Механизм дворников ваз 2110 – Схема стеклоочистителя ВАЗ 2110: замена мотора, бачка

Схема стеклоочистителя ВАЗ 2110: замена мотора, бачка

Без дворников преодолеть дождь или снег практически невозможно, так как видимость сводится к минимуму. Именно поэтому важно держать стеклоочистители (официальное название дворников) в целости и сохранности. В данном материале описаны схема, по которой работают дворники в автомобиле ВАЗ 2110, основные неисправности, а также ремонт стеклоочистителя.

Важно! Схема работы омывателя довольно простая: под капотом установлен электрический моторчик, к которому присоединена трапеция, на нее надето два стеклоочистителя – это одна часть узла. Вторая часть представляет собой бачок с технической жидкостью, которая доходит до стеклоочистителя при помощи насоса. Электроника выводится под приборную панель ВАЗ 2110.

Устройство и возможные неисправности

Чтобы разобраться в работе дворников, понадобится электрическая схема, которая присутствует в руководстве по эксплуатации и обслуживании ВАЗ 2110. Также нужно знать, из чего состоит узел:

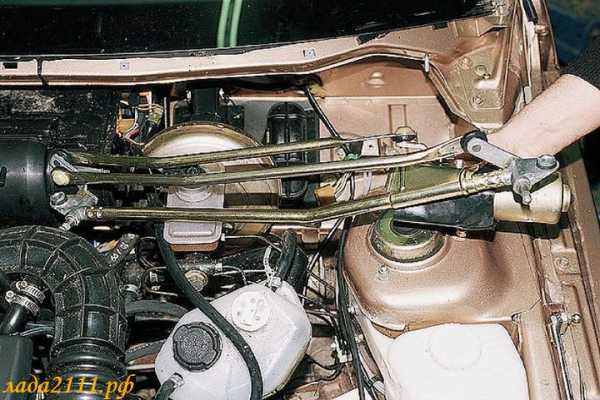

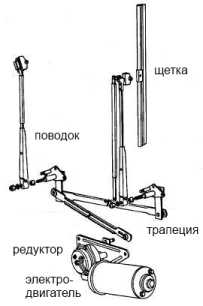

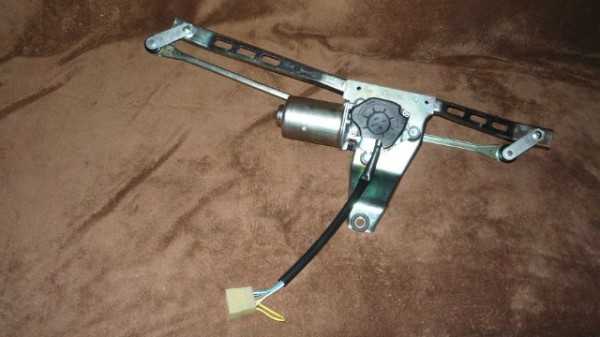

  • Трапеция – основная часть, через которую моторчик передает движение, трапеция чаще всего изнашивается, как результат, нужен ремонт.

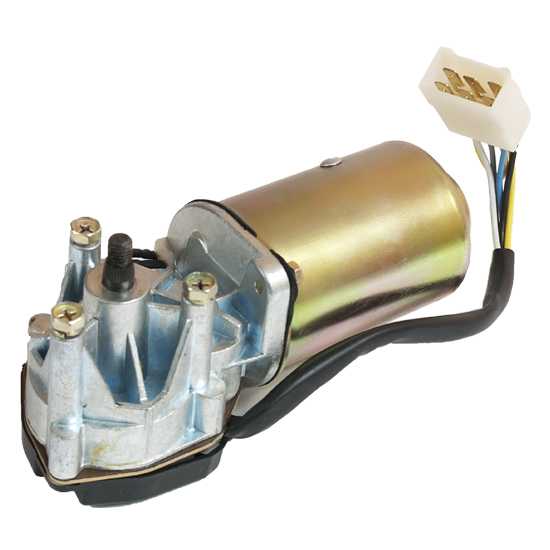

  • Электрический мотор – за счет этого агрегата происходит движение дворников, моторчик может перегореть, что послужит причиной выхода из строя всего узла.
  • Насос – этот элемент нужен для нагнетания очистительной жидкости в дворники. Если насос сломается, то о чистоте лобового окна можно забыть, хотя дворники по-прежнему будут ходить по окну.
  • Бачок – здесь все очевидно, в нем хранится жидкость для очистки окон.

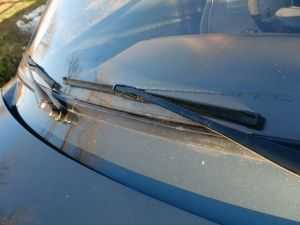

  • Стеклоочиститель – установлен на трапеции, выполняет очистительную функцию. В первую очередь нужно обратить внимание на размер стеклоочистителя.

Ремонт и замена требуется тогда, когда поврежден мотор, так как починить его не удастся. Трапеция тоже очень часто выходит из строя, но иногда ее можно восстановить. Схема узла довольно простая, поэтому владелец ВАЗ 2110 быстро обнаружит причину неисправной работы узла.

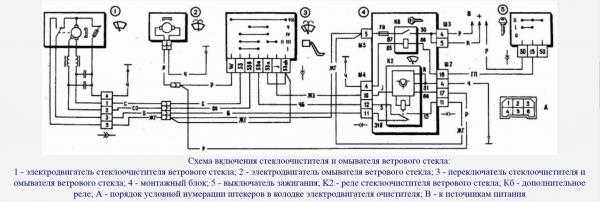

Схема

Как работают насос и бачок омывателя понять не сложно, трудности могут возникнуть со схемой. Основными элементами на ней являются электродвигатели омывателя и стеклоочистителя – оба агрегата могут выйти из строя. Под «K2» обозначено реле узла, под «Кб» – дополнительно реле омывателя.

Ремонт

Чтобы провести ремонт этого узла, нужен минимум инструментов:

  • Набор ключей и головок.
  • Набор отверток.
  • WD-40.
  • Ветошь.
  • Детали на замену.

Определить, какие детали не работают можно довольно просто. К примеру, если дворники не двигаются, то из строя вышел моторчик. Если же трапеция ходит, но при этом стекла остаются грязными, значит поврежден насос или бачок. Размер поможет понять, в каком состоянии находится деталь – если размер слишком уменьшился, то элемент необходимо поменять. В любом случае, нужно убедиться в домыслах, для этого следует провести разбор:

  1. Первым делом следует демонтировать приборную панель автомобиля;

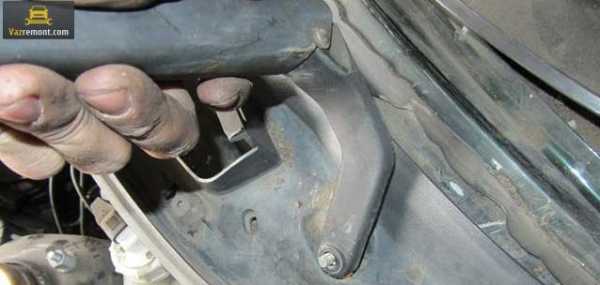

  2. Далее нужно отыскать реле, относящееся к этому механизму. Оно прикручено к кузову ВАЗ 2110. Если электрические элементы не работают, то реле нужно поменять, ремонт здесь не поможет;

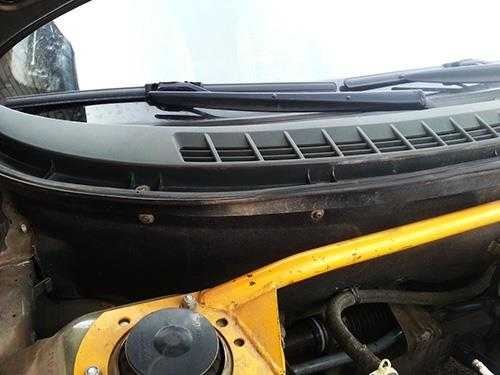

    Жабо желательно тоже демонтировать, чтобы оно не мешало при снятии дворников

  3. Также в этом отделении нужно проверить предохранитель стеклоочистителя;
  4. Разобрав рулевой механизм, можно добраться до переключателя. Замена понадобится, если переключатель сильно поврежден;

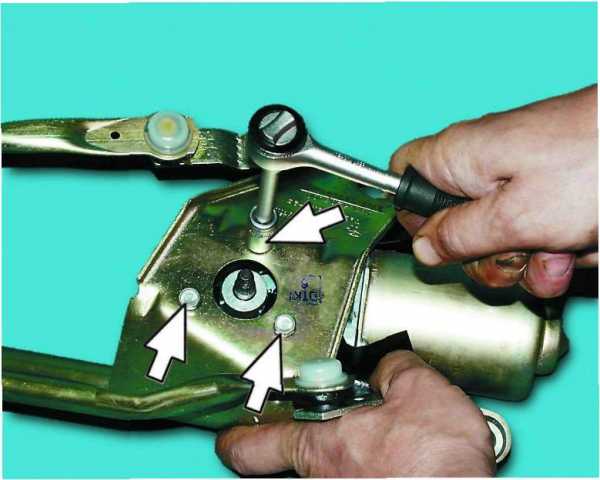

  5. Следующим шагом необходимо демонтировать моторчик и проверить его. Если он вышел из строя, то менять мотор рекомендуется вместе с реле. Новые детали работают лучше, при этом износ происходит равномерно;
  6. Если насос и бачок повреждены, то менять их тоже необходимо вместе;

    Теперь рычаг можно полностью снять

  7. Теперь необходимо проверить состояние и размер омывателя – если сильно отличается от нормы (можно сравнить по руководству), то его нужно поменять. Размер омывателя важен, так как его поверхность должна затрагивать всю площадь лобового стекла.

vazremont.com

Привод дворников ВАЗ 2110 — фото, описание на VAZ-2110.net



Моторедуктор стеклоочистителя 2110.



Привод стеклоочистителя ВАЗ-2110.



Прошу совета или как поменять дворники на «десятке».



1) продам трапецию и моторчик дворников ваз 2110 в сборе — 1100р.



Ремонт привода дворников ваз 2110.



Трапеция стеклоочистителя 2110 Автоприбор 493-400.



Привод стеклоочистителя в сборе (2110/2111/2112) АП — 21100-5205015-01.



Купить опорные подшипники ss20 на ваз 2109.



Запчасти и аксессуары.



Взаимозаменяемость трапеций стеклоочистителя ВАЗ десятого семейства.



Ремонт привода дворников ваз 2110.



Форум клуба ВАЗ 2113, ВАЗ 2114, ВАЗ 2115 — Показать сообщение отдельно — Ст…



Привод дворников ВАЗ 2110.



74.5205-600 Трапеция стеклоочистителя ВАЗ-2110 КЗАЭ.



Привод дворников в сборе ВАЗ 2110.



Замена привода дворников ваз 2110.



Lada 2112 ТОЖЕ ДюжинA ТУРБО.



Объявление о продаже Привод дворников ВАЗ 2110 в Саратовской области на Avi…



Трапеция стеклоочистителя ВАЗ-2110 (Владимир).



7.9.2. Ремонт стеклоочистителя.



Моторчик стеклоочистителя ВАЗ 2110.



Взаимозаменяемость трапеций стеклоочистителя ВАЗ десятого семейства.



Объявление о продаже Стеклоочиститель для автомобиля ВАЗ 21101 в Вологодско…



ВАЗ / 74.5205 100-01 Привод стелоочист.ВАЗ 2110, 2111, 2112.



Ремонт стеклоочистителя.



Замена сальников клапанов ваз.



Габариты багажника ваз 2110.

vaz-2110.net

Трапеция дворников — ремонт и замена своими руками на ВАЗ 2110 + Видео

Трапеция дворников передает усилие от двигателя на поводки стеклоочистителей. Лучшее качество очистки лобового стекла будет лишь в том случае, когда все элементы дворников исправны. Если шарниры трапеции забиты грязью или в них высохла смазка, энергии моторчика не хватит для качественной очистки. Поэтому владельцы автомобилей десятого семейства раз в 5 – 10 лет вынуждены ремонтировать трапецию, чтобы избежать ухудшения работы дворников.

Что влияет на состояние трапеции

Мотор и трапеция дворников расположены непосредственно под стеклом, поэтому часть воды или омывающей жидкость попадает на них. Помимо воды туда попадают пыль, грязь и различный мелкий мусор. Все это приводит к изменению свойств смазки и ухудшению работы трапеции. Когда смазка теряет свои свойства, начинается износ пластиковых втулок шарниров, в результате появляется люфт и увеличивается сопротивление при работе.

Как снять трапецию двориников

Для снятия трапеции понадобятся:



  • ключ на 10;
  • тонкая плоская отвертка;
  • крестовая отвертка.

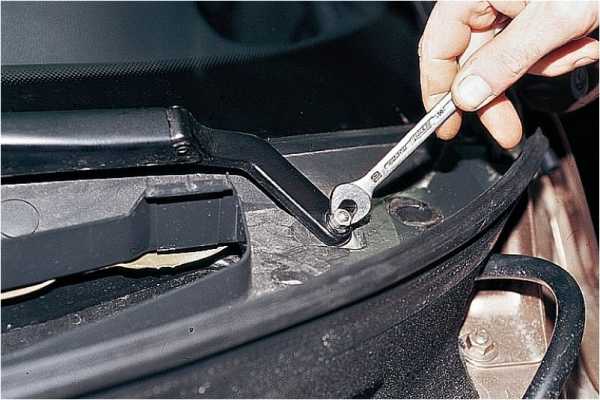

В первую очередь необходимо снять дворники. Для этого необходимо снять пластиковые накладки и открутить гайки, с помощью которых они крепятся к шпилькам трапеции. Затем выкрутите саморезы и боковые крепления защитного кожуха (жабо) и снимите его. Если крепления не выкручиваются, обработайте препаратом WD-40. Прежде чем снимать кожух, убедитесь, что выкрутили все саморезы, болты и гайки. Если кожух не снимается, ищите крепление, которое вы не выкрутили. Приподняв жабо, отсоедините от тройника трубку подачи омывающей жидкости, после чего уберите кожух в сторону.

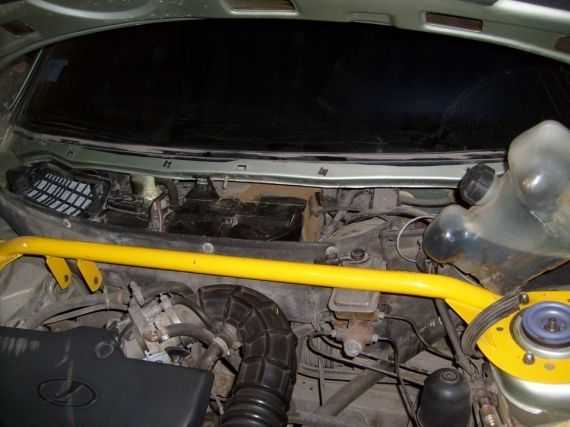

Снимите ремень, который поддерживает бачок радиатора и отодвиньте бачок в сторону. Затем вытащите перегородку (шумоизоляцию), которая расположена за бачком. Не забудьте вытащить из нее трубку подачи омывающей жидкости. Отсоедините электрические разъемы питания электромотора. После этого открутите болты крепления трапеции и электромотора. Чтобы извлечь трапецию, необходимо или долго мучиться, придумывая различные варианты, или подвести под дальний (относительно моторчика) конец нижней тяги трапеции тонкую плоскую отвертку и вытащите всю конструкцию как по салазкам. Также можно провернуть левый край трапеции по часовой стрелке и вытащить наружу, затем извлечь двигатель.

Ремонт трапеции

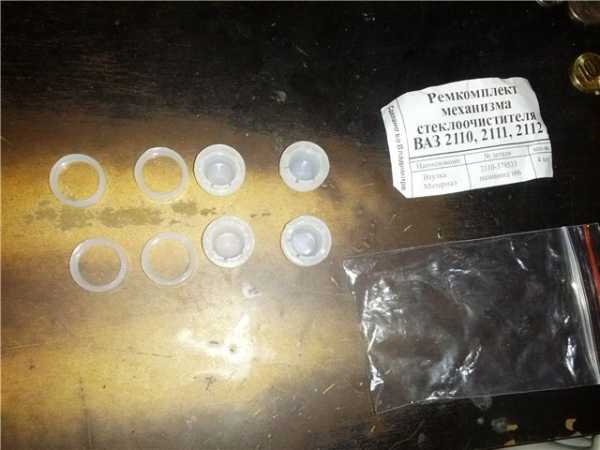

Во время ремонта необходимо очистить все элементы трапеции от грязи и осмотреть шпильки. Если на их ребрах обнаружен износ, придется менять трапецию. Ремонт трапеции заключается в замене пластиковых колпачков. Для этого вам понадобится ремкомплект и кипяток. Сначала разберите трапецию, используя в качестве рычага монтировку или мощную плоскую отвертку. После этого срежьте старые пластиковые колпачки. Если не получается срезать, воспользуйтесь бокорезами и откусывайте от колпачков по кусочку, пока не получится вытащить их из тяг трапеции. Также можно подержать концы трапеции в кипятке, достаточно 2 – 3 минут, после чего вытолкните колпачки из посадочного места.

На автомобили «десятого» семейства – ВАЗ 2110, 2111 и 2112 устанавливали три вида трапеций, которые отличались незначительными деталями. Поэтому существует вероятность, что придется подгонять либо тяги трапеции, либо колпачки. Достаньте колпачок и осмотрите. Если на нем сверху есть фиксирующий выступ, проверьте выемку под него на посадочном месте тяги. Если выемки нет, придется или срезать выступ на колпачке (не влияет на работоспособность и надежность трапеции) или пропиливать его в тяге. Если на колпачке выступа нет, никакой подгонки проводить не придется.

Очистите тягу и посадочное место, затем опустите колпачок на 10 – 15 секунд в кипящую воду. После этого он размягчится и легко станет на место. Не устанавливайте холодный колпачок, это приведет к его разрушению. После полного остывания колпачка (20 минут) тяга готова к сборке. Перед сборкой смажьте втулки графитной смазкой.

Проверьте исправность электромотора. Для этого отсоедините его от трапеции (необходимо открутить гайку крепления) и подключите к автомобильному аккумулятору. При работе он должен издавать негромкое жужжание. Если вы не знаете, как присоединить моторчик к аккумулятору, то подключите его к разъему питания. Включайте различные режимы работы электромотора в течение 10 – 15 минут. После этого пощупайте его. Если мотор нагрелся, необходимо заменить его. Специалист по электротехнике может попытаться восстановить это устройство, но обычным водителям и автолюбителям необходимо менять его.

Установка трапеции на место

Обычно установка трапеции на место не вызывает трудностей. Вставьте ее и закрепите болтами. Не затягивайте болт крепления двигателя, возможно, электромотор придется немного повернуть, чтобы добиться четкой работы трапеции. Убедившись, что трапеция работает нормально, затяните болт крепления электромотора, установите и закрепите шумоизоляцию, жабо (не забудьте подключить трубку омывателя), и расширительный бачок. Вставьте пластиковые заглушки и установите на место, установите поводки с щетками и проверьте работу дворников на всех режимах.

vipwash.ru

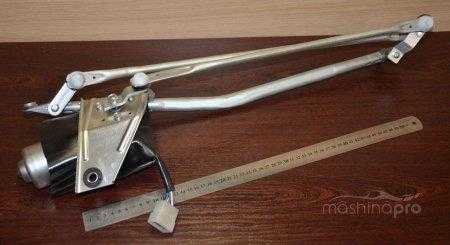

Замена трапеции стеклоочистителя ваз 2110

Самостоятельная замена трапеции стеклоочистителя на ВАЗ 2110

Актуальная тема для владельцев соответствующей модели – замена трапеции стеклоочистителя на ВАЗ 2110. Автомобилисты со стажем знают: эта деталь подвержена быстрому износу. точнее не сама деталь, а некоторые ее компоненты. В частности, втулки из пластика. Конструкция ли в этом виновата, или еще какие-нибудь недоработки, но они изнашиваются значительно быстрее, чем остальные механизмы.

Между тем, работоспособность стеклоочистителей – гарантия безопасности при плохой погоде.

Замена трапеции стеклоочистителя на ВАЗ 2110 – вынужденная мера, к которой приходится прибегать для поддержания «дворников» в рабочем состоянии. На начальной стадии указанная неполадка проявляется в ослаблении давления – другими словами, стеклоочистители не справляются с потоками воды или обильным снегопадом. Возврат в исходное положение затруднен, прямо-таки ощущается натужность, с которой дворники двигаются по стеклу.

Наличие подобных симптомов говорит об износе механизмов трапеции стеклоочистителя.

Попытки ремонта детали – тем более в кустарных условиях – нецелесообразны: слишком тонкий механизм, да и пластиковые втулки не подлежат замене. Единственный выход – замена трапеции.

Процесс замены несложен, однако он сопряжен с выполнением манипуляций, требующих повышенного внимания и аккуратности – существует опасность повреждения соседних узлов и механизмов.

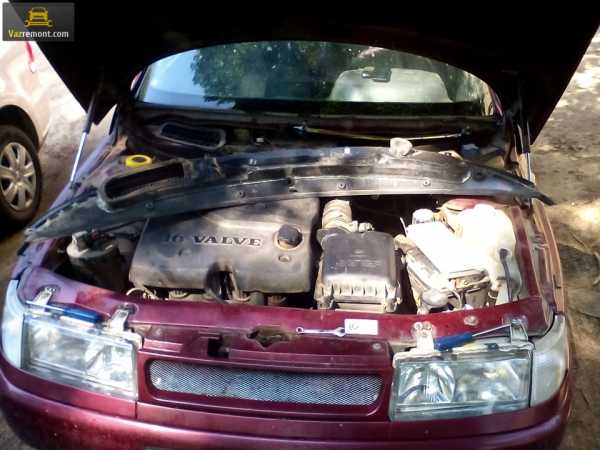

Обесточиваем автомобиль, сняв «минусовую» клемму. Снимаем специальную ветровую накладку (так называемое «жабо») и расширительный бачок. Последний нужно снимать под наклоном – существует вероятность, что часть охлаждающей жидкости при этом выльется, поэтому предварительно полезно слить ее часть в заранее подготовленную посуду.

Затем необходимо отключить моторедуктор. Для этого снимаем соответствующий разъем. Аккуратно выдвигаем трапецию (в зависимости от года выпуска она может крепиться на двух или на четырех шпильках) и осторожно извлекаем ее из коробки воздухопритока. Все, работа завершена.

Установка новой трапеции производится в обратном порядке.

Прежде чем приобретать деталь, необходимо выяснить, какая именно трапеция нужна: существуют «старый» и «новый» образцы, неотличимые по внешнему виду. Однако имеются довольно серьезные внутренние различия, что делает невозможной установку «неправильной» трапеции.

Впрочем, наши механики нашли интересный способ: небольшая доработка (удаление «лишних» шпилек крепления с обеих сторон кузова) решает проблему.

Более того, знатоки советуют устанавливать на ВАЗ 2110 трапецию от «Приоры» – в этом случае также нужна переделка, но зато достигается некоторая экономия средств (запчасть от «Приоры» стоит дешевле). Переделка состоит в замене поводков «дворников» (на ВАЗ 2110 они несколько меньше ).

Кроме того, отличаются разъемы для подключения электромотора. Здесь необходимы хотя бы минимальные знания в электронике, т.к. придется устанавливать новую проводку, надежно изолируя ее.

Заметим. что для подобных экспериментов нужен изрядный технический навык, которым большинство автолюбителей не обладают. К тому же, в этом случае корректная работа стеклоочистителей не гарантирована (есть опасность, что щетки не будут обеспечивать полную очистку лобового стекла, кроме того, возможны проблемы с возвратом в исходное положение).

Вывод: чтобы не приобрести вместе с сомнительной вещью ворох проблем, устанавливаем родную деталь, не гоняясь за копеечной экономией.

Как видим, замена трапеции стеклоочистителя на ВАЗ 2110 – весьма простое занятие, доступное даже для дилетанта. Еще раз обратим внимание начинающих автолюбителей, что все действия должны производиться с максимальной аккуратностью – в особенности связанные с извлечением.

  • Почему не работают дворники на ВАЗ 2110? Несколько популярных причин и способы починки
  • Замена троса ручника на ВАЗ 2107. Никаких СТО. Сделай сам
  • Замена топливного фильтра на Kia Spectra своими руками
  • Как поменять резинку на дворнике? Простые и быстрые способы

Неприятно, когда в самый подходящий момент появляются проблемы со стеклоочистителем, например, дворники отказываются работать, их движения затруднены, либо щетки царапают лобовое стекло автомобиля. Возможно придется менять трапецию очистителя в сборе, но какую установить в замен старой?

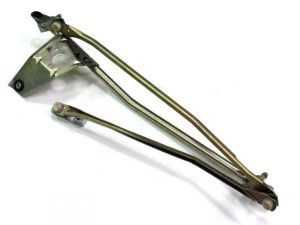

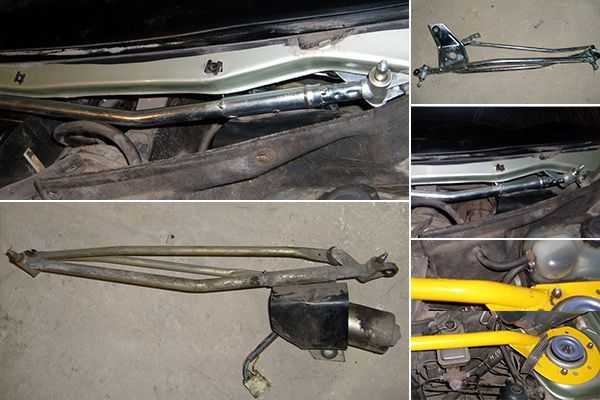

Взаимозаменяемость трапеций стеклоочистителя ВАЗ десятого семейства

Для «десятки» существуют трапеции стеклоочистителей старого и нового образца, каталожные номера:

  1. 2110-5205015
  2. 2110-5205015-01
  3. 2110-5205015-11
  4. 2110-5205015-20
  5. 2110-5205015-21

С виду размеры стеклоочистителей одинаковые, но продавцы уверяют, что они несовместимые, и что делать если найти трапецию старого образца уже не представляется возможным? На самом деле, отличия в этих трапециях стеклоочистителя есть, но при условии небольших доработок они становятся взаимозаменяемые. Чтобы установить трапецию стеклоочистителя нового образца вместо старого, потребуется только спилить по одной шпильке крепления с каждой стороны кузова.

Кроме этого, на «десятку» можно установить трапецию стеклоочистителя Приоры, она кстати дешевле оригинальной. Отличия будут:
1. В шпильках под поводки стеклоочистителя, на трапеции ВАЗ 2170 они «на 13», а на ВАЗ 2110 «на 10», соответственно придется заменить поводки дворников.

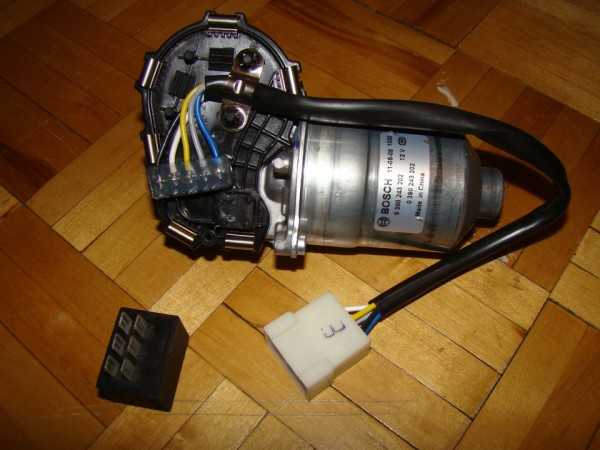

2. В разъемах мотора стеклоочистителя. Подключить следует по цвету проводов (на фото показан временный способ подключения, в идеале следует хорошо заизолировать все соединения проводов).

Замена трапеции стеклоочистителя 2110

Потребуется. ключ «на 10», крестовая и плоская отвертка.

Отключить минусовую клемму с аккумулятора, снять ветровую накладку (жабо), а затем и расширительный бачок. Затем:

  1. Отключить разъем моторедуктора очистителя.

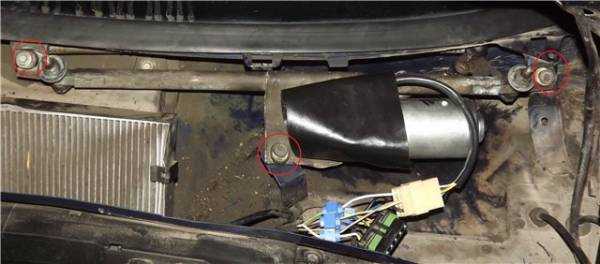

  2. Отвернуть гайку левого крепления трапеции к кузову.
  3. Отвернуть гайку правого крепления трапеции к кузову.
  4. Отвернуть болт крепления кронштейна моторедуктора.

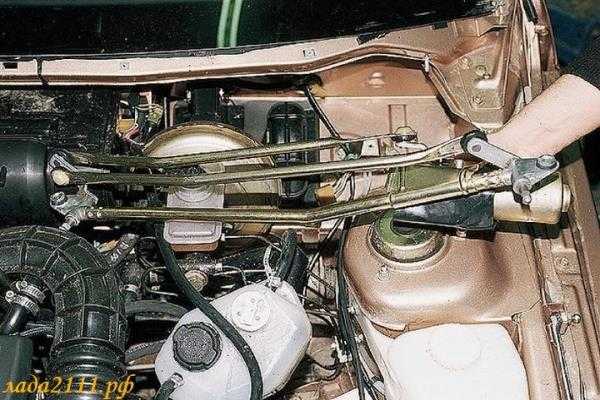

Снять трапецию очистителя со шпилек и извлечь ее из коробки воздухопритока.

Кстати, а Вы знаете как доработать стеклоочиститель так, чтобы зона очистки ветрового стекла увеличилась?

Замена трапеции дворников ваз 2110

Не думаю, что кто-то будет спорить с тем, что для безопасного управления автомобилем. необходим хороший обзор. Для этого необходимо, чтобы работал механизм, приводящий в движение щетки,была исправна трапеция дворников, но и сами щетки должны быть в хорошем состоянии и соответствовать времени году.

Погодные ненастья напоминают нам о регулярной замене щеток «дворников». Некоторые производители этих крайне важных деталей, рекомендуют менять щетки один раз в год. Дело в том, что под воздействием окружающей среды, резиновые вставки постепенно высыхают и теряют свою эластичность. Твердая резина работает как скребок, оставляя на стекле разводы и полосы. Проведите пальцем по лезвию резинки, если оно стерлось и затупилось, нужно заменить щетки. Не экономьте на мелочах и перед наступлением слякотной поры смените высохшие или сношенные дворники .

Своевременно пополняйте запас омывающей жидкости в бочке омывателя. Чтобы избежать отравления ядовитыми порами, покупайте только проверенную жидкость для чисткм стекол.

Виды дворников

Конструкция представляет собой семь металлических «коромысел», выстроенных пирамидально. Самая крупная дуга держит две поменьше, те, в свою очередь, держат еще поменьше и прикреплены к резиновому лезвию. Такая конструкция позволяет равномерно распределять прижимную силу стеклоочистителя. Потихоньку выходя из моды, эти дворники с каждым днем все ниже опускаются в цене, при этом свой функционал выполняют очень достойно в теплое время года. Главный враг такого дворника – это снег. Но сказать, что по своему функционалу эти щетки хуже, чем бескаркасные, нельзя. Прижимной эффект такой конструкции со времернем теряет свои свойства. Поэтому сам каркас щеток лучше менять через несколько лет.

Систему «коромысел» этому типу дворников заменяет тонкая металлическая пластина, проходящая сквозь всю длинну щетки. Она и является каркасом, несмотря на так называемую бескаркасную классификацию. Они лучше переносят снег, но у такой конструкции есть минус – распределение прижимной силы здесь хуже, чем у «коромысел». На морозе присутствует эффект скукоживания. Преимущества этих щеток над предыдущими можно назвать дизайн. Хотя на вкус и цвет как говорится… .

Повторяют классическую конструкцию летней, но все ее подвижные детали спрятаны под резиновым чехлом. Но для лета эти щетки не очень подходят, так как кожух провоцирует слишком высокую парусность. Если скорость выше 90 км. в час, щетки начинают отходить от стекла. На сколько такие щетки хороши при зимних осадках, на столько же плохи при летних.

Эти щетки последняя на сегодня разработка. Металлические «коромысла» здесь заменяют три пластиковые дуги, они же выполняют роль зимнего чехла, тем самым позволяя называть эти дворники гибридными. Другая отличительная особенность этих дворников – улученная аэродинамика. Встречный ветер усиливает прижимную силу. Хотя и в такой конструкции есть чему примерзать.

В заключении можно сказать, что в зимний период лучше использовать зимние дворники, а для лета подойдут любые, кроме зимних. Тут выбирать вам. В любом случае новые дворники, не важно какой конструкции, лучше чем те, которые не выполняют своих функций вообще.

Замена трапеции стеклоочистителя ваз 2110

4. Отсоедините фишку двигателя «дворников».

5. Затем ключом «на 10» отверните гайку левого…

…потом правого крепления очистителя к автомобилю, …

6. Открутите болт крепления кронштейна двигателя «дворников».


7. После этого снимите трапецию со шпилек и достаньте ее из корпуса воздуховода.

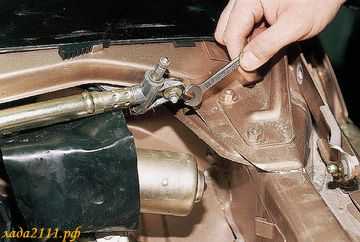

8. Ключом «на 13» отверните гайку держащюю кривошип.

9. Ключом «на 10» открутите 3-и болта держащих двигатель на кронштейне…

… снимите его.

Похожие статьи

  • Замена подшипников генератора ваз 2110 своими руками. Проверка генератора
  • Не работают дворники Ваз 2110
  • Замена ламп ближнего света ваз 2110 2111 2112
  • Замена реле зарядки аккумулятора Ваз 2114 2110

Источники: http://autoflit.ru/429-samostoyatelnaya-zamena-trapecii-stekloochistitelya-na-vaz-2110.html, http://xn--2111-43da1a8c.xn--p1ai/repear/870-trapeciya-dvornikov-priora-2110.html, http://xn—-8sbapc1bfiir0a.xn--p1ai/remont/elektrika/snyatie-privoda.html

ladafakt.ru

Увеличиваем зону очистки лобового стекла ВАЗ 2110

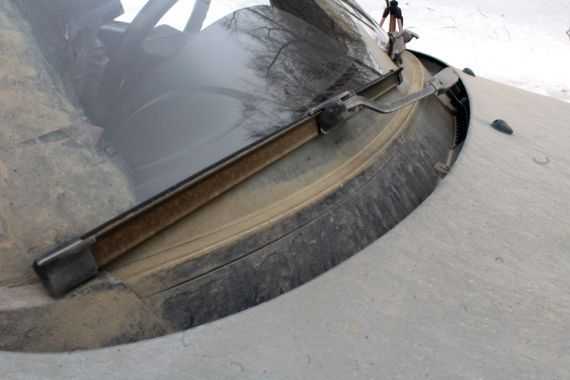

Замечали, что щетки стеклоочистителя ВАЗ 2110 плохо отчищают лобовое стекло, а лучше сказать недочищают край стекла возле стойки водителя ? В результате со временем на краю лобового стекла возле водителя образуется толстая грязная полоса, что существенно уменьшает обзор водителю. Расскажем, каким образом можно увеличить площадь чистки лобового стекла.

Если кроме левой стойки добавить еще грязную полосу, которую дворники десятки не могут дочистить, тогда обзор водителя существенно уменьшается, особенно при левом повороте.

На машинах выпущенных в последнее время этот сектор очищается дворниками лучше.

Увеличить зону чистки лобового стекла можно различными способами, все зависит от того, как выглядит полоса грязи, до которой дворник не добирается.

Начну с самого простого способа:


Увеличиваем площадь чистки лобового стекла (простой способ)

Одной из причин по которой дворник не достает до края стекла — это ветровая накладка (жабо) старого образца. То есть просто поводок упирается в жабо.
Решение: Отрезать небольшой треугольник, где поводок упирается о жабо.


Еще одним простым решением проблемы может быть установка повыше начального положения водительского дворника. Таким образом, чем выше будет начальное положение дворника, тем больше площади он будет отчищать возле стойки.
Однако не многим понравится приподнятая щетка стеклоочистителя.

Также она будет создавать дополнительные сопротивления воздуха, т.к. уже не находится под жабо как раньше.

Кроме того, приподнятый дворник будет отчищать только верхнюю часть возле стойки. В результате чего неочищенная область будет напоминать клин.


Равномерная отчистка возле края лобового стекла

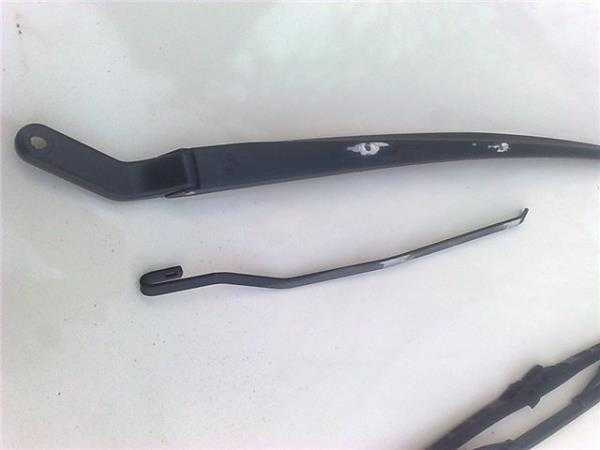

Чтобы отчистка лобового стекла возле стойки была равномерной, то есть чтобы щетка и стойка были параллельны, а не клином, нужно изогнуть поводок. То есть слегка (методом подбора) подогнуть поводок рядом с крюком под щетку (там есть заводской изгиб, его надо просто немного увеличить).
Также придется немного подогнуть вверх конец спойлера дворника, т.к. он может цеплять за щетку.

Теперь угол лобового стекла возле водителя будет чистый, но есть один минус — постоянно приподнятый дворник водителя.


Доработка механизма стеклоочистителя

Чтобы сделать отчистку лобового стекла максимальной и при этом не поднимать дворник выше жабо, а другими словами увеличить ход дворника, нужно немного доработать механизм стеклоочистителя.
Для этого потребуется снять ветровую накладку (Жабо) и трапецию стеклоочистителя.

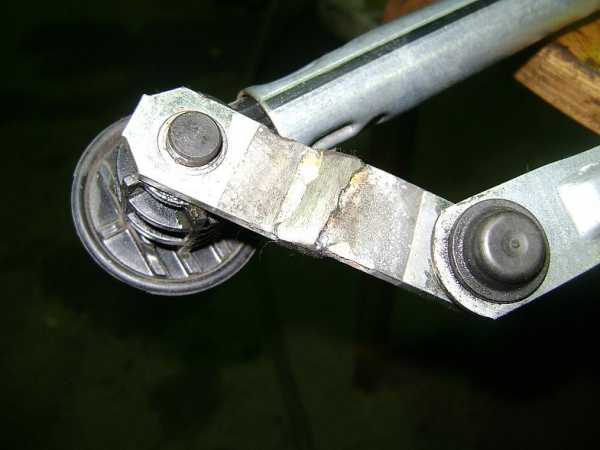

Главная задача — это усовершенствовать шатун, закрепленный на валу электродвигателя. Для этого его нужно снять, но перед этим нужно запомнить расположение вала и шатуна. Обычно колено должно быть закреплено на валу моторчика в одну линию с тягой.
Для этого лучше всего поставить метки, чтобы при сборке можно было все установить в таком взаимном расположении.
Если взаимное расположение вала и шатуна будет другим, тогда дворник будет останавливаться не в самом нижнем положении, а в промежуточном (например, когда включаешь дворники, они сначала немного ныряют вниз, а затем только начинают двигаться вверх)
После того, как Вы установили метки нужно открутить гайку и снять шатун.

Шатун имеет изогнутую форму. Похоже, что этот изгиб на заводе делают как получится (иначе как объяснить, что у одних дворник доходит до края стекла, а у других оставляет 10см).
Чтобы увеличить ход (амплитуду) дворника нужно немного распрямить углы шатуна с помощью молотка, что сделает шатун длиннее.

Чем длиннее колено (шатун), тем больше амплитуда (ход) движения тяг. Вот пример, когда дворник достает край стекла имея длину шатуна 69,8мм (в Вашем случае правильная длинна может отличаться).

Поэтому выпрямление шатуна нужно выполнять экспериментальным путем и лучше не переусердствуйте с разгибанием (иначе шатун начнет задевать головки болтов на корпусе электродвигателя).

Ставим шатун на ось, совмещая метки и выполняем сборку в обратном порядке. Аккуратно не сорвите резьбу при затягивание гайки поводка дворника.
Возможно придется несколько раз переставить поводок дворника на валу привода пока не найдете положения, когда верх дворника не будет в крайнем положении задевать резинку лобового стекла.

Таким образом, совмещая два метода (удлинение штока и подогнуть поводок) можно добиться результата, когда большая зона грязи возле стойки превратится в тоненькую полоску.

Важно правильно отрегулировать крайнее положение щетки возле стойки, если щетка будет очень близко прилегать к кромке стойки, тогда есть вероятность, что на большой скорости дворник просто вылетит с лобового стекла (если установлены водостоки от Приоры, тогда дворник физически не сможет вылететь)
Также для правильной работы стеклоочистителя важно, чтобы не было люфта вала.

Вот результат правильной настройки и доработки системы работы дворников:

Кстати, иногда увеличить ход щеток получается простой заменой трапеции на новую, а некоторые говорят, что увеличить площадь очистки лобового стекла можно заменой трапеции или поводков от Шеви-Нивы.


Заключение

Чтобы сделать площадь отчистки лобового стекла больше можно просто приподнять дворник водителя. А если нужно увеличить ход дворников, тогда без доработки стеклоочистителя не обойтись. Не стоит забывать, что от чистоты  лобового стекла зависит не только Ваша безопасность, но и окружающих.

Кстати, а вы знаете, что можно увеличить скорость работы дворников?




Устраивает ли Вас штатная работа щеток?



Источник фото:
Ключевые слова:

xn--2111-43da1a8c.xn--p1ai

Замена стеклоочистителя lada 2110 (ваз 2110)

Содержание:

  1. Устройство приборов
  2. Почему не работают дворники
  3. Ремонт стеклоочистителя
  4. Альтернативные решения
  5. Этапы доработки

Если на улице идет снег или дождь, дворники становятся незаменимыми элементами автомобиля.

Элементы дворников для ВАЗ 2110

В нашем материале мы поговорим про механизм дворников ВАЗ 2110, обсудим основные причины их неисправности, вопрос ремонта и поиска альтернативных вариантов стандартным стеклоочистителям.

Устройство приборов

Схема стеклоочистителя

Для начала попробуем понять, как же устроена схема дворников на ВАЗ 2110 и какие компоненты образуют цельный агрегат, именуемый стеклоочистителем.

Почему не работают дворники

В какой-то момент автовладелец может заметить, что у него не работают дворники. Проявляться это может в их полной остановке или работе со скрипом.

Совместимости трапеций

Первым делом причину ищите в электромоторе. Но помните, что случаются и проблемы по механической части.

Самые популярные механические поломки дворников:

  • Когда включаются очистители, звук мотора слышен, но щетки движений не совершают или слегка дергаются. Вероятно, гайка крепления кривошипа к оси редуктора потеряла хватку или открутилась полностью.
  • Несинхронная работа стеклоочистителей говорит о проблеме с поводком. Опять же, проверьте гайку фиксации. Подтягивая гайку, предварительно не забудьте поставить щетки в правильное положение.

Что касается проблем с электрической составляющей, то они проявляются так:

  • Дворник двигается очень медленно, останавливается, потом опять начинает работать, не уходит упорно в нижнее положение. Проверьте концевой выключатель. Подогнув контакты, он регулируется таким образом. Если подобная мера не принесла плоды, замените весь моторчик дворников ВАЗ 2110 в сборе, поскольку редуктор встроен;
  • Вы включили режим с прерывистой работой, но щетки работают без остановок. Здесь проблема кроется в реле, которое подлежит замене. Если при включении устройства вы не слышите звук от вращения якоря мотора, тогда это 100% виновато реле. Если нет, тогда проверьте наличие подгораний и окислений на контактах;
  • Выбирая любой режим, слышится только щелканье термометаллического предохранителя. При этом якорь и щетки стоят на месте. Проверьте, может из-за мороза щетки примерзли, потому не двигаются. Или перегорел предохранитель F5, либо сгорел якорь;
  • Электромотор не включается, хотя предохранители исправны. Проверьте качество контактов. Часто это становится причиной зависшей щетки или сгоревшего якоря.

Ремонт стеклоочистителя

На практике ремонт дворников на ВАЗ 2110 вовсе не сложный, если вы обладаете хотя бы элементарным опытом в работе с автомобилем и электрической его составляющей.

Откручиваем фиксирующую гайку

Для начала разберемся, как снять дворники на ВАЗ 2110. Конструкция предусматривает несколько крепежей, открутив которые, вы без проблем снимите сами щетки.

А вот с разборкой узла стеклоочистителя все немного сложнее. Разбирается он следующим образом.

  1. Снимите приборную панель.
  2. С левой стороны отыщите реле, которое крепится к кузову. Если оно сломано, ремонтировать не имеет смысла. Просто установите новое реле.
  3. Далее проверьте состояние предохранителя, который отвечает за работу привода стеклоочистителя.
  4. Разберите рулевую колонку, что позволить изучить состояние переключателя. Если на нем повреждена изоляция или имеются другие повреждения, замените агрегат.
  5. Открутите от кузова электромотор, проверьте его в деле. Если поломка не серьезная, можно отремонтировать. Холя лучше сразу заменить его вместе с реле.
  6. Проверьте привод. Не редко на нем ломается шкив, из-за чего устройство приходится менять на новое.
  7. Убедитесь в исправности трапеции. Может потребоваться замена трапеции дворников на ВАЗ 2110, если во время эксплуатации авто ухудшилась смазка устройства, туда попал всевозможный мусор, вода. Если смазка не работает должным образом, пластиковые втулки шарниров изнашиваются, отсюда возникает люфт, и повышается сопротивление при работе устройства. Сама же трапеция служит для передачи усилия от электродвигателя к поводкам стеклоочистителя.

Альтернативные решения

Большинство автовладельцев отечественной «десятки» привыкли менять изношенные и вышедшие из строя стеклоочистители на аналогичные.

Зачастую это происходит потому, что они не видят альтернатив, не знакомы с ними.

Но этот размер может быть увеличен до 530 миллиметров. Больше ставить не рекомендуется, поскольку так стеклоочиститель не сможет эффективно работать, а привод просто не справится с нагрузкой. В итоге слишком длинные щетки становятся причиной появления скрипа и работы с рывками. Плюс на продолжительный срок службы механизмов дворников не рассчитывайте.

Родные стеклоочистители для «десятки» довольно неплохие. Но есть более дорогие, но и более высокоэффективные, качественные устройства.

Сегодня модно использовать бескаркасные дворники, особенно от фирмы Bosch. Их преимущества заключаются в компактности и особом, надежном механизме поводка.

Но как показывает практика, на лобовом стекле ВАЗ 2110, как и других моделей ВАЗ, они выглядят не очень красиво, ибо крепеж на поводок оказывается массивным. Хотя если их немного доработать, получится очень даже хороший результат.

Этапы доработки

Проводка

Выполнить доработку или замену дворников легко. Для этого нужно сделать несколько последовательных шагов:

  • Отключите минусовой провод от аккумуляторной батареи;
  • Потяните на себя дворник;
  • Снимите имеющиеся щетки;
  • При наличии декоративной накладки, уберите ее;
  • Отвинтите болт крепления, тем самым демонтировав старый дворник;
  • Сопоставьте размеры старого и нового очистителя;
  • В идеале, новое устройство не должно превышать старое более чем на 20 миллиметров;
  • Выполните обратную процедуру сборки.

Как видите, поменять стеклоочистители не сложно. А вот с процедурой ремонта все обстоит несколько иначе. Но действуя по инструкции, даже малоопытный владелец ВАЗ 2110 сможет все сделать своими руками.

Не думаю, что кто-то будет спорить с тем, что для безопасного управления автомобилем, необходим хороший обзор. Для этого необходимо, чтобы работал механизм, приводящий в движение щетки,была исправна трапеция дворников, но и сами щетки должны быть в хорошем состоянии и соответствовать времени году.

Погодные ненастья напоминают нам о регулярной замене щеток «дворников». Некоторые производители этих крайне важных деталей, рекомендуют менять щетки один раз в год. Дело в том, что под воздействием окружающей среды, резиновые вставки постепенно высыхают и теряют свою эластичность. Твердая резина работает как скребок, оставляя на стекле разводы и полосы. Проведите пальцем по лезвию резинки, если оно стерлось и затупилось, нужно заменить щетки. Не экономьте на мелочах и перед наступлением слякотной поры смените высохшие или сношенные дворники.

Виды дворников

  • Классические.

Конструкция представляет собой семь металлических «коромысел», выстроенных пирамидально. Самая крупная дуга держит две поменьше, те, в свою очередь, держат еще поменьше и прикреплены к резиновому лезвию. Такая конструкция позволяет равномерно распределять прижимную силу стеклоочистителя. Потихоньку выходя из моды, эти дворники с каждым днем все ниже опускаются в цене, при этом свой функционал выполняют очень достойно в теплое время года. Главный враг такого дворника – это снег. Но сказать, что по своему функционалу эти щетки хуже, чем бескаркасные, нельзя. Прижимной эффект такой конструкции со времернем теряет свои свойства. Поэтому сам каркас щеток лучше менять через несколько лет.

  • Бескаркасные.

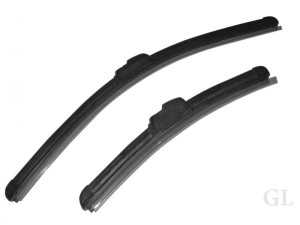

Систему «коромысел» этому типу дворников заменяет тонкая металлическая пластина, проходящая сквозь всю длинну щетки. Она и является каркасом, несмотря на так называемую бескаркасную классификацию. Они лучше переносят снег, но у такой конструкции есть минус – распределение прижимной силы здесь хуже, чем у «коромысел». На морозе присутствует эффект скукоживания. Преимущества этих щеток над предыдущими можно назвать дизайн. Хотя на вкус и цвет как говорится… .

Эти щетки последняя на сегодня разработка. Металлические «коромысла» здесь заменяют три пластиковые дуги, они же выполняют роль зимнего чехла, тем самым позволяя называть эти дворники гибридными. Другая отличительная особенность этих дворников – улученная аэродинамика. Встречный ветер усиливает прижимную силу. Хотя и в такой конструкции есть чему примерзать.

В заключении можно сказать, что в зимний период лучше использовать зимние дворники, а для лета подойдут любые, кроме зимних. Тут выбирать вам. В любом случае новые дворники, не важно какой конструкции, лучше чем те, которые не выполняют своих функций вообще.

Замена трапеции стеклоочистителя ваз 2110

1. Отсоедините «-» провод аккумулятора. 2. Снимите облицовку и накладку ветрового окна 3. Выньте расширительный бачок

4. Отсоедините фишку двигателя «дворников».

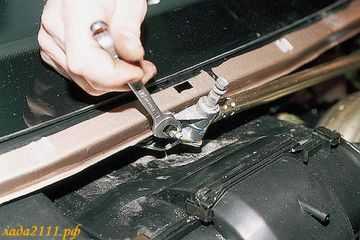

5. Затем ключом «на 10» отверните гайку левого…

…потом правого крепления очистителя к автомобилю, …

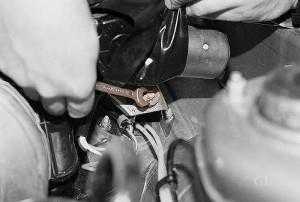

6. Открутите болт крепления кронштейна двигателя «дворников».

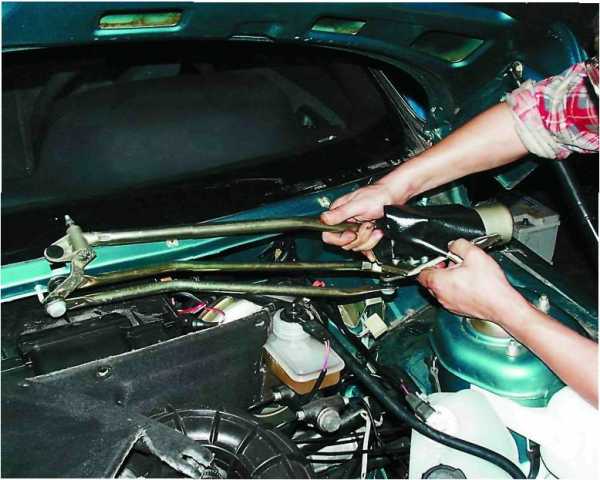

7. После этого снимите трапецию со шпилек и достаньте ее из корпуса воздуховода.

8. Ключом «на 13» отверните гайку держащюю кривошип.

9. Ключом «на 10» открутите 3-и болта держащих двигатель на кронштейне…

… снимите его.

десяткаТрехскоростная система стеклоочистителей – одна из самых уязвимых в отечественной «десятке». Роль слабого места может исполнить практически любой узел: подрулевой переключатель, реле, предохранители, моторедуктор.

Первый этап: диагностика и устранение неисправностей электрического характера

Каждый владелец десятой модели наверняка замечал доносящиеся от расположенного слева моторедуктора щелчки и шум при активировании стеклоочистительной системы. Поэтому на первоначальном этапе решения вопроса, почему на ВАЗ 2110 не работают дворники, следует обратить внимание именно на характер работы этого агрегата.

Электродвигатель не подает никаких признаков работоспособности – необходимо осмотреть предохранитель F5 в монтажном блоке, расположенном слева под гидрокорректором светового пучка фар. Исправный предохранитель служит в первую очередь индикатором наличия проблем в системе подпитки электропривода.

Идентифицировать неисправный участок поможет мультиметр: необходимо «прозвонить» цепь в режиме сопротивления от предохранителя до моторедуктора и подрулевого рычага, да и сам переключатель. Мультиметр индуцирует ноль: участок исправный, бесконечно большое значение – повод к осмотру клемм и проводов.

Устраняется неисправность следующими действиями:

  • зачистить/обжать клеммы в блоке предохранителей, контактных разъемах подрулевого переключателя и моторедуктора;
  • заменить провода;
  • заменить рычаг на рулевой колонке, активирующий работу стеклоочистителей.

За работу стеклоочистителей по циклам с паузами (I и II положения) отвечает реле К2 типа 524.3747, расположенное в монтажном блоке. Система не работает в прерывистом режиме – повод к детальному осмотру и замене реле. При таких обстоятельствах «грешить» стоит и на подрулевой переключатель.

Следует иметь ввиду! При дефектном реле стеклоочистители совершенно беспрецедентно работают в крайнем третьем положении правого подрулевого переключателя.

Впрочем, неисправное реле далеко не всегда прекращает работу узла в прерывистом режиме. Стеклоочистители могут эффективно выполнять свою функцию в I и II положениях, однако на наличие дефекта в реле будет указывать отсутствие характерных для данных режимов пауз между взмахами щеток.

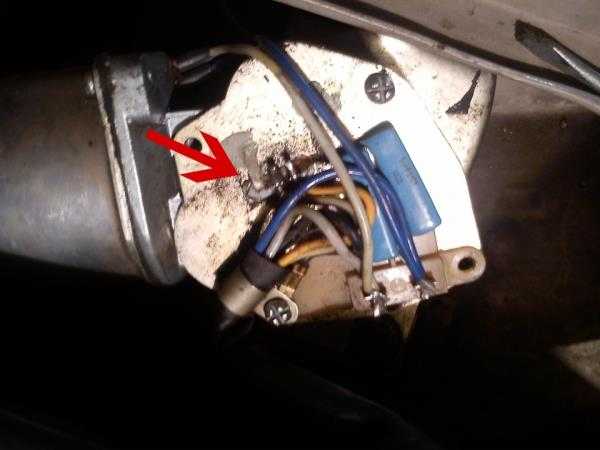

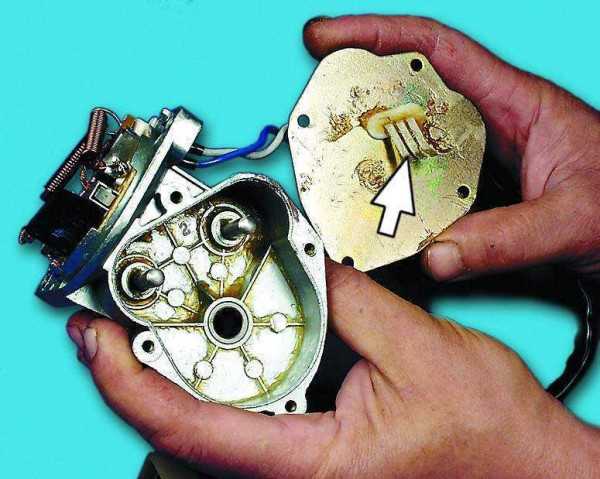

Попутно, выясняя другие причины, по которым дворники на ВАЗ 2110 в прерывистом режиме не работают с паузами, следует осмотреть концевой выключатель, расположенный на крышке моторедуктора:

  • окисленный слой следует убрать;
  • обгоревшие контакты необходимо очистить;
  • контактные лепестки, при необходимости, стоит подогнуть.

Второй этап решения вопроса, почему на автомобиле ВАЗ 2110 не работают дворники: электромеханические неисправности

Не работающий электродвигатель, отсутствие щелчка и кондиционный предохранитель F5 – комплекс этих обстоятельств вполне может указывать на серьезные неисправности в моторедукторе, часто устраняющиеся заменой узла в сборе:

  • зависшие щетки, обеспечивающие электрическую связь между цепями ротора и статора;
  • загрязненный коллектор, расположенный на роторе электродвигателя;
  • подгоревший коллектор;
  • обрыв в обмотке якоря.

Второй сценарий не менее критический: электродвигатель не включается, при этом либо слышен щелчок, либо выходит из строя предохранитель F5.

Внимание! В этом случае подрулевой переключатель следует немедленно вернуть в базовое нулевое положение.

При наихудшем стечении обстоятельств данные сигналы указывают на короткое замыкание в обмотке электродвигателя и необходимость замены моторедуктора в сборе. Нередко подобная симптоматика подтверждает наличие пустяковых неисправностей: примерзшие щетки или задевающие за детали кузова стеклоочистители. При этом следует крайне осторожно отделить щетки от стекла или выправить геометрию рычага крепления щетки (а возможно и заменить его) соответственно.

Неисправности механического происхождения

механикаЧасто дворники на автомобиле ВАЗ 2110 не работают по причине банального ослабления гайки, прижимающей щеткодержатель к валу трапеции. Восстановить работоспособность системы можно мгновенно, отрегулировав угол расположения щетки и притянув рычаг гайкой.

Об открученной гайке, способствующей передаче крутящего момента от редуктора к трапеции, может сообщить одно из двух событий:

  • электродвигатель сохраняет работоспособность во всех режимах, но обе щетки не двигаются;
  • щетки самопроизвольно прекращают работу в промежуточном положении.

Впрочем, остановка щеткодержателей в произвольном положении может произойти по причине плохого прижатия контактов «концевика» к шестерне моторедуктора или окисления/обгорания этих же контактов. А щетки не в состоянии двигаться еще и после выкрашивания зубьев шестерен, которые не располагают большим ресурсом – ведь они изготовлены из пластмассы.

Итого

Отказ стеклоочистителей может произойти по вполне банальным причинам:

  • cгорел предохранитель F5;
  • окислились или обгорели клеммы соединительных колодок;
  • вышли из строя провода;
  • сломалось реле К5 524.3747;
  • приказал «долго жить» подрулевой переключатель;
  • ослабла гайка, притягивающая кривошип трапеции к шестерне редуктора;
  • открутились гайки крепления рычагов к валам трапеции;
  • щетки примерзли к стеклу.

Нередко дворники на моделях семейства ВАЗ 2110 не работают из-за неисправностей сложного уровня:

Источники

avtozam.ru

Замена стеклоочистителей ваз 2110 своими руками

Стеклоочиститель ваз 2110, его ремонт и замена

Оценить работу дворников можно простым способом при помощи небольшого теста. Нужно взять стакан с водой и вылить его на лобовое стекло, после чего включить дворники.
В случае, если при одном-двух проходах щёток стеклоочистителей на стекле будут заметны потёки или разводы, требуется срочно сменить щетки стеклоочистителя. Замена стеклоочистителей ваз 2110 – это процесс нужный.
Если этим пренебрегать, в сильный дождь будет обеспечиваться плохая видимость, которая в частых случаях становится причиной ДТП. В данной статье рассмотрим, как проводится замена стеклоочистителя ваз 2110 своими руками.

Эти нужные дворники

Замена стеклоочистителя на ваз 2110

В зимние месяца нерабочие дворники не так опасны, нежели, к примеру, осенью. Водителю приходится делать вынужденные остановки каждые 5-10 километров для самостоятельной очистки обледеневших щеток стеклоочистителя(см.Ремонт стеклоочистителя — правильное выполнение), что доставляет немало неудобств.
Так или иначе, замена старых дворников является жизненно важной необходимостью.

Замена трапеции стеклоочистителей ваз 2110

Наверняка все знают, что дворники изготавливаются из резины, поэтому они изнашиваются по истечению нескольких месяцев устранения снега, дождевых капель и грязи со стекла. Конечно, для замены щёток можно обратиться в автомастерскую, где всё быстро и качественно сделают специалисты, но зачем тратить деньги на работу, если её можно выполнить самостоятельно?
Это простой процесс, который не отличается для многих автомобилей.

Примечание! Щетки стеклоочистителя рекомендуется менять два раза за год. У водителей с большим стажем такая работа уже давно является привычкой, автомобиль всегда должен быть рабочим.

Замена щеток стеклоочистителей ваз 2110

Для некоторых водителей замена щёток не всегда является простой задачей. Как правило, если смена производится впервые, тратится от получаса до часа.
Такого количества времени вполне хватает, чтобы разобраться, как на рычажке закрепляются концы щёток. После нескольких раз  самостоятельных работ время на замену щёток существенно сократится.

Замена дворников

Для первой успешной замены рекомендуется рассмотреть виды стеклоочистителей. Следуя подробной инструкции, работы выполняются в течение получаса.
Перед тем, как приступать к замене стеклоочистителей, требуется провести соответствующие подготовительные работы.

Замена моторчика стеклоочистителя ваз 2110

Сначала нужно рассмотреть старые щётки. Можно попытаться достать их из рычажков.
Зачастую установлены специальные пружины, которые дают возможность отогнуть эти рычажки.Далее нужно выявить, каким образом щетка крепится на рычажке (могут использоваться шурупы, иголки или зажимы).

Примечание! В некоторых ситуациях рычажок и щетки выполнены в виде единой конструкции.

Линейкой или, к примеру, рулеткой замеряется длина этих щеток.
Требуемые инструменты для замены:

  • круглоносые плоскогубцы;
  • отвёртки в наборе;
  • бумажные салфетки и полотенце небольших размеров.

Необходимые материалы для выполнения работ:

  • набор новых щёток;
  • специальная жидкость для стекла.

Требуемые материалы можно купить в магазинах, специализирующихся на реализации запасных автозапчастей.

Примечание! Не рекомендуется экономить на новых щетках. Дешевые изделия тяжелее устанавливаются и служат сравнительно не долго.

Если машина выпущена раньше, для неё найти щётки почти не возможно. Единственное, что получится сделать, так это сменить только резиновую часть, прикреплённую на тонкую основу из металла.

Примечание! Нужно в обязательном порядке обзавестись качественной жидкостью для стекла. Учитываем тот факт, что сейчас выпускается множество подделок.
Особенно это относится к жидкостям на метаноле. Далеко не всем известно, что метанол считается ядом, при его значительной концентрации резко ухудшается зрение, что в дальнейшем приводит к полной или частичной слепоте.

Замену щеток рекомендуется выполнять в такой последовательности:

  • для нормального доступа к стеклоочистителю автомобиль нужно поставить на парковку;
  • стеклоочистители лобового стекла должны быть закреплены в том положении, чтобы обеспечивался беспрепятственный доступ к каждой щетке;
  • в некоторых определённых марках машин стеклоочистители утоплены заподлицо, поэтому нужно прочитать инструкцию по их замене именно для Ваз 2110;
  • на капоте машины, а также вокруг стеклоочистителей нужно расстелить полотенца ненужное одеяло. Такие меры предотвратят разбитие стекла и повреждение покрытия на капоте;
  • старая конструкция стеклоочистителей вынимается из крепления.

Примечание! У машин, выпущенных раньше, крепление щетки выниматься из рычажков не будет, поэтому действия ограничиваются только заменой резиновой полоски.

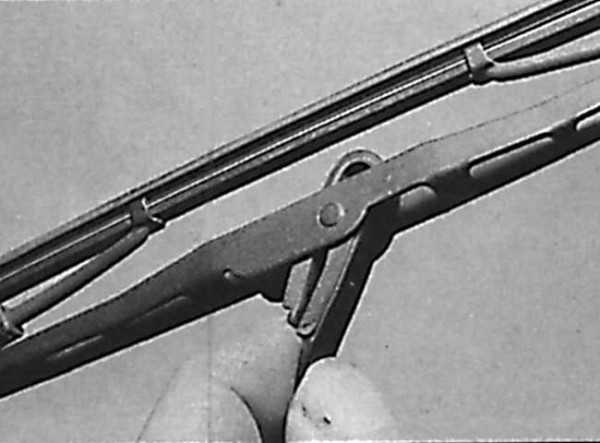

  • на окончании резиновой щетки располагается запорное устройство, которое легко открывается круглоносыми плоскогубцами. Функционирование запорного устройства проверяется несколько раз.
    Нужно сравнить резиновую щетку, зафиксированную на машине с новой щеткой, они должны совпадать. Она снимается из крепления и рычага.
    Вставляется новая щётка, при этом она должна пропускаться сквозь все точки, как и старая конструкция;
  • на машинах, выпущенных недавно, установлены Т-образные крепления очистителей стекла, для их снятия необходимо воспользоваться небольшой отвёрткой плоского вида. Купленный агрегат устанавливается путём нажимания на сам рычаг, в результате должен послышаться щелчок;
  • иной вид крепежа подразумевает использование шурупов. В подобной ситуации крепление агрегата с щеткой будет осуществляться при помощи одного-двух шурупов.
    Шурупы откручиваются отверткой, прикручивается новая конструкция на рычажок. Закручивать крепёжные шурупы нужно плотно, при этом можно подложить небольшие шайбы;
  • примечательна новая Г-образная конструкция крепёжных рычажков. Данный агрегат оснащен закругленным фиксатором, который имеет шарнирное соединение.
    Для монтажа новых щеток не нужны инструменты, достаточно нажать на специальную защелку, немного потянуть на себя щетку и вынуть её из рычага. Чтобы зафиксировать новую конструкцию нужно надавливать на фиксатор до тех пор, пока он не установится на своё место, должен послышаться щелчок.

Когда проведены манипуляции с первой щеткой, пора приступать ко второй, последовательность действий такая же.

Примечание! Не следует забывать о существовании задних стеклоочистителей.

Часто становится необходимо, особенно на современных модификациях Ваз 2110 проводить замену моторчика. Именно он отвечает за нормальную работу стеклоочистителей.

Замена мотора для стеклоочистителей на ваз 2110

Замена мотора стеклоочистителя ваз 2110 проводиться может также своими руками. Кроме того, может быть необходима замена механизма стеклоочистителя ваз 2110 или замена рычагов стеклоочистителя ваз 2110.
Порой, простая замена привода стеклоочистителя на ваз 2110 приводит к нормальной работе щеток.Как все сделать без ошибок расскажет подробное видео, которого в сети много.
Полезно также в процессе работы использовать фото материалы и картинки, тем более, если все проводится своими руками. Подробная инструкция по замене стеклоочистителей, представленная выше – это возможность неплохо сэкономить, ведь цена на услуги подобного рода в сервисах высокая, а результат не всегда радует владельца автомобиля.
Так же на нашем ресурсе Вы можете узнать о том, как выполняется замена форсунок омывателя.

masteravaza.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
