Регулировка бензонасоса ваз 2107 – Регулировка штока бензонасоса ваз 2107

Снятие, замена и регулировка бензонасоса на ВАЗ 2107 своими руками

Если двигатель глохнет после запуска, то возможная причина неисправность бензонасоса из-за которого бензин не поступает в систему. В этой инструкции мы покажем как снять, заменить и отрегулировать бензонасос на ВАЗ 2107 своими руками. Процесс простой и вполне по силам любому человеку.

Вам понадобятся: новый бензонасос, крестовая, плоская отвертки, головка 13″ с удлинителем.

Откручиваем 2 хомута бензонасоса.

Затем отсоединяем топливные шланги.

Откручиваем болты крепления бензонасоса.

Снимаем старый бензонасос.

Устанавливаем новую прокладку и бензонасос ВАЗ 2107 и подсоединяем шланги. Проверяем и регулируем работу системы.

Видео по замене и регулировке бензонасоса на ВАЗ 2107


automas.ru

Бензонасос ВАЗ 2107, замена, снятие и установка

Приветствую вас друзья на сайте ремонт автомобилей своими руками. На примере автомобиля с карбюраторным двигателем мы рассмотрим, как снять и установить бензонасос ВАЗ 2107. Так же разберем, какие бывают виды и основные неисправности бензонасоса.

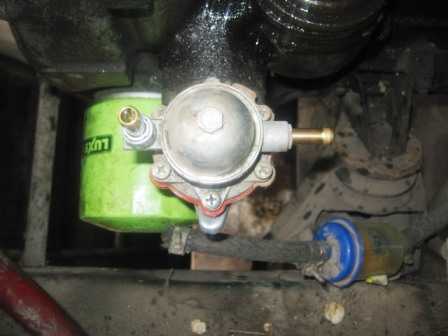

Бензонасос ВАЗ 2107

Как известно бензонасос одна из главный частей автомобиля, но как и многие детали он тоже со временем приходит в негодность.

Неисправности бензонасоса:

  • Не запускается двигатель или после запуска глохнет.
  • Не заводится движок на горячую или холодную.
  • Двигатель не развивает обороты и не выдает полной мощности.
  • Плохая подача топлива в карбюратор или ее нет совсем.

Все эти причины могут заключаться в следующем, лопнула или порвалась эластичная мембрана, засорились или износились клапана, сломалась пружинка под диафрагмой, износился шток (толкатель) бензонасоса.

Все эти неисправности легко ремонтируются, да и рекомплекты на них в автомагазинах не сложно найти, но все же легче и надежнее приобрести новый бензонасос ВАЗ 2107, ведь цена его не так и велика.

Виды бензонасосов на ВАЗ 2107:

  1. Цитрон.
  2. Пекар.
  3. ДААЗ.

Все эти три вида топливных насосов,  довольно распространенные, в свое время приходилось ставить разные, но ДААЗ я считаю самым надежным по крайней мере это мое мнение, но а какой поставить решать только вам.

Да хочется немного добавить, что бензонасосы на классику одинаковые и подходят хоть на старенькую копейку, хоть на ВАЗ 2106 или другую модель, да и инструкция, представленная ниже по замене, тоже идентична. Так же не забудьте прочитать статью замена крестовины ВАЗ 2107.

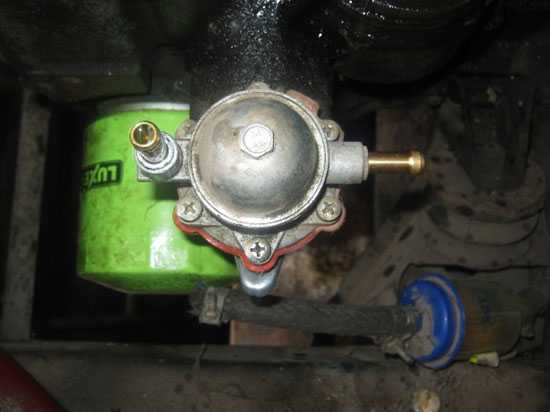

Снятие и замена бензонасоса ВАЗ 2107

Если вы определились с выбором бензонасоса, то можно смело приступать его замене, сложного здесь нечего нет, и с этой работой справится любой автовладелец.

Открываем капот и откручиваем два топливных шланга от насоса, которые подходят к нему с помощь отвертки.

Внимание! При отворачивании шлангов будьте аккуратны, так как в них есть давление и при снятии бензин может попасть на кожу и в глаза.

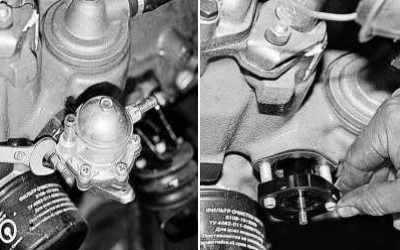

После чего берем ключик на тринадцать и откручиваем гаечки на которых он прикручен к блоку цилиндров.

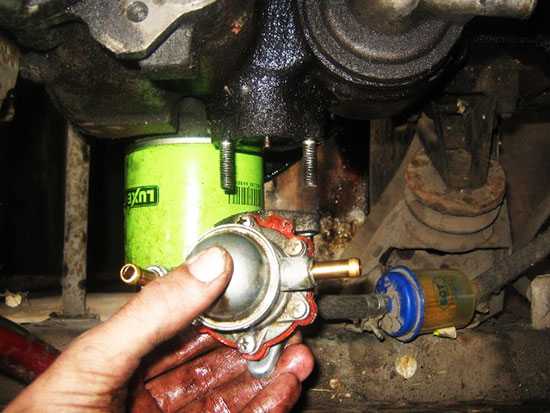

Теперь его можно смело вытаскивать со шпилек. Так же снимите теплоизолирующую проставку помойте и почистите ее.

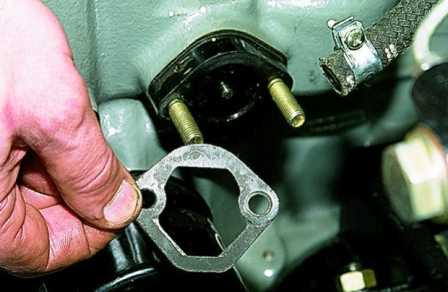

Перед установкой нового бензонасоса ВАЗ 2107 удалите старые прокладки одну между насосом и проставкой другую между проставкой и блоком и хорошо все там зачистите и протрите.

Важное дополнение. Так как скорее всего автомобиль у вас уже не новый поэтому перед установкой насоса нужно проверить минимальную величину выступания толкателя.

Сделать это желательно, так как от этого будет зависеть правильная работа топливного насоса.

Для этого берем и вставляем теплоизолирующую проставку вместе с двумя прокладками и плотно прижимаем после чего провернув каленвал находим минимальное выступание толкателя.

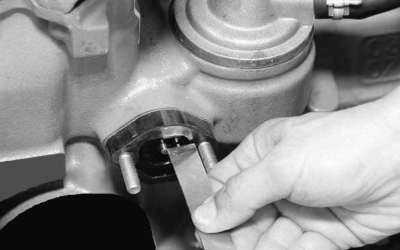

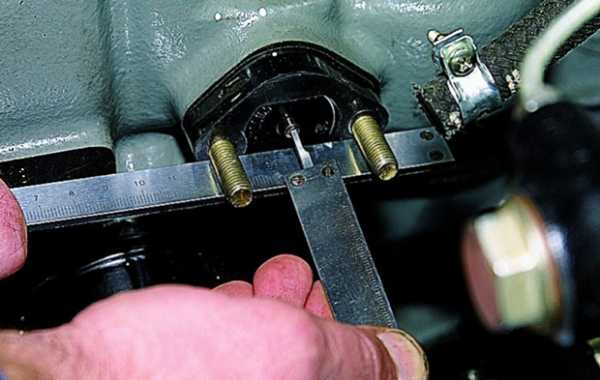

Далее делаем замер штангелем на выступание толкателя он должен быть в пределах 0, 8-1,3 миллиметров.

Если замер больше или меньше допустимых значений, то отрегулировать это дело можно с помощи прокладки заменяя ее на более тонкую или толстую.

После чего устанавливаем насос и прикручиваем его на место, подсоединяем топливные шланги, на этом замена топливного насоса завершена. Удачной дороги.

remontavtovaz.ru

Замена бензонасоса ВАЗ своими руками |

Сев однажды за руль своего автомобиля, и повернув ключ в замке зажигания, я не смог завести свой автомобиль. Знакомая, наверное, для всех ситуация, первая мысль закончилось топливо, посмотрев на приборы, я понял, что бензина предостаточно, возник второй вопрос: в чем же тогда дело и как теперь быть? Покрутив немного стартером, машина завелась, но уже через пару минут опять заглохла. Немного поразмыслив, я сделал вывод, что скорее всего у моего авто проблемы с бензонасосом.Неисправность бензонасоса довольно неприятное хоть и вполне решаемое явление, замена бензонасоса у меня происходила впервые, поэтому пришлось немного попотеть, предварительно вооружившись всеми необходимыми для этого знаниями. Сегодня хочу поделиться с вами своими достижениями в данном деле и рассказать, как в в случае необходимости производится замена бензонасоса ВАЗ, чтобы вы не повторяли моих ошибок.

Что такое бензонасос и для чего он нужен?

Итак, первое о чем хочу поговорить — это о том, что такое бензонасос и для чего он предназначен. Как уже можно понять из названия, бензонасос происходит от двух слов: бензин и насос, то есть это насос, который качает бензин, тут вроде все понятно, и ничего сложного в этом нет. В топливной системе бензонасос — если сравнивать с человеческим организмом можно назвать сердцем, поскольку наше сердце тоже — своего рода насос или помпа, которая качает кровь, обеспечивая организм всем жизненно важным. Без сердца (бензонасоса) жизнь невозможна, это касается и машины с нерабочим бензонасосом. Автомобиль превращается в статическую груду металла, которая ни на что не способна.

Где находится бензонасос?

Бензонасос может быть расположен в трех местах — это в большей степени зависит от модели автомобиля и марки самого бензонасоса. Бензонасосы с механической конструкцией располагаются снаружи топливного бака, электрические бензонасосы — внутри топливного бака. Кроме того, некоторый модели бензонасосов могут быть размещены в моторном отсеке, то есть непосредственно на двигателе автомобиля, к примеру как в моем случае с моим ВАЗ 2107.

Причина поломки бензонасоса

Причин, как правило — две. Первая — это сильное загрязнение топливного фильтра, вторая — привычка владельца автомобиля ездить с полупустым баком.

С предназначением и расположением мы разобрались, теперь предлагаю вашему вниманию инструкцию по замене бензонасоса, то есть далее речь пойдет о том, как заменить бензонасос ВАЗ своими руками.

1. Прежде всего следует подготовить автомобиль к этой процедуре, для этого, при помощи ветоши произведите очистку двигателя, блок цилиндров, а также сам бензонасос от пыли и грязи, при помощи уайт-спирита или спец-очистителя.

2. Для следующего этапа понадобится два болта  М8, для того чтобы заглушить отверстия шлангов, поскольку при их отсоединении будет вытекать топливо.

3. Далее, при помощи крестовой отвертки или ключа на «8» ослабьте крепежные хомуты, которые удерживают топливные шланги и демонтируйте шланги со штуцеров бензонасоса.

Теперь собственно можно произвести заглушку концов топливных шлангов приготовленными ранее болтами М8.

4. Замена бензонасоса ВАЗ продолжается и следующим этапом будет — снятие бензонасоса, для этого открутите две гайки крепления, которыми бензонасос крепится к блоку цилиндров, используя ключ на «13».

5. Когда все готово, можно приступать к снятию бензонасоса со шпилек, при этом обратите внимание на состояние прокладки, в случае необходимости произведите ее замену.

6. Снимите и очистите от загрязнений и пыли теплоизолирующую проставку, также как и в предыдущем случае с прокладкой в случае необходимости замените прокладку, находящуюся между блоком цилиндров и теплоизолирующей проставкой.

Замена бензонасоса ВАЗ — установка

Меняя прокладки на автомобиле ВАЗ 2107, с пробегом за 100 тыс. км перед тем, как заменить бензонасос необходимо проверить минимальное выступание толкателя, т. к. от нее во многом зависит правильное положение и ход диафрагменного узла бензонасоса. Если этого не сделать, либо уменьшится подача топлива бензонасосом, либо преждевременно выйдет из строя диафрагма из-за разрыва. Выступание толкателя можно изменять при помощи подбора прокладок между блоком цилиндров и проставкой.

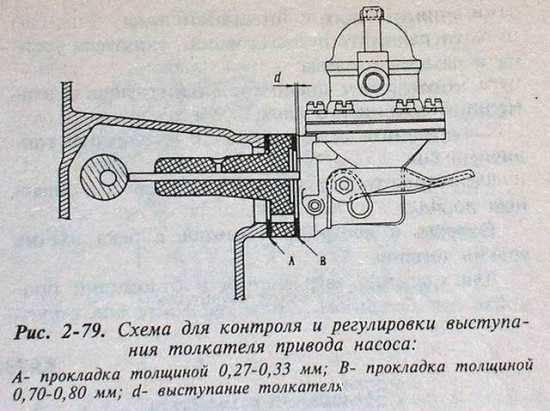

1. Проверяя величину минимального выступания толкателя, следует учитывать прокладку между бензонасосом и проставкой. Для большей точности измерения установите две прокладки (на время) между проставкой и блоком.

2. Затем установите минимальный выступ при помощи медленного поворачивания коленвала, прижав проставку к блоку, сделайте замер выступания толкателя. Величина выступания не должна быть меньше — 0,8 и больше — 1,3 мм.

3. В случае выступания толкателя больше чем на 1,3 мм, следует заменить прокладку между блоком и проставкой  на более толстую, соответственно если толкатель выступает меньше, чем на 0,8 мм —  замените ее более тонкой (0,3 мм).

Если ремонт бензонасоса невозможен и он окончательно вышел из строя, понадобится замена бензонасоса ВАЗ, в таком случае купите подходящую для вас модель и установите ее в порядке обратном разборке.

avtopulsar.ru

Замена бензонасоса на ВАЗ 2107



Здравствуйте уважаемые посетители сайта! Сегодня я расскажу о том, как заменить бензонасос на ВАЗ 2107 своими руками. Причиной замены стала плохая работа двигателя, постоянные перебои, при которых было невозможно передвигаться.

Для самостоятельной замены бензонасоса на ВАЗ 2107 нам потребуется плоская, крестовая отвертки, а так же головка на 13″ и удлинитель к ней.

Первым дело снимаем хомут с топливного фильтра и заводим двигатель. Когда он заглохнет, это означает, что в системе не осталось топлива. Затем собираем необходимый инструмент.

После этого откручиваем 2 хомута по сторонам бензонасоса.

Затем снимаем топливные магистрали с бензонасоса.

Откручиваем топливный насос. Для этого надо открутить 2 болта по сторонам бензонасоса.

Теперь снимаем бензонасос.

После это меняем прокладку бензонасоса на новую.

Видео. Регулировка бензонасоса своими руками.

Установка и регулировка бензонасоса на ВАЗ 2107 успешно завершена. Напомним, что предыдущая статья была про регулировку карбюратора на ВАЗ 2107 своими руками.

‘;
blockSettingArray[3][«minSymbols»] = 0;blockSettingArray[3][«minHeaders»] = 0;blockSettingArray[5] = [];
blockSettingArray[5][«setting_type»] = 3;
blockSettingArray[5][«element»] = «p»;
blockSettingArray[5][«directElement»] = «#comments»;
blockSettingArray[5][«elementPosition»] = 0;
blockSettingArray[5][«text»] = »;
blockSettingArray[5][«minSymbols»] = 0;blockSettingArray[5][«minHeaders»] = 0;
var jsInputerLaunch = 15;

vazgarage.ru

Топливный насос ВАЗ 2107: диагностика неисправностей и замена своими руками

Автомобильный бензонасос (топливный насос) относится к топливной системе (системе питания) и является одним из главных ее агрегатов. Топливный насос выполняет в автомобиле ту же функцию, что и сердце в организме человека — он качает, то есть выполняет перекачку жидкости из одного места в другое, только в случае с автомобилем вместо крови выступает топливо.

Топливный насос выполняет подачу топлива из бензобака в карбюратор, где происходит приготовление топливно-воздушной смеси. Бензонасос очень «нежная» деталь системы питания и часто выходит из строя или, выражаясь «водительским» языком — «компостирует мозги». Виной этому несколько причин, прежде всего — плохое качество топлива, грязный топливный фильтр, постоянные нагрузки из-за которых происходит естественный износ деталей бензонасоса, несовершенность конструкции самого изделия ВАЗ 2107.

Устройство бензонасоса ВАЗ 2107

Признаки неисправности топливного насоса

  1. Подтекание топлива или масла, нарушение герметичности.
  2. Повреждение или разрыв мембраны бензонасоса.

Причины:

  1. В первом случае течь возникает между двумя частями корпуса насоса, со временем уплотнительная прокладка изнашивается или стареет, в итоге происходит утечка топлива и подсос воздуха.
  2. Во втором случае происходит разрыв мембраны топливного насоса ВАЗ 2107, это происходит из-за ее старения или механического повреждения.

Ремонт бензонасоса ВАЗ 2107 в принципе возможен, все зависит поломки, некоторые умельцы, к примеру, поврежденную мембрану заменяют плотным целлофаном после чего топливный насос ВАЗ 2107 еще долгое время служит «как новый». Второй способ починить топливный насос — купить ремкомплект для бензонасоса ВАЗ 2107 и выполнить замену неисправных (изношенных) деталей. Тем, кто не хочет возиться с ремонтом, рекомендую купить новый топливный насос ВАЗ 2107 или «бу, можно взять более совершенные новые модификации, которые, со слов покупателей, и работают лучше и служат намного дольше,, чем «родные».

Замена бензонасоса ВАЗ 2107 своими силами

1. Двигатель должен быть чистым, для того чтобы после снятия ничего не попало в двигатель. Читайте: Как помыть двигатель?

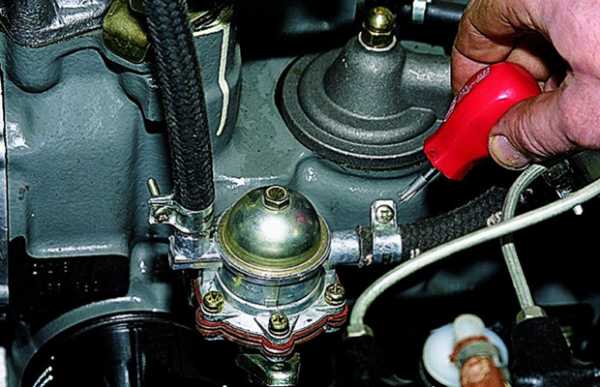

2. Ослабив хомуты крестовой отверткой или ключом на «8», отключите топливные шланги со штуцеров бензонасоса, затем заглушите их, чтобы топливо не вытекало.

3. Далее ключом на «13» открутите гайки и снимите бензонасос ВАЗ 2107.

4. Снимите прокладку и теплоизолирующую проставку, если таковая имеется. Прокладку замените новой, а проставку нужно очистить и установить на место.

5. Если вы собрались ремонтировать бензонасос, разберите его и замените неисправные детали. Если же вы хотите полностью заменить топливный насос, тогда установите прокладку на шпильки, а после нее и новый бензонасос.

Сборка выполняется в обратном порядке. Теперь когда вы знаете какие бывают неисправности бензонасоса, а также как заменить топливный насос ВАЗ 2107, я думаю вы без труда сможете заменить его самостоятельно. Удачи.

Рекомендуем также другие статьи по ремонту автомобилей ВАЗ.

&nbsp

vaz-remont.ru

Бензонасос ваз 2107 карбюратор: устройство, принцип действия

Автомобили ВАЗ-2107 с момента выхода первой модели и до 2005 года выпускались с карбюраторной системой подачи топлива. Основным элементом, который выполняет функцию подачи топлива в карбюратор, является бензонасос. Работает он на основании механических действий. Но о принципе действия немного позже. Эта статья посвящена именно бензонасосу “семерки” карбюраторного типа.
Большинство водителей порой встречаются с такой проблемой, когда пытаются запустить двигатель, а он напрочь не заводится. И зачастую проблема кроется именно в бензонасосе, который, скорее всего, забился и не качает бензин из бака. Поэтому рассмотрим основные проблемы поломок бензонасоса, его ремонт и замену.

Что представляет собой устройство

Бензонасос представляет собой цилиндрический бочонок размерами 20х15см, располагающийся под капотом автомобиля в районе карбюратора. Он имеет две трубки, одна из них закачивает бензин, а другая подает его в карбюратор. Также имеет рычажок, который предназначен для ручной подкачки топлива, в случае если механическая система не функционирует.

Конструкция устройства включает в себя:

  1. Камера, в которую поступает топливо из бака.
  2. Клапана впуска и выпуска горючего.
  3. Диафрагма.
  4. Рычаг привидения в действие механизма подкачки.
  5. Возвратная пружина.
  6. Кулачек.
  7. Распредвал.
  8. Уплотнительная прокладка.

Принцип действия поведает о том, что выполняет каждая из деталей.

Принцип действия

Работает он довольно просто, как и обычные водяные насосы. Чтобы устройство начало функционировать, к нему прилаживается механическое воздействие, осуществляемое диафрагмой. Она движется вверх-вниз за счет воздействия разряжения и давления. При ходе вниз создается разряжение и топливо всасывается в камеру. Когда же диафрагма движется вверх, то создает давление и запирается всасывающий клапан, а открывается нагнетательный, через который выходит топливо в карбюратор. Возвратная пружина выполняет функцию обуславливающая движение диафрагмы.

Каковы причины неисправностей?

Основной проблемой, по которой возникает неисправная работа бензонасоса автомобиля ВАЗ-2107 кроется в уплотнительной прокладке. Она создает герметичность камеры, где происходит явление разрежения и давления. Когда эта прокладка изнашивается, то нарушается герметичность и в камеру всасывается не только бензин, но и воздух. При возвратном движении диафрагмы через неплотное прилегание прокладки происходит вытекание топлива.
Еще одной причиной не функционирования насоса является засорение каналов впускного клапана. Но, данную проблему удалось решить путем установки перед бензонасосом специального фильтрующего элемента, который намного дольше продлевает срок службы устройству закачки топлива.
Разрыв внутренней мембраны также представляет угрозу в работоспособности элемента. Если возникла такая проблема, то мотор очень сложно запустить даже при совершении подкачки топлива вручную.

Как определить неисправность?

Для автомобиля ВАЗ-2107 несложно выяснить неработоспособность бензонасоса. Для этого необходимо отсоединить трубку, из которой бензин поступает в карбюратор. Далее осуществляется ручная подкачка и если наблюдается вытекание жидкости, то причина неисправности не в бензонасосе. Если же горючее не выходит из трубки, то устройство неисправно, а точнее, проблема, скорее всего, кроется во впускном клапане. Проверить это можно следующим образом:

  • Снять трубку впускного клапана.
  • Пальцем закрыть впускной канал.
  • Нажимать на рычаг подкачки.

Если ощущается вакуум на пальце, то устройство работает исправно и разбирать его нет смысла.

Ремонт бензонасоса

Устройство закачки топлива в карбюратор подлежит ремонту, если, конечно, срок эксплуатации устройства не очень большой. Ремонт включает в себя разборку устройства, очистку и замену изношенных деталей.
Итак, ремонт лучше всего осуществлять при извлеченном устройстве с посадочного места, но есть и простые поломки, которые устраняются без снятия.
Ремонт производится в такой последовательности:

  1. Снимается основная полукруглая крышка, которая закреплена с помощью болта.
  2. Сняв крышку, проводим визуальный осмотр. Вынимается фильтр, который необходимо промыть и продуть для очистки.
  3. Проводится дальнейший разбор устройства. Шесть болтов с помощью отвертки откручиваются и разъединяется устройство на две части.
  4. Проводится очистка впускного и выпускного клапана. Можно промыть в бензине или растворителе и обдать потоком плотного воздуха.
  5. Чтобы снять диафрагму, необходимо провернуть ее на 90 градусов и аккуратно извлечь.
  6. Далее осуществляем ремонт диафрагмы, раскручивается ее и вынимается все составляющее.
  7. Повреждаются только гибкие мембраны, поэтому необходима замена именно таковых.
  8. Когда замена произведена, то важно собрать диафрагму в той же последовательности, как изначально.
  9. Осуществляется сборка самого устройства в последовательности обратной снятию.
  10. При установке фильтра необходимо соблюдать, чтобы отверстие в нем располагалось над клапаном.
  11. Соединяя две части, устанавливается прокладка, которую можно дополнительно смазать герметиком.

Ремонт завершен, остается только установить бензонасос на посадочное место и проверить его работоспособность.

Замена устройства

Если бензонасос изжил свое, то лучше не мучить себя и автомобиль, а установить новую деталь. Замена бензонасоса на ВАЗ-2107 не представляет никакой сложности даже для новичка. Сначала отсоединяем топливные шланги, затем головкой откручиваем две гайки крепления бензонасоса. После этого отсоединяем насос от блока двигателя. Перед установкой нового насоса очищаем его посадочное место от пыли и грязи. Первоначально на очищенное место необходимо одеть уплотнительную прокладку, толщина которой должна составлять 0,7мм и больше.

Важно! Далее устанавливается теплоизоляционная прокладка, которая имеет толщину около 0,3мм. Толщинами двух прокладок необходимо достичь минимального зазора выхода толкателя, составляющего не менее 0,8мм. Поэтому лучше использовать новые прокладки, а не мучиться со старыми.

Если толщина будет меньше, то это грозит неправильным функционированием бензонасоса из-за неверного положения толкателя. После этого устанавливается устройство и затягивается гайками, вставляются два шланга и фиксируются хомутами. Осталось проверить работоспособность установленного оборудования.

Зная не только, как проводится замена, а и принцип действия бензонасоса вашего ВАЗ-2107, можно с легкостью осуществлять любые ремонты не пользуясь помощью мастеров на СТО и тем самым сохраняя свои деньги.

provaz07.ru

самостоятельная диагностика неисправностей и замена своими руками

3

Главным элементом топливной системы можно смело считать топливный насос. Его главная функция – перекачка топлива из одного места в другое (из бензобака в карбюратор, в котором и готовится топливно-воздушная смесь). Автовладельцам приходится достаточно часто сталкиваться с поломками бензонасоса, причиной чего является топливо низкого качества, грязь в топливном фильтре, большие нагрузки, приводящие к естественному износу деталей бензонасоса.

Устройство бензонасоса ВАЗ 2107

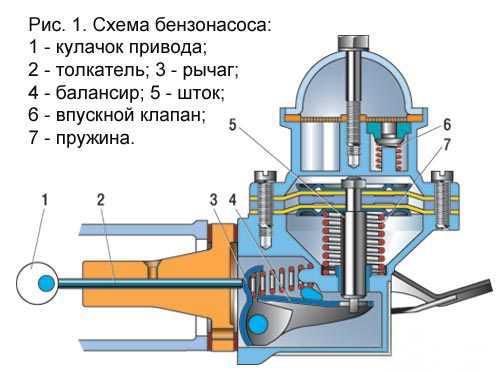

Схема топливного насоса

Показатели неисправности топливного насоса

  1. Нарушение герметичности, приводящее к протечке масла или топлива.

Источником этого становится протечка между корпусами насоса. Во время использования изнашивается уплотнительная прокладка, возникает утечка топлива и подсос воздуха.

  1. Поврежденная или разорванная мембрана бензонасоса (из-за долгого использования или механического повреждения).

От возникшей поломки зависит, возможен ли ремонт бензонасоса ВАЗ 2107. Опытные автовладельцы могут заменить вышедшую из строя мембрану плотным целлофаном или просто купить ремонтный комплект для бензонасоса 2107 и заменить изношенные детали. Если же нет желания тратить время на ремонт, можно установить новый топливный насос ВАЗ 2107.

Замена бензонасоса ВАЗ 2107 в домашних условиях:

  1. Прочистить двигатель. Статья по теме: Промывка двигателя.
  2. Ослабить хомуты крестовой отверткой (также можно использовать ключ на «8»). Топливные шланги следует отключить от штуцеров бензонасоса, заглушить их, чтоб избежать протечки топлива.

Снимите шланги топливопровода со штуцеров

Также ознакомьтесь

  1. С помощью ключа на «13» снять гайки, демонтировать бензонасос.

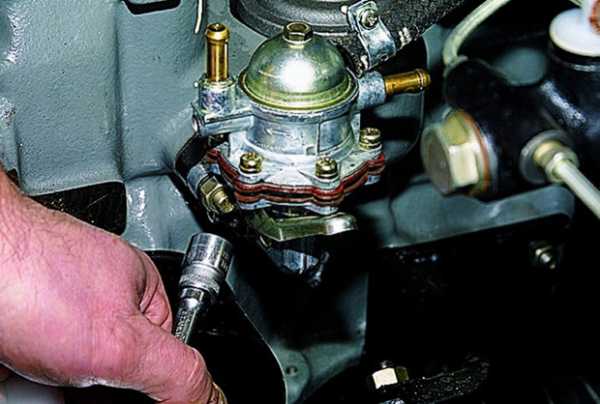

Откручиваем бензонасос ключом на

  1. Снять прокладку и теплоизолирующую проставку (при ее наличии). Установить новую прокладку, прочистить проставку и поставить на место.

Снятый бензонасос ВАЗ

  1. При ремонте бензонасоса нужно его разобрать, заменить неисправные детали. При полной замене топливного насоса необходимо на шпильки установить новую прокладку, затем новый бензонасос.

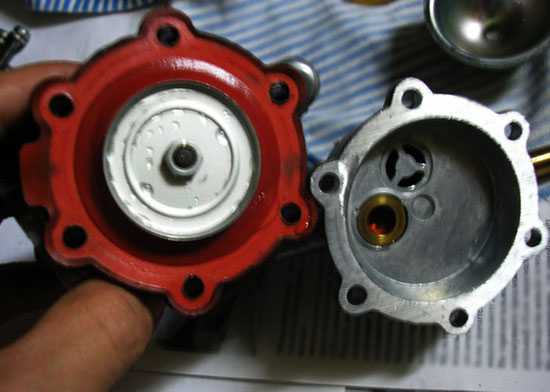

Топливный насос ВАЗ 2107 в разборе

Собрать все в обратной последовательности. На этом замена топливного насоса ВАЗ 2107 завершена.

Можно ознакомиться с другими материалами по ремонту автомобилей ВАЗ.

Рекомендуем почитать


prostovaz.ru
