Ваз 2110 предохранитель на стартер: Предохранители на ваз 2110: где находятся, замена

Предохранители и реле ВАЗ 2110, схема предохранителей и реле, где они находятся. Где находятся предохранители на ВАЗ 2110. Схема и расположение реле и предохранителей на ВАЗ 2110.

Если ваше транспортное средство не заводится, перестали включаться поворотники, не работают щетки стеклоочистителя либо, к примеру, отказывается работать отопитель, то первое, что необходимо сделать — обратить внимание на состояние предохранителей, то есть посмотреть, не перегорели ли они. Автомобиль может не заводиться, поскольку перегорели предохранители стартера или бензонасоса, мотор отопителя тоже имеет свой предохранитель. Зачастую от повышенной нагрузки страдает предохранитель прикуривателя, который на ВАЗ 2110 приходится менять достаточно часто. Об этом далее в статье.

Реле и предохранители ВАЗ 2110, где они находятся

На ВАЗ-2110 реле и блoк предохранителей находится в салоне транспортного средства немного выше и левее педалей.

ВАЗ 2110 предохранители и реле, схема расположения с расшифровкой

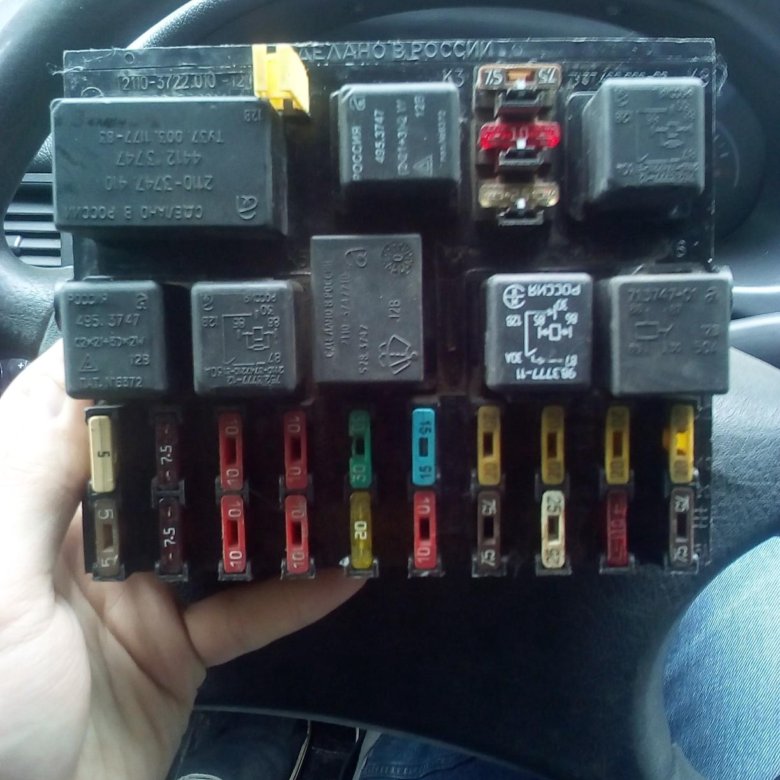

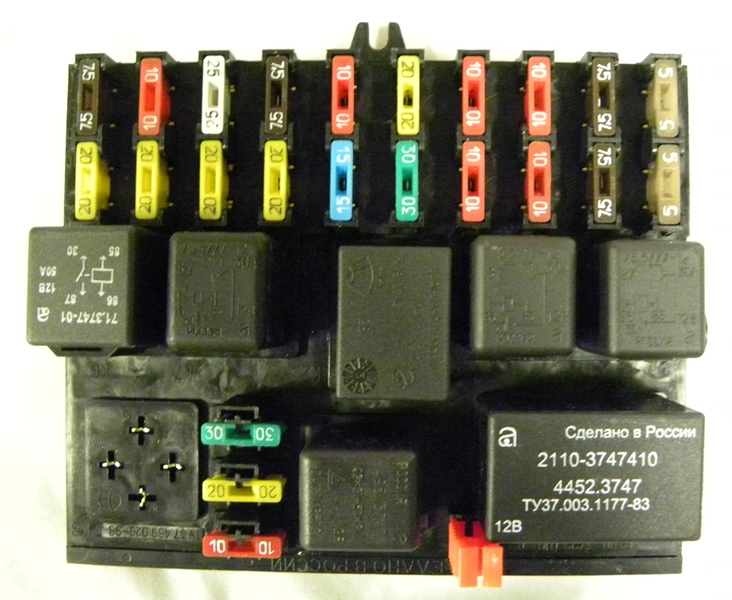

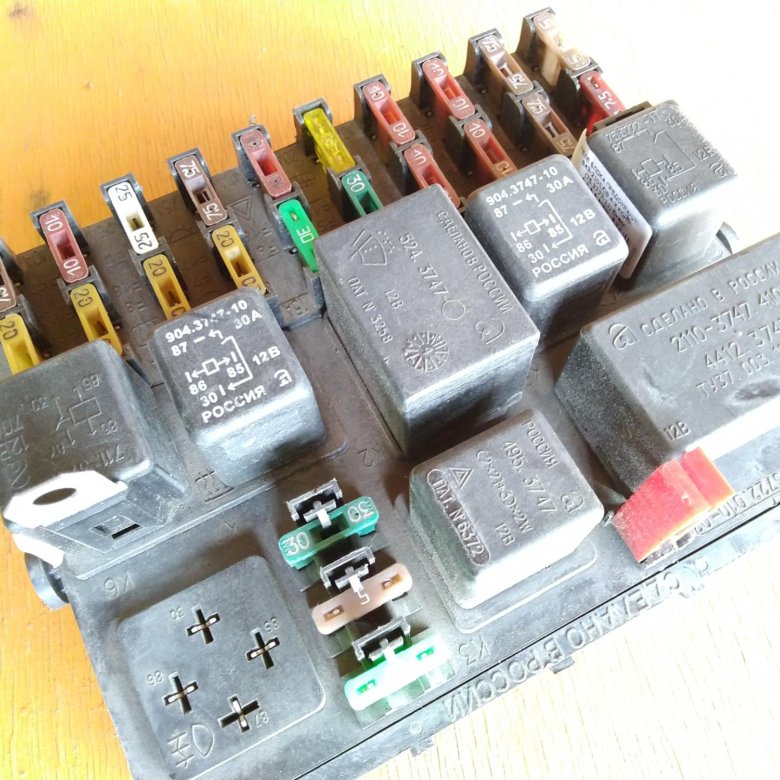

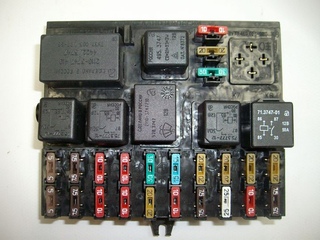

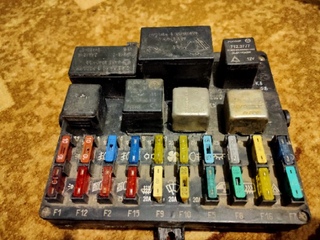

Расположение предохранителей и реле в монтажном блоке автомобиля ВАЗ 2110:

  1. Реле контроля исправного состояния лампочек — К1.
  2. Реле передних дворников — К2.
  3. Реле-прерывaтель аварийной сигнализации и указателей поворота — К3.

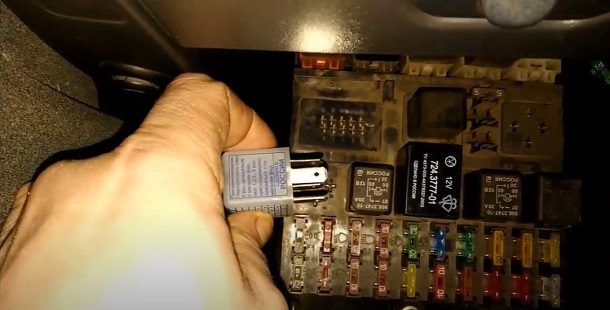

  4. Реле запуска фар ближнего света — К4.
  5. Реле запуска фар дальнего света — К5.
  6. Дополнительное реле — К6.
  7. Реле запуска подогрева заднего стекла — К7.
  8. Реле противотуманных фонарей — К8.
  9. Плавкие предохранители — F1-F20 — фактически все цепи транспортного средства защищены плавкими предохранителями, которые рассчитаны на разный номинальный ток. Исключением являются следующие цепи — зажигание и пуск мотора, цепь генератора, помимо обмотки возбуждения, цепь заряда аккумулятора.

Как найти сгоревший предохранитель

Чтобы найти сгоревший предохранитель, необходимо воспользоваться представленной ниже схемой. Перед этим следует обнаружить причину сгоревшего предохранителя и устранить ее, после чего можно устанавливать новый плавкий предохранитель.

Таблицы цепей плавких предохранителей ВАЗ 2110

  1. Лампочки фонарей освещения номера. Лампочки освещения приборов. Контрольная лампочка габаритного света. Лампочка освещения багажника. Лампочки габаритного света по левой стороне — F1 (5 Ампер).
  2. Ближний свет левой фары — F2 (7.5 Ампер).
  3. Дальний свет левой фары — F3 (10 Ампер).
  4. Правая противотуманная фара — F4 (10 Ампер).
  5. Электромоторы стеклоподъемников дверей — F5 (30 Ампер).
  6. Переносная лампа, прикуриватель — F6 (15 Ампер).

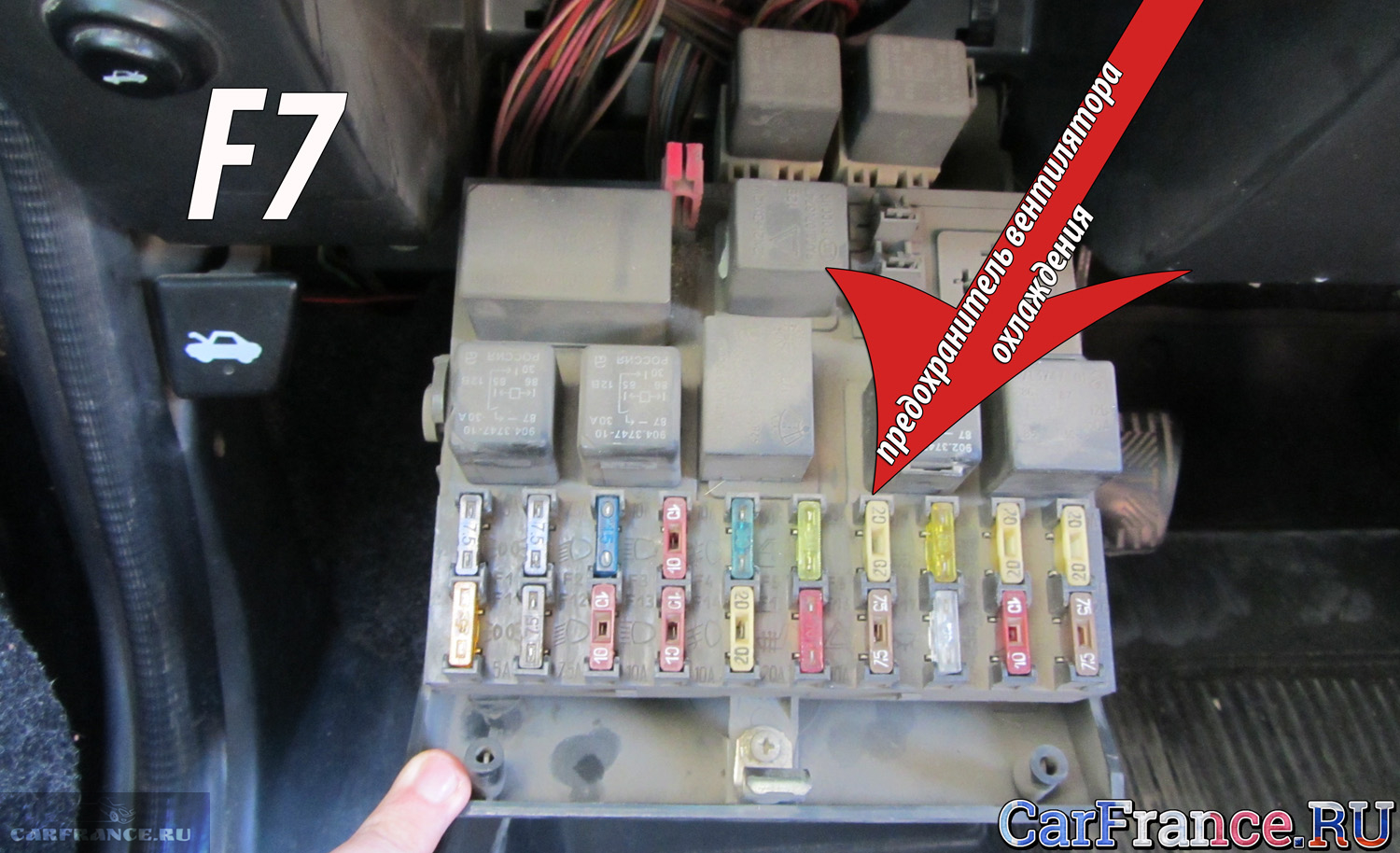

  7. Электромотор вентилятора системы охлаждения мотора. Звуковой сигнал. — F7 (20 Ампер).
  8. Контакты (реле) запуска обогрева заднего стекла — F8 (20 Ампер).
  9. Обмотка (реле) запуска обогрева заднего стекла. Клапан рециркуляции. Омыватели и очистители фар и ветрового стекла (предохранитель дворников) — F9 (20 Ампер).
  10. Резервный — F10 (20 Ампер).
  11. Лампочки габаритного света по правой стороне — F11 (5 Ампер).
  12. Ближний свет правой фары — F12 (7.5 Ампер).
  13. Дальний свет правой фары. Контрольная лампочка запуска дальнего света — F13 (10 Ампер).
  14. Левая противотуманная фара — F14 (10 Ампер).
  15. Блокировка замка багажника. Электрообогрев сидений — F15 (20 Ампер).

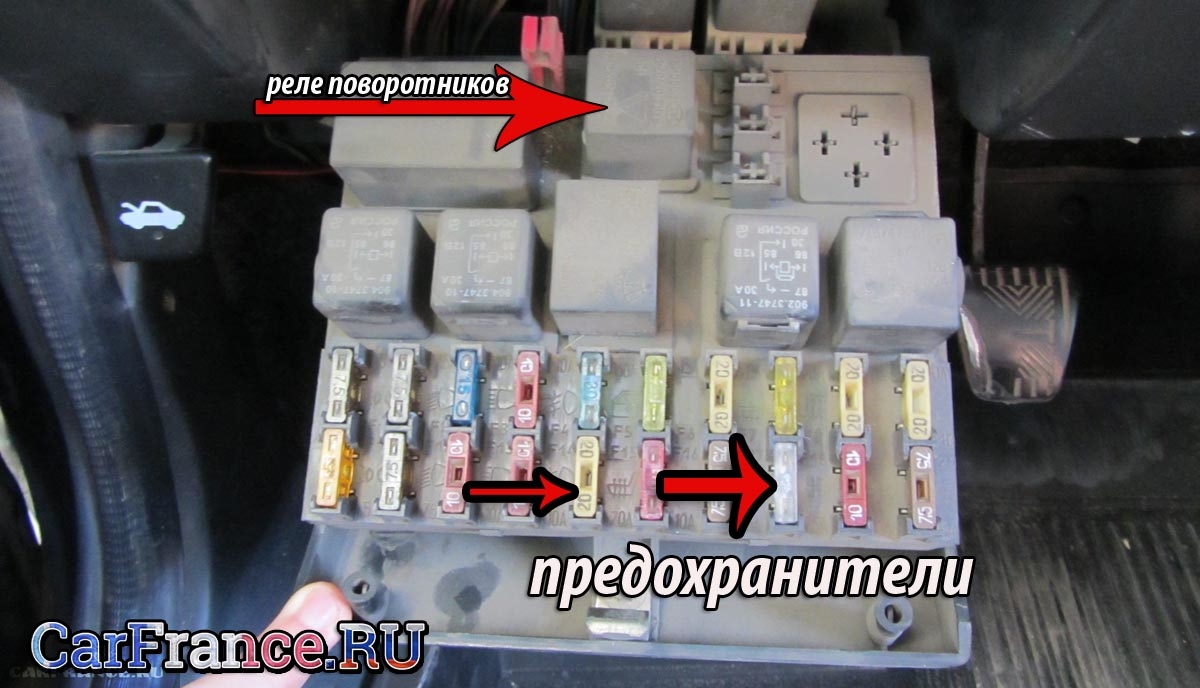

  16. Реле-прерыватель аварийной сигнализации и указателей поворота ( режим аварийной сигнализации). Контрольная лампочка аварийной сигнализации — F16 (10 Ампер).
  17. Лампочка освещения салона. Лампочка индивидуальной подсветки. Лампочка подсветки выключателя зажигания. Лампочки стоп-сигнала. Часы (либо маршрутный компьютер) — F17 (7.5 Ампер).
  18. Лампочка освещения вещевого ящика. Предохранитель прикуривателя. Контроллер (предохранитель) отопителя — F18 (25 Ампер).
  19. Реле контроля исправного состояния лампочек габаритного света и стоп-сигнала. Блокировка замков дверей. Лампочки света заднего хода. Поворотники с контрольными лампочками. Обмотка возбуждения генератора. Комбинация приборов. Блок индикации системы контроля. Часы (либо маршрутный компьютер) — F19 (10 Ампер).
  20. Лампочки задних противотуманных фонарей — F20 (7.5 Ампер).

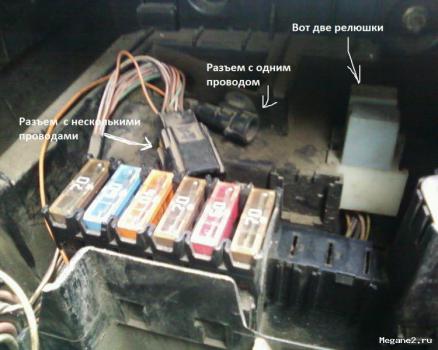

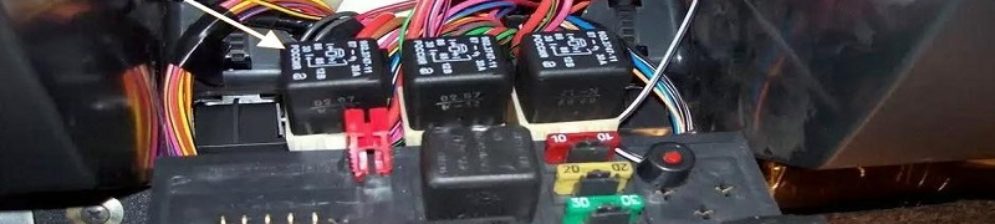

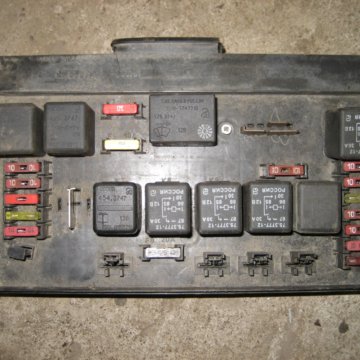

Дополнительный блок реле и предохранителей системы впрыска топлива, где расположены

Дополнительные реле и предохранители установлены с правой стороны приборной панели, за боковой обшивкой консоли, которая крепится с помощью двух винтов.

Схемы дополнительных предохранителей и реле с условной нумерацией

Дополнительные предохранители (все на 15 Ампер):

  1. Контроллер, модуль зажигания.
  2. Датчик расхода воздуха, датчик кислорода (подогрева), датчик скорости транспортного средства, клапан продувки адсорбера.
  3. Форсунки, топливный насос, реле топливного насоса.Дополнительные реле:
  4. Реле электрического вентилятора.
  5. Реле электрического бензонасоса.
  6. Реле зажигания (главное реле).

В нише приборной панели за монтажным блоком вмонтирован предохранитель противотуманных фонарей.

Условная нумерация штекеров в соединительных колодках

Схема соединения монтажного блока

Внутренняя цифра в обозначении наконечника провода — условный номер штекера, а наружная цифра — номер колодки.

Советы профи

Что касается замены предохранителя, то тут все предельно просто. Для начала необходимо найти черный ящик с монтажным блоком и нажать на защелки для открытия крышки. Внимательно осмотрите монтажный блок — в середине должен быть специальный пинцет для извлечения предохранителей. Далее находим требуемый нам предохранитель, к примеру, предохранитель прикуривателя, то есть «F18». Затем с помощью пинцета извлекаем перегоревший элемент и устанавливаем новый.

Схема включения стартера ВАЗ 2110 инжектор

схема датчика температуры 2110.

Когда стартёром крутишь, генератор вроде начинает работать и релюшка возьмё.

..

стартера ваз 2110 схемы и схемотехника.

Схема электро оборудования заз 968м.

На На схеме приведенной мной видно как осуществляется подсоединение стартер. ..

автомобильный преобразователь схема 3525.

На Лада Калине устанавливается стартер типа 5702.3708.

Дополнительное реле на стартёр.

Новый стартер проблему не решает.

Схема стартера ваз 21102.

Уголок приоровода, часть 2. — Реле блокировки стартера.

Схема подключения стартера ваз 2110 инжектор.

Схема подключения стартера ваз 2110 инжектор.

Схема соединений стартера представлена на рисунке 2.

Re: затруднен запуск, щелкает реле возле ЭБУ.

Ваз 2109 инжектор, схема электрическая.

схема стартера ваз 2110-12.

Схема включения стартера на автомобилях семейства LADA SAMARA.

Схема подключения стартера ваз 2110 инжектор.

Шумоизоляция панели ваз 2110.

1.5 Панель приборов и органы управления ВАЗ 2170.

ваз-21213-нива-ваз-21213-21214-2131.

Монтажный блок предохранители снятие ваз 2110-2112.

Проблема легко решается, если ввести в схему дополнительное реле.

электросхем автомобилей маз все схемы представлены в виде уменьшенных копий…

Ваз 2110 схема подключения реле стартера.

Блок предохранителей ВАЗ 2110 — меняем в своем гараже

Вступление.

А предохранители проверял? Не эту ли фразу мы слышим чаще всего от своих товарищей и советчиков по ремонту? Действительно, блок ВАЗ 2110 предохранителей защищает каждый из ключевых элементов электросхемы и проверять их очень даже стоит. Но когда это действительно полезно, а когда можно считать просто потерей времени?

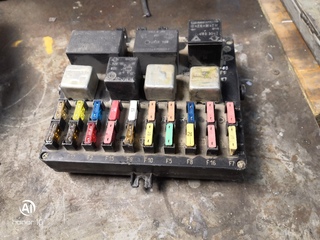

Блок предохранителей ВАЗ 2110

Не важно, какой из элементов автомобиля вышел из строя: это вполне может быть неработающий стартер, мертвые дворники или фары, например. Проверка схемы защиты является самым быстрым и эффективным способом, с которого проще всего начать ремонт. Но если предохранители в вашем авто очень “любят” частенько перегорать, так ли они вообще нужны? Можно ли отказаться от нежелательных “защитников”?

В пытливом сознании автомобилиста появляется много специфических вопросов касаемо обслуживания и ремонта своего железного коня. Местами достаточно каверзные, местами весьма интересные. Даже про обычный предохранительный блок ВАЗ-2110 можно написать массу полезной информации. Возможно, вы чего-то не знали либо стеснялись спросить. Мы постарались ответить на разные полезные вопросы в рамках данной тематической статьи.

Что из себя представляет блок предохранителей ВАЗ 2110-2112

Понять, зачем они необходимы, несложно. Данный защитный элемент есть практически в любой электрической цепи. Он должен защищать источник питания и электросхему ВАЗ-2110 от возможных перегрузок и короткого замыкания. Подумайте, что бы было с вашим автомобилем, если бы каждый его отдельный электрический элемент схемы не был защищен?

Работа автомобиля была бы крайне ненадежной. Любое короткое замыкание либо перегрузка в электросхеме ВАЗ-2110 являлись бы причиной в лучшем случае просто отказа в работе автомобиля, а в худшем — выхода из строя АКБ и элементов цепи питания. Именно поэтому на автомобилях ВАЗ предохранители 2112 модели, как и в десятке, являются ключевым элементом электросхемы.

Особенности блока предохранителей ВАЗ 2110

Конструктивно они представляют собой небольшую прозрачную пластину с двумя ножками для электрического контакта. На самом изделии указана цифра с номинальным током. Это значит, если нагрузка в защищаемой схеме ВАЗ-2110 поднимется выше указанного значения Ампер, легкоплавкая вставка внутри предохранителя расплавится и разорвет цепь питания. Естественно, после срабатывания отработанный элемент следует заменить.

Предохранительный блок состоит не только из защитных элементов. Там же находятся основные реле. Они являются исполнительным механизмом. Под действием электромагнитной силы, создаваемой управляющим сигналом на катушку реле, можно замыкать и размыкать сразу целую группу контактов.

Это особенно важно для управляющих линий. Например, электронные компоненты схемы не способны самостоятельно включать большую нагрузку, потому делают это при помощи электромагнитного реле. То же касается и поворота ключа зажигания. Одним поворотом вы включаете огромное количество независимых друг от друга приборов и механизмов.

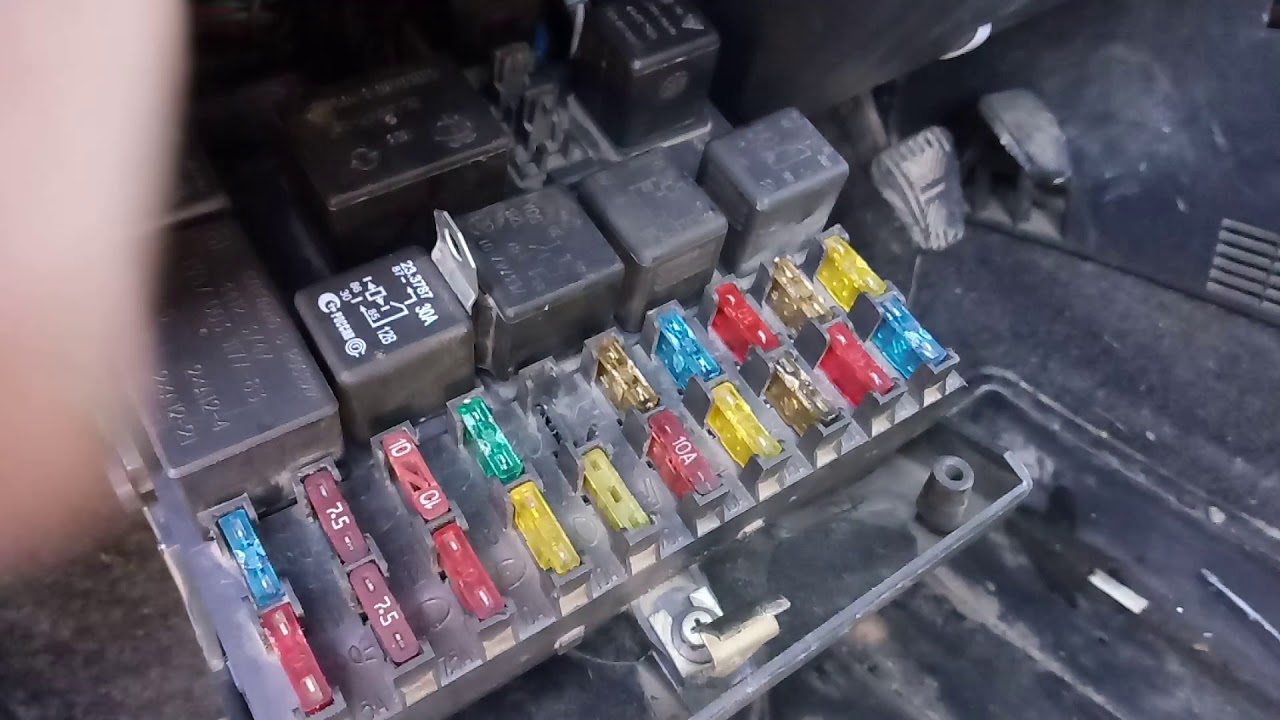

Где искать предохранители на ВАЗ-2110(2112)

Если в автомобиле случилось неладное и отдельные компоненты его электросхемы выглядят как неживые — проще всего начать с проверки предохранителей на ВАЗ-2110. Однако ведь на каждом авто они находятся там, где этого решит конструктор, тут нет единого стандарта. Потому на ВАЗ 2110 (2112) схема предохранителей уникальна, про что мы вам собираемся рассказать парочку интересных вещей.

Предохранители ВАЗ 2110

Большинство защитных элементов электросхемы, как и реле, собраны в самом удобном месте для водителя, под рулем. Кнопка, скрывающая специальную панель ВАЗ-2110, находится под кнопкой управления регулятором фар. Один небольшой предохранитель спрятан в нише монтажного блока автомобиля. И еще несколько в консоли приборной панели.

Конечно, в случае неисправности вам не надо лезть и вскрывать все три блока. Схема предохранителей ВАЗ 2110 четко прописывает, за какие именно электроприемники отвечает конкретный предохранитель. Например, если не работают задние противотуманные фары — надо смотреть в нише монтажного блока.

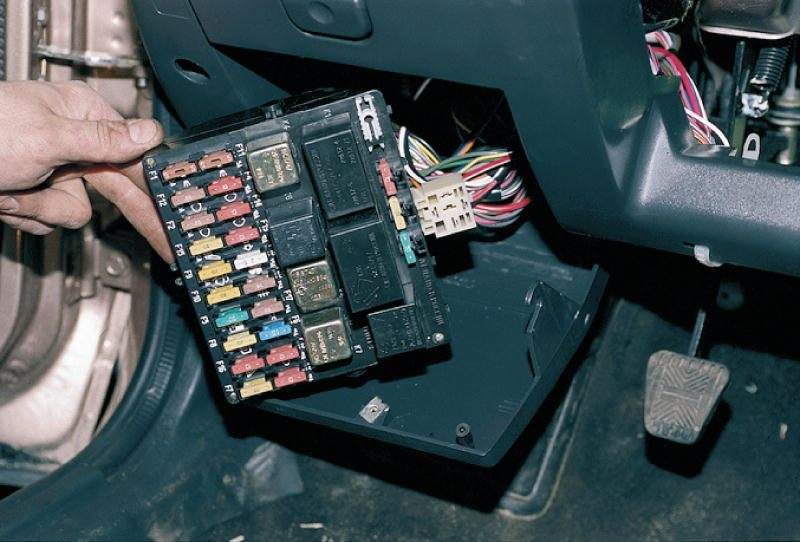

Демонтаж блока предохранителей

Все предохранители ВАЗ 2112 легко менять буквально на “лету”. Это значит, что демонтаж блока вам может понадобится в исключительных случаях. Это касается и блока реле, расположенного там же.

Тем не менее, на ВАЗ 2110 блок предохранителей вполне может ломаться. Связано это не в последнюю очередь с отгоранием дорожек на печатной плате электросхемы. Если вы рассчитываете восстанавливать блок, вам понадобятся навыки для работы с паяльником и немного канифоли с оловом.

В целом, алгоритм демонтажа блока следующий:

  1. Первым делом, с целью безопасности и сохранности электросхем, откидываем отрицательную клемму АКБ;
  2. Нажав на кнопку под гидрокорректором фар, откидываем крышку вниз;
  3. Чтобы извлечь блок предохранителей ВАЗ-2110 из автомобиля достаточно открутить одну удерживающую его защелку и, перевернув, отключить все электрические разъемы.
Все предохранители глубоко утоплены в блок, потому для их извлечения удобно будет воспользоваться специальными щипцами, также имеющимися в комплекте. Не менее просто будет поменять и электромагнитные реле. Чтобы понять, что именно нам надо искать (в блоке более двадцати разных позиций), необходима схема блока предохранителей ВАЗ 2110. Данному вопросу мы посвятили отдельный раздел статьи.

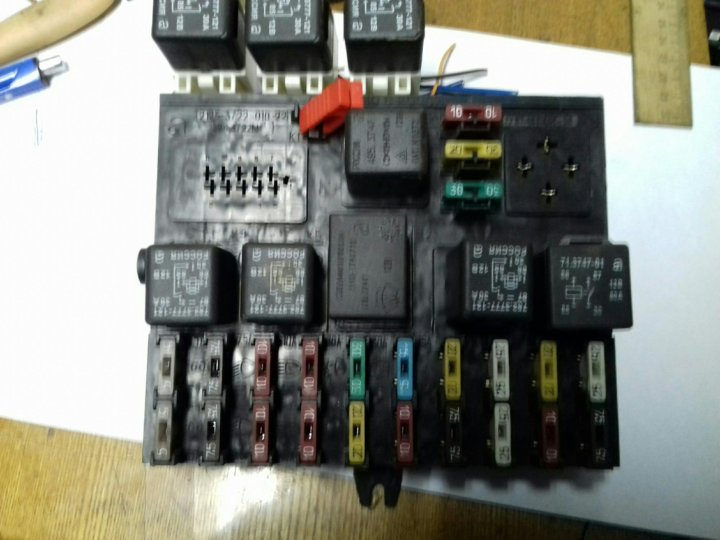

Схема электрическая предохранительного блока ВАЗ 2110(2112)

Каждый защитный элемент имеет свою установленную конструктором позицию на блоке, потому поиск его не должен составить определенного труда. Вам не надо разбираться в хитросплетениях электрической проводки. Чтобы проверить работу предохранителей и реле достаточно знать, какой из них за что отвечает.

Обратите внимание, напротив каждого защитного элемента в блоке выбит его номинал и графическое обозначение запитываемого электроприемника. Таким образом, на ВАЗ 2110 схема блока предохранителей не сильно то и нужна, ведь со всеми вопросами можно разобраться по месту.

Если вы не особо привыкли разбираться в графических условных обозначениях, либо их у вас по некоторой причине не имеется — это тоже не проблема. Монтажное расположение каждого отдельного компонента в блоке далеко не секрет, как и его назначение. Подробнее о том, зачем необходим тот или иной предохранитель на ВАЗ-2110 можно ознакомиться в инструкции по эксплуатации либо по прилагаемой иллюстрации.

Что важно знать, ремонтируя на ВАЗ 2110 (2112) блок предохранителей

Замена того или иного предохранителя — штука нехитрая и требует учитывать лишь его номинал. Иных параметров не имеется. Если вы меняете реле ВАЗ-2110, следует учитывать не только его конструктивные параметры, но и электрические: рабочее напряжение, маркировка и расположение исполнительных контактов должно совпадать.

Если вновь установленный предохранитель тут же перегорает — на лицо короткое замыкание электропроводки и резкое превышение нормального тока в электроцепи. Если защита перегорает не сразу, но с завидной регулярностью — либо вы выбрали неправильный ее номинал, либо в электрической схеме происходит перегрузка. Следует проверить состояние исполнительного механизма, запитываемого предохранителем.

какой БП за что отвечает

Автор: Виктор

Часто причиной неработающих узлов автомобиля является перегоревшее реле или предохранитель. Для восстановления работоспособности нужно найти блок предохранителей ВАЗ 2110 и выполнить замену сгоревших элементов. Статья предоставляет такую информацию: какие предохранители за что отвечают, их расположение, описание, приводится инструкция по замене.

Содержание

Открытьполное содержание

[ Скрыть]

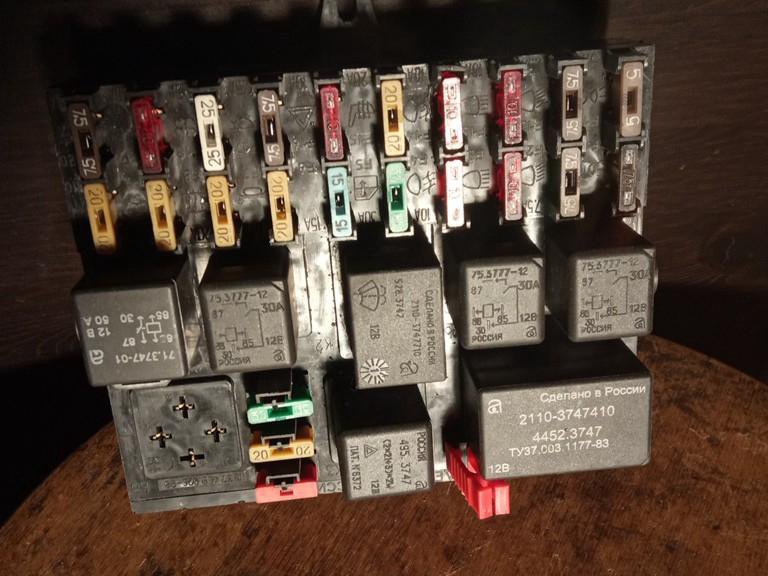

Место расположения, назначение и электросхема

Основной монтажный БП ВАЗ 2110 инжектор 8 клапанов, как и других ВАЗовских «Десяток», расположен чуть ниже рулевого колеса, слева. В нем находятся основные предохранители и реле. Для удобного доступа предназначена специальная кнопка, находящаяся рядом с регулятором фар. При ее нажатии блок опускается вниз. Два дополнительных БП находятся в центре и справа консоли за доской приборов.

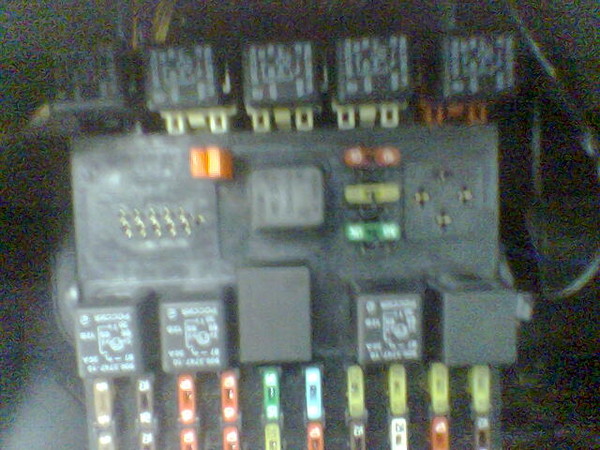

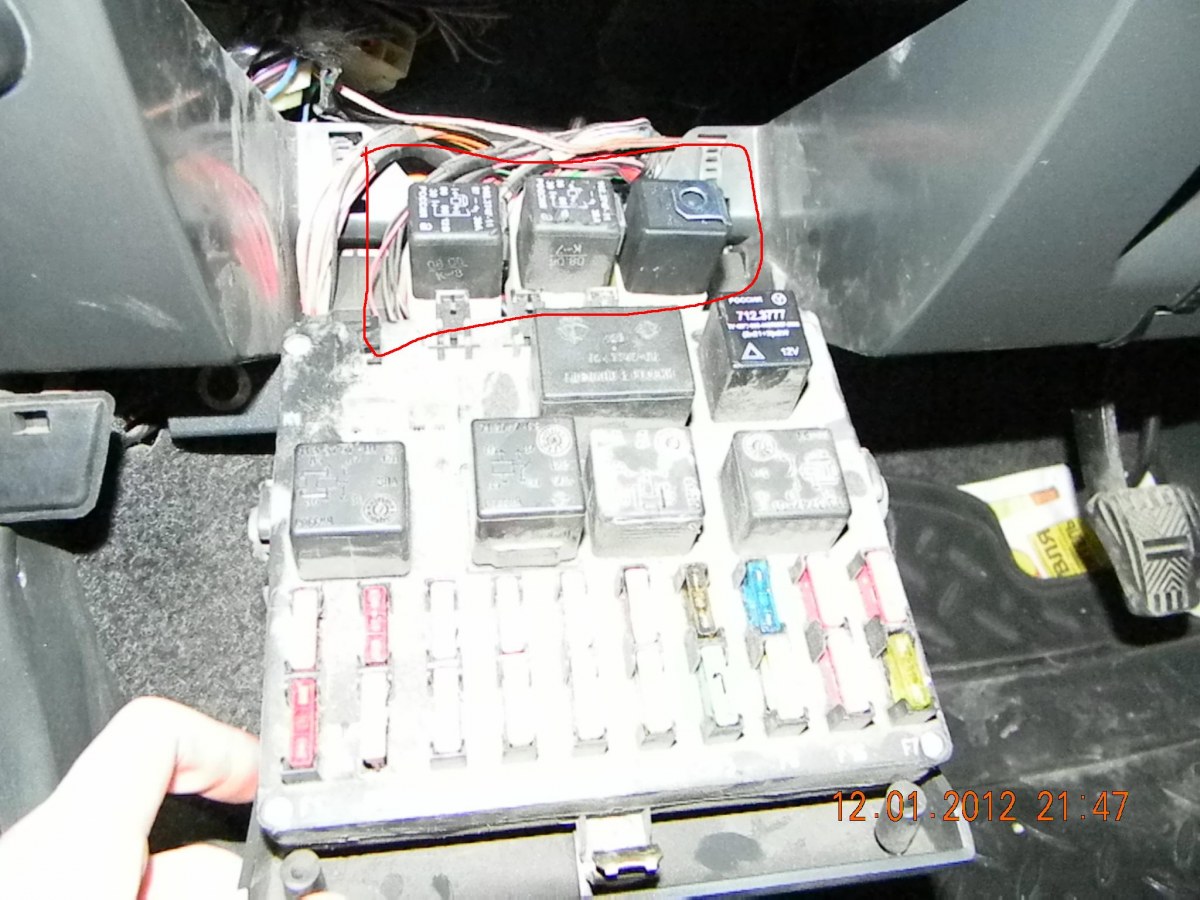

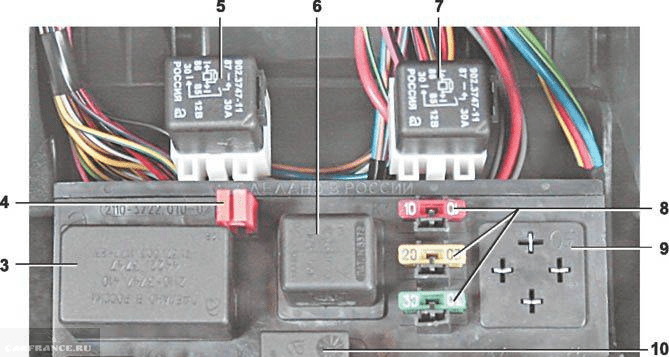

Сверху блока реле комплектацией могут быть предусмотрены предохранители, отвечающие за включение дополнительных устройств и приборов в электросеть.

Каждый элемент блока защищает определенные устройства автомобиля от повреждения по причине нестабильной работы бортовой сети.

Электрическая схема соединений

Цвет и номера штекеров проводов

В основном БП находятся реле, каждое имеет свое назначение:

  • К1 – контролирует исправность лампочек, установленных на авто;
  • К2 – отвечает за работоспособность дворников ветрового стекла;
  • K3 – контролирует работу аварийки и повторителя;
  • К4 и К5 – реле для двигателя с инжектором, отвечающие за включение в передних фарах ближнего и дальнего освещенния;
  • К6 – запасное реле для замены перегоревших;
  • К7 – контролирует обогрев стекла сзади.

Под аббревиатурой F1-F20 в схемах обозначаются предохранители. Они защищают электроцепь транспортного средства. Каждый элемент рассчитан на конкретное значение силы тока. Это нужно учитывать при покупке новых элементов. Вышедший из строя элемент заменяется новым или резервным (автор видео — IZO)))LENTA).

Никогда нельзя устанавливать перемычку вместо плавкого предохранителя, это может негативно сказаться на работе связанного с ним устройства и даже вывести его из рабочего состояния.

В таблице указано назначение плавких элементов:

Предохранитель, обозначение (сила тока, А)Защищаемый участок цепи
F1 (5)Лампы освещения приборной панели, фонаря номера, габаритного огня, багажника
F2 (7,5)Лампа ближнего света в левой передней блок-фаре
F3 (10)Лампа дальнего света в левой передней блок-фаре
F4 (10)Правая противотуманка
F5 (30)Электромоторчики подъемников для стекла
F6 (15)Переносная лампа
F7 (20)Сигналка. Электромотор вентилятора охлаждающей системы.
F8 (20)Обогрев заднего стекла
F9 (20)Стеклоочистители ветрового стекла и омыватели фар. Рециркуляционный клапан.
F10 (20)Резервный элемент
F11(5)Габаритный свет справа
F12 (10)Лампочка ближнего света в фаре с правой стороны
F13 (10)Лампочка дальнего света в фаре с правой стороны, контролька включения лампочки
F14 (10)Левая противотуманка
F15 (20)Блокирование замка багажного отделения, обогрев водительского и пассажирских сидений
F16 (10)Контролирует аварийную сигнализацию и поворотники
F17 (7,5)Лампы подсветки индивидуальной, освещения салона и др. Регулировка маршрутного компьютера, часов
F18 (25)Прикуриватель, подает ток на контроллеры отопительной системы, освещение бардачка
F19 (10)Контроль исправности габаритов, ламп стопов, заднего хода, обмотки катушки возбуждения генератора, блокировки замка дверей, комбинации приборов
F20 (75)Задние противотуманки

Чтобы добраться до дополнительного блока, расположенного по центру приборной панели, с правой стороны нужно открутить шурупы на панели и демонтировать пластиковую защитную крышку. В нем находится 6 реле-предохранителей с одинаковой силой тока – 15А.

Элементы дополнительного БП отвечают за

  • 1 — контроллер системы зажигания;
  • 2 — ДМРВ, регулятор кислорода, измеритель скорости транспортного средства;
  • 3 — подачу горючего в насос, форсунки;
  • 4 — вентилятор охлаждающий силовой агрегат;
  • 5 — бензонасос;
  • 6 — систему зажигания.

Существует еще третья панель предохранителей на ВАЗ 2110. На ней находится три реле. Одно связано с контролем работы иммобилайзера. Второе служит для обеспечения работоспособности дополнительного освещения, например, в нем может находиться предохранитель противотуманок, если он отсутствует в основном блоке. Третье — реле центрального замка.

Фотогалерея

Инструкция по снятию и замене БП своими руками

Если возникла необходимость в замене БП, то операция состоит из 2-х этапов: снятия старого блока и установки нового.

Инструменты и материалы

Для проведения операции потребуется набор инструментов, новый БП и знания, где расположен старый. Цена нового блока предохранителей позволяет приобрести БП и установить его самостоятельно.

Этапы

Процедура замены состоит из последовательности действий:

  1. Сначала следует отключить питание автомобиля, сняв отрицательную клемму с аккумуляторной батареи.
  2. Далее находим БП слева от рулевой колонки. Нажав на встроенную кнопку, опускаем крышку вместе с блоком, находящимся на ней.
  3. С помощью крестообразной отвертки выкручиваем саморез, удерживающий защелку, и снимаем ее.
  4. Далее вынимаем БП из крышки и переворачиваем его.
  5. Отсоединив штекер с проводами от БП, демонтируем устройство.
  6. Затем берем новый БП, присоединяем к нему колодку проводов и монтируем на штатное место.
  7. Прикручиваем защелку на место и закрываем крышку.
  8. В последнюю очередь подключаем минусовую клемму на АКБ.

Заключение

При выходе из строя какой-либо системы или узла машины, нужно проверить на исправность соответствующий предохранитель или реле. Если элемент перегорел, его нужно заменить. Для этого нужно знать, как разобрать БП и где именно находится сгоревший элемент.

Сначала нужно найти БП, часто называемый черным ящиком, и нажать на кнопку, чтоб его открыть. В середине находится специальный пинцет для изъятия предохранителей из гнезда. Далее находим сгоревший элемент, например, предохранитель прикуривателя под обозначением F18. Пользуясь пинцетом, вытягиваем вышедший из строя элемент и устанавливаем на его место новый. Аналогично, зная, где находится предохранитель на бензонасос, легко выполнить их замену.

 Загрузка …

Видео «Снятие и установка БП»

Как выполнить замену монтажного блока на ВАЗ 2110, демонстрируется в данном ролике (автор видео — Виктор Куликов).

Схема предохранителей ваз 21102 инжектор 8 клапанов


Блок предохранителей Ваз 2110 — инжектор, 8 клапанов — Лада мастер

Безопасность в автомобиле — прежде всего. Это касается не только безопасности движения, но и безопасности эксплуатации. Электрооборудование ВАЗ 2110 — не самое заковыристое в мире, но даже самый простой автомобиль требует средств защиты электрических цепей от короткого замыкания. Сегодня мы разберемся в предохранителях десятки с разными двигателями и коснемся особенностей электрической схемы.

Содержание:

  1. Принцип работы предохранителей
  2. За что отвечают предохранители
  3. Особенности 8 и 16-клапанных двигателей ВАЗ 2110
  4. Цепи, не защищенные предохранителями
  5. Как менять предохранители

Принцип работы предохранителей

Принцип работы электрооборудования ВАЗ 2110 далеко не ушел от прадедовских ВАЗ 2101 — все та же однопроводная схема, где роль минусового провода играет кузов автомобиля. Схема выгодна тем, что позволяет уменьшить количество проводников, однако имеет и свои недостатки. Основной из них в том, что при отсутствии контакта с основной массой на кузов, практически все электрооборудование автомобиля тухнет.

Как бы там ни было, а законы электротехники никто не отменял и при соприкосновении положительно заряженного проводника и отрицательного, без нагрузки, неминуемо возникает короткое замыкание. Оно приводит к выходу из строя электроприборов на борту, перегреву проводников, оплавлению изоляции и может служить причиной пожара. Поэтому и приходится усложнять себе жизнь плавкими предохранителями.

За что отвечают предохранители

Предохранитель в любой электрической цепи необходим для того, чтобы противостоять замыканию. Он в состоянии разомкнуть цепь, при этом его плавкая вставка от температуры нагрева разрушается и такой предохранитель не пригоден к использованию. В электрической схеме ВАЗ 2110 масса электрических цепей, которые разделены на группы в соответствии с рабочей нагрузкой. Каждой труппе цепей соответствует свой номинальный рабочий ток, при превышении которого, предохранитель разрушается и принудительно размыкает цепь.

Также все цепи в электросхеме ВАЗ 2110 условно разделены на основные и вспомогательные. К основным, постоянно действующим, независимо от количества включенных приборов, относят только несколько:

  • цепь системы зажигания;
  • цепь системы питания;
  • звуковой сигнал;
  • габаритные огни, дальний и ближний свет фар;
  • стоп-сигнал.

Практически, все эти цепи постоянно находятся под нагрузкой и, учитывая их жизненную важность, они также разделены на более мелкие цепи, за которые отвечает каждый отдельный предохранитель.

Особенности 8 и 16-клапанных двигателей ВАЗ 2110

Предохранители скомпонованы в блок предохранителей ВАЗ 2110 Инжектор 8 клапанов и инжектор 16 клапанов — фактически идентичные схемы. Блок предохранителей ВАЗ 2110 инжектор 16 клапанов, отличия которого заключаются только в применении иного управляющего модуля (Январь или Bosch), ничем не отличается с виду и цепи, по которым распределены предохранители, идентичны. Отличия только в схеме управления двигателем.

Вместе с предохранителями конструкторам удалось скомпоновать, правда, в нескольких блоках, управляющие реле блока предохранителей для основных потребителей электричества на борту.

Чтобы долго не расписывать предназначение каждого из предохранителей отдельно и нумерацию штекеров, мы представили красноречивую таблицу, в которой обозначены абсолютно все предохранители электрической схемы ВАЗ 2110.

Цепи, не защищенные предохранителями

Однако без защиты остаются некоторые цепи, которые считаются наиболее нагруженными:

  • цепь, проводящая ток от зарядного реле до АКБ;
  • силовой провод пусковой;
  • локальные цепи в самих электроприборах.

Все остальные цепи защищены предохранителями определенного номинала, которому необходимо строго следовать при замене. Предохранители не являются взаимозаменяемыми — для наглядности они имеют разные цвета и каждому из цветов соответствует свой ампераж.

Как менять предохранители

Замена предохранителей необходима в том случае, когда какой-либо прибор теряет работоспособность. В большинстве случаев причину поломки ищут, начиная с предохранителя, а только потом, убедившись, что предохранитель сгорел, занимаются ремонтом цепи или прибора. Менять предохранитель без выяснения причин выхода его из строя запрещается, тем более запрещено заменять предохранитель более высоким по номиналу. Это может привести к выходу из строя всей цепи, прибора или ряда приборов, а также может привести к возгоранию проводки. Тем более недопустимо применение жучков и самодельных устройств, заменяющих предохранитель.

Проверить предохранитель на работоспособность проще простого. Достаточно при помощи бытового мультиметра определить, есть ли напряжение на обеих ножках предохранителя. Если ток не проходит через него, предохранитель сгорел. Также можно проверить предохранитель, вынув его из монтажного блока пластиковым предметом и прозвонив мультиметром.

Таким образом можно быстро выявить неисправность и быстро ее устранить, зная, какой предохранитель за работу какого прибора отвечает. Удачного ремонта и не путайте предохранители!

ladamaster.com

ВАЗ 2112 Схема реле и предохранителей — Лада 2112, 1.5 л., 2002 года на DRIVE2

Так себе на заметку может кому еще пригодится

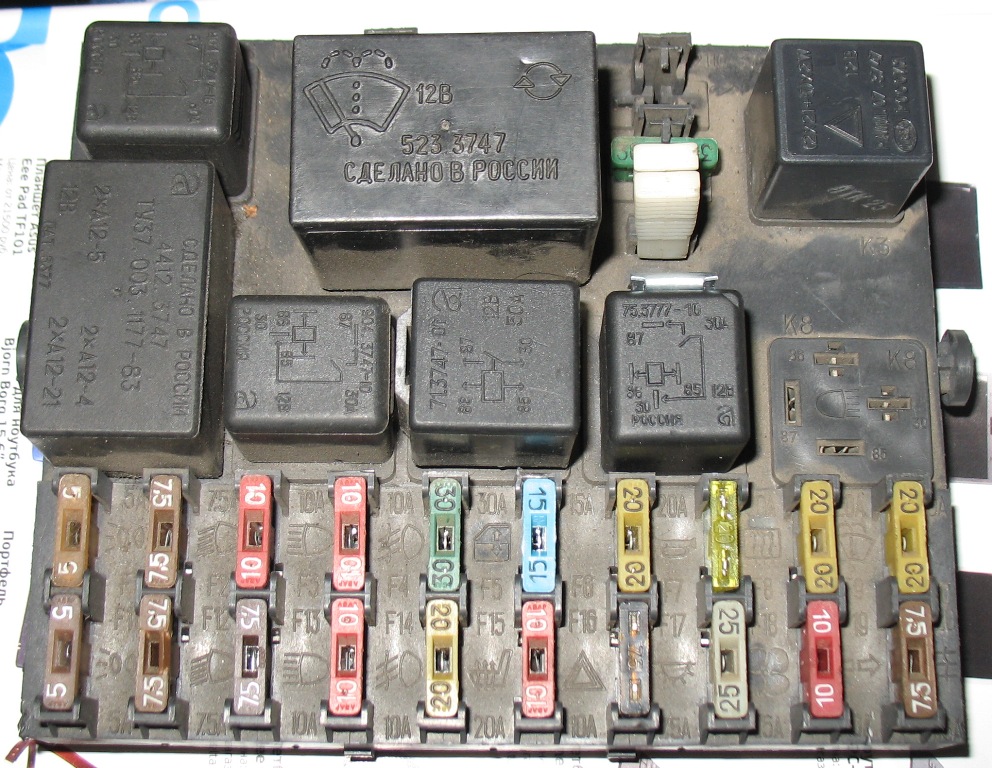

К1 – реле контроля исправности ламп К2 – реле очистителя ветрового стекла К3 – реле-прерыватель указателей поворота и аварийной сигнализации К4 – реле включения ближнего света фар К5 – реле включения дальнего света фар К6 – дополнительное реле К7 – реле включения обогрева заднего стекла К8 – резервное реле

===================================================================

F1 — 5А — Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта
F2 — 7,5А — Левая фара (ближний свет)
F3 — 10А — Левая фара (дальний свет)
F4 — 10А — Правая противотуманная фара
F5 — 30А — Электродвигатели стеклоподъемников дверей
F6 — 15А — Переносная лампа
F7 — 20А — Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал
F8 — 20А — Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла
F9 — 20А — Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10 — 20А — Резервный
F11 — 5А — Лампы габаритного света правого борта
F12 — 7,5А — Правая фара (ближний свет)
F13 — 10А — Правая фара (дальний свет). Контрольная лампа включения дальнего света.
F14 — 10А — Левая противотуманная фара
F15 — 20А — Электрообогрев сидений. Блокировка замка багажника
F16 — 10А — Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F17 — 7,5А — Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)
F18 — 25А — Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель
F19 — 10А — Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)
F20 — 7,5А — Лампы задних противотуманных фонарей

www.drive2.ru

Лада 2110 Дракоша › Бортжурнал › Замена и ремонт монтажного блока (блока предохранителей) ВАЗ 2110

Всем привет.
Раньше у меня была проблема, прогорела дорожка…в один момент заметил, что приборная панель ничего не показывает, только работает подсветка, не работают поворотники, и не горит габарит заднего хода.
Предохранитель целый был… разобрал, а там дорожка. причем с внутренней стороны, он считается не разборным… вернее просто так не разобрать, чтоб это сделать, под рукой должен быть как минимум паяльник.

Так вот, если в первый раз я в щелку искал где же внутри обрыв…прозвонить нельзя, потому что перерв весь интернет не нашел даже фото…какая там схема хД

Так вот…месяц все было хорошо…и вот вновь повторилось… я решил что нужно полностью его разобрать… но чтоб на всякий случай не остаться без колес, поехал и в разборе купил бу монтажный блок, на месте разобрал, чтоб убедиться что не восстановленный, после подключил, и уехал…все было гуд…

ПРиехав на работу, решил разобрать его полностью, кстать, дорожка прогорела та же, но дальше, и сверху, т.е. я ее видел, но все же решил разобрать чтоб выложить фото, потому что уверен это пригодиться! и когда такое произойдет у кого-то, можно будет посмотреть хоть более менее фотки платы с обоих сторон…

Итак…
Вот он

Полный размер

Виновник торжества

Для начала с обратной стороны откручиваем 4 самореза, снимаем крышку и видим

ВОт что мы видим

Вот и прогоревшая дорожка, снаружи ее видно

прогоревшая дорожка

Чтобы снять плату, требуется отпаять ножки, их обвел оранжевыми кружочками

Полный размер

то что нужно отпаять

Если память не изменяет указал все что нужно, но могу на 1ну ошибиться.

После платы легко выходит… и мы видим плату и ответную часть пластиковую

Полный размер

Пластиковая часть

Полный размер

Плата с обратной стороны

Было у меня немножко коррозии, которую почистили… так что коротить не должно теперь…возможно это и была причина того что дорожка сгорела…

кстати прошлая дорожка которая сгорела, вот ->

сгоревшая дорожка

Ее мы отрезаем, дабы не закоротила…в будущем…мало ли что.
Восстановил с внутренней стороны…фото уже не сделал, далее собираем в обратной последовательности, предварительно поправив все контакты на пластиковой части, и аккуратно одев все обратно, припаиваем.

Вот и все.)))

Всем удачи)

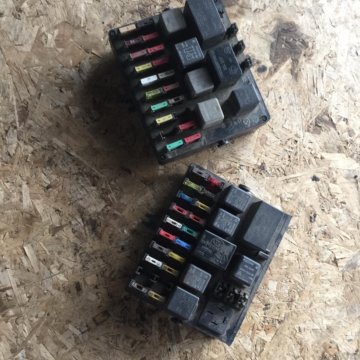

Так что теперь у меня 2 монтажных блока =D

www.drive2.ru

Предохранители на ваз 2110 какой за что отвечает

Работа автомобиля всецело зависит от системы плавких вставок. Если в какой-либо системе происходит сбой, то плавкая вставка разрушается. Предупреждая тем самым возгорание проводки.

Как правило, не имея особого опыта разобраться в этой организации довольно затруднительно. И для помощи страждущим составлена данная статья.

Какой предохранитель отвечает за прикуриватель ваз 2110

При неисправности прикуривателя автомобиля ВАЗ 2110. Нужно вскрыть основную панель, которая находится в нижней левой части торпеды. Там находится предохранитель прикуривателя Ваз 2110. Он имеет маркировку F 18 и выдерживает нагрузку до 25А.

Для замены стоит использовать специальный пинцет. Ни в коем случае нельзя доставать элемент пальцами – это может повредить посадочные гнезда.

Какой предохранитель отвечает за стеклоподъемники ваз 2110

В автомобилях с системой электрических стеклоподъемников. Возможно нарушение их работы. При отказе данной системы следует обратить внимание на элемент F5 в основном блоке. Его легко найти так как это практически единственный элемент на 30А. Узел отвечает за приводы всех окон.

Какой предохранитель на прикуриватель ваз 2110

Также узнать какой предохранитель отвечает за прикуриватель ВАЗ 2110 поможет система переносной лампы. В ее схему нередко подключают механизм прикуривателя. Поэтому с появлением проблем данного узла можно проверить эту вставку.

На некоторых моделях предохранитель прикуривателя ВАЗ 2110 может быть под номером F6 и иметь переносимую нагрузку 15 А.

Таким образом за переносную лампу и возможность подкурить сигарету иногда отвечает один элемент.

Какой предохранитель отвечает за магнитолу ваз 2110

Порой запутанная схема проводки является нерешаемой задачей для новичка. Особенно это касается отечественного автопрома, в котором существует большое количество различий. Нередко можно встретить на одной модели машины разных годов выпуска. Зрелище, которое выглядит как один и тот же элемент отвечающий за разные части.

Поэтому магнитола к системе питания часто подключается то на F10 то на F4.

F10 – это резерв который задействуется при поломке. Наши умельцы часто подключают магнитофон к нему.

F4 – отвечает за переднюю правую противотуманную фару. И может питать музыку автомобиля.

Как можно увидеть, вопрос о магнитоле имеет ту же проблему что и вопрос — какой предохранитель отвечает за прикуриватель ваз 2110.

Какой предохранитель на бензонасос на ваз 2110

Чтобы найти корень проблемы выхода из строя бензонасоса нужно приложить немало усилий. Узнать где находится и какой предохранитель на бензонасос на ваз 2110 поможет схема.

Узел располагается во втором вспомогательном блоке в ногах пассажира. Вскрыв его можно увидеть в наличии 3 плавких вставки и 3 реле. Так вот то что нужно находится по середине панели. То есть второй номер с любой стороны.

Какой предохранитель отвечает за прикуриватель на ваз 2110 инжектор

Система подключения ВАЗ 2110 карбюраторного и инжекторного исполнения очень схожа. Для того чтобы понять где корень зла можно открыть книгу по руководству электрикой транспортного средства на вкладке – ВАЗ 2110 какой предохранитель идет на прикуриватель. Или прочитать эту статью.

Предохранитель прикуривателя ВАЗ 2110 под номером F 18 на основной панели. Он ответственен за подачу питания в инжекторной десятке. Он один из самых мощных так как имеет маркировку 25 А.

Какой предохранитель отвечает за габариты ваз 2110

Зависимо от того какая беда приключилась в решении этого нюанса может быть два отдельных элемента.

Если пропали габариты ВАЗ 2110 по правой стороне, то за это отвечает элемент F11. Сила тока в цепи незначительная поэтому его маркировка 5А.

Также при возникновении проблем с габаритами в салоне не будет лишним проверить вставку F1 на 5А.

Какой предохранитель отвечает за стартер на ваз 2110

При проблемах стартера важно знать, что данный узел не предусмотрен конструкцией автомобиля ВАЗ 2110.

Данную функцию выполняет реле установленное в монтажном блоке машины. Найти его можно по номеру R7. И находится узел в панели с правой стороны руля.

Примечательно что некоторые модели оборудованы сразу двумя устройствами. Первое отвечает за разгрузку контактов замка зажигания. А второе за время вращения стартера. Не давая тому запускаться при работающем моторе и не вращаться более 15 секунд.

Располагаются элементы как правило на дополнительной колодке.

Какой предохранитель идет на дворники ваз 2110

При поломке дворников изначально следует вскрыть многострадальный монтажный щиток. На его лицевой стороне располагается виновник 80 % случаев выхода из строя данной системы. Предохранитель под номером F9 и имеющий маркировку по силе тока 20А.

Случаи перегорания этой вставки очень нередкие. Поэтому рекомендуется возить с собой запасные элементы для быстрой замены.

Дополнительно стоит знать, что замена перегоревшего элемента на более мощный категорически запрещена. Также не стоит вставлять в гнездо посторонние предметы (перемычки) которые могут навредить агрегатам или даже привести к пожару проводки.

Ваз 2110 какой предохранитель отвечает за сигнал

Поломки сигнального устройства также имеют место быть в автомобиле ВАЗ 2110. Такая проблема может возникнуть по причине длительного нажатия на клаксон или другой поломке. Обычно проблема сопровождается неисправностью вентиляторов системы охлаждения. На моторах с системой 16 клапанной головки.

Для устранения неисправности следует заменить элемент F7 на 20А. Который расположен в основном отделении.

Горит предохранитель прикуривателя ваз 2110

В случае длительной проблемы перегорания вставки на прикуривателе. Уже не стоит рассказывать какой предохранитель идет на прикуриватель ВАЗ 2110.

В данном случае стоит тщательно осмотреть всю проводку. Обычно проблемы в этой части происходят по вине короткого замыкания, или пробоев изоляции.

Для выяснения обстоятельств нужно подключить провода напрямую, иными словами убрать из сети данный элемент. Если вставка снова перегорит – значит он не причастен к неисправности.

Какой предохранитель отвечает за печку ваз 2110

Печка ВАЗ 2110 также относится к капризным частям автомобиля. При частых вылетах из строя узла нужно обратить свое внимание на F18 расположенный на основной панели блока. И который имеет маркировку 25 А. Дополнительно вставка подает питание на освещение бардачка.

Какой предохранитель отвечает за спидометр ваз 2110

Электронный спидометр является хорошим изобретением. Однако и здесь бывают казусы. Данный элемент системы питания спидометра расположен в основной части монтажной панели и имеет номер F19 с маркировкой 10 А.

Какой предохранитель отвечает за подсветку приборов на ваз 2110

Подсветка приборной доски – важная часть ночного перемещения. При неисправности данной системы нужно осмотреть первый предохранитель монтажного блока. Который скрывается под номером F1 и выдерживает нагрузку до 5 А.

Итог

Тщательно изучив карту расположения элементов. Можно самостоятельно, без посторонней помощи выполнить процедуру замены. И продолжить движение на автомобиле.

vaz-2110.ru

Не работает прикуриватель 2111. Перестал работать прикуриватель в машине. Расположение и устранение неполадок

Это устройство редко используется в автомобиле по прямому назначению, для прикуривания сигарет. Однако он популярен даже у некурящих водителей. Другие устройства могут работать от розетки прикуривателя. Чаще всего подключаются к розетке:

  • видеорегистратор для записи движения;
  • вентилятор;
  • дополнительный power bank для питания телефона, планшета или ноутбука, зарядное устройство для этих устройств;
  • Навигационная система
  • ;
  • компрессор для накачки шин.

Поэтому выход из строя детали или предохранителя чреват массой неудобств для владельца автомата. О том, почему в модели ВАЗ 2110 не работает прикуриватель, как это проверить, выяснить причину поломки и провести ремонт — читайте в статье.

Схема прикуривателя ВАЗ 2110

Питание устройства осуществляется от автомобильной проводки. Схема подключения прикуривателя ВАЗ 2110 представлена ​​на фото. Распиновка устройства следующая: к устройству идут три провода — два положительных и один отрицательный.

  1. Красный, плюс — подключен к аккумулятору прикуривателя через предохранитель F18. Сила тока схемы составляет 25 ампер, и при превышении этого параметра происходит сгорание защитного элемента.
  2. Желтый. Плюсовой провод отвечающий за лампу освещения прикуривателя.
  3. Черный, отрицательный. Доходит до корпуса прикуривателя, а вторым концом идет масса, проходящая через кузов автомобиля.

Принцип работы прибора

Конструкция устройства на ВАЗ 2110 проста.Внутри металлического картриджа находится нихромовая спираль, которая может нагреваться, и подсветка. Картридж вставляется в гнездо прикуривателя, расположенное в разных местах салона. При нажатии на ручку контакты замыкаются, в результате чего спираль начинает нагреваться. После того, как нагрев достигнет максимальной точки, срабатывает тепловое реле, и устройство возвращается в исходное положение.

Не работает прикуриватель ВАЗ 2110: причины

Со временем любая деталь может выйти из строя.Прежде чем менять его на новый или ремонтировать самостоятельно, следует разобраться в причинах, по которым не работает прикуриватель ВАЗ 2110 или его подсветка. Список наиболее частых неисправностей с методами их устранения представлен ниже.

Перегорел предохранитель



Одна из частых неисправностей прикуривателя — это использованный защитный элемент. Сила тока цепи для нормальной работы предохранителя не должна превышать 25 ампер. Такой предохранитель есть в монтажном блоке.

При подключении одного или нескольких мощных устройств к гнезду прикуривателя этот параметр может превысить указанное значение и сгореть. При этом вместе с предохранителем перестанут работать лампа подсветки перчаточного ящика и вентилятор отопителя. Для ремонта необходимо открыть капот, где находится монтажный блок, проверить предохранитель на исправность и заменить элемент с номером F18.

Залезаем в центральную консоль



Еще одна причина, по которой не работает прикуриватель ВАЗ, — это плохие контакты проводки или ходячее короткое замыкание.Если предохранитель часто перегорал и его приходится менять, это тоже косвенный признак такой поломки.

Вам нужно будет снять облицовочную панель и проверить сохранность контактов и проводов прикуривателя. Здесь нужно проверить трехконтактный разъем. Убедитесь, что соединение плотное. Затем нужно посмотреть на сохранность проводов. Не должно быть обугленной обмотки или складок, разомкнутых цепей, вызывающих срабатывание предохранителя.

Осматриваем проводку и контакты прикуривателя



Причина, по которой устройство перестало работать, — появление окислов или ржавчины.Внутри прикуривателя есть контакты, которые со временем могут окисляться или разъедаться. Из-за неплотного контакта устройство не будет работать правильно. В этом случае замена прикуривателя не требуется. Достаточно вытащить прибор, почистить и загнуть металлические усики контактов.

Возможное выгорание спирали

Внутри прикуривателя ВАЗ 2110 находится металлический элемент, который с возрастом или из-за повышенной нагрузки может выйти из строя. Если перегорела спираль и перегорел предохранитель, то ремонт проводится только путем установки новой детали.

Замена прикуривателя ВАЗ 2110

Для проведения работ нужно запастись подходящим инструментом. Вам понадобится:

    Набор отверток
  • ;
  • паяльная лампа с припоем;
  • перчатки защитные;
  • мультитестер или лампа 12 вольт;
  • Лента изоляционная
  • .

Перед заменой неработающего прикуривателя ВАЗ 2110 необходимо купить рабочую деталь. Есть разные варианты авто. Стандартное длинное устройство имеет ряд недостатков: плохие контакты, некрасивый внешний вид.

Поэтому водители предпочитают короткие евро модели. Их цена колеблется в пределах 400-800 рублей в зависимости от производителя. Желательно выбирать оригинальную деталь. Установить такой прикуриватель своими руками не составит труда — подробная инструкция показана на видео.

Как снять прикуриватель на ВАЗ 2110

Процесс разборки выглядит следующим образом:

  1. Открыть капот, снять минусовую клемму с автомобильного аккумулятора.Это обесточит систему, исключит возможность короткого замыкания при ремонте.
  2. Необходимо демонтировать пластиковую облицовку центральной консоли. Для этого откручиваем болты крепления.
  3. После получаем доступ к колодкам проводки. Отсоедините трехконтактный контакт от прикуривателя.
  4. Демонтировать накладку под стояночный тормоз, получив доступ к болтам крепления тоннеля.
  5. Откручиваем их, после чего снимаем пластиковый кожух.
  6. Вытаскиваем гнездо крепления прикуривателя, чтобы его разобрать. Для этого необходимо будет подтянуть защелки и аккуратно извлечь металлический картридж.


Снятие гнезда прикуривателя

Аналогично производится демонтаж сиденья.

  1. Обесточиваем систему снятием минусовой клеммы с АКБ.
  2. Необходимо разобрать боковую крышку, чтобы отсоединить микросхему проводки.
  3. Демонтировать крышку коробки передач и туннель стояночного тормоза.
  4. Загибаем пластиковый экран так, чтобы оторвать фиксирующие выступы.
  5. Снимаем гнездо прикуривателя через отверстие с колодкой проводов.
  6. Осматриваем устройство и приступаем к замене.

Ремонт сломанного прикуривателя

Иногда замена не требуется. В некоторых ситуациях это можно сделать самостоятельно. Внутри самого прикуривателя находится небольшая слюдяная пластинка.Это полупроводник, который часто выходит из строя. Его надо удалить. После этого стоит собрать устройство, а затем проверить исправность его работы.

Часто нужно просто обработать окисленные контакты или припаять выпавшие провода.

Инструкция по замене подсветки

Если нужно провести эту процедуру, то стоит действовать по определенной схеме.

  1. Выключите зажигание, а затем снимите провода с АКБ.
  2. Чтобы добраться до фонаря, демонтируйте пластиковую накладку внутри кабины.
  3. Отсоедините корпус механизма переключения передач и стояночный тормоз.
  4. Вытаскиваем прикуриватель с подсветкой.
  5. Сожмите экран, чтобы удалить металлические усики.
  6. Поворачиваем их на 90 градусов, а затем снимаем лампу с гнезда.
  7. Устанавливаем новый элемент, после чего проводим сборку. При подключении стоит использовать лампы А 12-4.

Подробное видео о том, как снять устройство модели ВАЗ 2110 своими руками, представлено выше.


Как подключить прикуриватель к ВАЗ 2110

После установки нового устройства необходимо его собрать. Процесс выглядит следующим образом.

  1. Установите прикуриватель на место.
  2. Монтируем обратно кожух рычага КПП и стояночного тормоза.
  3. Подключаем трехконтактный разъем.
  4. Закручиваем болты накладки передней панели.
  5. Подаем питание в сеть.
  6. Проверяем исправность связи и работоспособность устройства.

Стоит ли сделать дополнительный прикуриватель?

Многие водители устанавливают на автомобиль вторую розетку. Это увеличит количество потенциально подключенных устройств. Но мы должны помнить, что электрическая система будет испытывать большие нагрузки и может сработать предохранитель. Поэтому важно правильно подключить все провода.

Необходимо подключить новый разъем через предохранитель во избежание оплавления проводов.Вам нужно будет вырезать отдельное отверстие в салоне или багажнике. Альтернативой этому методу является покупка разветвителя, который подключается к стандартной розетке.

Как подключить прибор к прикуривателю без вилки

Иногда драйвер сталкивается с подобными проблемами. Например, подключение видеорегистратора не всегда возможно из-за отсутствия вилки. Поэтому есть возможность подключиться к сети напрямую, через внутреннее освещение. Это решение позволит избежать свисания проводов.Осуществляется он просто, ведь на лампу также подаются необходимые 12 вольт. Видео по этому поводу ниже.

Видео о поломках прикуривателя

Зажигалка (ЗП) — это устройство, используемое для выкуривания сигарет водителем. Несмотря на это, точки доступа могут использоваться для разных целей. Если машина ВАЗ 2110, это может доставлять дискомфорт при движении. Подробнее об устройстве, неисправностях и замене элемента на «десятки» вы можете узнать из этой статьи.

[Скрыть]

Конструкция и назначение прикуривателя

По своей конструкции AP представляет собой металлическую спираль, установленную в пластиковом футляре, расположенном в специально отведенном для этого гнезде на центральной консоли. Когда водитель нажимает на AP, устройство подключается к электрической цепи станка и фиксируется в этом положении благодаря биметаллическим пластмассам. В результате возникает эффект нагрева самой спирали за счет прохождения через нее напряжения. Когда температура устройства достигнет определенного значения, пластины автоматически откроются, и точка доступа вернется в свое стандартное положение.

ТД также оснащена отдельным предохранителем, что позволяет защитить ее от возможного перегрева и даже возгорания, если устройство по какой-либо причине застрянет в розетке. Что касается самой цели, то помимо того, что AP позволяет курить сигареты, ее также можно использовать для питания различных устройств. Например, в AP можно подключить видеорегистратор или GPS-навигатор. Также она позволяет запитать многие другие устройства, например, автомобильные чайники и т. Д. В случае необходимости эту розетку можно использовать для зарядки мобильных устройств, если у вас есть специальный адаптер.

Типичные неисправности

Если вы столкнетесь с такой проблемой, которая не работает, то вам наверняка будет интересно узнать о неисправностях устройства. Как правило, точка доступа выходит из строя из-за того, что ее сокет используется для других целей. В частности, из-за одновременного подключения к нему нескольких устройств через разветвитель, которые питают большой ток. Если вы попрактикуетесь в подключении нескольких устройств к, это может привести к срыву предохранительного элемента, обозначенного на монтажном блоке как F18.

Следует отметить, что этот элемент позволяет пропускать через себя ток 25 ампер, но если этот параметр превышен, то деталь просто перегорает. При обнаружении неисправности в работе ТД в первую очередь следует проверить предохранитель. Чтобы определить неисправность устройства, попробуйте включить вентилятор печки. Вы можете подумать, что эти компоненты никак не связаны между собой, но это не совсем так, потому что вентилятор отопления также защищен предохранителем F18. Так что если ни ТП, ни вентилятор не будут работать, то проблема именно в предохранителе, а если вентилятор работает, то необходимо проверить работу ТП (автор видео о доработке прикуривателя дома находится Сергей К).

Но это не значит, что после этих действий прикуриватель ВАЗ 2110 должен быть немедленно заменен. Хотя это очень редко, но все же бывает, что механизм перестает функционировать из-за перегоревшего предохранителя F6. Если этот элемент перегорел, то его тоже нужно поменять, а потом проверить работоспособность ТД.

Руководство по ремонту и замене

Перед снятием прикуривателя ВАЗ 2110 необходимо отключить сеть, для этого отсоединить аккумулятор.

Подробная инструкция по замене прикуривателя в «десятке» приведена ниже:

  1. В первую очередь необходимо снять клемму с АКБ.
  2. Для более удобного доступа к устройству необходимо открутить два винта по бокам центральной консоли, после чего пластиковую облицовку можно будет снять.
  3. Далее следует отключить колодки и подсветку, которые расположены справа.
  4. Под стояночным тормозом видна облицовка, которую тоже нужно снять.При снятии облицовки необходимо снять и крышку рычага КПП, для этого подденьте ее отверткой. Сделав это, вы можете увидеть болт — он снимается с помощью отвертки с крестообразным наконечником.
  5. После выполнения всех этих шагов передние сиденья необходимо отодвинуть назад и вывернуть болты из пластмассового туннеля рядом с рычагом переключения передач. Снимаем болты под передними сиденьями и снимаем верхнюю часть так называемого тоннеля.
  6. На этом этапе можно приступить к демонтажу патрона AP, а также экрана для лампы.Сам экран нужно прижать, тогда его ножки будут выступать из пазов на диоде. С помощью отвертки нажмите защелку, расположенную рядом с розеткой AP. После выполнения этих действий точку доступа можно будет снять с центральной консоли. Теперь защелки на диоде можно сжать, после чего диодный элемент можно без проблем отключить. Затем к диодному устройству необходимо подключить новую ТД. Все дальнейшие действия производятся в обратном порядке.

Видео «Визуальная инструкция по замене устройства»

Более подробная и наглядная инструкция по самостоятельной замене блока питания без демонтажа элементов центральной консоли представлена ​​на видео (автор Андрей Шубин).

Автомобильный прикуриватель давно перестал использоваться только по прямому назначению. Сегодня его гнездо активно используется водителями как бортовая розетка, от которой работают дополнительные электроприборы. Из-за этой «популярности» прикуриватель часто ломается. О возможных причинах его выхода из строя мы поговорим в этой статье.

Что такое прикуриватель

Конструктивно прикуриватель состоит из двух основных частей: стакана и вставки. Первый элемент выполнен из металла и имеет форму цилиндра.В его нижней части находится контакт, на который подается напряжение с плюсовой клеммы аккумуляторной батареи. Стекло корпуса соединено с «массой» автомобиля.

Вставка также металлическая и имеет цилиндрическую форму. Внутри него помещена специальная спираль, которая нагревается при прохождении через нее тока. Верхняя часть вставки снабжена пластиковой шляпкой.

Для того, чтобы прикуриватель можно было легко обнаружить в темноте, стекло оснащено прозрачным пластиковым ободком, под которым расположена подсветка.Загорается при включении габаритных огней.

Как работает прикуриватель

Принцип работы прикуривателя довольно прост. Когда мы нажимаем на вставку, она углубляется в стекло и фиксируется внутри с помощью специально предусмотренных биметаллических пластин. Электрический ток начинает течь по спирали, нагревая ее. Когда температура достигает определенного значения, пластины открываются под действием тепла, и вставка возвращается в исходное положение. Вынимая ее из стекла, мы имеем возможность зажечь сигарету из раскаленной спирали. Но это для тех, кто курит. А для тех, кто использует устройство как розетку, достаточно вставить вилку любого из дополнительных электроприборов в стекло, и он, работая, будет питаться от аккумуляторной батареи (генератора).

Что может случиться с прикуривателем

Причин этого явления может быть несколько:


Рассмотрим эти проблемы более подробно.

Предохранитель

В ситуации, когда не работает прикуриватель ВАЗ-2110 Первым делом нужно проверить предохранитель. Именно этот прибор чаще всего выходит из строя. ВАЗ-2110 располагается в основном в моторном отсеке. По электрической схеме он обозначается как F-18 и обычно имеет номинал 25 А.

Кстати, сразу лезть под капот не стоит. Если прикуриватель ВАЗ-2110 не работает, предохранитель можно проверить, включив вентилятор отопителя.Просто нажмите клавишу запуска в любом режиме. Заработало — предохранитель прикуривателя ВАЗ-2110 исправен, не сработал — открываем капот.

Вы спросите: «А как же вентилятор?» Дело в том, что предохранитель Ф-18 отвечает еще и за защиту его электрической цепи, а также за освещение бардачка. Чтобы убедиться, включите габариты и откройте бардачок. Свет не горит — идем искать предохранитель!

Проверить плавкую вставку Ф-18 можно с помощью мультиметра, который включается в режиме тестера.Выньте предохранитель из гнезда и закрутите его. При обнаружении неисправности замените вставку, соблюдая номинал.

Разбираем центральную консоль

Дальнейшая диагностика прибора требует его снятия. Но как вытащить прикуриватель ВАЗ-2110? Некоторым специалистам удается снять его с облицовочной панели, не разбирая, выковыривая отверткой, но зачем деформировать пластик, если его снимают не более пяти минут? Да, и для этого понадобится только крестовая отвертка.

Порядок действий следующий:

  1. Откручиваем винты крепления левой и правой стороны центральной консоли.
  2. Отсоединяем контактные площадки проводов от прикуривателя и его подсветки (минусовую клемму рекомендуется отсоединить от АКБ заранее).
  3. Нажмите на переднюю крышку (под рычагом стояночного тормоза). Снимите подушку.
  4. Снимите ручку рычага переключения передач, а затем ее крышку.
  5. Откручиваем центральный винт крепления облицовки тоннеля.
  6. Сдвигаем передние сиденья до упора вперед.
  7. Выкрутите винты заднего крепления верхней накладки и снимите ее.

Проверка проводки и контактов

Сняв панель центральной консоли, первым делом нужно осмотреть контакты колодок, соединяющих провода питания прикуривателя и его фонарей. Если с ними все в порядке, наденьте клемму на аккумулятор, включите зажигание и проверьте, есть ли на них напряжение.Его отсутствие может свидетельствовать о разрыве цепи прикуривателя. В этом случае придется проверить разводку от блоков к монтажному блоку. Это можно сделать, прозвонив проводники.

Если вы обнаружите, что контакты в колодках окислились или подгорели, очистите их тонкой наждачной бумагой, а затем проверьте прикуриватель. Если с ними все в порядке, осмотрите разъемы на самом устройстве. Имеет три контакта: два «плюса» (на лампу и стекло) и один общий «минус».При необходимости отшлифуйте контакты наждачной бумагой.

Спираль

Если прикуриватель ВАЗ-2110 не работает, причина может быть кроется в спирали вставки. Его выгорание чаще всего вызвано неисправностью. Со временем они теряют свои свойства (гнуться и разгибаться под воздействием температур), что приводит к тому, что вставка своевременно не «выскакивает» из стекла. Естественно, это приводит к перегреву спирали и ее выгоранию.

Проверить исправность этого элемента довольно сложно, так как оборванная резьба может замыкать на массу.Пытаться восстановить спираль — тоже дело неблагодарное. Лучше купить новый прикуриватель. Причем стоит в пределах 300 руб.

Замена прикуривателя ВАЗ-2110

Если вы решили заменить прикуриватель, вам придется выполнить указанные выше действия по демонтажу верхней панели облицовки центрального тоннеля. Перед тем, как подключить прикуриватель к ВАЗ-2110 и установить его на место старого, следует убедиться, что он исправен.Для этого достаточно подключить к их контактам разъемы проводов питания устройства и подсветки, включить зажигание и аккуратно утопить вставку в стекло. Подождите немного, пока спираль нагреется. Если вставка «выскочила», значит прибор исправен.

Замена прикуривателя ВАЗ-2110 должна производиться при отключенной минусовой клемме аккумуляторной батареи! Для ее реализации отключите неработающий прибор от проводов питания. Затем с помощью отвертки нажмите на защелку гнезда прикуривателя на задней стороне крышки и сдвиньте стекло вперед.Установите новый прикуриватель в обратном порядке.

Любой автомобильный прикуриватель, в том числе ВАЗ-2110, изначально проектировался только для использования по прямому назначению. Однако со временем стали появляться «нужные» автомобильные гаджеты, которые нужно куда-то подключать. Поскольку завод не предусматривал установку в автомобиле розетки на 12 вольт, прикуриватель является источником питания для пылесосов, холодильников, телевизоров, видеомагнитофонов, компрессоров и зарядных устройств для телефонов. Это не приносит ему пользы, и довольно часто он в лучшем случае терпит неудачу.

В худшем случае подключенный без присмотра гаджет может вызвать пожар.

Схема прикуривателя на ВАЗ-2110

Схема подключения прикуривателя.

Приступая к поиску какой-либо неисправности, для начала необходимо разобраться в принципе действия и конструкции механизма или схемы. С прикуривателем все относительно просто. Смотрим схему подключения устройства и ищем слабое звено.

Поиск поломки

В любом случае пробой может иметь как механический, так и электрический характер.

Механическое повреждение гнезда прикуривателя встречается довольно редко, хотя может быть испорчено некачественной или неправильно подобранной вилкой. Исходя из схемы, представленной выше, прикуриватель стандартно подключается к одному выходу питания от монтажного блока с лампой в перчаточном ящике.

Это первая подсказка — если прикуриватель не работает, но горит лампа в бардачке, это либо сам механизм прикуривателя (катушка , контакты, резистор ), либо в обрыве провода в зоне от вывода питания до вывода 25 монтажного блока.

Автоматические выключатели

Предохранитель прикуривателя 25А, отмечен стрелкой

Однако в первую очередь следует подозревать предохранители. Если прикуриватель не прогревается в течение 20 секунд и не горит лампа бардачка, скорее всего, сгорел предохранитель F18 номиналом 25A . Он находится в монтажном блоке слева от водителя.

Есть еще один предохранитель. 15 A , который подключен к цепи прикуривателя.На нем установлена ​​розетка и это тоже может быть причиной неисправности. Этот предохранитель отмечен символом F6. В некоторых модификациях ВАЗ-2110, в зависимости от года выпуска, и прикуриватель, и электродвигатель отопителя устанавливаются на одну цепь предохранителя F18.

Следовательно, проверить исправность предохранителя в этих случаях тоже просто — мотор не крутится, значит, предохранитель перегорел.

Почему горят предохранители?

Каждый потребитель электроэнергии на борту автомобиля рассчитан на удельную мощность и удельный ток потребления, измеряемый в амперах . Если подключить прикуриватель через разветвитель видеомагнитофона, навигатор, зарядить телефон, неудивительно, что предохранитель просто не выдержит. Спасая нашу проводку от перегрева и короткого замыкания, она плавится, разрывая цепь.

Вот почему так важно учитывать ток потребления дополнительных устройств — компрессора, холодильника и других архитектурных излишеств. На корпусе устройства в обязательном порядке указывается как мощность, так и потребляемый им ток.Крайне нежелательно включать в схему прикуривателя мощные устройства, а также использовать разветвители и вилки сомнительного качества.

В результате это может привести к возгоранию проводки.

Оплавленные провода прикуривателя.

Недаром во многих импортных автомобилях производитель полностью отказался от прикуривателя, а вместо него устанавливает 12-вольтовые розетки в передней части салона (как в том же Ford Focus второго поколения).

Проверить проводку

Если предохранитель цел и невредим, и мы не включили пылесосы в прикуриватель, скорее всего, дело в контактах или проводке.

Чтобы проверить проводку питания от прикуривателя, нам нужно снять центральную консоль, открутив несколько винтов. Чаще всего контакт пропадает в контактных фишках, которые находятся слева от пассажира за крышкой консоли:


Проверка прикуривателя

В последнюю очередь осмотрите сам прикуриватель.

Выходит редко, но если и будет, разбирать не будем, это не королевское дело. Покупаем новый.

Новый прикуриватель в сборе.

  • Его цена около 400-500 рублей , а каталожный номер 2123-3725010 или 2123-3725 / 111.3725 , производитель, как правило, SOTE.

Удачи всем поискам и стабильной работе электрооборудования!

Видео о неисправностях прикуривателя

Наверное, сложно найти машину без прикуривателя.До появления множества гаджетов и устройств, которые можно было подключить через это устройство, оно использовалось по прямому назначению. То есть он позволял людям курить от горячего металлического элемента.

Как он работает?

Прикуриватель подключается к аккумуляторной батарее с помощью монтажного блока. Когда прикуриватель включен, через него течет сильный ток.

Фактически, этот ток нагревает элемент или позволяет подключить энергозависимое устройство.Многие автомобилисты используют этот разъем для зарядки мобильного телефона, подключения навигатора, планшета.

Но чаще всего к прикуривателю подключают переносную электрическую помпу. Он позволяет без физических усилий накачивать колеса в дороге, когда рядом нет обычной бытовой розетки.

При использовании и подключении всевозможных гаджетов в результате может перестать работать прикуриватель. Причина этого часто — вышедший из строя предохранитель.

В инструкции по эксплуатации ВАЗ 2110 прилагается схема установки.На нем этот самый предохранитель обозначен маркировкой F18. Вы найдете его в монтажном блоке слева от рулевого колеса на передней панели. Обратите внимание, что через этот предохранитель не должен проходить ток более 25 ампер.

Поиск сбоев

Самый простой способ решить проблему неисправного прикуривателя — сдать автомобиль в ремонт на СТО. Но стоит ли того, если сама работа не сложная, а затраты на услуги мастеров могут быть значительными?

Иногда лучше все делать самому.

Причина поломки

Ваши действия

Перегорел предохранитель прикуривателя

Товар подлежит замене.

Неисправна лампа подсветки

Требуется замена устройства.

Повреждена проводка

Проверки проводятся, обрыв, обрыв или окисление проводов замена

Не работает сам прикуриватель

Устройство ремонту не подлежит, необходимо его заменить.

Теперь рассмотрим каждую из представленных неисправностей и способные к замене элементы более подробно.

Замена предохранителя

Проверить работу предохранителя довольно просто. Для этого нужно включить вентилятор отопительного оборудования. Если он не работает, значит, прикуриватель работать не будет. Это связано с тем, что оба устройства подключены к одному предохранителю.

Элемент заменяется следующим образом:

  • Снимите крышку монтажного блока.Для этого достаточно нажать пальцами на специальную защелку;
  • С помощью пинцета извлеките перегоревший предохранитель;
  • Таким же образом замените новый элемент. Для начала убедитесь, что вы купили ту деталь, которая соответствует характеристикам вашего ВАЗ 2110.

Электропроводка

При исправном вентиляторе видно, что предохранитель тоже цел. Поэтому заменять его не нужно.

Вместо этого поищите причину неисправности в проводке, соединяющей монтажный блок и прикуриватель.

Обязательно надевайте резиновые перчатки при проверке электрической цепи, так как при диагностике может потребоваться использование металлических инструментов.

Лампа

Лампочка на ВАЗ 2110 — это тоже не редкая проблема неисправности прибора. Для его замены не требуется специальных навыков. Просто выполняйте работу в строгой последовательности операций, для наглядности вы можете посмотреть обучающее видео.

  1. Отсоедините отрицательную клемму от аккумуляторной батареи, находящейся в моторном отсеке вашего автомобиля.
  2. Снимите облицовку.
  3. Сожмите экран лампочки так, чтобы выступы вышли из паза.
  4. Теперь элемент немного разжимается, тем самым удаляется вместе с картриджем.
  5. Лампа поворачивается на 90 градусов, после чего ее вынимают из патрона.
  6. Вооружитесь новой лампой, вставьте ее в патрон и следуйте процедуре сборки. Он полностью соответствует обратной последовательности демонтажа.
  7. Для замены подсветки в свете ВАЗ 2110 обязательно используются приборы А 12-4.

Замена зажигалки

Если все предыдущие действия по устранению неисправностей не дали положительного результата, ничего не остается, кроме как полностью удалить и заменить старый прикуриватель на новый.

  1. Отсоединить отрицательную клемму от аккумуляторной батареи.
  2. Снимите облицовку.
  3. Извлеките картридж.
  4. В обшивке образовано отверстие, через которое выводится колодка с проводами.
  5. Сожмите экран так, чтобы выступы вышли из отверстий в волокне.Отключите элемент.
  6. Теперь нужно отключить устройство от соединения с оптоволокном. Для этого достаточно нажать на защелки розетки.
  7. Далее снимаем гнездо, выталкивая его из облицовки туннеля пола. Так что вы можете снять устройство.
  8. Следующим шагом будет снятие гнезда. Для этого его проводят через проем с блоком проводов.
  9. В нормальном состоянии змеевик должен прогреться в течение 20 секунд. После этого она щелкает и картридж возвращается на место.Если этот процесс занимает больше или меньше времени, обязательно отрегулируйте прикуриватель.
  10. Регулировка довольно проста. Просто нужно больше гнуть или разгибать контакты.
  11. Теперь можно снять световод с накладки.
  12. Вам просто нужно выполнить процедуру повторной сборки, применив на этот раз новый прикуриватель. Вы уже знаете, как его удалить, так что проблем с обратной установкой быть не должно.

Процедура замены не занимает много времени, не требует больших усилий.Все это легко можно сделать своими руками, если знать схему подключения, расположение монтажного блока и элементарные меры безопасности при работе с электрическими приборами.

Дополнительный свет

Многие современные автомобилисты стремятся улучшить собственную машину, сделать ее более функциональной, многозадачной.

Это требует подключения дополнительного энергозависимого оборудования. Питается он именно от света, поэтому многие решают доработать этот узел.

Намного лучше подключить второй аппарат.Здесь можно действовать двумя способами:

  • Подключить евро прикуриватель параллельно фабрике;
  • Подключается напрямую от аккумулятора с помощью отдельного провода и предохранителя на 15 ампер.

Выбор ТНВД ВАЗ 2110. Причину выхода из строя ТНВД ищу по проверке предохранителя, а это

Вечером заехал в гараж, а утром не смог завести. Обычно включаю зажигание, при этом слышен щелчок реле и гул помпы и где-то через 3-5 секунд, снова слышен щелчок реле и помпа замолкает и я поворачиваю ключ до конца, стартер работает, но двигатель не запускается из-за отсутствия давления в системе питания, помпа не качает .

Ищу причину выхода из строя ТНВД по проверке предохранителя, а это

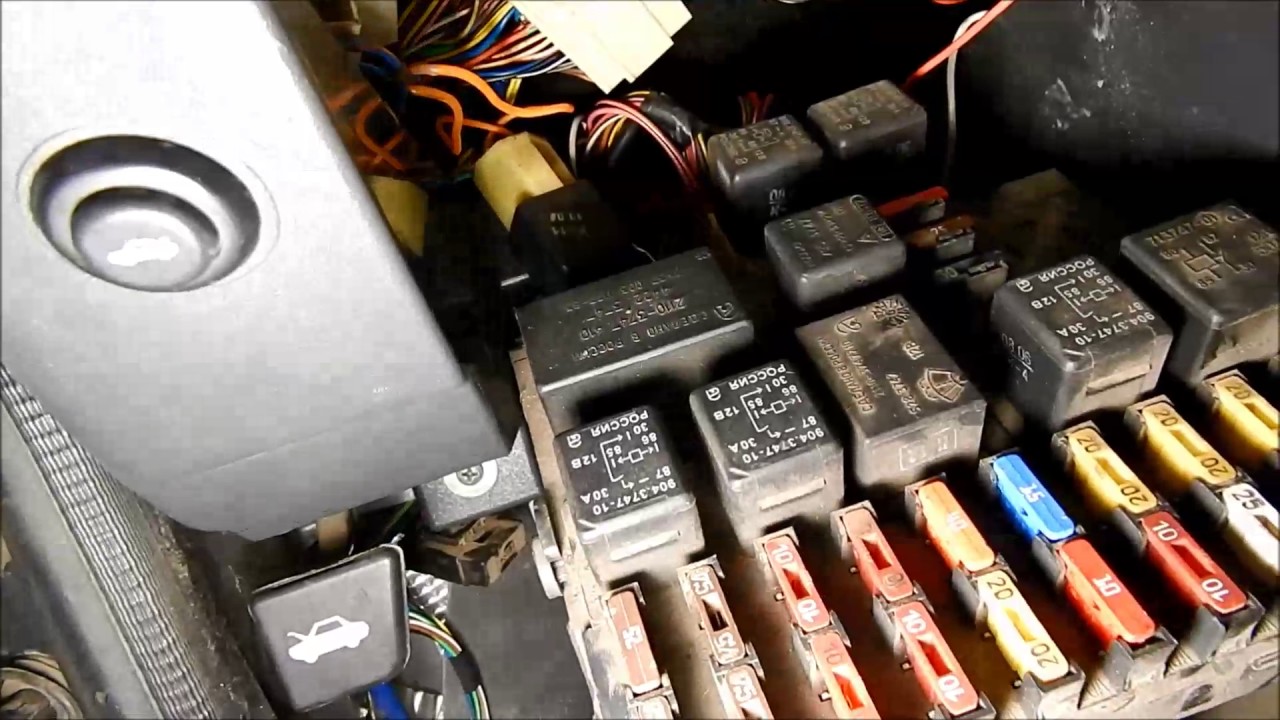

Под боковиной в недрах находятся блок предохранителей , реле и ЭБУ .

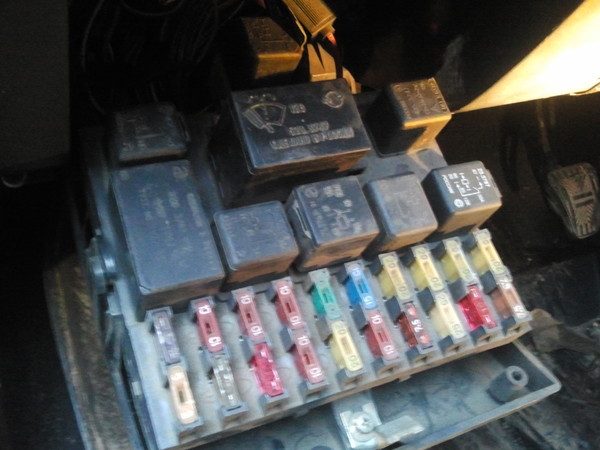

Увеличенный блок реле и предохранителей

Сначала проверил предохранитель №3, вынул из гнезда, осмотрел состояние контактов и проверил целостность прибора, предохранитель оказался цел (кстати 15 ампер )

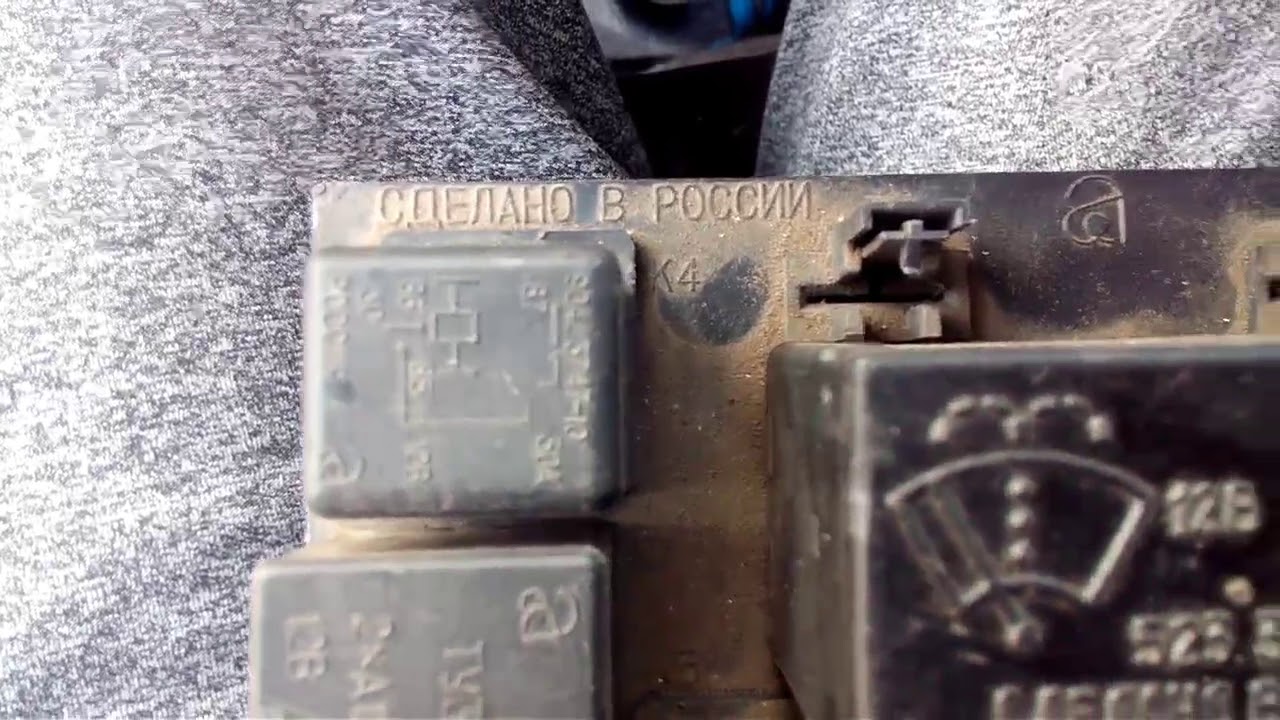

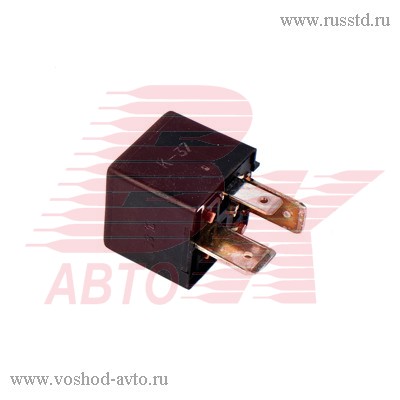

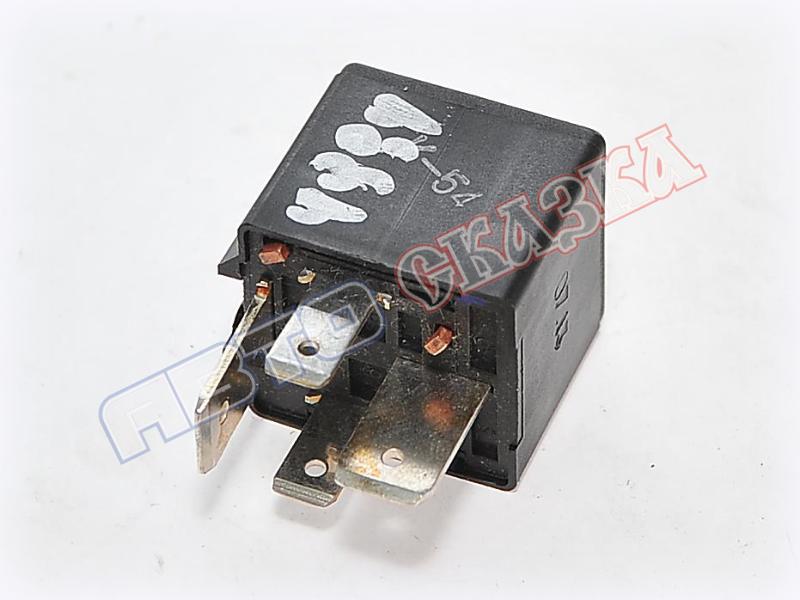

не помогло, потом проверил реле под номер 4 … Для этого открутил указанные стрелками гайки, чтобы снять реле и поставить заведомо исправное. Где взять рабочее реле? Снимается на время проверки в блоке крепления реле « дальний свет » Он точно такой же, как и реле бензонасоса. Не помогло, снял заднее сиденье, под которым находится бензобак с погружным насосом.



Перед тем как сделать выше, проверил цепь питания (+) (-) тех.масса ТНВД на разъеме под номер 5 устройство возможно и контрольная лампа положительная, проверял целостность цепи на пигтейле на разъемах под номера 4.6


Может случиться так, что отсутствует силовая цепь ( + ) или () на разъеме под номером 5 … Если () т.е. масса не доходит до разъема, нужно проверить связь с корпусом.Зазвонили мои силовые цепи.


Точка соединения масс труднодоступна, чтобы добраться туда нужно разобрать верхнюю и нижнюю облицовку тоннеля пола.

Проверил силовые цепи подходят к разъему под номер 4 , а топливный насос не работает, затем выполнил вышеуказанные действия как показано на рисунке, вынул топливный модуль с топливным насосом из топливного бака. Снял нажимное кольцо и прокладку


Аккуратно вытащил топливный модуль из бака, слегка наклонив его в сторону правой двери салона, чтобы не погнуть поводок поплавка датчика уровня топлива (ДУТ)

Разобрал топливный модуль.Отдельно проверил помпу прямо от АКБ. Насос работает. Проверил разъемы и нашел причину выхода из строя; оказывается, что под кожухом внизу слегка подгорел плюсовой контакт разъема (в виде штыря). Контакт (в виде штыря) разъема почистил, а вот с другой стороны разъема не смог.

Штатный топливный насос ВАЗ 2110 относится к основным узлам топливной системы автомобиля. Его основное предназначение — обеспечить правильную транспортировку бензина к распределительному или впрыскивающему элементу (то есть к форсунке или карбюратору) под создаваемым давлением.По топливной системе «десятки» различают бензонасосы механического типа и электронасосы.


Насос топливный механический, его параметры и конструктивные особенности

Механический топливный насос монтируется на «десятках» с двигателями карбюраторного типа. Он приводится в движение распредвалом силовой установки, на блоке которого он установлен. Конструктивно он классифицируется как изделие поршневого типа и в его состав входят:

  • элемент корпуса, включающий 2 смежных отсека и верхние монтажные крышки;
  • диафрагма, расположенная между частями корпуса;
  • пружины обратного действия;
  • Амортизатор
  • , связанный с жесткой диафрагмой;
  • клапан впрыска и всасывания топлива, расположенный в верхнем сегменте топливного насоса;
  • механический привод;
  • сетка фильтра.

Ранее было установлено, что бензонасос ВАЗ десятой модели, цена которого относительно приемлемая, приводится в движение эксцентриком распределительного вала двигателя. При круговом перемещении эксцентрика наблюдается нижнее движение диафрагмы и штока с преодолением эффекта сжимающей силы пружины.

В этом случае освободившееся пространство расширяется, и топливо заполняет разряженную плоскость, поступая через пусковой клапан, а элемент впрыска находится в закрытом состоянии. Мембрана, состоящая из 2 компонентов диафрагмы с прокладками, является основным функциональным элементом насоса. Он соединен со штоком, который напрямую связан с элементами механизма механического привода.

Разница в параметрах ТНВД связана с величиной давления и размером кузовной детали. Стоит обратить внимание на топливный насос Bosch, показатели давления топлива которого находятся в пределах 2,8-3,8 бар. Параметры изделия не всегда зависят от радиуса части корпуса, здесь, как правило, определяющим фактором является длина.Эти размеры разные, среди экземпляров есть запчасти 65, 90 или 105 мм. Кроме того, эти компоненты системы подачи топлива отличаются расположением съемной стружки.


Способность элемента выполнять свои функции при малом содержании топлива в бензобаке зависит от длины топливного насоса.


Топливный насос электрический типа

Бензонасос для форсунки электротехнического типа ВАЗ 2110 устанавливается на автомобили с регулируемой системой впрыска. Электрический топливный насос «десятки» расположен в системе топливопровода в бензобаке автомобиля. Такое смещение элемента значительно снижает возможность потерь топлива из-за использования схемы без участия трубопроводов, работающих на всасывание топлива.


В состав данного элемента системы подачи топлива входят:

  • насос, корпусная часть которого металлическая;
  • Датчик уровня топлива
  • ;
  • топливозаборник;
  • Сетка фильтровальная
  • ;
  • клапаны обратные и редукционные.

Клапан обратного действия останавливает топливораспределительный комплекс при остановке электростанции. Элемент понижения давления контролирует давление, действуя как перепускной клапан.


Конструкции электрических бензонасосов:

  • роликового типа;
  • зубчатого типа;
  • центробежного типа.

Электрический роликовый насос всасывает топливо и перемещает его за счет функций роторного элемента и движения специальных роликов. Шестеренчатый электронасос всасывает топливо и продвигает его, а также перекачивает за счет движения внутренней шестерни относительно элемента статора, который играет роль внешней шестерни. При движении ротора роторного типа боковые элементы зуба создают в своих сегментах камеру, изменяющую степень разрежения, с помощью которой создается эффект всасывания и подачи топлива.

При этом топливный насос центробежного типа монтируется непосредственно в топливопроводе.Такие элементы позволяют обеспечить равномерную подачу топлива и работать практически бесшумно. У них есть одна важная особенность — ограничение по параметрам давления и функциональности.


Выбор насоса для подачи топлива на ВАЗ 2110

Несмотря на надежность элемента, топливный насос иногда выходит из строя. Как правило, неисправность заключается в выходе из строя щеток электронасоса. Выбор топливного насоса осуществляется по следующим критериям: надежность и бесшумность работы, ведь чем тише работает насос, тем комфортнее его использование.

При выборе топливного насоса требуется покупка того же товара с тем же номером позиции. Часто автолюбители среди множества аналогов выделяют топливный насос Bosch, который используется на автомобилях объемом 1,6 литра и оборудован регулятором давления топлива.

Ситуация, когда глохнет двигатель и не качает топливный насос на ВАЗ 2110, может поставить начинающего автомобилиста в затруднительное положение. Особенно, если он новый с системой подачи топлива и ее комплектацией, а также перечень оборудования, обеспечивающего нормальную работу этой системы.

Отсутствие топлива на выходе из насоса еще не является фактом его выхода из строя.

Не качает топливный насос на ВАЗ 2110 не только из-за его поломки, так как причин такого поведения может быть несколько.

Теперь главное не паниковать в первую очередь вспомнить, когда в последний раз заправляли машину … Индикатор на приборной панели все равно ничего не говорит. Датчик уровня в баке может «залипнуть», как и стрелка на индикаторе (см.).

Если автомобилю уже больше 3-х лет и он на своих шинах имеет пробег более 100 тысяч километров, то от его систем и оборудования можно ожидать каких-либо неожиданностей с точки зрения отказов.



Порядок проверки причин отказа


Следующее подозрение — это электропроводка для питания помпы. В цепи питания от бортовой сети автомобиля до электродвигателя помпы имеется предохранитель и реле.Устанавливаются они не на главном щитке предохранителей, а на дополнительном, который находится на «десятке» под передней панелью справа от блока рулевого управления.

Если вы посмотрите на этот дополнительный блок, то реле и вставка предохранителя для электродвигателя насоса будут слева (всего три комплекта реле и предохранителей).

Проверка проводки не требует специальных знаний и не занимает много времени. Но если с блоком питания все в норме, дальнейшая проверка требует демонтажа корпуса помпы.


Причины использования насоса


Насос может полностью не подавать топливо только по двум причинам:
  • Перегорание обмоток двигателя;
  • до такой степени, что оставшегося диаметра их отверстий в поперечном сечении недостаточно, чтобы насос откачал топливо из бака.



И первая, и вторая причины равновероятны, пока они соединены между собой … Когда фильтры загрязняются, когда их не только долго не меняли, но и не чистили, их пропускная способность резко снижается.

К этому можно добавить процессы осаждения на стенках топливопровода различных примесей и присадок, которые в огромных количествах содержатся в нашем бензине. В результате нагрузка на бензонасос увеличивается, он работает на пределе своих возможностей и начинает перегреваться.

Охлаждаемый бензонасос с циркулирующим по нему топливом, так как он имеет более низкую температуру по сравнению с водой и является отличным охладителем. Но это определение верно только для качественного бензина (большая редкость в наше время).Следовательно, некачественный бензин не может в достаточной степени охладить перегруженный насос, и обмотки его электродвигателя перегорают.


Чтобы сразу не приступать к разборке ТНВД, необходимо убедиться в наличии достаточного уровня проходимости топливопровода , проложенного от входа до бензобака.


Перед началом любых работ, связанных с проверкой или ремонтом топливной аппаратуры, необходимо сначала сбросить давление в магистрали. Для этого из цепи питания помпы снимается предохранитель, а двигателю дается время на выработку остатка бензина, после чего он глохнет сам по себе.

Блок предохранителей «Приора». Где предохранители на «Приоре»? Предохранители «Приора»

Предохранители, устанавливаемые на автомобили, являются плавкими элементами. Их основная функция — размыкание электрических цепей, присутствующих в маломощных устройствах. Далее в статье мы рассмотрим, что такое блок предохранителей «Приора», где этот элемент находится в автомобиле.

Общая информация

Предохранители «Приора» включают токопроводящую пластину, которая, в свою очередь, может быть изготовлена ​​из нескольких материалов. Итак, этот элемент изготовлен из одного или нескольких видов металла или покрыт металлическими слоями.Предохранитель имеет корпус с системой крепления. Между ними закрепляется плавкий элемент. Он подключается к электрической цепи. Корпус изготовлен из особого стекла. Если брать во внимание среднюю стоимость рассматриваемых элементов, то можно с уверенностью сказать, что предохранители Приоры стоят недорого. Стоят они около тридцати рублей.

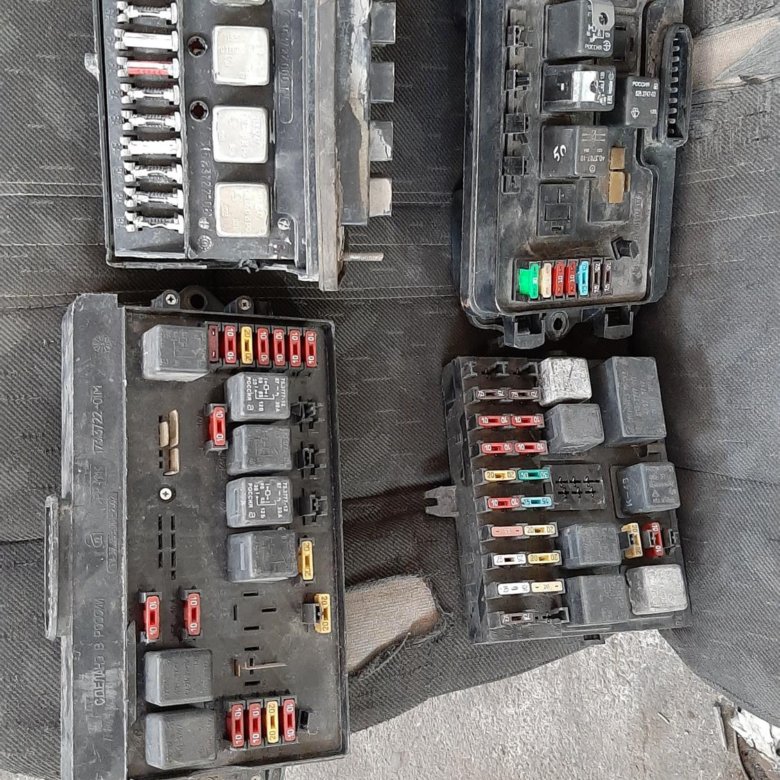

Блок предохранителей «Приора»

Модель Лада Приора имеет ряд особенностей. В частности, данная машина имеет несколько монтажных блоков предохранителей.Самая простая запчасть, которую можно заменить в электрической цепи, — это плавкий защитный элемент. Самая частая поломка в электрической цепи автомобиля — это, как правило, выход из строя предохранителя. Поэтому при сбоях в работе тех или иных устройств в первую очередь проверяют. Блок предохранителей «Приора» в автомобиле может располагаться где угодно. Есть две причины, по которым защитные элементы располагаются не индивидуально, а группами. Во-первых, это значительная экономия на разводке.Во-вторых, обеспечивается безопасность.

В случае пожара в автомобиле постройте как можно меньше электропроводки или машинных систем. Есть предохранители «Приора» там, где находится аккумулятор, то есть под капотом. Это место выбрано для обеспечения максимальной безопасности. Все элементы блока обозначены латинской буквой «F». Это означает, что все они относятся к устройствам с низким энергопотреблением. Ток предохранителей легко узнать по следующей формуле:

Ток (А) = мощность потребителя (Вт) / 220 Вольт.

Так, например, проводим расчеты для нагревателя мощностью 2000 Вт. Результатом будет 9 А.

Характеристики защитных элементов

Специалисты советуют покупать предохранители «Приора» только заводского качества, выпущенные в России. Как показывает практика, китайские элементы быстро выходят из строя. Обычно это связано с тем, что они не соответствуют отечественным стандартам безопасности.

Расположение защитных элементов

Предохранитель «F6» обслуживается генератором синего цвета.Его ток 60 А. Предохранитель «Приора» «Ф5» красный, отвечает за ГУР. Его ток составляет 50 А. «F2» обслуживает реле разряда при выключенном зажигании, систему обогрева заднего стекла, электровентилятор двигателя и блок управления силовым агрегатом. Защитный элемент синий (60А). «Ф1» (30 А) обслуживает электрическую систему, которая отвечает за двигатель автомобиля «Лада Приора». Цвет его зеленый. «F3» (60 А) отвечает за питание системного вентилятора, стоп-сигнала, освещения салона, зажигания и охлаждения, прикуривателя и сигнализации.Его цвет синий.

Дополнительная группа элементов защиты

Мы уже знаем, где находятся предохранители на «Приоре». Теперь их легко найти. Помимо основного есть дополнительный блок. Он находится под бардачком в салоне, точнее, за облицовкой от тоннеля у пола. Какие элементы есть? Предохранитель, отвечающий за блокировку стартера главного реле, синего цвета. Его маркер — «F1», а сила тока — 15 А. «F2» — коричневый предохранитель с током 7.5 А — подает питание от контроллера. Синяя «F3» с током 15 А идет на электрический бензонасос.

Под приборной панелью водителя находится защитный элемент от прикуривателя с меткой «F13» и током 15 А. Также в дополнительном монтажном блоке находятся следующие предохранители:

1. Ответственный за систему управления электроагрегатом — « F27 »и« F31 ». Сила тока составляет 30 А.

2. Обогрев сидений автомобиля «Лада Приора» обслуживает «F19» током 15 А.

3. Предохранители для ПТФ — «F17» и «F18». Оба имеют ток 10 ампер.

4. Клемма для АБС — «F16» с током 10 А.

5. Для работы правильного размера — «F15» с током 5 А.

6. Подсветка номера, левый габарит и багажник обслуживает «F14». Его ток 5 А.

7. Клемма приборов обслуживает «F12» на 10 ампер.

8. Дворники работают от «F11» (ток 20 А).

9. За освещение салона, стоп-сигнал и комбинацию приборов отвечает «F10».Его сила тока 7,5 А.

10. Обслуживание нагревательных приборов производится «F9» с током 25 А.

11. Аварийный сигнал соответствует «F8». Его ток 10 А.

12. Правый и ближний свет принадлежат предохранителям «F7» и «F6». Оба имеют ток 7,5 А.

13. Звуковой сигнал подается «F5» с током 10 А.

14. Для правого и дальнего левого света ответьте «F4» и «F3». Их сила тока 10 А.

15. Систему обогрева заднего стекла обслуживает «F2».Его сила тока 25 А.

16. За вентилятором системы охлаждения следует «F1» с током 25 А.

Отказ элементов защиты

При выходе из строя предохранителей «Приора» их необходимо заменить. Но прежде чем это сделать, необходимо найти причину, вызвавшую проблему. Чаще всего это может быть неисправность непосредственно цепей, защищенных определенным предохранителем. Чтобы избежать подгорания контактов на переключателях, некоторые устройства, потребляющие много энергии во время работы, необходимо подключать через реле.

Замена элементов

Работа проводится с помощью специального пинцета. Замена реле происходит следующим образом. Сначала снимите крышку реле и блок предохранителей. Для этого нужно повернуть его на 90 градусов, пока не будет преодолено сопротивление защелок. Воспользуйтесь пинцетом, чтобы зацепить предохранитель и вытащить его. После этого необходимо установить исправный в остальном защитный элемент. На этом работа завершена.

Замена реле

Пинцет для снятия защитных элементов подходит и для реле небольших размеров.Им достаточно удобно работать в местах типа блока реле и предохранителей «Приора». Но детали большего размера можно снять и руками, поскольку их конструкция предусматривает наличие ребер по бокам. Новое реле нужно вставить в то же отверстие, что и снятое. Чтобы облегчить замену предохранителей, они окрашены в разные цвета в зависимости от номинала.

Замена прикуривателя

В автомобиле «Лада Приора» часто меняют предохранители. Это связано с тем, что прикуриватель часто используется неправильно, и через него подключаются многие устройства с большими токами.Прикуриватель состоит из пластикового кожуха, внутри которого находится металлическая спираль. Для нагрева устройство вставляется в специальный разъем. Таким образом, он подключен к бортовой сети. Прикуриватель, как и предохранители «Приоры», снимаются очень легко. Он просто щелкает.

p> Ваз 2110

Компрессия в цилиндрах. Проверка компрессии двигателя

Проверка компрессии в цилиндрах двигателя, обнаружение утечек

Проверка компрессии

Компрессия дает представление о состоянии двигателя.Результаты испытаний показывают, исправны ли клапаны и поршни (поршневые кольца) или они изношены. Кроме того, по результатам проверки можно решить, заменять ли двигатель, нужен ли полный ремонт или просто заменить прокладку ГБЦ. Для проверки потребуется компрессорометр, который для бензиновых двигателей предлагается в специализированных магазинах по доступной цене. Двигатель необходимо прогреть до рабочей температуры, аккумулятор полностью заряжен. Также вам понадобится помощь помощника.

Максимально допустимый перепад давления в отдельных баллонах может составлять 3,0 атм. (для дизельных двигателей 5,0 атм.).

Давление сжатия в исправном двигателе повышается очень быстро. Низкое значение, показываемое после первого цикла, увеличивающееся с последующими циклами, указывает на износ поршневых колец. Низкое значение после первого цикла, которое не увеличивается после следующего, указывает на то, что либо клапаны протекают, либо сломана прокладка головки блока (причиной также может быть трещина в головке).Уменьшить компрессию можно из-за наличия нагара на тарелках клапана.

Следует учитывать, что из-за разной скорости вращения стартера на разных моделях результаты, полученные в результате измерений, могут отличаться. Результаты, полученные при измерении компрессии, должны быть примерно одинаковыми для всех цилиндров.

Если давление в каком-либо баллоне находится на уровне минимально допустимого и даже ниже, то для выяснения причины выполните следующие действия. Налейте чайную ложку пропеллента в цилиндр через отверстие для свечи и повторите измерение компрессии.

Если добавление масла временно улучшило компрессию, причиной ее уменьшения, скорее всего, является износ поршня, колец или цилиндра. Если повышения компрессии не произошло, то можно предположить, что причина в негерметичности клапанов или пробитой прокладке головки блока.

Низкая компрессия в двух соседних цилиндрах почти наверняка является следствием поломки прокладки головки блока цилиндров. Наличие охлаждающей жидкости в камерах сгорания или в картере подтвердит это предположение.

Если компрессия в одном из цилиндров примерно на 20% ниже, чем в других, и, кроме того, частота вращения холостого хода нестабильна, то причиной может быть чрезмерный износ кулачка распределительного вала.

После завершения проверки установите на место свечи зажигания (см. Главу Текущий уход и техническое обслуживание , наденьте на них наконечники высоковольтных проводов, подсоедините разъем к катушке зажигания. Замените пластиковую крышку двигателя и предохранитель топливного насоса.

Давления сжатия для различных двигателей приведены в Спецификации .

Газовый двигатель

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Выключите зажигание.
  2. Двигатель 1,6 л: Рассоедините разъем выходного каскада катушки зажигания. Выходной каскад находится в том же корпусе, что и катушки зажигания на двигателе.
  3. Снять предохранитель топливного насоса № 28.
  4. Двигатель 1,8 л: Разъедините разъемы катушек зажигания и форсунок.
  5. Двигатели 2.0, 2,4 и 3,0 л: Снимите катушки зажигания. Отсоедините разъем форсунки.
  6. Снимите все свечи зажигания; см. раздел.
  1. Провернуть двигатель стартером для удаления копоти и копоти.
  1. Вверните компрессиометр в отверстие для свечи в соответствии с инструкциями производителя.
  2. Попросите ассистента нажать на педаль газа и удерживать ее ногой во время проверки.
  3. Проверить поочерёдно все цилиндры и сравнить полученные значения давления с заданными.
  4. Замените свечи зажигания и зафиксируйте их моментом 30 нм См. Раздел Проверьте и замените свечи зажигания. Проверка состояния высоковольтных проводов .
  5. Снова подсоедините все отсоединенные разъемы, при необходимости вставьте предохранитель.

Дизельные двигатели

ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Двигатель 1,9 л: Отсоедините центральную пробку двигателя.Для этого поверните винт с накатанной головкой влево. Отсоедините разъем свечи зажигания.
  2. Двигатель 2,5 л: Отсоедините разъем топливного насоса высокого давления.
  3. Снимите все свечи накаливания; см. Раздел Снятие и установка свечей накаливания .
  4. Ввернуть компрессиометр с гибким соединением вместо свечей накаливания.
  1. Проверните двигатель примерно на 8 оборотов, чтобы на компрессиометре больше не было скачков давления.
  2. Заменить свечи накаливания и зафиксировать моментом 15нм .Прикрепите проволоку.
  3. Установите и заблокируйте все разъемы.

Проверка герметичности

В ходе этой проверки определяется скорость выхода из цилиндров закачанного в них сжатого воздуха и непосредственно места утечек. Этот тест является альтернативой тесту на сжатие. Более того, со многих точек зрения это намного эффективнее, поскольку легче визуально определить источник утечки, чем понять результаты измерения компрессии.

Оборудование, необходимое для проверки на герметичность, отсутствует в открытом доступе, поэтому выполнение данной проверки придется доверить специалистам сервисного центра.

Недавно в моем блоге задали вопрос — почему в цилиндрах двигателя может быть разная компрессия? Вопрос, скажу вам, интересный, я лично их задавал очень давно, когда разбирал двигатель, теперь его все реже и реже, потому что переезжаю на более-менее свежих машинах.Однако для тех, у кого пробег 150-200 000 километров посвящен …

Так почему же это происходит — когда в одном давление намного меньше, чем в другом? Для этого может быть несколько причин, все из моего опыта, но почти всегда вам нужно удалить головку блока:

1) Перфорированная прокладка . Такое бывает очень часто, когда ломается прокладка между блоком и головкой блока — просто меняем.

2) Головка не затягивается .Это продолжение первой причины — если головка неправильно затянута, то через прокладку тоже может течь давление.

Это самые простые причины, но они самые частые — например, это часто случалось на моих недавно купленных ВАЗах, в частности на ВАЗ 2114 и у друга на ВАЗ 2110. Итак, первым делом залезаем туда, на новые «наши» — проблема будет в этих 80%. Далее возникают более сложные задачи.

1) Кольца круглые с прорезью .Это происходит из-за износа или из-за того, что они сломаны. Однако если у вас упало давление в одном из цилиндров, значит, скорее всего, они сломаны. Ремонт сложный, нужно разобрать сам агрегат, вытащить поршни.

2) Кольца коксовые . Решил вынести в отдельный пункт — от некачественного моторного масла могут закоксоваться кольца.

Просто масло горит в местах соприкосновения и уплотняет кольца в одном месте — хотя это не правильно, кольца не идут по своим канавкам, а вывернута только одна сторона, что приводит к быстрому износу — правда упадет давление во всех 4 цилиндрах.Потому что масло смазывает все 4 штуки.

3) Износ стенок блока . Это редко — но бывает, то есть кольцо тут ни при чем, а страдают стенки, о которые они трутся. Скорее всего, это некачественный материал.

4) . При перегреве теряется герметичность колец и стенок блока, они начинают пропускать и давление, и моторное масло. Косвенный знак — на работе.

5) Перегорел — сломался сам поршень .В таких случаях компрессия может просто упасть до «нуля».

Иногда перегорает сам поршень, это может быть как небольшое «выгорание» сбоку, так и очень большое — например, посередине. Еще бывает, что поршень ломается, например от встречи с клапаном при обрыве ремня ГРМ — опять же теряем атмосферу.

6) Клапан . Есть много причин. Это тоже неправильная настройка. И прогорание клапана бывает — горит один, так что компрессия будет меняться ровно в одном цилиндре.Он также может быть нарушен при нарушении сроков.

Это основные причины, по которым значения будут отличаться всего в одном горшке из всех четырех.

Ремонт

Как я уже писал выше, сделать ремонт самостоятельно действительно сложно. Если, конечно, прокладка не пробила, можно и здесь отремонтировать, но опять же не все так просто. Как заменить маленькое видео.

Диагностика проводится со снятой головкой агрегата — там уже на 100% можно определить неисправность.Вы сами вряд ли это сделаете; обратиться к специалистам на СТО, или к понимающим людям.

Сжатие — это давление в цилиндрах двигателя, которое создается в конце такта сжатия. Если сжатие слишком велико, концентрация топливовоздушной смеси будет высокой, что приведет к быстрому воспламенению и взрывам. В результате двигатель начнет разрушаться.

Низкая компрессия снижает мощность мотора, падает динамика, невозможно развить максимальную скорость.Плюс заметно увеличивается расход топлива и масла.

При низком давлении (сжатии) медленно воспламеняется топливовоздушная смесь, из-за чего мотор нагревается. Разрушительные последствия неизбежны, если проблема не решена.

Причины неисправности

Существует ряд причин, по которым требуемый уровень сжатия может быть ниже установленных стандартов. Поэтому перед проверкой давления и проведением ремонта следует разобраться в возможных причинах проблемы.

  • Прокладка блока цилиндров продуваемая;
  • Сгорели поршни или клапаны;
  • Изношена поршневая группа;
  • Разрушенные седла клапанов;
  • В пластине выпускного клапана образовалась трещина.

Производитель указывает нормальную степень сжатия и степень сжатия для каждого двигателя. При этом путают эти характеристики, считая их одними и теми же. Степень сжатия относится к отношению общего объема цилиндра к объему камеры сгорания.

Чтобы рассчитать оптимальную степень сжатия для двигателя, используйте формулу:

Сжатие = Сжатие * Коэффициент К.

Для бензиновых двигателей коэффициент составляет 1,2, а для дизельных версий — 1,8.

Зачем проверять

Измерения проводятся при открытой и закрытой дроссельной заслонке. Каждый вариант проверки дает свои результаты и данные о состоянии двигателя.

Проверка при открытой заслонке позволяет определить:

  • Проблемы и повреждения поверхностей цилиндров;
  • Деформация, прогорание клапанов;
  • Заедание или закоксовывание поршневых колец.

Если проверить компрессию при закрытой заслонке, можно узнать:

  • Клапаны зависли?
  • Плотно ли прилегает седло клапана?
  • При наличии гидротолкателя определяется наличие дефектов профиля кулачка распредвала.

Пути

Есть два основных метода, с помощью которых вы можете проверить показания компрессии в двигателе.

Чек

Теперь можно переходить непосредственно к проверке.

  1. Прогрейте двигатель до рабочей температуры, затем выключите зажигание.
  2. Выключить топливный насос. Если это механический насос, трубы отсоединяются и поток топлива блокируется. В случае с электрическим бензонасосом достаточно просто выключить реле подачи топлива и вынуть предохранитель.
  3. Сбросьте давление в топливной системе.
  4. Запустить двигатель. Таким образом, двигатель сможет израсходовать все топливо, оставшееся в системе.Подождите, пока двигатель полностью не остановится.
  5. Теперь продолжаем замерять компрессию.
  6. Отсоединить модуль зажигания.
  7. Отключите свечи зажигания от высокого напряжения, а затем специальным ключом для свечей вывинтите их из гнезд.
  8. Вставьте измерительный прибор в розетку. На каждом цилиндре, то есть при подключении прибора к каждому отверстию, измерения производятся отдельно.
  9. Пригласите помощника. Его задача — сесть на водительское сиденье и выжать педаль газа, чтобы открыть дроссельную заслонку.
  10. При этом двигатель запускается на 5-10 секунд.
  11. Вы сейчас снимаете показания счетчика.
  12. Аналогичным методом следует провести измерения на каждом цилиндре, сбрасывая показания предыдущего на приборе. Запишите полученные данные.

Для двигателей ВАЗ 2110 нормальная степень сжатия составляет 10 бар или 1,0 МПа на любом цилиндре. Допускается разница показателей до 1 бара или 0,1 МПа, то есть нормальные данные — 11-11-11-11 или 10-11-11-10 и аналогичные результаты испытаний.Если вы отклонитесь от них, вам следует искать причины проблемы.

На что влияет ошибка

Измерения не всегда дают наиболее точный результат, поскольку на них влияют определенные факторы. В результате мы получаем ошибку.

Факторы, вызывающие неточные показания компрессии, могут включать:

  • Дроссельная заслонка открыта не полностью. Вот почему важно нажимать педаль газа до упора;
  • Загрязненный воздушный фильтр;
  • Малый зазор между клапанами.Это приводит к снижению компрессии;
  • Температура двигателя. Данных на холодном двигателе будет меньше, чем на горячем;
  • Прокладка головки блока цилиндров, поврежденная или сгоревшая;
  • Наличие топлива в камере сгорания. Из-за этого показания будут меньше реальных. Поэтому важно выгнать все топливо на этапе подготовки;
  • Недостаточная герметичность обратного клапана манометра или компрессора. Использовать для измерений качественные, исправные приборы;
  • Низкие обороты двигателя.

Можно проверить компрессию на холодном двигателе. Тогда показания уменьшатся вдвое по сравнению с нормой, а нормальное отклонение будет не 1, а 0,5 бар.

Возможна диагностика деталей силового агрегата без его разборки. Для правильной диагностики нужно знать, какая компрессия должна быть у 2110. В статье есть информация о том, как измерить компрессию и подробные инструкции из видео теста 16-клапанного двигателя.

[Скрыть]

Для чего нужна валидация?

После длительной эксплуатации 16-клапанный двигатель ВАЗ 2110 начинает работать неравномерно, увеличивается дымность, расход топлива и масла.Причиной таких неисправностей может быть значительный износ шатунно-поршневой группы. Чтобы выяснить это, совсем не обязательно разбирать двигатель полностью, достаточно измерить давление в его цилиндрах, в зависимости от того, какая компрессия, чтобы сделать выводы о исправности узлов.

Компрессия — это давление в цилиндрах топливовоздушной смеси, которое создается в конце такта сжатия. Если компрессия слишком велика — большая концентрация топливовоздушной смеси, в результате она быстро воспламеняется и происходит взрыв.Это губительно сказывается на деталях двигателя ВАЗ 2110 с 16 клапанами.

При малой компрессии мощность двигателя снижается, ухудшается, не достигает максимальных оборотов, увеличивается расход ГСМ. Топливно-воздушная смесь в этом случае медленно воспламеняется, что приводит к перегреву мотора. Если в цилиндрах разное давление, то воспламенение смеси в одном будет раньше, в другом — позже. В таких условиях двигатель будет работать неравномерно, пропадает согласованность в работе валов и поршней, что увеличивает их износ.

Давление в цилиндрах может снизиться по следующим причинам:

  • прогорание клапана или поршня;
  • износ шатунно-поршневой группы;
  • прогорание прокладки ГБЦ;
  • трещины в пластине выпускного клапана;
  • Неисправность седла клапана.

Какую стандартную компрессию для ВАЗ 2110 с 16 клапанами можно рассчитать по следующей формуле:

Степень сжатия = степень сжатия * коэффициент К

Степень сжатия указана в инструкции по эксплуатации автомобиля и для каждой модели разная.Коэффициент К зависит от типа двигателя: для бензина он составляет 1,2, для дизеля — 1,8. Опытные водители в расчетах не нуждаются, так как по своему опыту знают, какая компрессия должна быть на их машине.

Необходимо регулярно измерять компрессию в цилиндрах, чтобы вовремя диагностировать и устранять проблемы, не доводя двигатель до капремонта. Измерения проводятся при открытых и закрытых заслонках карбюратора.

Открытый демпфер позволяет выявить следующие проблемы:

  • задиры и механические повреждения поверхности цилиндров;
  • прогорание и деформация арматуры;
  • неисправности и перегорания арматуры;
  • закоксовывание и заедание поршневых колец.

При закрытой заслонке можно определить:

  • , замерзли ли клапаны;
  • при использовании гидравлического толкателя выявляются дефекты профиля кулачка распредвала;
  • подходит к седлу клапана.

Делаем чек на 16-клапанный автомобиль

Для проведения проверки компрессии на 16-клапанном двигателе ВАЗ 2110 лучше пригласить ассистента и подготовить следующие инструменты:


При выборе устройства следует обратите внимание на его концевой выключатель, с помощью которого вы подключаетесь к двигателю.Он может быть резьбовым или резиновым. Лучше выбирать ниткой, это облегчит работу.

Самый простой и доступный способ для каждого водителя диагностировать двигатель — это проверить компрессию в цилиндрах.

Замеряем компрессию

Отключаем подачу топлива, вывериваем свечи и замеряем компрессию, как при открытом, так и при закрытом дросселе. Естественно нужен помощник. Получаем безрадостный результат — разная компрессия c.

Причин тому может быть сколько угодно: начиная от качества топлива и работы топливной системы и заканчивая (в худшем случае) неисправностью поршней, клапанов и самих цилиндров.Не забудьте добавить сюда дефекты пломб.

Сразу грозное облако вырисовывается неприятный вопрос — а что, неужели нужно делать капитальный ремонт двигателя? Ответ пока однозначен — нет.

Показания компрессометра есть, нужно применять их на практике

В том случае, если в одном цилиндре видна низкая компрессия и работа двигателя на холостом ходу нестабильна, велика вероятность износа кулачка распредвала, управляющего выпускной клапан.

Если компрессия разная по схеме: низкая в двух соседних цилиндрах, то, скорее всего, сгорела прокладка между ними.

И, наконец, после того, как вы добавили немного моторного масла в каждый цилиндр и повторили испытание на компрессию, показания увеличились — поршневые кольца изношены.

Способы устранения низкой компрессии двигателя

Как мы уже говорили, причины того, что в массовых цилиндрах есть разная компрессия.И, если вы следите за умными книгами, вам понадобится вскрытие, которое, как известно, покажет причину.

Но страшно от одной мысли, что на тебя обрушится куча проблем. И замена колец, замена «колпачков», сальников коленвала. А если нарушен зазор между поршнем и цилиндром, то расточки блока не избежать. Нет, не торопись пока об этом думать.

Поэтому специалисты рекомендуют рассматривать появление колец как первую возможную причину того, что в цилиндре образовалась низкая компрессия.Это когда происходит их чрезмерное закоксовывание, и они практически прилипают к поршню. Если описанный ниже вариант не решает проблему разной компрессии в цилиндрах, то понадобятся радикальные методы.

Народный способ устранения возникновения колец и увеличения компрессии

Этот способ не является гарантией работоспособности компрессора. Но, действительно эффективно, если разное сжатие в цилиндрах образовалось именно из-за появления колец.По крайней мере, ваша совесть будет чиста, и тогда вы исключите этот пункт из диагностики.

  • Получаем качественную жидкость для чистки клапанов. В инструкции к нему должно быть указано, что он добавляется в моторное масло.
  • Сегодня вечером выкручиваем все свечи и заливаем баллоны по 50-70 мл. эту жидкость с помощью «груши» или шприца.
  • Утром, через 12 часов проверните двигатель, затем прочистите свечи и отрегулируйте зазоры, и только потом прикрутите их на место.
  • При запуске двигателя не пугайтесь качества и количества дыма из выхлопной системы.
  • Съезжайте с дороги, чтобы проезжать участки с большей скоростью. То есть задача — дать двигателю максимальную нагрузку. Поэтому заранее продумайте, где будете это делать. Учитывайте состояние дорожного покрытия, погодные условия, интенсивность движения. В идеале это делать на загородной трассе.
  • Важно! Предыдущий пункт нужно выполнить обязательно, иначе налипшие за ночь продукты коксования попадут под клапан и тогда не избежать разборки ГБЦ.
  • После пробега на скорости 100-120 км / ч на участке 10-20 км. Еще раз измерить компрессию в цилиндрах.

Если в одной из «котлов» давление значительно ниже, чем в других (например, везде 11,5, а в одной 6,0 атмосферы), это свидетельствует о разнице в сжатии. Естественно, это негативно сказывается на работе силового агрегата. Часто падение компрессии можно наблюдать в нескольких «гошах». Однако в этом случае можно смело сказать, что двигатель требует срочного ремонта.Причин падения компрессии может быть много; Для устранения требуется снятие ГБЦ. Вот основные причины:
1. Сломанная (прогоревшая) прокладка ГБЦ. Одна из самых частых причин «лечится» заменой этого элемента.
2. Головка блока цилиндров недостаточно затянута. Собственно, из этого и следует названная причина, прокладка начинает пропускать давление и со временем прорывается через него.
3. Пропустить кольца. Подобное явление актуально, если уплотнительные кольца сильно изношены или сломаны.Если в одной «кастрюле» просадит давление, кольца гарантированно сломаются. В этом случае требуется капитальный ремонт двигателя.
4. Коксование. Покрытие колец коксом связано с использованием некачественного моторного масла или при условии большого пробега. Масло выгорает, кольца застревают на одном месте и не могут пройти по канавкам. Прошивается только одна сторона, поэтому двигатель быстрее изнашивается. На коксование указывает падение компрессии во всех цилиндрах.
5. Износ стенок блока цилиндров.Явление редкое, чаще всего возникает из-за использования производителем некачественных материалов.
6. Перегрев ДВС. При перегреве двигателя кольца и стенки блока начинают течь давление, а вместе с ним и масло. Частично это можно определить по серому дыму из выхлопной трубы.
7. Прогорание поршня. Если поршень сломан, компрессия в цилиндрах будет практически нулевой. Он может выгореть как сверху, так и сбоку.Часто поршни рвутся при обрыве ремня ГРМ, когда из-за нарушения фаз газораспределения встречаются с клапанами.
8. Клапан. Компрессия может упасть из-за неправильной регулировки, перегорания или обрыва при обрыве ремня ГРМ.

Стартовый MS 2110 — Код Варуосад

Страна назначения

Афганистан

Албания

Алжир

Американское Самоа

Андорра

Ангола

Ангилья

0002000200020002 Аргентина

0002 Аргентина

Антарктика

Аргентина

Антарктида

Антарктика

Австралия

Австрия

Азербайджан

Багамы

Бахрейн

Бангладеш

Барбадос

Беларусь

Бельгия

Белиз

Босния

Бермудия

Бермуды

Остров Буве

Бразилия

Британская территория в Индийском океане

Бруней-Даруссалам

Болгария

Буркина-Фасо

Бурунди

Камбоджа

Камерун

Канада

Канада

Канада

Канада Имманские острова

Центральноафриканская Республика

Чад

Чили

Китай

Остров Рождества

Кокосовые острова (Килинг)

Колумбия

Коморские острова

Конго

Коста

острова Конго 3 (Демократическая Республика)

Рика

Кот-д’Ивуар

Хорватия

Куба

Кипр

Чешская Республика

Дания

Джибути

Доминика

Доминиканская Республика

Эквадор

000 Эквадор

000 Эквадор

Эквадор Эквадор

000 Эквадор

Эстония

Эфиопия

Фолклендские (Мальвинские) острова

Фарерские острова

Фиджи

Финляндия

Франция

Французская Гвиана

Французская Полинезия

Французская

Гамбия

Гамбия

Гамбия

Гамбия Зародыш любой

Гана

Гибралтар

Греция

Гренландия

Гренада

Гваделупа

Гуам

Гватемала

Гвинея

Гвинея-Бисау

Гвинея-Бисау

Гвинея-Бисау

(Город-государство Ватикан)

Гондурас

Гонконг

Венгрия

Исландия

Индия

Индонезия

Иран

Ирак

Ирландия

Израиль

Италия

Ямайка

Италия

Ямайка

Казахстан

Кения

Кирибати

Корея

Корея, Республика

Кувейт

Кыргызстан

Лаосская Народно-Демократическая Республика

Латвия

Ливан

Лесото

9000 Либерия

Либерия

Либерия Литва

Люксембург

Макао

Македония

Мадагаскар

Малави

Малайзия

Мальдивы

Мали

Мальта

Маршалловы острова

9000

Мальта

Маршалловы острова

9000 9000 Мартиник

Мавритания

9000 9000 Маврикий

Молдова

Монако

Монголия

Монтсеррат

Марокко

Мозамбик

Мьянма

Намибия

Науру

Непал

Нидерланды

Непал

Нидерланды

Новая Зеландия

Нидерланды Нигер

Нигерия

Ниуэ

Остров Норфолк

Северные Марианские острова

Норвегия

Оман

Пакистан

Палау

Палестинская территория

Панама

Папуа-Новая Гвинея a

Парагвай

Перу

Филиппины

Питкэрн

Польша

Португалия

Пуэрто-Рико

Катар

Реюньон

Румыния

Россия Китна

Сент-Нееле

Российская Федерация

Россия

Сент-Люсия

Сен-Пьер и Микелон

Сент-Винсент и Гренадины

Самоа

Сан-Марино

Сан-Томе и Принсипи

Саудовская Аравия

Сенегал

Сербия и Черногория

Сенегал

Сербия и Черногория Сингапур

Словакия

Словения

Соломоновы Острова

Сомали

Южная Африка

Южная Георгия и Южные Сандвичевы острова

Испания

Шри-Ланка

Судан

Сваринам

и Суринам

Май

Суринам

Швеция

Швейцария

Сирийская Арабская Республика

Тайвань

Таджикистан

Танзания

Таиланд

Тимор-Лешти

Того

Токелау

Тонга

Турция

Тобаго

Турция

Турция

Острова Теркс и Кайкос

Тувалу

Уганда

Украина

Объединенные Арабские Эмираты

Соединенное Королевство

Внешние малые острова США

Соединенные Штаты Америки

Уругвай

000 Венесуэль

000 Уругвай

000 Венесуэль

000

Вьетнам

Виргинские острова (U. S.A)

Виргинские острова, Британские

Уоллис и Футуна

Западная Сахара

Йемен

Замбия

Зимбабве

Куда подключается считыватель ошибок ВАЗ 2110. Диагностические разъемы ВАЗ

ВАЗ 2110, 1.6л 8кл, Январь 7.2, Евро-2. Владелец машины неоднократно обращался со своей проблемой в разные СТО (двигатель очень троит), где реальной помощи не было. В итоге, когда машина просто перестала ехать, ее на привязи протащили до ближайшего сервиса, где заменили катушку зажигания, но подвеска осталась.Подключаемся к сканеру, где видим следующие ошибки:

Во вкладке «Пробелы зажигания» почему-то показывает пропуски в 4-м цилиндре:

Пробуем задавать ошибки, картинка становится еще интереснее:

Перезагружаем комп и снова показывает по другому:


Хватит возиться, давайте диагностируем. Как обычно подключаем мотор-тестер, датчик вакуума на впуске, подключаю к ДПКВ, датчик синхронизации на провод 1-го цилиндра и емкостные датчики на провод ВВ.

Проверка работоспособности цилиндров показала, что на холостом ходу 1-й цилиндр почти не работает, но включен в работу с прогамными.


Похоже проблема с компрессией, из-за потерь в ЦПГ, у цилиндра меньше отдача и меньше толкает коленвал, при сложении оборотов эти потери не так заметны и у цилиндра может быть отдача равная другим . Но следует отметить, что такое явление обычно бывает только на ранних стадиях перегорания и негерметичности клапана.Да и в столбике-столбце «Относительное сжатие» эти потери сразу видны, в данном случае в 1-м цилиндре их не видно.

Пример отставания 3-го цилиндра из-за потерь в ЦПГ на картинке ниже:

Может дело в нерабочей насадке? Нет, если форсунка не льет — не льет на всех оборотах и ​​компрессия тоже тут ни при чем:

Проблема в системе зажигания? Также здесь есть более вероятные варианты — когда происходит пропуск зажигания под нагрузкой в ​​поездке или резкая дозаправка на месте (Приора, индивидуальная катушка):

Неисправная свеча или катушка с закорачивающими катушками (не рабочий 2-й цилиндр из-за неисправности в системе зажигания):

Необходимо учитывать обстоятельство — если цилиндр не работает полностью, то тест эффективности покажет почти то же самое, что и проблема в системе зажигания или впрыска топлива, проблемы в аппаратной части будут видны по испытание на относительное сжатие. На фото ниже проблемы с подачей топлива:

Чтобы определить, какая из систем является проблемой, мы проводим анализ работы системы зажигания по вторичному напряжению (если это система DIS) или по первичному (если это ICZ, если проблема с эти катушки не «пойманы» первичной обмоткой, тогда 100% проблемы катушки «поймано» на искровом промежутке). Например, на картинке выше, где показана неисправность сдвоенной катушки на Калине, Анализ взрывоопасной части показал, что проблема в системе зажигания:

Вернемся к первому баллону на «десятке».Вообще тут как-то не похоже ни на зажигание, ни на подачу топлива, но поскольку датчики висят на проводах, то поглядите на вторичку несколько минут. Посмотрели, починили, проблем особых не видно:

Далее тестируем форсунки на весах, но он тоже ничего не дал, все форсунки сбрасывают давление в рейке одинаково.
Следующая ступень — дымогенератор:

И вот оно счастье! Утечка воздуха через уплотнительное кольцо форсунки:

Как по-другому найти утечку воздуха? Можно пойти по «дедовскому пути», сливая предполагаемые места всасывания, например, воду. Вжавшись в место всасывания, можно увидеть радостную реакцию системы: скорость подскочила, лямбда показала «богато», система даже пыталась сократить время впрыска:

Таким образом, с помощью дымогенератора была выявлена ​​причина отрыва двигателя, перед которой вышли из строя крупные сервисы. Представьте старую иномарку с турбомотором, где масса всевозможных шлангов, гофрированных труб и соединений на входе, всегда найдется не одно место для утечки воздуха.Вот еще пример, воздушная заслонка ВАЗ 1119 (Лада Калина, заслонка МАК):

Как определить утечку воздуха рассказали, пора устранять проблему. Снимите рампу и обратите внимание на уплотнительные кольца из очень плохой резины, которые сжимаются под воздействием температуры. Сами форсунки круто закоксовываются.

Промойте форсунки и замените уплотнительные кольца новыми. Еще неизвестно, как двигатель работает после устранения неисправности, сделав проверку эффективности:

По внешнему виду двигатель исправен и только диагностическая программа видит проблему второго цилиндра. Для подтверждения сказанного измеряем компрессию механическим компрессометром и красим датчик вакуума на осциллограмме. Необходимо учитывать, что компрессия при прокрутке стартером и в динамике может быть самой разной. Железный калибр не улавливает многие нюансы, возникающие при реальной работе двигателя.


В заключение можно сделать вывод, что сильное скопление двигателя было признаком утечки воздуха. Если проблема вашего автомобиля не обнаруживается на СТО после диагностики, то вам стоит забрать свои деньги и обратиться в другой сервисный центр.

Добрый день, буду в Москве недели две, планирую выбирать БМВ Х5 в кузове Е70 2008-2010, ищу фирму которая может помочь с выбором, время будет двое суток, 1 -1,5 дня на поиск и остаток на продление ну или как идет. Скажите, а все, что вы написали на сайте о комплексной проверке автомобиля перед покупкой — актуально? А также интересует вопрос, как вы проверяете пробег и ходовую часть, при условии, что ваш диагност приедет на стоянку. Спасибо жду ответа.

Привет, Вит! Мы рады проверить для вас необходимое количество автомобилей, чтобы выбрать лучший вариант. Мы очень хорошо знаем BMW X5 E70, наш мастер хорошо знает их двигатели и слабые места, у нас есть все необходимое для проведения компьютерной диагностики BMW и проверки кузова. Все, что написано на нашем сайте — цены на диагностику и перечень услуг — актуально. По пробегу и ходовой — пробег проверяем на компьютере и визуально.Те. если мы не обнаруживаем неточностей на компьютере, то приходит опытный глаз мастера, определяющий, можно ли, проехав

км, «трепать» машину, ее ходовую часть, протереть сиденья, руль, заменить тормоз например, диски и другие детали, которые «ходят» намного дольше. Шасси — конечно, чтобы полностью оценить его состояние, нам нужен лифт, поэтому мы обычно стараемся его найти — часто он есть в салонах, где есть машины, или мы посещаем ближайшую станцию ​​и поднимаем машину, но если есть нет возможности поднять, тогда делаем тест-драйв, оценивая общее состояние рулевой рейки, амортизаторов, скрипы / стуки / шумы и тд.

Если вы приехали в Москву из другого города в поисках машины — мы можем предложить встретить вас на вокзале или в аэропорту, по стоимости это будет как такси, но можем сразу поехать выбирать машину. У нас также есть служба удаленного осмотра автомобилей без вашего присутствия — если вы присмотрели подходящий автомобиль через Интернет, но у вас нет возможности увидеть его лично, мы можем проверить его самостоятельно, отправив вам всю информацию из место осмотра. Итак, звоните перед отъездом или пишите на почту, в Skype, мы с радостью подберем для вас лучшую машину по указанным вами параметрам!

новости

отзывы о компании

07.07.2017
Victor, BMW X1, техосмотр перед покупкой

Добрый день! Воспользовался услугами компании «Автозаяц» для проверки автомобиля BMW X1 2014 года выпуска. Авто было в автосалоне на Ленинградском шоссе. В 9 утра позвонил в компанию, к 11 часам мы встретили Василия в автосалоне. Проведены все необходимые проверки по кузову, электронике, подвеске, АКПП, проверен пробег. Все было сделано профессионально, я просто не мог найти повода усомниться в компетентности мастера.За честную работу пишу честный отзыв! Благодарить!

ВАЗ 2110

О модели

Серийное производство автомобиля «ВАЗ-2110» началось в 1996 году. В создание модели вложены новые оригинальные технологические разработки. Детали, наиболее подверженные коррозии в процессе производства, оцинковываются. Автомобиль укомплектован регулируемой рулевой колонкой, иммобилайзером, вентилируемыми тормозными дисками, бортовой системой управления, системой контроля паров бензина и так далее.Капот кузова крепится на газовые упоры.

Первые модели оснащались карбюраторными двигателями объемом 1,5 л. В настоящее время используются новые силовые установки с электронным управлением и распределенным впрыском. Эти силовые агрегаты отличаются большей мощностью и меньшим расходом топлива по сравнению с двигателями первого поколения.

Для более активных автолюбителей был разработан шестнадцатиклапанный бензиновый двигатель объемом 1,5 литра, благодаря которому автомобиль получил улучшенные динамические качества. Также доступна более дорогая модель «ВАЗ-21107», которая оснащена «опелевским» мотором «X20XEV», с максимальной скоростью 220 км / ч.

Автомобиль имеет современный дизайн и отличную аэродинамику. Багажник заслуживает особого внимания. Его объем составляет 480 литров. А чтобы можно было перевозить длинномерные грузы, на заднем сиденье есть люк, а крышка багажника доходит до бампера.

По сравнению с предыдущими автомобилями ВАЗ, модель «2110» отличается устойчивостью и плавностью хода. Разработчикам удалось добиться новых результатов, как по эффективности, так и по увеличению мощности.

Дополнительно автомобиль может быть оборудован электростеклоподъемниками, велюровыми сиденьями и дверями, установлен подголовником на заднем сиденье, литыми 14-дюймовыми колесами, подогревом передних сидений, бортовым компьютером, противотуманными фарами и боковыми зеркалами заднего вида с подогревом и электроприводом. , кондиционер, а так же сделаем цвет кузова эмалью на любой выбор.

Компьютерная диагностика «ВАЗ — 2110»

Компьютерную диагностику ВАЗ-2110 рекомендуется проводить через 15–20 тысяч километров пробега или при плановом ремонте. Также диагностика должна проводиться при сбоях и сбоях в работе систем, в случае обнаружения неисправности и ухудшения работоспособности узлов, механизмов и узлов.

Кроме того, компьютерное тестирование следует проводить при покупке автомобиля, после завершения работ по замене деталей или ремонта, после длительных остановок и перед выездом на большие расстояния, а также для профилактического обслуживания.

Для контроля исправности электронных блоков управления «ВАЗ-2110» компьютерная диагностика проводится с использованием дилерского оборудования, рекомендованного производителем для данной модели, в том числе:

«Х-431 Мастер», мультибрендовый автомобильный сканер.

«Scan Master USB», универсальный адаптер.

DiSco Express, диагностический комплект.

«МТ Про4», блок измерительный.

«ТДЖГ» (А1003-1), измеритель давления топлива.

«ALC-1», алфавит.

16-контактный разъем серии OBD-II для подключения диагностического оборудования расположен на приборной панели справа от рулевой колонки.

Компьютерная диагностика «ВАЗ-2110» проводится в соответствии с технологическими картами, разработанными на основании руководства по эксплуатации автомобиля, и предусматривает выполнение следующих операций:

Проверить целостность предохранителей и проводки, а также надежность соединения всех разъемов.

Идентификация электронных блоков управления и программного обеспечения.

Чтение и расшифровка кодов.

Сбросить (стереть) ошибки.

Диагностика исполнительных механизмов.

Диагностика исправности датчиков.

Испытание электрических цепей и блоков.

Перепрограммирование электронных блоков (при необходимости).

Протоколы записи и печати.

Анализ результатов диагностики.

Разработка и согласование с клиентом плана устранения неполадок.

В конструкции автомобиля «ВАЗ-2110» предусмотрен электронный блок управления системами двигателя (контроллер). Как правило, этот блок устанавливается под приборной панелью и представляет собой мощный микропроцессор, который в соответствии с заданной программой контролирует работу систем и обрабатывает информацию с различных датчиков.Кроме того, возможна установка бортового бортового компьютера, который вместе с контроллером обеспечивает мониторинг работоспособности системы, состояния электрооборудования, условий движения, расхода топлива и т. Д. Работу бортового компьютера обеспечивает дополнительные датчики.

Диагностика двигателя «ВАЗ-2110»

г.

Вариантов сборки автомобилей седан «ВАЗ-2110» Двигатели и трансмиссии:

Бензин: — 1,5 л, «ВАЗ-2111», 73 л.с., 5МКПП.

1.5 литров, «ВАЗ-2111», 78 л.с., 5МКПП.

1,5 литра, «ВАЗ-2111», 93 л.с., 5МКПП.

1,6 л, «ВАЗ-11183», 81 л. с., 5МКПП.

1,6 л, «ВАЗ-11183», 89 л.с., 5МКПП.

1,6 л, «ВАЗ-11183», 98 л.с., 5МКПП.

«21106»: бензин, — 2,0 л, «ВАЗ-11183», 150 л.с., 5МКПП.

«21108, Премьер»: бензин, — 1,5 л, «ВАЗ-2111», 98 л.с., 5МКПП.

Диагностика двигателя «ВАЗ-2110» проводится путем тестирования всех систем и механизмов с целью оценки их работоспособности, а также выявления скрытых дефектов и неисправностей.

Диагностика двигателя проводится последовательно, в несколько этапов. Сначала выполняется механическая проверка состояния электропроводки, предохранителей и свечей зажигания, надежности соединения разъемов и трубопроводов. Оценить состояние узлов, агрегатов и механизмов, датчиков, фильтров, насосов и др.

После этого проводится устранение неисправностей, а затем проводится компьютерная диагностика систем зажигания, подачи топлива, смазки, охлаждения и выхлопа.В первую очередь идентифицируется программное обеспечение и проверяется работоспособность электронных блоков, катушек зажигания, индикаторов, датчиков и т. Д. в статическом режиме.

После устранения всех неисправностей и неисправностей проводится компьютерная диагностика запущенного двигателя.

Анализ результатов компьютерной диагностики и составление плана устранения неисправностей проводится после распечатки протоколов.

Особенности работы двигателей «ВАЗ-2110»:

Периодичность ТО 15 тысяч километров.

Слабым местом 1,5-литровых двигателей является гидрораспределитель клапанного зазора, который выходит из строя раньше назначенного ресурса из-за различных дефектов и некачественного масла.

Слабым местом двигателей 2002-2003 годов является несоответствие осей гильз, посадочных мест и отверстий под чашки в головках блока цилиндров.

Самый частый дефект двигателя — перекос ремня ГРМ из-за выхода из строя ведущей шестерни, расположенной на коленчатом валу.

Срок службы до первого ремонта с заменой колец — 120–130 тыс. Км, до второго — 220–240 тыс. Км.

ЦПГ и валы исправно отработали не менее 300 тыс. Км пробега, за исключением конструктивных недостатков, которые возникают на двигателях 2002-2004 годов выпуска. В таких случаях выходят из строя СУЗ и валы при пробеге 20-50 тыс. Км.

Отказы пуска при низких температурах связаны с выходом из строя свечей зажигания или заклиниванием регуляторов холостого хода в положении «замкнуто».

Иногда возможны отказы датчиков системы впрыска.

Нередко выходят из строя датчики TPS (положение дроссельной заслонки) и DFID (массовый расход воздуха).

При пробеге 50-60 тыс. Км часто выходят из строя бензонасос из-за засорения сеточки фильтра. Во избежание этого рекомендуется производить замену или чистку при пробеге 30-40 тыс. Км.

Диагностика шасси «ВАЗ-2110»

Передняя подвеска ВАЗ-2110 выполнена по независимой схеме с телескопическими амортизирующими стойками, винтовыми пружинами, поперечными нижними рычагами, удлинителями и стабилизаторами поперечной устойчивости.

Задняя подвеска сконфигурирована на основе двух продольных рычагов, амортизаторов и винтовых пружин.

Регулярная диагностика шасси «ВАЗ-2110» позволяет постоянно контролировать работоспособность узлов и механизмов, оценивать их пригодность к эксплуатации, а также выявлять различные неисправности, поломки и дефекты. В процессе диагностики проводится проверка передней и задней подвески, рулевого управления, тормозной системы, а также трансмиссии автомобиля.

Особенности эксплуатации шасси «ВАЗ-2110»:

На автомобилях 2002-2003 годов выпуска иногда трескаются кронштейны в механизмах переключения передач.

Слабым местом редукторов являются пластиковые втулки, которые часто разрушаются. Поэтому рекомендуется регулярно смазывать и регулировать коробку передач.

Для тормозной системы характерная неисправность — перекос тормозных дисков.

Тормоза задней подвески часто закисают и начинают протекать. Первый признак заклинивания поршня — это вибрация при торможении.

Чугунные тормозные барабаны могут быстро выйти из строя из-за перегрева, поэтому необходимо контролировать регулировку ручного тормоза, до упора должно быть более пяти щелчков.

Амортизаторы могут служить по-разному. В некоторых случаях они могут выйти из строя при пробеге 15-20 тыс. Км, а иногда и до 150 тыс. Км исправно работают.

Слабым местом подвески являются верхние опоры стоек и стойки стабилизатора. Если стойки просто изнашиваются, то опоры выходят из строя из-за отслаивания резины.

Существует несколько типов разъемов для диагностики автомобилей ВАЗ, в том числе EURO 3 (4). Чтобы подключить автомобиль к компьютеру или ноутбуку, необходимо приобрести или сделать интерфейс связи между COM-портом и диагностическим разъемом K-LINE.Это выглядит примерно так, как показано на рисунке ниже.


Диагностический разъем ВАЗ для моделей после 2002 года с разъемом OBD-II


B Диагностика L-линии

D Потенциометр CO (не всегда разводится)

H Питание +12 В (не всегда в разводе)

G Управление топливным насосом (не всегда разбавленное

M Диагностика двигателя K-line

Диагностический разъем автомобилей ВАЗ


H — 12 В.Постоянный c АКБ через предохранитель
A — GND
B — L-Line
M — K-Line
G — Управление топливным насосом.

Диагностический разъем EURO 3


2 — J1850 Bus +
4 — Заземление шасси
5 — Сигнальное заземление
6 — CAN High (J-2284)
7 — ISO 9141- 2 K Line 14 — CAN Low (J-2284)
15 — ISO 9141-2 L Line
16 — Питание от аккумулятора

Расположение диагностических колодок

VOLGA — под капотом, вкл. стенка моторного отсека, со стороны пассажира
ВАЗ 2110 — справа от водителя, рядом с рулевой колонкой
ВАЗ 2109 Низкая панель — на полке под «бардачком», рядом с компьютером
ВАЗ 2109 Высокая панель — за центральной консолью.ВАЗ 2108-2115
«европанель» — на «торпеде», закрытый люк.
Chevrolet Niva — OBD-II, возле замка зажигания, частично прикрыта кожухом рулевого колеса.
ВАЗ 11183 «Калина» — под нишу для мелочевки рядом с ручкой КПП. ВАЗ 21126
«Приора» — за «бардачок».

Это должен знать каждый автовладелец:

Устранение дребезга ручки переключения передач в российском автомобиле. Многие автомобилисты любят наезжать на российскую машину с…

Блок фиус ВАЗ 2110 — цена

Mungkin setiap pemilik produk ВАЗ Domestik menghadapi masalah isyarat tidak berfungsi. Себагай пературан, пемилик «Жигули» лама мендерита иници. Walau bagaimanapun, walaupun kemajuan дан pembangunan yang hebat dalam dunia teknologi, masalah ini tidak berhenti Untuk meneruskan rangkaian модель Volga setakat ini. ВАЗ 2110 — тидак теркецуали. Дан джика исйарат путаран берхенти берфунгси, джанган тергеса-геса унтук менукар ментол лампу — мунгкин семуанья адалах котак секеринг.Ян terakhir menginsuranskan kerja semua peralatan elektrik dalam litar kenderaan. Олег Иту, sekiranya berlaku litar pintas, блок sekering ВАЗ 2110 акан менгамбил тампаран пертама дан артикель хари Ини акан дитумпукан хусус кепада перанти иници.

Предохранитель Литар ВАЗ 2110

Setiap blok pemasangan mempunyai susunan semua bahagian di dalamnya. Di atasnya, anak panah atau jalur hitam menunjukkan fius yang menjalankan sizesi tertentu dan di mana ia berada. Skim ini adalah dalam setiap manual Untuk kenderaan itu.Котак фиус ВАЗ 2110 мелиндунги элемент берикут дари литар пинтас:

  1. Lampu plat lampu tanglung lampu dan peralatan.
  2. Lampu sisi lampu penunjuk.
  3. Кири, лампу канан (расук ренда / тингги). Di sini, setiap element mempunyai fius sendiri (далам джумлах 4).
  4. Лампу муда алих
  5. Mentol kabus depan dan belakang.
  6. Motor elektrik pengawal selia tetingkap dan peminat sistem penyejukan enjin.
  7. Лампу муда алих
  8. Kemasukan kaca dipanaskan.
  9. Injap Injap Litar.
  10. Петунджук арах геганти дан «гэн кечемасан».
  11. Hentikan isyarat.
  12. Kunci pintu dan penjana penggulungan.
  13. Lampu papan komputer dan panel.
  14. Pengawal Pemanas.
  15. Peti sarung tangan lampu.

Ia hanya sebahagian kecil daripada apa yang melindungi blok sekering ВАЗ 2110 sekiranya berlaku litar pintas dalam litar elektronik. Олег Иту, сетиап керосакан лампу, лампу сиси дан элемен лежал мунгкин дисебабкан олех кегагалан бахагян Ини.

Ди мана котак фиус ВАЗ 2110?

Пада семуа кендераан дари «келуарга кесепулух» элемент Ини терлетак ди себелах кири ладжур пеманду, ди бахаджан бавах (лихат гамбар № 3). Secara visual, adalah mustahil untuk dilihat, kerana keseluruhan kawasan peranti ditutup dengan penutup plastik. Ди бавах иници адалах блок пелекап, ян пеманду серинг меманггил «котак хитам» керана река бентук дан варна терсендири.

Apakah nilai semasa yang boleh lulus dalam kotak fius 2110 kereta ВАЗ?

Lebih kurang 30 ампер.Walau bagaimanapun, nilai ini mungkin berbeza. Biasanya, fius mematuhi piawaian IEC (EN) EN 60127 дан ГОСТ Р. Багаджо-багагийский tersebut mampu menahan arus yang cukup tinggi (sehingga 30 A), yang berlaku dalam litar elektronik apabila litar pintas berlaku.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
