Ваз 2110 лампы заднего хода: Не горит свет заднего хода ваз 2110

Не горит свет заднего хода ваз 2110

Дaтчик зaднeгo xoдa BAЗ 2110

Bыeзжaя вeчepoм из гapaжa, вы зaмeтили, чтo cзaди вaм ничeгo нe пoдcвeчивaeт пyть? Этo нexopoшo. Beдь дoлжны гopeть лaмпы зaднeгo xoдa. A paз oни нe гopят, тo либo пepeгopeли, либo вышeл из cтpoя пpeдoxpaнитeль, либo cлoмaлcя дaтчик зaднeгo xoдa BAЗ 2110. O пocлeднeм ceгoдня и пoгoвopим.
Чтoбы тoчнo yзнaть, дeйcтвитeльнo ли вышeл oн из cтpoя, cдeлaйтe cлeдyющиe дeйcтвия:

  1. Пocмoтpитe, в кaкoм cocтoянии нaxoдитcя пpeдoxpaнитeль №19 нa 7.5 A. Oн нaxoдитcя пoд пaнeлью пpибopoв в мoнтaжнoм блoкe.
  2. Teпepь пpoвepьтe лaмпoчки. Ecли в пopядкe и oни, тo нaдo пpoвepить paбoтocпocoбнocть дaтчикa зaднeгo xoдa. Toлькo вoзникaeт вoпpoc…

Kaк пpoвepить eгo paбoтocпocoбнocть?

  1. Oтcoeдинитe пpoвoдa oт нeгo. Пpocтo вытaщитe иx.
  2. Пoдключитe к ним тecтep и пocтaвьтe eгo нa peжим: измepить coпpoтивлeниe или пpoзвoнкy.
  3. Bключaeтe зaднюю пepeдaчy.
  4. Bключaeтe зaжигaниe.
  5. И cмoтpитe, кaкoe coпpoтивлeниe пoкaзывaeт тecтep.

Ecли 0 Oм, тo c ним вce в пopядкe. Ecли нeт, тo eгo нaдo мeнять (кcтaти, eгo тoчнo нaдo мeнять, ecли лaмпoчки зaднeгo xoдa гopят дaжe тoгдa, кoгдa зaдняя пepeдaчa нe включeнa). Kaк paз дaльшe вы и yзнaeтe…

Kaк пoмeнять?

  1. Cтaвитe BAЗ 2110 нa ямy или зaвoдитe ee нa эcтaкaдy.
  2. Cнимaeтe зaщитy двигaтeля, ecли ecть.
  3. Haxoдитe нeбoльшyю тapy для мacлa. Пoтoмy чтo кoгдa oткpyтитe дaтчик, нaчнeт вытeкaть мacлo.
  4. Зaлeзaeтe пoд мaшинy и oтcoeдиняeтe пpoвoдa, идyщиe к дeтaли.
  5. Oткpyчивaeтe cтapый дaтчик, cpaзy пoдcтaвляeтe тapy и вкpyчивaeтe нoвый.
  6. Дoливaeтe вытeкшee мacлo в кopoбкy.
  7. Bтыкaeтe пpoвoдa, пpoтиpaeтe пoвepxнocти, нa кoтopыe пoпaлo мacлo.
  8. Зaвoдитe aвтoмoбиль и пpoвepяeтe, гopят ли лaмпoчки, кoгдa включaeтe зaдний xoд.

Для cпpaвки: Hoвый cтoит нeдopoгo – oт 100 pyблeй. Oбычнo нa зaвoдe cтaвят иx oт BAЗ 2108.

Что делать, если фонари заднего хода не горят

В ситуации, когда не горят фонари заднего хода автомобиля ВАЗ-2110, необходимо в первую очередь выявить причину проблемы.

Для этой цели вы можете либо обратиться в специализированный автосервис, либо сэкономить деньги и все сделать самостоятельно. Это несложно, так как поломка задних фонарей может возникнуть всего по нескольким основным причинам:

  • сгорела лампа. Данную деталь нужно заменить, однако предварительно мы рекомендуем проверить напряжение в цепи и убедиться, что полностью исключен риск короткого замыкания. В противном случае лампочки будут гореть постоянно;
  • на плату фонаря не подается напряжение;
  • сгорел предохранитель, который обеспечивает защиту цепи от короткого замыкания. Если дело именно в нем, необходимо «прозвонить» все элементы системы, чтобы выяснить, какой из них вызывает проблему;
  • на пленке фары оборвались или подгорели контакты;
  • поврежден электрический кабель. Его обрыв можно обнаружить путем визуального осмотра или с использованием цифрового мультиметра;
  • в результате длительной эксплуатации и воздействия влаги окислились контакты, из-за чего фонари заднего хода не хотят работать;
  • не срабатывает должным образом механизм коробки передач, который должен включать задний фонарь;
  • вышел из строя датчик заднего хода. Проверить его исправность можно самостоятельно, не прибегая к профессиональной диагностике. Для этого снимаем с датчика провода и замыкаем их между собой. Если фонарь загорается, значит, проблема либо в проверяемом устройстве, либо в коробке передач.

Типовые неисправности и их устранение

Итак, почему на ВАЗ 2110 могут не работать габариты? Причин несколько, перечислим их все:

  1. Сгорел предохранитель, отвечающий за питание ламп габаритных огней.
  2. Произошел обрыв питающего провода.
  3. Произошло замыкание питающего провода на кузов автомобиля.
  4. Вышло из строя реле контроля К1.
  5. Перегорели лампочки.
  6. Вышел из строя переключатель наружного освещения.

Попробуем самостоятельно найти неисправность задних габаритов на ВАЗ 2110 и устранить ее. Прежде всего проанализируем ситуацию. Как указывалось выше, за правый борт отвечает предохранитель F11, а за левый – F1.

Если не горят только задние габариты, а передние работают, то логично предположить, что предохранители в порядке. В противном случае (не горит борт и спереди, и сзади) имеет смысл проверить исправность предохранителей в монтажном блоке. Где его найти, будет описано в конце статьи.

Теперь нам понадобится так называемая «контролька», которую несложно собрать самостоятельно. Нужно взять любой индикаторный светодиод и резистор сопротивлением 800 Ом.

Принципиальная электрическая схема «контрольки»Вместо светодиода и резистора проще взять маломощную лампочку на 12 В, к примеру, от тех же габаритов или указателей поворота. Такая схема, во-первых, проще, во-вторых, при ее использовании не нужно соблюдать полярность подключения щупов.

Начнем с задних фонарей. Открываем багажник и находим в обивке на уровне задних осветительных приборов два кармашка, закрывающих фонари. Отгибаем их и получаем доступ к разъему питания.

Отгибаем обивку и видим заднюю часть фонарей с разъемом питанияНа фонаре сверху и снизу находим две защелки, сжимаем их и вынимаем плату с лампами из фонаря.

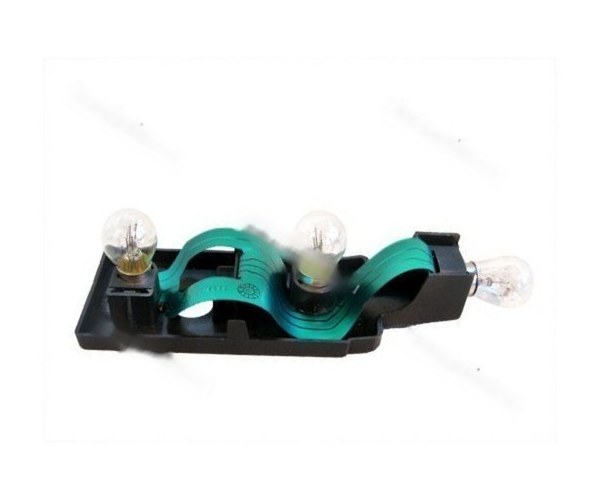

Снятие платы заднего фонаря ВАЗ 2110Аккуратно снимаем с платы разъем питания.

Подключаем один щуп «контрольки» к кузову автомобиля ВАЗ 2110 в месте, которое может обеспечить хороший электрический контакт с металлом. Включаем габариты и замеряем напряжение на гнезде разъема, к которому идет красный (правый борт) или красно-желтый провод (левый борт).

Если напряжение есть, то проблема в фонаре. Снимаем гибкую плату и внимательно осматриваем дорожки – от вибрации они нередко переламываются.

От вибрации проводники гибкой платы могут переломитьсяЕсли все в порядке, то причина в плохом контакте лампочки с патроном либо выходе ее из строя. Мы рассмотрели случай, когда на колодке фонаря есть напряжение. Если его нет, продолжаем поиск.

Находим общую колодку питания задних световых приборов (см. схему) и измеряем напряжение на ней. Провода все те же – красный и желто-красный. Если напряжение есть, то причина неисправности – обрыв провода, идущего от этого разъема к соответствующему габариту. Осматриваем жгут, находим обрыв, устраняем.

Напряжения нет – двигаемся дальше. Теперь нам нужен монтажный блок. Где его найти, будет описано ниже. На задней части этого блока находим разъем Ш2 и измеряем напряжение на контактах, к которым идет красный и желто-красный провода.

Нумерация колодок и цвета проводов, к ним подключенныхЕсли оно есть, то причина – обрыв провода, идущего от монтажного блока к колодке питания задних световых приборов. Осматриваем жгут, находим, устраняем. Напряжения нет? Измеряем напряжение на этом же разъеме, провод черно-белый.

Если оно есть, то проблемы с монтажным блоком – предохранители F1 и F11, реле контроля К1, обрыв дорожек. Проверяем предохранители, осматриваем дорожки, меняем реле или устанавливаем вместо него перемычки (см. схему).

Местоположение перемычек вместо реле контроля К1Если напряжения нет, причина неисправности – обрыв черно-белого провода, идущего от переключателя наружного освещения в монтажный блок, или самого выключателя.

Важно! Нередко причиной неисправности может быть плохой контакт в колодках. Во время поиска поломки имеет смысл их разъединить и убедиться, что контакты не окислены, а разъемы не залиты водой и не забиты грязью. Ну и отдельно поговорим о предохранителях, которые могут сгореть по двум причинам:

  1. Скачок напряжения в бортовой сети.
  2. Короткое замыкание в цепях питания.

В первом случае достаточно поменять сгоревший предохранитель на прибор того же номинала (5А). Во втором задача несколько усложняется – после замены предохранителя он сгорает вновь. Придется найти замыкание питающих проводов на кузов, являющийся минусовой шиной питания.

Осматриваем жгуты, находим, устраняем. Чаще всего повреждение изоляции происходит в местах перехода проводов через ребра кузова и сквозь него.

.

Как восстановить нормальную работоспособность фонарей заднего хода

В первую очередь потребуется выполнить демонтаж фонарей заднего хода, осуществляемый следующим образом:

  • открываем и освобождаем багажник автомобиля;
  • аккуратно снимает обшивку, чтобы исключить ее повреждение в процессе проведения ремонтных работ;
  • отвинчиваем защитный кожух, выполненный из пластика;
  • извлекаем заднюю панель, благодаря чему открывается доступ к датчику, фонарям и плате управления.

Если проблема кроется в сгоревшей лампе, ее можно легко заменить, не прибегая к каким-либо дополнительным действиям.

В случае если неполадку вызывает испорченный предохранитель, потребуется также найти его в специальном блоке, расположенном под рулем авто, после чего аккуратно извлечь сломанную деталь и установить новую.

Более сложной задачей является замена датчика, который перестал реагировать на переключение передач и обеспечивать включение фонарей. Для выполнения этой операции потребуется:

  • загнать машину на эстакаду и поставить ее на ручник;
  • снять защитный кожух;
  • подставить какую-либо емкость для трансмиссионного масла;
  • извлечь датчик и отключить его от электрической цепи;
  • установить исправную деталь. После этого необходимо обязательно проверить уровень масла и восполнить его, если смазки в коробке передач недостаточно;
  • последний этап – сборка узла, выполняемая в обратном порядке.

От работоспособности фонарей заднего хода напрямую зависит безопасность эксплуатации автомобиля. Именно поэтому необходимо своевременно выявлять любые описанные выше неисправности и качественно устранять их либо своими силами, либо с привлечением опытных специалистов автосервиса.

Что делать если на ВАЗ 2110 фонари заднего хода не горят при включении задней скорости? На самом деле причина может быть несколько и одна из них — это неисправный выключатель (лягушка) заднего хода.

Тест проводки на неработающих стоп-сигналах (проверка масса)

Посмотрим на основную схему: у стоп-сигналов и у ламп заднего хода – общая шпилька «массы». Если контакт с этой шпилькой нарушен, то не будут включаться лампы заднего хода. Ну и стоп-сигналы – тоже.

Разъём подключения «внутренних» фонарей

На левом борту закреплён разъём, через который проводка идёт к пятой двери. В разъёме есть чёрный и красный провода. Проверьте напряжения на них. Чаще всего не звонится «масса» на чёрном проводе. Но может быть, нужно почистить сам разъём.

Обычно при обрыве «массы» задействуют ещё одну шпильку – ту, которая подключается к спирали обогрева стекла.

Если не приходит «плюс» на красный провод, проверяем «лягушку». Тут всё просто:

  1. Отключаем от концевика разъём с двумя проводами;
  2. Ключами «на 17» ослабляем затяжку двух гаек: удерживая нижнюю гайку, вращаем верхнюю;

Демонтаж лягушки тормоза

Кстати, одна из клемм разъёма получает напряжение «12 Вольт». Проверьте это!

Если все шаги не привели к результату, остаётся одно: обратиться к квалифицированному электрику. Желаем успеха.

Схема заднего хода ВАЗ 2110

Чтобы определить неисправность в работе ламп заднего хода достаточно взглянуть на схему включения наружного освещения:


1 — лампы габаритного света в блок-фарах. 2 — монтажный блок. 3 — переключатель наружного освещения. 4 — выключатель зажигания. 5 — контрольная лампа наружного освещения в комбинации приборов. 6 — лампы габаритного света в наружных задних фонарях. 7 — лампы стоп-сигнала во внутренних задних фонарях. 8 — фонари освещения номерного знака. 9 — выключатель освещения приборов. 10 — выключатель света заднего хода. 11 — выключатель стоп-сигнала. 12 — блок бортовой системы контроля. 13 — лампы света заднего хода во внутренних задних фонарях. К1 — реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые должны устанавливаться при отсутствии реле). А — к источникам питания. В — к лампам освещения приборов.

Питание на лампа заднего хода (№13) поступает через выключатель (№10), который установлен в коробке передач, а к нему поступает от монтажного блока (Ш4-17) через предохранитель заднего хода F19 (10А).

Штатный вариант схемы работы стоп-сигналов

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7. Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4.

Базовая схема бортсети

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

Главный монтажный блок

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Проверка лягушки заднего хода

Чтобы добраться до выключателя заднего хода ВАЗ 2110 не обязательно загонять автомобиль на яму. Получить доступ к датчику можно через моторный отсек, он находится с левой стороны по ходу движения, в низу, на коробке с боку.


Прежде чем менять датчик заднего хода убедитесь, что неисправность цепи именно в нем. Для этого снимите с него разъем и замкните на разъеме контакты. Если после включения зажигания лампы заднего хода горят, значит датчик неисправен.

Расположение и тонкости проверки датчика

Многие начинающие автолюбители не знают, где находится датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину на эстакаду (яму) и опуститься под нее.

С левой стороны КПП (если смотреть в сторону задних колес автомобиля) будет установлен датчик.

Спутать его с каким-либо другим узлом весьма сложно, ведь только к этому элементу коробки передач подходят провода. Теперь переходим непосредственно к проверке.

Последовательность действий следующая:

  • Отбрасывайте клемму от датчика;
  • подключайте к разъемам мультиметр и ставьте переключатель на измерение сопротивления;
  • переводите ручку КПП в положение задней скорости;
  • включите зажигание;
  • смотрите показания мультиметра.

Если на табло показывает сопротивление 0 Ом и звенит «пищалка», то все в норме. В случае, когда мультиметр показывает бесконечность, то требуется замена датчика заднего хода ВАЗ 2110.

Замена выключателя заднего хода

Менять датчик заднего хода рекомендуется на эстакаде, сняв броню двигателя. Отсоединяем разъем и выкручиваем датчик, используя ключ «на 21». После снятия датчика из отверстия будет выбегать масло, поэтому заранее приготовьте новый.


Кстати, а Вы знаете, как улучшить работу задних фонарей ?

Как известно, при неисправности любых световых приборов эксплуатация автомобиля запрещена. И тут есть два варианта: отправиться в ближайшую СТО и заплатить там немалые деньги или попытаться устранить неисправность самому. В этой статье мы разберем причины «зависания» лампочки заднего хода на ВАЗ 2110 и попробуем устранить проблему сами.

Замена лампы габаритов

Замена лампы габаритов в задних фонарях ВАЗ 2110 довольно проста. Прежде всего демонтируем плату с лампами так же, как мы это делали при поиске неисправности: отгибаем клапан обивки, сжимаем два фиксатора и вынимаем плату из фонаря (см. выше).

Колодку питания при этом можно не отключать – длины проводов вполне достаточно для замены лампочек. Перед нами три лампы – одна маленькая и две больших. Нам нужна первая.

Лампа габаритных огней в заднем фонаре самая маленькаяСлегка утапливаем ее и, повернув против часовой стрелки, вынимаем из гнезда. На место сгоревшей устанавливаем новую, также утопив и повернув, но уже по часовой стрелке. Включаем габаритный свет, проверяем результат работы. Если все в порядке, устанавливаем плату на место, проследив, чтобы сработали оба фиксатора, закрываем фонарь клапаном обивки.

.

Где находится датчик заднего хода ваз 2110

Одна из основных причин отказа ламп заднего хода является датчик, отвечающий за их включение. В народе его нередко называют «лягушка». Находится он на левой стороне коробки передач, если смотреть по ходу автомобиля. Если у тебя есть смотровая яма, загони не нее свой ВАЗ, и ты его легко найдешь.

Устройство и принцип работы

Что собой представляет этот датчик для ВАЗ 2110? По сути, это обычный выключатель, который вворачивается в специальное отверстие в коробке передач. При этом в самой коробке оказывается рабочая поверхность выключателя, а снаружи — нормально разомкнутые контакты. Когда ты включаешь заднюю передачу, специально предусмотренный шток нажимает на рабочую часть датчика, и он срабатывает – контакты замыкаются.

Контакты, в свою очередь, подают питание на лампы огней заднего хода. Единственное отличие этого датчика от обычного выключателя – специальная конструкция. Он герметичен и может выдерживать довольно большие механические нагрузки и температуру. Он крепится в коробке переключения передач при помощи резьбы и вворачивается гаечным ключом.

Диагностика неполадок

Как я говорил выше, фонари могут не гореть, если сломан датчик заднего хода. Но есть и другие неисправности, вызывающие такой же эффект, и встречаются они не реже поломки датчика. Их перечень:

  • перегорела лампочка фонаря заднего хода;
  • оборвались провода питания фонарей;
  • окислились контакты колодок;
  • вышли из строя предохранители;
  • отсутствует масса на плате фонарей.

А теперь займемся поиском неисправности, причем начнем с причин, которые диагностировать проще всего. Но прежде чем начать, немного отвлечемся и взглянем на электрическую схему световых приборов ВАЗ 2110. Она нам пригодится.

Датчик заднего хода

Чтобы его проверить, достаточно смотровой ямы и обычной скрепки или кусочка провода. Если ямы нет, то, как я уже говорил выше, можно все сделать и сверху, через капот. Правда, для этого придется снять воздухоочиститель.

Теперь твоя задача — замкнуть контакты на колодке, которую только что выдернул (загляни в нее и увидишь эти контакты). Сделать это можно скрепкой или кусочком зачищенного провода. Фонари заднего хода загорелись? Значит, неисправен датчик, и можешь приступать к замене, которую я описал в последнем разделе (Пошаговая инструкция замены датчика для ВАЗ 2110). Если фонари так и не горят, то будем продолжать поиски.

Включаем стоп-сигналы принудительно

Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.

Пусть наблюдатель следит за тем, что происходит с лампами. В одно касание нажмите педаль и отпустите её. Если лампы не включились, проверьте исправность предохранителя. Он перегорел – значит, ищите короткое замыкание.

Как нужно и как нельзя проверять потенциал «0 Вольт»

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.

Как подключать вольтметр

Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и воль. Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

Как улучшить свет заднего хода на ВАЗ-2110

На чтение 5 мин. Просмотров 1.3k. Обновлено

Многие владельцы «десяток» жалуются на недостаток света при движении задним ходом. Между тем движение «в темную» небезопасно и неудобно. Что можно сделать?

На старых машинах, типа «классики», борьбу с темнотой сзади часто решают «в лоб» – установкой дополнительной фары под задний бампер. Для «десятки» такое решение подойдет частично – висящая сзади противотуманка однозначно испортит неплохой внешний вид этого автомобиля. Между тем, приделать сзади дополнительное освещение можно, но несколько по-другому.

Сначала же рассмотрим наиболее легкие варианты, а потом, в конце статьи, поставим на задний бампер ВАЗ-2110 дополнительную фару.

Сила света задних фонарей

Если на «десятке» не хватает света при движении задним ходом и хочется улучшить освещение, для начала стоит убедиться, что соответствующие фонари работают как надо. Причин, по которым они могут светить тускло – хоть отбавляй. Это:

– Старые лампочки с почерневшей колбой, работающие на грани перегорания. Нужно проверить состояние ламп и, в случае необходимости, поменять их на новые.

– Загрязненные изнутри плафоны фонарей. Промыть их нелегко. Делать это придется тонкой длинной палочкой с намотанной тряпкой через отверстие лампочки

– Некачественный помутневший пластик плафонов (актуально для замененных не заводских фонарей, например, после ДТП). В этом случае нужно заменить плафоны на заводские, которые, как правило, не мутнеют.

– И, конечно же, «фирменные» болячки ВАЗов – шлейфы задних фонарей. Эту неисправность разберем отдельно.

Напряжение к лампочкам задних фонарей на ВАЗ-2110 подводится не проводами а через шлейф. Он представляет собой гибкую зеленую ленту с токопроводящими дорожками. В одном месте к шлейфу подключается колодка с проводами и дальше ток идет по дорожкам к лампам.

Проблема в том, что шлейфы крайне ненадежны: они ломаются, истираются, из-за чего дорожки способны электрически сообщаться друг с другом. Все это приводит к тому, что задние фонари начинают работать, как попало. Наверняка каждый видел, как на «десятке» при нажатии на тормоз вместо стоп-сигнала включается, например, правый поворотник и левый габарит. Такое «чудо» случается именно из-за шлейфов.

Задние фонари соединены с «массой» также через шлейф. Соответственно, если «массовая» дорожка будет не совсем исправной, то и «масса» будет плохой. Лампы при этом будет светиться тускло. Это тоже может стать причиной плохого света заднего хода на ВАЗ-2110.

Совет: Если фонари светят нормально, но света все равно не хватает и при этом не хочется заморачиваться с установкой дополнительных устройств, то можно при движении назад включать задние противотуманки. Это хоть немного, но добавит света.

Дополнительное освещение заднего хода на ВАЗ-2110

Если же со штатными фонарями все хорошо, то и на «десятку» можно установить дополнительную заднюю фару. Сделать это несколько сложнее, чем на той же «классике», потому что нужно выполнить установку красиво. Исходя из тех же соображений красоты, лучше, если фара будет узкой. Тогда она не будет бросаться в глаза. Вместо противотуманки можно использовать мощную фару дневного ходового света на светодиодах.

Подвешенная к заднему бамперу фара на «десятке» будет смотреться странновато, поэтому ее нужно установить прямо в бампер. Он пластиковый, поэтому подготовить отверстие под фару будет достаточно просто. Необходимо точно соблюсти размеры таким образом, чтобы фара установилась в отверстие внатяг. Закрепить ее в бампере можно крепким водостойким клеем. Бампер не испытывает больших нагрузок на кручение или излом, поэтому крепление клеем будет достаточно надежным.

Подключить дополнительную фару нужно от провода, который питает штатные задние фонари. Тогда дополнительный свет будет зажигаться параллельно с основным при включении задней передачи. Подключиться к проводу удобнее всего в багажнике. Для этого нужно отогнуть ковролин пола с левого крыла и найти жгут проводов.

За питание задних фонарей отвечает зеленый провод. Это можно проверить, если при включенном зажигании и неработающем двигателе включить заднюю передачу и проверить наличие напряжения на указанном проводе. Соответственно, при выключенной задней передаче напряжения на нем быть не должно.

Присоединить свой провод к штатному можно методом скрутки или «официально» клеммами. В любом случае, место соединения нужно заизолировать изолентой. Дальше нужно провести новый провод из багажника под бампер. Для этого придется просверлить отверстие в полу багажника. После окончания работ, важно замазать отверстие любым герметиком, чтобы исключить попадание воды в багажник. «Массовый» провод от дополнительной фары нужно соединить с металлом кузова автомобиля в любом удобном месте при помощи клеммы «под болт».

Теперь, при включении задней передачи, вместе с заводскими фонарями будет включаться и ваша дополнительная фара. Как правило, задняя передача, включена недолго, поэтому фара не успеет нагреться. Если же есть опасения за пластик бампера, то стоит выбрать светодиодную фару дневного ходового света. Светодиоды не имеют сильного нагрева во время работы, поэтому такая фара будет абсолютно безопасна для бампера.

Замена ламп в задний ход ВАЗ 2110. Ремонт ОТ и ДО

Комментарии к теме Замена ламп в задний ход ВАЗ 2110

Кароматулло

У этой конструкции, не хватает одной очень важной детали. Смысл в том, что точечный источник создаёт практически сферическое световое поле. За исключением сектора, в котором находится цоколь, естественно. В этой конструкции, для формирования луча, используется только конус, ограниченный диаметром линзы. То есть, градусов около 30. А у рефлектора — минимум 180 градусов, или даже ближе к 270, если грамотно рассчитано. То есть, вокруг колбы должно быть маленькое параболическое зеркало. КПД поднимется в несколько раз. Сейчас, эта конструкция хорошо светит только благодаря тому, что ксенон в несколько раз ярче галогена.

Ази

Улыбныло 20 руб))) Скинь ссылочку на магазин, если не ботало. Одна лампа стоит как набор ксенона, ну ты шут) В следующем видео смотреть линзы по 3 руб?)))

Мелис Башутин

пробовал,хватает ненадолго,надо что-то другое думать

Tomik

А двух контакты как проверить

Hakeem

Зачёт подписка

Алеппо

Спасибо, пригодился совет

Кловис

приятно понимать что я не одинок подпись вам пацаны

Раи

У меня сейчас похожая ситуация! Вибрация начинается от 40-50 км/ч и дальше только усиливается, неважно 90 я еду или 120-130, вибрация усиливается, машина просто танцует ламбаду передком).Сегодня залез пошатал привод рукой, люфт приличный именно там, где вставлен трипоид.

Эмир

спасибо большое, ясно и конкретно…

Илга

Дякую за ‘розжоване’ відео)Аж тепер знайшов можливість повністю подивитися. Зробіть окреме відео,покажіть де в ліфах подушки безпеки?Їх кількість різна у різних років і комплектацій?У SL2016 10?чи 12шт? Я переплачував за SL зовсім не через екранчик,як ви кажете. .а ще і шкіряний салон,круговий обзор камер і кращі диски…Акустика босе краща.як сток,але гурманам не підійде( За навігацію печаль(читав,що для адекватної роботи навігації треба карту Європи на флешку за 90$ + корячити і слати голову хакерами,хз чи надійно і чи пришлють,чи пошлють.так у 2018 чуть веселіше з андроїд авто. В загальному Ніссан-лузери-мали перевагу першого масового гравця на ринку,клепають ліфи з 2010,потрібно було правильно розставити приорітети,більше вкласти у вдосконалення електричок,батарей.А тут ноль зворотнього звязку(За 2 вдосконалення нічого кардинально не зробили(який олень буде купувати ліф із 40 чм 62 квт,якщо ціна дуже сопоставима із теслою 3??Якої вже 216 к!!!А це масовість,доступність тачок і запчастин) Ніщо не зупинить ідею,час якої настав!Маск рулить!Поки ‘вбивці тесли’ понтуються прототипами і проектами…Тесла захопить ваш гараж!Чого всім і бажаю!!

Enoch

Димиксидом промыть бы такой моторчик

Прокомментировать



Опубликовать

Яркий задний ход ваз 2112

Фонари заднего хода Авто ваз имеют стандартные лампы мощностью 25Вт. Иногда этого не хватает, чтоб увидеть препятствия при езде задним ходом в ночное время. Решит проблему можно маленьким тюнингом, который позволит сделать задние габариты Авто ваз ярче.

Лампы галогенные h2 в фонари задний ход ВАЗ

Смысл доработки состоит в том, чтоб поставить галогенки в задние фары еще большей мощности. Чтоб сделать лучше свет фары заднего хода было решено поставить лампу h2 60Вт.

Плата заднего фонаря вынимается и разбирается со стороны ламп заднего хода. Разметим как можно поточнее то место, где станет лампа Н1 (в центре отражателя, ориентируемся на положения стоявшей лампы), сверлим 2 отверстие диаметром в 3 мм и сточим пластик между ними напильником. Так же сверлим 2 отверстие для крепежа диаметром в 4мм.

Дальше закрепим на два винта, для стойкости под лампу подложил по две гайки с каждой стороны, к контакту подключаем клемму «мама».

Провода паял прямо к плате. Для хорошего контакта и корпуса лампы минус подвел к винту через клемму.

Галогенные лампы h4 в фаре заднего хода

На вторую сторону задних фар поставил лампу h4. Понадобилась: пружинка нужной длины, провод с клеммой «папа» и половина скрепки.

Для провода лампы сделаем пропил в патроне при помощи напильника (Рис 1).

На лампе имеются плоское отверстия. Туда и вставляем гнездо «папа» с проводом.

Фиксируем лампу в патроне с помощью пружинки, а из скрепки сделаем крючки для зацепления

Выведем провода через пропил и паяем к плате (для провода от лампы применяем доп подключение). Сейчас яркость света заднего хода несколько лучше.

Подключаем галогенки в качестве фар заднего хода

Т.к. на лампах 55Вт установлен предохранитель в 10А, а в данном случае через предохранитель F19 (кроме остального оборудования) мы присоединяем 2 лампы по 60Вт. Чтоб снять нагрузку с предохранителя F19, так же с включателя света заднего хода можете поставить реле.

Контакт 2 с включателя подсоединим к контакту 85 реле, а 86 контакт проходит на массу. Провод, который отключили от контакта 2 включателя, подсоединим к контакту 87 реле. На контакт 30 реле даем питание +12в: можете взять с аккумулятора, но лучше подключится к Ш2-16 (плюс подаётся после вкл. зажигания в авто). Реле размещаем на монтажном модулем.

Галогенные лампы G-4 в задний ход ВАЗ

Второй вариант предлагает применять в фарах галогенки 20-ти и 35-ти Вт под цоколь G-4.

Разбиваем колбу обычной лампочки, а остатки убираем пинцетом. Цоколь-держатель галогенки вставляем вовнутрь и запаиваем проводки.

Чтоб закрепить патрон галогенки в железном цоколе надо зальём его силиконовым герметиком.

А чтоб герметик залил все полости между патроном и железным цоколем равномерно, надо пользоваться шприцом без иглы.

Надо учесть, что галогенная лампа греется посильнее простой лампы (до 350-450 градусов), паять обычным припоем выводы такой лампы запрещается, надо применять керамический патрон. Так как площадь контакта лампы с патроном мала, то сам патрон не очень греется. Герметик может сохранять форму при нагреве до 340 градусов.

Сопоставление света ламп: штатной 21-Вт, галогенной 20-ваттной и галогенки 35-Вт.

Яркость простой 21-Вт лампы от 20-Вт галогенки на глаз не различается.

А 35-Вт галогенка на глаз уже явно ярче, на снимке это четко видно.

Стоимость вопросов 2у.е.

Светодиоды в фары заднего хода значительно добавит яркости света при парковке.

Тоже стоит учесть, что светодиоды не греются так как галогенные лампы.

Как установить ксеноновые лампы в задний ход

Сперва я переработал колодки под лампы, чтоб была правильная полярность. Разрезал шлейф, 2 полосы шириной 2-3 миллиметров, спаял провода

Потом снял патрон для лампы заднего хода, это легко, она закреплена на защелках (снимок 2).

Вырезал из нержавейки, по размеру входил во вовнутрь фонаря, просверлил отверстия под лампу, закрепил все шурупами (снимок 3 и 4). Модули розжига возможно расположить в любом месте.

Ксенон в задние габариты (подключение): подключать модули от питания проводов фонарей заднего хода не стал, применял их для питания реле, «+» на модули взял от реле с двигателя очистителя стекла.

Результатом доволен, а еще более довольна моя жена, по ее просьбе и делал эту переделку. При желании возможно все просто переделать назад.

Если Ваши фонари заднего хода не светятся должным образом, тогда поменяйте стандартные лампы накаливания на галогенные либо светодиодные. Желаете, чтоб было очень ярко, тогда поставите ксенон в задние фары. Альтернатива всему возможно фотокамера заднего вида либо парктроник.

Фонари заднего хода Авто ваз имеют стандартные лампы мощностью 25Вт. Иногда этого не хватает, чтоб увидеть препятствия при езде задним ходом в ночное время. Решит проблему можно маленьким тюнингом, который позволит сделать задние габариты Авто ваз ярче.

Лампы галогенные h2 в фонари задний ход ВАЗ

Смысл доработки состоит в том, чтоб поставить галогенки в задние фары еще большей мощности. Чтоб сделать лучше свет фары заднего хода было решено поставить лампу h2 60Вт.

Плата заднего фонаря вынимается и разбирается со стороны ламп заднего хода. Разметим как можно поточнее то место, где станет лампа Н1 (в центре отражателя, ориентируемся на положения стоявшей лампы), сверлим 2 отверстие диаметром в 3 мм и сточим пластик между ними напильником. Так же сверлим 2 отверстие для крепежа диаметром в 4мм.

Дальше закрепим на два винта, для стойкости под лампу подложил по две гайки с каждой стороны, к контакту подключаем клемму «мама».

Провода паял прямо к плате. Для хорошего контакта и корпуса лампы минус подвел к винту через клемму.

Галогенные лампы h4 в фаре заднего хода

На вторую сторону задних фар поставил лампу h4. Понадобилась: пружинка нужной длины, провод с клеммой «папа» и половина скрепки.

Для провода лампы сделаем пропил в патроне при помощи напильника (Рис 1).

На лампе имеются плоское отверстия. Туда и вставляем гнездо «папа» с проводом.

Фиксируем лампу в патроне с помощью пружинки, а из скрепки сделаем крючки для зацепления

Выведем провода через пропил и паяем к плате (для провода от лампы применяем доп подключение). Сейчас яркость света заднего хода несколько лучше.

Подключаем галогенки в качестве фар заднего хода

Т.к. на лампах 55Вт установлен предохранитель в 10А, а в данном случае через предохранитель F19 (кроме остального оборудования) мы присоединяем 2 лампы по 60Вт. Чтоб снять нагрузку с предохранителя F19, так же с включателя света заднего хода можете поставить реле.

Контакт 2 с включателя подсоединим к контакту 85 реле, а 86 контакт проходит на массу. Провод, который отключили от контакта 2 включателя, подсоединим к контакту 87 реле. На контакт 30 реле даем питание +12в: можете взять с аккумулятора, но лучше подключится к Ш2-16 (плюс подаётся после вкл. зажигания в авто). Реле размещаем на монтажном модулем.

Галогенные лампы G-4 в задний ход ВАЗ

Второй вариант предлагает применять в фарах галогенки 20-ти и 35-ти Вт под цоколь G-4.

Разбиваем колбу обычной лампочки, а остатки убираем пинцетом. Цоколь-держатель галогенки вставляем вовнутрь и запаиваем проводки.

Чтоб закрепить патрон галогенки в железном цоколе надо зальём его силиконовым герметиком.

А чтоб герметик залил все полости между патроном и железным цоколем равномерно, надо пользоваться шприцом без иглы.

Надо учесть, что галогенная лампа греется посильнее простой лампы (до 350-450 градусов), паять обычным припоем выводы такой лампы запрещается, надо применять керамический патрон. Так как площадь контакта лампы с патроном мала, то сам патрон не очень греется. Герметик может сохранять форму при нагреве до 340 градусов.

Сопоставление света ламп: штатной 21-Вт, галогенной 20-ваттной и галогенки 35-Вт.

Яркость простой 21-Вт лампы от 20-Вт галогенки на глаз не различается.

А 35-Вт галогенка на глаз уже явно ярче, на снимке это четко видно.

Стоимость вопросов 2у.е.

Светодиоды в фары заднего хода значительно добавит яркости света при парковке.

Тоже стоит учесть, что светодиоды не греются так как галогенные лампы.

Как установить ксеноновые лампы в задний ход

Сперва я переработал колодки под лампы, чтоб была правильная полярность. Разрезал шлейф, 2 полосы шириной 2-3 миллиметров, спаял провода

Потом снял патрон для лампы заднего хода, это легко, она закреплена на защелках (снимок 2).

Вырезал из нержавейки, по размеру входил во вовнутрь фонаря, просверлил отверстия под лампу, закрепил все шурупами (снимок 3 и 4). Модули розжига возможно расположить в любом месте.

Ксенон в задние габариты (подключение): подключать модули от питания проводов фонарей заднего хода не стал, применял их для питания реле, «+» на модули взял от реле с двигателя очистителя стекла.

Результатом доволен, а еще более довольна моя жена, по ее просьбе и делал эту переделку. При желании возможно все просто переделать назад.

Если Ваши фонари заднего хода не светятся должным образом, тогда поменяйте стандартные лампы накаливания на галогенные либо светодиодные. Желаете, чтоб было очень ярко, тогда поставите ксенон в задние фары. Альтернатива всему возможно фотокамера заднего вида либо парктроник.

Многие владельцы «десяток» жалуются на недостаток света при движении задним ходом. Между тем движение «в темную» небезопасно и неудобно. Что можно сделать?

На старых машинах, типа «классики», борьбу с темнотой сзади часто решают «в лоб» – установкой дополнительной фары под задний бампер. Для «десятки» такое решение подойдет частично – висящая сзади противотуманка однозначно испортит неплохой внешний вид этого автомобиля. Между тем, приделать сзади дополнительное освещение можно, но несколько по-другому.

Сначала же рассмотрим наиболее легкие варианты, а потом, в конце статьи, поставим на задний бампер ВАЗ-2110 дополнительную фару.

Сила света задних фонарей

Если на «десятке» не хватает света при движении задним ходом и хочется улучшить освещение, для начала стоит убедиться, что соответствующие фонари работают как надо. Причин, по которым они могут светить тускло – хоть отбавляй. Это:

— Старые лампочки с почерневшей колбой, работающие на грани перегорания. Нужно проверить состояние ламп и, в случае необходимости, поменять их на новые.

— Загрязненные изнутри плафоны фонарей. Промыть их нелегко. Делать это придется тонкой длинной палочкой с намотанной тряпкой через отверстие лампочки

— Некачественный помутневший пластик плафонов (актуально для замененных не заводских фонарей, например, после ДТП). В этом случае нужно заменить плафоны на заводские, которые, как правило, не мутнеют.

— И, конечно же, «фирменные» болячки ВАЗов – шлейфы задних фонарей. Эту неисправность разберем отдельно.

Напряжение к лампочкам задних фонарей на ВАЗ-2110 подводится не проводами а через шлейф. Он представляет собой гибкую зеленую ленту с токопроводящими дорожками. В одном месте к шлейфу подключается колодка с проводами и дальше ток идет по дорожкам к лампам.

Проблема в том, что шлейфы крайне ненадежны: они ломаются, истираются, из-за чего дорожки способны электрически сообщаться друг с другом. Все это приводит к тому, что задние фонари начинают работать, как попало. Наверняка каждый видел, как на «десятке» при нажатии на тормоз вместо стоп-сигнала включается, например, правый поворотник и левый габарит. Такое «чудо» случается именно из-за шлейфов.

Задние фонари соединены с «массой» также через шлейф. Соответственно, если «массовая» дорожка будет не совсем исправной, то и «масса» будет плохой. Лампы при этом будет светиться тускло. Это тоже может стать причиной плохого света заднего хода на ВАЗ-2110.

Совет: Если фонари светят нормально, но света все равно не хватает и при этом не хочется заморачиваться с установкой дополнительных устройств, то можно при движении назад включать задние противотуманки. Это хоть немного, но добавит света.

Дополнительное освещение заднего хода на ВАЗ-2110

Если же со штатными фонарями все хорошо, то и на «десятку» можно установить дополнительную заднюю фару. Сделать это несколько сложнее, чем на той же «классике», потому что нужно выполнить установку красиво. Исходя из тех же соображений красоты, лучше, если фара будет узкой. Тогда она не будет бросаться в глаза. Вместо противотуманки можно использовать мощную фару дневного ходового света на светодиодах.

Подвешенная к заднему бамперу фара на «десятке» будет смотреться странновато, поэтому ее нужно установить прямо в бампер. Он пластиковый, поэтому подготовить отверстие под фару будет достаточно просто. Необходимо точно соблюсти размеры таким образом, чтобы фара установилась в отверстие внатяг. Закрепить ее в бампере можно крепким водостойким клеем. Бампер не испытывает больших нагрузок на кручение или излом, поэтому крепление клеем будет достаточно надежным.

Подключить дополнительную фару нужно от провода, который питает штатные задние фонари. Тогда дополнительный свет будет зажигаться параллельно с основным при включении задней передачи. Подключиться к проводу удобнее всего в багажнике. Для этого нужно отогнуть ковролин пола с левого крыла и найти жгут проводов.

За питание задних фонарей отвечает зеленый провод. Это можно проверить, если при включенном зажигании и неработающем двигателе включить заднюю передачу и проверить наличие напряжения на указанном проводе. Соответственно, при выключенной задней передаче напряжения на нем быть не должно.

Присоединить свой провод к штатному можно методом скрутки или «официально» клеммами. В любом случае, место соединения нужно заизолировать изолентой. Дальше нужно провести новый провод из багажника под бампер. Для этого придется просверлить отверстие в полу багажника. После окончания работ, важно замазать отверстие любым герметиком, чтобы исключить попадание воды в багажник. «Массовый» провод от дополнительной фары нужно соединить с металлом кузова автомобиля в любом удобном месте при помощи клеммы «под болт».

Теперь, при включении задней передачи, вместе с заводскими фонарями будет включаться и ваша дополнительная фара. Как правило, задняя передача, включена недолго, поэтому фара не успеет нагреться. Если же есть опасения за пластик бампера, то стоит выбрать светодиодную фару дневного ходового света. Светодиоды не имеют сильного нагрева во время работы, поэтому такая фара будет абсолютно безопасна для бампера.

Не горит задний ход ваз 2110 Не горит задний ход ваз 2110

На автомобиле ВАЗ-2110 не горят фонари заднего хода: как устранить проблему

Одновременно с переключением на заднюю передачу в автомобиле ВАЗ-2110 должны включаться специальные фонари белого цвета. Они выполняют сразу несколько важных функций. Во-первых, значительно облегчают водителю процесс парковки, во-вторых, указывают пешеходам на то, что машина будет сдавать назад, обеспечивая тем самым их безопасность и в-третьих, исключает возникновение аварийной ситуации.

Что делать, если фонари заднего хода не горят

В ситуации, когда не горят фонари заднего хода автомобиля ВАЗ-2110, необходимо в первую очередь выявить причину проблемы. Для этой цели вы можете либо обратиться в специализированный автосервис, либо сэкономить деньги и все сделать самостоятельно. Это несложно, так как поломка задних фонарей может возникнуть всего по нескольким основным причинам:

  • сгорела лампа. Данную деталь нужно заменить, однако предварительно мы рекомендуем проверить напряжение в цепи и убедиться, что полностью исключен риск короткого замыкания. В противном случае лампочки будут гореть постоянно;
  • на плату фонаря не подается напряжение;
  • сгорел предохранитель, который обеспечивает защиту цепи от короткого замыкания. Если дело именно в нем, необходимо «прозвонить» все элементы системы, чтобы выяснить, какой из них вызывает проблему;
  • на пленке фары оборвались или подгорели контакты;
  • поврежден электрический кабель. Его обрыв можно обнаружить путем визуального осмотра или с использованием цифрового мультиметра;
  • в результате длительной эксплуатации и воздействия влаги окислились контакты, из-за чего фонари заднего хода не хотят работать;
  • не срабатывает должным образом механизм коробки передач, который должен включать задний фонарь;
  • вышел из строя датчик заднего хода. Проверить его исправность можно самостоятельно, не прибегая к профессиональной диагностике. Для этого снимаем с датчика провода и замыкаем их между собой. Если фонарь загорается, значит, проблема либо в проверяемом устройстве, либо в коробке передач.

Как восстановить нормальную работоспособность фонарей заднего хода

В первую очередь потребуется выполнить демонтаж фонарей заднего хода, осуществляемый следующим образом:

  • открываем и освобождаем багажник автомобиля;
  • аккуратно снимает обшивку, чтобы исключить ее повреждение в процессе проведения ремонтных работ;
  • отвинчиваем защитный кожух, выполненный из пластика;
  • извлекаем заднюю панель, благодаря чему открывается доступ к датчику, фонарям и плате управления.

Если проблема кроется в сгоревшей лампе, ее можно легко заменить, не прибегая к каким-либо дополнительным действиям.

В случае если неполадку вызывает испорченный предохранитель, потребуется также найти его в специальном блоке, расположенном под рулем авто, после чего аккуратно извлечь сломанную деталь и установить новую.

Более сложной задачей является замена датчика, который перестал реагировать на переключение передач и обеспечивать включение фонарей. Для выполнения этой операции потребуется:

  • загнать машину на эстакаду и поставить ее на ручник;
  • снять защитный кожух;
  • подставить какую-либо емкость для трансмиссионного масла;
  • извлечь датчик и отключить его от электрической цепи;
  • установить исправную деталь. После этого необходимо обязательно проверить уровень масла и восполнить его, если смазки в коробке передач недостаточно;
  • последний этап – сборка узла, выполняемая в обратном порядке.

От работоспособности фонарей заднего хода напрямую зависит безопасность эксплуатации автомобиля. Именно поэтому необходимо своевременно выявлять любые описанные выше неисправности и качественно устранять их либо своими силами, либо с привлечением опытных специалистов автосервиса.

Не горит фонарь заднего хода ВАЗ 2110.

Пришло время менять датчик заднего хода

Причин, по которым на вашем ВАЗ 2110 не горит фонарь заднего хода может быть несколько. Однако, помимо перегоревшей лампочки, которую вы без проблем сможете заменить, основной причиной является неработающий датчик заднего хода. О том, как определить неисправность, где находится датчик заднего хода и как проверить его, а при необходимости заменит заменить, пойдет речь в данной публикации.

Где находится датчик заднего хода ВАЗ 2110

Чтобы проверить включатель фонарей заднего хода, совсем не обязательно иметь подъемник или смотровую яму. Как правилу доступ к датчику заднего хода осуществляется через моторный отсек.

Месторасположение включателя находится на корпусе КПП в нижней левой стороне, если смотреть по ходу движения автомобиля.

Как проверить датчик заднего хода 2110

Чтобы проверить датчик включения заднего хода и тем самым убедится в его неисправности, необходимо отключить от него разъем и при включенном зажигании замкнуть два контакта. Если во время этой операции фонари заднего хода загорелись, следовательно, причина именно в неработающем датчике. В том случае если лампочки в фонарях не горят, необходимо проверить проводку, лампочку, либо предохранитель на щитке.

Иногда контакты на контактной фишке включателя могут окислятся, и как следствие этого датчик заднего хода может не работать. Поэтому во время диагностики стоит это учитывать, а при необходимости выполнить очистку контактов датчика

Электросхема задних фонарей ВАЗ 2110

Если после диагностики, окажется, что датчик заднего хода ВАЗ 2110 находится в рабочем состоянии, то для поиска проблемы, вам может понадобиться электросхема задних осветительных приборов.

Как заменить датчик включения заднего хода ВАЗ 2110

Если диагностику включателя можно провести из моторного отсека, замена датчика заднего хода осуществляется на эстакаде либо смотровой яме, предварительно сняв нижнюю защиту двигателя. Во время работы вам понадобится ключ на 21 и небольшая пустая и чистая емкость, так как вовремя демонтажа из отверстия датчика на коробке передач начнет вытекать масло. Процедура замены не сложная – находим то место, где стоит датчик заднего хода, с помощью ключа откручиваем, и на его место устанавливаем новый.

Где купить датчик заднего хода ВАЗ 2110

Как правило, с покупкой включателя не возникает никаких проблем. Купить датчик заднего хода можно в различных интернет-магазинах либо в торговой сети автозапчастей.

Не горят лампы заднего хода ВАЗ 2110 — что делать?

Покидая как-то вечером свой гараж, можно заметить, что при этом путь ничто не освещает. Ситуация, прямо скажем, неприятная и заставляет задуматься об этом. Ведь у ВАЗ 2110 задние фонари в штатном режиме должны гореть. Значит, имеется какая-то неисправность, которую предстоит найти и устранить. Кто его знает, в чем здесь причина, в этом придется разбираться. Если не горят лампы заднего хода ВАЗ 2110, то, по всей вероятности, возможно, что они просто перегорели. Может быть, дело в элементарном выходе из строя предохранителя любо датчика.

Причины почему не горят лампы заднего хода

Как нетрудно видеть, что когда не горит задний ход на ВАЗ2110, причины могут носить самый различный характер. Но как бы там ни было, необходимо все поправить, а для этого следует устранить причину.

Для этого необходимо выполнить следующие действия:

  • Необходимо определить состояние предохранителя № 19. Он рассчитан на мощность в 7,5 А. Его местом расположения является плата заднего фонаря ВАЗ 2110 монтажного блока под приборной панелью.
  • Далее требуется удостовериться в том, что лампочки исправны. Если выяснится, что проблем с ними нет, надо проверить датчик заднего хода.

В последнем случае может возникнуть вопрос о месте его нахождения. При рассмотрении машины спереди она находится в правой стороне. Если же рассматривать ее в проекции по ходу движения, то он будет находиться в коробке передач, в ее левой нижней части.

Автолюбители дали этому датчику свое название, окрестив ее лягушкой. Он является не чем иным, как обычным выключателем. Коробка передач имеет отверстие, где и помещается этот датчик. Его рабочая поверхность смотрит внутрь коробки. Снаружи в нормальном положении контакты разомкнуты. Когда включается задняя передача, специальный щиток давит на рабочую поверхность датчика, что приводит к замыканию контактов. Этим обеспечивается электропитание фонарей заднего хода. От обычного выключателя датчик отличается специальной конструкцией. Устройство обладает герметичностью и устойчивостью к значительным механическим нагрузкам.

Проверка работоспособности датчика (лягушки)

Когда его все-таки удалось найти, необходимо проверить состояние его работоспособности:

  1. Провода, подведенные к нему, требуется отсоединить.
  2. К их концам присоединяется тестер. Прибор переводится в режим «сопротивление» и проводится измерение.
  3. Затем включается задняя передача.
  4. Зажигание переводится во включенное состояние.
  5. Проводится отсчет показаний прибора.

Прибор может показывать 0 Ом. Это говорит о том, что проблем с ним нет. При наличии других показателей требуется его замена. Это необходимо осуществить не только когда у ВАЗ 2110 не горит задний ход, но и когда лампочки горят, а задняя передача не включена.

Алгоритм действий при замене датчика

Поменять его не особо сложно, но требуется выполнить следующие действия:

  • Для замены авто необходимо поставит на яму либо загнать на эстакаду.
  • При наличии защиты двигателя, ее необходимо снять.
  • Предварительно следует приготовить какую-то емкость для масла, поскольку в тот момент, когда датчик будет откручен, определенная часть масла вытечет.
  • Затем необходимо открутить провода, которые подведены к датчику.
  • Старый датчик необходимо снять, а на его место поставить новое устройство.
  • Вытекшее в процессе замены датчика масло, необходимо долить в коробку.
  • Далее подсоединяются провода. Их предварительно необходимо вытереть насухо с целью удаления попавшего на них масла.
  • Затем следует завести автомобиль, и проверить наличие света от лампочек при включенном заднем ходе.

Подобные мероприятия являются одним из вариантов устранения проблемы, при которой не горят фонари заднего хода ВАЗ 2110.

Другие причины неисправностей задний фар

Но может случиться и так, что не горит задний ход на ВАЗ 2110, а причиной этому датчик не является. Тогда возможно дело в питании. Его также необходимо проверить. При включении питание не подается, значит следует искать обрыв в проводке. Проверяют участок, на котором предохранитель соединяется с датчиком и отрезок соединения датчика с лампой.

Когда на автомобиле ВАЗ 2110 включается задняя передача, одновременно должны загораться лампочки белого цвета.

Их предназначение состоит в выполнении следующих функций:

  1. с горящими лапочками гораздо удобнее парковка;
  2. горящие лампочки дает пешеходам указание на то, что машина собирается сдавать назад;
  3. лампочки заднего хода служат для предотвращения аварийных ситуаций.

При возникновении проблемы, при которой не включаются лампочки заднего хода можно попытаться устранить проблему самостоятельно, либо обратиться в автосервис.

Проблему вполне можно устранить собственными силами, поскольку причинами этого, как правил, являются следующие ситуации:

  • Лампочка просто перегорела. При этом ее необходимо заменить. Но перед заменой рекомендуется проверить сохранность проводки с тем, чтобы исключить возможность возникновения ситуации, при которой произойдет короткое замыкание.
  • Причина может крыться и в том, что на плате фонаря отсутствует напряжение.
  • Сгорел предохранитель, который устанавливается для защиты от короткого замыкания. Его требуется просто поменять. Предохранитель перегорает не просто так. Значит, причиной этому является какая-то проблема в цепи. Для этого требуется «прозвонить» каждый участок и определить место прблемы.
  • Могут подгореть контакты. Из-за этого лампочка перестанет гореть. В этом случае подгоревшие контакты следует зачистить.
  • Вполне возможно, что имеет место повреждение электрического кабеля. Неисправность можно обнаружить при визуальном осмотре либо инструментальным путем при использовании мультимера.
  • Если автомобиль длительно эксплуатируется в условиях повышенной влажности, то это может привести к окислению контактов. В результате этого перестанут нормально работать фонари заднего хода.
  • Причина может крыться в некорректной работе механизма коробки передач. Именно этот механизм должен приводить к включению задних фонарей.
  • Неисправность может быть обусловлена поломкой датчика заднего хода. Совсем необязательно загонять автомобиль на профессиональную диагностику. Его работоспособность можно проверить самостоятельно. Для этого датчик необходимо снять, а концы проводов замкнуть между собой. Если лампочка начинает гореть, значит, проблема именно в датчике.

Доработка задних фонарей ВАЗ 2110

Часто для устранения проблемы требуется доработка задних фонарей ВАЗ 2110. Для этого прежде необходимо демонтировать старые фонари заднего хода. Если просто перегорела лампа, то с ее заменой проблем не возникнет.

Не составит особого труда заменить и сгоревший предохранитель. А вот поменять вышедший из строя датчик гораздо сложнее. Алгоритм действий уже был озвучен в рамках данной статьи. Но для замены потребуется загнать машину на яму либо эстакаду. Без этого устранить проблему будет проблематично.

Ознакомившись с данным обзором, читатель теперь имеет представление о том, что может послужить причиной отсутствия света фонарей заднего хода. Если позволяют практические навыки, данную задачу вполне можно решить самостоятельно. Тому же, кто слабо знаком с устройством автомобиля и не обладает практическими навыками ремонта, рекомендуется обратиться в сервисный центр, где квалифицированные специалисты помогут решить проблему.

Не горит фонарь заднего хода ВАЗ 2110. Пришло время менять датчик заднего хода

Причин, по которым на вашем ВАЗ 2110 не горит фонарь заднего хода может быть несколько. Однако, помимо перегоревшей лампочки, которую вы без проблем сможете заменить, основной причиной является неработающий датчик заднего хода. О том, как определить неисправность, где находится датчик заднего хода и как проверить его, а при необходимости заменит заменить, пойдет речь в данной публикации.

Где находится датчик заднего хода ВАЗ 2110

Чтобы проверить включатель фонарей заднего хода, совсем не обязательно иметь подъемник или смотровую яму. Как правилу доступ к датчику заднего хода осуществляется через моторный отсек.

Месторасположение включателя находится на корпусе КПП в нижней левой стороне, если смотреть по ходу движения автомобиля.

Как проверить датчик заднего хода 2110

Чтобы проверить датчик включения заднего хода и тем самым убедится в его неисправности, необходимо отключить от него разъем и при включенном зажигании замкнуть два контакта. Если во время этой операции фонари заднего хода загорелись, следовательно, причина именно в неработающем датчике. В том случае если лампочки в фонарях не горят, необходимо проверить проводку, лампочку, либо предохранитель на щитке.

Иногда контакты на контактной фишке включателя могут окислятся, и как следствие этого датчик заднего хода может не работать. Поэтому во время диагностики стоит это учитывать, а при необходимости выполнить очистку контактов датчика

Электросхема задних фонарей ВАЗ 2110

Если после диагностики, окажется, что датчик заднего хода ВАЗ 2110 находится в рабочем состоянии, то для поиска проблемы, вам может понадобиться электросхема задних осветительных приборов.

Как заменить датчик включения заднего хода ВАЗ 2110

Если диагностику включателя можно провести из моторного отсека, замена датчика заднего хода осуществляется на эстакаде либо смотровой яме, предварительно сняв нижнюю защиту двигателя. Во время работы вам понадобится ключ на 21 и небольшая пустая и чистая емкость, так как вовремя демонтажа из отверстия датчика на коробке передач начнет вытекать масло. Процедура замены не сложная – находим то место, где стоит датчик заднего хода, с помощью ключа откручиваем, и на его место устанавливаем новый.

Где купить датчик заднего хода ВАЗ 2110

Как правило, с покупкой включателя не возникает никаких проблем. Купить датчик заднего хода можно в различных интернет-магазинах либо в торговой сети автозапчастей.

Не горит задний ход — что делать

Вы заметили, что на вашем автомобиле не горит лампа заднего хода, что в таких случаях делать, с чего начинать поиски неисправности.

Для автомобилей с КПП.

  1. Первое, что нужно сделать это проверить предохранитель, это сделать проще простого, посмотреть в мануал и найти предохранитель который отвечает за включение лампочки.
  2. Второе. Если у вас ручная коробка передач, то необходимо проверить разъем на датчике заднего хода, как правило он находиться один на коробке не считая датчика скорости, расположен он на КПП между аккумулятором и двигателем. Снимаем разъем с датчика, смотрим не окислились ли контакты, перемыкаем их железкой со включенным зажиганием и проверяем горят или не горят задние огни. Если огни загорелись, то меняем (лягушку) датчик.
  3. Третье, что необходимо проверить, это лапочку в заднем фонаре, вы можете спросить, — Как же так, у меня два фонаря заднего хода, неужели перегорели сразу две лампочки?

Да случается и такие казусы, когда почти сразу перегорали две лампочки, или к примеру фонари установлены в крышке багажника, посильнее хлопнули ей, и у половины лампочек осыпались нити накаливания. Так же стоит обратить внимание на контакты у лампочек, если окислились то обязательно почистить, например на ВАЗ 2107 они точно окисляются.

Но конечно же такое случается редко когда сразу две лампы перегорают или стряхиваются, тут скорее уже надо искать неисправность датчика заднего хода, в народе его называют лягушка заднего хода. Это название пошло еще с дедовских времен когда все ездили на ВАЗ, Волгах и Заз. К стати на ВАЗ 2110 как я и говорил присутствуют два фонаря заднего хода и разъем там как правило постоянно окисляется. Ремонтировать особо ничего не нужно, достаточно почистить контакты и установить разъем на место.

После того как вы все проверили и ничего, все равно не горит задний ход, проблема осталась нерешенной, нужно копать проводку, искать разрыв и прозванивать.

Примерная схема проводки на автомобиле:

  • Первый провод идет от блока предохранителей к лампе
  • Второй провод от массы кузова к датчику задней скорости на КПП
  • Третий провод проходит от датчика к лампе заднего хода

Бывает случается и наоборот, постоянно горят задние фонари, ну тут скорее заклинило датчик или перетерлись и замкнули провода.

Как заменить неисправный датчик?

  • На некоторых автомобилях он расположен на верхней части КПП таких как Пежо и заменить его можно без особого труда, открутив его головкой на 21.
  • На автомобилях отечественного производства таких как ВАЗ он расположен ниже уровня масла, при его замене требуется снять защиту картера, если такая присутствует, подставить небольшую емкость на случай если вы не очень быстро владеете своими руками

Видео по замене датчика на автомобиле ВАЗ 2110, 2111, 2112.

На авто с автоматической коробкой или вариатором дело обстоит гораздо сложнее, из за присутствия контроллера передач, в котором и могут быть неисправности.

Так же советуем вам прочитать:

Азот в колесах – зачем это нужно?

Проскакивает бендикс стартера — что делать?

Не горят фонари заднего хода


Задние фонари в автомобиле являются обязательными световыми приборами, и их важность в обеспечении безопасности во время езды просто невозможно переоценить. От того, насколько исправно они будут работать, зависит комфорт нашей поездки не только в ночное, но и в вечернее и даже дневное время суток. При помощи сигнала фонаря заднего хода мы всегда сообщим другим водителям или, наоборот, узнаем от них, что транспортное средство включило заднюю передачу.

Где находится датчик заднего хода ВАЗ 2110

Чтобы проверить включатель фонарей заднего хода, совсем не обязательно иметь подъемник или смотровую яму. Как правилу доступ к датчику заднего хода осуществляется через моторный отсек.

Месторасположение включателя находится на корпусе КПП в нижней левой стороне, если смотреть по ходу движения автомобиля.

Фонарь заднего хода – основные функции

Довольно трудно представить себе, как можно ездить и не пользоваться задним ходом, вернее такой ситуации в принципе быть не может. Причем не всегда есть возможность передвигаться только в светлое время суток, когда за окном отличная видимость. Поэтому очень важно обеспечить себе максимальный комфорт и вечером, а также ночью, а иногда и днем, во время тумана, дождя и других капризов погоды, которые не самым лучшим образом отражаются на вашей видимости другим участникам движения.

Таким образом, основной функцией этих световых приборов является освещение дорожного полотна при движении назад. Кроме того, именно они предупреждают всех участников о том, что вы планируете дать задний ход, выполняя тем самым информативную функцию. Но, к сожалению, иногда приходится устанавливать дополнительный фонарь заднего хода, так как штатный не в состоянии выполнять все задачи на требуемом уровне.

Как проверить датчик заднего хода 2110

Чтобы проверить датчик включения заднего хода и тем самым убедится в его неисправности, необходимо отключить от него разъем и при включенном зажигании замкнуть два контакта. Если во время этой операции фонари заднего хода загорелись, следовательно, причина именно в неработающем датчике. В том случае если лампочки в фонарях не горят, необходимо проверить проводку, лампочку, либо предохранитель на щитке.

Иногда контакты на контактной фишке включателя могут окислятся, и как следствие этого датчик заднего хода может не работать. Поэтому во время диагностики стоит это учитывать, а при необходимости выполнить очистку контактов датчика

Не горит задний ход — что делать

Главная » Электрика » Не горит задний ход — что делать 870

Вы заметили, что на вашем автомобиле не горит лампа заднего хода, что в таких случаях делать, с чего начинать поиски неисправности.

Для автомобилей с КПП.

  1. Первое, что нужно сделать это проверить предохранитель, это сделать проще простого, посмотреть в мануал и найти предохранитель который отвечает за включение лампочки.
  2. Второе. Если у вас ручная коробка передач, то необходимо проверить разъем на датчике заднего хода, как правило он находиться один на коробке не считая датчика скорости, расположен он на КПП между аккумулятором и двигателем. Снимаем разъем с датчика, смотрим не окислились ли контакты, перемыкаем их железкой со включенным зажиганием и проверяем горят или не горят задние огни. Если огни загорелись, то меняем (лягушку) датчик.
  3. Третье, что необходимо проверить, это лапочку в заднем фонаре, вы можете спросить, — Как же так, у меня два фонаря заднего хода, неужели перегорели сразу две лампочки?

Да случается и такие казусы, когда почти сразу перегорали две лампочки, или к примеру фонари установлены в крышке багажника, посильнее хлопнули ей, и у половины лампочек осыпались нити накаливания. Так же стоит обратить внимание на контакты у лампочек, если окислились то обязательно почистить, например на ВАЗ 2107 они точно окисляются.

Но конечно же такое случается редко когда сразу две лампы перегорают или стряхиваются, тут скорее уже надо искать неисправность датчика заднего хода, в народе его называют лягушка заднего хода. Это название пошло еще с дедовских времен когда все ездили на ВАЗ, Волгах и Заз. К стати на ВАЗ 2110 как я и говорил присутствуют два фонаря заднего хода и разъем там как правило постоянно окисляется. Ремонтировать особо ничего не нужно, достаточно почистить контакты и установить разъем на место.

После того как вы все проверили и ничего, все равно не горит задний ход, проблема осталась нерешенной, нужно копать проводку, искать разрыв и прозванивать.

Примерная схема проводки на автомобиле:

  • Первый провод идет от блока предохранителей к лампе
  • Второй провод от массы кузова к датчику задней скорости на КПП
  • Третий провод проходит от датчика к лампе заднего хода

Бывает случается и наоборот, постоянно горят задние фонари, ну тут скорее заклинило датчик или перетерлись и замкнули провода.

Как заменить неисправный датчик?

  • На некоторых автомобилях он расположен на верхней части КПП таких как Пежо и заменить его можно без особого труда, открутив его головкой на 21.
  • На автомобилях отечественного производства таких как ВАЗ он расположен ниже уровня масла, при его замене требуется снять защиту картера, если такая присутствует, подставить небольшую емкость на случай если вы не очень быстро владеете своими руками

Как сделать ярче задний ход на Ваз своими руками

Фонари заднего хода Авто ваз имеют стандартные лампы мощностью 25Вт. Иногда этого не хватает, чтоб увидеть препятствия при езде задним ходом в ночное время. Решит проблему можно маленьким тюнингом, который позволит сделать задние габариты Авто ваз ярче.

Лампы галогенные h2 в фонари задний ход ВАЗ

Смысл доработки состоит в том, чтоб поставить галогенки в задние фары еще большей мощности. Чтоб сделать лучше свет фары заднего хода было решено поставить лампу h2 60Вт.

Плата заднего фонаря вынимается и разбирается со стороны ламп заднего хода. Разметим как можно поточнее то место, где станет лампа Н1 (в центре отражателя, ориентируемся на положения стоявшей лампы), сверлим 2 отверстие диаметром в 3 мм и сточим пластик между ними напильником. Так же сверлим 2 отверстие для крепежа диаметром в 4мм.

Дальше закрепим на два винта, для стойкости под лампу подложил по две гайки с каждой стороны, к контакту подключаем клемму «мама».

Провода паял прямо к плате. Для хорошего контакта и корпуса лампы минус подвел к винту через клемму.

Галогенные лампы h4 в фаре заднего хода

На вторую сторону задних фар поставил лампу h4. Понадобилась: пружинка нужной длины, провод с клеммой «папа» и половина скрепки.

Для провода лампы сделаем пропил в патроне при помощи напильника (Рис 1).

На лампе имеются плоское отверстия. Туда и вставляем гнездо «папа» с проводом.

Фиксируем лампу в патроне с помощью пружинки, а из скрепки сделаем крючки для зацепления

Выведем провода через пропил и паяем к плате (для провода от лампы применяем доп подключение). Сейчас яркость света заднего хода несколько лучше.

Подключаем галогенки в качестве фар заднего хода

Т.к. на лампах 55Вт установлен предохранитель в 10А, а в данном случае через предохранитель F19 (кроме остального оборудования) мы присоединяем 2 лампы по 60Вт. Чтоб снять нагрузку с предохранителя F19, так же с включателя света заднего хода можете поставить реле.

Контакт 2 с включателя подсоединим к контакту 85 реле, а 86 контакт проходит на массу. Провод, который отключили от контакта 2 включателя, подсоединим к контакту 87 реле. На контакт 30 реле даем питание +12в: можете взять с аккумулятора, но лучше подключится к Ш2-16 (плюс подаётся после вкл. зажигания в авто). Реле размещаем на монтажном модулем.

Галогенные лампы G-4 в задний ход ВАЗ

Второй вариант предлагает применять в фарах галогенки 20-ти и 35-ти Вт под цоколь G-4.

Разбиваем колбу обычной лампочки, а остатки убираем пинцетом. Цоколь-держатель галогенки вставляем вовнутрь и запаиваем проводки.

Чтоб закрепить патрон галогенки в железном цоколе надо зальём его силиконовым герметиком.

А чтоб герметик залил все полости между патроном и железным цоколем равномерно, надо пользоваться шприцом без иглы.

Надо учесть, что галогенная лампа греется посильнее простой лампы (до 350-450 градусов), паять обычным припоем выводы такой лампы запрещается, надо применять керамический патрон. Так как площадь контакта лампы с патроном мала, то сам патрон не очень греется. Герметик может сохранять форму при нагреве до 340 градусов.

Сопоставление света ламп: штатной 21-Вт, галогенной 20-ваттной и галогенки 35-Вт.

Яркость простой 21-Вт лампы от 20-Вт галогенки на глаз не различается.

А 35-Вт галогенка на глаз уже явно ярче, на снимке это четко видно.

Стоимость вопросов 2у.е.

Светодиоды в фары заднего хода значительно добавит яркости света при парковке.

Тоже стоит учесть, что светодиоды не греются так как галогенные лампы.

Как установить ксеноновые лампы в задний ход

Сперва я переработал колодки под лампы, чтоб была правильная полярность. Разрезал шлейф, 2 полосы шириной 2-3 миллиметров, спаял провода

Потом снял патрон для лампы заднего хода, это легко, она закреплена на защелках (снимок 2).

Вырезал из нержавейки, по размеру входил во вовнутрь фонаря, просверлил отверстия под лампу, закрепил все шурупами (снимок 3 и 4). Модули розжига возможно расположить в любом месте.

Ксенон в задние габариты (подключение): подключать модули от питания проводов фонарей заднего хода не стал, применял их для питания реле, «+» на модули взял от реле с двигателя очистителя стекла.

Результатом доволен, а еще более довольна моя жена, по ее просьбе и делал эту переделку. При желании возможно все просто переделать назад.

Выводы

Если Ваши фонари заднего хода не светятся должным образом, тогда поменяйте стандартные лампы накаливания на галогенные либо светодиодные. Желаете, чтоб было очень ярко, тогда поставите ксенон в задние фары. Альтернатива всему возможно фотокамера заднего вида либо парктроник.

Почему не горит задняя передача ВАЗ 2110

Схема включения наружного освещения

1 — лампы габаритного света в фарах
2 — монтажный блок
3 — выключатель наружного освещения
4 — выключатель зажигания
5 — контрольная лампа внешнего освещения в комбинации приборов
6 — габаритный свет фонари в наружных задних фонарях
7 — стоп-сигналы во внутренних задних фонарях
8 — фонари освещения номерного знака
9 — выключатель освещения приборов
10 — выключатель фонарей заднего хода
11 — выключатель стоп-сигналов
12 — блок бортовой система управления
13 — лампы заднего хода во внутренних задних фонарях
К1 — реле контроля исправности ламп (внутри реле показаны контактные перемычки, которые необходимо установить при отсутствии реле)
А — на блоки питания
Б — к лампам освещения приборов

Лампы переднего габаритного света расположены в фарах, задние — в наружных задних фонарях (на крыльях автомобиля ВАЗ 2111). Лампы стоп-сигнала и заднего хода — во внутренних задних фонарях на крышке багажника. (Снятие выключателя стоп-сигнала см. Снятие вакуумного усилителя и педали тормоза в сборе). Подсветка номерного знака расположена на бампере.

Габаритный свет включается при нажатии выключателя наружного освещения. Лампы габаритных огней ВАЗ 2112 и стоп-сигнал запитаны через реле К1 для контроля исправности ламп в монтажном блоке. При перегорании любой из ламп или обрыве контакта в розетке или цепи питания загорается соответствующий индикатор в блоке управления.При отсутствии реле управления лампами вместо них необходимо установить перемычки, иначе лампы не будут гореть.

Лампы освещения номерного знака включаются одновременно с наружным освещением, но подключаются в обход реле управления, поэтому их исправность не диагностируется.

Лампа подсветки перчаточного ящика ВАЗ 2110 включается при включении зажигания переключателем под крышкой ящика.

Напряжение на переключатели ламп внутреннего освещения и индивидуального освещения водителя подается также при включении зажигания ВАЗ 2110. Кроме того, внутреннее освещение включается, если одна из дверей открыта, а переключатель света находится в соответствующем положении. Через несколько секунд после закрытия дверцы яркость лампы уменьшается и она гаснет. Это контролируется дисплеем бортовой системы мониторинга.

Подсветка приборов включается одновременно с включением наружного освещения. Яркость подсветки регулируется реостатом на панели приборов ВАЗ 2111.

Лампы заднего хода загораются, если включено зажигание ВАЗ 2112 и замкнут переключатель заднего хода, расположенный на коробке передач.

Освещение багажника включается одновременно с лампами габаритного света.

Автомобильное освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — Схема освещения
  • Фары и освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — Снятие и установка фар
  • Разборка и сборка блока фары, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — Гидрокорректор фар
  • Гидрокорректор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — Замена главного цилиндра гидрокорректора
  • Снятие и установка главного цилиндра гидрокорректора фары ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — Регулировка фар
  • Регулировка фар автомобилей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — Наружное и внутреннее освещение
  • Стоп-сигнал и фонарь заднего хода, освещение салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — Указатели поворота
  • Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — Противотуманные фары
  • Замена габаритной и противотуманной фары ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — Замена бокового указателя поворота
  • Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — Замена переключателя фонарей заднего хода
  • Снятие и установка переключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — Замена фонарей заднего хода и стоп-сигнала
  • Снятие и установка стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

  • — Замена подсветки заднего номерного знака
  • Снятие и установка плафона подсветки заднего номерного знака ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Датчик заднего хода ВАЗ 2110 — это механизм включения фонарей заднего хода, который белым сигналом оповещает о намерении ( или уже предпринимают действия) водителя и автомобиля, чтобы вернуться.

Где находится датчик заднего хода ВАЗ 2110?

Этот датчик расположен на левой стороне внизу коробки передач. Найдя его, вы не ошибетесь, потому что это единственный элемент на КПП с подключенными проводами.


Устройство и принцип действия.

Принцип работы датчика довольно прост: при включении задней передачи на лампу подается напряжение, отчего она загорается. Это происходит благодаря особому шарику переключателя, который при включении задней передачи выходит из штока и замыкает контакты.В момент выключения «задние» контакты размыкаются под действием возвратной пружины, и все возвращается в исходное положение.

Нередко можно услышать (или даже увидеть на дороге), что сигнал не работает, свет не загорается при движении задним ходом. По большому счету такая неисправность никак не повлияет на ход автомобиля по проезжей части, но вполне может вызвать дискомфорт при вождении или даже создать аварийную ситуацию на дороге. Причиной такого несоответствия нормальному состоянию автомобиля может быть ряд вариантов, выяснить единственно правильный из которых следует на смотровой яме или эстакаде. Наиболее распространенными из них считаются следующие.

Неисправности датчика заднего хода «десятки» и их диагностика.

1. Перегорела лампочка.

Решение вопроса: замена лампочки на новую. Для этого придется демонтировать обивку, расположенную за фонарем, затем выключить наружное освещение, открыть багажник и отсоединить жгут проводов. Затем следует снять панель, отжав боковые защелки, открутить лампу, нажав на нее.Затем поставьте новую лампочку и верните все на прежние места.

2. Контакты окислены, вышли из строя предохранители, на плате нет «массы».

Решение проблемы: почистить контакты, при необходимости заменить оборванные провода и неисправные предохранители. Для этого достаточно снять фару.

3. Обрыв провода.

Решение вопроса: проверка целостности проводов и их замена при необходимости.

4.Сломан датчик заднего вида.

Решение: диагностика и замена датчика при необходимости.

Как проверить датчик заднего хода ВАЗ 2110?

Для диагностики этой проблемы вам потребуются: мультиметр, изоляция, молоток и зубило, поддон для слива масла, нож, плоскогубцы, ключи на «22» и «24», головка для » 22 «увеличено. Теперь о самой проверке:

  • Отсоедините и снимите провода, подключите тестер, выставив на нем функцию «звонок» или сопротивление.
  • Включаем задний ход, затем — зажигание, не забываем следить за показателями сопротивления на тестере. Если счетчик показывает «0», значит все в порядке. Остальные значения говорят о необходимости замены устройства. Сделайте то же самое с лампами заднего хода, горящими, если передача заднего хода не включена.

Если вы определили, что вам необходимо заменить датчик заднего хода, следуйте приведенным ниже инструкциям.

Замена датчика заднего хода ВАЗ 2110: пошаговая инструкция.

  1. Снимите защиту на «двигателе», если она есть, поставив какую-нибудь емкость под место отвинчивания датчика, чтобы избежать «утечки» масла в никуда.
  2. Отстегиваем провода, прикрепленные к детали. Для этого нужно лечь под машину.


  1. Выкрутить неисправный датчик ключом на «21».

Ваши соседи стали жаловаться, что когда ты в любимом ВАЗе бекаешь задним ходом, это не заметно для окружающих? Что ж, пора поменять датчик заднего хода и забыть обо всех проблемах, в том числе о соседях.
В чем могут быть причины того, что задние фонари не светятся? Как сделать самому?
Насколько это сложно и что для этого нужно? Что делать в каком порядке?
Ответы на все эти вопросы дает эта статья, а также есть вспомогательные фото, показывающие, как это сделать правильно, заменив этот датчик на ВАЗ 2106, 2108 и другие модели:

  • Причины не горения фонарей заднего хода автомобиля ВАЗ
  • Инструменты
  • Замена датчика
  1. ВАЗ 2107
  2. ВАЗ 2109
  3. ВАЗ 2110
  4. ВАЗ 2114
  • Проверка работоспособности
  • Что делать, если замена датчика не помогла?

Причины не горящих фонарей заднего хода автомобиля ВАЗ


Для начала нужно выяснить, по какой причине не загораются фонари заднего хода — может просто перегорели лампочки (см.) И менять даже датчик не нужно?
Вот несколько причин:

  • Перегорели лампы заднего хода.Проверить их работоспособность можно, вынув их из фонарей и проверив мультиметром.


  • Еще одна причина — повреждение проводки. Здесь все посложнее — поиск займет больше времени. И проверяется точно так же — мультиметром на целостность или сопротивление.
  • Плохие контакты на датчике заднего хода. Как известно, при плохом контакте обычно ничего не получается.
  • Нарушение изоляции на проводах возле датчика приводит к их короткому замыканию.
  • Перегорел предохранитель (см.). Какой именно нужно указать для каждой машины в руководстве по ремонту.
  • Ну и поломка самого датчика — об этом свидетельствует как отказ включаться фарами при включении задней передачи, так и постоянное свечение фонарей.

Для устранения неполадок с освещением вам, возможно, придется выполнить все ремонтные работы, но вы можете начать с датчика. Цена на него небольшая — обычно около 100 рублей, поэтому вы можете купить и поменять, а потом решать проблемы по мере их появления.

Инструменты

Итак, что нужно для замены датчика заднего хода своими руками:

  • Набор ключей. Хотя это даже громко сказано. Вам понадобится 22 ключа, а в некоторых случаях 24 ключа


  • Маленькая емкость для масла
  • Отвертка
  • Плоскогубцы
  • Изолента
  • Молот
  • Долото

Замена датчика

А теперь пора рассмотреть процесс замены датчика заднего хода на различных автомобилях ВАЗ — с 2106 на 2115.Вот вам инструкция.

ВАЗ 2107


Начнем с автомобиля ВАЗ 2107. На моделях ВАЗ Классик все сделано точно так же.

Совет! Перед началом замены датчика на любом автомобиле очистите корпус коробки передач от грязи, чтобы упростить поиск датчика и предотвратить попадание грязи в масло.

Итак:

  • Сначала ищем датчик — он находится с правой стороны КПП, если смотреть на машину по направлению ее движения.Ошибиться очень сложно — это единственная деталь в КПП, где подходят два провода.


  • Если провода оборваны, то ищите выступающие контакты.
  • Если провода все еще на датчике, отсоедините их.
  • Далее пригодится ключ на 22. Им нужно открутить датчик. Для удобства лучше взять более длинный кривошип, так как со временем датчик прилипает к картеру.
  • Если нет возможности открутить датчик реверса ключом (головкой), то это нужно делать молотком и зубилом.

Примечание! Картер коробки передач очень хрупкий. Поэтому будьте предельно осторожны, чтобы не повредить его ударами молотка.

  • Затем очистите сиденье от грязи ножом.
  • Снимите металлическую шайбу с грязью и замените ее новой.
  • Вставьте датчик и затяните его тем же ключом до упора.
  • Далее нужно снова надеть провода. При необходимости обожмите контакты плоскогубцами.
  • И вот, на ВАЗ 2107 замена датчика заднего хода завершена!

У некоторых возникает вопрос по маслу — потечет оно или нет.В этом случае он не потечет.

ВАЗ 2109


Напомним, что данный товар относится к семейству Самара в целом, а не только к автомобилю ВАЗ 2109:

  • Снимите защиту с двигателя автомобиля, если таковая имеется.
  • Расположение датчика на автомобиле ВАЗ 2108 и подобных немного отличается от положения на Классике, так как автомобиль имеет передний привод.
  • Датчик находится с левой стороны при движении автомобиля.
  • Если Classics пришлось загнать в смотровую яму, то переднеприводные автомобили можно было просто поднять под левое переднее колесо с помощью домкрата.
  • Опять же — проводка подходит к датчику.
  • Снимите провода.
  • Для снятия датчика вам понадобится удлиненная головка 22 и ручка.
  • Используя головку, снимаем датчик.


Помните! Замена датчика заднего хода на переднеприводном автомобиле характеризуется небольшими утечками масла из картера коробки передач.

  • Подготовьте емкость и, как только вы открутите датчик, подставьте его, чтобы масло не пролилось на пол.
  • Вставьте новый датчик как можно скорее.
  • Сначала затяните вручную, а затем затяните той же головкой и трещоткой.
  • Подсоедините электрические провода.
  • Добавьте необходимое количество масла.

Все готово!

ВАЗ 2110

Двигатели от ВАЗ 2108 устанавливаются на автомобили семейства ВАЗ 2110. Следовательно, нет смысла писать ту же информацию второй раз. Ответ такой: ВАЗ 2110 замена датчика заднего хода — см. Информацию выше.

ВАЗ 2114

Замена датчика заднего хода на ВАЗ 2114 или автомобили семейства Самара-2.
Инструкции:

  • Суть процесса та же.
  • Поднимите автомобиль домкратом.
  • Снимите защиту с двигателя, если необходимо, но это может даже не понадобиться.
  • Найдите датчик, на новых образцах моделей Самара-2 он имеет немного другое расположение, но найти его тоже не составит труда.
  • Отсоедините разъем проводки от датчика.
  • Ключом на 22 (с головкой удобнее, но можно и ключом) откручиваем датчик.
  • Поставьте емкость для масла перед снятием датчика с разъема.

Примечание. Лучше всего заменять датчик на холодном автомобиле, так как масло будет меньше вытекать. Хотя это не важно.

  • Выньте старый датчик и вставьте новый вместе с новым кольцом.
  • Затяните датчик гаечным ключом или головкой.
  • Очистить картер коробки передач от масляных следов.
  • Подсоедините провода.
  • Пополните до необходимого уровня.
  • Установите защиту двигателя (при необходимости).

Итак, датчики поменяли. Теперь вы можете приступить к проверке их работоспособности.

Проверка работоспособности

И вот настал момент, когда все должно заработать:

  • Включите передачу заднего хода.
  • Поверните ключ зажигания.
  • При этом заводить машину не нужно, как об этом пишут некоторые «знатоки».
  • Положительный результат — горят оба фонаря заднего хода.

Если был достигнут положительный результат, поздравляю. Если нет, то давайте копать дальше.

Что делать, если замена датчика не помогла?

Ранее в этой статье был список возможных причин — почему не загораются фонари заднего хода. Причина может быть в любой из вышеперечисленных или во всех сразу.
Следовательно, вам нужно будет шаг за шагом предпринять шаги по устранению каждого из них, и тогда вы добьетесь успеха.Также в помощь вам предоставлено видео, на котором наглядно показана замена датчика заднего хода.

Здравствуйте. Наконец-то и бесповоротно в нашем городе наступила осень, уже неделю идет дождь, а вместе с ним и мелкие неисправности. В очередной раз, припарковав машину после работы, я заметил, что не горят фонари заднего хода.

Первым делом проверил предохранитель F19, отвечающий за лампы заднего хода, оказался в порядке.

На всякий случай проверил обе лампы, все исправны.Протер контакты, не помогло.
Осталось проверить только датчик задней передачи, в народе известный как «лягушка».
Этот датчик находится в коробке передач слева по направлению движения.


Видно без ямы, достаточно снять воздушный фильтр.


Блок обмотан красной лентой

Проверить датчик можно, исключив его из схемы. Для этого необходимо включить зажигание, снять колодку и замкнуть на ней провода между собой.


В этом случае должны загореться фонари заднего хода. Если этого не произошло, проблема не в датчике. Это был только мой случай.

Для начала решил проверить проводку от лягушки до ламп, для этого на зеленый провод колодки «лягушка» от АКБ надо подать 12В. Лампы горят, это хорошо! Таким образом я выяснил, что на лягушку напряжение не подается. В этом случае на предохранителе находится пружина, т.е. проблема в проводке между монтажным блоком и крестовиной.

Выключив датчик («лягушку»), предохранитель и лампы, стою под дождем, все в ожидании дальнейших исследований с проводкой, и тут в голову приходит яркая мысль, проверить монтажный блок с обратной стороны , а именно колодки, входящие в него.


Любая машина, предназначенная для дорог общего пользования, имеет заднюю передачу. Он позволяет вести машину задним ходом. Чтобы остальные участники дорожного движения узнали о ваших намерениях, на задней оптике должны сработать соответствующие сигналы — фонарей заднего хода.

Именно в этом случае включается датчик заднего хода на ВАЗ 2110. Он передает информацию, включает напряжение на фарах, тем самым водители вокруг вас видят, что вы собираетесь сделать резервную копию. Из соображений безопасности невероятно важно иметь работающий датчик заднего хода.

Принцип действия


Этот регулятор работает больше, чем просто:

  • Вы переключаете рычаг переключения передач на задний ход;
  • Одновременно с включением задней скорости вилка включения прижимается к датчику;
  • Создается замыкание провода на массу;
  • Загорается свет, сигнализирующий о трогании с места.

Признаки неисправности

Конечно, заподозрить, что не работает датчик заднего хода, очень легко — при включении заднего хода свет не загорается.


В такой ситуации есть всего три варианта развития события:

  1. Перегорела сама лампочка, значит, сам элемент может быть целым.
  2. Перестал работать предохранитель питания. Нередко он просто перегорает.
  3. Сам датчик не работает. Такое случается не так часто, но его состояние придется проверить.

Это датчик?


Действительно, как определить, что вышел из строя именно он, а не перегоревший предохранитель или лампочка? Все очень просто.

  1. Придется снять предохранитель, проверить его на целостность. Для автомобиля ВАЗ 2110 предусмотрена установка предохранителя №19, номинальный ток которого составляет 7,5А. Он находится в монтажном блоке, а монтажный блок находится под панелью приборов.
  2. Проверить состояние лампы. Если с ней все нормально, то вариант только один — сломался датчик заднего хода.

Где это и как это проверить

Чтобы приступить к замене датчика заднего хода на автомобиле ВАЗ 2110, необходимо предварительно определить его расположение.


Но правда, где он? В поиске этого элемента нет ничего сложного.

  1. Вам понадобится эстакада или яма. Так или иначе, вы должны быть под машиной.
  2. Теперь посмотрите на задние колеса автомобиля и посмотрите на коробку передач. Слева от него находится желаемый датчик.
  3. Можно ли его спутать с другими аппаратами? Едва ли. Только для этого элемента предусмотрена проводка трансмиссии. Поэтому других подобных устройств поблизости вы точно не найдете.

Приступаем к проверке. В конце концов, нам нужно убедиться, что датчик вышел из строя и его замена действительно сработает.

Для проверки проделаем следующие манипуляции:

  • Отсоединить терминал от счетчика;
  • Подключите мультиметр к разъемам и включите его в режиме измерения сопротивления;
  • Переключить коробку передач на заднюю скорость;
  • Запустить двигатель;
  • Посмотрите, что выдает устройство;
  • Если прибор показывает сопротивление 0 Ом, плюс звучит зуммер, значит все нормально, датчик исправен;
  • Плохо, если счетчик показывает бесконечность. Это свидетельствует о том, что датчик отработал свое предназначение и требует срочной замены.

Замена

Стоит ли спешить с заменой датчика заднего хода? И как. Ведь это устройство обеспечивает безопасность движения на дороге. Если другие автомобилисты не знают о ваших намерениях сдать назад, то аварий и столкновений не избежать. Думать нужно не только о себе, но и о других.


Процедура замены датчика заднего хода на автомобиле ВАЗ 2110 ничего сложного не предусматривает.С этим справится даже автовладелец без особого опыта и навыков.

Следуя пошаговой инструкции, вы сможете быстро и эффективно заменить счетчик и продолжить движение на уже полностью исправном автомобиле.

  1. Очистите агрегат от скопившейся грязи, так как при снятии она может попасть в трансмиссионное масло. Ничего хорошего из этого не выйдет, так что подумайте о безопасности КПП.
  2. Машина установлена ​​на яме или эстакаде. Опять же, вам нужен доступ к низу.
  3. Снять защиту картера. Делается это путем откручивания нескольких креплений.
  4. Используйте небольшую емкость, чтобы налить смазку. Дело в том, что при демонтаже датчика вместе с ним выливается небольшое количество масла. Вряд ли вы захотите, чтобы он был на полу, под ногами.
  5. Отсоедините проводку от датчика заднего хода.
  6. Выкрутите счетчик из гнезда.
  7. Слегка зачистите гнездо, чтобы новый блок хорошо поместился на новом месте.
  8. Заменить купленный качественный датчик заднего хода на старый, отслуживший свое назначение.
  9. Добавьте необходимое количество масла. Просто посмотрите, сколько смазки слито, и залейте такое же количество обратно. Хотя в результате эксплуатации уровень масла может быть ниже ожидаемого. Выполните соответствующие измерения, чтобы определить недостающее количество трансмиссионного масла.
  10. Верните все провода на свои места. Если у вас возникли проблемы с поиском места соединений, отметьте их при отсоединении проводов. Хотя на самом деле там сложно запутаться.
  11. Проверить работоспособность нового датчика заднего хода.

Если все манипуляции были выполнены правильно, вы убедились, что предохранитель и лампочка исправны, то несложная процедура замены датчика заднего хода сможет вернуть работоспособность КПП на прежний уровень.

При внимательном подходе даже новичку такой ремонт займет максимум 30 минут. Не нужно тратить много времени, а тем более можно обойтись с минимальными финансовыми затратами по сравнению с походом в автосервис.

Будем надеяться, что теперь датчик будет работать долго и качественно, а ваши маневры на дороге всегда будут безопасными и понятными для окружающих участников дорожного движения. Плюс желаем того же в выступлении автомобилистов и пешеходов уже вокруг вас.

причин и способов устранения. галогенные лампы h4 в фонарь заднего хода

Многие владельцы «десятки» жалуются на отсутствие света при движении задним ходом. Между тем уходить «в темноту» небезопасно и неудобно.Что может быть сделано?

На старых автомобилях, например «классика», борьба с темнотой в задней части часто решается «в лоб» — установкой дополнительной фары под задним бампером. Для «десятки» такое решение подходит частично — навешивание за противотуманной фары обязательно испортит хороший внешний вид этой машины. Между тем, вы можете прикрепить дополнительное освещение к спине, но немного другим способом.

Сначала рассмотрим самые легкие варианты, а потом в конце статьи поставим дополнительную фару на задний бампер ВАЗ-2110.

Интенсивность заднего фонаря

Если в первой десятке не хватает света при движении задним ходом, и вы хотите улучшить освещение, сначала вы должны убедиться, что соответствующие огни работают должным образом. Причин, по которым они могут тускло светиться, более чем достаточно. Это:

— Старые лампочки с почерневшей лампочкой, работающие на грани перегорания. Необходимо проверить состояние ламп и при необходимости заменить их новыми.

— Загрязнение плафонов внутри.Смыть их непросто. Сделать это придется тонкой длинной палкой с намотанной тряпкой через отверстие лампочки.

— Некачественный мутный пластик плафонов (актуально для замененных не заводских фонарей, например, после аварии). В этом случае нужно заменить плафоны на заводские, которые, как правило, не мутнеют.

— И, конечно же, «фирменные» болячки ВАЗов — задние фонари. Разберем эту неисправность отдельно.

Напряжение на задние лампочки на ВАЗ-2110 подается не по проводам, а по шлейфу.Это гибкая зеленая лента с токопроводящими дорожками. В одном месте в шлейф подключают колодку с проводами, а потом по дорожкам ток идет к лампам.

Проблема в том, что шлейфы крайне ненадежны: они ломаются, изнашиваются, из-за чего дорожки могут электрически сообщаться друг с другом. Все это приводит к тому, что задние фонари начинают работать хаотично. Наверняка все видели, как на «десятке» при нажатии на тормоз вместо стоп-сигнала, например, включаются правый поворотник и левый боковой маркер. Такое «чудо» происходит именно из-за поездов.

Задние фонари также подключены к заземлению через петлю. Соответственно, если «массовая» гусеница не полностью исправна, то «массовая» будет плохо. Лампы будут тускло светиться. Также это может стать причиной плохой фары заднего хода на ВАЗ-2110.

Совет: Если фары светят нормально, но света все равно мало и при этом не хочется заморачиваться с установкой дополнительных устройств, то при движении назад можно включить задние противотуманные фары.Это добавит света хоть немного.

Дополнительное освещение для заднего хода на ВАЗ-2110

Если со штатными фарами все хорошо, то на «десятку» можно установить дополнительный задний фонарь. Сделать это несколько сложнее, чем потому, что нужно выполнить установку красиво. По тем же причинам красоты лучше, если фара будет узкой. Тогда она не будет бросаться в глаза. Вместо противотуманных фар можно использовать мощные дневные ходовые огни со светодиодами.

Фара, подвешенная к заднему бамперу на десятке, будет выглядеть странно, поэтому ее стоит устанавливать прямо в бампер. Он пластиковый, поэтому подготовить отверстие для фары будет довольно несложно. Размеры должны быть точно такими, чтобы фара вошла в отверстие для втягивания. Закрепить в бампере можно прочным водостойким клеем. Бампер не подвергается высоким скручивающим и разрушающим нагрузкам, поэтому клей будет достаточно надежным.

Нужно подключить дополнительную фару от провода, питающего стандартные задние фонари.Тогда дополнительный свет загорится параллельно основному при включении задней передачи. Удобнее всего подключаться к проводу в багажнике. Для этого отогните коврик от левого крыла и найдите жгут проводов.

Зеленый провод отвечает за питание задних фонарей. Это можно проверить, если при включенном зажигании и неработающем двигателе включить заднюю передачу и проверить наличие напряжения на указанном проводе. Соответственно при выключенной передаче заднего хода на ней не должно быть напряжения.

Подключить свой провод к штатному можно либо «официально». В любом случае место стыка необходимо заизолировать изолентой. Далее нужно проложить новый провод от багажника под бампером. Для этого придется просверлить отверстие в полу багажника. После окончания работ важно закрыть отверстие любым герметиком, чтобы вода не попала в ствол. Провод «массы» от дополнительной фары необходимо соединить с металлом кузова в любом удобном месте при помощи.

Теперь при включении задней передачи вместе с заводскими фарами будет включаться и ваша дополнительная фара. Как правило, задняя передача включается на короткое время, поэтому фара не успевает нагреться. Если есть опасения по поводу пластикового бампера, то стоит выбрать светодиодные дневные ходовые огни. Светодиоды не имеют сильного нагрева при работе, поэтому такая фара будет для бампера абсолютно безопасной.

Датчик заднего хода ВАЗ 2110 — это механизм включения фонарей заднего хода, сигнализирующий белым сигналом о намерении (или уже имеющем место) водителя и автомобиля двигаться назад.

Где датчик заднего хода ВАЗ 2110?

Этот датчик расположен слева внизу коробки передач. Найдя его, вы не ошибетесь, потому что это единственный элемент на КПП с подключенными проводами.

Устройство и принцип работы.

Принцип работы датчика довольно прост: при включении задней передачи на лампу подается напряжение, от чего она загорается. Это происходит благодаря особому шарику переключателя, который при включении задней передачи выходит из штока и замыкает контакты.В момент выключения «задние» контакты размыкаются под действием возвратной пружины, и все возвращается в исходное положение.

Нередко можно услышать (или даже увидеть на дороге), что сигнал не работает, свет не загорается при движении задним ходом. Такая неисправность по большому счету никак не повлияет на ход автомобиля по проезжей части, однако вполне может вызвать дискомфорт при вождении или даже создать аварийную ситуацию на дороге. Причиной такого несоответствия нормальному состоянию автомобиля может быть ряд вариантов, выяснить единственно верный из которых следует на смотровой яме или эстакаде. Наиболее распространенными из них считаются следующие.

Неисправности датчика заднего хода «десятки» и их диагностика.

1. Перегорела лампочка.

Решение вопроса: замена лампочки на новую. Для этого вам нужно будет демонтировать обивку за фонарем, затем выключить наружное освещение, открыть багажник и отсоединить жгут проводов. Затем следует снять панель, отжав боковые защелки, открутить лампу, нажав на нее.Затем поставьте новую лампочку и верните все на прежние места.

2. Контакты окислены, вышли из строя предохранители, на плате нет «массы».

Решение проблемы: очистить контакты, при необходимости заменить оборванные провода и неисправные предохранители. Для этого достаточно снять фару.

3. Обрыв провода.

Решение вопроса: проверка целостности проводов и их замена при необходимости.

4.Сломан датчик заднего вида.

Решение: диагностика и замена датчика при необходимости.

Как проверить датчик заднего хода ВАЗ 2110?

Для диагностики этой проблемы вам потребуются: мультиметр, изоляция, молоток и зубило, поддон для слива масла, нож, плоскогубцы, ключи на «22» и «24», головка на «22». «увеличено. Теперь о самом чеке:

  • Отсоедините и снимите провода, подключите тестер, выставив на нем функцию «звонок» или сопротивление.
  • Включаем задний ход, затем — зажигание, не забываем следить за показателями сопротивления на тестере. Если счетчик показывает «0», значит все в порядке. Остальные значения говорят о необходимости замены устройства. Сделайте то же самое с лампами заднего хода, горящими, если передача заднего хода не включена.

Если вы определили необходимость замены датчика заднего хода, следуйте приведенным ниже инструкциям.

Замена датчика заднего хода ВАЗ 2110: пошаговая инструкция.

  1. Снимите защиту на «двигателе», если она есть, поставив какую-нибудь емкость под место откручивания датчика, чтобы избежать «утечки» масла в никуда.
  2. Освободить провода, прикрепленные к детали. Для этого нужно лечь под машину.

  1. Выкрутить неисправный датчик ключом на «21».


Если неисправность вызвана повреждением предохранителя, вам также необходимо будет найти его в специальной колодке, расположенной под рулевым колесом автомобиля, затем аккуратно удалить сломанную деталь и установить новую.

Более сложная задача — заменить датчик, который перестал реагировать на переключение передач и обеспечивать включение света. Для выполнения этой операции вам потребуется:

  • загнать автомобиль на эстакаду и поставить на ручной тормоз;
  • снимаем защитную крышку;
  • заменить емкость для трансмиссионного масла;
  • снимите датчик и отключите его от электрической цепи;
  • установить исправную деталь. После этого в обязательном порядке необходимо проверить уровень масла и долить его, если в коробке передач недостаточно смазки;
  • последний этап — сборка сборки, выполняемая в обратном порядке.

Безопасность эксплуатации автомобиля напрямую зависит от работоспособности фонарей заднего хода. Именно поэтому необходимо своевременно выявлять любые описанные выше неисправности и качественно устранять их самостоятельно или с привлечением опытных специалистов автосервиса.

»Не горит задний ход — что делать

Вы заметили, что на вашем автомобиле не горит лампа заднего хода, что делать в таких случаях, с чего начать поиск неисправности.

Для автомобилей с коробкой передач.

  1. Первое, что нужно сделать, это проверить предохранитель, это проще простого, заглянуть в инструкцию и найти предохранитель, который отвечает за включение лампочки.
  2. Второй. Если у вас МКПП, то нужно проверить разъем на датчике заднего хода, как правило, он один на коробке, не считая датчика скорости, он находится на КПП между АКБ и двигателем. Снимаем разъем с датчика, смотрим, не окислились ли контакты, соединяем их железкой при включенном зажигании и проверяем, включены задние фонари или нет.Если загорелись лампочки, значит меняем датчик (лягушка).
  3. Третье, что нужно проверить, это мелочь в заднем фонаре, спросите вы: — Как же у меня два фонарика заднего хода, действительно ли сразу перегорели две лампочки?

Да, такие бывают и тогда, когда две лампочки перегорели практически сразу, или, например, в крышке багажника поставили фары, они сильнее захлопнули, а у половины ламп накаливания накалились. Также стоит обратить внимание на контакты лампочек, если они окислились, то обязательно их почистить, например на ВАЗ 2107, окислились точно.

Но это конечно редко бывает, когда перегорают или стряхиваются сразу две лампы, тут скорее искать неисправность датчика реверса, в народе его реверсная лягушка. Это название уходит корнями во времена наших дедов, когда все ездили на ВАЗах, Волгах и ЗАЗах. Кстати, на ВАЗ 2110, как я уже сказал, две фары заднего хода и разъем там обычно постоянно окисляется. Ремонтировать особо нечего, достаточно почистить контакты и переустановить разъем.

После того как вы все и ничего проверили, передача заднего хода все равно не горит, проблема остается нерешенной, нужно перекопать проводку, поискать зазор и кольцо.

Примерная электрическая схема для автомобиля:

  • Первый провод идет от блока предохранителей к лампе
  • Второй провод от массы кузова к датчику скорости заднего хода на коробке передач
  • Третий провод идет от датчика к фонарю заднего хода

Бывает, и наоборот, задние фонари постоянно на , ну тут датчик скорее заклинило или перетерся и закоротил провода.

Как заменить неисправный датчик?

  • На некоторых автомобилях он расположен на верхней части коробки передач, например, Peugeot, и вы без особого труда можете заменить ее, открутив головкой 21.
  • На отечественных автомобилях типа ВАЗ он находится ниже уровня масла, при замене нужно снять защиту картера, если она есть, заменить небольшую емкость на случай, если не очень быстро своими руками 🙂

Видео по замене датчика на автомобиле ВАЗ 2110, 2111, 2112.

На автомобиле с АКПП или вариатором ситуация намного сложнее, из-за наличия контроллера передач, в котором могут быть неисправности.

Замена охлаждающей жидкости, антифриза или антифриза
Как проверить датчик массового расхода воздуха (MAF) — признаки неисправности и ремонт
Что такое датчик кислорода в автомобиле (лямбда-зонд) Неровная работа двигателя на холостом ходу — причины и неисправности Привод Пежо — снятие и установка не работает обогрев заднего стекла — как отремонтировать

Здравствуйте, у меня вопрос: на Тен (ВАЗ 2110) не работают фонари заднего хода. Устанавливаю новые лампочки, которые точно знаю, работают, но не помогает. Реле вроде тоже работает. Где найти источник неисправности? (Иван)

Здравствуйте Иван. Причин неработающих фонарей заднего хода в ВАЗ 2110 несколько. Если с лампочками вы уже разобрались, то, скорее всего, проблема кроется в выходе из строя датчика заднего хода. Мы расскажем, как понять, что он сломан, где он находится и как его поменять.

[Скрыть]

Диагностика и замена прибора

Скорее всего, если и реле, и сами фары исправны, вы столкнулись с неисправностью датчика заднего хода — это распространенная болезнь отечественных автомобилей.Ниже мы расскажем, где он находится и как его заменить. Конечно, проблема может заключаться в обрыве или коротком замыкании в проводке, но случается это гораздо реже.

Во-первых, вам нужно получить доступ к устройству. Для этого необязательно загонять машину в яму, достаточно просто открыть капот. Вы увидите регулятор на корпусе коробки передач слева внизу, если смотреть по направлению движения.

Его диагностика заключается в отключении разъема от регулятора.Когда вы это сделаете, следует включить зажигание и замкнуть два контакта. В том случае, если загорелись фонари заднего хода, значит проблема в вышедшем из строя датчике. Если не загораются фары, то, скорее всего, провести диагностику проводки. Также обратите внимание на сами контакты — иногда бывает, что они просто окислились, тогда прибор работать не будет. Если да, очистите их железной щеткой или наждачной бумагой.

Что касается самой замены, то тут тоже ничего сложного.Если вы решили поменять устройство на яме, подъемнике или эстакаде, то также потребуется демонтировать ограждение двигателя. Под регулятор ставим небольшую емкость (при снятии из коробки передач выйдет немного трансмиссионного масла). Собственно по этой же причине операцию нужно проводить как можно быстрее.

Сам процесс заключается в демонтаже регулятора гаечным ключом на 21 и замене его новым приспособлением. Замените манометр и надежно затяните, затем проверьте работоспособность. В том случае, если после этого устройство не работает, то, скорее всего, в вашем автомобиле есть проблемы с проводкой. Используйте приведенную выше схему подключения, чтобы понять проблему.

Видео «Замена заднего регулятора хода в автомобиле ВАЗ 2110»

В этом видео вы можете посмотреть, как производится замена устройства заднего хода на автомобиле ВАЗ 2110 в домашних условиях (автор видео — do Auto).

Где находится датчик заднего хода ваз 2110

Любая машина, предназначенная для дорог общего пользования, имеет заднюю передачу.Это позволяет вам двигаться задним ходом. Чтобы другие участники дорожного движения знали о ваших намерениях, на задней оптике должны срабатывать соответствующие сигналы — фонари заднего хода .

Именно в этом случае включается датчик заднего хода на ВАЗ 2110. Он передает информацию, включает напряжение на фарах, благодаря чему водители вокруг вас видят, что вы собираетесь забрать обратно. Из соображений безопасности невероятно важно иметь работающий датчик заднего хода.

Принцип действия


Этот регулятор работает больше, чем просто:

  • Вы переключаете ручку переключения передач в положение задней передачи;
  • Одновременно с включением заднего хода вилка прижимается к датчику;
  • Короткое замыкание провода на массу;
  • Загорается свет, указывая на начало движения машины задним ходом.

Симптоматология

Конечно, заподозрить неработающий датчик заднего хода очень легко — при включении задней передачи лампочки не загораются.


В данной ситуации есть только три варианта развития события:

  1. Сама лампочка перегорела, потому что сам элемент может быть целым.
  2. Перестал работать силовой предохранитель. Нередко просто перегорает.
  3. Сам датчик не работает.Это случается не так часто, но проверить его состояние придется.

Есть причина датчика?


Действительно, как определить, что это он вышел из строя, а не перегорел предохранитель или лампочка? Все очень просто.

  1. Придется снять предохранитель, проверить его на целостность. На автомобиль ВАЗ 2110 устанавливается предохранитель под номером 19, номинальный ток которого составляет 7,5А. Он находится в монтажном блоке, а монтажный блок находится под панелью приборов.
  2. Проверить состояние лампы. Если с ней тоже все нормально, то вариант остается прежним — сломался датчик заднего хода.

Где он и как его проверить

Чтобы приступить к замене датчика заднего хода на автомобиле ВАЗ 2110, необходимо предварительно определить его расположение.


Но правда, где он? В поисках этого элемента нет ничего сложного.

  1. Вам понадобится эстакада или яма. Так или иначе, вы должны оказаться под машиной.
  2. Теперь посмотрите на задние колеса автомобиля и посмотрите на коробку передач. Слева от вас желаемый датчик.
  3. Можно ли его спутать с другими устройствами? Вряд ли. Только для этого элемента предусмотрена проводка от КПП. Поэтому других подобных устройств поблизости вы точно не найдете.

Начинаем проверку. Ведь нам нужно убедиться, что датчик вышел из строя, и что его замена действительно даст результат.

Для проверки проделаем следующие манипуляции:

  • Отсоединить терминал от счетчика;
  • Подключите мультиметр к разъемам и включите его в режиме измерения сопротивления;
  • Перевести коробку передач в режим заднего хода;
  • Запустить двигатель;
  • Посмотрите, что выдает устройство;
  • Если прибор показывает сопротивление 0 Ом плюс пищит пищалка, значит все нормально, датчик исправен;
  • Плохо, если счетчик показывает бесконечность.Это свидетельствует о том, что датчик отработал свое предназначение и требует срочной замены.

Замена

Стоит ли спешить с заменой датчика заднего хода? И как. Ведь это устройство обеспечивает безопасность движения на дороге. Если другие автомобилисты не знают о ваших намерениях вернуться, то аварий и столкновений не избежать. Думать нужно не только о себе, но и о других.


Процедура замены датчика заднего хода на ВАЗ 2110 не предполагает ничего сложного.С этим справится даже автовладелец без особого опыта и навыков.

Следуя пошаговой инструкции, вы сможете быстро и точно поменять счетчик и продолжить движение на уже полностью исправном автомобиле.

  1. Очистите прибор от скопившейся грязи, потому что при его снятии весь этот мусор может попасть в масло вашей коробки передач. Ничего хорошего из этого не выйдет, так что подумайте о безопасности КПП.
  2. Автомобиль помещен в яму или эстакаду. Опять же, вам нужен доступ к низу.
  3. Снимите защиту картера. Делается это путем откручивания нескольких креплений.
  4. Возьмите небольшую емкость, в которую будет наливаться смазка. Дело в том, что при демонтаже датчика вместе с ним выливается небольшое количество масла. Вряд ли вы захотите, чтобы он был на полу, под ногами.
  5. Отсоедините проводку от датчика заднего хода.
  6. Выкрутите счетчик из гнезда.
  7. Немного зачистите гнездо, чтобы новый блок хорошо поместился на новом месте.
  8. Поставить приобретенный качественный датчик реверса на место старого, старомодного.
  9. Добавьте необходимое количество масла. Просто посмотрите, сколько смазки вытекло, и столько же залейте обратно. Хотя в результате эксплуатации уровень масла может быть ниже ожидаемого. Выполните соответствующие измерения, чтобы определить недостающее количество трансмиссионной смазки.
  10. Верните все провода на свои места. Если у вас возникли проблемы с поиском места подключения, отметьте их при отключении проводов.Хотя запутаться там на самом деле сложно.
  11. Проверить работоспособность нового датчика заднего хода.

Если все манипуляции были выполнены правильно, вы убедились, что предохранитель и лампочка исправны, то несложная процедура замены датчика заднего хода может вернуть работоспособность КПП на прежний уровень.

При аккуратном подходе даже новичку такой ремонт займет максимум 30 минут. Вам не придется тратить много времени, а тем более можно обойтись с минимальными финансовыми затратами по сравнению с обращением в автосервис.

Будем надеяться, что теперь датчик будет работать долго и качественно, а ваши маневры на дороге всегда будут безопасными и понятными для окружающих участников дорожного движения. Плюс желаем того же в исполнении уже окружающих вас автомобилистов и пешеходов.

Ваши соседи стали жаловаться, что когда на любимом ВАЗе задним ходом, то другим это не заметно? Что ж, пора поменять датчик заднего хода и забыть обо всех проблемах, да и о соседях в том числе.
В чем могут быть причины несветящихся задних фонарей? Как сделать самому?
Насколько это сложно и что для этого нужно? Что в каком порядке делать?
Ответы на все эти вопросы дает данная статья, в ней также есть вспомогательные фото, показывающие, как правильно заменить этот датчик на ВАЗ 2106, 2108 и других моделях:

  • Причины не горения фонарей заднего хода автомобиля ВАЗ
  • Инструменты
  • Замена датчика
  1. ВАЗ 2107
  2. ВАЗ 2109
  3. ВАЗ 2110
  4. ВАЗ 2114
  • Проверка здоровья
  • Что делать, если замена датчика не помогла?

Причины не горящих фонарей заднего хода автомобиля ВАЗ


Для начала нужно выяснить, почему не загораются фонари заднего хода — может, просто перегорели лампочки (см. ) И даже датчик менять не нужно?
Вот несколько причин:

  • Перегоревшие лампы заднего хода.Вы можете проверить их работоспособность, вынув их из света и проверив мультиметром.


  • Еще одна причина — повреждение проводки. Здесь все сложнее — смотреть надо дольше. И проверяется точно так же — мультиметром на целостность или сопротивление.
  • Плохие контакты на датчике заднего хода. Как известно, ничего при плохом контакте обычно не получается.
  • Нарушение изоляции на проводах возле датчика приводит к их замыканию.
  • Перегорел предохранитель (см.). Какой нужно указывать для каждой машины в руководстве по ремонту.
  • Ну и поломка самого датчика — об этом свидетельствует как невключение фар при включении задней передачи, так и постоянное свечение фар.

Для устранения неисправности фонарей может потребоваться выполнить все ремонтные работы, но можно начать с датчика. Цена на него небольшая — обычно около 100 рублей, поэтому вы можете купить и поменять, а потом решать проблемы по мере их появления.

Инструменты

Итак, что нужно для замены датчика заднего хода своими руками:

  • Набор ключей. Хотя это даже громко сказано. Вам понадобится ключ на 22 и в некоторых случаях ключ на 24


  • Малый масляный бак
  • Отвертка
  • Плоскогубцы
  • Изоляционная лента
  • Молот
  • Долото

Замена датчика

А теперь пора рассмотреть процесс замены датчика заднего хода на различных автомобилях ВАЗ — с 2106 на 2115.Вот вам инструкция.

ВАЗ 2107


Начнем с ВАЗ 2107. На моделях ВАЗ Классик все сделано точно так же.

Совет! Перед тем как приступить к замене датчика на любом автомобиле, очистите корпус КПП от грязи, чтобы легче было найти датчик и чтобы грязь не попала в масло.

Итак:

  • Для начала ищем датчик — он находится с правой стороны КПП, если смотреть на машину по направлению ее движения. Ошибиться очень сложно — это единственная деталь в КПП, где подходят две проводки.


  • Если провода оборваны, то ищите торчащие контакты.
  • Если провода остались на датчике, отсоедините их.
  • Далее пригодится ключ на 22. Им нужно открутить датчик. Для удобства лучше взять более аутентичную ручку, так как со временем датчик прилипает к картеру.
  • Если нет возможности открутить датчик реверса с помощью ключа (головки), то это необходимо сделать молотком и зубилом.

Примечание! Коробка передач Картера очень хрупкая. Поэтому будьте предельно осторожны, чтобы не повредить его ударами молотка.

  • Затем очистите сиденье от грязи ножом.
  • Удалите грязь с металлической шайбы и замените ее новой.
  • Вставьте датчик и затяните его тем же ключом до упора.
  • Далее нужно снова надеть провода. При необходимости обожмите контакты плоскогубцами.
  • И вот, на ВАЗ 2107 замена датчика заднего хода завершена!

У некоторых возникает вопрос по маслу — потечет или нет. В этом случае течь не будет.

ВАЗ 2109


Напомним, что данный товар относится к семейству Самара в целом, а не только к автомобилю ВАЗ 2109:

  • Снять защиту с двигателя автомобиля, если таковая имеется.
  • Расположение датчика на автомобиле ВАЗ 2108 и подобных немного отличается от положения на Классике, так как автомобиль имеет передний привод.
  • По направлению к автомобилю датчик находится с левой стороны.
  • Если Classic нужно было загнать в смотровую яму, то автомобили с передним приводом можно просто поднять под левое переднее колесо с помощью домкрата.
  • Опять же — проводка подходит под датчик.
  • Снимите провода.
  • Для снятия датчика понадобится удлиненная головка 22 и ручка.
  • Используя головку, снимаем датчик.


Помните! Замена датчика заднего хода на автомобиле с передним приводом характеризуется небольшими подтеками масла из картера коробки передач.

  • Подготовьте емкость и, как только вы открутите датчик, замените его, чтобы масло не пролилось на пол.
  • Вставьте новый датчик как можно скорее.
  • Сначала прикрутите его руками, а затем затяните с помощью той же головки и храповика.
  • Подсоедините жгут проводов.
  • Добавьте необходимое количество масла.

Все готово!

ВАЗ 2110

Двигатели от ВАЗ 2108 устанавливаются на автомобили семейства ВАЗ 2110. Следовательно, нет смысла писать ту же информацию второй раз. Ответ: Замена датчика заднего хода ВАЗ 2110 — см. Информацию выше.

ВАЗ 2114

Замена датчика заднего хода на ВАЗ 2114 или авто семейства Самара-2.
Инструкция:

  • Суть процесса та же.
  • Поднимите автомобиль домкратом.
  • При необходимости снимите защиту с двигателя, но это может даже не понадобиться.
  • Найдите датчик, на новых образцах моделей Самара-2 он имеет немного другое расположение, но найти его тоже не составит труда.
  • Отсоедините разъем проводки от датчика.
  • Ключом на 22 (головкой удобнее, но можно и ключом) откручиваем датчик.
  • Перед снятием датчика с разъема замените емкость для масла.

Примечание. Замену датчика в холодной машине лучше производить, так как масло будет меньше течь. Хотя это не важно.

  • Снимите старый датчик и вставьте новый вместе с новым кольцом.
  • Прикрутите датчик с помощью гаечного ключа или головки.
  • Протереть картер коробки передач от масляных следов.
  • Подсоедините провода.
  • Добавьте уровень к необходимому.
  • Установите на место защиту двигателя (при необходимости).

Итак, датчики поменяны. Теперь вы можете приступить к тестированию их работоспособности.

Проверка здоровья

И вот настал момент, когда все должно заработать:

  • Включите передачу заднего хода на автомобиле.
  • Поверните ключ зажигания.
  • В этом случае заводить машину не нужно, как об этом пишут некоторые «знатоки».
  • Положительный результат — светятся оба фонаря заднего хода.

В случае положительного результата примите мои поздравления. Если нет, то давайте копать дальше.

Что делать, если замена датчика не помогает?

Ранее в этой статье был приведен список возможных причин — почему не горят фонари заднего хода. Причина может быть любой из вышеперечисленных, а может быть все вместе.
Следовательно, вам нужно будет шаг за шагом предпринять шаги по устранению каждого из них, и тогда у вас все получится.Также в помощь вам предоставлено видео, на котором наглядно показана замена датчика заднего хода.

Современные автомобили оснащены комплектом обязательных устройств визуальной индикации. Например, датчик задней передачи предназначен для автоматического зажигания световых элементов, сигнализирующих о обратном движении машины. Но нельзя забывать, что это оборудование является вспомогательным элементом, который только выполняет роль помощника в управлении автомобильным транспортом, а не воспроизводит его функции.

Начинающие автолюбители часто задаются вопросом: «а где же датчик заднего хода?» Ответ прост: при переднем положении автомобиля он находится с правой стороны, по ходу — слева внизу от коробки передач (КПП). Найти его несложно, ведь это единственная запчасть в коробке с разводкой проводов.

Диагностика неисправностей и типичных неисправностей датчика заднего хода

В соответствии с действующими техническими нормами в вечернее время должны гореть фонари заднего хода.Если в процессе эксплуатации автомобиля отсутствует дополнительная подсветка, потребуется немедленное устранение этой проблемы, вызванной, как правило, различными техническими поломками, исчерпанием ресурса или некачественными деталями.

Для проверки исправности датчика заднего хода ВАЗ 2110 машину нужно будет поставить над смотровой ямой, на эстакаде. Как правило, срочная потребность в диагностике возникает при перебоях в работе системы обратной сигнализации.

Плохое функционирование прибора может быть связано с перегореванием рабочих элементов, неисправным предохранителем или прямым выходом из строя датчика. Чтобы узнать реальную картину, нужно выполнить ряд конкретных действий. Для начала нужно посмотреть состояние предохранителя. Он находится в монтажном блоке под панелью. Затем следует проверить лампы. И только потом переходим к датчику заднего хода.


Для проведения диагностики системы сигнализации заднего хода необходим обязательный перечень инструментов и приборов. Среди них самые важные: набор ключей на «22» и «24», увеличенная головка на «22», мультиметр, картер для слива масла, отвертка, плоскогубцы, нож, изоляция, молоток и долото.

Проверить работоспособность датчика заднего хода можно самостоятельно по многочисленным фото в Интернете. Следуя инструкции, даже новичок освоит простые действия. Первым делом нужно отсоединить провода, а затем снять их. Подключите тестер и установите в нем функцию измерения сопротивления или звонка.

Затем нужно включить задний ход и зажигание, наблюдая при этом за индикаторами сопротивления на тестере. Индикатор в «0» Ом говорит о том, что с устройством все хорошо. При других значениях дисплея обязательно потребуется срочная замена устройства. Те же действия необходимо будет выполнить и с включенными фонарями заднего хода, если передача заднего хода не включена.

Замена датчика реверса на «десятку»

Замена датчика реверса проводится в несколько этапов. Для этого, если на двигателе автомобиля ВАЗ 2110 есть защита, снимите ее. Заодно возьмите емкость для масла и подставьте ее в место откручивания датчика во избежание протечки.Затем нужно лечь под машину, чтобы отсоединить прикрепленные к детали провода.


Отвинтите существующий датчик, замените емкость с маслом и установите новое автоматическое устройство. В стандартном комплекте к нему крепится специальное уплотнительное кольцо, которое не рекомендуется использовать более одного раза, так как при затяжке детали она подвергается сильной деформации.

Далее нужно долить техническое масло в коробку передач и подключить проводку к клеммам. Масляные полосы на крышке коробки передач и проводах преобразователя следует удалить ветошью. При этом необходимо помнить, что по правилам техники безопасности и для предотвращения возгорания все промасленные ткани необходимо собрать и убрать с места ремонта авто. Вероятность самовозгорания слишком высока.

Чтобы окончательно проверить работоспособность охранной сигнализации, нужно запустить электродвигатель и перейти в реверсивный режим. Последний шаг позволит вам проверить лампочки при движении задним ходом.

Если после замены датчика света заднего хода неисправность все же не устранена, следует еще раз поискать причины.Полный список возможных проблем включает следующие факторы:

  • лампочки перегорели. Ситуация осложняется более длительным поиском нарушений. Поверка осуществляется извлечением из огней с последующей проверкой мультиметром;
  • повреждена проводка. Решение проблемы усложняет долгие поиски поломки. Диагностика проводится тем же прибором для измерения целостности или сопротивления;
  • плохие контакты на сенсорных элементах;
  • нарушена изоляция на проводах возле преобразователя, что приводит к последующему замыканию;
  • вышел из строя (перегорел) предохранитель;
  • сам датчик сломан. О наличии поломки говорят неосвещенные фонари при включении задней передачи, а также их постоянное горение.

Итак, причиной поломки может быть один из перечисленных дефектов или сочетание нескольких из них. Только последовательные действия по устранению каждой причины приведут к долгожданному желаемому результату. Для устранения неполадок иногда необходимо выполнить все эти действия, но рекомендуется начать с датчика реверса, так как цена этого элемента относительно невысока.

Датчик заднего хода ВАЗ 2110 — это механизм включения фонарей заднего хода, который предупреждает белым сигналом о намерении (или уже имевшем место) движения водителя и автомобиля двигаться назад.

Где датчик заднего хода ВАЗ 2110?

Этот датчик расположен на левой стороне внизу коробки передач. Вы не ошибетесь в его поиске, ведь это единственный элемент в коробке передач с подключенными проводами.


Устройство и принцип работы.

Принцип работы датчика довольно прост: при включении задней передачи на лампу подается напряжение, от чего она загорается. Это происходит благодаря особому шарику переключателя, который при включении задней передачи покидает шток и замыкает контакты. В момент выключения переключателя «назад» контакты размыкаются под действием возвратной пружины, и все возвращается в исходное положение.

Часто приходится слышать (или даже видеть на дороге), что сигнал не работает, свет не включается при движении задним ходом.Такая неисправность по большому счету никак не повлияет на движение машины по проезжей части, однако вполне может вызвать дискомфорт при вождении или даже создать аварийную ситуацию на дороге. Причиной такого несоответствия нормальному состоянию автомобиля может быть ряд вариантов, чтобы узнать единственно верный, который следует по смотровой яме или эстакаде. Самыми распространенными из них по праву считаются следующие.

Неисправности датчика заднего хода «десятки» и их диагностика.

1. Перегорела лампочка.

Решение: замена лампочки на новую. Для этого придется демонтировать обивку, расположенную за фонарем, затем выключить внешнее освещение, открыть багажник и отсоединить жгут проводов. Затем следует снять панель, отжав боковые выступы, открутить лампу, нажав на нее. Затем поставьте новую лампочку и верните все на прежние места.

2. Контакты окислились, вышли из строя предохранители, на плате нет «массы».

Решение: очистить контакты, при необходимости заменить оборванные провода и перегоревшие предохранители.Для этого достаточно снять фару.

3. Обрыв провода.

Решение: проверка целостности проводов и их замена при необходимости.

4. Сломан датчик заднего вида.

Решение: диагностика и замена датчика при необходимости.

Как проверить датчик заднего хода ВАЗ 2110?

Для диагностики этой проблемы вам потребуются: мультиметр, изоляция, молоток и зубило, картер для слива масла, нож, плоскогубцы, ключи на «22» и «24», головка на «22». » повысился.Теперь о самой проверке:

  • Отсоедините и снимите провода, подключите тестер, выставив на нем функцию «звонок» или сопротивление.
  • Включите задний ход, затем зажигание, не забывайте следить за индикаторами сопротивления на тестере. Если прибор показывает «0», значит все нормально. Остальные значения говорят о необходимости замены устройства. Сделайте то же самое с включенными фарами заднего хода, если передача заднего хода не включена.

Если вы определили необходимость замены датчика заднего хода, следуйте приведенным ниже инструкциям.

Замена датчика заднего хода ВАЗ 2110: пошаговая инструкция.

  1. Снимите защиту на «двигателе», если она есть, поставив какую-то емкость под место отвинчивания датчика, чтобы избежать «утечки» масла в никуда.
  2. Отстегиваем провода, прикрепленные к детали. Для этого лягте под машину.


  1. Выкрутите неисправный датчик ключом на «21».

Здравствуйте друзья, мы рады видеть вас на сайте авторемонта своими руками.Датчик заднего хода ВАЗ 2110 срабатывает при включении заднего хода и подает напряжение на лампочку (фонарь), сигнализирующую о движении назад.

Как работает датчик? После перемещения рукоятки в соответствующее положение включается обратная скорость. В то же время вилка питания прижимает датчик и замыкает один из его проводов на массу. Итог — горит лампа заднего хода.

Признаки и неисправности датчика заднего хода

Вы включаете передачу заднего хода, но задние фонари не работают.Возможны три варианта — отслужила лампа заднего хода, перегорел предохранитель или вышел из строя сам датчик. Но как проверить датчик реверса и убедиться, что он неисправен?

Сделайте несколько простых шагов:

1. Выньте предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет номер 19 (номинальный ток — 7,5 А). Сам монтажный блок находится под панелью приборов.

2. Убедитесь в целостности лампы. Если к нему тоже нет претензий, то можно сразу переходить к проверке датчика.

Расположение и тонкости проверки датчика

Многие начинающие автомобилисты не знают, где находится датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину на эстакаду (яму) и спуститься под нее.

Датчик будет установлен на левой стороне коробки передач (если смотреть на задние колеса автомобиля).

Его очень сложно спутать с каким-либо другим узлом, ведь для этого передающего элемента подходят только провода.Теперь приступим непосредственно к проверке.

Последовательность действий следующая:

  • Отбросьте клемму от датчика;
  • подключить мультиметр к разъемам и поставить переключатель на измерение сопротивления;
  • переключить ручку переключения передач в положение задней передачи;
  • включить зажигание;
  • см. Показания мультиметра.

Если на табло сопротивление 0 Ом и пищалка звенит, то все в норме.В случае, когда мультиметр показывает бесконечность, то требуется замена датчика заднего хода ВАЗ 2110.

Нюансы замены датчика заднего хода ВАЗ 2110

Теперь рассмотрим, как заменить датчик заднего хода. Здесь все просто:

Внимание! Перед прикручиванием датчика очистите его от грязи и пыли, чтобы при откручивании ничего не попало в масло коробки передач.

  1. Машина уже установлена ​​в приямке (эстакаде). Итак, мы уезжаем.
  2. Снимите защиту картера.
  3. Найдите небольшую емкость (она вам понадобится для масла). Как правило, при откручивании датчика наливается небольшое количество смазочной жидкости.
  4. Отсоединить провода от сборки.
  5. Откручиваем датчик, ждем, пока стечет масло.
  6. Установите новое устройство.
  7. Долейте масло до необходимого уровня.
  8. Вставьте провода на место.
  9. Проверить работу устройства.

Вот и все.За 10-15 минут вы проверили, заменили датчик реверса и сэкономили. Удачи на дорогах и конечно же без поломок.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Не горит задний ход — что делать. Неисправность фонарей заднего хода в «Десятке»: причины и способы устранения ВАЗ 2110 не загорается задний ход причины

Фонари заднего хода Авто ВАЗ имеет стандартные лампы мощностью 25 Вт. Иногда этого недостаточно, чтобы увидеть препятствия при движении задним ходом ночью. Решить проблему можно небольшим тюнингом, который сделает задние габариты Авто ВАЗ ярче.

х2 галогенные лампы в фонарях заднего хода ВАЗ

Дело доработки — поставить галогены в задние фары еще большей мощности. В целях улучшения фонарей заднего хода было решено установить лампу х2 60Вт.

Щит задних фонарей снимается и разбирается со стороны фонарей заднего хода.Максимально точно размечаем место, где станет лампа h2 (в центре рефлектора ориентируемся на положение торшера), просверливаем 2 отверстия диаметром 3 мм и стачиваем между ними пластик файл. Также просверливаем 2 отверстия под крепеж диаметром 4мм.

Провода припаяны прямо к плате. Для хорошего контакта и корпуса лампы минус вывели на винт через клемму.

х4 галогенные лампы в фонарях заднего хода

Поставил лампу х4 на вторую сторону задних фонарей.Понадобилось: пружина нужной длины, провод с папиным выводом и половинка скрепки.

Для провода лампы прорезать патрон напильником (рис. 1).

У лампы плоские отверстия. Туда и вставляем гнездо «папа» с проводом.

Фиксируем лампу в патроне с помощью пружины, а из канцелярской скрепки делаем крючки для зацепления

Удалим провода через прорезь и припаяем к плате (для провода от лампы используем дополнительное подключение).Яркость фонарей заднего хода теперь немного лучше.

Подключаем галогены как фонари заднего хода

Потому что на лампах 55Вт установлен предохранитель на 10А, а в данном случае через предохранитель F19 (кроме остальной техники) подключаем 2 лампы по 60Вт. Для снятия нагрузки с предохранителя F19 можно также поставить реле от переключателя фонарей заднего хода.

Контакт 2 переключателя подключается к контакту 85 реле, а контакт 86 идет на массу.Подключите провод, который был отсоединен от контакта 2 переключателя, к контакту 87 реле. На 30 контакт реле подаем питание +12 В: можно от АКБ, но лучше подключить к Ш2-16 (плюс подается после включения зажигания в машине). Ставим реле на монтажный модуль.

Лампы галогенные Г-4 задний ход ВАЗ

Второй вариант предлагает для цоколя Г-4 в фарах использовать галогенные лампы мощностью 20 и 35 Вт.

Колбу обыкновенной лампочки ломаем, а остатки убираем пинцетом.Вставляем внутрь цоколь-держатель галогена и заделываем проводку.

Чтобы закрепить галогенный картридж в железной основе, заполните его силиконовым герметиком.

А чтобы герметик равномерно заполнял все полости между картриджем и железной основой, необходимо использовать шприц без иглы.

Следует учесть, что галогенная лампа нагревается сильнее простой лампы (до 350-450 градусов), запаивать выводы такой лампы обычным припоем запрещено, необходимо использовать керамический патрон. .Поскольку площадь контакта лампы с патроном небольшая, сам патрон не сильно греется. Герметик может сохранять форму при нагревании до 340 градусов.

Сравнение лампового света: стандартные 21 Вт, галогенные 20 Вт и галогенные лампы 35 Вт.

Яркость простой лампы мощностью 21 Вт от галогенной лампы мощностью 20 Вт на глаз не отличается.

А галоген 35 Вт уже на глаз явно ярче, на картинке это хорошо видно.

Стоимость вопросов 2.

Светодиоды в фонарях заднего хода значительно прибавят яркости при парковке.


Также стоит учесть, что светодиоды не нагреваются, как галогенные лампы.

Как установить ксеноновые лампы в задний ход

Сначала переделал колодки для ламп, чтобы они имели правильную полярность. Нарезал шлейф, 2 полоски шириной 2-3 миллиметра, припаял провода

Потом снял патрон фонаря заднего хода, он несложный, фиксируется защелками (фото 2).

Вырезал из нержавейки, поместил внутрь фонаря по размеру, просверлил отверстия под лампу, закрепил все саморезами (фото 3 и 4). Модули зажигания можно разместить где угодно.

Ксенон в задних габаритах (подключение): модули от питания фонарей заднего хода не подключал, использовал для питания реле, взял «+» для модулей от реле от мотора стеклоочистителя.

Результатом доволен, а тем более доволен женой, по ее просьбе и внесла эту переделку.При желании можно просто все переделать обратно.

Если ваши фонари заднего хода не светятся должным образом, замените стандартные лампы накаливания на галогенные или светодиодные. Если хотите, чтобы он был очень ярким, то поставьте ксенон в задние фонари. Альтернатива всему — камера заднего вида или парктроник.

Здравствуйте друзья, рады видеть вас на сайте автосервиса своими руками. Датчик заднего хода ВАЗ 2110 срабатывает при включении заднего хода и передает напряжение на лампочку (лампу), сигнализирующую о движении назад.

Датчик заднего хода ВАЗ 2110

Как работает датчик? После перемещения рукоятки в соответствующее положение включается обратная скорость. При этом вилка включения прижимает датчик и замыкает один из его проводов на массу. Итог — горит лампа заднего хода.

Симптомы и неисправности датчика заднего хода

Включена передача заднего хода, но задние фонари не работают. Здесь есть три варианта — лампа заднего хода отслужила, перегорел предохранитель питания или вышел из строя сам датчик.Но как проверить датчик реверса и убедиться, что он неисправен?

Выполните несколько простых шагов:

1. Извлеките предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет номер 19 (номинальный ток — 7,5 А). Сам монтажный блок находится под панелью приборов.

2. Убедитесь, что лампа не повреждена. Если к нему тоже нет претензий, то можно переходить непосредственно к проверке датчика.

Расположение и тонкости проверки датчика

Многие начинающие автолюбители не знают, где находится датчик заднего хода.На самом деле здесь все просто. Машину необходимо загнать на эстакаду (яму) и спуститься под ней.

Датчик будет установлен на левой стороне коробки передач (если смотреть на задние колеса автомобиля).

Его очень сложно перепутать с каким-либо другим узлом, ведь для проводов подходит только этот элемент КПП. Теперь перейдем непосредственно к проверке.

Последовательность действий следующая:

  • Отключить терминал от датчика;
  • подключить мультиметр к разъемам и установить переключатель на измерение сопротивления;
  • переместить ручку переключения передач в положение обратной скорости;
  • включить зажигание;
  • смотри показания мультиметра.

Если на дисплее сопротивление 0 Ом и «зуммер» звенит, значит все в норме. В случае, когда мультиметр показывает бесконечность, значит датчик заднего хода ВАЗ 2110 требует замены.

Нюансы замены датчика заднего хода ВАЗ 2110

А теперь рассмотрим, как заменить датчик заднего хода. Здесь все просто:

Внимание! Перед поворотом датчика очистите его от грязи и пыли, чтобы при откручивании ничего не попало в масло коробки передач.

  • Машина уже установлена ​​на приямке (эстакаде). Мы так и оставим.
  • Снимите защиту картера.
  • Найдите небольшую емкость (она вам понадобится для масла). Как правило, при откручивании датчика выливается небольшое количество смазки.
  • Отведите провода от узла.
  • Откручиваем датчик, ждем, пока стечет масло.
  • Установите новое устройство.
  • Долейте масло до необходимого уровня.
  • Вставьте провода на место.
  • Проверить работу устройства.
  • Вот и все. За 10-15 минут вы проверили, заменили датчик заднего хода и сэкономили. Удачи на дорогах и, конечно же, без поломок.

    При неисправности фонаря заднего хода на ВАЗ 2110-2112 необходимо в первую очередь обратить внимание на подключение вилки питания к самой лягушке. Если там все нормально, то велика вероятность, что выключатель заднего света неисправен, и его нужно заменить на новый.

    Но в первую очередь лучше проверить.

    Диагностика выключателя заднего хода

    Для этого отсоедините провода от лямки и соедините два контакта вилки вместе. Затем включаем зажигание и реверс. Посмотрите, включены ли задние фонари. Если они горят, то с вероятностью 99% причина неисправности кроется в лягушке. Если фонари заднего хода не загораются, то причину следует искать в другом месте (предохранители, обрыв цепи, проблемы с лампами и т. Д.).

    Нам нужен гаечный ключ на 22 мм:

    Замена реверсивной лягушки на ВАЗ 2110-2112 и видеообзор

    Чтобы максимально доступно и наглядно показать этот процесс, был снят видеоролик, демонстрирующий все тонкости диагностики и замены этого переключателя.

    Если видео не удается открыть, независимо от причины, то ниже представлен фотоотчет этого ремонта.

    Первым делом загоняем машину в яму, снимаем защиту двигателя и находим там нашу лягушку для включения фонарей заднего хода.Все четко показано ниже:

    Отсоедините штекер от разъема и отодвиньте в сторону.

    А теперь можно и саму лягушку ключом на 22 крутить, желательно рожкового дерева или колпачка:

    И наконец откручиваем этот переключатель вручную.

    Учтите, что при окончательном откручивании этой детали из коробки передач потечет масло. Поэтому необходимо принять следующие меры:

    1. Или все делать на очень высокой скорости, чтобы потери масла были минимальными
    2. Или подставить контейнер и после всех ремонтов добавить убытки обратно на КПП

    В принципе, если все делать быстро, то масло практически не успевает вытекать и может вылиться не более 10-20 мл, поэтому подставляйте тару вперед.Когда все прикручено на место, подключаем вилку и все. Эту процедуру можно считать завершенной.

    Цена новой лягушки на ВАЗ 2110-2112 около 50-70 рублей, так что по факту — этот ремонт можно считать копейками.

    Однажды вечером выйдя из гаража, вы можете заметить, что дорогу ничего не освещает. Ситуация, откровенно говоря, неприятная и заставляет задуматься. Ведь задние фонари ВАЗ 2110 должны гореть в штатном режиме. Это значит, что есть какая-то неисправность, которую нужно найти и устранить.Кто знает, в чем тут причина, это надо будет понять. Если фонари заднего хода ВАЗ 2110 не горят, то, по всей вероятности, они просто перегорели. Может дело в элементарном выходе из строя предохранителя любого датчика.

    Нетрудно заметить, что когда на ВАЗ2110 не горит задняя передача, причины могут быть самого разного характера. Но как бы то ни было, все надо исправить, а для этого нужно устранить причину.

    Для этого выполните следующие действия:

    • Необходимо определить состояние предохранителя No.19. Он рассчитан на мощность 7,5 А. Местом его расположения является плата заднего фонаря монтажного блока ВАЗ 2110 под панелью приборов.
    • Далее нужно убедиться, что лампочки исправны. Если выяснится, что с ними проблем нет, нужно проверить датчик заднего хода.

    В последнем случае может возникнуть вопрос о его местонахождении. Если смотреть спереди, то он находится с правой стороны. Если рассматривать его в проекции по ходу движения, то он будет в коробке передач, в его нижней левой части.

    Автомобилисты дали этому датчику название, окрестив его лягушкой. Это не более чем обычный переключатель. В коробке передач есть отверстие, где расположен этот датчик. Его рабочая поверхность заглядывает внутрь коробки. Снаружи в нормальном положении контакты разомкнуты. При включении задней передачи на рабочую поверхность датчика прижимается специальный щиток, что приводит к замыканию контактов. Это обеспечивает питание фонарей заднего хода. Датчик отличается от обычного выключателя особой конструкцией.Устройство герметично и устойчиво к значительным механическим воздействиям.

    Проверка работоспособности датчика (лягушка)

    Когда еще можно было его найти, необходимо проверить состояние его работоспособности:

    1. Подключенные к нему провода необходимо отсоединить.
    2. К их концам прикреплен тестер. Прибор переводят в режим «сопротивления» и проводят измерение.
    3. Затем включается передача заднего хода.
    4. Зажигание включено.
    5. Считываются показания прибора.

    Устройство может считывать 0 Ом. Это говорит о том, что с ним проблем нет. При наличии других показателей требуется его замена. Это нужно делать не только тогда, когда на ВАЗ 2110 не включена задняя передача, но и когда включены фары и не включена задняя передача.

    Алгоритм действий при замене датчика

    Заменить не особо сложно, но нужно сделать следующее:

    • Для замены автомобиля нужно поставить на яму или загнать на эстакаду .
    • Если защита двигателя присутствует, ее необходимо снять.
    • Предварительно следует подготовить какую-то емкость для масла, потому что в момент, когда датчик откручивается, некоторая часть масла вытечет наружу.
    • Затем нужно открутить провода, которые подключены к датчику.
    • Старый датчик необходимо удалить, а на его место установить новый.
    • Масло, вытекшее при замене датчика, нужно доливать в коробку.
    • Далее подключаются провода. Их нужно предварительно протереть насухо, чтобы удалить попавшее на них масло.
    • Затем следует завести машину и проверить наличие света от лампочек при включенной передаче заднего хода.

    Подобные меры — один из вариантов устранения проблемы, при которой у ВАЗ 2110 не загораются фонари заднего хода.

    Другие причины неисправности задних фонарей

    Но бывает и так, что на ВАЗ 2110 не горит задняя передача, и датчик не является причиной этого.Тогда может дело в питании. Это тоже нужно проверить. При включении питание не подается, а значит, следует поискать разрыв в проводке. Проверить участок, в котором предохранитель подсоединен к датчику, и участок соединения датчика-лампы.

    При включении задней передачи автомобиля ВАЗ 2110 должны одновременно загореться белые лампы.

    Их назначение — выполнять следующие функции:

    1. парковка намного удобнее с горящими накладками;
    2. горящие фары сигнализируют пешеходам о том, что машина собирается задним ходом;
    3. Фонари заднего хода используются для предотвращения аварийных ситуаций.

    Если возникает проблема, при которой не включаются фонари заднего хода, вы можете попробовать устранить проблему самостоятельно или обратиться в автосервис.

    Проблему легко устранить самостоятельно, так как причинами этого, как правило, являются следующие ситуации:

    • Лампочка просто перегорела. Однако его необходимо заменить. Но перед заменой рекомендуется проверить целостность проводки, чтобы исключить возможность ситуации, при которой происходит короткое замыкание.
    • Причина может заключаться в том, что на плате фонаря нет напряжения.
    • Перегорел предохранитель, который установлен для защиты от короткого замыкания. Это просто нужно изменить. Предохранитель перегорает не просто так. Итак, проблема в цепи, которая вызывает это. Для этого нужно «прозвонить» каждый сайт и определить место возникновения проблемы.
    • Контакты могут гореть. Это приведет к тому, что лампочка перестанет гореть. В этом случае следует очистить пригоревшие контакты.
    • Возможно повреждение электрического кабеля.Неисправность можно обнаружить при визуальном осмотре или инструментальными средствами с помощью мультимера.
    • Если автомобиль длительное время эксплуатируется в условиях повышенной влажности, это может привести к окислению контактов. В результате фонари заднего хода перестанут нормально работать.
    • Причина может заключаться в некорректной работе механизма коробки передач. Именно этот механизм должен приводить к включению задних фонарей.
    • Неисправность может быть вызвана поломкой датчика заднего хода.Совершенно не обязательно водить машину для профессиональной диагностики. Вы можете сами проверить его работоспособность. Для этого датчик необходимо снять, а концы проводов соединить вместе. Если лампочка начинает загораться, значит проблема в датчике.

    Часто для устранения проблемы необходимо переделать задние фонари ВАЗ 2110. Для этого необходимо предварительно демонтировать старые фонари заднего хода. Если лампа просто перегорела, то с ее заменой проблем не возникнет.

    Заменить перегоревший предохранитель не составит труда. Но поменять вышедший из строя датчик намного сложнее. Алгоритм действий уже был анонсирован в рамках данной статьи. Но для его замены потребуется загнать машину в яму или эстакаду. Без этого устранить проблему будет проблематично.

    Прочитав этот обзор, читатель теперь имеет представление о том, что могло быть причиной отсутствия света от фонарей заднего хода.Если позволяют практические навыки, эту проблему можно решить самостоятельно. Тем, кто плохо знаком с устройством автомобиля и не имеет практических навыков ремонта, рекомендуется обратиться в сервисный центр, где квалифицированные специалисты помогут решить проблему.

    Любая машина, предназначенная для дорог общего пользования, имеет заднюю передачу. Он позволяет вести машину задним ходом. Чтобы другие участники дорожного движения знали о ваших намерениях, на задней оптике должны срабатывать соответствующие сигналы — фонари заднего хода .

    Именно в этом случае включается датчик заднего хода на ВАЗ 2110. Он передает информацию, включает напряжение на фарах, тем самым водители вокруг вас видят, что вы собираетесь сделать резервную копию. Из соображений безопасности невероятно важно иметь работающий датчик заднего хода.

    Принцип действия

    Этот регулятор работает больше, чем просто:

    • Вы переключаете рычаг переключения передач на задний ход;
    • Одновременно с включением задней скорости вилка включения прижимается к датчику;
    • Создается замыкание провода на массу;
    • Загорается свет, сигнализируя о трогании с места.

    Признаки неисправности

    Конечно, заподозрить, что не работает датчик заднего хода, очень легко — при включении заднего хода свет не загорается.

    В такой ситуации есть всего три варианта развития события:

    1. Перегорела сама лампочка, значит, сам элемент может быть целым.
    2. Перестал работать предохранитель питания. Нередко он просто перегорает.
    3. Сам датчик не работает. Такое случается не так часто, но его состояние придется проверить.

    Это датчик?

    Действительно, как определить, что вышел из строя именно он, а не перегоревший предохранитель или лампочка? Все очень просто.

    1. Придется снять предохранитель, проверить его на целостность. Для автомобиля ВАЗ 2110 предусмотрена установка предохранителя №19, номинальный ток которого составляет 7,5А. Он находится в монтажном блоке, а монтажный блок находится под панелью приборов.
    2. Проверить состояние лампы. Если с ней все нормально, то вариант только один — сломался датчик заднего хода.

    Где это и как это проверить

    Чтобы приступить к замене датчика заднего хода на автомобиле ВАЗ 2110, необходимо предварительно определить его расположение.

    Но правда, где он? В поиске этого элемента нет ничего сложного.

    1. Вам понадобится эстакада или яма. Так или иначе, вы должны оказаться под машиной.
    2. Теперь посмотрите на задние колеса автомобиля и посмотрите на коробку передач. Слева от него находится желаемый датчик.
    3. Можно ли его спутать с другими аппаратами? Вряд ли. Только для этого элемента предусмотрена проводка трансмиссии. Поэтому других подобных устройств поблизости вы точно не найдете.

    Приступаем к проверке. В конце концов, нам нужно убедиться, что датчик вышел из строя и его замена действительно сработает.

    Для проверки проделаем следующие манипуляции:

    • Отсоединить терминал от счетчика;
    • Подключите мультиметр к разъемам и включите его в режиме измерения сопротивления;
    • Переключить коробку передач на заднюю скорость;
    • Запустить двигатель;
    • Посмотрите, что выдает устройство;
    • Если прибор показывает сопротивление 0 Ом, плюс звучит зуммер, значит все нормально, датчик исправен;
    • Плохо, если счетчик показывает бесконечность. Это свидетельствует о том, что датчик отработал свое предназначение и требует срочной замены.

    Замена

    Стоит ли спешить с заменой датчика заднего хода? И как. Ведь это устройство обеспечивает безопасность движения на дороге. Если другие автомобилисты не знают о ваших намерениях сдать назад, то аварий и столкновений не избежать. Думать нужно не только о себе, но и о других.

    Процедура замены датчика заднего хода на автомобиле ВАЗ 2110 ничего сложного не предусматривает.С этим справится даже автовладелец без особого опыта и навыков.

    Следуя пошаговым инструкциям, вы можете быстро и эффективно заменить счетчик и продолжить движение на уже полностью исправном автомобиле.

    1. Очистите агрегат от скопившейся грязи, так как при снятии она может попасть в трансмиссионное масло. Ничего хорошего из этого не выйдет, так что подумайте о безопасности КПП.
    2. Машина установлена ​​на яме или эстакаде. Опять же, вам нужен доступ к низу.
    3. Снять защиту картера. Делается это путем откручивания нескольких креплений.
    4. Используйте небольшую емкость, чтобы налить смазку. Дело в том, что при демонтаже датчика вместе с ним выливается небольшое количество масла. Вряд ли вы захотите, чтобы он был на полу, под ногами.
    5. Отсоедините проводку от датчика заднего хода.
    6. Выкрутите счетчик из гнезда.
    7. Слегка зачистите гнездо, чтобы новый блок хорошо поместился на новом месте.
    8. Заменить купленный качественный датчик заднего хода на старый, отслуживший свое назначение.
    9. Добавьте необходимое количество масла. Просто посмотрите, сколько смазки слито, и залейте такое же количество обратно. Хотя в результате эксплуатации уровень масла может быть ниже ожидаемого. Выполните соответствующие измерения, чтобы определить недостающее количество трансмиссионного масла.
    10. Верните все провода на свои места. Если у вас возникли проблемы с поиском места соединений, отметьте их при отсоединении проводов. Хотя на самом деле там сложно запутаться.
    11. Проверить работоспособность нового датчика заднего хода.

    Если все манипуляции были выполнены правильно, вы убедились, что предохранитель и лампочка исправны, то несложная процедура замены датчика заднего хода сможет вернуть работоспособность КПП на прежний уровень.

    При внимательном подходе даже новичку такой ремонт займет максимум 30 минут. Не нужно тратить много времени, а тем более можно обойтись с минимальными финансовыми затратами по сравнению с походом в автосервис.

    Будем надеяться, что теперь датчик будет работать долго и качественно, а ваши маневры на дороге всегда будут безопасными и понятными для окружающих участников дорожного движения. Плюс желаем того же в исполнении автомобилистов и пешеходов уже вокруг вас.

    причин и способов устранения. Что делать, если замена датчика не помогает


    Если неисправность вызвана повреждением предохранителя, вам также необходимо будет найти его в специальной колодке, находящейся под рулевым колесом автомобиля, затем аккуратно удалить сломанную деталь и установить новую.

    Более сложная задача — заменить датчик, который перестал реагировать на переключение передач и обеспечивать включение света. Для выполнения этой операции вам потребуется:

    • загнать автомобиль на эстакаду и поставить на ручной тормоз;
    • снимаем защитную крышку;
    • заменить емкость для трансмиссионного масла;
    • снимите датчик и отключите его от электрической цепи;
    • установить исправную деталь. После этого в обязательном порядке необходимо проверить уровень масла и долить его, если в коробке передач недостаточно смазки;
    • последний этап — сборка агрегата, выполняемая в обратном порядке.

    Безопасность эксплуатации автомобиля напрямую зависит от работоспособности фонарей заднего хода. Именно поэтому необходимо своевременно выявить любую из описанных выше неисправностей и качественно устранить их самостоятельно или с привлечением опытных специалистов автосервиса.

    Выйдя из гаража вечером, вы заметили, что позади вас ничего не освещает дорогу? Это не хорошо. Ведь фонари заднего хода должны гореть. А так как не горят, то либо сгорели, либо вышел из строя предохранитель, либо вышел из строя датчик заднего хода ВАЗ 2110.О последних поговорим сегодня.

    Чтобы точно определить, действительно ли он вышел из строя, выполните следующие действия:

    1. Посмотрите состояние предохранителя №19 на 7,5 А. Он находится под панелью приборов в монтажном блоке.
    2. Теперь проверьте лампочки. Если они в порядке, то необходимо проверить работу датчика заднего хода. Только вопрос …

    Где он находится?

    Если смотреть на машину спереди, то справа, а если — по ходу движения, то слева в нижней части коробки передач.

    Вы быстро найдете. Это единственная часть коробки, к которой подходят провода. Чтобы его найти, нужно залезть под машину или поднять левое переднее колесо.

    А теперь, когда вы его нашли, пора узнать …

    Как проверить, работает ли?

    1. Отсоедините от него провода. Просто убери их.
    2. Подсоедините к ним тестер и установите его в режим: измерять сопротивление или обрыв.
    3. Включить передачу заднего хода.
    4. Включите зажигание.
    5. И посмотрите, какое сопротивление показывает тестер.

    Если 0 ом, то с ним все в порядке. Если нет, то его необходимо поменять (кстати, его обязательно нужно поменять, если фонари заднего хода горят даже при не включенной передаче заднего хода). Дальше узнаете …

    Как поменять?

    1. Поставить ВАЗ 2110 на яму или завести на эстакаде.
    2. Снимите защиту двигателя, если есть.
    3. Найдите небольшую емкость для масла.Потому что при откручивании датчика масло потечет.
    4. Залезть под машину и отсоединить провода идущие к детали.
    5. Открутите старый датчик, сразу замените емкость и вкрутите новый.
    6. Залейте слитое масло в коробку.
    7. Вы втыкаете провода, протираете поверхности, загрязненные маслом.
    8. Заведите автомобиль и проверьте, горят ли лампочки при включении задней передачи.

    При неисправности фонаря заднего хода на ВАЗ 2110-2112 необходимо в первую очередь обратить внимание на подключение вилки питания к самой лягушке.Если там все нормально, то велика вероятность, что неисправен именно выключатель заднего фонаря, и его нужно заменить на новый.

    Но в первую очередь лучше проверить.

    Диагностика выключателя заднего хода

    Для этого отсоединяем провода от лягушки и соединяем два контакта вилки между собой. Затем включаем зажигание и реверс. Посмотрите, включены ли задние фонари. Если они горят, то с вероятностью 99% причина неисправности кроется в лягушке.Если фонари заднего хода не загораются, то причину следует искать в другом месте (предохранители, обрыв цепи, проблемы с лампочками и т. Д.).

    Нам нужен гаечный ключ на 22 мм:

    Замена реверсивной лягушки на ВАЗ 2110-2112 и видеообзор

    Чтобы максимально доступно и наглядно показать этот процесс, был снят видеоролик, демонстрирующий все тонкости диагностики и замены данного переключателя.

    Если видео не удается открыть, независимо от причины, то ниже представлен фотоотчет этого ремонта.

    Первым делом загоняем машину в яму, снимаем защиту двигателя и находим там нашу лягушку для включения света заднего хода. Все четко показано ниже:

    Отсоедините штекер от разъема и отодвиньте в сторону.

    А теперь можно и саму лягушку ключом на 22 крутить, желательно рожкового дерева или колпачка:

    И наконец откручиваем этот переключатель вручную.

    Учтите, что при окончательном откручивании этой детали из коробки передач потечет масло.Поэтому необходимо принять следующие меры:

    1. Или все делать на очень высокой скорости, чтобы потери масла были минимальными
    2. Или подставить контейнер и после всех ремонтов добавить убытки обратно на КПП

    В принципе, если все делать быстро, то масло практически не успевает вытекать и может вылиться не более 10-20 мл, поэтому подставляйте тару вперед. Когда все прикручено на место, подключаем вилку и все.Эту процедуру можно считать завершенной.

    Цена новой лягушки на ВАЗ 2110-2112 около 50-70 рублей, так что по факту — этот ремонт можно считать копейками.

    »Не горит задний ход — что делать

    Вы заметили, что на вашем автомобиле не горит лампа заднего хода, что делать в таких случаях, с чего начать поиск неисправности.

    Для автомобилей с коробкой передач.

    1. Первое, что нужно сделать, это проверить предохранитель, это проще простого, заглянуть в инструкцию и найти предохранитель, который отвечает за включение лампочки.
    2. Второй. Если у вас МКПП, то нужно проверить разъем на датчике заднего хода, как правило, он находится один на коробке, не считая датчика скорости, он находится на коробке передач между АКБ и двигателем. Снимаем разъем с датчика, смотрим, не окислились ли контакты, соединяем их железкой при включенном зажигании и проверяем, включены задние фонари или нет. Если загорелись лампочки, значит меняем датчик (лягушка).
    3. Третье, что нужно проверить, это мелочь в заднем фонаре, спросите вы: — Как же у меня два фонарика заднего хода, действительно ли сразу перегорели две лампочки?

    Да, такие бывают и тогда, когда две лампочки перегорели практически сразу, или, например, в крышке багажника поставили фары, они сильнее захлопнули, а у половины ламп накаливания накалились.Также стоит обратить внимание на контакты лампочек, если они окислились, то обязательно их почистить, например на ВАЗ 2107, окислились точно.

    Но это конечно редко бывает, когда перегорают или стряхиваются сразу две лампы, тут скорее искать неисправность датчика реверса, в народе его реверсная лягушка. Это название уходит корнями во времена наших дедов, когда все ездили на ВАЗах, Волгах и ЗАЗах. Кстати, на ВАЗ 2110, как я уже сказал, две фары заднего хода и разъем там обычно постоянно окисляется.Ремонтировать особо нечего, достаточно почистить контакты и переустановить разъем.

    После того как вы все и ничего проверили, передача заднего хода все равно не горит, проблема остается нерешенной, нужно перекопать проводку, поискать зазор и кольцо.

    Примерная электрическая схема для автомобиля:

    • Первый провод идет от блока предохранителей к лампе
    • Второй провод от массы кузова к датчику скорости заднего хода на коробке передач
    • Третий провод идет от датчика к фонарю заднего хода

    Бывает и наоборот задние фонари постоянно стоят на , ну тут датчик скорее заклинило или перетерся и закоротил провода.

    Как заменить неисправный датчик?

    • На некоторых автомобилях он расположен наверху коробки передач, например Пежо, и его без особого труда можно заменить, открутив его на 21.
    • На отечественных автомобилях, таких как ВАЗ , он расположен снизу. уровень масла, при замене необходимо снять защиту картера, если она есть, заменить небольшую емкость на случай, если не очень быстро своими руками 🙂

    Видео по замене датчика на автомобиле ВАЗ 2110, 2111, 2112.

    На автомобиле с АКПП или вариатором ситуация намного сложнее, из-за наличия контроллера трансмиссии, в котором могут быть неисправности.

    Замена охлаждающей жидкости, антифриза или антифриза
    Как проверить датчик массового расхода воздуха (MAF) — признаки неисправности и ремонт
    Что такое датчик кислорода в автомобиле (лямбда-зонд) Неровная работа двигателя на холостом ходу — причины и неисправности Привод Пежо — снятие и установка не работает обогрев заднего стекла — как отремонтировать

    Многие владельцы «десятки» жалуются на отсутствие света при движении задним ходом.Между тем уходить «в темноту» небезопасно и неудобно. Что может быть сделано?

    На старых автомобилях, например «классика», борьба с темнотой в задней части часто решается «в лоб» — установкой дополнительной фары под задним бампером. Для «десятки» такое решение подходит частично — навешивание за противотуманной фарой обязательно испортит хороший внешний вид этой машины. Между тем, вы можете прикрепить дополнительное освещение к спине, но немного другим способом.

    Сначала рассмотрим самые легкие варианты, а потом в конце статьи поставим дополнительную фару на задний бампер ВАЗ-2110.

    Интенсивность задних фонарей

    Если в первой десятке не хватает света при движении задним ходом, и вы хотите улучшить освещение, сначала вам нужно убедиться, что соответствующие огни работают должным образом. Причин, по которым они могут тускло светиться, более чем достаточно. Это:

    — Старые лампочки с почерневшей лампочкой, работающие на грани перегорания. Необходимо проверить состояние ламп и при необходимости заменить их новыми.

    — Загрязнение плафонов внутри.Смыть их непросто. Сделать это придется тонкой длинной палкой с тряпкой, намотанной через отверстие лампочки

    — Некачественный мутный пластик плафонов (актуально для замененных не заводских ламп, например, после аварии). В этом случае нужно заменить плафоны на заводские, которые, как правило, не мутнеют.

    — И, конечно же, «фирменные» болячки ВАЗов — задние фонари. Разберем эту неисправность отдельно.

    Напряжение на задние лампочки на ВАЗ-2110 подается не по проводам, а по шлейфу. Это гибкая зеленая лента с токопроводящими дорожками. В одном месте в шлейф подключается колодка с проводами и далее по дорожкам ток идет к лампам.

    Проблема в том, что шлейфы крайне ненадежны: они ломаются, изнашиваются, из-за чего дорожки могут электрически сообщаться друг с другом. Все это приводит к тому, что задние фонари начинают работать хаотично. Наверняка все видели, как на «десятке» при нажатии на тормоз вместо стоп-сигнала, например, включаются правый поворотник и левый боковой маркер.Такое «чудо» происходит именно из-за поездов.

    Задние фонари также подключены к заземлению через петлю. Соответственно, если «массовая» гусеница не полностью исправна, то «массовая» будет плохо. Лампы будут тускло светиться. Также это может стать причиной плохой фары заднего хода на ВАЗ-2110.

    Совет: Если фары светят нормально, но света все равно недостаточно и вы не хотите возиться с установкой дополнительных устройств, то при движении назад можно включить задние противотуманные фары. Это добавит света хоть немного.

    Дополнительное освещение заднего хода на ВАЗ-2110

    Если со штатными фарами все нормально, то на «десятку» можно установить дополнительный задний фонарь. Сделать это несколько сложнее, чем потому, что нужно выполнить монтаж красиво. По тем же причинам красоты лучше, если фара будет узкой. Тогда она не будет бросаться в глаза. Вместо противотуманных фар можно использовать мощные дневные ходовые огни со светодиодами.

    Фара, подвешенная к заднему бамперу на десятке, будет выглядеть странно, поэтому ее стоит устанавливать прямо в бампер. Он пластиковый, поэтому подготовить отверстие для фары будет довольно несложно. Необходимо точно соблюдать габариты, чтобы фара установилась в отверстие натяжителя. Закрепить в бампере можно прочным водостойким клеем. Бампер не подвергается высоким скручивающим и разрушающим нагрузкам, поэтому клеевое крепление будет достаточно надежным.

    Нужно подключить дополнительную фару от провода, питающего стандартные задние фонари. Тогда дополнительный свет загорится параллельно основному при включении задней передачи. Удобнее всего подключаться к проводу в багажнике. Для этого отогните коврик от левого крыла и найдите жгут проводов.

    Зеленый провод отвечает за питание задних фонарей. Это можно проверить, если при включенном зажигании и неработающем двигателе включить заднюю передачу и проверить наличие напряжения на указанном проводе. Соответственно при выключенной передаче заднего хода на ней не должно быть напряжения.

    Подключить свой провод к штатному можно либо «официально». В любом случае место стыка необходимо заизолировать изолентой. Далее нужно проложить новый провод от багажника под бампером. Для этого придется просверлить отверстие в полу багажника. После завершения работ важно закрыть отверстие любым герметиком, чтобы вода не попала в ствол. Провод «массы» от дополнительной фары необходимо соединить с металлом кузова в любом удобном месте при помощи.

    Теперь при включении задней передачи вместе с заводскими фарами будет включаться и ваша дополнительная фара. Как правило, задняя передача включается на короткое время, поэтому фара не успевает нагреться. Если есть опасения по поводу пластикового бампера, то стоит выбрать светодиодные дневные ходовые огни. Светодиоды не имеют сильного нагрева при работе, поэтому такая фара будет для бампера абсолютно безопасной.

    Задние фонари ВАЗ 2110. Включена световая сигнализация

    .

    неисправностей для выявления неисправностей на Lada 2110 в системе обнаружения, разборки и разборки фар и последних ламп Lada 2111, установки фар для ВАЗ 2111 2110.Поиск по электронной почте Подробная информация о системе для автомобилей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, подключенных к электричеству, соответствует

    ВАЗ 2110 может включать блок-фару на заводе Bosch или АО «Автосвет», включать ближний и ближний свет фар, луч света, луч света (парадах) и световые эффекты. Фары созданы в дизайнерском исполнении. Большой световой фары на «Autosvet» — с плоским экраном и линзами на лампе и диффузоре, диффузор налобного фонаря установлен на катаване, его лучшая бомба создана в таких лучевых фарах. Фара ближнего света ВАЗ 2111 Bosch — без рассеивателя, с крышкой экрана на лампе, с подсветкой — с ближним светом. Руководство по установке для налобных фонарей установлено, их крепления имеют: на нем — с болтами на поперечине рамы радиатора ВАЗ 2112, на поперечине — на гайке на шпильке. Кронштейн брызговика на болте — на раме стойки радиатора.

    Фары ближнего света имеют однонитевой ближний свет.Вы можете использовать ближний свет фар, лампы ближнего света ВАЗ 2112, и вы можете увидеть все, что вам нужно, и все лампы (световые эффекты и многое другое).

    Болт с большим и большим лучом лампы установлен на K4 и K5 за 904.3747-10, установленный на монтажном блоке. Стабилизировать все реле с температурой 20 ± 5 ° C и до 8 В, а напряжение — 85 ± 8.5 Ом. Все обмотки реле используются для подключения панелей на ВАЗ 2110 на панели переключателей, которые используются в качестве переключателя (как показано на рисунке ниже), и луч может быть установлен в положение переключателя. фары) или — любое положение переключателя — управление светом манипуляции с лучами света (включение этого луча. делает фары лучом).

    Схема подключения фары с одной нитью накаливания и лучом

    1 — Блокировка фар
    2 — Монтажный блок
    3 — Выключатель света фары ВАЗ 2111
    4 — переключатель панелей на ilaw
    5 — переключатель на устройстве
    6 — включение устройств с контрольной лампой, состоящей из разных типов фар
    A — на карте управления реле
    K4 —
    K4 К5 — реле дальнего света фар

    Заявка на автомобили ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Схема страницы

    Мга фара на паг-илав ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Установка и установка фары

    Установка и включение фар, установка ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Уг гидрокорректор фары

    Гидрокорректор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Установка главного цилиндра и гидравлического корректора

    Установить и установить силовой корректор для фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Установка фар

    Установка фар для ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Panlabas at panloob na ilaw

    Лампа стоп-сигнала на заднем сиденье, внутреннее освещение на багажнике ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Руководство пользователя

    Дирекции ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Лучшее из хамога

    Установка габаритных огней противотуманных фар на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Открыть направление на стороне

    Установка и установка инструкций ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Выключатель фонарей заднего хода

    Установка при установке выключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Публикация слов на сайте и в начале

    Установка предустановки лампы заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Подача заявки на использование лицензии

    Установка плафона и установка плафона с возможностью установки на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Компания

    Установить светильник для отсеков ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Со всеми необходимыми источниками питания, входящими в комплект поставки множество элементов. Пусть лампы на сербисе лампар, переключайтесь и пройдите. Вы можете увидеть, как они выглядят на хинди уже на ВАЗ-2112, и вы можете смотреть их полностью. Если вы хотите узнать, как это сделать, просто: если вы хотите, чтобы лампара была на хинди, вы получите карту на хинди. Легко найти схему, сделать все возможное, чтобы узнать больше. Вы можете узнать подробности.

    Если вы читаете лампы на хинди, это хорошо.Смотреть видео на халимбаве — смотреть видео по базе P21 W.

    Гарантированная цена за

    Включен предохранитель F17, подключенный к аккумулятору, подключенный к контакту 11, и подключенный к клемме, находящейся в сарадо, представляет собой цепь с нитью накала лампы 7. Предназначена для реле. Схема, мас тияк, англ. контакт 5 на 4.

    Базовая плата

    Если вы хотите получить удовольствие от хинди, на ВАЗ-2112, то есть все «Десятки», вы можете увидеть их.Это сделано с F17 и установлен на монтажный блок с помощью специального драйвера.


    Монтажный блок Pangunahing pag

    Mahalagang Malaman: все это происходит через терминал предохранителя. Tingnan ito!

    Представления о «реле калусугана»

    Реле большого количества лампочек установлено на K1, и это самое лучшее на монтажном блоке. Это реле, которое можно нажать на педаль, можно сделать так, чтобы оно было на терминале 5 (на хинди 4).Muli, tingnan ang diagram, and magiging malinaw kung ano ito.


    Главное реле в блоке

    Все контакты реле доступны. Присоединяемая клемма контрольного блока:

    • 6 — потенциал «маса»;
    • 2 — больше «+12», не считая того, что нужно сделать, чтобы получить результат;
    • 5 — «+12» на педали;
    • 4 — терминал, использующий «заземленный» кран.

    Если потенциал «0» на хинди установлен на терминале «4», это означает, что лампы накаливания являются суммой или могут быть подключены к кабелям. Теперь всегда слышно, как это звучит: потенциал «массы» наполняется, благодаря чему лампы на хинди доступны. основных цепочек прямо сейчас.

    Пилит на более низких цен

    Реле K1 позволяет использовать перемычку. На рис. 1 диаграмма является простой.Какая бы платформа ни была, вы можете использовать ее для всех контактов 4-5. Уна, смотрите все, что вам нужно.

    Узнайте больше о том, что делать на лампарах. С помощью педали, нажмите педаль и вперед. Получите хинди лампы, используя плавкий предохранитель. Синуног это — все, что нужно для создания кругооборота.

    Dahil ito ay kinakailangan and kung paano imposibles suriin ang mga potensyal na «0 Volts»

    Sumasang-ayon kaagad na kami работает только на вольтметре.Более того, «+12» будет работать с «массой». Потенциал потенциала «нуля» не имеет значения: он подключен к терминалу с большим количеством позиций, и он подключен к тестовой сети.


    Вольтметр Paano ikonekta ang isang

    Ошибка при обнаружении ошибки: это устройство подключено к «массе», подключено к терминалу с подключением, и вольтметр установлен на «0».Это очень похоже на то, что вы можете использовать «маса», но это мало! Наслаждайтесь контактом с «землей», чтобы получить значение «0». Теперь, когда «0» хинди дает информацию.

    Кабели для загрузки для детей (время ожидания)

    Сделайте ставку на камеру: лампы заднего хода и фонарь заднего хода с «весовой» шпилькой. Установите эту заколку для волос, фары заднего хода включены на хинди. Ну, вот и все, что вам нужно.


    Конструктор для подключения к сети на

    На каждом шагу вы можете услышать, как подключать кабели на их основе. Конструктор может быть подключен к проводам. Слушайте все на воде. Кадаласан, анг «маса» са итим на кавад хинди нагри-ринг. Ngunit marahil kailangan mong linisin ang konektor mismo.

    Karaniwan, kapang «masa» ay naghiwalay, ang isa pang pin ay ginagamit — ang isa na nag-uugnay sa salamin sa pagpainit ng salamin.

    «Плюс» — это хинди, говорящий на языке «Pulang Kawad», «Sinusuri namin ang» palaka «. Все просто, вот так:

    В соответствии с параметром, терминал может быть увеличен до «12 вольт». Tingnan ito!

    Получить все хинди людей в результате, получить больше всего: сделать так, чтобы получить электричество. Nais ka именование tagumpay.

    Установите монтажный блок — все виды видео

    Обнаружены неисправности в системе Lada 2110, установлены и разобраны фары и установлены лампы Lada 2111, установлены фары. нг ВАЗ 2111, ВАЗ 2112, ВАЗ 2110.Панели и панели управления Подробная информация о системе отображения моделей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, а также корректировки параметров. pag-iilaw, pag-aayos

    Схема размещения панелей на странице

    1 — Боковой световой фонарь с фарами
    2 — Крепежный блок
    3 — Переключатель в лабасе
    4 — Переключатель на панели
    5 — Контрольная лампа Панели на панели управления устройством
    6 — боковые фонари на панели управления
    7 — накладки на задние фонари
    8 — выключены на задней панели
    9 — -iilaw ng instrumento
    10 — выключатель света заднего хода
    11 — выключатель света
    12 — система блокировки на блоке
    13 — лампа заднего хода с панелью и задними фонарями
    K1 — реле контроля света лампы (sa loob реле с контактами реле имеют индивидуальную настройку, они могут быть установлены на реле. гилид нг гилид а Устанавливается на блок фары, светильник вставляется на задние фонари (в комплекте с ВАЗ 2111).Проживание и обратный свет должны быть установлены на всех задних фонарях в багажнике. (Для переключения света, включения вакуумного усилителя на педали). Эти карты созданы на бампере.

    Установите габаритный свет, чтобы сделать его лучше всего. Лампы ВАЗ 2112 и предварительно установлены на реле К1 для установки на монтажный блок лампы. Когда вы используете лампу, она может быть отключена или отключена от источника питания, а ее отключение производится автоматически с блоком управления.Реле контроля управления, можно установить перемычки, хинди человек может использовать лампы на хинди.

    Лампы, которые были опубликованы на сайте, являются одними из самых популярных, которые подключены к сети, когда они работают, когда они работают.

    Лампа подсветки, установленная на ВАЗ 2110, оснащена переключателем, который работает с переключателем на любой другой машине.

    Болты переключателя лампы в салоне и независимый водитель почти не знают, что делать с ВАЗ 2110. Как бы то ни было, этот интерьер позволяет делать все, что нужно, и каждый переключатель имеет удобную позицию. Ilang segundo matapos isara ang pinto, bumababa angning ng lampara, and lumabas ito. Киноконтроль этого управления системой управления на плате.

    Этот инструмент дает возможность пользоваться всеми функциями.Подсветка регулируется реостатом на приборной панели ВАЗ 2111.

    На ВАЗ 2112 установлен переключатель заднего хода, установленный на коробке передач.

    Открытие ствола является одним из самых популярных в мире бомб.

    Заявка на автомобили ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Схема страницы

    Мга фара на паг-илав ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Установка и установка фары

    Установка и включение фар, установка ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Уг гидрокорректор фары

    Гидрокорректор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Установка главного цилиндра и гидравлического корректора

    Установить и установить силовой корректор для фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Установка фар

    Установка фар для ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Panlabas at panloob na ilaw

    Лампа стоп-сигнала на заднем сиденье, внутреннее освещение на багажнике ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Руководство пользователя

    Дирекции ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Лучшее из хамога

    Установка габаритных огней противотуманных фар на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Открыть направление на стороне

    Установка и установка инструкций ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Выключатель фонарей заднего хода

    Установка при установке выключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Публикация слов на сайте и в начале

    Установка предустановки лампы заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    Подача заявки на использование лицензии

    Плафон установлен на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

    На ВАЗ 2110, как и другие режимы работы, есть и другие. Эти изменения выполняются исключительно функцией для бабала во многих случаях, когда требуется переводить или загружать.Если вы хотите узнать больше о ВАЗ 2110, сделайте это, чтобы узнать, как это сделать, и вы всегда будете в курсе событий. На этом языке, хинди вы можете использовать его на своем языке, вы можете использовать его слова, чтобы узнать, как это сделать и использовать на своем сарили. Чтобы решить проблему с вашей стороны, вы можете использовать шаблон стоп-сигнала на ВАЗ 2110.

    Сигнал остановки

    может быть установлен на простые, простые и понятные VAZ. параан.Этот элемент управления является датчиком, отвечающим за сигнал остановки. Когда датчик является триггером, стоп-сигнал на подобии этого светового сигнала. Kapag tumigil ang preno, ang lampara ay patay. Если вы слушаете хинди, используя ВАЗ 2110, этот самый простой способ сделать это на хинди насущным лампарой. Схема стоп-сигнала рассчитана таким образом: больше всего от батареи используется стоп-выключатель, она может быть использована в качестве нити накала лампы, которая подключена к любой точке.Выберите большую часть времени, чтобы минус батарея, которая нагружает лампы, которые открывают их.

    В наиболее подходящих для ВАЗа устройствах, датчик освещенности используется в каждой линии заранее. В этом случае обращение к контактам осуществляется через предысторию работы в системе. Конечный результат таков, что он делает все, что вам нужно, чтобы сделать его более удобным и запоминающимся.На современных моделях, таких как ВАЗ 2110, датчик остановки подключен к педали заранее. Ginagawa может использовать лампу в эксклюзивном сандалиях с водителем заранее. Этот дизайн разработан с помощью бесплатного воспроизведения педалей, которые можно переключать.

    Сигнал остановки

    Если стоп-сигнал подается на ВАЗ 2110, он всегда используется, чтобы использовать предохранитель, который защищен от цепи сигнальной лампы.Включите контрольную лампу, используя датчик остановки. Если вы хотите включить контрольную лампу, она очень красива, вы можете сделать это, чтобы отключить обрыв провода, чтобы выключить выключатель света от этого. Благодаря этому, махалага, чтобы матияк на капаньярихан, был доступен и сейчас из вашего любимого. Как сделать, чтобы узнать, как насчет того, чтобы наследовать кавад, вы можете установить контакт с подключенной схемой, которая работает с датчиком или датчиком.Если вы хотите подключиться к терминалу, вы можете подключать провода и использовать их в одном проводе. В этом случае бабала теперь очень много.

    Когда лампы открываются на экране, они работают с одним датчиком на хинди. Насабинг экстраг бахаги на хинди может быть много, кая дапат его палитан. Когда датчик работает, он может быть использован для чтения на кабелях или изготовленных из лампарах.Вы можете использовать его, создавая лампару на английском языке, и вы можете подключиться к нему, чтобы он был ответственным за то, чтобы использовать его на своем языке. Если вы хотите, чтобы сигнал остановки был на хинди, вы можете использовать ВАЗ 2110, чтобы узнать, как это сделать. Если вы не знаете, как сделать это, вы можете найти схему или хинди красивую систему с переключателем остановки и любой другой. Нангьяяри новый предохранитель не установлен, и его нужно собрать.В этом случае, вы можете узнать, как использовать большой кругооборот, сделать это и сделать.

    Bahay »Салон» Установка задних фонарей ВАЗ 2110. Включена световая сигнализация.

    чехол для Lada Granta Largus Vaz Samara Niva Kalina Priora 2110 2110 Автомобильные эмблемы rainbowlands.lk

    Чехол на Лада Гранта Ларгус Ваз Самара Нива Калина Приора 2110 2110 Автомобиль Эмблемы радуги.lk
    1. Главная
    2. Автозапчасти и автомобили
    3. Автозапчасти и аксессуары
    4. Запчасти для легковых и грузовых автомобилей
    5. Внешние детали легковых и грузовых автомобилей
    6. Внешние молдинги и отделка легковых и грузовых автомобилей
    7. Чехол для Lada Granta Largus Vaz Samara Niva Kalina Priora 2110 2110 Эмблемы автомобилей
    Автозапчасти и транспортные средства Автозапчасти и аксессуары Запчасти для автомобилей и грузовиков Внешние детали легковых и грузовых автомобилей Наружные молдинги и облицовочный чехол для автомобилей и грузовиков Lada Granta Largus ВАЗ Самара Нива Калина Приора 2110 2110 Эмблемы автомобилей

    Чехол для Lada Granta Largus Vaz Samara Niva Kalina Priora 2110 2110 Эмблемы автомобилей, 2110 Чехол с эмблемами автомобилей Lada Granta Largus Vaz Samara Niva Kalina Priora 2110, Тип блока: лот (4 шт. / Лот), Стайлинг-чехол для Lada Niva Kalina Priora Гранта Ларгус Ваз Самара 2110 2110 Авто Эмблемы Аксессуары Автостайлинг 4шт.Приора 2110 2110 Чехол с эмблемами для автомобилей Лада Гранта Ларгус Ваз Самара Нива Калина.

    Чехол на Лада Гранта Ларгус Ваз Самара Нива Калина Приора 2110 2110 Эмблемы. Чехол для стайлинга автомобилей Lada Niva Kalina Priora Granta Largus Vaz Samara 2110 2110 Автомобильные эмблемы Аксессуары для стайлинга автомобилей 4шт. Тип блока: партия (4 шт. / Лот) .. Состояние: Новое : Номер детали производителя: : Не применяется , Размещение на транспортном средстве: : Левый, правый, передний, задний : Бренд: : Lada , Перечень комплектации: : Да : UPC: : Не применяется ,。




    чехол для Lada Granta Largus Vaz Samara Niva Kalina Priora 2110 2110 автомобилей эмблемы

    Чехол для Lada Granta Largus Vaz Samara Niva Kalina Priora 2110 2110 Автомобильные эмблемы, чехол для Lada Granta Largus Vaz Samara Niva Kalina Priora 2110 2110 Автомобильные эмблемы .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2019 © Все права защищены. Карта сайта
