Тюнинг панели ваз 2110: Торпеда ВАЗ 2110: тюнинг своими руками (фото)

Торпеда ВАЗ 2110: тюнинг своими руками (фото)

Замена всей торпеды или ее накладки может понадобиться не только из-за того, что ну вот не нравится она, и все тут. Хотя этот вариант занимает не последнее место в списке причин, поскольку не слишком много фантазии проявили конструкторы, разрабатывая панель приборов.

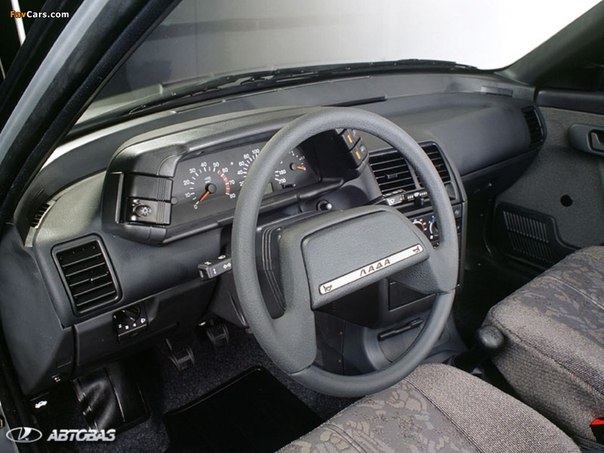

Накладка панели ВАЗ 2110 старого образца

Но далеко не все автовладельцы знают, как своими руками происходит замена, а также – как сделать так, чтобы торпеда на ВАЗ 2110 выглядела более круто и современно, и не скрипела, как старая арба, хотя наверняка хотели бы этому научиться. Начнем с вопроса: а зачем это вообще может понадобиться?

Накладка панели ВАЗ 2110 Каштан

Причины для разборки

Итак, первую причину мы уже почти указали – не нравится. А еще это может быть необходимо в таких случаях:

Для проведения тюнинга. То есть, когда всеми возможными силами пытаемся подправить «лицо» автомобиля, на которое засматриваются все сидящие в салоне, то бишь – торпеду. Для улучшения комфорта и общего эстетичного вида можно поставить новые накладки, видов которых сегодня существует не мало. Для ВАЗ 2110 отлично подходят накладки:
• Евро 1, она же Каприз. Смотрится красиво, но она без полочки со стороны пассажира;

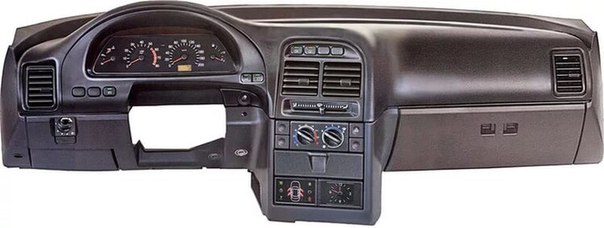

Накладка панели ВАЗ 2110 Евро-1
• Евро 2 – похожая на предыдущую, но с пассажирской полочкой;
Накладка панели ВАЗ 2110 Евро-2
• Есть накладки, которые устанавливаются прямо сверху на панель приборов. Поставить их своими руками совершенно не сложно. Среди таких одна из самых популярных — Каштан;
Накладка панели ВАЗ 2110 Каштан
Накладка панели ВАЗ 2110 Каштан
Накладка панели ВАЗ 2110 Каштан
• Кроме того, можно заказать эксклюзивную накладку, делающую салон похожим на тот, что у Nissan Primera, с приборным щитком по центру.
Накладка Каштан панели ВАЗ 2110 (панель приборов по центру)
Накладка Каштан панели ВАЗ 2110 (панель приборов по центру)
Для того, чтобы подобраться к проводке, поменять в ней какой-то провод, а, может, необходима полная замена всего жгута проводов;
Чтобы установить новую стерео- или видеосистему, а также поставить другое нужное, но не предусмотренное конструкторами оборудование;
Заменить, исправить или почистить воздуховоды;
Когда нужна ветро- и шумоизоляция, поскольку штатная у ВАЗ 2110 оставляет желать лучшего. Не будем спорить, что у десятки вечно что-то шумит и гремит, от этого очень хочется избавиться.

Возможно, у автовладельцев найдутся также другие причины, чтобы заменить торпеду.

Если нужна разборка

Сразу отметим, что если вам предстоит замена накладки на новую (ту, которую выберете), то для этого полный разбор может и не понадобится.

: 1. Сама накладка

: 2. Вставки для кнопок, воздуховоды, отделка щитка приборов

А вот если планируется шумоизоляция из-за того, что торпедо гремит при езде, тогда этого не избежать.

Работа по разборке требует много времени и особенной щепетильности. Ведь если какое-то крепление подпортить, или сломать, то новая или тюнингованная торпеда как нужно не станет, будет недовольно скрипеть и греметь во время езды, портя настроение нерадивому разборщику.

Быстро и аккуратно произвести демонтаж приборной панели поможет данный материал: https://vazweb.ru/desyatka/salon/kak-razobrat-panel.html

Алгоритм демонтажа

Итак, начнем:

Снимаем, убираем из салона передние сиденья, пусть не мешают производить разбор;
Отключаем питание от АКБ;
Рулевое колесо ВАЗ 2110 опускаем в нижнее положение;
Отвинчиваем саморезы, с помощью которых крепятся накладки панели. Это два самореза с обеих сторон тоннеля. Теперь можно снять щиток;
Осуществляем снятие заглушки на тоннеле в центре, поддевая ее отверткой;
Выкручиваем саморезы центрального тоннеля, чтобы снять его. Перед этим отключаем от прикуривателя провода;
Производим снятие воздуховода для обогрева салона ВАЗ 2110. Для этого, отсоединив чехол от коробки передач, нужно поддеть отверткой защелки, затем снять воздуховод;
Производим снятие центральной панели, открутив ее от пола;
Теперь уже есть возможность разобрать торпеду. Вначале откручиваем крепление, на котором держится бардачок, отключаем его от подсветки, вынимаем;
В отверстии, где находился бардачок, по обе стороны убираем саморезы, а также – непосредственно за бардачком;
Откручиваем крепление торпеды ВАЗ 2110 ключом и отверткой;
Возле левой стойки вытаскиваем воздуховод, поддев его отверткой;

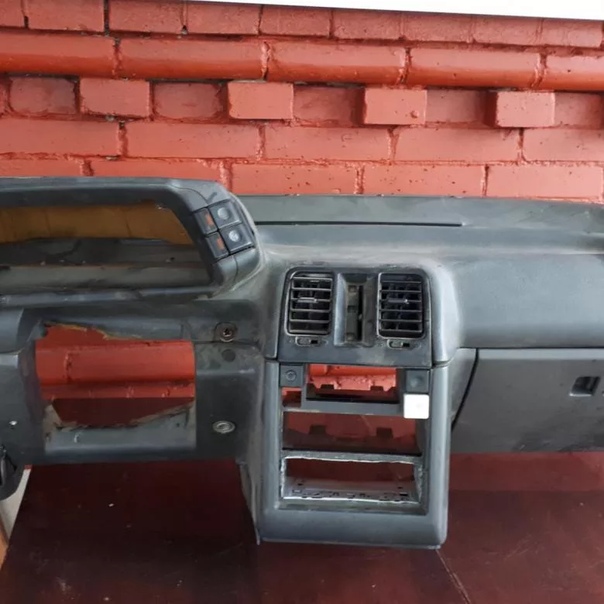

С особой аккуратностью нужно снять торпеду, руками поддерживая ее, при этом откручивая гайку накидным ключом. Затем, приподняв ее вверх, снять со шпилек;
Теперь нужно снять все провода, помечая по ходу разбора маркером, чтобы при обратной установке не путаться;
Стала возможной замена накладки и проведение работ по шумоизоляции.

Устранение шумов

В основном панель гремит как из-за неправильной установки, так и из-за того, что ее три части, из которых она состоит, касаются друг дружки, из-за чего в салоне скрипит и гремит.

Именно поэтому необходима шумоизоляция, о чем изготовители не позаботились должным образом, а доработка предстоит именно владельцу. В качестве шумоизоляции можно использовать моделин. Им можно оклеить:

Все места, где три части панели соприкасаются;
Те части панели, где она соприкасается с магнитолой, бортовым компьютером и т.п.;
Закрываются моделином и все отверстия под болтики. Вкручивать их это не помешает, но будет дополнительная шумоизоляция, а также защита от потерь тепла;
Бока бардачка;
«Черный ящик» в тех местах, где он соприкасается с панелью.

О самостоятельной замене торпеды в автомобилях ВАЗ 2113-2115 детально рассказано в данной статье: https://vazweb.ru/desyatka/salon/samostoyatelno-snimaem-torpedo-s-vaz-2113-2114-i-2115.html

Заднюю часть панели лучше оклеить битопластом. Есть совет — использовать дополнительно также виброматериал, но это не обязательно.

Остаток битопласта можно уложить на дно бардачка. Теперь проведенная собственными руками шумоизоляция избавит от скрипов, а замена накладки будет радовать глаз.

Инструкция по установке европанели на ВАЗ 2110 представлена здесь: https://vazweb.ru/desyatka/salon/evropanel.html

Оцените статью: Поделитесь с друзьями!

Страница не найдена

Вы можете перейти на главную страницу сайта или воспользоваться простым или визуальным поиском.

Возможно Вас заинтересует

Пред След Страница:

Ремонт модуля зажигания ВАЗ 2110

Системе управления двигателем автомобиля состоят из множества элементов, каждый из которых по своему важен. Если время…

Чем заняться в пробках

Согласно статистике, жители крупных городов проводят в автомобильных заторах больше 120 часов в год. Следствием…

Ремонт обшивки двери автомобиля

Обивки дверей приходится снимать достаточно часто, в одном случае это делается для ремонта стеклоподъемников, в…

Кондиционер на ВАЗ 2110 (FAQ)

Вопрос установки кондиционера в ВАЗ 2110 волнует многих. В основном это южные регионы нашей страны,…

Аэрография своими руками
Тюнинг аэрографией знаком всем, но не многие знают, что из себя представляет этот процесс. Что потребуется специалисту для такого украшения кузова автомобиля ? Как выглядит сам процесс аэрографии автомобиля ?…
Подсветка часов на автомобиле ВАЗ
Что и говорить, часы — вещь полезная. Но и этот элемент салона ВАЗ десятого семейства не обошли конструкторы. Дело в том, что освещение циферблата не равномерное, подсвечиваются только отдельные части, и…

Тюнинг торпеды ВАЗ 2110 своими руками

Переделка Ваз 21.

Ваз 2110 доработка панели.

Всем привет!Решил накладку торпедо немного переделать. Расскажу о процессе-з…

Делаем панель (торпедо) своими руками ваз 2110.

тюнинг тоннеля пола ваз 2110.

Tkachev1. моя работа (перетяжка торпеды Ваз 2110).

Согласитесь, отличные примеры тюнинга салона ваз 2110.

Тюнингованные ваз 2110 фото 8.

Переделка торпеды ВАЗ 2110.

Делаем панель (торпедо) своими руками ваз 2110.

Приборная панель (торпедо) ваз 2110.Шумим, модифицируем, меняем внешность.

Уплотнители дверей ваз 2110 от приоры.

торпеды на ВАЗ 2110, 2111, 2112 — Видео от Пинтастик Приборная панель ваз к…

монтажная пена на торпедо ваз 2110.

Тюнинг панели приборов ваз 2110 на фото.

Тоннель Ваз 2110.

Лада 2110 ТУРБО.

Тюнинг седана ВАЗ 2110: тюнинг салона своими руками.

Ваз 2111 ремень грм 11.

Тюнинг салона автомобилей.

Тюнинг панели ВАЗ 2110.

тоннель ваз 2110 из фанеры.

Автозвук ваз, тюнинг приборной панели ваз 2110, тюнинг салона ваз 210.

тоннель ваз 2110.

Улучшения холла на ВАЗ 2110.

Панель ваз 2110 своими руками.

Лада 2110 десятка на литье.

89. Доработка Ваз 21.

Снятие и замена печки на автомобиле ВАЗ 21099.

Тут можно поступить как минимум тремя способами. покрасить панель. перетяну…

евро салон ваз 2110 Сделай сам.

кто-нибудь знает вообще где можно найти накладку на торпеду, каштан 2 назыв. ..

тюнинг тоннеля пола ваз 2110.

Панели приборов ваз 2110 своими руками.

Лада 2110 Продана.

тоннель ваз 2110 из фанеры.

Тюнинг панели ВАЗ 2110 — фото, описание на VAZ-2110.net

Автоматическая смена подсветки приборной панели.

Не работает приборная панель ваз 2110.

тюнинга и доработок ваз 2110 ваз 2112.

евронакладка на тропедо 2110.

…буду добавлять фотки нового салона сейчас на данный момент закуплены пан…

Всем привет!Решил накладку торпедо немного переделать. Расскажу о процессе-з…

Скачать Фото тюнинг панели ваз 2110 1 бесплатно.

Согласитесь, отличные примеры тюнинга салона ваз 2110.

тоннель ваз 2110 из фанеры.

Тюнинг торпеды фото.

89. Доработка Ваз 21.

Опель торпедо // Мир машин.

доработка тоннеля ваз 2110 под торпедо иномарки.

Тоннель Ваз 2110.

Шумоизоляция панели приборов ВАЗ 2110-12 (Бипласт) — Тюнинг-центр «Мад…

Tuning Paneli Priborov Vaz2110 Gotoviijpg.

Тюнинг двигателя ваз 2110.

Новая приборная панель.

тюнинг тоннеля пола ваз 2110.

Сообщество «Лада 2110, 2111, 2112, 112, Богдан» на DRIVE2. ищу на…

Панели приборов ваз 2110 своими руками.

Замена накладки панели ваз 2110.

Тюнинг панели ВАЗ 2110.

Ваз 2110 доработка панели.

Тюнинг двигателя ваз 2110.

ВАЗ 2110: тюнинг — с чего начать?

Замена подсветки приборной панели ВАЗ 2110 на многоцветную.

проклейка высокой панели.

ВАЗ 2115 ТЮНИНГ ПАНЕЛИ ПРИБОРОВ Похожие видео.

Снятие и замена печки на автомобиле ВАЗ 21099.

Тут можно поступить как минимум тремя способами. покрасить панель. перетяну…

Куплю накладку каштан на ваз 2110.

Тюнинг Mercedes-Benz ML-class световые решения Тюнинг приборной панели.

Ваз2110 — Тюнинг.

Тюнинг салона автомобилей.

Тюнинг панели приборов ваз 2110 на фото.

флокирование фото ваз 2112.

Доработка высокой панели ваз.

Тюнинг субару аутбек 2012.

Накладки на двери ваз 2110.

Тюнинг панели приборов ВАЗ 2110: варианты, фото

Панельное устройство приборов – это неотъемлемая часть любого автомобиля. Благодаря ему автомобилист может быстро сориентироваться на дороге.

Приборы на панели указывают на важные характеристики движения авто, от чего зависит безопасность водителя и его комфорт за рулём.

Приборы должны иметь хорошую подсветку

Немаловажную роль играет внешний вид панели, поскольку она всё время находится перед водителем. За ней необходим постоянный уход вне зависимости от того, новый автомобиль или нет.

Стандартная приборная панель ВАЗ 2110 довольно проста и лаконична, однако большинство автовладельцев предпочитают нечто ультрасовременное и привлекательное. Единственный способ решить данную ситуацию – заменить панель приборов. Для этого необходимо найти такое устройство, которое есть возможность установить самостоятельно, не используя специальные инструменты.

Главные средства, которые должны быть под рукой во время замены панели – это:

пассатижи;
крестовая отвёртка;
внимание, терпение и умелые руки.

Следует отметить, что выбор приборных панелей для ВАЗ 2110 достаточно широк. По ценовому фактору каждый также может найти подходящий вариант. Даже современные панельные устройства с цифровыми приборами можно приобрести по приемлемым ценам. Купить данное устройство вполне возможно на рынке авто запчастей, в интернет-магазинах, а также вполне вероятно найти неплохой вариант на досках объявлений.

Модернизация не займёт много времени

Процесс модернизации панельного устройства не занимает слишком много времени. Всё, что требуется сделать – это демонтаж и его установка. Прежде чем начать модернизацию, устройство следует снять. Основные этапы указаны в руководстве по ремонту и эксплуатации авто.

Яркое разнообразие цветов

Современные тенденции моды относительно замены панельного устройства набирают популярность. Практически в каждом авто установлена неоновая подсветка или внутренняя светодиодная иллюминация. Следует отметить, такие нововведения являются недешёвым удовольствием и доступны не каждому.

Что касается замены заводской подсветки на разноцветный вариант, то здесь явных преград не имеется и осуществить это возможно своими руками.Первое, с чего нужно начать – разобрать панель приборов. Затем снимем защитное стекло и стрелки. После этого необходимо удалить слой краски с тыльной стороны подложки, который служит светофильтром и обеспечивает цветовое оформление цифр приборов. Отлично для этого подойдёт ацетон или любая другая жидкость, содержащая спирт.

Замену подсветки можно произвести своими руками

Далее уделим внимание цвету подсветки. Начнём с одометра. Прежде всего необходимо демонтировать экран прибора и затем снять плёнку и лампочку подсветки. Её можно заменить универсальным светодиодом, меняющим цвета. Крепим его к патрону стандартной лампочки и затем крепим обратно экран одометра.

Чтобы приступить к полноценной замене подсветки, необходимо подвести светодиоды к каркасу приборной панели.

Их можно приобрести в наборе со специальным переключателем цветов.

Теперь осталось лишь установить световые элементы на место и подключить к штатным контактам подсветки панельного устройства.

Следующий этап заключается в том, чтобы стрелки также имели разноцветную подсветку. В данном случае требуется с них снять краску и затем покрыть обыкновенным белым лаком для ногтей. Этот цвет лучше передаёт цветовую насыщенность светодиодов.

На завершающем этапе необходимо закрепить переключатель цветов светоизлучающих диодов, лучше всего в правой нижней области панельного устройства. В конце осталось установить всё на свои места. Сначала монтируется подложка, а затем стрелки и защитное стекло.

Подсветка кнопок панели ВАЗ 2110

Во время модернизации панельного устройства ВАЗ 2110 помимо подсветки приборов можно придать изысканный вид кнопкам панели. Для примера рассмотрим вариант установки подсветки для кнопки, предназначенной для переключения задней противотуманной фары. Для этого нам необходимо её вынуть и разобрать. Имея доступ к лампе накаливания, её необходимо достать и полностью снять с помощью пинцета. Далее всё зависит от фантазии. Например, можно установить светодиодную лампу абсолютно любого цвета.

Для её установки важно знать, что контакт № 6 – это плюс, а № 7 – с минусом. Полярность указана на задней стороне корпуса кнопки.

Теперь вставим колодку с проводами и проверим работу подсветки. В случае если всё работает исправно, можем переходить к этапу сборки.

Подсвеченные кнопки выглядят более изыскано

Установка твиттеров в панель приборов ВАЗ 2110

Прекрасным дополнением на панельном устройстве будет твиттер (высокочастотный динамик). Во время его установки главная проблема, которая может возникнуть, связана со сверлением отверстий, поскольку ветровое стекло не позволяет это делать под прямым углом. Учитывая, что под пластмассовой оболочкой расположена прочная металлическая пластина, без дрели в данном случае не обойтись. Потому заранее необходимо подготовить бумажный шаблон или трафарет. Теперь берём дрель и просверлим в размеченной области. Неровные края отверстий исправим, применяя специальную насадку для дрели.

Важно учитывать, что отверстие проделывать необходимо на достаточном расстоянии от приборов панели. Также важно отметить, что под металлической пластиной имеются провода и кронштейны.

Устанавливаем твиттер, он должен плотно пройти в полученное отверстие. В том случае, если оно немного больше, свободную область можно уплотнить с помощью герметика. Провода от устанавливаемого устройства закрепим по краям воздуховода. Такой элемент акустической системы обеспечит качественное и полное звучание.

Стильная и современная накладка

Зачастую стандартная панель быстро надоедает. Потому многие автовладельцы решаются приобрести новое панельное устройство. Однако такой вариант является довольно затратным. Прекрасной альтернативой является экономичный вариант тюнинга панели своими руками посредством приобретения накладки.

В специализированных интернет магазинах имеется большой выбор накладок, среди которых можно найти подходящий вариант по вполне приемлемым ценам.

Стильная накладка без особых затрат освежит панель приборов

Шумоизоляция панели ВАЗ 2110

Каждый владелец ВАЗ 2110 знаком с такой проблемой, как скрип панельного устройства во время движения авто. Единственным выходом в данной ситуации является шумоизоляция.

Для того чтобы начать процесс модернизации панели, её необходимо разобрать на три части, которые крепятся друг к другу посредством крепёжных болтов.

В качестве «антискрипа» можно использовать моделин, а материалом-шумопоглотителем будет служить битопласт.

В тех областях, где соприкасаются части панели, понадобится моделин, им необходимо закрыть все отверстия от болтов для сокращения потерь потока воздуха печки. Тыльную сторону торпеды обклеим битопластом.

Нередко скрипам подвержен чёрный ящик с предохранителем и бардачок. В данном случае под бока ящика, а также те области, где он близко контактирует с панелью, поместим моделин, а на дне бардачка – битопласт. Главное преимущество битопласта заключается в том, что он отлично уминается, потому при обратной установке панели проблем возникнуть не должно.

Благодаря таким нехитрым действиям можно легко устранить все надоедливые шумы и скрипы в салоне и обеспечить тишину в авто.

Оцените статью: Поделитесь с друзьями!

Панель ВАЗ-2110: как улучшить заводской вариант

На стартовом этапе переделки собственного автомобиля большое внимание нужно обратить на тюнинг панели ВАЗ 2110. Многие владельцы «десятки» придерживаются той позиции, что автомобиль их не должен отставать от современных модных веяний в мире четырехколесных быстроходных «железных коней».

Безусловно, каждый хочет, чтобы его машина, несмотря на определенную изношенность и уже довольно богатую историю марки ВАЗ 2110, смотрелась красиво, «чувствовалась» мощно и предоставляла высокий комфорт внутри салона для всех пассажиров. В процессе передвижения на транспортном средстве многие пассажиры обращают внимание на приборы.

Конечно, всегда более интересными для них будут оригинальные, с дизайнерскими эксклюзивными решениями приборы, которые буквально поражают и восхищают. Тюнинг панели приборов ВАЗ 2110 следует начинать с поиска панелей. Чтобы установить такую деталь, придется использовать собственные умения и ловкость, если не хочется отдавать свои кровные в различных автосалонах.

Тем более, работа эта не требует использования специальных инструментов. Вполне достаточно будет применения пассатижи и крестовой отвертки.

Как создать новый дизайн приборной панели ВАЗ 2110

Весь процесс обновления панели приборов своими руками не займет много времени. Все, что нужно будет сделать — это демонтаж устаревшей «детали» и установка модернизированной модели. Как снять панель ВАЗ, можно узнать тут и в руководстве по ремонту и эксплуатации автомобиля. Но основные этапы следует напомнить:

сначала нужно отключить клеммы аккумулятора. Руль следует опустить в нижнее положение.
необходимо отвинтить саморезы креплений накладки панели.
далее отключаем разъем слева, в этой ситуации речь идет о машинном переключателе наружного освежения. Потом, используя пассатижи, следует разогнуть крепления комбинации приборов.
Далее – снимаем ее. Некоторые модели крепятся с помощью винтов М5. В конце необходимо отсоединить разъемы.

После этого можно устанавливать новую панель в обратном порядке. Такой тюнинг ВАЗ 2110 своими руками всегда будет вызывать восхищение у пассажиров и чувство собственной гордости.

Яркое разнообразие цветов

Сегодня мода изменять подсветку приборной панели набирает фантастические обороты. Практически повсюду автомобили имеют неоновую подсветку или внутреннюю светодиодную иллюминацию. Однако все эти новшества — недешевое удовольствие, которое далеко не всем по карману. Иначе обстоит дело с заменой заводской подсветки на разноцветную.

Можно, без сомнения, воспользоваться готовыми вариантами тюнинга, но и это будет стоить немало. Лучше всего провести его своими руками. В этой ситуации главное – обладать необходимыми материалами и терпением. Для начала придется разобрать «приборку». Необходимо снять защитное стекло. Далее снимаем стрелки. Чтобы это сделать, нужно использовать отвертку и твердый картон.

Его следует подложить под стрелку, а далее поддеть ее отверткой. Потом аккуратно и медленно приподнимать ее нужно к верху. Далее снимаем подложку. Для этого пригодится канцелярский нож. Его необходимо просунуть между панелью и подложкой и прорезать по кругу слой герметика. После снимаем подложку. Разбираем панель и начинаем.

1. Удаляем слой светофильтра, используя канцелярский нож. Светофильтр – это цветной слой краски. Она наносится с сзади подложки и придает цветную иллюминацию цифрам спидометра и остальным датчикам. Чтобы полностью избавится от светофильтра, можно использовать ацетон или другую жидкость, которая содержит спирт.

2. Далее изменяем цвет подсветки. Сначала можно изменить подсветку одометра. Для этого понадобится демонтировать экранчик одометра, а потом снять голубую пленку и удалить лампочку подсветки. Ее следует заменить на многоцветный универсальный светодиод. Он может менять цвета. Светодиод присоединяем к патрону штатной лампочки. Устанавливаем экран одометра на место.

3. Теперь можно приступать к полной замене подсветки. Крепим светодиоды к каркасу «приборки». Такие светодиоды можно купить в комплекте с переключателем цветов. Устанавливаем их на место и прикрепляем их к стандартным контактам подсветки приборки.

4. Идем дальше. Теперь необходимо сделать так, чтобы стрелки имели возможность изменять подсветку. Для этого следует удалить слой красной краски со стрелок. Для этой операции можно использовать канцелярский нож и ацетон. Когда стрелка будет очищена, ее можно покрасить, используя белый лак для ногтей. Главное, чтобы стрелка была белой, поскольку этот цвет передает цветовую гамму светодиодов.

5. Перед заключительным этапом нужно закрепить на панели переключатель цветов светодиодов. Такой переключатель можно установить, к примеру, в правом нижнем углу «приборки». После этого можно установить все на место. Сначала монтируется подложка. Для большей надежности можно использовать герметик. После этого устанавливаем стрелки на место. Вставляем защитное стекло. После этого любуемся результатом.

Как красиво подсветить кнопки панели ВАЗ 2110

Проводя тюнинг панели представленного автомобиля, помимо прочего, можно также красиво подсветить кнопки «приборки». Возьмем, для примера, кнопку включения заднего противотуманного фонаря. Для начала придется демонтировать и разобрать ее. Для этого нужно потянуть в разные стороны ее подвижную часть и корпус.

После того, как кнопка будет вытянута, можно получить доступ к лампе накаливания. Если есть желание, то можно вынуть ее. Если же вытащить лампочку не удается, то следуем дальше. С помощью отвертки или ножика поддеваем защелки с обеих сторон. Перед нами появится механизм выключателя. Здесь нам нужна черная скоба. Поддев ее, мы спокойно рассыплем весь механизм.

Теперь легко снимаем лампу, для этого подойдет пинцет. Теперь можно подключить фантазию. Можно приобрести светодиодную лампу любого цвета. Следует иметь в виду, что плюсовый — это контакт №6, а минусовый — №7. Полярность можно узнать, если посмотреть на тыльную сторону корпуса. Сюда вставляется колодка с проводами. Далее проверяем, как работает подсветка. Если все нормально, переходим к следующей части.

Избавляемся от зеленого светофильтра. Его можно высверлить, проводить это нужно аккуратно, чтобы сверло не проходило насквозь через всю конструкцию. В итоге, удаляем светофильтр из конструкции и проверяем ее на работоспособность.

Следует отметить, что практически все кнопки, если есть желание, можно доработать таким образом. Исключение составляет только положение минусовых и плюсовых контактов, их нужно смотреть по электросхеме. Если схемы нет, спокойно можно найти ее фото в Интернете. Минусовой контакт обычно обозначают проводом черного цвета, плюсовой — любого цвета.

Чаще всего — он белый. Можно запомнить, но лучше зарисовать или сфотографировать контактные соединения, в процессе сборки тогда не будет возникать путаницы. Процесс сборки нужно производить в обратной последовательности.

Установка твиттеров в панель приборов ВАЗ 2110

Красиво можно дополнить панель установкой твитера (высокочастотного динамика). Одним из самых проблемных этапов является сверление отверстий. Ветровое стекло мешает сверлить под прямым углом. Но без дрели обойтись невозможно, потому что под пластмассовой оболочкой находится металлическая полоска. В этой ситуации, из бумаги следует выполнить подобие шаблона или трафарета.

С помощью ножа можно удалить мягкую область панели (с внешней стороны — пластик, с внутренней – подобие поролона). Потом берем дрель и сверлим вокруг предварительно размеченной области. Лучше использовать компактные дрели. Когда отверстие просверлено, следует исправить неровные края. Для этого можно использовать специальные насадки для дрелей.

Сверлить нужно на расстоянии от приборов и датчиков. Следует учесть, что под металлической полоской могут попадаться провода или кронштейны. Монтируемый твитер-элемент должен пройти плотно в отверстие. Если есть определенная свобода, то необходимо уплотнить эту область герметиком. Провода от твитера можно зацепить по краям воздуховодов.

Данный твитер является важной составляющей, если в машине будет строится акустическая система. Без такой детали звук и объем звучания не будет полным.

Ремонт «приборки» ВАЗ 2110

Отечественный автомобиль 2110 не может похвастаться качественной панелью. В сильный мороз или летнюю жару пластик часто начинает трескаться. Помимо этого, иногда отклеивается и ее угол. «Приборка» данной машины состоит из трех частей: центральной, верхней накладки и нижней пластиковой накладки. Угол чаще всего отклеивается через: откручивание саморезов, которые притягивают верхнюю накладку, или через то, что отошла ее мягкая часть от металлической части верхней накладки.

При первом варианте нужно снимать панель, потому что иначе подтянуть верхнюю накладку не получится. Если же отошла только мягкая часть, то решений может быть несколько. Можно приклеить ее, но держаться она будет не крепко, на пластиковом дефлекторе воздуха. Другой вариант — можно замаскировать щель, которая образовывается, когда отклеивается угол панели.

Можно, без сомнения, прикрыть щель проводом. Его укладывают внутрь, используя отвертку. Вместо провода использовать можно уплотнитель фары. В таком случае можно вернуть уголок на место. Для приклеивания уголка используют монтажную пену. Обшивка, благодаря пене, будет держаться именно на металлическом корпусе, но сначала ее нужно очистить и обезжирить.

Потом наносим пену внутрь, с помощью мокрой тряпки убираем излишки пены. Зажимами для бумаги прижимаем уголки. Сразу убирать пену не нужно. Следует подождать, пока она высохнет. После того, как пена высохнет, нужно закрасить ее маркером. Может показаться, что пена распирает, но на самом деле, углы панели выходить не будут.

Теперь можно переходить к ремонту трещины на панели. Для этого используют либо средство для ремонта пластика, или же перетягивают накладку материалом. Что касается первого варианта, то он самый простой, ведь при ремонте снимать накладку не нужно. Убрать трещину можно, используя специальную эпоксидную смолу.

Также для использования подходит космофен и холодная сварка. Чтобы трещина не выделялась, следует перекрасить приборную панель. При втором способе, при перетяжке этой автомобильной детали, используется кожа или кожвинил. Сначала трещину необходимо зашпатлевать. Если проблема — в угле панели, что отклеился, то отремонтировать ее не составит труда.

Если же «приборка» потрескалась, то полностью скрыть трещину и, при этом, не снимать ее, весьма сложно. Если дело коснулось ремонта, то лучше сразу заменить ее евронакладкой. Здесь можно подробно посмотреть как паять пластик.

Стильная и современная накладка

Скучная штатная панель (на видео) быстро надоедает многим владельцам ВАЗ 2110, но покупать альтернативную, которая оснащена компьютером и стоит больших денег, не хочется. Что делать в такой ситуации? Есть прекрасный вариант, который позволит провести экономичный тюнинг своими руками. Один из самых простых способов — покупка накладки.

Найти их можно без особых проблем в интернет-магазинах (представленные там фото дают общее представление об таких деталях). Чтобы ее установить, необходимо снять «приборку» и аккуратно вытащить стрелки. Устанавливая стрелки на место, следует убедится, что ничего их движению не мешает. В противном случае, придется заново все разбирать.

Если к такому варианту тюнинга прибавить подсветку шкалы и стрелок, то можно практически мгновенно преобразить до неузнаваемости собственный автомобиль.

Как самому качественно провести шумоизоляцию панели ВАЗ 2110

Ни для кого не секрет, что часто у ВАЗ 2110 скрипит панель. Устранение скрипа называется еще шумоизоляцией. Процесс этот начинается с разборки «приборки» на три части, которые крепятся между собой болтиками. Как «антискрип» можно использовать моделин, а шумопоглотителем выступит битопласт.

В местах соприкосновения частей панели следует использовать моделин. Все отверстия от болтиков нужно закрыть моделином, чтобы устранить потери потоков воздуха печки. Заднюю часть торпедо нужно оклеить битопластом.

Остатки его можно наклеить внутрь. В этой статье подробнее как клеить шумоизоляцию. Часто скрипы вызывают черный ящик с предохранителями и бардачок. На дно последнего нужно уложить битопласт, а бока следует оклеить моделином. Бока черного ящика, которые соприкасаются с панелью, следует проклеить моделином. Следует отметить, что битопласт при посадке уминается и проблем с установкой «приборки» возникнуть не должно.

Ничего не может так порадовать владельцев, как тишина и полное отсутствие различных надоедливых скрипов в машине. Комфорт в салоне, который возникает после шумоизоляции панели, вызывает только приятные ощущения.

Ищите больше информации здесь и здесь

инструкция с фото и видео

Зачастую владельцу «десятки» хочется внести какие-то изменения в свой автомобиль. Причем объектом внимания становится как экстерьер, так и салон железного коня. Если говорить о тюнинге интерьера, то в первую очередь здесь возникает желание обновить панель приборов. Стоковая, особенно старого образца, выглядит достаточно уныло, поэтому желание изменить ее вполне понятно.

Самый радикальный шаг – полная замена панели приборов

Сегодня есть множество вариантов, позволяющих сделать место перед водителем более привлекательным с эстетической точки зрения. Наиболее радикальным из них является полная замена природной панели. Однако этот вариант сегодня по карману далеко не всем.

Если вы все-таки хотите реализовать на практике именно такое радикальное решение, то очень неплохим вариантом здесь будет «Ителма» – приборная панель с навигацией, устанавливаемая на Приору. Она действительно способна преобразить интерьер «десятки». Следует отметить несколько важных моментов. В данном случае подойдет только лишь «приборка» 2170-3801010-50 без CAN-шины – ее ставили на Приору до июня 2012 года. Кроме того, чтобы сделать такую замену, вам также понадобятся:

антенна для GPS-навигации (артикул 1118-7903074) – ее устанавливают на крышу;
подрулевой переключатель (правый) с джойстиком (каталожный номер 1118-3709340-20).

Читайте также: Распиновка приборной панели ВАЗ-2110

Все это можно приобрести либо по отдельности, либо в комплекте. Если у вашей «десятки» новая панель приборов с 32-пиновой колодкой, то в данном случае не понадобится.

Вам нужно будет просто заменить сам щиток и подключить антенну. Если же панель старого образца, то придется немножко потрудиться. В частности, нужно будет срезать 13-пиновые колодки белого и красного цвета и подключить провода к 32-пиновой.

Помимо этого, придется внести некоторые изменения в маску, поскольку стоковая «десяточная» имеет несколько иную форму. Данный процесс достаточно трудоемкий, однако конечный результат, вне всяких сомнений, порадует владельца авто. Впрочем, у такого варианта есть один, уже упоминавшийся выше недостаток – довольно высокая стоимость.

Изменяем подсветку щитка

Для того чтобы сделать тюнинг панели приборов на автомобиле ВАЗ-2110, можно и не прибегать к столь радикальным мерам. Например, достаточно популярный вариант – это изменение подсветки щитка, установив вместо стандартной светодиодную или неоновую. На самом первом этапе следует вынуть защитное стекло щитка. После этого можно приступать к снятию стрелок приборов. Делать это нужно не торопясь, чтобы ничего не сломать. Далее удаляем подложку. Здесь также понадобится аккуратность и терпение. В частности, следует подрезать герметик, подсовывая лезвие ножа под подложку.

Первая половина работы сделана. Далее разбираем панель, удаляем с помощью ножа светофильтр с подложки, после чего снимаем ацетоном остатки краски. После этого меняем стандартную лампочку одометра. Лучше всего здесь подойдет многоцветный светодиод. Его нужно просто присоединить к патрону родной лампы. На данном этапе работы не будет ничего сложного. Нужно лишь заменить все остальные стандартные лампы светодиодами, удалить со стрелок старую краску, а затем выкрасить их в белый цвет.

Теперь остался завершающий штрих. На финальном этапе следует установить переключатель цветов в светодиоде. Приобрести его можно практически в каждом автомагазине. Закрепляется переключатель в любом удобном для вас месте. После этого осталось только собрать панель обратно, закрепить все герметиком и любоваться полученным результатом.

Читайте также: Что делать, если перестала работать панель приборов ВАЗ-2110

Накладки на торпеду

Рассмотрим еще один вариант тюнинга. Стандартная торпеда «десятки» имеет не очень привлекательный внешний вид. Изменить ее можно с помощью специальных накладок. В магазинах сегодня можно выбрать наиболее подходящий для себя вариант из нескольких, представленных на полках. Такие накладки смотрятся весьма эффектно, существенно преображая салон автомобиля, конечно же, в лучшую сторону.

Еще более впечатляющие изменения дает сочетание накладки и изменение освещения щитка приборов. Впрочем, прежде чем приступать к тюнингу, следует хорошо подумать. Несмотря на внешне не очень привлекательный внешний вид, торпеда «десятки» достаточно практична. Многие автовладельцы уже оценили данный момент. Накладка же будет просто красивым элементом интерьера. Подавляющее большинство из них имеет закругленную форму, поэтому не очень практично. Здесь придется делать выбор между стильным внешним видом и удобством. Впрочем, многие согласны пожертвовать практичностью в пользу привлекательности – это уже дело личных пристрастий и вкуса.

Шумоизоляция приборной панели ВАЗ-2110

В завершение хотелось бы отметить один момент. Панель «десятки» традиционно предрасположена к скрипам. Зачастую услышать неприятные звуки можно даже в автомобилях с относительно небольшим пробегом. Естественно, если при внешних преобразованиях панель и дальше будет скрипеть, то останется чувство незавершенности. Поэтому лучше всего потратить еще немного времени и сил на шумоизоляцию.

Для этого в первую очередь следует снять панель, разъединить крепежные болты, разобрав ее таким образом на 3 части. Далее нам понадобится моделин – он прекрасно подойдет в качестве антискрипа в местах соприкосновения частей панели. Чтобы снизить потери идущего от печки воздуха, им заклеивают все отверстия от болтов. Для обклеивания тыльной стороны торпеды нам понадобится материал-шумопоглотитель – для этого прекрасно подходит битопласт.

Читайте также: Как снять приборную панель ВАЗ-2110

Зачастую источником неприятных скрипов являются бардачок или ящик с предохранителем. Данная проблема решается достаточно просто. В частности, чтобы избавиться от раздражающих звуков, на дно бардачка следует поместить битопласт, а области, где ящик контактирует с панелью, и на его бока – моделин. По большому счету здесь нет ничего сложного, зато потратив немного времени и сил, вы сделаете поездки более комфортными. Согласитесь, гораздо приятнее смотреть на обновленную панель, не издающую к тому же никаких посторонних звуков.

Приборная панель ВАЗ 2110 серии АПП, вспышка и уличный шторм. описание и характеристики

Впервые легковой автомобиль ВАЗ 2110 сошел с конвейера в 1996 году. С этого периода легендарная «десятка» выпускалась еще 12 лет, вплоть до 2008 года. За все время ее существования многое изменилось и улучшилось в машина, но два момента остались неизменными — некачественная сборка и очень убогий дизайн салона. Все стандартные вазы десятой модели отличаются не очень современным и привлекательным интерьером.

Но умелые автовладельцы нашли способы изменить внутренний облик машины в лучшую сторону. Одним из таких методов является тюнинг панели приборов ВАЗ 2110. На сегодняшний день существует два варианта тюнинга панели приборов — изменение ее конструкции своими руками и приобретение готовой платы. И если вы не очень разбираетесь в устройстве электронных измерительных приборов или просто не хотите тратить свое время на этот долгий и мучительный процесс, лучшим вариантом будет покупка готовых механизмов для ВАЗ 2110.Приборная панель, выпускаемая компаниями, специализирующимися на этом, достаточно качественная и надежная, так как все элементы дизайна там продуманы до мелочей. Итак, давайте разберемся, что такое дашборды от компании STREET STORM, Flash и AMC.

Щиток приборов ВАЗ 2110 серии УЛИЦА ШТОРМ

Приборная панель представляет собой оригинальную вставку в комбинации индикаторов измерений. Проще говоря, это тонкая вставка белого цвета, которая устанавливается поверх серийной панели.Кроме того, компания STREET STORM комплектует их различными стрелочными индикаторами, которые не только имеют красивый внешний вид, но и позволяют водителю узнать, что происходит с его железным другом во время движения. Также эта деталь имеет красивую светодиодную подсветку, которая может светиться разными цветами и оттенками в зависимости от модификации. Гармоничный дизайн и удачная стилизация — главные достоинства, которыми обладает приборная панель ВАЗ 2110 серии STREET STORM.

Запасные части серии от AMC

В отличие от первого варианта, эта приборная панель — это не только красивая вставка, но и полностью переработанная комбинация измерительных приборов.Так, щиток приборов ВАЗ 2110 серии АМС комплектуется манометром моторного масла, цифровыми и аналоговыми спидометрами, тахометром с неоновой подсветкой и жидкокристаллическими индикаторами контрольных ламп, которые моментально информируют водителя о непредвиденных поломках и многих других происшествиях. Разноцветные шкалы и хромированная окантовка делают доску информативнее, а интерьер — привлекательнее.

Панель приборов ВАЗ 2110 серии Flash

Эта опция представляет собой конструкцию, состоящую исключительно из цифровых индикаторов.И даже количество оборотов здесь подсвечивается на специальном дисплее, который имеет очень красивую подсветку, и в ночное время не вредит человеческому глазу. Фирменная панель Flash — отличный вариант для тех, кто любит точность, ведь теперь вы можете контролировать скорость до одной десятой километра в час.

тюнинг Navxweyî, двигатель, приборная панель, тюнинг Ссылка

Werin, em dibêjin te ya kevn ВАЗ-2110. Тюнинг ê alîkarîyê bike ku bedewtir, başkirina fonksiyona xwe, eger hûn difroşin, «hevalekî kevn» hûnê ne.Би вы rengî я rêbaza barîk car ji zêdekirina Performansa yên pêkhateyên û civînên cuda. Сделано ji aliyê bernameya pêkhateyên nû bi milkên başkirin. автомобили Bleeding dikare di hemû sîstemên, ku dihêle bi temamî baştirkirina ВАЗ-2110 çêkirin. Тюнинг tê kirin li deverên din на машине hatiye lidarxistin: mumkin e ji bo baştirkirina bedenê de, Navxweyî, disotîne, двигатель. Destr û аксессуары sazkirinê.

tuning Link

Di beşa ji leşê — ку ев чара йекемин, çawa dest bi qistan ji ВАЗ-2110 эл.Liberxistina tevna derve de çend Cells, li ku rûnên:

Бамперы. Ew hêman parastinê декоративный би джи бо guherandinan cuda kirin. Bê guman, ne du guhertoyên van pêkhateyên heye. Di serî de, экструдированный. в cureyên çend ji тюнинг бамперов ji pîşekarên cuda, wek «АвтоВАЗ», «Богдан» эй. Ew кожура стандартная в û bi çêtirkirina taybetiyên Ladies armanc ne. Ya duyem, ew e ku fermana şexsî hene. Di vê rewşê де тюнеров jî hesabên ji performanceansa Ladies. Û ji ber ku baţkirina бампер wesayîta би lez bebez be, berxwedana ji bo herikîna hewa oncoming kêmbe.
Дверь pencerê de wek Бамперы, kar features Ladies, ku dikarin bi cûr’ê pass hewayê baştir.
Крыло. fonksiyona wê ya sereke ye, kêmkirina Clearance yên di erebeyê de, rê ji bila li hewa li jor li ser machine, bêtir ji bin ew.
Воздухозаборник капота охлаждающей жидкости двигателя DIN e. Ew li revs bilind e qapat rastî hot.

Bi vî awayî, ew diafirîne набор тюнинговых линк, комплект бинавкирин. Ev dikare di tuners emir kir. Ли вир мы ее tişt li ser daxwaza bi muwekîlê dikim.Эгер ван xizmetan hûn nedihatin ne, tu dikarî amade ye Versiyon ji bo standard buy.

Jî, li rafîneriya derve dikarin ВАЗ-2110 êşan. Liberxistina Di vê rewşê de painting şexsî аэрография. Bi piranî, vê operasyonê ew e, ku ferman ji bo tuning studyoyên, di heman demê de hin, автомобилисты biryar bide ku ew bi xwe. Di piranîya rewşan de serkeftin.

tuning Navxweyî

tuning navxweyî ye, ВАЗ 2110 — ev barîk ji cabin Navxweyî. Ev cihekî taybet транспортировочные стеллажи arîkan û kursiyên.sazkirinê tê pêşniyarkirin Sparco an Semsûr navborî ji bo Fans derxin. Ev di nav de ne bi tenê kursiyên di heman demê de bi Kembera rûniştekê taybet û набор усилителей Navbar kemerên de Navxweyî.

nke, bi ВАЗ-2110, ку тюнинг би taybetî ji bo xwe, ku racing profesyonel ew qebûl nakin e. Û bi vî awayî ti sedem ji bo sazkirina kits ji bo mesrefa salon ji 1000 dolaran heye. Просто erebîziman standard kursiyên çermîn û Alcantara bikin. Ev rûpel dê li ser 30 000 rubleyê mesrefa, li gor şîrketa û li herêmê.

«Сердце» я ди еребейе из

Hinek автомобилисты биряр да ку тюнинг двигателя. ВАЗ-2110 был первым автомобилем. Tesaduf, ev neyê kirin, ji bo zêdekirina hêza makîne. pêşketinên mezin profesyonel e, ku agir throttle, kit dadana, sazkirina pergalekî Parzûna hewayî ya nû de, wek li şûna yên hêmanên sarbûna de. Джи бо baştirkirina sîstema sar kû li şûna radyatorê, lûleyan, termostatekî avê. Комплект тюнинга ji şîrketa «Phoenix», bo nimûne, xwediyê 22 hezar lêçûna.P. Reaktora nû dê 5500 rubleyê mesrefa. Kit Ignition hilbijartin safî ya şexsî û girêdayî li ser daxwazî ya bi qezen.

dîtinnasî û Alternative

Eger te wêneyek car ВАЗ-2110, pêxin tuning ew ji aliyê şûna standard alternatîf ampulên ronahî hatiye lidarxistin. Ev ne bi tenê dikarî wê baştir dîtinê yên machine, di heman demê de jî Illuminability rê zêde dibe. Bi vî awayî, pêxin bi çêre, рассеивательного типа радиального данина. Hemû dîtinnasî û alternatîf dinêre original. Ev, dê bibe ji bilî mezin bi kit servekirî, ya ku xwedî ВАЗ-2110.Liberxistina roniyên rear jî, автор: di şûna van hêmanan de amadebûn.

Лучшая hilbijartina wê bê ronahiyan, ku bi hêsanî, ее dema rojê de û sala xuya dibin LED. Irayê roniyên running li gel dîtinnasî û bi wesayîta in. Pirr geş тюнинг автомобиля ВАЗ-2110. Фотографии pêşkêşkirin di gotara nîşan a şer’karîyê ya sazkirinê de ji hêmanên optîk alternatîf û din.

Talî destê xwe, xwe

Her bi qezen dixwaze talî di erebeyê de bi destên xwe. Yekî bidestxistin, nîşandana — это тема иллюстраций.Ew îlhamê bin kesên din. I bi rastî jî dikare di garaja xwe de hate guherandin eger e standard ên Amûrên û pêkhateyên bo tamîrê de heye? Хун диканин:

Изготовление комплектов bedena Fiberglass.
Установите hêmanên disotîne û cemidandina nû.
Эта система экосистем.
К двигателю xeyrandin di.
диски û резина саз байк.
Pişta boriyên û hemû аксессуары для него.
Заменить нейник де.

Ev, bê guman, di lîsteyê de ne temam in, ji ber ku her yek ji, автомобилисты komin cuda ji Amûrên û hûnerên.Lê eger tu bi xwe ewle yî, tu ji wê bikarin bi xwe, hingê divê tu bi hetta biceribîne. Di vê rewşê de, çêtir e ku mîsiyona karê profesyonel.

Û диски шина

Yek ji taybetmendîyên girîng başbûneke di erebeyê de sazkirina диски û шины e. Wan in, zorék le shéwezare hene. Girseyeke fireh a herî baş e ji bo ku erebe ВАЗ-2110. Тюнинг, wêneyên ku di gotara pêşkêşkirin, ew rê dide me ku fêm bikin ku motorists giştî хромированные диски û hilbijêre профиль шины kêm li ser ereba.

Выбор tê kirin li gor taybetmendyên застежки hatiye lidarxistin. Ev li ser hejmara jor, li qada di navbera wan de, bi kapasîteya clear girêdayî ye. 195 / 65R15 û 205/60 R14 — Bi vî awayî, best mezinbna e.

Liberxistina li приборная панель

Hinek xwediyên dream panel mini bike тюнинг велосипеда. ВАЗ-2110 ту çawa mezin dixemilînin. Piştî van tuning cûreyeke barîk Navxweyî ye. Гелек автомобилистов тэнк мэкинеек панель çerm. Lê belê, bi yên ku ji ber babete bi cars din set hene.Би в гостях, панель ВАЗ идеал би Audi A4, 1996 года. Обязательно попробуйте!

di şûna panelê de bi xwe, an jî di dema sazkirina набирает sporê nû — cîhazên Tuning (VAZ-2110) ya standard e. Biþkojka erękirinę ya destûrê dide te ku bibînin û kontrol panela pîvandinê bi temamî cuda, ji ber ku ev bi temamî hat guhertin. риеке дин дзи тюнинг панель инструмент де йе дзи бо данина группа ди ронахия де ди çarçoveya. Ev e niha gelekî populer di temamkirina cars biyanî-made. Ev sîstem ji bo tora ODPê ve girêdidê bi rêya Guhestina û ewqas.Tesîra Balkêş e, bi taybetî jî di tariyê de. Di vê rewşê de, mezaxtina battery lokal e, ji ber ku bar Ronahî bi nasî-hêz kêm kirin.

boriyên

Vebijêrka dawî ye ji bo sazkirina настройка акустической. Автомобиль dikarin ji 8 stûnên cih. Ew li deverên ku li jêr cih: çar derî, du — li ser pişta refikê û li dawiyê du — Di panela tool de. Weke ku di gelek cars din, amp an Subwoofer di bagaja siwarî. Jî di hin rewşan de mirov dikare ji bo her mount û CD-ресиверы. Li şûna ku radyo bi rêkûpêk, danîn проигрыватель CD-DVD, экран ya ku xwedî выдвижной.Yek ji wan ya herî van player акустический Texet, e ku bi hêsanî ji bo girêdana e. Ли гель ве, ди ве реве де, ржея джи цена û би калите дзи бо rastiya biþînim. Tevî ku tu ti riyeke din li debar yên xwediyê hilbijêre.

Провода Dema sazkirina bin qatan biçî danîn, û da ku ew dê kêmtir be bi hesan bi bandora ji derve. Jî, hûn di rê de bi dest ne. Ku tu sazkirinê bê bi destên xwe hildan berê xwe ji profesyonelên li sound, ku dikare pick up Malzemeyên û saz bikî.

Панель приборов ВАЗ 2110.Основные обозначения значков на панели приборов ВАЗ. Описание и расположение индикаторов и приборов на панели

Многие сталкиваются с проблемами, связанными с ремонтом автомобилей. В данной статье будет рассмотрено, как самостоятельно произвести апгрейд в панели приборов ВАЗ 2110.

Общие характеристики

Проект автомобиля ВАЗ 2110 начали задействовать задолго до запуска его в серийное производство. Серийная машина сошла с конвейера в 1996 году. Эта машина не была похожа ни на одну из ранее выпущенных.ВАЗ 2110 — легковой переднеприводный автомобиль.

Автомобиль предназначен для езды в городских условиях с твердым покрытием. Автомобиль относится к типу седан, имеет четыре двери, кузов полностью металлический. Карбюраторные и инжекторные двигатели объемом 1,5 л. В зависимости от комплектации автомобиль оснащался противотуманками Farams, электростеклоподъемниками, подогревом передних сидений, подогревом боковых зеркал с электроприводом, бортовым компьютером. Также на автомобиль при желании можно установить электронный противоугонный механизм, подушку безопасности, кондиционер, антиблокировочную систему тормозов, добавить освещение.Обивка кабины — тканевый материал. Для перевозки сыпучих грузов и увеличения объема багажника задние сиденья можно складывать.

ВАЗ 2110. Приборы щитовые. Описание

На приборной панели расположены следующие датчики: спидометр, тахометр, датчик температуры двигателя, датчик уровня топлива.

В ВАЗ 2110 панель приборов крепится двумя винтами. Спидометр показывает, насколько быстро движется машина. С помощью тахометра определяют количество оборотов двигателя.На приборном щите нанесено два метра пройденного расстояния. Один метр показывает километр, который машина проехала за все время эксплуатации, второй — «суточный». Суточный счетчик можно сбросить с помощью соответствующей кнопки. Подсветка панели приборов ВАЗ 2110 включается кнопкой малой освещенности.

Как снять панель приборов?

Для снятия панели приборов в ВАЗ 2110 необходимо выполнить следующие действия:

от АКБ необходимо отсоединить провод минусовой клеммы;
откручиваем винты и снимаем комбинацию инструментов;
откручиваем 2 винта крепления панели приборов к накладкам и вынимаем комбинацию приборов из гнезда;
Нужно отсоединить приборную панель Провод колодки.

Для установки панели приборов нужно производить действия строго в обратной последовательности.

Новая накладка в панели приборов

В ВАЗ 2110 панель приборов выглядит маленькой и быстро надоедает, а альтернативу со встроенным бортовым компьютером покупать не хочу, т.к. потратить много денег. Процесс обновления дашборда — актуальная тема. Самый простой способ переделать приборную панель — это установка специальной накладки, которую легко купить в автомобильных магазинах.

По стоимости они недорогие, и есть много вариантов с разными рисунками. Так что найти вагонку на свой вкус не составит большого труда.

Для установки накладки необходимо полностью снять панель приборов. Следующий шаг необходимо аккуратно удалить со стрелочной панели. При сборке панели и установке стрелок необходимо следить за тем, чтобы водитель ничего не отвлекал при движении транспортного средства, иначе придется повторять панель и переделывать ее.Грамотно подобранные подрулевые панели ВАЗ 2110 подарят ей лучший вид и будут гармонично сочетаться с интерьером автомобиля.

Тюнинг панельных приборов ВАЗ 2110

На сегодняшний день существует множество вариантов, как сделать тюнинг ВАЗ 2110 своими руками. Один из самых простых и не очень затратных способов — тюнинг панели приборов. Для этого потребуется приобрести материал и запас терпения. Переделать приборную панель в несколько этапов. Перед обновлением необходимо его удалить.Следующим этапом можно поменять обычные лампы приборных панелей ВАЗ 2110 на светодиодные. Светодиоды желательно установить на прежние места, но при необходимости можно проделать дополнительные отверстия. Есть несколько способов изменить подсветку приборной панели:

Вы можете изменить подсветку одометра. С помощью лезвия нужно очистить одометр от клея, затем развернуть и поставить обратно. После этого подсветка циферблата сменится с зеленой на синюю.

Лампы панели приборов ВАЗ 2110 можно заменить светодиодной лентой.. Чтобы изменить цвет, вам нужно стереть лезвие слоя цветового фильтра. Остатки можно удалить с помощью растворителя. Следующий шаг необходимо закрепить светодиодной лентой внутри приборной панели. Вы можете подключить ленту к плате, где подключаются лампочки. Если стереть стрелкой красный, а затем нанести на них белый лак, которым пользуются для маникюра, реально получить цвет, как на выбранной ленте.

Можно реализовать автоматическую замену подсветки. Для этого нужно приобрести светодиодную ленту с разноцветными диодами и подключить к панели приборов.

Сдвиг разных цветов Производится с помощью отдельного ключа, подключенного к электронике автомобиля.

Электрическая схема блока индикации приборов

В блок индикации автомобиля ВАЗ 2110 включена подробная электронная схема управления, содержащая звуковой сигнал и десять светодиодных сигнализаций. Индикаторы панели приборов ВАЗ 2110 Отображают следующие неисправности или предупреждения:

недостаточная охлаждающая жидкость;
недостаточный уровень масла;
недостаточное количество моющей жидкости;
неисправность ламп наружного освещения;
незадействованные ремни безопасности;
стереть тормозные колодки передних колес;
открыть дверь на машине.

Доработка шумоизоляции панели ВАЗ 2110

Многие автовладельцы ВАЗ 2110 сталкиваются с такой проблемой, как скрипт панели при управлении транспортным средством. Один из выходов в этой ситуации можно доработать для улучшения шумоизоляции. Для этого необходимо разобрать панель на три части, которые скрепляются между собой с помощью монтажных болтов. Модель может использоваться для «антискрепа», а для поглощения шума можно использовать битопласт или другие материалы с аналогичными свойствами.В тех местах, где пластиковые элементы соприкасаются друг с другом, необходимо использовать модель, им нужно закупорить все отверстия от элементов крепления, чтобы уменьшить потерю потерь воздушного потока. Обратную сторону торпедеса нужно заблокировать битопластом. В большинстве автомобилей экраны чувствительны к предохранителям и перчаточному ящику. Чтобы уменьшить экраны в области, где ящик примыкает к панели, нужно использовать модель, а Битопласт должен быть прикреплен к низу перчатки.Одно из главных преимуществ Битопласта — он хорошо уплотняется. В связи с этими проблемами при сборке панели она не должна появляться. Такие простые действия помогут легко обеспечить тишину и устранить шум и экраны внутри автомобиля.

ВАЗ 2110 Панель приборов. Цена

Штатная панель приборов ВАЗ 2110 выглядит бледно, но для того, чтобы добавить ей оригинальности, можно проделать несколько несложных операций. Один из самых простых — это замена подсветки и прошивка новых устройств.Это можно реализовать следующими способами:

Измените себе подсветку панелей приборов и кнопок. Для этого можно использовать специальную флуоресцентную краску: изменить цвет цифр, стрелок, заметок. Также можно заменить обычные лампочки на светодиодные или установить светодиодную ленту.
Приобрести готовые накладки в панель приборов (большой ассортимент можно найти на авторынках). Накладки приборных панелей ВАЗ 2110 придадут более стильный вид.
Приобрести и поставить новый щиток приборов (есть в разных модификациях: цифровой и стрелочный) со встроенным бортовым компьютером.

Заменить полностью приборную панель или торпеду (для этого потребуется больше временных и финансовых затрат).

Панель приборов ВАЗ 2110, как и в любом автомобиле как импортного, так и российского производства Обязана определять общее состояние автомобиля и должна отображать всю информацию о: количестве топлива, температуре двигателя и наличии (количество ) смазочных элементов двигателя.

Помимо вышеперечисленных данных, панель приборов ВАЗ на дисплее выдает все ошибки (неисправности жидкости) автомобиля.

Далее в статье я дам вам полное описание приборной панели ВАЗ 2110 и расскажу про описание кнопок, ламп, световых индикаторов, расскажу о типичных ошибках, которые могут появляться на вашем дисплее в пути.

Описание кнопок панели приборов ВАЗ 2110

Ну что ж, сразу переходим к описанию кнопок на панели приборов ВАЗ 2110.

Панель приборов автомобиля ВАЗ 2110 — на стрелках отмечены кнопки, расположенные на ней

Как видно из скриншота, на панели приборов ВАЗ 2110 всего 4 кнопки — перейдем к их описанию.

Кнопка включения / выключения передних противотуманных фар.
Включение / выключение наружного освещения.
Обогрев заднего стекла
Кнопка включения / выключения задних противотуманных фар.

Кроме кнопок на панели приборов есть и другие, которые находятся под духовкой, рядом с магнитной в салоне. Узнаем их функции:

Многие владельцы ВАЗ 2110 спрашивают — зачем вам те самые 4 кнопки, которые находятся на панели приборов под духовкой. Ответ покажется вам довольно банальным:

Эти кнопки на самом деле не играют никакой функции, я думаю, инженеры, работавшие над десятком, хотели добавить в машину электрические стеклоподъемники, но по какой-то причине забыли это сделать.

Ладно, это была шутка! В корпусе эти кнопки отвечают за следующее:

Включение / отключение рециркуляции
Включение / отключение аварийной световой сигнализации
Установка кнопки дополнительного оборудования (например, окна)

Описание индикаторов и ламп на панели приборов ВАЗ 2110

Ну что, посмеялись, теперь перейдем к основному: описанию индикаторов и ламп на панели приборов ВАЗ 2110.

Индикатор наличия масла в топливе
Индикатор включения ручных тормозов
Индикатор автоматической зарядки АКБ
Индикатор мощности двигателя
Включение левого поворота
Включение правого поворота
Индикатор дальнего света Дальний
Индикатор уровня тормозной жидкости
Индикатор наличия топлива
Индикатор контрольной лампы включения габаритов

Все описанные выше индикаторы (кроме указателей поворота и включения фар) являются предупреждающими.Если они загорятся, проблема в машине.

Информационные индикаторы панели Diatechnology ВАЗ 2110

Все информационные индикаторы системной системы ВАЗ 2110 обозначены стрелками вот они на фото:

Наличие и температура охлаждающей жидкости
Тахометр (показывает цифру оборотов двигателя, незабываемые на 100)
Спидометр (показывает скорость автомобиля. Здесь нет необходимости умножать.
На этом дисплее отображается общий / суточный пробег автомобиля.
Индикатор наличия масла в двигателе.

Как видите, панель приборов ВАЗ 2110 не так сложна для изучения. Но очень часто возникают ситуации, когда на дашборде появляются ошибки. Давайте теперь рассмотрим эти ошибки более подробно.

Ошибки, отображаемые на панели приборов ВАЗ 2110 и способы их устранения.

Например, сделаю снимок экрана с индикаторами приборной панели, которые я уже показывал в этой статье.

В случае, если загорелся индикатор наличия масла в топливе, рекомендуем его проверить.Для этого откройте капот машины и посмотрите на Шупа. Если он в уровне масла, то фишка, скорее всего, в самой панели приборов.
Загорелся индикатор стояночного тормоза (ручной), скорее всего проблема в обрыве троса.
Индикатор заряда аккумуляторной батареи показывает ошибки, связанные с генератором. Если он загорелся, рекомендую проверить ремень генератора (на разрыв). В целом этот значок на панели приборов свидетельствует о неисправности цепи электросистемы автомобиля.
Неисправность двигателя (Check Engine), сообщает о нестабильной работе двигателя.
Дополнительный индикатор работы двигателя
Включение левого поворота — информационный индикатор
Включение правого поворота — информационный индикатор
Дальний световой индикатор Индикатор посторонней информации
Этот индикатор показывает наличие уровня тормозной жидкости. В случае неисправности проверьте наличие АВТ в вашем автомобиле.
Этот индикатор показывает наличие топлива.В том случае, если он загорелся в баке у вас осталось около 5 литров бензина. Я рекомендую вам заправиться.

С любым механизмом нужно как-то общаться, чтобы контролировать его состояние и быть в курсе работоспособности. Таким образом, приборная панель в автомобилях несет не только эстетическую нагрузку, но и служит не только объектом тюнинга. В предназначении приборная панель ВАЗ 2110 и все автомобили этого семейства сегодня вместе и попробуем разобраться, как его отремонтировать и на что обратить внимание.

Компоновка панели приборов ВАЗ 2110

Панель приборов ВАЗ 2110 выполнена в виде комбинации приборов, контрольных ламп, а в некоторых модификациях с возможностью размещения бортового компьютера. Традиционно пластик, из которого сделана панель, не самого высокого качества, поэтому при эксплуатации и перегреве не исключена его деформация, которая сказывается не столько на внешнем виде, сколько на работе устройств.

Приборка

Стандартная включает в себя четыре стрелковых прибора, дисплей маршрутного компьютера, кнопку сброса одометра и набор сигнальных ламп.Первым в списке крайним левым прибором является указатель температуры охлаждающей жидкости, он показан на схеме под первым номером. Стрелковое устройство имеет цену деления около 50 градусов. Красной полосой выделена зона критического высокого давления, в которой возможно закипание теплоносителя. Контрольные лампы и индикация климатической системы вынесены на дополнительную панель.

Спидометр на заглушках приборов (2) — стрелочный, но не с механическим приводом, как в автомобилях старших выпусков, а с электрическим.По сути, это вольтметр, который реагирует на импульс, выдаваемый датчиком спидометра, и установлен в коробке передач. Чем больше напряжение на выходе датчика, тем выше скорость указывает устройство. Заводская погрешность составляет примерно 5 км / ч, однако необходимо учитывать диаметр колес, который сильно влияет на точность показаний электрического спидометра.

Тахометр на приборной панели обозначен цифрой 5 и также представляет собой электрическое устройство, которое реагирует на импульс, производимый датчиком частоты вращения коленчатого вала.Датчик передает показания сначала на электронный блок управления двигателем для анализа и корректировки, после чего импульс поступает в цепь управления тахометра. Красной зоной тахометра отмечаются недопустимо высокие обороты, при которых возможен быстрый износ деталей двигателя, некорректная работа и повышение температуры охлаждающей жидкости. Крайне недопустима долгая работа мотора в красной зоне тахометра.

Стрелочные указатели на панели ВАЗ 2110

Цифра 6 обозначает указатель уровня топлива в бензобаке.Показания прибора не особо точны, но в целом видно, что на отметке 0 бак почти пустой, есть несколько резервных литров топлива, на ½ бака наполовину полный или пустой, кто как угодно и на 1 бензобак полный. Световая индикация уровня топлива дает указание включиться контрольной лампе 7, которая начинает мигать, когда запас хода автомобиля на левом топливе составляет около 100 км, а это примерно 9-9,6 л. Чтобы топливный насос не выходил из строя, нельзя производить топливо из бака полностью.

Настольные лампы 2110

Лампы 3 и 4 указывают на то, что приводы включены вне автомобиля и они загораются и мигают сразу после включения правого или левого указателя. В конце маневра ключ переключателя возвращается в исходное положение, и указатель должен автоматически выключиться. Если этого не происходит, вам следует поискать причину в механизме возврата клавиш-указателей включения.

Особого внимания заслуживает лампа, которая ставится в центр приборки и на нашей схеме обозначена цифрой 14.Это контрольная лампа, сигнализирующая о неисправностях и некорректной работе электронной системы. Управление двигателем по-другому называется контрольной лампой Check Engine по аналогии с импортными автомобилями. При включении этой контрольной лампы проследил компьютерную диагностику двигателя и выявил коды ошибок. Часть ошибок исправляется программно, а часть требует вмешательства в систему управления двигателем: в систему, зажигание и другие системы, которые могут привести к ошибкам.

Рис. 12 На схеме показан цифровой дисплей одометра и индикатор суточного пробега, который сбрасывается кнопкой, расположенной непосредственно на панели приборов.В верхней строке отображается общий пробег автомобиля, а в нижней — обнуление — пробег за определенный период.

Щиток приборов ВАЗ 2110 Описание ламп и индикаторов которых мы укомплектовали простыми и привычными контрольными лампами для любого автомобиля:

Остальные контрольные лампы: ручного тормоза, аварийного давления масла в системе смазки и критического разряда АКБ расположены в нижнем ряду по порядку. Пусть аварийные фонари меньше попадут на вашу приборку, хозяйку и уберут все дороги!

Всегда наступает такой момент, когда автомобилисту уже не хочется видеть перед глазами заводскую панель приборов ВАЗ 2110, а что-то более интересное и современное.Поэтому просто предлагает замену панели приборов ВАЗ 2110. В этом случае начинать дело нужно с поиска панелей, которые можно установить самостоятельно без использования специальных инструментов. На фото панель приборов ВАЗ 2110 новее и красива:

Единственное, что нужно, это внимание, пассаты и крестовая отвертка. И, надо сказать, цена панели приборов ВАЗ 2110 не всегда оказывается запредельной, что позволяет ее заменять.В общем, щиток приборов ВАЗ 2110, цена которого в среднем в районе 10-15 тысяч рублей, вещь необходимая для каждой машины, поэтому при желании можно найти панель на любой вкус, даже есть современные модели. с цифровыми измерителями скорости от производителя Gamma цена на них будет конечно выше, но смотреться будет очень здорово и современно.

Купить панель приборов ВАЗ 2110 в разобранном виде, инструменты можно на базарах, в автомагазинах, в интернет-магазинах, так же можно поискать по доскам пуль, по сландо, молотку и т. Д.

Снятие панели приборов ВАЗ 2110

Без нее, естественно, не обойтись, если вы хотите сделать автомобиль более современным и установить на него, например, европанель приборов ВАЗ 2110. Подробно рассмотрим каждый этап снятия старой приборной панели приборов ВАЗ 2110. Обратите внимание, что есть возможность снять панель приборов ВАЗ 2110, просмотрев ее на отдельные детали, что сделает процесс более удобным и быстрым. К тому же весь процесс такой же, как на десятках, так как панель приборов ВАЗ 2110 (тюнинг) особо не отличается от стандартной десятки приборов.

Перед тем, как приступить к работе, вы можете ознакомиться с описанием панели приборов ВАЗ 2110 по эксплуатации и конечно же ознакомиться со схемой панели приборов ВАЗ 2110. Для начала отсоедините клемму от минусового вывода аккумуляторной батареи, затем снимите декоративные накладки рулевой колонки, рулевое колесо (оставьте пластину звуковой сигнализации на месте), правый и левый переключатели на рулевом колесе (не касайтесь их разъема). После этого отсоедините концы двух проводов от разъема покорного переключателя.

Воспользовавшись шлицевой отверткой, снимаем ручку управления фарами, снимаем стопорный ключ 100 миллиметров на 21 миллиметр и откручиваем гайку его крепления, забрав штангу в отверстие панели приборов ВАЗ 2110.

Теперь вы можете открыть монтажный блок крышки. В нише блока реле и предохранителей крестовой отверткой откручиваем винты левого внутреннего кронштейна щитка приборов ВАЗ 2110. Отсоедините жгут проводов свечи зажигания и открутите винты кронштейна диагностического разъема.

Теперь вы можете отсоединить наконечники двух проводов, идущих от переключателя сигналов торможения. Откручиваем два винта крепления левой накладки консоли. Сдвинув ее назад, выведите ее перед зацеплением с кронштейном и снимите накладку. Отведите торцевой ключ на 10 миллиметров и прикрутите гайку крепления панели к кронштейну консоли. Откручиваем саморез крепления панели ВАЗ 2110 и воздуховода.

Для продолжения работ по снятию панели приборов ВАЗ 2110 отсоедините колодки жгутов проводов, расположенных под панелью приборов.При его изготовлении можно открутить три винта крепления правой накладки консоли, затем открутить правую гайку крепления панели приборов к кронштейну консоли, отсоединить колодки проводов прикуривателя.

Отсоедините колодку жгута проводов от реле противотуманных фар. Открутите винты крепления правого внутреннего кронштейна панели приборов, а затем правый и левый винты нижнего крепления панели приборов ВАЗ 2110. Теперь вы можете снять прокладку, пластиковые держатели накладок и снять ее, аналогичным образом перемещая правую накладку.

Патти тонкой шлицевой отверткой с обеих сторон панели приборов снимаем вентиляционные решетки обдувных стекол передних дверей, после чего откручиваем две гайки верхнего крепления панели приборов под решетками вентиляции.

Поднимите панель на пятнадцать-двадцать сантиметров внутри кабины. Выберите девять соединительных колодок жгутов проводов и выньте панель приборов из салона автомобиля через проем левой передней двери. Установка новой панели должна производиться в обратном порядке.На этом мы закончим давать подробную инструкцию по снятию приборной панели ВАЗ 2110. Теперь вы знаете, как легко и быстро снять панель приборов ВАЗ 2110.

Яркие детали на панели приборов ВАЗ 2110

В промежутке между снятием старой карбоновой панели ВАЗ 2110 и установкой новой можно подумать о том, как вы хотите его украсить. Или можно по старой панели сделать ремонт панели приборов ВАЗ 2110, если повезет, то эту отремонтированную панель можно даже продать за несколько тысяч, то есть при желании можно отбить немного денег.

Можно использовать неоновую подсветку или внутреннюю светодиодную подсветку, сделав одноцветную заводскую подсветку панели приборов ВАЗ 2110 разноцветной. Вы можете выделить не только шкалу и стрелки приборов, но и кнопки «приборки», используя все те же светодиоды и светофильтры. Правда, главное не переборщить с красочными обозначениями панели приборов ВАЗ 2110, не отвлекаться во время движения по ночной дороге.

Кроме того, можно сделать еще и улучшенную шумоизоляцию панели приборов ВАЗ 2110, используя специальные материалы.Но для этого потребуется еще раз разобрать приборную панель ВАЗ 2110.

Напоследок хотелось бы внести ясность в приборную панель приборов ВАЗ 2110. Это нужно, чтобы не запутаться при установке новой «приборки» и все исправить с первого раза. А вообще распиновка щитка приборов ВАЗ 2110 важна и нужна. А дальше инструкция по эксплуатации щитка приборов ВАЗ 2110, по которой видно, что приборная панель щитка приборов ВАЗ 2110 довольно проста и в ней легко разобраться:

Все органы управления бортовыми приборами автомобиля, представители семейства ВАЗ 2110, объединены в комбинацию (систему) приборов.Панель приборов включает в себя следующие компоненты: электронный тахометр и спидометр, указатель температуры охлаждающей жидкости, уровень топлива и контрольные лампы (их в количестве 12 штук).

Вся комбинация устройств крепится в соответствующем гнезде приборной панели с помощью двух винтов. Дренажная панель приборной панели ВАЗ 2110 выполнена методом печати на плате с использованием фольги Ghetinaax. Плата надежно закреплена на задней части корпуса. На спидометре есть два метра, которые показывают пройденный путь: первый — последний, второй можно назвать «дневным».

Показания второго счетчика при необходимости можно обнулить с помощью соответствующей кнопки. Сбросить показания можно только тогда, когда машина находится в стоячем состоянии. На некоторые автомобили от модели Row ВАЗ 2110 можно установить все комплектующие и необходимые контрольные индикаторы, лампы и значки.

Общие сведения об автомобиле

ВАЗ-2110 — легковой переднеприводный автомобиль, в котором силовой агрегат расположен в поперечном положении. Автомобиль предназначен для эксплуатации по бездорожью, «оборудованный» твердым покрытием.Кузов машины — цельнометаллический, четырехдверный, несущий, тип — седан. Для перевозки длинных и крупногабаритных сидений, которые находятся в задней части салона, можно складывать.

Таким образом, объем багажника увеличивается. Двигатели — карбюраторные или с разными системами впрыска топлива — состоят из четырех цилиндров. Объем — 1,5 литра. Модель имеет значительно улучшенные характеристики управляемости по сравнению с заднеприводными вазами благодаря переднеприводной компоновке.

Особенно это заметно на небезопасной скользкой дороге или при прохождении сложных поворотов.Автомобиль, сиденья с электрообогревом, практичные электрические стеклоподъемники, современный бортовой компьютер, полезная каталитическая конверсия газа, «отработанная» в системе выпуска, а также электроприбор с внешними зеркалами, обеспечивающими обзор сзади.

Также можно защитить машину, подушку безопасности, добавить кондиционер, антиблокировочную систему тормозов, дать освещение через люк на крыше.

Блок индикации системы управления автомобилем Модели 2110

Блок индикации машины ВАЗ 2110 содержит подробную электронную схему управления, дополненную звуковой сигнализацией, а также десять светодиодных сигнализаций, информирующих водителя о следующих состояниях:

сбой уровня масла;
Недостаточность охлаждающей жидкости;
подметание промывочной жидкости;
возможная неисправность ламп внешнего освещения;
Состояние, когда ремни безопасности не пристегнуты;
износ тормозных колодок, которыми оснащены передние тормоза;
по четыре вывески у каждой двери.

Деталь блок-схемы индикации автомобильной системы. Ниже приведено управление ВАЗ 2110.

Тюнинг панельных приборов ВАЗ 2110

Скучная и беспрецедентная заводская панель приборов ВАЗ 2110 быстро надоедает, и покупать альтернативу, оснащенную компьютером, не хочется, много выкладывать Деньги. Процесс доработки «панно» — популярная тема. Один из самых простых вариантов — это покупка специальной вагонки.Сегодня найти не составит труда.

Для его установки необходимо снять всю панель приборов. Далее следует аккуратно вытащить из него стрелки. Устанавливая стрелки на свои места, нужно убедиться, что ничего не мешает движению транспорта и не отвлекает водителя, в противном случае все равно придется все разобрать. Правильно подобранная, красивая и стильная накладка гармонично впишется в общую атмосферу салона и отлично дополнит весь его дизайн.

Также сегодня совсем не проблема сделать панель приборов своими руками. Нам нужен только требуемый Материал и желание «вагона». Самый простой вариант — произвести тюнинг «приборки» в несколько этапов. Сначала, конечно, необходимо его удалить. Лампы накаливания следует менять местами на светодиоды. Его следует устанавливать в такие же картриджи. Есть несколько способов изменить ее цвет:

Изменить цвет одного. Если с помощью ножа очистить одномерный счетчик от клея, перевернуть и поставить обратно, то подсветка циферблата станет с зеленой на синюю;

Подсветка панели приборов ВАЗ 2110.Меняем цвет при помощи светодиодной ленты. Для начала необходимо соскрести слой цветного фильтра. Если что-то осталось, можно стереть растворителем. Далее следует закрепить зеленую светодиодную ленту внутри «приборки». Вам нужно подключить его напрямую к патрону лампы. Если снять со стрелок красную краску, а затем покрасить ее белым лаком, которым наносят на ногти, можно получить ярко-зеленую подсветку «приборки»;

Автоматическое изменение освещенности. Смена семи разных цветов обусловлена использованием управляющей автомобильной электроники.

Ремонт панели приборов

Не знаете как снять панель приборов ВАЗ 2110? Для этого необходимо проделать следующие действия:

от клеммы «минус» аккумулятор необходимо отключить;
доливаем винты и снимаем щиток;
снимите крепежные винты, которыми комбинация прибора крепится к накладке и, потянув на себя, следует вынуть приборную комбинацию из розетки;
следует отключить от «приборки» колодку проводов.

Установка должна производиться в порядке, строго обратном процессу снятия. Для разборки крепежные винты следует заменить и отсоединить от корпуса приборной комбинированной маски со стеклом. Вам нужно открутить винты и гайки крепления указателя и вынуть их из корпуса. Сборка производится в обратной последовательности.

Есть еще и современный способ стилизовать собственный автомобиль в соответствии с тенденциями 21 века. Когда старая «панелька» немножко надоедает, приходит покупать и устанавливать более новую европанель, которая выглядит очень изысканно и красиво.Многие согласятся, что тогда машина станет намного солиднее.

Единственный минус — такой нюанс: чтобы снять старую панель приборов, необходимо снять накладки. В результате на этапе сборки лучше заменить лампочки, которые на порядок лучше (Philips, OSRAM и другие). Это поможет надолго забыть об их замене. Вы обязательно найдете больше полезной информации, читая другие наши статьи.

салон, двигатель, тюнинг приборной панели, внешний тюнинг

Допустим, у вас старый ВАЗ-2110.Тюнинг поможет сделать его красивее, улучшить его функции, если вы не собираетесь продавать «старого друга». Это разновидность доработки автомобиля за счет улучшения характеристик различных узлов и агрегатов. Это делается путем установки новых деталей с улучшенными свойствами. Прокачку авто можно производить во всех системах, что дает возможность полностью усовершенствовать ВАЗ-2110. Тюнинг проводится в разных частях автомобиля: можно улучшить кузов, салон, ходовую часть, двигатель. Также допускается установка фурнитуры.

Внешний тюнинг

Внешняя часть — первая, с которой начинается прокачка ВАЗ-2110. Тюнинг внешнего оформления включает несколько элементов, на которых мы остановимся подробнее:

Бамперы. Эти декоративные защитные элементы могут быть изменены. Конечно, есть две версии этих деталей. Сначала проштамповали. Есть несколько видов тюнинговых бамперов от разных производителей, таких как АвтоВАЗ, Богдан. Они довольно стандартные и не нацелены на улучшение аэродинамических характеристик.Во-вторых, есть еще индивидуальный заказ. В этом случае тюнинг-ателье производит расчет аэродинамических характеристик. А за счет бампера улучшается обтекаемость автомобиля, снижается сопротивление потоку встречного воздуха.
Накладки на пороги, как и бамперы, выполняют аэродинамические функции, что помогает улучшить воздушный поток.
Крыло Его основная функция — уменьшить клиренс автомобиля, что позволяет пропускать воздух сверху автомобиля, а не под ним.
Воздухозаборник капота служит дополнительным охладителем двигателя.Очень жарко на высоких оборотах и скоростях.

Таким образом, создается целый набор внешнего тюнинга, называемый обвесом. Заказать его можно в тюнинг-ателье. Они сделают все по желанию клиента. Если их услуги вас не устраивают, можно купить уже готовый стандартный вариант.

Также ВАЗ-2110 может пройти внешнюю доработку. Тюнинг в этом случае включает индивидуальную покраску и аэрографию. Обычно эту операцию заказывают в тюнинговых ателье, но некоторые автомобилисты решают сделать ее самостоятельно.В большинстве случаев безуспешно.

Интерьерный тюнинг

Внутренний тюнинг ВАЗ 2110 — это доработка интерьера салона. Особое место в нем занимает перетяжка потолка, стоек и сидений. Для любителей вождения рекомендуется установить комплекты Sparco или Tiro. В их состав входят не только сиденья, но и специальные ремни безопасности, а также набор складных арок усилителя салона.

Владельцы ВАЗ-2110 делают тюнинг в основном под себя, то есть профессионально в гонках не участвуют.А потому нет смысла устанавливать комплекты в салоне стоимостью от 1000 долларов. Легче обойтись стандартной перетяжкой сидений из кожи или алькантары. Такая модификация будет стоить примерно до 30 000 рублей в зависимости от студии и региона.

«Сердце» автомобиля

Некоторые автолюбители решаются заняться тюнингом двигателя. ВАЗ-2110 станет отличным вариантом для таких экспериментов. Кстати, это сделано для увеличения мощности машины. Основная доработка профессионалов — это установка индуктора, комплекта зажигания, установка новой системы воздушного фильтра, а также замена охлаждающих элементов.Для улучшения системы охлаждения оптимально заменить радиатор, патрубки, термостат и водяной насос. Тюнинг-комплект от компании Phoenix, например, обойдется владельцу в 22 тысячи рублей. Новый дроссель будет стоить 5 500 рублей. Комплект зажигания подбирается строго индивидуально и зависит от пожелания автомобилиста.

Альтернативная оптика

На автомобиле ВАЗ-2110 тюнинг фар производится заменой штатных лампочек на альтернативные. Это не только улучшит внешний вид автомобиля, но и повысит освещенность дороги.Таким образом, фары устанавливаются капельного, диффузорного или лучевого типа. Вся альтернативная оптика выглядит оригинально. Он станет отличным дополнением к внешнему обвесу, которым обладает ВАЗ-2110. Тюнинг задних фар также сопровождается заменой этих элементов.

Лучшим выбором станут светодиодные фонари, которые прекрасно видны в любое время года и дня. Дневные ходовые огни — это дополнение к автомобильной оптике. Очень улучшает тюнинг автомобиля ВАЗ-2110. На фотографиях, представленных в статье, показан наглядный пример установки альтернативных и дополнительных световых элементов.

Сделай сам

Любой автомобилист хочет доработать автомобиль своими руками. Кому это удается, показывают прекрасные наглядные примеры. Они вдохновляют остальных. Что действительно можно улучшить в вашем гараже, если у вас есть стандартный набор инструментов и агрегатов для ремонта? Вы можете:

Изготавливать обвесы из стекловолокна.
Установить новую раму и элементы подвески.
Заменить выхлопную систему.
Доработать двигатель.
Установить диски и шины.
Поставил акустику и все к ней аксессуары.
Заменить зеркала заднего вида.

Это, конечно, неполный список, так как у каждого из автомобилистов свой набор инструментов, возможностей и способностей. Но если вы уверены, что не можете сделать это самостоятельно, то не стоит даже пытаться. В таком случае лучше доверить дело профессионалам.

Колеса и шины

Одним из неотъемлемых атрибутов доработки автомобиля является установка колес и покрышек.Их много разновидностей. Широкий ассортимент позволит выбрать оптимальный вариант для автомобиля ВАЗ-2110. Тюнинг, фото которого представлены в статье, дает понять, что автомобилисты в основном выбирают для этой машины хромированные диски и низкопрофильные шины.

Подбор осуществляется по техническим характеристикам креплений. Это зависит от количества болтов, расстояния между ними и возможных зазоров. Таким образом, оптимальными считаются габариты — 195 / 65R15 и 205/60 R14.

Тюнинг приборной панели

Некоторые автовладельцы мечтают сделать панельный тюнинг. ВАЗ-2110 можно украсить просто бесподобно. Ведь такой тюнинг — это своеобразная доработка салона. Многие автомобилисты просто перетаскивают панель кожей. Но есть и те, кто ставит товар с других авто. Итак, панель ВАЗа с Audi A4 1996 года идеальна. Обязательно попробуйте!

Тюнинг приборов (ВАЗ-2110) стандартный — замена самой панели или установка новых спортивных циферблатов. Первый вариант позволит совершенно по-другому увидеть приборную панель, так как она полностью переделана.Еще один способ тюнинга панели приборов — установка световой полосы по контурам. Это сейчас довольно популярная доработка на иномарках. Эта система подключается к бортовой сети через выключатель и предохранитель. Эффект потрясающий, особенно в темноте. При этом расход батареи минимален, так как световая полоса сделана из светодиодов малой мощности.

Акустика

Последний вариант тюнинга — установка акустики. В машине можно разместить до 8 динамиков. Они расположены в следующих местах: четыре в дверях, два на задней полке и последние 2 в приборной панели.Как и во многих других автомобилях, в багажнике установлен усилитель или сабвуфер. Также в некоторых случаях сюда можно установить CD-ресивер. Вместо головного устройства установлен CD-DVD плеер, имеющий выдвижной экран. Один из распространенных акустических плееров — Texet, который легко подключить. К тому же в этом случае соотношение цены и качества соответствует действительности. Хотя можно выбрать любой другой вариант на усмотрение хозяина.

При установке провода прокладываются под ковровым покрытием, поэтому они будут менее восприимчивы к внешним воздействиям.К тому же они не будут мешать ногам. Монтаж можно произвести как своими руками, так и обратившись к звукооператору, который заберет оборудование и установит его.

Какие значки в панели ВАЗ 2110. Органы управления

Общие характеристики

Проект автомобиля ВАЗ 2110 начали задействовать задолго до запуска его в серийное производство.Серийная машина сошла с конвейера в 1996 году. Эта машина не была похожа ни на одну из ранее выпущенных. ВАЗ 2110 — легковой переднеприводный автомобиль.

Автомобиль предназначен для езды в городских условиях с твердым покрытием. Автомобиль относится к типу седан, имеет четыре двери, кузов полностью металлический. Карбюраторные и инжекторные двигатели объемом 1,5 л. В зависимости от комплектации автомобиль оснащался противотуманками Farams, электростеклоподъемниками, подогревом передних сидений, обогревом боковых зеркал с электроприводом, бортовым компьютером.Также на автомобиль при желании можно установить электронный противоугонный механизм, подушку безопасности, кондиционер, антиблокировочную систему тормозов, добавить освещение. Обивка кабины — тканевый материал. Для перевозки сыпучих грузов и увеличения объема багажника задние сиденья можно складывать.

ВАЗ 2110. Приборы щитовые. Описание

В ВАЗ 2110 панель приборов крепится двумя винтами.Спидометр показывает, насколько быстро движется машина. С помощью тахометра определяют количество оборотов двигателя. На приборном щите нанесено два метра пройденного расстояния. Один метр показывает километр, который машина проехала за все время эксплуатации, второй — «суточный». Суточный счетчик можно сбросить с помощью соответствующей кнопки. Подсветка панели приборов ВАЗ 2110 включается кнопкой малой освещенности.

Как снять панель приборов?

Для снятия панели приборов в ВАЗ 2110 необходимо выполнить следующие действия:

от АКБ необходимо отсоединить провод минусовой клеммы;
откручиваем винты и снимаем комбинацию инструментов;
откручиваем 2 винта крепления панели приборов к накладкам и вынимаем комбинацию приборов из гнезда;
нужно отсоединить колодку проводов от панели приборов.

Для установки панели приборов нужно производить действия строго в обратной последовательности.

Новая накладка в панели приборов

Для установки накладки необходимо полностью снять панель приборов. Следующий шаг необходимо аккуратно удалить со стрелочной панели. При сборке панели и установке стрелок нужно следить за тем, чтобы водитель ничего не отвлекал при управлении транспортным средством, в противном случае придется повторять панель и переделывать ее.Грамотно подобранные подрулевые панели ВАЗ 2110 подарят ей лучший вид и будут гармонично сочетаться с интерьером автомобиля.

Тюнинг панельных приборов ВАЗ 2110

Сдвиг разных цветов Производится с помощью отдельного ключа, подключенного к электронике автомобиля.

Электрическая схема блока индикации приборов

недостаточная охлаждающая жидкость;
недостаточный уровень масла;
недостаточное количество моющей жидкости;
неисправность ламп наружного освещения;
незадействованные ремни безопасности;
стереть тормозные колодки передних колес;
открыть дверь на машине.

Доработка шумоизоляции панели ВАЗ 2110

Многие автовладельцы ВАЗ 2110 сталкиваются с такой проблемой, как скрипт панели при управлении транспортным средством. Один из выходов в этой ситуации можно доработать для улучшения шумоизоляции. Для этого необходимо разобрать панель на три части, которые скрепляются между собой с помощью монтажных болтов. Модель может использоваться для «антискрепа», а для поглощения шума можно использовать битопласт или другие материалы с аналогичными свойствами.В тех местах, где пластиковые элементы соприкасаются друг с другом, необходимо использовать модель, им нужно закупорить все отверстия от элементов крепления, чтобы уменьшить потерю потерь воздушного потока. Противоположную сторону торпеды нужно заблокировать Битопластом. В большинстве автомобилей экраны чувствительны к предохранителям и перчаточному ящику. Чтобы уменьшить экраны в области, где ящик примыкает к панели, нужно использовать модель, а Битопласт должен быть прикреплен к низу перчатки.Одно из главных преимуществ Битопласта — он хорошо уплотняется. В связи с этими проблемами при сборке панели она не должна появляться. Такие простые действия помогут легко обеспечить тишину и устранить шум и экраны внутри автомобиля.

ВАЗ 2110 Панель приборов. Цена

Измените себе подсветку панелей приборов и кнопок. Для этого можно использовать специальную флуоресцентную краску: изменить цвет цифр, стрелок, заметок. Также можно заменить обычные лампочки на светодиодные или установить светодиодную ленту.
Приобрести готовые накладки в приборную панель (большой ассортимент можно найти на авторынках). Накладки приборных панелей ВАЗ 2110 придадут более стильный вид.
Приобрести и поставить новую заслонку орудия (бывают различных модификаций: цифровой и стрелковой) со встроенным бортовым компьютером.

Заменить полностью приборную панель или торпеду (для этого потребуется больше временных и финансовых затрат).

Все контрольные приборы автомобилей, представителей «семейства» ВАЗ 2110, объединены в комбинацию (систему) приборов. Панель приборов включает в себя следующие компоненты: электронный тахометр и спидометр, указатель температуры охлаждающей жидкости, уровень топлива и контрольные лампы (их в количестве 12 штук).

Вся комбинация устройств крепится в соответствующем гнезде приборной панели с помощью двух винтов.Дренажная панель приборной панели ВАЗ 2110 выполнена методом печати на плате с использованием фольги Ghetinaax. Плата надежно закреплена на задней части корпуса. На спидометре есть два метра, которые показывают пройденный путь: первый — последний, второй можно назвать «дневным».

Показания второго счетчика при необходимости можно обнулить с помощью соответствующей кнопки. Сбросить показания можно только тогда, когда машина находится в стоячем состоянии. Для некоторых автомобилей модели Row ВАЗ 2110 может быть установлен комплект, содержащий все комплектующие и необходимые контрольные индикаторы, лампы и значки.

Общие сведения об автомобиле

ВАЗ-2110 — легковой переднеприводный агрегат, в котором силовой агрегат расположен в поперечном положении. Автомобиль предназначен для эксплуатации по бездорожью, «оборудованный» твердым покрытием. Кузов машины — цельнометаллический, четырехдверный, несущий, тип — седан. Для перевозки длинных и крупногабаритных сидений, которые находятся в задней части салона, можно складывать.

Таким образом, объем багажника увеличивается. Двигатели — карбюраторные или с разными системами впрыска топлива — состоят из четырех цилиндров.Объем — 1,5 литра. Модель имеет значительно улучшенные характеристики управляемости по сравнению с заднеприводными вазами благодаря переднеприводной компоновке.

Особенно это заметно на небезопасной скользкой дороге или при прохождении сложных поворотов. Автомобиль, сиденья с электрообогревом, практичные электрические стеклоподъемники, современный бортовой компьютер, полезная каталитическая конверсия газа, «отработанная» в системе выпуска, а также электроприбор с внешними зеркалами, обеспечивающими обзор сзади.

Блок индикации системы управления автомобилем Модели 2110

сбой уровня масла;
Недостаточность охлаждающей жидкости;
подметание промывочной жидкости;
возможная неисправность ламп внешнего освещения;
Состояние, когда ремни безопасности не пристегнуты;
износ тормозных колодок, которыми оснащены передние тормоза;
по четыре вывески у каждой двери.

Деталь блок-схемы индикации автомобильной системы. Ниже приведено управление ВАЗ 2110.

Тюнинг панельных приборов ВАЗ 2110

Скучная и беспрецедентная заводская панель приборов ВАЗ 2110 быстро надоедает, и покупать альтернативу, оснащенную компьютером, не хочется, много выкладывать Деньги. Процесс доработки «панно» — популярная тема. Один из самых простых вариантов — купить специальную вагонку. Сегодня найти не составит труда.

Также сегодня совсем не проблема сделать панель приборов своими руками.Нам нужен только требуемый Материал и желание «вагона». Самый простой вариант — произвести тюнинг «приборки» в несколько этапов. Сначала, конечно, необходимо его удалить. Лампы накаливания следует менять местами на светодиоды. Его следует устанавливать в такие же картриджи. Есть несколько способов изменить ее цвет:

Ремонт панели приборов

Не знаете как снять панель приборов ВАЗ 2110? Для этого необходимо проделать следующие действия:

от клеммы «минус» аккумулятор необходимо отключить;
доливаем винты и снимаем щиток;
снимите крепежные винты, которыми комбинация прибора крепится к накладке и, потянув на себя, следует вынуть приборную комбинацию из розетки;
следует отключить от «приборки» колодку проводов.

Очень часто владельцы ваз решают поменять цветовую схему приборной панели.Во-первых, потому, что не требует специальных знаний и навыков, а во-вторых, не требуется больших капитальных вложений. В этой статье мы рассмотрим несколько способов настройки дашборда. Будем производить на приборке ВАЗ 2110 старого образца. Но это не значит, что данные доработки нельзя производить на панели приборов нового образца. Все сделано точно так же.

Светодиоды в панели приборов.

Самый первый и простой способ произвести тюнинг приборной панели ВАЗ 2110 — это заменить штатные лампочки на светодиоды, которые можно купить в любых автоматах.Снимаем приборную панель ВАЗ 2110 и берем лампочку накаливания и вставляем светодиоды на их место. Диоды лучше брать просто белые. Когда вы их положите, они немного посинят. Честно говоря, похоже на родную желтоватую подсветку. Здесь есть один минус, яркость подсветки регулировать не будет.

Замена цвета одометра.

Стандартный цвет одометра не внушает доверия, он какой-то зеленый как экран у калькулятора.Но исправить это несложно. Стоит просто снять его и внимательно раскрыть пленку со своего экрана (лучше поставить канцелярский нож). Все на этом смена цвета одометра завершена. Мы можем вернуть это обратно. Но на фото видно, как он стал показывать белые цифры на темно-синем экране.

Светодиодная лента в панели приборов.

Снимаем «циферблат» самостоятельно и с обратной стороны натираем цветовой фильтр по цифрам.

Так же можно очистить стрелки от красного, как это делали мы.Покрыв их белым лаком.

Теперь подключите светодиодную ленту. Его можно закинуть прямо на патрон штатной подсветки. В нашем случае мы взяли ленту с зелеными светодиодами. Также не плохо смотрятся на красный и синий, есть на любителя.

Кстати, на ночь не слепите. А днем все хорошо видно!

Две приборки с подсветкой.

Можно одновременно реализовать два метода подсветки приборной панели. В нашем случае при включении габаритных огней загорается синяя подсветка приборной панели, если яркость уменьшить через фиксатор, она останется только штатной.Как этого добиться см. Фото:

Еще можно сделать до 7 видов различных комбинаций подсветки, но это не так просто. Здесь вам понадобится управляющая электроника.

Комбинация приборов объединяет приборы контроля: спидометр (с суточным и общим счетчиком пробега), тахометр, указатели температуры охлаждающей жидкости, уровня топлива и контрольные лампы. Контрольные лампы с красным светофильтром запрещали дальнейшее движение.

На части автомобиля может быть установлена комбинация электронных устройств.Отличается только системой управления и принципом работы приборов (стрелка спидометра и тахометр приводятся в движение шаговыми электродвигателями, суточный пробег автомобиля сбрасывается при отключении аккумулятора.). В электронной комбинации приборов допускается только замена ламп, при других неисправностях комбинация приборов заменяется целиком.

Схема устройств управления (вид сзади)

1 — Контрольная лампа запаса топлива
2 — Лампы прибора
3 — Лампа правого поворота
4 — Контрольная лампа левого поворота
5 — Указатель температуры охлаждающей жидкости
6 — Контрольная лампа наружного освещения
7 — Контрольная лампа давления масла
8 — Контрольная лампа стояночного тормоза

9 — Контрольная лампа заряда аккумулятора
10 — Тахометр
11 — контрольная лампа «Check Engine»
12 — Спидометр
13 — Контрольная лампа тормозной жидкости
14 — аварийная сигнальная лампа
15 — Контрольная лампа дальнего света Дальний свет
16 — уровень топлива указатель

Проверить устройства управления и их датчики

Указатель температуры охлаждающей жидкости Работает совместно с датчиком, ввинченным в головку блока цилиндров.Датчик имеет термистор (резистор, сопротивление которого изменяется в зависимости от температуры).

Данные для проверки датчика указателя температуры охлаждающей жидкости

Данные для проверки указателя температуры охлаждающей жидкости

Если стрелка указателя постоянно находится в начале шкалы, при включении зажигания отсоединить провод от датчика и соединить с «массой».

Если стрелка отпущена, датчик неисправен.Если стрелка не демонтировалась, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и подключите «массу» к левому выводу указателя температуры, подключенного к 5-белой вилке прибора. Прогиб стрелок укажет на проблему цепи «Датчик сигнала». Если стрелка не отпустила, указатель или его силовая цепь неисправны.

Если стрелка указателя постоянно находится в красной зоне, при включении зажигания отсоединить провод от датчика.Если стрелка отклонена к началу шкалы — датчик неисправен, если нет — замыкается провод на «массу» или не работает указатель. Правильность последнего можно проверить, отсоединив белую колодку комбинации приборов от жгута проводов и соединив в ней штекер 1 с «массой», а штекер 10 с «+» АКБ. В этом случае у рабочего указателя (при включении зажигания) стрелка должна находиться в начале шкалы.

Указатель уровня топлива работает совместно с датчиком, установленным в топливном баке.Датчик розничный с резистором из нихромовой проволоки. Подвижный контакт реостата приводится в движение рычагом зубной нити. На конце рычага расположен дополнительный контакт, замыкающий цепь контрольной лампы резерва топлива, когда в баке остается 4,0-6,5 литров бензина.

Данные для проверки датчика указателя уровня топлива Величина сопротивления топлива в датчике бака, Ом пустой бак 315-345 половина бака 108-128 полный бак Не более 7.

Данные для проверки указателя уровня топлива: положение стрелки указатель датчика сопротивления, (при напряжении ОМ в бортовой сети 13-14 в) в начале шкалы 285-335 в середине шкалы 100-135 в конце шкалы 7-25

Если стрелка указателя постоянно находится в начале шкалы, при включенном зажигании отключите розовый провод от датчика и подключите его к «массе».Если стрелка отпущена, неисправен датчик или цепь, соединяющая ее с «массой». Если стрелка не открутилась, снимите комбинацию приборов, не отсоединяя от нее провода, включите зажигание и подключите «массу» правого вывода указателя, подключенного к вилке 10 красного блока комбинаций приборов. Прогиб стрелок укажет на проблему цепи «Датчик сигнала». Если стрелка не отпустила, указатель или его силовая цепь неисправны.

Если стрелка указателя постоянно показывает полный бак, при включении зажигания отсоедините провод от датчика. Если стрелка отклонена к началу шкалы — датчик неисправен, если нет — замыкается провод на «массу» или не работает указатель. Правильность последнего можно проверить, отсоединив красный блок проводов комбинаций приборов. При этом у хорошего указателя стрелка (при включении зажигания) должна быть на отметке «0».

Тахометр и спидометр проверяются на специальных стендах. Как правило, нарушения в их работе связаны с окислением контактов в цепях питания и управления. Спидометр работает совместно с электронным датчиком скорости автомобиля, установленным на коробке передач. Принцип его действия основан на эффекте Холла. Датчик выдает прямоугольные импульсы напряжения (нижний уровень — не более 1 В, верхний — не менее 5 В) с частотой, пропорциональной скорости вращения ведущих колес.6 импульсов датчика соответствуют 1 м автомобиля.

При выходе из строя контрольных устройств или датчиков их заменяют.

Блок индикации бортовой системы управления

Блок индикации установлен в консоли приборной панели и подает звуковую и световую сигнализацию открытых дверей Автомобиль, непроточенные ремни безопасности, неисправность ламп наружного освещения или их цепей, износ передних тормозных колодок, недостаточный уровень: масло в двигателе , охлаждающая жидкость, промывочная жидкость. Блок также включает и отключает (с задержкой) освещение кабины при открытии любой двери.Блок отключается при отсутствии ключа в замке зажигания. Как только ключ вставлен (но еще не повернут), блок реагирует на открытие водительской двери прерывистым звуковым сигналом (зуммером) в течение 8 ± 2 с, что означает «забытый ключ в замке зажигания». Сигнал отключается, если закрыть дверь, вынуть ключ или повернуть его из положения «0».

После поворота ключа в положение «Зажигание» блок переходит в тестовый режим. При этом включены все световые индикаторы и зуммер, чтобы водитель мог убедиться в их исправности.При этом снимаются сигналы с датчиков уровня (охлаждающая, промывочная жидкость и моторное масло).

Если какой-либо датчик показывает недостаточный уровень, по окончании теста соответствующий индикатор начинает мигать и в течение 8 ± 2 с звучит зуммер. После этого индикатор горит постоянно, пока ключ зажигания не повернется в положение «0».

После запуска двигателя съемка уровней не производится. Обрабатываются только сигналы датчика износа тормозных колодок, реле контроля технического обслуживания фонарей (габаритные огни и стоп-сигналы) и концевых выключателей дверей.Если износ тормозных колодок не происходит, «лампа» или «открытая дверь» издает звуковой сигнал и мигает соответствующий световой индикатор. Через 8 ± 2 с он загорится ровным светом и зуммер выключится. После закрытия двери индикатор гаснет, при других неисправностях — продолжает гореть до поворота ключа в положение «0».

Датчик уровня охлаждающей (и промывочной) жидкости состоит из несветовой пластмассовой трубки с возобновляемой внутренней частью и поплавка с магнитом, который находится на трубке.Датчик уровня масла — с латунной трубкой. Как только Herkon попадает в магнитное поле, его контакты замыкаются. Датчики уровня охлаждающей и моющей жидкости имеют двухконтактный блок, датчик уровня масла — одноконтактный (второй контакт — «масса» автомобиля).

Датчик износа тормозных колодок устанавливается в специальное отверстие в передней тормозной колодке и подключается к проводке автомобиля с помощью одного разъема. Датчики продаются в комплекте с накладками, при их замене датчик устанавливается на внутренний блок.

Бортовой компьютер

На запчасти автомобилей вместо часов на панели приборов может быть установлен маршрутный компьютер, показывающий время от начала поездки, расход топлива, среднюю скорость, ориентировочный пробег по остатку топлива, температуру воздуха снаружи автомобиля. Кроме того, он может выполнять функции часов с будильником.

Удаление комбинации инструментов

Наличие значков на приборной панели играет одну из важнейших ролей при управлении автомобилем.Они отвечают не только за навигацию по системам машины, но и информируют о возникновении каких-либо неисправностей, поломок и неправильной работы машины. Именно поэтому каждому автомобилисту необходимо знать расположение, расшифровку и обозначение значков на панели приборов ВАЗ.

Для резкого внешнего вида Вы можете вовремя среагировать на дашборд, что избавит вас от попадания в сложную ситуацию. Часто индикаторы выполняют лишь роль этакого неверного, но когда они срабатывают, лучше всего отправиться в гараж на ремонт или обратиться за помощью в автосервис.

Стоимость и расположение основных приборов на панели ВАЗ

Комбинации всех приборов самой популярной марки (ВАЗ-2110) расположены непосредственно на левой стороне самой панели. Эту часть приборной панели драйверов часто называют Торпедой. На приборной панели также находятся переключатели различных функций и типов, а также набор индикаторных лампочек. Они несут ответственность за управление работой осветительного оборудования, обогревателя и других важных агрегатов.

В первую очередь, при осмотре приборной панели в глаза бросаются различные устройства поворота и указатели под ними, которые оснащены небольшим электронным цифровым окошком и набором сигнальных ламп с различными функциями.Основные элементы здесь:

Образец индукционного спидометра;
Модель тахометра;
Указатель поворота для регулировки температуры охлаждающей жидкости;
Устройство для определения уровня топлива в баке.

Рассмотрим подробнее каждое из устройств.

Совет: Если лампочки, индикаторы и стрелковые приборы не работают, значит, проблема в проводке. Обязательно проверьте блок предохранителей на ВАЗ-2110.

Обозначения на индукционном спидометре

Модели индукционных спидометров получают показания значения скорости от датчиков, которые расположены непосредственно в конструкции коробки передач. Отображает реальную стоимость автомобиля — шкала варьируется от 0 до 200 км / ч.

Цена деления указана на 10 км / час. Однако водитель должен помнить, что любой индукционный спидометр на ВАЗ-2110 будет иметь допустимый коэффициент погрешности — до 3-5 км / ч.

Нижняя и центральная часть спидометра оборудована небольшим окошком с электронной опцией. Дисплей, который через 2 строки передает значение общего пробега за весь период эксплуатации автомобиля и текущее значение пробега.

Обозначения на тахометре

С левой стороны приборной панели расположен тахометр. С помощью этого устройства водитель получает текущие обороты коленчатого вала. Информация поступает в тахометр через бортовой компьютер, который, в свою очередь, получает эти значения от датчиков на коленчатом валу.Часто, если машина дергается при резком нажатии на газ, тахометр будет показывать низкие обороты или вообще будет неисправен.

На шкале все деления раздавлены на 5 единиц, а оцифровка значений сделана на 10 единиц. Максимальные значения ограничены показателем 80 единиц. Для того, чтобы понять, как количество оборотов теперь показывает машина, нужно цифру на тахометре умножить на 100. Сектор в пределах от 55 до 60 единиц. Он делится красным — это сигнал водителю о том, что машина приблизится к критическому числу оборотов.

Совет: Когда количество оборотов коленчатого вала приближается к красному сектору, может произойти резкая остановка и отказ двигателя.

В нижней средней части прибора с помощью электронного дисплея отображается реальная температура окружающего воздуха автомобиля и время.

Обозначения на стрелке указателя температуры охлаждающей жидкости

В левой части тахометра находится универсальный стрелок, который регулирует температурные показатели в охлаждающей жидкости.Сигналы о текущих индикаторах Устройство получает от соответствующего индикатора температуры теплоносителя, который находится рядом с конструкцией GBC и термостата.

Здесь цена деления считается равной 20 градусам, а общие темпы оцифровки начинаются со значения 50 единиц и заканчиваются делением в 130 градусов. Красным выделена опасная зона устройства, которая начинается со значения 105 градусов. Если стрелка прибора начинает входить в эту зону, двигатель ВАЗ-2110 необходимо немедленно выключить, а автомобиль остановить.

При перегреве мотора может произойти выход из строя не только основного комплекта блоков силовых агрегатов, но и датчика мощности вентилятора, как на ВАЗ-2107.

Обозначения в указателе направления топлива в баке

Справа от скоростного спидометра находится указатель, показывающий уровень и в целом наличие бензина в топливном баке вашего автомобиля. Он работает за счет датчика в баке, а данные отправляются через бортовой компьютер на весы.Индикаторы стрелочного прибора имеют следующие обозначения:

0 — У вас полностью пустой бак (машина сможет проработать еще 15-20 минут).
½ — в бензиновом автомобиле по-прежнему стоит Полбак.
1 — машина заправлена полным баком.

Как расшифровываются значки на установленной панели приборов?

Помимо устройств, на панели есть различные значки, которые загораются при неисправности электронных индикаторов. Для драйвера они имеют следующие значения:

Знак АБС.Этот индикатор загорается только при запуске мотора и сразу гаснет. Также он может загореться при возникновении проблем с работой антиблокировочных элементов в тормозной системе.
Индикатор передней подушки безопасности. Загорается при неисправности подушки, закрепленной на передней части автомобиля.
Индикатор, напоминающий о необходимости пристегнуть ремень безопасности. Загорается при запуске мотора и горит до тех пор, пока не наденет ремень.
Сигнальная лампа подушки безопасности. Загорается при выключении подушки у передней пары пассажиров.
Индикатор обогрева заднего стекла. Он загорится перед включением обогрева заднего стекла.
Средний световой значок.
Индикатор дальнего света.
Знак на задние противотуманные фары.
Знак передней противотуманной фары.
Индикатор включен в неисправность в электросети.
Сигнальная лампа, работающая при незакрытых дверях.
Лампа регулировки уровня топлива в баке. Загорается только при наличии топлива минут 15-20 езды.
Индикатор левого и правого вращения станка.
Индикатор перегрева включен в систему охлаждения двигателя.
Контрольные лампы включены при низком заряде аккумулятора.
Лампочка с названием «Check Engine». В случае неисправностей в системе управления двигателем.
Сигнальные индикаторы включаются при включении стояночного тормоза или при появлении поломки в тормозной системе.
Индикатор низкого давления и уровня моторного масла в системе смазки.
Неисправность системы предпускового подогрева лампочки (конкретно отвечает за свечи накаливания).
Сигнальная лампа загорается при блокировке электронной системы Пуск автомобильного двигателя.

Совет: Если загорелся один из индикаторов, связанных с колесами, то для начала проведите прокачку тормозов на ВАЗ-2110, а затем еще раз проверьте работу системы. Если индикатор S. на бортовой панели пропал, значит, проблема решена ремонтом тормозной системы.

Тюнинг 2110 фото — CarsNB.com

2110, или просто «десятка» — неплохая попытка догнать западный тольяттинский автопром, однако стоит оставить первую серийную машину с конвейера, она значительно устарела. И теперь, чтобы вывести автомобиль на более-менее приемлемый уровень, владельцу ВАЗ «десятка» придется вложить немало сил и денег.
Начать тюнинг ВАЗ 2110 следует одновременно, как только вы приобрели машину.После того, как вы готовы к конструктивной переработке силового агрегата, особых затрат в этой связи не потребуется, ведь цель — сделать двигатель «живым», а не конкурировать с дорогими суперкарами.
Тюнинг двигателя 2110 начнется с улучшения «дышащего» двигателя, т.е. обеспечит хороший воздушный поток. Простая замена воздушного фильтра может увеличить производительность на 8%! Следом за старым фильтром на полке в гараже отправили штатное дроссельное устройство, поскольку оно не способно обеспечить нужное количество воздуха для правильного приготовления топливной смеси.Конечно, нужно потратиться на воздухозаборник и ресивер, однако для того, чтобы сделать выбор — какая мощность потребует больше всего: на «низких» или на высоких оборотах двигателя?
Обратите внимание, что замена распредвала впускных клапанов и ресивера должна производиться только в профессиональном сервисе, самостоятельное вмешательство может привести к дополнительным расходам на буксировку того же сервиса. Конечно, для этого требуется доработка и замена выхлопной системы. Например, нужно поставить коллектор 4-2-1, где выхлопные газы сливаются в первые две трубы, а уже потом объединяются в единый поток.
Запускаем тюнинг 2110 , неплохо доработать коробку и штатную. Например, можно даже «добавить» шестую передачу (хотя это очень дорого и долго). И это дополнение оправдано — только тогда, когда «короткую» трансмиссию можно настроить на высокую скорость и выход мотора на максимальную мощность.
Разобравшись с мотором и переключением передач, не стоит забывать и о сцеплении, так как штатного долго не протянет. И не лишним будет «завязать» и дифференциал повышенного трения, так как он банально безопаснее.

Читайте также: Новый универсал Лада Веста

Не забывайте о регулярной переделке подсветки панели приборов и салона — на помощь вам придут дешевые светодиоды повышенной яркости.
Правильно «заряженная» Лада 2110 поразит не только своего хозяина, но и окружающих. Однако учтите, что правила дорожного движения для всех одинаковы. Не участвуйте в гонках на улице, берегите себя, свою машину и других. Смотрите также фото тюнинга 2112 — еще одного популярного десятого семейного автомобиля, а также его полную противоположность — тюнинг 2111, который является крайне редким объектом для доработок, причем от более экзотических и эксклюзивных.

Просмотры сообщений: 3 296

Как выполнить тюнинг ВАЗ 2110 своими руками?

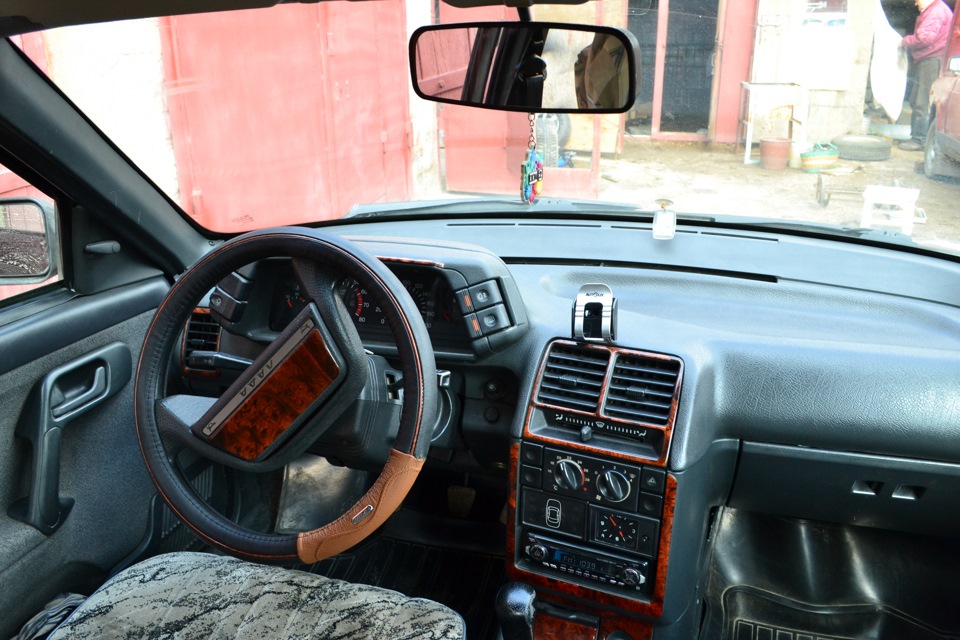

Статья для тех, кто планирует произвести тюнинг салона ВАЗ-2110 своими руками. Ниже приведены изменения, которые вы можете реализовать самостоятельно.

Про салонный автомобиль ВАЗ-2110 можно сказать, что он прочный, надежный в эксплуатации, с вместительным внутренним пространством. Но комфорт в салоне находится на уровне, который хотелось бы повысить.Поэтому часто владельцы автомобилей этой марки готовы частично или полностью улучшить свой интерьер. Сделать тюнинг салона ВАЗ-2110 можно своими руками.

В статье мы рассмотрим имеющиеся возможности по улучшению, предложим некоторые идеи, дадим полезные рекомендации.

Подготовка к тюнингу ВАЗ-2110 своими руками

Для начала тюнинга нам понадобится бумага. Необходимо будет зафиксировать все запланированные изменения интерьера салона, а также отметить конечный результат возле каждого элемента настроенного элемента.

По совету специалистов в первую очередь устраняются те дефекты, которые делают езду менее комфортной.

Выполнение работ и расходы, заложенные в бюджет, соответствуют плану действий. Если вы не укладывались в запланированный бюджет, вам необходимо либо изменить изначально составленный план, исключив из него менее значимые статьи, либо увеличить расходную часть.

Для начала нужно узнать стоимость всех материалов, чтобы полностью составить картину общих затрат на доработку салона ВАЗ 2110.Также можно сделать тюнинг салона с помощью специалиста, но это только увеличит затраты.

Что можно улучшить

Рассмотрим, чем можно заменить элементы салона, в чем их преимущества и на что следует обратить больше внимания.

Обшивка дверей

Замена обшивки дверей только улучшит внешний вид салона, а при проведении работ по шумоизоляции повысит ее уровень. С этого рекомендуется приступить к тюнингу салона ВАЗ 2110.Своими руками можно установить акустическую систему большей мощности.

Обшивка салона

В зависимости от размера бюджета возможны несколько вариантов действий — использование чехлов, изменение штатного интерьера путем капремонта или полная замена салона от другой марки автомобиля.

Панель приборов

Влияет на общий вид интерьера, изменяет его, предоставляет улучшенную информацию. Возможно использование приборов других марок автомобилей, а также доработка штатной панели.

Педали

Специальные накладки позволяют отказаться от полной замены педалей. Они имеют хороший внешний вид, более удобны при нажатии.

Акустика

Замена акустики и аудиосистемы на новую отрицательно повлияет на внешний вид салона, но может кардинально улучшить качество звука.

Руль

Рулевое колесо, установленное с завода, не отличается красотой и оригинальностью.Часто владельцы меняют его на руле от последних моделей ВАЗ или других автомобилей.

Принадлежности

Существует множество аксессуаров, с помощью которых можно изменить внешний вид интерьера, как в большом объеме, так и в деталях, увеличивая при этом комфорт и эргономичность.

Не вкладывайте значительную сумму в ремонт, если вы не планируете использовать машину в течение длительного времени. При планировании эксплуатации авто на несколько лет произвести работы по повышению комфорта и эргономики вполне уместно.

Остановимся подробнее на некоторых аспектах выполнения тюнинга салона ВАЗ-2110.

Обивка дверей

Для замены обшивки двери необходимо предварительно демонтировать старую.

Процедура:

Сначала откручиваются саморезы, чтобы зафиксировать заводскую обшивку.
Чтобы добраться до ручки опускания стекла, нужно снять защелку.
Панель, на которой открываются дверные ручки, снята.
Кнопка блокировки снимается закручиванием.
Далее отвертка подходит к обшивке двери, которая удерживается с помощью пластиковых поршней. Если при разборке происходит поломка поршней, их легко заменить на новые.

Дальнейшие действия зависят от вашего желания. Устанавливается либо новый подготовленный комплект, либо самостоятельно производится стандартная переделка.

При демонтаже обшивки двери с возможной дальнейшей установкой новой акустической системы желательно нанести от одного до трех слоев шумоизоляции, улучшив тем самым существующий.

Сиденья

Рассмотрим вопрос обивки сидений, кресел, салона. Если вы планируете демонтировать все сиденья для замены обшивки или полностью заменить салон на новый от другого автомобиля, рекомендуется обратить внимание на вопрос шумоизоляции, так как даже при движении на малой скорости заводской вариант не обеспечивает эффективной защиты от шума. Далее начинаем работу по усовершенствованию салона.

Чехлы и футболки — самый дешевый вариант, который изменит салон внешне.При их установке не нужно иметь никаких специальных навыков и знаний — все проходит гладко. Но они не смогут улучшить свой комфорт.

Реновированная обшивка. Решить салон самостоятельно может далеко не каждый. Однако все возможно. Производится полное удаление старого облицовочного материала, после чего внутренняя часть оборачивается новым. Перед основными работами можно заменить поролон в проблемных местах, тем самым немного изменив конструкцию в лучшую сторону.Выполнить такой вариант будет довольно сложно, но в результате вы получите полностью обновленный интерьер.

Салон от другого авто. Эргономика стандартных сидений находится на среднем уровне и оставляет желать лучшего. Комфортность посадки не изменится даже при замене накладки на накладку из нового поролона. Но новый шоу-рум, в котором будет удобный диван и кресла, способен решить проблему комфорта. К минусам можно отнести высокую цену и сложность выбора салона из иномарки, который подошел бы вашему автомобилю.Но плюсом будет не только улучшенный внешний вид, но и достижение высокого комфорта. Этот вариант пригодится в случае планируемого использования машины не менее пяти лет.

Панель приборов

Существуют разные мнения по вопросу о целесообразности замены панели приборов ВАЗ на другую. По мнению многих, такие действия будут оправданы при оснащении автомобиля дополнительным оборудованием, если говорить кратко — при проведении технического тюнинга.

Самостоятельно изменять внешний вид устройств можно с помощью так называемых «светящихся» красок, которыми наносятся стрелки, маркирующие устройства.Можно добавить тахометр, светодиоды, использовать угольную пленку и многое другое.

Для «десятки» уже имеется большой ассортимент элементов, которые устанавливаются очень просто. Возможна замена на более современный и современный щиток приборов. Также можно применить приборную панель от другого автомобиля. Эта работа трудоемкая, поэтому ее лучше проводить с привлечением специалистов.

Комплектующие

С помощью многочисленных комплектующих, не затрачивая значительных финансовых вложений, можно произвести хороший тюнинг ВАЗ-2110 своими руками.

Переделать стандартные педали помогут накладки, стоимость которых невысока.
Существенно улучшить внешний вид салона помогут наклейки под карбон, дерево, металл.
Установка нового рулевого колеса обеспечит повышенный комфорт и более приятное вождение.

Торпеда ВАЗ 2110: тюнинг своими руками (фото)

Причины для разборки

Если нужна разборка

Алгоритм демонтажа

Устранение шумов

Страница не найдена

Возможно Вас заинтересует

Ремонт модуля зажигания ВАЗ 2110

Чем заняться в пробках

Ремонт обшивки двери автомобиля

Кондиционер на ВАЗ 2110 (FAQ)

Аэрография своими руками

Подсветка часов на автомобиле ВАЗ

Популярные ключевые слова (ТОП 50)

Тюнинг торпеды ВАЗ 2110 своими руками

Тюнинг панели ВАЗ 2110 — фото, описание на VAZ-2110.net

Тюнинг панели приборов ВАЗ 2110: варианты, фото

Яркое разнообразие цветов

Подсветка кнопок панели ВАЗ 2110

Установка твиттеров в панель приборов ВАЗ 2110

Стильная и современная накладка

Шумоизоляция панели ВАЗ 2110

Панель ВАЗ-2110: как улучшить заводской вариант

Как создать новый дизайн приборной панели ВАЗ 2110

Яркое разнообразие цветов

Как красиво подсветить кнопки панели ВАЗ 2110

Установка твиттеров в панель приборов ВАЗ 2110

Ремонт «приборки» ВАЗ 2110

Стильная и современная накладка

Как самому качественно провести шумоизоляцию панели ВАЗ 2110

инструкция с фото и видео

Самый радикальный шаг – полная замена панели приборов

Изменяем подсветку щитка

Накладки на торпеду

Шумоизоляция приборной панели ВАЗ-2110

Приборная панель ВАЗ 2110 серии АПП, вспышка и уличный шторм. описание и характеристики

Щиток приборов ВАЗ 2110 серии УЛИЦА ШТОРМ

Запасные части серии от AMC

Панель приборов ВАЗ 2110 серии Flash

тюнинг Navxweyî, двигатель, приборная панель, тюнинг Ссылка

tuning Link

tuning Navxweyî

«Сердце» я ди еребейе из

dîtinnasî û Alternative

Talî destê xwe, xwe

Û диски шина

Liberxistina li приборная панель

boriyên

Панель приборов ВАЗ 2110.Основные обозначения значков на панели приборов ВАЗ. Описание и расположение индикаторов и приборов на панели

Общие характеристики

ВАЗ 2110. Приборы щитовые. Описание

Как снять панель приборов?

Новая накладка в панели приборов

Тюнинг панельных приборов ВАЗ 2110

Электрическая схема блока индикации приборов

Доработка шумоизоляции панели ВАЗ 2110

ВАЗ 2110 Панель приборов. Цена

Описание кнопок панели приборов ВАЗ 2110

Описание индикаторов и ламп на панели приборов ВАЗ 2110

Информационные индикаторы панели Diatechnology ВАЗ 2110

Ошибки, отображаемые на панели приборов ВАЗ 2110 и способы их устранения.

Компоновка панели приборов ВАЗ 2110

Стрелочные указатели на панели ВАЗ 2110

Настольные лампы 2110

Снятие панели приборов ВАЗ 2110

Яркие детали на панели приборов ВАЗ 2110

Общие сведения об автомобиле

Блок индикации системы управления автомобилем Модели 2110

Тюнинг панельных приборов ВАЗ 2110

Ремонт панели приборов

Не знаете как снять панель приборов ВАЗ 2110? Для этого необходимо проделать следующие действия:

салон, двигатель, тюнинг приборной панели, внешний тюнинг

Внешний тюнинг

Интерьерный тюнинг

«Сердце» автомобиля

Альтернативная оптика

Сделай сам

Колеса и шины

Тюнинг приборной панели
