Ремонт ваз 2110 главный тормозной цилиндр: Замена главного тормозного цилиндра ВАЗ 2110

Ремонт главного тормозного цилиндра ВАЗ 2110

От исправного состояния главного цилиндра тормозов зависит надежность работы всей тормозной системы.


Фото нового главного тормозного цилиндра ВАЗ 2110, производства компании «LUCAS-TRW».
Для большей эффективности работы тормозной системы главный цилиндр тормоза объединен с вакуумным усилителем тормозов.

Бачок с тормозной жидкостью расположен на корпусе главного цилиндра и оснащен датчиком уровня жидкости, при утечке которой будет сигнализировать лампочка на щитке приборов.

Признаками того, что требуется ремонт главного тормозного цилиндра ВАЗ 2110 служат такие неисправности, как:

  • Появление тормозной жидкости на корпусе вакуумного усилителя тормозов в месте стыка с главным цилиндром тормозов;
  • Мягкая или приклинивающая педаль тормоза;
  • Заедание педали тормоза в момент торможения;
  • Педаль тормоза не возвращается в исходное положение.

Появлении тормозной жидкости из-под главного цилиндра на корпусе вакуумного усилителя «говорит» о том, что изношен двух воротничковый манжет низкого давления в главном цилиндре тормозов и требуется его замена.

Мягкая педаль тормоза свидетельствует либо о наличие воздуха в системе тормозов, либо износе манжет поршней главного цилиндра, либо износе «зеркала» главного цилиндра.

Подклинивающая педаль тормоза «говорит» от перекрытии компенсационного отверстия или его засорения в корпусе главного цилиндра тормозов.

Заедание педали тормоза может быть вызвана подклиниванием поршней в главном цилиндре из-за попадания грязи.


Видео замены главного тормозного цилиндра автомобиля ВАЗ 2110.
Связано это с тем, что тормозная жидкость гигроскопична и «тянет» влагу, вместе с которой попадает пыль и различные мелкие частицы. Поэтому завод-изготовитель рекомендует выполнять периодическую замену тормозной жидкости, согласно регламента к данной модели автомобиля.

Невозврат педали тормоза может быть вызван поломкой одной или двух возвратных пружин поршней главного цилиндра, либо неисправностью в приводе педали тормоза.

Перед тем, как начать ремонт главного тормозного цилиндра ВАЗ 2110 необходимо приобрести ремонтный комплект для замены его изношенных деталей, а также специальный ключ. Ключ необходим для того, чтобы не сорвать грани штуцеров тормозных трубок при их откручивании на корпусе главного цилиндра.

Ремкомплекты бывают полные и неполные. В полный ремкомплект входят все манжеты, пыльник, пружины, шайбы, а также пластиковые конуса для монтажа новых манжет на тело поршней. В неполный комплект входят, обычно, лишь сами манжеты главного цилиндра.

Схема работы:

  • Снять минусовую клемму с аккумуляторной батареи и клеммы с бачка тормозной жидкости;
  • Убрать с помощью шприца или груши тормозную жидкость из бачка главного цилиндра тормозов;
  • Отдать с помощью специального ключа штуцера тормозных трубок;
  • Надеть на штуцера трубок резиновые заглушки и аккуратно отвести трубки в стороны от тела цилиндра;
  • Отдать гайки крепления главного цилиндра к корпусу вакуумного усилителя тормозов;
  • Снять главный цилиндр.

Далее работу по разборке и ремонту главного цилиндра нужно производить на верстаке или столе, где необходимо все убрать и застелить чистую ветошь. Для снятия бачка с главного цилиндра наклоните его с усилием вбок. Разборку главного цилиндра нужно вести, последовательно складывая все снятые детали по порядку их вынимания из корпуса цилиндра.

По порядку отдаются стопорные винты поршней цилиндра и детали вынимаются.

Фото заливки тормозной жидкости в автомобиле ВАЗ 2110.
При этом не стоит торопиться, чтобы внутренности не разлетелись под действием пружины и все можно было сложить по порядку снятия.

Затем корпус и все комплектующие главного цилиндра необходимо промыть и высушить. При этом все резиновые изделия нельзя мыть бензином, либо протирать маслом, это может им навредить и они потеряют свою форму.

Промыв корпус цилиндра нужно внимательно осмотреть его внутреннее зеркало на предмет появления раковин или эллипса. В месте, где появился эллипс, блеска зеркала не будет. Если в результате осмотра будут выявлены перечисленные виды износа, то цилиндр необходимо заменить, так как замена манжет не даст желаемого результата и будет лишь пустой тратой времени и денег.

Если зеркало главного цилиндра без повреждений, то устанавливаются новые уплотнительные кольца (высокого давления) на поршня цилиндра, новый двухворотничковый манжет (низкого давления) и все собирается в обратном порядке. При сборке все детали смазываются новой тормозной жидкостью. Медные кольца под стопорными болтами лучше заменить новыми.

Цилиндр устанавливается на место, ставятся тормозные трубки, заливается тормозная жидкость и выполняется прокачка тормозной системы. После прокачки системы нужно выполнить пробный заезд для проверки эффективности работы тормозной системы.

Читайте так-же, другие обзоры


Ремонт главного тормозного цилиндра ВАЗ 2110 VAZ (2111, 2112)

1.

Снимите главный цилиндр с автомобиля.

2. Используя деревянную лопатку в качестве рычага, снимите бачок 13 (смотрите рисунок Главный цилиндр с бачком) с цилиндра.

3. Извлеките из корпуса главного цилиндра соединительные втулки 12.
4. Выверните два стопорных винта 10 (рисунок Детали главного цилиндра).

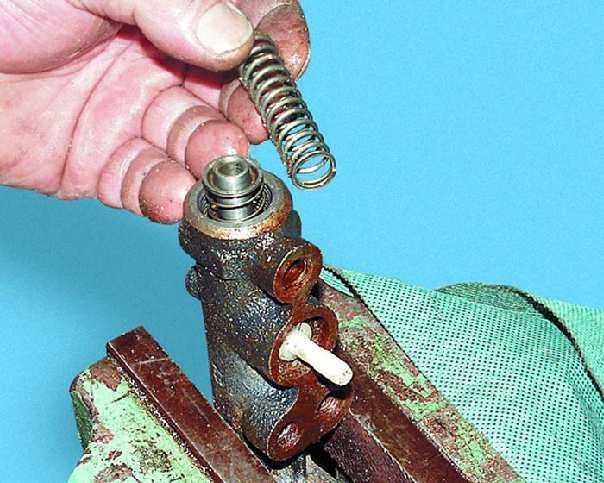

5. Усилием руки извлеките из корпуса поршни первой и второй камер с манжетами, шайбами и пружинами. При этом поршень 11 второй камеры может свободно не выйти. Для извлечения его с оставшимися деталями ударами торцом корпуса со стороны первой камеры о чистую доску продвиньте его через первую камеру. Для извлечения поршня можно использовать также сжатый воздух, который нужно подвести к выходному отверстию второй камеры, закрыв при этом отверстие под бачок.
6. Внимательно осмотрите и убедитесь в совершенной чистоте зеркала цилиндра и рабочей поверхности поршней, в отсутствии ржавчины, рисок и других неровностей. В противном случае замените детали новыми.
2. Замените порванные, разбухшие или потерявшие эластичность манжеты. Рекомендуется при каждой разборке главного цилиндра заменять манжеты новыми независимо от их состоянии.
2. Проверьте упругость пружин поршней, длина которых должна быть: под нагрузкой 38,26–46,1 Н (3,9–4,7 кгс) – 41 мм, под нагрузкой 81,81–99,47 Н (8,34–10,14 кгс) – 21 мм, в свободном состоянии – 59,7 мм. Замените потерявшие упругость пружины.
9. Прокладки 12 под стопорными винтами рекомендуется заменять новыми.
10. Перед сборкой промойте все детали чистой тормозной жидкостью. Не допускайте попадания на детали минеральных масел, бензина, керосина или дизельного топлива, так как даже остаточные следы этих жидкостей могут привести к разрушению резиновых манжет.
11. Сборку цилиндра проводите в порядке, обратном разборке. При этом все детали смажьте тормозной жидкостью.

Неисправности главного тормозного цилиндра

Приветствую вас друзья на сайте ремонт авто своими руками. Тормозная система автомобилей состоит из целой группы узлов, каждый из которых берет на себя определенную функцию. При этом одним из наиболее важных элементов является главный тормозной цилиндр. Благодаря его действию усилие, прикладываемое к системе, приобретает форму гидродавления.

Неисправности главного тормозного цилиндра

Неисправности главного тормозного цилиндра могут привести к ряду негативных последствий. К примеру, возможно снижение эффективности тормозов или их отказ. Во избежание данных проблем каждый водитель должен знать, как распознать и устранить неисправность.

Как работает ГТЦ?

Принцип работы ГТЦ построен на способности жидкости держать свою «форму» под действием определенного давления. При этом конструктивно устройства состоят из 2-секционного главного цилиндра, каждая из секций которого имеет свой гидравлический контур.

Переднеприводные машины состоят из контуров, которые объединяют тормозные системы задних и передних колес по схеме «крест-накрест». К примеру, правое заднее колесо связано с левым передним, а левое заднее — с правым передним.

По-другому обстоят дела на заднеприводных автомобилях, где контуры формируются по-иному. Так, один из контуров работает на двух передних колесах, а второй — на колесах сзади.

ГТЦ смонтирован на корпусе вакуумного усилителя. При этом заливка рабочей жидкости производится в 2-секционный бак, находящийся над основным цилиндром. Соединение бака с ГТЦ обеспечено, благодаря специальным отверстиям.

Чтобы упростить обслуживание стенки бачка были изготовлены из полупрозрачной пластмассы, что позволяет визуально держать под контролем уровень рабочей жидкости. Как только уровень опускается ниже нормированной величины, датчик дает сигнал на панель управления, и светится лампочка.

В самом корпусе ГТЦ есть два поршня, которые смонтированы один за другим. Первый имеет свободное расположение, а другой, наоборот, фиксирован и касается штоковой части вакуумного усилителя.

С целью повышения надежности поршни уплотнены с помощью резиновых манжет. Возврат поршней в первоначальное положение производится с помощью специальных пружин. К слову, именно они удерживают поршни в первоначальной позиции.

Как только вы нажимаете на педаль, производится вдавливание вакуумного усилителя посредством штока. Перемещаясь по цилиндрической полости, шток перекрывает отверстие для компенсации. Как следствие, в 1-м контуре возрастает давление, приводящее в движение 2-й поршенек. Итог — прирост общего давления и во 2-м контуре.

В момент перемещения поршней формируются пустые участки, которые наполняются рабочим составом. Подача тормозной жидкости производится через специальное отверстие. Движение поршеньков осуществляется до того момента, пока возвратная пружинка не выполнит свои функции.

ГТЦ в разобранном виде

В каждом из контуров уровень давления возрастает до максимума, что приводит механизм в рабочее состояние. После того как машина останавливается, а педаль отжимается, поршни занимают свое первоначальную позицию. При этом уровень давления в контуре выравнивается и становится аналогичным атмосферному.

Втягивание недостающего воздуха производится через специальное отверстие для компенсации. Когда поршень перемещается в обратном направлении, рабочий состав выдавливается обратно в бачок.

Плюс контурной системы заключается в том, что при выходе из строя одного контура другой продолжает выполнять свои функции. К примеру, если будет утечка, то она проявит себя более глубоким «проваливанием» педали, но работа тормозов все равно останется на высоком уровне.

Основные неисправности ГТЦ и тормозной системы

Чтобы вовремя диагностировать поломку и устранить ее, важно знать признаки неисправности главного тормозного цилиндра.

Их несколько:

1. Сильно износившиеся колодки или появление течи рабочей жидкости в системе тормозов может стать причиной к снижению ее уровня. Как следствие, до выполнения ремонтных работ эксплуатация авто запрещена.

Важно внимательно осмотреть состояние трубок тормозной системы, оценить состояние ГТЦ, проверить рабочие цилиндры, соединительные шланги и суппорты. При обнаружении течи поврежденный узел необходимо заменить.

2. При заклинивании или выходе из строя ГТЦ эффективность торможения может снизиться, высок риск «смягчения» тормоза. Это происходит из-за снижения рабочей жидкости в системе или же попадания в нее воздуха. Описанные выше ситуации также возможны при закипании жидкости.

В случае когда тормоза, наоборот, стали слишком жесткими, высок риск поломки тормозного усилителя или регулирующего клапана вакуумного усилителя, а так же могут быть какие либо проблемы с вакуумным шлангом.

3. Повышается ход педали тормоза. Неисправность может быть вызвана низкокачественной регулировкой тормозов, наличием воздуха в системе и выходом из строя тормозного цилиндра.

Оставлять данный симптом без внимания запрещено, ведь есть большой риск полного отказа тормозной системы. Кроме этого, неисправность одного из цилиндров может стать причинной «проваливания» тормоза.

4. Неравномерное торможение или резкое снижение эффективности работы тормозной системы. Причин такой проблемы может быть несколько. Одна из них — попадание рабочей тормозной жидкости или смазывающего состава на поверхность колодки.

Если при нажатии на тормозную педаль транспортное средство начинает отклонять в одну или другую сторону, то это сигнализирует о попадании грязи на тормозные колодки или выходе из строя главного тормозного цилиндра. Еще одной вероятной причиной проблемы является износ дисков или тормозов.

Особенности диагностики

Первое, на что нужно обращать внимание — показания на приборной панели. Как правило, они раньше реагируют на неисправность, чем вы сумеете ее диагностировать в процессе эксплуатации. Так, если в тормозной системе есть проблемы, то на приборной панели должна загореться соответствующая лампа.

При появлении первых сигналов неисправности в тормозной системе, первое, чему нужно уделить внимание — осмотру тормозного цилиндра (на нем не должно быть явных следов течи).

Кроме этого, уделите внимание каждому из выходов тормозных контуров, местам стыков и так далее. После внешнего осмотра проверяйте давление в тормозной системе (сделать это можно с помощью специального манометра).

Полученное в процессе измерений давление сравнивается с тем, что рекомендует производитель автомобиля. Если измерения показали серьезную разницу, то можно говорить о выходе из строя одного из контуров. Отдельно стоит проверить герметичность контура, но выполнить эту работу можно лишь на специальном оборудовании.

Как показывает практика, одной из главных причин поломки ГТЦ является его разгерметизация. Заметить это несложно по появлению течи и характерного запаха. Повреждение корпуса, выход из строя возвратной пружины, износ манжет (уплотнительной и входной) или зеркала узла — все это повод для замены главного тормозного цилиндра.

Зная, как определить неисправность главного тормозного цилиндра, вы сможете выявить проблему на ранней стадии, устранить ее и исключить риски для жизни. Удачи на дорогах и конечно же без поломок.

Главный тормозной цилиндр (ГТЦ): устройство и неисправности

ГТЦ — составная часть тормозной системы, выполняющая одну из ключевых задач — преобразовывать усилие, прилагаемое к педали тормоза для образования давление в системе. Взаимодействует ГТЦ через шток «вакумника» с непосредственно педалью тормозов. Задача ГТЦ равномерно распределить давление по всем контурам.

На фото: главный тормозной цилиндр ВАЗ 2110

Тормозной цилиндр размещается на крышке «вакумника» тормозов. Над ним крепят бачок для тормозной жидкости. Секции бачка и ГТЦ связаны между собой перепускными отверстиями, и отвечают за определенную секцию в системе. Сам же резервуар предназначен для восполнения потери «тормозухи». Визуально бачок имеет прозрачный корпус, со шкалой для контроля уровня жидкости. Помимо шкалы, сигнализировать об уровне жидкости назначены установленные в резервуаре датчики, выводящие информацию на «приборку».

Расположение ГТЦ

Виды и устройство ГТЦ

Конструктивно ГТЦ подразделяют на такие разновидности:

• Одноконтурные.

• Двухконтурные.

Для наглядности будем рассматривать устройство и принцип работы на примере двухконтурных ГТЦ. Они наиболее популярны в отличие от их предшественников. Последние устанавливались в большей части на автомобили прошлого века (разные модели «Москвичей», «Жигулей», ГАЗ, грузовых авто ГАЗ-53, 33 (первой модификации) и т.д. Двухконтурная система считается более эффективной в плане торможения. Сейчас ею оснащается большая часть современных автомобилей как отечественного производства (Lada Kalina, Priora, семейство «Десяток», «Samar», Granta, Vesta, Xray), так и иностранного (Renault Logan, Volkswagen Polo, KIA RIO, Hyundai Solaris, Opel Astra, Vectra, Chevrolet Lanos, Aveo, Cobalt и т. д.).
Преимущества двухконтурной системы тормозного цилиндра в том, что если, к примеру, вышел из строя один контур, пропали тормоза на одной паре колес, но в «бою» остался еще один контур к другой паре колес, а значит и тормоза, какие никакие есть.

Каждый из контуров, отвечает за определенную пару колес. Итак, если автомобиль заднеприводный, то есть разделение, первый контур ответственен за передние пары колес, второй за задние.

Однако, если речь о переднеприводном ТС, то, распределение ответственности происходит по диагонали: Л. П./П. З. и П. П./Л.З.

Главный тормозной цилиндр имеет две основные разновидности:

• С перепускным отверстием непосредственно в корпусе цилиндра.

• С перепускным клапаном в поршне.

Устройство ГТЦ

ГТЦ, где устанавливаются перепускные клапаны на поршне, используются для установки на автомобили с системами АБС. Дело в том, что помимо перепускных клапанов, в таких устройствах предусмотрели клапаны для поддержки избыточного давления в разных контурах, что особенно важно при работе АБС.

Чтобы было понятно, в корпусе тормозного цилиндра друг за другом размещаются поршни. На первый поршень воздействует шток от усилителя тормозов, когда второй поршень закреплен, по сути «свободно» и перемещается за счет возрастающего давления или «прямого» воздействия от другого поршня. Для того чтобы поршни плотно «ходили» по цилиндру, на краях установлены манжеты. Имеется дополнительный уплотнитель в пространстве между поршнями. Помимо этого устройство включает две пружины, ограничитель хода, стопорные кольца и заглушку.

Принцип работы

От педали на первый поршень ГТЦ через «вакумник» поступает усилие, от чего тот начинает двигаться. При передвижении в цилиндре перекрываются отверстия, тем самым повышается давление в текущей секции. Далее уже за счет давления первой секции, начинает передвигаться второй поршень, аналогично перекрывая отверстие своего «блока», повышая давления в нем. При достижении нужного давления, машина замедляется. Далее, пружины «тянут» поршни обратно. Проходя снова через те же отверстия, давление уменьшается до исходного. Лишняя тормозная жидкость, задействованная в работе, возвращается в бачок.

Принцип действия главного тормозного цилиндра

В случаях, когда в системе одного из контуров есть утечка, работа узла продолжается, но с некоторым изменением, в том числе эффективности работы. Если утечка произошла в первом «отделении», то первый поршень будет двигаться, пока не упрется во второй. Далее уже двигаясь вместе до заглушки, будут создавать давление во втором «отсеке». Но, если утечка во втором «блоке», то давление в первой не поднимется, пока оба поршня не встретятся и не упрутся в заглушку. Только тогда произойдет повышение давления в первом контуре, и сработают тормоза.

Признаки, неисправности и ресурс

Поговорим о признаках и неисправностях с ГТЦ. Итак:

1. Провалы педали. Серьезная поломка, зачастую связана с тем, что не работают поршни и соответственно не вырабатывают необходимое давление. В результате чего, колодки (в особенности, если это барабанные тормоза), не могут достаточно сжаться. Требуется разбор детали и покупка необходимых запчастей или узла в целом.

Тормозной цилиндр в разобранном виде

2. Мягкая педаль. Зачастую свидетельствует о том, что в системе скопилось некое количество воздуха. Решение банально простое — необходимо прокачать систему. Для этого выкручиваем клапана сброса и жмем на педаль, пока из отверстий не польется «чистая» жидкость, без пузырьков.

Прокачка ГТЦ

3. Разгерметизация цилиндра. Если замечаете, что жидкость пропадает, эффективность тормозов снизилась, осмотрите выходы с контуров, штуцеры, соединения. Не должно быть никаких потеков, в противном случае, определяем, что послужило к утечке: манжеты, резинки или сам корпус дал трещину. Если последнее то, лучше купить новую деталь. Протечка через прокладки, то достаточно обойтись «ремкомлектом».

подтеки тормозной жидкости

4. Заклинивание поршней. Иногда встречается, что шток «вакумника» обламывается во время торможения, «клинит» при этом поршни, соответственно, сдвинуть автомобиль проблематично. Для решения проблемы понадобится полный разбор узла, со сливом тормозной жидкости.

5. Закипание «тормозухи». Про регламентные замены жидкости слышали наверняка все (в зависимости от класса авто и модели, срок замены где-то 40 000 км. или два-три года). Происходит закипание за счет того, что в жидкости скапливается определенный процент воды (за год, как правило, 3-5%), виду чего понижается порог температурных нагрузок (со средних 200, до 140-150 градусов). Во время закипания, часть жидкости за счет насыщения воздухом, возвращается в емкость, в итоге в ГТЦ остается её крайне мало. Вследствие чего, «провалы педали».

6. Износились манжеты, обломалась возвратная пружина. Многие автолюбители долго не могут найти причину, почему «клинят» тормоза, причем даже во время движения. Как правило, причина кроется в вышедших из строя уплотнителях или пружинах. Они начинают пропускать жидкость, не возвращают поршни в исходное положение, снижается эффективность тормозов. Иногда даже оторвавшиеся ошметки от резинок, попадают в каналы и под поршни, блокируя их перемещение.

пружина ГТЦ

7. Выработка поршней и цилиндра. Не редко, что после длительной эксплуатации, не своевременной замене манжет, на поршнях, а также в самом цилиндре образовывается выработка. Выход приобрести ремкомплект и заменить поршни с резинками целиком. Однако предварительно проверьте состояние цилиндра, если он изношен, то лучше купить новую деталь, заниматься полировкой и расточкой не лучшая затея. Допустимой выработкой считается 0,15 мм.

Ремкомплект тормозного цилиндра

Ресурс у ГТЦ в зависимости от модели и марки автомобиля может отличаться. Как правило, «родные» детали служат не менее 100 000 км., даже на отечественных машинах. На некоторых иностранных автомобилях ГТЦ «выживали» до 250 000 км. Ресурсностью зачастую отличаются старые модели «японцев» — Corolla, Land Cruiser.

Заключение

Как видим, технологически устройство довольно сложное, да и принцип работы многим кажется непонятным. Но, на самом деле все просто, да и от водителя внимания к этому узлу требуется по минимуму, но все-таки не нужно забывать о профилактике. Во время меняйте различные уплотнители, пружины, по-сути это расходники. В зависимости от характера езды, они могут не «дожить» до 100 000 км. Также не забывайте о регламенте замены тормозной жидкости.

Главный тормозной цилиндр (ГТЦ). Замена главного тормозного цилиндра ВАЗ-2107

Причина замены главного тормозного цилиндра (ГТЦ), как правило становится течь или подтекание тормозной жидкости (ТЖ) в месте, где цилиндр ГТЦ крепится к вакуумному усилителю (ВУ). Это серьезная поломка, которая чревата большими последствиями, вплоть до отказа тормозной системы и прочих проблем, связанных с тормозами.




Необходимое для замены ГТЦ

  1. Специальный ключ (8/10) для тормозных трубок. Данный ключ действительно необходим, поскольку рожковые ключи, как правило, слизывают грани на тормозных трубках, после чего требуется еще и замена самих трубок.
  2. Ключи на: «10», «13».
  3. Отвертка (в зависимости от того, что за хомуты у вас установлены на резиновых трубках).
  4. Пятикубовый шприц.
  5. Новый главный тормозной цилиндр.
  6. Хомуты — 10-16мм.
  7. Тормозная жидкость.
  8. Подсобник (для прокачки тормозов).
  9. Резиновые шланги, идущие от бачка, должны быть мягкими, дубовые старые шланги лучше заменить, в будущем все равно менять придется.

Если все необходимое подготовлено, можно приступать к замене главного тормозного цилиндра.

Порядок действий при замене ГТЦ

  1. Снимите ремень с расширительного бачка системы охлаждения.
  2. Открутите, используя ключ на «10», крепление бачка с ТЖ.
  3. Снимите крышку и слейте ТЖ в какую-нибудь чистую тару.
  4. После этого подложите под цилиндр какую-нибудь чистую тряпку, чтобы ТЖ не попала в моторный отсек.
  5. Ослабьте хомуты и произведите затяжку шлангов, идущих от бачка на штуцерах ГТЦ, затем снимите их.

  6. Теперь при помощи спецключа для тормозных трубок открутите 3 трубки, слегка отодвинув их в стороны, чтобы при демонтаже старого цилиндра не задеть их концы.
  7. Используя ключ на «13», открутите 2 крепежные гайки от главного тормозного цилиндра к вакуумному усилителю.
  8. Снимите старый ГТЦ


  9. Тщательно протрите остатки ТЖ на ВУ, в местах установки ГТЦ.
  10. Снимите с нового ГТЦ защитную пробку, затем установите вместо нее сальник, который можно взять со старого (если цел), или тоже купите новый.
  11. Установите новый цилиндр и произведите затяжку гаек крепления.

  12. Возьмите шприц (без иголки), наберите в него ТЖ, снимите защитные резиновые заглушки с мест крепления передних тормозных трубок (не советую снимать третью пробку, чтобы в ее отверстие не попал мусор) и нанесите туда несколько капель ТЖ .

  13. Капать надо до тех пор, пока ТЖ не прекратит «уходить» в отверстия, другими словами пустота внутри цилиндра должна быть заполнена ТЖ.

  14. Поставьте обратно передние трубки, после чего закрутите их, используя все тот же хитрый ключ.

  15. Эту процедуру проделайте и по отношению к трубке задних тормозов.
  16. Берем бачок с резиновыми шлангами.

  17. Если бачок и трубки имеют осадок или налет, хорошенько промойте их и дайте им высохнуть.
  18. Пришло время установить бачок на прежнее место.
  19. Поочередно снимите со штуцеров на ГТЦ защитные колпачки и наполните их тормозной жидкостью при помощи шприца с иглой.

  20. Наденьте на штуцера резиновые шланги и затяните их хомутами.
  21. Залейте в бачок тормозную жидкость и подключите контакты к датчику уровня ТЖ.

На этом процедуру по замене ГТЦ можно считать законченной.

Все что осталось это — прокачать тормоза, для этого, как вы помните, у вас есть помощник.


Где купить главный тормозной цилиндр

Цилиндр тормозной главный «LGR» ВАЗ 2101-2107

фото с сайта www.semerka.info


Ключевые слова: главный тормозной цилиндр, замена главного тормозного цилиндра, купить главный тормозной цилиндр

Главный тормозной цилиндр ВАЗ 2115: замена, ремонт, потек

Главный тормозной цилиндр – это центральный элемент в тормозной системе автомобиля. Его основная функция – преобразование усилия (нажатия на педаль тормоза) в гидравлическое давление внутри тормозной системы.

Оглавление

Замена
Ремонт
Потек

Замена

— для начала отсоединяем от датчика уровня тормозной жидкости колодку с проводами как показано на рисунке 3

— теперь при помощи ключа на «10» для тормозных трубок откручиваем тормозные трубки от главного тормозного цилиндра. И как показано на рисунке 4 устанавливаем штуцера заглушки на тормозной цилиндр и тормозные трубки. Такая хитрость с этими заглушками позволит вам избежать завоздушивание тормозной системы, а так же сэкономит вам тормозную жидкость

— Теперь ключем на «17» откручиваем гайки, которые крепят тормозной цилиндр к вакуумному усилителю (рисунок 5). Снимаем тормозной цилиндр.

При установки производим все действия в обратном порядке. Стоит знать, что при установки нового тормозного цилиндра, его следует прокачать в тисках (наполнить тормозной жидкостью).

Ремонт

Разборка

1. Снимите главный тормозной цилиндр.

2. Снимите бачок для тормозной жидкости.

3. Снимите уплотнительное кольцо полости цилиндра.

Внимание: в компенсационном отверстии для удержания поршня в нажатом состоянии можно использовать прут или подобный ему инструмент.

4. С помощью отвертки снимите стопорное кольцо с корпуса цилиндра. (На рисунке показан корпус главного тормозного цилиндра для тормозов без антиблокировочной тормозной системы.)

Примечание: при удалении стопорного кольца избегайте повреждения поршня или стенок цилиндра.

5. Извлеките первичный поршень. (На рисунке показан корпус главного тормозного цилиндра с антиблокировочной тормозной системой.)

6. Аккуратно извлеките вторичный поршень в сборе и пружину из полости главного тормозного цилиндра.

Сборка

Примечание: не применяйте абразивные вещества для очистки главного тормозного цилиндра.

Внимание: резиновые детали и стопорные кольца должны быть заменены новыми.

1. С помощью денатурата или чистой тормозной жидкости промойте все части. Затем просушите эти части сжатым воздухом.

2. Осмотрите полость главного тормозного цилиндра на предмет наличия выработки или коррозии. При обнаружении следов выработки или коррозии замените корпус главного тормозного цилиндра.

3. Смажьте полость главного тормозного цилиндра чистой тормозной жидкостью. (На рисунке показан главный тормозной цилиндр для тормозов без антиблокировочной тормозной системы.)

4. Аккуратно вставляйте вторичный поршень в сборке в полость до тех пор, пока вторичный поршень не коснется основания, корпуса цилиндра. При необходимости воспользуйтесь деревянным или пластмассовым стержнем.

5. Вставьте первичный поршень.

6. С помощью деревянного или пластмассового бородка вдавите поршни в полость цилиндра.

Примечание: при установке нового стопорного кольца позаботьтесь о том, чтобы не повредить полость цилиндра.

7. Вставьте новое стопорное кольцо в паз в полости цилиндра. (На рисунке показан корпус главного тормозного цилиндра для тормоза без антиблокировочной тормозной системы.) Удалите прут.

8. После установки для проверки свободного перемещения поршня подвигайте его назад и вперед.

9. Смажьте уплотнительное кольцо и установите уплотнитель на вал в полости цилиндра. Открытая сторона должна быть повернута наружу до тех пор, пока уплотнитель не будет плотно установлен на поршень.

10. Установите бачок для тормозной жидкости на главный цилиндр.

11. Установите главный тормозной цилиндр.

12. Поднимите и зафиксируйте автомобиль.

13. Произведите прокачку тормозной системы.

14. Опустите автомобиль.

Потек

Проблема может быть в одном — штуцера тормозных трубок прикипают, возможен облом тормозной трубки. Но это скорее всего не проблема, а не предвиденные обстоятельства (имею в виду, что разобрать — разобрал, а тормозных трубок в запасе нет, надо идти в магаз

Замена главного тормозного цилиндра ВАЗ-2110.

Ремкомплект, главный тормозной цилиндр

В автомобиле ВАЗ-2110 используется двухконтурная тормозная система. Помимо манжет и колодок, в него входят рабочий и главный тормозной цилиндры. Последний обеспечивает давление гидравлической жидкости при нажатии водителем соответствующей педали. Усилие увеличивается благодаря пылесосу. Но сама жидкость проталкивается поршнями в цилиндр. Элемент достаточно надежен, но не нужно исключать риск его поломки.В сегодняшней статье мы рассмотрим, как производится замена главного тормозного цилиндра на автомобиле ВАЗ-2110, сколько стоит этот элемент и каковы признаки его неисправности.

Симптомы поломки

Ниже мы обозначим основные признаки выхода из строя данного механизма:

  • Увеличенный ход педали.
  • Неравномерное торможение.
  • Педаль слишком мягкая.
  • Увеличенный тормозной путь.

Также проблема может сопровождаться утечкой тормозной жидкости из бачка.Он находится в верхней части главного цилиндра. Уровень должен быть не ниже среднего.

Цена тормозного цилиндра ВАЗ-2110

Стоимость нового элемента не так высока. Цена тормозного цилиндра ВАЗ-2110 1030 руб. В комплект также может входить новый бак. Если неисправность незначительна и заключается только в разгерметизации элементов, то заменять главный тормозной цилиндр ВАЗ-2110 не нужно. Цена ремкомплекта всего 50 руб. В эту цену входит:

  • Уплотнитель головки регулятора задних тормозов.
  • Колпачок для соединения шланга стравливания.
  • Манжета ГТЦ.

Таким образом, благодаря ремкомплекту можно вернуть жизнь старому механизму, не покупая новый тормозной цилиндр ВАЗ-2110.
Цена его в разы больше, чем комплекта резиновых уплотнителей и манжет. Но не всегда можно ограничиться этими составляющими.

Инструменты

Независимо от того, используете ли вы ремкомплект главного тормозного цилиндра или меняете ГТЦ целиком на новый, к ремонтной операции необходимо подготовить следующее:

  • Набор головок и торцевой ключ.
  • Отвертки и круглогубцы (последние понадобятся при замене манжет).
  • Ключ специальный для тормозов «на 10».

При замене главного тормозного цилиндра на ВАЗ-2110 нам понадобится новая жидкость. Для «десятки» подходит «РосДот» четвертого класса. Желательно приобрести хотя бы один баклажан.

Начало работы

Замена главного тормозного цилиндра на ВАЗ-2110 осложняется тем, что этот механизм скрыт за шумоизоляционной обивкой моторного отсека.Поэтому сначала нужно найти болты его крепления и снять деталь снаружи. Для этого нам понадобятся отвертки и немного терпения. После этого можно приступать уже к замене главного тормозного цилиндра ВАЗ 2110-й модели. Сначала отсоединяем штекер с проводами на крышке пластикового бака. Это указатель аварийного уровня жидкости. Далее ослабьте гайки крепления тормозных трубок. Их всего четыре. Затем снимите ГТЦ со шпилек. Для этого необходимо полностью открутить гайки крепления.Будьте осторожны – в это время из цилиндра может вытечь жидкость. Поэтому сразу замените отверстия любой тарой.

Что нам делать дальше? Следующим шагом будет слив оставшейся жидкости из бака в свободный бак. Затем его можно смело выносить наружу.

Установка изделия

Теперь на новый цилиндр установите бак с втулками. Если он не пошел в комплекте, можно взять старый. Но он должен быть без трещин и других деформаций.Затем вынимаем из старого ГТЦ резиновые уплотнительные втулки. Есть два. Если они изношены и имеют трещины, берем новые из ремкомплекта главного тормозного цилиндра. Ставим механизм обратно на «пылесос» и затягиваем крепежные гайки. Далее устанавливаем под дно пустую емкость и заливаем в бак новую жидкость. Желательно не смешивать разные классы — покупайте «Доту» 4-й серии. Далее вам понадобится помощник, который по вашей команде будет нажимать на педаль тормоза в салоне.В это время нужно закрыть пальцами все четыре отверстия для трубок в главном цилиндре. Жим нужно делать на полу и очень медленно. Процедура повторяется до тех пор, пока жидкость не потечет из отверстий. Затем можно смело подсоединять патрубки, которые идут к передним колесам. После этого попросите помощника снова нажать на педаль. Следим за тем, чтобы воздух из отверстий для задних колес был полностью выпущен.

После этого уберите пальцы и скрутите оставшиеся трубочки.На этом замена ГТЦ «десятки» практически завершена. Остается только долить жидкость в бачок до нужного уровня, подключить датчик и поставить шумоизоляционный кожух на место.

Замена манжет главного тормозного цилиндра на ВАЗ-2110

Данная операция выполняется на снятом с автомобиля элементе. Желательно использовать механические тиски. Так крепко зажимаем деталь на месте. Итак, приступим к работе.

Сначала снимите уплотнительное кольцо с цилиндра.Далее большой головкой «на 38» откручиваем пробку ГТЦ. Вынимаем его со вторым уплотнительным кольцом. С помощью круглых ушек снимите пробку. Вынимаем поршень, что управляем задним контуром, взявшись за его хвост. Снятие следует проводить вместе с направляющей втулкой и наружной манжетой. Чтобы разобрать последний, открутите винт крепления пружины. Далее вынимаем поршень переднего контура. Для этого надавите пальцем на боковой элемент резьбы. Снимите с помощью тонкой отвертки разделительные манжеты.Все элементы промываются в бензине или спирте. Ставим новые манжеты на место и производим окончательную сборку.

примечание

Если после операций педаль стала мягкой, вероятно, в системе образовался воздух. Его надо прокачать. Для этого поочередно выгоняем воздух из колес по схеме «крест-накрест», начиная с заднего правого.

Периодически следует доливать жидкость в бак. Суть прокачки заключается в выталкивании воздуха по трубам наружу.Для операции также понадобится помощник, который по вашей команде будет нажимать на педаль тормоза. Повторять это необходимо до тех пор, пока отверстие не станет чистым и без пузырьков. Процедура проделывается на каждом колесе. Для лучшего контроля жидкости к сливному отверстию подсоединяется прозрачный силиконовый шланг. Сама жидкость сливается в бутылку.

Почему слышно шипение при нажатии на педаль тормоза. Педаль тормоза стала твердой или мягкой

В статье пойдет речь о том, что делать, когда педаль тормоза становится слишком мягкой или наоборот тугой.Когда педаль тормоза переставала работать в штатном режиме, становилась то жестче, то мягче, беспокойство водителя вполне оправдано. Это значит, что есть какие-то неисправности и нужен ремонт тормозной системы. И откладывать нельзя.

Если педаль тормоза вдруг стала тугой, то причин тому несколько, хотя они не обязательно характерны и традиционны для всех моделей и типов тормозов.

Основные причины мягкой или тугой педали тормоза и методы их решения

В большинстве случаев педаль тормоза становится мягкой из-за проблем с главным тормозным цилиндром или вакуумным усилителем.
Гораздо дешевле и проще систематически диагностировать тормоза, чем не тратить деньги на ремонт. Поскольку тормоза отказали в самый неподходящий момент, помните об этом.

Педаль тормоза необходимо нажимать с повышенным усилием по нескольким причинам:

      Воздушный фильтр Вакуумный усилитель забит. В этом случае необходимо заменить воздушный фильтр; · В вакуумном усилителе гидроблок снят, выход один — заменить вакуумный усилитель;
      может быть в вакуумных усилителях разрушена диафрагма, тогда надо менять усилитель;
      неисправности наконечника вакуумного усилителя — нужно менять наконечник;
      не работает или срабатывает обратный клапан в вакуумном усилителе, поэтому топливо попадает в полость вакуумного усилителя.В этом случае необходимо менять не только вакуумный усилитель, но и обратный клапан;
      поврежден шланг, соединяющий вакуумный усилитель и впускной коллектор, либо ослаблено крепление шланга в штуцере.

Нужно будет поменять шланг или подтянуть хомут крепления. Если говорить о шланге вакуумного усилителя, то за его состоянием нужно постоянно следить. Особенно зимой. Шланг будет достаточно жестким, пока его не нагрели.Тормоза работают нормально. Шланг нагревается после непродолжительной работы двигателя, он станет более эластичным. Если пучок шланга не заметен, то его пропускная способность уменьшится.

Могут возникнуть проблемы с педалью тормоза;

В колесных (рабочих) цилиндрах возможно вздутие уплотнительных колец. Это может произойти при попадании в них горюче-смазочных материалов или при использовании некачественной тормозной жидкости. Тормозную жидкость и рабочие цилиндры нужно заменять только на рекомендованные заводом-изготовителем.

Способы проверки вакуумного усилителя

Проверить вакуумный усилитель можно несколькими способами. Сначала нужно запустить двигатель. Система создаст разряд. Далее нажмите на тормоза. Если педаль тормоза тугая, то есть неисправен шланг или усилитель. Двигатель надо заглушить и подождать 5 минут, но при этом не жать на тормоза.

Для указания неисправности нужно нажать на педаль. Если дальше жестко, то в большинстве случаев проблемы с клапанным вакуумным усилителем.

Есть еще один способ. Двигатель должен быть выключен. Чтобы убрать разряд в тормозной системе, нужно несколько раз нажать на педаль тормоза. Двигатель запущен, но педаль тормоза не отпущена. Если педаль опущена вниз, проблем с усилителем нет.

Вторая проблема — мягкая педаль тормоза. Это может свидетельствовать сразу о нескольких неисправностях. Точнее, причин, по которым педаль тормоза может быть мягкой, несколько. Мягкие тормоза означают, что педаль тормоза не работает.

Причины мягких тормозов

      Тормозная система «поставлена». Нужно будет удалить весь воздух, то есть прокачать тормозную систему. Причиной появления воздуха может быть разгерметизация системы или низкий уровень тормозной жидкости в расширительном бачке;
      возможны неисправности в главном тормозном цилиндре;
      последний вариант — проблемы с рабочим цилиндром. Такие проблемы могут быть из-за усилителя тормозной жидкости или заедания поршня. В этом случае нужно заменить тормозную жидкость или отремонтировать тормозные цилиндры.

Авто с неисправными тормозами — опасное оружие, способное привести к массовому уничтожению. Различные технические неполадки могут привести транспортное средство в состояние неуправляемости. При этом остановить машину, отказавшуюся от всего, может только столкновение, произошедшее с каким-либо другим автомобилем, ближайшей конструкцией или столбами. В такой ситуации нельзя исключать даже падения в кювет. Хотя если водитель опытный и внимательно относится к каждой неисправности, то такой дефект, как мягкая педаль тормоза, он заметит сразу и примет все необходимые меры, чтобы избежать неприятного фокуса.

Безупречная работа тормозов очень важна в путешествии

Если не обращать внимания на такой существенный недостаток тормозной системы, то вскоре автовладельца будут ждать безвозмездные перспективы — можно либо стать жертвой ДТП, или его виновник. И все только из-за собственной невнимательности или лени. Своевременная диагностика позволит устранить все дефекты и при необходимости заменить тормозную жидкость. Автолюбитель должен чувствовать состояние педали тормоза и при любом ее отклонении четко реагировать, так как исправный прибор обеспечит спокойную езду.

Педаль тормоза «ушла в пол» — что делать?

Если педаль тормоза стала мягкой, т.е. стала сильно проваливаться, — необходимо безотлагательно проверить всю тормозную систему машины. Скорее всего, потребуется диагностика в сервисном центре и дальнейший его ремонт.


Главное вовремя обратиться в сервисный центр.

Важно помнить, что все неисправности такого рода чреваты своими последствиями.Тормоза с дефектом могут отказать во время движения, вполне вероятно, что это может произойти на оживленном проспекте, остановить такой автомобиль даже на средней скорости можно только столкнувшись с каким-то другим транспортным средством или сооружением. Если педаль тормоза легко нажимается, причин может быть несколько:

  • тормозной цилиндр не способен удерживать жидкость и соответствующее давление, возможен значительный износ манжет и прокладок из резины;
  • в тормозной бачок залита неподходящая жидкость;
  • были неисправности с колодками или дисками;
  • В вакуумном насосе прослежено
  • дефектов;
  • на педалях тяги возможно проявление ржавчины.

О проблемах с тормозной системой однозначно говорит наличие вибрации, шипения и постукивания в педали во время ее зажима.

Решить проблему мягких педалей

Итак, самая распространенная проблема — это плохая некачественная жидкость, из-за того, что она может не подходить к определенной модели автомобиля, шланги могут возникать постепенно. Резиновые элементы не способны выдержать такую ​​жидкость, они пересыхают, увеличиваются в диаметре, что приводит к потере герметичности.Если педаль тормоза стала мягкой, лучше всего пройти диагностику всей тормозной системы, и неисправных элементов.

Вторая причина — ржавчина в тяге. Выход тут один — полная замена. Определить такую ​​неисправность можно по зажатию педали тормоза, если она остается внизу и ее придется «поднимать» прогрессивными средствами — проблема в тяге однозначно.

Неправильный зазор, который находится между педалью и цилиндром, также определяется прижимом педали.Если нажатие сразу происходит легко и плавно, а в итоге прикладываемое усилие приходится удваивать — скорее всего, зазор отрегулирован неправильно, настоящее давление не позволяет нормально проигнорировать и поднять педаль. Приходится регулировать и прокачивать тормоза.

Немало забот приносят и авиапробки, возникающие из-за износа шлангов, они влекут за собой поломки вакуумного насоса. Тормозные цилиндры теряют часть давления, колодки не смещаются, ввиду чего их невозможно прижать к диску.Следует проверить колодки на степень существующей.

Тугая педаль тормоза — что делать?

Причины педали тормоза стали солидными, их может быть несколько. Стоит отметить, что существуют традиционные неисправности, характерные для большинства автомобилей, и специфические, которые могут возникать только у некоторых моделей тормозной системы.

Тугая педаль тормоза может появиться по таким причинам:

  • ворарий образовался в воздушном фильтре. Неисправность исчезает после замены фильтра;
  • стреляющий клапан.Исправить все можно заменой усилителя;
  • повреждение диафрагмы. Педаль тормоза исчезнет после замены усилителя;
  • Неисправность связи в вакуумном усилителе. Необходимо будет заменить наконечник;
  • некачественное функционирование обратного клапана, клапан необходимо заменить;
  • нарушения герметичности, вызывающие протекание топлива;
  • дефект шланга идущего от усилителя к коллектору. Лучше заменить шланг. Следует регулярно проверять состояние шланга.Он нормально функционирует только в холодном состоянии, любой перегрев делает его гибким и эластичным, из-за чего могут появляться расслоения. Они уменьшают пропускную способность и вызывают сбои с тормозами.
  • ослабление крепления резинового шланга на штуцере. Лечится оттягиванием хомута крепления.

Тугая педаль тормоза может быть следствием объемных уплотнительных колец, расположенных в цилиндрах. Такой дефект возникает после того, как горюче-смазочные материалы начинают шелушиться на поверхности.В этом случае тормозные цилиндры приходится ремонтировать и.

Не меньше беспокойства доставляет неправильная работа вакуумного усилителя. Проверять его необходимо регулярно, для этого перед запуском силового агрегата следует нажимать на педаль, если педаль тормоза туго нажата – неисправность в усилителе или шланге.

Чтобы безошибочно распознать место с неисправностью, необходимо через 5 минут после выключения двигателя снова удерживать педаль. Если педаль тормоза стала тугой второй раз — неисправен клапан усилителя.

Заключение

Многие проблемы, доставляющие автовладельцу тугую или мягкую педаль тормоза, можно попытаться устранить самостоятельно. Однако для этого потребуется «багаж» определенных знаний и умений, при неуверенности в собственных силах лучше отправить автомобиль на полную диагностику в сервисный центр.


Если тормоза все-таки подвели, то надежда на торможение двигателем

Даже несмотря на кажущуюся дальновидность и исправность автомобиля, тормозная система может подвести во время движения, выход из такой ситуации возможен, двигатель заторможен.После полной остановки нужно вызывать эвакуатор, так как неисправная тормозная система может преподнести новые сюрпризы.

Бесперебойное функционирование тормозной системы автомобиля (ТС) является залогом водителя и окружающих его людей в дороге. Любое нештатное поведение тормоза (основного или стояночного) является поводом для немедленного ремонта. Ремонт транспортного средства желательно в автосервисе, так как только опытные «профи» могут с точностью сказать, что с ней произошло на самом деле.Ведь причины одной и той же проблемы у разных автомобилей абсолютно разные.

Примером может служить ситуация, когда педаль тормоза стала твердой настолько, что приходится прилагать лишние усилия, чтобы сдвинуть ее с места и осуществить торможение.

Такая неисправность не менее опасна, чем ослабление педали, в результате чего она выходит из строя. Ведь и то, и другое делает машину практически неуправляемой в экстремальных условиях на трассе. ТК является сложным устройством, и его неудовлетворительная работа может быть вызвана разными причинами, наиболее распространенные из них приведены ниже:

  • неисправности вакуумного усилителя;
  • колец набухание;
  • повреждение педали.

Неисправности «Вакуумник».

Вакуумный усилитель тормозов (ВУТ), или просто «Вакуумник», создает в автомобиле давление, необходимое для их правильной работы.

Если усилитель работает плохо, педаль просто не сосет. Так как вакуумный усилитель является довольно сложной деталью, состоящей из множества компонентов, неисправность любого из них может привести к такой ситуации. А так как поломка усилителя, как правило, требует его замены, то правильная диагностика поможет автовладельцу сэкономить не только время, но и средства.

Если засорился фильтрующий элемент Вакуумника, достаточно заменить только его, чтобы усилитель начал нормально функционировать. Это касается и поврежденной диафрагмы вакуумного усилителя, и проблем с наконечником или обратным клапаном. Достаточно заменить один поврежденный компонент, и ТК снова будет действовать как новый. Важно точно диагностировать, что именно следует изменить.

Иногда серьезной замены не требуется. Например, в ситуации, когда было изображено транспортное средство.Герметичность может быть нарушена в двух случаях: либо шланг между «Вакуумом» и впускным коллектором, либо ослаб хомут. И если в первом случае замена шланга все же нужна, то во втором хомуты достаточно затянуты. Это можно сделать в автосервисе, но автовладелец вполне способен справиться с такой проблемой самостоятельно.

Но бывает, что непригодность только одного компонента полностью приводит к неработоспособности ВУТ. С наибольшей вероятностью это происходит в ситуации, когда ТС долгое время не обращает внимания.В результате сильно поврежденный клапан переходит в такое положение, при котором выводится весь «Вакуум». Примером может служить поломка, когда в усилителе коротит вентиль, и последний приходится менять полностью. Это один из самых дорогих видов ремонта автомобиля.

Продувные кольца в цилиндрах.

Состояние тормозов во многом зависит от того, какая тормозная жидкость используется во время работы. Если это продукт хорошо зарекомендовавшей себя фирмы, то ТК редко выходит из строя или выходит из строя.А вот при некачественной жидкости один или несколько цилиндров могут плохо функционировать из-за того, что будут заглубляться уплотнительные кольца. То же самое происходит, когда ГСМ делает кольцо.

Раньше, особенно в эпоху советского автомобилестроения, автовладельцу рано или поздно приходилось перебирать рабочие цилиндры. Такое занятие было долгим и обременительным даже для профессионалов. Но сейчас вряд ли кто-то будет это делать при неисправности ТК. С точки зрения экономии времени менять их намного проще, а заодно и тормозную жидкость.Однако можно избежать лишних финансовых затрат, если с самого начала использовать качественную, пусть и дорогую жидкость, так как стоимость ремонта всегда выше.

Повреждение педали.

Иногда причиной повреждения ТК является неисправность самой педали тормоза. Дефекты бывают разные, но все они связаны исключительно с механическими поломками. Иногда педали тормоза ломаются или отделяются рычагами. Безошибочный признак такого повреждения — характерное надавливание мочи.Иногда поломка педали вызвана очень простой причиной – попадание под нее инородного тела или погнутого коврика.

Методы самодиагностики.

Можно сразу определить разгерметизацию автомобиля, если двигатель работает нестабильно — «троит». Это вызвано попаданием воздуха внутрь впускного коллектора. Топливно-воздушная смесь, попадая в цилиндр, при этой неисправности резко отходит. Признаком неисправности вакуумного усилителя также служит шипящий звук. Для уточнения поломки следует нажать на педаль через несколько минут после выключения двигателя.Если скованность педали не исчезла, то, скорее всего, сломался обратный клапан.

При работающем вакуумном усилителе «прокачивается» без запуска мотора педаль при запуске двигателя уходит вниз.

Личный опыт автовладельцев.

Алексей:

«Я водитель с небольшим стажем, поэтому определить причину тугости педали было очень сложно. Я даже не мог сообразить, как снять тот или иной элемент для диагностики конкретных проблем.В итоге я отогнал свою аудиосистему А6 на СТО. Работавшие там мастера определяли характер повреждений даже без снятия агрегатов. Правильная диагностика помогла мне заметно сэкономить на ремонте. »

Иван:

«Когда на моей Ваз 2114 сломался усилитель, я убедился в его неисправности простым способом. Для этого снимается шланг, а усилитель заглушается. Наличие разряда при запуске двигателя свидетельствует о том, что неисправен «Вакуум».»

Роман:

«Вакуумный усилитель и цилиндры очень сложно диагностировать. Только те автосервисы, где есть манометры, могут обеспечить наилучшую диагностику автомобиля.

Видео.

Сцепка при нажатии на педаль тормоза, одна из самых частых проблем, которые встречаются в эксплуатации как автомобилей отечественного, так и иностранного производства.

Дело в том, что большинство водителей чутко реагируют на различные звуки, сопровождавшие работу механизмов автомобиля. Исключением не является случай, когда при нажатии на педаль тормоза слышен звук тормоза.

Но не всегда стоит впадать в панику — особенно в тех случаях, когда шипение педали тормоза при ее нажатии не влияет на эффективность работы тормозной системы. Для того, чтобы понять природу этого звука, рассмотрим более подробно работу вакуумного усилителя тормозов.

Тормоза — один из основных узлов любого автомобиля. И если при нажатии на педаль тормоза шипение, вышивка, сам дизайн проваливается или наоборот излишне твердый — нужно срочно исправлять положение, не откладывать и не откладывать в долгий ящик возможный ремонт.Или хотя бы диагностировать причины неприятностей. Знание и понимание проблемы сопутствует более быстрому ее решению, а своевременная коррекция способна уберечь от непредвиденных ситуаций на дороге.

Сцепление при нажатии на педаль тормоза — основные причины

И так, почему они еще прячут тормоза при нажатии на педаль? На самом деле причин этой проблемы не много — всего две:

  1. Вышел из строя вакуумный усилитель
  2. Тормозная система поставлена ​​

Об этих проблемах и способах их решения мы и поговорим в нашей сегодняшней статье.

Уровень шипения при нажатии на педаль — что нормально, а что нет

Есть категория водителей, которые очень внимательно прислушиваются к каждому малейшему экрану или звуку, и пытаются услышать в них признаки поломки. Автомобиль представляет собой механическое транспортное средство, в котором имеется достаточное количество узлов и механизмов, способных создавать небольшой допустимый уровень шума. Таких особо не стоит слушать и сразу отправляться в сервисный центр, в котором вам при большой настойчивости обязательно найдут неисправности и предложат устранить.Педаль тормоза при нажатии в большинстве случаев слышно легкое шипение.

Надо сказать, что проверка тормозов на наличие различных шумов нужна в заведенном состоянии автомобиля. При этом стекла и двери должны быть закрыты, а все приборы, которые могут производить дополнительный шум, необходимо по возможности отключить. Небольшой уровень шума в салоне может возникать из-за конструктивных особенностей тормозной системы, имеющей, как правило, две вакуумные камеры. При нажатии на педаль тормоза на них оказывается разное давление, из-за чего слышно небольшое шипение.Если она минимальна, и почти незаметна, проблем с торможением не будет.

Если на холостом ходу при нажатии на педаль громкий, захлебывающийся звук или сильное шипение, и она туго нажимается, то нужно искать неисправности. В первую очередь проверяется вакуумный усилитель. Тугая педаль не является признаком поломки этой детали, особенно в сильный мороз, но вместе с шипением она говорит о необходимости его проверки.

Тормозная система используется водителем постоянно, поэтому элементы системы находятся под нагрузкой.Какой бы стиль вождения не проповедовал водитель, со временем необходимо проверить тормоза на исправность. Это обеспечит безопасность всех участников движения.

В вакуумном усилителе стоит диафрагма, которая со временем, как и любой резиновый материал, начинает лопаться, трескаться. Это не позволяет в полной мере выполнить функциональное назначение — накачать необходимое давление. Выйти из положения можно всасывающим вакуумом, но чаще это первый вариант.

Вакуумный усилитель тормозов – как диагностировать неисправность

Диагностировать неисправность вакуумного усилителя тормозов несложно, это становится заметно — при нажатии на педаль тормоза становится сплошным. Но косвенным признаком неисправности может быть изменение скорости холостого хода при нажатии педали . Это связано с выходом топливной смеси из-за «лишнего» воздуха в цилиндрах двигателя, который может даже запинаться, если «проба» слишком сильная.

Чаще всего это связано с повреждением диафрагмы тормозного усилителя. Причем совершенно необязательно на старости — иногда уплотнительные кольца главного тормозного цилиндра пропускают тормозную жидкость, и она попадает в корпус усилителя.


Некоторые развалившиеся автовладельцы самостоятельно разбирают усилитель тормозов — на отечественных автомобилях продаются даже ремкомплекты. Но, в общем-то, занятие это неблагодарное — корпус «Вакуумника» неконкретный, а аккуратно и плотно соединять его части вообще.

Кроме того, на работу тормозной системы влияет и регулировка выступа штока «Вакуумника» из корпуса — неправильная настройка может снизить КПД усилителя или вызвать неполную «разгрузку» рабочих тормозных цилиндров .У автомобилистов есть способ проверить усилитель — заводишь двигатель, коснувшись тормоза. При запуске мотора педаль должна «уходить в пол».


Процесс снятия вакуумного усилителя тормозов

Если усилитель неисправен, то педаль тормоза все равно останется «тугой». В целом шипение, связанное с работой вакуумного усилителя тормозов, явление нормальное. Но в случае, когда его объем увеличился без видимых причин, готовьтесь к замене вакуумного усилителя, пока он не отказался.

Как проверить вакуумный усилитель тормозов

Тормозная система автомобиля в постоянном режиме подвергается нагрузкам, а в так называемом агрессивном стиле езды по городским улицам эти нагрузки все больше возрастают. В общем, эффекты такого рода выполняются постоянно, даже если вы предпочитаете лояльный уровень скорости. Поэтому тормозную систему следует диагностировать с завидной регулярностью, чтобы обеспечить автомобилисту максимальную степень безопасности.Неисправность в вакуумном усилителе происходит, как правило, из-за потери состояния диафрагмы под этим узлом. Она может лопнуть или покрыться трещинами, также происходит естественное старение резины и потеря ею своих качеств. Какой результат? Диафрагма перестает образовывать вакуум. В некоторых случаях может поставляться выпускной клапан.

Для проверки работоспособности вакуумного усилителя необходимо прибегнуть к следующим манипуляциям:


В целом при каждом нажатии на педаль тормоза обороты двигателя будут немного снижаться, однако, если разница станет существенной, стоит визуально продиагностировать шланг, соединяющий усилитель с силовым агрегатом.Если в нем есть какие-то дефекты, то коллектор станет неразъемным, соответственно нормального смесеобразования не должно быть у мотора и мотор будет работать нестабильно. Выход прост – менять испорченный шланг.

Замена вакуумного усилителя тормозов на ваз 2107 видео


Воздух в тормозах как решить проблему

Тормозной вакуум — наиболее частая причина Другое дело, если текстура звука существенно отличается на слух.То есть шипение получается достаточно громким и как бы придушенным.

В то же время при нажатии на педаль тормоза на холодную ощущается чрезмерная тугость ее хода. А еще — плавучесть ротора двигателя (а иногда и глохнуть). В таких случаях следует обратить пристальное внимание на вакуумный усилитель, как на возможную причину Устранение неисправности

Ну и тугая педаль Конечно, это может быть и от мороза, например, пока не прогреется основная. А вот повороты и довольно сильное шипение — это уже прямые признаки того, что надо смотреть под капот! Как это проверить?

Тормозная система автомобиля подвергается постоянным нагрузкам, а при так называемом спортивном стиле езды в городе — еще и перегрузкам. Это случается регулярно даже при размеренном и неспешном ритме – от этой проблемы никуда не деться. Поэтому этот узел необходимо регулярно тестировать, чтобы обеспечить водителю и пассажирам максимальную безопасность езды. Так в истории с вакуумом для тормозов. Как правило, неисправности возникают из-за выхода из строя специальной диафрагмы, расположенной внутри устройства.

Лопается, трескается, перестает выполнять возложенные на него обязанности — качать вакуум. Иногда отказы дает выпускной клапан.Каждому водителю доступна проверка работоспособности вакуума самостоятельно следующим способом. Заводим двигатель и даем ему некоторое время поработать на холостых, чтобы он доехал;

  1. Двигатель Moach;
  2. Нажмите на тормоз;
  3. Первое нажатие не будет отличаться от обычного, стандартного при работающем агрегате.
  4. Педаль должна быть максимально выжата: При этом в усилителе выдвигается диафрагма и создается вакуум;

Отпускаем педаль, снова нажимаем. Если с системой нонладе, то при втором подходе вакуум создать не удастся, и тактильно вы будете наблюдать нехарактерный малый ход самой педали. Эти изменения говорят о поломке в усилителе тормозов.

Как прокачать тормоза за 5 минут — видео Подробности Опубликовано: 13.06.2012 05:26

Продолжаются самые классические дефекты тормозной системы по тормозной системе, которые определяются стендом для проверки тормозов.Такой компонент управления тормозом, как штифт и мягкая педаль тормоза (проблемы и решения ), включает в себя пару состояний своего положения. Первый – штатный, когда нажатие на педаль производится без заметных изменений, без провалов, скачков, без приложения особых усилий и так далее. Следующие два обстоятельства положения педали неприятны водителю и вызывают конкретное волнение.

Говорится о том, когда становится тугой педаль тормоза либо перед очень мягкими тормозами.При такой постановке случаев, когда педаль тормоза перестает работать в штатном, обычном режиме, волнение водителя оправдано. Там написано, что возникли какие-то дефекты, и тормозная система отремонтирована. При этом, не откладывая в долгий ящик.

Причины того, что педаль тормоза вдруг стала тугой, может быть пар, и они не обязательно возможны традиционные и характерные для всех видов тормозов. Несмотря на это, рассмотрены основные, наиболее характерные причины и методы их устранения.

В большинстве дефектов, из-за которых тормоза становятся тугими и мягкими, педали «виноваты»: либо криогенный усилитель, либо главный тормозной цилиндр. Увеличение усилия при нажатии на педаль тормоза осуществляется из-за того, что загрязнен воздушный фильтр воздушного фильтра.

В этом случае необходимо заменить воздушный фильтр; Закрывает корпус клапана в криогенном усилителе. Выход — замена криогенного усилителя; Криминальный усилитель сломан.

Заменить криогенный усилитель; Неисправный наконечник криогенного усилителя — нужен наконечник; Обратный клапан в криогенном усилителе не действует, нужен обратный клапан; Неисправен опорный клапан криогенного усилителя (протечка), из-за чего возможно попадание топлива в криогенный усилитель.

Необходимо заменить криогенный усилитель в комплекте с обратным клапаном; Обрыв шланга, соединяющего криогенный усилитель с впускным коллектором, или опущено крепление шланга на штуцере. Меняется шланг или затягивается хомут крепления. Подробнее о шланге криогенного усилителя тормозов.

Необходимо регулярно контролировать. Особенно в прохладное время года. Пока шланг не жалеют, он остается жестким, а тормоза работают нормально.После непродолжительной работы шланговый привод нагревается, становится эластичным, а его пропускная способность снижается. Педаль тормоза может появиться.

В рабочих цилиндрах вздулись уплотнительные кольца. Это может произойти из-за попадания в них горюче-смазочных материалов, либо использования некачественной тормозной жидкости. Ремонт рабочих тормозных цилиндров, замена тормозной жидкости на ту, которую рекомендует производитель.


Несколько методов проверки исправности криогенного усилителя:

Запустите двигатель. В системе есть разряд. Затем нажимается на тормоз. Тугая педаль тормоза говорит о неисправности усилителя или шланга. Остановив двигатель, подождите примерно пять минут, не нажимая на тормоз.

Спецификация дефекта. Нажатие на педаль. Если педаль раньше оказывалась жесткой, то, скорее, неисправный клапан криогенного усилителя.
При выключенном двигателе следует нажать на педаль тормоза для очистки разряда в тормозной системе.Не отпуская педаль тормоза, нужно запустить двигатель. Если немного проседает пег и мягкая педаль тормоза (проблемы и решения), то с усилителем все в порядке.

Мягкая педаль тормоза может говорить о нескольких дефектах. А именно есть пара причин того, что педаль тормоза вдруг стала мягкой. Этот эффект еще можно назвать: провал педали тормоза.

Буксир и мягкая педаль тормоза (проблемы и решения) имеют традиционные причины: «Недавняя» тормозная система. Разумеется, нужно удалить воздух, а именно в виде прокачки тормозной системы.

Возможна причина «конвульсии»: раз возможно уплотнение системы вблизи уровня тормозной жидкости в расширительном бачке; Дефект главного тормозного цилиндра: дефект рабочего цилиндра, например, в результате заедания поршня или пропуска тормозной жидкости. Необходим ремонт тормозных цилиндров, либо замена новой тормозной жидкости.

ВАЗ 2110 не нажимает на педаль тормоза. Проблемы с тормозами: жесткая или мягкая педаль

Сегодня разберемся в причине того, что педаль тормоза стала жесткой или наоборот очень мягкой. . Автопроизводители предусматривают такое поведение педали, при нажатии на нее не возникает ни провалов, ни вибраций, и не нужно прилагать больших усилий к педали для срабатывания тормозной системы.

Однако бывают случаи, когда ее щелканье вызывает беспокойство. Либо, либо наоборот становится чрезмерно тугой. Оба эти варианта неприемлемы и свидетельствуют о технических проблемах с тормозной системой.


Перед ремонтом нужно понять, что именно нужно отремонтировать или заменить.Ниже мы разберем наиболее вероятные причины неисправностей и возможные решения.

Педаль тормоза тугая?

Вакуумный усилитель отвечает за создание необходимого давления в тормозной системе, соответственно при его неправильной работе водитель просто не сможет нажать на педаль:

  • Засорился воздушный фильтр вакуумный усилитель. Решение — заменить фильтрующий элемент;
  • Корпус клапана заклинило в «вакуумной коробке».Придется собирать;
  • Повреждение диафрагмы усилителя, тут тоже ничего не поделаешь, придется менять;
  • Сбой наконечника. Опять замена;
  • обратный клапан не работает должным образом . Решается его заменой;
  • Нарушение герметичности системы. Разгерметизация может произойти из-за повреждения шланга, соединяющего впускной коллектор и «вакуумный бачок», ослабления хомутов. В худшем случае решается заменой шланга, в лучшем — подтягиванием хомутов;
  • Вздутие уплотнительных колец в одном или нескольких рабочих цилиндрах.Происходит это из-за использования некачественной тормозной жидкости, либо попадания ГСМ на кольца. Сейчас вряд ли кто обременяет себя переборкой рабочих цилиндров, проще их просто заменить вместе с тормозной жидкостью.

(контент_баннера)

Диагностика вакуумного усилителя Часто признаком разгерметизации является нестабильная работа двигателя (троение). Происходит это из-за попадания воздуха во впускной коллектор.Он резко обедняет топливовоздушную смесь, поступающую в цилиндры. Если педаль не нажимается при работающем автомобиле, в первую очередь следует проверить соединения .

Кроме того, при разгерметизации системы на работающем двигателе из вакуумного усилителя слышно характерное шипение.

Для уточнения неисправности выключите двигатель и подождите несколько минут, не нажимая на педаль. Если по истечении этого времени педаль остается тугой, причина, скорее всего, в сломанном обратном клапане.

Правильная работа вакуумного усилителя очень легко диагностируется . Для этого, не заводя машину, следует «прокачать» педаль, затем, продолжая ее удерживать, запустить двигатель. Если «вакуум» работает, то педаль опустится.

Педаль тормоза отваливается

Существует несколько возможных причин повышенной мягкости педали, наиболее распространенной из которых является попадание воздуха в тормозную систему. Воздух может попасть из-за недостаточного уровня тормозной жидкости.Тормоза должны быть правильно прокачаны, чтобы стравить воздух.

Мягкость педали Также может быть вызвана неисправностями главного или рабочего тормозных цилиндров, например, из-за закипания тормозной жидкости или подклинивания поршней.

Вне зависимости от того, стала педаль тормоза жесткой или мягкой, это должно сразу насторожить любого водителя, продолжать движение в таком автомобиле означает подвергать опасности не только себя, но и окружающих. А если нет возможности устранить поломку на месте, правильно будет обратиться в ближайший автосервис.

Бесперебойное функционирование тормозной системы транспортного средства (ТС) является гарантией безопасности водителя и окружающих его людей на дороге. Любое ненормальное поведение тормоза (основного или стояночного) является поводом для немедленного ремонта. Отремонтировать транспортное средство желательно в автосервисе, так как только опытные «профи» могут с точностью сказать, что с ним произошло на самом деле. Ведь причины одной и той же проблемы в разных автомобилях совершенно разные.

Примером может служить ситуация, когда педаль тормоза стала настолько жесткой, что приходится прилагать чрезмерное усилие, чтобы сдвинуть ее с места и затормозить.

Такая неисправность не менее опасна, чем ослабление педали, в результате чего она выходит из строя. Ведь и то, и другое делает машину практически неуправляемой в экстремальных условиях на трассе. ТС является сложным устройством, и его неудовлетворительная работа может быть вызвана различными причинами, наиболее распространенными из них являются следующие:

  • неисправности вакуумного усилителя;
  • вздутие колец;
  • повреждение педали.

Неисправности вакуума.

Вакуумный усилитель тормозов (ВУТ), или просто «вакуум», создает в ТС давление, необходимое для их правильной работы.

Если усилитель плохо работает, педаль просто не проталкивается. Поскольку вакуумный усилитель является достаточно сложной деталью, состоящей из множества компонентов, неисправность любого из них может привести к данной ситуации. А поскольку поломка компонента усилителя, как правило, требует его замены, правильная диагностика поможет автовладельцу сэкономить не только время, но и деньги.

Если забился фильтрующий элемент «вакуума», достаточно заменить только его, чтобы усилитель снова начал нормально функционировать. Это касается и поврежденной диафрагмы вакуумного усилителя, и проблем с наконечником или обратным клапаном. Достаточно заменить один поврежденный компонент, и автомобиль снова будет вести себя как новый. Важно точно диагностировать, что именно нужно изменить.

Иногда замены вообще не требуется. Например, в ситуации, когда в автомобиле разгерметизировано.Герметичность может быть нарушена в двух случаях: либо поврежден шланг между «вакуумом» и впускным коллектором, либо ослабли хомуты. И если в первом случае замена шланга все же необходима, то во втором достаточно подтянуть хомуты. Сделать это можно в автосервисе, но владелец автомобиля вполне способен справиться с такой проблемой самостоятельно.

Но бывает, что непригодность только одного компонента полностью выводит ВУТ из строя.Чаще всего это происходит в ситуации, когда неисправности автомобиля долгое время игнорируются. В результате сильно поврежденный клапан переходит в положение, при котором отключается весь «вакуумный резервуар». Примером может быть повреждение, когда клапан застревает в усилителе, и усилитель необходимо полностью заменить. Это один из самых дорогих видов ремонта автомобиля.

Вздутие колец в цилиндрах.

Состояние тормозов во многом зависит от того, какая тормозная жидкость используется при эксплуатации.Если это продукт хорошо зарекомендовавшей себя компании, автомобиль редко повреждается или выходит из строя. Но если жидкость некачественная, один или несколько цилиндров могут плохо функционировать из-за того, что на них разбухают уплотнительные кольца. То же самое происходит при попадании ГСМ на кольцо.

Раньше, особенно в эпоху советского автомобилестроения, автовладельцу рано или поздно приходилось перебирать рабочие цилиндры. Такое занятие было долгим и обременительным даже для профессионалов.Но сейчас вряд ли кто-то будет это делать, если транспортное средство выйдет из строя. С точки зрения экономии времени их гораздо проще поменять, причем вместе с тормозной жидкостью. Однако можно избежать лишних финансовых затрат, если с самого начала использовать качественную, пусть и дорогую жидкость, так как затраты на ремонт всегда выше.

Повреждение педали.

Иногда причиной повреждения автомобиля является неисправность самой педали тормоза. Дефекты бывают разные, но все они связаны исключительно с механическими поломками.Иногда рычаги на педалях тормоза ломаются или отсоединяются. Безошибочным признаком такого повреждения является характерный звук, который раздается при нажатии на педаль. Иногда отказ педали вызван очень простой причиной – попавшим под нее инородным телом или изогнутым краем коврика.

Методы самодиагностики.

Сразу можно определить разгерметизацию автомобиля, если двигатель работает нестабильно — «троит». Это происходит из-за попадания воздуха во впускной коллектор.Топливно-воздушная смесь, поступающая в цилиндр при таком отказе, резко обедняется. Признаком неисправности вакуумного усилителя также является издаваемый им шипящий звук. Для уточнения поломки следует нажать на педаль через несколько минут после выключения двигателя. Если жесткость педали не исчезает, то, скорее всего, сломан обратный клапан.

При работающем вакуумном усилителе педаль «прокачанная» без запуска двигателя уходит вниз с запуском двигателя.

Личный опыт автовладельцев.

Алексей:

«Я водитель с небольшим стажем, поэтому мне было очень сложно самостоятельно определить причину жесткости педали. Я даже не мог сообразить, как снять ту или иную деталь, чтобы диагностировать конкретные проблемы. В итоге я отогнал свою Ауди А6 на СТО. Работавшие там мастера определяли характер повреждений, даже не снимая агрегаты. Правильная диагностика помогла мне существенно сэкономить на ремонте.

Иван:

«Когда у меня сломался усилитель ВАЗ 2114, я простым способом убедился в его неисправности. Для этого шланг снимается, а усилитель заглушается. Наличие вакуума при запуске двигателя говорит о том, что «пылесос» неисправен.

Роман:

«Вакуумный усилитель и цилиндры очень сложно диагностировать. Наилучшую диагностику автомобиля могут предоставить только те автосервисы, где есть манометры.

Видео.

Как известно, без тормозов ни в жизни, ни в машине далеко не уедешь, ведь помимо разгона нужно еще и вовремя остановиться, не допустить столкновения с препятствием и т.д.

Рассмотрим, как работает тормозная система ваз 2110, какие неисправности встречаются чаще всего, и какие доработки возможны, чтобы улучшить работу тормозов.

Схема гидравлического привода тормозов

Устройство

На машине установлены гидравлические тормоза, в основном надежные.Они двухконтурные, имеют диагональное распределение. То есть, если одна часть вдруг вышла из строя, то возможно торможение другой цепью. В целях безопасности тормоза ВАЗ 2110 работают по диагонали, один контур — правое переднее и левое заднее колеса, другой — также по диагонали.

Такое устройство позволяет качественно (без заносов и прочих неприятностей) тормозить даже в случае неисправности, если пропали тормоза в одном из контуров.

Рассмотрим устройство тормозной системы.Гидравлический привод включает вакуумный усилитель, а также двухконтурный регулятор, создающий давление в задних тормозах.

Устройство тормозного суппорта описано в этой статье:

Кроме того, гидропривод снабжен разделенными на два контура трубопроводами, шлангами и тормозными механизмами, обеспечивающими торможение переднего и заднего механизмов.

Активирует гидравлическую педаль, расположенную в салоне (посередине). Вот основные узлы гидропривода:

  1. вакуумный усилитель. Он устроен таким образом, что создает давление на поршень главного цилиндра, и тем самым вызывает торможение;

    Вакуумный усилитель тормозов

  2. Привод регулятора давления. Именно через него рабочая тормозная жидкость поступает в задние тормозные механизмы;

    Привод регулятора давления тормозов

  3. Сам регулятор давления. Уже по названию понятно, что это устройство отвечает за силу давления, ее уменьшение или увеличение. Делает он это в зависимости от того, насколько загружена задняя ось автомобиля;

    Регулятор давления

  4. Главный цилиндр с поршнями, снабженный резервуаром.Наливная горловина бака оборудована аварийным датчиком уровня ТЖ;

    Главный тормозной цилиндр

  5. Тормозной механизм переднего колеса. Его основными частями являются диск, колодки и колесные цилиндры. Механизм также имеет сигнализатор для предотвращения полного износа и выхода из строя накладок;

    Тормоз переднего колеса

  6. Механизм тормоза заднего колеса. В отличие от передних дисковых тормозов, задние барабанные. Это заводская установка. Однако многие автовладельцы считают, что их устройство не обеспечивает качественного торможения, и меняют их на дисковые.

Тормоза требуют внимания. Не дожидаясь загорания контрольной лампочки, сигнализирующей о критическом уровне ТЖ или износе накладок, и уж тем более не доводя до полного исчезновения тормозов, необходимо проводить профилактические проверки.

Особое внимание уделяется всем соединениям и шлангам, так как «вытекшая» тормозная жидкость не даст возможности затормозить, а тут недалеко до трагедии.

Аварийные сигналы

Достаточно небезопасны следующие симптомы, обратите внимание:

  1. Если совсем пропали тормоза, то однозначно — дальше ехать нельзя, даже на СТО! Если самостоятельный ремонт на месте вам не по силам, или просто невозможен, необходимо вызывать эвакуатор;
  2. При торможении сильная вибрация, особенно чувствуется в рулевой колонке. Нажимаешь на педаль, а руль просто тяжело держать в руках. Причин вибрации может быть несколько:
    Многие утверждают, что вибрация может возникать из-за того, что стоят невентилируемые диски. Их устройство таково, что они очень не любят, когда торможение происходит под дождем, а то и прямо в луже. Никакой ремонт тут не поможет — нужно заменить диски на вентилируемые;
    Вибрация также возможна при неисправности задних барабанов. Если при осмотре вы обнаружите темные пятна на рабочей поверхности, это свидетельствует о неравномерном износе.В этом случае вибрация обычно очень сильная. Такие барабаны нуждаются в срочном ремонте, а возможно и замене на дисковые тормоза;
    Проверить передние тормозные диски на деформацию. При этом также наблюдается вибрация.
  3. Педаль тормоза слишком тугая. Причин этому также может быть несколько:
    Забитый воздушный фильтр вакуумного усилителя может стать причиной тугой педали;
    Проверить сам вакуумный усилитель. Возможные неисправности его – разрушение диафрагмы, наконечника, залипание обратного клапана, повреждение шланга, соединяющего впускной коллектор с усилителем. Во всех этих случаях может наблюдаться синдром тугой педали и необходим ремонт любой из указанных неисправностей;
    Также педаль может становиться туже по мере износа колодок, проверьте и их.
  4. Шипение при нажатии на тормоз. Если он шипит ровно в момент нажатия на педаль, нужно срочно проверить вакуумный усилитель, а потом решать, что ему нужно — ремонт или замена. А вот если шипит при отпускании тормоза, то это явление из разряда рядовых.Если, конечно, шипение не слишком явное.

Этот материал поможет при самостоятельной замене задних тормозных колодок:

Доработка

Многие, считая, что тормоза плохие, и ремонт им не поможет, решаются на существенные переделки и тюнинг. Например, тюнинг тормозной системы ВАЗ 2110 может включать замену задних барабанных механизмов на дисковые.

Здесь особенно важно знать, что торможение задних колес должно быть мягче и наступать немного позже, чем передних, для предотвращения заноса.

Еще одна возможная идея тюнинга — замена вакуумного усилителя. Вместо штатных устанавливаются от Лада Приора. Обычно это помогает, прежде всего, тем, что не ощущается вибрация, а педаль работает с оптимальным усилием.

И не забывайте — после каждого вмешательства в работу тормозов их нужно прокачивать.

Подробнее о замене вакуумного усилителя тормозов можно прочитать в этом материале:

Самый важный орган любого автомобиля — тормозная система.Он должен быть в идеальном состоянии, потому что от него зависит наша жизнь. Одним из основных показателей эффективности этого узла является педаль, которую всегда нужно отличать обычным для стопы состоянием нажатия. Этим правилом нельзя пренебрегать, а при малейших изменениях, регулировке или ремонте нужно проводить немедленно. Ниже мы рассмотрим, что нужно делать, когда педаль тормоза становится жесткой, совсем не давит или заедает в самом конце хода. Также уделим внимание вопросам самодиагностики и изучим все причины выхода из строя этого механизма.

Причины отказа педали тормоза

Изменения степени усилия нажатия на педаль происходят из-за ряда конструктивных нарушений, которые могут быть как универсальными для всех типов автомобилей, так и недостатками только отдельных моделей или серий. Мы рассмотрим перечень основных проблем, которые можно назвать типичными для современных и советских автомобилей. Как правило, отказ педали тормоза является следствием неисправности ВУ (вакуумного усилителя) или ГТЦ (главного тормозного цилиндра). Детальный анализ работоспособности и изменений в тормозной системе позволит выявить истинный источник:

    Засорение воздушного фильтра ВУ.Этот элемент не очищается. При попадании внутрь значительного количества посторонних веществ, влияющих на работоспособность, необходимо заменить усилитель на новый аналог.

    Механическое повреждение гидроблока ВУ. При незначительных дефектах механизм начинает заедать, что сказывается на силе нажатия на педаль. Такая поломка, к сожалению, ремонту не подлежит, а требует замены усилителя.

    Повреждение диафрагмы. Признаком наличия данного дефекта могут быть посторонние звуки при срабатывании тормозной системы.Неисправность устраняется заменой усилителя.

    Наконечник WU неисправен. Эта причина также может привести к заеданию педали тормоза в конце хода. Для устранения проблемы, в отличие от предыдущих поломок, замена основного элемента не требуется. Достаточно установить только новый наконечник.

    Не работает или заедает обратный клапан — устраняется заменой этого механизма. Разгерметизация этого сегмента приводит к тому, что топливо попадает в полость усилителя.В дальнейшем это отключит весь узел. В итоге нужно менять ВУ в сборе с обратным клапаном.

    Повреждение или ослабление крепления шланга, соединяющего ВУ с впускным коллектором. В первом случае необходимо заменить резиновую трубку, а во втором — подтянуть или заменить крепежные хомуты, если они повреждены. Эта причина является наиболее распространенной и требует регулярного контроля и проверки надежности крепления. Состояние шланга необходимо регулярно проверять.Изготовлен из специального полимера, который при охлаждении становится жестким, после включения двигателя и прогрева материал становится гибким. Из-за этого снижается его пропускная способность. В результате этой проблемы возникают сбои в работе педали тормоза. Чтобы не столкнуться с этой неисправностью, нужно приобретать качественные детали, с определенными тепловыми параметрами.

    Вздутие уплотнительных колец в цилиндрах. Если педаль тормоза не нажимается, следует немедленно проверить состояние эластичных уплотнителей.Чаще всего это происходит из-за попадания бензина и масел в узлы или использования некачественной тормозной жидкости. В зависимости от степени повреждения сальники и некачественная тормозная жидкость заменяются аналогом, рекомендованным производителем.

Видео — Почему не работает педаль тормоза

Диагностика педали тормоза

Правильное состояние нажатия на ногу можно рассматривать с разных сторон. Однако ответ может быть только один.В эффективной и полностью функциональной системе сила нажатия всегда остается одинаковой, исключений из этого правила нет. Следует понимать, что нехарактерные звуки также являются признаком неудачи. Они возникают в процессе механического воздействия на рычаг, при этом сила нажатия может быть неизменной. В таких случаях нужно обратиться к специалисту или провести самостоятельный ремонт.

Методы диагностики неисправностей без специального оборудования

Запустите силовой агрегат, это создаст вакуум в тормозной системе.Затем нажмите на педаль. Если он по-прежнему тугой, неисправны усилитель или шланг.

Заглушите двигатель и, не нажимая на тормоз, подождите 4-6 минут. По истечении времени нажмите на педаль. Если рычаг не потерял жесткости, скорее всего неисправен клапан ВУ.

При выключенном двигателе несколько раз нажмите на педаль. Эти действия уберут вакуум в тормозной системе. Удерживайте педаль в крайнем положении и запустите двигатель. Если педаль немного уходит вниз, то с ВУ проблем нет.Последний способ позволяет наиболее эффективно проверить работоспособность усилителя.
Диагностировать разгерметизацию очень просто. Признаком этой проблемы является нестабильная работа двигателя, как говорится, он «троит». Причиной этого является попадание воздуха во впускной коллектор. В процессе разгерметизации топливовоздушная смесь резко обедняется. Если педаль не продавливается при работающем автомобиле, в первую очередь проверьте надежность соединений. Признаком этой поломки также является характерное шипение от вакуумного усилителя на работающем двигателе.

Приведенная выше информация поможет в решении проблемы с «затвердеванием» педали тормоза. При обнаружении каких-либо изменений не затягивайте с ремонтом и устраняйте поломку как можно быстрее. Всегда нужно помнить, что от эффективности тормозной системы зависит безопасность всех участников дорожного движения.

Тормозная система является неотъемлемой частью безопасности любого автомобиля. Если вдруг педаль тормоза становится жесткой или слишком мягкой, то это уже повод задуматься о необходимости тщательного осмотра.

О качестве функционирования тормозной системы чаще всего свидетельствуют те ее внешние элементы, с которыми водитель взаимодействует во время движения. Именно свободный ход педали тормоза, достаточно удобный для его ноги, обеспечивает хороший контроль над автомобилем. В общем, педаль тормоза бывает жесткая, мягкая или средняя. Для каждого есть несколько причин.

Слишком жесткая педаль тормоза не всегда такова по ряду стандартных и привычных причин. Проблема может заключаться в особенностях конкретной модели.Иногда бывают ситуации, когда тугая педаль тормоза – это банальная особенность определенного производителя. Такой же большой ход педали тормоза характерен и для некоторых его видов. Когда педаль тормоза не возвращается, это огромная проблема.

Если педаль тормоза дубовая, то есть нажимается достаточно туго, то тут два варианта — либо посетить автосервис, либо попытаться решить проблему своими руками, что является немалым риском. В общем, тут нужно немедленное решение, так как езда с ним очень опасна не только для самого водителя, но и для окружающих.

Существует восемь наиболее распространенных причин:



Все вышеперечисленное, в первую очередь, свидетельствует о том, что только в случае плохого ухода за автомобилем возникают разнообразные неприятные ситуации. Например, необходимо регулярно проверять, насколько хорошо справляется со своей задачей вакуумный усилитель.

Провести такую ​​диагностику можно несколькими способами:

  • Первый способ — завести двигатель и дать ему поработать до полной разрядки системы. Если после этого педаль тормоза дубовая, то проблема в шланге или усилителе.Затем следует остановить мотор, дать ему постоять несколько минут, после чего снова проверить работу системы и проследить этот процесс от «А» до «Я». Если после такой процедуры тормозной системе явно не хватает «легкости» при срабатывании, то, скорее всего, виноват клапан усилителя;
  • Второй способ — нажать при неработающем двигателе, чтобы снять давление и полностью разгрузить тормозную систему. Затем нужно включить двигатель, не отпуская педаль.Когда усилитель в полном рабочем состоянии, то все нормально. В противном случае следует проверить работоспособность его частей.

Почему педаль мягкая

При определенных неисправностях может быть неисправна и крестовина педали тормоза. Такая неприятность может идти «в комплекте» вместе с другими сопутствующими. Очень часто мягкая педаль тормоза является непосредственной причиной значительного ухудшения управляемости автомобиля.

Мягкая педаль тормоза может быть простой особенностью модели.Причиной неисправностей может быть попадание воздуха в соответствующую систему. Все исправляется прокачкой самого тормоза для защиты от возможных проблем.

В свою очередь воздух может попасть в систему разными путями, и если с ним проблемы, то скорее всего виноват именно он. Трубопровод вполне может потерять герметичность или даже лопнуть в этом случае. Из-за поломки главного цилиндра, в котором начинает закипать тормозная жидкость, тоже возникают соответствующие проблемы. Сопутствующей неисправностью часто является заклинивание поршня.Желательно провести диагностику цилиндров и проверить тормозную жидкость. Также рекомендуется выполнить полную проверку работоспособности машины, чтобы определить, есть ли скрытые проблемы, если таковые имеются.

Видео «Признаки и неисправности вакуумного усилителя тормозов»

В записи показано, как заменить вакуумный усилитель на автомобиле ВАЗ-2109.

особенности ремонта

Регулировка сцепления ВАЗ-2106 необходима для отсоединения коробки передач от двигателя. С помощью редуктора вращательное движение передается от маховика, расположенного на коленчатом валу, на коробку передач.Своевременная регулировка механизма – залог нормального функционирования всего автомобиля. Он не подведет ни в дороге, ни в городской пробке.

Особенности механизма сцепления

На автомобили классической серии устанавливается однодисковый фрикцион. В отличие от более новых моделей автомобилей на «классике» установлен гидравлический привод, включающий в себя рабочий и главный цилиндры. Эта конструкция дороже, но эффективнее.

Но в нем много элементов, которые могут сломать и обездвижить машину.В случае неисправностей необходимо осмотреть и отрегулировать механизм. Самостоятельно вы сможете выполнить всю работу за 20-30 минут. Регулировку сцепления можно произвести даже без подъемника или ямы, потребуется всего несколько ключей.

Настройка частоты

Регулировка свободного хода педали сцепления ВАЗ-2106 осуществляется, если значение превышает 2 мм. Если у педали очень большой ход и есть провалы, то нужно отрегулировать положение. Пока вы не отрегулируете механизм, сцепление будет функционировать неправильно.

В случае если в механизме есть люфт, то ведомый и ведущий диски нельзя отсоединять друг от друга. Если вы заметили, что есть недостатки педали, вам нужно будет заново выставить свободный ход. Установите зазор между сцепной цапфой и рабочим цилиндром. Люфт не должен превышать 5 мм. Для оценки свободного хода вилки, расположенной возле редуктора, необходимо подвигать ее в разные стороны и измерить расстояние смещения.

Рядом с коробкой передач находится рабочий цилиндр, на который не должно поступать тормозная жидкость.В случае повреждения пыльника или нарушения герметичности всех соединений необходимо произвести замену механизма.

Первый этап регулировки

Регулировку сцепления ВАЗ-2106 своими руками можно выполнить после установки зазора (непосредственно из салона) к педали. Если вы внимательно посмотрите на конструкцию привода, то увидите, что он имеет кронштейн, к которому прикручен толкатель цилиндра.

Именно эту гайку нужно ослабить и установить необходимый зазор между цилиндром и толкателем.Отсюда можно осуществить и корректировку свободного хода педали. После того, как вы добились люфта максимум в 2 мм, необходимо выставить зазор на рабочем цилиндре.

Второй шаг регулировки

Для этого необходимо установить ход толкателя на главном цилиндре. При регулировке сцепления ВАЗ-216 ход должен быть не более 5 мм. Выполните следующие действия:

  1. Используйте гаечный ключ, чтобы удерживать упор.
  2. Ослабьте контргайку, повернув ее не более чем на 2 оборота.
  3. Поверните ограничитель с помощью ключа в сторону, в которой находится скоба.
  4. Опытным путем выставил необходимый зазор.
  5. Затяните контргайку.
  6. С помощью линейки измерьте ход педали. При необходимости повторите все процедуры еще раз.

Для проверки хода необходимо выжать рукой педаль сцепления до появления сопротивления. С помощью линейки измерьте, насколько толкатель отодвинут назад.

Измерение свободного хода толкателя

Также можно отрегулировать ход педали при помощи настройки рабочего цилиндра, который устанавливается возле КПП.Перед регулировкой рабочего цилиндра сцепления ВАЗ-2106 нужно убедиться, что его шток имеет большой свободный ход. Для измерения необходимо выполнить несколько простых действий:

  1. Отсоединить возвратную пружину, которая установлена ​​на вилке сцепления. Это позволит вам избавиться от лишних сопротивлений при настройке.
  2. Установите линейку так, чтобы ее край находился на конце толкателя.
  3. Полностью вставьте вилку. Только делать это нужно руками, никаких дополнительных приспособлений не нужно.
  4. Фиксация вилки сцепления в выжатом состоянии.
  5. Линейкой измерьте свободный ход плунжера.

Регулировка толкателя на рабочем цилиндре

Регулировка сцепления ВАЗ-2106 осуществляется в таком порядке:

  1. Очистить все узлы от коррозии и загрязнений. Смазать соединения проникающей смазкой.
  2. Отверните гайку, расположенную на толкателе рабочего цилиндра.
  3. Один ключ для удержания болта для регулировки, а второй для ослабления контргайки.
  4. Зафиксируйте толкатель таким образом, чтобы он не мог вращаться.
  5. Опытным путем отрегулируйте обгонную муфту и затяните контргайку.
  6. Установите пружину на место.

Проверить работу всей системы сцепления, измерить свободный ход всех компонентов. Если она больше уложена и есть зазоры, нужно повторить регулировку.

Если настройка не помогла

Если регулировка педали сцепления ВАЗ-2106 не принесла должного эффекта, то причина большого холостого хода кроется в корзине и диске.Целесообразно установить новый комплект, в который входят:

  1. Корзина (приводной диск устанавливается непосредственно на маховик коленчатого вала).
  2. Ведомый привод (расположен внутри корзины, соединен с первичным валом редуктора шлицевым соединением).
  3. Выжимной подшипник (установлен на первичном валу и приводится в движение вилкой).
  4. Болты и стопорные шайбы.

После установки всех новинок необходимо отрегулировать сцепление ВАЗ-2106 и убедиться, что тормозная жидкость в системе хорошего качества и не содержит посторонних примесей.Старайтесь менять жидкость хотя бы раз в два года.

Опора ВАЗ-2110: описание и описание

От состояния тормозной системы напрямую зависит безопасность водителя и пассажиров, комфортность вождения. Именно опора ВАЗ-2110 необходима для обеспечения эффективного торможения. Состоит из элемента поршня, направляющих и цилиндра, предназначенного для привода тормозных колодок.

Установлены суппорты на передние колеса. Сзади используется несколько иной тип привода — тормозные цилиндры.

Признаки неисправности машины

Конструкция этого механизма очень проста, но это важнейший компонент тормозной системы. Если тормозной суппорт ВАЗ-2110 исправен и работает в штатном режиме, то это напрямую влияет на тормозной путь автомобиля. При резком торможении у вас есть шанс выиграть несколько «золотых» метров, которые могут уберечь вас от фатального исхода.

Среди основных симптомов поломки данного механизма можно выделить наличие подтёков возле переднего колеса, а также увеличение тормозного пути.Но подобные симптомы могут появиться и при разрушении трубок, шлангов, уровня жидкости в системе. И поэтому перед ремонтом опоры необходимо убедиться в ее неисправности.

Крупные поломки

Передний суппорт ВАЗ-2110 — это элемент конструкции, удерживающий тормозные колодки и отвечающий за уровень давления этих элементов на металлические диски. С его помощью также происходит равномерный износ колодок, что обеспечивает эффективное торможение в любой ситуации.Корпус выполнен из алюминиевого сплава, а поршень из стали.

Между этими элементами находится сальник, препятствующий утечке тормозной жидкости из системы. Основные поломки суппорта следующие:

  1. Появление окисления на поверхности направляющих элементов.
  2. Окисление на главном поршне, что приводит к износу механизма.

Поломку можно определить по неравномерному износу колодок, а также по увеличенному тормозному пути.При обнаружении таких неисправностей обязательно меняйте колодки.

Диагностика

Для проверки суппорта переднего тормоза ВАЗ-2110 необходимо выполнить следующее:

  1. Оценить состояние металлического поршня, легкость его перемещения внутри цилиндра.
  2. Проверить наличие окисления металла, оксидных образований или наростов, влаги на элементах.
  3. Оцените состояние всех резиновых пыльников.
  4. Проверить состояние опорных балок ВАЗ-2110.Обязательно убедитесь, что на их поверхности нет потертостей, деформации или задиров.

Любое повреждение корпуса суппорта, его и других компонентов должно насторожить водителя. В этом случае необходимо менять механизм.

Тормозная жидкость

Любая тормозная жидкость, которая используется в автомобильных системах, очень хорошо впитывает влагу. Он гигроскопичен, поэтому окисляет поршневой механизм изнутри, что приводит к выходу из строя элементов конструкции. При этом ход поршня затруднен, тормозные колодки изнашиваются неравномерно.

Возможно заклинивание передних колес. По этим причинам необходимо заменить тормозную жидкость. Его ресурс составляет около 90 000 км пробега, но не более двух лет. В этих растворах много полезных добавок, улучшающих охлаждение, повышающих эффективность ингибирования.

Но со временем под воздействием высоких температур и давления эти добавки испаряются. А по консистенции тормозная жидкость становится больше похожей на воду, а это снижает эффективность системы.

Ремкомплекты

Вы можете приобрести специальные наборы,предназначенные для ремонта суппорта. Но приобретать его смысла нет. Гораздо лучше заменить опору ВАЗ-2110. В этом случае вы увеличите срок службы всей тормозной системы, а также повысите ее надежность. В таких ремкомплектах есть смазка, необходимая для поршня и направляющих.

Использовать графитовую смазку типа ШРУС или Литол 24 нельзя, так как это приведет к вздутию защитных амортизаторов, а направляющие просто окислятся.В результате ремонт еще долго не принесет должного эффекта.

Снятие затвора

Механизм очень прост по конструкции, разборку можно произвести без особого труда. С такой работой справится даже начинающий автомобилист. Для того чтобы снять опору ВАЗ-2110 потребуется выполнить следующие действия:

  1. Ослабить колесные болты со стороны ремонта.
  2. Поднимите ремонтируемую сторону домкратом и полностью снимите колесо. Установите его под днищем автомобиля.Это подстрахует вас на случай, если машина вдруг упадет с домкрата.
  3. Автомобили десятого семейства имеют крепление опоры к кронштейну с помощью двух болтов М17. Они должны быть откручены. Если вы не можете сорвать резьбу, используйте проникающую смазку.
  4. Открутите тормозной шланг, который находится в верхней части суппорта.

При разборке оцените состояние всех резиновых трубок. Если они повреждены, даже небольшие трещины, необходимо установить новые элементы. Такие поломки могут привести к тому, что тормозная система разгерметизируется на лету.

Установка новой опоры

Установите устройство в обратном порядке. Для этого выполните следующие действия:

  1. Установите корпус тормозного суппорта и наживите болты крепления.
  2. Зажать болты ключом на «17».
  3. Выдавить стопорную пластину и открутить болт ключом на «13», чтобы отогнуть половинку суппорта.
  4. Поршень необходимо полностью вдавить в механизм и установить новые тормозные колодки.
  5. Установите половину суппорта на место и затяните гайку. Зафиксируйте стопорную пластину долотом.
  6. Прикрутите тормозной шланг.
  7. Отбелить всю систему, чтобы избавиться от воздуха в ней.

После прокачки системы необходимо на фитинги надеть резиновые пробки. С их помощью эти элементы защищены от влаги и пыли. А при следующей прокачке закручивание штуцеров будет намного проще.

Ремонт ползуна

Если вы решили не заменять, а ремонтировать механизм, то вы можете купить для этого специальный комплект.Он состоит из следующих компонентов:

  1. Прокладки.
  2. Новый поршень.
  3. Направляющие элементы.

Стоимость ремкомплекта около 500 руб. Новая опора для автомобиля десятого семейства в зависимости от жадности продавца может иметь стоимость в 2-3 раза выше.

Но перед установкой новинки, которая входит в комплект, необходимо полностью разобрать опору ВАЗ-2110. Для этого необходимо использовать воздушный компрессор.Подсоедините его к отверстию для тормозной магистрали, затем постепенно подавайте воздух. Под поршень желательно установить резиновую прокладку или деревянный брусок. Это позволит избежать выстрела, так как поршень движется свободно.

Аналогичное действие можно произвести и непосредственно перед снятием механизма. Для этого не отсоединяйте опору от системы, вместо тормозных колодок установите небольшой деревянный брусок. Плавно нажмите на педаль тормоза, чтобы создать давление в системе. При этом вы потеряете некоторое количество жидкости, но если вы все же планируете залить новую, то это не проблема.

Установка нового поршня производится с помощью хомутов. Обязательно согните пылезащитный кожух, чтобы не повредить его. Перед установкой поршня необходимо удалить неагрессивные жидкости от грязи на внутренних поверхностях. Использовать жидкость для чистки карбюратора не рекомендуется, так как она может повредить резиновые и пластмассовые изделия.

Замена главного тормозного цилиндра ВАЗ-2110. Ремкомплект главного тормозного цилиндра

На ВАЗ-2110 используется двухконтурная тормозная система. Помимо манжет и колодок, в него входят рабочий и главный тормозной цилиндры. Последний обеспечивает гидравлическое давление при нажатии водителем соответствующей педали. Сила увеличивается за счет «вакуума». Но сама жидкость проталкивается поршнями в цилиндр. Элемент достаточно надежен, но полностью исключать риск его поломки не стоит. В сегодняшней статье мы рассмотрим, как производится замена главного тормозного цилиндра на автомобиле ВАЗ-2110, сколько стоит этот элемент и каковы признаки его неисправности.

Признаки неисправности

Ниже выделим основные признаки неисправности данного механизма:

  • Увеличенный ход педали.
  • Неравномерное торможение.
  • Педаль слишком мягкая.
  • Увеличенный тормозной путь.

Также проблема может сопровождаться утечкой тормозной жидкости из бачка.



Расположен в верхней части главного цилиндра. Уровень должен быть не ниже среднего.

Цена тормозного цилиндра ВАЗ-2110

Стоимость новой позиции не такая уж и высокая. Цена тормозного цилиндра ВАЗ-2110 1030 руб. В комплект также может входить новый бак. Если повреждение незначительное и заключается только в разгерметизации элементов, то в замене главного тормозного цилиндра ВАЗ-2110 нет необходимости. Цена ремкомплекта всего 50 рублей. В данную цену входит:



  • Уплотнитель головки регулятора задних тормозов.
  • Колпачок для штуцера сливного шланга.
  • Манжета ГТЦ.

Таким образом, благодаря ремкоминту можно вернуть жизнь старому механизму, не покупая новый тормозной цилиндр ВАЗ-2110.



Его цена во много раз превышает стоимость комплекта резиновых уплотнителей и манжет. Но не всегда можно ограничиться только этими составляющими.

Инструменты

Независимо от того, будете ли вы использовать ремкомплект главного тормозного цилиндра или будете менять весь ГТЦ на новый, для ремонтной операции необходимо подготовить следующее:

  • Набор головок и торцевых ключей.
  • Отвертки и плоскогубцы (последние понадобятся при замене манжет).
  • Специальный ключ для тормозов «10».

При замене главного тормозного цилиндра на ВАЗ-2110 нужна новая жидкость. Для «десятки» подойдет «РосДот» четвертого класса. Желательно приобрести хотя бы один баклажан.

Приступаем к работе

Замена главного тормозного цилиндра на ВАЗ-2110 усложняется тем, что этот механизм скрыт за шумоизолирующей обивкой моторного отсека. Поэтому сначала нужно найти болты его крепления и вынуть деталь наружу.Для этого нам понадобятся отвертки и немного терпения. После этого уже можно приступать к замене главного тормозного цилиндра модели ВАЗ 2110. Сначала отсоединяем штекер с проводами на крышке пластикового бака. Это индикатор аварийного уровня жидкости. Далее ослабьте гайки, удерживающие тормозные трубки. Их всего четыре. Затем снимите ГТЦ со шпилек. Для этого полностью откручиваем гайки крепления трубки. Будьте осторожны – в это время из цилиндра может вытечь жидкость.Поэтому сразу подставляем любую емкость под отверстия.




Что нам делать дальше? Следующим шагом будет слив оставшейся жидкости из бака в свободный бак. Затем его можно смело выносить наружу.

Позиция установка

Теперь монтируем бак с втулками на новый цилиндр. Если он не пошел в комплекте, можно взять старый. Но он должен быть без трещин и других деформаций. Затем достаем резиновые уплотнительные втулки от старого ГТЦ.Их двое. Если они изношены и имеют трещины, берем новые из ремкомплекта главного тормозного цилиндра. Ставим механизм обратно в вакуумную камеру и зажимаем фиксирующие гайки. Далее устанавливаем пустую емкость под днище и заливаем новую жидкость в бачок. Разные классы желательно не смешивать — покупайте «Дот» 4-й серии.



Далее вам понадобится помощник, который по вашей команде будет нажимать на педаль тормоза в салоне. В это время нужно закрыть пальцами все четыре отверстия для трубок в главном цилиндре.Жимы следует делать к полу и очень медленно. Повторяйте процедуру до тех пор, пока жидкость не потечет из отверстий. Затем можно смело подсоединять трубки, которые идут к передним колесам. После этого просим помощника снова нажать на педаль. Следим, чтобы воздух из отверстий для задних колес выходил в полном объеме.

После этого снимите пальцы и закрутите оставшиеся трубки. На этом замена ГТЦ «десятки» практически завершена. Остается только долить жидкость в бачок до нужного уровня, подключить датчик и заменить шумоизоляционный кожух.

Замена манжеты главного тормозного цилиндра на ВАЗ-2110

Данная операция выполняется на снятом с автомобиля элементе. Желательно использовать механические тиски. Так плотно зажимаем деталь на месте. Итак, приступим к работе.

Сначала снимите уплотнительное кольцо с цилиндра. Далее откручиваем пробку ГТЦ большой головкой «на 38». Вынимаем его вместе со вторым уплотнительным кольцом. С помощью плоскогубцев снимите заглушку. Вынимаем поршень, управляющий задним контуром, держась за его хвостовик.Его следует снять вместе с направляющей втулкой и наружным буртиком. Для демонтажа последнего нужно открутить винт держателя пружины. Далее получаем передний контур поршня. Для этого надавите пальцем на боковой элемент резьбы. Снимаем манжеты тонкой отверткой. Промываем все элементы в бензине или спирте. Ставим на место новые манжеты и производим окончательную сборку.

примечание

Если после проведенных операций педаль стала мягкой, скорее всего, в системе образовался воздух.



Его нужно прокачать. Для этого поочередно выгоняем воздух из колес по схеме «крест-накрест», начиная с заднего правого.

Периодически доливайте жидкость в бак. Суть прокачки заключается в том, чтобы вытолкнуть завоздушенную жидкость по магистралям наружу. Для операции также понадобится помощник, который по вашей команде будет нажимать на педаль тормоза. Повторяйте это до тех пор, пока из отверстия не потечет чистая жидкость без пузырьков. Процедура проделывается на каждом колесе. Для лучшего контроля жидкости к сливному отверстию подсоединяется прозрачный силиконовый шланг. Сама жидкость заливается в бутылку.

Как поменять передние тормоза на ваз 2110

Передние части подлежат замене при износе. тормозные колодки ВАЗ 2110. Эксплуатация тормозных колодок до критического значения отрицательно сказывается как на безопасности движения,

, так и на состоянии тормозных дисков и поршней суппортов.

Часто, когда колодки уже имеют минимальную толщину, поршень тормозного суппорта переходит в крайнее положение и может начать заедать, вызывая торможение колес, сопровождающееся сильным нагревом.Это, в свою очередь, негативно влияет на подшипники ступиц, так как от сильного нагрева смазка начинает терять свои свойства.

Состояние тормозных колодок и сроки их замены напрямую зависят от стиля вождения. Если практикуется агрессивный стиль вождения, то замена колодок производится в два раза чаще, чем при нормальной эксплуатации автомобиля.

Стоимость замены тормозных колодок ВАЗ 2110 в автомастерских начинается от 500 рублей, и в этой статье мы расскажем, как это можно сделать своими руками, сэкономив на ремонте.

Перед заменой колодок приобретается новый комплект, в который кроме колодок входит еще датчик износа тормозных колодок и направляющие суппорта.

Для справки. Если хотя бы одна из колодок износилась, необходимо заменить все колодки на одной оси.

Процедура замены

Автомобиль должен быть припаркован на ровной поверхности, если работы будут проводиться на открытом воздухе. Заблокируйте противооткатные колодки задних колес и ослабьте крепления колес. Далее поддомкратьте одно из передних колес автомобиля и поставьте рядом с домкратом дополнительный упор.

Полностью ослабьте колесные болты и снимите колесо. При необходимости удалите грязь с тормозного узла. Для удобства поверните руль максимально в сторону колеса, где производится замена передних тормозных колодок на ВАЗ 2110.

Затем освободите тормозной шланг от крепления на стойке и снимите датчик износа колодок.

Выверните болты крепления кронштейна суппорта, предварительно расправив края фиксирующих шайб на краях болтов. Для этого можно использовать острие надежной отвертки или небольшую стамеску.Снимите нижний болт, поднимите кронштейн вверх и закрепите его подручными средствами к стойке.

Часто причиной отказа тормозов являются закисшие направляющие, по которым «гуляет» скоба суппорта. Обычно это порванный защитный кожух направляющей, через щель которого в направляющие попадает вода и грязь с дорожного полотна. После очистки и промывки направляющих на них необходимо нанести специальную смазку, например универсальную смазку для суппортов МС-1600. Смазка также должна быть нанесена на поршень суппорта.Для этого осторожно поддевают защитный кожух поршня и с помощью шприца нагнетают смазку.

Для чего нужна смазка? Смазка защищает резиновый пыльник от высоких температур, сам поршень и цилиндр от коррозии, облегчает ход поршня.

Далее необходимо снять старые тормозные колодки и запрессовать поршень в тормозной цилиндр для установки новых колодок, толщина которых больше, чем у изношенных. При этом нужно следить за уровнем тормозной жидкости в бачке главного тормозного цилиндра, который будет повышаться при вдавливании поршня суппорта.

Консультации. Если толщина накладок позволяет использовать их повторно, то после снятия их необходимо пометить. Например, «L» или «P» — левое или правое колесо и внутреннее или внешнее. «Л вн», «Л н», «П вн» и «П н».

Затем нужно отсоединить штекер провода к датчику износа колодок и снять сам датчик с корпуса внутренней старой колодки. Проденьте новый датчик через уплотнительные кольца, а затем вставьте его в новый блок и подсоедините штекер провода.

Устанавливаются новые тормозные колодки (блок с датчиком внутри), кронштейн опускается на место, ставится нижний болт.Затем окончательно затягивают оба болта крепления кронштейна и на каждом болте загибают край стопорной шайбы. Рулевое колесо возвращается в прямое положение.

Колесо ставится на место и болты затягиваются, но не до конца. Затем снимается страховочная стойка, опускается кузов и окончательно затягиваются колесные болты. Далее выполняется аналогичная замена колодок на втором колесе.

После замены всех колодок уровень в тормозном бачке проверяется и доводится до нормы. Стоимость замены тормозных колодок ВАЗ 2110 в автосервисе начинается от 500 рублей, и всегда нужно думать, что лучше выполнить эту процедуру самостоятельно или обратиться к специалистам.

После замены колодок желательно дать им приработаться на диске, стараясь избегать резкого торможения в районе 150-300 км.

Читайте также другие отзывы

Автомобиль имеет двухконтурную тормозную систему с гидравлическим приводом. Тормозные контуры имеют характерное для большинства переднеприводных автомобилей «крестовое» соединение, когда в одном контуре объединены один передний и один тормозной.заднее колесо с разных сторон. Тормоз имеет вакуумный усилитель и индикатор критического уровня тормозной жидкости. Тормозная система ВАЗ 2110 имеет следующее устройство: передние тормоза дисковые с вентиляцией, суппорта имеют по одному поршню, также имеется сигнализатор износа колодок. Сзади классические барабаны, колодки которых приводятся в движение двумя гидравлическими поршнями. Колесный цилиндр содержит устройство, которое автоматически регулирует зазор между колодкой и барабаном.

Схема тормозной системы ВАЗ 2110 представлена ​​на рисунке ниже:

Цилиндр главный тормозной (ГТЦ) крепится двумя шпильками к вакуумному усилителю тормозов (ВУТ).Сверху к ГТЦ крепится полупрозрачный расширительный бачок, в крышку которого встроен электронный датчик критического уровня тормозной жидкости. В «носовую» часть цилиндра вкручивается пробка, в которую упирается пружина для возврата тормозной системы в исходное состояние. Так как система двухконтурная, то в ГТЦ два поршня, которые имеют продольное расположение. На поршне, контактирующем со штоком вакуумного усилителя, имеется уплотнительное кольцо. расположен между педальным узлом и ГТЦ, он крепится к последнему с помощью двух шпилек.Сам усилитель выполнен неразборным, поэтому в случае неисправности его следует немедленно заменить на новый аналогичный.

Регулятор силы задних тормозов, более известный под прозвищем «колдун», в связи с тем, что многие автолюбители просто не знают его принципа работы и не понимают, зачем он вообще нужен. На самом деле все довольно просто. Регулятор имеет подвижный рычаг, который крепится к задней подвеске автомобиля. По мере увеличения нагрузки на заднюю ось автомобиля рычаг перемещается вместе со сжатием пружин.В это время рычаг передает усилие на поршень регулятора. При нажатии на тормоз поршень предотвращает нарастание давления в тормозной системе задних колес и в зависимости от расстояния, на которое сжимаются пружины, дозирует тормозное усилие. Правильная отстройка регулятора не позволяет заблокировать задние колеса впереди передних. Таким образом, система обеспечивает правильное соотношение времени блокировки передних и задних колес в зависимости от загрузки автомобиля.

Дисковый тормоз с плавающей скобой состоит из суппорта и колесного цилиндра, скрепленных болтами. К отверстиям направляющих накладок крепится скоба и в них также содержится смазка. Колодки прижимаются пружинами к пазам направляющих, тем самым предотвращая самопроизвольное торможение.


Внутренняя колодка оснащена электронным индикатором критического износа колодки, который сообщит вам, когда ее необходимо заменить. В цилиндр суппорта установлен поршень с уплотнительным кольцом, фиксирующим положение колодок на оптимальном расстоянии от диска за счет его упругости.

Устройство тормозной системы ВАЗ 2110 этим не ограничивается, так как есть еще и стояночный тормоз. Привод системы механический с использованием тросов. В салоне есть рычаг, натягивающий тросик, идущий к тросу-уравнителю от каждого заднего колеса. Каждое колесо имеет рычаг тормозной колодки, который поворачивает прокладку и блокирует тормоз.

Вакуумный усилитель тормозов

Для всех автомобилей с бензиновым двигателем немного отличается. Все они имеют камеру, в которой одна из стенок подвижна — диафрагма.Подвижная стенка соединена с двумя тягами, тягой педали тормоза и тягой поршня главного цилиндра. Двигатель через трубку, соединенную с впускным коллектором, создает разрежение, разрежение которого стремится втянуть мембрану. В исходном положении атмосферная камера, расположенная за диафрагмой через клапан и соединенная с вакуумной камерой, благодаря чему не происходит самопроизвольного торможения без нажатия на педаль. Как только водитель нажимает на педаль тормоза, клапан переключается и соединяет атмосферную камеру с атмосферой через канал.При этом давление в атмосферной камере выше, чем в вакуумной, и диафрагма стремится двигаться в сторону ГТЦ, при этом давя на поршень. Таким образом, происходит снижение необходимой мускульной силы ноги водителя для обеспечения эффективного торможения.


Помимо этих деталей, вакуумный усилитель обычно содержит еще несколько пружин, которые предназначены для приведения системы в исходное состояние, как только водитель отпускает педаль тормоза.

Неисправности

Тормозная система ВАЗ 2110, неисправности которой могут возникать из-за износа отдельных узлов, в большинстве случаев достаточно надежна. Рассмотрим некоторые неисправности и способы их устранения.

  1. Ход педали тормоза увеличился, но тормозное усилие осталось прежним или уменьшилось.
    Причиной этого может быть утечка тормозной жидкости из цилиндров суппортов колодок барабана. При этом необходимо проверить все суппорта и барабаны, а при обнаружении течи заменить изношенные детали.При этом следует быть осторожным и следить за наличием тормозной жидкости и других смазочных материалов, так как в этом случае колодка частично потеряет свои фрикционные свойства, а торможение значительно ухудшится. Другая причина – воздух в гидравлических линиях. Для его удаления необходимо тщательно прокачать систему. Утечка возможна также через шланги гидролинии, через изношенные резиновые уплотнители в ГТЦ и толкатель регулятора давления, в этом случае изношенные детали подлежат замене.
  2. Снижение эффективности тормозов.
    Одна из причин уже была рассмотрена выше — это попадание горюче-смазочных материалов во фрикционный слой колодки. Это еще может быть полный износ колодок или не та модель. В таких случаях спасет только замена колодок. Эффективность торможения также может снижаться не из-за износа каких-либо компонентов, а, например, из-за перегрева тормозной системы на затяжных спусках или неправильной регулировки распределения тормозных усилий между передними и задними колесами.
  3. Колеса автомобиля не освобождаются полностью после окончания торможения.
    Такая неисправность может возникнуть при отсутствии свободного хода педали тормоза («мертвая зона»), нарушении выступа регулировочного болта на штоке ВУТ. Ремонт тормозной системы ВАЗ 2110 в данном случае заключается в регулировке системы, которую лучше всего выполнять квалифицированным рабочим. Еще одной причиной может быть заклинивание деталей. Например, при вздутии уплотнителей, которое возникает при попадании в тормозную жидкость топлива или масла.
В этом видео подробно рассказывается об устройстве тормозной системы автомобиля:

В данной статье будет рассмотрена конструкция автомобиля ВАЗ-2110: тормозная система, основные узлы и механизмы. Вы узнаете об общей схеме привода, конструкции всех элементов.

Устройство общего назначения

В конструкции также предусмотрено наличие индикатора износа колодки. На задних колесах установлены приводимые в движение двухпоршневым цилиндром.Также имеется механизм, который автоматически регулирует зазор между барабаном и тормозными колодками. Основой системы является главный цилиндр, установленный на вакуумном усилителе. В верхней части ГТЦ имеется крышка со встроенным датчиком уровня.

Главный тормозной цилиндр


Тормозная система ВАЗ-2110 состоит из нескольких узлов, но основным из них является цилиндр, с помощью которого повышается давление в трубках. Поршни перемещаются в цилиндрах последовательно.Ближайший к вакуумному усилителю герметизирует правый передний и левый задний тормоза. Второй поршень приводит в движение левый передний и правый задний тормозные суппорты. Обратите внимание, что манжеты, которые надеваются на поршни, одинаковые. Они имеют диаметр 20,64 мм. Но есть уплотнительное кольцо, работающее под низким давлением. Он расположен на поршне, который ближе к вакуумному усилителю. Кроме того, на нем имеется канавка.

вакуумный усилитель


Схема тормозной системы ВАЗ-2110 предусматривает наличие вакуумного усилителя.С его помощью увеличивается усилие, которое прикладывается к педали. Вакуумный усилитель расположен между педалью и цилиндром. Крепление осуществляется двумя шпильками. Конструкция не предполагает разборки, поэтому в случае поломки устройство необходимо немедленно заменить на новое.

Для проверки вакуумного усилителя заглушите двигатель и несколько раз нажмите на педаль тормоза. Затем выжмите педаль до конца, запустите двигатель и обратите внимание на то, что происходит. Если педаль ушла вперед, то вакуумный усилитель полностью исправен.Конечно, если нет видимых мелких дефектов. Также стоит отметить, что устройство не будет функционировать или его эффективность значительно снизится, если будет нарушена герметичность шланга, соединяющего его с выпускным коллектором. При наличии такого дефекта на ВАЗ-2110 тормозная система будет работать плохо.

регулятор давления


Задние тормоза имеют регулятор давления. Крепится скобой к кузову автомобиля с левой задней стороны. Причем одним из болтов крепится кронштейн вилки привода регулятора.Отверстия овальные. Благодаря этому кронштейн может перемещаться рядом с регулятором. Это изменяет силу, действующую на поршень механизма.

При увеличении нагрузки на заднюю часть автомобиля к рычагу прикладывается определенное усилие. В этом случае он переносится на поршень. Когда вы нажимаете на педаль тормоза, жидкость в системе пытается вытолкнуть поршень. Но этому препятствует усилие, которое действует от рычага. Следующим шагом является балансировка тормозной системы. На задней оси тормозное усилие не создается.В результате блокировка задних колес не допускается. Схема тормозной системы ВАЗ-2110 демонстрирует движение жидкости по трубкам.

При увеличении нагрузки на заднюю ось колеса и дорога имеют максимальную степень сцепления. С помощью регулятора в задние колесные цилиндры подается большее давление. Когда нагрузка на задние колеса снижается, давление становится ниже. На корпусе есть небольшое отверстие, которое закрывается заглушкой. Если вы обнаружите, что оттуда течет жидкость, значит, имеется утечка в уплотнительных кольцах.

Как заменить главный цилиндр

Необходимо снять обивку моторного отсека, чтобы обеспечить доступ к цилиндру. Для этого на ВАЗ-2110 откручиваются три самореза. Под этой обивкой спрятана тормозная система, неисправности которой рассматриваются в статье. Стоит отметить, что полностью удалять его нет необходимости. Достаточно немного наклониться. После получения доступа к цилиндру необходимо отключить датчик уровня жидкости.Затем нужно открутить крышку расширительного бачка. С помощью груши или шприца откачайте всю жидкость. После этого отверните от цилиндра штуцеры трубок. Уберите их.

Теперь можно открутить две гайки, которыми ГТЦ крепится к корпусу вакуумного усилителя. Снимите цилиндр вместе с расширительным бачком. Чтобы демонтировать последний, достаточно поддеть его отверткой. Установка главного тормозного цилиндра производится в обратном порядке. В этом случае необходимо прокачать систему.Однако практически любой ремонт тормозной системы ВАЗ-2110 заканчивается прокачкой.

Как снять вакуумный усилитель

Как и в предыдущем разделе, снимите обивку. Также потребуется демонтировать накладку, установленную на лобовом стекле. Чтобы воздух не попадал, трубки от ГТЦ отсоединять не нужно. Затем откручиваем две гайки крепления цилиндра к корпусу усилителя тормозов. Подведите ГТЦ к передней части автомобиля — постарайтесь не сломать тормозные трубки.

После этого нужно отсоединить шланг, идущий от Next, перебраться в салон, отсоединить провода, а затем открутить четыре гайки, крепящие кронштейн педали тормоза. Теперь можно снять усилитель тормозов вместе с педалью.

Как заменить передние колодки


Тормозная система ВАЗ-2110 достаточно надежна, но со временем колодки все же изнашиваются. Для их замены потребуется вывесить передние колеса. Снимите колесо, а затем отогните край пластины, с помощью которой фиксируется нижний болт, крепящий суппорт к ступице.Далее откручиваем болт, с помощью отвертки поднимаем суппорт в сборе вверх. Теперь вы можете легко вытащить колодки. Учтите, что установить новые будет проблематично, так как поршень находится в выдвинутом состоянии. Его необходимо запрессовать газовым ключом до упора.

При отсутствии подходящего ключа необходимо установить внешний блок. После этого суппорт необходимо опустить в исходное положение и установить между диском и поршнем монтажную лопатку. С его помощью последний запрессовывается в суппорт.Сборку узла необходимо проводить в обратном порядке.

Замена задних колодок


Для определения состояния задних колодок не нужно разбирать весь механизм. Для этого предусмотрено специальное смотровое окно. Из него необходимо вытащить заглушку, после чего можно определить, насколько толстые накладки. Обратите внимание, что допускается минимальная толщина в полтора миллиметра. На автомобиле ВАЗ-2110 тормозная система выполнена по стандартной схеме, аналогичная используется на большинстве автомобилей.

Сначала нужно повесить и снять заднее колесо. Во-вторых, ослабьте трос стояночного тормоза, открутите штифты и, проворачивая молоточком, нанесите легкие удары по торцу. После этого можно снимать барабан. С помощью отвертки необходимо отсоединить верхнюю пружину, затем направляющую и нижнюю. После этого нужно отсоединить наконечник троса стояночного тормоза. Затем шплинт снимается с оси рычага стояночного тормоза. Затем можно установить новые колодки в обратном порядке.

Заключение

Сделать ремонт несложно, если знать, как работает тормозная система ВАЗ-2110. Для всех мероприятий вам понадобится стандартный набор инструментов и всего один специальный ключ на 8 обжимных. В магазинах он называется «ключ для тормозных трубок». С его помощью легко осуществляется откручивание фурнитуры.

Исправные тормозные колодки – залог не только вашей безопасности, но и безопасности других участников дорожного движения. Чрезмерный износ этих компонентов увеличивает риск потери контроля над автомобилем и аварии.Чтобы не стать жертвой собственной халатности, необходимо систематически проверять состояние колодок и вовремя их менять. Кстати, для этого совсем необязательно обращаться в автосервис.

В этой статье мы рассмотрим, как самостоятельно заменить передние и задние тормозные колодки ВАЗ-2110. Но сначала разберемся с признаками их неисправности, методами диагностики и выбором подходящей модели.

Устройство и принцип работы тормозов передних колес

Передние колеса «десятки» имеют дисковую конструкцию.Его основа:

  • тормозной диск;
  • суппорт;
  • Рабочий тормозной цилиндр с поршнем;
  • две прокладки;
  • крепежные элементы.

Когда нажимаем на педаль тормоза, жидкость воздействует на поршень рабочего цилиндра и перемещает суппорт. Накладки, размещенные внутри него, прижимаются, заставляя ступицу перестать вращаться.

Как узнать, что пора менять передние колодки?

Каждая деталь любого механизма имеет свой ресурс, по истечении которого ее необходимо менять.Передние колодки ВАЗ-2110 не исключение. Их ресурс, по заявлению производителя автомобиля, составляет 10 тысяч километров. Но это только при условии их нормальной эксплуатации. Часто они выходят из строя намного раньше. О выходе из строя могут сообщить:

Кто-то, наверное, удивится, но передние тормозные колодки ВАЗ-2110 имеют в своей конструкции датчик износа. Когда они стерты больше нормы, на приборной панели загорается сигнальная лампа в виде колеса. Это первый признак того, что пора менять колодки.

Если при торможении вы заметили, что автомобиль начинает терять управление и за это время из передних колес доносятся посторонние звуки, это тоже повод для диагностики тормозного механизма.

Как проверить колодки

Проверка колодок заключается в определении толщины их колодок. Для этого, конечно же, потребуется демонтировать колесо и разобрать суппорт или барабан. Измерения производятся штангенциркулем или обычной линейкой. Толщина накладок должна быть не менее 1.5 мм. Если результат ваших измерений близок к этому значению, спешите заменить колодки.

Какие тормозные колодки на ВАЗ-2110 выбрать

Только правильный выбор деталей тормозной системы позволит Вам уверенно чувствовать себя на дороге. И не скупитесь здесь. Что касается производителя, то, как обычно, предпочтение следует отдавать оригиналу. Передние тормозные колодки ВАЗ-2110 идут под каталожными номерами 2110-3501080, 2110-3501080-82 или 2110-3501089. Стоят такие детали недорого – около 300 рублей.Вы можете выбрать колодки и известных мировых производителей автозапчастей. Они будут стоить дороже (до 1000 рублей), но качество у них заметно лучше.

Ни в коем случае не покупайте дешевые аналоги из Азии. Мало того, что они изнашиваются в два раза быстрее, так еще и конструкция у них достаточно хрупкая.

Важно: колодки, как передние, так и задние, меняются только парами и обязательно на обоих колесах оси! Именно поэтому фирменные запчасти продаются исключительно комплектом из четырех изделий.

Необходимые средства и инструменты

Итак, если вы уже приобрели запасные части, убедитесь, что у вас есть под рукой необходимые инструменты и средства. Среди них: домкрат

  • ;
  • баллонный ключ;
  • антикоррозийная жидкость;
  • Шприц медицинский на 20 кубов;
  • ключи на 13 и 17;
  • шлицевая отвертка;
  • плоскогубцы;
  • молоток и долото;
  • трубный (газовый) ключ.

Замена передних колодок

Замена передних тормозных колодок на ВАЗ-2110

После завершения работ не забудьте долить тормозную жидкость в бачок.Также проверьте, горит ли лампа на приборной панели.

Тормоза задних колес «десятки» имеют барабанную конструкцию. В него входят:

Принцип работы заднего тормозного механизма следующий. При нажатии педали она воздействует на поршни рабочего цилиндра. Они выдвигаются и разводят подушечки в стороны. Их накладка упирается в рабочую поверхность барабана, из-за чего он перестает вращаться.

Приводится тросом и тягой. Тянем за ручку, на тягу воздействует тросик, он разводит колодки.

Для начала необходимо приобрести сами колодки. При их выборе следуйте советам, данным выше. Отечественные производители автозапчастей продают задние тормозные колодки ВАЗ-2110 под оригинальными номерами 21080-3502090, 21080-3502090-00, 21080-3502090-55, 21080-3502090-90, 2108-3502090, 2108-3502090-80. Не лишним будет приобрести комплект пружин: стягивающие и направляющие.

Перед тем, как поменять тормозные колодки на ВАЗ-2110, не поленитесь отпустить трос ручного тормоза. Без этого, учитывая, что они не имеют износа, вы вряд ли сможете установить их в барабан.Трос откручивается в смотровой яме с помощью двух рожковых ключей на 13.

Как видите замена тормозных колодок на ВАЗ-2110 — процесс довольно простой и не займет у вас много времени. Меняйте их вовремя, и ваш автомобиль всегда будет вам послушен.

Как устроена тормозная система ВАЗ 2110? Тормозной контур ВАЗ 2110 оборудован гидроприводом, включающим два контура. Как и у большинства полноприводных автомобилей, тормозные контуры имеют характерное для этих машин включение.Одна цепь объединяет одно сцепление с колесами, которые находятся на обеих частях подвески. Они расположены с обеих сторон. Автомобиль имеет передние тормоза и задние тормоза.

1 — главный цилиндр гидропривода тормозов
2 — трубопровод контура «правый передний — левый задний тормоз»
3 — гибкий шланг переднего тормоза
4 — бачок главного цилиндра
5 — вакуумный усилитель
6 — трубопровод контура «левый передний — правый задний тормоз»
7 — тормоз заднего колеса
8 — эластичный рычаг привода регулятора давления
9 — гибкий задний тормозной шланг
10 — регулятор давления
11 — рычаг привода регулятора давления
12 — педаль тормоза
13 — тормозной механизм переднего колеса

Тормозной цилиндр предназначен для автоматического управления.Необходимо контролировать расстояние, разделяющее колодку и тормозной барабан. Главный тормозной цилиндр крепится двумя шпильками к вакуумному усилителю. Вверху ГТЦ монтируется расширительный бачок. Крышка содержит датчик, оснащенный электронным устройством, необходимо контролировать уровень жидкости. Это позволяет определить, когда его необходимо заменить.

Поршень имеет уплотнительное кольцо. В тормозном устройстве он контактирует со штоком. ВУТ 2110 находится между узлом, отвечающим за педаль, и МСС.Его крепление производится двумя шпильками. Конструкция усилителя неразборная, в случае выхода из строя рекомендуется заменить на новый.

Большинству владельцев ВАЗ 2110 это устройство знакомо под названием «колдун». При этом далеко не всем понятно, зачем это нужно. Регулятор тормозного давления расположен на задней подвеске машины. Он снабжен рычагом, имеющим подвижное положение, в момент взведения пружин он меняет статическое положение.

Результирующая нагрузка распределяется на поршень системы. После нажатия на педаль поршень помогает снизить нагрузку на задние колесные арки.

Добавить комментарий

Ваш адрес email не будет опубликован.

2019 © Все права защищены. Карта сайта
