Заслонка печки ВАЗ 2110: основные проблемы поломки, снятие и установка своими руками

Содержание:

  1. Популярные проблемы
  2. Проверка работоспособности
  3. Демонтаж
  4. Сборка
  5. Проблема с приводом
  6. Монтаж узла

Нельзя сказать, что качество сборки автомобилей концерна АвтоВАЗ находится на крайне печальном и низком уровне. Но и образцовыми эти машины тоже не назовешь. Так или иначе, если грамотно ухаживать на авто, следить за ним, проводить периодическую профилактику, дорогостоящие случаи ремонта сведутся к минимуму.

Автомобиль — это средство передвижения, имеющее определенный уровень комфорта. За комфорт водителя и его пассажиров в ВАЗ 2110 частично отвечает печка. В ее конструкции случаются разные проблемы, и заслонка печки на ВАЗ 2110 исключением не является. Роль данного узла заключается в том, чтобы поддерживать заданную пользователем температуру.

Популярные проблемы

Чаще всего владельцы отечественной «десятки» сталкиваются с ситуациями относительно печки, когда регулятор не отвечает на манипуляции пользователя.

То есть регулятор не срабатывает. Какое бы положение вы ни выбрали, из воздуховодов поступает или холодный или только горячий воздух.

Схема

Причины поломки заслонки бывают разные

Причины поломкиХарактеристика
Заклинил микромоторредукторЭтот элемент отвечает за управление приводом заслонки
Проблема в блоке управленияЕго следует проверить для того, чтобы понять, виновен ли микромоторедуктор, заслонка, или все же блок управления
Пластиковые заслонки сместились со своего посадочного места, их заклинило, из-за чего управлять печкой невозможно.Это характерно для заслонки печки ВАЗ 2110 старого образца, когда еще использовался пластик для данного компонента.

Когда редуктор функционирует, но заслонка все равно не совершает повороты, можно услышать характерные звуки — щелчки. Это говорит о том, что внутри гнезда поворачивается вал квадратной формы.

Излечить подобную неисправность можно одним единственным способом — извлечь старую заслонку из пластика с утеплителем из поролона, и поменять ее на новую, современную. Заслонки нового образца выполняют из металла, а уплотнитель для нее — из резины.

Проверка работоспособности

Если вы не хотите тратить огромные деньги на ремонт и замену устройства, нужно для начала проверить, потребуются ли подобные манипуляции. Для этого сместившуюся заслонку можно попробовать вернуть на свое законное место.

Тяги

Для этого:

  • Включите зажигание;
  • Переключайте регулятор в различные положения;
  • Вручную двигайте заслонкой;
  • Так ее можно вернуть в исходное положение.

Разумеется, сперва предстоит демонтировать дефлектор, чтобы получить доступ к заслонке. Если подобный метод сработает, заслонка сможет вновь работать, как и прежде, а значит, на регулятор она будет реагировать.

Но полноценной мерой восстановления функциональности заслонки это считать нельзя, поскольку если гнездо уже расшатано, дальше нормально работать узел не сможет. Сначала вы раз за разом будете применять полумеры, описанные выше, но со временем все равно придется заменить заслонку печки на ВАЗ 2110.

Обратите внимание на то, при каких условиях можно управлять заслонкой. Если это происходит лишь ручным способом при включенном зажигании и повернутом в крайнее положение регуляторе, тогда причина поломки кроется в микромоторедукторе. Другие подозреваемые — микровентилятор с датчиком температуры и блок управления.

Если любой из указанных узлов перестал нормально работать или полностью вышел из строя, тогда заслона печки не будет работать на ВАЗ 2110. Требуется только ее замена. Игнорирование проблемы приведет к еще большим затратам на ремонт в будущем.

Демонтаж

Печка в разборе

Чтобы выполнить замену устройства, придется выполнять ряд последовательных действий. Работа не особо простая, но сделать ее своими руками более чем реально:

  • Слейте из системы отопления всю охлаждающую жидкость;
  • Отключите аккумуляторную батарею. Для этого просто снимается минусовая клемма;
  • Снимите облицовку, накладку лобового стекла и шумоизоляцию;
  • Демонтируйте вентилятор от печки;
  • Отсоедините хомуты вакуумного патрубка от корпуса отопителя;
  • Демонтируйте передний корпус воздухозаборника отопителя. Здесь точно спешить не стоит. Для облегчения демонтажа рекомендуем снять приборную панель. Внутри салона откручиваются крепежи, которые удерживают отопитель, а потом приподнимается;
  • Снимите пружинные скобы, гайки крепежа и передний корпус;
  • Отключите от радиатора все шланги;
  • От отопителя отсоедините задний кожух;
  • Из печки достаньте радиатор.

После проведенных манипуляций вы наконец сможете заменить заслонку.

Сборка

При установке новой заслонке обязательно убедитесь, что вилка, расположенная на ее оси, четко зацепилась с рычагом. Если заслонка оказалась в поднятом положении, вы все сделали верно. В противном случае управлять устройством будет невозможно, потому о восстановлении функциональности печки можно забыть.

Расположение заслонки

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте. Важно убедиться в отсутствии протечек и не плотности соединений шлангов.

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Проблема с приводом

Меняя заслонку, не забудьте проверить функциональность привода.

Привод

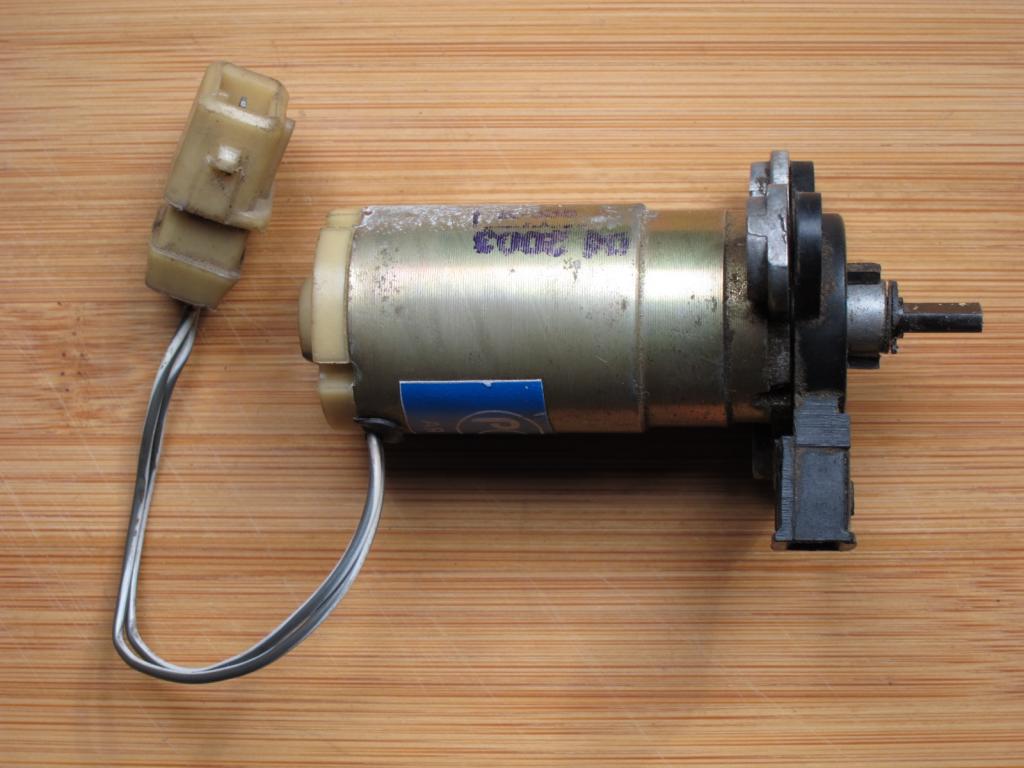

Если микромоторедуктор не работает, его придется отремонтировать или просто заменить на новый.

  1. Сняв облицовку и накладки с лобового стекла, непосредственно за вакуумным усилителем вашей «десятки» вы обнаружите микромоторедуктор. Отключите от усилителя два разъема — микромотора и микромоторедуктора.Теперь отвинтите саморезы и
  2. извлеките микромоторедуктор. Из него вам предстоит извлечь мотор.
  3. Подключите его к САУО, чтобы проверить работоспособность.

Если устройство не работает, можно попытаться его отремонтировать. Для этого:

  • Немного отогните спрессованный бортик и демонтируйте крышку;
  • Проверьте, в каком состоянии находится коллектор, щетки и подшипники;
  • Замените указанные компоненты или подправьте их;
  • Если зубцы шестерни стерлись на редукторе, его придется заменить;
  • Подшипники обязательно смажьте.
    В идеале следует использовать смазку на силиконовой основе;
  • Если указанные меры не помогли, просто установите новый агрегат.

Монтаж узла

Взаимозаменяемость моторедукторов

Когда работа по восстановлению функциональности ММР закончена, установите его на место. Для этого:

  • Введите в прорезь рычага штифт рычага микромоторедуктора. Он находится на приводе заслонки;
  • Если рычаг повернут не должным образом, на двумя проводами подайте напряжение в 12В на контакты разъема мотора. Тут речь идет о желтых проводах. Так вы сможете вернуть рычаг в правильное положение;
  • Установив микромоторедуктор, проверьте его на предмет работоспособности, плюс проследите, как двигается привод заслонки вашего отопителя, исправно ли «пашет» рычаг управления печкой для регулировки температуры.

Выполним ремонт или замену заслонки и привода печки, вы сможете вернуть отопителю прежнюю функциональность и самостоятельно определять, какой температурный режим будет установлен внутри салона вашего ВАЗ 2110.

 Загрузка ...

Регулировка заслонок печки ВАЗ 2110

Очень часто при установке рычажка управления потоками воздуха отопителя в положение «в ноги» или «в грудь», часть воздуха всё равно идет «на стекло». Устраняется регулировкой заслонок. В данном случае достаточно было укоротить регулируемую тягу на три деления и откусить бокорезами её выступающий наконечник.

После таких регулировочных работ заслонка отопителя ВАЗ 2110 стала в правильное положения и тепло от печки намного лучше стало поступать в нужном направлении. Регулировка заслонок печки ВАЗ 2110 прошла успешно. Такая процедура требует минимум инструмента и времени, а пользы и тепла — максимум.

Подробнее как происходит регулировка заслонок печки 2110 — покажет данный фотоотчет.

1

  1. Регулировочный узел управления заслонками старого образца с вертикальным расположением рычажка.
  2. Тяга заслонки «в ноги» — «в грудь».
  3. Место крепления тяги заслонки «в грудь»-«на стекло».

2

Кончик тяги пришлось откусить бокорезами, т. к. он упирался в корпус при положении рычажка «в ноги».

3

Так выглядит управление заслонками нового образца с горизонтальным расположением рычажка.

4

Нерегулируемая тяга.

5

  1. Фиксаторы.
  2. Направление движения отвертки для отжимания четырех фиксаторов в блоке заслонок нового образца.

Ремонт печки отопителя автомобиля в Уфе

Поиск. ..



РЕМОНТ ПЕЧКИ ОТОПИТЕЛЯ

Печка является важным элементов автомобиля, функциональность которого должна всегда стоять на первом месте. В летний период она может и не нужна, но в зимний без нее не обойтись, потому что из-за запотевших окон с наледью будет явно дискомфортно передвигаться на авто, что может привести к нежелательным последствиям.

Поэтому если потребовался ремонт моторчика печки отопителя или иной детали системы обогрева, лучше сразу решить проблему, чтобы потом она не оказалась критической, тем более без нее видимость практически нулевая, а в салоне и вовсе находиться невозможно.

Устройство печек отопителя

Прежде чем выполнять ремонт или какое-либо обслуживание системы отопления автомобиля, необходимо изучить конструкцию этого функционального узла. В различных марках автомобилей она может несколько отличаться, но в общем она состоит из следующих компонентов:

  • Большого контура циркуляции охлаждающей жидкости двигателя, ведь печка связана с ним именно этой частью.
  • Клапана регулирующего или просто запорного в зависимости от модели авто. Например, на ВАЗ 2110 он представляет собой регулируемый кран, который механическим путем связан с рычагом на панели. При его вращении кран открывается или закрывается, тем самым, регулируя интенсивность потока нагретой жидкости. В других автомобилях, например, Шевроле Круз, используется аналоговый управляемый клапан.
  • Системы патрубков, которые подводят жидкость и распределяют ее по всему контуру.
  • Радиатор, через который антифриз циркулирует и отдает свое тепло в салон.

Кроме перечисленных деталей в конструкции системы отопления имеется вентилятор с крыльчаткой, который прогоняет сквозь радиатор воздух, направляя его в салон. Также применяется электронный регулятор скорости вращения вентилятора, собранный на составном транзисторе или ином компоненте. Наличие такого устройства позволяет более точно выполнить настройку режима обогрева салона авто Лада Калина или тот же Ниссан-Х-Трейл.



Возможные поломки в системе отопления

Основными неполадками в системах отопления салона практически всех автомобилей, независимо от марки, года выпуска и модификации являются:

  • Неисправность двигателя. В таком случае, вероятно, потребуется ремонт моторчика печки отопителя. Причина его поломки заключается в износе щеток и втулок. Для восстановления работоспособности устройства необходимо заменить щетки, втулки, помыть якорь от графита, смазать качественной силиконовой смазкой детали вращения.
  • Нередко требуется ремонт радиатора печки отопителя на ВАЗ 2114 или том же Рено Меган. Причина поломки обычно заключается в засоре, который образуется в узких каналах изделия.

Важно! Чтобы подобных проблем не возникало, рекомендуется во время проведения ТО выполнить замену и антифриза, потому что со временем в нем образуется осадок, который оседает на стенки в виде твердого налета. Также крайне нежелательно закипание жидкости, что приводит к образованию накипи.

  • Одной из причин поломки является неисправность регулятора скорости вращения вентилятора. Для ремонта обычно необходимо заменить активный компонент, которым является транзистор.

Отопители больших автомобилей

Система обогрева салона имеется не только на ВАЗ 2112, Ховер 5, ВАЗ 2107, Дэу Нексия. Она также применяется и на общественных видах транспорта, например, на автобусах или микроавтобусах. Но для обогрева большого салона в длительное время простоя достаточно проблематичное дело.

Для этого был придуман дизельный отопитель Планар на 3 кВт и большую мощность. Его неполадки также могут быть устранены нашими специалистами. Чтобы ознакомиться с условиями нашей работы и узнать стоимость ремонт отопителя в автотехцентре «XL», звоните консультанту по телефону или оставляйте заявку на обратный звонок.



Как отремонтировать моторедуктор печки ВАЗ 2110. Самостоятельный ремонт и замена моторедуктора заслонки печки

Как известно, отопительная система отыгрывает важную роль в автомобиле. Благодаря ей водитель может комфортно чувствовать себя в салоне даже если за окном минусовая температура. Однако при поломке хотя бы одного компонента, функциональность системы может нарушиться. Если отопительная система в вашем автомобиле перестала корректно функционировать (перестал поступать теплый воздух), причиной этому может быть выход моторедуктора из строя. То есть, когда вы переключаете ручку температуры, моторчик не двигает заслонку, что приводит к такому результату.

Моторедуктор ВАЗ 2110, устройство, назначение и принцип действия

Открытие/закрытие заслонки выполняется моторедуктором заслонки отопителя за счет сигналов системы управления печкой, в результате чего воздух, который поступает в салон, нагревается либо охлаждается по мере необходимости. Отметим, что конфигурация моторедуктора «десятки» может существенно отличаться зависимо от года, в котором был выпущен автомобиль. Сам по себе моторедуктор выглядит как маленький электрический моторчик. Зачастую поломанное приспособление полностью меняется, поскольку выполнить его ремонт довольно проблематично.

Где находится моторедуктор

Расположен агрегат в подкапотном пространстве со стороны рулевого колеса, он установлен возле усилителя тормозов, поэтому не составит труда найти его.

Признаки неисправности моторедуктора ВАЗ 2110

Самый явный признак неработающего моторедуктора — значительное уменьшение скорости прогревания салона. Но если вентиляционная регуляция вовсе отсутствует, значит, скорее всего, есть проблемы с проводкой печки. Кроме того, автовладелец отмечает невозможность изменять температурный режим воздуха, подаваемый через систему отопления.

Причин выхода данного устройства из строя несколько:

  • Нарушение целостности электроцепи, силовой агрегат не получает напряжение от аккумулятора, в результате чего моторедуктор печки не может нормально функционировать.
  • Неисправность автономного блока, управляющегося отопителем, редуктор не способен обеспечивать нормальный температурный режим отопителя.

Как проверить работу моторедуктора отопителя 2110

Если с помощью ручки не удается контролировать температурный режим в салоне, в первую очередь, проверяется моторедуктор отопителя. Для проверки состояния микромоторедуктора следует подать электроэнергию с АКБ на его мотор при среднем положении ручки. Аналогично выполняется проверка контроллера, который тоже воздействует на возможность регулировки температуры воздуха.

Инструменты, приспособления, расходные материалы

Для замены моторедуктора печки вам потребуются такие материалы и инструменты:

  • Шлицевая и крестовая отвертки.
  • Набор гаечных ключей.

Замена моторедуктора печки ВАЗ 2110 старого образца

Порядок работ:

  1. Сначала необходимо снять рычаги дворников, для чего на каждом рычаге открутите крепежную гайку.
  2. Теперь приподнимите рычаг дворника и подденьте его отверткой, чтобы он вышел со шлицев.
  3. Далее снимаем утеплитель капота и жабо — это пластиковая накладка, защищающая ветровое стекло от повреждений. Чтоб добраться до требуемого элемента, демонтируйте трапецию с электромотором стеклоочистителя. Трапецию нужно снимать так, чтобы не повредилась металлическая рамка. Приподняв вверх данный компонент, отсоедините штекер питания, а затем крепежный элемент.
  4. Когда доступ к требуемому узлу будет получен, отсоедините два штекера, отвечающие за питание.
  5. Затем открутите три винта заслонки. При откручивании соблюдайте осторожность, конструкция должна быть у вас в руках. Когда вы выкрутите все винты, аккуратно достаньте моторедуктор, его необходимо тянуть в сторону, чтоб он сошел с крепежных мест.
  6. Устройство освобождено, можете его снимать.
  7. Далее приступаем к установке нового моторедуктора.
  8. При монтаже штифт рычага моторедуктора введите в прорезь рукоятки привода заслонки.
  9. Но если рычаг моторедуктора повернут так, что не удается выполнить вышеуказанное действие, следует двумя проводами подать напряжение 12 Вольт на контакты разъема электромотора (два желтых провода), чтоб рычаг принял требуемое положение.
  10. Установив микродвигатель, проверьте движение рукоятки привода заслонки от крайнего нижнего до крайнего верхнего положений при повороте рычага регулировки температуры в салоне.

Как заменить моторедуктор печки ВАЗ 2110 нового образца

Порядок действий:

  1. Удобнее работать при снятом стеклоочистителе, однако демонтировать его не обязательно.
  2. Отсоедините два разъема от моторедуктора, который расположен с правой стороны вакуумного усилителя тормозов.
  3. Выверните три крепежных винта.
  4. Снимите моторедуктор из корпуса отопителя, заслонка печки при этом упадет в положение «холодно».
  5. Для установки нового моторедуктора немного поверните вал в сторону «тепло», для чего при выключенном зажигании установите температуру на «горячо» и включите зажигание на одну секунду.
  6. Проверьте, входит ли вал и можно ли закрепить моторедуктор в прорезь рукоятки привода заслонки. При потребности необходимо еще раз провернуть вал, кратковременно включив зажигание.
  7. Если перестарались, поверните вал в позицию «холодно» и повторите операцию сначала.

Ремонт моторедуктора заслонки отопителя 2110 старого образца

Моторедуктор старого образца может иметь металлический или пластмассовый корпус. Со вторым вариантом намного легче работать, а вот устройство в корпусе из металла будет сложно снять так, чтобы не помять его. Нам уже известно как снять моторедуктор, так что сразу приступаем к его разборке и обнаружению неисправностей.

Снимите с вала адаптер, что вставляется в заслонку. Стопоров и клея здесь нет, поэтому можете смело тянуть его на себя. По всей длине корпуса находятся защелки. Чтобы справиться с ними, воспользуйтесь плоскими отвертками, которые необходимо вогнать между корпусом и язычком защелки. Совсем немного приподнимите проушину и вставьте вторую отвертку возле защелки. От поворотного движения половинки разомкнутся. Такие действия необходимо выполнить по всему корпусу.

Следите, чтобы мелкие детали не выпадали, иначе они могут потеряться. Полностью снимите вторую половину корпуса, стяните вверх с оси и снимите три шестерни. На другой половине корпуса останется электромотор с валом и шестерней.

При снятии электродвигателя осмотрите червячную шестерню. На ее конце находится сегмент, который удерживает в зацеплении пару шестерен и отвечает за центровку вала. Поскольку деталь мелкая, она может легко потеряться. В корпусе двигателя есть стопорный винт, препятствующий проворачиванию двигателя внутри корпуса.

Далее нужно извлечь мотор, снять шестерни с вала и сегмент. Тщательно осмотрите все детали на наличие дефекта или поломки. Если ничего подобного вы не обнаружили, идем дальше. В месте, где подсоединяются провода, части мотора фиксируются. Разогните подручными средствами и освободите донную часть.

Действовать необходимо осторожно и аккуратно, чтобы ничего не растерять и не сломать. Внутри находится постоянный магнит, который благодаря магнитному полю удерживает на своем месте якорь мотора. Необходимо взять в руку агрегат и, нажимая пальцем на вал, утопить его. Пальцами второй руки захватите якорь и разделите мотор на части. Обмотки довольно легко повреждаются, поэтому не следует хвататься за них. Вы увидите две щетки, крепящиеся к донной части. С помощью отвертки оттяните щетки за держатели. Отметим, что на конце якоря находится шайба, препятствующая легкому снятию щеток. Демонтировать ее нет смысла. Якорь имеет три обмотки, которые необходимо тщательно осмотреть и прозвонить тестером. Также осмотрите все демонтированные компоненты на наличие налета копоти, оплавлений и критичных потертостей. Сборка моторедуктора выполняется в обратном порядке.

Ремонт моторедуктора заслонки отопителя 2110 нового образца

Когда моторедуктор нового образца будет снят, следует разобрать корпус, удерживающийся за счет фиксаторов, которые следует аккуратно поддеть с помощью плоской отвертки.

В первую очередь осмотрите мотор на наличие поломок, для этого подсоедините его к разъему в двигательном отсеке.

Микромотор необходимо разобрать, для чего отогните отпрессованный бортик. Отметьте положение крышки относительно корпуса, что поможет при сборке сохранить у электродвигателя правильную полярность.

Если вы нашли неисправность в моторе, займитесь поисками обрыва. Если деталь работает, смажьте ее и шестерни на редукторе. Идеально подойдет силиконовая смазка, которую можно применять в широком температурном диапазоне.

Возможно, понадобится замена датчика положения заслонки, поэтому на него тоже следует обратить внимание. Собирается узел в обратном порядке.

Ремонт заслонки отопителя ваз 2110 ремонт своими руками

Подробно: ремонт заслонки отопителя ваз 2110 ремонт своими руками от настоящего мастера для сайта olenord.com.

Печка ВАЗ 2110 пожалуй самый проблемный и капризный механизм, во всей конструкции автомобиля. Без печки или неисправного радиатора отопителя салона на ВАЗ 2110 не обойтись, учитывая наш холодный климат. Если летом неработающая печка может вас и не беспокоить, то с наступлением холодного времени года часто выясняется, что печка на ВАЗ-2110 дует холодным воздухом. Сегодня постараемся очень подробно рассказать о устройстве, ремонте и замене отопителя на “десятке”. Текст для наглядности дополним фотографиями и видео.

Сразу скажем, что конструкция системы отопления на “десятке” принципиально отличается от того, что было на старых моделях ВАЗ. Самая главная особенность и отличие отопителя салона, это то что радиатор печки ВАЗ 2110 и его вентилятор находится не в салоне, а в моторном отсеке. У такой конструкции есть свои преимущества, например для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (торпедо).

Еще одно важное отличие, это электронное управление климатическими процессами в салоне. Для этого на ВАЗ 2110 установлена так называемая система автоматического управления отопителем (САУО). Фотография блока САУО далее.

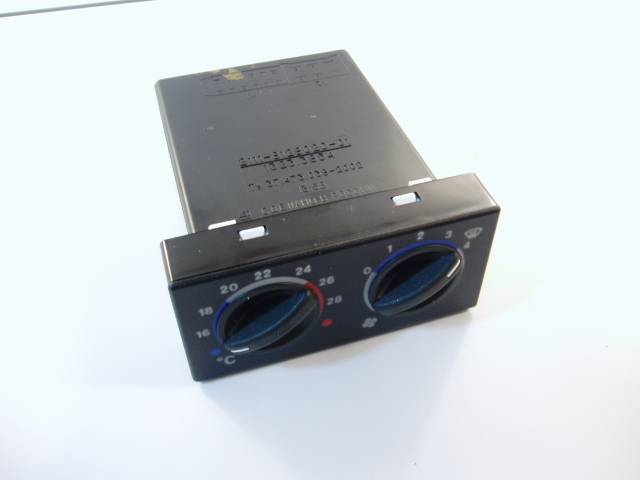

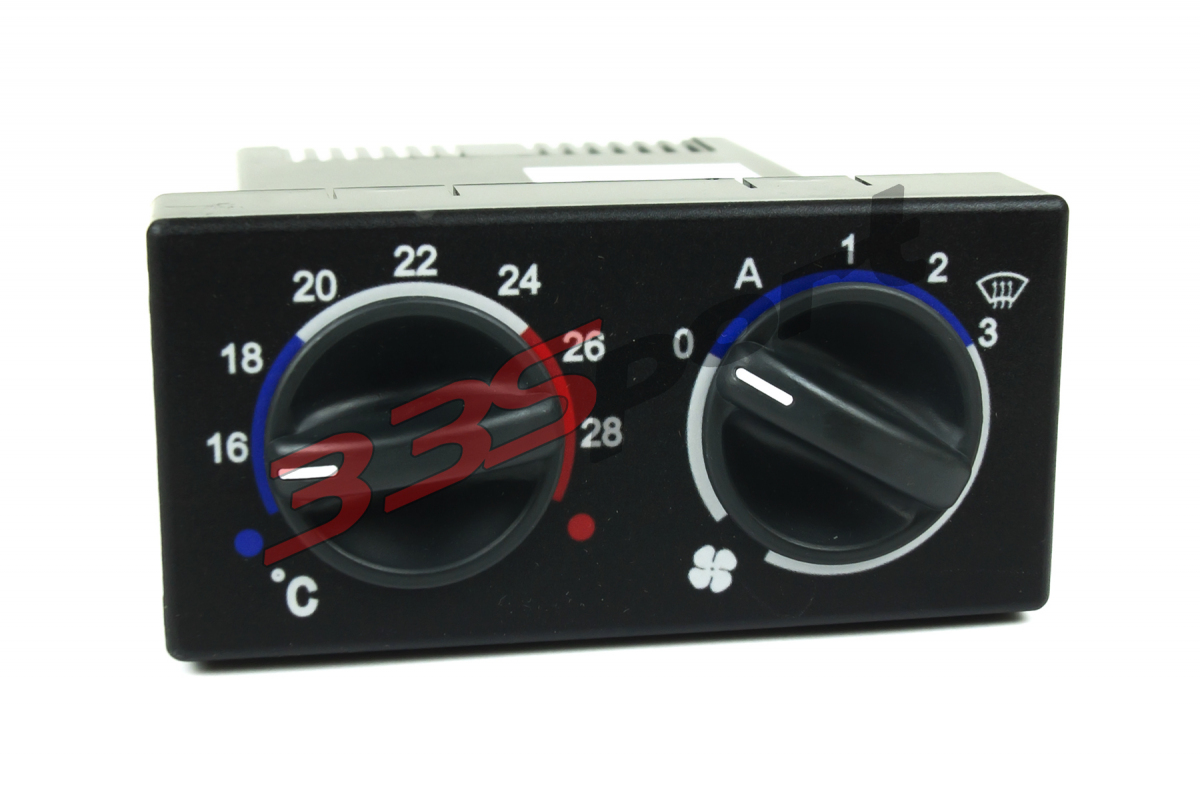

Кстати, блок САУО на “десятках” разного года выпуска различается. С 1996 года производилось 4 типа контроллера САУО. Стоит это учитывать при покупке блока в качестве запасной части. Именно этот прибор и управляет температурой в салоне и работой вентилятора. Возможна установка температуры от 16 до 28 градусов.

Но как же работает этот чудо прибор? На потолке салона “десятки” стоит температурный датчик или потолочный датчик воздуха со встроенным (очень небольшим) вентилятором, для циркуляции воздуха. Именно этот датчик и отправляет сведения о реальной температуре в салоне, а блок САУО дает команду микро моторедуктору (ММР), он в свою очередь открывает или закрывает основную заслонку, которая отвечает за доступ горячего воздуха в салон. При изменении температуры в салоне, потолочный датчик дает новый сигнал, срабатывает микро моторедуктор поворачивая заслонку, закрывая или открывая доступ горячего воздуха в салон. Таким образом автоматически поддерживается заданный температурный режим. Далее фотография схемы воздуховодов отопителя ВАЗ 2110.

Нет видео.

Видео (кликните для воспроизведения).

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух. Далее схематичное изображение устройства отопителя ВАЗ 2110.

Часто причиной плохой работы отопителя “десятки” становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка! Смотрим на фото.

Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от стекла к ногам.

Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Радиатор печки “десятки” расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.

Видео замены радиатора печки “десятки” старого образца.

Видео замены радиатора печки нового образца.

Кстати, при замене печки отопителя можно воспользовавшись случаем заменить и салонный фильтр ВАЗ 2110, что бы потом все заново не разбирать. Это поможет ощутить в салоне свежий воздух и теплоту отремонтированной печки ВАЗ 2110.

Транспортные средства концерна ВАЗ имеют один глобальный минус — печка машины. Несмотря на то что на автомобилях ВАЗ-2110 уже учтены некоторые недоработки в системе отопления, ситуация с распределением воздуха остаётся на недостаточном уровне.

Часто с наступлением холодов водители сталкиваются с проблемой некачественной работы отопительной системы автомобиля или с полным её отказом. Решать непредвиденную ситуацию приходится в срочном порядке, так как неправильное функционирование отопителя причиняет значительный дискомфорт для водителя и пассажиров и снижает показатель безопасного вождения.

Регулировка температуры в салоне транспортного средства производится посредством использования заслонки печки ВАЗ-2110, которая нередко выходит из строя. Рассмотрим подробно, как осуществить ремонт и замену заслонки отопителя ВАЗ-2110 своими руками.

В большинстве случаев неполадки печки проявляются с приходом холодов, когда она является одним из главных атрибутов, обеспечивающих комфорт в салоне транспортного средства. Распространённой проблемой в печках десяток является неправильное распределение потоков тёплого воздуха, который поступает в салон автомобиля. Нередко возникает ситуация, когда печка не реагирует на переключение температурных режимов и подаёт только холодный или только горячий воздух. И первый, и второй вариант приносит значительные неудобства для водителя.

Чаще всего при таких обстоятельствах виновником происходящего является заслонка отопителя ВАЗ-2110. Десятки, которые были выпущены до сентября 2003 года, оборудованы печками старого образца. Они укомплектованы пластиковыми заслонками, которым свойственно деформироваться от высоких температур. А также очень часто разрушается посадочное гнездо задвижки, что делает управление ею практически невозможным. При заклинивании задвижки в одном положении в салон подаётся только горячий или холодный воздух. Если, к примеру, в сторону лобового стекла поступает тёплый воздух, а к ногам водителя и пассажиров горячий, следовательно, заслонка не полностью открывается. В ситуации, когда задвижки совершенно не двигаются, надо проверять микроредуктор — приводной механизм детали.

Если проблема с самой заслонкой отопителя, тогда при переключении режимов будут слышны своеобразные щелчки, которые свидетельствуют о проворачивании её вала. В этом случае ремонт заслонки практически невозможен, необходимо заменить её новым изделием. В этих целях лучше приобрести вместо штатной пластиковой задвижки с поролоновым уплотнителем аналогичное изделие нового образца. Модернизированные заслонки изготовлены из металла и имеют резиновый уплотнитель. Заслонка нового образца отличается высокой стойкостью к высоким температурным режимам, более плотно прилегает к корпусу отопителя, благодаря усовершенствованному уплотнителю из резины.

Следующий элемент, который может влиять на работу задвижки — микроредуктор, управляющий её тягами. Если неслышно при переключении температурных режимов с помощью регулятора традиционного звука хода заслонок, тогда причиной может быть микроредуктор привода. При поломках он подвергается замене, потому что восстановление его работоспособности не даст долгосрочных результатов.

Ремонт заслонки производится только в ситуации, когда её перекосило или заклинило в определённом положении. Назвать это ремонтом очень сложно, это чаще всего вынужденная мера продления на короткий промежуток времени её функционирования. Если проблемы с задвижкой или её приводом имеются, то в скором времени всё же придётся разбирать печку и производить замену вышедших из строя деталей.

Ремонт заключается в установке задвижки на штатное посадочное место. Для этого разбирать полностью отопитель не потребуется. Достаточно при включённом зажигании попробовать с помощью ручной регулировки попытаться усадить задвижку на посадочное место. А также можно снять дефлектор и рукой попытаться активировать заслонку. Если она начала двигаться, значит, у вас получилась временная мера по устранению неисправности. Однако, как ранее было указано, это условное устранение проблемы. В случае заклинивания детали, в скором времени предстоит её замена, так как печка правильно функционировать не будет.

Если после восстановления производительности заслонки при включённом зажигании есть возможность только ручного управления задвижкой, тогда источником поломки является микроредуктор.

Осуществление замены заслонки отопителя не отличается значительными трудностями, однако, требует от исполнителя предельной внимательности. Для того чтобы добраться до задвижки, надо осуществить полный демонтаж печки. Основная часть работ по снятию печки будет производиться в моторном отсеке транспортного средства. Прежде чем заняться непосредственно разборкой печки, важно изначально отключить аккумулятор и слить охлаждающую жидкость с системы отопления. После этого производится демонтаж наладки лобового стекла, звукоизоляционного материала, вентилятора печки. Дальше надо отсоединить хомут крепления вакуумного шланга.

Следующий шаг — снятие фронтальной части корпуса отопителя. Работа отличается значительными сложностями, потому для упрощения снятия корпуса печки можно произвести дополнительно демонтаж панели приборов и с внутренней стороны салона открутить крепежи, на которых держится печка. После этого можно со стороны моторного отсека приподнять печку, снять скобы и винты крепления передней части отопителя. Только исполнив этот объём работ, передняя часть печки может быть демонтирована без затруднений.

Дальше необходимо отсоединить все шланги и патрубки, которые подходят к радиатору. После этого производится демонтаж заднего кожуха отопителя и радиатора. Только после произведённых манипуляций откроется доступ к заслонке. На этом подготовительный этап работ можно считать завершённым. После этого необходимо приступить непосредственно к замене заслонки печки ВАЗ-2110 новой деталью.

Демонтаж испорченной детали и установка новой не отличается значительными сложностями. Единственный вопрос, который может возникать при демонтаже, как снять тягу заслонки отопителя ВАЗ-2110. Она хоть и пластиковая, однако, чрезвычайно плотно сидит на валу. Для её демонтажа понадобится две отвёртки. Тонкой отвёрткой необходимо приподнять рычаг крепления, второй отвёрткой разжимаются пластиковые выступы тяги. После отсоединения тяги верхняя задвижка самостоятельно опустится вниз, так как её больше ничего не будет держать.

При установке новой детали необходимо обратить внимание на вилку, расположенную на оси задвижки. Её важно закрепить таким образом, чтобы она вошла в зацепление с рычагом. При правильном монтаже задвижка отопителя должна разместиться в приподнятом положении. В иной ситуации её будет невозможно отрегулировать и замена детали не даст желаемых результатов.

При установке новой детали некоторые водителя параллельно производят доработку тяг заслонок печки. Конструкция тяг имеет некоторые недостатки. При переключении рычага управления заслонками можно увидеть, что в любой позиции рычага поток воздуха в сторону ног водителя перекрыт либо первой, либо второй заслонкой. Для улучшения распределения потоков воздуха потребуется укорачивание регулируемой тяги на три деления. С этой целью надо отрезать выдвигающийся наконечник тяги. Такая несложная доработка поможет стать заслонке в требуемую позицию, что благоприятно отразится на распределении воздуха. Поток тёплого воздуха будет равномерно поступать к ногам водителя, боковым стёклам автомобиля и с центрального дефлектора.

После этого производится установка всех снятых деталей в обратном порядке, заливается охлаждающая жидкость. Внимательно необходимо отнестись к подсоединению патрубков и шлангов. Только герметичные соединения будут гарантировать качественное функционирование отопительной системы. После этого можно проверять работу заслонок и всей отопительной системы.

При замене заслонки печки ВАЗ-2110 одновременно необходимо произвести работу по проверке и, по необходимости, ремонту или замене микроредуктора отопителя. Он находится под накладкой ветрового стекла, там, где располагается вакуумный усилитель. Для его демонтажа необходимо снять два разъёма — микроредуктора и моторчика, а также открутить крепёжные винты. После этого из микроредуктора извлекается мотор и проверяется его работа путём подключения к блоку управления печкой. Если он неисправный, тогда нужно заменить деталь новым изделием. Возможен и ремонт моторчика, однако, только в крайне редких случаях.

В микроредуктор устанавливается рабочий моторчик и производится его монтаж на штатное посадочное место. Делать это необходимо очень внимательно, чтобы штифт мотора правильно зашёл в разъём рычага на задвижке отопителя.

После установки необходимо проверить движение рычагов привода заслонки, поворачивая регулятор температурных режимов в салоне транспортного средства. После проверки хода рычагов необходимо произвести сборку всех демонтированных элементов в обратном порядке.

Нарушение функционирования заслонки отопителя ВАЗ-2110 — распространённая неисправность, особенно в транспортных средствах с печками старого образца. Поломка в большинстве случаев обусловлена качеством пластиковых заслонок, которые очень часто подвергаются деформациям. Ремонт и замену задвижки печки ВАЗ-2110 возможно произвести своими руками без помощи профессионалов. Перед началом работы надо понимать, что для качественного ремонта и восстановления прежней функциональности отопительной системы предстоит полный демонтаж печки.

Несмотря на трудоёмкость предстоящих работ, результат порадует водителя и пассажиров теплом и уютом в салоне транспортного средства. Качество выполненный ремонт заслонки печки и её привода гарантирует стабильную работу отопительной системы автомобиля в любое время года.

Лучшие цены и условия на покупку новых авто

Общий вид металлической заслонки ВАЗ 2110

В автомобиле ВАЗ 2110 вентиляция салона – приточно-вытяжная. Регулирование температуры в салоне осуществляется с помощью воздушной заслонки, регулирующей подачу в салон горячего воздуха.
Автоматическая система управления отопителя поддерживает температуру в салоне с отклонением не более двух градусов Цельсия.

Прежде чем разобраться с причинами неисправности, следует знать принцип устройства и правила, по которым осуществляется вентиляция.
Итак:

При выходе из строя блока управления, температурного датчика с микровентилятором, микромотора, датчика положения заслонки отопителя лучше всего заменить новыми, иначе цена ремонта автомобиля может стать значительно больше при дальнейшей его эксплуатации с неисправными узлами.
Если перемещающаяся заслонка издает характерный звук, слышимый в салоне, а воздух не прогревается, значит заслонка или ее привод повреждены. В этом случае требуется замена заслонки отопителя ваз 2110 или замена привода заслонки отопителя ваз 2110.

Замена заслонки в отопителе ваз 2110 выполняется в случае:

  • Выхода из рабочего состояния.
  • Постоянного заклинивания. Случается это при перекосе заслонки или ее повреждении от коррозии. В этом случае отопитель можно не разбирать.
    Достаточно снять дефлектор, установленный в центре, и вручную активировать заслонку.

На автомобиле ВАЗ 2110 заслонки могут быть установлены старого или нового типа. Старая выполняется из пластика с поролоновым утеплителем, новая – металлическая, с резиновым уплотнителем.

Совет: В случае, если необходима замена заслонки отопителя ваз 2112 лучше использовать металлические устройства нового типа.

  • Сливаем из системы охлаждения жидкость.
  • От клеммы аккумуляторной батареи отсоединяется « — » провод.
  • Снимаются облицовка, накладка рамы на ветровом стекле и обивка шумоизоляции.
  • Снимается вентилятор отопителя.
  • От корпуса отопителя отсоединяется хомут вакуумного шланга.
  • Снимаются три пружинные скобы, которые крепят передний корпус воздухозаборника отопителя.

Совет: для того чтобы легче было открутить и закрутить винты крепления воздухосборника, можно снять панель приборов, открутить винты крепящие отопитель и приподнять его.

  • Отворачиваются винты крепления переднего корпуса.
  • Снимается передний корпус.
  • Освобождается радиатор от всех шлангов.
  • Снимается задний кожух отопителя.
  • Из отопителя вынимается радиатор.
  • Устанавливается новая заслонка, таким образом, чтобы вилка расположенная на оси заслонки была в зацеплении с рычагом.
  • Заслонка должна быть в поднятом состоянии.
  • Сборка отопителя выполняется в обратном порядке разборки.
  • Заливается охлаждающая жидкость.
  • Проверяется герметичность всех соединений и шлангов, работа заслонок, и всего отопителя.

Как выполняется замена заслонки отопителя на ваз 2110 хорошо видно на видео, аналогично производится и на автомобиле модели ваз 2112 замена заслонки отопителя.

Регулировкой заслонок своими руками устраняется подача части воздуха «на стекло» когда в положение «в грудь» или «в ноги» устанавливается в отопителе рычажок, управляющий потоками воздуха. На фото указаны узлы управления регулировки заслонки.

Регулировочный узел с расположением управляющего рычажка вертикально

2 – регулируемая тяга для установки заслонки «в грудь» — «в ноги»
3 – крепление тяги «в грудь» — «на стекло».
Для этого необходимо регулируемую тягу укоротить на три деления, бокорезами откусить выступающий на ней наконечник. После выполнения таких операций заслонка отопителя станет в нужное положение, а тепло от печки поступать в заданном направлении будет лучше.

Самая распространенная неисправность привода системы отопления – в салон поступает от печки только холодный или горячий воздух, независимо от положения рукоятки, предназначенной для изменения температуры подачи воздуха.
Когда вышел со строя моторедуктор заслонки отопителя ваз 2110 замена элемента производится после проверки работы САУО и моторедуктора.

  • Снимаются центральные сопла, рукоятка направления потока воздуха передвигается до конца влево, в этом случае весь воздух должен идти в салон.
  • Включается зажигание. Положение регулятора температуры меняется с «минимума» на «максимум», обозначенные синей и красной точками, соответственно.
  • Если обнаружено, что заслонка не движется, то, скорее всего, заклинил моторедуктор привода заслонки системы отопления.
  • Включается зажигание, рукоятка температуры переводится из крайних положений влево и вправо, заслонку очень осторожно нужно подергать рукой, если она заработала, причина в неисправности моторедуктора.
  • Из последнего вынимается моторчик и ремонтируется или заменяется новым.

Таким образом может выполняться замена моторедуктора заслонки отопителя ваз 2110.

  • Отсоединяется от аккумуляторной батареи «минусовый» провод.
  • Снимается облицовка и накладка ветрового окна.
  • Отсоединяются разъем моторедуктора, который расположен за вакуумным усилителем, и разъем потенциометра микромотора.
  • Отворачиваются саморезы, и вытаскивается моторедуктор привода заслонки.
  • Используя тонкую отвертку, освобождаются зацепы корпуса, и вынимается моторчик.
  • Проверяется его работа, подсоединением к питанию от САУО.
  • Моторчик можно заменить или попытаться исправить.

Инструкция по ремонту моторчика:

  • Снимается крышка. Для этого отгибается в двух местах опрессованный бортик.
  • Проверяются, в каком состоянии: коллектор, щетки и подшипники.
  • Если детали можно отремонтировать или заменить, моторчик собирается.
  • Подшипники смазываются силиконовой смазкой.
  • Если на шестерне редуктора срезались зубья ее лучше заменить.
  • После сборки проверяется работоспособность моторчика и выполняется сборка моторедуктора.
  • Штифт рычага устройства вводится в прорезь рычага на приводе заслонки управления отопителем.
  • Необходимо, чтобы рычаг моторедуктора был повернут в нужное положение. Для этого двумя проводами нужно подать напряжение 12 В на разъем электродвигателя.
  • После установки моторедуктора проверяется движение рычага управления отопителем в приводе заслонки от крайнего верхнего положения, до крайнего нижнего, при повороте ручки, с помощью которой задается температура воздуха внутри салона.

Исправная работа системы отопления делает автомобиль уютным и теплым средством передвижения. Каждый автовладелец должен следить за ее состоянием и своевременно проводить ремонт всех элементов.

Нельзя сказать, что качество сборки автомобилей концерна АвтоВАЗ находится на крайне печальном и низком уровне. Но и образцовыми эти машины тоже не назовешь. Так или иначе, если грамотно ухаживать на авто, следить за ним, проводить периодическую профилактику, дорогостоящие случаи ремонта сведутся к минимуму.

Автомобиль — это средство передвижения, имеющее определенный уровень комфорта. За комфорт водителя и его пассажиров в ВАЗ 2110 частично отвечает печка . В ее конструкции случаются разные проблемы, и заслонка печки на ВАЗ 2110 исключением не является. Роль данного узла заключается в том, чтобы поддерживать заданную пользователем температуру.

Причины поломки заслонки бывают разные

Когда редуктор функционирует, но заслонка все равно не совершает повороты, можно услышать характерные звуки — щелчки . Это говорит о том, что внутри гнезда поворачивается вал квадратной формы.

Излечить подобную неисправность можно одним единственным способом — извлечь старую заслонку из пластика с утеплителем из поролона, и поменять ее на новую, современную. Заслонки нового образца выполняют из металла, а уплотнитель для нее — из резины.

Если вы не хотите тратить огромные деньги на ремонт и замену устройства, нужно для начала проверить, потребуются ли подобные манипуляции. Для этого сместившуюся заслонку можно попробовать вернуть на свое законное место.

  • Включите зажигание;
  • Переключайте регулятор в различные положения;
  • Вручную двигайте заслонкой;
  • Так ее можно вернуть в исходное положение.

Разумеется, сперва предстоит демонтировать дефлектор, чтобы получить доступ к заслонке. Если подобный метод сработает, заслонка сможет вновь работать, как и прежде, а значит, на регулятор она будет реагировать.

Но полноценной мерой восстановления функциональности заслонки это считать нельзя, поскольку если гнездо уже расшатано, дальше нормально работать узел не сможет. Сначала вы раз за разом будете применять полумеры, описанные выше, но со временем все равно придется заменить заслонку печки на ВАЗ 2110.

Если любой из указанных узлов перестал нормально работать или полностью вышел из строя, тогда заслона печки не будет работать на ВАЗ 2110. Требуется только ее замена. Игнорирование проблемы приведет к еще большим затратам на ремонт в будущем.

Чтобы выполнить замену устройства, придется выполнять ряд последовательных действий. Работа не особо простая, но сделать ее своими руками более чем реально:

  • Слейте из системы отопления всю охлаждающую жидкость;
  • Отключите аккумуляторную батарею. Для этого просто снимается минусовая клемма;
  • Снимите облицовку, накладку лобового стекла и шумоизоляцию;
  • Демонтируйте вентилятор от печки;
  • Отсоедините хомуты вакуумного патрубка от корпуса отопителя;
  • Демонтируйте передний корпус воздухозаборника отопителя. Здесь точно спешить не стоит. Для облегчения демонтажа рекомендуем снять приборную панель. Внутри салона откручиваются крепежи, которые удерживают отопитель, а потом приподнимается;
  • Снимите пружинные скобы, гайки крепежа и передний корпус;
  • Отключите от радиатора все шланги;
  • От отопителя отсоедините задний кожух;
  • Из печки достаньте радиатор.

После проведенных манипуляций вы наконец сможете заменить заслонку.

После этого выполняйте обратную процедуру сборки согласно этапам демонтажа. Залейте назад в систему жидкость охлаждения и проверьте, работает ли новая заслонка на своем месте. Важно убедиться в отсутствии протечек и не плотности соединений шлангов.

Включите печку и проверьте, как ведет себя отопитель. Если все в норме, вы провели грамотную и успешную работу, с чем мы вас и поздравляем.

Меняя заслонку, не забудьте проверить функциональность привода.

Если микромоторедуктор не работает, его придется отремонтировать или просто заменить на новый.

  1. Сняв облицовку и накладки с лобового стекла, непосредственно за вакуумным усилителем вашей «десятки» вы обнаружите микромоторедуктор. Отключите от усилителя два разъема — микромотора и микромоторедуктора.Теперь отвинтите саморезы и
  2. извлеките микромоторедуктор. Из него вам предстоит извлечь мотор.
  3. Подключите его к САУО, чтобы проверить работоспособность.

Если устройство не работает, можно попытаться его отремонтировать. Для этого:

  • Немного отогните спрессованный бортик и демонтируйте крышку;
  • Проверьте, в каком состоянии находится коллектор, щетки и подшипники;
  • Замените указанные компоненты или подправьте их;
  • Если зубцы шестерни стерлись на редукторе, его придется заменить;
  • Подшипники обязательно смажьте. В идеале следует использовать смазку на силиконовой основе;
  • Если указанные меры не помогли, просто установите новый агрегат.

Взаимозаменяемость моторедукторов

Когда работа по восстановлению функциональности ММР закончена, установите его на место. Для этого:

  • Введите в прорезь рычага штифт рычага микромоторедуктора. Он находится на приводе заслонки;
  • Если рычаг повернут не должным образом, на двумя проводами подайте напряжение в 12В на контакты разъема мотора. Тут речь идет о желтых проводах. Так вы сможете вернуть рычаг в правильное положение;
  • Установив микромоторедуктор, проверьте его на предмет работоспособности, плюс проследите, как двигается привод заслонки вашего отопителя, исправно ли «пашет» рычаг управления печкой для регулировки температуры.

Выполним ремонт или замену заслонки и привода печки, вы сможете вернуть отопителю прежнюю функциональность и самостоятельно определять, какой температурный режим будет установлен внутри салона вашего ВАЗ 2110.

Печка ВАЗ 2110 пожалуй самый проблемный и капризный механизм, во всей конструкции автомобиля. Без печки или неисправного радиатора отопителя салона на ВАЗ 2110 не обойтись, учитывая наш холодный климат. Если летом неработающая печка может вас и не беспокоить, то с наступлением холодного времени года часто выясняется, что печка на ВАЗ-2110 дует холодным воздухом. Сегодня постараемся очень подробно рассказать о устройстве, ремонте и замене отопителя на “десятке”. Текст для наглядности дополним фотографиями и видео.

Сразу скажем, что конструкция системы отопления на “десятке” принципиально отличается от того, что было на старых моделях ВАЗ. Самая главная особенность и отличие отопителя салона, это то что радиатор печки ВАЗ 2110 и его вентилятор находится не в салоне, а в моторном отсеке. У такой конструкции есть свои преимущества, например для замены радиатора отопителя или вентилятора печки не нужно полностью разбирать переднюю панель (торпедо).

Еще одно важное отличие, это электронное управление климатическими процессами в салоне. Для этого на ВАЗ 2110 установлена так называемая система автоматического управления отопителем (САУО). Фотография блока САУО далее.

Кстати, блок САУО на “десятках” разного года выпуска различается. С 1996 года производилось 4 типа контроллера САУО. Стоит это учитывать при покупке блока в качестве запасной части. Именно этот прибор и управляет температурой в салоне и работой вентилятора. Возможна установка температуры от 16 до 28 градусов.

Но как же работает этот чудо прибор? На потолке салона “десятки” стоит температурный датчик или потолочный датчик воздуха со встроенным (очень небольшим) вентилятором, для циркуляции воздуха. Именно этот датчик и отправляет сведения о реальной температуре в салоне, а блок САУО дает команду микро моторедуктору (ММР), он в свою очередь открывает или закрывает основную заслонку, которая отвечает за доступ горячего воздуха в салон. При изменении температуры в салоне, потолочный датчик дает новый сигнал, срабатывает микро моторедуктор поворачивая заслонку, закрывая или открывая доступ горячего воздуха в салон. Таким образом автоматически поддерживается заданный температурный режим. Далее фотография схемы воздуховодов отопителя ВАЗ 2110.

Многие владельцы “десяток” жалуются на то, что в какой то момент печка постоянно дует холодным воздухом и никакие повороты рукояток системы автоматического управления отопителем, никак не спасают ситуацию. Проблем и неисправностей может быть масса. Например, неисправен сам контроллер САУО, потолочный датчик или микро моторедуктор, который просто не открывает или не закрывает заслонку. Еще одна причина, это воздух (воздушная пробка) в радиаторе отопителя, который просто не способен нагревать проходящий через него воздух. Далее схематичное изображение устройства отопителя ВАЗ 2110.

Часто причиной плохой работы отопителя “десятки” становится заслонка печки ваз 2110. Заслонка может не плотно закрываться или плохо открываться. Сама заслонка отопителя изготовлена из пластика, который может со временем деформироваться и плохо работать. Многие автовладельцы покупают металлическую заслонку и меняют её своими силами. Как проверить работоспособность и оценить состояния заслонки печки? Все довольно просто, снимаете центральный дефлектор воздуховода и вот она заслоночка! Смотрим на фото.

Дальше внимательно осматриваете заслонку, включаете печку, поворачиваете регуляторы на блоке САУО и смотрите работает ли заслонка вообще. Как она перемещается, плотно ли прилегает. Если она не реагирует на команды, значит проблема может быть вовсе и не в ней. За одно можете посмотреть, работает ли рычаг перенаправления воздушного потока от стекла к ногам.

Определить работоспособность вентилятора печки довольно просто, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда прежде чем бросаться менять вентилятор печки, необходимо убедится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ 2110 расположен не в салоне, а в подкапотном пространстве. Что бы до него добраться, вам необходимо будет снимать специальный фартук, который отделяет моторный отсек от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Собственно фото для наглядности ниже.

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуть левее. Его необходимо вытащить и почистить. Если никто до вас фильтр не менял, за долгие годы эксплуатации он серьезно забит мусором и препятствует нормальной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Радиатор печки “десятки” расположен там же, где и вентилятор, то есть под капотом (см фото выше). Что бы его снять вам необходимо сначала вытащить из кожуха отопителя вентилятор. Если вы замечаете в салоне странный запах, поднимите половички, если там лужицы из тосола или антифриза, значит радиатор печки ВАЗ 2110 потек. Хотя возможно уже не держат хомуты… в любом случае придется разбирать и выяснять причину протечки. Далее предлагаем пару видео роликов демонстрирующих процесс разборки, снятия фартука, вентилятора печки, салонного фильтра и радиатора отопителя.

Видео замены радиатора печки “десятки” старого образца.

Видео замены радиатора печки нового образца.

Кстати, при замене печки отопителя можно воспользовавшись случаем заменить и салонный фильтр ВАЗ 2110, что бы потом все заново не разбирать. Это поможет ощутить в салоне свежий воздух и теплоту отремонтированной печки ВАЗ 2110.

Отопительная система автомобиля является необходимым элементом для наших суровых зим. Печка ВАЗ 2110 позволяет достаточно хорошо нагреть салон, чтобы не замерзнуть. Как показывает практика, надежность работы отопления отечественных автомобилей не может в полной мере удовлетворить требованиям автолюбителей. Она отказывает в самый неподходящий момент, когда за окном холод. Печка ВАЗ 2110 относится к таким устройствам, и поэтому умение отремонтировать ее самостоятельно помогает в сложной ситуации.

Система отопления ВАЗ состоит из самого источника тепла (печки), системы распределения тепла по салону и системы управления. Система отопления и распределения тепла совмещена с системой вентиляции салона. Управление потоком тепла производится воздушной заслонкой (в старых конструкциях использовался кран). Воздух, который подается в салон, подогревается, проходя через радиатор печки ВАЗ 2110, и распределяется по распределительной системе.

Большая часть потока нацеливается на лобовое стекло и боковые стекла, через дефлекторы, снабженные заслонками, а также в центр салона. Другой поток направляется к ногам водителя и рядом сидящего пассажира (через две пары дефлекторов, размещенных на уровне пола и уровне колен человека), а также через тоннель на полу и два воздухоотвода под передними сидениями к заднему сидению, на уровне пола.

Вентилятор печки ВАЗ обеспечивает три режима: низкую и среднюю скорость и автоматический выбор скорости (по сигналу блока управления). Электродвигатель печного вентилятора — коллекторный, постоянного тока. Потребляемый ток при наибольшей скорости вращения — 14 А. Установка режима скорости электродвигателя производится путем изменения его подключения к аккумулятору автомобиля, напрямую (максимальная скорость) или через дополнительное сопротивление.

Этот резистор имеет изменяемое сопротивление 0,23 Ом и 0,82 Ом. Если в цепь подключается наибольшее сопротивление, то вентилятор вращается с низкой скоростью, а если меньшее (0,23 Ом) — то со средней скоростью. При ремонте печки ВАЗ 2110 не рекомендуется снимать лопасти вентилятора с вала электродвигателя: это может привести к нарушению балансировки. Электродвигатель ремонту не подлежит (кроме зачистки контактов коллектора), при выходе из строя его целесообразно заменять вместе с лопастями вентилятора.

Радиатор печки ВАЗ располагается ниже приборной панели и имеет пластиковый кожух. Он содержит два пластиковых бачка (один из них, левый, имеет штуцер для отвода пара) и два ряда алюминиевых трубок с пластинами. В зависимости от того как расположены заслонки, через радиатор пропускается изменяемый поток забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вовсе), а остальной воздух направляется в воздухоотводы, минует радиатор. Печка ВАЗ 2110 нового образца управляется сигналами, поступающими от электронного блока.

Блок получает информацию о температуре в салоне от датчика, размещенного на потолке и снабженного микровентилятором. При необходимости блок может задействовать микродвигатель, управляющий заслонками отопителя. Электрический микродвигатель имеет датчик положения заслонки печки (кольцевой резистор).

Информация от этого датчика направляется в блок управления, который выключает микродвигатель, если заслонка займет заданную позицию. Система отопления ВАЗ нового образца имеет автоматический режим (положение «А»), в котором блок управления обеспечивает, помимо контроля за редуктором двигателя, еще и контроль вращения вентилятора.

Обычно неисправности печки выявляются при наступлении сезона отопления, хотя профилактику следует проводить в теплое время года. С наступлением зимы водители начинают замечать, что система отопления ВАЗ 2110 плохо работает или совсем не желает работать. Можно выделить несколько видов неисправностей, при которых потребуется ремонт печки:

  1. Температура отопителя не поддается регулировке.
  2. Неисправности заслонок или редуктора.
  3. Протечка жидкости в радиаторе.
  4. Поломка потолочного датчика температуры.
  5. Выход из строя блока управления.

Часто отопитель ВАЗ 2110 греет плохо из-за своего радиатора. Следовательно, надо проверить, горячий ли радиатор. При необходимости производится его замена. Сложности с обогревом могут появиться по причине отсутствия жидкости в системе охлаждения двигателя автомобиля. В первую очередь следует замерить уровень жидкости. Чтобы проверить, в каком состоянии находится печка ВАЗ, придется снять центральные дефлекторы. Для этого отгибаются усики и сдвигается заслонка. Установка, замена или модернизация печки ВАЗ потребуют использования такого инструмента, как:

  • отвертка;
  • плоскогубцы;
  • пинцет;
  • набор торцевых и гаечных ключей;
  • нож;
  • ножницы;
  • молоток;
  • киянка;
  • зубило;
  • штангенциркуль.

Когда температуру в салоне не удается контролировать, причинами могут стать отклонения в работе блока управления или неисправность заслонки. Если виной всему стал контроллер печки, то не проходит команда на выдвижение заслоночного элемента. Надо сразу же проверить датчик температуры, размещенный на потолке.

Проверку можно провести неоднократным изменением положения рычага установки температуры. Прогрев потока воздуха можно проанализировать тактильным методом — путем определения работоспособности датчика в крайнем расположении ручки.

Для проверки самой печки придется извлечь центральные дефлекторы. Доступ к заслонке возникает через отсек двигателя. Модернизация печки ВАЗ в этом случае — это замена старой заслонки на алюминиевую взамен пластиковой. Наибольший объем усилий потребуется, когда нужна замена радиатора печки, так как должна быть снята вся система отопления ВАЗ.

В случае если вентилятор выдает только холодный воздух, можно считать, что неисправна печка; причем с вероятностью 90% виноват моторедуктор, и поможет только его замена. Система отопления ВАЗ при этом ремонтируется в следующем порядке:

  1. Демонтируются дворники.
  2. Жабо отстраняется в сторону.
  3. Выкручиваются три крепежных шурупа.
  4. Отодвигаются провода.
  5. Извлекается старый и устанавливается новый моторедуктор.
  6. Производится сборка в обратном порядке.

При плохом поступлении теплого воздуха по вине воздуховода напрашивается небольшая модернизация печки ВАЗ, каналов для воздуха. Доработка проводится двумя способами: посредством установки системы гофрированных шлангов и с помощью утепления боковых панелей, связанного в основном с заклеиванием щелей и зазоров. Гофры применяются диаметром 40 мм, а щели герметизируются монтажной пеной.

Система отопления ВАЗ, если она установлена до 2006 г. имеет печки старого типа. В связи с этим целесообразна замена на печки нового образца. Так, достаточно эффективно показали себя отопители 2112-01 и 2112-02. Можно установить предпусковые обогреватели, ускоряющие нагрев. Следует отметить особенности замены отопления ВАЗ 2110 инжектор, которое все чаще устанавливается на автомобилях.

Основное содержание такой системы — установка 6-дырочного термостата взамен штатного в системе охлаждения двигателя. Профилактика хорошей работы отопительной системы может включать кардинальные меры:

  • замена отопителя на печку нового образца;
  • доработка и модернизация печки ВАЗ;
  • изменение схемы управления;
  • новая система отопления ВАЗ 2110 инжектор.

Очень неприятно находиться в машине, когда в салоне холодно. Самостоятельная наладка и доводка печки ВАЗ позволит обеспечить нужный комфорт.

Нет видео.
Видео (кликните для воспроизведения).

Автор статьи: Петр Морокин

Приветствую! Меня зовут Петр. Я с юности любил собирать автомодели и парапланы, позже мое хобби выросло в нечто большее и я долгое время работал мастером в компании “муж на час”. За многолетний опыт в моей копилке оказались огромное количество различных схем и реализаций ремонта и монтажа своими руками различных устройств. Не все “рецепты” принадлежат мне, но считаю что такие знания должны быть в открытом доступе. Это и стало причиной создать данный сайт.

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 4.6 проголосовавших: 23

Ремонт блока управления отопителем ВАЗ-2110

Качественная работа печки автомобиля в зимнее время — это одно из главных условий для комфортного вождения. В отечественных транспортных средствах, даже в новых моделях, отопитель является одним из проблемных элементов, который очень часто выходит из строя. И если летом на это можно закрыть глаза, то в холода сразу же приходится принимать меры для устранения проблемы.

Для ликвидации неисправности для начала важно диагностировать, какой элемент отопительной системы автомобиля вышел из строя, и отремонтировать неработающий узел. Проще всего обратиться к специалистам за помощью, однако их услуги не очень дёшево оцениваются. Очень часто владельцы транспортных средств занимаются устранением неисправностей и ремонтом отопителя самостоятельно, так как отечественные автомобили отличаются высокой ремонтопригодностью.

Регулятор отопителя на приборной панели ВАЗ 2110

В этой статье пойдёт речь о том, как диагностировать неисправность блока управления отопителем ВАЗ-2110 и отремонтировать его своими руками.

Особенности конструкции блока управления печкой ВАЗ-2110

Одна из распространённых проблем отопительной системы, с которой сталкиваются владельцы ВАЗ-2110 — это выход из строя или неправильное функционирование блока управления печки. Десятки с завода оборудованы печками, координирование которых происходит через систему автоматического управления отопителем. Сокращённо систему называют блоком САУО. Основными показателями его неисправности является работа отопительной системы не во всех режимах. Если не работает одна или несколько скоростей печки, то чаще всего проблема в блоке САУО. Благодаря электронному модулю ВАЗ-2110 в салоне автомобиля поддерживается заданная водителем температура.

Схема системы автоматического управления отопителем: 1 – электродвигатель вентилятора; 2 – дополнительный резистор; 3 – контроллер; 4 – монтажный блок; 5 – выключатель зажигания; 6 – датчик температуры воздуха в салоне; 7 – выключатель рециркуляции; 8 – клапан рециркуляции; 9 – микромоторедуктор привода заслонки отопителя; А – к выключателю освещения приборов; В – к источникам питания

Прежде чем приступить к ремонту отопителя ВАЗ-2110, надо выяснить, какая именно печка стоит на вашем транспортном средстве. Автомобили, которые были выпущены до сентября 2003 года, оборудованы печками старого образца. Соответственно, есть значительные отличия в конструкции, на которые при ремонте важно обратить внимание.

Блок САУО состоит из электронных элементов, координация которыми происходит с помощью рукояток на центральной консоли машины.

Блок управления печкой ВАЗ-2110 оборудован контроллером с двумя рукоятками. Правая рукоятка отвечает за включение определённой скорости вентилятора. За переключение его скоростей непосредственно отвечает дополнительный резистор. В печках старого образца стоят резисторы на две или три скорости вентилятора. В печках нового образца стоит модифицированный резистор РДО 2123–2118022. Блок координирования работы усовершенствованной модели печки имеет четыре скорости и не имеет режима авто.

Блок управления усовершенствованной моделью отопителя ВАЗ 2110

Левая рукоятка отвечает за включение температурного режима в салоне транспортного средства. В зависимости от положения рукоятки подаётся информация о заданной температуре воздуха на микроредуктор привода заслонки и с помощью контроллера устанавливается необходимое положение задвижки. С помощью регулятора можно выставить температурный режим от шестнадцати до тридцати градусов за Цельсием.

До 2003 года в автомобилях были установлены печки старого образца с четырёх- и пятипозиционными контроллерами, которые на сегодня сняты с производства, и их очень тяжело найти. А также простой блок управления отопителем ВАЗ-2110 не подходит на модели машин, которые выпускались после 2003 года и оборудованы с завода модифицированными печками.

Соответственно, прежде, чем покупать детали для ремонта системы отопления транспортного средства, надо посмотреть в технической документации, какая именно модель отопителя стоит на вашей десятке. Отличаются печки не только блоком САУО, а и радиатором отопителя, микроредуктором, резисторами.

Диагностика исправности и демонтаж блока управления печкой

Модуль САУО находится на центральной консоли машины и отвечает за правильный обогрев салона. Ремонт блока управления печкой ВАЗ-2110 требует определённых знаний в электронике, потому прежде, чем приступить к ремонту детали, надо определить, действительно ли проблема в самом электронном модуле.

Для этого надо изначально демонтировать агрегат и установить на его место заведомо исправную деталь. Возьмите блок САУО у друзей или в сервисном центре для диагностики отопительной системы вашего авто.

Прежде чем выполнять какие-либо работы в автомобиле, которые касаются электроники и проводки, отключите питание аккумулятора во избежание замыкания или перегорания электронных элементов.

Дальше можно приступать непосредственно к снятию агрегата, через который производится координирование функциональности печки. Для этого изначально демонтируются кнопки, которые находятся по бокам печки. Регуляторы отопителя обязательно надо переключить в нулевые позиции. Только после этого можно вытянуть модуль. Делать это надо очень аккуратно, так как к задней стороне агрегата подключены штекеры питания. Как только вы их увидите, их надо осторожно отсоединить, чтобы не повредить контакты. На этом демонтаж можно считать завершённым.

На штатное посадочное место устанавливается рабочий блок, и проверяется работа отопительной системы автомобиля. Если с новым агрегатом печка функционирует правильно, значит, неисправность в самом блоке САУО. В ином случае надо диагностировать другие элементы отопительной системы.

Ремонт блока управления отопителя ВАЗ-2110 своими руками

Если выяснилось во время диагностики, что проблема именно в модуле управления печкой, значит, его необходимо попытаться отремонтировать или установить новую деталь. Так как цена на новые электронные агрегаты довольно высокая, правильным решением будет произвести ремонт управляющей детали, тем более что для этого необходимы лишь базовые знания электроники, умение пользоваться тестером и паяльником при необходимости.

Прежде чем приступить к работе, надо разобрать блок управления отопителем. Для этого с демонтированного предварительно электронного модуля снимается с защёлок передняя крышка с регуляторами. Дальше отсоединяется специальная стеклянная накладка. С помощью отвёртки откручиваются два винта на передней панели агрегата и один на задней стенке. После этого верхнюю крышку модуля можно снять, делать это надо очень аккуратно, чтобы не повредить контакты внутри детали.

Внутри модуля имеются электронные дорожки, контакты и резисторы, которые отвечают за качественное функционирование контроллеров отопительной системы автомобиля. Надо провести осмотр всех контактов, электронных дорожек на плате, резисторов и перемычек. От высоких рабочих температур может сильно нагреваться плата, что повлечёт за собой отсоединение контактов. Особое внимание надо обратить на места подачи питания, произвести зачистку контактов. Если есть видимые повреждения электронной цепи, необходимо осуществить пайку повреждённых элементов. Параллельно с помощью тестера и омметра проверяется функциональность электронных элементов и резисторов, которые находятся на плате. При необходимости производится замена неработающих деталей на плате модуля САУО.

Надломленная перемычка на плате блока управления отоплением ВАЗ 2110

После устранения неполадок блок управления отопителя собирается в обратном порядке и устанавливается на своё штатное место. Дальше надо подключить питание аккумулятора и проверить работу отопительной системы транспортного средства, при необходимости производится регулировка контроллера отопителя.

Регулировка контроллера печки

Завод-производитель предусматривает обогрев салона до указанной температуры за пятнадцать минут с отклонением до двух градусов. Ручкой контроллера надо выставить комфортный температурный режим в салоне машины.

Чтобы проверить правильное функционирование печки, используйте обычный ртутный комнатный градусник. Если по истечении пятнадцати минут салон не прогрелся до необходимой температуры, контроллер необходимо отрегулировать.

Для этого вытяните обратно модуль управления печкой и вращайте регулятор температурного режима сначала до максимального значения, потом в обратную сторону. После проведения таких действий установите агрегат на место и ещё раз проверьте работу печки.

Параллельно надо произвести проверку работы заслонок отопителя. Если при переключении температурных режимов присутствуют посторонние звуки, тогда надо проверить состояние заслонок. Если холодный воздух поступает хорошо, а горячий почти не поступает — тогда неисправна нижняя заслонка. При отсутствии нормального потока холодного воздуха при хорошем поступлении горячего — проблема с верхней заслонкой. Причина может быть в деформации заслонок под действием воздуха разных температур. В этом случае лучше заменить штатные пластиковые заслонки алюминиевыми аналогами, которые более стойкие к температурным перепадам.

После регулировки контроллера все элементы отопителя устанавливаются на штатные места. Сборка производится в обратном порядке.

Подведём итоги

Неисправности блока управления печкой ВАЗ-2110 могут повлечь за собой как некорректное функционирование отопительной системы автомобиля, так и полный отказ работы печки. В холодную пору года это отразится не только на комфортном пребывании в салоне автомобиля, а и на безопасном вождении для водителя транспортного средства.

Ремонт блока управления печкой можно произвести собственными силами, имея базовые знания по электронике, желание работать и повышать свой комфорт.

Качественный ремонт и своевременные регулярные проверки блока перед наступлением холодов помогут вам сэкономить деньги на услугах по ремонту печки в сервисных центрах и покупке дорогостоящих элементов отопительной системы.

Ремонт электромотора отопителя - СиличЪ

Ссылки: система охлаждения, контроллер печки, теплоизоляция моторного отсека,  отопитель на УАЗе

Проблема с вентилятором отопителя уже давно волновала меня.

На протяжении 2х лет в сырую погоду я слышал свист, который, правда, потом заканчивался, если я переключался на самый мощный обдув, и возвращался обратно к спокойному. Иногда и это не помогало.

Сами знаете, такие звуки не приносят радости в Мерседесе. А проблема эта, я знаю, есть у многих. С наступлением холодов, которые мы друзья испытали в этом году, свист стал понемногу переходить в рокот...

Причём звук такой, что полное ощущение того, что крыльчатка задевает за что то. В салоне находиться стало просто невыносимо. А так как двигатель вентилятора находится под решёткой сразу за капотом, то и на улице этот звук слышно прекрасно. Прохожие при проезде возле остановок и на перекрёстах, с недоумением поглядывают, и стараются не приближаться... Начитавшись всяких ужасов про замыкание , возгорание и другие прелести связанные с поломкой, я решил снять и разобрать моторчик.

Но погода стояла уж больно морозная и я всё ждал что потеплеет..

И вот наконец то потеплело - Минус 17 ... Решив что ждать больше невозможно, я отправился на стоянку и приступил к демонтажу.

Описание снятия моторчика я почти пропущу, так как инфу по этому вопросу можно найти на сайте MBClubа . Скажу только, что снять моторчик несложно, сложно снять защитный кожух, вернее извлечь его, не сломав. Может он и остался бы цел, если бы пластик был более мягкий а мороз не такой сильный. Долго возиться при -17 градусах как то не прёт. Короче, что случилось с защитой вентилятора, вы видите сами...

Я конечно починю его, хотя пока не знаю как. Но уверен, что всё будет сделано прилично. Он, безусловно, нужен герметичный сверху, так как защищает дв. вентилятора от воды, которая льётся через решётку.

Но это всё мелочи, да и рассказ не об этом.

Итак, для починки моторчика нам нужно:

Втулка от моторчика печки ВАЗ 2108 либо от другого моторчика, совершенно не важно какой машины, главное, чтобы она одевалась по возможности без люфта на вал ротора (8мм). Я, например, на работе нашёл много всяких моторчиков отопителей, и разобрал на всякий случай штук 5. Удалил из них втулки, чтобы использовать их в качестве доноров.

Нужен молоток , пара отвёрток, не очень больших (плоских), зубило (но не машина этой марки, а инструмент одноимённого названия, лучше маленькое 10 мм. И, желательно, сточенное немного наискось. Будете развальцовывать, поймёте, что так удобнее. Нужно немного масла. Смазка (честно скажу, не знаю какая лучше). Была возможность смазать высокотемпературной, но я всё же выбрал графитную типа "шрус".

Нужны плоскогубцы (лучше большие). Кисточка для очистки моторчика и наждачная бумага, желательно мелкая и нулёвка. Ну и что то типа кернера.

Всё это не обязательно именно так, можно попробовать и что-то своё.

Моторчик у нас в руках. Пластиковый держатель BEHR.

Он в пластиковой обойме, которая крепит его к улитке вентилятора.

Как мы видим, годы бесперебойной работы в пыли, холоде, влажности и жаре оставили свой след на всех деталях .

Смотря на килограмм пыли, который скопился на нём, я вообще не понимаю, как он работал до сих пор..

Отсоединяем электрический кабель, перепутать его при установке невозможно.

Ничего не запоминаем, только то место, где его крепила скоба. Но даже там есть метка...

Теперь нужно вытащить сам двигатель из пластиковой обоймы, в котроую он вставлен. Для этого нужно разжать два фиксатора, удерживающие его в пластиковом корпусе.

Я использовал 2 маленьких отвёртки.

Не забудьте подогнуть контакты проводов , что бы не обломать их, когда будете извлекать двигатель. Это важно!

Ну вот, двигатель с крыльчаткой отделён от пласткового корпуса-держателя.

Как мы видим перед нами электро двигатель BOSCH. Номер вы видите, мало ли, может понадобится. Говорят, бывает ставили и другие моторчики, других изготовителей.

Для дальнейшей разборки, и чтобы не повредить щётки, снимаем защёлки, удерживающие щётки и пружины щёток.

Видим там щётки . Всё припаяно и сделано, я вам скажу, так, что просто мурашки по спине... Ничего нигде не болтается, всё чётко, аккуратно, прочно. Очень надёжно.

Теперь нужно снять крыльчатку. Она просто плотно насажена на вал . Нет ни шлицов и никаких держателей. У меня дома нет тисков, и я использовал две табуретки. Главное, чтобы всё стояло ровно. Воротком или керном выбиваем вал двигателя из крыльчатки. Для начала я просто постучал немного молотком и сдвинул его с мёртвой точки.

На всякий случай сделал метки совмешения, но они не понадобились.

Теперь двигатель в чистом виде у нас в руках! И начинается самое сложное . Для начала я хорошенько осмотрел всё и увидел, что одна из втулок, которая на противоположном конце щёток, заклинила на валу и врашается вместе с ним в посадочном гнезде. Вот он скрип!!!!

Хотя я был полностью уверен, что втулки изношены и имеют элипс.

От этого и скрежет. Но нет! И намёка на люфт нет ни в одной из двух втулок! Одна вообще в идеальном состоянии. Ну а в другой просто выработалась смазка и она заклинила на валу.

Целая куча грязи и пыли высыпалась из моторчика, когда выбивал его из крыльчатки.

Двигатель оказался неразборный. Всё сделано на один раз. Вернее лет на 20, не больше.

Мы видим что для того что бы извлечь вал , нужно развальцевать. Делать это нужно только со стороны щёток! То есть со стороны, где подходит эл. проводка.

Вот теперь понадобится зубило. И именно маленькое.

Лучше, конечно, зажать аккуратно моторчик в тисках, но я справился и так. Хотя пришлось помучаться минут 20. На самом деле, железо там мягкое и развальцовывается легко.

Не забудьте внутри снять пружинную скобу, которая удерживает втулку. Там, где пластик (щётки), этого делать не надо. Только с одной стороны.

Последние усилия. Может понадобиться нож, или что-то острое и прочное.

Ну вот и всё. Ротор у нас в руках. На нём - заклинивший подшипник-втулка.

Осматриваем результаты развальцовки

и находящиеся внутри магниты. Всё покрыто слоем грязи и пыли... Но всё работает!Сам ротор в идеальном состоянии.

Аккуратно, что бы не перпутать раскладываем шайбы.

Шётки после 17 лет беспрерывной эксплуатации выглядят так и имеют такой размер, что, наверняка, способны проработать ещё 20 лет!

Войлочное кольцо. Они стоят между втулкой и прижимной пружиной втулки. Так как втулка не должна быть прочно закреплена. Они пропитываются маслом, для того, чтобы втулка имела свободный ход и могла сама себя как бы отцентровать.

Обе шайбы в нормальном состоянии и, похоже, сделаны с применением графита. Стопорная шаба целая и неплохо выглядит.

Втулка, которая находится в щёточном узле, просто как новая! Возможно, только войлочное кольцо уже высохло, и она туго ходит в своём гнезде. Заменять её не надо.

Контактное кольцо щёток конечно изрядно стёрто. Но всё же ещё способно работать.

Заклинивший подшипник-втулка с одной стороны стёрся о прижимную пружину, хотя и не сказал бы что очень сильно, если учесть то, что скрип продолжался, как минимум, 2 года.

Посадочное гнездо почти нормальное. По крайней мере, не видно следов сильного износа.

Теперь надо снять заклинившую втулку. Очень удобно оказалось это сделать с помощью плоскогубцев. Поддалось не сразу, но и не слишком тяжело.

Коррозия под втулкой - стрелка.

Вот такую канавку сделала прижимная пружина, пока подшипник плотно сидел на валу ротора.

Сравниваем втулку от мотрчика вентилятора ВАЗ и Mercedes. Видим что Вазовская сделана из сплава меди, тогда как Бошевская из стали. Не в этом ли весь секрет? Как видите размеры полностью совпадают.

Хотя это втулка не от Вазовского, а от Камазовского моторчика вентилятора. Просто вазовская оказалось изношенной и люфт был больше. Я не стал её ставить. По размеру они одинаковые. Газовские, по моему, тоже такие же. Из разобранных мной накануне 5 моторчиков от отечественных машин, подошли 4. Я выбрал втулку которая, как мне показалось, села лучше всего.

Честно скажу, был соблазн отполировать родную втулку и поставить её. Так как можно увидеть, что Бошевская сделана умнее.  Внутри есть канавка-проточка, видимо из за этого смазка и держится там так долго. В отечественной такой канавки нет. Но побоялся только из за того, что она свеху сточена и, возможно, будет плохо прижиматься. Посмотрим, как поведёт себя отечественная...

Вал ротора шлифуем мелкой шкуркой, а затем долго и тщательно полируем нулёвкой до зеркального состояния.

Затем следует долгая и кропотливая работа по чистке, протирке, мытью, обезжириванию, всего что у нас есть. На этом не следует время экономить. И смазываем маслом войлочную прокладку втулки, которую мы не снимали. Крутим её в своём гнезде, разрабатывая.

Вставляем новую втулку , войлочную прокладку пропитанную маслом, и пытаемся прижать ей пружинной скобой. Она постоянно хочет выпрыгнуть, так как притягивается мощными магнитами в корпусе двигателя.

Берём смазку . Я взял некую графтную, которую нашёл на работе. Помню её покупали для корпоративного Mercedes Vito.

Обильно, но не слишком, смазываем вал ротора и втулки.

Пытаемся закрепить корпус двигателя и собираем всё в единое целое.

Аккуратно завальцовываем всё то что недавно разбирали.

Вставляем пружины и закрепляем их на своём месте прижимами.

Ставим все шайбы (кторые тоже все очищены и смазаны) и закрепляем их стопорной шайбой. Одеваем крыльчатку, просто постукивая сверху молотком. Желательно запомнить вначале, насколько глубоко она сидела .

Теперь наш моторчик просто не узнать! Всё вращается тихо, мягко и слаженно.

У меня как раз дома стоял мой старый аккумулятор и я проверил, моторчик вращает крыльчатку с такой скоростью, что можно подумать, что рядом приземлился вертолёт! Но слышен только шум ветра и никаких посторонних звуков!

Вставляем всё это дело в корпус, закрепляем провода специальной скобой и наслаждаемся своей работой!

Моторчик выглядит как новый! И работает как новый!

Как говорят некотрые, он должен работать после этого недолго, с чего вдруг, я не понимаю!

Возможно, здесь дело в том, КАК этот ремонт проведён?. .

Разве хоть в одном автосервисе вам сделали бы так?

Тогда смело за работу друзья!

Удачи вам!

Автор - Elg w201club.com



Предлагаю вашему вниманию полезную информацию о ремонте мотора отопителя! Одной из основных проблем мотора является разбитые бронзовые сферические втулки.

В следствии чего мотор начинает верещать и задевать крыльчаткой о кожух воздуховодов!
Подходящие запчасти нужны от а\м отечественного производсва типа ТАЗ!
Тока не надо кидать тухлыми помидорами: ТИПА КОЛХОЗ!
Колхоз-не колхоз, каждый решает для себя сам! (сравнив зарплату и стоимость запчасти в магазине)
Итак, интересующие нас втулки найдены в стеклоподьемниках ТАЗов!
Какой модели непонятно, их там около 10 видов всяких! Нужны ЭТИ!(может и др., но больше ничего под рукой не было, для того чтобы разобрать и глянуть внутрь, чего там есть)

Моторов придется найти 2шт! Почему 2? т. к по одной втулке в моторе! а нужно 2 втулки!
Разбираем мотор до основания и заглядываем в металическую часть (где магниты)! Там на дне та самая втулочка, которая нас интересует!
Достаём любым извесным вам способом! Самый простой - это поставить корпус вертикально вверх и шлицевой отверткой выковырять шайбу, крепящую втулку (ударом шлица по краю шайбы)
Фото корпуса уже без шайбы и втулки!

После повторения нехитрых операций со вторым мотором у нас в руках куча ненужных запчастей и 2 втулки!
Теперь, глядя на мотор, оцениваем ситуацию и прикинем план действий!

С одной из сторон, не помню с какой, есть стопорное кольцо разрезное, с этой стороны и начинаем разбирать!
Мотор состоит из 3 частей (условно), на фото это центр с магнитами и две крышки с втулками!
Итак, чтобы внять 1ую крушку с втулкой в месте, где она крепится к центру мотора! есть такие типа расклепаные места, вот они то и держат всю эту конструкцию целиком! снимаем стопор, зажимаем центр в тисы и шлиц отвертку вбиваем в шель между крышкой и центром, и др. стороны тоже сама вся крышка отщелкивается! достаем её, меняем втулку, ставим обратно. При установке нужно будет зачистить то место, откуда её "выдрали", напильником, чтобы она подошла также, как и стояла до разборки! далее существуют различные варианты крепления крышки! Я поступил просто, взял и поставил по сварочной точке, т.к под рукой есть полуавтомат! Но при отсутствии такого можно попробовать снова расклепать старые места, хотя в надежности крепления я сомневаюсь! Короче, там сами решайте по ходу дела! Данная последовательность повторяется с др. стороны! Ну и собственно всё! мотор готов, осталось его поставить и проверить!

Теперь общие ценные указания и обшие моменты при работе!
Если есть желание, то можно снимать сразу 2 крышки с центра мотора, !!!НО!!! нужно обязательно пометить, где стояла какая крышка! ибо при неправильной сборке мотор будет крутится в др сторону, против направления щеток! (я собрал неправильно)
Но есть решение по устранению данной проблемы! меняем провода + и - местами! Т. к мотор имеет направленую конструкцию щеток, то он будет крутиться именно в ту сторону, а не в обратную!
Если при разборке повредили магниты или они уже были расколотые, особо страшного ничего нету, но и хорошего тоже!
Идем в магазин и покупаем там 2х компонентный эпоксидный клей! следуя его инструкциям, приклеиваем магнит (кусочек) на место, где он должен быть! Делал так: положил кусочек на место, где должен быть и сверху обмазал клеем, закинул на батарею сохнуть!
Ну и само собой разумеющееся, разбираем внимательно, всё что сняли - обратно нужно поставить туда же! Ну собственно и всё! после ремонта нужно правильно установить крыльчатки и кожухи отопителя, но там всё просто!
Включаем, проверяем - ТИШИНА! (если крыльчатки правильно установлены)

 Автор: dimon_Kirov, e30club.ru





Починка заняла максимум два часа. Попробую описать этапы проделанной работы.
Для начала я купил старый двигатель от ВАЗ 2108 200руб (можно конечно и новый 660 руб).

Двигатель печки в ПЕЖО снимается легко: отстегиваем декоративную накладку со стороны пассажира , ловко изгибаемся, задираем морду к верху и видим его родимого , отсоединяем штекер электропроводки, откручиваем четыре самореза, ловко убираем голову и... двигатель печки у меня на столе.

Приступаем к разборке: для начала отсоединяем два провода от двигателя (черный и красный) небольшим усилием вытягиваем двигатель из основного корпуса (он там держится за счет трех резинок , которые стоят в распорку), аккуратно небольшим молоточком сбиваем крыльчатку (у меня сбился без проблем), да забыл про боковые пластмаски- они просто отщелкиваются от мотора, самое сложное теперь - это нужно развальцевать крепления нижней крышки мотора , на которой крепятся щетки (для этого можно использовать молоточек и небольшое зубило), не забудьте вытащить пружины, которые давят на щетки, это не сложно, сняв нижнюю крышку, вытаскиваем ротор из двигателя, в руках у нас остается статор с магнитами и верхней крышкой, извлекаем из нее разбитую втулку, для этого ее нужно развернуть поперек оси и легким ударом молотка выбить (нижняя втулка у меня была в нормальном состоянии).

Аккуратненько разбираем печку ВАЗ 2108  и извлекаем втулки.

Выбираем самую живую, справа моя убитая.

Так как жигулевская на 2 мм по высоте меньше , мне пришлось подвальцевать посадочное место (металл мягкий, так что проблем не было)

Якорь ротора тоже пришлось подправить, с токарем не стал замарачиваться, времени не было. Зажал ротор в дрель и при помощи напильника подправил якорь, потом "начистую" наждачкой

Теперь начинаем сборку в обратной последовательности, не забываем обильно смазать трущиеся части. Да, кстати, наши втулки мне понравились больше, у нас бронза с графитом, а немецкие - что то с металлом.


Добавлю, если что-то не закрутилось или не защелкнулось, закручиваете или защелкиваете при помощи молотка, только аккуратно. Кстати, двигатель печки Фольксвагена Т2 я делал таким же макаром.

Автор: razin, p605.forum.hut2. ru





В один прекрасный момент перестал вращаться вентилятор печки. Стукнул по нему - заработал. Решил разобрать.
Что увидел - ламели коллектора сточились и частично отвалились. (фото 1)

А разборки в городе нет, заказать новый - не проблема, но решил поизгаляться. Купил от таз2108 (по валу подходит), дома подключил - за 10 минут нагрелся - рука не терпит. А ну его ...
Взялся за ремонт. Купил переходник для паяных медных трубопроводов и приступил.
1. Нарезал ножницами по металлу пластинок (фото2)

2. и обточил немного напильником (фото3)

3. Зашкурил коллектор (фото4)

4. и вклеил ламельки (фото5)

5. При пропайке контактов, о чудо!, пластинки сами собой стали отваливаться. Да... (фото6)

6. Все разобрал, зачистил и просто припаял (фото7)

7. Прошелся напильником, потом, зажав в дрели ротор, еше и шкуркой (токарного станка дома не оказалось) (фото8)

8. Прочистил канавки между ламелями (фото9).

Собрал - все работает, несколько повышенная вибрация и шум. Посмотрел, как устроен коллектор на всяких там шуруповертах: зазор между ламелями заполнен диэлектриком, сделал следующее

9. Залил клеем (фото 10)

10. прошелся шкуркой (фото11)

все собрал, поставил на машину - работает шумновато-терпимо, к зиме или проточу на станке или если будет лень, поставлю новый.



Автор: Садко, volkswagen.msk.ru





Однажды, в морозный зимний день, перестал дуть вентилятор печки. Причем вентилятор включался на 3-4 скорости на 2-5 сек. и сразу останавливался. Первое подозрения были на терморезистор печки в блоке сопротивлений регулятора. Но и без блока печка включалась на 4 скорости и останавливалось. Причиной такого поведения электродвигателя могли быть изношенные щетки. Необходимо снять электродвигатель и проверить.

Вытащив наружу вентилятор можно снять корпус с двигателя. Для этого вдавливаем резиновые защелки (показанные на фото) по кругу корпуса:

Теперь можно осмотреть состояние щеток двигателя:

Одна из щеток, как оказалась, стерлась уже полностью. Держатель графитовой щетки тоже уже хорошо поизносился:

Отводим щетку, снимаем пружину и отрезав старый контактный провод щетки освобождаем щеткодержатель. Графитовая щетка была вклеена поэтому ее остатки пришлось выковыривать:

Подбираем подходящую по размерам щетку и обрабатываем ее напильником под нужный размер:

Вставляем графитовую щетку в держатель, сажаем на клей и зажимаем в тиски. Пока щетка сохнет чистим коллектор:

В результате получаем следующее:

Теперь смазываем подшипники и собираем печку в обратном порядке. Так как притереть щетку по месту не получилось, то после сборки двигатель включился только на 4-й скорости, минут через 5 работы появилась 3-я, затем 2 и 1 скорости.

Автор: Владимир Кузнецов, seat-alhambra.ru



Ремонт подшипников печки X-Trail

У меня второй раз пришел белый пушистый зверек к вентилятору печки. Первый раз он пришел, когда машине было еще 3 месяца от роду, жил с вентилятором почти до окончания гарантии, когда в -30 рычал так, что даже олухи из дилерского центра поверили, что это действительно так. за 4 месяца до конца гарантии в 2010 году поменяли на новый. И вот, по прошествии еще 3х лет, второй тоже стал напевать свою скрипучую песню. Поразмыслив о материальных затратах, на ибэе было куплено 2 подшипника АВЕС-9 и Лондона, т.к. китай было брать очкливо и сегодня вся конструкция была демонтирована из машины.
По результатам разборки, пищал нижний подшипник скольжения, который заклинил на валу и вращался вместе с ним. верхний в принципе, в идеале. сидел плотно и без проблем.
Из моторчика были выдраны старые подшипники, пружинные фиксаторы этих подшипников так же выкорчеваны бокорезами.
Смазав ось, одел шариковые, поставил шайбы кроме резиновых, которые не влезли.
Для центровки подшипников разрезал на 4 части сантехническую шайбу на 4 части. Одна шайба пошла на верхний подшипник, другая на нижний. Между шайбами залита эпоксидка. Когда эпоксидка застыла, куски резинок выдернул и залил оставшиеся промежутки эпоксидкой.
Вал проверил на легкость вращения до заливки еще.
Все собрал назад, завтра ставить буду.
От блока питания пускал - дует тихо и мощно.

 автор: smileyfox, club-nissan.ру

Miamisburg Отопление и охлаждение, HVAC & AC Ремонт Miamisburg OH

Если вы какое-то время жили в Майамисбурге, вы знаете, , что в этом сообществе есть что полюбить . Летом, катаясь по велосипедным дорожкам или посещая фермерские рынки, захочется вернуться домой в комфортабельное пространство . Зимой, путешествуете ли вы с семьей, чтобы посмотреть праздничные огни на викторианских домах, окружающих центр города, или на специальном мероприятии в оперном театре Баума, мы являемся компанией HVAC в Майамисбурге , которой вы можете доверять. Положитесь на нас, защитит ваш микроклимат в помещении от всех штормов, снега и метелей, которые бросает на вас зима.

В итоге, когда вы ищете лучшее из услуг HVAC в Майамисбурге , мы - ваш ресурс. Позвоните нам, если вам нужно, чтобы кто-то установил новую систему переменного тока , а также если вы хотите подписаться на программу регулярного обслуживания для защиты существующей. Мы делаем все, от установки кондиционера до ремонта печи в Майамисбурге .Наши специалисты готовы помочь вам в нерабочее время.

Обратитесь сегодня!

Эксперт по отоплению и охлаждению, Майамисбург, Огайо

Когда дело доходит до поддержки HVAC , Logan A / C и Heat Services заработали прочную репутацию здесь, в Майамисбурге, и во всем мегаполисе Дейтона. Мы занимаемся всем: установкой продуктов от ведущих производителей , оказанием услуг по техническому обслуживанию, для защиты ваших систем, реагированием на аварийных ситуаций отопления / охлаждения, и ремонтом систем по мере необходимости.

Наши услуги отопления включают:

Мы также предлагаем эти системы охлаждения и воздуховодов :

Есть вопросы о наших услугах по отоплению, охлаждению или очистке каналов? Свяжитесь с нашей командой сегодня, чтобы узнать больше или записаться на прием.

Запросить бесплатную оценку для замены переменного тока

Чем могут вам помочь Logan A / C и Heat Services? От установки теплового насоса до ремонта кондиционеров в Майамисбурге, штат Огайо, - мы гордимся тем, что являемся вашим главным ресурсом.Свяжитесь с нашей командой в любое время, чтобы узнать больше.

Свяжитесь с нами сегодня!

Honeywell HZ-2110 - Цельнометаллическая опора нагревателя и руководства

Руководство пользователя - страница 1

по лицензии Honeywell Intellectual Properties, Inc. РУКОВОДСТВО ВЛАДЕЛЬЦА ГИГАНТ Тепло СИЛА ВНИМАНИЕ ТОЛЬКО ВЕНТИЛЯТОР ВЫКЛ. НИЗКИЙ СРЕДНИЙ ВЫСОКИЙ Цельнометаллический Heat Giant Гц - 2110 / Гц - 2110C серии Гц -2114 серии Торговая марка Honeywell используется компанией Kaz , Inc. Руководство пользователя - страница 2

... Нагреватель имеет горячие и искрящие или искрящие детали внутри. ВАЖНАЯ ТЕХНИКА БЕЗОПАСНОСТИ ИНСТРУКЦИИ При использовании этого обогревателя . Не закрывайте шнур с поврежденным шнуром или вилкой или после нагревателя ... нагревателя . 8. Обратитесь к квалифицированному электрику в авторизованный сервисный центр , для проверки, , электрического, или механической регулировки, или для ремонта, .6. Используйте это руководство . Если предусмотрено, используйте. В этот обогреватель не входить ... Руководство пользователя - страница 3

... Гц . СОХРАНИТЕ ЭТИ ИНСТРУКЦИИ ВАЖНАЯ БЕЗОПАСНОСТЬ ИНСТРУКЦИИ ОТНОСИТЕЛЬНО ВИЛКИ НА ВАШЕМ ПРОДУКТЕ рисунок 1 КРЫШКА ЗАЗЕМЛЕННОЙ ВЫХОДНОЙ КОРОБКИ ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ НОМИНАЛЫ Этот продукт оснащен наконечником " обогрева ". • Этот нагреватель ... до выключения нагревателя Нагревательный элемент , если нагреватель не рекомендуется для 3-контактной вилки.При этой настройке термостат автоматически включит нагреватель и ... Руководство пользователя - страница 4

... нагрев установка , выключить нагреватель . НЕ ИСПОЛЬЗУЙТЕ ВОДУ, ВОСК ИЛИ ПОЛИРОВКУ • Упакуйте нагреватель в прохладное сухое место. ПОЖАЛУЙСТА, НЕ ПЫТАЙТЕСЬ ОТКРЫТЬ ИЛИ ОТРЕМОНТИРОВАТЬ НАГРЕВАТЕЛЬ САМОСТОЯТЕЛЬНО. Подключите нагреватель обратно и перезапустите его, установив максимальное значение .Департамент по связям с потребителями ПРИМЕЧАНИЕ: ЕСЛИ ВЫ УСТАНАВЛИВАЕТЕ ПРОБЛЕМУ С НАГРЕВАТЕЛЕМ , ПОЖАЛУЙСТА, СМОТРИТЕ ГАРАНТИЮ НА ИНСТРУКЦИИ ... Руководство пользователя - страница 5

... L9T 2X6 Канада © 2003 Kaz , Inc. 5-ЛЕТНЯЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ У вас должен быть дефект материала или изготовления. Данная 5-летняя ограниченная гарантия распространяется на ремонт или замену при покупке в соответствии с политикой магазина. Данная гарантия не распространяется на повреждения, возникшие в результате любого использования с нарушением требований инструкции инструкции .P / N: 035-00437-000 Ред ...

Мы еще не получили ни одного отзыва о Honeywell.

48-2110-1-X Нагреватель корпуса фильтра

48-2110-1-X Нагреватель корпуса фильтра

Обзор

Обзор

Нагреватель корпуса фильтра 48-2110-1-X разработан для одиночных круглых корпусов фильтра диаметром 10 дюймов и оснащен контроллером серии 48 с модулем только дисплея, размещенным в корпусе NEMA 4X с крышкой из поликарбоната. Нагреватели корпуса фильтра серии 48 состоят из формованной силиконовой пены с термопарой, встроенной в нагревательный мат. Контурная конструкция соответствует корпусу фильтра, предотвращая потерю тепла. Нагреватели легко снимаются для замены фильтрующего картриджа. Нагреватели корпуса фильтра предотвращают конденсацию пара в стерильных вентиляционных и технологических фильтрах и системах трубопроводов и помогают поддерживать предпочтительную вязкость материала. Нагреватели Series 48 обеспечивают жесткий контроль температуры и расширенные функциональные возможности, при этом соблюдая строгие правила техники безопасности.Они оснащены уникальным контроллером температуры, который объединяет контроллер температурного процесса и переключение питания внутри корпуса NEMA 4X. Включенный модуль дисплея позволяет пользователю локально регулировать рабочие параметры, включая заданное значение температуры, предупреждения о высокой / низкой температуре, заданное значение верхнего предела (безопасности), режим управления (вкл-выкл / PID) и связанные параметры. Он содержит буквенно-цифровой светодиодный дисплей, на котором отображается текущая температура нагревателя и состояние предупреждения. Контроллер имеет порт доступа для реле с сухими контактами, чтобы обеспечить дистанционный сигнал, указывающий, находится ли нагреватель в пределах или за пределами предпочтительного диапазона температур.Температурный диапазон регулируется пользователем. Когда нагреватель находится в пределах этого предпочтительного диапазона температур, реле замыкается. Когда нагреватель выходит за пределы диапазона температур, выше или ниже, реле будет разомкнуто. Кабель питания модели 100015472, который входит в комплект, имеет длину 20 футов и имеет силовые соединения с подвесным выводом для требований к питанию нагревателя 120 В переменного тока.

Технические характеристики

  • Тип

    Рубашка нагревателя корпуса фильтра

  • Серии

    серии 48

  • Заданное значение

    95 ° С (203 ° F)

  • Модуль контроллера

    Только дисплей

  • Для использования с

    10 дюйм. Одиночный раунд

  • Толщина пены

    0,5 дюйма (12,7 мм)

  • Материал нагревательного элемента

    Провод с тефлоновой изоляцией

  • Материал корпуса

    Крышка из поликарбоната, основание АБС

  • Изоляционный материал

    Формованная силиконовая пена

  • Материал крышки

    Силикон, армированный стекловолокном

  • Разъем

    Миниатюрный буканьер Bulgin

  • Кабель питания

    Летающие поводки

  • Длина кабеля

    20 футов.

  • Требования к напряжению

    120 В перем. Тока

  • Текущие требования

    2.33 А

  • Реле с сухим контактом

    Есть

  • Соответствие

    CE, UL E493192, cUL E493192, SEMI S2, NEMA 4X

Технические характеристики

  • Тип

    Рубашка нагревателя корпуса фильтра

  • Серии

    серии 48

  • Заданное значение

    95 ° С (203 ° F)

  • Модуль контроллера

    Только дисплей

  • Для использования с

    10 дюйм. Одиночный раунд

  • Толщина пены

    0,5 дюйма (12,7 мм)

  • Материал нагревательного элемента

    Провод с тефлоновой изоляцией

  • Материал корпуса

    Крышка из поликарбоната, основание АБС

  • Изоляционный материал

    Формованная силиконовая пена

  • Материал крышки

    Силикон, армированный стекловолокном

  • Разъем

    Миниатюрный буканьер Bulgin

  • Кабель питания

    Летающие поводки

  • Длина кабеля

    20 футов.

  • Требования к напряжению

    120 В перем. Тока

  • Текущие требования

    2.33 А

  • Реле с сухим контактом

    Есть

  • Соответствие

    CE, UL E493192, cUL E493192, SEMI S2, NEMA 4X

Введите ниже свой адрес электронной почты, чтобы сбросить пароль учетной записи.

Удалить этот продукт из списка сравнения?


Укажите номер заказа и почтовый индекс, чтобы проверить статус заказа, или загрузите счет-фактуру для заказа, который был отправлен.Войдите, чтобы просмотреть полную историю заказов.


Чтобы получить доступ к этому и другим ценным техническим ресурсам, войдите в систему или зарегистрируйте новую учетную запись в Интернете.

Также доступен в Ньюпорте.com

Код плательщика НДС имеет недопустимый формат. Он не будет сохранен вместе с заказом при отправке.

Нагреватель корпуса фильтра, 120 В, 10 дюймов, Сухой контакт, кабель питания с подвесным выводом


Steiner Ranch TX A / C & Heating

Для обслуживания, ремонта и установки систем кондиционирования и отопления Steiner Ranch - лучший выбор - Networx-HomeAdvisor Services.Ваши бытовые и коммерческие потребности в кондиционировании и отоплении покрываются услугами Networx-HomeAdvisor в Штайнер-Ранч, штат Техас. Мы предлагаем отличные услуги кондиционирования воздуха и отопления Steiner Ranch по разумной цене. Мы работаем со всеми моделями и производителями систем отопления и кондиционирования воздуха.

Steiner Ranch TX HVAC, A / C, Отопление, вентиляция, охлаждение и кондиционирование воздуха

Наши цены доступные, и есть планы оплаты. Выбранные бренды уполномочены на ремонт и установку их систем отопления и кондиционирования воздуха.Наши отличные услуги по кондиционированию и отоплению Steiner Ranch в Networx-HomeAdvisor Services сочетаются с превосходным обслуживанием клиентов и разумными ценами. Мы специалисты по кондиционированию / отоплению, которые будут работать над вашим проектом, пока ваш кондиционер / обогреватель не заработает должным образом. Мы предлагаем обширную гарантию на кондиционирование и HVAC.

Печь Steiner Ranch TX, Кондиционирование и охлаждение Ремонт, обслуживание и установка

  • Энергосберегающие технологии
  • Семейное владение и управление
  • Доступны соглашения о техническом обслуживании
  • Ресторан A / C - Холодильное обслуживание
  • Все технические специалисты и установщики имеют опыт и зарегистрирован в штате TX
  • Обслуживание и ремонт кондиционеров для всех марок и моделей
  • Trane, Carrier, American Standard, Ruud / Rheem и York Brands
  • Балансировка воздуха

Установка, обслуживание и ремонт систем кондиционирования и отопления
Комплексные услуги по кондиционированию
Коммерческие и жилые помещения
HVAC - Отопление - Вентиляция - Кондиционер

Щелкните здесь, чтобы получить БЕСПЛАТНЫЕ оценки
512-298-2110
Steiner Ranch TX 78732
State Лицензированные специалисты

Полностью лицензировано и застраховано
Свяжитесь с нами для получения БЕСПЛАТНЫХ оценок
512-298-2110
Остин, Техас Эйвери Ранч, Техас Бастроп, Техас Пчелы Пещеры, Техас Буда, Техас Бернет, Техас Сидар Парк, Техас Серкл Си Ранчо, Техас Driftwood, Техас Дрипп-Спрингс, Техас Элгин, Техас Флоренция, Техас Джорджтаун, Техас Гранит Шолс, Техас Хорсшу Бэй, Техас Хатто, Техас Джолливилль, Техас Кайл, Техас Лаго Виста, Техас Лейкуэй, Техас Лиандер, Техас Либерти Хилл, Техас Локхарт, Мраморный водопад Техас, Техас Пфлугервилль, Техас Раунд-Рок, Техас Сан-Маркос, Техас Спайсвуд, Техас Steiner Ranch, Техас Тейлор, Техас Воленте, Техас Вест-Лейк-Хиллз, Техас Уимберли, Техас

Услуги Networx-HomeAdvisor
Отопление и кондиционирование
в районе Штайнер Ранч, Техас,

Коммерческие счета Добро пожаловать!
A / C Обслуживание жилых помещений

Зоны обслуживания

Остин, Техас, Трэвис-Хайтс, Техас, Балконс, Техас, Сидар-Парк, Техас, Би-Кейвс, Техас, Би-Кейв, Техас, Роллингвуд, Техас, Вест-Лейк-Хиллз, Техас, Вест-Лейк-Хиллс, Техас, Джолливилл, Техас, Кэмп-Мабри, Техас, Тарритаун, Техас, Оук-Хилл, Техас, Лейквей, Техас, Хадсон-Бенд, Техас, Сансет-Вэлли, Техас, Браши-Крик, Техас, Джонстаун, Техас, Лаго-Виста, Техас, Леандер, Техас, Пойнт-Венчур, Техас, Серклвилл, Техас, Четыре Пойнт, Техас, Маршалл Форд, Техас, Vlg O The Hls, Техас, Холмы, Техас, Деревня Холмов, Техас

Ремонт кондиционеров в Су-Фолс, SD

ПОЛУЧИТЬ БЕСПЛАТНУЮ ЦЕНУ

Системы отопления и кондиционирования воздуха могут со временем изнашиваться, соответствующее регулярное обслуживание может поддерживать температуру в салоне автомобиля для комфорта вас и ваших пассажиров.Airway Auto Service предлагает качественные услуги по ремонту автомобилей Sioux Falls, SD и ремонт Sioux Falls, A / C.

Что они делают: Системы отопления и кондиционирования обеспечивают тепло в салоне автомобиля зимой и прохладу летом. Система кондиционирования воздуха дополнительно предлагает двойную функцию: размораживание в зимний период. Системы обогрева состоят из сердечника нагревательного элемента, который действует как небольшой радиатор за приборной панелью, вентилятора и шлангов, передающих тепло от двигателя к центру.Системы кондиционирования работают аналогично, подавая охлаждающую жидкость в вентилятор, чтобы обдувать воздух в салоне. В отличие от систем отопления и охлаждения жилых помещений, ваш обогреватель и кондиционер не полностью работают от электрических частей, однако они используют тепловую энергию двигателя и охлаждающую способность двигателя для изменения температуры.

Су-Фолс, Служба ремонта автомобильных кондиционеров SD

Почему необходимо обслуживание: Системы отопления и кондиционирования могут постепенно изнашиваться по мере использования, шланговые трубы могут закупориваться и протекать, если их не обслуживать, что приводит к неадекватной работе или нехватке возможностей нагрева и охлаждения.Эффективное обслуживание может сделать ваш автомобиль комфортным для вас и ваших пассажиров.

Лучший способ узнать, есть ли проблемы с отоплением и кондиционером:

  • Если ваш кондиционер дует немного холоднее, чем воздух снаружи
  • Воздух с запахом сырости, гнилости или плесени
  • В вашей каюте зимой не прогревается, или просто немного теплее, чем на улице
  • Дефростер работает дольше обычного, дует грязный воздух или не работает
  • Ваш нагревательный элемент или кондиционер работают только во время движения, а не на холостом ходу, или перестают дуть, когда автомобиль не работает
  • Ваш обогреватель дует холодным воздухом, или кондиционер дует теплым
  • При максимальном значении вентиляционные отверстия не выпускают много воздуха

Комплексная оценка систем отопления и кондиционирования включает:

  • Проверка салона и нагнетателя
  • Проверка уровня охлаждающей жидкости в радиаторе, шлангов, герметичной крышки и термостата
  • Осмотр ремня компрессора
  • Проверка на утечки или дополнительные повреждения.
  • Проверка давления в системе охлаждения
  • Сопоставление давления кондиционера с требованиями производителя
  • Проверка системы кондиционирования на отверстия для хладагента
  • Проверить температуру воздуха на выходе из салона

Airway Auto Service предлагает качественный ремонт автомобильного кондиционера в Су-Фолс, SD

Не забудьте запланировать проверку системы отопления или кондиционирования воздуха до начала сезона, чтобы обеспечить максимально комфортное вождение.Позвоните нам в ближайшее время, чтобы настроить ваш следующий автомобильный ремонт A / C Sioux Falls, SD auto repair service. Airway Auto Service рада быть вашим местным авторемонтным центром и поставщиком шин в Су-Фолс, SD.

Как узнать, есть ли в вашем доме полибутиленовые трубы | Трубы Pink Plumber

из полибутилена (PB) широко использовались во Флориде и прилегающих районах с конца 1970-х до середины 1990-х годов. Объявленные как менее дорогая альтернатива традиционным медным трубам, в этот период миллионы домов в Соединенных Штатах были оборудованы трубами из полибутилена.Начиная с 1980-х годов, жалобы от разгневанных домовладельцев начали беспокоить производителей PB. Поступили заявления о том, что полибутиленовые трубы вышли из строя, что повлекло за собой ущерб в несколько тысяч долларов. В результате коллективного иска пострадавшим домовладельцам было присуждено почти 1 миллиард долларов.

Проблема с полибутиленом

Причина всех проблем с полибутиленом заключается в том, что он со временем разрушается, создавая небольшие трещины. Любой одиночный перелом может в конечном итоге привести к внезапному отказу, что обычно приводит к значительному повреждению дома.Многие эксперты скажут вам, что выход из строя труб из полибутилена зависит не от того, если, а от того, когда, и если у вас в настоящее время есть полибутиленовые трубы в вашем доме, они, вероятно, были там много лет.

Как определить, есть ли в вашем доме водопроводные трубы из полибутилена

Есть несколько способов узнать, сделаны ли трубы в вашем доме из полибутилена. Вы должны иметь возможность наблюдать за этими трубами в незавершенных частях вашего дома, таких как подвал или чердак, а также в местах, где трубы выходят из вашей стены и подключаются к приспособлению, например, к водонагревателю.Вот другие способы узнать, есть ли у вас трубы из полибутилена:

  • Полибутиленовые трубы, используемые для внутренних работ, обычно серого цвета, но могут быть и черными. Трубы из ПБ, используемые снаружи, могут быть серыми, синими или черными.

  • Труба ПБ гибкая, а не жесткая.

  • На трубах из полибутилена может быть нанесен код: PB2110.

Не оставляйте это на волю случая

В большинстве ситуаций лучше всего вызвать специалиста, чтобы точно определить, есть ли у вас в доме трубы из полибутилена и нужно ли его заново прокладывать.Попытка диагностировать собственные водопроводные трубы может быть сложной задачей из-за множества факторов. Например, полибутиленовые трубы использовались как для внутренних, так и для наружных работ, поэтому у вас могли быть трубы из полибутилена снаружи вашего дома, а что-то еще внутри или наоборот. Иногда медные фитинги, используемые между кусками трубы PB, могут заставить вас поверить, что у вас медная система. Выяснение, есть ли у вас трубы из ПБ, - важный шаг к защите вашего дома.

Чтобы получить ответы на свои вопросы о трубах и многом другом, свяжитесь с The Pink Plumber сегодня.

Полибутиленовые трубы: что делать, если они есть в вашем доме

С середины 1970-х до конца 1990-х годов полибутиленовые трубы были проложены в 6-10 миллионах домов в США. Они были недорогими и простыми в установке, но домовладельцы и специалисты по сантехнике обнаружили один серьезный недостаток: со временем окисление и воздействие хлора в системе водоснабжения приводит к разбуханию и растрескиванию труб, что, как правило, приводит к широко распространенному ущербу от наводнения по всему дому. без предупреждения.Проблемы привели к коллективному иску в 1980-х годах. Если вы недавно приобрели дом и не уверены, сделаны ли ваши трубы из полибутилена, важно проконсультироваться со специалистом по сантехнике, чтобы выяснить это, прежде чем вы столкнетесь с серьезным повреждением воды.

Как я узнаю, что мой дом пострадал?

Многие домашние инспекторы обнаруживают полибутиленовые водопроводные линии, но они не обязаны сообщать об этом открытии, и поэтому он может остаться незамеченным. Идентификация труб из полибутилена может быть сложной задачей, поскольку они похожи на трубы из других пластмассовых смол, включая поливинилхлорид (ПВХ) и полипропилен.Полибутиленовые трубы, которые иногда используются вместе с медными трубами, описываются как:

  • белого или серого цвета
  • с матовым или матовым покрытием
  • примерно от 1/2 дюйма до 1 дюйма в диаметре
  • часто штампуется с "PB2110"

Если ваш дом был построен в 1970-х, 80-х или 90-х годах, вполне возможно, что у вас может быть установлен этот тип водопроводной системы, отмечает домашний инспектор и автор Ник Громико, писавший для Международной ассоциации сертифицированных домашних инспекторов, Inc.Ваш сантехник осмотрит всю вашу внутреннюю и внешнюю водопроводную систему и поищет признаки полибутиленовых труб.

Что делать, если обнаружены полибутиленовые трубы?

Вам нужно будет заменить трубы, потому что микротрещины могут разорваться без предупреждения. Даже если ваши трубы прослужили десять или более лет, они в конечном итоге выйдут из строя, и замена труб сейчас, до крупного наводнения, может сэкономить вам затраты на ремонт структурных повреждений вашего дома.Процесс восстановления может быть дорогостоящим, но ваша политика домовладельца или гарантия на дом могут помочь оплатить замену. Ваш сантехник удалит весь полибутилен и заменит его медью или прочным ПВХ, включая переходники и клапаны на приборах. Вам также может потребоваться установка новых стояков, коллекторов и фитингов.

Если ваш дом был построен в эпоху полибутилена, лучше проверить и исправить сейчас, прежде чем вы столкнетесь с чрезвычайной ситуацией. Если у вас есть какие-либо сомнения относительно вашей водопроводной системы, не стесняйтесь позвонить Рэгсдейлу сегодня для полной оценки и осмотра.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
