Распиновка датчика скорости ваз 2110: Схема подключения датчика скорости ваз 2110

Схема подключения датчика скорости ваз 2110


Датчик скорости ВАЗ 2110: проверка, замена своими руками и схема подключения датчика спидометра

Содержание:

  1. Для чего он нужен
  2. Признаки неисправности
  3. Поиск поломки
  4. Подготовительные мероприятия
  5. Замена

На каждом автомобиле, вне зависимости от его класса, производителя или страны происхождения, в обязательном порядке имеется система, которая отвечает за показания скорости и пройденное количество километров. ВАЗ 2110 исключением не является. Но только на инжекторном.

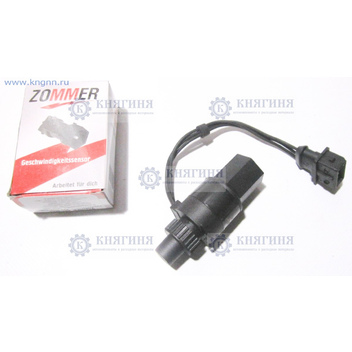

Датчик скорости

Карбюраторные модели применяют тросовую механическую систему работы спидометра, потому датчика скорости тут нет. Он просто не нужен.

Для чего он нужен

Работа у датчика скорости огромная. Он сообщает электронному блоку управления информацию о правильной подачи топлива, определяет и устанавливает угол опережения зажигания, отвечает за качество топливовоздушной смеси.

Схема

Датчик собирает всевозможные данные и передает их в виде сигналов на электронный блок управления. Там информация проверяется, вносятся соответствующие корректировки в работу инжекторного двигателя.

Признаки неисправности

Если одометр на вашем автомобиле не работает, датчик спидометра функционирует с определенными рывками, либо выдает не соответствующие действительности данные, наверняка девайс вышел из строя.

Проблема может заключаться в том, что нарушена схема подключения, наблюдаются нарушения в электрической цепи, не работает разъем. Кроме того, не редко проблемой становится распиновка датчика скорости, которую в процессе сборки перепутали.

Косвенный признак неисправности — автомобиль глохнет при работе на холостых оборотах.

Вы, как водитель, легко заметите наличие неверных показателей на спидометре, а также обратите внимание на сигнальную лампу, которая требует проверить двигатель (Check Engine). При обнаружении подобных явлений сомневаться не приходится — требуется замена датчика скорости.

Поиск поломки

Чтобы приступить к устранению проблемы, для начала нужно отыскать устройство. По фото вы можете определить, как датчик скорости на ВАЗ 2110 выглядит внешне.

Ушки для крепежа

Что касается его расположения, то ищите в подкапотном пространстве в непосредственной близости от выпускного коллектора. Откровенное говорят, то место, где он установлен, идеальным никак не назовешь. Все дело именно в коллекторе. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию.

Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

И как проверить датчик скорости на автомобиле ВАЗ 2110? Прежде всего, визуально. Обязательно удостоверьтесь, что не произошел обрыв тросика. Часто проблемы с устройством возникают именно из-за него.

Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Такая проблема решается путем его замены.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового девайса, который отвечает всем требованиям вашего авто.

Разъем

По сути, при приобретении устройства придерживайтесь двух основных правил.

  1. Выбирайте датчик, разъемы внутри колодки которого обозначены -, А и +. Обычно там применяют обозначение 1,2 и 3. Принципиальной разницы между ними нет, просто выполнить распиновку будет намного проще именно с такой маркировкой. Именно неправильное подключение становится часто причиной того, что приходится обращаться за помощью на станции технического обслуживания. А это уже совсем другие финансовые затраты.
  2. Шток на элементе обязательно должен быть выполнен из металла. Если шток пластиковый, он прослужит вам около 6 месяцев. Не в ваших интересах регулярно проводить замену. Но и металлический шток не забудьте проверить на предмет люфта, правильного вращения, а также наличия шайбы в комплектации.

Замена

Теперь к вопросу о том, как произвести замены. Для этого мы демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия выглядят следующим образом:

  • Снимите минусовой провод с аккумуляторной батареи, что позволит обесточить автомобиль;
  • Теперь отключите провода от датчика и запомните обязательно, в каком виде была распиновка;
  • Демонтируется устройство простым выкручиванием рукой. Никаких инструментов обычно использовать не приходится. Но если прибор сидит плотно, тогда воспользуйтесь ключами на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки», конструкция датчика может немного отличаться;
  • Параллельно советуем проверить проводку;
  • Сняв измеритель, открутите фиксирующую гайку, на которой держится проводу, идущий на коробку переключению передач;
  • Извлекайте аккуратно, чтобы не уронить шток в коробку. Если это произойдет, придется полностью разбирать КПП. Это явно не в ваших интересах;
  • Новый прибор с резиновым кольцом обязательно следует смазать трансмиссионной жидкостью, чтобы фиксация на новом месте оказалась максимально надежной;
  • Сборка выполняется в обратной последовательности;
  • Уделите особое внимание распиновке. Подключите мультиметр, включив зажигание. Если прибор показал «минус», тогда вы подключили провод на плюс, чего категорически делать нельзя. Вот почему мы изначально советовали использовать датчик, который не имеет обозначения 1, 2 и 3.

Если избежать применения нового устройства с неудобной маркировкой 1, 2 и 3 не удалось, тогда запомните важную деталь распиновки:

  • 1 соответствует «+»;
  • 2 обозначает выход сигнала;
  • 3 — это «-«.

После выполненной замены элемента, не забудьте проверить устройство в действии. Для этого можно свесить передние колеса, либо просто проехаться на машине по округе. Если спидометр и одометр показывают правильную информацию, можно считать выполненную своими руками работу успешной.

 Загрузка ...

luxvaz.ru

Как подключить спидометр ваз 2110

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Распиновка датчика скорости ВАЗ и схема подключения ДС

Датчик скорости – элемент электронной системы управления автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра.

Датчик скорости автомобиля ВАЗ базируется на применении эффекта Холла, то есть с прибора на ЭБУ авто передаётся поток импульсов, частота которых пропорциональна величине скорости машины.

Электроника авто анализируя поступающие данные подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси поступающей в камеру сгорания, минуя заслонку дросселя.

За время прохождения расстояния длиной в один километр датчик скорости транслирует на ЭБУ свыше 6000 импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер передаёт данные на приборную панель, тем самым определяя показания спидометра.

Как и во многих других автомобилях, датчик скорости у ВАЗ находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться.

При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Как проверить датчик скорости ВАЗ

Вышедший из строя датчик спидометра в авто ВАЗ определяется просто — в таком случае перестает работать спидометр, также он может подавать какие-то признаки жизни, но демонстрировать при этом неправильную информацию.

При помощи трубочки, пассатижей или прочего подручного инструмента прокрутите ось датчика. При этом вы должны увидеть изменяющиеся показания вольтметра: чем больше скорость, тем больше напряжение (от 0,5 до 10 В). Если такого не произошло — датчик требует замены.

Замена датчика скорости авто

Что касается его расположения — ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию. Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Если проверка показала, что ДС неисправен, нужно произвести его замену. Ремонт датчиков и им подобных мелких электронных устройств — дело неблагодарное. В гаражных условиях сделать это вряд ли получится и единственное, что можно предпринять — очистить контакты от окисления (бывает проблема в этом).

Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.

Замена датчика скорости ВАЗ: пошаговая инструкция:

  1. Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
  2. Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.
  3. Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.
  4. Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.
  5. Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
  6. Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.

Как правильно подключить новый ДС? Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Если датчик с первого раза сел в посадочное гнездо, значит все на своих местах, а если ему что-то не дает продвинутся — значит шток во втулку не попал.

Как проверить датчик скорости/спидометра на ВАЗ 2110 и где он находится

Датчик скорости

Карбюраторные модели применяют тросовую механическую систему работы спидометра, потому датчика скорости тут нет. Он просто не нужен.

Для чего он нужен

Схема

Датчик собирает всевозможные данные и передает их в виде сигналов на электронный блок управления. Там информация проверяется, вносятся соответствующие корректировки в работу инжекторного двигателя.

Признаки неисправности

Проблема может заключаться в том, что нарушена схема подключения, наблюдаются нарушения в электрической цепи, не работает разъем. Кроме того, не редко проблемой становится распиновка датчика скорости, которую в процессе сборки перепутали.

Косвенный признак неисправности — автомобиль глохнет при работе на холостых оборотах.

Вы, как водитель, легко заметите наличие неверных показателей на спидометре, а также обратите внимание на сигнальную лампу, которая требует проверить двигатель (Check Engine). При обнаружении подобных явлений сомневаться не приходится — требуется замена датчика скорости.

Поиск поломки

Чтобы приступить к устранению проблемы, для начала нужно отыскать устройство. По фото вы можете определить, как датчик скорости на ВАЗ 2110 выглядит внешне.

Ушки для крепежа

Что касается его расположения, то ищите в подкапотном пространстве в непосредственной близости от выпускного коллектора. Откровенное говорят, то место, где он установлен, идеальным никак не назовешь. Все дело именно в коллекторе. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию.

Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Такая проблема решается путем его замены.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового девайса, который отвечает всем требованиям вашего авто.

Разъем

По сути, при приобретении устройства придерживайтесь двух основных правил.

  1. Выбирайте датчик, разъемы внутри колодки которого обозначены -, А и +. Обычно там применяют обозначение 1,2 и 3. Принципиальной разницы между ними нет, просто выполнить распиновку будет намного проще именно с такой маркировкой. Именно неправильное подключение становится часто причиной того, что приходится обращаться за помощью на станции технического обслуживания. А это уже совсем другие финансовые затраты.
  2. Шток на элементе обязательно должен быть выполнен из металла. Если шток пластиковый, он прослужит вам около 6 месяцев. Не в ваших интересах регулярно проводить замену. Но и металлический шток не забудьте проверить на предмет люфта, правильного вращения, а также наличия шайбы в комплектации.

Замена

Теперь к вопросу о том, как произвести замены. Для этого мы демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия выглядят следующим образом:

  • Снимите минусовой провод с аккумуляторной батареи, что позволит обесточить автомобиль;
  • Теперь отключите провода от датчика и запомните обязательно, в каком виде была распиновка;
  • Демонтируется устройство простым выкручиванием рукой. Никаких инструментов обычно использовать не приходится. Но если прибор сидит плотно, тогда воспользуйтесь ключами на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки», конструкция датчика может немного отличаться;
  • Параллельно советуем проверить проводку;
  • Сняв измеритель, открутите фиксирующую гайку, на которой держится проводу, идущий на коробку переключению передач;
  • Извлекайте аккуратно, чтобы не уронить шток в коробку. Если это произойдет, придется полностью разбирать КПП. Это явно не в ваших интересах;
  • Новый прибор с резиновым кольцом обязательно следует смазать трансмиссионной жидкостью, чтобы фиксация на новом месте оказалась максимально надежной;
  • Сборка выполняется в обратной последовательности;
  • Уделите особое внимание распиновке. Подключите мультиметр, включив зажигание. Если прибор показал «минус», тогда вы подключили провод на плюс, чего категорически делать нельзя. Вот почему мы изначально советовали использовать датчик, который не имеет обозначения 1, 2 и 3.

Если избежать применения нового устройства с неудобной маркировкой 1, 2 и 3 не удалось, тогда запомните важную деталь распиновки:

  • 1 соответствует «+»;
  • 2 обозначает выход сигнала;
  • 3 — это «-«.

Обслуживание, проверка и ремонт датчика скорости ВАЗ 2110

Штатный датчик скорости автомобиля ВАЗ 2110 находится на КПП автомобиля.

Предназначение и принцип действия датчик скорости

Функционал такого устройства, как датчик скорости ВАЗ 2110, базируется на применении т. н. эффекта Холла, т. е. с прибора на ЭБУ автомобиля транслируется поток импульсов, частота которых находится в прямой пропорции с величиной скорости транспортного средства. Электронный центр авто, анализируя поступающие данные, подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя заслонку дросселя транспортного средства.

За время прохождения расстояния длиной в один километр датчик скорости, фото которого можно увидеть на нашем портале, транслирует на ЭБУ свыше 6 тысяч импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер транслирует данные на приборную панель, тем самым определяя показания спидометра.

Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которого представлена на нашем ресурсе. Это экономичность в расходе горючего. Устройство сигнализирует контролеру, что автомобиль передвигается со скоростью 100 км/ч. Датчик заслонки дросселя транслирует сигнал на контроллер о прекращении надавливания водителем педали акселератора. Контроллер принимает импульс, означающий режим торможения силовой установкой и отключает топливную систему.

Как проверить датчик скорости на функционал

Симптоматика дефектов данного прибора состоит в следующем:

  • приостановление эксплуатации мотора при поступательном перемещении в холостом режиме рабочего хода и представляемые при этом некорректные значения спидометра;
  • при обнаружении дефектов в электроцепи датчика скорости, цена которого достаточно приемлема, высвечивается световой транспарант «CHECK» с параллельной фиксацией в ОЗУ кода ошибки «24».

Важно: такая запись возможна и при дефектах в эксплуатации ДМРВ, но, т. к. транспарант «CHECK» в этом варианте непостоянно высвечивается, то возможно, эта разница, косвенно укажет, какой прибор дал сбой в эксплуатации.

Причины сбоя в эксплуатации датчика скорости

Отсутствие показаний спидометра вовсе не означает выход из строя данного устройства. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, однако будет весьма обидно, что факт замены датчика скорости не даст необходимого эффекта. А причины могут быть следующие:

  1. Наличие грязе-пылевых и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия во время эксплуатации автомобиля. Для профилактики изделия в этом случае нужно просто почистить данное устройство.
  2. Неустойчивый контакт разъема изделия и обрыв проводки.
  3. Иногда дефект бывает чисто механического характера, который заключается в банальных дефектах троса приборного указателя скорости – спидометра.

Здесь возможны следующие варианты:

1. Усложненное неравномерное движение троса в оплетке, которое вызывается дефектами троса – заусеницами или разрывами металлических жил троса. Они могут существенно повлиять на функционал привода датчика.
2. Увеличенные обороты троса.

Проверка прибора на исправность:

  1. Вывешиваем на домкрат переднее колесо транспортного средства.
  2. Разъединяем проводной контакт от изделия и подсоединяем к нему мультиметр цифрового типа или аналогичный прибор
  3. Делая вращательные движения вывешенным колесом с небольшой скоростью, замеряем сигнал импульсного потока с разъема. Тест на функционал начинается с проверки на заземление и на питание электрической цепи.
  4. Снимаем прибор с посадочного места.
  5. Подсоединяем прибор для измерения напряжения к выводным контактам.
  6. Поворачивая привод датчика скорости, измеряем его разность потенциалов.
  7. На выходе должны получаться данные, при которых при увеличении скорости ротора увеличивается частота и напряжение выходной мощности.

Функционал прибора считается удовлетворительным, если при диагностике он показывает параметры частоты и напряжения на выходном контакте. Иначе замены датчика скорости ВАЗовской «десятки» не избежать.

Распиновка датчика скорости

Если разбираться с подключением датчика скорости, то следует знать, что данные устройства различаются по степени подсоединения. Существует следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. При этом очень важно изучить принципиальную схему датчика скорости, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ 2110 изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика скорости следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток прибора вращательными движениями и его люфты, которые должны быть сведены к минимуму, а также наличие такой детали, как прокладочная шайба на штоке изделия.

Замена датчика скорости «десятки»

Такая операция, как замена датчика скорости ВАЗ 2110, проводится по следующему плану:

  1. Определяем местонахождение прибора, который расположен в пространстве между приводом спидометра и валом этого прибора, представляющий гибкий провод.
  2. При отключенной системе зажигания, или при обесточенной АКБ снимаем разъем контактов, приводя зажимы пружин в сжатое состояние.
  3. Демонтируем зажимы пружин, для чего снимаем крепеж с помощью гаечного ключа на «22» и рассоединяем контакты.
  4. Совмещаем привод датчика скорости со штоком нового устройства.
  5. Устанавливаем крепеж и подключаем в колодочный разъем.

При проблемах демонтажа сломанного штока покупаем новую деталь, следует выбрать запчасть с тем же количеством зубов на шестерне. При монтаже изделия необходимо смазать кольцо-уплотнитель из резины машинной смазкой.

Важно: при снятии неисправного изделия существует возможность дефекта штока прибора, лучше провести демонтаж привода спидометра. С этой целью снимаем привод с помощью гаечного ключа на «10» и аккуратно достаем его из корпусной части МКПП. Внимательно проводите демонтаж, случайно не упустите шток в картер коробки передач.

Почему не работает спидометр на ваз 2110 — причины и ремонт

Спидометры – устройство, позволяющее измерить скорость движения автомобиля и пройденный им путь. Появился он чуть позже первых автомобилей. С его неисправностью водитель не сможет правильно ориентироваться в движущемся потоке машин на дороге, так как прекратится поступление информации о скорости автомобиля и количеству пройденного пути.

Свидетельства неисправности спидометра

Соблюдение скоростного режима на дороге, это главное, что требуется от водителя. Прекращение работы прибора, отвечающего за эту функцию, может привести к неприятным последствиям. Поэтому своевременной обнаружение неисправности спидометра имеет важное значение.

Убедиться в поломке устройства помогут определённые признаки:

  • неизменное положение стрелки спидометра во время движения автомобиля;
  • работает и не работает спидометр на ваз 2110, нестабильное поведение его стрелки: подёргивание, застывание в одном положении;
  • стрелка показывает изменение скорости в процессе прогрева двигателя до его рабочей температуры, затем стрелка прибора останавливает движение, застывая на одном показании;

Неуверенное поведение стрелки спидометра требует проверки его исправности, поиска причины, вызвавшей поломку, устранение её.

Диагностика причин поломки спидометра машин на 8 клапанов, аналогична для случаев, если не работает спидометр ваз 2110 инжектор 16.

ВАЗ 2110 с инжектором

Последние модели ВАЗ 2110 оснащены инжекторами. Поиск причин, почему не работает спидометр на ваз 2110 инжектор 8 клапанов, следует начать с проверки датчика скорости. На таком автомобиле установлен электронный тип спидометра, размещённого на приборной консоли автомобиля.

Если на ваз 2110 не работает спидометр, то необходимо сменить полностью панель, так как панель со всеми встроенными приборами производители выпускают только в сборке.

Замена панельного щитка осуществляется по следующей схеме:

  • используя отвёртку удалить крепёжные элементы в верхней и нижней частях щитка;
  • аккуратно снять пластиковую накладку и удалить крепления с самой панели;
  • последовательно отключить обе колодки питания;
  • снять панель с кронштейнов, потянув её на себя;
  • установка новой консоли выполняется в обратном порядке.

В чем еще кроется причина неработоспособности спидометра

Однако, часто причина неисправности спидометра кроется в другом:

  1. Попадание масла и пыли в датчик скорости, который находится в отсеке мотора под капотом автомобиля.

Неисправность устраняется после удаления грязи и масла промывкой датчика. Если ДС всё-таки вышел из строя и требуется его замена, эту несложную операцию может выполнить самостоятельно любой владелец автомобиля.

Последовательность замены следующая:

  • установить машину на ровную горизонтальную поверхность;
  • открыв капот, на коробке передач найти датчик скорости;
  • нажатием на скобу фиксатора отсоединяется штекер от ДС:
  • чтобы снять датчик, следует воспользоваться ключом размером 22 мм, поворачивая его против часовой стрелки;
  • новую деталь устанавливают вкручиванием её усилием руки. Применение ключа не рекомендуется, так как можно не рассчитать поворота и сорвать резьбу;
  • выполнить установку разъёма, о чём свидетельствует щелчок зафиксированной детали.

Новый ДС водителю следует покупать с аналогичной маркировкой. В противном случае стрелка спидометра будет выводить неверные показания.

  1. По непонятной причине перестал работать спидометр ваз 2110. Прежде всего, нужно выполнить проверку наиболее доступных элементов, связанных со спидометром. Так как нет идеальной чистоты в отсеках автомобиля, грязь и влага могут вывести из строя любую деталь, в том числе провода и контакты.

Под воздействием попавшей влаги и грязи могут окислиться провода и контакты. Устранить эту причину просто: контакты необходимо снять, очистить от окисленного налёта, протереть насухо и установить на место.

Необходимо также проверить целостность проводов. Внешне исправные провода могут внутри могут иметь разорванные участки жил. Проверка исправности проводов заключается в прозванивании их поверхности тестером.

В процессе эксплуатации могут быть повреждены шлицы, элементы, проворачивающие тросик спидометра. Такой дефект может нарушить работу приборной панели. Убедиться в её исправности можно с помощью её тестирования.

  1. Третьим, очень важным дефектом является неисправность датчика скорости. Это устройство расположено на КПП, граничащим с выпускным коллектором. Этот фактор приводит к нагреванию, перетиранию проводов ДС.

Причины вывода датчика из рабочего состояния, установить неисправность, можно в сервисном центре. Эту процедуру мастера выполнят в присутствии автовладельца.

Для самостоятельного устранения неисправности, следует, поступит так:

  • датчик скорости нужно извлечь, выкручивая, из коробки передач;
  • соединить провод ДС с шуруповёртом или дрелью, установить розицию вращения против часовой стрелки;
  • включить зажигание.

Движение стрелки свидетельствует об исправности датчика. Слабое звено, скорее всего, находится в КПП автомобиля. Справиться с это задачей водителю без опыта, сложно. В этом случае решение проблемы должны осуществить специалисты автосервиса.

Если не работает стрелка спидометра ваз 2110, датчик скорости подлежит замене.

Спидометр на ВАЗ 2110 с инжектором, важный элемент любого автомобиля, не исключая «десятку». Проверить и найти источник неисправности этого прибора могут водители ВАЗ 2110 даже с небольшим опытом. Однако если не удаётся определить источник неполадок спидометра, нужно привлечь внимание к этой проблеме специалистов технической службы.

labavto.com

Предназначение спидометра на любом авто заключается в демонстрации скорости движения транспортного средства. Как и любой другой узел на отечественных автомобилях, этот механизм со временем может выйти из строя. По каким причинам не работает спидометр на автомобиле ВАЗ 2110, как это проявляется и каким образом можно произвести диагностику устройства — читайте в этой статье.

Виды спидометров

На отечественных «десятках» может быть установлено устройство электронного или механического типа, характеризующееся наличием определенного привода. Механические автомобильные спидометры (АС) ставились на первые «десятки», оснащенные восьмиклапанными карбюраторными моторами. Впоследствии эти модели стали оборудоваться электронными девайсами. В этом случае крутящий момент с трансмиссии передается на контрольный щиток при помощи контроллера скорости.

Контрольный щиток «десятки»

Неисправности устройства на ВАЗ 2110 инжектор

Спидометр ВАЗ 2110 представляет собой стрелочное устройство, соответственно, любые признаки его поломки будут определяться в соответствии с отклонениями стрелки.

Если не работает спидометр на ВАЗ 2110 или его работа некорректна, это может проявиться следующим образом:

  • стрелка не отходит от положения 0, то есть вовсе не демонстрирует скорость движения;
  • она зависла в определенном положении и не сдвигается ни в одну сторону;
  • прыгает стрелка спидометра, показатели АС при этом будут неправильными.

Если перестал работать спидометр, об этом могут свидетельствовать и другие симптомы. К примеру, на не прогретом двигателе устройство работает в нормальном режиме, а когда силовой агрегат прогревается, стрелка АС зависает и больше не двигается. Главной причиной, по которой устройство может переставать работать на инжекторном двигателе, является загрязнение датчика скорости. Этот элемент зачастую выходит из строя в результате попадания на его конструкцию моторной или трансмиссионной жидкости.

Итак, если АС не работает, это может быть обусловлено следующими причинами:

  • вышел из строя контроллер скорости;
  • сломался непосредственно сам АС;
  • регулятор скорости зафиксирован ненадежно, плохой контакт с разъемом либо же произошел обрыв проводки;
  • произошла поломка шестерен привода АС, которые находятся в КПП;
  • чаще всего это окисление контактов на датчике.

Десяточный датчик скорости

Как проверить прибор на работоспособность?

Перед тем, как приступить к ремонту или замене устройства, необходимо точно определить, какая причина его неработоспособности. Для начала следует произвести диагностику контроллера скорости, поскольку обычно неисправности АС связаны с ним. Визуально осмотрите девайс на наличие загрязнений, убедитесь в том, что обрывы проводки отсутствуют. Как правило, в случае выхода из строя электрической части контроллера на контрольном щитке появляется индикатор Check. Если вы решите проверить свою «десятку» при помощи компьютера, то диагностика может показать ошибки Р0501-Р0503.

Выход из строя датчика можно определить по некоторым симптомам:

  • на холостых оборотах двигатель работает нестабильно, также ДВС может заглохнуть без причины;
  • увеличился расход горючего.

Диагностировать саму плату регулятор ан инжекторных моторах не так просто, эту процедуру лучше провести при помощи специалистов. Однако своими руками можно проверить состояние шестеренок привода устройства, для этого понадобится выкрутить два винта фиксации контроллера гаечным ключом на 10. Если вы заметили, что на пластиковой шестеренке имеются отломанные зубчики, это может свидетельствовать о том, что в шестеренке трансмиссии также есть дефекты. Чтобы произвести замену шестеренки, которая находится в коробке, агргеат придется демонтировать и разбирать (автор видео — канал Автоэлектрика ВЧ).

Неисправности спидометра на автомобилях с карбюратором

В случае с карбюраторными ДВС схема подключения АС немного другая — стрелка устройства двигается в результате воздействия специального троса, подключенного к коробке передач. Поскольку в целом схема более простая, определить неисправность узла — не проблема. Для диагностики тросика его надо просто отключить от трансмиссии и оценить его состояние. Если четырехгранник на его конце целый, это говорит о том, что с устройством все нормально.

Рекомендации экспертов

Некоторые рекомендации экспертов касательно диагностики и ремонта АС:

  1. Диагностика причины выхода из строя узла должна начинаться с визуального осмотра датчика скорости, а также проводки, подключаемой к нему. Как показывает практика, часто причина кроется в обрыве проводки, в частности, в месте рядом со штекером.
  2. В том случае, если контроллер покрыт пылью или маслом, нужно произвести его демонтаж и тщательно протереть. Затем датчик можно поставить на место и попробовать проверить работоспособность АС. Есть вероятность, что после этих действий АС будет работать в нормальном режиме.
  3. Ездить с неработающим АС ни в коем случае нельзя, поэтому если обнаружены неполадки в его работе, а проверить самостоятельно не получается, необходимо обратиться за помощью к специалисту.

Извините, в настоящее время нет доступных опросов.

Видео «Самостоятельная диагностика АС в домашних условиях»

Как своими руками произвести проверку контрольного щитка «десятки», а также спидометра, узнайте из видео ниже (автор — канал Mr. Maks).

inkam-auto.ru

Датчик скорости ВАЗ 2110 - изучаем строение прибора

Штатный датчик скорости автомобиля ВАЗ 2110 находится на КПП автомобиля.

Функционал такого устройства, как датчик скорости ВАЗ 2110, базируется на применении т. н. эффекта Холла, т. е. с прибора на ЭБУ автомобиля транслируется поток импульсов, частота которых находится в прямой пропорции с величиной скорости транспортного средства. Электронный центр авто, анализируя поступающие данные, подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя заслонку дросселя транспортного средства.

За время прохождения расстояния длиной в один километр датчик скорости, фото которого можно увидеть на нашем портале, транслирует на ЭБУ свыше 6 тысяч импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер транслирует данные на приборную панель, тем самым определяя показания спидометра.

Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которого представлена на нашем ресурсе. Это экономичность в расходе горючего. Устройство сигнализирует контролеру, что автомобиль передвигается со скоростью 100 км/ч. Датчик заслонки дросселя транслирует сигнал на контроллер о прекращении надавливания водителем педали акселератора. Контроллер принимает импульс, означающий режим торможения силовой установкой и отключает топливную систему.

Симптоматика дефектов данного прибора состоит в следующем:

  • приостановление эксплуатации мотора при поступательном перемещении в холостом режиме рабочего хода и представляемые при этом некорректные значения спидометра;
  • при обнаружении дефектов в электроцепи датчика скорости, цена которого достаточно приемлема, высвечивается световой транспарант «CHECK» с параллельной фиксацией в ОЗУ кода ошибки «24».

Важно: такая запись возможна и при дефектах в эксплуатации ДМРВ, но, т. к. транспарант «CHECK» в этом варианте непостоянно высвечивается, то возможно, эта разница, косвенно укажет, какой прибор дал сбой в эксплуатации.

Отсутствие показаний спидометра вовсе не означает выход из строя данного устройства. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, однако будет весьма обидно, что факт замены датчика скорости не даст необходимого эффекта. А причины могут быть следующие:

  1. Наличие грязе-пылевых и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия во время эксплуатации автомобиля. Для профилактики изделия в этом случае нужно просто почистить данное устройство.
  2. Неустойчивый контакт разъема изделия и обрыв проводки.
  3. Иногда дефект бывает чисто механического характера, который заключается в банальных дефектах троса приборного указателя скорости – спидометра.



Здесь возможны следующие варианты:

1. Усложненное неравномерное движение троса в оплетке, которое вызывается дефектами троса – заусеницами или разрывами металлических жил троса. Они могут существенно повлиять на функционал привода датчика.
2. Увеличенные обороты троса.

Проверка прибора на исправность:

  1. Вывешиваем на домкрат переднее колесо транспортного средства.
  2. Разъединяем проводной контакт от изделия и подсоединяем к нему мультиметр цифрового типа или аналогичный прибор
  3. Делая вращательные движения вывешенным колесом с небольшой скоростью, замеряем сигнал импульсного потока с разъема. Тест на функционал начинается с проверки на заземление и на питание электрической цепи.
  4. Снимаем прибор с посадочного места.
  5. Подсоединяем прибор для измерения напряжения к выводным контактам.
  6. Поворачивая привод датчика скорости, измеряем его разность потенциалов.
  7. На выходе должны получаться данные, при которых при увеличении скорости ротора увеличивается частота и напряжение выходной мощности.

Функционал прибора считается удовлетворительным, если при диагностике он показывает параметры частоты и напряжения на выходном контакте. Иначе замены датчика скорости ВАЗовской «десятки» не избежать.

Если разбираться с подключением датчика скорости, то следует знать, что данные устройства различаются по степени подсоединения. Существует следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. При этом очень важно изучить принципиальную схему датчика скорости, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ 2110 изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика скорости следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток прибора вращательными движениями и его люфты, которые должны быть сведены к минимуму, а также наличие такой детали, как прокладочная шайба на штоке изделия.

Такая операция, как замена датчика скорости ВАЗ 2110, проводится по следующему плану:

  1. Определяем местонахождение прибора, который расположен в пространстве между приводом спидометра и валом этого прибора, представляющий гибкий провод.
  2. При отключенной системе зажигания, или при обесточенной АКБ снимаем разъем контактов, приводя зажимы пружин в сжатое состояние.
  3. Демонтируем зажимы пружин, для чего снимаем крепеж с помощью гаечного ключа на «22» и рассоединяем контакты.
  4. Совмещаем привод датчика скорости со штоком нового устройства.
  5. Устанавливаем крепеж и подключаем в колодочный разъем.



При проблемах демонтажа сломанного штока покупаем новую деталь, следует выбрать запчасть с тем же количеством зубов на шестерне. При монтаже изделия необходимо смазать кольцо-уплотнитель из резины машинной смазкой.

Важно: при снятии неисправного изделия существует возможность дефекта штока прибора, лучше провести демонтаж привода спидометра. С этой целью снимаем привод с помощью гаечного ключа на «10» и аккуратно достаем его из корпусной части МКПП. Внимательно проводите демонтаж, случайно не упустите шток в картер коробки передач.

avtovx.ru

#15 Замена привода и датчика скорости — Лада 2110, 1.5 л., 2002 года на DRIVE2

Всем привет. Выходные- праздники закончились и закончилась эпопепея с датчиком скорости… 07.03 сдох спидометр и одометр… Это конечно печально, особенно когда ездишь на газу и пробег запоминаешь к следующей заправке…
Короче заменил я датчик скорости и шток привода датчика скорости с третьей попытки, и слава Богу, всё работает)))

Полный размер


Полный размер


Полный размер


Полный размер


Полный размер


Полный размер


Полный размер


Полный размер


Полный размер


Полный размер


Полный размер


Полный размер


Всё работает и спидометр и одометр…
Совет:
— снимать лучше на яме и при остывшем двигателе;
— алюминиевый корпус легко поддевается отвёрткой;
— меняйте шток только на оригинал и нужно знать количество зубьев, в моем случае 11;
— в штоке должно быть посадочное место квадтратное, а не круглое под шток датчика;
— в датчике должен быть металлический шток, а не пластиковый;
— меняйте сальник привода спидометра;
— не меняйте уплотнительное кольцо, лучше на герметик, чтоб не было перекоса штока и не сломало как у меня, тем более, что крепится одной гайкой на 6;
— если чек и будет дальше светится, то скиньте минусовую клемму на 5 минут.
Цена вопроса:
— датчик — 140 грн;
— шток привода за 40 грн. подделка и плюс 85 грн. оригинал;
— сальник привода 15 грн.;
— уплотнительное кольцо (безполезное) 2 грн.
P.S.Всем ровных дорог и полных баков)))

Полный размер

Полный размер

Полный размер

Полный размер

Цена вопроса: 282 грн Пробег: 94 743 км

www.drive2.ru

Замена датчика скорости и разъема — Лада 2110, 1.5 л., 2003 года на DRIVE2

Привет друзья, в начале лета пропала скорость, ну как бы сильно я не расстроился, ездил без спидометра, всё же итак понятно, сразу пришла мысль о том, что сломался датчик скорости. Неделю назад зашел в магазин оригинальных запчастей лада, узнал цену и что их бывает два вида, на удачу выбирать не стал, ну и снова забил на этот датчик, переломным моментом стало, когда познакомился с хозяйкой десятки года старше чем моя, в состоянии гораздо лучше. Решил всё, пора бы привести малышку в порядок! Решил начать со спидометра ))
1. Скинул минус с аккумулятора.
2. Снял разъем на датчик скорости ( сам датчик находиться на коробке передач слева от выпускного коллектора, недалеко от щупа коробки ).
3. Открутил датчик, при небольшом усилии выкручивается руками.
4. Поставил новый датчик ( а скорости снова нет 🙂
5. Снова всё разобрал, и понял что виноват не датчик, а разъем который к нему подходит, со временем перетираются провода прямо у самого его основания.
6 Купил новый разъем, оказался даже более удобным чем старый ( кстати всегда почему то оригинальные запчасти на ладу отличаются от оригинальных запчастей, которые установлены на машине, тоже самое приходиться наблюдать на автомобилях китайского производства, видимо тайна раскрыта, запчасти на ладу делают в Китае :)))
7. Отрезал по самое основание фишки (разъема) провода, зачистил их при помощи канцелярского ножа, зачистил провода на новом разъеме, сделал скрутку, обмотал каждый из проводов отдельно изолентой и сверху всё вместе обмотал той же изолентой, до самого основания фишки, чтобы больше не протиралась )
8. Завел, прокатился, скорость есть, так непривычно ездить быстрее нуля км/ч.

И бонусом, пару фоток десятки, со свадьбы брата, я был машиной фотографа и видео оператора, тяжело было гоняться с ауди а6, а8, q7, и крузаком, но мы справились, видео получилось отличным, все довольны.

В дальнейшем по мере появления свободного времени десятку ждут новые преображения, следите за новостями ))

перетерлись провода

старый и новый разъемы, в новом другое крепление

старый датчик скорости

www.drive2.ru

Замена датчика скорости ВАЗ 2110-12-11 — Лада 2112, 1.6 л., 2005 года на DRIVE2

Еду я такой себе не спеша, и невзначай опускаю глаза на приборную панель, смотрю стрелка уровня скорости лежит 0_о . Я был в шоке через пару сек писк борт компа и чек



=( был немного расстроен конечно. Приезжаю домой, и сразу в гугл ) Как менять этот самый датчик.

Небольшой мануал :
Если перестал работать спидометр, одометр или километраж на приборной панели ВАЗ 2110, то возможно причина в датчике скорости ВАЗ 2110. Статья о том, как заменить датчик скорости ВАЗ 2110 своими руками.

Принцип работы датчика скорости основан на эффекте Холла. Датчик посылает на контроллер импульсы напряжения с частотой, пропорциональной скорости вращения ведущих колес автомобиля.

Порядок замены датчика скорости:
1) Отсоедините провод от клеммы «–» аккумуляторной батареи
2) Находи датчик на коробке передач между приводом спидометра и наконечником гибкого вала привода спидометра. Он установлен вертикально.
3) Отсоединяем колодку с проводами от датчика скорости, для этого сжимаем пружинные зажимы пальцами.


4) Откручиваем датчик от привода спидометра (ключ на 21-22).
5) Штоком нового датчика нужно попасть в центр привода.
6) Закручиваем и подключаем колодку с проводами.

Если шток датчика обломился, то возможно для его извлечения потребуется разобрать привод.
Откручиваем привод ключом на 10. Если привод пристыл, то можно накинуть ключ на 14 и аккуратно расшатать по сторонам.
При установке штока не забыть смазать маслом резиновое кольцо

Технические характеристики датчика скорости:
Рабочая температура: от -40° С до +125° С
Номинальное напряжение питания, В: 12
Рабочий диапазон напряжения питания, В:
— по цепи контакта «1» от 7 до 15
— по цепи контакта «2» при токе нагрузки не более 20 мА от 5 до 15
Максимальный ток потребления по цепи контакта «1» при напряжении питания (13,5 ± 0,2) В не более, мА: 15
Цена датчика скорости ВАЗ 2110-12-11 до 250р.
Время ремонта : 5-10 минут если не торопится.

Всем ровных дорог!

www.drive2.ru

Ремонт разъёма датчика скорости ВАЗ 2110 — DRIVE2

Сразу к делу, на одном из проводов начал появляться обрыв на изломе.

Полный размер

Сложность заключалась в том, что вынуть контакты из фишки получилось не сразу (инфу по такой мелочной процедуре в интернетах не нащёл, был один пост где мужик вынуть не смог и пилил! разъём) один провод оторвал и, не мучая оставшиеся, разъём отрезал целиком. В общем суть посыла, внутренний вид разъёма вводит в заблуждение и на первый взгляд кажется, что усик который держит контакт один это ложь! их там два!

Полный размер

Для изъятия контактов понадобится шило, в моём случае половина мед. пинцета, ещё одна сложность в том, что усы пружинят, то есть тянем за провод и вжимаем усы, но тянем умеренно, чтобы не вдавить усы в пластик разёма. По поводу силиконовых вставок, они создают сопротивление, но момент когда контакт освободился в принцыпе ощутим. Если вы читаете эту статью после того, как уже оторвали провод)), то вынуть его будет проще надавливая маленькой плоской отвёрткой поперёк пластин контакта, при этом будет место и для шила усы вдавливать, но помучится придётся.

Полный размер

Теперь восстановление. Контакт для восстановления очень неудобен, в месте обжатия провода имеет бОльшую прочность так, что пытаться его разжать и вставить новый провод не советую. Максимум, что я смог сделать, особо не повредив, для удаления остатков провода, это разжать место обжимки маленькой часовой отвёрткой, ударив по ней молотком, но контакт при этом нужно положить на выпуклую поверхность.

Полный размер

Соединял пайкой. Если пойдёте по моему пути, то приготовьтесь к неудобствам, паять контакты на провода будет неудобно. Надеваем силиконовые пробки на провода, зачищаем провода на длину 3-4 мм, лудим (я использую флюс зил-2, паяльник 100 Вт) пододвигаем пробку к краю провода, чтобы было видно примерно 1мм его изоляции. Вставляем провод в контакт вращательными движениями. Выровнив по месту соединения, мажем кислотой. Внимательно паяем, чтобы олово не затекло внутрь контакта и не спаяло его внутренности, удалить олово будет практически невозможно и функционал контакта будет утерян. На фото: контакт сверху пропаян, средний контакт подготовлен к пайке, нижний провод лужёный.

Полный размер

Всё, после пайки проходим сухой кистью для удаления остатков кислоты (не обязательно, так как при пайке она вся в основном выкипает), немного разводим усы, удаляем грязь из разъёма и вставляем контакты на свои места, подталкивая контакты со стороны силиконовой пробки упираясь в неё отвёрткой, до характерного щелчка.

www.drive2.ru

Датчик скорости на ВАЗ 2111, 2112, 2115, инжектор.: Ремонт ВАЗ

Как проверить датчик скорости, какие они бывают и где расположены на автомобилях ВАЗ 2110 (2111, 2112 или 2115).

Для чего нужен датчик скорости.



Электронный датчик скорости (ЭДС) ВАЗ-2110 (2111, 2112 или 2115) — небольшое электронно-механическое устройство, смонтированное на коробке передач. Оно предназначено для определения текущих параметров вращения ведущих колес с последующим преобразованием их величины в пропорциональные электрические импульсы.

Принцип работы датчика скорости

  • Принцип работы, как и назначение, аналогичны датчикам Холла.
  • Электроимпульсы поступают на контроллер (ЭБУ), который корректирует режим двигателя в зависимости от динамики перемещения автомобиля.
  • С учетом того движется машина или стоит, контролер изменяет обороты ХХ путем регулировки подачи воздуха в обход заслонки.



Типы датчиков скорости, их отличия.

Где находится датчик скорости.
  1. Электронными 6-импульсными датчиками комплектуются машины с инжекторными моторам, запущенные в серию с 2006 года.

  2. На карбюраторных «Самарах» иногда можно встретить 10-импульсные ЭДС.

  3. До 2006 года на ВАЗ-овских автомобилях применялись механические устройства в виде особых вставок между тросами указателей скорости и выходами шестерен КПП.

Ключевое отличие различных типов ЭДС в отсутствии проводов и присоединительных разъемах. Например, изделиями с круглыми (овальными) портами оснащаются системы GM или «Янтарь» В то же время для Bosh применяются беспроводные версии с разъемами квадратной формы.

  • На ВАЗ-2110 (2111, 2112) датчики скорости монтируются на корпусах коробок немного правее по ходу непосредственно у щупа контроля масла.
  • Устройство легко найти, посмотрев в район правого шруса.
  • На ВАЗ-2115 электронный прибор смонтирован сверху на передней части КПП (по ходу) непосредственно над дифференциалом. На корпусе коробки изделие с подключенным кабелем зафиксировано одним болтом.



Неисправности датчика скорости

Характерными симптомами выхода из строя электронного датчика скорости могут быть:

  • отсутствие электросигналов — код ошибки Р0500;
  • прерывистые электросигналы с ЭДС — код ошибки Р0503;
  • стрелка хаотично перемещается в разные стороны, неверные показания или другие виды некорректной работы указателя скорости;
  • неустойчивая работа мотора на ХХ: перебои, плавающие обороты и пр.;
  • увеличенный расход;
  • провалы мощности, при нажатии на педаль двигатель не «набирает» обороты и пр

Причин неполадок с Электронного Датчика Скорости также может быть несколько, например:

  • разрыв электроцепи питания,
  • окисление контактов,
  • обрыв соединительных проводов или износ механического привода датчика.

Как проверить датчик скорости

Чаще всего выход из строя ЭДС является следствием разрыва электроцепи. Поэтому сначала целесообразно проверить целостность проводки и состояние разъемов (контактов).

Проверку работоспособности электронного датчика легко выполнить своими руками при наличии мультиметра. Для этого следует предварительно демонтировать изделие. Затем определите контакт, через который передаются электроимпульсы.

Обычно он расположен посредине колодки.

  1. Соедините его с плюсовым проводом измерительного прибора.
  2. Замкнув минусовый кабель на корпус машины, вращайте шток ЭДС в пределах скорости 5 км\ч.
  3. Проверьте показания мультиметра.
  4. При увеличении интенсивности вращения, показания прибора (частота и напряжение) должны пропорционально возрастать.

Схема датчика скорости ваз / распиновка

Как заменить и подключить датчик скорости на ваз своими руками, особенности.

  • Независимо от типа датчика скорости, его замену и подключение можно выполнить своими руками без наличия особой квалификации или специальных знаний.

  • Наиболее сложной эта операция является для ВАЗ-2115, поэтому ее и рассмотрим. Для работы, помимо нового ЭДС, достаточно штатного набора инструментов, который есть у каждого автовладельца, в частности, понадобится ключ на 22.

    • После выключения зажигания, откройте капот машины.
    • Для удобства доступа к датчику демонтируйте адсорбер, предварительно выкрутив гайки.
  • Зажмите крепеж и вытащите разъем вместе с проводами.
  • С помощью ключа на 22 поверните ЭДС против часовой стрелки, пока изделие не «выйдет» из посадочного места.



  • Хорошо зачистите посадочное место от загрязнений, исключая попадание мусора внутрь коробки.
  • Установите новый ЭДС так, чтобы пазы были совмещены со втулками.



  • Закрутите датчик путем вращения по часовой стрелке, а потом соедините разъем.
  1. Помните, даже малейший перекос датчика при монтаже может привести к повреждению пластиковых зубьев ведущей шестерни. Поэтому в процессе его установки соблюдайте максимальную осторожность.



autoadvisor.ru

Распиновка разъёма датчика скорости ваз 2110 — Защита имущества

Сразу к делу, на одном из проводов начал появляться обрыв на изломе.

Сложность заключалась в том, что вынуть контакты из фишки получилось не сразу (инфу по такой мелочной процедуре в интернетах не нащёл, был один пост где мужик вынуть не смог и пилил! разъём) один провод оторвал и, не мучая оставшиеся, разъём отрезал целиком. В общем суть посыла, внутренний вид разъёма вводит в заблуждение и на первый взгляд кажется, что усик который держит контакт один это ложь! их там два!

Для изъятия контактов понадобится шило, в моём случае половина мед. пинцета, ещё одна сложность в том, что усы пружинят, то есть тянем за провод и вжимаем усы, но тянем умеренно, чтобы не вдавить усы в пластик разёма. По поводу силиконовых вставок, они создают сопротивление, но момент когда контакт освободился в принцыпе ощутим. Если вы читаете эту статью после того, как уже оторвали провод)), то вынуть его будет проще надавливая маленькой плоской отвёрткой поперёк пластин контакта, при этом будет место и для шила усы вдавливать, но помучится придётся.

Теперь восстановление. Контакт для восстановления очень неудобен, в месте обжатия провода имеет бОльшую прочность так, что пытаться его разжать и вставить новый провод не советую. Максимум, что я смог сделать, особо не повредив, для удаления остатков провода, это разжать место обжимки маленькой часовой отвёрткой, ударив по ней молотком, но контакт при этом нужно положить на выпуклую поверхность.

Соединял пайкой. Если пойдёте по моему пути, то приготовьтесь к неудобствам, паять контакты на провода будет неудобно. Надеваем силиконовые пробки на провода, зачищаем провода на длину 3-4 мм, лудим (я использую флюс зил-2, паяльник 100 Вт) пододвигаем пробку к краю провода, чтобы было видно примерно 1мм его изоляции. Вставляем провод в контакт вращательными движениями. Выровнив по месту соединения, мажем кислотой. Внимательно паяем, чтобы олово не затекло внутрь контакта и не спаяло его внутренности, удалить олово будет практически невозможно и функционал контакта будет утерян. На фото: контакт сверху пропаян, средний контакт подготовлен к пайке, нижний провод лужёный.

Всё, после пайки проходим сухой кистью для удаления остатков кислоты (не обязательно, так как при пайке она вся в основном выкипает), немного разводим усы, удаляем грязь из разъёма и вставляем контакты на свои места, подталкивая контакты со стороны силиконовой пробки упираясь в неё отвёрткой, до характерного щелчка.

Штатный датчик скорости автомобиля ВАЗ 2110 находится на КПП автомобиля.

Предназначение и принцип действия датчик скорости

Функционал такого устройства, как датчик скорости ВАЗ 2110, базируется на применении т. н. эффекта Холла, т. е. с прибора на ЭБУ автомобиля транслируется поток импульсов, частота которых находится в прямой пропорции с величиной скорости транспортного средства. Электронный центр авто, анализируя поступающие данные, подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя заслонку дросселя транспортного средства.

За время прохождения расстояния длиной в один километр датчик скорости, фото которого можно увидеть на нашем портале, транслирует на ЭБУ свыше 6 тысяч импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер транслирует данные на приборную панель, тем самым определяя показания спидометра.

Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которого представлена на нашем ресурсе. Это экономичность в расходе горючего. Устройство сигнализирует контролеру, что автомобиль передвигается со скоростью 100 км/ч. Датчик заслонки дросселя транслирует сигнал на контроллер о прекращении надавливания водителем педали акселератора. Контроллер принимает импульс, означающий режим торможения силовой установкой и отключает топливную систему.

Как проверить датчик скорости на функционал

Симптоматика дефектов данного прибора состоит в следующем:

  • приостановление эксплуатации мотора при поступательном перемещении в холостом режиме рабочего хода и представляемые при этом некорректные значения спидометра;
  • при обнаружении дефектов в электроцепи датчика скорости, цена которого достаточно приемлема, высвечивается световой транспарант «CHECK» с параллельной фиксацией в ОЗУ кода ошибки «24».

Важно: такая запись возможна и при дефектах в эксплуатации ДМРВ, но, т. к. транспарант «CHECK» в этом варианте непостоянно высвечивается, то возможно, эта разница, косвенно укажет, какой прибор дал сбой в эксплуатации.

Причины сбоя в эксплуатации датчика скорости

Отсутствие показаний спидометра вовсе не означает выход из строя данного устройства. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, однако будет весьма обидно, что факт замены датчика скорости не даст необходимого эффекта. А причины могут быть следующие:

  1. Наличие грязе-пылевых и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия во время эксплуатации автомобиля. Для профилактики изделия в этом случае нужно просто почистить данное устройство.
  2. Неустойчивый контакт разъема изделия и обрыв проводки.
  3. Иногда дефект бывает чисто механического характера, который заключается в банальных дефектах троса приборного указателя скорости – спидометра.

Здесь возможны следующие варианты:

1. Усложненное неравномерное движение троса в оплетке, которое вызывается дефектами троса – заусеницами или разрывами металлических жил троса. Они могут существенно повлиять на функционал привода датчика.
2. Увеличенные обороты троса.

Проверка прибора на исправность:

  1. Вывешиваем на домкрат переднее колесо транспортного средства.
  2. Разъединяем проводной контакт от изделия и подсоединяем к нему мультиметр цифрового типа или аналогичный прибор
  3. Делая вращательные движения вывешенным колесом с небольшой скоростью, замеряем сигнал импульсного потока с разъема. Тест на функционал начинается с проверки на заземление и на питание электрической цепи.
  4. Снимаем прибор с посадочного места.
  5. Подсоединяем прибор для измерения напряжения к выводным контактам.
  6. Поворачивая привод датчика скорости, измеряем его разность потенциалов.
  7. На выходе должны получаться данные, при которых при увеличении скорости ротора увеличивается частота и напряжение выходной мощности.

Функционал прибора считается удовлетворительным, если при диагностике он показывает параметры частоты и напряжения на выходном контакте. Иначе замены датчика скорости ВАЗовской «десятки» не избежать.

Распиновка датчика скорости

Если разбираться с подключением датчика скорости, то следует знать, что данные устройства различаются по степени подсоединения. Существует следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. При этом очень важно изучить принципиальную схему датчика скорости, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ 2110 изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика скорости следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток прибора вращательными движениями и его люфты, которые должны быть сведены к минимуму, а также наличие такой детали, как прокладочная шайба на штоке изделия.

Замена датчика скорости «десятки»

Такая операция, как замена датчика скорости ВАЗ 2110, проводится по следующему плану:

  1. Определяем местонахождение прибора, который расположен в пространстве между приводом спидометра и валом этого прибора, представляющий гибкий провод.
  2. При отключенной системе зажигания, или при обесточенной АКБ снимаем разъем контактов, приводя зажимы пружин в сжатое состояние.
  3. Демонтируем зажимы пружин, для чего снимаем крепеж с помощью гаечного ключа на «22» и рассоединяем контакты.
  4. Совмещаем привод датчика скорости со штоком нового устройства.
  5. Устанавливаем крепеж и подключаем в колодочный разъем.

При проблемах демонтажа сломанного штока покупаем новую деталь, следует выбрать запчасть с тем же количеством зубов на шестерне. При монтаже изделия необходимо смазать кольцо-уплотнитель из резины машинной смазкой.

Важно: при снятии неисправного изделия существует возможность дефекта штока прибора, лучше провести демонтаж привода спидометра. С этой целью снимаем привод с помощью гаечного ключа на «10» и аккуратно достаем его из корпусной части МКПП. Внимательно проводите демонтаж, случайно не упустите шток в картер коробки передач.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Датчик скорости – элемент электронной системы управления автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра.

Датчик скорости автомобиля ВАЗ базируется на применении эффекта Холла, то есть с прибора на ЭБУ авто передаётся поток импульсов, частота которых пропорциональна величине скорости машины. Электроника авто анализируя поступающие данные подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси поступающей в камеру сгорания, минуя заслонку дросселя.

За время прохождения расстояния длиной в один километр датчик скорости транслирует на ЭБУ свыше 6000 импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер передаёт данные на приборную панель, тем самым определяя показания спидометра.

Как и во многих других автомобилях, датчик скорости у ВАЗ находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться. При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Как проверить датчик скорости ВАЗ

Вышедший из строя датчик спидометра в авто ВАЗ определяется просто — в таком случае перестает работать спидометр, также он может подавать какие-то признаки жизни, но демонстрировать при этом неправильную информацию.

При помощи трубочки, пассатижей или прочего подручного инструмента прокрутите ось датчика. При этом вы должны увидеть изменяющиеся показания вольтметра: чем больше скорость, тем больше напряжение (от 0,5 до 10 В). Если такого не произошло — датчик требует замены.

Замена датчика скорости авто

Что касается его расположения — ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию. Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Если проверка показала, что ДС неисправен, нужно произвести его замену. Ремонт датчиков и им подобных мелких электронных устройств — дело неблагодарное. В гаражных условиях сделать это вряд ли получится и единственное, что можно предпринять — очистить контакты от окисления (бывает проблема в этом).

Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.

Замена датчика скорости ВАЗ: пошаговая инструкция:

  1. Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
  2. Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.
  3. Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.
  4. Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.
  5. Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
  6. Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.

Как правильно подключить новый ДС? Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Если датчик с первого раза сел в посадочное гнездо, значит все на своих местах, а если ему что-то не дает продвинутся — значит шток во втулку не попал.

nadouchest.ru

варианты подключения датчика скорости — Лада 2108, 1.5 л., 2001 года на DRIVE2

Важным моментом в спидометре является то, как снимается сигнал с датчика скорости (далее — ДС). Напомню, что сигнал с ДС это прямоугольные импульсы с амплитудой от нуля до напряжения питания автомобиля, с частотой, зависящей от скорости. При этом на ВАЗ (о других марках не скажу) ЭБУ подтягивает сигнал к напряжению питания, а ДС в процессе работы периодически "зануляет" вход, таким образом и получаются импульсы.
Нужно, чтобы микроконтроллер (далее — МК) создаваемого устройства считал количество этих импульсов на одном из своих входов. При этом важно учитывать, что рабочее напряжение МК 5 В, а не автомобильные 12-14 В.
В интернете можно найти разные варианты подключения ДС, ниже я приведу все варианты, которые мне попались. Я не берусь судить, какие из них однозначно пригодные, а какие — нет, но всё же прокомментирую. Схемы не имеют привязки к ВАЗу, отсортированы не по приоритету.

1. Оптопара

Две схемы с оптопарами — аналогичны, отличаются только номиналами деталей.


Хороший вариант, позволяющий надежно изолировать МК от "мусора" автомобильного питания, гарантированно не пройдут возможные высоковольтные скачки напряжения.
Я не пробовал этот вариант, но он вполне применим.

2. Биполярный транзистор с притяжкой к "минусу"

Одинаковые схемы из разных источников.


Чем неприменим вариант к ВАЗу, так это притяжкой входа к "минусу". Т.к. в ВАЗе вход притягивается к "плюсу", то с этим подключением max напряжение сигнала снизится до такого уровня, что ЭБУ перестанет его воспринимать: создаваемое устройство видеть сигнал будет, а ЭБУ — нет. В моем случае напряжение не превышало 6 В, так что ЭБУ не мог видеть сигнал, вариант был отвергнут.

3. Биполярный транзистор с притяжкой в "плюсу"

Справа схема попроще, слева — с защитными элементами.


Этот вариант я не пробовал, но выглядит он рабочим. Хотя смущает то, что база транзистора "висит" без притяжки, что может вызывать помехи.
Когда я пробовал подключать подобным образом (только без резистора на "плюс"), сильные помехи возникали, даже если прикоснуться к сигнальному проводу пальцем.

4. Биполярный транзистор, похитрее


Про этот вариант, увы, не могу ничего сказать.

5. Сложный вариант с биполярным транзистором


Я нашел этот вариант на иностранном ресурсе. Выглядит довольно защищенным и продуманным: здесь и диоды для предотвращения импульсов обратной полярности, и фильтрующий конденсатор, и делитель, и стабилитрон. Сложно, но похоже, что эффективно.

6. Резистор

Слева — найденный рисунок, справа — его переложение в схему.


По-моему, совершенно ошибочная схема: на вход МК поступает 12 В, и он просто сгорит.

7. Полевой транзистор


Аналог варианта №2, но на полевом транзисторе. Хороший вариант, но не для ВАЗа: причина та же, что и в том варианте — притяжка к "минусу".

8. Диод

Две похожих друг на друга схемы. На правой дополнительно показана внутренняя схема ДС.


А это тот вариант, который я и использовал в своем устройстве. Подтягиваем вход МК к напряжению питания и ставим диод, таким образом ток имеет возможность течь от МК через диод к ДС, но не наоборот. Если на ДС 12 В, то на входе МК будет 5 В; а если ДС замыкает свой вход на "минус", вход также "зануляется" через диод. Дополнительно диод не позволяет напряжению питания 12-14 В попадать на МК. Резистор ограничивает ток через вход МК.
Вариант показал себя отлично. Всё работает без сбоев, только иногда при включении стартера считываются ложные импульсы, но это не страшно.

И наконец, фрагмент схемы ЭБУ Январь 5.1 (2112-1411020-41) для понимания, через какую схему сам ЭБУ считывает сигнал. Сигнал поступает через вход 9 и проходит через фрагмент, выделенный желтым фоном, после чего сразу попадает на вход МК.

Я не являюсь гуру в схемотехнике, так что если кто-то сможет дополнить/поправить вышесказанное, основываясь на знаниях и теории, буду рад — пишите комментарии.

К списку статей по проекту "Электронный спидометр/одометр"

www.drive2.ru

Замена датчика скорости ваз 2110,11,12 — Лада 2112, 1.6 л., 2006 года на DRIVE2

Как бы текст не мой, да и фото тоже, но тема хорошо раскрыта и может кому понадобится.

Открываем капот, стелим что-нибудь на двигатель,
ложимся на него животом (у кого есть))
и в этом месте ищем внизу датчик (он стоит вертикально на коробке передач).


Сжимаем пальцами дужки к середине, сдёргиваем фишку


Откручиваем датчик против часовой стрелки руками, или ключём на 21, но это незачем

Видим привод, штоком нового надо попасть в серединку
и прикрутить новый датчик, одеть фишку

Новый датчик купил с пластиковым штоком, который
обломался на 3 день. Вынуть невозможно. Стал снимать привод.
Ключом на 10 откручиваем гайку, снимаем вместе с шайбой.
Если вытащиться руками-очень повезло.
У меня держался мёртво.
Придумал способ-накинул накидной на 14 и аккуратно в разные стороны расшатал, сразу руками легко достал.
ЕСЛИ УПУСТИТЕ ШТОК ПРИВОДА-СНЯТИЕ И РАЗБОР КОРОБКИ!

Замените резиновое колечко+капля масла, помажьте красным герметиком чуть.
Шток в приводе никак не фиксируется!
Вынимал пластиковый обломок так:
раскалил на зажигалке проволоку, и ей его проткнул,
дал остыть, вынул проволоку в пластике, остатки
довыковыривал ножницами и шилом.
Если неполучиться-замена штока, но надо
иметь ввиду, что разное количество зубьев бывает,
смотрите маркировку.

Привод обратно ставить аккуратно! не упустите шток в коробку!

www.drive2.ru

Распиновка датчика скорости ВАЗ и схема подключения ДС


Сразу к делу, на одном из проводов начал появляться обрыв на изломе.

Сложность заключалась в том, что вынуть контакты из фишки получилось не сразу (инфу по такой мелочной процедуре в интернетах не нащёл, был один пост где мужик вынуть не смог и пилил! разъём) один провод оторвал и, не мучая оставшиеся, разъём отрезал целиком. В общем суть посыла, внутренний вид разъёма вводит в заблуждение и на первый взгляд кажется, что усик который держит контакт один это ложь! их там два!

Для изъятия контактов понадобится шило, в моём случае половина мед. пинцета, ещё одна сложность в том, что усы пружинят, то есть тянем за провод и вжимаем усы, но тянем умеренно, чтобы не вдавить усы в пластик разёма. По поводу силиконовых вставок, они создают сопротивление, но момент когда контакт освободился в принцыпе ощутим. Если вы читаете эту статью после того, как уже оторвали провод)), то вынуть его будет проще надавливая маленькой плоской отвёрткой поперёк пластин контакта, при этом будет место и для шила усы вдавливать, но помучится придётся.

Теперь восстановление. Контакт для восстановления очень неудобен, в месте обжатия провода имеет бОльшую прочность так, что пытаться его разжать и вставить новый провод не советую. Максимум, что я смог сделать, особо не повредив, для удаления остатков провода, это разжать место обжимки маленькой часовой отвёрткой, ударив по ней молотком, но контакт при этом нужно положить на выпуклую поверхность.

Соединял пайкой. Если пойдёте по моему пути, то приготовьтесь к неудобствам, паять контакты на провода будет неудобно. Надеваем силиконовые пробки на провода, зачищаем провода на длину 3-4 мм, лудим (я использую флюс зил-2, паяльник 100 Вт) пододвигаем пробку к краю провода, чтобы было видно примерно 1мм его изоляции. Вставляем провод в контакт вращательными движениями. Выровнив по месту соединения, мажем кислотой. Внимательно паяем, чтобы олово не затекло внутрь контакта и не спаяло его внутренности, удалить олово будет практически невозможно и функционал контакта будет утерян. На фото: контакт сверху пропаян, средний контакт подготовлен к пайке, нижний провод лужёный.

Всё, после пайки проходим сухой кистью для удаления остатков кислоты (не обязательно, так как при пайке она вся в основном выкипает), немного разводим усы, удаляем грязь из разъёма и вставляем контакты на свои места, подталкивая контакты со стороны силиконовой пробки упираясь в неё отвёрткой, до характерного щелчка.

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться. При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Как проверить датчик скорости ВАЗ

Вышедший из строя датчик спидометра в авто ВАЗ определяется просто — в таком случае перестает работать спидометр, также он может подавать какие-то признаки жизни, но демонстрировать при этом неправильную информацию.

При помощи трубочки, пассатижей или прочего подручного инструмента прокрутите ось датчика. При этом вы должны увидеть изменяющиеся показания вольтметра: чем больше скорость, тем больше напряжение (от 0,5 до 10 В). Если такого не произошло — датчик требует замены.

Замена датчика скорости авто

Что касается его расположения — ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию. Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Если проверка показала, что ДС неисправен, нужно произвести его замену. Ремонт датчиков и им подобных мелких электронных устройств — дело неблагодарное. В гаражных условиях сделать это вряд ли получится и единственное, что можно предпринять — очистить контакты от окисления (бывает проблема в этом).

Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.

Датчик скорости Лада Калина

12.04.2015

5792

Легковые, Ремонт

Столкнулся с такой проблемой — датчик скорости на Калине очень быстро вышел из строя. Говоря более конкретно, где-то за полтора года я заменил 3 датчика скорости. Причем последний не проработал и дня. Такой расклад событий меня не устраивал и, честно говоря, слегка поднадоел. Решил разобраться в чем причина столь быстрой «кончины» датчиков.

Поломаться датчик скорости, в основном, может по 3-и причинам — первая, и самая распространенная, попадание жидкости (воды или антифриза) на контакты датчика. Это происходит из-за подтекания патрубков или проезда через большую лужу. Вторая причина — попадания внутрь датчика трансмиссионного масла. Это уже из-за конструктивных особенностей самого датчика. И третья — микросхема датчика скорости может начать плавиться, почему это происходит никто точно не знает.

Первый раз у меня датчик скорости вышел из строя из-за попадания на него тосола. Устранил течь (подтекали патрубки идущие к печке, как раз над датчиком) и заменил датчик. Второй раз спидометр перестал показывать после поездки в дождливую погоду, хотя по лужам вроде и не ездил. Третий раз я вообще не понял почему он перестал работать, возможно сгорела сама микросхема, но это уже не так важно.

Датчики скорости на Калину имеют три разновидности 1118-3843010-00 (02, 04). То есть отличаются только последними двумя цифрами. Продавци на рынке утверждают, что нужно ставить только тот, который стоял до этого. Так оно и есть (проверенно лично). Датчики с окончанием 02 и 04 взаимозаменяемы по посадочным местам, но если Вы установите 04 вместо 02 (или наоборот), то работать он не будет (или будет, но всего пару сотен метров, как у меня и произошло). Датчики с окончанием номера 00 вообще не получится установить вместо 02 или 04 из-за различной формы посадочных мест.

Датчик-скорости-1118-3843010-02 (Калуга) так же отличается от -04. На вид он более качественный, когда берешь в руки это заметно. Имеет овальную форму, а не угловатую. Низ датчика сделан не из пластмассы, а залит веществом, наподобие эпоксидной смолы (точно не знаю). Такой же датчик у меня стоял изначально. Почему я не купил такой же сразу, сам не знаю.

Так вот к чему я веду, покупайте те датчики, которые стояли у Вас. Придите в отделение АвтоВАЗа и попросите датчик скорости, Вам предложат фирменный, качественный датчик необходимого образца. И не нужно проводить «эксперименты», устанавливая все подряд. Только потратите свои деньги.

Еще одной причиной может стать отгнивание (повреждение) контактов на самом разъеме или же перелом его проводков.

В таком случае Вам придется купить новый разъем. Меняется он элементарно просто — отрезается старый и на его место прикручивается (припаивается) новый. Будьте внимательными с порядком проводов, не перепутайте их местами.

Типы датчиков скорости, их отличия. Где находится датчик скорости.

Электронными 6-импульсными датчиками комплектуются машины с инжекторными моторам, запущенные в серию с 2006 года.

На карбюраторных «Самарах» иногда можно встретить 10-импульсные ЭДС.

Инструкция по замене

Из инструментов для замены понадобится накидной ключ на «10», отвертки.

Процедура замены состоит из следующих шагов:

  1. Отсоединить минус от АКБ.
  2. Демонтируем воздуховод. Для этого выкручиваем болты с двух его сторон.
  3. Теперь датчик скорости на Приоре найден. Отключаем от него разъем с проводами. Ключом на «10» выкручиваем болт крепления.
  4. Затем ДС нужно потянуть на себя. Если не вытягивается, можно воспользоваться плоской отверткой.
  5. Вынимаем устройство из корпуса коробки переключения передач.
  6. Далее устанавливаем новый прибор и производим сборку в обратном порядке.

Фотогалерея «Процедура замены ДС на Приоре»


1. Откручиваем болты на хомутах.


2. Отсоединяем штекер с проводами.


3. Откручиваем болт крепления.

После замены нужно проверить работоспособность ДС. Для этого заводим автомобиль и проезжаем несколько метров, наблюдая за показаниями приборов. Одометр и спидометр должны показывать правильные значения.

Неисправности датчика скорости

Характерными симптомами выхода из строя электронного датчика скорости могут быть:

  • отсутствие электросигналов — код ошибки Р0500;
  • прерывистые электросигналы с ЭДС — код ошибки Р0503;
  • стрелка хаотично перемещается в разные стороны, неверные показания или другие виды некорректной работы указателя скорости;
  • неустойчивая работа мотора на ХХ: перебои, плавающие обороты и пр.;
  • увеличенный расход;
  • провалы мощности, при нажатии на педаль двигатель не «набирает» обороты и пр

Причин неполадок с Электронного Датчика Скорости также может быть несколько, например:

  • разрыв электроцепи питания,
  • окисление контактов,
  • обрыв соединительных проводов или износ механического привода датчика.

Как проверить датчик скорости

Чаще всего выход из строя ЭДС является следствием разрыва электроцепи. Поэтому сначала целесообразно проверить целостность проводки и состояние разъемов (контактов).

Проверку работоспособности электронного датчика легко выполнить своими руками при наличии мультиметра. Для этого следует предварительно демонтировать изделие. Затем определите контакт, через который передаются электроимпульсы.

Обычно он расположен посредине колодки.

  1. Соедините его с плюсовым проводом измерительного прибора.
  2. Замкнув минусовый кабель на корпус машины, вращайте шток ЭДС в пределах скорости 5 кмч.
  3. Проверьте показания мультиметра.
  4. При увеличении интенсивности вращения, показания прибора (частота и напряжение) должны пропорционально возрастать.

Датчик скорости Приора: замена, расположение, неисправности

Есть в режиме холостого хода на Приоре глохнет мотор, то следует проверить несколько датчиков. «Виновником» могут быть ДПКВ, ДМРВ, РХХ, ДАС или ДПДЗ. В этом обзоре мы расскажем про датчик скорости (ДСА). Перед тем как менять этот компонент, его необходимо проверить. Находится ДСА в верхней части корпуса коробки передач. Неисправный датчик передает ошибочную информацию, как результат, нарушается работа узлов Лада Приора, в том числе и двигателя. Вот как это происходит:

  1. ДСА посылает сигнал на компонент, отвечающий за работу двигателя в холостом режиме;
  2. Этот компонент работает вместе с РРХ, за счет которого осуществляется подача воздуха на дроссельную заслонку;
  3. Повышение скорости автомобиля способствует увеличению количества этих сигналов.

Проверка датчика скорости автомобиля (ДСА)

Проще всего выявить неисправность этого элемента будет владельцам Лада Приора с бортовым компьютером – на дисплее появится сообщение об отсутствии сигналов на датчик скорости. Без БК тоже можно понять, что в работе ДСА появились неисправности: на холостом ходу силовая установка работает нестабильно, сниженная тяга мотора, спидометр выдает неверные данные, повысился расход горючего. А теперь рассмотрим три способа проверки.

Обычно проверка проводится на снятом ДСА, в конце статьи представлена подробная инструкция по демонтажу этого компонента.

Первый способ (без снятия)

Лада Приора должна быть поднята таким образом, чтобы только одно колесо не стояло на поверхности. Контакты датчика необходимо соединить с вольтметром. Теперь переходим к поднятому колесу и начинаем вращать его. Если на тестере появилось напряжение и частота, значит датчик рабочий.

Второй способ (со снятием)

Демонтируем нужный нам компонент. При помощи вольтметра необходимо определить, где расположена клемма, отправляющая сигналы. Подключаем ее входящий контакт к измерителю, второй контакт вольтметра необходимо заземлить на кузов Лада Приора или ее мотор.

Вращайте ДСА, таким образом можно понять, присутствуют ли в рабочем цикле сигналы. При этом необходимо замерить выходное напряжение. Надеваем на ось ДСА кусок трубочки, крутить его необходимо примерно со скоростью 4 км/ч. С увеличение скорости вращения должны повышаться показатели частоты и напряжения на дисплее измерителя.

Третий способ

Здесь нам понадобится контролька. От нужного нам компонента следует отсоединить импульсную клемму. Запускаем зажигание и находим «минус» и «плюс» при помощи контрольки. Вывешиваем колесо Лада Приора как в первом методе проверки. Контролькой скрепляем сигнальный провод и вручную крутим колесо. На измерительном приборе должен гореть «минус» — это говорит о том, что ДСА работает исправно.

В качестве альтернативы можно взять простую лампочку с проводом. Проверить ДСА можно следующим образом: один конец подводится к плюсу АКБ, а другой – к сигнальному входу. Если при вращении колеса лампочка будет мигать, то неисправности следует искать в других узлах.

Замена

Подготовьте трещоточную рукоятку, набор отверток и торцевой ключ на 10. Лада Приора должна стоять на ровной поверхности, начинаем работу с отключения минусовой клеммы аккумуляторной батареи.

Проходит замена по следующей схеме:

  1. Для удобства демонтируем инжекторный патрубок, идущий от воздушного фильтра. Для этого нужно открутить болты, расположенные с каждой стороны патрубка. Затем убираем крепление тонкого шланга и снимаем патрубок; Откручиваем крепления патрубка и ослабляем его хомуты
  2. Теперь вы можете увидеть ДСА. Отключаем проводку, идущую на разъем питания. На шпильке необходимо открутить гайку – в этом нам поможет торцевая головка на 10;
  3. Тяните корпус датчика скорости на себя. Возможно, он будет туго сидеть в креплении, в этом случае используйте плоскую отвертку; Извлекаем проводку из датчика
  4. Аккуратно подденьте корпус снизу и достаньте его из КПП;
  5. Монтируем новый компонент и надежно фиксируем его, теперь подключаем провода. Резиновый уплотнитель рекомендуется смазать; Подденьте отверткой корпус датчика, если его нельзя вытащить вручную
  6. Возвращаем патрубок воздуховода на штатное место, затягиваем его хомутами и подключаем минусовую клемму к АКБ;
  7. Замена завершена.

Теперь нужно проверить в движении работу датчика скорости. Заведите мотор и прокатитесь несколько метров, изучая при этом данные на одометре и спидометре. Если приборы выдают реальные показатели, значит – проблема устранена.

Обратите внимание

vazremont.com

Распиновка датчика скорости. Распиновка датчика скорости ваз и схема подключения дс Напряжение на датчике скорости ваз 2110

Каждый автомобиль имеет систему, которая отвечает за контроль скорости, а также учёт пройденного расстояния. На инжекторных моделях ВАЗ 2110 тоже имеется датчик скорости.

Каждый автомобиль имеет систему, которая отвечает за контроль скорости, а также учёт пройденного расстояния. На инжекторных моделях ВАЗ 2110 тоже имеется датчик скорости. Карбюраторные модели такого агрегата не имеют из-за наличия тросовой системы, обеспечивающей функционирование спидометра.

Какую же работу выполняет датчик скорости?

Данный узел рассчитан на огромное количество задач. Основные его функции - это подача электронному блоку управления информации о работе топливной системы.

Полученные данные преобразуются там в электрические импульсы, которые играют важную роль в регуляции работы двигателя. Также этот прибор осуществляет контроль качества топливовоздуной смеси, а ещё определяет и устанавливает угол опережения зажигания.

Вы можете заметить выход из строя датчика скорости, например, по неправильной работе спидометра. Если его показания рваные и слишком быстро изменяются, то это свидетельствует о неисправности устройства, о котором идёт речь. Также поломку можно выявить по неверным показаниям одометра. На неправильную работу агрегата может указывать лампа Check Engine. Любой водитель должен заметить недостоверные показания спидометра. Это тоже может указывать на неисправность. Ещё одним признаком поломки может быть то, что автомобиль глохнет на холостых оборотах.

Поломка может возникнуть из-за нарушения схемы подключения или разрывов в электрической цепи. Слабым местом датчика скорости является распиновка. Нередки случаи, когда её путают на заводе, из-за чего прибор выходит из строя.

После появления таких признаков стоит прибегнуть к более точной диагностике систем автомобиля.

Проверка датчика скорости ВАЗ-2110 позволит вам убедиться в том, что причина кроется именно в этом приспособлении.

Если будет выявлена неисправность датчика скорости, то необходимо будет заменить этот агрегат, чтобы транспортное средство работало правильно и надёжно.

Чтобы устранить неисправность, сначала вам потребуется найти сам датчик скорости. Находится он рядом с выпускным коллектором. Место установки этого агрегата довольно труднодоступно, с этим связаны неудобства при замене. К тому же коллектор постоянно греется, а от него нагреваются и провода датчика скорости. Это приводит к довольно быстрому выходу из строя контактов и появлению замыканий. Таким образом неудачное расположение узла в этой модели автомобиля способствует частым поломкам.

Совет от специалистов: если вы обладатель автомобиля ВАЗ-2110, то желательно будет тщательно и качественно заизолировать провода, идущие от датчика скорости, а также, используя какие-либо фиксаторы, закрепит проводку в стороне от коллектора.

Перед заменой узла убедитесь, что неисправность не вызвана обрывом тросика. Иначе вы рискуете впустую потерять время и денежные средства. Если же вы полностью уверены в том, что проблема кроется именно в датчике, то необходимо произвести замену. Как это сделать, я расскажу ниже.

Для начала вам обязательно нужно будет купить новый датчик спидометра ВАЗ-2110 , который соответствует всем запросам вашего автомобиля. Вот два правила по выбору нового датчика скорости:

  • Во-первых, для ВАЗ-2110 выбирайте прибор, в колодке которого есть разъёмы "-", "А" и "+". Скорее всего будут использованы обозначения 1,2 и 3. Но это не имеет особого значения. Главное, чтобы при монтаже нового устройства вы не перепутали контакты. Именно нарушения последовательности при подключении являются частой причиной поломок данного агрегата. Это может повлечь за собой дополнительные денежные траты.
  • Во-вторых, шток, расположенный на новом устройстве должен быть металлическим. Если для его изготовления использована пластмасса, то такой агрегат прослужит вам примерно полгода. Не забудьте проверить комплектацию прибора на наличие шайбы. Важно! В районе штока датчика скорости не должно быть никакого люфта. Иначе могут возникнуть поломки сразу после замены узла.

Теперь я расскажу вам о том, как заменить датчик скорости. Для этого сначала нам потребуется демонтировать старое устройство, а затем установить на его место новое. Очень важно выполнять всю процедуру с предельной внимательностью, потому что даже опытный механик не застрахован от неправильного подключения проводов. Чтобы успешно выполнить ремонт своего транспортного средства, следуйте всем предписаниям моей инструкции по замене.

Сначала обесточьте автомобиль. Для этого нужно отсоединить от аккумулятора "-". Затем следует отсоединить провода от самого датчика, обязательно запомнив при этом распиновку. Далее обычно можно просто выполнить демонтаж устройства, выкрутив устройство из гнезда. Однако на некоторых автомобилях этот агрегат сидит очень плотно. Если вы столкнулись с такой трудностью, то можно прибегнуть к помощи ключей на 21 или 22 миллиметра. Размер фиксирующей гайки зависит от модификации ВАЗ-2110. Чтобы в скором времени не пришлось опять разбирать этот узел автомобиля, рекомендуется во время замены датчика проверить проводку в районе коллектора.

Теперь снимите измеритель и демонтируйте крепление провода, идущего на коробку переключения передач.

Один важный совет: вытаскивать провод нужно очень аккуратно, иначе, если шток упадёт в саму коробку, то придётся прибегнуть к капитальному ремонту всей КПП.

Теперь смажьте новый датчик трансмиссионной жидкостью, чтобы он плотно сидел на своём месте. Сборку нужно выполнить в обратной последовательности. Обязательно убедитесь в том, что вы правильно собрали распиновку. Для этого подключите к ней мультиметр. Прибор не должен показать "-". Такое показание может свидетельствовать о том, что вы перепутали контакты. Поэтому лучше не использовать датчик с маркировкой "1 2 3".

После этого нужно проверить работу нового агрегата. Чтобы это сделать, свесьте передние колёса. Или вы можете просто проехать небольшое расстояние по неоживлённым улицам. При этом обратите внимание на показания спидометра и одометра. Правильные данные свидетельствуют о том, что ремонт выполнен успешно.

Уверен, что прочитав эту статью, вы получили полезную и новую информацию, которая поможет вам провести замену датчика скорости вашего ВАЗ-2110. Если вы правильно и своевременно выполните ремонт, то автомобиль будет служить вам долго и исправно.

Поломки датчика скорости проявляются ложными данными от спидометра, а на панели приборов светится Check Engine. Если это так, значит, причина именно в датчике скорости.

Чтобы выявить неисправность, для начала необходимо знание, где расположен датчик скорости в ВАЗ-2110, а после обнаружения нужно проверить его привод. Размещается он под капотом, в моторном отсеке, рядом с выпускным коллектором, о который трутся провода. В
большинстве случаев достаточно заизолировать провода и разместить их так, чтобы с коллектором они не имели контактов. Также не стоит забывать об обрыве тросика, ведь это тоже возможная причина поломки. Если вы не увидели проблем на нем, значит, проблема в датчике либо же в его приводе.

Дабы замена датчика скорости ВАЗ-2110 была успешной, сперва необходимо восстановить работоспособность спидометра. Небольшой совет: при покупке датчика желательно выбирать с обозначениями «–», «А», «+», а не как обычно – 1, 2, 3. Хоть это важной роли и не играет, зато поможет быстрее произвести распиновку.

Второй немаловажный пункт – выбор прибора на металлическом штоке, ведь он прослужит гораздо дольше пластмассового аналога. Не забываем проверить вращение штока, отсутствует ли в нем люфт, не забыли ли поставить шайбу.

  1. Отключаем ток на машине, сняв разъем с АКБ.
  2. Проводим отсоединение разъема проводов от датчика, запоминая распиновку.
  3. Откручиваем датчик вручную, если безуспешно, то задействуем ключ на 21 либо 22 (зависит от конструкции).
  4. Смотрим состояние привода. После извлечения датчика необходимо отсоединить гайку, которой привод прикреплен к КПП. На новом приводе установлена резиновая насадка, которую нужно смазать трансмиссионным маслом.


Новые устройства устанавливаем, выполняя все в обратном порядке. После установки необходимо провести проверку мультиметром на полярность проводов. Если контакт «+» подключен к «–», то их необходимо поменять местами. Для этого желательно выбирать ту колодку, что мы рекомендовали. Но если таковой не оказалось, то соблюдаем следующую последовательность: 1 – «+», 2 – выход сигнала, 3 – «–».

На каждом автомобиле, вне зависимости от его класса, производителя или страны происхождения, в обязательном порядке имеется система, которая отвечает за показания скорости и пройденное количество километров. ВАЗ 2110 исключением не является. Но только на инжекторном.

Карбюраторные модели применяют тросовую механическую систему работы спидометра, потому датчика скорости тут нет. Он просто не нужен.

Для чего он нужен

Работа у датчика скорости огромная. Он сообщает электронному блоку управления информацию о правильной подачи топлива, определяет и устанавливает угол опережения зажигания, отвечает за качество топливовоздушной смеси.

Датчик собирает всевозможные данные и передает их в виде сигналов на электронный блок управления. Там информация проверяется, вносятся соответствующие корректировки в работу инжекторного двигателя.

Признаки неисправности

Если одометр на вашем автомобиле не работает, датчик спидометра функционирует с определенными рывками, либо выдает не соответствующие действительности данные, наверняка девайс вышел из строя.

Проблема может заключаться в том, что нарушена схема подключения, наблюдаются нарушения в электрической цепи, не работает разъем. Кроме того, не редко проблемой становится распиновка датчика скорости, которую в процессе сборки перепутали.

Косвенный признак неисправности — автомобиль глохнет при работе на холостых оборотах.

Вы, как водитель, легко заметите наличие неверных показателей на спидометре, а также обратите внимание на сигнальную лампу, которая требует проверить двигатель (Check Engine). При обнаружении подобных явлений сомневаться не приходится — требуется замена датчика скорости.

Поиск поломки

Чтобы приступить к устранению проблемы, для начала нужно отыскать устройство. По фото вы можете определить, как датчик скорости на ВАЗ 2110 выглядит внешне.

Что касается его расположения, то ищите в подкапотном пространстве в непосредственной близости от выпускного коллектора. Откровенное говорят, то место, где он установлен, идеальным никак не назовешь. Все дело именно в коллекторе. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию.

И как проверить датчик скорости на автомобиле ВАЗ 2110? Прежде всего, визуально. Обязательно удостоверьтесь, что не произошел обрыв тросика. Часто проблемы с устройством возникают именно из-за него.

Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Такая проблема решается путем его замены.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового девайса, который отвечает всем требованиям вашего авто.

По сути, при приобретении устройства придерживайтесь двух основных правил.

  1. Выбирайте датчик, разъемы внутри колодки которого обозначены -, А и +. Обычно там применяют обозначение 1,2 и 3. Принципиальной разницы между ними нет, просто выполнить распиновку будет намного проще именно с такой маркировкой. Именно неправильное подключение становится часто причиной того, что приходится обращаться за помощью на станции технического обслуживания. А это уже совсем другие финансовые затраты.
  2. Шток на элементе обязательно должен быть выполнен из металла. Если шток пластиковый, он прослужит вам около 6 месяцев. Не в ваших интересах регулярно проводить замену. Но и металлический шток не забудьте проверить на предмет люфта, правильного вращения, а также наличия шайбы в комплектации.

Замена

Теперь к вопросу о том, как произвести замены. Для этого мы демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия выглядят следующим образом:

  • Снимите минусовой провод с аккумуляторной батареи, что позволит обесточить автомобиль;
  • Теперь отключите провода от датчика и запомните обязательно, в каком виде была распиновка;
  • Демонтируется устройство простым выкручиванием рукой. Никаких инструментов обычно использовать не приходится. Но если прибор сидит плотно, тогда воспользуйтесь ключами на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки», конструкция датчика может немного отличаться;
  • Параллельно советуем проверить проводку;
  • Сняв измеритель, открутите фиксирующую гайку, на которой держится проводу, идущий на коробку переключению передач;
  • Извлекайте аккуратно, чтобы не уронить шток в коробку. Если это произойдет, придется полностью разбирать КПП. Это явно не в ваших интересах;
  • Новый прибор с резиновым кольцом обязательно следует смазать трансмиссионной жидкостью, чтобы фиксация на новом месте оказалась максимально надежной;
  • Сборка выполняется в обратной последовательности;
  • Уделите особое внимание распиновке. Подключите мультиметр, включив зажигание. Если прибор показал «минус», тогда вы подключили провод на плюс, чего категорически делать нельзя. Вот почему мы изначально советовали использовать датчик, который не имеет обозначения 1, 2 и 3.

Если избежать применения нового устройства с неудобной маркировкой 1, 2 и 3 не удалось, тогда запомните важную деталь распиновки:

  • 1 соответствует «+»;
  • 2 обозначает выход сигнала;
  • 3 — это «-«.

После выполненной замены элемента, не забудьте проверить устройство в действии. Для этого можно свесить передние колеса, либо просто проехаться на машине по округе. Если спидометр и одометр показывают правильную информацию, можно считать выполненную своими руками работу успешной.

Во время движения автомобиля датчик скорости ВАЗ 2107 (инжектор) формирует данные о скорости, поступающие на электронный блок управления двигателем. Его поломка вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Проверить и заменить датчик можно самостоятельно. Для этого понадобится гараж со смотровой ямой, шлицевая отвертка, ключ на 22 и мультиметр или контрольная лампа.

Принцип работы датчика скорости ВАЗ 2107

Работа датчика скорости основана на эффекте Холла, который описывает возникновение электрических импульсов во время размещения в магнитном поле проводника с постоянным током. Датчик формирует импульсы во время вращения выходного вала КПП ВАЗ 2107. За время прохождения автомобилем километра пути датчик скорости ВАЗ 2107 формирует около 6000 импульсов, частота которых позволяет определить текущую скорость движения.

Где находится датчик скорости ВАЗ 2107

Датчик закреплен на коробке передач в механизме привода троса спидометра. Чтобы снять и проверить его, придется отсоединять трос спидометра КПП.

Признаки неисправности

Главный признак проблем в работе датчика - выдача соответствующего кода ошибки бортовым компьютером. Неисправности могут проявить себя в других признаках:

  • повышенный расход топлива;
  • плохая тяга двигателя;
  • неработающий или работающий с большой погрешностью спидометр;
  • нестабильный холостой ход.

Внимание! Эти четыре симптома могут быть вызваны проблемами с другими узлами автомобиля.

Причины неисправности датчика

Конструкция датчика достаточно надежна. Причиной поломки обычно становятся окислившиеся контакты на датчике или обрыв проводов, которые идут от датчика к ЭБУ двигателя.
Контакты следует осмотреть, при необходимости зачистить и смазать “Литолом”. Поиск обрыва проводов лучше начать с мест вблизи от штекера. Там они чаще изгибаются, соответственно, перетираются и ломаются. Заодно стоит проверить заземление датчика. Сопротивление в его сети должно быть порядка 1 Ома. Если поломка не выявлена, необходимо проверить сам датчик скорости. Для этого придется снять его с автомобиля.

Как снять датчик скорости ВАЗ 2107

Чтобы демонтировать датчик скорости, необходимо выполнить такие операции:

Датчик скорости ВАЗ 2107 можно проверить, используя мультиметр или “контрольку”. Для установки датчика необходимо проделать вышеприведенные действия в обратном порядке.

Проверка датчика скорости

Проще всего проверить датчик скорости, установив на его место новый. Цена детали невысокая, поэтому это самый простой и быстрый способ убедиться в его работоспособности или поломке. Если же нового датчика скорости ВАЗ 2107 под рукой нет, стоит сначала проверить старый, а потом уже отправляться в магазин за новым.
Для проверки работы датчика скорости понадобится небольшая пластиковая трубка с диаметром, соответствующим толщине оси датчика, и вольтметр (мультиметр). Проверка выполняется в такой последовательности:

  • подключить вольтметр к выходу датчика, подающему электросигналы, и к “массе” автомобиля;
  • надеть трубку на ось датчика;
  • вращать трубку.

При вращении трубки напряжение на выходе датчика должно расти пропорционально скорости вращения. Если этого не происходит, необходима замена датчика скорости ВАЗ 2107.

Совет: аналогичным образом можно проверить датчик скорости непосредственно на автомобиле. Для этого надо вывесить одно из ведущих колес, подключить вольтметр к выходу датчика и “массе” и начать вращать колеса. Если появляется напряжение и импульсы - датчик исправен.

Вместо вольтметра можно использовать контрольную лампу. В этом случае при проверке работоспособности на “плюсовой” вывод датчика скорости необходимо подать напряжение. Если при вращении датчика лампа мигает, проблема не в датчике. Придется проверить другие узлы и детали “семерки”, способные оказать влияние на работу ЭБУ двигателя.

Сервис, проверка и ремонт датчика скорости ВАЗ 2110

Штатный датчик скорости автомобиля ВАЗ 2110 находится на КПП автомобиля.

Предназначение и принцип действия

датчик скорости

Функционал такового устройства, как датчик скорости ВАЗ 2110, базируется на применении т. н. эффекта Холла, т. е. с устройства на ЭБУ автомобиля транслируется поток импульсов, частота которых находится в прямой пропорции с величиной скорости тс. Термостат ваз 2110 – как произвести замену старого. Электрический центр авто, анализируя поступающие данные, подбирает нужную частоту холостого хода и подает сигнал на устройство, регулирующий частоту холостых оборотов мотора, который улучшает состав воздушно-капельной консистенции, поступающей в камеру сгорания, минуя заслонку дросселя тс.

За время прохождения расстояния длиной в один километр датчик скорости , фото которого можно узреть на нашем портале, передает на ЭБУ выше 6 тыщ импульсов. Исходя из характеристик временного анализа межимпульсных сигналов, бортовик передает данные на приборную панель, тем определяя показания спидометра.

Еще есть одна нужная функция датчика скорости ВАЗ 2110, схема которого представлена на нашем ресурсе. Это экономичность в расходе горючего. Как проверить датчик парктроника мультиметром (тестером. Устройство говорит контролеру, что автомобиль передвигается со скоростью 100 км/ч. Датчик заслонки дросселя передает сигнал на контроллер о прекращении надавливания водителем педали газа. Контроллер воспринимает импульс, значащий режим торможения силовой установкой и отключает топливную систему.

Как

проверить датчик скорости на функционал

Симптоматика изъянов данного устройства состоит в последующем:

  • приостановление эксплуатации мотора при поступательном перемещении в холостом режиме рабочего хода и представляемые при всем этом неправильные значения спидометра;
  • при обнаружении изъянов в электроцепи датчика скорости , стоимость которого довольно применима, высвечивается световой транспарант «CHECK» с параллельной фиксацией в ОЗУ кода ошибки «24».

Принципиально: такая запись вероятна и при недостатках в эксплуатации ДМРВ, но, т. к. транспарант «CHECK» в этом варианте непостоянно высвечивается, то может быть, эта разница, косвенно укажет, какой устройство отдал сбой в эксплуатации.

Причины сбоя в эксплуатации

датчика скорости

Отсутствие показаний спидометра совсем не значит выход из строя данного устройства. Хотя, чтоб приобрести датчик скорости на «десятку», довольно издержать маленькую сумму, но будет очень грустно, что факт подмены датчика скорости не даст нужного эффекта. А предпосылки могут быть последующие:

  1. Наличие грязе-пылевых и масляных подтеков на датчике скорости, видео по подмене которого можно отыскать в вебе. Датчик скорости ваз 2110 – это важный элемент электронной системы управления двигателем автомобиля, следовательно, встретить его можно лишь на. Они образуются на корпусе изделия во время эксплуатации автомобиля. Видео: как открыть ваз 2110 без ключа с помощью как открыть дверь автомобиля с помощью. Для профилактики изделия в этом случае нужно просто почистить данное устройство.
  2. Неуравновешенный контакт разъема изделия и обрыв проводки.
  3. Время от времени недостаток бывает чисто механического нрава, который заключается в очевидных недостатках троса приборного указателя скорости – спидометра.

КАК

ПРОВЕРИТЬ ДАТЧИК СКОРОСТИ

Проверка датчика скорости 51.3843 автомобилей ВАЗ . Как проверить лямбда зонд мультиметром. Дата публикации: 20 декабря 2016. Лямбда зонд – это датчик концентрации о 2 (или проще говоря – кислородный датчик), позволяющий оценивать объем. Проверяется так же как и обычный датчик Холла из трамблёра

Проверка спидометра вдо как

проверить датчик скорости

Как проверить спидометр, как проверить датчик скорости .

Здесь возможны следующие варианты:

1. Усложненное неравномерное движение троса в оплетке, которое вызывается дефектами троса – заусеницами или разрывами металлических жил троса. Они могут существенно повлиять на функционал привода датчика.
2. Увеличенные обороты троса.

Проверка прибора на исправность:

  1. Вывешиваем на домкрат переднее колесо транспортного средства.
  2. Разъединяем проводной контакт от изделия и подсоединяем к нему мультиметр цифрового типа или аналогичный прибор
  3. Делая вращательные движения вывешенным колесом с небольшой скоростью, замеряем сигнал импульсного потока с разъема. Тест на функционал начинается с проверки на заземление и на питание электрической цепи.
  4. Снимаем прибор с посадочного места.
  5. Подсоединяем прибор для измерения напряжения к выводным контактам.
  6. Поворачивая привод датчика скорости , измеряем его разность потенциалов.
  7. На выходе должны получаться данные, при которых при увеличении скорости ротора увеличивается частота и напряжение выходной мощности.

Функционал прибора считается удовлетворительным, если при диагностике он показывает параметры частоты и напряжения на выходном контакте. как открыть ваз 2110 без ключа и как открыть машину без ключа за одну минуту. Иначе замены датчика скорости ВАЗовской «десятки» не избежать.

Если разбираться с подключением датчика скорости , то следует знать, что данные устройства различаются по степени подсоединения. Существует следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. При этом очень важно изучить принципиальную схему датчика скорости , которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ 2110 изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разберемся, как проверить датчик абс тестером в гаражных условиях. Предоставим видео с проверкой датчика и объясним, как нужно правильно проводить диагностику этого элемента. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Датчик скорости находится за автомобили ваз 2110 в зависимости проверить проводку до. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика скорости следует выбирать приборы с такой оцифровкой контактной группы , как «-», «А», «» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток прибора вращательными движениями и его люфты, которые должны быть сведены к минимуму, а также наличие такой детали, как прокладочная шайба на штоке изделия.

Замена

датчика скорости «десятки»

Такая операция, как замена датчика скорости ВАЗ 2110, проводится по следующему плану:

  1. Определяем местонахождение прибора, который расположен в пространстве между приводом спидометра и валом этого прибора, представляющий гибкий провод.
  2. При отключенной системе зажигания, или при обесточенной АКБ снимаем разъем контактов, приводя зажимы пружин в сжатое состояние.
  3. Демонтируем зажимы пружин, для чего снимаем крепеж с помощью гаечного ключа на «22» и рассоединяем контакты.
  4. Совмещаем привод датчика скорости со штоком нового устройства.
  5. Устанавливаем крепеж и подключаем в колодочный разъем.

При проблемах демонтажа сломанного штока покупаем новую деталь, следует выбрать запчасть с тем же количеством зубов на шестерне. При монтаже изделия необходимо смазать кольцо-уплотнитель из резины машинной смазкой.

Важно: при снятии неисправного изделия существует возможность дефекта штока прибора, лучше провести демонтаж привода спидометра. С этой целью снимаем привод с помощью гаечного ключа на «10» и аккуратно достаем его из корпусной части МКПП. Как поменять форсунку на ваз 2110 ваз 2110 замена. Внимательно проводите демонтаж, случайно не упустите шток в

Как подключить спидометр ваз 2110

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Распиновка датчика скорости ВАЗ и схема подключения ДС

Датчик скорости – элемент электронной системы управления автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра.

Датчик скорости автомобиля ВАЗ базируется на применении эффекта Холла, то есть с прибора на ЭБУ авто передаётся поток импульсов, частота которых пропорциональна величине скорости машины. Электроника авто анализируя поступающие данные подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси поступающей в камеру сгорания, минуя заслонку дросселя.

За время прохождения расстояния длиной в один километр датчик скорости транслирует на ЭБУ свыше 6000 импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер передаёт данные на приборную панель, тем самым определяя показания спидометра.

Как и во многих других автомобилях, датчик скорости у ВАЗ находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться. При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Как проверить датчик скорости ВАЗ

Вышедший из строя датчик спидометра в авто ВАЗ определяется просто — в таком случае перестает работать спидометр, также он может подавать какие-то признаки жизни, но демонстрировать при этом неправильную информацию.

При помощи трубочки, пассатижей или прочего подручного инструмента прокрутите ось датчика. При этом вы должны увидеть изменяющиеся показания вольтметра: чем больше скорость, тем больше напряжение (от 0,5 до 10 В). Если такого не произошло — датчик требует замены.

Замена датчика скорости авто

Что касается его расположения — ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию. Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Если проверка показала, что ДС неисправен, нужно произвести его замену. Ремонт датчиков и им подобных мелких электронных устройств — дело неблагодарное. В гаражных условиях сделать это вряд ли получится и единственное, что можно предпринять — очистить контакты от окисления (бывает проблема в этом).

Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.

Замена датчика скорости ВАЗ: пошаговая инструкция:

  1. Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
  2. Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.
  3. Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.
  4. Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.
  5. Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
  6. Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.

Как правильно подключить новый ДС? Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Если датчик с первого раза сел в посадочное гнездо, значит все на своих местах, а если ему что-то не дает продвинутся — значит шток во втулку не попал.

Как проверить датчик скорости/спидометра на ВАЗ 2110 и где он находится

Датчик скорости

Карбюраторные модели применяют тросовую механическую систему работы спидометра, потому датчика скорости тут нет. Он просто не нужен.

Для чего он нужен

Схема

Датчик собирает всевозможные данные и передает их в виде сигналов на электронный блок управления. Там информация проверяется, вносятся соответствующие корректировки в работу инжекторного двигателя.

Признаки неисправности

Проблема может заключаться в том, что нарушена схема подключения, наблюдаются нарушения в электрической цепи, не работает разъем. Кроме того, не редко проблемой становится распиновка датчика скорости, которую в процессе сборки перепутали.

Косвенный признак неисправности — автомобиль глохнет при работе на холостых оборотах.

Вы, как водитель, легко заметите наличие неверных показателей на спидометре, а также обратите внимание на сигнальную лампу, которая требует проверить двигатель (Check Engine). При обнаружении подобных явлений сомневаться не приходится — требуется замена датчика скорости.

Поиск поломки

Чтобы приступить к устранению проблемы, для начала нужно отыскать устройство. По фото вы можете определить, как датчик скорости на ВАЗ 2110 выглядит внешне.

Ушки для крепежа

Что касается его расположения, то ищите в подкапотном пространстве в непосредственной близости от выпускного коллектора. Откровенное говорят, то место, где он установлен, идеальным никак не назовешь. Все дело именно в коллекторе. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию.

Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Такая проблема решается путем его замены.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового девайса, который отвечает всем требованиям вашего авто.

Разъем

По сути, при приобретении устройства придерживайтесь двух основных правил.

  1. Выбирайте датчик, разъемы внутри колодки которого обозначены -, А и +. Обычно там применяют обозначение 1,2 и 3. Принципиальной разницы между ними нет, просто выполнить распиновку будет намного проще именно с такой маркировкой. Именно неправильное подключение становится часто причиной того, что приходится обращаться за помощью на станции технического обслуживания. А это уже совсем другие финансовые затраты.
  2. Шток на элементе обязательно должен быть выполнен из металла. Если шток пластиковый, он прослужит вам около 6 месяцев. Не в ваших интересах регулярно проводить замену. Но и металлический шток не забудьте проверить на предмет люфта, правильного вращения, а также наличия шайбы в комплектации.

Замена

Теперь к вопросу о том, как произвести замены. Для этого мы демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия выглядят следующим образом:

  • Снимите минусовой провод с аккумуляторной батареи, что позволит обесточить автомобиль;
  • Теперь отключите провода от датчика и запомните обязательно, в каком виде была распиновка;
  • Демонтируется устройство простым выкручиванием рукой. Никаких инструментов обычно использовать не приходится. Но если прибор сидит плотно, тогда воспользуйтесь ключами на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки», конструкция датчика может немного отличаться;
  • Параллельно советуем проверить проводку;
  • Сняв измеритель, открутите фиксирующую гайку, на которой держится проводу, идущий на коробку переключению передач;
  • Извлекайте аккуратно, чтобы не уронить шток в коробку. Если это произойдет, придется полностью разбирать КПП. Это явно не в ваших интересах;
  • Новый прибор с резиновым кольцом обязательно следует смазать трансмиссионной жидкостью, чтобы фиксация на новом месте оказалась максимально надежной;
  • Сборка выполняется в обратной последовательности;
  • Уделите особое внимание распиновке. Подключите мультиметр, включив зажигание. Если прибор показал «минус», тогда вы подключили провод на плюс, чего категорически делать нельзя. Вот почему мы изначально советовали использовать датчик, который не имеет обозначения 1, 2 и 3.

Если избежать применения нового устройства с неудобной маркировкой 1, 2 и 3 не удалось, тогда запомните важную деталь распиновки:

  • 1 соответствует «+»;
  • 2 обозначает выход сигнала;
  • 3 — это «-«.

Обслуживание, проверка и ремонт датчика скорости ВАЗ 2110

Штатный датчик скорости автомобиля ВАЗ 2110 находится на КПП автомобиля.

Предназначение и принцип действия датчик скорости

Функционал такого устройства, как датчик скорости ВАЗ 2110, базируется на применении т. н. эффекта Холла, т. е. с прибора на ЭБУ автомобиля транслируется поток импульсов, частота которых находится в прямой пропорции с величиной скорости транспортного средства. Электронный центр авто, анализируя поступающие данные, подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя заслонку дросселя транспортного средства.

За время прохождения расстояния длиной в один километр датчик скорости, фото которого можно увидеть на нашем портале, транслирует на ЭБУ свыше 6 тысяч импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер транслирует данные на приборную панель, тем самым определяя показания спидометра.

Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которого представлена на нашем ресурсе. Это экономичность в расходе горючего. Устройство сигнализирует контролеру, что автомобиль передвигается со скоростью 100 км/ч. Датчик заслонки дросселя транслирует сигнал на контроллер о прекращении надавливания водителем педали акселератора. Контроллер принимает импульс, означающий режим торможения силовой установкой и отключает топливную систему.

Как проверить датчик скорости на функционал

Симптоматика дефектов данного прибора состоит в следующем:

  • приостановление эксплуатации мотора при поступательном перемещении в холостом режиме рабочего хода и представляемые при этом некорректные значения спидометра;
  • при обнаружении дефектов в электроцепи датчика скорости, цена которого достаточно приемлема, высвечивается световой транспарант «CHECK» с параллельной фиксацией в ОЗУ кода ошибки «24».

Важно: такая запись возможна и при дефектах в эксплуатации ДМРВ, но, т. к. транспарант «CHECK» в этом варианте непостоянно высвечивается, то возможно, эта разница, косвенно укажет, какой прибор дал сбой в эксплуатации.

Причины сбоя в эксплуатации датчика скорости

Отсутствие показаний спидометра вовсе не означает выход из строя данного устройства. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, однако будет весьма обидно, что факт замены датчика скорости не даст необходимого эффекта. А причины могут быть следующие:

  1. Наличие грязе-пылевых и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия во время эксплуатации автомобиля. Для профилактики изделия в этом случае нужно просто почистить данное устройство.
  2. Неустойчивый контакт разъема изделия и обрыв проводки.
  3. Иногда дефект бывает чисто механического характера, который заключается в банальных дефектах троса приборного указателя скорости – спидометра.

Здесь возможны следующие варианты:

1. Усложненное неравномерное движение троса в оплетке, которое вызывается дефектами троса – заусеницами или разрывами металлических жил троса. Они могут существенно повлиять на функционал привода датчика.
2. Увеличенные обороты троса.

Проверка прибора на исправность:

  1. Вывешиваем на домкрат переднее колесо транспортного средства.
  2. Разъединяем проводной контакт от изделия и подсоединяем к нему мультиметр цифрового типа или аналогичный прибор
  3. Делая вращательные движения вывешенным колесом с небольшой скоростью, замеряем сигнал импульсного потока с разъема. Тест на функционал начинается с проверки на заземление и на питание электрической цепи.
  4. Снимаем прибор с посадочного места.
  5. Подсоединяем прибор для измерения напряжения к выводным контактам.
  6. Поворачивая привод датчика скорости, измеряем его разность потенциалов.
  7. На выходе должны получаться данные, при которых при увеличении скорости ротора увеличивается частота и напряжение выходной мощности.

Функционал прибора считается удовлетворительным, если при диагностике он показывает параметры частоты и напряжения на выходном контакте. Иначе замены датчика скорости ВАЗовской «десятки» не избежать.

Распиновка датчика скорости

Если разбираться с подключением датчика скорости, то следует знать, что данные устройства различаются по степени подсоединения. Существует следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. При этом очень важно изучить принципиальную схему датчика скорости, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ 2110 изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика скорости следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток прибора вращательными движениями и его люфты, которые должны быть сведены к минимуму, а также наличие такой детали, как прокладочная шайба на штоке изделия.

Замена датчика скорости «десятки»

Такая операция, как замена датчика скорости ВАЗ 2110, проводится по следующему плану:

  1. Определяем местонахождение прибора, который расположен в пространстве между приводом спидометра и валом этого прибора, представляющий гибкий провод.
  2. При отключенной системе зажигания, или при обесточенной АКБ снимаем разъем контактов, приводя зажимы пружин в сжатое состояние.
  3. Демонтируем зажимы пружин, для чего снимаем крепеж с помощью гаечного ключа на «22» и рассоединяем контакты.
  4. Совмещаем привод датчика скорости со штоком нового устройства.
  5. Устанавливаем крепеж и подключаем в колодочный разъем.

При проблемах демонтажа сломанного штока покупаем новую деталь, следует выбрать запчасть с тем же количеством зубов на шестерне. При монтаже изделия необходимо смазать кольцо-уплотнитель из резины машинной смазкой.

Важно: при снятии неисправного изделия существует возможность дефекта штока прибора, лучше провести демонтаж привода спидометра. С этой целью снимаем привод с помощью гаечного ключа на «10» и аккуратно достаем его из корпусной части МКПП. Внимательно проводите демонтаж, случайно не упустите шток в картер коробки передач.

Почему не работает спидометр на ваз 2110 — причины и ремонт

Спидометры – устройство, позволяющее измерить скорость движения автомобиля и пройденный им путь. Появился он чуть позже первых автомобилей. С его неисправностью водитель не сможет правильно ориентироваться в движущемся потоке машин на дороге, так как прекратится поступление информации о скорости автомобиля и количеству пройденного пути.

Свидетельства неисправности спидометра

Соблюдение скоростного режима на дороге, это главное, что требуется от водителя. Прекращение работы прибора, отвечающего за эту функцию, может привести к неприятным последствиям. Поэтому своевременной обнаружение неисправности спидометра имеет важное значение.

Убедиться в поломке устройства помогут определённые признаки:

  • неизменное положение стрелки спидометра во время движения автомобиля;
  • работает и не работает спидометр на ваз 2110, нестабильное поведение его стрелки: подёргивание, застывание в одном положении;
  • стрелка показывает изменение скорости в процессе прогрева двигателя до его рабочей температуры, затем стрелка прибора останавливает движение, застывая на одном показании;

Неуверенное поведение стрелки спидометра требует проверки его исправности, поиска причины, вызвавшей поломку, устранение её.

Диагностика причин поломки спидометра машин на 8 клапанов, аналогична для случаев, если не работает спидометр ваз 2110 инжектор 16.

ВАЗ 2110 с инжектором

Последние модели ВАЗ 2110 оснащены инжекторами. Поиск причин, почему не работает спидометр на ваз 2110 инжектор 8 клапанов, следует начать с проверки датчика скорости. На таком автомобиле установлен электронный тип спидометра, размещённого на приборной консоли автомобиля.

Если на ваз 2110 не работает спидометр, то необходимо сменить полностью панель, так как панель со всеми встроенными приборами производители выпускают только в сборке.

Замена панельного щитка осуществляется по следующей схеме:

  • используя отвёртку удалить крепёжные элементы в верхней и нижней частях щитка;
  • аккуратно снять пластиковую накладку и удалить крепления с самой панели;
  • последовательно отключить обе колодки питания;
  • снять панель с кронштейнов, потянув её на себя;
  • установка новой консоли выполняется в обратном порядке.

В чем еще кроется причина неработоспособности спидометра

Однако, часто причина неисправности спидометра кроется в другом:

  1. Попадание масла и пыли в датчик скорости, который находится в отсеке мотора под капотом автомобиля.

Неисправность устраняется после удаления грязи и масла промывкой датчика. Если ДС всё-таки вышел из строя и требуется его замена, эту несложную операцию может выполнить самостоятельно любой владелец автомобиля.

Последовательность замены следующая:

  • установить машину на ровную горизонтальную поверхность;
  • открыв капот, на коробке передач найти датчик скорости;
  • нажатием на скобу фиксатора отсоединяется штекер от ДС:
  • чтобы снять датчик, следует воспользоваться ключом размером 22 мм, поворачивая его против часовой стрелки;
  • новую деталь устанавливают вкручиванием её усилием руки. Применение ключа не рекомендуется, так как можно не рассчитать поворота и сорвать резьбу;
  • выполнить установку разъёма, о чём свидетельствует щелчок зафиксированной детали.

Новый ДС водителю следует покупать с аналогичной маркировкой. В противном случае стрелка спидометра будет выводить неверные показания.

  1. По непонятной причине перестал работать спидометр ваз 2110. Прежде всего, нужно выполнить проверку наиболее доступных элементов, связанных со спидометром. Так как нет идеальной чистоты в отсеках автомобиля, грязь и влага могут вывести из строя любую деталь, в том числе провода и контакты.

Под воздействием попавшей влаги и грязи могут окислиться провода и контакты. Устранить эту причину просто: контакты необходимо снять, очистить от окисленного налёта, протереть насухо и установить на место.

Необходимо также проверить целостность проводов. Внешне исправные провода могут внутри могут иметь разорванные участки жил. Проверка исправности проводов заключается в прозванивании их поверхности тестером.

В процессе эксплуатации могут быть повреждены шлицы, элементы, проворачивающие тросик спидометра. Такой дефект может нарушить работу приборной панели. Убедиться в её исправности можно с помощью её тестирования.

  1. Третьим, очень важным дефектом является неисправность датчика скорости. Это устройство расположено на КПП, граничащим с выпускным коллектором. Этот фактор приводит к нагреванию, перетиранию проводов ДС.

Причины вывода датчика из рабочего состояния, установить неисправность, можно в сервисном центре. Эту процедуру мастера выполнят в присутствии автовладельца.

Для самостоятельного устранения неисправности, следует, поступит так:

  • датчик скорости нужно извлечь, выкручивая, из коробки передач;
  • соединить провод ДС с шуруповёртом или дрелью, установить розицию вращения против часовой стрелки;
  • включить зажигание.

Движение стрелки свидетельствует об исправности датчика. Слабое звено, скорее всего, находится в КПП автомобиля. Справиться с это задачей водителю без опыта, сложно. В этом случае решение проблемы должны осуществить специалисты автосервиса.

Если не работает стрелка спидометра ваз 2110, датчик скорости подлежит замене.

Спидометр на ВАЗ 2110 с инжектором, важный элемент любого автомобиля, не исключая «десятку». Проверить и найти источник неисправности этого прибора могут водители ВАЗ 2110 даже с небольшим опытом. Однако если не удаётся определить источник неполадок спидометра, нужно привлечь внимание к этой проблеме специалистов технической службы.

labavto.com

Предназначение спидометра на любом авто заключается в демонстрации скорости движения транспортного средства. Как и любой другой узел на отечественных автомобилях, этот механизм со временем может выйти из строя. По каким причинам не работает спидометр на автомобиле ВАЗ 2110, как это проявляется и каким образом можно произвести диагностику устройства — читайте в этой статье.

Виды спидометров

На отечественных «десятках» может быть установлено устройство электронного или механического типа, характеризующееся наличием определенного привода. Механические автомобильные спидометры (АС) ставились на первые «десятки», оснащенные восьмиклапанными карбюраторными моторами. Впоследствии эти модели стали оборудоваться электронными девайсами. В этом случае крутящий момент с трансмиссии передается на контрольный щиток при помощи контроллера скорости.

Контрольный щиток «десятки»

Неисправности устройства на ВАЗ 2110 инжектор

Спидометр ВАЗ 2110 представляет собой стрелочное устройство, соответственно, любые признаки его поломки будут определяться в соответствии с отклонениями стрелки.

Если не работает спидометр на ВАЗ 2110 или его работа некорректна, это может проявиться следующим образом:

  • стрелка не отходит от положения 0, то есть вовсе не демонстрирует скорость движения;
  • она зависла в определенном положении и не сдвигается ни в одну сторону;
  • прыгает стрелка спидометра, показатели АС при этом будут неправильными.

Если перестал работать спидометр, об этом могут свидетельствовать и другие симптомы. К примеру, на не прогретом двигателе устройство работает в нормальном режиме, а когда силовой агрегат прогревается, стрелка АС зависает и больше не двигается. Главной причиной, по которой устройство может переставать работать на инжекторном двигателе, является загрязнение датчика скорости. Этот элемент зачастую выходит из строя в результате попадания на его конструкцию моторной или трансмиссионной жидкости.

Итак, если АС не работает, это может быть обусловлено следующими причинами:

  • вышел из строя контроллер скорости;
  • сломался непосредственно сам АС;
  • регулятор скорости зафиксирован ненадежно, плохой контакт с разъемом либо же произошел обрыв проводки;
  • произошла поломка шестерен привода АС, которые находятся в КПП;
  • чаще всего это окисление контактов на датчике.

Десяточный датчик скорости

Как проверить прибор на работоспособность?

Перед тем, как приступить к ремонту или замене устройства, необходимо точно определить, какая причина его неработоспособности. Для начала следует произвести диагностику контроллера скорости, поскольку обычно неисправности АС связаны с ним. Визуально осмотрите девайс на наличие загрязнений, убедитесь в том, что обрывы проводки отсутствуют. Как правило, в случае выхода из строя электрической части контроллера на контрольном щитке появляется индикатор Check. Если вы решите проверить свою «десятку» при помощи компьютера, то диагностика может показать ошибки Р0501-Р0503.

Выход из строя датчика можно определить по некоторым симптомам:

  • на холостых оборотах двигатель работает нестабильно, также ДВС может заглохнуть без причины;
  • увеличился расход горючего.

Диагностировать саму плату регулятор ан инжекторных моторах не так просто, эту процедуру лучше провести при помощи специалистов. Однако своими руками можно проверить состояние шестеренок привода устройства, для этого понадобится выкрутить два винта фиксации контроллера гаечным ключом на 10. Если вы заметили, что на пластиковой шестеренке имеются отломанные зубчики, это может свидетельствовать о том, что в шестеренке трансмиссии также есть дефекты. Чтобы произвести замену шестеренки, которая находится в коробке, агргеат придется демонтировать и разбирать (автор видео — канал Автоэлектрика ВЧ).

Неисправности спидометра на автомобилях с карбюратором

В случае с карбюраторными ДВС схема подключения АС немного другая — стрелка устройства двигается в результате воздействия специального троса, подключенного к коробке передач. Поскольку в целом схема более простая, определить неисправность узла — не проблема. Для диагностики тросика его надо просто отключить от трансмиссии и оценить его состояние. Если четырехгранник на его конце целый, это говорит о том, что с устройством все нормально.

Рекомендации экспертов

Некоторые рекомендации экспертов касательно диагностики и ремонта АС:

  1. Диагностика причины выхода из строя узла должна начинаться с визуального осмотра датчика скорости, а также проводки, подключаемой к нему. Как показывает практика, часто причина кроется в обрыве проводки, в частности, в месте рядом со штекером.
  2. В том случае, если контроллер покрыт пылью или маслом, нужно произвести его демонтаж и тщательно протереть. Затем датчик можно поставить на место и попробовать проверить работоспособность АС. Есть вероятность, что после этих действий АС будет работать в нормальном режиме.
  3. Ездить с неработающим АС ни в коем случае нельзя, поэтому если обнаружены неполадки в его работе, а проверить самостоятельно не получается, необходимо обратиться за помощью к специалисту.

Извините, в настоящее время нет доступных опросов.

Видео «Самостоятельная диагностика АС в домашних условиях»

Как своими руками произвести проверку контрольного щитка «десятки», а также спидометра, узнайте из видео ниже (автор — канал Mr. Maks).

Схема подключения датчика скорости ваз 2109. Распиновка датчика скорости. Возможные неисправности и способы их устранения

Датчик скорости ВАЗ 2110 – это важный элемент электронной системы управления двигателем автомобиля, следовательно, встретить его можно лишь на инжекторных «десятках».

В «десятке»датчик скорости располагается на коробке передач.

Если более детально, то искать его следует в подкапотном пространстве, в моторном отсеке, рядом с выпускным коллектором – между гибким валом и приводом спидометра. Датчик установлен вертикально.

Принцип работы.

Принцип работы датчика скорости ВАЗ 2110 основан на эффекте Холла: передавая электрические импульсы (в автомобилях марки ВАЗ, к слову, используется лишь 6 таких импульсов) в ЭБУ, датчик информирует тот о частоте вращения ведущих каток машины, на основе которой блок управления не просто воздействует на стрелку спидометра/показания километража, но и осуществляет контроль работы двигателя, посылая нужные сигналы регулятору холостого хода и датчику положения дросселя.

Когда нужна диагностика?

Из-за ограниченного числа импульсов и по многим другим причинам (на датчик попала моторное масло, грязь, окислились контакты или провода, расположенные недалеко от датчика скорости, имеют место механические повреждения детали и др.) в «десятках» нередко можно наблюдать огрехи в работе спидометра или его полную неработоспособность. Одновременно с этим, чаще всего, возникают проблемы при движении накатом на холостых оборотах и включение системной лампы «CHECK» (код ошибки «24»). Как бы то ни было, любой из названных признаков требует от автовладельца обязательной диагностики датчика скорости, ведь причины неисправностей могут крыться в нем, а могут – совершенно в другом месте.

Как проверить датчик скорости ВАЗ 2110?

Существует всего 3 способа проверки датчика скорости «десятки». Один из них предполагает использование контрольной лампы, два других базируются на схеме.

Но прежде, чем переходить к любому из них, удостоверьтесь в наличии заземления и напряжения на контактах, для этого отсоедините от датчика электрический разъем, просто сдавив «усики» и сняв фишку, и прозвоните в нем каждый из них. Один из контактов должен показывать напряжение 12В.

Если с питанием все в порядке, переходите непосредственно к самой диагностике.

Способ №1 – осуществляется по приведенной выше схеме без снятия датчика с автомобиля.

  1. Поддомкратьте передние колеса.
  2. С помощью проводов обычных (если у вас есть помощник) или с зажимами типа «крокодил» (если помощника у вас нет) выполните подключение вольтметра к датчику скорости, не забыв подвести к нему ток.
  3. Установите КПП в положение 5 передачи и покрутите колесо.
  4. Если с датчиком все в порядке, в ответ на эти действия вы увидите изменения в напряжении импульсного контакта – между выводом и массой – чем больше скорость, тем больше напряжение. Диапазон изменений 0,5-10В.

Способ №2 – осуществляется по приведенной выше схеме на снятом с автомобиля датчике.

  1. Демонтируйте датчик скорости (как это сделать, подробно будет расписано ниже – в инструкции по его замене).
  2. С помощью проводов опять же повторяете приведенную выше схему.
  3. Возьмите трубочку, пассатижи или любой другой подручный предмет, позволяющий прокрутить ось датчика (здесь, главное, не забывать о технике безопасности), и осуществите вращение датчика вокруг его оси.
  4. Возникшие при этом показания мультиметра (от 0,5В до 10В) будут свидетельствовать о том, что с датчиком все в порядке.

Способ №3 – «проверка лампочкой».

Применяется к датчику скорости без его снятия с автомобиля.

  1. С помощью домкрата ведущие колеса приподнимите на землей.
  2. По приведенной схеме к диагностируемому элементу подключите лампочку.
  3. Поставьте рычаг КПП на 5 передачу и повращайте колесо. Лампочка при этом должна будет заморгать. Если этого не произошло (при наличии напряжения в сети, естественно), датчик следует заменить.

Замена датчика скорости ВАЗ 2110: подробная инструкция к действию.

  1. Предварительно обесточив автомобиль (сняв провод с минусовой клеммы АКБ), сдавите к центру дужки, расположенные по бокам датчика, и отсоедините от него колодку проводов.

  1. Демонтируйте датчик скорости, просто выкрутив его против часовой стрелки (руками или с помощью ключа на «21», и установите на его место новый.

  1. Закрутите датчик до упора, присоедините к нему колодку проводов, соблюдая полярность.

Будьте аккуратны! В процессе таких, казалось бы, несложных работ очень велика вероятность повреждения штока привода и попадания его обломка внутрь привода.

Если избежать его все же не получилось, действуйте следующим образом:

  • открутите крепление привода спидометра (гайку вместе с шайбой) ключом на «10»;
  • легкими расшатывающими движениями пробуйте вытащить его на себя, если не получается – помогите себе накидным ключом на «14», главное, не выроните шток, в противном случае придется разбирать всю КПП;

  • дальнейшие действия зависят от удачи и вашего желания. Можно просто заменить шток (при покупке обязательно сравнивайте его маркировку с вышедшей из строя деталью, так как количество зубьев на шестерне может быть разным), а можно все же попробовать извлечь обломок, особенно, если он пластмассовый: на огне раскалите проволоку и проткните ею обломок, подождите пока проволока остынет и выньте ее вместе с пластмассой. Если внутри остались более мелкие детали, их можно попробовать выковырять шилом или ножницам, в случае неудачи – шток меняется.

Важно! Новый резиновый уплотнитель перед установкой промазывается моторным маслом, а сам шток – красным герметиком, ведь в приводе он больше ничем не фиксируется.

Видео.

На каждом автомобиле, вне зависимости от его класса, производителя или страны происхождения, в обязательном порядке имеется система, которая отвечает за показания скорости и пройденное количество километров. ВАЗ 2110 исключением не является. Но только на инжекторном.

Карбюраторные модели применяют тросовую механическую систему работы спидометра, потому датчика скорости тут нет. Он просто не нужен.

Для чего он нужен

Работа у датчика скорости огромная. Он сообщает электронному блоку управления информацию о правильной подачи топлива, определяет и устанавливает угол опережения зажигания, отвечает за качество топливовоздушной смеси.

Датчик собирает всевозможные данные и передает их в виде сигналов на электронный блок управления. Там информация проверяется, вносятся соответствующие корректировки в работу инжекторного двигателя.

Признаки неисправности

Если одометр на вашем автомобиле не работает, датчик спидометра функционирует с определенными рывками, либо выдает не соответствующие действительности данные, наверняка девайс вышел из строя.

Проблема может заключаться в том, что нарушена схема подключения, наблюдаются нарушения в электрической цепи, не работает разъем. Кроме того, не редко проблемой становится распиновка датчика скорости, которую в процессе сборки перепутали.

Косвенный признак неисправности — автомобиль глохнет при работе на холостых оборотах.

Вы, как водитель, легко заметите наличие неверных показателей на спидометре, а также обратите внимание на сигнальную лампу, которая требует проверить двигатель (Check Engine). При обнаружении подобных явлений сомневаться не приходится — требуется замена датчика скорости.

Поиск поломки

Чтобы приступить к устранению проблемы, для начала нужно отыскать устройство. По фото вы можете определить, как датчик скорости на ВАЗ 2110 выглядит внешне.

Что касается его расположения, то ищите в подкапотном пространстве в непосредственной близости от выпускного коллектора. Откровенное говорят, то место, где он установлен, идеальным никак не назовешь. Все дело именно в коллекторе. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию.

И как проверить датчик скорости на автомобиле ВАЗ 2110? Прежде всего, визуально. Обязательно удостоверьтесь, что не произошел обрыв тросика. Часто проблемы с устройством возникают именно из-за него.

Проверив прибор визуально, и не определив наличие поломок, это говорит нам о неисправности самого элемента. Такая проблема решается путем его замены.

Подготовительные мероприятия

Грамотная замена датчика скорости на ВАЗ 2110 подразумевает обязательную покупку нового девайса, который отвечает всем требованиям вашего авто.

По сути, при приобретении устройства придерживайтесь двух основных правил.

  1. Выбирайте датчик, разъемы внутри колодки которого обозначены -, А и +. Обычно там применяют обозначение 1,2 и 3. Принципиальной разницы между ними нет, просто выполнить распиновку будет намного проще именно с такой маркировкой. Именно неправильное подключение становится часто причиной того, что приходится обращаться за помощью на станции технического обслуживания. А это уже совсем другие финансовые затраты.
  2. Шток на элементе обязательно должен быть выполнен из металла. Если шток пластиковый, он прослужит вам около 6 месяцев. Не в ваших интересах регулярно проводить замену. Но и металлический шток не забудьте проверить на предмет люфта, правильного вращения, а также наличия шайбы в комплектации.

Замена

Теперь к вопросу о том, как произвести замены. Для этого мы демонтируем старое устройство и подключаем на его место новое. Пошагово ваши действия выглядят следующим образом:

  • Снимите минусовой провод с аккумуляторной батареи, что позволит обесточить автомобиль;
  • Теперь отключите провода от датчика и запомните обязательно, в каком виде была распиновка;
  • Демонтируется устройство простым выкручиванием рукой. Никаких инструментов обычно использовать не приходится. Но если прибор сидит плотно, тогда воспользуйтесь ключами на 22 или 21 миллиметр. В зависимости от модификации вашей «десятки», конструкция датчика может немного отличаться;
  • Параллельно советуем проверить проводку;
  • Сняв измеритель, открутите фиксирующую гайку, на которой держится проводу, идущий на коробку переключению передач;
  • Извлекайте аккуратно, чтобы не уронить шток в коробку. Если это произойдет, придется полностью разбирать КПП. Это явно не в ваших интересах;
  • Новый прибор с резиновым кольцом обязательно следует смазать трансмиссионной жидкостью, чтобы фиксация на новом месте оказалась максимально надежной;
  • Сборка выполняется в обратной последовательности;
  • Уделите особое внимание распиновке. Подключите мультиметр, включив зажигание. Если прибор показал «минус», тогда вы подключили провод на плюс, чего категорически делать нельзя. Вот почему мы изначально советовали использовать датчик, который не имеет обозначения 1, 2 и 3.

Если избежать применения нового устройства с неудобной маркировкой 1, 2 и 3 не удалось, тогда запомните важную деталь распиновки:

  • 1 соответствует «+»;
  • 2 обозначает выход сигнала;
  • 3 — это «-«.

После выполненной замены элемента, не забудьте проверить устройство в действии. Для этого можно свесить передние колеса, либо просто проехаться на машине по округе. Если спидометр и одометр показывают правильную информацию, можно считать выполненную своими руками работу успешной.

Штатный датчик скорости автомобиля ВАЗ 2110 находится на КПП автомобиля.

Предназначение и принцип действия датчик скорости

Функционал такого устройства, как датчик скорости ВАЗ 2110, базируется на применении т. н. эффекта Холла, т. е. с прибора на ЭБУ автомобиля транслируется поток импульсов, частота которых находится в прямой пропорции с величиной скорости транспортного средства. Электронный центр авто, анализируя поступающие данные, подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя заслонку дросселя транспортного средства.

За время прохождения расстояния длиной в один километр датчик скорости, фото которого можно увидеть на нашем портале, транслирует на ЭБУ свыше 6 тысяч импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер транслирует данные на приборную панель, тем самым определяя показания спидометра.

Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которого представлена на нашем ресурсе. Это экономичность в расходе горючего. Устройство сигнализирует контролеру, что автомобиль передвигается со скоростью 100 км/ч. Датчик заслонки дросселя транслирует сигнал на контроллер о прекращении надавливания водителем педали акселератора. Контроллер принимает импульс, означающий режим торможения силовой установкой и отключает топливную систему.

Как проверить датчик скорости на функционал

Симптоматика дефектов данного прибора состоит в следующем:

  • приостановление эксплуатации мотора при поступательном перемещении в холостом режиме рабочего хода и представляемые при этом некорректные значения спидометра;
  • при обнаружении дефектов в электроцепи датчика скорости, цена которого достаточно приемлема, высвечивается световой транспарант «CHECK» с параллельной фиксацией в ОЗУ кода ошибки «24».

Важно: такая запись возможна и при дефектах в эксплуатации ДМРВ, но, т. к. транспарант «CHECK» в этом варианте непостоянно высвечивается, то возможно, эта разница, косвенно укажет, какой прибор дал сбой в эксплуатации.

Причины сбоя в эксплуатации датчика скорости

Отсутствие показаний спидометра вовсе не означает выход из строя данного устройства. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, однако будет весьма обидно, что факт замены датчика скорости не даст необходимого эффекта. А причины могут быть следующие:

  1. Наличие грязе-пылевых и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия во время эксплуатации автомобиля. Для профилактики изделия в этом случае нужно просто почистить данное устройство.
  2. Неустойчивый контакт разъема изделия и обрыв проводки.
  3. Иногда дефект бывает чисто механического характера, который заключается в банальных дефектах троса приборного указателя скорости – спидометра.

Здесь возможны следующие варианты:

1. Усложненное неравномерное движение троса в оплетке, которое вызывается дефектами троса – заусеницами или разрывами металлических жил троса. Они могут существенно повлиять на функционал привода датчика.
2. Увеличенные обороты троса.

Проверка прибора на исправность:

  1. Вывешиваем на домкрат переднее колесо транспортного средства.
  2. Разъединяем проводной контакт от изделия и подсоединяем к нему мультиметр цифрового типа или аналогичный прибор
  3. Делая вращательные движения вывешенным колесом с небольшой скоростью, замеряем сигнал импульсного потока с разъема. Тест на функционал начинается с проверки на заземление и на питание электрической цепи.
  4. Снимаем прибор с посадочного места.
  5. Подсоединяем прибор для измерения напряжения к выводным контактам.
  6. Поворачивая привод датчика скорости, измеряем его разность потенциалов.
  7. На выходе должны получаться данные, при которых при увеличении скорости ротора увеличивается частота и напряжение выходной мощности.

Функционал прибора считается удовлетворительным, если при диагностике он показывает параметры частоты и напряжения на выходном контакте. Иначе замены датчика скорости ВАЗовской «десятки» не избежать.

Распиновка датчика скорости

Если разбираться с подключением датчика скорости, то следует знать, что данные устройства различаются по степени подсоединения. Существует следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. При этом очень важно изучить принципиальную схему датчика скорости, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ 2110 изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика скорости следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Решив купить датчик скорости на ВАЗ 2110, следует проверить шток прибора вращательными движениями и его люфты, которые должны быть сведены к минимуму, а также наличие такой детали, как прокладочная шайба на штоке изделия.

Замена датчика скорости «десятки»

Такая операция, как замена датчика скорости ВАЗ 2110, проводится по следующему плану:

  1. Определяем местонахождение прибора, который расположен в пространстве между приводом спидометра и валом этого прибора, представляющий гибкий провод.
  2. При отключенной системе зажигания, или при обесточенной АКБ снимаем разъем контактов, приводя зажимы пружин в сжатое состояние.
  3. Демонтируем зажимы пружин, для чего снимаем крепеж с помощью гаечного ключа на «22» и рассоединяем контакты.
  4. Совмещаем привод датчика скорости со штоком нового устройства.
  5. Устанавливаем крепеж и подключаем в колодочный разъем.

При проблемах демонтажа сломанного штока покупаем новую деталь, следует выбрать запчасть с тем же количеством зубов на шестерне. При монтаже изделия необходимо смазать кольцо-уплотнитель из резины машинной смазкой.

Важно: при снятии неисправного изделия существует возможность дефекта штока прибора, лучше провести демонтаж привода спидометра. С этой целью снимаем привод с помощью гаечного ключа на «10» и аккуратно достаем его из корпусной части МКПП. Внимательно проводите демонтаж, случайно не упустите шток в картер коробки передач.

Теперь к этому списку добавится и проверка датчика скорости своими руками.

Этот датчик при неисправности передает ошибочные данные, что и приводит к нарушению работы не только двигателя, но и других узлов автомобиля. Измеритель скорости автомобиля (ДСА) отсылает сигналы на датчик, который контролирует работу мотора на холостых оборотах , а также, используя РРХ, управляет потоком воздуха, обходящим дроссельную заслонку. Чем больше скорость машины, тем больше частота этих сигналов.

Принцип работы датчика скорости

Устройство датчика скорости большинства современных автомобилей основано на эффекте Холла. В процессе его работы он передается на автомобиля частотно-импульсные сигналы через короткие промежутки времени. В частности, за один километр пути датчик передает около 6000 сигналов. При этом частота передачи импульсов прямо пропорциональна скорости движения. Электронный блок управления на основании частоты поступления сигналов автоматически вычисляет скорость передвижения машины. Для этого в нем заложена программа.

Эффект Холла - физическое явление, заключающееся в возникновения электрического напряжения во время размещения проводника с постоянным током в магнитном поле.

Непосредственно датчик скорости расположен рядом с коробкой передач, в частности, в механизме привода спидометра. Точное нахождение отличается у разных марок автомобилей.

Как определить, что датчик скорости не работает

Сразу стоит обратить внимание на такие признаки неисправности как:

  • отсутствует стабильность холостого хода;
  • неправильно функционирует или вообще не функционирует спидометр;
  • увеличенный ;
  • сниженная тяга двигателя.

Также бортовой компьютера может выдавать ошибку об отсутствии сигналов на ДСА. Естественно, если БК на машине установлен.

Чаще всего неисправность вызывается разрывом цепи, поэтому, прежде всего, нужно продиагностировать ее целостность. В начале нужно отсоединить питание и осмотреть контакты на предмет окисления и грязи. Если она есть, то нужно зачистить контакты и нанести .

Часто провода подвергаются разрыву около штекера , потому как именно там они изгибаются и изоляция может перетереться. Также нужно проверить сопротивление в цепи заземления, которое должно равняться 1 Ом. Если неполадка не была устранена, то стоит проверить датчик скорости на работоспособность. Теперь возникает вопрос: как проверить датчик скорости?

На автомобилях ВАЗ, да и на других тоже, зачастую установлен датчик, который работает согласно эффекту (как правило, выдает 6 импульсов за один полный оборот). Но есть и датчики другого принципа: язычковые и индуктивные . Первым рассмотрим проверку наиболее популярного ДСА - основанного на эффекте Холла. Он датчик оснащен тремя контактами: заземление, напряжение и импульсный сигнал.

Проверка датчика скорости

Вначале нужно выяснить, есть ли заземление и напряжение 12 В в контактах. Эти контакты прозваниваются, а контакт с импульсными сигналами тестируется при кручении.

Напряжение между выводом и массой должно быть в диапазоне от 0,5 В до 10 В.

Способ 1 (проверка вольтметром)

  1. Демонтируем датчик скорости.
  2. Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.
  3. Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле и замеряем выходное напряжение датчика. Дабы это сделать, можно надеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.

Способ 2 (не снимая с автомобиля)

  1. Устанавливаем машину на так, чтобы одно колесо не касалось поверхности земли.
  2. Соединяем контакты датчика с вольтметром.
  3. Вращаем колесо и диагностируем, появляется ли напряжение - если есть напряжение и частота в Гц, то датчик скорости работает.

Способ 3 (проверка контролькой или лампочкой)

  1. Отсоединяем от датчика импульсный провод.
  2. С помощью контрольки ищем "+" и "–" (предварительно включив зажигание ).
  3. Одно колесо вывешиваем как в предыдущем способе.
  4. Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит "-", то датчик скорости рабочий.

Если контрольки под рукой нет, то можно использовать провод с лампочкой. Проверка проводится так: подключаем одну строну провода к плюсу аккумулятора. Другой к разъему сигнал. При вращении, если датчик работает, то лампочка будет моргать.

Схема подключения

Проверка ДС тестером

Проверка привода датчика скорости

  1. Поднимаем на домкрат машину, чтобы вывесить любое переднее колесо.
  2. Ищем пальцами привод датчика, который торчит из коробки.
  3. Ногой вращаем колесо.

Пальцами чувствуем, работает ли привод и работает ли он стабильно. Если все не так, то разбираем привод и обычно находим поврежденные зубья на шестернях.

Проверка ДС с язычковым переключателем

Датчик подает сигналы по типу прямоугольных импульсов. Цикл составляет 40-60%, а переключение происходит от 0 до 5 вольт или от 0 до напряжения аккумулятора.

Проверка индукционного ДС

Сигнал, который приходит от вращения колес, по сути, напоминает колебания волнового импульса. Поэтому напряжение меняется в зависимости от скорости вращения. Все происходит так же, как и на датчике угла поворота коленвала.

Смотрите также

Не нашли ответ на свой вопрос?

Спрашивайте в комментариях. Ответим обязательно!

    2018-09-21 09:23:31

    Если датчик исправен и шестерня не слизалась, то возможно нет питания на датчик или же где то обрыв/коротыш в его проводке. К тому же в показаниях на приборке участвует ЭБУ и АБС.... возможно потерялся провод от блока ЭБУ, до панели приборов либо от АБС (надо бы прозванивать провод от спидометра, до блока АБС). Не исключено что приборка вышла из строя.

    2018-09-20 17:26:50

    Доброго всем время суток у меня такая беда не работает спидометр и одометр Авто у меня Hyundai Santa Fe 2 2007гв. Проверил шестерню привода датчика скорости все ок, как сам датчик прозвонить или проверить не знаю. Датчики которые индуктивные на коробке стоят рабочие проверял путем исключения на все загорался чек, в чем еще может быть причина не знаю так как с сканером ездишь на скане скорость показывает на спидометре "0" может у кого было кто подскажет???

    2018-08-16 06:22:24

    Ребята, всем добрый день! Подскажите, пожалуйста! У меня лада 14 и совсем недавно стали плавать обороты, почти глохнет, работает не равномерно.Диагностика показала датчик распредвала, сделали замену датчика на новый- результата нет. кстати и не работает спидометр и тахометр. В чем может быть причина?

    2018-04-29 07:50:42

    Спасибо, обстоятельная статья! А еще более понятней будет как пожно проверить датчикскорости еслипосмотреть и видео канала ВЧ: https://youtu.be/qiDmZLUuTMI

    2018-03-28 02:04:01

    Спасибо за очень понятное и доступное описание самостоятельной проверки датчика скорости. Благодаря инструкции и у меня получилось самостоятельно это сделать. Оказался действительно подыхающим.

    2017-11-08 15:12:06

    Добрый день! У Субару Аутбек 2007 год. Загорает чек. По коду ошибок выясняется P0500 - датчик скорости цепи. Но там их оказывается три датчика. Вопрос как определить какой из них не работает? Или как по другому проверить?

    Иван atlib.ru

    2017-03-20 11:14:47

    Причина не всегда только в датчике скорости (такое поведение также может появляться при окислении контактов в его разъеме), хотя если он начинает врать, то это именно в нем и дело. Возможно проблема кроется в самой приборке, тогда приходится разбирать, проверят механизм привода стрелки. На автомобилях с тросиковым приводом, зачастую такая неисправность скрыта либо в старом масле на шестеренках, либо износившемся квадрате на концу тросика или же помогает смазка того самого тросика.

    2017-03-19 16:30:42

    Машина Volkswagen Multivan T5 2012 года. Иногда при разгоне стрелка скорости дрожит/дергается. В ETKA искал этот датчик так и не нашёл. В чем может быть проблема?

    2016-09-13 08:20:28

    У меня Галант 8 (акула) перестал показывать спидометр и обороты без нагрузки развивает хорошо только стоит воткнуть D оборот показывает 2500 и нет 3-й соответственно и 4-й. Коробка акпп. Может ли быть причина датчик скорости. B кстати датчик скорости какой то магнитный.. С нетерпением жду ответа знатоков!

    Александр

    2016-05-12 09:36:20

    У меня на тойоте сигнал с датчика сперва идет на панель приборов, а с неё на преобразователь сигнала для ЭБУ, а потом уже и в ЭБУ.

    2015-12-18 06:29:04

    Полезная статья, но малость наврали вначале. Написано что датчик скорости отсылает свои сигналы другому датчику - это неправда. Все датчики в первую очередь посылают свои сигналы в ЭБУ, а уже тот решит что делать дальше исходя из всех данных поступивших от других датчиков.

    александр иваненко

    2015-10-29 21:11:57

    спасибо наладил

    2015-10-27 11:27:28

    Какие цифры показывает мультиметр при проверке обеих датчиков? Вполне возможно что датчик не тот стоит. При покупке нового датчика действительно нужно смотреть на его номер! При внешней схожести калиновские и приоровские датчики не взаимозаменяемые. С 2011 года вроде ставили приоровские датчики. А еще кстати не исключено что намагниченный диск внутри коробки соскочил со своих креплений (бывают и такие случаи).

    александр иваненко

    2015-10-26 21:48:08

    Автомобиль Калина 11 года выпуска, спидометр показывает занижение скорости. Не могу найти причину. Снял старый датчик скорости поменял на новый та же картина. Коробка передач как на Приоре. Может не тот датчик поставил? Приборы работают, стрелки все ходят проверял. Подскажите что делать что смотреть?

    2015-10-26 11:08:02

    очень интересный случай! Вы задавали этот вопрос нашим экспертам в разделе вопрос/ответ? если нет, то скопируйте и задайте именно в том разделе!

    2015-10-23 18:45:54

    Добрый День! Машина ниссан блюберд силфи, японец. Диагностика показала неисправность этого дачика, до этого менял привод в сборе! Когда машина была без привода, чудо мастер на моих глазах переключал автомат вручную за рычаг который идёт из коробки! на вопрос для чего? тупо мычит! Сейчас машина со второй на третью добавляет около тысячи оборотов, плюс чувствительный толчок! и моргание овердрайва 16 раз! именно когда машина прогретая! на холодную едет нормально и не моргает! И ещё один момент, автомат перестал показывать на приборке первую скорость, она включается, машина едет как на второй, т.е. работают первая и вторая передача!!! Подскажите пожалуйста в чём проблема??? Рекомендовали Вас как профессионалов своего дела!!! Заранее спасибо!!

    Александр Алексеенко

    2015-02-05 02:59:03

    Спасибо за совет! Очень нужен и познавателен.

    2015-01-14 11:52:21

    С такими вопросами нужно обращаться к нашим экспертам в сервисе atlib.ru/qa Вы не указали марку авто по этому можем дать общие рекомендации как можно выяснить кто в этой ситуации виноват: 1. Вынуть тросик из коробки и покрутить его, если спидометр не реагирует смотреть тросик и спидометр. 2. Проверить электрику спидометра, если напряжение не подходит, смотреть электрику (в первую очередь предохранители). 3. Вынуть ДС, вставить тросик в коробку передач и проехать немного (не обращая при этом внимания на СЕ), если спидометр работает - не рабочий датчик! Если же спидометр электронный то должна быть функция самодиагностики. На разных авто этот режим может включатся по разному. На ВАЗе вот например, удерживая кнопку сброса суточного пробега включаем зажигание... Должны все стрелки забегать и соответственно спидометра в том числе. Если она стоит на месте - значит проблема в спидометре. При исправном датчике, может быть нарушен контакт от датчика к спидометру....

    Василий Васильевич

    2015-01-14 10:27:36

    Здравствуйте. Подскажите пожалуйста что может быть. Датчик скорости исправен, импульс есть. На спидометр этот импульс приходит, но спидометр не работает. Может ли быть импульс слабым или дело в спидометре?

    2014-10-13 11:19:58

    чтобы ответить на ваш вопрос нужна полная картина происходящего, - горят ли другие лампочки на панели, слышится ли шум топливного насоса в баке, щелкает ли реле стартера... Причины могут быть разные, это и глюкнувшая сигналка, и сгоревший предохранитель, проблемы с контактной группой замка зажигания, и другие. Задайте свой вопрос с максимально полным описанием в разделе вопрос-ответ.

    Валерий Ткаченко

    2014-10-12 17:21:05

    здравствуйте подскажите что может быть,зажигание включаешь не загорается чек и спираль стартер крутит машина не заводится

Подключение датчиков скорости и спидометров к контрольному устройству (тахографу) «Меркурий ТА-001».

1. Подключение импульсного датчика скорости

На рисунке показан стандартный датчик скорости с разъёмом ISO 15170-B1-4.1-Ag/K3

Подключение датчиков с другими типами разъёмов производится аналогично, соответственно назначению контактов.

По линии D (контакт 4 на датчике) идёт шифрованный сигнал. Ввиду того, что КУ Меркурий ТА-001 не имеет европейского одобрения типа, использовать данный сигнал от большинства датчиков, в КУ Меркурий невозможно. Однако, рекомендуем прокладывать 4-х жильный кабель для возможных расширений.

Обращаем внимание, что для исполнений КУ АВЛГ 816.00.00-10…15 (серийные/заводские номера №№ 4при подключения датчиков с выходным каскадом типа ОК (открытый коллектор , см. таблицу 1 ниже) необходимо использовать кабель АВЛГ 816.21.00‑02, который поставляется по заказу или установить резистор Rd* 10 kOm±10% 0.125 Вт между контактами В1 и В3 тахографа (контакты 1 и 3 датчика), как это показано выше на схеме.

Для КУ исполнений АВЛГ 816.00.00-16 и выше (серийные/заводские номера от №№ 000 и выше) дополнительный резистор на входе не нужен, т. к. он установлен на системной плате КУ.

Протестированные датчики :

Таблица 1

Производитель

Модель

Тип выхода

Примечание

ОК – открытый коллектор, требуется наличие резистора

АвтоПрибор

ОК – открытый коллектор, требуется наличие резистора

АвтоПрибор

ОК – открытый коллектор, требуется наличие резистора

2. Подключение индукционных датчиков скорости и датчиков системы ABS

https://pandia.ru/text/78/003/images/image007_31.jpg" align="left">

На рисунке показан стандартный европейский спидометр с разъёмом: ISO 16844-2:2011 (такой же как на КУ). Подключение спидометров с другими типами разъёмов производится аналогично, соответственно назначению контактов.

В КУ с исполнениями АВЛГ816.00.00-10…15 (серийные номера №№ 4выходной каскад B7 был подключен на бортовое питание (12 или 24 V) через резистор. Поэтому, перед подключением следует проверить по техническому паспорту на спидометр какой уровень сигнала допустим на соответствующем входе спидометра.

Если Вход рассчитан на напряжение не более 9.5 V, то следует подключить резистор Rs* (показан на схеме). Номинал резистора выбрать согласно Таблице 2. Для КУ исполнений АВЛГ 816.00.00-16 и выше (серийные/заводские номера от №№ 000 и выше) дополнительный резистор устанавливать не нужно.

Таблица 2.

4. Преобразование сигналов датчика скорости и передача их в CAN шину автомобиля.

В КУ исполнений АВЛГ 816.00.00-18 и выше реализована стыковка CAN шины КУ с CAN шиной автомобиля по протоколу FMS. В соответствии с протоколом КУ выдает на шину CAN информацию о скорости, времени, показаниях одометра и деятельности водителей.

5. Подключение КУ к автомобилю по CAN шине при отсутствии датчика скорости.

В некоторых автомобилях отсутствует датчик скорости, например, Форд-Транзит выпуска после 2009 г. При этом имеется шина СAN с протоколом обмена стандарта OBD-II. КУ подключается к CAN шине и информация о скорости передается в КУ из контроллера ABS. Выбор протокола обмена по шине CAN в КУ производится в режиме «Калибровка».

6. Подключение аналоговых входов.

КУ измеряет напряжение на аналоговых входах в диапазоне 0 .. 10 V, обеспечивая стабильное во времени преобразование. Никакой обработки (тарировки) сигнала (датчика) не производится, КУ просто транслирует измеренные уровни напряжения входа. Предполагается, что обработка измеренных уровней осуществляются на стороне службы мониторинга.

Распиновку входов см. в соответствующем разделе Инструкции по Эксплуатации КУ.

7. Подключение датчиков уровня топлива RS485.

В настоящее время поддержан ДУТ Omnicomm RS-485.

Распиновку входов см. в соответствующем разделе Руководства по эксплуатации КУ.

КУ самостоятельно настраивается на подключенный датчик.

Подключение КУ существенно зависит от его исполнения (модификации).

- Обозначение исполнения КУ в целом содержится:

· в паспорте КУ (свидетельство о приёмке)

· на заводском шильдике

АЛВГ 816.00.00-XX

XX Обозначения исполнения КУ.

На приведенных, для примера, рисунках:

Как проверить датчик скорости

Смотрите также

Неисправность датчика скорости

Проверка датчиков двигателя

Датчик скорости

Если двигатель глохнет в режиме холостого хода, то, скорее всего, вам потребуется проверка нескольких датчиков (ДМРВ, ДПДЗ, РХХ, ДПКВ) дабы определить виновника. Ранее мы рассматривали методы проверки:

Теперь к этому списку добавится и проверка датчика скорости своими руками.

Этот датчик при неисправности передает ошибочные данные, что и приводит к нарушению работы не только двигателя, но и других узлов автомобиля. Измеритель скорости автомобиля (ДСА) отсылает сигналы на датчик, который контролирует работу мотора на холостых оборотах, а также, используя РРХ, управляет потоком воздуха, обходящим дроссельную заслонку. Чем больше скорость машины, тем больше частота этих сигналов.

Принцип работы датчика скорости

Устройство датчика скорости большинства современных автомобилей основано на эффекте Холла. В процессе его работы он передается на ЭБУ автомобиля частотно-импульсные сигналы через короткие промежутки времени. В частности, за один километр пути датчик передает около 6000 сигналов. При этом частота передачи импульсов прямо пропорциональна скорости движения. Электронный блок управления на основании частоты поступления сигналов автоматически вычисляет скорость передвижения машины. Для этого в нем заложена программа.

Непосредственно датчик скорости расположен рядом с коробкой передач, в частности, в механизме привода спидометра. Точное нахождение отличается у разных марок автомобилей.

Как определить, что датчик скорости не работает

Сразу стоит обратить внимание на такие признаки неисправности как:

  • отсутствует стабильность холостого хода;
  • неправильно функционирует или вообще не функционирует спидометр;
  • увеличенный расход топлива;
  • сниженная тяга двигателя.

Также бортовой компьютера может выдавать ошибку об отсутствии сигналов на ДСА. Естественно, если БК на машине установлен.

Расположение датчика скорости

Чаще всего неисправность вызывается разрывом цепи, поэтому, прежде всего, нужно продиагностировать ее целостность. В начале нужно отсоединить питание и осмотреть контакты на предмет окисления и грязи. Если она есть, то нужно зачистить контакты и нанести Литол.

Часто провода подвергаются разрыву около штекера, потому как именно там они изгибаются и изоляция может перетереться. Также нужно проверить сопротивление в цепи заземления, которое должно равняться 1 Ом. Если неполадка не была устранена, то стоит проверить датчик скорости на работоспособность. Теперь возникает вопрос: как проверить датчик скорости?

На автомобилях ВАЗ, да и на других тоже, зачастую установлен датчик, который работает согласно эффекту Холла (как правило, выдает 6 импульсов за один полный оборот). Но есть и датчики другого принципа: язычковые и индуктивные. Первым рассмотрим проверку наиболее популярного ДСА — основанного на эффекте Холла. Он датчик оснащен тремя контактами: заземление, напряжение и импульсный сигнал.

Проверка датчика скорости

Вначале нужно выяснить, есть ли заземление и напряжение 12 В в контактах. Эти контакты прозваниваются, а контакт с импульсными сигналами тестируется при кручении.

Способ 1 (проверка вольтметром)

  1. Демонтируем датчик скорости.
  2. Используем вольтметр. Выясняем, какая клемма за что отвечает. Подсоединяем входящий контакт вольтметра к клемме, выводящей импульсные сигналы. Второй контакт вольтметра заземляем на двигатель или корпус машины.
  3. Вращая датчик скорости, определяем есть ли сигналы в рабочем цикле и замеряем выходное напряжение датчика. Дабы это сделать, можно надеть кусок трубочки на ось датчика (крутить со скоростью 3-5 км/ч.) Чем быстрее вы вращаете датчик, тем выше должно быть напряжение и частота в вольтметре.

Способ 2 (не снимая с автомобиля)

  1. Устанавливаем машину на домкрат так, чтобы одно колесо не касалось поверхности земли.
  2. Соединяем контакты датчика с вольтметром.
  3. Вращаем колесо и диагностируем, появляется ли напряжение — если есть напряжение и частота в Гц, то датчик скорости работает.

Способ 3 (проверка контролькой или лампочкой)

  1. Отсоединяем от датчика импульсный провод.
  2. С помощью контрольки ищем "+" и "–" (предварительно включив зажигание).
  3. Одно колесо вывешиваем как в предыдущем способе.
  4. Соединяем контролькой в провод «Сигнал» и руками вращаем колесо. Если на контрольке горит "-", то датчик скорости рабочий.

Проверка ДС тестером

Проверка привода датчика скорости

  1. Поднимаем на домкрат машину, чтобы вывесить любое переднее колесо.
  2. Ищем пальцами привод датчика, который торчит из коробки.
  3. Ногой вращаем колесо.

Привод датчика скорости

Проверка привода ДС

Пальцами чувствуем, работает ли привод и работает ли он стабильно. Если все не так, то разбираем привод и обычно находим поврежденные зубья на шестернях.

Проверка ДС с язычковым переключателем

Датчик подает сигналы по типу прямоугольных импульсов. Цикл составляет 40-60%, а переключение происходит от 0 до 5 вольт или от 0 до напряжения аккумулятора.

Проверка индукционного ДС

Сигнал, который приходит от вращения колес, по сути, напоминает колебания волнового импульса. Поэтому напряжение меняется в зависимости от скорости вращения. Все происходит так же, как и на датчике угла поворота коленвала.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Здравствуйте! FF1 2004г.в.. при трогании с места не показывает спидометр, соответственно, не блокируются замки дверей. Затем на ходу, в какой-то момент появляется показатель скорости и срабатывает блокировка дверей. Иногда показания скорости могут пропасть на ходу. Как проверить датчик скорости и проводку?

Проверьте диагностическим сканером, какую скорость видит ЭБУ, какая фактическая и какая на щитке приборов, проблема может быть например в самом щитке приборов.

Всем привет у меня есть одна проблемка на спидометре когда я включаю зажигание мне показует 20км/ч нажимаю на газ сразу же спидометр показует 60км/ч все контакты проверял провода в порядке снял спидометр все хорошо не знаю что делать датчик скорости смотрел все в порядке

Если датчик исправен и шестерня не слизалась, то возможно нет питания на датчик или же где то обрыв/коротыш в его проводке. К тому же в показаниях на приборке участвует ЭБУ и АБС. возможно потерялся провод от блока ЭБУ, до панели приборов либо от АБС (надо бы прозванивать провод от спидометра, до блока АБС). Не исключено что приборка вышла из строя.

Доброго всем время суток у меня такая беда не работает спидометр и одометр Авто у меня Hyundai Santa Fe 2 2007гв. Проверил шестерню привода датчика скорости все ок, как сам датчик прозвонить или проверить не знаю. Датчики которые индуктивные на коробке стоят рабочие проверял путем исключения на все загорался чек, в чем еще может быть причина не знаю так как с сканером ездишь на скане скорость показывает на спидометре "0" может у кого было кто подскажет.

Ребята, всем добрый день! Подскажите, пожалуйста! У меня лада 14 и совсем недавно стали плавать обороты, почти глохнет, работает не равномерно.Диагностика показала датчик распредвала, сделали замену датчика на новый- результата нет. кстати и не работает спидометр и тахометр. В чем может быть причина?

Спасибо, обстоятельная статья! А еще более понятней будет как пожно проверить датчикскорости еслипосмотреть и видео канала ВЧ: https://youtu.be/qiDmZLUuTMI

Спасибо за очень понятное и доступное описание самостоятельной проверки датчика скорости. Благодаря инструкции и у меня получилось самостоятельно это сделать. Оказался действительно подыхающим.

Добрый день! У Субару Аутбек 2007 год. Загорает чек. По коду ошибок выясняется P0500 — датчик скорости цепи. Но там их оказывается три датчика. Вопрос как определить какой из них не работает? Или как по другому проверить?

Причина не всегда только в датчике скорости (такое поведение также может появляться при окислении контактов в его разъеме), хотя если он начинает врать, то это именно в нем и дело. Возможно проблема кроется в самой приборке, тогда приходится разбирать, проверят механизм привода стрелки. На автомобилях с тросиковым приводом, зачастую такая неисправность скрыта либо в старом масле на шестеренках, либо износившемся квадрате на концу тросика или же помогает смазка того самого тросика.

Машина Volkswagen Multivan T5 2012 года. Иногда при разгоне стрелка скорости дрожит/дергается. В ETKA искал этот датчик так и не нашёл. В чем может быть проблема?

У меня Галант 8 (акула) перестал показывать спидометр и обороты без нагрузки развивает хорошо только стоит воткнуть D оборот показывает 2500 и нет 3-й соответственно и 4-й. Коробка акпп . Может ли быть причина датчик скорости. B кстати датчик скорости какой то магнитный.. С нетерпением жду ответа знатоков!

У меня на тойоте сигнал с датчика сперва идет на панель приборов, а с неё на преобразователь сигнала для ЭБУ, а потом уже и в ЭБУ.

Полезная статья, но малость наврали вначале. Написано что датчик скорости отсылает свои сигналы другому датчику — это неправда. Все датчики в первую очередь посылают свои сигналы в ЭБУ, а уже тот решит что делать дальше исходя из всех данных поступивших от других датчиков.

Какие цифры показывает мультиметр при проверке обеих датчиков? Вполне возможно что датчик не тот стоит. При покупке нового датчика действительно нужно смотреть на его номер! При внешней схожести калиновские и приоровские датчики не взаимозаменяемые. С 2011 года вроде ставили приоровские датчики. А еще кстати не исключено что намагниченный диск внутри коробки соскочил со своих креплений (бывают и такие случаи).

Автомобиль Калина 11 года выпуска, спидометр показывает занижение скорости. Не могу найти причину. Снял старый датчик скорости поменял на новый та же картина. Коробка передач как на Приоре. Может не тот датчик поставил? Приборы работают, стрелки все ходят проверял. Подскажите что делать что смотреть?

очень интересный случай! Вы задавали этот вопрос нашим экспертам в разделе вопрос/ответ? если нет, то скопируйте и задайте именно в том разделе!

Добрый День! Машина ниссан блюберд силфи, японец. Диагностика показала неисправность этого дачика, до этого менял привод в сборе! Когда машина была без привода, чудо мастер на моих глазах переключал автомат вручную за рычаг который идёт из коробки! на вопрос для чего? тупо мычит! Сейчас машина со второй на третью добавляет около тысячи оборотов, плюс чувствительный толчок! и моргание овердрайва 16 раз! именно когда машина прогретая! на холодную едет нормально и не моргает! И ещё один момент, автомат перестал показывать на приборке первую скорость, она включается, машина едет как на второй, т.е. работают первая и вторая передача. Подскажите пожалуйста в чём проблема. Рекомендовали Вас как профессионалов своего дела. Заранее спасибо!!

Спасибо за совет! Очень нужен и познавателен.

С такими вопросами нужно обращаться к нашим экспертам в сервисе atlib.ru/qa Вы не указали марку авто по этому можем дать общие рекомендации как можно выяснить кто в этой ситуации виноват: 1. Вынуть тросик из коробки и покрутить его, если спидометр не реагирует смотреть тросик и спидометр. 2. Проверить электрику спидометра, если напряжение не подходит, смотреть электрику (в первую очередь предохранители). 3. Вынуть ДС, вставить тросик в коробку передач и проехать немного (не обращая при этом внимания на СЕ), если спидометр работает — не рабочий датчик! Если же спидометр электронный то должна быть функция самодиагностики. На разных авто этот режим может включатся по разному. На ВАЗе вот например, удерживая кнопку сброса суточного пробега включаем зажигание. Должны все стрелки забегать и соответственно спидометра в том числе. Если она стоит на месте — значит проблема в спидометре. При исправном датчике, может быть нарушен контакт от датчика к спидометру.

Здравствуйте. Подскажите пожалуйста что может быть. Датчик скорости исправен, импульс есть. На спидометр этот импульс приходит, но спидометр не работает. Может ли быть импульс слабым или дело в спидометре?

чтобы ответить на ваш вопрос нужна полная картина происходящего, — горят ли другие лампочки на панели, слышится ли шум топливного насоса в баке, щелкает ли реле стартера. Причины могут быть разные, это и глюкнувшая сигналка, и сгоревший предохранитель, проблемы с контактной группой замка зажигания, и другие. Задайте свой вопрос с максимально полным описанием в разделе вопрос-ответ.

здравствуйте подскажите что может быть ,зажигание включаешь не загорается чек и спираль стартер крутит машина не заводится

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Датчик скорости – элемент электронной системы управления автомобиля. Именно от его показаний зависит, сколько топлива будет подаваться, сколько воздуха пойдет в обход дроссельной заслонки при движении на холостом ходу, каковы будут показания спидометра.

Датчик скорости автомобиля ВАЗ базируется на применении эффекта Холла, то есть с прибора на ЭБУ авто передаётся поток импульсов, частота которых пропорциональна величине скорости машины. Электроника авто анализируя поступающие данные подбирает необходимую частоту холостого хода и подает сигнал на прибор, регулирующий частоту холостых оборотов двигателя, который оптимизирует состав воздушно-капельной смеси поступающей в камеру сгорания, минуя заслонку дросселя.

За время прохождения расстояния длиной в один километр датчик скорости транслирует на ЭБУ свыше 6000 импульсов. Исходя из параметров временного анализа межимпульсных сигналов, бортовой компьютер передаёт данные на приборную панель, тем самым определяя показания спидометра.

Как и во многих других автомобилях, датчик скорости у ВАЗ находится в верхней части корпуса КПП, недалеко от щупа уровня моторного масла. Подобраться к нему можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, используя для удобства смотровую яму.

Распиновка ДС 2109, 2110, 2112, 2114, 2115

Если разбираться с подключением датчика скорости, то есть следующая распиновка, которой следует придерживаться. При этом важно для понимания сути работы ДС изучить принципиальную схему датчика, которая прилагается к данной статье.

Заводской датчик скорости автомобилей ВАЗ изготавливается с некоторыми различиями по подсоединениям к колодочному разъёму. Разъём в виде квадрата используется в комплексах электроники фирмы Bosh. Разъём в виде круга используется в электронных системах типа Январь 4 и GM.

При подключении датчика следует выбирать приборы с такой оцифровкой контактной группы, как «-», «А», «+» (внутреннее обозначение на колодочных контактах) вместо цифровых обозначений типа «1», «2», «3». Кроме того, предпочтение необходимо отдавать устройствам со штоком металлического типа, т. к. штоки из пластмассы весьма недолговечны.

Как проверить датчик скорости ВАЗ

Вышедший из строя датчик спидометра в авто ВАЗ определяется просто — в таком случае перестает работать спидометр, также он может подавать какие-то признаки жизни, но демонстрировать при этом неправильную информацию.

При помощи трубочки, пассатижей или прочего подручного инструмента прокрутите ось датчика. При этом вы должны увидеть изменяющиеся показания вольтметра: чем больше скорость, тем больше напряжение (от 0,5 до 10 В). Если такого не произошло — датчик требует замены.

Замена датчика скорости авто

Что касается его расположения — ищите ДС в подкапотном пространстве в непосредственной близости от выпускного коллектора. Честно говоря то место, где он установлен, идеальным никак не назовешь. Во время работы автомобиля, коллектор нагревается. Об него трутся провода датчика, что со временем приводит к появлению неисправностей, короткому замыканию. Потому специалисты рекомендуют первым делом качественно изолировать проводку, а также применить какие-то фиксаторы, чтобы провода не соприкасались с коллектором. Это существенно продлевает срок ее службы.

Если проверка показала, что ДС неисправен, нужно произвести его замену. Ремонт датчиков и им подобных мелких электронных устройств — дело неблагодарное. В гаражных условиях сделать это вряд ли получится и единственное, что можно предпринять — очистить контакты от окисления (бывает проблема в этом).

Без разницы, инжекторная у Вас машина или карбюраторная с европанелью — подключение датчика скорости к комбинации приборов идентичное.

Замена датчика скорости ВАЗ: пошаговая инструкция:

  1. Заедьте на яму – снизу работать будет удобнее – и дождитесь пока двигатель остынет.
  2. Отключите питание автомобиля, сняв провод с минусовой клеммы аккумулятора. Капот после этого не закрывайте, этим вы создадите обеспечите себе освещение.
  3. Найдите на КПП датчик скорости. Очистите его и все, что находится рядом с ним, ветошью от грязи.
  4. Надавив на пружинный фиксатор, отсоедините от датчика колодку проводов.
  5. Осуществите демонтаж непосредственно самого датчика, выкрутив его против часовой стрелки – пальцами или рожковым ключом на «22».
  6. Аккуратно, чтобы ничего не сломать, установите на место снятой детали новую. Подведите к ней колодку проводов и на этом процедуру замены датчика скорости можно считать завершенной.

Как правильно подключить новый ДС? Тут важно, чтобы шток устройства правильно попал в фиксирующую втулку, в противном случае на датчик не будет передаваться вращение. Если датчик с первого раза сел в посадочное гнездо, значит все на своих местах, а если ему что-то не дает продвинутся — значит шток во втулку не попал.

Как проверить датчик скорости, какие они бывают и где расположены на автомобилях ВАЗ 2110 (2111, 2112 или 2115).

Для чего нужен датчик скорости.

Электронный датчик скорости (ЭДС) ВАЗ-2110 (2111, 2112 или 2115) — небольшое электронно-механическое устройство, смонтированное на коробке передач. Оно предназначено для определения текущих параметров вращения ведущих колес с последующим преобразованием их величины в пропорциональные электрические импульсы.

Принцип работы датчика скорости

  • Принцип работы, как и назначение, аналогичны датчикам Холла.
  • Электроимпульсы поступают на контроллер (ЭБУ), который корректирует режим двигателя в зависимости от динамики перемещения автомобиля.
  • С учетом того движется машина или стоит, контролер изменяет обороты ХХ путем регулировки подачи воздуха в обход заслонки.

Типы датчиков скорости, их отличия. Где находится датчик скорости.

Электронными 6-импульсными датчиками комплектуются машины с инжекторными моторам, запущенные в серию с 2006 года.

На карбюраторных «Самарах» иногда можно встретить 10-импульсные ЭДС.

  • До 2006 года на ВАЗ-овских автомобилях применялись механические устройства в виде особых вставок между тросами указателей скорости и выходами шестерен КПП.
  • Ключевое отличие различных типов ЭДС в отсутствии проводов и присоединительных разъемах. Например, изделиями с круглыми (овальными) портами оснащаются системы GM или «Янтарь» В то же время для Bosh применяются беспроводные версии с разъемами квадратной формы.

    • На ВАЗ-2110 (2111, 2112) датчики скорости монтируются на корпусах коробок немного правее по ходу непосредственно у щупа контроля масла.
    • Устройство легко найти, посмотрев в район правого шруса.
    • На ВАЗ-2115 электронный прибор смонтирован сверху на передней части КПП (по ходу) непосредственно над дифференциалом. На корпусе коробки изделие с подключенным кабелем зафиксировано одним болтом.

    Неисправности датчика скорости

    Характерными симптомами выхода из строя электронного датчика скорости могут быть:

    • отсутствие электросигналов — код ошибки Р0500;
    • прерывистые электросигналы с ЭДС — код ошибки Р0503;
    • стрелка хаотично перемещается в разные стороны, неверные показания или другие виды некорректной работы указателя скорости;
    • неустойчивая работа мотора на ХХ: перебои, плавающие обороты и пр.;
    • увеличенный расход;
    • провалы мощности, при нажатии на педаль двигатель не «набирает» обороты и пр

    Причин неполадок с Электронного Датчика Скорости также может быть несколько, например:

    • разрыв электроцепи питания,
    • окисление контактов,
    • обрыв соединительных проводов или износ механического привода датчика.

    Как проверить датчик скорости

    Чаще всего выход из строя ЭДС является следствием разрыва электроцепи. Поэтому сначала целесообразно проверить целостность проводки и состояние разъемов (контактов).

    Проверку работоспособности электронного датчика легко выполнить своими руками при наличии мультиметра. Для этого следует предварительно демонтировать изделие. Затем определите контакт, через который передаются электроимпульсы.

    Обычно он расположен посредине колодки.

    1. Соедините его с плюсовым проводом измерительного прибора.
    2. Замкнув минусовый кабель на корпус машины, вращайте шток ЭДС в пределах скорости 5 кмч.
    3. Проверьте показания мультиметра.
    4. При увеличении интенсивности вращения, показания прибора (частота и напряжение) должны пропорционально возрастать.

    Схема датчика скорости ваз / распиновка

    Как заменить и подключить датчик скорости на ваз своими руками, особенности.

    Независимо от типа датчика скорости, его замену и подключение можно выполнить своими руками без наличия особой квалификации или специальных знаний.

    Наиболее сложной эта операция является для ВАЗ-2115, поэтому ее и рассмотрим. Для работы, помимо нового ЭДС, достаточно штатного набора инструментов, который есть у каждого автовладельца, в частности, понадобится ключ на 22.

    • После выключения зажигания, откройте капот машины.
    • Для удобства доступа к датчику демонтируйте адсорбер, предварительно выкрутив гайки.

    • Зажмите крепеж и вытащите разъем вместе с проводами.
    • С помощью ключа на 22 поверните ЭДС против часовой стрелки, пока изделие не «выйдет» из посадочного места.

    • Хорошо зачистите посадочное место от загрязнений, исключая попадание мусора внутрь коробки.
    • Установите новый ЭДС так, чтобы пазы были совмещены со втулками.

    • Закрутите датчик путем вращения по часовой стрелке, а потом соедините разъем.

    Помните, даже малейший перекос датчика при монтаже может привести к повреждению пластиковых зубьев ведущей шестерни. Поэтому в процессе его установки соблюдайте максимальную осторожность.

    Деталь, измеряющая скорость движения автомобиля, более известная как ДС, расположена в верхней части КПП и передает системе управления информацию о том, за какое расстояние коленчатый вал совершает фиксированное количество оборотов. Существуют и детекторы с несколько иным принципом работы, например снятие данных с датчика ABS.

    Схема подключения датчика скорости

    Схема подключения датчика скорости

    На графическом изображении автомобильной системы можно увидеть, что от искомого анализатора отходят три провода. В большинстве случаев так и бывает, исключая некоторые марки автомобилей, на которых используются анализаторы с четырьмя проводами.

    Вернемся к трехпроводному варианту:

    • три провода, которые подключены к анализатору, – это плюс, минус и сигнал;
    • плюсовой провод отвечает за питание ДС и уходит от него к измерителю уровня тормозной жидкости. Это позволяет датчику получать питание все то время, пока движок работает;
    • минусовой провод требует подсоединения к ближайшему аналогичному проводу, либо закрепляется по месту;
    • и третий — сигнальный — провод идет к самому спидометру, передавая таким образом скорость автомобиля, с которой тот двигается в данный момент времени.

    Схема подключения датчика скорости может, на первый взгляд, показаться сложной и запутанной. Но, если приложить чуть усилий и изучить ее вместе с инструкцией, то разобраться в этом переплетении проводов и соединений не составит особого труда. А полученные в результате знания могут здорово облегчить в дальнейшем ремонт и обслуживание своего автомобиля.

    Датчик скорости Нива Шевроле

    Полезная информация
    1сбои в работе спидометра, вплоть до полной невозможности его включения
    2сигнал индикатора на приборной панели
    3код ошибки бортового компьютера
    4перерасход горючего
    5затрудненный запуск двигателя
    6слабая мощность мотора

    Замена анализатора подразумевает стандартный набор действий – отключить аккумулятор, с датчика снимается блок проводов, демонтируется сам датчик (в Ниве Шевроле он выкручивается ключом), после чего производится замена сломанной детали на новую и обратная сборка системы.

    «>

    Схема подключения датчика скорости: соединения и правила включения

    Деталь, измеряющая скорость движения автомобиля, более известная как ДС, расположена в верхней части КПП и передает системе управления информацию о том, за какое расстояние коленчатый вал совершает фиксированное количество оборотов. Существуют и детекторы с несколько иным принципом работы, например снятие данных с датчика ABS.

     Загрузка ...

    Схема подключения датчика скорости

    Схема подключения датчика скорости

    На графическом изображении автомобильной системы можно увидеть, что от искомого анализатора отходят три провода. В большинстве случаев так и бывает, исключая некоторые марки автомобилей, на которых используются анализаторы с четырьмя проводами.

    Вернемся к трехпроводному варианту:

    • три провода, которые подключены к анализатору, – это плюс, минус и сигнал;
    • плюсовой провод отвечает за питание ДС и уходит от него к измерителю уровня тормозной жидкости. Это позволяет датчику получать питание все то время, пока движок работает;
    • минусовой провод требует подсоединения к ближайшему аналогичному проводу, либо закрепляется по месту;
    • и третий — сигнальный — провод идет к самому спидометру, передавая таким образом скорость автомобиля, с которой тот двигается в данный момент времени.

    Схема подключения датчика скорости может, на первый взгляд, показаться сложной и запутанной. Но, если приложить чуть усилий и изучить ее вместе с инструкцией, то разобраться в этом переплетении проводов и соединений не составит особого труда. А полученные в результате знания могут здорово облегчить в дальнейшем ремонт и обслуживание своего автомобиля.

    Датчик скорости автомобиля Нива Шевроле

    Устройство, используемое в этой машине, электронного типа, работающее согласно эффекту Холла. Он передает сигнал на блок управления каждый раз, когда автомобиль проходит один километр (это примерно 6004 импульсов). Чем быстрее едет машина, чем чаще датчик передает сигнал.

    Схема датчика скорости подобного типа представляет собой катушку, сердцевик и полупроводник, которые во время работы прибора создают магнитное поле. От анализатора идут три провода, о которых было уже сказано выше, так что повторять нет смысла.

    Располагается ДС Нивы на КПП, как и во многих других машинах, напрямую контактируя с валом.

    Причины неисправности детектора:

    • короткое замыкание;
    • загрязнение;
    • повреждение цепи или контактов;
    • износ;
    • производственный брак;
    • механическое повреждение.

    Датчик скорости Нива Шевроле

    Признаки поломки:

    Полезная информация
    1сбои в работе спидометра, вплоть до полной невозможности его включения
    2сигнал индикатора на приборной панели
    3код ошибки бортового компьютера
    4перерасход горючего
    5затрудненный запуск двигателя
    6слабая мощность мотора

    Замена анализатора подразумевает стандартный набор действий –  отключить аккумулятор, с датчика снимается блок проводов, демонтируется сам датчик (в Ниве Шевроле он выкручивается ключом), после чего производится замена сломанной детали на новую и обратная сборка системы.

    Остается завести автомобиль и проверить работоспособность. Все манипуляции занимают минимум времени, если только резьба не подверглась коррозии. В таком случае, необходимо смазать прибор специальным составом и дождаться, пока он подействует.

    Рекомендуем купить

    Как подключить тахограф?

    Эти приборы обязывают устанавливать в автомобилях дальнего следования — рейсовые автобусы, дальнобойные фуры, такси и так далее.

    Но не запрещается снабжать таким прибором любой автомобиль по желанию его владельца.

    Данный прибор измеряет скорость, а также физическое состояние водителя, режим отдыха и так далее.

    Подключение тахографа производится в цепь между датчиком скорости и спидометром, благодаря чему данные с ДС попадает одновременно в два устройства.

    При установке данного устройства необходимо соблюсти некоторые правила:

    1. антенну прибора не рекомендуется размещать на поверхности, сделанные из металла;
    2. провода рекомендуется разместить таким образом, чтобы они не подвергались воздействию, так как являются довольно хрупкими и могут быть испорчены даже солью, которой зимой посыпают дороги;
    3. если при установке тахографа вдруг перестал функционировать спидометр, может возникнуть необходимость параллельного подсоединения его к ДС.

    YouTube responded with an error: The provided API key has an IP address restriction. The originating IP address of the call (87.236.20.136) violates this restriction.

    Распиновка датчика скорости. Распиновка датчика скорости Электронный датчик скорости на ВАЗ 2110

    Поломки датчика скорости проявляются ложными данными со спидометра, и загорается панель приборов Check Engine ... Если да, то причина именно в скорости датчик.

    Для выявления неисправности сначала необходимо узнать, где находится датчик скорости в ВАЗ-2110, а после обнаружения нужно проверить его привод. Он находится под капотом, в моторном отсеке, рядом с выпускным коллектором, где трутся провода.IN
    В большинстве случаев достаточно заизолировать провода и разместить их так, чтобы они не контактировали с коллектором. Также не стоит забывать об обрыве кабеля, ведь это тоже возможная причина поломки. Если вы не увидели на нем никаких проблем, значит проблема в датчике или в его приводе.

    Для того, чтобы замена датчика скорости ВАЗ-2110 прошла успешно, сначала необходимо восстановить работоспособность спидометра. Небольшой совет: при покупке датчика желательно выбирать с обозначениями «-», «А», «+», а не как обычно - 1, 2, 3.Хотя это не играет важной роли, но поможет сделать распиновку быстрее.

    Второй важный момент - выбор устройства на металлическом стержне, ведь он прослужит намного дольше своего пластикового аналога. Не забудьте проверить вращение стержня, нет ли в нем люфта, не забыли ли вы поставить шайбу.

    1. Отключить ток в автомобиле, сняв разъем с аккумуляторной батареи.
    2. Отсоединяем провод разъема от датчика, запомнив распиновку.
    3. Откручиваем датчик вручную, если безуспешно, то используем ключ на 21 или 22 (в зависимости от конструкции).
    4. Смотрим состояние привода. После снятия датчика необходимо открутить гайку, с помощью которой привод крепится к коробке передач. Новый привод имеет резиновую втулку, которую необходимо смазать трансмиссионным маслом.


    Устанавливаем новые устройства, делая все в обратной последовательности. После установки необходимо проверить полярность проводов мультиметром.Если контакт «+» подключен к «-», то их необходимо поменять местами. Для этого желательно выбирать последнее из рекомендованных. Но если его не было, то наблюдаем следующую последовательность: 1 - «+», 2 - выход сигнала, 3 - «-».

    Штатный датчик скорости автомобиля ВАЗ 2110 находится на коробке передач автомобиля.

    Назначение и принцип действия датчика скорости

    Функционал такого устройства, как датчик скорости ВАЗ 2110 основан на использовании т.н. Эффект Холла, то есть поток импульсов передается от устройства к ЭБУ автомобиля, частота которых прямо пропорциональна скорости автомобиля... Электронный центр автомобиля, анализируя поступающие данные, выбирает необходимую частоту холостого хода и отправляет сигнал на устройство, регулирующее обороты холостого хода двигателя, что оптимизирует состав воздушно-капельной смеси, поступающей в камеру сгорания, минуя дроссельная заслонка автомобиля.

    При прохождении расстояния в один километр датчик скорости, фото которого можно увидеть на нашем портале, передает на ЭБУ более 6 тысяч импульсов. На основании параметров временного анализа межимпульсных сигналов бортовой компьютер передает данные на приборную панель, тем самым определяя показания спидометра.

    Есть еще одна полезная функция датчика скорости ВАЗ 2110, схема которой представлена ​​на нашем ресурсе. Это экономия топлива. Устройство сигнализирует контроллеру, что автомобиль движется со скоростью 100 км / ч. Датчик дроссельной заслонки передает сигнал контроллеру о том, что водитель перестает нажимать педаль акселератора. Контроллер получает импульс, указывающий на режим торможения силовой установки, и отключает топливную систему.

    Как проверить датчик скорости на работоспособность

    Признаки неисправности данного устройства следующие:

    • приостановка работы мотора при поступательном движении в режиме холостого хода рабочего хода и представленные при этом неверные значения спидометра;
    • при обнаружении дефектов в электрической цепи датчика скорости, цена которых вполне приемлема, отображается световой баннер «ПРОВЕРИТЬ» с параллельной фиксацией кода ошибки «24» в ОЗУ.

    Важно: такая запись возможна и при неисправностях в работе датчика массового расхода воздуха, но так как баннер «ПРОВЕРИТЬ» в этой версии отображается не постоянно, то, возможно, эта разница будет косвенно указывать, какое устройство неисправно. .

    Причины выхода из строя датчика скорости

    Отсутствие показаний спидометра не означает поломку данного прибора. Хотя, чтобы купить датчик скорости на «десятку», достаточно потратить небольшую сумму, но будет обидно, что факт замены датчика скорости не даст желаемого эффекта.А причины могут быть следующие:

    1. Наличие грязи, пыли и масляных подтеков на датчике скорости, видео по замене которого можно найти в интернете. Они образуются на корпусе изделия в процессе эксплуатации автомобиля. Чтобы изделие в этом случае не допустило, достаточно просто очистить этот прибор.
    2. Нестабильный контакт разъема продукта и обрыв проводки.
    3. Иногда дефект носит чисто механический характер, заключающийся в банальных дефектах троса индикатора скорости прибора - спидометра.

    Здесь возможны следующие варианты:

    1. Сложное неравномерное движение кабеля в оболочке, вызванное дефектами кабеля - заусенцами или разрывами металлических жил кабеля. Они могут существенно повлиять на работу сенсорного привода.
    2. Повышенная скорость каната.

    Проверка прибора на исправность:

    1. Вешаем домкрат на переднее колесо автомобиля.
    2. Отсоедините проводной контакт от продукта и подключите к нему мультиметр цифрового типа или аналогичное устройство
    3. Совершая вращательные движения с подвешенным колесом на небольшой скорости, измеряем сигнал импульсного потока с разъема.Функциональная проверка начинается с проверки заземления и питания электрической цепи.
    4. Снимаем прибор с сиденья.
    5. Подключаем к выходным контактам прибор для измерения напряжения.
    6. Поворачивая привод датчика скорости, измеряем его разность потенциалов.
    7. На выходе должны быть данные, которые увеличивают частоту и напряжение выходной мощности по мере увеличения скорости ротора.

    Функциональность прибора считается удовлетворительной, если при диагностике он показывает параметры частоты и напряжения на выходном контакте.В противном случае замены датчика скорости ВАЗ «десятка» не избежать.

    Распиновка датчика скорости

    Если вы занимаетесь подключением датчика скорости, то должны знать, что эти устройства различаются степенью подключения. Имеется следующая распиновка датчика скорости ВАЗ 2110, которой следует придерживаться. Очень важно изучить принципиальную схему датчика скорости, которая прилагается к этой статье.

    Заводской датчик скорости автомобиля ВАЗ 2110 выпускается с некоторыми отличиями в подключении к колодке разъема.Разъем квадратной формы используется в комплексах электроники Bosh. Круглый разъем используется в электронных системах типа 4 января и GM.

    При подключении датчика скорости выбирать устройства с такой оцифровкой контактной группы как «-», «А», «+» (внутреннее обозначение на контактах блока) вместо цифровых обозначений типа «1», «2», «3». Кроме того, следует отдавать предпочтение устройствам с ножкой металлического типа, так как пластиковые ножки очень недолговечны.

    Решив купить датчик скорости на ВАЗ 2110, следует проверить шток устройства на вращательные движения и его люфт, который следует минимизировать, а также наличие такой детали как проставочная шайба на штоке изделия.

    Замена датчика скорости "десятки"

    Операция типа замена датчика скорости ВАЗ 2110 проводится по следующей схеме:

    1. Определяем расположение устройства, которое находится в пространстве между приводом спидометра и валом этого устройства, представляющим собой гибкий провод.
    2. При выключенной системе зажигания или при обесточенном аккумуляторе снимите контактный разъем, приведя пружинные зажимы в сжатое состояние.
    3. Демонтируем пружинные фиксаторы, для чего снимаем крепеж гаечным ключом на «22» и разъединяем контакты.
    4. Совмещаем привод датчика скорости со штангой нового устройства.
    5. Устанавливаем крепеж и подключаем к колодке коннектор.

    В случае проблем с разборкой сломанной тяги покупаем новую деталь, следует выбирать запчасть с таким же количеством зубьев на шестерне. При установке изделия смажьте резиновое уплотнительное кольцо машинной смазкой.

    Важно: при снятии неисправного изделия есть вероятность дефекта штока устройства, лучше демонтировать привод спидометра.Для этого снимите привод гаечным ключом на «10» и осторожно снимите его с корпуса МКПП. Демонтировать осторожно, случайно не уронить шток в картер коробки передач.

    Любая машина оснащена системой, которая показывает скорость и пробег (пройденное расстояние). Именно спидометр, представляющий собой прибор для определения мгновенной скорости, позволяет узнать, какая максимальная скорость ВАЗ 2110.

    Датчики скорости устанавливаются только в инжекторных автомобилях, где есть карбюраторные двигатели, они есть не.Этот прибор отвечает за подачу и расход топлива, настройку угла опережения зажигания, а также следит за качеством горючей смеси. Все данные передаются в электронный блок управления, который управляет форсункой.

    До появления датчиков на каждый карбюраторный двигатель устанавливали механические приводы спидометра. Именно механические приводы устанавливаются на автомобили ВАЗ 2010, выпущенные до 2006 года. Более новые автомобили, выпущенные после 2006 года, оснащены электронными датчиками.

    Датчик скорости ВАЗ 2110 16 клапанов Признаки неисправности

    Неисправности могут проявляться:

    • наличие перебоев в работе, ложные данные в показаниях приборов определения скорости и измерения количества оборотов колесо;
    • Отсутствие стабильной работы двигателя на холостом ходу;
    • Загорелась
    • check Check Engine (проверка двигателя) на панели приборов;
    • прекращение выдачи ЭБУ ошибок об отсутствии или прерывании сигналов датчиков (P0500 и P0503).

    Эти проблемы возникают по разным причинам: загрязнены разъемы датчика, нарушен контакт или целостность провода, соединяющего ЭБУ с датчиком.

    Всегда ли нужна замена

    Информация, передаваемая датчиком скорости в ЭБУ, очень важна, от этого зависят показания упомянутых выше приборов. Также эта информация влияет на качество топливной смеси, подаваемой в цилиндры, скорость холостого хода, стабильность двигателя и количество потребляемого топлива.

    В случае неисправности датчика электронный блок не сможет определить, движется автомобиль или стоит. При этом отмечаются плавающие обороты, двигатель начинает глохнуть, а расход топлива станет намного выше.

    Проведение DS check доступно каждому автомобилисту. Чтобы найти неисправность, нужно точно знать, где она находится в ВАЗ-2110. Датчик находится в моторном отсеке под капотом, в моторном отсеке.Рядом выпускной коллектор (а на ВАЗ-2112 16 клапанов он расположен вверху коробки передач, полностью виден и доступен из моторного отсека).

    Провода трутся о коллектор, что может привести к их повреждению. Иногда бывает достаточно их изолировать и расположить так, чтобы не было контакта с коллектором.

    Не забывайте про обрыв кабеля, который может стать причиной поломки. Если такой проблемы нет, то нужно искать ее в самом датчике или в его приводе.

    Для успешной замены датчика скорости ВАЗ-2110 сначала восстанавливают работу спидометра.

    Сколько стоит замена

    В случае, если проводка и контакты в порядке, датчик необходимо заменить. Стоимость его варьируется от 170 до 400 рублей. На замену тоже уйдет немного, от 100 до 150.

    Для покупки нужно знать номера датчиков в каталоге. Номер детали 2110-3843010F соответствует датчику с механическим приводом, а номер детали 2170-3843010 соответствует электронному датчику.Датчики желательно выбирать с обозначениями «-», «A», «+», а не 1, 2, 3, это поможет быстрее сделать распиновку. Нужно обращать внимание на производителя, чтобы не приобретать некачественный товар. Привод должен быть полностью металлическим.

    Пошаговая замена датчика скорости ВАЗ-2110 с 8 и 16 клапанами

    Для того, чтобы заменить датчик скорости самостоятельно, достаточно иметь под рукой два-три ключа (на 10, 21, 22 ) и отверткой Phillips.

    1. Ток на автомобиле отключен; для этого снимается разъем с АКБ.
    2. От датчика отсоединен провод разъема, в котором рекомендуется запомнить распиновку.
    3. Датчик можно открутить вручную или с помощью ключей 21 или 22 (в зависимости от исполнения).
    4. Проверяется состояние накопителя. После снятия датчика с помощью ключа на 10 открутите и снимите гайку, фиксирующую привод датчика.
    5. Привод подлежит замене при механических повреждениях, если их нет, старый можно оставить.
    6. Установку нового устройства производить в обратной последовательности.
    7. Новый привод имеет резиновую втулку, которую необходимо смазать трансмиссионным маслом.
    8. После установки рекомендуется проверить полярность проводов мультиметром. Если контакты вдруг перепутались, их меняют местами.
    9. Осталось проверить. Это делается либо когда машина едет, либо когда колеса подвешены.

    Замена электронного датчика

    Боковая цепь обесточена, зажим ослаблен и гофра снята. Затем от датчика скорости отключаются провода и защелка перемещается назад. Далее ключом на 10 откручиваем гайку крепления датчика.

    Заменен старый датчик на новый, гайка затянута, гофра подключена, клемма заземления подключена.

    После этого двигатель должен заработать в штатном режиме, а это значит, что замена датчика скорости ВАЗ 2110 прошла успешно, и нормальная работа КИПиА возобновилась.

    На автомобилях ВАЗ 2110 и 2114 применяется электронный датчик скорости, пришедший на замену механической системе, состоящей из. Из статьи вы узнаете, как они работают и чем отличаются датчики разных моделей, где они расположены и как их заменить.

    Как работает электронный датчик

    До 2006 года на автомобилях устанавливался датчик скорости, который работал совместно с приводом. Ведущая шестерня закручивалась ведущей шестерней главной пары.Поэтому такой датчик можно было установить на автомобили с механическим спидометром, для этого требовалось установить новый индикатор скорости, который работал не от вращающегося троса, а от импульсов датчика. Датчик основан на эффекте Холла - электродвижущая сила (ЭДС) в индукторе изменяется, когда металл проходит через него. С 2006 года начали устанавливать новую модель датчика, не нуждающегося в приводе, потому что он работает с эталоном (металлическим штифтом), установленным на ведущей шестерне редуктора.

    Где датчик скорости на ВАЗ

    На всех автомобилях ВАЗ 2108-2115 датчик расположен в картере коробки передач (КПП) за правым краем двигателя. На 8-клапанных двигателях удобнее всего подходить к датчику со стороны аккумулятора. На 16-ти клапанном датчик тоже расположен, поэтому и до него добираются точно так же.

    Замена датчика скорости на автомобилях выпуска до и после 2006 г.

    Проверка датчика подробно описана в статье о.Первым делом нужно отсоединить отрицательную клемму от АКБ. Затем отсоедините разъем жгута проводов от электронного датчика скорости. Для этого нажмите пальцами на зажим для провода (на некоторых моделях датчиков зажим пластиковый) и потяните штекер вверх.

    На 16-клапанных двигателях сожмите две скобы в верхней части заглушки. После этого нужно открутить датчик скорости. Для этого на большинстве автомобилей достаточно давления пальцем. Если пальцами не работает, придется откручивать ключом на 21.После этого при необходимости ключом на 10 откручиваем один болт крепления привода датчика и вытаскиваем его из КПП. Установите новый датчик или исполнительный механизм в обратном порядке.

    Для выпущенных после 2006 года

    На автомобилях, выпущенных после 2006 года, отсутствует механический привод от шестерни, поэтому используется другой способ монтажа датчика. Сам датчик устанавливается там же. Первым делом отсоедините отрицательную клемму от АКБ.После этого откручиваем хомуты воздуховода, идущего от фильтра к дроссельной заслонке ... Если не снимать патрубок, то до датчика добраться очень сложно. Затем отсоедините вилку от датчика, отжав провод или пластиковый фиксатор. Провода убираем в сторону и ключом на 10 (удобнее делать эту операцию трещоткой с небольшим удлинителем) откручиваем болт крепления датчика. После этого датчик вытаскивается из КПП. Установка производится в обратной последовательности.

    Датчики, установленные до и после 2006 года, не взаимозаменяемы. Поэтому не путайте их при покупке.

    Во время движения автомобиля датчик скорости (инжектор) ВАЗ 2107 формирует данные о скорости, отправляемые в электронный блок управления двигателем. Его выход из строя вызывает ошибки управления впрыском и приводит к падению мощности двигателя и увеличению расхода топлива. Вы можете проверить и заменить датчик самостоятельно. Для этого потребуется гараж со смотровой ямой, шлицевой отверткой, ключом на 22 и мультиметром или контрольной лампой.

    Принцип работы датчика скорости ВАЗ 2107

    Датчик скорости основан на эффекте Холла, который описывает возникновение электрических импульсов при помещении проводника постоянного тока в магнитное поле. Датчик выдает импульсы при вращении выходного вала коробки передач ВАЗ 2107. За время, пока машина проезжает километр, датчик скорости ВАЗ 2107 выдает около 6000 импульсов, частота которых позволяет определить текущую скорость.

    Где находится датчик скорости ВАЗ 2107

    Датчик крепится к коробке передач в механизме привода троса спидометра.Чтобы снять и проверить его, придется отсоединить трос спидометра КПП.

    Признаки неисправности

    Основным признаком проблем в работе датчика является выдача соответствующего кода ошибки бортового компьютера ... Неисправности могут проявляться и в других признаках:

    • повышенный расход топлива;
    • плохая тяга двигателя;
    • не работает или работает с большой погрешностью спидометра;
    • холостой ход нестабильный.

    Внимание! Эти четыре симптома могут быть вызваны проблемами с другими частями автомобиля.

    Причины неисправности датчика

    Конструкция датчика достаточно надежна. Причина поломки обычно - окисленные контакты на датчике или обрыв проводов, идущих от датчика к ЭБУ двигателя.
    Контакты проверить, при необходимости очистить и смазать «Литолом». Поиск обрывов проводов лучше начинать с мест около вилки. Там они часто гнутся, соответственно перетираются и ломаются. Заодно стоит проверить заземление датчика.Сопротивление в его сети должно быть около 1 Ом. Если поломки не обнаружено, необходимо проверить сам датчик скорости. Для этого вам придется снять его с машины.

    Как снять датчик скорости ВАЗ 2107

    Для демонтажа датчика скорости необходимо выполнить следующие операции:

    Датчик скорости ВАЗ 2107 можно проверить с помощью мультиметра или «контрольной». Чтобы установить датчик, выполните указанные выше действия в обратном порядке.

    Проверка датчика скорости

    Самый простой способ проверить датчик скорости - установить на его место новый.Цена на деталь невысока, поэтому это самый простой и быстрый способ убедиться, что она работает или сломается. Если под рукой нет нового датчика скорости ВАЗ 2107, следует сначала проверить старый, а затем отправиться в магазин за новым.
    Для проверки работы датчика скорости понадобится небольшая пластиковая трубка диаметром, соответствующим толщине оси датчика, и вольтметр (мультиметр). Проверка выполняется в следующей последовательности:

    • подключить вольтметр к выходу датчика, который подает электрические сигналы, и к массе автомобиля;
    • надеть трубку на ось датчика;
    • повернуть трубку.

    По мере вращения трубки напряжение на выходе датчика должно возрастать пропорционально скорости вращения. Если этого не произошло, датчик скорости ВАЗ 2107 требует замены.

    Совет: таким же образом можно проверить датчик скорости прямо на автомобиле. Для этого вывесите одно из ведущих колес, подключите вольтметр к выводу датчика и «массе» и начните вращать колеса. Если появляются напряжение и импульсы, датчик исправен.

    Вместо вольтметра можно использовать контрольную лампу.В этом случае при проверке работоспособности необходимо подать напряжение на положительную клемму датчика скорости. Если лампа мигает при вращении датчика, проблема не в датчике. Придется проверить и другие узлы и детали «семерки», которые могут повлиять на работу ЭБУ двигателя.

    Схема подключения датчика скорости на форсунке ВАЗ 2110. Распиновка датчика цепи ВАЗ на схеме подключения DS

    Все, что происходит в мире, является особой системой, разработанной для обработки данных и получения информации об этом в ECU.На карбюраторе, который используется в системном спидометре с последним кабелем (механическим), в любом случае получается, что на хинди работает датчик заднего хода. Самакатувид, на ВАЗ 2110, 2111 и 2112, можно установить только на разные модели - эта система является электронным и ответственным за управление процессом управления. Сенсор чувствительности является умопомрачительным, на хинди наман махирапом. Higit pa rito sa paglaon sa artikulo.

    Установка этого устройства используется для того, чтобы «начать» время, когда вы, контролируя качество последнего бензина и его вспомогательное средство. Получите большой объем информации от датчиков для двигателя, который работает с двигателем, работает с компьютерами, другими устройствами и т.д., а также передает цифровой сигнал в электронном виде. Kaugnay nito, эти данные являются такими же, как и все, что происходит в результате поиска. Замечание, что датчик был создан на вытяжке, в компоновке, установленной на коллекторном коллекторе.

    Мягкие сенсорные датчики

    Одометр является большим, чем у человека, и спидометр "наммалаги", который показывает пробег и пробег, или работает с рывками, делает это датчиком, который показывает или двигает его на хинди, когда он работает. Вы можете обнаружить неисправности в электрической цепи, распиновку и установить его, а также другие устройства. Как и все, что происходит в режиме ожидания в состоянии простоя, он может работать с определенным датчиком скорости, он может увеличивать количество кадров.С помощью спидометра можно легко проверить, а лампа «ПРОВЕРКА ДВИГАТЕЛЯ» - это панель инструментов, которую можно увидеть на датчике.

    Диагностический датчик состояния здоровья

    Используется для измерения параметров датчика:


    Датчик для измерения параметров датчика:


    Управляет этим датчиком только для датчиков, которые используются для работы с Холлом в своем роде.

    Датчик угла, датчик нового поколения, новый контроллер, датчик угла поворота, датчик угла поворота

    Как изменить новые датчики, большие, чем нужно, чтобы понять, что они говорят: многие люди, которые знают, что делать, могут быть обнаружены - «-», «A», «+», на всех языках. Памантаянг "1," 2 "," 3 ". На катунайан, хинди это потрясающий, показывает распиновку в этом случае, вы можете быть лучше и лучше, лучше, не там.

    Это очень важно - смотреть, как работает аппарат с металлом на ощупь, он делает это более чем на животных, "начальных" в пластике. Сделайте это, если хотите, чтобы шайба была, как и раньше, и вы можете избежать люфта.


    Главный инструмент, оборудование на науке

    1. Суши с «21» и «22».
    2. Langis ng paghahatid.
    3. Контроллер Bagong.

    Начать работу, настроить контроллер и изменить его


    Распиновка кабелей, пригодных для работы с мультиметром

    Bigyang использует распиновку на разных устройствах.Сделайте это, используйте мультиметр, естественный, но не знающий, что делать, если хотите, чтобы он выглядел. Если вы не знаете, что такое "плюс", и мультиметр имеет значение "минус", то вы можете изменить полярность. Samakatuwid, сделать так, чтобы парни были очень популярны. Нынешний язык хинди это кадахиланан, вы можете наслаждаться своими данными. В этом случае распиновка имеет сумму - 1 "+", 2 "выходной сигнал, 3" - ".

    В настоящее время, когда вы двигаетесь по дороге, вы можете использовать его с удовольствием, чтобы насытить гулонг или сделать это.

    Все, что угодно, только один класс, больше или меньше всего, представляет собой систему, которая отвечает за управление заданиями и два километра на расстоянии. ВАЗ 2110 полностью исправен. Ngunit sa iniksyon lamang.

    Модель карбюратора включает механическую кабельную систему для спидометра и датчика скорости.Хинди lang siya kailangan.

    Para saan ito

    Датчик скорости вращения установлен. Установите электронный контроль за информацией о поставках бензина, тумана и других источников, а также ответственных за качество воздушного топлива.

    Киноколлекция датчика всех данных и их ввод с помощью любого сигнала электронного блока управления. Дайте нам знать, как узнать, что работает с движком.

    Синтаксис на хинди больше

    Как одометр на вашем хинди, так и датчик спидометра с другими остановками, или получить эти данные на языке хинди, вы можете сделать это на устройстве.

    Проблема представляет собой схему подключения, которая может быть подключена к электрической цепи, и он работает на хинди. Как и все, распиновка датчика скорости, решенная в процессе работы, решает проблему.

    Непосредственно на хинди работает режим работы на холостом ходу.

    , как и водитель, легко отображает настройки спидометра и работает с ним, когда вы работаете с двигателем (Check Engine). Если у вас есть естественные явления, то датчик скорости не имеет значения.

    Карта для просмотра

    Чтобы решить эту проблему, вы можете решить эту проблему.Из фотографий, которые вы можете использовать, когда датчик работает на ВАЗ 2110, вы можете использовать его.

    Тулад для локализации, составления компромисса для создания стабильного коллектора тамбура. На этом языке вы можете найти этот язык, чтобы установить хинди мататаваг на перпекто. Все зависит от коллекции. Капаг туматакбо анг сасакян, уминит анг сари-сари. Сенсор проводов не работает, как только происходит неисправность, возникает электрическая цепь.

    Как узнать датчик скорости на автомобиле ВАЗ 2110? Una sa lahat, biswal. Передача телеграммы на хинди. Решите проблемы, связанные с устройством, которые вам нужны.

    Проверка на устройстве без предварительного просмотра, и без проверки результатов, которые вы можете сделать, сделав впечатляющий просмотр элементов разного рода. Эта проблема решена с помощью ее настройки.

    Активировать на странице

    Датчик, работающий на ВАЗ 2110, обеспечивает быстрый доступ к новым устройствам, которые используются во всех отношениях с вашим сасакяном.

    Талага, может быть удивлен патаклями, которые несут на себе солнечные лучи, создавая устройства.

    1. Прокачка датчика с коннектором, который может быть помечен как «-», «A», «+». Сохраняйте ответы на 1,2 и 3.ай гинагамит дун. Все, что вам нужно, это сделать, чтобы получить его распиновку в любой марки. Это простая настройка, позволяющая добиться успеха в поисках сербов. И это поможет вам открыть для себя все необходимое.
    2. Это танец с элементом, который делает металл. Если вы хотите сделать это из пластика, сделайте это ореолами 6 на воде. Хинди в вашем лучшем интересе на регулярной основе. Теперь вы можете использовать металлический стержень для палочек, там, где они есть, и использовать стиральную машину в пакете.

    Капалит

    Теперь, когда вы научитесь создавать капли. Чтобы сделать это, вы можете использовать новый аппарат и сделать его лучше всего. Совершенно верно, ваши действия имеют сумму:

    • Слушать негативный кавад из батареи, на открытом воздухе лакас сасакян;
    • Получите провода от датчика и сделайте это в любой форме распиновки;
    • Аппарат естественен по простому языку.Сделайте это на хинди, чтобы создать любой инструмент. Теперь, когда устройство работает лучше, используйте клавиши размером 22 или 21 миллиметр. Зависит от выбора вашего "образца", сенсор может быть изменен;
    • Sa kahanay, pinapayuhan ka nameing Suriin ang mga kable;
    • Поднимите метро, ​​вы можете получить гайку, которая работает на проводе, подключенном к коробке передач;
    • Вы можете узнать, как хинди читать на языке.Это как разобрать контрольно-пропускной пункт. Это хорошо на хинди в лучших ваших интересах;
    • Новое устройство, которое поет, это смазанная трансмиссионная жидкость, чтобы использовать новую жидкость, которую можно использовать;
    • Пуск в обратном порядке;
    • Особые сведения о распиновке. Включите мультиметр с функциями. Этот аппарат имеет значение «минус», делает его более понятным, чем кавад на плюс, на хинди дает понять.Это очень важно, чтобы узнать, как использовать датчик на хинди с меткой 1, 2 и 3.

    Может быть использован новый аппарат на хинди с отличными отметками 1, 2 и 3, есть важная информация о распиновке:

    • 1 ay tumutugma sa "+";
    • 2 поддерживает вывод вывода;
    • 3 угл. "-".

    Matapos palitan ang element, huwag kalimutang subukan ang aparato sa aksyon.Чтобы получить это, вы можете повесить свои игры на харап, или просто полюбить их на палубе. Этот спидометр и одометр содержит всю необходимую информацию, и вы можете узнать, как это сделать.

    Датчик ВАЗ 2110 - это мощный элемент электронной системы контроля, такой как, например, самоконтроль, который можно использовать только в «дозированном» режиме.

    Есть датчик скорости на ВАЗ 2110?

    После проверки датчика установлен на коробке передач.

    В деталях, это сделано для того, чтобы сделать компартмент двигателем, выпускным коллектором, а также спидометром на приводе. Датчик установлен незамедлительно.

    Принципы работы.

    Принцип работы датчика ВАЗ 2110 основан на приеме в холле: изменение скорости движения (через несколько ВАЗ, через несколько вариантов, 6 штук). датчик, установленный на роликах, работает с блоком управления, но только со стрелкой спидометра / пробега, измеряет расстояние, измеряемое с помощью регулятора сигнала. скорость по датчику положения дроссельной заслонки.

    Как сделать диагностику?

    Дается ограничение по количеству пульса и для множества различных (только накладки, датчики, датчики, контакты или провода, которые не работают на датчике скорости), они не окислены, механические, надежные, надежные atbp.) В "дозированном" режиме вы можете отображать все данные на спидометре, работающем на траектории, или полностью неработоспособном состоянии. В некоторые моменты, когда возникают проблемы, связанные с выбегом на холостом ходу, на лампе системы "Suriin" (код ошибки "24").Это может быть сделано, это может быть случай, когда он работает очень быстро, датчик скорости, если обнаружены неисправности, они обнаруживаются.

    Как узнать датчик скорости ВАЗ 2110?

    Mayroon только 3 способа, чтобы использовать данные датчика "сампу". Это позволяет использовать лампу в режиме просмотра, и она может быть использована на диаграмме.

    Теперь вы можете получить доступ к ним, сделать снимки на разных участках и в любом контакте, для того, чтобы настроить параметры датчика, простое закрепление "антенн" и установить их на одном и том же расстоянии. просто так. Через контакты можно получить более 12 Вольт.

    Все, что вам нужно, это курение, прямое управление диагностикой.

    Paraan bilang 1 - это исинасагава, которая работает на этом языке на хинди, является датчиком от коттеджа.

    1. Поднимите пангулонг гулонг.
    2. Подключение обычных проводов (например, катушек) или зажимов крокодилов (например, катушек), включенный вольтметр с датчиком скорости, хинди позволяет использовать его.
    3. Установите коробку передач в положение 5-й передачи и установите ее.
    4. Все, что есть в датчике, работают с этими датчиками, чтобы получить доступ к большому контакту с пульсом - через терминал и терминал - больше, чем все, что вам нужно.Допустимые значения напряжения 0,5-10 В.

    Paraan bilang 2 - Натуральная диаграмма на этом датчике, который работает от всего.

    1. Установить датчик сигналов (если вы хотите узнать, как это сделать, чтобы узнать подробности - это все, что вам нужно).
    2. Используйте провода, отображая схему на нем.
    3. Используйте тубу, плоскогубцы или любой другой игровой элемент, который можно использовать для прокрутки оси датчика (также, как и другие инструменты, прокрутки по оси). датчик по прямой оси.
    4. Нагрузка мультиметра (от 0,5 В до 10 В) позволяет подключать все датчики на заказ.

    Paraan bilang 3 - «световой тест».

    Nalalapat с датчиком скорости на хинди был сделан от sasakyan.

    1. Сделайте все, чтобы узнать, как играть с Джеком.
    2. Включите бомбу на элемент, чтобы усвоить ее на нашей диаграмме.
    3. Попробуйте переключение передач на 5-й передаче и нажмите на нее.Это отличный магазинчик. Kung hindi ito nangyari (kung may boltahe sa network, siyempre), dapat palitan ang Sensor.

    Датчик скорости ВАЗ 2110: детали для автомобилей.

    1. Регистрация датировок на коттедже (через подключение проводов от отрицательного терминала батареи), запись лука, созданного с помощью сенсоров, установленных на гитне и идисконекта, с помощью нескольких блоков данных .

    1. Переключить датчик, который нужно отвинтить, нужно просто отвинтить (с помощью камеры или суси на «21», и установить его на нужное место.

    1. Винт для датчика, установленного на нем, показывает блоки данных, синусоидальных с полярностью.

    Маг-ингат ка! С помощью естественного способа управления движением, можно легко сделать шток исполнительного механизма и получить фрагменты, содержащиеся в замке исполнительного механизма.

    Kung hindi mo pa rin maiiwasan ito, magpatuloy tulad ng sumusunod:

    • Открутите привод спидометра (гайку с шайбой) с цифрой "10";
    • с разными вариантами использования, такими как ваши сарили, кунг-хинди, это гумаганы - ваши сари или гаечные ключи на "14", наиболее подходящие, простые и понятные на складе, как и другие люди какаиланганин, как разобрать коробку передач;

    • каждый активный объект накапливается на берегу и в вашем распоряжении.Maaari mo lamang palitan ang tungkod (kapag bumibili, tiyaking ihambing ang pagmamarka nito sa nabigong bahagi, dahil ang bilang ng mga ngipin sa gear ay maaaring magkakaiba), o maaari mopa ring subukang alisin ang ito labi, раскрасьте кавад в апой и добавив лабиринт, подсказывая, как сделать кавад и проработать пластик. Если вы хотите, чтобы все было в порядке, вы можете использовать их в своих целях, в том числе и на складе.

    Махалага! После установки, новый новый двигатель работает с новым двигателем, и все это очень хорошо, как всегда, когда это происходит на диске.

    Видео

    Всякий раз, когда есть система, позволяющая получать информацию и объединять множество (дистанцироваться). Это спидометр, это устройство для мгновенного считывания данных, которое можно сделать, чтобы узнать максимальное значение ВАЗ 2110.

    Датчики были установлены только на самых модных устройствах, с карбюраторными двигателями и другими. Этот аппарат является ответственным за поставку и потребление бензина, изменение времени подачи, и синусоидальный контроль над насосом на графике. Все данные отображаются на электронном блоке управления, контролируется инжектором.

    После установки датчиков, установите механический привод спидометра на любой карбюраторный двигатель.Это механический привод, который устанавливается на автомобили ВАЗ 2010 года, выпущенные в 2006 году. Новые новые модели 2006 года не имеют электронных датчиков.

    Датчик скорости ВАЗ 2110, 16 датчиков, изготовленных по умолчанию.

    Вы можете использовать различные типы данных:

    • различных данных, многие из которых доступны. устройства для работы с объектами и поиск новых решений;
    • kawalan ng стабильный двигатель на холостом ходу;
    • - это проверка двигателя (с двигателем) на приборной панели;
    • обнаружение ошибок, связанных с обнаружением или изменением сигнала датчика (P0500 и P0503) компьютера.

    Проблемы, связанные с этим освещением различных категорий: концевые датчики, подключенные или интегрированные в блок управления ECU на датчике.

    Проверьте, насколько важен датчик скорости

    . Информация об этом датчике скорости на ECU очень важна, а инструменты, которые можно использовать, доступны в этом режиме. Gayundin, позволяет получать информацию об этом, используя последние источники газа, которые используются, когда они не используются, они получают информацию и их естественный газ.

    С датчиком на хинди гуман, его электроника юнита на хинди, когда она работает или работает. В течение нескольких часов, многообещающие перестановки набирают силу, они создают большие возможности, и их газолин удивляет большими матами.

    Игра в DS доступна всем автомобилистам. Чтобы сделать свой выбор, вы можете сделать это только на этом автомобиле на ВАЗ-2110. Датчик устанавливается в компоновку капота и двигателя.Выпускной коллектор разработан на малой мощности (на ВАЗ-2112 16 клапанов, установленных на этой коробке передач, имеют доступ к компромиссам и не имеют доступа к ним).

    Провода можно использовать в сари-сари, и это может быть сделано в канале. Мы говорим об этом, чтобы узнать об этом и использовать их, чтобы связаться с коллекцией.

    Получить доступ к кабелю, который можно использовать для управления. Если вы не знаете эту проблему, вы можете решить эту проблему с неправильным датчиком или приводом.

    Для установки датчика скорости ВАЗ-2110, спидометр очень удобен.

    Получить газ на капоте

    Если вы хотите, чтобы вы могли связаться с датчиком, он будет доступен на карте. Подача денег от 170 до 400 руб. Кукуха дает возможность работать с каплями, от 100 до 150.

    Чтобы получить доступ к цифровым датчикам в каталоге. Номер 2110-3843010F работает на механическом активном датчике и на каждом номере 2170-3843010 работает на электронном устройстве.Вы можете использовать датчик с отображением "-", "A", "+", и на хинди на 1, 2, 3, что позволяет быстро определить распиновку. Сделайте большой выбор, чтобы сделать хинди бумаги своим продуктом без качества. Драйв делает гитару на металл.

    Установить датчик скорости ВАЗ-2110 с 8 на 16 клапанов

    Установить датчик скорости на свой сари, установить на него датчик скорости или давления (пункты 10, 21, 22). ) и Исанг Филлипс дисторнильядор.

    1. Ang kasalukuyang sa makina ay naka-patay; Для этого, его конечный элемент создан из батареи.
    2. Конструкция провода позволяет отключать датчик от датчика, после чего требуется выполнить настройку распиновки.
    3. Датчик угла может отвинтить вручную или повернуть ключ 21 или 22 (в зависимости от конструкции).
    4. Наслаждайтесь катанием на диске. Установите датчик, используйте 10 ключей, отвинтите и закрутите гайку, которая находится в приводе датчика.
    5. Привод с ручным управлением на механической карте, кунг-вале, может быть как на ладони, так и на паре.
    6. Установка нового устройства выполняется в обратном порядке.
    7. Новый привод может быть снабжен втулкой, не содержащей смазываемого трансмиссионного масла.
    8. Установка и настройка полярности проводов с мультиметром. Получите большой язык контактов, наберите их.
    9. Это выполняется для проверки.Гинагава это все, что нужно, чтобы удивить вас, или сделать это правильно.

    Электронный датчик положения

    Бортовая цепь обесточена, зажим является самым надежным и надежным. Подключение проводов отключено от датчика скорости, и все они будут подключены. С помощью 10 клавиш, вы можете использовать новые функции датчика.

    Датчик датчика изготовлен из нержавеющей стали, гайка находится в вертикальном положении, гофрирование выполнено на конце, клемма заземления подключена.

    Установите двигатель, чтобы он работал с такими данными, как датчик скорости ВАЗ 2110, и работает с обычными устройствами.

    Serbisyo, Inspeksyon at pagkumpuni bilis ng sensor ВАЗ 2110

    Укомплектован датчиком данных на ВАЗ 2110 есть КПП на коцэ.

    Layunin и prinsipyo ng pagpapatakbo

    bilis ng sensor

    Это устройство, соответствующее датчику , относится к ВАЗ 2110, в зависимости от того, что используется.Зал, который вы используете, представляет собой большой пульс, созданный с помощью устройства, работающего на ECU, которое не имеет прямого отношения к тому, что было сделано. Термостат ВАЗ 2110 - все, что нужно. Управление двигателем, находящимся в режиме ожидания данных, вводит данные о состоянии простоя и позволяет управлять системой управления двигателем на холостом ходу, а также работать с воздушным компрессором. Наслаждайтесь тем, что нужно сделать, чтобы дросселировать сасакян.

    Когда расстояние от одного километра до датчика , это изображение на нашем портале, позволяет получить более 6 функций на ECU. Чтобы узнать, как включить или выключить межимпульсный сигнал, бортовик выводит данные на приборной панели, включая спидометр.

    Может быть установлен на датчике датчика ВАЗ 2110, это диаграмма, которая отображается на нашей карте.Это экономия на бензине. Используйте датчик параметров с помощью мультиметра (тестер. Устройство на контроллере, которое работает на скорости 100 км / ч. Датчик дроссельной заслонки предназначен для управления контроллером, чтобы управлять им. Педаль газа водителя. Управление переключением режима торможения при включении и использовании топливной системы.

    paano

    датчик скорости для pagganap

    Синтаксисов всех устройств, которые имеют общее количество:

    • приостановка включения двигателя в режиме ожидания в режиме холостого хода с измененным ходом и уменьшенным показателем спидометра, отображаемым во всех его деталях;
    • на странице с электрической схемой и датчиком , который не известен, световой баннер с надписью «ПРОВЕРИТЬ» имеет параллельную фиксацию кода ошибки «24» в ОЗУ.

    Панимула: запись может быть установлена ​​на датчик массового расхода воздуха, установленный на баннере "Суриин" на этом сайте, на хинди, может быть использован, как и на другой язык. умение апарато анг хинди нагамить.

    Параметры для подключения к датчику

    данных датчика

    Какое значение спидометра изменено, так это то, что он делает это на хинди.Багаман, чтобы увеличить датчик , он является незаменимым для того, чтобы сделать малозаметным, но его устройство очень мало, что делает датчик раньше, чем датчик ранее. Из всех возможных вариантов вы можете управлять такими суммами:

    1. Изображение, изображение и пятна на датчике изображения, видео в Интернете можно просматривать. Датчик скорости ВАЗ 2110 является важным элементом электронной системы управления двигателем, как это, так и должно быть.Находите это в катушке продуктов, которые производят сасакян. Видео: вы узнаете, как использовать ВАЗ 2110 без ключевой игры, чтобы понять, как это сделать. Чтобы приготовить продукт на этом сайте, вы можете использовать его только для этого.
    2. хинди сбалансированный контакт с конечным продуктом и с другими кабелями.
    3. Минсан с каким-либо механическим устройством, которое содержит все необходимые кабели для подключения приборов - спидометр.

    AS

    СЕНСОР BILIS

    Suriin bilis sensor 51.3843 kotse VAZ ... Установите лямбда-зонд с мультиметром. Дата публикации: 20 декабря 2016 г. Лямбда-зонд - это датчик, который сконцентрирован на 2 (простой, простой, кислородный датчик), который дает вам возможность использовать его. Наслаждайтесь обычным способом, как обычный датчик , датчик Холла с распределителем

    Sinusuri и gusto ng спидометр vdo

    patunayan датчик bilis

    Kung paano suriin спидометр, kung paano suriin ang датчик скорости .

    Сумма, которую можно найти, может быть:

    1. Сборка кабеля на каждый день, с подключением к кабелю - легкие или разрывные провода металлического кабеля. Вы можете сделать это с помощью сенсорного привода.
    2. Надеть билис лубид.

    Синусоидальный аппарат для любого источника в Сербии:

    1. Это значит, что вы слушаете сасакян в своем доме.
    2. Используется проводной контакт от продукта и используется цифровой мультиметр или устройство на устройстве
    3. Просмотр сигналов с помощью большого количества сигналов, синусоидальных сигналов далекого сигнала от пользователя. Эта функция доступна для загрузки и управления схемой.
    4. Мы получили устройство от вверх.
    5. Включите устройство для обработки всех контактов на выходе.
    6. Pag-on drive bilis ng sensor , sinusukat namin ang potensyal na pagkakaiba nito.
    7. Выходные данные получают данные, которые позволяют увеличить выходную мощность при увеличении мощности ротора.

    Аппарат представляет собой полный набор функций, диагностику, настройку параметров и все параметры вывода. Если вы хотите узнать, что такое ВАЗ 2110 без суси и не счесть его суси в нужное время.Человек знает датчиков Хинди может быть "сампом" ВАЗа.

    Если вы хотите подключить датчик к датчику , вы можете использовать его, чтобы получить доступ к этим устройствам. Может быть установлена ​​распиновка датчика давления ВАЗ 2110, на дапать сундин. С помощью этого метода можно увидеть диаграмму, показанную на схеме датчика , которая прилагается к этой статье.

    Pabrika bilis ng sensor Увидеть ВАЗ 2110, сделав все возможное, чтобы подключиться к соединителю.Аминь натин, как использовать датчик абс, который используется в тестере. Добавляйте видео на сенсор и используйте его, чтобы усваивать его музыку. Конструктор, который парит в компании Bosh, работает с электронными комплексами. Датчик скорости создан на основе моделей ВАЗ 2110, которые зависят от их данных. Возможности подключения к Enero 4 и электронные системы GM.

    Накопительный датчик Датчик позволяет использовать устройство с такой оцифровкой контактной группы, как «-», «A», «» (отображение на блоке контактов) с такими цифровыми цифровыми контактами нг «1», «2», «3».Как и все, что вам нужно, это работает на аппаратах с металлическим типом, когда вы используете пластик, который очень хорошо работает.

    Nagpapasya na bumili sensor bilis sa VAZ 2110, sumusunod ito patunayan aparato ay can stem na umiikot na paggalaw and paglalaro nito, na dapat na mabawasan, por rin ang paggatakarngoon, nha produkto.

    Капалит

    датчик давления "Сампу"

    Работает так, чтобы датчик был датчиком ВАЗ 2110, это было сделано в сумме на плане:

    1. Естественно, что мы используем устройство, которое работает в режиме спидометра, и его посты на этом устройстве, который набирает обороты.
    2. При отключении системы управления, обесточенного аккумулятора, подключенного коннектора контакта, пружинный зажим установлен на сжатие.
    3. Были использованы зажимы, которые можно было использовать, используя гаечный ключ на "22" и соответствующие контакты.
    4. Наименовать привод в качестве датчика с новым устройством.
    5. Установите крепежные детали и подключите их к механизму.

    В решении проблем, связанных с обнаружением основных моментов, создаются новые вопросы; Вы можете использовать дополнительные функции, которые могут быть использованы в качестве снаряжения. Наслаждайтесь установкой продукции, смажьте магнитную смазку, сделав эту работу лучше.

    Махалага: очень важно, чтобы продукт был определен в зависимости от основного устройства, лучше всего приводить спидометр. На этом этапе, когда привод с гаечным ключом на "10", и вы можете использовать его из катаван-мануального инструмента.Выполните установку ручки для установки на ВАЗ 2110 ВАЗ 2110. Демонтируйте после того, как вы получите доступ к своим барабанам

    .

    Распиновка панели 2110

    * - по отношению к панелям ВДО и Счетмаш из двух частей. Установлен датчик наружной температуры окружающей среды фирмы «ВДО». Он установлен под бампером. Не используется в версиях с одним котом. На панелях с механическим одометром на этот контакт подается сигнал с клеммы «W» датчика уровня топлива.

    Белый блок (X1) Красный блок (X2)
    1 Кузов (вес) 1 * Датчик температуры наружного воздуха
    2 Тахометр (вход низкого напряжения ЭБУ) 2
    3 Тахометр (вход катушки высокого напряжения) 3 Кузов (вес)
    4 Const + 12V от аккумулятора (через 6-й предохранитель) 4 Выключатель освещения приборов
    5 Датчик температуры охлаждающей жидкости. 5 Указатель поворота ПРАВЫЙ
    6 Предохранитель F1 (габаритный свет) 6 Указатель поворота ЛЕВЫЙ
    7 Дроссельная заслонка («Всасывание») 7 Уровень тормозной жидкости
    8 Проверьте лампу двигателя 8 К бортовому компьютеру
    9 Предохранитель F19 Блок питания + 12В 9 Датчик скорости
    10 Предохранитель F19 Блок питания + 12В 10 Клемма "Т" указателя уровня топлива
    11 Тормоз стояночный, клемма "ВК" 11 Предохранитель F3 (дальний свет)
    12 Выход "D" генератора 12 Выключатель аварийной сигнализации
    13 Датчик давления масла 13 К клемме «50? выключатель зажигания

    * - по отношению к панелям ВДО и Счетмаш из двух частей.Установлен внешний датчик температуры окружающей среды фирмы «ВДО». Он установлен под бампером. Не используется в версиях с одинарным вырезом. На панелях с механическим одометром на этот контакт поступает сигнал с клеммы «W» датчика уровня топлива.


    Цветовая маркировка проводки различных панелей.

    Подключение проводов к панели VDO
    Белый башмак Красный башмак
    1 - Чёрный 1 - Сине-красный
    8 Бело-красный 2 Коричнево-красный 8 коричневый 2 оранжевый
    9 2 оранжевый 3 Желтый 9 серый 3 2 черный
    10 2 оранжевый 4 Красно-синий 10 розовый 4 Белый
    11 2 Коричнево-синий 5 Зелено-белый 11 2 Зелено-черный 5 Синий
    12

    Коричнево-белый

    6 Желто-черный 12 Сине-белый 6 Сине-черный
    13 Серо-синий 7 13 Белый 7 Розовый синий
    Соединительные провода к панели Скотмаш, Курск
    Белый башмак Красный башмак
    1 - Чёрный 1- Сине-красный
    8 Бело-красный 2 Коричнево-красный 8 коричневый 2 оранжевый
    9 Синий 3 Желтый 9 Серый + желтый 3 Черный
    10 Оранжевый 4 Бело-красный 10 розовый 4 Белый
    11 Коричнево-синий 5 Зелено-белый 11 Зелено-черный 5 2 синий
    12 Коричнево-белый 6 2 Коричневый 12 6 2 сине-черный
    13 Серо-синий 7 13 Красный 7 Розовый синий
    Подключение проводов к панели «АП» Владимир
    Белый башмак Красный башмак
    1 - Чёрный 1- сине-красный
    8 Бело-красный 2 Коричнево-красный 8 коричневый 2 оранжевый
    9 2 оранжевый 3 Желтый 9 серый 3 2 Черный
    10 2 оранжевый 4 Красно-синий 10 розовый 4 Белый
    11 2 коричнево-синие 5 Зелено-белый 11 2 Зелено-черный 5 Синий
    12 Коричнево-белый 6 Желто-черный 12 Сине-белый 6 Сине-черный
    13 Серо-синий 7 13 Красный 7 Розовый синий

    Подключение бортового компьютера

    1 Зеленый.От КСУД (ЭБУ) - сигнал расхода топлива
    2 Оранжевый - клемма «15? замок зажигания
    3 Бело-красный - клемма «30? замок зажигания
    4 Черный - Общий провод (Земля)
    5 Коричневый - Датчик скорости
    6 ---
    7 Зелено-красный - «+» датчик расхода топлива
    8 Белый - к диммеру прибора
    9 ---


    Подключение VDO на автомобиле Kalina 1 Розово-белый К электроусилителю руля 2 Светло-синий и белый К индикатору предупреждающего сигнала 3 Сине-серый К датчику аварийного давления масла 4 Коричнево-синий К выключатель стояночного тормоза 5 Желто-синий К блоку управления иммобилайзером 6 Черный К блоку управления подушек безопасности 7 Желтый К выключателю наружного освещения 8 Синий К переключателю правого указателя поворота 9 Синий с черным К переключателю левого указателя поворота 10 Сине-белый К ЭБУ 11.Износ сенсорных тормозных колодок 12. К датчику ремня безопасности 13 Черный К блоку управления тяговым усилием 14 Красно-синяя кнопка RESET на подрулевом переключателе 15 Розово-синяя К датчику уровня тормозной жидкости 16 Черный К ABS 17 Зеленый К переключателю дальнего света фар 18 Белый К диммер комбинации приборов 19 Коричневый Масса панели 20 Бело-красный Клемма «30» 21 Оранжевый Клемма «15» 22 Желто-красный К датчику расхода топлива 23 Оранжево-белая кнопка МК вперед 24 Бело-черная кнопка МК назад »25 Черная и белый Датчик наружной температуры (-) 26 Зелено-желтый Датчик наружной температуры (+) 27 Розовый Датчик уровня топлива 28 Серый Датчик скорости

    (PP) автовладелец может узнать скорость движения, температуру двигателя, оставшийся объем топлива в баке и многое другое.PP, по сути, является связующим звеном между машиной и ее владельцем. Какие индикаторы расположены на панели приборов ВАЗ 2110, чем отличается приборка и как заменить ПП? Об этом читайте ниже.

    Описание и расположение индикаторов и приборов на панели


    Начнем с описания и обозначения значков и символов на панели приборов 21102:

    1. Контроллер температуры охлаждающей жидкости двигателя, этот датчик определяет температуру двигателя как целое.Благодаря устройству можно вовремя обнаружить перегрев силового агрегата.
    2. Тахометр. Этот контроллер предназначен для вывода показаний частоты вращения коленчатого вала.
    3. Указатель поворота левого поворота, при включении всегда мигает.
    4. Левый правый указатель поворота. Иконки с номерами 3 и 4 мигают синхронно, когда включена световая сигнализация.
    5. Спидометр. Благодаря спидометру водитель может узнать, с какой скоростью движется его машина.
    6. Контроллер количества оставшегося топлива в баке, по нему водитель ориентируется, когда стоит заправиться.Если в баке останется около 5-7 литров топлива, рядом с датчиком загорится желтый индикатор в виде заправки. Нельзя допускать эксплуатации автомобиля с регулярно горящей желтой лампой, так как это может привести к выходу из строя топливного насоса.
    7. Индикатор АЗС, о котором мы рассказывали выше.
    8. Световой знак включения габаритных огней.
    9. Символ исправности тормозной системы, появляется на приборке при работающем двигателе, если в расширительном бачке недостаточно тормозной жидкости.Проблема может быть в утечке.
    10. Значок активации дальнего освещения.
    11. Ручка регулировки часов с переключателем. Может использоваться для переключения данных о дневном и общем пробеге.
    12. Внизу комбинации приборов есть небольшой экран, на котором отображаются данные о пробеге автомобиля.
    13. Лампочка, загорающаяся при включении световой сигнализации.
    14. Проверьте символ двигателя. Его внешний вид говорит о том, что блок управления обнаружил неисправность в моторе. Желательно выключить блок питания и выявить поломку, которая часто вызвана неработоспособностью дополнительных датчиков.
    15. Экран часов. При переключении регулятора он может отображать данные о температуре воздуха за бортом, если такой датчик установлен.
    16. Эта приборная лампа указывает на обнаруженную неисправность в системе зарядки аккумулятора ... Причина может быть связана с ослабленным, изношенным или сломанным приводным ремнем генераторной установки ... Также может указывать на неисправность самого устройства, повреждение источника питания цепь и другие сбои в ее работе.
    17. Значок активации ручного тормоза.
    18. Символ масленки указывает на недостаточное давление моторной жидкости в двигателе внутреннего сгорания.При его появлении нужно заглушить автомобильный мотор и найти причину, обычно это утечка масла из системы.
    19. Значок воздушной заслонки, ставится только на карбюраторные моторы (автор видео - канал В гараже).

    Особенности старой и новой приборной панели

    За десятилетия выпуска ВАЗ 2110 приборная панель претерпела определенные изменения. Поэтому устройства можно разделить на две группы - устройства старых и новых образцов. Следует отметить, что эти приборные панели не являются взаимозаменяемыми, так как они имеют различные соединения электрических цепей, а также конструкции центральной консоли в автомобилях.Причем оба типа устройств имеют разную форму, а вот расположение датчиков и индикаторов на самом деле практически одинаковое.

    Со временем приборка стала оснащаться регуляторами яркости подсветки. К тому же цифровые одометры (счетчики пробега) не использовались на приборных панелях старого образца, их начали устанавливать гораздо позже. Сначала одометр был механический (автор - канал прВАЗ-2110).

    Возможные неисправности: симптомы и причины

    С какими неисправностями может столкнуться автовладелец:

    1. Не работают некоторые лампочки на щитке.Если выходит из строя один или несколько источников света, то, скорее всего, это связано с перегореванием ламп. Проблема решается заменой устройств.
    2. Полностью перестала функционировать подсветка, при этом загорелись все приборы и индикаторы. Видимо, причину надо искать в неработоспособности самого диммера, он мог сломаться. При постоянной работе этого регулятора контакт его подключения с бортовой сетью может оборваться, поэтому необходимо проверить проводку. Также причиной может быть перегоревший предохранитель, расположенный в монтажном блоке.
    3. Подсветка не включается, при этом ни один индикатор и датчик не работает. Возможно, «накрылась» сама панель или поврежден блок с проводами, подключенными к экрану. Необходимо снять прибор и внимательно проверить все цепи.
    4. Не работает спидометр - стрелка не поднимается и не поднимается, а очень медленно и с рывками. При такой проблеме причину следует искать в датчике скорости, который может быть электронным и механическим. Если механический, то проверьте состояние наконечников, которые входят в сам спидометр и коробку передач.Конец кабеля, подключенного к спидометру, часто изнашивается, вы можете попробовать решить проблему, намотав на этот конец кусок пищевой фольги. Если датчик электронный, то нужно проверить качество контактов.
    5. Не включаются такие индикаторы, как фонари освещения поворотов или оптика. Необходимо проверить исправность подрулевых переключателей ближнего и дальнего света фар, а также поворотов.
    6. Не работает датчик объема топлива, стрелка не двигается или встала до упора и не падает.В первом случае причина может заключаться в выходе из строя самого контроллера, находящегося в топливном баке ... Вам нужно найти датчик и проверить его работоспособность. Во втором случае возможная причина - короткое замыкание в электрической цепи, потребуется прозвонить проводку тестером.
    7. Тахометр не работает. Опять же причину нужно искать в датчике положения коленвала - он мог выйти из строя, да и контакт тоже мог от него отойти. Чаще всего причина неработоспособности датчиков на приборке связана с окислением контактов, их следует предварительно проверить.


    Инструкция по замене прибора своими руками

    Инструкция, как заменить заслонку своими руками:

    1. Для начала следует выключить зажигание и обесточить электросеть Деки , для этого откройте капот и сбросьте клемму с АКБ.
    2. Выключатели, расположенные по бокам приборки, сняты.
    3. Затем отверткой Phillips открутите винты, которыми крепится устройство.
    4. Далее необходимо демонтировать крепления приборки к накладке. После этого заслонка легко снимается с сиденья, также можно снимать стекло.
    5. Следующим шагом является отключение всех разъемов и колодок, подключенных к панели приборов.
    6. При отключении разъемов панель снимается. В ремонте или замене на новый, этапы сборки производятся в обратной последовательности (видео снято каналом В гараже).

    Идеи по настройке и доработке щита

    Как можно улучшить приборку в десятке:

    1. Установив новую накладку на приставку.Этот вид тюнинга самый простой, потому что вам просто нужно подогнать накладку сверху. Однако саму приборную панель это никак не улучшит, только ее верхнюю часть.
    2. В ВАЗ 2110 можно установить, в общем, выбор настроенных, готовых к эксплуатации щитов достаточно большой. При установке приборки в 2110 от другого автомобиля придется частично переделывать некоторые разъемы и подключать новые устройства. Но в целом это несложно.
    3. Установка новых шкал на датчики. Весы можно загрузить из Интернета, найти в магазине или разработать самостоятельно.Процедура переделки в этом случае будет более сложной - придется снять щиток и отсоединить стрелки от инструментов, это займет время. После установки новых шкал стрелки необходимо правильно установить на место, иначе спидометр и другие датчики могут выйти из строя.
    4. Установка диодной подсветки в приборку. Можно просто заменить стандартные лампочки на светодиодные, а можно приобрести диодную ленту и впаять ее в щиток. Но учтите - при выходе из строя лампочки ее можно без проблем заменить, чего нельзя сказать о светодиодной ленте.Если она перегорит, придется распаивать ленту и вместо нее ставить новую. Хотя срок службы светодиодной ленты довольно высокий.
    5. Если установить диодные лампы, то цифры на шкалах, а также стрелки датчиков можно дополнительно раскрасить люминесцентной краской. Дело в том, что сочетание этих двух видов тюнинга позволит добиться действительно качественного и красивого результата. При светодиодном освещении стрелки, окрашенные флуоресцентной краской, будут светиться намного ярче.

    Фотогалерея «Тюнингованная приборка ВАЗ 2110»

    Заключение

    Процесс ремонта устройства на практике не представляет особой сложности. Заменить лампы и очистить контакты от окисления сможет любой автолюбитель. Если проблема неработоспособности связана с более серьезными причинами, то их решение лучше доверить специалистам. Помните, что приборная панель считается связующим звеном между вами и машиной, поэтому этот блок всегда должен работать.

    Видео "Как установить светодиоды в щит ВАЗ 2110?"

    Подробная инструкция по модернизации панели приборов путем установки в нее светодиодных источников света дана в видео (видео опубликовал 2-й канал Сергея Автокара).

    Нужно как-то общаться с любым механизмом, чтобы следить за его состоянием и быть в курсе работоспособности. Поэтому панель приборов в автомобилях несет не только эстетическую нагрузку и служит не только объектом тюнинга.Разберемся сегодня в предназначении приборной панели ВАЗ 2110 и всех автомобилей этого семейства вместе и попробуем разобраться, как его отремонтировать и на что обратить внимание.

    План панели приборов ВАЗ 2110

    Панель приборов ВАЗ 2110 выполнена в виде комбинации приборов, контрольных ламп, а в некоторых модификациях с возможностью размещения бортового компьютера. Традиционно пластик, из которого изготовлена ​​панель, сам по себе не является качественным, поэтому при эксплуатации и перегреве не исключена его деформация, которая сказывается не столько на внешнем виде, сколько на работоспособности устройств.


    Стандартная приборка включает в себя четыре индикатора часового типа, дисплей бортового компьютера, одометр и сигнальные лампы кнопки сброса циферблата ... Первое в списке, крайнее левое устройство - указатель температуры охлаждающей жидкости, он показан на схеме под первым номером. Стрелочное устройство имеет градуировку около 50 градусов. Красная полоса отмечает критическую зону высокой температуры, при которой охлаждающая жидкость может закипать. На дополнительной панели расположены контрольные лампы и индикация климатической системы.


    Спидометр на панели приборов (2) - стрелочный, но не с механическим приводом, как в старых автомобилях, а с электрическим. По сути, это вольтметр, который реагирует на генерируемый в датчике спидометра импульс, и он установлен в коробке передач. Чем выше напряжение на выходе датчика, тем большую скорость показывает прибор. Заводская погрешность составляет примерно 5 км / ч, но необходимо учитывать диаметр колес, что сильно влияет на точность электрического спидометра.

    Тахометр на приборной панели отмечен цифрой 5, и это также электрическое устройство, которое реагирует на импульс, генерируемый датчиком частоты вращения коленчатого вала. Датчик передает показания сначала на электронный блок управления двигателем для анализа и корректировки, после чего импульс поступает на схему управления тахометром. Шкалы тахометра отмечены красной зоной. высокие обороты, при которых возможен быстрый износ деталей двигателя, некорректная работа и повышение температуры охлаждающей жидкости.Крайне недопустима долгая работа мотора в красной зоне тахометра.

    Указатели указатели на пульте ВАЗ 2110


    Цифра 6 обозначает указатель уровня топлива в бензобаке. Показания прибора не очень точные, но логично понятно, что на отметке 0 бак почти пустой, есть несколько резервных литров топлива, на отметке ½ бак наполовину полный или пустой, как хотите, а на отметке отметка 1 - бензобак полон. Световой индикатор уровня топлива должен работать с контрольной лампой 7, которая начинает мигать, когда запас хода автомобиля на оставшемся топливе составляет около 100 км, то есть около 9-9.6 литров. Чтобы топливный насос не вышел из строя, не допускается полностью откачивать топливо из бака.

    Контрольные лампы приборки 2110

    Лампы 3 и 4 указывают на то, что указатели поворота включены снаружи автомобиля, и они загораются и мигают сразу после включения правого или левого указателей поворота. По окончании маневра клавиша включения возвращается в исходное положение, и индикатор должен автоматически выключиться. Если этого не произошло, следует искать причину в механизме возврата ключа индикатора.


    Особого внимания заслуживает лампа, которая размещена в центре приборки и на нашей схеме обозначена цифрой 14. Это контрольная лампа, сигнализирующая о неисправностях и некорректной работе электронной системы управления двигателем, по-другому это называется лампа Check Engine по аналогии с импортными автомобилями. Когда загорается эта сигнальная лампа, следите за компьютерной диагностикой двигателя и определяйте коды ошибок. Некоторые ошибки устраняются программно, а некоторые требуют вмешательства в системы управления двигателем: в систему питания, зажигания и другие системы, которые могут привести к ошибкам.

    Все бортовые приборы управления автомобилей, представителей «семейства» ВАЗ 2110, объединены в комбинацию (систему) приборов. Панель приборов включает в себя следующие компоненты: электронный тахометр и спидометр, указатель температуры охлаждающей жидкости, уровень топлива и контрольные лампы (их есть в количестве 12 штук).

    Вся комбинация приборов крепится в соответствующем гнезде панели приборов двумя винтами. Подключения панели приборов ВАЗ 2110 производятся с помощью печатной платы с использованием фольгированного гетинакса.Плата надежно крепится к задней части корпуса. На спидометре есть два счетчика, показывающих пройденное расстояние: первый из них - последний, второй можно назвать «дневным».

    Показания второго счетчика при необходимости можно обнулить с помощью соответствующей кнопки. Показания можно сбросить только на неподвижном автомобиле. На некоторые автомобили из модельного ряда может быть установлена ​​ВАЗ 2110, содержащая все компоненты и необходимые контрольные индикаторы, лампы и значки.

    Общие сведения об автомобиле

    ВАЗ-2110 - легкая переднеприводная машина, в которой силовой агрегат расположен в поперечном состоянии. Автомобиль предназначен для использования на дорогах с твердым покрытием. Кузов автомобиля цельнометаллический, четырехдверный, несущий, тип - седан. Для перевозки длинномерных и громоздких грузов сиденья в задней части салона можно сложить.

    Таким образом, объем багажника увеличивается. Двигатели - карбюраторные или с различными системами впрыска топлива - состоят из четырех цилиндров.Объем - 1,5 литра. Модель имеет значительно улучшенные характеристики управляемости по сравнению с заднеприводными ВАЗами благодаря переднеприводной компоновке.

    Это особенно заметно на небезопасной, скользкой дороге или в сложных поворотах. Возможна машина, сиденья с электроподогревом, практичные электрические стеклоподъемники, современный бортовой компьютер, полезный каталитический нейтрализатор газов, «отработанный» в выхлопной системе, а также наружные зеркала с электроприводом, обеспечивающие обзор сзади.

    Также автомобиль можно закрепить подушкой безопасности, дополнить кондиционером, антиблокировочной системой тормозов и освещением с помощью люка в крыше.

    Блок индикации системы управления автомобилем модели ВАЗ 2110

    Блок индикации машины ВАЗ 2110 содержит подробную электронную схему управления, дополненную устройством звуковой сигнализации, а также десять светодиодных сигнальных устройств, информирующих водителя о следующие условия:

    • недостаточный уровень масла;
    • недостаточная охлаждающая жидкость;
    • Недостаточно омывающей жидкости;
    • Возможная неисправность ламп внешнего освещения;
    • состояние, когда ремни безопасности не пристегнуты;
    • износ тормозных колодок, которыми оснащены передние тормоза;
    • по четыре сигнализатора на каждую дверь.

    Детальная схема блока индикации управления автомобильной системой ВАЗ 2110 представлена ​​ниже.


    Тюнинг панели приборов ВАЗ 2110


    Скучная и невзрачная заводская приборная панель автомобиля ВАЗ 2110 быстро наскучивает, и покупать альтернативную, оснащенную компьютером, не хочется, ведь за это нужно платить большие деньги. Процесс доработки «панели» - популярная тема. Один из самых простых вариантов - купить специальный коврик.Найти ее сегодня не составит труда.

    Для его установки необходимо снять всю панель приборов. Далее следует осторожно вытащить из него стрелки. Устанавливая стрелки на свои места, нужно следить, чтобы ничего не мешало движению транспорта и не отвлекало водителя, в противном случае все придется разобрать заново. Правильно подобранная, красивая и стильная отделка гармонично впишется в общий интерьер кабины и отлично дополнит весь ее дизайн.

    Также сегодня сделать дашборды своими руками совсем не проблема. Нужно лишь иметь необходимый материал и «вагон» желания. Самый простой вариант - настроить «приборку» в несколько этапов. Сначала, конечно, надо его снять. Затем следует заменить лампы накаливания на светодиоды. Их следует устанавливать в одинаковые картриджи. Есть несколько способов изменить его цвет:

    Изменить цвет на один метр. Если ножом очистить метр от клея, перевернуть и поставить обратно, то подсветка циферблата изменится с зеленой на синюю;

    Подсветка панели приборов ВАЗ 2110.Измените цвет с помощью светодиодной ленты. Для начала нужно соскрести ножом слой цветного фильтра. Если что-то осталось, удалите растворителем. Далее следует исправление зеленой светодиодной ленты внутри «приборки». Подключить его нужно напрямую к патрону лампы. Если снять со стрелок красную краску, а затем покрасить ее белым лаком, которым наносят на ногти, можно получить ярко-зеленую подсветку «приборки»;

    Автоматическая смена подсветки. Смена семи разных цветов происходит за счет использования автомобильной электроники.

    Ремонт панели приборов

    Не знаете как снять панель приборов ВАЗ 2110? Для этого необходимо выполнить следующие действия:

    • отсоединить провод от минусовой клеммы АКБ;
    • откручиваем винты и снимаем щиток;
    • откручиваем винты крепления, которыми комбинация приборов крепится к крышке и, потянув ее на себя, вынимаем комбинацию приборов из гнезда;
    • колодку проводку нужно отключить от "приборки".

    Установку производить в порядке, обратном снятию. Для разборки откручиваем крепежные винты и снимаем маску со стеклом с корпуса комбинации приборов. Необходимо открутить винты и гайки крепления указателя и вынуть их из корпуса. Сборка производится в порядке, обратном снятию.


    Существует также современный способ стилизовать собственный автомобиль в соответствии с тенденциями 21 века. Когда старая «панель» приедается, приходит идея купить и установить более новую европанель, которая выглядит очень элегантно и красиво.Многие согласятся, что тогда машина станет намного солиднее.

    Единственный его недостаток - такой нюанс: чтобы снять старую приборную панель, необходимо снять крышку. В итоге на этапе сборки лучше заменить существующие лампочки на существенно более качественные (Philips, Osram и другие). Это поможет вам надолго забыть о их замене. Вы обязательно найдете больше полезной информации, читая другие наши статьи.

    В любом автомобиле приборная панель позволяет следить за состоянием основных узлов автомобиля и отечественная «десятка» в этом случае не исключение.Что такое автомобиль ВАЗ 2110, как правильно демонтировать и установить панель управления? Вы найдете ответы на эти вопросы ниже.

    Условные обозначения

    Каждый владелец ВАЗ 21102 знает, что при включении зажигания на приборной панели загораются значки той или иной техники. При запуске двигателя почти все эти символы на панели приборов исчезают. Если один из символов продолжает светиться или мигать, нужно обратить внимание на диагностику устройства.По ошибке или по незнанию многие автомобилисты не обращают внимания на горящие или мигающие индикаторы. Предлагаем вам ознакомиться с назначением элементов схемы комбинации приборов, чтобы при необходимости всегда можно было провести диагностику оборудования.

    Верхняя часть

    В ВАЗ 2110 схема заслонки разделена на две части - верхнюю и нижнюю.

    Сначала рассмотрим описание и обозначение схемы верхней панели приборов, читаем слева направо:

    1. Самый дальний датчик со шкалой и стрелкой.Это регулятор температуры охлаждающей жидкости для системы охлаждения. Если стрелка пересекает красную линию, это указывает на перегрев двигателя.
    2. Следующий датчик на панели ВАЗ 2110 - тахометр, показывающий количество оборотов двигателя.
    3. Посередине две стрелки - влево и вправо - это поворотники, которые загораются при включении поворотов.
    4. Приборка ВАЗ 2110, как и на любом другом автомобиле, включает в себя основное устройство, о котором знает каждый автомобилист. Это спидометр, расположенный больше с правой стороны, предназначенный для отображения скорости автомобиля.
    5. Справа еще один датчик со стрелкой - он в бензобаке. В зависимости от комплектации автомобиля, вместо желтой лампы может быть окрашена красная заправочная колонка ... Если она загорается, это свидетельствует о нехватке бензина в баке. Когда датчик уровня топлива работает нормально, лампочка указывает на то, что в бензобаке осталось семь литров газа (видео при настройке RayLed LED).

    Нижняя часть

    Комбинация приборов ВАЗ 2110 также включает индикаторы, расположенные внизу платы.Если электрические диоды не горят, значит, автомобиль исправен. Но если хотя бы один из индикаторов начинает гореть или мигать, это говорит о возможной неисправности оборудования или механизма. Как правило, появление такой лампы говорит о необходимости ремонта узлов.

    Итак, за какие характеристики отвечают устройства, рассмотрим описание слева направо:

    1. Световой индикатор внизу слева указывает на работу воздушной заслонки.Этим индикатором оснащены только автомобили с карбюраторным двигателем.
    2. Светодиод в форме масленки. При подключении и повороте ключа зажигания всегда горит диод. Если лампа загорается при работающем двигателе, это указывает на то, что давление моторной жидкости в системе слишком низкое. Иногда это может быть связано с утечкой расходных материалов ... Прежде чем продолжить движение, желательно устранить проблему самостоятельно или доехать до ближайшего СТО.
    3. Знак с буквой P внутри.Это знак ручного тормоза, он загорается только при включенном рычаге.
    4. Следующий символ - поломка, связанная с работой батареи или генератора. Это может быть недостаточный заряд аккумулятора, проблемы с проводкой (обрыв или короткое замыкание), а также ослабленный или сломанный ремень генератора. Так или иначе, проблему тоже нужно решать.
    5. Лампа Check Engine - самый неприятный вариант для автолюбителя. При включенном двигателе этот символ указывает на сбой в работе силового агрегата.По мнению специалистов, при появлении этого значка лучше всего остановить машину, выключить двигатель и провести диагностику узлов и агрегатов автомобиля.
    6. На изображенном выше символе есть красный треугольник. Эта лампа появляется при срабатывании световой сигнализации или "аварийки".
    7. Пиктограмма включения фары указывает на работу фар дальнего света - она ​​загорается для того, чтобы оповестить водителя о работе оптики. Если во время движения к вам приближается другая машина, рекомендуется выключить эту лампу.
    8. Следующий знак в красном кружке сигнализирует автомобилисту о том, что в системе недостаточно тормозной жидкости. Есть вероятность, что в системе образовалась утечка. Езда с минимальным уровнем тормозной жидкости очень опасна, поэтому эту проблему нужно решать как можно скорее.
    9. Если на приборной панели горит символ горящего света, это указывает на работу габаритных огней.
    10. Помимо прочего, на панели управления есть индикатор времени и клавиша для регулировки этого параметра.Он содержит дисплей, на котором отображается пробег автомобиля - общий и дневной. Если у вас есть «десятка» с новым планшетом для контроля образцов, то этот экран может быть узким.

    ВАЗ 2110 всегда загорается при включенных габаритах.

    Панель дополнительная

    Дополнительная панель находится на торпеде, посередине центральной консоли:

    1. Масленка. Если этот индикатор горит, водителю необходимо проверить уровень жидкости в двигателе.
    2. Значок стеклоочистителя.Его внешний вид говорит о недостаточном уровне лобового стекла.
    3. Еще один индикатор, показывающий, что температура охлаждающей жидкости слишком высокая, что может указывать на перегрев двигателя.
    4. Значок лампы с перечеркнутой стрелкой. Если этот символ горит, это означает, что не работают габаритные огни или стоп-сигналы.
    5. Колесо с тормозными колодками. Когда эта лампа начинает гореть, скорее всего бортовой компьютер указывает на износ тормозных колодок. Соответственно, водителю необходимо провести диагностику и при необходимости заменить их.
    6. Последний значок человека с ремнем безопасности - ЭБУ сообщает о необходимости пристегнуть ремень.

    Направляющая для снятия и доработки

    Если индикаторы появляются во время движения, это не всегда свидетельствует о неисправности в работе узлов. Возможно, проблема кроется просто в неработоспособности датчика, отвечающего за работу агрегата. Или проблема может заключаться в сломанной проводке или плохих контактах разъема. Поэтому сразу паниковать не нужно. На видео ниже показан результат настройки пульта управления «десятка». Автор видео, провАЗ-2110, планировал произвести тюнинг таким образом, чтобы цвет спидометра и других датчиков был белым, но он не учел, что пластик на приборке изначально был желтым.Соответственно, финальный результат автора ролика не порадовал.

    Часто автолюбители решают заняться этим с целью улучшения внешнего вида автомобиля. Для этого достаточно просто снять крышку панели и просто снять штатные лампы. Установив вместо них светодиоды. Такой пульт управления повысит яркость индикаторов. При необходимости можно установить более современную европанель, которая преобразит интерьер «десятки». Если вы хотите просто настроить панель управления, вы можете установить на нее новую накладку.

    Для этого потребуется:

    1. Обесточить первую бортовую сеть автомобиля. Для этого отсоедините отрицательный провод от аккумуляторной батареи.
    2. Далее демонтируется панель приборов, для этого откручиваются все необходимые болты.
    3. Следующим этапом является снятие крепления панели управления к обшивке. Сделав это, саму контрольную пластину можно вынуть из розетки. После этих действий вы можете демонтировать стеклянную маску.
    4. Затем отключаются все колодки, ведущие к щиту.
    5. Сейчас на 2110 установлена ​​новая крышка. При необходимости заменить обычные лампочки на светодиоды. Дальнейшая сборка проводится в обратной последовательности.

    Всегда будьте осторожны при работе с электриком. Повреждение хотя бы одного провода при снятии или установке панели приборов может привести к печальным последствиям, вплоть до неработающих устройств на панели приборов. Например, часто владельцы «десятки» сталкиваются с проблемой неработоспособности спидометра, которая обычно связана с проводкой.Поэтому всегда работая с дашбордом, будьте осторожны. Также после разбора панели приборов, а точнее удаления стрелок, есть вероятность показа искаженных показаний.

    Как улучшить панель приборов ваз 2110

    Всегда наступает момент, когда автомобилисту уже не хочется видеть заводскую панель приборов ВАЗ 2110, а что-то более интересное и современное.Поэтому просто предлагает замену панели приборов ВАЗ 2110. В этом случае нужно начинать бизнес по поиску панелей, которые можно установить самостоятельно, не используя специальных инструментов. На фото панель приборов ВАЗ 2110 более новая и красивая:

    Единственное, что нужно, это внимание, плоскогубцы и отвертка Phillips. И надо сказать, что цена приборной панели ВАЗ 2110 не всегда заоблачна, что позволяет произвести ее замену.В целом, панель приборов ВАЗ 2110, средняя цена которой в районе 10-15 тысяч рублей, вещь необходимая для каждой машины, поэтому при желании можно найти панель на любой вкус, даже современные модели с цифровые спидометры от производителя Gamma, цена на них конечно будет выше, но смотреться будет очень круто и современно.

    Купить панель приборов ВАЗ 2110 можно на сносах, базарах, автомагазинах, интернет-магазинах, а также поискать на досках объявлений, на сландах, молотках и т. Д.

    Снятие панели приборов ВАЗ 2110

    Естественно, без этого не обойтись, если вы хотите сделать машину более современной и установить на нее, например, евро-приборную панель ВАЗ 2110. Подробно рассмотрим каждый этап снятия старой приборной панели ВАЗ 2110. разбирая его на отдельные части, что сделает процесс удобнее и быстрее. К тому же весь процесс такой же, как и в тюнингованной десятке, так как панель приборов ВАЗ 2110 (тюнинг) особо не отличается от штатной панели приборов десятки.

    Рекомендуемая статья: Расход топлива у Mazda CX 7 не такой большой и не превышает 15 литров.

    Перед началом работ можно ознакомиться с описанием панели приборов ВАЗ 2110 и, конечно же, изучить компоновку панели приборов ВАЗ 2110. Для начала отсоедините клемму АКБ от минусовой клеммы, затем снимите декоративные крышки рулевой колонки, место), правый и левый подрулевые переключатели (их разъем не трогать). После этого - отсоедините концы двух проводов от разъема под подрулевыми переключателями.

    Шлицевой отверткой снимите ручку управления гидрокорректирующими фарами, возьмите гаечный ключ глубиной 21 мм и открутите гайку его крепления, утопив шток в отверстии панели приборной панели ВАЗ 2110.

    Теперь вы можете открыть крышку монтажного блока. В нише блока реле и предохранителей крестовой отверткой открутите саморез, которым крепится левый внутренний кронштейн панели приборов ВАЗ 2110. Отсоедините жгут замка зажигания и открутите саморез диагностического разъема. скобка.

    Теперь вы можете отсоединить концы двух проводов, идущих от выключателя стоп-сигнала. Откручиваем два самореза крепления левой накладки консоли. Сдвинув назад, выведите переднюю часть из зацепления с кронштейном и снимите крышку. Возьмите шестигранный ключ на 10 мм и открутите гайку крепления панели к кронштейну консоли. Выкрутите винт крепления панели приборов ВАЗ 2110 и воздуховода.

    Для продолжения работ по снятию панели приборов ВАЗ 2110 отсоедините колодки жгута под панелью приборов.При этом можно открутить три самореза, которые крепят правую накладку консоли, затем отвернуть правую гайку, которая крепит панель приборов к кронштейну консоли, и разъединить колодки проводов прикуривателя.

    Отсоединить разъем жгута от реле противотуманных фар. Откручиваем саморез правого внутреннего кронштейна панели приборов, а затем правый и левый саморезы нижнего крепления панели приборов ВАЗ 2110. Теперь можно снять прокладку с фланца передней левой стойки и снимаем пластмассовые держатели накладок, аналогично правой накладке.

    Рекомендуемый артикул: Панель приборов ВАЗ 2114 (цена) 15000 рублей

    Подденьте тонкой шлицевой отверткой с двух сторон панель приборов, снимите вентиляционные решетки для обдувания стекла передней двери, а затем открутите две гайки верхнего крепления панели приборов, расположенные под вентиляционными решетками.

    Поднимите панель на пятнадцать-двадцать сантиметров внутри кабины. После этого отсоедините девять соединительных колодок жгутов проводов и выньте панель приборов из салона через проем левой передней двери.Установите новую панель в обратном порядке. По окончании дайте подробную инструкцию ВАЗ 2110, панель приборов по ее снятию. Теперь вы знаете, как можно быстро и легко снять панель приборов ВАЗ 2110.

    Яркие детали на панели приборов ВАЗ 2110

    В промежутке между снятием старой панели приборов ВАЗ 2110 и установкой новой можно подумать о том, как вы хотите его украсить. Или можно отремонтировать панель приборов ВАЗ 2110 под старую панель, если повезет, можно даже продать эту отремонтированную панель за несколько тысяч, то есть при желании можно немного окупить.

    Можно использовать неоновую подсветку или внутреннюю светодиодную подсветку, сделав монохромную заводскую подсветку панели приборов ВАЗ 2110 разноцветной. Вы можете выделить не только шкалу и стрелки приборов, но и аккуратные кнопки, используя все те же светодиоды и светофильтры. Правда, здесь главное - не переборщить, чтобы красочные обозначения приборной панели ВАЗ 2110 не отвлекали при движении по ночной дороге.

    Кроме того, можно сделать еще и улучшенную шумоизоляцию панели приборов ВАЗ 2110, используя специальные материалы.Но для этого снова потребуется демонтаж панели приборов ВАЗ 2110.

    Рекомендуемый артикул: Тюнинг салона ВАЗ 21213 - новый тип «Нива тайга»

    Напоследок хотим привести распиновку панели приборов. ВАЗ 2110. Необходимо не растеряться при установке новой «приборки» и сделать все правильно с первого раза. Вообще распиновка панели приборов ВАЗ 2110 - это важная и нужная вещь. А дальше инструкция щитка приборов ВАЗ 2110, где видно, что устройство щитка приборов ВАЗ 2110 достаточно простое и в нем легко разобраться:

    Башмак белый (Х1) Красный блок (X2)
    1 Корпус (вес) 1 Датчик температуры наружного воздуха
    2 Тахометр (низковольтный вход с ЭБУ) Fuse38 Fuse38 Fuse38 Источник питания + 12В
    3 Тахометр (вход высокого напряжения с катушки) 3 Корпус (вес)
    4 Постоянный + 12В от аккумулятора (через шестой предохранитель) 4 Выключатель подсветки приборов
    5 Датчик температуры охлаждающей жидкости. 5 Поворотник ПРАВО
    6 Предохранитель F1 (общее освещение) 6 Поворотник ЛЕВЫЙ
    7 Дроссельная заслонка («дроссель») 7
    8 Проверить лампу двигателя 8 К путевому компьютеру
    9 Предохранитель F19 Источник питания +12 В 9 Датчик скорости
    10 908 Предохранитель Источник питания 12 В 10 Клемма "Т" указателя уровня топлива
    11 Стояночный тормоз, клемма ВК 11 Предохранитель F3 (дальний свет)
    12 Выход генератора "D" 12 Выключатель аварийной сигнализации
    13 Датчик давления масла 13 К клемме «50» переключателя зажигания

    синусоидальный датчик на входе в датчик ВАЗ 2110

    С помощью системы управления двигателем, датчик ВАЗ 2107 (инжектор) получает данные, не связанные с управлением электронным двигателем.Это управление обеспечивает управление настройками и управление двигателем и управление бензиновым двигателем. Вы можете слушать музыку и наслаждаться своим любимым сарили. Чтобы сделать это, используйте отвертку с шлицем, гаечный ключ на 22 и мультиметр или контрольную лампу.

    Принцип работы датчика ВАЗ 2107

    Датчик работы датчика работает на основе холла, который обеспечивает передачу сигналов, проводимых через проводник, проводящий прямые импульсы, направляющие магнитное поле, направленное на направление магнитного поля. .Датчик генерирует импульсы на выходном валу коробки передач ВАЗ 2107. При увеличении километража, датчик на ВАЗ 2107 имеет ореолы 6000 пульса, угол наклона составляет 6000 пульса. вы можете сделать это для того, чтобы сделать это лучше.

    Установите датчик ВАЗ 2107

    Датчик устанавливается на коробку передач с помощью кабеля привода. Чтобы сделать это и сделать, вы можете использовать кабель для передачи данных коробки передач.

    Sintomas

    При обнаружении проблем с датчиком отображается код ошибки на бортовом компьютере. Выборки могут быть заполнены различными способами:

    • позволяет использовать газолинии;
    • хинди красивый тяговый двигатель;
    • при обнаружении серьезной ошибки;
    • хинди мат на холостом ходу.

    Пансин! Этот синтаксис может решить проблемы с разными проблемами.

    Работа с датчиком

    Датчик работает без ограничений. Обработка окисленных контактов с датчиком или обрывом провода зависит от датчика, зависшего на двигателе ECU.
    Контакты доступны для просмотра, просмотра, просмотра и информации "Литол". Сделайте так, чтобы симуляция была подключена к обрыву проводов от одного кабеля, который отключен от вилки. Doon ay madalas silang yumuko, ayon sa pagkakabanggit, pabalik-balik и masira.Используйте датчик, работающий с датчиком. Работа в сети имеет размер 1 Ом. Если вы хотите использовать датчик, вы можете использовать неправильный датчик изображения. Upang gawin ito, kailangan mong alisin ito sa kotse.

    Установите датчик заднего хода ВАЗ 2107

    Чтобы установить датчик состояния, необходимо выполнить следующие операции:

    Датчик ВАЗ 2107 может использовать мультиметр для «управления». Чтобы установить датчик, установите его в обратном порядке.

    Быстрая установка датчика

    Лучший способ использовать датчик, который был установлен ранее, в любой момент. Слушать бахаги можно, это лучший и лучший способ, чтобы сделать это лучше или лучше. Все новые датчики в автомобиле ВАЗ 2107, делают все, что вам нужно, и работают на каждом шагу.
    Чтобы использовать датчик в качестве датчика, можно использовать небольшую пластиковую трубку с диаметром, заданным на оси датчика, и вольтметр (мультиметр).Эта функция используется для получения информации по запросу:

    • вольтметр, подключенный к выходному датчику, который позволяет получить де-корриентный сигнал, и в любое время;
    • Установите датчик оси трубы;
    • Установить трубку.

    Установите трубку, чтобы датчик выходного сигнала не работал в соответствии с заданными параметрами. Как это сделать, вы можете установить датчик на ВАЗ 2107.

    Совет: в любом случае, вы можете использовать его без прямого управления датчиком в любой точке.Чтобы сделать это, болтаться на дисках, подключать вольтметр к выходному выходу и выходу, а также настраивать их. Пульсирующий звук и пульс, чувствительный датчик.

    В вольтметре есть вольтметр, можно использовать лампы для измерения. В этом случае, вы можете использовать какой-либо "положительный" выходной сигнал датчика, быстро увеличивая его. Если лампара не работает, датчик не работает, проблема с датчиком.Узнайте больше о различных функциях и элементах управления двигателем, которые работают с блоком управления двигателем.

    Просмотр этого слова не является исинасагава хинди механика. Сенсор может быть использован для того, чтобы работать в режиме реального времени в зале. Этот датчик обрабатывает электромагнитные импульсы через контроллер, в зависимости от того, как они работают.

    Обработка данных сасакян является суммой.Датчик для любого километра расстояния обеспечивает накапливание двух импульсов на контроллере - 6004. Быстро работает, когда получается, лучше всего работает. Вы можете управлять контроллером событий, состоящим из обработки сигналов с помощью импульсов.

    Bilang karagdagan sa pagpapaandar nito, the sensor thato is hindi tuwirang to the page save ng gasolina of may-ari ng kotse. Этот режим работает быстрее 20 км / ч, работает, работает с датчиком, может использоваться для подачи бензина.

    Датчик ВАЗ 2114, такие как все модели ВАЗ, кабели ВАЗ-2109, Калина, Приоре, есть коробка передач, или на Халипе, в механизме работы. Это может быть удобно, если вы хотите, чтобы он работал с адсорбером, чтобы использовать его (вы можете использовать его, когда вы работаете с сенсором, который работает с сенсором). С помощью функции управления резервным копированием CV, вы можете использовать провод, подключенный к коробке передач, подключать его к коннектору датчиков.

    Синтетический датчик желтого цвета

    Каких-либо ошибок в датчиках, невозможно исправить ошибки, полученные на хинди в целом. Сделайте это прямо сейчас, чтобы избежать перебоев в работе двигателя. Лучшие палатандаанские предложения, сделанные на основе данных, и все, что вам нужно, будут доступны только для просмотра:

    • этот текст на хинди написан или содержит текст на хинди;
    • hindi matatag na pag-idle;
    • подавать бензин;
    • глушит двигатель на полную мощность.

    Теперь, когда вы работаете, это сделано, чтобы переключиться на холостом ходу, когда вы двигаетесь по инерции, или водитель может получить большое количество передач для переключения передач. Выполните проверку двигателя на панели инструментов, и, если у вас нет компьютера, на котором установлена ​​плата, отображается код ошибки «24».

    Датчик давления в калине с обычным углом холостого хода с электроусилителем рулевого управления и надежной чувствительностью бензина к бензину в сочетании с синтаксисом.

    Неисправность датчика неисправности

    Кадаласан, когда есть надежная цепь, которую мы находим, когда она подключается к цепи при контакте. Окисленный или контаминантный контакт дает линизин и делает его более эффективным, чем халимбава "Литол".

    Возможный обрыв провода является надежным и безопасным для подключения. Sa puntong ito, yumuko sila и madalas na kuskusin. Сделайте кольцо, чтобы подключить интеграцию проводов к большому коллектору там же.Maaari itong matunaw, pagkatapos kung saan nangyayari ang isang maikling circuit.

    Пагод, содержащий кабели, позволяет управлять датчиком на хинди с красивым эффектом. Когда вы снимаете, зазоры и зазоры в нем не используются, датчик работает с датчиком.

    Паано на датчике ВАЗ-2109

    Пагубный датчик чувствителен к световому потоку 12 V, который можно использовать в любом контакте. Если вы выполняете свою работу только в одном зале, вы можете услышать пульсирующий сигнал, который будет работать только в одном месте. Все это возможно в соответствии с законом от 0,5 В до 10 В.

    Вы можете использовать устройство в этом режиме, чтобы использовать один мультиметр.

    Unang paraan

    1. датчик угла тинанггал;
    2. использовать мультиметр, быстро и легко реагировать на любые контакты, быстро настраивать пульс;
    3. позиционирования, подключенного к импульсному контакту, и негативного воздействия на двигатель котла;
    4. датчик оси основан на осевом датчике и измерен, имеет большой размер, синхронизируется с мультиметром: лучше, чем изображение, лучше и больше.


    Ang pangalawang pamamaraan (nang walang pag-разборка)

    • в том случае, если Джек уже давно знает, что делать;
    • Мультиметр
    • подключен к проводному датчику;
    • работает, чтобы научиться играть и контролировать пульс (как обычно, работает на аппарате).

    Ang pangatlong pamamaraan (мультиметр nang walang isang)

    Благодаря устройству питания, этот переключатель может быть использован с помощью лампы на панели или в 12-вольтовой лампаре.Памамараан является естественным.

    1. Срабатывание на кавад можно отключить от датчика;
    2. накачать лампу накачкой, использовать пилотную лампу, чтобы изменить положение «плюс» на «минус»;
    3. ang gulong ay nakabitin;
    4. Контрольная лампа
    5. подключена к сигнальному проводу, но не работает (если вы не знаете, что такое управление, работает датчик).

    Если контрольная лампа имеет напряжение, можно использовать только 12-вольтовое напряжение (возможно, от источника питания).Дополнительная батарея и сигнал контакта подключены к проводу. Этот датчик является пинапатакбо, а не кумики.

    Как сделать это, если вы хотите использовать устройство, как сделать это, чтобы узнать, как работает ваш двигатель. Чтобы сделать это, вы получите удовольствие. Это сделано для того, чтобы использовать сенсорный привод через управление. Вы можете использовать свой собственный опыт и использовать его, чтобы управлять своим приводом и управлять им.

    Датчик снятия напряжения на ВАЗ-2109

    Этот датчик билайз на хинди. Быстро и легко. Для трабах, как можно больше суси на «10» и «21». Во всех случаях, когда батарея отключена от бортовой сети, подключенный датчик отключен.

    Pagkatapos nito, ang sensor mismo ay hindi naka-unsrew. Сделайте это, чтобы разобрать диск. Сделайте это так, чтобы научиться хинди слушать сиранг бары в новой коробке передач.

    Установка производится в обратном порядке. Привод установлен на датчике, уплотнительное кольцо смазано и смазано, а устройство прикручено к корпусу.

    Вы можете сделать это, чтобы сбросить настройки компьютера, на хинди человек очень хорошо работает, и делает это на хинди, чтобы сделать это на самом деле.

    Если вы хотите, чтобы данные были на ВАЗ 2110-2112, они могут быть изменены датчиком.Bukod dito, ang karayom ​​bilis ay hindi lamang maaaring tanggihan ang corny, ngunit tumalon din sa hindi katanggap-tanggap na mga limitasyon, anuman ang bilis.

    Есть ли датчик на ВАЗ 2110-2112?

    Создавая различные коты, некоторые драйверы багухан на хинди, чтобы решить проблему, которая не имеет ничего общего с датчиком на этом. С катунайан, это хорошо на хинди.

    Наслаждайтесь 8-клапанным двигателем, который может быть идеальным.Все, что вам нужно знать, является правильным с помощью щупа на уровне коробки передач, только на канале, когда вы смотрите на нее.

    С принсипио, мататагпуан это на 16 баллов, которые можно сделать в паре часов, но это может быть большой махирап на макухи, все на хинди ко масаби.

    Просмотр видео с помощью сенсора ВАЗ 2110-2112

    Просмотр видео в различных прослушиваниях с помощью точного дозирования.Эта запись специально предназначена для этого артикула, когда вы можете сделать все, что угодно, только для того, чтобы играть на этом языке.

    Угу хинди, который можно использовать для создания танцевальной идеи, в различных фотографиях и изображениях, которые вы можете найти в полной мере, предлагает естественные изображения.

    Теперь, когда вы собираетесь сделать это, чтобы вставить вилку и закрепить ее на металлическом замке (кронштейн):

    Hilahin ang plug up, pagkatapos nito ay mai-disconnect ito:

    Проверить, что датчик чувствителен к камаю, каждый раз может быть использован на хинди.Если вы решите большие проблемы, вы можете найти Суси на 22 и все проблемы.

    Установить, установить новые функции в любое время, использовать код, который можно установить на каждый датчик. Установка нового датчика на ВАЗ 2110-2112 имеет ореол 350 руб.

    Когда вы запустите ВАЗ-2114, он будет работать на холостом ходу с датчиком, или на любом другом устройстве.Теперь вы можете напрямую использовать TPS или DMWR. Ngunit, то есть ngpapakita ng kasanayan, karaniwang. Нгунит, хинди ка дапат каагад на гагава нг капалит, дахил кинакаиланган, чтобы решить интересную проблему. Для этого, сделать диагностику. Сделайте это искусственно созданным для различных датчиков, чтобы узнать, как это сделать для диагностики.

    Датчик желтого цвета

    Багажно-сенсорный датчик

    Хинди прямой сенсор, который работает с датчиком, будет в порядке :, хинди будет работать с ним, как работает двигатель.

    Samakatuwid, используя эти методы, вы можете использовать их, чтобы установить датчик. Это позволяет использовать устройство и работать с этим узлом.

    Принципы работы

    Датчик скорости

    В метро есть несколько импульсов с электронным блоком управления, данные о работе датчика и отображение данных на приборной панели, а также отображение различных значений, которые зависят от каждого.

    Получить компьютер зазвучен и доступен для работы с датчиком. Реверсивная реакция зависит от давления на коленчатый вал. Кая, городское метро имеет большой проезд (на 1 километр - 6004 пульса).

    Управление электронным блоком управления осуществляется от одного датчика импульсов.

    Gayundin, датчик данных, в обычном режиме работы, позволяет управлять системой управления бензином в любой точке мира.Паано ито нангьяяри. Сделайте самую лучшую педаль газа, датчик положения, в котором установлен и блок управления двигателем, работающий на бензине. Как только вы достигнете 20 км / ч, дроссельная заслонка нагнетает, и вы можете подавать бензин прямо на ходу, накапливая газ. Это множество надежных датчиков, которые работают с датчиками.

    Датчик положения на цепи ВАЗ-2114

    Датчик неисправен, установленный в коробке передач, неисправен датчик.Это лучшая локализация, которую можно использовать с коробкой передач, которая может быть использована для того, чтобы научиться правильно работать и всегда на любом месте.

    Датчик давления билиса Сасакяна

    Синтомас

    Наслаждайтесь своим устройством и принципами работы датчиков, вы можете использовать их в прямом эфире и на хинди, используя кабели, которые позволяют использовать 914 датчиков: 914 изображений.

    • Hindi matatag na operasyon o STOP двигателя на холостом ходу.
    • Hindi matatag na operasyon pagkabigo bilis ng bilis.
    • Tumaas na pagkonsumo ng gasolina.
    • ударов по курению

    Проверка здоровья

    Получение всех данных по качеству, позволяет получать прямой доступ к диагностическим данным, датчикам ВАЗ-2114. Во всех случаях, когда используется электронный блок управления, обнаруживаются ошибки, возникающие при обнаружении данных датчика, номер:

    • P0500 - Сигнал от метро Билиса Сасакяна.
    • P0503 - Панорамный сигнал городской сети (такие как каналы, которые не работают).

    В этом случае, лучший способ подключения контактных проводов, можно увеличить или уменьшить с помощью большой температуры. Вы можете сделать это с помощью тестера.

    Sinusuri ang датчик mismo

    Этот способ позволяет использовать прямой контактный датчик. Чтобы выполнить прослушивание, используйте ваш тестер.Кайя, исалангает по годам:

    Распиновка проводов датчика сигналов


    В видео может возникнуть проблема с датчиком ВАЗ-2114 (датчик вскрытия корпуса)

    Konklusyon

    Датчик ВАЗ-2114 - это очень простой и простой способ, чтобы автомобилисты могли сделать это. Чтобы получить полную информацию, включите компьютер или выполните диагностические операции с мультиметром.

    С карбюраторным ДВС, полной автоматизацией двигателя и платой, которую можно использовать, например, ВАЗ 2114, очень просто, если вы хотите сделать это с помощью механического оборудования...................................................................................................... .. Из-за того, что вы используете, когда вы смотрите на мануал, через кабель, сигнал не может быть напрямую направлен на спидометр и делает это лучше.

    После установки двигателя с впрыском и всестороннего контроля параметров, позволяющих изменять характеристики бензина, использовать их для того, чтобы использовать новые датчики с большим количеством датчиков световой датчик билиса.Принятие настройки параметров автомобиля ВАЗ 2114, это электронное управление.

    Все датчики (DS), которые устанавливаются на новые световые машины для литья под давлением, используются на хинди. Электрические датчики и электрические кабели соединены с приводом. Управление DS обеспечивает подключение кабеля, не требует установки электричества и датчиков, которые могут быть подключены к устройству, которое можно установить вручную.

    Этот датчик является датчиком, который является датчиком, который используется в качестве датчика Холла. Поставляемый датчик на ВАЗ 2114 уже зависит от выбранного устройства.

    Это намамалаги на катотоханан на том, чтобы установить магнитное поле в электрическом поле, и это электрическое поле должно быть сделано в соответствии с принципом действия магнитного поля, как это делается, когда используется полупроводниковая пластина, на которую подается полупроводниковая пластина. также, большой зал.

    Практика, применяемая в DS, который применяется в этом случае, является естественным, когда используется этот сигнал, который можно преобразовать в импульсный сигнал, который был применен к модулю. Он лучше, чем ваш сигнал. Это устройство для измерения километража DS вырабатывает 6004 импульса. С помощью этого управления импульсами, вы можете управлять контроллером своих функций.

    Сенсор для каждого сенсора и устройства

    хинди показывает датчик на ВАЗ 2114.Это позволяет сделать все, что нужно, чтобы узнать, как сделать это. Эта структура, которая работает на одном компьютере, не вызывает затруднений, датчик ВАЗ 2114 может быть изменен в зависимости от того, где он находится, в зависимости от того, где он работает, на CV. Лучший доступ к DS можно получить из ибабы, и сделать это через отверстие в отверстии.

    Схема подключения датчиков ВАЗ 2114 очень проста.В электрической цепи, которая используется, в среднем, с номинальной мощностью 7,5 А, имеется реле электрического вентилятора калана, компаративное устройство. В кластере инструментов на приборной панели, выходной разъем имеет адрес "DS" и "Control Control Engine" может иметь номер - "9".

    Какое устройство работает с датчиком? Это прямое соединение с подключением и электроникой. В зависимости от настройки, эта информация содержит важную информацию, связанную с обычным режимом, делает нормальную работу в режиме ожидания и запускает простаивающий режим и запускает один из наиболее активных сигналов двигателя. компьютер.

    Электронные устройства являются легким капиталом различных панелей, которые важны для людей, работающих в пангкалахатической системе, и эта пангангалага позволяет использовать различные методы и методы. Кайя, может быть, вы думаете, что данные о автомобилях ВАЗ 2114 являются хинди-гаганой, и вы можете узнать об этих датчиках очень хорошо. Gayunpaman, с дисками для управления электронными устройствами. Воспользуйтесь специальными предложениями на определенном уровне, они могут быть лучше всего.

    Tatlong sukat ang nakuha sa bilis na 40, 80 при 120 км / ч:

    • скорость изменения значений на км / час, когда требуется скорость - «40,35 - 44», «81,38 - 85», «122,07 - 127»;
    • при угле номинальной частоты входного сигнала sa Гц ау «66,66», «133,33», «200».

    Синтаксический датчик желтого цвета

    После того, как эта функция была подключена к электронному устройству на плате, большое количество возможностей в любой момент времени, когда вы видите частичный сигнал, не вызывает ошибки, блокировка двигателя не работает. -off при перезапуске, этот сигнал на хинди светится, какие драйверы Русо имеют минимальный перевод на хинди.Индикация блока ЭБУ. Gayunpaman, вы можете использовать любой водитель, который поможет вам решить проблемы с DS, решить проблемы с бортовым компьютером.

    1. P0500 - Как настроить сигнал датчика состояния.
    2. -P0503 - показывает датчик сигнала желтого цвета.

    В любом случае, когда вы вводите сигнал, возникают проблемы с малыми контактами или подключениями к проводам постоянного тока.Этот датчик работает на ВАЗ 2114. Мануально не работает, когда вы выполняете работу, и этот датчик особенно эффективен, если он работает.

    В каждом сигнале ошибки, отображаемом на дисплее BC, вы можете отображать различные типы статистических данных, результаты экспертизы могут быть обнаружены в естественных условиях:

    1. Hindi matatag, "paglalakad" Tulin na bilis, kusang pagkasuning ng pagkasunog the engine kapag the gas pedal is hindi pinindot is possible.
    2. Спидометр
    3. на ВАЗ 2114 разработан на русском или на русском языке во всех смыслах.
    4. Сделайте туман бензинового.
    5. Nababawasan the kapangyarihan ng engine.

    Это, хинди, это точная диагностика для DS, вы можете решить любые проблемы, проблемы, связанные с газовой системой. Gayunpaman, помогает использовать DS. И этот самый большой поклонник поет эти песни и делает их более реалистичными.Вы можете легко получить сигнал 12 В через контакты.

    Может быть много способов, чтобы использовать DS:

    • Установите датчик неисправности. С помощью вольтметра, вы можете увеличить выходной сигнал и получить сигнал. Чтобы сделать это, установить пластиковые трубы на оси датчика и сделать это на скорости 3-5 км / ч. Самый быстрый датчик является умным, лучше всего и прочими;
    • пикселей - это сенсор на хинди.

    Сделайте это в стиле хорап на хинди этого языка. Подключите вольтметр к терминалу датчика. Чтобы получить удовольствие и получить доступ к устройствам, сделать все, что угодно, и только потом, и все, что вам нужно, - это нормальный датчик.

    • Панорамный снимок обеспечивает контроль над легкой бомбой.

    Сделайте это в течение дня, чтобы сделать его поворот.Этот кабель длиной в килограмм подключается к датчику. Я люблю тебя. «Управление» показывает «плюс» на «минус». Включите «управление» в «сигнальный» провод и используйте его. Когда нормальный датчик работает, минус он не работает. Необычный инструмент управления, позволяет использовать легкую бомбу. Чтобы сделать это, вы можете использовать любые провода в этом режиме.

    Подключите провод к положительному аккумулятору и подключите его к выходному плагину «Сигнал».Paikutin ang gulong. Если у вас есть кумикислап, датчик насаждет калагаян.

    • автомобилисты обеспечивают работу для управления приводом.

    Чтобы сделать это, вы можете использовать домкрат и подключать датчик данных. Установите датчик привода и откройте его. В нормальном режиме, вы можете наслаждаться этим умением на ваших ногах. В kung walang jamming, ang pagkakasunud-sunod ay ang pagkakasunud-sunod.

    Как результат, естественный сенсор, сделанный на хинди, делает это, а также делает его другим и папским. Этот внешний вид представляет собой хинди махирапский макухи, который легко может быть использован для того, чтобы установить датчик на ВАЗ 2114 на автомобиле.

    Как поставить панель от 2114 на 2109

    Тема сегодняшней статьи довольно интересна. Это установка панели ВАЗ 2114 на ВАЗ 2109 (карбюратор) и другие эксперименты с приборной панелью Девятка.

    Мы не будем говорить о таких вещах, как оправдание этих действий. В конце концов, каждый автовладелец решает, как будет выглядеть его машина. Но все же с уверенностью можно сказать, что выглядит намного лучше, чем родная панель и торпеда от ВАЗ 2109.

    Сразу скажем - установка европанели на ВАЗ 2109 (карбюратор) процесс очень хлопотный, да и для начала. Это необходимо.

    Во-первых, разница в проводке. И надо в инструкции и распиновке копаться.В противном случае он может не полететь.

    По цене установка торпеды ВАЗ 2114 на ВАЗ 2109 (карбюратор) может затянуться от пяти до десяти тысяч рублей в зависимости от того, где вы ее купите и кто будет задействован в установке. Новинка из целлофана может быть дороже.

    Насколько сложен этот процесс, если вы делаете его самостоятельно, зависит от того, насколько хорошо вы разбираетесь в автоэлектрике. Да и по электрике, как таковой. Возможно, действительно надо что-то в проводке переделать. Редко бывает, что все делается и начинается с нуля, особенно если речь идет о любом другом тазе.Также при таком ремонте необходимо заглянуть внутрь, чтобы снова случайно не допустить ошибку.


    Скорее всего, придется переделывать проводку и менять монтажный блок. Некоторые специалисты рекомендуют устанавливать проводку от.

    Установка щитка приборов ВАЗ 2114 на ВАЗ 2109 (карбюратор) делает салон вашего автомобиля современнее, «новее». Вы можете заменить рулевую колонку, чтобы сохранить ощущение целостности изображения.


    Красивый и современный требует своих затрат.Так что придется потратить достаточно времени и сил на то, чтобы привести его в порядок, заменить проводку и все правильно подключить.

    Тюнинг ВАЗ 2108 (тюнинг восьмерка) своими руками сделай легко

    Карбюратор Солекс 21083 и его устройство

    Новые авто до 500000 рублей в хорошей комплектации

    И так, сразу скажу, что фото мало, потому что .. = (
    (Спасибо Сереге (Sega535) за то, что поделился этим сайтом!)

    Расскажу все по порядку.
    Когда сдавал на права, учился на ВАЗ 2106, думал, что первая машина будет шестерка ...) Но поездив с другом на его 99, она мне понравилась больше! Ну собственно была мечта про 99.
    Я мечтал о ВАЗ 21099 с европанелью! Так получилось, что купил с высокой панелью, но это поправимо;)
    Так и была)

    В один удачный день я встретил человека, который продавал запчасти ВАЗ 2114. Поговорили с ним о продаже европанели - и он согласился, на следующий день она у меня была.=)

    Что получилось:
    - Европанель
    - Панель приборов (VDO с 2-мя экранами)
    - Жгут проводов на Европанель
    - Крышка рулевой колонки.
    - центральная консоль
    - воздуховоды
    - две пластиковые накладки (по бокам печки).
    - Крепления железа
    - Кнопки
    - Обшивка дверей

    За все это отдал 2000 руб. =)

    Работа началась.
    Летом в свободное от работы время клеил европанель.


    - 3 листа СТП - 450 руб.
    - 1 кв.Счетчик битопласт - 150 руб.

    В панели проклеен весь пластик и воздуховоды СТП, все стыки пластика проклеены битопластом.

    Звукоизоляция.
    Осенью снял верхнюю панель, снял печку, заменил кран отопителя (как бегал), снял проводку.
    Очистил от пыли весь моторный отсек, промыл, протер и матнул до шумоизоляции моторного отсека.

    Что мне для этого понадобилось:
    - 7 листов СТП - 1000 руб.
    - 2 кв.метров Сплена - 400 рублей
    - Галоша бензин (для обезжиривания) - 50 рублей
    - Бумажная лента - 50 рублей

    Проклеен весь моторный отсек и днище до сидений СТП.



    Второй слой приклеил Splen, также к сиденьям. К сожалению фото = (
    Частично проклеил стыки печки СТП и битопласт, восстановил демпфер.
    Эта работа с проклейкой затянулась на 2 дня ...

    Установка европанели.
    - Проложил жгут проводов, предварительно разложив какие фишки куда.
    - Через правую переднюю дверь вынесен в панель автомобиля.

    В районе рулевой колонки на панели есть железные крепления к ней, и так эти крепления крепим так, чтобы они оказались под рулевой колонкой.

    Затяните два винта справа и два слева. (1 там проушина, 2 снизу)
    Панель встала ровно, печка и воздуховоды совпали.

    Приступаем к подключению проводов.
    Всей проводки хватило, ничего удлинять не пришлось. Каждая фишка была на своем месте.

    Проверил поворотники, фары, габариты, дворники, печку и т.д. Все исправно работает.
    В замке зажигания будет рядом с проводами микросхема реле, реле должно быть установлено, иначе печка работать не будет. (У меня было)

    Решил попробовать завести двигатель. Вставил ключ в замок, повернул: Зажигание работает, включаю стартер - панель тухнет, стартер не крутится... Думал что-то с замком зажигания.
    Ну некоторые просто обходят эту проблему, покупая выключатель зажигания от ВАЗ 2110.

    Решил эту проблему перетасовкой проводов в замке зажигания. - Это сработало. Двигатель заводится.

    При включении зажигания заметил, что ДУТ (Датчик уровня топлива) ничего не показывает.

    При сравнении схем оказалось:
    1. В 2114 ДУТ подключается к панели напрямую в обход монтажного блока.
    2. В 2109 ДУТ подключается к панели через блок монтажного блока: контакты 5,6 Х9 переходят к контактам 11,12 блока Х2. Розовый провод - это прямо ДУТ.

    И я все еще был удивлен, почему у меня в жгуте была одна колодка с розовым проводом, которая не была подключена. Это просто указатель уровня топлива. Я подключил его напрямую к розовому проводу, идущему от ДУТ. - Это сработало.

    Снял трос спидометра. Подключил электронный датчик скорости. - Спидометр рабочий.
    Из датчика выходит 3 провода: +, - и управляющий. Подключил все к красной микросхеме, которая идет к панели приборов.

    Подключение: + подключен, который появляется при включении зажигания, - подключен к черному проводу, подключен контроль к серому проводу.

    Потом собрал переднюю часть. Вот что случилось в итоге.


    Вот так вот.

    Плюсы:
    1.Внешний вид.
    2. Не гремит, не отваливается, не разваливается и т. Д.
    3. Очень нравятся воздуховоды. Передние боковые стекла и лоб очень хорошо продувают.
    4. Сажусь за руль и как будто в новой машине.
    5. Все приборы видны, четкие.
    6. Управлять магнитолой удобнее.

    Минусы:
    1. Пришлось повозиться, но в принципе если не шуметь, не разбирать салон, день-два можно обойтись без проблем. Но оно того стоит!

    Удачи с установкой!

    Добрый день.
    Предлагаю вам послушать мой вариант вкорячивания евроторпеди в карбюраторную девятку.

    Весь процесс установки торпеды можно разделить на две части:
    1. Механическая - то есть все, что связано с размерами, сборкой, креплением и т.д.
    2. Электрическая - другими словами, подключение всей электрики панель.

    Итак, перед нами ВАЗ 21093 с карбюратором и низкой панелью. По объявлению нашел б / у панель 2114 практически в сборе. В комплекте:
    1.Торпеда (2 бардачка) ;
    2. Панельный щиток;
    3. Заглушка откидной створки панели;
    4. Ящик для мелочей + пепельница;
    5. Комбинация приборов (2 окна) ;
    6. BSK (твитер) ;
    7. Экраны консоли (левый и правый) ;
    8. Поперечины крепежные (4 шт.) ;
    9. Накладка перекрытия тоннеля;
    10. Пепельница вернулась;
    11. Воздуховоды (в панели + салоне 3 шт.) ;
    12.Мелочи (витки, пуговицы, волокна, шурупы, скобы и др.) ;

    За такой набор отдал 7 тыс. Руб.
    Дополнительно куплено:
    1. Рулевая колонка 2114 - 3 тыс. Руб .;
    2. Кожух рулевой колонки 2114 - 300 руб .;
    3. Ремни безопасности передние 2114 - 500 руб б / у;
    4. Электропроводка под торпеда - 1 тыс. Руб. (на бирку карб) ;
    5. Монтажный блок 2115 - 2,5 тыс. Руб .;
    6. Замок зажигания 2110 - 500 руб .;
    7.По мелочи (реле, провода, клеммы, контакты и т.д.) - около 200 руб.

    Общая смета закупки составляет 15 тысяч рублей . Если брать не б / у, а новую панель приборов Ваз 2114, то сюда добавляем около 5 тысяч рублей.

    Итак, приступим к сборке с пункта 1.
    Для начала все тщательно промываем.
    Начнем с подбора размеров воздуховодов как внутри панели, так и в салоне. Ведь ни для кого не секрет, что они соединяются и скрепляются таким замечательным образом, что продувают и откачивают там, где это совсем не нужно.Я использовал поролон и скотч «Момент». Поролон наклеивали с небольшим допуском по краям деталей для лучшего уплотнения, а затем перематывали по всей поверхности скотчем в несколько слоев.




    Кроме того, я приклеил стык панели и воздуховодов вверху и стык обогревателя с воздуховодом кабины внизу, все по той же технологии:


    Потом обклеил пластик панели в местах соприкосновения ее деталей - торпеду, бороду, бардачок, все крышки и торцы панели (скрип на обшивке двери) :




    С кол.Переходим к панельным креплениям. Для крепления торпеды 2114 к кузову 2109 не хватает двух шпилек в начале тоннеля пола и двух шпилек на его конце (для крепления облицовки тоннеля пола) . Путем проб и ошибок сделал несколько переходников под существующие приспособления:


    В случае с крепежом для прокладки тоннеля пола пришлось повозиться - он не встал на место из-за крепежа для ответки ремней безопасности передних сидений. В итоге слишком сильно вырубил, и взял ответки вместе с комплектом ремней от 2114 и прикрутил их к сиденьям ШС.О сборке последнего можно прочитать. Очень качественный редизайн стоковых сидений - дешево и сердито. Вернемся к полу. Преобразования выглядели так:


    Отрезаем лишнее


    Прикручиваем переходник

    Напоследок про монтажные "ушки" на рулевую колонку. Они крепятся на 2-х болтах и ​​2-х шпильках - но все они оказались короткими. Заменил болты на более длинные, но шпильки не менял, а вдруг порву резьбу? Как выход из ситуации - вырезать бороздки от «ушей».Рабочий процесс:




    А теперь поговорим о нововведениях.
    Во-первых, в передних дверях установил электростеклоподъемники, но пуговицы в бороду выпилил, рядом с пепельницей. Кнопки всего две - дойдут обе сидящие впереди, не нужно проводить провода в двери и вешать доп. кнопка для водителя.

    Во-вторых поставил блокировку, а кнопку ставил вместо регулятора уровня подсветки. Последний, в свою очередь, поставил на место управление гидрокорректором, а сам корректор исключил в принципе, потому что поставляемые фары его вообще не предусматривают.


    И в-третьих, я поставил на место штатного иммобилайзера рукоятку воздушной заслонки. Удобно и красиво, моё мнение.

    Завершили ручную сборку. Переходите к шагу 2 - возитесь с электриком.
    По сути - ничего сложного. Когда я только начал эту работу, мои знания в области электротехники стремились к нулю. Но ничего, практика помогла юному дарованию разобраться, что такое чистка, пайка, термоусадка, контакт, цепь, звон ... и много других страшных слов 🙂

    Доработки по электрике для карбюраторной машины с невысокой панелью выглядят как следует (не забываем, что проводку к европанели с карбюратором брал) :

    Во-первых, это панель приборов.
    1) Подключить напрямую датчик уровня топлива (ДУТ) т.к. в первых Самарах он подключается через монтажный блок;
    2) Вместо обычного троса спидометра устанавливаем датчик скорости 2110-3843010-18 и перекидываем провода от него на щиток;
    3) Подключите датчик температуры окружающей среды к экрану. воздуха;
    4) Направьте провод от концевого выключателя всасывания.

    Во-вторых, БСК. В первой Самаре ограничители дверей привязаны к освещению салона. На второй Самаре, то есть с европанелью, концевые выключатели идут на монтажный блок и потом на этот БСК.Поэтому сигнализирует об открытых дверях.

    В-третьих, выключатель зажигания. Стандартная девятка не подойдет. Покупаем замок с десятками (2110-3704010-30) , который идеально вписывается в новую проводку.

    В-четвертых, понадобится монтажный блок на четыре, типа 3722010. Есть несколько типов. У некоторых есть катушка Карлсона, а у других нет. В первом случае с его подключением придется немного поработать. Был у меня блок второго типа (2115-3722010-08), где ничего придумывать не пришлось.

    Пятое, капюшон. В связи с установкой нового блока предохранителей необходимо переделать подключение датчика тормоза. В мои девять лет он заперся на массе. Нужно плюс переставить.

    С электрикой учтены основные моменты.
    Мой вариант установки торпеды 2114 не претендует на точность и правильность, т.к. без косяков никуда.
    Оцените, пожалуйста, проделанную работу!

    Полную версию статьи со всеми комментариями можно прочитать.


    Дпкв ваз 2110 где и находится. Что будет если сломается датчик

    Благодаря инновационным технологиям в ВАЗ 2110 двигатель управляется компьютером. Множественные датчики записывают информацию и перенаправляют ее в главный центр, который следит за работой систем.

    Если регулятор выходит из строя, датчик коленчатого вала останавливает работу двигателя. Основная функция этого агрегата - синхронизировать процессы подачи топлива и работы системы зажигания.При выходе из строя устройства синхронная работа этих систем нарушается. Это приводит к тому, что искра будет отсутствовать, а топливо не подается. Двигатель может работать некоторое время, но вскоре заглохнет.

    Датчик - единственное устройство, без которого двигатель не может выполнять свои функции.

    Датчик использует принцип электромагнитной индукции. Необходимая информация будет считана с зубчатого шкива привода генератора.

    Неисправности датчика коленвала бывают двух типов:

    1. Повреждение деталей и обмоток устройства.
    2. Нарушение целостности провода и соединений в цепи.

    Конструкция датчика положения коленчатого вала проста. Ломается редко. Ошибки или неисправности датчика коленвала в ВАЗ 2110 8 клапанов, как правило, связаны с заводским браком, механическими повреждениями и загрязнениями. Первые два пункта не зависят от самого водителя, но чистоту под капотом можно контролировать самостоятельно.

    На моторный отсек влияют различные разрушающие факторы.Разлетающаяся пыль с проезжей части, камни, перепады температур доставляют ряд проблем в месте утечки масла. Если обнаружена течь моторного масла, ее следует устранить в обязательном порядке. Своевременная мера особенно важна в месте нахождения датчика. Следует следить за чистотой контактов и их безопасностью. Важно убедиться, что изолированные провода не имеют оголенных проводов или повреждений. Ремонт проводки датчика коленвала ВАЗ 2110 лучше доверить специалистам.

    Признаки, по которым можно определить неисправность

    Для проверки работы датчика коленвала достаточно простых инструментов: обычной отвертки, мультиметра.

    Если прибор не полностью вышел из строя, то основными признаками неисправности 8-ми клапанного датчика коленвала ВАЗ 2110 являются:

    1. На главной панели загорается сигнальная лампа, рекомендующая проверить двигатель.
    2. Снижение тяги.
    3. Обороты двигателя нестабильны.
    4. Не удается запустить двигатель.
    5. Слышны выстрелы из впускного и выпускного коллектора.
    6. Даже на холостом ходу двигатель работает хаотично.

    Эти знаки указывают на необходимость замены датчика.

    Если этот датчик полностью выйдет из строя, то двигатель немедленно остановится, так как он не будет выполнять свою роль:

    1. Подать сигнал на модуль зажигания.
    2. Искры при проворачивании коленчатого вала стартером не будет.
    3. Бензин не потечет в рейку.
    4. Блок управления перестанет работать: он перестанет подавать сигналы, необходимые для нормального функционирования двигателя.

    Поверхность датчика может забиться. Ей нужна уборка. Однако, если причина кроется в самом устройстве, то его необходимо будет заменить.

    Для проверки датчика коленчатого вала необходимо его полностью снять. Прежде всего, вам нужно добраться до него. Он находится возле шкива генератора на крышке масляного насоса.Устройство следует удалить. Для этого подойдет гаечный ключ на 10 мм.

    Перед тем, как приступить к снятию устройства, следует нанести на него и картер специальные отметки, чтобы в дальнейшем устройство можно было легко поставить на место или правильно установить новое.

    Сначала сделайте визуальный осмотр. Если на устройстве есть видимые механические повреждения, видны царапины, вмятины, то рекомендуется полная замена устройства. Если видимых повреждений нет, то воспользуйтесь мультиметром.Между датчиком и синхронизирующим диском должен оставаться зазор 0,6 - 1,5 мм. Если есть возможность проверить узел на диагностическом сканере, то сразу появится ошибка в размещении. Однако это также может быть связано с обрывом провода.

    Для первого варианта тестирования вам понадобится омметр, который измеряет сопротивление обмотки. Норма по индикатору 550-750 Ом. Если по сравнению с нормой есть небольшая разница до 10%, то в этом нет ничего страшного.При наличии серьезных отклонений прибор подлежит замене.

    Проверить датчик также можно с помощью вольтметра. Этот вариант требует трансформатора и измерителя индуктивности. Возможно, этот метод окажется слишком сложным и затратным. Хотя считается достаточно эффективным.

    Сначала необходимо рассчитать индуктивность. Если устройство исправно, то это значение будет в районе 200 - 4000 IH. В этом случае напряжение питания будет не менее 500 мВ.Затем снимают мегаомметр и измеряют сопротивление, которое не должно быть ниже 20 МОм.

    Поломки датчика коленвала на ВАЗ 2110 достаточно редки и связаны с скоплением грязи, заводским браком, механическими повреждениями.

    Определение неисправности датчика коленвала в ВАЗ 2110 8 клапанов и их устранение взаимосвязаны с заменой прибора. Легко сделать. Надо его снять, а вместо него поставить новый.

    Для замены датчика коленвала на ВАЗ 2110 важно учесть ряд нюансов:

    1. Запчасти необходимо приобретать в специализированных магазинах.
    2. При установке нового датчика соблюдать исходное положение. Соответствующие надписи помогут вам это запомнить. Также необходимо соблюдать распиновку датчика коленвала ВАЗ 2110.
    3. Между датчиком и диском синхронизации должен быть зазор.
    4. Болты следует затягивать с моментом затяжки не более 8 - 12 нм.

    Если датчик положения коленвала ВАЗ 2110 8 клапанов не прошел испытания и проверки, можно судить о его поломке. При покупке и установке нового атрибута следует его протестировать. Нужно хотя бы сопротивление измерить. Если проверка показала, что он исправен, то датчик можно устанавливать на автомобиль. Не забывайте, что между зубьями шкива и датчиком должно быть пространство.От этого фактора зависит, насколько правильно будет работать система управления.

    О поломке датчика коленвала ВАЗ 2110 8 клапанов говорят, когда он не прошел проверку.

    Значение датчика коленвала ВАЗ-2110 для двигателя сложно переоценить. Именно с его помощью отслеживается частота вращения двигателя. Стабильная работа возможна только при нормальном функционировании данного устройства и системы управления. Многие датчики отправляют сигналы в центральный блок, который обрабатывает данные и с помощью исполнительных механизмов регулирует момент зажигания и подачу смеси в камеры сгорания.Но если произойдет поломка, двигатель перестанет работать в штатном режиме - искра пропадет, топливо в камеры сгорания не поступит. И запустить двигатель ни в горячем, ни в холодном виде будет невозможно.

    Принцип работы датчика коленвала

    От датчика, установленного напротив коленвала, сигнал поступает на электронный блок управления. Но есть одна особенность - на шкиве 58 зубьев. И есть небольшой зазор - он равен расстоянию между двумя зубцами.Именно с этим зазором датчик распознает положение.

    Выглядит это так:

    1. При вращении коленвала датчик считывает количество зубцов - должно быть ровно 58 импульсов с равным зазором между соседними.
    2. Все эти данные передаются по проводу датчика коленвала ВАЗ-2110 на электронный блок управления.
    3. Затем датчик входит в зазор без зубцов на шкиве и ЭБУ контролирует это состояние.
    4. С помощью щели без зубцов считывается количество оборотов мотора.
    5. Благодаря наличию зубцов, расположенных на равном расстоянии друг от друга, электронный микроконтроллер понимает положение коленчатого вала.

    Если вам нужно заменить устройство, обязательно установите то же, что и раньше. В противном случае мотор может выйти из строя или вообще не работать.

    Как определить поломку?

    Для проверки работоспособности устройства вам потребуются отвертка и мультиметр.

    К основным признакам поломки ДПКВ относятся:

    1. Нестабильная работа двигателя на холостом ходу, полная остановка.
    2. Пониженная мощность и тяга.
    3. Число оборотов коленвала постоянно скачет.
    4. Возможна детонация - слышны выстрелы во впускном и выпускном коллекторах.
    5. Запуск двигателя затруднен или невозможен.
    6. Двигатель в приборке.

    Если есть один из симптомов, то это прямо указывает на необходимость замены датчика коленвала ВАЗ-2110.

    Как снять устройство?

    Датчик расположен на стороне привода генератора, напротив шкива коленчатого вала... Вы можете найти его, посмотрев на заднюю часть двигателя, на масляный насос. Перед снятием устройства сделайте отметки - это позволит вам установить новое в правильное положение. Поэтому после ремонта двигатель не выйдет из строя.

    Для демонтажа понадобится ключ на 10. Порядок работ следующий:

    1. Отсоедините колодку с проводами, которые соединяли устройство с системой управления двигателем.
    2. Сделав отметки, откручиваем гайку от корпуса датчика.
    3. Снимите устройство для проверки или замены.

    Но может датчик исправен, значит надо его проверить. Перед снятием ДПКВ измерьте расстояние от его края до шкива - оно должно быть в пределах 0,6-1,5 мм. Если больше максимального значения, то отрегулируйте и попробуйте запустить мотор.

    Диагностика омметром

    Самое первое, что можно сделать, это измерить сопротивление обмотки датчика. По стандартам, принятым производителем, нормальным является значение 550-750 Ом.Вполне допустимо, если оно на 50-100 Ом отличается от этих значений. Но если сопротивление слишком велико или отсутствует (обрыв), обязательно замените датчик коленвала ВАЗ-2110. Но поломка случается крайне редко - гораздо чаще на его активной части скапливается грязь и пыль, либо корпус подвергается механическим воздействиям. Старайтесь чаще чистить прибор и не подвергать его ударам.

    Особенности замены

    Теперь вы знаете коленчатый вал ВАЗ-2110, и если он сломан, вам необходимо его заменить.

    Обратите внимание на несколько нюансов, которые необходимо учитывать:

    1. Старайтесь приобретать качественную продукцию, рекомендованную производителем.
    2. Обязательно пометьте для облегчения замены устройства.
    3. Расстояние от края зуба до рабочей поверхности датчика коленвала ВАЗ-2110 должно быть в допустимых пределах.
    4. Момент затяжки для резьбовых соединений 8-12 Н * м.
    5. Перед установкой нового датчика измерьте сопротивление.

    Своевременная очистка активной поверхности устройства обеспечит ему нормальную работу на долгое время. Однако нельзя использовать жесткие методы - используйте мягкую тряпку или старую зубную щетку (наиболее подходящий инструмент для этой работы). Недопустимо использование металлических щеток или наждачной бумаги. Чтобы лучше удалить грязь с поверхности, нанесите небольшое количество WD-40. Затем протрите ДПКВ насухо и попробуйте запустить двигатель.

    С помощью датчика коленвала ВАЗ-2110 осуществляется смесеобразование в топливной рампе.Это устройство формирует сигнал, который поступает на электронный блок управления двигателем внутреннего сгорания ... Устройство применяется только на инжекторных двигателях, для карбюраторных двигателей они не нужны. Впрыск топлива в камеры сгорания карбюраторных двигателей осуществляется под действием атмосферного давления. А на электроды свечей искра подает трамблер (распределитель зажигания).

    Особенности систем впрыска

    Система впрыска работает благодаря сенсорной системе и блоку управления.Все сигналы поступают на вход микропроцессорного блока, регулирующего работу исполнительных механизмов. Следующие датчики отвечают за правильную работу двигателя:

    1. Положение коленвала.
    2. Положение распредвала (не на всех модификациях).
    3. Давление во впускном коллекторе.
    4. Лямбда-зонд.
    5. Скорости.
    6. Массовый расход воздуха.
    7. Положение дроссельной заслонки.

    А главную роль играет датчик коленвала ВАЗ-2110 (8 клапанов или 16), так как от него зависит момент впрыска и подачи высокого напряжения на электроды свечи зажигания.В конструкции есть датчик температуры, но на работу он практически не влияет. Необходимо контролировать температуру двигателя и подавать сигнал на указатель (или на бортовой компьютер). Но он окажется незаменим, если потребуется реализовать автоматическое переключение видов топлива (с бензина на газ и наоборот).

    Алгоритм работы системы впрыска

    Микропроцессор имеет несколько входов и выходов. На входы поступают сигналы от всех датчиков. Но сначала эти сигналы преобразуются, при необходимости усиливаются.Микроконтроллер запрограммирован на работу с датчиками и исполнительными механизмами. Программы (прошивки) могут предоставлять движку различные характеристики.

    Можно добиться увеличения мощности (увеличится расход бензина) или уменьшения расхода (пострадает мощность). Но большинство автомобилистов отдают предпочтение программам, работающим со средними параметрами. При этом сигнал с датчика положения коленвала ВАЗ-2110 не изменяется, корректируется только реакция исполнительных механизмов на изменение входных данных.

    Немного о коленчатом валу

    Коленчатый вал - важнейший элемент любого двигателя внутреннего сгорания. Приводится в действие стартером (в момент пуска) и поршнями (в работе). От него крутящий момент передается на коробку передач, систему газораспределения, вспомогательные механизмы ... А для того, чтобы впрыск топлива осуществлялся своевременно, в нужный момент образовалась искра, коленвал ВАЗ-2110 датчик нужен.

    Он контролирует положение шкива и передает сигнал на электронный блок управления.У шкива есть зубья, расстояние между ними такое же. Но в одном месте щель - два зуба отсутствуют. Датчик положения реагирует на приближение металла. Когда возле датчика проходит пустое пространство, формируется сигнал - блок управления уведомляется о том, что произошел один оборот коленчатого вала.

    Что будет, если датчик сломается?

    При выходе из строя датчика коленвала ВАЗ-2110 то проявятся симптомы, характерные для его поломки. Если устройство выйдет из строя полностью, то двигатель сразу остановится, так как не будут выполняться следующие процессы:

    1. Полное отсутствие сигналов на модуль зажигания.При проворачивании коленчатого вала стартером искрообразования не возникает.
    2. Поток бензина в рейку полностью пропадает или замедляется.
    3. Блок управления отказывается - перестает подавать сигналы необходимые для нормального функционирования двигателя.

    Иногда просто забивается активная поверхность сенсора. В этом случае достаточно очистить грязь. Но если причина поломки кроется в самом устройстве, то его нужно просто полностью поменять.

    Основные симптомы поломок

    Но если прибор не полностью вышел из строя, а только проявляет признаки поломки, вы это сразу увидите. На приборной панели загорится лампа, указывающая на наличие ошибок двигателя.

    Это будет сопровождаться следующими знаками:

    1. Нестабильный холостой ход.
    2. Понижены тяговые характеристики автомобиля.
    3. Самопроизвольное изменение числа оборотов двигателя.
    4. Затрудненный запуск двигателя.
    5. Наличие хлопков во впускном коллекторе.

    При наличии таких симптомов датчик положения коленвала ВАЗ-2110 подлежит замене. Он расположен возле крышки масляного насоса, рядом со шкивом привода генератора.

    Методы диагностики датчика

    Независимо от того, как вы тестируете устройство, вам придется его полностью удалить. Для этого нужно сделать отметки на картере, чтобы впоследствии правильно установить новый датчик. Откручивается устройство ключом на «10».При установке обязательно соблюдать зазор между активной частью датчика и синхронизатором - он должен быть от 0,6 до 1,5 мм.

    Сначала произведите визуальный осмотр устройства - при наличии механических повреждений, царапин, вмятин рекомендуется заменить. Но если внешних признаков поломок нет, придется провести диагностику омметром или вольтметром. Конечно, если имеется диагностический сканер, он покажет вам ошибку датчика положения коленчатого вала.Но только ошибка может появиться при обрыве проводки.

    Как проверить датчик омметром

    Таким способом вы измеряете обмотку прибора. Для этого переведите мультиметр в режим измерения сопротивления и проведите диагностику. Производители датчиков устанавливают определенный диапазон значений сопротивления - 550-750 Ом.

    Поэтому при выходе за этот диапазон можно говорить о поломке датчика. Но следует отметить, что производители сенсоров допускают небольшое отклонение от нижнего и верхнего пределов.Но за небольшую стоимость - не более 10%.

    Проверка датчика вольтметром

    Еще вам понадобятся трансформатор и измеритель индуктивности. Сразу подумайте, не слишком ли сложный способ диагностики неисправности датчика коленвала ВАЗ-2110? На самом деле этот метод несколько эффективнее. Сначала измеряют сопротивление и проверяют индуктивность (для исправного устройства она должна быть в пределах 200-4000 мГн). В этом случае напряжение питания должно быть 500 мВ. Затем измерьте сопротивление мегомметром - оно должно быть меньше 20 МОм.

    Вывод

    В случае, если датчик коленвала ВАЗ-2110 (16 или 8 клапанов) не прошел проверку, можно говорить о его поломке. Желательно новый прибор проверить перед установкой - хотя бы измерить сопротивление. Только убедившись, что он исправен, можно устанавливать его на автомобиль. Обязательно проверьте зазор между датчиком и зубьями шкива - от этого зависит правильная работа системы управления.

    Приветствую вас друзья на сайте автосервиса своими руками.Двигатели современного поколения отличаются хорошими характеристиками и топливной экономичностью.

    Настройки двигателя контролируются компьютером. Показатели его работы снимаются с различных датчиков.

    Из них только один может остановить двигатель в случае поломки. Это датчик положения коленчатого вала (ДПКВ). Его основная задача в автомобиле ВАЗ 2110 - синхронизация систем подачи топлива и зажигания.

    Если этот узел выходит из строя, эта синхронность нарушается, из-за этого выходит из строя вся система.Искра пропадает, топливо не подается. Силовой агрегат может не вести себя должным образом и в конце концов все равно остановится.

    Принцип действия датчика положения коленчатого вала - снимает показания частоты вращения ВЧ и его положения по магнитным импульсам. У двигателей ВАЗ немного другие датчики ПКВ, поэтому нужно только поменять на аналогичный. Также советуем прочитать, как проверить датчик положения дроссельной заслонки.

    Если датчик вышел из строя, вы можете проверить его с помощью одной отвертки и мультиметра.Первым признаком поломки датчика положения коленвала ВАЗ 2110 является большое падение мощности, а также когда горит лампа «Проверьте двигатель».

    Список других признаков повреждения ДПКВ:

    • Нестабильный холостой ход.
    • Увеличение и уменьшение оборотов двигателя.
    • Падение тяги.
    • Стук двигателя, выстрел во впускной или выпускной коллектор.
    • Двигатель не запускается.

    Находится в не очень удобном месте на двигателе, чтобы добраться до него нужно потратить некоторое время.Его расположение находится на крышке масляного насоса, рядом со шкивом генератора.

    Как проверить датчик положения коленвала ВАЗ 2110

    Как проверить ДПКВ ВАЗ 2110 и убедиться, что он не исправен? Есть пара вариантов поломки сенсора. Но вы можете рассмотреть только два из них, самые распространенные.

    В любом случае снимать нужно ключом на десять. Перед снятием наносим метки на датчик и картер для фиксации исходного положения.

    При отсутствии внешних или иных повреждений ДПКВ проверяется другими приборами.Как проверить датчик холостого хода.

    Еще одно замечание при разборке - необходимо измерить расстояние между датчиком и синхронизатором. У них должен быть зазор 0,6-1,5 миллиметра.

    Первый способ проверить омметром. Необходимо измерить сопротивление обмотки. Производитель указывает число 550-750 Ом.

    Но они могут немного отличаться. При значительных отклонениях в показаниях необходимо заменить ДПКВ ВАЗ 2110 на аналогичный.

    Конструкция ДПКВ очень проста и он редко выходит из строя, основные причины - загрязнение, механическое повреждение или просто дефект.

    По второму способу еще нужно достать вольтметр, измеритель индуктивности и трансформатор. Мы измеряем сопротивление, как описано в предыдущем методе, при комнатной температуре.

    При замене датчика своими руками не забывайте о его исходном положении. И обратите внимание на расстояние между приводным диском и новым датчиком положения коленчатого вала.

    Момент, с которым нужно затянуть болты 8 - 12 Н * м. Замена должна производиться только в том случае, если вы убедились, что данный блок не работает должным образом. Новый датчик может привести к неправильной работе двигателя, обычно его также проверяют перед установкой.

    Ни для кого не секрет, что управление двигателем на «десятой» модели отечественного автопроизводителя АвтоВАЗ осуществляется компьютером. Различные датчики принимают данные, отправляют их на главный компьютер, который распределяет работу систем.

    Примечательно, но только этот элемент способен оставить двигатель работать при выходе из строя регулятора. Назначение этого датчика - синхронизировать систему зажигания и систему подачи топлива.

    Если устройство выходит из строя, синхронизация нарушается. Следовательно, вся система выходит из строя. Искры нет, топливо не подается. Двигатель может какое-то время вести себя странно, но потом все равно глохнет.

    Как он работает

    Посмотрим, как работает этот элемент.Регулятор считывает данные о частоте вращения коленчатого вала, а также сообщает о его текущем положении с помощью магнитных импульсов.

    Так как двигатели, устанавливаемые на ВАЗ 2110, отличаются друг от друга, также используются различные датчики ПКВ. Поэтому при замене обязательно выбирайте аналогичный прибор, так как регулятор с другими характеристиками банально не подойдет, поэтому система все равно не будет работать даже при наличии качественного, исправного датчика.

    Признаки неисправности

    Если в вашем распоряжении есть мультиметр и обычная отвертка, вы без проблем сможете самостоятельно проверить работу прибора.

    Признаки неисправности датчика коленвала:

    • На приборной панели загорается сигнальная лампа, рекомендующая проверить двигатель;
    • На холостом ходу двигатель ведет себя нестабильно;
    • Тяговые капли;
    • Обороты двигателя падают, повышаются;
    • Происходит детонация, то есть выстрелы из впускного или выпускного коллектора;
    • Двигатель не запускается.

    Чек

    Прежде чем его проверить, сначала нужно добраться до него.Причем устройство расположено в не очень удобном месте на двигателе. Так что будьте готовы потратить на это немного времени.

    Вообще искомый датчик находится на крышке масляного насоса. Искать его нужно прямо возле шкива генератора.

    Теперь к вопросу, как это проверить. Давайте рассмотрим две наиболее распространенные ситуации, но сначала давайте удалим элемент.

    • Датчик демонтируется ключом на 10 мм;
    • Обязательно сделайте специальные отметки на картере и датчике перед снятием.Это позволит вернуть его на прежнее место или установить новый регулятор в правильное положение;
    • Если нет внешних видимых повреждений датчика коленвала, то необходимо использовать мультиметр;
    • Не забудьте измерить расстояние между датчиком и шкалой синхронизации. В нормальном положении зазор составляет от 0,6 до 1,5 миллиметра.

    Первый способ проверки

    В этом случае вам понадобится омметр , которым вы замените сопротивление на обмотке.По нормам завода-производителя показатель составляет от 550 до 750 Ом.

    Ничего страшного, если ваши показатели немного отличаются от нормы. Если отклонения серьезные, датчик обязательно придется заменить.

    Следует справедливо отметить, что датчик положения коленвала на моделях ВАЗ 2110 выходит из строя редко. Среди основных причин отказа от нормальной функциональности - скопление грязи, механические повреждения, а также банальный заводской брак.

    Метод второй

    Для этого требуются вольтметр, трансформатор и измеритель индуктивности. Сопротивление желательно измерять в условиях компактной температуры.

    Когда будут получены показания омметра, вооружитесь измерителем индуктивности. IN Обычно прибор должен показывать от 200 до 4000 единиц (миллигенри).

    Мегаомметр измеряет сопротивление, когда на обмотку датчика положения коленчатого вала подается напряжение 500 вольт.В нормальных условиях показания будут не более 20 МОм.

    Нюансы замены

    Заменить датчик достаточно просто. Его удаляют из среды обитания, а на его место устанавливают новое устройство.

    Однако важно учесть некоторые нюансы.

    1. Выбирайте качественные автозапчасти, которые стоит приобретать в специализированных магазинах. Желательно проверить их работоспособность на месте.
    2. При замене нового регулятора сохраните исходное положение.Чтобы запомнить это, нанесите маркером или мелом соответствующие отметки.
    3. Не забывайте соблюдать необходимое расстояние между датчиком и синхронизирующим диском. Мы уже сообщали вам о нормальном индикаторе разрыва.
    4. Болты необходимо затягивать с моментом затяжки не более 8-12 нм.
    5. Проверить новый датчик перед вводом в эксплуатацию топливная система ... Неправильно подобранное устройство может привести к ряду других неисправностей, выходу из строя силового агрегата.

    Самостоятельно проверить и поменять датчик положения коленвала на отечественную «десятку» не сложно.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2019 © Все права защищены. Карта сайта
