ВАЗ-2110 блок предохранителей и реле схема: 8 и 16 клапанов

Любая электрическая цепь в любом современном и не очень современном автомобиле обязана быть предохранена от короткого замыкания. ВАЗ-2110 не самая технологичная машина, но прогресс в компоновке элементов электрооборудования всё-таки есть. По сравнению с классическими моделями ВАЗ. Одним из положительных сдвигов в компоновке элементов стало применение комбинированных блоков, в которых сгруппированы плавкие предохранители и реле. На классике все это было разбросано по всему салону и по всей передней панели. Обслуживать и выявлять неисправности реле и предохранителей стало удобнее, чем мы сейчас и займёмся.

Где и какие монтажные блоки находятся в ВАЗ-2110

Впервые такая схема компоновки была реализована в 70-х годах прошлого века на первом переднеприводном тольяттинском автомобиле ВАЗ 2108.

Немного видоизменившись, она перекочевала в ВАЗ-2110. Теперь остаётся узнать, в каком именно из трёх блоков находится нужный нам предохранитель или реле. Все три блока установлены в салоне и это хорошо, поскольку на них не влияет влага и высокая температура (как это было в ВАЗ 2107).

Основной блок открывается нажатием на кнопку. Очень удобно, ничего снимать не надо, как на многих иномарках. Ваз-2110 8 клапанов.

Кроме этого, к каждому из монтажных блоков инженеры обеспечили простой доступ.

Чтобы заменить вышедший из строя элемент, достаточно знать его расположение.

Основной монтажный блок



Схема монтажного блока.

Он установлен слева от водителя в нише передней панели и прикрыт пластиковой крышкой с затвором.

Кнопка открытия блока с предохранителями обозначена стрелочкой. Ручки управления гидрокорректором нет на фото, видимо что-то чинили.

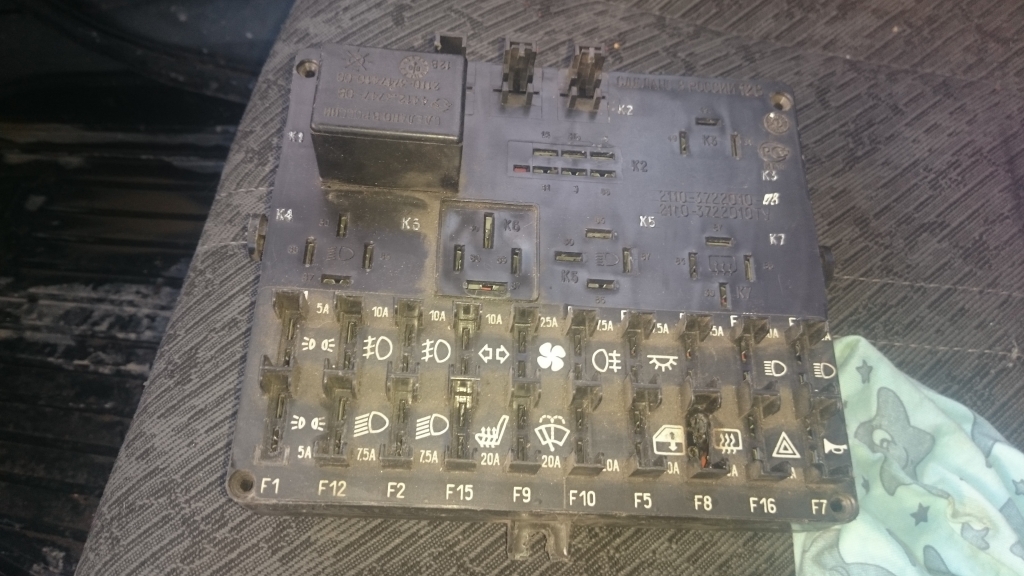

Открываем крышку и видим плату, на которой установлены предохранители F1-F20. Эти плавкие элементы защищают практически все цепи, кроме цепей генератора, зажигания, заряда АКБ и пуска двигателя. Таблица номиналов предохранителей и защищаемых цепей приведена ниже.

Расшифровка основного монтажного блока на ВАЗ-2110

Кроме предохранителей в основном монтажном блоке мы найдём семь или восемь реле. Их количество зависит от модификации автомобиля.

Чаще всего на месте реле К8 бывает пусто, поскольку там устанавливают реле задних противотуманных фонарей.

В остальном каждый из предохранителей выполняет такие функции:

  • К1 — реле включения передней оптики;
  • К2 — реле стеклоочистителей;
  • К3 — прерыватель указателя поворотов, оно же отвечает за работу аварийки;
  • К4 — реле ламп ближнего света;
  • К5 — реле ламп дальнего света;
  • К6 — резервное реле;
  • К7
    — реле включения нити подогрева заднего стекла.

При попытках обнаружения неисправности можно столкнуться с несоответствием цветов проводов на схеме и на автомобиле.

Это связано с тем, что завод вносил определённые коррективы в систему электрооборудования, не считая нужным предупреждать об этом владельцев. Кроме того, таблица предохранителей указывает все возможные цепи, применяемые в максимальной комплектации. Следовательно, предохранители электрического стеклоподъемника и центрального замка есть не во всех десятках.

Консольный дополнительный монтажный блок

Расположение дополнительного блока предохранителей

Второй блок предохранителей и реле находится внутри центральной консоли и прикрыт пластиковой крышкой. Крышка крепится саморезами и находится слева от переднего пассажира.

Схема дополнительного блока предохранителей.

Откручиваем крышку и видим весь дополнительный блок, в котором расположены три 15-Амперных предохранителя и три реле:

  1. Предохранитель модуля зажигания и электронного блока управления двигателем.
  2. Предохранитель, защищающий цепь расходомера воздуха, датчика кислорода, датчика скорости и клапана продувки адсорбера.
  3. Последний предохранитель отвечает за работу электрической части системы питания двигателя — бензонасос, форсунки.
  4. Реле электродвигателя вентилятора.
  5. Реле включения электродвигателя топливного насоса.
  6. Реле системы зажигания.

Изменения в коммутации и компоновке монтажных блоков

Как мы уже говорили, в разное время завод модернизировал систему электрооборудования автомобиля и, естественно, вносил изменения в компоновку монтажных блоков.

Так, в десятках первых лет выпуска предохранитель противотуманок располагался сразу за основным блоком, безо всякой платы, просто болтался на жгуте проводов. Позже его переместили сначала на отдельную плату с левой стороны центральной консоли, а потом в основной монтажный блок.

Как следствие, компоновка блока изменилась. Монтажный блок на 7 реле имеет каталожный номер 2110-3722010-08, блок на 6 реле маркируется 2110-3722010, а самый новый блок получил артикул 2110-3722010-01. Кроме этого, встречаются блоки без ножек реле включения передней оптики К1 (2110-3722010-12), есть блок с ножками, но без реле (ножки соединяются перемычками и чтобы самостоятельно установить реле головного света, перемычки нужно обрезать), в основном же попадаются блоки с ножками под реле без перемычек. Они предполагают либо установку реле К1, либо съёмных перемычек.

Выводы

В любом случае, приступая к поиску неисправности реле или сгоревшего предохранителя, стоит внимательно ознакомиться со схемой и таблицей соответствия номиналов вставок цепям. Пусть предохранители и реле никогда вас не тревожат, стабильных двенадцати вольт вашим системам и приятных путешествий!

Блок предохранителей Ваз 2110 — инжектор, 8 клапанов — Лада мастер

Безопасность в автомобиле — прежде всего. Это касается не только безопасности движения, но и безопасности эксплуатации. Электрооборудование ВАЗ 2110 — не самое заковыристое в мире, но даже самый простой автомобиль требует средств защиты электрических цепей от короткого замыкания.

Сегодня мы разберемся в предохранителях десятки с разными двигателями и коснемся особенностей электрической схемы.

Содержание:

  1. Принцип работы предохранителей
  2. За что отвечают предохранители
  3. Особенности 8 и 16-клапанных двигателей ВАЗ 2110
  4. Цепи, не защищенные предохранителями
  5. Как менять предохранители

Принцип работы предохранителей

Принцип работы электрооборудования ВАЗ 2110 далеко не ушел от прадедовских ВАЗ 2101 — все та же однопроводная схема, где роль минусового провода играет кузов автомобиля. Схема выгодна тем, что позволяет уменьшить количество проводников, однако имеет и свои недостатки. Основной из них в том, что при отсутствии контакта с основной массой на кузов, практически все электрооборудование автомобиля тухнет.

Как бы там ни было, а законы электротехники никто не отменял и при соприкосновении положительно заряженного проводника и отрицательного, без нагрузки, неминуемо возникает короткое замыкание. Оно приводит к выходу из строя электроприборов на борту, перегреву проводников, оплавлению изоляции и может служить причиной пожара. Поэтому и приходится усложнять себе жизнь плавкими предохранителями.

За что отвечают предохранители

Предохранитель в любой электрической цепи необходим для того, чтобы противостоять замыканию. Он в состоянии разомкнуть цепь, при этом его плавкая вставка от температуры нагрева разрушается и такой предохранитель не пригоден к использованию. В электрической схеме ВАЗ 2110 масса электрических цепей, которые разделены на группы в соответствии с рабочей нагрузкой. Каждой труппе цепей соответствует свой номинальный рабочий ток, при превышении которого, предохранитель разрушается и принудительно размыкает цепь.

Также все цепи в электросхеме ВАЗ 2110 условно разделены на основные и вспомогательные. К основным, постоянно действующим, независимо от количества включенных приборов, относят только несколько:

  • цепь системы зажигания;
  • цепь системы питания;
  • звуковой сигнал;
  • габаритные огни, дальний и ближний свет фар;
  • стоп-сигнал.

Практически, все эти цепи постоянно находятся под нагрузкой и, учитывая их жизненную важность, они также разделены на более мелкие цепи, за которые отвечает каждый отдельный предохранитель.

Особенности 8 и 16-клапанных двигателей ВАЗ 2110

Предохранители скомпонованы в блок предохранителей ВАЗ 2110 Инжектор 8 клапанов и инжектор 16 клапанов — фактически идентичные схемы. Блок предохранителей ВАЗ 2110 инжектор 16 клапанов, отличия которого заключаются только в применении иного управляющего модуля (Январь или Bosch), ничем не отличается с виду и цепи, по которым распределены предохранители, идентичны. Отличия только в схеме управления двигателем.

Вместе с предохранителями конструкторам удалось скомпоновать, правда, в нескольких блоках, управляющие реле блока предохранителей для основных потребителей электричества на борту.

Чтобы долго не расписывать предназначение каждого из предохранителей отдельно и нумерацию штекеров, мы представили красноречивую таблицу, в которой обозначены абсолютно все предохранители электрической схемы ВАЗ 2110.

Цепи, не защищенные предохранителями

Однако без защиты остаются некоторые цепи, которые считаются наиболее нагруженными:

  • цепь, проводящая ток от зарядного реле до АКБ;
  • силовой провод пусковой;
  • локальные цепи в самих электроприборах.

Все остальные цепи защищены предохранителями определенного номинала, которому необходимо строго следовать при замене. Предохранители не являются взаимозаменяемыми — для наглядности они имеют разные цвета и каждому из цветов соответствует свой ампераж.

Как менять предохранители

Замена предохранителей необходима в том случае, когда какой-либо прибор теряет работоспособность. В большинстве случаев причину поломки ищут, начиная с предохранителя, а только потом, убедившись, что предохранитель сгорел, занимаются ремонтом цепи или прибора. Менять предохранитель без выяснения причин выхода его из строя запрещается, тем более запрещено заменять предохранитель более высоким по номиналу. Это может привести к выходу из строя всей цепи, прибора или ряда приборов, а также может привести к возгоранию проводки. Тем более недопустимо применение жучков и самодельных устройств, заменяющих предохранитель.

Проверить предохранитель на работоспособность проще простого. Достаточно при помощи бытового мультиметра определить, есть ли напряжение на обеих ножках предохранителя. Если ток не проходит через него, предохранитель сгорел. Также можно проверить предохранитель, вынув его из монтажного блока пластиковым предметом и прозвонив мультиметром.

Таким образом можно быстро выявить неисправность и быстро ее устранить, зная, какой предохранитель за работу какого прибора отвечает. Удачного ремонта и не путайте предохранители!

Схема предохранителей ваз 2110 инжектор 8


Блок предохранителей Ваз 2110 — инжектор, 8 клапанов — Лада мастер

Безопасность в автомобиле — прежде всего. Это касается не только безопасности движения, но и безопасности эксплуатации. Электрооборудование ВАЗ 2110 — не самое заковыристое в мире, но даже самый простой автомобиль требует средств защиты электрических цепей от короткого замыкания. Сегодня мы разберемся в предохранителях десятки с разными двигателями и коснемся особенностей электрической схемы.

Содержание:

  1. Принцип работы предохранителей
  2. За что отвечают предохранители
  3. Особенности 8 и 16-клапанных двигателей ВАЗ 2110
  4. Цепи, не защищенные предохранителями
  5. Как менять предохранители

Принцип работы предохранителей

Принцип работы электрооборудования ВАЗ 2110 далеко не ушел от прадедовских ВАЗ 2101 — все та же однопроводная схема, где роль минусового провода играет кузов автомобиля. Схема выгодна тем, что позволяет уменьшить количество проводников, однако имеет и свои недостатки. Основной из них в том, что при отсутствии контакта с основной массой на кузов, практически все электрооборудование автомобиля тухнет.

Как бы там ни было, а законы электротехники никто не отменял и при соприкосновении положительно заряженного проводника и отрицательного, без нагрузки, неминуемо возникает короткое замыкание. Оно приводит к выходу из строя электроприборов на борту, перегреву проводников, оплавлению изоляции и может служить причиной пожара. Поэтому и приходится усложнять себе жизнь плавкими предохранителями.

За что отвечают предохранители

Предохранитель в любой электрической цепи необходим для того, чтобы противостоять замыканию. Он в состоянии разомкнуть цепь, при этом его плавкая вставка от температуры нагрева разрушается и такой предохранитель не пригоден к использованию. В электрической схеме ВАЗ 2110 масса электрических цепей, которые разделены на группы в соответствии с рабочей нагрузкой. Каждой труппе цепей соответствует свой номинальный рабочий ток, при превышении которого, предохранитель разрушается и принудительно размыкает цепь.

Также все цепи в электросхеме ВАЗ 2110 условно разделены на основные и вспомогательные. К основным, постоянно действующим, независимо от количества включенных приборов, относят только несколько:

  • цепь системы зажигания;
  • цепь системы питания;
  • звуковой сигнал;
  • габаритные огни, дальний и ближний свет фар;
  • стоп-сигнал.

Практически, все эти цепи постоянно находятся под нагрузкой и, учитывая их жизненную важность, они также разделены на более мелкие цепи, за которые отвечает каждый отдельный предохранитель.

Особенности 8 и 16-клапанных двигателей ВАЗ 2110

Предохранители скомпонованы в блок предохранителей ВАЗ 2110 Инжектор 8 клапанов и инжектор 16 клапанов — фактически идентичные схемы. Блок предохранителей ВАЗ 2110 инжектор 16 клапанов, отличия которого заключаются только в применении иного управляющего модуля (Январь или Bosch), ничем не отличается с виду и цепи, по которым распределены предохранители, идентичны. Отличия только в схеме управления двигателем.

Вместе с предохранителями конструкторам удалось скомпоновать, правда, в нескольких блоках, управляющие реле блока предохранителей для основных потребителей электричества на борту.

Чтобы долго не расписывать предназначение каждого из предохранителей отдельно и нумерацию штекеров, мы представили красноречивую таблицу, в которой обозначены абсолютно все предохранители электрической схемы ВАЗ 2110.

Цепи, не защищенные предохранителями

Однако без защиты остаются некоторые цепи, которые считаются наиболее нагруженными:

  • цепь, проводящая ток от зарядного реле до АКБ;
  • силовой провод пусковой;
  • локальные цепи в самих электроприборах.

Все остальные цепи защищены предохранителями определенного номинала, которому необходимо строго следовать при замене. Предохранители не являются взаимозаменяемыми — для наглядности они имеют разные цвета и каждому из цветов соответствует свой ампераж.

Как менять предохранители

Замена предохранителей необходима в том случае, когда какой-либо прибор теряет работоспособность. В большинстве случаев причину поломки ищут, начиная с предохранителя, а только потом, убедившись, что предохранитель сгорел, занимаются ремонтом цепи или прибора. Менять предохранитель без выяснения причин выхода его из строя запрещается, тем более запрещено заменять предохранитель более высоким по номиналу. Это может привести к выходу из строя всей цепи, прибора или ряда приборов, а также может привести к возгоранию проводки. Тем более недопустимо применение жучков и самодельных устройств, заменяющих предохранитель.

Проверить предохранитель на работоспособность проще простого. Достаточно при помощи бытового мультиметра определить, есть ли напряжение на обеих ножках предохранителя. Если ток не проходит через него, предохранитель сгорел. Также можно проверить предохранитель, вынув его из монтажного блока пластиковым предметом и прозвонив мультиметром.

Таким образом можно быстро выявить неисправность и быстро ее устранить, зная, какой предохранитель за работу какого прибора отвечает. Удачного ремонта и не путайте предохранители!

ladamaster.com

Предохранители на ваз 2110 какой за что отвечает

Работа автомобиля всецело зависит от системы плавких вставок. Если в какой-либо системе происходит сбой, то плавкая вставка разрушается. Предупреждая тем самым возгорание проводки.

Как правило, не имея особого опыта разобраться в этой организации довольно затруднительно. И для помощи страждущим составлена данная статья.

Какой предохранитель отвечает за прикуриватель ваз 2110

При неисправности прикуривателя автомобиля ВАЗ 2110. Нужно вскрыть основную панель, которая находится в нижней левой части торпеды. Там находится предохранитель прикуривателя Ваз 2110. Он имеет маркировку F 18 и выдерживает нагрузку до 25А.

Для замены стоит использовать специальный пинцет. Ни в коем случае нельзя доставать элемент пальцами – это может повредить посадочные гнезда.

Какой предохранитель отвечает за стеклоподъемники ваз 2110

В автомобилях с системой электрических стеклоподъемников. Возможно нарушение их работы. При отказе данной системы следует обратить внимание на элемент F5 в основном блоке. Его легко найти так как это практически единственный элемент на 30А. Узел отвечает за приводы всех окон.

Какой предохранитель на прикуриватель ваз 2110

Также узнать какой предохранитель отвечает за прикуриватель ВАЗ 2110 поможет система переносной лампы. В ее схему нередко подключают механизм прикуривателя. Поэтому с появлением проблем данного узла можно проверить эту вставку.

На некоторых моделях предохранитель прикуривателя ВАЗ 2110 может быть под номером F6 и иметь переносимую нагрузку 15 А.

Таким образом за переносную лампу и возможность подкурить сигарету иногда отвечает один элемент.

Какой предохранитель отвечает за магнитолу ваз 2110

Порой запутанная схема проводки является нерешаемой задачей для новичка. Особенно это касается отечественного автопрома, в котором существует большое количество различий. Нередко можно встретить на одной модели машины разных годов выпуска. Зрелище, которое выглядит как один и тот же элемент отвечающий за разные части.

Поэтому магнитола к системе питания часто подключается то на F10 то на F4.

F10 – это резерв который задействуется при поломке. Наши умельцы часто подключают магнитофон к нему.

F4 – отвечает за переднюю правую противотуманную фару. И может питать музыку автомобиля.

Как можно увидеть, вопрос о магнитоле имеет ту же проблему что и вопрос — какой предохранитель отвечает за прикуриватель ваз 2110.

Какой предохранитель на бензонасос на ваз 2110

Чтобы найти корень проблемы выхода из строя бензонасоса нужно приложить немало усилий. Узнать где находится и какой предохранитель на бензонасос на ваз 2110 поможет схема.

Узел располагается во втором вспомогательном блоке в ногах пассажира. Вскрыв его можно увидеть в наличии 3 плавких вставки и 3 реле. Так вот то что нужно находится по середине панели. То есть второй номер с любой стороны.

Какой предохранитель отвечает за прикуриватель на ваз 2110 инжектор

Система подключения ВАЗ 2110 карбюраторного и инжекторного исполнения очень схожа. Для того чтобы понять где корень зла можно открыть книгу по руководству электрикой транспортного средства на вкладке – ВАЗ 2110 какой предохранитель идет на прикуриватель. Или прочитать эту статью.

Предохранитель прикуривателя ВАЗ 2110 под номером F 18 на основной панели. Он ответственен за подачу питания в инжекторной десятке. Он один из самых мощных так как имеет маркировку 25 А.

Какой предохранитель отвечает за габариты ваз 2110

Зависимо от того какая беда приключилась в решении этого нюанса может быть два отдельных элемента.

Если пропали габариты ВАЗ 2110 по правой стороне, то за это отвечает элемент F11. Сила тока в цепи незначительная поэтому его маркировка 5А.

Также при возникновении проблем с габаритами в салоне не будет лишним проверить вставку F1 на 5А.

Какой предохранитель отвечает за стартер на ваз 2110

При проблемах стартера важно знать, что данный узел не предусмотрен конструкцией автомобиля ВАЗ 2110.

Данную функцию выполняет реле установленное в монтажном блоке машины. Найти его можно по номеру R7. И находится узел в панели с правой стороны руля.

Примечательно что некоторые модели оборудованы сразу двумя устройствами. Первое отвечает за разгрузку контактов замка зажигания. А второе за время вращения стартера. Не давая тому запускаться при работающем моторе и не вращаться более 15 секунд.

Располагаются элементы как правило на дополнительной колодке.

Какой предохранитель идет на дворники ваз 2110

При поломке дворников изначально следует вскрыть многострадальный монтажный щиток. На его лицевой стороне располагается виновник 80 % случаев выхода из строя данной системы. Предохранитель под номером F9 и имеющий маркировку по силе тока 20А.

Случаи перегорания этой вставки очень нередкие. Поэтому рекомендуется возить с собой запасные элементы для быстрой замены.

Дополнительно стоит знать, что замена перегоревшего элемента на более мощный категорически запрещена. Также не стоит вставлять в гнездо посторонние предметы (перемычки) которые могут навредить агрегатам или даже привести к пожару проводки.

Ваз 2110 какой предохранитель отвечает за сигнал

Поломки сигнального устройства также имеют место быть в автомобиле ВАЗ 2110. Такая проблема может возникнуть по причине длительного нажатия на клаксон или другой поломке. Обычно проблема сопровождается неисправностью вентиляторов системы охлаждения. На моторах с системой 16 клапанной головки.

Для устранения неисправности следует заменить элемент F7 на 20А. Который расположен в основном отделении.

Горит предохранитель прикуривателя ваз 2110

В случае длительной проблемы перегорания вставки на прикуривателе. Уже не стоит рассказывать какой предохранитель идет на прикуриватель ВАЗ 2110.

В данном случае стоит тщательно осмотреть всю проводку. Обычно проблемы в этой части происходят по вине короткого замыкания, или пробоев изоляции.

Для выяснения обстоятельств нужно подключить провода напрямую, иными словами убрать из сети данный элемент. Если вставка снова перегорит – значит он не причастен к неисправности.

Какой предохранитель отвечает за печку ваз 2110

Печка ВАЗ 2110 также относится к капризным частям автомобиля. При частых вылетах из строя узла нужно обратить свое внимание на F18 расположенный на основной панели блока. И который имеет маркировку 25 А. Дополнительно вставка подает питание на освещение бардачка.

Какой предохранитель отвечает за спидометр ваз 2110

Электронный спидометр является хорошим изобретением. Однако и здесь бывают казусы. Данный элемент системы питания спидометра расположен в основной части монтажной панели и имеет номер F19 с маркировкой 10 А.

Какой предохранитель отвечает за подсветку приборов на ваз 2110

Подсветка приборной доски – важная часть ночного перемещения. При неисправности данной системы нужно осмотреть первый предохранитель монтажного блока. Который скрывается под номером F1 и выдерживает нагрузку до 5 А.

Итог

Тщательно изучив карту расположения элементов. Можно самостоятельно, без посторонней помощи выполнить процедуру замены. И продолжить движение на автомобиле.

vaz-2110.ru

Расшифровка блоков предохранителей ВАЗ 2110

НомерНоминальный ток, AНазначение предохранителя

Блок предохранителей в салоне автомобиля
Монтажный блок реле и предохранителей ВАЗ 2110 расположен с лева от рулевой колонки в панели приборов.
F15Освещение номерного знака
Освещение приборов
Контрольная лампа габаритного света
Освещение багажника
Габаритные огни левой стороны
F27,5Ближний свет — левая фара
F310Дальний свет — левая фара
F410Противотуманные фонари — правая сторона
F530Электростеклоподъемники дверей
F610Переносная лампа
F720Вентилятор системы охлаждения (радиатора) — электродвигатель
F820Обогрев заднего стекла
Реле включения обогрева заднего стекла (контакты)
F920Клапан рециркуляции.
Очистители и омыватели ветрового, заднего стекла и фар.
Реле включения обогрева заднего стекла (катушка)
F1020Резерв
F115Габаритные огни правая сторона
F127,5Ближний свет — правая фара
F1310Дальний свет — правая фара, контрольная лампа включения дальнего света
F1410Левая противотуманная фара
F1520Электрообогрев сидений
Блокировка замка багажника
F1610Аварийная сигнализация
Указатели поворотов (в режиме аварийной сигнализации)
F177,5Освещение салона, индивидуальная подсветка
Подсветка замка зажигания
Часы
F1825Освещение вещевого ящика
Контроллер отопителя
Прикуриватель
F1910Блокировка замков дверей
Реле контроля исправности сто-сигналов и габаритных огней
Указатели поворота с контрольными лампами
Задний ход
Возбуждение генератора
Блок индикации бортовой системы контроля
Панель приборов
Часы
F207. 5Задние противотуманные фонари

www.avtocar.su

Расположение предохранителей и реле ВАЗ 2110 VAZ (2111, 2112)

Расположение реле и предохранителей в монтажном блоке

Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При поисках неисправности рекомендуется просмотреть указанные в таблице «Цепи, защищаемые плавкими предохранителями» цепи, которые защищает данный предохранитель.

Номер предохранителя

Сила тока, А

Защищаемые цепи

F1

5

Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритного света левого борта

F2

7,5

Левая фара (ближний свет)

F3

10

Левая фара (дальний свет)

F4

10

Правая противотуманная фара

F5

30

Электродвигатели стеклоподъемников дверей

F6

15

Переносная лампа

F7

20

Электродвигатель вентилятора системы охлаждения двигателя. Звуковой сигнал

F8

20

Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла

F9

20

Клапан рециркуляции. Очистители и омыватели ветрового стекла и фар. Реле (обмотка) включения обогрева заднего стекла

F10

20

Резервный

F11

5

Лампы габаритного света правого борта

F12

7,5

Правая фара (ближний свет)

F13

10

Правая фара (дальний свет). Контрольная лампа включения дальнего света

F14

10

Левая противотуманная фара

F15

20

Электрообогрев сидений. Блокировка замка багажника

F16

10

Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации

F17

7,5

Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Часы (или маршрутный компьютер)

F18

25

Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель

F19

10

Блокировка замков дверей. Реле контроля исправности ламп стоп-сигнала и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы (или маршрутный компьютер)

F20

7,5

Лампы задних противотуманных фонарей

vaz-rukovodstvo.ru

Схема предохранителей и реле на ВАЗ 2110, 2111, 2112

Здравствуйте, сегодня мы Вам покажем, где располагаются предохранители и реле на ВАЗ 2110, 2111, 2112, а так же, за что каждый из них отвечает. Часто электроприборы на автомобиле выходят из строя, а самой распространенной причиной является сгоревший предохранитель или реле, поэтому сначала поменяйте именно их, а уже потом ищите причину где-то в другом месте.

Если вы хотите безопасно пользоваться смартфоном, находясь за рулем своего автомобиля, то установите на свое устройство Ассистент Дуся для андроид отсюда. Активировать эту программу можно с помощью голосовой команды или жеста на экране смартфона. Кроме того, она имеет множество дополнительных функций, которые могут быть полезными в самых разных ситуациях. При необходимости команды для управления этим приложением можно отправлять даже через Telegram.

Предохранители находятся под рулем слева, прямо под включателем света и габаритов

Блок предохранителей

Обозначение предохранителей:

Блок предохранителей

F1 — 5A — Лампы освещения: приборов, габаритов на приборной панели, номеров, подсветка багажника, левые габариты

F2 — 7,5A — Ближний свет (левая фара)

F3 — 10A — Дальний свет (левая фара)

F4 — 10A — Передняя правая противотуманная фара

F5 — 30A — Электрические двигатели стеклоподъемников дверей

F6 — 15A — Переносная лампа (прикуриватель)

F7 — 20A — Звуковой сигнал, вентилятор радиатора

F8 — 20A — Элемент обогрева заднего стекла

F9 — 20A — Очиститель и омыватель лобового стекла

F10 — 20A — Резервный

F11 — 5A — Лампы габаритного света правой стороны

F12 — 7,5A — Ближний свет (правая фара)

F13 — 10A — Дальний свет (правая фара)

F14 — 10A — Противотуманная фара (левая)

F15 — 20A — Электрический обогрев сидений

F16 — 10A — Поворотники, аварийный сигнал

F17 — 7,5A — Освещение салона, подсветка замка зажигания, стоп сигнал

F18 — 25A — Отопитель салона, подсветка бардачка, прикуриватель

F19 — 10A — Реле контроля исправности ламп стоп-сигнала и габаритного света, блокировка замков дверей.

F20 — 7,5A — Противотуманные задние фары

Дополнительный блок реле находится с левой стороны в ногах пассажира

Дополнительный блок реле и предохранителей

Обозначения реле и предохранителей:

Дополнительный блок реле и предохранителей

1. Модуль зажигания
2. Датчики подогрева, расхода воздуха, скорости
3. Топливные форсунки, насос, реле
4. Вентилятор
5. Бензонасос
6. Зажигание

nazcar.ru

какой БП за что отвечает

Часто причиной неработающих узлов автомобиля является перегоревшее реле или предохранитель. Для восстановления работоспособности нужно найти блок предохранителей ВАЗ 2110 и выполнить замену сгоревших элементов. Статья предоставляет такую информацию: какие предохранители за что отвечают, их расположение, описание, приводится инструкция по замене.

Содержание

Открытьполное содержание

[ Скрыть]

Место расположения, назначение и электросхема

Основной монтажный БП ВАЗ 2110 инжектор 8 клапанов, как и других ВАЗовских «Десяток», расположен чуть ниже рулевого колеса, слева. В нем находятся основные предохранители и реле. Для удобного доступа предназначена специальная кнопка, находящаяся рядом с регулятором фар. При ее нажатии блок опускается вниз. Два дополнительных БП находятся в центре и справа консоли за доской приборов.

Сверху блока реле комплектацией могут быть предусмотрены предохранители, отвечающие за включение дополнительных устройств и приборов в электросеть.

Каждый элемент блока защищает определенные устройства автомобиля от повреждения по причине нестабильной работы бортовой сети.

Электрическая схема соединений

Цвет и номера штекеров проводов

В основном БП находятся реле, каждое имеет свое назначение:

  • К1 – контролирует исправность лампочек, установленных на авто;
  • К2 – отвечает за работоспособность дворников ветрового стекла;
  • K3 – контролирует работу аварийки и повторителя;
  • К4 и К5 – реле для двигателя с инжектором, отвечающие за включение в передних фарах ближнего и дальнего освещенния;
  • К6 – запасное реле для замены перегоревших;
  • К7 – контролирует обогрев стекла сзади.

Под аббревиатурой F1-F20 в схемах обозначаются предохранители. Они защищают электроцепь транспортного средства. Каждый элемент рассчитан на конкретное значение силы тока. Это нужно учитывать при покупке новых элементов. Вышедший из строя элемент заменяется новым или резервным (автор видео — IZO)))LENTA).

Никогда нельзя устанавливать перемычку вместо плавкого предохранителя, это может негативно сказаться на работе связанного с ним устройства и даже вывести его из рабочего состояния.

В таблице указано назначение плавких элементов:

Предохранитель, обозначение (сила тока, А)Защищаемый участок цепи
F1 (5)Лампы освещения приборной панели, фонаря номера, габаритного огня, багажника
F2 (7,5)Лампа ближнего света в левой передней блок-фаре
F3 (10)Лампа дальнего света в левой передней блок-фаре
F4 (10)Правая противотуманка
F5 (30)Электромоторчики подъемников для стекла
F6 (15)Переносная лампа
F7 (20)Сигналка. Электромотор вентилятора охлаждающей системы.
F8 (20)Обогрев заднего стекла
F9 (20)Стеклоочистители ветрового стекла и омыватели фар. Рециркуляционный клапан.
F10 (20)Резервный элемент
F11(5)Габаритный свет справа
F12 (10)Лампочка ближнего света в фаре с правой стороны
F13 (10)Лампочка дальнего света в фаре с правой стороны, контролька включения лампочки
F14 (10)Левая противотуманка
F15 (20)Блокирование замка багажного отделения, обогрев водительского и пассажирских сидений
F16 (10)Контролирует аварийную сигнализацию и поворотники
F17 (7,5)Лампы подсветки индивидуальной, освещения салона и др. Регулировка маршрутного компьютера, часов
F18 (25)Прикуриватель, подает ток на контроллеры отопительной системы, освещение бардачка
F19 (10)Контроль исправности габаритов, ламп стопов, заднего хода, обмотки катушки возбуждения генератора, блокировки замка дверей, комбинации приборов
F20 (75)Задние противотуманки

Чтобы добраться до дополнительного блока, расположенного по центру приборной панели, с правой стороны нужно открутить шурупы на панели и демонтировать пластиковую защитную крышку. В нем находится 6 реле-предохранителей с одинаковой силой тока – 15А.

Элементы дополнительного БП отвечают за

  • 1 — контроллер системы зажигания;
  • 2 — ДМРВ, регулятор кислорода, измеритель скорости транспортного средства;
  • 3 — подачу горючего в насос, форсунки;
  • 4 — вентилятор охлаждающий силовой агрегат;
  • 5 — бензонасос;
  • 6 — систему зажигания.

Существует еще третья панель предохранителей на ВАЗ 2110. На ней находится три реле. Одно связано с контролем работы иммобилайзера. Второе служит для обеспечения работоспособности дополнительного освещения, например, в нем может находиться предохранитель противотуманок, если он отсутствует в основном блоке. Третье — реле центрального замка.

Фотогалерея

Инструкция по снятию и замене БП своими руками

Если возникла необходимость в замене БП, то операция состоит из 2-х этапов: снятия старого блока и установки нового.

Инструменты и материалы

Для проведения операции потребуется набор инструментов, новый БП и знания, где расположен старый. Цена нового блока предохранителей позволяет приобрести БП и установить его самостоятельно.

Этапы

Процедура замены состоит из последовательности действий:

  1. Сначала следует отключить питание автомобиля, сняв отрицательную клемму с аккумуляторной батареи.
  2. Далее находим БП слева от рулевой колонки. Нажав на встроенную кнопку, опускаем крышку вместе с блоком, находящимся на ней.
  3. С помощью крестообразной отвертки выкручиваем саморез, удерживающий защелку, и снимаем ее.
  4. Далее вынимаем БП из крышки и переворачиваем его.
  5. Отсоединив штекер с проводами от БП, демонтируем устройство.
  6. Затем берем новый БП, присоединяем к нему колодку проводов и монтируем на штатное место.
  7. Прикручиваем защелку на место и закрываем крышку.
  8. В последнюю очередь подключаем минусовую клемму на АКБ.

Заключение

При выходе из строя какой-либо системы или узла машины, нужно проверить на исправность соответствующий предохранитель или реле. Если элемент перегорел, его нужно заменить. Для этого нужно знать, как разобрать БП и где именно находится сгоревший элемент.

Сначала нужно найти БП, часто называемый черным ящиком, и нажать на кнопку, чтоб его открыть. В середине находится специальный пинцет для изъятия предохранителей из гнезда. Далее находим сгоревший элемент, например, предохранитель прикуривателя под обозначением F18. Пользуясь пинцетом, вытягиваем вышедший из строя элемент и устанавливаем на его место новый. Аналогично, зная, где находится предохранитель на бензонасос, легко выполнить их замену.

 Загрузка …

Видео «Снятие и установка БП»

Как выполнить замену монтажного блока на ВАЗ 2110, демонстрируется в данном ролике (автор видео — Виктор Куликов).

avtoklema.com

Монтажный блок реле и предохранителей 2110-3722010, реле, схемы

На автомобилях ВАЗ-2110 и их модификациях устанавливаются монтажные блоки реле и предохранителей 2110-3722010. Через монтажный блок провода моторного отсека соединяются с проводами панели приборов и салона автомобиля.

Монтажный блок реле и предохранителей 2110-3722010, устройство, реле и схемы защищаемые предохранителями.

В состав монтажного блока 2110-3722010 входят пять реле 113.3747, одно реле 45.3747, одно реле 49.3747, одно реле 52.3747, два плавких предохранителя с номинальным током 5 Ампер, четыре на 7,5 А, шесть на 10 Ампер, один на 15 А, пять на 20 Ампер и по одному на 25 и 30 Ампер.

Внешний вид монтажного блока 2110-3722010, расположение реле и предохранителей, условные номера выводов в соединительных колодках монтажного блока, цвета присоединяемых к ним проводов.
Электрическая схема соединений монтажного блока реле и предохранителей 2110-3722010.
Электрические цепи защищаемые предохранителями монтажного блока реле и предохранителей 2110-3722010.

№ 1 на 5 А — Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажного отсека. Лампа габаритного света левого борта.
№ 2 на 7,5 А — Левая фара, ближний свет.
№ 3 на 10 А — Левая фара, дальний свет.
№ 4 на 10 А — Правая противотуманная фара.
№ 5 на 30 А — Электродвигатели стеклоподъемников дверей.
№ 6 на 15 А — Переносная лампа.
№ 7 на 20 А — Электродвигатель вентилятора системы охлаждения. Звуковой сигнал.
№ 8 на 20 А — Элемент обогрева заднего стекла.
№ 9 на 20 А — Клапан рециркуляции. Очистители и омыватели ветрового заднего стекла и фар. Обмотка реле включения обогрева заднего стекла.
№ 10 на 20 А — Резервный.
№ 11 на 5 А — Лампы габаритного света правого борта.
№ 12 на 7,5 А — Правая фара, ближний свет.
№ 13 на 10 А — Правая фара, дальний свет.
№ 14 на 10 А — Левая противотуманная фара
№ 15 на 20 А — Электрообогрев сидений. Блокировка замка багажника.
№ 16 на 10 А — Реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации. Контрольная лампа включения аварийной сигнализации.
№ 17 на 7,5 А — Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы сигналов торможения. Часы или маршрутный компьютер.
№ 18 на 25 А — Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
№ 19 на 10 А — Блокировка замков дверей. Реле контроля исправности ламп сигналов торможения и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер.
№ 20 на 7,5 А — Лампы заднего противотуманного света.

Похожие статьи:
  • Автомобильные предохранители и блоки предохранителей 41.3722, 46.3722, габаритный чертеж, размеры, соответствие номинального тока и цвета корпуса предохранителей.
  • Монтажный блок 431.3722М и блок реле и предохранителей М150 на Уаз Патриот, назначение реле и предохранителей блоков.
  • Монтажные блоки реле и предохранителей 23.3722-01М, 36.3722М, 39.3722М, количество реле и предохранителей в блоках.
  • Монтажные блоки реле и предохранителей 40.3722, 43.3722, 52.3722, 53.3722, характеристики, количество реле и предохранителей в блоках.
  • Комплектации двигателей ЗМЗ-409051.10 и ЗМЗ-409052.10 с модернизированной системой охлаждения для УАЗ Патриот, УАЗ Пикап и УАЗ Профи, перечень оригинальных деталей двигателей.
  • Предохранители и выключатель аккумулятора бортовой сети УАЗ-452, назначение, работа и эксплуатация.
Справочник

auto.kombat.com.ua

Блок предохранителей ВАЗ 2110 — устройство и функции

Наверное, каждый обладатель продукции отечественного ВАЗа сталкивался с проблемой нерабочих поворотников. Как правило, страдают этим владельцы старых «Жигулей». Однако, несмотря на большой прогресс и развитие в мире технологий, данная беда не перестала преследовать волжский модельный ряд до сих пор. ВАЗ 2110 — не исключение. И если у вас перестали работать поворотники, не спешите менять лампочку — возможно, все дело в блоке предохранителей. Последние страхуют работу всех электрических приборов в цепи автомобиля. Поэтому при коротком замыкании в первую очередь удар на себя принимает блок предохранителей ВАЗ 2110. И сегодняшняя статья будет посвящена именно этому устройству.

Схема предохранителей ВАЗ 2110

Каждый монтажный блок имеет схему расположения всех деталей внутри. На ней стрелкой или черной полоской указывается, какой предохранитель выполняет ту или иную функцию и где он расположен. Схема есть в каждом руководстве по эксплуатации автомобиля. Блок предохранителей ВАЗ 2110 защищает от короткого замыкания следующие элементы:
  1. Лампа фонарей освещения номерного знака и приборов.
  2. Контрольная лампа габаритных огней.
  3. Левая, правая фара (ближний/дальний свет). Здесь на каждый элемент идет свой предохранитель (в сумме их 4).
  4. Переносная лампа.
  5. Лампы передних и задних противотуманных огней.
  6. Электродвигатели стеклоподъемников и вентилятора системы охлаждения ДВС.
  7. Переносная лампа.
  8. Включение обогрева стекол.
  9. Предохранитель клапана циркуляции.
  10. Реле указателей поворота и «аварийка».
  11. Стоп-сигналы.
  12. Блокировка замков дверей и обмотка генератора.
  13. Бортовой компьютер и подсветка панельной доски.
  14. Контроллер отопителя.
  15. Лампа освещения вещевого ящика.

Это была лишь малая часть того, что защищает блок предохранителей ВАЗ 2110 в случае возникновения короткого замыкания в электронной цепи. Поэтому каждая неисправность фар, габаритных огней и прочих элементов может быть обусловлена выходом из строя данной детали.

Где расположен блок предохранителей ВАЗ 2110?

На всех автомобилях «десятого семейства» данный элемент находится слева от рулевой колонки, в нижней части (см. фото №3). Визуально его невозможно увидеть, поскольку вся площадь прибора закрыта пластиковой крышкой. Под ней скрывается монтажный блок, который автолюбители часто называют «черным ящиком» из-за его характерной конструкции и цвета.

Какой номинальный ток способен пропускать в автомобиле ВАЗ 2110 блок предохранителей?

Примерно 30 Ампер. Однако данное значение может быть разным. Обычно предохранители соответствуют стандарту МЭК(IEC) EN 60127 и ГОСТ Р. Такие детали способны выдержать достаточно высокий ток (до 30 Ампер), который возникает в электронной цепи при замыкании. Плавкие предохранители, соответствующие данному стандарту, могут длительное время держать это напряжение и при этом не плавиться. Однако если это ток свыше 30 А, блок может не выдержать, и все детали в нем сгорят. Такое напряжение они не выдерживают, поскольку температура внутри механизма может достигать нескольких сотен градусов Цельсия.

fb.ru

Распиновка монтажных блоков автомобилей ВАЗ

X1 (Ш1)1Бстеклоподъемники
2Гвыключатель зажигания (кл. 15/2)
3ГПвыключатель зажигания (кл. 15)
4ЖГпереключатель эл.двигателя отопителя
5Рвыключатель зажигания (кл. 30/1)
6КРвыключатель зажигания (кл. 30)
7блокировка дверей
8Пвыключатель зажигания (кл. 50)
X2 (Ш2)1БГпереключатель очистителя заднего стекла
2Гпереключатель указателей поворотов (правый)
3РПвключатель стоп-сигналов
4Бконтрольная лампа целостности ламп
5ПЧвключатель аварийной сигнализации
6ГБдверь левая передняя
7ОБвключатель задних противотуманных огней
834контрольная лампа дальнего света
9
104включатель задних противотуманных огней
11счконтрольная лампа резерва топлива
12ПЧконтрольная лампа уровня топлива
13БЧплафон освещения салона
14КГконтрольная лампа ручного тормоза
15гчпереключатель указателей поворотов (левый)
16эл.двигатель фароочистителя
17
X3 (Ш3)1ждатчик скорости
2чпвключатель аварийной сигнализации
3ГПпереключатель указателей поворотов
4СБконтрольная лампа уровня масла
5Чмасса
6РБконтрольная лампа уровня омывающей жидкости
7РОконтрольная лампа износа тормозных накладок
83 ввключатель фар
9ЖЗпереключатель стеклоочистителя ветрового стекла
10ПГпатрон подключения переносной лампы
11выключатель зажигания (кл. 15)
12РЧвключатель омывателя заднего стекла
13
14жконтрольная лампа противотуманных фар
15
16СГуказатель давления масла
17
18Рпереключатель стеклоочистителя
19СОпереключатель стеклоочистителя
20Спереключатель стеклоочистителя
21ОБвключатель задних противотуманных фар
X4 (Ш4)1ЗПВкл. и контрольная лампа обогрева заднего стекла
2ГБпереключатель света фар (дальний свет)
3Остеклоочиститель
4БЧвключатель наружного освещения
5Креостат освещения приборов
6Раккумулятор
7ЧБпереключатель очистителя и омывателя ветрового стекла
8Околодка Ш4 монтажного блока клемма 3
9СЧвключатель звуковых сигналов
10БПвключатель стоп-сигналов
11Раккумулятор
12СПпереключатель света фар (ближний свет)
13предупредительный свет
14
15
16РГконтрольная лампа уровня тормозной жидкости
17ЗБуказатель температуры охлаждающей жидкости
18КБконтрольная лампа заряда аккумуляторной батареи
19ЖЧвключатель противотуманных фар
20РЗконтрольная лампа уровня охлаждающей жидкости
21Жтахометр
X5 (Ш5)13дальний свет (правый)
2дальний свет (левый)
3СЧближний свет (левый)
4Пстартер (кл. 50)
5ПБэлектровентилятора охлаждения радиатора
6Сближний свет (правый)
X6 (Ш6)1
23включатель света заднего хода
3ГЧуказатель поворота (левый передний)
4
5
6
7
8ЖЧгабаритный огонь (правый передний)
9БЧтерморегулятор электровентилятора
10ЖЧгабаритный огонь (левый передний)
11Гуказатель поворота (правый передний)
12включатель света заднего хода
13РГдатчик уровня тормозной жидкости
X7 (Ш7)1
2ЖГэл.двигатель фароочистителя
3Бэл.двигатель фароочистителя
4
5СБдатчик уровня масла
6СЧзвуковые сигналы
7Сдатчик скорости
8ЗБдатчик температуры охлаждающей жидкости
9КБгенератор (кл. 61)
10Рнасос омывателя ветрового стекла
11БЧвключатель подкапотной лампы
12РБдатчик уровня омывающей жидкости
13РЧтормозные накладки
14
15КПтахометр
16РЗдатчик уровня охлаждающей жидкости
17ЖБреле противотуманных фар
X8 (Ш8)1ЖПреле противотуманных фар
2ЖЧпротивотуманная фара (левая)
3Жпротивотуманная фара (правая)
4ГПкатушка зажигания
5Ргенератор (кл. 30)
6Ргенератор (кл. 30)
7
SРЧреле противотуманных фар
X9 (Ш9)1РЧэл двигатель очиститель заднего стекла
2Гуказатель поворота (правый задний)
3БГэл двигатель очиститель заднего стекла
4ОЧзадние противотуманные огни
5СЧдверь задняя
6ПЧдверь передняя правая
7БЧплафон освещения салона
8КГдатчик ручного тормоза
9БЧкнопки сигнализации открытых дверей
10элементы обогрева заднего стекла
11Сфонарь освещения номерного знака
12ГБдверь передняя левая
13Бплафон освещения салона
14Пстоп-сигналы
15Жгабаритный огонь (правый задний)
163фонарь заднего хода
17ЖЧгабаритный огонь (левый задний)
18ЖГочиститель заднего стекла
19элементы обогрева заднего стекла
X11 (Ш11)1Жнасос
2РЧклапан омыва заднего стекла
3
4Жнасос
5БЧподкапотная лампа
6
7
8КЧподкапотная лампа
9Бэл двигатель стеклоочистителя
10эл.двигатель стеклоочистителя ветрового окна
11
12СОдатчик аварийного давления масла
13
14Рклапан омыва ветрового стекла
15СОэл.двигатель стеклоочистителя
16Сэл двигатель стеклоочистителя
17ЖБэл двигатель стеклоочистителя
18
19

Схема предохранителей ВАЗ-2110

Наиболее востребованной среди отечественных автомобилистов является схема предохранителей ВАЗ-2110, так как машины десятого семейства Тольяттинского автозавода остаются востребованными среди российских водителей. Контролировать работоспособность электрооборудования специалисты начинают с проверки предохранителей. В подобных ситуациях нередко оказывается востребованным блок предохранителей ВАЗ-2110 инжектора 16 клапанов.

Электрическая часть автомобилей Lada

Необходимо учитывать, что схема монтажного блока ВАЗ-2110 – это детально представленное в графическом виде модульное блочное изображение, где имеются изображения элементов электрооборудования автомобиля. В «Десятках» от наибольшего автозавода России конструкторы определили три зоны, где предусмотрен монтаж всевозможных защитных элементов.

Основной задачей установленных предохранителей является защита всей электропроводки и приборов от превышения напряжения. Они отвечают за безопасность большинства работающих систем.

Важно знать, что каждая конкретная плавкая вставка установлена для сохранения в работоспособном состоянии конкретного прибора или узла.

Все установленные защитные элементы разведены в схеме блока предохранителей ВАЗ-2110 по своим ячейкам или гнездам. Такой подход облегчает их замены и диагностику. Имея на руках карту расположения блоков с деталями, легко выявить перегоревшие реле или вставки, чтобы восстановить цепь.

Нужно четко соблюдать правила безопасности и не эксплуатировать автомобиль с неработающими узлами или системами. Это может привести к возникновению аварийных ситуаций. Ограничения, касающиеся эксплуатационных неисправностей, приведены в правилах дорожного движения.

Если не работает реле ближнего света ВАЗ-2110 или отказали дворники, то в таком положении начинать езду не следует, так как эти неисправности нужно предварительно устранить. Когда в машине не срабатывают электростеклоподъемники, то данный факт уже не способен привести к серьезным последствиям.

Деление блоков в автомобиле

Конструкторы вывели основной блок в наиболее доступную для водителя зону. В десятой версии ВАЗ его поставили в левой части автомобиля ближе к рулю. Простотой доступ обеспечивает встроенная кнопка, установленная около регулятора высоты головной оптики.

Имеется также пара запасных областей, скрывающих реле и плавкие вставки. Они вынесены в правую и центральную часть консоли, напротив приборной доски. Еще один предохранитель установлен в дальнем участке. Для доступа к нему нужно открыть основной блок, а за ним будет виднеться монтажный модуль. Чтобы все своевременно менять, рекомендуется иметь в автомобиле распечатанную схему с предохранителями.

Ведь, например, знать, где находится предохранитель печки ВАЗ-2110 необходимо в зимнее время для безопасной езды. С неразогретым или постоянно замерзающим стеклом в морозный день далеко не уедешь. Также стоит уточнить для себя, где находится реле сигнала ВАЗ-2110, чтобы своевременно подавать звуковые сигналы на дороге.

Расположение основного блока

В основной разводке имеются реле и предохранители. Первые отмечены символом К, а вторые – символом F. Разводка релешек следующая:

  • К1 – поддерживает работоспособность лампочек;
  • К2 – используется для работы дворников лобового стекла;
  • К3 – релешка, отвечающая за бесперебойное функционирование поворотников, а также для работы аварийки;
  • К4 и К5 – пара для инжектора, отвечает за работоспособность дальнего/ближнего света;
  • К6 – резервный тип, использующийся при сгорании какого-то основного;
  • К7 – поддерживает в нормальном состоянии обогрев заднего стекла;
  • К8 – включен в схему на случай выхода из строя основных гнезд.

Второй набор

Все отмеченные на схеме элементы от F1 до F20 являются плавкими вставками. Они отличаются максимальным пропускным значением и дифференцируются по цвету.

Важно! Запрещено устанавливать вместо соответствующего установленным изготовителем значениям предохранителя металлическую перемычку, так как это способно привести к выходу из строя основных электрических деталей и узлов.

Дополнительный блок

Он скрыт справа от центральной консоли в салоне, ближе к ногам переднего пассажира. Панелька зафиксирована несколькими саморезами. Достаточно их отвинтить, чтобы проникнуть к схеме.

Все 6 штук имеют 15-амперное значение ока. Согласно маркировке они отвечают за следующие узлы и приборы:

  1. Блок зажигания.
  2. Датчик расхода воздуха, продувка адсорбера, скорость автомобиля.
  3. Работа форсунок и топливного насоса.
  4. Работоспособность электровентилятора.
  5. Функционирование электрического бензонасоса.
  6. Реле зажигания ВАЗ-2110.

За монтажным блоком стоит защита противотуманной оптики. Это последнее, что следовало отметить в статье.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Монтажный блок реле и предохранителей 2110-3722010, реле, схемы

На автомобилях ВАЗ-2110 и их модификациях устанавливаются монтажные блоки реле и предохранителей 2110-3722010. Через монтажный блок провода моторного отсека соединяются с проводами панели приборов и салона автомобиля.

Монтажный блок реле и предохранителей 2110-3722010, устройство, реле и схемы защищаемые предохранителями.

В состав монтажного блока 2110-3722010 входят пять реле 113.3747, одно реле 45.3747, одно реле 49.3747, одно реле 52.3747, два плавких предохранителя с номинальным током 5 Ампер, четыре на 7,5 А, шесть на 10 Ампер, один на 15 А, пять на 20 Ампер и по одному на 25 и 30 Ампер.

Внешний вид монтажного блока 2110-3722010, расположение реле и предохранителей, условные номера выводов в соединительных колодках монтажного блока, цвета присоединяемых к ним проводов.

Электрическая схема соединений монтажного блока реле и предохранителей 2110-3722010.

Электрические цепи защищаемые предохранителями монтажного блока реле и предохранителей 2110-3722010.

№ 1 на 5 А — Лампы фонарей освещения номерного знака. Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажного отсека. Лампа габаритного света левого борта.
№ 2 на 7,5 А — Левая фара, ближний свет.
№ 3 на 10 А — Левая фара, дальний свет.
№ 4 на 10 А — Правая противотуманная фара.
№ 5 на 30 А — Электродвигатели стеклоподъемников дверей.
№ 6 на 15 А — Переносная лампа.
№ 7 на 20 А — Электродвигатель вентилятора системы охлаждения. Звуковой сигнал.
№ 8 на 20 А — Элемент обогрева заднего стекла.
№ 9 на 20 А — Клапан рециркуляции. Очистители и омыватели ветрового заднего стекла и фар. Обмотка реле включения обогрева заднего стекла.
№ 10 на 20 А — Резервный.
№ 11 на 5 А — Лампы габаритного света правого борта.
№ 12 на 7,5 А — Правая фара, ближний свет.
№ 13 на 10 А — Правая фара, дальний свет.
№ 14 на 10 А — Левая противотуманная фара
№ 15 на 20 А — Электрообогрев сидений. Блокировка замка багажника.
№ 16 на 10 А — Реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации. Контрольная лампа включения аварийной сигнализации.
№ 17 на 7,5 А — Лампа освещения салона. Лампа индивидуальной подсветки. Лампа подсветки выключателя зажигания. Лампы сигналов торможения. Часы или маршрутный компьютер.
№ 18 на 25 А — Лампа освещения вещевого ящика. Контроллер отопителя. Прикуриватель.
№ 19 на 10 А — Блокировка замков дверей. Реле контроля исправности ламп сигналов торможения и габаритного света. Указатели поворота с контрольными лампами. Лампы света заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы контроля. Комбинация приборов. Часы или маршрутный компьютер.
№ 20 на 7,5 А — Лампы заднего противотуманного света.

Похожие статьи:

  • Руководство по эксплуатации на Соболь ГАЗ-2217, ГАЗ-22171, ГАЗ-2310, ГАЗ-2752, ГАЗ-23107, ГАЗ-27527 с двигателем Cummins ISF2.8s3129T Евро-3 и Cummins ISF2.8s4129Р Евро-4, 2217-3902010-20 РЭ.
  • Руководство по эксплуатации на Соболь ГАЗ-2217, ГАЗ-2310, ГАЗ-2752 с двигателем УМЗ-4216 Евро-3 и УМЗ-42164 Евро-4, 2217-3902010-10 РЭ.
  • Руководство по эксплуатации на ГАЗель Next, А21R22 и А21R32, A21R22-3902010 РЭ.
  • Руководство по эксплуатации на Газель Классик, ГАЗ-3302, ГАЗ-33023, ГАЗ-330202, ГАЗ-330232, ГАЗ-2705, ГАЗ-3221, ГАЗ-32213, 3302-3902010-10 РЭ.
  • Блоки предохранители и реле ГАЗель Next А21R22 и А21R32 с дизельным двигателем Cummins ISF2.8s4129Р, расположение, номиналы предохранителей и защищаемые цепи.
  • Блоки предохранителей БПР-2, БПР-4 и БПР-13 на Газель Классик ГАЗ-33027, ГАЗ-33023, ГАЗ-27057, ГАЗ-3221, номиналы предохранителей, величины предельной силы тока и защищаемые цепи.
Справочник

Блоки монтажный ВАЗ

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Блок монтажный ВАЗ-2105 Н/О АВАР
модели группы
ВАЗ-2105 Блок монтажный посмотреть

Код товара: 012128

Блок монтажный ВАЗ-2105 Н/О АВАР

Артикул: 2105-3722010-02 Производитель АВАР ОАО г.Псков 402.3722

МКАД 3 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 3 шт.

3 100 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 458840

Блок монтажный ВАЗ-2105-07 АВАР

Артикул: 2105-3722010-32 Производитель АВАР ОАО г.Псков 405.3722

МКАД 2 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 2 шт.

3 500 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 012893

Блок монтажный ВАЗ-2107 Н/О АВАР

Артикул: 2105-3722010-22 Производитель АВАР ОАО г.Псков 404.3722

МКАД 4 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 4 шт.

3 300 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Блок монтажный ВАЗ-2108 ТОЧМАШ
модели группы
ВАЗ-2108 Блок монтажный посмотреть
ВАЗ-2109 Блок монтажный посмотреть
ВАЗ-21099 Блок монтажный посмотреть
ВАЗ-2108 Блок монтажный посмотреть
ВАЗ-2109 Блок монтажный посмотреть

Код товара: 000159

Блок монтажный ВАЗ-2108 ТОЧМАШ

Артикул: 2108-3722020 Производитель Точмаш 172.3722-01

МКАД 0 шт. ОСТШ 0 шт. ЛЕСК 3 шт. Интернет 0 шт.

5 100 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

Интернет: нет в наличии

Код товара: 000160

Блок монтажный ВАЗ-21083 АВАР

Артикул: 21083-3722020-10 Производитель АВАР ОАО г.Псков 173.3722-01M

МКАД 3 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 3 шт.

4 600 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 004308

Блок монтажный ВАЗ-21083 Н/О АВАР

Артикул: 2115-3722010-40 Производитель АВАР ОАО г.Псков 36.3722-07М

МКАД 4 шт. ОСТШ 2 шт. ЛЕСК 1 шт. Интернет 4 шт.

3 900 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 004656

Блок монтажный ВАЗ-2110 с реле контроля ламп АВАР

Артикул: 2110-3722010-02 Производитель АВАР ОАО г.Псков 391.3722М

МКАД 1 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 1 шт.

3 260 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 102816

Блок монтажный ВАЗ-2110,2123 без реле контроля ламп АВАР ОАО г.Псков

Артикул: 2123-3722010-12 Производитель АВАР ОАО г.Псков 392.3722М

МКАД 1 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 1 шт.

2 900 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

вентилятор охлаждения не включается. Возможные причины неисправности

Вентилятор в системе охлаждения любого автомобиля выполняет важную функцию. Являясь одним из важных компонентов, он обеспечивает охлаждение радиатора, через который проходит антифриз. Обычно он должен включаться при повышении температуры антифриза до 100-107 ° С. Однако бывают случаи, когда на автомобилях ВАЗ-2110 с инжектором не включается вентилятор охлаждения, что приводит к нежелательным последствиям.


Обычно вся система для инжекторных двигателей работает в автоматическом режиме, но что делать, если один из ее элементов отказывается выполнять свои функции? Вентилятор больше не включается или даже работает без отдыха, датчик дает неверную информацию и так далее.Следует немедленно искать причину неисправности и сразу же устранять ее.

Важная функциональность

Для эффективной работы ДВС необходимо поддерживать определенный температурный режим. Эта задача призвана обеспечить систему охлаждения, которая иногда дает сбои. В этом случае не избежать перегрева двигателя, что приводит к выходу из строя прокладки ГБЦ и деталей ЦПГ.

Чтобы понять, почему не включается вентилятор охлаждения на автомобиле ВАЗ-2110 с инжектором, нужно знать, как он работает.В хорошем состоянии поддерживается оптимальная температура антифриза в двигателе, что предотвращает закипание. Если постоянно игнорировать поломку какого-либо элемента, то на неопределенный срок потребуется капитальный ремонт. А это уже сулит немалые затраты, но этого можно избежать!


В большинстве случаев причиной той или иной неисправности двигателя является его перегрев. Температура в цилиндрах после сжигания топливовоздушной смеси достигает 2000 ° С. При этом образуется огромное количество тепла, которое, если его не убрать, отрицательно сказывается на некоторых важных деталях.Ведь, как известно, сильный нагрев приводит к значительной деформации предметов.

Система охлаждения

Обычно система охлаждения любого автомобиля состоит из следующих элементов:

  • радиатор;
  • Рубашка охлаждения BC;
  • термостат;
  • патрубки и шланги соединительные;
  • центробежный насос;
  • электровентилятор.

А если выходит из строя какое-то устройство, то на автомобиле ВАЗ-2110 с инжектором не включается вентилятор охлаждения.


Для правильной работы всей системы необходим каждый элемент, но вентилятор остается одним из важных компонентов. Его задача — охлаждение радиатора и, соответственно, проходящей через него жидкости при необходимости. Если он перестает включаться, это влияет на производительность всей системы.

Как подключен вентилятор?

В зависимости от типа двигателя работа вентилятора регулируется различными способами. Если двигатель имеет карбюратор, термобиметаллический датчик TM-108, расположенный на корпусе радиатора, контролирует работу устройства (если смотреть по ходу движения, он находится с левой стороны).На многих автомобилях ВАЗ датчик срабатывает на максимальную температуру антифриза (107 ° С). При таком значении датчик сразу отправляет управляющий сигнал на реле вентилятора, и оно начинает свою работу. Но что делать, если на ВАЗ-2110 с инжектором не включается вентилятор охлаждения?


На автомобилях ВАЗ-2110, оснащенных инжекторными силовыми установками, работа вентилятора контролируется контроллером, но датчик тоже присутствует. Он находится рядом с термостатом. Когда антифриз достигает максимальной температуры, датчик посылает сигнал компьютеру, и он уже использует вентилятор с помощью импульса на своем реле.

Последствия перегрева двигателя

Люди и автомобили чем-то похожи друг на друга. Самый здоровый человек, находясь под палящим солнцем и без головного убора, рискует получить ощутимый удар, который сбивает его с ног. Машина, конечно, сильнее человека, но и у нее есть свой предел.


Когда температура двигателя превышает норму, начинается деструктивный процесс.

Прежде чем разбираться, почему не включается вентилятор охлаждения на ВАЗ-2110 с инжектором, необходимо узнать о последствиях перегрева.Причем его степень зависит от стадии:

  • слабая степень;
  • средняя степень;
  • сильная степень.

Слабый перегрев двигателя (не более 5-10 минут) не представляет никакой угрозы, так как любой опытный водитель быстро отреагирует на ситуацию и выключит двигатель. Худшее, что может случиться, — это плавление поршней, но у большинства современных автомобилей не будет проблем из-за небольшого перегрева.

Средний перегрев (более 20 минут) уже оказывает существенное влияние на двигатель.Примерный перечень возможных неисправностей:

  • кривизна ГБЦ;
  • появление трещин в ГБЦ;
  • прогорание прокладок ГБЦ;
  • разрушение межпозвонковых перегородок;
  • прохождение масла через сальники.

Однако это не самое страшное, что может случиться.

Сильный перегрев представляет реальную угрозу для двигателя. И речь не о том, что вентилятор охлаждения ВАЗ-2110 с инжектором не включается, а о гораздо более серьезных вещах.Повреждены все детали двигателя, иногда возможен даже взрыв. Но случается это нечасто, поскольку машина сама себя защищает: у каждой детали своя скорость разрушения, и по этой причине двигатель просто заглушен.


Деструктивная волна начинает свое движение от камер сгорания и постепенно поражает все детали двигателя:

  • Они начинают плавиться и сжигать поршни.
  • Расплавленные части алюминиевых поршней касаются стенок цилиндров, что очень затрудняет ход поршня, что приводит к их дальнейшему разрушению.
  • Если двигатель продолжает работать, то масло уже начинает терять свои смазочные свойства.
  • Из-за перегрева масла все трущиеся детали начинают разрушаться.
  • Начинается плавление шатуна и коренных подшипников.
  • Под действием поршней коленчатый вал распадается на две части.

В итоге поршень пробивает какую-то стенку блока, а значит, двигатель полностью разрушается. На этом фоне проблема того, почему не включается вентилятор охлаждения ВАЗ-2110 с инжектором на 16 клапанов, — сущая мелочь.

Устранение неисправностей

Многих проблем можно избежать, если вовремя устранить все выявленные неисправности системы охлаждения двигателя. Вроде бы отследить перегрев датчиком несложно, но в реальности водители не всегда обращают на это внимание. А в старых автомобилях вообще нет сигнализации при возникновении этой проблемы.

Поэтому всегда нужно помнить о косвенных признаках перегрева. И первая из них — неработающая печка, что может свидетельствовать о закипании теплоносителя.В этом случае из-за паров антифриза в системе создается воздушная пробка, через которую жидкость не попадает в печку.


Кроме того, перегретый двигатель начнет детонировать и издавать громкие стуки при нажатии на педаль акселератора. Стенки камеры сгорания начинают расширяться, что приводит к увеличению зазора. Дальнейшее движение автомобиля неминуемо приведет к значительной потере мощности и увеличению стука металла.

Если не включается вентилятор охлаждения ВАЗ-2110 с форсункой, причины следует искать в элементах системы охлаждения, проверяя:

  • предохранитель;
  • реле;
  • мотор вентилятора;
  • предохранительный клапан заглушки расширительного бачка;
  • датчик.

Если причина до сих пор не ясна, следует обратить внимание на целостность проводки, обычно все указывает на нее. Для этого вам понадобится тестер. После того, как оборванный провод будет найден и заменен, вентилятор возвращается в рабочее состояние. Если вы столкнулись с трудностями при диагностике проводки, следует обратиться к специалисту.

Предохранитель, двигатель и реле

Найдите причину перегрева, начиная с проверки предохранителя и реле вентилятора. Первый из них находится в монтажном блоке моторного отсека.Там он обозначен как F7 (20A). Его нужно достать и визуально оценить целостность или воспользоваться мультиметром.

В большинстве случаев вентилятор охлаждения ВАЗ-2110 (инжектор, 8 клапанов) не включается именно по неисправности предохранителя, так как не проходит управляющий сигнал. Необходимо вытащить его и визуально оценить целостность или воспользоваться мультиметром. При необходимости замените немедленно, иначе стоит поискать причину в другом месте. А в перерывах стоит проверить сам вентилятор.Для этого отсоедините разъем вентилятора и подключите мотор к АКБ напрямую проводами, не забывая полярность.


Если привод в порядке, то стоит сходить в салон, так как именно здесь находится реле. Более точное его расположение — это еще один монтажный блок с левой стороны относительно ног переднего пассажира. Из трех реле нужно то, что слева. Для проведения теста необходимо заменить старое реле другим. После этого заводите машину и ждите прогрева до максимальной температуры, при этом наблюдая за вентилятором.Если результата нет, поиск продолжается.

Расширительный бачок

Если не включается вентилятор охлаждения ВАЗ-2110 с форсункой, он еще может ждать ремонта, так как все дело может быть в клапане крышки расширительного бачка. Вода, входящая в состав антифриза, как известно, кипит при 100 ° C при нормальном атмосферном давлении. По этой причине в системе охлаждения поддерживается более высокий уровень давления, а затем жидкость начинает закипать при 107 ° C, как раз датчик реагирует на это значение.

При выходе клапана из строя давление равно атмосферному, и жидкость закипает при 100 ° C вместо 107 ° C, что датчик не «видит», хотя вся система работает. Проверить состояние крышки можно только визуально, но вряд ли вы сможете точно оценить ее состояние в своем гараже. Поэтому при подозрении на неисправность старую крышку лучше сразу заменить на новую.

Датчик

Интернет сегодня может оказать существенную помощь.На некоторых форумах можно встретить вопросы владельцев, почему не включается вентилятор охлаждения ВАЗ-2110 с инжектором. При этом несколько человек, которые в основном относятся к сенсору, обсуждают причины и фото.


Для проверки запустите двигатель и подождите, пока охлаждающая жидкость не достигнет рабочей температуры. После этого нужно отсоединить разъем датчика, контроллер обнаружит обрыв цепи и переведет вентилятор в аварийный режим. Если работает, то причина кроется в датчике.Стоит заменить и еще раз проверить на надежность.

Постоянная работа вентилятора

Такое явление, хотя и редко, встречается. Причины продолжительной работы вентилятора в этом случае могут быть в реле, находящемся в замкнутом состоянии или в разомкнутой цепи устройства. Чтобы исправить поломку, достаточно заменить неисправный элемент.

Как видите, можно самостоятельно провести диагностику и определить, почему не включается вентилятор охлаждения на ВАЗ-2110 с инжектором.Неисправность легко обнаружить при проверке каждого элемента, но могут возникнуть сложности. В этом случае стоит обратиться к специалистам или начать все сначала. Окончательный выбор всегда остается за автовладельцем.

Как удалить воздух из системы охлаждения ВАЗ 2110. Система охлаждения

Сегодня мы рассмотрим все элементы, составляющие контур охлаждения ВАЗ 2106, а самое главное научимся замене охлаждающей жидкости, термостата и водяного насоса.На самой первой фотографии видны все элементы системы, по ней теперь будет строиться вся история. Также будет рассказано, как заменить охлаждающую жидкость в системе, а также как избавиться от воздушных пробок.

Схема


Сколько антифриза

По количеству тут все просто — по инструкции нужно 9,85 л, значит, мы покупаем 10 л охлаждающей жидкости.Когда я шел, я всегда брал с собой запасы, чтобы пополнять запасы в пути. Кстати, если система охлаждения загрязнена, то ее следует промыть водой или специальными средствами. Процедура промывки такая же, как и при замене жидкости — сливаем, заливаем и разбавляем, запускаем двигатель на несколько минут и сливаем. И так несколько раз, пока не увидите, что из радиатора и блока двигателя течет чистая вода.

Воздушный шлюз

Перейдем непосредственно к сути статьи.Удалить воздушную пробку можно тремя способами. Считаю их основными и наиболее доступными. Они основаны на том факте, что воздух легче воды и поэтому собирается в самой высокой точке. Оттуда мы удалим его. Оговорюсь предварительно, что при выполнении работ кран отопителя должен быть полностью открыт (на максимально горячий воздух). Итак, описание первого способа. Подходит для автомобилей, у которых есть возможность отсоединения шланга подогрева дроссельной заслонки или карбюратора (на большинстве автомобилей ВАЗ).Поскольку дроссельная заслонка (карбюратор) является наивысшей точкой в ​​системе охлаждения двигателя, это место является наиболее подходящим для удаления воздуха из системы. Порядок действий следующий. Сначала снимите все защитные кожухи и другие элементы, препятствующие доступу. Затем откручиваем хомут отопительного шланга, снимаем шланг с штуцера. Откручиваем пробку на расширительном бачке и дуем в нее ртом до тех пор, пока антифриз не потечет из дроссельного узла или патрубка. Как только из штуцера или шланга потечет жидкость, быстро верните шланг на место и скрутите все обратно.Эти действия позволяют снять воздушную пробку почти на 100%. Перейдем ко второму способу.

Второй способ аналогичен предыдущему, только не требует продувки в бак. Как и в предыдущем варианте, снять все защиты, прогреть двигатель до рабочей температуры, заклинило. Не откручивая крышку расширительного бачка, снимаем шланг с нагревательного штуцера дроссельного узла. Как только вытечет охлаждающая жидкость, ставим на место шланг и собираем все обратно.

Если не сработало с первого раза, установите шланг на место, открутите крышку бака, закрутите ее и повторите операцию. Как правило, удаление воздушной пробки таким способом получается с первого раза. Не забывайте о мерах безопасности. Охлаждающая жидкость имеет температуру около 90 градусов и находится под давлением, поэтому будьте осторожны и защищайте руки от ожогов любым способом (я надел две перчатки: первая HB, а сверху резина). Перейдем к третьему способу.

Сейчас я расскажу, как снять шлюз без разборки системы.Сразу оговорюсь, что этот способ менее эффективен, чем два предыдущих, но он проще. Суть его в следующем. Необходимо загнать машину в гору, чтобы верхняя крышка радиатора стала наивысшей точкой в ​​системе охлаждения. Снимаем крышку расширительного бачка (если есть, то радиатор), запускаем двигатель и прогреваем до рабочей температуры. Антифриз из бачка должен начать поступать в систему, его нужно долить до необходимого уровня. Чтобы увеличить поток жидкости, нужно увеличить обороты двигателя.В этом случае антифриз может улетучиться резко, и его нужно немедленно долить. Продолжаем операцию до тех пор, пока пузыри из обратной линии не перестанут выходить.

Неисправности


Неисправность

Причина

Средство правовой защиты

Утечка жидкости из крана подогревателя.

Заменить кран.

Хомуты ослаблены

Затяните хомуты.

Утечка жидкости через насос.

Заменить насос.

Радиатор поврежден.

Заменить радиатор.

Прокладка в головке блока цилиндров повреждена. (Охлаждающая жидкость попадает в двигатель, иногда при работающем двигателе виден густой белый дым).

Заменить прокладку

Перегрев двигателя.

Утечка жидкости из системы охлаждения.

Устранить неисправность и восстановить уровень жидкости в системе.

Воздушная пробка в системе охлаждения двигателя (может образовываться при замене охлаждающей жидкости или при засасывании воздуха через шланги).

Если есть подсос воздуха, то устраните его, затем при открытии крышки расширительного бачка запустите двигатель и дождитесь, пока из расширительного бачка перестанут выходить пузырьки воздуха, при необходимости долейте охлаждающую жидкость.

Поверхность радиатора загрязнена.

Очистите радиатор.

Неисправен радиатор.

Заменить радиатор.

Неисправен термостат.

Заменить термостат.

Насос неисправен.

Заменить насос.

Способ полоскания

Как промыть СОД?

Вода.
Вода с уксусом и кислотой.
Специальная жидкость для промывки системы охлаждения.

Промывка системы охлаждения водой

Хотя вы можете промывать систему водой, я настоятельно не рекомендую этого делать. Как я уже сказал, он содержит большое количество примесей и солей, образующих накипь. Если другого выхода нет, то используйте хотя бы дистиллированную воду. Система охлаждения промывается дистиллированной водой следующим образом:

Налейте воду в SOD.

Запустите двигатель и дайте ему поработать около получаса.

Затем остановите двигатель и слейте воду из системы. Повторяйте процедуру до тех пор, пока ваша промывочная жидкость не станет такой же, как перед промывкой. К недостаткам метода можно отнести: образование накипи, невысокий КПД (кипящая вода не способна растворяться и смывать накипь и другие отложения).

Промывка системы охлаждения водой, кислотой и уксусом

Вода с уксусом и кислотой немного лучше, чем просто вода, потому что благодаря кислотам можно смыть накипь и частично очистить систему охлаждения.Чтобы промыть таким способом систему, приготовьте: каустическую соду, молочную кислоту и уксус. Кислота добавляется аккуратно и понемногу, переборщив, можно попрощаться с пластиковыми и резиновыми частями системы охлаждения. Для полного удаления накипи и грязи требуется 5-10 часов, в течение которых необходимо периодически прогревать двигатель до рабочей температуры. В конце сливается вся жидкость и сливается дистиллят, который используется для окончательной промывки системы охлаждения.

Промывка SOD специальными химикатами

Специалист. средства — самый эффективный и дорогой вариант. Однако за эффективность такой процедуры стоит переплатить. Чистящие средства содержат специальные чистящие средства, активно удаляющие накипь, жир, органические вещества и т. Д.

Промывочные специальные средства делятся на четыре типа: кислотные, щелочные, двухкомпонентные, нейтрального типа.

Кислота и щелочь считаются наименее популярными, и найти их в неразбавленном виде практически невозможно.Это связано с их агрессивным воздействием на всю систему охлаждения, в основном пластмассовые и резиновые изделия.

Двухкомпонентные продукты очень популярны и востребованы. Их двухкомпонентный раствор щелочи и кислоты хорошо справляется со своей задачей. Каждый из компонентов заливается в радиатор по очереди.

В составе нейтральных чистящих средств для системы охлаждения нет агрессивных веществ, таких как кислоты или щелочи, и они используются исключительно в профилактических целях.

Как проветрить

Давайте рассмотрим основные и наиболее эффективные способы решения проблемы.

Метод № 1. Действуйте в следующей последовательности:

Снимите пластиковый кожух, установленный на двигателе. Для этого необходимо будет открутить крышку маслозаливного отверстия. После этого снимите крышку (как только крышка была снята, крышку можно вернуть на место, чтобы грязь и пыль не попадали внутрь блока питания).

Найдите трубы, которые отвечают за нагрев дроссельной заслонки. (см. Очистка дроссельной заслонки) Выберите любую и снимите ее. Открутите крышку отверстия расширительного бачка, в котором находится антифриз, и закройте отверстие чистой тряпкой.

Удар внутри бака. Таким образом создается давление, которое выдавливает воздух. Как только охлаждающая жидкость вышла из патрубка, вы успешно избавились от воздуха.

Заменить трубку (чем раньше, тем лучше).В противном случае вы можете снова поймать порцию воздуха.

Способ №2. Этот вариант намного проще и никуда дуть не нужно. Удалите воздух следующим образом:

Прогреть двигатель 10-15 минут, затем выключить;

крышка расширительного бачка остается скрученной;

также (как и в предыдущем способе) снимите одну из форсунок на дроссельном узле;

дождитесь выхода охлаждающей жидкости.

Как только это произойдет, немедленно верните трубку на место и плотно закрепите зажимом.

При выполнении этой операции будьте очень осторожны, так как температура антифриза (антифриза) может достигать 80-90 градусов Цельсия.

Способ № 3. Нельзя не упомянуть еще один простой, но очень эффективный способ избавления от воздушности в системе охлаждения.

Действуйте так:

Найдите крутые горки и встаньте на них так, чтобы передняя часть машины была наивысшей точкой;

поставить автомобиль на ручной тормоз и поставить колесные опоры для предотвращения случайного откатывания;

выкручиваем заглушки с радиатора и расширительного бачка;

завести машину и дать прогреться 10-15 минут;

периодически нажимайте педаль акселератора и при необходимости доливайте охлаждающую жидкость в бачок.

Доливайте до тех пор, пока не появятся пузырьки. Только в этом случае работа может считаться завершенной.

Замена форсунок

ПОРЯДОК ВЫПОЛНЕНИЯ

Если в результате проверки, выполненной в соответствии с рекомендациями, приведенными в главе «Текущий уход и техническое обслуживание», вы обнаружите повреждение любого шланга, его необходимо заменить.

Слить жидкость из системы охлаждения (см. Главу Текущий уход и обслуживание). Если вы не собираетесь добавлять новую жидкость в систему, сохраните слитую жидкость для дальнейшего использования.

С помощью плоскогубцев сожмите зажимы стандартных зажимов (или отверткой ослабьте винты зажимов винтового типа — если они установлены). Отодвиньте зажимы в сторону. Осторожно снимите шланг с штуцеров. Новые шланги снять намного легче, чем старые.

Если шланг не выходит из ниппеля, попробуйте его повернуть. Не повредите фитинги, пытаясь снять шланг. Поломка может привести к дорогостоящему ремонту. Учтите, что трубы радиатора довольно хрупкие, поэтому не прилагайте слишком больших усилий при снятии с них шлангов.Если шланг все равно не оторвался, отрежьте его, затем отрежьте оставшийся на трубе кусок вдоль и удалите. Стоимость нового шланга несопоставима со стоимостью нового радиатора. Убедитесь, что вы можете купить новый, прежде чем разрезать шланг.

При установке нового шланга сначала установите на него хомуты, затем установите шланг на фитинги. Если изначально были установлены хомуты затяжного типа, замените их винтовыми хомутами. Чтобы облегчить установку жестких шлангов, смочите внутренние поверхности их концов мыльной водой или нагрейте в горячей воде (не погружайте шланг в кипящую воду — он может расслоиться).

После установки шланга на трубы убедитесь, что он правильно проложен в моторном отсеке. Поместите зажимы на концы шланга, проводя их над развальцованными трубами, и затяните их.

Заполните систему охлаждения (см. Раздел Текущий уход и обслуживание головки).

Запустите двигатель и убедитесь в отсутствии утечек охлаждающей жидкости из обслуживаемого агрегата.

Со временем в системе охлаждения двигателя образуются различные отложения, что является следствием использования некачественных охлаждающих жидкостей (охлаждающих жидкостей).Это приводит к загрязнению каналов и в целом к ​​нарушению циркуляции жидкости во всей системе охлаждения. В результате двигатель начинает греться, печка не греется и т. Д. Этот фотоотчет о самопромывании системы охлаждения на автомобилях ВАЗ 2110-2111-2112

Для очистки системы охлаждения необходимо слить жидкость и залить дистиллированной водой со специальной присадкой, например Hi-Gear.

Затем дайте двигателю поработать некоторое время и слейте воду вместе с грязью и отложениями.

К полностью промыть систему охлаждения двигателя , необходимо:

  • Промыть радиатор … Для этого слить жидкость из системы охлаждения, затем отсоединить шланги от основания и верхнего бачка радиатора. Вставьте садовый шланг в верхний патрубок радиатора и пропустите воду через радиатор, пока вода не пойдет чистой из патрубка в основании радиатора.
  • Промойте двигатель … Вставьте садовый шланг в выпускное отверстие термостата и пропустите воду через двигатель, пока вода не будет выходить чистой из нижнего шланга.
  • Промыть радиатор отопителя … Открыть кран отопителя и отсоединить шланги от отопителя. Подсоедините шланг к одному из штуцеров и промойте струей чистой воды, пока вода не выйдет из другого штуцера чистой.

А теперь о том, как правильно сделать слить и долить охлаждающую жидкость в двигатель ВАЗ 2110-2111-2112

WARNING
Заменяйте охлаждающую жидкость только при холодном двигателе.
Охлаждающая жидкость токсична, поэтому будьте осторожны при обращении с ней.
При запуске двигателя крышка расширительного бачка должна быть закрыта.

Устанавливаем машину на горизонтальную поверхность, желательно, чтобы передняя часть была немного выше задней.
Отсоединение массы от аккумулятора
(На двигателях ВАЗ-2110, -2112 заглушка на блоке цилиндров легко доступна, а на двигателе ВАЗ-2111 для доступа к ней необходимо снять модуль зажигания.)

Теперь приступим к сливу охлаждающей жидкости

Открытие крышки расширительного бачка


Установив емкость под двигатель, откручиваем сливную пробку на блоке цилиндров


После того, как жидкость перестанет вытекать, открутите сливную пробку на радиаторе снизу, также предварительно подставив емкость для слива охлаждающей жидкости.


После полного слива охлаждающей жидкости закрутите все пробки.

Чтобы предотвратить образование воздушных пробок при заполнении системы охлаждающей жидкостью (охлаждающая жидкость не полностью заполняет систему), необходимо:

  • Если у вас инжекторный двигатель, то ослабьте затяжку хомута и отсоедините шланг подачи охлаждающей жидкости от штуцера обогрева дроссельной заслонки.
  • Если двигатель карбюраторный, отсоедините шланг от штуцера подогрева карбюратора.

Начинаем заливать систему охлаждения двигателя через расширительный бачок до тех пор, пока его уровень не установится у верхнего края монтажного ремня расширительного бачка. Установите на место крышку расширительного бачка.

Подсоедините шланг обратно к ниппелю обогрева дроссельной заслонки или карбюратора (в зависимости от модели двигателя). Установите на место модуль зажигания и отрицательный провод аккумуляторной батареи.




Запустите двигатель и дайте ему прогреться до рабочей температуры (перед включением вентилятора).Затем остановите двигатель, проверьте уровень охлаждающей жидкости и, при необходимости, долейте до того же уровня.

ПРЕДУПРЕЖДЕНИЕ

При работающем двигателе наблюдайте за температурой охлаждающей жидкости по манометру. Если стрелка переместилась в красную зону, а вентилятор не включается, включите ТЭН и проверьте поток воздуха через него:

  • — Если воздух теплый / горячий, скорее всего неисправен вентилятор.
  • — если холодно, то причина в воздушной пробке в системе охлаждения двигателя.

Избавляемся от воздушной пробки в системе охлаждения ВАЗ 2110-2111-2112

Снимите воздушную пробку , вы можете загнать передние колеса на холм и дать двигателю поработать на средних оборотах пару минут.Если это не поможет, воспользуйтесь следующей инструкцией:

  • Отсоедините от пульта (дроссельной заслонки) патрубок, идущий на обратку.
  • Заполнить бачок охлаждающей жидкости.
  • Охлаждающая жидкость должна стекать из штуцера дистанционного управления (патрубок дроссельной заслонки). Если вы запустили, то сразу переходите к шагу 6. ​​
  • Запускаем и закрываем шланг пальцем.
  • Ждем пока потечет охлаждающая жидкость от пульта.
  • Закройте штуцер, когда охлаждающая жидкость закончится, и удерживайте, пока охлаждающая жидкость не выйдет из шланга.
  • По ходу работы снова надеваем трубу (закручиваем).
  • Прогреваем ДВС до рабочих температур и проверяем печку на ХХ.
  • Если дует горячий воздух, то все; если тепло, то возвращаемся на 1.
  • Долить охлаждающую жидкость до нормального уровня.

Для начала разберемся: зачем нужна замена охлаждающей жидкости на ВАЗ 2110, если постоянно следить за ее уровнем и регулярно доливать до отметки на расширительном бачке. Но не все так просто.Важно знать, что антифриз после длительной эксплуатации в системе охлаждения меняет свои свойства. Если летом это не критично, то зимой может замерзнуть и сломаться и радиатор, и блок цилиндров. Длительной эксплуатацией теплоносителя считается более 70 тысяч километров или 4-5 лет эксплуатации. Итак, приступим.

1. Заменять антифриз лучше всего на эстакаде или яме, предназначенной для ремонта, чтобы был свободный доступ к днищу.Но если такой возможности нет, то устанавливаем машину на ровную поверхность. Если участок имеет уклон, то ставим машину так, чтобы уклон был обратным.
2. Отсоедините провод от клеммы аккумулятора.
3. Перед началом замены антифриза убедитесь, что двигатель достаточно остыл.
4. Чтобы добраться до сливного отверстия на блоке цилиндров модели 2111, снимите модуль зажигания вместе с кронштейном (рис. 1).


6. Установите емкость для слива охлаждающей жидкости под блоком цилиндров и открутите сливную пробку на блоке цилиндров.После того, как антифриз полностью слился, протираем блок цилиндров от остатков антифриза (рис. 3).


7. Далее устанавливаем сливной бачок под радиатор охлаждения. Откручиваем сливную пробку на радиаторе и ждем, пока тосол полностью не выйдет из системы охлаждения (рис. 4).


8. Если у вас система впрыска, то ослабив и затянув хомут, отсоедините шланг подачи антифриза от нагревательного штуцера дроссельной трубки (рис.5).

Если у вас карбюратор, то отсоедините шланг от штуцера подогрева карбюратора (рис. 6)


Эта процедура необходима для того, чтобы при заполнении охлаждающей жидкостью системы охлаждения из нее выходил воздух и не образовывалась воздушная пробка.
9. Заливаем систему охлаждения, залив антифриз в расширительный бачок, пока его уровень не окажется у верхнего края ремня крепления. Закручиваем пробку расширительного бачка.
Пробка расширительного бачка должна быть затянута плотно, так как при работающем двигателе бак находится под давлением и антифриз может вытекать из-под пробки, а может быть просто оторван (рис.7)

10. Подключаем шланги, в зависимости от модели, к штуцеру подогрева трубы дроссельной заслонки
или карбюратора
11. Повторно устанавливаем модуль зажигания на блок цилиндров 2111.
12. Подключаем провод к клемме АКБ.
13. Далее заводим машину, даем прогреться до рабочей температуры и выключаем. Проверяем уровень охлаждающей жидкости и при необходимости доливаем до уровня

При первом запуске двигателя после замены антифриза на ВАЗ 2110, 2112 необходимо следить за температурой охлаждающей жидкости.Если стрелка указателя температуры переместилась в красную зону, а вентилятор не включился, включите ТЭН и проверьте, сколько воздуха проходит через него. Если он греется, то скорее всего неисправен вентилятор, если холодный, то в системе охлаждения образовалась воздушная пробка.

Как снять воздушную пробку с системы охлаждения ВАЗ 2110, 2112

1. Если машина недавно эксплуатировалась, необходимо дождаться, пока она остынет.
2. Открутите крышку расширительного бачка, только на остывшем двигателе, иначе антифриз под давлением может выплескиваться.
3. Отсоединить шланг подачи охлаждающей жидкости от штуцера подогрева дроссельной заслонки
Патрубок, если у вас форсунка

Или отсоедините шланг от штуцера подогрева карбюратора, если у вас карбюратор

Проблемы с сайтом — далеко не редкость. Чаще всего автовладельцы обращают внимание на имеющиеся неисправности зимой, когда температура за окнами сильно отличается от комфортной. Одна из возможных причин, если в салон автомобиля вместо горячего воздуха подается поток холодного воздуха, это может быть закупорка воздуха в системе отопления.

В этой статье мы рассмотрим причины проветривания печки ВАЗ-2110, и способы вытеснения воздуха из системы отопления автомобиля.

Причины образования воздушной пробки в системе отопления ВАЗ-2110

Воздушная пробка чаще всего появляется в трубках и шлангах системы охлаждения двигателя. Появление засора негативно скажется не только на работе отопителя, но и на работоспособности двигателя автомобиля. Наполненные воздухом шланги теряют пропускную способность, что провоцирует перегрев силового агрегата, закипание теплоносителя c.Если не выбить шлюз, последствия могут быть самыми разными — от поломки радиатора отопителя до перегрева силового агрегата автомобиля.

Причины засора могут быть разными. Иногда недостаточно просто вытеснить воздух из системы, необходимо устранить первопричину проблемы. Одна из самых популярных причин — неправильная замена охлаждающей жидкости. В такой ситуации достаточно просто снять воздушную пробку, а затем следовать инструкциям производителя при добавлении или замене антифриза.Для правильной работы важно открутить необходимые шланги и фитинги.


Часто причиной проветривания является разгерметизация или повреждение деталей системы охлаждения двигателя и отопления салона. Причина протечки — плохо затянутые хомуты на шлангах и трубах. В результате через небольшие отверстия попадает воздух, и образуются воздушные пробки. В этом случае сначала необходимо проверить надежность крепления шланга, и только после этого необходимо снять заглушку.О наличии поврежденных деталей в системе охлаждения можно определить по следам протекшего антифриза в моторном отсеке. Если такие следы есть, то необходимо найти и заменить пришедший в негодность предмет, иначе после снятия заглушки он появится снова.

Способы проветривания печки ВАЗ-2110

Иногда после добавления или полной замены антифриза. Если при этом радиатор отопителя горячий, то велика вероятность попадания воздуха в отопитель.Если печка ВАЗ-2110 воздушная, для ее нормального функционирования в обязательном порядке необходимо удалить воздух из печки.

Существует несколько эффективных и простых способов решения проблемы, с которыми справится даже начинающий водитель.

Первый вариант предусматривает устранение воздушной пробки с помощью несложных манипуляций в моторном отсеке автомобиля. Для начала нужно открутить пробку расширительного бачка. В моторном отсеке возле радиатора автомобиля нужно найти шланги для подачи и отвода охлаждающей жидкости.Необходимо выпустить воздух резким нажатием на оба шланга на короткое время. После этого накручивается крышка бака и проверяется, снята ли воздушная пробка. Для этого нужно завести машину и включить печку на максимальной скорости. Если проблема не исчезнет, ​​поищите причину в другом месте или попробуйте следующий метод.


Для второго способа нужно найти эстакаду или высокий холм и поставить машину так, чтобы ее передок был как можно выше.После этого нужно завести машину и дать ей поработать несколько минут. Если такие действия не помогли, можно повторить процедуру с добавлением заправки газом педалью газа.

После снятия пробки необходимо долить антифриз в расширительный бачок до нормального уровня и плотно закрыть крышку бачка. Не добавляйте жидкость очень резко, это может спровоцировать повторное появление проветривания.

Третий способ устранения проблемы, при продувке печки ВАЗ-2110, наиболее действенный и действенный.Однако реализовать этот метод несколько сложнее. Для более удобной работы вам может понадобиться помощь друга.

Для начала нужно найти и отсоединить шланг для слива антифриза. Делать это нужно очень осторожно, так как из него или из штуцера может потечь антифриз. Если жидкость вытекла, зажать отверстие пальцем. Если есть воздушная пробка, то антифриз из шланга не потечет.


После этого нужно добавить заранее приготовленный антифриз.Заливать нужно до тех пор, пока не потечет из шланга или его уровень не достигнет максимального значения в расширительном бачке.

Если охлаждающая жидкость вытекает, это означает, что из системы вышел воздух. Осталось только подсоединить шланг к штуцеру и закрепить хомутом. После этого можно закрыть крышку бачка, запустить двигатель и проверить работу печки.

В случае ситуации, если уровень тосола в баке максимальный, но из шланга он не течет, то вам понадобится помощь друга.Необходимо завести машину и параллельно дырку в шланге плотно зажать пальцем и дождаться, пока из него потечет жидкость. Иногда он начинает вытекать из штуцера быстрее, чем из шланга. В этом случае штуцер нужно закрыть пальцем, и дождаться, пока из шланга потечет тосол. Только после этого можно будет установить шланг на свое место.

вентилятор охлаждения не включается. Возможные причины неисправности

Вентилятор в системе охлаждения любого автомобиля выполняет важную функцию.Являясь одним из важных компонентов, он обеспечивает охлаждение радиатора, через который проходит антифриз. Обычно он должен срабатывать при повышении температуры антифриза до 100-107 ° С. Однако бывают случаи, когда ВАЗ-2110 с форсункой не включает вентилятор охлаждения, что приводит к нежелательным последствиям.

Обычно вся система инжекторных двигателей работает в автоматическом режиме, но что, если один из ее элементов откажется выполнять свои функции? Вентилятор больше не включается или вообще не работает без отдыха, датчик выдает неверную информацию и так далее.Следует немедленно искать причину проблемы и немедленно ее устранять.

Важное функциональное назначение

Для того, чтобы ДВС работал эффективно, необходимо поддерживать определенный температурный режим. Эта задача призвана обеспечить систему охлаждения, которая иногда дает сбой. В этом случае можно избежать перегрева двигателя, что приведет к выходу из строя прокладки ГБЦ и деталей ГПЗ.

Чтобы понять, почему на ВАЗ-2110 с форсункой не включается вентилятор охлаждения, нужно знать, как он работает.В хорошем состоянии поддерживается оптимальная температура антифриза в двигателе, что предотвращает закипание. Если постоянно игнорировать выход из строя какого-либо элемента, то на неопределенный срок потребуется капитальный ремонт. А это уже сулит немалые затраты, а ведь этого можно избежать!

В большинстве случаев причиной той или иной неисправности мотора служит его перегрев. Температура в цилиндрах после сжигания топливовоздушной смеси достигает 2000 ° С. При этом создается огромное количество тепла, которое, если его не убрать, отрицательно сказывается на некоторых важных деталях.Ведь, как известно, сильный нагрев приводит к значительной деформации предметов.

Система охлаждения

Обычно система охлаждения любого автомобиля состоит из следующих элементов:

  • радиатор;
  • рубашка охлаждения BC;
  • термостат;
  • патрубки и шланги соединительные;
  • центробежный насос;
  • вентилятор с электродвигателем.

А при выходе из строя какого-то устройства ВАЗ-2110 с форсункой не включает вентилятор охлаждения.

Для правильной работы всей системы каждый элемент, но вентилятор все же остается одним из важных компонентов. Его задача — охлаждение радиатора и, соответственно, жидкости, проходящей через него, когда это необходимо. Если он перестает включаться, это сказывается на работоспособности всей системы.

Как подключить вентилятор?

В зависимости от типа двигателя работа вентилятора регулируется разными способами. Если двигатель имеет карбюратор, работу устройства контролирует термобиометаллический датчик ТМ-108, расположенный на кожухе радиатора (если смотреть слева, то он находится слева).На многих автомобилях ВАЗ датчик срабатывает на максимальную температуру антифриза (107 ° С). С этим значением датчик сразу отправляет управляющий сигнал на реле вентилятора, и оно начинает свою работу. Но что делать, если на ВАЗ-2110 с инжектором вентилятор не включается?

На автомобилях ВАЗ-2110, оборудованных инжекторными силовыми агрегатами, вентилятор управляется контроллером, но датчик тоже присутствует. Он находится рядом с термостатом. Когда антифриз достигает максимальной температуры, датчик посылает сигнал компьютеру, который уже использует вентилятор, посредством импульса на своем реле.

Последствия перегрева двигателя

Люди и автомобили чем-то похожи друг на друга. Самый здоровый человек, находясь под палящим солнцем и без головного убора, рискует получить ощутимый удар, который сбьет его с ног. Машина, конечно, сильнее человека, но и у нее есть свой предел.

Когда температура двигателя превышает норму, начинается деструктивный процесс.

Прежде чем разбираться, почему не включается вентилятор охлаждения на ВАЗ-2110 с форсункой, необходимо узнать о последствиях перегрева.Причем степень ее зависит от стадии:

  • слабая степень;
  • средняя степень;
  • сильная степень.

Слабый перегрев двигателя (не более 5-10 минут) не несет в себе никакой угрозы, так как любой опытный водитель быстро отреагирует на ситуацию и заглушит двигатель. Худшее, что может случиться — это оплавление поршней, но у большинства современных автомобилей проблем из-за небольшого перегрева нет.

Среднее значение Перегрев (более 20 минут) уже оказал значительное влияние на двигатель.Примерный перечень возможных неисправностей:

  • кривизна ГБЦ;
  • возникновение трещин в ГБЦ;
  • прогорание прокладок ГБЦ;
  • разрушение межкольцевых перегородок;
  • Прохождение масла через сальники.

Однако это не самое страшное, что может случиться.

Strong Перегрев — реальная угроза двигателю. И дело не в том, что вентилятор охлаждения ВАЗ-2110 не включается с инжектором, а гораздо более серьезные вещи.Повреждены все детали двигателя, иногда возможен даже взрыв. Но случается это нечасто, потому что защищает сама машина: у каждой детали своя скорость разрушения, и по этой причине двигатель просто заглушен.

Деструктивная волна начинает движение от камер сгорания и постепенно поражает все детали двигателя:

  • Начинают плавиться и выгорать поршни.
  • Расплавленные части алюминиевых поршней касаются стенок цилиндров, что очень затрудняет ход поршней, что приводит к их дальнейшему разрушению.
  • Если двигатель продолжает работать, то масло начинает терять смазывающие свойства.
  • Из-за перегрева масла начинают выходить из строя все трущиеся детали.
  • Начинается плавление вкладышей шатуна и сердечника.
  • Под действием поршней коленчатый вал распадается на две части.

В итоге все заканчивается тем, что поршень пробивает любую стенку блока, а значит, двигатель полностью разрушается. На этом фоне проблема почему не включается вентилятор охлаждения ВАЗ-2110 с инжектором на 16 клапанов — сущая мелочь.

Поиск и устранение неисправностей

Многих проблем можно избежать, если вовремя устранить все обнаруженные неисправности двигателя. Вроде бы отследить перегрев с помощью датчика несложно, но на самом деле водители не всегда обращают на это внимание. А старые автомобили даже не имеют никакой сигнализации при возникновении этой проблемы.

Поэтому всегда необходимо помнить о косвенных признаках перегрева. И первая из них — неработающая плита, что может свидетельствовать о закипании охлаждающей жидкости.В этом случае из-за паров антифриза в системе образуется воздушная пробка, через которую жидкость не попадает в печку.

Кроме того, перегретый двигатель начнет детонировать и издавать звонкие стуки при нажатии на педаль акселератора. Стенки камеры сгорания начинают расширяться, что приводит к увеличению зазора. Дальнейшее движение автомобиля неминуемо приведет к значительной потере мощности и нарастанию металлического стука.

Если вентилятор охлаждения ВАЗ-2110 не включается с форсункой, причины следует искать в самих элементах системы охлаждения, проверив: предохранитель

  • ;
  • реле;
  • электродвигатель вентилятора;
  • предохранительный клапан крышки расширительного бачка;
  • датчик.

Если причина не ясна, стоит обратить внимание на целостность проводки, обычно все указывает на нее. Для этого вам понадобится тестер. После того, как обрыв провода будет найден и заменен, работа вентилятора восстанавливается. Если при диагностике проводки возникнут трудности, обратитесь к специалисту.

Предохранитель, двигатель и реле

Найдите причину перегрева, начиная с проверки предохранителя и реле вентилятора. Первый из них находится в монтажном блоке моторного отсека.Там он обозначен F7 (20A). Его нужно достать и визуально оценить целостность или воспользоваться мультиметром.

В большинстве случаев не включается вентилятор охлаждения ВАЗ-2110 (клапан форсунки 8) неисправен предохранитель, т.к. не проходит управляющий сигнал. Стоит вытащить и визуально оценить целостность или воспользоваться мультиметром. При необходимости — немедленно замените, иначе стоит поискать причину в другом месте. И стоит самому проверить вентилятор. Для этого отсоедините разъем вентилятора и подключите мотор напрямую к АКБ проводами, не забывая полярность.

Если с приводом все в порядке, то стоит сходить в салон, ведь именно там и находится реле. Более аккуратное расположение — еще один монтажный блок с левой стороны от ног переднего пассажира. Из трех реле нужно то, что первое слева. Чтобы провести тест, вы должны поставить другое реле вместо старого. После этого заводим машину и ждем прогрева до максимальной температуры, при этом наблюдая за вентилятором. Если результата нет, поиск продолжается.

Расширительный бачок

Если не включается вентилятор охлаждения ВАЗ-2110 с форсункой, ремонта еще можно ждать, так как все дело может быть в клапанной крышке расширительного бачка.Вода, входящая в состав антифриза, как известно, кипит при 100 ° C при нормальном атмосферном давлении. Именно по этой причине в системе охлаждения поддерживается более высокий уровень давления, а затем жидкость начинает закипать при 107 ° C, как раз на это значение срабатывает датчик.

При неисправном клапане давление равно атмосферному, а жидкость закипает при 100 ° C вместо 107 ° C, что датчик не «видит», хотя вся система в порядке. Проверить состояние чехла можно только визуальным способом, но точно оценить его состояние в вашем гараже вряд ли получится.Поэтому, если вы подозреваете неисправность, лучше сразу заменить старый на новый.

Датчик

Интернет сегодня может принести значительную помощь. На некоторых форумах можно встретить вопросы владельцев, почему не включается вентилятор охлаждения ВАЗ-2110 с инжектором. Причины и фото обсуждаются несколькими людьми, которые в основном относятся к сенсору.

Для проверки запустите двигатель и подождите, пока охлаждающая жидкость остынет до рабочей температуры. После этого необходимо отсоединить разъем датчика, контроллер обнаружит обрыв цепи и переключит работу вентилятора в аварийный режим.Если он рабочий, то причина кроется в датчике. Необходимо заменить и еще раз проверить.

Непрерывная работа вентилятора

Это явление редкое, но встречается. Причины постоянной работы вентилятора в этом случае могут быть в реле, находящемся в замкнутом состоянии, или в обрыве провода устройства. Для устранения поломки достаточно заменить неисправный элемент.

Как видите, можно самостоятельно провести диагностику и определить, почему не включается вентилятор охлаждения ВАЗ-2110 с форсункой.Неисправность легко обнаружить при проверке каждого элемента, но могут возникнуть трудности. В этом случае стоит обратиться к специалистам или начать все сначала. Окончательный выбор всегда за владельцем автомобиля.

p>

ВАЗ-2110 (инжектор): вентилятор охлаждения не включается. возможные причины выхода из строя

Вентилятор в системе охлаждения любого автомобиля выполняет важную функцию. Являясь одним из важных компонентов, он обеспечивает охлаждение радиатора, через который проходит антифриз.Обычно он должен включаться при повышении температуры антифриза до 100-107 ° С. Однако бывают случаи, когда ВАЗ-2110 с инжектором не включает вентилятор охлаждения, что приводит к нежелательным последствиям.

Обычно вся система инжекторных двигателей работает в автоматическом режиме, но что делать, если один из ее элементов отказывается выполнять свои функции? Вентилятор больше не включается или работает без отдыха, датчик выдает неверную информацию и так далее. Следует немедленно искать причину неисправности и немедленно ее устранять.

Важная функциональность

Чтобы двигатель внутреннего сгорания работал эффективно, необходимо поддерживать определенный температурный режим. Эта задача призвана обеспечить систему охлаждения, которая иногда дает сбои. В этом случае невозможно избежать перегрева двигателя, результатом которого является выход из строя прокладки ГБЦ и деталей ЦПГ.

Чтобы понять, почему на ВАЗ-2110 с инжектором не включается вентилятор охлаждения, нужно знать, как он работает.Оптимальная температура антифриза в двигателе поддерживается в хорошем состоянии, что предотвращает закипание. Если постоянно игнорировать выход из строя какого-либо элемента, то в течение неопределенного периода времени потребуется капитальный ремонт. А это уже сулит немалые затраты, а этого можно избежать!

В большинстве случаев причина конкретной неисправности двигателя — перегрев. Температура в цилиндрах после сжигания топливовоздушной смеси достигает 2000 ° C. При этом выделяется огромное количество тепла, которое, если его не контролировать, отрицательно сказывается на некоторых важных деталях.Ведь, как известно, сильный нагрев приводит к значительной деформации предметов.

Система охлаждения

Обычно система охлаждения любого автомобиля состоит из следующих элементов:

  • радиатор;
  • Рубашка охлаждения
  • BC;
  • Термостат
  • ;
  • патрубки и шланги соединительные;
  • Центробежный насос
  • ;
  • вентилятор с электродвигателем.

А если выходит из строя какой-то прибор, то на ВАЗ-2110 с инжектором не включается вентилятор охлаждения.

Для правильной работы всей системы необходим каждый элемент, но вентилятор остается одним из важных компонентов. Его задача — охлаждение радиатора и, соответственно, проходящей через него жидкости при необходимости. Если он перестает включаться, это сказывается на работоспособности всей системы.

Как подключен вентилятор?

В зависимости от типа двигателя вентилятор управляется различными способами. Если двигатель имеет карбюратор, то управление устройством осуществляется термобиметаллическим датчиком ТМ-108, расположенным на корпусе радиатора (если смотреть по ходу движения, то он находится с левой стороны).Во многих автомобилях датчик ВАЗ реагирует на максимальные значения температуры антифриза (107 ° С). При таком значении датчик сразу отправляет управляющий сигнал на реле вентилятора, и оно начинает свою работу. Но что делать, если на ВАЗ-2110 с инжектором не включается вентилятор охлаждения?

На автомобилях ВАЗ-2110, оборудованных инжекторными силовыми установками, вентилятор управляется контроллером, но датчик тоже присутствует. Он находится рядом с термостатом. Когда антифриз достигает максимальной температуры, датчик посылает сигнал компьютеру, и датчик уже включает вентилятор через импульс на его реле.

Последствия перегрева двигателя

Люди и автомобили чем-то похожи. Самый здоровый человек, находясь под палящим солнцем и без шляпы, рискует получить ощутимый удар, который сбьет его с ног. Машина, конечно, посильнее человека, но у нее есть предел.

Когда температура двигателя превышает норму, начинается деструктивный процесс.

Прежде чем разбираться, почему не включается вентилятор охлаждения на ВАЗ-2110 с инжектором, необходимо узнать о последствиях перегрева.Причем степень зависит от стадии:

  • легкая степень;
  • средняя степень;
  • сильная степень.

Слабый перегрев двигателя (не более 5-10 минут) не несет никакой угрозы, так как любой опытный водитель быстро отреагирует на ситуацию и заглушит двигатель. Худшее, что может случиться, — это оплавление поршней, однако у большинства современных автомобилей не будет проблем из-за небольшого перегрева.

Средний перегрев (более 20 минут) уже оказал значительное влияние на двигатель.Примерный список возможных неисправностей:

  • кривизна ГБЦ;
  • появление трещин в ГБЦ;
  • прогорание прокладки ГБЦ;
  • разрушение межкольцевых перегородок;
  • пропускает масло через сальники.

Однако это не самое страшное, что может случиться.

Сильный перегрев — реальная угроза двигателю. И речь не о том, что вентилятор охлаждения ВАЗ-2110 не включается с инжектором, а о гораздо более серьезных вещах.Повреждены все детали двигателя, иногда возможен даже взрыв. Но случается это нечасто, так как машина сама себя защищает: каждая деталь имеет свою скорость разрушения, и по этой причине двигатель просто выключается.

Деструктивная волна начинает свое движение от камер сгорания и постепенно воздействует на все детали двигателя:

  • Начало плавления и прожигания поршней.
  • Расплавленные части алюминиевых поршней касаются стенок цилиндров, что очень затрудняет ход поршня, что приводит к их дальнейшему разрушению.
  • Если двигатель продолжает работать, значит масло уже начинает терять смазывающие свойства.
  • Из-за перегрева масла начинают выходить из строя все трущиеся детали.
  • Начинается плавление шатуна и коренных подшипников.
  • Под действием поршней коленчатый вал распадается на две части.

В итоге все заканчивается тем, что поршень пробивает любую стенку блока, а значит, двигатель полностью разрушается.На этом фоне проблема, почему не включается вентилятор охлаждения ВАЗ-2110 с инжектором на 16 клапанов, — пустяк.

Поиск и устранение неисправностей

Многих проблем можно избежать, если вовремя устранить все обнаруженные неисправности в системе охлаждения двигателя. Вроде бы отследить перегрев датчиком несложно, но на самом деле водители не всегда обращают на это внимание. А в старых машинах вообще нет сигнализации при возникновении этой проблемы.

Поэтому всегда нужно помнить о косвенных признаках перегрева.И первая из них — сломанная печка, что может свидетельствовать о закипании теплоносителя. В этом случае из-за паров антифриза в системе создается воздушный блок, через который жидкость не попадает в печку.

Кроме того, перегретый двигатель начнет детонировать и издавать звонкие стуки при нажатии на педаль акселератора. Стенки камеры сгорания начинают расширяться, что приводит к увеличению зазора. Дальнейшее движение автомобиля неминуемо приведет к значительной потере мощности и увеличению металлического стука.

Если не включается вентилятор охлаждения ВАЗ-2110 с форсункой, причины следует искать в самих элементах системы охлаждения, проверив:

  • предохранитель;
  • Реле
  • ;
  • мотор вентилятора;
  • предохранительный клапан крышки расширительного бачка;
  • Датчик
  • .

Если причина не выяснена, следует обратить внимание на целостность проводки, обычно все указывает на нее. Для этого вам понадобится тестер. После того, как обрыв провода найден и заменен, вентилятор восстанавливается.При возникновении затруднений при диагностике проводки следует обратиться к специалистам.

Предохранитель, двигатель и реле

Найдите причину перегрева, начиная с проверки предохранителя и реле вентилятора. Первый из них находится в монтажном блоке моторного отсека. Там он обозначен как F7 (20A). Его нужно достать и визуально оценить целостность или воспользоваться мультиметром.

В большинстве случаев вентилятор охлаждения ВАЗ-2110 (инжектор, 8 клапанов) не включается из-за неисправности предохранителя, так как не проходит управляющий сигнал.Необходимо вытащить его и визуально оценить целостность или воспользоваться мультиметром. При необходимости немедленно замените его, иначе стоит поискать причину в другом месте. А в перерывах между делом стоит проверить сам вентилятор. Для этого отсоедините разъем вентилятора и подключите электродвигатель напрямую к АКБ по проводам, не забывая полярность.

Если привод в порядке, то стоит сходить в салон, так как именно там и находится реле.Более точное его расположение — это еще один монтажный блок с левой стороны относительно ног переднего пассажира. Из трех реле нужно то, что слева. Для проведения теста необходимо заменить старое реле другим. После этого заводите машину и ждите, пока она не достигнет максимальной температуры, наблюдая за вентилятором. При отсутствии результата поиск продолжается.

Расширительный бак

Если вентилятор охлаждения ВАЗ-2110 с форсункой не включается, ремонт еще может ждать, так как все дело может быть в клапане крышки расширительного бачка.Вода, входящая в состав антифриза, как известно, кипит при 100 ° C при нормальном атмосферном давлении. Именно по этой причине в системе охлаждения поддерживается более высокий уровень давления, а затем жидкость начинает закипать при 107 ° C, и именно на это реагирует датчик.

В случае неисправности клапана давление равно атмосферному, и жидкость закипает при 100 ° C вместо 107 ° C, что датчик не «видит», хотя вся система в хорошем состоянии. Проверить состояние крышки можно только визуально, однако точно оценить ее состояние в своем гараже вряд ли удастся.Поэтому при подозрении на неисправность лучше сразу заменить старую крышку на новую.

Датчик

Интернет сегодня может оказать существенную помощь. На некоторых форумах можно встретить вопросы владельцев, почему не включается вентилятор охлаждения ВАЗ-2110 с инжектором. Причины и фото обсуждаются несколькими людьми, которые в основном относятся к датчику.

Для проверки запустите двигатель и подождите, пока охлаждающая жидкость не достигнет рабочей температуры.После этого нужно отсоединить разъем датчика, контроллер обнаружит обрыв цепи и переведет вентилятор в аварийный режим. Если заработал, то причина кроется в датчике. Необходимо его заменить и еще раз проверить на правильность.

Постоянная работа вентилятора

Такое явление встречается редко. Причины постоянной работы вентилятора в этом случае могут быть в реле, находящемся в замкнутом состоянии, или в обрыве провода устройства. Для устранения поломки достаточно заменить неисправный элемент.

Как видите, можно самостоятельно провести диагностику и определить, почему не включается вентилятор охлаждения в ВАЗ-2110 с форсункой. Неисправность может быть легко обнаружена при осмотре каждого элемента, однако могут возникнуть трудности. В этом случае следует обратиться к специалистам или начать все сначала.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
