Из статьи Вы узнаете, как устроен карбюратор с автоподсосом ВАЗ 2110, и как осуществляется его регулировка. Ниже можно найти информацию как взаимодействуют элементы карбюратора, происходит формирование топливной смеси на разных режимах работы двигателя автомобиля.

Несколько слов об автомобиле. Проектирование ВАЗ 2110 началось в далеком 1983 году на базе автомобиля ВАЗ 2108. Но в результате внесения огромного числа изменений, благодаря которым, по сути, получился другой автомобиль, руководством завода было принято решение выделить разработку в отдельный проект.

Двигатели объемом 1500 куб. см. ВАЗ 2110 оборудовались карбюраторами Солекс 21083-1107010-31 и 21083-1107010-35. Различие между ними заключается в одноступенчатом устройстве открытия воздушной заслонки у модели 21083-1107010-31 и двухступенчатом у модели 21083-1107010-35.

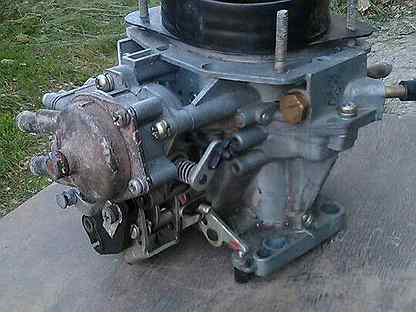

С внешним видом и расположением узлов карбюратора можно ознакомиться по рисунку ниже:

Карбюраторы 21083-1107010-31 и 21083-1107010-35 имеют устройство схожее с карбюраторами семейства «Солекс» отечественных автомобилей, являются двухкамерными.

Дроссельные заслонки открываются последовательно и имеют механическую связь.

Карбюратор ваз 2110 с автоподсосом включают следующие системы:

Система холостого хода объединенная с переходной системой первой камеры;
Переходная система второй камеры;
Две главные дозирующие системы – первичной и вторичной камер;
Экономайзер мощностных режимов;
Эконостат;
Ускорительный насос;
Полуавтоматическое пусковое устройство;
Система отвода картерных газов за дроссельную заслонку;
Подогрев дроссельной заслонки первой камеры.

На рисунке ниже схематично показано, как устроен карбюратор ВАЗ 2110. В дальнейшем по тексту будем цифрами ссылаться на этот рисунок (красными стрелками обозначено топливо, белыми воздух).

От бензонасоса топливо поступает через штуцер (21), топливный фильтр в виде мелкой сетки (20) и игольчатый клапан (18) в поплавковую камеру. При достижении установленного уровня топлива в поплавковой камере игольчатый клапан под воздействием поплавка перекрывает подачу топлива в карбюратор. Таким образом достигается постоянный уровень топлива в карбюраторе, что обеспечивает его стабильную работу на разных режимах двигателя. Штуцер (19) предназначен для перепуска излишков топлива обратно в бак автомобиля.

Система холостого хода (СХХ)

Система холостого хода карбюратора состоит из топливного (6) и воздушного (8) жиклеров, электромагнитного клапана (5) и каналов. Система обеспечивает работу двигателя на минимальных оборотах (800±50 об/мин) без нагрузки. Топливо в систему холостого хода поступает из поплавковой камеры по каналу через главный топливный жиклер первой камеры (39). Далее через топливный жиклер СХХ (6) в области электромагнитного клапана топливо смешивается с воздухом, поступающим через воздушный жиклер СХХ (8). Воздух в СХХ забирается из большого диффузора первой камеры, это обеспечивает устойчивую работу двигателя при переходе в режим холостого хода. После топливная смесь через выходное отверстие (34) (количество истекающей смеси регулируется винтом (36)) попадает в пространство под дроссельной заслонкой первой камеры.

Электромагнитный клапан (ЭМК) (5) в рабочем режиме открыт. ЭМК является частью экономайзера принудительного холостого хода, в режиме принудительного холостого хода (торможения двигателем), он перекрывает подачу топлива, за счет чего достигается некоторая экономия горючего. Также он служит для предотвращения работы двигателя после его выключения под действием калильного зажигания.

Переходная система первой камеры

Плавный переход из режима холостого хода к основным рабочим режимам обеспечивает переходная система. Как видно из схемы, во время открытия дроссельной заслонки дополнительное количество топливной смеси начинает поступать в обход винта качества через переходную щель первой камеры (32) (можно увидеть на фото выше).

Главная дозирующая система (ГДС)

Главная дозирующая система состоит из топливных и воздушных жиклеров, эмульсионных трубок, распылителей, малых и больших диффузоров обеих камер. Топливо через жиклер (39) и воздух через жиклер (7) поступаю и смешиваются в эмульсионной трубке первой камеры (40). Образовавшаяся топливная смесь через распылитель ГДС первой камеры (10) попадает в малый а затем в большой диффузоры первой камеры.

Дроссельная заслонка второй камеры имеет механическую связь с дроссельной заслонкой первой камеры, и начинает открываться после открытия первой на 2/3.

Аналогично работает и ГДС второй камеры, с той лишь разницей, что задействуются свои жиклеры, топливный (29), воздушный (14), эмульсионная трубка (28), распылитель (12).

Как и первая камера, вторая имеет переходную систему. В отличие от переходной системы первой камеры она автономная и состоит из топливного жиклера (27), воздушного (15), каналов и выходного отверстия (30) над дроссельной заслонкой второй камеры. Переходная система второй камеры служит для плавного включения в работу ГДС второй камеры.

Экономайзер мощностных режимов

Экономайзер карбюратора ВАЗ2110

Под действием разрежения из задроссельного пространства первой камеры (изображен пунктирными линиями) диафрагма (22) преодолевает сопротивление пружины и закрывает шариковый клапан (24), топливо не подается. Но при большом открытии дроссельной заслонки разрежение падает, пружина открывает клапан (24) и дополнительное топливо через топливный жиклер экономайзера поступает в эмульсионный колодец ГДС первой камеры, обогащая топливную смесь.

Эконостат

Эконостат – система, подключающаяся в работу карбюратора на режимах максимальной мощности двигателя. Дополнительно обогащает смесь, подавая топливо во вторую смесительную камеру (II) непосредственно из поплавковой камеры. Топливо забирается трубкой с жиклером эконостата (26) и по каналу поступает к распылителю (13).

Эконостат карбюратора ВАЗ2110

Ускорительный насос

Ускорительный насос работает при нажатии на педаль газа, подавая порцию топлива в первую (I) и вторую (II) камеры. Служит для обогащения топливной смеси почти на всех режимах работы двигателя и обеспечивает необходимое прибавление мощности при ускорении или начале движения.

Во время нажатия на педаль газа, кулачок ускорительного насоса насаженный на ось дроссельной заслонки первой камеры воздействует на рычаг ускорительного насоса, а тот в свое время на мембрану насоса через толкатель. Пространство в корпусе ускорительного насоса под диафрагмой заполнено топливом, под сжимающим действием мембраны топливо по каналу подается к распылителю ускорительного насоса, и затем в диффузоры ГДС первой и второй камер.

Производительность ускорительного насоса карбюратора 21083-1107010 определяется профилем кулачка и не регулируется.

Пусковое устройство

Отличительной особенностью карбюраторов Солекс 21083-1107010-31 и 21083-1107010-35 является наличие полуавтоматического пускового устройства – «автоподсоса», благодаря которому исчезла необходимость управления дроссельной заслонкой из салона автомобиля ручкой «подсоса». Также с помощью пускового устройства карбюратора ВАЗ 2110 достигается снижение токсичности отработавших газов во время пуска и прогрева двигателя.

Пусковое устройство карбюратора ВАЗ2110

Работа полуавтоматического пускового устройства карбюратора ВАЗ 2110 построена на действии биметаллической пружины. Пружина действует с помощью системы рычагов на тягу (7) (смотри рисунок ниже). В холодном состоянии закрывает воздушную заслонку.

При пуске двигателя диафрагма (5) пускового устройства приоткрывает воздушную заслонку (6) на пусковой зазор «A», регулируется винтом (10). Биметаллическая пружина помещена в жидкостную камеру, сообщающуюся с системой охлаждения двигателя. При нагревании пружина раскручивается и открывает воздушную заслонку. Одновременно с этим пружина определят положение зубчатого кулачка (9) (одноступенчатый у модели 21083-1107010-31 и двухступенчатым у модели 21083-1107010-35), от которого зависит зазор дроссельной заслонки. Благодаря постепенному открыванию воздушной заслонки и ступенчатому закрыванию дроссельной, обеспечивается оптимальный состав топливной смеси при прогреве двигателя без ручного управления подсосом.

Регулировка карбюратора ВАЗ 2110

После снятия, частичной или полной разборки карбюратора ВАЗ 2110 необходимо правильно его отрегулировать.

Регулировка троса газа. При отпущенной педали газа заслонки должны быть закрыты, при нажатой полностью открыты (проверку проводите на холодном двигателе).

Регулировка уровня топлива. Необходимо снять крышку карбюратора и перевернуть ее вверх поплавком. Проверяем симметричность обоих поплавков и параллельность их расположения стенкам поплавковой камеры по отпечаткам на прокладке, при необходимости ровняем. Проверяем зазор между поплавком и прокладкой, должен быть 1±0,25 мм. под обоими поплавками. Если требуется, регулируем подгибанием язычка или рычагов поплавка.

Регулировка пускового устройства. Регулировка биметаллической пружины при эксплуатации не требуется, она задается один раз на заводе изготовителе.

Необходимо проверить положение меток на корпусе жидкостной камеры. Если не совпадают регулируем, предварительно ослабив болт крепления жидкостной камеры или винты крепления корпуса биметаллической пружины.

На холодном двигателе (+5°С градусов и ниже) воздушная заслонка должна быть полностью закрыта. Запускаем двигатель, воздушная заслонка должна приоткрыться на пусковой зазор «A» 2,5±0,2 мм. При необходимости регулируем винтом (10) (смотри схему пускового устройства выше). На полностью прогретом двигателе воздушная заслонка полностью открыта!

На снятом карбюраторе закрываем дроссельную заслонку и начинаем вращать винт (14) против часовой стрелки, при этом упор (13) должен встать на наименьшую ступень кулачка (9). Проверяем пусковой зазор «B» 1,1±0,05 мм., при несоответствии регулируем винтом (14).

После установки карбюратора на двигатель проверяем частоту вращения коленчатого вала через 15-20 секунд после пуска, она должна составлять 2400±200 оборотов в минуту. Если отличается, необходимо снова провести регулировку пускового зазора «B».

Регулируем холостые обороты двигателя в пределах 800±50 об/мин с помощью винта количества:

и винта качества:

Увеличив немного больше чем необходимо частоту вращения винтом количества, заворачиваем винт качества до момента когда в работе двигателя появляются перебои (слишком бедная смесь) и отворачиваем до момента стабильно работы. Устанавливаем винтом количества частоту вращения 800±50 об/мин.

Операцию можно проделать несколько раз для более точного результата.

Если правильно отрегулировали холостой ход, двигатель должен плавно увеличивать обороты при нажатии на педаль газа, и не глохнуть при отпускании педали, возвращаясь к установленным оборотам холостого хода.

В таблице ниже Вы приведены тарировочные данные карбюратора ВАЗ 2110, Солекс 21083-1107010-31:

Полезное видео от Наиля Порошина.

Даже начинающий автомобилист понимает, что от регулировки фар зависит безопасность водителя и его спутников, а также других участников дорожного движения, включая пешеходов. Рано или поздно мы замечаем, что оптика перестала обеспечивать нужный обзор на дороге – это касается и дальнего, и ближнего света. Значит нужна регулировка фар ВАЗ 2110.

В этом материале мы опишем, как проводится эта процедура на «десятке». Все шаги расписаны максимально просто, поэтому отрегулировать свет сможет и начинающий автомобилист. Также мы рассмотрим альтернативу стандартному устройству для настройки. После прочтения статьи вы будете знать, что собой представляет электрокорректор и как его поставить на ВАЗ 2110.

Оптика ВАЗ 2110

На автомобилях этого поколения установлены следующие приборы освещения:

Блок-фары. При помощи элементов управления на приборной панели можно переключаться между дальним и ближним светом.
Указатели поворота.
Противотуманные огни. Эта оптика появилась только на «десятках» последних версий, но ПТФ можно поставить самостоятельно.
Габаритные огни.

Прежде чем проводить регулировку света, нужно убедиться в том, что гидро- или электрокорректор работает исправно. В противном случае такая «настройка» только усугубит положение. Если приборы в порядке, тогда можно приступать к настройке.

Регулировка фар

Чтобы точно отрегулировать свечение фар, необходимо полностью заправить «десятку» топливом. Также во время регулировки рекомендуется, чтобы на водительском месте сидел человек приблизительно вашей комплекции. Тогда положение кузова будет естественным. Не забудьте проверить давление в покрышках. Если они спущены (даже немного), доведите показатель до нормы. Все готово? Переходим к настройке.

Проверку следует проводить в ночное время суток. Машину необходимо поставить напротив вертикальной поверхности – обычно автомобилисты используют для этого стену гаража. Передний бампер должен стоять параллельно стене, от передних фар до препятствия должно быть ровно пять метров. Теперь необходимо нанести на препятствие следующий рисунок:
У водителя не всегда может быть возможность чертить схему, тогда придется положиться на свое воображение и представить рисунок в голове. Распечатайте его и положите на приборную панель. Запускаем ближний свет и закрываем левую фару любым материалом, который не будет пропускать свет.
Крутим винт №1 в нужную сторону и смотрим, как изменяется положение света на чертеже. Когда положение попало на нужную линию, начинаем работать с винтом №2 – нам необходимо отрегулировать свечение по горизонтали и поднять его на нужный уровень.
Нам нужно добиться, чтобы свет не выходил за пределы линии «М», но при этом касался «N». При необходимости нужно поднять линию света или опустить. По горизонтали свечение должно соприкасаться с линиями «D» и «C».
Если настройка левой фары завершена, то можно переходить к правой и выполнять те же действия.
Готово, регулировка света проведена.

Устанавливаем электрокорректор фар

Штатное устройство не регулируется, оно неразборное, как результат, при выходе из строя, фару можно только заменить. Чаще всего это происходит из-за утечки рабочий жидкости или «клина». Если у вас возникла необходимость заменить устройство, то лучше вместо него поставить электрокорректор.

На «десятку» можно поставить:

Штатный электрокорректор для 2110. Найти его можно по артикулу ЭМКФ-41.
Корректор от другой марки, обычно автомобилисты используют для этого агрегат от ГАЗа.

В комплект входит сам электрокорректор, уплотнительные кольца и проводка. Основное преимущество такого устройство перед штатным агрегатом – это надежность. Установив электрокорректор, вы забудете о поломках этого компонента. Система штатного устройства сделана таким образом, что корректор постоянно находится под давлением жидкости. Уплотнительная резина изнашивается особенно быстро в холодную пору.

Установка электрокорректора от ГАЗ

Покупать нужно комплект, где присутствуют провода. В противном случае вам придется самостоятельно делать витую пару.

Установку необходимо выполнять в штатные места, здесь никаких доработок не требуется. Зато они понадобятся в самом приборе – необходимо выставить ход и длину штока. Установка может быть осуществлена и без доработок, но есть вероятность, что электрокорректор будет работать только в первых 4-х позициях вместо 16-и.

Укорачивание длины штока проходит по следующей схеме:

Теперь нужно уменьшить ход. Для этого следует поменять резистор R1 – вы найдете его на схеме подключения ЭК. Меняем его на 4.3кОм. Если вы не разбираетесь в электронике, то посмотрите на фото ниже – там указано место расположения резистора, который необходимо заменить. Когда все доработки завершены, электрокорректор можно подключать к системе.

Регулировка

Выставляем ближней свет на деление «0». Это соответствие будут в дальнейшем проверять при техническом осмотре автомобиля. В отличии от гидравлического устройства, с ЭК машину нужно ставить на расстоянии 1,2 м до стены. При переключении деления уровень смещается на 60 мм. В итоге мы должны получить результат, как в инструкции по настройке.

Видео по регулировке фар:

Даже начинающие автомобилисты понимают, что правильная регулировка фар напрямую влияет на безопасность водителя и его пассажиров, а также прочих участников дорожного движения, в частности пешеходов. Со временем мы наблюдаем, что оптика перестает обеспечивать требуемую видимость на дороге — это касается и ближнего, и дальнего света. В таком случае необходима регулировка фар, которая даст возможность улучшить их работу, а также обеспечить нужный поток света. Лучшим способом настройки осветительной системы транспортного средства является обращение к специалистам СТО, где есть необходимое оборудование. Однако, если такой возможности нет, регулировку фар ВАЗ 2110 можно осуществить самостоятельно. Об этом далее в статье.

Свет ВАЗ2110, какие осветительные приборы устанавливают на ВАЗ2110

На автомобилях данного поколения установлены такие приборы освещения:

Габаритные огни.
Противотуманные огни. Такая оптика есть только на автомобилях ВАЗ 2110 последних версий, однако противотуманные фары можно установить самостоятельно.
Указатели поворота.
Блок-фары. С помощью компонентов управления на панели приборов можно переключаться между ближним и дальним светом.

Корректор фар 2110, проверяем исправность

Перед осуществлением регулировки света обязательно убедитесь, что электро- или гидрокорректор работает исправно. Иначе такая «настройка» лишь усугубит положение. Если все приборы в порядке, можно приступать к регулировке.

Подготовительные работы (подбор места для регулировки, сооружение экрана)

Выбрав полностью ровную площадку, установите транспортное средство. Площадку необходимо проверить уровнем для исключения перекоса, в противном случае правильно настроить фары не удастся. Также следует соорудить на расстоянии пять метров от автомобиля так называемый щит-экран, где можно будет рисовать. Очень хорошо, если ровная площадка будет у вас перед воротами гаража. Вряд ли они сильно пострадают от мела.

Загрузка авто, как должен быть загружен авто при регулировке

Машина, которая регулируется, должна быть «в полном снаряжении» — с оптимальным давлением в шинах, заправлена, а на водительское сидение необходимо положить груз весом водителя либо посадить человека приблизительно такого же веса.

Экран регулировки фар (разметка вертикальная и горизонтальная)

Вертикальная разметка. На гаражных воротах, стене или экране нарисуйте 3 вертикальные линии, после чего разметьте их: «О» — линия посредине автомобиля (данное место, как правило, обозначено знаком принадлежности транспортного средства, в данном случае это знакомый знак ВАЗа). «П» обозначает центр правой фары, «Л» — левой.

Горизонтальная разметка. Сквозь центры фар необходимо провести горизонтальную линию. Обозначьте ее буквой «N». На 65 миллиметров ниже от нее, следует провести еще одну линию. Ее следует пометить «Р». После этого можно переходить к регулировке света.

Свет 2110, регулировка, подробный ход работы

Закрываем правую фару с помощью картона или другого материала, который не пропускает свет.
Далее поворачиваем в первое положение гидрокорректор (І).
Затем открываем капот и находим винты, при помощи которых осуществляется регулировка, после чего поворачиваем их. Если настраивается левая фара, будет верно, если ее свет снизу будет достигать линии Р, а сверху — N.
Отрегулировав левую фару, приступаем к регулировке правой, закрыв прежнюю.

Если фары слишком низко светят, их необходимо поднять, в противном случае это может привести к тому, что вы своевременно не заметите пешехода, особенно если он в темной одежде, а на улице слякоть. Если свет, наоборот, подается высоко, вы будете слепить водителей встречных автомобилей. Поэтому самостоятельную регулировку следует осуществлять очень аккуратно.

Киржач 2110, сделать свет ярче, как улучшить фары киржач своими руками (подробно)

Вначале следует снять фару, после чего разобрать ее в следующей последовательности:

С помощью фена необходимо снять стекло с Киржач. Им необходимо разогреть герметик, после чего отделите стекло острым ножом.
Удалите отражающую прокладку.
Улучшению будут подвержены только блоки ближнего света. Их нужно открутить.
Теперь у вас есть выбор. Вы можете сделать короче модульное кольцо, сточив его, либо сместить линзу на десять миллиметров в сторону отражателя, что улучшит световой поток Киржач, поднимет его и сделает шире.

Электрокорректор фар, как установить его на ВАЗ2110 своими руками пошагово

Даже если самостоятельная регулировка прошла успешно, при изменении нагрузки автомобиля ВАЗ 2110 следует сменить угол наклона светового потока, для чего придуман гидрокорректор. Стоит отметить, что он является неразборным и не регулируется. Следовательно, при поломке, его просто меняют на новый. Наиболее частой причиной выхода гидрокорректора из строя является утечка жидкости либо «клин» поршней.

При возникшей потребности есть смысл в том, чтобы заменить его на более высокотехнологичное и современное устройство — электрокорректор.

Для установки последнего необходимо сделать следующее:

Снимаем «минусовый» вывод аккумуляторной батареи.
Нажимаем на фиксатор, поворачиваем к себе гидрокорректор и вынимаем его.
В корпусе фары снимаем уплотнительное кольцо и устанавливаем новое. В него необходимо вставить электрокорректор.
То же самое делаем с другой фарой.
В салоне следует отсоединить переключатель, к которому подсоединен гидрокорректор.
Далее при помощи проводов присоединяем электрокорректор.

Советы профи, плюсы в использование электрокорректора

Электрокорректор более четко выполняет свои непосредственные обязанности в сравнении с гидрокорректором. Главное преимущество данного устройства — надежность. Установив электрокорректор, можно забыть о поломках данного компонента.

Как показывает практика дорожные происшествия чаще всего случаются ночью. И это не странно ведь после закате солнца, видимость автомобилиста существенно снижается.

Как показывает практика дорожные происшествия чаще всего случаются ночью. И это не странно ведь после закате солнца, видимость автомобилиста существенно снижается. А в случае, когда фары и вовсе не работают, вероятность аварии крайне высока. По статистике, главная причина такой тенденции – это неправильная регулировка осветительных приборов, которая приводит к ослеплению других участников движения.

Каждый автомобилист не понаслышке знает, какую нагрузку испытывает зрение при прямом луче света.

Обзор не просто уменьшается, он практически пропадает, как следствие – неприятные или даже трагические последствия.

В наших реалиях, неровности дорожного полотна всегда стимулируют вибрацию машины, которая нарушает геометрию свечения головной оптики. Поэтому регулировка фар, должна проводиться регулярно и в том числе при монтаже новых фонарей.

Заграничные автомобили всегда отличались более высоким уровнем надежности, безопасности и комфортности. Практически любая функция буржуйской машины, выполняется в автоматическом режиме, иногда встроенный компьютер вообще разбирается в ситуации сам, не отвлекая водителя.

Система осветительных приборов также подчиняется электронике, которая корректирует их положение отталкиваясь от уровня давления в шинах, дорожного покрытия и многих других факторов. Такой подход действительно эффективен, ведь компьютер реагирует не только на возможные дорожные препятствия, но и на предупреждающие знаки, в том числе ограничивающие скорость.

Подобные модификации на отечественных автомобилях если и имеются, то только в элитных моделях нашего автопрома.

Настройка света фар ВАЗ 2110 или любой другой доступной рядовому автолюбителю модели, осуществляется в ручную и никак иначе!

Разумеется, гарантировать качество подобной процедуры могут только профессионалы. Если вы не готовы к непредвиденным растратам на автосервис, закатывайте рукава и найдите помощника, как истинные шоферы будем делать все сами!

Прежде чем приступать к самостоятельной настройке оптики, рекомендуемузнать, как выглядит правильная регулировка фар ВАЗ 2110 своими руками видео наглядно продемонстрирует все этапы процедуры. Такие вот обучающие ролики, способны заострить внимание на ключевых моментах и основных сложностях процесса, избавив вас от возможных проблем.

Переходя к практике стоит сказать, что уровень сложности процедуры не такой уж и высокий, главное – правильно подготовить к ней автомобиль.

Максимально очистите автомобильные фары, проведя их мойку.
Оцените состояния стекла фонарей – при большом количестве мелких царапин и повреждений, необходимо произвести полировку поверхности.
По тому же критерию обследуется и отражатель фары – при наличии изъянов, лучше и проще произвести замену детали.
Используйте современные галогеновые лампы высокой эффективности – старые автомобили редко оснащаются такими фонарями, поэтому их лучше заранее прикупить.
Договоритесь с помощником – без него не обойтись!
Учтите все рекомендации руководства по эксплуатации собственного авто – бак должен быть полный, колеса подкачаны, запаска находится в специально отведенном месте.

Только после выполнения всех пунктов предварительной подготовки, которая гарантирует эффективность процедуры в целом, можно переходить к непосредственной настройке осветительных приборов.

Тем, кто в школе любил уроки геометрии, процедура покажется еще и интересной. Скорее восстанавливайте свой навык черчения, ведь при корректировке он вам пригодится.

Разберем под микроскопом, как правильно отрегулировать фары на ВАЗ 2110 или любой другой отечественной машине без сторонней помощи.

Главное требование – идеально ровная стенка с аналогичной площадкой возле нее, несоблюдение данного требование нивелирует весь процесс.
Обеспечьте свободный проход света к стене – любые посторонние объекты должны быть убраны.
Расположите авто на расстоянии 5 метров от стены.
На этом этапе самое время задействовать соседа, который сядет за руль – в идеале чтобы ваш вес совпадал, если это не так, добейтесь уравнения с помощью инородных объектов.
Далее, на имеющейся стене необходимо нанести точную копию рисунка, изображенного выше.
Метками Е, обозначается середина передних фонарей вашего автомобиля. Через них проходят три симметричные вертикальный полосы А, В и О.
Нормативное расстояние от середины передней оптики до основания площадки, должно составлять 600 мм – убедитесь в соответствии.
Начертите на стенке линию №1 – она должна располагаться в 600 мм от пола.
Изобразите линию №2, которая будет параллельна первой полосе и ниже ее на 75 мм – она будет серединой световых пятен.
При наличии гидрокорректора – помощник должен активировать режим «Без пассажирской нагрузки».
Активируйте ближний свет.
Перекрывайте фары не пропускающим свет материалом по очереди, регулируя положения фар винтом.
Начинайте с правого фонаря, а затем переходите к левому.
Верхние края световых пятен должны проходить по линии №2, горизонтальные и наклонные участки – совпадать в точках Е.

На первый взгляд все может показаться слишком сложным, особенно не поклонникам точных наук. Но на самом деле, выполнить точные замеры и начертить несколько прямых, могут даже ученики начальных классов.

Поиск идеально ровной стены и площадки – вот, что действительно способно доставить трудности. Ведь похвастаться полной симметрией может далеко не каждый гараж, а проводить строительные работы ради настройки фар, как-то не целесообразно!

Осуществить самостоятельную корректировку положения фонарей в гаражных условиях более чем реально. Но многие автовладельцы продолжают пользоваться услугами специалистов и на это есть свои объяснения. Профессионалы имеют в своем арсенале все необходимое оборудование и самое главное – идеально ровную стену и аналогичный пол!

Каждый агрегат, узел или деталь автомобиля, даже самая незначительная, казалось бы, требует определённого ухода и своевременной регулировки. Это относится и к кулисе механической коробки передач. Элемент КПП, который был разрегулирован, может стать причиной малоприятных ощущений во время езды. Например, может случиться так, что ручка переключения передач начнёт дребезжать, скорости будут включаться неточно или могут периодически выбиваться, а рычаг начнёт «люфтить». Дабы избавиться от подобных неприятностей, следует провести достаточно несложную процедуру регулировки кулисы коробки переключения передач. Тем более что этот процесс не займёт у вас много усилий, да и по времени это продлится примерно около получаса.

Кулиса КПП нужна для того, чтобы скорости не могли включиться произвольно вследствие того, что ползуны передвигаются одновременно. Зачастую случается так, что неправильно отрегулированная кулиса может стать причиной перегрузки всей трансмиссии, в результате чего она выйдет из строя. Для наиболее качественного результата по регулировке кулисы коробки передач, следует обзавестись помощником. Далее мы подробно расскажем о том, как провести процедуру регулировки данного элемента КПП, а также затронем и форс-мажорный случай, когда потребуется полная замена кулисы.

Что такое кулиса в автомобиле?

Пожалуй, немало людей думают, что сам рычаг переключения передач и носит данное название, и его месторасположение именно между передними автомобильными сиденьями. И самое прискорбное то, что такую трактовку можно встретить повсеместно на сайтах вопросов-ответов. Но хотим сразу же развенчать этот миф.

Кулиса представляет собой не один элемент, а многосоставной механизм, основная задача которого заключается в связи самого рычага-переключателя и штока, который подводит к коробке.

Интересно знать! Спортивное электро-купе Tesla Roadster изначально думали оснащать псевдо МКПП, но производитель отказался от данной идеи, так как её реализация слишком сложна и затратна.

Следовательно, вчитываясь в определения, первым делом становится ясно, что это не монолитная конструкция, и находится она далеко не в салоне, а за его пределами – под днищем машины, рядом с карданным валом или непосредственно под самой ручкой переключения передач.

Кулиса у некоторых известных моделей автомобилей является достаточно прочно сформированным механизмом, который без труда вырабатывает более 100 000 километров пробега. Но со временем её отдельные составные элементы начинают преждевременно изнашиваться, приводя к тому, что автомобилист сталкивается с многочисленными проблемами.

Происходит это в основном по банальным причинам: в систему механики трансмиссии попадает влага, грязь и пыль, смазочные средства находятся не на должном количественном уровне, а также и по другим причинам.

Признаки неисправности механизма

Как мы уже говорили, во многих марках автомобилей конструкция кулисы отличается высокой надёжностью. Она не требует от владельца систематического ремонта и частой замены составных элементов. Исключением являются те машины, которые уже на заводе собираются по низким стандартам качества. Вот от таких ожидать можно много всякого неприятного. Но пусть не обольщаются владельцы дорогих качественных иномарок – ничто не идеально, а поэтому огрехи могут случаться и на автомобилях стоимостью более 100 000 долларов, особенно, если этот автомобиль уже далеко не новый и «пробежал» немало километров.

Знаете ли Вы? Кроме паровых двигателей первые автомобили работали ещё на обычном пятновыводителе – лигроине.

Так какие же признаки того, что кулиса коробки передач вашего автомобиля начинает понемногу сбоить? Радует одно, что они очевидны, и диагностировать проблему труда не составит. Но всё же, для вашего удобства перечислим далее основные из них:

1. Ручка переключения передач стала значительнее люфтить.

2. Проблемно происходит процесс переключения передач. Например, слышен сильный хруст с характерной вибрацией при переходе на следующую, либо предыдущую скорость.

3. Переключение передач происходит очень туго.

4. Хотите включить одну передачу, происходит включение совсем другой.

5. Не включаются все передачи, а только часть, остальные просто не функционируют.

Данные признаки указывают на следующие неисправности механизма:

1. Ослабились крепления, либо заело трос привода, или он сильно повредился.

2. Изношен или повреждён шток переключения передач.

3. Изношен или деформирован блокирующий механизм.

4. Износилась вилка переключения скоростей.

Инструкция по регулировке кулисы ВАЗ-2110

Чтобы настроить или отремонтировать кулису коробки передач, необходимо действовать по следующей инструкции:

1. Первым делом «водрузите» вашу «десятку» на эстакаду либо заедьте в гараж с ямой.

2. Поставьте автомобиль на стояночный тормоз и подложите под колёса противоугонные упоры, за неимением таковых подойдут и обычные кирпичи.

3. Итак, вы под днищем машины. Найдите хомут, которым прикреплены кулиса и шарнир.

4. Подберите гаечный ключ и ослабьте хомут.

5. Сядьте в автомобиль и включите заднюю передачу. Рычаг должен быть установлен в крайнее левое положение. Поэтому необходимо его выставить таким образом, которое вам удобно для момента включения задней скорости. Лучше, как мы говорили в начале, прибегнуть к услугам помощника, чтобы он удерживал в выставленном вами положении.

6. Теперь снова отправляйтесь под днище «железного коня» и крепко зажмите хомут именно в данном положении.

7. На этом всё. Настройка кулисы коробки передач подошла к концу.

8. Для проверки работы агрегата следует сделать тестовый заезд.

9. Если возникнет необходимость, повторите процедуру.

Инструкция по замене кулисы ВАЗ-2110

Если предыдущие манипуляции оказались тщетными, тогда остаётся только один вариант – это замена кулисы, что можно проделать своими руками без прибегания к услугам специалистов. Что потребуется для выполнения данной задачи? Для замены кулисы, необходимо подготовить всё, что может стать необходимым именно для данных работ:

— новая кулиса для вашего автомобиля ВАЗ-2110.

Отвёртки.

Бокорезы.

Гаечные ключи.

Трещотка.

Литол-24.

Инструкция, которой необходимо следовать при замене кулисы ВАЗ-2110:

1. В салоне автомобиля отвёрткой демонтируйте декоративный чехол ручки переключения передач. Потяните вверх селектор и снимите вместе с защитным кофром.

2. Гаечным ключом на 10 открутите две гайки крепления и болт, который крепит накладку кронштейна блокировки задней передачи.

3. Ключом на 13 открутите гайку, которая крепит ось рычага КПП, и открутите винт, фиксирующий её. Это сделайте трещоткой.

4. Демонтируйте ось, а затем из селектора коробки вытащите втулки, дабы они не потерялись во время процедуры замены.

6. Далее снимите облицовочную часть пола и пластиковую консоль. По-другому снять кулису никак не выйдет. Открутите по периметру консоли все болты. Снимите верхнюю и нижнюю её части. Действуйте крайне осторожно, чтобы не повредить элементы электропроводки.

7. После открутите следует изъять четыре винта крепления селектора коробки передач к автомобильному кузову.

8. Под днищем машины ключом на 13 открутите гайки кронштейна подушки кулисы и снимите сам кронштейн.

9. Демонтируйте кулису вместе с ручкой переключения передач.

10. Проведите визуальную диагностику всех устройств на предмет износа. Может, только подушка отработала своё, а сама кулиса ещё в полном порядке. В таком случае замените только её и установите кулису на своё место. Если же на кулисе заметны явные механические повреждения, тогда выбора нет, следует устанавливать новую, но прежде смажьте все элементы Литолом-24, вместе с рычагом переключения передач, чтобы в дальнейшем не возникало скрипов.

11. На этом замену кулисы ВАЗ-2110 можно считать оконченной. Соберите все компоненты коробки передач в обратной последовательности.

Регулировка положения рычага переключения передач. Регулировка положения рычага переключения передач Регулировка света фар 2110 бош

Перед покупкой каждому водителю нужно определиться, обеспечивают оптимальную яркость и имеют совместимый цоколь.

Регулировка фар ВАЗ 2110 требуется, когда световой пучок направляется в глаза водителям встречных авто. Она производится с разборкой и без разборки оптики своими руками в условиях гаража.

Регулировка фар ВАЗ 2110 своими руками

Процесс регулировки

Настройка фар на ВАЗ 2112 или 2110 предполагает следующий алгоритм действий:

демонтаж оптики (снятие стекол с герметичной основы путем подогрева строительным феном и последующего разрезания ножом) и скрепок из металла;
срезание на линзе выпуклого профиля в форме буквы «П», а на пластиковой детали — вогнутого профиля;

Разборка фары на Ваз 2110

снятие бумажного отражателя путем откручивания трех небольших саморезов с его обратной стороны. Вы увидите в районе пружину;
демонтаж пружины и пары «розочек» из пластмассы, удерживающих отражатель, путем их удерживания;
защелкивание шара на конце отражателя в пластик;
защелкивание шпульки из металла во вторую канавку. Предотвратит выкручивание регулирования дальше крепежа. Если вы чересчур закрутите гидрокорректор ВАЗ 2112, то деформируете ограничитель из металла. При этом шар выйдет из пластика, а фара упадет.

При перекручивании гидрокорректора вы столкнетесь с необходимостью замены вышедшей из строя детали из металла прокладкой из резины, которая используется в сантехнике. Это не самое лучшее решение, так как при наличии прокладки будет сложно понять, в какой момент вы отрегулировали оптику до крайнего положения, и в результате снова столкнетесь с перекручиванием. Чтобы этого не случилось, регулировка фар ВАЗ 2110 или ВАЗ 2112 должна включать дополнительный крепеж, например, проволочный шплинт. Он вставляется между лепестками «розочки».

Сборка после регулировки фар ВАЗ 2110 происходит в обратной последовательности. Не забудьте отчистить герметичное вещество и нанести для закрепления линзы новое.

Сборка фары после регулировки

Альтернативный метод ремонта

Регулировка света фар ВАЗ 2110 альтернативным методом включает в себя:

нарезку резьбы на крепежах регулировки оптики;
вкручивание винтов в фары и надевание шайб;
демонтаж креплений из пластика;
установку планки с приборами для освещения вблизи и вдали;
установку поверх планки еще одной шайбы, пружины и снова шайбы;
закручивание конструкции при помощи контргайки с последующей фиксацией анаэробным герметиком.

Регулировка света фар ВАЗ 2110 альтернативным методом

Регулировка без разборки

Чтобы не разбирать оптику, можете отрегулировать комплектующую следующим образом:

установите до щелчка шарик в пластмассу без снятия стекла. Это делается через дырки с обратной стороны оптики, предназначающиеся для демонтажа ламп;
просверлите отверстие в верхней части элемента оптики. Оно должно располагаться напротив защелки из пластика. Вставьте туда отвертку и зафиксируйте цангу на регулировочный шарик. После работы отверстие заклейте;
на каждый демонтированный корректорный узел возьмите по петле от навесного шкафа — металлической полосе, достигающей в длину 5-6 см. Навес заводится в отверстие на винте регулирования и сдвигается таким образом, чтобы прорезь была в узкой части навеса.

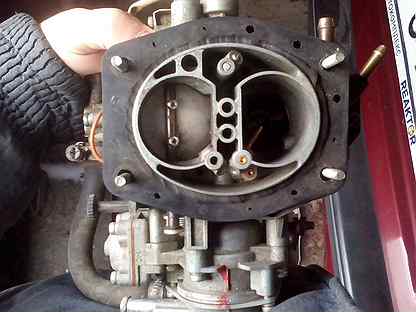

С внешним видом и расположением узлов карбюратора можно ознакомиться по рисунку ниже:

Карбюраторы 21083-1107010-31 и 21083-1107010-35 имеют устройство схожее с карбюраторами семейства «Солекс» отечественных автомобилей, являются двухкамерными. Дроссельные заслонки открываются последовательно и имеют механическую связь.

Карбюратор ваз 2110 с автоподсосом включают следующие системы:

Система холостого хода объединенная с переходной системой первой камеры;
Переходная система второй камеры;
Две главные дозирующие системы – первичной и вторичной камер;
Экономайзер мощностных режимов;
Эконостат;
Ускорительный насос;
Полуавтоматическое пусковое устройство;
Система отвода картерных газов за дроссельную заслонку;
Подогрев дроссельной заслонки первой камеры.

Система холостого хода (СХХ)

Переходная система первой камеры

Главная дозирующая система (ГДС)

Экономайзер мощностных режимов

Экономайзер карбюратора ВАЗ2110

Как следует из названия, эта система служит для обогащения топливной смеси в режимах работы двигателя на повышенной мощности и включается в работу при достаточно большом открытии дроссельных заслонок. Под действием разрежения из задроссельного пространства первой камеры (изображен пунктирными линиями) диафрагма (22) преодолевает сопротивление пружины и закрывает шариковый клапан (24), топливо не подается. Но при большом открытии дроссельной заслонки разрежение падает, пружина открывает клапан (24) и дополнительное топливо через топливный жиклер экономайзера поступает в эмульсионный колодец ГДС первой камеры, обогащая топливную смесь.

Эконостат

Эконостат карбюратора ВАЗ2110

Ускорительный насос

Пусковое устройство

Пусковое устройство карбюратора ВАЗ2110

Регулировка карбюратора ВАЗ 2110

После снятия, частичной или полной разборки карбюратора ВАЗ 2110 необходимо правильно его отрегулировать.

Регулировка троса газа. При отпущенной педали газа заслонки должны быть закрыты, при нажатой полностью открыты (проверку проводите на холодном двигателе).

Регулировка уровня топлива. Необходимо снять крышку карбюратора и перевернуть ее вверх поплавком. Проверяем симметричность обоих поплавков и параллельность их расположения стенкам поплавковой камеры по отпечаткам на прокладке, при необходимости ровняем. Проверяем зазор между поплавком и прокладкой, должен быть 1±0,25 мм. под обоими поплавками. Если требуется, регулируем подгибанием язычка или рычагов поплавка.

Регулировка пускового устройства. Регулировка биметаллической пружины при эксплуатации не требуется, она задается один раз на заводе изготовителе.

Регулируем холостые обороты двигателя в пределах 800±50 об/мин с помощью винта количества:

и винта качества:

Операцию можно проделать несколько раз для более точного результата.

В таблице ниже Вы приведены тарировочные данные карбюратора ВАЗ 2110, Солекс 21083-1107010-31:

Полезное видео от Наиля Порошина.

Кулиса коробки передач, как и все в автомобиле требует ухода и своевременной регулировки. Разрегулировавшаяся кулиса КПП может стать причиной неприятных ощущений во время движения. Например, может возникнуть дребезг ручки передач, включение скоростей может стать неточным, скорости могут «выбивать» время от времени, а сам рычаг может начать «люфтить».

Чтобы избавиться от всего этого, необходимо произвести несложную процедуру регулировки кулисы КПП, тем более, что регулировка кулисы отнимет у вас не более получаса времени.

Кулиса коробки переключения передач необходима для того чтобы не допустить произвольное включение скоростей из-за одновременного передвижения ползунов. Нередко от некорректно отрегулированной кулисы страдает вся трансмиссия, в результате вам грозит неисправность всей КПП. В наших предыдущих статьях мы уже неоднократно говорили об этой детали, например, в статье: О том , а также в статье: . Кроме того, вопрос включения передач и КПП затронут в .

Регулировка кулисы КПП предусматривает наличие помощника, в таком случае результат, да и сама работа, будут более качественными. Регулировать кулису модно несколькими способами, ниже мы расскажем о каждом из них более подробно.

Как отрегулировать кулису на ВАЗ 2110 своими руками

Перед тем как отрегулировать кулису КПП необходимо выполнить ряд подготовительных работ:

Загоните авто на яму.
Затяните ручник и установите противооткатные упоры.

Способ №1 — регулировка кулисы по задней скорости.

Ослабьте хомут.
Включите заднюю скорость и расположите рычаг так, как вы хотели бы его видеть в этом положении.
Затем затяните хомут и проверьте как работает кулиса, устраивает ли вас нынешнее положение рычага и работа кулисы.

Способ №2 — регулировка кулисы по первой скорости.

Этот метод используют, как правило, тогда, когда первый способ не дал результата.

Включите первую скорость.
Ослабьте хомут кулисы.
Проворачивайте привод кулисы против часовой стрелки до тех пор, пока рычаг КПП не начнет упираться в пластиковый стопор задней скорости.
Затяните хомут, и проверьте как все работает.

Способ №3 — регулировка кулисы на «нейтралке».

Если у вас отсутствует пластиковый фиксатор ограничитель, регулировка делается по нейтральной передаче.

Чтобы отрегулировать нейтральное положение рычага переключения передач, необходимо точно рассчитать глубину выноса кулисы вашей КПП на кардан автомобиля . Иногда подобные манипуляции заканчиваются появлением раздражающего дребезга рычага.

Если регулировка кулисы ни к чему не привела и с переключением по-прежнему беда — замените кулису полностью или попросите помощи у специалистов.

Учитывая то, что автомобиль часто эксплуатируется в ночное время, необходимо знать, как регулировать фары на ВАЗ 2110. Такая процедура часто проводится на СТО. Однако не всегда есть возможность воспользоваться услугами станции. Поэтому процесс настройки фар необходимо освоить своими руками.

Правильный выбор фар для ваз 2110

В автомобиле ВАЗ устанавливаются 2 вида фар:

«Киржач», которые относятся к отечественному производству. Линзы испускают пучок света. С одной стороны, регулировка фар ВАЗ 2110 должна проходить без проблем, Но, проходя через внешний рассеиватель, свет искажается. Распылению света еще способствуют плохие погодные условия.
«Бош» — импортный производитель. За счет высокого качества комплектующих деталей пучок света характеризуется четкой направленностью.

Оба вида имеют разные конструкции. Однако регулировка фар бош ваз 2110 ничем не отличается от отечественного аналога.

Правила регулировки фар

Часто регулировка фар ВАЗ 2110 проходит без снятия таких приборов с машины. На станции автообслуживания, регулировка фар ВАЗ 2110 проводится с применением стендов, на которых присутствует разметка, нанесенная под индивидуальную модель автомобиля. В домашних условиях настройка фар ВАЗ 2110 требует наличия самодельного шаблона. Изготавливается он из листов фанеры. Если есть возможность, разметка наносится непосредственно на стене. Изменение положения приборов происходит при помощи 2 регуляторов. Один из них отвечает за изменение положения фар по горизонтали, а другой по вертикали.

На автомобиле ваз 2110 регулировка фар необходима для того, чтобы поток света от неправильно отрегулированных приборов не ослеплял водителей встречных машин. Состоит она из основного этапа и нескольких подготовительных:

подготовка автомобиля, площадки и стенда;
осмотр регулируемых элементов;
процесс регулировки.

Понимая как регулировать фары на ВАЗ 2110, необходимо еще знать о правилах проведения подготовительных работ:

Проводится проверка надежности работы корректора.
Выбирается ровная площадка, на которую устанавливается автомобиль. Предварительно она проверяется уровнем. Небольшие уклоны дадут сильную погрешность при проведении работ. Хорошим вариантом будет площадка, расположенная перед гаражными воротами.
Зная, как отрегулировать свет фар на ВАЗ 2110, чтобы работы были выполнены верно, необходимо полностью заправить топливный бак, довести давление в шинах до нормы, а на водительское сиденье посадить человека, равного весу водителя.
Провести разметку на шаблоне или стене. Для этого на нем проводится вертикальная линия, соответствующая проекции оси автомобиля. Отступая в стороны, наносится еще 2 таких линии, которые соответствуют центрам фар машины. Расстояние между ними составляет 1108 мм. Проводится горизонтальная линия, по высоте центра фар. Отступая от нее вниз 75 мм, чертится еще одна горизонталь.

Геометрические показатели расположения светотеневой границы пучка ближнего света фар на матовом экране в зависимости от высоты установки фар и расстояния до экрана.

Расстояние от оптического центра фары до плоскости рабочей площадки н, мм	Номинальный угол наклона светового пучка фары в вертикальной плоскости		Расстояние R от проекции оптического центра до светотеневой границы фары на экране, удаленном на 10 м, мм
	угл. мин	процентов
До 600	34	1.00	100
От 600 до 700	45	1.30	130
От 700 до 800	52	1.50	150
От 800 до 900	60	1.76	176
От 900 до 1000	69	2.00	200
От 1000 до 1200	75	2.20	220
От 1200 до 1500	100	2.90	290

Сила света фар в режиме «ближний свет»

* В случае несоответствия параметров, полученных при неработающем двигателе, проводят измерение при работающем двигателе.

Осмотр фар

Перед тем как отрегулировать фары на ВАЗ 2110 своими руками, проводится работа со световыми приборами:

При помощи моющего средства смывается вся грязь со стекла.
Визуально ведется осмотр фары. Если на нем заметны царапины, то они устраняются полировкой. Лучше такую работу проводить в сервисном центре.
Также проверяются линзы и отражатели. При наличии на них трещин, они подлежат замене.
Если лампы эксплуатировались длительное время, то меняются на новые элементы. При установке источников света не следует брать лампы повышенной мощности. Это сопровождается излишним нагревом узла, что привод к его поломке.

Процесс регулировки своими руками

В Инструкции представлен пошаговой процесс как отрегулировать фары на ВАЗ 2110 своими руками:

Чтобы провести правильную регулировку фар ВАЗ 2110 своими руками, расстояние от стенда до места расположения автомобиля должно составлять 5 м. Автомобиль располагается под прямым углом к разметке.
Вместо водителя, на переднее сиденье, укладывается груз, весом, в районе 75 кг. Также на это место может сесть помощник шофера, если он имеет тот же вес.
Для правильной регулировки света фар ВАЗ 2110 необходимо установить пружины и амортизаторы в естественное, рабочее положение. Делается это при помощи качения автомобиля за крыло.
Открывается капот. Правая фара прикрывается. Корректор устанавливается в положение 1.
Перед тем как опустить фару на ВАЗ 2110, нужно найти регулировочный винт. Если прибор светит вверх, то его нужно опустить, путем вращения винта до попадания пучка света на вторую горизонтальную линию. Когда пучок сильно опущен, он наоборот требует подъема.
Такая же манипуляция проводится с правой фарой.

Расположение регулировочных винтов и секций на левой блок-фаре: 1 — винт регулировки пучка света в вертикальной плоскости; 2 — винт регулировки пучка света в горизонтальной плоскости; 3 — крышка секции дальнего света блок-фар; 4 — крышка секции ближнего света блок-фар.

Примечание. На правой блок-фаре все элементы расположены симметрично.

Чтобы понять, как отрегулировать дальний свет фар на ваз 2110, нужно воспользоваться другой инструкцией:

Автомобиль также устанавливается от стенда на расстоянии 5 м.
Теперь регулятор фиксируется в положение 4.
Регулировка проводится по тому же принципу, как и ближнего света. Отличие заключается в том, что направляется пучок на 25 мм ниже верхней горизонтали.

А — вертикальная линия обозначающая расположение лампы ближнего света левой блок-фары;
В — вертикальная линия обозначающая расположение лампы ближнего света правой блок — фары;
С — горизонтальная линия обозначающая расположение ламп ближнего света фар;
D — линия обозначающая высоту подъема горизонтальной границы пучков света;
О — осевая линия;
l — расстояние между лампами ближнего света фар;
А — расстояние от поверхности площадки на которой установлен автомобиль до ламп ближнего света фар.

Поломки, препятствующие регулировке

Часто возникает вопрос, как отрегулировать фары ваз 2110 в случае ее повреждения фары или поломки гидравлического корректора. Последний прибор необходим для того, чтобы при движении, автоматически обеспечивалась регулировка фар. Если автомобиль загружен стационарно, то поток света идет на дорогу. В случае большой загрузки задней части машины, передняя часть поднимается вверх и световой поток начинает бить в небо. В этот момент включается корректор. С его помощью происходит автоматическое опускание фар.

Устранение диффекта фар

Если регулировка фар ваз 2110 не дает ожидаемые результаты осмотр начинается с этих приборов. Их разборка проводится следующим образом:

Выворачиваются весь крепеж, и фары вынимаются из гнезда.
С них снимаются лампы.
Чтобы отделить рассеиватель, используется фен. С его помощью растапливается герметик. Отделение проводится отверткой или другим плоским предметом. Если это фара Бош, то потребуется еще снять скобы, крепящие стекло.
Демонтируется отражатель. Он держится на 3 точках.
Все детали разобранной фары промываются. Неисправные элементы заменяются новыми. Затем сборка ведется в обратном порядке. В качестве герметика используется силикон.

Ремонт корректора

Распространенной поломкой является потеря герметичности корректора. Поскольку это устройство неразборное, чтобы провести регулировку фар 2110 его необходимо заменить.

Работа проводится в следующем порядке:

На первом этапе снимаются все хомуты, которые крепят изделие к кузову, а также расширительный бачек. В салоне вынимается ручка управления. Все трубки демонтируются. В некоторых случаях они изымаются частями, путем перекусывания.
Чтобы снять цилиндр, нужно на панели взяться рукой за выключатель и потянуть на себя. Затем легко вынимается цилиндр.
После очистки мусора протягивается новая трубка.
Весь монтаж проводится в обратном порядке. Уделяется внимание уплотнителям.

Для того чтобы провести качественную регулировку фар 2110 своими руками, необходимо хорошо изучить инструкцию. Работа не представляет сложности, но требует тщательной подготовки. Особое внимание уделяется территории проведения работы. Она должна быть ровная и без уклона. Далее необходимо четко следовать всем пунктам руководства.

Читайте, как отрегулировать привод управления механизмом переключения передач на машине ВАЗ 2110. Представлена схема устройства.

Если во время эксплуатации автомобиля у Вас возникли проблемы с переключением передач (нет чёткого переключения), тогда пришло время отрегулировать привод, что управляет этим механизмом. Также данные работы необходимо провести сразу после того, как вы произвели , её ремонт и обратную установку, так как после таких действий весь механизм переключения скоростей «расходится».

Мы делали настройку на автомобиле ВАЗ 2110.

1. На тяге управления коробки передач необходимо ослабить гайку стяжного болта хомута, достаточно открутить болт на 4?5 оборотов (понадобится ключ на 13). Добраться к нему можно только снизу машины.

2. Для того, чтобы обеспечить свободное хождение тяги относительно штока выбора передач, — следует расширить при помощи отвёртки пазы на конце тяги и хомута. После чего поставьте шток в нейтральное положение.

3. Далее идём в салон автомобиля и демонтируем с рукоятки чехол коробки передач. Его можно просто опустить в самый низ, а рычаг установить таким образом, чтобы его нижний (неизогнутый) конец расположился примерно вертикально.

Если у Вас шаблон 67,7834,9527, то рукоять переключения передач выставляем следующим образом: при снятом чехле рычага установите в окно накладки (номер 14 на схеме сверху) кронштейна блокировки заднего хода шаблон.

4. Под днищем машины нужно аккуратно, не резкими движениями руки выбрать осевой люфт штока в направлении назад и его угловой люфт в направлении против часовой стрелки (задаче не сдвинуть рычаг переключения передач).

5. Теперь можно обратно затянуть гайку стяжного болта хомута под автомобилем, только сам хомут отрегулируйте немного вперёд, чтобы было свободное пространство между ним и тягой примерно 2–3 миллиметра.

Ремонт ваз 2110 карбюратор своими руками

Мы постараемся ответить на вопрос: ремонт ваз 2110 карбюратор своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Внешний вид карбюратора
1 – сектор рычага привода дроссельных заслонок
2 – регулировочный винт качества смеси холостого хода
3 – регулировочный винт количества смеси холостого хода
4 – блок подогрева зоны дроссельной заслонки
5 – колодка провода датчика-винта ЭПХХ
6 – крышка пускового устройства
7 – рычаг воздушной заслонки
8 – корпус жидкостной камеры
9 – болт крепления жидкостной камеры
10 – штуцер подачи топлива
11 – штуцер отвода топлива
12 – крышка карбюратора
13 – шпилька крепления воздушного фильтра
14 – электромагнитный запорный клапан
15 – штуцер вентиляции картера двигателя
16 – крышка экономайзера
17 – корпус карбюратора

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

На двигателе 2110 устанавливается карбюратор “Солекс” мод. 21083-1107010-31 – эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок (вторая камера начинает открываться после того, как дроссельная заслонка первой камеры откроется на 2/3 величины). Привод дроссельных заслонок – механический, тросовый. Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов, подогрев зоны дроссельной заслонки первой камеры, полуавтоматическое пусковое устройство, электромагнитный клапан холостого хода.

Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Последний поддерживает в поплавковой камере заданный уровень топлива ваз 2111.

Поплавковая камера – двухсекционная (для уменьшения влияния на работу двигателя колебаний уровня топлива при поворотах и кренах ). Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы, где смешивается с воздухом, проходящим через калиброванные отверстия в верхней части эмульсионных трубок (главные воздушные жиклеры). Через распылители топливо-воздушная эмульсия попадает в малые и большие диффузоры карбюратора.

Система холостого хода отбирает топливо из эмульсионного колодца после главного топливного жиклера первой камеры. Топливо проходит через жиклер холостого хода (конструктивно объединенный с электромагнитным клапаном холостого хода), после чего смешивается с воздухом из канала от воздушного жиклера холостого хода и из расширяющейся части диффузора (для устойчивой работы при переходе на режим холостого хода). Образовавшаяся эмульсия подается под дроссельную заслонку через отверстие, регулируемое винтом качества. Винтом количества (числа оборотов) устанавливается величина открытия дроссельной заслонки первой камеры на холостом ходу. При частичном открытии дроссельной заслонки первой камеры (до включения в работу главных дозирующих систем) топливо-воздушная смесь поступает в первую камеру через вертикальную щель, находящуюся на уровне дроссельной заслонки ваз 2111 в закрытом положении.

При частичном открытии дроссельной заслонки второй камеры топливо во вторую камеру поступает через отверстие, находящееся чуть выше дроссельной заслонки в закрытом положении.

Экономайзер ваз 2110 мощностных режимов включается в работу при значительном открытии дроссельных заслонок. Топливо забирается из поплавковой камеры через шариковый клапан. Пока диафрагма экономайзера удерживается разрежением во впускном коллекторе, клапан закрыт. Когда дроссельные заслонки значительно открываются, разрежение за ними падает, и клапан под действием диафрагмы начинает пропускать топливо, которое поступает через жиклер экономайзера в эмульсионный колодец в обход главного жиклера, обогащая смесь.

Эконостат включается в работу на режимах максимальной мощности двигателя, обеспечивая дополнительное поступление топлива непосредственно из поплавковой камеры (через жиклер эконостата и систему трубок) во вторую смесительную камеру.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Ускорительный насос ваз 2110 – диафрагменного типа, с механическим приводом через профильный кулачок, расположенный на оси дроссельной заслонки первой камеры. При открытии дроссельной заслонки кулачок воздействует на рычаг, который, в свою очередь, надавливает на диафрагму. Порция топлива через распылители впрыскивается в смесительные камеры карбюратора, обогащая горючую смесь на режимах разгона . Ускорительный насос снабжен двумя шариковыми клапанами: обратный клапан расположен в канале, связывающем поплавковую камеру с полостью насоса; он открывается и полость заполняется топливом при отпущенной педали “газа”, когда возвратная пружина отводит диафрагму насоса назад, и закрывается при нагнетании топлива. Другой клапан расположен в распылителе; он открывается под давлением нагнетаемого топлива и закрывается под действием собственного веса, как только подача топлива прекращается. Это предотвращает вытекание топлива из каналов и подсос воздуха. Производительность насоса не регулируется – она определяется профилем кулачка.

Полуавтоматическое пусковое устройство снижает токсичность отработавших газов ваз 2110 на режимах пуска и прогрева двигателя, а также упрощает управление автомобилем – отсутствует привод управления воздушной заслонкой из салона (кнопка “подсос”).

Основа устройства – плоская спиральная биметаллическая пружина. При низкой температуре пружина – через систему тяг и рычагов – удерживает воздушную заслонку в закрытом положении. После запуска двигателя разрежение в задроссельном пространстве передается в полость за диафрагмой пускового устройства. Диафрагма втягивается, и ее шток приоткрывает воздушную заслонку на пусковой зазор, устанавливаемый регулировочным винтом. По мере прогрева двигателя биметаллическая пружина нагревается охлаждающей жидкостью, проходящей через жидкостную камеру, и распрямляется, полностью открывая воздушную заслонку. Биметаллическая пружина устанавливается на предприятии-изготовителе, и ее дополнительная регулировка в эксплуатации не требуется.

Экономайзер ваз 2112 принудительного холостого хода состоит из датчика-винта закрытого положения дроссельной заслонки ваз 2110, электромагнитного запорного клапана и блока управления. Электромагнитный клапан перекрывает подачу топлива в систему холостого хода и переходную систему первой камеры. Нормальное состояние клапана (напряжение не подается) – закрытое. Он открывается при включении зажигания или нажатии педали “газа” при работающем двигателе, а также при частоте вращения коленчатого вала 1900 мин -1 и ниже. Клапан закрывается, если педаль “газа” отпущена (датчик-винт замкнут на массу) и обороты двигателя ваз 2112 превышают 2100 мин -1 , а также при выключении зажигания лада 2110, что предотвращает вспышки в цилиндрах двигателя (дизелинг).

Схема полуавтоматического пускового устройства карбюратора
1 – дроссельная заслонка первой камеры
2 – рычаг привода дроссельной заслонки второй камеры
3 – пружина диафрагмы
4 – воздушный канал, соединенный с задроссельным пространством карбюратора
5 – диафрагма пускового устройства
6 – воздушная заслонка
7 – тяга привода воздушной заслонки
8 – ось пускового устройства
9 – кулачок
10 – регулировочный винт пускового зазора воздушной заслонки
11 – шток диафрагмы пускового устройства
12 – возвратная пружина штока диафрагмы
13 – рычаг упора
14 – регулировочный винт приоткрывания дроссельной заслонки первой камеры
15 – рычаг приоткрывания дроссельной заслонки
16 – тяга приоткрывания дроссельной заслонки
17 – рычаг управления дроссельными заслонками
А – пусковой зазор у воздушной заслонки
В – пусковой зазор у дроссельной заслонки

С внешним видом и расположением узлов карбюратора можно ознакомиться по рисунку ниже:

Карбюратор ваз 2110 с автоподсосом включают следующие системы:

Система холостого хода объединенная с переходной системой первой камеры;
Переходная система второй камеры;
Две главные дозирующие системы – первичной и вторичной камер;
Экономайзер мощностных режимов;
Эконостат;
Ускорительный насос;
Полуавтоматическое пусковое устройство;
Система отвода картерных газов за дроссельную заслонку;
Подогрев дроссельной заслонки первой камеры.

Схема карбюратора ВАЗ 2110

Система холостого хода (СХХ)

Отверстия холостого хода и переходной системы первой камеры карбюратора ВАЗ 2110

Переходная система первой камеры

Главная дозирующая система (ГДС)

Экономайзер мощностных режимов

Экономайзер карбюратора ВАЗ2110

Эконостат карбюратора ВАЗ2110

Ускорительный насос

Ускорительный насос ВАЗ 2110

Распылитель ускорительного насоса

При отпускании педали газа пружина возвращает диафрагму в исходное состояние, и полость насоса вновь наполняется топливом из поплавковой камеры через запорный шариковый клапан в корпусе ускорительно насоса. Шариковый клапан при нажатии на педаль газа закрывается, предотвращая обратное поступление топлива в поплавковую камеру. Второй шариковый клапан находится в распылителе. Шарик клапана закрывает отверстие под собственным весом при наполнении камеры ускорительного насоса топливом и открывается под давлением топлива. Этот клапан предотвращает самопризвольное вытекание топлива из распылителя, а также подсос воздуха. Зачастую такие проблемы с двигателем как рывки и провалы бывают связаны именно с ускорительным насосом, как избавиться от этой проблемы можно узнать из статьи «Провалы при нажатии на «газ» карбюратора «Солекс».

Кулачки ускорительного насоса

Пусковое устройство

Пусковое устройство карбюратора ВАЗ2110

Схема пускового устройства ВАЗ 2110

Регулировка карбюратора ВАЗ 2110

После снятия, частичной или полной разборки карбюратора ВАЗ 2110 необходимо правильно его отрегулировать.

Регулировка троса газа. При отпущенной педали газа заслонки должны быть закрыты, при нажатой полностью открыты (проверку проводите на холодном двигателе).

Регулировка троса газа ВАЗ 2110

Регулировка уровня топлива. Необходимо снять крышку карбюратора и перевернуть ее вверх поплавком. Проверяем симметричность обоих поплавков и параллельность их расположения стенкам поплавковой камеры по отпечаткам на прокладке, при необходимости ровняем. Проверяем зазор между поплавком и прокладкой, должен быть 1±0,25 мм. под обоими поплавками. Если требуется, регулируем подгибанием язычка или рычагов поплавка.

Регулировка поплавка ВАЗ 2110

Регулировка пускового устройства. Регулировка биметаллической пружины при эксплуатации не требуется, она задается один раз на заводе изготовителе.

Регулировка биметаллической пружины ВАЗ 2110

Регулируем холостые обороты двигателя в пределах 800±50 об/мин с помощью винта количества:

Операцию можно проделать несколько раз для более точного результата.

В таблице ниже Вы приведены тарировочные данные карбюратора ВАЗ 2110, Солекс 21083-1107010-31:

Тарировочные данные карбюратора ВАЗ 2110 21083-1107010-31

Полезное видео от Наиля Порошина.

Карбюратор ВАЗ 2110 представляет из себя устройство для приготовления топливо-воздушной смеси и его дозировки для последующей подачи в двигатель внутреннего сгорания.

1 – ускорительный насос;
2 – экономайзер мощностных режимов;
3 – электромагнитный клапан ЭПХХ;
4 – крышка карбюратора;
5 – диафрагменный механизм пускового устройства;
6 – датчик-винт регулировки количества смеси;
7 – провод датчика-винта;
8 – штуцер отбора разрежения для вакуум-корректора;
9 – блок подогрева;
10 – штуцер шланга вентиляции картера;
11 – сектор привода дроссельных заслонок;
12 – нагревательный элемент пускового устройства;
13 – воздушная заслонка;
14 – штуцер подачи топлива;
15 – патрубок обратного слива топлива;
16 – пробка топливного фильтра;
17 – корпус карбюратора;
18 – винт начальной регулировки положения дроссельной заслонки второй камеры;
А – метки на пусковом устройстве

Полную разборку и чистку карбюратора требуется выполнять периодически, каждые 20-30 тысяч км. Не рекомендуется отворачивать без необходимости винты крепления воздушной и дроссельной заслонок, так как это может привести к их заеданию и смещению, нарушив нормальную работу карбюратора.

Следуйте следующим рекомендациям для правильной сборки и качественной работы собранного узла.

Карбюратор ВАЗ 2110 нуждается в специальной регулировке, от которой напрямую зависит функциональность транспортных комплектующих. Обязательное требование — успешная регулировка карбюратора, а при необходимости — правильно проведённый ремонт. В каждом случае автомобилист должен выполнять чёткую инструкцию, благодаря которой существенно упрощается проведение запланированных мероприятий.

Как должна проводиться регулировка карбюратора ВАЗ 2110 с автоподсосом?

На педаль газа нужно надавить. В этом случае заслонки будут открытыми. Если же педаль будет отпущена, заслонки должны быть закрытыми.
Если открытие заслонок нарушается, появляется возможность для успешного устранения проблемы. Рекомендуется отвернуть или завернуть регулировочные гайки переднего наконечника троса автомобильного привода. От положения гаек зависит состояние дроссельных заслонок.
Самое важное требование — не допустить натянутого положения троса провода, когда педаль газа находится в отпущенном состоянии.

Другая настройка также оказывается поистине востребованной. Какие дополнительные возможности для регулировки существуют и как предотвратить нарушение функционирования карбюратора у ВАЗ 2110?

Крышку карбюратора следует удерживать с учётом того, что поплавки должны смотреть горизонтально вверх. Основной задачей является проверка зазора, который образуется между поплавками и прокладками карбюраторной крышки. Оптимальный зазор составляет 1 миллиметр, но при этом разрешаются отклонения в большую или меньшую сторону в пределах 0,25 миллиметров.
Для регулировки зазора используют язычок, а также рычаги поплавков. Их необходимо подгибать для изменения зазора.
Внимания заслуживает поверхность язычка, которую нужно располагать перпендикулярно, относительно игольчатого клапана. Кроме этого, не рекомендуются даже малейшие повреждения. По данной причине внимание нужно обращать на вмятины, зазубрины, царапины, свидетельствующие о деформации конструкции с самого своего появления.
Установка карбюраторной крышки на её первоначальное место — важная процедура. По данной причине нужно убедиться в том, что поплавки не прикасаются к внутренним стенкам камеры. Если потребуется, нужно слегка подогнуть рычаги.

Ещё одна важная задача — отрегулировать пусковое устройство, под влиянием которого будет успешно функционировать карбюратор. Какие задачи нужно выполнить?

Правильность установки биметаллической пружины следует проверить в обязательном порядке. Правильное расположение свидетельствует о том, что все метки на трёх корпусах будут совпадать друг с другом: пусковое устройство, соответственно, биметаллическая пружина, а также жидкостная камера. Если метки не совпадают, пусковое устройство нуждается в регулировке. Для этого требуется выполнить несколько важных шагов, каждый из которых обещает приближать к поставленной цели.
Прежде всего, рекомендуется ослабление крепления жидкостного отсека. При необходимости нужно ослабить 3 винта, удерживающих биметаллическую пружину. После совмещения меток можно затянуть болты.
При запуске охлаждённого движка рекомендуется закрыть полностью воздушную заслонку. В начале работы агрегата положение воздушной заслонки должно быть приоткрытым (идеальный показатель — 2,5 миллиметра, но допускается отклонение в 0,2 мм в большую или меньшую сторону).
Если мотор прогрелся на 75–80 градусов, воздушная заслонка откроется полностью. Если зазор отличается от указанного 2,5 мм, необходимо сняв стопор, повернуть винт и выполнить правильную регулировку.
Только после успешно проведённой настройки можно вернуть стопор на его правильное месторасположение.
Если мотор ВАЗ 2110 полностью прогрет, но заслонка открывается только частично, требуется обязательная замена пускового устройства.
Пусковой зазор в дроссельной заслонке у 1-ой камеры нужно отрегулировать повторно, если через 20 секунд после заведения двигателя, коленчатый вал не набирает скорость в 2400 оборотов (отклонение может достигать 200, с учётом состояния машины). Только если коленчатый вал правильно работает, можно считать, что работа над карбюратором завершена и он уже настроенный.

Для правильных поездок на автомобиле и исключения потенциальных неприятностей, связанных с холостыми оборотами, рекомендуется знать, как отрегулировать карбюратор на ВАЗ 2110 с учётом предстоящего взаимодействия с этой системой. Регулировочные мероприятия в этом случае выполняются только на хорошо прогретом двигателе.

Самая простая задача — повернуть втулку. Однако это действие не всегда позволяет успешно восстановить заводские характеристики, поэтому может потребоваться выворачивание винта с поломкой втулки. Затем можно повернуть винт и определить объём смеси для нужной частоты вращения коленвала.
При нажатии на педаль газа мотор ВАЗ 2110 должен успешно увеличивать частоту вращения работающего коленчатого вала. В то же время, если педаль газа отпускается, мотор не должен глохнуть. Этот аспект нужно учитывать, занимаясь настройкой карбюратора ВАЗ 2110 с автоподсосом, ведь устройство регулировку полноценную требует с обязательным учётом многочисленных аспектов. Если двигатель глохнет, требуется дальнейшая настройка или ремонт.
В каждом случае поворот винта приводит к увеличению частоты вращения коленчатого вала по часовой стрелке. Одновременно с этим уровень CO в отработавших газах должен снижаться.

Зная, как настроить карбюратор на ВАЗ 2110, появляется возможность для успешного проведения профилактических работ и предотвращения потенциальных неисправностей.

Как проводить ремонт карбюратора ВАЗ 2110? Прежде всего, нужно провести разбор карбюратора и убедиться в отсутствии гаек и других посторонних предметов, способных упасть в карбюратор, а затем — в цилиндр и привести к капитальному ремонту мотора. Только после успешно проведённой разборки и проверки можно вернуться к карбюратору.

Самостоятельная работа на ВАЗ возможна, но в то же время полностью разбирать карбюратор не следует. В противном случае могут быть непредвиденные обстоятельства. Если самостоятельно снять автомобильный карбюратор и полностью разобрать его, последствия могут быть крайне опасными. Карбюратор с коллектора снимают только для замены прокладок.

В большинстве случаев ремонт карбюратора нужно доверять опытным специалистам, которые знают, как нужно всё выполнить. При самостоятельных действиях желательно ограничиться диагностикой, настройкой карбюратора и проверкой на неисправности, самым простым ремонтом.

Если статья оказалась полезной, напишите нам.

Учитывая качество бензина, который продается на наших заправках, карбюратор часто загрязняется и его приходится чистить. Конечно, можно это сделать на станции техобслуживания, но можно и самостоятельно.

Почистить карбюратор ВАЗ 2110 сможет каждый, главное – соблюдать технологию, и тогда результат работы будет отличным. При этом стоит помнить, что прокладки карбюратора одноразовые, поэтому стоит запастись новыми. То же самое можно сказать и о хомутах крепления патрубков и шлангов.

Снятие карбюратора ВАЗ 2110

Если двигатель не прогрет, то его нужно завести и дать поработать одну-две минуты, после чего заглушить. Затем аккуратно открутить пробку расширительного бачка – так мы сбросим давление в топливной системе.

В целях безопасности, нужно снять отрицательную клемму с АКБ. После этого снять короб воздушного фильтра. Для этого необходимо открутить ленточный хомут патрубка, который ведет от короба к двигателю, и отсоединить патрубок.

Затем отсоединить датчик расхода воздуха и открутить болт крепления воздухозаборника, который находится возле левой фары. Короб воздушного фильтра держится на трех фиксаторах (два спереди и один сзади) и снимается вместе с ними.

Когда двигатель остыл, нужно снять шланги охлаждающей жидкости, подачи топлива и вакуумный шланг, заглушив их, чтобы в охлаждающую или топливную систему не попала грязь. Отключить провод с клапана холостого хода.

Снять тросы привода дроссельной заслонки и полуавтоматического пускового устройства. Отсоединяем возвратную пружину, которая находится в нижней части карбюратора над блоком подогрева, откручиваем винт крепления и снимаем сам блок.

Теперь можно открутить гайки крепления и снять карбюратор. Отверстие во впускном коллекторе нужно закрыть тряпкой или полиэтиленовым кульком, чтобы в него не попала пыль или грязь.

Чистка карбюратора ВАЗ 2110

В первую очередь нужно прочистить жиклеры – они находятся прямо по центру. Для этого нужно взять небольшой прут и обмотать его тканью, которая не оставляет ворсинок. Затем, макая его в ацетон или бензин, прочистить все доступные поверхности жиклеров.

Вместо ацетона и бензина можно использовать специальный аэрозоль для чистки карбюраторов, но после придется хорошо промыть карбюратор. Более тщательно нужно будет чистить те места, которые не удалось достать. Для этого нужно использовать заостренную деревянную палочку (ни в коем случае не металлическую проволоку).

После того как жиклеры очищены, таким же образом нужно почистить камеру карбюратора ВАЗ 2110. После очистки ее желательно промыть тем же ацетоном или бензином, чтобы остатки счищенной грязи не попали в двигатель.

Установку карбюратора ВАЗ нужно производить в обратной последовательности. При этом не забыть заменить все прокладки и хомуты. Если после того как карбюратор очищен, остались проблемы во время езды, возможно причина кроется в неисправности деталей карбюратора или их сильном износе и засоренности.

В таком случае придется полностью разбирать карбюратор, чистить каждую деталь в отдельности и оценивать их состояние.

На двигателе ВАЗ-2110 устанавливается карбюратор “Солекс” мод. 21083-1107010-31 – эмульсионного типа, двухкамерный, с последовательным открытием дроссельных заслонок (вторая камера начинает открываться после того, как дроссельная заслонка первой камеры откроется на 2/3 величины).

Привод дроссельных заслонок – механический, тросовый. Карбюратор имеет сбалансированную поплавковую камеру, систему отсоса картерных газов, подогрев зоны дроссельной заслонки первой камеры, полуавтоматическое пусковое устройство, электромагнитный клапан холостого хода.

Выполняем при замене карбюратора, а также при износе или замене деталей привода.

При полностью нажатой педали “газа” дроссельные заслонки должны быть полностью открыты, а при отпущенной – закрыты.

Если это не так, отворачивая или заворачивая регулировочные гайки на переднем наконечнике троса привода (со стороны карбюратора), добиваемся правильного положения дроссельных заслонок

При полностью отпущенной педали “газа” трос привода не должен быть натянут

Выполняем при замене игольчатого клапана, поплавка и других неисправностях. Снимаем крышку карбюратора (смотрим статью – «Разборка карбюратора»).

Удерживая крышку карбюратора горизонтально поплавками вверх, проверяем зазор между поплавками и прокладкой крышки, который должен составлять 1±0,25 мм и быть одинаковым для обоих поплавков.

Зазор регулируется подгибанием язычка и/или рычагов поплавков. Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана и не должна иметь вмятин и зазубрин

При установке крышки на место проверяем, не задевают ли поплавки за стенки поплавковой камеры, при необходимости подгибаем рычаги поплавков.

Полуавтоматическое пусковое устройство снижает токсичность отработавших газов на режимах пуска и прогрева двигателя, а также упрощает управление автомобилем – отсутствует привод управления воздушной заслонкой из салона автомобиля (кнопка “подсос”).

Схема полуавтоматического пускового устройства

Регулировки карбюратора ВАЗ-2110

Для регулировки привода карбюратора Солекс ВАЗ-2110 выполняем следующие действия:

– При полностью нажатой педали газа дроссельные заслонки должны быть полностью открыты, а при отпущенной – закрыты.

– Если это не так, отворачивая или заворачивая регулировочные гайки на переднем наконечнике троса привода (со стороны карбюратора), добиваемся правильного положения дроссельных заслонок.

– При полностью отпущенной педали газа трос привода не должен быть натянут.

Операции при регулировки уровня топлива в поплавковой камере карбюратора Солекс ВАЗ-2110:

– Удерживая крышку карбюратора Солекс горизонтально поплавками вверх, проверяем зазор между поплавками и прокладкой крышки, который должен составлять 1±0,25 мм и быть одинаковым для обоих поплавков.

– Зазор регулируется подгибанием язычка и/или рычагов поплавков.

– Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана и не должна иметь вмятин и зазубрин.

– При установке крышки на место проверяем, не задевают ли поплавки за стенки поплавковой камеры, при необходимости подгибаем рычаги поплавков.

Работы по регулировке пускового устройства карбюратора ВАЗ-2110:

– Проверяем правильность установки биметаллической пружины (метки на корпусе пускового устройства, корпусе биметаллической пружины и корпусе жидкостной камеры должны совпадать).

– При несовпадении меток ослабляем болт крепления корпуса жидкостной камеры и, при необходимости, три винта крепления корпуса биметаллической пружины. Совмещаем метки, после чего затягиваем болт и винты.

– При пуске холодного двигателя (при температуре ниже +5°С) воздушная заслонка должна быть полностью закрыта, после начала работы двигателя – приоткрыта на пусковой зазор, равный 2,5±0,2 мм.

– После его прогрева до 75-80°С – полностью открыта. Если зазор отличается от указанного, отрегулируйте его вращением винта после снятия стопора.

– После окончания регулировки установите стопор на место.

– Если при полностью прогретом двигателе ВАЗ-2110 заслонка частично прикрыта, замените пусковое устройство целиком.

– Через 15-20 с после пуска холодного двигателя частота вращения коленчатого вала должна составлять 2400±200 мин-1.

– Если это не так, отрегулируйте пусковой зазор у дроссельной заслонки первой камеры.

– Регулировку производим на снятом карбюраторе.

– Закрываем дроссельную заслонку первой камеры карбюратора Солекс и отверткой поворачиваем винт рычага упора против часовой стрелки. При этом его упор должен встать на наименьшую по радиусу ступень кулачка.

– Ослабляем гайку винта и, поворачивая его, регулируем зазор, который должен быть в пределах 1,1±0,05 мм.

– Затягиваем гайку винта и, установив на место карбюратор, проверяем частоту вращения коленчатого вала после пуска двигателя, как это описано выше.

Операции по регулировке карбюратора ВАЗ-2110 для системы холостого хода:

– Регулировку выполняем на прогретом двигателе.

– На заводе двигатель регулируют при минимальной частоте вращения коленчатого вала 800±50 мин-1 до величины содержания оксида углерода (СО) 0,7-1,3% (содержание СН при этом находится в допустимых пределах при условии исправной работы системы зажигания), после чего напрессовывают на головку винта ограничительную пластмассовую втулку.

– Если поворотом втулки не удается восстановить заводские параметры регулировки, выворачиваем винт, ломая втулку, затем вращением винта количества смеси устанавливаем требуемую частоту вращения коленчатого вала (для наглядности корпус воздушного фильтра снят), а винтом качества смеси – содержание в отработавших газах оксида углерода.

– При нажатии на педаль газа двигатель ВАЗ-2110 должен без перебоев увеличивать частоту вращения коленчатого вала, а при отпускании педали – не глохнуть.

– При повороте винта количества смеси по часовой стрелке частота вращения коленчатого вала увеличивается.

– При повороте винта качества смеси по часовой стрелке содержание СО в отработавших газах уменьшается.

Ремонт карбюратора Солекс

Операции по разборке карбюратора ВАЗ-2110:

– Снимаем корпус воздушного фильтра.

– Отключаем разъем датчика-винта ЭПХХ ВАЗ-2110.

– Откручиваем гайки крепления оболочки троса привода дроссельных заслонок к кронштейну на крышке головки блока.

– Снимаем защитный силиконовый колпачок.

– Отсоединяем возвратную пружину от рычага привода дроссельных заслонок и выводим конец троса из гнезда на рычаге.

– Снимаем шланг подвода разрежения к вакуумному регулятору опережения зажигания.

– Ослабляем хомут тонкого шланга вентиляции картера и снимаем шланг со штуцера.

– Приготовив небольшую емкость (объемом 0,4-0,5 л) для сбора охлаждающей жидкости, снимаем шланги с корпуса жидкостной камеры полуавтоматического пускового устройства и блока подогрева зоны дроссельной заслонки.

– Можно отсоединить их от карбюратора ВАЗ-2110 и вместе со шлангами, однако из-за коррозии открутить винт крепления блока подогрева бывает непросто.

– Отворачиваем четыре гайки крепления и снимаем карбюратор с двигателя.

– Отверстие во впускном коллекторе желательно закрыть куском картона или жести.

– При необходимости снимаем прокладку, находящуюся под карбюратором Солекс ВАЗ-2110 (с двумя большими отверстиями), теплоизолирующую проставку и прокладку между ней и впускным коллектором (с одним большим отверстием).

– Для снятия полуавтоматического пускового устройства ключом отворачиваем болт крепления корпуса жидкостной камеры и снимаем его вместе с уплотняющим резиновым кольцом.

– Отверткой с острым жалом поддеваем стопорное кольцо рычага привода воздушной заслонки и снимаем его.

– Поддеваем и снимаем стопорное кольцо тяги приоткрывания дроссельной заслонки первой камеры.

– Нажимая на рычаги и тяги, выводим их из зацепления друг с другом.

– Отверткой отворачиваем три винта крепления корпуса пускового устройства и снимаем пусковое устройство в сборе.

– Разбирать пусковое устройство не рекомендуется, за исключением замены диафрагмы.

– Можно разобрать карбюратор ВАЗ-2110, не снимая пусковое устройство с крышки (или снять его потом). Для этого необходимо отсоединить нижний рычаг пускового устройства, после чего отворачиваем пять винтов крепления крышки и снимаем ее.

– Через выколотку диаметром 2,0-2,5 мм молотком выбиваем ось поплавков и снимаем их.

– Снимаем прокладку крышки и выворачиваем корпус игольчатого клапана.

– Вынимаем игольчатый клапан и уплотнительное медное кольцо.

– Отворачиваем пробку топливного фильтра, снимаем уплотнительное медное кольцо и вынимаем фильтр.

– Отворачиваем подводящий штуцер и снимаем его вместе с уплотнительным кольцом.

– Отворачиваем электромагнитный клапан и вынимаем жиклер холостого хода.

– Если блок подогрева зоны дроссельной заслонки остался на карбюраторе Солекс, откручиваем винт его крепления и снимаем его.

– Выворачиваем главные воздушные и топливные жиклеры и снимаем распылители ускорительного насоса.

– На снятом карбюраторе главные топливные жиклеры можно просто вытряхнуть из колодцев, перевернув корпус.

– Вынимаем малые диффузоры. Отворачиваем три винта крепления крышки экономайзера мощностных режимов и, сняв крышку, вынимаем пружину и диафрагму.

– Шлицевой отверткой выворачиваем жиклер экономайзера и вынимаем его.

– Отворачиваем четыре винта крепления крышки ускорительного насоса и снимаем ее.

– Аккуратно подцепив шлицевой отверткой или ножом диафрагму, снимаем ее вместе с возвратной пружиной.

– Отворачиваем винт пластмассового держателя провода датчика-винта ЭПХХ ВАЗ-2110 и снимаем провод.

– Отворачиваем упорный винт дроссельной заслонки.

– Отворачиваем винт крепления сектора и рычага управления дроссельными заслонками и снимаем рычаг.

– Отворачиваем винт крепления тяги приоткрывания дроссельной заслонки первой камеры и снимаем тягу.

– Выворачиваем винт регулировки качества смеси и вынимаем его вместе с резиновым уплотнительным кольцом.

– Иногда для этого приходится использовать проволочный крючок или засверлить тонким сверлом край корпуса карбюратора Солекс ВАЗ-2110 вплотную к отверстию под винт.

– Снимаем резиновое уплотнительное кольцо с топливозаборной трубки системы холостого хода.

– Сборку производим в обратной последовательности.

– Не допускается подтягивать гайки крепления карбюратора на прогретом двигателе.

Работы по замене и проверке электромагнитного клапана карбюратора ВАЗ-2110:

– Отсоединяем провод от клеммы электромагнитного клапана.

– Отворачиваем электромагнитный клапан и вынимаем его.

– Извлекаем топливный жиклер холостого хода из держателя клапана карбюратора Солекс ВАЗ-2110.

– Проверяем исправность электромагнитного клапана, подключив его вывод к “+” аккумуляторной батареи, а корпус – к “-” (запорная пластмассовая игла должна втягиваться при подаче напряжения и без заедания возвращаться в исходное положение при снятии напряжения).

– Можно проверить одновременно исправность самого клапана и электрической цепи управления: клапан с надетым проводом прижимаем к корпусу карбюратора и включаем зажигание – игла должна со щелчком втянуться в корпус клапана.

Операции по замене топливного фильтра карбюратора ВАЗ-2110:

– Снимаем корпус воздушного фильтра.

– Отворачиваем пробку топливного фильтра.

– Вынимаем пробку вместе с прокладкой.

– Вынимаем топливный фильтр.

Операции по снятию корпуса воздушного фильтра карбюратора Солекс:

– Отворачиваем четыре самоконтрящихся гайки крепления корпуса воздушного фильтра и снимаем прижимную пластину.

– Ослабляем хомут крепления шланга вентиляции картера на патрубке крышки головки блока и снимаем шланг.

– Ослабив посадку гофрированного шланга заборника подогретого воздуха на патрубке корпуса воздушного фильтра, снимаем его.

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 1.6 проголосовавших: 50

Автоподсос | Ремонт карбюратора

С наступлением первых холодов повально стали обращаться с вопросами плохого холодного пуска владельцы карбюраторов оборудованных автоподсосом, это старые иномарки, и автомобили отечественного производства 2110 — и пероборудованные 2108-2109-21099 и классика на карбюратор семейства Солекс с автоподсосом.

В этой статье я как всегда не буду рассматривать плюсы и минусы, а также производителей системы автоподсоса, скажу так — если автомобиль эксплуатируется зимой в городском цикле — то автоподсос может доставить хозяину немало проблем. Сейчас мы с Вами рассмотрим почему:

Самая большая проблема автоподсоса который приводится в действие системой охлаждения — это нарушение в самой системе охлаждения.

Нерабочий термостат.
Плохое прохождение охлаждающей жидкости из-за того что каналы системы охлаждения забиты.

Если автомобиль эксплуатируется в городе и поезки заключаются чтобы добраться до места работы, а в конце рабочего дня домой, то система автоподсоса является вообще не рентабельной, осбенно это относится к маленьким городам, так как система охлаждения при коротких поездках не успевает прогреваться до рабочей температуры, и двигатель практически каждый день работает на подсосе.
Если взять во внимание старые иномарки и учесть что у большинства из них вышел из строя вакуумный автомат обеднения смеси при холодном пуске, то утро такого автовладельца превращается в муки при запуске холодного двигателя.

Устранить все неисправности конечно можно, но это требует дополнительных затрат. А мы с Вами столкнулись с еще одним новшеством которое по задумкам инженеров должно было обеспечить нам комфорт, а в очередной раз принесло одни проблемы.

Мое мнение такое — система автопуска непригодна для автолюбителей с циклом коротких поездок по городу.

И прежде чем приобретать или переоборудовать автомобиль нужно все тщательно взвесить.

Ремонт ваз 2110 карбюратор своими руками

Самое подробное описание: ремонт ваз 2110 карбюратор своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.

Внешний вид карбюратора
1 – сектор рычага привода дроссельных заслонок
2 – регулировочный винт качества смеси холостого хода
3 – регулировочный винт количества смеси холостого хода
4 – блок подогрева зоны дроссельной заслонки
5 – колодка провода датчика-винта ЭПХХ
6 – крышка пускового устройства
7 – рычаг воздушной заслонки
8 – корпус жидкостной камеры
9 – болт крепления жидкостной камеры
10 – штуцер подачи топлива
11 – штуцер отвода топлива
12 – крышка карбюратора
13 – шпилька крепления воздушного фильтра
14 – электромагнитный запорный клапан
15 – штуцер вентиляции картера двигателя
16 – крышка экономайзера
17 – корпус карбюратора

Нет видео.

Видео (кликните для воспроизведения).

Нет видео.

Видео (кликните для воспроизведения).

Схема полуавтоматического пускового устройства карбюратора
1 – дроссельная заслонка первой камеры
2 – рычаг привода дроссельной заслонки второй камеры
3 – пружина диафрагмы
4 – воздушный канал, соединенный с задроссельным пространством карбюратора
5 – диафрагма пускового устройства
6 – воздушная заслонка
7 – тяга привода воздушной заслонки
8 – ось пускового устройства
9 – кулачок
10 – регулировочный винт пускового зазора воздушной заслонки
11 – шток диафрагмы пускового устройства
12 – возвратная пружина штока диафрагмы
13 – рычаг упора
14 – регулировочный винт приоткрывания дроссельной заслонки первой камеры
15 – рычаг приоткрывания дроссельной заслонки
16 – тяга приоткрывания дроссельной заслонки
17 – рычаг управления дроссельными заслонками
А – пусковой зазор у воздушной заслонки
В – пусковой зазор у дроссельной заслонки

С внешним видом и расположением узлов карбюратора можно ознакомиться по рисунку ниже:

Карбюратор ваз 2110 с автоподсосом включают следующие системы:

Система холостого хода объединенная с переходной системой первой камеры;
Переходная система второй камеры;
Две главные дозирующие системы – первичной и вторичной камер;
Экономайзер мощностных режимов;
Эконостат;
Ускорительный насос;
Полуавтоматическое пусковое устройство;
Система отвода картерных газов за дроссельную заслонку;
Подогрев дроссельной заслонки первой камеры.

Схема карбюратора ВАЗ 2110

Система холостого хода (СХХ)

Отверстия холостого хода и переходной системы первой камеры карбюратора ВАЗ 2110

Переходная система первой камеры

Главная дозирующая система (ГДС)

Экономайзер мощностных режимов

Экономайзер карбюратора ВАЗ2110

Эконостат карбюратора ВАЗ2110

Ускорительный насос

Ускорительный насос ВАЗ 2110

Распылитель ускорительного насоса

Кулачки ускорительного насоса

Пусковое устройство

Пусковое устройство карбюратора ВАЗ2110

Схема пускового устройства ВАЗ 2110

Регулировка карбюратора ВАЗ 2110

После снятия, частичной или полной разборки карбюратора ВАЗ 2110 необходимо правильно его отрегулировать.

Регулировка троса газа. При отпущенной педали газа заслонки должны быть закрыты, при нажатой полностью открыты (проверку проводите на холодном двигателе).

Регулировка троса газа ВАЗ 2110

Регулировка уровня топлива. Необходимо снять крышку карбюратора и перевернуть ее вверх поплавком. Проверяем симметричность обоих поплавков и параллельность их расположения стенкам поплавковой камеры по отпечаткам на прокладке, при необходимости ровняем. Проверяем зазор между поплавком и прокладкой, должен быть 1±0,25 мм. под обоими поплавками. Если требуется, регулируем подгибанием язычка или рычагов поплавка.

Регулировка поплавка ВАЗ 2110

Регулировка пускового устройства. Регулировка биметаллической пружины при эксплуатации не требуется, она задается один раз на заводе изготовителе.

Регулировка биметаллической пружины ВАЗ 2110

Регулируем холостые обороты двигателя в пределах 800±50 об/мин с помощью винта количества:

Операцию можно проделать несколько раз для более точного результата.

В таблице ниже Вы приведены тарировочные данные карбюратора ВАЗ 2110, Солекс 21083-1107010-31:

Тарировочные данные карбюратора ВАЗ 2110 21083-1107010-31

Полезное видео от Наиля Порошина.

Следуйте следующим рекомендациям для правильной сборки и качественной работы собранного узла.

Как должна проводиться регулировка карбюратора ВАЗ 2110 с автоподсосом?

На педаль газа нужно надавить. В этом случае заслонки будут открытыми. Если же педаль будет отпущена, заслонки должны быть закрытыми.
Если открытие заслонок нарушается, появляется возможность для успешного устранения проблемы. Рекомендуется отвернуть или завернуть регулировочные гайки переднего наконечника троса автомобильного привода. От положения гаек зависит состояние дроссельных заслонок.
Самое важное требование — не допустить натянутого положения троса провода, когда педаль газа находится в отпущенном состоянии.

Крышку карбюратора следует удерживать с учётом того, что поплавки должны смотреть горизонтально вверх. Основной задачей является проверка зазора, который образуется между поплавками и прокладками карбюраторной крышки. Оптимальный зазор составляет 1 миллиметр, но при этом разрешаются отклонения в большую или меньшую сторону в пределах 0,25 миллиметров.
Для регулировки зазора используют язычок, а также рычаги поплавков. Их необходимо подгибать для изменения зазора.
Внимания заслуживает поверхность язычка, которую нужно располагать перпендикулярно, относительно игольчатого клапана. Кроме этого, не рекомендуются даже малейшие повреждения. По данной причине внимание нужно обращать на вмятины, зазубрины, царапины, свидетельствующие о деформации конструкции с самого своего появления.
Установка карбюраторной крышки на её первоначальное место — важная процедура. По данной причине нужно убедиться в том, что поплавки не прикасаются к внутренним стенкам камеры. Если потребуется, нужно слегка подогнуть рычаги.

Правильность установки биметаллической пружины следует проверить в обязательном порядке. Правильное расположение свидетельствует о том, что все метки на трёх корпусах будут совпадать друг с другом: пусковое устройство, соответственно, биметаллическая пружина, а также жидкостная камера. Если метки не совпадают, пусковое устройство нуждается в регулировке. Для этого требуется выполнить несколько важных шагов, каждый из которых обещает приближать к поставленной цели.
Прежде всего, рекомендуется ослабление крепления жидкостного отсека. При необходимости нужно ослабить 3 винта, удерживающих биметаллическую пружину. После совмещения меток можно затянуть болты.
При запуске охлаждённого движка рекомендуется закрыть полностью воздушную заслонку. В начале работы агрегата положение воздушной заслонки должно быть приоткрытым (идеальный показатель — 2,5 миллиметра, но допускается отклонение в 0,2 мм в большую или меньшую сторону).
Если мотор прогрелся на 75–80 градусов, воздушная заслонка откроется полностью. Если зазор отличается от указанного 2,5 мм, необходимо сняв стопор, повернуть винт и выполнить правильную регулировку.
Только после успешно проведённой настройки можно вернуть стопор на его правильное месторасположение.
Если мотор ВАЗ 2110 полностью прогрет, но заслонка открывается только частично, требуется обязательная замена пускового устройства.
Пусковой зазор в дроссельной заслонке у 1-ой камеры нужно отрегулировать повторно, если через 20 секунд после заведения двигателя, коленчатый вал не набирает скорость в 2400 оборотов (отклонение может достигать 200, с учётом состояния машины). Только если коленчатый вал правильно работает, можно считать, что работа над карбюратором завершена и он уже настроенный.

Самая простая задача — повернуть втулку. Однако это действие не всегда позволяет успешно восстановить заводские характеристики, поэтому может потребоваться выворачивание винта с поломкой втулки. Затем можно повернуть винт и определить объём смеси для нужной частоты вращения коленвала.
При нажатии на педаль газа мотор ВАЗ 2110 должен успешно увеличивать частоту вращения работающего коленчатого вала. В то же время, если педаль газа отпускается, мотор не должен глохнуть. Этот аспект нужно учитывать, занимаясь настройкой карбюратора ВАЗ 2110 с автоподсосом, ведь устройство регулировку полноценную требует с обязательным учётом многочисленных аспектов. Если двигатель глохнет, требуется дальнейшая настройка или ремонт.
В каждом случае поворот винта приводит к увеличению частоты вращения коленчатого вала по часовой стрелке. Одновременно с этим уровень CO в отработавших газах должен снижаться.
