Поршень ВАЗ 2112. Основные размеры. Параметры мотора
Поршневая ВАЗ. Поршень.
Основные размеры. Поршень ВАЗ 2112.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
:Особенности конструкции.
Изделие разрабатывалось для шестнадцатиклапанного двигателя. Камера сгорания в шеснадцатиклапанной головке имеет увеличенный объем. Для обеспечения необходимой
степени сжатия двигателя, общий объем камеры сгорания был уменьшен за счет применения в конструкции выступа — вытеснителя.

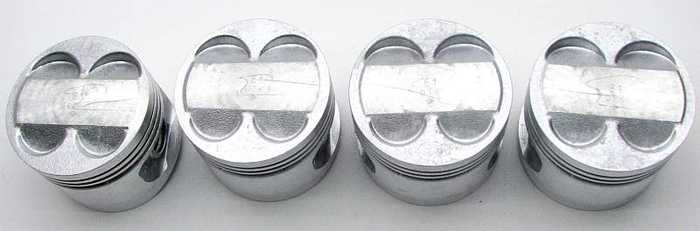

Поршень имеет выборки под клапана,
но глубина их не достаточна, для чтобы исключить соприкосновение с клапанами при обрыве ремня ГРМ.
Основные маркировки в литье, нанесенные на деталь.
1. Обозначение модели изделия – символы «21» и «12», в районе отверстия под палец.
2. Обозначение производителя – «ВАЗ», на юбке с внутренней стороны.
3. Обозначение литейной оснастки -буквы и цифры, на юбке с внутренней стороны.
4. Обозначение литейного сплава АЛ40 – «40», на юбке с внутренней стороны .
Основные маркировки наносимые на днище.
Все маркировки наносимые на днище соответствуют маркировкам применяемым для поршней 21083, 2110, 2112. (Смотреть описание поршней 2110.)
Основные размеры
Классы диаметров поршней и классы отверстий под поршневой палец соответствуют размерам применяемым для моделей 21083, 2110, 2112. (Смотреть описание поршней 2110.)
Применяемость поршня 2112-1004015.
| Двигатель | Блок цилиндров, высота блока, мм. |
Колен. вал |
Шатун, длина шатуна, мм. |
Поршень, компрессион. высота, мм |
Недоход поршня в блоке, мм |
|---|---|---|---|---|---|
| ВАЗ 2112 | 2112-1002011 194,8 |
2112-1005016 35,5 |
2110-1004045 121,0 |
2112-1004015 37,9 |
0,4 (от плоскости днища) |
* — расчетные размеры могут отличаться от фактических в пределах допусков на изготовление указанных деталей.
конструкция, отличия и применяемость на двигатели Ваз
Поршень, является наиболее важным элементом любого двигателя внутреннего сгорания.
Именно на эту деталь, выпадает основная нагрузка по преобразованию энергии расширяющихся газов в энергию вращения коленчатого вала. Свойства, которыми должен обладать поршень, трудно совместимы и технически тяжело реализуются.
Требования, которым должна соответствовать эта деталь:
- температура в камере сгорания может достигать более 2000°С а температура поршня, без риска потери прочности материала, не должна превышать 350°С
- после сгорания бензино-воздушной смеси, давление в камере сгорания может достигать 80 атмосфер.
При таком давлении, оказываемое на днище усилие, будет составлять свыше 4-х тонн. Толщина стенок и днища поршня должна обеспечивать возможность выдерживать значительные нагрузки. Но любое увеличение массы изделия приводит к увеличению динамических нагрузок на элементы двигателя, что в свою очередь, ведет к усилению конструкции и росту массы двигателя;
- зазор между поршнем и поверхностью цилиндра должен обеспечивать эффективную смазку и возможность перемещения с минимальными потерями на трение.
Но в тоже время зазор должен учитывать тепловое расширение и исключить возможность заклинивания. - изготовление должно быть достаточно дешевым и отвечать условиям массового производства.
Но в тоже время зазор должен учитывать тепловое расширение и исключить возможность заклинивания.Очертания поршня за более сто пятидесятилетнюю историю двигателя внутреннего сгорания мало изменились.
В конструкции поршня можно выделить несколько зон, каждая из которых, имеет свое функциональное назначение:
1) Днище поршня – поверхность, обращенная к камере сгорания. Днище, своим профилем, определяет нижнюю поверхность камеры сгорания.
Форма днища зависит от формы камеры сгорания, расположения клапанов, от особенности подачи топливо-воздушной смеси в камеру сгорания и объема самой камеры.
Днища разных моделей применяемых на двигателях ВАЗ приведены на рисунке:
Поршни ВАЗ 21213 и ВАЗ 21230 отличаются нанесенной маркировкой. Маркировка наносится на поверхность рядом с отверстием под поршневой палец.
На поршне ВАЗ 21213 нанесены цифры -«213», на модели ВАЗ 2123 — «23».
На модели ВАЗ 21080, ВАЗ 21083, ВАЗ 21100 нанесена соответствующая маркировка — «08»,»083″, «10». Поршень 2108 имеет диаметр 76 мм , модели 21083 и 2110 — 82 мм.
Поршни ВАЗ 2112 и ВАЗ 21124, имеют соответствующую маркировку — «12»и «24» и отличаются глубиной выборки под клапана. Модели 21126 и 11194 отличаются диаметром.
2) Если углубления на днище увеличивают объем камеры сгорания, то для уменьшения объема применяют вытеснители. Вытеснителем называют объем металла, который находится выше плоскости днища.
4) Уплотняющий участок — это участок канавок, расположенных на боковой цилиндрической поверхности поршня.
Канавки предназначены для установки поршневых колец. Поршневые кольца обеспечивают подвижное уплотнение. На всех моделях для двигателей ВАЗ, выполнены две канавки под компрессионные кольца и одна канавка под маслосъемное кольцо.
В канавке под маслосъемное кольцо есть отверстия, через которые отводится излишек масла во внутреннюю полость поршня. Уплотняющий участок выполняет еще одну очень важную функцию — через установленные поршневые кольца, осуществляется отвод значительной части тепла от поршня к цилиндру.
Если конструкция изделия не будет предусматривать эффективный отвод тепла от днища, то это приведет к его прогоранию.
По расчетам, через компрессионные кольца, передается до 60-70% выделенного тепла. Однако это требует плотного прилегания поршневых колец к цилиндру и к поверхностям канавок.
Для обеспечения работоспособности, торцевой зазор первого компрессионного кольца в канавке должен составлять 0,045-0,070 мм.
Для второго компрессионного кольца зазор — 0,035-0,060 мм, для маслосъемного – 0,025-,0050 мм. Между внутренней поверхностью кольца и канавки должен быть радиальный зазор — 0,2-0,3 мм.
5) Головку поршня образуют днище и уплотняющая часть.
Расстояние от оси поршневого пальца до днища, называют компрессионной высотой поршня.

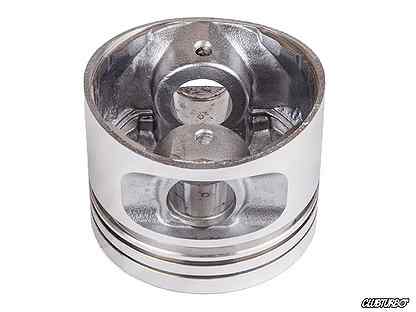

6) «Юбкой», называют нижнюю часть поршня. На этом участке находятся бобышки с отверстиями – место, куда устанавливается поршневой палец. Внешняя поверхность юбки, исполняет роль опорной и направляющей поверхности.
Юбка обеспечивает соосность положения детали к оси цилиндра блока. Кроме того, боковая поверхность юбки участвует в передаче к цилиндру возникающих поперечных усилий.
На поверхность юбки (или на все изделие) могут наноситься защитные покрытия улучающие прирабатываемость и снижающих трение.
Покрытие слоем олова позволяет сгладить неточности профиля и предотвратить наволакивание алюминия на поверхности цилиндра.
Могут применяться покрытия созданные на основе графита и дисульфида молибдена.
Другой способ, снижающий потери на трение – нанесение на юбке канавок специального профиля. Глубина канавок составляет 0,01-0,015 мм. При движении, канавки не только удерживают масло, но и создают гидродинамическую силу, которая препятствует контакту со стенками цилиндра.
Одним из факторов определяющих геометрию поршня, является необходимость снижения сил трения.
Для этого требуется обеспечение определенной толщины масляного слоя в зазоре между поршнем и стенками цилиндра. Причем маленький зазор повлечет за собой увеличение сил трения и как следствие повышение нагрева деталей и их ускоренный износ а возможно и заклинивание.
Слишком большой зазор, увеличит шумность двигателя, приведет к росту динамических нагрузок на сопрягаемые детали и будет способствовать их ускоренному износу. Поэтому величина зазора подбирается в соответствии с рекомендациями для конкретного типа двигателя.
В истории применения конструкций поршней для двигателей ВАЗ, просматриваются этапы влияния нескольких европейских конструкторских школ.
На первых моделях двигателей ВАЗ применяется «итальянская» конструкция. Поршни отличаются большой компрессионной высотой, широкой опорной поверхностью юбки. Поверхность изделия покрыта слоем олова.
В разработке последующих конструкций принимают участие немецкие компании. У поршней уменьшается компрессионная высота. На юбке применяется микропрофиль – специальный профиль канавок, для удержания смазки в зоне трения. Поршни моделей ВАЗ 21126 и ВАЗ 11194 получают Т-образный профиль и рассчитаны на установку «тонких» поршневых колец. Так внешне сравнивая модели от 2101 до 21126, можно получить представление об общих тенденциях совершенствования конструкции , основанных на новых научных разработках.
В процессе работы, различные участки поршня нагреваются не равномерно, следовательно, и тепловое расширение будет больше там, где выше температура и больше объем металла.
В связи с этим, на уровне днища размер выполняют меньшим, чем диаметр в средней части. Таким образом, в продольном сечении профиль будет коническим. Нижняя часть юбки тоже может иметь меньший диаметр. Это позволяет, при движении вниз, в пространстве между юбкой и цилиндром, создавать масляный клин, который улучшает центрирование в цилиндре.
Для компенсации тепловых деформаций, в поперечном сечении поршень выполнен виде овала. Это связано с тем, что в районе бобышек под поршневой палец сосредоточен значительный объем металла.
При нагреве, в плоскости поршневого пальца, расширение будет осуществляться в большей степени. Овальность и бочкообразность детали в холодном состоянии, позволяет иметь поршень, приближающийся к цилиндрической форме, при работающем двигателе.
Такая форма изделия создает сложности при контроле его диаметра. Фактический диаметр можно определить, только замеряя его в плоскости перпендикулярной оси отверстия под поршневой палец на определенном расстоянии от днища.
При этом, для разных моделей это расстояние будет отличаться.
Тепловые нагрузки порождают еще одну проблему. Поршни изготавливают из алюминиевого кремнесодержащего сплава, а для блока цилиндров используют чугун. У этих материалов разная теплопроводность и разный коэффициент теплового расширения.
Это приводит к тому, что в начале работы двигателя, поршень нагревается и увеличивается в диаметре быстрее, чем увеличивается внутренний диаметр цилиндра. При и без того малых зазорах, это может приводить к повышенному износу цилиндров, а в худшем случае, к заклиниванию поршня.
Для решения этой проблемы, во время отливки поршня, в тело заготовки внедряют специальные стальные или чугунные элементы, которые сдерживают резкое изменение диаметра. Для уменьшения теплового расширения и отвода тепла, на некоторых типах двигателя, используются системы подачи масла во внутреннюю полость поршня.
Поршневой палец обеспечивает шарнирное соединение поршня и верхней головки шатуна.
Во время работы двигателя, на поршневой палец воздействуют значительные переменные силы. Палец и отверстия под палец должны сопрягаться с минимальным зазором, обеспечивающим смазку.
На двигателях ВАЗ используется два типа шарнирного соединения «поршень-палец-шатун». На поршнях моделей 2101, 21011, 2105, 2108, 21083 – палец устанавливается в верхней головке шатуна по плотной посадке, исключающей его вращение. Отверстие в поршне под поршневой палец выполнено с зазором, обеспечивая свободное вращение.
В дальнейшем от этой схемы отказались и перешли на схему с «плавающим» пальцем. На поршнях моделей 21213, 2110, 2112, 21124, 21126, 11194, 21128 – палец устанавливается с минимальным зазором и в головке шатуна, и в отверстиях поршня. Для исключения осевого смещения пальца, в поршне, в отверстиях под поршневой палец устанавливаются стопорные кольца. Во время работы, у пальца есть возможность проворачиваться, обеспечивая равномерный износ поверхностей.
Для обеспечения надежной смазки пальцев, в бобышках предусмотрены специальные отверстия.
По результатам фактического замера отверстия под поршневой палец, поршням присваивается одна из трех категорий(1-я, 2-я, 3-я). Разница в размерах для категорий составляет — 0,004мм. Номер категории клеймится на днище.
Для обеспечения необходимого зазора, поршневые пальцы, по наружному диаметру подразделяются на три класса. Отличие в размерах составляет — 0,004 мм. Маркировка класса производится краской по торцу пальца: синий цвет — первый класс, зеленый — второй, красный — третий класс. При сборке, поршню первой категории должен подбираться палец первого класса и т.д.
Особенностью работы шатунного механизма, является то, что до достижения верхней мертвой точки, поршень прижат к одной стороне цилиндра, а после прохождения ВМТ – к другой стороне цилиндра. При приближении к верхней мертвой точке, на поршень действует максимальная нагрузка, следовательно растет сила давления на палец.
Возрастающие силы трения препятствуют повороту поршня на пальце. При таких условиях поворот может происходит скачкообразно, со стуком о стенку цилиндра.
Для того, чтобы снизить динамические нагрузки и шум, применяют поршни со смещенным отверстием под поршневой палец. Ось отверстия смещена в горизонтальной плоскости от оси поршня. В работающем двигателе это приводит к возникновению момента силы, который облегчает преодоление сил трения.
Такое конструктивное решение позволяет добиться плавности, при смене точек контакта поршня с цилиндром. На такие изделия обязательно наносится метка для правильной ориентации при его установке. Однако, чем больше будет износ цилиндров и юбки, тем в большей степени будет проявляться стук в цилиндре.
Существуют поршни, в которых применяется не только горизонтальное смещение оси пальца, но и вертикальное. Такое смещение ведет к уменьшению компрессионной высоты. Поршни, с дополнительным смещением оси отверстия под палец вверх, применяются для тюнинговой доработки двигателя.
В качестве основной характеристики для таких поршней используется величина смещения, указывающая на сколько смещен центр отверстия под палец, по сравнению со стандартным изделием.
На рынке продаж, поршень представлен значительным количеством отечественных и иностранных производителей. Независимо от производителя, они должны соответствовать требованиям, рассчитанным для конкретной модели двигателя. Поршни, входящие в комплект, не должны отличаться по массе более чем на ±2,5 грамм. Это позволит снизить вибрации работающего двигателя. Для розничной сети, в комплекты подбираются поршни одной весовой группы. В случае необходимости можно осуществить подгонку поршня по массе.
Зазор между цилиндром и поверхностью поршня должен соответствовать величине установленной для данной модели двигателя. Поршни номинального размера по своему диаметру относят к одному из пяти классов. Различие между классами составляет 0,01 мм.
Классы маркируются на днище буквами — (А, В, С, D, Е).
В качестве запасных частей поставляются поршни классов — А, С, Е. Этих размеров достаточно, чтобы осуществить подбор деталей для любого блока цилиндров и обеспечить необходимый зазор.
Поршни ВАЗ 11194 и ВАЗ 21126 имеют только три класса (A, B, C) с размерным шагом — 0,01 мм.
Кроме номинальных размеров, изготавливаются поршни 2-х ремонтных размеров, с увеличенным наружным диаметром на 0,4 и 0,8 мм. Для распознавания, на днищах ремонтных изделий ставится маркировка: символ «треугольник» соответствует первому ремонтному размеру(с увеличением наружного диаметра на 0,4 мм), символ «квадрат» — увеличение диаметра на 0,8 мм. До 1986 г. ремонтные размеры отличались от современных. Так для двигателя 2101 существовало три ремонтных размера: на 0,2 мм., 0,4 мм., 0,6 мм; для двигателя 21011 два размера: 0,4 мм. и 0,7 мм.
Применяемость моделей поршней на различных двигателях Ваз:
В качестве материала для изготовления поршней применяются сплавы алюминия.
Использование кремния в составе сплава, позволило снизить коэффициент теплового расширения и увеличить износостойкость. Сплавы, где содержание кремния может достигать 13%, называют – эвтектическими. Сплавы с более высоким содержанием кремния относят к заэвтектическим сплавам. Повышение процента содержания кремния улучшает теплопроводные характеристики, однако приводит к тому, что при охлаждении в сплаве происходит выделение кремния в виде зерен размером 0.5-1.0 мм. Это приводит к ухудшению литейных и механических свойств. Для улучшения физико-механических свойств, в сплавы вводят легирующие добавки меди, марганца, никеля, хрома.
Существует два основных способа получения заготовки поршня.
Отливка в кокиль – специальную форму, является более распространенным способом. Другой способ — горячая штамповка (ковка). После этапов механической обработки, изделие подвергают термической обработке для повышения твердости, прочности и износостойкости, а также для снятия остаточных напряжений в металле.
Структура кованого металла позволяет повысить прочностные характеристики изделия. Но есть существенные недостатки кованых изделий классической конструкции( с высокой юбкой)– они получаются более тяжелыми. Кроме того, в кованных деталях, невозможно использовать термокомпенсирующие кольца или пластины. Увеличенный объем металла ведет к увеличенной тепловой деформации и необходимости увеличивать зазор между поршнем и цилиндром. И как следствие – повышенный шум, износ цилиндров, расход масла. Применение кованых поршней оправдано в тех случаях, когда большую часть времени двигатель автомобиля эксплуатируется на предельных режимах.
В современном конструировании поршней, наблюдаются следующие тенденции: уменьшение веса, использования «тонких» поршневых колец, уменьшение компрессионной высоты, использование коротких поршневых пальцев, применение защитных покрытий. Все это, нашло свое применение, в конструкции Т-образных поршней. Наименование конструкции обусловлено схожестью профиля детали с буквой «Т».
На этих изделиях, юбка уменьшена и по высоте и по площади направляющей части. В качестве материала для изготовления таких поршней используется заэвтектический сплав, с большим содержанием кремния. Поршни Т-образной конструкции практически всегда изготавливаются горячей штамповкой.
Принятие разработчиками решения о применении той или иной конструкции поршня всегда предшествует расчет и глубокий анализ поведения всех узлов шатунно-поршневой группы. Детали современных двигателей рассчитаны на пределе возможностей конструкции и материалов. В таких расчетах предпочтение отдается конструкциям с минимальной стоимостью обеспечивающих утвержденный ресурс и не более. Поэтому любое отклонение от штатных режимов работы двигателя ведет к сокращению ресурса тех или иных деталей и узлов.
16-клапанники 2008 года — журнал За рулем
Самый «маленький» из 16-клапанных двигателей Волжского автозавода — ВАЗ-11194 рабочим объемом 1,4 л.
Производятся и две модели объемом 1,6 л — уже несколько устаревший ВАЗ-21124 и его более современный и мощный вариант ВАЗ-21126, постепенно вытесняющий на конвейере предшественника. Обратите внимание на график с характеристиками двигателей: при частотах вращения коленвала, близких к максимальным, характеристики мощности и крутящего момента ВАЗ-11194 и ВАЗ-21124 практически совпадают — и лишь при более низких оборотах «малыш» уступает старшему собрату. А вот двигатель 21126 существенно — примерно на 10% — мощней и тяговитей двух других.
Давайте же знакомиться с их начинкой.
Блоки цилиндров 21124 и 21126 отлиты из чугуна. По сравнению с прежним, полуторалитровым аналогом 2112 они на 2,3 мм выше (расстояние от оси коренных подшипников до верхней плоскости блока). Диаметр цилиндров двигателей 21124 и 21126 одинаковый — 82 мм. Для селективной сборки двигателя блоки 21124 по диаметру цилиндра поделены на пять классов через 0,01 мм (А, В, С, D, Е). У блока 21126 три класса через те же 0,01 мм (А, В, С).
Клеймо класса цилиндра расположено на нижней плоскости блока.
Прочие размеры блоков идентичны. Но есть отличия в требованиях к обработке стенок цилиндров. Хонингование цилиндров 21124 выполняется по технологии и требованиям АВТОВАЗа, а 21126 — в соответствии с более жесткими требованиями фирмы Federal Mogul, обусловившими ужесточение требований к шероховатости рабочих поверхностей. Чтобы не перепутать блоки, кроме маркировки, сделанной в отливке на левой стенке блока, серийный номер нанесен на задней стенке рядом с четвертым цилиндром. Блок 21124 окрашен в синий цвет, а 21126 — в серый.
Блок цилиндров двигателя 11194 по конструкции аналогичен блоку 21126, но диаметр цилиндра меньше — 76,5 мм против 82 мм. Обработка стенок цилиндров — тоже в соответствии с требованиями фирмы Federal Mogul. Маркировка на тех же местах, окрашен блок в синий цвет. Кроме этого, в блоке 11194 между цилиндрами есть протоки рубашки охлаждения, а у двигателей 1,6 л их нет. Для селективной сборки двигателя блоки 11194 по диаметру цилиндра поделены на три класса через 0,01 мм (А, В, С).
В двигателе 21124 применяется шатун 2110 — стальной, двутаврового сечения, со сталебронзовой втулкой в верхней головке и осевой фиксацией по нижней головке (на фото сверху). Крышка шатуна крепится двумя болтами, запрессованными в шатун. По диаметру отверстия втулки под поршневой палец шатуны подразделяются на три класса через 0,004 мм. Номер класса отверстия нанесен на верхней головке шатуна.
В двигателях 11194 и 21126 используется шатун 11194, не взаимозаменяемый с шатуном 2110. Новый шатун, хотя и подрос с 121 мм до 133,5 мм, стал легче — в среднем, «похудел» с 683 до 412 г, что серьезно снизило инерционные нагрузки. Его осевую фиксацию обеспечивает верхняя(!) головка — по поршню. При этом стальная деталь контактирует с алюминиевой, что уменьшает потери на трение по сравнению с двигателем 21124, где стальной шатун трется о чугунные поверхности коленчатого вала, да и скорость трения ниже. Нижняя головка, выполненная по разрывной технологии, стала изящней.
Ее крышка крепится к шатуну двумя болтами. Удлинение шатуна уменьшило силу бокового давления поршня на цилиндр.
Новый шатун не имеет разделения на классы по диаметру отверстия верхней головки — и маркировки на нем нет. Но шатуны подразделяют на классы по массе. Для шатуна 2110 предусмотрено 9 классов, с допуском внутри класса ± 5 г. Маркировка буквенная, выбита на верхней головке шатуна (Ф, Л, Б, Х, М, В, Ц, Н, Г). У шатуна 11194 три класса, по количеству черных меток на нижней крышке. Разница между классами ± 7 граммов. На двигателе 11194 допускается установка шатунов с одной либо двумя метками, для 21126 — с двумя либо тремя.
Момент затяжки гаек шатуна 2110 двигателя 21124 — 50,9 +2,6 Н.м. Болты шатуна 11194 (двигателей 11194/21126) затягивают в два приёма по методике: 20 Н.м + 135°. Болты шатуна 11194 гарантированно выдерживают три разборки-сборки. Первая разборка шатуна произведена уже при сборке двигателя на АВТОВАЗе. Возможна и вторая разборка на АВТОВАЗе — например, при выборочном контроле качества двигателя.
Так как на практике сложно учесть реальное количество предыдущих ремонтов, при каждой разборке шатуна 11194 его болты рекомендуют заменять новыми.
Справа поршень 21124. Диаметр 82 мм, глубина лунок под клапаны 5,53 мм. (У прежнего 2112 — 3,19 мм для впускных и 3,06 — для выпускных.) Слева облегченный поршень 11194 — диаметр 76,5 мм, лунки неглубоки, а 21126 отличается лишь диаметром — 82 мм. Отверстие для пальца в поршне 21124 смещено влево на 1 мм, а в поршнях 11194 и 21126 на 0,5 мм — если смотреть навстречу стрелке на днище поршня. Именно так его и ориентируют при сборке двигателя, чтобы при «перекладке» в ВМТ он не стучал. Поршни 21124 поделены по диаметру юбки на 5 классов (A, B, C, D, E) через 0,01 мм. У поршней 11194 и 21126 три класса (A, B, C) через 0,01 мм. Маркировка — на днищах.
У шатуна 11194 поверхность сопряжения крышки с телом не гладкая (механически обработанная), как у 2110, а рельефная, получаемая изломом. Технология излома шатунов обеспечивает гораздо лучшую итоговую «круглость» отверстия нижней головки, чем у шатуна 2110.
Термические нагрузки 16-клапанных двигателей выше, чем 8-клапанных, поэтому у всех трех блоков во вторую, третью, четвертую и пятую опоры коренных подшипников запрессованы форсунки, подающие масло для охлаждения поршней.
Коленчатый вал всех трех двигателей единый, изготовлен из высокопрочного чугуна. Радиус кривошипа 37,8 мм, соответственно, ход поршня — 75,6 мм. Маркировка «11183» сделана в отливке на шестой щеке противовеса.
Если сравнить массу комплекта «поршень, палец, стопорные и поршневые кольца, шатун и вкладыши» для двигателей 21124 и 21126, то получится, что обновленный вариант на 437,2 г легче. В частности, масса поршня 21126 — 244 г против 355 г у 21124. Масса нового шатуна 412 г взамен 683 г у старого. Новые шатуны, поршни, кольца, пальцы производства Federal Mogul.
Двигатель 21126 получил новый механизм натяжения ремня ГРМ. В связи с этим передняя часть головки блока изменена (на фото справа).
На передней стенке увеличены опорные поверхности бобышек под ролики привода ремня ГРМ, и вместо шпилек теперь резьбовые отверстия.
Отличить головку блока двигателя 21124 от 21126 можно по номеру 2112 на отливке, на правой стенке между третьим и четвертым цилиндрами. Корпус подшипников (верхняя плита головки, на фото она светлей) у обеих конструкций одинаковый. Перед его установкой сопрягаемую поверхность необходимо смазать анаэробным герметиком «Анатерм-506» либо «Локтайт-574». Привычный для многих автолюбителей силиконовый герметик для этой операции непригоден.
Объем камеры сгорания в головке блока 11194 меньше, чем у 1,6-литровых моторов. Эта головка невзаимозаменяема с 21124 и 21126, а механизм натяжения ремня ГРМ аналогичен 21126, поэтому на передней стенке — широкие опорные поверхности под ролики и резьбовые отверстия под болты их крепления. Номер головки находится на приливе с правой стороны.
Гидротолкатели (наружный диаметр 30 мм), клапанные пружины, впускные и выпускные клапаны (не путать их!) у всех трех двигателей взаимозаменяемы.
При монтаже головки цилиндров необходимо убедиться в том, что в тело головки запрессован противодренажный клапан. Он препятствует сливу масла из каналов головки цилиндров в поддон на заглушенном двигателе и ускоряет поступление масла к гидротолкателям при пуске после длительной стоянки.
Поршневой палец стальной, трубчатого сечения, плавающего типа (свободно вращается в бобышках поршня и втулке шатуна). От осевого перемещения в бобышках поршня он зафиксирован стопорными кольцами. По наружному диаметру пальцы двигателя 21124 разделены на три класса через 0,004 мм. Маркировка нанесена на торце краской. Самый «тонкий» с голубой меткой, далее следует зеленый и красный. Наружный диаметр поршневого пальца двигателей 11194 и 21126 единый — разбивки на классы нет. Наружный диаметр поршневого пальца 21124 — 22 мм, 11194 и 21126 — 18 мм. Длина пальца 21124 — 60,5 мм, масса 110 г. Длина пальца 11194 — 48 мм, масса 62,5 г. Палец 21126 при длине 53 мм имеет массу 69,5 г.
Впускные распределительные валы на двигателях 11194, 21124 и 21126 взаимозаменяемы.
Аналогичная ситуация с выпускными. А вот между теми и другими есть отличия в фазах открытия и закрытия клапанов. Чтобы не путать валы, на впускном рядом с первым кулачком отлита реборда (стрелка), а между вторым и третьим — номер, две последние цифры которого «15». У выпускного вала реборды нет, а номер заканчивается на «14».
Какие поршни лучше для ВАЗ (Lada) 2110/2111/2112? СТК, Мотордеталь-Кострома, prima
ТОП производителей поршней для ВАЗ (Lada) 2110/2111/2112
Данную запчасть для автомобилей ВАЗ (Lada) 2110/2111/2112 делают в разных точках мира. На сайте имеются отзывы о производителях поршней из таких стран как: Россия, Польша, Украина .
В январе 2021 года в рейтинге поршней для ВАЗ (Lada) 2110/2111/2112 на PartReview приняли участие 5 производителей. Он построен на базе 12 отзывов и 36 голосов.
Какие поршни выбрать для ВАЗ (Lada) 2110/2111/2112?

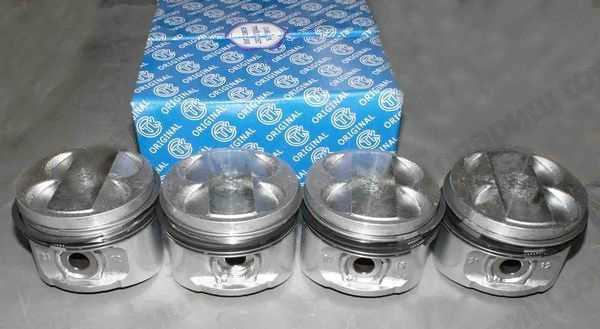

В прошлом месяце пользователи PartReview отдали предпочтение СТК.
16% положительных голосов принадлежит этому производителю.
На втором месте оказались поршни Мотордеталь-Кострома — 8%.
Замыкает тройку фирма prima с результатом в 8% голосов.
В общем рейтинге поршней, в котором учитываются мнения владельцев разных марок и моделей авто, эти бренды занимают такие позиции:
- СТК получили 7 место, оценка PR — 51. Учитываются данные из 45 отзывов и 137 голосов.
- Мотордеталь-Кострома заняли 3 место, с оценкой PR — 84. На основе из 45 отзывов и 108 голосов.
- prima — 2 место, а оценка PR составила 87. Учитываются данные из 13 отзывов и 41 голос.
Другие запчасти для ВАЗ (Lada) 2110/2111/2112
Выяснив, какие поршни предпочитают ставить владельцы ВАЗ (Lada) 2110/2111/2112, можно посмотреть и другие популярные запчасти для данного автомобиля. В январе 2021 года на PartReview лидировали:
Также можно узнать, что выбирали владельцы ВАЗ (Lada) 2110/2111/2112 среди производителей таких запчастей как: Ремень ГРМ, Радиатор охлаждения, Помпа, Термостат, Катушка зажигания, и других.
Поршень двигателя с пальцами 4 шт. (82.0; 82.4 и 82.8) А, С и Е на ВАЗ 2110
Уважаемые покупатели, во избежание ошибок при отправке комплекта поршней с пальцами, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля, наружный диаметр поршня и класс.
Много неприятных мыслей доставляют водителю клубы сизого дыма, вырывающиеся из выхлопной трубы. Это чаще всего указывает на неприятный, однако, неизбежный момент в жизни автомобиля – ремонт двигателя.
Когда автомобиль прошел примерно 150 тысяч километров возникает заметный износ поршневой группы.
Шатунно поршневая группа — шатун, поршень с кольцами, вкладыши скольшения шатунные или коренные является наиболее важной составляющей в двигателе. При несоответсствующем техническом сотоянии данных элементов в двигателе наблюдается: пониженная компрессия, возможность заклинивания.
Поршень – алюминиевый литой. При изготовлении строго выдерживается масса поршней.
Поршневой палец – стальной полый, плавающего типа, т.е. свободно вращается в бобышках поршня и втулке шатуна. В отверстии поршня палец фиксируется двумя пружинными стопорными кольцами.
Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо – с хромированной бочкообразной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа. Маслосъемное кольцо – с хромированными рабочими кромками и с разжимной витой пружиной.
Шатун – стальной, кованый. Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер цилиндра, в который они устанавливаются. В верхнюю головку шатуна запрессована сталебронзовая втулка. По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм (так же, как и поршни). Номер 5 класса клеймится на крышке шатуна.
1 – стрелка для ориентирования поршня в цилиндре; 2 – ремонтный размер; 3 – класс поршня;4 – класс отверстия для поршневого пальца; 5 – классы шатуна по массе и по отверстию в верхней головке; 6 – номер цилиндра.
На части двигателей 2110 может быть установлена шатунно-поршневая группа от двигателей 21083.
По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01мм (измеряется в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня).
| Класс поршня по наружному диаметру | A | B | C | D | E |
| Диаметр поршня 82.0 (мм) | 81,965-81,975 | 81,975-81,985 | 81,985-81,995 | 81,995-82,005 | 82,005-82,015 |
| Диаметр поршня 82.4 (мм) | 82,365-82,375 | 82,375-82,385 | 82,385-82,395 | 82,395-82,405 | 82,405-82,415 |
Диаметр поршня 82. 8 (мм) |
82,765-82,775 | 82,775-82,785 | 82,785-82,795 | 82,795-82,805 | 82,805-82,815 |
В запасные части автомобиля завод поставляет поршни класса А, С и Е, что вполне достаточно для подбора.
Главное при подборе поршня – обеспечить необходимый монтажный зазор между поршнем и цилиндром, который определяется промером цилиндра и поршня.
При подборе новых поршней к изношенному цилиндру зазор между юбкой поршня и зеркалом гильзы следует проверять в нижней, наименее изношенной части цилиндра. Нельзя допускать уменьшения зазора в этой части цилиндра до значения менее 0,02 мм.
Глубина выборок под клапана, на днище поршня 2110, исключает возможность соприкосновения клапанов с поршнем при обрыве ремня ГРМ.
В конструкции поршня ВАЗ 2110 и в конструкции всех последующих моделей, применяется свободная посадка поршневого пальца. Зазор в отверстии головки шатуна и в отверстиях в поршне обеспечивает свободное вращение пальца.
В осевом направлении палец фиксируется стопорными кольцами. Для этого в поршне, в отверстиях под палец, предусмотрены установочные канавки для стопорных колец. На внешней стороне отверстий под поршневой палец, в верхней части, имеются небольшие углубления, которые облегчают установку и снятие стопорных колец. Кроме того, они способствуют доступу масла в зону контакта.
Такая конструкция упрощает процесс сборки и обеспечивает равномерный износ трущихся поверхностей, увеличивая ресурс деталей. Классы диаметров поршней и классы отверстий под поршневой палец принятые для модели 21083 соответствуют классам моделей 2110, 2112, 21124.
По геометрическим параметрам, нет отличий между поршнями моделей ВАЗ 21083 и ВАЗ 2110.
Ремонтные поршни бывают двух размеров. Поршни номинального размера не маркируются. Поршни первого ремонтного размера изготавливаются с увеличенным на 0,4 мм диаметром и имеют маркировку в виде символа «треугольник». Поршни второго ремонтного размера имеют увеличенный на 0,8 мм диаметр и маркируются символом «квадрат».
На двигателе все поршни должны быть одной группы по массе. Поршни номинальной группы обозначаются символом «Г». Поршни с увеличенной и уменьшенной массой на 5 г обозначаются «+» и «-» соответственно.
Поршневой палец предназначен для шарнирного соединения поршня с верхней головкой шатуна. Изготавливается полым (в виде толстостенной трубки). Для того чтобы пальцы надежно работали при передаче больших усилий, они изготавливаются из сталей (легированных или углеродистых).
По наружному диаметру поршневого пальцы делятся на три класса через 0,004 мм. Класс поршневого пальца маркируется краской на его торце. По диаметру отверстия под поршневой палец, поршни также делятся на три класса через 0,004 мм.
| Класс отверстия под поршневой палец | 1 | 2 | 3 |
| Диаметр отверстия под поршневой палец(мм) | 21,982-21,986 | 21,986-21,990 | 21,990-21,994 |
Поршень и соответствующий ему цилиндр должны относиться к одному классу, так же как и поршень с поршневым пальцем к одной категории.
Желательно подбирать комплект поршней с большим диаметром юбки для уменьшения зазора между поршнем и зеркалом цилиндра.
Поршни меняют чаще всего вследствие износа канавки верхнего поршневого кольца и реже из-за износа юбки поршня. Поршни целесообразно заменять в те же сроки, что и поршневые кольца.
Признаки неисправности шатунно — поршневой группы:
— повысился расход бензина;
— ниже 10 кгс/см2 стала компрессия двигателя;
— увеличился расход масла. За 1000 километров пробега уровень масла уменьшился от максимальной отметки до минимальной;
— изменился цвет выхлопных газов до сизого оттенка.
Другие артикулы товара и его аналогов в каталогах: 21100100401500.
ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110 — 2111, ВАЗ 2112, ВАЗ 1117 – 1119, ВАЗ 2113-2115.
Любая поломка – это не конец света, а вполне решаемая проблема !
С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.
Просто СРАВНИ и УБЕДИСЬ !!!
Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.
КШМ ВАЗ 2110, 2111, 2112
КШМ ВАЗ 2110, 2111, 2112
Сейчас мы рассмотрим особенности устройство КШМ ВАЗ 2110, 2111, 2112
Основные размеры КШМ ВАЗ 2110, 2111, 2112 показаны на рисунке. Хорошо зарекомендовали себя двигателя ВАЗ 2110, они имеют много взаимозаменяемых деталей КШМ с двигателями ВАЗ 2108, ВАЗ 2109.
Схема измерения цилиндров 2110, 2111, 2112
Детали КШМ ВАЗ 2110, 2111, 2112
Поршень ВАЗ 2110, 2111, 2112 — алюминиевый, литой. При изготовлении детали строго выдерживается масса поршня.
Поэтому во время сборки двигателя по массе поршни не требуется подбирать.
Поршни ВАЗ 2110, 2111, 2112 имеют 5 классов (А, B, С, D, Е)в зависимости от наружного диаметра с шагом 0,01 мм.
Что касается наружной поверхности поршня, то она имеет достаточно сложную форму, поэтому диаметр поршня измеряют только в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня.
Еще поршни делятся на 3 класса по диаметру отверстия под поршневой палец с шагом 0.004 мм. Классы диаметров поршня и отверстия под поршневой палец можно определить по клейму на днище поршня.
Поршни ремонтных размеров ВАЗ 2110, 2111, 2112
Поршни ремонтных размеров ВАЗ 2110, 2111, 2112 изготавливают с наружным диаметром, увеличенным на 0,4 и 0.8 мм. Различить ремонтные размеры поршней можно благодаря маркировке на поршне в виде квадрата (0,8) или треугольника (0,4).
Чтобы правильно установить поршень в цилиндр необходимо пользоваться указательными стрелками на днище поршней. Стрелка должны быть направлена к приводу распределительного вала.
Поршневой палец ВАЗ 2110, 2111, 2112 — изготавливается из стали, полый, плавающего типа. Плавающий тип поршневого пальца означает, что он может свободно вращаться в бобышках поршня и втулке шатуна. Для фиксации поршневого пальца используют пружинные стопорные кольца.
Классы поршневых пальцев ВАЗ 2110, 2111, 2112:
3 класса с шагом 0,004 мм – по наружному диаметру.
Класс поршневого пальца можно определить по маркировке на торце поршневого пальца красной (3 класс), синей (1 класс) или зеленой (2 класс) меткой.
Поршневые кольца ВАЗ 2110, 2111, 2112
Поршневые кольца ВАЗ 2110, 2111, 2112 изготавливаются из чугуна.
Существуют верхние и нижние компрессионные кольца ВАЗ 2110, 2111, 2112.
Верхнее компрессионное кольцо ВАЗ 2110, 2111, 2112 — с хромированной бочкообразной наружной поверхностью. Нижнее компрессионное кольцо ВАЗ 2110, 2111, 2112 изготавливается скребкового типа.
Маслосьемное кольцо ВАЗ 2110, 2111, 2112 изготавливается с хромированными рабочими кромками и с разжимной витой пружиной.
Кольца ремонтных размеров обозначаются маркировкой «40» или «80», что соответствует наружному диаметру 0,4 или 0,8.
Шатун ВАЗ 2110, 2111, 2112 – изготавливается из стали, кованый. Он обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер цилиндра, в который они устанавливаются.
В верхнюю головку шатуна запрессована сталебронзовая втулка. По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм (так же, как и поршни). Номер 5 класса клеймится на крышке шатуна.
По массе верхней и нижней головок шатуны подразделяются на классы, маркируемые либо буквой, либо краской на крышке шатуна. На двигатель должны устанавливаться шатуны одного класса по массе.
Подгонять массу шатунов можно удалением металла с бобышек на верхней головке и на крышке до минимальных размеров 33 и 32 мм. После удаления металла с крышки шатуна, на ней необходимо клеймить классы шатуна по отверстию под поршневой палец и по массе.
Поршни ВАЗ 2112: Замена, Размеры, Маркировка, Кованые
Для любого автомобиля двигатель – основная его составляющая. От того насколько надежно работает силовой агрегат зависит безопасность движения, срок эксплуатации машины, комфорт водителя и пассажиров при перемещении.
Вырывающийся позади автомобиля из выхлопной трубы сизый дым указывает на неполадки мотора. Чаще всего в этом случае требуется замена поршневой на ВАЗ 2112.
Оглавление
Замена
Размеры
Маркировка
Кованые
Замена
Замена поршня ВАЗ 2112 производится с учетом соответствия определенному классу поршня новое поршневое кольцо.
Кольца выбираются согласно их обозначения:
на кольцах с номинальными размерами обозначение отсутствует;
маркировку «40» имеет ремонтное кольцо, диаметр которого больше на 0,4 миллиметра;
маркировку «80», увеличенное на 0,8 миллиметров.
Перед установкой колец щупами нужно замерять зазор между кольцом и поршневой стенкой соответствующей кольцу канавки. На фото показан пример выполнения операции.
Существует инструкция, указывающая допустимые зазоры между элементами. Такие данные приведены в таблице.Кольцо Допустимые зазоры между кольцами и стенками канавок на поршне
Кольцо верхнее компрессионное 0,04 — 0,075
Кольцо нижнее компрессионное 0,03 — 0,065
Кольцо для съема масла 0,02 — 0,055
Если величина допустимого зазора больше, нужно заменить поршневые кольца на автомобиле ВАЗ 2112.
Для установки маслосъемного и верхнего компрессионного кольца существует маркировка «ТОР» или «ВАЗ», которая после монтажа должна находиться вверху.
Вниз проточкой нужно ориентировать нижнее компрессионное кольцо.
Процесс установки элементов на поршень:
замок детали раздвигается таким образом, чтобы его удобно было одеть на поршень;
сначала замок кольца нужно завести на поршень;
затем ставится на место тыльная часть элемента.
Начало установки на поршень новых колец от расширителя кольца маслосъемного. После установки кольца замок расширителя и замок кольца должны быть развернутыми между собой на 180 градусов.
По окончании монтажа элементов на поршень, нужно их сориентировать так, чтобы на компрессионном верхнем кольце замок располагался под углом 45 градусов к оси расположения поршневого пальца. Замок нижнего компрессионного кольца разворачивается на 180 градусов, поворачивается на 90 градусов замок на маслосъемном кольце по отношению такого же элемента на верхнем компрессионном кольце.
Итак:
При нарушении технологии установки деталей на поршень может в цилиндр проникать масло, а это послужит причиной образования нагара, располагающегося на стенках в камере сгорания. Помимо этого из глушителя будет виден дымный выпуск, и к тому же увеличится расход масла.
Кольца на поршень можно одевать только специальными щипцами, а лучше в специальном приспособлении.
После сборки кольца, поршень, зеркало цилиндра хорошо нужно смазать новым маслом для двигателя.
Оправка, которой обжимаются кольца, надевается на поршень. Для того чтобы детали самоустановились нужно по оправке слегка постучать ручкой молотка.
Перед установкой вкладышей в нижней крышке шатуна нужно насухо вытереть постели шатуна и крышки.
Внутренняя часть вкладышей и шатунная шейка коленвала смазываются новым маслом для моторов.
Поршень заводится в гильзу блока. Но перед этим его нужно сориентировать так, чтобы имеющаяся на днище детали стрелка, была направлена в сторону, где находится шкив коленчатого вала.
Поршень утопится в цилиндре. При этом оправку прижимают к блоку, а по низу поршня аккуратно простукивается ручкой молотка. Вместе с тем нужно следить, за правильным продвижением шатуна к шейке коленчатого вала.
На шатун крепится крышка, моментом, приблизительно пять кгс/м затягиваются гайки.
Совет: Шатунные крышки изготавливаются не взаимозаменяемыми деталями. На них и на самом шатуне указан номер цилиндра, где должен устанавливаться шатун. Когда замена поршневой произведена, цифры на шатуне располагаются с одной стороны.
После монтажа последнего поршня силовой агрегат собирается в последовательности обратной его разборки.
Размеры
ПОРШЕНЬ 2112-1004015
Диаметр поршня (номинальный), мм: 82,0
Диаметр поршня (1-й ремонт), мм: 82,4
Диаметр поршня (2-й ремонт), мм: 82,8
Высота поршня(без вытеснителя), мм: 64,3
Компрессионная высота, мм: 37,9
Жаровой пояс, мм: 7,5
Высота канавки под 1-е компрессионное кольцо, мм: 1,53 — 1,55
Высота канавки под 2-е компрессионное кольцо, мм: 2,02 — 2,04
Высота канавки под маслосъемное кольцо, мм: 3,957 — 3,977
Смещение отвертия под палец, мм: 1
Рекомендованный зазор в цилиндре, мм: 0,025-0,045
Поверхность днища поршня: с вытеснителем
Высота вытеснителя, мм: 1,25
Объем вытеснителя, см 3: 3,41 ±0,03
Глубина выборки под впускной клапан, мм: 3,19
Глубина выборки под выпускной клапан, мм: 3,06
Общий объем выборок в поршне, см 3: 0,638 ± 0,08
Расстояние, на котором определяется фактический диаметр поршня, мм: 55
Покрытие / микропрофиль: микропрофиль
Вес, г.
Поршневой палец 2110-1004020
Диаметр поршневого пальца, мм: 22
Поршневые кольца 21083-1000100
Высота колец, мм: 1,5/2,0/3,95
Стопорные кольца 21213-1004022
: 350,0Маркировка
Основные маркировки в литье, нанесенные на деталь.
1. Обозначение модели изделия символы 21 и 12, в районе отверстия под палец. 2. Обозначение производителя ВАЗ, на юбке с внутренней стороны. 3.
Обозначение литейной оснастки -буквы и цифры, на юбке с внутренней стороны. 4. Обозначение литейного сплава АЛ40 40, на юбке с внутренней стороны. Основные маркировки наносимые на днище. Все маркировки наносимые на днище соответствуют маркировкам применяемым для поршней 21083, 2110, 2112.
Основные размеры Классы диаметров поршней и классы отверстий под поршневой палец соответствуют размерам применяемым для моделей 21083, 2110, 2112. Применяемость поршня 2112-1004015. * — расчетные размеры могут отличаться от фактических в пределах допусков на изготовление указанных деталей.
Кованые
Понятно, что поршень должен быть как можно легче, прочнее и как можно меньше изменять свою форму при нагреве и других воздействиях.
Вот типичный портрет современного поршня для двигателя автомобиля или мотоцикла. Он (поршень) отливается из аллюминиевого сплава с добавлением кремния и в холодном состоянии имеет овальную форму, чтобы при нагреве поршня, в силу упомянутых выше причин, приблизиться к цилиндрической. А для того, чтобы оптимизировать по форме пятно контакта юбки поршня с цилиндром, профиль юбки поршня делают бочкоообразным – причем с запасом, чтобы поршень сохранил форму бочонка и в горячем состоянии.
Кроме того, с целью свести к минимуму температурную деформацию поршня, в тело поршня заливают стальные, термокомпенсирующие вставки, которые призваны удерживать область бобышек от чрезмерного расширения. Главный недостаток литых поршней – процесс литья не свободен от большого процента технологического брака, внутри металла будущего поршня остаются пустоты, возникают трещины.
Поэтому, чтобы соблюсти необходимую прочность литого поршня, его массу приходится увеличивать. К примеру обычный, заводской поршень для 16V двигателя ВАЗ, получаемый литьем в кокиль, весит 370 грамм. Как альтернатива заводским, литым поршням появились кованые поршни. В принципе их правильнее называть штампованными, т.к. поршни получают не многократной обработкой давлением, а однократной. Заготовка поршня помещается в матрицу, прижимается пуансоном и полуфабрикат поршня готов. Естественно окончательную форму поршня он приобретет только после механической обработки.
Штамповка поршня под давлением позволяет упрочнить металл и одновременно сделать поршень гораздо более легким, прочным, надежным и долговечным.
При этом возникает проблема невозможности ( вернее большой сложности ) запрессовки в поршень термокомпенсирующих вставок и вследствии этого необходимость в более тщательном подборе профиля поршня.В качестве сырья для изготовления кованных поршней используют высококремнистый алюминий (содержание кремния 10-18%), подвергнутый предварительной деформации, в виде прутка, прошедшего многократную протяжку через фильеры. В процессе такой протяжки сечение прутка уменьшается вчетверо и при этом ликвидируются поры в металле будущего поршня и изменяется его структура. Пруток режется, и болванками закладывается в гидравлический пресс.
Усилие в 250 тонн и температура 500градусов, поддерживаемая системой индукционного нагрева, делает чудеса: металл будущего поршня, словно пластилин, за несколько секунд растекается между матрицей и пуансоном, принимая форму заготовки поршня. Поскольку процесс изготовления поршня протекает при неизменной температуре, называется он изотермической штамповкой. Постоянный нагрев играет здесь большую роль, ведь если температура в зоне матрицы упадет, то возможна недоштамповка поршня, те неравномерное распределение металла.
Если температура повысится – то алюминий будущего поршня попросту начнет плавиться.
«Революционным» в национальных гоночных классах стал переход на поршни с 2мя кольцами, без среднего кольца. При этом за счет одновременного изменения профиля поршня заметного возрастания расхода масла не произошло.
Да и твердость сплава после литья и закалки относительно не высока: 80 единиц по шкале Бринеля.
В результате изотермической штамповки из предварительно деформированного металла и последующего цикла закалки и обязательного старения, получается заготовка под будущий кованый поршень с высокими механическими характеристиками – твердость 130 единиц и отсутствие технологического брака типа каверн, раковин и трещин. Комплект облеченных поршней версии «Тюнинг» весит на 50 грамм легче, по сравнению со стандартными, заводскими ВАЗ-овскими поршнями.Втулку шатуна. Ремонт ВАЗ 2112. Почини свое авто!
Стук шатунного вкладыша
Замена втулок шатунов ЗМЗ 406,405,409
Замена шатуна двигателя не снимая головка
Погнутый шатун 406
Быстрая замена вкладышей
Перепутали крышку шатуна
Volvo D12A
Как стучит шатун в автомобиле, причина и следствие Задняя (втулки стабилизатора поперечной устойчивости)
ВТУЛКА ШАТУНА CUMMINS ISF3.
8 5257363 (ПАЛЬЦА ПОРШНЯ)Все по теме Втулку шатуна ВАЗ 2112
Kuruvilla написал (а)
За такую работу и по… дать не грех. Дураков надо учить!
Джерси Мирославский написал (а)
Ставил я себе такие кольца на славу год про ездил и все масло съёмным кольцам потом взял кольца прима уже больше года норм
Шеховской Атр написал (а)
Порвался на ходу ремень генератлра на рено 21 1700 об. 88год. Чем грозит?
Сикора Чавин написал (а)
Здравствуйте Сергей !! спасибо за познавательное видео.очень много нового для себя подчерпнул.есть вопрос по поводу отверстий в поршнях. Вы пробовали делать их на иномарочных моторах? просто дело в том, что у меня аууди 100 там двигатель v6. как вы считаете, стоит ли в поршнях мне сделать отверстия?
Вепрюшкина Сахар написал (а)
Таки Здгаствуйте !! Шалом !! Как оно ваше ничего ?? Вот опять, не с кем выпить .
.. ды … жизнь !!
Тютекин Ваграм написал (а)
По голове себе постучи, слесарь херов. Не прикасайся к технике, тебе это противопоказано !!!
Ишхан написал (а)
чем черевато.если ездить с таким стуком.и сколько еше можно проездить да полного пи … здеца.
Иоахим написал (а)
Добрый вечер Помогите пожалуйста разобраться компрессия всех цилиндров по 12: а тяга плохая
Носоков Олив написал (а)
по звуку на видео трудно предполагать что стучит, но судя по тому как выдавливает картерные газы поршневая группа в хламе … гидрики стучат, машина на которой планировала что всему конец, был настроен на кап ремонт … при разборке были обнаружены плохие гидрики, заменил, собрал проверить, машина зашептала.а стучал так что заводить страшно было
Назер написал (а)
Сергей, здраствуй, подскажите пожауйста, не могу отрегулировать клапана на классике.
После капремонто стал шумно работать, раковин и выработки нет ни на клапанах, ни на рокерах, распредвал 20тыс прошол …
Санечка написал (а)
да бл не кладите втулки от мт они с єксцєнтриками .. вазовские большие идеально потходят
Josee написал (а)
Роман, здравствуйте! Скажите, пожалуйста, вот я диагностировал свою рулевые тяги, они стоят даже пошевелить вот так нельзя вниз, как вы шевелете свои, но для этого при легком поворачивании вправо влево вправо влево, в одной из тяг слышен маленький стук такой, но стоит все крепко, стоит ли её заменять или можно так поездить?
Мока написал (а)
Тупо рекламма
Леонид написал (а)
Юрий, у меня к вам вопрос.Я планирую летом сделать раскоксовку димексидом на своем мерседесе с двигателем M103 (рядный, 6 цилиндров, объем 2,6 литра). Вы не знаете какая там крышка маслянного поддона, она окрашена или нет? Буду признателен, если получу правильный ответ.
Орест написал (а)
а лобзиком ни как?
Амелия написал (а)
Привет Игорек, как всегда палец вверх ????
Танка написал (а)
Красавчик автор! Молодец)
Octavia написал (а)
Протяжка на «глазок» и на чувство меры руки, в 3-4 прохода по схеме.Этому не научишь — это приходит с опытом.
Дит написал (а)
Доброго времени суток дядь Серёж вот это реально полезное видео приятно было слушать раз сейчас смотрю ваше видео как и предыдущие видео смотрю по несколько раз вдруг что-то пропустил.
Почему прогорел поршень?
Сами по себе дефекты в механической части двигателя, как известно, появляются не появляются. Практика показывает: всегда есть причины и выхода из строя тех или других деталей.Разобраться в них непросто, особенно когда повреждены составляющие поршневой группы.
900 Поршневая группа — источник неприятностей, подстерегающих водителя, эксплуатирующего автомобиля, и механика, его ремонтирующего.
Перегрев двигателя, небрежность в ремонте, и, пожалуйста, — повышенный расход масла, сизый дым, стук.При «вскрытии» такого мотора неминуемо обнаруживаются задиры на поршнях, кольцах и цилиндрах. Вывод неутешителен — требуется дорогостоящий ремонт.И возникает вопрос: чем провинился двигатель, что его довели до такого состояния?
Двигатель, конечно, не виноват. Просто необходимо предвидеть, к чему привести или другие вмешательства в его работу. Ведь поршневая группа современного двигателя — «материя тонкая» во всех смыслах. Сочетание минимальных размеров деталей с микронными допусками и громадными силами давления газов, и инерции, действующих на них, обеспечение появления и развития дефектов, приводящих в расчет к выходу двигателя из строя.
Во многих случаях простая замена поврежденных деталей — не лучшая технология ремонта двигателя. Причина-то появление дефекта осталась, а раз так, то его повторение неминуемо.
Чтобы этого не случилось, грамотному мотористу, как гроссмейстеру, необходимо думать на несколько ходов вперед, просчитывая возможные последствия своих действий.
Но и этого недостаточно — необходимо выяснить, почему возник дефект. А здесь без знания конструкции, условий работы деталей и процессов, происходящих в двигателе, как говорится, делать нечего.Поэтому, прежде чем анализировать конкретные причины дефектов и поломок, неплохо было бы знать …
Как работает поршень?
Поршень подвижная деталь, плотно перекрывающая цилиндр в поперечном сечении и перемещающаяся вдоль оси. Поршень для циклического восприятия давления расширяющихся газов и преобразования его в поступательное механическое движение, воспринимаемое далее кривошипно-шунатным механизмом. современного двигателя — деталь на первый взгляд простая, но очень ответственная и одновременно сложная.В его конструкции воплощен опыт многих поколений разработчиков.
И в какой-то степени поршень формирует облик всего двигателя. В одной из прошлых публикаций мы даже высказали такую мысль, перефразировав известный афоризм: «Покажи мне поршень, и я скажу, что у тебя за двигатель».
Итак, с помощью поршня в двигателе решается несколько задач. Первая и главная — воспринять давление газов в цилиндре и передать возникшую силу давления через поршневой палец шатуну. Далее эта сила будет преобразована коленвалом в крутящий момент двигателя.
Решить задачу преобразования давления газов во вращательный момент невозможно без надежного уплотнения движущегося поршня в цилиндре. Иначе неминуем прорыв газов в картер двигателя и попадание масла из картера в камеру сгорания.
Для этого на поршне организован уплотнительный пояс с канавками, в которые установлены компрессионные и маслосъемные кольца специального профиля. Кроме того, для сброса масла в поршне выполнены особые отверстия.
Но этого мало.В процессе работы днище поршня (огневой пояс), непосредственно контактируя с горячими газами, нагревается, и это тепло надо отводить. В большинстве двигателей задача охлаждения решается с помощью тех же поршневых колец — через них тепло передается от днища стенке цилиндра и далее — охлаждающей жидкости.
Однако в некоторых наиболее нагруженных конструкциях делают дополнительное масляное охлаждение поршней, подавая масло снизу на днище с помощью специальных форсунок. Иногда применяется и внутреннее охлаждение — форсунка подает масло во внутреннюю кольцевую полость поршня.
Для надежного уплотнения полостей от проникновения газов и масла поршень должен удерживаться в цилиндре так, чтобы его вертикальная ось совпадала с осью цилиндра. Разные перекосы и «перекладки», вызывающие «болтание» поршня в цилиндре, негативно сказываются на уплотняющих и теплопередающих свойствах колец, увеличивают шумность работы двигателя.
Удерживать поршень в таком положении призван направляющий пояс — юбка поршня. Требования к юбке весьма противоречивы, а именно: необходимо обеспечить минимальный, но гарантированный, зазор между поршнем и цилиндром как в холодном, так и в полностью прогретом двигателе.
Конструирование юбки усложняется тем, что температурные коэффициенты расширения цилиндра и поршня различны.
Мало того, что они изготовлены из различных металлов, их температуры изготовлены разнятся во много раз.
Чтобы нагретый поршень не заклинило, в современных двигателях принимают меры по компенсации его температур расширений.
Во-первом, поперечном сечении юбке поршня придается форма эллипса, большая ось которого перпендикулярна оси пальца, а в продольном — конуса, сужающегося к днищу поршня.Такая форма позволяет обеспечить соответствие юбки нагретого поршня цилиндра, препятствуя заклиниванию.
Во-вторых, в некоторых случаях в юбку поршня заливают стальные пластины. При нагревании они расширяются медленнее и ограничивают расширение всей юбки.
Использование легких алюминиевых сплавов для изготовления поршней — не прихоть конструкторов. На высоких частотах вращения, характерных для современных двигателей, очень важно обеспечить низкую массу движущихся деталей.В подобных условиях тяжелому поршню требуется мощный шатун, «могучий» коленвал и слишком тяжелый блок с толстыми стенками.
Поэтому альтернативы алюминию пока нет, и приходится идти на всяческие ухищрения с помощью формы поршня.
В конструкции поршня могут быть и другие «хитрости». Одна из них — обратный конус в нижней части юбки, призванный уменьшить шум из-за «перекладки» поршня в мертвых точках. Улучшить смазку юбки специальный микропрофиль на рабочей поверхности — микроканавки с шагом 0,2-0,5 мм, помогает уменьшить трение — специальное антифрикционное покрытие.Профиль уплотнительного и огневого поясов тоже специальный — здесь самая высокая температура, и за между поршнем и цилиндром в этом месте не должен быть ни большим (возрастает вероятность прорыва газа, опасность перегрева и поломки колец), ни маленьким (велика опасность заклинивания). Нередко стойкость огневого пояса повышается анодирование.
Все, что мы рассказали, — далеко не полный перечень требований к поршню. Надежность его работы зависит и от сопряженных с ним деталей: поршневых колец (размеры, форма, материал, упругость, покрытие), поршневого пальца (зазор в отверстии поршня, способ фиксации), состояние поверхности цилиндра (отклонение от цилиндричности, микропрофиль).
Но уже становится ясно, что любое, даже не слишком значительно, отклонение в условиях работы поршневой группы быстро приводит к появлению дефектов, поломкам и выходу двигателя из строя. Чтобы в дальнейшем качественно отремонтировать двигатель, необходимо не только знать, как поврежден и работает поршень, но и уметь по характеру повреждений деталей определить, почему, к примеру, задир или …
Почему прогорел поршень?
Анализ повреждений поршней показывает, что все причины неисправностей и поломок делятся на четыре группы: нарушение охлаждения, недостаток смазки, чрезмерно высокое термосиловое воздействие со стороны камеры сгорания и механические проблемы.
Вместе с тем множественными причинами возникновения дефектов поршней взаимосвязаны, как и функции выполняемых его элементов. Например, дефекты уплотняющего пояса вызывают перегрев поршня, повреждения поршневого и направляющего пояса, а задний направляющий пояс ведет к нарушению уплотнительных и теплопередающих свойств поршневого колца.
В счете это может спровоцировать прогар огневого пояса.
Отметим также, что практически при всех неисправностях поршневой группы возникает повышенный расход масла.При серьезных поражениях наблюдаются густой, сизый дым выхлопа, падение мощности и затрудненный запуск из-за низкой компрессии. В некоторых случаях используется стук поврежденного поршня, особенно на непрогретом двигателе.
Иногда характер дефекта поршневой группы удается определить и без разборки двигателя по указанным выше признакам. Но чаще всего такая «безразборная» диагностика неточна, поскольку разные причины нередко дают практически один и тот же результат. Поэтому возможные причины дефектов требуют детального анализа.
Нарушение охлаждения поршня — самая ли не распространенная причина дефектов. Обычно это происходит при неисправности системы охлаждения двигателя (цепочка: «радиатор-вентилятор-датчик включения-водяной насос») либо из-за повреждений прокладки головки блока цилиндров.
Во всяком случае, когда только стенка цилиндра перестает омываться жидкостью, ее температура, а вместе с ней и температура поршня начинает расти. Поршень расширяется быстрее цилиндра, к тому же неравномерно, и в итоге отверстия в отдельных местах юбки (как правило, отверстия под палец) становится равным нулю.Начинается задир — схватывание и взаимный перенос материалов поршня и зеркала цилиндра, а при дальнейшей работе двигателя происходит заклинивание поршня.
После остывания форма поршня редко приходит в норму: юбка оказывается деформированной, т.е. сжатой по большой оси эллипса. Дальнейшая работа такого поршня сопровождается стуком и повышенным расходом масла.
В некоторых случаях задир на поршне распространяется на уплотнительный пояс, завальцовывая кольца в канавки поршня.Тогда цилиндр, как правило, выключается из работы (слишком мала компрессия), а говорить о расходе масла вообще, поскольку оно будет просто вылетать из выхлопной трубы.
Недостаточная смазка поршня чаще всего характерна для пусковых режимов, особенно при низких температурах.
В подобных условиях топливо, поступающее в цилиндр, смывает масло со стенок цилиндра, и представляют собой задиры, которые располагаются, как правило в средней части юбки, на ее нагруженной стороне.
Двухсторонний задир юбки обычно используется при длительной работе в режиме масляного голодания, связанного с неисправностями системы смазки двигателя, когда количество масла, попадающего на стенку цилиндров, увеличивается.
Недостаток смазки поршневого пальца — причина его заклинивания в отверстиях бобышек поршня. Такое явление характерно только для конструкций с пальцем, запрессованным в верхнюю головку шатуна. Этому способствует малый зазор в соединении пальца с поршнем, поэтому прихваты пальцев чаще наблюдаются у относительно новых двигателей.
Чрезмерно высокое термосиловое воздействие на поршень со стороны горячих газов в камере сгорания — частая причина дефектов и поломок. Так, детонация приводит к разрушению перемычек между кольцами, а калильное зажигание — к прогарам.
У дизелей чрезмерно большой угол опережения впрыска топлива вызывает очень быстрое нарастание давления в цилиндрах («жесткость» работы), что также может вызвать поломку перемычек. Такой же результат возможен и при использовании различных жидкостей, облегчающих запуск дизеля.
Днище и огневой пояс повреждаться при слишком высокой температуре в камере сгорания дизеля, вызванной неисправностью распылителей форсунок. Аналогичная картина и при нарушении охлаждения поршня — например, при закоксовывании форсунок, подающих масло к поршню, имеющему кольцевую полость внутреннего охлаждения.Задир, распространяющийся на верхнюю часть поршня, может распространяться и на юбку, захватывая поршневые кольца.
Механические проблемы, пожалуй, дают самое большое разнообразие дефектов поршневой группы и их причин. Например, абразивный износ деталей возможен как «сверху», из-за попадания пыли через рваный воздушный фильтр, так и «снизу», при циркуляции абразивных частиц в масле.
В первом случае наиболее изношенными оказываются цилиндры в их верхней части и компрессионные поршневые кольца, а во втором — маслосъемные кольца и юбка поршня.Кстати, абразивные частицы в масле могут появиться не столько от несвоевременного обслуживания двигателя, сколько в результате быстрого износа каких-либо деталей (например, распред, толкателей и др.).
Редко, но встречается эрозия поршня у отверстия «плавающий» палец при выскакивании стопорного кольца. Наиболее вероятная причины это явление — непараллельность нижняя и верхние головки шатун, приводящий к значительному осевые нагрузкам на палец и «выбиванию» стопорное кольцо из канавки, а также использование при ремонте двигатель старая (потерявшая упругость) стопорные кольца.Цилиндр в таких случаях оказывается поврежденным пальцем, что уже не подлежит ремонту традиционными методами (расточка и хонингование).
Иногда в цилиндр могут попадать посторонние предметы. Такое чаще всего происходит при неаккуратной работе во время обслуживания или ремонта двигателя.
Гайка или болт, оказавшись между поршнем и головкой блока, способны на многое, в том числе и просто «провалить» днище поршня.
Рассказ о дефектах и поломках поршней можно продолжать очень долго.Но и того, что уже сказано, достаточно, чтобы сделать некоторые выводы. По крайней мере, уже можно определить …
Как избежать прогара?
Правила очень просты и вытекают из работы поршневой группы и появления дефектов. Тем не менее многие водители и механики забывают о них, что называется со всеми вытекающими последствиями.
Хотя это и очевидно, но при эксплуатации все-таки необходимо: содержать в исправности системы питания, смазки и охлаждения двигателя, вовремя их обслуживать, излишне нагружать холодный двигатель, избегать применения некачественного топлива, масла и несоответствующих фильтров и свечей зажигания.А если что-то с двигателем не так, не доводить его «до ручки», когда ремонт уже не обойдется «малой кровью».
При ремонте необходимо добавить и неукоснительно выполнить еще несколько правил.
Главное, на наш взгляд, — нельзя стремиться к обеспечению минимальных зазоров поршней в цилиндрах и в замках колец. Эпидемия «болезни малых зазоров», когда-то поразившая многих механиков, все еще не прошла. Более того, практика показала, что попытки «поплотнее» установить поршень в цилиндре в надежде на уменьшение шума двигателя и увеличение его ресурса почти всегда заканчиваются обратным: задирами поршней, стуками, расходом масла и повторным ремонтом.Правило «лучше зазор на 0,03 мм больше, чем на 0,01 мм меньше» работает всегда и для любых двигателей.
Остальные правила традиционны: качественные запасные части, правильная обработка изношенных деталей, тщательная мойка и аккуратная сборка с обязательным контролем на всех этапах.
|
|
| |||||||||
|
|
| |||||||||
|
|
| |||||||||
 ГАЗ 3302, ГАЗ 2217, ГАЗ 2705, ГАЗ 3110, ГАЗ 2752
Производитель: PILENGA Артикул: [HY-P 3842]
|
|
| |||||||||
|
|
| |||||||||
|
|
| |||||||||
|
|
| |||||||||
|  434.7H73 Суппорт тормоза (левый) Суппорт ST-40, поршни 36-42, красный, 32 мм
Производитель: STOPTECH Артикул: 172.434.7H73
|
| |||||||||
 638.1173
|
|
| |||||||||
|
|
|
