Тюнинг двигателя ВАЗ-2112 16 клапанов своими руками: фото, видео

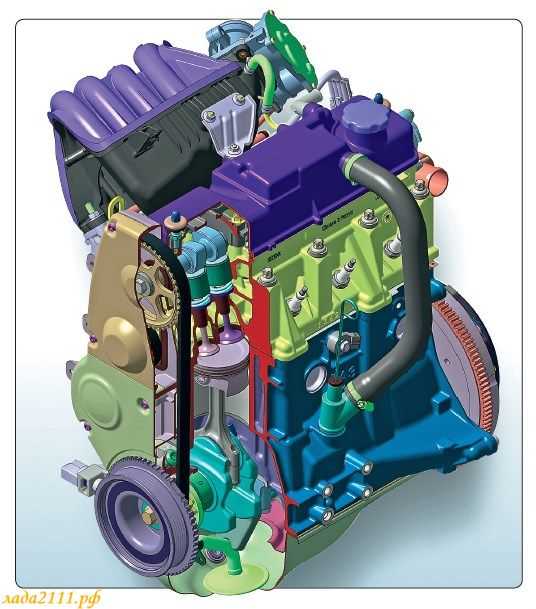

О тюнинге двигателя автомобиля ВАЗ-2112 можно говорить много и долго. Благо для этого в магазинах существует множество запчастей и различных доработок. В этой статье мы подробно расскажем вам о том, как провести тюнинг двигателя своими руками, обозначим каждую позицию отдельно и расскажем об их преимуществе. Вам только лишь останется решить, что конкретно доработать и с чего начать!

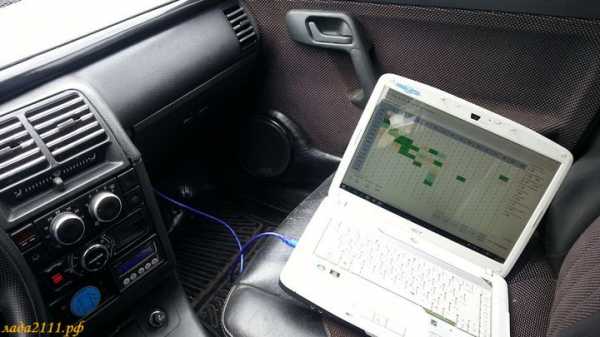

Чип-тюнинг

Самый доступный метод по увеличению мощности двигателя, который не предполагает вносить изменение в «железо», а работать исключительно с электроникой.

В большинстве случаев, штатную версию программного обеспечения меняют на программу гоночных характеристик автомобилей ВАЗ.

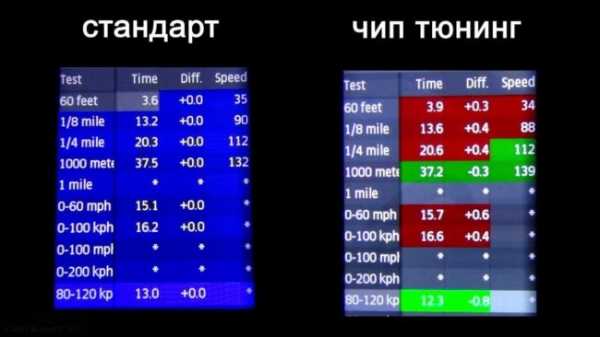

Результаты после проведения чип-тюнинга.

Изменение этих параметров лучше всего доверить специализированным компаниям, так как эта работа требует определённых навыков. Если же вы таковыми владеете, то легко справитесь с этой задачей. И после перепрошивки контроллера сразу убедитесь в повышении динамики и разгона (о разгоне до 100 стоковой версии). Однако у вас точно увеличится расход (о нормах расхода здесь) и снизится уровень выхлопов в атмосферу.

Кроме этого можно рассматривать онлайн-прошивку системы, не изменяя программу в корне, а лишь внося изменения с небольшими корректировками в работу двигателя.

Изменение рабочего объёма двигателя

Самый любимый двигатель тюнеров — 124

Этот способ является одним из самых простых и удобных. Такой тюнинг позволит значительно увеличить крутящий момент двигателя не прибегая к изменению стиля вождения. Увеличить его можно путём расточки цилиндров либо увеличением хода поршня.

  • Увеличив объём цилиндров, вы сразу же увеличите мощность двигателя. Основывается это на том, что запас в толщине стенок цилиндров есть и их можно расточить используя специальный станок. Расточенные цилиндры за одинаковое количество времени будут сжигать наибольшее количество топлива, тем самым усиливая приемистость мотора.
  • Увеличить ход поршня, можно при помощи нового коленчатого вала, у которого есть большой эксцентрисите́т, и подобрав к нему соответствующие поршни и шатуны. Как правило шатуны в этом случае устанавливаются облегчённые, так как масса в этом случае играет не последнюю роль. Новая поршневая группа позволяет значительно увеличить КПД и соответственно мощность. В завершении такого тюнинга целесообразно установить облегчённый маховик, для того, чтобы снять нагрузки на коленвал и сцепление, что безусловно положительно скажется на динамике и разгоне автомобиля.

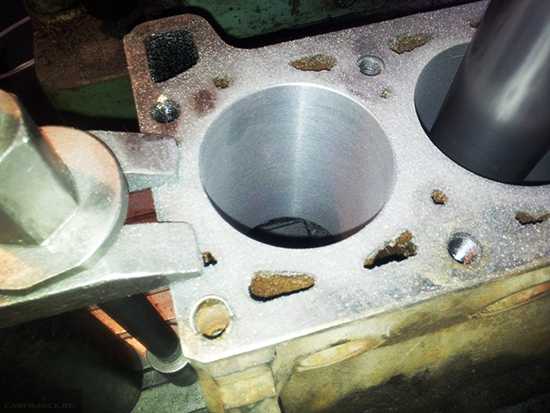

Расточка цилиндров на станке.

Степень сжатия

  • Само понятие как степень сжатия подразумевает собой соотношение камеры сгорания к общему объёму цилиндров. Это позволит одновременно существенно увеличить КПД, мощность двигателя и снизить расход топлива.
  • Этих показатель возможно достичь если установить новый распределительный вал у которого совершенно другие геометрические показатели. Так, новый элемент способен увеличить объём камеры сгорания, в то время как объём двигателя останется неизменным. Такие работы лучше всего проводить вместе с установкой турбины (см. ниже – прим.). Однако помните, что эти работы не из дешевых.
  • Также необходимо знать, что при монтаже такого распределительного вала, октановое число заливаемого бензина необходимо увеличить, так же, как и улучшить заливаемое моторное масло, которое имеет самые низкие коэффициенты трения. При проведении такого тюнинга, единицы компрессии могут увеличиться до 10 единиц.

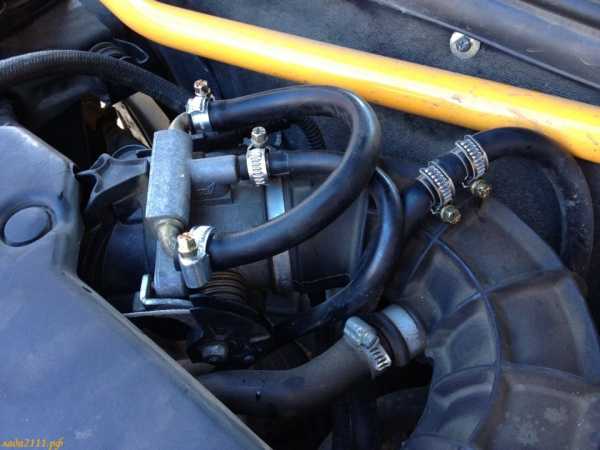

Дроссельная заслонка

Многие владельцы ВАЗовских «двенашек» прибегают к тюнингу двигателя путём увеличения диаметра дроссельной заслонки. Безусловно, что для увеличения объёма воздушной смеси, такой тюнинг целесообразен. В магазинах можно найти заслонки диаметром от 52 до 56 мм. Однако обратите внимание, что увеличив диаметр заслонки, придётся менять и патрубки. Не редко, провалы возникают не из-за проблем с объёмом, а из-за засорённости дроссельной заслонки, в этом случае необходима её чистка.

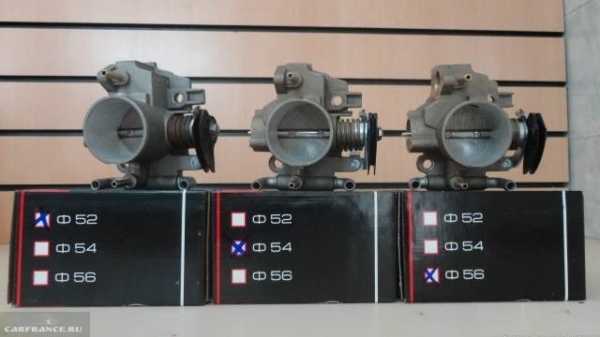

Заслонки разных диаметров.

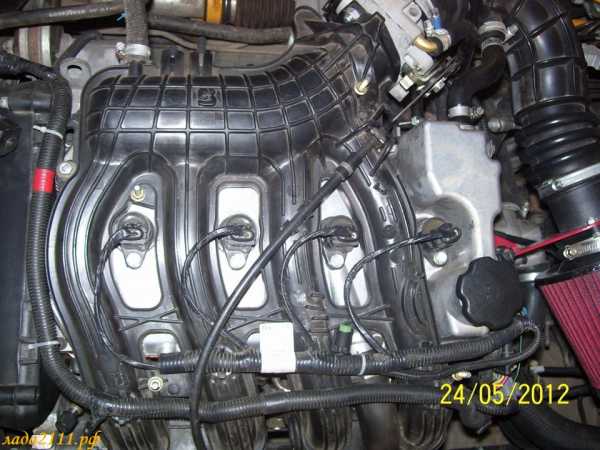

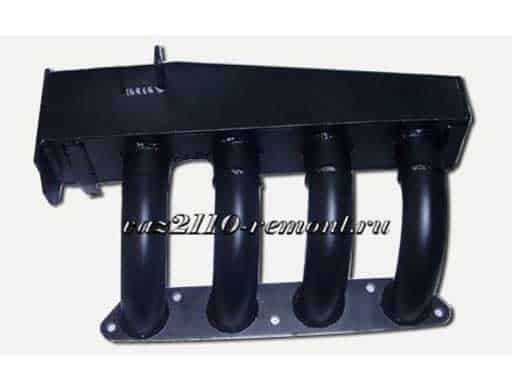

Впускной ресивер

Благодаря наибольшему объёму впускного ресивера, воздуха будет поступать больше, а значит сделает его работу «ровнее». После этой доработки, податливость двигателя даже выше 5 тысяч оборотов останется стабильной.

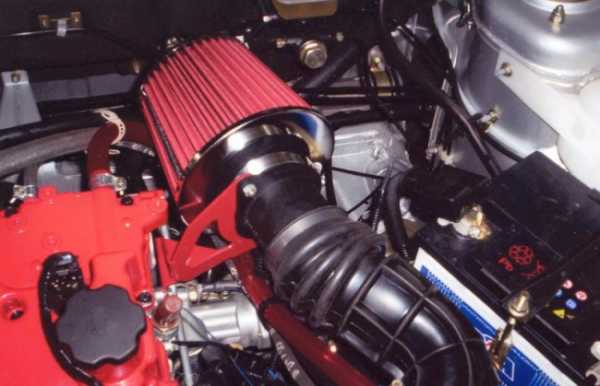

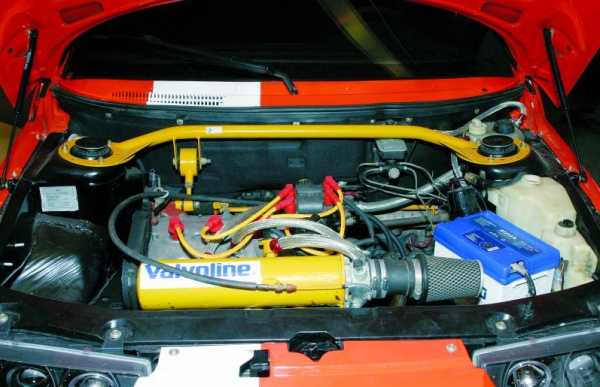

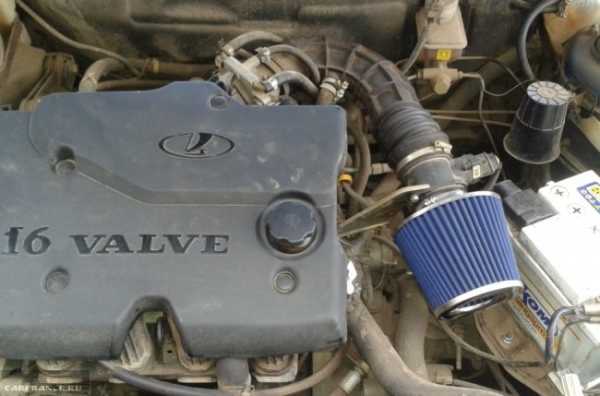

Монтаж фильтра нулевого сопротивления

Фильтр нулевого сопротивления или просто «нулевик», монтируется вместо воздушного фильтра и его корпуса. Он предназначен для уменьшения сопротивления входящего воздуха в систему. Большая пропускная способность фильтра, позволяет увеличить мощность двигателя на пару процентов. Помните, что правильный выбор фильтра и пропитки для него – залог правильной работы двигателя.

Такой тюнинг является одним из самых доступных.

Каналы и клапана

  • Выпускные и впускные каналы предполагается шлифовать, увеличивая диаметр на впуске, и не изменяя на выпуске. Убираем все неровности и различные стыки которые способны каким-либо образом затормозить движение потока.
  • Клапана – лучше использовать специальные облегчённые либо увеличенного диаметра. Также предполагается использование наиболее жёстких или спортивных пружинок, а также облегчённых тарелок клапанов.

Отличие облегчённого клапана (слева) от обычного.

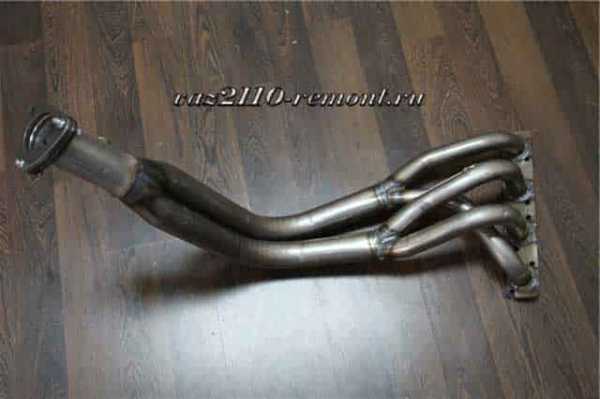

Выпускной коллектор

Эта система предназначен для улучшения выпуска отработанных газов. В народе эту систему называют «паук», а вариантов исполнения может быть преимущественно два: «4-1», «4-2-1».

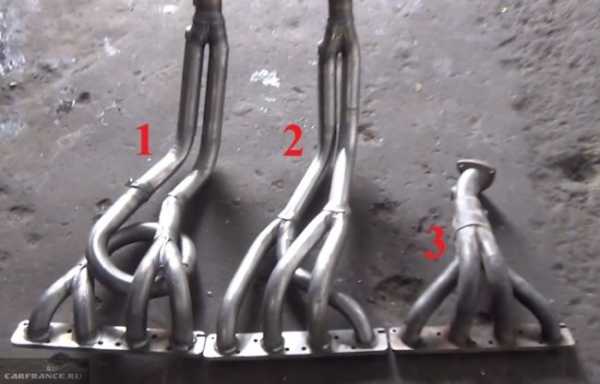

Три вида коллекторов

Систему выхлопа целесообразно устанавливать после работы с газораспределительным механизмом, поршнями, «нулевиком» либо чип-тюнингом. Одноцелевой монтаж этой системы не принесёт желаемых результатов.

Подача топлива

Для работы двигателя на повышенных оборотах недостаточно обычных форсунок. Так как они находятся постоянно в работе, рабочего давления в рампе просто-напросто не хватает. Для того, чтобы увеличить мощность работы двигателя, следует установить наиболее продуктивные форсунки, которые способны увеличить объём распыляемой жидкости в несколько раз. Такие изменения наиболее эффективно работают с технологией выпуска «4-2-1».

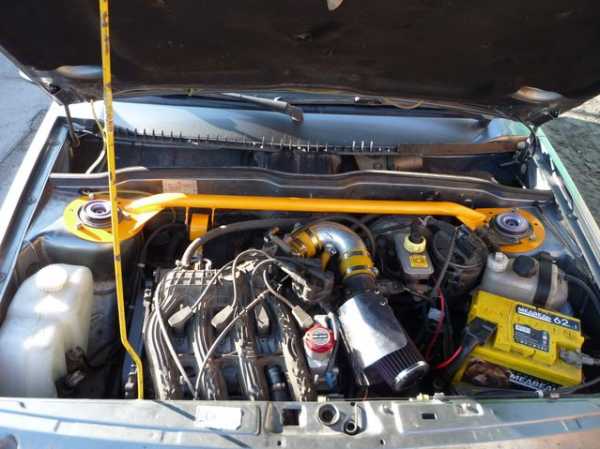

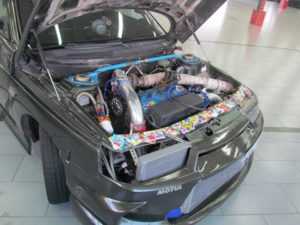

Турбонаддув

  • Самый действенный, распространённый и самый затратный вид тюнинга – это установка турбины. Ведь известно, для того, чтобы увеличить мощность двигателя необходимо подать в цилиндры наибольшее количество смеси из воздуха и топлива.
  • Однако для повышения объёма топлива, понадобится обязательное повышение количество воздуха, чем и занимается турбина. Отработанные газы входят в крыльчатку турбины, затем она вращается и приводит в движение компрессор, который в свою очередь и закачивает воздух в цилиндры.
  • Так как воздух нагнетается под давлением, его количество существенно увеличивается, что приводит к увеличению сжигания топлива, от этого и растёт мощность.
  • Помните, что монтаж турбины приведёт к обязательной модернизации системы охлаждения (схема стандартной системы охлаждения тут).

Самый затратный способ тюнинга на ВАЗ-2112.

Итоги

Как вы могли убедиться сами, в самостоятельном тюнинге двигателя на ВАЗ-2112, нет ничего сложного. Однако помните, что самостоятельные доработки так или иначе увеличивающие его мощность наибольшим образом сказываются на его постепенном износе. Поэтому, на модернизированном моторе следует уделить намного больше внимания качеству технического обслуживания, моторного масла и используемого топлива.

carfrance.ru

Тюнинг двигателя ВАЗ 2112 своими руками, 16 v и др + видео

Смена «нулевика»

В обычной жизни «нулевиком» именуют воздушный фильтр, у которого пониженное сопротивление. Необходимо это устройство для уменьшения сопротивления, что образуется в системе поступления воздуха. Это повышает пропускную способность фильтра и способствует увеличению мощности движка на 2 процента.

В отличие от стандартных фильтров тюнингованный «нулевик» имеет не только иную форму, но и более высокую пропускную способность

Сравнительно со стандартными фильтрами такие устройства имеют не только иную форму, но и более высокую пропускную способность.

Впускной ресивер

Одним из главных узлов настройки поступления воздуха является ресивер. Когда его объём больше, чем у «родного» агрегата, то при грамотной корректировке и конструкции можно ощутимо сгладить перепады в пульсировании воздуха, да и в подобной конфигурации продолжительность спускного тракта будет короче.

Данный метод доработки подкапотного пространства автомобиля позволяет получить дополнительную выгоду на увеличенных, а также средних оборотах. Достичь повышенного момента при низких оборотах поможет, наоборот, удлинение впускающих каналов. Поэтому оптимальным изменением будет преобразование впускных каналов согласно оборотам. Например, на 2 700–3 000 об/мин функционирует лишь длинный тракт, при возрастании оборотов – короткий спускной клапан.

Одним из главных узлов настройки поступления воздуха является ресивер

Подобного рода решение давно задействуется в автомобилях иностранного производства. ВАЗ также разработал движок 11193 (год выпуска 1998), который имеет изменяемую протяжённость впускного коллектора.

Тюнингованные форсированные тягачи непременно обустраиваются ресиверами увеличенного объёма. Ресивер – устройство, которое непременно обогатит любую тюнинг-контору: цена его от $200. Просто приобрести и поставить этот агрегат самостоятельно не выйдет, так как ещё потребуется кропотливая настройка ГРМ.

Обратите внимание на то, что некорректные манипуляции в процессе изменения чреваты падением числа оборотов на любом режиме движения. Среди всех плюсов ресивера стоит отметить и его весомый недостаток: возникновение резонанса в момент вхождения (выпуска) воздуха.

Усовершенствование каналов и клапанов

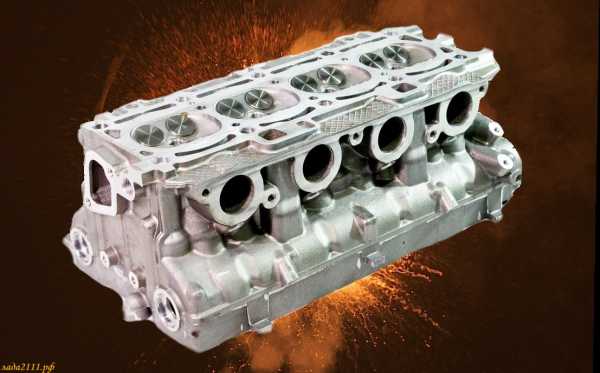

Тюнингом движка ВАЗ 2112 также стоит считать переделку протоков головки блока. Их обработка должна быть скрупулёзной. Расширение диаметра осуществляется уборкой всех неровностей – каждая выпуклость потенциально способна затормозить перемещение воздушного потока. Если будут ошибки, то на впуске можно получить абсолютно иной результат. Поэтому рассчитывать диаметральное расширение выпускных каналов просто необходимо.

Каждая выпуклость головки потенциально способна затормозить перемещение воздушного потока

После расширения каналы требуется зашлифовать. Некоторые автомастерские предлагают услугу полировки, однако это лишь указывает на их техническую безграмотность. Важно также отметить, что спилу стоит подвергать не все имеющиеся «несостыковки» в ГБЦ, поскольку отдельные каналы несут важную функцию: они образуют на требуемом участке противодавление или же затормаживание потока.

Предпочтительно использовать для доработки движка клапаны увеличенного диаметра окружности в рабочей зоне или облегчённые. Если предполагается раскрутка движка до оборотов, превышающих 7000 в минуту, то лучше использовать пружины пожёстче, спортивные клапанные пружины типа «Schrick», а также модифицированные (произведены из титана, облегчённые) тарелки клапанов.

Интересно, что в восьмиклапанный движок отменно вживляются родные клапаны от БМВ. Диаметр их стержней 7 мм.

Клапаны «Shrick» стоят недорого с учётом цены тюнинга. Но подобного рода титановые клапаны, которые будут иметь защитное покрытие, можно заказать под индивидуальное изготовление.

Предпочтительно использовать для доработки движка клапаны увеличенного диаметра окружности в рабочей зоне или облегчённые

При использовании стандартных клапанов важно помнить, что необходимо выполнить их притирку и предельно облегчить. Это необходимо сделать, поскольку на конвейерах ВАЗа нет производственных узлов для притирки рабочих клапанов: фаски, как и сёдла, выполнены под «самопритирку» при обкатке.

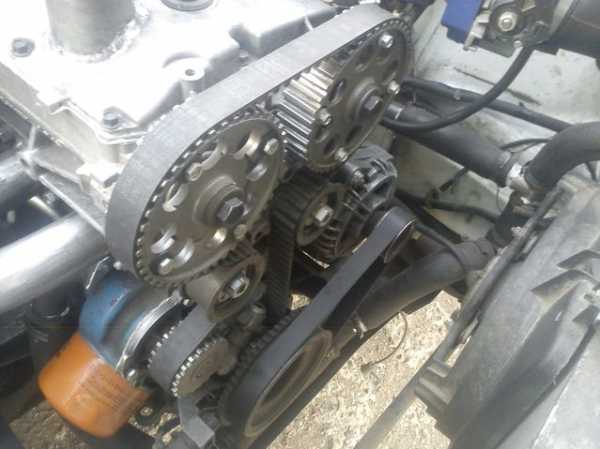

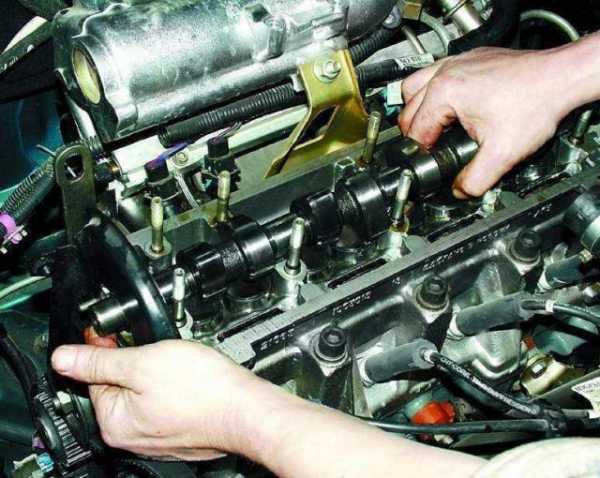

Модернизация распределительных валов

Тюнингованным валам присущи такие параметры: подъём и фазовые особенности. Согласно инструкции границы оборотов, которые позволят распределительному валу выдавать большую мощность при наполнении цилиндров силовой установки, определяется размер ширины фаз «распахивания» клапанов. Своё влияние окажут и волновые показатели газового тракта, а по-простому – геометрические данные кулачков, которые управляют выпуском/впуском.

Тюнингованным валам присущи такие параметры: подъём и фазовые особенности

Физическая величина данного эффекта продиктована пиковым подъёмом при открытии моторных клапанов и показателями перекрытия каналов: главное условие – правильное понижение сопротивления в недрах газового тракта. Выбирать распределительный вал следует после установления цели форсирования силовой установки и понимания основных параметров в итоге.

При переустановке распредвала обязательным условием является использование «разрезной шестерни», поскольку требуется точно настроить новую характеристику фазы для исключения «резонанса» вала. Функционирует такая шестерня элементарно, обеспечивая плавное хождение относительно центрального фокуса с задержкой в требуемой позиции.

Для коленвала продаются «разрезные» шкивы. Под ВАЗовский 8-клапанный движок выпускается внушительный ассортимент валов, способный удовлетворить любого покупателя. Для удовлетворения городских нужд выгодными считаются агрегаты в диапазоне 49–55. Лучшими для стритрейсинга будут механизмы от 56 и до 62. Далее идут спортивные валы, часто используемые для ралли, а также кольцевых гонок.

Немало интереса вызывает сегодня использование валов с особыми неплоскими толкателями. Они подходят для силовой установки 21083. Это новаторское решение позволяет выгодно реализовать больший подъём клапанов. В свою очередь, их особенность заключается в узком фазовом показателе и высокоскоростном открывании/закрывании.

Для доработки 16-клапанной силовой установки изготовлены валы номенклатурой 38/32, вдобавок 44/38 и ещё 50/44. Важно понимать, что установка подобных валов в усовершенствованные ГБЦ чревата зацепкой «бегунков» за приливы. Причём вероятность этого тем больше, чем выше производится подъём. Поэтому не стоит пренебрегать предварительной проверкой «прокрутки» вала (вращением по кругу), принимаясь при необходимости за доработку ГБЦ.

Подача горючего

Опытному водителю явно не стоит объяснять важность поддержки в рампе электромагнитных клапанов – форсунок – стабильного и постоянного давления горючего. Для мирной езды в городской паутине вполне хватает штатного регулятора бензина. А езда при повышенных оборотах, когда непрерывно открыты форсунки, чревата общим снижением показателя давления в конструкции рампы. Как результат, снижается и подача горючего, возникает недостаточный распыл и параллельно неполадки в функционировании силовой установки.

Поэтому, чтобы ускорить работу движка, необходимо увеличить давление либо на одну атмосферу, либо 0,5 согласно степени доработки силовой установки. Скорректировать потребуется и программу для адекватного впрыска, что поможет гарантировать правильный состав топливного «коктейля». Переходные модификации и новые движки объёмом 1,6 литров обустроены безсливной системой. РДТ обустроен в баке вместе с бензопомпой и образует на порядок большее давление, а именно 3,8 атмосфер.

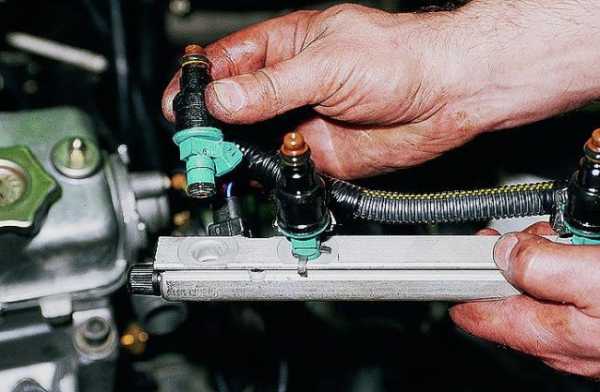

Работа с форсунками

Довольно естественным является ситуация, когда при форсировании движка обнаруживается недостаточность его производительности из-за нехватки количества подаваемого горючего. Такие случаи требуют замены распылителей на более продуктивные или монтаж второго ряда клапанов. Последний вариант весьма трудоёмкий и не всегда есть возможность произвести данное в стандартном блоке.

Довольно естественным является ситуация, когда при форсировании движка обнаруживается недостаточность его производительности из-за нехватки количества подаваемого горючего. Такие случаи требуют замены распылителей на более продуктивные или монтаж второго ряда клапанов

Поэтому стоит отдать предпочтение более продуктивным форсункам с параметром производительности в границах +15 – +50 процентов. Задействовать общедоступные форсунки, что применяются на моделях ГАЗ, нежелательно, поскольку помимо высокого показателя производительности они не обладают никакими положительными качествами. Среди минусов: быстродействие, а также нелинейная характеристика уже в самом начале диапазона в том месте, в котором у обычной машины указано ХХ.

На форсированные машины зачастую устанавливаются «пауки» с технологией «4-2-1». Они отменно работают в обширном интервале оборотов. «Пауки» со схемой «4-1» успешным спросом не пользуются в «гаражном» тюнинге ввиду малого диапазона продуктивной деятельности. Технология функционирования выпуска обусловлена разряжением, образованным в период закрытия выпускного клапана, а это благоприятно влияет на улучшение продувки цилиндра. Основополагающим фактором в выполнении тюнинга является профессиональный подход.

Немалую долю успеха стоит приписать и внимательности в процессе выполнения технических операций, поскольку не каждый опытный водитель способен одинаково успешно разбираться в нюансах работы силовой установки. Тюнинговать машину лучше доверить асам своего дела. Это оградит от ошибок и поможет сохранить немало времени и финансов семьи.

Тюнинг ВАЗ 2112 атмо (видео)

tuning-lada-2109.ru

Ваз 2112: тюнинг двигателя — рассмотрим некоторые варианты

Лёгкий тюнинг двигателя ваз 2112

Ваз 2112 доработка двигателя является самым важным, ответственным и серьёзным этапом в тюнинге. С завода автомобили комплектуются штатными моторами, которые имеют средние характеристики, соответствующие стандарту и требованиям среднестатистического потребителя.
Чтобы повысить характеристики своего любимого автомобиля, улучшить его динамику и в ваз 2112 увеличить мощность двигателя – владельцы прибегают к основательному тюнингу двигателя.
Хотя история автомобилей марки ваз2112 пока совсем не богатая, по сравнению с другими моделями ВАЗ, успевших стать классикой, это модель автомобиля становится любимцем в руках народных умельцев. В настоящее время существует множество методов ваз 2112 модификации двигателей, из них больше половины которые можно выполнить самостоятельно, остальные требуют помощи специалистов.

Методы улучшения характеристик

Повышаем рабочий объём

Лучшая модификация двигателей ваз 2112 именно этим способом, он самый удобный, достаточно простой, и наиболее распространённый. Он позволяет увеличить вращающий момент мотора, без изменения стиля вождения.
Выполнить это возможно двумя способами — расточка цилиндров и увеличением хода поршня, теперь подробнее:

  • Увеличивается ход поршня за счет установки нового коленвала, имеющего больший эксцентриситет и подбором под этот вал поршней и шатунов
  • Шатуны, принято выбирать по массе и устанавливать, в основном, из облегчённых вариантов
  • Поршень является ключевой деталью в любом двигателе, поэтому замена поршневой группы может значительно поднять КПД мотора и мощность
  • А в завершении тюнинга устанавливаем облегченный маховик
  • Такие действия приводят к уменьшению нагрузки на коленчатый вал и сцепление, что ускоряет разгон автомобиля и повышает его динамику
  • Немного более легкий тюнинг стокового двигателя ваз 2112 расточка цилиндров
  • Основывается метод на том, что моторы, как правило, все имеют запас толщины у стенок цилиндров (запас на ремонт)
  • Отсюда можно получить вывод, что объем цилиндров, возможно, увеличить за счет расточки, стачивая стенки, мы повышаем объем за их счет
  • От этого сразу же возрастет мощность мотора, потому что расточенные цилиндры начинают сжигать больший объем горючего за единицу времени
  • Расточка своими руками не производится, исключительно на специализированном оборудовании
  • После расточки ставятся поршни и кольца ремонтного размера

Расточка цилиндров

Повышение степени сжатия

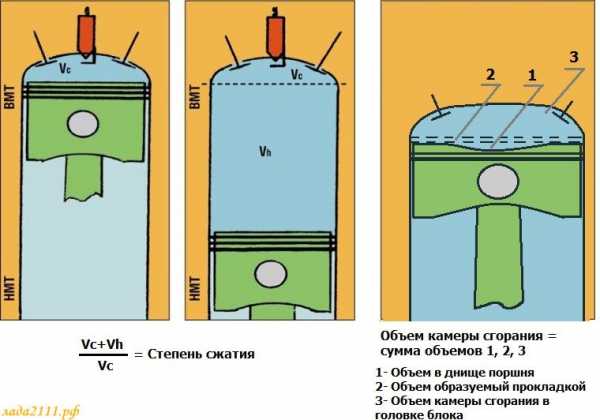

«Степень сжатия» в сущности, заключается в соотношении общего объема цилиндра к полному объему его камеры сгорания. За счет повышения степени сжатия, возможно, существенно поднять мощность мотора и его КПД, кроме этого немного при этом снизить расход бензина.
Итак:

  • Ваз 2112 увеличение мощности двигателя достигаем путем установки тюнингового распределительного вала, имеющего другие геометрические показатели
  • За счет нового распределительного вала увеличивается объём камеры сгорания, при этом не увеличивается объём самого мотора, что очень благоприятно отражается на его мощности и КПД
  • Процедуру ваз 2112 двигателя тюнинг заменой распредвала целесообразнее выполнять параллельно с другими доработками мотора, например, совместить с установкой турбо наддува
  • Однако следует помнить, что эксплуатация мотора с повышенной степенью сжатия самостоятельно, требует от владельца применения качественного топлива и фирменного моторного масла
  • Иначе ваш мотор может вдруг начать троить, температура его может резко подниматься выше допустимой нормы
  • Увеличивается степень сжатия в пределах до 9,7 – 10

Чип — тюнинг

На сегодня, пожалуй, считается самым современным методом. Отличается относительной простотой и эффективностью.
Его метода заключается в изменении настройки блока управления мотора, за счёт этого можно повысить некоторые характеристики его, не рискуя после этого ремонтировать этот блок:

  • При выполнении на ваз 2112 чип тюнинг двигателя, стандартное программное обеспечение блока управления заменяется на спортивное, разработанное, например, под мотор ваз2112 имеющий 16 клапанов
  • При этом сначала, с вашего блока управления мотором непосредственно через датчики считывается стандартная программа-контроллер
  • После скачивания эта программа перепрограммируется с учётом характеристик и резервов мотора
  • Работы эти выполняют специализированные компании либо автосервисы, которые имеют необходимое программное обеспечение и специалистов, потому что в таких настройках необходим опыт, а так же соответствующие навыки специалиста
  • По завершении работы, перенастроенная специалистом программа-контроллер перезаписывается в блоке управления вашего автомобиля
  • Отличительные особенности такого тюнинга — доступность и простота
  • При этом исключается ситуация, с ремонтом мотора, потому что не затрагивается при этом его механическая часть
  • Практически единственным, недостатком считается небольшое снижение экологичности выхлопных газов и повышенный расход бензина
  • Альтернативой такого метода является онлайн – настройка, она коренным образом не меняет программу, только вносит коррективу согласно изменившимся параметрам мотора

Установка турбо наддува

Такой метод ваз 2112 модификация двигателей считается действенным и распространенным видом тюнинга. Так как характеристики мощности автомобиля зависят в основном от количества бензина и воздуха в смеси, которая воспламеняется в цилиндрах.
Итак:

  • Чтобы повысить мощность мотора, необходимо подать в цилиндры повышенный объём бензина
  • А для повышения мощности только объёма топлива недостаточно обязательно понадобится соответственное повышение объёма воздуха, для этого собственно, и устанавливается турбина
  • При этом отработавшие газы проходят сквозь крыльчатку турбины, и вращают её, а крыльчатка приводит в движение сам компрессор
  • Этот компрессор и наполняет цилиндры воздухом
  • Воздух при этом нагнетается под давлением
  • В сравнении с обычными моторами, подаётся гораздо больший объем воздуха
  • А повышение объёма воздуха, который нагнетается в цилиндры, соответственно приводит к повышению количества сжигаемого бензина, что значительно поднимает мощность двигателя
  • Но стоит при этом помнить, что после установки турбины вам, скорее всего, потребуется доработка системы охлаждения

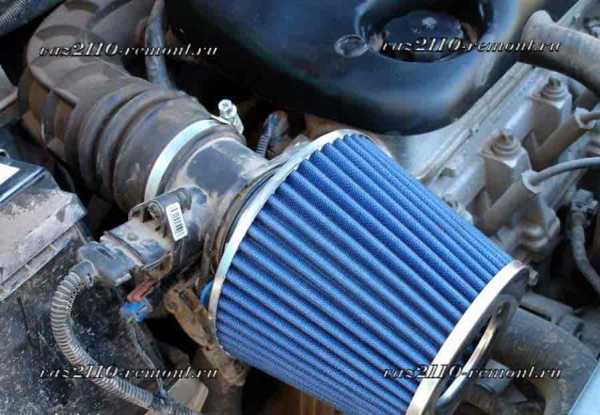

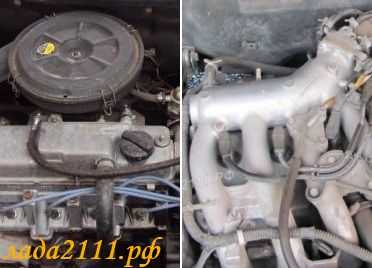

Установка «нулевика»

В обиходе называют воздушный фильтр, имеющий пониженное сопротивление, он служит для снижения сопротивления в системе впуска воздуха,  и тем самым повышения пропускающей способности фильтра. Облегчается доступ воздуха к цилиндрам и соответственно поднимается мощность на пару процентов.
От стандартных фильтров, такие фильтры отличаются не столько формой, сколько высокой пропускающей способностью, фото приведено ниже.

Фильтр нулевик

На ваз 21124 двигателя тюнинг таким фильтром тоже распространен, это наиболее простой тюнинг и мотор при этом не вскрывается.

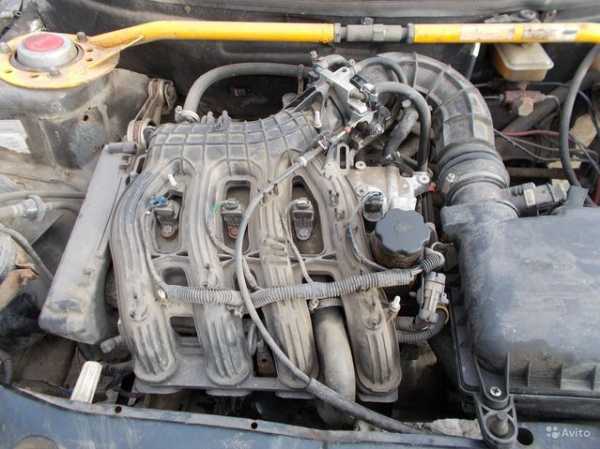

Впускной ресивер

Ресивер является немаловажным элементом настройки впуска воздуха. Если объем больший, чем у обычного, это позволяет, при грамотной конструкции и хорошей настройке, максимально сгладить пульсации воздуха, а кроме этого, в этой конфигурации длительность впускного тракта получается короче.
 Итак:

  • Это позволяет нам получить дополнительный положительный момент на высоких и средних оборотах
  • А для получения повышенного момента на самых низких оборотах, следует впускные каналы, сделать наоборот длиннее
  • Самым оптимальным является изменение продолжительности впускных каналов от оборотов
  • К примеру, при оборотах 2700 — 3000оборотах в минуту, работает только длинный впускной тракт, а когда обороты возрастают, короткий
  • Это решение давно реализовано на иномарках, и ВАЗ, конечно, разработал мотор 11193 имеющий изменяемую длину впускного коллектора еще в 1998году
  • Причем тюнинговые форсированные моторы непременно комплектуются ресиверами увеличенного объема
  • Такая деталь как впускной ресивер – это очень неплохое средство для обогащения всех тюнинговых контор, цена ниже 200 долларов не опускается
  • Следует знать, что просто купить и установить ресивер самому не получится, еще необходима тщательная настройка ГРМ, неправильная настройка повлечет падение оборотов на всех режимах движения
  • К недостаткам ресиверов относят возникающий паразитный резонанс на впуске воздуха

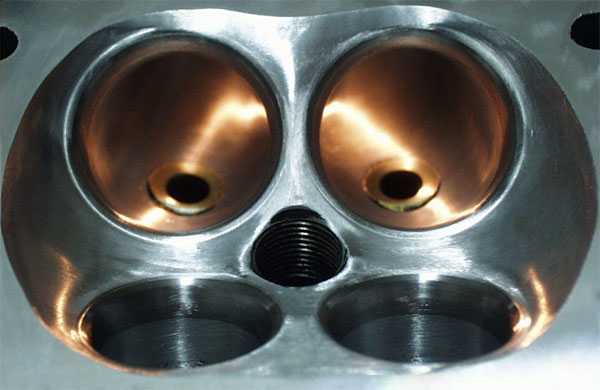

Тюнинг каналов

В ваз 2112 двигателя доработка впускных и выпускных каналов головки блока тоже является тюнингом. Они должны быть обработаны тщательно — увеличение диаметра (внимание — на впуске, при не рассчитанном увеличении диаметра выпускных каналов можно достичь порой совершенно противоположного эффекта), убрав все неровности, а так же наплывы и стыки – все выступы, способные затормозить движение воздушного потока.
После этого каналы необходимо тщательно зашлифовать. В некоторых конторах предлагают полировку, хотя это технически безграмотно. Стоит сказать, что «нестыковки» в ГБЦ не все следует спиливать, так как некоторые из них играют важную роль, они создают в нужном месте важное противодавление либо торможение потока.

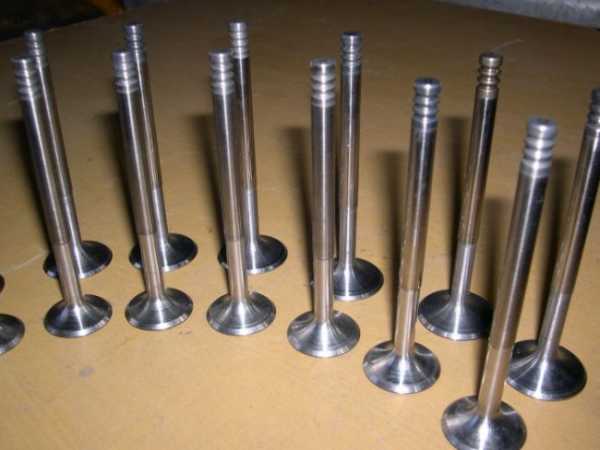

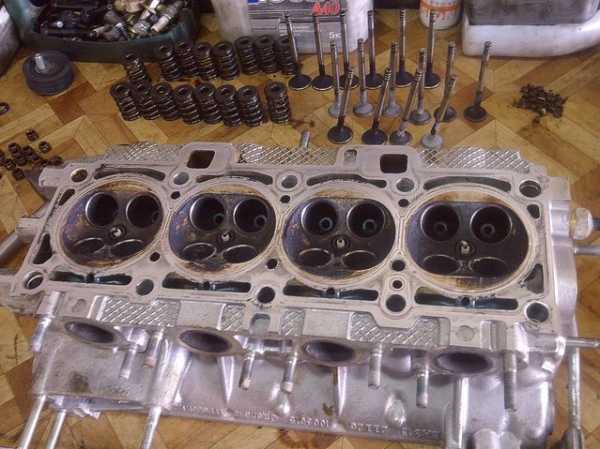

Клапаны

Клапана для тюнинга желательно использовать увеличенного диаметра либо облегченные. А при раскрутке мотора свыше 7000 оборотов в минуту, рекомендуется применить более жесткие пружины клапанов либо спортивные пружинки типа «Schrick» и модифицированные (специально облегченные выполненные из титана) тарелки клапанов. Кстати в 8-клапанный двигатель неплохо «вживляются» клапаны от BMW.
Имеющие стержни диаметром 7 миллиметров. Недорого (по меркам тюнинга) можно купить клапана «Shrick», либо изготовить титановые клапаны с защитным покрытием индивидуально по заказу. Если предполагаете использовать стандартные клапаны — тогда их необходимо максимально облегчить и притереть, так как на конвейере производителя ВАЗ нет операции притирки клапанов, а фаски на клапанах и их седлах уже рассчитана на «само притирку» в процессе обкатки.

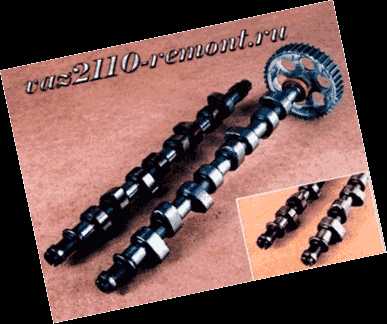

Распределительные валы

Тюнинговые валы отличаются такими характеристиками, как подъем и фазовые характеристики:

  • Как гласит инструкция диапазон оборотов при которых распредвал будет давать эффект повышения мощности и наполнения цилиндров мотора определяется по ширине фаз открывания клапанов и их волновыми (частотными) параметрам газового тракта, проще говоря геометрическими параметрами кулачков, управляющих системой выпуска и впуска
  • Величина такого эффекта будет определена максимальным подъемом, при открывании клапанов, а так же параметрами их перекрывания, это при условии, что будет адекватно понижено сопротивление внутри газового тракта
  • Здесь важно определиться – с какой целью форсируется мотор и исходя из таких параметров выбирать себе распредвал

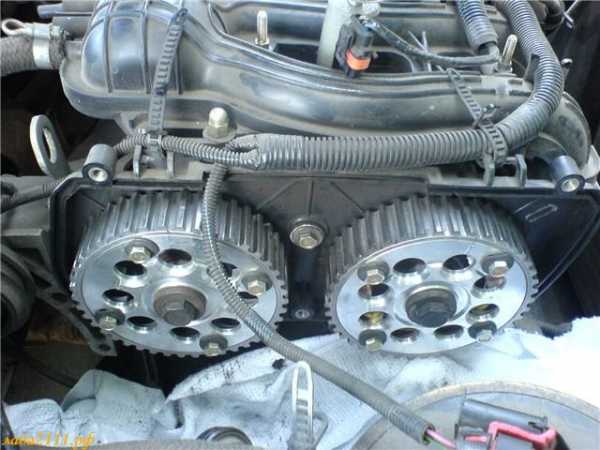

  • Выполняя замену распредвала, желательно (правильнее сказать — обязательно) применить так называемую «разрезную шестерню», потому что необходимо точно настраивать фазовую характеристику, чтобы не «поймать его резонанс»
  • Устроена такая шестерня довольно просто – она обеспечивает возможность плавного перемещения шестерни по отношению центра с фиксацией в нужном положении А так же существуют «разрезные» шкивы для коленвала
  • Для 8клапанного двигателя ВАЗ выпущен широкий диапазон валов, рассчитанный на любой вкус
  • Из них наиболее перспективными для «городских просторов» валы с 49-го и по 55-й, предназначены для стритрейсинга с 56 по 62, затем идут чисто спортивные, предназначенные для ралли либо кольцевых гонок
  • Из них несомненный интерес вызывает новое направление – применение валов с неплоскими толкателями — для мотора 21083
  • Такое техническое решение позволит реализовать большой подъем клапанов, имеющих высокую скорость открывания закрывания и узкую фазовую характеристику
  • Для модификации 16-капанного мотора выпущено три пары валов значением 38/32, 44/38, а так же 50/44
  • Следует знать, что при установке таких валов, в новые ГБЦ валы могут зацепиться за приливы
  • И чем выше получается подъем, тем больше такая вероятность
  • Поэтому следует предварительно проверять «прокрутку» (вращение по кругу) вала, и в случае необходимости дорабатывать ГБЦ

Подача бензина

Думаю, не стоит разъяснять, важность поддерживания в рампе форсунок стабильное постоянное давление бензина:

  • При обычной езде по городу штатного регулятора топлива хватает, при высоких оборотах, однако возникает ситуация, что при постоянно открытых форсунках приводит общее снижение давления в рампе
  • Вследствие этого — снижение подачи топлива, получается плохой распыл, и сбой в работе движка
  • Поэтому форсирование мотора требует увеличения давления на 0,5 — 1атмосфер, все зависит от степени форсирования двигателя
  • Естественно, необходимо будет скорректировать программу для впрыска, для обеспечения правильного состава смеси
  • Сегодня в последних (так называемых «переходных») моделях, а так же новых двигателях объемом 1,6литра применяется без сливная система, РДТ располагается в баке с бензонасосом в сборе и создает более высокое давление 3,8Атмосфер

Форсунки

Естественный процесс, когда при форсировании мотора зачастую складывается ситуация, что  производительности (количества подаваемого топлива) просто не хватает:

  • В этом случае понадобится замена форсунок, установка более производительных либо установки второго ряда форсунок
  • Вариант второй довольно труден и трудоемок, при этом его не всегда возможно реализовать его даже в стандартном блоке.
  • А потому проще, установить форсунки более производительные, имеющие производительность от +15% и до +50% (а общедоступные форсунки, применяемые на  автомобилях ГАЗ использовать нежелательно, у них кроме большой производительности нет больше плюсов)
  • Минусы это — быстродействие и нелинейная характеристика в начале её диапазона, там, где обычный автомобиль имеет ХХ
  • Кроме этого, как правило, на форсированные автомобили устанавливаются «пауки» 4-2-1, которые хорошо работают в широком диапазоне оборотов
  • Пауки системы 4-1 в гражданском тюнинге не прижились, из-за узкого диапазона их эффективной работы
  • А принцип работы выпуска основан на разряжении созданном перед закрытым выпускным клапаном, это способствует улучшенной продувке цилиндра

Самое главное при проведении тюнинга нужен профессиональный подход, кроме того, внимательность при выполнении всех операций. Потому что, далеко не каждый водитель разбирается во всех тонкостях работы мотора, поэтому лучше доверить автомобиль тюнинговать опытным профессионалам.
Так как это убережёт от неизбежных ошибок характерных для новичков в ходе тюнинга, поможет сэкономить время и деньги. Дополнительно посмотрите видео по интересующему тюнингу.

masteravaza.ru

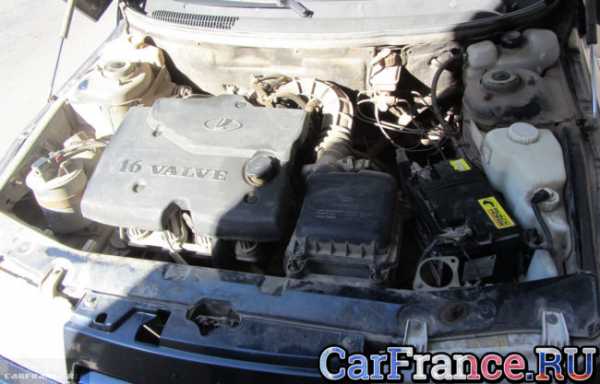

Тюнинг двигателя ВАЗ-2112 8 и 16 клапанов своими руками: видеоинструкция, варианты

Двигатель ВАЗ-2112 – пожалуй, самая важная деталь автомобиля. Он достаточно качественный, служит долго. Но вот когда возникает вопрос тюнинга, то здесь необходимы доработки. Проводить их можно как на новом устройстве, так и после некоторого периода эксплуатации. Второй вариант встречается чаще. И это неудивительно. Ведь только после практики можно определить, каких доработок не хватает устройству.

Тюнинг двигателя – это важный и ответственный процесс. К его проведению необходимо подходить максимально серьезно. Изготовитель предлагает мотор и другие комплектующие среднего качества. Их характеристики достаточно примитивны, хотя и соответствуют стандартам и требованиям, которые предъявляются к подобным устройствам.

Несмотря на то что ВАЗ-2112 не так популярен у покупателей, как другие автомобили данной модели, все же он уже приобрел своих почитателей. Народные умельцы нашли разные варианты для его усовершенствования. Многие из них можно провести своими руками. Но есть и более сложные, которые требуют помощи специалистов.

Читайте также: Объем багажника ВАЗ-2112 в литрах

Рабочий объем двигателя: как повысить

Двигатель данного транспортного средства достаточно податлив при проведении подобных мероприятий. Можно изменить и его рабочий объем. Причем это отличный способ модификации. Он удобен, прост и очень часто применяется. Также стоит отметить, что данное мероприятие никак не влияет на стиль вождения. Он остается прежним.

Чтобы провести эту процедуру, используют несколько способов. Каждый из них имеет свои плюсы и минусы. Поэтому можно выбрать тот, который будет удобнее.

Один из методов заключается в увеличении хода поршня. Выполняется он благодаря замене коленвала на новый, который состоит из большего количества эксцентриситет. Кроме этого, улучшается и подбор под этот вал поршней и шатунов. Если говорить про последнюю деталь, то к ее выбору стоит подходить внимательно, учитывая их массу. Что касается установки, то она проводится в несложном варианте.

Также можно произвести замену поршней, ведь они выступают важным элементом любого двигателя. Такая процедура позволит улучшить показатели КПД мотора. Его мощность будет значительно увеличена.

Завершающей процедурой при выполнении тюнинга является установка облегченного маховика. Он позволяет уменьшить нагрузку на коленчатый вал и сцепление. В итоге разгоняться машина будет намного быстрее. Показатель ее динамики будет улучшен.

Еще один вариант тюнинга двигателя связан с расточкой цилиндров. Он относится к легким методам модернизации. Позволяет его выполнить запас толщины, который есть у стенок цилиндров на моторе. Изначально он предназначен для ремонта устройства.

Данный метод достаточно прост и доступен. Основан на проведении стачивания стенок. Таким образом, объем двигателя значительно увеличивается. В итоге мощность мотора улучшается и увеличивается за счет того, что расточенный цилиндр во время работы сжигает довольно много топлива за единицу времени.

Данная процедура требует использования специального оборудования. Поэтому проводить ее своими руками нет возможности. Необходимо обратиться к мастерам. У них для этого есть все необходимое. Работа будет выполнена качественно и быстро. После ее проведения обязательно устанавливаются поршни, кольца. Размер их должен быть ремонтный.

Тюнинг клапанов: особенности проведения

В данном двигателе, как и в любом другом, есть клапаны. Они являются важной его составляющей и отвечают за работу всей системы. При этом они бывают нескольких видов: 8 и 16. В зависимости от того, какой используется, такие и характеристики мотора. Ну и, конечно, всего автомобиля.

При выборе клапанов при проведении тюнинга следует отдавать предпочтение тем, что имеют увеличенный диаметр, или облегченным. При этом необходимо учитывать и раскрутку мотора. Если она превышает значение 6000 оборотов в минуту, то лучше устанавливать жесткие пружины на клапанах. Также в данном случае подойдут и спортивные, и модифицированные тарелки, которые производят из титана.

При замене клапанов можно использовать детали других моделей автомобилей. Например, 8-клапанный двигатель отлично функционирует с деталями от BMW. В данном случае речь идет, конечно, о клапанах. Такой вариант модификации часто практикуется. И, как показывает опыт, достаточно успешный.

Прежде чем выбирать клапаны, необходимо оценить свои финансовые возможности, так как деталей много. Отличаются они не только своими характеристиками, но и стоимостью. Если отдаете предпочтение недорогому варианту, то подойдут изделия из титана. Их можно приобрести в готовом виде и заказать по индивидуальным требованиям и размерам.

Если вы решили применить стандартные изделия, то необходимо провести с ними дополнительные манипуляции. Их следует значительно облегчить и притереть. Изготовитель не предусматривает данные этапы в процесс производства. Поэтому этот пробел необходимо восполнить своими силами.

Тюнинг валов

Проводится также и тюнинг распределительных валов. Данные устройства имеют ряд отличий. Причем они разнятся не только характеристиками, но и подъемом, и фазами. Это необходимо учитывать при проведении каких-либо процедур по их изменению и усовершенствованию.

Прежде чем начинать, ознакомьтесь с инструкцией. Она содержит много полезной информации, которая непременно пригодится. Исходя из нее, диапазон оборотов, который необходим для распределения, определяется шириной фаз клапанов. Он позволяет получить эффективную мощность и наполнить цилиндры двигателя. Также в этом процессе важны частотные параметры газового тракта, так как они отвечают за управление процессами выпуска и впуска.

В определении максимального подъема поможет эффект мощности. Он происходит при открывании клапанов, их перекрывании. Но при этом показатель газового тракта должен быть максимально снижен. В данной операции необходимо обозначить цели форсирования мотора. Учитывая параметры его работы, выбрать необходимый распредвал.

Процедура замены данного устройства непроста. Она требует использования разрезной шестерни. Это позволит провести точную настройку фазовой характеристики. Таким образом, не будет словлен резонанс. Принцип ее устройства прост.

Читайте также: Почему не работает вентилятор печки ВАЗ-2112

За счет установки новых валов проводится модификация 16-клапанного двигателя. При этом значение нового устройства должно быть фиксированным. Примером являются такие показатели, как 38/32, 44/38. Установка таких валов немного отличается от других, так как они могут цепляться за приливы. В итоге такая система имеет повышенный объем. Прежде чем проводить данную процедуру, специалисты рекомендуют проверить вращение круга. Правильно ли оно происходит. Если обнаружены ошибки, то стоит провести доработку ГБЦ.

Тюнинг двигателя ВАЗ-2112 – это сложный, но интересный процесс. Он позволяет значительно улучшить характеристики устройства. Это все благоприятно отразится на работе автомобиля. Он заживет новой жизнью.

https://youtu.be/QtkdNzvp5r0

ladaautos.ru

Тюнинг двигателя ваз 2110 16 клапанов

Шестнадцатиклапанный двигатель ВАЗ 21124: ремонт и тюнинг

Двигатель ВАЗ 21124 16 клапанов появился в 2004 году, путем реконструкции и усовершенствования двигателя 2112 и монтировался на автомобили, производимые концерном АВТОВАЗ, моделей 2111, 2112, 2111.

Обновленный ДВС получил увеличенный литраж — 1.6 л. Увеличенный объем двигателя ваз 21124 достигнут путем увеличения расстояния между осями коренных и шатунных шеек коленчатого вала на 7,3 мм (было — 30,5 мм, стало 37,8 мм). Причем, увеличение объема произошло без изменения диаметра цилиндров, он остался прежним — 82 мм.

Таким образом был достигнут замысел конструкторов — доведение характеристик экологичности до европейского уровня. Рассмотрим его описание более подробно.

Конструктивные особенности

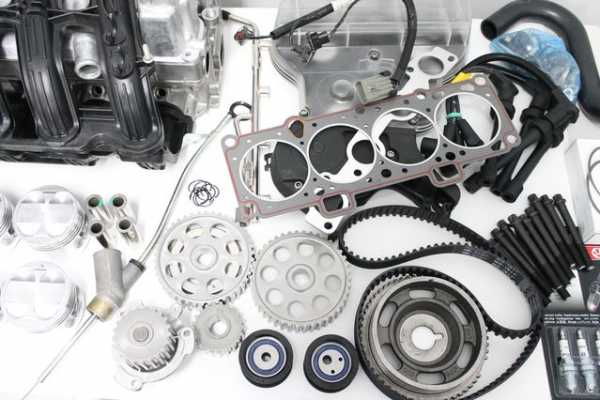

Основная деталь двигателя — блок цилиндров (каталожный номер 11193-1002011), также отличается размерами от своего предшественника. Он имеет заводскую окраску синего цвета. Его высота, расстояние от оси коленвала до верхней плоскости, стала составлять 197.1 мм, против 194.8 мм на модели 2112.

Изменились размеры отверстий для болтов крепления головки блока, они с тали с резьбой М10×1.25. Опоры коренных подшипников на 124-ом моторе, со второй по пятую, стали оборудованы каналами, предназначенными для подачи масла, охлаждающего поршня во время работы.

Коленвал устанавливаемый такой же, как и на моделях 21126 и 11194, с отлитой на шестом противовесе маркировки 11183. За счет радиуса кривошипа 37.8 мм, обеспечили ход поршня 75.6 мм. На валу устанавливается шкив зубчатый, для ременного привода ГРМ. На ремне шириной 25.4 мм, имеются 136 зуба, параболической формы. Ресурс ремня —45 000 км пробега.

Шкив предназначен для привода дополнительных агрегатов с помощью клинового ремня. Применяются ремни трех типов, отличающиеся длиной, в зависимости от оборудования:

  • Если привод только на генератор — длина ремня 742 мм.
  • При наличии гидроусилителя руля — 1115 мм.
  • При наличии ГУРа и кондиционера 1125 мм.

Шкив сконструирован таким образом, что выполняет роль демпфера, снижая крутящие нагрузки, действующие на вал. Еще одна функция — определение положение коленчатого вала, при помощи датчика и зубчатого колеса, вмонтированного в демпфер.

Улучшение коснулось поршней. Их днища выполнены с выемками под клапана глубиной 5.53 мм, чтобы избежать удара клапанов о днище поршня при обрыве ремня ГРМ.

На предыдущих моделях ВАЗ 16v без выемок или с выемками меньшей глубины, в такой ситуации, существовал риск загнуть клапана, что приводило к дорогостоящему ремонту. Так что, опасения и часто возникающие вопросы — гнет ли клапана на этом двигателе, снят.

Маслосъемные и компрессионные кольца производятся из стали или чугуна. Соединение поршней и шатунов осуществляется при помощи пальцев плавающего типа, диаметром 22 мм, длиной — 60.5 мм, с фиксацией стопорными кольцами. Пальцы и шатуны заимствованы от модификации ВАЗ 2110.

Головка блока на 16 клапанный мотор ЛАДА 21124 имеет увеличенную площадку стыковки фланца впускного коллектора. Оба распределительных вала, для выпускных и впускных клапанов, как и сами клапана, пружины, гидрокомпенсаторы также сохранились от предыдущей модификации двигателя.

Для того, чтобы избежать путаницы валы промаркированы цифровым кодом. Если он заканчивается на 14, то это вал выпускных клапанов, если на 15, то это впускной вал.

Еще одно отличие — на впускном валу, присутствует необработанная полоса, рядом с первым толкателем. Добавив в конструкцию гидрокомпенсаторы, производитель ушел от необходимости производитьобслуживаниеклапанов в плане регулировки. Но, они весьма чувствительны к чистоте и качеству смазки. Некачественное масло быстро выведет детали из строя и подлежат замене, такой ремонт ВАЗ 124 не предусмотрен.

Пружинно-клапанная группа аналогична модели 2112. Клапана с одной пружиной и стержнями диаметром — 7 мм (на восьмиклапанных головках их диаметр — 8мм). На распредвалы установлены зубчатые шкивы с метками для установки фаз газораспределения. По сравнению с моделью 2112, метки смещены друг относительно друга на 2°.

Так же как и валы, шкивы имеют отличия в конструкции и в маркировке — на впускном, с задней стороны приварена планка, на выпускном она отсутствует. Оба шкива имеют на ступице метки в виде кружочков.

Правильная натяжка ремня производится посредством опорного и натяжного роликов с ребордами (для исключения возможности соскальзывания).

Прокладка ГБЦ производится из материала, не содержащего асбест. Отверстия под цилиндры выполнены с металлическим кантом.

Впускной коллектор объединен с ресивером и выполнен из пластика.

Впервые в автомобилях семейства ВАЗ 2110, установили каталитический нейтрализатор, объединенный с выхлопным коллектором. В зависимости от того под какие требования EURO 4 или 5 предназначен 124 мотор, устанавливается свой тип коллектора.

Обновилась конструкция топливной рампы, её начали производить из нержавеющей стали. Из топливной системы убрали сливную линию, вместо неё, для сброса излишнего давления установили перепускной клапан на насосе. Для подачи топлива непосредственно в цилиндры, применялись форсунки производства Бош и Сименс.

Катушки зажигания установили на свечи, каждой свече индивидуальная катушка, с дополнительной фиксацией к клапанной крышке. При таком способе высоковольтные провода стали не нужны, а управление зажиганием стало осуществляться блоками управления Бош М7.9.7 или российской Январь 7.2, предназначенными для EURO-4 и 3.

Простая прошивка или чип-тюнинг на124 двигатели, особотехнические характеристикине изменит. Для ощутимого увеличения мощности необходимо производить доработку двигателя.

  • Наиболее простой и распространенный тюнинг двигателя 21124— установка спортивных распредвалов, прямоточного резонатора, увеличенного дросселя — таким способом можно поднять мощность до 120 л.с. Немного мощности к этому может добавить установка более легкой поршневой. Это, заодно, снизит расход топлива ваз 21124.
  • Около 150 л.с. может обеспечить доработка головки блока и установка распредвалов с увеличенными фазами раскрытия клапанов.
  • Примерно такой же эффект кажет установка компрессора, он устанавливается на восьмиклапанные моторы и на шестнадцатиклапанные.
  • Стабильную работу двигателя на любых оборотах обеспечивает установка четырех дросселей, по одному на каждый цилиндр. По народному опыту, наиболее подходящий вариант — установка впрыска от ToyotaLevin. Для этого собирается комплект из самих дросселей, переходный коллектор, фильтр нулевого сопротивления, форсунки, датчик абсолютного давления и регулятор давления топлива. В связи с тем, что обороты превышают предельные, необходимо установить облегченную поршневую и широкофазные распределительные валы. С такой доработкой мощность двигателя может достигать 200 л.с. Но, такаямодернизациярезко снижает ресурс мотора, чревата частыми выходами из строя и необходимостью производить серьёзныйремонт ВАЗ124, из-за того, чтодвижоклегко и часто раскручивается до 9 000 об/мин.

Неисправности и ремонт

Наиболее распространенная неисправность, с которой сталкиваются владельцы ВАЗ 2110, это когда троит двигатель 21124.Выражается это в нестабильной работе мотора, перебои в работе, усиленная вибрация, шум и расход бензина. Какие могут быть причины этого неприятного явления и какой предстоит ремонт двигателя ВАЗ 21124.

Если троит двигатель на любом автомобиле ВАЗ 2110, то, во-первых, необходимо выяснить причину, провести диагностику зажигания, системы подачи топлива, газораспределительного механизма, электроники и механической части (поршни и коленвал) и произвести ремонт ВАЗ 124, хоть даже и своими руками.

  • Зажигание — поочередно со свеч снимаются провода. Если при отсоединении провода троение усиливается, значит цилиндр работает. Если троит по-прежнему, значит проблема в нем. В этом случае проверяются свеча и высоковольтный провод. Проще всего поставить новые, и если проблема не решится, то диагностику необходимо продолжить проверкой модуля зажигания. Его также можно попробовать заменить на работающий или тестируется его схема мультиметром.
  • Причиной перебоев может быть топливо плохого качества. В таком случае надо сменить его, а также произвести промывку форсунок.
  • Поршневая и клапанная группы тестируются вместе. Для начала можно отсоединить шланг сапуна. Если из сапуна идет белый дым, значит проблема скрыта в поршнях, а точнее в их кольцах. Если дыма нет, то необходимо замерить компрессию. Пониженная компрессия, обычно, свидетельствует о неисправности клапана. При нормальной компрессии можно попробовать отрегулировать клапана. Сбои работы моторамогут возникать из-за зажатых или наоборот, слишком ослабленных клапанов. Эти случаи грозят опасностью производить самый сложный и дорогостоящий ремонт ВАЗ 21124.
  • Также перебои могут возникать из-за неисправного датчика положения коленвала. Его снимают, пометив его положение, и проверяют сопротивление катушки датчика. В норме, он должен показывать сопротивление 550-750 Ом.

Других особых проблем двигатель 124не вызывает. Ранее была проблема с ударом клапанов о поршень и загибанием клапанов и последующей необходимостью производить ремонт ВАЗ предыдущих модификаций. Но, 124-ый двигатель от этой проблемы избавлен, за счет выемок в днище поршней.

Понравилась статья? Поделитесь ссылкой с друзьями:

Двигатель ВАЗ 21124 16 клапанов

Характеристика двигателя 21124

Годы выпуска – (2004 – наши дни)
Материал блока цилиндров – чугун
Система питания – инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 4
Ход поршня – 75,6мм
Диаметр цилиндра – 82мм
Степень сжатия – 10,3
Объем двигателя ВАЗ 21124 – 1599 см. куб.
Мощность двигателя 21124 – 89 л.с. /5000 об.мин
Крутящий момент – 131Нм/3700 об.мин
Топливо – АИ95
Расход топлива — город 8,9л. | трасса 6,4 л. | смешанн. 7,5 л/100 км
Расход масла – 50 г/1000 км
Двигатель 21124 масло.
5W-30
5W-40
10W-40
15W40
Сколько масла в двигателе ВАЗ 21124: 3.5 л.
При замене лить 3.2 л.

Ресурс двигателя 21124.
1. По данным завода – 150 тыс. км
2. На практике – 200-250 тыс. км

ТЮНИНГ
Потенциал – 400+ л.с.
Без потери ресурса – до 120 л.с.

Неисправности и ремонт двигателя 21124

Автоваз продолжает развивать 16 клапанные моторы и в 2004 году произошла замена движка ВАЗ 2112 на 124 мотор. В нем применяется калиновский высокий блок, он выше на 2,3 мм по сравнению со старым блоком 2112, увеличился ход поршня с 71 мм до 75,6 мм, за счет этого объем стал равняться 1,6 л. На этом же блоке за воздушным фильтром, над кожухом КПП находится площадка, на которой выбит номер двигателя ваз 21124. За счет адаптации 124 мотора под нормы Евро-3 повысились его экологические показатели, появилась тяга на низах, двигатель стал более спокойным и чуть шумнее двенадцатого.
Двигатель 2110 124 1,6 л. инжекторный рядный 4-х цилиндровый с верхним расположением распределительных валов, газораспределительный механизм имеет ременный привод. Ресурс мотора 21124, по данным завода изготовителя составляет 150 тыс. км, на практике моторы ходят около 200 и даже 250 тыс.км.
На этом моторе решена проблема 16-клапанных движков – двигатель ВАЗ 21124 не гнет клапана, для этого на днище поршня имеются лунки и со стандартными валами или спортивными с умеренным подъемом, бояться владельцу нечего. Из недостатков необходимо раз в 15 тыс. км подтягивать ремень ГРМ, Если троит двигатель ваз 21124, раздается стук или шумит, не стоит бояться, это обычная ситуация для Автоваза, описание проблем читайте ТУТ, там же ответ на волнующий вопрос почему греется двигатель ваз 21124.
По общим отзывам двигатель 124 считается одним из лучших вазовских моторов и рекомендуется к покупке, особенно если планируются серьезные доработки.
В 2007 году вышел новый мотор, заменивший собой 124-й движок — всем известный приора мотор. Помимо того, на базе 124 двигателя, компанией Супер-Авто выпускался 1.8 литровый двигатель ВАЗ 21128. о нем также сказано кое что)

Тюнинг двигателя 21124

Чип тюнинг 124 мотора рассматривать нет смысла, на стандартной машине это ощутимых изменений не внесет, прошивка нужна, для более тщательной и правильной настройки, после доработки двигателя, с нее и начнем. Самый простой и стандартный способ как увеличить мощность двигателя 21124, это заменить распредвалы на Стольников 8.9 280 или Нуждин 8.85, поставить прямоточный выхлоп 4-2-1, ресивер и заслонку 54-56 мм это даст нам в сумме более 120 л.с. а для более эффективной работы моторчика, поршневую меняем на облегченную приоровскую. Это дополнительно повысит мощность и снизит расход топлива.
В случае когда этих цифр недостаточно, рекомендуется доработать ГБЦ и поставить злые широкофазные валы, что на выходе даст 150+ л.с.

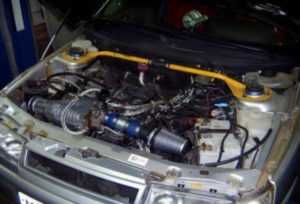

Компрессор на ВАЗ 21124 16V

В качестве альтернативы, а так же для получения схожей мощности во всем диапазоне, нужно ставить компрессор. Самый распространненый компрессор для ВАЗа это питерский кит на базе ПК-23, но В сети полно видео по компрессорам как на 8 клапаннике, так и на шеснаре, в одном из самых известных видео, владелец мотора на компрессоре доступно объясняется все нюансы установки и что требуется для успешной реализации проекта на примере восьмиклапанного мотора. Данный компрессор может быть установлен и на 16 клапанный двигатель

Внимание МАТ (18+)

Наращивать мощность без использования турбины можно и до 200+ л.с. с применением 4-х дроссельного впуска, но наиболее оптимальные, пригодные для городского использования, варианты это вышеописанные методы.

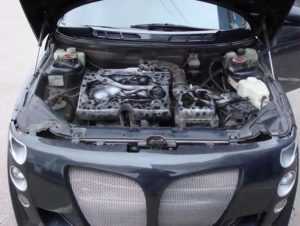

4 дроссельный впуск на ВАЗ 21124

Для повышения стабильности работы движка и отклика педали газа ставят 4 дросселя. Суть в том, что каждый цилиндр получает свою дроссельную заслонку и благодаря этому пропадают резонансные колебания воздуха между цилиндрами. Имеем более стабильную работу мотора от низов до верхов. Самый народный метод это установка 4-х дроссельного впуска от Toyota Levin на ВАЗ. Необходимо приобрести: сам узел, изготовить коллектор-переходник и дудки, дополнительно к этому нужен фильтр нулевик, форсунки, ДАД (датчик абсолютного давления), регулятор давления топлива и прошивка.
Так же в продаже встречаются готовые комплекты 4-х дроссельного впуска, которые вполне годятся к использованию.
Учитывая запредельные обороты, рекомендуется заменить тяжелую поршневую 124-го мотора на легкую приоровскую, широкофазные валы(не менее 280), доработанную ГБЦ, выхлоп паук 4-2-1 на 51 трубе или больше.
Более полная информация по дросселям в статье по тюнингу мотора 2112 .
С правильной конфигурацией 124-й движок выдает порядка 180-200 л.с. К недостаткам можно отнести сокращение ресурс двигателя и это неудивительно, ведь движки на дудках крутятся более 8000-9000 и более об/мин. Так что постоянных поломок и ремонта вам не избежать.

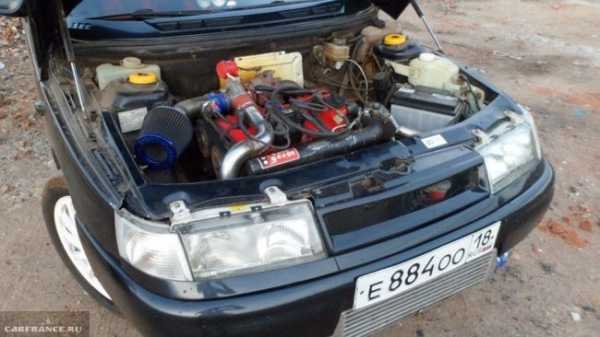

Турбина на ВАЗ 21124

Надуть свой мотор мечта, наверное, любого владельца автомобиля со 124 мотором, но как сделать это правильно и как на этом потом ездить описано ЗДЕСЬ. в самом низу, все эти принципы применимы и на 124 движке.

РЕЙТИНГ ДВИГАТЕЛЯ: 3+

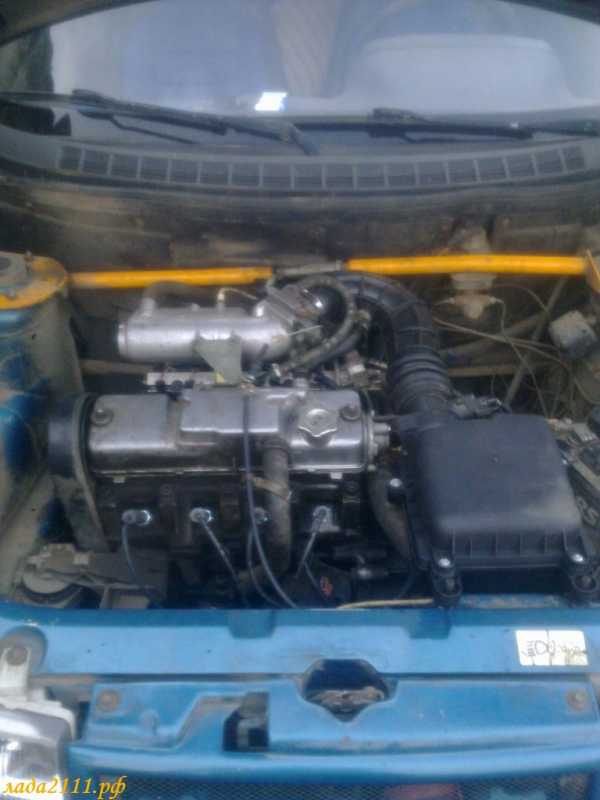

Тюнинг двигателя ВАЗ 2110 своими руками

Тюнинг двигателя ВАЗ 2110.
Как сделать тюнинг двигателя своими руками?
Каждый автолюбитель хочет сделать свою «ласточку» самой уникальной, да и вообще самой лучшей по всем показателям. Одни ограничиваются установкой пластмассовых спойлеров, от которых, в принципе, никакой пользы, да и не всегда они смотрятся красиво. Другие – делают из своего автомобиля «новогоднюю елку» — устанавливая лампочки, куда только можно и нельзя. Ну а некоторые, погружаются с головой в мир внутреннего тюнинга: меняют и дорабатывают все: подвеску, ходовую, двигатель, вкладывая зачастую больше средств, чем стоил его стоковый автомобиль.
Данная статья не об одном из вышеперечисленных случаев. Здесь мы хотим рассказать как сделать тюнинг двигателя ВАЗ 2110 своими руками, причем не вкладывая больших денег.

1. До начала всяческих доработок двигателя, хочется упомянуть об одной маленькой, но очень важной детали. И это воздух! Увеличивая момент и мощность нашему ВАЗику понадобится больше воздуха. Я думаю это всем ясно, и вдаваться в химию и физику не будем. Так вот, выкидываем наш штатный воздушный фильтр и ставим вместо него фильтр «нулевого» сопротивления. Выглядит он вот так:

Кто то может сказать, что все это чушь, и от этого фильтра ничего не меняется. Но это не так, от такой мелкой доработки вашему авто прибавится 8% мощности. Естественно, если на этом все ваши доработки остановятся, то никаких изменений в поведении вашей «десяточки» вы не почувствуете.

2. Идем далее. На пути воздуха после фильтра идет дроссельная заслонка. Так как в мотор нужно подавать воздуха больше, следовательно, родная заслонка с этим делом справляться не будет. На помощь вам придут дроссельные узлы с размером заслонки 52-54 мм.

3. На этом этапе нашему ВАЗику нужно увеличить «объем легких». Легкими авто является впускной ресивер. Благодаря его большему объему подача воздуха в цилиндры будет больше, плюс ко всему будет сглаживаться пульсация воздуха, чем сделает впуск ровнее. После данной доработки ваша ласточка будет охотно откликаться на педаль акселератора даже на оборотах более 5 тысяч.

4. С воздухом разобрались. И вот он самый сложный и главный этап в доработке под названием тюнинг двигателя ВАЗ 2110. Здесь нам нужно добиться правильного газораспределения. За данный вид деятельности отвечает распределительный вал.

Этот этап мы рассмотрим подробно:

А) При впуске.
Процесс таков: при опускании поршня, открывается впускной клапан и всасывается нужный объем воздуха. Закрыться клапан должен, по-хорошему, когда цилиндр будет максимально полон. Это происходит при правильной частоте вращения коленвала и положения ДЗ (дроссельной заслонки). Иначе, цилиндр либо будет не полностью наполнен воздухом, либо до закрытия клапана лишний воздух будет стравливаться. Открытие клапана измеряют в градусах поворота коленвала. При штатном распределительном вале, открытие клапана происходит за 5-10 градусов до достижения цилиндром верхней мертвой точки. Закрытие – 20 градусов после прохождения нижней мертвой точки. Видим что, продолжительность работы кулачка равна 200-220 градусов. Чем больше продолжительность работы кулачка, тем больших мощностей можно добиться на высоких оборотах. Высокопроизводительные распределительные валы имеют «продолжительность» 250-300 градусов.
Б) При выпуске
Здесь работа кулачка заключается в открытии выпускного клапана. Он должен быть открыт и очищен до того, как начнет входить свежая смесь, иначе смесь будет смешиваться. Но в тоже время, он должен открываться и не достаточно рано, так как снизится мощность из-за спуска давления смеси через него. Также кулачек должен вовремя закрыть клапан, так как может получится такая вещь: свежая смесь, которая будет поступать, будет выходить в выпускной коллектор. Нахождение впускного и выпускного клапанов в открытом состоянии одновременно, называют перекрытием клапанов. Это может принести нашему мотору плюсы. Первый, уходящие газы помогают создать вакуум в данном цилиндре, что в свое время ускорит наполнение свежей смеси в цилиндр. К тому же можно помудрить с выхлопной системой и сделать так, что свежая смесь, уходящая в выпускной канал, втянется внутрь при закрытии выпускного клапана. На этом этапе главную роль играет подъем клапанов. На стоке верхняя мертвая точка равна 0,76 мм, а на форсированных до 5 мм. Из вышеперечисленного напрашивается такой вывод: Максимальных мощностей при высоких оборотах достигнуть можно в том случае, чем выше будут подниматься клапана при перекрытии, но в этом случае мощность уменьшается при малых оборотах.

Сложности тюнинга 16-ти клапанных двигателей.
Главной сложностью является синхронизация работы впускного и выпускного распредвалов. Чтобы решить данную проблему можно воспользоваться шкивами Верньера. Используя их добиваются опережения или запоздания в работе впускного клапана. При опережении – больше будет открыт впускной клапан, а при запоздании – больше выпускной. Используя данную методику можно варьировать настройку характеристик. Используя опережение, максимум будет смещаться вниз по оборотам, а при запоздании – вверх.

Настройка газораспределительного механизма является довольно сложной и объемной, поэтому ее лучше доверить знающим людям. И они за вас уже подумали и множество заводов на сегодняшний день выпускают различные распределительные валы, как низовые, так и верховые. Вы спросите, зачем же я вам все это описывал, а все для того, чтобы вы разбирались, от чего зависит мощность на больших оборотах, а от чего на низких. И уже отталкиваясь от этих знаний вы сможете подобрать себе распредвал, который будет давать мощностные характеристики, которые вам по нраву.

5. Думаю, с этим разобрались. Вы скажите: «ну все, тюнинг двигателя закончен!». А нет! Мы вначале добивались того, чтобы наш двигатель «лучше вдыхал» — втягивал больше воздуха. Теперь нам нужно сделать так, чтобы его «выдоху» ничего не мешало. Ну это очень просто. Нужно поставить тюнинговый выпускной коллектор.

На фото представлен так называемый «паук 4-2-1», думаю ясно почему: отработанная смесь из 4 цилиндров выходит, затем сходится в 2 потока, ну а потом в 1. Кстати, дальше советую поставить прямоток.
6. Ну и этим все не ограничивается. Так как каждый нынешний автомобиль имеет «мозги», то нужно и им объяснить, как же пользоваться нашими доработанными деталями. Дело в том, что заводом настроены оптимальные характеристики мощности, которой соответствует нормальный расход топлива. В нашем случае, мы добиваемся максимальной мощности, поэтому просто необходимо сделать «чип-тюнинг», так скажем перепрошить мозги нашему авто. На сегодняшний день есть достаточно много тюнингованых прошивок. К тому же ее можно заказать индивидуальную, но это выльется в немалую копейку, зато каждый доработанный узел машины будет работать так, как ему будет сказано.

Ну, пожалуй, на этом бюджетный тюнинг двигателя ВАЗ 2110 закончен. В окончании хочется сказать, сколько же денег потребуется на все это, и какой мощности можно добиться? Так вот выльются такие доработки приблизительно в 1000$. Но это довольно таки не дорого, по сравнению с тем, что из 81-лошадинного тазика, ваш ВАЗик превратится в 120-140-лошадинного монстра.

Решать конечно же вам, стоит ли вкладывать средства в ваше авто. Но хочу сказать одно, таким тюнингом вы сможете удивить на трассе сильнее, чем просто нацепляете лампочек на ваш ВАЗ.

(голосов: 4, в среднем: 5,00 из 5)

Навигация по записям

Интересные статьи

Источники: http://avtodvigateli.com/marki/vaz-21124.html, http://wikimotors.ru/vaz-21124-16/, http://vaz2110-remont.ru/tyuning-dvigatelya-vaz-2110-svoimi-rukami.html

ladafakt.ru

Двигатель ВАЗ 2112 – способы доработки

Тюнинг двигателя ВАЗ 2112

Это самый важный, ответственный и серьёзный этап в тюнинге ВАЗ 2112. Все серийные автомобили оснащаются штатными двигателями, имеющими средние характеристики, которые соответствуют среднестатистическому потребителю. Для того, чтобы изменить характеристики своего автомобиля, улучшить динамику и увеличить мощность – без основательного тюнинга мотора не обойтись.

И хотя история марки ВАЗ 2112 ещё не такая богатая, как у других моделей ВАЗ, уже ставших классикой, этот автомобиль стал любимцем среди народных умельцев.

Всего существует несколько методов доработки и совершенствования двигателя, которые можно провести своими руками:

1. Увеличение рабочего объёма.

Это способ, пожалуй, самый удобный и простой, поэтому и распространённый. Это позволит увеличить крутящий момент мотора, не изменяя при этом стиль вождения. Сделать это можно двумя способами: увеличением хода поршня и расточкой цилиндров.

  • увеличение хода поршня достигается установкой нового коленчатого вала с большим эксцентриситетом и подбор под него шатунов и поршней. Шатуны, как правило, выбираются по массе и устанавливаются, в основном, облегчённые варианты. Т.к. поршень – это ключевая деталь в каждом двигателе, то заменой поршневой группы можно значительно повысить КПД и мощность. В довершении устанавливается облегчённый маховик. Эти операции приведут к снижению нагрузки на сцепление и коленчатый вал, что ускорит разгон и повысит динамику машины.
  • расточка цилиндров немного более простой способ. Он основывается на том, что двигатели, как правило, имеют некоторый запас толщины стенок цилиндров. Из этого можно сделать вывод, что цилиндры возможно расточить, немного увеличив объём за счёт стачивания стенок. Это сразу же увеличит мощность двигателя, т.к. расточенные цилиндры начнут сжигать за единицу времени большее количество топлива. Расточка проводится только на специальном оборудовании, так как на фото:

2. Увеличение степени сжатия.

Сущность понятия «степень сжатия» заключается в соотношении объёма цилиндров к общему объёму камеры сгорания. Путём увеличения степени сжатия можно существенно повысить мощность двигателя и его КПД и при этом немного снизить расход топлива

Это достигается путём установки нового распределительного вала с другими геометрическими показателями. Новый распределительный вал увеличит объём камеры сгорания без увеличения объёма самого двигателя, что благоприятно сказывается на его КПД и мощности.

Эту процедуру целесообразно проводить параллельно с иными доработками двигателя, например, с установкой турбонаддува. Нужно помнить, что использование двигателя с самостоятельно повышенной степенью сжатия будет требовать от автомобилиста использование качественного топлива и моторного масла.

В противном случае двигатель может начать троить, а температура может начать превышать допустимую норму. Увеличить степень сжатия можно до 9,7 – 10.

3. Чип-тюнинг

Это, пожалуй, самый современный метод. Он отличается эффективностью и относительной простотой. Его суть заключается в перенастройке блока управления двигателем, за счёт чего можно улучшить некоторые его характеристики без риска проводить последующий его ремонт.

Во время проведения чип-тюнинга, стандартное программное обеспечение заменяется на спортивное, разработанное, например, под двигатель ВАЗ 2112 16 клапанов. Сначала, с блока управления двигателем посредством датчиков считывается программа-контроллер. После эта программа изменяется с учётом резервов и характеристик двигателя.

На этих работах специализируются специальные компании и автосервисы, которые обладают необходимым программным обеспечением и кадровыми ресурсами, т.к. для этого необходим опыт и соответствующие инженерные навыки.

В завершении, перенастроенная программа-контроллер записывается в блок управления автомобиля. Преимущества этого тюнинга – это доступность и относительная простота. Также исключается ситуация, когда потребуется ремонт двигателя ВАЗ 2112, т.к. не затрагивается его механическая часть.

Единственным, пожалуй, недостатком этого вида тюнинга является небольшое снижение экологичности выхлопов.

4. Установка турбонаддува

Это является самым распространённым и действенным видом тюнинга. Мощностные характеристики автомобиля зависят коренным образом от количества воздуха и топлива, смесь из которых воспламеняется в цилиндре. Для того, чтобы увеличить мощность двигателя, нужно подать в цилиндры больший объёмтоплива.

Но для повышения объёма топлива обязательно понадобится и увеличение объёма воздуха, для чего, собственно, и предназначается турбина. Отработанные газы проходят через крыльчатку турбины, вращая её, а она же приводит в движение компрессор. Компрессор и закачивает в цилиндры воздух.

Воздух нагнетается под давлением, поэтому, сравнивая с безнаддувными двигателями, подаётся большее количество воздуха. Именно увеличение объёма воздуха, нагнетаемого в цилиндры, приводит к увеличению количества сжигаемого топлива, что значительно повышает мощность двигателя.

Но стоит помнить, что установка турбины скорее всего потребует доработки системы охлаждения. Видео с примеров установки турбонаддува на другой автомобиль семейства ВАЗ – ВАЗ 1209:

5. Установка «нулевика»

Так в обиходе называется воздушный фильтр с пониженным сопротивлением. Он предназначается для понижения сопротивления во впускной системе  и тем самым увеличения пропускной способности фильтра, за счёт чего достигается небольшое увеличение мощности. Эти фильтры отличаются от штатных именно высокой пропускной способностью.

В проведении тюнинга двигателя ВАЗ 2112 нужен профессиональный подход и внимательность при проведении всех операций. Далеко не каждый автомобилист разбирается в тонкостях работы двигателя, поэтому целесообразнее доверить свой автомобиль опытным профессионалам. Это убережёт Вас от неизбежных ошибок в ходе тюнинга и сэкономит много времени.

vsepoedem.com

тюнинг двигателя | Энциклопедия тюнинга и доработок ВАЗ 2110, ВАЗ 2112





















Двигатели ВАЗ имеют различную степень сжатия. Например, на Ниве 4×4 степень сжатия мотора ВАЗ 21213 около 9,4. Большую степень сжатия (11) имеет более современный двигатель ВАЗ 21127, который ставится на Гранту, Калину и Приору. Разбираемся, что такое степень сжатия, зачем ее пытаются увеличить и стоит ли это делать.





Всё востребованней среди владельцев переднеприводных ВАЗов становится переход с ДМРВ на ДАД+ДТВ. Этот доработка может быть обусловлена желанием сэкономить, при выходе из строя дорогого ДМРВ, или особенностями работы ДАДа, которые могут пригодиться при тюнинге мотора. Самое сложное в переходе на ДАД, это настройка программы управления двигателем.

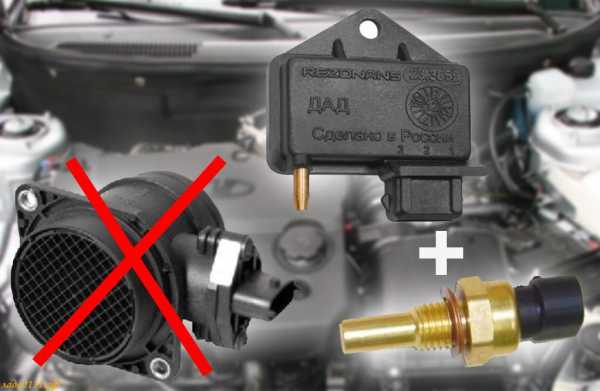

Отказываться от ДМРВ (датчика массового расхода воздуха) в пользу ДАД (датчик абсолютного давления) и ДТВ (датчик температуры воздуха) приходится по нескольким причинам. Например, в случае тюнинга двигателя (4х-дросселный впуск, где применение ДМРВ просто физически невозможно) или для надежности и экономии конструкции. Рассмотрим такую доработку автомобиля более детально.





Дроссельная заслонка (ДЗ) регулирует поток воздуха, который поступает в цилиндры. Для предотвращения ее подмерзания (особенно на трассе) производитель оснастил дроссельный узел (ДУ) подогревом охлаждающей жидкостью. Многие автолюбители считают, что это бесполезная функция и убирают его совсем. А другие отключают подогрев дроссельной заслонки только на лето. А есть ли смысл в такой простой доработке?





На смену ВАЗ 21114 (8 кл, 1,6 л) пришел модернизированный мотор ВАЗ 21116. Оптимизация впуска и выпуска этого силового агрегата позволила поднять крутящий момент до значений шестнадцатиклапанника. А Вы знаете, что выполнить такие доработки можно своими руками?





При производстве двигателей допускается небольшое отклонение размеров деталей механизма газораспределения и кривошипно-шатунного механизма. За счет этого фазы газораспределения (ФГР) двигателя одной модели могут отличаться от номинальных. Иногда погрешность может быть в пределах одного зуба на шестерне, что негативным образом сказывается на работе силового агрегата. Чтобы компенсировать эту погрешность рекомендуется установить регулируемые шестерни распредвала.





После установки турбонаддува появляется дополнительная мощность, но такой тюнинг имеет и недостатки, например, нередко турбина греется до красна. Чтобы снизить ее температуру приходится дорабатывать систему охлаждения двигателя. В данном случае рассмотрим простую модернизацию ГБЦ, которая улучшит циркуляцию тосола.




Нет желания устанавливать компрессор или турбину? Тогда приходится задумываться над тем, как увеличить мощность атмосферного двигателя. Сразу стоит отметить, что этот процесс подразумевает доработки двигателя в комплексе, иначе увеличения мощности не будет. Попробуем описать все тонкости этого непростого тюнинга..




Распределительный вал (распредвал) — предназначен для своевременного открытия клапана и подачи топливной смеси, или выпуска отработавшей смеси. Штатный распредвал «десятки» разработан для обычной повседневной езды для среднестатического водителя, однако, при необходимости его можно заменить на тюнинговый или спортивный..





Продолжаем серию статьей на тему, как украсить подсветкой подкапотное пространство автомобиля. В качестве источника света рассматриваем светодиоды и LED-ленты. В этой статье рассмотрим, как сделать светодиодную подсветку мотора.




Наверное каждый, кто ездил на «десятке» с мотором 16v и пересел в Приору заметил, что новинка едет «не так». Более тихий и тяговитый силовой агрегат заметно выделяется в лучшую сторону. Какие есть еще отличия двигателя Приоры и реально ли установить двигатель ЛАДА Приора на ВАЗ 2110 своими руками ?



Один из способ добавить лошадиных сил мотору — установить турбонаддув. Почему именно турбина ? Чтобы ответить на этот вопрос, мы проведем сравнительный анализ турбо двигателя, атмосферного двигателя и мотора оборудованного компрессором. Также расскажем, что такое турбо или газотурбинный наддув на ВАЗ 2110.



Многие владельцы старых автомобилей, имеющие карбюраторные системы подачи топлива рано или поздно задумываются о том, как поменять карбюратор на инжектор. Их причины четко обоснованы и они полностью решились на этот шаг. Помогаем им установить инжектор вместо карбюратора своими руками.



К сегодняшнему дню инжекторные системы подачи топлива не в последнюю очередь в связи с ужесточением экологических стандартов практически полностью вытеснили карбюраторные. Тем не менее, при выборе автомобиля, особенно если речь идет о подержанной продукции «АвтоВАЗа», многим все еще приходится искать для себя ответ на вопрос: что лучше – карбюратор или инжектор?



xn--2111-43da1a8c.xn--p1ai

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
