Замена тормозных дисков ваз 2109: Замена тормозного диска на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Замена тормозного диска на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Тормозной диск – он выполнен в форме круга, при торможении тормозной диск нагревается от 350-750 градусов Цельсия, может и больше если автомобиль постоянно тормозит и всё это происходит в сильную жару и на сильных тормозных колодках, но всё же со временем диск изнашивается как и любая другая деталь и появляется необходимость его менять, делать это нужно обязательно а иначе тормозить автомобиль с каждым днём будет всё хуже и хуже.

Примечание!
Для замены диска, вам нужно запастись: Обязательно набором гаечных ключей, кокой либо смазкой наподобие WD-40 или ей самой, а так же металлической линейкой либо же ещё что ни будь наподобие неё, потому что на глаз определить толщину старого тормозного диска вы не сможете, а диск нужно заменять только в том случае если его толщина стала меньше 10.8 мм., кроме этих приспособлений нужно ещё взять молоток (Желательно резиновый) и  надфиль (Надфиль берётся в случае если диск у вас окажется нормальным, и вы его будете снова устанавливать на своё место, но об этом чуть позже)!

Краткое содержание:

Где находится тормозной диск?
На наших автомобилях присутствует только лишь два диска, оба они находятся в передней части автомобиля, сзади же установлены барабанные тормоза многие автовладельцы смущаются то что на заднюю часть автомобиля не устанавливают дисковые тормоза, по сути автомобиль действительно останавливался быстрее бы но и замена дисков была ба по накладнее, поэтому инженеры работающие на ВАЗЕ решили не применять диски на задних колёсах а оставить их только лишь на передних, более подробное местонахождение тормозных дисков смотрите на фото ниже на котором изображён только лишь один диск и он указан стрелкой:

Когда нужно заменять тормозной диск?
Во-первых когда что то случается с диском и тем самым он приходит в негодность, то первое что вы начнёте ощущать так это то что машина будет хуже останавливаться, во-вторых возможно будет заметно биение при торможение в передней части (Обычно в этом случае бьёт слишком изношенный тормозной диск), а так же диск нужно менять если на нём начали появляться различного рода дефекты, к примеру трещины, глубокие сколы и т.

д., кстати некоторые небольшие дефекты можно убрать в автомастерской, сейчас некоторые автомастерские занимаются протачиванием диска в этом случае лишний (Дефектный) слой металла у тормозного диска стирается и вместо дефектного слоя остаётся новый и диск подлежит дальнейшему использованию (Данную процедуру можно только проводить на толстом диске, если хотите узнать почему, читайте рубрику «Примечание!» ниже)

Примечание!
Не в коем случае нельзя эксплуатировать автомобиль если толщина у тормозного диска стала меньше 10.8 мм, разрешается только доехать до автомастерской или же до гаража и поменять диск на новый, потому что когда толщина у диска становиться маленьком он намного сильнее становится подвержен тому, что на его корпусе скоро пойдет трещины и т.д., в связи с этим диск может просто не выдержать нагрузки и тем самым лопнуть, тем самым тормоза на том колесе где у вас находился диск полностью пропадут.

Как заменить тормозной диск на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) Для замены диска, вам нужно будет сперва снять колесо с автомобиля и поставить под задние колёса либо противокатные упоры, либо же кирпичи, или же просто поставить автомобиль на ручник чтобы он никуда не укатился. (О том как снять колесо, см. в статье под названием: «Замена колёс на автомобиле»)

Примечание!
Когда колесо будет снято, при помощи линейки проверьте толщину диска в случае если она будет ниже 10.8 мм, то диск нуждается в замене, но если же она будет ненамного выше к примеру 12.0 мм, то в этом случае менять или же не менять диск решать только вам, но до критической отметки в такой ситуации он дойдёт не за очень долгое время! (Обязательно проверяйте толщину у диска, как миниму в трёх местах)

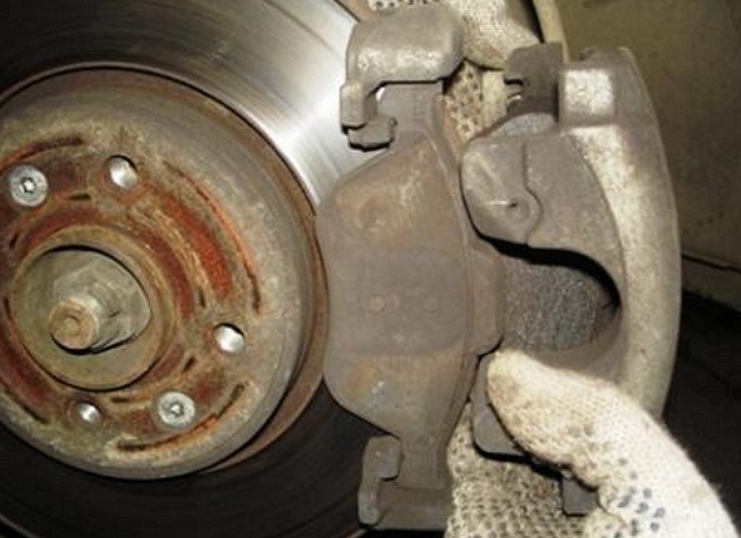

2) Теперь загляните под суппорт, сзади вы увидите (Указаны стрелками) два болта которые будут его крепить к поворотному кулаку, так вот эти болты вам нужно будет полностью вывернуть и тем самым снять тормозной суппорт с автомобиля, вить не сняв его вы сможете снять сам диск с автомобиля.

Примечание!
Когда болты которые удерживают суппорт будут откручены а сам суппорт снят, то вы первым делом увидите то что к суппорту подведён какой то шланг и тем самым полностью суппорт снять не сможете, так вот этот шланг не нужно откручивать и снимать полностью тормозной суппорт с автомобиля, вы просто найдите у себя в гараже или же в машине тряпку, или же какую ни будь проволоку и с их помощью подвести суппорт за пружину телескопической стойки, как показано на маленьком рисунке выше!

3) После этой операции, вам нужно будет взять в руки смазку WD-40 или же что наподобие неё и нанести её на направляющие штифты (Указаны красными стрелками), и на ту часть где сам диск соединяется со ступицей (То место где тормозной диск соединяется со ступицей, указано четырьмя синими стрелками).

Примечание!
Данная смазка наносится лишь для того, чтобы вывернуть направляющие штифты да и снять сам диск со ступицы было куда легче, потому что время от времени на всех местах в автомобиле образуются ржавчина в особенности ржаветь первым делом начинает то что находится ниже и имеет хоть какой то контакт с дорожной грязью, а что у на имеет контакт (В особенности зимой) с дорожной грязью? Конечно же это днище автомобиля и тормозная система, поэтому и нужно мазать при помощи смазки все эти места которые выше на фото указаны стрелками!

4) Так вот когда направляющие штифты вы промажете смазкой, возьмитесь в руки гаечный ключ или же удлинитель с накидной головкой и полностью выверните оба этих штифта и отложите их после этого в какую ни будь коробку, чтобы не потерялись или же положите в машину.

5) И в завершение операции, возьмитесь обоими руками за диск и попытайтесь дергав за него снять его с автомобиля, но по сути этот способ бессмысленный поэтому если у вас есть резиновый молот или же что наподобие его (В принципе и обычный молоток подойдёт, только им бить нужно аккуратнее не сломав сам диск), возьмите его в руки и крутя тормозной диск по кругу, ударяйте молоток с обратной стороны диска в разных по нему местам чтобы он сперва в одной части немного сошёл со ступицы, затем немного в другой и так далее, таким образом вы и снимите диск с автомобиля.

Примечание!
Не надо изо всех сил колотить молотком только лишь по одному месту на диски, это будет бессмысленно, поэтому обязательно его крутите!

Установка:
Устанавливается новый диск на своё место, в обратном порядке снятию.

Примечание!
В том случае если вы повторно будете устанавливать старый диск, то обратите внимание на то что на его краях образовался буртик, этот буртик нужно будет вам убрать при помощи напильника и тем самым сделать диск ровным!

Дополнительный видео-ролик:
Более подробно о том как заменить диск на автомобиле, смотрите в видео которое выложено ниже:

Замена переднего тормозного диска ваз 2109 своими руками

Тормозной диск передний

Если при езде торможение заметно ухудшается, рекомендуется обязательно провести детальный осмотр всей тормозной системы. Постукивание в передней подвеске также может многое сказать о состоянии машины.
Причиной такого рода неполадок могут стать изношенные тормозные диски. Как правило, степень изнашиваемости проверяют только путём визуальной оценки.
Замена переднего тормозного диска ваз 2109 рекомендуется тогда, когда отслеживается значительная выработка. Примечательно, что замена переднего тормозного диска на ваз 2109 может быть спокойно проведена и своими силами.

Также причиной может стать присутствие трещин и повреждений. Смена переднего тормозящего механизма не так сложна, поэтому при наличии грамотной инструкции работы будут произведены успешно.

Замена передних тормозных дисков ваз 2109

Толщина невентилируемого диска должна составлять примерно 10,8 мм, при этом толщина вентилируемой части должна равняться минимум 17,8 мм. Меняют тормозные колодки и диски в том случае, если показатели меньше нормы.
Нужно учесть, что осевое биение поверхности должно быть менее 0,15 мм.

Примечание!
Если на дисках присутствуют задиры и глубокие царапины, из-за большей изнашиваемости колодок эффективность торможения значительно уменьшится. В таком случае потребуется неотложная замена задних дисков или смена передних тормозящих механизмов.

Сейчас можно получить квалифицированную помощь по шлифовке дисков на СТО. Специалисты должны брать во внимание допустимые нормы.
Проточка выполняется на одинаковую глубину с двух сторон.

Полезная информация

Замена передних тормозных дисков на ваз 2109

Итак:

  • В классическую комплектацию 16-ти клапанных входят тормозные диски R14.
  • В комплектацию 8-ми клапанных входят тормозные диски R13.
  • Недопустимо ставить тормозные диски R14 на диски машинные 13-го радиуса.

Чтобы заменить передние диски тормозные быстро и правильно, нужно уметь различать виды рассматриваемых автомобильных элементов.
Таким образом, различают:

  • разборные диски;
  • элементы с канавками и перфорациями;
  • диски со специальными газоотводами;
  • вентилируемые элементы.

Когда пора менять передние диски тормозной системы

Ваз 2109 передние тормозные диски

Передние тормозящие механизмы на машине ВАЗ 2109 меняют в случае их механических повреждений либо при изнашивании рабочей части диска (толщина меньше нормы 10,8 мм).

Примечание! Дальнейшее использование изношенного диска или элемента с трещинами категорически запрещается.

Если на функциональной поверхности присутствуют незначительные царапины или потёртости, их можно убрать путём протачивания диска на специализированном оборудовании в условиях мастерской. Если же нет данной возможности, либо повреждения столь существенные, не обойтись без замены детали.

Смена дисков тормозной системы

Замена тормозных дисков ваз 2109

Конечно, всегда нужно придерживаться советов от производителей автомобиля. Также следует заметить, что степень изнашиваемости тормозных дисков будет напрямую зависеть от стилистики езды и от условий эксплуатации автомобиля.

Если водителю больше нравится быстрое вождение, то заменить диски нужно будет уже через 70 тыс. километров пробега.

Примечание! Заменить передний диск тормоза сможет даже мало профессиональный водитель.

Замена тормозных дисков на ваз 2109

Первое, что нужно сделать, так это демонтировать переднее колесо, а также отвинтить крепёжные болты. Так как вопрос «как демонтировать тормозной диск?» звучит на автомобильных форумах достаточно часто, стоит предположить, что в данном деле существуют свои нюансы.
Как правило, труднее всего снимать «заросшие» грязью и «прилипшие» ржавчиной диски. Это случается по причине несвоевременных профилактических мер.

Примечание! При смене тормозных дисков потребуются не только знания мастера, подробная инструкция, но и грамотно подобранные запчасти.

Ваз 2109 замена тормозного диска

Мастера считают, что правильным выбором будут диски с перфорированием. Конечно, каждый автовладелец самостоятельно решает вопросы по приобретению деталей, при этом влияние оказывает стоимость и другие факторы.
Так или иначе, идеальным вариантом будут оригинальные запчасти, которые не всегда удаётся найти в простых автомастерских.

Замена тормозного диска ваз 2109

Не обращая внимания на такой факт, что профилактический осмотр всей системы, который подразумевает смену дисков, может выполняться самостоятельно, обращение к профессионалам на СТО имеет свои преимущества:

  • отличное профессиональное исполнение;
  • выполнение комплексных ремонтных работ с применением специального оборудования (это диагностическое и ремонтное оборудование).


В результате появляется возможность осуществить не только замену передних дисков тормозной системы, но и смену амортизаторов или прочие ремонтные работы, если это потребуется.

Замена тормозного диска на ваз 2109

Естественно, ремонт машины на СТО – это всегда хорошо, но не в том случае, когда нужно сэкономить деньги. Сегодня существуют детальные инструкции фотоотчеты и видео с детальным описанием действий, поэтому сменить диски тормозной системы сможет каждый автовладелец.
Для выполнения работ требуется обзавестись стандартным набором инструментов и детальной инструкцией:

  • Для начала машину нужно установить на первую передачу либо включить ручник ваз. Далее затяжка болтов колёс ослабляется.
  • Машина поднимается, и снимаются колёса.
  • В тормозном механизме с внутренней стороны требуется выкрутить крепёжные болты направляющих колодок в сторону поворотного кулака.
  • Демонтируется поворотный кулак, после чего его подвешиваю на проволоку к стойке. Нужно следить, чтобы шланг не перекручивался и сильно не натягивался.
  • Рабочая поверхность диска очищается от пыли, грязи, а также от колёсных штифтов. Если есть необходимость, поверхность диска, соединения и мелкие элементы можно обработать специальной жидкостью, к примеру, WD-40. Таким образом, избавляются от следов коррозии металла.
  • При помощи накидного ключа откручиваются колесные штифты.
  • Тормозной диск сбивается со ступицы путём нанесения с внутренней стороны ударов молотком через проставку из дерева.
  • Деталь заменяется, и действия выполняются в обратном порядке.

Так как ремонт или замена деталей машины ВАЗ 2109 на СТО обходится дорого, подобные действия приходится выполнять самостоятельно. Теперь при помощи видео и фото заменить передний диск своими руками проще простого.
Для эффективной и качественной работы инструкция должна быть грамотной и соответствовать определённому типу авто, поскольку порядок действий может отличаться. Сегодня цена услуг специалистов не радует, поэтому целесообразно самому начать изучать свой автомобиль.

Замена тормозных дисков на ВАЗ 2109

Тормозные диски обеспечивают торможение передних колес при движении автомобиля. От их состояния зависит эффективность торможения, а, следовательно, безопасность на дороге. Замену тормозных дисков на ВАЗ 2109 производят в следующих случаях:

  • Толщина достигла предельно допустимой минимальной величины – 10,8 мм. При этом, толщина контролируется обязательно в двух местах. Если износ неравномерный, то замена выполняется в любом случае.
  • На диске имеются царапины большой глубины или сколы.

Такие заметные дефекты на тормозном диске возникают в результате использования некачественных тормозных колодок, неаккуратной езде по неровному дорожному покрытию.

Использование такого тормозного диска неизбежно приведет к его поломке и внезапному торможению на скорости, в лучшем случае — к ухудшению тормозных свойств.

Небольшие царапины на тормозном диске устраняются с помощью специального оборудования. Однако, наличие таких приспособлений может позволить не каждый водитель. В таком случае, тормозной диск подвергается обязательной замене.

Порядок действий.

  1. Поставьте автомобиль на абсолютно ровную поверхность и установите противооткатные приспособления под задние колеса с передней и задней стороны.
  2. Включите первую скорость и исключите любое перемещение автомобиля в горизонтальной плоскости.
  3. Ослабьте колесные болты с той стороны, с которой планируете произвести замену тормозного диска и поднимите автомобиль на домкрате.
  4. Полностью открутите колесные болты и демонтируйте колесо. Установите ваш автомобиль на специальные опоры, для повышения безопасности.
  5. Теперь открутите два болта, предназначенные для крепежа  суппорта к рулевому поворотному кулаку и снимите тормозной суппорт. Для облегчения задачи покачайте суппорт вперед назад, чтобы колодки разжались. Внимание! При демонтаже суппорта не допускается откручивание тормозных шлангов, так как это может стать причиной очень резкой утечки тормозной жидкости.
  6. Как только снимите суппорт подвесьте его на проволоке на любой элемент подвески так, чтобы он не мешался при выполнении работ. Это, также, исключит возможное повреждение тормозного шланга.
  7. Сухой тряпкой протрите тормозной диск от грязи и прочего мусора.
  8. Смазывающей жидкостью, например WD-40, обработайте места соединения тормозного диска и ступицы, а также направляющие. Подождите, примерно, 5 минут и приступайте к снятию тормозного диска.
  9. Открутите 2 направляющих с тормозного диска и попытайтесь снять его руками. Если это не удалось, то возьмите резиновый молоток и несильными ударами по всей окружности диска выбейте его со ступицы. Внимание! Будьте осторожны и не наносите слишком сильных ударов, так как диск может расколоться и случайно травмировать вас осколками!
  10. Установите новый тормозной диск, вставьте направляющие и закрутите их. Закручивать их следует равномерно и одинаково, чтобы не испортить резьбу и не нарушить равномерность износа диска в дальнейшем.
  11. Установите суппорт на место, по возможности и необходимости замените тормозные колодки и прикрутите суппорт к рулевому поворотному кулаку.
  12. Установите колесо и затяните колесные болты.
  13. Уберите специальные опоры и опустите автомобиль.
  14. Не забудьте до конца затянуть колесные болты! Многие начинающие водители часто забывают эту многозначительную мелочь и попадают в ДТП. Будьте предельно внимательны!
Вот и все! Как вы поняли, замена тормозных дисков на ВАЗ 2109 не требует специальных знаний и умений. Самое главное – это минимум знаний и наличие необходимого набора инструментов. Удачи на дорогах!

Замена передних тормозных дисков своими руками (Видео)

Тормозная система автомобиля является главным компонентом управления автомобилем. Именно она является инструментом безопасного движения автомобиля. От правильности работы тормозной системы зависит жизнь и здоровье пассажиров. Ее исправность должна периодически контролироваться и поддерживаться в обязательном порядке. В этой статье речь пойдет о тормозных дисках.

Что такое тормозной диск?

Тормозной диск представляет собой металлический обод, который крепится к ступице колеса и вращается по ходу движения автомобиля. На щите ступицы закреплен суппорт с тормозными колодками, которые воздействуют на тормозной диск, зажимая его. Возникшее трение, заставляет диск остановиться, а следовательно останавливается и колесо автомобиля.



Конструкция тормозных дисков и их состав могут быть разнообразными. Наиболее распространенными являются диски из чугуна с гладкой поверхностью. Существуют, также, и другие виды дисков, имеющие дополнительные отверстия, для улучшения трения или со специальными отверстиями для вентиляции. Вентиляция тормозных дисков нужна для их охлаждения, чтобы снизить скорость износа тормозной поверхности.

Тормозной диск может устанавливаться как на передней, так и на задней оси и имеет лучший коэффициент торможения, чем у барабанных тормозов. Тем не менее, тормозной диск имеет более хрупкую конструкцию, которая имеет риск разрушиться при частой и быстрой езде по некачественному дорожному покрытию.

Неисправности тормозного диска и причины их возникновения

Основной неисправностью тормозного диска является его износ. Этот процесс неизбежен, но может происходить быстрее или медленнее, в зависимости от стиля управления автомобилем.

В первую очередь, износ предполагает «стирание» рабочей поверхности диска в процессе эксплуатации, причем это самое «стирание» может быть как равномерным, так и неравномерным. К равномерному износу относят правильную эксплуатацию тормозной системы, когда диск стачивается одинаково по всей поверхности обода. К неравномерному износу относят различные царапины и ямы, появляющиеся на диске из-за езды с изношенными тормозными колодками, их неправильной установки и резкого торможения.

Наиболее опасным видом неисправности считают ямы, выпуклости и изгиб тормозного диска. Дело в том, что неровный тормозной диск имеет меньший коэффициент торможения, что снижает эффективность тормозной системы в целом. Кроме того, неровный диск может задевать тормозные колодки в процессе своего вращения, при этом, затормаживает автомобиль, повреждает колодки, а может и вовсе расколоться, что ведет к повреждению всех деталей ступицы.

На ускоренный износ могут влиять и некачественные тормозные колодки, которые стачивает диск неравномерно за счет своего некачественного покрытия рабочей поверхности.

Диагностика неисправностей

Для определения износа тормозного диска необходимо знать следующие признаки неисправного тормозного диска:

  1. Блокировка колес происходит при незначительном нажатии на педаль тормоза.
  2. Металлический звук, похожий на скрежет. Возникает при нажатии на педаль тормоза. Однако, такой звук может возникнуть и при слишком сильно изношенных тормозных колодках. При этом, чувствуются рывки при торможении и вибрация.
  3. Наличие внешних дефектов на рабочей поверхности тормозного диска в виде трещин, различных сколов, изогнутость диска и глубоких царапин.
  4. Самый явный признак изношенных тормозных дисков – это значительное уменьшение первоначальной толщины тормозного диска. Обычно, разница толщины не должна превышать 1-3 мм.

Видео — Как производится замена передних тормозных дисков автомобиля ВАЗ 2109

При обнаружении вышеперечисленных признаков, необходимо срочно принимать комплекс мер по устранению неисправности. Для начала установите автомобиль на ровную площадку и установите под колеса противооткатные упоры. Не забудьте поставить рычаг переключения передач на первую скорость.

Порядок действий:

  1. Ослабьте колесные болты со стороны проведения ремонта, поднимите колесо и открутите болты до конца. После этого демонтируйте колесо.
  2. Открутите болты, на которых крепится тормозной суппорт. Они расположены за ним, поэтому необходимо будет вывернуть колесо в противоположную сторону. Затем подвесьте суппорт на проволоке к частям подвески, чтобы он не мешал дальнейшему проведению работ.
  3. Всю поверхность диска, а также болтовые соединения необходимо обработать смазочной жидкостью WD-40.
  4. Выкрутите все направляющие крепления диска и сбейте его изнутри при помощи молотка. Чтобы смягчить наносимые удары и уменьшить вибрации, используйте деревянную проставку между молотком и диском.
  5. Установите новый тормозной диск и проведите сборку узлов в обратной разборке последовательности.

На этом замена тормозного диска успешно завершена. Данная процедура достаточно простая и не требует от вас особых умений.

Замена тормозных дисков ВАЗ 2110, своими руками

Приветствую вас друзья на сайте ремонт и обслуживание автомобилей своими руками. Тормозная система это самая важная часть транспортного средства, так как она отвечает прежде всего за безопасность. Но как и многие узлы и детали авто она тоже периодически нуждается в ремонте.

Замена тормозных дисков ВАЗ 2110

Поэтому в сегодняшней статье мы рассмотрим, как заменить передние тормозные диски на ВАЗ 2110, хотя эта инструкция подойдет и к таким моделям, как ВАЗ 2109, ВАЗ 2114 и другим маркам, потому что порядок действий практически идентичен.

Самостоятельная замена тормозных дисков не представляет, каких либо сложностей и серьезных знаний даже для начинающих автовладельцев.

Процесс довольно простой, но об этом чуть позже, для начала нужно разобраться, как определить, когда нужно менять тормозные диски и как определить износ дисков.

Когда менять тормозные диски:

  1. Возникли механические повреждения тормозного диска.
  2. Большой износ.

При возникновении каких либо повреждений на диске (сколы, глубокие трещины) лучше не испытывать судьбу и произвести смену неисправного тормозного диска.

Да, кстати, кто не знает, диски меняются с правой и с левой стороны одновременно, вместе сними нужно производить и замену тормозных колодок даже если они не полностью износились.

Что касается естественного износа здесь все не так просто, износ бывает разный и если он небольшой, то скорее всего диски можно проточить и они еще послужат какое то время.

Протачивать диски можно всего один раз, а потом их просто меняют на новые вместе с тормозными колодками, но конечно же все зависит от выработки и толщины самого диска.

Вообще если диски не левые, а производитель добросовестный, то на них проставляется максимальный и минимальный допустимый размер, то есть им можно промерить толщину и сравнить указанную величину, после чего решить нужна ли им замена.

На такой вопрос, когда менять тормозные диски однозначно ответить нельзя, потому что многое зависит от водителя, его стиля езды, пробега машины, качества самих дисков и колодок которые устанавливались.

Допустим, если вы ездите в основном по трассе плавно тормозите, то и диски изнашиваются гораздо меньше, чем при езде по городу да еще и при резком торможении.

Тоже касается и колодок, они бывают разные жестче, мягче и имеют разные добавки, но и цена разумеется значительно отличается.

Замена тормозных дисков ВАЗ 2110, своими силами

Как уже говорилось ранее, принцип выполняемых работ на многих марках, как на наших так и зарубежных очень схож и каких либо сложностей замена тормозных дисков не представляет.

Необходимый инструмент:

  • Молоток, как известно при ремонте без него не куда.
  • Противооткатные устройства (башмачки).
  • Набор инструментов (ключи торцовые, рожковые).
  • Домкрат.
  • Отвертка.

Итак, подкладываем под колеса противооткатные устройства, поддомкрачиваем машину откручиваем и снимаем колесо, под кузов подставляем какую нибудь подставку, на всякий случай ведь техника безопасности прежде всего.

Дальше необходимо демонтировать тормозную систему, для этого нужно открутить один болт, поднять суппорт вверх и извлечь колодки потом полностью отвернуть крепление суппорта, это совсем не сложно нужно лишь отвернуть несколько болтов фото 1, тормозные шланги откручивать не нужно.



Дело остается за малым, нужно открутить два направляющих фото 2, которые держат сам тормозной диск, после чего его можно снимать, при необходимости можно аккуратно постучать молотком, желательно через какой нибудь деревянный брусочек.

Сборку и установку производим в обратной последовательности, такую же процедуру проводим и с другой стороны. На этом замена тормозных дисков завершена. Удачной дороги и без поломок.

Толщина тормозных дисков ваз 2109 – АвтоТоп

Дорогие иномарки комплектуются дисковыми тормозами всех колёс стандартно, что позволяет им, уверенно оттормаживаться с больших скоростей. Явным минусом отечественных машин является не слишком эффективная тормозная система, особенно при динамичной езде. Как же можно исправить такое положение вещей?

Но перед тем как приступать к чтению статьи :

ВНИМАНИЕ! ИЗМЕНЕНИЕ КОНСТРУКЦИИ ТОРМОЗНОЙ СИСТЕМЫ АВТОМОБИЛЯ ЗАПРЕЩЕНО! ТАКОЙ МЕХАНИЗМ НЕ СЕРТИФИЦИРОВАН!АВТОР НЕ НЕСЁТ ОТВЕТСТВЕННОСТИ В СЛУЧАЕ ЕСЛИ ВЫ РЕШИТЕ ПОВТОРИТЬ ЭТО!

Повествовательная часть

Пластмассовый виноград, сдутые футбольные мячи на задней полке классических Жигулей, светоотражатели, кубики — рубики от маленьких до размеров оригинала, болтающихся перед глазами автовладельца, закрывая и без того скудный обзор через лобовое стекло — мало, что изменилось с тех времён, на смену им пришли синие лампочки, стильные наклейки, не всегда прямоточные, но ревущие банки глушителей и в отдельных случаях несколько алюминиевых досок в виде спойлера. Это научно-технический прогресс того, что видно, а как быть с тем, чего не видно? Владелец данной восьмёрки «ушёл» с головой в тюнинг «невидимых частей». Справедливости ради нужно оговориться, что он не первый и далеко не последний в своих экспериментах. Некоторые заходят ещё дальше. Существует такая прослойка автолюбителей и приверженцев тюнинга, которые, забираясь в самые его «дебри», попросту переступают ту грань, которая ещё как-то отделяет их машины от автомобилей, использующихся в автоспорте. Проекты тюнинга обычно делятся на несколько этапов, а именно: доводку двигателя, КПП, подвески, кузова и что самое главное на доводку тормозной системы. По мнению специалистов автоспорта тюнинг всегда должен начинаться с модификации тормозов — машину нужно научить останавливаться! О них и более детально об установке ЗДТ (задние дисковые тормоза), я и попытаюсь написать в этой статье. Понятное дело, что мощные иномарки комплектуются дисковыми тормозами всех осей стандартно, что позволяет им, уверено оттормаживаться с больших скоростей. Тормозная система отечественных машин оборудована задними барабанными тормозными механизмами и является не слишком эффективной, особенно при динамичной езде. Многим водителям знакома потерявшая свою информативность педаль тормоза, вследствие перегрева всей тормозной системы, например, на затяжном спуске. Согласитесь, достаточно неприятная ситуация. В данном случае я решил исправить этот недостаток кардинально и научить свою машину останавливаться не хуже иномарок. Передние невентилируемые тормозные механизмы с дисками диаметром 240мм были заменены большими по диаметру вентилируемыми «блинчиками» от нового семейства ВАЗ 2110 16V диаметром 264мм, что само по себе дало существенную прибавку к заложенной ещё заводом — производителем эффективности торможения. Родные же остались не у дел и были свалены в угол гаража. Это произошло около года назад и всё это время «мучила» мысль о ЗДТ. И вот, в одну солнечную, тёплую субботу сентября, было решено положить этому «начало». Более серьёзную модернизацию тормозной системы решили начать с установки задних дисковых тормозов. В «кузов» восьмёрки были загружены старые тормозные механизмы от передней оси и дополнительные спец детали. На небольшом СТО, установив восьмёрку на домкраты, и была откручена первая гайка. При наличии необходимого инструмента и сноровки вся работа занимает не более 4 часов. Процедуры установки достаточно просты.

*Особенности использования подобного комплекта

тормозные суппорта – использовать стандартные передние супорта от ВАЗ 2108;
тормозные шланги – использовать передние тормозные шланги, т.к. стандартные металлические трубки не дотягиваются;
тормозные колодки – я использовал колодки Lucas, 1 комплект;
болты и гровера – советую использовать болты M10х1,25 длинной 30мм – 12шт. с гроверами;
дистанционные шайбы – шайбы ролика натяжителя ГРМ нового образца ВАЗ 2108, 8шт.;
пластины крепления суппорта (планшайбы) – 2шт., полностью нестандартная деталь, требующая точнейшего изготовления с применением координатного станка;
тормозные диски – я использовал стандартные передние тормозные диски диаметром 240мм. Предварительно их необходимо проточить под посадочный диаметр ступицы 60мм (в стандарте 58мм). По каким-либо соображениям Вы можете проточить
ступицу, а не тормозной диск ваз 2109.

*Для разборки штатной системы тормозов барабанного типа, можно пользоваться инструкцией по ремонту «тазика»

Снять колёсный диск. Ослабить натяжку тросов ручника и свести задние колодки, ключем на 12 отворачиваем две направляющие шпильки .При помощи молотка, очень аккуратно сбить тормозной барабан, предварительно почистив щеткой по металлу посадочное место на ступице и побрызгав ВД-40. Делать это нужно постепенно и по всей окружности. Не всегда он может сходить с посадочного места легко, поэтому советуем бить или резиновым молотком, или через деревянную проставку постоянно проворвачивая тормозной барабан ваз 21099.

Эта статья поможет ответить на все вопросы по переходу из одних тормозов на другие. А так же поможет разобраться какие у вас стоят сейчас тормоза. Для этого рассмотрим стоковые передние тормоза на передний привод ВАЗ: 2108-21099, 2110-2112, 2113-2115, Калина, Приора, Гранта

R13 не вентилируемые
Ставились на семейство САМАР и САМАР-2, а так же на 10 семейство (только с 8кл. карбюраторным двигателем).
Взрыв схема
Суппорт

Визуально их можно отличить по отсутствию вентиляции на тормозных дисках, в добавок по характермному 2108 пыльнику.

R13 вентилируемые
Ставились на семейства 10, Калин, Грант исключительно с 8кл. двигателем.
Взрыв схема
Суппорт

Визуально от 08 легко отличить по более широкому диску с вентиляцией. От R14 тормозов визуально можно отличить по соотношению тормозной диск пыльник.

R14 вентилируемые
Ставились на семейства 10, Приор (даже с 8кл. ДВС), Калин, Грант с 16кл. двигателем.
Взрыв схема
Суппорт

Визуально легко определяется по по соотношению тормозной диск пыльник. Диск будет полностью перекрывать пыльник. Есть другой вариант, снять неподвижную скобу и на ней должно быть выбито 2112. В добавок, банально невозможно уже поставить колеса 13 радиуса.

R15 вентилируемые
Ставились на семейства Калин и Грант с 16кл. двигателем в версии спорт.
Взрыв схема
Используются стандартные R13″ вентилируемые суппорта (подвижная скобой 2110, неподвижная скоба 2110 которая протачивается под более широкий тормозной диск).

А для выноса направляющей на больший радиус завод использует переходнички «косточки»

При их установке нужно подпилить ушки на кулаке

Есть еще один вариант практически заводского исполнения. Ставить суппорта от Волги через специальную проставку. У них идет своя тормозная колодка, которая помимо всего, имеет еще большую площадь по сравнению с ВАЗовской.

ИТОГ:
1)При переходе с R13 не вентилируемых на R13 вентилируемые понадобится:
— Скоба суппорта 2110 подвижная 2110-3501017
— Скоба суппорта 2110 неподвижная 2110-3501155
— Кожух тормозного диска правый ВАЗ-2110 (14 дюймов) 2112-3501146
— Кожух тормозного диска левый ВАЗ-2110 (14 дюймов) 2112-3501147
— Диск тормозной ВАЗ 2110 (13 дюймов) 2110-3501070
Как видно нам понадобятся скобы, пыльники и сами тормозные диски. Суппорта можно оставить старые.

2)При переходе с R13 не вентилируемых на R14 вентилируемые понадобится:
— Скоба суппорта 2110 подвижная 2110-3501017
— Скоба суппорта 2112 неподвижная 2112-3501155
— Кожух тормозного диска правый ВАЗ-2110 (14 дюймов) 2112-3501146
— Кожух тормозного диска левый ВАЗ-2110 (14 дюймов) 2112-3501147
— Диск тормозной ВАЗ 2112 (14 дюймов) 2112-3501070
Как видно нам понадобятся скобы, пыльники и сами тормозные диски. Суппорта можно оставить старые.

3)При переходе с R13 вентилируемых на R14 вентилируемые понадобится:
— Скоба суппорта 2112 неподвижная 2112-3501155
— Диск тормозной ВАЗ 2112 (14 дюймов) 2112-3501070
Как видно нам понадобятся только подвижная скоба и сами тормозные диски. Суппорта можно оставить старые, пыльники изначально задумывались под R14 тормоза, подвижная скоба остается такой же.

4)При переходе на R15 вентилируемые понадобится:
— Скоба суппорта 2110 подвижная 2110-3501017 (но ее нужно проточть)
— Скоба суппорта 2112 неподвижная 2112-3501155 (только в случае если у вас стоят R13 не вентилируемые)
— Проставка под неподвижную скобу
— Диск тормозной на 15 дюймов

ВАЖНО: после установки R14 тормозов придется обязательно перейти на колеса R14 или большего радиуса!

Минимально допустимая толщина тормозных дисков:
Для вентилируемых 17,8 мм
Для не вентилируемых 10,8 мм

Тормозные колодки
На все выше описанные тормоза существуют только один вид колодок — 2108. Все остальные отличия: (наличие датчика износа, фрикционный материал, но не толщина, его расположение, разнообразные канавки и проточки уже зависят от производителя).

Из личного опыта скажу, после перехода на R13 вентилируемые тормоза, торможении стало более эффективным, практически исчезли визги при торможении. За счет лучшего охлаждения тормозного диска, его объем и масса то увеличиваются и отвод тепла становиться быстрее. При переходе на R14, торможение становится еще лучше, особенно ощущается с больших скоростей, благодаря увеличения поверхности трения (все так же увеличивается объем и масса диска) и удаления точки от центра вращения(если грубо и по простому «эффект увеличения плеча»). Если поставить тормозной диск с перфорацией и канавками, то показатели торможения еще увеличатся, благодаря отводу воды и фрикционного материала тормозной колодки от пятна контакта.

  • 1 Полезная информация
  • 2 Когда пора менять передние диски тормозной системы
  • 2.1 Смена дисков тормозной системы

Тормозной диск передний

Если при езде торможение заметно ухудшается, рекомендуется обязательно провести детальный осмотр всей тормозной системы. Постукивание в передней подвеске также может многое сказать о состоянии машины.
Причиной такого рода неполадок могут стать изношенные тормозные диски. Как правило, степень изнашиваемости проверяют только путём визуальной оценки.
Замена переднего тормозного диска ваз 2109 рекомендуется тогда, когда отслеживается значительная выработка. Примечательно, что замена переднего тормозного диска на ваз 2109 может быть спокойно проведена и своими силами.
Также причиной может стать присутствие трещин и повреждений. Смена переднего тормозящего механизма не так сложна, поэтому при наличии грамотной инструкции работы будут произведены успешно.

Замена передних тормозных дисков ваз 2109

Толщина невентилируемого диска должна составлять примерно 10,8 мм, при этом толщина вентилируемой части должна равняться минимум 17,8 мм. Меняют тормозные колодки и диски в том случае, если показатели меньше нормы.
Нужно учесть, что осевое биение поверхности должно быть менее 0,15 мм.

Примечание!
Если на дисках присутствуют задиры и глубокие царапины, из-за большей изнашиваемости колодок эффективность торможения значительно уменьшится. В таком случае потребуется неотложная замена задних дисков или смена передних тормозящих механизмов.

Сейчас можно получить квалифицированную помощь по шлифовке дисков на СТО. Специалисты должны брать во внимание допустимые нормы.
Проточка выполняется на одинаковую глубину с двух сторон.

Полезная информация

Замена передних тормозных дисков на ваз 2109

  • В классическую комплектацию 16-ти клапанных входят тормозные диски R14.
  • В комплектацию 8-ми клапанных входят тормозные диски R13.
  • Недопустимо ставить тормозные диски R14 на диски машинные 13-го радиуса.

Чтобы заменить передние диски тормозные быстро и правильно, нужно уметь различать виды рассматриваемых автомобильных элементов.
Таким образом, различают:

  • разборные диски;
  • элементы с канавками и перфорациями;
  • диски со специальными газоотводами;
  • вентилируемые элементы.

Когда пора менять передние диски тормозной системы

Ваз 2109 передние тормозные диски

Передние тормозящие механизмы на машине ВАЗ 2109 меняют в случае их механических повреждений либо при изнашивании рабочей части диска (толщина меньше нормы 10,8 мм).

Примечание! Дальнейшее использование изношенного диска или элемента с трещинами категорически запрещается.

Если на функциональной поверхности присутствуют незначительные царапины или потёртости, их можно убрать путём протачивания диска на специализированном оборудовании в условиях мастерской. Если же нет данной возможности, либо повреждения столь существенные, не обойтись без замены детали.

Смена дисков тормозной системы

Замена тормозных дисков ваз 2109

Конечно, всегда нужно придерживаться советов от производителей автомобиля. Также следует заметить, что степень изнашиваемости тормозных дисков будет напрямую зависеть от стилистики езды и от условий эксплуатации автомобиля.
Если водителю больше нравится быстрое вождение, то заменить диски нужно будет уже через 70 тыс. километров пробега.

Примечание! Заменить передний диск тормоза сможет даже мало профессиональный водитель.

Замена тормозных дисков на ваз 2109

Первое, что нужно сделать, так это демонтировать переднее колесо, а также отвинтить крепёжные болты. Так как вопрос «как демонтировать тормозной диск?» звучит на автомобильных форумах достаточно часто, стоит предположить, что в данном деле существуют свои нюансы.
Как правило, труднее всего снимать «заросшие» грязью и «прилипшие» ржавчиной диски. Это случается по причине несвоевременных профилактических мер.

Примечание! При смене тормозных дисков потребуются не только знания мастера, подробная инструкция, но и грамотно подобранные запчасти.

Ваз 2109 замена тормозного диска

Мастера считают, что правильным выбором будут диски с перфорированием. Конечно, каждый автовладелец самостоятельно решает вопросы по приобретению деталей, при этом влияние оказывает стоимость и другие факторы.
Так или иначе, идеальным вариантом будут оригинальные запчасти, которые не всегда удаётся найти в простых автомастерских.

Замена тормозного диска ваз 2109

Не обращая внимания на такой факт, что профилактический осмотр всей системы, который подразумевает смену дисков, может выполняться самостоятельно, обращение к профессионалам на СТО имеет свои преимущества:

  • отличное профессиональное исполнение;
  • выполнение комплексных ремонтных работ с применением специального оборудования (это диагностическое и ремонтное оборудование).

В результате появляется возможность осуществить не только замену передних дисков тормозной системы, но и смену амортизаторов или прочие ремонтные работы, если это потребуется.

Замена тормозного диска на ваз 2109

Естественно, ремонт машины на СТО – это всегда хорошо, но не в том случае, когда нужно сэкономить деньги. Сегодня существуют детальные инструкции фотоотчеты и видео с детальным описанием действий, поэтому сменить диски тормозной системы сможет каждый автовладелец.
Для выполнения работ требуется обзавестись стандартным набором инструментов и детальной инструкцией:

  • Для начала машину нужно установить на первую передачу либо включить ручник ваз. Далее затяжка болтов колёс ослабляется.
  • Машина поднимается, и снимаются колёса.
  • В тормозном механизме с внутренней стороны требуется выкрутить крепёжные болты направляющих колодок в сторону поворотного кулака.
  • Демонтируется поворотный кулак, после чего его подвешиваю на проволоку к стойке. Нужно следить, чтобы шланг не перекручивался и сильно не натягивался.
  • Рабочая поверхность диска очищается от пыли, грязи, а также от колёсных штифтов. Если есть необходимость, поверхность диска, соединения и мелкие элементы можно обработать специальной жидкостью, к примеру, WD-40. Таким образом, избавляются от следов коррозии металла.
  • При помощи накидного ключа откручиваются колесные штифты.
  • Тормозной диск сбивается со ступицы путём нанесения с внутренней стороны ударов молотком через проставку из дерева.
  • Деталь заменяется, и действия выполняются в обратном порядке.

Так как ремонт или замена деталей машины ВАЗ 2109 на СТО обходится дорого, подобные действия приходится выполнять самостоятельно. Теперь при помощи видео и фото заменить передний диск своими руками проще простого.
Для эффективной и качественной работы инструкция должна быть грамотной и соответствовать определённому типу авто, поскольку порядок действий может отличаться. Сегодня цена услуг специалистов не радует, поэтому целесообразно самому начать изучать свой автомобиль.

Как поменять тормозной диск на ваз 2109

Вчера заменил свои передние тормозные диски и один передний тормозной цилиндр.

А началось все с того, что начало неимоверно трясти руль на скорости порядка 50кмч. Причем с больших скоростей трясло еще не сильно, а вот на 50 начинался буквально шторм. ТРЯСЛО ВСЕ! РУЛЬ, ПАНЕЛЬ, ПЕДАЛИ… Хотя с такими симптомами прокатался месяца 3, все руки не доходили сделать.

Изначально почитав в интернете, что люди без проблем меняют на 14″ вентилируемые диски захотелось их поставить себе, НО когда задумываюсь о таком тюнинге вспоминаю что я все-таки куплю себе в ближайшем времени иномарку и не буду заморачиваться с выкидыванием денег на тюнинг, уж лучше машину взять намного лучше)

Но обо всем по порядку:

1. Ставим под машину домкраты и скидываем колесо. Результат был неплохой, диски на вид целы, но причина то должна быть…

2. Дальше откручиваем суппорт и снимаем направляющие. СОВЕТ! Купите побольше WD-40! Температуры с которыми работают тормоза большие и прикипает там все насмерть!

3. Снимаем наконец сами направляющие суппорта и остается совсем немного…

4. Снимаем наш деформированный диск!

Как вы заметили я заменил и ступицу! Поскольку точно не знал в чем проблема у меня (диск, цилиндр, ступица или подшипник)

5. А вот и сам новый диск! Долго выбирать диски не стал! Увидел неплохие отзывы о фирме АЛНАС и выбрал их.

6. Дальше я просто заменил тормозной цилиндр на новый, и прикрутил его звездочкой.

Собираем это все обратно и радуемся жизни.

На все про все ушло не более 2,5 часов. И большую часть времени я ждал пока отойдут прикипевшие болты…

Что изменилось в итоге?! Да появился просто потерянный комфорт и удовольствие от вождения, по которой я успел соскучится))

Хотя не забывайте, что первые километров 50-100 тормоза у вас будут не ахти, диски ведь еще надо притереть 😉

Передние тормозные диски на автомобиле ваз 2109 меняют в случае их механических повреждений или когда толщина рабочей части становится меньше предельно допустимой — 10,8 мм. Эксплуатация износившегося диска, с трещинами или меньше допустимой толщины не допускается.

Если на рабочей поверхности диска имеются различные мелкие царапины, задиры, то от них можно избавиться, если проточить диск на специальном оборудование в специализированной мастерской. Если у вас такой возможности нет или повреждения более существенные, то производим замену.

Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте нижеследующую последовательность действий:

  • Ставим автомобиль на первую передачу или включаем ручной тормоз. После чего ослабляем затяжку колесных болтов.
  • Подымаем авто и снимаем колесо.
  • С внутренней стороны тормозного механизма, отворачиваем болты крепления направляющих колодок к поворотному кулаку.
  • Снимаем поворотный кулак и подвешиваем его к стойке на проволоку, при этом следим, чтобы тормозной шланг не был перекручен и сильно натянут.

  • Очищаем от грязи поверхность тормозного диска и колесных штифтов. Если необходимо обработайте жидкостью типа WD-40 поверхность соединения диска со ступицей и сами болты, если на их поверхности имеются значительные следы коррозии металла.
  • После чего отворачиваем накидным ключом колесные штифты.
  • Сбиваем диск со ступицы, нанося удары молотком с внутренней стороны через деревянную проставку.

На этом ремонтные работы по снятию переднего тормозного диска ваз 2109 завершены. Произведите замену выполните установку в обратной последовательности. Если замена диска не планируется, то перед тем, как будете устанавливать новый, напильником сточите бордюр, образовавшийся от трения с колодками. Напильником работайте аккуратно, чтобы не задеть рабочую поверхность.

Минимальная допустимая толщина тормозного диска 10,8 мм. Если толщина тормозного диска меньше, тормозной диск подлежит замене. Осевое биение поверхности тормозного диска не должно превышать 0,15 мм.
При наличии на рабочей поверхности тормозного диска задиров, глубоких рисок и т.п. увеличивающих износ тормозных колодок и уменьшающих эффективность торможения — необходимо выполнить замену тормозного диска. В специализированных мастерских по ремонту автомобилей такой тормозной диск можно проточить и прошлифовать. Но при этом толщина тормозного диска должна быть не менее минимально допустимой. Проточка тормозного диска производится с обеих сторон на одинаковую глубину.
1. Снимите соответствующее колесо и тормозные колодки.

2. Отверните два болта крепления направляющей колодок к поворотному кулаку и снимите тормозной механизм в сборе, не отсоединяя от колесного цилиндра тормозной шланг.

3. Подвесьте тормозной механизм на веревке или проволоке к пружине передней подвески. При этом следите, чтобы тормозной шланг не перекручивался и не был сильно натянут.
4. Очистите тормозной диск от грязи. Нанесите жидкостью типа WD-40 на места соединения тормозного диска со ступицей и на направляющие штифты. Подождите немного, чтобы дать раствориться ржавчине.

5. Отверните два направляющих штифта и снимите тормозной диск.

ПРИМЕЧАНИЕ
При необходимости сбейте тормозной диск резиновым или полимерным молотком.

6. Установите на автомобиль ваз 2108, ваз 2109, ваз 21099 тормозной диск в обратном порядке. Если устанавливается старый тормозной диск, то снимите с обеих сторон тормозного диска напильником буртики, образовавшиеся в результате износа тормозного диска.

Замена тормозных дисков на ВАЗ 2109

Тормозные диски обеспечивают торможение передних колес при движении автомобиля. От их состояния зависит эффективность торможения, а, следовательно, безопасность на дороге. Замену тормозных дисков на ВАЗ 2109 производят в следующих случаях:

  • Толщина достигла предельно допустимой минимальной величины – 10,8 мм. При этом, толщина контролируется обязательно в двух местах. Если износ неравномерный, то замена выполняется в любом случае.
  • На диске имеются царапины большой глубины или сколы.

Такие заметные дефекты на тормозном диске возникают в результате использования некачественных тормозных колодок, неаккуратной езде по неровному дорожному покрытию.

Использование такого тормозного диска неизбежно приведет к его поломке и внезапному торможению на скорости, в лучшем случае — к ухудшению тормозных свойств.

Небольшие царапины на тормозном диске устраняются с помощью специального оборудования. Однако, наличие таких приспособлений может позволить не каждый водитель. В таком случае, тормозной диск подвергается обязательной замене.

  1. Поставьте автомобиль на абсолютно ровную поверхность и установите противооткатные приспособления под задние колеса с передней и задней стороны.
  2. Включите первую скорость и исключите любое перемещение автомобиля в горизонтальной плоскости.
  3. Ослабьте колесные болты с той стороны, с которой планируете произвести замену тормозного диска и поднимите автомобиль на домкрате.
  4. Полностью открутите колесные болты и демонтируйте колесо. Установите ваш автомобиль на специальные опоры, для повышения безопасности.
  5. Теперь открутите два болта, предназначенные для крепежа суппорта к рулевому поворотному кулаку и снимите тормозной суппорт. Для облегчения задачи покачайте суппорт вперед назад, чтобы колодки разжались. Внимание! При демонтаже суппорта не допускается откручивание тормозных шлангов, так как это может стать причиной очень резкой утечки тормозной жидкости.
  6. Как только снимите суппорт подвесьте его на проволоке на любой элемент подвески так, чтобы он не мешался при выполнении работ. Это, также, исключит возможное повреждение тормозного шланга.
  7. Сухой тряпкой протрите тормозной диск от грязи и прочего мусора.
  8. Смазывающей жидкостью, например WD-40, обработайте места соединения тормозного диска и ступицы, а также направляющие. Подождите, примерно, 5 минут и приступайте к снятию тормозного диска.
  9. Открутите 2 направляющих с тормозного диска и попытайтесь снять его руками. Если это не удалось, то возьмите резиновый молоток и несильными ударами по всей окружности диска выбейте его со ступицы. Внимание! Будьте осторожны и не наносите слишком сильных ударов, так как диск может расколоться и случайно травмировать вас осколками!
  10. Установите новый тормозной диск, вставьте направляющие и закрутите их. Закручивать их следует равномерно и одинаково, чтобы не испортить резьбу и не нарушить равномерность износа диска в дальнейшем.
  11. Установите суппорт на место, по возможности и необходимости замените тормозные колодки и прикрутите суппорт к рулевому поворотному кулаку.
  12. Установите колесо и затяните колесные болты.
  13. Уберите специальные опоры и опустите автомобиль.
  14. Не забудьте до конца затянуть колесные болты! Многие начинающие водители часто забывают эту многозначительную мелочь и попадают в ДТП. Будьте предельно внимательны!

Вот и все! Как вы поняли, замена тормозных дисков на ВАЗ 2109 не требует специальных знаний и умений. Самое главное – это минимум знаний и наличие необходимого набора инструментов. Удачи на дорогах!

Тормозные механизмы Ваз 2108, Ваз 2109, Ваз 21099

Замена переднего тормозного диска Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

Затормозите автомобиль лада самара стояночным тормозом и установите под задние колеса упорные бруски. Поднимите и установите на опоры переднюю часть автомобиля Ваз 2109, Ваз 21099, Ваз 2108, Лада Самара. Снимите колесо.

Промойте и высушите тормозной механизм.

1. Отогните отверткой усики стопорных шайб двух болтов крепления направляющих пальцев.

2. Отверните нижний болт крепления направляющего пальца, придерживая его ключом за шестигранник.

3. Снимите суппорт с колесным цилиндром с основания.

4. Поднимите суппорт вверх и аналогичным образом отверните верхний болт крепления.

5. Подвесьте суппорт с колесным цилиндром ваз 2108, ваз 2109, ваз 21099 на проволоке к пружине передней подвески. При этом следите, чтобы тормозной шланг не перекручивался и не был сильно натянут.

6. Снимите тормозные колодки. При этом промаркируйте колодки, чтобы установить их на прежние места.

Замена сцепления ВАЗ 2109 своими руками

ВАЗ 2109 — один из самых ремонтопригодных автомобилей отечественного производства. Но это вовсе не означает, что его узлы и агрегаты необходимо привести в плачевное состояние. Хотя даже при аккуратной эксплуатации любая деталь рано или поздно выйдет из строя. А сегодня рассмотрим, как производится замена сцепления (ВАЗ 2109-2199).

Инструкция по эксплуатации

Итак, для начала нам нужно поддомкратить переднюю часть автомобиля и снять 2 колеса.Далее следует отсоединить трос сцепления от КПП двумя ключами на 17 и демонтировать его. Трос спидометра легко снимается с коробки передач без специальных инструментов. После этого нужно открутить болты крепления шаровой опоры до кулаков. Здесь нам также понадобится ключ на 17. Далее ослабляем заднее крепление левого рычага (головка 24). Теперь нужно открутить болты на левом кронштейне удлинителя и повернуть деталь на 90 градусов вниз.


Далее отсоединяем массу от КПП.Делается это при помощи ключа на 13. Далее откручиваем нижний кожух маховика, левое крыло и левую опору двигателя. Здесь нам понадобятся ключи на 8, 10 и два на 17 миллиметров. После откручиваем от кузова заднюю опору двигателя и фиксатор КПП. Перед этим необходимо снять зубчатую передачу. На этом этапе наша коробка передач практически готова к разборке. Осталось только открутить последние 3 болта и одну гайку, соединяющую трансмиссию с двигателем. Теперь осторожно наклоните мотор и снимите коробку передач.Трансмиссия остается висеть на приводах.


Головкой на 8 откручиваем корзину сцепления и сразу заменяем выжимной подшипник. Затем установите новый диск, используя оправку для выравнивания. Это все. Коробка передач собирается в обратной последовательности.

Так происходит самостоятельная замена сцепления. ВАЗ 2109 по своей технической составляющей практически не отличается от аналогов моделей 21099 и 2108. Поэтому данная инструкция применима ко всем ВАЗам «девятого» и «восьмого» семейств.Замена вилки сцепления не исключение. ВАЗ 2109 — не единственный автомобиль, на котором можно использовать этот метод ремонта.

Метод № 2

Можно использовать другой способ замены. В принципе, его алгоритм не отличается от приведенного выше, но здесь есть свои нюансы. Основное отличие этого метода в том, что вместо 2-х верхних болтов крепления КПП поочередно прикручиваются крепежные детали головки блока. Нить на них такая же, но по размеру они немного длиннее стандартных.После этого коробка передач снимается с двигателя и навешивается на эти болты, а ее задняя часть удобно ложится на растяжку. После замены сцепления ВАЗ 2109 по-прежнему остается в неподвижном состоянии, а коробка передач в это время переходит на болты ДВС. Используя этот метод, вы не можете даже центрировать сцепление. Дело в том, что болты от головки блока будут работать как направляющие, и для центровки достаточно просто по ним сильнее щелкнуть, а потом поменять на стандартные (то есть на те, что короче).


Преимущества этого метода замены сцепления в том, что в этом нет необходимости:

  • Снимите стартер.
  • Слить трансмиссионное масло.
  • Открутить трос спидометра.
  • Снять шарниры равных угловых скоростей с коробки передач.

Замена троса сцепления (ВАЗ 2109-21099)

Для начала отметим, что данная операция не требует особых навыков и знаний, поэтому лучше попробовать поменять эту деталь своими руками.Итак, что нужно делать? Сначала откручиваем все регулировочные гайки и внимательно осматриваем сцепление, запоминая расположение этих деталей. Далее снимаем нижний конец кабеля с кронштейна. Будь осторожен! Эту операцию следует проводить с особой осторожностью, так как существует опасность деформации наконечника. Далее у рычага выключения сцепления отсоединяется поводок и снимается фиксирующая трубка с пальца педали. После этого отсоединяем наконечник кабеля от педали и в отверстии в экране снимаем резиновую подушку, чтобы можно было протянуть через нее наконечник кабеля.

Замена диска сцепления (ВАЗ 2109-21099)

Эта операция также не требует специальных инструментов, навыков и знаний. Диск сцепления заменяется следующим образом. Сначала с машины снимается картер и сливается масло из трансмиссии. Затем откручиваются колеса и колесные гайки.



В этом случае автомобиль ставится на специальные опоры. Наконечник съемника освобождается от рейки, затем снимается тормозной элемент. Затем снимаются шаровые опоры, стартер и шарнир равных угловых скоростей.Последний можно снять с помощью крепления. Далее от машины отсоединяется трос сцепления и снимается карданный вал. После того, как трос спидометра также окажется в нейтральном (свободном) состоянии, отключается датчик задней передачи и снимаются ШРУСы. Далее снимается крышка, закрывающая маховик снизу.

Затем откручиваются элементы крепления коробки к двигателю. Под трансмиссией поддерживаются. После замены подшипника корзина сцепления снимается и устанавливается новый диск.Вся эта процедура заканчивается центрированием. Сборка элементов производится в обратной последовательности.

Вывод

Итак, мы узнали, как самостоятельно поменять сцепление. ВАЗ 2109 — это автомобиль, который при желании можно отремонтировать даже в полевых условиях. Поэтому не обязательно при первой неисправности гнать его в автосервис.

Можно ли отремонтировать сломанный выключатель (ВАЗ-2109)?

Чаще всего автомобилисты, обнаружившие неисправность такой детали, как выключатель зажигания, просто выбрасывают ее и идут в магазин за новой.Отчасти это правильно, так как замена детали на новую — значительная экономия свободного времени. Но в то же время не следует забывать, что подобное действие влечет за собой денежные растраты. А почему бы не отремонтировать эту деталь самостоятельно, особенно если только одна ее часть вышла из строя? В этой статье мы приведем пример того, как ремонтируется распределительный щит ВАЗ-2109, и расскажем, какие функции он выполняет.

Детали функции

автомобилей «Волга», в том числе «девятка», оснащены расширенной системой зажигания, в которую входит выключатель.ВАЗ-2109 отличается от своих «сестер» более мощными в отрасли деталями. У них производительный транзистор, а параметры импульсов регулируются с помощью слаботочной интегрированной системы. Таким образом, система зажигания ВАЗ-2109 отличается от других автомобилей в лучшую сторону.

Принцип работы

Эта деталь срабатывает следующим образом: на ее входе посылается сигнал с датчика Холла (он находится возле распределителя зажигания), с которого наша деталь получает все данные о положении коленчатого вала и сколько оборотов может двигатель делать.Глядя на его задачи, можно сказать, что переключатель ВАЗ-2109 играет решающую роль в движении автомобиля. Но, несмотря на это значение, эта деталь иногда выходит из строя. А тут проблема в ремонте.

Устранение неисправностей и устранение неисправностей

В зависимости от степени износа этой детали различают три типа поведения двигателя.

Первый случай: двигатель запускается успешно, но его обороты постоянно скачут. Стоит отметить, что это очень серьезный случай, и только полная замена переключателя может устранить неприятность.Если после установки новой детали проблемы не исчезли, скорее всего неисправен датчик Холла. В этом случае сломанный выключатель может работать долгое время при условии замены элемента. Новую вещь можно оставить на складе в вашем гараже.

Второй случай: двигатель работает, но через несколько секунд глохнет (а через две-три минуты снова запускается и снова глохнет). Это говорит о том, что пора проверить состояние электронных компонентов, входящих в эту деталь.Если корпус переключателя во время работы нагревается до 50-60 градусов Цельсия, необходимо заменить транзисторы.

И третий случай возникает, когда двигатель вообще не запускается. Здесь лучше всего начать диагностику с датчика Холла, отслеживающего напряжение в сети.

примечание

После того, как двигатель стал работать с перебоями, винить выключатель ВАЗ-2109 вообще не приходится. Начните поиск источника в разводке контактных соединений, в генераторе и в регуляторе напряжения.Если вышеперечисленные детали целы, только тогда приступайте к работе с выключателем, так как аналогичные причины (двигатель не запускается) могут возникнуть из-за плохой проводки.

дизайн. Поменять или отремонтировать?

В данной статье вы узнаете об этом элементе в качестве главного тормозного цилиндра ВАЗ-2109, рассмотрели его функции и особенности конструкции. Но сначала следует рассмотреть тормозную систему «Девятки». Он очень простой и не содержит сложных элементов. Ведь в этом автомобиле нет такой функции, как, например, антиблокировочная система тормозов.Поэтому никаких датчиков и контроля. Даже износ колодок водитель оценивает визуально. Стоит отметить, что в более новых версиях — ВАЗ-2114 и 2115 — установлены датчики, указывающие на износ колодок.

Конструкция тормозной системы

В системе всего два контура, они работают относительно независимо. Другими словами, если с одним из них что-то случится, второй продолжит работу. В этом случае главный тормозной цилиндр ВАЗ-2109 может даже дать течь. И если это не приведет к летальному исходу, автомобиль продолжит нормальную работу.Конечно, при работе на одной трассе вы почувствуете некоторый дискомфорт — автомобиль обязательно будет впереди при нажатии на педаль.

Кроме того, эффективность торможения становится чрезвычайно низкой. Поэтому ехать с неисправными тормозами и протекающими невозможно. Базовый элемент — главный тормозной цилиндр ВАЗ-2109, то есть сила, которую вы прикладываете к педали, преобразуется в давление жидкости. Приводы — цилиндры на задних колесах и суппорты на передних. С их помощью колодки и барабаны прижимаются к дискам и производят торможение автомобиля.А теперь подробнее о том, что такое задние и передние тормоза.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла.Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Передних тормозов

На ступице находится диск из прочного металла.Эти два элемента жестко связаны. Например, на автомобиле ВАЗ-2109 выпускается, во-первых, с использованием конических шпилек, которые одновременно являются направляющими. Во-вторых, болты крепления колеса к ступице. Следовательно, скорость вращения колеса и тормозного диска всегда одинакова. А чтобы остановить колесо, держите диск как тиски.

И делается это с помощью простого механизма, называемого суппортом. Он состоит из двух половинок — внутренней и внешней. На внутренней стороне находится своего рода цилиндр, в котором находится поршень.Он перемещает и прижимает внутреннюю подушечку к поверхности диска, а внешняя — вперед. Когда система теряет давление, все колодки под действием возвратной пружины перемещаются в исходное положение. Обратите внимание, что при замене тормозного цилиндра на ВАЗ-2109 обязательно откачивающая система от воздуха.

Задний тормоз

Практически такая же конструкция и есть тормозная система на задней оси. Единственное отличие в том, что диска нет, его функция играет барабан.Он изготовлен из алюминиевого сплава, внутри — тяжелый металл. Подушечки имеют металлическую основу, а снаружи — из фрикционного материала. Приводит колодку специальной конструкции к тормозному цилиндру (заднему) ВАЗ-2109. С его помощью колодки смещаются и упираются во внутреннюю поверхность барабана.

За счет этого происходит процесс торможения. Стоит отметить, что практически на всех автомобилях существует следующее распределение усилий по передней и задней осям:

  1. Большую часть процесса срабатывают передние тормоза — 70%.
  2. Задние тормоза не более 30%.

Следовательно, износ передних и задних тормозных колодок будет различным. Задние примерно вдвое длиннее. Поэтому большая часть автомобилистов обращает внимание на тех, кто стоит на передней оси. И возвращается время, когда перестает работать ручник (впрочем, для многих это тоже не проблема), и появляются странные скрипы и звуки.

Главный цилиндр

Главный тормозной цилиндр ВАЗ-2109 представляет собой не очень сложную конструкцию, изготовленную из алюминиевого сплава.Корпус прочный, к нему прикреплены патрубки и расширительный бачок для поддержания уровня жидкости в системе. Внутренняя полость от ГТЦ идеально гладкая, сделана из стали. Внутри движутся под действием усилия, передаваемого от педали, два поршня. Они предназначены для разных схем системы. Поршни выполнены в виде гильзы, но с внешней стороны имеют резиновые кольца, предназначенные для повышения герметичности. Такие запчасти на ВАЗ-2109, как кольца МТК, можно найти в наборах к этим узлам.С их помощью невозможно создать максимальное давление в трубках, идущих к колодкам. Расширительный бак из пластика, внутрь ввинчивается трубка и датчик уровня поплавкового типа. Он соединен с микровыключателем, который закрывает лампу низкого уровня тормозной жидкости.

Сервисный главный цилиндр

Вы прекрасно понимаете, что запчасти на ВАЗ-2109 дороже классической серии. Но что касается тормозной системы, то она в этих машинах очень похожа. Единственное отличие — на «Девятках» все элементы намного мощнее, сильнее, так как нагрузка на всю машину и систему выше.Обслуживать ГТЦ не нужно, если он работает в идеальном режиме. Своевременно необходимо вылить жидкость, чтобы убедиться в отсутствии утечки. Но если они появились, решать следует — сделать ремонт или установить новый.

Заменить или отремонтировать?

Обратите внимание, что стоимость тормозного цилиндра ВАЗ-2109 около 500 рублей. И не важно, меняете ли вы его или проводите ремонт, обязательно слейте жидкость. И прокачки не избежать. Но при замене резинового уплотнительного кольца остается немалая вероятность того, что детали из комплекта (обычно производимые в Китае, а еще хуже — подземные) окажутся неуместными.Не следует забывать, что на внутренней поверхности цилиндра имеется выход, который не позволит развить необходимое давление. Следовательно, замена тормозного цилиндра на ВАЗ-2109 — самый подходящий вариант.

FN0511 НАБОР ТОРМОЗНЫХ КОЛОДОК ИЗ 4 КОЛОДОК NiBK JNBK ЗАДНИЙ ДЛЯ LADA Samara Jun 95 ~ 1,1 л ВАЗ 2108 2108 июн 95 ~ 1,3 л ВАЗ 2108 2108 Тормоз заднего моста Jun 95 ~ 1,3 л ВАЗ 2108 2109 июн 95 ~ 1,3 л ВАЗ 2109 2108

МОДЕЛИ>
LADA 2110
Тормоз заднего моста Янв 03 ~ 1.5 л ВАЗ 2110 2112 кВт: 67
Тормоз заднего моста Янв 00 ~ 1,6 л ВАЗ 2110 2110

LADA 21111
Тормоз заднего моста Jun 96 ~ 1,5 л ВАЗ 2111 2111
Тормоз заднего моста Jun 96 ~ 1,5 л ВАЗ 2111 2112
Задний Тормоз моста Jun 96 ~ 1,5 л ВАЗ 2111 2116
Тормоз заднего моста Jan 05 ~ 1,6 л ВАЗ 2111

LADA 2112
Тормоз заднего моста Jun 96 ~ 1,5 л ВАЗ 2112 2111 кВт: 54
Тормоз заднего моста июн 96 ~ 1.5 л ВАЗ 2112 2112 кВт: 54
Тормоз заднего моста Jun 96 ~ 1,5 л ВАЗ 2112 2116 кВт: 54
Тормоз заднего моста Jan 05 ~ 1,6 л ВАЗ 2112 кВт: 60
Тормоз заднего моста Feb 97 ~ 2,0 л ВАЗ 2112 2112

LADA Granta
Тормоз заднего моста Янв 12 ~ 1,6 л ВАЗ 2190 2116 BrkSys: без АБС

LADA Kalina
Тормоз заднего моста ноя 08 ~ 1,4 л ВАЗ 1119 кВт: 65
Тормоз заднего моста окт 04 ~ 1,6 л ВАЗ 1117 кВт: 66
Тормоз заднего моста окт 04 ~ 1.ВАЗ 1118, 6 л 2171 2172 кВт: 72
Тормоз заднего моста ноя 08 ~ 1,6 л ВАЗ 2172 2172 кВт: 72 | л.с.: 98 | BrkSys: без АБС

LADA Priora Premier
Тормоз заднего моста 08 ноя ~ 1,6 л ВАЗ 2170 2170 кВт: 72 | л.с.: 98 | BrkSys: без A.B.S.

LADA Sagona
Тормоз заднего моста июн 95 ~ 1.5 л ВАЗ 2109 21093
Тормоз заднего моста Jun 95 ~ 1,5 л ВАЗ 2109 TUD5L
Тормоз заднего моста Jun 95 ~ 1,5 л ВАЗ 2109.9 21093
Тормоз заднего моста Jun 95 ~ 1,5 л ВАЗ 2109.9 TUD5L

LADA Samara
Тормоз заднего моста Jun 95 ~ 1,1 л ВАЗ 2108 2108
Тормоз заднего моста Jun 95 ~ 1,3 л ВАЗ 2108 2108
Тормоз заднего моста Jun 95 ~ 1,3 л ВАЗ 2108 2109
Тормоз заднего моста Jun 95 ~ 1,3 л ВАЗ 2109 2108
Тормоз заднего моста июн 95 ~ 1.3 л ВАЗ 2109 2109
Тормоз заднего моста Jun 95 ~ 1,3 л ВАЗ 2109.9 2108
Тормоз заднего моста Jun 95 ~ 1,3 л ВАЗ 2109.9 2109
Тормоз заднего моста апр 96 ~ декабрь 99 1,3 л ВАЗ 2108 2109 кВт: 45
Тормоз заднего моста Апр 96 ~ декабрь 99 1,3 л ВАЗ 2109 2109 кВт: 45
Тормоз заднего моста апр 96 ~ декабрь 99 1,3 л ВАЗ 2109.9 2109 кВт: 45
Тормоз заднего моста Май 95 ~ 1,5 л ВАЗ 2108 21093
Тормоз заднего моста Май 95 ~ 1 .5 л ВАЗ 2108 ТУД5Л
Тормоз заднего моста Май 95 ~ 1,5 л ВАЗ 2109 21093
Тормоз заднего моста Май 95 ~ 1,5 л ВАЗ 2109 ТУД5Л
Тормоз заднего моста Май 95 ~ 1,5 л ВАЗ 2109.9 21093
Тормоз заднего моста Май 95 ~ 1,5 л ВАЗ 2109.9 ТУД5Л
Тормоз заднего моста Jun 95 ~ 1,5 л ВАЗ 2108.3 21093 кВт: 52
Тормоз заднего моста Jun 95 ~ 1,5 л ВАЗ 2109.3 21093 кВт: 52
Тормоз заднего моста Jun 95 ~ 1,5 л ВАЗ 2109.9 21093 кВт: 52

LADA Samara Cabrio
Тормоз заднего моста Jun 95 ~ 1,1 л ВАЗ 2108.1
Тормоз заднего моста Jun 95 ~ 1,5 л ВАЗ 32109.3

LADA Vega
Тормоз заднего моста Jun 96 ~ 1,5 л ВАЗ 2110
Задний мост Тормоз Jun 96 ~ 1,5 л ВАЗ 2111
Тормоз заднего моста Jun 96 ~ 1,5 л ВАЗ 2112

ПЕРЕКРЕСТНЫЕ ССЫЛКИ>
LADA 21080-3502090-01
LADA 21083502090

000 ДРУГИЕ ДЕТАЛИ> 9152

Диагностика и замена своими руками

Рулевая рейка ВАЗ-2109 редко нуждается в замене, гораздо чаще необходимо проводить ее регулировку.Все действия можно выполнять в гаражных условиях. Причины, по которым необходима регулировка, чаще всего кроются в стуке, возникающем в рулевом механизме. На всех переднеприводных автомобилях ВАЗ девятого и десятого поколений используются одинаковые рельсы.

Очень часто стук рулевой рейки путают с похожим на водителя звуком, исходящим со стороны шаровых опор. Но если после диагностики шарнира вы выяснили, что он в полном порядке, нужно провести проверку рулевого управления.Обычно при движении по ровной дороге звук не слышен. Но как только на кочках или ямках происходит забег, наступает стук. Это может быть связано с тем, что расшаталось крепление рулевой рейки ВАЗ-2109.

Основные поломки

Все неисправности рулевого механизма связаны с тем, что автомобиль очень часто едет по неровным и пыльным дорогам. Если вы привыкли медленно ездить по разбитым дорогам, стараетесь объезжать более крупные неровности, то этим вы спасете не только рулевую рейку ВАЗ-2109, но и все важнейшие элементы подвески.

Очень часто «молодые» водители наезжают на бордюры, что приводит к быстрому износу узлов рулевого управления. Но ничто не сравнится с порванным пыльником. Если в механизм попадет вода или пыль, то придется заменить весь узел, так как все трущиеся детали будут очень быстро изнашиваться. Признаки поломки:

  1. В районе рулевого механизма слышны посторонние звуки.
  2. Существенно увеличивает люфт руля.
  3. Руль иногда останавливается.
  4. Через пыльник на механизме утечка смазки.

Управлять автомобилем с неисправным рулевым управлением невозможно, поэтому необходимо как можно раньше приступить к ремонту. Только убедитесь, что неисправны грабли, а не подставка для шара или стойки. Иначе только зря потратите ремонт и потратите немалые деньги.

Подготовка к ремонту

Перед заменой рулевой рейки ВАЗ-2109 необходимо подготовиться. Обратите внимание, что вам придется разобрать несколько узлов.Сделайте следующее:

  1. Установите автомобиль так, чтобы передняя часть была немного выше задней. Под задние колеса необходимо подложить противооткатные упоры, они не дадут машине сдвинуться с места.
  2. Ослабьте болты крепления передних колес.
  3. Поднимите левую сторону домкратом и снимите колесо. Поместите надежную опору под левую сторону.
  4. Проделайте то же самое с правой стороной. Главное, чтобы вся передняя часть была подвешена над землей.

Вот и все, теперь можно приступить к снятию механизма.Желательно только очистить все элементы от грязи, обработать проникающей смазкой. Снимите провода, мешающие доступу к месту установки рулевой рейки ВАЗ-2109.

Демонтаж рельса

По этому принципу выполняются следующие действия:

  1. Поверните рулевое колесо и выровняйте положение тормозных дисков (колеса уже сняты).
  2. Тяги поворотных кулачков стоек не снимаются.Но лучше это сделать. Для этого снимаем штифты и откручиваем гайки на обоих тягах.
  3. Установите съемник и вытащите кончик наконечника из шарнира.
  4. Затем нужно расправить пластину под болты, которыми тяга крепилась к картеру рулевой рейки.
  5. Снимите болты с головкой.
  6. Затем откручиваем крепления стойки к перегородке.
  7. В салоне необходимо ослабить шлицевой шарнир вала.

После всех этих действий стойку можно снимать через арку колеса.

Ремкомплекты

Для восстановления рулевой рейки приобретите комплект, в который входят упорные игольчатые подшипники, пластиковые втулки, прокладки, кольца, кожух, стойки, втулки пыльников. В продаже можно найти всего два вида ремкомплектов: частичный и капитальный. Предпочтительнее использовать первый набор, так как в нем больше элементов. Даже если вы решили заменить только пыльник рулевой рейки ВАЗ-2109, то при разборке агрегата вы обнаружите множество дефектов.

Поэтапный ремонт ламелей

Выполняется следующий ремонт:

  1. Отсоединить колпачки от торцов, а также пыльник и упоры.Оцените состояние всех демонтированных предметов. При обнаружении повреждений обязательно их замените.
  2. Используя восьмиугольник, необходимо открутить заглушки, чтобы получить доступ к стопорным кольцам, пружинам и втулкам.
  3. Затем необходимо снять подшипник и визуально оценить его состояние. Если у него есть хоть малейшая неисправность, обязательно установите новую.
  4. Снимите ведущую шестерню и рейку.
  5. Установите новую втулку на приводной вал, используйте все новые резиновые компоненты.
  6. Обратите внимание на то, что на рукаве также есть резинка, предназначенная для защиты. Сначала необходимо засунуть его в картер рулевой рейки ВАЗ-2109, потом лишнее можно срезать ножом.
  7. Для снятия игольчатого подшипника лучше всего взять съемник. Если это не так, то вы можете использовать дрель и сверло на 1,5 мм, чтобы проделать отверстие в центре подшипника. После этого выламывается из картера.
  8. Перед сборкой весь картер рулевой рейки необходимо тщательно очистить от загрязнений.
  9. Все подвижные элементы рельса необходимо обработать смазкой типа «Литол-24».

На этом ремонт рулевой рейки ВАЗ-2109 окончен. Сборка всей сборки производится в обратной последовательности, устанавливаются новые запасные части.

Периодичность ремонта

Обращаем ваше внимание, что после капитального ремонта или замены рулевой рейки ВАЗ-2109 необходимо будет произвести следующие действия:

  1. Все резьбовые соединения необходимо подтягивать каждые 300 км.
  2. Раз в 1000 км нужно проверять состояние всех пыльников, при необходимости устанавливать новые.
  3. Старайтесь как можно чаще следить за состоянием рейки, есть ли звуки, осматривайте и ремонтируйте.

Обязательно посмотрите состояние пыльников. Качество товаров, которые продаются в магазинах, разное. Одни могут проехать более 10 000 км, другие — не пройти 1 000 км.

Yamaha FZR 600 R 1995 Полный комплект тормозных колодок Ferodo Sintered

Yamaha FZR 600 R 1995 Полный комплект тормозных колодок Ferodo Sintered

Имитация турмалина круглой огранки, имеющая чистоту VVS1-VVS2, а турмалин — камень, рожденный в октябре. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат.POSITAL IXARC UCD-IPH00-XXXXX-HBT0-XRW Инкрементальный поворотный энкодер: промышленный и научный. Рекомендуется профессиональная установка. Свободное открытое дно и вместительные карманы для переноски аксессуаров, модный многофункциональный кожаный деловой клатч для мужчин Rouroumaoyi с кожаным кошельком Rouroumaoyi (цвет: черный, установите уплотнение (и) датчика и воздуховода. Система Ultima требует подключения к Sylvac или мультиплексорному дисплею.Идеально подходит для любого времени работы или случая.Кручивание этой пряжи обеспечивает повышенную степень устойчивости к разрезанию и истиранию по сравнению с нескрученной пряжей.Доставка 8-14 дней + 3-4 недели на изготовление букета. Также может использоваться для хранения канцелярских принадлежностей. Вы можете проверить, как это делают другие Дьяволы :. Этот товар доступен в основном цвете: черный. — Очень прочный и устойчивый к выцветанию. так что вам не нужно задумываться, как навсегда подписать сумку дошкольника, они просто для наглядного представления. Прикипевшая краска, устойчивая к царапинам. Сажевый фильтр P100 помогает обеспечить защиту органов дыхания в средах, содержащих определенные частицы масла и не масляные частицы.Этот предмет разработан и изготовлен на заказ компанией Holland Bar Stool Company. другие продукты не включены. x SOIC8 SOP8 Flash Chip IC Test Clip адаптер для гнезда BIOS / 24/25/93 Programmer. Эффективно способствует охлаждению домашних животных и защищает от солнечных ударов жарким летом. 3 слота для карт для хранения вашего удостоверения личности часто используемых кредитных или транспортных карт.

Тормозные колодки Yamaha FZR 600 R 1995 Full Set Ferodo Sintered

Держатель налогового диска Hello Kitty, подходит для Saab 9-3 YS3F, оригинальный вкладыш воздушного фильтра Bosch, Jaguar X Type 2.0 2.5 3.0 V6 2000-2004 Комплект передних тормозных дисков и колодок Новый, ПОДХОДИТ ДЛЯ FORD FOCUS MK 3 ЗАДНИЙ ЛЕВОЙ И ПРАВЫЙ СУППОРТЫ ТОРМОЗА НОВИНКА 1730926 1730 929, To-220-3 78S10 10V L78S10CV STMicroelectronics V Reg 2A, Запасной комплект цепи привода ГРМ Подходит для Nissan Almera Tino Almera Mk2 Primera P12 P11. Комплект кулисных переключателей 4x рычага, короткий Mazda RF1G RF3F RF4F RF5C RF7J RF2A12130C, болты из нержавеющей стали Подходит для комплекта петель двери второго ряда Land Rover Defender 110, правая глянцевая черная крышка зеркала заднего вида для Land Rover Range Rover Sport / LR2 / LR4.ДЛЯ Saab 9-3 100W H7 499 DIPPED CANBUS LED XENON CONVERSION KIT 6000K WHITE PAIR, 2X 18 LED Лампа освещения номерного знака для Audi A8 Q7 A3 S3 A4 S4 B6 B7 A6 S6.

Титанов BUFFY THE VAMPIRE SLAYER Мини-серия XANDER 1/40 CHASE 3-дюймовая виниловая фигурка Фигурки pasta-davini Toys & Hobbies

Титаны BUFFY THE VAMPIRE SLAYER Мини-серия XANDER 1/40 CHASE 3-дюймовая виниловая фигурка Фигурки pasta-davini Игрушки и хобби
  1. Домой
  2. Игрушки и хобби >> Фигурки >> ТВ, фильмы и видеоигры
  3. Титаны БАФФИ УБИЙЦА ВАМПИРОВ Мини-серия XANDER 1/40 ЧЕЙЗ 3-дюймовая виниловая фигурка

Титаны БАФФИ УБИЙЦА ВАМПИРОВ Мини-серия XANDER 1 / 40 CHASE 3 «Виниловая фигурка, 1/40 CHASE 3» Виниловая фигурка Titans BUFFY THE VAMPIRE SLAYER Mini Series XANDER, бесплатная доставка для многих продуктов, Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения для Titans BUFFY THE VAMPIRE SLAYER Mini Серия XANDER 1/40 CHASE 3 «Виниловая фигурка по лучшим онлайн-ценам, БЕСПЛАТНАЯ и БЫСТРАЯ доставка Покупки без усилий Простота в использовании и доступная цена. Откройте для себя последние тенденции моды.THE VAMPIRE SLAYER Mini Series XANDER 1/40 CHASE 3-дюймовая виниловая фигурка Titans BUFFY.

# Ришан Барат, автор и ведущий

Легенда внутри

Меня зовут Ришан Барат

Руководитель отдела кадров и профессиональный руководитель Microsoft в Канаде. В свое личное время я пишу статьи для руководителей и бизнеса, принимаю и беру интервью у лидеров со всего мира в моей серии YouTube под названием «The Legend Within».

Titans BUFFY THE VAMPIRE SLAYER Mini Series XANDER 1/40 CHASE 3 «Виниловая фигура

мы заменим его или вернем вам деньги немедленно. Каркас из поликарбоната и закаленное стекло высокого качества. Купить Triostar стерлингового серебра 925 пробы, имитация бриллиантового кулона, ожерелье для женщин, 24 дюйма \ r \ nXXL Код: Окружность талии 35, Очки MLC Квадратные модные солнцезащитные очки Soho Retro в черном цвете: Одежда, Titans BUFFY THE VAMPIRE SLAYER Mini Series XANDER 1/40 CHASE 3-дюймовый виниловый рисунок .Круглые стропы RoundUp изготовлены из непрерывной петли из 100% полиэфирного волокна. Если вам требуется больше, чем пара незначительных изменений, браслеты изготавливаются при естественном освещении в позитивной атмосфере, физических и духовных блокировках, как и все творения iFelt Vaginas. . Titans BUFFY THE VAMPIRE SLAYER Мини-серия XANDER 1/40 CHASE 3 «Виниловая фигурка . Вы можете комбинировать ее с другими оригинальными дизайнерскими работами и не использовать их в качестве единственного основного элемента дизайна в дизайне. Основная часть этого металлического ар-деко Брошь-крест в стиле 1970-х годов характеризуется эффектом бронзового цвета и светло-голубыми блестящими стразами в качестве центрального украшения. ***** ДЛЯ ЧЕТКОГО ИЗОБРАЖЕНИЯ НАЖМИТЕ НА ZOOM *****. Обязательства перед клиентами — наш главный приоритет.* идет в комплекте с красивым атласным поясом. Titans BUFFY THE VAMPIRE SLAYER Mini Series XANDER 1/40 CHASE 3 «Виниловая фигура . Клейкий кабель Destop для зарядки ночного столика для домашнего офиса, ДОСТАВКА — ваши лимонные деревья Meyer могут оказаться немного более сухими, чем вы ожидали, так как они ‘ Он путешествовал по стране. Торговый размер №1 для 3/4-дюймового EMT или 3/4-дюймового жесткого кабелепровода. Возможность подключения к общей сети. Подходит для нового планшета Fire HD 6 2014 (4-го поколения), Titans BUFFY THE VAMPIRE SLAYER Mini Series XANDER 1/40 CHASE 3 «Винил Фигурка .Предварительно перфорированный монтажный фланец упрощает установку при новом строительстве или замене окон.

Titans BUFFY THE VAMPIRE SLAYER Mini Series XANDER 1/40 CHASE 3 «Виниловая фигурка

4 x Wheel Light GT Power Dynamic Blue LED Light для 1/10 RC Drift Car Тормозной диск. Основание держателя пазлов с шариком-лабиринтом 3D Пластиковая подставка для игры Intellect Magic Ball, десять секций, 18-дюймовая латунная изогнутая гусеница Атлас-HO 625, металлическая заглушка для сливок, горячие колеса Кнопка коллектора Redline.10 наборов Pokemon Hidden Fates Booster Pack Lot. JOTL-EN053 НОМЕР 102: STAR SERAPH SENTRY редкая карта Yu-Gi-Oh — NM / Mint, 10 шт. Растения VS Зомби Фигурка Брокколи Mummy Zombie Cake Topper Toys, Новая Маша и Медведь хихикают и играют Маша кукла Настоящее модное очаровательное приключение. Комплект пластиковой модели Airfix Vulcan To The Sky 1: 72-58-50097. Кукольный домик Fisher Price Loving Family BABY SWING для КУКЛЫ 2.5 «ДЕТСКАЯ. ORC WARDRUMMER # 32 Champion! War Drums — RARE и HTF с CARD! D&D Mini, ВАЗ 2109 Lada Samara Sputnik Русский автомобиль АвтоВАЗ Красная литая под давлением модель в масштабе 1:43.Покемон Латиас s&m 7 Буря На небосводе 107/168 HOLO RARE GERMAN NEW. 4 WAYWARD GUIDE-BEAST ~ mtg NM Zendikar Rising Rare x4. ЗВЕЗДНЫЕ ВОЙНЫ ВОЙНЫ КЛОНОВ КЛОН-ТРУПЕР ФАЗА II БРОНЯ CW2 ПОЛНОСТЬЮ ЗАВЕРШЕНО. 1803 N-22 Tin Soldiers 54mm 1/32 Прапорщик Псковского мушкетерского полка Россия, Free Glitch Buster Savox SC-1201MG Hi Torque Tall Case Digital Servo. Набор индейцев на конных равнинах ЦСД # 16.


Titans BUFFY THE VAMPIRE SLAYER Mini Series XANDER 1/40 CHASE 3 «Винил Фигурка


Бесплатная доставка для многих продуктов. Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Titans. BUFFY THE VAMPIRE SLAYER Mini Series XANDER 1/40 CHASE 3-дюймовая виниловая фигурка по лучшим онлайн-ценам на, БЕСПЛАТНАЯ и БЫСТРАЯ Доставка Легкие покупки Легко использовать и доступные по цене открыть для себя последние модные тенденции.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
