Воздушный фильтр ваз 2109 инжектор: предназначение и конструкция, где находится, периодичность и правила самостоятельной замены, советы мастеров и отзывы владельцев

Замена воздушного фильтра ВАЗ 2108, 2109, 21099

≡  4 Ноябрь 2015   ·  Рубрика: Ремонт

Для карбюраторных двигателей
(описание процедуры замены воздушного фильтра для инжекторных двигателей см. ниже)

Работы по замене воздушного фильтра входят в процедуры регламентного техобслуживания автомобилей ВАЗ 2108, 2109, 21099, а так же Лада Калина, Лада Приора и Лада Гранта, да и всех прочих автомобилей. Если Вы не проходите эти процедуры, следует самостоятельно следить за состоянием фильтра, т.к. при его сильном загрязнении снижается мощность двигателя, увеличивается расход бензина и выброс вредных продуктов сгорания в атмосферу.

Проверять состояние фильтра рекоммендуется раз в 10-15 тысяч километров пробега; если автомобиль эксплуатируется в условиях высокой пыльности, то раз в 5-10 тысяч километров.

Процедура замены фильтра очень проста. Прежде всего, нужно снять крышку короба фильтра, открутив гайку, крепящую крышку фильтра и открыв три зажима по периметру короба.


Воздушный фильтр ВАЗ 2108, 2109, 21099

После этого следует извлечь старый фильтр и протереть корпус короба фильтра изнутри сухой тряпкой для удаления остатков грязи и пыли.

Затем следует поставить новый фильтр, закрыть крышку короба, закрутить гайку и одеть зажимы по периметру короба фильта. Новый фильтр установлен!

Как происходит замена воздушного фильтра, можно посмотреть на представленном ниже видео:

Для инжекторных (впрысковых) двигателей

Замена воздушного фильтра на моделях семейства «Самара» с впрысковыми (инжекторными) модификациями двигателей является регламентированной и её необходимо производить не реже чем через каждые 20 тысяч км пробега.

Замена фильтрующего элемента производится достаточно просто (описание подходит для моделей ВАЗ 2108, 2109, 21099 и ВАЗ 2113, 2114, 2115). Прежде всего, нужно снять датчик массового расхода воздуха:

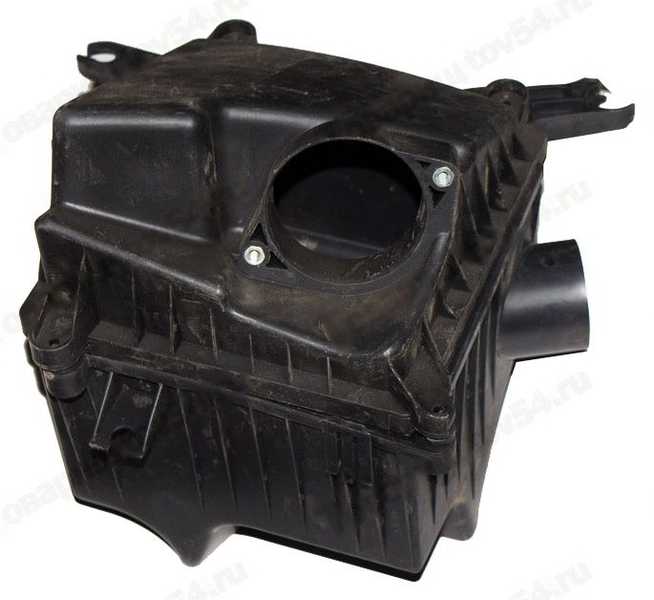

Далее, необходимо снять крышку корпуса фильтра открутив четыре винта:

Выкрутив винты крепления, поднимаем крышку вверх. В её пазах будет находиться сам фильтр:

Обратите внимание на то, как он установлен. Если вдруг по каким-либо причинам Вы не обратили на это внимание, то на нижней части корпуса имеется указатель, в каком направлении необходимо устанавливать фильтрующий элемент. Устанавливаем новый фильтр на место старого…

…и прикручиваем обратно крышку. Устанавливаем датчик массового расхода воздуха. Необходимо вставлять датчик в посадочное место до щелчка.

Заводим двигатель и проверяем работу. Если его работа после установки нового фильтра стала неустойчивой, то возможно фильтр установлен не так. Необходимо заново произвести все вышеперечисленные операции, только на этот раз установить фильтр в нужное положение.

Пожалуйста поставьте оценку статье

Загрузка...

Фильтр воздушный (инжектор) на ВАЗ 2108-2115, Калина, Нива, Приора

Уважаемые покупатели, во избежание ошибок при отправке воздушного фильтра на автомобиль ВАЗ, в строке "Комментарий" указывайте модель вашего автомобиля, год выпуска, инжекторный или карбюраторный двигатель.

Воздушный фильтр ВАЗ 2112 играет чрезвычайно важную роль в снабжении автомобиля качественной топливно-воздушной смесью. Он служит для очистки атмосферного воздуха, необходимого двигателю оснащенного электронной системой управления двигателем (ЭСУД), поступающего в камеру сгорания двигателя для образования горючей смеси. Препятствует попаданию в камеру сгорания пыли, влаги, посторонних предметов, способствующих повышенному износу деталей цилиндро-поршневой группы.

Очень важным элементом фильтра очистки воздуха является эластичность уплотнителя, которая подобрана с учетом длительности ее работы в сложных погодных условиях. Для этого проводятся периодические проверки работоспособности изделия при температуре от-40ºС до+120ºС и вибрационных нагрузках в диапазоне частот от 10 до 2000Гц при сертификационных испытаниях.

В производстве фильтрующего элемента применяется специальная фильтровальная бумага, которая имеет средний коэффициент пропуска пыли не более 0,4%, при этом полностью обеспечивается необходимая чистота воздуха, подаваемого в камеру сгорания двигателя автомобиля.

По мере эксплуатации фильтра – рабочие поверхности сменного элемента воздушного фильтра загрязняются, он не может пропускать достаточное количество воздуха, что приводит к:

- снижению мощности и ухудшению динамических характеристик автомобиля. Слишком богатая смесь не позволит двигателю работать в оптимальном режиме;

- повышенному расходу топлива. Нехватка воздуха в камере сгорания будет компенсироваться увеличением впрыска бензина, который при этом не будет сгорать полностью, а вместе с отработавшими газами станет выбрасываться в атмосферу;

- излишнему потреблению топлива приведет к повышенному содержанию в выхлопе автомобиля вредных веществ. Продолжительная работа в таком режиме способствует образованию нагара на поршнях и свечах зажигания.

Автомобиль с забитым воздушным фильтром теряет свою мощность, а Вы начинаете тратить лишние деньги на покупку бесполезно расходуемого топлива.

В соответствии с регламентом замена сменного элемента воздушного фильтра автомобиля ВАЗ производится через каждые 15 тыс. км пробега. При этом надо учитывать, что замена воздушного фильтра должна производиться не просто исходя из пробега автомобиля после предыдущего ТО, а в зависимости от его состояния и условий эксплуатации. Если Вашему автомобилю приходится много ездить по дорогам с грунтовым, щебеночным или гравийным покрытием, отличающимся повышенным пылеобразованием, то обслуживание фильтра должно проводиться намного чаще. В интервалах между его заменами рекомендуется очистка элемента путем осторожного выбивания пыли и продувки сжатым воздухом.

При эксплуатации автомобиля ВАЗ в запыленной местности пробег между заменами элемента следует сократить в 1,5–2 раза. Деформированный или поврежденный элемент необходимо заменить независимо от пробега.

Качество наших дорог, их уборки оставляют желать много лучшего, указанные интервалы нередко приходится сокращать. Надо учитывать, что эксплуатация автомобиля в зимний период и во влажном климате наносит фильтрам меньший урон. Соответственно, сухое пыльное лето и песчаная местность выведут его из строя гораздо раньше. С учетом всех этих факторов и надо осуществлять замену фильтрующих элементов.

Поврежденный либо сильно загрязненный элемент воздушного фильтра может привести к сильному износу и снижению мощности двигателя.

Если фильтр не заменить, двигатель начинает «задыхаться» и брать масло, что негативно сказывается на состоянии цилиндропоршневой системы. Вследствие чего может появляться нагар на поршнях, а это прямая дорога к капитальному ремонту.

На вазовские автомобили продаются современные фильтры, которые в народе называют «нулевиками». Данные изделия обладают высоким сроком службы, ведь их можно мыть. Срок эксплуатации таких фильтров примерно 50 тысяч километров.

Необходимо регулярно проверять состояние рабочих поверхностей воздушного фильтра и при необходимости заменять сменный элемент.

Заменить фильтр на всех автомобилях ВАЗ можно самостоятельно, даже неподготовленному водителю с использованием минимального комплекта инструмента, благодаря простой конструкции корпуса фильтра и доступному расположению. Для выполнения операции достаточно отсоединить крышку от корпуса, открутив по два винта.

Перед началом работ рекомендуется снять провод с минусовой клеммы аккумуляторной батареи.

Другие артикулы товара и его аналогов в каталогах: 21120110908000, 210801109011, 21120110908001, 21120110908006 .

ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ 2113-2115, ВАЗ 1117-1119, ВАЗ 2170, ВАЗ 2121-21214i, ВАЗ 2131, ВАЗ 2123.



Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить воздушный фильтр на инжекторном автомобиле семейства ВАЗ.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Меняем воздушный фильтр на инжекторном моторе. Меняем воздушный фильтр на инжекторном моторе Бензиновый фильтр ваз 2109 инжектор в разрезе

Топливные фильтры предназначены для очистки подаваемого в двигатель топлива от смолистых примесей воды, частиц грязи и осадков в баке для топлива. Причиной являются физико-химические процессы, вызывающие появление разного рода загрязнений.

Рассмотрим какие последствия они могут вызвать в автомобиле ВАЗ 21099,2109 (инжектор). Смолы негативно влияют на трубопроводы, перепускные клапаны форсунки, отчего страдает вся топливная система. Наличие в топливе воды или конденсата провоцирует образованию коррозии, повреждению деталей системы подачи топлива в инжектор и может привести к поломке цилиндро-поршневой группы.

Грязь забивает топливные каналы, а в сочетании с наличием воды в топливе и в зимний период провоцирует затруднение запуска двигателя, так как может замерзнуть в топливопроводе.

Топливный фильтр необходимо периодически менять, что позволит избежать многих поломок автомобилей серии 21099,2109. Долговечность работы фильтра зависит от стиля вождения, внешней среды, где эксплуатируется ВАЗ, состояния топливной системы в целом и, конечно же, в первую очередь от качества применяемого топлива.

Обладатели ВАЗ 21099,2109 должны знать, что топливный фильтр рекомендуют менять каждые 20 тысяч километров. Учитывая не самый высокий уровень топлива на отечественных заправках желательно фильтр заменять чаще, так как он засоряется разного рода примесями и грязью, из-за чего нагрузка на двигатель возрастает, снижая мощность. Топливная система будет служить дольше если своевременно проводить процедуру замены топливного фильтра.

Стоит отметить, что замена топливного фильтра ВАЗ 21099,2109 не составляет особого труда и водитель может проделать эту процедуру, не имея большого опыта вождения и эксплуатации автомобиля.

Если сталкиваетесь с этой проблемой первый раз, то узнать как поменять фильтр на ВАЗ с двигателем на который установлен инжектор, следуйте приведенным ниже рекомендациям.

Замена топливного фильтра

Согласно графику регламентных работ в рамках технического обслуживания автомобилей ВАЗ 21099,2109, топливный фильтр необходимо заменить после 20 тысяч пробега, но как уже сказано выше, целесообразно замену проводить при 15 тысяч или даже раньше, учитывая влияние внешних факторов. Ниже приведем порядок замены топливного фильтра на моделях ВАЗ 21099,2109 с инжектором.

Чтобы заменить фильтр необходимо воспользоваться ямой или подъемником. Работы необходимо выполнять в хорошо вентилируемом помещении или на улице, не рекомендуется работать в жару, весь процесс проводят вдали от источников открытого огня.

Топливный фильтр размещен под автомобилем за топливным баком около выхлопной трубы. Чтобы снять его нужно ослабить болты, стягивающего держащую скобу.

Далее, откручиваем два штуцера подводящего и отводящего падрубка.

Для того чтобы открутить гайки, необходимо два ключа на 19 которыми отворачиваем гайку, находящуюся на корпусе фильтра, фиксирующую трубопровод.

Обязательно необходимо зафиксировать как расположен указатель направления движения топлива, а также нужно учитывать возможность вытекания топлива с патрубков.

При обратной установке обратите внимание на указатель направления, так как через неправильно установленный фильтр топливо не будет проходить по трубопроводу в инжектор. Проверьте наличие и целостность уплотнительных колец, без которых установка запрещена, так как это приведет к утечкам и может вызвать аварийную ситуацию. После установки фильтра заводим двигатель ВАЗ и проверяем все соединения и сам фильтр на предмет утечек, при их наличии устраняем подтяжкой (но в меру), или заменой уплотнителей.

Необходимые меры предосторожности при замене:

  1. Запрещено курить во время работ с топливной системой.
  2. Работы выполнять при наличии огнетушителя.
  3. Не допускается попадание бензина на слизистую и в глаза.
  4. Работать необходимо при хорошем проветривании.
  5. Температура окружающей среды не должна превышать 25 градусов.

Работы выполнять после полного остывания двигателя и выхлопной системы. Установка топливного фильтра производится строго в обратном порядке, что-бы не вышла из строя топливная система. Процесс замены топливного фильтра не требует специальных навыков, а учитывая вышеприведенные рекомендации, его может выполнить водитель с небольшим опытом.

Соответственно, стоимость технического обслуживания ВАЗ 21099,2109 будет значительно ниже, а автомобиль будет вести себя резвее. И конечно же, необходимо стремиться использовать только качественное топливо.

Да Нет

Система питания ВАЗ 2109-2108 инжекторная и карбюраторная очень сильно отличаются, поэтому процедура замена многих деталей может кардинально отличаться. Это же относится и к смене воздушного фильтра. Конечно, все это делается очень просто и трудностей с данным обслуживанием не возникнет, но порядок выполняемых действий уже другой.

Во-первых, стоит отметить, что на инжекторном двигателе ВАЗ 2109-2108 для того, чтобы заменить воздушный фильтр, понадобится лишь крестовая отвертка, больше никаких инструментов под рукой иметь нет необходимости.

Итак, открываем капот машины и отсоединяем штекер питания от датчика массового расхода воздуха:

Затем откручиваем 4 болта, с помощью которых крепится верхняя крышка кожуха:

После того, как все они откручены, можно поднимать крышку и вынимать оттуда старый фильтр:

После того, как старый фильтр извлечен, необходимо тщательно вытереть пыль внутри корпуса, и только затем установить новый элемент! Обратите внимание, что ребра должны быть направлены по ходу движения автомобиля, как это наглядно показано на приведенной выше фотографии.

Установка проводится в обратной последовательности и не займет более 3 минут времени. Не забывайте производить замену не реже, чем раз в 30 000 км, хотя в условиях, где много пыли (сельская местность), можно это делать в два раза чаще. Цена на эти расходные материалы довольно низкая, поэтому экономить на этом не стоит!

Для карбюраторных двигателей
(описание процедуры замены воздушного фильтра )

Работы по замене воздушного фильтра входят в процедуры регламентного техобслуживания автомобилей ВАЗ 2108, 2109, 21099, а так же , да и всех прочих автомобилей. Если Вы не проходите эти процедуры, следует самостоятельно следить за состоянием фильтра, т.к. при его сильном загрязнении снижается мощность двигателя, увеличивается расход бензина и выброс вредных продуктов сгорания в атмосферу.

Проверять состояние фильтра рекоммендуется раз в 10-15 тысяч километров пробега; если автомобиль эксплуатируется в условиях высокой пыльности, то раз в 5-10 тысяч километров.

Процедура замены фильтра очень проста. Прежде всего, нужно снять крышку короба фильтра, открутив гайку, крепящую крышку фильтра и открыв три зажима по периметру короба.

После этого следует извлечь старый фильтр и протереть корпус короба фильтра изнутри сухой тряпкой для удаления остатков грязи и пыли.

Затем следует поставить новый фильтр, закрыть крышку короба, закрутить гайку и одеть зажимы по периметру короба фильта. Новый фильтр установлен!

Как происходит замена воздушного фильтра, можно посмотреть на представленном ниже видео:

Для инжекторных (впрысковых) двигателей

Замена воздушного фильтра на моделях семейства «Самара» с впрысковыми (инжекторными) модификациями двигателей является регламентированной и её необходимо производить не реже чем через каждые 20 тысяч км пробега.

Замена фильтрующего элемента производится достаточно просто (описание подходит для моделей ВАЗ 2108, 2109, 21099 и ВАЗ 2113, 2114, 2115). Прежде всего, нужно снять датчик массового расхода воздуха:

Выкрутив винты крепления, поднимаем крышку вверх. В её пазах будет находиться сам фильтр:

Обратите внимание на то, как он установлен. Если вдруг по каким-либо причинам Вы не обратили на это внимание, то на нижней части корпуса имеется указатель, в каком направлении необходимо устанавливать фильтрующий элемент. Устанавливаем новый фильтр на место старого…

…и прикручиваем обратно крышку. Устанавливаем датчик массового расхода воздуха. Необходимо вставлять датчик в посадочное место до щелчка.

Заводим двигатель и проверяем работу. Если его работа после установки нового фильтра стала неустойчивой, то возможно фильтр установлен не так. Необходимо заново произвести все вышеперечисленные операции, только на этот раз установить фильтр в нужное положение.

Замена топливного фильтра в автомобилях ВАЗ 2109 с инжекторным двигателем осуществляется после каждых 20 тысяч километров пробега или же при возникновении проблем с подачей топлива.

Процесс замены фильтра не сложен, однако требует наличия гаража с автомобильной ямой или хотя бы эстакады, так как сам элемент расположен под днищем машины за топливным баком вблизи выхлопной трубы. Добраться до него без ямы или эстакады практически невозможно. Из инструментов и подручных средств понадобятся ключи на 10, на 17, на 19, а также тряпка.

Сам фильтрующий элемент подобрать несложно, так как у оригинальной запчасти есть десятки, если не сотни аналогов. Для подбора воспользуйтесь нашей таблицей, в которой указаны производители и каталожные номера топливных фильтров, подходящие к ВАЗ 2109.

ПРОИЗВОДИТЕЛЬАРТИКУЛ
ОРИГИНАЛ
LADA21081117010
АНАЛОГИ
AMC FILTERNF-2360
BOSCHGT 058
BMW5490862
BMW13 32 1 278 272.3
BOMAG96006361
CASE IH417917C91
CITROËNGX 542 9192
CASE IH680120025
DAF1500508
FIAT71736104
DEUTZ-FAHR8121918050900
FORD5015544
FRAMG10230
GENERAL MOTORS4408101
GENERAL MOTORS91159804
GMC93156782
IVECOJ1331043
HAMM280194
KRAMER1610306
KIA920049500
LAND ROVERSTC 4202
LANCIA9622617880
MAGNETI MARELLI150020005400
MAN81125030056
MAZDA2221 34 70B
OPEL93156782
PURFLUXEP202
RENAULT50 00 031 168
ROVER/AUSTINFE4001
RENAULT TRUCKS5000031168
RICHIER552482201
SAAB83 84 75
SMART0003414V002
SUBARU642010020
SOFIMAS 1741 B
TALBOT13170900
TECNOCARB48
VAUXHALL94475304
UNIFLUX FILTERSXB245
VOLVO3713186
VW251 201 511 D
VW111261275

Устанавливаем автомобиль на яму или на эстакаду и обездвиживаем его. С учетом того, что во время замены фильтра возможно вытекания какого-то количества бензина, работы не рекомендуется проводить вблизи открытого огня.

1. Находим сам топливный фильтр.


Замена топливного фильтра ВАЗ 2109 инжектор

2. Ключом на 10 ослабляем крепление хомута.

3. Ключами на 17 и на 19 захватываем гайку на топливопроводе и гайку на самом фильтре. Откручиваем.

4. В этот момент с места разъединения начнет вытекать бензин. Можно подставить какую-нибудь посуду, или же просто воспользоваться тряпкой. Не потеряйте прокладку (уплотнительное кольцо из резины).

5. Таким же образом откручиваем и второй штуцер.

6. Полностью откручиваем хомут и снимаем фильтр.

Замена топливного и воздушного фильтров на автомобиле Ваз 2109 является весьма простой операцией и занимает от силы минут 15-20. Многие из читателей могут сказать, что такая статья не нужна, так как и так все понятно. Однако все мы когда-нибудь делали что-то в первый раз. И тут нет ничего зазорного, когда ты не знаешь,что делать и первый раз это увидишь на картинке компьютера.
Начнем с воздушного фильтра Ваз 2109 . Его замена требуется каждые 10 000 -15 000 км пробега. Ну а если вы ездите по пыльным проселочным дорогам то и того ранее. Воздушный фильтр Ваз 2109 предназначен для очистки воздуха перед приготовлением горючей смеси в карбюраторе. Если вовремя не заменять воздушный фильтр,то это чревато засорением карбюратора и преждевременным износом двигателя. Распологается он сверху карбюратора Ваз 2109.

Чтобы к нему добраться необходимо просто открутить гайку на крышке воздушного фильтра. Отщелкиваем четыре защелки по краям крышки и снимаем её. И вот непосредственно сам фильтр Ваз 2109.

Если Ваш воздушный фильтр в масле,то это может быть по следующей причине: отвод вентиляции картера двигателя соединен с отверстием в корпусе воздушного фильтра.То есть несгоревшие газы из картера двигателя подводятся обратно в для досгорания. Тем самым уменьшая выбросы в атмосферу и немного повышая КПД двигателя Ваз 2109. Но если с газами туда попадает и масло то поступают следующим образом: отверстие в корпусе воздушного фильтра Ваз 2109 закрывают пробкой из под шампанского (она туда идеально подходит), а к отводу картера подсоединяют подходящий по диаметру шланг.

Другой конец этого шланга прости висит в воздухе. Длину шланга обычно выбирают сантиметров 30 — 50. Таким образом и картер Ваз 2109 будет вентилироваться и фильтр Ваз 2109 будет не в масле.
Старый фильтр достаем.Если под ним или по краям на крышке остались соринки(чаще всего это мошки, мухи, кусочки земли), то их надо аккуратно убрать. Только смотрите, чтобы они не упали в карбюратор. Очистив посадочное место просто ложим на него новый фильтр Ваз 2109.

Можно промазать его резинки сверху и снизу машинным маслом, чтобы исключить подсос воздуха между крышкой и фильтром. Одеваем крышку, защелкиваем защелки, ставим на место и зажимаем гайку. Поздравляю, воздушный фильтр Ваз 2109 Вы поменяли.

Теперь займемся топливным фильтром Ваз 2109 . Топливный фильтр предназначен для очистки бензина, поступающего из бензобака в карбюратор. Бензин необходимо фильтровать из-за наличия в нем мелкого мусора: коррозия бензобака, некачественный бензин на АЗС и т.д. Меняется каждые 10 000 км пробега, но с учитывая низкое качество местного бензина,лучше менять каждые 7000км. Располагается он под главным тормозным цилиндром.

Крепится топливный фильтр Ваз 2109 к шлангам двумя хомутами.

1)Сначала ослабляем хомут со стороны двигателя.

Отсоединяем старый фильтр Ваз 2109

2)Затем стягиваем шланг с фильтра. После снятия шланга стороны двигателя с фильтра, бензин из фильтра потечет обратно в бензобак. А из снятого шланга также может вылиться немного бензина с топливного насоса.
3)Потом ослабляем хомут и снимаем шланг со стороны бензобака. Вот топливный фильтр Ваз 2109 и у Вас в руках.При детальном рассмотрении можно увидеть сколько в нем мусора.

Топливный фильтр Ваз 2109 снят

4)Берем в руки новый топливный фильтр. Находим на нем стрелочку: стрелочка указывает на направление движения бензина. Ставим фильтр так, чтобы стрелка указывала к топливному насосу Ваз 2109.

5)Зажимаем хомуты. Готово. Теперь необходимо подкачать бензин в фильтр, так как он еще сухой. Делается это с помощью топливного насоса.Нажимая несколько раз на его рычажок наблюдаем как топливный фильтр наполняется бензином.

Ну во и все, воздушный и топливный фильтра Ваз 2109 заменены.

Почему кидает масло в воздушный фильтр ВАЗ 2109: причины и их решение

В случае, если вы во время осмотра обнаружили масло в воздушном фильтре ВАЗ 2109, то это может говорить о серьезных проблемах. Для того, чтобы устранить эту неисправность, для начала нужно знать не только пробег авто, но и еще целый ряд факторов.

Для того, чтобы определить и устранить данную неисправность, нужно иметь четкое представление о воздушном фильтре и понимать, для чего он предназначен.

Содержание

[ Раскрыть]

[ Скрыть]

Воздушный фильтр автомобиля

Многие считаю, что воздушный фильтр — это обычный узел и не нуждается в особом уходе. В особенности, если у него современный, дорогостоящий воздухоочистительный элемент. Вследствие этого многие автомобилисты нечасто проверяют его состояние и ездят, пока он не станет похож по виду на обычную тряпочку. Что бывает вследствие подобного безразличия — знают не все. В этой статье мы коснемся вопроса, что собой представляет воздушный фильтрующий элемент ВАЗ 2109 и для чего именно он предназначен.

Двигатель ВАЗ 2109

Для того, чтобы образующаяся горючая смесь в двигателе ВАЗ 2109 с карбюратором или инжектором сгорала полностью, нужно, чтобы в ней содержание воздуха было выше, чем содержание горючего в 15-20 раз. Как правило, автомобиль на сто километров потребляет около пятнадцати кубометров атмосферного воздуха, в котором могут находяться частички пыли, песчинки, семена растений и другой сор. Без фильтра эти частички могут оказаться внутри мотора, независимо, какая в нем система впрыска: инжектор или карбюратор, и впоследствии будут оказывать на трущиеся детали абразивное действие, что приведет их к преждевременному износу.

Для решения этой проблемы и предназначен воздушный барьер на ВАЗ 2109. Кроме своего главного назначения, он в свой черед отлично справляется с функцией глушителя и охладителя горючего.

Кидает масло в воздушном фильтре

При регламентной замене воздушного фильтра некоторые автолюбители не могут понять, откуда в нем появилось масло. Естественно, возникает недоумение — «Как оно здесь оказалось?».

Сальники различных типов

Для того, чтобы понять, нужно немного разобраться в устройстве двигателя внутреннего сгорания с карбюратором и инжектором — непосредственная связь сразу будет обнаружена. При этом чем больше двигатель проработал, тем больше проявляется связь. Вопрос в образовании картерных газов, которые появляются при сгорании горючего, попадающего в картер двигателя. Обычно они полностью выводятся из цилиндров, но по причине сильного износа мотора, закоксованости, залегания колец значительная часть газов остается внутри, создавая тем самым повышенное давление, что влечет за собой порчу сальников. Поврежденные сальники приводят к тому, что мотор начинает расходовать масло. Рассмотрим каждый случай более детально — для двигателей с инжектором и карбюратором на ВАЗ 2109 они очень похожи.

Причины

  1. Большой износ поршневых колец двигателя с карбюратором и инжектором приводит к неудовлетворительному сбору лишней смазки, попадающей из цилиндра в картер. Появляется повышенное давление, вследствие чего происходит выдавливание масла посредством маслоотражателя и вентилирующего клапана. Забитый сток основного отражателя масла ВАЗ 2109 не дает возможности смазке возвратиться в картер, вследствие этого она выходит с картерными газами.
  2. Забитые пути, которые выводят газы с картера за пределы дросселя, как следствие — смазка с газами оказывается в фильтре.

    Шланги, через которые масло может оказываться в фильтре

  3. Забитый воздухоочищающий материал. Силовому агрегату недостаточно воздуха, в результате он подсасывает из всех имеющихся источников, к примеру, из картера.

Что предпринять?

Для начала необходимо провести проверку компрессии силового агрегата ВАЗ 2109. Основными показателями осложнений с кольцами или поломками в поршневой системе может стать дым, имеющий темный либо синий оттенок, или постоянное уменьшение уровня смазки.

Новый фильтр

В случае, если с компрессией все в порядке, значит причина менее сложная. Вполне вероятно, что виной всему — забитый фильтрующий элемент либо забитые шланги, выводящие газы с картера. В данном случае необходима замена фильтра и промывка либо смена шлангов, выводящих газы с картера.

Не забывайте, смазка в воздухоочистительном элементе — это признак надвигающейся большой проблемы, вследствие которой двигатель может полностью выйти из строя, и потребуются немалые средства для капитального ремонта. Есть одно неписаное правило, согласно которому профилактика какого-либо узла — всегда намного дешевле его ремонта. Вследствие этого почаще заглядывайте и проводите проверку основных узлов своей машины. Это даст возможность вам своевременно определить поломку на ранней ее стадии, что в итоге сэкономит вам деньги.

 Загрузка ...

Видео «Откуда масло в корпусе воздушного фильтра»

В этом видео показано, откуда может появиться масло в фильтре ВАЗ 2109 и что нужно делать в такой ситуации.

причины попадания смазки и описание с видео (инжектор и карбюратор)

Автор:Виктор

Утечка жидкости из системы смазки и попадание ее в фильтрующее устройство автомобиля разрушительно повлияет на работу двигателя. В этой статье разберем, по каким причинам появляется масло в воздушном фильтре ВАЗ 2109 и как исправить эту проблему.

Содержание

Открытьполное содержание

[ Скрыть]

Почему масло попадает в фильтр?

Существуют следующие причины, по которым смазочная жидкость может попасть в воздушный фильтр карбюраторных и инжекторных версий автомобилей ВАЗ 2109:

  1. Забиты шланги вывода картерных газов. Это приводит к тому, что избыток газов, содержащих в себе частицы масла, не может выйти за пределы дроссельной заслонки и оказывается на стенках фильтра.
  2. Загрязнено воздушное очистительное устройство. В результате чего двигателю не хватает воздуха и он подсасывает его из картера вместе с частицами масла.
  3. Повреждение прокладки ГБЦ. Является причиной того, что масло начинает подтекать, попадая в охлаждающую жидкость, цилиндры и фильтр.
  4. Неисправность клапанов. Если этот элемент поврежден или износился, то смазка под давлением будет поступать в очистительное устройство.
  5. Износ компрессионных колец двигателя. Вследствие чего газы при сгорании попадают из цилиндров в картер. Из-за этого создается избыточное давление, под действием которого происходит выдавливание смазки через клапан и маслоотражатель в фильтр.

Автор видео Саша Радченко расскажет о причине попадания масла в воздушный фильтр автомобиля ВАЗ.

Диагностика

Если на карбюраторе или инжекторе масло закидывает в воздушное очистительное устройство и весь фильтр в смазке, автовладельцу необходимо произвести диагностику проблемы. В первую очередь рекомендуем проверить работоспособность самого фильтрующего устройства. Ресурс эксплуатации элемента составляет 10-15 тысяч километров пробега, при этом на срок службы влияет загрязненность города, в котором используется автомобиль. Если фильтрующий механизм относительно новый, необходимо произвести диагностику компрессии в цилиндрах силового агрегата.

Делается это так:

  1. Сначала выполните проверку зазоров в клапанах. Если требуется, произведите их регулировку.
  2. Заведите двигатель автомобиля и прогрейте его. Для получения более точных данных о компрессии температура силового агрегата должна быть около 70-80 градусов.
  3. Остановите мотор и откройте капот. Отключите высоковольтные провода от свечей зажигания, после чего выкрутите их специальным ключом. При демонтаже свечи будут горячими, соблюдайте аккуратность и работайте в перчатках.
  4. Ослабьте хомут и отсоедините топливный патрубок. Чтобы не допустить утечки горючего, заглушите его.
  5. Найдите место установки катушки зажигания в авто, от нее необходимо отсоединить центральный кабель.
  6. Теперь сам компрессор надо установить в свечное гнездо. Диагностика параметра давления осуществляется на каждом цилиндре отдельно. Проверка начинается с первого цилиндра.
  7. Потребуется помощь другого человека. Ассистенту необходимо сесть за руль и покрутить ключом в замке зажигания, чтобы стартер начал работать. Запускать ДВС не надо. При прокручивании коленчатого вала на манометре компрессора появятся результаты диагностики.
  8. Полученные показания необходимо записать на лист. Процедура проверки осуществляется на каждом цилиндре аналогично. Если силовой агрегат работает правильно, то минимальный параметр компрессии составит около 10 кг/см2. Расхождение между разными цилиндрами двигателя должно быть не более 1 кг/см2. Если диагностика показала, что величина компрессии в отдельных цилиндрах лучше, чем в других, то скорей всего, причина выброса моторной жидкости кроется в плохом прилегании клапанов ДВС к седлам. Проблема может заключаться в износе компрессионных колец либо плохой герметичности прокладки головки блока цилиндров.
  9. В том случае, если диагностика показала, что в каждом из цилиндров величина давления отличается либо она меньше оптимального параметра 10 кг/см2, мотору требуется капитальный ремонт. Нужно выполнять более детальную проверку работы двигателя. Потребуется произвести притирку клапанов, поменять поршневые кольца или прокладку головки блока цилиндров.

Проверьте рабочее состояние патрубков вывода картерных газов из устройства. Если они слишком забиты, нужно выполнить их промывку или замену.

Ремонтные работы

Устранение неисправности зависит от ее причины. Промывание шлангов системы вывода картерных газов делается с помощью керосина или дизельного топлива. Для выполнения этой задачи необходимо демонтировать патрубки и качественно их прочистить.

Если воздушный фильтр отработал свой срок службы, потребуется его замена:

  1. Откройте капот и найдите место установки фильтра. Он располагается в круглом железном корпусе, в случае когда авто с карбюраторным двигателем. Если с инжекторным, то очиститель устанавливается в квадратный пластмассовый резервуар.
  2. Открутите болты, фиксирующие крышку корпуса очистителя. Отсоедините фиксаторы и демонтируйте ее.
  3. Извлеките старый фильтрующий элемент и замените его на новый. Установите на место крышку.

Канал KBL TV опубликовал видео, в котором показана процедура замены воздушного фильтрующего устройства на «Девятке».

Если причина попадания масла в воздушный фильтр ВАЗ 2109 связана с повреждением прокладки ГБЦ, ее необходимо заменить:

  1. Отключите зажигание и откройте капот машины.
  2. От аккумуляторной батареи надо отсоединить отрицательную клемму. Для этого ослабьте болт, фиксирующий ее.
  3. Слейте масло и рабочие жидкости из двигателя. Пробка слива смазки расположена под днищем авто. Подставьте под нее емкость и открутите гаечным ключом. Когда масло будет слито, необходимо удалить антифриз из охладительной системы. Процедура слива выполняется аналогично — под сливное отверстие подставляется емкость, после чего откручивается пробка. Сливать хладагент из системы можно не полностью.
  4. Затем от головки блока цилиндров необходимо отсоединить все штекеры с контроллерами. Открутите саморезы, фиксирующие патрубки термостата, и снимите устройство. Из шлангов может выйти часть охлаждающей жидкости, будьте аккуратны. Также производится демонтаж воздушного фильтра и его корпуса со всеми подключенными магистралями.
  5. Выполняется снятие крышки газораспределительного механизма. Она фиксируется на болтах, их надо открутить. От двигателя отсоединяется выхлопная труба.
  6. Выставьте установочные отметки на ремне ГРМ, после чего снимите сам ремешок.
  7. Все подводящие патрубки необходимо отсоединить. Если у машины карбюраторный двигатель, то он снимается путем откручивания болтов и отсоединения подключенных патрубков.
  8. Производится снятие шлангов охладительной системы. Демонтируется крышка газораспределительного механизма.
  9. Затем ключом надо выкрутить болты, фиксирующие головку БЦ и снять ее.
  10. После этого можно увидеть прокладку. Если она прикипела и сложно демонтируется, воспользуйтесь соляркой или специальным средством. Есть множество вариантов химических жидкостей, предназначенных для этих целей.
  11. Когда плоскость для монтажа прокладки будет очищена, можно устанавливать новое изделие. Перед этим внимательно осмотрите поверхность, на ней не должно быть дефектов. Рекомендуется выполнить шлифовку головки блока цилиндров, если на поверхности имеются повреждения.
  12. Производится очистка посадочного места прокладки от грязи, поверхность обезжиривается. Выполняется монтаж нового уплотнителя ГБЦ. Его установка производится по направляющим, которые находятся в углах головки блока. Для качественной герметизации прокладки рекомендуется воспользоваться герметиком.
  13. Закручиваются винты, фиксирующие головку блока. Для их установки примените динамометрической ключ. При затяжке необходимо руководствоваться схемой, приведенной на фото ниже. Сначала выполняется натяжка болтов ключом до 2 кгс/см, затем момент должен составить 7,5-8,5 кгс/см. После этого винты доворачиваются два раза на 90 градусов.
  14. Когда установка головки блока цилиндров завершена, производится монтаж всех снятых ранее компонентов, при этом процедура повторяется в обратном порядке.
1. Демонтаж головки блока цилиндров для ремонта
2. При установке ГБЦ соблюдайте очередность затяжки болтов

Если много смазки выбрасывает в воздушный фильтр из-за нерабочего состояния клапанов, то потребуется их замена. Для выполнения ремонтных работ необходим специальный инструмент.

Замена клапанов осуществляется так:

  1. С головки блока цилиндров демонтируется газораспределительный вал, это позволит получить доступ к деталям, которые будут меняться. Когда распредвал снят, производится демонтаж толкательных элементов.
  2. Инструмент для снятия клапанов фиксируется на шпильках газораспределительного устройства. Под так называемую тарелку клапана подкладывается подставка, производится удаление крепежных компонентов.
  3. При снятии будьте аккуратны, поскольку пружинные элементы довольно мощные. Если инструмент для демонтажа клапанов соскочит с тарелки, то пружинки могут откинуть крепежные компоненты. В таких случаях часто возникают сложности с поиском потерянных деталей.
  4. После демонтажа крепежей производится снятие тарелки с пружинными элементами. Под ними располагаются упорные тарелки. Потребуется их демонтировать, перед этим снимите сальник клапана. Для его удаления имеется специальный захват, с его помощью выполняется демонтаж. Процедура снятия делается так — сначала сальник захватывается и немного прижимается, после чего его надо несколько раз повернуть налево и направо. При проворачивании захват необходимо оттянуть вверх. Учтите, наклонять сальник при демонтаже нельзя, поскольку можно случайно повредить посадочный буртик на направляющей втулке.
  5. После этого выполняется снятие изношенных клапанов.
  6. Производится установка новых деталей. Сборка осуществляется в обратной последовательности. Рекомендуем в процессе выполнения ремонтных работ произвести диагностику состояния направляющих. Если эти компоненты изношены, их нужно поменять.

Пользователь Леша Мастер опубликовал ролик, в котором продемонстрирована процедура замены клапанов в автомобиле ВАЗ 2109.

В случае когда причина того, что масло выкидывает в воздушный фильтр, кроется в износе компрессионных колец, их нужно поменять.

Сделать это можно следующим образом:

  1. С двигателя автомобиля снимается головка блока цилиндров.
  2. Производится демонтаж поддона картера силового агрегата.
  3. Затем найдите коленвал и прокрутите его. Нужно добиться того, чтобы гайки, фиксирующие шатуны, максимально выдвинулись вперед.
  4. Выкрутите гайки и демонтируйте шатунные элементы.
  5. Используя молоток, легкими постукиваниями снимите поршень с шатуном из цилиндра.
  6. Затем образовавшийся зазор необходимо разжать пальцами. Поочередно все три компонента извлекаются из канавки и снимаются с поршня. Выполняется демонтаж расширительного устройства с маслосъемным колпачком.
  7. Производится очистка канавок для установки новых клапанов от нагара. Желательно полностью удалить следы отложений.
  8. Демонтированные детали проверяются на пригодность. Для этого они устанавливаются в цилиндр, а сам люфт измеряется при помощи щупа. Желательно, чтобы величина зазора была не более 1 мм, в идеале — 0,25-0,45 мм. Если показатель люфта более высокий, то производится замена колец. При наличии люфта устройство подтачивается, для этого можно использовать надфиль.
  9. Прежде чем произвести монтаж новых компонентов, поршни силового агрегата необходимо обкатать по канавкам. Если в процессе выполнения этой задачи выявлено, что происходит закусывание, то устройства притираются, для этого можно использовать наждачную бумагу. При монтаже все элементы обрабатываются моторной жидкостью.
  10. Процедура установки начинается с крепления маслосъемного кольца. В первую очередь производится монтаж расширительного устройства, представляющего собой специальный пружинный элемент с замком. После этого на него устанавливается изделие. Замок расширителя, а также зазор кольца должны быть друг напротив друга.
  11. При установке обратите внимание на нижнее компрессионное кольцо. Оно имеет зубчик и проточку. В ходе монтажа проследите за тем, чтобы эти элементы располагались снизу детали. На верхней стороне имеется надпись «ТОР» или «ВАЗ».
  12. Таким же образом осуществляется монтаж верхнего компрессионного устройства. Его надпись необходимо направить вверх. При установке важно соблюдать последовательность. Выполняется разжатие замка, чтобы механизм можно было без проблем надеть на поршень. После этого замок заводится в посадочное место и монтируется оставшаяся часть детали.
 Загрузка ...

Видео «Как правильно установить поршневые кольца на ВАЗ 2109»

Канал Ремонт и обслуживание авто обнародовал ролик, в котором подробно показана процедура установки новых поршневых колец в автомобиле ВАЗ 2109.

Замена топливного фильтра ВАЗ 21099 инжектор

Замена топливного фильтра на автомобиле ВАЗ 21099 (инжектор) производится на автомобильной «яме» или на эстакаде. Фильтр расположен в задней части автомобиля под его днищем рядом с выхлопной трубой.

Необходимые инструменты и средства:

  • ключ на 10;
  • ключ на 17;
  • ключ на 19;
  • тряпка.

Оригинальный топливный фильтр на ВАЗ 21099 имеет артикул 2108 1117010 01. Если оригинал найти не удается, можно подобрать его аналог, воспользовавшись таблицей, приведенной ниже. В ней указаны модели аналогичных фильтров с каталожными номерами.

ПРОИЗВОДИТЕЛЬАРТИКУЛ
ОРИГИНАЛ
LADA2108 1117010 01
АНАЛОГИ
BOSCHGT 058
AMC FilterNF-2360
AUTOMEGA302010511251G
BMW13 32 1 277 497
CHRYSLER2084528
DENCKERMANNA130003
BOMAG96006361
DAF1500508
CITROËN1567A5
WIX FILTERSWF8127
DEUTZ-FAHR8121918050900
FIAT71736104
GENERAL MOTORS4408101
HAMM280194
FRAMG10230
FORD5015544
GMC93156782
KIA920049500
IVECOJ1331043
LANCIA9622617880
MAGNETI MARELLI150020005400
LEYLAND606168
MAZDA2221 34 70B
MAN81125030057
OPEL94475304
MAN81125030058
NISSAN16400JD51A
PURFLUXEP202
PEUGEOT1567 19
RENAULT8200386495
RICHIER552482201
ROVER/AUSTINFE4001
SMART0003414V002
VAUXHALL94475304
SAAB88 33 64
VOLVO3713186
UFI31. 741.00
VW025 201 511 C
SOFIMAS 1741 B
VW021 020 200 A
TALBOT1567 20

1. Ставим машину на «яму» или на эстакаду. Определяем расположение топливного фильтра.

Замена топливного фильтра ВАЗ 21099 инжектор





2.Ключом на 17 и на 19 захватываем гайки на штуцере топливопровода и на самом фильтре.



3. Откручиваем первый штуцер, затем второй. При этом из топливопровода и из самого фильтра вытечет немного бензина (максимум 50-100 мл). Не потеряйте резиновые уплотнительные кольца, расположенные в местах соединений штуцеров и корпуса фильтра.



4. Ключом на 10 откручиваем теперь гайку хомута крепления фильтра.



5. Снимаем фильтр.



6. Устанавливаем новый фильтр, не перепутав направление движения топлива.



7. Не забываем про уплотнители.



8. Прихватываем фильтр хомутом и прикручиваем штуцеры.



9. Запускаем двигатель и проверяем, нет ли течи в месте соединения топливопровода с фильтра.

Посмотрите также видео по самостоятельной замене топливного фильтра на ВАЗ 21099:

https://www.youtube.com/watch?v=1Hg2K6F8wgY

Почему в воздушном фильтре масло ВАЗ 2109?

Если вы заметите масло в воздушном фильтре ВАЗ 2109 с карбюраторным мотором, это должно вас сильно насторожить – это признак серьезных проблем. Для исправления неисправности надо посмотреть на пробег машины и учесть много других факторов.

Для определения и устранения этой проблемы необходимо иметь четкое представление о воздушном фильтре, а также понимать, для чего нужен этот элемент.

Особенности воздушного фильтра ВАЗ 2109

Некоторые автомобилисты полагают, что воздушный фильтр является обычным узлом, который не требует особого ухода. Особенно это касается людей, которые покупают дорогие воздухоочистительные элементы при первом обслуживании, а затем перестают менять фильтрующий элемент. Такие автолюбители редко проверяют состояние фильтрующего элемента или просто ездят до тех пор, пока он не превратится забитую грязью черную массу, напоминающую многослойную тряпочку. Что может произойти при таком безразличии в подробностях объяснять не будем, но в первую очередь пострадает двигатель.

к содержанию ↑

Для чего предназначен фильтр воздуха?

Чтобы образуемая топливная смесь в моторе вашего автомобиля с карбюратором или инжектором нормально сгорала, в ней должно содержаться необходимое количество воздуха (в 15-20 раз больше, чем горючего). Как правило, на сотню километров машина потребляет до 15 кубометров атмосферного воздуха, в котором присутствуют частицы пыли, песчинки и другой мусор. Без фильтра эти частицы могут попасть внутрь мотора, несмотря на то, какой системой впрыска он оснащен: карбюраторной или инжекторной. Впоследствии это может оказать повреждающее воздействие на трущиеся детали, вызвав их скорейший износ.

Для решения проблемы создан воздушный фильтр ВАЗ 2109. Помимо своей основной задачи он выступает в роли глушителя и охладителя топлива.

к содержанию ↑

Попадает масло в фильтр

При регламентируемой замене воздушного фильтра некоторые автомобилисты недоумевают, как внутрь попадает масло. Понять это можно, разобравшись в устройства ДВС с инжектором или карбюратором.

Чем больше проработал ваш мотор, тем больше может проявиться связь. Дело в образовании картерных газов, возникающих при сгорании топлива, попадающего в картер. Они обычно полностью отводятся из цилиндров, но из-за сильного износа двигателя, залегания колец и закоксованности некоторые газы остаются внутри, создавая высокое давление. Это приводит к порче сальников. При их повреждении мотор начинает подъедать масло.

к содержанию ↑

Причины проблемы

Причин попадания масла в воздушный фильтр может быть несколько:

  1. Чрезмерный износ поршневых колец мотора с карбюратором или инжектором может привести к неудовлетворительному сбору излишков смазки, которая попадает в картер из цилиндров. Возникает повышенное давление, из-за чего масло выдавливается при помощи маслоотражателя и вентилирующего клапана. Забитый сток основного отражатель не позволяет маске возвращаться в картер, из-за чего она вылетает вместе с газами.
  2. Забитые пути, выводящие газы из картера за пределы дросселя, приводят к тому, что масло с газами попадает в фильтр.
  3. Забитый фильтр. Когда мотору не хватает воздуха, он начинает подсасывать его из других источников, в том числе из картера.
к содержанию ↑

Что сделать, чтобы масло не попадало в двигатель ВАЗ 2109?

Сначала надо проверить компрессию двигателя ВАЗ 2109. Основные показатели проблем с кольцами и поршневой системой – это темный или синеватый дым, а также постоянное уменьшение уровня масла.

Если с компрессией все хорошо, проблема менее серьезная. Не исключено, что все дело в забитом фильтрующем элементе или шлангах, которые выводят из картера газы. В этом случае надо заменить фильтр и промыть его, или заменить шланги, выводящие из картера газы.

Также не забывайте, что смазка в воздушном фильтре, является признаком возможных проблем, из-за которых двигатель может полностью выйти из строя. При этом вам придется потратиться на капитальный ремонт. Есть неписаное правило, по которому профилактика какого-нибудь узла обходится дешевле ремонтных работ. Таким образом, надо почаще заглядывать и проверять основные узлы автомобиля. Это позволит вам своевременно определять поломку на начальных стадиях, экономя свои деньги в будущем, так как вам удастся избежать дорогостоящего и сложного капитального ремонта силового агрегата.

Видео:

Видео:

Видео:

Меняем воздушный фильтр на инжекторном моторе. Меняем воздушный фильтр на инжекторном моторе Фильтр бензиновый ВАЗ 2109 инжектор в разрезе

Фильтры топливные предназначены для очистки подаваемого в двигатель топлива от смолистых примесей воды, частиц грязи и отложений в топливном баке. Причина - физико-химические процессы, вызывающие появление различного рода загрязнений.

Рассмотрим, к каким последствиям они могут привести в автомобиле ВАЗ 21099,2109 (инжектор).Смолы негативно влияют на трубопроводы, перепускные клапаны форсунок, из-за чего вся топливная система ... Наличие воды или конденсата в топливе провоцирует образование коррозии, повреждение частей системы подачи топлива к форсунке и может привести к поломке цилиндро-поршневой группы.

Грязь забивает топливные каналы и в сочетании с наличием воды в топливе даже зимой провоцирует затруднения при запуске двигателя, так как может замерзнуть в топливопроводе.

Топливный фильтр необходимо периодически менять, чтобы избежать многих поломок в автомобилях серии 21099,2109.Долговечность фильтра зависит от стиля вождения, внешней среды, в которой эксплуатируется ВАЗ, состояния топливной системы в целом и, конечно же, в первую очередь от качества используемого топлива.

Владельцам ВАЗ 21099.2109 следует знать, что топливный фильтр рекомендуется менять каждые 20 тысяч километров. Учитывая не самый высокий уровень топлива на отечественных заправках, фильтр желательно заменять чаще, так как он забивается разного рода примесями и грязью, из-за чего увеличивается нагрузка на двигатель, снижая мощность.Топливная система прослужит дольше, если своевременно провести процедуру замены топливного фильтра.

Стоит отметить, что замена топливного фильтра ВАЗ 21099.2109 не представляет сложности и эту процедуру может проделать водитель, не имея большого опыта вождения и эксплуатации автомобиля. Если вы впервые столкнулись с этой проблемой, то чтобы узнать, как поменять фильтр на ВАЗе с двигателем, на котором установлен инжектор, следуйте приведенным ниже рекомендациям.

Замена топливного фильтра

Согласно регламенту ТО в рамках ТО автомобилей ВАЗ 21099,2109, топливный фильтр необходимо заменять после 20 тысяч пробега, но как уже было сказано выше, желательно заменить его на 15 тысячах и даже ранее с учетом влияния внешних факторов... Ниже представлена ​​процедура замены топливного фильтра на моделях ВАЗ 21099,2109 с инжектором.

Для замены фильтра необходимо использовать яму или подъемник. Работы необходимо проводить в хорошо проветриваемом помещении или на открытом воздухе, в жару работать не рекомендуется, весь процесс проводить вдали от источников открытого огня.

Топливный фильтр находится под автомобилем за топливным баком рядом с выхлопной трубой ... Для его снятия необходимо ослабить болты крепления держателя.

Далее откручиваем две штуцера впускной и выпускной трубы. Для того, чтобы открутить гайки, понадобятся два ключа на 19, которыми откручиваем гайку, расположенную на корпусе фильтра, фиксируя трубопровод.

Обязательно исправить расположение указателя направления подачи топлива, а также необходимо учитывать возможность утечки топлива из форсунок.

При повторной установке обратите внимание на указатель поворота, так как топливо не будет течь по магистрали к форсунке через неправильно установленный фильтр.Проверьте наличие и целостность уплотнительных колец, без которых установка запрещена, так как это приведет к утечкам и может вызвать аварийную ситуацию. После установки фильтра заводим двигатель ВАЗ и проверяем все соединения и сам фильтр на герметичность, если есть, исправляем подтяжкой (но умеренно), либо заменой сальников.

Меры предосторожности при замене:

  1. Курение запрещено при работе с топливной системой.
  2. Выполнять работы с огнетушителем.
  3. Не допускается попадание бензина на слизистые оболочки и в глаза.
  4. Необходимо работать при хорошей вентиляции.
  5. Температура окружающей среды не должна превышать 25 градусов.

Работы производить после полного остывания двигателя и выхлопной системы ... Установка топливного фильтра производится строго в обратной последовательности, чтобы топливная система не вышла из строя. Процесс замены топливного фильтра не требует особых навыков и с учетом вышеперечисленных рекомендаций может быть выполнен водителем с небольшим опытом.

Соответственно и стоимость обслуживания ВАЗ 21099,2109 будет намного ниже, да и машина будет вести себя быстрее. И, конечно же, нужно стремиться использовать только качественное топливо.

Скважина №

У ВАЗ 2109-2108 системы впрыска топлива и питания карбюратора очень разные, поэтому порядок замены многих деталей может быть кардинально разным. То же самое касается замены воздушного фильтра. Конечно, все это делается очень просто и сложностей с этой услугой не возникнет, но порядок выполняемых действий уже другой.

Во-первых, стоит отметить, что на инжекторном двигателе ВАЗ 2109-2108 для замены воздушного фильтра нужна только отвертка Phillips, никаких инструментов под рукой больше не нужно.

Итак, открываем капот автомобиля и отсоединяем шнур питания от датчика массового расхода воздуха:

Затем откручиваем 4 болта, которыми крепится верхняя крышка кожуха:

После того, как все они откручены, можно поднять крышку и снять с нее старый фильтр:

После снятия старого фильтра необходимо тщательно стереть пыль внутри корпуса и только после этого установить новый элемент! Обратите внимание, что ребра должны быть направлены в сторону автомобиля, как показано на фото выше.

Установка осуществляется в обратном порядке и не займет более 3 минут. Не забывайте заменять не реже одного раза в 30 000 км, хотя в пыльных условиях (в сельской местности) это можно делать в два раза чаще. Цена на эти расходные материалы довольно низкая, поэтому экономить на этом не стоит!

Для карбюраторных двигателей
(описание процедуры замены воздушного фильтра)

Работы по замене воздушного фильтра входят в регламент технического обслуживания автомобилей ВАЗ 2108, 2109, 21099, а также всех остальных автомобилей.Если не пройти эти процедуры, следует самостоятельно следить за состоянием фильтра, потому что при его сильном загрязнении мощность двигателя снижается, увеличивается расход бензина и выброс вредных продуктов сгорания в атмосферу.

Рекомендуется проверять состояние фильтра каждые 10-15 тысяч километров; если машина эксплуатируется в условиях повышенной запыленности, то каждые 5-10 тысяч километров.

Процедура замены фильтра очень проста. Прежде всего, необходимо снять крышку коробки фильтра, отвернув гайку, фиксирующую крышку фильтра, и открыв три зажима по периметру коробки.

После этого снимите старый фильтр и протрите внутреннюю часть корпуса коробки фильтра сухой тканью, чтобы удалить остатки грязи и пыли.

Затем следует установить новый фильтр, закрыть крышку коробки, затянуть гайку и надеть зажимы по периметру коробки фильтра. Установлен новый фильтр!

Как заменяется воздушный фильтр, можно увидеть на видео ниже:

Для инжекторных двигателей

Замена воздушного фильтра на моделях семейства Самара с инжекторными (инжекторными) модификациями двигателя регламентирована и должна производиться не реже, чем через каждые 20 тысяч километров.

Заменить фильтрующий элемент довольно просто (описание подходит для моделей ВАЗ 2108, 2109, 21099 и ВАЗ 2113, 2114, 2115). Первым делом нужно снять датчик массового расхода воздуха:

Открутив винты крепления, поднимаем крышку вверх. Сам фильтр разместится в пазах:

Обратите внимание на то, как он установлен. Если вдруг по каким-то причинам вы не обратили на это внимание, то внизу корпуса есть индикатор, в каком направлении следует устанавливать фильтрующий элемент.Установка нового фильтра вместо старого ...

... и снова закрутите крышку. Устанавливаем датчик массового расхода воздуха. Необходимо вставить датчик в гнездо до щелчка.

Запускаем двигатель и проверяем работу. Если после установки нового фильтра его работа становится нестабильной, возможно, фильтр установлен неправильно. Необходимо повторить все вышеописанные операции, только на этот раз установите фильтр в нужное положение.

Замена топливного фильтра в инжекторном двигателе автомобилей ВАЗ 2109 проводится через каждые 20 тысяч километров пробега или при проблемах с подачей топлива.

Процесс замены фильтра несложный, но требует наличия гаража с автомобильной ямой или хотя бы эстакады, так как сам элемент находится под днищем автомобиля за топливным баком возле выхлопной трубы. Без ямы или эстакады добраться до него практически невозможно. От инструментов и подручных средств вам потребуются ключи на 10, 17, 19, а также тряпка.

Сам фильтрующий элемент подобрать несложно, так как оригинальная запчасть имеет десятки, если не сотни аналогов.Для выбора воспользуйтесь нашей таблицей, в которой указаны производители и каталожные номера топливных фильтров, подходящих для ВАЗ 2109.

Автомобиль Автомобиль Автомобиль9500
ПРОИЗВОДИТЕЛЬ КОД ПРОДАВЦА
ОРИГИНАЛ
ВАЗ 21081117010
АНАЛОГИ
ФИЛЬТР AMC NF-2360
BOSCH GT 058
Bmw 54
Bmw 13 32 1 278 272.3
BOMAG 96006361
КОРПУС IH 417917C91
CITROËN GX 542 9192
КОРПУС IH 680120025
DAF 1500508
FIAT 71736104
DEUTZ-FAHR 8121

0900

FORD 5015544
РАМА G10230
ОБЩИЕ ДВИГАТЕЛИ 4408101
ОБЩИЕ ДВИГАТЕЛИ

804
GMC 93156782
IVECO J1331043
HAMM 280194
KRAMER 1610306
KIA
ЛЕНД РОВЕР СТЦ 4202
LANCIA 9622617880
МАГНЕТИ МАРЭЛЛИ 150020005400
ЧЕЛОВЕК 81125030056
MAZDA 2221 34 70B
ОПЕЛЬ 93156782
PURFLUX EP202
RENAULT 50 00 031 168
РОВЕР / ОСТИН FE4001
RENAULT TRUCKS 5000031168
RICHIER 552482201
SAAB 83 84 75
SMART 0003414V002
SUBARU 642010020
SOFIMA S 1741 B
TALBOT 13170900
TECNOCAR B48
VAUXHALL 94475304
ФИЛЬТРЫ UNIFLUX XB245
VOLVO 3713186
VW 251 201 511 D
VW 111261275

Устанавливаем машину на яму или эстакаду и обездвиживаем. Учитывая, что при замене фильтра может вытечь немного бензина, не рекомендуется проводить работы вблизи открытого огня.

1. Найдите сам топливный фильтр.


Замена топливного фильтра ВАЗ 2109 форсунка

2. Ключом на 10 ослабить крепление хомута.

3. С помощью поз. 17 и 19 возьмитесь за гайку на топливопроводе и гайку на самом фильтре. Откручиваем.

4. В этот момент начнет течь бензин с места разделения.Можно заменить какой-нибудь посудой или просто использовать тряпку. Не потеряйте прокладку (резиновое уплотнительное кольцо).

5. Таким же образом открутите второй штуцер.

6. Полностью открутите хомут и снимите фильтр.

Замена топливного и воздушного фильтров на автомобиле ВАЗ 2109 - операция очень простая и занимает около 15-20 минут. Многие из читателей могут сказать, что такая статья не нужна, так как и так все ясно.Однако все мы что-то сделали впервые. И нет ничего постыдного, когда ты не знаешь, что делать и впервые видишь это на компьютерной картинке.
Начнем с воздушного фильтра ВАЗ 2109 ... Его замена требуется каждые 10 000 -15 000 км пробега. Хорошо, если по пыльным проселочным дорогам ездить то и то раньше. Воздушный фильтр ВАЗ 2109 предназначен для очистки воздуха перед приготовлением горючей смеси в карбюраторе. Несвоевременная замена воздушного фильтра может привести к засорению карбюратора и преждевременному износу двигателя.Он расположен сверху карбюратора ВАЗ 2109.

Чтобы добраться до него, достаточно открутить гайку на крышке воздушного фильтра. Отщелкиваем четыре защелки по краям крышки и снимаем ее. А вот и сам фильтр ВАЗ 2109.

Если ваш воздушный фильтр в масле, то это может быть по следующей причине: выпускное отверстие для вентиляции картера соединено с отверстием в корпусе воздушного фильтра. То есть несгоревшие газы из картера двигателя возвращаются на сжигание, тем самым снижая выбросы в атмосферу и немного повышая КПД двигателя ВАЗ 2109.Но если масло попадает туда с газами, то действовать следующим образом: отверстие в корпусе воздушного фильтра ВАЗ 2109 закрывается пробкой от шампанского (она там идеально ложится), а к выходному отверстию картера подключается шланг подходящего диаметра.

Другой конец этого шланга, извините, висит в воздухе. Длина шланга обычно выбирается от 30 до 50 сантиметров. Таким образом, будет вентилироваться картер ВАЗ 2109 и фильтр ВАЗ 2109 не будет в масле.
Вытаскиваем старый фильтр.Если под ней или по краям на крышке остались пятнышки (чаще всего это мошки, мухи, кусочки земли), то их нужно аккуратно удалить. Только убедитесь, что они не попадают в карбюратор. Почистив сиденье, просто надеваем на него новый фильтр ВАЗ 2109.

Вы можете намазать его резинки сверху и снизу машинным маслом, чтобы предотвратить утечку воздуха между крышкой и фильтром. Надеваем крышку, защелкиваем защелки, ставим на место и зажимаем гайку. Поздравляю, вы поменяли воздушный фильтр ВАЗ 2109.

А теперь займемся топливным фильтром ВАЗ 2109 ... Топливный фильтр предназначен для очистки бензина, поступающего из бензобака в карбюратор. Бензин нужно фильтровать из-за наличия в нем мелкого мусора: коррозия бензобака, некачественный бензин на заправке и т. Д. Меняется каждые 10 000 км, но с учетом низкого качества местного бензина лучше меняю каждые 7000 км. Он расположен под главным тормозным цилиндром.

Топливный фильтр ВАЗ 2109 крепится к шлангам двумя хомутами.

1) Сначала ослабьте зажим со стороны двигателя.

Отсоединяем старый фильтр ВАЗ 2109

2) Затем снимаем шланг с фильтра. После снятия бокового шланга двигателя с фильтра бензин из фильтра будет стекать обратно в бензобак. А из снятого шланга тоже может пролиться немного бензина из бензонасоса.
3) Затем ослабляем хомут и снимаем шланг со стороны бензобака. Вот вам и в руках топливный фильтр ВАЗ 2109. При ближайшем рассмотрении можно увидеть, сколько в нем мусора.

Топливный фильтр ВАЗ 2109 снял

4) Берем в руки новый топливный фильтр. Находим на нем стрелку: стрелка указывает направление движения бензина. Ставим фильтр так, чтобы стрелка указывала на бензонасос ВАЗ 2109.

5) Закручиваем хомуты. Выполнено. Теперь нужно в фильтр закачать бензин, так как он еще сухой. Делается это с помощью топливного насоса. Нажав его рычаг несколько раз, наблюдаем, как топливный фильтр заполняется бензином.

Ну вот и все, воздушный и топливный фильтр Ваз 2109 заменен.

Установка топливного фильтра ВАЗ 2109, форсунка. Меняем воздушный фильтр на инжекторном моторе

Элементы очистки топлива необходимы для того, чтобы топливо поступало в энергоблок, очищенное от различных примесей и грязи в баке. Топливный фильтр ВАЗ 2109 (установлена ​​форсунка или карбюратор) все эти элементы задерживает, в результате получается качественная горючая смесь.

Если фильтр засорен или некачественный, то смолы разрушительно действуют на все системы двигателя, забивая трубопроводы и форсунки.Наличие воды в топливе способствует появлению ржавчины, повреждению элементов системы, что неизбежно приведет к поломкам в цилиндро-поршневой группе.

Грязь в каналах вместе с водой в топливе, при низких температурах, замерзание, могут вызвать затруднения при запуске двигателя.

Состояние очистителя топлива во многом зависит от внешних факторов, в которых эксплуатируется автомобиль, но в большей степени от качества топлива.

Специалисты советуют проводить чаще, чем указано в документации.Это связано с тем, что качество бензина или дизельного топлива на наших АЗС часто бывает довольно низким. Отечественное топливо не отличается ни идеальной очисткой, ни идеальными условиями для транспортировки и хранения. Как следствие - увеличение нагрузки на двигатель и снижение его мощности, а также уменьшение ресурса топливной системы.

Замена топливного фильтра, будь то форсунка или карбюратор, довольно проста, да и сам фильтр стоит недорого, поэтому не забывайте заменять его вовремя.А как сэкономить, установив самостоятельно, мы расскажем в этой статье.

[Скрыть]

Инструкция по замене с форсункой

В соответствии с графиком сервисных работ, на автомобилях ВАЗ 2109 с форсункой необходимо менять топливный элемент очистки каждые 20 000 км пробега. Но, как мы уже говорили, в наших условиях этот срок лучше сократить вдвое.

Что вам нужно?


Этапы

Все работы необходимо проводить на яме, эстакаде или подъеме автомобиля на подъемник.Помещение должно хорошо проветриваться, поблизости не должно быть открытых источников огня.

В автомобиле ВАЗ с форсункой топливный очиститель находится под автомобилем за топливным баком возле выхлопной трубы.


Инструкция по замене с карбюратором

Топливный элемент очистки на ВАЗ 2109 с карбюратором по регламенту нужно менять каждые 10 тысяч км пробега, но с учетом невысокого качества нашего бензина желательно уменьшить этот срок до 7 тысяч километров.Топливный фильтр находится под главным тормозным цилиндром и фиксируется двумя хомутами.


Что вам нужно?


Ступени

  1. Ослабьте зажим со стороны двигателя.
  2. Снимите шланг с топливного очистителя. Здесь нужно быть осторожным, так как бензин может пролиться.
  3. Ослабив зажим, снимите шланг, который находится сбоку от бака.
  4. Ставим новый фильтр. Здесь также важно, чтобы стрелка совпадала с направлением движения топлива.Он должен указывать на насос.
  5. Закручиваем хомуты.
  6. Далее нужно закачать бензин в топливный элемент очистки, потому что он еще сухой. Это нужно делать с помощью топливного насоса. Нажав парочку, один раз на ее рычаге, можно увидеть, как фильтр начинает заполняться бензином.
  7. Заводим машину и проверяем на утечку газа.

Меры безопасности при замене

  • Курение при работе с топливной системой категорически запрещено.
  • Рядом должен быть огнетушитель.
  • Избегайте попадания топлива в глаза.
  • Помещение, в котором проводятся работы, должно вентилироваться.
  • Не заменяйте, если на улице слишком жарко.
  • Заменять только на полностью остывшем двигателе.

Как видите, замена топливного фильтра - это довольно несложный процесс, не требующий особых навыков, и с ним справится даже неопытный водитель, внимательно изучив инструкцию.

Очистка топлива необходима для нормальной работы двигателя автомобиля и увеличения срока его службы. Двигатель должен получать очищенное от различных примесей и загрязнений топливо. Для этого принято устанавливать топливные фильтры. Как с ними работать на ВАЗ 2109 и 99, 2114 и 2115 будет рассказано ниже.

Какие топливные фильтры устанавливаются на автомобили ВАЗ 2109/2114/2115

На автомобили ВАЗ перечисленных моделей устанавливаются фильтры, предназначенные для различных силовых установок.Они делятся на два типа: для грубой очистки (сетка в бензонасосе) и тонкой очистки FTO (отдельный фильтр).

Фильтр грубой очистки ВАЗ расположен внутри топливного насоса.

Фильтры для карбюраторных систем изготовлены из прочного и прозрачного материала, обычно пластика. Прозрачность корпуса позволяет следить за состоянием чистоты и своевременно менять расходные материалы. Эти модели способны очищать топливо в зоне 15–20 мкм. Внутри них помещается любой из этих материалов: войлок, войлок или бумага.

Для систем впрыска автомобилей ВАЗ уже нужна очистка гораздо большей стоимости. Поэтому фильтры на впрыск «девятки», ВАЗ 2114 и 2115 разные. Они изготовлены из нержавеющей стали и устанавливаются отдельно.

Для грубой очистки используются пластина-прорезь, сетка и лента, которые удерживают мусор, попавший в топливо. Напротив, в FTO используются элементы из пористых материалов.

Что лучше

Топливные фильтры, особенно для двигателей с инжектором, должны иметь необходимое качество очистки.Поэтому лучшим можно назвать тот, с пропускной способностью не менее 5-7 мкм (инжектор) и 15 мкм (карбюратор). Кроме того, он не должен разрушаться при давлении 3–5 бар.

Ориентировочная стоимость замены топливных фильтров

Замена занимает примерно 30-50 минут в зависимости от модели детали. В связи с этим отличается и стоимость процедуры в СТО, которая рассчитывается по количеству затраченного времени.

На самом деле рекомендуется изначально согласовать с сотрудником сервисного центра стоимость процедуры, согласовать время и т. Д.Как правило, цена замены начинается от 700 рублей и не выходит за границу 1000-1200 рублей.

Цена самого топливного фильтра ВАЗ не превышает 200-600 руб.

Где находятся очистители

Расположение топливных фильтров на моделях ВАЗ зависит от двигателя. Они расположены в разных местах в системах впрыска и карбюратора.

Расположение фильтра на карбюраторных двигателях внутреннего сгорания

На карбюраторных ВАЗ очиститель топлива расположен под капотом.Устанавливается под тормозным бачком (основным), фиксируется 2 хомутами.

Фильтр карбюратора ВАЗ расположен под тормозным цилиндром

Расположение очистителя на форсунке

На ВАЗ с системой впрыска FTO устанавливается под автомобилем, за глушителем. Он установлен в виде картриджа в топливопроводе. Чтобы его осмотреть или разобрать, нужно поднять машину на эстакаду или яму.

Как заменить фильтр грубой и тонкой очистки на ВАЗ 2109/2114/2115

Замену на данных модификациях ВАЗ можно произвести своими руками. Достаточно получить грамотную информацию, правильно представить процесс снятия и установки всей детали, акцентировать внимание на нюансах.

Замена карбюратора на автомобилях ВАЗ 2109/2114/2115

Алгоритм замены карбюратора ВАЗ начинается, в первую очередь, со снятия элемента.

  1. Сначала ослабляются зажимы, которые расположены по обеим сторонам фильтра (сначала тот, что ближе к двигателю, затем другой).
  2. Затем отсоединяют топливные шланги.

Для снятия фильтра тонкой очистки ослабьте хомуты и снимите оба топливных шланга.

Таким образом, вы легко и легко сможете снять фильтр на карбюраторе ВАЗ.

Если при снятии шлангов топливо начинает вытекать, срочно закрыть отверстие пробкой. При демонтаже расходника рекомендуется держать под рукой заглушку или просто тряпку.

Новый фильтр устанавливается вместо старого следующим образом:

  • найдите стрелку на фильтре;

Стрелка на фильтре должна смотреть на топливный насос

  • поставить так, чтобы стрелка смотрела на топливный насос.

В конце не забудьте затянуть зажимы.

Если металлические хомуты изношены, плохо фиксируют шланги, крутятся винты, лучше их заменить. Хомуты недорогие (20-30 руб.).

Осталось накачать топливо в фильтр, так как новый элемент будет сухим. Прокачка производится вручную. Несколько раз нажмите рычаг топливного насоса. При этом посмотрите на фильтр - вы увидите, как он заполняется.

Видео: как заменить топливный фильтр на ВАЗ 2109

Замена на инжекторных автомобилях ВАЗ 2109/2114/2115

На автомобилях с системами впрыска топливный фильтр расположен в другом месте.Процесс замены тоже отличается, прежде всего тем, что автомобиль необходимо поднять на яму или эстакаду.

  • снимите хомут, удерживающий фильтр;
  • ослабить болты крепления пылесоса ключом на 19;

Ослабьте гайки фильтра двумя гаечными ключами

  • перед снятием фильтра необходимо запомнить направление стрелки, указывающей направление движения бензина в трубках.

Необходимо проверить уплотнительные кольца фильтра.

Затем можно поставить новый фильтр:

  • соединить оба штуцера, затянуть;
  • затяните болты зажима;
  • запустите двигатель и дайте ему поработать 2–3 минуты для проверки на герметичность.

Затяжку необходимо проводить с учетом правил момента затяжки гаечных соединений. Чрезмерная затяжка креплений может привести к негативным последствиям.

При обнаружении течи сильнее затяните гайку в том месте, где вытекает топливо.

Очиститель грубой очистки топлива или СГО меняется следующим образом:

  • задний диван автомобиля откидывается от салона;
  • доступ к этому люку открывается;

Доступ к лючку бензонасоса в системе впрыска ВАЗ открывается при откидывании заднего дивана

  • головкой на 10, откручиваем все гайки по кругу;
  • сняты защелки и соединения;

Эти штуцеры на лючке топливного насоса необходимо снять.

Топливный насос впрыскивающего ВАЗ в снятом виде

  • фильтр расположен в его нижней части, оттуда он снят.

Крупная сетка находится внизу топливного насоса

Процесс замены SGO аналогичен для ВАЗ с карбюратором и инжектором.

Меры предосторожности
  1. Не работайте в закрытом помещении со всех сторон. Должна быть предусмотрена вентиляция.
  2. Курить категорически запрещено, так как при работе с топливной системой любая искра может привести к плачевным последствиям.
  3. Рекомендуется использовать перчатки и защитные очки. Попадание горючей жидкости на кожу рук или на слизистые оболочки глаз может вызвать тяжелую аллергическую реакцию или проблемы со зрением.
  4. Запрещается работать в тепле при температуре воздуха выше 25-30 ° С.
  5. Обязательно держите под рукой огнетушитель.

Видео: замена топливного фильтра форсунки

График замены фильтра (через сколько менять)

Опытные автомобилисты и специалисты рекомендуют менять фильтр чаще, чем указано в регламенте. Это связано с тем, что качество сегодняшнего топлива на наших АЗС крайне низкое.К сожалению, отечественный бензин не отличается идеальной чистотой, и это связано не только с исходным качеством топлива, но и с плохими условиями транспортировки и хранения.

Очевидно, что следствием плохого и грязного топлива будет увеличение нагрузки на двигатель и снижение его мощности. Соответственно снизится и ресурс топливной системы.

Согласно регламенту очиститель карбюраторных систем необходимо менять каждые 10 тыс. Км пробега автомобиля, а на системах впрыска - каждые 20 тыс. Км.С учетом вышеперечисленных рекомендаций по чистоте топлива срок замены целесообразно сократить до 6-7 тысяч километров и 10 тысяч километров соответственно.

Причины неисправности топливного фильтра ВАЗ 2109/2114/2115

Как было написано выше, причинами неисправности очистителя является грязное топливо, которое заливается в баки автомобилей на российских АЗС. Высокое содержание смолы в бензине разрушительно действует на все системы силовой установки и форсунок автомобиля. От этого забиваются топливные магистрали. Если в топливе присутствует вода, это способствует появлению коррозии, повреждению элементов системы, поломкам в цилиндро-поршневой группе и т. Д.

Одна из самых частых неисправностей фильтра связана с протечкой. Это вызвано не только тем, что очиститель забит грязью, но и наличием избыточного давления в системе. Другая причина утечки связана с истиранием уплотнительных колец внутри фильтра тонкой очистки.

Если фильтр негерметичен из-за наличия грязи внутри, то такой элемент лучше заменить. Изношенные уплотнения также необходимо заменить новыми. Но если в системе избыточное давление, то откачивать воздух нужно изнутри. На автомобилях ВАЗ для этого предусмотрена специальная шпуля.

Чтобы прогнать избыточное давление из системы, нужно нажать на золотник.

Перед сбросом давления автомобиль необходимо поставить на ручной тормоз и включить нейтраль.

На автомобилях ВАЗ, в которых очиститель закреплен на защелках, причина неисправности может быть скрыта в другой. Защелка может просто отломиться, и тогда фильтр начнет пропускать топливо. На фото ниже защелки обведены большими красными кружками.

Защелки расположены по обеим сторонам фильтра

Вот так выглядит сломанная защелка.

Сломанная защелка на трубопроводе выглядит так

Сломанная защелка - всегда проблема, так как отдельно найти в продаже просто невозможно.Можно, конечно, приобрести трубки в сборе, но они продаются в комплекте по 3 штуки. Цена не маленькая - 1300 руб. Если не хотите покупать дорогой комплект с лишней деталью, можно отрезать пластиковую часть защелок, оставив только ту часть, которая идет в трубопровод. Затем из топливных шлангов сделайте два переходника, наденьте их и закрепите обычными хомутами за 20 руб.

Еще один частый дефект - фильтр не заполняется топливом или происходит на полпути. Причина этого кроется в воздушной пробке, образовавшейся внутри топливной системы.Воздух удаляется, как упоминалось выше, через золотник.

Если на ВАЗе нет специальной золотника, то легко выпустить воздух, сняв шланг подачи топлива и дать двигателю слить оставшееся топливо. Затем шланг вставляется на место, и бензин вручную закачивается в систему.

Загрязненный фильтр не всегда нужно заменять. В некоторых случаях, особенно если очиститель был доставлен относительно недавно, вы можете попробовать его очистить. Делается это так: фильтр продувается потоком воздуха от компрессора.Процедуру можно провести на любой СТО или предприятии, где есть воздушный компрессор. Также можно спросить знакомых водителей КамАЗа или ЗИЛа, у которых в грузовиках есть компрессор с возможностью стравливания воздуха.

Таким образом, топливный фильтр на автомобилях ВАЗ может выйти из строя по следующим причинам:

  • неисправность вызвана засорением или износом уплотнительных манжет;
  • из-за ржавления внутренних элементов, что объясняется попаданием воды в фильтр;
  • из-за сломанной защелки, что приводит к утечке топлива;
  • из-за воздушной пробки, образовавшейся в системе из-за чрезмерного давления.

Своевременный и грамотный уход за фильтрами продлит срок службы вашего автомобиля. Замена очистителя позволит избежать сложностей в работе топливной системы.

Как известно, автомобили ВАЗ 2109 могут оснащаться инжекторными и карбюраторными двигателями. В зависимости от этого процедура замены топливного фильтра немного отличается.

Внешний вид устройства

Причины замены

Существует несколько основных причин, по которым автовладельцам приходится периодически или внепланово менять топливный фильтр.

Любая автозапчасть имеет определенный уровень качества. Увы, это уже не советские времена, когда качество запчастей контролировалось государством. Сегодня национальный дилер выступает в роли регулятора. Но его больше интересует финансовая выгода, чем соблюдение стандартов качества. Отсюда внушительное количество изделий, надежность и характеристики которых оставляют желать лучшего.

Китайские товары и подделки

В последнее время отношение к китайской продукции немного изменилось в лучшую сторону.Но все же большая часть поставляемых оттуда запчастей - это подделки известных европейских брендов или просто местный продукт, стандарты качества которого далеки даже от отечественных

.

Большинство магазинов автозапчастей нацелены на максимальную финансовую выгоду. Они находят поставщиков с самыми низкими ценами, закупают запчасти и продают нам. При этом мало кто проверяет качество купленного товара. Сегодня найти подделку или некачественный товар даже в проверенных магазинах автозапчастей несложно.

Фильтр перегружен топливом

Такая ситуация случается нечасто, но не стоит исключать ее как вероятную причину преждевременной замены устройства.

Неправильная или неправильная установка

Иногда владелец автомобиля покупает качественные запчасти, но из-за неправильной установки своими руками или руками сомнительных мастеров все качество фильтра сводится на нет

Учитывая разнообразие АЗС в нашей стране, все прекрасно понимают, что на дешевых АЗС продается плохой бензин. Соответственно, из-за большого количества примесей срок службы фильтра не может достигнуть заявленного.Он просто не справляется с нагрузками, которые дает низкосортное топливо.

Определить, что вы приобрели плохой или поддельный топливный фильтр, можно несколькими способами:

  • Снижена мощность двигателя;
  • Мотор плохо тянет;
  • Оборот падает;
  • Двигатель внезапно глохнет после включения зажигания и т. Д.

Замена на форсунку

Топливный фильтр - это устройство, которое отвечает за качество топлива, подаваемого из бака в двигатель.

Установка

Устройство находится между двигателем и насосом и регулирует состав топлива, отфильтровывая мусор и примеси. Если по тем или иным причинам фильтр перестал правильно выполнять свои функции, его следует немедленно заменить.

Чтобы поменять прибор на инжектор ВАЗ 2109, действуйте по алгоритму.

  1. Убедитесь, что двигатель полностью остыл. Не работайте на горячем двигателе.
  2. Слейте весь бензин из системы.
  3. Проверить, есть ли под рукой огнетушитель или другие средства пожаротушения.
  4. Осмотрите рабочую зону. В нем не должно быть ничего, что даже теоретически могло вызвать пожар.
  5. Поднимите капот, снимите минус с АКБ.
  6. Снимите хомут с шланга подачи и возврата топлива.
  7. Отсоедините все шланги от фильтра. Не забудьте приподнять их или даже подключить чем-нибудь под рукой. В противном случае оставшееся топливо будет вылито на пол энергоблока.
  8. Возьмите в руки новый фильтр, проверьте, где находятся метки, обозначающие соединение впускного и выпускного шлангов. Не путайте их просто так.
  9. Перед подключением трубопроводов проверьте, действительно ли из них вышел весь бензин.
  10. Подсоедините шланги к новому фильтрующему устройству.
  11. Надеть новые хомуты. Они в основном одноразовые, поэтому лучше заменять их новыми каждый раз при замене фильтра.
  12. Проверить узел на герметичность.
  13. Заменить отрицательную клемму аккумулятора, закрыть капот и включить зажигание.
  14. Убедитесь, что ваш двигатель впрыска работает нормально.

Демонтаж прибора

Замена на карбюратор

Если вам посчастливилось стать обладателем автомобиля ВАЗ 2109 с карбюраторным двигателем, процедура замены топливного фильтра здесь будет несколько иной.

Инструкция выглядит так:

  • Ослабьте фиксирующий зажим со стороны двигателя;
  • Отсоедините шланг от топливного очистителя.Скорее всего, в трубках останется небольшое количество топлива, поэтому будьте осторожны;
  • Ослабив хомут, снимите шланг со стороны бака;
  • Вооружившись новым очистителем топлива, проверьте направление стрелки на агрегате. Он должен совпадать с направлением движения топлива - в сторону насоса;
  • Затяните зажимы крепления;
  • Залейте немного бензина в очиститель топлива, так как он высох. Это делается с помощью топливного насоса. Пару раз нажмите на его рычаг, после чего фильтр начнет заполняться топливом;
  • Заведите машину, проверьте на следы утечки топлива.

Безопасность

Вне зависимости от типа двигателя на вашем ВАЗ 2109 процедуру замены устройства очистки топлива необходимо проводить с соблюдением определенных мер безопасности.

  1. Не курите при ремонте топливной системы. Потерпи. Не рекомендуем выходить на улицу, чтобы покурить. Ваша одежда может быть масляной или пропитанной топливом. Ни малейшего угля и проблем не избежать.
  2. Всегда держите рядом с машиной огнетушитель. При замене очистителя топлива поместите его рядом с собой.Полезная мера, которая спасла более одного человека и спасла более одной машины.
  3. Избегайте попадания топлива в глаза. Лучше всего носить защитные очки.
  4. Работы с топливной системой производить только в хорошо вентилируемых помещениях. Если ремонт делается зимой, лучше всего тепло одеться и открыть ворота гаража.
  5. Не меняйте фильтр на открытом воздухе во время сильной жары. Даже при высокой температуре воздуха прямые солнечные лучи могут стать источником возгорания.
  6. Работать с топливной системой можно только при полностью остывшем двигателе.

Огнетушитель - всегда под рукой

Согласно инструкции по эксплуатации, очиститель топлива на инжекторном ВАЗ 2109 нужно менять каждые 20 тысяч километров. Фактически, учитывая условия эксплуатации, этот период нужно сократить вдвое. Что касается карбюратора, то рекомендуется менять фильтр каждые 10 тысяч километров. На практике около 7 тысяч километров.

Замена данного устройства - довольно простая задача, с которой справится даже новичок. Самый главный момент - соблюдение техники безопасности.

Нет комментариев

Написать комментарий

Нажмите здесь, чтобы отменить ответ.

Все о 2109

Как снять и прочистить форсунки на ВАЗ 2109 (инжектор)?
Причины перегрева двигателя на ВАЗ 2109 (карбюратор, инжектор)

Ни для кого не секрет, что двигатель - это основной агрегат всего автомобиля. Ваша способность управлять автомобилем, потреблять оптимальное количество топлива и многое другое зависит от его характеристик. Но перегрев - очень частая ситуация, в которой многие допускают серьезные ошибки.

Ремонт выпускного коллектора на ВАЗ 2109 (карбюратор)

Выпускной коллектор - это составная часть выхлопной системы, которая осуществляет отвод выхлопных газов из цилиндров силового агрегата в выхлопную трубу.

Очистка топлива необходима для нормальной работы двигателя автомобиля и увеличения срока его службы. Двигатель должен получать очищенное от различных примесей и загрязнений топливо. Для этого принято устанавливать топливные фильтры.Как с ними работать на ВАЗ 2109 и 99, 2114 и 2115 будет рассказано ниже.

На автомобили ВАЗ перечисленных моделей устанавливаются фильтры, предназначенные для различных силовых установок. Они делятся на два типа: для грубой очистки (сетка в бензонасосе) и тонкой очистки FTO (отдельный фильтр).

Фильтр грубой очистки ВАЗ находится внутри топливного насоса

Фильтры для карбюраторных систем изготавливаются из прочного и прозрачного материала, обычно пластика. Прозрачность корпуса позволяет следить за состоянием чистоты и своевременно менять расходные материалы.Эти модели способны очищать топливо в зоне 15–20 мкм. Внутри них помещается любой из этих материалов: войлок, войлок или бумага.

Для систем впрыска автомобилей ВАЗ уже нужна очистка гораздо большей стоимости. Поэтому фильтры на впрыск «девятки», ВАЗ 2114 и 2115 разные. Они изготовлены из нержавеющей стали и устанавливаются отдельно.

Для грубой очистки используются пластина-щель, сетка и лента, которые удерживают мусор, попавший в топливо. Напротив, в FTO используются элементы из пористых материалов.

Что лучше

Топливные фильтры, особенно для двигателей с инжектором, должны иметь необходимое качество очистки. Поэтому лучшим можно назвать тот, с пропускной способностью не менее 5-7 мкм (инжектор) и 15 мкм (карбюратор). Кроме того, он не должен разрушаться при давлении 3–5 бар.

Ориентировочная стоимость замены топливных фильтров

Замена занимает примерно 30-50 минут в зависимости от модели детали. В связи с этим отличается и стоимость процедуры в СТО, которая рассчитывается по количеству затраченного времени.

На самом деле рекомендуется изначально согласовать с сотрудником сервисного центра стоимость процедуры, согласовать время и т. Д. Как правило, цена замены начинается от 700 рублей и не выходит за рамки 1000-1200 руб.

Цена самого топливного фильтра ВАЗ не превышает 200-600 руб.

Расположение топливных фильтров на моделях ВАЗ зависит от двигателя. Они расположены в разных местах в системах впрыска и карбюратора.

Расположение фильтра на карбюраторных двигателях внутреннего сгорания

На карбюраторных ВАЗ топливный фильтр находится под капотом. Устанавливается под тормозным бачком (основным), фиксируется 2 хомутами.

Фильтр карбюратора ВАЗ расположен под тормозным цилиндром

Расположение очистителя на форсунке

На ВАЗе с системой впрыска FTO устанавливается под автомобилем, за глушителем. Он установлен в виде картриджа в топливопроводе. Чтобы его осмотреть или разобрать, нужно поднять машину на эстакаду или яму.

Замена на данные модификации ВАЗа может производиться своими руками. Достаточно получить грамотную информацию, правильно представить процесс снятия и установки всей детали, акцентировать внимание на нюансах.

Замена на карбюраторные автомобили ВАЗ 2109/2114/2115

Алгоритм замены карбюратора ВАЗ начинается, прежде всего, со снятия элемента.

  1. Сначала ослабляются зажимы, которые расположены по обеим сторонам фильтра (сначала тот, который ближе к двигателю, затем другой).
  2. Затем отсоединяют топливные шланги.

Для снятия фильтра тонкой очистки ослабьте хомуты и снимите оба топливных шланга.

Таким образом, можно легко и просто снять фильтр на карбюраторе ВАЗ.

Если при снятии шлангов топливо начинает вытекать, срочно закрыть отверстие пробкой. При демонтаже расходника рекомендуется держать под рукой заглушку или просто тряпку.

Новый фильтр устанавливается вместо старого, например:

  • найди стрелку на фильтре;

Стрелка на фильтре должна смотреть на топливный насос
  • поставить так, чтобы стрелка смотрела на топливный насос.

В конце не забудьте затянуть зажимы.

Если металлические хомуты изношены, плохо фиксируют шланги, винты крутятся, лучше их заменить. Хомуты недорогие (20-30 руб.).

Осталось накачать топливо в фильтр, так как новый элемент будет сухим. Прокачка производится вручную. Несколько раз нажмите рычаг топливного насоса. При этом посмотрите на фильтр - вы увидите, как он заполняется.

Видео: как заменить топливный фильтр на ВАЗ 2109

Замена на инжекторные автомобили ВАЗ 2109/2114/2115

На автомобилях с системой впрыска топливный фильтр расположен в другом месте.Процесс замены тоже отличается, прежде всего тем, что автомобиль необходимо поднять на яму или эстакаду.

  • снимите хомут, удерживающий фильтр;
  • ослабить болты крепления пылесоса ключом на 19;

Ослабьте гайки фильтра двумя гаечными ключами
  • перед снятием фильтра необходимо запомнить направление стрелки, указывающей направление движения бензина по трубкам.

Необходимо проверить уплотнительные кольца фильтра

Тогда можно поставить новый фильтр:

  • соедините оба штуцера, затяните;
  • затяните болты зажима;
  • запустите двигатель и дайте ему поработать 2-3 минуты для проверки на герметичность.

Затяжку необходимо проводить с учетом правил момента затяжки гаечных соединений. Чрезмерная затяжка креплений может привести к негативным последствиям.

Если обнаружена течь, то затянуть гайку сильнее в том месте, где вытекает топливо.

Очиститель грубого топлива или SGO заменяется следующим образом:

  • задний диван автомобиля откидывается от салона;
  • открывается доступ к этому люку;

Доступ к люку бензонасоса в впрыскивающем ВАЗе открывается при откидывании заднего дивана
  • головкой на 10, выкручиваем все гайки по кругу;
  • сняты защелки и соединения;

Эти штуцеры на лючке топливного насоса необходимо снять. Топливный насос впрыскивающего ВАЗ в снятом виде
  • фильтр расположен в его нижней части, оттуда он снят.
Крупная сетка находится внизу топливного насоса

Процесс замены SGO аналогичен для ВАЗ с карбюратором и форсункой.

Меры предосторожности
  1. Не работать в закрытом помещении со всех сторон. Должна быть предусмотрена вентиляция.
  2. Курить категорически запрещено, так как при работе с топливной системой любая искра может привести к плачевным последствиям.
  3. Рекомендуется использовать перчатки и защитные очки. Попадание горючей жидкости на кожу рук или на слизистые оболочки глаз может вызвать тяжелую аллергическую реакцию или проблемы со зрением.
  4. Запрещается работать в тепле при температуре воздуха выше 25-30 ° С.
  5. Обязательно держите под рукой огнетушитель.

Видео: замена топливного фильтра форсунки

График замены фильтра (через какое время менять)

Опытные автомобилисты и специалисты рекомендуют менять фильтр чаще, чем указано в регламенте. Это связано с тем, что качество сегодняшнего топлива на наших АЗС крайне низкое.К сожалению, отечественный бензин не отличается идеальной чистотой, и это связано не только с исходным качеством топлива, но и с плохими условиями транспортировки и хранения.

Очевидно, что следствием плохого и грязного топлива будет увеличение нагрузки на двигатель и снижение его мощности. Соответственно снизится и ресурс топливной системы.

Согласно регламенту, очиститель карбюраторных систем необходимо менять каждые 10 тысяч км пробега автомобиля, а в системах впрыска - каждые 20 тысяч км.С учетом вышеперечисленных рекомендаций по чистоте топлива срок замены целесообразно сократить до 6-7 тысяч километров и 10 тысяч километров соответственно.

Как уже писалось выше, причиной неисправности очистителя является грязное топливо, которое заливается в баки автомобилей на российских АЗС. Высокое содержание смолы в бензине разрушительно действует на все системы силовой установки и форсунок автомобиля. От этого забиваются топливные магистрали.Если в топливе присутствует вода, это способствует появлению коррозии, повреждению элементов системы, поломкам в цилиндро-поршневой группе и т. Д.

Одна из наиболее частых неисправностей фильтра связана с утечкой. Это вызвано не только тем, что очиститель забит грязью, но и наличием избыточного давления в системе. Другая причина утечки связана с истиранием уплотнительных колец внутри фильтра тонкой очистки.

Если фильтр протекает из-за наличия грязи внутри, то такой элемент лучше заменить.Изношенные уплотнения также необходимо заменить новыми. Но если в системе избыточное давление, то откачивать воздух нужно изнутри. На автомобилях ВАЗ для этого предусмотрена специальная шпуля.

Чтобы прогнать из системы избыточное давление, нужно прижать золотник

Перед сбросом давления автомобиль необходимо поставить на стояночный тормоз и включить нейтраль.

На автомобилях ВАЗ, в которых очиститель закреплен на защелках, причина неисправности может быть скрыта в другом. Защелка может просто отломиться, и тогда фильтр начнет пропускать топливо. На фото ниже защелки обведены большими красными кружками.

Защелки расположены по обе стороны от фильтра

Вот так выглядит сломанная защелка.

Сломанная защелка на трубопроводе выглядит так

Сломанная защелка - всегда проблема, так как отдельно найти в продаже просто невозможно. Можно, конечно, приобрести трубки в сборе, но они продаются в комплекте по 3 штуки.Цена не маленькая - 1300 руб. Если не хотите покупать дорогой комплект с лишней деталью, можно отрезать пластиковую часть защелок, оставив только ту часть, которая идет в трубопровод. Затем из топливных шлангов сделайте два переходника, наденьте их и закрепите обычными хомутами за 20 руб.

Еще один частый дефект - фильтр не заполняется топливом или происходит на полпути. Причина этого кроется в воздушной пробке, образовавшейся внутри топливной системы. Воздух удаляется, как упоминалось выше, через золотник.

Если на ВАЗе нет специальной золотника, то легко выпустить воздух, сняв шланг подачи топлива и дать двигателю слить оставшееся топливо. Затем шланг вставляется на место, и бензин вручную закачивается в систему.

Загрязненный фильтр не всегда нужно заменять. В некоторых случаях, особенно если очиститель был доставлен относительно недавно, вы можете попробовать его очистить. Делается это так: фильтр продувается потоком воздуха от компрессора.Процедуру можно провести на любой СТО или предприятии, где есть воздушный компрессор. Также можно спросить знакомых водителей КамАЗа или ЗИЛа, у которых в грузовиках есть компрессор с возможностью стравливания воздуха.

Таким образом, топливный фильтр на автомобилях ВАЗ может выйти из строя по следующим причинам:

  • неисправность вызвана засорением или износом уплотнительных манжет;
  • из-за коррозии внутренних элементов, что объясняется попаданием воды в фильтр;
  • из-за сломанной защелки, что приводит к утечке топлива;
  • из-за воздушной пробки, образовавшейся в системе из-за чрезмерного давления.

Своевременный и грамотный уход за фильтрами продлит срок службы вашего автомобиля. Замена очистителя позволит избежать сложностей в работе топливной системы.

Добрый день! Меня зовут Марк. Мне 40 лет. По образованию - учитель.

Категории товаров

Новые вопросы
Самые популярные
Топ 5 (по голосам)
  1. дом
  2. Статьи
  3. ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора
  4. Замена топлива.Замена топлива.

Категории товаров

Согласно регламенту, замена топливного фильтра на автомобилях ВАЗ-2710 Приора, ВАЗ-2110-2111-2112, ВАЗ-2113-2114-2115 и ВАЗ-21099 с форсунками должна производиться каждые 30 000 км пробега. Но, учитывая качество отечественного топлива, рекомендуемый пробег лучше уменьшить не менее чем на 10 000 км. И менять топливный фильтр каждые 20 000 км. Хуже топливной системы автомобиля от этого точно не будет.Некоторые, кто уже имел горький опыт устранения неполадок, виновником которых был забитый топливный фильтр, меняют его каждые 10 тысяч километров. И на вопрос - «Почему так рано?» Обычно они отвечают - «В таком случае лучше перестраховаться!» И с ними не поспоришь))). Не секрет, что бензиновый фильтр напрямую влияет на срок службы бензонасоса и форсунок. Поэтому о его существовании лучше не забывать и регулярно менять. В противном случае значительно возрастает риск попасть на замену недорогого бензонасоса или чистку / промывку форсунок!

Запасные части.На автомобилях ВАЗ 21099 инжектор, ВАЗ 2110-2112, ВАЗ 2710 Приора, ВАЗ 2113-2115 устанавливаются топливные фильтры двух типов - с резьбой и на зажиме. Поэтому перед тем, как совершить покупку фильтра, нужно залезть под машину и определиться, какой фильтр установлен на вашем автомобиле. Если кто-то не знает, где на автомобилях ВАЗ 2110-2112, ВАЗ-2710 Приора, ВАЗ-2113 -2114-2115, ВАЗ-21099 расположен топливный фильтр, то я вам скажу. Бензиновый (топливный) фильтр на вышеперечисленных машинах расположен рядом, а точнее за топливным баком (см. Фото 1).


Каталожный номер топливного фильтра с резьбой (гайками) - 2112-1117010-01 (см. Фото 2). Каталожный номер бензинового фильтра с фиксаторами - 2123-1117010 (см. Фото 3). Покупая топливный фильтр с резьбой, проверяем, идет ли в комплекте с ним медные или резиновые уплотнительные шайбы или кольца (фото 4). Поскольку шайбы / кольца обладают свойствами изнашиваться, рваться, деформироваться и теряться. И установить их заново не удастся. А без них бензин потечет на стыке штуцеров с фильтром.Поэтому о такой мелочи, как уплотнительные шайбы, стоит подумать заранее.

А по маркам производителей ... Как говорится, кому можно доверить процесс очистки топлива для любимой машины))). Советую покупать топливные фильтры таких производителей: BIG (GB-320, GB-302), Nevsky filter, BOSCH, CHAMPION, MANN, FILTRON, hexen и SCT ... Такой ТОП-8 оказался;)

Инструмент. Выбор инструмента зависит от типа топливного (бензинового) фильтра, установленного на вашем автомобиле.Для замены фильтра тонкой очистки 2123-1117010 (топливный фильтр на обойме) Вам потребуются: накидной или торцевой ключ на 10, емкость для сбора бензина ВД-40, чистая тряпка. Для успешной замены бензинового фильтра 2112-1117010-01 (топливный фильтр с резьбой) понадобится еще немного инструмента: рожковые на 17 и 19, накидный или торцевой ключ на 10, щетка по металлу, ВД-40, емкость для сбора бензин, чистая тряпка.

Работы по замене топливного фильтра с форсункой ВАЗ 21099, ВАЗ 2110-2112, ВАЗ 2710 Приора, ВАЗ 2113-2115 проводят на подъемнике или смотровой яме!

Фотоотчет с описанием замены топливного (бензинового) фильтра автомобилей Ваз-2110-2111-2112, Ваз-2113-2114-2115, Ваз-2710 Приора, Форсунка Ваз-21099:

Снимаем минусовую клемму с АКБ.Берем под машину. Находим топливный фильтр, металлической щеткой очищаем от грязи все резьбовые соединения, проливаем их ВД-40 (фото 5, 6, 7).

Если топливные шланги присоединены к фильтру через резьбовые соединения, то с помощью поз. 17 и 19 ослабьте затяжку гаек (фото 8). После этого можно открутить зажимной болт хомута топливного фильтра (фото 9).

После этого можно окончательно открутить штуцеры топливного шланга. Подставляем тару, так как из шлангов и самого фильтра потечет бензин. Снимите фильтр.

Если фильтр прикреплен зажимами, то процесс пойдет намного проще и быстрее. Откручиваем прижимной болт хомута (фото 10). И, сдавливая пластиковые зажимы на фурнитуре (если усилий пальцев недостаточно, то можно использовать специальные плоскогубцы для сжатия зажимов), стягиваем шланги с фильтра (фото 11). Снова подставляем емкость для сбора бензина.Снимите фильтр.

Также существует еще один вид крепления штуцеров топливного шланга к фильтру - хомуты от скоб пружин (фото 12). Обычно с ними проблем нет (гайки ржавые не закрутить). Прижал скобу - снял шланг. Это просто.

Теперь осталось правильно установить топливный фильтр на рабочем месте. Правильно - это значит установить фильтр так, чтобы стрелка на нем была направлена ​​в сторону движения топлива.

На автомобилях ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 и ВАЗ-2710 Приора стрелка на топливном фильтре должна указывать на правую сторону автомобиля (фото 13).

На автомобилях ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 и ВАЗ-21099 стрелка инжектора на бензиновом фильтре должна указывать на левую сторону автомобиля (фото 14).

Устанавливаем топливный фильтр в хомут крепления. После этого подсоединяем к нему штуцеры топливных трубок.

При установке фильтра с резьбовым соединением не забудьте надеть на шланги новые (или старые, если они в хорошем состоянии) уплотнительные шайбы.Закручиваем гайки и прижимной болт хомута.

На топливный фильтр с фиксаторами штуцеры надеваются на фильтр до щелчка. Затем вы можете попробовать снять шланг с фильтра. Если не получилось, значит, фитинг закреплен правильно. Аналогичную процедуру установки / проверки выполняем и со вторым фитингом. Затем затяните зажимной болт.

Далее остается только поставить минусовую клемму на АКБ, повернуть ключ зажигания до срабатывания бензонасоса. Загрузите систему.И заводим двигатель. Затем проверьте соединения и сам топливный фильтр на предмет протечек бензина. Обратите особое внимание на резьбовые соединения. При необходимости слегка затяните гайку топливного шланга. С накладными фильтрами проблем обычно не возникает. Но вам все равно нужно проверить.

После проверки будут завершены работы по замене топливного (бензинового) фильтра на ВАЗ 2113, ВАЗ-2114, ВАЗ-2115, ВАЗ 2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2710 Приора, инжектор ВАЗ-21099.

Ряд неисправностей в работе карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 напрямую связан со степенью загрязнения топливного сетчатого фильтра на впуске топлива в бензобак.Он расположен в нижней части топливозаборной трубки и состоит из мелкой сетки.


Многим знакома ситуация, когда как ни крути невозможно выиграть при нажатии педали газа, нестабильно, перебои в работе двигателя вплоть до его остановки. Уже несколько раз меняли карбюратор, заменяли все, отрегулировали угол зажигания и полностью перенесли систему зажигания, но толку нет, либо принятые меры помогают только временно.

В этой ситуации стоит обратить внимание на сетчатый топливный фильтр впуска топлива в бензобак автомобиля. Многие просто не подозревают о его существовании, одни забывают о нем, другие неправильно чистят. И зря, так как этот фильтр - форпост всей топливной системы автомобиля в процессе очистки поступающего в двигатель бензина. Его засорение уменьшает (или полностью останавливает) в карбюраторе и далее в двигатель автомобиля. И это как раз приводит к проблемам в его работе в разных режимах, в том числе и в «плавающем» (которые то появляются, то исчезают).

Особенности очистки топливного сетчатого фильтра впуска топлива в бензобак автомобилей ВАЗ 2108, 2109, 21099

  • Снимите сетчатый топливный фильтр с впускной трубы

С усилием отодвигаем его от впускной трубы.

  • Очистка топливного фильтра

Берем зубную щетку, немного ацетона и тщательно очищаем все ячейки сеточки фильтра. Периодически смотрите на фильтр при свете, чтобы оценить степень очистки, так как визуально даже грязный фильтр может казаться чистым. На свету сразу видны забитые отложениями и чистые ячейки.

После процедуры очистки продуйте фильтр сжатым воздухом с помощью компрессора или обычного колесного насоса.

  • Очищаем трубку забора топлива

Промываем бензином или ацетоном и продуваем сжатым воздухом. Попутно зачищаем патрубок слива топлива в бак («возврат»). После чистки проверяем легкость прохождения воздуха по трубкам, вдувая в них ртом.

Устанавливаем заборник топлива обратно в топливный бак, подключаем к нему патрубки и провода.

Примечания и дополнения

- Почистив фильтр на впуске топлива, следует обратить внимание на чистоту всей топливной системы двигателя автомобиля. Очистить и при необходимости заменить

Фильтр тонкой очистки топлива форсунка ваз 2109. Поменять воздушный фильтр на инжекторном моторе

Топливоочистительные элементы необходимы для подачи топлива в энергоблок, очищенного от различных примесей и грязи в баке. Топливный фильтр ВАЗ 2109 (установленная форсунка или карбюратор) задерживает все эти элементы, в результате чего получается качественная горючая смесь.

В случае засорения или плохого качества фильтра смолы разрушительно действуют на все системы двигателя, забивая трубопроводы и форсунки. Наличие горючей воды способствует появлению ржавчины, повреждению элементов системы, что неизбежно приведет к поломкам в цилиндро-поршневой группе.

Грязь, которая находится в каналах вместе с водой в топливе, замерзающая при низких температурах, может вызвать затруднения при запуске двигателя.

Состояние очистителя топлива во многом зависит от внешних факторов, в которых эксплуатируется автомобиль, но больше от качества топлива.

Специалисты советуют проводить чаще, чем указано в документации. Это связано с тем, что качество бензина или дизельного топлива на наших заправках часто бывает довольно низким. Отечественное топливо не отличается ни идеальной очисткой, ни идеальными условиями транспортировки и хранения. Как следствие - увеличение нагрузки на двигатель и снижение его мощности, а также уменьшение ресурса топливной системы.

Замена топливного фильтра, не важно, форсунка или карбюратор, довольно проста, да и сам фильтр стоит недорого, поэтому не забывайте вовремя его заменять. А как сэкономить, установив самостоятельно, мы расскажем в этой статье.

[Скрыть]

Инструкция по замене с форсункой

В соответствии с сервисным графиком на автомобилях ВАЗ 2109 с форсункой необходимо менять топливный элемент очистки каждые 20 000 км пробега.Но, как мы уже говорили, в наших условиях этот срок лучше сократить вдвое.

Что вам нужно?


Этапы

Все работы необходимо проводить на яме, эстакаде или подъеме автомобиля на подъемник. Помещение должно хорошо проветриваться, вблизи него не должно быть открытых источников огня.

В автомобиле ВАЗ с форсункой очиститель топлива расположен под автомобилем за топливным баком возле выхлопной трубы.


Инструкция по замене карбюратора

По регламенту топливоочистительный элемент на ВАЗ 2109 с карбюратором нужно менять каждые 10 тысяч км пробега, но с учетом низкого качества нашего бензина желательно это уменьшить срок до 7 тыс км.Топливный фильтр находится под главным тормозным цилиндром и фиксируется двумя хомутами.


Что вам нужно?


Ступени

  1. Ослабьте зажим, который находится со стороны двигателя.
  2. Снимите шланг с топливного очистителя. Здесь нужно быть осторожным, так как бензин может пролиться.
  3. Ослабив хомут, снимаем шланг, который находится сбоку от бака.
  4. Ставим новый фильтр. Здесь также важно, чтобы стрелка совпадала с направлением движения топлива.Он должен быть направлен в сторону насоса.
  5. Закручиваем хомуты.
  6. Далее нужно в топливный элемент накачать бензин, потому что он еще сухой. Это нужно делать с помощью топливного насоса. Нажав пару, один раз на ее рычаге, можно заметить, как фильтр начинает заполняться бензином.
  7. Заводим машину и проверяем на утечку газа.

Меры безопасности при замене

  • Курить при работе с топливной системой категорически запрещено.
  • Рядом должен быть огнетушитель.
  • Остерегайтесь попадания топлива в глаза.
  • Помещение, в котором проводятся работы, должно вентилироваться.
  • Не заменяйте, если на улице слишком жарко.
  • Заменяйте двигатель только на полностью остывший двигатель.

Как видите, замена топливного фильтра - довольно несложный процесс, не требующий особых навыков, и, внимательно изучив инструкцию, с ней справится даже неопытный водитель.

Очистка топлива необходима для нормальной работы автомобильного двигателя и увеличения ресурса его работы. Топливо необходимо очищать от различных примесей и загрязнений. Для этого принято устанавливать топливные фильтры. Как с ними работать на ВАЗ 2109 и 99, 2114 и 2115 будет рассказано ниже.

Какие топливные фильтры устанавливаются на автомобили ВАЗ 2109/2114/2115

На автомобили ВАЗ перечисленных моделей устанавливаются фильтры, предназначенные для различных силовых установок. Они делятся на два типа: для грубой очистки (сетка в бензонасосе) и тонкой очистки ВОМ (отдельный фильтр).

Фильтр грубой очистки ВАЗ расположен внутри топливного насоса.

Фильтры, предназначенные для карбюраторных систем, изготовлены из прочного и прозрачного материала, обычно пластика. Прозрачность корпуса позволяет следить за состоянием чистоты и своевременно менять расходные материалы. Эти модели способны очищать топливо в области 15–20 мкм.Внутри помещается один из этих материалов: фетр, фетр или бумага.

Для систем впрыска автомобилей ВАЗ уже нужна очистка гораздо большей стоимости. Поэтому фильтры для форсунки «девятка», ВАЗ 2114 и 2115 разные. Они изготовлены из нержавеющей стали и устанавливаются отдельно.

Для грубой очистки используются пластины с прорезями, сетка и лента, которые улавливают застрявший в топливе мусор. Напротив, в ВОМ используются элементы из пористых материалов.

Какие лучше

Топливные фильтры, особенно для двигателей с инжектором, должны иметь правильное качество очистки. Поэтому можно назвать лучшим очистителем, пропускная способность которого не менее 5-7 мкм (инжектор) и 15 мкм (карбюратор). Кроме того, он не должен выходить из строя при давлении 3-5 бар.

Ориентировочная стоимость замены топливных фильтров

Замена занимает примерно 30-50 минут, в зависимости от модели детали. В связи с этим отличается и стоимость процедуры в СТО, которая рассчитывается по количеству затраченного времени.

По сути, рекомендуется изначально договориться с сотрудником сервисного центра о стоимости процедуры, согласовать время и т. Д.Как правило, цена замены начинается от 700 рублей и не превышает отметку 1000–1200 рублей.

Цена самого топливного фильтра ВАЗ не превышает 200–600 рублей.

Где находятся уборщики?

Расположение топливных фильтров на моделях ВАЗ зависит от двигателя. В системах впрыска и карбюратора они расположены в разных местах.

Расположение фильтра на карбюраторном двигателе

На карбюраторе ВАЗ очиститель топлива расположен под капотом. Устанавливается под тормозным бачком (основным), фиксируется с помощью 2 хомутов.

Фильтр карбюратора ВАЗ расположен под тормозным цилиндром

Расположение очистителя на форсунке

На ВАЗ с системой впрыска ВОМ устанавливается под автомобилем, за глушителем. Он установлен как картридж в топливопроводе. Чтобы его осмотреть или разобрать, нужно поднять машину на эстакаду или яму.

Как заменить топливный фильтр грубой и тонкой очистки на ВАЗ 2109/2114/2115

Замену на данных модификациях ВАЗ можно произвести своими руками.Достаточно получить грамотную информацию, правильно представить процесс снятия и установки всей детали, акцентировать внимание на нюансах.

Замена карбюратора на автомобилях ВАЗ 2109/2114/2115

Алгоритм замены карбюратора ВАЗ начинается, в первую очередь, со снятия элемента.

  1. Сначала ослабляются зажимы, расположенные по обеим сторонам фильтра (сначала ближайший к двигателю, затем другой).
  2. Затем отсоединяют топливные шланги.

Для снятия фильтра тонкой очистки ослабьте хомуты и снимите оба топливных шланга

Таким образом, вы можете легко и просто снять фильтр на карбюраторе ВАЗ.

Если топливо начинает течь во время снятия шлангов, немедленно закрыть отверстие пробкой. При демонтаже расходного материала рекомендуется держать под рукой заглушку или просто тряпку.

Новый фильтр устанавливается вместо старого следующим образом:

  • найдите стрелку на фильтре;

Стрелка на фильтре должна смотреть на бензонасос

  • поставь так, чтобы стрелка смотрела на бензонасос.

Напоследок нельзя забыть затянуть хомуты.

Если металлические хомуты изношены, шланги плохо фиксируются, винты крутятся, их лучше заменить. Хомуты недорогие (20-30 руб.).

Осталось накачать топливо в фильтр, так как новый элемент будет сухим. Пейджинг осуществляется вручную. Несколько раз нажмите рычаг топливного насоса. При этом посмотрите на фильтр - должно быть видно, как он заполняется.

Видео: как заменить топливный фильтр на ВАЗ 2109

Замена на инжекторных автомобилях ВАЗ 2109/2114/2115

На автомобилях с системами впрыска топливный фильтр расположен в другом месте. Процесс замены также отличается, прежде всего, тем, что машину нужно поднять в яму или эстакаду.

  • снимите хомут, удерживающий фильтр;
  • ослабить болты крепления пылесоса ключом на 19;

Используйте два ключа, чтобы ослабить гайки фильтра.

  • перед снятием фильтра нужно запомнить направление стрелки, указывающей направление движения бензина по трубкам.

Необходимо проверить уплотнительные кольца фильтра.

Затем можно установить новый фильтр:

  • соединить оба штуцера, затянуть;
  • затянуть зажимные болты зажима;
  • запустите двигатель и дайте ему поработать 2–3 минуты для проверки на герметичность.

Затяжку необходимо проводить с соблюдением правил на момент затяжки соединений гаек. Если затянуть крепеж, это может привести к негативным последствиям.

При обнаружении утечки крепче затяните гайку в том месте, где течет топливо.

Грубый очиститель топлива или CGO заменяется следующим образом:

  • задний диван автомобиля высовывается из салона;
  • доступ к этому люку;

Доступ к лючку бензонасоса в системе впрыска ВАЗ открывается при откидывании заднего дивана

  • головкой 10 откручивает все гайки по кругу;
  • сняты защелки и соединения;

Эти штуцеры на лючке топливного насоса необходимо снять.

ТНВД ВАЗ снято

  • фильтр находится в его нижней части, отсюда он снимается.

Грубая сетка внизу топливного насоса

Процесс замены CGO аналогичен для ВАЗов с карбюратором и инжектором.

Меры предосторожности
  1. Не работайте в помещении со всех сторон. Должна быть предусмотрена аэрация.
  2. Курение категорически запрещено, так как при работе с топливной системой любая искра может привести к печальным последствиям.
  3. Рекомендуется носить перчатки и защитные очки. Попадание легковоспламеняющейся жидкости на кожу рук или в глаза может вызвать серьезную аллергическую реакцию или проблемы со зрением.
  4. Не допускается работа в жару при температуре воздуха выше 25-30 ° С.
  5. Обязательно имейте под рукой огнетушитель.

Видео: замена топливного фильтра форсунки

Порядок замены фильтра (сколько менять)

Опытные автомобилисты и специалисты рекомендуют менять фильтр чаще, чем указано в регламенте. Это связано с тем, что качество сегодняшнего топлива на наших заправках крайне низкое.К сожалению, отечественный бензин не отличается идеальной чистотой, и это не только исходное качество топлива, но и плохие условия транспортировки и хранения.

Очевидно, что следствием плохого и грязного топлива будет увеличение нагрузки на двигатель и снижение его мощности. Соответственно уменьшится ресурс топливной системы.

Согласно регламенту очиститель карбюраторных систем необходимо менять каждые 10 тысяч километров пробега автомобиля, а инжекторных систем - каждые 20 тысяч километров. С учетом приведенных выше рекомендаций по чистоте топлива период замены целесообразно сократить до 6–7 тысяч километров и 10 тысяч километров соответственно.

Причины неисправности топливного фильтра ВАЗ 2109/2114/2115

Как уже писалось выше, причиной неисправности очистителя является грязное топливо, которое заправляется в баки автомобилей на российских АЗС. Высокое содержание смол в бензине разрушительно действует на все силовые установки и форсунки автомобиля.От этого забиваются топливные коммуникации. Если в топливе присутствует вода, это способствует появлению коррозии, повреждению элементов системы, поломке поршневой группы и т. Д.

Одна из частых неисправностей фильтров связана с утечками. Это вызвано не только тем, что очиститель забит грязью, но и наличием избыточного давления в системе. Другой причиной протечки является истирание уплотнительных колец внутри фильтра тонкой очистки.

Если фильтр протек из-за наличия грязи внутри, то такой элемент лучше заменить. Использованные уплотнения также необходимо заменять новыми. Но если в системе избыточное давление, то нужно откачивать воздух изнутри. На автомобилях ВАЗ для этого предусмотрена специальная шпуля.

Чтобы сбросить избыточное давление из системы, нажмите золотник.

Перед сбросом давления автомобиль необходимо поставить на ручной тормоз и включить нейтральную передачу.

На автомобилях ВАЗ, в которых очиститель закреплен на защелках, причина неисправности может быть скрыта в другой.Защелка может просто отломиться, и тогда фильтр начнет пропускать топливо. На фото ниже защелки обведены большими красными кружками.

Защелки расположены с обеих сторон фильтра.

Вот так выглядит сломанная защелка.

Сломанная защелка на трубопроводе выглядит так

Сломанная защелка - всегда проблема, так как отдельно найти ее в продаже просто невозможно. Вы можете, конечно, приобрести трубки в сборе, но они продаются в комплекте по 3 штуки.Цена не маленькая - 1300 руб. Если не хотите покупать дорогой комплект с дополнительной деталью, можно отрезать пластиковую часть защелок, оставив только ту часть, которая попадает в трубопровод. Затем из топливных шлангов сделайте два переходника, наденьте их и закрепите обычными хомутами за 20 руб.

Еще один частый дефект - фильтр не заполнен топливом или это происходит наполовину. Причина этого кроется в воздушной пробке внутри топливной системы. Воздух выводится, как было сказано выше, через золотник.

Если на ВАЗ нет специального клапана, то воздух можно легко выпустить, сняв шланг подачи топлива и дав двигателю отработать оставшееся топливо. Затем шланг вставляется на место, и бензин вручную закачивается в систему.

Загрязненный фильтр не всегда можно заменить. В некоторых случаях, особенно если очиститель установлен относительно недавно, вы можете попробовать очистить его. Делается это следующим образом: фильтр продувается из компрессора потоком воздуха. Процедуру можно провести на любой СТО или предприятии, где есть воздушный компрессор. Также можно спросить знакомых водителей КамАЗа или ЗИЛа, у которых в грузовиках есть компрессор с возможностью забора воздуха.

Таким образом, топливный фильтр на автомобилях ВАЗ может выйти из строя по следующим причинам:

  • неисправность вызвана засорением или срабатыванием уплотнительных манжет; №
  • из-за ржавления внутренних элементов, что объясняется попаданием воды в фильтр;
  • из-за сломанной защелки, что приводит к утечке топлива;
  • из-за скопления воздуха внутри системы из-за чрезмерного давления.

Своевременный и грамотный уход за фильтрами продлит срок службы автомобиля. Замена очистителя позволит избежать сложностей в работе топливной системы.

Замена топливного и воздушного фильтров на автомобиле ВАЗ 2109 - операция очень простая и занимает от силы 15-20 минут. Многие из читателей могут сказать, что такая статья не нужна, так как все уже ясно. Однако все мы когда-либо делали что-то впервые. И в этом нет ничего плохого, когда вы не знаете, что делать и впервые видите это на компьютерной картинке.
Старт с воздушным фильтром ВАЗ 2109 . Его замена требуется каждые 10 000-15 000 км. Ну а если по пыльным проселочным дорогам ехать, то и раньше. Воздушный фильтр ВАЗ 2109 предназначен для очистки воздуха перед приготовлением горючей смеси в карбюраторе. Если вовремя не заменить воздушный фильтр, то это чревато засорением карбюратора и преждевременным износом двигателя.Он расположен сверху карбюратора ВАЗ 2109.

Чтобы добраться до него, достаточно открутить гайку на крышке воздушного фильтра. Защелкиваем четыре защелки по краям крышки и снимаем. И непосредственно сам фильтр ВАЗ 2109.

Если ваш воздушный фильтр в масле, это может быть связано со следующей причиной: вентиляционное отверстие картера соединено с отверстием в корпусе воздушного фильтра. То есть несгоревшие газы из картера возвращаются в агрегат для сжигания, тем самым снижая выбросы в атмосферу и немного повышая КПД двигателя ВАЗ 2109. Но если масло попадает туда с газами, то поступают следующим образом: отверстие в корпусе воздушного фильтра ВАЗ 2109 закрывается пробкой из-под шампанского (она там идеально ложится), и подсоединяется к шлангу диаметра картера.

Другой конец этого шланга остается висеть в воздухе. Длину шланга обычно выбирают от 30 до 50 сантиметров. Таким образом, будет вентилироваться картер ВАЗ 2109 и фильтр ВАЗ 2109 не будет в масле.
Вытаскиваем старый фильтр.Если под ней или по краям крышки остались пятнышки (чаще всего это мошки, мухи, кусочки земли), то их нужно аккуратно удалить. Только следите, чтобы они не попали в карбюратор. Почистив сиденье, просто кладем на него новый фильтр ВАЗ 2109.

Можно смазать резинки сверху и снизу моторным маслом, чтобы предотвратить утечку воздуха между крышкой и фильтром. Одеваем крышку, защелкиваем защелки, ставим на место и закручиваем гайкой. Поздравляю, вы поменяли воздушный фильтр ВАЗ 2109.

А теперь займемся топливным фильтром ВАЗ 2109 . Топливный фильтр предназначен для очистки бензина, поступающего из бензобака в карбюратор. Бензин необходимо фильтровать из-за наличия мелкого мусора: коррозия бензобака, некачественный бензин на заправках и т. Д. Меняется каждые 10000 км, но с учетом низкого качества местного бензина лучше менять каждые 7000 км. Он расположен под главным тормозным цилиндром.

Топливный фильтр ВАЗ 2109 крепится к шлангам двумя хомутами.

1) Сначала ослабляем зажим со стороны двигателя.

Отсоединяем старый фильтр ВАЗ 2109

2) Потом вытаскиваем шланг из фильтра. После снятия бокового шланга двигателя с фильтра бензин из фильтра будет стекать обратно в бензобак. А из снятого шланга тоже может вылиться немного бензина из бензонасоса.
3) Затем ослабляем хомут и снимаем шланг со стороны бензобака. Вот и топливный фильтр ВАЗ 2109 и в ваших руках.При детальном осмотре можно увидеть, сколько в нем мусора.

Топливный фильтр ВАЗ 2109 снял

4) Подбираем новый топливный фильтр. Находим на нем стрелку: стрелка указывает направление движения бензина. Ставим фильтр так, чтобы стрелка указывала на бензонасос ВАЗ 2109.

5) Зажмите хомуты. Выполнено. Теперь нужно в фильтр закачать бензин, так как он еще сухой. Делается это с помощью топливного насоса.Несколько раз нажав на его рычаг, наблюдаем, как топливный фильтр заполняется бензином.

Ну вот и все, воздушный и топливный фильтр ВАЗ 2109 заменил.

Для карбюраторных двигателей
(описание процедуры замены воздушного фильтра)

Работы по замене воздушного фильтра являются частью регламентного обслуживания автомобилей ВАЗ 2108, 2109, 21099, а также всех остальных автомобилей. Если не пройти эти процедуры, следует самостоятельно следить за состоянием фильтра, так как при его сильном загрязнении мощность двигателя снижается, расход топлива и выброс вредных продуктов сгорания в атмосферу увеличиваются.

Рекомендуется проверять состояние фильтра каждые 10-15 тысяч километров; если машина эксплуатируется в условиях повышенной запыленности, то каждые 5-10 тысяч километров.

Процедура замены фильтра очень проста. Прежде всего, вам необходимо снять крышку коробки фильтра, открутив гайку, фиксирующую крышку фильтра, и открыв три зажима по периметру коробки.

После этого снимите старый фильтр и протрите внутреннюю часть корпуса фильтра изнутри сухой тканью, чтобы удалить грязь и пыль.

Затем установите новый фильтр, закройте крышку коробки, затяните гайку и наденьте зажимы по периметру коробки фильтра. Установлен новый фильтр!

Как производится замена воздушного фильтра, вы можете увидеть на видео ниже:

Для инжекторных двигателей

Замена воздушного фильтра на моделях семейства Самара с инжекторными (инжекторными) модификациями двигателя регламентирована и должна производиться не реже, чем каждые 20 тысяч километров.

Замена фильтрующего элемента довольно проста (описание подходит для моделей ВАЗ 2108, 2109, 21099 и ВАЗ 2113, 2114, 2115).Первым делом необходимо снять датчик массового расхода воздуха:

Отвернув винты крепления, поднимаем крышку вверх. Сам фильтр будет в пазах:

Обратите внимание на то, как он установлен. Если вдруг по каким-то причинам вы не обратили на это внимание, то внизу корпуса есть указатель, в каком направлении следует устанавливать фильтрующий элемент. Установите новый фильтр вместо старого ...

... и снова закрутите крышку. Установите датчик массового расхода воздуха. Необходимо вставить датчик в сиденье до щелчка.

Запускаем двигатель и проверяем работу. Если его работа после установки нового фильтра стала нестабильной, то, возможно, фильтр установлен неправильно. Необходимо повторить все вышеперечисленные операции, только на этот раз установите фильтр в нужное положение.

Фильтры топливные предназначены для очистки подаваемого в двигатель топлива от смолистых примесей воды, частиц грязи и отложений в топливном баке.Причина - физико-химические процессы, вызывающие разного рода загрязнения.

Рассмотрим, к каким последствиям они могут привести в автомобиле ВАЗ 21099,2109 (инжектор). Смолы отрицательно влияют на трубопроводы, перепускные клапаны форсунок, в результате чего страдает вся топливная система. Наличие воды или конденсата в топливе провоцирует образование коррозии, повреждение деталей системы подачи топлива к форсунке и может привести к повреждению цилиндро-поршневой группы.

Грязь забивает топливные каналы и в сочетании с наличием воды в топливе в зимний период затрудняет запуск двигателя, так как может замерзнуть в топливопроводе.

Топливный фильтр необходимо периодически менять, что позволит избежать многих поломок автомобилей серии 21099,2109. Долговечность фильтра зависит от стиля вождения, среды, в которой эксплуатируется ВАЗ, состояния топливной системы в целом и, конечно же, в первую очередь от качества используемого топлива.

Владельцам ВАЗ 21099,2109 следует знать, что топливный фильтр рекомендуется менять каждые 20 тысяч километров. Учитывая не самый высокий уровень топлива на отечественных заправках, фильтр желательно заменять чаще, так как он забивается разного рода примесями и грязью, из-за чего увеличивается нагрузка на двигатель, снижая мощность. Топливная система прослужит дольше, если топливный фильтр заменить своевременно.

Стоит отметить, что замена топливного фильтра ВАЗ 21099,2109 не представляет сложности и эту процедуру может проделать водитель, не имея большого опыта вождения и эксплуатации автомобиля. Если вы столкнулись с этой проблемой впервые, то узнайте, как поменять фильтр на ВАЗ с двигателем, на котором установлена ​​форсунка, следуйте приведенным ниже рекомендациям.

Замена топливного фильтра

Согласно Графику текущего ТО в составе ТО ВАЗ 21099.На автомобилях 2109 топливный фильтр необходимо заменять через 20 тысяч пробега, но как уже было сказано выше, желательно заменить его на 15 тысячах и даже раньше с учетом влияния внешних факторов. Ниже представлена ​​процедура замены топливного фильтра на моделях ВАЗ 21099,2109 с инжектором.

Для замены фильтра необходимо использовать приямок или элеватор. Работы необходимо проводить в хорошо проветриваемом помещении или на открытом воздухе, в жару работать не рекомендуется, весь процесс проводится вдали от источников открытого огня.

Топливный фильтр находится под автомобилем за топливным баком возле выхлопной трубы. Для его снятия ослабьте болты крепления удерживающего кронштейна.

Далее откручиваем две штуцеры входного и выходного патрубка. Для того, чтобы открутить гайки, понадобятся два гаечных ключа на 19, которыми откручиваем гайку, расположенную на корпусе фильтра, фиксируя трубопровод.

Обязательно исправить расположение указателя направления потока топлива, а также учесть возможность утечки топлива из форсунок.

При переустановке обратите внимание на указатель поворота, так как топливо не будет проходить по трубопроводу в форсунку через неправильно установленный фильтр. Проверьте наличие и целостность уплотнительных колец, без которых установка запрещена, так как это приведет к утечкам и может вызвать аварийную ситуацию. После установки фильтра заводим двигатель ВАЗ и проверяем все соединения и сам фильтр на герметичность, если есть, снимаем затяжку (но в лучшую сторону) или заменяем сальники.

Меры предосторожности при замене:

  1. Запрещается курить при работе с топливной системой.
  2. Работа при наличии огнетушителя.
  3. Не допускается попадание бензина на слизистые оболочки и в глаза.
  4. Необходимо работать при хорошей вентиляции.
  5. Температура окружающей среды не должна превышать 25 градусов.

Работы следует проводить после полного охлаждения двигателя и выхлопной системы.Топливный фильтр устанавливается строго в обратной последовательности, чтобы топливная система не вышла из строя. Процесс замены топливного фильтра не требует особых навыков и с учетом вышеперечисленных рекомендаций может быть выполнен водителем с небольшим опытом.

Соответственно и стоимость обслуживания ВАЗ 21099.2109 будет существенно ниже, а автомобиль будет вести себя быстрее. И, конечно же, нужно стремиться использовать только качественное топливо.

Скважина №

Почему не заводится машина? Двигатель запускается ВАЗ 2109 инжектор

> В статье «» мы подробно разобрали причины, по которым на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не заводится карбюратор . .. Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцам инжектора ВАЗ 2108 2109 21099, когда их железный конь перестает заводиться. Различия в диагностике карбюраторных и инжекторных двигателей очень существенны. Итак, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему его машина не заводится. Однако если пересадить на инжектор ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, который не заводится, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда инжекторный двигатель не запускается, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак, начнем, если форсунка ВАЗ 2108 2109 21099 не запускается, то здесь работает старое правило: «Либо горить не на чем, либо зажигать нечего. То есть либо нет искры, либо горючая смесь не попадает в цилиндры двигателя.
1) Проверить, есть ли искра. Для этого откручиваем свечу от баллона, прижимаем к массе и крутим стартер. Если искра проскальзывает на свече зажигания, проблема в системе подачи топлива.
Однако нужно помнить, что если скрученная свеча мокрая, и есть искра, обязательно проверьте отметки.

Марка на шестерне распредвала ВАЗ 2109

Марка маховика ВАЗ 2109

Из-за того, что ремень ГРМ проскочит на один или несколько зубцов, будут нарушены фазы газораспределения и двигатель ВАЗ 2108 2109 21099 не запустится.
Если искра не проскальзывает на свечу зажигания, то причиной может быть: датчик положения коленвала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе. Да, правда, некорректная работа датчиков может очень сильно испортить жизнь владельцу инжектора ВАЗ 2108 2109 21099. Расскажу одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится из-за неисправности одного единственного датчика - ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, только неправильной будет его работа - он может утроиться, не развивать мощность, увеличить расход топлива, но он должен запуститься.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне.При приближении металла выходное напряжение датчика должно увеличиваться; при снятии металла выходное напряжение ДПКВ должно быть близким к нулю.
Если ДПКВ неисправен, меняем его и пробуем запустить. Не заводится - идем дальше.
1b) Шкив коленчатого вала. В чем может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может отвалиться или прокрутиться.

Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно ДПКВ не работает при вращении коленвала и ЭБУ не дает команду на зажигание свечей зажигания. Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала вращается и исправно работает. Заодно проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. Если есть возможность, можно взять модуль зажигания из другой машины и проверить, заводится двигатель или нет.
1d) Если ЭБУ неисправен, двигатель, естественно, не запустится.
1д) Отсутствие контакта в проводке. Все устройства могут быть целыми: и ЭБУ, и модуль зажигания, и все датчики. Но контакта между ними в проводке не будет, например, оборван провод или окислился разъем.
2) Если есть искра, но двигатель не запускается, необходима проверка системы питания двигателя.
Проверить, подается ли топливо к форсункам:
2a) Подкачивает ли топливный насос?

У ВАЗ 2109 с инжекторным электронасосом

Топливный насос ВАЗ 2108 2109 21099 Форсунка электрическая, погружается в бензобак автомобиля. При включении зажигания должно быть слышно его действие. Чтобы проверить, качает ли он топливо или нет, можно ослабить одну из патрубков подачи топлива, поставить под них тару и включить зажигание - из патрубка должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный отвод для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали.Должно быть около 4 атмосфер. Если манометр не показывает давление, значит топливный насос не работает.
2b) Если топливный фильтр забит, насос не сможет обеспечить необходимую подачу топлива к форсункам автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, вы можете понять, засорен фильтр или нет, используя манометр, подключенный к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты форсунки.

Грязные форсунки инжекторного двигателя

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не распыляется, а капает. Из-за забитых форсунок может быть затруднен запуск двигателя форсунки ВАЗ 2108 2109 21099 на морозе. Такой автомобиль обычно не развивает полную мощность при движении.
2d) Топливо не может распыляться форсунками, если они не получают сигналы открытия от блока управления двигателем. Необходимо убедиться, что фишки прикреплены к насадкам и все провода целы.
3) При запуске холодного двигателя на морозе, особенно на инжекторных двигателях Ваз 2108, Ваз 2109, Ваз 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ.При этом нарушаются фазы газораспределения двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывает, нужно снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика. Если все в порядке, продолжайте.
4) Если свечи ВАЗ 2108 2109 21099 залиты, то их нужно просушить. Искра на залитой свече не образуется. Если вы открутите свечу, а она вся мокрая, то нужно открутить все остальные и зажечь их на газе. Если они снова затоплены, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не запускаются на морозе при подключенном датчике температуры двигателя. Наверное это особенность прошивки что ли. Закидываем чип датчика температуры, двигатель запускается с трудом, но заводится. При подключении нет.
Такая особенность может смутить кого угодно: есть искра, и свечи мокрые, и ремень не проскочил, и машина не заводится.Откинул датчик температуры, и он завелся. Такая ситуация, конечно, скорее исключение, чем правило, но владелец ВАЗ 2109 знает об этом лучше.
6) Тоже редкая ситуация, но бывает. Заливка катализатора в глушитель автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 установлен катализатор, снижающий выбросы вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, будет сложно отводить выхлопные газы, и двигатель либо вообще не запустится, либо заглохнет.Для устранения этого момента достаточно ослабить зажим между катализатором и глушителем, чтобы выхлопные газы выходили за резонатором.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель ВАЗ 2108, ВАЗ 2109, инжектор ВАЗ 21099 не запускается, однако следует помнить, что есть особые случаи, в которых помочь могут только СТО.

Как часто ваша любимая машина (ВАЗ 2109, 099, 08) наотрез отказывается заводиться или глохнет в пути? Не стоит сразу вызывать одаренных мастеров или тащить бедолагу в службу на веревке.Есть только одна хорошая новость. Подскажу, что нужно сделать, но только если руки растут из нужного места :).

Заглохший и не запускающийся двигатель может иметь несколько причин. Вначале поворачиваем ключ в замке зажигания и слушаем, крутится ли стартер, если в этом нет причины, но об этом сказано и «ежу понятно». Если стартер поворачивается, вперед. Как бы глупо это ни звучало, нужно проверить, есть ли в баке бензин.

Поворачиваем ключ и смотрим на контрольную лампу остатка топлива в баке.Если вы уверены, что бензин есть, проверьте, нет ли искры. Выворачиваем любую свечу, втыкаем в высоковольтный провод и касаемся двигателя (на массу) . ..

Здесь нам нужен помощник. Посадили его за руль и дали стартеру повернуть ключ. Есть ли искра на кончике свечи? Хороший. Нет? плохо. Неисправная распределительная коробка или проводка. С этим трудно что-либо сделать. Попробуйте поменять переключатель. Вы также должны проверить искру на центральном проводе, идущую от катушки. Так же проверяем со свечами.Отсутствие искры может указывать на неисправность катушки.

Проверим энергосистему. Если на улице зима, вода может попасть в газопровод и замерзнуть. Проверяем: откручиваем "воздух" и несколько раз нажимаем кнопку бензонасоса. Бульканье? Ну и бензин попадает в карбюратор. нет?

Либо вышеуказанная вода каким-то образом замерзла в системе, либо, что более вероятно, неисправен бензонасос. Обратите внимание на тонкую очистку фильтра ... Осмотрите его на предмет трещин и повреждений.Также можно увидеть шланги, по которым поступает бензин. Вы все проверили? Система питания в порядке?

Следующий шаг, свечи! Откручиваем свечи. Все. Посмотрите, нет ли на них нагара. У бережливого водителя всегда должен быть запасной комплект, рабочие, проверенные свечи. «Брызги» (черные свечи с нагаром и залитые бензином), чистить наждачной бумагой и протирать бесполезно. Их необходимо прокалить над газовой плитой.

Значит рабочие свечи вставили, не помогло? Перейдем к системе зажигания.Снимаем с распределителя высоковольтные провода. Кстати из-за проводов машина тоже может не заводиться, проверьте их. Смотрим на крышку трамблера.

Если внутри сколы, контакты опалены, замените крышку. Далее снимаем ползунок. Его тоже можно заменить. Откручиваем 2 болта. Отсоединяем проводку от датчика холла и меняем сам датчик. Собираем все в обратной последовательности с новыми запчастями.

Выходит из строя расположение высоковольтных проводов на крышке трамблера.Первый провод (на крышке он отмечен цифрой 1) идет от цилиндра 1 (крайний левый), затем по часовой стрелке пойдут 2 цилиндра, 4 цилиндра и 3 цилиндра. Если перепутать провода, машина будет жутко тройной или вообще не заведется.

Осталось проверить ремень ГРМ. Он расположен слева под кожухом. Снимите и посмотрите на зубья ремня. Если его мало и ремень проскользнул, то его необходимо заменить. Вопрос только в последствиях. Если у вас двигатель 1.3, то клапан может погнуться (даже не тыкать самому).Если 1.5, то может и нормально.

Ну в принципе вся система. Все должно запуститься. Если нет, то можно с чистой душой (сделал то, что мог) перетащить к сторонним хозяевам. Если машина не работает на холостом ходу, проверьте электромагнитный клапан ... Он ввинчивается в карбюратор с правой стороны. Снимите терминал.

Повернуть ключ, включить зажигание и несколько раз коснуться клапана клеммой. Есть щелчки и искры? ок, это работает. Просто открутите его и продуйте жиклер в конце.Клапан необходимо затянуть вручную, желательно не затягивая слишком сильно.

Также нестабильная работа на холостом ходу или рывки могут быть результатом нерегулируемого карбюратора, а также разбрызгивания (из-за чрезмерно богатой смеси) свечей.

Удачи на дорогах.

Что делать, если отказались заводиться ваши любимые Ваз 2108, Ваз 2109, Ваз 21099? В этой статье мы обсудим схему устранения неполадок. Как вы, наверное, знаете, для запуска и работы двигателя необходимы три условия: воздух, бензин, искра.При вращении коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в цилиндры засасывается горючая смесь (смесь воздуха и бензина в определенной пропорции). После закрытия впускного и выпускного клапанов в конце такта сжатия на свече зажигания должна появиться искра, воспламеняющая горючую смесь - двигатель запускается.
Рассмотрим диагностику с определением неисправности по цепи. Вся техника подробно показана на рисунке, в тексте даются необходимые комментарии по пунктам.

1) Если стартер не проворачивает коленвал ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, то проверяем следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть слышен щелчок реле втягивающего устройства, на на стартере должны быть установлены все разъемы.

2) Если стартер проворачивает коленчатый вал. Необходимо определить, что не попадает в цилиндр, горючая смесь или искра. Сначала ищем искру. Для этого снимите высоковольтный провод с любой свечи, поднесите его на расстояние сантиметра к земле и включите стартер.

3) Если искра не идет на свечи зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, проверьте, идет ли искра на распределитель зажигания (трамблер). Для этого снимите с трамблера центральный провод, поднесите его на расстояние 1 см к земле и включите стартер. Если искра проскальзывает с провода на массу - проблема в распределителе зажигания: проверяем бегунок, чистим контакты.

4) Если в распределителе зажигания нет искры, необходима диагностика системы зажигания.
Возможны два варианта дальнейшего поиска неисправностей:
А) Использование диагностического прибора бесконтактной системы зажигания.
B) Устранение неисправностей вручную.
А) У вас есть прибор, разновидности их могут быть разные, но принцип работы тот же: питание и проверка датчика Холла и выключателя отображаются лампочками.

Устройство подключено к обрыву цепи переключателя. Снимите разъем с переключателя и подключите к разъему прибора.Поместите второй разъем устройства на коммутатор. Включите зажигание: должны гореть световые индикаторы питания системы зажигания и датчика Холла.

При вращении стартера должны мигать ВАЗ 2108, ВАЗ 2109, ВАЗ 21099: контрольная лампа переключателя, импульсная лампа от датчика Холла.
Если контрольная лампа переключателя не мигает, замените переключатель.

Если нет импульсов с датчика Холла, разберите распределитель зажигания, убедитесь, что ползун распределителя вращается при вращении стартера.Если стартер крутится, а бегунок трамблера нет, ремень ГРМ порван. Если ползунок вращается, но нет сигнала от датчика Холла, замените датчик Холла.
Б) Вариант поиска неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Разберите распределитель зажигания и убедитесь, что ползун распределителя вращается при вращении стартера. Если не крутится, ремень ГРМ порван. Если ползунок поворачивается, убедитесь, что барабан распределителя не касается датчика Холла.Убедитесь, что провода и разъем датчика Холла в хорошем состоянии. Если все в норме, поменяйте выключатель, самая частая причина, когда нет искры - выключатель сгорел. Если после замены переключателя искра не появляется, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по словам популярного бабина) выходит из строя крайне редко, но и такие случаи бывают.

Катушка зажигания

5) Если есть искра, но двигатель не запускается, снимите крышку воздушного фильтра.

Фильтр чистый, без масла? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 без крышки воздушного фильтра, завелась - значит нет доступа воздуха к карбюратору, фильтр забит, подача воздуха забита, фильтр заполнен с маслом.
6) Не заводится - снимаем полностью фильтр с крышкой и откручиваем топливный шланг от ТНВД к карбюратору со стороны карбюратора. Крутим стартер - должен брызнуть бензин.Разве не брызгает? Либо бензонасос вышел из строя, либо не поступает топливо из бака, если оно есть конечно.
7) Если при повороте стартера брызги бензина, откручиваем возвратный топливный шланг от карбюратора. Заткните возвратную линию пальцем и подуйте в корм. Поступает ли воздух в поплавковую камеру? Если да, то и бензин проходит, необходимо продуть весь карбюратор сжатым воздухом.
8) Воздух не проходит в поплавковую камеру? Проверяем сетчатый фильтр карбюратора.Откручиваем, чистим. Не помогло? - Игольчатый клапан может застрять. Постучите по боковой стороне карбюратора гаечным ключом или продуйте канал подачи сжатым воздухом.
9) Если по-прежнему не удается подуть воздух в поплавковую камеру, снимите крышку карбюратора, возьмите ее в руки и попробуйте продуть еще раз. Воздух не проходит - меняем игольчатый клапан.
10) Если при снятии крышки воздух проходит, но когда он зажат на карбюраторе, топливные жиклеры не забиваются. Требуется полная продувка карбюратора.
11) Если после проделанной работы машина все равно не заводится, выкручиваем свечи.
Посмотрите, залиты они бензином или нет? Если они наполнены, их необходимо просушить. Включаем газовую плиту и, придерживая плоскогубцы, просушиваем свечу над огнем. Если свечи все еще сухие, можно попробовать капнуть несколько капель бензина в 1 камеру карбюратора (ближе к кабине). Образовавшееся разрежение может проткнуть карбюратор, и двигатель запустится.

Описанные выше приемы помогут завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 более чем в 90% случаев.Однако в случае возникновения трудно диагностируемых проблем (проскальзывание нескольких зубцов ремня ГРМ, плохая или отсутствующая компрессия в двигателе, не регулируется карбюратор) вам могут помочь только на СТО.

Карбюраторные версии ВАЗ 2109 сегодня довольно распространены. При этом часто возникают ситуации, когда двигатель вообще не запускается, либо он плохо заводится в горячем состоянии.

Решение такой проблемы не займет несколько минут.Поэтому в первую очередь подготовьтесь морально, настройтесь на длительную работу со своим карбюратором.

Если вы не можете запустить карбюраторный двигатель, попробуйте несколько вещей. Так вы сможете найти ответ на вопрос, почему двигатель не запускается.

  1. Поднимите капот, визуально осмотрите состояние силового агрегата карбюратора.
  2. Проверить, все ли провода, клеммы надежно закреплены. Ослабленный вывод или провод часто становились причиной необдуманных решений и значительных финансовых затрат на ремонт, которых на практике можно было избежать.
  3. Оценить состояние топливного насоса. Нередко причиной выхода из строя при попытке завести автомобиль или отказе в работе является перегрев топливного насоса. Почувствуйте это. Если будет слишком жарко, высока вероятность выхода из строя. Лучше заменить.
  4. Параллельно проверяем состояние фильтров, масла. Возможно, пора их менять, а вы все это тянете.

Прилавки на ходу

Если машина глохнет во время движения, вам необходимо:

  • Проверьте состояние датчика Холла на карбюраторе;
  • Оценить текущее состояние коммутатора;
  • При необходимости замените оба элемента;
  • Если после остановки автомобиля на ходу возникают проблемы при попытке запустить двигатель, продуть топливопроводы;
  • Не получив ответа при визуальном осмотре и проверке труб, контактов и других имеющихся компонентов, вам придется разобрать карбюратор, чтобы найти причину;
  • Обязательно отрегулируйте карбюратор.Довольно часто такая мера снимает все проблемы. Но не стоит делать это своими руками. См. Проверенный карбюратор.

На практике карбюратор может не запускаться по самым разным причинам ... Некоторые из них не имеют отношения к самому двигателю. Потому что оптимальное решение - это полноценная диагностика в автосервисе.

Карбюратор глохнет на холостом ходу

Если у вас карбюратор не заводится, постоянно глохнет на холостых оборотах, вы столкнулись с довольно обыденной ситуацией для карбюратора ВАЗ 2109.

Вот список шагов, которые можно сделать своими руками с карбюратором:

  • Заменить иглу;
  • Очистите форсунки в электромагнитном клапане;
  • Заменить датчик холостого хода при обнаружении в нем неисправности;
  • Чтобы избавиться от заедания игольчатого клапана, которое часто мешает запуску карбюратора в горячем состоянии, попробуйте надеть на него пружину. это народное средство, которое, как ни странно, помогает;
  • Проверить состояние электромагнитного клапана, его блока управления, проводки.Убедитесь, что в нем есть щелчок. Если они отсутствуют, то предмет заменяется. Хотя можно попробовать починить.

«>]

Пошаговая инструкция

Наблюдая определенную последовательность в своих действиях, вы со временем сможете самостоятельно определить, почему двигатель не запускается или с ним возникают проблемы.

Ремонтная фаза

Ваши действия

Поверните ключ зажигания, проверьте стартер

Если ключ крутится, стартер крутится, то это точно не причина. Даже если двигатель не заводится. Отказ стартера свидетельствует о необходимости его замены

Проверить уровень топлива в баке

Не стоит ориентироваться только на показания датчика. Иногда он обманывает. Не раз случалось, что автовладелец облазил почти всю машину, перебрал карбюратор, и в итоге оказалось, что топливо просто кончилось. Пусть это будет смешно, но все же стоит убедиться, что в бензобаке

топливо

Убедитесь, что есть искра

Снимите любую из свечей зажигания, подсоедините к высоковольтному проводу и коснитесь массы (двигателя).Вам понадобится напарник, который сядет за руль и включит стартер. Если на наконечнике появилась искра, все в порядке. Не так ли? Обвинение коммутационного блока и замена переключателя на новый.

Проверить наличие искры на центральном проводе от катушки

Метод испытания аналогичен методу свечей зажигания. Если искры не обнаружено, катушка, скорее всего, вышла из строя. Заменить элемент

Если сейчас на улице холодно, в бензине может быть вода, которая со временем превращается в лед.Чтобы проверить это, откройте воздушный клапан и несколько раз нажмите кнопку топливного насоса. Возникающие булькающие звуки указывают на то, что бензин собирается в карбюратор. Отсутствие плюшек не позволит запустить карбюратор на холодном, так как топливо частично замерзло. Здесь придется менять бензонасос

Фильтр тонкой очистки

Посмотрите состояние фильтра. При появлении на нем трещин, повреждений и других видимых дефектов элемент необходимо заменить

Бензиновые шланги

Убедитесь, что шланги, подающие бензин от насоса к двигателю, не повреждены.При дефектах, повреждениях, трещинах их необходимо заменить на новые

Свеча зажигания

Искру уже проверили. Теперь открутите все свечи, осмотрите их на предмет следов нагара. Если свечи оказались черными от нагара, залитыми бензином, чистить агрегаты обычной наждачной бумагой нет смысла. Вы не добьетесь желаемого эффекта. Единственное решение для восстановления - отапливать их на газовой плите.Если вы не хотите пробовать этот метод, просто установите новый набор качественных свечей зажигания

.

Провода распределительные высоковольтные

Снять, проверить целостность, отсутствие повреждений. Если есть, купите новый комплект и установите на автомобиль

Крышка распределителя

Наличие внутри него сколов, обгоревших контактов свидетельствует об износе, потере работоспособности. Выход один - сменить устройства.Одновременно с крышкой стоит поменять бегунок

Датчик Холла

Довольно часто карбюратор не запускается именно из-за неисправного датчика Холла. Удерживается на распределителе двумя болтами. Откручиваем крепления, отсоединяем провода и заменяем старый датчик на новый. Собираем все обратно, проверяем работоспособность карбюратора

Расположение распределителя высокого напряжения

Нередко невнимательные мастера или неопытные мастера, ремонтирующие свой автомобиль самостоятельно, допускают ошибки при повторной сборке распределителя.Провода высокого напряжения должны иметь определенное соединение. Проволока, обозначенная на крышке цифрой 1, идет от крайнего левого (первого) цилиндра, по часовой стрелке затем идет 2 цилиндр, потом 4 и только потом 3. Запутав расположение, машина дико заводится втрое или даже заводится. карбюратор, не сможешь

Ремень ГРМ находится слева под кожухом. Снимите его, оцените состояние зубьев ремня. Если они частично колеблются, исчезли, лучше заменить ремень на новый.Также не исключено, что клапан на 1,3-литровом двигателе погнут. Настоятельно не рекомендуется решать эту проблему самостоятельно.

Если пошаговая проверка каждого узла автомобиля ВАЗ 2109 не позволила найти ответ, почему карбюратор не запускается должным образом, придется обратиться на СТО.

Практика показывает, что детальный осмотр узлов машины и замена изношенных, поврежденных элементов сразу возвращает карбюратор в прежнее состояние, он без проблем запускается как в холодном, так и в горячем состоянии.

Форсунка управляет запуском и работой электронной системы двигателя ВАЗ-2109 ... Она обрабатывает показания многих датчиков, отслеживающих различные параметры. Если какой-либо датчик выходит из строя, инжектор либо не запускается, либо работает неправильно.

ВАЗ-2109 не заводится - что делать?

В общем случае диагностика неисправностей контроллера (компьютера) и датчиков системы управления, а также самой форсунки ВАЗ-2109 мало чем отличается от аналогичной работы для других автомобилей. Но в связи с особенностями системы управления «девяткой» опытные владельцы этого автомобиля рекомендуют следующие решения.

Чаще всего форсунка "девятка" зимой не заводится. В этом случае желательно прогреть и даже подзарядить аккумулятор - возможно, из-за потери емкости из-за низкой температуры он не в состоянии хорошо раскрутить вал мотора.

Еще один «популярный» способ - подача воздуха к мотору фильтра через фен. В этом случае в цилиндры будет поступать нагретый воздух.Многие утверждают, что ВАЗ заводится сразу.

Еще одна возможная причина: в результате длительных безуспешных попыток запуска свечи были залиты бензином. В этом случае рекомендуется попробовать завести машину с нажатой педалью газа до пола - свечи должны будут просохнуть, и машина заведется. Если это не помогает, то открутите свечи и проверьте наличие искры. Если его нет, значит неисправны либо свечи зажигания, либо система зажигания.

Проверка форсунок и ремня ГРМ

При появлении искры и ее ярко-голубоватом цвете проверьте подачу топлива: выверните форсунки и проверните вал двигателя с помощью стартера. Топливо следует разбрызгивать из форсунки равномерным конусообразным «факелом». Если вместо этого форсунка проливает или брызгает бензином, значит, она забита.

Если проверенные узлы работают, то смотрят ремень ГРМ. Владельцы инжекторной «девятки» не раз сталкивались с ситуацией проскальзывания ремня через несколько зубцов.Зимой это может произойти при запуске холодного двигателя, когда распредвал сильно проворачивается. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверьте датчик коленвала и его провод (иногда отрывается). Затем проверяются остальные датчики.

Диагностика неисправности датчика

Рассмотрите отклонения в работе двигателя и соответствующие возможные причины ... Нестабильный холостой ход, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностью датчика массового расхода воздуха (MAF) - на малых оборотах будет давать завышенные на 15-25% показания контроллера.Если произошел перерасход топлива или снизилась реакция двигателя на дроссельную заслонку, ДМРВ дает заниженные показания.

Рывки и провалы при переходе с холостого хода на рабочих даже при незначительных нагрузках - это означает, что нарушена работа датчика, считывающего положение дроссельной заслонки ... Затрудненный запуск прогретого двигателя или небольшой перерасход топлива - отказал (охлаждающая жидкость).

Двигатель плохо набирает обороты и не развивает необходимой мощности или большой перерасход топлива - вышел из строя датчик детонации или от него оборвался провод.В случае заметного перерасхода топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное уменьшение отклика дроссельной заслонки и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или его остановка указывает на неисправность. Большой перерасход топлива - вышел из строя датчик фаз.Незначительное ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.

Если все вышеперечисленные приборы и датчики проверены, но впрыск ВАЗ-2109 не запускается, то, возможно, вышел из строя процессор и он некорректно управляет всей системой запуска. В этом случае требуется диагностика в автосервисе.

Ваз 2109

крутится но не заводится. Почему машина не заводится? Что делать, если нет ключа

> В статье «» мы подробно разобрали причины, по которым не заводится карбюратор Ваз 2108, Ваз 2109, Ваз 21099 ... Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцам инжектора ВАЗ 2108 2109 21099, когда их железный конь перестает заводиться. Различия в диагностике карбюраторных и инжекторных двигателей очень существенны. Итак, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако если пересадить на инжекторные ваз 2108, ВАЗ 2109, ВАЗ 21099, которые не заводятся, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда инжекторный двигатель не запускается, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак, приступим, если двигатель ВАЗ 2108 2109 21099 форсунка не заводится, то здесь работает старое правило: «Либо греть нечего, либо зажигать нечего.«То есть либо нет искры, либо в цилиндры двигателя не поступает горючая смесь.
1) Проверить, есть ли искра. Для этого откручиваем свечу от баллона, прижимаем к массе и крутим стартер. Если искра проскальзывает на свече зажигания, проблема в системе подачи топлива.
Однако необходимо помнить, что если скрученная свеча мокрая и есть искра, обязательно проверьте метки.

Марка на шестерне распредвала ВАЗ 2109

Марка маховика ВАЗ 2109

Из-за того, что ремень ГРМ проскочит на один или несколько зубцов, будут нарушены фазы газораспределения и двигатель ВАЗ 2108 2109 21099 не запустится.
Если искра не проскальзывает на свечу зажигания, то причиной может быть: датчик положения коленвала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе. Да это правда, неправильная работа датчиков может очень сильно испортить жизнь владельцу инжектора ВАЗ 2108 2109 21099. Скажу вам одну важную деталь, которая сразу заставит вас почувствовать себя лучше: двигатель ВАЗ 2109 не заводится из-за неисправности одного единственного датчика - ДПКВ.Если неисправен какой-либо другой датчик, то двигатель запустится, только неправильной будет его работа - он может утроиться, не развивать мощность, увеличить расход топлива, но он должен запуститься.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне.При приближении металла выходное напряжение датчика должно увеличиваться; при снятии металла выходное напряжение ДПКВ должно быть близким к нулю.
Если ДПКВ неисправен, меняем его и пробуем запустить. Не заводится - идем дальше.
1b) Шкив коленчатого вала. В чем может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может отвалиться или прокрутиться.

Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно ДПКВ не работает при вращении коленвала и ЭБУ не дает команду на зажигание свечей зажигания.Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала вращается и исправно работает. Заодно проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. Если есть возможность, можно взять модуль зажигания из другой машины и проверить, заводится двигатель или нет.
1d) Если ЭБУ неисправен, двигатель, естественно, не запустится.
1д) Отсутствие контакта в проводке. Все устройства могут быть целыми: и ЭБУ, и модуль зажигания, и все датчики. Но контакта между ними в проводке не будет, например, оборван провод или окислился разъем.
2) Если есть искра, но двигатель не запускается, необходима проверка системы питания двигателя.
Проверить, подается ли топливо к форсункам:
2a) Подкачивает ли топливный насос?

У ВАЗ 2109 с инжекторным электронасосом

Топливный насос ВАЗ 2108 2109 21099 Форсунка электрическая, погружается в бензобак автомобиля.При включении зажигания должно быть слышно его действие. Чтобы проверить, качает ли он топливо или нет, можно ослабить одну из патрубков подачи топлива, поставить под них тару и включить зажигание - из патрубка должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный отвод для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали.Должно быть около 4 атмосфер. Если манометр не показывает давление, значит топливный насос не работает.
2b) Если топливный фильтр забит, насос не сможет обеспечить необходимую подачу топлива к форсункам автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, засорен фильтр или нет, можно понять с помощью манометра, подключенного к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты форсунки.

Загрязнение форсунок инжекторного двигателя

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не распыляется, а капает.Из-за забитых форсунок может быть затруднен запуск двигателя форсунки ВАЗ 2108 2109 21099 на морозе. Такой автомобиль обычно не развивает полную мощность при движении.
2d) Топливо не может распыляться форсунками, если они не получают сигналы открытия от блока управления двигателем. Необходимо убедиться, что фишки прикреплены к насадкам и все провода целы.
3) При запуске холодного двигателя в мороз, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ.При этом нарушаются фазы газораспределения двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывает, нужно снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика. Если все в порядке, продолжайте.
4) Если свечи ВАЗ 2108 2109 21099 залиты, то их нужно просушить. На заполненной свече не образуется искра. Если вы открутите свечу, а она вся мокрая, то нужно открутить все остальные и зажечь их на газе.Если они снова затоплены, нужно искать причину в другом месте.
5) Некоторые форсунки ВАЗ 2108 2109 21099 не запускаются на морозе при подключенном датчике температуры двигателя. Наверное это особенность прошивки что ли. Закидываем чип датчика температуры, двигатель запускается с трудом, но заводится. При подключении нет.
Такая особенность может смутить кого угодно: есть искра, и свечи мокрые, и ремень не проскочил, и машина не заводится.Откинул датчик температуры, и она завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владелец ВАЗ 2109 знает об этом лучше.
6) Тоже редкая ситуация, но бывает. Заливка катализатора в глушитель автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 установлен катализатор, снижающий выбросы вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, будет сложно отводить выхлопные газы, и двигатель либо вообще не запустится, либо заглохнет.Для устранения этого момента достаточно ослабить зажим между катализатором и глушителем, чтобы выхлопные газы выходили за резонатором.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель ВАЗ 2108, ВАЗ 2109, инжектор ВАЗ 21099 не запускается, однако следует помнить, что есть особые случаи, в которых помочь могут только СТО.

Не очень приятные ощущения возникают, когда двигатель автомобиля не заводится. Особенно в тот момент, когда куда-то спешишь, а моторчик не работает.Причем причины, по которым это происходит, могут быть разными, от банальных до более серьезных. Чтобы не попасть в неловкую ситуацию, очень важно знать, какие неисправности могут быть причиной того, что двигатель на ВАЗ 2109 не заводится. Ведь часто бывает, что двигатель не запускается по причине, лежащей на самой поверхности. И найти его намного сложнее, чем серьезную поломку.

Простейшие неисправности и методы их устранения

В первую очередь, конечно, стоит поговорить о системе безопасности.Дело в том, что при постановке на охрану двигатель блокируется. И пока не будет отключена сигнализация, двигатель не запустится. Не исключено, что стартер раскрутится, но искра на свечи зажигания не поступит. Сразу обратите внимание на светодиодный индикатор, указывающий на срабатывание сигнализации.

Автомобилисты нередко устанавливают секретные кнопки самостоятельно. Покупая машину, обязательно поинтересуйтесь у хозяина, есть ли в машине. Потому что при чистке салона или ремонте его можно случайно зацепить.Эта противоугонная система очень проста. Один вывод переключателя подключен к массе, а другой к сигнальному проводу датчика Холла. Симптомы такие же, как при включенной тревоге. Мотор крутится, но искры нет. Выход из ситуации - отсоединить провод идущий к тахометру в блоке над вакуумным усилителем тормозов.

Еще одна банальная неисправность - это поломка самого датчика Холла. Симптомы такие же, как и в двух предыдущих случаях.Правда, иногда при частичном выходе из строя иногда может проскочить искра и двигатель сделает несколько «чиханий». Поможет только замена датчика. Для этого необходимо разобрать распределитель зажигания. Часто бывает просто обрыв провода. Поэтому при поломке в дороге лучший выход - заизолировать провод и подъехать к месту ремонта.

Серьезная поломка

А вот начать стоит с обрыва ремня ГРМ. Мотор крутится, но очень легко, так как все клапаны открыты.Немедленно проверьте ремень, чтобы убедиться, что он на месте. И иногда бывает, что передняя его часть цела, а вот задняя, ​​проходящая по ролику и насосу, порвана. Снимите защиту и проверьте целостность. Без смены ремня, конечно, не обойтись, поэтому в наличии всегда должен быть один, хоть немного «живой».

Если двигатель не запускается, а стартер вращается быстро, не зацепившись за коронку маховика, то можно сделать вывод, что зубья изношены. Попробуйте использовать третью скорость, чтобы толкнуть машину на 30 сантиметров вперед.Коленвал немного повернет и напротив стартера будет целый участок венца. Если его износ слишком велик, то начинать придется только с буксира.

Неисправность стартера и окисление отрицательного провода также могут препятствовать запуску двигателя. В случае со стартером есть две самых популярных поломки - бендикс, а точнее, муфта свободного хода и щетки. Проверить обгонную муфту очень просто, достаточно крутить шестеренку в обе стороны.В одном он должен вращаться свободно, а в другом - нет.

Что делать, если отказались заводиться ваши любимые Ваз 2108, Ваз 2109, Ваз 21099? В этой статье мы обсудим схему устранения неполадок. Как вы, наверное, знаете, для запуска и работы двигателя необходимы три условия: воздух, бензин, искра. При вращении коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в цилиндры засасывается горючая смесь (смесь воздуха и бензина в определенной пропорции).После закрытия впускных и выпускных клапанов в конце такта сжатия на искре должна появиться искра, воспламеняющая горючую смесь - двигатель запускается.
Рассмотрим диагностику с определением неисправности по цепи. Вся техника подробно показана на рисунке, в тексте даются необходимые комментарии по пунктам.

1) Если стартер не проворачивает коленчатый вал ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, то проверяем следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть щелчок реле втягивающего устройства. слышал, все разъемы надо ставить на стартер.

2) Если стартер проворачивает коленчатый вал. Необходимо определить, что не попадает в цилиндр, горючая смесь или искра. Сначала ищем искру. Для этого снимите высоковольтный провод с любой свечи, поднесите его на расстояние сантиметра к земле и включите стартер.

3) Если искра не идет на свечи зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, проверьте, идет ли искра на распределитель зажигания (трамблер). Для этого снимите с трамблера центральный провод, поднесите его на расстояние 1 см к земле и включите стартер.Если искра проскальзывает с провода на массу - проблема в распределителе зажигания: проверяем бегунок, чистим контакты.

4) Если в распределителе зажигания нет искры, необходима диагностика системы зажигания.
Есть два варианта дальнейшего поиска неисправностей:
A) Использование устройства диагностики бесконтактной системы зажигания.
B) Устранение неисправностей вручную.
А) У вас есть прибор, разновидности их могут быть разные, но принцип работы тот же: питание и проверка датчика Холла и выключателя отображаются лампочками.

Устройство подключено к обрыву цепи переключателя. Снимите разъем с переключателя и подключите к разъему прибора. Поместите второй разъем устройства на коммутатор. Включите зажигание: должны гореть световые индикаторы питания системы зажигания и датчика Холла.

При вращении стартера должны мигать ВАЗ 2108, ВАЗ 2109, ВАЗ 21099: контрольная лампа переключателя, импульсная лампа от датчика Холла.
Если контрольная лампа переключателя не мигает, замените переключатель.

Если нет импульсов с датчика Холла, разберите распределитель зажигания, убедитесь, что ползун распределителя вращается при вращении стартера. Если стартер крутится, а бегунок трамблера нет, ремень ГРМ порван. Если ползунок вращается, но нет сигнала от датчика Холла, замените датчик Холла.
Б) Вариант поиска неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Разберите распределитель зажигания и убедитесь, что ползун распределителя вращается при вращении стартера.Если не крутится, ремень ГРМ порван. Если ползунок поворачивается, убедитесь, что барабан распределителя не касается датчика Холла. Убедитесь, что провода и разъем датчика Холла в хорошем состоянии. Если все в норме, поменяйте выключатель, самая частая причина отсутствия искры - перегорел выключатель. Если после замены переключателя искра не появляется, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по словам популярного бабина) выходит из строя крайне редко, но и такие случаи бывают.

Катушка зажигания

5) Если есть искра, но двигатель не запускается, снимите крышку воздушного фильтра.

Фильтр чистый, без масла? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 без крышки воздушного фильтра, завелась - значит нет доступа воздуха к карбюратору, фильтр забит, подача воздуха забита, фильтр заполнен с маслом.
6) Не заводится - полностью снимаем фильтр с крышкой и откручиваем топливный шланг от топливного насоса к карбюратору со стороны карбюратора.Крутим стартер - должен брызнуть бензин. Разве не брызгает? Либо бензонасос вышел из строя, либо не поступает топливо из бака, если оно есть конечно.
7) Если при повороте стартера брызги бензина, откручиваем возвратный топливный шланг от карбюратора. Заткните возвратную линию пальцем и подуйте в корм. Поступает ли воздух в поплавковую камеру? Если да, то и бензин проходит, необходимо продуть весь карбюратор сжатым воздухом.
8) Воздух не проходит в поплавковую камеру? Проверяем сетчатый фильтр карбюратора.Откручиваем, чистим. Не помогло? - Игольчатый клапан может застрять. Постучите по боковой стороне карбюратора гаечным ключом или продуйте канал подачи сжатым воздухом.
9) Если по-прежнему не удается подуть воздух в поплавковую камеру, снимите крышку карбюратора, возьмите ее в руки и попробуйте продуть еще раз. Воздух не проходит - меняем игольчатый клапан.
10) Если при снятии крышки воздух проходит, а при прижатии к карбюратору топливные жиклеры не забиваются. Требуется полная продувка карбюратора.
11) Если после проделанной работы машина все равно не заводится, выкручиваем свечи.
Посмотрите, залиты они бензином или нет? Если они наполнены, их необходимо просушить. Включаем газовую плиту и, придерживая плоскогубцами, просушиваем свечу над огнем. Если свечи все еще сухие, можно попробовать капнуть несколько капель бензина в 1 камеру карбюратора (ближе к кабине). Образовавшееся разрежение может проткнуть карбюратор, и двигатель запустится.

Описанные выше приемы помогут завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 более чем в 90% случаев.Однако в случае возникновения трудно диагностируемых проблем (проскальзывание нескольких зубцов ремня ГРМ, плохая или отсутствующая компрессия в двигателе, не регулируется карбюратор) вам могут помочь только на СТО.

Часто водители сталкиваются с тем, что их ВАЗ 2109 перестает заводиться по любой причине. Если машина не заводится, то сразу возникает вопрос «С чего начать?» На самом деле все может быть довольно просто, и в 90% случаев это типовая проблема, которую достаточно легко диагностировать и решить.

Почему не заводится ВАЗ 2109 - ищем причину

Первым делом проверяем топливо, свечу и воздух.

Я бы посоветовал сначала проверить воздухозаборник (компрессию и фазу газораспределения), тоже можно начать с.

Метки на шкивах могут совпадать, но компрессия может немного выходить из строя, например: 10 атм на одном цилиндре, 9,5 атм на втором, 7 атм на третьем, 8 атм на четвертом, только это может исправить Это. К ремонту двигателя, конечно, стоит серьезно отнестись, но пока его нужно отложить, так как нам нужно будет завести машину.При такой компрессии двигатель будет работать и даже неплохо, а на холостых - подрезать.

Проверка энергосистемы

Далее начинаем копаться в системе электроснабжения. Вам нужно будет убедиться, что на заданном уровне насос подает топливо исправно, холостой ход клапана работает безупречно. Поэтому с подачей топлива все в порядке. Также не забудьте проверить свечи, после пары попыток завести двигатель, вероятно, они будут залиты.

Проверка системы зажигания

Поскольку предыдущие варианты поломок не подтвердились, то проблему нужно искать в системе зажигания.Для рутинной проверки пригодятся простые приспособления; их без проблем можно купить в любом автосалоне. Но для начала нужно разобраться в устройстве и работе зажигания.

Итак, в нашем случае ВАЗ 2109 имеет бесконтактную систему зажигания. Эта система включает в себя: змеевик

  1. , распределитель
  2. , переключатель
  3. , датчик Холла
  4. .

Один вывод катушки подключен к аккумулятору, а другой - к выходному транзистору переключателя.Ключ открывает выходной транзистор, когда сигнал падает до нуля. В этот момент во вторичной обмотке катушки появляется ток высокого напряжения, около 25 кВ, а в первичной - ток более 300В. В результате на свечах возникает высоковольтное напряжение, в результате чего на свечах появляется искра.

Но чтобы разряд произошел, катушка должна быть заряжена. Перед подачей управляющего импульса от датчика Холла коммутатор предсказывает, когда следует замкнуть на массу, чтобы зарядить его.

Причем делает это таким образом, что время зарядки катушки остается примерно неизменным. В противном случае катушка будет перезаряжаться. Для этого коммутатор рассчитывает необходимый период импульсов, поступающих с датчика Холла. Другими словами, все зависит от оборотов двигателя, чем выше обороты, тем раньше коммутатор начнет замыкать катушку, но время замкнутого состояния не изменится.

Теперь можно начинать тестирование. В первую очередь нужно проверить искру на свечах - для этого можно использовать специальный разрядник.Безрезультатно.

Так что может быть виноват датчик холла или выключатель, может быть масса или питание выключателя. Чтобы долго не гадать, воспользуемся АЗ-1.

АЗ-1 - устройство аварийного розжига, может использоваться под дождем, при движении по лужам. Другими словами, мы можем назвать это заменой датчика Холла.

Датчик МД-1 - мгновенная диагностика, полезна для датчика Холла и замка зажигания.

В первую очередь мы использовали МД-1. Этот датчик подключается вместо переключателя, как только он подключен, нужно включить зажигание, не запускать:

  • если горит светодиод «P», значит, реле зажигания и зажигание переключатель работают правильно.
  • горит светодиод «К» - первичная обмотка катушки зажигания не повреждена.
  • включить стартер: если светодиод «D» мигал, значит датчик Холла исправен.

В случае, если он не мигает, придется использовать прибор АЗ-1, подключив его вместо датчика Холла.

Такие устройства для мгновенной диагностики систем бесконтактного зажигания продаются в Интернете буквально за 100 рублей. Но если у вас нет возможности приобрести один, то вам придется потратить гораздо больше времени и проверить каждый датчик мультиметром отдельно.

Все работает, но двигатель заводится, не хочет. После тщательного осмотра катушки зажигания на месте соединения высоковольтного провода были обнаружены следы углерода. Поменяли катушку и провод. Двигатель сразу завелся, как и раньше.

Надеюсь, такое жизненное событие поможет вам найти причину, по которой ваша машина тоже не заводится.

Электронная система контролирует запуск и работу двигателя ВАЗ-2109. Он обрабатывает показания многих датчиков, отслеживающих различные параметры.Если какой-либо датчик выходит из строя, инжектор либо не запускается, либо работает неправильно.

ВАЗ-2109 не заводится - что делать?

В целом диагностика неисправностей контроллера (компьютера) и датчиков системы управления, а также самой форсунки ВАЗ-2109 мало чем отличается от аналогичной работы для других автомобилей. Но в связи с особенностями системы управления «девяткой» опытные владельцы этого автомобиля рекомендуют следующие решения.

Чаще всего форсунка "девятка" зимой не заводится.В этом случае желательно прогреть и даже подзарядить аккумулятор - возможно, из-за потери емкости из-за низкой температуры он не в состоянии хорошо раскрутить вал мотора.

Еще один «популярный» способ - подача воздуха к мотору фильтра через фен. В этом случае в цилиндры будет поступать нагретый воздух. Многие утверждают, что ВАЗ заводится сразу.

Еще одна возможная причина: в результате долгих безуспешных попыток запуска свечи были залиты бензином.В этом случае рекомендуется попробовать завести машину с нажатой педалью газа до пола - свечи должны будут просохнуть, и машина заведется. Если это не помогает, то открутите свечи и проверьте наличие искры. Если его нет, значит неисправны либо свечи зажигания, либо система зажигания.

Проверка форсунок и ремня ГРМ

При появлении искры и ее ярко-голубоватом цвете проверьте подачу топлива: выверните форсунки и проверните вал двигателя с помощью стартера.Топливо следует разбрызгивать из форсунки равномерным конусообразным «факелом». Если вместо этого форсунка проливает или брызгает бензином, значит, она забита.

Если проверенные узлы работают, то смотрят ремень ГРМ. Владельцы инжекторной «девятки» не раз сталкивались с ситуацией проскальзывания ремня через несколько зубцов. Зимой такое может произойти при запуске холодного двигателя, когда распредвал сильно крутится. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверьте датчик коленвала и его провод (иногда отрывается).Затем проверяются остальные датчики.

Диагностика неисправности датчика

Рассмотрите отклонения в работе двигателя и соответствующие возможные причины ... Нестабильный холостой ход, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностью датчика массового расхода воздуха (MAF) - он даст показания контроллера, завышенные на 15-25% на низких скоростях. Если произошел перерасход топлива или снизилась реакция двигателя на дроссельную заслонку, датчик массового расхода воздуха дает заниженные показания.

Рывки и провалы при переходе с холостого хода на рабочих даже в случае незначительных нагрузок - это означает, что нарушена работа датчика, считывающего положение дроссельной заслонки ... Затрудненный запуск прогретого двигателя или небольшой перерасход топливо - отказал (охлаждающая жидкость).

Двигатель плохо набирает обороты и не развивает необходимой мощности или большой перерасход топлива - вышел из строя датчик детонации или от него оборвался провод. В случае заметного перерасхода топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное снижение чувствительности дроссельной заслонки и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или его остановка указывает на неисправность. Большой перерасход топлива - вышел из строя датчик фаз. Незначительное ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.

Если все вышеперечисленные устройства и датчики проверены, но впрыск ВАЗ-2109 не запускается, то, возможно, вышел из строя процессор и он некорректно управляет всей системой запуска.В этом случае требуется диагностика в автосервисе.

Воздушные фильтры K&N для форсунок

По автомобилю

Автор: Вин

По размеру

Отдельные круглые воздушные фильтры блока форсунок
(продаются отдельно если не указано иное)

Воздушный фильтр нулевого сопротивления K&N для топливных форсунок "раннего типа" (одинарные) для автомобилей Chevrolet и т. Д.

Фильтры, предназначенные для использования с отрезанными скоростными пакетами или прямыми отрезками выхлопной трубы. Резиновые основания фильтров поставляются с отформованы в виде радиуса и ступеньки скоростного стека для плавного прохода от элемента к трубе. Каждый фильтр имеет резиновую топ с тисненым логотипом K&N.


Воздушный фильтр нулевого сопротивления K&N для не сиамских топливных форсунок Kinsler

Круглые фильтры подходят для неразрезанных раструбов гидроцилиндров и надежно прижимаются к выступу. Подходит для любой системы впрыска с минимальным 4-1 / 4 дюйма от центра к центру и параллельные трубы подъемника.Каждый фильтр имеет резиновый верх с тисненым логотипом K&N.

Трубка поршня Размер фильтра Модель инжектора Воздушный фильтр нулевого сопротивления (одинарный)
3-7 / 8 " 4-1 / 4 "B, 4" T, 6 "H НЕТ РД-6000
3-5 / 8 " 351-F-8 РД-6010
3-7 / 8 " НЕТ РД-6020

Воздушный фильтр нулевого сопротивления K&N для Hilborn 4, форсунок, установленных на двигателях Honda и Kawasaki в T.В. Карлики

Воздушные фильтры, предназначенные для установки на стандартные, неразрезанные трубы подъемника. Фильтры поставляются в комплекте с резиновыми монтажными переходниками. К установите, установите резиновые переходники вокруг оснований труб гидроцилиндра и установите фильтры на трубы гидроцилиндра и закрепите на переходниках в желаемом позиция. Воздушные фильтры поставляются с хромированными торцевыми крышками. Подходит для форсунок Hilborn # 45-K-4A и # 45-H-4B и упакованы в наборы по четыре штуки.

Фильтры имеют размер 3 дюйма на диаметр x 6 дюймов в длину и подходят для гидроцилиндров 1-1 / 2 дюйма. Набор из четырех, RD-1004


Воздушный фильтр нулевого сопротивления K&N для форсунок Hilborn для нагнетателей и турбин

Воздушные фильтры, предназначенные для установки поверх стандартной неразрезанной трубы подъемника.Фильтр поставляется в комплекте с резиновым монтажным адаптером. К установите резиновый переходник на основание трубы гидроцилиндра. На ранних версиях плунжера с навинчивающейся трубкой отрежьте адаптер с помощью лезвия бритвы и оберните трубку. Установите фильтр на трубу подъемника и зажмите адаптер в желаемом положении. Воздушные фильтры хромированные заглушки.

Инжектор Hilborn № 525, для зарядных устройств Magnuson Super. Используется на Harley Davidson и V.W. взорванные двигатели. Фильтр подходит для гидроцилиндра 2-1 / 8 ". Размеры 6" диам.верх, диаметр основания 5-1 / 2 дюйма, длина 6 дюймов РД-1100
Инжектор Hilborn № 523, на 60 куб. Воздуходувка Magnuson. Фильтр припадки 2-1 / 2" баран трубки. Меры 7" диам. верх, Основание диаметром 7 дюймов, длина 6 дюймов РД-1200
Инжектор Hilborn № 524, на 80 куб. Воздуходувка Magnuson. Фильтр подходит для гидроцилиндра диаметром 3 дюйма. Диаметр 7 дюймов, длина 6 дюймов. РД-1300
Инжектор Hilborn № F414A, для трактора с турбонаддувом, воздушный фильтр зажимает кромку 4 дюйма на литой трубе гидроцилиндра.Воздуха Размер фильтра 7 дюймов, длина 6 дюймов Резиновый монтажный адаптер не требуется. Крепление фильтра непосредственно к форсунке РД-1400
Инжектор Hilborn # F414A, для трактора с турбонаддувом, воздушный фильтр зажимает кромку 4 "на литой трубе гидроцилиндра. Воздух размер фильтра 7 дюймов, длина 8 дюймов Резиновый монтажный адаптер не требуется. Крепление фильтра непосредственно к форсунке РД-1410

Двойной овальный воздушный фильтр K&N для "Late Type" Hilborn Siamese Stacks

Фильтры

предназначены для использования со стандартными неразрезанными сиамскими плашечными трубами.Поставляется со съемной алюминиевой верхней пластиной. К установите, протолкните трубы плашки через резиновое основание и закрепите на желаемой высоте. Овальная верхняя пластина имеет размеры 9 дюймов (длина) x 5-1 / 2 дюйма (ширина), общая высота 6-3 / 4 ".

Трубка инжектора
Внешний диаметр
Инжектор
Внутренний диаметр
Инжектор
Модель №
От центра к центру
Измерение отверстий
Воздушный фильтр нулевого сопротивления
2-1 / 8 дюйма (54 мм) 2-1 / 16 "(52.5 мм) R 2,44 дюйма РД-4200
2-1 / 4 дюйма (57 мм) 2-3 / 16 дюйма (55,5 мм) Q 2,44 дюйма РД-4400
2-1 / 2 дюйма (63,5 мм) 2-7 / 16 дюймов (62 мм) 2,70 " РД-4600 *
2-5 / 8 "(66.5 мм) 2-1 / 2 дюйма (63,5 мм) 327-C-84 2,70 " РД-4650
2-3 / 4 дюйма (70 мм) 2-5 / 8 дюймов (66,5 мм) 327-C-8 2,87 " РД-4669 **
3 дюйма (76 мм) 2-15 / 16 дюймов (74,5 мм) F 3.20 " РД-4800
3-1 / 8 дюйма (79,4 мм) 3 дюйма (76 мм) 396-C-8M 3,20 дюйма РД-4850

* Набор переходников, необходимый для преобразования воздухоочистителя с ограничителями 2-1 / 4 дюйма, - # 85-4600, и комплект в комплекте 8 переходников.
** Упаковано по четыре штуки в коробке. При заказе одиночных игр укажите правую сторону # RD-4660 или левую # RD-4670.


Двойной овальный воздушный фильтр K&N для Kinsler- Siamese Stacks

Эти воздушные фильтры предназначены для использования с системой впрыска топлива Kinsler для малых блоков Pontiac и Chevrolet. V8. Воздушные фильтры поставляются со съемной верхней пластиной, для установки протолкните инжекторные трубки через резиновое основание и закрепите на желаемая высота. Овальная верхняя пластина 9 дюймов (длина) x 5-1 / 2 дюйма (ширина). Общая высота воздушного фильтра 6-3 / 4 ".

Трубка инжектора
Внешний диаметр
Инжектор
Внутренний диаметр
От центра к центру
Измерение отверстий
Воздушный фильтр нулевого сопротивления
2-5 / 16 дюймов (58 мм) 2-3 / 16 "(55.5 мм) 2,80 " РД-5000
2-3 / 8 дюйма (60 мм) 2-1 / 4 дюйма (57 мм) 2,80 " РД-5000
2-9 / 16 дюймов (65 мм) 2-7 / 16 дюймов (62 мм) 2,80 " РД-5010
2-5 / 8 дюймов (66,5 мм) 2-1 / 2 дюйма (63,5 мм) 2.80 " РД-5020

Двойной овальный воздушный фильтр K&N для "Late Type" Hilborn и других форсунок для V.W. Двигатели с воздушным охлаждением

Воздушные фильтры, предназначенные для установки на стандартные, неразрезанные трубы подъемника. Поставляется со съемной алюминиевой верхней пластиной. Для установки нажмите протолкните трубы через резиновую основу и закрепите на желаемой высоте. Овальная верхняя пластина имеет размеры 9 дюймов (длина) x 5-1 / 2 дюйма (ширина), общая высота составляет 6-3 / 4 ".

Воздухоочиститель
Монтажный фланец
Внутренний диаметр
Форсунка
Размер отверстия
Внутренний диаметр
Hilborn
Арт. №
От центра к центру
Измерение отверстий
Воздушный фильтр нулевого сопротивления
1-3 / 4 "(44.5 мм) 1-11 / 16 дюймов (43 мм) # 1600 V-4 3.312 " РД-3400
1-7 / 8 "(48 мм) 1-13 / 16 дюймов (46 мм) 31600 В-4Б 3.312 " РД-3500
2-1 / 8 дюйма (54 мм) 2-1 / 16 дюйма (52,5 мм) # 2000 V-4 3.375 " РД-3600
1-3 / 4 дюйма (44,5 мм) 1-11 / 16 дюймов (43 мм) ARPM Поворотный F / I 2.700 " РД-4900

Двойной овальный воздушный фильтр K&N для Hilborn "Early Type" и других форсунок для V.W. Двигатели с воздушным охлаждением

Воздушные фильтры, предназначенные для установки на стандартные, неразрезанные трубы подъемника. Подходит для труб раннего типа с монтажным фланцем под прямым углом, удерживается на четыре винта.Пылесосы поставляются в комплекте с резиновыми монтажными переходниками. Для установки отрежьте переходник бритвой лезвие и оберните вокруг трубы подъемника. Наденьте цельный фильтр на трубы подъемника и закрепите на переходниках в желаемом положении. Размеры овальной верхней пластины.

Воздухоочиститель
Монтажный фланец
Внутренний диаметр
Форсунка
Размер отверстия
Внутренний диаметр
Hilborn
Арт. №
От центра к центру
Измерение отверстий
Воздушный фильтр нулевого сопротивления
1-3 / 4 "(44.5 мм) 1-11 / 16 дюймов (43 мм) (Ранний) 1600 V-4 3.312 " РД-3200

Эти фильтры разрешены ТОЛЬКО для гоночных автомобилей. Не применимо и не предназначено для использования на Уличные или шоссейные автомобили с контролируемым уровнем выбросов.

Продажа автозапчастей и аксессуаров

Автозапчасти и аксессуары

Запустите двигатель

Ремонт старого автомобиля или улучшение повседневной езды? На eBay есть все необходимое для обслуживания вашего автомобиля, грузовика или мотоцикла, не говоря уже о деталях для лодок, прицепов, автофургонах, квадроциклах и многом другом.Покупайте в Интернете автомобильные запчасти, включая автомобильные аксессуары и электронику, и демонстрируйте свои любимые бренды с помощью одежды и знаков. Вы даже можете сэкономить деньги, просматривая скидки на автозапчасти и подержанные автомобильные запчасти.

Отремонтируйте вашу поездку с правильными автозапчастями

Если вы никогда не меняли свечу зажигания или постоянно возитесь с ней под капотом, на eBay есть множество инструментов для различных видов ремонта. Замените перегоревшие лампы, просмотрев нашу категорию фар, где вы найдете запасные части OEM и многое другое.Скрипучие тормоза? Вы найдете все необходимое для тормозов легковых и грузовых автомобилей, включая тормозные колодки и дисковые роторы. eBay Motors лучше, чем магазин автозапчастей, потому что у нас есть все необходимое для правильного выполнения работы, и многие из наших продавцов предлагают бесплатную доставку. Посетите блог eBay Motors, чтобы узнать, как делать статьи в блоге DIY.

Улучшите интерьер вашего автомобиля

На самом деле, вы будете проводить больше времени, глядя на салон вашего автомобиля, чем на внешний вид, поэтому потратите время на то, чтобы сделать его комфортным и привлекательным.Обновите коврики, выбрав из нашего ассортимента передних и задних сидений радужные цвета и узоры. Если вам не хватает подстаканников, выберите несколько типов и стилей, в том числе те, которые предназначены для вашего мобильного телефона. С правильными автомобильными аксессуарами для любого типа транспортного средства вам гарантирована комфортная поездка.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
