Регулировка зазоров на ВАЗ 2109: особенности, советы

Малоизвестная в наше время сервисная операция, о которой иногда можно просто забыть: регулировка клапанов ГРМ. Но плата за игнорирование будет недешевой — особенно если речь идет о ВАЗ-2109 и других машинах с подобным двигателем.

Двигатель модели ВАЗ-2108, которым комплектовались все автомобили первого переднеприводного семейства ВАЗа, в момент своего появления удивил автомобилистов несколькими вещами. И, в том числе – принципом регулирования тепловых зазоров клапанов ГРМ. В механизме регулирования не оказалось ни одного резьбового соединения, ни винта, ни контргайки. Но на самом деле важнее всего было не это.

Двигатель модели 2108 был удачным, и он стал базовым для нескольких модельных линеек ВАЗовской продукции на много лет

ЧИТАЙТЕ ТАКЖЕ: «Зубило»: чем запомнился ВАЗ-2108

У двигателя ВАЗ-2108 (1,3 л) и его модификаций – 21081 (1,1 л) и 21083 (1,5 л), вполне современных на момент презентации в 1984 году, было несколько особенностей в клапанном механизме.

Зазор регулируется не резьбовым узлом, а заменой регулировочных шайб калиброванной толщины;
По мере износа зазор в клапанах ВАЗ-2108 иногда не увеличивается, а уменьшается. Такое изменение зазора не сопровождается шумом, что вводит водителя в заблуждение. При этом в результате запоздалой регулировки клапан пригорает, что требует серьезного ремонта;
Рекомендуемый ВАЗом срок проверки зазоров – 30 тыс. км, значительно больше привычного ТО. Но на практике и при таком пробеге регулировка часто не требовалась, из-за чего многие из владельцев начали пренебрегать регулировкой вообще. В результате много моторов выходило из строя;

Новый двигатель впервые появился на базовой модели ВАЗ-2108 «Спутник», и имел индекс 2108; но населению он более известен по «девятке»

Также важно, что несмотря на новый технологический уровень двигателя (по сравнению с моторами заднеприводных ВАЗов), регулировка клапанов все также строго привязана к рекомендованной температуре агрегата: 20

оС.

Учитывая вышеприведенные особенности, регулировку тепловых зазоров клапанов двигателя ВАЗ-2108 следует считать очень ответственной операцией.

ЧИТАЙТЕ ТАКЖЕ: Засекреченная «Волга»: история машин-«доганялок» КГБ

Алгоритм процедуры можно найти в заводском мануале, а мы дадим несколько дополнительных советов, о которых не говорится в официальных книгах.

Допустимый температурный диапазон двигателя для регулировки клапанов +15 – +25°С. Если работа производится жарким летом, делайте ее рано утром, когда солнце не нагрело машину и все вокруг нее. Есть также корректирующие таблицы зазоров для случаев, когда обеспечить рекомендуемую производителем температуру не удается.

Для наиболее точного результата замерять зазор лучше индикатором, либо – двумя щупами (так называемые проходной и непроходной).
Чрезмерный зазор в клапанах – это не только нежелательное акустическое сопровождение, но и ускоренный износ деталей, ведь шум – это вибрации, которые влияют на ресурс деталей.

Правильный мастер для регулировки клапанов на ВАЗ-2108 имеет такой набор инструмента

На автомобилях ВАЗ с двигателями типа 2108 поздних годов выпуска завод рекомендовал проверять зазоры каждые 45 тыс.км. По мнению некоторых инженеров-мотористов, это много, особенно если двигатель уже бывал в ремонтах – так можно упустить уменьшение зазора и попасть на капремонт головки. Лучше контролировать зазоры каждые 30 тыс. км.
Нельзя использовать самодельные или переделанные регулировочные шайбы: они могут повредить соседние детали. Кстати, у двигателя ВАЗ-2108, если с приводом ГРМ что-то случится, клапаны часто встречаются с поршнями.

При отсутствии двух штатных приспособлений для регулировки клапанов можно обойтись парой плоских отверток. Одна должна быть прочной и большой, вторая – с лезвием шириной от 10 мм. Большую используем вместо инструмента для утапливания толкателя, вторую, поставив на ребро – вместо фиксатора толкателя.

А в целом регулировка клапанов на двигателе ВАЗ-2108 и подобных силовых агрегатах – процедура вполне доступная для любителя с крепкими слесарными навыками.

Клапанный механизм «восьмерочного» двигателя максимально простой, а потому – надежный и неприхотливый

Инструкция по регулировке клапанов на ВАЗ 2109

Регулировка клапанов двигателя позволяет уменьшить расход топлива и оптимизировать КПД силового агрегата. Эту работу можно сделать самостоятельно, используя пошаговую инструкцию. В модели ВАЗ-2109 регулировка осуществляется с помощью установки специальных шайб.

Расположение клапанов

В модели ВАЗ-2109 конструкторы изменили привычную до этого систему с цепным приводом распредвала. Несмотря на простоту старой конструкции, она имела высокую шумность и требовала дополнительной настройки через короткий промежуток времени. В девятках изменили форму верхней части поршня, добавили специальные углубления под клапаны. Важной задачей при регулировке также является выставление на одну ось распределительного и коленчатого вала, чтобы они проворачивались вместе.

Впускные и выпускные клапаны расположены в определенном порядке, это стоит учитывать при регулировке

Когда необходима регулировка

Регулировка клапанов требуется при возникновении неполадок в работе двигателя или после прохождения технического осмотра. Опытные автовладельцы могут довольно точно определить причину неисправности силового агрегата, основными признаками считаются следующие:

Проводить регулировку клапанов также требуется после каждых 25-30 тысяч километров пробега. За это время некоторые детали изнашиваются и конструктивные зазоры увеличиваются. Диагностику можно сделать в сервисном центре, эта услуга стоит недорого.

Подготовительные работы

Из инструмента для регулировки потребуется:

набор гаечных ключей;
специальное приспособление для регулировки;
измерительный щуп;
несколько регулировочных шайб;
отвёртка;
пинцет;
прокладки на крышки клапанов.

Перед началом ремонта устанавливаем машину на ручной тормоз и включаем любую передачу. Одно из передних колёс должно быть на весу, чтобы коленвал мог легко проворачиваться.

Порядок действий следующий:

Поднимаем капот.
Отсоединяем все патрубки от крышки.
Снимаем корпус стеклоочистителя.
Выкручиваем свечи зажигания.
Снимаем переднюю крышку ремня ГРМ.

Совет: Для наблюдения за текущим положением поршня нужно воспользоваться смотровым окошком.

Как регулировать: технология и порядок настройки + таблица

У многих моделей ВАЗ технология регулировки мало чем отличается. Тем, кто уже имел опыт такой работы с предыдущими версиями, будет легко разобраться. Зазоры выставляются по порядку работы цилиндров. Выпускные клапаны — это 1, 4, 5 и 8, если считать от ремня привода распределительного вала. Используем в работе следующую таблицу:

Используем таблицу, чтобы правильно определить номер цилиндра по положению коленвала

Совет: Перед началом регулировки стоит нанести дополнительные метки на шкив каждые 90 градусов.

Перед регулировкой необходимо выставить поршень первого цилиндра. Для этого поворачиваем коленвал так, чтобы метки на шкиве и задней крышке ремня совпали.
Риски на шкиве и задней крышке ремня ГРМ должны быть на одном уровне
Используя ключ на 17, поворачиваем распредвал на 3 зубца по часовой стрелке. Это нужно, чтобы кулаки распределительного вала отошли от толкателей.
Устанавливаем распредвал таким образом, чтобы кулаки отошли от толкателей

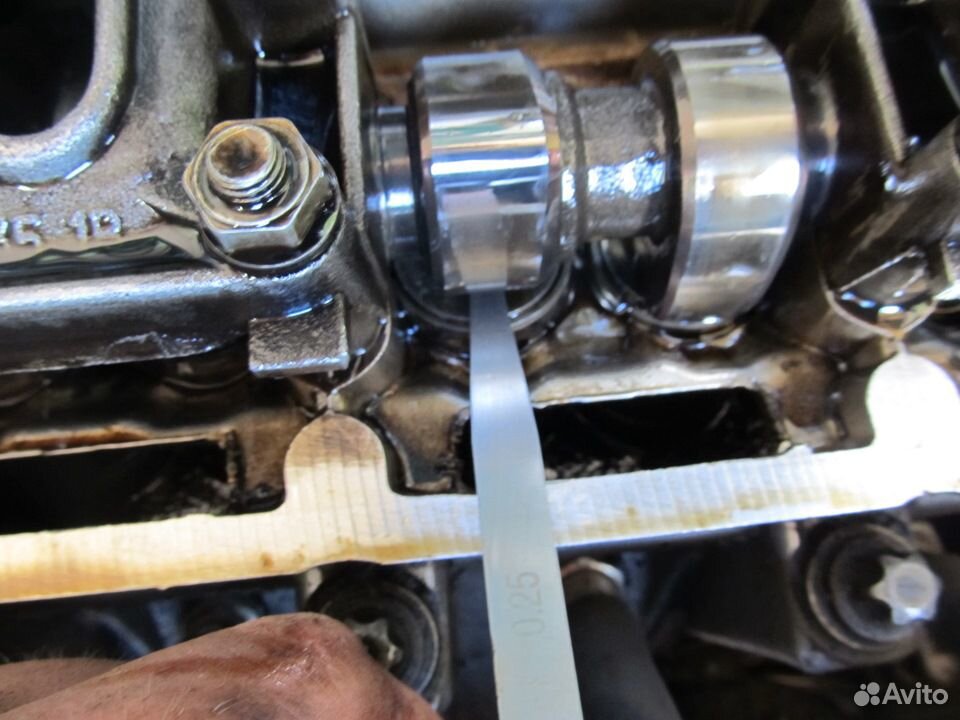

Щупом для регулировки пробуем зазоры, инструмент должен передвигаться под действием небольших усилий.
С помощью щупа определяем величину за зазора на первом цилиндре

При увеличенных или уменьшенных зазорах необходимо выполнить следующие действия:

Устанавливаем устройство для регулировки на корпус подшипников.
Устанавливаем приспособление для регулировки
Поворачиваем толкатель к себе.
Используя рычаг, фиксируем толкатель в нужном положении.
Прижимаем толкатель с помощью рычага и фиксируем его в этом положении
Извлекаем длинным пинцетом старую шайбу.
С помощью пинцета достаем старую регулировочную шайбу

Следующей задачей является подбор новой шайбы оптимальной толщины. Расчёт этого параметра несложный, используем нижеприведенную формулу:

Н = А + (В – С), где

Н – толщина новой шайбы,

А – толщина снятой шайбы,

В – величина зазора,

С – необходимый зазор.

Устанавливаем новую шайбу и извлекаем фиксатор. Проверяем зазор щупом и при необходимости подбираем другую шайбу нужной толщины. В готовом наборе шайб присутствуют изделия с шагом 0,05 мм. Такую процедуру проводят для каждого цилиндра двигателя.

Видео: Как отрегулировать клапана на ВАЗ 2109 своими руками

Особенности модификаций с инжектором или карбюратором

Немалая часть владельцев модели ВАЗ-2109 имеют комплектацию с инжектором. При регулировке здесь стоит учитывать один важный факт – это тепловое расширение. При работающем двигателе металлические детали немного увеличиваются в размерах, что приводит к уменьшению зазоров. Поэтому регулировку необходимо проводить только на холодном моторе. Так вы сможете правильно замерить зазор и подобрать регулировочную шайбу.

Какие приспособления для регулировки лучше выбрать

Обычный инструмент не подходит для точной и быстрой регулировки. Используются специальные приспособления, с помощью которых можно зафиксировать толкатель и провести другие работы. Сегодня в продаже есть специальные наборы для регулировки, их стоимость небольшая. Приобрести такой комплект будет выгоднее, чем пытаться сделать устройства из подручных средств. Не все смогут найти подходящие материалы и правильно сделать щуп или фиксатор, а в случае некачественного ремонта работа двигателя может стать ещё хуже.

Проверка качества работы

После окончания ремонта необходимо проверить работу двигателя. Сначала устанавливаем на место все демонтируемые элементы и вкручиваем свечи зажигания. После запуска двигателя не должно быть стука клапанов и другого стороннего шума. Рекомендуем проводить проверки в течение 15-20 минут – это позволит убедиться в нормальной работе цилиндров даже после нагрева.

Самому настроить клапана на модели ВАЗ-2109 несложно. Эту работу можно выполнить самостоятельно, главное – иметь в наличии специальный комплект и пару часов свободного времени. Используя пошаговую инструкцию и схему регулировки, вы сделаете работу качественно и сэкономите на поездке в автосервис.

Оцените статью: Поделитесь с друзьями!

Как правильно настроить клапана на двигателях Lada Samara? — Рамблер/авто

Что такое правильная регулировка тепловых зазоров в газораспределительном механизме автомобиля или на что влияет регулировка клапанов. Главное преимущество, идет меньший расход топлива (что не мало важно при постоянно растущей цене на бензин). Двигатель работает тише и мягче и разгоняется быстрее.

Как определить и почему стучат клапана. Как часто нужно совершать регулировку клапанов ВАЗ 2114, 2115, что говорят производители. Как расположены клапана в автомобилях ВАЗ 2114, 2115. Как выполняется настройка зазоров ВАЗ 2114, 2115. Подготовка инструментов. Регулировка клапанов.

Как определить и почему стучат клапана.

Если не отрегулированы клапана появляются характерные признаки. Двигатель работает с определенным шумом, слышится стук на холодном двигателе ВАЗ 2115 похожий на металлический цокот. Причиной этого является зазор между рычагами и кулачками распредвала.

Этот зазор выставляется производителем, его величина одинаковая для всех двигателей одинакового типа. В данной системе автомобиля происходит увеличение или уменьшение зазора, и то и другое плохо сказывается на работе двигателя и может привести к более серьезным поломкам.

В основном эта поломка происходит из-за использования некачественного топлива. Хорошим топливом считается то, у которого октановое число не меньше 93.

Интересный факт! Существует топливо с октановым числом 100, но его используют только на соревнованиях, заправляя гоночные машины.

Как часто нужно совершать регулировку клапанов ВАЗ 2114, 2115, что говорят производители.

Заводы, изготовители автомобилей, рекомендуют проверять тепловые зазоры через каждые 15-30 тысяч километров пробега. Даже если, по вашему мнению, двигатель работает хорошо, то такая процедура никогда не будет лишней, тем более, что вы можете это сделать сами.

Как расположены клапана в автомобилях ВАЗ 2114, 2115.

Автомобили Ваз 2114 выпускаются с двигателем на восемь или шестнадцать клапанов.

Обратите внимание! Регулировка зазора клапанов ВАЗ 2114 проводиться только для 8-ми клапанного двигателя, так как на 16-ти клапаном установлены гидрокомпенсаторы.

Клапаны в газораспределительном механизме устроены так, что когда через один идет впрыскивание топлива, то через другой – выпускание отработанных газов.

Как выполняется настройка зазоров ВАЗ 2114, 2115.

Для того чтобы регулировка клапанов ВАЗ 2114 инжектор 8 клапанов была эффективной нужно производить ее на холодном двигателе. Размер зазора на впускном клапане должен быть 0.2 мм, а на выпускном-0. 35 мм.

Обратите внимание! Допустимая погрешность в обоих случаях 0.05 мм.

Подготовка инструментов.

Для регулировки клапанов ВАЗ 2115 инжектор 8 клапанов нам понадобится следующие инструменты: набор гаечных ключей, для регулировки клапанов ВАЗ, приспособление для пружин толкателей клапанов, щупы, штангенциркуль или микрометр, регулировочные шайбы.

Регулировка клапанов.

Снимаем крышку головки блока цилиндров.

Снимаем воздушный фильтр и переднюю крышку зубчатого ремня.

Отвинчиваем свечи и аккуратно их складываем. Они снимаются для того чтобы легче прокручивался коленчатый вал.

С верхней части головки убираем лишнее масло.

За часовой стрелкой поворачиваем коленчатый вал, чтобы совпали метки на шкиве и задней крышке зубчатого ремня.

Набором щупов проверяем зазоры между торцом клапана и толкателя. По принципу:

первого выпускного и третьего впускного,

пятого выпускного — второго впускного,

восьмого выпускного – шестого впускного,

четвертого выпускного – седьмого впускного.

Номера клапанов считаются от приводного шкива.

При необходимости регулировки клапана ВАЗ 2114 нужно с помощью приспособления утапливать толкатель и фиксируя его в нижнем положении вынимать регулировочную шайбу с последующей ее заменой.

Важно! Коленчатый вал нельзя крутить в обратную сторону.

Зазоры клапанов ваз 2109 инжектор

Регулировка тепловых зазоров клапанов

Устройство двигателя на автомобилях ВАЗ 2109-2108 таково, что приходится иногда, хоть и не часто, регулировать зазоры клапанов. Конечно, эта процедура немного отличается от моделей ВАЗ «классика», так как в данном случае необходимо подбирать по толщине регулировочные шайбы. Именно из-за этого эта операция немного более трудоемкая. Также, для выполнения данного типа обслуживания, понадобится специальное приспособление, так называемая рейка. Более полный перечень необходимых инструментов приведен ниже:

приспособление для регулировки
трещотка и головка на 10
длинногубцы или пинцет
отвертка крестовая
набор щупов плоских
регулировочные шайбы

Прежде чем приступать к выполнению этой процедуры, необходимо выполнить следующие подготовительные работы:

снять крышку клапанов
выставить ГРМ по меткам

Стоит также иметь ввиду, что описанные регулировочные работы обязательно должны проводиться при температуре двигателя не более 20-25 градусов, то есть на полностью холодном (в летнее время).

Видео обзор по регулировке зазоров клапанов на ВАЗ 2109, 21099 и 2108 (инжектор + карбюратор)

В приведенном ниже видео показан весь процесс наиболее наглядно. Записывал я все это буквально несколько дней назад, и старался делать все доступно и понятно каждому. Обзор был сделан на примере 8-клапанной инжекторной десятке, но разницы между 2109 нет никакой, даже если это карбюраторная модель (отличия только в снятии клапанной крышки).

А для тех владельцев, кто привык к текстовой информации, ниже все описано именно таким образом с пояснением в картинках по принципу многих официальных инструкций по ремонту и эксплуатации.

Итак, когда крышка снята и метки ГРМ выставлены, то в этот момент можно измерять тепловые зазоры между толкателем и клапанами: 1, 2, 3, 5. Убедитесь, что на всех клапанах кулачки распредвала смотрят вверх. Зазор на впускных клапанах считается номинальным при величине 0,20 (+-0,05) мм, а на выпускных 0,35 (+-0,05) мм. Если смотреть на двигатель со стороны передней части автомобиля, то клапана располагаются так: выпуск-впуск-впуск-выпуск, и так далее.

Если зазор отличается от оптимального значения, необходимо подобрать нужную по величине шайбу. То есть, проще говоря, если шайба была с размером 3, 45 мм, а зазор для впускного клапана составил 0,30 мм, то новая шайба должна быть толще на 0,10 мм, то есть получается = 3,55 мм. Думаю, что смысл ясен!

Теперь более подробно о том, как извлечь регулировочную шайбу из толкателя. Для этого устанавливаем специальную рейку на шпильки крепления клапанной крышки и фиксируем ее гайками. Наглядно это показано на фото ниже:

Теперь рычагов прижимаем клапан вниз и подставляем упор, который идет с рейкой в комплекте, чтобы зафиксировать толкатель в прижатом состоянии:

После чего можно пинцетом или длинногубцами вынимать регулировочную шайбу:

Смотрим на ее толщину:

И подбираем необходимую по толщине по той методике, которая описана выше в статье. После того, как все 4 клапана отрегулированы, то можно приступать к остальным четырем. Для этого необходимо провернуть коленчатый вал ВАЗ 2109-2108 на один полный оборот. Это можно посмотреть по метке на маховике через отверстие в картере КПП. Проворачивать коленвал удобно следующим образом:

вывешиваем переднее колесо
ставим рычаг КПП на четвертую передачу
и рукой (можно даже ногой) прокручиваем колесо, смотря при этом на метку на маховике

Когда коленчатый вал сделал один оборот, то можно приступать к регулировке 4, 6, 7 и 8 клапана. Все делаем по аналогии. По окончании устанавливаем все снятые детали на место, и заводим двигатель. Обязательно ждем, пока он прогреется, и слушаем, нет ли посторонних стуков. Если все в норме, машина хорошо заводится, нет проблем в работе мотора, стуков не обнаружено, значит работа выполнена успешно!

Остались какие-то вопросы, задавайте, попробуем решить вместе!

●#5 — Регулировка клапанов ВАЗ 2109 Часть 1-Замер зазоров 1 — Лада 2109, 1.

5 л., 2003 года на DRIVE2

Итак, взялся я за регулировку клапанов.Делается на данном автомобиле 1-ый раз(пробег 38900км).Сам я тоже делаю это первый раз.Сразу говорю, инструмент специальный не понадобился.

Итак первая часть посвящена замеру тепловых зазоров клапанов.Всегда именно с этого начинается регулировка клапанов.

Вводная:при температуре 20 градусов(я делал при 21) для впускных клапанов зазор должен быть в пределах 0,2±0,05мм., для выпускных 0,35±0,05ммЕсли считать со стороны ГРМ, то первый, четвертый, пятый и восьмой клапана-выпускные;второй, третий, шестой, седьмой клапана-впускные.

Итак начнем.Выставляем коленвал и распредвал по меткам.

Сначала снял клапанную крышку.

Затем откачал масло из колодцев шприцом

Для замера зазоров использовал набор щупов

Для замера зазоров впускных клапанов нужны три щупа 0,15 0,2 и 0,25мм.

Сначала я замерил зазор в третьем клапане(впускной)

Щуп 0,15 свободно пролез

Щуп 0,2 пролез, но уже не так свободно

Щуп 0,25 уже не пролез.

Значит зазор в третьем клапане в пределах от 0,2 до 0,25,т.е. допуск.Затем замерил зазор во втором клапане

Щуп 0,15 свободно пролез

Щуп 0,2 пролез, но уже не так свободно

Щуп 0,25 уже не пролез

Значит зазор во втором клапане в пределах от 0,2 до 0,25,т.е. допуск

Для выпускных клапанов понадобится щупы 0,3 0,35 и 0,40мм.

Замерил зазор в пятом клапане.Щуп 0,3 пролез свободно.

Щуп 0,35 пролез свободно.

Щуп 0,4 пролез

Щуп 0,45 не пролез

Значит в пятом клапане зазор в пределах от 0,4 до 0,45,т.е. не допуск, и этот клапан нужно регулировать.

В следующей записи напишу о замере зазоров в остальных клапанах.

Page 2

Итак начнем.Выставляем коленвал и распредвал по меткам.

Сначала снял клапанную крышку.

Затем откачал масло из колодцев шприцом

Для замера зазоров использовал набор щупов

Для замера зазоров впускных клапанов нужны три щупа 0,15 0,2 и 0,25мм.

Сначала я замерил зазор в третьем клапане(впускной)

Щуп 0,15 свободно пролез

Щуп 0,2 пролез, но уже не так свободно

Щуп 0,25 уже не пролез.

Значит зазор в третьем клапане в пределах от 0,2 до 0,25,т.е. допуск.Затем замерил зазор во втором клапане

Щуп 0,15 свободно пролез

Щуп 0,2 пролез, но уже не так свободно

Щуп 0,25 уже не пролез

Значит зазор во втором клапане в пределах от 0,2 до 0,25,т. е. допуск

Для выпускных клапанов понадобится щупы 0,3 0,35 и 0,40мм.

Замерил зазор в пятом клапане.Щуп 0,3 пролез свободно.

Щуп 0,35 пролез свободно.

Щуп 0,4 пролез

Щуп 0,45 не пролез

Значит в пятом клапане зазор в пределах от 0,4 до 0,45,т.е. не допуск, и этот клапан нужно регулировать.

В следующей записи напишу о замере зазоров в остальных клапанах.

Регулировка клапанов ВАЗ 2109, 2108

Регулировка размеров зазоров клапанов автомобиля ВАЗ 2109, 2108 производится в обязательном порядке. Связана потребность выполнения данной операции с целью обеспечения корректной работы механизма газораспределения.

Предусмотрен строго определенный порядок выполнения работ по регулировке клапанов. Но в отдельных книгах можно встретить упоминание о том, что соответствующий порядок не имеет никакого значения. Ниже предлагается рассмотреть процесс, дать важные рекомендации относительно его выполнения.

Схема 1. Газораспределительный механизм ВАЗ 2109, 2108 Схема 2.

Газораспределительный механизм ВАЗ 2109, 2108

Регулировка зазоров клапанов ВАЗ 2109, 2108

Для выполнения регулировки зазоров клапанов ВАЗ 2109, 2108 потребуется:

Наличие специального комплекта щупов, значениями 0.10-0.50 миллиметров.
Инструмент, предназначенный для выполнения работ по замене комплекта шайб.
Непосредственно сам комплект сменных шайб, в соответствии с конфигурацией двигателя, регламентированного паспортными данными.

Изначально необходимо отметить, что двигатель модели автомобиля имеет 8 клапанов. Согласно регламенту эксплуатации транспортного средства, операция выполняется спустя каждые 20000-30000 километров.

Делается все предельно просто, необходимо всего лишь:

Установить специальное ВМТ или же провести метки.
Проверить положение в двигателе первого цилиндра, что выполняется посредством проворота распределительного вала на 90 градусов по часовой стрелке.
В дальнейшем необходимо аналогичным образом выполнить проверку третьего цилиндра, после четвертого и наконец, второго.

Взаимодействие деталей газораспределительного механизма ВАЗ 2109, 2108

Очень важно предварительно просмотреть требования к показателям работы двигателя. Значения его зазоров и прочих показателей взаимодействия деталей газораспределительного механизма ВАЗ 2109, 2108.

На холодном двигателе устанавливаются значения конкретных зазоров, между толкателем и распределительным валом. Составляет показатель 0,20 миллиметров (допускается значение отклонения 0,05 миллиметров в разные стороны), что актуально для впускных клапанов. Для выпускных клапанов значение зазора устанавливается в пределах 0,35 миллиметра с тем же допуском. Здесь нужны конкретные комплекта щупов, которые могут померить зазоры в пределах 0,30-0,40 миллиметров.

В том случае, если в отверстие проходит максимальный щуп, значит, потребуется подобрать соответствующую шайбу несколько толще по размеру, после чего заменить ее.

В том же случае когда значение зазора будет меньше, клапан может запросто закрываться на предварительно прогретом двигателе. На деле это весьма опасно, ведь подобное значение может привести к тому, что клапан и седла прогорают. Следовательно, наблюдается резкая потеря давления, возникновение компрессии и падению уровня мощности.

В конечном счете, это обязательно приводит к тому, что необходимо будет выполнять полный ремонт ГБЦ, который будет слишком высокий по стоимости. Диагностировать это можно без проблем. Ведь в том случае, когда зазор будет увеличенным, отмечается соответствующий стук в двигателе.

Как говорят многочисленные мастера, это указывает на то, что имеется ситуация, с повышенным износом распределительного вала. На него оказываются лишние ударные нагрузки. Это уже само по себе не является приятным моментом. Именно в данном случае важно своевременно выполнить процесс регулировки зазоров в строго определенное время.

Особенно актуальным будет такое решение в том случае, когда транспортное средство ездит на газу, тем самым устанавливается повышенный износ шайб. Следовательно, величина зазора будет постоянно меняться.

Регулировка клапанов ВАЗ 2108, 2109, 21083, 21099. Видео

Действия с коленвалом при регулировке клапанов ВАЗ 2109, 2108

Работы с коленчатым валом по регулировке клапанов ВАЗ 2109, 2108 выполняются без проблем. Чтобы было удобно работать, необходимо выкрутить свечи зажигания. Это позволит легче манипулировать валами и другими механизмами, задействованными в процессе. Воспользуйтесь рисунком ниже, что бы понять суть процесса.

А последовательность такова:

Проворачивать коленчатый вал нужно таким образом, чтобы метка на шкиве распределительного вала совпадала с меткой на крышке зубчатого вала. Другие метки должны располагаться строго на своих местах. Ориентироваться нужно на то, что поршень цилиндра №1 должен стать в положении верхней мертвой точки.
После этого, осуществляется проворот коленвала на 40-50 градусов, что бы отвести кулачки от толкателей. Мастером осуществляется замер зазоров в 1, 2, 3, 5 клапанов. Зазоры на клапане 2 и 3 должны быть 0,2+-0,05мм. А на клапанах 1 и 5 зазор соответственно 0,35+-0,05мм. В случае, когда зазоры не соответствуют требуемым значениям, их необходимо отрегулировать.
После этого, проворачивается коленвал на 360 градусов, и проверяются аналогичные значения зазоров, только в отношении 4, 6, 7, 8 клапанов. В том случае, когда имеются отклонения в зазорах, их также требуется отрегулировать с использованием сменного комплекта шайб.

Схема регулировки клапанов ВАЗ 2109, 2108

Таблица углов для регулировки клапанов ВАЗ 2109

Итог

Как показывает практика, нет необходимости выполнять самостоятельно ремонт. В таком случае, это может привести к тому, что даже при экономии нет вероятности, что установка шайб приведет к положительному результату. Будет затрачено значительное количество усилий и времени.

Специалисты сервисного центра выполнят все работы в оперативном режиме. Это позволит сэкономить свое время и ресурсы, обеспечить себе идеальные условия для эксплуатации транспортного средства.

ВАЖНО! Обязательно учтите, что предварительно проводится диагностировка оборудования, после чего устанавливается потребность в регулировании зазоров. Воспользуйтесь данным предложением, что позволит гарантированно получить лучшие условия для работы.

(1 оценок, среднее: 5,00 из 5) Загрузка…

Проверка тепловых зазоров клапанов на двигателях автомобилей ВАЗ 2108, 2109, 21099

Тепловые зазоры между клапаном (регулировочной шайбой) и тыльной стороной кулачка распредвала необходимы для компенсации теплового расширения стержня клапана на прогретом двигателе.

На двигателях автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 он задается подбором толщины регулировочных шайб.

Шайбы установлены в кольцевых нишах над толкателями стержней клапанов и непосредственно соприкасаются с кулачками распредвала. Фактически мы будем измерять зазор между поверхностью регулировочной шайбы и кулачком распредвала.

Регламентная периодичность проведения проверки зазоров для двигателей ВАЗ 2108, 21081, 21083 составляет 30.000 км, либо после ремонта двигателя или появления признаков неисправности газораспределительного механизма (стук под клапанной крышкой, неустойчивый ХХ, «провалы» и т. п.).

Тепловой зазор на двигателях автомобилей ВАЗ 2108, 2109, 21099 для впускных клапанов должен составлять 0,15 – 0,25 мм, для выпускных 0,30 – 0,40 мм.

Необходимые инструменты

— набор щупов

— накидной ключ на 19

— большая шлицевая отвертка

Подготовительные работы

Проверка тепловых зазоров клапанов проводится на холодном двигателе, поэтому если ваш двигатель на данный момент прогрет, дайте ему остыть не менее 1-го часа. — Снимаем корпус воздушного фильтра. — Снимаем кронштейн тяги привода дроссельной заслонки.

— Снимаем клапанную крышку двигателя.

— Снимаем защитную крышку ГРМ.

— Устанавливаем поршни первого и четвертого цилиндров в верхнюю мертвую точку (ВМТ).

ЗАЗОРЫ КЛАПАНОВ ВАЗ 2109, РАЗМЕРЫ И РЕГУЛИРОВКА

Здравствуйте, дорогой читатель блога RtiIvaz.ru! В этой статье рассмотрим способы замера зазоров клапанов ВАЗ 2109 и методы регулировки. В процессе эксплуатации автомобиля, особенно при сильных нагрузках на двигатель, иногда вдруг появляются цокающие звуки. Чаще всего это происходит вследствие износа кулачков распределительного вала и торцов стержней деталей газораспределительного механизма, которые находятся в головке блока цилиндров. Значит, пришло время заняться очередной приятной работой, а именно: регулировкой зазоров газораспределительного механизма! Для начала рассмотрим, как выглядит эта деталь газораспределительного механизма: Впускные и выпускные клапаны.

Впускные клапаны служат для подачи воздушно-топливной смеси (в случае карбюраторного двигателя). А если двигатель инжекторный, то они служат для подачи воздуха. Топливо, в таких двигателях дозировано подают форсунки.

По конструкции клапаны впускной и выпускной системы имеют некоторые отличия. Эти отличия заключаются во внешнем виде и в материале, из которых они изготовлены! Для впускной системы требования к качеству материала не столь жёсткие.

А вот в выпускной системе присутствуют высокие температуры, поэтому эти детали изготовлены с применением жаропрочных материалов.

На нижеследующем рисунке мы рассмотрим, из чего же состоит вся эта система:

Как вы видите, основную роль в газораспределительном механизме имеют следующие детали:

Распределительный вал с кулачками.
Клапаны впускные и выпускные.
Регулировочные шайбы.

Взаимодействие деталей газораспределительного механизма

Распределительный вал, вращаясь, кулачками нажимает на шайбы регулировочные, которые находятся в толкателях, установленных на торцах стержня клапана. Тем самым толкая детали, шляпки которых находятся в сёдлах клапанов. Седла и шляпки очень точно притёрты друг к другу, это сделано для того, чтобы в момент, когда шляпка детали полностью садится, в седло образуется герметичное соединение. Канал полностью перекрывается.

Вот поэтому-то двигатель и работает устойчиво и выдает требуемую мощность, экономя топливо. В процессе работы двигателя рабочая поверхность кулачков изнашивается, они теряют свои размеры, и зазоры увеличиваются.

Из-за этого шляпки не полностью прилегают к своим сёдлам, вследствие этого теряется герметичность соединения седло-шляпки. Для того чтобы восстановить эту герметичность и требуется регулировка зазоров клапанов ВАЗ. Для этого применяются регулировочные шайбы. Сами эти шайбы имеют круглую форму и диаметр по окружности такой же, как у толкателя (поз.А на рисунке выше). На фото ниже представлены некоторые образцы этих круглых шайб: Здесь представлены восемь шайб разной толщины. Толщина пишется на самой шайбе в миллиметрах. Зазоры клапанов регулируются подбором шайб нужной толщины. Иногда приходится несколько раз менять эти шайбы, каждый раз вставляя шайбу другой толщины, до тех пор, пока зазор клапана не примет нужный размер.

Обычно продаются они, наборами начиная от толщины 3мм, следующий размер 3,05мм. И так через каждые 0,05мм, до размера 5мм.

Особенности регулировки и размеры

Главное условие в этом деле, двигатель должен быть холодным. Т.е. температура его должна быть не более 20 градусов Цельсия.

Дальнейшие действия мы будем производить, смотря на рисунок, расположенный ниже. Для удобства работы свечи зажигания лучше выкрутить! Так будет легче приводить в действие все механизмы и валы, задействованные в этом процессе, поскольку компрессия будет отсутствовать. Поворачиваем коленвал так, чтобы метка на шкиве распредвала совпала с меткой на задней крышке зубчатого вала (усиком).

Надо сразу же рассмотреть остальные метки в районе коленчатого вала. Они должны быть расположены именно так, как показано на рисунке. Это значит, что поршень первого цилиндра установился в положении в.м.т. Дальше надо повернуть коленчатый вал примерно на сорок — пятьдесят градусов, это нужно для того, чтобы кулачки распредвала, повернулись от толкателей.

На впускных клапанах зазор выставляется 0,20мм (+-0,05мм), а выпускных 0,35 мм (+-0,05мм)…

При помощи щупов надо измерить зазоры 1-го, 2-го, 3-го и 5-го клапанов. Зазоры на 2-м и 3-м клапанах д.б. (0,2+-0,05мм.). На 1-м и 5-м клапане зазор д.б (0,35+-0,05мм). Если некоторые зазоры не соответствуют норме, то их приводят к необходимым размерам заменой регулировочных шайб, подбирая их до тех пор, пока цель не будет достигнута.

После этого надо повернуть коленчатый вал на 360 градусов, т.е. на один полный оборот и проверить зазоры на 4-м, 6-м, 7-м и 8-м клапанах. На 4-м и 8-м цилиндрах зазор д.б. (0,35+-0,05мм). На 6-м и 7-м цилиндрах, зазор д.б. (0,2+-0,05мм). Ну и соответственно, если есть неправильные зазоры, исправляем их тем же способом, как и в первый раз.

ЭПИЛОГ

Работу мы сделали правильно. Устанавливаем детали, которые мы сняли в обратном порядке. Заводим мотор. С наслаждением слушаем шёпот исправного двигателя, садимся в машину и делаем пробный пробег, меняя режимы езды. Удостоверимся, что двигатель работает ровно и отрегулированные клапана ваз 2109 не стучат.

На этом, дорогие читатели блога RtiIvaz.ru, разрешите откланяться и пожелать вам приятной езды на своей любимой ласточке ваз 2109.

Смотреть видео

Почитайте еще статью:

Сальник размеры

Как регулируются зазоры клапанов ВАЗ-2109

Для обеспечения компенсации расширений клапанов двигателя ВАЗ-2109 предусматривается зазор для впускных клапанов в размере 0,2 миллиметра, а для выпускных – 0,35 миллиметра. При этом погрешность не должна превышать 5 сотых.

Обычно регулировку клапанов следует производить после того, как двигатель прошел капремонт либо в случае появления характерного цокающего звука. Кроме этого, потребность в регулировке клапанов определяется еще и пробегом автомобиля. Такое действие следует выполнять каждые 30 тысяч километров. Сделать это можно, обратившись на станцию технического обслуживания автомобилей либо своими руками.

Подготовка к регулировке клапанов

Прежде чем начать регулировать клапана на ВАЗ-2109, следует обзавестись всеми инструментами, которые могут понадобиться в процессе данной работы. А именно:

отвертка;
набор гаечных ключей;
пинцет;
регулировочные шайбы;
специальный набор для произведения регулировки клапанов;
прокладка крышки клапанов;
герметик.

Автомобиль устанавливается на ручной тормоз. Одно из передних колес вывешивается при помощи домкрата таким образом, чтобы его можно было вращать.

При этом должна быть включена 5-я передача (если нет такой возможности – 4-я).

Далее следует:

отсоединить патрубки от крышки клапанов;
снять корпус очистителя воздуха;
все тросики проводов заслонок отсоединить от карбюратора;
для того чтобы коленвал легче проворачивался, можно выкрутить свечи;
отвернуть 2 гайки, за счет которых крепится крышка, а затем снять ее. От остатков масла очистить верхнюю часть головки блока цилиндров;
с ремня ГРМ снять переднюю крышку;
поршень первого цилиндра выставить в ВМТ такта сжатия. Для выполнения данного действия следует повернуть колесо таким образом, чтобы метка на шкиве распредвала соединилась с меткой, имеющейся на задней крышке плоскозубого ремня.

Читайте также: Замена сальников коленвала ВАЗ-2109

Для того чтобы держать контроль над правильностью установки поршня, необходимо использовать смотровое окно, расположенное на картере сцепления.

Порядок регулировки клапанов

Чтоб работа была проведена более качественно, следует разметить шкив распредвала еще и дополнительными метками, расположенными по кругу, причем каждые 90 градусов. Во время поворота на это количество градусов коленвал должен сделать оборот на 180. Таким образом, каждый последующий поршень будет входить в верхнюю мертвую точку такта сжатия.

Совмещаем отметки, имеющиеся на задней панели кожуха ремня ГРМ со шкивом. Проворачиваем по часовой стрелке распредвал приблизительно на 2-3 зубца. Делается это при помощи ключа на 17, которым необходимо захватить гайку крепления шкива. Благодаря данному действию, от толкателей смогут полностью отойти кулачки распредвала.
Берем щуп регулировки клапанов и измеряем имеющийся зазор. Он должен благодаря легкому толкательному движению перемещаться между кулачками.

Если зазоры оказались таковыми, что не соответствуют минимальным размерам, необходимо выполнить следующие действия:

Непосредственно на шпильку корпуса подшипника распредвала устанавливается приспособление, при помощи которого и производится регулировка клапанов.
Толкатель проворачивается до тех пор, пока отверстие не будет направлено к мастеру. Благодаря рычагу следует установить толкатель до упора, зафиксировав такое положение.
Взять в руки длинный, крепкий и острый предмет, которым можно поддеть регулировочную шайбу. Последнюю следует извлечь при помощи пинцета. На ней будет вынесена ее толщина.

Для того чтобы правильно подобрать толщину новой шайбы, стоит прибегнуть к таким расчетам: к толщине снятой шайбы прибавить разницу между результатом, который показал замер зазора и тем, что указан согласно инструкции.

Читайте также: Как снять моторчик печки ВАЗ-2109

Новая шайба устанавливается на место старой, причем обязательно, чтобы ее маркированная сторона была направлена вниз. Данную операцию следует проводить до тех пор, пока зазор не получится необходимого размера.

Аналогичный порядок регулировки клапанов необходимо применять и для всех остальных цилиндров.

Регулировка клапанов на ВАЗ 2109 своими руками (карбюратор и инжектор) с таблицей, схемами настройки и видео

Расположение клапанов

Впускные и выпускные клапаны расположены в определенном порядке, это стоит учитывать при регулировке

Когда необходима регулировка

Проводить регулировку клапанов также требуется после каждых 25-30 тысяч километров пробега. За это время некоторые детали изнашиваются и конструктивные зазоры увеличиваются. Диагностику можно сделать в сервисном центре, эта услуга стоит недорого.

Подготовительные работы

Из инструмента для регулировки потребуется:

набор гаечных ключей;
специальное приспособление для регулировки;
измерительный щуп;
несколько регулировочных шайб;
отвёртка;
пинцет;
прокладки на крышки клапанов.

Порядок действий следующий:

Поднимаем капот.
Отсоединяем все патрубки от крышки.
Снимаем корпус стеклоочистителя.
Выкручиваем свечи зажигания.
Снимаем переднюю крышку ремня ГРМ.

Совет: Для наблюдения за текущим положением поршня нужно воспользоваться смотровым окошком.

Как регулировать: технология и порядок настройки + таблица

Используем таблицу, чтобы правильно определить номер цилиндра по положению коленвала

Совет: Перед началом регулировки стоит нанести дополнительные метки на шкив каждые 90 градусов.

Перед регулировкой необходимо выставить поршень первого цилиндра. Для этого поворачиваем коленвал так, чтобы метки на шкиве и задней крышке ремня совпали.
Риски на шкиве и задней крышке ремня ГРМ должны быть на одном уровне
Используя ключ на 17, поворачиваем распредвал на 3 зубца по часовой стрелке. Это нужно, чтобы кулаки распределительного вала отошли от толкателей.
Устанавливаем распредвал таким образом, чтобы кулаки отошли от толкателей
Щупом для регулировки пробуем зазоры, инструмент должен передвигаться под действием небольших усилий.
С помощью щупа определяем величину за зазора на первом цилиндре

При увеличенных или уменьшенных зазорах необходимо выполнить следующие действия:

Устанавливаем устройство для регулировки на корпус подшипников.
Устанавливаем приспособление для регулировки
Поворачиваем толкатель к себе.
Используя рычаг, фиксируем толкатель в нужном положении.
Прижимаем толкатель с помощью рычага и фиксируем его в этом положении
Извлекаем длинным пинцетом старую шайбу.
С помощью пинцета достаем старую регулировочную шайбу

Н = А + (В – С), где

Н – толщина новой шайбы,

А – толщина снятой шайбы,

В – величина зазора,

С – необходимый зазор.

Видео: Как отрегулировать клапана на ВАЗ 2109 своими руками

Особенности модификаций с инжектором или карбюратором

Обычный инструмент не подходит для точной и быстрой регулировки. Используются специальные приспособления, с помощью которых можно зафиксировать толкатель и провести другие работы. Сегодня в продаже есть специальные наборы для регулировки, их стоимость небольшая. Приобрести такой комплект будет выгоднее, чем пытаться сделать устройства из подручных средств. Не все смогут найти подходящие материалы и правильно сделать щуп или фиксатор, а в случае некачественного ремонта работа двигателя может стать ещё хуже.

Проверка качества работы

Автор: Александр Орда
Распечатать

Замена клапанов lada 2109 (ваз 2109)

ВАЗ 21099 | Регулировка зазоров в приводе клапанов | Лада

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном – полностью закрываться.

Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного – (0,35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб. В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через 0,05 мм.

Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый вал.

Толщина новой шайбы рассчитывается по формуле: H = B + A – C , где A – измеренный зазор, мм; B – толщина старой шайбы, мм; C – номинальный зазор, мм; H – толщина новой шайбы, мм.

Пример (для впускного клапана): A = 0,26 мм, B = 3,75 мм, C = 0,2 мм, тогда H = 3,75 + 0,26 – 0,2 = 3,81 (мм).

В пределах допуска зазора ±0,05 мм подбираем ближайшую по толщине шайбу (3,8 мм).

Предупреждение

Поворачивайте коленчатый вал по часовой стрелке ключом за болт крепления шкива коленчатого вала или за болт крепления шкива генератора. Запрещается проворачи-вать коленчатый вал за болт крепления шкива распределительного вала.

automn.ru

Порядок разборки и сборки двигателя Ваз 2108, Ваз 2109, Ваз 21099 своими руками

Примечания

Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый вал.

Толщина новой шайбы рассчитывается по формуле: H = B A – C , где A – измеренный зазор, мм; B – толщина старой шайбы, мм; C – номинальный зазор, мм;

Пример (для впускного клапана): A = 0,26 мм, B = 3,75 мм, C = 0,2 мм, тогда

В пределах допуска зазора +0,05 мм подбираем ближайшую по толщине шайбу (3,8 мм).

Предупреждение

Эксплуатация узлов двигателя и его систем автомобиля лада 21099. Устранение неисправностей в системах лада 2108: выхлопа, охлаждения, питания, смазки. Рекомендации по ремонту головки цилиндров лада 2109.,

Системы двигателя Ваз 2108, Ваз 2109, Ваз 21099,
Ремонт двигателя Ваз 2108, Ваз 2109, Ваз 21099
. Руководство по разборке и сборке двигателя лада 2108, регулировка зазоров в клапанах. Неисправности в шатунно-поршневой группе лада 21099. Регулировка ремня привода генератора. Этапы снятия и установки ремня распределительного вала. Замена фильтра лада 2109. Осмотр блока цилиндров ваз 21099, ваз 2108, ваз 2109.. Регулировка клапанов

www.VazClub.com

Для правильного регулирования на вашем ВАЗе клапанов, нужно следовать таким шагам:

1. Во-первых, снимаем защитную крышку ремня ГРМ. Находится эта крышка справа от двигателя. Для ее снятия нужно открутить три винта на 10.

2. Снимаем все патрубки. Также следует открутить кронштейн, держащий подсос и тросы газа.

3. Откручиваем две гайки на 10 и снимаем клапанную крышку. Если крышку снять не получается, тогда придется снимать и «кастрюлю» карбюратора.

4.Выкручиваем все свечи. Лучше всего для начала их нужно выкрутить до половины и снять всю грязь вокруг, во избежание ее попадания в цилиндры.

5. С помощью обычного медицинского шприца удалите из верхней части блока головки цилиндров масло, но так, чтобы при утапливании толкателей показались шайбы.

6. Находящуюся на задней крышке ремня ГРМ установочную метку совместите с меткой на шкиве распределительного вала.

7. Делаем проверку на совместимость метки на маховике с треугольным вырезом, находящийся на блоке двигателя. Проверку можно сделать через смотровое окошко на картере КПП.

8.Из обыкновенного листа бумаги вырезаем квадрат, размером 8 см на 8 см. надеваем бумагу на болт, на котором крепится шкив распределительного вала. Для этого в середине квадрата проделываем отверстие по размеру болта. Один из углов нашего бумажного квадрата должен, обязательно, повернут к метке шкива распределительного вала. На нем, с помощью маркера, ставим отметки, которые должны располагаться напротив остальных оставшихся трех углов. В конечном итоге, у нас должно выйти четыре отметины, равные соответственно 0°, 90°, 180°, 270° поворота распределительного вала. В свою очередь поворот коленчатого вала будет составлять 0°, 180°, 360°, 540°.

9. Поворачиваем на два-три зубчика распределительный вал, но только по часовой стрелке. Такой поворот будет соответствен повороту коленвала на 40°-50°. Это лучше всего сделать ключом на 17, при этом ухватившись за болт распределительного вала, но при этом некоторые специалисты рекомендуют приподнять немного переднее колесо с помощью домкрата и прокручивать его на четвертой передаче.

10. Замеряем зазор первого и третьего клапанов. Это расстояние между кулачком распредвала и регулировочной шайбой. Цифры при зазорах должны быть такие (погрешность составляет 0.05 мм):

11. Если зазоры в норме, тогда переходим к другой группе клапанов. По часовой стрелке поворачиваем распределительный вал до следующей маркерной метки и поворачиваем еще на два-три зубчика.

12. Если зазоры имеют отличия друг от друга, тогда выполняем такие действия:

· На шпильки крепления клапанной крышки устанавливаем приспособление и с его помощью утапливаем толкатели клапанов. Приспособление затягиваем гайками.

· Толкатель нужно повернуть так, чтобы прорезь в толкателе смотрела на вас. Это нужно для того, чтобы регулировочная шайба вытаскивалась легче.

· Обязательно записываем замеренный зазор и номер клапана.

· С помощью приспособления утапливаем клапан вниз и фиксируем его фиксатором, обязательно входящий в комплект для регулировки клапанов.

· Поддеваем отверткой через прорезь в толкателе регулировочную шайбу и вытаскиваем ее.

· Находящуюся на обратной стороне шайбы маркировку ее размера нужно также записать. Маркировка может на несколько единиц отличаться от реального размера.

· Цифрами вниз ставим шайбу на место. Вдавливаем в толкатель и проверяем, правильно ли она утоплена. Если правильно – тогда она будет свободно вращаться в «седле».

· Снова утапливаем клапан и снимаем фиксатор.

· После этого можно начать замер другой группы клапанов. Поворачиваем на 90° распределительный вал до следующей метки, нанесенной прежде маркером. Поворачиваем еще на два-три зубчика.

13. После проверки всех зазоров, вычисляем толщину новой шайбы. Пользуясь простой формулой, это буде совсем не сложно. Толщина новой шайбы должна быть равна старой, плюс – замеренный зазор, а из него уже вычитаем минимальный. Например, первый клапанный зазор – 0.29, замеренная нами шайба – 3.40. По формуле получается: 3.40+(0.29-0.35)=3.40-0.06=3.34. исходя из формулы, у новой шайбы будет толщина 3. 34 мм.

14. После всех вычислений, проверяем, подходят ли нам шайбы из других клапанов, которые тоже требуют замены шайб. С помощью нашего списка приобретаем нужные нам шайбы. Купите также новую прокладку для клапанной крышки и, на всякий случай, герметик, если после сборки из-под крышки будет просачиваться масло.

15. обращаясь к пункту 12, делаем замену шайб и замеряем.

16.Если все в норме, ставим новую прокладку и надеваем клапанную крышку.

Регулировка клапанов на карбюраторном ВАЗ 2108 видео

avtogury.ru

приспособление для регулировки
трещотка и головка на 10
длинногубцы или пинцет
отвертка крестовая
набор щупов плоских
регулировочные шайбы

Прежде чем приступать к выполнению этой процедуры, необходимо выполнить следующие подготовительные работы:

снять крышку клапанов
выставить ГРМ по меткам

Видео обзор по регулировке зазоров клапанов на ВАЗ 2109, 21099 и 2108 (инжектор + карбюратор)

После чего можно пинцетом или длинногубцами вынимать регулировочную шайбу:

Смотрим на ее толщину:

вывешиваем переднее колесо
ставим рычаг КПП на четвертую передачу
и рукой (можно даже ногой) прокручиваем колесо, смотря при этом на метку на маховике

Остались какие-то вопросы, задавайте, попробуем решить вместе!

remont-vaz2109.ru

Приветствую вас друзья на сайте ремонт авто своими руками. Маслосъемные колпачки ВАЗ 2109 – небольшие, но очень важные элементы двигателя.

Их задача – надежное уплотнение и предотвращение попадания масла в месте прилегания клапанов и направляющих втулок. Также не забудьте прочитать статью притирка клапанов своими руками.

Но в процессе эксплуатации маслосъемные колпачки могут изнашиваться, ведь им приходится работать под действием агрессивной среды – моторного масла, постоянного изменения температурного режима, выхлопных газов, перегрева и так далее.

Устройство и неисправности маслосъемных колпачков

Современные сальники клапанов представляют собой резиновые колпачки, имеющие мощную стальную втулку внутри и эспандерные пружины. Задача последних – эффективная фиксация края колпачка и клапанного штока.

В качестве материала для прокладки, как правило, используется каучук, который со временем твердеет, изнашивается и перестает нормально выполнять свои функции. Итог – попадание моторного масла в камеру сгорания.

Распознать такую проблему можно по одному простому признаку – из выхлопной трубы начинает идти густой дым синеватого цвета, повышается расход масла. В такой ситуации может понадобиться замена маслосъемных колпачков на ВАЗ 2109.

Замена маслосъемных колпачков Ваз 2109 своими руками

Чтобы максимально быстро выполнить работу, подготовьте необходимые инструменты. Здесь вам понадобится стандартная плоская отвертка, головка для выкручивания свечей, съемник колпачков, рассухариватель для клапанов, прут на 8 мм и утконосы.

Перед началом работ выполните несколько подготовительных мероприятий – демонтируйте воздушный фильтр, топливный насос, распределитель системы зажигания, а также другие вспомогательные агрегаты (эти детали требуется снять если у вас карбюраторный движок). Как только «дорога открыта», можно приступать к работе.

Некоторые мастера уверяют, что замена маслосъемных колпачков невозможна без снятия головки блока цилиндров. Но это не так. Для обхода этого правила можно найти небольшой прут, имеющий диаметр 8 мм, и правильно его использовать (об этом ниже).

Процесс замены маслосъемных колпачков производится следующим образом:

1. Отбрасывайте «минус» от источника питания ВАЗ-2109. Эта предусмотрительность позволит избежать случайных КЗ в электрической цепи.

2. Демонтируйте зубчатую шестеренку с распределительного вала.

3. При выполнении разборки будьте очень внимательны и старайтесь сохранить шпонку, расположенную в пазу распредвала. Для этого осторожно ее вытяните (часто с этим не возникает никаких проблем).

4. Демонтируйте крышку ГБЦ. Для этого достаточно выкрутить болты по периметру.

5. Демонтируйте заднюю часть крышки ГБЦ (заглушку распределителя зажигания). Учтите, что для снятия данной детали придется выкрутить пару гаек, которые крепят провода «массы» и демонтируйте наконечники проводников, надетые на шпильки.

6. С двух сторон корпуса подшипника распределительного вала выкручивайте крепежные гайки и откладывайте их в сторону.

7. Демонтируйте распредвал с головки блока цилиндров и сразу после этого снимайте сальник.

8. Проверните коленчатый вал до момента, когда необходимый поршень (того маслосъемного колпачка, который подлежит замене), станет в позицию ВМТ.

9. Выкручивайте свечу из ГБЦ и вставляйте подготовленный оловянный прут (как мы уже говорили, диаметр должен быть 8 мм). Устанавливайте изделие таким образом, чтобы оно попало между клапаном и поршнем.

10. Теперь осторожно сжимайте пружины клапана специальным приспособлением, что бы рассухарить клапан.

11. С помощью утконосов (можно использовать пинцет) доставайте сухари клапана и демонтируйте устройство.

12. Доставайте пружину клапана и верхнюю «тарелку». Учтите, что пружины клапана будет две – внутренняя и верхняя. Их необходимо снять обе.

13. Выпрессовывайте маслосъемный колпачок, который находится на направляющей втулке. Сделать это не сложно – достаточно установить на клапан специальную цангу инструмента, предназначенного для демонтажа изделия.

14. Наставьте боек и ударяйте им по втулке устройства, а после этого и по бойку ручки.

15. Выпрессовывайте маслосъемный колпачок, который расположен на втулке. Теперь доставайте его из цанги. Если под рукой нет специального устройства, то используйте для этих целей плоскогубцы.

Будьте осторожны. Чтобы не деформировать втулки клапанов, давление необходимо оказывать только вверх. При этом проворачивать колпачки в момент выпрессовки запрещено.

16. Берите новые колпачки и демонтируйте с них пружинки. Действуйте аккуратно, чтобы не нарушить целостность изделий в момент их прохождения через проточки на клапанах.

17. Капните на колпачок немного моторного маслица и устанавливайте его в оправку.

18. Производите запрессовывание маслосъемного колпачка. Проследите, чтобы устройство село плотно до предела.

19. Возвращайте на место демонтированную ранее пружинку. Вот и все. Для первого маслосъемного колпачка работа завершена. Аналогичные мероприятия необходимо провести и для остальных изделий.

20. Ставьте на место «тарелку» клапана и пружинку. Используйте специальный инструмент для монтажа сухарей клапана в проточки клапанного стержня.

21. Доставайте оловянный прут. Чтобы сухари заняли свою позицию, достаточно ударить молотком по краям клапанов (для этих целей можно использовать небольшой металлический стержень).

22. Смажьте опоры распределительного вала в ГБЦ и шайбы толкателей (снова-таки, никакой особой смазки не нужно – достаточно обычного масла, которое заливается в движок).

23. Ставьте на место распредвал. При этом убедитесь, что кулачки первого цилиндра направлены к толкателям.

24. Смазывайте кулачки и шейки распределительного вала.

25. Ставьте корпуса подшипников распредвала.

26. Обратите внимание на направляющие втулки они должны попасть в отверстия кожухов подшипников.

27. Затягивайте гайки и ставьте сальник распредвала.

28. Регулируйте зазоры клапанов (если это необходимо).

29. Возвращайте на место шланги и провода. Собирайте все в обратной последовательности.

Все не так сложно, как может показаться. Теперь вы знаете, когда менять маслосъемные колпачки, и как это делать правильно. Главное – при первых подозрениях на неисправность устраняйте ее. Удачной дороги и конечно же без поломок.

Источники

Регулировка клапанов ВАЗ 2107 (фото и видео)

Зачем нужны клапаны в автомобильном двигателе?

Клапаны являются важным элементом механизма газораспределения в двигателе не только ВАЗ 2107, но и любого другого бензинового карбюраторного двигателя. Именно бесперебойная работа восьми клапанов (по два на каждый цилиндр) обеспечивает правильный ток газов в цилиндрах, подводя топливно – воздушную смесь через впускной коллектор и удаляя выхлопные газы через выпускной. На фото хорошо видны кулачки, рычаги клапанов и сами клапаны (приведен фрагмент механизма с двумя распределительными валами).

Для чего нужна регулировка клапанов на ВАЗ 2107

Так как в цилиндрах постоянно сгорает смесь бензина с воздухом, то цилиндры и поршневая группа нагревается до высоких температур. Зазоры в клапанах (точнее, зазор между кулачком распредвала и рычагом клапана) нужно иметь для того, чтобы не было утечки топливной смеси и не было потери мощности двигателя, а также чтобы клапан после совершения поршнем работы своевременно отвёл из цилиндра выхлопные газы.

Диапазон этого зазора в процессе работы механизма газораспределения равен 0,15 мм. Такой толщины и должен быть специальный щуп, который используется при регулировке. Внимание! Зазор 0,15 мм указан для установки зазоров на холодном двигателе. Если нет возможности ждать, пока механизм ГРМ остынет. В таком случае регулировка клапанов ВАЗ 2107 своими руками проводится с «поправкой» на коэффициент температурного расширения из расчета 0,2 мм.

Изображён общий процесс регулировки зазора. Видны ключи на 13 мм и 17 мм, щуп.

В каких случаях нужно регулировать тепловой зазор в клапанах?

В случае если производился текущий ремонт газораспределительного механизма (замена распредвала, постели, звёздочки ГРМ, тогда регулировка клапанов ВАЗ 2107 нужна обязательно.
Появился шум в районе головки блока цилиндров;
В случае если после последней регулировки пробег автомобиля составил 15-16 тысяч км;
Если случилась потеря мощности и «приёмистости» двигателя. После проверки карбюратора следующим «кандидатом» на проверку идут именно клапаны;
Неоправданное увеличение расхода топлива.

Как проводится регулировка клапанов ВАЗ 2107

Для регулировки нужен щуп толщиной 0,15 мм (на холодном двигателе) и комплект рожковых ключей.

Вначале до клапанов нужно добраться, поэтому выполняем подготовительные действия и соблюдаем их порядок:

снимаем воздушный фильтр;
снимаем своими руками провода со свечей зажигания;
убираем «сапун» с крышки головки блока цилиндров;
снимаем крышку головки блока и прокладку крышки, заодно нужно осмотреть её на целостность;
с помощью газового ключа, или рожкового на 36 или ключа коленвала находим верхнюю мёртвую точку для первого цилиндра. Для этого выворачиваем свечу и вставляем в отверстие пробку, лучше на верёвочке, чтобы не искать. В момент максимального давления пробка вылетит.

Метка на шкиве коленвала при этом совмещается с длинной линией на крышке.

Теперь важно соблюдать порядок проверки, иначе можно своими руками вывести из строя всю систему газораспределения: в фазе верхней мёртвой точки для первого цилиндра можно отрегулировать зазоры для кулачков №№ 8 и 6, считая от привода ГРМ. Не забудьте, что клапаны на ВАЗ 2107 имеют верхнее расположение.
Берём рожковые ключи на 13 и 17 мм, и щуп 0,15 мм.
Меж рычагом и кулачком клапана № 6 и № 8 по очереди вставляем щуп. Если щуп проходит равномерно туго, то всё в порядке, и зазор в норме;

Если щуп «болтается» или он застревает, то необходима регулировка. Для этого ключом 13 мм держим головку болта регулировки, ослабляем ключом на 17 «контрящую» гайку, и вставим болт в нужное положение с помощью щупа. После этого вновь затягиваем контргайку ключом на 17 и проверяем, что наш зазор сохранился. На рисунке № 2 – регулировочный болт, № 3 – контргайка на 17 мм, № 1 – щуп. Вообще, регулировка клапанов ВАЗ 2107 проводится небольшим количеством инструментов, но щуп должен быть всегда в идеальном состоянии, без царапин и потёртостей.

Теперь нужно проверить другие кулачки. Для этого нужно повернуть коленвал на 180° (половина круга), и отрегулировать кулачки с номерами 4 и 7;
Следующая регулировка будет кулачков 1 и 3 (снова повернём коленвал на 180°), или на полный оборот относительно начала работы.
Последними будут кулачки №№ 5 и № 2. Для этого ещё на половину круга поворачиваем коленвал. Всего мы повернули на полтора круга, или на 540°.

Нужно помнить, что щуп должен вытаскиваться одинаково с сопротивлением, но не слишком туго. Однозначно, маленький зазор хуже большого, так как именно в этом случае клапаны могут «прогореть». Если вы решите выполнить регулировку своими руками, об этом нужно помнить.

После регулировки зазоров соблюдаем обратный порядок установки всех снятых деталей на двигатель.

Регулировка клапанов Ваз 2109

На Ваз 2109 регулировка клапанов ГБЦ выполняется на холодном двигателе при температуре 15°С-20°С между кулачком распределительного вала и регулировочной шайбой толкателя клапана. Правильный зазор для впускного клапана составляет (0,2+0,05) мм, для выпускного — (0,35+0,05) мм. и регулируются подбором толщины регулировочных шайб.

Считая от привода распределительного вала, первый, четвертый, пятый и восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные.

Снимите со шпилек корпус фильтра и шланг забора теплого воздуха от патрубка. Отсоедините шланг от корпуса фильтра, предварительно ослабив затяжку хомута

Отсоедините от шланга пластмассовый держатель, ослабьте затяжку хомута и снимите шланг с патрубка на крышке клапанов

Отверните гайку и снимите кронштейн троса привода акселератора, оставив его висеть на тросе. Отверните две колпачковые гайки

Снимите клапанную крышку

Удалите масло из верхней части головки блока вокруг толкателей клапанов. Установите приспособление для утапливания толкателей на шпильки крепления крышки клапанов и закрепите его гайками

Отверните три болта и снимите переднюю крышку привода распределительного вала

Установите поршень первого цилиндра в верхнюю мертвую точку — такта сжатия. Для этого поверните коленчатый вал так, чтобы метка на шкиве распределительного вала совпала с меткой (усиком) на задней крышке привода распределительного вала. Затем поверните коленчатый вал еще на 40-50°. При этом кулачки распределительного вала повернутся от толкателей. Для легкости вращения газораспределительного механизма заранее выкрутите свечи зажигания

Измерьте набором щупов зазоры у первого, второго, третьего и пятого клапанов

Если зазор какого-либо клапана отличается от правильного впускного клапана составляет (0,2+0,05) мм, для выпускного — (0,35+0,05) мм, утопите толкатель этого клапана, нажав на ручку приспособления

Удерживая толкатель в утопленном положении, установите фиксатор

Отведите приспособление для утапливания от толкателя и выньте регулировочную шайбу, подцепив ее тонкой отверткой

Запишите толщину регулировочной шайбы, которая нанесена на одной стороне. Если толщина шайбы не видна, измерьте ее микрометром

Установите в толкатель новую шайбу необходимой толщины. Шайбу установите надписью вниз к толкателю. Утопите толкатель приспособлением и уберите фиксатор

Для проверки измерьте щупом зазор: если он отличается от правильного, повторите регулировку

Поверните коленчатый вал на один оборот (360°) и отрегулируйте зазоры четвертого, шестого, седьмого и восьмого клапанов в таком же порядке. Затем залейте масло в верхнюю часть головки блока. Поверните коленчатый вал на один оборот (360°) и отрегулируйте зазоры четвертого, шестого, седьмого и восьмого клапанов в таком же порядке. Затем залейте масло в верхнюю часть головки блока

Регулировка клапанов на ВАЗ 2109 своими руками

Многие автовладельцы ВАЗ 2109 привыкли обращаться за помощью в автосервис даже с такой довольно простой операцией, как регулировка тепловых зазоров клапанов. На самом деле эта работа не такая уж сложная и ее можно выполнить своими руками. Для этого вам достаточно иметь следующий набор инструментов и приспособлений, перечень которых приведен ниже:

Ключ на 10 для снятия клапанной крышки и крышки ремня ГРМ
Домкрат
Длинногубцы или пинцет
Приспособление для регулировки клапанов ВАЗ 2108-09
Отвертки плоские и крестовые
Прокладки необходимые
Набор щупов

Порядок регулировки тепловых зазоров клапанов на ВАЗ 10299-20 Внимание 000! Двигатель автомобиля должен быть холодным и его температура в момент регулировки не должна быть выше 20 градусов.

Видеоинструкция по выполнению работы

Для наглядной демонстрации процедуры регулировки термозазоров было решено записать специальный видео ролик, где все подробно показано.

Если что-то осталось непонятным из представленного выше руководства, то ниже все будет изложено в знакомой всем форме.

Фотоотчет выполненного ТО

Итак, перед тем, как приступить к данной операции, сначала необходимо снять клапанную крышку, а также кожух, под которым находится механизм ГРМ.

После этого необходимо установить газораспределительный механизм по меткам. Для этого поддомкрачиваем переднюю правую часть автомобиля, чтобы можно было рукой повернуть колесо для установки меток фаз газораспределения.

Затем поворачиваем колесо до совмещения метки на звездочке распредвала и риски на задней крышке ГРМ, как это наглядно показано на рисунке ниже:

При этом убеждаемся, что метка на маховик тоже совпадает с вырезом.Смотреть нужно в окошко, которое находится справа от четвертого цилиндра на картере коробки передач. Предварительно необходимо снять резиновую заглушку:

При таком положении распредвала можно приступать к измерению тепловых зазоров между кулачками и толкателями 1-го, 2-го, 3-го и 5-го клапанов (считая слева):

Для впускных клапанов номинальный зазор должен быть 0,20 (+-0,05) мм, а для выпускных 0,35 (+-0,05) мм. Если не знаете расположение, то могу сказать: слева направо по порядку: выхлоп-впуск, впуск-выпуск и т.д.

Если при измерении зазоры выходят за предельно допустимые значения, необходимо отрегулировать их, установив новые прокладки. Для этого надеваем планку на штифты клапанной крышки и фиксируем гайками.

Теперь подводим рычаг механизма к нужному клапану, и направляем его как бы между толкателем и кулачком распределительного вала, и утапливаем клапан до самого конца:

И когда толкатель максимально прижат, необходимо вставить фиксатор между распредвалом и толкателем:

Стоит отметить, что вырез на толкателе должен быть обращен к вам, чтобы можно было удобно снять регулировочная шайба. Очень удобно для этого использовать длинногубцы:

После этого смотрим на его размер, который указан на его обратной стороне:

Теперь рассчитаем, исходя из измеренного зазора и толщины старой шайбы, какой толщины должна быть новая шайба, чтобы добиться оптимального зазора.

Теперь можно вставить новую шайбу на место и продолжить регулировку. Когда первые 4 клапана будут готовы, можно провернуть коленвал на один оборот и провести ту же процедуру с оставшимися 4, 6, 7 и 8 клапанами.

АНАЛОГИЧНЫЕ ТОВАРЫ

Как осуществляется регулировка клапанов ВАЗ 2109?

Во многом исправность автомобиля зависит от состояния двигателя, топливной системы и отвода выхлопных газов. И если ваш ВАЗ вдруг начал терять мощность, а из его выхлопной трубы раздаются «выстрелы», значит, машине требуется регулировка клапанов. ВАЗ 2109 устроен таким образом, что его дизайн похож на 99-е «Жигули» и «восьмерки», поэтому владельцам этих автомобилей также будет интересна эта статья.

Инструкции по ручной регулировке

Прежде всего нам необходимо подготовить все необходимые инструменты. Для работы нам понадобится щуп, а также 2 ключа на 13 и 17 миллиметров. С этими инструментами можно смело приступать к работе.

В каком порядке вы работаете?

Итак, сначала нужно провернуть коленвал в положение BMT. Для этого поверните механизм до совпадения на нем всех меток на звездочке и на кожухе коробки распредвалов. Далее выполняется регулировка клапанов.ВАЗ 2109 («девятка») ремонтируется следующим образом. Для начала регулируются шестой и восьмой клапаны. Затем приступайте к четвертому и седьмому. Но, перед регулировкой последней пары клапанов, необходимо провернуть коленчатый вал на 180°. Вращать только по часовой стрелке. Затем снова проворачиваем коленчатый вал на те же 180°. Но теперь зазоры клапанов ВАЗ 2109 номер I и III регулируются. После этого повторяем предыдущий шаг и переходим к деталям под номерами 5 и 2.

Как регулируется зазор?

А теперь подробнее о том, как происходит регулировка клапанов ВАЗ 2109.Сначала вставьте щуп в зазор между кулачком и рычагом распредвала. Если проходит без особых усилий, значит, подгонять деталь не нужно. Если щуп застрял в зазоре или, наоборот, вышел слишком свободно, регулировка клапанов ВАЗ 2109 обязательна. При этом возьмите два карабина для ключей 13 и 17 и с их помощью отпустите контргайку регулировочного болта. Теперь зазор необходимо повернуть на нужный угол. Все, на этом этапе регулировка клапанов завершена.

Сколько стоит гэп на «девятке»?

Вообще на всех отечественных автомобилях данное значение одинаково, независимо от того, как там устроен ГРМ. Размер зазора должен быть ровно 0,15 миллиметра. Если это значение меньше или больше нормы, то нужно произвести корректировку.

Заключение

Конечно, работа двигателя после этих работ станет более стабильной, но надеяться на прирост мощности сверх нормы не стоит. Для этого владельцы часто делают тюнинг карбюратора ВАЗ 2109.Как это сделать, мы подробно расскажем в отдельной статье.

И, наконец, от того, как часто регулируются клапана ВАЗ 2109. Так как машина постоянно изнашивается, этот процесс следует производить не менее чем через 20-30 тысяч километров пробега. Также регулировка производится при разборе ГБЦ, причем в обязательном порядке. Это все были рекомендации для успешной регулировки клапанов.

Как регулируются клапана ВАЗ 2109?

Во многом исправность автомобиля зависит от состояния двигателя, топливной системы и вывода отработавших газов.И если ваш ВАЗ вдруг начал терять мощность, а из его выхлопной трубы раздаются «выстрелы», значит, машине требуется регулировка клапанов. ВАЗ 2109 устроен таким образом, что его дизайн похож на 99-е «Жигули» и «восьмерки», поэтому владельцам этих автомобилей также будет интересна эта статья.

Руководство по ручной настройке

Прежде всего нам нужно подготовить все необходимые инструменты. Для работы нам понадобится щуп, а также 2 ключа на 13 и 17 миллиметров.С этими инструментами можно смело приступать к работе.

В каком порядке выполнять работы?

Итак, сначала нужно провернуть коленвал в положение ВМТ. Для этого поверните механизм до совпадения на нем всех меток на звездочке и на кожухе коробки распредвалов. Далее регулируются сами клапана. ВАЗ 2109 («девятка») ремонтируется следующим образом. Для начала регулируются шестой и восьмой клапаны. Затем приступайте к четвертому и седьмому. Но, перед регулировкой последней пары клапанов, необходимо провернуть коленчатый вал на 180°.Вращать только по часовой стрелке. Затем снова проверните коленчатый вал на те же 180°. Но теперь зазоры клапанов ВАЗ 2109 номер I и III регулируются. После этого повторите предыдущий шаг и перейдите к реквизитам под номерами 5 и 2.

Как регулируется зазор?

А теперь подробнее о том, как отрегулировать клапана ВАЗ 2109. Сначала вставляем щуп в зазор между кулачком и рычагом распредвала. Если она проходит без больших усилий, это говорит о том, что деталь не поддается регулировке.Если щуп застрял в зазоре или, наоборот, вышел слишком свободно, регулировка клапанов ВАЗ 2109 обязательна. При этом возьмите два карабина для ключей 13 и 17 и с их помощью отпустите контргайку регулировочного болта. Теперь зазор необходимо повернуть на нужный угол. Все, на этом этапе регулировка клапанов завершена.

Какова величина разрыва на «девятке»?

Вообще во всех отечественных автомобилях это значение одинаково, вне зависимости от того, как там устроен ГРМ.Зазор должен быть ровно 0,15 миллиметра. Если это значение меньше или больше нормы, то нужно произвести корректировку.

Заключение

Конечно, работа двигателя после этих работ станет более стабильной, но надеяться на увеличение мощности сверх нормы не стоит. Для этого владельцы часто производят тюнинг карбюратора ВАЗ 2109. Как это сделать, мы подробно расскажем в отдельной статье.

И напоследок о том, как часто регулируются клапана ваз 2109.Так как машина постоянно изнашивается, этот процесс следует производить не менее чем через 20-30 тысяч километров пробега. Также регулировка производится при разборе ГБЦ, причем в обязательном порядке. Это все были рекомендации для успешной регулировки клапанов.

Из чего сделать щуп 0,30 мм. Регулировка клапанов ВАЗ своими руками. Регулировка тепловых зазоров клапанов ВАЗ своими руками, с фотоотчетом пошаговых операций

Регулировка клапанов Два щупа вместо одного

При регулировке клапанов на Жигулях инструкция рекомендует использовать 0.На 15 мм короче толстый, который должен выйти из зазора с некоторым усилием. Эта работа требует мастерства, иначе занимает много времени и не гарантирует точность регулировки. Измерять зазор лучше всего двумя супперами — «непроходной» толщиной 0,16 мм и «проходной» — 0,14 мм. Если первый не входит в зазор между рычагом и кулачком, а второй увеличивается без усилий, значит, допустимое его значение находится в пределах от 0,145 до 0,155 мм, что и требуется.Этот метод проще, чем использование одного зонда.

Сделать кронштейн

При регулировке зазоров клапанов в двигателях ВАЗ-2108 и ВАЗ-2109 на станциях технического обслуживания используется достаточно сложное устройство для сжатия и фиксации пружин.

Но сделать кронштейн, показанный на рисунке, можно только следующим образом. Вращать распредвал по часовой стрелке (если смотреть со стороны ремня) до тех пор, пока нужный кулачок не будет сжат настолько, что скоба своим нижним краем с направляющим цилиндром толкателя, а краем в ребре самого толкателя.Поддерживая его, поверните вал дальше, пока кулачок больше не будет давить на регулировочную шайбу, пропустите его сейчас, замените шайбу, а затем отпустите и удалите скобы, вращая вал в обратную (против часовой стрелки) сторону, чтобы избежать клапана встреча с поршнем (рис. 14).

Это удобнее

Регулировать зазоры клапанов на двигателе ВАЗ-2105 будет удобнее, если на шкиве распределительного вала, который имеет 42 зуба, каждые 10,5 зуба, начиная от заводской маркировки, сделать «прорези» с сердечником или стойкой краской.Такая разметка упрощает настройку вала в процессе регулировки.

Для точной установки Vala

При регулировке зазоров клапанов в автомобилях «Жигули» распределительный вал необходимо поворачивать последовательно на 90 градусов. Измерьте этот угол

устраивает примерно поворот коленчатого вала Каждый раз на пол-оборота.

Для более точной установки распределительного вала предлагаем дополнительные метки на его звездочке (не менее Кернера), как показано на рис. пятнадцать.

Готовые этикетки

Регулировать зазоры клапанов на «Жигулях» нужно попеременно в четырех положениях распредвала.Чтобы точно их найти, сделайте простое приспособление. На вышло из строя срезе крышки трамблера (как показано на

Рис. 15. Расположение меток на звездочке: 1 — существующая метка; 2 — дополнительные метки. Остальные цифры — порядковый номер зубов из первого тега

Регулировка термозазоров Клапаны Ваз своими руками, с фотоотчетом пошаговых операций.

В этом положении можно отметить на корпусе распределителя зажигания метку 4. Она должна находиться точно напротив метки 1 поршня четвертого цилиндра в верхней мертвой точке.

Весь смысл регулировки заключается в установке зазора между кулачком распределительного вала и рычагом привода клапанов 15 в положение, когда поршень находится в верхней мертвой точке, а кулачки максимально отведены от рычага 15. Рычаг 15 опирается в одним концом к сферической головке регулировочного болта 17 и удерживает сферическую головку 16, а другим, имеющим специальную насечку для удержания рычага на клапане, опирается на конец клапана. В ГБЦ завинчена втулка регулировочного болта 17.Регулировка производится завинчиванием (зазор увеличивается) или отвинчиванием регулировочного болта (зазор уменьшается). Регулировочный винт остановит контргайку 18.

Таким образом, для регулировки теплового зазора клапана необходимо отпустить контргайку 18, ввести щуп на 0,15 мм между кулачком распределительного вала и рычагом привода клапана и вращать регулировочный болт 17, регулируя щуп в зазор, пока зонд не выйдет из строя с усилием.

Подготовительные работы завершены.Поршень четвертого цилиндра в верхней мертвой точке. Метка на звездочке распредвала (круглая метка зенковки) совмещена с продольной меткой на корпусе подшипников распредвала.

Приступаем к регулировке зазоров 8 кулачка 4 цилиндра (отсчет клапанов начинается с передней части двигателя) и 6 кулачка 3 цилиндра. Смазанный маслом 0,15мм, вводим между кулачками 7 и 8 до упора, затем при движении щупа в обратном направлении, одновременно смещая щуп вправо, в зазор между кулачком и рычагом привода 8 клапана 8 .Вытягивая половинку щупа, он уже должен быть полностью по ширине в зазоре под кулачком 8. Чтобы растянуть щуп в зазоре, необходимо приложить значительное усилие, чем больше — тем лучше.

Увеличенные зазоры в данном механизме газораспределения могут привести к выбиванию рабочих поверхностей рычагов управления клапанами и кулачков распределительных валов. Это происходит потому, что рычаг привода клапана расположен консольно на головке регулировочного болта, опирается на клапан и не имеет оси, какой имеют коромысла рычагов на «Волгах» и «Москвичах».Поэтому при увеличенном зазоре на больших оборотах появляются ударные нагрузки.

В качестве эксперимента были проверены тепловые зазоры, установленные на заводском производстве, на нескольких новых автомобилях ВАЗ. Щуп с трудом вошел в зазор и вынимался с очень большим усилием. Поэтому для облегчения настройки я использую щуп 0,14мм. Усилие движения этого щупа ощутимо, но можно сказать, его надо с небольшим усилием двигать туда-сюда. После такой регулировки при проверке щупа 0.15мм и желаемое движение силы получено.

Если при проверке щуп двигается очень легко — необходимо отпустить ключ №17 контрольного винта, а ключом №13 открутить регулировочный болт, при этом не вынимая щуп из зазора. Следя за регулировочным болтом, щупом постоянно проверяют усилие перемещения.

Если появилось ощутимое усилие перемещения щупа с щупом 0,14мм, но он свободен, без заеданий, можно сдвинуть назад, удерживая ключ №13 регулировочный болт, и затянуть контргайку.После этой операции снова проверьте зазор провала 0,14 мм. Если после затяжки контргайки усилие не изменилось, проверьте зазор до щупа 0,15 мм. Если этот щуп со значительным усилием проходит в зазоре, регулировка кучи восьмого кулачка завершена. Аналогично отрегулируйте зазор на шестом кулачке. Если зазоры восьмого и шестого кулачков отрегулированы и проверены, поворачиваем пусковую рукоятку на пол-оборота (180 0 ). Наружный контакт ротора распределителя зажигания перемещается на ¼ оборота и должен совпадать с меткой 2 на корпусе распределителя зажигания.Поршень второго цилиндра в верхней мертвой точке.

При таком положении распредвала необходимо поставить метку на звездочку распредвала напротив продольной метки на корпусе подшипников распредвала. Это необходимо для облегчения следующих настроек.

В этом положении регулируются кулак кулачка второго цилиндра и кулак 7 четвертого цилиндра.

После регулировки и проверки зазоров 4 и 7 кулачков поворачиваем пусковую рукоятку на пол-оборота.Внешний контакт ротора распределителя зажигания должен совпадать с меткой 1 на корпусе распределителя зажигания. Поршень первого цилиндра в верхней мертвой точке.

В этом положении регулируются кулак первого цилиндра и 3 кулак второго цилиндра.

После регулировки и проверки зазоров 1 и 3 кулачков проворачиваем пусковую рукоятку на половину оборота. Внешний контакт ротора распределителя зажигания должен быть закреплен меткой 3 на корпусе распределителя зажигания.Поршень третьего цилиндра в верхней мертвой точке.

наносится на метку на строгаке распределительного вала напротив продольной метки на корпусе подшипников распределительного вала.

В этом положении кулак кулачка третьего цилиндра и 2 кулачка первого цилиндра регулируются.

После регулировки и проверки зазоров 5 и 2 кулачков п зегулровка тепловых зазоров клапанов ВАЗ считать законченным. Можно еще раз пройтись по кругу, уже ориентируясь на новые нанесенные метки на звездочке распредвала, проверить зазоры на всех кулачках.После этого ставим новую прокладку и закрываем крышку ГБЦ. А работы по сборке проводим в обратном порядке. Как видите, сложные регулировки автомобиля можно выполнить своими руками .

Будут вопросы по ремонту автомобиля — Пишите [Email Protected] .

Регулировка клапанов — операция ответственная, дорогая. Владельцы многих современных автомобилей избавлены от расходов благодаря гидропопрасам (гидрокомпенсаторам) — они поддерживают нужный клиренс автоматически.Но усложнение системы снижает ее надежность (пусть и теоретически) и ремонтопригодность. Например, «Хонда», известная моторами «супермен», не спешит отказываться от привычного упорного винта с контргайкой, тем более, что заводская регулировка часто сохраняется и после 100 тыс. км. Из отечественных машин такой устойчивостью зазоров могут похвастаться лишь отдельные экземпляры «Самара» и «Десятки».

В механизме с регулировочными шайбами (переднеприводные ваз) при отсутствии посторонних звуков зазоров хватает на 30 тыс. км.На отечественных машинах с рычажным приводом ГРМ («Жигули», «Москвич», «Волга», «Запорожец») целесообразно делать с каждым потом. Такой привод на иномарках требует меньшего внимания (например, на Хондах – каждые 40 тыс. км).

Основные принципы регулировки большинства двигателей схожи. Прежде всего, дайте двигателю остыть. Чем ближе его температура к инструкции по ремонту (обычно 15-25°С), тем точнее измерение. С повышением температуры зазоры увеличиваются, и многие мастера регулируют их «горячее», внося поправку.Однако для разных двигателей эта зависимость неодинакова, и детали охлаждаются с разной скоростью. Поэтому лучше не торопиться, а пока остывать, менять масло, фильтры, проверять работу освещения и т.д.

На многих автомобилях зазор измеряется под регулировочным винтом и для его контроля достаточно обычного набора ширина зонда около 10 мм. Для «классики» вам понадобится широкий щуп (фото 1). Узкий может выдать ошибку из-за перекоса рычага клапана. В «Жигулях» зазоры для впускных и выпускных клапанов одинаковы и равны 0.15 мм (допустимый разброс 0,14-0,17 мм). Измерить зазор с такой точностью с одной вероятностью непросто, но подходящих комплектов в продаже не встретишь, поэтому приходится тренировать чувствительность мышц. Если щуп 0,15 мм гнется, а зазор не входит, то клапан «корабль». Если щуп проходит почти без усилий, зазор большой.

Иногда не получается точно выставить зазор — при затягивании контргайки он «уходит». В этом случае его можно оставить больше, но ни в коем случае не меньше положенного.Многих вводит в заблуждение таблица коррекции, в которой указаны зазоры для «горячей» регулировки — они больше, чем у горячего двигателя. Но не забывайте, что они даются на заглушенный двигатель. На работающем моторе зазоры не увеличиваются, а, наоборот, уменьшаются, так как клапана греются (и расширяются) значительно сильнее, чем другие детали газораспределительного механизма.

Мотор с «откликнувшимися» клапанами работает тише, но на некоторых режимах клапан может перестать закрываться, его пластина не сможет нагреть тепло ГБЦ, начнет перегреваться еще больше и т.д.Заканчивается этот процесс сдавливанием клапана; Двигатель троит, не тянет. Иногда осколки пластины повреждают поршень и цилиндр. Убедиться, что клапаны были вытянуты, можно, сняв распредвал: на тыльных (нерабочих) сторонах кулачков будут видны следы износа.

Как показывает опыт, нерабочая поверхность распредвала распределительного вала не всегда идеальна: эксцентриситет (биение) иногда составляет 0,04 мм. Получается, если проверить зазор при другом положении кулачка — после закрытия клапана и до его обнаружения.Так, установив распределительный вал в положение, когда метка (колодец) на его шестерне направлена вверх, проверьте зазоры в клапанах 6, 7, 8, 4. Повернув коленчатый вал на 180° (поворот распредвала на 90°), проверьте клапаны 7. , 4, 3 , 1. Еще виток — 3, 1, 2, 5 и, наконец, 2, 5, 6, 8. Если результаты измерений совпали для всех клапанов — вам повезло. В противном случае при размещении зазора придется ориентироваться на самое «приколотое» место.

Для регулировки зазоров на «Жигулях» продаются специальные приспособления с часовым индикатором.Теоретически они обеспечивают большую точность, чем щуп, и позволяют регулировать зазоры на некомпрессированном двигателе. На практике не все гладко. Так, в нашем приспособлении для одновременной регулировки пары клапанов (фото 2) оси отверстий индикатора не совпадают с осями регулировочных болтов. В результате ножка индикатора смещается от середины рычага (в кружочке на фото 2). В свободном состоянии рычаг часто слегка портится, что вносит погрешность измерения, хоть и небольшую.Другое крепление (фото 3) Установить на двигатель без доработки вообще не удалось: головка винта упиралась в индикатор. Пришлось обкатывать, как показано стрелкой на фото 4.

В двигателях, аналогичных ВАЗ 2108, где зазоры регулируются подбором шайб, точность регулировки намного проще. Да и толерантность к «Самаре» раза в три больше, чем к «классике». Хомуты впускных клапанов — 0,20±0,05 мм, выпускные — 0,35±0,05 мм. Если впускные клапана диплом 0.В зазор между шайбой и распределительным валом не входит 15 мм или щуп проходит 0,25 мм (по градуировке — 0,3 и 0,4 мм соответственно) — требуется регулировка. Для этого вам понадобится специальное приспособление (фото 5). Фиксируется на шпильках крепления крышек ГБЦ штатными гайками с шайбами.

Поверните коленчатый вал так, чтобы кулак регулируемого клапана был направлен вверх. Шприцем высасываем масло из углублений возле толкателей (фото 6) — так удобнее ориентировать толкатель и снимать шайбу.Наклоните или тонкой отверткой поверните толкатель так, чтобы прямоугольный вырез горловины «смотрел на нас» (фото 7). Прижимая рычажок к рычагу, подгоняем толкатель и устанавливаем замок между его боком и распределительным валом (фото 5). Силле с помощью шайбы и пинцета снимите его (фото 8). Не судите пальцы распредвала — если замок толкателя вдруг щелкнет, не избежать серьезных травм. Толщина новой шайбы (она отмечена на ее поверхности) с учетом фактической толщины старой измеряется микрометром (фото 9).Если последний изношен, его можно использовать повторно при регулировке других клапанов. Для хранения стиралки очень удобна коробка с кармашками из полиэтиленовой пленки. Устанавливаем новую шайбу в толкатель маркировкой вниз, после чего прибор снова освобождает толкатель и снимает фиксатор.

Владельцы иномарок иногда перематывают «восьмерку» устройством, а иногда обходятся и без него — фиксатор толкателя подходящего размера. Для этого, набрав свечи, провернуть коленчатый вал до отказа толкателя кулачка распредвала, вставить фиксатор и плавно провернуть валы дальше, пока кулачок не сойдет с шайбы.После замены шайбы поверните распределительный вал назад специальным ключом для его шестерни. Нельзя вращать за коленвал, иначе неправильно нагружен ремень.

Использовать шайбы меньшего диаметра или прокручивать большие не стоит. Эрзац-шайба в таком ответственном и высоконагруженном узле быстро изнашивается, а потом еще хуже – портит другие детали. Кроме того, иногда можно вообще обойтись без покупки шайб, просто поменяв их местами.

Для более точного измерения:

1.Дать двигателю остыть до температуры 15-25°С.

2. Провести не менее двух раз измерения, потянув распределительный вал на полный оборот. Если результаты не совпадают, измерьте зазоры еще раз.

3. По возможности использовать пару щупов – «проходной» и «непропорциональный».

Из чего сделать щуп 0,30 мм. Регулировка клапанов ваз своими руками. Регулировка тепловых зазоров клапанов ВАЗ своими руками, с фотоотчетом пошаговых операций

Регулировка клапанов Два щупа вместо одного

При регулировке клапанов на Жигулях инструкция рекомендует использовать 0.Щуп толщиной 15 мм, который должен выйти из щели с некоторым усилием. Эта работа требует навыков, иначе она занимает очень много времени и не дает уверенности в точности регулировки. Зазор лучше всего измерять двумя щупами — «непроходным» толщиной 0,16 мм и «сквозным» — 0,14 мм. Если первый не входит в зазор между рычагом и кулачком, а второй входит без усилия, то фактическое его значение лежит в пределах от 0,145 до 0,155 мм, что и требуется. Этот метод проще, чем использование одного зонда.

Сделать кронштейн

При регулировке зазоров клапанов в двигателях ВАЗ-2108 и ВАЗ-2109 на СТО используется довольно сложное устройство для сжатия и фиксации пружин.

Но можно обойтись только показанной на рисунке скобой, выполнив работу следующим образом. Вращать распределительный вал по часовой стрелке (если смотреть со стороны ремня) до тех пор, пока нужный кулачок не сожмет пружину так, чтобы скоба своей нижней кромкой С уперлась в ребро направляющего цилиндра толкателя, а кромка В встала на край толкателя сам.Поддерживая его, вращайте вал дальше до тех пор, пока кулачок не перестанет давить на регулировочную шайбу, минуя ее. Теперь замените шайбу, а затем освободите и снимите кронштейны, повернув вал в противоположном (против часовой стрелки) направлении, чтобы клапан не касался поршня (рис. 14).

Это удобнее

Регулировать зазоры клапанов на двигателе ВАЗ-2105 будет удобнее, если на шкиве распределительного вала, имеющего 42 зуба, через каждые 10,5 зуба, начиная с заводской метки, сделать «засечки» штамповкой или стойкой краской.Эта маркировка облегчает установку вала в процессе регулировки.

Для точной установки вала

При регулировке зазоров клапанов в автомобилях Жигули распределительный вал необходимо поворачивать последовательно на 90 градусов. Измерьте этот угол на

делается примерно поворотом коленчатого вала каждый раз на пол-оборота.

Для более точной установки распределительного вала предлагаем нанести на его звездочку дополнительные метки (хотя бы пробойником), как показано на рис.15.

Готовые этикетки

Необходимо регулировать зазоры клапанов на Жигулях поочередно в четырех положениях распредвала. Чтобы найти их точно, сделайте простое приспособление. Отрежьте сломанную крышку распределителя (как показано в

Рис. 15. Расположение меток на звездочке: 1 — существующая метка; 2 — дополнительные метки. Другие цифры — порядковые номера зубов с первого знака

Регулировка термозазоров клапана ВАЗ своими руками, с фотоотчетом пошаговых операций.

В этом положении на корпусе распределителя зажигания может быть нанесена метка 4. Он должен располагаться точно напротив метки 1, поршень четвертого цилиндра находится в верхней мертвой точке.

Весь смысл регулировки заключается в том, чтобы установить зазор между кулачком распределительного вала и рычагом привода клапанов 15 в положение, когда поршень находится в верхней мертвой точке, а кулачок максимально отведен от рычага 15. Рычаг 15 упирается одним концом на шаровой головке регулировочного болта 17 и удерживается пружиной 16, а другие, имеющие специальную выемку для удержания рычага на клапане, упираются в торец клапана.В головку блока цилиндров ввернута втулка регулировочного болта 17. Регулировка производится вкручиванием (зазор увеличивается) или выкручиванием регулировочного болта (зазор уменьшается). Регулировочный винт стопорится контргайкой 18.

Таким образом, для регулировки теплового зазора клапанов необходимо ослабить контргайку 18, вставить щуп на 0,15 мм между кулачком распределительного вала и рычагом привода клапанов и вращать регулировочный болт 17, постепенно перемещая щуп в зазоре до щуп выходит с усилием.

Подготовительные работы завершены. Поршень четвертого цилиндра находится в верхней мертвой точке. Метка на звездочке распределительного вала (круглая зенковка) совмещена с продольной меткой на корпусе подшипника распределительного вала.

Приступаем к регулировке зазоров 8 кулачков 4 цилиндра (отсчет клапанов начинается с передней части двигателя) и 6 кулачков 3 цилиндра. Масляный щуп 0,15мм, вставляем между кулачками 7 и 8 до упора, затем при движении щупа в обратном направлении одновременно сдвигаем щуп вправо, в зазор между кулачком и приводом 8 клапана рычаг.При вытаскивании щупа наполовину он уже должен быть полностью широким в зазоре под кулачком 8. Чтобы вытащить щуп через щель, необходимо приложить значительное усилие, чем больше, тем лучше.

Увеличенные зазоры в этом механизме ГРМ могут привести к выбиванию рабочей поверхности рычагов клапанов и кулачков распределительных валов. Происходит это потому, что рычаг привода клапана расположен консольно на головке регулировочного болта, упирается в клапан и не имеет оси, которую имеют коромысла рычагов на Волге и Москвиче.Поэтому при увеличенном клиренсе на больших скоростях появляются ударные нагрузки.

В качестве эксперимента были испытаны тепловые зазоры, установленные на заводе-изготовителе, на нескольких новых автомобилях ВАЗ. Зонд с трудом вставлялся в щель и извлекался с большим усилием. Поэтому для облегчения регулировки использую щуп 0,14мм. Сила движения этого щупа ощутима, но можно сказать, что он должен двигаться вперед-назад с небольшим усилием. После такой корректировки при проверке с 0.15 мм стилуса достигается необходимое усилие перемещения стилуса.

Если при проверке щуп двигается очень легко — нужно ослабить контргайку регулировочного винта ключом на 17, а регулировочный болт отвернуть ключом на 13, не вынимая щуп из зазора. Поворачивая регулировочный болт, постоянно проверяем усилие перемещения щупом.

Если со щупом 0,14 мм ощущается ощутимое усилие для перемещения щупа, но его можно перемещать вперед-назад свободно, без заеданий, удерживайте регулировочный болт ключом № 1.13, и затянуть контргайку ключом № 17. После этой операции снова проверяем зазор щупом 0,14 мм. Если после затяжки контргайки усилие не изменилось, проверьте зазор калибром 0,15 мм. Если этот щуп вдавливается в зазор, регулировка зазора 8-го кулачка завершена. Таким же образом регулируем зазор на шестом кулачке. Если зазоры восьмого и шестого кулачков отрегулированы и проверены, поверните пусковую рукоятку на пол-оборота (180 0 ). Внешний контакт ротора распределителя зажигания повернется на ¼ оборота и должен совпасть с меткой 2 на корпусе распределителя.Поршень второго цилиндра находится в верхней мертвой точке.

В этом положении распределительного вала с помощью острого выколотки нанесите метку на звездочку распределительного вала напротив продольной метки на корпусе подшипника распределительного вала. Это необходимо для облегчения следующих настроек.

В этом положении регулируются зазоры 4 кулачка второго цилиндра и 7 кулачка четвертого цилиндра.

После регулировки и проверки зазоров 4 и 7 кулачков поверните пусковую рукоятку на пол-оборота.Внешний контакт ротора распределителя зажигания должен совпадать с меткой 1 на корпусе распределителя зажигания. Поршень первого цилиндра находится в верхней мертвой точке.

В этом положении регулируются зазоры 1 кулачка первого цилиндра и 3 кулачка второго цилиндра.

После регулировки и проверки зазоров 1 и 3 кулачков поверните пусковую рукоятку на пол-оборота. Внешний контакт ротора распределителя зажигания должен совпадать с меткой 3 на корпусе распределителя зажигания.Поршень третьего цилиндра находится в верхней мертвой точке.

пробойником ставим метку на звездочке распредвала напротив продольной метки на корпусе подшипника распредвала.

В этом положении регулируются зазоры 5 кулачка третьего цилиндра и 2 кулачка первого цилиндра.

После регулировки и проверки зазоров 5 и 2 кулачков р регулировка тепловых зазоров клапанов ВАЗ считается завершенной.Можно еще раз пройтись по кругу, уже ориентируясь на новые метки на звездочке распредвала, проверить зазоры на всех кулачках. После этого ставим новую прокладку и закрываем крышку ГБЦ. А сборочные работы проводим в обратном порядке. Как видите, сложные регулировки автомобиля можно выполнить своими руками .

Будут вопросы по ремонту автомобиля — пишите [email protected] .

Регулировка клапанов — операция ответственная, стоит недешево.Владельцы многих современных автомобилей избавлены от расходов благодаря гидроопорам (гидрокомпенсаторам) — они автоматически поддерживают необходимый клиренс. Но усложнение системы снижает ее надежность (даже теоретически) и ремонтопригодность. Например, «Хонда», известная своими сверхнадежными двигателями, не спешит отказываться от привычного стопорного винта с контргайкой, тем более что заводская регулировка зачастую сохраняется даже после 100 тыс. км. Из отечественных автомобилей такой стабильностью клиренса могут похвастаться лишь несколько экземпляров «самара» и «десятки».

В механизме с регулировочными шайбами (переднеприводные ВАЗы) при отсутствии посторонних звуков достаточно проверять зазоры каждые 30 тыс. км. На отечественных машинах с рычагами в приводе ГРМ (Жигули, Москвич, Волга, Запорожец) это желательно делать при каждом ТО. Такая езда на иномарках требует меньшего внимания (например, на Хонде – каждые 40 тыс. км).

Основные принципы регулировки большинства двигателей аналогичны. Сначала дайте двигателю остыть.Чем ближе его температура к указанной в руководстве по ремонту (обычно 15–25°С), тем точнее измерения. С повышением температуры зазоры увеличиваются, и многие мастера подгоняют их «на горячую», внося поправку. Однако для разных двигателей эта зависимость неодинакова, и детали остывают с разной скоростью. Поэтому лучше не торопиться, а пока остывает, поменять масло, фильтры, проверить работу светотехники и т.д.

На многих автомобилях зазор измеряется под регулировочный винт и общий набор Для контроля достаточно щупов шириной около 10 мм.Для «классики» нужен широкий щуп (фото 1). Узкий может выдать ошибку из-за перекоса рычага клапана. У «Жигулей» зазоры впускных и выпускных клапанов одинаковы и равны 0,15 мм (допустимый разброс 0,14–0,17 мм). Измерить зазор с такой точностью одним щупом непросто, но подходящих наборов в продаже вы не найдете, поэтому придется тренировать чувствительность мышц. Если щуп 0,15 мм изгибается, но не входит в зазор, то клапан «зажат». Если стилус проходит почти без усилий, зазор большой.

Иногда не получается точно выставить зазор — при затяжке контргайки он «уходит». В этом случае его можно оставить больше, но ни в коем случае не меньше, чем положено. Многих смущает корректировочная таблица, в которой указаны зазоры для «горячей» регулировки — они тем больше, чем горячее двигатель. Но не забывайте, что они даются за заглушенный двигатель. На работающем двигателе зазоры не увеличиваются, а, наоборот, уменьшаются, так как клапана нагреваются (и удлиняются) гораздо сильнее, чем другие детали газораспределительного механизма.

Мотор с перетянутыми клапанами работает тише, но на некоторых режимах клапан может перестать закрываться, его тарелка не сможет отдавать тепло на ГБЦ, еще больше перегреется и т.д. Этот процесс заканчивается прогаром клапана; двигатель троит, не тянет. Иногда кусок тарелки может повредить поршень и цилиндр. Убедиться в перетягивании клапанов можно, сняв распредвал: вы увидите следы износа на обратной (нерабочей) стороне кулачков.

Опыт показывает, что нерабочая поверхность кулачков жигулевского распредвала не всегда идеальна: эксцентриситет (биение) иногда достигает 0.04 мм. Это станет понятно, если проверить зазор при разных положениях кулачка — после закрытия клапана и перед его открытием. Итак, установив распределительный вал в положение, когда метка (отверстие) на его шестерне направлена вверх, проверяем зазоры на клапанах 6, 7, 8, 4. Проворачивая коленвал на 180° (распредвал повернется на 90°) , обратные клапаны 7, 4, 3 , 1. Еще один оборот — 3, 1, 2, 5 и, наконец, 2, 5, 6, 8. Если результаты замеров совпадают для всех клапанов — вам повезло.В противном случае при выставлении зазора придется ориентироваться на самое «зажатое» место.

Для регулировки зазоров на Жигулях продаются специальные приспособления с часовым индикатором. Теоретически они обеспечивают большую точность, чем щуп, и позволяют регулировать зазоры на холодном двигателе. На практике не все гладко. Так, в нашем приспособлении для одновременной регулировки пары клапанов (фото 2) оси отверстий под индикатор не совпадают с осями регулировочных болтов.В результате ножка индикатора смещена от середины рычага (в кружочке на фото 2). В свободном состоянии рычаг часто немного перекашивает, что вносит погрешность измерения, хоть и небольшую. Установить другое устройство (фото 3) на двигатель без доработки нам не удалось: головка винта упиралась в индикатор. Пришлось стачивать, как показано стрелкой на фото 4.

В двигателях типа ВАЗ 2108, где зазоры регулируются подбором шайб, точность регулировки обеспечить гораздо проще.А допуск на «Самару» в три раза больше, чем на «классику». Зазоры впускных клапанов — 0,20±0,05 мм, выпускных — 0,35±0,05 мм. Если щуп 0,15 мм не входит в зазор между шайбой и распределительным валом для впускных клапанов или проходит щуп 0,25 мм (для выпускных клапанов соответственно 0,3 и 0,4 мм), требуется регулировка. Для этого понадобится специальное приспособление (фото 5). Закрепляем его на шпильках крышки ГБЦ стандартными гайками и шайбами.

Поверните коленчатый вал так, чтобы кулачок регулируемого клапана был направлен вверх.Маленьким шприцем отсосать масло из канавок возле толкателей (фото 6) — так удобнее ориентировать толкатель и снимать шайбу. Шилом или тонкой отверткой поверните толкатель так, чтобы прямоугольный вырез «смотрел на нас» (фото 7). Нажав рукой на рычаг устройства, мы утопили толкатель и установили фиксатор между его боком и распределительным валом (фото 5). Шайбу поддеваем шилом и снимаем пинцетом (фото 8). Не просовывайте пальцы под распределительный вал — если вдруг выскакивает фиксатор толкателя, серьезных травм не избежать.Толщина новой шайбы (она отмечена на ее поверхности) подбирается с учетом фактической толщины старой, измеренной микрометром (фото 9). Если последний немного изношен, его можно использовать повторно при регулировке других клапанов. Для хранения стиральных машин очень удобен кассовый аппарат с карманами из полиэтиленовой пленки. В толкатель устанавливаем новую шайбу разметкой вниз, после чего заново утапливаем толкатель с приспособлением и снимаем фиксатор.

Владельцы иномарок иногда переделывают «восьмерку» устройства, а иногда обходятся без нее — толкателем замка подходящего размера…Для этого, выкрутив свечи, проворачиваем коленчатый вал, пока толкатель не утопит кулачок распредвала, вставляем фиксатор и плавно вращаем валы дальше, пока кулачок не сойдет с шайбы. После замены шайб проверните распределительный вал назад специальным ключом для его шестерни. Нельзя вращать коленчатый вал, иначе ремень будет неправильно нагружен.

Не следует использовать шайбы меньшего размера или шлифовать большие. Шайба эрзаца в таком ответственном и сильно нагруженном агрегате быстро изнашивается, а еще хуже – испортит другие детали.Кроме того, иногда можно вообще обойтись без покупки шайб, просто поменяв их местами.

ИЗМЕРИТЬ ТОЧНЕЕ:

1. Дать двигателю остыть до температуры 15–25 °С.

2. Проведите измерения не менее двух раз, провернув распределительный вал на полный оборот. Если результаты не совпадают, измерьте зазоры еще раз.

3. По возможности используйте пару щупов – «прямосквозной» и «несквозной».

Почему машина не заводится? Не заводится машина ваз 2109 инжектор

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится.это или иномарка — не важно. Симптомы одинаковы у всех. В сегодняшней статье мы рассмотрим, почему не заводится ВАЗ 2109 (карбюраторный и инжекторный в том числе) и как устранить эту проблему.

Аккумулятор

Первое, на что следует обратить внимание, это аккумулятор. Особенно, если машина стоит в гараже или на стоянке больше недели. Аккумулятор имеет свойство терять заряд. Особенно это актуально для автомобилистов зимой. За ночь батарея может потерять до 30 процентов от общего заряда.Решение — зарядить аккумулятор. Однако бывают ситуации, когда нужно идти прямо сейчас. Выход из ситуации есть. Для этого нужно на некоторое время (1-2 минуты) включить фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. Когда электролит вступает в действие, аккумулятор нагревается и соответственно прибавляется ток.

Что делать, если не запускается форсунка Это возможно даже при заряженном аккумуляторе.И причина тому клеммы на нем. Наличие окисления и налета способствует плохому контакту, в результате ВАЗ 2109 (8 клапанный инжектор) не заводится. Причины именно в белом налете, который необходимо счищать наждачной бумагой. Далее клеммы ставятся на место и машина должна успешно завестись.

Зажигание

А что делать, если ВАЗ 2109 не заводится даже с заряженным аккумулятором? Проблему следует искать в системе зажигания.Первое, на что стоит обратить внимание, это трамблер и его провода. Симптомы — стартер крутит, иногда «схватывает», однако не заводится. И автомобилист, уверенный, что машина «вот-вот заведется», крутит стартер секунд 20-30. И так до тех пор, пока батарея снова не сядет. Это абсолютно невозможно сделать. Стартер необходимо крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто посадите батарею. Бывает, что машина не заводится из-за плохой подачи искры.Это может произойти из-за обрыва одного из высоковольтных проводов, которые идут от свечей зажигания. Их четыре – по одному на каждый цилиндр. На пробой указывает наличие искры в месте соединения свечи с проводом. Особенно хорошо это видно ночью. Время от времени по периметру провода проскакивают мелкие искры, чаще бело-голубого цвета. В этом случае элемент необходимо заменить. Ресурс высоковольтных проводов на автомобилях ВАЗ 2109 составляет 40-50 тысяч километров.

Залитый трамблер

Такая ситуация бывает после эксплуатации автомобиля в дождливую погоду или после мойки двигателя.

Даже небольшая капля воды, попадающая в распределитель зажигания, может помешать нормальному искрообразованию — бегунок не способен генерировать искру, необходимую для воспламенения смеси. Чтобы этого не произошло, не следует ездить по лужам на большой скорости, а при промывке двигателя тщательно закрывать все элементы зажигания, в том числе и свечные колодцы.

Катушка

Если она одна, ее можно продиагностировать мультиметром. Отсутствие напряжения свидетельствует о том, что элемент не способен отдавать ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров будет утроен.

Свечи

Сняв с них бронепровода (делайте это очень осторожно, чтобы не повредить разъемы), с помощью свечного ключа снимите элементы наружу.

Если они имеют следы налета, залиты бензином или просто грязные, то проблема в них. При подаче большого количества топлива при минимальном объеме воздуха элемент не способен воспламенить смесь. В результате ВАЗ 2109 (карбюратор) не заводится — стартер крутит, искра есть.

Проверить зазоры между электродами — они не должны превышать 0,8 мм. Также высушите элементы и очистите сухой тряпкой от загрязнений.

Что делать, если нет ключа?

Если нет, можно высушить детали другим способом.Для этого автомобиль ставится на «нейтралку», включается зажигание. Затем нажмите педаль газа в пол и поверните стартер на 5 секунд. Таким образом, в камеру сгорания попадает большое количество воздуха – свеча благополучно просохнет. Важно помнить, что эта операция уменьшает количество масла на стенках цилиндров. Поэтому не стоит злоупотреблять этим методом, чтобы двигатель не работал всухую.

Грязный фильтр

Его засорение приводит к тому, что ВАЗ 2109 не заводится.И неважно, карбюраторный это мотор или инжекторный. Состояние воздушного фильтра легко проверить. И на карбюраторе, и на инжекторе следует снять крышку корпуса (разница только в том, что у первого она железная, а у второго пластиковая). Затем мы вынимаем элемент и смотрим на его состояние. Бумажные фильтрующие элементы должны быть светлого цвета. Если они содержат частицы пыли и грязи, воздух не может проходить через них в камеру сгорания.Отсюда получается, что карбюратор ВАЗ 2109 не заводится: стартер крутит, искра есть. Зимой периодически осматривайте его внешнее состояние. Фильтр, подобный тому, что на фото справа, больше нельзя использовать.

Да, мотору это не навредит, однако будут частые перебои в работе. В результате камера будет заполнена слишком бедной смесью – отсюда и недостаток «тяги», мощности, провалы в разгоне и большой расход топлива.Заменив эту деталь на новую, вы разом избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров. Если автомобиль эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот срок следует разделить на два. Пыль и грязь – главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и моторным отсеком.На этом блоке скапливается вся грязь, пыль и другие отложения.

Если крышка не закрыта, после дождя на элементы может попасть влага, что сделает их «короткими». Самый основной в нашем случае это предохранитель бензонасоса. Если он сгорел, топливо не может пройти из бензобака в камеру. И никакая «чистка» здесь не спасет. Чтобы не попасть в такую нелепую ситуацию, опытные водители советуют всегда возить с собой комплект новых предохранителей.

Клапанные зазоры

На карбюраторные «восьмерки» и «девятки» с 1.3 двигатель без гидрокомпенсатора. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров. «Зажатые» клапаны не могут обеспечить нормальный впуск и выпуск топлива, поэтому работа двигателя нарушается – его трудно запустить. Выставляются с помощью регулировочной и контргайки.

Сливочное масло

Из-за густоты масла двигатель не может нормально запуститься. Эта проблема характерна для зимнего периода. Из-за густого масла снижается компрессия — двигатель не в состоянии перерабатывать смесь.Зимой стекает густое масло и при попытке запуска на него в верхней части цилиндра льется бензин, растворяющий его и смывающий со стенок.

Фазы ГРМ

Что делать если не заводится инжектор ваз 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня ГРМ. Возможно, он слетел с меток и система не в состоянии отработать фазу.

Также может отломиться. Крайне не рекомендуется допускать это, особенно на двигателях объемом 1.3 литра. На таких моторах в случае обрыва просто необходимо следить за его состоянием и при наличии малейших трещин заменять. Может слететь из-за плохого натяжения ролика. Проверить натяжение очень легко – если элемент касается пластикового защитного кожуха, его необходимо подтянуть.

Стартер

Если не крутит даже с заряженным аккумулятором, скорее всего пришел в негодность. Для его замены необходимо:

Снять клеммную колодку на реле стартера.
Отвернуть и снять клемму тягового реле электропривода.
Снимите болты защиты двигателя.

Затяните все крепежные гайки поочередно с одинаковым усилием. Это уменьшит риск перекоса стартера.
Наденьте клемму на контактный болт и установите все ранее снятые колодки.
Установите на место оригинальную защиту двигателя.

Ну и, конечно же, главный момент при замене этого элемента — сначала отсоединить клемму аккумулятора.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

С наступлением зимы большинство карбюраторных автомобилей доставляют хлопот своим владельцам. Не исключение и карбюраторный ВАЗ 2109, который плохо заводится в мороз. Причин для такого запуска может быть много. В данной статье будут рассмотрены самые распространенные причины, почему карбюратор ВАЗ 2109 плохо заводится на холодную.

Прежде чем делать какие-либо выводы, необходимо убедиться в правильности выполнения водителем требований по запуску холодного двигателя.Для этих целей карбюраторные двигатели имеют ручной привод дроссельной заслонки. Без использования этого механизма завести машину, особенно в мороз, достаточно проблематично.

Запускать двигатель необходимо в следующей последовательности:

Открыть капот и подкачать топливо ручной педалью бензонасоса
Потяните ручку воздушной заслонки на себя
Закачка бензина в коллектор с помощью педали акселератора
Не нажимая на педаль газа, запустить двигатель

Двигатель может не запуститься с первого раза.А вот во второй раз должно. Также нужно сосредоточиться на подкачке бензина педалью газа. Здесь главное не переусердствовать, иначе можно залить свечи и тогда двигатель точно не заведется. Если это все же произошло и машина не завелась, то выжмите педаль до упора, включите стартер и, пока он вращается, медленно отпускайте педаль газа.

Плохо крутит стартер на холодную ВАЗ 2109

Это одна из самых частых причин плохого запуска лады.Тут есть две стороны: стартер подклинивает или зависает аккумулятор. Если с первым случаем все понятно, то второй требует особого внимания.

В сильные морозы рекомендуется занести аккумулятор в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, то задача может усложниться. Для начала нужно на некоторое время включить ближний свет — это прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды.Каждая новая попытка запуска двигателя должна сопровождаться паузами в 30 секунд, 1 минуту и 2 минуты. В противном случае батарея разрядится до конца и вместо поездки вам придется ждать, пока батарея зарядится.

Если летом можно заливать масло с меньшей вязкостью или 20w40, то в сильные морозы оно замерзает. С замерзшим маслом крутить коленвал становится очень сложно, поэтому производитель рекомендует на зиму заливать моторные масла с вязкостью 5w40.

Еще одним вариантом решения этой проблемы является использование предпусковых подогревателей, которые включаются в сеть 220 В и нагревают антифриз.За счет теплоотдачи металлических деталей двигателя ВАЗ 2109 к карбюратору масло становится жиже, и двигатель может работать тихо даже в сильные морозы.

Если ВАЗ 2109 плохо заводится не только в холодную, но и в горячую, то проблема может коснуться системы. Неправильный угол упреждения ухудшает стартовые свойства, что делает запуск проблематичным.

Обычно проблемы с запуском наблюдаются с . При этом из выхлопной трубы виден черный дым, электроды свечей зажигания покрыты черным нагаром, а в глушителе слышны хлопки при нажатии на педаль акселератора.Можно попробовать повернуть трамблер на несколько градусов или отрегулировать зажигание с нуля. Проблема должна уйти.

Однако слишком ранний угол приводит к:

Детонации;
Перегрев двигателя;
Обеднение смеси.

Проблемы системы питания двигателя ВАЗ

В первую очередь необходимо проверить воздушный и топливный фильтры. Если они сильно загрязнены, двигатель будет плохо запускаться в холодном состоянии.В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом и автомобилем, и один воздушный фильтр. Если они целы, то проверяем работу бензонасоса.

Попробуйте вручную закачать бензин. Если плохо качает, то проблема в бензонасосе.

На очереди карбюратор. Неправильная регулировка может привести к затруднению запуска автомобиля в холодную погоду. Холостой ход не должен превышать 900 и опускаться ниже 700. Нагар на свечах зажигания недопустим.В противном случае агрегат нуждается в правильной настройке.

Механизм газораспределения

Последнее — клапаны. Перед регулировкой карбюратора необходимо проверить зазоры клапанов. Делается это на холодном двигателе, так как металл при нагревании расширяется.

Нарушение зазоров ухудшит компрессию. При этом теряется не только мощность, но и ухудшаются пусковые свойства автомобиля.

Это основные причины, почему плохо заводится холодная ВАЗ 2109.Если ни один из этих советов не помог, то лучше обратиться к специалисту.

Запуск и работа двигателя ВАЗ-2109 контролируется электронной системой. Он обрабатывает показания множества датчиков, отслеживающих различные параметры. При выходе из строя любого датчика инжектор либо не запускается, либо работает некорректно.

ВАЗ-2109 не заводится — что делать?

В целом диагностика неисправностей контроллера (ЭБУ) и датчиков системы управления, а также самого инжектора ВАЗ-2109 мало чем отличается от аналогичных работ для других автомобилей. Но в связи с особенностями системы управления «девятки» опытные владельцы этого автомобиля рекомендуют следующие решения.

Чаще всего зимой не заводится инжекторная «девятка». Аккумулятор в этом случае желательно прогреть и даже подзарядить — возможно, из-за потери емкости из-за низкой температуры он не способен хорошо раскручивать вал двигателя.

Помогает и такой «народный» метод, как подача воздуха на фильтр мотора через фен.При этом в цилиндры будет поступать нагретый воздух. Многие утверждают, что ВАЗ заводится сразу.

Еще одна возможная причина: в результате долгих безуспешных попыток запуска свечи были залиты бензином. В этом случае рекомендуется попробовать завести автомобиль с выжатой до упора в пол педалью газа – свечи должны будут просохнуть, и машина заведется. Если это не поможет, то выкрутите свечи и проверьте наличие искры. Если его нет, то неисправны либо свечи, либо система зажигания.

Проверка форсунок и ремня ГРМ

При наличии искры ярко-голубоватого цвета проверить подачу топлива: вывернуть форсунки и провернуть вал двигателя стартером. Топливо должно распыляться из форсунки равномерным конусообразным «факелом». Если вместо этого форсунка льет или брызгает бензином, значит, она забита.

Если проверенные узлы работают, то смотрят ремень ГРМ. Владельцы инжекторных «девяток» не раз сталкивались с ситуацией проскальзывания ремня через несколько зубьев.Зимой это может произойти при запуске холодного двигателя, когда распредвал сильно вращается. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверяйте датчик коленвала и его провод (иногда отрывается). Затем проверяются остальные датчики.

Диагностика отказа датчика

Рассмотрим отклонения в работе двигателя и соответствующие им возможные причины. Неустойчивый холостой ход, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностью датчика массового расхода воздуха (ДМРВ) — он будет выдавать показания контроллера, завышенные на 15-25% на малых оборотах.Если имел место перерасход топлива или снизилась приемистость двигателя, датчик массового расхода воздуха дает заниженные показания.

Толчки и провалы при переходе с холостого хода на рабочий, даже при незначительных нагрузках, означают нарушение работы датчика, считывающего положение дроссельной заслонки. Затрудненный пуск прогретого двигателя или небольшой перерасход топлива — отказал (ОЖ).

Двигатель плохо набирает обороты и не развивает требуемой мощности или большой перерасход топлива — вышел из строя датчик детонации или оборвался провод от него.В случае заметного перерасхода топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное снижение приемистости и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или его остановка свидетельствует о неисправности. Большой перерасход топлива — вышел из строя датчик фаз.Небольшое ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.

Если проверены все вышеперечисленные устройства и датчики, но впрыск ВАЗ-2109 не запускается, то возможно вышел из строя процессор и он не корректно управляет всей системой запуска. В этом случае требуется диагностика в автосервисе.

Часто водители сталкиваются с тем, что их ВАЗ 2109 перестает заводиться по какой-либо причине.Если машина не заводится, то сразу возникает вопрос «С чего начать?» На самом деле все может быть довольно просто, и в 90% случаев это типовая проблема, которую довольно легко диагностировать и решить.

Почему не заводится ВАЗ 2109 — поиск причины

Первым делом проверяем топливо, искру и воздух.

Я бы посоветовал сначала проверить воздухозаборник (компрессию и фазы газораспределения), тоже можно начать с.

Метки на шкивах могут совпадать, но компрессия может немного проваливаться, например: на одном цилиндре 10 атм, на втором 9.5 атм, на третьем 7 атм, а на четвертом 8 атм, это можно только поправить. Конечно, стоит серьезно заняться ремонтом двигателя, но пока его нужно отложить, так как нам нужно будет завести машину. При такой компрессии двигатель будет работать и даже неплохо, но на холостых будет подрезать.

Проверка системы питания

Далее начинаем углубляться в систему питания. Вам нужно будет убедиться, что уровень находится на нужном уровне, насос исправно подает топливо, клапан холостого хода работает без сбоев.Поэтому с подачей топлива все в порядке. Также не забудьте проверить свечи зажигания, после пары попыток запуска двигателя они наверняка будут залиты.

Проверка системы зажигания

Поскольку предыдущие варианты поломок не подтвердились, то проблему нужно искать в системе зажигания. Для плановой проверки пригодятся простые приспособления; Вы можете легко купить их в любом автосалоне. Но для начала нужно разобраться в устройстве и работе зажигания.

И так, в нашем случае на ВАЗ 2109 установлена бесконтактная система зажигания. В эту систему входят:

катушка
трамблер,
переключатель,
Датчик Холла.

Одна клемма соединяет катушку с аккумулятором, а другая с выходным транзистором переключателя. Ключ открывает выходной транзистор, когда сигнал падает до нуля. В этот момент во вторичной обмотке катушки появляется ток высокого напряжения, около 25 кВ, а в первичной — ток более 300В.В результате на свечах возникает высоковольтное напряжение, вследствие чего на свечах появляется искра.

Но чтобы произошел разряд, катушка должна быть заряжена. Перед управляющим импульсом от датчика Холла переключатель предсказывает, когда закоротить на землю, чтобы зарядить его.

Причем делает это так, что время зарядки катушки остается примерно неизменным. В противном случае катушка будет перезаряжаться. Для этого коммутатор рассчитывает необходимый период импульсов, поступающих от датчика Холла.Другими словами, все зависит от оборотов двигателя, чем выше обороты, тем раньше коммутатор начнет замыкать катушку, но время нахождения в замкнутом состоянии не изменится.

Теперь можно приступать к тестированию. В первую очередь нужно проверить искру на свечах – для этого можно использовать специальный разрядник. Безрезультатно.

Значит может быть виноват датчик холла или выключатель, а может быть виновата масса или питание на выключатель. Чтобы долго не гадать, воспользуемся АЗ-1.

АЗ-1 — аварийное зажигание, можно использовать в дождь, при движении по лужам. Другими словами, мы можем назвать его заменой датчика Холла.

Датчик МД-1 — мгновенная диагностика, полезная для того, датчик холла и замок зажигания.

В первую очередь мы использовали МД-1. Этот датчик подключается вместо выключателя, как только его подключили, нужно включить зажигание, не запускать:

если горит светодиод «Р» значит реле зажигания и зажигание замок работает исправно.
горит светодиод «К» — первичная обмотка катушки зажигания не повреждена.
включить стартер: если замигал светодиод «D», значит датчик Холла исправен.

В том случае, если он не мигает, придется использовать прибор АЗ-1, подключить его вместо датчика Холла.

Такие приборы для моментальной диагностики бесконтактных систем зажигания продаются в интернете буквально за 100 руб. Но если у вас нет возможности приобрести такой, то придется потратить гораздо больше времени и проверить мультиметром каждый датчик отдельно.

Все работает, но двигатель заводится, не хочет. После тщательного осмотра катушки зажигания были обнаружены нагары в месте соединения высоковольтного провода. Поменяли катушку и провод. Двигатель сразу завелся как прежде.

Надеюсь, такое жизненное событие поможет вам найти причину, по которой не заводится и ваша машина.

На автомобиль ВАЗ-2109 изначально устанавливались карбюраторные двигатели, а затем инжекторные. Вне зависимости от того, какой двигатель стоит на девятке, при неисправной системе запуска она не заведется, так как стартер либо не может провернуть коленчатый вал, либо вращает его с недостаточной частотой.Причинами такого положения вещей могут быть недостаточно заряженная аккумуляторная батарея , окисление клемм , как на клеммах аккумулятора, так и на тяговом реле, у которых также могут гореть внутренние контакты. Выход из строя обгонной муфты стартера также приведет к тому, что двигатель не запустится, так как коленчатый вал не будет вращаться, хотя вал якоря стартера будет вращаться.

Еще одной неисправностью, которая будет препятствовать запуску двигателей карбюраторных и инжекторных девяток, будет отказ ремня ГРМ …Может просто сломаться или, что более вероятно, срезать зубья, а в случае ослабления натяжения ремня перескочить на пару зубьев на ведущей шестерне, что приведет к нарушению фаз газораспределения и двигатель в этом случае не запустится.

Если с ремнем ГРМ и стартером все в порядке, то на карбюраторных двигателях ВАЗ-2109 дополнительно проверяем систему питания и систему зажигания . Проверка этих систем обычно начинается с наличия искры на свечи зажигания.Если его нет на свечах зажигания, то проверьте, есть ли он на высоковольтном проводе, идущем от катушки зажигания. Если в этом месте есть искра, то придется проверить, не оборван ли бегунок трамблера на массу, не подгорели ли контакты крышки трамблера и не обмерз ли угольный стержень, передающий напряжение на ползунок. Если на центральном проводе нет искры, то виновником будет либо сама катушка зажигания, либо коммутатор.

При наличии искры на свечах зажигания необходимо проверить работу топливного насоса и карбюратора … Проверяем работу топливного насоса, отсоединив бензопровод от карбюратора и подав топливо в ручном режиме. Если давления нет или оно слабое, значит порвалась диафрагма бензонасоса. Если давление сильное, то придется снять воздушный фильтр и крышку карбюратора, а затем продуть жиклеры сжатым воздухом, а также не забыть проверить работу игольчатого клапана, бывают случаи, что он заедает и то прекращается подача топлива в поплавковые камеры карбюратора.

На инжекторных двигателях На ВАЗ-2109 как зажиганием, так и подачей топлива в цилиндры двигателя управляет электронный блок, который получает информацию от семи датчиков, а затем обрабатывает ее и выдает соответствующие команды форсункам и катушкам зажигания. При выходе из строя датчика положения коленчатого вала двигатель не заведется, но чтобы это определить, необходимо провести диагностику и по кодам ошибок выявить неисправность. Двигатель не запустится даже при выходе из строя электробензонасоса либо из-за отсутствия напряжения на его клеммах, либо из-за короткого замыкания его обмоток.

ВАЗ 2109 стартер работает машина не заводится. Почему машина не заводится? Проблемы системы питания двигателя ВАЗ

Часто водители сталкиваются с тем, что их ВАЗ 2109 перестает заводиться по какой-либо причине. Если машина не заводится, то сразу возникает вопрос «С чего начать?» На самом деле все может быть довольно просто, и в 90% случаев это типовая проблема, которую довольно легко диагностировать и решить.

Почему не заводится ВАЗ 2109 — поиск причины

Первым делом проверяем топливо, искру и воздух.

Метки на шкивах могут совпадать, но компрессия может немного пропасть, например: на одном цилиндре 10 атм, на втором 9,5 атм, на третьем 7 атм, а на четвертом 8 атм, это может быть только исправлено. Конечно, стоит серьезно заняться ремонтом двигателя, но пока его нужно отложить, так как нам нужно будет завести машину. При такой компрессии двигатель будет работать и даже неплохо, но на холостых будет подрезать.

Проверка системы питания

Далее начинаем углубляться в систему питания. Вам нужно будет убедиться, что уровень находится на нужном уровне, насос исправно подает топливо, клапан холостого хода работает без сбоев. Поэтому с подачей топлива все в порядке. Также не забудьте проверить свечи зажигания, после пары попыток запуска двигателя они наверняка будут залиты.

Проверка системы зажигания

Поскольку предыдущие варианты поломок не подтвердились, то проблему нужно искать в системе зажигания.Для плановой проверки пригодятся простые приспособления; Вы можете легко купить их в любом автосалоне. Но для начала нужно разобраться в устройстве и работе зажигания.

И так, в нашем случае на ВАЗ 2109 установлена бесконтактная система зажигания. В эту систему входят:

катушка
трамблер,
переключатель,
Датчик Холла.

Одна клемма соединяет катушку с аккумулятором, а другая с выходным транзистором переключателя.Ключ открывает выходной транзистор, когда сигнал падает до нуля. В этот момент во вторичной обмотке катушки появляется ток высокого напряжения, около 25 кВ, а в первичной — ток более 300В. В результате на свечах возникает высоковольтное напряжение, вследствие чего на свечах появляется искра.

Причем делает это так, что время зарядки катушки остается примерно неизменным. В противном случае катушка будет перезаряжаться. Для этого коммутатор рассчитывает необходимый период импульсов, поступающих от датчика Холла. Другими словами, все зависит от оборотов двигателя, чем выше обороты, тем раньше коммутатор начнет замыкать катушку, но время нахождения в замкнутом состоянии не изменится.

Датчик МД-1 — мгновенная диагностика, полезная для того, датчик холла и замок зажигания.

В первую очередь мы использовали МД-1.Этот датчик подключается вместо выключателя, как только его подключили, нужно включить зажигание, не запускать:

если горит светодиод «Р» значит реле зажигания и зажигание замок работает исправно.
горит светодиод «К» — первичная обмотка катушки зажигания не повреждена.
включить стартер: если замигал светодиод «D», значит датчик Холла исправен.

В том случае, если он не мигает, придется использовать прибор АЗ-1, подключить его вместо датчика Холла.

Все работает, но двигатель заводится, не хочет. После тщательного осмотра катушки зажигания были обнаружены нагары в месте соединения высоковольтного провода. Поменяли катушку и провод.Двигатель сразу завелся как прежде.

Надеюсь, такое жизненное событие поможет вам найти причину, по которой не заводится и ваша машина.

Вы проснулись по будильнику, собрались на работу. Все забрали, у вас еще есть час до начала рабочего дня. Спустились на стоянку, сели за руль, повернули ключ зажигания и поняли, что ваша машина ВАЗ 2109 (карбюратор) не заводится.

Отдать в ремонт? Нет времени — можно опоздать на работу.Попробовать начать? Вы можете попробовать это до следующего утра.

Что делать, если ничего не работает, или долго заводится карбюратор ВАЗ 2109? Для начала нужно открыть капот и беглым взглядом посмотреть, что тут не так, если визуально ничего не видно, можно проверить, все ли провода подключены. Если после этого машину не завести, то лучше не терять времени и найти такси, чтобы добраться до работы. А поиском поломок и серьезным ремонтом заняться потом.

Бывает и так, что водитель поменял масло и, и даже.И машина до сих пор работает не стабильно. Часто бывает так, что карбюратор глохнет на ВАЗ 2109 на ходу. Для ее устранения нужно проверить выключатель и датчик Холла. При необходимости замените их.

На эту тему про карбюраторы Солекс есть хорошая серия видео.
Вот первая запись, затем вы найдете остальные:

В некоторых случаях также может помочь продувание топливной трубки.
В любом случае, если вы не можете понять причину, то требуется разборка карбюратора ВАЗ 2109.После этого можно проверить все детали, почистить и заменить те, которые уже изношены, и, даже если они не стали причиной, в скором времени могут просто прийти в негодность.
Даже новый карбюратор нуждается в регулировке. Такую задачу, как регулировка карбюратора ВАЗ 2109, должен выполнять профессиональный автослесарь – карбюраторщик.

Если у вас плохо заводится карбюратор ВАЗ 2109, это может быть по разным причинам. И не всегда они могут быть связаны с неисправностью деталей карбюратора.

Лучше один раз потратить определенную сумму на диагностику с использованием профессионального оборудования, чем потом испытать еще больше проблем.

Если ваша смесь не была отрегулирована, вам может потребоваться почистить или заменить свечи.

Что делать если глохнет карбюратор ваз 2109 на холостых

Карбюраторы регулярно сталкиваются с этой проблемой. Иногда его можно устранить заменой иглы, либо чисткой жиклера в электромагнитном клапане.
Может и может завалить. Вы также можете изменить его самостоятельно без каких-либо проблем.

Если неполадки вызваны более серьезными неполадками, то не следует пытаться устранить их самостоятельно. Лучше доверьте это специалистам.

Давайте поближе познакомимся с карбюратором Девятки. Если он есть, то его разборка и ремонт, о которых мы рассказывали ранее, не являются сложными процессами.

Важно уметь правильно диагностировать причины неисправности, приведшие к тому, что ваш автомобиль начал глохнуть в движении, либо на холостом ходу.

А вот видео как должен заводиться ВАЗ 2109 (карбюратор):

Аккумулятор

Зажигание

Залитый трамблер

Такая ситуация бывает после эксплуатации автомобиля в дождливую погоду или после мойки двигателя.

Катушка

Свечи

Что делать, если нет ключа?

Грязный фильтр

Автоматические выключатели

Клапанные зазоры

Сливочное масло

Фазы ГРМ

Стартер

Если не крутит даже с заряженным аккумулятором, скорее всего пришел в негодность. Для его замены необходимо:

Снять клеммную колодку на реле стартера.
Отвернуть и снять клемму тягового реле электропривода.
Снимите болты защиты двигателя.

Затяните все крепежные гайки поочередно с одинаковым усилием. Это уменьшит риск перекоса стартера.
Наденьте клемму на контактный болт и установите все ранее снятые колодки.
Установите на место оригинальную защиту двигателя.

Ну и, конечно же, главный момент при замене этого элемента — сначала отсоединить клемму аккумулятора.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

ВАЗ-2109 не заводится — что делать?

Чаще всего зимой не заводится инжекторная «девятка». Аккумулятор в этом случае желательно прогреть и даже подзарядить — возможно, из-за потери емкости из-за низкой температуры он не способен хорошо раскручивать вал двигателя.

Проверка форсунок и ремня ГРМ

Диагностика отказа датчика

Незначительное снижение приемистости и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или остановка двигателя указывает на неисправность. Большой перерасход топлива — вышел из строя датчик фаз.Небольшое ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.

В условиях мороза многие водители сталкиваются с невозможностью эксплуатации автомобиля ВАЗ-2109.Запуск двигателя в теплое и холодное время года имеет свои особенности. Кроме полной неисправности двигателя, незначительные изменения происходят при низких температурах. При этом есть два типа двигателя — инжекторный и карбюраторный, — свойства которых урезаны. Причины затруднений при запуске того или иного двигателя можно выяснить, но следует разобраться в их свойствах.

Различают инжекторные и карбюраторные двигатели. Какой из них лучше всего работает в холодное время года? Конечно, инъекции.В старых моделях автомобилей устанавливается карбюратор, а в новых моделях уже давно используется инжектор. Тем не менее, производительность карбюратора позволяет не заменять его инжектором.

В карбюраторе отрегулировать пусковое устройство. Запуск такого двигателя в мороз имеет определенный план — о сложном простыми словами:

Откройте капот и закачайте топливо в карбюратор с помощью бензонасоса;

Попробуйте включить дальний свет фар на несколько секунд;

Пару раз выжать сцепление;

Затем — педаль газа и подождать около 15 секунд;

Вытяните ручку воздушной заслонки.

По каким причинам не заводится карбюратор в мороз

Карбюратор нуждается в чистке. Машина может заглохнуть без всасывания.

Кондиционер двигателя при минусовых температурах. Из-за смены температуры на кулачках в распределителе появляется влага; при запуске двигателя трамблер не выдает мощность, которая должна идти на свечи для распределения горючей смеси.

Замерзание электролита в аккумуляторе.

Масло моторное.

Перед выяснением причины обычно проверяют систему зажигания.

Отдельное слово о моторном масле. Масло должно подходить не только для двигателя, но и для определенных температурно-климатических условий. Минеральное масло быстрее замерзает в холодную погоду, поэтому не рекомендуется использовать его при минусовых температурах. Существуют такие виды масел, как синтетические и полусинтетические.

Полусинтетическое масло дешевле, поэтому его часто боятся использовать, не надеясь на его положительные характеристики.Если речь идет о зиме, то для таких условий идеально подходит полусинтетическое масло. Снижает вязкость металлических деталей, которые движутся в холодную погоду.

Система впрыска имеет собственный электронный блок, управляющий двигателем. Ручной регулировки нет, все управление в контроллере. Именно это отличает инжекторный двигатель от карбюраторного. Однако есть и отрицательная черта модернизированного двигателя, так как именно в мороз бензин может заливать свечи.

Если все в порядке, но машина снова глохнет, пора прогреть впускной коллектор горячей водой. Этот способ используют практически все водители.

Недостаточная интенсивность проворачивания двигателя стартером также может привести к невозможности его запуска.

Итак, выделим причины, по которым не заводится инжекторный двигатель:

Отсутствие достаточной интенсивности прокрутки мотора.

Проблема с залитой свечой.

Неисправность.

ВАЗ-2109 имеет 8-клапанную систему. Многие спорят о свойствах 8-клапанных и 16-клапанных моторов. Одни считают, что 8 клапанов — это устройство прошлого века, а другие находят в новом решении 16-клапанного двигателя все больше недостатков. Дело в том, что двигателя, который в автомобиле ВАЗ-2109 имеет 16 клапанов, в оригинале нет. Его действительно можно переделать самому, но машина создавалась с 8-клапанным двигателем. Это влияет на всю систему двигателя.

Если карбюраторный двигатель действительно можно отремонтировать в домашних условиях, то инжекторный двигатель могут отремонтировать только специалисты, имеющие определенное оборудование.

Регулировка зазоров на ВАЗ 2109: особенности, советы

Рекомендация Авто24

Инструкция по регулировке клапанов на ВАЗ 2109

Расположение клапанов

Когда необходима регулировка

Подготовительные работы

Как регулировать: технология и порядок настройки + таблица

Видео: Как отрегулировать клапана на ВАЗ 2109 своими руками

Особенности модификаций с инжектором или карбюратором

Какие приспособления для регулировки лучше выбрать

Проверка качества работы

Как правильно настроить клапана на двигателях Lada Samara? — Рамблер/авто

Зазоры клапанов ваз 2109 инжектор

Регулировка тепловых зазоров клапанов

Видео обзор по регулировке зазоров клапанов на ВАЗ 2109, 21099 и 2108 (инжектор + карбюратор)

●#5 — Регулировка клапанов ВАЗ 2109 Часть 1-Замер зазоров 1 — Лада 2109, 1.

Page 2

Регулировка клапанов ВАЗ 2109, 2108

Регулировка зазоров клапанов ВАЗ 2109, 2108

Взаимодействие деталей газораспределительного механизма ВАЗ 2109, 2108

Регулировка клапанов ВАЗ 2108, 2109, 21083, 21099. Видео

Действия с коленвалом при регулировке клапанов ВАЗ 2109, 2108

Таблица углов для регулировки клапанов ВАЗ 2109

Итог

Проверка тепловых зазоров клапанов на двигателях автомобилей ВАЗ 2108, 2109, 21099

ЗАЗОРЫ КЛАПАНОВ ВАЗ 2109, РАЗМЕРЫ И РЕГУЛИРОВКА

Взаимодействие деталей газораспределительного механизма

Особенности регулировки и размеры

ЭПИЛОГ

Смотреть видео

Как регулируются зазоры клапанов ВАЗ-2109

Подготовка к регулировке клапанов

Порядок регулировки клапанов

Регулировка клапанов на ВАЗ 2109 своими руками (карбюратор и инжектор) с таблицей, схемами настройки и видео

Расположение клапанов

Когда необходима регулировка

Подготовительные работы

Как регулировать: технология и порядок настройки + таблица

Видео: Как отрегулировать клапана на ВАЗ 2109 своими руками

Особенности модификаций с инжектором или карбюратором

Проверка качества работы

Замена клапанов lada 2109 (ваз 2109)

ВАЗ 21099 | Регулировка зазоров в приводе клапанов | Лада

Видео обзор по регулировке зазоров клапанов на ВАЗ 2109, 21099 и 2108 (инжектор + карбюратор)

Устройство и неисправности маслосъемных колпачков

Замена маслосъемных колпачков Ваз 2109 своими руками

Источники

Регулировка клапанов ВАЗ 2107 (фото и видео)

Зачем нужны клапаны в автомобильном двигателе?

Для чего нужна регулировка клапанов на ВАЗ 2107

В каких случаях нужно регулировать тепловой зазор в клапанах?

Как проводится регулировка клапанов ВАЗ 2107

Регулировка клапанов Ваз 2109

Регулировка клапанов на ВАЗ 2109 своими руками

Видеоинструкция по выполнению работы

Фотоотчет выполненного ТО

Как осуществляется регулировка клапанов ВАЗ 2109?

Как регулируются клапана ВАЗ 2109?

Из чего сделать щуп 0,30 мм. Регулировка клапанов ВАЗ своими руками. Регулировка тепловых зазоров клапанов ВАЗ своими руками, с фотоотчетом пошаговых операций

Из чего сделать щуп 0,30 мм. Регулировка клапанов ваз своими руками. Регулировка тепловых зазоров клапанов ВАЗ своими руками, с фотоотчетом пошаговых операций

Почему машина не заводится? Не заводится машина ваз 2109 инжектор

Аккумулятор

Зажигание

Залитый трамблер

Катушка

Свечи

Что делать, если нет ключа?

Грязный фильтр

Автоматические выключатели

Клапанные зазоры

Сливочное масло

Фазы ГРМ

Стартер

Плохо крутит стартер на холодную ВАЗ 2109

Проблемы системы питания двигателя ВАЗ

Механизм газораспределения

ВАЗ-2109 не заводится — что делать?

Проверка форсунок и ремня ГРМ

Диагностика отказа датчика
