Почему падает температура двигателя в движении

Система охлаждения двигателя является решением, которое позволяет удерживать температуру силового агрегата в строго заданных рамках. Такая температура называется рабочей температурой двигателя. Необходимость поддерживать мотор в ограниченном температурном диапазоне обусловлена тем, что перегрев может привести к деформации ГБЦ, поломке агрегата, его заклиниванию и т.д. Параллельно с этим активная езда на холодном двигателе также не предполагается.

Дело в том, что во время проектирования мотора инженеры учитывают множество важнейших параметров, например, тепловые зазоры между сопряженными деталями, эффективность распыла и сгорания топливно-воздушной смеси в условиях определенного нагрева камеры сгорания и т.п. Получается, для нормальной работы двигателя, сохранения его ресурса, топливной экономичности и соответствия нормам токсичности мотору необходимо сначала выйти на расчетную рабочую температуру, после чего эту температуру нельзя превышать или опускать.

В этой статье мы поговорим о том, по каким причинам температура двигателя падает во время движения, почему на холостых падает температура силового агрегата или же стрелка температуры мотора начинает опускаться вниз после включения печки.

Содержание статьи

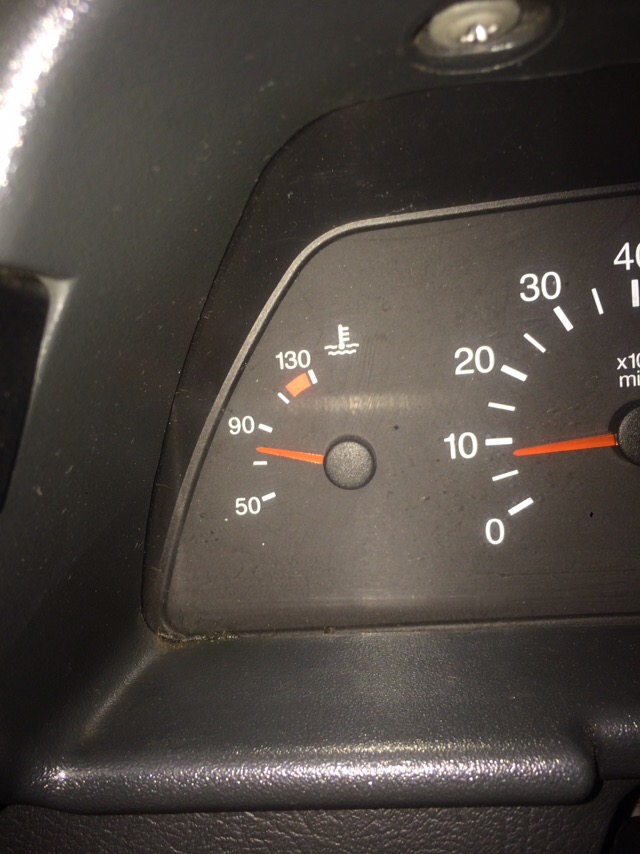

Падает стрелка температуры: возможные причины

Начнем с того, что рабочая жидкость (ОЖ) в системе охлаждения циркулирует по малому и большому кругу. Малый круг предполагает движение антифриза только по рубашке охлаждения, то есть без попадания жидкости в радиатор охлаждения. Большой круг означает, что жидкость поступает в радиатор, там охлаждается и снова подается в рубашку охлаждения. За пропускание ОЖ для движения по большому кругу отвечает клапан, более знакомый автолюбителям под названием термостат.

Термостат устроен так, что открывается только в случае нагрева антифриза, тосола или воды (рабочей жидкости) в системе охлаждения до определенной температуры. Теперь о различных неисправностях. Чаще всего проблема с термостатом проявляется таким образом, что двигатель перегревается.

Причина-термостат не открывается при нагреве ОЖ, то есть не позволяет жидкости пойти по большому кругу и охладиться. Параллельно с этим неполадка может быть и такой, когда двигатель очень долго прогревается, мотор нагревается нормально, но после прогрева на ходу падает температура двигателя и т.п.

Рекомендуем также прочитать статью о том, что такое термостат. Из этой статьи вы узнаете о конструкции данного элемента в системе охлаждения двигателя.

Виновником неприятностей в виде такого недогрева двигателя является термостат. Дело в том, что данное устройство может подклинивать или «залипать». Другими словами, если термостат закрывается не до конца, тогда часть жидкости постоянно попадает в радиатор (идет по большому кругу), в результате чего двигатель не способен прогреться до рабочей температуры. Бывает так, что термостат клинит не с самого начала, а после прогрева мотора. В таких случаях ДВС нормально и быстро прогревается, после чего термостат открывается и пропускает жидкость в радиатор, но потом не закрывается частично или полностью.

В подобной ситуации падает температура двигателя на холостом ходу, также стрелка температуры может начать опускаться прямо в движении. Подобные скачки температуры могут наблюдаться постоянно или периодически. Достаточно часто после остановки прогретого двигателя на несколько минут термостат не закрывается. В результате после повторного запуска силовой агрегат очень быстро остывает.

Также следует добавить, что недогрев мотора может быть вызван и другими причинами. Одной из распространенных неисправностей считается сбой в работе вентилятора системы охлаждения двигателя. Если точнее, вентилятор работает постоянно или включается очень часто, даже когда в этом нет необходимости. В подобной ситуации виновником может быть датчик температуры ДВС, который инициирует включение вентилятора, а также могут возникать проблемы в электрических цепях самого вентилятора. Не стоит упускать из виду и то, что сама стрелка температуры на панели может давать ошибочные показания или прибор имеет сбои в работе.

Для точного определения необходимо измерить реальную температуру двигателя в разных условиях.

Завершает список вязкостная муфта. Если вы имеет автомобиль с продольно расположенным двигателем, вентилятор охлаждения которого на вискомуфте, тогда возможно заклинивание последней. Если муфта заклинивает, тогда двигатель может быть все время холодным или не выходить на рабочую температуру. Добавим, чтобы немного прогреть ДВС и салон, можно подвязать изолентой лопасть вентилятора, что зафиксирует его (вентилятор не вращается) после запуска силового агрегата и повысит температуру мотора. При этом следует учитывать, что после прогрева мотора нужно позволить вентилятору снова вращаться или следить за температурой, так как возрастает риск дальнейшего перегрева силового агрегата.

На скорости падает температура мотора

Отметим, что снижение температуры ДВС во время движения может также возникать естественным путем, а не являться следствием какой-либо неисправности. Обычно это проявляется в холодное время года, то есть во время морозов. На многих авто при движении на трассе падает температура двигателя, так как радиатор и передняя часть моторного отсека открыты для обдува встречным воздухом.

Теперь давайте представим, что автомобиль движется в мороз на низких оборотах ДВС (около 2000 об/мин.) со средней скоростью (например, 80-100 км/ч. на 5-й передаче). Такой режим можно считать самым экономичным, то есть в цилиндрах сгорает минимальное количество топлива.

Для простоты понимания, чем ниже обороты и меньшее количество топлива сгорает в цилиндрах, тем меньший нагрев имеет двигатель. Если добавить к этому интенсивный обдув встречным холодным потоком воздуха на скорости и дополнительно учесть встречный или боковой ветер за бортом, тогда можно сказать, что тепло буквально «выдувается» из подкапотного пространства при езде.

Не стоит забывать и про то, что зимой водитель постоянно пользуется печкой в салоне, которая дополнительно отнимает тепло. Данное явление характерно для машин начального и среднего класса, которые зачастую оборудованы малообъемными ДВС и не имеют дополнительного утеплителя капота. Также стоит отметить, что многие дизельные двигатели плохо греются на холостых и способны заметно остывать в движении. Так происходит по причине более высокого КПД и других индивидуальных особенностей указанных силовых установок.

При включении печки падает температура двигателя

Как мы уже говорили выше, включение отопителя салона может влиять на температуру двигателя. Если коротко, на многих авто имеется так называемый радиатор печки. Указанный радиатор включен в общий контур системы охлаждения двигателя, то есть разогретая от двигателя ОЖ проходит через радиатор, отдавая тепло. Полученное тепло далее поступает в салон автомобиля через дефлекторы обдува. Интенсивность отбора тепла от радиатора регулируется скоростью вентилятора печки и положением регулятора температуры подаваемого в салон воздуха.

Вполне очевидно, что во время снижения температуры наружного воздуха водители предпочитают включать печку на «максимум» для быстрого прогрева внутрисалонного пространства и дальнейшего поддержания комфортных условий. Параллельно с этим в зимнее время двигатель часто работает на холостых оборотах, эксплуатируется на низких оборотах при езде и т.п. Получается, агрегат сжигает минимум топлива и не испытывает особых нагрузок. В подобной ситуации (с учетом работающей печки и «минуса» за бортом) выделяемого мотором тепла бывает попросту недостаточно для полноценного прогрева ОЖ и выхода двигателя на рабочую температуру.

Для лучшего нагрева салона и ДВС, а также полноценного прогрева КПП достаточно проехать на машине несколько километров в режиме средних оборотов (около 3-3.5 тыс. об/мин) на пониженной передаче. Также многие водители используют способ дополнительного утепления подкапотного пространства при помощи войлока, установки картонной или пластиковой заслонки на радиатор и т. п.

Такое решение утеплить двигатель на зиму вполне оправдано в тех случаях, когда автомобиль значительную часть времени эксплуатируется в условиях интенсивных холодов. С дополнительным утеплением капота и самого мотора двигатель не так быстро остывает после остановки, быстрее прогревается на холостых и в движении. Следовательно, лучше работает и печка в салоне.

Напоследок добавим, что качественная работа всей системы охлаждения зависит от тосола/антифриза и его количества в системе. По этой причине необходимо контролировать состояние ОЖ, регулярно проверять уровень жидкости в расширительном бачке. Также следует следить за герметичностью, избегать образования воздушных пробок, своевременно менять антифриз и промывать систему охлаждения двигателя при замене рабочей жидкости.

Температура двигателя то поднимается то падает – АвтоТоп

Система охлаждения современного двигателя представляет собой комбинированное решение, которое объединяет в себе жидкостное и воздушное охлаждение. При этом основной задачей всего комплекса устройств является поддержание рабочей температуры двигателя в строго заданных пределах.

Другими словами, температура мотора не должна быть слишком низкой или высокой. В первом случае, когда двигатель не выходит на рабочую температуру, страдает экономичность, выхлоп становится токсичным, теряется мощность, уменьшается ресурс и т.д. Во втором, когда мотор перегревается, возникает детонация, двигатель может быстро выйти из строя или заклинить.

Становится понятно, что от качества работы системы охлаждения напрямую зависит нормальная температура охлаждающей жидкости прогретого двигателя. Далее мы поговорим о том, какая температура ОЖ является нормой для прогретого силового агрегата, а также почему указанная рабочая температура тосола или антифриза может отклоняться от нормальных или оптимальных показателей.

Что является причиной снижения температурного режима

Любая техника не застрахована от выхода из строя некоторых узлов и агрегатов. Нужно уделять внимание состоянию машины и ее систем. Неприятная ситуация, когда падает температура двигателя при движении, происходит по вине неисправностей элементов системы охлаждения. Для понимания сути проблемы необходимо иметь общее представление о том, как происходит охлаждение силовой установки.

Вам также может быть интересно

Качественный антифриз – гарантия безопасной работы вашего автомобиля

Под антифризом понимают охлаждающую жидкость, необходимую для функционирования двигателя автомобиля. Антифриз позволяет охладить до нужно температуры конструктивные узлы двигателя авто, предотвратив их деформацию и выход из строя. До изобретения антифриза в качестве охлаждающей жидкости использовалась обыкновенная вода, но вода, циркулирующая в охлаждающем контуре, имела свойство замерзать, а при замерзании вода увеличивается в объеме. Расширение воды […]

Антифриз синего цвета

Синий антифриз относится к охлаждающим жидкостям класса G11. Это весьма распространенный тип с традиционным составом. Чаще всего первой ассоциацией с охлаждающей жидкостью голубого или бирюзового цвета является ТОСОЛ, который раньше заливали в советские, а теперь в отечественные автомобили. Но по своим характеристикам голубая охлаждающая жидкость намного лучше и качественней, так как имеет более сбалансированный состав.

Как диагностировать причину понижения температуры мотора

Если в движении стрелка датчика падает и перестает реагировать на протяжении некоторого времени, тогда проблема в неисправности самого датчика, и его будет нужно заменить.

Передвижение осуществляется на средней скорости (70 км/час), при этом сохраняется низкая температура двигателя. В большинстве случаев проблема заключается в заклинивании термостата. При нагревании теплоотводящей жидкости устройство переключает ход на большой круг циркуляции и выполняет функцию регулятора. В зимний период жидкость практически все время ходит по малому контуру без участия радиатора.

Проверка работы регулятора температуры может быть проведена без движения авто. На месте потребуется завести и прогреть машину в течение 20-30 минут. После этих действий открыть капот автомобиля и попробовать нагрев патрубков вверху и внизу радиатора. Одна трубка должна быть теплой, другая – холодной. Если патрубки обладают равной температурой, тогда термостат вышел из строя.

Если автомобильный мотор долго прогревается и не поднимается температура двигателя, тому причина – неисправность клапана устройства.

Особенности охлаждения отечественных авто

Зимнее время года никогда не проходит беззаботно для автолюбителей-владельцев ранних марок «Жигулей». Температура двигателя (ВАЗ-«шестерка» не исключение) часто разочаровывает по причине достаточного количества изъянов в конструкции термостата и трубопроводов системы охлаждения. Существует вероятность в холодное время года, что мотор не сможет набрать рабочую температуру по причине природного обдува блока. Поэтому автомобилисты пользуются функцией закрывания жалюзи, размещенных возле радиатора. При их отсутствии возможно применение других приспособлений.

Основа и присадки для антифризов

Независимо от цвета основа для всех антифризов одна и та же, это этиленгликоль. Она является двухатомным простым спиртом, обладающим сладковатым запахом и вязкой консистенцией. Основа антифриза может выдерживать температуру до 200 градусов, замерзает она уже при -11 градусах. Для уменьшения температуры замерзания ее смешивают в определенной пропорции с дистиллированной водой.

Другой важной составляющей антифризов являются присадки, доля которых около 20% от всего объема антифриза. Они придают ему определенный цвет. Присадки в антифризе играют важную роль, и присутствуют в любых антифризах.

Смесь пропиленгликоля и этиленгликоля с водой химически активна, и способна разъедать резиновые шланги, радиаторы и блок цилиндров мотора. Присадки необходимы для предохранения деталей от разъедания антифризом. Они обладают различными параметрами и особенностями, а чтобы визуально отличать антифризы, имеющие в составе разные присадки, их окрашивают в разные цвета.

Использование воды в качестве охлаждающего носителя

Применение воды для охлаждения силовой установки в зимний период не рекомендуется, но допускается. Наполнять систему нужно уже нагретой водой, чтобы исключить тяжелый запуск двигателя с повышенным износом деталей. Радиатор и мотор необходимо утеплить. Прогретую воду требуется заливать с открытыми спускными кранами несколько раз. Потом закрыть краны, наполнить систему и приступить к запуску.

Что означает ошибка P0125

Ошибка P0125 является общим кодом ошибки, который указывает на то, что модуль управления двигателем (ECM) не обнаружил достаточного количества тепла в системе охлаждения для того, чтобы можно было приступить к управлению подачей топлива. После запуска двигателя температура охлаждающей жидкости должна соответствовать предопределенному значению. В противном случае в памяти компьютера сохранится код ошибки P0125. Следует отметить, что вместе с данной ошибкой могут также появляться ошибки P0126 и P0128.

Проверка работоспособности термостата своими руками

Когда необоснованно падает температура двигателя при движении, потребуется демонтировать данный элемент, подготовить тару с жидкостью, поместить туда устройство и выяснить, при какой температуре произойдет открытие клапана. Если такового не происходит, налицо его неисправность.

Для проведения работ по съему любых механизмов нужно иметь понятие об их строении. Иначе возможно появление других незапланированных проблем. Если представления об устройстве механизмов нет, тогда стоит обратиться к специалистам, выполняющим качественно данные работы. Они дополнительно дадут несколько полезных советов и ответят на интересующие вопросы.

Как выбрать хороший антифриз?

Отправляясь в магазин за антифризом, стоит быть готовыми к тому, что продавцы начнут вам навязывать не совсем известный и далеко не качественный продукт. Поэтому лучше заблаговременно расспросить всех своих друзей, каким антифризом они пользуются, и какой у них вызывает настоящее доверие, изучить сообщения на форумах, посвященных конкретно вашей модели автомобиля. Наверняка там вам удастся найти советы касательно того, какой антифриз лучше подходит вашему «железному коню». Если людей обычно встречают по одежке, то антифриз – конечно же, по его упаковке. Поэтому перед покупкой возьмите бутылку с жидкостью в руку и покрутите ее в воздухе, осмотрите, нет ли подтеков. Но больше всего информации вы, конечно же, сможете получить по этикетке. На ней должна быть указана и плотность жидкости, и температура, при которой она замерзает. В качестве опознавательных знаков на упаковке с антифризом также должны находиться штрих-коды и мембраны.

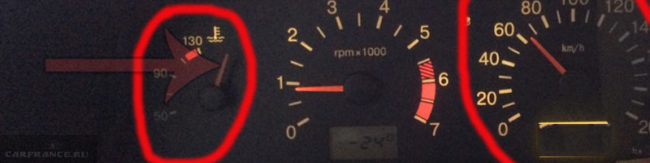

Стрелка температуры двигателя скачет, плавает или прыгает: причины и основные неисправности

Итак, в норме стрелка должна подниматься до определенного значения после полного прогрева ДВС и не отклоняться от занятого положения. Отметим, что при этом во время езды вполне допускаются небольшие отклонения, причем зачастую в меньшую строну.

Обычно такое явление наблюдается в холодное время года, часто при движении по трассе. Это объясняется тем, что в морозы двигатель интенсивно охлаждается на высокой скорости встречными потоками холодного воздуха.

Также часть тепла от мотора в зимний период отнимает печка. В результате стрелка может немного «упасть» (на 2-3 мм. от обычных значений). Если же снизить скорость движения или позволить автомобилю несколько минут поработать на ХХ, тогда указатель температуры поднимется до нормального значения.

Первое, чтобы понять, почему прыгает стрелка указателя температуры двигателя, следует учитывать, что изменяющиеся показания на индикаторе не всегда означают, что в реальности происходят такие существенные изменения температуры ДВС.

Другими словами, изменение показаний в средних рамках 75-95 градусов не отражает действительной картины, так как нагретая охлаждающая жидкость (тосол, антифриз) не может так быстро нагреваться и остывать. Получается, указатель не отображает реальную температуру мотора.

Если иначе, плавное изменение показаний можно принимать за норму, причем делая поправку на условную погрешность самого стрелочного или цифрового указателя. При этом если колебания температуры не выходят за допустимые пределы, вполне вероятно, что это рабочая температура двигателя.

Поводом для беспокойства служат хаотичные, обычно резкие колебания стрелки, причем амплитуда таких колебаний довольно велика. В этой ситуации нужно определить, действительно ли происходит нарушение теплового баланса, нормально ли работает сам индикатор, а также по каким причинам возникла неисправность.

Итак, поехали. Если система герметична и уровень ОЖ в расширительном бачке в норме, тогда наиболее часто выходящим из строя элементом, от которого напрямую зависит температура двигателя, является термостат системы охлаждения. Причем это устройство нередко выходит из строя даже на совсем новых авто с минимальными пробегами. Так что проверку лучше начинать именно с термостата.

На практике это проявляется следующим образом, когда сначала водитель прогревает двигатель, стрелка температуры поднимается до рабочих температур, затем происходит открытие термостата. Далее ОЖ идет по большому кругу, температура мотора снижается, однако затем термостат подклинивает и не закрывается до конца.

Естественно, жидкость продолжает частично или полностью идти через радиатор (по большому кругу). В результате двигатель начинает остывать, стрелка температуры падает. Затем термостат или закроется, после чего произойдет нагрев ОЖ до рабочих температур, или же останется в заклинившем положении и мотор не будет до конца прогреваться.

При этом часто после остановки двигателя и падения давления в системе охлаждения далее стрелка сначала поднимется до нормальных температур по мере прогрева, однако затем после открытие термостата все повторится заново. Также возможны случаи, когда термостат может подклинивать не постоянно, а через раз, а также не открывать доступ для ОЖ в большой круг.

В этом случае двигатель будет перегреваться. Бывает так, что работа термостата нарушается как на открытие, так и на закрытие, то есть уместно говорить о совокупности проблем. Так или иначе, нужно убедиться в том, что термостат исправно и нормально работает.

Теперь давайте рассмотрим ситуацию, когда стрелка температуры двигателя прыгает, но с термостатом и другими элементами системы охлаждения все в порядке. В этом случае проблема может быть в датчике температуры охлаждающей жидкости (ДТОЖ) Получается, если прыгает стрелка температуры, виновником часто оказывается неверный сигнал от температурного датчика.

Это значит, что нужно проверять указанный датчик. При этом важно учитывать, что на многих авто таких датчиков может быть 2, 3 или даже 4. Стоят эти датчики также в разных местах в зависимости от конструкции того или иного ДВС.

В это время помощник должен следить, происходят ли колебания индикатора температуры на панели приборов в салоне авто. Часто плохой контакт становится причиной того, что стрелка температуры скачет, при этом система охлаждения работает нормально.

Дополнительные комментарии для устранения ошибки P0125

Для определения основной причины возникновения ошибки необходимо выполнить тщательное диагностирование. В некоторых случаях для решения проблемы может потребоваться много времени и усилий, поэтому при обнаружении данной ошибки лучше всего обратиться к квалифицированному специалисту, у которого есть необходимый опыт и знания, а также специальное диагностическое оборудование.
Наиболее распространенными причинами возникновения данной ошибки являются неисправность датчика температуры охлаждающей жидкости, проблемы с открытием термостата, низкий уровень охлаждающей жидкости, а также наличие утечки охлаждающей жидкости. При низком уровне охлаждающей жидкости необходимо испытать систему охлаждения давлением.
Неисправность лямда зонд 1
Для надлежащего диагностирования ошибки P0125 потребуется инфракрасный термометр, а также усовершенствованный сканер OBD-II, который способен не только считывать сохраненные коды ошибок, но и просматривать показания различных датчиков в режиме реального времени.

Стрелка температуры прыгает при рабочем термостате и ДТОЖ

В некоторых случаях бывает так, что исправным оказывается термостат, а также датчик температуры и проводка. При этом стрелка температуры скачет произвольно, завышая или занижая показания, в произвольном диапазоне.

Часто проблема заключатся в электронной плате щитка приборов. Если пайка такой платы оказывается низкого качества, спустя несколько лет возникают проблемы. Устранить неисправность можно путем разбора щитка и перепайкой. В рамках таких работ следует отдельное внимание уделить резисторам и выходной массе. Если планируется выполнять работы своими руками, нужно иметь паяльник небольшой мощности с тонким стержнем.

В результате датчик реагирует на изменение температуры, стрелка указателя хаотично меняет положение. При этом на воздух в системе косвенно указывает то, что жидкость подтекает из-под крышки расширительного бачка, может быть заметно снижение уровня в бачке и т.д.

Как проверить антифриз на замерзание?

Есть несколько способов определения температуры замерзания ОЖ. Рассмотрим подробно каждый из них.

Первый способ

Чтобы проверить температуру замерзания ОЖ вам потребуется:

термометр;
аптечный шприц;
стакан.

Термометр для замера температуры

Шприц для забора расходного материала

Обычный одноразовый стакан
Приступим:

При помощи шприца откачайте из расширительного бачка или упаковки около 100 грамм ОЖ.
Перелейте ее в стакан и поставьте в морозильную камеру. Вместе с расходным материалом поместите туда термометр.
Каждые 3-5 минут вам нужно проверять визуально, когда ОЖ начнут мутнеть. В этот момент наступает время начала кристаллизации.
В тот момент, когда расходный материал начал мутнеть, проверьте температуру ОЖ при помощи термометра.

Второй способ

Устройство для измерения плотности ареометр в разобранном виде
Заключается в то, что нужно измерить плотность расходного вещества при помощи специального прибора и рассчитать температуру начала кристаллизации, используя таблицу. Ареометр можно приобрести в любом автомобильном магазине. Таблица соответствий предоставлена ниже. Проверку следует производить в помещении с температурой 20 градусов тепла. Подождите какое-то время, пока ваш расходный материал не примет эту температуру.

Откройте крышку расширительного бачка своего транспортного средства.
Возьмите ареометр и соберите в него немного ОЖ. Чтобы сделать это, опустите пипетку в расширительный бачок и используя так называемую «грушу» заберите столько ОЖ, чтобы поплавок прибора свободно плавал в ней.
Наглядно по шкале ареометра вам нужно определить концентрацию ОЖ.
Полученный показатель сравните с приведенной ниже таблицей.

Откройте капот и открутите крышку расширительного бачка.

Вставьте один конец ареометра в расширительный бачок и качните несколько раз «грушей», чтобы собрать ОЖ.

Заберите столько расходного материала, чтобы поплавок свободно плавал в колбе.

Раствор пропиленгликоля	Начало кристаллизации ОЖ	Плотность при температуре 20˚С	Раствор этиленгликоля	Температура замерзания	Плотностьпри 20˚С
30%	-13˚С	1,023	30%	-15˚С	1,038
35%	-20˚С	1,028	35%	-20˚С	1,045
40%	-25˚С	1,032	40%	-25˚С	1,052
45%	-30˚С	1,035	45%	-30˚С	1,058
50%	-35˚С	1,038	50%	-35˚С	1,064
55%	-45˚С	1,040	55%	-43˚С	1,071
60%	-55˚С	1,042	60%	-50˚С	1,077
65%	-60˚С	1,043	65%	-60˚С	1,083
70%	-65˚С	1,044	70%	-70˚С	1,088

Помните о том, что все свойства и характеристики расходного материала указаны на этикетке канистры. Поэтому потратьте несколько минут на то, чтобы ознакомиться с ними, чтобы впоследствии у вас не возникало вопросов.

Также уделите время именно выборе ОЖ. Не покупайте расходный материал у непроверенных поставщиков, на сомнительных автомобильных рынках или у торговцев, которые стоят на обочине дороги. Зачастую такие продавцы торгуют некачественной охлаждающей жидкостью, эксплуатация которой ни к чему хорошему не приведет.

Также учтите спецификацию вашего двигателя. Иногда антифриз может просто не подходить мотору или системе охлаждения по своим характеристикам. Следует учитывать требования мотора, поскольку это очень важный момент. В автомобили зарубежного производства тем более категорически не рекомендуется заливать российский «Тосол». Разумеется, технология его изготовления модернизируется, но изначально такой расходный материал рассчитан на отечественные авто.

Что в итоге

Как видно, причин для того, чтобы стрелка указателя температуры двигателя на приборной панели начала прыгать или скакать не так уж много. Однако в рамках диагностики все равно следует применять комплексный подход, исключая возможные неполадки поочередно.

Напоследок отметим, главное, убедиться в том, что двигатель действительно не испытывает перегрева или же полностью выходит на рабочие температуры. Чтобы это проверить, можно подключить диагностическое оборудование, посредством которого можно увидеть реальную температуру ДВС. Такой подход позволит сузить круг потенциально проблемных элементов и быстрее найти неисправность.

Как понять, что двигатель начал перегреваться: очевидные и скрытые признаки перегрева мотора. Распространенные причины, по которым возникает перегрев.

Температура двигателя не поднимается, стрелка температуры ДВС падает на ходу. Почему температура падает после включения печки. Диагностика и ремонт, советы.

Почему возникает перегрев двигателя. Чего ожидать водителю и какие поломки могут возникнуть, если двигатель перегрелся. Что делать в случае перегрева ДВС.

Двигатель не выходит на рабочую температуру, стрелка температуры мотора не поднимается во время прогрева или падает во время езды: причины неисправности.

Причины и результаты перегрева дизельного двигателя. Что делать, если дизель греется: диагностика и устранение неисправностей. Важные рекомендации.

Двигатель медленно прогревается на холостом ходу или в движении: почему так происходит. Возможные неисправности системы охлаждения, другие причины.

Многие водители хорошо знают, что постоянный контроль температуры двигателя позволяет своевременно обнаружить возможные проблемы системы охлаждения и уберечь мотор от перегрева и дорогостоящего ремонта. По этой причине опытные автовладельцы в процессе езды на автомобиле постоянно обращают внимание на указатель температуры ДВС.

В этой статье мы поговорим о том, почему стрелка температуры двигателя поднимается, потом опускается указатель, а также по каким причинам датчик температуры силовой установки может выдавать неверные показания, стрелка температуры двигателя плавает на ходу и т.п.

Симптомы неисправности

Основным симптомом появления ошибки P0125 для водителя является подсветка MIL (индикатор неисправности). Также его называют Check engine или просто «горит чек».

Также они могут проявляться как:

Загорится контрольная лампа «Check engine» на панели управления (код будет записан в память ECM как неисправность).
Повышенный расход топлива.
Снижение производительности двигателя.
Перегрев двигателя автомобиля.
Также могут быть обнаружены другие связанные коды неисправности в памяти ECM.
Симптомы могут отсутствовать, кроме сохраненного кода неисправности.

Данная ошибка не является серьезной, автомобиль сможет завестись и продолжить движение. Но решить ее лучше поскорее, так как неправильный теплообмен может привести к более серьезным последствиям.

Стрелка температуры двигателя скачет, плавает или прыгает: причины и основные неисправности

Первое, чтобы понять, почему прыгает стрелка указателя температуры двигателя, следует учитывать, что изменяющиеся показания на индикаторе не всегда означают, что в реальности происходят такие существенные изменения температуры ДВС.

Почему нельзя использовать концентрат

Все больше производителей выпускают заранее разведенные составы антифризов. Они предназначены для незамедлительного использования, в них не нужно добавлять воду. А другие марки продают концентрированную охлаждающую жидкость. Температура кристаллизации или замерзания зависит от концентрации этиленгликоля, который является основой в составе жидкости. Туда могут примешиваться дополнительные присадки для смазки и защиты от коррозии. Ее нужно разбавлять, так как чистый этиленгликоль замерзает уже при температуре -12 градусов. Кроме того, он может вредить деталям, так как высокая концентрация всех компонентов может разлагать металлы и окислять трубки. Антифриз нужно разбавлять только дистиллированной водой в пропорции, написанной на его пачке. Таким образом он станет пригоден для использования и не замерзнет в холода.

#Обзоры антифризов#Советы от специалистов

Стрелка температуры прыгает при рабочем термостате и ДТОЖ

Что в итоге

Термостат ВАЗ 2114 устройство и выбор

Дата публикации Июл 18, 2013, Рубрики Запчасти для ВАЗ |

Термостат ВАЗ 2114, является важным агрегатом системы охлаждения автомобиля ВАЗ, в задачу которого входит температурный контроль антифриза системы охлаждения, и обеспечение поддержания в двигателе автомобиля оптимальной рабочей температуры. Располагается термостат системы охлаждения в подкапотном пространстве автомобиля, на тракте охлаждающей жидкости, между водяным насосом и радиатором.

Термостат ВАЗ 2114, как и прочие составные детали системы охлаждения автомобиля, имеет свой рабочий ресурс, в процессе выработки которого, термостат подлежит снятию и замене. Процесс замены термостата не представляет собой ничего сложного. Для демонтажа термостата, необходимо раскрутить металлические хомуты крепления на резиновых патрубках, в районе их соединения с термостатом. Работа по замене термостата ВАЗ должна производиться на холодном двигателе. Антифриз из системы охлаждения рекомендуется частично слить, если, конечно, Вы не решили поменять вместе с термостатом и охлаждающую жидкость.

После того, как Вы снимете старый термостат, установите на его место новый, закрепив резиновые патрубки новыми хомутами (после разборки старые, вряд ли, будут пригодны для дальнейшего использования), залейте антифриз до нужного уровня, заведите автомобиль, и прогрейте его двигатель до рабочей температуры (примерно, 85 градусов), для того, чтобы проверить работу термостата.

Принцип работы термостата, также, не представляет ничего сложного. Внутри термостата любого автомобиля марки ВАЗ располагается температурный клапан, а в его корпусе восковой наполнитель. Когда двигатель автомобиля прогреется до критической температуры, наполнитель расширится, и клапан термостата откроется, тем самым открывая путь антифризу к большому кругу охлаждения двигателя.

Проверить работоспособность термостата ВАЗ 2114 очень просто. Поместите его в емкость с водой, и разогрейте воду до температуры кипения. До того, как ввода закипит, клапан рабочего термостата должен открыться, о чем будет свидетельствовать его щелчок. Ремонтировать поломанный термостат не имеет никакого смысла, так, как цена на этот агрегат, довольно приемлемая. Главное, не прогадать с качеством, при приобретении нового.

Термостат ВАЗ 2109
Датчик температуры ВАЗ 2114
Рабочая температура двигателя ВАЗ 2114
Замена термостата на Калине
Система охлаждения ВАЗ 2109

Еще по теме

Нет связанных постов

Термостат на ваз 21099 какой лучше. Подготовка к замене. Что такое термостат

Если термостат выйдет из строя, двигатель будет очень долго нагреваться до необходимой рабочей температуры, а во время движения температура мотора резко упадет. Особенно это чувствуется зимой по плохо греющей печке.

Чтобы быстро проверить состояние термостата, снимать его не обязательно. Для этого следует запустить холодный двигатель и потрогать нижний шланг радиатора. В нормальном состоянии элемента он сначала недолго будет холодным, но потом быстро начнет нагреваться. Это говорит о том, что ОЖ движется по большому контуру.

Схема и конструкция

Чтобы своевременно определять неисправность, выполнять проверку или замену термостата, необходимо для начала разобраться в его схеме и элементах конструкции.

Представленная выше схема расшифровывается следующим образом.

Номер элемента	Что это?
	Входной патрубок, идущий от радиатора
	Вставка, выполненная из резины
	Термочувствительный твердый наполнитель
	Пружина перепускного клапана
	Входной патрубок, идущий от двигателя
	Перепускной клапан
	Выходной патрубок, идущий к насосу
	Пружина основного клапана
	Основной клапан
	Патрубок, идущий от расширительного бачка

Проверка и замена

При выходе из строя термостата его замену следует проводить незамедлительно. Говорить о том, что устройство вышло из строя лишь на основе первичной проверки нельзя.

При перегреве двигателя во время работы или недостаточно быстром прогреве до рабочих температур, выполняется проверка состояния узла. На основе полученных результатов проводится замена или ремонт.

Самый эффективный способ проверки термостата — это его демонтаж. Процедура выполняется следующим образом:

Открутите крепежные болты защиты картера, после чего защиту нужно снять и на время убрать в сторонку.
Снимите пробку с расширительного бачка, где размещается охлаждающая жидкость.
Под сливное отверстие подставьте чистую емкость (если планируете эту же охлаждающую жидкость заливать потом обратно в систему), открутите пробку слива с блока цилиндров и удалите из блока цилиндров всю охлаждающую жидкость.
Подставьте емкость под сливное отверстие радиатора охлаждения, открутите пробку и слейте тосол, либо антифриз.
Ослабьте крепление хомутов, удерживающих шланги.
Отключите три шланга, которые подсоединены к корпусу вашего термостата.
Ослабьте натяжение хомутов, и снимите термостат вместе с шлангом. Короткий шланг отсоединяется от термостата.
Демонтированное устройство поместите в емкость с водой, которую нужно предварительно нагреть до 78-80 градусов по Цельсию.
Начните нагревать воду, осуществляя периодическое помешивание жидкости. Воду нужно нагреть примерно до 87 градусов по Цельсию.
Если термостат исправен, при достижении температуры 87 градусов с погрешностью плюс-минус 2 градуса, основной клапан должен открыться. Если этого не произошло, устройство вышло из строя и требует замены.

Для замены термостата достаточно снять старый в соответствии с указанной инструкцией по демонтажу, и в обратной последовательности собрать узел с уже исправным устройством.

Что выбрать?

Многие владельцы ВАЗ 2109 с карбюратором сетуют на то, что заводской термостат обладает недостаточной эффективностью. Из-за этого, особенно зимой, приходится страдать от медленного прогрева, когда тяжело добиться даже 60 градусов.

Для решения данной проблемы рекомендуется на зиму и на весь период эксплуатации девятки поставить термостат от инжекторного ВАЗ 2110 с 8 клапанами. Это усовершенствованный элемент, имеющий очевидные преимущества по сравнению с родным термостатом для карбюраторного ВАЗ 2109.

Устанавливать инжекторный термостат от десятки следует с учетом того, что речь идет не о первых версиях ВАЗ 2110, а более поздних, модернизированных.
На 8 клапанных двигателях десятки термостаты стали разборными, в отличие от 16 клапанных ВАЗ 2110 и тех устройств, которые базово устанавливали с завода на ВАЗ 2109. Это позволяет при поломках агрегата выполнять его разборку и частичный ремонт без полной замены устройства.
Для ремонта нового термостата, позаимствованного у ВАЗ 2110 с инжектором и 8 клапанами, зачастую достаточно разобрать устройство и заменить там термоэлемент.
Новый агрегат оказался короче на 50 миллиметров, что позволяет увеличить свободное пространства.
Новый элемент лишился множества хомутов, которые актуальны для термостатов от ВАЗ 2109.
Компонент пережил довольно серьезную доработку, что позволяет обеспечивать эффективное поддержание стабильной температуры внутри системы охлаждения мотора.

При замене термостата на ВАЗ 21099 убедитесь, что вы выбрали именно устройство от 8 клапанной «десятки». Автомобили с 16 клапанными моторами используют иные устройства, у которых система циркуляции работает не так. Потому элементы окажутся попросту несовместимыми.

Подключение

Для подключения к ВАЗ 2109 нового элемента от 8 клапанного ВАЗ 2110, вам потребуется выполнить следующие действия:

Удалить со своего посадочного места старый элемент согласно инструкции, приведенной выше;
Обязательно отключите обратный патрубок радиатора печки, и не разлейте при этом жидкость охлаждения;
Для установки нового устройства потребуется подключение по стандартной схеме, но с добавлением новой трубки. Это так называемый саксофон, по которому охлаждающая жидкость сможет направляться обратно к насосу;
Основной нюансы применения термостата на девятке от десятки заключается в том, что при запуске холодного мотора теперь жидкость охлаждения будет циркулировать по малому контуру. Сначала нагреется радиатор печки, салон прогреется максимально быстро;
При достижении нужно температуры, новый агрегат откроется, и жидкость из системы охлаждения начнет двигаться уже по большому контуру через основной радиатор.

Замена термостата — это полезное решение для тех, кому на зиму не хочется мучиться от долгого прогрева салона. Плюс новый элемент, позаимствованный у ВАЗ 2110 на ВАЗ 2109, позволит быстрее прогревать двигатель, а потому и быстрее отправляться в дорогу даже при лютом морозе.

ВАЗ-2109, когда необходима его замена, каковы основные признаки поломки, мы расскажем в этой статье. А также в нашей публикации содержится подробное описание того, как провести установку более совершенного термостата с автомобиля модели 2110. Про его преимущества будет рассказано немного ниже. А начать стоит с теории, нужно разобраться в том, какое устройство у термостата, какие функции он выполняет в внутреннего сгорания.

Что такое термостат?

Как видно из самого названия устройства, оно что-то делает с температурой. А если конкретнее, то с его помощью происходит переключение потоков жидкости в системе охлаждения. Причем термостат, карбюратор или инжектор находятся в основе системы впрыска бензина, имеет одинаковый состав и конструкцию корпуса. При работе любого мотора необходимо обеспечивать подогрев дроссельного узла. А он присутствует в любой системе впрыска: и в карбюраторе, и в инжекторе.

Основа любого термостата — это специальная пластина, которая изготовлена из материала, называемого биметаллом. Он реагирует на изменение температуры и способен деформироваться из-за этого. На данном эффекте и основано переключение потоков воздуха: пластина двигает клапан, который фиксируется пружинами. Преодолев их усилие, пластина перемещает клапан, открывая потоку жидкости путь к основному радиатору для обеспечения эффективного охлаждения.

Признаки поломки

Что может стать первым признаком того, что термостат ВАЗ-2109 вышел из строя? Конечно же, перегрев двигателя даже при движении с высокой постоянной скоростью. Причина — жидкость продолжает циркулировать по малому кругу, в радиатор не попадает ни капли. И не поможет даже включение электровентилятора, ведь делать это попросту бесполезно. Единственное, что может слегка исправить ситуацию, — это открывание крана печки и включение обдува салона на максимальную скорость.

Но такое действие не принесет комфорта в жаркую погоду. Наиболее частая поломка термостата — это заклинивание чувствительного элемента в первоначальном положении (жидкость движется по малому кругу). Если вдруг такое произошло, то нужно пробовать все методы устранения. Даже несколько легких ударов по корпусу вполне могут открыть клапан. Если произошло в дороге такое ЧП, то придется сливать жидкость, разбивать все внутренности термостата, дабы жидкость циркулировала только по большому кругу. Зато не будет кипеть, и можно доехать до места ремонта.

Подготовка к замене

Чтобы автомобиль был полностью готов к замене термостата, нужно дождаться, пока мотор остынет хотя бы до 40-50 градусов. На горячем проводить работы крайне опасно, можно получить ожог. Выполняется на ВАЗ-2109 довольно быстро, самая сложная и нудная процедура — это опорожнение системы. Для этого нужно воспользоваться двумя сливными отверстиями, которые находятся в нижней части радиатора (заглушка выкручивается от руки) и в блоке двигателя (болт под головку на 13).

Но вот что делать, если в системе залит антифриз, который имеет довольно высокую стоимость? Надо же постараться его сохранить, чтобы не было накладно ремонтировать автомобиль. Для этого первым делом, открыв кран печки, выкручиваете хомут на патрубке, который идет к дроссельной заслонке. Через него необходимо слить максимально возможное количество антифриза. Да, процедура эта медленная, но зато она позволит сохранить практически всю жидкость. Лишь после нее можно выкрутить заглушку на радиаторе и на блоке ДВС. И не забывайте откручивать пробку на расширительном бачке, чтобы напор увеличился.

Замена термостата

Старый снять, установить на его место новый — это и вся процедура замены. Но требуется внимательно осматривать все патрубки системы. Подключен термостат ВАЗ-2109. в системе впрыска — не имеет значения.

При проведении работ особое внимание уделите хомутам. Старые использовать крайне нежелательно, лучше установить новые. Причем важным критерием является надежность. Хомуты червячного типа очень нежны: стоит сделать чуть большее усилие, как он разрушается. Да и возможность повредить патрубок очень высокая. Если чрезмерно затянуть хомут, то можно пробить резину. Но и слабо затягивать, конечно, нельзя, так как появятся течи жидкости. Другими словами, это палка о двух концах. И небольшой совет: перед установкой желательно нанести герметик тонким слоем на поверхность термостата, которая будет соприкасаться с патрубком.

Чем лучше термостат с «десятки»?

Конечно, речь идет не о тех моделях, которые ставились на первые выпуски «десяток». Термостат ВАЗ-2109 (карбюратор) очень похож на тот, который устанавливался в первые модели «десяток». Но сейчас речь о более современных моделях. Их основное преимущество в том, что сведено к минимуму количество хомутов. Зато крепление термостата к блоку двигателя выполнено не при помощи короткого патрубка. Корпус прикручивается к блоку ДВС с использованием двух шпилек. вкручивается в термостат, следовательно, второе отверстие нужно глушить.

Кроме того, при установке термостата с «десятки» на «девятку» появляется возможность немного сэкономить, ведь можно менять только чувствительный элемент. Среди пассивных преимуществ — освобождение места под капотом. Корпус термостата становится сантиметров на пять короче, что дает возможность без особого труда добраться, например, до регулировочных гаек тросика сцепления.

Можно ли установить термостат 2110 на «девятку»?

Отчасти на этот вопрос был дан ответ в прошлом пункте. Да, можно термостат ВАЗ-2110 на 2109 установить, причем совершенно не имеет значения, «девятка» карбюраторная или инжекторная. По сути, начиная с «восьмерок», двигатели используются одинаковые. Что уж говорить, даже на современных «Грантах» устанавливают двигатель, который используется на «восьмерках» и «девятках» с 80-х годов. Прогресс, ничего не скажешь. Конечно, вместо карбюратора теперь более современная инжекторная система впрыска, которая по европейским меркам устарела лет 5-10 назад. И практически все узлы являются взаимозаменяемыми. Существуют мелкие отличия, доработки, но это полную картину не меняет.

Заправка системы охлаждения

Чтобы залить жидкость и прокачать систему охлаждения, вам потребуется несколько минут. Первым делом проверяете, все ли патрубки надежно установлены, все ли хомуты затянуты. Затем посмотрите, на месте ли заглушки блока ДВС и радиатора. Если нет, то установите их. Теперь можно открыть кран печки и залить в расширительный бачок жидкость. Прекратило булькать — закрыли пробку и завели мотор. Дождитесь, когда произойдет прогрев до рабочей температуры — около 90 градусов. При необходимости долейте жидкость в бачок. Необходимо, чтобы уровень ее был между нижней и верхней метками.

Заключение

Работ с термостатом не очень много, а как проверить термостат ВАЗ-2109, вы прекрасно знаете. Опустите в кипяток, если клапан открывается, то элемент исправен. Ремонту он не подлежит, поможет только полная замена. Если желаете улучшить показатели своего двигателя, то, конечно же, разумнее смонтировать термостат с «десятки». Правда, могут возникнуть небольшие трудности, например мотор не будет набирать температуру. В таком случае стоит пересмотреть подключение элементов системы. В остальном же, благодаря такой модернизации, теплообмен только улучшается.

Термостат автомобиля Ваз 2109 предназначен для поддержания температуры охлаждающей жидкости на уровне рабочей температуры 90 градусов.Термостат содержит , который срабатывает при температуре 87 градусов. Термостат Ваз 2109 регулирует циркуляцию охлаждающей жидкости системы охлаждения; как известно система охлаждения состоит из двух контуров: малый круг охлаждения и большой круг охлаждения. Малый круг — циркуляция охлаждающей жидкости осуществляется в обход радиатора системы охлаждения: помпа гоняет охлаждающую жидкость только через головку блока цилиндров. Большой круг — когда помимо циркуляции через блок цилиндров двигателя, жидкость циркулирует через радиатор системы охлаждения.

Другими словами, задача термостата Ваз 2109 — температура тосола меньше 87 градусов, большой круг охлаждения закрыт; температура тосола 87 градусов и более, большой круг охлаждения открывается. Большой круг охлаждения предназначен для исключения перегрева двигателя, когда термостат открыт, тосол циркулирует через радиатор и охлаждается.

А как же проверить исправность термостата? Если Ваз 2109 перегревается, либо наоборот слишком долго греется, то проверка термостата обязательна. Основные неисправности термостата Ваз 2109 такие:
1) Циркуляция тосола только по малому кругу. То есть термостат не открывается и не пускает тосол на большой круг охлаждения. Как следствие двигатель перегревается.
2)Циркуляция тосола по большому кругу охлаждения постоянно. То есть термостат постоянно открыт и тосол циркулирует всегда и по большому и по малому кругу одновременно. Двигатель Ваз 2109 в таком случае греется долго и не прогревается до рабочей температуры.
1) Если двигатель Ваз 2109 перегревается то проверка термостата проводится следующим образом. Прогреваем двигатель Ваз 2109 до температуры 90 градусов и открываем капот. Трогаем шланги радиатора системы охлаждения: шланг от двигателя к радиатору должен быть горячий, шланг от радиатора
к термостату также должен быть горячий.

Причем они должны быть одинаковой температуры, так как при температуре тосола 90 градусов исправный термостат открыт и тосол циркулирует через него. Если шланг от двигателя горячий, а шланг к термостату холодный или чуть теплый -значит термостат неисправен , его термоэлемент не открывается и не обеспечивает циркуляцию тосола через радиатор системы охлаждения Ваз 2109.
Если оба шланга на радиатор горячие, а двигатель всеравно перегревается, то тогда необходимо проверить на радиаторе и помпу. То, что шланги горячие говорит от том, что термостат открылся, но двигатель перегревается, так как нет циркуляции тосола в системе охлаждения(неисправна помпа). Если помпа нормальная, но не включается вентилятор, либо неисправен вентилятор на радиаторе, то двигатель также может перегреться.
2)Если двигатель Ваз 2109 слишком долго греется, то проверка термостата производится следующим образом.
Прогреваем двигатель, до 90 градусов он конечно врядли нагреется,так что для проверки подойдет любая температура от 50 до 70 градусов.Открываем капот и трогаем шланги на радиатор.

Шланг на радиатор от двигателя должен быть горячий, шланг от радиатора на термостат должен быть холодный. То, что шланг на термостат холодный,говорит о том, что термостат закрыт и исправен. Если оба шланга горячие, либо шланг на термостат теплый говорит о том, что термостат неисправен: он всегда пускает тосол на большой круг охлаждения, не давая двигателю прогреться до рабочей температуры.
Как видите, проверить термостат Ваз 2109 весьма просто, для этого не обязательно его снимать и нести домой, а там опускать в горячую воду. Поэтому проверка термостата Ваз 2109 без снятия проста и осуществляется очень быстро.

Замена датчика температуры охлаждающей жидкости ваз 2109 карбюратор

Главная » Разное » Замена датчика температуры охлаждающей жидкости ваз 2109 карбюратор

Индикация температуры двигателя: на заметку владельцам «Девяток»

Каждый двигатель автомобиля оборудуется устройством измерения температуры силового агрегата. Этот компонент позволяет водителю вовремя выявить перегрев и устранить эту проблему. Что представляет собой датчик включения вентилятора на автомобиле ВАЗ 2109 с двигателем карбюратор, каково его устройство и как его заменить, — читайте далее.

Место расположения датчика ОЖ в ВАЗ 2109

Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 датчик температуры охлаждающей жидкости устанавливается между ГБЦ и термостатом, в выпускной патрубок.

Устройство и принцип действия

Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.

Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой — чувствительный компонент, который находится непосредственно в потоке расходного материала.

Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.

Два датчика температуры антифриза для ВАЗ

Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.

На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой — отвечает за индикацию температуры на приборной панели.

Возможные неисправности

Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.

Итак, почему ДТОЖ не работает:

Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео — Техник-механик).

Как же автовладельцу понять, что ДТОЖ вышел из строя и его пора заменить?

Для этого достаточно знать об основных признаках неполадок, о которых мы расскажем ниже:

Вентилятор, предназначенный для охлаждения двигателя, может включаться произвольно в любое время. В частности, водителя должно насторожить, что вентилятор включается тогда, когда мотор полностью не прогрет. Помните о том, что вентилятор всегда должен функционировать при перегретом ДВС.
У водителя возникают сложности в запуске прогретого ДВС. Охладительная система должна автоматически производить регулировку температуры, но в результате того, что устройство является неисправным, она не может получить правильный сигнал.
Если внимательно проследить за работой авто, то можно заметить, что увеличился расход бензина. Увеличение расхода обусловлено тем, что при машина попросту перегружается, когда ездит на горячем ДВС.
Если устройство полностью вышло из строя, на приборной панели датчик будет демонстрировать неверный сигнал о температуре. Чтобы прогреть мотор, достаточно десяти минут езды. Если по истечению 10 минут температура не поднялась до оптимальной или при запуске ДВС на приборной панели показан его перегрев, это говорит о неисправности.

Проверка и замена ДТОЖ

Есть несколько вариантов диагностики устройства — первый:

Минусовой щуп от вольтметра нужно подключить к мотору и включить зажигание.
С помощью тестера необходимо определить, какой параметр напряжения образовывается при движении.
Если ДТОЖ работает, то напряжение должно быть не менее 12 вольт при полном зарядке аккумулятора. Если полученные показатели ниже, необходимо осуществить замену или ремонт девайса.

Таблица соответствия температуры и сопротивления

Второй способ диагностики:

Вам потребуется настроить мультиметр в режим вольтметра — замер осуществляется в диапазоне от 100 Ом до 10 кОм. Также подготовьте термометр, который сможет измерить температуру больше ста градусов. Регулятор следует демонтировать и опустить в емкость с антифризом.
Вам необходимо подогреть охлаждающую жидкость. В результате увеличения температурных показателей нужно следить за показаниями, которые выдает термометр.
С помощью мультиметра следует произвести замер показателей сопротивления ДТОЖ при разных температурных режимах. Полученные параметры следует сопоставить с теми, которые указаны в таблице выше.

Как произвести замену своими силами:

1. Отключите провода, которые подключены к ДТОЖ. 2. Выкрутите регулятор гаечным ключом. 3. Демонтируйте устройство и замените на новое.

В первую очередь, из радиатора необходимо слить весь хладагент. Затем отключите минусовую клемму от АКБ, просто открутите гайку гаечный ключом и отсоедините ее.
Далее, нужно отключить колодку с проводами, которая подключается к ДТОЖ.
С помощью гаечного ключа следует полностью открутить устройство. Далее, регулятор демонтируется из посадочного места, как сказано выше, это выпускной шланг ГБЦ. На самом устройстве есть резиновый уплотнитель, при демонтаже ДТОЖ его нельзя потерять, особенно, если новый датчик у вас без уплотнителя.
Затем произведите установку нового регулятора на посадочное место, в выпускной шланг. Используя гаечный ключ, закрутите регулятор до самого конца. После монтажа и закручивания к ДТОЖ следует подсоединить отключенный ранее жгут проводов. Завершающим этапом этого процесса будет залив антифриза обратно в радиатор и установка отключенной минусовой клеммы аккумулятора на место.

Загрузка …

Видео «Наглядная инструкция по замене устройства»

О том, как своими силами произвести замену датчика в домашних условиях, вы сможете узнать из видео ниже (автор видео — Мысли и советы от Мустафы Муртазаева).

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Замена датчика температуры охлаждающей жидкости на ВАЗ 2109 (инжектор)

Содержание:

Расположение
Неисправности
Проверка
Замена

На любом автомобиле, включая ВАЗ 2109, датчик температуры охлаждающей жидкости играет огромную роль, поскольку во многом обеспечивает должную, эффективную работу охладительной системы мотора.

Расположение

Чтобы отремонтировать или поменять датчик температуры ОЖ, первым делом необходимо знать о его расположении.

В автомобилях ВАЗ 2109 ДТОЖ располагается между термостатом и головкой блока цилиндров. Устройство имеет два контакта, один из которых служит для показаний ЭБУ, а второй обеспечивает включение вентилятора.

Стоит также отметить, что возле ДТОЖ располагается одноконтактный датчик, которые достаточно часто путают между собой.

Основная функция ДТОЖ заключается в охлаждении жидкости. Чем холоднее она будет, тем богаче окажется поступаемая в двигатель топливовоздушная смесь.

Расположение

Неисправности

Существует несколько основных неисправностей, которые приводят к выходу из строя датчика температуры охлаждающей жидкости. А именно:

Внутри датчика имеется электрический контакт, который может порваться либо покрыться трещинками. Если контакт порван, это приводит к полному сгоранию регулятора. При наличии трещин датчик еще может функционировать, но отсутствие должного контакта не позволяет передавать точную информацию об охлаждающей жидкости;
Нарушена изоляция датчика. При плохой изоляции проводки возникают замыкания. Они, в свою очередь, становятся причиной сгорания устройства;
Около датчика обрываются провода. Из-за этого регулятор не может включать вентилятор, что приводит к перегреву автомобиля.

В летний период времени отказ в работе ДТОЖ замечают редко, но зимой существенно усложняется запуск мотора.

Признаки поломки

Как можно определить, что датчик температуры ОЖ перестал нормально работать или перегорел полностью?

Вентилятор охлаждения включается произвольно даже при нормальной температуре двигателя. Но на самом деле вентилятор должен включаться только тогда, когда силовой агрегат перегревается.
На горячую сложно завести мотор. Система охлаждения отвечает за регулирование температуры, но неисправный датчик не позволяет получить объективные данные и сигнал о запуске того или иного режима работы.
Заметно повышается расход топлива. Это вызвано перегрузкой двигателя, которому приходится ехать при повышенных температурах. Из-за этого растет потребление горючего.

Прежде чем делать окончательные выводы относительно поломки или нарушения работоспособности ДТОЖ на ВАЗ 21099, обязательно проведите проверочные мероприятия.

Проверка

Сегодня автовладельцы ВАЗ 2109 применяют два способа для проверки состояния датчика температуры охлаждающей жидкости. Скажем сразу, что второй более надежный, но первый легче. Каким из представленных ниже методов воспользоваться, решайте сами.

Способ проверки	Ваши действия
Первый способ	Подключите минусовой конец от вольтметра на двигатель; Включите зажигание; Вольтметром определите, какое напряжение образуется при езде на автомобиле; В норме показатель должен составлять не меньше 12 Вольт, если АКБ полностью заряжена; Если показания заметно меньше, потребуется ремонт или замена ДТОЖ
Второй способ	Возьмите мультиметр, включите его в режиме вольтметра; Измерение должно происходить в пределах от 100 Ом до 10 кОм; Возьмите термометр, измеряющий температуру более 100 градусов по Цельсию; Опустите датчик в емкость с жидкостью охлаждения; Начинайте подогревать ОЖ; По мере роста температуры следите за показателями с помощью термометра; Измерьте показатели сопротивления датчика при различных температурах; Либо можете взять кипяток, залить его в емкость, вставить туда рабочий элемент датчика. И следите за сопротивлениями датчика, пока температура воды остывает; Сопоставьте показания с таблицей, приведенной ниже

Согласно таблице, проверьте, соответствует ли сопротивление требуемому при той или иной температуре ОЖ или простого кипятка.

Температура (в градусах Цельсия)	Сопротивление (Ом)
100 градусов	177
80 градусов	332
60 градусов	667
40 градусов	1459
20 градусов	3520
0 градусов	9420
-20 градусов	28680
-40 градусов	100700

При наличии отклонений от нормы делаем вывод, что датчик уже не выполняет свои функции должным образом, потому требует обязательной замены.

Замена

Заменить ДТОЖ своими руками на инжекторном ВАЗ 2109 не сложно. Следуйте пошаговой инструкции, чтобы решить возникшие проблемы.

Снятие устройства

Первым делом проверьте состояние предохранителей. Не редко они перегорают, что становится причиной отказа в работе датчика температуры охлаждающей жидкости.
Дождитесь, пока автомобиль полностью остынет. Проводить замену ДТОЖ на горячем двигателе ни в коем случае нельзя.
Отключите провода, идущие на ваш ДТОЖ. Только делать это нужно в ситуации, когда при включении зажигания стрелка показателя температуры начинает резко поднимается вверх и порой доходит до максимального уровня.
Если же изменений со стрелкой не происходит, виной всему не сам датчик, а провод, идущий к нему.
Если при включении зажигания стрелка начинает опускаться, датчик температуры ОЖ вышел из строя и нуждается в замене.
Снимать половину агрегатов, чтобы добраться до ДТОЖ, не приходится. Доступ к устройству свободный, проблем возникать не должно.
Слейте охлаждающую жидкость из системы. Это отличный повод заодно поменять тосол на новый, если в этом есть необходимость. Если же охлаждающая жидкость свежая, для слива используйте чистую емкость.
Отключите проводку от датчика.
С помощью торцевой головки выкрутите регулятор, чтобы его без проблем снять рукой.
Зачистите место посадки устройства. Так обычно накапливается приличное количество грязи, пыли, которые могут стать причиной некорректной работы нового датчика температуры тосола.
Для очистки воспользуйтесь любой ветошью, которая не оставляет после себя ворс, нитки.
Обработайте гнездо обезжиривателем.
Вставьте новый регулятор. Ошибка многих заключается в том, что якобы для повышения надежности установки они уплотняют датчик герметиком. Делать этого не стоит, поскольку так ДТОЖ может работать только хуже.
Верните на место питающий провод. Только если проверка показала, что в нем есть обрыв или он поврежден, провод лучше сразу заменить. Ремонтировать его изолентой не советуем.
Залейте охлаждающую жидкость обратно в систему. Даже если вы меняли ОЖ пару месяцев назад, лучше заодно заменить ее на свежую. Хуже от этого точно не будет.
Запустите мотор, проверьте в действии новый датчик ТОЖ.

Самостоятельная замена ДТОЖ — процесс достаточно простой. Вам не придется тратить деньги на услуги автосервиса, плюс получите необходимый опыт по ремонту автомобиля своими собственными руками.

Загрузка … No Comments Yet! You can be first to comment this post! Close Window

Loading, Please Wait!

This may take a second or two.

Датчик указателя температуры охлаждающей жидкости ВАЗ 2108, 2109, 21099

Указатель температуры охлаждающей жидкости в щитке приборов автомобилей ВАЗ 2108, 2109, 21099 и их модификаций получает информацию о температуре ОЖ в системе охлаждения с датчика, установленного в блок цилиндров двигателя.

Это датчик указателя температуры охлаждающей жидкости ТМ 106.

Место установки датчика указателя температуры охлаждающей жидкости

На автомобилях ВАЗ 2108, 2109, 21099 с карбюраторными или инжекторным двигателями он ввернут в торец блока цилиндров, над картером коробки передач. К нему идет всего один провод («минусовой»).

Устройство датчика указателя температуры охлаждающей жидкости

Датчик указателя температуры охлаждающей жидкости ТМ 106 имеет латунный корпус с гайкой под ключ на «21». Резьбовая часть корпуса выполнена в виде конуса, для уплотнения и герметизации датчика в посадочном отверстии. На дне корпуса датчика (омываемого ОЖ) установлена «таблетка» полупроводникового терморезистора. Она прижата токоведущей пружиной. Пружина одним концом упирается в полупроводник другим в контактную часть датчика с выводом под провод. Пружина изолирована от стенок датчика.

Принцип действия датчика указателя температуры

Принцип действия датчика указателя температуры основан на работе установленного в нем полупроводникового терморезистора. Когда температура ОЖ низкая – сопротивление терморезистора высокое – ток, протекающий через датчик небольшой — стрелка указателя температуры в щитке приборов отклонена влево. По мере прогрева жидкости сопротивление терморезистора падает – сила тока увеличивается — стрелка на указателе температуры поднимается. Подробнее: «Стрелочный указатель температуры охлаждающей жидкости автомобилей ВАЗ 2108, 2109, 21099, принцип действия».

Применяемость датчика указателя температуры охлаждающей жидкости

Автомобили ВАЗ 2108, 2109, 21099 с карбюраторными и инжекторным двигателем, автомобили 10-го семейства, Самара-2 (2113, 2114, 2115) и пр.

Неисправности датчика указателя температуры

При возникновении проблем с датчиком указателя температуры сам указатель в щитке приборов начинает показывать неверную информацию. Необходимо определить конкретную причину: неисправен датчик или указатель. Для этого включаем зажигание, снимаем провод с датчика и касаемся им «массы». Если датчик неисправен, стрелка указателя переместится влево к началу шкалы. Если стрелка неподвижна, необходимо для начала проверить электрическую цепь указателя температуры ОЖ или заменить его исправным.

Характеристики датчика ТМ 106

Пределы измерения температуры: 45-140º

Номинальное напряжение: 12 В

Сила тока: 0,25 А

Чувствительный элемент: терморезистор

Масса: 45 гр

Схема подключения датчика ТМ 106

См. «Схема подключения датчика указателя температуры охлаждающей жидкости автомобилей ВАЗ 2108, 2109, 21099».

Примечания и дополнения

Замена датчика температуры охлаждающей жидкости на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Располагается в выпускном патрубке головки блока цилиндров, смотрите на фото ниже:

Примечание! В руке у человека находится непосредственно датчик, а красной стрелкой указано отверстие – место его установки.

Когда менять датчик?

• Наличие неисправности датчика приводит к нарушению работы двигателя – затруднен пуск в холодную погоду.

• В жару двигатель у автомобиля нагревается до высокой температуры. Сломанный датчик станет причиной потери мощности двигателя и увеличится расход топлива.

Замена датчика «ДТОЖ» на ВАЗ 2108-ВАЗ 21099

Снятие

1) Слейте охлаждающую жидкость из радиатора. Подробную инструкцию читайте в нашей статье: «Замена охлаждающей жидкости».

2) Далее отсоедините клему «-» с аккумуляторной батареи во избежание короткого замыкания во время работы с датчиком. Подробно про клемму читайте здесь: «Замена аккумулятора», в пункте «1».

3) Следом отсоедините колодку проводов, подсоединенных к датчику.

4) Воспользуйтесь гаечным ключом и полностью выверните датчик.

5) Извлеките датчик из отверстия, находящееся в патрубке.

Примечание! На данном датчике присутствует уплотнительная прокладка, старайтесь ее не терять, ведь она подайдет на новый датчик.

Установка

1) Поставьте новую деталь в отверстие и заверните с помощью гаечного ключа до упора.

2) Теперь подсоедините колодку проводов.

3) Залейте охлаждайку в радиатор. В статье о замене жидкости есть инструкция.

4) Подсоедините клему «-» к аккумулятору.

Проверка на работоспособность:

Примечание! Запаситесь мульти-метром, без него проверка невозможна!

1) Снимите датчик с автомобиля, поместите его в какую-нибудь емкость, заранее наполненнную охлаждающей жидкостью.

Примечание! Подойдет любой сосуд, а наиболее часто используемые вещи в народе: ненужный чайник, большая кружка!

2) Нагрейте в ёмкости охлаждайку до определенной температуры и опустите туда датчик с заранее подключенным мульти-метром. В конце статьи прикреплена таблица со значениями температуры и соответствующими показаниями прибора.

Примечание! С целью более точной диагностики рекомендуем нагревать жидкость до различных температурных значений.

Таблица

Согласно данной таблице значений измеряйте сопротивление датчика.

Примечание! В левом столбце указана температура охлаждайки, а в правом столбике необходимые значения мульти-метра, после погружения датчика в сосуд.
