Почему не работает ручник (ремонт ручника) ВАЗ 2109



Ручной (стояночный) тормоз предназначен для предотвращения движения автомобиля во время стоянки, может пригодиться он, в случае экстренного торможения (когда отказывают основные тормоза), а также необходим при ремонтных работах (поддомкрачивание, замена колес и другие).

У ручного тормоза есть одна особенность, и если не работает ручник ВАЗ 2109, в первую очередь необходимо обращать внимание на нее. Дело в том, что достаточно одной поездки на натянутом ручнике, что бы он вышел из строя. Конструкция ручного тормоза в барабане позволяет только 1\4 части колодок прижиматься к тормозной поверхности. При движении, эта часть колодок быстро стирается, и перестает доставать до барабана.

Это можно попробовать, устранить регулировкой троса ручника. Как правило, после поездок на натянутом ручнике, он подлежит подтяжке, примерно три – четыре раза. Затем колодки окончательно стираются и чтобы восстановить работоспособность ручного тормоза, необходима их замена.

Частой причиной выхода из строя, ручного тормоза, является заклинивание троса, в результате попадания грязи и влаги, ржавчины, механических повреждения. В этом случае, можно попробовать отремонтировать ручник, смазав и разработав сам трос. Но, обычно это действие помогает не надолго, и поэтому желательно все таки заменить трос.

Еще неисправностью ручного тормоза, можно считать поломку, заклинивание или заедание рычага или храпового механизма трещотки, расположенного в ручке. При этом рычаг невозможно зафиксировать в рабочем положении.

Восстановление ручного тормоза на ВАЗ 2109

Ремонт необходимо начинать, с регулировки троса. Обычно правильная установка считается, когда до блокировки колес, рычаг тормоза проходит три- четыре щелчка.

Если трос некуда больше подтягивать (или подтяжка не дает результата), надо снять задние колеса и убедится в том что, ход его свободный с обеих сторон, осмотреть места крепления троса к кузову и тормозному щиту. Затем следует снять задние тормозные барабаны и проверить состояние колодок.

На этом этапе диагностику и ремонт ручника ваз 2109, можно считать завершенными.

Совет. Иногда, при сильной растяжке троса ручника или выработке в тормозных барабанах, имеет смысл подложить под регулировочную шпильку – втулку толщиной 1-2 см, продлив тем самым срок службы ручного тормоза.

При замене колодок или троса, повторную регулировку нужно производить через 1тыс.- 1.5тыс. км/пробега. Также необходимо регулировать стояночный тормоз, когда количество щелчков, при натяжке, будет более пяти.

avtooverview.ru

Ручной тормоз на ВАЗ 2109: регулировка и замена своими руками, проверка состояния

Содержание:

  1. Конструкция

  2. Регулировка или замена

  3. Проверка состояния

  4. Меньше работы — дольше эксплуатация?

Ручной тормоз способствует удержанию автомобиля на одном месте при длительных стоянках. Также он требуется для экстренного, аварийного торможения.

Использовать ручник для популярного среди молодых водителей дрифта настоятельно не рекомендуется.

Вид из салона

Конструкция

Система ручного тормоза (РТ) на автомобилях ВАЗ 2109 достаточно простая. Она включает в себя два основных узла:

  • Тормозные устройства для задних колес;
  • Механический привод.

Привод, в свою очередь, состоит из:

  • Рычага ручного тормоза, расположенного в салоне по правую руку от водителя;
  • Передних и задних тросов привода.

Концы заднего троса соединены с рычагами тормозных колодок ручного привода. В на участке подведения переднего тросика к задней области мы имеем дело со следующими элементами:

  • Уравнитель;
  • Регулирующая гайка;
  • Оттяжная пружина и контргайка. Ими передний трос соединен с кронштейном кузова авто.

Отпуская рычаг, пружина ослабляет натяжение тросов и уравнитель возвращается в исходное положение. Именно тут требуется регулировка.

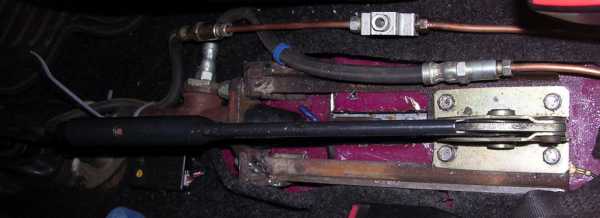

Демонтированная ручка РТ

Регулировка или замена

В некоторых ситуациях можно обойтись простой регулировкой тросов, но порой их приходится менять полностью.

Способ ремонта

Причины

Регулировка тросов РТ

  • Ручник не держит на склонах;
  • Обнаружено ослабление натяжения в результате планового техосмотра.

Замена троса

  • Ослабились наконечники троса ручника;
  • Нити тросика начали постепенно рваться, разрушаться;
  • Тросик с трудностями перемещается внутри оболочки даже после смазки элемента

Прежде чем принимать окончательное решение, советуем провести проверку текущего состояния РТ и определить, нужна ли просто регулировка, либо придется менять тросик.

Проверка состояния

Нормальная регулировка РТ обеспечивает удержание автомобиля на уклоне. Это соответствует 3-8 щелчкам рукоятки на более новых девятках или 5-7 щелчкам на ВАЗ 2109, выпущенных ранее 1995 года.

Для проведения проверки выполните несколько простых операций:

  • Найдите уклон, у которого имеется около 25 градусов;
  • Включите ручник в необходимое положение;
  • Если автомобиль начинает скатываться, ручник не держит, требуется регулировка;
  • При отсутствии поблизости такого склона проверка выполняется в гаражных условиях;
  • Поставьте машину на ровную поверхность, до упора поднимите ручку ручного тормоза;
  • Подойдите сзади и постарайтесь с максимальной силой толкнуть автомобиль;
  • Если при этом машина начала движение, РТ требует настройки;
  • Проверьте работоспособность ручника на 2 щелчке на более новых версиях ВАЗ 2109 и не доходя до 5 щелчках на версиях до 1995 года. Если ручник при этом работает на полную силу, тросик перетянут. Его потребуется также отрегулировать.

Эксплуатация авто с перетянутым тросом РТ также опасна, поскольку это ведет к перегреву и износу задних тормозных колодок.

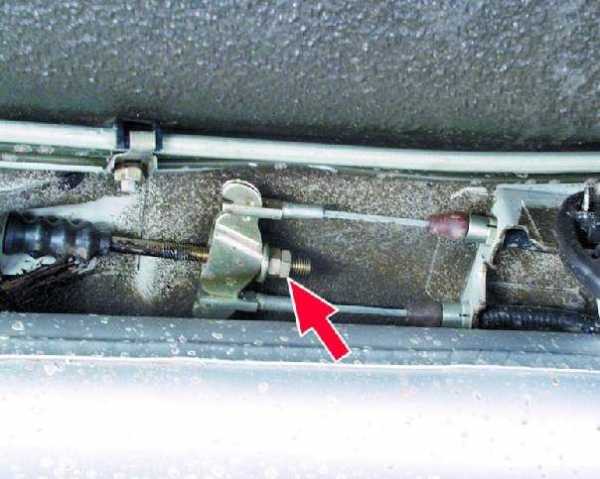

Вид снизу

Регулировка

Для регулировки тросика РТ вам потребуется яма, эстакада или подъемник. Далее действуем по следующему алгоритму.

  1. Поднимите ручку ручника на 2-3 щелчка из салона.
  2. Залезайте под автомобиль и ослабляйте затяжку контрирующей гайки уравнителя троса ручника. Перед этим гайку лучше обработать металлической щеткой, чтобы удалить всю грязь.
  3. Далее действуйте по обстоятельствам. Если трос перетянут, его нужно ослабить соответствующими манипуляциями с гайкой. Если же трос слишком слабо держит, гайку необходимо затянуть потуже.
  4. Если натяжение тросика не дает никакого результата, то элемент уже на пределе своих возможностей. Следовательно, единственное решение сложившейся ситуации — замена.
  5. Регулируя степень натяжения, обязательно давайте оценку регулировке троса по ходу рычага РТ. Как вы помните, в норме она составляет 3-8 щелчков для более свежих версий автомобиля ВАЗ 2109, либо 5-7 щелчков для девяток, которые выпустили до 1995 года.
  6. Проверяйте свободу вращения задних колес. Если вы перетяните тросик, колеса будут вращаться с усилием, не так свободно, как должны.
  7. Выполнив регулировку, затяните обратно контрирующую гайку и вновь проверьте работоспособность ручного тормоза путем поездки на склон или толкания машины при включенном РТ.

Процесс регулировки

Если настройка не дала положительного результата, тросик оказался изношенным, перетянутым и не позволяет отрегулировать работу РТ, придется его менять, тем самым осуществляя ремонт ручника.

Замена

В некоторых случаях тяжелое перемещение тросика в оболочке связано с отсутствием смазки. Чтобы устранить этот дефект, залейте в оболочку трансмиссионное или моторное масло. Вливайте до тех пор, пока из противоположного конца оболочки троса не выльется смазка. Не забывайте перемещать трос, пока заливаете смазочный материал.

Процедура замены тросика

Но смазка — это скорее временная мера. При обнаружении признаков износа тросика, его лучше заменить на новый. Делается это следующим образом.

  1. Ослабьте натяжение контрирующей гайки троса РТ.
  2. Открутите регулировочную гайку уравнителя, что позволит ослабить тросы привода ручника.
  3. Вывесите заднюю часть вашего ВАЗ 2109 с помощью домкрата, после чего снимите тормозной барабан и тормозную колодку.
  4. Открутите наконечник троса привода от приводного рычага.
  5. Отсоедините крепежную гайку, после чего демонтируйте держатель тросика РТ на балке задней подвески автомобиля.
  6. Извлеките втулку оболочки из отверстия, имеющегося в тормозном щите.
  7. Через отверстие в тормозном щите пропустите наконечник троса РТ.
  8. Извлеките тросик РТ из всех держателей, имеющихся на кузове вашей машины.
  9. Рассоедините наконечник тросика РТ с уравнителем.
  10. Протолкните наконечник троса из кронштейна, что позволит снять трос.
  11. Установите уже новенький, проверенный тросик, действуя в обратной последовательности.
  12. Не забудьте на завершающем этапе сборки узла отрегулировать натяжение троса и работоспособность восстановленного РТ.

Меньше работы — дольше эксплуатация?

Многие водители считают, что редкое использование ручного тормоза обеспечивает максимальную работоспособность данного узла. На самом деле подобная попытка сохранить ресурс РТ дает совершенно противоположный эффект.

Чем реже вы используете ручник на вашем автомобиле, тем меньше перемещений осуществляет трос в своей оболочке. Это приводит к потере эффективности, работоспособности тросика. Потеря подвижности ведет к появлению обрывов при редких включениях ручного тормоза. Как результат, в самый неподходящий момент машина не стоит на месте, как ей положено.

Чтобы не допустить проблем с РТ, периодически осматривайте состояние узла, а также не забывайте выжимать ручку стояночного тормоза тогда, когда это необходимо и требуется правилами ПДД.

 Загрузка …


luxvaz.ru

Как натянуть или ослабить трос ручника

Подтягивать ручник на ВАЗ 2109-2108 приходится довольно редко и в большинстве случаев это связано с износом задних тормозных колодок. Со временем колодки изнашиваются и постепенно рычаг ручника приходится натягивать все сильнее. Но наступает такой момент, когда даже при полностью поднятом рычаге ручник не держит автомобиль на уклоне, и вот в этом случае необходимо произвести натяжку троса.

Механизм регулировки стояночного тормоза на всех отечественных автомобилях практически ничем не отличается и в нашем случае выглядит следующим образом:

Для того, чтобы произвести натяжение или ослабление троса, нам понадобится всего лишь два рожковых ключа на 13:

Итак, этот механизм находится под днищем автомобиля ближе к задней его части. Если вам нужно натянуть трос, то сначала стоит открутить контрящую крайнюю гайку штока, а после этого затягивать другую гайку до тех пор, пока трос не будет натянут до нужного момента. Ослабление происходит в противоположном порядке.

Нормальной работой читается диапазон от 2 до 8 щелчков при работе рычага ручника. Если он превышает максимальное значение, то соответственно на склоне ручник может не удержать автомобиль. А если наоборот, ход рычага меньше 2 щелчков, то в таком случае велика вероятность зажатия задних тормозных колодок. Для моделей ВАЗ 2109-2108, выпускавшихся до 1995 года, нормальным считается ход рычага до 5-7 щелчков.

remont-vaz2109.ru

Ваз 2109 — как отрегулировать стояночный тормоз

Проверку и регулировку стояночного тормоза на автомобиле ваз 2109 выполняйте в случае, когда ручник перестал держать автомобиль на склоне, либо перед проведением планового технического осмотра. В данной статье рассмотрим способы проверки работы ручника и последующей регулировке, если возникнет такая необходимость.

Нормальной регулировкой считается такая, при которой ручник будет удерживать автомобиль на уклоне равном 25%, что соответствует 3-8 щелчкам рукоятки, а на автомобилях до 1995 года выпуска — 5-7 щелчков. Таким образом для проверки необходимо заехать на подходящий склон. Если уклона рядом нет, то в этом случае автомобиль ставим на ровную площадку и подымаем ручник до упора вверх. При таком положение попробуйте со всей силы столкнуть авто с места, если у вас это получится, значит стояночный тормоз плохо работает или не работает совсем.

Регулировку выполнять так же необходимо если ручник сильной перетянут и начинает срабатывать в полную силу на втором щелчке или не доходя до пятого на авто до 1995 г.в. Такая неисправность будет вызывать сильный перегрев и износ задних тормозных колодок.

Для выполнения ремонтных работ автомобиль необходимо загнать на яму, эстакаду или поднять на подъемниках. Порядок проведения ремонтных работ выглядит следующим образом:

  • В салоне автомобиля подымите рукоятку ручника на 2-3 щелчка.
  • Далее лезем под автомобиль и ослабляем затяжку контргайки уравнителя троса. Предварительно гайку необходимо очистить от грязи металлической щеткой.
  • Теперь в зависимости от цели, нам необходимо либо затягивать регулировочную гайку, тем самым натягивая трос, либо наоборот ослаблять, если ручник сильно перетянут. Если в процессе регулировки трос не удается натянуть, то это говорит о том, что он уже вытянулся и требуется замена на новый.
  • В процессе регулировки не забывайте оценивать степень натяжения троса по ходу рычага ручника. Напомним, что норма должна составлять 3-8 щелчков и 5-7 для авто до 1995 г.в.
  • Так же в процессе проверяйте качество вращения задних колес, чтобы предотвратить чрезмерное натяжение троса. Колеса должны вращаться свободно.
  • На заключительном этапе затяните контргайку.

На этом ремонтные работы по регулировке стояночного тормоза ваз 2109 завершены.

zubilovaz.ru

Регулировка ручника 2108, 2109, 21099

Необходимость регулировки «ручника» на автомобилях ВАЗ 2108, 2109, 21099 возникает обычно каждые 20-30 тыс. км пробега. Проверять его состояние рекомендуется каждые 15 тыс. км пробега. Показателем его исправности является 2-4 щелчка при подъеме вверх рычага. Если количество щелчков больше – проводим регулировку привода.

Необходимые инструменты и приспособления

— Два рожковых ключа на 13

— Смотровая канава (яма)

Подготовительные работы

— Устанавливаем автомобиль на смотровой канаве, включаем передачу, под колеса ставим упоры

— Снимаем дополнительный глушитель (резонатор) с подушек для улучшения доступа к регулировочной гайке стояночной системы

— Очищаем от грязи резьбовую часть тяги рычага «ручника» с регулировочной и контргайкой, обрабатываем их ВД-40

Проведение регулировки «ручника»

— Придерживая одним ключом регулировочную гайку, другим ослабляем затяжку контргайки (см. фото выше)

— Вращаем регулировочную гайку по часовой стрелке на несколько оборотов, тем самым уменьшая длину привода и разводя тормозные колодки в задних тормозных механизмах

— Проверяем работу «ручника» — поднимаем рычаг и считаем щелчки (если 2-4, регулировку прекращаем, если больше, заворачиваем регулировочную гайку еще на несколько оборотов)

— По окончании регулировки фиксируем регулировочную гайку — затягиваем контргайку ключом, придерживая регулировочную другим ключом

Проверка правильности регулировки «ручника»

— Поддомкрачиваем и вывешиваем оба задних колеса автомобиля. Вращаем колеса. Они должны вращаться свободно, не подтормаживаться сильно разведенными в процессе регулировки колодками.

— Ставим автомобиль на подъем (в пределах 23º), поднимаем рычаг «ручника», автомобиль должен надежно удерживаться на подъеме.
Примечания и дополнения
— Нормальному проведению регулировки стояночной тормозной системы могут помешать следующие факторы: сильно изношенные тормозные колодки и (или) барабаны задних тормозных механизмов, вытянувшиеся в процессе эксплуатации тросы привода, поломанные или проржавевшие фиксаторы тросов на кузове автомобиля. При этом резьбы на тяге привода рычага не будет хватать для заворачивания регулировочной гайки. Необходимо проверить степень износа задних тормозных колодок и барабанов, вытянувшиеся торосы заменить новыми, крепления тросов восстановить.

Еще статьи по тормозной системе автомобилей ВАЗ 2108, 2109, 21099

— Схема стояночной тормозной системы («ручника») автомобилей ВАЗ 2108, 2109, 21099

— Прокачка тормозов на автомобилях ВАЗ 2108, 2109, 21099

— Проверка тормозной системы автомобилей ВАЗ 2108, 2109, 21099

twokarburators.ru

Как натянуть ручник на ВАЗ-2109

Ручник ВАЗ 2109

Правила дорожного движения недопускают эксплуатацию автомобиля с недостаточно отрегулированным ручным тормозом. Технически более правильно этот механизм называть стояночным тормозом.

Он обеспечивает неподвижность автомобиля как при длительном стоянии на светофоре, так и при постановке автомобиля на стоянку.

Срок службы устройства стояночного тормоза не уступает рабочему тормозу. Как правило, износ тормозных колодок не сказывается на прочности фиксации автомобиля на уклоне. Каждый «ручник» имеет устройство компенсации износа тормозных колодок.

Но в устройстве стояночной тормозной системы есть ещё одна деталь, приводной трос, который имеет особенность растягиваться. Поэтому, когда в очередной раз затянутый рычаг стояночной системы не обеспечил неподвижность автомобиля, значит, пришла пора отправиться под автомобиль.

Следует учитывать, что все названные особенности походят только для механического ручного тормоза, которым оборудован автомобиль ВАЗ-2109.

Порядок проведения операций

Регламент проведения операций технического обслуживания предписывает проводить контроль и натяжение приводного троса каждые 30 тысяч километров. Конечно, этот интервал можно слегка подкорректировать, учитывая особенности эксплуатации автомобиля.

Но если владелец, всё же, придерживается заводских рекомендаций, то порядок проведения работ – следующий:

  • предварительно затягивают рукоятку привода на два щелчка;

  • на центральной растяжке, под днищем, откручивают контргайку, обеспечивая доступ к регулировочному механизму;

  • вращение регулировочной гайки производят «на закручивание», визуально проверяя состояние каждого троса левого и правого колеса;



  • более точно понять достаточную степень натяжения можно, затянув рычаг «ручника» на пять щелчков. Провернуть свободно подвешенное заднее колесо вручную не удастся. Более точно исправность ручника можно диагностировать только на специальном стенде.

Если регулировка окончена, то можно зафиксировать уровень натяжения, закрутив контргайку. Учитывайте, что ситуация, когда регулировочного сектора будет недостаточно для натяжения троса, вполне может произойти.

Тогда возникнет необходимость установки нового троса привода ручного тормоза. А эта процедура будет уже более затратная, как финансово, так и по времени. Однако такая неисправность случается крайне редко.

vsepoedem.com

Как подтянуть или заменить ручник на ВАЗ-2109

Введение

Ручной стояночный тормоз предназначен для того, чтобы в тот момент, когда транспортное средство расположено под наклоном, можно было бы заблокировать задние колёса. Однако ни одна существующая на свете деталь не может работать вечно, это правило касается и троса ручного тормоза, которым комплектуются ВАЗ-2109. Спустя некоторое время приспособление начинает терять свои свойства и незначительно растягиваться. Вернуть бывшему в использовании элементу конструкции былую работоспособность может сам автовладелец, отрегулировав и подтянув изделие. Если подобных манипуляций будет недостаточно, вероятнее всего, придётся прибегнуть к замене троса ручника. В нижеприведённом материале подробно рассмотрена инструкция, позволяющая подтянуть тросик ручного тормоза в автомобиле ВАЗ-2109.

Со временем тросы ручника ВАЗ-2109 растягиваются и нуждаются в регулировке

Правила регулировки и замены

Регулировка или замена троса ручника ВАЗ-2109, как правило, необходима только после того, как отечественное авто наберёт очередные 30 тыс. км. Автовладельцу придётся задуматься над тем, как подтягивать этот элемент конструкции, уже тогда, когда ручной тормоз не сможет удержать транспортное средство на склоне, который имеет уклон порядка 25%. Если агрегат функционирует достаточно чётко, при его перемещении автовладелец должен слышать несколько щелчков. Практически все транспортные средства, которые сошли с ленты Волжского концерна после 1995 года, должны «щёлкать» по 2–4 раза. Машины с большим циклом жизни могут насчитывать около 4–5 щелчков.

Если автомобиль начинает «щёлкать» больше четырёх раз, то стояночный тормоз, приводимый в действие рукой человека, не сможет удержать машину при наличии значительного уклона. В свою очередь, всего два щелчка будут лишь частично блокировать колёса в момент движения.

Прежде чем приступить к действию, человек, который думает над тем, как натянуть ручник на ВАЗ-2109, должен проверить его функциональность на более или менее ровной поверхности.

Перед тем, как натянуть ручник на ВАЗ-2109 необходимо проверить функциональность на относительно ровной поверхности

Правила грамотной регулировки

Регулировка ручника ВАЗ-2109 должна начинаться с его аккуратного поднятия на 2 щелчка, после чего автовладельцу придётся приподнять только одно заднее колесо автомобиля посредством домкрата. С этого момента начинается самый важный этап проверки — следует убедиться в нормальной работе приспособления. Для этого необходимо проверить лёгкость проворачивания поднятого колеса. В том случае, если она более или менее поддаётся усилиям автомобилиста — трос нуждается в подтягивании.

Последовательность ремонтных работ

Итак, автовладельцам, которые не знают, как натянуть ручник на ВАЗ-2109, следует расположить своё транспортное средство над смотровой ямой, загнать на эстакаду или, за неимением всего вышеуказанного, прибегнуть к помощи специального подъёмника.

Если машина была выпущена ранее 1995 года, ручной тормоз придётся приподнять усилием автомобилиста только на один или всего два щелчка. Следует учесть, что настройка механизма будет осуществляться непосредственно в тормозном устройстве.

Заворачивать регулировочную гайку следует до тех пор, пока автовладелец не почувствует, что тросик натянут

Начинать регулировку следует с уравнителя, оснащённого контргайкой. Именно этот элемент механизма придётся открутить первым.

Следующий шаг заключается в том, чтобы завернуть регулировочную гайку. Продолжать манипуляцию следует до тех пор, пока автовладелец сам не прочувствует уровень натяжения тросика привода. Следует учесть, что бесконечно натягивать трос не удастся, когда-нибудь наступит момент, когда понадобится его замена.

Ввиду того что полный рабочий ход стояночного тормоза не может превышать 4 щелчков, следует, поэтапно регулируя его, проверять рабочее состояние приспособления.

В конце концов, когда проверочные действия принесут положительный результат, нужно будет затянуть по полной контргайку уравнителя, удостовериться в нормальном функционировании колёс. После этого важно не забыть об освобождении рычага (его необходимо установить в нижнее положение). Затем следует покрутить колёса, чтобы они сделали несколько полных оборотов. В момент вращения следует убедиться в том, что всё происходит максимально равномерно, без лишних рывков.

Заключение

Правильная регулировка троса на отечественном автомобиле ВАЗ-2109 может быть произведена даже неопытным автовладельцем, желающим сэкономить на поездке в сервисный центр. Чтобы всё получилось, достаточно вооружиться необходимым инструментарием и желанием самостоятельно разобраться в тормозной системе своего транспортного средства.
