Ваз 2109 инжектор система зажигания: Схема системы зажигания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Принцип работы модуля зажигания Ваз 2109 инжектор

Инжекторные модели Жигулей имеют отличную от карбюраторных систему зажигания. Система зажигания предназначена для формирования искры на свече в нужный момент времени. На старых моделях система работала следующим образом:

Система зажигания карбюратор

катушка зажигания формировала искру на свечу в момент, управляемый коммутатором. Коммутатор в свою очередь знал момент, когда нужно подавать искру по сигналу от датчика Холла. Последовательность работы выглядит следующим образом:при вращении распределительного вала двигателя сигнал поступает на коммутатор, он его обрабатывает и подает массу на катушку зажигания, формируя искру, искра через распределитель зажигания подводится к нужной свече в двигателе.
На инжекторной девятке следующие отличия:
1) Отсутствует распределитель зажигания.
2) Отсутствует датчик Холла.
3) Две катушки зажигания и два коммутатора смонтированы в один корпус модуля зажигания.
Принципиальное отличие зажигания инжекторной Ваз 2109 в том, что управляющие импульсы на модуль зажигания идут от ЭБУ. ЭБУ по сигналам от ДПКВ и датчика распределительного вала формирует управляющие импульсы на модуль.

Модуль зажигания инжектора

Распределитель зажигания уже не нужен. ЭБУ рассчитывает на свечу какого цилиндра двигателя нужно подать искру в данный момент времени. Управляющие импульсы от ЭБУ поступают на модуль зажигания и поступают на вход коммутатора,установленного внутри модуля. Как уже было указано, внутри модуля зажигания находятся два коммутатора. Один для формирования искры на 1 и 3 цилиндре. Второй коммутатор для формирования искры на 2 и 4 цилиндрах. Также внутрь модуля зажигания встроены две катушки  зажигания. Управляющие импульсы от ЭБУ коммутируют силовые транзисторы внутри коммутаторов, которые в свою очередь коммутируют катушки зажигания для формирования искры.
Повторяем еще раз: У ИНЖЕКТОРНОЙ ВАЗ 2109 КАТУШКИ ЗАЖИГАНИЯ РАСПОЛОЖЕНЫ ВНУТРИ МОДУЛЯ ЗАЖИГАНИЯ.
Неисправности модуля зажигания:
1) Двигатель двоит, то есть работает на двух цилиндрах. Такая ситуация может быть, если не работает одна катушка или один коммутатор внутри модуля. При этом вторая часть модуля зажигания работает исправно.
2) Нестабильный холостой ход
3) Плохая динамика у автомобиля. Плохой разгон из-за пропадания искры на какой-нибудь цилиндр.
Модуль зажигания зарекомендовал себя как ненадежный элемент. Очень часто происходит выход из строя модуля зажиганияи необходимость его замены. Перегорают микросхемы коммутаторов внутри модуля, либо трескаются дорожки внутри самого модуля.
Основные причины неисправности модуля зажигания:
1) Плохой контакт в разъеме на модуль от ЭБУ.
2) Плохой контакт высоковольтных проводов на модуле.
3) Частичный или полный выход из строя модуля.

Устройство модуля зажигания ВАЗ 2109 инжектор

На чтение 5 мин. Просмотров 508

Модуль зажигания ваз 2109 инжектор — устройство и основные неисправности. В статье подробно рассказано об основных технических характеристиках прибора, а также даются способы диагностики его неисправностей.

Один из самых сложных электрических приборов в автомобиле ВАЗ 2109 на системе инжектор, несомненно, модуль зажигания. Этот элемент бывает в инжекторных автомобилях, для карбюраторных машин ставиться обыкновенная катушка. Фактически модуль зажигания выполняет всего одну, но очень важную функцию – генерирует ток высокого напряжения, вплоть до 30 тысяч ватт. Далее, по высоковольтным проводам ток направляется на свечи, а уже они дают искры, от которых воспламеняется топливо в блоке цилиндров.

Традиционная катушка также входит в состав модуля зажигания, но является лишь одной из его составных частей. На самом деле устройство прибора гораздо сложнее.

Давайте разберем его на примере того, как работает система зажигания ВАЗ 2109 на системе инжектор.

ВАЗ 2109



Конструктивные особенности

Разобрать, как устроен модуль зажигания, возможно, только на примере всей системы целиком. Итак, она включает в себя следующие компоненты:

  • Катушка зажигания в автомобиле ВАЗ 2109 инжектор. Катушек всегда две и это тот  самый механизм, который генерирует ток.
  • Высоковольтные ключи коммутаторы, их также два, через них ток уходит на свечи, кроме того, контроллер регулирует сколько времени ток будет включен, необходимо время он рассчитывает на основе данных полученных от датчика коленчатого вала.
  • Электронный блок управления.
  • Корпус самого устройства, выполнен из прочного пластика.

Кроме того, в электронной системе зажигания можно выделить следующие элементы:

  • Датчик положения коленвала.
  • Высоковольтные провода.
  • Шкив с зубчатым венцом.
  • Контроллер.
  • Свечи зажигания, которые дают искры.

Более подробно останавливаться на этих узлах мы не будем и обсудим принцип действия самого модуля зажигания.

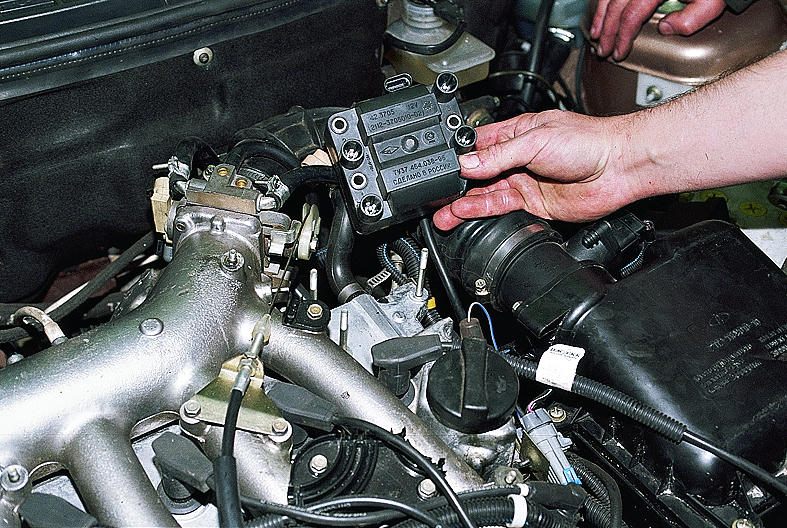

Расположение модуля

Тем, кто слабовато знаком с устройством автомобиля, следует знать, что прибор расположен в подкапотном пространстве автомобиля. Отыскать его очень просто. Первым делом, найдите высоковольтные провода. Один их конец подходит к свечам зажигания, а другой выходит непосредственно от искомого устройства. Сам прибор не очень большого размера и заключен в пластиковый корпус.

Модуль зажигания на ВАЗ 2109

Принцип работы

Вообще, изначально система работает именно благодаря катушке зажигания, которая генерирует ток высокого напряжения. Действует она по принципу элементарной магнитной индукции. Далее, в работу вступает электронный блок управления модулем. Этот прибор полностью контролирует, то, как работает модуль и при необходимости дает команду ключам коммутаторам передавать ток на свечи, для получения искры.

Основные неисправности модуля зажигания

Пожалуй, главный показатель неисправности – это когда нет искры на свечах зажигания. Однако бывают и другие признаки нестабильной работы модуля:

  • Нет динамики при ускорении. Чувствуются явные провалы в момент резкого набора скорости.
  • У автомобиля нет привычной мощности, бывает даже так, что автомобиль просто не тянет в гору.
  • Плавающий холостой ход.
  • Не работает одна из пар цилиндров. В этом случае, скорее всего, нет тока от катушек зажигания.

В случае если вы столкнулись с подобными проблемами, следует проверить свечи, на которых нет искры, датчик положения коленчатого вала и собственно сам модуль зажигания.

Проверяем систему на работоспособность

Итак, начинать лучше всего именно со свечей, на которых нет искры. Делается это элементарно и с подобной задачей справится даже человек весьма далекий от ремонта автомобилей. Для большей наглядности разделим весь процесс на этапы:

  • Первым делом свечи нужно выкрутить. Делается это довольно просто. Снимайте высоковольтные провода и, далее просто выворачивайте свечи специальным ключом.
  • Теперь, когда свечи, от которых нет искры, демонтированы, внимательно осмотрите их. На запчастях не должно быть нагара или механических повреждений.
  • Испорченные свечи выбрасывайте и ставьте на их место новые, скорее всего, это решит проблемы. Если все в порядке, значит, искры, нет по другой причине.

Далее, прежде чем приступать непосредственно к диагностике самого модуля зажигания, следует проверить колодку высоковольтных проводов, которые к нему подходят. Возможно, искры нет по их вине. Делается это с помощью специального тестера. Напряжение на проводах во время проверки должно быть в районе 12 вольт.

Если все в порядке и с проводами, скорее всего, искры нет именно по причине того, что неисправен модуль зажигания. Существует множество вариантов проверки работоспособности этого прибора. Разберем подробно самые основные из них:

  • Самый элементарный – можно просто заменить модуль на заведомо работоспособный. Правда. Проблема в том, что часто дополнительный модуль просто негде взять, а покупать просто для проверки новый прибор, не очень умно.
  • Еще один не очень сложный способ проверки – путем шевеления модуля. Делается это следующим образом: во время работы двигателя шевелите и стучите по прибору. Если работа двигателя в этот момент будет каким-либо образом меняться, скорее всего, проблема в том, что нет необходимого контакта. Фактически неисправность не катастрофическая и в этом случае все поправимо. По крайней мере, тратиться на новый модуль нет необходимости.
  • Этот вариант является самым точным и предусматривает наличие тестера. Ставим тестер в режим омметра, после чего, замеряем сопротивление на проводах, тех самых высоковольтных, которые проводят ток. Сконцентрироваться необходимо именно на выводах модуля зажигания между 2 и 3 цилиндрами и между первым и вторым. Если модуль исправен значение, должно быть идентичным, в районе 5,4 кОм.

Профилактика неисправностей модуля зажигания

Несмотря на то что модуль зажигания весьма надежный прибор случаи, когда он выходит из строя все-таки встречаются.

Однако если использовать несколько простых советов, устройство проработает намного больше:

  • Всегда обращайте внимание на то, чтобы высоковольтные провода соответствовали необходимым порядком. Если они имеют сопротивление выше или ниже необходимого, из строя может выйти катушки зажигания.
  • Очень важна и своевременная замена свечей. Большой зазор на этих запчастях очень негативно сказывается на работе модуля.

Катушка зажигания ваз 2109 инжектор

Устройство модуля зажигания на ВАЗ 2109

Один из самых сложных электрических приборов в автомобиле ВАЗ 2109 на системе инжектор, несомненно, модуль зажигания. Этот элемент бывает в инжекторных автомобилях, для карбюраторных машин ставиться обыкновенная катушка. Фактически модуль зажигания выполняет всего одну, но очень важную функцию – генерирует ток высокого напряжения, вплоть до 30 тысяч ватт. Далее, по высоковольтным проводам ток направляется на свечи, а уже они дают искры, от которых воспламеняется топливо в блоке цилиндров.

Традиционная катушка также входит в состав модуля зажигания, но является лишь одной из его составных частей. На самом деле устройство прибора гораздо сложнее.

Давайте разберем его на примере того, как работает система зажигания ВАЗ 2109 на системе инжектор.

ВАЗ 2109

Конструктивные особенности

Разобрать, как устроен модуль зажигания, возможно, только на примере всей системы целиком. Итак, она включает в себя следующие компоненты:

  • Катушка зажигания в автомобиле ВАЗ 2109 инжектор. Катушек всегда две и это тот самый механизм, который генерирует ток.
  • Высоковольтные ключи коммутаторы, их также два, через них ток уходит на свечи, кроме того, контроллер регулирует сколько времени ток будет включен, необходимо время он рассчитывает на основе данных полученных от датчика коленчатого вала.
  • Электронный блок управления.
  • Корпус самого устройства, выполнен из прочного пластика.

Кроме того, в электронной системе зажигания можно выделить следующие элементы:

  • Датчик положения коленвала.
  • Высоковольтные провода.
  • Шкив с зубчатым венцом.
  • Контроллер.
  • Свечи зажигания, которые дают искры.

Более подробно останавливаться на этих узлах мы не будем и обсудим принцип действия самого модуля зажигания.

Расположение модуля

Тем, кто слабовато знаком с устройством автомобиля, следует знать, что прибор расположен в подкапотном пространстве автомобиля. Отыскать его очень просто. Первым делом, найдите высоковольтные провода. Один их конец подходит к свечам зажигания, а другой выходит непосредственно от искомого устройства. Сам прибор не очень большого размера и заключен в пластиковый корпус.

Модуль зажигания на ВАЗ 2109

Принцип работы

Вообще, изначально система работает именно благодаря катушке зажигания, которая генерирует ток высокого напряжения. Действует она по принципу элементарной магнитной индукции. Далее, в работу вступает электронный блок управления модулем. Этот прибор полностью контролирует, то, как работает модуль и при необходимости дает команду ключам коммутаторам передавать ток на свечи, для получения искры.

Основные неисправности модуля зажигания

Пожалуй, главный показатель неисправности – это когда нет искры на свечах зажигания. Однако бывают и другие признаки нестабильной работы модуля:

  • Нет динамики при ускорении. Чувствуются явные провалы в момент резкого набора скорости.
  • У автомобиля нет привычной мощности, бывает даже так, что автомобиль просто не тянет в гору.
  • Плавающий холостой ход.
  • Не работает одна из пар цилиндров. В этом случае, скорее всего, нет тока от катушек зажигания.

В случае если вы столкнулись с подобными проблемами, следует проверить свечи, на которых нет искры, датчик положения коленчатого вала и собственно сам модуль зажигания.

Проверяем систему на работоспособность

Итак, начинать лучше всего именно со свечей, на которых нет искры. Делается это элементарно и с подобной задачей справится даже человек весьма далекий от ремонта автомобилей. Для большей наглядности разделим весь процесс на этапы:

  • Первым делом свечи нужно выкрутить. Делается это довольно просто. Снимайте высоковольтные провода и, далее просто выворачивайте свечи специальным ключом.
  • Теперь, когда свечи, от которых нет искры, демонтированы, внимательно осмотрите их. На запчастях не должно быть нагара или механических повреждений.
  • Испорченные свечи выбрасывайте и ставьте на их место новые, скорее всего, это решит проблемы. Если все в порядке, значит, искры, нет по другой причине.

Далее, прежде чем приступать непосредственно к диагностике самого модуля зажигания, следует проверить колодку высоковольтных проводов, которые к нему подходят. Возможно, искры нет по их вине. Делается это с помощью специального тестера. Напряжение на проводах во время проверки должно быть в районе 12 вольт.

Если все в порядке и с проводами, скорее всего, искры нет именно по причине того, что неисправен модуль зажигания. Существует множество вариантов проверки работоспособности этого прибора. Разберем подробно самые основные из них:

  • Самый элементарный – можно просто заменить модуль на заведомо работоспособный. Правда. Проблема в том, что часто дополнительный модуль просто негде взять, а покупать просто для проверки новый прибор, не очень умно.
  • Еще один не очень сложный способ проверки – путем шевеления модуля. Делается это следующим образом: во время работы двигателя шевелите и стучите по прибору. Если работа двигателя в этот момент будет каким-либо образом меняться, скорее всего, проблема в том, что нет необходимого контакта. Фактически неисправность не катастрофическая и в этом случае все поправимо. По крайней мере, тратиться на новый модуль нет необходимости.
  • Этот вариант является самым точным и предусматривает наличие тестера. Ставим тестер в режим омметра, после чего, замеряем сопротивление на проводах, тех самых высоковольтных, которые проводят ток. Сконцентрироваться необходимо именно на выводах модуля зажигания между 2 и 3 цилиндрами и между первым и вторым. Если модуль исправен значение, должно быть идентичным, в районе 5,4 кОм.

Профилактика неисправностей модуля зажигания

Несмотря на то что модуль зажигания весьма надежный прибор случаи, когда он выходит из строя все-таки встречаются.

Однако если использовать несколько простых советов, устройство проработает намного больше:

  • Всегда обращайте внимание на то, чтобы высоковольтные провода соответствовали необходимым порядком. Если они имеют сопротивление выше или ниже необходимого, из строя может выйти катушки зажигания.
  • Очень важна и своевременная замена свечей. Большой зазор на этих запчастях очень негативно сказывается на работе модуля.

Проверка модуля (катушки) зажигания инжекторных ВАЗ 21083, 21093, 21099

По причине неисправности модуля зажигания в работе инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099 могут возникнуть следующие неисправности: двигатель «троит», «двоит» (работает или пытается завестись на двух цилиндрах), неустойчивый холостой ход, «провалы», «рывки», «дерганье» и пр.

— Мультиметр, автотестер или иной прибор с режимами омметра и вольтметра

— Торцовые ключи или головки на «13» и «17»

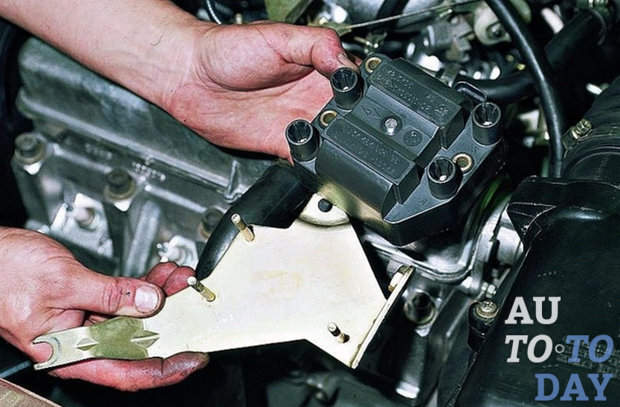

— Снимаем модуль зажигания с двигателя

Отсоединяем наконечники высоковольтных проводов. Ключом на «13» отворачиваем два верхних болта крепления, ключом на «17» ослабляем затяжку нижнего болта. Снимаем модуль вместе с его кронштейном.

— Очищаем от загрязнения

Протираем сухой ветошью.

Проверка модуля (катушки) зажигания автомобилей ВАЗ 21083, 21093, 21099 с инжекторным двигателем 2111

В гаражных условиях можно проверить вторичные обмотки модуля зажигания на «обрыв» и первичные на короткое замыкание, а так же подачу напряжения на модуль от ЭБУ. Этого вполне достаточно для диагностики его неисправности.

Проверка на короткое замыкание

Плюсовой щуп мультиметра в режиме омметра на вывод «D» соединительной колодки модуля зажигания, минусовой на кронштейн («масса»). Если короткого замыкания нет, показания прибора стремятся к бесконечности.

Проверка на «обрыв»

Мультиметром в режиме омметра поочередно замеряем сопротивление между выводами «1» и «4», «2» и «3» модуля зажигания.

Сопротивление при каждом измерении должно быть в пределах 4 кОм. Если оно различно или не соответствует требуемому показателю модуль следует заменить.

Проверка подачи напряжения на модуль зажигания

Если предыдущие проверки не выявили неисправности необходимо проверить подачу напряжения на модуль зажигания. Включаем зажигание. Мультиметром в режиме вольтметра замеряем напряжение между выводами «С» и «D» колодки жгута проводов идущих к модулю (выводы промаркированы на самой колодке). Напряжение должно находиться в пределах напряжения бортовой сети автомобиля (12В). Если оно меньше или отсутствует, то возможно разряжена аккумуляторная батарея, неисправны провода от ЭБУ к модулю зажигания или неисправен блок управления (ЭБУ).

Примечания и дополнения

— Зачастую одним из визуальных признаков выхода из строя модуля зажигания может служить две мокрые и две рабочие свечи зажигания, так как модуль состоит из двух попарно соединенных катушек зажигания выдающих искру поочередно в два цилиндра -1-4, 2-3. Выход из строя одной из катушек приводит к работе (или попытке завестись) двигателя на двух свечах.

— Перечисленные выше проблемы в работе двигателя автомобиля могут иметь в своей основе не только неисправность модуля зажигания, но и неисправность свечей зажигания, высоковольтных проводов, а так же системы питания и управления (ЭСУД).

Еще статьи по системе зажигания инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099

Порядок присоединения высоковольтных проводов к модулю (катушке) зажигания инжекторного двигателя автомобилей ВАЗ 21083, 21093, 21099

Чтобы присоединить до этого полностью снятые высоковольтные провода в правильном порядке к модулю (катушке) зажигания системы зажигания инжекторного двигателя (2111) автомобилей ВАЗ 21083, 21093, 21099 необходимо знать некоторые особенности.

— На некоторых разновидностях высоковольтных проводов возле наконечников имеются белые колечки с маркировкой (либо маркировка на самих проводах).

— На модуле зажигания около каждого вывода имеется отлитый номер цилиндра, которому он соответствует.

Часто из-за загрязнения и труднодоступности невозможно определить какие цифры нанесены на модуле зажигания. Используя приведенную ниже схему: «Модуль зажигания системы зажигания двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099» достаточно просто присоединить высоковольтные провода от каждой свечи с конкретному выводу модуля зажигания.

Модуль зажигания системы зажигания двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099, схема, вид спереди

пронумерованные выводы модуля зажигания инжекторных ВАЗ 21083, 21093, 21099

Примечания и дополнения

— Высоковольтные провода, идущие от модуля к свечам разной длинны: на свечу первого цилиндра самый длинный, далее по убыванию.

— При замене высоковольтных проводов следует менять их поочередно чтобы не перепутать выводы.

Еще статьи по системе зажигания инжекторного двигателя автомобилей ВАЗ 21083, 21093, 21099

Сравнительный тест-ремонт

Модуль зажигания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Модуль зажигания на инжекторном двигателе автомобилей ВАЗ 2108, 2109, 21099 являются частью системы зажигания.

Назначение модуля зажигания

Модуль зажигания на автомобилях ВАЗ 2108, 2109, 21099 предназначен для создания в определенный момент высоковольтного напряжения на свечах зажигания.

Расположение на автомобиле

На двигателе 2111 автомобилей ВАЗ 2108, 2109, 21099 модуль зажигания установлен на специальном кронштейне, закрепленном на передней части блока цилиндров со стороны коробки передач.

Устройство модуля зажигания

Модуль зажигания состоит из корпуса, внутри которого находятся две двухвыводные катушки зажигания и двухканальный коммутатор (два электронных блока). На корпусе выполнены четыре вывода катушек зажигания, которые в определенном порядке соединяются со свечами зажигания. К двум выводам одной обмотки присоединяются провода на первый и четвертый цилиндр, к двум выводам другой обмотки провода на второй и третий цилиндр. Поэтому искра проскакивает сразу в двух цилиндрах (на такте сжатия — рабочая и на такте выпуска – холостая).

Токоподающий и управляющие провода от блока управления присоединены к модулю через соединительную колодку.

Принцип действия модуля зажигания

Блок управления системы ЭСУД получает с датчика положения коленчатого вала сигнал о положении коленчатого вала двигателя и частоте его вращения, с датчиков температуры и ДМРВ информацию о состоянии двигателя и нагрузке на него. Обработав сигналы, он рассчитывает угол опережения зажигания и подает команду на модуль зажигания о срабатывании первой или второй пары катушек. Модуль зажигания формирует импульсы высокого напряжения и через высоковольтные провода подает их на свечи либо 1-4, либо 2-3 цилиндров двигателя.

Неисправности модуля зажигания

Неисправный модуль зажигания приводит к затрудненному запуску холодного двигателя, рывкам и провалам при разгоне особенно на непрогретом двигателе (рывки могут исчезнуть после прогрева двигателя, а вместе с ним и модуля зажигания), неустойчивой работе двигателя на холостом ходу (особенно при прогреве), повышенному расходу топлива. Пропуски искрообразования ведут к выбросу богатой смеси в нейтрализатор, что приводит к выходу его из строя.

При появления подозрения на неисправность модуля зажигания его следует проверить, а так же проверить высоковольтные провода, свечи зажигания, электрическую цепь модуля.

Применяемость модуля зажигания

На автомобилях ВАЗ 2108, 2109, 21099 применяются следующие модули зажигания: 2112-3705010-01 – ЭСУД с блоками управления GM ISFI-2S (2111-1411020-10 (20, 21)) и 2112-3705010-02 (04, 05) – ЭСУД с блоками управления Январь 4.1 (2111-1411020-22), Январь 5.1 (2111-1411020-71), VS 5.1 (2111-1411020-62), VS 5.1 (2111-1411020-72), BOSH M1.5.4 (2111-1411020), BOSH M1.5.4 (2111-1411020-70), BOSH MР7.0Н (2111-1411020-40), BOSH M1.5.4N (2111-1411020-60), BOSH MР7.0Н (2111-1411020-50).

Примечания и дополнения

— Модуль зажигания не разборный. При выходе из строя его заменяют исправным.

— Чаще всего выходят из строя две катушки модуля зажигания, и двигатель начинает «двоить» — работают только два цилиндра.

Замок зажигания Ваз 2109

Замок зажигания Ваз 2109 предназначен для запуска двигателя автомобиля. В статье мы рассмотрим замену замка зажигания и схему его подключения (распиновку).

Как поменять замок зажигания на Ваз 2109

Отверните шесть винтов крепления нижнего кожуха рулевой колонки.

Снимите нижний кожух рулевой колонки и облицовку замка зажигания.

Снимите верхний кожух рулевой колонки.

Отсоедините колодку с проводами выключателя зажигания от жгута проводов.

Отсоедините колодку с проводами выключателя зажигания от реле зажигания.

Вставьте ключ в выключатель зажигания и поверните его в положение “0”, чтобы выключить противоугонное устройство. Отверните четыре болта крепления (два болта расположены сверху колонки). Снимите скобу и выключатель зажигания.

Сборка и установка замка зажигания Ваз 2109 производится в обратной последовательности.

Замок зажигания Ваз 2109 схема проводов

Ваз 2109 замок зажигания схема соединений и коммутации выключателя зажигания 1 – реле зажигания, 2 – штекерный разъем выключателя зажигания, 3 – выключатель зажигания Ваз 2109.

Устройство замка зажигания Ваз 2109

Положение ключа

Контакты под напряжением

Включаемые цепи

“0”–выключено

30 и 30/1

“I”–зажигание

30–INT

Наружное освещение. Освещение приборов. Сигнализация дальним светом фар

30/1–15/1

Обмотка возбуждения генератора. Система зажигания. Очиститель ветрового стекла. Блок управления электромагнитным клапаном холостого хода карбюратора. Указатели поворота. Свет заднего хода. Контрольные приборы

30/1–15/2

Ближний и дальний свет фар. Противотуманный свет. Фароочистители. Очиститель заднего стекла. Обогрев заднего стекла. Омыватель. Вентилятор отопителя. Вентилятор системы охлаждения двигателя
“II”–стартер

30–INT

См. положение I

30/1–15/1

См. положение I

30–50

Стартер
“III”–стоянка

30–INT

См. положение I

30/1–P

Стояночный свет

Устройство снятие и установка замка зажигания, а так же схема подключения контактной группы замка зажигания Ваз 2109 не зависит от типа панели приборов, что высокая, что низкая, замки зажигания одинаковые.

Расскажите друзьям:

Новый комментарий

Настройка (регулировка) зажигания ВАЗ-2109 (Видео)

Эксплуатация отечественных автомобилей вообще, и тольяттинской «девятки» в частности, в довольно непростых климатических и дорожных условиях Российской Федерации предполагает возникновение аварийных ситуаций, и, как следствие, проведения ремонтно-восстановительных мероприятий. Все это не может не сказаться на корректности функционирования системы зажигания «ВАЗовской» «девятки». А, не настроенная система зажигания, в свою очередь, предполагает перегрев силовой установки и ее нестабильную работу в разнообразных режимах, увеличенное потребление топлива и существенную потерю мощности.

Итак, регулировка зажигания «ВАЗ 2109». Существует несколько, относительно несложных в техническом плане, способов настройки зажигания «девятки». Однако стоит различать тип силового агрегата, поскольку установленный на «ВАЗ 2109» инжектор модуль зажигания, настраивается иначе, нежели зажигание карбюраторной силовой установки.

Способы настройки зажигания на ВАЗ

В качестве материально-технического обеспечения процесса регулировки по данной методике вам понадобятся: специальный ключ для вращения коленвала и электрическая лампа напряжением 12 Вольт.
Далее выполняем следующие мероприятия:

  • Вращая коленчатый вал посредством специального ключа, выставляем его по меткам.

  • К электрическому проводу, выходящему из трамблера к катушке зажигания, подключаем один из контактов электролампы (при помощи провода).

  • Второй контакт электролампы подсоединяем к «-», то есть «массе».

  • Центральный провод также замыкаем на «массу» автомобиля.

  • Ослабляем болты, фиксирующие корпус трамблера, после чего включаем зажигание. Электролампа должна светиться.

  • Осуществляем вращение корпуса трамблера (по часовой стрелке) до момента погасания электрической лампочки.

  • После того, как лампа погаснет, вращаем корпус трамблера в обратную сторону. Движение необходимо выполнять как можно плавнее.

  • Момент «загорания» электрической лампы – итоговая цель ваших манипуляций. Прекращаете вращение и заворачиваете болты, фиксирующие корпус трамблера.

Случается, что электролампа не «желает» светиться. В этом случае, отверните стопорную гайку, фиксирующую пластину распределителя (при помощи ключа на «13»), поверните корпус (по часовой стрелке) на угол до 450, а затем – в обратном направлении до момента загорания. Заворачиваем гайку фиксации стопорной пластины, жестко удерживая при этом распределитель.  Регулировка зажигания «ВАЗ 2109» первым способом выполнена.

Регулировка зажигания ВАЗ-2109

Основным элементом технического обеспечения этого способа установки зажигания «девятки» является стробоскоп. Подготовительные мероприятия выглядят следующим образом:

  • С картера коробки переключения передач снимаем резинку, освобождая окно маховика.

  • Высоковольтный провод 1-го цилиндра отсоединяем от крышки распределительного вала, а на его штатное место подключаем датчик стробоскопа.

  • Подаем электропитание на стробоскоп от аккумуляторной батареи автомобиля.

  • Запускаем двигатель транспортного средства.

Функционирующий стробоскоп генерирует и посылает световые импульсы (в такт с маховиком). Ослабляете гайки крепления трамблера (три штуки) и начинаем вращать (плавно) распределитель зажигания, одновременно контролируя окно маховика. В момент, когда метка (поз.1), нанесенная на маховике двигателя займет позицию, расположенную между средним делением (поз.2) и следующим делением (поз.3), прекратите вращение распределителя.

При соблюдении вышеописанных условий система зажигания «девятки» считается корректно выставленной и обеспечивает ровную и экономичную работу силовой установки транспортного средства.

Третий вариант регулировки

Настройка зажигания данным способом требует участия двух человек, один из которых должен находиться в салоне автомобиля. Подробнее это выглядит следующим образом:

  • Регулировщик в салоне включает зажигание и контролирует по тахометру число оборотов.

  • В моторном отсеке ослабляете крепежные болты корпуса трамблера, и начинаете его (корпус) вращать.

  • Момент зажигания (цель настройки) определяется резким колебанием и возвращением к нулевой отметке стрелки тахометра.

  • Корпус трамблера фиксируется в положении, инициирующем начало отклонения стрелки тахометра. Ввиду сложности его (положения) определения, операцию, скорее всего, придется выполнить неоднократно.

Контроль регулировки зажигания

Для того чтобы убедиться в корректности выполненных настроек, необходимо выполнить некоторые контрольные мероприятия. Рассмотрим перечень этих мероприятий:

  • Прогреваем до «рабочей» температуры силовой агрегат и плавно нажимаем педаль акселератора, доводя обороты до максимальных. «Провалы» в работе силовой установки должны отсутствовать.

  • Выезжаем на ровный участок дорожного полотна и разгоняем автомобиль до скорости 40-50 километров в час.

  • Резко нажимаем педаль акселератора. Возникновение кратковременной детонации свидетельствует о том, что регулировка зажигания «ВАЗ 2109» выполнена правильно.

Внимание! Продолжительная детонация – симптом раннего зажигания, а отсутствие стука пальцев указывает на то, что установлено слишком позднее зажигание.

В заключение нашей статьи – пару слов об инжекторных «девятках». Установленный на «ВАЗ 2109» инжектор модуль зажигания регулируется через программирование ЭБУ (электронного блока управления). Выполнение такой процедуры самостоятельно возможно (теоретически), но требует специального программного обеспечения созданного для конкретного типа контроллеров и определенных, достаточно специфических знаний.

Видео — Установка зажигания (ВАЗ 2109)

Схема замка зажигания ВАЗ 2109 (карбюратор, инжектор): фото

Чтобы завести автомобиль и привести его в движение, первое что мы должны сделать – разместить ключ в замке зажигания, тем самым запустив двигатель. Также с помощью этого устройства можем завершать работу двигателя и управлять режимами электроники.

Замок зажигания – пусковой механизм электрооборудования, который подает напряжение в электрическую цепь.

Стартер прокручивает двигатель за маховик, большой диск с зубьями, располагающийся между сцеплением и двигателем. Во время пуска зубья стартера и маховика приводятся в положение зацепления. В это время двигатель вращается по сигналу управления из этого замка с помощью мощности аккумулятора.

Читайте также:Каково устройство печки ВАЗ-2109 с низкой и высокой панелью

Замок зажигания во время работы подает ток от аккумулятора к тяговому реле стартера. Это важная часть, без которой машина не будет выполнять свое предназначение. Кроме контроля питания, замок зажигания предупреждает разрядку аккумулятора в спокойном состоянии. Пуск двигателя происходит из стартера от поворота ключа.

Схема замка зажигания

В целом схема замка для зажигания ВАЗ-2109 представлена механической и электрической частями. Механика регулирует блокировку передних колес, если ключ не вставлен в замок, то они заблокированы. Электрическая часть – подача напряжения, зависящая от положения ключа, на требуемые участки электрической цепи. Расположен он в приборной панели в цепи подключения проводов. В старых моделях применялась низкая панель, в более новых – высокая панель.

Виды замка

Рассмотрим более детально, какие бывают замки зажигания. На автомобиле ВАЗ-2109 встречаются замки следующих видов:

  1. Нового образца. Замок предусматривает три позиции и короткий ключ.
  2. Старого образца. Замок предполагает четыре позиции, длинный ключ и реле зажигания, четвертая позиция – для стояночного света.



Извлечение ключа проходит в одном положении выключенной системы. В первой позиции включается радио. Во второй рабочей позиции запускаются все электрические потребители. В стартовом расположении включен один стартер, а питание системы, потребляющую мощность, отключено. Когда двигатель в работе, ключ возвращается во вторую позицию. В состоянии покоя без ключа в замке, в нулевой позиции, продолжать работу могут только приборы освещения и аварийная сигнализация.

Таким образом, изучив схему замка зажигания для ВАЗ-2109, следует отметить, что замок состоит из механики и электрики, где расположены контактные провода, осуществляющие подачу тока и запускающие таким образом автомобиль.





Зажигание на ВАЗ 2109 с карбюраторным и инжекторным двигателем, схема

Каждый владелец «девятки» время от времени может сталкиваться с проблемами, связанными с работой двигателя. В большинстве случаев эти проблемы напрямую связаны с системой зажигания. Из этой статьи мы предлагаем вам узнать, что представляет собой схема зажигания автомобиля ВАЗ 2109 инжектор и карбюратор, как осуществляется регулировка зажигания в домашних условиях.

Теоретическая база

Система зажигания ВАЗ 2109 представляет собой совокупность устройств и узлов, связанных между собой и гарантирующих возникновение электрического разряда. Этот разряд в соответствии с электросхемой предназначен для воспламенения топливной смеси в цилиндрах двигателя. Модуль зажигания ВАЗ — это достаточно значимый узел в техническом оборудовании транспортного средства.

Наиболее важным параметром в работе зажигания ВАЗ является момент возникновения искры, определяющий правильность функционирования всего узла. Этот параметр называется моментом СЗ, поскольку именно он определяет время воспламенения горючей смеси в системе. Если момент будет выставлен неверно, это приведет к различным проблемам в функционировании «девятки».

Схема коммутатора и катушки на автомобилях ВАЗ 2109, 2108, 21099

Чем грозят неисправности в зажигании?

Правильная работа системы в первую очередь зависит от того, как выставлен момент зажигания. Как показывает практика, на карбюраторных двигателях необходимо более точная регулировка момента. Неисправности, описанные ниже, могут возникать по различным причинам — это могут быть и неисправности форсунок, и другие проблемы. Но в первую очередь необходимо проверить порядок зажигания, правильно ли выставлен угол.

Ниже приведены основные неисправности, характерные для ВАЗ 21099 и 2109:

  1. Повышенная детонация мотора. Нажимая на педаль газа, водитель при этом будет слушать звенящий звук. Как правило, на ВАЗ 2109 инжектор или карбюратор такая проблема возникает у тех автовладельцев, которые ненадлежащим образом следят за своим транспортным средством. Одной из основных причин в данном случае является слишком ранее зажигания. Впоследствии это может привести не только к некорректной работе силового агрегата, но и возможной деформации поршневых колец.
  2. Появление черного дыма из глушителя при запуске мотора. Данная неисправность, как правило, свидетельствует о позднем зажигании. Чтобы решить проблему, необходимо правильно выставить угол опережения зажигания.
  3. Если мотор работает на холостых оборотах, он в целом функционирует неравномерно.
  4. Слишком поздняя настройка системы также может проявляться при нажатии на педаль газа. В этом случае силовой агрегат будет функционировать с перебоями, а когда водитель попытается нажать на педаль газа, могут проявляться провалы, то есть перестает на какое-то время работать. В итоге это может привести к неверному автомобильному ходу.
  5. Понижение тяги мотора, а также увеличение расхода бензина по сравнению с обычным режимом. При этом мотор не в состоянии быстро изменять режим функционирования. Все это говорит о неверной настройке СЗ, в частности, позднем зажигании. Основная причина связана с тем, что горючая смесь не может сгорать полностью (автор видео — Наиль Порошин).

Так что, если вы обнаружили один из признаков неисправностей, в первую очередь необходимо обратить внимание на зажигание ВАЗ 2109. Как показывает практика, проблема обычно заключается именно в нем.

Самостоятельная регулировка системы

Итак, для того, чтобы избавиться от неполадок, в первую очередь необходимо правильно выставить момент. Вам потребуется стандартный набор инструментов, включающий в себя отвертки и гаечные ключи. Чтобы приступить к процессу и выставить угол, заведите мотор и дайте ему прогреться до рабочей температуры, при этом обороты свободного хода должны быть не менее 800 в минуту.

Когда мотор прогреется, необходимо демонтировать силиконовую трубку, благодаря которой осуществляется разрежение со штуцера, ее основание установлено на карбюраторе. Свободный край нужно поднести к пальцу — если трубка к нему присосется, то это свидетельствует о наличии разрежения. Вам потребуется снизить число оборотов до того времени, пока разрежение не пропадет.

Выставление меток зажигания на автомобиле ВАЗ 2109

После этих действий заглушите мотор и перегните трубку, пока просвет полностью не исчезнет. Используя гаечный ключ, вам необходимо ослабить гайки, фиксирующие распределитель. Когда вы извлечете пробку и прочистите смотровой люк от грязи, вы сможете видеть полоски, по которым выставляется момент. Проверните маховик до того, пока он не совпадет с длинной полоской шкалы — такое положение говорит о том, что угол выставлен на нуле.

Теперь вам потребуется стробоскоп — именно с его помощью будет выставляться угол:

  1. Красный провод стробоскопа необходимо подключить к плюсовому выходу на катушке.
  2. Темный проводок подключается к массе.
  3. Фиксация осуществляется к проводкам на четвертом цилиндре. Ниже приведена подробная инструкция по выставлению угла зажигания на автомобилях ВАЗ 2108, 2109, 21099 (автор видео — Ремонт автомобиля своими руками).

Как правильно выставить угол?

Чтобы в работе вакуумного регулятора опережения зажигания не было проблем, производим выставление угла своими руками.

Для этого необходимо выполнить следующие действия:

  1. Сначала заведите мотор. Число оборотов в соответствии с данными тахометра должно быть не выше 800 в минуту. Если ваше транспортное средство не оборудовано тахометром, вам придется установить его дополнительно. Без этого устройства произвести настройку угла правильно будет невозможно.
  2. Посветите стробоскопом на смотровое окно, расположенное на люке.
  3. Учитывайте то, что наиболее длинная отметка маховика должна располагаться на уровне нулевой отметки. Вам необходимо определить положение на метке, характерной для топлива, которую вы используете.

Данный угол необходимо изменять от нулевого положения в сторону лобового стекла транспортного средства. Чтобы не допустить ошибок, следует несильно проворачивать корпус устройства в правую сторону. Благодаря этому угол опережения начинает увеличиваться, в то время как при движении влево он начнет уменьшаться. Чтобы точно определить, в какую сторону необходимо регулировать, используйте шкалу трамблера.

Каждое деление на шкале соответствует 8 градусам, так что для того, чтобы не допустить ошибок, процедура регулировки должна осуществляться медленно. После выставления правильного угла трамблер отключается и фиксируется в необходимом положении.

Видео «Как правильно выставить зажигание на автомобиле ВАЗ 2109»

Еще один вариант выставления зажигания, только без использования стробоскопа, приведен на видео ниже (автор видео — Наиль Порошин).

Извините, в настоящее время нет доступных опросов.

Понравилась статья? Поделиться с друзьями:

почему, как помочь «железному коню»

Основным силовым агрегатом автомобиля ВАЗ 2109 является его двигатель. Любой посторонний звук тревожит владельца машины.

Если двигатель троит на ВАЗ 2109, это говорит о неработоспособности одного или нескольких цилиндров. В этом случае двигатель не будет развивать полную мощность, не будет иметь необходимого тягового усилия и увеличится расход топлива.
Какие причины вызывают данное явление и как их устранить своими руками, предлагает ознакомиться в данной статье.

Зачем троит на машину двигатель ВАЗ 2109

Троит 2109 возникает из-за неравномерного сгорания топлива в одном цилиндре.
Причинами этого могут быть:

  • Неправильная установка угла опережения зажигания.
  • Неисправность в системе вакуумного корректора распределения зажигания или в ускорительном насосе карбюратора.
  • Свечи зажигания пришли в негодность.
  • Обрыв провода высокого напряжения.
  • Конденсатор неисправен.
  • Произошла утечка во впускном коллекторе или карбюраторе.
  • Сгорели поршни или клапаны.
  • Поршневые кольца сломаны.
  • Клапаны неправильно отрегулированы.
  • Прокладка в головке блока цилиндров прорвалась.
  • Изношены, затвердели или разрушены.
  • Использование топлива очень низкого качества.
  • Карбюратор неправильно отрегулирован.
  • Вал распределителя и подшипник поворотной пластины изношены.
  • Мембрана вакуумного ускорителя зажигания потеряла герметичность.
  • Есть и другие причины, по которым троит двигатель ВАЗ 2109.

Совет: Определить, какой цилиндр вышел из строя, можно, поочередно отсоединив высоковольтный провод от свечей, но работу нужно проводить очень осторожно, чтобы не ударить. Подложите под ноги деревянную или резиновую опору, берите только чистую и сухую ветошь, снимайте только за проволоку, а не за колпачок, при манипуляциях нельзя касаться кузова автомобиля.
Для проверки необходимо увеличить холостой ход до 1500 об / мин всасыванием и по очереди снимать крышки свечей зажигания.Падение оборотов двигателя говорит о том, что цилиндр в хорошем состоянии, отклонений нет — цилиндр не работает.

Как устранить некоторые причины появления тройного двигателя

Если в начальный период движения автомобиля ВАЗ 21093 двигатель троит, скорее всего, сломался ускорительный насос или вакуумный корректор распределителя зажигания. В этом случае проводится диагностика агрегатов и при необходимости ремонт или замена элементов.
Для работы вам понадобится:

  • Ключи на «10» и «8».
  • Отвертки шлицевые и крестовые.
  • Чистые тряпки.
  • Проволока медная без изолирующего слоя диаметром до 0,3 мм.
  • Компрессор.
  • Жидкость типа WD40.

Порядок операций:

  • Крышка снята. Для этого отверните гайку ключом на «10», ослабьте пружинные фиксаторы.
  • Воздушный фильтр вытащен. Ключом на «8» откручиваются четыре гайки, отверткой ослабляется хомут на шланге вентиляции картера в месте соединения с клапанной крышкой и снимается корпус с воздушного фильтра.
  • Отсоединен шланг от привода вакуумного корректора распределения зажигания. Герметичность агрегата проверяют путем создания вакуума ртом.


  • Если проходит воздух, необходимо заменить узел. В другом случае необходимо:
  • Загляните внутрь карбюратора. Воздушная заслонка должна быть полностью открыта.
    При нажатии на рычаг привода дроссельной заслонки струи топлива должны выходить из двух распылительных трубок ускорительного насоса.Они должны быть плоскими и направлены в пространство между открывающейся створкой и стенкой диффузора. На фото показаны отверстия для отвода топлива.


Совет: Если появились струйки, лучше обратиться в автосервис для диагностики узла.

  • Если нет выхода топлива, снимите шланги подачи топлива к карбюратору и слейте его.
  • Туловище отделяется для управления воздушной заслонкой.
  • Провод, расположенный на электромагнитном клапане, снят на холостом ходу.
  • Откручены винты крепления верхней крышки карбюратора.
  • Крышка снимается и ставится поплавками вверх.

Совет: нельзя допускать повреждения поплавков.

  • Осторожно подденьте отверткой и вытащите спрей из патрубка.
  • Тонкая медная проволока используется для очистки отверстий распылительной насадки.
  • Распылитель продувается воздухом в направлении, противоположном направлению движения топлива.
  • Элемент установлен на место.
  • Не надевая крышку на агрегат, необходимо нажать рычаг привода дроссельной заслонки. Для ускорения из двух распылительных трубок насоса должны выходить струйки топлива.
  • Если их нет, нужно проверить отсутствие люфта в приводе и рычаге привода ускорительного насоса, легкость его движения. Для облегчения работы детали смазываются жидкостью WD40.
    Пришедшие в негодность детали заменяются новыми.
  • Снова проверяется работа ускорительного насоса.
  • Карбюратор собирается в обратной последовательности.
  • Если струйки снова отсутствуют, нужно обратиться в автосервис.

Причина того, что троит двигателя на автомобиле ВАЗ 21093 может быть ненормальное состояние. Цена их невелика и перегоревшие свечи лучше сразу заменить.


Как самому поменять свечи зажигания поможет видео.
Итак:

  • В инструкции по эксплуатации, прилагаемой к автомобилю, указано, что свечи зажигания необходимо регулярно заменять. Даже наличие искры на скрученном элементе при атмосферном давлении не является фактом его полной работоспособности.
    Воспламеняется в более сложных условиях.
  • Заклинивание или поломка поршневых колец случаются не очень часто … Это можно проверить, измерив компрессию.
    Если он низкий, то неисправность ГБЦ исключена.по-простому: в цилиндр наливают немного масла и повышение компрессии говорит о поломке поршневой системы.

Любую неисправность в тройном двигателе автомобиля ВАЗ 2109 необходимо своевременно устранять. Тогда энергоблок будет надежно эксплуатироваться в течение достаточно длительного периода.

Силовой агрегат — важнейший элемент транспортного средства. Именно с его помощью автомобиль может двигаться в заданном направлении. Естественно, любые проблемы с мотором моментально отражаются на удобстве использования машины.Главное — уметь их правильно распознать и вовремя обратиться за квалифицированной помощью, чтобы не усугубить ситуацию.

Некоторые проблемы просто мешают нормальному вождению. Другие вообще не позволят вам сдвинуться с места. Но вне зависимости от серьезности поломки необходимо немедленно приступить к ее устранению, поскольку мелкие неисправности могут привести к серьезным проблемам, если их вовремя не отремонтировать.

Причины почему троит двигатель

Проблема выхода из строя одного из цилиндров на профессиональном жаргоне называется моторной тройкой.Эта проблема может быть вызвана несколькими факторами. Выход из строя цилиндра будет моментально заметен водителю, так как приведет к большому количеству сопутствующих сложностей, среди которых стоит выделить:

  • падение мощности двигателя;
  • двигатель дергается на холостом ходу;
  • блок питания очень плохо запускается в холодную погоду;
  • увеличивается расход топлива;
  • горючая смесь полностью не выгорает в камере, а ее остатки выбрасываются непосредственно в катализатор.

Даже неопытному автовладельцу будет очень сложно не заметить такие проблемы. Они существенно усложняют жизнь и не позволяют полноценно пользоваться автомобилем. Поэтому при выявлении проблем, связанных с тем, что троит двигатель ВАЗ 2109, необходимо обращаться на СТО для диагностики.

Если двигатель троит на карбюраторном или инжекторном ВАЗ 2109, то это может быть связано со следующими причинами:

  • неисправная свеча зажигания;
  • перегорела проводка или из-за износа обмотки произошло короткое замыкание в подкапотном пространстве;
  • нет сжатия горючей смеси;
  • Топливо-воздушная смесь не воспламеняется из-за отсутствия искры или плохого качества топлива.

С карбюраторными моторами все достаточно просто. Неисправность можно выявить самостоятельно, поочередно проверяя все компоненты системы. Используя метод исключения, за несколько часов можно полностью протестировать каждый узел и найти проблемную зону. Достаточно знать электрическую схему своего автомобиля.


С форсунками все намного сложнее, так как они буквально забиты электроникой. Поэтому, чтобы ускорить процесс и ничего ненароком не сломать, лучше обратиться за компьютерной диагностикой. .. Программа самостоятельно определит все ошибки и отобразит их на экране ноутбука. На основании полученных данных можно будет принять решение о дальнейших процедурах, которые будут направлены на устранение проблемы.

Что делать, если в ВАЗ 2109 глохнет двигатель

Найти неисправность — это только половина дела. Далее необходимо разработать комплекс мер по его устранению. В перечень мер следует включить процедуры, которые помогут полностью избавиться не только от проблемы, но и от причин, ее вызвавших.В противном случае велик риск повторения старой поломки.

Следующие шаги могут помочь решить проблему:

  1. Замена свечей зажигания при износе.
  2. Изоляция проводки, если родная обмотка вышла из строя или полностью заменить оголенные провода.
  3. Полная проверка топливной системы и замена изношенных компонентов.

Но бывают и ситуации, когда свечи, проводка и прочие элементы в полном порядке, а обороты двигателя на ВАЗ 2109 еще плавающие. В этом случае вам нужно искать проблему в другом месте. Чаще всего это связано с износом трамблера. В этом случае проблема будет решена сразу после установки новой детали.

Также подобные ситуации могут возникнуть при наличии микротрещин в воздушных трубках, что вызывает утечку воздуха. Заметить их невооруженным глазом очень сложно, поэтому придется снять все детали и проверить их с помощью ванны с водой. Нужно плотно закрыть оба конца и опустить шланг в воду.Если на поверхность поднимаются пузырьки воздуха, значит, трещины все же присутствуют.


Замена шланга не сложная и дорогостоящая операция. Если проблема кроется в качестве топлива, то совет только один: никогда больше не заправляйте топливный бак некачественным топливом, так как экономия нескольких рублей может привести к необходимости ремонта на несколько тысяч. Заправляться лучше на проверенных станциях, которые имеют все необходимые разрешения на свою деятельность.

Также бывают случаи, когда вроде бы все проверили, но проблем не выявили и проблема осталась на месте. Здесь вам придется начинать все сначала и перепроверять еще раз, только более внимательно. Бывает, что двигатель троит из-за мелкой мелочи, на которую многие не обращают внимания. Когда возникает проблема, водитель думает, что ее причина лежит на поверхности, поэтому он ищет глобальные изменения, иногда не замечая мелких деталей.


Независимо от типа двигателя и года выпуска автомобиля силовой агрегат может быть поврежден. Поэтому у владельца транспортного средства всегда должна быть определенная сумма денег на внеплановый ремонт вашего «железного коня».Коренастость не позволит застать человека врасплох даже в самой неожиданной ситуации.

Здравствуйте! И подскажите, пожалуйста, машина девятка, дико троит, особенно при движении в гору, я в этих вопросах ноль, может нужно масло поменять? Машину купил два года назад, масло еще не менял, почему двигатель троит? (Василий)

Здравствуйте, Василий. Мотор может быть тройным по многим причинам, все из которых изложены ниже.

Почему двигатель троит?

В первую очередь нужно поменять моторную жидкость.Вряд ли двигатель из-за этого работает некорректно, но масло нужно менять каждые 10 тысяч километров или один раз в год. Вы уже выехали на два года, если пробег больше 10 тысяч или близок к этому показателю, то следует поменять смазку, чтобы избежать возможных проблем в будущем. Для ВАЗ 2109 оптимально использовать ТНК, Лукойл или Кастрол, не забудьте заменить масляный фильтр.

По причинам тройного ДВС:

  1. Сначала необходимо проверить исправность свечей зажигания.Снимите одну свечу и осмотрите ее. В том случае, если кончик элемента светлый с легким коричневым оттенком, то все в порядке. Но если на изоляторе и боковом электроде есть отложения сажи, значит, с блоком что-то не так. Это означает, что он повторно обогащен топливом или смазкой.
    Нагар может быть вызван длительной работой iCE и перегревом на холостом ходу, пониженным уровнем сжатия в цилиндрах, неправильной регулировкой фаз газораспределения. Кроме того, это может быть результатом неправильной работы кислородного регулятора или форсунок, если у вас инжекторный двигатель.Проверить на искру. Для этого на свечу надевают высоковольтный провод, а саму деталь кладут на головку блока. Вам понадобится помощник, который будет крутить стартер: если проскакивает искра, значит, все в порядке, значит, свечи необходимо очистить от нагара и проблемы, на которой он образовался.
  2. Во-вторых, диагностируйте высоковольтные провода, которые подключаются к свечам зажигания. Конец кабеля должен быть однотонным, без отложений. В том случае, если наконечник начинает менять цвет, со временем проволока может вообще испортиться.Диагностика проводов проводится с помощью мультиметра, полученные параметры должны быть не более 20 км. Если при замере вы заметили, что один или несколько показателей значительно ниже, то провода необходимо заменить.
  3. В-третьих, проблема может быть вызвана неправильной работой форсунки или форсунок. На практике это часто происходит из-за эксплуатации некачественного бензина, а также использования так называемых очистителей, которые обычно только вредят топливной системе . .. Могут засориться форсунки и отключиться подача электроэнергии.

Видео «Как решить тройную задачу мотора»

О том, как определить неисправность дома, смотрите в видео (автор Наиль Порошин).

Автомобилисты говорят, что двигатель ВАЗ 2109 троит карбюратор, когда у него работают только три из четырех цилиндров. На таком моторе можно даже ездить, но лучше неисправность устранять, а если переезжать, то прямо в сервисный центр … Дело в том, что несгоревшее топливо в неисправном цилиндре смешивается с маслом в картере, режим смазки нарушается, и двигатель интенсивно изнашивается.Лучше не нагружать двигатель такими экспериментами.

Обнаружение неисправного цилиндра

Характерное изменение звука работающего двигателя лучше всего слышно из боковой выхлопной трубы … Пропуск каждого четвертого хлопка приводит к своеобразному изменению звука, отчетливо различимому на холостом ходу. Это касается как карбюраторной версии, так и инжектора ВАЗ 2109. Чтобы запомнить этот звук, вы можете отсоединить провод от одной из свечей зажигания на работающем двигателе и запустить двигатель.Услышав один раз, как троит двигатель ВАЗ 2109, ни с чем не спутаешь этот звук.

Определить, какой именно цилиндр не работает и почему двигатель троит на холодный, можно методом испытаний. Эта работа связана с контактом с высоковольтной частью электрической системы и требует соблюдения мер предосторожности. Наденьте резиновые перчатки, встаньте на сухой резиновый коврик и избегайте контакта с кузовом автомобиля во время работы.

Порядок ваших действий следующий.

  1. Отрегулируйте холостой ход с помощью воздушной заслонки на 1500 об / мин.
  2. Отсоединить высоковольтный провод от свечи зажигания первого цилиндра.
  3. Если скорость упала, цилиндр исправен. Если обороты не изменились, неисправен именно этот цилиндр.

Убедитесь, что все остальные цилиндры работают нормально один за другим. Большинство конкретных причин того, что двигатель карбюраторный ВАЗ 2109 троит относятся к одной из трех групп:

  • неисправности системы зажигания;
  • тормозной вакуумный усилитель тормозов;
  • Выход из строя элементов цилиндро-поршневой группы.

Причины указаны в порядке уменьшения возможности самостоятельного ремонта при наличии на ВАЗ 2109 двигателя троита.

Заливную свечу заменить легко, а вот перегоревший вентиль — сложно.

Неисправности системы зажигания

Одной из наиболее частых причин отключения является отсутствие искры, воспламеняющей топливовоздушную смесь в камере сгорания. Конкретных неисправностей может быть две:

  • выход из строя соответствующей свечи зажигания;
  • неисправность высоковольтного провода, ведущего к этой свече.

Отвинтите соответствующую заглушку и осмотрите ее. Наличие сажи, масла, лакового налета свидетельствует о ненормальной работе свечи и ее близком выходе из строя. Частая причина выхода из строя свечи зажигания — низкое качество топлива. Это сказывается на работе всех четырех свечей, но при выходе из строя одной из них двигатель начинает работать втрое. Оказывается, некачественное топливо может быть косвенной причиной тройки двигателя.

Не рекомендуется проверять работу свечи зажигания визуально, по наличию прыгающей искры в рабочем зазоре при работающем двигателе.Даже наличие искры при атмосферном давлении на открытом воздухе не дает стопроцентной гарантии правильной работы свечи зажигания в цилиндре. Причем отсутствие искры не обязательно связано с выходом из строя свечи, она может быть в высоковольтном проводе. Провода проверяют на соответствие фактического сопротивления номинальному, указанному на его изоляции.

Высоковольтные провода нельзя менять по одному. При выходе из строя весь комплект подлежит замене.

Отказ вакуумного усилителя тормозов

Вакуумный усилитель тормозов (ВУТ) ВАЗ 2109 формально не связан с работой цилиндров. Но выход из строя ВУТ может привести к выходу из строя третьего цилиндра. Двигатель начнет работать втрое.

Вакуумный усилитель разработан для уменьшения усилия на педали тормоза, необходимого для эффективного замедления автомобиля. Для этого в ВУТ используется разреженный воздух, забираемый из впускного коллектора. Штуцер всасывающего шланга, оснащенный обратным клапаном, расположен рядом с камерой сгорания третьего цилиндра.Именно этот цилиндр перестает работать при выходе из строя усилителя или повреждении подающего шланга.

Из-за повреждения засасывается атмосферный воздух, смесь обедняется, возгорания не происходит. Часто сбои в работе ВУТ сопровождаются значительным увеличением усилия на педали тормоза, она становится «тупой», не обеспечивает должного торможения. Бывает, что при нажатии на педаль тормоза двигатель перестает отключаться и работает нормально, а при отпускании педали снова выходит из строя третий цилиндр.Все это верные признаки неисправности ВУТ и требуют немедленного реагирования.

Убедиться в том, что причина выхода из строя третьего цилиндра кроется именно в усилителе, достаточно просто.

Если у вас есть запасной усилитель, самостоятельная замена блока не составит труда и может быть произведена своими руками. Если вы идете в сервис, будьте трижды осторожны: на самом деле вы едете с неисправными тормозами.

Ваз 2109 крутка стартера карбюратора искрится.Почему машина не заводится? Не заводится из-за проблем с ГРМ или поршневой группой

На автомобиль ВАЗ-2109 устанавливались оригинальные карбюраторные двигатели, а затем и инжекторные. Вне зависимости от того, какой двигатель стоит на девятке, он не будет работать с неисправной системой запуска, т.к. стартер Либо не может проворачивать коленвал, либо вращает его с недостаточной частотой. Причины такого положения вещей могут быть не заряжены АКБ , окислились клеммы А на выводах АКБ и на тяговом реле, у которых внутренние контакты тоже могут сгореть.Выход из строя обгонной муфты стартера также приведет к тому, что двигатель не запустится, так как коленчатый вал не будет вращаться, хотя вал стартера будет вращаться.

Еще одна неисправность, которая не позволит карбюраторному двигателю и девяти инжекторным двигателям, выйдет из строя газораспределительный механизм . Он может просто сломаться или, что больше шансов порезать зубья, также при ослаблении натяжения ремня может запрыгнуть на пару зубцов ведущей шестерни, что приведет к нарушению фаз газораспределения и двигатель в этом случае не запустится.

Если с газораспределительным механизмом и стартером все в порядке, то на карбюраторных двигателях ВАЗ-2109 дополнительно проверьте систему питания и систему зажигания . Проверку этих систем обычно начинают с наличия искр на свечах зажигания. Если не для свечей, то проверьте, есть ли он на высоковольтном проводе, идущем от катушки зажигания. При наличии искры в этом месте надо будет проверить, не сгорел ли бегун битвы битвы крышки, не загорелись ли контакты крышки крышки крышки и загорелся ли уголь раб. не зависит от передающего ползунка.Если на центральном проводе нет искр, то виновата сама катушка зажигания, или выключатель.

При наличии искры на свече зажигания придется проверить работу АЗС и карбюратора . Работа бензонасоса заключается в проверке отключения бензина от карбюратора и подачи топлива в ручном режиме. Если давления нет или оно слабое, значит, сломалось отверстие топливного насоса. Если давление сильное, то придется снять воздушный фильтр и крышку карбюратора, а затем продуть жиклеры сжатым воздухом, а также не забыть проверить работу игольчатого клапана, есть случаи, что топливо поступает в поплавковые камеры и останавливается.

На инжекторных двигателях ВАЗ-2109 и зажигании, и подаче топлива в цилиндры двигателя управляет электронный блок, который принимает информацию с семи датчиков, а затем обрабатывает и подает соответствующие команды на форсунки и катушки зажигания. При выходе из строя датчика положения коленчатого вала двигатель не запускается, но для определения этого необходимо провести диагностику и по кодам ошибок выявить неисправность. Двигатель не запускается и при выходе из строя электрического топливного насоса, либо из-за отсутствия напряжения на его выводах, либо из-за короткого замыкания его обмоток.

Часто водители сталкиваются с тем, что они ВАЗ 2109 перестает заводиться По каким-либо причинам. Если машина не заводится, то сразу возникает вопрос «с чего начать?». На самом деле все может быть довольно просто, и в 90% случаев — это типовая проблема, которую достаточно легко диагностировать и решить.

Почему не заводится ВАЗ 2109 — поиск причины

В первую очередь нужно проверить топливо, свечу и воздух.

Я бы посоветовал начать проверку воздухозаборника (фазы сжатия и газораспределения), тоже можно начать с.

Метки на шкивах могут совпадать, но сжатие может принимать немного например: на одном цилиндре 10 атм, на втором 9,5 атм, на третьем 7 атм, а на четвертом 8 атм, может только фиксировать. Ремонт двигателя, конечно, серьезнее, но пока его нужно отложить, так как нам нужно завести машину. Имея такую ​​компрессию, двигатель будет работать и даже хорошо, но на холостом ходу будет субдура.

Проверка системы питания

Далее начинаем копаться в системе. Необходимо будет убедиться, что на необходимом уровне насос правильно подает топливо, клапан холостого хода работает без сбоев.Следовательно, с подачей топлива все в порядке. Также не забудьте проверить свечи, после пары попыток запуска двигателя они обязательно наполнятся.

Проверка системы зажигания

Если предыдущие поломки не подтвердились, следует искать проблему в системе зажигания. Для обычной проверки подойдут простые степлеры, их без проблем можно купить в любых автоматах. Но для начала следует разобраться в устройстве и работе зажигания.

Так вот, в нашем случае ваз 2109 стоит бесконтактная система зажигания. Эта система включает:

  1. катушку
  2. распределитель,
  3. переключатель,
  4. датчик холла.

Одна оконечная катушка подключена к батарее, а вторая — к выходному транзистору переключателя. Ключ открывает выходной транзистор, когда сигнал падает до нуля. В этот момент во вторичной обмотке катушки появляется ток высокого напряжения, приблизительно 25 кВ, а в первичном токе более 300 В.В результате на свечах возникает высоковольтное напряжение, в результате чего на свечах появляется искра.

Но для появления разряда необходимо, чтобы катушка была заряжена. Перед управляющим импульсом от датчика Холла коммутатор предсказывает, когда вам нужно приблизиться к земле, чтобы зарядить его.

Причем делает так, чтобы время заряда катушки оставалось примерно неизменным. В противном случае произойдет восстановление катушки. Для этого в переключателе рассчитывается желаемый период импульсов, которые поступают с датчика Холла.Другими словами, все зависит от оборотов двигателя, выше оборотов, до того, как переключатель начнет замыкать катушку, но время замкнутого состояния не изменится.

Теперь можно переходить к тестированию. В первую очередь нужно проверить искру на свечах — для этого можно использовать специальный разрядник. Безрезультатно.

Значит, виноват датчик Холла или выключатель, может иметь массу или мощность для переключения. Чтобы долго не гадать, используем АЗ-1.

АЗ-1 — аварийное зажигание, их можно использовать под дождем, при движении по лужам.Другими словами, это можно назвать заменой датчика Холла.

Датчик MD-1 — это мгновенная диагностика, он полезен для датчика Холла и замка зажигания.

В первую очередь мы воспользовались МД-1. Этот датчик подключается вместо переключателя, как только он взят в руки, нужно включить зажигание, не запускать:

  • если загорелся светодиод «P» — это значит, что реле зажигания и зажигание блокировка работает правильно.
  • Горящий светодиод «К» — первичная обмотка катушки зажигания не повреждена.
  • включить стартер: если светодиод «d» мигал, значит датчик Холла в рабочем состоянии.

В случае, если он не мигает, придется использовать прибор АЗ-1, подключив его вместо датчика Холла.

Такие приборы для мгновенной диагностики систем бесконтактного зажигания продаются в Интернете буквально за 100 рублей. Но если у вас нет возможности приобрести такие, то придется потратить гораздо больше времени и проверять мультиметром каждый датчик отдельно.

Все работает, но двигатель заводится, не хочет. После тщательного осмотра катушки зажигания на месте подключения высоковольтного провода были обнаружены угольные проходы. Поменял катушку и провод. Двигатель сразу заработал, как и раньше.

Надеюсь, такой витал поможет найти причину, по которой ваша машина тоже не заводится.

Не очень приятные ощущения возникают, когда двигатель автомобиля не заводится. Особенно в тот момент, когда куда-то спешишь, а моторчик не работает.Причем причины, по которым это происходит, могут быть разными, начиная от банальных и заканчивая более серьезными. Чтобы не попасть в неловкую ситуацию, очень важно знать, какие неисправности могут быть причиной того, что двигатель на ВАЗ 2109 не заводится. Ведь часто бывает, что мотор не запускается из-за поверхности, которая лежит на самой поверхности. И найти ее намного сложнее, чем серьезную поломку.

Самые простые неисправности и методы устранения

В первую очередь, конечно, стоит поговорить о системе безопасности.Дело в том, что при постановке на охрану двигатель заблокирован. И пока сигнал тревоги отключен, двигатель не может быть запущен. Возможно, стартер закрутится, но искра свечей не будет подана. Сразу обратите внимание на светодиодный индикатор, показывающий срабатывание сигнализации.

Нередки случаи, когда секретные кнопки устанавливают сами автомобилисты. Покупая машину, вы обязательно спросите владельца, есть ли что-нибудь на машине. Потому что при чистке салона или ремонте можно случайно зацепить.Такая противоугонная система очень проста. Один релейный выход подключен к массе, а второй — к сигнальному проводу датчика Холла. Симптомы такие же, как и при включении будильника. Двигатель крутится, но искр нет. Выход из положения — отсоединить провод идущий от тахометра в колодке над вакуумным усилителем тормозов.

Еще одна банальная неисправность — это поломка самого датчика Холла. Симптомы такие же, как и в двух предыдущих случаях. Правда иногда при частичном выходе из строя иногда может пропустить искру и двигатель сделает несколько «чихов».Поможет только замена датчика. Для этого нужно разобрать распределитель зажигания. Часто бывает просто обрыв провода. Поэтому в случае поломки в дороге лучшим выходом будет провод и добраться до места ремонта.

Серьезные поломки

И тут стоит оттолкнуться от тряпки ремня ГРМ. Двигатель крутится, но очень легко, так как все клапаны открыты. Немедленно проверьте ремень, на месте ли он. А иногда бывает, что передняя его часть целая, а задняя, ​​проходящая по ролику и насосу, рвется.Снимите защиту и проверьте целостность. Без замены ремня, конечно, не обойтись, поэтому в запасе всегда должен быть один, хоть немного «живой».

Если двигатель не заводится, а стартер крутится быстро, не цепляясь за ведущую часть маховика, то можно сделать вывод, что зубья стерты. Попробуйте, включив третью скорость, толкнуть машину вперед на 30 сантиметров. Коленчатый вал будет немного выверен и напротив стартера будет целый отрезок венца.Если износ слишком большой, то начинать придется только с буксира.

Поломка стартера и окисление минусовых проводов также могут привести к тому, что двигатель не запустится. В случае со стартером есть две самые популярные поломки — Бендикс, а точнее, то обгонная муфта, и щетки. Проверить обгонную муфту очень просто, достаточно просто прокрутить передачу в обе стороны. В одном он должен вращаться свободно, но не в другом.

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. Это или иномарка — неважно. Все симптомы одинаковые. В сегодняшней статье мы рассмотрим, почему ВАЗ 2109 (карбюратор и инжектор в том числе) и как устранить эту проблему.

Аккумулятор

Первое, на что следует обратить внимание, это аккумулятор. Особенно если машина простояла в гараже или на стоянке больше недели. Аккумулятор имеет свойство терять заряд. Особенно часто сталкиваются с автомобилистами зимой.За одну ночь аккумулятор может потерять до 30 процентов своего общего заряда. Решение вопроса — Зарядка АКБ. Однако бывают ситуации, когда нужно ехать прямо сейчас. Выход есть. Для этого нужно на время (1-2 минуты) включить фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. Когда электролит вступает в действие, аккумулятор нагревается и соответственно добавляется ток.

Что делать, если форсунка не запускается, это возможно даже при заряженном аккумуляторе.И причина тому — клеммы на нем. Наличие оксидов и налета способствует плохому контакту, в итоге ВАЗ 2109 (форсунка 8 клапанов) не заводится. Причины — в белом цвете, который необходимо зачистить при помощи наждачной бумаги. Далее клеммы одеваются на место и машина должна успешно заводиться.

Зажигание

Но что делать, даже если заряженный аккумулятор не заводит ВАЗ 2109? Проблема в поиске в системе зажигания. Первое, на что стоит обратить внимание — это резина и ее провода.Симптомы — стартер вращается, иногда «заедает», но не запускается. А за океаном автомобилист, что машина «вот-вот заведется», крутит стартер на 20-30 секунд. И так пока аккум не планирую. Это делать категорически нельзя. Стартер необходимо крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто вставите батарею. Бывает, что машина не заводится из-за плохой подачи. Это может произойти из-за пробоя одного из высоковольтных проводов, идущих от свечи на свечу.Их всего четыре — по одному на каждый цилиндр. Пробой говорит о наличии искр в месте соединения свечей с проводом. Особенно хорошо видно ночью. По периметру провода время от времени рассыпаются мелкие искры, чаще голубые и белые. В таком случае элемент необходимо заменить. Ресурс высоковольтных проводов на автомобилях ВАЗ 2109 составляет 40-50 тысяч километров.

Обломки

Такая ситуация возникает после эксплуатации автомобиля в дождливую погоду или после мойки двигателя.

Даже небольшая капля воды, попавшая в распределитель зажигания, сможет предотвратить нормальное искрение — ползунок не может развить искру, необходимую для воспламенения смеси. Чтобы этого не произошло, не следует кататься по лужам на большой скорости, а при мойке двигателя тщательно закрывать все элементы зажигания, в том числе свечи.

Катушка

Если она одна, то ее можно диагностировать мультиметром. Отсутствие напряжения говорит о том, что элемент не способен выдавать ток, необходимый для создания искры в камере сгорания.Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров должен сказать.

Свечи

Сняв с них панцирь (делайте это очень аккуратно, чтобы не повредить разъемы) свечным ключом вытащите элементы наружу.

Если на них есть следы от пластин, залитые бензином или просто грязные — проблема в них. При подаче большого количества топлива с минимальным объемом воздуха элемент не способен воспламенить смесь.В итоге ВАЗ 2109 не заводится (карбюратор) — крутит стартер, есть искра.

Следует проверить зазоры электрода — они не должны превышать 0,8 миллиметра. Также закапайте элементы и очистите сухую тряпку от грязи.

Что делать, если нет ключа?

При отсутствии можно просушить детали другим способом. Для этого автомобиль ставится на «нейтраль», включается зажигание. Продолжайте нажимать педаль газа в пол и крутить стартер 5 секунд.Таким образом, в камеру сгорания попадет большое количество воздуха — свеча удастся удачно. Важно помнить, что при такой операции количество масла на стенках цилиндров уменьшается. Поэтому не стоит злоупотреблять таким образом, чтобы мотор не работал «на всухую».

Грязный фильтр

Его засор приводит к тому, что ВАЗ 2109 не заводится. И неважно, карбюратор моторный или инжекторный. Проверить состояние воздушного фильтра несложно.И на карбюраторе, и на впрыске надо снимать крышку корпуса (разница только в том, что на первом она железная, а на втором — пластиковая). Далее выведите элемент наружу и посмотрите на его состояние. Бумажные фильтрующие элементы должны быть легкими. Если на них есть частицы пыли и грязи, воздух не может попасть в камеру сгорания. Отсюда выясняется, что карбюратор ВАЗ 2109 не заводится: стартер крутит, есть искра. Зимой периодически осматривайте его внешнее состояние.Такой фильтр, как на фото справа, использовать невозможно.

Да, вреда мотор ему не принесет, однако частые перебои в работе будут. В результате камера будет заправлена ​​слишком бедной смесью — отсюда отсутствие «тяги», мощности, провалы в разгоне и большой расход топлива. Заменив этот пункт на новый, вы избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров.Если машина эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот период следует разделить на два. Пыль и грязь — главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и ветровым щитком. На этом блоке скапливается вся грязь, пыль и прочие отложения.

Если крышка не заклеена, то после дождя на элементы может попасть влага, из-за чего они «коротиты».Самый простой в нашем случае — это предохранитель АЗС. Если он сгорел, топливо не может перейти из бензобака в камеру. И никакая «чистка» здесь не спасает. Чтобы не попасть в такую ​​нелепую ситуацию, опытные водители советуют всегда иметь при себе комплект новых предохранителей.

Клапаны

На карбюраторных «восьмерках» и «девятках» с двигателем 1.3 нет гидрокомпонатора. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров.«Сжатые» клапаны не могут обеспечить нормальный впуск и выпуск топлива, поэтому работа двигателя нарушается — запускать его сложно. Выставляются с помощью настройки и мониторинга.

Масло

Из-за густого масла двигатель не в состоянии нормально запускаться. Эта проблема характерна для зимнего периода. Из-за густого масла компрессия снижается — мотор не может перерабатывать смесь. Зимой густое масло стекает вниз и при попытке завести в верхней части цилиндра льется бензин, растворяя его и смывая со стенок.

Фазы ГРМ

Что делать, если заводится форсунка ВАЗ 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня газораспределительного механизма. Возможно он слетел с меток и система не в состоянии развить фазу.

Также можно открыть. Это крайне рекомендуется, особенно на двигателях объемом 1,3 литра. У таких моторов при поломке просто, поэтому необходимо следить за его состоянием и при наличии малейших трещин производить замену.Обнаружить это можно из-за плохого натяжения ролика. Проверить растяжку очень просто — если элемент относится к пластиковым защитным чехлам, его следует потянуть.

Стартер

Если он не крутится даже при заряженном аккумуляторе, скорее всего он пришел в негодность. Для его замены необходимо:

  1. Снять клемму с колодкой на реле стартера.
  2. Выкрутите и снимите клемму привода тягового реле.
  3. Выкрутить болты защиты двигателя.
  • Все гайки крепления попеременно закручиваются с равномерным усилием. Так вы уменьшите риск перекоса стартера.
  • Поднесите клемму к контактному болту и установите все демонтированные ранее колодки.
  • Установить штатную защиту двигателя.

Ну и конечно же главный момент при замене этого элемента — предварительно отключить клемму Аккорд.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

В мороз многие водители сталкиваются с невозможностью эксплуатации автомобиля ВАЗ-2109.Запуск мотора в теплое и холодное время года имеет свои особенности. Если не трогать полную неисправность двигателя, то при низких температурах происходят незначительные изменения. В этом случае есть два типа двигателей — инжекторный и карбюраторный, — свойства которых различны. Причины трудностей запуска другого двигателя можно выяснить, но следует разбираться в их свойствах.

Различают инжекторные и карбюраторные двигатели. Какой лучше в холодное время года? Конечно, укол.Карбюратор устанавливается в старые автомобили автомобиля, а в новых моделях давно используется инжектор. Тем не менее работоспособность карбюратора позволяет не заменять его на инжектор.


В карбюраторе отрегулируйте пусковое устройство. Запуск такого двигателя на морозе имеет конкретный план — о сложных словах:

Открыть капот и накачать топливо в карбюратор на ТНВД;

Попробуйте включить дальний свет фар на несколько секунд;

Сожмите рукоятку пару раз;

Затем — педаль газа и подождать около 15 секунд;

Потяните за ручку подачи.

По каким причинам не запускается карбюратор на морозе

    Нужна чистка карбюратора. Машина может застрять без присоски.

    Кондиционер на минусовую температуру. Из-за изменения температуры на кулачках в резине появляется влажность, при запуске двигателя резина не выдает ту мощность, которая должна идти на свечу для распределения горючей смеси.

    Замерзший электролит в аккумуляторе.

    Масло моторное.

Прежде чем выяснить причину, обычно проверяют систему зажигания.


Отдельное слово о моторном масле. Масло должно подходить не только двигателю, но и соответствовать определенным температурно-климатическим условиям. Минеральное масло быстрее застывает в морозы, поэтому его не рекомендуется использовать при минусовых температурах. Есть виды масла как синтетические, так и полусинтетические.

Полусинтетическое масло дешевле, поэтому его часто боятся использовать, не надеясь на его положительные характеристики.Если дело касается зимы, то полусинтетическое масло идеально подходит для таких условий. Снижает вязкость металлических деталей, движущихся к холоду.

Система впрыска имеет собственный электронный блок, управляющий двигателем. Здесь нет ручной настройки, а все управление возложено на контроллер. Это двигатель с впрыском от карбюратора. Однако есть и минус у модернизированного двигателя, так как он на морозе бензином может переливать свечи.

Если все в порядке, но машина снова глохнет, нагреть впускной коллектор горячей водой.Этот метод применяется практически ко всем драйверам.

Недостаточная интенсивность при прокрутке стартера двигателя также может привести к невозможности его запуска.

Итак, выложите причины, по которым не запускается инжекторный двигатель:

    Отсутствие достаточной интенсивности прокрутки мотора.

    Проблема с залитыми свечами.

    Неисправность.

ВАЗ-2109 имеет 8-клапанную систему. Многие спорят о свойствах 8-клапанного и 16-клапанного мотора.Некоторые считают, что 8 клапанов — это прошлый век, а другие находят все больше и больше минусов в новом решении 16-клапанного двигателя. Дело в том, что двигателя, имеющего в автомобиле ВАЗ-2109 16 клапанов, в оригинале не существует. Его реально можно переделать самому, но машина создана именно с 8-ми клапанным двигателем. Это влияет на всю систему двигателя.

Если карбюраторный двигатель реально починить дома, то инжектор смогут отремонтировать только специалисты с определенным оборудованием. В ситуациях, когда карбюратор или инжектор плохо запускается, владелец должен быть уверен в рабочих функциях мотора, и только после поиска решений, исходя из основной проблемы низкой температуры.

16 клапанный двигатель с карбюратором. Зачем ставили новый блок питания

Сердце автомобиля ВАЗ 2109 — его двигатель. Коробка передач и сцепление вместе с двигателем создают силовой агрегат, который образует единое целое и закрепляется в моторном отсеке.
16-ти клапанный двигатель ВАЗ 2109, по сравнению с 8-ми клапанными, отличается лучшей герметичностью при достижении больших оборотов. В данной статье рассматривается вопрос, как переделать карбюраторный мотор в 16-клапанном двигателе на ВАЗ 2109 на инжекторный.

Особенности инжекторного мотора на автомобилях ВАЗ 2109

На автомобиле ВАЗ 2109 четырехрядный, четырехтактный, бензиновый двигатель:

  • Расположение цилиндров в один ряд, в моторном отсеке, устройство поперечное.
  • Шестнадцатое топливо имеет два распределительных вала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, шкив коленчатого вала ведет счет.
  • Распределение фазового впрыска — система питания агрегата.
  • Управляет контроллером двигателя.
  • Большинство устройств имеют нейтрализатор выхлопных газов.
  • На двигателе справа расположены: приводы распредвалов и генератор.
  • Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
  • Сзади — масляный фильтр, шкала коллектора, датчик положения коленвала.
  • Спереди — впускной коллектор, с форсунками топливная рампа, датчик детонации, датчик уровня масла, генератор, шланг вентиляции картера, датчик фаз.
  • Сверху под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
  • Блок цилиндров изготовлен из чугуна методом литья.
  • Цилиндры раздавлены в блоке, имеют номинальный диаметр 82 миллиметра. Ремонтные размеры могут быть увеличены на 0,4 мм или 0,8 мм.
    Маркировка класса цилиндра производится латинскими буквами под корпусом блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
  • Монтируется блок цилиндров со специальными болтами в нижней части, со съемными крышками, пятью опорами подшипников.Крышки не взаимозаменяемые, специально разбросаны по внешней поверхности.
    От осевого перемещения коленчатого вала предохраняет установка тяговой полууловителя в гнездах на средней опоре. Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади элемент выполнен из металлокерамики.
    Полчаса или оба изменяются при увеличении осевого зазора коленчатого вала более чем на 0,35 миллиметра.
  • Вкладыши шатунных и коренных подшипников изготовлены из стали и алюминия, тонкостенные.На пятом, четвертом, втором и первом верхние коренные вкладыши БК имеют на внутренней поверхности канавку.
    Канавки отсутствуют на нижних коренных вкладышах, верхних вкладышах на третьей опоре и вкладышах шатунов.
  • На автомобиле ВАЗ 2109 с коленчатым валом 16 клапанов двигатель выполнен из высокопрочного чугуна, имеет пять коренных и четыре стержневых шейки матки. Он имеет восемь противовесов, которые отливаются одновременно с валами.
  • Масло в шейку шатуна подается из родных сквозных отверстий, просверленных в каналах коленчатого вала, закрытых пробками.
  • Коленчатый вал установлен перед приводом распределительного вала. Он с ней связан, служит гасителем колебаний коленчатого вала.
  • За коленчатым валом закреплен маховик со стальным венцом шестерни, который служит для запуска стартера двигателя.
  • Поршни из алюминия. В продольном сечении сечение юбки конической формы, в поперечном сечении — овальной формы.
    На внешней поверхности в верхней части выполнены три паза, для установки поршневых колец.Для нижнего наружного кольца А в канавке выполняются отверстия, масло со стенок цилиндра направляется на поршневой палец.
    На нижней части поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленвала.

Совет: В изношенный цилиндр не рекомендуется без его расточки устанавливать новый поршень. Может оказаться, что в новом поршне под верхним кольцом расход будет несколько выше, чем в таком же, что приведет к поломке «ступенчатого» кольца, которое образуется вверху при износе цилиндра. .

Два верхних поршневых кольца компрессионные.
Не допускают прорыва к каркасу двигателя газов, а способствуют отводу теплового поршня к цилиндру:

  • Установлена ​​головка разделенная на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком установлена ​​прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три детали: блок, прокладка и головка скреплены винтами.
Головка центрируется на блоке с двумя рукавами:

  • С обеих сторон головки вверху по пять опор, для установки распредвалов.
  • 16 Клапанный двигатель на ВАЗ 2109 имеет два распредвала. В каждом из них по восемь кулачков.
    В цилиндре пара соседних кулачков одновременно открывает два клапана. Распредвалы вращаются от коленчатого вала с помощью зубчатого ремня.
    Опорный ролик находится под печатным распредвалом, а растяжка — под выпускным отверстием.На зубчатый шкив впускного распредвала приварен диск, обеспечивающий срабатывание датчика фаз.
    Для сборки узла на ведущие шестерни имеются установочные таблички: на шкиве коленчатого вала она должна совпадать с табличкой, имеющейся на корпусе масляного насоса, а надписи на пульсах распредвала с табличками приводов распределительных валов, расположенными на его передней крышке.
  • Металлокерамические седла и латунные направляющие гильз клапанов запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на рукавах впускных клапанов и до 1/2 длины отверстия на впускных рукавах.
    От загрязнения отверстия защищают масленки, детали из маслостойкой резины.
  • V-образные в два ряда — стальные задвижки. Выпускной клапан имеет головку из жаропрочной стали.
    Приводятся в действие гидротрификаторами от кулачков распредвалов. Смещение оси кулачка на один миллиметр относительно оси гидротерапии позволяет корпусу гидротрода поворачиваться вокруг своей оси.
    Благодаря этому он равномерно изнашивается. Операция гидротерапевтов проводится при постоянной подаче масла под давлением.
    Он обеспечивается каналом, расположенным в Гц, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя сливы из масляных каналов и каналов, по которым масло поступает в цервикальные корки, расположенные в нижней части корпуса подшипника.

Совет: Гидротели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро вывести их из строя, что сопровождается чрезмерным шумом и интенсивным износом распредвалов. Неисправный гидротеплер требует замены, ремонту не подлежит.

  • Клапан закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а на тарелку, удерживаемую двумя панировочными сухарями, — верх.
    Снаружи складчатые кранчи выполнены в виде усеченного конуса, внутри — три упорных башмака, которые входят в шток клапана, паз.
  • На автомобиле ВАЗ 2109 16 клапанный двигатель комплектуется комбинированной смазкой. Коренные и шатунные подшипники гидротерапии, шейки и слои распредвалов смазываются под давлением.
    На стенки цилиндров, затем на пальцы и, распредвалы, распредвалы, толкатели, на днище поршней и штоков клапанов брызгает масло. Самостоятельная смазка других узлов двигателя.
  • Масляный насос установлен на передней стенке БК. Вот шестерни внутреннего зацепления и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
  • В крышке ГЦ находится маслоотделитель для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 на 16 клапанный впрыск

При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения его 2000 об / мин компенсируется заметным улучшением тяги на больших оборотах. H 5000 об / мин. Двигатель легко выезжает на ровную прямую дорогу.
Для выполнения работ вам потребуется:

  • Головка блока цилиндров V16, снабженная ресивером и коллекторами.
  • Дроссельная заслонка, в которой находится датчик управляющий, в положении которого находится дроссельная заслонка.
  • Датчик детонации.
  • Регулятор холостого хода.
  • Штаны с кислородным датчиком.
  • Видео.
  • Датчик массового расхода воздуха.
  • Термостат с датчиком.
  • Шкивы.
  • Крышка газораспределительного механизма.
  • Датчик фазы.
  • Электропроводка высоковольтная.
  • Проводка на форсунках и под капотом.
  • Бензиновая сборка.
  • Указатель уровня масла.
  • Магистраль и трубки для подачи топлива.
  • Генератор.
  • Рампа с насадками.
  • VS 5.1 … -42 Контроллер
  • Датчик положения коленвала.
  • Датчик скорости.
  • Электропроводка до АЗС.
  • Кронштейн генератора.
  • Устройство для натяжения ремня.
  • Стержни.
  • Шкив коленчатого вала и генератор.
  • Кольца и пальцы.
  • Поршни.
  • Паук.
  • Датчик уровня масла.
  • Корпус масляного насоса вместе с пробоотборником под ДПКВ.

Совет: Хотя все работы можно производить, не снимая блока, но для удобства лучше Engine Remove.

Инструкция по проведению работ включает в себя:

  • ГБ, бензобак, топливные трубки сняты.
  • Демонстрация всей системы зажигания.
  • Генератор, термостат и все ремни и шкивы очищены.
  • Установлен новый бензобак с топливным насосом. Фото представлено ниже.

  • Отсоединить форсунки, предназначенные для системы охлаждения.Несмотря на то, что некоторые из них можно использовать, но цена на продукцию небольшая, поэтому лучше заменить все.
  • Удален поддон.
  • Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых меньшая степень сжатия. Кроме того, в них нет специальных углублений, которые необходимы для клапанов нового GBC.
  • Масляный насос меняют на приспособление, у которого на крышке есть заправка для ДПКВ.

  • Поменять форсунки для всей системы охлаждения.
  • Выполнены подготовительные работы к установке головки на 16 клапанов. В этом случае расположение крепежных отверстий совпадает, но их диаметр нужно просверлить до 12 миллиметров, а болты от старой головки короче.
  • Топливные магистрали необходимо брать от модели автомобиля с инжекторным двигателем. Устанавливаются на имеющиеся штатные места.
  • Подсоедините к магистрали топливный бак, предварительно установив его на место.
  • Электропроводка осуществляется от топливного насоса К. От блока управления.
  • Остались старые провода для датчика уровня топлива.

Совет: Новую проводку нельзя удлинить, а в стенке моторного отсека прорезать лишнее отверстие.

  • Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
  • Меняет помпу.
  • Для вентиляции картера установлен новый Сапун, который приобретается одновременно с масляным щупом.

Совет: Перед этим нужно подготовить коллекторы и голову.Удалите все выступы на стыке деталей и обработайте их рядом. Это снизит сопротивление внутри конструкции.

  • Термостат установлен от автомобиля с инжекторным двигателем.
  • Соединитель для форсунок охлаждающей жидкости.
  • Установлена ​​задняя крышка устройства газораспределения, ролики, шкивы.
  • Устанавливается по меткам ремня.
  • Установлен с приводом генератора. Кронштейн, верхний натяжитель, болт генератора. Все товары куплены.

  • При установке нового генератора два нижних отверстия от предыдущего устройства затягиваются болтами, верхнее отверстие остается свободным.
  • Под верхним натяжителем использован один старый болт и один новый, под который на колодке есть отверстие.
  • Все датчики установлены: на крышке масляного насоса — ДПКВ, возле шкива вала впускного КРУ — датчик фазы, в блоке -, а в блоке и термостате — датчик температуры остается старый датчик в головке и датчик давления масла, термостат установлен новый от инжекторной модели.
  • Крышка клапана надевается на герметик.
  • Выставлены модуль зажигания, дроссель, ресивер, гофра, свечи. Поддерживает проводку к датчикам.
  • Поставил воздушный фильтр, новый трос.
  • Установить новый паук, резонатор. Глушитель может остаться старым.
  • Масло, охлаждающая жидкость, бензин.
  • Электропроводка подключена в салоне к панели приборов и замку зажигания.

Способ переоборудования на автомобиль с карбюратором Двигатель ВАЗ 2109, с 16-ти клапанным двигателем инжекторного типа хорошо виден на видео.После проведения всех работ под капотом будет совсем другой, приятный вид на двигатель автомобиля ВАЗ 2109.

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своей машины на высоких оборотах коленчатого вала. Стоит ли это делать, и как реализовать идею жизни?

Зачем ставить новый блок питания?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль.Многие отечественные автомобилисты знают, что у «девятки» довольно неплохие ходовые характеристики, она требует немного бензина и в целом не так хороша в уходе, как иномарки, поэтому часто требует тюнинга. Замена двигателя 8 CL на более продвинутую модель имеет свои преимущества:

  1. Увеличить мощность.
  2. Улучшение ходовых характеристик на высоких оборотах.
  3. Эффективное использование топлива за счет системы впрыска.
  4. Более стабильная работа силового агрегата.
  5. Не требуется постоянная установка клапанов.

Но есть недостатки:

  1. Для замены в гараже понадобится много деталей и инструментов.
  2. На низких оборотах двигатель на 16 кл чуть хуже своего 8-клапанного аналога.

Вот два варианта замены:

  1. Установка целочисленного двигателя от 2112 модели. В этом случае заменять придется не так много деталей, но стоимость всего двигателя может оттолкнуть от этой мысли.
  2. Доработка GBC для новых компонентов.Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» мы поставили двигатель 2112, так как силовые агрегаты моделей похожи друг на друга. Также понадобится топливная трубка подходящего диаметра (можно стальную, но лучше медную) и бензобак от той же 12-й модели. Далее таких работ проводится:

  1. Демонтируем старый блок питания, отключаем все форсунки и электронику. Для того, чтобы извлечь и поставить двигатель, для удобства нужен метчик, так как весь узел сборки.Это основная проблема в гараже.
  2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и колодок, если агрегат использовался. Проверьте натяжение ремня.
  3. Далее нужно заменить всю топливную систему: бак, заправку, топливные магистрали.
  4. Отличная замена танку «девятка» — аналог от 2112. Детали по размерам совпадают, но у них другое устройство, что не является препятствием для установки.
  5. Для топливных магистралей нужно брать медные трубки, которые лучше гнуть.
  6. Теперь можете наслаждаться разводкой форсунки. Если «девятка» выпуска 2002 года и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется делать новые отверстия вручную.
  7. Необходимо установить абсорбер и бензиновый фильтр. Обычно их кладут под низ и скрепляют шпильками.
  8. Ставим датчики, меняем проводку на подходящую по длине.
  9. С установкой генератора придется попотеть, так как родное навесное оборудование не подходит. Смотрят годно, заменяют — можно устанавливать. Если коробку передач не менять, то ее придется толкать болгаркой.
  10. На стартере придется менять бендикс с 12 на 9 зубьев.
  11. Последняя переделка — выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает разместить все детали на своих местах.

Моторный объем такой машины, как ВАЗ 2114, может показаться недостаточным очень многим автомобилистам.Однако это можно исправить. Думаем переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания. Причина в том, что цилиндры двигателя с аналогичным блоком блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно увеличивается. Важно отметить, что это абсолютно безопасный способ увеличить «мощность» вашего автомобиля.Итак, как переделать 8-ми клапанный двигатель на 16-ти клапанный ВАЗ 2114?

Есть вопрос по разнице мощности авто. Например, мощность машины, у которой объем двигателя достигает 1,5 л, а количество лошадиных сил равно 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это довольно большая разница, поэтому вам следует разобраться, что нужно делать (и в каком порядке), чтобы улучшить свой автомобиль.

Особенности разборки двигателя

Первое, что нужно сделать, это как можно аккуратно разобрать двигатель.Этот элемент автомобиля является наиболее ценным, поэтому разбирать мотор нужно предельно осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в Интернете о том, как мастера справляются с этой задачей, а после разобрать самому.

Под крышкой клапана можно обнаружить массу неприятных дефектов, в том числе и плохое состояние ролика. Головка блока цилиндров тоже может выглядеть наилучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно обнаружить множество неисправностей или изношенных предметов. Лучше всего заменить каждую из них. Это повысит надежность автомобиля и не позволит не переживать, что повышенная мощность ваза может стать фатальным фактором и привести к поломке уже в ближайшем будущем.

Лучше всего устанавливать бронзовые втулки. Они обладают высокой надежностью и достаточно долговечны.

Установка головки 16 клапанов на ВАЗ 2114

Для выполнения этой несложной операции необходимо разобрать двигатель.Стоит предупредить, что многие детали придется заменить.

Сюда входят:

  • тозольная трубка;
  • масляный насос;
  • масло Картер;
  • различные датчики;
  • коленвал и многое другое.

Несмотря на внушительный список, описанный ниже по тексту способ действительно помогает сделать машину еще мощнее, чем раньше.


Переделка двигателя ВАЗ 2114

Переделка 8-ми клапанного двигателя на 16-ти клапанный ВАЗ 2114

В процессе доработки двигателя необходимо доработать болты.Они используются для крепления 16-клапанной головки. Для модернизации мотора ВАЗ менять блок цилиндров не нужно, но головку все равно поменяют. Чтобы каждый болт надежно входил в головку крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в кладке, также нуждаются в улучшении. Они должны идеально подходить под размер болтов. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:



Тяги ВАЗ 2114.

Это нужно делать при сборке цилиндров.

Теперь пришло время заняться доработкой и примеркой проводки.

Важно видеть отличие конструкции 16 клапанных поршней от 8 клапанов. Кроме того, различается и расположение датчиков. Это означает, что может потребоваться удлинить проводку.

После сборки двигателя нужно доработать проводку.Если автовладелец не желает получать лишние финансовые расходы, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому игнорировать его не стоит.

Как переделать 8 клапанный двигатель на 16 клапанные особенности установки

Болты визуально могут сильно отличаться друг от друга, но пугать не стоит. Нужно использовать модифицированные болты.

Такие болты имеют следующие характеристики:

  1. Диаметр равен 8-клапанному болту;
  2. Длина равна 16-ти клапанной.

Для облегчения прохождения этих болтов в отверстие их следует предварительно просверлить. Если настроить доработанные болты по всем правилам и максимально аккуратно, надежности двигателя можно только позавидовать.


GBC ВАЗ 2114 болты

Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, лучше за помощью помочь квалифицированные мастера с достаточным опытом. Они обязательно все сделают правильно и по-своему.

Дополнительная возможность увеличения мощности автомобиля заключается в настройке выпускного коллектора. Это отличный способ еще больше увеличить грузоподъемность автомобилей.

Полезное видео

Более подробную информацию вы можете получить из видео ниже:

После завершения установки обратитесь к квалифицированному специалисту, который произведет грамотную настройку блока управления двигателем, после чего установит специальная программа на компьютере.

Почему не заводится карбюратор 2109. Почему машина не заводится? Неисправность топливной системы

Наверняка каждый автовладелец сталкивался с проблемой, когда его машина не заводится. Это или иномарка — неважно. Все симптомы одинаковые. В сегодняшней статье мы рассмотрим, почему ВАЗ 2109 (карбюратор и инжектор в том числе) и как устранить эту проблему.

Аккумулятор

Первое, на что следует обратить внимание, это аккумулятор. Особенно если машина простояла в гараже или на стоянке больше недели.Аккумулятор имеет свойство терять заряд. Особенно часто сталкиваются с автомобилистами зимой. За одну ночь аккумулятор может потерять до 30 процентов своего общего заряда. Решение вопроса — Зарядка АКБ. Однако бывают ситуации, когда нужно ехать прямо сейчас. Выход есть. Для этого нужно на время (1-2 минуты) включить фары автомобиля. Таким образом мы активируем электролит в аккумуляторе, тем самым повышая уровень напряжения. Когда электролит вступает в действие, аккумулятор нагревается и соответственно добавляется ток.

Что делать, если форсунка не запускается, это возможно даже при заряженном аккумуляторе. И причина тому — клеммы на нем. Наличие оксидов и налета способствует плохому контакту, в итоге ВАЗ 2109 (форсунка 8 клапанов) не заводится. Причины — в белом цвете, который необходимо зачистить при помощи наждачной бумаги. Далее клеммы одеваются на место и машина должна успешно заводиться.

Зажигание

Но что делать, даже если заряженный аккумулятор не заводит ВАЗ 2109? Проблема в поиске в системе зажигания.Первое, на что стоит обратить внимание — это резина и ее провода. Симптомы — стартер вращается, иногда «заедает», но не запускается. А за океаном автомобилист, что машина «вот-вот заведется», крутит стартер на 20-30 секунд. И так пока аккум не планирую. Это делать категорически нельзя. Стартер необходимо крутить не более 5-7 секунд с минутным перерывом. В противном случае вы просто вставите батарею. Бывает, что машина не заводится из-за плохой подачи.Это может произойти из-за пробоя одного из высоковольтных проводов, идущих от свечи на свечу. Их всего четыре — по одному на каждый цилиндр. Пробой говорит о наличии искр в месте соединения свечей с проводом. Особенно хорошо видно ночью. По периметру провода время от времени рассыпаются мелкие искры, чаще голубые и белые. В таком случае элемент необходимо заменить. Ресурс высоковольтных проводов на автомобилях ВАЗ 2109 составляет 40-50 тысяч километров.

Обломки

Такая ситуация возникает после эксплуатации автомобиля в дождливую погоду или после мойки двигателя.

Даже небольшая капля воды, попавшая в распределитель зажигания, сможет предотвратить нормальное искрение — ползунок не может развить искру, необходимую для воспламенения смеси. Чтобы этого не произошло, не следует кататься по лужам на большой скорости, а при мойке двигателя тщательно закрывать все элементы зажигания, в том числе свечи.

Катушка

Если она одна, то ее можно диагностировать мультиметром. Отсутствие напряжения говорит о том, что элемент не способен выдавать ток, необходимый для создания искры в камере сгорания. Если в машине две катушки и одна из них неисправна, машина будет работать, но один из цилиндров должен сказать.

Свечи

Сняв с них панцирь (делайте это очень аккуратно, чтобы не повредить разъемы) свечным ключом вытащите элементы наружу.

Если на них есть следы от пластин, залитые бензином или просто грязные — проблема в них. При подаче большого количества топлива с минимальным объемом воздуха элемент не способен воспламенить смесь. В итоге ВАЗ 2109 не заводится (карбюратор) — крутит стартер, есть искра.

Следует проверить зазоры электрода — они не должны превышать 0,8 миллиметра. Также закапайте элементы и очистите сухую тряпку от грязи.

Что делать, если нет ключа?

При отсутствии можно просушить детали другим способом.Для этого автомобиль ставится на «нейтраль», включается зажигание. Продолжайте нажимать педаль газа в пол и крутить стартер 5 секунд. Таким образом, в камеру сгорания попадет большое количество воздуха — свеча удастся удачно. Важно помнить, что при такой операции количество масла на стенках цилиндров уменьшается. Поэтому не стоит злоупотреблять таким образом, чтобы мотор не работал «на всухую».

Грязный фильтр

Его засор приводит к тому, что ВАЗ 2109 не заводится.И неважно, карбюратор моторный или инжекторный. Легко проверить состояние воздушного фильтра. И на карбюраторе, и на впрыске надо снимать крышку корпуса (разница только в том, что на первом она железная, а на втором — пластиковая). Далее выведите элемент наружу и посмотрите на его состояние. Бумажные фильтрующие элементы должны быть легкими. Если на них есть частицы пыли и грязи, воздух не может попасть в камеру сгорания. Отсюда выясняется, что карбюратор ВАЗ 2109 не заводится: стартер крутит, есть искра.Зимой периодически осматривайте его внешнее состояние. Такой фильтр, как на фото справа, использовать невозможно.

Да, вреда мотор ему не принесет, однако частые перебои в работе будут. В результате камера будет слишком сильно залита смесью — отсюда отсутствие «тяги», мощности, провалы в разгоне и большой расход топлива. Заменив этот пункт на новый, вы избавитесь от всех этих проблем. Кстати, производитель рекомендует менять воздушный фильтр не реже одного раза в 10 тысяч километров.Если машина эксплуатируется в сельской местности, где преимущественно грунтовые дороги, этот период следует разделить на два. Пыль и грязь — главные враги фильтра.

Автоматические выключатели

Автомобили ВАЗ 2109 имеют довольно непрактичное расположение блока предохранителей — между лобовым стеклом и ветровым щитком. На этом блоке скапливается вся грязь, пыль и прочие отложения.

Если крышка не заклеена, то после дождя на элементы может попасть влага, из-за чего они «коротиты».Самый простой в нашем случае — это предохранитель АЗС. Если он сгорел, топливо не может перейти из бензобака в камеру. И никакая «чистка» здесь не спасает. Чтобы не попасть в такую ​​нелепую ситуацию, опытные водители советуют всегда иметь при себе комплект новых предохранителей.

Клапаны

На карбюраторных «восьмерках» и «девятках» с двигателем 1.3 нет гидрокомпонатора. Из-за этого зазоры клапанов необходимо выставлять каждые 20 тысяч километров.«Сжатые» клапаны не могут обеспечить нормальный впуск и выпуск топлива, поэтому работа двигателя нарушается — запускать его сложно. Выставляются с помощью настройки и мониторинга.

Масло

Из-за густого масла двигатель не в состоянии нормально запускаться. Эта проблема характерна для зимнего периода. Из-за густого масла компрессия снижается — мотор не может перерабатывать смесь. Зимой густое масло стекает вниз и при попытке завести в верхней части цилиндра льется бензин, растворяя его и смывая со стенок.

Фазы ГРМ

Что делать, если заводится форсунка ВАЗ 2109 (стартер не крутит — щелкает)? Стоит обратить внимание на состояние ремня газораспределительного механизма. Возможно он слетел с меток и система не в состоянии развить фазу.

Также можно открыть. Это крайне рекомендуется, особенно на двигателях объемом 1,3 литра. У таких моторов при поломке просто, поэтому необходимо следить за его состоянием и при наличии малейших трещин производить замену.Обнаружить это можно из-за плохого натяжения ролика. Проверить натяжку очень просто — если элемент касается пластикового защитного кожуха, его следует подтянуть.

Стартер

Если он не крутится даже при заряженном аккумуляторе, скорее всего он пришел в негодность. Для его замены необходимо:

  1. Снять клемму с колодкой на реле стартера.
  2. Выкрутите и снимите клемму привода тягового реле.
  3. Выкрутить болты защиты двигателя.
  • Все гайки крепления попеременно закручиваются с равномерным усилием. Так вы уменьшите риск перекоса стартера.
  • Поднесите клемму к контактному болту и установите все демонтированные ранее колодки.
  • Установить штатную защиту двигателя.

Ну и конечно же главный момент при замене этого элемента — предварительно отключить клемму Аккорд.

Итак, мы выяснили, по каким причинам не заводится ВАЗ 2109.

В мороз многие водители сталкиваются с невозможностью эксплуатации автомобиля ВАЗ-2109.Запуск мотора в теплое и холодное время года имеет свои особенности. Если не трогать полную неисправность двигателя, то при низких температурах происходят незначительные изменения. В этом случае есть два типа двигателей — инжекторный и карбюраторный, — свойства которых различны. Причины трудностей запуска другого двигателя можно выяснить, но следует разбираться в их свойствах.

Различают инжекторные и карбюраторные двигатели. Какой лучше в холодное время года? Конечно, укол.Карбюратор устанавливается в старые автомобили автомобиля, а в новых моделях давно используется инжектор. Тем не менее работоспособность карбюратора позволяет не заменять его на инжектор.


В карбюраторе отрегулируйте пусковое устройство. Запуск такого двигателя на морозе имеет конкретный план — о сложных словах:

Открыть капот и накачать топливо в карбюратор на ТНВД;

Попробуйте включить дальний свет фар на несколько секунд;

Сожмите рукоятку пару раз;

Затем — педаль газа и подождать около 15 секунд;

Потяните за ручку подачи.

По каким причинам не запускается карбюратор на морозе

    Нужна чистка карбюратора. Машина может застрять без присоски.

    Кондиционер на минусовую температуру. Из-за изменения температуры на кулачках в резине появляется влажность, при запуске двигателя резина не выдает ту мощность, которая должна идти на свечу для распределения горючей смеси.

    Замерзший электролит в аккумуляторе.

    Масло моторное.

Прежде чем выяснить причину, обычно проверяют систему зажигания.


Отдельным словом О. моторное масло. Масло должно подходить не только двигателю, но и соответствовать определенным температурно-климатическим условиям. Минеральное масло быстрее застывает в морозы, поэтому его не рекомендуется использовать при минусовых температурах. Есть виды масла как синтетические, так и полусинтетические.

Полусинтетическое масло дешевле, поэтому его часто боятся использовать, не надеясь на его положительные характеристики.Если речь идет о зиме, то полусинтетическое масло идеально подходит для таких условий. Снижает вязкость металлических деталей, движущихся к холоду.

Система впрыска имеет собственный электронный блок, управляющий двигателем. Здесь нет ручной настройки, а все управление возложено на контроллер. Это двигатель с впрыском от карбюратора. Однако есть и минус у модернизированного двигателя, так как он на морозе бензином может переливать свечи.

Если все в порядке, но машина снова глохнет, нагреть впускной коллектор горячей водой.Этот метод применяется практически ко всем драйверам.

Недостаточная интенсивность при прокрутке стартера двигателя также может привести к невозможности его запуска.

Итак, выложите причины, по которым не запускается инжекторный двигатель:

    Отсутствие достаточной интенсивности прокрутки мотора.

    Проблема с залитыми свечами.

    Неисправность.

ВАЗ-2109 имеет 8-клапанную систему. Многие спорят о свойствах 8-клапанного и 16-клапанного мотора.Некоторые считают, что 8 клапанов — это прошлый век, а другие находят все больше и больше минусов в новом решении 16-клапанного двигателя. Дело в том, что двигателя, имеющего в автомобиле ВАЗ-2109 16 клапанов, в оригинале не существует. Его реально можно переделать самому, но машина создана именно с 8-ми клапанным двигателем. Это влияет на всю систему двигателя.

Если карбюраторный двигатель действительно отремонтировать в домашних условиях, то инжектор смогут отремонтировать только специалисты, имеющие определенное оборудование. В ситуациях, когда карбюратор или инжектор плохо запускается, владелец должен быть уверен в рабочих функциях мотора, и только после поиска решений, исходя из основной проблемы низкой температуры.

Пуском и работой двигателя ВАЗ-2109 инжектор управляет электронной системой. Он обрабатывает показания набора датчиков, отслеживающих различные параметры. При выходе из строя какого-либо датчика форсунка либо не запускается, либо работает некорректно.

ВАЗ-2109 не заводится — что делать?

В целом диагностика неисправностей контроллера (ЭБУ) и датчиков системы управления, а также самой форсунки ВАЗ-2109 мало чем отличается от такой работы для других автомобилей. Но в связи с особенностями системы управления «Девять» опытные владельцы этой машины рекомендуют следующие решения.

Чаще всего форсунка «девятка» зимой не заводится. В этом случае желательно прогреть и даже подзарядить аккумулятор — возможно, из-за потери бака из-за низкой температуры он не может хорошо раскрутить вал двигателя.

Помогает и такой «народный» способ, как подача воздуха к мотофильтру через фен. В цилиндры поступит нагретый воздух.Многие утверждают, что ВАЗ сразу заводится.

Еще одна возможная причина: В результате долгих неудачных попыток запуска залили свечи бензином. В этом случае рекомендуется попробовать завести машину, нажимая до упора педаль «газа» — свечи должны будут просохнуть, и машина достанется. Если не помогает, свечи перекручиваем и проверяем на наличие искры. Если его нет, значит неисправны свечи или система зажигания.

Проверить форсунки и ремень привода ГРМ

Когда искра станет ярко-синего цвета, проверьте подачу топлива: поверните форсунки и проверните вал двигателя стартером.Распыление топлива из форсунки следует производить равномерным конусообразным «факелом». Если вместо этой форсунки налить бензин или брызнуть их, значит, она забита.

Если проверенные узлы работают, то следите за ремнем ГРМ. Владельцы инжектора «Девятка» больше не сталкиваются с ситуацией проскальзывания ремня на несколько зубцов. Зимой это может произойти при запуске холодного двигателя, когда распределительный вал почти не проворачивается. Чтобы проверить, посмотрите на метку времени. При его совпадении датчик коленвала и его провод (иногда ломается).Затем проверьте остальные датчики.

Диагностика неисправности датчика

Рассмотрим отклонения в двигателе и соответствующие возможные причины. Нестабильная работа на холостом ходу, затрудненный запуск или остановка двигателя после движения в высокомощном режиме могут быть вызваны нарушениями работы датчика расхода воздуха (ДМРВ) — он выдает контроллер на малых оборотах более 15-25%. показания. При перегрузке топлива или уменьшении забора двигателя — ДМРВ дает заниженные показания.

Рывок и сбои при движении на холостом ходу На рабочих даже при незначительных нагрузках это означает, что нарушена работа датчика, считывающего положение дроссельной заслонки. Сложный запуск прогретого двигателя или небольшой перерасход топлива — отказал (охлаждающая жидкость).

Двигатель плохо набирает обороты и не развивает заложенную мощность или большой перерасход топлива — отказал датчик детонации или оборвался провод. В случае ощутимого перерасчета топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное снижение подхвата и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или его остановка говорит об отказе. Большой топливный бак — вышел из строя датчик. Незначительный износ двигателя или затрудненная пусковая установка означает отказ датчика температуры поступающего в воздушный двигатель.

Если все вышеперечисленные приборы и датчики проверены, но впрыск ВАЗ-2109 не заводится, то, возможно, произошел сбой процессора и он некорректно управляет всей системой автозапуска.В этом случае требуется диагностика в автосервисе.

Часто водители сталкиваются с тем, что они ВАЗ 2109 перестает заводиться По каким-либо причинам. Если машина не заводится, то сразу возникает вопрос «с чего начать?». На самом деле все может быть довольно просто, и в 90% случаев — это типовая проблема, которая диагностируется и решается достаточно легко.

Почему не заводится ВАЗ 2109 — поиск причины

В первую очередь нужно проверить топливо, свечу и воздух.

Я бы посоветовал начать проверку воздухозаборника (фазы сжатия и газораспределения), тоже можно начать с.

Метки на шкивах могут совпадать, но сжатие может принимать немного например: на одном цилиндре 10 атм, на втором 9,5 атм, на третьем 7 атм, а на четвертом 8 атм, может только фиксировать. Ремонт двигателя, конечно, серьезнее, но пока его нужно отложить, так как нам нужно завести машину. Имея такую ​​компрессию, двигатель будет работать и даже хорошо, но на холостом ходу будет субдура.

Проверка системы питания

Далее начинаем копаться в системе. Необходимо будет убедиться, что на требуемом уровне насос выдерживает топливо, клапан холостого хода Работает без сбоев. Следовательно, с подачей топлива все в порядке. Также не забудьте проверить свечи, после пары попыток запуска двигателя они обязательно наполнятся.

Проверка системы зажигания

Если предыдущие поломки не подтвердились, следует искать проблему в системе зажигания.Для обычной проверки подойдут простые степлеры, их без проблем можно купить в любых автоматах. Но для начала следует разобраться в устройстве и работе зажигания.

Так вот, в нашем случае ваз 2109 стоит бесконтактная система зажигания. Эта система включает:

  1. катушку
  2. распределитель,
  3. переключатель,
  4. датчик холла.

Одна оконечная катушка подключена к батарее, а вторая — к выходному транзистору переключателя.Ключ открывает выходной транзистор, когда сигнал падает до нуля. В этот момент во вторичной обмотке катушки появляется ток высокого напряжения, приблизительно 25 кВ, а в первичном токе более 300 В. В результате на свечах возникает высоковольтное напряжение, в результате чего на свечах появляется искра.

Но для появления разряда необходимо, чтобы катушка была заряжена. Перед управляющим импульсом от датчика Холла коммутатор предсказывает, когда вам нужно приблизиться к земле, чтобы зарядить его.

Причем делает так, чтобы время заряда катушки оставалось примерно неизменным. В противном случае произойдет восстановление катушки. Для этого в переключателе рассчитывается желаемый период импульсов, которые поступают с датчика Холла. Другими словами, все зависит от оборотов двигателя, выше оборотов, до того, как переключатель начнет замыкать катушку, но время замкнутого состояния не изменится.

Теперь можно переходить к тестированию. В первую очередь нужно проверить искру на свечах — для этого можно использовать специальный разрядник.Безрезультатно.

Значит, виноват датчик Холла или выключатель, может иметь массу или мощность для переключения. Чтобы долго не гадать, используем АЗ-1.

АЗ-1 — аварийное зажигание, их можно использовать под дождем, при движении по лужам. Другими словами, это можно назвать заменой датчика Холла.

Датчик MD-1 — это мгновенная диагностика, он полезен для датчика Холла и замка зажигания.

В первую очередь мы воспользовались МД-1.Этот датчик подключается вместо переключателя, как только он взят в руки, нужно включить зажигание, не запускать:

  • если загорелся светодиод «P» — это значит, что реле зажигания и зажигание блокировка работает правильно.
  • Горящий светодиод «К» — первичная обмотка катушки зажигания не повреждена.
  • включить стартер: если светодиод «d» мигал, значит датчик Холла в рабочем состоянии.

В случае, если он не мигает, придется использовать прибор АЗ-1, подключив его вместо датчика Холла.

Такие приборы для мгновенной диагностики систем бесконтактного зажигания продаются в Интернете буквально за 100 рублей. Но если у вас нет возможности приобрести такие, то придется потратить гораздо больше времени и проверять мультиметром каждый датчик отдельно.

Все работает, но двигатель заводится, не хочет. После тщательного осмотра катушки зажигания на месте подключения высоковольтного провода были обнаружены угольные проходы. Поменял катушку и провод.Двигатель сразу заработал, как и раньше.

Надеюсь, такой витал поможет найти причину, по которой ваша машина тоже не заводится.

Что делать, если отказались заводиться любимые ВАЗ 2108, ВАЗ 2109, ВАЗ 21099? В этой статье будет рассмотрена схема устранения неполадок. Как вы, наверное, знаете, двигатель заведен и вам нужны три условия: воздух, бензин, искра. При вращении коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 происходит всасывание горючей смеси внутрь цилиндров (смеси воздуха и бензина в определенной пропорции).После закрытия впускных и выпускных клапанов в конце цикла сжатия на свече появится искра, которая воспламеняет горючую смесь — двигатель запускается.
Считайте диагностику дефектом цепи. Весь метод подробно описан на рисунке, в тексте даются необходимые комментарии по пунктам.

1) Если стартер не проворачивает коленчатый вал ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, то проверьте следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть слышен щелчок проверки реле втягивающего устройства, все разъемы надо поставить на стартер.

2) Если стартер вращает коленчатый вал. Необходимо определить, не попадает ли он в баллон, горючую смесь или искру. Сначала ищем искру. Для этого снимите высоковольтный провод с любой свечи, выведите на расстояние сантиметр до массы и поверните стартер.

3) Если ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не ищет искру, проверьте, есть ли искра на распределителе зажигания (резине). Для этого снимаем с трамблера центральный провод, доводим до массы на расстояние 1 см и крутим стартер.Если искра От провода к массе — проблема в распределителе зажигания: проверить бегунок, почистить контакты.

4) Если на распределителе зажигания нет искры, необходима диагностика системы зажигания.
Возможны два варианта дальнейшего устранения неисправностей:
А) Использование прибора для диагностики бесконтактной системы зажигания.
Б) ручное определение неисправности.
А) У вас есть прибор, могут быть разные типы, но принцип работы тот же: питание и проверка датчика Холла и переключателя отображаются лампочками.

Устройство подключено к разрыву цепи переключателя. Снимите переключатель с переключателя и подключите к разъему устройства. Второй разъем устройства одет на выключатель. Включите зажигание: Должны гореть лампочка блока питания и лампочка питания датчика мощности.

При вращении стартера ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 должны мигать: выключатель контрольной лампы, импульсная лампочка от датчика Холла.
Если контрольная лампа переключателя мигает — замените переключатель.

Если импульсы не идут от датчика Холла, разберите распределитель зажигания, убедитесь, что стартер вращается при вращении стартера. Если стартер крутится, а бегунок трамблера нет — порвался ремень ГРМ. Если ползунок крутится, а сигнала с датчика Холла нет, — замените датчик Холла.
Б) Вариант поиска неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.Выберите распределитель зажигания и убедитесь, что бегунок распределителя вращается при вращении стартера.Если не крутится — порвался ремень ГРМ. Если ползунок вращается, убедитесь, что барабан дозатора не касается датчика Холла. Убедитесь, что датчик Холла и разъем исправны. Если все в норме — поменяйте выключатель, самая частая причина, когда нет искры — выключатель сгорел. Если после замены переключателя искра не появилась, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по народному бабину) выходит из строя крайне редко, но и такие случаи тоже бывают.

Катушка зажигания

5) Если есть искра, но двигатель не запускается, снимаем крышку воздушного фильтра.

Фильтр чистый, без масла? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Без крышки воздушного фильтра, завелась — значит нет доступа воздуха к карбюратору, фильтр забит, подача воздуха, фильтр залит маслом.
6) не заводится — снимаем фильтр с крышкой и откручиваем топливный шланг от топливного насоса к карбюратору от карбюратора.Крутим стартер — должен быть бензин. Не брызгает? Или бензонасос вышел из строя, или топливо из бака не является топливом, если оно конечно есть.
7) Если при вращении стартера разбрызгивается бензин, открутите топливопровод топливопровода от карбюратора. Выстрелите пальцем в ответ и погрузите рот в кормушку. Воздух проходит в поплавковую камеру? Если так, значит и бензин тоже проходит, необходимо продуть весь карбюратор сжатым воздухом.
8) Есть ли воздух в поплавковой камере? Проверьте сетчатый фильтр карбюратора.Открутите, почистите. Не помогло? — Возможно, игольчатый клапан Zalip. Следуйте стороной карбюратора к гаечному ключу или залейте в питающее отверстие сжатым воздухом.
9) Если все-таки не получается продуть воздух в поплавковую камеру — снимаем крышку карбюратора. Мы в руки и снова пытаемся взорвать. Не проходит воздух — поменяйте игольчатый клапан.
10) Если воздух проходит, когда крышка снята, а топливные жиклеры не забиты на карбюратор, то топливный жиклер.
11) Если после проделанной работы машина все равно не заводится, выкручиваем свечи.
Выглядят залиты бензином или нет? Если они залиты, необходимо просушить. Включаем газовую плиту и держим плоскогубцы, капая свечу на огонь. Если свечи все-таки засохли — можно попробовать несколько капель бензина в 1 камеру карбюратора (ближе к кабине). Вы можете сломать карбюратор образовавшимся разрежением, и двигатель заведется.

Описанные выше приемы помогут завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 более чем в 90% случаев. Однако в случае сложных проблем ремень ГРМ не на несколько зубцов, плохая или отсутствующая компрессия в двигателе, карбюратор не регулируется) всего на сотню.

Тюнинг двигателя ваз 2109 своими руками

Когда речь идет об улучшении технических характеристик любого отечественного автомобиля, первая мысль, которая приходит в голову, — это фраза: «Нам нужно поставить другой двигатель, например, от иномарки». Но позволить себе такой вариант может далеко не каждый, поэтому сегодня мы расскажем, как самостоятельно произвести тюнинг двигателя ВАЗ 2109.

Начинать тюнинг двигателя нужно с проверки и, при необходимости, с модернизации тормозов и коробки передач.Когда все работы в этом направлении будут завершены, можно смело переходить к настройке самого мотора.

Два варианта тюнинга двигателя ВАЗ 2109

Первый, и самый простой и недорогой вариант тюнинга карбюраторного двигателя ВАЗ 2109 — это обычная переделка узлов двигателя, которую любой мастер может отшлифовать, отполировать, расточить. Уже этого может хватить, чтобы немного улучшить летно-технические характеристики автомобиля. Но если вы хотите приблизиться к идеалу, то вам стоит обратиться ко второму варианту — серьезному лечению «сердца» машины.

тюнинг двигателя ВАЗ 2109

При тюнинге двигателя ВАЗ 2109 обращайте пристальное внимание на распредвал, регулировку фаз и высоту подъема. Замена этих деталей позволяет добавить автомобили мощности.

Тюнинг двигателя ВАЗ 2109

Можно использовать любой из способов, которые предусматривают установку облегченного коленчатого вала с ходом поршня 78 миллиметров, облегченных шатунов размером 121 миллиметр, облегченных поршневых колец, кованых поршней диаметром 82 мм. .5 миллиметров, ГБЦ от автомобиля LADA Kalina и распредвал размером 11,3 миллиметра. В совокупности это позволит получить мощность двигателя в 98 лошадиных сил и возможность развивать скорость до 183 километров в час.

Рекомендуемый артикул: Новая Ока выглядит по-новому и по новой цене.

Как вариант можно использовать титановые пружины на поршне с шатуном. Это позволит получить рациональное распределение энергии при сгорании топлива.С одной стороны, это экономит топливо, а с другой — увеличивает мощность автомобиля.

Короче при тюнинге двигателя ВАЗ 2109 карбюратор тоже можно заменить. Но в целом, настраивая карбюраторный двигатель, помните, что улучшить качество его работы поможет снизить силу трения в цепи «цилиндр-поршень-кольцо», уменьшив массу шатунов, поршней и пальцев, уменьшив толщину поршневые кольца, уменьшив их количество.

тюнинг карбюраторного двигателя ВАЗ 2109

Тюнинг двигателя ВАЗ 2109: инжектор.Учтите, что электромобиль не требует никакого механического вмешательства. Для изменения технических характеристик механизма достаточно изменить настройки электронного блока управления всем двигателем.

Спортивный тюнинг двигателя ВАЗ 2109

Если вы спите и видите себя победителем спортивного соревнования, то стоит загнать двигатель в автомобиль для спортивных целей. Для этого вам понадобятся облегченный коленчатый вал, облегченные шатуны, облегченные поршни, новая коробка передач, масляные форсунки, новое сцепление и облегченный маховик.Плюс ко всему потребуется установить бесконтактную систему зажигания, спортивный глушитель и медный радиатор.

Жизнь после тюнинга двигателя ВАЗ 2109

Напомню, что если детали «девятки» будут чем-то отличаться от штатных заводских элементов, то даже незначительная поломка на трассе приведет к тому, что вам нужно будет вызвать эвакуатор или использовать трос, опять же, чтобы вызвать помощь от кого-то, кого вы знаете.

Рекомендуемая артикул: Тюнинг ВАЗ 2106 (шестерка) трансформирует машину своими руками

Да, ремонтировать доработанный мотор машины станет сложнее, из-за чего стоимость ремонта может оказаться непомерно высокой.Чтобы уменьшить его, он будет проводить только ремонт самостоятельно. Да, тюнинг ВАЗ 2109 — это серьезное дело, и здесь есть подводные камни.

тюнинг двигателя ваз 2109 карбюратор

Еще один момент, на который стоит обратить внимание — это расход топлива. Например, если установить распредвал с увеличенной фазой, двигатель отреагирует на это большим расходом топлива. Естественно, это можно компенсировать заменой других элементов, постепенно приближая машину к тому, что вы считаете идеалом.

Напоследок рекомендуем посмотреть видео тюнинга двигателя внутреннего сгорания ВАЗ 2109, может быть, пригодится в процессе модернизации. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Автомобильное учебное оборудование и обучающие системы

Что такое автомобильное обучение?

Автомобильное обучение — это виды обучения, которые человек проходит, чтобы получить необходимые навыки для работы с обслуживанием и ремонтом автомобилей.Тип и продолжительность обучения, необходимого для работы в автомастерской, различаются в зависимости от региона и страны. Местами обучения являются профессиональные училища, общественные колледжи, колледжи ТПО и т. Д. Наряду со структурированными или неструктурированными программами ученичества.

Темы автомобильных курсов

Обычные темы, рассматриваемые в курсах обучения и подготовки по обслуживанию автомобилей:

Базовое техническое обслуживание и ремонт автомобилей

На одном из этих базовых курсов студенты учатся проверять различные части и системы автомобиля, диагностировать проблемы и предлагать решения, позволяющие избежать износа и обеспечить безопасную работу.Типичными тематическими областями являются топливо, жидкости, электрические системы и т. Д. Эти курсы обычно преподаются на техническом семинаре в практической манере, где студенты получают преимущества кинестетического или тактического обучения.

Тормозные системы, подвеска и рулевое управление

Автомобильные учебные классы, связанные с шасси транспортного средства, часто охватывают тормозные системы, подвеску и рулевое управление. Студенты учатся тестировать, устранять неполадки, диагностировать и устранять различные типы проблем в этих системах на практике.На этих традиционно высокомеханических курсах студенты учатся анализировать звуки, неплотность или неровность, а также предлагать улучшения для ремонта или замены деталей. Здесь несколько ссылок на подкатегории оборудования для обучения работе с автомобилями или оборудования для обучения подвеске и рулевому управлению.

ОВК для автомобилей

Контроль микроклимата в автомобилях необходим для комфортного путешествия, поэтому автомобильные учебные курсы включают основы HVAC.Студенты учатся читать схемы, устранять неисправности и ремонтировать системы отопления, вентиляции и кондиционирования в автомобилях. Ссылка на системы обучения HVAC.

Эксплуатация и ремонт двигателя

Автомобильные учебные курсы по работе двигателя и ремонту учат студентов, как тестировать двигатель, чтобы убедиться, что он работает должным образом и с желаемой эффективностью. Учащиеся будут обучены использованию различных типов инструментов и диагностического оборудования для выявления потенциальных проблем, а также разборке двигателя для замены деталей перед правильной сборкой.Здесь несколько ссылок на подкатегории учебного оборудования с дизельным двигателем t или учебного оборудования с бензиновым двигателем.

Гибридные и аккумуляторные электромобили

С появлением электромобилей автомобильные учебные курсы также начинают включать эти системы в свой учебный репертуар. Курсы такого типа обычно касаются электродвигателей, диагностики и обслуживания высоковольтных аккумуляторов и зарядных устройств. Вот ссылка на такое учебное оборудование для гибридных и электрических транспортных средств.

Типы автомобильного учебного оборудования

Какие типы автомобильного учебного оборудования существуют? Давайте посмотрим на аппаратные решения, которые предоставляют учащимся настоящий практический опыт, позволяющий им привыкнуть к технологиям промышленного уровня. Существует четыре основных типа тренировочного оборудования, затрагивающих гораздо более широкий спектр различных тем.

Автомобильные учебные стенды

Эти типы учебного оборудования предназначены для более простого объяснения сложных концепций и систем.Учебные стенды состоят из комбинации оригинальных компонентов автомобиля, нанесенных на схемные платы или стенды, где студенты могут понять, как различные части интегрированы и зависят друг от друга. Учащиеся проводят тесты и диагностику в различных режимах работы, часто с внесением ошибок инструктором / преподавателем для моделирования общих проблем.

Рабочие модели двигателей

Рабочие модели двигателей для автомобильной подготовки являются незаменимыми инструментами и оборудованием для любого учебного класса или учебного центра.Каждая работающая модель двигателя имеет свою уникальность, зависящую от типа транспортного средства, для работы в котором она предназначена, будь то бензиновый или дизельный двигатель, небольшой автомобиль или большой грузовик. Цель работы с рабочей моделью двигателя — дать студентам опыт работы с различными двигателями, их составными частями и наиболее важными зависимостями.

Автомобильные модели в разрезе

Автомобильные модели в разрезе используются для обучения работе интегрированных механических систем.Обычно они применяются в бензиновых или дизельных двигателях, системах трансмиссии, коробках передач или любых других сложных автомобильных системах. Вот ссылка на несколько автомобильных учебных моделей в разрезе.

Функциональные автомобильные модели

Функциональная автомобильная модель специально разработана для демонстрации того, как разные системы работают вместе в реальном функциональном автомобиле. Это дидактическое оборудование значительно сложнее, чем учебный стенд, поскольку студенты узнают, как разные системы работают вместе и влияют друг на друга.Ссылка на примеры автомобильных функциональных моделей для обучения.

Преимущества использования автомобильного учебного оборудования

Существуют различные преимущества использования автомобильного учебного оборудования и систем практического обучения при обучении студентов техническому обслуживанию и ремонту автомобилей.

Сохранение содержания

Это важный фактор, поскольку преподаватели часто сообщают о своем опыте, что материалы курса, кажется, дольше остаются у учащихся, когда предметы преподаются на практике, а не просто из учебников.

Повышение вовлеченности

Студенты часто считают, что учиться намного интереснее, когда они получают ответственность за свой учебный процесс и ответственность за приобретение собственных навыков.

Критическое мышление

Основная мысль при обучении автомобилестроению заключается в том, что учащиеся должны разбираться в технологиях, уметь устранять неполадки, диагностировать и устранять проблемы. Этот тип образования и обучения требует подхода, ориентированного на решение, который способствует критическому мышлению учащихся, а не просто запоминанию информации.

Опыт реального мира

Работа с компонентами автомобилей промышленного уровня и диагностическими инструментами подготавливает учащихся к их будущей работе, чего не могут сделать учебники. Кроме того, наличие инструктора, руководящего использованием систем обучения, оказалось важным фактором в подготовке будущих кадров.

Безопасность на рабочем месте

Большинство несчастных случаев на рабочем месте, как правило, происходит из-за неправильного и необученного использования оборудования и машин, поэтому для студентов очень важно ознакомиться с безопасным использованием машин и инструментов еще до того, как они начнут работать.

Тенденции в автомобильном учебном оборудовании

Большая часть автомобильного учебного оборудования представляет собой практическое оборудование с некоторыми программными компонентами или без них, которое поставляется вместе с руководствами пользователя и некоторыми материалами для преподавателей и учащихся.

Электронное обучение

Хотя большая часть технического образования и обучения по-прежнему лучше осуществляется на практике, учебные центры и соответствующее оборудование не всегда могут быть доступны или доступны (подумайте о влиянии Covid), или студенты могут захотеть улучшить свои лабораторные занятия с помощью on-the- перейти к решениям для электронного обучения.Таким образом, электронное обучение для технического обучения — это растущий сегмент, в основном для использования в качестве дополнительного решения к реальной лаборатории оборудования.

Дополненная и виртуальная реальность (AR и VR)

В последние несколько лет образовательные учреждения все чаще проявляют интерес к дополнению своих центров технического обучения решениями AR и VR. Поскольку ученик получает гораздо более захватывающий опыт с VR, чем с электронным обучением, это похоже на технологию, которая в долгосрочной перспективе может иметь больше шансов конкурировать с полноценными настоящими учебными лабораториями.

Кто использует автомобильное учебное оборудование?

Автомобильное учебное оборудование и системы обучения в основном используются учителями, инструкторами и преподавателями в формальном образовании, институтах неформального обучения и отделах корпоративного обучения.

Школы

Автомобильные системы обучения иногда используются уже в некоторых технических средних школах, но более распространены на профессионально-технических курсах карьеры в старших классах.

Колледжи и политехники

Обычно общественные колледжи или колледжи ТПО предлагают как формальное образование, так и образование для взрослых, то, что мы сегодня начали называть обучением на протяжении всей жизни. В таких учреждениях можно получить все, от дипломов и сертификатов до ученых степеней или бакалавров в области автомобильных технологий, ремонта и технического обслуживания.

Отделы корпоративного обучения

Почти все крупнейшие производственные компании по всему миру имеют корпоративные учебные центры, где они обучают своих сотрудников технологиям, процессам и инструментам с целью повышения квалификации или переподготовки своих сотрудников.

Как найти лучшее автомобильное учебное оборудование

Лучший способ найти подходящее автомобильное учебное оборудование для вашего класса или учебного центра — это использовать цифровую торговую площадку, такую ​​как Edquip.

Если вы хотите узнать больше об этом, загляните в эту популярную статью в блоге: как лучше всего искать, находить и оценивать техническое учебное оборудование.

Если вы не хотите читать и предпочитаете 1-минутное видео на TouTube, объясняющее, как использовать Edquip, просто посмотрите его здесь!

Почему заводится машина ВАЗ 2109.Почему завещали машину? Альтернативные способы запуска автомобиля

> В статье «» мы подробно разобрали причины, по которым не заводится ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Карбюратор . Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцам инжекторных ВАЗ 2108 2109 21099, когда их железный конь перестал заводиться. Различия в поиске и устранении неисправности карбюраторных и инжекторных двигателей очень существенны.Таким образом, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако если пересадить на инжекторный ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, который не заводится, то человек не будет знать, что делать.
Понятно: ТНВД, ЭБУ, связка датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда не заводится инжекторный мотор, может изрядно напугать владельца автомобиля.
Здесь, как и при диагностике любой неисправности, важна четкая продуманная последовательность действий по выявлению неисправности. Итак, приступим, если не заводится двигатель ВАЗ 2108 2109 21099 Форсунка, то тут работает старое правило: «Либо гореть нечего, либо нечего поджигать». Нет искры или не поступает горючая смесь в цилиндры двигателя.
1) Проверяем, есть ли искра. Для этого нужно открутить свечу от баллона, прижать к массе и повернуть стартер.Если искра рассыпалась по свече, значит проблема в системе подачи топлива.
Однако необходимо помнить, что если скрученная свеча мокрая, и есть искра, необходимо проверить метки.

Метка на шестерню распредвала ВАЗ 2109

Метка на маховик ВАЗ 2109

Из-за того, что ремень ГРМ проскальзывает на один или несколько зубцов, фазы газораспределения и двигатель ВАЗ 2108 2109 21099 Не заводится форсунка.
Если искра не проскальзывает на свечу, то причиной могут быть: датчик положения коленвала (далее текст ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе. Да, это правда, неправильная работа датчиков может очень сильно испортить жизнь владельцу инжектора ВАЗ 2108 2109 21099. Скажу одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится Из-за неисправности одного единственного датчика — ДПКВ.Если какой-либо другой датчик неисправен, двигатель запустится, только его работа будет некорректной — может трит, не развивать мощность, увеличивать расход топлива, но он обязан.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Очень часто проворачивает разъем ДПКВ, так как на него может попадать влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно удалить и легко проверить. Подать питание от аккумулятора и поднести к его рабочей зоне металл.При приближении металла к металлу выходное напряжение датчика должно увеличиваться, при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, поменяйте его и попробуйте запустить. Не началось — продолжай.
1B) Шкив коленчатого вала. В чем проблема? Проблема в том, что часть шкива с зубьями на резине ДПКВ, и она может либо отвалиться, либо прокрутиться.

Протравленная часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно не срабатывает ДПКВ при проворачивании вращения коленвала и ЭБУ не дает команду на искру на свече.Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала крутится и работает. Заодно проверьте целостность ремня ГРМ и меток.
1Б) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на предмет его целостности. По возможности можно взять модуль зажигания с другой машины и проверить, заводится двигатель или нет.
1г) При неисправном ЭБУ двигатель естественно запустится.
1d) Нет контакта в проводке. Все устройства могут быть целыми: и ЭБУ, и модуль зажигания, и все датчики. Но между ними в проводке контакта не будет, например, оборван провод или окислился разъем.
2) Если искра есть, но двигатель не запускается, нужна система питания двигателя.
Проверяем, поступает ли топливо в форсунки:
2а) Дрожит ли топливный насос?

ВАЗ 2109 с инжектором Топливный электронасос

Топливный насос ВАЗ 2108 2109 21099 Форсунка — электрическая, погружается в бензобак автомобиля.При включении зажигания должно быть слышно его действие. Чтобы проверить, качает он топливо или нет, можно ослабить одну из подающих топливопроводов, подставить под них емкость и включить зажигание — бензин нужно заливать из форсунки.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. На регуляторе давления, установленном на топливной рампе, есть специальный съемник для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали.Должно быть около 4 атмосфер. Если манометр не показывает давление, значит, топливный насос не работает.
2B) Если топливный фильтр забит, насос не сможет обеспечить желаемую подачу топлива в форсунку автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, можно понять засорен фильтр или нет, можно воспользоваться манометром, подключенным к снятию регулятора давления на топливной рампе автомобиля.
2В) засорение форсунок.

Загрязненные форсунки Форсунки двигателя

При засорении форсунок они либо совсем не пропускают топливо, либо топливо идет в меньших количествах и не разбрызгивается, а капает. Из-за засорения форсунок может быть сложно запустить двигатель ВАЗ 2108 2109 21099 Форсунка на морозе. Такая машина обычно не развивает полную мощность при движении.
2g) Нельзя распылять топливо из форсунок, если они не получают сигналов на открытие с помощью ECU.Необходимо проследить, чтобы на насадки были намечены фишки и все провода.
3) При запуске холодного двигателя на морозе, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 часто возникает такое явление, как пробуксовка, или срезание зубьев ремня ГРМ. При этом нарушаются фазы распределения мотора двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывает, необходимо снять кожух ремня и проверить метки на колесе распредвала и на валу маховика.Если все в порядке, пойдет дальше.
4) Если свечи ВАЗ 2108 2109 21099 залиты, то их нужно просушить. На залитой свече искра не образуется. Если вы откручиваете свечу, а она вся мокрая, то нужно открутить все остальные и закатать их на газ. Если они повторяются, необходимо искать причину в другом месте.
5) Некоторые ВАЗ 2108 2109 21099 Не запускается форсунка на морозе с подключенным датчиком температуры двигателя. Наверное это особенность прошивки или еще что-то.Думаю какая-то микросхема датчика температуры, двигатель тяжело, но заводится. При подключении — нет.
Такая особенность может спросить любого в тупике: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится. Закинул датчик температуры, и она завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владельцу ВАЗ 2109 лучше об этом знать.
6) Тоже редкая ситуация, но бывает. Посев катализатора в глушитель автомобиля. В соответствии с требованиями экологии в глушителях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Форсунка установлена ​​катализатором, снижающим выбросы вредных газов в атмосферу.Если этот катализатор находится внутри глушителя, выхлоп выхлопных газов будет затруднен, и двигатель либо вообще не запустится, либо закроется. Чтобы исключить этот пункт, необходимо просто ослабить клешню крепления между катализатором и глушителем, чтобы выхлопные газы выходили за резонатором.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Форсунка не запускается, но следует помнить, что есть особые случаи, в которых поможет только сотня.

«Мы подробно разобрали причины, по которым ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Карбюратор не запускает . Однако инжекторный ВАЗ 2109 имеет свои особенности, поэтому данная статья призвана помочь владельцам инжектора ВАЗ 2108 2109 21099 , когда их железный конь перестал заводиться. Различия в поиске и устранении неисправности в карбюраторных и инжекторных двигателях очень значительны. Таким образом, владелец карбюраторных ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему его машина не Начало.Однако если пересадить на инжекторный ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, который не заводится, то человек не будет знать, что делать.
Понятно: ТНВД, ЭБУ, связка датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда не заводится инжекторный мотор, может изрядно напугать владельца автомобиля.
Здесь, как и при диагностике любой неисправности, важна четкая продуманная последовательность действий по выявлению неисправности.Итак, приступим, если не заводится двигатель ВАЗ 2108 2109 21099 Форсунка, то тут работает старое правило: «Либо гореть нечего, либо нечего поджигать». Нет искры или не поступает горючая смесь в цилиндры двигателя.
1) Проверяем, есть ли искра. Для этого нужно открутить свечу от баллона, прижать к массе и повернуть стартер. Если искра рассыпалась по свече, значит проблема в системе подачи топлива.
Однако необходимо помнить, что если скрученная свеча мокрая, и есть искра, необходимо проверить метки.

Из-за того, что ремень ГРМ проскальзывает на один или несколько зубцов, фазы газораспределения и двигатель ВАЗ 2108 2109 21099 Не заводится форсунка.
Если искра не проскальзывает на свечу, то причиной могут быть: датчик положения коленвала (далее текст ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе. Да, это правда, неправильная работа датчиков может очень сильно испортить жизнь владельцу инжектора ВАЗ 2108 2109 21099.Скажу одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится Из-за неисправности одного единственного датчика — ДПКВ. Если какой-либо другой датчик неисправен, двигатель запустится, только его работа будет некорректной — может трит, не развивать мощность, увеличивать расход топлива, но он обязан.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Очень часто проворачивает разъем ДПКВ, так как на него может попадать влага и грязь, хотя сам датчик очень надежен.Если есть подозрение, что ДПКВ неисправен, его можно удалить и легко проверить. Подать питание от аккумулятора и поднести к его рабочей зоне металл. При приближении металла к металлу выходное напряжение датчика должно увеличиваться, при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, поменяйте его и попробуйте запустить. Не началось — продолжай.
1B) Шкив коленчатого вала. В чем проблема? Проблема в том, что часть шкива с зубьями на резине ДПКВ, и она может либо отвалиться, либо прокрутиться.

Соответственно ДПКВ не срабатывает при проворачивании вращения коленвала и ЭБУ не дает команду на искру на свече. Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала крутится и работает. Заодно проверьте целостность ремня ГРМ и меток.
1Б) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на предмет его целостности.По возможности можно взять модуль зажигания с другой машины и проверить, заводится двигатель или нет.
1г) При неисправном ЭБУ двигатель естественно запустится.
1d) Нет контакта в проводке. Все устройства могут быть целыми: и ЭБУ, и модуль зажигания, и все датчики. Но между ними в проводке контакта не будет, например, оборван провод или окислился разъем.
2) Если искра есть, но двигатель не запускается, нужна система питания двигателя.
Проверяем, поступает ли топливо в форсунки:
2а) Дрожит ли топливный насос?

ВАЗ 2109 с форсункой Электрический топливный насос

Топливный насос ВАЗ 2108 2109 21099 Форсунка — электрическая, погружается в бензобак автомобиля. При включении зажигания должно быть слышно его действие. Чтобы проверить, качает он топливо или нет, можно ослабить одну из подающих топливопроводов, подставить под них емкость и включить зажигание — бензин нужно заливать из форсунки.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. На регуляторе давления, установленном на топливной рампе, есть специальный съемник для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер. Если манометр не показывает давление, значит, топливный насос не работает.
2B) Если топливный фильтр забит, насос не сможет обеспечить желаемую подачу топлива в форсунку автомобиля.

Топливный фильтр ВАЗ 2109

Опять же можно понять засорен фильтр или нет, можно воспользоваться манометром, подключенным к снятию регулятора давления на топливной рампе автомобиля.
2В) засорение форсунок.

При засорении форсунок они либо вообще не пропускают топливо, либо топливо идет в меньших количествах и не разбрызгивается, а капает. Из-за засорения форсунок может быть сложно запустить двигатель ВАЗ 2108 2109 21099 Форсунка на морозе.Такая машина обычно не развивает полную мощность при движении.
2g) Нельзя распылять топливо из форсунок, если они не получают сигналов на открытие с помощью ECU. Необходимо проследить, чтобы на насадки были намечены фишки и все провода.
3) При запуске холодного двигателя на морозе, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 часто возникает такое явление, как пробуксовка, или срезание зубьев ремня ГРМ. При этом нарушаются фазы распределения мотора двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывает, необходимо снять кожух ремня и проверить метки на колесе распредвала и на валу маховика. Если все в порядке, пойдет дальше.
4) Если свечи ВАЗ 2108 2109 21099 залиты, то их нужно просушить. На залитой свече искра не образуется. Если вы откручиваете свечу, а она вся мокрая, то нужно открутить все остальные и закатать их на газ. Если они повторяются, необходимо искать причину в другом месте.
5) Некоторые ВАЗ 2108 2109 21099 Не запускается форсунка на морозе с подключенным датчиком температуры двигателя. Наверное это особенность прошивки или еще что-то. Думаю какая-то микросхема датчика температуры, двигатель тяжело, но заводится. При подключении — нет.
Такая особенность может спросить любого в тупике: и искра есть, и свечи мокрые, и ремень не проскочил, и машина не заводится. Закинул датчик температуры, и она завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владельцу ВАЗ 2109 лучше об этом знать.
6) Тоже редкая ситуация, но бывает. Посев катализатора в глушитель автомобиля. В соответствии с требованиями экологии в глушителях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Форсунка установлена ​​катализатором, снижающим выбросы вредных газов в атмосферу. Если этот катализатор находится внутри глушителя, выхлоп выхлопных газов будет затруднен, и двигатель либо вообще не запустится, либо закроется. Чтобы исключить этот пункт, необходимо просто ослабить клешню крепления между катализатором и глушителем, чтобы выхлопные газы выходили за резонатором.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Форсунка не запускается, но следует помнить, что есть особые случаи, в которых поможет только сотня.

Вы проснулись по будильнику, собрались работать. Все взяли, у вас еще есть время до начала рабочего дня. Спуститесь на стоянку, сядьте за руль, поверните ключ зажигания и поймете, что ваша машина ВАЗ 2109 (карбюратор) не заводится.

Отнести в ремонт? Нет времени — на работу можно опоздать. Пытаться начать? Вы также можете попробовать до следующего утра.

Что делать, если ничего не происходит, или карбюратор ВАЗ 2109 заводится? Для начала нужно открыть капот и посмотреть, что здесь не так, если визуально ничего не видно, можно проверить, подключены ли провода. Если после этого машина не заводится, то лучше не терять время и найти такси, чтобы добраться до работы. И ищу поломки и серьезный ремонт, которым займусь позже.

Бывает, что водитель поменял и масло, и то. И машина по-прежнему работает нестабильно. Часто бывает, что на ВАЗ 2109 глохнет на ходу карбюратор. Для устранения нужно проверить выключатель и датчик Холла. При необходимости проведите их замену.

Есть хорошая серия видео про карбюраторы Солекс по этой теме.
Вот первая запись, затем вы найдете остальные:

  • Через топливную трубку также в некоторых случаях может помочь решить проблему.
  • В любом случае, если вы не можете понять причину, то разборка карбюратора ВАЗ 2109 обязательна. После этого вы можете проверить все детали, почистить и заменить те, которые уже были изолированы по заказу, и даже если не вызваны, они могут вскоре просто испортиться.
  • Даже новый карбюратор требует регулировки. Такую задачу, как регулировка карбюратора ВАЗ 2109, должен выполнить профессиональный автомеханик — карбюратор.

Если у вас плохо поднят карбюратор ВАЗ 2109, это может быть вызвано разными причинами.И не всегда они могут быть связаны с неисправностью деталей карбюратора.

Лучше потратить некоторую сумму на диагностику с помощью профессионального оборудования, чем столкнуться с еще большим количеством проблем.

Если у вас не был скорректирован состав смеси, возможно, придется чистить зубы щеткой или менять свечи.

Что делать, если у автомобиля ВАЗ 2109 карбюратор глохнет на холостом ходу

Карбюратор с такой проблемой сталкивается регулярно. Иногда удается удалить его заменой иглы, или зазором в электромагнитном клапане.
Фонд может и. Его также можно без проблем поменять.

Если проблемы вызваны более серьезными проблемами, то не стоит пытаться устранить их самостоятельно. Лучше предоставьте специалистам.

Смотрим карбюратор «Девятка». Если это, его разборка и ремонт, описанные нами ранее — процессы несложные.

Важно, чтобы вам удалось правильно диагностировать причины неисправности, которая привела к тому, что ваша машина начала грохотать на ходу или на холостом ходу.

А вот видео, как надо заводить ВАЗ 2109 (карбюратор):

Пуском и работой двигателя ВАЗ-2109 инжектор управляет электронной системой. Он обрабатывает показания набора датчиков, отслеживающих различные параметры. При выходе из строя какого-либо датчика форсунка либо не запускается, либо работает некорректно.

ВАЗ-2109 не заводится — что делать?

В целом диагностика неисправностей контроллера (ЭБУ) и датчиков системы управления, а также самой форсунки ВАЗ-2109 мало чем отличается от такой работы для других автомобилей. Но в связи с особенностями системы управления «Девять» опытные владельцы этой машины рекомендуют следующие решения.

Чаще всего форсунка «девятка» зимой не заводится. В этом случае желательно прогреть и даже подзарядить аккумулятор — возможно, из-за потери бака из-за низкой температуры он не может хорошо раскрутить вал двигателя.

Помогает и такой «народный» способ, как подача воздуха к мотофильтру через фен. В цилиндры поступит нагретый воздух.Многие утверждают, что ВАЗ сразу заводится.

Еще одна возможная причина: В результате долгих неудачных попыток запуска залили свечи бензином. В этом случае рекомендуется попробовать завести машину, нажимая до упора педаль «газа» — свечи должны будут просохнуть, и машина достанется. Если не помогает, свечи перекручиваем и проверяем на наличие искры. Если его нет, значит неисправны свечи или система зажигания.

Проверить форсунки и ремень привода ГРМ

Когда искра станет ярко-синего цвета, проверьте подачу топлива: поверните форсунки и проверните вал двигателя стартером.Распыление топлива из форсунки следует производить равномерным конусообразным «факелом». Если вместо этой форсунки налить бензин или брызнуть их, значит, она забита.

Если проверенные узлы работают, то следите за ремнем ГРМ. Владельцы инжектора «Девятка» больше не сталкиваются с ситуацией проскальзывания ремня на несколько зубцов. Зимой это может произойти при запуске холодного двигателя, когда распределительный вал почти не проворачивается. Чтобы проверить, посмотрите на метку времени. При его совпадении датчик коленвала и его провод (иногда ломается).Затем проверьте остальные датчики.

Диагностика неисправности датчика

Рассмотрим отклонения в работе двигателя и соответствующие возможные причины. Нестабильная работа на холостом ходу, затрудненный запуск или остановка двигателя после движения в высокомощном режиме могут быть вызваны нарушениями работы датчика расхода воздуха (ДМРВ) — он выдает контроллер на малых оборотах более 15-25%. показания. При перегрузке топлива или уменьшении забора двигателя — ДМРВ дает заниженные показания.

Штанги и отказы при переходе с холостого хода на рабочие даже при незначительных нагрузках значит, нарушена работа датчика, считывающего положение дроссельной заслонки. Сложный запуск прогретого двигателя или небольшой перерасход топлива — отказал (охлаждающая жидкость).

Двигатель плохо набирает обороты и не развивает заложенную мощность или большой перерасход топлива — отказал датчик детонации или оборвался провод. В случае ощутимого перерасчета топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное снижение подхвата и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема. Ограничение оборотов двигателя или его остановка говорит об отказе. Большой топливный бак — вышел из строя датчик. Незначительный износ двигателя или затрудненная пусковая установка означает отказ датчика температуры поступающего в воздушный двигатель.

Если все вышеперечисленные приборы и датчики проверены, но впрыск ВАЗ-2109 не заводится, то, возможно, произошел сбой процессора и он некорректно управляет всей системой автозапуска.В этом случае требуется диагностика в автосервисе.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
