Предохранители ваз 2109: где находятся, замена

Блок предохранителей ВАЗ 2109 (далее – БП) необходим для того, чтобы объединить в себе все провода электрической проводки, а также предотвратить выход из строя электрооборудования. В машинах российского производства владельцы часто сталкиваются с проблемой неработающих приборов. Поэтому знать расположение и назначение элементов блока должен знать каждый владелец ВАЗ 2109.

На моделях старого типа (выпущенных до 1998 г.) монтажный блок реле и предохранителей имеет маркировку 17.3722. Это устройство состоит из пластикового корпуса, который, в свою очередь, имеет нижнюю часть и крышку, а также инженерной платы. Именно к этой плате припаиваются контакты проводов, а также устанавливаются предохранители и реле.

Что касается более новых моделей авто, то есть выпущенных после 1998 года, то в них БП маркируются цифрами 2114-3722010-60.

В них устанавливаются плавкие предохранители (далее – ПП) и различаются эти блоки между собой электросхемой и некоторыми нюансами в назначении элементов.

Стоит отметить, что вне зависимости от того, инжекторный у вас автомобиль или карбюраторный, устройство и электросхема БП будет зависеть от года выпуска, а не от типа подачи топлива.

Мы об этом сообщаем, чтобы развеять миф, который ходит среди российских автомобилистов. Водители всерьез считают, что схема и устройство блока зависит от системы топливной подачи, но мы уверяем вам, что это не так.

Что касается расположения, то в ВАЗ 2109 коробка предохранителей устанавливается в моторном отсеке напротив водительского сидения, под стеклом лобовым.

Основным различием этих двух типов БП является:

• разное обозначение деталей устройства;
• различный номинал предохранителей;
• кроме того, производитель решил, что при разработке нового БП нужно убрать реле мотора вентилятора системы охладительной, а также реле времени устройства омывателя заднего стекла.

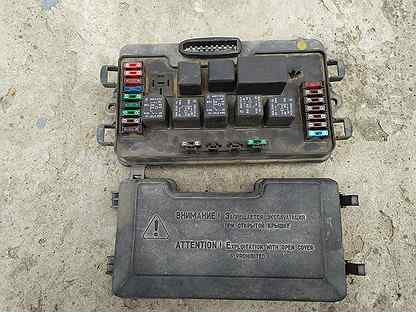

Маркировка 17.3722

Поочередно рассмотрим электросхему БП старого образца, а также назначение предохранителей. Как мы сказали вначале статьи, БП с такой схемой может встретиться в ВАЗ 2109, как оборудованным инжекторным, так и карбюраторным двигателем.

Схема БП старого образца Блок старого образца ВАЗ 2109

Если вы являетесь владельцем и у вас вышел из строя, к примеру, предохранитель на печку или предохранитель бензонасоса, то вам нелишним будет знать назначение деталей блока.

Назначения компонентов БП старого типа

Кроме того, вам будет полезна информация о назначении реле. Она представлена ниже.

Номер	Предназначение
1	Отвечает за функционирование элементов очистки передних фар.
2	Это реле определяет работоспособность движка для омывания заднего стекла.
3	Данный компонент защищает от выхода из строя лампы фонарей сигналов поворота, а также световой сигнализации.
4	Защищает от поломки моторчик дворников лобового стекла.
5	При помощи этих перемычек можно определить, работает ли лампа или нет.
6	Этот компонент защищает от перенапряжения механизм обогрева заднего стекла.
8	Лампы фары дальнего света.
9	Лампы фар ближнего света.
11	Без этого устройства будет невозможна работа вентилятора охлаждения двигателя. При поломке этого устройства есть вероятность перегрева мотора.
12	Отвечает за работу клаксона.

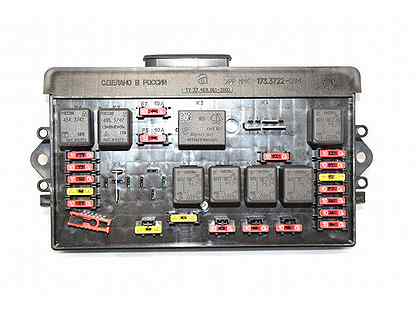

Маркировка 2114-3722010-60

Теперь рассмотрим электросхему и предназначение деталей блока нового образца. Как сказано выше, эта схема будет актуальна как для инжекторных, так и для карбюраторных ДВС.

Электросхема нового типа БП на ВАЗ 2109 с 1998 года.

Ниже приведена таблица с объяснением каждой детали устройства.

Описание назначения компонентов БП нового типа

Также рассмотрим предназначение реле.

Номер	За что отвечает
К1	Без этого компонента невозможна работа движка омывателя заднего стекла.
К2	Отвечает за функционирование лампочек поворотных сигналов, а также сигнализации световой.
К3	Отвечает за работу движка очистителя лобового стекла.
К4	Предназначение реле заключается в защите ламп стоп сигналов, а также габаритов транспортного средства.
К5	Этот компонент обеспечивает работоспособность ламп дальнего света.
К6	Эта деталь обеспечивает работу устройства омывателя фар.
К7	Данное реле защищает от выхода из строя мотора электрических стеклоподъемников. Разумеется, это актуально в том случае, если стеклоподъемники установлены в вашем авто.
К8	Клаксон.
К9	Защищает от перенапряжения вентилятор охладительной системы.
К11	Обеспечивает работоспособность устройства подогрева заднего стекла.
К12	Лампы ближнего света.

Процесс снятия и замены

На практике владельцы ВАЗ 2109 часто сталкиваются с проблемой, когда выходит из строя предохранитель на прикуриватель, не работают лампы на панели приборов, печка или бензонасос.

Если в нерабочем состоянии электрооборудования виноват именно ПП, то вам следует произвести его замену. В принципе, процесс смены ничем не отличается.

Разница заключается только в схеме БП и разном корпусе самих ПП.

Для карбюраторных и инжекторных двигателей

1. В первую очередь вам необходимо открыть капот и отключить минусовую клемму от АКБ. Помните о том, что все ремонтные работы, связанные с БП, необходимо выполнять при выключенном аккумуляторе.
2. Под лобовым стеклом в районе водительского сидения найдите БП. Он защищен пластиковой крышкой. Отожмите фиксаторы по ее бокам, чтобы демонтировать крышку.
3. Снимите крышку и с обратной стороны вы можете увидеть электросхему, на которой отмечено место расположения и назначение каждого компонента. Если вам нужно заменить деталь, отвечающую за работу печки, прикуривателя, бензонасоса или другого оборудования, то найдите ее на схеме или воспользуйтесь нашим мануалом.
   После этого извлеките ПП руками или при помощи специальных щипцов. Если вы меняете реле, то демонтируйте его, покачивая вверх и вниз.

4. Замените выгоревшую деталь на новую соответствующего номинала. Определить перегоревший ПП можно по оборванной плавкой нити. Всю установку произведите в обратном порядке. Подключите клемму минусовую АКБ.

С левой стороны относительно движения авто под лобовым стеклом вы найдете черный блок, в котором установлены все ПП и реле. Демонтируйте крышку, оттиснув фиксаторы сбоку. При помощи щипцов (БП маркировки 2114-3722010-60) извлеките выгоревшую деталь из посадочного гнезда. В случае со старым блоком маркировки 17.3722 извлеките выгоревший элемент руками. Красной стрелкой на фото показано, где на корпусе ПП нанесена цифра. При замене номинал необходимо соблюдать.

Установите на место выгоревшего ПП новый элемент, соблюдая номинал. Не забудьте закрыть крышку БП и подключить аккумулятор.

Видео от Сергея Зукола «Переделка БП ВАЗ 2109»

В этом видео показан процесс переделки БП со старого образца на новый.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Источник: https://avtozam.com/vaz/2109/raspolozhenie-predohranitelej/

Монтажный блок ВАЗ 2109

просмотров 72 732 Google+

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей. Ниже представлена принципиальная схема монтажный блок ВАЗ 2109 типа 17.3722.

На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60.

В этом блоке применены плоские предохранители ножевого типа. Контактное соединение таких предохранителей более надёжно так как они имеют большую площадь соприкосновения.

Заменяемость по разъёмам штекеров жгутов электропроводки идентична с блоком 17.3722. Обозначения предохранителей и защищаемые цепи несколько отличаются. Схема монтажный блок ВАЗ 2109 приведена ниже

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора. Ниже приведено расположение штекеров монтажного блока.

Ниже приведены характеристики предохранителей и защищаемые цепи.* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3&22010-60

№ предохранителя’	Защищаемые цепи
1 (8 А) F9 (7,5 А)	Правая противотуманная фара
2 (8 А) F8 (7,5 А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла.Лампа освещения вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А)	Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель»
13 (8 А) F15(7,5А)	Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А) F12 (7,5 А)	Правая фара (ближний свет)

admin 10/06/2011«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Источник: https://avtolektron.ru/upravlyaemye-ustrojstva/dopolnitelnoe-oborudovanie/montazhnyj-blok-vaz-2109

Блок предохранителей ВАЗ 2109

Автомобиль – сложный механизм, с множеством различных узлов, деталей и электрических цепей, читаем статью — из чего состоит автомобиль. Для защиты последних (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 в большинстве своем объединены в один блок – монтажный, он же – блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

1. Располагается блок предохранителей на ВАЗ 2109 под капотом машины: слева, между основанием лобового стекла и моторным щитом.
2. На сегодняшний день можно встретить две версии монтажного блока «девятки»: старую, типа 17.3722, и новую, 2114-3722010-60/2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года).

   Главное их отличие – разное обозначение реле, разъемов и предохранителей; разный номинал последних, а также отсутствие (за ненадобностью) в обновленном версии двух реле: электрического движка вентилятора системы охлаждения и времени омывателя заднего стекла.

3. Обозначения на корпусе блока предохранителей – это порядковые номера последних, позволяющие определить с помощью схемы блока, за какую электрическую цепь отвечает каждый из них.

   К примеру, предохранитель с обозначением F3 в новом монтажном блоке (в старом ему соответствовал предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года – предохранитель номер 3) – за фароомыватели и фароочистители и т. д.

Схема блока предохранителей ваз 2109

Монтажный блок 17.3722

1. (К6) реле включения фароочистителей;
2. (К1) реле времени омывателя заднего стекла;
3. (К2) реле-прерыватель указателей поворота и аварийной сигнализации;
4. (К3) реле стеклоочистителя;
5. контактные перемычки на месте реле контроля исправности ламп;
6. (К10) реле включения обогрева заднего стекла;
7. запасной предохранитель;
8. (К5) реле включения дальнего света;
9. (К11) реле включения блыжнего света фар;
10. предохранитель;
11. (К9) реле включения электродвигателя вентилятора системы охлаждения двигателя;
12. (К8) реле включения звукового сигнала;

Монтажный блок 2114-3722010-60

• запасные предохранители F17-F29.
• плавкие предохранители F1-F16.
• реле включения ближнего света фар К9.
• реле включения дальнего света фар К8.
• реле включения звуковых сигналов К6.
• реле включения обогрева заднего стекла К7.
• реле включения очистителей фар К1.
• реле включения стеклоподъемников К5.
• реле контроля исправности ламп К4.
• реле очистителя ветрового стекла К3.
• реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема соединений монтажного блока 2114-3722010-60

• наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера.
• плавкие предохранители F1-F16.
• реле включения ближнего света фар К9.
• реле включения дальнего света фар К8.
• реле включения звуковых сигналов К6.
• реле включения обогрева заднего стекла К7.
• реле включения очистителей фар К1.
• реле включения стеклоподъемников К5.
• реле контроля исправности ламп К4.
• реле очистителя ветрового стекла К3.
• реле-прерыватель указателей поворота и аварийной сигнализации К2.

• реле-прерыватель указателей поворота и аварийной сигнализации К2;
• реле стеклоочистителя К3;
• реле питания стеклоподъемников (не устанавливается) К7;
• реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
• реле времени омывателя заднего стекла К1;
• реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
• реле включения фароочистителей К6;
• реле включения обогрева заднего стекла К10;
• реле включения звукового сигнала К8;
• реле включения дальнего света фар К5;
• реле включения ближнего света фар К11;
• наружняя цифра в обозначении штекера — номер колодки, а внутренняя — условный номер штекера;

Возможные неполадки блока предохранителей ВАЗ 2109 и способы их устранения

1.

Перегорание предохранителя (одного или нескольких)

Это самая распространенная поломка, которая может случиться с монтажным блоком. Устранить ее просто: купите новый соответствующий предохранитель с нужной силой тока и установите его на место старого. Но не забудьте при этом выяснить причины выхода их строя последнего. В противном случае проблема может повториться.

2. Окисления контактов платы с токоведущими дорожками

Еще одна довольно часто встречающаяся неполадка, обусловленная не лучшим местонахождением блока предохранителей в «девятке», из-за которого там может скапливаться вода.

Именно она здесь источник проблем, решить которые можно двумя способами: первый – приобретение нового монтажного блока и установка его на место имеющегося, и второй – просто почистить окислившиеся контакты. С первым вариантом все понятно.

Что же касается второго, то здесь тоже все предельно просто, главное – подойти к ответственно, а все действия выполнять предельно внимательно и аккуратно.

Итак, отсоедините все имеющиеся в блоке реле и предохранители, выньте плату, почистите ее с помощью обычного растворителя (здесь важно — не повредить дорожки микросхем, придется работать еще и с паяльником), и в обратном порядке верните все на свои места.

Видео

Источник: https://autoepoch.ru/avtoazbuka/blok-predoxranitelej-vaz-2109.html

Замена предохранителя lada 2109 (ваз 2109)

Добро пожаловать! Предохранитель — он устанавливается в разных местах автомобиля, но многие автолюбители их месторасположение знают только в монтажном блоке (Эта та вещь которая в подкапотном пространстве находиться, под лобовым стеклом автомобиля) но кроме монтажного блока на инжекторных автомобилях они ещё в диагностическом блоке находиться, но там всего лишь три предохранителя но три важных а именно предохранитель защищающий главное реле (Главное реле в том же диагностическом блоке находится), предохранитель защищающий цепь системы впрыска и бензонасоса (Данный блок находится под бардачком на пассажирском месте и присутствует только на инжекторных автомобиля).

Примечание! Для того чтобы произвести замену предохранителя на автомобиле, нужны маленькие щипцы (Ими просто удобней предохранители извлекать) или просто руками можно воспользоваться!

Где находятся предохранители? Как мы уже сказали в двух местах, первое место как вы уже поняли это в подкапотном пространстве под лобовым стеклом автомобиля, там монтажный блок находится вы его ещё на фото 1 можете видеть он стрелкой указан, так вот крышка у него снимается (Она на боковых пластмассовых защёлках крепится) и после чего вы имеете полный доступ к большинству предохранителей на автомобиле, так же в диагностическом блоке находятся предохранители но это только если у вас инжекторный автомобиль, местонахождение данного блока так же показано на фото ниже под цифрой 2, на том фото изображена высокая панель приборов.

Когда нужно менять предохранители? Их меняют после перегорания, когда они перегорят вы сразу поймёте особенно если предохранитель идёт на что то важное (К примеру на дальний свет левой фары, дальний свет после перегорания предохранителя у вас сразу перестанет гореть а фара будет только ближнем светить), и запомните раз и на всегда, никогда и ни в коем случае не устанавливайте предохранитель на больше ампер чем это нужно, просто вы потом без проводки можете остаться и её менять придётся, так же хотим отметить тот факт то что предохранители просто так не горят у них причина есть, к примеру напряжение подскочило или вода на проводку попала, поэтому если у вас постоянно перегорает один и тот же предохранитель (Вернее не один и тот же, а постоянно перегорают предохранители идущие на одну цепь, просто чтобы вам было яснее мы написали что один и тот же) то откройте сперва схему (В интернете этой схемы навалом, пишите монтажный блок такого то образца и ищите свою схему) монтажного блока и смотрите что за цепь на которой у вас постоянно перегорают предохранители неисправно работает, к примеру если предохранитель идущий на ближней свет на левой фаре постоянно перегорает то смотрите фару и проводку которая к ней подсоединяется, есть вероятного того что на неё вода попадает или влага которой там быть не должно, так же изоляцию проводов смотрите и если оболочка в которой сами оголённые провода находятся порвана то это место изолентой обмотайте и помните, если тем местом где изоляция испорчена (Оболочку то есть слизало и сам провод оголился) провод будет задевать на массу (Об кузов или об двигатель будет задевать) то из-за этих задевай предохранитель и будет у вас перегорать постоянно, учтите это.

Примечание! Предохранитель на то перегорел он или же нет проверить очень легко и особенно радует тот факт то что большинство предохранителей идут прозрачными (Это специально сделано, чтобы можно было выявить нормальный и сгоревший предохранитель), в общём внутри предохранителей идёт цепь как вы видите на фото ниже (Стрелкой это место указано) цепь разорвана (Предохранитель значит перегорел и он не работает), она разрывается когда напряжение подскакивает до стольки ампер на сколько предохранитель не рассчитан и в связи с этим проводка у вас остаётся в норме и не перегорает, но после перегорания предохранителя всё на то что он идёт тоже прекращает свою работу (К примеру на сигнал звуковой предохранитель у вас сгорел, то сигнал работать уже не будет)!

Как заменить предохранители на ВАЗ 2108-ВАЗ 21099?

Примечание! Он заменяется легко но сразу поставим вас в известность, на автомобилях семейства Самара используются два монтажных блока, первый это старого образца на карбюраторах применяется, а второй это нового образца от автомобиля ВАЗ 2114, он уже на инжекторные автомобили ставиться и является новым образцом и носит маркировку 2114-3722010-60!

1. В начале операции крышку с монтажного блока снимите как это показано в статье: «Замена монтажного блока на ВАЗ» в первом пункте на первом рисунке, после чего сразу берите в руки маленькие щипцы (Они кстати у вас даже в блоке могут быть закреплены поищите их там) и потянув за нужный предохранитель и вытащите его, если нет щипцов то при помощи рук аккуратно извлеките.

Примечание! На своё место предохранитель так же вставляется до упора, кроме этого устанавливайте предохранитель точно такового же напряжения мы это ранее ещё указали, разрешается меньшего номинала ставить если нет под рукой нужного (Но он у вас быстро перегорит), но большего или же вообще монетку ставить не в коем случае не нужно если вам дорога проводка и если вы не хотите менять её в скорем времени!

Источник: http://avtozam.ru/vaz/zamena-predohranitelya-lada-2109-vaz-2109.html

Советы по уходу и ремонту электрической схемы блока предохранителей на ваз 2109

Слаженную работу автомобиля обеспечивают много сложных механизмов и узлов.

Для корректной работы всей системы автомобиля, используется электричество.

Чтобы защитить электрическую систему от перегрузок используют предохранители. Все  предохранители объединены в один монтажный блок.                   Ваз 2109 электрическая схема блока предохранителей представляет собой небольшую
плату с набором предохранителей.

Основные знания о блоке на ваз 2109

1. Находится эта монтажная плата под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
2. Ваз 2109 электросхема блока предохранителей выпускается производителями двух разновидностей. Они имеют свои числовые обозначения, но в простонародье называются просто: «старая» и «новая».

   Между ними имеются несколько принципиальных отличий. На них по-разному обозначаются реле, используются разные типы предохранителей, а соответственно и разъемы под них разные.

Строение схемы блока предохранителей старого образца

Монтажный блок 17. 3722 старого выпуска состоит из двух компонентов. Первый – печатная плата к которой крепятся методом пайки все соединительные элементы с колодками. Второй — сама установка реле и предохранителей.

Ниже представлена расшифровка маркирования.

Реле

1. К1 – отвечает за время омывания стекла сзади.
2. К2 – поворотники и аварийка.
3. К3 – стеклоочиститель.
4. К5 – фары дальнего света.
5. К6 – фароочиститель.
6. К8 – отвечает за сигнал.
7. К9 – включение вентилятора в системе охлаждения мотора.
8. К10 – отвечает за обогрев стекла сзади.
9. К11 – фары ближнего света.

Строение схемы нового блока

1. К1 – фароочиститель.
2. К2 – прерыватель поворотников и аварийки.
3. К3 – очиститель лобового стекла.
4. К4 – контроль за исправностью лампочек.
5. К5 – отвечает за стеклоподъемник.
6. К6 – сигнал звука.
7. К7 – обогрев стекла заднего вида.
8. К8 – дальний свет.
9. К9 – ближний свет.

Предохранители

• Для отличия разных гнезд предохранителей принято использовать обозначение
  латинской буквой F. Сами предохранители маркируют цифрой и буквой А, где цифра
  означает силу тока, а буква А означает, что этот тип предусмотрен для защиты от
• токов короткого замыкания.

Ваз 2109 электросхема предохранителей обозначается таким образом.

1. F1 – фарные очистители. Используют предохранитель (10А).
2. F2 – повороты и аварийка (10А).
3. F3 – задние стоп-сигналы и салонный плафон (10А).
4. F4 – обогрев стекла и прикуриватель (20А).
5. F5 – сигнал и вентилятор охлаждения (20А).
6. F6 – стеклоподъемник на передних дверцах (30А).
7. F7 – очиститель фар (во время работы) и вентилятор отопления (30А).
8. F8 – противотуманка Л (7,5А).
9. F9 – противотуманка П (7,5А).
10. F10 –лампочка освещения приборной панели, подкапотная лампа и фонарь освещения  номеров (7,5А).
11. F11 – правый габарит и фара (7,5А).
12. F12 – фары ближнего света П (10А).
13. F13 – фары ближнего света Л(7,5А).
14. F14 – фары дальнего света Л и лампа-контролька включения этих фар (7,5А).
15. F15 – фары дальнего света П (7,5А).
16. F16 – повороты (15А).

Инструкция замены предохранителя

Если в машине возникла проблема с любым электрическим прибором, первым делом проверьте предохранитель, который отвечает за корректную работу этой цепи. Если проблема в нем, не печальтесь, отремонтировать его своими руками не составит труда даже новичку в этом деле.

Очень желательно всегда иметь под рукой комплект новых предохранителей. Но следует помнить о том, что не все цепи электрооборудования защищены плавкими предохранителями. К таким приборам относятся генератор, зажигание, стартер, сам аккумулятор, центральная блокировка дверок.

Меры предосторожности

В случае поломки и последующего ремонта необходимо придерживаться мер предосторожности.

1. При ремонте автомобильного электрооборудования обязательно нужно отключить
   провод от минусной клеммы аккумулятора.
2. Для замены плавких предохранителей придерживаться установленной маркировки. Ни в коем случае не заменять их на другие. Также нельзя замыкать цепь перемычкой.
3. Также нельзя замыкать провода, для проверки цепи на наличие искры, это повлечет за
   собой перегорание токоведущей дорожки.
4. Если есть необходимость снять блок, то нельзя для этой цели использовать
   металлическую отвертку. Это может повлечь замыкание реле и перегорание тех же

   дорожек, что приведет к неисправности всей платы.

Важные моменты

1. Если у вас ваз 21093 электро схема неисправная и перед вами стоит задача заменить
   блок нового образца на старый, то в таком случае обязательно подключите движок
2. вентилятора, который находиться в системе охлаждения через реле.

Проигнорировав это, дорожки, по которым поступает ток, перегорят. Если же задача противоположная, то есть менять будем старый на новый, то нужно  установить и новый вариант датчика включения электрического вентилятора. Это нужно сделать потому, что его контакты рассчитаны на больший ток.

Какие проблемы могут быть со схемами предохранителей

Возникновение неполадок на ваз 21093 электро схемы может быть несколько.

1. Ваз 21093 схема электрическая меняется легко и заменить ее самому совсем несложно. Тем более в интернете есть инструкция с фото и видео как это делается. Но разобраться можно и без этого.
2. Всю процедуру производить аккуратно и без спешки.
3. Отсоединить все имеющиеся предохранители и реле.
4. Снять саму плату. Далее или заменить, или чистить старую.
5. Аккуратно почистить растворителем токоведущие дорожки, только делать все
   предельно аккуратно и осторожно, поскольку токоведущие дорожки легко можно

   повредить, а если их повредите, придется паять.

6. Собрать в обратной последовательности.
7. Ваз 21093 схема электро готова исполнять свои функции.

Метки к записи:

Источник: http://auto-repair.rapidly.ru/sovetyi-po-uhodu-i-remontu-elektricheskoy-shemyi-bloka-predohraniteley-na-vaz-2109. html

Предохранители автомобиля ВАЗ-2109

• Страница 1 из 2
• Если на автомобиле не работает какой-либо из электрических приборов, в первую очередь проверьте предохранитель в цепи этого прибора.
• В зависимости от года выпуска на автомобиле может быть установлен один из двух блоков.

Блоки разных лет выпуска имеют предохранители разных типов.

Всегда имейте с собой комплект запасных предохранителей.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это приведет к выходу из строя электрических приборов автомобиля.

2. Большинство электрических цепей защищены плавкими предохранителями.
3. Блок предохранителей установлен в задней части моторного отсека со стороны водителя.
4. На внутренней стороне крышки блока нанесены номера предохранителей и сила тока в амперах.
6. Новый блок предохранителей.
7. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в таблице.
9. Каждому из блоков подходят только свои предохранители.
11. Величина силы тока в амперах, на которую рассчитаны предохранители, указана на корпусе предохранителя.
13. Блок предохранителей раннего выпуска
15. Номера предохранителей ранних лет выпуска, приборы защищаемых ими цепей, а также сила тока приведены в таблице
17. Нажмите на защелки с обеих сторон крышки и снимите ее.
19. Для извлечения предохранителей из блока используйте пинцет, который закреплен в блоке.
21. Захватите пинцетом предохранитель и выньте его.

Вышедший из строя предохранитель. Нить предохранителя перегорела.

• В передней части блока установлены запасные предохранители.
• Чтобы установить предохранитель, вставьте его в разъем гнезда и нажмите до фиксации.
• С левой стороны под панелью приборов на проводах установлен дополнительный предохранитель на 8 А, защищающий цепь задних противотуманных фонарей.

Цепи генератора, зажигания, пуска двигателя (аккумулятор, стартер и т.д.), реле включения фар и реле центральной блокировки дверей не защищены предохранителями

Источник: http://avtomechanic.ru/vaz-2109/elektrika-vaz-2109/kak-zamenit-predokhraniteli-vaz-2109

Блок монтажный (реле и предохранителей) нового образца в сборе

Уважаемые покупатели, во избежание ошибок при отправке монтажного блока ВАЗ 2114 в сборе нового образца, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска, количество реле на монтажном блоке, объём двигателя, количество клапанов, наличие противотуманных фар в автомобиле.



Без электрических компонентов современному автомобилю с бензиновым двигателем невозможно даже сдвинуться с места. Благодаря проводке, монтажному блоку реле и предохранителей, все узлы и агрегаты работают как единый механизм.



Если Вы владелец автомобиля ВАЗ-2108, 2109, 21093, 21099, 2113-2115, ИЖ 2126, 2127, то рано или поздно могут появиться проблемы с электрикой, как и на любом другом автомобиле. Когда выходит из строя какой-либо прибор, нужно правильно определить причину неисправности.



Своевременный контроль и диагностика технического состояния электропроводов, блока реле и предохранителей, позволит предотвратить поломки, тем самым, сбережет Ваше время и, самое главное, сохранит Ваш автомобиль целым и невредимым.



Электрооборудование ВАЗ-2108, 2109, 21093, ВАЗ 2113-2115 выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть — постоянного тока, с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.



Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены цепи заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок». Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения, электробензонасос и т.п.) подключаются через реле.



На всех автомобилях ВАЗ 2108- 21099 и Самарского семейства (не важно какой двигатель установлен, так же важна марка автомобиля то есть ВАЗ 2109 или ВАЗ 2114) блок находиться в одном и том же месте, для того чтобы его увидеть — капот поднимите у автомобиля и посмотрите под лобовым стеклом, он для наглядности стрелкой указан, но там крышка верхняя снята с блока, а у Вас она будет поэтому учтите это.





Большинство предохранителей и реле в автомобиле ВАЗ-2108, 2109, 21093, ВАЗ 2113-2115, ИЖ 2126, 2127 находятся в монтажном блоке. До 1986г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем монтажного блока. С 1986 г. они защищены отдельным предохранителем, расположенным в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на ток 8 А и находится в отдельном пластмассовом корпусе. При выходе из строя монтажного блока возможна замена печатной платы или припайка проводов взамен перегоревших токоведущих дорожек.



С 1998 г. на части автомобилей ВАЗ-2108, 2109, 21093, 21099, ВАЗ 2113-2115 ИЖ 2126, 2127 взамен блока 17.3722 стали устанавливать монтажные блоки 2114-3722010-ХХ с ножевыми предохранителями.



Схема электрооборудования ВАЗ 21083, ВАЗ 21093 и ВАЗ 21099

[photo_gallery source=»media: images/Content_718_img_02. jpg»]



Первым делом при превышении тока или коротком замыкании выходят из строя предохранители и реле в автомобиле. Поэтому нужно знать, какие из них за что отвечают и возить с собой набор из запасных.



Новые блоки отличаются от старого номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения двигателя (на эти автомобили устанавливается датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).



Не вставляйте нестандартные разъёмы в прикуриватель, они могут вызвать короткое замыкание. Если разъём в прикуривателе шевелится в стороны, лучше воспользоваться разветвителем и вставлять этот разъём туда.



Блоки реле и предохранителей ВАЗ-2108, 2109, 21093, 21099, 2113-2115, ИЖ 2126, 2127 нового образца серия блоков 36….3722 предназначены для замены блоков серии 17. 3722-01. Блоки имеют модификации с различной комплектацией реле, обладают повышенной герметичностью и надежностью. Применение блоков упрощает монтаж и обслуживание системы электрооборудования автомобиля.



Номер по каталогу ОАО «АВАР»	Номер оригинальной запчасти по каталогу ОАО АВТОВАЗ»	Применяемость
36.3722	2114-3722020	ВАЗ 2108, 2109, 21093
361.3722	2114-3722010-10	ВАЗ 2114,2115
362. 3722	2114-3722010-20	ВАЗ 2108-21099, 2114, 2115
363.3722	2114-3722010	ВАЗ 2108-21099, 2114, 2115
364.3722	2114-3722010-30	ВАЗ 21083Л, 2109, 21093
365.3722	2114-3722010-40	ВАЗ 21093Л
366.3722	2114-3722010-50	ВАЗ 21099Л
367. 3722	2114-3722010-60	ВАЗ 2108-21099, 2114, 2115, ИЖ 2126, 2127
368.3722	2114-3722010-70	ВАЗ 2108-21099, 2114, 2115
369.3722	2114-3722020-01	ВАЗ 2108-21099, 2114, 2115



— серии 36….3722

— Номинальное напряжение, В 12

— Технические условия ТУ 37.469.017-96



Ещё бывает, что плавится сама плата монтажного блока под указанными предохранителями, потому как нагрузка при включении обогрева боковых зеркал и заднего стекла большая. В этом случае нужно осмотреть повреждения платы, и возможно заменить весь блок предохранителей в сборе. Чтобы не допускать выхода из строя платы и предохранителей, не забывайте выключать обогрев заднего стекла, когда он не нужен.



Во избежание отказа электронной системы Вашего автомобиля мы рекомендуем устанавливать данный монтажный блок нового образца в сборе (реле и предохранителей) ВАЗ-2114 в специализированном сервис центре.



Другие артикулы товара и его аналогов в каталогах: 2114-3722010-хх 364.3722 ТУ 37.469.017-96, 211403722010хх.

ВАЗ 2108-21083, ВАЗ 2109-21093, ВАЗ 21099, ВАЗ 2113-2115, ИЖ 2126, 2127.



Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить монтажный блок ВАЗ 2114 реле и предохранителей на автомобиле семейства Лада Самара.

С интернет — Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!



Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже

схема расположения и замена, видео о том, как снять и поменять своими руками

Блоки предохранителей используются в автомобиле для защиты всех электрических цепей от скачков напряжения. Благодаря применению таких механизмов вероятность выхода из строя электрооборудования сводится к минимуму. В этой статье разберем предназначение старого и нового образца блока предохранителей ВАЗ 21099, а также рассмотрим самостоятельный процесс замены устройств.

Содержание

Открытьполное содержание

[ Скрыть]

Описание БП

Для начала рассмотрим описание монтажных блоков с предохранителями и реле на ВАЗ 21099 карбюратор или инжектор с высокой и низкой панелью. В девяносто девятых моделях ВАЗ может использоваться два типа щитков — нового и старого. Устройство, относящиеся к категории старого образца, имеют маркировку 17.3722. Эти девайсы оборудуются пальчиковыми предохранительными механизмами, выполненными в цилиндрическом корпусе. Они устанавливались инженерами на машины 1997 и ранних годов производства. Что касается блоков нового образца, то они ставились на транспортные средства, выпущенные после 1998 года. Эти изделия оборудуются П-образными предохранительными элементами.

Блоки нового образца на ВАЗ 21099 1999 и более поздних годов выпуска могут отмечаться маркировкой:

• 2114-3722010-60;
• 2114-3722010-10;
• 2114-3722010-18.

Где находятся БП и какова их схема?

Независимо от схемы электрооборудования на автомобиле с двигателем 8 или 16 клапанов, монтажные устройства находятся не в салоне, а в моторном отсеке машины, в районе ветрового стекла. Автомобили с разной системой подачи горючего (инжекторный или карбюраторный двигатель) могут оснащаться блоками предохранителей ВАЗ 21099 нового образца.

Схема БП старого типа

Для начала нужно показать электрическую схему девайса и рассказать об обозначениях предохранительных деталей в изделиях старого типа.

Схема девайса старого образца

Значения реле на схеме.

Номер	Расшифровка
1	Применяется для активации механизмов очистки передней оптики
2	Девайс, контролирующий работу системы времени промывки заднего стекла
3	Деталь, применяющаяся для защиты электроцепи источников освещения аварийной «сигналки» и поворотных огней
4	Дворники лобового стекла
5	Перемычки, монтирующиеся в месте реле контроля исправности источников света
6	Этот компонент используется для обеспечения рабочего состояния системы прогрева заднего стекла
7	Резервное реле
8	Устройство, обеспечивающее рабочее состояние световых источников дальнего освещения
9	Оптика ближнего света
10	Предохранительный элемент
11	Реле контроля рабочего состояния вентилирующего устройства системы охлаждения. Повреждение этого компонента приведет к перегреву автомобильного мотора
12	Обеспечивает рабочее состояние рулевого сигнала — клаксона

Описание назначения предохранительных устройств в БП старого типа

БП нового образца

Коробка нового типа характеризуется несколько другой схемой. Тем не менее в ней также находятся все элементы для защиты электросистем и девайсов, в том числе прикуривателя и печки. Ниже разберем, какой предохранитель за что отвечает.

Что нужно знать об обслуживании и ремонте БП?

В плане обслуживания блоки неприхотливы. Автовладельцу рекомендуется периодически проверять рабочее состояние предохранительных элементов. Для этого нужно открыть крышку блока, расположенного в специальном отсеке за перегородкой, отделяющей салон машины от пространства под капотом. В случае когда обнаружили перегоревшие компоненты, эти детали подлежат замене. Если в наличии нет целого устройства для этого, то необходимо его приобрести. Устанавливать вместо предохранителя кусок проволоки не допускается. Это может привести к короткому замыканию, а также повреждению проводки и приборов.

Девайс находится в таком месте, где во время дождя может собираться влага. Вода, стекающая по лобовому стеклу автомобиля, попадает в отсек, в котором установлен блок. В этом отсеке есть специальное сливное отверстие для воды, но его наличие не всегда помогает избежать воздействия влаги на БП.

Если устройство плохо загерметизировано, жидкость может разрушить внутреннюю плату блока, что приведет к необходимости выполнения ремонта.

Канал ВАЗ 2109 опубликовал ролик, в котором подробно продемонстрирована процедура сборки предохранительного блока.

Как снять, разобрать и отремонтировать БП, если он вышел из строя в результате воздействия влаги:

1. Откройте крышку изделия, предварительно выключив зажигание и сбросив клемму АКБ машины.
2. Извлеките поочередно все детали и реле, вмонтированные в блок. Запомните их расположение или сфотографируйте БП, чтобы при установке ничего не перепутать. Учтите, предохранители номиналом 5 А нельзя менять на 15-амперные устройства.
3. Открутите болты, которые крепят блок к кузову автомобиля. Механизм может быть дополнительно зафиксирован с помощью герметика. В таком случае необходимо удалить его остатки канцелярским ножом.
4. После откручивания болтов вытащите блок из посадочного места. Для этого нужно отсоединить все штекеры с проводами, подключенные к нему.
5. Когда блок будет на руках, визуально оцените состояние его платы. Длительное воздействие влаги может привести к образованию плесени на схеме. Нужно попробовать очистить плату блока сухой ветошью или специальным средством, которое можно приобрести в магазине. Поврежденные влагой контакты подлежат перепайке. Для этого потребуется паяльник с канифолью и оловом. После того как контакты заново будут спаяны, блок монтируется на место. Оцените также состояние штекеров на кабелях, подсоединяющихся к девайсу. Если на контакты разрушительно повлияла влага, их предстоит поменять.
6. После монтажа девайса в посадочное место поставьте все детали, подсоедините аккумулятор и проверьте работу отремонтированного изделия.

Пользователь Иван Сайченко в своем ролике показал, как решить проблему, если в автомобиле ВАЗ 21099 полностью отказали все приборы и оборудование.

Процесс снятия и замены предохранителей

Ниже представлена подробная инструкция на тему, как произвести смену предохранительных устройств в разных блоках.

ВАЗ 21099 выпуска до 1998 года

Процедура замены выполняется так:

1. Выключите зажигание в машине, откройте капот и ослабьте болт, фиксирующий минусовую клемму АКБ. После этого контакт от АКБ отсоединяется.
2. Найдите место монтажаблока. Демонтируйте крышку, отжав фиксаторы, крепящие ее.
3. На обратной стороне пластиковой накладки блока нанесена схема, где отмечено место расположения предохранительных деталей. По ней вы сможете понять, за что отвечают конкретные детали.
4. Чтобы произвести смену реле, извлеките вышедший из строя элемент, раскачивая его вниз и вверх. Демонтируйте перегоревшую деталь и установите новое реле. При замене обязательно соблюдайте место установки контактов.
5. Если необходимо поменять предохранительное устройство, то сначала рекомендуем определить причину его поломки. В случае когда деталь отработала свой срок службы, извлеките ее из посадочного места. Иногда причина заключается в скачках напряжения в бортовой сети. К примеру, если вы установили в прикуриватель тройник или разветвитель, то при подключении нескольких устройств, потребляющих много тока, может произойти перенапряжение. Это приведет к замыканию и перегоранию предохранителя. Необходимо избавиться от проблемы и только после этого менять устройство. При замене обязательно соблюдайте номинал.
6. Установите на место крышку предохранительного блока, подключите минусовую клемму аккумуляторной батареи. Проверьте работоспособность оборудования.

Канал ВАЗ 2109 опубликовал ролик, в котором продемонстрирована процедура демонтажа блока на «Девятке». У модели ВАЗ 21099 процесс снятия будет выглядеть идентично.

ВАЗ 21099 выпуска после 1998 года

Процедура замены устройств на новых версиях блоков производится следующим образом:

1. Отсоедините клеммы от аккумуляторной батареи, чтобы не допустить замыкания в процессе выполнения работ.
2. Найдите место монтажа БП. Он монтируется там же, в моторном отсеке девяносто девятой модели. Демонтируйте черную крышку, чтобы получить доступ к деталям. Сами крепления крышки располагаются сбоку, рядом с крылом машины.
3. На тыльной части крышки также есть схема. Осмотрите ее и определите сломавшуюся деталь, чтобы сменить на новую. Для снятия воспользуйтесь щипцами, которые находятся под крышкой БП в устройствах нового типа. Процесс снятия реле выполняется так же, как в случае с блоком старого образца. Необходимо руками извлечь перегоревшую деталь, раскачивая ее в разные стороны. Будьте аккуратны, чтобы не повредить контакты устройства.
4. Поставьте в гнездо новую деталь.
5. Подсоедините контакты батареи и проверьте работу всех приборов и устройств.

 Загрузка …

Руководство по замене блока старого образца на новый

Саму процедуру замены описывать не будем, поскольку она идентична той, которая выполняется при ремонте БП. Необходимо просто демонтировать устройство старой модели, заранее вытащив из него все детали и элементы. Если вы решили произвести смену устройства старого образца на новый, то должны учесть, что в блоках нового типа нет реле активации вентилятора охлаждения мотора.

Поскольку вентилятор охладительной системы при замене устройства будет функционировать всегда, следует выполнить несколько шагов, чтобы он включался только при необходимости:

1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Найдите вентилирующее устройство. Оно располагается в районе крыльчатки.
3. Извлеките из разъема питания вентилятора провод черного цвета, заизолируйте его.
4. К вентилятору подключается датчик, который отправляет команды для его активации. От этого контроллера необходимо отсоединить провод черно-белого цвета и также заизолировать.
5. На контроллере останутся две клеммы. Их нужно подключить к разъему питания вентилирующего устройства с помощью провода.
6. Установите на место кабель с контактом от АКБ. Эти действия позволят обеспечить активацию вентилятора при необходимости.

Видео «Как отремонтировать блок, если не работает прикуриватель?»

Канал Цена / Качество предлагает в своем видео ознакомиться с процедурой ремонта монтажного блока в автомобиле ВАЗ 21099 в случае, когда девайс является причиной не рабочего состояния прикуривательного устройства.

Блок предохранителей нового образца ВАЗ 2108, 2109, 2114, 2115 (инжектор) АВАР (367.

3722М)

Блок предохранителей / монтажный блок 367.3722М (ниже есть видеообзор)
в сборе с крышкой
2115-3722.010-40
нового образца
ВАЗ 2108, 2109, 2113, 2114, 2115
с инжекторным двигателем
* на карбюраторный двигатель нужно дорабатывать реле включения вентилятора или брать дороже с европредохранителями (173.3722), который дороже на 15%
подробнее ниже в видео (см. второе видео)

Для заказа дешевой копии используйте Код товара: 1649-01

2114-3722010
2114-3722010-08
2114-3722010-40
2114-3722010-48
2114-3722010-60
2114-3722010-68
2114-3722020
2114-3722020-01
2114-3722020-08
2114-3722020-18

---

Серия блоков 36 ….3722 предназначены для замены блоков серии 17.3722-01. Блоки имеют модификации с различной комплектацией реле, обладают повышенной герметичностью и надежностью. Применение блоков упрощает монтаж и обслуживание системы электрооборудования автомобиля.

Номинальное напряжение, В -12
Количество предохранителей — 16
Количество электронных реле — 3
Количество электромеханических реле — 6
Степень защиты – IP66
Масса, кг — не более 1,1
Способ крепления — двумя винтами М6
Подключение — штыревыми колодками 6,3 и 2,8 мм

— реле и предохранители отсутсвуют
+ реле установлено
⊕ вместо реле установлены заглушки

Видеообзор

Про доработки для установки блока на карбюраторные модели

Ремонт монтажного блока ВАЗ 2108, 2109,2113, 2114, 2115

Крышка блока предохранителей ВАЗ

org/Product»>

	посмотреть в Автокаталоге посмотреть в Автокаталоге: Крышка блока монтажного ВАЗ-2105-07 модели группы   ВАЗ-2104 Реле и предохранители посмотреть ВАЗ-2105 Реле и предохранители посмотреть ВАЗ-2107 Реле и предохранители посмотреть ВАЗ-2104, 2105 Реле и предохранители посмотреть ВАЗ-2105 Блок монтажный посмотреть ВАЗ-2107 Реле и предохранители посмотреть	Код товара: 001435 Крышка блока монтажного ВАЗ-2105-07 Артикул: 2105-3722021 Производитель АвтоВАЗ 21050-3722021-00	МКАД 1 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 1 шт.	210 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
	посмотреть в Автокаталоге посмотреть в Автокаталоге: Крышка блока монтажного ВАЗ-2108-09,М-2141 модели группы   ВАЗ-2108 Блок монтажный посмотреть ВАЗ-2109 Блок монтажный посмотреть ВАЗ-21099 Блок монтажный посмотреть ВАЗ-2108 Блок монтажный посмотреть ВАЗ-2109 Блок монтажный посмотреть	Код товара: 001436 Крышка блока монтажного ВАЗ-2108-09,М-2141 Артикул: 2108-3722021 Производитель АвтоВАЗ 172. 3722-01	МКАД 3 шт. ОСТШ 1 шт. ЛЕСК 0 шт. Интернет 3 шт.	160 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
		Код товара: 076716 Крышка блока монтажного ВАЗ-2108-09,М-2141 АВАР Артикул: 2108-3722021-01 Производитель АВАР ОАО г. Псков 17.3722	МКАД 1 шт. ОСТШ 1 шт. ЛЕСК 0 шт. Интернет 1 шт.	170 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
	посмотреть в Автокаталоге посмотреть в Автокаталоге: Крышка блока предохранителей ВАЗ-1118 модели группы   ВАЗ-1118 «Калина» Панель приборов посмотреть	Код товара: 226999 Крышка блока предохранителей ВАЗ-1118 Артикул: 1118-5325322 Производитель АвтоВАЗ 11180-5325322-00	МКАД 2 шт. ОСТШ 1 шт. ЛЕСК 0 шт. Интернет 2 шт.	270 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
	посмотреть в Автокаталоге посмотреть в Автокаталоге: Крышка блока предохранителей ВАЗ-2110 модели группы   ВАЗ-2110 Панель приборов посмотреть ВАЗ-2111 Панель приборов посмотреть ВАЗ-2112 Панель приборов посмотреть ВАЗ-2110 Панель приборов посмотреть ВАЗ-2110 Панель приборов посмотреть ВАЗ-2110 (2007) Панель приборов посмотреть	Код товара: 013193 Крышка блока предохранителей ВАЗ-2110 Артикул: 2110-5325322 Производитель АвтоВАЗ 21100-5325322-00	МКАД 1 шт. ОСТШ 1 шт. ЛЕСК 0 шт. Интернет 1 шт.	380 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
		Код товара: 244543 Крышка блока предохранителей ВАЗ-2170 Артикул: 2170-5325322 Производитель АвтоВАЗ 21700-5325322-00	МКАД 1 шт. ОСТШ 1 шт. ЛЕСК 0 шт. Интернет 1 шт.	655 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
		Код товара: 335795 Крышка блока предохранителей ВАЗ-2190 АвтоВАЗ Артикул: 2190-5325322 Производитель АвтоВАЗ 21900-5325322-00	МКАД 1 шт. ОСТШ 1 шт. ЛЕСК 0 шт. Интернет 1 шт.	535 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии
		Код товара: 389727 Крышка блока предохранителей ВАЗ-2192 АвтоВАЗ Артикул: 2192-5325322 Производитель АвтоВАЗ 21920-5325322-00	МКАД 2 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 2 шт.	465 ₽ Товар в Корзине 1 2 3 4 5 больше удалить В наличии

фото, схема и инструкции как снять

Довольно часто в автомобилях отечественного производства может встретиться проблема неработающего электрооборудования. В этом случае первое, что нужно сделать — это произвести проверку состояния блока предохранителей (далее — БП). Наш сайт поможет разобраться вам в том, где расположен блок предохранителей ВАЗ 21099 карбюратор, схема старого образца как выглядит и как заменить устройство.

Содержание

[ Раскрыть]

[ Скрыть]

Расположение и электросхема

В автомобилях ВАЗ 21099 блоки предохранителей (БП) по своей электросхеме могут быть двух типов: старого и нового образца. Модели старого образца обозначаются маркировкой 17.3722, имеют пальчиковые предохранители (далее — ПП) цилиндрической формы и устанавливались они на машины, выпущенные до 1998 года. Монтажный блок нового типа имеет П-образные элементы БП и начали устанавливаться на машины с 1998 года. Такие БП нового образца могут иметь следующую маркировку:

• 2114-3722010-60;
• 2114-3722010-10;
• 2114-3722010-18.

Автомобиль ВАЗ 21099

Среди владельцев ВАЗ 21099 бытует мнение, что схема и назначение компонентов БП могут различаться между собой в зависимости от системы подачи топлива в двигателях. То есть карбюраторные и инжекторные авто имеют устройства с разными электросхемами. Это не совсем так, поскольку и карбюраторные, и инжекторные автомобили могут быть оснащены БП нового типа.

В любом случае БП будет расположен в моторном отсеке: он находится со стороны водителя вод лобовым стеклом.

Схема БП старого типа

Рассмотрим схему БП и назначение элементов устройства старого типа для автомобиля ВАЗ 21099. Как указано выше, она может быть актуальна как для карбюраторных, так и для инжекторных двигателей.

Электросхема БП старого образца, устанавливающегося на автомобили выпуском до 1998 года

Ниже рассмотрим предназначение реле.

Номер	Предназначение
1	Обеспечивает включение устройств очистки передних фар.
2	Отвечает за работоспособность моторчика для омывания заднего стекла.
3	Без этого реле будет невозможна функциональность ламп, отвечающих за включение поворотных сигналов и «аварийки».
4	Отвечает за функционирование дворников лобового стекла.
5	Специальные перемычки, позволяющие определить работоспособность лампочек.
6	Отвечает за работоспособность устройства обогрева заднего стекла.
7	Запасной ПП.
8	Отвечает за работу лампочек дальнего света.
9	Обеспечивает работоспособность ламп ближнего света.
10	Один из ПП.
11	Обеспечивает функционирование мотора вентилятора охладительной системы. Если это реле выйдет из строя, возможен перегрев двигателя.
12	Отвечает за работу рулевого гудка.

Также рассмотрим назначение каждой детали БП.

Описание компонентов БП старого образца

Схема БП нового типа

Также следует рассмотреть электросхему и назначение компонентов БП нового типа ВАЗ 21099. Не забывайте о том, что и карбюраторы, и инжекторы могут быть оснащены БП с такой схемой.

Электросхема БП нового образца, устанавливающегося на автомобили выпуском после 1998 года

Номер	Предназначение
К1	Это реле обеспечивает функциональность мотора омывателя заднего стекла.
К2	Компонент контроля работы ламп поворотных сигналов и «аварийки».
К3	Обеспечивает работоспособность очистителя лобового стекла.
К4	Эта деталь отвечает за функционирование ламп стоп-огней, а также габаритов авто.
К5	Без данной детали будет невозможна работа ламп дальнего света.
К6	Без этого реле механизм очистки фар работать не будет.
К7	Отвечает за функционирование электрических стеклоподъемников, если они были установлены производителем.
К8	Отвечает за рулевой гудок.
К9	Отвечает  за работоспособность мотора вентилятора охладительной системы.
К11	Обеспечивает прогрев заднего стекла.
К12	Отвечает за функционирование ламп ближнего света.

Ниже рассмотрим предназначение плавких компонентов БП.

Описание компонентов БП нового образца

Процесс снятия и замены

Теперь рассмотрим процесс смены предохранителей БП для старого и нового типов ВАЗ 21099. Как сказано выше, инструкция по замене будет актуальна как для карбюраторов, так и для инжекторов.

Выпуска до 1998 года

1. Откройте капот и отключите минусовую клемму аккумулятора.
2. Найдите ваш БП, который расположен под лобовым стеклом напротив водительского сидения. Отожмите защелки, фиксирующие крышку устройства. Демонтируйте ее.
3. На обратной стороне защитной крышки вы сможете увидеть схему, на которой указано расположение ПП и реле в блоке. Также там отмечено, какой элемент за что отвечает.
4. Если вам необходимо заменить реле, то найдите то, которое вам нужно и, покачивая вверх и вниз, демонтируйте его из посадочного места. Произведите замену выгоревшего элемента на реле с такой же маркировкой. Соответственно, соблюдайте и расположение контактов.
5. Если вам нужно заменить именно ПП, то для начала следует узнать причину его выхода из строя. Если дело именно в элементе, то это намного лучше, чем если проблема заключается непосредственно в электропроводке. В любом случае, если вы решили сменить ПП, то учтите, что устройства должны быть идентичными по номиналу, то есть цифра, указанная на корпусе ПП, должна совпадать в обоих случаях. Также не вздумайте устанавливать в посадочное гнездо самодельный элемент.
6. Закройте крышку БП и подключите аккумулятор.

 Загрузка …

Выпуска после 1998 года

Как сказано ранее, инструкция будет актуальна как для карбюраторных, так и для инжекторных двигателей ВАЗ 21099.

1. Откройте капот и отключите аккумулятор: все работы с БП необходимо выполнять при отключенной АКБ.
2. Найдите БП, установленный в моторном отсеке. Как и в предыдущем случае, он защищен пластиковой крышкой, которую вам нужно снять, чтобы добраться до элементов. Фиксирующие защелки установлены с боковой стороны, ближе к крылу авто.
3. Произведите демонтаж крышки. На ее обратной стороне нанесена схема с местом нахождения реле и ПП. Определите, какой элемент вышел из строя, чтобы заменить его. Если требуется замена реле, то вытащите компонент, покачивая его из стороны в сторону.
4. Что касается непосредственно предохранителей, то их удобнее демонтировать из посадочного гнезда при помощи специальных щипцов. К слову, щипцы начали появляться в блоках нового образца. Также стоит отметить, что элементы блока окрашены в разные цвета, но при их замене следует учитывать не только цвет, но и номинал, указанный на корпусе.
5. Произведите установку реле и ПП в обратной последовательности. Не забудьте подключить обратно аккумулятор.

Видео от Стаса Алексеева «Как определить выгоревший ПП»

В этом видео автор рассказывает, как определить визуально вышедший из строя элемент БП.

Монтажный блок ВАЗ 2109, Схема монтажного блока ВАЗ 2109

просмотров 76 236 Google+

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а так же для размещения реле и предохранителей. На первых моделях применялся монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы на которую припаиваются выводы для соединения с колодками жгутов проводов, установки реле и предохранителей. Ниже представлена принципиальная схема монтажный блок ВАЗ 2109 типа 17.3722.

На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом блоке применены плоские предохранители ножевого типа. Контактное соединение таких предохранителей более надёжно так как они имеют большую площадь соприкосновения.

Заменяемость по разъёмам штекеров жгутов электропроводки идентична с блоком 17.3722. Обозначения предохранителей и защищаемые цепи несколько отличаются. Схема монтажный блок ВАЗ 2109 приведена ниже

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но у них отличается подключение вентилятора охлаждения радиатора.
Ниже приведено расположение штекеров монтажного блока.

Ниже приведены характеристики предохранителей и защищаемые цепи.* Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3&22010-60

№ предохранителя’	Защищаемые цепи
1 (8 А) F9 (7,5 А)	Правая противотуманная фара
2 (8 А) F8 (7,5 А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в рабочем режиме). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя стекол. Моторедуктор очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения электровентиля-тора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Моторедуктор и реле включения очистителя ветрового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «SТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)	Задние фонари (лампы стоп-сигнала). Плафон освещения салона
6(8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Реле включения электростеклоподъемников
7 (8 А) F10 (7,5 А)	Фонари освещения номерного знака. Подкапотная лампа. Лампы освещения приборов. Контрольная лампа наружного освещения. Табло подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 А) F11 (7,5 А)	Правая фара (габаритный свет). Правый задний фонарь (габаритный свет)
11 (8 А) F2 (10 А)	Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Штепсельная розетка для переносной лампы. Прикуриватель»
13 (8 А) F15(7,5А)	Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
15 (8 А) F13 (7,5 А)	Левая фара (ближний свет)
16 (8 А) F12 (7,5 А)	Правая фара (ближний свет)

admin 10/06/2011 «Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Монтажный блок. Распиновка монтажных блоков автомобилей ВАЗ Какой предохранитель идет на дворники ВАЗ 2109

Блок реле и предохранителей ВАЗ 2109 (монтажный блок) установлен в моторном отсеке, в отсеке перед лобовым стеклом с левой стороны

Монтажный блок ВАЗ 2109 бывает двух типов, старого образца и нового, они различаются типами предохранителей, но имеют одинаковое снятие и установку. Ниже — блок предохранителей ВАЗ 2109 старого образца:

Снятие блока предохранителей ВАЗ 2109

Откройте капот и снимите крышку с блока реле и предохранителей, нажав на пластиковые защелки

Сдвиньте резиновую крышку и отсоедините верхний блок с проводами от блока

Откручиваем две гайки крепления блока

Вытащить монтажный блок ВАЗ 2109 из отсека перед лобовым стеклом до упора по проводам, и отсоединить от него нижние колодки с проводами.Обозначьте контактные площадки: это облегчит работу с последующей установкой

Удалите восемь винтов, крепящих нижнюю крышку

Подсоедините отверткой и откройте нижнюю крышку блока

Проверить состояние проводов и качество пайки. Устраните возможные дефекты (отремонтируйте блок своими руками), при выходе из строя замените монтажный блок на новый.

Установка блока предохранителей ВАЗ 2109

Установите блок реле и предохранителей в порядке, обратном снятию. После установки проверьте работоспособность всех потребителей. Рекомендуем из соображений безопасности при выходе из строя блока предохранителей ВАЗ 2109 заменить его на новый или поручить ремонт электрику.

В каждой машине есть блок с предохранителями для разных устройств. Чтобы все это не случайно расположилось на кузове автомобиля, специально создан пластиковый блок с крышкой, в котором аккуратно и заметно установлены предохранители.

Схема

Предохранитель — это устройство, которое защищает, в данном случае, любое электронное устройство от возгорания или замыкания.Предохранители устанавливаются таким образом, что в случае короткого замыкания они сгорают быстрее, чем устройство, которое они защищают. Таким образом, электрический ток прерывается и не течет к устройству, если нить предохранителя сгорела.

«Девятки», то есть ВАЗ 2109, бывают двух типов:

Блок предохранителей с кодом 17.3722 устанавливался на автомобили данной модели до 1998 года. Внутри блока находится инженерная плата, к которой припаиваются контакты проводки, реле и предохранители.

Если, то причина либо в предохранителе, либо в электрической цепи.

Блок предохранителей с маркировкой 2114-3722010-60 был установлен на автомобиле 2109 после 98 года. В этом блоке уже начали использовать предохранители.

Блок предохранителей карбюраторного и инжекторного двигателей ВАЗ 2109 ничем не отличается. Деление идет только до и после 98.

Блок питания расположен аналогично. Он находится под капотом, слева под лобовым стеклом.

В чем разница между старым и новым блоком предохранителей на 2109?

Отличия заключаются в следующем:

1. Обозначение.
2. Номинальная мощность.
3. В новом блоке предохранителей нет таймера омывателя заднего стекла и реле электродвигателя вентилятора охлаждения.

Блок старомодный

Номер предохранителя:	Сила тока:	Что защищает:
F1	10A	Предохранитель резервный (дополнительный)
F2	10A	Указатели поворота, прерыватель аварийной сигнализации (при включенной аварийке), контрольная лампа аварийной сигнализации
F3	10A	Задний стоп-сигнал, освещение салона
F4	20A	Обогрев заднего стекла, контакты включения обогрева заднего стекла, несущая розетка, прикуриватель
F5	20A	Звуковой сигнал (клаксон), выключатель звукового сигнала
F6	30A	Резервный предохранитель
F7	30A	Электродвигатель вентилятора печки, электродвигатель омывателя лобового стекла, реле включения электровентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, освещение бардачка
F8	7. 5A	Резервный предохранитель
F9	7.5A	Резервный предохранитель
F10	7.5A	Фонарь левый габаритный
F11	7.5A	Фонарь габаритный правый
F12	7.5A	Фара ближнего света правая
F13	7.5A	Фара ближнего света левая
F14	7.5A	Левая фара дальний свет, контрольная лампа дальнего света
F15		Фара дальнего света правая
F16	15A	Указатели поворота и реле-прерыватель аварийки (при включенных поворотниках), контрольная лампа указателей поворота, задних фонарей заднего хода, мотор-редуктор и реле включения дворников, контрольная лампа давления масла, регулятор лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Блок предохранителей 17. 3722

Реле

Перечислим номера реле и их функции в таблице:

Номер реле	Функции
1	Производительность чистящих элементов передней оптики
2	Производительность двигателя омывателя заднего стекла
3	Защита от поломки указателя поворота и световой сигнализации
4	Защита от выхода из строя электродвигателя стеклоочистителя
5	Позволяет определить исправность лампы
6	Защита от перенапряжения для обогрева заднего стекла
8	Фара дальнего света
9	Фара ближнего света
11	Отвечает за работу вентилятора охлаждения двигателя… Если это реле выйдет из строя, двигатель может перегреться.
12	Звуковой сигнал

Блок предохранителей новый

В таблице приведены обозначения предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя	Номинальный ток	Функции
1.	8A	Резервный предохранитель
2.	8A	Резервный предохранитель
3.	8A	Резервный предохранитель
4.	16A	Обмотка реле вентилятора радиатора, выключатель и электрическая цепь электродвигателя печки
5.	3A	Выключатель аварийного света в режиме указателя поворота, прерыватель указателя поворота, выключатель указателя поворота, индикатор указателя поворота, индикатор указателя поворота, переключатель оптики заднего хода, фонари заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, указатель уровня бензина, индикатор температуры охлаждающей жидкости, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного тормоза, гидравлический переключатель тормозной системы, переключатель ручного тормоза
6.	8A	Выключатель стоп-сигналов и лампы внутреннего освещения
7.	8A	Лампы освещения салона, контрольная лампа включения габаритов, лампа подсветки ручки отопителя и прикуривателя, лампа освещения бардачка, выключатель и лампа освещения приборной панели
8.	16A	Клаксон, выключатель звукового сигнала, электродвигатель вентилятора радиатора
9.	8A	Фонарь левый, фонарь задний левый
10.	8A	Фонарь правый, фонарь задний правый, выключатель противотуманного света, контрольная лампа противотуманного света
11.	8A	Выключатель и прерыватель указателей поворота, указатели поворота, контрольная лампа в режиме аварийной сигнализации
12.	16A	Прикуриватель, патрон для переноски лампы
13.	8A	Дальний свет, правая фара
14.	8A	Дальний свет левой фары, контрольная лампа дальней оптики
15.	8A	Ближний свет, правая фара
16.	8A	Левая фара ближнего света

Реле

В таблице приводим распиновку блока предохранителей новой модели 2109:

Обозначение реле	Что делает:
K1	Без него не будет работать двигатель омывателя заднего стекла
K2	Ответственный за работу указателей поворота и световой сигнализации
K3	Обеспечивает работу очистителя лобового стекла
K4	Защищает стоп-сигналы и габариты автомобиля
K5	Обеспечивает работу дальнего света
K6	Обеспечивает работу омывателя оптики
K7	Защищает электродвигатель стеклоподъемника, если он установлен на вашем автомобиле
K8	Звуковой сигнал или просто клаксон
K9	Защищает от перенапряжения, идущего на вентилятор охлаждения двигателя
K11	Ответственный за работу обогревателя заднего стекла
K12	Обеспечивает работу ближнего света фар

Снятие и замена

Если какое-либо устройство не работает, первым делом нужно найти причину самого простого действия, а это осмотр предохранителя. То есть сначала ищем нужный предохранитель, отвечающий за конкретное устройство, потом проверяем, исправен или перегорел.

Как заменить предохранитель:

1. Открыть капот, отсоединить массу аккумулятора (-).
2. Открыть БП.
3. На внутренней крышке блока нанесено обозначение, где и какой предохранитель находится.
4. Снимите предохранитель.
5. Установите новый и проверьте.

Видео

Сборка блока предохранителей ВАЗ 2109.

Как снять блок питания.

Как паять цепь блока предохранителей.

Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для совмещения электропроводки … Основная задача блока питания — предотвращение поломок электрооборудования, установленного в автомобиле.

Блоки крепления предохранителей карбюратор ВАЗ 2109 и инжектор ВАЗ 2109, есть ли разница

Если говорить о блоках предохранителей, то коэффициент используемой системы впрыска топлива (инжектор или карбюратор) вообще не играет. Блоки питания будут отличаться только годом выпуска автомобиля. То есть монтажные блоки форсунки и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он находится

Нужный блок находится под капотом напротив водительского сиденья, собственно под самим лобовым стеклом.

Блок предохранителей ВАЗ 2109 (выпуск до 1998 г.) и ВАЗ 2109 (выпуск после 1998 г.), в чем разница

Всю линейку ВАЗ 2109 можно разделить на две категории — выпускаемые до 1998 года и выпускаемые после 1998 года.Старые автомобили оснащены блоками питания с маркировкой 17.3722. Этот блок предохранителей состоит из инженерной платы и корпуса. К плате припаяны реле, контакты проводов и предохранители. На обновленных версиях «девяток», выпущенных после 1988 года, БП имеет маркировку 2114-3722010-60. Вот мы уже видим предохранители.

BP 17.3722

Различия между старой и обновленной версиями заключаются в следующем:

• Монтажный блок элементов имеет другую маркировку.
• Номинал предохранителей другой.
• В новом агрегате нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Цепь защищенная	Сила тока	Номер предохранителя
Запасной	10A	F1
Контрольная лампа, прерыватель аварийной сигнализации, указатели поворота	10A	F2
Освещение салона, стоп-сигналы задние	10A	F3
Прикуриватель, гнездо для переноски, контакты включения обогрева заднего стекла, элемент обогрева заднего стекла	20A	F4
Клаксон	20A	F5
Запасной	30A	F6
Освещение вещевого ящика, реле включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, электродвигатель омывателя лобового стекла, электродвигатель вентилятора печки	30A	F7
Запасной	7. 5A	F8
Запасной	7.5A	F9
Фара левая	7.5A	F10
Фара подвесная правая	7.5A	F11
Фара ближнего света правая	7.5A	F12
Фара ближнего света левая	7.5A	F13
Фара дальнего света левая, контрольная лампа включения дальнего света	7.5A	F14
Фара дальнего света правая	7.5A	F15
Вольтметр, индикатор резерва топлива, индикатор уровня топлива, индикатор температуры охлаждающей жидкости, контрольные лампы стояночного тормоза, давление масла, указатели поворота, реле включения стеклоочистителя, фонари заднего хода, реле аварийной сигнализации, указатели поворота	15A	F16

Реле монтажного блока ВАЗ 2109 старого образца, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка

Новый БП

Цепь защищенная	Номинальный ток	Номер предохранителя
Запасной	8A	1
Запасной	8A	2
Запасной	8A	3
Цепь выключателя электродвигателя и печки, реле вентилятора радиатора	16A	4
Выключатель стояночного тормоза и гидравлической тормозной системы, лампа аварийного состояния тормоза, датчик давления масла и сигнальная лампа, датчик температуры, индикатор температуры охлаждающей жидкости, индикатор уровня топлива, датчик уровня топлива, индикатор уровня топлива, вольтметр, тахометр, фонари заднего хода, оптика заднего хода, указатели поворота и сигнальные лампы поворотников, выключатель и прерыватель поворотников, выключатель аварийного освещения	3A	5
Выключатель внутреннего освещения и стоп-сигналов	8A	6
Лампа и выключатель освещения приборной панели, лампа освещения перчаточного ящика, лампа освещения ручки прикуривателя и обогревателя, контрольная лампа включения габаритов, лампы освещения салона	8A	7
Электродвигатель вентилятора радиатора, звуковой сигнал	16A	8
Фонарь для левого габарита, фонарь для левого заднего габарита	8A	9
Лампа правого габаритного света, лампа заднего правого габаритного огня, контрольная лампа и выключатель противотуманных фар	8A	10
Лампы указателей поворота, прерыватель и переключатель указателей поворота, сигнальная лампа в аварийном режиме	8A	11
Переносной патрон лампы прикуривателя	16A	12
Дальний свет (правая фара)	8A	13
Дальний свет (левая фара), контрольная лампа дальней оптики	8A	14
Ближний свет (правая фара)	8A	15
Ближний свет (левая фара)	8A	16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где схема предохранителей

Схема предохранителей напечатана на противоположной стороне пластиковой крышки, закрывающей устройство.

Как узнать, перегорел ли предохранитель

Неисправность предохранителя можно определить по расплавленной нити накала — плавкий элемент, который плавится и замыкает контакты, предотвращая повреждение электрического оборудования под высоким напряжением.

Безопасность при работе под напряжением

Обязательно отсоедините отрицательную клемму от аккумулятора.

Разборка и замена предохранителей своими руками (подробно)

Заказ на работы:

Блоки предохранителей, устанавливаемые на автомобили ВАЗ 2109 старых и обновленных версий, служат для объединения всей электропроводки.

Основная задача блока питания — предотвращение поломок электрооборудования, установленного в автомобиле.

Схема

Всю линейку автомобилей ВАЗ 2109 условно можно разделить на две ветви — произведенные до 1998 года и выпущенные после 1998 года.

Старые автомобили оснащены блоками предохранителей с маркировкой 17. 3722. Этот БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, выпуск которых состоялся в 1998 году, здесь БП имеет маркировку 2114-3722010-60.Здесь мы уже видим предохранители.

Если говорить о блоках предохранителей, то коэффициент используемой системы впрыска топлива — карбюраторной или инжекторной — вообще не играет. Блоки питания будут отличаться только годом выпуска автомобиля. Следовательно, монтажные блоки для карбюратора и инжектора одинаковые.

Нужный монтажный блок тоже везде одинаков — в моторном отсеке напротив водительского сиденья, почти под самим лобовым стеклом.

Отличия

Есть ли отличия между старой и новой версиями БП? Конечно.Они следующие:

• Детали монтажного блока имеют разную маркировку;
• Номинал предохранителя другой;
• Новый блок питания не имеет реле электродвигателя вентилятора охлаждения и реле времени омывателя заднего стекла.

Блок питания старого образца

В первую очередь рассмотрим блоки питания старого образца, которые до сих пор довольно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, как с инжекторными, так и с карбюраторными двигателями.

Номер предохранителя	Сила тока	Цепь, которую он защищает
		Резервный предохранитель
		Указатели поворота, прерыватель аварийного сигнала (в аварийном режиме), аварийная сигнальная лампа
		Задний стоп-сигнал, освещение салона
		Элемент обогрева заднего стекла, контакты включения обогрева заднего стекла, гнездо для переноски, прикуриватель
		Звуковой сигнал (клаксон), выключатель звукового сигнала
		Резервный предохранитель
		Электродвигатель вентилятора печки, электродвигатель омывателя лобового стекла, реле включения вентилятора электрического радиатора, реле обогрева заднего стекла, контрольная лампа обогрева заднего стекла, свет бардачка
		Резервный предохранитель
		Резервный предохранитель
		Фонарь левый габаритный
		Фонарь правый габаритный
		Фара ближнего света правая
		Фара ближнего света левая
		Левая фара дальнего света, контрольная лампа дальнего света
		Фара дальнего света правая
		Индикаторы поворотников и реле-прерыватель аварийных огней (в режиме индикации указателей поворота), контрольная лампа поворотников, задних фонарей заднего хода, мотор-редуктор и реле включения дворников, управление лампа давления масла, контрольная лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа запаса топлива, вольтметр

Реле

Кроме обозначений предохранителей, вам будет не лишним узнать какое реле в монтажном блоке за какие функции отвечает.

Номер реле	Функции
	Производительность чистящих элементов передней оптики
	Работоспособность мотора омывателя заднего стекла
	Защита от поломки указателя поворота и световой сигнализации
	Защита от выхода из строя электродвигателя стеклоочистителя
	Позволяет определить исправность лампы
	Защита от перенапряжения для обогрева заднего стекла
	Лампы дальнего света
	Ближний свет фар
	Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, увеличивается риск перегрева двигателя.
	Горн рабочий

Блок питания нового типа

Здесь блок-схема сборки устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, так как большая часть сохранившихся в эксплуатации до наших дней девяток — модернизированные версии.

Схема актуальна как для карбюраторных, так и для инжекторных двигателей.

Номер предохранителя	Номинальный ток	Электросхема, за которую отвечает
		Резервный предохранитель
		Резервный предохранитель
		Резервный предохранитель
		Обмотка реле вентилятора радиатора, выключатель и электрическая цепь электродвигателя печки
		Выключатель аварийного света в режиме указателя поворота, прерыватель указателя поворота, выключатель указателя поворота, индикатор указателя поворота, индикатор указателя поворота, переключатель оптики заднего хода, фонари заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, указатель уровня бензина, индикатор температуры охлаждающей жидкости, датчик температуры, контрольная лампа и датчик аварийного давления масла, сигнальная лампа тормозной системы, выключатель гидравлики тормоза, выключатель ручного тормоза
		Выключатель стоп-сигналов и лампы внутреннего освещения
		Лампы освещения салона, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, лампа освещения бардачка, выключатель и лампа освещения приборной панели
		Звуковой сигнал, выключатель звукового сигнала, электродвигатель вентилятора радиатора
		Фонарь левый, фонарь задний левый
		Фонарь правый, фонарь задний правый, выключатель противотуманного света, контрольная лампа противотуманного света
		Выключатель и прерыватель указателей поворота, лампы указателей поворота, контрольная лампа в аварийном режиме
		Прикуриватель, патрон для переноски лампы
		Дальний свет, правая фара
		Дальний свет левой фары, контрольная лампа дальней оптики
		Ближний свет, правая фара
		Левая фара ближнего света

Реле

Что касается реле в монтажном блоке нового образца на ВАЗ 2109, то здесь распиновка следующая.

Номер реле	Его функции
	Без него не будет работать двигатель омывателя заднего стекла
	Ответственный за работу указателей поворота и световой сигнализации
	Обеспечивает работу стеклоочистителя
	Защищает стоп-сигналы и габариты автомобиля
	Обеспечивает работу дальнего света
	Обеспечивает работу омывателя оптики
	Защищает электродвигатель стеклоподъемника, если он установлен на вашем автомобиле
	Звуковой сигнал или просто гудок
	Защищает от перенапряжения на вентилятор охлаждения двигателя
	Ответственный за работу обогревателя заднего стекла
	Обеспечивает работу ближнего света фар

Необходимо не только понимать расположение того или иного предохранителя, реле, но и знать, как заменить вышедший из строя элемент.

Разборка и замена

Если ваше оборудование вышло из строя, вы должны сначала проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный предохранитель или реле несложно. Для этого вам необходимо:

• Поднимите капот и отключите минус от АКБ … Так как вы работаете с блоком предохранителей, отвечающим за электрооборудование, автомобиль в этот момент не должен находиться под напряжением;
• Найдите монтажный блок.Он расположен в моторном отсеке напротив водительского сиденья прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой … Чтобы снять ее, просто отожмите защелки по бокам;
• Снимите крышку и посмотрите на обратную сторону. Есть электрическая схема, показывающая расположение того или иного предохранителя, реле. Просто найдите элемент, который отвечает за вышедший из строя оборудование по таблицам выше;
• Снимите предохранитель. Все монтажные блоки снабжены специальными плоскогубцами. Не рекомендуется извлекать предохранители вручную. Реле снимаются небольшими покачиваниями вверх и вниз;
• Заменить вышедший из строя компонент.

Неисправность предохранителя определяется по расплавленной нити накала. Это плавкие элементы, которые плавятся и замыкают контакты, предотвращая повреждение оборудования чрезмерным напряжением.

Вот и все, осталось только заменить элемент блока предохранителей, закрыть крышку, поставить на место клемму аккумулятора и проверить работу оборудования.

Где находится блок предохранителей карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и прикрыта крышкой. Также на нем изображена условная схема подключения каждого из предохранителей и их номинал (указан в допустимом диапазоне тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт пластиковым корпусом. Также есть запасные предохранители (по бокам). Однако в «девятке» есть второй блок, который уже находится в машине.Вот те предохранители, которые отвечают за подключение силовой цепи к бензонасосу и некоторым другим узлам.

Блок-схема предохранителей в ВАЗ 21099

Прежде всего, стоит отметить, что в ВАЗ 21099 нового типа, которые выпускаются с 1998 года, были установлены новые вариации блока питания с П-образными предохранителями.

принцип работы такой же, но элементы не взаимозаменяемы. Этот аспект желательно учитывать при ремонте или замене предохранителей.Блок питания нового типа имеет сигнальную цепь, идущую на щиток приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. Эта цепь отсутствовала в старых автомобилях. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

Монтажная схема (ИЗОБРАЖЕНИЕ 1), которая находится под капотом, расположена на крышке с внутренней стороны … Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает.Также схема монтажного блока ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля . .. С ее помощью можно за считанные секунды найти расположение любой из электрических цепей, что дает необходимую информацию для диагностики электрооборудования. контурный контакт. Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если есть) и разъем для переносной осветительной лампы.

Если рассматривать блок предохранителей инжекторный ВАЗ 21099 (без карбюратора), то схема подключения там идентична. Единственное исключение — некоторые цепи не будут замкнуты, но это нормально. Как всегда, это можно сравнить с обычной схемой, которая дублируется на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель

А — это просто кусок проводника с определенным сопротивлением и максимальной критической нагрузкой.При превышении указанного диапазона его внутренняя часть просто перегорает, а электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливают свои предельные значения по силе тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель более низкого номинала, то он просто перегорит при малейшем превышении своего номинала.Если поставить с высоким рейтингом, то при превышении допустимого значения загорится электропроводка. Поэтому это неприемлемо и считается нарушением элементарных норм безопасности при эксплуатации транспортного средства.

Запчасти изначально устанавливаются в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но внутри салона размещены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

Интересно, что максимально возможная нагрузка на блок предохранителей исходит от цепи, соединяющей электрические стеклоподъемники. Там максимальная сила тока может составлять 30 Ампер. В блоках нового образца его заменили на эталон на 20 Ампер.

Как правильно заменить предохранители? Для этого вам понадобится:

• выключить мотор;
• снять минусовую клемму с аккумуляторной батареи. Желательно подождать еще несколько минут для устранения остаточного напряжения;
• снимаем крышку блока предохранителей 2109;
• используйте мультиметр, чтобы найти вышедший из строя предохранитель;
• проверить цепь на короткое замыкание;
• поставил новый предохранитель;
• подать напряжение на цепь и убедиться в отсутствии повторной перегрузки.

Ни в коем случае нельзя проводить ремонт с использованием неоригинальных комплектующих, а уж тем более заменять их проводниками сторонних производителей. Среди российских водителей популярна тенденция ставить вместо предохранителя пятикопеечные монеты (это можно сделать на «девятке» старого образца). При этом нужно осознавать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической схемы?

Для того чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно измерить мультиметром каждую из цепей.

В вариантах карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты. При обнаружении нескольких разрывов будет дешевле и проще просто заменить весь блок. Подойдет и новый образец, да еще от 2114 — там они одинаковые.

Если работает только одна часть блока, то придется искать обрыв цепи. Поиск поможет узнать следующие правила:

• Если не работает схема, отвечающая за питание печки, то нужно искать неисправный элемент с помощью F4 или F7.Последний отвечает за работу вентилятора, нагнетающего в салон теплый воздух;
• замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
• реле F7 отвечает за омыватели, патрон лампы и щетку заднего стекла;
• — в случае выхода из строя топливного насоса «виновником» является плата предохранителей, которая находится с левой стороны руля (в автомобиле).

Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное — найти неисправный элемент. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно восстанавливать их при необходимости.

Монтажный блок. Распиновка монтажных блоков автомобилей ВАЗ Электросхема блока предохранителей ВАЗ 2109

Электрооборудование

Общая информация

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и основными узлами автомобиля, выполняющими функцию второго провода. .Бортовая сеть — постоянного тока, номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумулятора, а после запуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. Когда генератор работает, аккумулятор заряжается.

Большинство электрических цепей защищены предохранителями. Электродвигатели мотор-редукторов (дворники, заднее стекло (ВАЗ-2108, -2109), фары — если установлены) защищены автоматическими многоразовыми биметаллическими предохранителями.Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с проводом уменьшенного сечения (1 мм2). Цепи зарядки АКБ, зажигания (карбюраторные двигатели), запуска двигателя, цепь «генератор — замок зажигания — монтажный блок». Мощные потребители (стартер, фары, мотор вентилятора охлаждения, электробензонасос и др.) Подключаются через реле.

Большинство предохранителей и реле расположены в монтажном блоке, номинал предохранителя и цепи, которые они защищают, указаны в таблице.До 1986 года противотуманные фары в задних фонарях и противотуманные фары защищались предохранителем 15 на монтажном блоке. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и размещен в отдельном пластиковом корпусе.
При выходе из строя монтажного блока возможна замена печатной платы или припоя проводов взамен перегоревших токоведущих дорожек.

С 1998 года вместо блока 17.3722, монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с пластинчатыми предохранителями установлены на части автомобилей. Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения двигателя (a На этих автомобилях установлен сенсорный выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).При замене монтажного блока нового образца на старый необходимо подключить электровентилятор через реле, иначе дорожки печатной платы сгорят. Если старый блок заменяется новым, то необходимо установить датчик включения электровентилятора нового образца. Есть некоторые отличия в схеме подключения очистителей фар. Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (в цепь питания обмотки возбуждения генератора включены резисторы и диод) от внешне аналогичного блока для ВАЗ-2115, он имеет белую метку возле разъема X11 .

Для коммутации главных цепей автомобиля используется комбинированный выключатель (замок) зажигания, который состоит из контактной части и механического противоугонного устройства. Запорный стержень противоугонного устройства выдвигается, когда ключ находится в положении «Стоянка» и вынимается из замка. После этого поверните рулевое колесо так, чтобы шток вошел в паз на рулевом валу, заблокировав его. Запорный стержень утоплен (освобождает вал) при повороте ключа из положения «Стоянка» в положение «Выкл.».Выключатель зажигания также снабжен механической блокировкой от ошибочного запуска стартера при работающем двигателе. Чтобы снова включить стартер, поверните ключ из положения «Зажигание» в положение «Выкл. » И только потом в положение «Стартер».

Всегда включены (независимо от положения ключа в замке зажигания) цепи питания клаксона, стоп-сигнала, сигнализации, прикуривателя, лампы, патрона для переносной лампы.

На автомобилях с двигателем ВАЗ-2111 устанавливается жгут системы впрыска (жгута системы зажигания нет, хотя его соединительная колодка сохранилась).Реле и предохранители системы впрыска расположены рядом с контроллером, под полкой магазина приборной панели.

Электрические схемы автомобиля приведены в Приложениях.

При ремонте электрооборудования отсоединить вывод «-» аккумуляторной батареи (при выключенном зажигании).

Перед установкой нового предохранителя взамен перегоревшего выясните и устраните причину его перегорания.

Не используйте предохранители увеличенного размера или самодельные предохранители: это может привести к перегоранию дорожек на печатной плате и, возможно, возгоранию.

Из-за опасности короткого замыкания не вскрывайте предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Монтажные блоки

а — расположение реле и предохранителей в монтажном блоке 2114-3722010-18:
К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и сигнализации;
К3 — реле очистителя лобового стекла;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемника;
К6 — реле включения звуковых сигналов;

К7 — реле включения обогрева заднего стекла; К8 — реле включения дальности
ему фар;
К9 — реле включения ближнего света фар;
F1 — F16 — предохранители;
б — монтажный блок 17.3722;
c — монтажный блок 2114-3722010-60.

Цепи с предохранителями

№ предохранителя *

Защищенные цепи
1 (8 A)
F9 (7,5 A)
Правая противотуманная фара
2 (8 A)
F8 (7,5 A)
Левая противотуманная фара
3 (8 A)
F1 (10 A)
Очистители фар (в момент включения).
Реле включения очистителей фар (контакты).
Клапан омывателя фар
4 (16 А)
F7 (30 А)
Очистители фар (в работе).
Реле включения очистителей фар (обмотка).
Электродвигатель вентилятора отопителя.
Электродвигатель омывателя лобового стекла.
Электродвигатель очистителя заднего стекла.
Реле времени омывателя заднего стекла.
Клапаны включения омывателей лобового и заднего окон.
Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
Реле (обмотка) включения обогрева заднего стекла.
Контрольная лампа обогрева заднего стекла.
Фонарь вещевого ящика
5 (8 А)
F16 (15 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).
Контрольная лампа указателей поворота.
Фонари задние (фонари заднего хода).
Выключатель мотор-редуктора и стеклоочистителя.
Обмотка возбуждения генератора (при пуске двигателя).
Контрольная лампа уровня тормозной жидкости.
Контрольная лампа давления масла.
Контрольная лампа воздушной заслонки карбюратора.
Контрольная лампа стояночного тормоза.
Светильник щитовой «СТОР».
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой резерва.
Вольтметр
6 (8 А)
F3 (10 А)
Задние фонари (стоп-сигналы).
Плафон внутреннего освещения
6 (8 А)
F6 (30 А)
Электростеклоподъемники передних дверей.
Реле включения стеклоподъемников
7 (8 А)
F10 (7,5 А)
Подсветка номерного знака.
Фонарь капота.
Лампы приборного освещения.
Контрольная лампа наружного освещения.
Плата подсветки рычагов отопителя.
Лампа прикуривателя
8 (16 А)
F5 (20 А)
Электродвигатель вентилятора охлаждения двигателя.
и реле для его включения (контакты).
Звуковой сигнал и реле включения
9 (8 А)
F10 (7.5 А)
Левая фара (габаритный свет).
Левый задний фонарь (габаритный свет)
10 (8 А)
F11 (7,5 А)
Правая фара (габаритный свет).
Правый задний фонарь (габаритный свет)
11 (8 А)
F2 (10 А)
Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации).
Контрольная лампа
12 (16 А)
F4 (20 А)
Элемент обогрева заднего стекла.
Реле (контакты) включения обогрева заднего стекла.
Розетка для переносной лампы.
Прикуриватель
13 (8 А)
F15 (7.5 A)
Правая фара (дальний свет)
14 (8 A)
F14 (7,5)
Левая фара (дальний свет).
Контрольная лампа включения дальнего света фар
15 (8 А)
F13 (7,5 А)
Левая фара (ближний свет)
16 (8 А)
F12 (7,5 А)
Правая фара (ближний свет)
* Цифры с буква F относится к предохранителям монтажного блока 2114-3722010-60, без буквы F — к предохранителям монтажного блока 17.3722.

Где находится блок предохранителей карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и прикрыта крышкой.Также на нем изображена условная схема подключения каждого из предохранителей и их номинал (указан в допустимом диапазоне тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт пластиковым корпусом. Также есть запасные предохранители (по бокам). Однако в «девятке» есть второй блок, который уже находится в машине. Вот те предохранители, которые отвечают за подключение силовой цепи к бензонасосу и некоторым другим узлам.

Блок-схема предохранителей в ВАЗ 21099

Прежде всего, стоит отметить, что в ВАЗ 21099 нового типа, которые выпускаются с 1998 года, были установлены новые вариации блока питания с П-образными предохранителями.

принцип работы такой же, но элементы не взаимозаменяемы. Этот аспект желательно учитывать при ремонте или замене предохранителей. Блок питания нового типа имеет сигнальную цепь, идущую на щиток приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. Эта цепь отсутствовала в старых автомобилях. В некоторых автомобилях его перенесли на подушку безопасности (индикатор работы).

Монтажная схема (ИЗОБРАЖЕНИЕ 1), которая находится под капотом, расположена на крышке с внутренней стороны . .. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля … С ее помощью можно в считанные секунды найти расположение любой из электрических цепей, дающей необходимую информацию для диагностики электрооборудования. контурный контакт.Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если есть) и разъем для переносной осветительной лампы.

Если рассматривать блок предохранителей инжекторный ВАЗ 21099 (без карбюратора), то схема подключения там идентична. Единственное исключение — некоторые цепи не будут закрыты, но это нормально. Как всегда, это можно сравнить с обычной схемой, которая продублирована на крышке монтажного блока.

Рисунок 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель

А — это просто кусок проводника с определенным сопротивлением и максимальной критической нагрузкой. При превышении указанного диапазона его внутренняя часть просто перегорает, а электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер.Естественно, если сюда поставить предохранитель более низкого номинала, то он просто перегорит при малейшем превышении своего номинала. Если поставить с высоким рейтингом, то при превышении допустимого значения загорится электропроводка. Поэтому это неприемлемо и считается нарушением элементарных норм безопасности при эксплуатации транспортного средства.

Запчасти изначально устанавливаются в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обе стороны от основной платы.В ВАЗ 2108 — точно так же, но внутри салона размещены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

Интересно, что максимально возможная нагрузка на блок предохранителей исходит от цепи, соединяющей электрические стеклоподъемники. Там максимальная сила тока может составлять 30 Ампер. В блоках нового образца его заменили на эталон на 20 Ампер.

Как правильно заменить предохранители? Для этого вам понадобится:

• выключить мотор;
• снять минусовую клемму с аккумуляторной батареи.Желательно подождать еще несколько минут для устранения остаточного напряжения;
• снимаем крышку блока предохранителей 2109;
• используйте мультиметр, чтобы найти вышедший из строя предохранитель;
• проверить цепь на короткое замыкание;
• поставил новый предохранитель;
• подать напряжение на цепь и убедиться в отсутствии повторной перегрузки.

Ни в коем случае нельзя проводить ремонт с использованием неоригинальных комплектующих, а уж тем более заменять их проводниками сторонних производителей.Среди российских водителей популярна тенденция ставить вместо предохранителя пятикопеечные монеты (это можно сделать и на «девятке» старого образца). При этом нужно осознавать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической схемы?

Для того чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно измерить мультиметром каждую из цепей.

В вариантах карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты.При обнаружении нескольких разрывов будет дешевле и проще просто заменить весь блок. Подойдет и новый образец, да еще от 2114 — там они одинаковые.

Если работает только одна часть блока, то придется искать обрыв цепи. Поиск поможет узнать следующие правила:

• Если не работает схема, отвечающая за питание печки, то нужно искать неисправный элемент с помощью F4 или F7. Последний отвечает за работу вентилятора, нагнетающего в салон теплый воздух;
• замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
• реле F7 отвечает за омыватели, патрон лампы и щетку заднего стекла;
• — в случае выхода из строя топливного насоса «виновником» является плата предохранителей, которая находится с левой стороны руля (в автомобиле).

Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное — найти неисправный элемент. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно восстанавливать их при необходимости.

Добрый день. Сегодня в нашем автосервисе есть ВАЗ 2108, 2109, 21099.Приехал к нам с желанием разобраться с электрикой. В машине произошел скачок электричества, после чего перестали работать дворники, поворотники и задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где расположены предохранители на ВАЗ 2108, 2109, 21099 и как они меняются. Также прилагаем подробную схему предохранителей в монтажном блоке.

Артикул: Монтажный блок предохранителя — 2114-3722010

Инструменты: Для замены предохранителей на ВАЗ 2108, 2109, 21099 не нужен инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Открываем капот. Тогда прямо под лобовым стеклом вы увидите монтажный блок.

Нажмите на 2 защелки и откройте крышку.

Внутри есть специальный пинцет для замены предохранителей.

Подключаем предохранитель и меняем.

Блок предохранителей со снятой крышкой.

С левой стороны от водителя, под панелью приборов, находится предохранитель задней противотуманной фары.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099?

Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель №	Ампер	За что отвечает:
		Фара противотуманная правая
		Противотуманная фара левая
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Указатели поворота Задние фонари Щетки лобового стекла Генератор Уровень тормозной жидкости
		Давление масла Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Лампа «проверка» Открытие двери
		Внутреннее освещение Задние фонари
		Стеклоподъемники
		Табличный номер Фонарь моторного отсека Освещение приборов Габаритные размеры Освещение приборной панели Прикуриватель
		Звуковой сигнал
		Фонарь задний правый размер
		Скорая помощь
		Элемент обогрева заднего стекла Реле обогрева заднего стекла (контакты) Патрон переносной лампы Прикуриватель
		Фара правая
		Фара левая
		Левая фара ближнего света
		Ближний свет, правая фара
		Запасной
		Запасной
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давление масла Воздушная заслонка карбюратора Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Лампа «проверка» Проем двери
		Задние тормоза Освещение салона
		Государственный номер Фонарь моторного отсека Освещение приборов Габаритные размеры Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Задний левый зазор
		Правая крышка багажника
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет, правая фара
		Дальний свет левой фары
		Левая фара ближнего света
		Ближний свет, правая фара

(далее — БП) необходимо для того, чтобы объединить все провода электропроводки, а также для предотвращения выхода из строя электрооборудования. В автомобилях российского производства владельцы часто сталкиваются с проблемой неработающей техники. Поэтому каждый владелец ВАЗ 2109 должен знать расположение и назначение элементов блока.

[Скрыть]

Расположение и электрическая схема

На более старых моделях (до 1998 г.) блок реле и предохранителей имеет маркировку 17.3722. Это устройство состоит из пластикового корпуса, который в свою очередь имеет дно и крышку, а также инженерной платы. Именно к этой плате припаиваются контакты проводов, а также устанавливаются предохранители и реле.

Что касается более новых моделей автомобилей, то есть выпущенных после 1998 года, то блоки питания в них обозначены номерами 2114-3722010-60. Они оснащены предохранителями (далее ПП) и отличаются друг от друга электрической схемой и некоторыми нюансами в назначении элементов. Стоит отметить, что вне зависимости от того, инжекторная у вас машина или карбюраторная, устройство и схема подключения блока питания будут зависеть от года выпуска, а не от типа подачи топлива.

Мы сообщаем об этом, чтобы развеять миф, распространенный среди российских автомобилистов. Водители всерьез считают, что компоновка и конструкция агрегата зависит от системы подачи топлива, но уверяем вас, что это не так.

Что касается расположения, то в ВАЗ 2109 блок предохранителей установлен в моторном отсеке напротив водительского сиденья, под лобовым стеклом.

Основное различие между этими двумя типами БП:

• различное обозначение частей устройства;
• разные номиналы предохранителей;
• Кроме того, производитель решил, что при разработке нового блока питания следует убрать реле электродвигателя вентилятора системы охлаждения, а также реле времени устройства.

Маркировка 17.3722

Разберем принципиальную схему БП старого образца, а также назначение предохранителей. Как мы уже говорили в начале статьи, блок питания с такой схемой можно встретить в ВАЗ 2109, как с инжекторным, так и с карбюраторным двигателем.

Если вы владелец и у вас вышел из строя, например, предохранитель для печки или предохранитель для бензонасоса, то вам будет полезно узнать назначение деталей блока.

Назначение комплектующих блока питания старого типа

Кроме того, вы найдете полезную информацию о назначении реле. Он представлен ниже.

комната	Назначение
1	Отвечает за функционирование элементов очистки фар.
2	Это реле определяет работоспособность омывателя заднего стекла.
3	Этот компонент защищает от выхода из строя лампы указателя поворота, а также сигнальной лампы.
4	Защищает электродвигатель очистителя лобового стекла от поломки.
5	С помощью этих перемычек можно определить, работает лампа или нет.
6	Этот компонент защищает заднее стекло с подогревом от перенапряжения.
8	Фары дальнего света.
9	Фары ближнего света.
11	Без этого устройства вентилятор охлаждения двигателя работать не будет.Если это устройство выйдет из строя, мотор может перегреться.
12	Отвечает за работу клаксона.

Артикул 2114-3722010-60

Теперь рассмотрим схему подключения и назначение частей нового агрегата. Как уже было сказано выше, такая схема будет актуальна как для инжекторных, так и для карбюраторных ДВС.

Схема подключения блока питания нового типа на ВАЗ 2109 с 1998 года.

Ниже представлена ​​таблица, поясняющая каждую часть устройства.

Описание назначения компонентов блока питания нового типа

Также рассмотрим назначение реле.

комната	За что отвечает
K1	Без этого компонента двигатель омывателя заднего стекла не может работать.
K2	Отвечает за исправность лампочек указателей поворота, а также за световую сигнализацию.
K3	Отвечает за работу двигателя стеклоочистителя.
K4	Назначение реле — защита стоп-сигналов и габаритов автомобиля.
K5	Этот компонент обеспечивает работу ламп.
K6	Эта деталь обеспечивает работу устройства.
K7	Это реле защищает электрические стеклоподъемники от выхода из строя мотора … Конечно, это верно, если в вашем автомобиле установлены электрические стеклоподъемники.
K8	Клаксон.
K9	Охлаждающий вентилятор защищает от перенапряжения.
K11	Обеспечивает работу устройства обогрева заднего стекла.
K12	Лампы ближнего света.

Процесс снятия и замены

На практике владельцы ВАЗ 2109 часто сталкиваются с проблемой, когда он выходит из строя, не работают лампы на панели приборов, печке или бензонасосе. Если в неработоспособном состоянии электрооборудования виноват ПП, то его следует заменить.В принципе, процесс изменения ничем не отличается. Разница лишь в схеме блока питания и другом корпусе самого блока питания.

Для карбюраторных и инжекторных двигателей

1. В первую очередь нужно открыть капот и отсоединить минусовую клемму от аккумулятора. Помните, что все ремонтные работы, связанные с блоком питания, должны производиться с выключенным аккумулятором.
2. Найдите БП под лобовым стеклом рядом с сиденьем водителя.Он защищен пластиковой крышкой. Нажмите на защелки по бокам, чтобы снять крышку.
3. Снимите крышку и вы увидите схему подключения, показывающую расположение и назначение каждого компонента. Если вам необходимо заменить деталь, отвечающую за работу плиты, прикуривателя, бензонасоса или другого оборудования, то найдите это на схеме или воспользуйтесь нашим руководством. Затем удалите плату вручную или с помощью специальных щипцов. Если меняете реле, то демонтируйте его, покачивая вверх-вниз.
4. Замените перегоревшую деталь на новую подходящего размера. Перегоревший полипропилен можно определить по оборванной плавкой нити. Выполните всю установку в обратном порядке. Подсоедините отрицательную клемму аккумуляторной батареи.

С левой стороны относительно движения автомобиля под лобовым стеклом вы найдете черный блок, в котором установлены все датчики и реле. Снимите крышку, отжав защелки сбоку.

Слаженную работу автомобиля обеспечивают множество сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электросистемы используются предохранители от перегрузок. Все предохранители объединены в один монтажный блок. Электросхема ВАЗ 2109 блока предохранителей представляет собой небольшую плату
с комплектом предохранителей.

Базовые знания о блоке на ВАЗ 2109

1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
ВАЗ 2109
2. Схема подключения блока предохранителей выпускается производителями двух типов. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Реле на них по-разному обозначаются, используются предохранители разных типов и соответственно разъемы для них разные.

Структура цепи блока предохранителей старого образца

Монтажный блок старой версии 17.3722 состоит из двух компонентов.Первая — это печатная плата, к которой пайкой крепятся все соединительные элементы с площадками. Второе — это сама установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле

1. К1 — отвечает за время мытья стекла с тыльной стороны.
2. К2 — поворотники и аварийные огни.
3. К3 — дворник.
4. К5 — дальний свет фар.
5. К6 — очиститель фар.
6. К8 — отвечает за сигнал.
7. К9 — включение вентилятора в системе охлаждения мотора.
8. К10 — отвечает за обогрев стекла сзади.
9. К11 — фары ближнего света.

Структура новой блок-схемы

1. К1 — очиститель фар.
2. К2 — прерыватель сигналов поворота и аварийного освещения.
3. К3 — очиститель лобового стекла.
4. К4 — контроль исправности лампочек.
5. К5 — отвечает за стеклоподъемник.
6. К6 — звуковой сигнал.
7. К7 — стекло заднего вида с подогревом.
8. К8 — дальний свет.
9. К9 — ближний свет.

Автоматические выключатели

Чтобы различать разные гнезда предохранителей, принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой A, где цифра
означает силу тока, а буква A означает, что данный тип является предусмотрена защита от токов короткого замыкания
.

Схема предохранителей

ВАЗ 2109 обозначена таким образом.

1. F1 — очистители фар. Используйте предохранитель (10 А).
2. F2 — повороты и аварийка (10А).
3. F3 — задние стоп-сигналы и лампа освещения салона (10А).
4. F4 — подогрев стекла и прикуривателя (20А).
5. F5 — вентилятор сигнала и охлаждения (20А).
6. F6 — электростеклоподъемники на передних дверях (30А).
7. F7 — очиститель фар (при работе) и вентилятор отопления (30А).
8. F8 — противотуманная фара L (7,5А).
9. F9 — противотуманная фара П (7,5А).
10. F10 — лампа приборной панели, лампа моторного отсека и лампа освещения салона (7,5 А).
11. F11 — габарит и фара правый (7,5А).
12. F12 — фары ближнего света П (10А).
13. F13 — Фара ближнего света L (7,5А).
14. F14 — дальний свет фары L и контрольная лампа включения этих фар (7,5А).
15. F15 — дальний свет фар П (7,5А).
16. F16 — витки (15А).

Инструкции по замене предохранителя

Если в автомобиле проблема с каким-либо электроприбором, в первую очередь проверьте предохранитель, который отвечает за правильную работу этой цепи. Если проблема именно в нем, не огорчайтесь, даже новичку в этом деле отремонтировать своими руками не составит труда.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями.К таким устройствам относятся генератор, зажигание, стартер, собственно аккумулятор, центральный замок дверей.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать меры предосторожности.

1. При ремонте автомобильного электрооборудования обязательно отключите провод
   от минусовой клеммы аккумуляторной батареи.
2. Для замены предохранителей придерживайтесь установленной маркировки. Ни в коем случае не заменяйте их другими. Также нельзя замкнуть цепь перемычкой.
3. Так же нельзя замыкать провода накоротко, проверить цепь на наличие искры
   повлечет перегорание токоведущей дорожки.
4. Если есть необходимость снять блок, то отверткой по металлу
   нельзя использовать для этой цели. Это может привести к замыканию реле и выгоранию тех же
   дорожек, что приведет к неисправности всей платы.

Важные моменты

Если у вас неисправна электросхема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, то в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения. систему через реле.

Если вы проигнорируете это, пути, по которым течет ток, выгорят. Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на более высокий ток.

Какие могут быть проблемы со схемами предохранителей

Возникновений неисправностей в электрических цепях ВАЗ 21093 может быть несколько.

1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно и без него разобраться.
2. Выполняйте всю процедуру аккуратно и без спешки.
3. Отсоедините все имеющиеся предохранители и реле.
4. Снимите саму плату. Далее либо замените, либо почистите старый.
5. Тщательно очистите токопроводящие дорожки растворителем, только
   делайте предельно аккуратно и аккуратно, так как
   токоведущие дорожки легко могут повредить, а если повредить, придется паять.
6. Соберите в обратном порядке.
Электросхема Ваз 21093
7. готова к выполнению своих функций.

Схема предохранителей и реле ВАЗ 2109

. Монтажный блок

Всем сегодня привет, хочу рассмотреть блок предохранителей старой и новой модели на ВАЗ 2109 в простонародье всего девятку. Если на вашей девятке вышел из строя элемент, работающий от электричества, то первое, что вам нужно проверить, это монтажный блок. Вернее, предохранитель, возможно, перегорел, и его нужно заменить.Напоминаем, что при замене предохранителя на новый нужно обязательно соблюдать силу тока.

Блок девяти предохранителей находится под капотом с левой стороны, точнее со стороны водителя, чтобы добраться до него, как вы уже поняли, нужно открыть капот. Ниже вы можете увидеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ВАЗ 2109 комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерной платы.К плате припаяны провода, предохранители и реле.
Более новые версии девяток, начало выпуска которых произошло в 1998 году, здесь БП имеет маркировку 2114-3722010-60. Вот уже наблюдаем предохранители.

Монтажный блок старого образца 17.3722

Расшифровка предохранителей ВАЗ 2109 (монтажный блок старого образца)

F1 10A Резервный предохранитель
F2 10A Индикаторы поворотников, выключатель аварийной сигнализации (в аварийном режиме), аварийный световой сигнал
F3 10A Задние фонари, стоп-сигнал, освещение салона
F4 20A Обогреватель заднего стекла, контакт обогревателя заднего стекла, гнездо для переноски, прикуриватель зажигалка
F5 20A Звуковой сигнал (клаксон), выключатель звукового сигнала
F6 30A Резервный предохранитель
F7 30A Электродвигатель вентилятора печки, электродвигатель омывателя лобового стекла, реле включения электровентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения включить обогрев заднего стекла, абажур
F8 7.5A Резервный предохранитель
F9 7.5A Резервный предохранитель
F10 7.5A Левый габаритный свет
F11 7.5A Правый габаритный свет
F12 7.5A Правый ближний свет
F13 7.5A Левый ближний свет
F14 7.5A Левый дальний свет фар сигнальная лампа дальнего света
F15 Правая фара дальнего света
F16 15A Указатели поворота и реле аварийного выключателя (по направлению указателей поворота), контрольная лампа указателей поворота, задние фонари заднего хода, редукторный электродвигатель и реле стеклоочистителя, контрольная лампа давления масла, контрольная лампа стояночного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Расшифровка реле ваз 2109 (монтажный блок старого образца)

1- Производительность чистящих элементов передней оптики

2- Омыватель заднего стекла Производительность двигателя

3- Защита от поломки лампы поворотных сигналов и световой сигнализации

4- Защита от выхода из строя электродвигателя стеклоочистителя

5- Позволяет определить мощность лампы

6- Защита от перенапряжения заднего стекла

8- Лампы головного света

9- Лампы головного света

11- Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, увеличивается риск перегрева двигателя.

12- Работа клаксона

Блок предохранителей нового образца ВАЗ 2109

Запасной предохранитель 1,8 А
Запасной предохранитель 2,8 А
3. Запасной предохранитель 8 А
4. Обмотка реле вентилятора радиатора 16 А, электрическая цепь переключателя и электродвигателя печки
5. Аварийный выключатель 3 А в указателе поворота, прерыватель сигнала поворота, поворотный выключатель сигнала, лампа указателя поворота, лампа указателя поворота, переключатель оптики заднего хода, лампа заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, лампа указателя уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и датчик аварийного давления масла , лампа аварийного тормоза, выключатель тормозного привода, выключатель ручного тормоза
6.8A Выключатель и лампы стоп-сигнала, освещение салона
7. 8A Лампы освещения салона, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, лампа освещения бардачка, выключатель и лампа подсветки панели приборов
8. 16A Звуковой сигнал, выключатель звукового сигнала, электродвигатель вентилятора радиатора
Габаритные размеры левая лампа 9,8А, габариты левой лампы сзади
10,8А лампа правого размера, лампа заднего правого габарита, переключатель противотуманных фар, контрольная лампа противотуманных фар
11.8A Выключатель и прерыватель указателей поворота, контрольные лампы, контрольная лампа в аварийном режиме
12. 16A Прикуриватель, патрон для несущей лампы
13,8A Дальний свет правой фары
14. 8A Дальний свет левой фары, контрольная лампа дальней оптики
15,8 А ближний свет правая фара
16. 8А Ближний свет левая фара

Расшифровка реле в блоке предохранителей нового ВАЗ 2109 образца

K1 Без него мотор омывателя заднего стекла не будет работать
K2 Отвечает за работу поворотников и световой сигнализации
K3 Обеспечивает работу стеклоочистителя
K4 Защищает стоп-сигналы и габариты автомобиля
K5 Обеспечивает дальний свет
K6 Гарантирует работу омывателя оптики
K7 Защищает электродвигатель стеклоподъемника, если установлен на вашем автомобиле
K8 Звуковой сигнал или просто клаксон
K9 Защищает от Повышенное напряжение, идущее на вентилятор охлаждения двигателя
K11 Ответственный за работу обогревателя заднего стекла
K12 Обеспечивает ближний свет фар

Ну вот и все, что мы рассмотрели распиновку и расшифровку блока предохранителей на ВАЗ 2109.Еще хочу отметить, что в большинстве случаев практически всегда на корпусе или на крышке монтажного блока находится схема предохранителя и реле, поэтому, думаю, разобраться в этом несложно. Всем пока.

Одной из причин проблем, с которыми сталкиваются автомобилисты, является выход из строя предохранителей на ВАЗ 2109. Поэтому каждый водитель должен иметь представление, как заменить предохранители ВАЗ 2109, а еще лучше — иметь навыки предотвращения такой поломки.

Функции предохранителей ВАЗ 2109

Предохранители состоят из двух блоков: один под капотом, другой внутри салона автомобиля под панелью.Назначение любого предохранителя — защитить конкретный прибор ВАЗ 2109 от перегрева и возгорания.
При накоплении энергии в электрической цепи машины может произойти короткое замыкание, а это приведет к поломке одного из устройств. В этом случае весь удар берет на себя предохранитель.
Цена будет значительно ниже, чем у любого другого устройства, которое он защищает.

Расшифровка предохранителей ВАЗ 2109

Предохранитель №	За что отвечает:
F9	Фара противотуманная правая
F8	Левая противотуманная фара
F1	Омыватель фар
F7	Вентиляторы отопителя и радиатора, электродвигатель насоса омывателя, омыватель заднего стекла, лампа бардачка, обогреватель и омыватель заднего стекла.
F16	Задние фонари, поворотники, щетки лобового стекла, датчик уровня тормозной жидкости, генератор.
F16	Карбюратор воздушная заслонка, давление масла, стояночный тормоз, охлаждающая жидкость, проем дверцы, лампа «чек», уровень залитого топлива в бак.
F3	Задние фонари, освещение салона.
F6	Электрические стеклоподъемники
F10	Освещение помещений, осветительные приборы и приборная панель, габариты, прикуриватель.
F5	Звуковой сигнал
F11	Фонарь задний правый размер
F2	Чрезвычайная ситуация
F4	Элемент, служащий для обогрева заднего стекла, реле для включения этого обогрева, прикуриватель, подключение патрона лампы.
F15	Фара правая
F14	Фара левая
F13	Ближний свет фары левый
F12	Ближний свет передний правый

Замена предохранителей автомобиля марки ВАЗ 2109

Замена предохранителей на ВАЗ 2109 осуществляется в блоке, установленном в задней части моторного отсека, со стороны водителя.Большинство электрических цепей в автомобилях защищены предохранителями.
Внутри блока предохранителей на крышке указаны сила тока и номер предохранителя в амперах.
При открытом блоке предохранителей ВАЗ 2109 производится замена тех элементов, которые привели к неисправности устройства автомобиля. Определить это можно по отключению или нестабильной работе узла, на который подается питание от электричества.
В автомобиле ВАЗ 2109 защите не подлежат предохранители:

• Цепь зажигания
• Генератор (см.).
• Запуск двигателя.
• Реле дверного замка.
• Включения фар.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент могут выйти из строя.

Совет: Всегда имейте при себе комплект запасных предохранителей и при необходимости замените его своими руками.

• Каждому блоку соответствуют только определенные предохранители.
• Текущее значение, рассчитанное для предохранителя, указано на его корпусе.
• Для снятия предохранителя с блока используйте специальный пинцет, закрепленный в блоке.
• Пинцетом захватите предохранитель и вытащите его.

• Запасные предохранители устанавливаются перед агрегатом.
• Замена предохранителя ВАЗ 2109 производится установкой его в гнездо розетки и нажатием до фиксации.
• На проводах с левой стороны панели приборов установлен дополнительный предохранитель, который защищает цепь задней противотуманной фары с током 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он перегорел, только затем заменить на новый.

Заменять предохранители на ВАЗ 2109 можно только на те, которые рассчитаны на такую ​​же силу тока. В противном случае электрические приборы могут выйти из строя.
На ранних моделях автомобилей ВАЗ 2109 блок предохранителей состоит из пальчиковых элементов, они отличаются невысокой надежностью. Держатели предохранителей изготовлены из пружин и в месте с плохим контактом выделяют много тепла, которое может расплавить корпус устройства, что приводит к смещению держателей и плохому зажиму деталей.
Следовательно, необходимо заменить блок предохранителей ВАЗ 2109 старой модели на новый, с элементами вилочковой железы.

Совет: При замене старого блока предохранителей новый ВАЗ 2109 предусматривает в системе охлаждения двигателя подключение электродвигателя вентилятора через реле. В противном случае дорожки, проводящие ток, могут перегореть на плате.
Кроме того, на электровентилятор нужно установить датчик для его включения, в связи с тем, что контакты рассчитаны на большее значение тока.

Разборка блока предохранителей автомобиля ВАЗ 2109

Для работы используется набор приводных инструментов.
Инструкции по работе:

• Аккумулятор отключен.
• Разбирается в салоне «бардачок».
• На стороне пассажира разъединены разъемы жгута проводов. Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть кружок соответствующего цвета.
• В моторном отсеке снимается крышка монтажного блока.
• Ключом на «10» откручивает гайки крепления блока предохранителей.
• Аппарат поднимается, спереди отключаются четыре розетки и одна сзади.

• Монтажный блок съемный.
• Прокладка снимается, как показано на фото.

Ремонт блока с предохранителями автомобиля ВАЗ 2109

Итак:

• Все реле и предохранители сняты.

Совет: При сборке убедитесь, что установленный предохранитель соответствует номинальному току.Установка перемычек в реле осуществляется с разметкой ее места, чтобы не было путаницы при сборке.

• Обнаружена сгоревшая дорожка.
• Вырезать сайт, который пришел в негодность.
• Окисленные участки протереть бензином.
• Припаиваем новый провод.
• Сборка блока производится в порядке, обратном разборке.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность узлов автомобиля, а их исправное состояние станет залогом безопасности при движении автомобиля по дорогам.

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей. В первых моделях использовался монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, на которой распаяны клеммы для подключения к площадкам жгута проводов, установки реле и предохранителей. Ниже представлена ​​принципиальная схема монтажного блока ВАЗ 2109 тип 17.3722.

На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60.В этом блоке применяются плоские предохранители ножевого типа. Контактное соединение таких предохранителей более надежное, так как они имеют большую площадь контакта.

Взаимозаменяемость разъемов разъемов жгута проводов идентична колодке 17.3722. Обозначения предохранителей и защищаемые схемы немного отличаются. Блок-схема сборки ВАЗ 2109 приведена ниже

На автомобилях с инжекторным двигателем используются монтажные блоки аналогичные 2114-3722010-60, но имеют другое подключение радиатора.
Ниже показано расположение заглушек монтажного блока.

Технические характеристики предохранителей и защиты цепи см. Ниже. * Номера предохранителей с буквой F относятся к предохранителям в монтажном блоке 2114-3 и 22010-60

Номер предохранителя	Защищенные цепи
1 (8 A) F9 (7,5 A)	Правая противотуманная фара
2 (8 A) F8 (7,5 A)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (на момент включения).Cleaner Relay фар (контакты). Клапан омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в рабочем режиме). Реле стеклоочистителя фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя окон. Редуктор электродвигателя стеклоочистителя заднего стекла. Таймер омывателя заднего стекла. Клапаны омывателя лобового и заднего стекла. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) обогрева заднего стекла. Контроль ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A) F16 (15 A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа Задние фонари (лампы заднего хода). Мотор-редуктор и реле включения очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.Лампа светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)	Фонари задние (стоп-сигналы). Внутреннее освещение
6 (8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Реле стеклоподъемника
7 (8 A) F10 (7,5 A)	Подсветка номерного знака. Лампа на капоте. Лампы осветительные приборы. Контрольная лампа внешнего освещения. Подсветка табло рычагов обогревателя. Лампа прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты).Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8 A) F11 (7,5 A)	Правая фара (стояночный свет). Правый задний фонарь (габаритный свет)
11 (8 A) F2 (10 A)	Указатели поворота и прерыватель реле аварийной сигнализации (в режиме сигнализации). Сигнальная лампа
12 (16 A) F4 (20 A)	Обогрев заднего стекла.Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель
13 (8 A) F15 (7,5 A)	Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа дальнего света фар
15 (8 A) F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A) F12 (7,5 A)	Правая фара (ближний свет)

админ 10.06.2011

«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите CTRL + ENTER» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

На автомобили Лада Самара устанавливается 3 вида монтажных блоков, рассмотрим их разновидности:

Первый тип — монтажный блок с 11 реле, есть два варианта:

Монтажный блок старого образца (самый толстый)

Монтажный блок нового образца (аналог первого)

Они почти не отличаются, просто в новой модели другое расположение реле и предохранителей и сами ножевые предохранители, которые держатся хорошо.У них 11 катушек и 16 предохранителей. Разъем Ш11 расположен сбоку и контакты смотрят в салон. На обоих есть прозрачная редкая крышка.
Блок нового образца имеет одну плату, ее легче ремонтировать и паять.

Технические характеристики:
Размеры: Три предохранителя (7, 9 и 10) идут по габаритам, и они питаются от Ш4 / 4, Ш4 / 13 и Ш3 / 13 через кнопку и угловой выключатель, а это Сделано для функции «стояночный свет»: вытащив ключ, можно включить угловой переключатель левого или правого габаритов, при этом не включалась подсветка помещения и приборов.И на кнопку включены все габариты и подсветка.
После 1988 года эту функцию убрали, и все эти три контакта были соединены одним проводом, который подключили сразу к кнопке габаритов.

Вентилятор: при подаче массы от датчика на Ш6 / 9 было включено реле К9 (при включенном зажигании) и на вентилятор Ш5 / 5 подавался плюс.

Фермеры: при включении света на Ш3 / 8 появился плюс, потом на предохранитель 3, от него на реле стеклоочистителя К6.Если включить омыватель лобового стекла, то реле включилось, а если фары включены, то плюс для моторов был поставлен на Ш7 / 3.

Если осталась кнопка очистителя фар, то вместо реле на контакты 30 и 87 ставилась перемычка (питание подавалось на реле в подкапотном пространстве), и включалось кнопкой через контакты Ш6 / 7 и Ш4 / 15.

Зарядка генератора: блоков могут отличаться этим.На блоке старого образца питание на обмотку возбуждения генератора (Ш7 / 9) подавалось через лампу заряда от резисторов Ш4 / 18 и резисторов 100 Ом 2 Вт от зажигания. На колодке нового образца резисторов может не быть, а значит, генератор на холостом ходу возбуждаться не будет, а может быть, Ш7 / 9 был подключен только к Ш7 / 4, который нигде не был подключен (видимо что-то в проводка была переделана, но мы не знали). Так что если такой момент возникнет, нужно подключить генератор к панели приборов и установить резисторы…

Омыватель заднего стекла: Была задержка задержки омывателя заднего стекла K1, так что мы нажимали на рычаг до упора на долю секунды, и вода все равно лилась около пяти секунд. Чтобы мы не отвлекались от дороги на мытье заднего стекла.

Фары задние противотуманные.
От кнопки габаритов зеленый провод пошел на предохранитель (висит возле кнопки, питание появлялось если фары рядом или далеко), от него на кнопку, от кнопки на Ш2 / 10 и на задние фонари.

Ш3 / 21 связан с Ш11 / 17, почему не понятно. И почему W10 тоже не понятно.
Ну есть какие-то аномалии где есть отверстие для сервисного реле лампы К4, но нет контактов, то есть перемычки не нужны, все подключается напрямую к блоку.
Реле:
K1 — Таймер омывателя заднего стекла

K3 — Реле стеклоочистителя
K4 — Реле контроля исправности ламп (или перемычек, или ничего)
K5 — Реле дальнего света фар
K6 — Реле стеклоочистителя фар
K7 — Реле стеклоподъемника
К8 — Реле сигнализации
К9 — Реле включения электродвигателя вентилятора системы охлаждения двигателя
К10 — Реле включения обогрева заднего стекла
К11 — Реле ближнего света фар
Выключатели:
1 (8A) Правая противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Омыватели фар (на момент включения).Реле включения очистителей фар (контакты). Клапан включения омывателя фар
4 (16А) Стеклоочистители (в рабочем режиме). Реле стеклоочистителей фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя окон. Редуктор электродвигателя стеклоочистителя заднего стекла. Реле времени омывателя заднего стекла. Омыватель лобового и заднего стекол на клапане. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла.Задний фонарь
5 (8A) Указатели поворота и реле поворота для указателей поворота (в режиме указателей поворота). Контрольная лампа. Задние фонари (фонарь заднего хода). Мотор-редуктор и реле включения дворников. Обмотка возбуждения генератора (при пуске двигателя). Инструменты. Маршрутный компьютер. Реле питания электростеклоподъемников и обогрева сидений (обмотка). Часы
6 (8А) Задние фонари (стоп-сигналы). Внутренний свет. Передние электрические стеклоподъемники. Реле стеклоподъемников (контакты)
7 (8А) Подсветка номерного знака.Подставная лампа. Лампы приборного освещения. Внутренняя сигнальная лампа.
8 (16A) Электродвигатель вентилятора системы охлаждения двигателя и на реле (контакты). Звуковой сигнал и реле включения
9 (8А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет)
10 (8A) Правая фара (стояночный свет). Правый задний фонарь (стояночный свет)
11 (8A) Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме сигнализации). Контрольная лампа аварийной сигнализации
12 (16A) Элемент обогрева заднего стекла.Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Зажигалка. Маршрутный компьютер. Часы. Реле и мотор-редукторы замков дверей
13 (8A) Правая фара (дальний свет)
14 (8A) Левая фара (дальний свет). Контрольная лампа дальнего света фар
15 (8A) Левая фара (ближний свет)
16 (8A) Правая фара (ближний свет)
Предохранитель задней противотуманной фары (8A) с данным типом монтажного блока расположен рядом с их переключатель.

Второй тип — монтажный блок с 9 реле, есть два варианта:
старого образца и нового образца.

Самый популярный блок из европанели

второй вариант

Отличаются они только расположением реле и предохранителей.
Они отличаются от блоков с 11 реле подключением некоторых цепей, количеством реле (9 штук, реле задержки омывателя заднего стекла нет и стоит либо реле стеклоочистителя фар, либо вентилятором), количеством предохранителей по габаритам и сами предохранители маркируются иначе. Гнездо Ш11 находится вверху.
Блок, который на верхнем фото состоит из одной доски, легче ремонтировать.

Есть 2 типа блоков с 9 реле (первый на фото и второй на фото):

Первый тип блоков с 9 реле: К1 — реле фары
В них:
Вентилятор: на Ш5 / 5 плюс питается напрямую, и вентилятор включался подключением его к массе с датчиком или реле управляется инжектором мозгов.
Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Нужно встроить реле.

Габаритные размеры: В связи с удалением габаритного света решили поставить 2 предохранителя (F10 и F11), а на них повесить габариты и подсветку, причем питались только от Ш4 / 4, которая шла на кнопку.
Значит: не будет стояночного света.

Сработавший предохранитель был брошен в электрические стеклоподъемники (что есть на этих блоках F6), в блоке с 11 реле они запитались от предохранителя внутреннего освещения и стоп-сигналов.
Колхозники: тоже запитались, но реле включалось подачей плюса (с кнопки) на Ш2 / 16.
Заряд генератора: Ш7 / 9 (на гене) и Ш4 / 18 (на приборке) всегда связаны вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европанели нет. Остальные блоки только для европанели, там резисторы в порядке.
Омыватель заднего стекла: подключается напрямую без реле, то есть при удерживании рычага вода течет.

Задние туманки
Есть 2 варианта разводки приборной панели:
— Кнопка с фиксацией: при включении фар питание подавалось на Ш3 / 8 на предохранитель 1. От него на реле очистки фар и через Ш3 / 21 к кнопке. От кнопки на Ш2 / 10 до фонарей.
— Кнопка без фиксации: есть реле задних туманок, запитанное от болтающегося рядом предохранителя (постоянный плюс). К нему идут «разрешающие» провода от кнопки габаритов и передних туманок.Реле управляется подачей минуса с кнопки, подает питание на Ш2 / 10 на задние туманки.

На автомобилях с Е-Газом (с 2011 г.), на Ш4 / 21, постоянная мощность на блок питания. Он управляет замком дверей и задними противотуманными фарами. В этом варианте используется кнопка без блокировки.

Второй тип блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фермеры: их реле заменило реле вентилятора, поэтому Ш2 / 16 (плюс от кнопки) перешел прямо на Ш7 / 3 к реле под капотом, в которое входят моторы.А на Ш3 / 21 постоянный плюс приложили к иммобилайзеру (точнее блоку питания, есть еще реле заднего туманка) и центральному замку.
Вентилятор: освобожденные контакты Ш3 / 8 (был плюс от света) и Ш3 / 13 (был плюс от габаритов на высоких и низких торпедах) питают обмотку, эти контакты идут на проводку форсунки , и с ними включил реле К1, а на Ш5 / 5 подавал плюс на вентилятор.

Поэтому иногда возникает ситуация, когда вентилятор работает на свету и габаритах, а иногда вообще не работает.Нужно переподключить, либо поставить перемычку и сделать реле.
В остальном все как в шестидесятых.
Ну, когда АвтоВАЗ понял, что вот уже несколько десятков лет люди по ошибке включают заднюю передачу вместо первой (потому что они рядом), начали применять Ш6 / 1, он подключался к переключателю заднего хода, а на Ш3 / 9 ( на семнадцатом подключился к Ш11 / 19) был плюс, так что при включении задней передачи срывался блок иммобилайзера-эл.В основном это для автомобилей с электронной педалью газа.
Реле:
K1 — Реле стеклоочистителя фар
OR
K1 — Реле включения вентилятора двигателя (E-Gas)
K2 — Реле-прерыватель указателей поворота и аварийной сигнализации
K3 — Реле стеклоочистителя
K4 — Реле включения контроль исправности ламп стоп-сигнала и габаритных огней
или перемычки при отсутствии реле
K5 — реле стеклоподъемника
K6 — реле звукового сигнала
K7 — реле включения обогрева заднего стекла
K8 — реле дальнего света фар
K9 — Реле ближнего света фар
Автоматические выключатели:
F1 (10А) Омыватели фар (в момент включения).Реле включения очистителей фар (контакты). Омыватель фар на клапане
OR
F1 (20A) Реле, лампы и сигнализатор включения задних противотуманных фар. Блок управления дверным замком. Электродвигатель замка двери редуктора (E-Gas)
F2 (10A) Лампы, указатель поворота и реле аварийной сигнализации (в режиме тревоги). Контрольная лампа и выключатель аварийной сигнализации
F3 (10A) Внутреннее освещение. Индивидуальное освещение салона. Лампа выключателя зажигания. Стоп-сигнал. Маршрутный компьютер. Память пробега. Блок БСК. Фонарь багажника
F4 (20A) Прикуриватель.Реле обогрева заднего стекла (контакты). Элемент обогрева заднего стекла. Патрон для переносной лампы
F5 (20A) Электродвигатель вентилятора системы охлаждения двигателя и на реле (контакты). Звуковой сигнал и реле включения
F6 (30А) Переключатели стеклоподъемников. Электрические стеклоподъемники. R еле включаются электрические стеклоподъемники (контакты)
F7 (20А) Электродвигатель вентилятора отопителя. Электродвигатель омывателя. Электродвигатель омывателя заднего стекла. Электродвигатель стеклоочистителя заднего стекла.
Выключатель и индикатор обогрева заднего стекла (не используется на E-Gas)
F8 (7.5A) Правая противотуманная фара
F9 (7.5A) Левая противотуманная фара.
F10 (7,5А) Левая фара (габаритный свет). Левый задний фонарь (габаритный свет). Подсветка номерного знака. Напольный светильник. Лампы приборного освещения. Контрольная лампа наружного освещения.
Дополнительно на E-Gas Блок управления силовым агрегатом
F11 (7,5 A) Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
F12 (7,5 A) Правая фара (ближний свет)
F13 ( 7.5A) Левая фара (ближний свет)
F14 (7.5А) Левая фара (дальний свет). Контрольная лампа включения дальнего света
F15 (7.5A) Правая фара (дальний свет)
F16 (15A) Указатель поворота и лампа аварийной сигнализации (в режиме указателя поворота). Указатели поворота в режиме указателя поворота и соответствующая сигнальная лампа. Задние фонари (фонарь заднего хода). Мотор-редуктор и реле включения стеклоочистителя. Катушка возбуждения генератора (при пуске двигателя). Подсветка переключателя наружного освещения. Блок БСК. Маршрутный компьютер.Реле электрического стеклоподъемника и обогрева сидений (обмотка). Выключатель аварийного освещения
На E-Gas дополнительный электрический блок управления, выключатель стоп-сигнала, выключатель обогрева заднего стекла и индикатор
F17-F20 Запасные предохранители

Слаженная работа автомобиля обеспечивается множеством сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электрической системы от перегрузки используются предохранители. Все предохранители объединены в один монтажный блок.Блок предохранителей электрической цепи ВАЗ 2109 представляет собой небольшую монтажную плату
с комплектом предохранителей.

Базовые знания блока на ВАЗ 2109

1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
2. Блок предохранителей электрической цепи Ваз 2109 выпускается производителями двух разновидностей. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые».Между ними есть несколько принципиальных отличий. На них по-разному маркированы реле, используются разные типы предохранителей и соответственно разъемы для них разные.

Устройство старого предохранителя, блок-схема

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый — это печатная плата, к которой пайкой крепятся все соединительные элементы с контактными площадками. Второй — установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле

1. К1 — отвечает за мытье стекла сзади.
2. К2 — поворотники и аварийка.
3. К3 — дворник.
4. К5 — дальний свет фар.
5. К6 — очиститель фар.
6. К8 — отвечает за сигнал.
7. К9 — включение вентилятора в системе охлаждения двигателя.
8. К10 — отвечает за обогрев заднего стекла.
9. К11 — фары ближнего света.

Структура схемы нового блока

1. К1 — очиститель фар.
2. К2 — прерыватель поворотников и аварийка.
3. К3 — очиститель лобового стекла.
4. К4 — контроль исправности лампочек.
5. К5 — отвечает за окно.
6. K6 — звуковой сигнал.
7. К7 — обогрев заднего стекла.
8. К8 — дальний свет.
9. К9 — ближний свет.

Автоматические выключатели

Для различения розеток предохранителей принято использовать обозначение
латинской буквой F.Сами предохранители маркируются цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что данный тип предназначен для защиты от токов короткого замыкания
.

Схема предохранителей

Ваз 2109 обозначена таким образом.

1. F1 — очистители фар. Используйте предохранитель (10 А).
2. F2 — повороты и аварийный свет (10А).
3. F3 — задние стоп-сигналы и лампа освещения салона (10А).
4. F4 — подогрев стекла и прикуривателя (20А).
5. F5 — вентилятор сигнала и охлаждения (20А).
6. F6 — электростеклоподъемники на передних дверях (30А).
7. F7 — очиститель фар (при работе) и вентилятор отопления (30А).
8. F8 — противотуманка L (7,5А).
9. F9 — противотуманки П (7,5А).
10. F10 — лампа освещения приборной панели, лампа моторного отсека и лампа освещения салона (7,5А).
11. F11 — правильные габариты и фара (7,5А).
12. F12 — фары ближнего света П (10А).
13. F13 — ближний свет фары L (7.5А).
14. F14 — фара дальнего света L и контрольная лампа включения этих фар (7,5А).
15. F15 — дальний свет фар П (7,5А).
16. F16 — витки (15А).

Инструкции по замене предохранителя

Если в машине есть проблема с каким-либо электроприбором, сначала проверьте предохранитель, который отвечает за правильную работу этой цепи. Если проблема именно в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок двери.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать осторожность.

1. При ремонте автомобильного электрооборудования обязательно отключите провод
   от минусовой клеммы аккумуляторной батареи.
2. Чтобы заменить предохранители, следуйте маркировке. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
3. Так же нельзя закоротить провода, проверять схему на наличие искры,
   повлечет прогорание токовой дорожки.
4. Если есть необходимость снять блок, то использовать для этого отвертку по металлу
   нельзя. Это может привести к тому, что реле замкнется и так же перегорит.
   треков, что приведет к выходу из строя всей платы.

Важные моменты

Если у вас неисправна электрическая схема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения через реле.

Игнорируя это, пути, по которым течет ток, выгорят. Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию датчика включения электровентилятора.Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие могут быть проблемы со схемами предохранителей

Проблем с электросхемой ВАЗ 21093 может быть несколько.

1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно и без этого разобраться.
2. Вся процедура выполняется аккуратно и без спешки.
3. Отключите все имеющиеся предохранители и реле.
4. Снимите саму плату. Далее либо замените, либо почистите старый.
5. Тщательно очистите дорожки растворителем, просто делайте все
   предельно аккуратно и осторожно, так как живые дорожки
   легко могут повредить, а если вы повредите их, вам придется припаять.
6. Соберите в обратном порядке.
Электросхема ВАЗ 21093
7. готова к выполнению своих функций.

Распиновка монтажных блоков автомобилей ВАЗ.Монтажный блок Распиновка блока предохранителей ваз 2109

Блок предохранителей двух типов, старый и новый, устанавливаются на все карбюраторные автомобили семейства Самара 1 и на части карбюраторных автомобилей семейства Самара 2 (ВАЗ 2113 — 2115). Эти устройства еще называют монтажными блоками. Они сердце электриков автомобиля, ведь в них установлены исполнительные реле слаботочных цепей. С помощью монтажного блока также управляются реле сильноточных и дополнительных цепей — стартер, противотуманные фары, подогрев сидений и другие.Место установки обоих блоков одинаковое, разница в небольших размерах, разных разъемах и разном расположении элементов и разной конструкции корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели — 17.3722. Основное отличие от более современного агрегата с каталожным номером 2114-3722010-60 — худшая защита от влаги, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок находится в нише моторного отсека, куда часто попадает дождевая вода или омывающая жидкость. В новом монтажном блоке нет омывателя заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие — в новой модели монтажного блока использован другой тип предохранителя, более устойчивый к влаге. Чтобы отличить один блок от другого, необходимо прочитать надпись на крышке, там указан номер модели.Если по какой-то причине вы не можете прочитать текст на обложке, удалите его и сравните блоки с фотографиями из этой статьи.

Неисправности и блок-схемы

Несмотря на некоторые отличия, неисправности всех моделей таких блоков одинаковы:

• контактное окисление;
• короткое замыкание из-за загрязнения.

Оказавшись внутри корпуса монтажного блока, вода смешивается с пылью и образует грязь, которая в конечном итоге распространяется по нижней или верхней части монтажной пластины.Неисправности монтажного блока часто очень похожи на поломки других электросистем автомобиля, поэтому точно определить причину можно только после демонтажа и вскрытия блока.

Необходимо снять и проверить монтажный блок, если наблюдаются следующие неисправности:

• или произвольный режим включения / выключения / переключения;
• проблемы с магнитолой;
• периодически пропадает зажигание;
• нечеткая работа дворников или мойщиков;
• нечеткая работа звукового сигнала;
• Некорректная или нечеткая работа указателей поворота.

Видео — Короткое замыкание

Как снять и установить предохранители монтажного блока ВАЗ

Базовые процедуры снятия монтажного блока у любой модели одинаковы. Чтобы снять монтажный блок, выполните следующие действия:

• Снимите отрицательную клемму аккумуляторной батареи.
• Откручиваем две гайки по бокам блока (находится на водительской стороне моторного отсека вверху).
• Поднимите блок как можно дальше и вытащите все разъемы снизу.
• Устанавливать в обратном порядке. Сначала вставьте все разъемы, затем затяните гайки.

Как разобрать и собрать

Перед разборкой монтажного блока распечатайте фото или схему установки предохранителей и реле, а также отметьте или запишите, какие реле установлены, потому что описание детали, которое присутствует на внутренней стороне обложки не всегда помогает.

• Снимите крышку. Для этого на старой модели блока отстегните по одной защелке с каждой стороны, на новой модели отстегните по две защелки с каждой колодки.
• Снимите все реле и предохранители. В новой модели есть специальный пинцет, помогающий вытаскивать предохранители, он находится рядом с реле указателя поворота.
• После этого откручиваем винты, соединяющие обе половинки корпуса.

На большинстве блоков старых моделей сверху устанавливаются саморезы. Самое новое ниже. Но бывает и наоборот, потому что АвтоВАЗ производит не только блоки. Используйте тонкую отвертку с плоским лезвием, чтобы отсоединить обе половины корпуса.Если не получается отсоединить, обязательно открутите все винты и попробуйте вставить отвертку в другое место. Открыв корпус, снимите печатную плату с установленными на ней разъемами. Собирать в обратном порядке. Сначала установите печатную плату на крепления одной половины корпуса, затем наденьте вторую половину и аккуратно сожмите их, чтобы они соединились. Если не получается соединить половинки корпуса, разберите их и убедитесь, что печатная плата находится на месте, а затем соберите заново.Затем закрепите половинки корпуса саморезами.

Как отремонтировать

Тщательно осмотрите дорожки печатной платы. Если где-то между дорожками вы обнаружили грязь, смочите ее жидкостью для снятия лака и кисточкой. Следите, чтобы лак не растворял кисть. После удаления всех загрязнений тщательно протрите гусеницы спиртом и просушите сжатым воздухом. Выполните эту операцию с обеих сторон печатной платы. Осмотрите все разъемы.

Если обнаружены загрязнения или окисление, замените их.Если у вас нет для этого необходимых знаний, инструментов или запасных частей, обратитесь к электрику. Не распыляйте на разъемы очистители для контактов; вполне вероятно, что некоторые контакты не удастся почистить с первого раза. Кроме того, спрей не поможет восстановить контакт, если прижимные пластины (лепестки) изношены или ослабли. Если печатную плату невозможно отремонтировать, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что он подходит для вашего агрегата, для чего сравните каталожный номер вашего агрегата и того, для которого предназначена плата.

Большинство электрических цепей имеют предохранители. Электродвигатели мотор-редукторов (дворники, дворники заднего стекла (ВАЗ-2108, -2109), фары — при наличии) защищены многоразовыми автоматическими биметаллическими предохранителями. Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с сердечником меньшего размера (1 мм2). Цепь заряда аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены.Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) Подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) находится под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

Реле / ​​предохранитель №	Расшифровка
К1
К2
K3	Реле стеклоочистителя
К4
K5
К6
К7
K8
K9
F1-F16	Предохранители

Монтажный блок предохранителя 2114-3722010-60

Реле / ​​предохранитель No.	Расшифровка
K1	Реле стеклоочистителя фар
K2	Реле указателя поворота
К3
K4	Реле контроля исправности ламп стоп-сигнала и габаритных огней
K5	Реле стеклоподъемника
K6	Звуковые реле
K7	Реле электрического обогрева заднего стекла
K8	Реле дальнего света фар
K9	Реле ближнего света фар
F1-F16	Предохранители
F1-F20	Запасные предохранители

Блок предохранителей 17.3722

Реле / ​​предохранитель №	Расшифровка
1 (K6)	Реле стеклоочистителя фар
2 (К1)
3 (K2)	Реле указателя поворота
4 (K3)	Реле стеклоочистителя
5	Контактные перемычки вместо реле контроля исправности лампы
6 (К10)
7	Запасной предохранитель
8 (K5)	Реле дальнего света фар
9 (K11)	Реле ближнего света фар
10	Предохранитель
11 (К9)
12 (К8)

Расшифровка предохранителей монтажного блока ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры с 1 по 16 — монтажный блок старого образца 17.3722

N предохранитель	Расшифровка
1 (8 A), F9 (7,5 A)	Правая противотуманная фара
2 (8 A), F8 (7,5 A)	Левая противотуманная фара
3 (8 А), F1 (10 А)	Очистители фар (на момент включения). Реле стеклоочистителей фар (контакты).Клапан омывателя фар
4 (16 А), F7 (30 А)	Очистители фар (в рабочем режиме). Реле стеклоочистителей фар (обмотка). Двигатель вентилятора отопителя — предохранитель печи Двигатель стеклоомывателя. Редуктор электродвигателя очистителя заднего стекла. Таймер омывателя заднего стекла. Клапаны омывателей лобового и заднего окон. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 А), F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа Задние фонари (лампы заднего хода). Мотор-редуктор и реле включения очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОП». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с лампой резерва. Вольтметр
6 (8 А), F3 (10 А)	Задние фонари (стоп-сигналы). Внутреннее освещение
6 (8 А), F6 (30 А)	Электростеклоподъемники передних дверей. Реле стеклоподъемника
7 (8 А), F10 (7.5 А)	Подсветка номерного знака. Лампа на капоте. Лампы осветительные приборы. Контрольная лампа внешнего освещения. Подсветка табло рычагов обогревателя. Лампа прикуривателя
8 (16 А), F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А), F10 (7,5 А)	Левая фара (габаритный свет). Фонарь задний левый (габаритный свет)
10 (8 А), F11 (7,5 А)	Фара правая (просвет свиней). Фонарь задний правый (габаритный свет)
11 (8 A), F2 (10 A)	Указатели поворота и прерыватель реле аварийной сигнализации (в аварийном режиме). Сигнальная лампа
12 (16 А), F4 (20 А)	Обогрев заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы.Прикуриватель
13 (8 A), F15 (7,5 A)	Правая фара (дальний свет)
14 (8 А), F14 (7,5)	Левая фара (дальний свет). Контрольная лампа дальнего света фар
15 (8 А), F13 (7,5 А)	Левая фара (ближний свет)
16 (8 A), F12 (7,5 A)	Правая фара (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(внешняя цифра в обозначении конца провода — это номер блока, а внутренняя цифра — условный номер вилки)

Номер реле / ​​предохранителя	Расшифровка
K1	Таймер омывателя заднего стекла
K2	Реле указателя поворота
K3	Реле стеклоочистителя
K4	Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
K5	Реле дальнего света фар
K6	Реле стеклоочистителя фар
K7	Реле стеклоподъемника
K8	Реле звукового сигнала
K9	Реле вентилятора охлаждения двигателя
K10	Реле обогрева заднего стекла
K11	Реле ближнего света фар

Схема крепления блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

Реле / ​​Предохранитель No.	Расшифровка
K1	Реле стеклоочистителя фар
K2	Реле указателя поворота
K3	Реле стеклоочистителя
K4	Реле исправности ламп
K5	Реле стеклоподъемника
K6	Звуковые реле
K7	Реле обогрева заднего стекла
K8	Реле дальнего света фар
K9	Реле ближнего света фар
F1-F20	Предохранители

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в салоне:

Ш9 — колодка, подключаемая к заднему жгуту проводов;

Ш1-Ш4 — колодки, подключаемые к жгуту проводов панели приборов.

Слаженная работа автомобиля обеспечивается множеством сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электрической системы от перегрузки используются предохранители. Все предохранители объединены в один монтажный блок. Блок предохранителей электрической цепи ВАЗ 2109 представляет собой небольшую монтажную плату
с комплектом предохранителей.

Базовые знания блока на ВАЗ 2109

1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
2. Блок предохранителей электрической цепи Ваз 2109 выпускается производителями двух разновидностей. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. На них по-разному маркированы реле, используются разные типы предохранителей и соответственно разъемы для них разные.

Устройство старого предохранителя, блок-схема

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов.Первый — это печатная плата, к которой пайкой крепятся все соединительные элементы с контактными площадками. Второй — установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле

1. К1 — отвечает за мытье стекла сзади.
2. К2 — поворотники и аварийка.
3. К3 — дворник.
4. К5 — дальний свет фар.
5. К6 — очиститель фар.
6. К8 — отвечает за сигнал.
7. К9 — включение вентилятора в системе охлаждения двигателя.
8. К10 — отвечает за обогрев заднего стекла.
9. К11 — фары ближнего света.

Структура схемы нового блока

1. К1 — очиститель фар.
2. К2 — прерыватель поворотников и аварийка.
3. К3 — очиститель лобового стекла.
4. К4 — контроль исправности лампочек.
5. К5 — отвечает за окно.
6. K6 — звуковой сигнал.
7. К7 — обогрев заднего стекла.
8. К8 — дальний свет.
9. К9 — ближний свет.

Автоматические выключатели

Для различения розеток предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что данный тип является разработан для защиты от токов короткого замыкания
.

Схема предохранителей

Ваз 2109 обозначена таким образом.

1. F1 — очистители фар. Используйте предохранитель (10 А).
2. F2 — повороты и аварийный свет (10А).
3. F3 — задние стоп-сигналы и лампа освещения салона (10А).
4. F4 — подогрев стекла и прикуривателя (20А).
5. F5 — вентилятор сигнала и охлаждения (20А).
6. F6 — электростеклоподъемники на передних дверях (30А).
7. F7 — очиститель фар (при работе) и вентилятор отопления (30А).
8. F8 — противотуманка L (7,5А).
9. F9 — противотуманки П (7,5А).
10. F10 — лампа освещения приборной панели, лампа моторного отсека и лампа освещения салона (7.5А).
11. F11 — правильные габариты и фара (7,5А).
12. F12 — фары ближнего света П (10А).
13. F13 — фара ближнего света L (7,5А).
14. F14 — фара дальнего света L и контрольная лампа включения этих фар (7,5А).
15. F15 — дальний свет фар П (7,5А).
16. F16 — витки (15А).

Инструкции по замене предохранителя

Если в машине есть проблема с каким-либо электроприбором, сначала проверьте предохранитель, который отвечает за правильную работу этой цепи.Если проблема именно в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок двери.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать осторожность.

1. При ремонте автомобильного электрооборудования обязательно отключите провод
   от минусовой клеммы аккумуляторной батареи.
2. Чтобы заменить предохранители, следуйте маркировке. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
3. Так же нельзя закоротить провода, проверять схему на наличие искры,
   повлечет прогорание токовой дорожки.
4. Если есть необходимость снять блок, то использовать для этого отвертку по металлу
   нельзя.Это может привести к тому, что реле замкнется и так же перегорит.
   треков, что приведет к выходу из строя всей платы.

Важные моменты

Если у вас неисправна электрическая схема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения через реле.

Игнорируя это, пути, по которым течет ток, выгорят.Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие могут быть проблемы со схемами предохранителей

Проблем с электросхемой ВАЗ 21093 может быть несколько.

1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Более того, в Интернете есть инструкция с фото и видео, как это сделать.Но можно и без этого разобраться.
2. Вся процедура выполняется аккуратно и без спешки.
3. Отключите все имеющиеся предохранители и реле.
4. Снимите саму плату. Далее либо замените, либо почистите старый.
5. Тщательно очистите дорожки растворителем, просто делайте все
   предельно аккуратно и осторожно, так как живые дорожки
   легко могут повредить, а если вы повредите их, вам придется припаять.
6. Соберите в обратном порядке.
Электросхема ВАЗ 21093
7. готова к выполнению своих функций.

Различные неисправности в работе электросистемы — проблема, знакомая практически всем автовладельцам. Конечно, можно воспользоваться услугами специализированных сервисных центров или СТО, но такое решение влечет за собой серьезные финансовые вложения. Именно поэтому сегодня мы поговорим о том, как отремонтировать блок предохранителей ВАЗ 2109 своими силами.

Основные неисправности и решения

Несмотря на то, что блок предохранителей для разных типов двигателей (инжекторных или работающих с карбюратором) имеет некоторые отличия, их поломки абсолютно схожи и зачастую не такие сложные, как может показаться на первый взгляд.Справиться с ними вполне по силам даже тому, кто совсем недавно стал владельцем автомобиля. Итак, наиболее частые ситуации:

• Перегорел предохранитель (например, тот, который отвечает за карбюратор и его работоспособность) — решение проблемы здесь заключается в замене вышедшей из строя детали на новую. Процедура эта довольно простая, главное — следовать пошаговой инструкции, подготовленной производителем;
• Проблемы с реле — если замена предохранителей не дала желаемого эффекта, реле необходимо проверить.Если возникнут проблемы, вам просто нужно установить новый элемент, так как такая работа не займет много времени;
• Неисправные токопроводящие дорожки — одна из самых серьезных неисправностей, которую довольно проблематично обнаружить. Лучше доверить ее решение опытным электрикам, так как непрофессиональный подход может вывести из строя весь блок предохранителей;
• Нарушение целостности контактов — в большинстве случаев замена комплектующих не потребуется. Достаточно очистить их от грязи и все будет в порядке.Однако при обрыве контакта выход из ситуации только один — замена блока.

Замена блока предохранителей

Как видите, несмотря на то, что с большинством поломок можно справиться самостоятельно, без вмешательства дорогостоящих специалистов, в некоторых ситуациях ремонт не способен дать желаемый эффект и вернуть агрегат в работу. В этом случае следует просто заменить его на новый образец. Давайте посмотрим, как это сделать пошагово:

• Открываем капот, отсоединяем минусовую клемму от верхней защитной крышки, отламывая удерживающие ее пластиковые фиксаторы;
• Снимаем резиновый кожух блока с проводами, затем отсоединяем вилку, которая находится в его задней части, и отсоединяем сам блок;
• Торцевым ключом откручиваем две крепежные гайки, соединяющие агрегат с корпусом.Поднимите блок на максимально возможную высоту, чтобы все остальные штекеры были видны снизу, и последовательно их отсоедините;
• Вытаскиваем блок. На этом процедуру демонтажа можно считать завершенной;
• Заменяем блок на новый образец и устанавливаем на место, выполняя монтаж в обратной последовательности. На этом этапе следует быть особенно осторожным — вилки питания следует подключать именно так, как они были расположены ранее.

Обобщить

Как вы сами убедились, схема ремонта блока предохранителей и его замена не представляет особой сложности.Здесь очень важно не спешить, быть внимательными и терпеливыми, а также точно следовать рекомендациям, которые предлагает производитель. Ваши усилия будут вознаграждены не только удачным решением проблемы, но и значительной финансовой экономией.

Давно мучаюсь со старым блоком … и глухой, и вся бытовая техника вырубилась и тд и тп. А недавно — поездка в далекую местность … Разобрал блок в заранее, проверил гусеницы, почистил контакты, собрал, проверил — все нормально, даже дворники получили 3 рабочих положения))) И поехали.Был сильный дождь, скорость 140, салон полный и крутой спуск, всю дорогу и вдруг дворники замерзают в одном положении … Я в ах.э))) Слава богу все обошлось — поехали вниз в аварийку и пошла направо. Тыкал в провода — заработало! Приехали нормально. Едем назад — не работает приборная панель, поворотники, стеклоподъемники, вентиляторы … Помучал час — снова нял блок, все убрано и норм. как ни в чем не бывало … После этого решил поменять блок… Взял у знакомого монтажный блок типа 2114–3722010–60.
Отличия старого от нового — вентилятор системы охлаждения двигателя постоянно работает (нет реле)

старый блок

новый блок (без реле вентилятора)

После долгих поисков нормальной схемы подключения реле, вот этот бросился в глаза, решил сделать …

Из переделок: изолировать черный и белый провод от датчика вентилятора (он нам не нужен), изолируем провод черной массы от штекера ответный поклоннику.Толстые провода должны быть такой же толщины, как провода вентилятора. Стрелка — нужно подключить провод от реле к клемме, идущей к блоку вентилятора.
ВСЕ КЛЕММЫ ДОЛЖНЫ БЫТЬ ИЗОЛИРОВАНЫ. Можно использовать изоленту, а можно клеммы воткнуть в колодки, тогда клеммы должны быть с зажимами.

В каждом вагоне есть блок, в котором собраны предохранители разных устройств. Чтобы все это не случайно расположилось на кузове автомобиля, мы специально создали пластиковый блок с крышкой, в котором аккуратно и с обозначениями были предохранители.

Схемы

Предохранитель

А — это устройство, которое защищает, в данном случае, любое электронное устройство от возгорания, короткого замыкания. Предохранители устанавливаются так, что они при коротком замыкании сгорают быстрее, чем устройство, которое они защищают. Таким образом, электрический ток прерывается и не течет к устройству, если предохранитель перегорел.

«Девятки», то есть ВАЗ 2109 бывают двух типов:

Блок предохранителей с кодом 17.3722 устанавливался на автомобили данной модели до 1998 года.Внутри блока находится инженерная плата, к которой припаиваются контакты проводки, реле и предохранители.

Если, то причина в предохранителе или в цепи провода.

Блок предохранителей с маркировкой 2114-3722010-60 был установлен на 2109 спустя 98 лет. В этом агрегате уже начали применяться предохранители.

Блок предохранителей карбюраторного и инжекторного двигателей ВАЗ 2109 ничем не отличается. Разделение происходит только до и после 98 лет.

БП находится так же.Он находится под капотом, слева под лобовым стеклом.

Чем отличаются блоки предохранителей старого и нового на 2109?

Отличия заключаются в следующем:

1. Обозначение.
2. Номинальная мощность.
3. В новом блоке предохранителей нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора системы охлаждения.

Старый блок

Номер предохранителя:	Сила тока:	Что он защищает:
F1	10A	Запасной предохранитель
F2	10A	Индикаторы поворотников, выключатель аварийной сигнализации (при горит аварийной лампе), сигнальная лампа
F3	10A	Задние фонари, стоп-сигнал, освещение салона
F4	20A	Обогрев заднего стекла, контакты включения обогрева заднего стекла, гнездо для переноски, прикуриватель
F5	20A	Звуковой сигнал (клаксон), выключатель клаксона
F6	30A	Запасной предохранитель
F7	30A	Электродвигатель вентилятора печки, электродвигатель омывателя лобового стекла, реле электровентилятора радиатора, реле обогрева заднего стекла, контрольная лампа обогрева заднего стекла, лампа освещения вещевого ящика
F8	7.5A	Запасной предохранитель
F9	7.5A	Запасной предохранитель
F10	7.5A	Фонарь левый габаритный
F11	7.5A	Фонарь габаритный правый
F12	7.5A	Правая фара ближнего света
F13	7.5A	Левая фара ближнего света
F14	7.5A	Левая фара дальнего света, контрольная лампа дальнего света
F15		Правая фара дальнего света
F16	15A	Реле-прерыватель указателей поворота и аварийного света (при включенных поворотниках), контрольная лампа, задние фонари заднего хода, мотор-редуктор и выключатель стеклоочистителя, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива , контрольная лампа резерва топлива, вольтметр

Блок предохранителей 17.3722

Реле

В таблице приводим номера реле и их функции:

Номер реле	Функции
1	Работоспособность элементов очистки передней оптики
2	Омыватель заднего стекла Производительность двигателя
3	Защита от поломки лампы поворотных сигналов и световой сигнализации
4	Защита от выхода из строя электродвигателя стеклоочистителя
5	Позволяет определить мощность лампы
6	Защита от перенапряжения заднего стекла
8	Основные фары
9	Фара ближнего света
11	Отвечает за работу вентилятора охлаждения двигателя.Если это реле выйдет из строя, двигатель может перегреться.
12	Звуковой сигнал

Блок предохранителей новый

В таблице приведены обозначения предохранителей, что они защищают и на какой ток они рассчитаны:

Номер предохранителя	Номинальный ток	Функции
1.	8A	Запасной предохранитель
2.	8A	Запасной предохранитель
3.	8A	Запасной предохранитель
4.	16A	Катушка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.	3A	Выключатель аварийного света в режиме поворотного указателя поворота, прерыватель поворотного сигнала, переключатель указателей поворота, лампа указателя поворота, лампа указателя поворота, переключатель оптики заднего хода, лампа заднего хода, тахометр, вольтметр, указатель уровня газа, датчик уровня газа, лампа указателя уровня газа , индикатор температуры охлаждающей жидкости, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного торможения, выключатель гидравлики тормозов, ручной выключатель и тормоза
6.	8A	Выключатель и лампочки стоп-сигнала, внутреннее освещение
7.	8A	Лампы освещения салона, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, лампа освещения бардачка, выключатель и лампа подсветки панели приборов
8.	16A	Звуковой сигнал, выключатель звукового сигнала, электродвигатель вентилятора радиатора
9.	8A	Габаритные размеры левой лампы, габариты левой лампы сзади
10.	8A	Правый фонарь, правый фонарь, выключатель правой противотуманной фары, контрольная лампа противотуманной фары
11.	8A	Контрольный выключатель и прерыватель, контрольные лампы, контрольная лампа в аварийном режиме
12.	16A	Гнездо прикуривателя для переноски лампы
13.	8A	Дальний свет правой фары
14.	8A	Дальний свет левой фары, контрольная лампа дальней оптики
15.	8A	Ближний свет правой фары
16.	8A	Ближний свет левой фары

Реле

В таблице ниже представлена ​​распиновка блока предохранителей нового образца 2109:

Обозначение реле	Чем он занимается:
K1	Без него не будет работать моторчик омывателя заднего стекла
K2	Ответственный за работу поворотников и световой сигнализации
K3	Обеспечивает работу стеклоочистителя
K4	Защищает стоп-сигналы и габариты автомобиля
K5	Обеспечивает дальний свет
K6	Гарантирует работу омывателя оптики
K7	Защищает электродвигатель стеклоподъемника, если он установлен на автомобиле
K8	Звуковой сигнал или просто гудок
K9	Защищает от перенапряжения, идущего на вентилятор охлаждения двигателя
K11	Ответственный за работу обогревателя заднего стекла
K12	Обеспечивает ближний свет фар

Снятие и замена

Если какое-либо устройство не работает, первое, что нужно сделать, это найти причину самым простым действием, а это осмотр предохранителя.То есть сначала ищем нужный предохранитель, который отвечает за конкретное устройство, потом проверяем, исправен или перегорел.

Как заменить предохранитель:

1. Открыть капот, отсоединить массу аккумулятора (-).
2. Открытый блок питания.
3. На внутренней стороне крышки блока указано, где и какой предохранитель находится.
4. Снимите предохранитель.
5. Поставил новую и проверил.

Видео

Сборка блока предохранителей ВАЗ 2109.

Как снять блок питания.

Как паять блок-схему предохранителя.

Слаженная работа автомобиля обеспечивается множеством сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электросистемы от перегрузки используются предохранители. Все предохранители объединены в один монтажный блок. Блок предохранителей электрической цепи ВАЗ 2109 представляет собой небольшую монтажную плату
с комплектом предохранителей.

Базовые знания блока на ВАЗ 2109

1. Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
2. Блок предохранителей электрической цепи Ваз 2109 выпускается производителями двух разновидностей. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. На них по-разному маркированы реле, используются разные типы предохранителей и соответственно разъемы для них разные.

Устройство старого предохранителя, блок-схема

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый — это печатная плата, к которой пайкой крепятся все соединительные элементы с контактными площадками. Второй — установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле

1. К1 — отвечает за мытье стекла сзади.
2. К2 — поворотники и аварийка.
3. К3 — дворник.
4. К5 — дальний свет фар.
5. К6 — очиститель фар.
6. К8 — отвечает за сигнал.
7. К9 — включение вентилятора в системе охлаждения двигателя.
8. К10 — отвечает за обогрев заднего стекла.
9. К11 — фары ближнего света.

Структура схемы нового блока

1. К1 — очиститель фар.
2. К2 — прерыватель поворотников и аварийка.
3. К3 — очиститель лобового стекла.
4. К4 — контроль исправности лампочек.
5. К5 — отвечает за окно.
6. K6 — звуковой сигнал.
7. К7 — обогрев заднего стекла.
8. К8 — дальний свет.
9. К9 — ближний свет.

Автоматические выключатели

Для различения розеток предохранителей принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что данный тип является разработан для защиты от токов короткого замыкания
.

Схема предохранителей

Ваз 2109 обозначена таким образом.

1. F1 — очистители фар. Используйте предохранитель (10 А).
2. F2 — повороты и аварийный свет (10А).
3. F3 — задние стоп-сигналы и лампа освещения салона (10А).
4. F4 — подогрев стекла и прикуривателя (20А).
5. F5 — вентилятор сигнала и охлаждения (20А).
6. F6 — электростеклоподъемники на передних дверях (30А).
7. F7 — очиститель фар (при работе) и вентилятор отопления (30А).
8. F8 — противотуманка L (7,5А).
9. F9 — противотуманки П (7,5А).
10. F10 — лампа освещения приборной панели, лампа моторного отсека и лампа освещения салона (7,5А).
11. F11 — правильные габариты и фара (7,5А).
12. F12 — фары ближнего света П (10А).
13. F13 — фара ближнего света L (7,5А).
14. F14 — фара дальнего света L и контрольная лампа включения этих фар (7,5А).
15. F15 — дальний свет фар П (7,5А).
16. F16 — витки (15А).

Инструкции по замене предохранителя

Если в машине есть проблема с каким-либо электроприбором, сначала проверьте предохранитель, который отвечает за правильную работу этой цепи. Если проблема именно в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями.К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок двери.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать осторожность.

1. При ремонте автомобильного электрооборудования обязательно отключите провод
   от минусовой клеммы аккумуляторной батареи.
2. Чтобы заменить предохранители, следуйте маркировке. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
3. Так же нельзя закоротить провода, проверять схему на наличие искры,
   повлечет прогорание токовой дорожки.
4. Если есть необходимость снять блок, то использовать для этого отвертку по металлу
   нельзя. Это может привести к тому, что реле замкнется и так же перегорит.
   треков, что приведет к выходу из строя всей платы.

Важные моменты

Если у вас неисправна электрическая схема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения через реле.

Игнорируя это, пути, по которым течет ток, выгорят. Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие могут быть проблемы со схемами предохранителей

Проблем с электросхемой ВАЗ 21093 может быть несколько.

1. Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно.Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно и без этого разобраться.
2. Вся процедура выполняется аккуратно и без спешки.
3. Отключите все имеющиеся предохранители и реле.
4. Снимите саму плату. Далее либо замените, либо почистите старый.
5. Тщательно очистите дорожки растворителем, просто делайте все
   предельно аккуратно и осторожно, так как живые дорожки
   легко могут повредить, а если вы повредите их, вам придется припаять.
6. Соберите в обратном порядке.
Электросхема ВАЗ 21093
7. готова к выполнению своих функций.

Вельт Авто Митино.

Ремонт габаритных огней ВАЗ 2115. Почему не горят габаритные огни

16.08.2012

Габаритные огни — фонари, дающие другому автомобилю понять свои габариты. Например, остановившись у обочины на трассе, выключив зажигание, сосед тухнет, но габариты остаются.Да и по правилам дорожного движения, обратите внимание, парковка на обочине дороги разрешена только с включенными габаритами.

В этой статье мы рассмотрим основные причины, по которым габариты на ВАЗ 2114 не горят. Данная статья подойдет всем владельцам самаров, как первого, так и последнего поколения.

Перегорела лампа

Перегорел предохранитель

Но если при этом отказали 2 габарита, то передний и задний левый биш, а также подсветка помещения, проблема кроется в монтажном блоке.А именно в предохранителе F10, отвечающем за габариты левого салона, освещение салона, освещение панели. Но учтите, что за левые габариты напрямую отвечает предохранитель F10, если другие у вас не работают, то ищите соответствующий предохранитель в статье.

Окисленные контакты

Проанализировать блок предохранителей, а именно колодки всех шин к блоку предохранителей и реле. Чаще всего они окисляются, отслаиваются, плохой контакт. Зачищаем контакты, правильно подключаем. Не забудьте про контактную группу на блоке фары, возможно контакты там тоже окислились.

Не работает кнопка включения габаритных огней.

Дело в том, что мог сломаться выключатель (кнопка) габаритных огней. Проблема типичная: проволока пропала или окислилась. Зачищаем, закрепляем провод и проверяем.

Горит предохранитель габаритов

Если предохранитель постоянно включен, возможны два варианта:

• плохой контакт в блоке предохранителей;
• где коротко (закрывается).

Проверяем:

• Берем лампочку на 12 вольт и подключаем к ней два провода соответственно на + и на -.
• Вытаскиваем перегоревший предохранитель и подключаем провода от лампочки к местам ее контактов с блоком. Если лампа горит, то где цепь.

Единственный способ найти место цепи, отключить по порядку и так же проверить все, за что отвечает этот предохранитель.

Основными болезнями являются:

1. Провода, идущие к крышке багажника и для освещения комнаты. Чаще всего притираются и закрываются.
2. Следующее слабое место, из-за чего не горит на ВАЗ 2109, то поезд отцепился, что находится у левой ноги машиниста, который находится не на моторном щите, а на задней стороне крыла, под ковром.Отключив кабель, МЖ просто отключите цепь для освещения комнаты и потолочного света.
3. Если после этого у нас погаснет лампа на блоке предохранителей, значит, мы нашли место, где она закрывается. Далее нужно полностью посмотреть проводку и обработать изолентой.

При движении легкового автомобиля ВАЗ-2115 независимо от времени суток должны быть включены габаритные огни, а также фары. Это рецепт российских правил. дорожное движение, которое должен выполнять каждый водитель.Следовательно, электрические цепи габаритных огней и стоп-сигналов работают через реле управления лампами К4, задача которого — предупредить водителя световым и звуковым сигналом о том, что хотя бы одна из ламп над вышеуказанными электрическими цепями не включена. на. Это заставит водителя выйти из машины, определить, какой габаритный свет выключен, и найти неисправность.

На автомобиле ВАЗ-2115 чаще перестают работать задние фонари в задних фонарях. Это связано с возникновением негерметичности фонарей, в результате чего внутрь попадает влага, что приводит к окислению вилки колодки или дорожки на гибкой плате, через которую на контакты лампы подается напряжение.

Бывают случаи, когда после перевода переключателя наружного освещения в первое положение не загорается ни одна лампа габаритного огня. Поиск такой неисправности придется начать с проверки наличия напряжения на выводе 1 этого переключателя. Оно должно быть равно +12 вольт даже при выключенном зажигании.

Если эта клемма обесточена, то необходимо будет последовательно проверять напряжение на клемме 6 разъема X8, а затем на клемме 6 разъема X1 монтажного блока.Если на этих выводах есть напряжение, то причиной отсутствия питания на выводе 1 выключателя наружного освещения будет розовый провод, соединяющий его с выводом 6 разъема Х1 монтажного блока.

Ну а если есть напряжение на выводе 1 выключателя наружного освещения, то выключатель или реле управления лампами К4 может быть виновником не включенных габаритных огней. Чтобы убедиться, что выключатель вышел из строя, нужно перевести его в первое включенное положение и проверить наличие напряжения на его выводе 2.Если на этом выводе нет напряжения, то выключатель наружного освещения необходимо заменить.

При сгорании предохранителя F10 (7,5 А) лампы передних и задних габаритных огней с левой стороны ВАЗ-2115 не загораются, а при выходе из строя предохранителя F11 (7,5 А) не загораются оба фонаря с правой стороны. загореться машина. Перегоревший предохранитель F10 можно определить мгновенно, даже не глядя на монтажный блок, так как лампы подсветки переключателей, рычагов управления отопителем, прикуривателя, пепельницы сразу отключаются, поскольку он защищает эти электрические цепи.

При движении в темноте или в тумане без габаритных огней не обойтись, особенно если они сзади. При движении или во время стоянки показывают другим автомобилистам, где находится ваш транспорт. Если задние габариты ВАЗ-2114 не горят, ремонт будет несложно сделать самостоятельно. Для этого просто выясните причину и следуйте инструкциям ниже или просмотрите видео.

Характеристики габаритных огней ВАЗ-2114

ВАЗ-2114 относится к модификации «Самара» второго поколения.Габаритные огни в них расположены, в соответствии с техническим регламентом, на краю передней и задней части кузова, рядом с поворотниками. Эти лампы входят в блоки фар.

1. В отличие от передних габаритных огней, задние фонари красные.
2. Кнопка включения этих фонарей находится в блоке управления наружным освещением. Находится в центре. панель приборов над бортовым компьютером. Если габариты есть, загорается зеленая лампочка на переключателе.

В моторном отсеке под капотом автомобиля находится монтажный блок с предохранителями.Если фары слева или справа у вас не работают, то, скорее всего, вышел из строя один из предохранителей. Заметить неисправность элемента F10 проще всего, поскольку он отвечает не только за работу правой стороны габаритных огней, но и за выполнение своих обязанностей в качестве контрольной лампы.

Если перестали работать фары с левой стороны, следует заменить предохранитель F11.

Почему задний просвет не может гореть

Ни один из автомобилистов не застрахован от неисправных габаритных огней.Важно быстро понять причину и отремонтировать. Чаще всего выходит из строя одна из ламп, тогда можно предположить причину выхода из строя:

• она выгорела;
• плохой контакт;
• обрыв проводки, ведущей к данной лампе.

Первое встречается чаще всего, в этом случае достаточно заменить вышедшую из строя лампу. Если лампа работает только при ударе, то проблемы с контактами (хотя не всегда помогает физическое воздействие). Если при проверке вы обнаружите, что лампочка цела, а в патроне нет окисления или нагара, то нужно проверить проводники.

Замена вышедшей из строя лампы в блоке задней фары проводится по инструкции:

• выключить свет и открыть багажник;
• снимаем обивку;
• сжать фиксаторы и вытащить контактную панель фонаря;
• нажмите на перегоревшую лампу и поверните ее против часовой стрелки;
• проверьте лампочку на тестере и при необходимости установите новую.

Сборка светильника производится в обратной последовательности.Заменить лампу можно в сборе. Для этого важно только приобрести качественный вариант, не отличающийся от оригинала. Автомобилисты часто рекомендуют приобретать стоковые комплектующие или обращать внимание на компанию «Освар». Мы рекомендуем заменять сборку, если есть значительные повреждения конструкции.

Часто задний габаритный фонарь не сразу перегорает или отказывается работать, а предвещает проблему со слабым свечением. Для начала очистите контактную группу, расположенную в монтажном блоке, а затем, если неисправность устранить не удалось, доверяйте группам, ведущим к каждой лампе.

Что особенно важно для контроля задних габаритов

Если на ключе не горит контрольная лампа, но габариты рабочие, то в первую очередь просмотрите монтажный щиток. Извлеките блок клавиш из гнезда, затем протрите контакты спиртом. Если габариты с правой стороны не работают одновременно с контрольной лампой, то проверьте предохранитель. Стоит отметить, что они выходят из строя очень редко, так как в ВАЗ-2114 стали устанавливать широкие версии, имеющие надежную площадь контакта.

При частом выходе из строя F10 или F11 необходимо проверить монтажный блок, возможно, он неисправен. Если этот узел находится в рабочем состоянии, то проверьте всю электрическую цепь. Иногда постоянный выход из строя предохранителя свидетельствует о коротком замыкании в проводке, что может привести к возгоранию автомобиля без видимой причины.

Масло трансмиссионное

ваз какое. Выбираем масло для коробки передач ВАЗ. Сколько масла в коробке на классике

Доброго времени суток всем! Вы зашли на наш сайт, а значит искали какое подходит масло в коробке ВАЗ 2110 .В этой статье мы рассмотрим, какие масла подходят для коробки ВАЗ 2110 .

Масло трансмиссионное ВАЗ 2110

Итак, приступим. ВАЗ 2110 с завода комплектуется только 5-ступенчатой ​​механической коробкой передач. Конечно, есть «десятки», которые оснащены «автоматом», но это результат переоборудования машин «мастерами». Это очень редкие случаи и масло в АКПП ВАЗ 2110 следует подбирать в соответствии с установленной коробкой передач.Мы не будем останавливаться на этом варианте, а рассмотрим только, какое масло подходит для МКПП ВАЗ 2110.

В коробке передач производитель рекомендует использовать масло ВАЗ 2110 марки с классификацией API GL-4 или универсальное GL-4 / GL-5. По вязкости для коробки ВАЗ 2110 подходит трансмиссионное масло SAE 75W90 или 80W90. В любом случае второе число должно быть ровно 90, а первое выбирается в соответствии с климатом, в котором непосредственно используется автомобиль. Если климат мягкий или умеренный, то масло в коробке ВАЗ 2110 нужно подбирать с вязкостью 80W90, если климат холодный — 75W90.В любом случае это всего лишь рекомендация по комфортному использованию автомобиля. В любом случае, если залить в коробку ВАЗ 2110 масло вязкостью 85W90, ничего страшного не произойдет. Так как коробка передач ВАЗ 2110 достаточно «живучая» и неприхотливая, даже моторное масло, залитое в коробку ВАЗ 2110, не навредит. Помните поговорку: «Лучше хоть какое-то масло, чем его отсутствие?». И если где-то в дороге заметите, что масло в коробке ВАЗ 2110 почему-то «пропало», а до ближайшего магазина очень далеко и под рукой только моторное масло, то смело доливайте его в коробку. , а по прибытии и устранении неполадок просто измените его на «правильный».

Какое масло заливать в коробку ВАЗ 2110?

Итак, мы определили, что масло в коробке ВАЗ 2110 должно соответствовать классу API GL-4 или GL-5 и вязкости SAE 75W90 или 80W90 . Так как мы находимся в Сибири, а зимы у нас достаточно суровые (до -35 ..- 40С), нам важно, чтобы после длительного простоя машина заводилась, а передачи включались плавно. Часто при использовании некачественного или неправильно подобранного масла в коробке ВАЗ 2110 после длительных простоев на морозе включение нужных оборотов не представляется возможным.Приходится долго ждать с нажатым сцеплением и заведенным двигателем, пока масло не прогреется. Во избежание подобных ситуаций рекомендую круглогодично использовать масло с вязкостью 75W90 в коробке ВАЗ 2110.

А теперь рассмотрим какое масло заливать в коробку ВАЗ 2110 . Среди моих личных рекомендаций три варианта. Это трансмиссионное масло для коробки передач ВАЗ 2110, которое я лично использовал несколько лет и которое показало себя только лучшим.

Лучшее масло в коробке ВАЗ 2110

Почетное третье место занимает трансмиссионное масло. Liqui Moly Hochleistungs-Getriebeoil GL4 + (GL-4 / GL-5) 75W-90 . В целом продукция Liqui Moly вызывает у меня уважение. Это и немецкое качество, и действительно продвинутая недвижимость. Почему тогда третье место? Определенно цена, которая немного кусается. Если вы планируете залить в коробку ВАЗ 2110 действительно качественное масло и при этом не жалеете денег, то смело переходите по ссылке, чтобы купить Liqui Moly Hochleistungs-Getriebeoil GL4 + (GL-4 / GL -5) Масло трансмиссионное 75W-90. Уверен, что вы будете приятно удивлены качеством.И если вы планируете сэкономить время, продолжим.

Сколько масла в коробке ВАЗ 2110?

Это последний вопрос, который мы сегодня обсудим. Итак, количество масла в коробке передач ВАЗ 2110 составляет примерно 3,3 литра. Это объем при заливке масла до отметки MAX на щупе. Но зная устройство КПП ВАЗ 2110, следует заливать чуть больше максимального уровня. Если ориентироваться на щуп, то он на 3-4 мм выше максимальной отметки.Судя по объему, то дополнительные 200-250 мл. Это связано с тем, что конструкция 5 передачи при заливке КПП ВАЗ 2110 маслом до отметки MAX не допускает достаточной промывки этой скорости. Поэтому лучше немного налить.

Подведем итоги. В коробку передач ВАЗ 2110 залито трансмиссионное масло класса API GL-4 или GL-4/5 вязкостью 75W90 или 85W90. Для замены потребуется 3,3-3,5 л. Среди лучших вариантов масла для коробки передач ВАЗ 2110 — Liqui Moly, Petro-Canada и ZIC.Это всего лишь мои рекомендации. С полным перечнем трансмиссионных масел для коробки ВАЗ 2110 можно найти и купить по цене

Трансмиссия автомобиля, как и силовая установка, не может работать без смазки. От его качественного состава зависит не только работоспособность деталей, их нормальное функционирование, но и межремонтный ресурс изделия. Эффективным средством поддержания автомобиля в хорошем состоянии будет периодический контроль уровня смазки в коробке передач и ее замена по мере необходимости.

Как правильно определить, какое масло в коробку трансмиссии ВАЗ 2110 нужно заливать, чтобы «десятка» работала долго и успешно?

Несколько слов о трансмиссионных маслах

Такие материалы используются в МКПП и АКПП, «раздатках», дифференциалах и системах рулевого управления. В этих узлах крутящий момент передается парами шестерен зубчатого типа. Все элементы такой системы в механических устройствах смазываются, находясь в масле или подавая его на рабочие элементы.

Замена масла данного типа производится через 60-70 тыс. Км. Периодическая смена таких ГСМ благотворно влияет на эксплуатационные свойства автомобиля.

Трансмиссионное масло в КПП ВАЗ 2110 имеет следующий функционал:

1. Защищает рабочие поверхности деталей от воздействия повышенного трения, тем самым снижая потери из-за чрезмерной реакции металла на металл.
2. Контроль за правильностью работы прилегающих рабочих поверхностей с использованием функций термовыводящей смазки.
3. Защищает элементы трансмиссии от ударных нагрузок ударного характера, защищает автомобиль от чрезмерной вибрации и различных шумов.
4. Оказывает защитное действие на элементы коробки передач от коррозии и удаляет продукты износа деталей из зон напряжений.

В автомобиле ВАЗ 2110 в коробке передач масло сначала должно сохранять высокую степень вязкости при рабочей температуре от 80 до 120 ° С, а затем до 200 ° С. Это связано с повышением температуры в местах, где шестерни взаимодействуют.С другой стороны, чрезмерная вязкость таких смазочных материалов при низких температурах будет мешать нормальному движению зубчатой ​​передачи.

Требования к трансмиссионным маслам:

• способность противодействовать окислительным процессам;
• отличные противоизносные качества;
• хорошая коррозионная стойкость;
• Противодействие процессам пенообразования.

Вязкостно-температурные характеристики трансмиссионных масел определены международным классификатором SAE и делятся на 4 зимних (с W) и 3 летних типа.

Трансмиссионные масла в автоматических трансмиссиях имеют несколько иные функции, поскольку в системах гидромеханического типа, таких как автоматическая трансмиссия, масло служит рабочим телом. Такие смазки с учетом вышеперечисленных требований должны обладать антифрикционным действием.

Кроме того, повышаются требования к вязкости ГСМ, потому что в АКПП большое количество узлов и деталей, выполняющих широкий спектр функций: гидротрансформатор, шестерни АКПП, комплекс управления, где работают пары трения из различных материалов: стали, металлокерамики, бронзы и др.

Кроме того, такие агрегаты подвержены аэрации из-за высоких скоростных потоков масла, что является предпосылкой появления пены. Это чревато ускоренным окислением и коррозией материалов АКПП.

Замена масла в «механике» «десятки»

Порядок замены масла в МКПП:

1. Заменять смазку лучше сразу после эксплуатации автомобиля, когда все агрегаты выдерживают температурный режим эксплуатации.
2. Устанавливаем автомобиль на ровную площадку, ставим на стояночный тормоз и обесточиваем автомобиль.
3. Для удобства ставим «перед» авто на подставку. Проверьте уровень масла на горизонтально стоящем автомобиле.
4. Очистите заливную пробку и смотровое отверстие.
5. Установить под корпус КПП бачок для слива масла и открутить пробку. Примите меры для предотвращения ожогов горячим агрегатным маслом.
6. После слива слива хорошо прочистить заглушки отверстий, уделяя особое внимание удалению металлических частиц со вставок с помощью магнитов.
7. Дождитесь полного слива масла, установите автомобиль в горизонтальное положение.
8. Залейте в агрегат масло и проверьте уровень смазки в агрегате. Вкрутите пробку смотрового отверстия, сделайте короткую поездку и проверьте уровень масла в коробке передач, при необходимости долейте недостающий объем. Затяните пробку с рекомендованным моментом.

Замена масла в «автомате» ВАЗ 2110

Заливать масло в коробку ВАЗ 2110 «автомат» необходимо каждые 30 000 км.после очередной замены. При этом более ранняя замена смазки возможна при наличии посторонних шумов и хруста в АКПП.

Согласно рекомендациям производителя автомобилей, в данную модель рекомендуется заливать масло GL-4 по тарификации API. Итак, масло Shell 75W90 — одна из таких рекомендаций производителя. Лучше проводить процедуру на СТО, где профессиональные специалисты быстро и качественно выполнят все работы.

Сальники коробки передач

Сальники коробки передач ВАЗ 2110 — взаимозаменяемые детали в трансмиссии данного автомобиля. При техническом обслуживании коробки передач к автомобилю ВАЗ 2110 существуют следующие виды ремонтных работ:

• замена сальников коробки передач на передних приводах;
• замена сальника КПП на первичном валу агрегата;
• замена манжеты штока системы выбора скорости.

Все эти работы лучше проводить под наблюдением опытного слесаря, который при необходимости может помочь дельным советом.

Добро пожаловать!
Какое масло нужно заливать в коробку передач на Classic? А сколько масла в коробке? Эти вопросы нам задают очень часто, но не все люди обычно знают ответ на них, а потому, специально для таких людей, мы раскроем эти вопросы более подробно в статье.

Какое масло нужно заливать в коробку?

Если говорить об автомобилях семейства «Классик» с 4- и 5-ступенчатыми коробками передач, то туда добавляется только специальное трансмиссионное масло, которое будет смазывать все шестерни, находящиеся в коробках при их эксплуатации.

Из прочитанного выше мы поняли, что в коробку заливается только трансмиссионное масло, а какой класс вязкости у этого масла и какой оно должно быть, спросите вы? Для классики группа масел должна быть «GL-4» или «GL-5». И степень вязкости должна быть обозначена «SAE75W90», «SAE75W85» или «SAE80W85».

Что означают все эти обозначения и где они расположены?

Эти обозначения обычно пишут на коробках, в которых находится масло, но они означают класс вязкости масла и группу, к которой относится то или иное масло, разберем подробнее:

GL-4 — Эти масла содержат большое количество присадок.В основном этот тип используется только на автомобилях со скоростными коробками передач, которые работают на высоких скоростях, но с низким крутящим моментом, а также на низких скоростях, но с высоким крутящим моментом.

GL-5 — эти масла предназначены для использования в «Гипоидных передачах — это шестерни, в которых две шестерни вращаются под углом, см. Пример такой передачи чуть ниже». На данный момент на классике гипоидная передача есть только в коробке передач, а потому, как вы уже поняли, в коробку передач нужно заливать только масла группы GL-5. Но и эта группа масел нашла свое применение в коробке, но в основном эта группа используется только для коробки, которая постоянно работает в тяжелых условиях.

SAE75W90 — это класс вязкости масла как таковой, и эта аббревиатура означает, что масло является полусинтетическим или просто синтетическим, это масло также называют всесезонным, потому что если вы посмотрите на цифры, при которых масло замерзает или кипит, то эти цифры выходят за пределы +35 и -40, в связи с этим такое масло можно использовать на автомобилях, которые эксплуатируются в России, потому что такой климат считается практически нормой для нашей страны.

SAE75W85 — этот класс вязкости также используется для так называемых всесезонных масел, а температура застывания масла превышает -40 и не должна превышать +45, иначе масло может закипеть.

SAE80W85 — последний тип масла с вязкостью 80W-85, которое кипит при градусах выше +35 и не замерзает до -30 градусов.

Сколько масла в коробке на классике?

Многие люди привыкли задавать этот вопрос в такой форме, но на самом деле это неправильный вопрос, потому что масло находится в корпусе коробки и поэтому было бы правильно задать свой вопрос таким образом: «Сколько трансмиссионного масла? войдет в дело? «

Вообще-то это не так уж и важно, все равно суть остается одна, ну давайте перейдем к ответу на вопрос, и он будет звучать так: Если у машины 4-х ступенчатая коробка передач, то будет только 1 в нее входит 35 литров трансмиссионного масла, но если коробка 5-ступенчатая, то все 1.6 литров!

Подскажите пожалуйста, но мнения расходятся с продавцами-консультантами в магазинах и со знакомыми автомобилистами.
Вопрос: «какое масло лучше заливать в блок предохранителей в ВАЗ 2110 (в моем случае 21102) — минеральное, полусинтетическое или синтетическое» Дело в том, что есть мнения, что синтетика разъедает Наше, отечественное, масло уплотнения. Ваше мнение или основанное на опыте — подскажите. Хочу заменить лютик. Впервые.

Не подвергается коррозии, но проникает в щели

Другой мой подход небольшой, вероятно, устаревший.Относится к трансмиссионному маслу.
Жидкость для города, густая для трассы. На той самой 21103, хз там на заводе залито.

Собака а-цзоу

Только группы GL-4 в переднем приводе, а по вязкости конечно лучшая 75W90 — это синтеника 250-350 л литров. Он жидкий зимой и сохраняет стабильную вязкость при нагревании.

Castrol TAF-X, GL-4. Синтетика, масло отличное. Про просачивающиеся уплотнители, чушь полная. Пять лет залито и ниоткуда не течет.Коробка передач отлично работает даже в очень сильные морозы, передачи переключаются плавно, без заеданий. Долгая жизнь, буду менять не раньше 100-120 т.км. Что еще нужно? То, что налито на заводе, вытекло сразу.

О течи сальников. Ерунда. а большинство продавцов вообще не шарит. Залейте всю синтетику родную и будете рады -)

Да хз, на счет дорогой синтетики вписали в колеса, вроде предназначенной для других КПП, враги говорят у них другие стандарты.короче там 1 место отдали Лукойлу, то вроде кастрол, но вопрос верить их тестам или нет. Поменял парочку человек (ВАЗ 2112) и посоветовал поменять масло в коробке передач, а посоветовал просто полить масло … ток там 4 и 5, надо 4 ни в коем случае 4 перепутать!

«Заранее извиняюсь, просто не хочу создавать тему», а на ВАЗ 2104 что лучше масло в коробку заливать, пожалуйста, просто на более конкретное, а то не менял это

Если правильно помню мануал на девятку — там вообще надо моторное масло заливать.

Коробка

Classic и бридж лей 80w90
в бридж HD 80w90
в коробке GX 80w90
можно конечно взять большую вязкость 85w140, но зимой замороженный «казинак» без сил использовать не получится.

собственно для гипоидных передач, которые являются коробкой передач, была создана группа ГЛ-5

Подавляющее большинство коробок не имеют гипоидной главной пары. Обычная косозубая передача. Поэтому GL-4 самая большая. Ресурсные испытания ГЛ-5 в переднеприводной коробке передач ВАЗа повышенного износа синхронизаторов не выявили.
Масло моторное на КПП заливали еще в те лохматые годы, когда ничего другого не было. А теперь сделайте это — извращение по совокупности.

tarland , у меня в руках «инструкция» выпуска 1993 года

Infantile Elephant

Любая машина с вращающимися частями требует смазки. А в случае с регулируемой коробкой передач смазка тоже должна быть надлежащего качества. Какое масло лучше покупать в трансмиссии автомобиля ВАЗ 2109?
Данная инструкция по выбору масла в КПП ВАЗ 2109 проливает свет на этот вопрос.Внимательно изучите эту статью — здесь вы сможете узнать о выборе между моторным и трансмиссионным маслом, синтетикой и полусинтетикой, а также о выборе между разными производителями трансмиссионных масел.
Фото и видео помогут лучше разобраться в этом непростом вопросе. Итак, приступим.

• Комплектация КПП ВАЗ 2109
• 1. Масло моторное
  2. Трансмиссионное масло
• Выбор производителя
  1. Отечественные производители
  2. Иностранных производителей
• Некоторые советы по заливке масла
• Заключение

Комплектация КПП ВАЗ 2109

Масло требует тщательного отбора.Итак, какие есть варианты — из чего выбрать?
Итак:

• Когда появились переднеприводные автомобили, хозяева опробовали два варианта. Первое было такое же, как и на «классику», то есть трансмиссионное масло ТАД-17, но практика показала, что на девятку такое масло не подходит.
  А все потому, что главная пара в девятипозиционной коробке передач косозубая, а не гипоидная, как в классике.
• Второй вариант — обычное моторное масло. Здесь они остановились в то время. Более подробно этот вариант будет рассмотрен позже.
• Сейчас есть много других вариантов заливки масла в коробку передач ВАЗ 2109.
  1. Масла отечественные
  2. Масла иностранные
  3. Различная классификация (GL-4, GL-5 и TM-4, TM-5)
  4. Различная вязкость (SAE 80, SAE 90)
  5. Минеральные, полусинтетические масла

Совет! Как видите, выбор велик, а правильный выбор обычно один-два. Не торопитесь, и внимательно изучите теорию, прежде чем приступить к замене масла ВАЗ 2109.

Выбор масла для каждой машины разный

Это касается не только различных марок автомобилей. Даже для разных автомобилей ВАЗ 2109 могут подойти совершенно разные варианты трансмиссионного масла.
Давайте разберемся, какое масло, в каком случае лучше применять.

Масло моторное

Итак:

• Что хорошего в использовании моторного масла в коробке передач? Первое, что приходит в голову, это цена, которая находится в допустимых пределах.
• Анализируя отзывы владельцев 2109, можно заметить некоторые особенности. Например, есть ряд случаев, когда автомобиль проехал 300-400 тысяч километров без использования моторного моторного масла в коробке передач.
• С другой стороны, другие случаи показывают, что использование моторного масла нежелательно, так как оно приводит к преждевременному износу деталей коробки, таких как синхронизаторы или шестерни.
• Так как же определить, подходит ли моторное масло для коробки на ВАЗ 2109? Опять же, анализируя общую картину использования такого масла, делаем простой и очень важный вывод.

Заключение! Заливать моторное масло можно только в том случае, если год выпуска автомобиля ранее 1993-1995 гг. В автомобилях, произведенных в более поздние годы, крайне не рекомендуется использовать моторное масло в трансмиссии.

Трансмиссионное масло

Таких масел очень много и не хватает времени и терпения, чтобы рассмотреть все конкретные масла. Поэтому мы будем рассматривать только категории масел, а в некоторых случаях приведем примеры.
Перейти:

• Еще немного упомянем ТАД-17.Если кто-то сомневается, что его нельзя использовать в ВАЗ 2109, читайте ниже причины этого.

• Вязкость или плотность масла ТАД-17 очень высока, что приводит к следующим проблемам: автомобиль не заводится зимой, противозадирные присадки (которые сами по себе дают хороший эффект) в масле содержатся в очень Большие количества.
• Большое количество противозадирных присадок способствует интенсивному износу синхронизаторов.
• Синтетическое масло, казалось бы, должно подходить лучше других.Он лучше по плотности, имеет положительные качества, есть добавки. Но есть одно но!
  Использование синтетического трансмиссионного масла (в обозначении GL-5 или TM-5) приветствуется в спортивных коробках передач, где качество деталей лучше, температура выше и (в некоторых случаях) отсутствуют синхронизаторы.

Кстати! Внимательно прочитав инструкцию к трансмиссионному маслу, вы сможете определить, подходит оно для вашего автомобиля или нет.

• Так, в инструкции к синтетическому маслу класса GL-5 так прямо написано: «применяется для несинхронизированных механических коробок передач».
• И еще один момент не в пользу синтетики — ее цена. Стоимость такого масла высока, а практичность не очень — поэтому использовать синтетическое масло в коробках передач ВАЗ 2109 не имеет смысла.
• И последний вариант — полусинтетическое трансмиссионное масло. Он идеально подходит для использования в этом автомобиле.
• Обозначение такого масла — ГЛ-4.

Кстати! В сервисной книжке автомобиля указывается тип масла, рекомендованный производителем. Это точно ГЛ-4 или ТМ-4.

• По плотности лучше брать с обозначением 75 или 85. Состав этого масла и его свойства оптимально подходят как для шестерен коробки передач, так и для ее синхронизаторов.
• Что касается зимнего периода, то полусинтетика не замерзает так сильно, как, например, минеральная вода. В морозы -25 градусов машина заводится как летом.

Выбор производителя

Краткие характеристики мы уже перечисляли, а теперь вы можете углубиться в выбор производителя масла для КПП Самара. Итак, у кого лучше получается ВАЗ 2109?

Отечественные производители

Итак:

• Трансмиссионное масло, заявленное заводом-изготовителем — ТМ-4-12. В идеале, конечно, нужно использовать. Это масло было специально разработано для коробки передач именно этого автомобиля.
• Включая логику, делаем вывод, что раз уж она была специально разработана, то должна быть и лучшая.Производитель может быть разным — например, Рексол.
• Например, моторное масло M6z12G1, используемое в КПП ВАЗ 2109, не совсем доходит до показателей ТМ.
• Луковое масло SAE 15W-40 также является хорошим конкурентом специально разработанного масла TM-4-12. Отставание от него всего 4%.

Иностранные производители

Анализируем трансмиссионное масло ВАЗ 2109 иностранного производства:

• Марка Castrol, а точнее масла ЭП-80 и ЭП-90, которые по классу GL-4 нежелательно использовать в Самарских КПП.По своим свойствам он больше подходит для спортивных коробок передач.
• А вот иностранная компания Valvoline, выпустившая масло DuraBlend SAE 75W-90, показала хорошие результаты для нашей машины. Такое полусинтетическое масло находится на втором месте после рекомендованного отечественного масла ТМ-4-12.
• С другой стороны, тот же Valvoline, но не GL-4, а GL-4/5 не подходит для качественной работы КПП ВАЗ 2109.

Помните, что наличие противозадирных присадок в целом положительно влияет на работу коробки передач.Однако слишком большое их количество способствует быстрой коррозии металлов. Все потому, что в состав противозадирных присадок входит сера, разъедающая шестерни.

• С этой точки зрения лучше всего подходят моторные масла (но мы помним и об остальных их качествах).
• И снова полусинтетический Valvoline близок к стандарту — ТМ-4-12. А синтетика, напротив, наиболее разрушительна в этом плане.

Что касается других производителей, то стоит обратить внимание на некоторые моменты и детально изучить состав масла.
Обратите внимание на:

• Вязкость
• Температура масла — точка застывания
• Количество присадок и их вид

Где находится предохранитель генератора ВАЗ 21099.

Где находится блок предохранителей карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и прикрыта крышкой. Также на нем изображена условная схема подключения каждого из предохранителей и их номинал (указан в допустимом диапазоне тока, то есть в амперах).Сам монтажный блок ВАЗ закрыт пластиковым корпусом. Также есть запасные предохранители (по бокам). Однако в «девятке» есть второй блок, который уже находится в машине. Вот те предохранители, которые отвечают за подключение силовой цепи к бензонасосу и некоторым другим узлам.

Блок-схема предохранителей в ВАЗ 21099

Прежде всего, стоит отметить, что в ВАЗ 21099 нового типа, которые выпускаются с 1998 года, были установлены новые вариации блока питания с П-образными предохранителями.

принцип работы такой же, но элементы не взаимозаменяемы. Этот аспект желательно учитывать при ремонте или замене предохранителей. Блок питания нового типа имеет сигнальную цепь, идущую на щиток приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. Эта цепь отсутствовала в старых автомобилях. В некоторых автомобилях его перенесли на подушку безопасности (индикатор работы).

Схема монтажного блока (ИЗОБРАЖЕНИЕ 1), который находится под колпаком, находится на крышке изнутри. Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации автомобиля. С его помощью можно за считанные секунды найти расположение любой из электрических цепей, что дает необходимую информацию для диагностики контакта электрической цепи.Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если есть) и разъем для переносной осветительной лампы.

Если рассматривать блок предохранителей инжекторный ВАЗ 21099 (без карбюратора), то схема подключения там идентична. Единственное исключение — некоторые цепи не будут закрыты, но это нормально. Как всегда, это можно сравнить с обычной схемой, которая продублирована на крышке монтажного блока.

Рисунок 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель

А — это просто кусок проводника с определенным сопротивлением и максимальной критической нагрузкой. При превышении указанного диапазона его внутренняя часть просто перегорает, а электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер.Естественно, если сюда поставить предохранитель более низкого номинала, то он просто перегорит при малейшем превышении своего номинала. Если поставить с высоким рейтингом, то при превышении допустимого значения загорится электропроводка. Поэтому это неприемлемо и считается нарушением элементарных норм безопасности при эксплуатации транспортного средства.

Запчасти изначально устанавливаются в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обе стороны от основной платы.В ВАЗ 2108 — точно так же, но внутри салона размещены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

Интересно, что максимально возможная нагрузка на блок предохранителей исходит от цепи, соединяющей электрические стеклоподъемники. Там максимальная сила тока может составлять 30 Ампер. В блоках нового образца его заменили на эталон на 20 Ампер.

Как правильно заменить предохранители? Для этого вам понадобится:

• выключить мотор;
• снять минусовую клемму с аккумуляторной батареи.Желательно подождать еще несколько минут для устранения остаточного напряжения;
• снимаем крышку блока предохранителей 2109;
• используйте мультиметр, чтобы найти вышедший из строя предохранитель;
• проверить цепь на короткое замыкание;
• поставил новый предохранитель;
• подать напряжение на цепь и убедиться в отсутствии повторной перегрузки.

Ни в коем случае нельзя проводить ремонт с использованием неоригинальных комплектующих, а уж тем более заменять их проводниками сторонних производителей.Среди российских водителей популярна тенденция ставить вместо предохранителя пятикопеечные монеты (это можно сделать и на «девятке» старого образца). При этом нужно осознавать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической схемы?

Для того чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно измерить мультиметром каждую из цепей.

В вариантах карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты.При обнаружении нескольких разрывов будет дешевле и проще просто заменить весь блок. Подойдет и новый образец, да еще от 2114 — там они одинаковые.

Если работает только одна часть блока, то придется искать обрыв цепи. Поиск поможет узнать следующие правила:

• Если не работает схема, отвечающая за питание печки, то нужно искать неисправный элемент с помощью F4 или F7. Последний отвечает за работу вентилятора, нагнетающего в салон теплый воздух;
• замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
• реле F7 отвечает за омыватели, патрон лампы и щетку заднего стекла;
• — в случае выхода из строя топливного насоса «виновником» является плата предохранителей, которая находится с левой стороны руля (в автомобиле).

Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное — найти неисправный элемент. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно восстанавливать их при необходимости.

Электродвигатели мотор-редукторов (дворники, заднее стекло (ВАЗ-2108, -2109), фары — при наличии) защищены автоматическими многоразовыми биметаллическими предохранителями.Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с проводом уменьшенного сечения (1 мм2). Цепи зарядки аккумуляторной батареи, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены. Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) Подключаются через реле.

С 1998 года вместо блока 17.3722, на некоторых автомобилях установлены монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения двигателя (a На этих автомобилях установлен новый тип сенсорного переключателя, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпадает).Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, он имеет белую метку возле разъема XII. .

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60

№	И	Назначение
1	10	Клапан омывателя фар
2	10
3	10	Плафон внутреннего освещения
4	20	Обогрев заднего стекла Реле (контакты) включения обогрева заднего стекла Прикуриватель
5	20
6	30	Стеклоподъемники передней двери Реле включения стеклоподъемников
7	30	Очистители фар (в работе) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя ветрового стекла Электродвигатель очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны омывателя лобового и задних окон Реле (обмотка) для включения электровентилятора системы охлаждения двигателя Реле (катушка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
8	7.5	Левая противотуманная фара
9	7,5	Фара противотуманная правая
10	7,5	Лампа подкапотного пространства Лампы подсветки приборов Контрольная лампа наружного освещения Лампа прикуривателя Левая фара (габаритный свет)
11	7,5	Фара правая (габаритный свет)
12	7.5	Фара правая (ближний свет)
13	7,5	Левая фара (ближний свет)
14	7,5	Левая фара (дальний свет)
15	7,5	Фара правая (дальний свет)
16	15	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота) Контрольная лампа указателей поворота Обмотка возбуждения генератора (при запуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Карбюратор контрольная лампа заслонки Контрольная лампа стояночного тормоза Лампа светового табло «СТОП» Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Вольтметр
17	–	Запасной
18	–	Запасной
19	–	Запасной
20	–	Запасной
Реле
К1	Реле стеклоочистителя фар
К2	Реле-прерыватель указателей поворота и сигнализации
K3	Реле стеклоочистителя
К4	Реле контроля исправности ламп
K5	Реле стеклоподъемника
K6	Реле звукового сигнала
K7	Реле обогрева заднего стекла
K8	Реле дальнего света фар
K9	Реле ближнего света фар

Блок предохранителей 17.3722

До 1986 года противотуманные фары в задних фонарях и противотуманные фары были защищены предохранителем 15 на монтажном блоке. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и размещен в отдельном пластиковом корпусе.

№	И	Назначение
1	8	Фара противотуманная правая
2	8	Левая противотуманная фара
3	8	Очистители фар (при включении) Реле очистителей фар (контакты) Клапан омывателя фар
4	16	Электродвигатель очистителя фар Реле стеклоочистителя (катушка) Электродвигатель обогревателя Электродвигатель омывателя окон Электродвигатель очистителя заднего стекла Реле времени омывания заднего стекла Клапан омывателя лобового и задних окон Катушка реле включения электровентилятора система охлаждения Катушка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа бардачка
5	8	Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа Задние фонари (фонари заднего хода) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумулятора Мотор-редуктор и реле для включение стеклоочистителя Обмотка возбуждения генератора (при пуске) Лампа светового табло «СТОП» Указатели температуры охлаждающей жидкости и уровня топлива
6	8	Задние фонари (стоп-сигналы) Освещение салона кузова Электрические стеклоподъемники и реле стеклоподъемников
7	8	Подсветка номерного знака Подсветка моторного отсека Контрольная лампа бокового освещения Лампа приборов и лампа прикуривателя Индикация освещения рычагов подогревателя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле включения
9	8	Левая фара (габаритный свет) Левый габаритный фонарь (габаритный свет)
10	8	Правая фара (габаритный свет) Правый габаритный фонарь (габаритный свет)
11	8	Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации) Контрольная лампа
12	16	Элемент обогрева и реле обогрева заднего стекла Прикуриватель Розетка для переносной лампы
13	8	Фара правая (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа дальнего света
15	8	Левая фара (ближний свет)
16	8	Фара правая (ближний свет)
Реле
К1	Реле времени омывателя заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
K3	Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4	Контактные перемычки вместо реле контроля исправности ламп Реле контроля исправности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
K5	Реле дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
K6	Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
K7	Реле стеклоподъемника (13.3747 / 2105-3747210-10, 2105-3747210-12)
K8	Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
K9	Реле включения электровентилятора системы охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
K10	Реле обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
K11	Реле ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Большинство электрических цепей защищены предохранителями. Электродвигатели мотор-редукторов (дворники, заднее стекло (ВАЗ-2108, -2109), фары — если установлены) защищены автоматическими многоразовыми биметаллическими предохранителями.Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи зарядки АКБ, зажигания (карбюраторные двигатели), пуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены. Мощные потребители (стартер, фары, мотор вентилятора охлаждения, электробензонасос и др.) Подключаются через реле.

Блок реле и предохранителей в ВАЗ 2108-09-099 (карбюратор, инжектор) находится под капотом, в отсеке перед лобовым стеклом с левой стороны.

Монтажный блок предохранителей 2114-3722010-18

Реле / ​​предохранитель No.	Расшифровка
К1
К2
K3	Реле стеклоочистителя
К4
K5
К6
К7
K8
K9
F1-F16	Предохранители

Монтажный блок предохранителей 2114-3722010-60

Реле / ​​предохранитель No.	Расшифровка
K1	Реле стеклоочистителя фар
K2	Реле-прерыватель указателей поворота и сигнализации
К3
K4	Реле контроля исправности стоп-сигналов и габаритных огней
K5	Реле стеклоподъемника
K6	Реле звукового сигнала
K7	Реле включения электрообогрева заднего стекла
K8	Реле дальнего света фар
K9	Реле ближнего света фар
F1-F16	Предохранители
F1-F20	Запасные предохранители

Монтажный блок предохранителя 17.3722

Номер реле / ​​предохранителя.	Расшифровка
1 (K6)	Реле стеклоочистителя фар
2 (К1)
3 (К2)	Реле-прерыватель указателей поворота и сигнализации
4 (K3)	Реле стеклоочистителя
5	Контактные перемычки вместо реле контроля исправности лампы
6 (К10)
7	Запасной предохранитель
8 (K5)	Реле дальнего света фар
9 (K11)	Реле ближнего света фар
10	Предохранитель
11 (К9)
12 (К8)

Расшифровка предохранителей монтажного блока ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18.

Цифры от 1 до 16 — монтажный блок старого образца 17.3722

Предохранитель N	Расшифровка
1 (8 А), F9 (7,5 А)	Фара противотуманная правая
2 (8 А), F8 (7,5 А)	Левая противотуманная фара
3 (8 А), F1 (10 А)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты).Клапан омывателя фар
4 (16 А), F7 (30 А)	Очистители фар (в работе). Реле включения очистителей фар (обмотка). Электродвигатель вентилятора отопителя — предохранитель отопителя Электродвигатель омывателя лобового стекла. Электродвигатель очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателей лобового и заднего окон. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A), F16 (15 A)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа указателей поворота. Фонари задние (фонари заднего хода). Выключатель мотор-редуктора и стеклоочистителя. Обмотка возбуждения генератора (при пуске двигателя).Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОП». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А), F3 (10 А)	Фонари задние (стоп-сигналы). Плафон внутреннего освещения
6 (8 А), F6 (30 А)	Электростеклоподъемники передних дверей. Реле включения стеклоподъемников
7 (8 A), F10 (7,5 A)	Подсветка номерного знака. Лампа на капоте. Лампы приборного освещения. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя
8 (16 А), F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле включения
9 (8 А), F10 (7.5 А)	Левая фара (габаритный свет). Фонарь левый (габаритный)
10 (8 А), F11 (7,5 А)	Фара правая (габаритный свет). Фонарь задний правый (габаритный свет)
11 (8 А), F2 (10 А)	Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации). Контрольная лампа
12 (16 А), F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Розетка для переносной лампы. Прикуриватель
13 (8 A), F15 (7,5 A)	Правая фара (дальний свет)
14 (8 А), F14 (7,5)	Левая фара (дальний свет). Контрольная лампа дальнего света фар
15 (8 А), F13 (7,5 А)	Левая фара (ближний свет)
16 (8 A), F12 (7,5 A)	Правая фара (ближний свет)

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(внешняя цифра в обозначении конца провода — номер блока, а внутренняя цифра — условный номер вилки)

Номер реле / ​​предохранителя.	Расшифровка
K1	Реле времени омывателя заднего стекла
K2	Реле-прерыватель указателей поворота и сигнализации
K3	Реле стеклоочистителя
K4	Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
K5	Реле дальнего света фар
K6	Реле включения фар
K7	Реле стеклоподъемника
K8	Реле звукового сигнала
K9	Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10	Реле обогрева заднего стекла
K11	Реле ближнего света фар

Схема монтажного блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

Реле / ​​предохранитель No.	Расшифровка
K1	Реле стеклоочистителя фар
K2	Реле-прерыватель указателей поворота и сигнализации
K3	Реле стеклоочистителя
K4	Реле контроля исправности ламп
K5	Реле стеклоподъемника
K6	Реле звукового сигнала
K7	Реле обогрева заднего стекла
K8	Реле дальнего света фар
K9	Реле ближнего света фар
F1-F20	Предохранители

Условная нумерация штекеров в колодках монтажного блока ВАЗ 2109-09-099 для подключения проводов в салоне:

Ш9 — колодка подключения к заднему жгуту проводов;

Ш1-Ш4 — колодки присоединения к жгуту проводов панели приборов.

Практически все участки электрических схем объединены с помощью монтажного блока. Этот блок также обеспечивает все важные участки необходимыми предохранителями и реле. Монтажный блок позволяет производить ремонт и сборку схем намного быстрее и проще из-за близости проводов и реле друг к другу. В случае сбоя в электросети ток в узле увеличивается, поэтому возникает короткое замыкание.

Для сохранения целостности устройства перегорающий провод, пропускающий через себя ток, оплавляют, при этом следя за тем, чтобы все устройство было выключено.Таким образом, основная функция предохранителей — защита основных деталей от перегорания при коротком замыкании. Часто сегодня на автомобилях есть устройства, пригодные для многоразового использования. Во время нагрева они разгибаются и размыкают контакт, а когда они возвращаются к исходной температуре, они принимают свой первоначальный вид. За счет этого значительно увеличивается срок службы предохранителя, что дает возможность не приобретать новый после каждого замыкания. Также бывает, что эти предохранители не принимают первоначальную форму, поэтому водитель автомобиля должен самостоятельно исправить ситуацию и нажать кнопку после того, как будут обнаружены источники проблемы короткого замыкания.

Символ F обозначает предохранители с серийным номером, буквой K — сами устройства. Схема обозначения следующая:

Предохранитель F16 (15 А) имеет много функций:

1. Указатель поворота.
2. Контроль уровня тормозной жидкости.
3. Датчик уровня масла.
4. Контроль датчика охлаждения.
5. Обеспечивает автоматическое открывание дверей.

Замена предохранителей или всего блока

Для замены предохранителей необходимо запомнить их расположение.Схема, которая должна быть изображена на крышке блока, должна помочь. В первую очередь, решив поменять предохранители, стоит скинуть массу. В черном ящике должен быть пинцет, предназначенный для замены предохранителей. С его помощью достать и зацепить мелкие детали становится намного проще.

Чтобы понять, какой предохранитель нужно заменить, стоит взглянуть на схему, изображенную на крышке блока. При полной замене блока необходимо полностью открутить старую коробку и снять с нее кронштейны.В этом случае нужно изучить, где и как подключаются провода, чтобы потом их тоже можно было подключить к новому устройству.

Добрый день. Сегодня в нашем автосервисе есть ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине произошел скачок электричества, после чего перестали работать дворники, поворотники и задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где расположены предохранители на ВАЗ 2108, 2109, 21099 и как они меняются.Также прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Монтажный блок предохранителей — 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099 инструмент не нужен

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099 :

Открываем капот. Под лобовым стеклом вы увидите монтажный блок.

Внутри можно найти специальный пинцет для замены предохранителей.

Следующим шагом будет подобрать предохранитель и заменить его.

Блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя находится предохранитель задней противотуманной фары.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099?

Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

№ предохранителя.		За что отвечает:
		Противотуманная фара правая
		Противотуманная фара левая
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Указатели поворота Задние фонари Щетки лобового стекла Генератор Уровень тормозной жидкости
		Давление масла Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Лампа «проверка» Открытие двери
		Внутреннее освещение Задние фонари
		Стеклоподъемники
		Номерной знак Фонарь в моторном отсеке Освещение приборов Размеры Освещение приборной панели Прикуриватель
		Звуковой сигнал
		Фонарь задний правый размер
		Скорая помощь
		Обогреваемый элемент обогрева заднего стекла Реле обогрева заднего стекла (контакты) Патрон переносной лампы Прикуриватель
		Фара правая
		Фара левая
		Левая фара ближнего света
		Ближний свет, правая фара
		Запасной
		Запасной
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давление масла Заслонка карбюратора Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Лампа «проверка» Открытие двери
		Задние тормоза Освещение салона
		Номерной знак Фонарь в моторном отсеке Освещение приборов Размеры Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Задний левый зазор
		Дверь задка правая
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет, правая фара
		Дальний свет левой фары
		Левая фара ближнего света
		Ближний свет, правая фара

.
