Рычаг нижний передней подвески в сборе на ВАЗ 2108-099, ВАЗ 1118, Приора

Уважаемые покупатели, во избежание ошибок при отправке нижнего рычага передней подвески ВАЗ 2108 в сборе, в строке "Комментарий" указывайте модель вашего автомобиля, год выпуска.

Подвеска является связующим звеном между кузовом и колесами. Через нее на кузов передаются силы, воздействующие на колеса. Элементы, входящие в подвеску, смягчают динамические нагрузки, уменьшают колебания кузова, обеспечивают хорошую устойчивость и плавность хода автомобиля.

1 – штанга стабилизатора поперечной устойчивости, 2 – стойка стабилизатора поперечной устойчивости; 3 – нижний рычаг передней подвески; 4 – шаровой шарнир рычага; 5 – поворотный кулак; 6 – телескопическая стойка; 7 – растяжка нижнего рычага; 8- шарнир растяжки передней.

Передняя и задняя подвески независимые. Конструкция использует комбинацию пружины и амортизатора, который закреплен непосредственно на поворотном кулаке. Нижний рычаг передней подвески крепится к поворотному кулаку. К нижним рычагам крепится стабилизатор поперечной устойчивости, который представляет собой согнутый соответствующим образом стержень, изготовленный из рессорной стали. Он работает следующим образом: если при прохождении поворота колесо, находящееся на внутреннем радиусе поворота, отходит от автомобиля, стабилизатор скручивается. Эта возникшая упругая сила теперь поддерживает амортизаторную стойку, которая расположена на внешнем радиусе поворота, что совместно с пружинамиувеличивает жесткость этой стойки. Результатом работы стабилизатора является значительное уменьшение кренов автомобиля при прохождении поворотов. Если автомобиль накренится одновременно, например, с торможением, стабилизатор не работает.

Признаками износа сайлентблоков рычага передней подвески являются разрывы, одностороннее выпучивание и отслоение резины от металлической втулки.

Другие артикулы товара и его аналогов в каталогах: 2108-2904020А, 21080290402000.

ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110-2111, ВАЗ 2112, ВАЗ 2113- 2115, ВАЗ 1117-1119, ВАЗ 2170.



Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить нижний рычаг передней подвески ВАЗ 2108 в сборе на автомобиле семейства ВАЗ.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Передняя подвеска ваз 2109 и ее устрйоство и правильный ремонт

Содержание статьи

Автолюбителю, по-настоящему ценящему железного друга, не нравится отдавать свое авто в другие руки. Он старается заниматься ремонтом самостоятельно. Чтобы хорошо работала на ВАЗ модели 2109 передняя подвеска, нужно разобраться в ее схеме, выявить слабые стороны этой детали.

Как устроена передняя подвеска ВАЗ-2109

Очень важно вовремя делать профилактику ходовой части машины, так как основная нагрузка при эксплуатации приходится именно на нее. Причем нагрузка происходит и в состоянии покоя. Ходовая часть включает в себя такие элементы: рама, колеса, задняя и передняя подвеска. Ранняя диагностика поможет избежать многих проблем.

Что же представляет собой передняя подвеска? Этот элемент машины независимый, что позволяет автомобилю быть более маневренным, так как передние колеса работаю независимо друг от друга. Если одно из них попадает в выбоину, то другое избегает этого импульса. Такие конструкционные особенности позволяют произвести настройку развал-схождения автомобиля, также сделать правильным «поведение» авто на дороге можно с помощью небольшого отрицательного значения радиус обката.

Основная деталь передней подвески – это амортизационные стойки, на них крепятся пружины. На верхней части стойки прикручены 3 болта и подшипник. Все это в целом обеспечивает возможность поворота стойки с колесами машины.

Следующая основная деталь – поворотный кулачок. Своей нижней частью он прикреплен к шаровой опоре, а верхней соединяется с низом стойки. Соединение обеспечивают болты. Верхний из них регулирует развал. За поперечную устойчивость автомобиля отвечает штанга, которую сайлентблоки крепят к основанию авто с помощью кронштейнов.

Таким образом, мы видим, что передняя подвеска включает в себя очень много деталей, но самые основные из них:

  • пружина;
  • рычаг;
  • амортизатор;
  • шаровые опоры;
  • шарнир растяжки;
  • кронштейны.

Какие могут быть проблемы и как их устранить

За состоянием передней подвески нужно наблюдать регулярно. Наиболее частыми повреждениями является истирание чехлов шарниров. Эти повреждения относятся к механическим. Среди неисправностей этого элемента авто отмечаются неровности рычага, находящиеся на подвеске или на штанге стабилизатора. Это может привести к неправильной и неточной работе. Во всех этих случаях нужно проверить детали, после чего просто заменить их на новые.

Среди неисправностей могут быть и такие мелкие, которые следует устранить, используя обычный ремкомплект. Например, ослабление болтов штанги стабилизатора или гайки крепления опоры. Следует затянуть их покрепче.

Если же вы слышите, что подвеска издает звуки (стук, скрип), то это свидетельствует о более серьезных повреждениях. Сначала нужно определить, откуда исходит звук. Для этого можно использовать домкрат. Раскачайте в вертикальной плоскости колесо, если стучит в центре колеса, то, скорее всего, в подшипнике имеется довольно большая щель. Самому лучше подшипник не менять, так как можно его разрушить. Лучше обращаться в автосервис, где есть специальное оборудование для этих целей.

Делаем выводы: лучше заняться диагностикой и профилактикой своего авто и обезопасить себя во время езды, чем вкладывать средства в тюнинг.

Сборка передней подвески ваз 2109

Всем привет, в этой части будем собирать переднию подвеску, вот готовый результат

Начал с рулевой, в последних постах можно было увидеть как я установил рулевую рейку. Решил заменить наконечники они были мертвые, так же устали тормозные диски на фото видно

Вот новые запчасти, для сборки передней ходовой

Так же была куплена граната правая, старая пришла в негодность, а остальные гранаты в прекрасном состоянии

Были куплены новые металические защитки тормозных дисков, старые сгнили

Стойка собранная, с пружиной -70, и с новыми опорами

Отбойник был порезан, оставил 1 бублик

На данный момент передняя ходовая выглядит вот так)

Выглядит все как новое, болты тоже заменил старые были ржавые, всем спасибо )

Передняя подвеска ваз 2109 и какие детали в нее входят

Чтобы научиться самостоятельно ремонтировать или проводить профилактические мероприятия с автомобилем, первым делом автовладельцу следует изучить его конструкцию. Сегодня поговорим про переднюю подвеску отечественного авто ВАЗ 2109.

Схема

Представленная ниже схема позволит вам определить, на какие компоненты делится узел и что он собой представляет в сборе. Таблица поможет разобраться, где какой элемент подвески располагается.

Номер элемента
Чем является
1.Верхняя опора амортизатора
2.Опорная чашка пружины (верхняя)
3.Буфер хода сжатия с защитным кожухом
4.Опора буфера сжатия
5.Пружина
6.Опорная чашка пружины (нижняя)
7.Шарнир рулевой тяги (шаровой)
8.Поворотный рычаг
9.Стойка (амортизатор)
10.Шайба эксцентриковая
11.Регулировочный болт
12.Кронштейн амортизатора
13.Поворотный кулак
14.Защитный кожух тормозного диска
15.Тормозной диск
16.Стопорные кольца
17.Колпачок ступицы
18.Шлицевой хвостовик корпуса шарнира привода колеса (наружного)
19.Направляющий штифт
20.Подшипник ступицы
21.Шаровой шарнир рычага подвески
22.Рычаг подвески
23.Регулировочная шайба
24.Амортизатор (стойка) стабилизатора поперечной устойчивости
25.Штанга стабилизатора поперечной устойчивости
26.Подушка штанги
27.Кронштейн фиксации штанги
28.Кронштейн кузова для фиксации рычага подвески
29.Растяжка рычага
30.Кронштейн фиксации растяжки
31.Втулка шарнира рычага подвески (резиновая)
32.Втулка шарнира рычага подвески (распорная)
33.Шток амортизатора
34.Корпус верхней опоры стойки (наружный)
35.Корпус верхней опоры амортизатора (внутренний)
36.Опорный подшипник
37.Резиновый компонент верхней опоры
38.Ограничитель хода для верхней опоры амортизатора
39.Защитный колпак верхней опоры амортизатора
40.Втулка переднего шарнира растяжки
41.Подушка переднего шарнира растяжки
42.Шайбы
43.Шарнир стойки стабилизатора
44.Задний шарнир растяжки
45.Корпус шарнира (шарового)
46.Подшипник шарнира (шарового)
47.Шаровой палец
48.Защитный чехол пальца шарового

Вид снизу

Мало просто знать наименование и расположение элементов подвески. Обязательно разберитесь, как вся система работает, и каким образом все составляющие взаимодействуют между собой.

Особенности устройства

  1. Подвеска состоит из направляющего устройства, упругих, гасящих компонентов. Направляющий элемент служит для регулирования перемещения колес и переноса силы, момента на кузов автомобиля.
  2. Направляющее устройство включает в себя телескопическую стойку и нижний рычаг подвески, которые связывает поворотный кулак. Также важным элементом направляющего устройства является штанга стабилизатора.
  3. Нижний рычаг выполняют из стали и монтируют к кронштейну. Для обеспечения стабилизации рычага к нему фиксируют растяжку и штангу стабилизатора. Растяжка соединяется по средствам шарниров, размещенных в отверстии рычага. Противоположный конец растяжки объединяется с кронштейном. На растяжке расположен лыски под ключ и шестигранник. Они служат для обеспечения стабилизации ее положения при проворачивании гаек.

Рычаги

  1. Штанга монтируется на рычаг подвески короткой стойки с парой головок. Стойка имеет две головки, а в одну из них вставляется резинометаллический шарнир с крепежным болтом стойка. Во второй головке находится втулка из резины, где проходит конец штанги стабилизатора.
  2. В кронштейне имеются овальные отверстия, которые позволяют проще установить штангу на ВАЗ 2109. Наружным концом рычага подвески монтаж осуществляется с поворотным кулаком.
  3. Шаровой шарнир включает в себя неразъемный корпус с подшипником. Последний выполнен из тефлоновой ткани. Чтобы обеспечить герметизацию шарнира, его чехол обрабатывают специальной смазкой — ШРБ4. Если данная герметизация не нарушится по мере эксплуатации автомобиля ВАЗ 2109, тогда смазка сможет легко дослужить полный срок работы вашего авто.
  4. Регулировка передних колес при повороте верхнего болта обеспечивается наличие специального крепления поворотного кулака к кронштейну.
  5. В конструкцию поворотного кулака входят шароподшипник со ступицей, фиксируемой к хвостовику специальными шлицами. Колпак защищает ступицу. Его прикрывают за счет грязеотражательных колец.
  6. К поворотному кулаку фиксируют защитный кожух диска торможения, который, в свою очередь, связан со ступицей.
  7. Телескопическую стойку соединяют с кузовом и поворотным кулаком. Верхняя опора фиксирует стойку с кузовом машины и монтируется на штоке. Она состоит из наружного и внутреннего корпуса.

Телескопическая стойка

Зная устройство передней подвески собственного ВАЗ 2109 и разобравшись в схеме, вам будет намного проще проводить ремонт, искать слабые места, определять участки, где возникли неисправности или поломки.

Ремонт подвески — вопрос достаточно трудоемкий и сложный, потому при отсутствии опыта и хотя бы базовых знаний в области этого компонента автомобиля, проводить работы своими руками настоятельно не рекомендуется.

Как устроена на ваз 2109 передняя подвеска

Независимая передняя подвеска — очень удобно

Передние колеса в автомобиле Лада 2109 не связаны между собой жёстко. Схема передней подвески ВАЗ 2109 разработана таким образом, чтобы каждое колесо имело собственную связь с рамой автомобиля. Этот принцип называется независимой подвеской. Такое строение уже давно успешно используется в автомобилестроении из-за своего главного плюса: при внешнем негативном воздействии на переднее колесо (удар, нырок в яму, повреждение) второе колесо не получает аналогичного импульса.

Независимая подвеска на ВАЗ 2109 включает в себя следующие основные элементы (на примере одного колеса).

  1. Упругий элемент — пружина.
  2. Демпфирующий элемент — амортизатор.
  3. Направляющий элемент — рычаг передней подвески ваз 2109.
  4. Стабилизатор поперечной устойчивости.
  5. Поворотный кулак.
  6. Шаровые опоры.
  7. Шарнирные соединения.
  8. Кронштейны крепления.

Всего можно выделить около пятидесяти элементов, составляющих устройство передней подвески ВАЗ 2109. Указаны главные детали, которые непосредственно участвуют в смягчении колебаний автомобиля. Пружина призвана смягчать резкие вертикальные удары на скорости. Существует 2 класса пружин по жесткости: А и В. На ВАЗ 2109 можно устанавливать изделия обоих классов. Главное условие: одинаковые пружины на одну ось.

Под действием силы упругости, после того, как пружина смягчила удар, она ещё долго будет находиться в движении. Чтобы амплитуда колебаний снова стала равна 0, понадобиться несколько минут. Для того чтобы моментально погасить колебания, подвеска ВАЗ 2109 оснащена гидравлическим амортизатором.

Внутри него есть цилиндр, в котором установлен шток с поршнем. При наезде на неровность поршень опускается вниз и выдавливает масло. Когда пружина намерена колебаться дальше, поршень встречает сопротивление клапанов, и масло вязко и медленно сливается вниз. Одновременно затухают и колебания.

Рычаги ВАЗ имеют шарнирную связь с колесом и передают внешнее механическое воздействие дальше на пружину и амортизатор. Связаны они с колесом посредством поворотного кулачка. В свою очередь, кулак закреплён на рычагах при помощи шаровой опоры, что обеспечивает возможность менять угол наклона рычага, но оставлять расстояние до колеса одинаковым. Стабилизатор поперечной устойчивости не дает колесам крениться (отклоняться от оси установки). При повороте, когда одно колесо стремится наклониться в сторону, стабилизатор срабатывает на скручивание и не позволяет колесу набрать крен.

Там, где необходима гибкая связь, применяются шарниры — сайлентблоки. Для обеспечения жёсткого закрепления применяют кронштейны.

Проблемы с «передком»

Нужно регулярно наблюдать за состоянием деталей вашей подвески.

НеисправностиВ чём причина и что делать
Причиной небольших отклонений в работе могут быть незатянутые крепления или выход из строя какой-то мелкой детали.Могут ослабнуть фиксирующие болты штанги стабилизатора либо гайки крепления верхней опоры (под капотом). Тогда ремонт подвески своими руками сводится к затягиванию креплений ключом. Также замены могут требовать изношенные подушки, резиновый компонент верхней опоры, сайлентблоки.
Более серьёзные неисправности — это чрезмерный износ шаровой опоры, пружины, буфера сжатия.Ресурс шаровой при бережном обращении рассчитан на весь срок эксплуатации автомобиля. В таком случае необходимо как можно быстрее заменить поломанную деталь новой. Если проигнорировать эту проблему, могут пострадать другие элементы подвески.
Если у вашего ВАЗ 2109 после проезда ямы долго не проходят колебания, значит неисправность внутри амортизатора.Скорее всего, нарушена герметичность клапанов, которые отвечают за сопротивление при ходе поршня вверх.

Явный признак изношенных клапанов — наличие утечек жидкости на корпусе стойки. В таком случае необходимо не только заменить клапан. Надо пополнить запас масла в цилиндре.

Дополнительные проблемы с подвеской могут быть связаны с большой разницей давления в шинах, нарушениями в углах установки и балансировке колес. Необходимо следить за этими параметрами. Если упругость на одной стороне стала заметно меньше, срочно меняем пружину.

Особенности конструкции передней подвеска автомобилей ваз 2108, ваз 2109, ваз 21099

Телескопическая стойка передней подвески автомобиля ваз 2108, ваз 2109, ваз 21099

Передняя подвеска автомобилей ваз 2108, ваз 2109, ваз 21099 независимая, телескопическая, с гидравлическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами с растяжками и стабилизатором поперечной устойчивости.

Основным элементом передней подвески ваз 2108, ваз 2109, ваз 21099 является телескопическая гидравлическая амортизаторная стойка 1 (рис. 6.1), нижняя часть амортизаторной стойки соединяется с поворотным кулаком 5 двумя болтами. Верхний болт 3, проходящий через овальное отверстие кронштейна передней амортизаторной стойки, имеет эксцентриковые поясок и шайбу. При повороте верхнего болта изменяется развал переднего колеса.

На телескопической стойке установлены: витая цилиндрическая пружина 17, пенополиуретановый буфер 19 хода сжатия, верхняя опора 22 передней стойки в сборе с подшипником 21. Верхняя опора передней стойки крепится тремя самоконтрящимися гайками к стойке брызговика кузова автомобиля ваз 2108, ваз 2109, ваз 21099. За счет своей эластичности опора обеспечивает качание передней стойки при ходах подвески и гасит высокочастотные вибрации. Вмонтированный в верхнюю опору подшипник дает возможность передней стойке поворачиваться вместе с управляемыми колесами. В корпусе стойки смонтированы детали телескопического гидравлического амортизатора, показанного на рис. 6.2.

В верхней части цилиндра установлен гидравлический буфер хода отдачи, состоящий из плунжера 15 и пружины 16. Он ограничивает перемещение штока при ходе отдачи.

Нижняя часть поворотного кулака 5 (см. рис. 6.1) соединяется шаровой опорой 10 с нижним рычагом 9 подвески. Тормозные и тяговые силы воспринимаются продольными растяжками, которые через резинометаллические шарниры соединяются с нижними рычагами и передними опорами поперечины передней подвески. В местах соединения растяжки с рычагом и передней опорой установлены регулировочные шайбы, которыми изменяется угол продольного наклона оси поворота.

В поворотном кулаке (рис. 6.3) крепится двухрядный радиально-упорный подшипник закрытого типа, на внутренних кольцах радиально-упорного подшипника установлена с натягом ступица 4 колеса. Упорный подшипник затягивается гайкой 6 на хвостовике корпуса наружного шарнира привода колес и не регулируется. Все гайки крепления передних и задних ступиц колес одинаковые и имеют правую резьбу.

Стабилизатор поперечной устойчивости на автомобилях ваз 2108, ваз 2109, ваз 21099 представляет собой штангу, колена которой через стойки с резиновыми и резинометаллическими шарнирами соединены с нижними рычагами подвески. Средняя (торсионная) часть штанги крепится к кузову кронштейнами через резиновые подушки.

ПОЛЕЗНЫЕ СОВЕТЫ
При покачивании вывешенного переднего колеса трудно различить люфт в подшипниках ступиц и шаровых опорах. Попросите помощника нажать на педаль тормоза, и если в том случае ощутите люфт — неисправны шаровые опоры, и шаровые опоры следует заменить. Установите защитные колпачки подшипников ступиц на любой клей, и вы избежите многих проблем в будущем.

Передняя подвеска автомобиля ваз 2108, ваз 2109, ваз 21099 в сборе:
А контрольный размер; 1 — телескопическая стойка; 2 — гайка; 3 — эксцентриковый болт; 4 — гайка; 5 — поворотный кулак; 6 — вал привода переднего колеса; 7 — защитный чехол шарнира; 8 — наружный шарнир вала; 9 — нижний рычаг; 10 — шаровая опора; 11 — декоративный диск (колпак) колеса; 12 — ступица; 13 — тормозной диск; 14 — защитный кожух; 15 — поворотный рычаг; 16 — нижняя опорная чашка; 17 — пружина подвески; 18 — защитный чехол телескопической стойки; 19 — буфер хода сжатия; 20 — верхняя опорная чашка; 21 — подшипник верхней опоры; 22 — верхняя опора стойки

Рис. 6.2. Телескопическая стойка передней подвески автомобиля ваз 2108, ваз 2109, ваз 21099: 1 — корпус клапана сжатия; 2 — диски клапана сжатия; 3 — дроссельный диск клапана сжатия; 4 — тарелка клапана сжатия; 5 — пружина клапана сжатия; 6 — обойма клапана сжатия; 7 — гайка клапана отдачи; 8 — пружина клапана отдачи; 9 -тарелка клапана отдачи; 10 -диск клапана отдачи; 11 -дроссельный диск клапана отдачи; 12 — поршень; 13 — тарелка перепускного клапана; 14 — пружина перепускного клапана; 15 — плунжер; 16 — пружина плунжера; 17 — направляющая втулка штока с фторопластовым слоем; 18 -обойма направляющей втулки; 19 — уплотнительное кольцо корпуса стойки; 20 — сальник штока; 21 — обойма сальника; 22 — прокладка защитного кольца штока; 23 — защитное кольцо штока; 24 — гайка корпуса стойки; 25 — опора буфера сжатия; 26 — шток; 27 — чашка пружины; 28 — поворотный рычаг; 29 — ограничительная втулка штока; 30 — корпус стойки; 31 — цилиндр; 32 — сливная трубка

Передняя подвеска лада 2109

Передняя подвеска: 1. Верхняя опора телескопической стойки; 2. Верхняя опорная чашка пружины подвески; 3. Буфер хода сжатия в сборе с защитным кожухом; 4. Опора буфера сжатия; 5. Пружина подвески; 6. Нижняя опорная чашка пружины подвески; 7. Шаровой шарнир рулевой тяги; 8. Поворотный рычаг; 9. Телескопическая стойка; 10. Эксцентриковая шайба; 11. Регулировочный болт; 12. Кронштейн стойки; 13. Поворотный кулак; 14. Защитный кожух диска; 15. Диск тормозного механизма; 16. Стопорные кольца; 17. Колпак ступицы; 18. Шлицевой хвостовик корпуса наружного шарнира привода колеса; 19. Направляющий штифт; 20. Подшипник ступицы колеса; 21. Шаровой шарнир рычага подвески; 22. Рычаг подвески; 23. Регулировочные шайбы; 24. Стойка стабилизатора поперечной устойчивости; 25. Штанга стабилизатора поперечной устойчивости; 26. Подушка штанги стабилизатора; 27. Кронштейн крепления штанги стабилизатора; 28. Кронштейн кузова для крепления рычага подвески; 29. Растяжка рычага подвески; 30. Кронштейн крепления растяжки; 31. Резиновая втулка шарнира рычага подвески; 32. Распорная втулка шарнира рычага подвески; 33. Шток стойки; 34. Наружный корпус верхней опоры стойки; 35. Внутренний корпус верхней опоры стойки; 36. Подшипник верхней опоры; 37. Резиновый элемент верхней опоры; 38. Ограничитель хода верхней опоры стойки; 39. Защитный колпак верхней опоры стойки; 40. Втулка переднего шарнира растяжки; 41. Подушка переднего шарнира растяжки. 42 Шайбы; 43. Шарнир стойки стабилизатора; 44. Задний шарнир растяжки; 45 Корпус шарового шарнира; 46. Подшипник шарового шарнира; 47. Шаровой палец; 48. Защитный чехол шарового пальца.

Подвеска состоит из направляющего устройства, упругих и гасящих элементов. Направляющее устройство подвески определяет перемещение колес относительно кузова, а также передает силы и моменты от колес на кузов. К направляющему устройству относятся нижний рычаг 22 подвески и телескопическая стойка 9, соединенные между собой поворотным кулаком 13. Телескопическая стойка дополнительно выполняет функции гасящего элемента. К направляющему устройству относится также штанга стабилизатора поперечной устойчивости, выполняющая одновременно и роль растяжки рычага подвески.

Нижний рычаг 22 подвески откован из стали. Он крепится к кронштейну 28 кузова болтом с гайкой и пружинной шайбой. В головку рычага, через которую проходит болт крепления, запрессован резинометаллический шарнир, состоящий из резиновой 31 и металлической 32 втулок. При качании рычага происходит упругая деформация резиновой втулки. Проворачивание втулок 31 и 32 относительно друг друга или резинометаллического шарнира на головке рычага и относительно болта крепления не допускается. Для стабилизации рычага подвески он с одной стороны распирается растяжкой 29, а с другой — штангой 25 стабилизатора поперечной устойчивости. Растяжка соединяется с рычагом через два резинометаллических шарнира, запрессованных в отверстия рычага. Резиновая втулка 44 шарнира запрессована между двумя металлическими втулками, и оба шарнира зажаты в отверстии рычага самоконтрящейся гайкой между двумя шайбами 42. Другой конец растяжки соединяется с кронштейном 30, который крепится к кузову тремя болтами. В кронштейне растяжки запрессован резинометаллический шарнир, состоящий из резиновой 41 и металлической 40 втулок. Шарнир зажимается на растяжке самоконтрящейся гайкой между шайбами 42. С обеих сторон растяжки установлены регулировочные шайбы 23, которыми регулируется продольный угол наклона оси поворота. На растяжке с одной стороны выполнен шестигранник, с другой — лыски под ключ для удержания растяжки при повороте гаек растяжки.

Штанга 25 стабилизатора поперечной устойчивости соединяется с рычагом подвески при помощи короткой стойки 24, имеющей две головки. В нижнюю головку запрессован резинометаллический шарнир, через который проходит болт крепления стойки к рычагу подвески. В другую головку запрессована резиновая втулка, через которую проходит конец штанги стабилизатора. Средняя (торсионная) часть ее крепится к лонжеронам кузова двумя кронштейнами 27, в которых расположены подушки 26. Отверстия в кронштейнах под болты крепления выполнены овальными, что облегчает установку штанги на автомобиль. Наружный конец рычага подвески соединяется через шаровой шарнир 21 с поворотным кулаком 13. Палец шарнира заходит в коническое отверстие рычага и крепится самоконтрящейся гайкой.

Шаровой шарнир состоит из неразъемного корпуса 45, в котором залит специальной смолой подшипник 46, изготовленный из низкофрикционной тефлоновой ткани. Он охватывает шаровую головку пальца 47. Внутренняя полость шарнира герметизируется защитным армированным чехлом 48. При сборке шарнира в чехол закладывается смазка ШРб-4, рассчитанная на весь срок службы шарнира при условии сохранения герметичности чехла. Корпус шарнира крепится снизу болтами к поворотному кулаку 13.

Верхняя часть поворотного кулака крепится к кронштейну 12 телескопической стойки двумя болтами. Верхний болт 11 имеет эксцентриковый поясок и лыску, на которую устанавливается эксцентриковая шайба 10. Оба эксцентрика упираются в отбортовку щек кронштейна, а цилиндрическая часть болта проходит через отверстия кронштейна и поворотного кулака. Такое крепление обеспечивает перемещение поворотного кулака относительно кронштейна стойки при повороте верхнего болта. Этим самым регулируется развал передних колес. В полости поворотного кулака устанавливается двухрядный шариковый подшипник 20 . закрытого типа с “вечной” смазкой. Он фиксируется в поворотном кулаке двумя стопорными кольцами 16. На подшипнике вращается ступица переднего колеса, которая при помощи шлиц соединяется с хвостовиком 18 корпуса шарнира привода колеса. Крепится ступица гайкой, под которую устанавливается упорная шайба. Снаружи полость ступицы закрывается колпаком 17. Изнутри полость кулака защищена от загрязнения грязеотражательными кольцами, одно из которых приварено к корпусу шарнира, а другое — к поворотному кулаку. За счет перекрытия колец образуется лабиринтное уплотнение. К приливам кулака крепится болтами защитный кожух 14 тормозного диска 15. Диск соединяется со ступицей двумя установочными штифтами 19.

Телескопическая гидравлическая стойка 9 верхней частью соединяется эластично с кузовом, а нижней — с поворотным кулаком. На телескопической стойке установлены: пружина 5, пенополиуретановый буфер 3 хода сжатия и верхняя опора 1 в сборе с болтами крепления. Пружина устанавливается между верхней 2 и нижней 6 опорными чашками. Нижняя чашка приварена к стойке подвески, верхняя крепится вместе с опорой 1 на штоке стойки. Буфер 3 устанавливается на штоке в сборе с защитным кожухом, который предохраняет шток от механических повреждений.

Верхняя опора 1 обеспечивает эластичную связь стойки с кузовом и является одной из точек, относительно которой происходит поворот оси колеса. Опора состоит из наружного 34 и внутреннего 35 корпусов, между которыми зажата износостойкая резина 37. Во внутренний корпус опоры запрессован упорный шариковый подшипник 36. Верхняя опора в сборе с ограничителем 38 крепится на штоке самоконтрящейся гайкой.

Источники

  • ladaautos.ru/vaz-2109/sxema-remont-i-neispravnosti-perednej-podveski-vaz-2109.html
  • drive2.ru/l/537584770998076794/
  • luxvaz.ru/vaz-2109/288-shema-i-ustroystvo-peredney-podveski.html
  • expertvaz.ru/2109/perednyaya-podveska-zadnyaya.html
  • tuningtaza.ru/особенности-конструкции-передней-подвеска-автомобилей-ваз-2108-ваз-2109-ваз-21099. html
  • www.vazbook.ru/09/2109/main/system/ustroystvo-peredney-podveski



Рычаги подвески ВАЗ

org/Product"> org/Product">
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Рычаг подвески ВАЗ LADA Vesta нижний левый СБ TORQUE
модели группы
Lada Vesta 310210. Рычаги передней подвески посмотреть

Код товара: 592266

Рычаг подвески ВАЗ LADA Vesta нижний левый СБ TORQUE

Артикул: 8450006733 Производитель TORQUE CAT064

МКАД 2 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 2 шт.

3 120 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Рычаг подвески ВАЗ LADA Vesta нижний левый СБ АвтоВАЗ
модели группы
Lada Vesta 310210. Рычаги передней подвески посмотреть

Код товара: 473439

Рычаг подвески ВАЗ LADA Vesta нижний левый СБ АвтоВАЗ

Артикул: 8450006733 Производитель АвтоВАЗ 8450006733

МКАД 1 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 1 шт.

7 100 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Рычаг подвески ВАЗ LADA Vesta нижний правый СБ TORQUE
модели группы
Lada Vesta 310210. Рычаги передней подвески посмотреть

Код товара: 592262

Рычаг подвески ВАЗ LADA Vesta нижний правый СБ TORQUE

Артикул: 8450006732 Производитель TORQUE CAT063

МКАД 2 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 2 шт.

3 120 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Рычаг подвески ВАЗ LADA Vesta нижний правый СБ АвтоВАЗ
модели группы
Lada Vesta 310210. Рычаги передней подвески посмотреть

Код товара: 473410

Рычаг подвески ВАЗ LADA Vesta нижний правый СБ АвтоВАЗ

Артикул: 8450006732 Производитель АвтоВАЗ 8450006732

МКАД 1 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 1 шт.

7 830 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Рычаг подвески ВАЗ-1111
модели группы
ВАЗ-1111 "ОКА" Элементы передней подвески посмотреть
ВАЗ-1111 "ОКА" Элементы передней подвески посмотреть

Код товара: 010418

Рычаг подвески ВАЗ-1111

Артикул: 1111-2904020 Производитель СеАЗ 11110-2904020-00

МКАД 3 шт. ОСТШ 0 шт. ЛЕСК 2 шт. Интернет 3 шт.

1 500 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Рычаг подвески ВАЗ-2101-2107 верхний левый АвтоВАЗ
модели группы
ВАЗ-2101 Рычаги передней подвески посмотреть
ВАЗ-2102 Рычаги передней подвески посмотреть
ВАЗ-2103 Рычаги передней подвески посмотреть
ВАЗ-2104 Подвеска передняя посмотреть
ВАЗ-2105 Подвеска передняя посмотреть
ВАЗ-2106 Рычаги передней подвески посмотреть
ВАЗ-2107 Рычаги передней подвески посмотреть
ВАЗ-2104, 2105 Рычаги передней подвески посмотреть
ВАЗ-2105 Рычаги передней подвески посмотреть
ВАЗ-2106 Рычаги передней подвески посмотреть
ВАЗ-2107 Рычаги передней подвески посмотреть

Код товара: 002951

Рычаг подвески ВАЗ-2101-2107 верхний левый АвтоВАЗ

Артикул: 2101-2904101 Производитель АвтоВАЗ 21010-2904101-00

МКАД 3 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 3 шт.

520 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Рычаг подвески ВАЗ-2101-2107 верхний левый СБ АвтоВАЗ
модели группы
ВАЗ-2101 Подвеска передняя посмотреть
ВАЗ-2102 Подвеска передняя посмотреть
ВАЗ-2103 Подвеска передняя посмотреть

Код товара: 011367

Рычаг подвески ВАЗ-2101-2107 верхний левый СБ АвтоВАЗ

Артикул: 2101-2904096 Производитель АвтоВАЗ 21010-2904096-86

МКАД 5 шт. ОСТШ 2 шт. ЛЕСК 1 шт. Интернет 5 шт.

1 900 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Рычаг подвески ВАЗ-2101-2107 верхний левый СБ ТРЕК Чемпион
модели группы
ВАЗ-2101 Подвеска передняя посмотреть
ВАЗ-2102 Подвеска передняя посмотреть
ВАЗ-2103 Подвеска передняя посмотреть

Код товара: 103060

Рычаг подвески ВАЗ-2101-2107 верхний левый СБ ТРЕК Чемпион

Артикул: 2101-2904095 Производитель ТРЕК WB70-104

МКАД 3 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 3 шт.

1 550 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Рычаг подвески ВАЗ-2101-2107 верхний правый АвтоВАЗ
модели группы
ВАЗ-2101 Рычаги передней подвески посмотреть
ВАЗ-2102 Рычаги передней подвески посмотреть
ВАЗ-2103 Рычаги передней подвески посмотреть
ВАЗ-2104 Подвеска передняя посмотреть
ВАЗ-2105 Подвеска передняя посмотреть
ВАЗ-2106 Рычаги передней подвески посмотреть
ВАЗ-2107 Рычаги передней подвески посмотреть
ВАЗ-2104, 2105 Рычаги передней подвески посмотреть
ВАЗ-2105 Рычаги передней подвески посмотреть
ВАЗ-2106 Рычаги передней подвески посмотреть
ВАЗ-2107 Рычаги передней подвески посмотреть

Код товара: 002952

Рычаг подвески ВАЗ-2101-2107 верхний правый АвтоВАЗ

Артикул: 2101-2904100 Производитель АвтоВАЗ 21010-2904100-00

МКАД 2 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 2 шт.

520 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Рычаг подвески ВАЗ-2101-2107 верхний правый СБ АвтоВАЗ
модели группы
ВАЗ-2101 Подвеска передняя посмотреть
ВАЗ-2102 Подвеска передняя посмотреть
ВАЗ-2103 Подвеска передняя посмотреть

Код товара: 011369

Рычаг подвески ВАЗ-2101-2107 верхний правый СБ АвтоВАЗ

Артикул: 2101-2904095 Производитель АвтоВАЗ 21010-2904095-86

МКАД 1 шт. ОСТШ 2 шт. ЛЕСК 1 шт. Интернет 1 шт.

1 900 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Рычаг подвески ВАЗ-2101-2107 верхний правый СБ ТРЕК Чемпион
модели группы
ВАЗ-2101 Подвеска передняя посмотреть
ВАЗ-2102 Подвеска передняя посмотреть
ВАЗ-2103 Подвеска передняя посмотреть

Код товара: 103061

Рычаг подвески ВАЗ-2101-2107 верхний правый СБ ТРЕК Чемпион

Артикул: 2101-2904096 Производитель ТРЕК WB70-103

МКАД 1 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 1 шт.

1 500 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Рычаг подвески ВАЗ-2101-2107 нижний левый АвтоВАЗ
модели группы
ВАЗ-2101 Рычаги передней подвески посмотреть
ВАЗ-2102 Рычаги передней подвески посмотреть
ВАЗ-2103 Рычаги передней подвески посмотреть
ВАЗ-2104 Подвеска передняя посмотреть
ВАЗ-2105 Подвеска передняя посмотреть
ВАЗ-2106 Рычаги передней подвески посмотреть
ВАЗ-2107 Рычаги передней подвески посмотреть
ВАЗ-2104, 2105 Рычаги передней подвески посмотреть
ВАЗ-2105 Рычаги передней подвески посмотреть
ВАЗ-2106 Рычаги передней подвески посмотреть
ВАЗ-2107 Рычаги передней подвески посмотреть

Код товара: 002953

Рычаг подвески ВАЗ-2101-2107 нижний левый АвтоВАЗ

Артикул: 2101-2904021-01 Производитель АвтоВАЗ 21010-2904021-01

МКАД 7 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 7 шт.

900 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Рычаг подвески ВАЗ-2101-2107 нижний левый СБ АвтоВАЗ
модели группы
ВАЗ-2101 Подвеска передняя посмотреть
ВАЗ-2102 Подвеска передняя посмотреть
ВАЗ-2103 Подвеска передняя посмотреть

Код товара: 003931

Рычаг подвески ВАЗ-2101-2107 нижний левый СБ АвтоВАЗ

Артикул: 2101-2904011 Производитель АвтоВАЗ 21010-2904011-86

МКАД 6 шт. ОСТШ 2 шт. ЛЕСК 1 шт. Интернет 6 шт.

2 600 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Рычаг подвески ВАЗ-2101-2107 нижний левый СБ ТРЕК Чемпион
модели группы
ВАЗ-2101 Подвеска передняя посмотреть
ВАЗ-2102 Подвеска передняя посмотреть
ВАЗ-2103 Подвеска передняя посмотреть

Код товара: 051560

Рычаг подвески ВАЗ-2101-2107 нижний левый СБ ТРЕК Чемпион

Артикул: 2101-2904011 Производитель ТРЕК WB70-114

МКАД 13 шт. ОСТШ 2 шт. ЛЕСК 1 шт. Интернет 13 шт.

1 900 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Рычаг подвески ВАЗ-2101-2107 нижний правый АвтоВАЗ
модели группы
ВАЗ-2101 Рычаги передней подвески посмотреть
ВАЗ-2102 Рычаги передней подвески посмотреть
ВАЗ-2103 Рычаги передней подвески посмотреть
ВАЗ-2104 Подвеска передняя посмотреть
ВАЗ-2105 Подвеска передняя посмотреть
ВАЗ-2106 Рычаги передней подвески посмотреть
ВАЗ-2107 Рычаги передней подвески посмотреть
ВАЗ-2104, 2105 Рычаги передней подвески посмотреть
ВАЗ-2105 Рычаги передней подвески посмотреть
ВАЗ-2106 Рычаги передней подвески посмотреть
ВАЗ-2107 Рычаги передней подвески посмотреть

Код товара: 002954

Рычаг подвески ВАЗ-2101-2107 нижний правый АвтоВАЗ

Артикул: 2101-2904020-01 Производитель АвтоВАЗ 21010-2904020-01

МКАД 6 шт. ОСТШ 1 шт. ЛЕСК 1 шт. Интернет 6 шт.

850 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Рычаг подвески ВАЗ-2101-2107 нижний правый СБ АвтоВАЗ
модели группы
ВАЗ-2101 Подвеска передняя посмотреть
ВАЗ-2102 Подвеска передняя посмотреть
ВАЗ-2103 Подвеска передняя посмотреть

Код товара: 003930

Рычаг подвески ВАЗ-2101-2107 нижний правый СБ АвтоВАЗ

Артикул: 2101-2904010 Производитель АвтоВАЗ 21010-2904010-86

МКАД 4 шт. ОСТШ 2 шт. ЛЕСК 1 шт. Интернет 4 шт.

2 500 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Рычаг подвески ВАЗ-2101-2107 нижний правый СБ ТРЕК Чемпион
модели группы
ВАЗ-2101 Подвеска передняя посмотреть
ВАЗ-2102 Подвеска передняя посмотреть
ВАЗ-2103 Подвеска передняя посмотреть

Код товара: 051488

Рычаг подвески ВАЗ-2101-2107 нижний правый СБ ТРЕК Чемпион

Артикул: 2101-2904010 Производитель ТРЕК WB70-113

МКАД 8 шт. ОСТШ 3 шт. ЛЕСК 1 шт. Интернет 8 шт.

1 900 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Рычаг подвески ВАЗ-2108, 2110, 2115 АвтоВАЗ
модели группы
ВАЗ-2108 Рычаги передней подвески посмотреть
ВАЗ-2109 Элементы передней подвески посмотреть
ВАЗ-21099 Элементы передней подвески посмотреть
ВАЗ-2110 Элементы передней подвески посмотреть
ВАЗ-2111 Элементы передней подвески посмотреть
ВАЗ-2112 Элементы передней подвески посмотреть
ВАЗ-2115 Рычаги передней подвески посмотреть
ВАЗ-2110 Элементы передней подвески посмотреть
ВАЗ-1118 "Калина" Элементы передней подвески посмотреть
ВАЗ-2110 Элементы передней подвески посмотреть
ВАЗ-2115 Рычаги передней подвески посмотреть
ВАЗ-2108 Рычаги передней подвески посмотреть
ВАЗ-2109 Рычаги передней подвески посмотреть
ВАЗ-2110 (2007) Элементы передней подвески посмотреть

Код товара: 002955

Рычаг подвески ВАЗ-2108, 2110, 2115 АвтоВАЗ

Артикул: 2108-2904020 Производитель АвтоВАЗ 21080-2904020-00

МКАД 1 шт. ОСТШ 0 шт. ЛЕСК 0 шт. Интернет 1 шт.

1 350 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Код товара: 518665

Рычаг подвески ВАЗ-2108, 2110, 2115 БалаковоЗапчасть

Артикул: 2190-2904020 Производитель БалаковоЗапчасть 11312

МКАД 5 шт. ОСТШ 0 шт. ЛЕСК 2 шт. Интернет 5 шт.

1 190 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Рычаг подвески ВАЗ-2121 верхний левый АвтоВАЗ
модели группы
ВАЗ-2120 "Надежда" Рычаги верхние посмотреть
ВАЗ-2121 Рычаги верхние посмотреть
ВАЗ-2131 Рычаги верхние посмотреть
ВАЗ-2131 Рычаги верхние посмотреть
ВАЗ-21213 Рычаги верхние посмотреть
ВАЗ-21213-214i Рычаги верхние посмотреть

Код товара: 002956

Рычаг подвески ВАЗ-2121 верхний левый АвтоВАЗ

Артикул: 2121-2904101 Производитель АвтоВАЗ 21210-2904101-00

МКАД 1 шт. ОСТШ 1 шт. ЛЕСК 0 шт. Интернет 1 шт.

2 100 ₽

Товар в Корзине
  • 1
  • 2
  • 3
  • 4
  • 5
  • больше
  • удалить

В наличии

Устранение вибрации ручки 2 способами » НаДомкрат

По мнению практически всех владельцев русского автопрома, неисправимо надоедающей проблемой является то, что постоянно дребезжит рычаг КПП на ВАЗ 2114. В связи с такой популярностью проблемы, сами водители нашли ряд удобных решений, как устранить ее в гаражных условиях.

Симптом для ремонта ручки переключения скоростей на лицо – садишься в машину, трогаешься, начинаешь набирать обороты, а палка в ответ начинает ходить ходуном, издавать непонятные звуки и вибрировать. Происходит это из-за недодуманной конструкции, так уж вышло у инженеров ВАЗа, ведь проблема распространяется не только на четырнадцатую модель. Вибрация рычага КПП происходит по такому принципу: мы едем, а втулка, которая соединяет палку и тягу начинает касаться крыльев тяги. Она сделанная из металла, что, естественно, приводит к неприятному металлическому дребезгу. Благо, скорректировать эту недоделку можно довольно простым способом, не имея семи пядей во лбу.

Разборка

Для того, чтобы вибрация ручки КПП ВАЗ 2114 прекратила свое существование, нужно иметь про запас пару-тройку инструментов:

  • Накидные ключи на 13 и 10
  • Новый чехол для кулисы
  • Эстакада или яма в гараже
  • Умный друг, который будет вам помогать настраивать палку
  • Можно запастись фиксатором резьбы, но можно и без него (эта штука крепится со стороны самой коробки).

По времени займет немного, около получаса на устранение неприятностей и еще столько же на регулировку.

Первый способ

Ход процесса корректировки:

  • Зарисуйте, запомните, снимите или измерьте, но сделайте так, чтобы после установки всё было на своем месте: а именно на определенном расстоянии от пассажира и консоли.
  • Теперь можно залезть под машину и начинаем отвинчивать накидным на 13 крепеж вставки втулки в трубку-рычаг (еще называют кулиса), и вынимаем рычаг.

Кулиса ВАЗ 2114

  • Затем, убираем чехол с крестовины. Будьте готовы, что польется масло. Можно заранее поставить тару, если его очень жалко. Потом залить обратно. Ну и отвинчиваем ее крепеж, чтобы снять.

Кулиса без чехла на ВАЗ 2114

  • Все, теперь надо поставить новый фиксатор – это и есть этот болт, что крепит крестовину. Можно и старый, конечно, прочистить и подзатянуть, но, он стоит не так дорого, чтобы на нем экономить. А новое всегда вселяет большую уверенность в будущем.

Ставить будем в обратном направлении действий с некоторыми отступлениями:

  1. После того, как поставили палку, болт воткнули и затянули, надели чехол на место надо включить 4-ю передачу. Это загонит втулку на место – в кулису (рычага).
  2. Затем, ставим на нейтралку. Тут как раз пригодится друг: он ставит, а вы затягиваете крепеж. В этот момент можно отрегулировать положение палки, сместить его в нужную сторону под себя.
  3. Ну и дальше опробовать результат. Если не устроит, как стоит ручка КПП на ВАЗ 2114, надо довести регулировку до ума.

Второй способ

Второй причиной дребезжания является — втулка, которая расположена на самом рычаге. Для того, чтобы избавиться от этого противного звука Вам всего лишь навсего понадобятся:

  1. Рожковый или накидной ключ на 13
  2. Новая втулка
  3. И немного терпения

Сам процесс так же займет не более полу часа. Саму работу предстоит проводить в салоне вашего авто. План действий таков:

  • Чтобы добраться до втулки, нужно снять кожу с ручки передач.

Рычаг КПП ВАЗ 2114

  • Имеющимся у Вас ключом, отвернуть гайку и вытащить болт.

Отворачиваем гайку на рычаге кпп ВАЗ 2114

  • Достаем ручку из тяги.

Достаем рычаг КПП ВАЗ 2114

  • Меняем комплектующие.

Комплектующие втулки рычага КПП на ВАЗ 2114

  • Собираем в обратной последовательности.

Итог

По сути, на выходе от этой процедуры (как устранить дребезжание рычага КПП ВАЗ 2114) вы должны получить следующий эффект:

  • Палка перестанет вибрировать на холостом ходу
  • При наборе оборотов рычаг не будет издавать эти дикие звуки металла
  • Может немного вибрировать, но не так, чтобы выводить из себя водителя
  • Сам переключатель скоростей будет четче ходить по передачам (результат правильно затянутого болта)

Для четырнадцатой да и других авто не самая жгучая проблема, да и по времени недолго, и по силам справится можно. Дело-то – поправить расстояние на пару сантиметров. И с этой мелочью – ВАЗ 2114, дребезжит ручка КПП – не стоит обращаться в сервис. Только деньги лишние подарить.

Кстати, если вы застряли с этой проблемой на трассе, и вам невмоготу уже ехать под металлический бой рычага КПП, то можно просто подложить под втулку что-нибудь виде прокладки. Это временно избавит вас от нервного стресса, а рычаг от вибрации.

Замена рулевых тяг на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

В автомобиле две рулевые тяги, крепящиеся к телескопическим стойкам.  Благодаря данным тягам колёса перемещаются. При выходе из строя они деформируются, появляется рулевой люфт и, возможно, какое-то колесо станет неправильно (не до конца) двигаться с поворотом руля до упора.

Примечание!
Вам понадобится следующий инвентарь: специальный съёмник для рулевых тяг (приобретается в автомагазине/на авторынке, не рекомендуем покупать дорогой, т. к. пользоваться вы им будете редко), проникающая смазка наподобие WD-40, набор гаечных ключей, отвёртки, накидные головки, воротки и пассатижи!

Месторасположение тяг

Установленные тяги сложно показать на автомобиле, т.к. их закрывают множество деталей. Мы решили разместить схему, на которой можно отчётливо увидеть расположение тяг (указаны цифрой 11 и цифрой 6), находятся они под капотом авто.

Когда менять тяги?

В следующих случаях:

  • появился люфт у руля;
  • возникли различного рода стуки, доносящиеся из передней части автомобиля (особенно заметно во время езды по кочкам).

Примечание!
Данные симптомы свойственны также неисправной рейке и другим деталям рулевого механизма, поэтому со стопроцентной уверенностью, что именно тяги пришли в негодность нельзя. Рекомендуем проверить на работоспособность, осмотреть их на предмет ржавчины.  Посмотрите пыльник (указан на фото стрелкой), порванный пыльник  –  тяги подлежат замене! (В принципе, допускается замена лишь одного наконечника в сборе, подробнее опишем далее в статье).

Замена рулевых тяг на ВАЗ 2108-ВАЗ 21099

Снятие

1) Предварительно необходимо провести мероприятия по обеспечению безопасности трудового процесса:  подложите под задние колёса  противокатные упоры либо же кирпичи/камни и зафиксируйте автомобиль ручником. С помощью поднимите колесо с соответствующей тягой.  Если вы решили произвести замену тяг на обоих передних колёсах, тогда поднимайте сразу два колеса и снимите с автомобиля.  В случае трудностей с данным процессом загляните в статью, в ней подробно расписано: «Замена колёс на автомобиле»)

2) Пассатижами выньте шплинт, похожий на металлическую булавку скрученную вдвое – вы его сразу же увидите и не ошибётесь.  На всякий случай местонахождение шплинта обозначено на фото ниже красной стрелкой, однако шплинт уже извлечён. Затем отверните гайку, обозначенную синей стрелкой.

3) Теперь возьмите в руки специальный съёмник и установите его как показано на рисунке. Затем вращайте регулировочную гайку (зелёной стрелкой) и выпрессуйте наконечник тяги (красной стрелкой) из рычага (синей стрелкой).

4) Отсоедините тягу от рейки, подробно смотрите в публикации: «Замена рейки на ВАЗ», пункт 3.  Снимите отсоединенную тягу с автомобиля.

Установка

Производится в обратном снятию порядке, просто немного забив наконечник тяги в рычаг. Затем,  заворачивая гайку, добейтесь пока наконечник войдёт плотно в рычаг и останется там.В завершение вставьте шплинт в отверстие, чтобы гайка не отворачивалась во время езды по неровным дорогам.

Ремонт тяг

Примечание!
В данном разделе мы опишем процесс замены наконечников, а так же расскажем как поменять пыльник.

1. Начать необходимо с фиксации тягу, например, тисками.  Ослабьте гайку крепления наконечника к тяге (на фото 1 стрелкой). Рукой выверните наконечник (фото 2) и снимите с тяги, но при отворачивании считайте сколько оборотов вы сделайте. Во время установки нового наконечника либо обратно старого, вам необходимо будет повторить количество оборотов как при откручивании.

2. Для замены порванного пыльник сперва снимите его с кольца уплотнительного (фото 3), затем снимите пружинное кольцо (фото 4) и в конечном итоге снимите непосредственно пыльник (фото 5). Добравшись внутрь, проверьте не сильно ли он загрязнен, затем уберите с наконечника смазку (фото 6) и ещё раз поглядите, попала ли грязь во внутреннюю часть шарнира. Попала? – меняйте наконечник, нет? – заложите прямо в пыльник на половину его объёма консистентную смазку и установите новый пыльник на место. Кромку пыльника устанавливайте на посадочное место на корпусе шарнира и надежно закрепите двумя кольцами, снятыми ранее.

Примечание!
Проверьте плотность прилегания, любое отверстие в скором времени приведет наконечник в негодность из-за попадающей внутрь грязи.

Дополнительный видеоролик

Рекомендуем ознакомиться с видеоматериалом ниже:

Схема фар ВАЗ 2107 | Клуб любителей ВАЗ


Схема включения наружного освещения:
1. — Блок–фары с лампами габаритного света.
2. — Подкапотная лампа.
3. — Монтажный блок.
4. — Лампа освещения вещевого ящика.
5. — Выключатель освещения приборов.
6. — Задние фонари с лампами габаритного света.
7. — Фонари освещения номерного знака. http://avtorem26.ru
8. — Переключатель наружного освещения.
9. — Контрольная лампа наружного освещения, расположенная в спидометре.
10. — Выключатель зажигания.
А. — К клемме «30» генератора.
Б. — К лампам освещения приборов и к лампам подсветки выключателей

Схема включения фар и противотуманного света в задних фонарях:1. — Блок-фары.
2. — Монтажный блок.
3. — Переключатель света фар в трехрычажном переключателе.
4. — Переключатель наружного освещения.
5. — Выключатель заднего противотуманного света.
6. — Задние фонари.
7. — Предохранитель цепи заднего противотуманного света.
8. — Контрольная лампа противотуманного света, расположенная в блоке контрольных ламп.
9. — Контрольная лампа дальнего света фар, расположенная в спидометре.
10. — Выключатель зажигания.
Р5. — Реле включения дальнего света фар.
Р6. — Реле включения ближнего света фар. http://ribolov26.ru

А. — Вид на штекерный разъем блок-фары:
1. — Штекер ближнего света.
2. — Штекер дальнего света.
3. — Штекер массы.
4. — Штекер габаритного света.
Б. — К клемме «30» генератора.

В – Выводы печатной платы заднего фонаря (нумерация выводов от края платы):
1. — На массу.
2. — К лампе стоп-сигнала.
3. — К лампе габаритного света.
4. — К лампе противотуманного света.
5. — К лампе света заднего хода.
6. — К лампе указателя поворота

Схема включения указателей поворота и аварийной сигнализации:
1. — Блок-фары с передними указателями поворота.
2. — Боковые указатели поворота.
3. — Монтажный блок.
4. — Реле зажигания.
5. — Выключатель зажигания.
6. — Реле-прерыватель указателей поворота и аварийной сигнализации.
7. — Контрольная лампа указателей поворота, расположенная в спидометре.
8. — Задние фонари с лампами указателей поворота.
9. — Выключатель аварийной сигнализации.
10. — Переключатель указателей поворота в трехрычажном переключателе.
А. — К клемме «30» генератора.
Б. — Нумерация штекеров в выключателе аварийной сигнализации.
В. — Порядок условной нумерации штекеров в реле-прерывателе указателей поворота и аварийной сигнализации

Шаровые опоры: нейлон против масленок

Постепенно вытеснив шкворневую систему, шаровые опоры стали сегодня безальтернативным элементом конструкции подвески любого автомобиля. Попробуем разобраться в специфике этой простой и одновременно сложной детали.

Немного теории

Назначение шаровых опор — обеспечение подвижности управляемых колес автомобиля в горизонтальной плоскости при полном сохранении их вертикального положения. Проще говоря — это «сустав», позволяющий колесам поворачиваться при рулении. Принципиальная конструкция детали достаточно проста и состоит из двух основных элементов: металлического «пальца» с шарообразным оконечником и корпуса с соответствующей сферической полостью.

Устанавливаются шаровые опоры как промежуточные звенья между поворотным кулаком и рычагами подвески. В многорычажных подвесках ставят по две шаровых опоры на каждый поворотный кулак — на верхней и нижней точке сочленения, а на системах со стойкой «Макферсон» используют всего одну опору на нижней точке. Как правило, резьбовая часть пальца шаровой опоры фиксируется в поворотном кулаке, а корпус крепится к рычагу. (Реже применяется обратный вариант, такой как, например, у автомобилей ВАЗ семейства «Самара», где корпус шаровой закрепляется на кулаке, а резьбовая часть пальца шаровой — на нижнем рычаге.)

По способам крепления шаровых опор к рычагам существует четыре разновидности. Прежде всего, это самое распространенное до недавних пор крепление на болтовых соединениях. Среди владельцев подержанных машин это самый любимый и желанный вариант, позволяющий поменять шаровую отдельно. Труднее будет ремонт в том случае, если шаровая опора закреплена на рычаге заклепками. Еще труднее, когда шаровая запрессована в рычаг — тут многие производители вообще не допускают извлечения шарнира, предлагая только замену вместе с рычагом. И как апофеоз неремонтопригодности выступает конструкция, где корпус шаровой интегрирован в рычаг, составляя с ним фактически единое целое и извлечь его невозможно.

Шаровая опора с болтовым креплением (слева) и опоры интегрированные в рычаг.

Стоит заметить, что системы с несьемной шаровой опорой сейчас получают все большее распространение, особенно у японских и корейских машин. Автопроизводители считают их более технологичными, а ремонтопригодность и возможность отдельной замены уже отступает на второй план. И здесь особая ответственность ложится непосредственно на сам узел — шаровую опору.

Путем прогресса

При всей принципиальной простоте, конструкция шаровой опоры имеет свои особенности и нюансы, которые прямо влияют на ее характеристики. Не случайно, с момента своего появления в конце 40-х годов, этот узел претерпел множество изменений и доработок, став к настоящему времени высокотехнологичной деталью.

Разработка шаровых опор - сложный наукоемкий процесс.

Первые шаровые опоры представляли собой конструкцию с полусферической опорной частью. Вскоре от нее отказались, сделав оконечник пальца в виде шара (отсюда и название) — так с 50-х годов прошлого века появилась уже близкая к современной конструкция шаровой опоры. Это был (за исключением пыльника) полностью металлический узел , в котором уплотнение пальца в корпусе осуществлялось посредством пружинного подпора, а подвижность обеспечивалась за счет смазки, заправляемой через специальный клапан— т.н. «масленку». В плане требований по обслуживанию такая шаровая оказывалась близка к шкворню, также нуждаясь в периодическом смазывании и немногим выигрывая лишь в легкости поворачивания.

Технологии материалов развивались бурно, и от смазывания шаровых опор конструкторы отказались, начав с 60-х годов использовать полимерные «вкладыши» между корпусом и пальцем в сочетании с перманентной смазкой, которая единожды закладывалась при изготовлении детали на заводе на весь срок службы. А еще через двадцать лет из конструкции шаровой исчез пружинный подпор, утратив свою необходимость. Прогресс в сфере промышленного оборудования дал возможность производителям изготавливать пару корпус-палец с высокой точностью, а на смену пластикам «вкладышей» прошлых лет пришли новые материалы — родственники нейлона, способные дольше сохранять свои свойства и заданные характеристики детали.

Шаровые опоры в разрезе: слева — устаревшая полностью металлическая конструкция с пружинным подпором и ниппелем для смазки, справа — современная деталь со вкладкой из инженерного пластика на основе нейлона.

Претерпели изменения и другие элементы конструкции. Так, на смену применявшимся прежде пыльникам с фиксацией проволочным кольцом пришли «интегрированные» пыльники, которые неотделимы от корпуса шарнира. Они обеспечивают гораздо лучшую защиту узла от попадания влаги и пыли, вызывающих коррозию, но в случае их повреждения замене не подлежат — только вместе с шаровой.

По старинке

Однако, несмотря на все прогрессивные технологии, старые конструкции с пружинным подпором и «масленкой» все еще в ходу — такие шаровые предлагаются на рынке запчастей для ремонта как для отечественных автомобилей, так и для иномарок. При этом одновременно с ними предлагаются и современные необслуживаемые шаровые. Но многие потребители отдают предпочтение «старым и проверенным». Почему?

Необслуживаемые опоры с пластиковыми вкладышами появились еще на советских автомобилях ВАЗ и АЗЛК, но в эпоху дефицита эту (как и остальные) запчасть было не достать. Народ ухитрялся как мог, встраивая в шаровые «масленки» и закачивая в них «солидол». Нечто подобное наблюдается и теперь — наши автомобилисты еще верят в то, что обслуживаемый узел при должном внимании будет служить дольше необслуживаемого. Причем доходит даже до «советских истоков» — в современные шаровые опоры с перманентной смазкой некоторые наши умельцы также встраивают «масленки» и закачивают туда консистентную смазку, искренне считая, что это очень полезно и продлевает срок службы детали.

Между тем смазка, которую закладывают в шаровые на заводе, используется специальная, она совсем другая, нежели купленная в автомагазине и заправленная в гаражных условиях. Пользы от такой самодеятельности, как утверждают инженеры, не будет никакой. Об этом говорили и пытались объяснить автолюбителям еще в советские годы, но, как видно, не совсем успешно.

Немалую роль играет сложившееся у нас (и вполне оправданное) недоверие к пластикам, и убежденность в том, что металл с хорошей и регулярной смазкой будет гораздо надежнее и долговечнее. При этом никого не смущает, например, покрытие «тефлон» на кухонных сковородках, который является «родственником» воска. Также и пластмассы в привычном понимании этого слова в современных шаровых опорах нет. В деталях выпускаемых мировыми производителями используются особые полимеры, специально разработанные с учетом работы этого узла.

И снова о технике

Одними из главных физических параметров шаровой опоры являются крутящий момент и величина зазора между корпусом и пальцем. Первый определяет легкость поворачивания элементов узла относительно друг друга, и чем он меньше — тем лучше. Тем меньше сила трения элементов детали, ведущая к ее износу и выходу из строя. (Также меньшее усилие потребуется для поворота рулевого колеса, хотя при наличии гидроусилителей этот показатель нивелируется. Но ГУР не облегчает работу других элементов подвески — в первую очередь рулевых тяг и наконечников, которые получают на себя излишнюю нагрузку.)

Динамика изменения крутящего момента (усилия поворачивания) и зазора (определяет ресурс) между корпусом и пальцем шаровой опоры (испытания NEO CTR). На графиках видно, как с увеличением «пробега» у цельнометаллической опоры быстро уменьшается высокий момент и растет зазор, а у детали со вставкой из инженерного пластика при изначально меньшем моменте зазор остается неизменным.

Работа сил трения ведет к увеличению зазора между пальцем и корпусом, который при достижении критической величины и делает шаровую непригодной для дальнейшего использования — деталь нужно будет менять. Именно увеличившийся зазор создает тот характерный стук в подвеске при движении по неровной дороге, сообщая о том, что нужен ремонт. Последствия езды со стучащими шаровыми могут оказаться непредсказуемы, поскольку в случае разъединения шарнира у подвески отделяется весь ступичный узел колеса с поворотным кулаком и автомобиль ложится на днище.

Как показывают испытания, проведенные компанией NEO CTR, современные шаровые опоры, изготовленные с применением инженерного пластика на основе нейлона, сохраняют установленный зазор между пальцем и корпусом в течение более чем 500 000 циклов «поворачивания». При этом в устаревших металлических шаровых с «масленкой» в тех же условиях зазор увеличивается в четыре раза, достигая критической величины.

Но это еще в идеальных условиях стендовых испытаний, где нет других нагрузок. В реальной же эксплуатации, шаровые опоры подвергаются воздействия множества других разнонаправленных сил: «ударным» нагрузкам при проезде неровностей, «разрывным» при попадании колесом на яму в повороте и их всевозможным комбинациям. Ответственные производители всегда тестируют все свои изделия на «вырывание», «изгибание» и «удар», стремясь добиться наилучших показателей.

Стенд для ресурсных испытаний шаровых опор на производстве NEO CTR. Деталь проходит 500 000 циклов "поворачивания".

Свою роль в ходимости шаровых опор влияет конструкция подвески в целом, которая может быть как очень удачной в плане нагруженности этого узла, так и не вполне. Сильно сказывается манера езды самого владельца и состояние дорог, по которым он передвигается. Например, срок службы современной шаровой опоры с «нейлоновым» седлом и инженерным пластиком для одной и той же модели автомобиля может составлять как 30 000 км пробега, так и более 80 000 км.

Каков итог?

У первых автомобилей свечи зажигания были разборными: в них можно (а порой и нужно) было отделить и заменить изолятор, почистить или поменять электроды. Надо было регулярно смазывать ступичные подшипники. Но вскоре свеча стала изготавливаться как цельный элемент и о разборных конструкциях тут уже никто не помнит и не мечтает. Ступичные подшипники ходят со вложенной на заводе смазкой и не требуют ухода. Подобный путь сейчас проделывают многие элементы автомобиля, и шаровая опора здесь не стала исключением. Из разборного и нуждающегося в периодическом обслуживании узла, шаровая опора превращается в высокотехнологичный компонент — надежный, необслуживаемый и неремонтируемый.

Как открыть капот девятки. Аварийное открывание капотов на отечественном авто Капот открывается на ВАЗ 2109

Ваз 2109. То, что обрыв троса, понять очень легко: когда дергаешь рычаг открывания капота из салона, не чувствуешь никакого усилия и никаких звуков. Рычаг не возвращается на место. Естественно, капот не открывается, так как рычаг тросом тянет назад удерживающую пружину.

Рано или поздно капот ВАЗ 2109 все равно придется открывать, но как это сделать, если вытаскивание рычага из салона не открывает.Естественно, что капот никому не хочется портить, и его нужно открывать без механических повреждений. Делается это следующим образом: необходимо залезть под капот снизу и отогнуть удерживающую пружину капота ВАЗ 2109.
Просто под капот ВАЗ 2109 снизу нельзя залезть, потому что защита устанавливается снизу. Эту работу лучше выполнять на смотровой яме или эстакаде. Естественно, справиться можно лежа под машиной, на эстакаде или смотровой яме будет удобнее, так как до пружины капота ВАЗ 2109 снизу дотянуться не так-то просто.
Первым делом снимаем защиту. Лучше убрать все ее листы, чтобы было удобнее ползать.

Снимаются просто - винты выкручиваются и листы легко снимаются. Теперь нужно попробовать дотянуться рукой через образовавшееся пространство до удерживающей пружины под капотом.

Лучше осветить себя фонариком, так как ничего не будет видно и действовать придется наощупь.Надо пружину отогнуть в сторону аккумулятора. При открытии капота вы услышите щелчок, похожий на тот, который всегда слышен при открытии капота из салона. Сделать это будет проще, если кто-то надавит на капюшон в районе замка сверху. Все, капот ВАЗ 2109 открыт, несмотря на порванный трос.

Как открыть капот ВАЗ 2109 (девятка) своими руками. Для строительных работ мне на время досталась машина Лада 2109, уже 1987 года выпуска.Интересная машина, была на ходу, тормоза и двигатель работали, а в остальном все было сломано или отсутствовало. Если водить его каждый день, заводится. С перерывами более 3-х дней посадил новую батарею и завелась с проблемами. Машина продолжала разваливаться и в моих осторожных руках… пробился глушитель, сломался ограничитель открывания водительской двери и так далее. Перейдем к главному - капюшону. Сначала оборвался трос крепления стержня открывания капота к внутренней ручке.Эта проблема была решена с помощью плоскогубцев, чтобы открыть капот.

Капот приходилось открывать каждый раз при запуске - включение массы, шаманство с заслонками карбюратора и доливка жидкости. При открывании плоскогубцами за порванный кабель капот открывался не всегда, поэтому я приложил больше усилий, чтобы открыть его. А перед самым отъездом на выходные начал готовить машину к длительной стоянке и конечно по «закону подлости» отрезал трос внутри капота. Честно говоря, до этого момента АБСОЛЮТНО не обращали внимания на конструкцию замка капота.А сейчас время поджимает и я понимаю, что если я машину не выключу, то через три дня мне снова придется бегать с аккумулятором, но сначала надо будет залезть в капот. Время, как всегда, идет на ответ - в ИНТЕРНЕТЕ. Полно рекомендаций:
- на подъемнике, а там легко;
- ползать снизу легко;
- поднимите капот набок и откройте его палкой, нажав на пружину;
- сделайте из стальной проволоки крючок и откройте его, потянув за пружину.
Самая обидная, ни одной фотографии замка, за что тянуть, куда втыкать. (Инструкция по эксплуатации этой ВАЗ "Камасутра" при чистке багажника выкинула из-за очень потрепанного и маслянистого вида). А девятку не завести, не открыв капот, до ближайшего сервиса 15 км, домкрата нет и не у кого спросить и посмотреть, как работает замок. Стал поднимать капот слева. Фонарик освещал капюшон изнутри. Увидел обрыв кабеля. По рекомендации воткнул палку (трубу от лыжной палки) в прорезь в капоте и толкнул пружину - НЕ ОТКРЫВАЕТСЯ. Количество просматриваемых страниц уже больше 30. Некоторые рекомендуют нажимать на капюшон в районе замка в момент открытия. Попробовали - НИКАК. Со временем я решил приподнять левый капюшон и наколдовать, накинув крючок или петлю на проушину пружины. Использованы все подручные материалы. Прогресс произошел с использованием двойных медных проводов в изоляции. Образовавшаяся петля и 20 минут попыток позволили ей наброситься на петлю. Для облегчения работы под капот вставили деревянный раскладчик, после того, как петля была заброшена, занозу нужно удалить.Открыть капот простым подтягиванием пружины на себя не получилось, было видно, что механизм перекос, но следуя рекомендациям, после нажатия на капот в районе замка (нажимать не нужно жестко) и натянув импровизированный кабель, мы услышали заветный щелчок. Был открыт капот, приняты меры по «консервации» машины. Конец троса фиксируется в проушине пружины, сжимая проушину, будьте осторожны, чтобы не сломать ее, а также к тросу дополнительно прикрепляют попавшуюся под руку ремешок из мусора. Надеюсь, что представленные фотографии помогут открыть капот этой замечательной машины. Смотрите комментарии в блоге, там много интересного, оставляйте свои комментарии.

Конец кабеля Петля на

Автовладельцы часто сталкиваются с проблемой открывания капота из-за обрыва троса. Это важная деталь, которая поможет вам получить доступ к сердцу автомобиля. Обрыв троса привода доставляет водителю массу хлопот. Поломка всегда случается неожиданно и не вовремя.

Представьте себе ситуацию, когда зимним утром, торопясь на работу, вы пытаетесь завести машину, но ничего не происходит.В срочном порядке потяните за рычаг, открывающий капот, чтобы увидеть двигатель. Слышен характерный звук оборванного кабеля. И понимаешь, что на работу надо ехать на такси.

Любой водитель должен уметь выбраться из таких ситуаций. Это даст возможность обойтись без автосервиса, сэкономить деньги и время. Эта статья поможет вам узнать, как открыть вытяжку при обрыве троса. Применяя советы, вы разберетесь с проблемой.

Способы открытия капота при обрыве троса

Конструкция капота, замка и расположение тросика на автомобилях различаются.Но последовательность ремонта во всех случаях остается одинаковой. Владельцам отечественных брендов повезло больше, поскольку производители за долгие годы не внесли существенных изменений в конструкцию выпускаемых автомобилей. Поэтому открыть капот всегда получится без проблем.

Чаще всего рвется трос возле рычага, реже под капотом. В первом случае с поломкой справиться несложно, а во втором придется повозиться.

Когда обрыв троса перед рычагом
Это самая простая ситуация.Для устранения поломки осмотрите место крепления троса и ручки открывания капота в салоне, возможно, от рычага отвалился стопор - вставьте на место и закрепите. Если вы заметили, что сам кабель оборван, то вам потребуются плоскогубцы. Чтобы открыть капот, попробуйте крепко обхватить кабель вместе с кожухом и потянуть его вниз. Может не получиться с первого раза. В случае поломки разрежьте кожух и намотайте металлический кабель на плоскогубцы, затем с усилием потяните, чтобы открыть кожух.

При обрыве троса под капотом
Если вы осмотрели крепление внутри салона и ничего не нашли, значит трос оборвался под капотом рядом с замком. Эта проблема считается самой серьезной, ведь нужно как-то получить доступ к замку и принудительно его выключить.

Существует два основных способа открывания капота назад, которые применимы как на отечественных, так и на иномарках.

  1. Через решетку радиатора. На многих моделях добраться до замка можно с помощью самодельного проволочного крючка или спицы. Вставьте крючок в прорезь на решетке. Также можно проползти через воздухозаборник. Потяните за язычок кабеля и потяните за него. Некоторые автомобили имеют прочную решетку без щелей. В этом случае его необходимо удалить, но это не всегда просто. В крайнем случае придется его сломать. Новая решетка стоит недорого.
  2. Через защиту картера. Это еще один способ помочь вам добраться до замка.Вам понадобится смотровая яма, но если ее нет, то ремонтировать ее придется лежа на земле, поднимая машину домкратом. Снимите металлическую защиту с масляного поддона двигателя. Используя длинную отвертку, снимите с выступа, к которому прикреплен кабель, и сдвиньте его влево (по направлению к отвертке). Возможно, вам понадобится помощь другого человека. Вы тянете за трос, и помощник сначала опускает капюшон, а затем поднимает его.

Если капот открывается вперед, то придется повозиться. Вам понадобится самодельный крючок для вязания.Попасть в замок можно через воздухозаборник капота. Снимите его и зацепите кабель через решетку. В некоторых случаях приходится вырезать одно деление, так как узкие прорези мешают работе.

Если не удалось открыть, то вам поможет другой метод. Поднимите край капота вокруг замка. Вытаскиваем уплотнительную резинку - должен получиться зазор. Затем с помощью длинной отвертки или крючка возьмите кабель и откроется капот.

Причины выхода из строя тросового привода

Распространенной причиной обрывов кабеля является нормальный износ.Со временем он растягивается и истирается в местах перегиба. Отсутствие смазки также сильно влияет на срок его службы.

Если замок и трос долгое время не обрабатывались маслом, происходит заклинивание. Водителю приходится прилагать много усилий, чтобы открыть капот. В результате тросовый привод не выдерживает.

Регулярно проверяйте состояние замка и троса. При низких температурах они замерзают. Когда почувствуете, что капот трудно открыть, выявите причину и устраните неисправность, не дожидаясь поломки.Если все же трос порвется, то установите новый. Постарайтесь надежно закрепить, не перекручивая. В конце обработайте замок смазкой. После хорошо проделанной работы вы надолго забудете о проблеме с обрывом кабеля.

Видео: как открыть капот - ВАЗ 2108-2115

Капот любого автомобиля предназначен для защиты двигателя, системы зажигания и других узлов и агрегатов, находящихся в моторном отсеке. Кроме того, он также выполняет аэродинамическую функцию, позволяя воздуху свободно обтекать автомобиль во время движения.Открывается прямо из салона автомобилей ВАЗ с помощью троса и специального рычага. В случае, если они или замок капота сломаются, у автовладельца возникает вопрос: как открыть капот на ВАЗ 2107?

Следует отметить, что конструкция запорных механизмов капотов автомобилей ВАЗ позволяет ремонтировать их самостоятельно. В этом случае не требуется никаких специальных знаний, а также специального инструмента. Вполне достаточно изучить инструкцию по производству таких ремонтных работ и строго соблюдать изложенные в ней пункты.

Капот автомобиля не открывается по нескольким причинам. Так, например, его замок может разрушиться. Кроме того, из-за механического повреждения, например, в результате аварии, капот и моторный отсек деформируются. Это также может сделать невозможным его открытие.

Если говорить о наиболее частой причине этого явления, то она кроется в банальном обрыве металлического троса, приводящего в движение механизм запирания капота. Трос может порваться по разным причинам, среди которых можно назвать основные: его износ, наличие коррозии на поверхности кабеля, приложенное к нему чрезмерное усилие.В случае обрыва троса владелец автомобиля ВАЗ может открыть капот самостоятельно, так как это относительно несложная процедура. Во всех остальных случаях вполне возможно, что к ремонтным работам придется привлечь профессионалов.

Способы открытия капота

В разных ситуациях используются разные способы решения описанной проблемы. Среди наиболее частых случаев можно выделить следующие:

  • обрыв троса непосредственно рядом с рычагом привода открывания дистанционного замка.В таком случае будет вполне достаточно, чтобы его торчащий в салоне конец обхватить обычными плоскогубцами и сильно потянуть. В этом случае нужно тянуть за сам кабель, а не за его оболочку.
  • обрыв троса в салоне при невозможности зацепить его плоскогубцами. В этом случае вам понадобится гнутая проволока. С его помощью можно открыть капот, например, чтобы поменять масло, даже если плоскогубцы не помогают. Для этого нужно будет отогнуть крючок из проволоки, вставить его в прорезь воздуховода или между корпусом и капотом, зацепить поврежденным тросом и тянуть до открытия замка капота.
  • Обрыв троса далеко от рычага привода замка. В этом случае можно попробовать провести операцию через воздуховод. Здесь вам также понадобится крючок, согнутый из жесткой проволоки. Его вдавливают в левый воздуховод и с его помощью зацепляют кабель.
  • Обрыв троса непосредственно в том месте, где установлен механизм замка. Обычно такой замок устанавливается перед капюшоном, а потому тянуть за него бесполезно. В результате замок моторного отсека можно открыть только снизу, загнав машину в яму.Для этого нужно обратить внимание на защиту картера, сняв ее. Для этого откручиваем его крепления и снимаем пыльник двигателя. Далее в отверстие рядом с радиатором вставляют длинную отвертку и с ее помощью пытаются открыть замок. Если он установлен рядом с лобовым стеклом, попробуйте согнутой из проволоки петлей зацепить механизм замка в месте крепления троса и потянуть за него.

ВАЗ 2107 модели

В случае, если на автомобиле ВАЗ 2017 не открывается моторный отсек, это обстоятельство не должно служить поводом для паники.Дело в том, что сам капот, крышка воздухозаборника и точка выхода кабеля из салона расположены доступным образом. Это обстоятельство позволяет самостоятельно открыть капот ВАЗ 2107 одним из описанных выше способов.

Сложности могут возникнуть только тогда, когда, например, воздухозаборники здесь оборудованы декоративными накладками. В этом случае вам сначала придется их снять, а затем попробовать открыть капот. Следует отметить, что из-за особенностей конструкции петель капот ВАЗ 2107 даже в хорошем состоянии плохо открывается и поэтому стоит сначала приложить физическое усилие, а затем приступить к открыванию Это.

ВАЗ 2109 модели

Открыть капот ВАЗ 21099 будет сложнее, так как для этого придется залезть под машину. Кроме того, необходимо будет снять защиту картера, а также жестяной пыльник двигателя. Это сделано для того, чтобы руку можно было прижать к радиатору. После этого нащупываем порванный трос и кольцо, к которому он крепится. Нажимаем на замок и просим помощника, находящегося наверху, надавить на капот сверху, а также в сторону водительского сиденья.Также можно зацепить замок проволочным крючком, но это под силу далеко не всем.

ВАЗ 2110 модели

Для того, чтобы открыть капот на ВАЗ 2110 в случае обрыва троса, достаточно воспользоваться одним из уже описанных способов его открытия. В то же время есть некоторые тонкости его открытия своими руками. Так, например, в некоторых комплектациях данной модели предусмотрена установка электрозамка на капот.

В результате у автомобиля может просто разрядиться аккумулятор, и капот будет невозможно открыть.Чтобы справиться с этой ситуацией, потребуется разобрать осветитель, расположенный над сиденьем пассажира или водителя, а также подключить его к плюсовой и минусовой клеммам от аккумуляторной батареи другого автомобиля. Далее вам нужно будет завести машину, и при отсутствии других неисправностей замок откроется.

Опытные автовладельцы, чтобы не допустить возникновения подобных ситуаций, выполняют скрытую проводку до АКБ. В этом случае достаточно будет просто подключить к нему зарядное устройство и зарядить дохлый аккумулятор ВАЗ 2110.

ВАЗ 2114 модели

Открытие капота ВАЗ 2114 осуществляется так же, как и аналогичная операция на ВАЗ 2109. При этом, учитывая, что ВАЗ 2115 оснащается оборудованием в моторном отсеке, аналогичным оборудованию «четырнадцатого». «Модель», изучив эту процедуру один раз, можно будет в том случае, когда трос лопнет, открыть капот сразу на трех моделях автомобилей ВАЗ.

Если говорить об особенностях выполнения данной операции именно на данной модели, то профессионалы советуют открывать моторный отсек Лады как можно осторожнее, поэтому старайтесь протолкнуть через него крючок, чтобы подцепить оборванный трос или достать рычаг открывания капота, его легко сломать. В итоге вам придется покупать на замену сразу два элемента конструкции автомобиля, что стоит очень серьезных денег. Кроме того, открытый капот нужно будет тщательно осмотреть и смазать все его движущиеся части. Это петли и механизм замка. Такие простые действия могут предотвратить возникновение аварийной ситуации в будущем.

Установка кабеля

В случае обрыва троса его необходимо заменить после открытия капота. Для этого:

  1. в магазине автозапчастей выбирают новую запчасть, при этом из представленных товаров стоит выбрать многожильные кабели как самые долговечные.
  2. Сделайте крючок из проволоки. Крючок необходимо вставить в отверстие под ручкой открывания капота. Им нужно будет зацепить прочный шнурок и протянуть его внутрь кабины.
  3. привязан к шнурку новый трос и протянут в салон.
  4. , то новая запчасть соединяется с ручкой открывания капота и механизмом открывания его замка.
  5. вся система проверена на работоспособность.

выводы

В конструкции автомобилей ВАЗ присутствуют устаревшие элементы, которые давно не используются на современных моделях автомобилей.К ним относится трос открывания капота. Если он сломается, крышка закроется, и владельцу автомобиля придется открыть моторный отсек. Эта процедура относительно проста и вы можете сделать ее самостоятельно, хотя на это придется потратить много времени. Чтобы не допустить возникновения такой неприятной ситуации, необходимо произвести современную замену кабеля, а также постараться не прилагать к нему значительных физических усилий.

Что делать, если вы оказались в следующей ситуации: обрыв троса капота ВАЗ 2109.То, что обрыв троса, очень легко понять: когда вы вытаскиваете рычаг открывания капота из салона, вы не чувствуете никакого усилия и никаких звуков. Рычаг не возвращается на место. Естественно, капот не открывается, так как рычаг тросом тянет назад удерживающую пружину.

Надо гнуть удерживающую пружину капота ВАЗ 2109

Рано или поздно капот ВАЗ 2109 все равно придется открывать, но как это сделать, если вытаскивание рычага из салона не открывается Это. Естественно, что капот никому не хочется портить, и его нужно открывать без механических повреждений. Делается это следующим образом: необходимо залезть под капот снизу и отогнуть удерживающую пружину капота ВАЗ 2109. Под капот ВАЗ 2109 залезть просто нельзя, так как защита устанавливается снизу. Эту работу лучше выполнять на смотровой яме или эстакаде. Естественно, справиться можно лежа под машиной, на эстакаде или смотровой яме будет удобнее, так как до пружины капота ВАЗ 2109 снизу дотянуться не так-то просто.

Первым делом снимаем защиту. Лучше убрать все ее листы, чтобы было удобнее ползать.


Защита двигателя ВАЗ 2109


Откручиваем саморезы защиты ВАЗ 2109

Снимаются просто - винты откручиваются и листы легко снимаются. Теперь нужно попробовать дотянуться рукой через образовавшееся пространство до удерживающей пружины под капотом.


Место крепления троса капота к пружине

Лучше засветиться фонариком, так как ничего не будет видно и придется действовать наощупь. Надо пружину отогнуть в сторону аккумулятора. При открытии капота вы услышите щелчок, похожий на тот, который всегда слышен при открытии капота из салона. Сделать это будет проще, если кто-то надавит на капюшон в районе замка сверху. Все, капот ВАЗ 2109 открыт, несмотря на порванный трос.


Замок капота ВАЗ 2109

Тросик необходимо заменить. Покупаем новый кабель и ставим его на место старого.Убеждены, что работа рабочая, рычаг в салоне должен регулярно открывать капот ВАЗ 2109. Этот способ очень простой и не требует никаких инструментов и трудоемких работ. На главную.

vaz2109.net

Как открыть капот на ВАЗ 2109: при обрыве троса

Как открыть капот на ВАЗ 2109 при обрыве троса? Это небольшая, но все же проблема. Особенно когда на улице холодно. Чаще всего именно в такую ​​погоду возникает эта проблема.Еще одна, более частая причина выхода кабеля из строя - его износ.

  • Обрыв троса под капотом
Вернуться к содержанию

Если разрыв произошел внутри кабины

Трос, или тяга, представляет собой одножильный или многожильный стальной провод, заключенный в оболочку, поверх которой находится металлическая оплетка. Его основная функция - открывать капот механическим воздействием на ручку замка. Чтобы решить проблему, как открыть капот ВАЗа, нужно предпринять определенные действия.

Сначала найдите место, где оборвался кабель. Для этого необходимо осмотреть механизм открывания капота автомобиля ВАЗ 2109 или те места, куда доступ еще сохранен. И начать нужно с осмотра ручки замка.

Настоящий механизм включает в себя замок, который удерживает капот закрытым, и крючок, который предотвращает непреднамеренное открывание капота. Их расположение - в передней части капота. Ручка замка размещена в салоне и находится слева под панелью приборов.Определившись со скалой, можно приступать к самой работе.

Здесь возможны разные варианты. Если внутри салона обрыв троса, то при помощи плоскогубцев нужно вытащить его остатки из-под панели, схватить за край стержня (сердечника), но ни в коем случае за оболочку, и достаточно сильно потянуть в сторону. ты, т.е. в боковой салон.

Причем делать это нужно плавно, без рывков. Иначе можно порвать в другом месте. Чтобы кабель не выпадал из плоскогубцев, необходимо сделать на его конце петлю и нарезать ее на инструмент.Может капот откроется.

Вернуться к содержанию

Обрыв кабеля под кожухом

Возможно, обрыв кабеля под кожухом. В этом случае предлагается следующий алгоритм действий:

    1. По возможности загнать ВАЗ 2109 на подъемник, эстакаду или смотровую яму. Можно поднять. При этом, в случае выхода из строя домкрата, подстрахуйтесь от падения автомобиля.
    2. Осторожно снимите защиту картера двигателя, которая удерживается несколькими саморезами.Сделайте то же самое с жестяным башмаком, чтобы освободить место для дальнейших манипуляций.

  1. Вставьте руку в отверстие между радиатором и моторным отсеком. Почувствуйте кольцо, на котором крепится стержень. Это не сложно, он находится прямо рядом с замком капота. Снизу дотянуться до кольца, с силой потянуть или надавить влево, в сторону водительской двери. Если и тогда капот ВАЗ 2109 не открывается, то при этом необходимо надавить на него сверху.Это сделает кольцо податливым. Немного усилий и капот открывается. Лучше, если в процессе будут задействованы 2 человека.
  2. После этого нужно демонтировать старый порванный кабель и установить новый. Работа будет значительно упрощена, если один человек натягивает пружину на замке, а другие заботятся о фиксации кабеля на рукоятке запорного устройства. Сначала придется сильно постучать капюшоном по корпусу, но со временем все наладится.

Есть и другие варианты открывания капота.

  1. Поднимите капот ВАЗ 2109 и попробуйте открыть его замок длинным тросом.
  2. Обратиться в автомастерскую, где профессионально, качественно и в короткие сроки откроют капот, заменят тросик, а причину, если она техническая, выявят и устранят.
  3. Посмотреть инструкцию к автомобилю ВАЗ 2109. Как правило, в нем указываются возможные неисправности и способы их устранения. В крайнем случае желательно хотя бы ознакомиться с компоновкой тяги.

Чтобы кабель прослужил дольше, необходимо:

  • смазать его выводы литолом;
  • используйте многожильный кабель, так как он прочный, гибкий, не растягивается и медленно изнашивается;
  • Будьте очень осторожны с ручкой замка.

Не считайте трос капота ВАЗ мелочью. Это полноценная часть сложного механизма. Не заменяйте его обычным тросом или даже тросом (такие случаи известны). Это небезопасно. Берегите нервы и здоровье, уважайте себя и свою машину.

expertVAZ.ru

Как открыть капот ВАЗ-2109 с порванным тросом

Автомобиль ВАЗ-2109 полон сюрпризов, поэтому любители модернизировать своими руками в гараже любимое железо лошади понравится машина. Неисправностей при активной эксплуатации ВАЗ-2109 очень много, но есть и варианты тюнинга.

Одной из поломок может стать обрыв троса, открывающего капот автомобиля. Пока вы не исправите эту проблему, вытяжка останется в закрытом положении.Кабель чаще рвется в холодную погоду, не выдерживая низких температур. Еще одна причина повреждения ее целостности - износ детали.

Что делать при обрыве троса в салоне

Трос, позволяющий открывать и закрывать важную часть ВАЗ-2109, представляет собой многожильный или одножильный провод из стали, помещенный в оболочку, сверху из него есть металлическая оплетка. Основная задача троса - открывать капот при приложении силы к ручке замка.

Чтобы вскрыть конструкцию при обрыве троса внутри ВАЗ-2109, необходимо осмотреть и оценить место, где произошел обрыв. Несмотря на поломку, доступ к некоторым частям и областям, вероятно, сохранился, и их следует изучить. Исследование состояния деталей возле капота начинается с осмотра ручки замка.

Механизм изменения положения капота ВАЗ-2109 предполагает расположение конструкции с замком и крючком, последний действует как предохранитель от несанкционированного открывания капота.Детали размещены в его передней части. Производитель вынес ручку в салон и соорудил ее слева справа под панелью приборов. Увидев место обрыва, можно переходить к дальнейшим работам.

Специалисты отмечают сразу несколько способов открыть капот с порванным тросом. Спешка внутри салона позволяет решить проблему с помощью плоскогубцев.

Используйте инструмент, чтобы удалить остатки оторванной части из-под панели, попытаться схватиться за край стержня, но не касаться оболочки.

С силой потяните край стержня на себя, но при этом держите его ровным, не допускайте резких рывков. В противном случае велик риск обрыва кабеля в другом месте. Если вы хотите убедиться, что трос не выпадал из плоскогубцев, сделайте на конце детали петлю и проденьте ее через инструмент.

При обрыве троса под капотом ВАЗ-2109

Бывают случаи, когда обрывается трос там, где он находится прямо под капотом. Затем воспользуйтесь следующими пошаговыми инструкциями:

  1. Вам потребуется подъемник, эстакада или смотровая яма.Если есть домкрат, воспользуйтесь им, заранее обезопасив машину от падения с высоты.
  2. Установив машину вверху, начинаем снимать защиту, которая подходит к картеру двигателя, она фиксируется несколькими креплениями. Те же манипуляции проделайте и с жестяным пыльником, это поможет освободить место для дальнейших действий по открытию капота.
  3. Положите ладонь в отверстие, расположенное между радиатором и моторным отсеком. Пощупайте пальцами кольцо, в котором закреплен шток - деталь размещена рядом с замком.
  4. Дойдя до кольца, с усилием потяните его на себя и толкните влево, ориентируясь на дверь, расположенную рядом с водителем. Теперь капот должен открыться.
  5. Если манипуляции не дают положительного результата, а капот по-прежнему закрыт, также попробуйте надавить на кольцо, хорошо прижмите. Чтобы процесс пошел быстрее, желательно заручиться помощью другого человека.
  6. Осталось снять порванный трос и заменить его новым образцом. Помощник должен затянуть пружинный механизм, расположенный в замке, и владелец автомобиля в это время фиксируют кабель на рукоятке запирающего механизма.

Альтернативные способы открытия капота ВАЗ-2109

Специалисты делятся дополнительными способами решения проблемы с открытием капота ВАЗ-2109 из-за обрыва троса:

  1. Поднимите капот машины и воспользуйтесь длинный провод, чтобы открыть замочную скважину.
  2. Если не удалось открыть капот своими руками, следует обратиться в автомастерскую, работники которой сделают работу качественно и быстро, а к тому же сами заменят порванный трос.

Холодные форсунки печки ваз 2109

С наступлением холодов многие владельцы сталкиваются с проблемами системы отопления автомобиля. Из воздуховодов при нормальной температуре охладитель уходит в салон немного теплый, а иногда вообще холодный поток воздуха, другими словами печка не греет как следует. Таким образом, даже в холодную погоду прогреть машину изнутри будет сложно.

Из статьи вы узнаете, что делать, если печка ВАЗ-2109.Этот материал вам пригодится, в том числе, если вышла из строя и не работает печка ВАЗ-2109, в том числе во избежание этой проблемы в будущем.

Самое простое решение

Если печь дует холодно, самое простое, что вы можете сделать, это потянуть за кабель, который управляет заслонкой обогревателя. Для этого пару раз оберните его вокруг рычага управления заслонкой. Он расположен на корпусе отопителя возле педали газа.

Каждый стык воздуховода и край заслонки отопителя проклеены поролоном, что для рычага управления довольно проблематично сжать до конца.Поэтому при сжатии остается небольшой зазор и заслонка, направляющая потоки воздуха с улицы прямо или через нее, не может закрыться до конца. Он закрывается в верхнем положении, при этом воздух поступает в передние форсунки через радиатор печки, а в верхние и боковые форсунки с улицы через оставшуюся щель. При работающем вентиляторе отопителя, если машина тоже едет, достаточно небольшого зазора, чтобы внутри было холодно.

Чтобы было понятнее, о чем идет речь, вручную укоротите рычаг заслонки со стороны водителя при работающем вентиляторе отопителя. Затем вы можете заметить, как изменится звук и со временем будет повышаться температура воздушного потока, выходящего из дефлектора.

К сожалению, это не единственная причина, когда из обогревателя дует холодный воздух. Ниже приведены еще несколько причин и способы их решения.

Кран не полностью открыт

Для проверки этого по этой причине достаточно сравнить температуру на входе и выходе отопителя, если она разная, то есть велика вероятность того, что клапан закрыт не полностью.

Эту проблему можно решить, перетащив трос управления клапана и переведя рычаг управления в максимально открытое положение. Но есть опасность, что после этих действий клапан не закроется полностью и в салоне будет очень жарко.

Кроме того, у клапана есть большой недостаток - он «рассчитан» на определенное количество открытий и закрытий. Там, где ось рычага управления соединена, и заслонки внутри клапана, герметичность теряется и со временем образуется утечка.Решением может быть установка рычага в положение «тепло-холод» без дополнительной регулировки.

Обычно при попытке сдвинуть кран на печке каменки возникает течь, в этом случае протечку заверните через пропитанную герметиком полоску ткани, и все это зафиксируйте «холодной сваркой».

Доработка системы отопления

Если на холостом ходу плохо дует печка ВАЗ-2109 и прогревается исправная печка и нет подачи воздуха в систему, значит, поток охлаждающей жидкости в системе недостаточно сильный.Эту проблему можно решить установкой дополнительной помпы от ГАЗели (помпа). Обычно после этого преобразования остается много тепла.

Отопитель кабины не работает

Если перестала работать печка ВАЗ-2109, она не реагирует ни на какое положение рычага управления, то весьма вероятно, что вышел из строя моторчик системы отопления, его следует заменить. Но если это не так, то для обнаружения проблемы автовладельцу потребуется «прозвонить» все контакты электрической части системы отопления, для этого потребуется снять приборную панель.

Система обогрева автомобиля - одна из самых важных и серьезных систем в автомобиле. Особенно неприятны его неисправности в зимний период, поэтому постарайтесь вовремя провести его профилактику и ремонт, тогда он вас не подведет.

Лучшие цены и условия покупки новых автомобилей

Кредит 4.5% / Рассрочка / Trade-in / 95% согласования / Подарки в салоне

Mas Motors

Если во время наступления холодов после небольших манипуляций с органами управления отопителем салона ВАЗ-2109 вы не получили теплый воздух из форсунок, то, скорее всего, причиной этого события мог быть кран печка и воздушная заслонка обращены к радиатору отопителя.Хотя в принципе есть пара причин, по которым поступающий в салон воздух не нагревается.

Сначала рассмотрим возможные причины выхода крана из строя. Его конструкция представляет собой тонкий корпус, внутри которого движется заслонка, приводимая в движение осью, к которой она приварена. Учитывая, что содержащиеся в антифризе добавки со временем осаждаются, это означает, что они могут откладываться в зазоре между клапаном и корпусом клапана. Это приведет к его заклиниванию, в результате чего открыть его уже не удастся.Ну а если радиатор печки останется холодным , то воздуху, поступающему в салон, прогреться негде.

Если водитель в этом случае будет серьезно тянуть за ручку управления краном, то он вообще может оторвать крепление заслонки клапана к оси. Тогда ось заслонки будет повернута, рычаг открывания крана будет стоять в открытом положении, и в кабине по-прежнему не будет теплого воздуха. Это можно определить по разнице температур на подающем шланге охлаждающей жидкости к крану отопителя и по температуре жидкости, стекающей из радиатора отопителя.Эти шланги легко найти под капотом автомобиля.

Заслонка управления воздушным потоком в крайних положениях должна: либо закрывать сердцевину радиатора, тогда холодный воздух пойдет в кабину , либо перекрыть вход холодного воздуха в корпус отопителя, затем теплый воздух должен поступать в кабину. Эта заслонка управляется тросовым приводом, как кран отопителя. Если учесть, что трос при работе немного растягивается, то при переводе ручек управления в открытое положение удлиненный трос не сможет полностью открыть и воздушную заслонку, и кран отопителя.

В этом случае между корпусом печки и воздушной заслонкой будет зазор, через который будет поступать холодный воздух , так как сопротивление движению воздуха в этом месте будет меньше, чем при его движении через сердцевину радиатора . Воздушный поток всегда движется по пути наименьшего сопротивления. Есть только один способ исправить эту неисправность; нужно отрегулировать длину кабеля.

Причиной попадания холодного воздуха в кабину может также стать засорение сердечника радиатора отопителя, в результате воздушный поток, проходящий через сердечник, значительно ослабляется.Засорение сердцевины часто происходит осенью, если ваша машина какое-то время стояла под деревом. Желтея, лист падает на решетку воздухозаборника с вентилятором отопителя. И если водитель не снимал ее оттуда, то при включении вентилятора часть этих листочков будет засосана внутрь печки. В зависимости от положения воздушной заслонки эти створки либо упадут на сердцевину радиатора, забивая его, либо вылетят через форсунки в салон.Это происходит потому, что в салоне автомобиля нет воздушного фильтра, установленного перед вентилятором на ВАЗ-2109.

Многим владельцам автомобилей ВАЗ хорошо знакома ситуация, когда зимой обогреватель неожиданно начинает работать неправильно или полностью выключается. В некоторых случаях печка летом прогоняет горячий воздух без нареканий, а на морозе еле теплый. Все это значительно снижает комфорт в салоне, что негативно сказывается на здоровье водителя и пассажиров.

Кроме того, возникает еще одно неудобство - запотевание лобового стекла, что в свою очередь приводит к снижению уровня безопасности при движении.

Когда печка, установленная на автомобиле ВАЗ-2109 (и карбюраторная, и инжекторная) плохо дует, нужно разобраться, в чем проблема. О наиболее частых причинах мы поговорим ниже.

Принцип действия

В состав обогревателя входят:

По сути, это теплообменник, подключенный к системе охлаждения электростанции с помощью крана нагревателя. Если открыть его, горячая охлаждающая жидкость попадет в радиатор. Там он остывает, отдавая тепло металлическим пластинам, и возвращается в контур.

Основным устройством, обеспечивающим тепло в салон, является вентилятор. Воздух, продуваемый через радиатор, нагревается и подается к форсункам, открывая и закрывая их, водитель и его пассажиры контролируют температуру и направление потоков.

Причины, неисправности и решения

Установлен отопитель на ВАЗ-2109, где имеется высокая панель, как показывает практика, чаще, чем на более старых моделях, работает некорректно.Имеет несколько существенных недостатков центральной заслонки. Еще - есть рукава для подачи тепла к ногам пассажиров, сидящих на задних сиденьях, которые также часто не работают должным образом.

Печки автомобилей, где есть невысокий щиток, лишены таких недостатков, но это не значит, что они никогда не ломаются.

Прежде всего, при плохой работе ТЭН следует заподозрить неисправность в контуре охлаждения. Причин несколько:

  • течь охлаждающей жидкости;
  • забиты радиаторные трубки;
  • Образование воздушных пробок или другие неисправности в системе.

Избавиться от пузырей несложно - достаточно открыть крышку радиатора и на несколько минут включить двигатель на малые обороты.

Довольно часто выходит из строя и кран отопителя. Если он протекает, то его заменяют.

Дешевая охлаждающая жидкость разрушает резину трубок - она ​​трескается и образуется течь.

Еще иногда ломается электронасос, в результате чего антифриз перемещается по контуру охлаждения. Его тоже не ремонтируют, а просто заменяют.

Для того, чтобы печка хорошо дует, нужен хороший моторчик вентилятора. Сторонние шумы, возникающие при его работе, свидетельствуют о его поломке. Иногда перегревается - в этом случае проверьте предохранители. На его неисправность указывает также отсутствие подачи теплого воздуха на малых оборотах.

Не менее важной частью системы является радиатор. Он может забиться, и тогда охлаждающая жидкость в принципе не может нормально циркулировать. Эту деталь довольно просто снять и сполоснуть.

Как отмечалось ранее, часто виной плохого нагрева является плохо подогнанная заслонка.Из-за него часть холодного воздуха попадает в кабину с улицы. Обычно в этом случае тепло к ногам не подводится. В беде легко помочь:

  • отрегулируйте его положение, потянув за приводной трос;
  • уплотнить новым поролоном или пенополистиролом и заделать стыки панелей.

Многие владельцы Самара, особенно зимой, рано или поздно сталкивались с тем, что от печки дует холодный воздух вместо горячего. Почему так происходит? Для начала нужно убедиться, что вся система отопителя находится в хорошем состоянии:

Уровень антифриза в расширительном бачке находится между отметками min и max.И не падает.

  1. Термостат работает.
  2. Радиатор отопителя не забит
  3. Двигатель прогревается до рабочей температуры.
  4. В системе охлаждения нет воздушных пробок.
  5. Заслонка отопителя поворачивается тросиком и в рабочем состоянии
  6. Насос рабочий.

Исправность термостата проверяли следующим образом. На холодном двигателе охлаждающую жидкость следует прогонять по небольшому кругу, т.е. в обход радиатора.Поэтому трогаем нижнюю трубку радиатора, она должна быть холодной, пока двигатель не прогреется до рабочей температуры, после чего он станет горячим.

Радиатор отопителя сложно проверить. В идеале его следует снять и постирать. Но этим мало кто занимается, как правило от замены к замене, нормально проходит жидкость.

От скопления воздуха избавляемся следующим образом. Снимите шланг с карбюратора и залейте антифриз в расширительный бачок и создавайте давление (можно использовать ртом), пока из шланга не потечет предварительный нагрев карбюратора.

Амортизатор и трос проверены визуально.

Для модернизации отопителя ВАЗ 2108-09-099 нам потребуются планки. Далее залезаем под руль со стороны водителя и с правой стороны стены тоннеля видим демпфер и трос. Все, что нам нужно сделать, это согнуть его. Захватите плоскогубцами между рубашкой и защелкой клапана и поверните по часовой стрелке на 50-60 градусов. Должно получиться так:

Пока у новой машины таких проблем быть не должно, хотя они есть.Но со временем детали выходят из строя и приходят в несовпадение. Кроме того, уплотнение из паралона каменки предотвращает плотное закрывание ставен.

2 исключения: Исключение № 0 (Zend_Db_Adapter_Exception): SQLSTATE [HY000] [2002] В соединении отказано Исключение №1 (PDOException): SQLSTATE [HY000] [2002] В соединении отказано Исключение № 0 (Zend_Db_Adapter_Exception): SQLSTATE [HY000] [2002] В соединении отказано

 # 1 Zend_Db_Adapter_Pdo_Mysql -> _ connect () вызывается в [vendor / magento / framework / DB / Adapter / Pdo / Mysql.php: 422]
# 2 Magento \ Framework \ DB \ Adapter \ Pdo \ Mysql -> _ connect () вызывается в [vendor / magento / zendframework1 / library / Zend / Db / Adapter / Abstract. php: 460]
# 3 Zend_Db_Adapter_Abstract-> query ('SELECT `store_we ...', array ()) вызывается в [vendor / magento / zendframework1 / library / Zend / Db / Adapter / Pdo / Abstract.php: 238]
# 4 Zend_Db_Adapter_Pdo_Abstract-> query ('SELECT `store_we ...', array ()) вызывается в [vendor / magento / framework / DB / Adapter / Pdo / Mysql.php: 558]
# 5 Magento \ Framework \ DB \ Adapter \ Pdo \ Mysql -> _ query ('SELECT `store_we... ', array ()) вызывается в [vendor / magento / framework / DB / Adapter / Pdo / Mysql.php: 625]
# 6 Magento \ Framework \ DB \ Adapter \ Pdo \ Mysql-> query (& Magento \ Framework \ DB \ Select # 0000000036390c4000000000548a8398 #, array ()) вызывается в [сгенерированный / code / Magento / Framework / DB / Adapter / Pdo / Mysql /Interceptor.php:95]
# 7 Magento \ Framework \ DB \ Adapter \ Pdo \ Mysql \ Interceptor-> query (& Magento \ Framework \ DB \ Select # 0000000036390c4000000000548a8398 #, array ()) вызывается по адресу [vendor / magento / zendframework1 / library / Zend / Db / Adapter /Абстрактный. php: 737]
# 8 Zend_Db_Adapter_Abstract-> fetchAll (& Magento \ Framework \ DB \ Select # 0000000036390c4000000000548a8398 #, array (), 2) вызывается по адресу [created / code / Magento / Framework / DB / Adapter / Pdo / Mysql / Interceptor.php: 1085]
# 9 Magento \ Framework \ DB \ Adapter \ Pdo \ Mysql \ Interceptor-> fetchAll (& Magento \ Framework \ DB \ Select # 0000000036390c4000000000548a8398 #) вызывается в [vendor / magento / module-store / App / Config / Source / RuntimeConfigSource.php : 101]
# 10 Magento \ Store \ App \ Config \ Source \ RuntimeConfigSource-> getEntities ('store_website', 'code') вызывается в [vendor / magento / module-store / App / Config / Source / RuntimeConfigSource.php: 61]
# 11 Magento \ Store \ App \ Config \ Source \ RuntimeConfigSource-> get ('') вызывается в [vendor / magento / framework / App / Config / ConfigSourceAggregated.php: 40]
# 12 Magento \ Framework \ App \ Config \ ConfigSourceAggregated-> get ('') вызывается в [сгенерированный / code / Magento / Framework / App / Config / ConfigSourceAggregated / Proxy. php: 95]
# 13 Magento \ Framework \ App \ Config \ ConfigSourceAggregated \ Proxy-> get () вызывается в [vendor / magento / module-store / App / Config / Type / Scopes.php: 63]
# 14 Magento \ Store \ App \ Config \ Type \ Scopes-> get ('store / 1') вызывается в [vendor / magento / framework / App / Config.php: 132]
# 15 Magento \ Framework \ App \ Config-> get ('scopes', 'store / 1', array ()) вызывается по адресу [vendor / magento / module-store / Model / StoreRepository.php: 106]
# 16 Magento \ Store \ Model \ StoreRepository-> getById (1) вызывается по адресу [vendor / magento / module-store / Model / StoreRepository.php: 127]
# 17 Magento \ Store \ Model \ StoreRepository-> getActiveStoreById (1) вызывается по адресу [vendor / magento / module-store / Model / StoreResolver.php: 181]
# 18 Magento \ Store \ Model \ StoreResolver-> getDefaultStoreById (1) вызывается в [vendor / magento / module-store / Model / StoreResolver.php: 126]
# 19 Magento \ Store \ Model \ StoreResolver-> getCurrentStoreId () вызывается по адресу [vendor / magento / module-store / Model / StoreManager. php: 160]
# 20 Magento \ Store \ Model \ StoreManager-> getStore (NULL) вызывается по адресу [сгенерированный / code / Magento / Store / Model / StoreManagerInterface / Proxy.php: 119]
# 21 Magento \ Store \ Model \ StoreManagerInterface \ Proxy-> getStore (NULL) вызывается по адресу [vendor / magento / module-store / Model / Resolver / Store.php: 30]
# 22 Magento \ Store \ Model \ Resolver \ Store-> getScope (NULL) вызывается в [vendor / magento / framework / App / Config / ScopeCodeResolver.php: 49]
# 23 Magento \ Framework \ App \ Config \ ScopeCodeResolver-> resolve ('store', NULL) вызывается на [vendor / magento / framework / App / Config.php: 69]
# 24 Magento \ Framework \ App \ Config-> getValue ('admin / url / use_cu ...', 'store') вызывается по адресу [vendor / magento / module-backend / App / Area / FrontNameResolver.php: 123]
# 25 Magento \ Backend \ App \ Area \ FrontNameResolver-> isHostBackend () вызывается по адресу [vendor / magento / module-backend / App / Area / FrontNameResolver. php: 106]
# 26 Magento \ Backend \ App \ Area \ FrontNameResolver-> getFrontName (true) вызывается в [vendor / magento / framework / App / AreaList.php: 76]
# 27 Magento \ Framework \ App \ AreaList-> getCodeByFrontName ('camshaft-bushing ...') вызывается по адресу [vendor / magento / framework / App / Http.php: 111]
# 28 Magento \ Framework \ App \ Http-> launch () вызывается в [сгенерированный / code / Magento / Framework / App / Http / Interceptor.php: 23]
# 29 Magento \ Framework \ App \ Http \ Interceptor-> launch () вызывается по адресу [vendor / magento / framework / App / Bootstrap.php: 263]
# 30 Magento \ Framework \ App \ Bootstrap-> run (& Magento \ Framework \ App \ Http \ Interceptor # 0000000036390dd

0000548a8398 #) вызывается по адресу [index.php: 39]

Исключение №1 (PDOException): SQLSTATE [HY000] [2002] В соединении отказано
 # 1 Zend_Db_Adapter_Pdo_Abstract -> _ connect () вызывается в [vendor / magento / zendframework1 / library / Zend / Db / Adapter / Pdo / Mysql. php: 111]
# 2 Zend_Db_Adapter_Pdo_Mysql -> _ connect () вызывается в [vendor / magento / framework / DB / Adapter / Pdo / Mysql.php: 422]
# 3 Magento \ Framework \ DB \ Adapter \ Pdo \ Mysql -> _ connect () вызывается в [vendor / magento / zendframework1 / library / Zend / Db / Adapter / Abstract.php: 460]
# 4 Zend_Db_Adapter_Abstract-> query ('SELECT `store_we... ', array ()) вызывается в [vendor / magento / zendframework1 / library / Zend / Db / Adapter / Pdo / Abstract.php: 238]
# 5 Zend_Db_Adapter_Pdo_Abstract-> query ('SELECT `store_we ...', array ()) вызывается в [vendor / magento / framework / DB / Adapter / Pdo / Mysql.php: 558]
# 6 Magento \ Framework \ DB \ Adapter \ Pdo \ Mysql -> _ query ('SELECT `store_we ...', array ()) вызывается по адресу [vendor / magento / framework / DB / Adapter / Pdo / Mysql.php: 625 ]
# 7 Magento \ Framework \ DB \ Adapter \ Pdo \ Mysql-> query (& Magento \ Framework \ DB \ Select # 0000000036390c4000000000548a8398 #, array ()) вызывается в [сгенерированный / code / Magento / Framework / DB / Adapter / Pdo / Mysql / Перехватчик. php: 95]
# 8 Magento \ Framework \ DB \ Adapter \ Pdo \ Mysql \ Interceptor-> query (& Magento \ Framework \ DB \ Select # 0000000036390c4000000000548a8398 #, array ()) вызывается по адресу [vendor / magento / zendframework1 / library / Zend / Db / Adapter /Abstract.php:737]
# 9 Zend_Db_Adapter_Abstract-> fetchAll (& Magento \ Framework \ DB \ Select # 0000000036390c4000000000548a8398 #, array (), 2) вызывается в [created / code / Magento / Framework / DB / Adapter / Pdo / Mysql / Interceptor.php: 1085]
# 10 Magento \ Framework \ DB \ Adapter \ Pdo \ Mysql \ Interceptor-> fetchAll (& Magento \ Framework \ DB \ Select # 0000000036390c4000000000548a8398 #) вызывается в [vendor / magento / module-store / App / Config / Source / RuntimeConfigSource.php: 101]
# 11 Magento \ Store \ App \ Config \ Source \ RuntimeConfigSource-> getEntities ('store_website', 'code') вызывается в [vendor / magento / module-store / App / Config / Source / RuntimeConfigSource.php: 61]
# 12 Magento \ Store \ App \ Config \ Source \ RuntimeConfigSource-> get ('') вызывается в [vendor / magento / framework / App / Config / ConfigSourceAggregated. php: 40]
# 13 Magento \ Framework \ App \ Config \ ConfigSourceAggregated-> get ('') вызывается в [сгенерированный / code / Magento / Framework / App / Config / ConfigSourceAggregated / Proxy.php: 95]
# 14 Magento \ Framework \ App \ Config \ ConfigSourceAggregated \ Proxy-> get () вызывается в [vendor / magento / module-store / App / Config / Type / Scopes.php: 63]
# 15 Magento \ Store \ App \ Config \ Type \ Scopes-> get ('store / 1') вызывается в [vendor / magento / framework / App / Config.php: 132]
# 16 Magento \ Framework \ App \ Config-> get ('scopes', 'store / 1', array ()) вызывается по адресу [vendor / magento / module-store / Model / StoreRepository.php: 106]
# 17 Magento \ Store \ Model \ StoreRepository-> getById (1) вызывается по адресу [vendor / magento / module-store / Model / StoreRepository.php: 127]
# 18 Magento \ Store \ Model \ StoreRepository-> getActiveStoreById (1) вызывается в [vendor / magento / module-store / Model / StoreResolver.php: 181]
# 19 Magento \ Store \ Model \ StoreResolver-> getDefaultStoreById (1) вызывается по адресу [vendor / magento / module-store / Model / StoreResolver. php: 126]
# 20 Magento \ Store \ Model \ StoreResolver-> getCurrentStoreId () вызывается по адресу [vendor / magento / module-store / Model / StoreManager.php: 160]
# 21 Magento \ Store \ Model \ StoreManager-> getStore (NULL) вызывается по адресу [сгенерированный / code / Magento / Store / Model / StoreManagerInterface / Proxy.php: 119]
# 22 Magento \ Store \ Model \ StoreManagerInterface \ Proxy-> getStore (NULL) вызывается в [vendor / magento / module-store / Model / Resolver / Store.php: 30]
# 23 Magento \ Store \ Model \ Resolver \ Store-> getScope (NULL) вызывается в [vendor / magento / framework / App / Config / ScopeCodeResolver.php: 49]
# 24 Magento \ Framework \ App \ Config \ ScopeCodeResolver-> resolve ('store', NULL) вызывается на [vendor / magento / framework / App / Config.php: 69]
# 25 Magento \ Framework \ App \ Config-> getValue ('admin / url / use_cu ...', 'store') вызывается по адресу [vendor / magento / module-backend / App / Area / FrontNameResolver.php: 123]
# 26 Magento \ Backend \ App \ Area \ FrontNameResolver-> isHostBackend () вызывается в [vendor / magento / module-backend / App / Area / FrontNameResolver. php: 106]
# 27 Magento \ Backend \ App \ Area \ FrontNameResolver-> getFrontName (true) вызывается на [vendor / magento / framework / App / AreaList.php: 76]
# 28 Magento \ Framework \ App \ AreaList-> getCodeByFrontName ('camshaft-bushing ...') вызывается по адресу [vendor / magento / framework / App / Http.php: 111]
# 29 Magento \ Framework \ App \ Http-> launch () вызывается в [сгенерированном / code / Magento / Framework / App / Http / Interceptor.php: 23]
# 30 Magento \ Framework \ App \ Http \ Interceptor-> launch () вызывается по адресу [vendor / magento / framework / App / Bootstrap.php: 263]
# 31 Magento \ Framework \ App \ Bootstrap-> run (& Magento \ Framework \ App \ Http \ Interceptor # 0000000036390dd

0000548a8398 #) вызывается по адресу [index.php: 39]

Насос ускорительный карбюратор ваз 2109 (солекс) на

Ускорительный насос карбюратора ВАЗ 2109 (в данном случае Солекс) - дополнительная механическая система подачи топлива, обеспечивающая принудительную подачу бензина при открытии дроссельных заслонок. Ускорительный насос карбюратора ВАЗ 2109 не зависит от расхода воздуха через диффузоры.

Для чего нужна дополнительная система подачи топлива? Дело в том, что в первую секунду после резкого нажатия на педаль газа в цилиндры доходит только часть подаваемой карбюратором топливной смеси.Ускорительный насос карбюратора ВАЗ 2109 обеспечивает необходимое количество горючей смеси в цилиндрах уже на первой секунде разгона.

Устройство ускорительного насоса карбюратора ВАЗ 2109 (Солекс)

  1. диафрагменного ускорительного насоса;

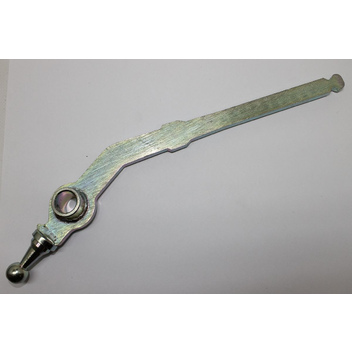

  2. рычаг привода ускорительного насоса;
  3. кулачок на оси дроссельной заслонки первичной камеры;
  4. всасывающий клапан ускорительного насоса;
  5. клапан нагнетания ускорительного насоса;
  6. опрыскиватели с ускорительным насосом;
  7. пружина хода всасывания;
  8. головная диафрагма;
  9. демпфирующая пружина.

Устройство ускорительного насоса карбюратора ВАЗ 2109 (Солекс) показано на фото выше. Подпружиненная диафрагма № 1 через рычаг № 2 соединена с кулачком № 3 на оси дроссельной заслонки первичной камеры, а также с шаровым всасывающим клапаном № 4, который беспрепятственно пропускает бензин из поплавковой камеры в полость, расположенную под диафрагма во время закрытия дроссельной заслонки и предотвращает ее выход обратно при открытии дроссельной заслонки.

Также важен шаровой выпускной клапан под номером 5, который предотвращает засасывание воздуха в полость насоса во время всасывания и пропускает топливо к форсункам под номером 6 во время периода нагнетания.

Ход всасывания осуществляется за счет упругости пружины 7 диафрагмы, ход давления происходит за счет силового воздействия рычага привода на торец головки диафрагмы 8.

Рекомендуемый товар: Кривошипный механизм и двигатель безызлучательный

Жесткая пружина № 9 установлена ​​в головке 8 диафрагмы между упорным подшипником, контактирующим с рычагом, и тарелкой.

Во время внезапного открытия дроссельной заслонки диафрагма ускорительного насоса, относительно медленно удерживаемая удаленным топливом, не может быстро перемещаться на длину, определяемую ходом рычага, пружина 9 сжимается, и обеспечение защиты диафрагмы от разрыва огромным давлением топлива; а также увеличение времени впрыска на 1-2 секунды, это необходимо для обеспечения стабильной работы двигателя.

Топливо, подаваемое ускорительным насосом карбюратора ВАЗ 2109 Солекс, доходит до двух форсунок - жиклеров № 6 на длинных трубках, которые выведены в две камеры карбюратора и установлены на держателе № 10 (на фото 2). Также имеется шаровой напорный клапан под номером 5 (фото 1).

Карбюратор Solex с отдельными компонентами (вид справа)

10 - держатель распылителя, который находится внутри нагнетательного клапана.

Под держателем форсунки всасывающий клапан ускорительного насоса вдавливается в дно вертикального канала 1 (рис.3).

Карбюратор «Солекс» (вид сверху)

  1. отверстие всасывающего клапана, а также корпуса форсунок карбюратора ускорительного насоса;
  2. отверстие впуска топлива ускорительного насоса карбюратора.

Забор топлива из поплавковой камеры карбюратора осуществляется через отверстие, переходящее в горизонтальный канал с торцевой крышкой у нижнего правого винта крепления крышки ускорительного насоса карбюратора, который соединен с вертикальным каналом в перед всасывающим клапаном.

Держатель форсунок устанавливается в патрубок корпуса карбюратора, а также уплотнен резиновым кольцом и фиксируется только крышкой карбюратора. Вот такое не достаточно простое устройство ускорительного насоса карбюратора ВАЗ 2109.

Рекомендуемая статья: Как сделать акустику в машине лучше, чем она была изначально

vaz 21214, vaz 21214 Поставщики и производители на Alibaba.com

Сделайте ваш двигатель и другое оборудование более эффективным, используя невероятные возможности. ваз 21214 с Alibaba.com. Эти. vaz 21214 удивительно спроектированы с использованием передовых инноваций и множества атрибутов, которые упрощают передачу крутящего момента от трансмиссии к дифференциалу. Файл. vaz 21214 - отличный способ соединения компонентов трансмиссии, которые находятся далеко друг от друга и которые невозможно соединить напрямую.

Эти. vaz 21214 доступны на Alibaba. com в обширной коллекции, которая включает несколько моделей и размеров.Производители понимают, что разные машины требуют уникальности. ваз, 21214, что и дополняю свой эксплуатационный. Поэтому на сайте вы встретите самые разные типы, в том числе наиболее подходящие для вас. Ищете ли вы. vaz 21214 подходит для грузовика, автобуса, небольшой машины или любого другого транспортного средства, вы найдете их в этом обширном ассортименте.

Эти. Изготовлены из прочных материалов. vaz 21214 очень прочны и обеспечивают длительный срок службы и эффективную службу.Файл. vaz 21214 обладают высокой устойчивостью к таким факторам, как высокие температуры, вода и механические воздействия, которым они постоянно подвергаются в своей повседневной работе. На сайте представлены сертифицированные продавцы ведущих мировых брендов, которые гарантируют качество продукции. Это гарантирует, что каждая покупка, которую вы делаете на сайте, дает вам первоклассный результат. ваз 21214 .

Выберите справа. vaz 21214 альтернатива для вас на Alibaba.com и лучшее соотношение цены и качества.Покупки на сайте экономят не только ваше время и ресурсы, но и дают товары самого высокого качества, которые стоят каждого цента. Они идеально подходят для. vaz 21214 оптовики и поставщики, которые полны решимости предлагать своим покупателям самые разные товары по сниженным ценам.

ТЯНУТЬ ЛУЧШЕ, ЧЕМ НАЖАТЬ….

После Второй мировой войны интерес к переднеприводным автомобилям снова возрос, а среди автомобилей небольшого класса таковых было немало. Однако их торжество позволило необычайно высокой популярности автомобиля «Фольксваген Жук» - недорогих автомобилей с задним приводом и задним расположением силового агрегата.«Жучки» надежности и дешевизны заставляют большую часть автопроизводителей выпускать «толкающие» машины.

Однако некоторые фирмы пытались изготавливать ШРУСы другой, более простой конструкции. В частности, в городе Айзенах (Тюрингия, ГДР) в 1956 году было запущено серийное производство переднеприводного легкового автомобиля «Вартбург» с шарнирами равных угловых скоростей типа «двойной кардан», но надежностью и долговечностью таких механизмов, а также плавная передача их крутящего момента оставляла желать лучшего.

Пятидверный хэтчбек ВАЗ-2109 «Самара»

Четырехдверный седан ВАЗ-21099

Настоящая революция в переходе на передние колеса Компоновку сделал Алек Иссигонис - известный автоконструктор и конструктор компании British Leyland, создатель всемирно известного компактного переднеприводного автомобиля «Мини», запущенного в производство в 1951 году. Это было к тому времени значительно увеличившим успехи в технологии производства автомобилей. ШРУСы, что значительно снизило их стоимость.Кроме того, удачный подбор эластичного материала для защитного чулка шарнира, срок службы которого, в целом, определяется как долговечность ШРУСа и автомобиля в целом, практически полностью решили проблему надежности передней части. полноприводная машина.

Первой отечественной автомобильной конструкцией, в которой были применены компактные и прочные ШРУСы типа «Барфилд», стала полноприводная ВАЗ-2121 «Нива». Производство этой машины началось в апреле 1977 года.

Испытания на шасси переднеприводных моделей и технологии производства и эксплуатации российского внедорожника ВАЗ-2121 Стойка «Барфилд» позволила автомобилю Волга вплотную приблизиться к выпуску на ВАЗе нового автомобиля для отечественного автопрома типа - передний -колесный привод. Первым таким автомобилем стал трехдверный хэтчбек ВАЗ-2108.

Надо сказать, что выпуск Волжского автозавода переднеприводных автомобилей стал своеобразной технической революцией в нашей стране.Дело в том, что к началу 1980-х годов отечественный автопром все больше отставал от зарубежного автопрома, и это осознавали даже в партийных и правительственных кругах страны. XXVI (1981) съезд партии министр автомобильной промышленности В. Н. Поляков объявил о создании ВАЗа с новым переднеприводным автомобилем с поперечно установленным силовым агрегатом.

Компоновка переднеприводного автомобиля ВАЗ-2108 «Спутник»

Конструкция автомобиля ВАЗ-2108 «Спутник»

03 Габаритные размеры автомобиль ВАЗ-2108 «Спутник»

Двигатель ВАЗ-2108 «Спутник»

Рулевое управление автомобиля ВАЗ-2108 «Спутник»:

кронштейн крепления рулевого механизма; 2 - опора рулевого механизма; 3 - гидроусилитель руля; 4 - прокладка; 5 - нижний фланец эластичной муфты; 6 - стяжной болт; 7 - вал рулевого управления; 8 - верхняя часть облицовочного кожуха; 9 - рулевое колесо в сборе с демпфером; 10 - подшипник; 11 - кронштейн крепления рулевого вала; 12 - нижняя часть облицовочного кожуха; 13 - тяга; 14 - конец наружной рулевой тяги; 15 - пружинное кольцо; 16 - защитный колпак; 17 - уплотнительное кольцо

Опытные образцы такой машины получили название ВАЗ-1Е-1101, а первый из них был выпущен осенью 1971 года.Работа активизировалась, когда у фирмы «Харди-Спайсер» была приобретена лицензия на производство шаровых опор синхронного шарнира «Барфилд-Рзеппа».

В процессе проектирования были проработаны различные компоновки автомобиля. Итак, стремление к оптимальной компактности силового агрегата привело конструкторов к схеме с поперечным расположением двигателя, которая остается базовой на ВАЗе более четырех десятилетий.

Не менее важной задачей, которую необходимо было решить в процессе проектирования автомобиля, стал выбор формы кузова: автомобиль не только выглядел быстро, но и имел низкий коэффициент лобового сопротивления CX, уменьшение которого позволяет улучшить экономические показатели автомобиля.На специально собранной вазе аэродинамической трубе. Чистка модели показала, что CX новой машины составляет 0,38, что было значительно меньше, чем у классических «Жигулей» - у них этот показатель был около 0,47.

31 декабря 1978 года был собран первый опытный образец ВАЗ-2108. И до начала 1983 года было изготовлено несколько сотен опытных переднеприводных автомобилей. В машине было много новаторских решений: поперечный двигатель, независимая подвеска колес, реечное рулевое управление, передние дисковые тормоза, кинематика колес с отрицательным радиусом скребка, высокая насыщенность электроники, а также пластиковые бамперы и приборная панель.

Новую машину по давней традиции продемонстрировали членам правительства и КПСС. Познакомились с этой машиной и пригласили на практику ВАЗ-2108 специалистов компании «Порше», которые предложили множество конструктивных изменений рулевого управления и других узлов автомобиля.

Передний привод:

1 - шарнир наружный; 2 - стопорное кольцо; 3 - коромысло; 4 - шар; 5 - зажим наружный; 6 - сепаратор; 7 - стопорное кольцо; 8 - защитный чехол; 9 - внутренний воротник; 10 - вал ведущего моста; 11 - замок внутреннего шарнира; 12 - корпус внутреннего шарнира; 13 - стопорное кольцо корпуса внутренний соединитель

Передняя подвеска:

1 - передняя подвеска; 2 - гайка; 3 - эксцентриковый болт; 4 - гайка; 5 - поворотный кулак; 6 - вал переднего привода; 7 - защитный кожух петли; 8 - вал наружного шарнира; 9 - нижний рычаг; 10 - шариковый подшипник; 11 - декоративный колпак колеса; 12 - ступица; 13 - тормозной диск; 14 - защитный чехол; 15 - поворотный кронштейн; 16 - в нижней части поддержки Кубка; 17 - рессорная подвеска; 18 - защитный кожух стойки амортизатора; 19 - отбойник отбойника; 20 - верхняя опорная чашка; 21 - подшипник верхней опоры; 22 - верхняя опора стойки

Приборы и органы управления:

1 - выключатель зажигания; 2 - включить сигнализацию; 3 - выключатель зажигания, стеклоочиститель и омыватель; 4 - разъем для радиоприемника; 5 - Центральные форсунки системы вентиляции и отопления салона; 6 - бортовой компьютер; 7 - панель приборов; 8 - бардачок; 9 - боковое сопло системы вентиляции и отопления; 10 - динамик; 11 - журнальная полка; 12 - выключатели электрических окон; 13 - вилка прикуривателя; 14 - дистанционное управление системой отопления и вентиляции; 15 - рычаг переключения передач; 16 - тормозной рычаг; 17 пепельница; 18 - ручка управления воздушной заслонкой карбюратора; 19 - педаль «газа»; 20 - педаль тормоза; 21 - педаль сцепления; 22 - кнопка звукового сигнала; 23 - выключатель освещения приборов; 24 - фара гидроколлатор; 25 - выключатель обогрева передних сидений; 26 - выключатель заднего противотуманного фонаря; 27 - выключатель противотуманных фар; 28 - выключатель обогрева заднего стекла; 29 - рычаг замка капота; 30 - рычаг переключателя указателей поворота и света фар; 31 - выключатель внешнего освещения; а 32 - прибор

Штрих:

1 - сигнализация; 2 - указатель температуры охлаждающей жидкости; 3 - вольтметр; 4 - указатель уровня топлива; 5 - эконометр; 6 - спидометр

Автомобиль ВАЗ-2108

После серии расчетов и конструкторской оценки было принято решение выбрать трехдверный хэтчбек с покатой задней дверью.

Одновременно обсуждаются предложения по новым комплектующим - радиатор, карбюратор, электрические стеклоподъемники, дверные замки, вакуумный усилитель тормозов, стойки передней подвески типа McPherson и др. В дальнейшем все эти элементы автомобиля стали производить. по лицензии.

Конструкторы ВАЗа задумали сделать переднеприводный автомобиль универсального назначения, позволяющий откинуть спинку дивана и извлечь объемный багажный отсек для доступа к нему через третью (заднюю) дверь.

Дизайнерам ВАЗа удалось придать автомобилю стремительный облик, достигнутый за счет наклона решетки радиатора и линии капота, а также небольшого подъема нижнего края боковых окон. Неповторимый внешний вид автомобилю придали панель облицовки радиатора с выступающим элементом, имеющая механизм очистки фар, а также мощный пластиковый бампер со спойлером. Кстати, ВАЗ-2108 стал первым отечественным автомобилем, у которого передняя часть кузова, объединяющая блоки фар, была штампована из гибкого пластика.

В 1981 году был собран новый прототип автомобиля - это 100-я серия (так его называли прототипы в компании «Порше»). А в 1983 году на новых прототипах 300-й серии были проведены предсерийные испытания машины.

Габаритные размеры автомобиля ВАЗ-2109 (5-дверный хэтчбек)

Автомобиль ВАЗ-2109

Габаритные размеры ВАЗ-2109 седан)

Моторный отсек семейного автомобиля «Самара»

Автомобиль ВАЗ-21099

Первый серийный трехдверный хэтчбек ВАЗ 2108 Выпущенная в конце 1984 г. и в начале 1985 г. ваза поступила в продажу под маркой «Спутник» (экспортное наименование - «Самара»).А спустя четыре года покупателям был предложен пятидверный хэтчбек ВАЗ-2109, созданный на базе трехдверной «восьмерки», последовавшей на базе ВАЗ-2109, четырехдверный седан ВАЗ-21099. покупатели пользовались большим спросом. Этот автомобиль 1990 года выпуска отличается от пятидверного хэтчбека ВАЗ-21093 седан с кузовом седан четырьмя дверями и новой решеткой радиатора. ВАЗ-21099 имеет три модификации.

Кстати, серийный выпуск автомобилей с различными кузовами на единой базе ВАЗ освоил впервые в практике отечественного автопрома.Покупатель в этом случае мог выбрать автомобиль с одним из трех двигателей - их рабочий объем составлял 1099 (55 л.с.), 1288 л (65 л.с.) и 1499 л (75 л.с.). Автомобиль также мог оснащаться одной из двух механических коробок передач или четырех- или пятиступенчатой.

Интересной новинкой стал также приводной механизм сцепления, в отличие от классических «Жигулей» с гидроприводом, на переднеприводных машинах привод сделали тисовым - что в настоящее время идет с большинством автомобилей более надежным и долговечным.

Использование в конструкции автомобиля современных материалов, в том числе пластика, позволило снизить его вес на 95 кг, что в сочетании с уменьшенным СХ помогло снизить расход топлива по сравнению с ВАЗ-2105 на 18–26 процентов.

Интересной новинкой для отечественного рынка стала система встроенных датчиков, предупреждающих водителя о неисправностях в тормозной системе, падении давления моторного масла и сокращении времени автономной работы.

Кроме того, на приборной панели появился новый драйвер бытового устройства - эконометр, который подсказал водителю наиболее экономичный режим движения.А вот о состоянии генератора, регулятора напряжения и осветительных приборов водитель транспортного средства информирует система бортовой диагностики - для этого при очередном обслуживании автомобиля он подключается к диагностическому компьютеру на СТО.

Технические характеристики автомобиля ВАЗ-2108

Кол-во мест чел ……………………………………………………………………… ………………………………………… 5

Максимальная мощность двигателя, л.с. ……………………………………………………………… ……………..65

Максимальная скорость км / ч …………………………………………………………………………………………. 150

Рабочий объем цилиндры двигателя, л ……………………………………………………………………… .1,289

Длина, мм ……………………………… …………………………………………………………………………………… 4006

Ширина, мм ……………………………… ……………………………………………………………………………… ..1650

Высота, мм ………………………………… ………………………………………………………………………………… .1402

База, мм ……………………………… ……………………………………………………………………………………… 2460

Колея (передняя / задняя), мм ……………… ……………………………………………………………….. 1390/1360

Дорожный просвет, мм …………………………………………………………………………………………………… .160

Замечено ошибка? Выделите его и нажмите Ctrl + Enter , чтобы сообщить нам.

Рекомендую к прочтению

  • HISPANO-SUIZA K8
    «Убаюкивает вас нежно-голубой« Испанский-Суиза »- эти строчки из песни Александра Вертинского характеризуют автомобиль, очень хорошо известный в первой половине прошлого века. фирмы ...
  • BUGATTI 35
    Эта известная французская компания была основана в 1909 году талантливыми автостроителями и организатором Этторе Бугатти.Первой самостоятельной разработкой новорожденной компании стало транспортное средство модели ...
Навигация по сообщениям
