Реле вентилятора охлаждения ваз 2109 как проверить: Почему не работает вентилятор охлаждения на ваз. Принцип работы вентилятора радиатора и причины неисправностей (работает постоянно, не срабатывает). Не включается вентилятор охлаждения ВАЗ - Автозапчасти ВАЗ

Не включается вентилятор радиатора охлаждения на ВАЗ 2109 — причины, поиск неисправностей

Бывает так, что после планового ТО машины марки ВАЗ, владельцу выдают перечень запасных частей, которые в ближайшее время, а то и срочно нужно будет заменить. Когда речь идет о расходных материалах, это стандартная, и, в принципе, привычная процедура, не вызывающая вопросов. Но иногда приходится сталкиваться с нетипичными неисправностями, связанными, например, с системой охлаждения двигателя и ее отдельными компонентами. В подобных случаях автолюбитель задается следующими вопросами: где бы купить вентилятор радиатора охлаждения на ВАЗ 2109 и почему он, собственно, вышел из строя.

Кстати, непосредственно сам вентилятор может быть рабочим, но, по определенным причинам, просто не включаться, когда это нужно. Ведь основная функция данного устройства – создание потока воздуха, направленного на радиатор, с целью его охлаждения, то есть понижения температуры охлаждающей жидкости.

В противном случае, если движение будет продолжено, мотор просто-напросто перегреется, это как минимум, как максимум дело может закончиться «закипанием» двигателя, что чревато серьезными последствиями.

Итак, для начала проверим сам вентилятор, это можно сделать путем подключения его непосредственно к источнику питания, АКБ или внешнему устройству. Если вентилятор начинает крутиться, значит, причина неисправности заключается в иных узлах, непосредственно влияющих на своевременное включение данного устройства.

Следующим шагом будет проверка работоспособности таких деталей, влияющих на вентилятор радиатора охлаждения на ВАЗ 2109:

Реле вентилятора охлаждения (проверка тестером).
Датчик температуры (проверка самого датчика, а также штекера подключения).
Термостат (можно проверить «на ощупь», в определенном месте рабочий термостат должен быть теплым).
Проводка (контакты, провода и разъемы, проверка при помощи тестера).

Предохранители (визуальная целостность, как самого блока, так и каждого предохранителя в отдельности, замена местами).
Датчик-сигнализатор термостата (проверка при помощи тестера).

Как видите, перечень составляющих, которые необходимо диагностировать, не так уж велик, учитывая их относительную доступность в плане размещения, все вышеперечисленные работы вполне по силам выполнить самостоятельно, не прибегая к услугам дорогостоящих специалистов. Подобная ситуация и с возможной установкой новых запасных частей, в случае необходимости.

В автомобилях ВАЗ также встречается подобная проблема, тесно связанная с системой охлаждения, в целом, и вентилятором, в частности: когда включение происходит в стандартных режимах, а вот выключение запаздывает. То есть, уже после того, как температура в радиаторе упала до необходимых пределов, вентилятор все равно продолжает функционировать, даже после того, как мотор заглушен. Помимо шумового эффекта, это может привести к весьма неприятным последствиям, таким как снижение ресурса всего узла и разрядка аккумулятора.

Причины такой неисправности могут быть как достаточно серьезными (например, сбои в работе электронного блока управлением двигателя), так и относительно простыми – залипание контактов реле включения (наиболее частый случай).

Процедура проверки и устранения поломки схожа с нашим первым обсуждаемым случаем (когда вентилятор не включается).

В том случае, если после проведенной диагностики окончательно поставлен вердикт – необходима замена детали, то самое время определиться, где купить вентилятор радиатора охлаждения на ВАЗ 2109. В качестве места приобретения можем порекомендовать интернет-магазин автозапчастей azon.ua – большой выбор элементов систем охлаждения на автомобили ВАЗ по приемлемым ценам.

Схема включения вентилятора ваз 21099 инжектор – АвтоТоп

Длительная езда на перегретом двигателе, когда не работает вентилятор охлаждения ВАЗ 2109 инжектор, чревата серьёзными последствиями. Мотор может застучать или заклинить, и тогда не обойтись без капитального ремонта. Поэтому при устойчивом перемещении стрелки датчика температуры в красную зону незамедлительно включите на полную мощность отопитель, остановитесь в безопасном месте и дайте мотору остыть. Не открывайте крышку расширительного бачка на горячем двигателе, на вас может плеснуть перегретым тосолом.

Подключение вентилятора 2108, 2109, 21099

До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.

Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722

Электродвигатель вентилятора
Датчик включения электродвигателя
Монтажный блок
Выключатель зажигания

К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора

Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60

Электродвигатель вентилятора
Датчик 66. 3710 включения электродвигателя
Монтажный блок

А — К выводу “30” генератора

Присоединительные размеры кожухов:

Типоразмер	D	L1	L2	L3	a	H	R	n	Расположение крепежных отверстий	Добавочная длинна к эл. двигателю
Сool-63	121	8	67	154	1.2	7	2.5	4	E	80
Сool-71	138	13	77	164	1.2	7	2.5	4	E	90
Сool-80	154	16.5	93	180	1.2	7	2.5	4	E	90
Сool-90	173	17	100	187	1.5	7	2.5	4	E	90
Сool-100	196	19	98	187	1.5	10	3	4	E	90
Сool-112	219	18. 5	103	191	1.5	10	3	4	E	100
Сool-132	256	18.5	122	223	1.5	10	3	4	E	110
Сool-160	311	22	154	262	2	12	3.5	4	E	120
Сool-180	352	35	190	295	4	5	3.5	4	F	135
Сool-200	393	40	190	300	4	5	3.5	4	F	105
Сool-225	443	40	220	370	4	6	4.5	F	140

https://youtu.be/https
://youtu.be/wdpTUvxVWFU

Схема включения ВО ВАЗ 2110

Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.

Диагностика контроллера

Чтобы произвести диагностику контроллера, вам потребуется градуированный термометр, который может функционировать при температуре кипения воды. Процедура диагностики осуществляется следующим образом:

Часто датчика, обращенную внутрь радиатора, следует поместить в воду.
Далее, к контактам контроллера подключаются щупы тестера, производится их регулировка на отсутствие сопротивления.
Когда жидкость начинает нагреваться, сопротивление пропадает примерно при 87-92 градусах. Если это так, то контроллер является исправным и он будет работать должным образом.

Датчик включения вентилятора Ваз 2107 отвечает за своевременное включение вентилятора радиатора,который предотвращает возможность перегрева двигателя при движении на малой скорости и в других условиях, когда естественного обдува недостаточно для эффективного охлаждения. В противном случае возможно закипание антифриза и даже поломка двигателя.

Где находится реле вентилятора

4 – реле электровентилятора; 5 – реле электробензонасоса; 6 – главное реле (реле зажигания).

Внимание: порядок следования реле и предохранителей может быть произвольным, ориентируемся по цвету проводов. Поэтому находим реле от которого отходят тонкий розовый с черной полосой провод, идущий от главного реле (контакт 85*)(не путать с тонким, красным с черной полосой проводом, идущим от контроллера) и толстый силовой белый с черной полосой провод (контакт 87) (белый и розовый нужные нам провода), это и есть реле вентилятора.

Если вентилятор охлаждения не работает

Для привода вентилятора устанавливается электродвигатель постоянного тока с возбуждением от постоянных магнитов МЭ-272 или аналогичные ему. Технические данные электровентилятора и датчика включения вентилятора:

Номинальная частота вращения вала электродвигателя с крыльчаткой, 2500 – 2800 об/мин.
Потребляемая сила тока электродвигателя, 14 А
Температура замыкания контактов датчика, 82±2 град.
Температура размыкания контактов датчика, 87±2 град.

Читать дальше: Замена цепи грм рено 19

Вентилятор системы охлаждения может не включаться из-за:

неисправности электропривода;
перегоревшего предохранителя;
неисправного термостата;
вышедшего из строя термодатчика включения кулера;
неисправного реле ВО;
обрыва электропроводки;
неисправной пробки расширительного бачка.

Для проверки самого электродвигателя вентилятора VAZ подаем на его выводы напряжение 12 В от аккумуляторной батареи – исправный мотор заработает. Если причина неполадки в вентиляторе, его можно попытаться отремонтировать. Проблема, обычно, заключается в щетках или подшипниках. Но случается что электродвигатель выходит из строя вследствие замыкания или обрыва в обмотках. В таких случаях лучше заменить весь привод.

Предохранитель ВО находится в монтажном блоке моторного отсека автомобиля и имеет обозначение F7 (20 А). Проверка производится с помощью автомобильного тестера, включенного в режиме пробника.

В автомобиле с карбюраторным мотором необходимо проверить датчик — включить зажигание и замкнуть между собой два провода, идущие к датчику. Вентилятор должен включиться. Если этого не произошло, проблема точно не в датчике.
Для инжекторных авто необходимо прогреть мотор до рабочей температуры, и рассоединить разъем датчика, отключив его от бортовой сети машины. В этом случае контроллер обязан запустить вентилятор в аварийном режиме. Электронный блок воспринимает это как сбой в системе охлаждения, и заставляет работать привод вентилятора в постоянном режиме. Если привод запустился – датчик неисправен.

Конструкции и принципы работы датчиков

В разные годы на автомобили ВАЗ 2107 устанавливались различные модели датчиков включения вентилятора. Вначале это были электромеханические датчики, затем им на смену пришла электроника. Рассмотрим каждое устройство подробнее.

Электромеханический датчик ВАЗ 2107

Внутри электромеханического датчика находится небольшая ёмкость с церезитом, смешанным с медной пудрой. Над этим веществом расположена гибкая мембрана с прикреплённым к ней толкателем. А толкатель, в свою очередь, подключён к подвижному контакту. Вся эта конструкция помещена в стальной корпус с толстыми стенками (которые необходимы для обеспечения более равномерного нагрева датчика). На внешней части корпуса имеется резьба и пара электрических контактов.

В основе работы датчика лежит простой принцип: объём церезита меняется с повышением температуры. Церезит, разогреваясь под действием почти закипевшего антифриза, расширяется и поднимает мембрану, которая приводит в движение толкатель. Он достигает подвижного контакта и замыкает его, что приводит к включению вентилятора. Когда температура антифриза из-за дополнительного обдува понизится, церезит остывает, мембрана уходит вниз, контакт размыкается и вентилятор отключается.

Электронный датчик ВАЗ 2107

Основа электронного датчика — термический резистор, вставленный в массивный стальной корпус. Как и в предыдущем случае, на корпусе имеется резьба, позволяющая вкрутить датчик в радиатор, и пара контактов.

Работа электронного датчика основана на изменении сопротивления резистора под воздействием высокой температуры. Изменения электрического сопротивления отслеживаются специальной схемой. И когда сопротивление достигает определённых значений, схема посылает сигнал на систему контактов, они замыкаются и включают вентилятор.

Расположение датчика

Практически на всех классических моделях ВАЗ датчики включения вентиляторов вкручиваются прямо в радиаторы охлаждения. Это необходимо для того, чтобы большая часть рабочей поверхности датчика контактировала с горячим антифризом. Между датчиком и радиатором в обязательном порядке устанавливается специальная уплотнительная прокладка из материала, устойчивого к высоким температурам.

Поскольку датчик вентилятора ВАЗ 2107 вкручен в нижнюю часть главного радиатора, то менять его удобнее всего из смотровой ямы, на которую надо установить автомобиль.

Замена электровентилятора в авто

Ставим автомобиль на ровной поверхности, обездвиживаем его стояночным тормозом.
Открываем капот, отключаем минусовую клемму.
Ключом на 10 откручиваем крепления корпуса воздушного фильтра.
Отверткой ослабляем хомут воздуховода на датчике расхода воздуха и снимаем гофру.
Откручиваем саморезы, фиксирующие крышку корпуса воздушного фильтра, извлекаем фильтрующий элемент.
Ключом на 8 откручиваем крепление воздухозаборника и демонтируем его.
Ключом на 10, потом на 8 откручиваем гайки крепления кожуха вентилятора по периметру (всего 6 штук).
Отключаем колодку проводов на разъеме вентилятора.
Аккуратно извлекаем кожух вентилятора вместе с приводом.
Ключом на 10 откручиваем 3 болта, удерживающих электродвигатель на кожухе.
Ставим на его место новый.
Устанавливаем конструкцию на место, фиксируем, подключаем разъем.
Дальнейший монтаж производим в обратном порядке.

Читать дальше: Система охлаждения ниссан альмера н16

Модернизация схемы управления

Вентилятор охлаждения на десятке включается при тепературе 100-105°C, тогда как нормальной рабочей температурой двигателя является 85-90°С, получается вентилятор включается при перегреве двигателя, что естественно сказывается негативно.

Эту проблему можно решить двумя способами: настроить температуру включения в «мозгах» или сделать кнопку. Мы остановимся на втором. Включение вентилятора с кнопки очень удобно: попал в затор — включил, выехал — выключил, и никого перегрева.

В салоне была установлена кнопка выбора режима работы вентилятора (отключен постоянно, включен постоянно, включение автоматически посредством датчика) — этот «тюнинг» не является обязательным, но будет очень полезным дополнением.

На контактах реле 87, 30, на проводе от аккумулятора к предохранителю и массе вентилятора будет большой ток и по этому там обязательно используем провода, сечением не менее 2 мм иначе более тонкий провод не выдержит и сгорит.

Как изменить температуру?

Со временем появляется все больше и больше нареканий на работу системы включения вентилятора охлаждения. Самая важная конструктивная недоработка — отсутствие нескольких режимов работы вентилятора и резкий пуск его двигателя . И действительно, в летнюю жару вентилятору приходится работать в полную силу, и это понятно. Однако чаще всего вентилятор выдаёт избыточную производительность, что приводит к быстрому охлаждению и частым запускам.

Это приводит к перегрузке бортовой сети по току.

Кроме того, стартовый порог температуры слишком высок, поэтому двигатель часто перегревается . К сожалению, изменить параметры запуска вентилятора можно только перепрошив электронный блок управления или модернизировав систему включения электродвигателя. Перепрошивка ЭБУ проводится у грамотного специалиста, при этом есть возможность установить любую желаемую температуру включения и выключения вентилятора.

Основные способы

Схема включения дополнительного датчика вентилятора.

С изменениями режимов работы двигателя вентилятора тоже есть несколько решений. Самое простое из них — установка дополнительного датчика включения от карбюраторных двигателей (на схеме выше). Он настроен на включение при температуре 97-100 °С , чего будет вполне достаточно. А чтобы вентилятор работал в таком режиме в половину мощности, в цепь устанавливают сопротивление от ВАЗовского отопителя.

Вентилятор радиатора является одним из основных элементов системы охлаждения двигателя. Его роль заключается в принудительном обдуве радиатора при нагревании охлаждающей жидкости до определенной температуры.

ВАЗ 2109 | Проверка состояния вентиляторов системы охлаждения и цепей их

На всех моделях, оборудованных К/В, предусмотрено два вентилятора — один для обдува радиатора системы охлаждения двигателя, и второй для обдува конденсатора системы кондиционирования. Описываемые ниже процедуры одинаково применимы к обоим вентиляторам.

1. Для проверки исправности функционирования электромотора привода вентилятора рассоедините разъем его проводки. Теперь, при помощи оборудованного предохранителем прово- да-перемычки подсоедините вентилятор непосредственно к батарее. Если крыльчатка не начнет вращаться, замените электромотор.

2. Если мотор в порядке, проверьте состояние предохранителей вентилятора системы охлаждения (предохранители помещены в монтажный блок, находящийся слева под панелью приборов, на моделях V6 проверьте предохранители #3 и #6, на 4-цилиндровых — #4), датчика(ов)-выключателя(ей) вентилятора(ов), реле вентилятора системы охлаждения, реле вентилятора К/В (монтажный блок в двигательном отсеке) и соединительной электропроводки соответствующего контура.

на 4-цилиндровых моделях предусмотрен только один датчик-выключатель вентилятора системы охлаждения, на моделях V6 таких датчиков-выключателей два (“А” и “В”).

3. Для проверки исправности функционирования любого из датчиков-выключателей вентилятора системы охлаждения, отсоедините разъем его электропроводки. Запустите двигатель и при помощи омметра удостоверьтесь в отсутствии проводимости между клеммами датчика-выключателя при холодном двигателе (ниже 88°С проводимость должна отсутствовать).

Замыкание датчика-выключателя должно происходить после прогрева охлаждающей жидкости до температуры свыше 92 ÷ 96 °С. Температура замыкания датчика-выключателя конденсатора К/В составляет 108°С. В случае нарушения описанной зависимости наличия проводимости замените неисправный датчик-выключатель. Размыкание каждого из датчиков-выключателей должно происходить при температуре на 3 ÷ 8 градусов ниже температуры их замыкания.

Не оставляйте двигатель работающим при отсоединенных датчиках-выключателях дольше, чем это необходимо для проведения описанных проверок. Не тяните с восстановлением исходного подсоединения электропроводки, затем, дав вентилятору немного повращаться, выключите зажигание.

4. На 4-цилиндровых моделях предусмотрен только один термочувствительный датчик-выключатель, контролирующий функционирование вентиляторов обеих систем (охлаждения и кондиционирования воздуха). На моделях V6 таких датчиков-выключателей два — по одному для каждой из систем.

5. Для проверки реле вентиляторов, извлеките соответствующее реле из своего гнезда в монтажном блоке, подсоедините к батарее клемму 3 и заземлите клемму 4. Исправное реле должно замкнуться, создав проводимость между клеммами 1 и 2, которая должна исчезнуть при отключении питания.

Где находится реле включения вентилятора охлаждения ваз 2109 инжектор

Автор Admin На чтение 5 мин Просмотров 35 Опубликовано 06.10.2017

Малярный валик — инструмент, помогающий ускорить процесс окрашивания стен, потолка, пола. Но достигнуть идеального результата равномерно окрашенных стен без подтеков и полос достаточно сложно, если не знать некоторых секретов и тонкостей процесса.

Опытные мастера отмечают несколько моментов, принимая во внимание которые можно получить идеально окрашенные поверхности без полос

Авторазбор ВАЗ 2107 Оренбург Разбор ВАЗ 2105

Малярный инструмент отличатся по размеру и материалу изготовления мягкой части (шубки), подробнее https://laksavto.

com.ua. Так, чем больше окрашиваемая поверхность, тем шире валик необходимо использовать (максимальный размер 30 см).

Замена датчика вентилятора на ВАЗ 21099 инжектор.

В зависимости от используемой краски подбирается определенный тип «шубки» валика. Инструмент с поролоновой мягкой частью идеально подходит для окрашивания водно-дисперсионными составами. Не стоит использовать данный инструмент для эмульсионной краски (в процессе нанесения краска насыщается воздухом, после чего ложится на стену неровными полосами).

Дублирующая система включения вентилятора охлаждения на ваз 2115

Получить равномерно окрашенную масляными или эмульсионными красками стену, потолок, поможет валик с велюровой мягкой частью.

Также от типа окрашиваемой поверхности подбирается длина ворса шубки валика. Для гладко оштукатуренных стен идеальный вариант — 6мм, для структурных обоев — 15мм, для кирпичных стен или блоков бетона хорошо подходит инструмент с ворсом не менее 19 мм.

Секрет: независимо от того из какого материала выполнена мягкая часть валика, перед первым использованием инструмент обязательно замачивают на несколько часов в воде, а затем хорошенько просушивают.

Чтобы избежать негативных последствий коррозии современному водителю нужно позаботиться о защите кузовной части машины. А лучший способ защиты – это его покраска, такая как на сайте http://www.77professional.ru/okraska-avtomobilya. К тому же покрашенный автомобиль – это очень красиво и роскошно, смотрите на сайте https://laksavto.com.ua. Однако, довольно часто кузов машины покрывается мелкими царапинами, причиной которых могут служить различные факторы: неудачная парковка, дорожно-транспортное происшествие, кто-то зацепил. В целом же, время берет свое и меняет окрас авто под воздействием моющего средства и влияний погоды (солнце, дождь, снег, град). Весь этот перечень неприятностей решается покраской машины. Если же Вы, конечно, желаете получения качественного и максимального результата, тогда лучше не браться за работу своими руками. Для таких случаев предусмотрена покраска автомобиля ведущими специалистами своего дела с многолетним стажем и опытом работы.

Защита кузовной части

Во все времена коррозия являлась главным врагом всех автомобилистов. В связи с тем, что не придумали еще способ и средства от появления ржавчины, то лучше своевременная реакция на предотвращение подобной ситуации.

Профессиональные работники проведут необходимые операции, устранив коррозию и другие дефекты, до начала покраски автомобиля.

Почему лучше остановить свой выбор на профессиональной покраске авто?

Для проведения покраски машины, желательно иметь не только некие знания, умения и силы, но и творческий подход. В начале, автомаляром подбирается нужный цветовой оттенок. Не надо переживать по поводу сходства цвета, в случае покраски некоторых деталей, к примеру, дверь. Каждая машина имеет специальную бирку с номером краски, мастер без труда получит такой же цвет. Шпаклевать и грунтовать также нужно с особым вниманием, правильность ее нанесения и шлифовальные работы – будут означать удачную и ровную поверхность на кузове.

Немаловажное значение придается помещению, в котором производится покраска и подсушка машины. Без наличия вытяжек и изоляций от внешней среды, конечный результат не порадует владельца авто. По этой причине красить машину в специальной камере. Любая, даже небольшая соринка или волос бросится при проверке качества покраски. Такая работа будет признана бракованной. Лучший выбор для Вас – предоставление этих действий мастеру, который сделает покраску высококачественно и с гарантией.

Стрелка индикатора температуры охлаждающей жидкости поднимается до красной зоны, Тосол закипает, а вентилятор стоит. Заменены: термостат, патрубки идущие от него, датчик температуры в картере двигателя, датчик температуры рядом с термостатом, крышка бачка с охлаждающей жидкостью, заодно заменили прокладку ГБЦ (если это важно). Если дать напряжение напрямую на карлсона, то он работает. По одному совету попробовал сдернуть фишку с датчика рядом с термостатом — вент не заработал, но двигатель по другому звучать стал, затем перемкнул в ней контакты — все-равно не заработал.

Все предохранители целые. Слышал, что возможно дело в релюхе, которая находится под торпедой у ног пассажира. Залез туда там под крышкой три предохранителя и три одинаковых реле, какое за вентилятор отвечает не знаю.

Возможно где-то обрыв, тогда может кто подскажет, где вероятней всего он мог произойти. Дополнено (1). Перерыл кучу информации, но не нашел ответа, пишут в основном про карбюраторную систему с термодатчиком в радиаторе (на этой машине его нет), последжняя надежда. Дополнено (2). Отследил к какому реле в ЭБУ идет провод от вентилятора, прогрел двигатель (примерно 120 `С), челкнул по нему и вентилятор заработал, проверил контакты и провода колторые к нему подходят — все целое, получается само реле померло.

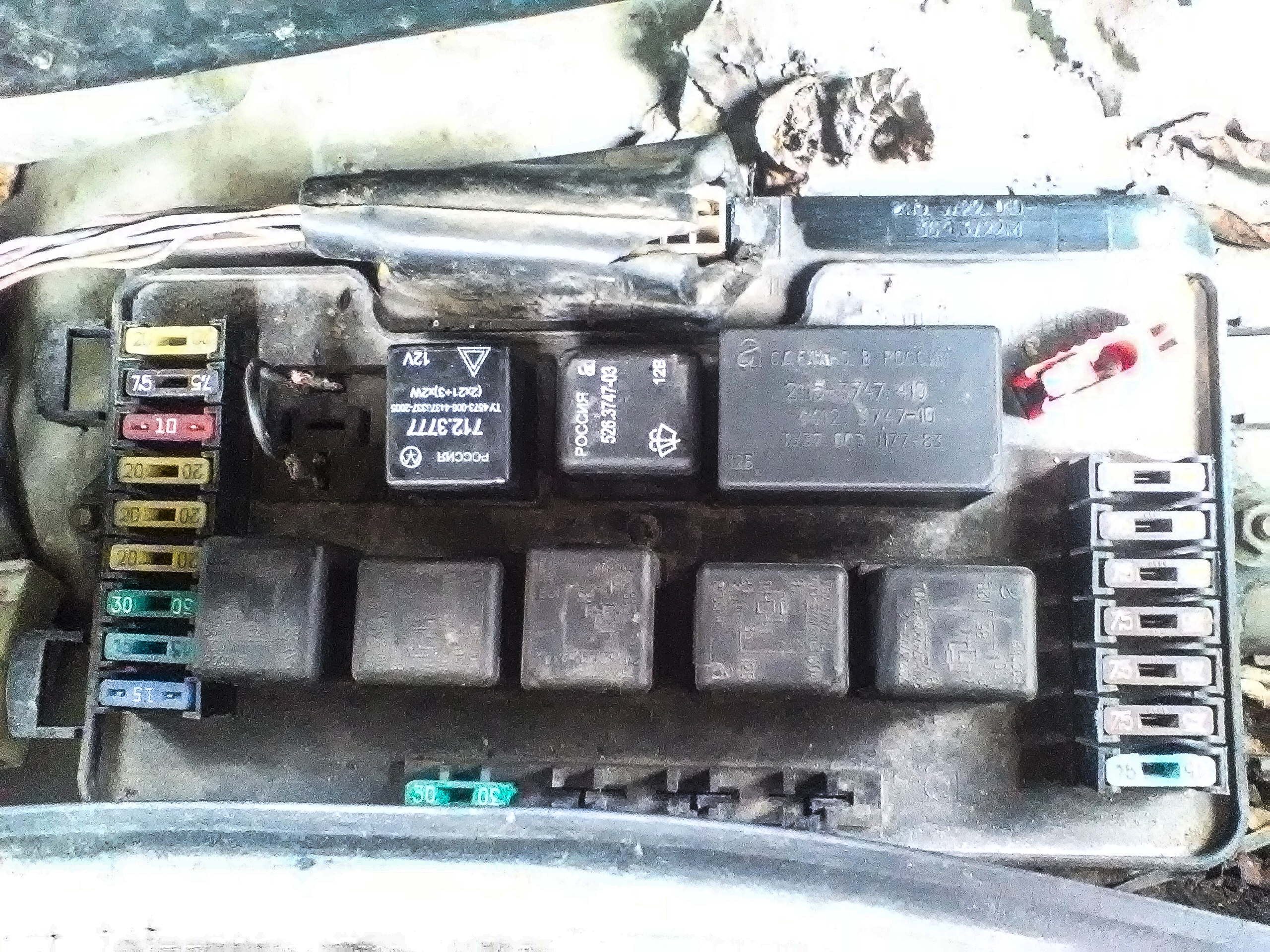

Вот оно:

маркировка: 902. 3747-10

Взято с : http://ladaru.com.

Ваз 2109 не включается вентилятор карбюратор

Не работает вентилятор охлаждения на ВАЗ 2109 (Карбюратор): проверка датчика включения вентилятора, замена и ремонт своими руками

Содержание:

Проверка
Датчик
Вентилятор
Модернизация

Автомобили ВАЗ 2109 оснащаются инжекторными и карбюраторными двигателями, каждый из которых имеет систему охлаждения. Одним из важных элементов этой системы служит вентилятор.

Внешний вид устройства

Проверка

На двигателях ВАЗ 2109 рабочая температура составляет 90 градусов.

Если стрелка указателя пересекла отметку в 100 градусов, автомобиль следует немедленно остановить, заглушить мотор и ждать, пока силовой агрегат остынет. Не сделав этого, вам грозит капитальный, дорогостоящий ремонт мотора.

Мотор может перегреваться по разным причинам:

Вышел из строя термостат;
Забился радиатор;
Вышел из строя вентилятор радиатора;
Сломался датчик включения вентилятора;
Упал уровень ОЖ в системе;
Вышла из строя помпа;
Нарушилась целостность проводки в цепи вентилятора.

Все эти причины можно и нужно проверить, прежде чем покупать новые детали.

Приведем пример проверки вентилятора и датчика.

Объект проверки	Метод
Вентилятор	Возьмите один провод длиной около метра. Желательно с двумя крокодилами на концах. Масса идет на вентилятор. Ваша задача — подать напрямую с аккумулятора напряжение на вентилятор. Подайте 12 Вольт на второй контакт вентилятора. Если он закрутился, все с ним в порядке. Если нет, придется менять
Датчик вентилятора	Включив зажигание, замкните контакты датчика отверткой. В норме при замыкании вентилятор должен начать крутиться, а если разомкнули, то остановиться. Учтите, разные типы датчиков имеют определенную температуру срабатывания — от 87 до 90 градусов и более

Датчик

Не спешите сразу менять вентилятор. Не редко проблема заключалась в датчике, реле, предохранителях или просто в нарушенной проводке. Первым делом проверим датчик, а также расскажем об особенностях его замены.

Признаками неисправного датчика может выступать отказ от включения при высокой температуре ОЖ или его включение на холодном двигателе.

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Обнаружив, что регулятор вышел из строя, не остается ничего другого, кроме как поменять датчик активации вентилятора радиатора.

Замена датчика

Поменять датчик достаточно просто:

Выключите зажигание;
Слейте жидкость охлаждения из расширительного бачка;
От клеммной колодки датчика отключите пару проводов;
Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
Следуя в обратной последовательности, поставьте новый датчик.

Отключение датчика

Можно поменять датчик без слива жидкости охлаждения. Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть ОЖ выльется, но зато не придется долго ее сливать, а затем заливать обратно.

Вентилятор

Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.

Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

Отключите минусовую клемму от аккумуляторной батареи;
Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
Вручную снимите прижимную пластину;
Демонтируйте теперь вентилятор вместе с кожухом.

Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.

Замена электромотора

Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
Достаньте электродвигатель из корпуса вентилятора.
Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Электромоторчик

Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
Поддев шайбу, снимите ее;
В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

Меняем крыльчатку

В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.

Штифт направьте в продольное отверстие

Модернизация

Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
Установите его в верхнем патрубке, подходящем к радиатору.
Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
Управление лучше делать не на плюсе, а по массе.
Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
Один общий провод подается к минусу.

Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.

Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.

Загрузка …

Не работает вентилятор охлаждения ВАЗ 2109 карбюратор

всю цепь лезь звонить
от карлсона и до проводов под рулём

Первое что тебе нужно попробовать, отцепить на радиаторе датчик.Если не получилось то один провод идёт на массу под правую фару, другой идёт на монтажный блок на разъём Ш6-9контакт общая схема www.lada72.tk/scheme/29-s…orudovaniya-vaz-2108.html схема монтажного блока www.lada72.tk/scheme/30-s…08-novogo-obrazca-.html.И приходит на К9 — реле включения электродвигателя вентилятора системы охлаждения двигателя.Из данных прочитанных схем, у тебя замкнут датчик вентилятора на корпус, возможно что пробит термистор в самом датчике что редко случается, или залипли контакты на реле К9.

эта беда… такая ж ситуация. что только не делал. предохранители менял, датчик менял… все короче менял кроме вентилятора)) в итоге зае бло и подключил принудительное включение через кнопку. минус, плюс и в салон. прям под клемы вентилятора засунул провода. так эта сука начал сам включаться при 95…)) кнопка теперь и нахер не нужна… оказывается был плохой контакт на самом вентиляторе…

Беда твоя в том что постоянный минус разъёма Ш6-9контакта, провод на датчик, шёл на реле контакта 86-включение самого реле.Всего скорее этот провод сидел на корпусе.Вентилятор тут не причём так как сам он минус сидит на корпусе, а плюс связь с обогревом заднего стекла, рулевой переключатель поворота, кнопка аварийки.

С монтажником всё в порядке, открывал всё чисто сухо, он новый там ещё прокладка целая, и я куском резины его сверху накрываю

А я тебе и не писал что у тебя не в порядке он, ты прочитай заново то что написано, это вся связь твоего вентилятора, тебе объяснил дальше некуда. Чтоб тебе не мучится расцепи Ш6 разъёма 9-контакт вентилятор перестанет крутить(отключение реле), а этот провод идёт на сам датчик, вот потом и прыгай от 5 контакта к датчику, что не понятного?

Авто-помощь

Советы для автомобилистов

Почему не работает вентилятор — ваз 2109

На автомобиле ВАЗ-2109 устанавливается два вентилятора. Первый, более мощный, устанавливается в системе охлаждения двигателя, для того, чтобы увеличить поток воздуха через сердцевину радиатора. Второй вентилятор устанавливается перед радиатором отопителя («печки»), его задача нагнетать подогретый или не подогретый воздух внутрь салона автомобиля. Оба вентилятора приводятся в действие при помощи электродвигателей постоянного тока.

Начинать искать причину неисправностей необходимо с датчика включения электродвигателя вентилятора. Для этого открываете капот и отсоединяете клемму от датчика. Для дальнейшей проверки датчика потребуется кусочек провода, при помощи которого необходимо замкнуть два провода подходящие к клемме. Перемычку обмотайте изолентой, чтобы она не касалась массы автомобиля. Включаете зажигание, и если всё остальное исправно, вентилятор начнёт работать. Причём, работать он в этом случае, будет постоянно, пока включено зажигание.

Для этого Вам потребуются два изолированных провода, чтобы соединить клеммы электродвигателя вентилятора напрямую с аккумуляторной батареей. Если вентилятор заработал, убедитесь, что поток воздуха идёт под капот автомобиля, а не наоборот. При неправильном подключении поменяйте полярность проводов, подсоединённых к аккумуляторной батарее. При устранении неисправности, таким образом, можно добираться до места ремонта, а выключить электродвигатель вентилятора Вы сможете, только отсоединив провода от аккумулятора. В этом случае причиной, того что вентилятор не включался, будет либо неисправность реле, либо неисправность проводки.

Чтобы водителю не остаться один на один с такими неисправностями, ему необходимо иметь в багажнике своего автомобиля моток автомобильных проводов длинной метра три и запас предохранителей, которые стоят в монтажном блоке.

Вентилятор охлаждения ВАЗ 21099 карбюратор не работает: что делать?

Общая характеристика модели

Машина мечты в 90-х

У автомобиля ВАЗ 21099, как и у иных моделей данного семейства, немало достоинств:

он способен развивать достаточно высокую скорость;

имеет отличную управляемость при движении;

устойчив на абсолютно разных видах дорог.

В 2004 году данную модель машины перестали производить в России, но ее выпуск продолжается на Украине.

Проверка системы охлаждения

Открыть краник радиатора ВАЗ, а также автомобильную воздушную заслонку, которая управляет притоком воздуха.
Включить электродвигатель, регулирующий работу радиатора, на самую максимальную мощность.
В салоне машины ВАЗ включить аварийную кнопку, потом нажать ногой на педаль сцепления и очень осторожно съехать с дороги, остановив авто на обочине.
Оставить двигатель автомобиля ВАЗ 21099 карбюратор работать несколько минут на обычной частоте вращения холостого хода с включенным радиатором.
После выключения мотора происходит нагрев системы охлаждающей жидкости именно в тех местах, где она близко контактирует с раскаленными деталями, вследствие чего образуются так называемые паровые пробки.

Имейте в виду, что перегретый двигатель не сможет сразу же выключиться. Но такая работа достаточно вредна для мотора ВАЗ, поэтому нужно завершить ее независимо от сопротивления машины.

Проверяем все соединения проводов

Пошаговая инструкция проверки системы охлаждения.

Сначала необходимо открыть капот машины и осмотреть все пространство под ним. Найти источник пара. Проверить, достаточно ли охлаждающей жидкости в бачке, целы ли все резиновые шланги, радиатор и, конечно, термостат. Возможно, нужна замена именно этих деталей и систем.
Посмотреть под коврики для ног — не обнаружится ли там жидкость. Должна же быть весомая причина, почему не происходит охлаждение двигателя машины.
Если жидкость не найдена, необходимо посмотреть, работают ли датчики, которые запускают электродвигатель радиатора. Чтобы это сделать, надо снять с креплений датчика, находящегося внутри радиатора, два проводка и соединить их. После этого повернуть ключ зажигания на автомобиле. Если после соединения этих проводов вентилятор охлаждения начинает крутиться, значит, необходимо довести уровень жидкости в системе охлаждения до нужного уровня.
Сам вентилятор охлаждения должен работать постоянно. Надо проверить датчики в радиаторе. При первой же возможности стоит заменить эти детали на новые, а также провести замену патрубков.
Если при замыкании проводов вентилятор системы охлаждения не работает, причиной всему может быть сгоревший предохранитель или сломанное реле включения вентилятора. Еще один вариант — перегоревший электродвигатель системы охлаждения. В данном случае необходимо заменить все неисправные детали.
После замены вышедших из строя элементов следует провести контрольную проверку. Для этого надо замкнуть пару проводов, которые присоединены к автомобильному датчику включения вентилятора охлаждения, и повернуть ключ зажигания. Если электродвигатель вентилятора сможет включиться, значит, проблема устранена.
Если же вентилятор охлаждения не включается, нужно проверить его, подав питание для электродвигателя от аккумулятора.
Мотор машины ВАЗ 21099 карбюратор может перегреваться и в том случае, если вышел из строя термостат, который регулирует прохождение жидкости в системе охлаждения мимо радиатора или через него. Для того чтобы понять, так ли это, следует проверить температуру шлангов, соединяющих двигатель и радиатор. Если нижний шланг холодный, значит, термостат неисправен.

Причины неисправности вентилятора

Бывают случаи, когда вентилятор охлаждения радиатора работает беспрерывно. Это также неправильно. Что же делать в таком случае? В чем кроется причина неисправности?

Возможно, произошел обрыв цепей в датчике температуры. Об этом будет сигнализировать постоянно горящая лампочка датчика. В данном случае необходимо просто заменить датчик температуры либо блок системы впрыскивания. Возможно, необходима замена реле. Также могут не размыкаться контакты на термовыключателе радиатора, запускающем реле. Чтоб устранить проблему, потребуется замена термовыключателя.

Для выяснения причины неисправности вентилятора нужно будет его снять.

Отсоединить колодку вентилятора и жгута, разъединив провода.
Отсоединить провод электродвигателя, открутив левую гайку. При необходимости использовать подходящие ключи.
Под капотом открутить два винта, которыми крепится вентилятор.
Достать кожух.
Снять два болта крепления вентилятора.
Снять еще пять болтов и решетку воздухозабора.
Поднять опору вентилятора и потянуть его на себя.
Повернуть сам вентилятор на 90 градусов и вынуть его.

Схема подключения электродвигателя вентилятора

При любой поломке в автомобиле, независимо от того, перестал работать вентилятор или что-то другое, стоит обратиться в специализированную мастерскую. Опытные мастера всегда найдут причину проблемы, подберут подходящие детали, датчики и выполнят ремонт. Конечно, многие автовладельцы желают сами ремонтировать свой транспорт, это доставляет им немало удовольствия, требует минимальных затрат. Но в данном случае есть риск ошибиться с подбором детали и правильностью диагностики. Автолюбитель может потратить много сил и времени, а в итоге не получить необходимого результата. Чтобы этого не произошло, лучше обратиться к специалисту.

В качестве заключения

При неисправности системы охлаждения мотор начнет перегреваться. В конечном итоге это приведет к закипанию двигателя. Из-под капота машины начнет валить дым, авто заглохнет и не захочет ехать дальше. Открыв капот, водитель увидит неутешительную картину: горячая жидкость брызжет в разные стороны, валит пар, мотор автомобиля настолько сильно раскален, что при приближении к нему чувствуется жар.

Чтобы не допустить всего этого, стоит внимательно следить за своим автомобилем. Так вы сможете максимально продлить срок его службы. Своевременная диагностика и обращение к мастеру избавят автолюбителя от возможных проблем.

Вентилятор охлаждения Ваз 2109

Поршень заклинившего от перегрева двигателя

Схема включения вентилятора Ваз 2109

Из рисунка понятно как работает схема: при включенном зажигании +12 Вольт через предохранители подводится к реле включения вентилятора. Как только датчик включения вентилятора замкнет минус реле на массу,то отработают исполнительные контакты самого реле и включат двигатель вентилятора.

Схема 2 включения вентилятора Ваз 2109

Не срабатывает вентилятор на ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

всю цепь надо проверить
начинаем от предохранителя вентилятора. потом сам вентик. потом его разъем. потом термостат. если все ранее перечисленное живое, то пошел «геморрой» под названием проводка подкапотная.
если машина оставлялась недалеко от мусорных контейнеров, то есть шанс перегрызанной проводки (сам на такое попадал. сегодня только проложил, а завтра офигел от того что ее пожрали крысы)

Причина может быть в каждом компоненте.
Кстати, ваз-2109 с карбюратором или инжектор? Это ТОЖЕ имеет значение.

попробуйте поменять датчик включения вентилятора или может просто с него разьем слетел

НО В ПЕРВУЮ ОЧЕРЕДЬ — ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛЮЧЕНИЯ ТЕМПЕРАТУРЫ И ВКЛЮЧАЕМ ЗАЖИГАНИЕ, ЕСЛИ ВЕНТИЛЯТОР ВКЛЮЧИЛСЯ ЧЕРЕЗ НЕСКОЛЬКО СЕКУНД, ТО МЕНЯЕТ ДАТЧИК ВКЛ. ВЕНТИЛЯТОРА, ЕСЛИ НЕТ, ТО ВЫКЛЮЧАЕМ ЗАЖИГАНИЕ, СТАВИМ РАЗЪЕМ НА МЕСТЕ И СМОТРИМ ВСЕ ПО ПОРЯДКУ КАК НАПИСАННО ВЫШЕ.
-ЕСЛИ 2109 КАРБЮРАТОР-ТО ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛ. ВЕНТИЛЯТОРА (НАХОДИТСЯ НА РАДИАТОРЕ-ДВУХ КОНТАКТНЫЙ ДАТЧИК), ПЕРЕМЫКАЕМ РАЗЪЕМ И СМОТРИМ: ЕСЛИ ВКЛ. ВЕНТИЛЯТОР, ТО ПРОБЛЕМА В ДАТЧИКЕ, ЕСЛИ НЕТТО СМОТРИМ ПРЕДОХРАНИТЕЛЬ, РАЗЪЕМ НА ВЕНТИЛЯТОР И САМ ВЕНТИЛЯТОР (КРЫЛЬЧАТКУ МОГЛО ЗАКЛИНУТЬ).

В обоих случая должен быть антифриз (тосол), рабочий вентилятор (если от руки вращается легко, то норма), не сгнивший разъем на вентиляторе, целый предак. удачи! Если карбюратор снимите наконечники проводов с датчика включения на радиаторе и перемкните их при включенном зажигании, если вентилятор заработает меняйте датчик, если нет проверьте предохранитель, реле, электромотор, у инжекторных только предохр, реле и электромотор

ABOUT THE AUTHOR

Не включается вентилятор охлаждения Ваз 2109

Не включается вентилятор охлаждения на Ваз 2109. При этом был поменян термостат, датчик и сам вентилятор. Однако проблема так и не решилась, что может быть?

Чтобы найти причину следует пойти простым путем — одну за другой исключить возможные причины. Вентилятор и датчик поменян, соответственно причина может быть либо в реле, либо в предохранителе.

1. Проверим реле вентилятора и предохранитель F4 расположенный под капотом

2. Убедиться в работоспособности датчика. Замкнуть его контакты, опустить в кипяток и проверить сопротивление.

3. Проверить проводку идущую до вентилятора охлаждения, возможно где то обрыв

Если после всех проведенных выше процедур вентилятор так и не срабатывает, обратитесь в диагностический центр

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

Проблемы с вентилятором охлаждения, как правило, возникают у подержанных автомобилей, с приличным пробегом. Проявляется эта поломка по-разному, вентилятор может работать не стабильно, может включаться с опозданием или не включаться вовсе. Сегодня мы поговорим о последней неисправности, то есть о ситуации, когда вентилятор охлаждения не включается в определенный момент. Вы узнаете о том, почему это происходит, где искать причину, а также в какой последовательности. В качестве примера возьмем «девятку «, однако сам способ и причины будут практически одинаковы для всех моделей ВАЗ.

Поиск поломки не столько трудоемкий, сколько всеобъемлющий, т. к. причин, по которым вентилятор не включается может быть довольно много, от банального перегорания предохранителя до более сложных проблем, связанных с неисправностью термостата или проблем с электропроводкой бортовой сети автомобиля.

Если двигатель закипает, но вентилятор при этом так и не включился, то первое, что приходит в голову большинству автомобилистов — проблемы с проводкой вентилятора. Однако, очень часто проводка вообще не причем, а истинная причина кроется именно в термостате. Устройство, призванное контролировать температуру охлаждающей жидкости (ОЖ) может выйти из строя или просто заклинить, после чего ОЖ перестает циркулировать через радиатор, в итоге датчик радиатора не срабатывает, а сам вентилятор не включается. Как проверить термостат читайте в этой статье .

Следующий претендент на проверку — предохранитель, который отвечает за вентилятор, если предохранитель перегорел замените его целым.

Если причина не в предохранителе, необходимо проверить непосредственно сам вентилятор. К нему подходят провода питания, нередко от старости они просто рассыпаются или отламываются. Как вариант причина может крыться в штекере, поэтому если с проводкой все «гуд», отключаем питание вентилятора и проверяем штекер на предмет неисправности. Подключите питание к вентилятору напрямую, например, от АКБ, если вентилятор никак не отреагирует делаем вывод о том, что вентилятор неисправен.

Проверьте датчик включения вентилятора (ДВВ), расположенный на радиаторе. Для этого необходимо отключить штекера, после чего соединить их между собой, если вентилятор не заработал — ДВВ «умер» и требует замены.

Необходимо соединить провод, идущий на блок предохранителей, непосредственно на массу (как правило, белого цвета с черной полоской). Если после этого вентилятор заработает, можно сделать вывод, что произошел обрыв второго черного провода, постарайтесь найти обрыв, и проверить надежно ли его соединение с массой. После этого соединяем два провода вместе, и смотрим, что будет происходить, если вентилятор включится то проблема была в плохом соединении.

Проверьте реле вентилятора, вполне возможно, что проблема в нем. Для того, чтобы это выяснить достаточно просто заменить его соседним реле, затем соединить провода датчика радиатора между собой, см. выше. Включится вентилятор — проблема заключается в неисправном реле.

Далее необходимо выполнить проверку напряжения, поступает ли оно на вентилятор через блок предохранителей. Для этого берем кусок провода и устанавливаем его в разъемы реле, если вентилятор заработал, причина по которой вентилятор не работает заключается в блоке предохранителей.

Вполне вероятно, что напряжение не поступает на реле вентилятора. Чтобы это проверить, можно воспользоваться «дедовским» способом. Берем лампочку, которая послужит в качестве «контрольки». Если лампочки нет, достаточно просто легонько чиркнуть вторым концом провода по массе, если при этом вы увидите искру, проблем быть не должно, скорее всего причина не в этом. Если же искры не увидите, скорее всего отсутствует напряжение в этом разъеме, то есть имеется обрыв дорожки в блоке предохранителей.

Если при проверке всего вышеперечисленного найти причину, по которой вентилятор радиатора не включается. остается проверить один провод — провод датчика радиатора. Чтобы сделать это, необходимо снять коммутатор, поскольку он не позволяет подобраться к штекерам блока предохранителей. Значит, снимаем с блока предохранителей фишку штекеров, и проверяем провод датчика радиатора на предмет обрыва.

Проверяем следующим образом: подключаем провод к «+» клемме АКБ. второй конец устанавливаем в разъем фишки. Далее снимаем штекер с датчика и подключаем лампочку. Если лампочки нет, делаем «чирк» на массу. Если напряжения нет, скорее всего, этот провод оборван.

Если вентилятор не включается, то причина может быть и вовсе неожиданной, например — прогоревшая прокладка под головкой. Включение не происходит по той причине, что охлаждающая жидкость не поступает в цилиндр, при этом газы из цилиндра проникают в ОЖ, создавая при этом эффект известный как воздушная пробка. Эта пробка препятствует нормальной прокачке ОЖ. Как понять, что у вас прогар? Достаточно заглянуть в расширительный бачок, если во время работы из него то и дело идут пузыри — у вас прогорела прокладка, или имеется трещина в цилиндре.

Отличная статья 0

Не работает вентилятор радиатора ВАЗ 2108, 2109, 21099

Причины отказа вентилятора радиатора связаны с его электрической или механической частью. В результате при определенных условиях двигатель автомобиля начинает перегреваться.

Причины неисправности: «не работает вентилятор радиатора» системы охлаждения

На примере вентилятора радиатора системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099.

— Вышел из строя датчик вентилятора радиатора

На карбюраторных ВАЗ 2108, 2109, 21099 и их модификациях датчик расположен на правом бачке радиатора. Его выход из строя – наиболее распространенная причина отказа вентилятора на радиаторе. Включаем зажигание. Замыкаем отрезком провода контакты датчика (провода с них при этом не снимаем). Если вентилятор заработал – неисправен датчик, нет – неисправна его электрическая цепь.

— Неисправна электрическая цепь датчика

Для диагностики неисправности цепи удобнее всего использовать ее схему.

Неисправности в цепи:

окислились контакты проводов на выводах датчика температуры;

нет «массы»;

перегорел предохранитель в монтажном блоке.

— Неисправен электродвигатель вентилятора на радиаторе системы охлаждения

Попросту сгорел или вышел из строя от старости. Заменяем новым или заведомо исправным.

— Механическое повреждение электродвигателя вентилятора или его рамки (лопасти задевают за погнутую рамку)

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 до 1998 года выпуска и после электрические цепи включения датчика вентилятора на радиаторе разные (после 1998 г «плюс» постоянно подается на датчик, до 1998 г только после включения зажигания). Это нужно учитывать при диагностике неисправностей.

Еще статьи по системе охлаждения автомобилей ВАЗ 2108, 2109, 21099

— Датчик указателя температуры охлаждающей жидкости ВАЗ 2108, 2109, 21099

— Схема системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Постоянно работает вентилятор радиатора на ВАЗ 2108, 2109, 21099

Не работает вентилятор охлаждения ВАЗ-2109: причины, что делать?

С того момента, как на ВАЗах с карбюраторами стали использовать электрические вентиляторы, автолюбители часто стали сталкиваться с их отказом. Прежние механические модели считались практически вечными. В большинстве случаев, когда о вентиляторе ВАЗ-2109 с карбюратором говорят, что он не работает, узел полностью прекращает выполнять свои функции. Температура двигателя в этом случае превышает 100 градусов, и автомобиль может выйти из строя. Чтобы избежать капитального ремонта силового агрегата, необходимо прекратить движение после отклонения стрелки температуры в красную зону. Затем нужно найти причину, почему не работает вентилятор.

Начинать проверку стоит с уровня жидкости в системе охлаждения (проверьте расширительный бачок), а затем постепенно отмести неисправности других частей системы:

предохранителя;
датчика температуры;
электромотора вентилятора;
крыльчатки (она может быть деформирована, что приводит к заклиниванию).

Во время выполнения работ вам предстоит попутно проверить состояние цепи питания. Все проводники визуально должны быть в норме. Лучше всего одну за одной исключать вероятные причины поломки, чтобы система работала стабильно.

Как проверить предохранитель

Это самая простая часть проверки, подходящая, если силовая установка оснащена карбюратором. Вам необходимо в подкапотном пространстве ВАЗ-2109 найти монтажный блок. В нем на месте F-4 располагается предохранитель, отвечающий за работу вентилятора охлаждения. Вытащите его с посадочного места, а затем при помощи мультитестера сделайте пробное измерение (тест на работоспособность).

Если предохранитель рабочий, ищите другую неисправность. В противном случае вам нужно поставить на его место новый с маркировкой 16 А и провести обкатку. Если вентилятор заработал, больше ничего делать не нужно. В противном случае исследуйте другие части системы охлаждения.

Проверка и замена датчика температуры

На ВАЗ-2109 часто причиной несвоевременного срабатывания или полного отказа вентилятора является датчик температуры охлаждающей жидкости. Поэтому его необходимо проверить во вторую очередь. Датчик расположен в нижней части радиатора, от него отходят два провода. Перед тем как вывернуть его с места, нужно провести точную проверку работы системы охлаждения:

Замкните между собой концы проводов, ведущих на датчик. Если после этого вентилятор начал работать, а датчик нагрелся, то этот контроллер нужно поменять. При проведении тестирования на горячем радиаторе, вы можете обнаружить, что корпус датчика тоже теплый. В этом случае проверьте термостат.
Если вентилятор не работает даже после замыкания проводов, то проблема может крыться в реле или предохранителе. Проверку реле нужно проводить в том случае, если не слышно звука его срабатывания. В зависимости от типа автомобиля оно может находиться в монтажном блоке (для моделей с карбюраторами) или в салоне под отсеком для вещей водителя (у инжекторных авто). Самый простой способ проверки этого устройства – установка на его место подобного устройства. Если после замены реле, вентилятор заработал, можете не проводить дальнейшую проверку.
Иногда устройство не работает, а звук срабатывания реле присутствует. В этом случае проверьте предохранитель F-8.

Если вы не обнаружили неисправности в других системах, то необходимо заменить датчик температуры в системе охлаждения. Это делают по инструкции:

Выключите зажигание, снимите клемму с аккумулятора и слейте жидкость из расширительного бачка и генератора. Для этого нужно вынуть специальные пробки.
Затем отключите датчик от клеммной колодки.
Накидным ключом выверните датчик с его места, не прикладывая чрезмерного усилия.

Читайте также: Что делать, если не работает спидометр на ВАЗ-2109

Установите новый датчик и проведите обратную сборку. Некоторые автолюбители предпочитают не сливать тосол из системы, а просто действовать быстро. В этом случае, после того как датчик покинет посадочное место, систему покинет некоторое количество охлаждающей жидкости, поэтому ее нужно будет долить.

Проверка и замена электромотора

Если после замены датчика вентилятор так и не работает, то необходимо проверить и заменить его электродвигатель. Но для начала нужно демонтировать его:

Удалите минусовую клемму с АКБ.
Отсоедините вентилятор от цепи питания (одна из колодок находится на его кожухе).
Открутите крепежные винты с кожуха устройства: слева и снизу.
Головкой с удлинителем удалите крепеж, соединяющий кожух с генератором.
Удалите две гайки слева, чтобы открутить прижимную пружину вентилятора. Снимите ее.
Вытащите весь узел, вместе с корпусом. Попутно вам может быть нужно отсоединить его провода.

Теперь вам нужно добраться до электромотора и установить на его место новый:

Хомутом на корпусе закреплен провод электромотора, отсоедините его.
Затем открутите три гайки, чтобы снять мотор.
Осмотрите посадочное место мотора, все резиновые вкладки на нем должны быть целыми и не деформированными. Если вы заметите повреждения, установите новые прокладки.
После этого вам нужно установить новый мотор на место старого, провести обратную сборку вентилятора.

Некоторые автолюбители считают, что можно починить мотор, но в большинстве случаев попытки их не приводят к успеху.

Как поменять крыльчатку или выровнять ее

Если после демонтажа вентилятора вы заметили, что крыльчатка повреждена или стоит неровно, вам нужно снять ее:

В центре крыльчатки расположена стопорная шайба, подденьте ее плоской отверткой и снимите. Если есть дополнительное крепление в виде гайки, открутите его.
Снимите крыльчатку и осмотрите ее. При любой деформации лучше всего установить другую крыльчатку.

В процессе этой работы можно модернизировать вентилятор, установив крыльчатку на 8 лепестков вместо стандартной на 4.

Не срабатывает вентилятор на ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

Если карбюратор снимите наконечники проводов с датчика включения на радиаторе и перемкните их при включенном зажигании, если вентилятор заработает меняйте датчик, если нет проверьте предохранитель, реле, электромотор, у инжекторных только предохр, реле и электромотор

ABOUT THE AUTHOR

Не включается вентилятор охлаждения Ваз 2109

1. Проверим реле вентилятора и предохранитель F4 расположенный под капотом

3. Проверить проводку идущую до вентилятора охлаждения, возможно где то обрыв

Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей

Будем благодарны, если Вы поделитесь этой статьей в соц. сетях

Источники: http://fano-events.ru/04/04/ne-srabativaet-ventilyator-ohlazhdeniya-v-chem-prichina-vaz-2109/, http://remontautomobilya.ru/ne-vklyuchaetsya-ventilyator-oxlazhdeniya-vaz-2109.html, http://vaz-remont.ru/ne-vklyuchaetsya-ventilyator-radiatora-oxlazhdeniya-prichiny-poisk-neispravnostej/

Лада 21099 девять девять › Бортжурнал › Для тех у кого не включается вентилятор (или установка датчика с карбюратора) по уму на ваз 2108-99 инжектор, подробная инструкция, причины, решения

Всем привет, решил написать запись о установке датчика включения вентилятора с карбюраторных машин, пока занимаюсь шумоизоляцией машины, как по уму без лишних реле-предохранителей и колосальных переделок.
Внимание данная статья написана и проверена лично мной, что будет у вас я ответственности не несу, так же могу сказать что статья подойдет не для всех машин (подробности и все тонкости будут описаны ниже, Данная статья сделана для тех у кого не включается вентилятор охлаждения на инжекторных ваз 2108-99 так же можно отнести к ним и ваз 2113-15.
и так приступим для начала я хочу обьяснить почему может не включатся вентилятор, за это у нас отвечает датчик ДТОЖ (ДАТЧИК Охлаждающей Жидкости), реле которое находится под ногами у пассажира (высокая панель 2108-99) и сбоку «бороды) которая смотрит на ноги пассажира на Европанели (ваз 2113-15 если европанель установлена на ваз 2108-99 уму находится они будут там же) так же есть предохранитель К5 который находится в монтажном блоке и отвечает и за клаксон и за вентилятор, так что если клаксон работает то смысла проверять предохранитель нет, если все наоборот не работает клаксон и вентилятор, может быть не рабочий клаксон, либо его просто нет, не будем на нем останавливаться и читаем ниже (что ваз 2108-99,2113-15 все одинаковое) для начала проверяем их, если вентилятор не срабатывает, заводим машину снимаем с датчика ДТОЖ штекер (находится он около термостата) если вентилятор рабочий он включится в аварийном режиме (загорится лампочка чем не пугаемся все нормально вы просто отключили датчик (просто после этого подключаем штекер на место и скидываем клемму с аккумулятора на 5 секунд), если фишку вы скинули а вентилятор не включился отключаем сам штекер на вентиляторе и проверяем его на прямую подав + и -, если вентилятор не работает меняем его (если работает но ничего не помогает значит где то обрыв расказывать про это нудно и долго поэтому ищем статью как сделать все на прямую но через датчик или через кнопку).
И так реле у нас рабочее, предохранитель тоже, обрыва нет, вентилятор срабатывает при скидываний фишки с датчика ДТОЖ, что можно сделать еще как поставить карбюраторный датчик, если вы владеете пк, смартфоном и шнуром для диагностики можете подключится к машине через шнур (статью про это я писал) и попробовать включить вентилятор программно для проверки (как показывает практика он включится и щелкнет реле, у меня было так) теперь после всех проверок начнем грешить на Датчик ДТОЖ (самое взять у друга исправный датчик и проверить на своей машине, если вентилятор начал включатся поздравляю вам повезло и теперь будете знать как все проверяется) (кстати вентилятор включается при 100-105 градусах поэтому прогрейте машину до нужной температуры и после этого начинайте проверять), теперь перейдем к установке датчика включения вентилятора с ваз 2108-99 карбюраторной, ничего сложного в этом нет за исключением одного но, не на всех инжекторных машинах есть отверстие под датчик вентилятора (у меня он был, машина 2001 года) тут решение проблемы 2 либо ехать к электрику и искать причину либо купить радиатор охлаждения с карбюраторной машины (все подходит как родное, насчет ваз 2113-15 не проверял) и так:
отверстие есть, покупаем датчик включения вентилятора именно от карбюратора ( можно взять от ваз 2108-99 он на 99,94 градуса либо от ваз 2107 он на 87-89 градусов кому какой нравится), и клеммы мама 2 шт, прежде чем что то ставить нужно проверить будет ли это все работать, поэтому делаем так как делал я, идем к машине с датчиком, кипятильником, стаканом воды (горячую воду нести бесполезно) и берем переноску. Откручиваем наше реле (кто не умеет ищем в интернете, так же можно не откручивать а подлезть прямо так) на него идут два провода Синий и Сине-черный, отрезаем эти два провода от реле изолируем провода которые шли на реле а обрезаные два провода для начала замыкаем между собой (вентилятор должен включится сразу же) и так вентилятор включился размыкаем провода и подключаем их к датчику включения вентилятора(полярности у датчика как таковой нет), включаем кипятильник ложим в стакан с водой ждем пока начнет кипеть вода, вода кипить бурлит, берем датчик и макаем на половину в кипящую воду(не пугайтесь если вода бурлит уже -1 максимум 2 минуты а вентилятор не включается во время, ура вентилятор включился, выливаем воду, относим стакан с кипятильником домой, берем длинные провода (желательно не очень тонкие), снимаем заглушку датчика (отворачивается она большим шестигранником, так же можно попробовать пассатижами, датчик находится со стороны генератора на радиаторе), берем датчик одеваем кольцо которое должно быть в комплекте с датчиком и вкручиваем вместо заглушки в радиатор, подключаем датчик тянем провода в салон к реле (точнее к обрезаным проводам) подключаем хорошо изолируем и радуемся, данный способ так же не потерял предохранитель и реле, так же вентилятор по прежнему можно включить через диагностику.
Надеюсь данный способ будет полезен.

Не включается вентилятор охлаждения на ВАЗ 2109 (Карбюратор) — Auto-Self.ru

Внешний вид устройства

Проверка

На двигателях ВАЗ 2109 рабочая температура составляет 90 градусов.

Мотор может перегреваться по разным причинам:

Вышел из строя термостат;
Забился радиатор;
Вышел из строя вентилятор радиатора;
Сломался датчик включения вентилятора;
Упал уровень ОЖ в системе;
Вышла из строя помпа;
Нарушилась целостность проводки в цепи вентилятора.

Все эти причины можно и нужно проверить, прежде чем покупать новые детали.

Приведем пример проверки вентилятора и датчика.

Объект проверки	Метод
Вентилятор	Возьмите один провод длиной около метра. Желательно с двумя крокодилами на концах. Масса идет на вентилятор. Ваша задача — подать напрямую с аккумулятора напряжение на вентилятор. Подайте 12 Вольт на второй контакт вентилятора. Если он закрутился, все с ним в порядке. Если нет, придется менять
Датчик вентилятора	Включив зажигание, замкните контакты датчика отверткой. В норме при замыкании вентилятор должен начать крутиться, а если разомкнули, то остановиться. Учтите, разные типы датчиков имеют определенную температуру срабатывания — от 87 до 90 градусов и более

Датчик

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Замена датчика

Поменять датчик достаточно просто:

Выключите зажигание;
Слейте жидкость охлаждения из расширительного бачка;
От клеммной колодки датчика отключите пару проводов;
Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
Следуя в обратной последовательности, поставьте новый датчик.

Отключение датчика

Вентилятор

Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

Отключите минусовую клемму от аккумуляторной батареи;
Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
Вручную снимите прижимную пластину;
Демонтируйте теперь вентилятор вместе с кожухом.

Замена электромотора

Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
Достаньте электродвигатель из корпуса вентилятора.
Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Электромоторчик

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
Поддев шайбу, снимите ее;
В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

Меняем крыльчатку

Штифт направьте в продольное отверстие

Модернизация

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
Установите его в верхнем патрубке, подходящем к радиатору.
Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
Управление лучше делать не на плюсе, а по массе.
Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
Один общий провод подается к минусу.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Vkontakte

Почему не работает вентилятор — ваз 2109

Вентилятор, который установлен в отверстие кожуха, закрывающего сердцевину радиатора, в электрической схеме его подсоединения, имеет датчик автоматического включения электродвигателя. Этот датчик вворачивается в резьбовое отверстие, находящееся в правом бачке радиатора, так как там будет самая высокая температура охлаждающей жидкости, после срабатывания термостата. Вентилятор включается в работу без участия водителя. Датчик должен срабатывать при превышении рабочей температуры антифриза равной 90-95 градусов и подавать сигнал на реле включения электродвигателя, находящегося в монтажном блоке. Электрическая схема включения электродвигателя защищена предохранителем № 4 и № 8 на монтажных блоках типа 17. 3722.

Если на Вашем автомобиле ВАЗ-2109 установлен монтажный блок типа 2114-3722010-60, то включение электродвигателя вентилятора происходит напрямую от датчика включения, без участия реле. Его просто в монтажном блоке нет совсем. Электрическая схема защищена предохранителем, обозначенным под № 5.
В случае появления, каких либо неисправностей в этих электрических схемах, вентилятор включаться не будет. Водитель определит это по показаниям указателя температуры охлаждающей жидкости. Стрелка этого указателя пойдёт в красную зону шкалы. В этом случае необходимо снизить нагрузку на двигатель до холостых оборотов, включить вентилятор отопителя салона и открыть кран, для подачи охлаждающей жидкости в радиатор печки, начать движение накатом до полной остановки, для устранения причин неисправности.

Если вентилятор на ваз 2109 не заработал, то откройте крышку монтажного блока и проверьте исправность предохранителей № 5 на блоке 2114-3722010-60 и № 4, № 8 на блоке 17. 3722. Искать маркировку № предохранителей надо на верхней части крышки. Убедившись в исправности предохранителей и при условии, что вентилятор всё равно не работает, необходимо проверить его электродвигатель.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

ВАЗ 21099 — не включается вентилятор охлаждения: что делать, причины неисправности

Работа вентилятора охлаждения очень важна, особенно летом, при высокой температуре. В жаркое время года вероятность перегрева мотора сильно возрастает, поэтому очень важно правильное функционирование системы охлаждения путем холодного потока воздуха, который подается на радиатор. Если система охлаждения автомобиля, а в частности вентилятор, вышла из строя, то происходит неминуемое закипание жидкости в системе, что может привести к сложнейшей поломке.

Когда на малых скоростях движения автомобиля не включается вентилятор охлаждения, первой мыслью многих автолюбителей становится то, что проблема в термостате. Как правило, в данном случае перестает циркулировать жидкость в радиаторе. Но на самом деле проблем с системой охлаждения может быть гораздо больше.

Чаще всего проблемы с неработающем вентилятором встречаются у автомобилей с большим пробегом, а из-за схожести конструкции системы охлаждения, могут быть применимы к любым моделям семейства Lada.

В первую очередь стоит обратить внимание н поломку термостата. Проверить его работоспособность очень просто. Для этого нужно потрогать низ радиатора, если он холодный, но при этом вода кипит, то скорее всего вентилятор исправлен, а проблема заключается именно в термостате. Напротив, если радиатор горячий – термостат исправлен, и причина отсутствия охлаждения кроется в вентиляторе.

Частые причины поломки вентилятора на ВАЗ 21099

Для того чтобы, провести ручную диагностику и выявить поломку вентилятора на ВАЗ 21099, нужно знать основной перечень наиболее частых причин данной неисправности.

Поломка электропривода вентилятора.
Выход из строя предохранителя.
Поломка реле.
Возможные обрывы электропроводки.
Проблемы с датчиком температуры (отсутствие контакта).

Чтобы провести ручную диагностику по выявлению данной проблемы, нужно начать с поиска причин, которые может выполнить каждый.

Поиск причины

В начале следует выключить и снова включить вентилятор, соблюдая нужную полярность к аккумуляторным клеммам. Вентилятор должен запустится, если этого не произошло, значит электропривод работает, и причина кроется в другом. Напротив, если после данных манипуляций, вентилятор по-прежнему не работает, то нужно произвести проверку электрики на датчике.

Если проводка в порядке, то следует перейти к предохранителю, расположен в монтажном блоке, под капотом автомобиля со стороны водителя. Там находится сдвоенный предохранитель отвечающий за звуковой сигнал и систему охлаждения. Поэтому проверить его работоспособность очень просто при помощи обыкновенного автотестера. Если звукового сигнале во время проверки нет, то проблема именно в нем.

Если выявить причину не удалось, нужно проверить работоспособность реле. Для этого нужно найти другое рабочее реле и вставить его в посадочный разъем на место старого. Если вентилятор не работает и в этом случае, то возможно проблема с датчиком, перед проверкой его следует обесточить.

После этого контролер запускает вентилятор в принудительном режиме. Далее следует отсоединить разъем от датчика, и повернуть ключ зажигания. Если вентилятор заработал, это говорит о том, что датчик не исправлен и требует немедленной замены. Стоит отметить что, этот метод актуален для инжекторных моделей.

Для карбюраторных моделей, нужно проверить работоспособность предохранителей в монтажном блоке. Если данный предохранитель неисправен, это достаточно легко заметить по характерной копоти на нем. Также, во многих российских автомобилях наблюдается проблема с реле, отвечающим за включение вентилятора. Здесь проверка производится аналогичным способом с инжекторными моделями.

Если в карбюраторной модели наблюдается неисправность датчика установленного в радиатор автомобиля, нужно просто замкнуть между собой находящиеся на нем контакты. Как и в инжекторных моделях, вентилятор должен запуститься, что свидетельствует о поломке датчика.

Неисправность вентилятора

Если во время поиска неисправности, выяснилось, что все же сломался вентилятор, то его можно попробовать отремонтировать собственноручно. Обычно при такой поломке в первую очередь выходят из строя щетки или стираются подшипники, но иногда происходит замыкание или обрыв проводки внутри вентилятора. В этом случае если нет должной сноровки и знаний, лучше приобрести новый вентилятор.

Чтобы снять поломанный вентилятор, нужно в первую очередь:

Снять клеммы с аккумулятора.
Для большего удобства, демонтировать воздушный фильтр
Отсоединить провода, закрепленные в защитном кожухе вентилятора.
Открутить гайки, при помощи которых кожух крепиться к кузову и радиатору.
Снять кожух.
Извлечь вентилятор, немного наклонив его в сторону мотора.

Запрещено управлять автомобилем со сломанным вентилятором, так как в результате перегрева жидкости в радиаторе в лучшем случае выйдут из строя резиновые патрубки и шланги, а также клапанная крышка и прокладки ГБЦ. В худшем, из-за высокой температуры в двигателе деформируются элементы поршневой группы, что может привести к серьезному ремонту и дополнительным финансовым затратам.

После установки нового вентилятора, нужно запустить и прогреть двигатель до момента включения системы охлаждения. Если вентилятор так и не включился, нужно заглушить двигатель и повторить процедуру включения и выключения несколько раз.

Все описанные действия способен выполнить любой автолюбитель, но за ремонтом многих частей придется обратиться в специализированные автосервисы. Поскольку проблема в системе охлаждения автомобиля может таиться как внутри, так и из вне, найти ее порой бывает сложно. Поэтому если у автомобилиста нет должной сноровки и умений, лучше всегда воспользоваться советом специалиста и сделать грамотный ремонт.

не срабатывает вентилятор охлаждения в чем причина ваз 2109

ваз 2109-инжектор или карбюратор? если ИНЖЕТОР: -открываем капот и смотрим-на месте ли антифриз (тосол) в расширительном бачке? разъем на вентиляторе охлаждения не сгнивший ли (двух контактный разъем идет)? нагревается и срабатывает ли термостат? датчик включения вентилятора так же может быть не исправен (двух контактный датчик стоит на термостате), так же стоит проверить предохранитель на вентилятор. НО В ПЕРВУЮ ОЧЕРЕДЬ — ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛЮЧЕНИЯ ТЕМПЕРАТУРЫ И ВКЛЮЧАЕМ ЗАЖИГАНИЕ, ЕСЛИ ВЕНТИЛЯТОР ВКЛЮЧИЛСЯ ЧЕРЕЗ НЕСКОЛЬКО СЕКУНД, ТО МЕНЯЕТ ДАТЧИК ВКЛ. ВЕНТИЛЯТОРА, ЕСЛИ НЕТ, ТО ВЫКЛЮЧАЕМ ЗАЖИГАНИЕ, СТАВИМ РАЗЪЕМ НА МЕСТЕ И СМОТРИМ ВСЕ ПО ПОРЯДКУ КАК НАПИСАННО ВЫШЕ!! ! -ЕСЛИ 2109 КАРБЮРАТОР-ТО ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛ. ВЕНТИЛЯТОРА (НАХОДИТСЯ НА РАДИАТОРЕ-ДВУХ КОНТАКТНЫЙ ДАТЧИК), ПЕРЕМЫКАЕМ РАЗЪЕМ И СМОТРИМ: ЕСЛИ ВКЛ. ВЕНТИЛЯТОР, ТО ПРОБЛЕМА В ДАТЧИКЕ, ЕСЛИ НЕТТО СМОТРИМ ПРЕДОХРАНИТЕЛЬ, РАЗЪЕМ НА ВЕНТИЛЯТОР И САМ ВЕНТИЛЯТОР (КРЫЛЬЧАТКУ МОГЛО ЗАКЛИНУТЬ) . В обоих случая должен быть антифриз (тосол), рабочий вентилятор (если от руки вращается легко, то норма), не сгнивший разъем на вентиляторе, целый предак. удачи!

Причина может быть в каждом компоненте. Кстати, ваз-2109 с карбюратором или инжектор? Это ТОЖЕ имеет значение.

попробуйте поменять датчик включения вентилятора или может просто с него разьем слетел

начинаем от предохранителя вентилятора. потом сам вентик. потом его разъем. потом термостат. если все ранее перечисленное живое, то пошел «геморрой» под названием проводка подкапотная… . если машина оставлялась недалеко от мусорных контейнеров, то есть шанс перегрызанной проводки (сам на такое попадал. сегодня только проложил, а завтра офигел от того что ее пожрали крысы)

всю цепь надо проверить

Датчик вентилятора ВАЗ 2108, 2109, 21099

Датчик включения вентилятора является элементом системы охлаждения карбюраторного двигателя (2108, 21081, 21083) автомобилей ВАЗ 2108, 2109, 21099 и их модификаций.

Назначение датчика включения вентилятора

Датчик включения вентилятора в системе охлаждения карбюраторного двигателя предназначен для включения или выключении в зависимости от температуры ОЖ вентилятора на радиаторе.

Расположение на автомобиле

Датчик включения вентилятора ввернут в резьбовое отверстие правого (по ходу автомобиля) бачка радиатора охлаждения.

Устройство датчика включения вентилятора

Корпус датчика выполнен из латуни или бронзы. Это продолговатый цилиндрический баллон, имеющий в верхней части гайку, в средней резьбу, а в нижней плоскую поверхность. Соединение датчика с радиатором уплотнено алюминиевым или медным уплотнительным кольцом. Датчик имеет два вывода: на один ток подается (минус), с другого уходит на реле включения вентилятора (113.3747) в монтажном блоке (также минус). Внутри корпуса выводы имеют два контакта. Так же внутри корпуса расположена биметаллическая пластина (прикреплена к днищу), по мере нагрева она изменяет свою кривизну и замыкает контакты.

Принцип действия датчика включения вентилятора

На автомобилях ВАЗ 2108, 2109, 21099 до 1998 г. в. с монтажным блоком предохранителей 17.3722 (пальчиковые предохранители).

Датчик включения вентилятора установлен в разрыв минусового провода ведущего к реле включения вентилятора в монтажном блоке. При повышении температуры в радиаторе системы охлаждения до 99±3º С, контакты внутри датчика включения вентилятора замыкаются биметаллической пластиной, и электрический ток (минус) через него поступает на реле в монтажном блоке. С реле ток (уже плюс) идет на электромотор вентилятора на радиаторе и включает его.

На автомобилях ВАЗ 2108, 2109, 21099 после 1998 г. в. с монтажными блоками 2114, реле включения вентилятора удалено из электрической цепи. Датчик включения вентилятора также установлен в разрыв минусового провода, но уже идущего напрямую к вентилятору. Температура замыкания контактов аналогична.

Если температура в радиаторе падает ниже 93±3º С, биметаллическая пластина размыкает контакты, электромотор вентилятора обесточивается.

Неисправности датчика включения вентилятора

В случае неисправности датчика охлаждающая жидкость (антифриз, тосол) начинает кипеть, что заметно в расширительном бачке. Датчик включения вентилятора редко выходит из строя, так как ломаться там практически нечему. Причинами его отказа может быть низкое качество изготовления, механическая деформация. При появлении проблем с включением вентилятора на радиаторе следует проверить в первую очередь его электрические соединения. Сняв с датчика оба провода, соединяем их между собой. Включаем зажигание. Если вентилятор заработал – неисправен датчик включения (выключения). Если нет, неисправность следует искать в других элементах цепи.

Помимо этого возможна ситуация, когда вентилятор на радиаторе не выключается после включения. Практически всегда в этом виноват датчик. Подробнее: «Постоянно работает вентилятор радиатора на карбюраторной ВАЗ 21093».

Применяемость датчика включения вентилятора

В системе охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 применяется датчик ТМ 108 с маркировкой на корпусе «99-94». Он работает как через реле в монтажном блоке в автомобилях до 1998 г. в., так и без реле в автомобилях более поздних годов выпуска. В продаже также имеются аналоги данного датчика разных производителей.

Примечания и дополнения

— На инжекторном двигателе автомобилей ВАЗ 21083, 21093, 21099 включение вентилятора системы охлаждения происходит по команде блока управления (ЭБУ), анализирующего показания датчика температуры охлаждающей жидкости (ДТОЖ).

— В системе охлаждения карбюраторных и инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 присутствует еще один температурный датчик. Это датчик указателя температуры в щитке приборов (ТМ 106). Он работает только на указатель температуры.

Еще статьи по системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099

— Перегревается двигатель на автомобилях ВАЗ 2108, 2109, 21099, причины

— Потек радиатор системы охлаждения двигателя

— Электрическая схема включения вентилятора системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Удаление воздушной пробки в системе охлаждения карбюраторных двигателей автомобилей ВАЗ 2108, 2109, 21099

причины, решения Почему не включается вентилятор охлаждения.

Автомобили ВАЗ 2109 комплектуются инжекторными и карбюраторными двигателями, каждый из которых имеет систему охлаждения. Одним из важных элементов этой системы является вентилятор.

Экспертиза

На двигателях ВАЗ 2109 рабочая температура 90 градусов.

Если стрелка указателя пересекла отметку 100 градусов, следует немедленно остановить автомобиль, заглушить двигатель и дать силовому агрегату остыть.Если этого не сделать, вам грозит капитальный, дорогостоящий ремонт двигателя.

Двигатель может перегреваться по разным причинам:

Вышел из строя термостат;
Радиатор забит;
Вентилятор радиатора вышел из строя;
Выключатель вентилятора сломался;
Понизился уровень охлаждающей жидкости в системе;
Насос вышел из строя;
Нарушена целостность проводки в цепи вентилятора.

Все эти причины можно и нужно проверять перед покупкой новых деталей.

Вот пример проверки вентилятора и датчика.

Инспекция объекта	Метод
вентилятор .	Возьмите один провод в длину счетчика. Желательно с двумя крокодилами на концах. Масса идет в вентилятор. Ваша задача — поставить напряжение напрямую от батареи в вентилятор. Примените 12 вольт ко второму контакту вентилятора.Если он крутится, то с ним все в порядке. Если нет, то придется менять
Датчик вентилятора	При включенном зажигании замкнуть контакты датчика отверткой. В норме при закрытии вентилятор должен начать крутиться, а если открыть, то остановиться. Обратите внимание, что разные типы датчиков имеют определенную температуру срабатывания — от 87 до 90 градусов и более

Не спешите сразу менять вентилятор.Не редко проблема заключалась в датчике, реле, предохранителе или просто в обрыве проводки. Первым делом проверим датчик, а также расскажем об особенностях его замены.

Признаками неисправного датчика может быть отказ включения при высокой температуре охлаждающей жидкости или включение на холодном двигателе.

Выключатель вентилятора расположен в нижней части радиатора. От него отходит пара проводов.

Точная проверка

Чтобы не спешить с выводами, специалисты советуют сначала проверить датчик на работоспособность.

Если вентилятор не хочет включаться по штатной схеме, попробуйте замкнуть накоротко провода, которые идут к датчику. Если вентилятор работает, а датчик горячий, то проблема именно в нем. Если радиатор горячий, корпус датчика может нагреться во время проверки. Это говорит о том, что следует проверить состояние термостата и уровень охлаждающей жидкости в бачке. Возможно, вам придется изменить и долить соответственно.
Если после замыкания проводов вентиляция не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя.Он под номером 4 в монтажном блоке.
Замкнув провода, вентилятор не запустился, но реле сработало. Здесь следует проверить предохранитель №8.
Если на холодном двигателе самопроизвольно запускается вентиляция, долго не выключается, попробуйте отсоединить один провод от датчика. Если вентилятор останавливается, контакты датчика залипают. Если вентиляция продолжает вращаться, произошло залипание контактов управляющего реле.

Обнаружив, что вышел из строя регулятор, ничего не остается, как поменять датчик включения вентилятора радиатора.

Замена датчика

Сменить датчик очень просто:

Выключить зажигание;
Слить охлаждающую жидкость из расширительного бачка;
Отсоедините пару проводов от клеммника датчика;
Гаечным ключом на 30 мм отвинтите регулятор от гнезда. Не стоит прилагать много усилий, вы рискуете сорвать посадочное гнездо;
Установите новый датчик в обратном порядке.

Датчик можно поменять без слива охлаждающей жидкости.Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть охлаждающей жидкости выльется, но вам не придется долго ее сливать, а потом заливать обратно.

Вентилятор

Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, то придется его снимать. Вполне возможно отремонтировать агрегат, заменив электродвигатель или крыльчатку.

Чтобы снять вентиляционное отверстие, выполните следующие действия:

Отсоедините отрицательную клемму от аккумуляторной батареи;
Отсоедините разъемы.Один из них прикреплен к корпусу вентилятора;
Берем гаечный ключ, откручиваем пару соединительных болтов. Фиксируют вентиляционную крышку на левом баке;
Далее откручиваем еще одну нижнюю гайку крепления корпуса устройства;
Теперь вам понадобится расширитель, чтобы открутить верхнюю правую гайку, которая крепит вентиляционный кожух к радиатору;
Осталось немного — открутить нажимную пластину вентилятора. Для этого снимите пару левых гаек;
Снимите прижимную пластину вручную;
Теперь демонтируйте вентилятор вместе с крышкой.

Вы удалили устройство. Теперь у вас есть выбор — полностью менять агрегат, либо попытаться его отремонтировать, заменив электродвигатель или крыльчатку при повреждении.

Замена электродвигателя

Отсоедините провод двигателя вентилятора, удерживаемый зажимом на кожухе.
На корпусе электродвигатель крепится тремя гайками. Все их нужно открутить.
Снимите двигатель с корпуса вентилятора.
Обязательно проверьте состояние резиновых втулок электродвигателя, оставшихся на корпусе.При обнаружении трещин, следов деформации их необходимо заменить.
Проверить работоспособность электродвигателя. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Не редко работоспособность вентиляционного отверстия радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы сможете восстановить работоспособность устройства.

Замена крыльчатки

Чтобы заменить рабочее колесо, следуйте инструкциям:

Подденьте стопорную шайбу плоской отверткой.Он расположен непосредственно в центре рабочего колеса;
Подденьте шайбу, снимите ее;
В некоторых случаях крыльчатка крепится к двигателю вентилятора с помощью гайки. Поэтому, если он у вас есть, открутите крепление;
Снимите рабочее колесо, оцените его состояние. Если он изношен, деформирован, замените его новым;
Многие вместо стандартной 4-лопастной крыльчатки устанавливают более совершенную 8-лопастную крыльчатку.

При повторной сборке убедитесь, что штифт электродвигателя входит в продольное отверстие на крыльчатке, как показано на рисунке ниже.

Модернизация

Если вы хотите улучшить работу вашего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

Для обновления вам потребуется установить второй датчик и внести некоторые изменения в систему.

Штатный датчик включения будет отвечать за работу продувки на максимальной скорости.
Дополнительный датчик активирует пониженную скорость. Устанавливается в верхней части системы охлаждения.

Теперь более конкретно о том, как все это организовать.

Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
Установите его в верхний патрубок к радиатору.
Для крепления элемента вам понадобится пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы не было течи через установочное отверстие.
Купить резистор для крепления на вентилятор печки. Имеет несколько выводов, поэтому при желании можно сделать несколько скоростей работы.
Необходимо сделать дополнительную цепь управления. Через него на обмотку двигателя будет подаваться более низкое напряжение.
За включение отвечает термодатчик, расположенный в верхней части системы охлаждения.
Управление лучше делать не по плюсам, а по весу.
Система будет работать через кнопку в салоне. Слева от торпедо есть решетка с двумя заглушками. Вырежьте один из них и установите его в двух режимах.Можно взять регулятор включения печки от ВАЗ 2107.
В первом положении будет включена низкая частота, а во втором — максимальная скорость.
К минусу подведен один общий провод.

Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже модификации автомобилистов. Поэтому установка второго датчика находится под вашей личной ответственностью.

Вентилятор — важная составляющая системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109.При желании и наличии времени вы легко сможете заменить или отремонтировать его самостоятельно.

Вентилятор радиатора является одним из основных элементов системы охлаждения двигателя. Его роль заключается в принудительном проветривании радиатора при нагреве охлаждающей жидкости до определенной температуры.

В отличие от карбюраторных двигателей, в инжекторных двигателях ВАЗ 2110 вентилятор включается не напрямую от датчика температуры, а через электронный блок управления (ЭБУ). Датчик установлен на выпускном патрубке головки блока цилиндров.

При нагреве охлаждающей жидкости до температуры 100-107 0 С датчик срабатывает и подает сигнал на ЭБУ, который его обрабатывает и посылает на реле. Реле замыкает цепь и подает питание на привод вентилятора (электродвигатель) через предохранитель.

С учетом описанного процесса активации причинами отказа вентилятора могут быть:

вышел из строя датчик температуры;
неисправно реле;
перегорел предохранитель;
обрыв в электрической цепи;
проблемы с двигателем вентилятора.

Кроме того, крышка расширительного бачка также может влиять на своевременное включение вентилятора. Если он неисправен, а его клапан не в состоянии поддерживать давление выше атмосферного, то вода, входящая в состав теплоносителя, обязательно закипит при 100 0 С, и настроенный на более высокую температуру датчик не успеет сработать .

Порядок проверки цепи включения вентилятора

1. Начинаем проверку с самого простого — определения состояния предохранителя.Ищем его в монтажном блоке, который находится под капотом. Его маркировка F7.

2. Вынимаем, и визуально, или мультиметром проверяем на работоспособность. Если сгорит, меняем на новый (20 А). Если с ним все в порядке, ставим его на место, и идем дальше.

3. Чтобы не терять время, лучше сразу определить работоспособность двигателя вентилятора. Для этого от него отсоединяем провода, и подключаем напрямую к аккумулятору, соблюдая полярность.Если вентилятор «живой», продолжаем искать причину.

4. Переходим к реле вентилятора. Находится в дополнительном монтажном блоке в салоне слева от ног переднего пассажира.

5. Есть три реле. Наш крайний левый.

Самому проверить вряд ли получится, лучше взять где-нибудь другой и поставить на место проверенного. Прогреваем мотор до максимальной температуры, наблюдаем за поведением вентилятора.Если результата нет, идем дальше.

Откручиваем и осматриваем пробку расширительного бачка. При малейшем подозрении на течь выбрасываем и ставим новый.

Далее переходим к самому датчику. Запускаем двигатель, прогреваем его до температуры более 100 0 С, и отсоединяем разъемы от датчика. ЭБУ, управляющий работой датчика, должен автоматически подать на реле сигнал о принудительном включении вентилятора. Если вентилятор включается, проблема, скорее всего, в датчике.Меняем датчик на новый и проверяем его работу.

Если здесь ничего не получилось, нужно искать обрыв в электрической цепи. Для этого лучше обратиться к специалисту.

Основной задачей вентилятора системы охлаждения является снижение температуры двигателя и радиатора, которая повышается при работающем двигателе. По сути, он направляет горячий воздух наружу, заменяя его прохладным «снаружи» воздухом, тем самым снижая температуру двигателя, радиатора и охлаждающей жидкости (ОЖ).

Следует отметить, что вентилятор является одним из двух важных элементов системы охлаждения (кстати, в автомобилях ВАЗ он считается гибридным). Второй элемент — жидкостная система охлаждения.

Вентиляторы бывают двух типов — механические (соединяются ремнем со шкивом/коленвалом) и с электроприводом. Последний состоит из двух равнозначных частей – электродвигателя и системы управления (включая датчик температуры охлаждающей жидкости и реле включения вентилятора). Как правило, пользователи ВАЗ имеют дело с электровентиляторами.

У любого автомобиля, который достаточно стар для проявления «старческих недугов», могут быть проблемы с вентилятором охлаждения радиатора. Эти проблемы, в зависимости от ситуации, могут проявляться в нестабильной работе вентилятора, его задержке включения или полном выходе из строя. В последнем случае вентилятор охлаждения просто не включается — и это самая распространенная проблема.

Вентилятор охлаждения ВАЗ не включается

Так как эта проблема самая распространенная, ей необходимо уделить самое пристальное внимание.И в первую очередь следует отметить, что данная проблема может быть вызвана значительным количеством причин, а потому самым затратным (по крайней мере по времени) этапом будет диагностика.

Причина, по которой не включается вентилятор охлаждения 2110, как и практически любой другой модели производства АвтоВАЗа, может быть, например, из-за перегоревшего предохранителя. Это самая распространенная причина выхода из строя вентилятора, и самая простая с точки зрения устранения проблемы. По этой же причине часто не включается вентилятор охлаждения ВАЗ 2115 и других, более поздних моделей автомобилей ВАЗ.Для устранения этой неисправности достаточно заменить неисправный предохранитель на исправный – и проблема устранена. Заменить можно либо один предохранитель (если вы уже разобрались со схемой или у вас есть на это время), либо блок предохранителей целиком. Если машине много лет, второй вариант предпочтительнее.

Еще одной причиной, по которой не включается вентилятор охлаждения Калины или Приоры, может быть неисправность какого-либо элемента электросети вашего автомобиля. При этом в любом случае неопытным мастерам будет намного проще и быстрее обратиться за помощью к профессионалам, так как даже диагностика потребует больших усилий — и применения специального диагностического оборудования (для «прозвонки» проводки ).

Кроме того, если не включается вентилятор охлаждения, причины можно найти и в термостате — если последний неисправен, то система может просто не реагировать на необходимость подключения системы охлаждения. Вышедший из строя или заклинивший термостат блокирует циркуляцию охлаждающей жидкости в системе (в том числе и через радиатор), датчик радиатора не регистрирует повышенные температуры охлаждающей жидкости, не включается вентилятор – и двигатель «кипит» через несколько минут работы . Рекомендуется сначала проверить термостат, если вы обнаружите неисправность вентилятора.

В руководствах по эксплуатации указано, что не включается вентилятор охлаждения 2107, часто из-за неисправности проводки. Действительно, эта причина может иметь место, но не входит в первую тройку по частоте. Обычно проблемы возникают в ситуациях, когда проводка вентилятора не менялась годами. Гниющая проводка – это не просто причина выхода из строя вентилятора, но и возможная причина гораздо более серьезных неисправностей и даже пожаров, поэтому контроль в этой области просто необходим.

Во многих источниках можно встретить информацию о том, что не включается вентилятор охлаждения 2114, например, по банальной причине — неисправен сам вентилятор.Это относительно редко, но может быть причиной проблемы. Из строя может выйти как сам вентилятор, так и штекер (последнее встречается чаще, и скорее относится к предыдущему пункту).

Также может быть неисправен выключатель вентилятора (находится на радиаторе) — и это приводит к блокировке вентилятора. Выявление неисправного узла осуществляется последовательной проверкой работоспособности отдельных элементов системы. Исключая тот или иной элемент, подключаем проводку напрямую: если мы видим искру или признаки жизни подает сам вентилятор, то «слабым звеном» является именно исключенный элемент.

Еще одна причина, по которой не включается вентилятор охлаждения 2109, 2107, 2114 и других моделей ВАЗ. Это прогоревшая прокладка под головкой. В этом случае движению охлаждающей жидкости препятствует воздушная пробка, которую легко диагностировать по пузырям, появляющимся из расширительного бачка при работающем двигателе. Заменив прокладку, вы легко решите эту проблему. Однако важно обращать внимание на состояние цилиндра – при такой проблеме (особенно если она появилась некоторое время назад) в цилиндре вполне могут обнаружиться трещины.

Вентилятор охлаждения включается слишком часто

Эта проблема возникает сравнительно редко, и здесь нужно очень четко понимать, где норма, а где систему надо диагностировать. Начинающие автомобилисты, прочитав в руководстве пользователя, что вентилятор «положено» включаться только при температуре 105 градусов, переживают, что система охлаждения включается при более низкой температуре.

На самом деле все немного иначе. Температуру 85-95 градусов следует считать нормой, выше должна работать система охлаждения, иначе велик риск «закипания» двигателя.Однако многое зависит от условий движения — одно дело на трассе, другое — в городе, и особенно при движении в пробке. Если в пробках вентилятор включается каждые полторы минуты, это говорит о том, что система работает исправно, т. повышенные нагрузки. Соответственно, включение вентилятора свидетельствует о его исправности.

На всякий случай лучше проверить термостат на работоспособность, целостность прокладки ГБЦ.

Дополнительно можно проверить расход охлаждающей жидкости — если охлаждающая жидкость «уходит» слишком быстро (например, от полной нагрузки до минимальной проходит меньше месяца), необходимо как можно быстрее проверить герметичность. И, скорее всего, такие найдутся.

Снижение эффективности системы охлаждения также может происходить из-за банальных засоров (отложений) и технических побочных эффектов (воздушная пробка). В первом случае рекомендуется промыть радиатор обычным чистящим средством.Что касается шлюзовой камеры, то ее можно либо попытаться «выдавить» на большой скорости, но это чревато проблемами с ГИБДД, а в особо запущенном случае – смертельным ДТП. Гораздо продуктивнее будет обычная «прокачка» в гараже. Тем более что инструкций по устранению воздушной пробки очень много.

Удачи на дорогах тебе и твоему ВАЗу!

Расскажу способ устранения неисправности вентилятора охлаждения радиатора. Часто бывает, особенно на автомобилях с большим пробегом, что перестает включаться вентилятор охлаждения, в принципе найти неисправность не сложно, почему не включается вентилятор охлаждения радиатора, но нужно знать в какой последовательности нужно ищите это.Буду искать неисправность не включения вентилятора на ВАЗ 2109, но этот принцип поиска неисправности применим к любому автомобилю.

Вентилятор не включается машина кипит. Ремонт вентилятора Был заменен антифриз, либо заменен радиатор, а вентилятор не включается. Почему зимой не включается вентилятор охлаждения?

Вентилятор не включается машина кипит

Когда машина кипит но не включается вентилятор первая мысль проблема в вентиляторе, либо в проводке.Часто проблема не в вентиляторе, а в термостате, он заклинен, поэтому жидкость перестает циркулировать через радиатор, поэтому не работает датчик радиатора на включение…

Сгорание топлива во внутреннем цилиндров двигателя внутреннего сгорания сопровождается выделением значительного количества тепла, лишь часть которого используется двигателем и преобразуется в механическую энергию. Остальное бесполезно теряется, и приходится использовать специальные устройства, чтобы нейтрализовать его излишки.К ним относится система охлаждения, возможность работы которой в любых условиях обеспечивается вентилятором радиатора охлаждения.

Принцип работы вентилятора радиатора

Прежде чем рассматривать этот вопрос, коснемся в общих чертах, что представляет собой система водяного охлаждения двигателя внутреннего сгорания, показанная на рисунке ниже. Это позволит нам вспомнить, как это работает.

В тех случаях, когда через рубашку двигателя проходит холодная жидкость, она отводит лишнее тепло, при этом двигатель охлаждается, а вода нагревается.Затем он проходит через радиатор, где отдает полученное тепло в атмосферу, и снова поступает в мотор.

Конструкция радиатора представляет собой набор тонких…

Работа силовой установки автомобиля невозможна без обеспечения оптимального температурного режима. Для этого в конструкцию мотора включена система охлаждения. Подразделяется на воздушную и жидкую.

Система воздушного охлаждения конструктивно проще, так как включает только турбину с крыльчаткой, приводимой ремнем от коленчатого вала.Эта турбина работает непрерывно, пока вращается коленчатый вал. Он подает воздух в цилиндры двигателя, охлаждая их. На цилиндрах есть специальные ребра для лучшего охлаждения.

Конструкция жидкостной системы намного сложнее, но она более эффективна и лучше поддерживает температурный режим.

Состоит из рубашки охлаждения, по которой циркулирует жидкость. Для обеспечения циркуляции в конструкцию включен водяной насос, приводимый в движение ременной или цепной передачей от коленчатого вала.

Также в конструкцию входит термостат, обеспечивающий движение жидкости в двух направлениях…

Вчера случилась неприятная ситуация — перестал включаться вентилятор охлаждения радиатора.
Температура 110,115,120, а не включается! Конечно машина стоит на месте, начинаешь движение и температура с колом падает до 90-95 рабочих, потому что русская зима за бортом.
Что делать?
1.Проверил предохранитель в блоке предохранителей — цел.
2.Подключил вентилятор напрямую к аккумулятору — слава богу заработало!
3. Остается датчик включения вентилятора
-или что-то с проводкой…
Решил сначала поменять датчик, так как цена смешная (115 руб), а потом все звонить.
Я менял, и ничего не изменилось. Начал смотреть провода, и правда, в месте соединения фишки с вентилятором (там две пары «папа-мама») у одной «мамы» оборвался провод и он остался в корпусе, в вообще то снаружи не видно.
Купил новый чип, поставил. Все ок!
П.с. Ну, мне холодно! Все дело происходило во дворе, в такую погоду больше не рискну…

Вентилятор радиатора служит для принудительного охлаждения радиатора двигателя при его перегреве. При движении автомобиля радиатор охлаждается встречным потоком воздуха. На малых скоростях, или когда автомобиль просто стоит, радиатор не способен самостоятельно охлаждать жидкость, поэтому при достижении ею определенной температуры (101-105 градусов) срабатывает датчик, тем самым передавая соответствующий сигнал на контроллер.Последний анализирует полученную информацию и включает вентилятор.

Сам вентилятор представляет собой конструкцию, состоящую из кожуха (корпуса) со встроенным электродвигателем с крыльчаткой. Вентилятор крепится к внутренней стороне радиатора охлаждения.

Неисправности вентилятора охлаждения

Причинами отказа вентилятора могут быть:

неисправность датчика температуры; выход из строя реле или предохранителя вентилятора; обрыв электропроводки или отсутствие контакта в разъёмах; неисправен…

С наступлением лета охлаждение двигателя для владельцев классических ВАЗов становится одной из важных проблем.Помимо различных нюансов, приводящих к перегреву мотора, неработающий вентилятор радиатора почти всегда в жаркий день вызывает закипание охлаждающей жидкости. Почему может не включаться электровентилятор радиатора охлаждения двигателя ВАЗ и как найти причину, подробнее об этом вы можете узнать в этой публикации.

Проверка герметичности разъема питания вентилятора радиатора

Находим провод питания вентилятора охлаждения радиатора ВАЗ и проверяем надежность соединения на микросхеме.Как правило, этот разъем имеет обильное масляное покрытие. Рекомендуется тщательно очистить внутреннюю и внешнюю поверхности разъема, а затем проверить работу вентилятора.

Проверка датчика вентилятора радиатора ВАЗ

Если после вышеперечисленных работ вентилятор радиатора не включается при температуре 85-90…

Как найти причину не включения вентиляторов охлаждения радиатора на НИВ. Подробно показываю поиск и устранение всех причин. Если не работают вентиляторы охлаждения радиатора, то очень велика вероятность, что двигатель закипит.Есть несколько способов решения этой проблемы, в зависимости от поломки. В этом видео я использую инструменты, которые есть у всех автовладельцев, для поиска и устранения проблем. Самый простой и доступный. Это первая часть двухсерийного видео. В отдельном видео будет предложен метод, с помощью которого можно за считанные минуты устранить все причины сразу (если хоть один вентилятор работает), ничего не разбираясь в электрической части машины. Очень полезно знать на случай, если не включаются вентиляторы, находясь в пробке или в лесу далеко от дома.
Подписывайтесь на мой канал http://www.youtube.com/user/SamiDlyaSebya1
Супер-сохранение для НИВЫ ВАЗ. 3 мин. и пойдем. Тест на NIVE.
…

Седан ВАЗ 21099 — завершающая модель самарского ряда. Он был сделан на базе ВАЗ 2109, от других вариантов этого семейства очень мало отличался передней частью кузова.

Общие характеристики модели

Машина мечты 90-х годов

Габариты автомобиля несколько изменились за счет удлинения крыла и увеличения капота.Кроме того, появилась совершенно новая, усовершенствованная ВАЗовская решетка радиатора и, конечно же, обновленная приборная панель. Длина ВАЗ 21099 по сравнению с другими автомобилями этой группы увеличилась на 20 см.

Автомобиль ВАЗ 21099, как и другие модели этого семейства, имеет множество достоинств:

он способен развивать достаточно высокую скорость; имеет отличную управляемость при езде; устойчив на совершенно разных типах дорог.

В 2004 году данная модель автомобиля больше не производилась в России, но ее производство продолжается в Украине.

Автомобили ВАЗ 21099 бывают двух типов. На ВАЗ 21099 карбюратор, так же как и на ВАЗ 21099 инжектор, схема системы питания…

Рабочая температура двигателя на ВАЗ 2110 2112 87-90 градусов. Если двигатель закипел и перестал его охлаждать, причиной может быть несколько факторов: нехватка антифриза, забитый радиатор или перестал работать вентилятор охлаждения двигателя. В этой статье мы рассмотрим, почему не работает вентилятор охлаждения двигателя, а также найдем причину, и попробуем устранить проблему.

Прежде всего, стоит проверить предохранитель системы охлаждения (F7 на 20A). Этот предохранитель отвечает за вентилятор, а для звукового сигнала. Если звуковой сигнал не работает, то все это является неработающим вентилятором в предохранителе. Его следует заменить. Если после замены предохранителей (F7 на 20a) проблема остается, то стоит также проверять реле вентилятора радиатора в дополнительном блоке предохранителей.

Вы заменили предохранители, а вентилятор двигателя все еще не работает? Второй причиной может быть термостат.Проверить его исправность несложно, надо только…

Почему не включаются вентиляторы охлаждения радиатора НИВА ВАЗ. Все причины. Поиск и устранение 1st
+1 -1

Как найти причину не включения вентиляторов охлаждения радиатора на НИВЕ. Подробно показываю поиск и устранение всех причин. Если не работают вентиляторы охлаждения радиатора, то очень велика вероятность, что двигатель закипит. Есть несколько способов решения этой проблемы, в зависимости от поломки.В этом видео я использую инструменты, которые есть у всех автовладельцев, для поиска и устранения проблем. Самый простой и доступный. Это первая часть двухсерийного видео. В отдельном видео будет предложен метод, с помощью которого можно за считанные минуты устранить все причины сразу (если хоть один вентилятор работает), ничего не разбираясь в электрической части машины. Очень полезно знать на случай, если не включаются вентиляторы, находясь в пробке или в лесу далеко от дома.Подписывайтесь на мой канал Супер-спас для НИВЫ ВАЗ. 3 мин. и мы идем….

Для поддержания температуры двигателя ВАЗ 2110 используется электровентилятор охлаждения. Двигатель вентилятора включается и выключается автоматически. Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем он управляется контроллером.При управлении вентилятором от датчика температура включения зависит от температуры настройки датчика, которая указана на корпусе. Если при повышении температуры до температуры срабатывания датчика вентилятор не включается, необходимо предварительно проверить исправность датчика. Для проверки достаточно замкнуть контакты на датчике, и если датчик включается, то надо менять датчик. Если после замыкания клемм вентилятор не работает, то нужно проверить цепь включения вентилятора…

megaton писал(а):

Значит датчик накосячил?

да, верно.

megaton писал(а):

Или лучше взять другой на какую температуру?

одинаковые по резьбе и внешнему виду, но для разных температур срабатывания. Есть две категории: стамески и классика. Последние «холоднее», то есть вентилятор от них включается чаще, но двигатель меньше греется. Советую поставить.

Они умрут — как назло.У меня третий год пашет. Иногда гонит меня серией вкл или выкл, но в целом испытывает мое терпение.

Сливать антифриз не нужно. Просто остынь. Затем подготовьте новый датчик. Кстати, купи новое медное уплотнительное кольцо. Открутите датчик. На последних витках подготавливаем новый датчик и продолжаем откручивать старый. На последней петле упадет — и сразу новый датчик втыкай и вкручивай. Ну пол-литра уйдет, не надо…

Вопросы вентилятора Вопросы вентилятора

* Вентилятор работает давно …
* Почему включается вентилятор?
* Вентилятор охлаждения радиатора перестал крутиться при выключении зажигания…
* Вентилятор крутится в обратную сторону!
* Почему до сих пор не крутится при выключенном зажигании?
* Вентилятор на радиаторе начинает вращаться , как только я включаю зажигание …
* Вентилятор радиатора не включился …
* Вентилятор охлаждения радиатора продолжает вращаться …

Вопрос: На моей Ауди-80 (двигатель ДЗ, без кондиционера) после выключения двигателя довольно долго (минут пять, а то и больше) работает вентилятор, а температура охлаждающей жидкости ни разу не повышается выше 100 градусов (следующая отметка на шкале после 90 градусов) — это в городском режиме в хороших пробках, по трассе температура около 80-90 градусов. Охлаждающая жидкость тосол, мне кажется еще вполне…

Вам понадобится

— плоская отвертка;
— бокорезы или плоскогубцы;
— провод сечением не менее 0.75 кв. мм в изоляции;
— лента изоляционная;

Инструкция

Возьмите электрическую схему вашего автомобиля и найдите элементы, отвечающие за управление электровентилятором. В первую очередь проверьте целостность электрического предохранителя. Обратите внимание, что на старых автомобилях электровентилятор не использовался; вместо этого на помпе была установлена крыльчатка, которая постоянно вращалась. Такой обдув радиатора хорош тем, что в жару охлаждение лучше. Но в морозы двигатель дольше выходит на рабочую температуру, поэтому зимой приходится прикрывать радиатор картонкой или куском пластика.

Проверить работоспособность датчика температуры, установленного в корпусе радиатора. Электровентилятор может не включаться из-за выхода из строя датчика, представляющего собой простой переключатель, контакты которого замыкаются при определенной температуре. Немного поразмыслив, можно прийти к выводу, что замыканием контактов этого датчика мы добьемся принудительного включения электровентилятора. Взглянув на простейшую схему управления, которая используется на автомобилях ВАЗ, можно увидеть, что датчик установлен в разрыв основного провода питания вентилятора.

Проверить работу электромагнитного реле, если вентилятор включается реле. Это можно сделать замыканием контактов реле, подключенных к датчику. Должен быть слышен слабый щелчок, указывающий на то, что катушка цела. Но не забывайте, что на плюсовой клемме вентилятора должно появиться напряжение. Если его нет, то вполне возможно, что имеет место разрушение контактов реле. Открытие и закрытие создает небольшую искру, которая может расплавить даже контакты. Поэтому после проверки катушки обязательно замкните накоротко провода питания.Только не замыкайте плюсовой провод на массу.

Возьмите провод сечением не менее 0,75 кв. мм для подключения электровентилятора к клеммам аккумуляторной батареи. Это решение будет правильным, если поломку нельзя быстро диагностировать. Как правило, осложнение диагностики возникает при нарушении электропроводки. Например, на автомобилях восьмого семейства датчик температуры не подключается к массе в ближайшей точке, а провод протягивается под радиатором и идет к блоку предохранителей.Чтобы не закипеть в штекере, лучший выход — разомкнуть штекерное соединение и подключить вентилятор к аккумулятору. Только не перепутайте полярность, иначе мотор будет вращаться в обратную сторону, радиатор в результате не остынет.

Как заменить реле вентилятора системы охлаждения на большинстве автомобилей

Реле вентилятора охлаждения используется на автомобилях с электрическим вентилятором для охлаждения двигателя. Функция реле вентилятора системы охлаждения заключается в преобразовании сигнала низкого напряжения либо от электронного модуля управления (ECM), либо от датчика, управляемого термостатом.

Реле вентилятора системы охлаждения принимает сигнал низкого напряжения и внутренне включает реле, позволяя подавать напряжение аккумуляторной батареи на вентилятор системы охлаждения радиатора. Использование сигнала более низкого напряжения для управления реле снижает нагрузку на остальную часть проводки и систему зарядки. Когда реле вентилятора не работает, соответствующий сигнал не будет получен, и вентилятор не сможет охладить систему.

Этот тип релейной системы также позволяет использовать проводку меньшего диаметра, которая занимает меньше места по всему автомобилю и может значительно снизить вес современных систем, которые все чаще управляются компьютером.Когда реле вентилятора системы охлаждения получает сигнал от ECM, электрическая схема обычно выглядит примерно так, как показано на следующем рисунке.

Реле вентилятора охлаждения обычно расположено либо в центре предохранителей и реле под капотом, либо установлено на блоке электровентилятора за радиатором. Чтобы заменить реле вентилятора охлаждения, есть два метода, которые мы рассмотрим для позиций, упомянутых выше.

Примечание : Некоторые производители также называют электронный модуль управления (ECM) модулем управления трансмиссией (PCM).
Предупреждение : Вентилятор охлаждения радиатора может работать, когда ключ зажигания находится в положении «выключено». Держите область вокруг лопасти вентилятора свободной, чтобы избежать травм. Если в какой-либо момент невозможно избежать контакта с узлом вентилятора радиатора, рекомендуется отключить аккумуляторную батарею, чтобы вывести вентилятор радиатора из строя.

Способ 1 из 2: Снятие реле вентилятора системы охлаждения в блоке реле/предохранителей под капотом

Необходимые материалы

Шаг 1: Найдите блок предохранителей/реле под капотом .Визуально определите блок предохранителей/реле под капотом.

Ящик обычно располагается либо со стороны водителя, либо со стороны пассажира в моторном отсеке рядом с крылом.

Шаг 2: Снимите крышку блока предохранителей/реле . Снимите крышку с верхней части блока предохранителей/реле под капотом.

Это можно сделать, удалив или освободив любую комбинацию удерживающих зажимов или застежек.

Шаг 3: Найдите реле вентилятора системы охлаждения .Теперь мы должны определить, какое реле является реле вентилятора охлаждения.

Большинство производителей печатают схему на одной стороне крышки блока предохранителей/реле под капотом, на которой показано расположение каждого из предохранителей и реле, содержащихся в блоке.

Совет : Если на крышке блока предохранителей/реле под капотом нет схемы, проверьте в руководстве пользователя возможный список мест расположения предохранителей и реле.

Шаг 4: Убедитесь, что питание отключено . В этот момент убедитесь, что ключ зажигания находится в выключенном положении.

Для дополнительной безопасности выньте ключ из замка зажигания и поместите его либо на приборную панель, либо на центральную консоль (при наличии).

Предупреждение : Важно, чтобы зажигание было выключено, чтобы гарантировать отсутствие скачков напряжения, которые могут привести к катастрофическому повреждению электронного модуля управления (ECM) при замене реле.

Шаг 5: Замена реле вентилятора системы охлаждения . Аккуратно сожмите реле пальцами и покачивайте вперед-назад, одновременно подтягивая реле.

Реле должно вытягиваться с номинальным усилием.

Совет : Нередко на реле со временем накапливаются грязь и мусор, и поэтому его трудно удалить. Иногда необходимо использовать маленькую отвертку или плоскогубцы, чтобы осторожно вытащить реле из гнезда.

Шаг 6: Подберите сменное реле к оригинальному . После снятия реле вентилятора охлаждения сравните новое реле с реле, которое было снято.

Убедитесь, что реле имеет те же основные размеры. Переверните реле и сравните номер клеммы и ориентацию.

Шаг 7: Установите новое реле вентилятора системы охлаждения . Расположите реле над углублением, из которого был извлечен оригинал, и осторожно нажмите на него, чтобы оно встало на место.

Шаг 8: Убедитесь, что новое реле вентилятора системы охлаждения установлено правильно . Визуально осмотрите основание реле вентилятора системы охлаждения, чтобы убедиться, что основание реле полностью вошло в гнездо.

Между основанием реле вентилятора системы охлаждения и блоком реле/предохранителей под капотом должен быть зазор менее 1 мм.

Шаг 9: Проверьте работу сменного реле вентилятора системы охлаждения . Проверьте работу, подав питание на реле вентилятора охлаждения.

Это делается либо путем прогрева двигателя до рабочей температуры, либо путем включения системы кондиционирования воздуха.

Метод 2 из 2: Замена реле вентилятора системы охлаждения, установленного на блоке электровентилятора системы охлаждения

Шаг 1: Найдите реле вентилятора системы охлаждения .Осмотрите узел электровентилятора системы охлаждения на наличие реле вентилятора системы охлаждения.

На приведенном выше рисунке показан типичный пример того, как реле может быть установлено на некоторых моделях.

Совет : Если есть вопрос, является ли компонент реле вентилятора охлаждения, можно использовать руководство по ремонту для мастерских, чтобы найти место на данном автомобиле.

Шаг 2: Отсоедините электрический разъем . Реле вентилятора охлаждения имеет электрический разъем, который необходимо отсоединить и подключить к запасному реле вентилятора охлаждения.

Наиболее часто используемые разъемы представляют собой разъемы нажимного типа. Отсоедините разъем и снимите реле вентилятора системы охлаждения.

Шаг 3: Сравните сменное реле вентилятора системы охлаждения со снятым . Осмотрите сменное реле вентилятора охлаждения и сравните его со снятым реле.

Обратите особое внимание на физические размеры реле и, что более важно, на количество и ориентацию контактов при замене.

Шаг 4: Установите сменное реле вентилятора системы охлаждения .Вставьте электрический разъем в сменное реле вентилятора системы охлаждения и установите его на место.

Примечание . Остальные шаги ниже одинаковы для любого из перечисленных выше методов.

Шаг 5: Проверьте работу сменного реле . Проверьте работу, подав питание на реле вентилятора охлаждения.

Примечание : Большинство, но не все производители имеют систему охлаждающего вентилятора, которая включается при включении кондиционера.

Замена реле вентилятора системы охлаждения является жизненно важным ремонтом для обеспечения нормальной работы автомобиля. Если в какой-то момент вы почувствуете, что вам не помешала бы замена реле вентилятора охлаждения, попросите одного из сертифицированных технических специалистов YourMechanic приехать к вам домой и выполнить ремонт для вас.

4 Детали, которые нужно проверить, если не работает вентилятор системы охлаждения автомобиля: наше руководство

Вентилятор системы охлаждения вашего автомобиля может выглядеть незначительно, поэтому вы можете не заметить его большую часть времени.Однако имейте в виду, что охлаждающий вентилятор играет важную роль в вашем автомобиле. Он существенно охлаждает радиатор, что предотвращает перегрев.

По этой причине вы должны немедленно починить вентилятор радиатора, если заметите, что возникла проблема. Несоблюдение этого может привести к серьезным повреждениям, которые могут быть дорогостоящими. Хорошо, что несколько распространенных проблем с охлаждающим вентилятором на самом деле легко решаются. Все, что требуется, это проверить некоторые важные части или компоненты, а затем выполнить необходимые действия.

Как работает вентилятор охлаждения автомобиля

Как уже упоминалось, вентилятор автомобиля служит для охлаждения радиатора, втягивая воздух внутрь и над радиатором, который охлаждает охлаждающую жидкость, протекающую через двигатель. Однако знайте, что вы можете управлять своим автомобилем даже без охлаждающего вентилятора. В этот момент воздух все еще будет поступать через кожух радиатора, когда вентилятор больше не работает. Однако скорость потока и температура воздуха будут зависеть от скорости автомобиля. На пустой дороге потока воздуха будет достаточно, чтобы автомобиль оставался прохладным.Однако при интенсивном движении есть вероятность, что поток воздуха может быть ограничен, что может привести к следующему: перегреву и выходу из строя прокладки головки блока цилиндров.

Тем не менее, ниже приведены четыре вещи, которые следует проверить, если система охлаждения вашего автомобиля работает неоптимально.

1. Проводка вентилятора

В первую очередь необходимо проверить проводку вентилятора, когда вентилятор не работает. Начните с отключения положительного и отрицательного проводов питания (должно быть примерно 12 вольт постоянного тока). Затем проверьте наличие тока с помощью вольтметра.Если нет, взгляните на провода и реле вентилятора под капотом автомобиля. Если есть напряжение от вентилятора к реле, есть вероятность, что вентилятор неисправен и его необходимо заменить.

2. Датчик температуры

Датчик считывает температуру системы и определяет, когда включить вентилятор. Если он не работает должным образом, есть вероятность, что вентилятор не включится, и в результате автомобиль может перегреться. Тем не менее, обязательно проверьте датчик, расположенный в крышке термостата.Для этого отсоедините провода от датчика и соедините их вместе. Если вентилятор запускается, это означает только то, что датчик нуждается в замене.

3. Уровень охлаждающей жидкости

Помимо датчика температуры необходимо также проверять и оценивать уровень охлаждающей жидкости. Посмотрите на резервуар и убедитесь, что он отмечен в пределах минимального и максимального уровней. Уровни должны быть на максимальной отметке или около нее, чтобы предотвратить перегрев двигателя.

4. Муфта вентилятора

Муфту вентилятора также нельзя игнорировать, так как она удерживает вентилятор на двигателе и помогает ему вращаться.Скорее всего, пружины внутри муфты вентилятора могут подвергаться коррозии или изнашиваться со временем. Если все остальные детали вроде бы работают нормально, то неисправность вентилятора, скорее всего, вызвана муфтой. Если он действительно виноват, его следует немедленно заменить.

Регулярный осмотр автомобиля, в том числе вентилятора системы охлаждения, имеет первостепенное значение для продления срока службы автомобиля. Если охлаждающий вентилятор перестает работать, обязательно проверьте детали, упомянутые выше. Если он уже старый, потрескавшийся и сухой, крайне важно немедленно заменить его.

Имейте в виду, что вентилятор системы охлаждения является одной из важнейших частей вашего автомобиля. Без него ваш двигатель очень быстро перегреется и в результате испортится.

Если вы ищете запчасти для кузова автомобиля в Лос-Анджелесе, свяжитесь с нами сегодня! Мы рады помочь.

P0480 Цепь управления реле 1 вентилятора системы охлаждения

DTC OBD-II Лист данных

Цепь управления реле 1 вентилятора системы охлаждения

Что это значит?

Это общий диагностический код неисправности коробки передач (DTC), что означает, что он применим ко всем маркам/моделям, начиная с 1996 года.Однако конкретные шаги по устранению неполадок могут различаться в зависимости от автомобиля.

Если на вашем автомобиле загорается индикатор проверки двигателя и после того, как вы вытащите код, вы обнаружите, что отображается код ошибки P0480, если он связан с цепью вентилятора охлаждения двигателя. Это общий код, применяемый ко всем автомобилям с бортовой диагностикой OBD II.

Во время движения через радиатор проходит достаточное количество воздуха для эффективного охлаждения двигателя. При остановке автомобиля воздух не проходит через радиатор и двигатель начинает греться.

PCM (модуль управления силовым агрегатом) обнаруживает повышение температуры двигателя через CTS (датчик температуры охлаждающей жидкости), расположенный рядом с термостатом. Когда температура достигает примерно 223 градусов по Фаренгейту (значение зависит от марки/модели/двигателя), PCM дает команду реле вентилятора охлаждения включить вентилятор. Это достигается заземлением реле.

В этой цепи возникла проблема, из-за которой вентилятор перестает работать, что приводит к перегреву двигателя, когда вы сидите на месте или едете на низкой скорости.Когда PCM пытается активировать вентилятор и обнаруживает, что команда не соответствует, устанавливается код.

ПРИМЕЧАНИЕ. P0480 относится к главной цепи, однако коды P0481 и P0482 относятся к одной и той же проблеме с той лишь разницей, что они относятся к разным реле скорости вентилятора.

симптомы

Симптомы могут включать:

Проверьте индикатор двигателя (индикатор неисправности) и установите код P0480.
Температура двигателя повышается, когда автомобиль стоит на холостом ходу.

Возможные причины

Причины для этого DTC могут включать:

Неисправное реле управления вентилятором 1
Обрыв или короткое замыкание в жгуте реле управления вентилятором
Плохое электрическое соединение в цепи Неисправен датчик температуры охлаждающей жидкости
Обрыв или короткое замыкание жгута проводов вентилятора системы охлаждения
Плохое электрическое соединение в цепи вентилятора системы охлаждения
Неисправность температуры впускного воздуха (IAT)
Селекторный переключатель кондиционера
Датчик давления хладагента кондиционера
Датчик скорости автомобиля ( VSS)

Процедуры диагностики и ремонта

Всегда рекомендуется просматривать бюллетени технического обслуживания (TSB) для вашего конкретного автомобиля, чтобы узнать, какие жалобы были поданы в отдел обслуживания дилера в связи с этим кодом.Найдите в своей любимой поисковой системе «сервисные бюллетени для … ..» Найдите рекомендуемый производителем ремонтный код и тип. Это также хорошая идея перед покупкой автомобиля.

Многие автомобили оснащены двумя вентиляторами двигателя, один для охлаждения двигателя, а другой для охлаждения конденсатора кондиционера и дополнительного охлаждения двигателя.

Вентилятор, который не находится перед конденсатором кондиционера, является основным охлаждающим вентилятором и изначально должен быть в центре внимания. Кроме того, многие автомобили оснащены многоскоростными вентиляторами, для которых требуется до трех реле скорости вентилятора: низкая, средняя и высокая.

Откройте капот и проведите визуальный осмотр. Посмотрите на вентилятор и убедитесь, что перед радиатором нет препятствий, блокирующих поток воздуха. Вращайте вентилятор пальцем (убедитесь, что машина и ключ выключены). Если он не вращается, подшипники вентилятора лопнут, и вентилятор неисправен.

Проверьте электрическое соединение вентилятора. Отсоедините разъем и проверьте наличие коррозии или погнутых контактов. При необходимости отремонтируйте и нанесите диэлектрическую смазку на клеммы.

Откройте блок предохранителей и осмотрите предохранители реле вентилятора системы охлаждения.Если они в порядке, вытащите реле вентилятора охлаждения. В нижней части крышки блока предохранителей обычно указано расположение, но если нет, обратитесь к руководству пользователя.

Функция PCM транспортного средства состоит в том, чтобы выступать в качестве основы для работы компонентов, а не подавать питание. Реле вентилятора — это не что иное, как дистанционный выключатель света. Вентилятор, как и другие устройства, потребляет слишком много тока, чтобы быть в безопасности в кабине, поэтому он находится под капотом.

Постоянное питание от батареи присутствует на клеммах каждого из реле.Это включает вентилятор, когда цепь замкнута. Переключаемый терминал будет горячим только при включенном ключе. Отрицательная клемма этой цепи используется, когда PCM хочет активировать реле, заземлив его.

Посмотрите на электрическую схему сбоку реле. Ищите простой открытый и закрытый цикл. Проверьте положительную клемму аккумулятора в блоке реле с постоянным питанием. Противоположная сторона идет к вентилятору. Используйте контрольную лампу, чтобы найти горячий терминал.

Подсоедините клемму аккумулятора к клемме жгута вентилятора, и вентилятор заработает.Если нет, отсоедините соединение вентилятора на вентиляторе и с помощью омметра проверьте целостность цепи между клеммой реле вентилятора и разъемом на вентиляторе. Если цепь есть, вентилятор неисправен. В противном случае неисправен жгут между блоком предохранителей и вентилятором.

Если вентилятор работал, проверьте реле. Посмотрите сбоку реле на переключаемую клемму питания или просто включите ключ. Проверьте клеммы на наличие клеммы вспомогательного питания и посмотрите, где она будет на реле.

Соедините положительную клемму аккумулятора в первом тесте с этой переключаемой клеммой и поместите дополнительную перемычку между отрицательной клеммой реле и землей. Переключатель щелкнет. С помощью омметра проверьте клемму постоянного тока аккумуляторной батареи и клемму жгута проводов вентилятора на непрерывность, указывающую на то, что цепь замкнута.

Если цепь выходит из строя или реле выходит из строя, реле неисправно. Таким же образом проверьте все реле, чтобы убедиться, что все они работают.

Если на реле не было включенного питания, подозревается замок зажигания.

Если они в порядке, проверьте CTS с помощью омметра. Снимите разъем. Дайте двигателю остыть и установите омметр на 200 000. Проверьте клеммы датчика.

Показание будет около 2,5. Обратитесь к руководству по обслуживанию для точного чтения. Точность не требуется, так как все датчики могут быть разными. Вы просто хотите знать, работает ли это. Включите его и прогрейте двигатель.

Остановите двигатель и снова снимите заглушку CTS.Проверьте омметром, должно быть большое изменение сопротивления, если датчик исправен.

Если описанная выше процедура не позволяет найти неисправность, вероятно, имеется плохой контакт с PCM или сам PCM неисправен. Не идите дальше, не ознакомившись с руководством по обслуживанию. Отключение PCM может привести к потере программирования, и автомобиль может не завестись, пока его не отбуксируют к вашему дилеру для перепрограммирования.

Связанные обсуждения DTC

Код p0480 2008 Lincoln MKZ Мой вентилятор охлаждения хочет, чтобы он включился.Проверил предохранители и реле, все в порядке. Нужна помощь сейчас…
Вентилятор охлаждения 2005 Chevy Tahoe 5.3L p0480 [РЕШЕНО] Я новичок, полегче со мной. У меня проблема возникает примерно через 2 часа после выключения двигателя, вентилятор охлаждения начинает работать на малой скорости. Он делает это без ключа в замке зажигания. Что могло быть причиной этого? О, я проверил код, и он p0480 похож на некоторые, которые я видел здесь, но сильно отличается …
Pontiak p0480 Привет, у меня Pontiac Grand Prix 3 2007 года.8 — код неисправности p0480. Оба вентилятора работают. Вентилятор 1, который работает при запуске, не выключается. Пробовал переключать реле на 1 и 2 вентиляторы — состояние одинаковое. Не уверен, что мне следует очистить код и попытаться заменить реле сброса кода. Заставляет ли ECM вентилятор 1 работать непрерывно, когда p0480 …
Код p0480, 2003 Монте-Карло У меня Монте-Карло 2003 года, загорелась лампочка двигателя, я получил код p0480, я заменил датчик температуры, он погасла, потом снова включились вентиляторы, загорается на холостых, при температуре около 185-190, машина не перегревается, вернулся тот же код появляется для зоны автомата…
Dodge Neon p2003 0480 модельного года Заменить датчик температуры и реле вентилятора. Я все равно не пошел. Перепрыгнув через релейную коробку, они оба загорелись. Дайте отдельное питание вентиляторам, где они работают, выключите переключатель, теперь код, когда вы включаете его и продолжаете гореть, не может его сбросить. Пробовал выключить выключатель, ничего не изменилось….
2005 Jeep Wrangler p0480 p0443 p0499 У меня есть Jeep Wrangler 2.4L 6SPD. горит чек энджин и я его сканирую, у него код p0480, p0443, p0499, подскажите пожалуйста в чем может быть причина, пытаюсь стереть а он возвращается, дайте пожалуйста знать….
2000 Олдс Силуэт p0131, p0137, p0480, p0742 и другие 2000 Старый силуэт GLS V6. Сканер OBDII сообщает коды P0101, P0102, P0131, P0137, P0300, P0480, P0742 Любые предложения о том, с чего начать? Я прост в использовании, и я много работаю сам. На данный момент снят и очищен датчик массового расхода воздуха, обнаружена и устранена утечка вакуума в том месте, где линия клапана PCV соединяется с впуском …
Camaro RS P2016 0480 год, код Привет всем, у меня были проблемы с охлаждением моего Camaro RS 2016 года, один раз это был предохранитель, а другой была очень маленькая утечка в моем бачке охлаждающей жидкости…но сейчас дольше всего это продолжалось, когда я пытался разобраться снаружи… Все началось с того, что проверка двигателя показала чтение кода P0480…
cadillac dts 2007 года выпуска (код P0480) реле вентилятора 1 🙁 Доброе утро! Я, Иван, и пишу на этом форуме о двигателе молнии. Код, который он показывает, — это реле вентилятора двигателя P0480 1. Отнес его в местный магазин AutoZone для бесплатного диагностического теста. Вот тогда и пришел код. Заменил деталь с реле 3914 по их артикулу на моем компе.i …
Buick LeSaber 2004 года код P0480 Всем привет, только сегодня зашел на форум. У меня был Buick LeSabre 2004 года с двигателем 3800. У меня загорелся индикатор проверки двигателя, и я отнес его в местный магазин автозапчастей. Мне сказали, что это простое решение, и продали реле вентилятора №1. Я поменял их местами и забрал обратно, а они перезагрузили компьютер. Несколько д …

Нужна дополнительная помощь с кодом p0480?

Если вам все еще нужна помощь с DTC P0480, задайте вопрос в комментариях под этой статьей.

ПРИМЕЧАНИЕ. Данная информация предоставлена исключительно в ознакомительных целях. Он не предназначен для использования в качестве рекомендации по ремонту, и мы не несем ответственности за любые действия, которые вы предпринимаете с каким-либо транспортным средством. Вся информация на этом сайте защищена авторским правом.

Реле вентилятора системы охлаждения — что оно делает — симптомы неисправности

Реле охлаждающего вентилятора — что оно делает — признаки неисправности — основные проверки

В цепях с высоким потреблением тока обычно используется реле охлаждающего вентилятора.

В большинстве охлаждающих вентиляторов используются электродвигатели с потребляемым током от среднего до высокого.

В итоге использование реле вентилятора охлаждения решает эту проблему.

Как на самом деле работает реле

Реле использует относительно небольшой электрический ток, который может включать или выключать гораздо больший электрический ток. Реле — это, по сути, электромагнит; (катушка проволоки, которая становится временным магнитом, когда через нее проходит электричество). Вы можете представить себе реле как своего рода электрический рычаг. Включите его с небольшим током, и он; включает («рычаги») другой элемент, используя гораздо больший ток.

Реле разомкнуто

Реле замкнуто

Почему это полезно? Как следует из названия, многие датчики являются невероятно чувствительными элементами электронного оборудования. И производить только небольшие электрические токи. Но часто нам нужно, чтобы они приводили в действие более крупные устройства, использующие большие токи. Реле перекрывают этот разрыв, позволяя малым токам активировать большие.

Общие признаки отказа:

Двигатель работает горячее, чем обычно

Одним из первых симптомов, обычно связанных с неисправным или неисправным реле вентилятора охлаждения, является; двигатель, который работает горячий или перегревается.

Вентиляторы охлаждения не включаются

Неработающие вентиляторы охлаждения являются еще одним распространенным признаком потенциальной проблемы с реле вентилятора охлаждения. Если реле выйдет из строя, оно не сможет подавать питание на вентиляторы. В результате они не будут работать.

Охлаждающие вентиляторы не выключаются

Если охлаждающие вентиляторы работают постоянно, это еще один (менее распространенный) симптом.

Если вы считаете, что проблема в реле вентилятора охлаждения, проверьте его!

Самый быстрый способ узнать, работает ли электрический вентилятор (вентиляторы), — это запустить двигатель.Затем дайте ему достичь нормальной рабочей температуры, а затем включите кондиционер. Вентилятор охлаждения в моторном отсеке должен включиться, чтобы пропустить воздух через радиатор и конденсатор кондиционера.

Базовая проверка любого реле здесь

На многих автомобилях может быть два вентилятора:

Главный вентилятор охлаждения радиатора.
Второй вентилятор для конденсатора.

Оба вентилятора должны включаться при включении кондиционера.

Электрический вентилятор охлаждения

Если один или оба вентилятора не включаются; отсутствие дополнительного охлаждения, обеспечиваемого вентилятором, может привести к снижению эффективности охлаждения кондиционера. Кроме того, это может привести к перегреву и выходу из строя компрессора кондиционера. Двигатель также может сильно нагреваться и перегреваться.

Проблемы в цепи охлаждающего вентилятора

Типовая электрическая цепь вентилятора охлаждения включает в себя датчик температуры, реле, модуль управления и двигатель вентилятора. Реле — это компонент, который выходит из строя чаще всего.Поэтому обязательно проверьте реле, а также его источник питания и заземление.

Реле охлаждающего вентилятора

Сопротивление катушки исправного реле обычно составляет от 40 до 80 Ом. Если сопротивление велико, катушка все еще может работать, но выходит из строя; или он может не работать при высоких электрических нагрузках. Если катушка не имеет сопротивления, она разомкнута и вышла из строя. Замените реле.
Еще один простой тест реле — встряхнуть его. Если вы слышите, как что-то гремит внутри, скорее всего, сломана якорь реле.

Существует три основных типа реле:

Нормально открытый

Якорь закрывается, когда на катушку подается питание для подачи питания на двигатель вентилятора.

Нормально закрытый

Якорь нормально закрыт. И открывается при подаче питания.

Двойное реле

Этот тип проводит ток в открытом и закрытом состоянии по двум разным цепям.

Заключение

Реле вентилятора системы охлаждения функционирует как переключатель вентиляторов системы охлаждения двигателя. И, следовательно, является важным электрическим компонентом системы охлаждения автомобиля. Наконец, если вы подозреваете, что у вашего реле вентилятора охлаждения могут быть проблемы, проверьте его.
