Как проверить диодный мост генератора своими руками

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Генератор – без преувеличения ключевой узел автомобиля. Его задача – питание всей электрической части транспортного средства во время движения (магнитофона, головного света, навигатора и так далее).

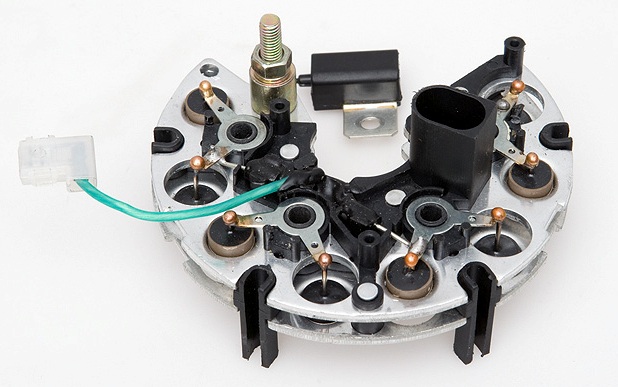

Как проверить диодный мост генератора

При выходе из строя генератора вся нагрузка перекладывается на аккумуляторную батарею (АКБ). Как следствие, уже через несколько часов машина полностью обездвижена.

Большинство автолюбителей сразу отправляются в СТО, где тратят немалые деньги на ремонт. Не торопитесь – проблема в 90% случаев лежит на поверхности.

Если знать, как проверить диодный мост генератора, можно быстро выявить неисправность, исправить ее и сэкономить деньги.

Задачи диодного моста ВАЗ, причины и неисправности

Схема генератора весьма проста – он состоит из ротора с обмоткой возбуждения и статора, выполненного из тонких стальных пластин.

Трехфазная обмотка статора располагается в специальных пазах, подключается к нулевой точке и группе из четырех (иногда шести) диодов.

Задача диодного моста – преобразование рода тока из переменного в постоянный. Особенность его работы в том, что ток пропускается только в одну сторону – от генератора к бортовой сети.

Одной из самых распространенных поломок является перегорание одного или нескольких диодов. Причины могут быть разные – попадание влаги (грязи, масла или пыли) в генератор, ошибки в полярности в случае «прикуривания» другой машины и так далее.

Как мы уже упомянули, проверка диодного моста ваз даже в условиях гаража. Все, что необходимо – запастись лампочкой на 12В и мультиметром.

Перед началом работ желательно снять защитный кожух механизма и отключить выводы регулятора. Учтите, что «плюсовые» диоды имеют красные провода, а «отрицательные» — черные.

Рассмотрим два способа проверки диодного моста:

  • При помощи мультиметра (тестера).
  • При помощи лампочки.

Как проверить диодный мост мультиметром?

Действуйте в следующей последовательности:

Снимите диодный мост с генератора (в противном случае провести проверку не выйдет). Каждый диод необходимо проверять отдельно.

Установите на мультиметре режим «пищалки». В этом случае при замыкании щупов будет издаваться характерный писк. Если же такой функции нет, можно поставить переключатель тестера в положение «1кОм».

Прикоснитесь щупами к краям одного диода и проведите измерения, поменяв щупы местами. Диод можно считать исправным, если в одну из сторон он показал бесконечность, а в другую – около 500-700 Ом.

Если при обоих измерениях сопротивление слишком низкое или, наоборот, бесконечное, то диод (группа диодов) неисправна.

Проверяем диодный мост лампочкой?

Если под рукой нет мультиметра, можно воспользоваться более простым методом – использовать для диагностики обычную лампочку на двенадцать Вольт. Работа выполняется в следующей последовательности:

Корпус диодного моста подключите к «минусу» АКБ. Проследите, чтобы пластина плотно прилегала к поверхности генератора. Также не забудьте прочитать статью, как правильно зарядить автомобильный аккумулятор.

Первый шаг – проверяем все диоды. Для этого подключите лампочку одним концом на «минус» генератора, а другим – на «плюс» клеммы «30» от аккумулятора. В случае загорания лампочки можно смело говорить о повреждении одного или группы диодов (в цепи есть КЗ).

Второй шаг – проверяем отрицательную группу диодов. Подключите «минусовой» конец лампочки на корпус генератора, а «плюс» — на болт крепления моста. Лампочка горит или моргает? – Есть проблемы в отрицательной группе диодов.

Третий шаг – проверяем положительную группу диодов. Здесь необходимо «плюс» поместить на клемму «30», а «минусовой» конец – на болт крепления. Если есть загорание лампочки, то проблема в группе положительных диодов.

Четвертый шаг – проверяем дополнительные диоды. Для этого «минусовой» конец оставляем на прежнем месте, а «плюсовой» переносим на клемму «61». Загорелась лампочка? – Тогда и здесь есть неисправность.

Решить проблему просто – достаточно выпаять пробитый диод и впаять на его место новый (заведомо исправный). Можно, конечно, купить весь диодный мост, но это вытянет много больше денег из вашего кошелька.

Вся работа по диагностике неисправности и замене поврежденного диода занимает не больше одного-двух часов. Следовательно, перед поездкой на СТО и тратой большой суммы проведите небольшую работу в гараже. Удачи на дорогах и без поломок.

Как проверить исправность диодного моста генератора

Выпрямительный блок генератора (диодный мост) автомобилей ВАЗ 2108, 2109, 21099 предназначен для преобразования переменного тока, вырабатываемого генератором, в постоянный ток. Его неисправность (короткое замыкание, обрыв, «пробой») является причиной исчезновения или уменьшения выдаваемого им этого самого тока необходимого для зарядки аккумулятора и работы потребителей в бортовой сети автомобиля.

— Напряжение, выдаваемое генератором и измеряемое на выводах АКБ при работающем двигателе меньше 13.6 В.

— Контрольная лампа разряда АКБ в щитке приборов на панели не гаснет после пуска двигателя. Стрелка вольтметра находится в красной зоне или на ее границе.

— Контрольная лампа разряда АКБ не загорается при повороте ключа в замке зажигания и не горит при работающем двигателе. Все остальные приборы и лампы функционируют нормально. Стрелка вольтметра находится либо в красной зоне, либо на ее границе.

Следует отметить, что часто аналогичные признаки возникают при неисправности регулятора напряжения генератора. Поэтому перед проведением проверки стоит убедиться в его исправности.

Что нужно знать перед проверкой

В диодном мосту три положительных диода, три отрицательных и три дополнительных. Диод должен пропускать электрический ток только в одном направлении и никак в другом (от этого мы будем отталкиваться при проведении проверки диодного моста). Неисправный диод (вентиль) либо вообще не пропускает ток – обрыв, либо пропускает в обеих направлениях – диод «пробит».

Необходимые для проверки инструменты

— Мультиметр (тестер, автотестер…) с режимом омметра

— Если нет мультиметра, контрольная лампа 1-5 Вт 12 В и пара длинных изолированных проводов

Проверка диодного моста генератора 37.3701, не снимая его с двигателя при помощи мультиметра или контрольной лампы

Предварительно отсоединяем все провода от генератора и регулятора напряжения.

1. Вначале проверяем весь диодный мост на наличие короткого замыкания.

Вариант первый (мультиметром)

Прижимаем положительный вывод мультиметра в режиме омметра к выводу 30 генератора, а отрицательный вывод к его корпусу. При исправном диодном мосту сопротивление стремится к бесконечности.

проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 на короткое замыкание, без снятия его с двигателя, мультиметром

Вариант второй (контрольной лампой)

Подаем плюс по проводу, через контрольную лампу, на вывод 30 генератора, а минус на его корпус.

Если лампа загорелась, диодный мост неисправен, если нет, то все в порядке.

проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 при помощи контрольной лампы на наличие короткого замыкания

Следует отметить, что аналогичные симптомы бывают при замыкании обмотки статора на массу.

2. Проверка положительных диодов на «пробой».

Вариант первый (мультиметром)

Положительный щуп мультиметра в режиме омметра прижимаем к выводу 30 генератора. Отрицательный к одному из болтов крепления диодного моста. Если диоды исправны, сопротивление стремится к бесконечности.

проверка «положительных» диодов автомобилей ВАЗ 2108, 2109, 21099 на короткое замыкание — «пробой» при помощи мультиметра

Вариант второй (контрольной лампой)

Подаем плюс от АКБ через контрольную лампу на вывод 30 генератора. Минус с АКБ пускаем на один из болтов крепления диодного моста. Если лампа загорелась, «пробит» один или несколько положительных диодов.

проверка «положительных» диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на короткое замыкание — «пробой» при помощи контрольной лампы

3. Проверка отрицательных диодов.

Вариант первый (мультиметром).

Соединяем положительный щуп мультиметра с одним из болтов крепления диодного моста. Отрицательный прижимаем к корпусу генератора. Сопротивление стремится к бесконечности – диодный мост исправен.

проверка «отрицательных» диодов генератора атомобилей ВАЗ 2108, 2109, 21099 на наличие короткого замыкания — «пробой» при помощи мультиметра

Вариант второй (контрольной лампой).

Соединяем плюс АКБ через контрольную лампу с одним из болтов крепления диодного моста. Минус от АКБ подаем на корпус генератора. Лампочка загорелась – отрицательные диоды неисправны, нет – все в порядке.

4. Проверка дополнительных диодов.

Вариант первый.

Прижимаем положительный щуп мультиметра в режиме омметра к выводу 61 генератора.

Отрицательный прижимаем к одному из болтов крепления диодного моста. Сопротивление стремится к бесконечности – дополнительные диоды исправны.

проверка дополнительных диодов генератора, без снятия его с двигателя, мультиметром

Вариант второй.

Соединяем плюс АКБ через контрольную лампу с выводом 61 генератора. Минус от АКБ подаем к одному из болтов крепления диодного моста. Лампочка загорелась – дополнительные диоды неисправны, нет – все в порядке.

проверка дополнительных диодов генератора без снятия его с двигателя при помощи контрольной лампы

Примечания и дополнения

— Более подробная проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 проводится на специальном стенде и при помощи осоциллографа.

— Если есть необходимость более конкретно выяснить причину неисправности диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099, то необходимо снять генератор с двигателя, разобрать его и проверить каждый из диодов.

См. статью на сайте: «Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (на снятом с двигателя генераторе)».

Еще пять статей на сайте по электрике автомобилей ВАЗ 2108, 2109, 21099

Проверка диодного моста (выпрямительного блока) генератора автомобилей ВАЗ 2108, 2109, 21099 без снятия его с двигателя: 2 комментария

За подробную статью спасибо! Больше нигде не нашел, чтобы понятно и в картинках

По 3 и 4 пункту, проверяю через лампочку — диоды пробиты, а через мультиметр они в порядке. Это мультиметр фуфлыжный или второй способ не очень надежный?

Нередко автолюбители встречаются с проблемой поломки выпрямителя генератора или диодного моста. Это устройство необходимо для обеспечения двигателя автомобиля двухполупериодным током. В свое время, диодный мост стал заменой коллектора выполнявшего функции выпрямления напряжения, а также увеличил КПД трансформатора со стабилизацией уровня магнитного потока.

Диодный мост: понятие и принцип работы

Поскольку двигатель автомобиля – ключевой механизм каждого транспорта, своевременная проверка диодов поможет избежать множества проблем с работоспособностью электрики автомобиля.

Диодный мост генератора обеспечивает напряжением электрическую цепь, аккумулятор, обмотку компрессора и общее функционирование качества питания. В случае его неисправности, автомобиль может не завестись, поскольку электричество будет поступать через обмотки двигателя, что категорически не подходит для стабильной работы бортовой сети.

Конструкция диодов достаточно обширная: их производят в виде целого модуля, таблеток и плоских пластин. Диодный мост плотно прижимают к радиаторам, либо вставляют в расположенные в них ниши. Крепятся эти детали путем спайки и фиксации болтами с последующей изоляцией диодов.

Выпрямитель состоит из двух пластин с положительным и отрицательным зарядом. На «плюсовой» пластинке находится специальный болт, который выходит в наружную часть генератора.

Причины и основные признаки поломки диодного моста

Основной причиной поломки выпрямителя считается тепловой пробой диода, в результате которого полупроводник лишается своих функций. Именно поэтому мост устанавливается на радиатор охлаждения двигателя, который обеспечивает защиту детали от теплового воздействия. Самой же распространенной причиной поломки полупроводника, является попадание влаги в область капота.

Визуальная диагностика состояния элемента достаточно затруднена, поэтому для качественной проверки диодного моста нужен специальный аппарат – тестер. На наличие поломки могут указывать проблемы с напряжением и звуки, сопутствующие во время движения автомобиля.

Определить неисправность детали можно по следующим признакам:

  • во время движения на транспортном средстве наблюдается тусклый свет фар;
  • внезапное появление шумов разной тональности;
  • ошибки рулевого управления;
  • быстрая разрядка аккумулятора;
  • нарушение работы кондиционера и акустики автомобиля;
  • высокая температура генератора;
  • при проверке диодного моста тестером обмотки генератора «прозваниваются» на клемме +;
  • Включение сигнального индикатора совместно с запуском двигателя;
  • Выходное напряжение генератора составляет меньше 13,5 Вольт.

Самым главным признаком проблем с диодным мостом является быстрая разрядка аккумулятора. Например, если вчера вечером заряд прибора был на высоком уровне, а утром полностью исчез, либо разрядился через пару минут после запуска двигателя – скорее всего у вас «полетел» диодный мост.

Выполняем проверку выпрямителя генератора

Чтобы убедится в исправности выпрямителя, достаточно проверить диодный мост мультиметром. Диагностика диодного моста проводится путем «прозванивания» полупроводника или электрической схемы. Перед «прозвоном» специалисты рекомендуют осмотреть подключение аккумулятора с помощью лампы накаливания, дабы убедиться в работоспособности диода.

Прозванивание диодного моста проводится следующими способами:

  1. С помощью лампы. Для беспрепятственного доступа к мосту снимают крышку генератора, от аккумулятора подается один нулевой контакт на пластину моста. Затем фазу подают на АКБ, а ноль – на обмотку статора и в случае пробоя происходит включение лампы.
  1. С помощью тестера (мультиметра). В этом случае необходимо выставить мультимер в режим омметра, а показания сопротивления должны быть не меньше 400 Ом.

Мультиметр считается лучшим прибором для замера сопротивления и позволяет прозвонить диодный мост генератора с большой точностью. Наличие тестера позволяет самостоятельно определить неисправность диодного моста без посещения сервисных центров.

На начальном этапе диагностики мультиметром, прибор подключается на сопротивление. В случае правильного подключения тестер издает звуковой сигнал. Далее из статорной обмотки извлекается диодный мост, после чего происходит подключение концов прибора к пластине радиатора и диодам.

Значение «1» на мультиметре – признак исправности диода. Если же значения колеблются в большую или меньшую сторону – его необходимо заменить.

Поскольку конструкция классического выпрямителя предполагает наличие трех пар диодов, их показания при смене полюсов должны показывать примерно одинаковое значение.

Важно! «Прозвон» диодного моста необходимо производить с каждой пластиной. Звуковой сигнал во время «прозвона» также является признаком неисправности оборудования.

Как производить ремонт диодного моста?

Перед ремонтом выпрямителя генератора следует произвести подготовку и общую проверку работоспособности диодов. Проверка механизма проходит в несколько этапов:

  1. Отсоединение регуляторов напряжения и защитного кожуха с моста.
  2. Проверка на замыкание при помощи АКБ и лампы накаливания (в случае повреждения диодов, короткое замыкание происходит при подключении накаливающей лампы к клемме аккумулятора и корпуса генератора).
  3. Проверка состояния положительных и отрицательных элементов (путем подсоединения клемм «плюсов» и «минусов» АКБ и генератора).
  4. Проверка цепи диодного моста.
  5. Ремонт или замена нерабочих элементов.

Поскольку диодный мост генератора имеет невысокую стоимость, произвести ремонт оборудования сможет каждый автолюбитель. Тем не менее, собственноручный ремонт займет немало времени и чтобы не тратить лишние часы на поиск информации в интернете, предлагаем водителям придерживаться следующих рекомендаций:

  1. В процессе ремонта вам всё-таки придется снять узел диодного моста.
  2. Постоянное попадание воды в узел является причиной его повышенной износостойкости, поэтому выпрямитель целесообразно перенести в другое место – менее подверженное попаданию влаги. Опытные специалисты советуют защитить бортовую сеть надежным корпусом под капотом.
  3. Самостоятельная запрессовка и выпрессовка выпрямителя выйдет дороже, чем в СТО, однако автовладелец будет уверен в его надежности.
  4. Покупка диодов на стихийном рынке обойдется дешевле, однако существует риск неисправности деталей.
  5. Перед заменой выпрямителя необходимо извлечь изолятор и старый элемент крепежа, обязательно перенести их на новый диодный мост.

Если же вы хотите модернизировать выпрямитель и установить три уровня генераторного реле – купите еще три пары диодных моста, которые будут создавать независимый «плюс».

Важно! Проверить исправность купленных на рынке деталей достаточно просто: если «прозвон» диода в холодном состоянии показывает от 500 до 800 Ом, а при запуске мотора происходит тепловой «пробой» — конструкция неисправна.

Как выбрать тестер?

Выбор тестера – не менее ответственное занятие, чем диагностика выпрямителя и правильно подобранный прибор является гарантией успешной диагностики оборудования.

Если в недавнем прошлом при покупке мультиметра автовладельцы сталкивались с дефицитом оборудования, сейчас их можно приобрести практически в каждом магазине.

Ранее мы упоминали о лампе накаливания и по сути – это самый дешевый прибор. Такой тестер подойдет для выявления небольших неисправностей выпрямителя, и для поиска более сложных проблем он не пригоден. Поэтому рекомендуется приобрести современные мультиметры, многие из которых автоматические и выпускаются с жидкокристаллическими экранами.

В заключении хотелось бы обратить внимание на следующие вещи:

  • каждый автовладелец должен уметь проверить диодный мост на генераторе, поскольку это считается базовым навыком в обслуживании собственного автомобиля;
  • «прозвонка», «цэшка» и другие тестеры не всегда показывают конечный результат даже при правильном использовании, поэтому диагностировать поломку лучше несколькими приборами;
  • в случае замены выпрямителя генератора не стоит забывать о его защите от попадания влаги;
  • покупка деталей на стихийном рынке обойдется дешевле, чем в магазине, однако существует риск купить неисправный товар;
  • для точной диагностики моста лучше приобрести несколько мультимертов.

В этой статье вы узнаете как проверить диодный мост генератора, узнаете возможные причины выхода из строя и рекомендации по эксплуатации.

Что такое диодный мост и для чего он нужен

Диодный мост устанавливается в генератор и предназначен для преобразования многофазного тока в однонаправленный пульсирующий. Это один из важных элементов генератора наряду со щетками. Выход из строя диодного моста приводит к тому,что генератор перестает заряжать аккумулятор.

Диодный мост генератора состоит из четырех или шести диодов. Диоды расположены на корпусе генератора и имеют свойство перегорать, причин этому есть несколько.

Если пропала зарядка аккумулятора одной из причин может являться выход из строя диодного моста

Возможные причины выхода из строя диодного моста

  • При движении фары могут тускнеть
  • Кондиционер или отопитель начинают слабее работать
  • Пропадает зарядка на аккумулятор
  • Нестабильная работа аудиосистемы
  • Стартер крутит внатяг

Если вы заметили вышеуказанные признаки в своем автомобиле, вполне возможно, что вам диодный мост вышел из строя. Его можно проверить, для этого необходимо разобрать генератор и снять мост.

Как самостоятельно проверить диодный мост

Существует несколько способов проверки. С помощью тестера, лампы или проверки на разрыв. Ниже опишет каждый способ детально, чтобы у вас была возможность самостоятельной проверки. Не обязательно обращаться в сервис, достаточно наличия мультиметра и умения им пользоваться. Все остальные мы опишем ниже.

Проверка с помощью мультиметра

Способ наиболее трудоемкий из трех представленных. Диодный мост нужно полностью демонтировать. Затем проверяется каждый диод по отдельности.

  1. Тестер необходимо установить в режим проверки. При замыкании двух электродов тестера он будет пищать. Можно установить его в положение 1кОм.
  2. Подключите электроды к обеим концам диода, затем поменяйте щупы местами. Исправным диод считается, если в одну сторону он показывает 400-700 Ом, а в другую бесконечность. В случае если у вас в двух направлениях бесконечность — диод оборван. Если сопротивление есть, но маленькое или одинаковое с двух сторон — диод пробит и требует замены.
  3. Пробитые диоды можно заменить, но проще пойти и купить новый диодный мост. Практика показывает, что пайка не дает нужного результата и в конечном итоге мы пойдем за новым мостом.

Проверка с помощью контрольки -лампочки

  1. Подключите к минусовой клемме АКБ пластину диодного моста,(корпус), при этом пластина должна быть плотно прижата к корпусу генератора.
  2. Берем контрольку и подключаем один конец к «плюсовой» клемме аккумулятора, а второй конец подсоединить к клемме выхода дополнительных диодов, а после этого к болту «плюсового» вывода и к точкам подключения статорной обмотки. (смотри фото)
  3. Лампочка должна быть исправной и не должна загораться при любом из прикосновений, если все же загорелась можно смело делать заключение что диодный мост пробит.

Проверка диодного моста на разрыв

  1. Подключаем минус пластины диодного моста к + аккумулятора
  2. второй конец «контрольки» нужно подключить к минусу аккумулятора, затем проверьте в тех же точках, которые описаны выше, только в этом случае лампочка должна загореться, если не горит или очень слабо горит — у вас обрыв диодного моста.

При выявлении неисправности диодного моста советуем вам приобрести новый. Стоимость его не велика, зато можно избавить себя от лишней головной боли.

проверка с помощью мультиметра или лампочки

Главным элементом электроцепи любого автомобиля является генератор. Даже если в машине установлена полностью заряженная АКБ, без генератора далеко уехать не выйдет. Таким образом, работоспособность этого узла необходимо постоянно контролировать. Чаще всего проблемы в его работе связаны с неисправностью диодного моста генератора.

Назначение и принцип работы

Прежде чем ответить на вопрос, как проверить диодный мост генератора, следует сделать небольшое отступление и рассказать об этом элементе чуть подробнее. Сегодня науке известно два типа электротока — переменный и постоянный. Главным различием между ними является направление движения заряженных частиц. Если в переменном токе они перемещаются в различных направлениях, то в постоянном лишь в одном. Кроме того, переменный ток можно передавать на большие расстояния, но многие электроприборы работают на постоянном токе.

Также следует помнить, что аккумуляторная батарея автомобиля может заряжаться только от постоянного тока. Именно для его выпрямления в генераторе и используется диодный мост. Это устройство состоит из нескольких полупроводниковых приборов — диодов, установленных в определенном порядке. С генератора выходит переменное напряжение и для получения постоянного тока важно непросто блокировать движение заряженных частиц в неправильную сторону, но и перенаправить их.

На клеммах фаз генератора, напряжение появляется поочередно, что позволяет отделить положительное от отрицательного. Так как один диод способен пропускать ток только в одном направлении, то к каждой клемме присоединено два полупроводниковых прибора. Хотя современные автомобили оснащаются генераторами более сложной конструкции, принцип их работы остается неизменным.

Основные неисправности

Именно диоды чаще всего оказываются основной причинной нарушения работоспособности генератора. Прозвонить это устройство необходимо после появления некоторых признаков. Среди них основными принято считать следующие:

  • Генератор не может выдавать напряжение более 13,5 В.
  • После запуска силовой установки на панели приборов загорается сигнальная лампа АКБ.
  • Стрелка аналогового вольтметра перемещается в красную зону.
  • Световая индикация АКБ не горит ни перед запуском двигателя, ни после этого.

Однако стоит помнить, что похожие признаки и у неисправного регулятора напряжения и менно это устройство стоит проверить в первую очередь. Вопрос, как проверить диодный мост мультиметром, также может возникнуть после появления других симптомов, например, при использовании приемника или CD -проигрывателя искажается звук, если силовая установка машины запущена.

Так как в автомобиле установлено два источника постоянного тока для обеспечения работы бортовой электроцепи — АКБ и генератор, то неисправность диодного моста непременно отразиться на ее работоспособности.

Причин для этого может быть много, но наиболее распространенными являются следующие:

  • Из-за нарушения герметичности корпуса генератора на плату попала влага.
  • Грязь или пыль, смешанные с маслом, проникли внутрь и замкнули мост.
  • Произошла переполюсация контактов АКБ.

Способы проверки

Проверка диодного моста генератора может проводиться двумя наиболее популярными способами. Один из них не потребует наличия сложного оборудования и автолюбителю понадобится лишь лампа, рассчитанная на напряжение в 12 В. Кроме того, возможна проверка диодного моста мультиметром.

С помощью лампочки

Так как это наиболее простой способ, то начать стоит именно с него. В первую очередь предстоит собрать простую электроцепь, состоящую из АКБ и лампочки. Концы проводников, расположенные в разрыве цепи, следует зачистить, им предстоит выполнять роль щупов. Когда они подключаются к диоду в одной полярности, лампа должна загореться, а в ситуации с противоположным присоединением — никакой реакции последовать не будет. В таком случае полупроводниковый прибор следует считать исправным.

Также есть и второй способ проверки диодного моста с помощью этих подручных средств. При этом не нужно разбирать генератор, а все работы выполняются в четыре этапа:

  • Импровизированные щупы подключаются к выходному контакту «30» и минусовой клемме. Если лампочка загорелась, то в цепи присутствует короткое замыкание.
  • Отрицательная клемма батареи присоединяется к корпусу моста, а положительная через лампочку подключается к крепежному болту мостика. Любая реакция лампочки говорит о наличии проблем.
  • Положительная клемма АКБ подключается к точке «30», а отрицательная — к крепежному болту. Если лампа не загорается, то мост исправен.
  • Минусовой контакт батареи остается на прежнем месте, а плюсовой соединяется с точкой «61». Если лампочка начинает светиться, то в цепи имеются неисправности.

Проверка мультиметром

Этот прибор позволяет провести качественную проверку моста, но для этого предстоит снять генератор. Причина неисправности узла может крыться не только в диодном мостике, но и других элементах, например, обмотках или регуляторе напряжения. Так как процесс демонтажа генератора может отличаться в зависимости от модели автомобиля, то заострять на этом внимание сейчас не стоит.

Как только узел был снят и разобран, следует также демонтировать диодный мостик. Чтобы во время сборки устройства не перепутать ориентацию моста, на него и генератор стоит нанести метки с помощью краски. Перед началом проверки мультиметр необходимо перевести в режим изменения сопротивления с подачей звуковых сигналов. Затем следует подключить щупы к контактам полупроводникового прибора.

Необходимо проверить каждый диод и для этого один щуп следует соединить с центральной пластиной, а второй поочередно подключать к выводам полупроводникового устройства. Если мультиметр подает звуковые сигналы при любом подключении, то диод следует признать неисправным. После завершения проверки необходимо провести замену всех вышедших из строя элементов.

Диодный мост ваз 2110 как проверить


Сообщества › Автоэлектрика › Блог › Диодный мост генератора. Как проверить в домашних условиях

Полный размер

Выпрямительный блок генератора (диодный мост) автомобиля предназначен для преобразования переменного тока, вырабатываемого генератором, в постоянный с дальнейшей подачей его в бортовую сеть и на зарядку аккумуляторной батареи. Неисправность диодного моста (короткое замыкание, обрыв или «пробой») является причиной исчезновения или уменьшения выдаваемого им тока.

Исправный диод проводит ток только в одном направлении и никак в другом. Если он пропускает ток в обеих направлениях, налицо неисправность — короткое замыкание (диод «пробит»). Если он вообще не пропускает ток ни в каком направлении, налицо другая неисправность — «обрыв». От этого и будем отталкиваться при проведении проверки.

Проверить исправность диодного моста в домашних условиях можно с помощью обычного мультиметра в режиме "прозвонки диодов". Однако, хотя этот способ и проще, но не такой надежный, так как прибор дает совсем небольшие токи нагрузки и неисправный диод можно просто не определить.

Поэтому, диоды следует проверять под нагрузкой, например, с помощью контрольной лампы в несколько ватт — чем больше, тем лучше. Для этого воспользуемся обычной автомобильной лампочкой 12В мощностью 21 Вт, источником тока послужит аккумуляторная батарея. К плюсовой "+" клемме последовательно подключаем лампу с плюсовым проводом, к минусовой "-" клемме минусовой провод. При замыкании проводов лампа загорается.

1. Для начала, проверим диодный мост на короткое замыкание между пластинами.
Прижимаем положительный "+" провод к верхней пластине, а отрицательный к нижней. Если лампа не загорелась, то короткое замыкание отсутствует.

Полный размер

Короткое замыкание отсутствует

*При смене полярности лампа должна загореться, так как ток от нижней пластины свободно проходит через отрицательный и положительный диоды к верхней пластине — цепь замыкается.

2. Проверим положительные диоды на «пробой» и обрыв.
Положительный «+» провод прижимаем к верхней пластине, отрицательный «-» поочередно к точкам соединения диодов.

Полный размер

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

3. Проверим отрицательные диоды на «пробой» и обрыв.
Отрицательный «-» провод прижимаем к нижней пластине, положительный «+» поочередно к точкам соединения диодов.

Полный размер

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

4. Проверяем дополнительные диоды на «пробой» и обрыв.
Прижимаем положительный «+» провод к входу «61» генератора. Отрицательный «-» провод поочередно к точкам соединения диодов.

Полный размер

Если диоды исправны, то лампочка не загорается. При смене полярности лампочка загорается — обрыва нет.

Кроме исправности и неисправности диодов с помощью мультиметра косвенно мы можем определить их качество. Для этого переводим прибор в режим "прозвона диодов" или измерения сопротивления 2000 Ом и проверяем каждый диод.

Полный размер

Один диод требует замены

Он должен показать сопротивление порядка 400-700 Ом, при этом различие в показаниях между тремя диодами не должно превышать 5 Ом. Если какой-либо из диодов показывает значительную разницу, то диодный мост может работать неправильно и его лучше заменить.

Более подробная проверка диодного моста проводится на специальном стенде при помощи осциллографа.

Удачи на дорогах!

www.drive2.ru

Как проверить диодный мост генератора на Вазе. Несколько способов проверки — DRIVE2

В этой статье вы узнаете как проверить диодный мост генератора, узнаете возможные причины выхода из строя и рекомендации по эксплуатации.Что такое диодный мост и для чего он нужен
Диодный мост устанавливается в генератор и предназначен для преобразования многофазного тока в однонаправленный пульсирующий. Это один из важных элементов генератора наряду со щетками. Выход из строя диодного моста приводит к тому, что генератор перестает заряжать аккумулятор.
Диодный мост генератора состоит из четырех или шести диодов. Диоды расположены на корпусе генератора и имеют свойство перегорать, причин этому есть несколько.
Если пропала зарядка аккумулятора одной из причин может являться выход из строя диодного моста
Возможные причины выхода из строя диодного моста
При движении фары могут тускнеть
Кондиционер или отопитель начинают слабее работать
Пропадает зарядка на аккумулятор
Нестабильная работа аудиосистемы
Стартер крутит внатяг
Если вы заметили вышеуказанные признаки в своем автомобиле, вполне возможно, что вам диодный мост вышел из строя. Его можно проверить, для этого необходимо разобрать генератор и снять мост.
Как самостоятельно проверить диодный мост
Существует несколько способов проверки. С помощью тестера, лампы или проверки на разрыв. Ниже опишет каждый способ детально, чтобы у вас была возможность самостоятельной проверки. Не обязательно обращаться в сервис, достаточно наличия мультиметра и умения им пользоваться. Все остальные мы опишем ниже.
Проверка с помощью мультиметра.Способ наиболее трудоемкий из трех представленных. Диодный мост нужно полностью демонтировать. Затем проверяется каждый диод по отдельности.Тестер необходимо установить в режим проверки. При замыкании двух электродов тестера он будет пищать. Можно установить его в положение 1кОм.
Подключите электроды к обеим концам диода, затем поменяйте щупы местами. Исправным диод считается, если в одну сторону он показывает 400-700 Ом, а в другую бесконечность. В случае если у вас в двух направлениях бесконечность — диод оборван. Если сопротивление есть, но маленькое или одинаковое с двух сторон — диод пробит и требует замены.
Пробитые диоды можно заменить, но проще пойти и купить новый диодный мост. Практика показывает, что пайка не дает нужного результата и в конечном итоге мы пойдем за новым мостом.
Проверка с помощью контрольки -лампочки.Подключите к минусовой клемме АКБ пластину диодного моста, (корпус), при этом пластина должна быть плотно прижата к корпусу генератора.
Берем контрольку и подключаем один конец к «плюсовой» клемме аккумулятора, а второй конец подсоединить к клемме выхода дополнительных диодов, а после этого к болту «плюсового» вывода и к точкам подключения статорной обмотки. (смотри фото)
Лампочка должна быть исправной и не должна загораться при любом из прикосновений, если все же загорелась можно смело делать заключение что диодный мост пробит.
Проверка диодного моста на разрыв
Подключаем минус пластины диодного моста к + аккумулятора
второй конец «контрольки» нужно подключить к минусу аккумулятора, затем проверьте в тех же точках, которые описаны выше, только в этом случае лампочка должна загореться, если не горит или очень слабо горит — у вас обрыв диодного моста.
При выявлении неисправности диодного моста советуем вам приобрести новый. Стоимость его не велика, зато можно избавить себя от лишней головной боли.

www.drive2.ru

Как прозвонить генератор ваз 2110 мультиметром

Как проверить генератор автомобиля мультиметром

Стабильная и корректная работа электроники автомобиля во многом зависит от исправности генератора. Именно он обеспечивает питание всех устройств, а также способствует запуску двигателя. В связи с этим важно следить за его исправностью, а при необходимости знать, как проверить генератор автомобиля мультиметром.

Данный элемент напрямую связан с аккумуляторной батареей, с которой также нередко возникают проблемы. А при необходимости подключить к штатной бортовой сети новые устройства и различные приборы следует проверить исправность генератора, так как именно он является источником штатного тока. Другими словами, это один из тех узлов, которые необходимо регулярно проверять.

Начало работы

Устройство мультиметра

Чтобы начать проверку, особых приготовлений не требуется. Нужно только подготовить сам мультиметр. Также желательно провести проверку генератора — осмотреть статор генератора, диодный мост, регулятор напряжения и т.д. Благодаря этому появляется возможность выявить неисправность на ранней стадии. Кроме этого, следует провести внешний осмотр других элементов электрической цепи автомобиля. Возможно, дальнейшая работа и не требуется.

Схема генератора

Итак, проверка включает несколько этапов:

  • Осмотр реле-регулятора.
  • Проверка диодного моста.
  • Проверка статора.
  • Проверка ротора.

Реле-регулятор

Реле-регулятор от Приоры и 2112

Реле-регулятор поддерживает оптимальное значение напряжения в штатной электрической цепи. Фактически именно оно не позволяет возрасти напряжению до критических значений. Для осуществления проверки следует запустить двигатель, подключить мультиметр и выставить значение “измерение напряжения”.

После этого необходимо измерить электропитание бортовой сети непосредственно на клеммах аккумуляторной батареи или на контактах самого генератора. Значения должны быть в пределах 14–14,2 В.

Затем нужно нажать акселератор и ещё раз сделать измерение.

Обратите внимание! Показатели не должны измениться больше чем на 0,5 В. В противном случае это будет свидетельствовать о некорректной работе.

Диодный мост


Диодный мост состоит из шести отдельных диодов: половина из них положительные, другая половина отрицательные. Необходимо на мультиметре выбрать режим “Прозвонка”. После этого, как только на тестере замыкаются контакты, будет слышно негромкое попискивание. Проверять нужно в обоих направлениях. Если писк слышно и в том и в другом случае, то это говорит о пробитии диода. Следовательно, требуется его замена.

Прозваниваем диодный мост

Прозваниваем диодный мост

При положении щупов мультиметра, как на следующих фото, сопротивление должно быть бесконечным, если поменять местами щупы – в пределах 700 Ом.

Порядок проверки отрицательных диодов

Проверяем положительные диоды

Теперь вспомогательные диоды

Порядок проверки отрицательных диодов

Проверяем положительные диоды

Теперь вспомогательные диоды

Ротор генератора

Ротор представляет собой стержень, сделанный из металла с обмоткой возбуждения. Если взглянуть на один из его концов, можно увидеть специальные кольца контакта со скользящими щёточками.

Проверка ротора

В первую очередь необходимо извлечь стержень и провести внешний осмотр обмотки, а также подшипников. В некоторых случаях проблема заключается в повреждениях. Если всё в порядке, тогда следует переходить к проверке с помощью мультиметра.

На приборе следует выставить режим “Измерение сопротивления”. Его следует проверить между контактными кольцами. Данное значение не должно быть слишком большим – это говорит об исправности и целостности обмотки.

Обратите внимание! Самостоятельно достаточно сложно провести детальную диагностику ротора, так что при подозрениях на какие-либо проблемы следует обратиться в автомастерскую.

Статор генератора


Статор выглядит как небольшой цилиндр, внутри которого прокладывается обмотка. Сам статор перед проверкой обязательно необходимо отключить от диодного моста. В первую очередь следует внимательно осмотреть статор, а также отдельные его элементы на предмет каких-либо повреждений. Особое внимание следует обратить на следы возможного подгорания.

Далее можно проводить проверку мультиметром, выставив режим “Измерение сопротивления”. С его помощью выявляются пробои обмотки. Чтобы это сделать, следует один контакт подключить к корпусу, а другой к выводу обмотки.

Обратите внимание! В данном случае сопротивление должно быть очень велико, фактически оно стремится к бесконечным значениям. Если же показания составляют менее 50 КОм, то это, скорее всего, говорит о неисправностях статора и всего генератора.

Проверка статора

Общие советы

Перед началом проверки всегда следует заранее узнать, какая именно генераторная установка стоит на автомобиле. Например, в зависимости от модели машины реле-регулятор может поддерживать различные значения в диапазоне от 13,6–14,2 В. Об этом необходимо знать заранее, так как в итоге всё это влияет на конечный результат проверки.

В остальном же особых сложностей нет, поэтому собственными силами вполне реально выявить неисправности, либо другие проблемы, которые случаются время от времени с генератором и другими элементами бортовой электрической цепи.

www.vazzz.ru

Как проверить диодный мост генератора ВАЗ в домашних условиях

Большинство автомобилистов "на Вы" с электроникой, тем более в современных автомобилях, это и неудивительно, если учитывать сложность современных двигателей. Большое количество различных датчиков и проводков наводит страх на "нашего брата"... Однако есть вещи, которые на первый взгляд выглядят очень сложно, но на самом деле их ремонт и диагностика — плевое дело.

Сегодня мы поговорим о том, как проверить диодный мост своими руками, сэкономив при этом деньги и время на поездку к специалистам в автосервис. Когда-то я уже писал о том, как сделать ремонт генератора ВАЗ 2101, на этот раз мы поговорим конкретно про диодный мост, точнее о том как его проверить в домашних условиях.

О роли генератора в авто, наверное, не стоит лишний раз говорить, каждый знает о том, что это очень важная деталь, без которой нельзя представить двигатель. От работоспособности генератора во многом зависит срок службы АКБ, который получает зарядку от генератора.

Диодный мост состоит из четырех или шести диодов, которые преобразуют переменный ток в — постоянный по принципу двухполярного способа выпрямления. Выпрямительные диоды генератора играют роль шлюза, который пропускает ток лишь в одном направлении, не позволяя току из бортовой электросети автомобиля пройти на обмотки статора. Диоды расположены на корпусе генератора и имеют свойство перегорать, причин этому есть несколько.

Распространенные причины перегорания диодов
  1. Попадание влаги (например во время мойки двигателя).
  2. Пыль, масло и грязь, которая может попасть в генератор во время езды.
  3. Во время "прикуривания автомобиля" при полной разрядке аккумулятора, в случае если вы нечаянно перепутали "+" и "-".

На самом деле существует большое количество ситуаций, при которых диодный мост перегорает, но описывать их мы конечно же не будем.

Как проверить диодный мост ВАЗ в домашних условиях?

Для того, чтобы проверить диодный мост не нужно обладать какими-то сверх знаниями или инструментом, достаточно иметь понятие о том, что такое генератор и диодный мост и иметь "в хозяйстве" тестер (мультиметр) или "контрольку" (лампочка на 12 вольт).

Способ №1 с использованием лампочки

  1. Подключите к минусовой клемме АКБ пластину диодного моста,(корпус), при этом пластина должна быть плотно прижата к корпусу генератора.
  2. Затем необходимо взять лампочку и подключить один конец к "плюсовой" клемме аккумулятора, а второй конец подсоединить к клемме выхода дополнительных диодов, а после этого к болту "плюсового" вывода и к точкам подключения статорной обмотки.
  3. Лампочка должна быть исправной и не должна загораться при любом из прикосновений, если все же загорелась можно смело делать заключение что диодный мост пробит.
Способ №2 проверка диодного моста на обрыв
  1. Подключите "-" пластину контрольной лампы на "+" АКБ.
  2. Возьмите второй конец "контрольки" и подключите к "-" АКБ, затем проверьте в тех же точках, которые описаны выше, только в этом случае лампочка должна загореться, если не горит или очень слабо горит — у вас обрыв диодного моста.
Способ №3 проверка с использованием тестера (мультиметра)

Этот способ предусматривает полное снятие всего диодного моста с генератора. Проверка диодов производится каждого по отдельности.

  1. Возьмите тестер, установите его в режим «прозвона» (когда при замыкании двух электродов тестера он звонит или пищит, если нет такой опции установите в режим на 1 кОм).
  2. Подключите электроды к обеим концам диода, затем поменяйте щупы местами. Исправным диод считается, если в одну сторону он показывает 400-700 Ом, а в другую бесконечность. В случае если у вас в двух направлениях бесконечность — диод оборван. Если сопротивление есть, но маленькое или одинаковое с двух сторон — диод пробит и требует замены.

Чтобы заменить диод достаточно иметь исправный диод и хороший паяльник, ну и навыки не помешают, конечно же. Если не охота возиться, поменяйте весь диодный мост в сборе, это будет быстрее, но дороже.

vaz-remont.ru

&nbsp

vaz-remont.ru

Проверка генератора ваз 2110 мультиметром

Невозможно представить автомобиль ваз 2110 без электрических приборов. Освещение, зарядка аккумулятора, бортовые контроллеры, электродвигатели потребляют электроэнергию, вырабатываемую генератором. Контроль состояния электрооборудования повышает срок эксплуатации приборов, проводки. Статья содержит практические советы по различным способам проверки генератора ваз 2110 мультиметром.

Автомобили ваз комплектуются трехфазными синхронными генераторными устройствами переменного тока, оборудованными диодным выпрямителем, реле-регулятором напряжения электронного типа. Клиновый ремень передает вращательный момент со шкива двигателя на шкив электрической машины. Постоянное напряжение возбуждения подается на контактные кольца графитовыми щетками, снимается с клеммы B+.

Основные составные части устройства:

  • передняя, задняя крышки с подшипниками;
  • статор;
  • ротор;
  • диодный выпрямительный мост;
  • реле-регулятор выходного напряжения;
  • щеткодержатель.

Возможные неисправности

Полное, частичное заклинивание подшипников. Симптомы – порыв ремня, неполный заряд аккумуляторной батареи (определяется контрольной лампой на панели приборов, измерительным тестером, нагрузочной вилкой).

Проверяется:

  1. визуально при запущенном двигателе;
  2. выключить мотор, снять ремень, прокрутить рукой шкив. Отсутствие свободного, равномерного вращения указывает на необходимость ремонта.

Неисправности статора, ротора. Прибор эксплуатируется в агрессивной среде, возможно попадание грязи, едких жидкостей. Происходит разрушение изоляции проводов обмоток, вызывающее замыкания межвитковое, на корпус.

Признаки – прекращение генерации, тусклый свет ламп, горит индикаторная лампочка, посторонние звуки в генераторе. Проверяется при снятом генераторе ваз 2110 мультиметром.

Стерлись графитовые щетки. Симптоматика как в предыдущем пункте. Проверка, замена производится без снятия оборудования. Занимает 10 – 15 минут.

Не работает регулятор напряжения. Приметы:

  • зарядка аккумулятора недостаточная, напряжение в сети занижено, слабое свечение лампочек;
  • перезаряд батареи, яркий свет, завышенное напряжение, потеки засохшего электролита.

Тестируется путем замера напряжения на клеммах аккумулятора.

Проверка генератора ваз 2110 мультиметром на машине

Для проверки электрических параметров автомобиля понадобится комбинированный измерительный прибор, позволяющий устанавливать переключатель:

  • постоянного напряжения в пределах 0 – 30 вольт;
  • сопротивления 0 – 5 Ом, 0 – 200 Ом, 0 – 2МОм.
Пошаговая инструкция диагностики
  1. Установить переключатель в режим измерения постоянного напряжения. Красным щупом прикасаться к положительным контактам.
  2. Замерить напряжение аккумулятора при выключенном зажигании. Норма находится в диапазоне 12.5 – 12.7 вольта.
  3. Запустить мотор. Холостые обороты. Приборы, освещение выключены. Нормальным считается значение 13.8 – 14.5 вольта.
  4. Включить потребителей электроэнергии (ближний свет, противотуманные фары, мультимедийные устройства).

При исправном оборудовании тестер покажет 13.7 – 14 вольт. Напряжение бортовой сети ниже 13В свидетельствует о неисправности генераторного блока. Нажатие на педаль газа, увеличивающее обороты двигателя, не должно поднять напряжение более полувольта. Показатель выше 15 вольт говорит о неисправности реле-регулятора.

Проверка узлов генератора на столе мультиметром

После возникновения подозрений о неисправности, устройство демонтируется, диагностируется.

  1. Установить автомобиль на смотровую яму или поднять переднюю часть домкратом, подставить страховую опору.
  2. Ослабить крепление, отключить клемму «минус» с аккумуляторной батареи.
  3. Отсоединить провода от генератора.
  4. Вывернуть регулировочный, крепежные болты.
  5. Снять ремень.
  6. Извлечь устройство, разобрать.
  7. Проверка диодного моста генератора ваз 2110 мультиметром выполняется в режиме измерения сопротивления диапазон 0 – 2МОм. Кремневые диоды, используемые в схеме выпрямителя, пропуская в процессе работы ток до 80А, нагреваются. Охлаждающим радиатором служит установочная металлическая обойма. Конструктивно выпускаются два типа выпрямителей: с анодом, катодом на корпусе. Автомобилисты называют детали первого типа положительными, второго – отрицательными. Исправный диод в прямом направлении показывает сопротивление 0 Ом, в обратном — около 600 кОм. Нулевое значение в обе стороны – пробой прибора, высокое — обрыв. Дополнительные диоды проверяются аналогично.
  8. Обмотки возбуждения ротора испытываются тестером при положении переключателя 0 – 5Ом. Измерительные щупы подключаются к контактным кольцам. Величина сопротивления лежит в пределах 1.8 – 5 Ом. Меньше – замыкание, больше – разрыв.
  9. Обмотки статора тестируются на диапазоне 0 – 200Ом. Поочередное прикосновение к выводам двух исправных обмоток покажет на приборном индикаторе единицы Ом, отсутствие показаний – неисправность.
  10. Целостность изоляции обмоток замеряется путем прикасания одного щупа к контакту обмотки, другого к корпусу. Бесконечно большое значение говорит о норме.

Окончательную уверенность в исправности генератора даст испытание на стенде.

vaz-2110.ru

Диодный мост генератора на ВАЗ 2110: замена своими руками, проверка состояния и частые неисправности

Содержание:

  1. Функции
  2. Причины неисправности
  3. Проверка состояния
  4. Замена

При включении генератора в работу, он производит постоянный ток. Но чтобы питать всех потребителей в автомобиле и подзаряжать аккумуляторную батарею, требуется переменный ток с четко определенной частотой.

Диодный мост выполняет функции по преобразованию постоянного тока в переменный. Это устройство также называется выпрямителем.

Внешний вид элемента

Диодные мосты могут иметь различную конструкцию. Однако автомобили преимущественно комплектуются трехфазными выпрямителями. Это обусловлено важными достоинствами, которыми они обладают. А именно:

  • На выходе создается наиболее пульсирующее напряжение;
  • Трехфазные устройства отлично подходят для полумостов и диодных мостов;
  • Их конструкция позволяет дополнительно использовать конденсатор — фильтр для тока.

Функции

Давайте рассмотрим, какие функции выполняет в автомобиле диодный мост.

  1. Преобразует постоянный ток в переменный. Это его главная функция, но не единственная.
  2. Осуществляет блокировку проникновения тока на статорную обмотку. Тут элемент выполняет как бы роль одностороннего клапана.
  3. Увеличивает запас прочности генератора, способствует защите от неблагоприятных факторов, воздействий, загрязнений.

Конструктивные особенности

  • В заводском исполнении диодные мосты для ВАЗ 2110 представляют собой монолитные конструкции, которые отличаются надежностью, финансовой доступностью, компактными размерами;
  • Существенный недостаток у заводского диодного моста только один — если сгорает один диод, выполнить замену одного элемента не представляется возможным. Приходится покупать новый заводской выпрямитель и менять его со старым местами;
  • При отказе в работе диодного моста можно попробовать собрать его своими руками из разных диодов;
  • В заводском исполнении выпрямитель имеет 4 или 6 диодов, а при самостоятельном изготовлении можно добавить еще один дополнительный. Так многие поступают;
  • При установке дополнительного диода, используют не заводские элементы, а более мощные. Это позволяет им более длительный срок не сгорать.

Качество работы самодельного выпрямителя проверить сложно, из-за чего вмешательство в заводскую конструкцию может только навредить генератору. Тогда вместо покупки дешевых расходников, придется менять чуть ли не весь узел.

Расположение на генераторе

Причины неисправностей

Практика автомобилистов показывает, что замена диодного моста может быть вызвана различными причинами, но основной из них является все же особенность заводского изготовления.

Потому давайте детальнее познакомимся с причинами выхода из строя выпрямителя, которые могут повлечь за собой необходимость замены устройства.

Причина

Особенности

Заводское исполнение

Многие производители используют алюминиевые оболочки для диодов, которые не отличаются высоким качеством и надежностью. Выбирать рекомендуется стальные оболочки. Опыт специалистов и автомобилистов показывает, что самые лучшие выпрямители сегодня делают в Беларуси

Влага

Влага может проникнуть внутрь конструкции, привести к появлению окислений пространства между корпусом и диодами

Масло

Масло также приводит к нарушению функциональности устройства, если проникает внутрь конструкции генератора и конкретно на диодный мост

Путаница полярности АКБ

Если при подключении аккумуляторной батареи к зарядному устройству или при «прикуривании» вы случайно перепутаете полярность, это с высокой долей вероятности приведет к поломке, перегоранию моста

Слабый аккумулятор

Если аккумулятор не тянет, постоянно имеет слабый заряд, виновником может быть именно выпрямитель

Прежде чем приступать к замене устройства, необходимо для начала проверить генератор и мост, тем самым убедиться, что виновником проблем является именно выпрямитель.

Преимущества заводского выпрямителя

Многие считают, что при ремонте автомобиля лучше использовать аналоговые запчасти, которые стоят дороже, но обладают более высоким качеством. Это справедливое утверждение для многих запчастей, что уж скрывать.

Но если речь идет о выпрямителе, то для ВАЗ 2110 при замене лучше использовать заводской вариант, то есть монолитный диодный мост.

Объясняется это несколькими важными преимуществами. А именно:

  • Доступная цена, что позволяет выполнить недорогой ремонт своими руками;
  • Небольшие размеры, компактность устройства;
  • Используемые диоды эффективно взаимодействуют друг с другом, их параметры совпадают оптимально;
  • За счет качественной компоновки диодами, функционирование моста осуществляется в едином режиме нагрева. Это, в свою очередь, позволяет избежать перегрева с высокой долей вероятности;
  • Простота замены и установки. Процедура легкая, что позволяет производить ремонт своими руками.

Проверка состояния

Проверка диодного моста выполняется достаточно просто даже самостоятельно. Ехать на станцию технического обслуживания нет никакой потребности.

Все, что вам необходимо, это наличие мультиметра.

  1. Плюсовой щуп мультиметра подключаем к диодной шине.
  2. Аналогично соединяем минусовой щуп с минусовым выводом диодного моста.
  3. Теперь смотрим на показания прибора. Если все хорошо с выпрямителем, тогда на вашем мультиметре вы увидите показания, близкие к бесконечности. Если таковых не появляется, тогда с устройством возникли проблемы, придется его менять.
  4. Но это не все. Теперь щупы следует поменять местами, то есть минус соединить с плюсом, а плюс с минусом.
  5. Вновь обращаем внимание на наш мультиметр. Что вы там видите? Если отображается несколько сотен Ом, единиц измерения сопротивления, тогда узел работает нормально, он исправен.
  6. Для проверки дополнительного диода, если таковой имеется, повторите те же действия, описанные выше в нашей инструкции.
Замена

Если проверки показали, что с диодным мостом что-то не так, не остается ничего другого кроме как заменить устройство. Сложного в этом ничего нет. Особенно, если вам уже приходилось разбирать генератор или по крайней мере извлекать его.

Действуйте по предлагаемому алгоритму, опирайтесь дополнительно на видео инструкции. Это поможет справиться с задачей.

  1. Отключите аккумуляторную батарею. Для этого достаточно снять с нее минусовую клемму.
  2. Отсоедините розовый провод, который отвечает за включение генератора. Чтобы сделать это, потребуется открутить крепежную гайку с плюсового болта.
  3. Ослабьте немного натяжение верхней и нижней гайки, отвинтите натяжные болты, снимите ремень. Его можно пока отложить в сторонку.
  4. Поверните ваш генератор на 90 градусов, после чего вы сможете демонтировать нижний крепежный болт.
  5. Внимательно осмотрите корпус вашего генератора. Может потребоваться очистить корпус выпрямителя. При наличии загрязнений на нем и на соединениях, не лишним будет выполнить зачистку. Это позволит новому устройству функционировать более качественно и эффективно.
  6. Постарайтесь максимально аккуратно, но в то же время тщательно зачистить внутренние части кольца.
  7. Снимите старый диодный мост, после чего выполните процедуру обратной сборки.
  8. Запустите двигатель, проверьте работоспособность нового выпрямителя.

Демонтированный элемент

Обратная сборка выполняется в строгой последовательности, учитывая при этом индивидуальные конструктивные особенности нового выпрямителя генератора.

Опираясь на предоставленные материалы и инструкцию по замене, вы должны без особых проблем справиться с поставленной задачей. Но при возникновении проблем обязательно обращайтесь к специалистам.

 Загрузка ...

luxvaz.ru

Лада 21099 › Бортжурнал › Диодный мост на 8 диодов 90А, и регулятор напряжения от Ш-нива на генератор КЗАТЭ 9402.3701

Решил повторить довольно популярную доработку генератора инжекторного двигателя ВАЗ.
Причин перехода две:
1. Слабая зарядка — без потребителей на ХХ максимум 13.8 В, с потребителями 13.1 В.
2. Из-за поломки генератора в дороге (пробило диод в мосте), был установлен мост ВТН на "открытых диодах" залитых герметиком.

Запчасти:
Мост диодный 406 двигатель, 2110, 2111, 2112 90А БВ0 3-105-02;
Регулятор напряжения 2110, 2111, 2112, 2170, 2171, 2172, 2123 с щетками ВТН 9333.3702-04;

Снимаем генератор и разбираем:

Полный размер

Пациент

Дефектуем подшипники и контактные ламели — хлам, меняем.

Полный размер

Выработка есть, при желании еще б походило, но в запасе есть новые, потому поменял.

Что бы безболезненно выпрессовать передний подшипник с крышки, последнюю можно подогреть градусов до 150, так же не забыть про вальцовки изнутри.

Полный размер

Задний подшипник снять задача еще та — 202 размер, сидит плотно к защитному колпачку соединения ламелей с обмоткой якоря. Подлезть стандартным трех-лапым съемником практически не реально, тут может разве что только двух-лапый с широкими и тонкими захватами. На колпачке есть углубления под лапы съемника, и их 4. Кое как на перекосяк захватился за подшипник, натянул съемник до упора, но подшипник на месте.
Берем болгарку и срезаем его аккуратно.

Полный размер

Важный момент!. Все операции по снятию заднего подшипника проводите с умом и аккуратностью — почему:
— конец вала, на котором сидят ламели очень тонкий и легко гнется, уже проверено не на одном генераторе таком. В моем случае это так же случилось.

Полный размер

Изгиб есть заметный.

Выход я нашел такой: зажал в дрель за этот хвостовик и вращая медленно якорь, находил направление изгиба и правил усилием руки. В итоге практически отлично отрихтовал его, есть незначительное биение, но оно на работу щеток уже особо влиять не будет.

Набиваем новые ламели и припаиваем мощным паялом контакты. Набивать нужно не до упора а относительно положения старых ламелей, если щетки ходили правильно, то ставим новые на такую же глубину, если нет — корректируем в ту или другую стороны. Это тоже важно. Если посадить в упор, то щетки будут работать половиной по ламели, половиной по пластику.

Полный размер

Полный размер

www.drive2.ru

Диодный мост на ваз 2110

Несмотря на высокое качество сборки и деталей ВАЗ 2110, диодный мост генератора нередко выходит из строя. Распознать поломку моста можно по нагреву генератора личного транспорта за короткий промежуток времени.

В данной статье речь пойдёт о том, как провести диагностику и поменять диодный мост на ВАЗ 2110 своими руками, не тратя много денежных средств.

Напоминать о важной роли генератора наверно не стоит. От его работоспособность и качества зависит работа всего двигателя.

Диодный мост-электрической устройство, которое направлено на преобразование переменного тока в постоянный. Также, данное устройство называют ещё выпрямителем.

Состоит он из 4-6 диодов, которые идут как «вспомогательные» шлюзы, пропускающих ток в одном направлении. Мост препятствует току пройти на обмотки статора легкового транспорта. Диоды находятся на защитной коробки генератора и могут перегорать под действием различных факторов.

Функции диодного моста в ВАЗ 2110

Когда включается генератор, то начинает вырабатывать я постоянный ток. Благодаря пульсирующему току работают все электрические батареи, заряжается аккумулятор. Однако, чтобы питать энергией весь автомобиль, требуется переменный ток с определённой частотой.

Диодные мосты уникальны, они имеют различные конструкции.

Однако, среди разнообразия распространён трехфазный выпрямитель по следующим причинам:

  1. На выходе создаётся максимально постоянный ток;
  2. Устройства из трех фаз подходят для полумостов и диодных мостов;
  3. Благодаря конструкции, можно использовать конденсатор, служащий фильтром для тока.

Как правильно проверять диодные мосты

Провести осмотр мостов можно двумя способами:

  1. Тестер;
  2. Лампы.

Данные процедуры можно проводить в домашних условиях, не тратя время и деньги на автосервисы. Для диагностики требуется иметь при себе мультометр, уметь им пользоваться, а в дальнейшем инструменты и новый диодный мост.

Инструкция по проверки диодного моста мультометром

Шаги проверки:

  1. Перевести прибор в нужный режим и поставить звуковой сигнал;
  2. Подключить щупы устройства к выводам диодов. К минусовому выходу присоединяется центральная пластина, изготовленная из алюминия или стали. К положительному-металлическая жила с поперечным сечением не больше 1 миллиметра;
  3. Касаясь щупами выходов поочерёдно, водитель должен услышать звуковой сигнал.

Если звуковой индикатор срабатывает при любом положении щуп, то мост пробит. Если отсутствует, то имеется обрыв диода. Сигнал должен быть, когда проверяется одна сторона.

Проверка диодного моста лампочкой

Второй метод провести проверку диодного моста без демонтажа и самостоятельно заключается в следующем:

Проверка диодного моста лампочкой
  1. Первым делом снимается защитный кожух;
  2. Проверить работу цепи диодов можно, подключив оба конца лампочки к разным полюсам. Если к лампочке поступает ток и она загорелась, значит в электрической цепи имеется неполадка, чаще всего это короткое замыкание. Из этого следует, что диоды неисправны. Также, важно понять какой заряд не работает: положительный или отрицательный. Это даст информацию о причине поломки и станет опытом для владельца машины.
  3. Сначала проверяется отрицательная группа. Для проверки заряда соединяется минус источника света с корпусом генератора, а плюс с одним из болтов для крепежа диодного моста. Если к лампочке поступает постоянный или переменный ток, то где-то имеется короткое замыкание.
  4. Четвёртым шагом проверяются плюсовые диоды. Минус лампочки соединяем также с одним из изделий для крепежа, а плюс аккумулятора через лампочку с зажимом генератора «30». На данном этапе неполадки, как и в прошлом случае признаком неисправности является загоревшееся лампочка.
  5. Заключающим этапом станет проверка дополнительных диодных мостов. Отрицательный полюс аккумулятора присоединяем к крепежному изделию, а положительный полюс батареи проводим через лампу к выводу генератора «61». Обнаружить наличие замыкание можно, если лампочка загорелась.

Замена диодного моста в ВАЗ 2110

Замена диодного моста не отличается особой трудностью, если соблюдать правила техники безопасности и инструкции.

Чтобы выполнить замену моста, требуется следующее:

  1. Снимается генератор с машины, освобождается от крышки. Снять крышку следует, открепив фиксатор по бокам. После проделанного можно приступать к работе.
  2. Откручиваются инструментами винты или болты. И снять регулятор напряжения.
  3. Далее, от регулятора отсоединяется разъём провода.
  4. При помощи накидного ключа или головки, открутить три болта, которыми прикреплены провода к диодному мосту, и ещё болтик, крепящий сам мост.
  5. Пятый шаг заключается в избавлении от проводов. Сняв и убрав провода в сторонку, чтобы не мешались.
  6. При помощи крестовой отвёртки требуется открутить винт, крепящий конденсатор. Дальше надо снять сам конденсатор с генератора и диодный мост.
  7. Взяв новый диодный мост, поставить на место старого и прикрутить его, не забыв про конденсатор. Вся установка нового устройства происходит в обратном порядке.

На этом замена диодного моста на ВАЗ 2110 завершена. Сама процедура замены не займёт много времени и сэкономит денежные средства, которые потратились бы не только на новое автомобильное устройство, но и установку в автосервисе. Вся операция несложная, проделать её сможет даже новичок. Главное, не забывать проводить диагностику каждой детали авто и бережно к нему относиться.

vaz-2110.ru

Лада 2108 › Бортжурнал › Ремонт, и доработка генератора (вывод средней точки звезды обмоток статора, и установке моста с двумя дополнительными силовыми диодами)

Небольшое предисловие, а именно как все начиналось что привело к кончине генератора 😀

В одно время меня начала беспокоить лампочка АКБ на приборной панели, а именно гореть в пол накала, либо вообще гореть на всю, или мерехтеть, и потом пропадать через некоторое время, что примечательно, заряд при этом всегда был 14.1-14.3, частенько помогала прогазовка сильная и лампа переставала гореть. Я так и катался с этой проблемой дальше, время от времени были какие-то провалы при езде и посмыкивания, даже тахометр в этот момент вел себя не очень здраво, но я все равно ездил до последнего, но…

Это все же произошло, заезжал к товарищу в гараж, и как что-то "вжухнет" под капотом, холостой просел до 500, заряд 12 (т.е нету) лампа не горит, открываем капот, вроде ничего криминального, брать гену на ощупь было роковой ошибкой — кипяток, быстро заглушил машину, и скинул клемму. Пол часа прождали гадали что стряслось, но кроме как "вскрытие покажет" ничего не придумали, снял ремень с генератора (на благо здесь это позволяет, не так как в классике) отключил силовые провода от него, и вот так поехал в свой гараж уже.

На следующий день в гараже размышлял что делать, искать другой генератор, или снимать временно с 06 генератор, и тут всплывает в чате от товарища объявление, мол продам генератор с приоры на 90А, состояние непонятно что с ним, шкив гнутый, цена вообще приятная, не долго думая, беру с собой зарядное устройство, и еду 25 километров на одном АКБ 😀
По приезду на место, кинул аккум на зарядку, и начал осмотр генератора, тестером проверил ротор и статор — живые, значит как донора можно забирать)

По приезду назад в гараж, разобрал оба, для дальнейшей так сказать диагностики и возможности слепить из 2-х нерабочих 1 рабочий (как мне казалось)

И так, первые отличия для меня:

Полный размер

слева 90А, справа 80А (тот который снял с 08)

Подкова (блок выпрямительный, он же диодный мост) у 90 Амперного то на 8 диодов, а у меня(на 80 Амперном) 6, шесть! мне казалось что тоже 8 диодов, мне стало интересно интересно почему так, но решил заняться диагностикой дальше.

Снимаем у обоих подковы, и вижу что есть еще отличие в выводах статора, у 90 Амперного на 1 больше.

Полный размер

У 90 Амперного 4 вывода, у 80 Амперного 3 вывода

Рассмотрим подковы детальней:

Полный размер

Слева БВ03-105-09, 8 диодов + 3 дополнительных (11) с 90А генератора Справа БВ03-105-01, 6 диодов + 3 дополнительных (9) с 80А генератора

Полный размер

БВ03-105-09


Полный размер

БВ03-105-01

Принялся диагностировать подковы что бы понимать что делать дальше, в итоге прозвонки выяснилось, что в двух подковах пробито по 2 диода, значит покупать новый в любом случае.

Интересно можно ли на мой (80А) генератор поставить подкову с 8 диодами? с данным вопросом я обратился к гуглу, и попадаю на интересную

www.drive2.ru

Проверка диодного моста (выпрямительного блока) генератора автомобилей ВАЗ 2108, 2109, 21099 без снятия его с двигателя

Выпрямительный блок генератора (диодный мост) автомобилей ВАЗ 2108, 2109, 21099  предназначен для преобразования переменного тока, вырабатываемого генератором, в постоянный ток. Его неисправность (короткое замыкание, обрыв, «пробой») является причиной исчезновения или уменьшения выдаваемого им этого самого тока необходимого для зарядки аккумулятора и работы потребителей в бортовой сети автомобиля.


Признаки неисправности диодного моста

— Напряжение, выдаваемое генератором и измеряемое на выводах АКБ при работающем двигателе меньше 13.6 В.

— Контрольная лампа разряда АКБ в щитке приборов на панели не гаснет после пуска двигателя. Стрелка вольтметра находится в красной зоне или на ее границе.

— Контрольная лампа разряда АКБ не загорается при повороте ключа в замке зажигания и не горит при работающем двигателе. Все остальные приборы и лампы функционируют нормально. Стрелка вольтметра находится либо в красной зоне, либо на ее границе.

Следует отметить, что часто аналогичные признаки возникают при неисправности регулятора напряжения генератора. Поэтому перед проведением проверки стоит убедиться в его исправности.

Что нужно знать перед проверкой

В диодном мосту три положительных диода, три отрицательных и три дополнительных. Диод должен пропускать электрический ток только в одном направлении и никак в другом (от этого мы будем отталкиваться при проведении проверки диодного моста). Неисправный диод (вентиль) либо вообще не пропускает ток – обрыв, либо пропускает в обеих направлениях – диод «пробит».

Необходимые для проверки инструменты

— Мультиметр (тестер, автотестер…) с режимом омметра

— Если нет мультиметра, контрольная лампа 1-5 Вт 12 В и пара длинных изолированных проводов

Проверка диодного моста генератора 37.3701, не снимая его с двигателя при помощи мультиметра или контрольной лампы

Предварительно отсоединяем все провода от генератора и регулятора напряжения.

1. Вначале проверяем весь диодный мост на наличие короткого замыкания.

Вариант первый (мультиметром)

Прижимаем положительный вывод мультиметра в режиме омметра к выводу 30 генератора, а отрицательный вывод к его корпусу. При исправном диодном мосту сопротивление стремится к бесконечности.

проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 на короткое замыкание, без снятия его с двигателя, мультиметром

Вариант второй (контрольной лампой)

Подаем плюс по проводу, через контрольную лампу, на вывод 30 генератора, а минус на его корпус. Если лампа загорелась, диодный мост неисправен, если нет, то все в порядке.

проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 при помощи контрольной лампы на наличие короткого замыкания

Следует отметить, что аналогичные симптомы бывают при замыкании обмотки статора на массу.

2. Проверка положительных диодов на «пробой».

Вариант первый (мультиметром)

Положительный щуп мультиметра в режиме омметра прижимаем к выводу 30 генератора. Отрицательный к одному из болтов крепления диодного моста. Если диоды исправны, сопротивление стремится к бесконечности.

проверка «положительных» диодов автомобилей ВАЗ 2108, 2109, 21099 на короткое замыкание — «пробой» при помощи мультиметра

Вариант второй (контрольной лампой)

Подаем плюс от АКБ через контрольную лампу на вывод 30 генератора. Минус с АКБ пускаем на один из болтов крепления диодного моста. Если лампа загорелась, «пробит» один или несколько положительных диодов.

проверка «положительных» диодов генератора автомобилей ВАЗ 2108, 2109, 21099 на короткое замыкание — «пробой» при помощи контрольной лампы

3. Проверка отрицательных диодов.

Вариант первый (мультиметром).

Соединяем положительный щуп мультиметра с одним из болтов крепления диодного моста. Отрицательный прижимаем к корпусу генератора. Сопротивление стремится к бесконечности – диодный мост исправен.

проверка «отрицательных» диодов генератора атомобилей ВАЗ 2108, 2109, 21099 на наличие короткого замыкания — «пробой» при помощи мультиметра

Вариант второй (контрольной лампой).

Соединяем плюс АКБ через контрольную лампу с одним из болтов крепления диодного моста. Минус от АКБ подаем на корпус генератора. Лампочка загорелась – отрицательные диоды неисправны, нет – все в порядке.



4. Проверка дополнительных диодов.

Вариант первый.

Прижимаем положительный щуп мультиметра в режиме омметра к выводу 61 генератора. Отрицательный прижимаем к одному из болтов крепления диодного моста. Сопротивление стремится к бесконечности – дополнительные диоды исправны.

проверка дополнительных диодов генератора, без снятия его с двигателя, мультиметром

Вариант второй.

Соединяем плюс АКБ через контрольную лампу с выводом 61 генератора. Минус от АКБ подаем к одному из болтов крепления диодного моста. Лампочка загорелась – дополнительные диоды неисправны, нет – все в порядке.

проверка дополнительных диодов генератора без снятия его с двигателя при помощи контрольной лампы

Примечания и дополнения

— Более подробная проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 проводится на специальном стенде и при помощи осоциллографа.

— Если есть необходимость более конкретно выяснить причину неисправности диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099, то необходимо снять генератор с двигателя, разобрать его и проверить каждый из диодов. См. статью на сайте: «Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (на снятом с двигателя генераторе)».

Еще пять статей на сайте по электрике автомобилей ВАЗ 2108, 2109, 21099

— Аккумуляторные батареи автомобилей ВАЗ

— Контрольная лампа разряда АКБ горит после пуска двигателя

— Проверка коммутатора автомобилей ВАЗ 2108, 2109, 21099

— Проверка вакуумного регулятора опережения зажигания на автомобилях ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы на автомобиле ВАЗ 2108, 2109, 21099

twokarburators.ru

Как проверить диодный мост генератора своими руками

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Генератор – без преувеличения ключевой узел автомобиля. Его задача – питание всей электрической части транспортного средства во время движения (магнитофона, головного света, навигатора и так далее).

Как проверить диодный мост генератора

При выходе из строя генератора вся нагрузка перекладывается на аккумуляторную батарею (АКБ). Как следствие, уже через несколько часов машина полностью обездвижена.

Большинство автолюбителей сразу отправляются в СТО, где тратят немалые деньги на ремонт. Не торопитесь – проблема в 90% случаев лежит на поверхности.

Если знать, как проверить диодный мост генератора, можно быстро выявить неисправность, исправить ее и сэкономить деньги.

Задачи диодного моста ВАЗ, причины и неисправности

Схема генератора весьма проста – он состоит из ротора с обмоткой возбуждения и статора, выполненного из тонких стальных пластин.

Трехфазная обмотка статора располагается в специальных пазах, подключается к нулевой точке и группе из четырех (иногда шести) диодов.

Задача диодного моста – преобразование рода тока из переменного в постоянный. Особенность его работы в том, что ток пропускается только в одну сторону – от генератора к бортовой сети.

Одной из самых распространенных поломок является перегорание одного или нескольких диодов. Причины могут быть разные – попадание влаги (грязи, масла или пыли) в генератор, ошибки в полярности в случае «прикуривания» другой машины и так далее.

Как мы уже упомянули, проверка диодного моста ваз даже в условиях гаража. Все, что необходимо – запастись лампочкой на 12В и мультиметром.

Перед началом работ желательно снять защитный кожух механизма и отключить выводы регулятора. Учтите, что «плюсовые» диоды имеют красные провода, а «отрицательные» — черные.

Рассмотрим два способа проверки диодного моста:

  • При помощи мультиметра (тестера).
  • При помощи лампочки.

Как проверить диодный мост мультиметром?

Действуйте в следующей последовательности:

Снимите диодный мост с генератора (в противном случае провести проверку не выйдет). Каждый диод необходимо проверять отдельно.

Установите на мультиметре режим «пищалки». В этом случае при замыкании щупов будет издаваться характерный писк. Если же такой функции нет, можно поставить переключатель тестера в положение «1кОм».

Прикоснитесь щупами к краям одного диода и проведите измерения, поменяв щупы местами. Диод можно считать исправным, если в одну из сторон он показал бесконечность, а в другую – около 500-700 Ом.

Если при обоих измерениях сопротивление слишком низкое или, наоборот, бесконечное, то диод (группа диодов) неисправна.

Проверяем диодный мост лампочкой?

Если под рукой нет мультиметра, можно воспользоваться более простым методом – использовать для диагностики обычную лампочку на двенадцать Вольт. Работа выполняется в следующей последовательности:

Корпус диодного моста подключите к «минусу» АКБ. Проследите, чтобы пластина плотно прилегала к поверхности генератора. Также не забудьте прочитать статью, как правильно зарядить автомобильный аккумулятор.

Первый шаг – проверяем все диоды. Для этого подключите лампочку одним концом на «минус» генератора, а другим – на «плюс» клеммы «30» от аккумулятора. В случае загорания лампочки можно смело говорить о повреждении одного или группы диодов (в цепи есть КЗ).

Второй шаг – проверяем отрицательную группу диодов. Подключите «минусовой» конец лампочки на корпус генератора, а «плюс» — на болт крепления моста. Лампочка горит или моргает? – Есть проблемы в отрицательной группе диодов.

Третий шаг – проверяем положительную группу диодов. Здесь необходимо «плюс» поместить на клемму «30», а «минусовой» конец – на болт крепления. Если есть загорание лампочки, то проблема в группе положительных диодов.

Четвертый шаг – проверяем дополнительные диоды. Для этого «минусовой» конец оставляем на прежнем месте, а «плюсовой» переносим на клемму «61». Загорелась лампочка? – Тогда и здесь есть неисправность.

Решить проблему просто – достаточно выпаять пробитый диод и впаять на его место новый (заведомо исправный). Можно, конечно, купить весь диодный мост, но это вытянет много больше денег из вашего кошелька.

Вся работа по диагностике неисправности и замене поврежденного диода занимает не больше одного-двух часов. Следовательно, перед поездкой на СТО и тратой большой суммы проведите небольшую работу в гараже. Удачи на дорогах и без поломок.

remontavtovaz.ru

Ваз 2109: замена диодного моста в генераторе своими руками

Генератор ваз 2109

Главным источником тока в любой машине считается автомобильный генератор. Если зарядка аккумуляторной батареи произведена неправильно, нужно знать, как проверяется генератор, дабы самостоятельно устранить подобную неисправность.
Чаще всего требуется на ВАЗ 2109 замена диодного моста в генераторе, но сначала требуется удостовериться в существующей проблеме. На ваз 2109 замена диодного моста генератора производиться может и своими силами.

Примечание! Перед тем, как начинать ремонт или замену диодного моста, в обязательном порядке необходимо оценить работоспособность щёток генератора, а также проверить регулятор напряжения.

Диагностика

Диодный мост генератора ваз 2109

Диагностику диодного моста лучше всего делать после его съёма, этот процесс достаточно прост. Естественно, можно обойти демонтаж стороной, но тогда проверка будет неудобной.
Одним из методов проверки этого моста считается проверка бортовой системы контроля на предмет утечки тока. Таким образом, если при отключенном моторе и неактивных электроприборах потребление тока равняется 1А за час, то вероятнее всего, проблема будет заключаться именно в диодном мосте.

Примечание! Детальная проверка возможна только при снятии диодного моста.

Проверка реле-регулятора

Замена диодного моста генератора ваз 2109

Сначала нужно проверить реле-регулятор, способствующий поддержке оптимального значения напряжения в машине. Такое реле не даёт возможности напряжению увеличиваться до критического уровня.
Итак:

  • Автомобиль заводится.
  • Посредством мультиметра вымеряется электропитание.
  • Прибор нужно переключить в положение измерения напряжения и подключить на клеммы аккумулятора или на выходах генератора.
  • Напряжение считается нормальным, если его показатели колеблются в пределах 14-14,2 В.
  • Если при нажатии на газ такой показатель увеличивается более, чем на пол вольта, то реле требует замены.

Проверка диодного моста генератора

Замена диодного моста на генераторе ваз 2109


Как правило, диодный мост состоит из 6-ти диодов, три из них положительные и три отрицательные:
  • Мультиметр устанавливается в режим «звука».
  • Если в процессе проверки слышится писк в прямом и обратном направлении, то такой диод, скорее всего, пробит и нуждается в замене.

Примечание. Специалисты рекомендуют менять повреждённый элемент в сборе.

Проверка статора прибора

По сути, это цилиндр, внутри которого находится обмотка:

  • Сначала отсоединяют выходы диодного моста и осматривают всю обмотку на предмет повреждений и подгорания.
  • Далее мультиметр переводится в режим «измерения сопротивления» и проверяется вся обмотка на наличие пробоин. Для этого необходимо прижать к статору один контакт, при этом второй прижимается к выходу обмотки.
  • Если сопротивление равно меньше 50 кОм, это может говорить о том, что генератор скоро сломается.

Проверка ротора генератора

Ваз 2109 проверка диодного моста генератора

Ротор имеет вид стержня с обмоткой, на контактных кольцах которой присутствуют щетки:

  • Мультиметр переключается в режим «измерения сопротивления».
  • Выполняются замеры между контактными кольцами.
  • При малом показатели сопротивления можно сделать вывод, что обмотка в исправном состоянии.

Как демонтировать диодный мост

Итак:

  • Снимается минусовая клемма аккумулятора, отсоединяются провода, которые подводятся к пластмассовому кожуху генератора(см.Ремонт генератора ваз 2109 легко и просто).
  • Отсоединяется колодка проводов «D».
  • С наконечников положительных проводов убирается резиновый защитный колпачок, после чего отвинчивается крепёжная гайка. Провода снимаются с генератора.
  • Теперь нужно снять непосредственно пластмассовый кожух генератора. Сначала нужно открепить три пружинных фиксатора, которые располагаются по периметру самого блока.
  • Регулятор напряжения откручивается при помощи крестовой отвертки.
  • Он извлекается в сборном состоянии вместе с щётками(см.Ваз 2109: замена щеток генератора своими силами).
  • Ключом 8-го размера отвинчиваются три болта, фиксирующие мост.
  • Выводы, подводящие к обмотке статора, для удобства отгибаются в сторону. С помощью крестообразной отвертки откручиваются фиксаторы конденсатора.
  • Для извлечения диодного моста при помощи ключа 10-го размера требуется открутить две гайки от контактного болта. Также с этого болта нужно снять втулки, после чего убирается и сам болт с моста.

Теперь можно смело приступать к замене поврежденной детали.

Как сменить диодный мост в генераторе

Смена диодного моста в генераторе

Для выполнения работ нужно обзавестись:

  • набором головок;
  • плоской отверткой;
  • фигурной отверткой;
  • новым диодным мостом.

Примечание!
В основном генератор прекращает подзарядку аккумулятора из-за неисправного регулятора напряжения или пробоя диодного моста. Для более детальной диагностики устройство рекомендуется демонтировать из моторного отсека и установить на слесарную установку.

Замена моста должна осуществляться в определённой последовательности:

  • После извлечения диодного моста проверяют показатели прохождения тока в цепи. Это можно сделать при помощи омметра или специального тестера. Если полупроводники вышли из строя, нужно будет заменить мост полностью.

  Примечание! Сложно самостоятельно заменить отдельные детали моста, для этого требуются определённые навыки.

  • Чтобы достать до крепления диодов, нужно снять с генератора блок щеток. Отвинчиваются болты, которые держат заднюю и переднюю крышку. От статора снимают одну часть устройства.
  • Половинка генератора откладывается в сторону. Торцевым ключом отвинчивают гайки фиксации выводов обмотки статора к выпрямительному блоку.
    Средняя область устройства отсоединится только после открепления минусового провода от «массы». Также с задней крышки снимают болты с соответствующими изоляторами и непосредственно диодный мост.
  • Новый диодный мост устанавливается на своё место. Теперь в крышку ставят болты с изоляторами, на них надевают выводы обмоток и закручивают гайками.
  • Ротор и передняя крышка устанавливается в заднюю часть через статор. Корпус генератора стягивают при помощи болтов. На последнем этапе работ монтируют щетки.

Как видно, процесс смены диодного моста не сложен, рекомендуется посмотреть видео и фото для выполнения работ своими руками. Помимо этого начинающему автослесарю предоставляется дополнительная инструкция с детальным описанием процессов.
Поскольку цена услуг СТО не для всех приемлема, многие пытаются отремонтировать свой автомобиль самостоятельно.

Как проверить диодный мост генератора ваз 2109

Проблемы с генератором автомобиля всегда вызывают огорчение, но также и массу вопросов у недостаточно опытных автолюбителей, которые не знают, как его отремонтировать. Если же разобраться в проблеме, то станет сразу ясно, насколько несложным оказывается путь к восстановлению работоспособности такого оборудования. Рассмотрим теперь принцип работы, основные неисправности генератора и способы их устранения.

Автомобильный генератор нужен для преобразования механической энергии вращения коленчатого вала двигателя автомобиля в электрическую

Принцип работы и схема генератора автомобиля

Основными элементами генератора являются ротор, статор, а также крышки: одна — со стороны контактных колец и вторая — со стороны привода. На роторе предусмотрена обмотка возбуждения генератора, ее концы выведены к двум контактным кольцам. Также на валу ротора есть два закрытых шариковых подшипника, они заполнены смазкой, которой должно хватать на весь срок службы генератора.

Сердечник статора состоит из пластин электротехнической стали. В его пазах есть трехфазная обмотка, соединенная с выводом нулевой точки. Данный вывод служит для подключения сигнализатора зарядки АКБ. Основные выводы обмотки статора подключены к выпрямительному блоку на диодах.

Признаки неисправности генератора и пути их устранения

Работа генератора контролируется сигнализатором на щитке приборов. При включении зажигания окошко должно гореть и гаснуть — после запуска мотора. Если так и происходит, значит все хорошо, генератор исправен.

Слишком яркое или слишком слабое свечение сигнализатора уже свидетельствует об определенных неисправностях деталей системы генератора. В любом случае, недостаточный заряд батареи всегда косвенно указывает на проблемы с генератором.

Генератор вообще не подает зарядный ток

Очень частым явлением представляется слабое натяжение ремня привода. При его проскальзывании генератор не может работать на полную мощность, и это приводит к постепенному разряду аккумуляторной батареи. Также причиной пробуксовки ремня могут стать изношенные подшипники генератора. Необходимо помнить, что ресурс работы у данного узла меньше, нежели у двигателя, и составляет около 130-160 тыс. км.

При слабом натяжении ремня привода генератор не может работать на полную мощность, что приводит к постепенному разряду аккумуляторной батареи

Зависание щеток — вторая по частоте проблема — возникает из-за накопления грязи на щеткодержателе и самих щетках, а также из-за ослабления щеточных пружин. Чтобы решить проблему, необходимо очистить вышеуказанные элементы, а пружины, соответственно, заменить на новые. Впрочем, может иметь место серьезный износ щеток, что потребует их замены.

В ходе интенсивной эксплуатации иногда возникает так называемое подгорание контактных колец, вследствие чего значительно ухудшается или пропадает контакт с генератором. Такая проблема решается основательной зачисткой и шлифовкой колец либо их проточкой. Дополнительно стоит осмотреть проводку, соединяющую генератор и аккумуляторную батарею, на предмет обрывов.

Также причиной отсутствия зарядного тока может быть неисправный регулятор напряжения, который подлежит замене на новый. Нередкими являются случаи обрыва обмотки возбуждения, при наличии определенного опыта ремонтных работ это можно устранить. Еще важно обратить внимание на то, что бывают случаи задевания ротором окружающих его поверхностей. Это может привести к их частичному повреждению. Причиной обычно является выработка подшипников или мест посадки.

Когда зарядный ток поступает, но АКБ нормально не заряжается

Часто АКБ не берет заряд из-за плохого контакта «массы» самого генератора с «массой» регулятора напряжения

Такое положение вещей может стать следствием плохого контакта «массы» самого генератора с «массой» регулятора напряжения. Поэтому нужно проверять надежность провода, а также плотность контактов. Возможно, в цепи возбуждения генератора есть замыкание на «массу», что приводит к срабатыванию реле защиты регулятора напряжения. Необходимо найти место замыкания и устранить проблему.

Как и в предыдущем случае, здесь могут также быть замешаны нерабочие, изношенные щетки. Аналогично есть смысл посмотреть и на контактные кольца, есть вероятность, что они окажутся в масле или другом виде загрязнения (лучше всего их обезжирить бензином).

Надо также обратить внимание на исправность регулятора напряжения, вполне возможно, что его нужно заменить на новый. Не стоит списывать со счетов и риск ослабления ремня привода. Также есть смысл проверить статор — это может быть как витковое замыкание, так и обрыв цепи одной из фаз обмотки. Лучше сразу произвести замену статора с неисправной обмоткой.

Повышенный шум механизмов

Бывает, генератор издает шум, что говорит об износе подшипников или их посадочного места в крышке

Чаще всего шумность в районе работающего генератора может говорить об износе подшипника (подшипников) или его посадочного места в крышке. В таком случае надо заменить подшипники либо крышку генератора. Впрочем, бывают и совсем элементарные причины в виде ослабшей гайки шкива генератора. А вот характерный «вой» во время работы прибора обычно говорит о межвитковом замыкании обмотки статора, а значит, статор подлежит замене.

Разберемся, как прозвонить диодный мост генератора

Заметить, что есть какие-то проблемы с диодным мостом, не так уж и сложно. Достаточно установить, что аккумуляторная батарея не получает достаточный объем заряда или же наоборот поддается избыточному заряду (перезаряд АКБ).

Основная задача выпрямительных диодов генератора — это однонаправленное пропускание электрического тока и блокирование его прохождение назад, от бортовой сети автомобиля.

Если же ток пропускается в обе стороны или же вообще не пропускается через диоды, значит они неисправны. Бывает такое после неудачного «прикуривания» (перепутанный «+» и «-»), а также вследствие попадания на диоды влаги.

Итак, проверка может производиться как на извлеченном из генератора мосту, так и без разборки (снятия). Сначала рассмотрим вариант прозвона диодов при помощи обычной 12-вольтовой лампы, без разборки генератора. Для этого необходимо снять защитный кожух генератора и отсоединить вывод «Б» регулятора напряжения от клеммы «30». Также следует отсоединить провода и от вывода регулятора «В». Обратите внимание, что 3 диода, помеченные красным цветом, это «плюс», а 3 диода с черными метками — «минус».

Первым делом все диоды проверяются на замыкания: через лампу подсоединяем «плюс» от АКБ к клемме «30», в то время как «минус» — к корпусу генератора. В случае, если лампа горит, «плюсовые» и «минусовые» диоды имеют короткое замыкание. После этого проверяются на замыкание отдельно «минусовые» диоды. Для это «плюс» аккумулятора через лампу соединяем с крепежным болтом диодного моста, «минус» — на корпус. Когда наблюдается свечение лампы, это означает, что есть замыкание в одном или нескольких «отрицательных» диодах.

Выявить проблемы с диодным мостом несложно: это видно по тому, что аккумуляторная батарея не получает достаточный объем заряда или же наоборот поддается избыточному заряду

Проверять «положительные» диоды нужно аналогичным способом, только теперь к болту подключаем «минус», а «плюсовую» клемму батареи определяем на зажим «30». Как и в предыдущем случае, свет лампы будет сигнализировать, что имеется замыкание по одному или нескольким «плюсовым» диодам.

Дополнительные диоды «прозваниваются» так: «плюс» через лампу подключается к выводу генератора «61», а «-» идет на болт крепления диодного моста. Свет лампы укажет на наличие короткого замыкания в одном из дополнительных диодов. В заключение отметим, что определить, какой именно диод выдает замыкание, возможно лишь после снятия моста и поочередной проверки всех его элементов.

Как проверить диодный мост генератора ВАЗ 2106, 2109, 2110 мультиметром

Перед началом проверки необходимо снять диодный мост и поставить мультиметр на режим проверки диодов. Сначала проверим вспомогательные диоды. Для этого устанавливаем красный щуп на общую шину диодов, «минусовый» же — к выводу анализируемого диода. Если все в порядке, то показания на дисплее будут устремляться к бесконечности. Теперь меняем щупы местами — цифры обозначат несколько сотен Омов. Таким образом проверяется каждый из допдиодов.

«Прозвонить» силовые диоды генератора можно следующим образом. Черный щуп (-) присоединяем к пластине, в которую впрессован проверяемый диод, а «положительный» щуп ставим на вывод диода. В случае исправности ток не проходит, а значит, показатели сопротивления будут стремиться к бесконечному числу. В случае размещения щупов наоборот прибор должен показать несколько сотен Ом. Так проверяются все силовые диоды.

Несмотря на то, что конструкции отдельных моделей генераторов могут несколько отличаться, вышеприведенные советы вполне применимы в подавляющем большинстве случаев.

Здравствуйте. В этой статье поясняется простым языком для чего нужен диодный мост в генераторе ВАЗ 2109 -2114, признаки неисправности диодного моста и как проверить шоколадку на генераторе ваз 2109 — 2114 (шоколадка — он же диодный мост).

Как работает диодный мост ВАЗ 2109 -2114.

Диодный мост на схеме ниже обведен в зелёный прямоугольник.

Он состоит из девяти диодов и двух пластин. Пластины служат не только для крепежа диодов, но и соединяют их выводы в одну точку. Диодный мост нужен для получения постоянного тока с трёхфазной обмотки статора.

На фото ниже обведены болты, которыми подключается обмотка статора к диодному мосту. На схеме выше, места этих соединений, отмечены точками.

Признаки неисправности диодного моста генератора ВАЗ 2109 — 2114.

Самый главный признак неисправности диодного моста — это, конечно же отсутствие зарядки АКБ авто или недостаточная зарядка.

Одним из признаков неиправности диодного моста можно увидеть лишь увидев диодный мост — это пробитие дополнительных диодов (три маленьких чёрных цилиндра с светлой полоской). Пробитый диод можно определить визуально: на нём может быть трещина или следы расплавления.

Как прозвонить диодный мост генератора ВАЗ 2109 — 2114.

Что бы проверить диоды на пробитие, ставим мультиметр в режим прозвонки (если такого режима нет то просто выбираем режим проверки сопротивления до 1 кОм)

Плюсовой щуп кладём на верхнюю пластину, а минусовым поочередно прощупываем выводы трёх диодов отмеченных цифрами на рисунке. Если мультиметр не пищит и на дисплее показывает единицу то с диодом всё в порядке, переходим к следующему, иначе диодный мост под замену.

После того, как проверили верхний ряд диодов, аналогично проверяем нижний. Кладём минусовой щуп на нижнюю пластину, а плюсовым проходимся по оставшимся диодам.

Отвечу на, вероятно, возникший вопрос, почему даже из-за одного неисправного диода меняется весь мост? Дело в том, что диодный мост — это не дорогая запчасть. Проще купить её целиком и заменить, чем мучатся с заменой одного диода.

Надеюсь теперь Вам стало понятней для чего нужен диодный мост в генераторе ВАЗ 2109 — 2104 и как его проверить. Если у Вас есть какие — то вопросы — оставляйте их в комментариях.

Генератор ваз 2109

Главным источником тока в любой машине считается автомобильный генератор. Если зарядка аккумуляторной батареи произведена неправильно, нужно знать, как проверяется генератор, дабы самостоятельно устранить подобную неисправность.
Чаще всего требуется на ВАЗ 2109 замена диодного моста в генераторе, но сначала требуется удостовериться в существующей проблеме. На ваз 2109 замена диодного моста генератора производиться может и своими силами.

Примечание! Перед тем, как начинать ремонт или замену диодного моста, в обязательном порядке необходимо оценить работоспособность щёток генератора, а также проверить регулятор напряжения.

Диагностика

Диодный мост генератора ваз 2109

Диагностику диодного моста лучше всего делать после его съёма, этот процесс достаточно прост. Естественно, можно обойти демонтаж стороной, но тогда проверка будет неудобной.
Одним из методов проверки этого моста считается проверка бортовой системы контроля на предмет утечки тока. Таким образом, если при отключенном моторе и неактивных электроприборах потребление тока равняется 1А за час, то вероятнее всего, проблема будет заключаться именно в диодном мосте.

Примечание! Детальная проверка возможна только при снятии диодного моста.

Проверка реле-регулятора

Замена диодного моста генератора ваз 2109

Сначала нужно проверить реле-регулятор, способствующий поддержке оптимального значения напряжения в машине. Такое реле не даёт возможности напряжению увеличиваться до критического уровня.
Итак:

  • Автомобиль заводится.
  • Посредством мультиметра вымеряется электропитание.
  • Прибор нужно переключить в положение измерения напряжения и подключить на клеммы аккумулятора или на выходах генератора.
  • Напряжение считается нормальным, если его показатели колеблются в пределах 14-14,2 В.
  • Если при нажатии на газ такой показатель увеличивается более, чем на пол вольта, то реле требует замены.

Проверка диодного моста генератора

Замена диодного моста на генераторе ваз 2109

  • Мультиметр устанавливается в режим «звука».
  • Если в процессе проверки слышится писк в прямом и обратном направлении, то такой диод, скорее всего, пробит и нуждается в замене.

Примечание. Специалисты рекомендуют менять повреждённый элемент в сборе.

Проверка статора прибора

По сути, это цилиндр, внутри которого находится обмотка:

  • Сначала отсоединяют выходы диодного моста и осматривают всю обмотку на предмет повреждений и подгорания.
  • Далее мультиметр переводится в режим «измерения сопротивления» и проверяется вся обмотка на наличие пробоин. Для этого необходимо прижать к статору один контакт, при этом второй прижимается к выходу обмотки.
  • Если сопротивление равно меньше 50 кОм, это может говорить о том, что генератор скоро сломается.

Проверка ротора генератора

Ваз 2109 проверка диодного моста генератора

Ротор имеет вид стержня с обмоткой, на контактных кольцах которой присутствуют щетки:

  • Мультиметр переключается в режим «измерения сопротивления».
  • Выполняются замеры между контактными кольцами.
  • При малом показатели сопротивления можно сделать вывод, что обмотка в исправном состоянии.

Как демонтировать диодный мост

  • Снимается минусовая клемма аккумулятора, отсоединяются провода, которые подводятся к пластмассовому кожуху генератора(см.Ремонт генератора ваз 2109 легко и просто).
  • Отсоединяется колодка проводов «D».
  • С наконечников положительных проводов убирается резиновый защитный колпачок, после чего отвинчивается крепёжная гайка. Провода снимаются с генератора.
  • Теперь нужно снять непосредственно пластмассовый кожух генератора. Сначала нужно открепить три пружинных фиксатора, которые располагаются по периметру самого блока.
  • Регулятор напряжения откручивается при помощи крестовой отвертки.
  • Он извлекается в сборном состоянии вместе с щётками(см.Ваз 2109: замена щеток генератора своими силами).
  • Ключом 8-го размера отвинчиваются три болта, фиксирующие мост.
  • Выводы, подводящие к обмотке статора, для удобства отгибаются в сторону. С помощью крестообразной отвертки откручиваются фиксаторы конденсатора.
  • Для извлечения диодного моста при помощи ключа 10-го размера требуется открутить две гайки от контактного болта. Также с этого болта нужно снять втулки, после чего убирается и сам болт с моста.

Теперь можно смело приступать к замене поврежденной детали.

Как сменить диодный мост в генераторе

Смена диодного моста в генераторе

Для выполнения работ нужно обзавестись:

  • набором головок;
  • плоской отверткой;
  • фигурной отверткой;
  • новым диодным мостом.

Примечание!
В основном генератор прекращает подзарядку аккумулятора из-за неисправного регулятора напряжения или пробоя диодного моста. Для более детальной диагностики устройство рекомендуется демонтировать из моторного отсека и установить на слесарную установку.

Замена моста должна осуществляться в определённой последовательности:

  • После извлечения диодного моста проверяют показатели прохождения тока в цепи. Это можно сделать при помощи омметра или специального тестера. Если полупроводники вышли из строя, нужно будет заменить мост полностью.

Примечание! Сложно самостоятельно заменить отдельные детали моста, для этого требуются определённые навыки.

  • Чтобы достать до крепления диодов, нужно снять с генератора блок щеток. Отвинчиваются болты, которые держат заднюю и переднюю крышку. От статора снимают одну часть устройства.
  • Половинка генератора откладывается в сторону. Торцевым ключом отвинчивают гайки фиксации выводов обмотки статора к выпрямительному блоку.
    Средняя область устройства отсоединится только после открепления минусового провода от «массы». Также с задней крышки снимают болты с соответствующими изоляторами и непосредственно диодный мост.
  • Новый диодный мост устанавливается на своё место. Теперь в крышку ставят болты с изоляторами, на них надевают выводы обмоток и закручивают гайками.
  • Ротор и передняя крышка устанавливается в заднюю часть через статор. Корпус генератора стягивают при помощи болтов. На последнем этапе работ монтируют щетки.

Как видно, процесс смены диодного моста не сложен, рекомендуется посмотреть видео и фото для выполнения работ своими руками. Помимо этого начинающему автослесарю предоставляется дополнительная инструкция с детальным описанием процессов.
Поскольку цена услуг СТО не для всех приемлема, многие пытаются отремонтировать свой автомобиль самостоятельно.

Диодный мост генератора на ВАЗ 2110: замена своими руками, проверка состояния и частые неисправности

Содержание:

  1. Функции
  2. Причины неисправности
  3. Проверка состояния
  4. Замена

При включении генератора в работу, он производит постоянный ток. Но чтобы питать всех потребителей в автомобиле и подзаряжать аккумуляторную батарею, требуется переменный ток с четко определенной частотой.

Диодный мост выполняет функции по преобразованию постоянного тока в переменный. Это устройство также называется выпрямителем.

Внешний вид элемента

Диодные мосты могут иметь различную конструкцию. Однако автомобили преимущественно комплектуются трехфазными выпрямителями. Это обусловлено важными достоинствами, которыми они обладают. А именно:

  • На выходе создается наиболее пульсирующее напряжение;
  • Трехфазные устройства отлично подходят для полумостов и диодных мостов;
  • Их конструкция позволяет дополнительно использовать конденсатор — фильтр для тока.

Функции

Давайте рассмотрим, какие функции выполняет в автомобиле диодный мост.

  1. Преобразует постоянный ток в переменный. Это его главная функция, но не единственная.
  2. Осуществляет блокировку проникновения тока на статорную обмотку. Тут элемент выполняет как бы роль одностороннего клапана.
  3. Увеличивает запас прочности генератора, способствует защите от неблагоприятных факторов, воздействий, загрязнений.

Конструктивные особенности

  • В заводском исполнении диодные мосты для ВАЗ 2110 представляют собой монолитные конструкции, которые отличаются надежностью, финансовой доступностью, компактными размерами;
  • Существенный недостаток у заводского диодного моста только один — если сгорает один диод, выполнить замену одного элемента не представляется возможным. Приходится покупать новый заводской выпрямитель и менять его со старым местами;
  • При отказе в работе диодного моста можно попробовать собрать его своими руками из разных диодов;
  • В заводском исполнении выпрямитель имеет 4 или 6 диодов, а при самостоятельном изготовлении можно добавить еще один дополнительный. Так многие поступают;
  • При установке дополнительного диода, используют не заводские элементы, а более мощные. Это позволяет им более длительный срок не сгорать.

Качество работы самодельного выпрямителя проверить сложно, из-за чего вмешательство в заводскую конструкцию может только навредить генератору. Тогда вместо покупки дешевых расходников, придется менять чуть ли не весь узел.

Расположение на генераторе

Причины неисправностей

Практика автомобилистов показывает, что замена диодного моста может быть вызвана различными причинами, но основной из них является все же особенность заводского изготовления.

Потому давайте детальнее познакомимся с причинами выхода из строя выпрямителя, которые могут повлечь за собой необходимость замены устройства.

Причина

Особенности

Заводское исполнение

Многие производители используют алюминиевые оболочки для диодов, которые не отличаются высоким качеством и надежностью. Выбирать рекомендуется стальные оболочки. Опыт специалистов и автомобилистов показывает, что самые лучшие выпрямители сегодня делают в Беларуси

Влага

Влага может проникнуть внутрь конструкции, привести к появлению окислений пространства между корпусом и диодами

Масло

Масло также приводит к нарушению функциональности устройства, если проникает внутрь конструкции генератора и конкретно на диодный мост

Путаница полярности АКБ

Если при подключении аккумуляторной батареи к зарядному устройству или при «прикуривании» вы случайно перепутаете полярность, это с высокой долей вероятности приведет к поломке, перегоранию моста

Слабый аккумулятор

Если аккумулятор не тянет, постоянно имеет слабый заряд, виновником может быть именно выпрямитель

Прежде чем приступать к замене устройства, необходимо для начала проверить генератор и мост, тем самым убедиться, что виновником проблем является именно выпрямитель.

Преимущества заводского выпрямителя

Многие считают, что при ремонте автомобиля лучше использовать аналоговые запчасти, которые стоят дороже, но обладают более высоким качеством. Это справедливое утверждение для многих запчастей, что уж скрывать.

Но если речь идет о выпрямителе, то для ВАЗ 2110 при замене лучше использовать заводской вариант, то есть монолитный диодный мост.

Объясняется это несколькими важными преимуществами. А именно:

  • Доступная цена, что позволяет выполнить недорогой ремонт своими руками;
  • Небольшие размеры, компактность устройства;
  • Используемые диоды эффективно взаимодействуют друг с другом, их параметры совпадают оптимально;
  • За счет качественной компоновки диодами, функционирование моста осуществляется в едином режиме нагрева. Это, в свою очередь, позволяет избежать перегрева с высокой долей вероятности;
  • Простота замены и установки. Процедура легкая, что позволяет производить ремонт своими руками.

Проверка состояния

Проверка диодного моста выполняется достаточно просто даже самостоятельно. Ехать на станцию технического обслуживания нет никакой потребности.

Все, что вам необходимо, это наличие мультиметра.

  1. Плюсовой щуп мультиметра подключаем к диодной шине.
  2. Аналогично соединяем минусовой щуп с минусовым выводом диодного моста.
  3. Теперь смотрим на показания прибора. Если все хорошо с выпрямителем, тогда на вашем мультиметре вы увидите показания, близкие к бесконечности. Если таковых не появляется, тогда с устройством возникли проблемы, придется его менять.
  4. Но это не все. Теперь щупы следует поменять местами, то есть минус соединить с плюсом, а плюс с минусом.
  5. Вновь обращаем внимание на наш мультиметр. Что вы там видите? Если отображается несколько сотен Ом, единиц измерения сопротивления, тогда узел работает нормально, он исправен.
  6. Для проверки дополнительного диода, если таковой имеется, повторите те же действия, описанные выше в нашей инструкции.

Замена

Если проверки показали, что с диодным мостом что-то не так, не остается ничего другого кроме как заменить устройство. Сложного в этом ничего нет. Особенно, если вам уже приходилось разбирать генератор или по крайней мере извлекать его.

Действуйте по предлагаемому алгоритму, опирайтесь дополнительно на видео инструкции. Это поможет справиться с задачей.

  1. Отключите аккумуляторную батарею. Для этого достаточно снять с нее минусовую клемму.
  2. Отсоедините розовый провод, который отвечает за включение генератора. Чтобы сделать это, потребуется открутить крепежную гайку с плюсового болта.
  3. Ослабьте немного натяжение верхней и нижней гайки, отвинтите натяжные болты, снимите ремень. Его можно пока отложить в сторонку.
  4. Поверните ваш генератор на 90 градусов, после чего вы сможете демонтировать нижний крепежный болт.
  5. Внимательно осмотрите корпус вашего генератора. Может потребоваться очистить корпус выпрямителя. При наличии загрязнений на нем и на соединениях, не лишним будет выполнить зачистку. Это позволит новому устройству функционировать более качественно и эффективно.
  6. Постарайтесь максимально аккуратно, но в то же время тщательно зачистить внутренние части кольца.
  7. Снимите старый диодный мост, после чего выполните процедуру обратной сборки.
  8. Запустите двигатель, проверьте работоспособность нового выпрямителя.

Демонтированный элемент

Обратная сборка выполняется в строгой последовательности, учитывая при этом индивидуальные конструктивные особенности нового выпрямителя генератора.

Опираясь на предоставленные материалы и инструкцию по замене, вы должны без особых проблем справиться с поставленной задачей. Но при возникновении проблем обязательно обращайтесь к специалистам.

 Загрузка ...

Проверка диодного моста мультиметром, без снятия генератора

Лишь немногие водители умеют тестировать диодный мост мультиметром, и эти знания могут быть очень полезными. Этот элемент играет важную роль в работе генератора, и благодаря ему аккумулятор заряжается правильно. Часто в случае поломки водители сразу же отвезут машину на СТО. Но часто бывает достаточно просто проверить мультиметром диодный мост, после чего можно будет решить проблему самостоятельно, оставив деньги, которые пришлось бы заплатить за ремонт.Давайте подробнее разберемся, что это за генератор и зачем он вообще нужен.

Что такое диодный мост? Принцип его работы

Это устройство в зарядном элементе играет роль выпрямителя. Для преобразования тока в генераторе установлено от 4 до 6 диодов, и все они объединены в единую схему, называемую диодным мостом. Он находится непосредственно в самом генераторе.

Принцип действия этого элемента прост: он пропускает генерируемый генератором ток в батарею, а не пропускает его в обратном направлении - от батареи к генератору.В этом случае в одном направлении создается сопротивление определенной величины, а в противоположном направлении сопротивление стремится к бесконечности. При неисправности моста электроника автомобиля выйдет из строя. Скорее выйдет из строя аккумулятор, а без него машина банально не будет, так как сам стартер питается от аккумулятора.

Почему перегорает диодный мост?

Проверка диодного моста генератора с помощью мультиметра включает, помимо прочего, выяснение причин выхода из строя диодного моста.Самая частая причина - скопление воды внутри. Часто после мытья машины или проезда по лужам мост может выгореть.

Вторая причина - обратная полярность на выводах АКБ. Это происходит при горит неавторизованном режиме или при подключении зарядного устройства к аккумулятору. Конечно, могут быть более сложные причины перегорания моста, но чаще всего это происходит по одной из этих двух причин. Поэтому старайтесь избегать езды по глубоким лужам и правильно заряжайте аккумулятор.

Как влияет перегоревший диодный мост?

Если есть проблемы с аккумулятором, то в первую очередь необходимо проверить мультиметром диодный мост. Аккумулятор напрямую подключен к этому мосту. При его выходе из строя возможны два варианта: ток вообще не идет на аккумулятор или идет очень большим. Это может привести к вскипанию электролита.

Следовательно, если у вас возникла проблема с мостом, вам нужно решить ее очень быстро.В противном случае придется покупать новый аккумулятор, но это не дешево. Поэтому лучше иметь представление о том, как тестируется диодный мост мультиметром на 2110 и других моделях марки ВАЗ. Как минимум есть 2 способа проверить: мультиметром или обычной лампочкой. Рассмотрим оба пути.

Проверка лампочки

В первую очередь снимаем диодный мост с генератора. Однако в случае с лампочкой без этого можно обойтись. Берем перемычку в собранном виде и прикасаемся к клемме аккумулятора.Обязательно поддерживайте постоянный и прочный контакт. Теперь берем лампочку и ее контакт (плюс) касаемся плюса аккума.

Теперь поочередно касаемся другим контактом лампы к контактам диодов, затем к контактам подключения обмотки стартера. Если лампочка горит, значит, мост «пробит», а значит, не работает. Теперь, если каскады соединят схему через один диод, можно выявить неисправный элемент и заменить его новым.

Если есть необходимость испытать мост на разрыв цепи, то минус мост "кидаем" на плюсовую батарею. Затем подключаем плюс лампы к плюсу аккумулятора. Теперь подключаем свободный контакт лампы к элементам, как описано выше. В этом случае лампа должна гореть. Если он совсем не горит или горит тусклым светом, значит, имеет место обрыв цепи диода.

Проверка диодного моста мультиметром

Как и в предыдущем способе проверки с помощью лампочки, в этом случае также необходимо снять мост с генератора.При проверке диодного моста мультиметром каждый диод проверяется отдельно. Для начала нужно включить мультиметр в режиме «Пробуждение», но если такого режима нет, просто выставьте сопротивление 1 кОм. В этом режиме при замыкании двух контактов он будет звонить.

Мост разделен на две части: вспомогательные и силовые диоды. Проверка диодного моста мультиметром ВАЗ-2114 и других марок одинакова для обеих деталей. Принцип такой: исправный диод в сторону батареи покажет сопротивление, равное нескольким сотням Ом, в обратном направлении сопротивление будет стремиться к бесконечности.

Подключаем щупы мультиметра к каждому контакту диодов. И если прибор отображает значение, отличное от значения после замены щупов местами, то это говорит о том, что диод перегорел. Эту операцию необходимо проделать для каждого диода.

Если сопротивление очень низкое

Второй вариант при проверке мультиметром диодного моста генератора ВАЗ-2109 и других моделей предполагает отображение нулевых значений. Это говорит о том, что в цепи есть обрыв.Если показания близки к нулевым значениям (очень низкое сопротивление), значит, диод сломан. Мультиметр как тестовый прибор позволяет точно указать, какой диод вышел из строя, и определить характер отказа. При использовании лампочки все примерно так же, но при слабом токе зарядки поймать правильную работу сложнее. Поэтому рекомендуется использовать мультиметр, но если его нет, можно попробовать найти неисправность с помощью обычной лампочки.

Однако единственный плюс проверки лампочки - это то, что снимать диодный мост с генератора не нужно. Но без снятия генератора проверить диодный мост мультиметром невозможно. Без снятия генератора этого сделать нельзя. Там надо работать отдельными частями, но это дает более точный результат.

При обнаружении неработающего диода он заменяется новым. Сделать это легко с помощью паяльника.Сам диод копейки стоит и продается в любом магазине автозапчастей. Его замена тоже не представляет собой ничего сложного, и его можно произвести самостоятельно.

Заключение

В этой процедуре нет ничего сложного. Если вы более-менее знакомы с электроникой и умеете пользоваться мультиметром, то вы можете самостоятельно проверить и заменить неисправные диоды. Для этого не нужно обращаться на СТО, где потребуют деньги на проверку и тем более на ремонт.

В продаже есть все элементы, необходимые для ремонта диодного моста. Да и сам диодный мост вообще недорогой, но проблемы могут быть только с поиском моста на какую-то редкую модель генератора.

Напоследок: если с батареей что-то не так, то вам очень повезет, если причина как раз в диодном мосте. Это, можно сказать, расходный материал, который приходится время от времени менять. Но здесь главное вовремя выявить неисправность, пока не пострадает сама батарея.

Проверка диодного моста мультиметром, без снятия генератора

Лишь немногие водители умеют производить проверку диодного моста мультиметром, и эти знания могут быть очень полезны. Этот элемент играет важную роль в работе генератора, и благодаря ему аккумулятор заряжается правильно. Часто в случае поломки водители сразу же отвезут машину на СТО. Но часто бывает достаточно проверить мультиметром диодный мост, после чего можно будет решить проблему самостоятельно, оставив деньги, которые пришлось бы заплатить за ремонт.Давайте подробнее разберемся, что это за генератор и зачем он вообще нужен.

Что такое диодный мост? Его принцип работы

Это устройство в зарядном элементе играет роль выпрямителя. Для преобразования тока в генераторе установлено от 4 до 6 диодов, и все они объединены в единую схему, называемую диодным мостом. Он находится непосредственно в самом генераторе.

Принцип действия этого элемента прост: он пропускает генерируемый генератором ток на аккумулятор, а не в обратном направлении - от аккумулятора к генератору.В этом случае в одном направлении создается сопротивление определенной величины, а в противоположном направлении сопротивление стремится к бесконечности. При неисправности моста электроника автомобиля выйдет из строя. Вернее АКБ выйдет из строя, и без него машина банально не будет, так как стартер сам получает питание от АКБ.

Из-за чего ломается диодный мост?

Проверка диодного моста генератора с помощью мультиметра, помимо прочего, включает в себя выяснение причин, по которым диодный мост выходит из строя.Самая частая причина - скопление воды внутри. Часто после мытья машины или проезда по лужам мост может выгореть.

Вторая причина - обратная полярность на выводах АКБ. Это происходит, когда дым идет непостоянно или когда зарядное устройство подключено к аккумулятору. Конечно, могут быть более сложные причины перегорания моста, но чаще всего это происходит по одной из этих двух причин. Поэтому старайтесь избегать езды по глубоким лужам и правильно заряжайте аккумулятор.

Как влияет перегоревший диодный мост?

Если у вас возникли проблемы с аккумулятором, то в первую очередь необходимо проверить мультиметром диодный мост. Аккумулятор напрямую подключен к этому мосту. При его поломке возможны два варианта: ток тоже не идет на аккумулятор, но он очень высокий. Это может привести к вскипанию электролита.

Следовательно, если есть проблема с мостом, ее нужно решать очень быстро. В противном случае придется покупать новый аккумулятор, а это недешево.Поэтому лучше иметь представление, как проверить диодный мост мультиметром на 2110 и других моделях марки ВАЗ. Как минимум есть 2 способа проверить: мультиметром или обычной лампочкой. Рассмотрим оба пути.

Проверка лампочки

Первое - снять диодный мост с генератора. Но в случае с лампочкой без этого можно обойтись. Берем перемычку в собранном виде и прикасаемся к клемме аккумулятора. Обязательно поддерживайте постоянный и прочный контакт.Теперь берем лампочку и ее контакт (плюс) касаемся плюса аккума.

Теперь поочередно прикоснитесь другими контактами лампы к контактам диодов, затем к контактам подключения обмотки стартера. Если лампочка горит, значит, мост «пробит» и, следовательно, он нерабочий. Теперь, если каскады соединят схему через один диод, можно выявить неисправный элемент и заменить его новым.

Если есть необходимость проверить мост на обрыв цепи, то минус мост "перекинет" на плюсовую батарею.Затем подключаем лампу к плюсу аккумулятора. Теперь подключаем свободный контакт лампы к элементам, как описано выше. В этом случае лампа должна гореть. Если он совсем не горит или горит тусклым светом, то имеет место обрыв цепи диодов.

Проверка диодного моста мультиметром

Как и в предыдущем способе проверки с помощью лампочки, в этом случае также необходимо снять мост с генератора. При проверке диодного моста мультиметром каждый диод проверяется отдельно.Для начала необходимо включить мультиметр в режиме «Звонок», а если такого режима нет, просто установите сопротивление на 1 кОм. В этом режиме при замыкании двух контактов он будет звонить.

Мост разделен на две части: вспомогательные и силовые диоды. Проверка диодного моста мультиметром ВАЗ-2114 и других марок производится одинаково для обеих частей. Принцип такой: исправный диод в сторону батареи покажет сопротивление, равное нескольким сотням Ом, в обратном направлении сопротивление будет стремиться к бесконечности.

Подключите измерительные провода мультиметра к каждому терминальному диоду. И если прибор показывает значение, отличное от значения после замены щупов местами, то это говорит о том, что диод перегорел. Эту операцию необходимо проделать для каждого диода.

Если сопротивление очень низкое

Второй вариант при тестировании мультиметром диодомост-генератора ВАЗ-2109 и других моделей предполагает отображение нулевых значений. Это говорит о том, что в цепи есть обрыв.Если показания близки к нулевым значениям (очень низкое сопротивление), значит, диод сломан. Мультиметр как тестовый прибор позволяет точно указать, какой диод вышел из строя, и определить характер отказа. При использовании лампочки все примерно так же, однако при слабом токе заряда обнаружить правильную работу сложнее. Поэтому рекомендуется использовать мультиметр, но если его нет, можно попробовать найти неисправность с помощью обычной лампочки.

Однако единственным плюсом контрольной лампочки является то, что снимать диодный мост с генератора не нужно. Но без снятия генератора проверить диодный мост мультиметром невозможно. Без снятия генератора этого сделать нельзя. Там нужно работать с отдельными частями, но это дает более точный результат.

При обнаружении неработающего диода он заменяется новым. Сделать это легко с помощью паяльника. Сам диод копейки стоит и продается в любом магазине автозапчастей.Его замена тоже не представляет собой ничего сложного, и его можно произвести самостоятельно.

Вывод

В этой процедуре нет ничего сложного. Если вы более-менее знакомы с электроникой и умеете пользоваться мультиметром, то вы можете самостоятельно проверить и заменить неисправные диоды. Для этого не нужно обращаться на СТО, где потребуют деньги на проверку и тем более на ремонт.

Все детали, необходимые для ремонта диодного моста, доступны в продаже.Да и сам диодный мост вообще недорогой, но проблемы могут быть только с поиском моста на определенную редкую модель генератора.

Напоследок: если что-то не так с аккумулятором, то вам очень повезет, если причина как раз в диодном мосту. Это, можно сказать, расходный материал, который приходится время от времени менять. Но здесь главное вовремя выявить неисправность, пока не пострадает сама батарея.

Как проверить генератор на работу? Самостоятельная проверка и ремонт генератора.Как проверить генератор на машине или со снятием в домашних условиях мультиметром Как прозвонить якорь генератора ВАЗ

Неисправность ротора генератора автомобилей ВАЗ 2108, 2109, 21099 (37.3701) в первую очередь приводит к исчезновению тока заряда и разрядке АКБ ... После запуска двигателя на панели приборов постоянно будет гореть лампа разряда АКБ. , сигнализирующий об отсутствии зарядного тока. Стрелка вольтметра находится в красной зоне или на границе с ней.Если проверить с помощью вольтметра (мультиметра, тестера и т. Д.) Напряжение на выводах АКБ при работающем двигателе, оно будет ниже необходимых 13,6 В.


Неисправностями ротора генератора может быть короткое замыкание в его обмотках и отрыв выводов обмотки возбуждения от контактных колец - «обрыв».

Инструменты, необходимые для проверки ротора

, тестер, вольтметр и др.

Если нет, то контрольная лампа - лампочка 1-5 Вт, 12 В с припаянными к ней проводами .

Проверка ротора генератора автомобилей ВАЗ 2108, 2109, 21099

Испытания на короткое замыкание и обрыв цепи можно проводить без снятия генератора с двигателя и без снятия ротора. Снимаем регулятор напряжения и проводим описанные ниже манипуляции через открывшееся окошко.

Проверка замыкания обмотки «возбуждения» ротора на массу

- Плюс мультиметра в режиме омметра прижат по очереди к контактным кольцам, минус - к корпусу генератора ("масса").

Если ротор исправен (короткого замыкания на «массу» нет), сопротивление должно стремиться к бесконечности.

При использовании контрольной лампы необходимо через нее по очереди поставить плюс от аккумуляторной батареи на каждое из контактных колец обмотки «возбуждения» ротора. Минусом будет корпус генератора, так как он устанавливается на авто и подключается к минусу аккумуляторной батареи. Если ротор исправен, контрольная лампа не должна загореться - плюс и минус нигде не обнаружены.В противном случае он загорится.


проверка обмотки возбуждения ротора генератора 37.3701 для ВАЗ 2108, 2109, 21099 на короткое замыкание

Плюс мультиметром (в режиме омметра) на одном контактном кольце, минус - на другом.

При хорошей обмотке возбуждения сопротивление находится в пределах 5-10 Ом.

Если используется контрольная лампа, то пропускаем через нее плюс от АКБ к одному контактному кольцу, а минус другой провод ко второму контактному кольцу.Лампа должна гореть. Если да, то обмотка «возбуждения» исправна.


проверка на «обрыв» обмотки возбуждения ротора генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Оторванные от контактных колец выводы обмотки ротора можно увидеть только после снятия и. В некоторых случаях их можно спаять. Чаще всего следует заменять неисправный ротор генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099.


клеммы обмотки и контактные кольца генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Примечания и дополнения

Основным источником энергии в автомобиле является генератор, это своего рода «мини-электростанция». Неправильная или нестабильная работа данного агрегата чревата выходом из строя (аккумулятор). Вышедший из строя генератор не обеспечивает зарядки, поэтому бортовая сеть автомобиля будет работать от аккумулятора, которого хватит ненадолго. В результате аккумулятор полностью разряжен, двигатель «глохнет» где-то за городом, а у вас новая «головная боль» и необходимость замены генератора.

Чтобы не допустить подобного сценария, необходимо регулярно следить за состоянием данного устройства, а также за зарядкой, которую он дает. Если вы заметили какие-либо перебои в работе, вам необходимо проверить генератор, и теперь вы узнаете, как это сделать.

Но перед этим считаю необходимым рассказать о мерах предосторожности и определенных правилах, которые необходимо соблюдать при проверке данного электроприбора, чтобы не повредить его.

!!! Нельзя:

  • Проверить работоспособность генератора по короткому замыканию, то есть «на искру».
  • Подключите клемму «30» (в некоторых случаях «B +») к заземлению или клемме 67 (в некоторых случаях «D +»).
  • Разрешить генератору работать без включенных потребителей, особенно нежелательно работать с отключенным аккумулятором.
  • Провести сварочные работы на кузове автомобиля с подключенными проводами генератора и аккумулятора.

  • !!! Важно:
  • Проверка проводится с помощью вольтметра или амперметра.
  • Клапаны проверяются напряжением не более 12 В.
  • В случае замены проводки электрогенератора необходимо подбирать провода одинакового сечения и длины.
  • Перед проверкой устройства убедитесь, что все соединения исправны и натяжение правильное. приводной ремень ... Правильно натянутым считается ремень, который при вдавливании в середину с усилием 10 кг / с прогибается не более чем на 10-15 мм.

Как проверить генератор мультиметром или вольтметром?

Проверка регулятора напряжения

  1. Для проверки регулятора напряжения вам понадобится вольтметр со шкалой от 0 до 15 В.Перед началом проверки прогрейте двигатель около 15 минут на средних оборотах с включенными фарами.
  2. Измерьте напряжение между выводами генератора «масса» и «30» («B +»). Вольтметр должен показывать нормальное для конкретного автомобиля напряжение. Например, для ВАЗ 2108 он будет соответствовать - 13,5-14,6 В. Если напряжение ниже или выше, скорее всего, потребуется замена регулятора.
  3. Также можно проверить регулируемое напряжение, подключив к клеммам вольтметр.Следует отметить, что это измерение будет неточным, если вы уверены, что проводка на 100% в порядке. В этом случае мотор должен работать на средних оборотах при включенных фарах и других потребителях электроэнергии. Величина напряжения должна соответствовать определенному значению для конкретной модели автомобиля.

Проверка диодного моста генератора

  1. Включите вольтметр в режим измерения переменного тока и подключите его к «массе» и клемме «30» («B +»). Напряжение должно быть не более 0.5 В, иначе возможна неисправность диода.
  2. Для проверки обрыва на массу необходимо отсоединить аккумуляторную батарею, а также снять провод генератора, идущий на клемму «30» («В +»).
  3. Затем подключите устройство между клеммой «30» («B +») и отключенным проводом генератора. Если ток разряда на приборе превышает - 0,5 мА, можно предположить, что имеет место пробой диодов или изоляции диодных обмоток генератора.
  4. Ток отдачи проверяется с помощью специального щупа, который является дополнением к мультиметру.Это что-то вроде зажима или зажима, который наматывается на провода, таким образом измеряя ток, протекающий по проводу.

Проверка тока отдачи

  1. Для измерения тока отдачи необходимо прикрыть провод щупом, идущий на вывод «30» («B +»).
  2. Затем запустите двигатель и произведите измерение; во время измерения двигатель должен работать на высоких оборотах. Включите электроприборы по одному и измерьте для каждого потребителя отдельно.
  3. Затем посчитайте показания.
  4. Следующее испытание должно быть выполнено при одновременном подключении всех потребителей энергии. Значение измерения не должно быть ниже суммы показаний каждого потребителя, при измерении каждого из них по очереди допускается расхождение в 5 А в меньшую сторону.

Проверка тока возбуждения генератора

  1. Чтобы проверить ток возбуждения генератора, запустите двигатель и дайте ему высокий уровень.
  2. Поместите измерительный зонд вокруг провода, подключенного к выводу 67 («D +»), показания на приборе будут соответствовать значению тока возбуждения, на работающем электрогенераторе - 3-7 А.

Для проверки обмоток возбуждения необходимо снять щеткодержатель и регулятор напряжения. Возможно, вам потребуется почистить контактные кольца, а также проверить обрыв обмотки или замыкание на массу.

Этот узел обеспечивает бесперебойную работу всех электрических систем автомобиля. Принцип действия заключается в преобразовании механической энергии вращения коленчатого вала в электрическую. Генератор соединен с ремнем коленчатого вала, поэтому его отдельные элементы вращаются, производя энергию.Если с ней случится какая-то поломка, то проблемы могут возникнуть не только с электроникой, но прежде всего с бесперебойной работой мотора. Есть шанс застрять посреди дороги где-нибудь далеко за городом. Поэтому при первом подозрении необходимо принять меры по его устранению. Однако нужно быть уверенным, что проблема в генераторе, а многие автомобилисты не имеют достаточных навыков и не знают, как проверить генератор на работу. Поэтому в статье речь пойдет о методах правильной диагностики данного двигательного агрегата.

Как проверить исправность генератора?

Прежде чем приступить к проверке исправности генератора на автомобиле, необходимо, как и при других подобных работах, прежде всего выяснить перечень всех недопустимых действий:

  • Во-первых, нельзя тестировать генератор на автомобиле коротким замыканием, пытаясь получить искру.
  • Во-вторых, нельзя допускать контакта клеммы «30» с клеммой «67» или «массой». На некоторых машинах первая клемма имеет маркировку «B +», а вторая - «D +».
  • В-третьих, запрещается эксплуатировать генератор без подключенного электрооборудования. Худший эффект - работа без подключенного аккумулятора. Следовательно, генератор всегда должен быть нагружен.
  • Сварочные работы следует проводить исключительно при отключенном питании всего автомобиля, то есть все провода не должны подключаться к аккумуляторной батарее и электрогенератору.
  • Перед тем, как приступить к детальной диагностике генератора, обязательно обратите внимание на то, как натянут ремень генератора и проверьте исправность всех соединений.Часто причина неудовлетворительной работы устройства кроется в ослабленном ремне или ненадежных соединениях. При нажатии на его середину прогиб должен быть не более 1 сантиметра, максимум полтора.

Итак, соблюдая технику безопасности и принимая во внимание перечисленные выше пункты, можно приступать к проверке генератора на автомобиле.

Проверка генератора мультиметром или вольтметром

Самая доступная проверка исправности автомобильного генератора - это диагностика мультиметром.Для этого подойдет простейший тестер за минимальную сумму. Такое устройство есть у многих автовладельцев, и оно отлично справится с этой задачей.

Но прежде чем проверять генератор тестером, сначала осмотрите. Поскольку он предназначен для его запуска, иногда причиной перебоев в электросистеме автомобиля является разряженный аккумулятор. Завести двигатель на полуразряженном аккумуляторе не получится. Поэтому первые замеры нужно проводить с ней.

Сначала выключите двигатель или убедитесь, что он выключен.Затем откройте капот и подключите красный щуп мультиметра к положительной клемме аккумулятора, а черный - к отрицательной клемме, то есть к массе. В том случае, когда аккумулятор заряжен и исправен, напряжение в нем должно быть около 12 В. Если эти показатели ниже, то, скорее всего, неисправность именно из-за него. Поэтому нужно его зарядить или купить новый. Если все в порядке, то скорее всего дело в генераторе.

Чтобы понять, работает ли генератор, можно воспользоваться другим методом диагностики.Поскольку он заряжает аккумулятор на ходу, аккумулятор необходимо заряжать, а значение напряжения должно увеличиваться. Поэтому, если вам удалось запустить двигатель, доведите обороты до 2000 и держите так хотя бы недолго. После этого, не выключая мотор, проверьте. Заряд должен подняться до 13 вольт. Если оно колеблется от 13 до 14,5 вольт в зависимости от оборотов двигателя, то генератор исправен и отлично справляется со своей работой.

И все же, если все манипуляции с аккумулятором показали неработоспособность генератора, то придется разбираться напрямую.Это более сложный и трудоемкий процесс, требующий от ремонтирующего человека хотя бы некоторых базовых навыков.

Контроль напряжения генератора

Поскольку измерение напряжения с помощью аккумулятора может быть неточным, лучше всего убедиться в его достаточности, проведя измерения непосредственно на самом генераторе.

Если вы решили проверить, работает ли генератор, то сначала нужно прогреть двигатель 15 минут на средних оборотах, включив при этом фары.Далее необходимо измерить напряжение между выводами массы «30» на генераторе. У каждой машины свой стандарт производительности. Если мультиметр выдает данные, которые выбиты за пределы нормы, то это говорит о поломке регулятора напряжения, его нужно будет заменить.

Как диагностировать неисправность диодного моста генератора?

Помимо обычного щупа, тестер может поставляться со специальными зажимами или, как их еще называют, щупами.Они созданы для проверки прочности. Такой зонд понадобится для следующего этапа проверки.

На этот раз нужно попытаться обнаружить повреждение диодов или изоляции обмоток диодов генератора. Для этого установите на мультиметре режим измерения переменного тока, а затем подключите его к «массе» и клемме «30». Если напряжение больше 0,5 В, то дело может быть в пробое диодов.

Далее следует убедиться в отсутствии пробоя диодов и их изоляции.Сначала отсоедините аккумулятор и снимите провод генератора, идущий к клемме «30». Затем нужно измерить расстояние между этой клеммой и отключенным проводом генератора. При силе тока более 0,5 А на диодах или изоляции действительно есть повреждения.

Регулятор тока отдачи

Обожмите провод, ведущий к клемме "30" заземления, специальным щупом. Запустите двигатель и дайте ему поработать на высоких оборотах во время измерения. Затем начните по очереди включать электрические устройства в автомобиле и измерять ток отдельно для каждого.После подсчета показаний провести такую ​​же диагностику, но со всеми включенными электроприборами. Значение тока, полученное при втором испытании, не должно быть меньше суммы значений при первом испытании. Разница в 5 А в меньшую сторону приемлема.

Измерение тока возбуждения генератора

Этот этап диагностики является наиболее сложным и требует от автовладельца определенных навыков работы. Вам нужно будет разместить зонд на проводе, ведущем к выводу «67» или, как его еще называют, «D +».Запустите двигатель и, как и в предыдущем тесте, раскрутите его до высоких оборотов ... Мультиметр покажет ток возбуждения, который должен быть между 3 и 7 А.

Кроме того, нужно проверить величину возбуждения обмотки в генераторе. Как уже говорилось выше, этот этап довольно сложный. Для такой проверки вам потребуется демонтировать щеткодержатель и регулятор напряжения. Скорее всего, только этих действий для диагностики будет недостаточно и придется почистить контактные кольца и проверить обмотку на обрывы.Вы также должны увидеть, есть ли замыкания на землю. Для этого мультиметр необходимо установить в режим измерения сопротивления. Измерительные провода прилагаются к контактным кольцам. Сопротивление должно быть в пределах 1,8-5 Ом. Если показатель ниже нормы, то это свидетельствует о наличии короткозамкнутых витков, а если больше, то это свидетельствует об обрыве обмотки.

После таких измерений поместите один датчик на контактное кольцо, а другой подключите к статору генератора. Если генератор находится в хорошем рабочем состоянии, он покажет бесконечное значение.У других индикаторов обмотка замыкается на массу.

Это, по сути, все основные тесты, которые неспециалист может провести с генератором. Для такой несложной процедуры не нужно иметь никаких особых навыков и умений. Вам просто нужно знать на базовом уровне, как работает двигатель автомобиля, и иметь желание что-то исправить. Попробуйте выполнить все вышеперечисленные пункты и вы поймете, что проверить работу генератора на работоспособность достаточно просто. Конечно, если вы впервые видите все под капотом, то лучше доверить эту работу мастеру, ведь ошибки чреваты плачевными последствиями для всей электрики автомобиля.

Прошли те времена, когда приборные панели автомобилей напоминали рабочие места летчиков авиации - с россыпью датчиков, приборов и механических кнопок. Сейчас у автопроизводителей принято не забивать голову «ненужной» информацией. В частности, амперметр на приборной панели практически не встретишь - в современных автомобилях осталась только сигнальная лампа. Если она что-то показывает, то тогда, когда беда уже случилась. Но при выходе из строя генератора машина практически не может продолжать движение (максимум, пару километров на аккумуляторе проедет), есть вероятность «застрять» посреди дороги.Можно ли как-то проверить генератор и застраховаться от неприятной ситуации? Может.

На фото: генератор под капотом автомобиля

Что может сломаться в генераторе?

Чтобы лучше понять, что может выйти из строя генератор, необходимо разобраться в его устройстве. Это не так сложно, как может показаться. Проще говоря, генератор состоит из:

Корпуса,

Движущаяся часть (ротор),

Неподвижная часть (статор),

А также дополнительные элементы, в состав которых входят реле-регулятор, диодный мост и щеточный узел.

Главные враги генератора - время, вода, химические вещества и механические повреждения. Все проблемы от них.

1. Самая частая причина выхода из строя генератора износ щеток ... Они графитовые и ходят по дорожкам ротора, так что банально от времени и большого пробега. Щетки обычно продаются отдельно, стоят недорого и легко заменяются.

2. Гораздо менее приятная неисправность - поломка реле-регулятора ... Если генератор держит слишком высокое или слишком низкое напряжение, то проблема с большой долей вероятности в нем. Реле регулятора сложнее диагностировать и заменить, чем щетки, но с этим тоже можно разобраться в домашних условиях.

Новое реле регулятора слева, справа - старое

3. Заклинившие подшипники не предвещают ничего хорошего. Ротор перестает вращаться, и без этого генератор не будет вырабатывать ток. Сами подшипники недорогие, но для их замены требуется опыт и специальные инструменты, поэтому эту работу лучше проводить в условиях эксплуатации.

Неисправный подшипник генератора

4. При пробое диодного моста генератор приходит в негодность, потому что сам блок вырабатывает переменный ток, а потребителям в автомобиле нужен постоянный ток. Этим преобразованием занимается диодный мост. Это очень чувствительный элемент, который боится попадания воды, коротких замыканий и переполюсовки. Его можно отремонтировать заменой диодов, но в современных условиях диодный мост обычно меняют, это проще.

4. Самый неприятный вариант поломки обмотки сгорание на статоре или роторе. Чисто теоретически ее можно восстановить, но обычно в этом случае необходимо учитывать целесообразность ремонта, зачастую покупка новой обмотки будет дешевле ремонта.

Как диагностировать генератор не снимая

Понять, насколько хорошо работает генератор, можно не разбирая его с автомобиля. Методы очень простые и доступны любому автомобилисту.

1. Необходимо измерить бортовое напряжение обычным тестером. Требуются три измерения. Сначала на сырой машине (прибор должен показывать около 12,2-12,7 В, но это показатель исправности аккума).

Затем запустить двигатель и выключить всех потребителей (нормальное значение в такой ситуации должно быть в пределах от 13,8 до 14,7 В). Напоследок нужно включить несколько мощных потребителей (печка, фары) и попробовать еще раз. Напряжение упадет, это нормально, так и должно быть, главное, чтобы просадка была не менее 13В.Если цифры разные, ездить с таким генератором опасно.

2. Присмотритесь к светильникам рабочего освещения. - если фары или внутреннее освещение стали более тусклыми, чем раньше, это первый признак низкого напряжения в сети. Лучше не отправляться в дальние путешествия на такой машине.

3. Очень тревожный симптом - мигание фар в такт при изменении оборотов ... Реле-регулятор отвечает за "ровность" работы в генераторе, если не стабилизирует напряжение вне зависимости от коленвала. скорости, то машина почти наверняка скоро "остановится".Нам нужно срочно заняться этим вопросом.

4. Как бы банально это не звучало, стоит присмотреться и послушать генератор. Подшипники и ролики редко заедают внезапно, почти всегда надвигающейся поломке предшествует свист, вой или дополнительный шум ... Если посторонний шум идет из-под капота, обязательно нужно найти его источник. За поясом можно следить визуально, также он изнашивается не за одну поездку, а постепенно.

5. Если у вас старый карбюраторный автомобиль, то вам доступен другой, очень простой метод диагностики.Достаточно сбросить отрицательную клемму с АКБ , когда машина работает , и посмотреть на работу машины - если ничего не изменилось, значит генератор выполняет свою работу, а если машина стала работать неравномерно, с перебоями, вы нужно выяснить причину. Увы, этот метод противопоказан инжекторным автомобилям - сложно предсказать, как поведет себя хрупкий электронный блок управления при резком падении напряжения. Если что-то случится, придется менять ЭБУ, и диагностика окажется очень дорогой.

На что еще обратить внимание

Наконец, косвенная диагностика генератора может проводиться на аккумуляторной батарее. Они работают в тесном взаимодействии, и о «здоровье» одного можно судить по эффективности другого. Если аккумулятор постоянно заряжается, то проблема может быть именно в слабом заряде от генератора (хотя не исключены и проблемы самого "аккумулятора"). Сбоку для АКБ и слишком высокое напряжение в бортовой сети - если АКБ вдруг выкипел, то нужно провести диагностику генератора, «просто так» такого не бывает.

Не лишним и просто устроить техосмотр генератора. Все провода должны быть надежно прикручены - без разрывов и перегибов, корпус не должен иметь повреждений, а сам блок не должен искрить при работе.

Разборка и диагностика

Если профилактические мероприятия не помогли, и генератор все же вышел из строя, то необходимо разобрать агрегат, разобрать и провести диагностику. Если проблемный агрегат не бросается в глаза, то нужно поочередно проверить все узлы генератора.

1. Ротор ... Ему нужно проверить обмотку на сопротивление мультиметром, "подсоединив" щупы к контактным кольцам. Значение сопротивления исправной обмотки находится в районе 2,4-5,1 Ом. Если на дисплее мультиметра есть нули, значит обрыв обмотки, если сопротивление, но очень маленькое, то где-то в обмотке межвитковое замыкание, если показатель выше, нужно посмотреть контакты и припаять самые ненадежные из них.

Проверка ротора генератора

2. Статор ... Ему тоже нужно "прозвонить" обмотку. «Правильным» значением считается сопротивление между выводами обмоток 0,2 Ом, иначе либо обрыв, либо короткое замыкание. Проверять изоляцию статора на пробой очень удобно обычной лампочкой на 220 вольт. Если подключить его одним контактом к выводу обмотки, а вторым контактом - к корпусу статора, то он не должен гореть. Если он горит, значит поломка.

3. Имея диодный мост нужно проверить все диоды на токопроводимость. Для этого нужно перевести тестер в режим омметра, подвести один щуп к пластине, а второй поочередно к запрессованным в эту пластину диодам. Затем шуопы нужно поменять местами. И так проверьте все диоды во всех пластинах. Диодный мост исправен, когда при одном из подключений диода будет сопротивление, а при другом - нет. Из-за того, что диоды имеют разные заряды, не стоит вспоминать, какое соединение должно давать сопротивление, а какое нет, главное, чтобы в одном из двух измерений каждый диод имел сопротивление.Если нет, то диодный мост нужно менять.

4. Изношенные до предела щетки Самый простой способ диагностировать - здесь даже мультимер не требуется. Их длину достаточно измерить линейкой, если она меньше 4,5 см, то кисти нужно менять. Не лишним будет заодно измерить диаметр контактных колец. Он должен быть не менее 13 мм, а лучше около 14 мм.

Как видите, проверить генератор не так уж и сложно.Простые операции можно проводить прямо на станке, но даже если генератор придется снимать и разбирать, ничего сложного в этом нет. Мультиметр, набор отверток и гаечных ключей помогут вам выполнить все измерения. Благо запчасти для многих генераторов продаются свободно, так что можно заменить только изношенный элемент и самостоятельно, без больших вложений, вернуть генератор к жизни.

Проверка генератора мультиметром

Можно самостоятельно проверить обычным тестером включенным в режиме омметра (измерение сопротивления).Сначала проверяем ротор, затем статор, а затем диодный мост. Напомню, что генератор также имеет щеточный узел и регулятор напряжения.

Иногда эти два подразделения конструктивно объединяют в одно целое. В общем, начните проверку с визуального осмотра узла щетки. Ведь если щетки не дотянутся до контактных колец, то агрегат не будет вырабатывать электричество.

Самая простая проверка системы зарядки

Измерьте напряжение АКБ при неработающем двигателе если не разряжен, то напряжение должно быть 12.5 - 12,8 вольт. Теперь нужно запустить двигатель и измерить напряжение на аккумуляторе. Допустимые пределы напряжения 13,5-14,5. Допустимая максимальная зарядка на некоторых автомобилях составляет 14,7 В. Учтите, что если аккумулятор разряжен, то напряжение на его выводах при работающем двигателе может быть выше.

Простая проверка автомобиля

Ряд простых предварительных проверок можно провести, не снимая с автомобиля.

При выключенном зажигании проверить с помощью контрольной лампы (5 Вт) наличие напряжения на проводе питания B +.Этот провод почти всегда напрямую подключается к плюсу аккумулятора. На некоторых автомобилях может пройти через мощный предохранитель (от 60 ампер и выше).

Проверка генератора на автомобиле также позволяет использовать тестер или мультиметр. При работающем двигателе включите максимальное количество потребителей электроэнергии и проверьте напряжение на аккумуляторе. Оно не должно опускаться ниже 12,8 вольт.

Проверка ротора

Мультиметром в режиме измерения сопротивления прозвонить обмотку возбуждения (на роторе).

Для этого присоедините измерительные провода к контактным кольцам.

Сопротивление исправной обмотки не должно находиться в диапазоне 2,3-5,1 Ом.

  • Если сопротивление вообще не показывает, значит обрыв в обмотке.
  • Если сопротивление ниже указанного значения, то скорее всего межвитковая цепь.
  • Если он выше, то может быть плохой контакт или выводы обмотки к контактным кольцам не припаяны должным образом.

Мы также измеряем ток, потребляемый обмоткой возбуждения. Для этого подаем на контактные кольца +12 вольт и подключаем амперметр к постоянному току холостого хода ... Потребляемый обмоткой ток должен быть в пределах 3-4,5 Ампера. Если сила тока слишком велика, это означает, что в обмотке ротора произошло межвитковое зажигание и ее необходимо заменить. Максимальный ток реле-регулятора составляет 5 Ампер, поэтому при слишком большом токе обмотки ротора необходимо заменить и регулятор напряжения.

Сопротивление изоляции можно проверить высоким переменным напряжением 220 вольт подавая напряжение через лампу накаливания 220 В, 40 Вт, мы подключаем один контакт к контактному кольцу, другой - к металлическому корпусу ротора. При отсутствии короткого замыкания на корпус лампа не должна гореть ... Если нить лампы накаливания хоть немного светится, значит, есть утечка тока на землю. Такая обмотка требует ремонта или замены.

Соблюдайте меры предосторожности при работе с высоким напряжением!

Статор генератора

Обмотки статора можно увидеть, только отсоединив или отпаяв провода от диодного моста.Сопротивление между выводами обмоток должно быть примерно 0,2 Ом. А между выводом любой обмотки и 0 (общий вывод) примерно 0,3 Ом. Если накоротко замыкаются обмотки статора или диодный мост, то при работе генератор сильно гудит.

Таким же образом проводят испытание изоляции на пробой через лампу на 220 вольт. Один контакт подключен к выводу обмотки, второй - к корпусу статора. При правильной изоляции лампа не должна гореть!

Также внимательно проверьте состояние внутренних частей статора и внешней части ротора.При работе они не должны касаться друг друга. Как говорится «башмак». Во время этой операции генератор издает повышенный шум, что свидетельствует об износе подшипников или втулок.

Видео, проверка на самодельном стенде:

Диодный мост

Диодный мост состоит из двух пластин, одна из которых положительная, а другая отрицательная. Диоды проверяются мультиметром в режиме омметра.

Подключите один зонд к проводу «+» диодный мост, а второй подключите поочередно к клеммам F1, F2, F3 и 0.Для наглядности: один щуп подключаем к плюсовой пластине, а другим поочередно касаемся выводов тех диодов, которые запрессованы в эту пластину.

Затем поменяйте местами измерительные провода и сделайте то же самое. В одном случае тестер должен показывать проводимость (любое сопротивление), а в другом - нет. Таким образом, мы проверили диоды на плюсовой пластине.

Для проверки диодов на отрицательной пластине подключаем по очереди один щуп к отрицательной пластине, а второй - к клеммам диода.Таким же образом потом меняем щупы местами и повторяем процедуру. В одном случае проводимость будет, в другом - нет.

Обратите внимание, что сопротивление не должно быть нулевым! Это свидетельствует о поломке диода. Также на пробой диода указывает отсутствие сопротивления в обоих направлениях при подключении. Диодный мост, даже с одним неисправным диодом, будет недостаточно заряжать аккумулятор, поэтому его необходимо заменить.

Щетки и контактные кольца

Кольца и щетки можно проверить визуально, чтобы оценить их состояние и исправность.Проверьте длину выступающих щеток. Он должен быть не менее 4,5 мм. И обычно это 8-10 мм.

Также диаметр контактных колец должен быть не менее 12,8 мм. а в идеале 14.2-14.4. Изношенные кольца можно заменить, если найдете их в магазине. Их снимают специальным съемником, при этом выводы обмотки отпаивают. После установки новых колец их можно обточить на токарном станке для устранения биений и отшлифовать мелкой наждачной бумагой для устранения заусенцев.

ВАЗ 2109 лампа заряда тусклая.

Что делать, если нет зарядки аккумулятора ВАЗ 2109? Этот вопрос часто встречается на форумах и в социальных сетях. На самом деле все довольно просто и не требует специальных знаний и в принципе алгоритм действий такой же, как на других автомобилях. Для устранения неисправностей требуется стандартный набор инструментов, контрольная лампа и вольтметр или мультиметр.

Нет зарядки аккумулятора ВАЗ 2109 Признаки неисправности.

Признаками неисправности при отсутствии зарядки аккумулятора ВАЗ 2109 является не гаснущая контрольная лампа со значком аккумулятора и признаки разряженного аккумулятора (слабый стартер коленчатого вала при пуске, тусклый свет ламп).Но это не показатель отсутствия зарядки, а всего лишь сигнал о том, что что-то не работает должным образом. Бывают случаи, когда аккумулятор заряжен, но лампа не гаснет и лампа не включается, и нет заряда. Чтобы определить, заряжается ли АКБ ВАЗ 2109, необходимо измерить напряжение на выводах АКБ. Замеры нужно производить без нагрузки и при включенной нагрузке. Напряжение не должно превышать 13,5 -14,5 В. Напряжение меньше 13.5В говорит о том, что зарядки ВАЗ-2109 нет и необходимо найти и устранить причину.

Варианты неисправностей.

Самая частая проблема - не гаснет лампа индикатора зарядки. Если контрольная лампа продолжает ярко гореть, значит неисправен регулятор напряжения или короткое замыкание провода от контрольной лампы к генератору на массу. Если контрольная лампа продолжает гореть, но не на полную мощность, а при увеличении числа оборотов загорается ярче, значит, есть утечка тока через один из дополнительных диодов выпрямительного моста.Генератор при этом свою функцию выполняет заряд аккумуляторов и потребителей электроэнергии.

Для проверки необходимо измерить напряжение на выводах АКБ при включенном дальнем свете фар и при 1200-1500 об / мин. Если напряжение больше 13,5 В, генератор в хорошем состоянии и если горящая на полную мощность лампа не раздражает, то ничего поделать нельзя. В противном случае придется менять диодный мост.

Если напряжение ниже нормы, то отсоедините тонкий провод от генератора при остановленном двигателе и включенном зажигании.Если контрольная лампа при этом не гаснет, то необходимо найти и устранить замыкание провода на массу. Если контрольная лампа погасла, то на запущенном двигателе подключите освободившуюся клемму к клемме 30 (контактный болт с двумя толстыми проводами). Если в это время возникла зарядка, устраните потерю напряжения на контактах от контрольной лампы до генератора.

В случае, если зарядка не появляется, выключите зажигание и снимите щеточный узел с регулятором напряжения с генератора, если конструкция генератора позволяет это, или снимите генератор полностью и снимите регулятор.Снимаем регулятор чека с контрольной лампой и аккумулятором. Как это сделать, рассказано в статье. Если регулятор исправен, необходимо снять и отремонтировать генератор. Самая частая неисправность в этом случае - износ контактных колец якоря. Так же возможен обрыв провода от контактных колец.

Низкое напряжение на генераторе.

Еще одна не редкость неисправность, когда контрольная лампа гаснет при работающем двигателе, но со временем появляются признаки подсаженного аккумулятора.Причин этому может быть несколько. Первая причина - это пробой главного диода выпрямительного моста. Обнаруживается путем измерения напряжения на выводе 30 генератора при включении и выключении фар. Если на фарах или близко к ним напряжение в норме, а при включении начинает падать, то диодный мост нужно менять. Если установлен генератор КАТЭ, это можно сделать, не снимая генератор с двигателя. Но прежде чем менять диодный мост, обратите внимание на натяжение ремня и состояние шкива генератора.Если низ шкива блестит, это указывает на проскальзывание ремня из-за износа шкива, что является второй причиной плохой зарядки. В этом случае ремень необходимо заменить, а если новый ремень попадет в поток шкива, шкив необходимо заменить. Растягивать мерный пояс в этом случае не имеет смысла. Кроме того, возможно повреждение подшипников якоря.

Также слабая зарядка может быть связана с плохим контактом на выходе генератора 30, в клеммах аккумулятора или в соединении отрицательной клеммы с массой двигателя.Плохой контакт на контакте 30 определяется на ощупь. Только с этим будьте осторожны. Выход может быть очень горячим. Если клемма не нагревается, то с помощью вольтметра проверить напряжение на всех соединениях при включенном дальнем свете фар. Падение напряжения 0,5 В свидетельствует о плохом контакте.

Все неисправности при отсутствии зарядки АКБ ВАЗ 2109, описанные выше, можно устранить самостоятельно и в короткие сроки. Помимо вышеперечисленного, есть еще много неисправностей, но для их обнаружения и устранения необходимы более глубокие знания и гораздо больше времени.Останавливаться на них здесь не имеет смысла.

«Если вы заметили ошибку в тексте, выберите это место с помощью мыши и нажмите CTRL + ENTER»

admin 17/10/2014

Симптомы

Лампа разряда аккумулятора на панели приборов автомобиля ВАЗ 2108, 2109, 21099 не гаснет после пуска двигателя и горит на холостом ходу. При нажатии на педаль "газа" она не гаснет, стрелка вольтметра находится в красной зоне или на ее границе. При измерении выходного напряжения значения меньше 13.Получены 6 В.

Причины того, что лампа разряда АКБ не гаснет после запуска двигателя

1. Неправильное натяжение приводного ремня генератора. Необходимо отрегулировать натяжение ремня.


2. Неисправен регулятор напряжения генератора.

Регулятор напряжения

на генераторе 37.3701 автомобилей ВАЗ 2108, 2109, 231099

Возможно короткое замыкание между его положительной («В», «Д +») и отрицательной («W», «DF») выводами.Иногда неисправность исчезает после внешней чистки регулятора напряжения. В любом другом случае его необходимо заменить.

3. Неисправен диодный мост. Имеется короткое замыкание («обрыв»). Необходимо проверить работоспособность диодного моста и заменить «пробитые» диоды или весь мост.


4. Неисправен ротор генератора. Возможно, что обмотки возбуждения ротора оторвались от контактных колец, либо произошло короткое замыкание в самой этой обмотке.Необходимо проверить ротор генератора и, при обнаружении неисправности, либо заменить его на новый (в случае короткого замыкания), либо припаять выводы (при обнаружении герметичных выводов).

5. Неисправен статор генератора. Возможно, обрыв или короткое замыкание обмотки статора либо замыкание на массу (при этом «воет» генератор). Необходимо проверить обмотку статора и при обнаружении неисправности заменить статор на новый.

Не всегда сразу можно понять, почему горит лампочка аккумулятора в ВАЗ 2109. Может гореть ярко или тускло, постоянно или периодически. Но ни в коем случае не оставляйте это без внимания, причины могут быть серьезными.

Часто поиск неисправностей приводит к разборке бортового генератора, и он может перестать работать из-за многих факторов. Однако часто садится аккум из-за банального окисления контактов.

Первый случай - на ВАЗ 2109 тусклый свет лампы АКБ.Это означает, что напряжение на АКБ подано, но его значения недостаточно для зарядки. Происходит это из-за ослабленного ремня бортового генератора. Ремень не должен болтаться. Если надавить на нее пальцем, прогиб не должен превышать 1-1,5 см. Если больше, нужно открутить гайку на кронштейне, переместить генератор вокруг оси в сторону мотора. И снова затяните гайку.

Лампа АКБ ВАЗ 2109 горит тускло и при выходе из строя регулятора напряжения в генераторе.В этом случае генератор не укладывается в рабочий диапазон 13,7-14,3 В и выдает низкое напряжение. Значение 12 В и ниже больше не может заряжать аккумулятор, поскольку ток просто не течет внутрь из-за внутреннего сопротивления аккумулятора. Если же, наоборот, неисправный генератор длительное время подает высокое напряжение (15 В и выше), аккумулятор быстро изнашивается и даже может закипеть. Регулятор полностью заменен, ремонту не подлежит. Для его замены нужно снять и разобрать генератор.

Но бывает так, что аккумулятор не просто не заряжается, но и полностью питает сеть автомобиля. Генератор вообще не работает, а лампа аккумулятора на ВАЗ 2109 горит постоянно и ярко. В этом случае заряда аккумулятора в лучшем случае хватит на несколько сотен километров. Причиной тому может быть, опять же, неработающий регулятор напряжения. Однако даже свежий регулятор быстро выходит из строя, если проблема кроется в выпрямительном блоке генератора.

Работа выпрямительного блока основана на диодном мосте.Диоды довольно легко выходят из строя, так как они чувствительны к влиянию сетевых параметров. Они пропускают ток в одном направлении и не пропускают его в обмотку генератора. Если диод горит, то ток может течь в обмотку, вызывая тем самым ее плавление, замыкание и так далее. Если замкнуть проводку, под капотом появится характерный запах гари.

Это состояние довольно опасно, так как может привести к взрыву аккумулятора. Если диод вообще не пропускает ток, значит, генератор работает на холостом ходу, а аккумулятор не заряжается.

Как проверить диодный мост? Для этого потребуется омметр. Исходя из свойств диода, подключаем омметр и следим за показаниями. Устройство подключается дважды, со сменой контактов. Первый раз он должен показывать бесконечное значение (диод заблокирован), второй раз - значение порядка нескольких сотен Ом (диод открыт). Если это не так, значит, диод перегорел и его следует заменить. Необходимо проверить все диоды выпрямительного блока, а, возможно, заменить сразу весь блок.

Лампочка аккумулятора ВАЗ 2109 часто загорается из-за обрыва обмотки статора генератора. Или это тоже может быть короткое замыкание. В последнем случае часто наблюдается «воющий генератор» - машину нужно сразу выключить, отключить аккумулятор. Обмотку проверяют тем же омметром. Его можно перемотать или полностью заменить статор.

Полное отсутствие тока также может быть вызвано отводом обмотки возбуждения от контактных колец. Из-за вибраций и нагрузки провод теряет контакт с кольцом, и генератор работает на холостом ходу.При этом могут окислиться и сами контактные кольца, и их нужно будет смочить WD-шкой. Обмотку можно либо припаять, либо полностью заменить ротор. Еще одна вещь, которую следует проверить, - это щетки генератора, потому что они в любом случае изнашиваются со временем. И именно износ щеток может отвечать за холостую работу генератора, именно из-за них можно задать вопрос «а почему горит лампочка аккумулятора на ВАЗ 2109?».

Если на панели горит свет и слышен грубый шум при запуске двигателя, скорее всего, поврежден подшипник в генераторе.Не стоит продолжать эксплуатировать такой генератор без ремонта, иначе вибрации могут полностью убить остальную часть исправного устройства. Кроме того, вал может полностью заклинивать.

Прочтите то же, другие отзывы.

ВАЗ 2109 на холостом ходу зарядка

Признаки неисправности

Лампа разряда аккумулятора на панели приборов автомобиля ВАЗ 2108, 2109, 21099 не гаснет после запуска двигателя и горит на холостом ходу... При нажатии на педаль газа она не гаснет, стрелка вольтметра находится в красной зоне или на ее границе. При измерении подаваемого напряжения получаются значения менее 13,6 В.

Причины того, что лампа разряда АКБ не гаснет после запуска двигателя

1. Неправильное натяжение приводного ремня генератора. Необходимо отрегулировать натяжение ремня.


2. Неисправен регулятор напряжения генератора.

Регулятор напряжения

на генераторе 37.3701 автомобилей ВАЗ 2108, 2109, 231099

Возможно короткое замыкание между его положительной («Б», «Д +») и отрицательной («W», «DF») выводами. Иногда проблема исчезает после внешней чистки регулятора напряжения. В любом другом случае его необходимо заменить.

3. Неисправен диодный мост. Имеется короткое замыкание («обрыв»). Необходимо проверить работоспособность диодного моста и заменить «проколотые» диоды или весь мост в целом.


4. Неисправен ротор генератора. Возможно, выводы обмотки возбуждения ротора оторвались от контактных колец, или в этой самой обмотке произошло короткое замыкание. Необходимо проверить ротор генератора и при обнаружении неисправности либо заменить его на новый (при коротком замыкании), либо припаять выводы (при обнаружении припаянных выводов).

5. Неисправен статор генератора. Возможно, произошел обрыв или короткое замыкание в обмотке статора либо замыкание ее на массу (при этом «воет» генератор).Необходимо проверить обмотку статора и при обнаружении неисправности меняем статор на новый.

Генератор и аккумулятор на ВАЗ 2109 являются источниками электрической энергии. Перезаряжаемый аккумулятор помогает запускать двигатель, а также питает потребителей электроэнергии, когда двигатель не работает. Главный инициатор напряжения в автомобиле - генератор. Он питает все устройства при работающем двигателе и одновременно заряжает аккумулятор.

Поэтому в большинстве случаев при отсутствии зарядки АКБ ВАЗ 2109 нарушается работа тандема генератор-аккумулятор.Искать причину разряда нужно либо в самой конструкции генератора, либо на пути от него к аккумулятору. Иногда причина также в плохом контакте или чрезмерном износе самого аккумулятора. Решить эту проблему необходимо срочно, так как аккумулятор сможет проработать машину за считанные часы (в зависимости от емкости). Необходимо выявить неисправность в звене источников тока и устранить ее.

Как должен работать работающий генератор?

Чтобы понять, почему не заряжается аккумулятор, нужно иметь четкое представление о том, как генератор работает в штатном режиме.Для начала давайте разберемся, что генератор гораздо важнее аккумулятора. Второй выполняет в автомобиле всего две функции: запуск системы зажигания и питание потребителей электроэнергии при неработающем двигателе.

Таким образом, аккумулятор в карбюраторе ВАЗ 2109 и форсунке ВАЗ 2109 больше выполняет роль вспомогательного источника тока. Он состоит из свинцовых пластин, расположенных секциями. Эти элементы взаимодействуют с электролитом (вода + серная кислота). Таким образом, аккумулятор преобразует химическую энергию в электрическую.

Генератор состоит из таких основных элементов.

  1. Статор (неподвижный элемент из круглых стальных листов).
  2. Обмотка статора (катушки уложены в пазы).
  3. Ротор (подвижный элемент, который вращается внутри статора; состоящий из вала с сердечником, на который намотано множество слоев медной проволоки - электромагнит, а сверху установлены 2 шестиполюсных сердечника).
  4. Задняя и передняя обложки.
  5. Щеткодержатель с графитовыми щетками; с 1993 года щеткодержатель на ВАЗ 2109 оснащается регулятором напряжения.
  6. Контактные кольца.
  7. Контакт выхода напряжения.
  8. Диодный мост.

Почему генератор не может запустить двигатель самостоятельно? Из-за принципа действия.


Чтобы этот источник энергии начал вырабатывать электричество, вращательное движение от коленчатого вала должно передаваться на ротор. Шкивы коленчатого вала и ротора соединены клиновым ремнем. Коленчатый вал начинает вращаться, передает крутящий момент на вал ротора, электромагнит создает индукцию, и появляется напряжение.Цепь между аккумулятором и генератором замкнута, и аккумулятор больше не нужен. Далее генератор сам подает энергию на все устройства и, самое главное, заряжает аккумулятор.

Кабель аккумулятора подключается к щеткодержателю на задней крышке через замок зажигания. Графитовые щетки постоянно прижимаются пружинами к контактным кольцам генератора и обеспечивают хороший контакт. На той же крышке имеется выходной контакт для вывода напряжения, генерируемого генератором.

Но ток, вырабатываемый генератором, подается с обмотки статора на выходной контакт не напрямую, а через диодный мост. Мост действует как выпрямитель. Он преобразует переменный ток в обмотке статора в постоянный, необходимый для всех электроприборов «девятки». В щеткодержателе также есть регулятор напряжения, не позволяющий выводить высокое напряжение на потребителей. Из-за поломки основных узлов генератора зарядка аккумулятора может пропасть.

Индикаторы плохого заряда аккумулятора

Постоянная разрядка аккумулятора отображается с помощью индикаторов на панели приборов.

  1. Контрольная лампа горения на панели приборов.
  2. Низковольтные показания штатного вольтметра.
  3. Тусклый свет от осветительных приборов.
  4. Слабое вращение коленвала при пуске стартера.

Самый очевидный индикатор - это лампочка на панели приборов со значком батареи. Обратите на это внимание, сделав один оборот ключа в замке зажигания.Он должен ярко светиться вместе с другими значками. Горят, но тусклее остальных? Первый звоночек - зарядки нет. Запустить двигатель. Когда аккумулятор заряжен, значок должен погаснуть.

Если при работающем двигателе лампа по-прежнему тускло светится, аккумулятор определенно не получает необходимый заряд. Если у вас есть вольтметр на приборной панели, он должен показывать 13,5–14 В. Если число на экране меньше, генератор не заряжает аккумулятор полностью.

Слабый заряд ощущается даже при запуске стартера.Коленчатый вал вращается с недостаточным усилием и не может передавать нормальный крутящий момент. Тусклый свет осветительных приборов ВАЗ 2109 также свидетельствует о низком заряде аккумулятора.

Что делать, если нет зарядки аккумулятора ваз 2109? Этот вопрос часто встречается на форумах и в социальных сетях. На самом деле все довольно просто и не требует специальных знаний и в принципе алгоритм действий такой же, как на других автомобилях. Для устранения неисправности понадобятся стандартные инструменты, контрольная лампа и вольтметр или мультиметр.

Нет зарядки аккумулятора ВАЗ 2109, признаки неисправности.

Признаками неисправности при не подзарядке АКБ ВАЗ 2109 является не гаснущая сигнальная лампа с изображением аккумулятора и признаки разряженного аккумулятора (слабое вращение коленвала стартером при запуске, тусклый свет ламп). Но это не показатель отсутствия зарядки, а всего лишь сигнал о том, что что-то не работает должным образом. Бывают случаи, когда аккум заряжается, но лампа не гаснет и лампа не горит на оборот, а зарядки нет.Чтобы определить, заряжается ли АКБ ВАЗ 2109, необходимо измерить напряжение на выводах АКБ. Измерения следует проводить без нагрузки и с включенной нагрузкой. В этом случае напряжение не должно выходить за пределы 13,5 -14,5В. напряжение ниже 13,5В говорит о том, что зарядки ВАЗ-2109 нет и необходимо найти и устранить причину.

Возможные неисправности.

Самая частая неисправность - не гаснет контрольная лампа зарядки. Если контрольная лампа продолжает ярко гореть, значит, неисправен регулятор напряжения или провод от контрольной лампы к генератору закорочен на массу.Если контрольная лампа продолжает гореть, но не на полную мощность, а при увеличении оборотов горит ярче, значит, есть утечка тока через один из дополнительных диодов выпрямительного моста. При этом генератор выполняет свою функцию, заряжая аккумулятор и питая потребителей.

Для проверки необходимо измерить напряжение на выводах аккумуляторной батареи дальним светом фар и оборотами 1200-1500. Если напряжение больше 13,5В, то генератор исправен, а если лампа жжение на полном огне не раздражает, дальше ничего не поделаешь.В противном случае придется менять диодный мост.

Если напряжение ниже нормы, то отсоедините тонкий провод от генератора при выключенном двигателе и включенном зажигании. Если контрольная лампа при этом не гаснет, то необходимо найти и устранить замыкание провода на массу. Если контрольная лампа погасла, то при работающем двигателе подключите свободный вывод к выводу 30 (контактный болт с двумя толстыми проводами). Если при этом появляется зарядка, то устраните пропадание напряжения в контактах от контрольной лампы до генератора.

В случае, если зарядка не появляется, выключите зажигание и снимите щеточный узел с регулятором напряжения с генератора, если конструкция генератора позволяет это, или снимите генератор полностью и снимите регулятор. Проверить снятый регулятор контрольной лампой и аккумулятором. Как это сделать, рассказано в статье. Если регулятор исправен, то необходимо снять и отремонтировать генератор. Самая частая неисправность в этом случае - износ контактных колец якоря.Также возможен обрыв проволоки от контактных колец.

Пониженное напряжение на генераторе.

Еще одна не редкость неисправность, когда контрольная лампа гаснет при работающем двигателе, но со временем появляются признаки подсаженного аккумулятора. Для этого может быть несколько причин. Первая причина - это пробой главного диода выпрямительного моста. Это определяется путем измерения напряжения на выводе 30 генератора при включенных и выключенных фарах дальнего света. Если при выключенных фарах напряжение в норме или близко к нему, а при включенных фарах начинает падать, то диодный мост необходимо менять.Если установлен генератор КАТЭ, это можно сделать, не снимая генератор с двигателя. Но прежде чем менять диодный мост, обратите внимание на натяжение ремня и состояние шкива генератора. Если нижняя часть шкива блестящая, это означает, что ремень проскальзывает из-за износа шкива, что является второй причиной плохой зарядки. В этом случае необходимо заменить ремень, а если новый ремень попадает в паз шкива, то необходимо заменить шкив.В этом случае протягивать ремень через меру не имеет смысла. Кроме того, это может привести к повреждению подшипников якоря.

Также слабый заряд может быть в плохом контакте на выводе 30 генератора, на выводах аккумуляторной батареи или в соединении отрицательной клеммы с массой двигателя. Плохой контакт на контакте 30 определяется на ощупь. Просто будьте осторожны при этом. Терминал может быть очень горячим. Если клемма не нагревается, с помощью вольтметра проверьте напряжение на всех соединениях при включенных фарах дальнего света.Падение напряжения 0,5 В свидетельствует о плохом контакте.

Все неисправности при отсутствии зарядки аккумулятора ВАЗ 2109, описанные выше, можно устранить самостоятельно и в короткие сроки. Помимо описанных выше неисправностей гораздо больше, но для их обнаружения и устранения требуются более глубокие знания и гораздо больше времени. Здесь нет смысла останавливаться на них.

«Если вы заметили ошибку в тексте, выделите это место мышью и нажмите CTRL + ENTER»

admin 17/10/2014

Не всегда сразу можно понять, почему горит лампочка аккумулятора на ВАЗ 2109.Он может гореть ярко или тускло, постоянно или периодически. Но в любом случае игнорировать это не стоит, причины могут быть серьезными.

Часто поиск неисправностей приводит к разборке бортового генератора, и он может перестать работать по многим причинам. Однако часто садится аккум из-за банального окисления контактов.

Первый случай - на ВАЗ 2109 тусклый фонарь АКБ. Это означает, что на аккумулятор подается напряжение, но его значение недостаточно для зарядки. Происходит это из-за ослабленного ремня бортового генератора.Ремень не должен ослабевать. Если надавить на нее пальцем, то прогиб не должен превышать 1-1,5 см. Если больше, нужно открутить гайку на кронштейне, переместить генератор вокруг оси в сторону мотора. И снова затяните гайку.

Лампа АКБ ВАЗ 2109 горит тускло и при выходе из строя регулятора напряжения в генераторе. В этом случае генератор не укладывается в рабочий диапазон 13,7-14,3 В, а выдает низкое напряжение. Значение 12 В и ниже больше не может заряжать аккумулятор, поскольку ток просто не течет внутрь из-за внутреннего сопротивления аккумулятора.Если, наоборот, неисправный генератор длительное время подает высокое напряжение (15 В и выше), аккумулятор быстро изнашивается, может даже закипеть. Регулятор полностью меняется, ремонту не подлежит. Для его замены нужно снять и разобрать генератор.

Но бывает так, что аккумулятор не только не заряжается, но и полностью питает сеть автомобиля. Генератор вообще не работает, а на ВАЗ 2109 постоянно и ярко горит лампа аккумуляторной батареи. В этом случае заряда аккумулятора хватит на несколько сотен километров, лучший вариант стечения обстоятельств.Причиной тому может быть опять же неработающий регулятор напряжения. Однако даже новый регулятор быстро выходит из строя, если проблема кроется в выпрямительном блоке генератора.

Выпрямительный блок выполнен на основе диодного моста. Диоды довольно легко выходят из строя, так как они чувствительны к влиянию сетевых параметров. Они пропускают ток в одном направлении и не пропускают его в обмотку генератора. Если диод перегорает, то ток может течь в обмотку, вызывая тем самым ее плавление, короткое замыкание и так далее.Если закорочена проводка, то под капотом появится характерный запах гари.

Это состояние довольно опасно, так как может привести к взрыву аккумулятора. Если диод вообще не пропускает ток, значит генератор работает на холостом ходу и аккумулятор не заряжен.

Как проверить диодный мост? Для этого нужен омметр. Исходя из свойств диода, подключаем омметр и следим за показаниями. Устройство подключается дважды, со сменой контактов. Первый раз он должен показывать бесконечное значение (диод закрыт), второй раз - значение около нескольких сотен Ом (диод открыт).Если это не так, значит, диод перегорел и его следует заменить. Проверить все диоды выпрямительного блока и, возможно, сразу заменить весь блок.

Лампочка аккумулятора ВАЗ 2109 часто горит из-за обрыва обмотки статора генератора. Или это может быть короткое замыкание обмотки. В последнем случае часто наблюдается «вой генератора» - автомобиль нужно сразу выключить, аккумулятор отключить. Обмотку проверяют тем же омметром.Его можно перемотать или полностью заменить статор.

Полное отсутствие тока также может быть вызвано возбуждением обмотки возбуждения от контактных колец. От вибраций и напряжений провод теряет контакт с кольцом, и генератор работает на холостом ходу. В то же время могут окисляться сами контактные кольца, и их нужно будет смочить щеткой WD. Обмотку можно либо припаять, либо полностью заменить ротор. Также стоит проверить щетки генератора, ведь со временем они в любом случае изнашиваются.И именно износ щеток может быть причиной холостого хода генератора, именно из-за них можно задать вопрос «а почему горит лампочка аккумулятора на ВАЗ 2109?»

Если на панели горит свет и слышен грубый шум при запуске двигателя, скорее всего, поврежден подшипник в генераторе. Вы не должны продолжать эксплуатацию такого генератора без ремонта, иначе вибрация может полностью вывести из строя исправное устройство. Кроме того, вал может полностью заклинить.

Читайте также, другие отзывы

Как тестировать диоды с помощью цифрового мультиметра

Цифровые мультиметры могут тестировать диоды одним из двух методов:

  1. Режим тестирования диодов: почти всегда лучший подход.
  2. Режим сопротивления: обычно используется, только если мультиметр не оборудован режимом проверки диодов.
Примечание: В некоторых случаях может потребоваться удалить один конец диода из схемы, чтобы проверить диод.
Что нужно знать о режиме сопротивления при проверке диодов:
  • Не всегда показывает, хороший ли диод или плохой.
  • Не следует принимать, когда в цепь включен диод, поскольку он может давать ложные показания.
  • Может использоваться для проверки неисправности диода в конкретном приложении после того, как проверка диода показывает, что диод неисправен.

Диод лучше всего проверять путем измерения падения напряжения на диоде, когда он смещен в прямом направлении. Диод с прямым смещением действует как замкнутый переключатель, позволяя току течь.

В режиме проверки диодов мультиметра возникает небольшое напряжение между измерительными проводами. Затем мультиметр отображает падение напряжения, когда измерительные провода подключены к диоду при прямом смещении. Процедура тестирования диодов выполняется следующим образом:

  1. Убедитесь, что а) все питание цепи отключено и б) на диоде отсутствует напряжение. В цепи может присутствовать напряжение из-за заряженных конденсаторов. Если это так, необходимо разрядить конденсаторы. Настройте мультиметр на измерение постоянного или переменного напряжения.
  2. Переведите шкалу (поворотный переключатель) в режим проверки диодов. Он может делить место на циферблате с другой функцией.
  3. Подключите щупы к диоду. Запишите отображаемое измерение.
  4. Поменяйте местами измерительные провода. Запишите отображаемое измерение.

Анализ испытаний диодов

  • Хороший диод прямого действия показывает падение напряжения в диапазоне от 0,5 до 0,8 В для наиболее часто используемых кремниевых диодов. Некоторые германиевые диоды имеют падение напряжения от 0.От 2 до 0,3 В.
  • Мультиметр показывает OL, когда исправный диод имеет обратное смещение. Показание OL указывает на то, что диод работает как разомкнутый переключатель.
  • Неисправный (разомкнутый) диод не пропускает ток в любом направлении. Мультиметр будет отображать OL в обоих направлениях, когда диод открыт.
  • Закороченный диод имеет одинаковое значение падения напряжения (приблизительно 0,4 В) в обоих направлениях.

Мультиметр, установленный в режим сопротивления (Ом), может использоваться в качестве дополнительной проверки диодов или, как упоминалось ранее, если мультиметр не поддерживает режим проверки диодов.

Диод смещен в прямом направлении, когда положительный (красный) измерительный провод находится на аноде, а отрицательный (черный) измерительный провод - на катоде.

  • Сопротивление хорошего диода в прямом смещении должно находиться в диапазоне от 1000 Ом до 10 МОм.
  • Измерение сопротивления высокое, когда диод смещен в прямом направлении, потому что ток от мультиметра течет через диод, вызывая измерение высокого сопротивления, необходимое для тестирования.
Диод смещен в обратном направлении, когда положительный (красный) измерительный провод находится на катоде, а отрицательный (черный) измерительный провод находится на аноде.
  • Обратно смещенное сопротивление исправного диода показывает OL на мультиметре. Диод плохой, если показания одинаковы в обоих направлениях.

Процедура режима сопротивления выполняется следующим образом:

  1. Убедитесь, что а) все питание цепи отключено и б) на диоде отсутствует напряжение. В цепи может присутствовать напряжение из-за заряженных конденсаторов. Если это так, необходимо разрядить конденсаторы. Настройте мультиметр на измерение постоянного или переменного напряжения.
  2. Поверните шкалу в режим сопротивления (Ω). Он может делить место на циферблате с другой функцией.
  3. Подключите щупы к диоду после того, как он был отключен от цепи. Запишите отображаемое измерение.
  4. Поменяйте местами измерительные провода. Запишите отображаемое измерение.
  5. Для получения наилучших результатов при использовании режима сопротивления для проверки диодов сравните показания, снятые с заведомо исправным диодом.
Ссылка: Принципы цифрового мультиметра, автор Glen A.Мазур, американское техническое издательство.

Связанные ресурсы

как с этим бороться? Почему автомобильный аккумулятор не заряжается? ВАЗ 2106 не заряжается

Доброго времени суток уважаемый читатель. В этой статье я максимально просто расскажу о принципе работы генератора ВАЗ 2109 - 2114 и о причинах, по которым генератор не заряжается. Чтобы все было понятно обычному человеку, не изучавшему электротехнику, не буду углубляться в физику происходящего и использовать научные термины, а все объясню, как говорится «по пальцам».Итак, приступим!

Принцип работы генератора ВАЗ 2109 - 2114.

Для того, чтобы понять, почему на ВАЗ 2109 - 2114 генератор дает мало или совсем не заряжает, нужно понимать, как он работает, и знать, как он работает.

Генератор состоит из пяти основных частей, представленных на рисунке ниже: якорь - 5, статор - 6, реле-регулятор в паре со щетками - 10, диодный мост - 9, корпус - 3,7.

Принцип работы следующий:

  1. от АКБ к диодному мосту (9) есть плюсовой провод и диодный мост (9) подключается к земле через корпус (3,7) генератор
  2. напряжение диодного моста (9) обслужено на статор (6) Генератор и в статоре появляется магнитное поле
  3. при трогании с места двигатель с помощью ременной передачи вращает ротор (5) генератор
  4. в роторе (5) вращающийся в магнитном поле генератора (6) ток появляется
  5. ток снимается с ротора щетками (10) и через реле - регулятор (10) питается от автомобильного аккумулятора.

Несоблюдение любого из пунктов приводит к неисправности генератора ВАЗ 2109 - 2114.

Причины, по которым не заряжается генератор ВАЗ 2109 - 2114.

Чтобы найти причину, по которой генератор ВАЗ 2109 2114 не работает или дает плохую зарядку, нужно проверить на исправность каждый из пунктов выше, описывающих работу генератора.

Пункт первый: на диодный мост не приходит плюс от аккума.

Причиной неисправности в таких случаях может быть сам провод или места его соединения с диодным мостом или аккумулятором.Попробуйте зачистить клеммы подключения, а если не поможет, то прозвоните провод.

Плохой контакт с отрицательным проводом не считается, так как в этом случае двигатель вообще не запустится.

Пункт второй: диодный мост и статор генератора.

После проверки диодного моста, когда он исправен, вызовите обмотку статора. Для этого выберите на мультиметре режим набора номера и приложите щупы к первому и второму контактам статора, а затем к первому и третьему.

Третья точка: ремень генератора ВАЗ 2109 - 2114.

На карбюраторной версии ВАЗ был тонкий клиновой ремень, а на инжекторных - широкий ремень с жилками, но принцип работы от этого не меняется. Зарядка может не пройти из-за проскальзывания ремня. Такая неисправность проявляется сильным свистком ремня. Также ремень может начать свистеть при включении таких потребителей энергии, как фары, обогрев стекла, вентилятор печки и т. Д. Если вы слышите свист ремня, постарайтесь как можно скорее заменить его.это одна из причин, почему генератор ВАЗ 2109-2114 дает плохую зарядку.

Пункт четвертый: якорь генератора ВАЗ 2109-2114.

В якоре, как и в статоре, не должно быть обрывов. Позвоните в него, прикрепив щупы мультиметра к следам щетки.

Если якорь не звенит, его следует заменить.

Пункт пятый: щетки с реле - регулятор.

Щетки генератора ВАЗ 2109-2114 со временем стираются на гусеницах якоря.Если их длина меньше 5 миллиметров, то они не могут плотно прижаться к якорю, тем самым не обеспечивая зарядку аккумулятора ваз.

Но бывает, что реле - регулятор выходит из строя раньше, чем стираются щетки. Для проверки вам необходимо:

  • Лампочка 12 В
  • автомобильный аккумулятор
  • две батареи по 1,5 вольта
  • несколько проводов

Подключаем лампочку и аккумулятор к реле-регулятору как показано на рисунке ниже.В этом случае лампа должна гореть.

Теперь добавляем в схему две батареи, как на картинке ниже. Свет сейчас не должен гореть.

Если в обоих случаях загорается лампочка - реле - необходимо заменить контроллер.

Теперь вы знаете все основные причины неисправности генератора ВАЗ 2109 - 2114. Если у вас есть вопросы - оставляйте их в комментариях!

Вагоны оборудованы генераторами. В зависимости от модели и установленного на транспортном средстве электрооборудования могут быть установлены генераторы Delco Remy CS различной мощности CS-121 и CS-130.Цифры указывают на внешний диаметр пластин статора в миллиметрах.

Генераторы

CS оснащены встроенным регулятором напряжения. По своим электрическим характеристикам статор, выпрямительный блок и ротор Delta с контактными кольцами и щетками аналогичны тем, которые использовались в более ранних генераторах. Используются стандартные шкив и рабочее колесо, однако контрольных отверстий нет.

Реле

Автомобильное реле - это переключатель, который служит для замыкания и размыкания участков электрических цепей при определенных электрических и неэлектрических входных значениях.Это переключатель токов нагрузки, когда исполнитель, например, пускатель, генератор, вентилятор или другая конструкция, потребляет больше тока.

Устройство электрического реле:

Электромагнит

- провод, намотанный на катушку с магнитопроводом;

якорь - специальная пластина, управляющая контактами;

Переключатель

(переключение, размыкание, замыкание).

При прохождении электрического тока через обмотку электромагнита возникает электрическое поле, прижимающее якорь к сердечнику, с помощью толкателя перемещает его, переключая контакты.На автомобилях Жигули 2106 используются реле автоматического регулятора напряжения двух основных типов.

Бесконтактное электрическое реле-регулятор типа 121.3702. Довольно новый агрегат, который сегодня используют водители, не требующий никаких настроек и дополнительных регулировок.

Регулятор магнитный электрический с индексом ПП-380 - устройство старинного образца, в настоящее время его производство приостановлено, в составе ВАЗ 2106 не выпускается.

Взаимозаменяемость реле позволяет при переходе с одного типа на другой не производить ревизию электрической схемы зарядки машины.

Прежде чем приступить к замене реле напряжения, необходимо проверить работоспособность регулятора. Завести машину, при этом частота вращения коленчатого вала должна быть 2500-3000 об / мин. Затем нужно выключить всех потребителей электроэнергии, кроме зажигания, и измерить напряжение на выводах аккумулятора с помощью вольтметра.

Пропал, причины

Пропадает зарядка на ВАЗ 2106 по таким причинам

1. Износ щеток генератора

2.Выход из строя диодного моста генератора

3. Неисправно реле зарядки

4. Проблемы с генератором.

Не дает генератор з-ку

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то причиной этого могут быть щетки в генераторной установке. Они могут сильно изнашиваться или застревать в гнездах щеткодержателя.

Генератор не нужно снимать с автомобиля для проверки щеток, поскольку щеточный узел доступен и легко снимается.Изношенные щетки либо заменяются, либо заменяется весь узел. Движение щеток проверяется нажатием. Щетки должны легко входить в свои колодцы и легко возвращаться. В противном случае щетки снимаются, а лунки очищаются, а также удаляются заусенцы с самих щеток.

Также проверяется и при необходимости восстанавливается контакт генератора с массой автомобиля. Иногда достаточно немного ослабить крепление провода с землей и переместить провод из стороны в сторону, что будет достаточно для восстановления надежного контакта.Для полного контроля провод снимается, а наконечник зачищается.

Соединение

Работы по замене реле лампы зарядки ВАЗ 2106 проводить в следующей последовательности:

Откручиваем 2 крепления реле лампы зарядки и демонтируем изделие с установленных шпилек.

Размечаем питающую проводку маркером или фломастером для контроля правильности обратного подключения обновленного изделия. При неправильном подключении реле к электросети автомобиля оно перестает функционировать, что создаст аварийную ситуацию из-за резкого увеличения разности потенциалов на выходных контактах генераторного устройства.

Отключаем проводную схему, меняем реле на исправное изделие и проводим обратный монтаж.

При проверке реле лампы зарядки категорически запрещается производить короткое замыкание между выходными элементами схемы, так как это приведет к неисправности выпрямительного блока. Перед проверкой реле регулятора заряда убедитесь, что натяжение ремня генератора оптимальное. Не подключайте другие энергоресурсы в электрическую цепь обмотки возбуждения генератора, так как падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превышать оптимальные значения.

Как проверить

Проверка регулятора напряжения ВАЗ 2106 производится на автомобиле с полностью заряженным аккумулятором:

Заведите машину и сделайте частоту вращения коленчатого вала 2500-3000 об / мин.

Отключите всех ненужных потребителей электричества, кроме самого зажигания конечно.

Измерьте напряжение на выводах аккумуляторной батареи с помощью вольтметра. Оно должно быть равно 14,2 В плюс минус десятые.

В случае значительных отклонений напряжения от нормы, регулятор необходимо заменить.Для этого:

Открутите две гайки крепления реле и снимите регулятор со шпилек.

Пометьте провода маркером, чтобы не перепутать их местами при дальнейшей сборке, и это важно, так как если провода местами перепутать, то регулятор перестанет работать и, как следствие, напряжение на выходе генератора увеличится.

Отсоединив провода, заменить регулятор на новый и установить в порядке, обратном снятию.

В первую очередь необходимо проверить исправность предохранителей No.9 и 10, а также их надежное крепление в блоке предохранителей.

Кроме того, если кажется, что предохранители исправны (предохранитель не перегорел), возможно, предохранитель неисправен. Дело в том, что несмотря на то, что вставка не перегорела, предохранитель все же неисправен. Из-за долгого срока службы верхушки предохранителей на входе в гнезда изнашиваются. Это можно определить визуально. Для этого вынимают предохранитель из его пазов и осматривают верхнюю и нижнюю части предохранителя, которые являются продолжением плавкой вставки.Визуально изношенный край предохранителя будет сразу виден в виде круга, как след от гнезда, куда он вставлен. Эти предохранители заменяются, и зарядка проверяется снова.

Если после замены предохранителей на ВАЗ 2106 по-прежнему нет зарядки аккумулятора, то следует продолжить поиск неисправности.

Далее необходимо проверить целостность ремня привода генератора и его натяжение. Если ремень не порван и его натяжение правильное, то нужно проверить состояние приводных шкивов.Когда внутренняя поверхность шкивов изнашивается, ремень генератора просто начинает проскальзывать, что также будет способствовать неполному заряду аккумулятора или вообще не будет зарядки. Вы можете проверить это, визуально посмотрев на внутреннюю часть шкива. Если светит, значит ремень проскальзывает и это он полировал внутреннюю часть шкива.

Такой шкив подлежит замене вместе с приводным ремнем.

Следующая причина, по которой аккумулятор может не заряжаться, - плохой контакт на выводах аккумулятора или их окисление.Затягивается ненадежный контакт, а окисленные клеммы нужно обрабатывать раствором соды и воды. Сода нейтрализует оксид, после чего клемму необходимо промыть водой и хорошо протереть. Чтобы убедиться, что остатки окиси удалены мелкой наждачной бумагой. Затем клемму нужно смазать, например, смазкой Литол 24. Аналогичную операцию нужно проделать с самими терминалами. Не нужно чистить клеммы или царапать их ножом. Они очень ковкие, так как отлиты из свинца и три-четыре таких процедуры значительно уменьшат их диаметр, что сделает невозможным хорошо затянуть клеммы, а значит, надежного контакта не будет.Доверьте этот вопрос соде и она отлично очистит клеммы от оксида.

На окисление стоит проверить места контакта выводов на генераторе, которые также нужно очистить от оксида.

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то причиной этого могут быть щетки в генераторной установке ... Они могут сильно изнашиваться, либо заклинивать в гнездах щеткодержателя.

Генератор не нужно снимать с автомобиля для проверки щеток, поскольку щеточный узел доступен и легко снимается.Изношенные щетки либо заменяются, либо заменяется весь узел. Движение щеток проверяется нажатием. Щетки должны легко входить в свои колодцы и легко возвращаться. В противном случае щетки снимаются, а лунки очищаются, а также удаляются заусенцы с самих щеток.

Также проверяется и при необходимости восстанавливается контакт генератора с массой автомобиля. Иногда достаточно немного ослабить крепление провода с землей и переместить провод из стороны в сторону, что будет достаточно для восстановления надежного контакта.Для полного контроля провод снимается, а наконечник зачищается.

Возможные неисправности генератора ВАЗ 2106

Сам генератор может иметь следующие неисправности:
  • Повреждение диодного моста (в народе - «подкова»)
  • Неисправность обмотки статора - межвитковое замыкание, замыкание на корпус или внутренний разрыв цепи
  • Неисправность в обмотке возбуждения ротора с симптомами, аналогичными таковым в обмотке статора. Кроме того, контактные кольца могут сильно изнашиваться, что нарушает их надежный контакт со щетками.

Если при проверке на выходе генератора нормальное напряжение 13,5-14,2В, а аккумулятор не заряжается, то необходимо проверить целостность провода, идущего от генератора к аккумулятору.

На отсутствие зарядки также может влиять неисправность реле - регулятора, а также его плохой контакт с «массой».

Читайте также, другие отзывы

Рано или поздно генератор ВАЗ-2114 перестанет давать необходимую зарядку, что создаст массу неприятностей и проблем.Просто в один прекрасный момент машина может не завестись, потому что данный агрегат не был должным образом заряжен. В этой статье рассказывается, как найти и устранить неисправность в виде неполной зарядки генератора.

Видео о причинах отсутствия зарядки на АКБ

Видео расскажет, как разобрать и отремонтировать автомобильный генератор, а также расскажет о некоторых тонкостях и нюансах.

Генераторное устройство

Перед тем, как определить неисправность генератора, необходимо иметь представление о его конструкции и устройстве.Итак, давайте рассмотрим, из каких основных деталей он состоит.

На моделях семейства ВАЗ 2113-2114-2115 устанавливается генератор с маркировкой 37.3701.

Устройство генератора ВАЗ

Генератор 37.3701: 1 - крышка со стороны контактных колец; 2 - выпрямительный блок; 3 - вентиль выпрямительного блока; 4 - винт крепления выпрямительного блока; 5 - контактное кольцо; 6 - задний шариковый подшипник; 7 - конденсатор; 8 - вал ротора; 9 - вывод «30» генератора; 10 - вывод «61» генератора; 11 - регулятор напряжения; 12 - вывод «В» регулятора напряжения; 13 - щетка; 14 - шпилька крепления генератора к натяжной планке; 15 - шкив с вентилятором; 16 - полюсный наконечник ротора; 17 - распорная втулка; 18 - передний шариковый подшипник; 19 - крышка со стороны привода; 20 - обмотка ротора; 21 - статор; 22 - обмотка статора; 23 - полюс ротора; 24 - буферная втулка; 25 - втулка; 26 - зажимная втулка

Теперь рассмотрим конструкцию генератора в разобранном состоянии.

Схема разборки генератора

Детали генератора 37.3701: 1 - конденсатор; 2 - регулятор напряжения в сборе с щеткодержателем; 3 - блок вывода дополнительных диодов; 4 - изоляционные втулки; 5 - выпрямительный блок; 6 - контактный болт; 7 - статор; 8 - ротор; 9 - распорная втулка; 10 - внутренняя шайба крепления подшипника; 11 - крышка со стороны привода; 12 - шкив; 13 - наружная шайба крепления подшипника; 14 - стяжной болт; 15 - подшипник шариковый передний ротора; 16 - втулка; 17 - крышка со стороны контактных колец; 18 - буферная втулка; 19 - прижимная втулка.

Почему генератор не заряжается (основные причины)

Если генератор перестал правильно заряжать аккумулятор, а также в бортовой сети при работающих двигателях, этому есть только две причины. Рассмотрим, какие именно.

Перегрузка устройства

Дополнительное оборудование потребляет энергию. Так выглядит перегрузка генератора

Этот эффект часто возникает из-за подключения дополнительного освещения и других устройств с повышенным энергопотреблением.При этом заводской генератор не справляется со своей задачей и начинает терять КПД, а в итоге может выйти из строя.

Несоответствие батареи и генератора

Несоответствие между аккумулятором и генератором

При установке дополнительного оборудования многие автолюбители совершают непоправимую ошибку и устанавливают на своего «железного коня» аккумулятор большей мощности, при этом не увеличивая мощность генератора. Нарушение силовых характеристик между узлами приводит к тому, что генератор не может обеспечить должную зарядку аккумулятора, в последствии производительность первого снижается.

устранение неполадок

Чтобы найти неисправность, придется покопаться в электрической части автомобиля. Здесь нет ничего сложного, но придется попотеть и изучить некоторые особенности конструкции автоэлектрики. Рассмотрим, что вызывает плохую зарядку и на что следует обратить особое внимание:

  • Слабые контактные соединения.
  • Обрыв части обмотки.
  • Короткое замыкание на роторе.
  • Поломки в механике.
  • Короткое замыкание статора.

Что делать при отсутствии необходимого напряжения (способы решения для ВАЗ-2114)

В основном методы решения проблемы банальные -. Но, из-за дороговизны детали, большинство автомобилистов стараются отремонтировать агрегат. Итак, рассмотрим возможные варианты решения проблемы неполной зарядки или отсутствия зарядки от генератора.

Слабые контактные соединения

Повреждение контактной группы приводит к проблемам с зарядкой

Если контакты ослабли, это может быть следствием грязи или коррозии.Для устранения проблем необходимо очистить их острым предметом или специальным раствором. Подходит для смазки и защиты внешних контактов медной пастой ... Внутренние контактные соединения сложно защитить, поэтому их просто чистят и устанавливают в сиденье.

Обрыв в обмотке

Измерение для обнаружения проблем с обмоткой

Обрыв обмотки обычно лечится заменой обмотки. Как показывает практика, перематывать этот узел не является экономически эффективным, так что водители ищут альтернативу, которая становится частью поддерживается.

Короткое замыкание на роторе

Диагностические операции на роторе

Короткое замыкание в бортовой сети, закончившееся на роторе, можно лечить заменой неисправной детали, но тем не менее большинство автолюбителей сходятся во мнении, что генератор придется заменить.

Поломки в механике

Деформация вала генератора - одна из механических неисправностей

Поломка механической части обычно не лечится, и поврежденную деталь заменяют на новую.Это считается самым лучшим вариантом решения проблемы. По цене это может показаться дороговато, но дешевле, чем менять генератор в сборе.

Короткое замыкание статора

Операции диагностики работоспособности ротора

Короткое замыкание в статоре также можно лечить заменой детали или установкой нового генератора на автомобиль. Это необходимо для того, чтобы эффект не повторился, и статор не пришлось снова заменять.При выборе новой запчасти рекомендуем ознакомиться с материалом: «».

Видео об устранении неисправностей в ситуации, когда генератор не заряжается

вывода

Найти и устранить причины того, что генератор на ВАЗ-2114 перестал давать зарядку, не так просто, как кажется на первый взгляд, но все же действительно своими руками. Не каждый автомобилист может устранить неполадки самостоятельно, поэтому рекомендуется обратиться в автосервис, который может устранить неполадки.

Частая неисправность «системы питания» проста - генератор не заряжается или «просыпается» только на высоких оборотах. Отечественные генераторы славятся этим как из-за общего низкого качества изготовления, так и из-за ряда конструктивных недостатков. Столкнувшись с проблемой недозарядки аккумулятора, стоит разобраться в причинах проблемы - кто бы ни оказался на трассе с разряженным аккумулятором и отсутствием зарядки, подтвердит, что этого недостаточно.

Конструкция автомобильного генератора

Любой генератор, за исключением моделей постоянного тока, вырабатывает многофазный переменный ток - три или четыре фазы в зависимости от мощности. Откуда такое усложнение, если только d.C.? Дело в том, что многофазный генератор имеет более высокий КПД, а главное, ток снимается не щетками с вращающегося ротора, а с неподвижных обмоток статора. Соответственно, проблем с выгоранием коллектора нет (ток в нем намного меньше, чем вырабатываемый генератором), да и сам коллектор попроще - два кольца, а не набор изолированных ламелей.


Диодный мост используется для преобразования многофазного переменного тока в постоянный. По крайней мере, он содержит несколько мощных диодов на вдвое большем количестве фаз - они заняты выпрямлением тока. Некоторые генераторы также имеют дополнительные диоды, которые обеспечивают питание реле-регулятора.

Само реле-регулятор давно уже не является реле: вместо электромеханического устройства они используются для управления электронными схемами генераторов, но за ним уже прочно закрепилось название «реле-регулятор».Они действуют таким же образом - изменяя ток в обмотке ротора (и магнитное поле в сердечнике), они увеличивают или уменьшают напряжение на выходе генератора, чтобы удерживать его в указанных пределах от 13,7 В (старый низкий -генераторы) до 14,5 В (современные генераторы, рассчитанные на повышенное энергопотребление бортовой сети и ускоренную зарядку аккумуляторов). Современные генераторы больше не являются независимыми агрегатами, а интегрированы с бортовыми контроллерами: в них ЭБУ контролирует напряжение, повышая его после запуска двигателя для ускорения зарядки аккумулятора, а затем снижая его до нормального.

Питание реле-регулятора осуществляется от внешней сети (Жигули, большинство иномарок) и от самого генератора через дополнительные диоды моста (переднеприводные ВАЗы). Вторая схема считается менее надежной, но имеет отличительную способность к самовозбуждению из-за остаточной намагниченности ротора - генератор, раскрученный до высоких оборотов, вырабатывает ток, достаточный для срабатывания реле-регулятора и приведения его в рабочее состояние. режим.

Возможные причины неисправностей

Износ щеток

Если генератор не заряжает аккумулятор, то первое, что приходит в голову на автомобилях с достаточным пробегом, - это износ щеток.В генераторах есть несколько чисто механических компонентов, которые влияют на его работу - и щетки, постоянно трущиеся о коллектор, стираются.

При износе контакт портится, и соответственно уменьшается ток в обмотке ротора. Генератор сначала дает небольшой заряд на малых оборотах, «просыпаясь» после перегрузки газа, потом полностью выходит из строя. Сами щетки могут быть как отдельным узлом, так и сблокированными с реле-регулятором.

Снимая щеточный узел с генератора, вы можете легко почувствовать, насколько он может быть растянут, чтобы больше не ощущалась упругость пружин - это будет остаточная рабочая длина самой длинной щетки.Учтите, что чаще щетки изнашиваются неравномерно: со стороны крышки, где скапливаются грязь и продукты износа щеток, щетка изнашивается быстрее. Также это заметно по наличию проточки на одном из колец.

Сама проточка не так уж и плоха, если протереть ее равномерно. Вот волнистый с резким изменением диаметра - прямое указание на замену контактных колец или узла ротора.
На зарубежных генераторах встречается моноблочная конструкция, когда диодный мост, реле-регулятор и щеточный узел составляют одно целое.Замена такого моноблока стоит недешево, а делать это при износе некоторых щеток - глупо. Поэтому их перепаивают, выбирая подходящие из бытовых генераторов или электроинструментов.

Обрыв

В роторе, помимо износа контактных колец, есть несколько вероятных причин неисправности - относительно небольшие токи не дают прогореть обмотке, гораздо чаще происходит обрыв провода на стыке с коллекционером. Ротор проверяется тестером: сначала измеряется сопротивление между кольцами коллектора, затем между кольцами и «массой».В первом случае сопротивление составляет несколько Ом, во втором - «бесконечное» (замыкание обмотки на корпус отсутствует).

Статор и диодный мост

Еще одна причина, по которой генератор не заряжается, - это наиболее нагруженные агрегаты: статор и диодный мост. При постоянных перегрузках они перегреваются, что для статора чревато разрушением изоляции, коротким замыканием на корпус и возгоранием обмотки, а для диодного моста - выходом из строя или выходом из строя диодов.Внешне симптомы схожи - падает мощность генератора (не работают одна-две фазы) или генератор полностью выходит из строя.

Статор оценивается в первую очередь внешне - не должно быть видно потемнения изоляции и запаха гари. Затем с помощью тестера проверяется сопротивление каждой фазной обмотки и отсутствие ее замыкания на корпус.

С помощью батарейки и контрольной лампы - в тестерах напряжение во время проверки низкое, и пробитый диод можно пропустить.В этом плане надежнее лампочка на 12 вольт 40-60 Вт и аккумулятор.
Схема проверки проста: «минус» от АКБ подключается к силовой клемме диодного моста, «плюс» через лампу поочередно подключается к каждой клемме моста, к которой были подключены обмотки статора. Если на одной из фаз не горит свет, значит, диоды перегорели. Далее меняем полярность подключения - в этом случае лампочка не загорается ни на одной фазе, иначе это будет свидетельствовать о пробое диодов в мосту.Повторяем процедуру, подключив «массу» уже к «подкове» диодного моста - лампа не загорается. При повторном подключении он должен гореть на всех фазах. Дополнительные диоды проверяются от входов статора до клеммы, идущей к контроллеру реле.

В этом случае неисправности статора и диодного моста тесно связаны: проколотые силовые диоды приведут к перегреву обмотки в соответствующей фазе, так как она замкнута накоротко.

Проблема с реле-регулятором

Процедура зависит от конструкции.Внешний (как на старых «Жигулях») при отсутствии зарядки легко проверить - убедившись, что ток идет на щеточный узел после включения зажигания (подключив амперметр в цепь между выводом 67 реле-регулятора и щеточный узел). Нет тока - поменяйте "шоколадку".

Если реле-регулятор совмещено с щеточным узлом, то можно измерить напряжение на щетках после включения зажигания: оно может быть меньше бортового, но должно быть.Не проверяйте реле-регуляторы без нагрузки: выходное напряжение в этом случае может быть, но при приложении нагрузки к неисправному реле-регулятору оно резко упадет, и исправный блок придется признать неисправным.

Отсутствие тока в обмотке статора не обязательно будет результатом неисправности самого реле-регулятора. Вспомните, что мы писали выше о схемах питания реле. В генераторах с дополнительными диодами он идёт от самого генератора, на неработающем двигателе на реле-регулятор идет только ток через контрольную лампу.Такие генераторы отличить несложно - к ним подходит только одна слаботочная клемма от контрольной лампы. Реле считается неисправным, если дополнительные диоды в мосту исправны.

В генераторах с внешним возбуждением требуется как минимум два слаботочных входа - один от контрольной лампы, второй - «плюс» зажигания. Это очень распространенная схема на азиатских генераторах, где распиновку слаботочного разъема легко расшифровать по маркировке (L - контрольная лампа, IG - зажигание).В генераторах этого типа после включения зажигания всегда присутствует напряжение на выводе IG, иначе генератор не будет возбужден.

Видео: Причина отсутствия заряда аккумулятора на ВАЗ 2101. Как найти

Печать

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
