Порядок регулировки клапанов ваз 2109: Регулировка клапанов на ВАЗ 2109 своими руками

Регулировка клапанов на ВАЗ 2109 своими руками

Многие автовладельцы ВАЗ 2109 привыкли обращаться за помощью в автосервис, даже при такой довольно несложной операции, как регулировка тепловых зазоров клапанов. На самом же деле эта работа не так уж сложна и ее можно сделать своими руками. Для этого достаточно лишь иметь следующий набор инструментов и приспособлений, список которых приведен ниже:

Ключ на 10 для снятия клапанной крышки и кожуха ремня ГРМ
Домкрат
Длинногубцы или пинцет
Приспособление для регулировки клапанов ВАЗ 2108-09
Плоская и крестовая отвертки
Необходимые регулировочные шайбы
Набор щупов

Порядок регулировки тепловых зазоров клапанов на ВАЗ 2109-21099

Внимание! Двигатель автомобиля должен быть холодным и его температура в момент проведения регулировки не должна быть выше 20 градусов.

Видео руководство по выполнению работы

Чтобы наглядно продемонстрировать порядок работы по выполнению регулировки тепловых зазоров, было решено записать специальный видео ролик, который все показывает детально.

Если из представленного выше руководства вам осталось что-то непонятным, то ниже все будет изложено в привычной всем форме.

Фото отчет проведенного техобслуживания

Итак, прежде чем приступать к выполнению этой операции, первоначально нужно снять клапанную крышку, а также кожух, под которым находится механизм ГРМ.

После этого необходимо выставить газораспределительный механизм по меткам. Для этого поддомкрачиваем переднюю правую часть автомобиля, чтобы рукой можно было прокручивать колесо для выставления меток фаз газораспределения.

Затем крутим колесо до совмещения метки на звезде распредвала и риски на задней крышке ГРМ, как наглядно продемонстрировано на картинке ниже:

В это же время смотрим, чтобы метка на маховике также совпадала с вырезом. Смотреть нужно в окошко, которое расположено справа от четвертого цилиндра на картере КПП. Предварительно необходимо вынуть резиновую заглушку:

Когда распредвал находится в таком положении, можно приступать к измерению тепловых зазоров между кулачками и толкателями 1, 2, 3 и 5-го клапанов (отсчет ведется слева):

Для впускных клапанов номинальный зазор должен составлять 0,20 (+-0,05)мм, а для выпускных 0,35 (+-0,05)мм. Если вы не знаете расположения, то могу сказать: слева направо по порядку: выпуск-впуск, впуск-выпуск и т.д.

Если при замере зазоров они выходят за предельно допустимые значения, необходимо произвести их регулировку путем установки новых регулировочных шайб. Для этого одеваем планку на шпильки крышки клапанов и фиксируем ее гайками.

Теперь подводим рычаг механизма к нужному клапану, и направляем его как бы между толкателем и кулачком распредвала, и до самого конца утапливаем клапан:

И когда толкатель максимально прижат вниз, необходимо вставить фиксатор между распределительным валом и толкателем:

Стоит отметить, что вырез на толкателе должен быть быть направлен к вам, чтобы можно было удобно вынуть регулировочную шайбу. Для этого очень удобно использовать длинногубцы:

После этого смотрим на ее размер, который указан на задней ее стороне:

Теперь считаем исходя из замеренного зазора и толщины старой шайбы, какая толщина новой шайбы должна быть, чтобы добиться оптимального зазора.

Теперь можно вставлять новую шайбу на свое место и проводить регулировку дальше. Когда первые 4 клапана готовы, можно повернуть коленчатый вал на один оборот и провести аналогичную процедуру с остальными 4, 6, 7 и 8 клапанами.

Регулировка тепловых зазоров клапанов | Ремонт ВАЗ 2109-2108

Устройство двигателя на автомобилях ВАЗ 2109-2108 таково, что приходится иногда, хоть и не часто, регулировать зазоры клапанов. Конечно, эта процедура немного отличается от моделей ВАЗ «классика», так как в данном случае необходимо подбирать по толщине регулировочные шайбы. Именно из-за этого эта операция немного более трудоемкая. Также, для выполнения данного типа обслуживания, понадобится специальное приспособление, так называемая рейка. Более полный перечень необходимых инструментов приведен ниже:

приспособление для регулировки
трещотка и головка на 10
длинногубцы или пинцет
отвертка крестовая
набор щупов плоских
регулировочные шайбы

Прежде чем приступать к выполнению этой процедуры, необходимо выполнить следующие подготовительные работы:

Стоит также иметь ввиду, что описанные регулировочные работы обязательно должны проводиться при температуре двигателя не более 20-25 градусов, то есть на полностью холодном (в летнее время).

Видео обзор по регулировке зазоров клапанов на ВАЗ 2109, 21099 и 2108 (инжектор + карбюратор)

В приведенном ниже видео показан весь процесс наиболее наглядно. Записывал я все это буквально несколько дней назад, и старался делать все доступно и понятно каждому. Обзор был сделан на примере 8-клапанной инжекторной десятке, но разницы между 2109 нет никакой, даже если это карбюраторная модель (отличия только в снятии клапанной крышки).

А для тех владельцев, кто привык к текстовой информации, ниже все описано именно таким образом с пояснением в картинках по принципу многих официальных инструкций по ремонту и эксплуатации.

Итак, когда крышка снята и метки ГРМ выставлены, то в этот момент можно измерять тепловые зазоры между толкателем и клапанами: 1, 2, 3, 5. Убедитесь, что на всех клапанах кулачки распредвала смотрят вверх. Зазор на впускных клапанах считается номинальным при величине 0,20 (+-0,05) мм, а на выпускных 0,35 (+-0,05) мм.

Если смотреть на двигатель со стороны передней части автомобиля, то клапана располагаются так: выпуск-впуск-впуск-выпуск, и так далее.

Если зазор отличается от оптимального значения, необходимо подобрать нужную по величине шайбу. То есть, проще говоря, если шайба была с размером 3, 45 мм, а зазор для впускного клапана составил 0,30 мм, то новая шайба должна быть толще на 0,10 мм, то есть получается = 3,55 мм. Думаю, что смысл ясен!

Теперь более подробно о том, как извлечь регулировочную шайбу из толкателя. Для этого устанавливаем специальную рейку на шпильки крепления клапанной крышки и фиксируем ее гайками. Наглядно это показано на фото ниже:

Теперь рычагов прижимаем клапан вниз и подставляем упор, который идет с рейкой в комплекте, чтобы зафиксировать толкатель в прижатом состоянии:

После чего можно пинцетом или длинногубцами вынимать регулировочную шайбу:

Смотрим на ее толщину:

И подбираем необходимую по толщине по той методике, которая описана выше в статье. После того, как все 4 клапана отрегулированы, то можно приступать к остальным четырем. Для этого необходимо провернуть коленчатый вал ВАЗ 2109-2108 на один полный оборот. Это можно посмотреть по метке на маховике через отверстие в картере КПП. Проворачивать коленвал удобно следующим образом:

вывешиваем переднее колесо
ставим рычаг КПП на четвертую передачу
и рукой (можно даже ногой) прокручиваем колесо, смотря при этом на метку на маховике

Когда коленчатый вал сделал один оборот, то можно приступать к регулировке 4, 6, 7 и 8 клапана. Все делаем по аналогии. По окончании устанавливаем все снятые детали на место, и заводим двигатель. Обязательно ждем, пока он прогреется, и слушаем, нет ли посторонних стуков. Если все в норме, машина хорошо заводится, нет проблем в работе мотора, стуков не обнаружено, значит работа выполнена успешно!

Остались какие-то вопросы, задавайте, попробуем решить вместе!

Какие зазоры на клапанах ваз 2109

Проверка тепловых зазоров клапанов на двигателях автомобилей ВАЗ 2108, 2109, 21099

Тепловые зазоры между клапаном (регулировочной шайбой) и тыльной стороной кулачка распредвала необходимы для компенсации теплового расширения стержня клапана на прогретом двигателе.

На двигателях автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 он задается подбором толщины регулировочных шайб.

Шайбы установлены в кольцевых нишах над толкателями стержней клапанов и непосредственно соприкасаются с кулачками распредвала. Фактически мы будем измерять зазор между поверхностью регулировочной шайбы и кулачком распредвала.

Регламентная периодичность проведения проверки зазоров для двигателей ВАЗ 2108, 21081, 21083 составляет 30.000 км, либо после ремонта двигателя или появления признаков неисправности газораспределительного механизма (стук под клапанной крышкой, неустойчивый ХХ, «провалы» и т. п.).

Тепловой зазор на двигателях автомобилей ВАЗ 2108, 2109, 21099 для впускных клапанов должен составлять 0,15 – 0,25 мм, для выпускных 0,30 – 0,40 мм.

Необходимые инструменты

— набор щупов

— накидной ключ на 19

— большая шлицевая отвертка

Подготовительные работы

Проверка тепловых зазоров клапанов проводится на холодном двигателе, поэтому если ваш двигатель на данный момент прогрет, дайте ему остыть не менее 1-го часа. — Снимаем корпус воздушного фильтра. — Снимаем кронштейн тяги привода дроссельной заслонки.

— Снимаем клапанную крышку двигателя.

— Снимаем защитную крышку ГРМ.

— Устанавливаем поршни первого и четвертого цилиндров в верхнюю мертвую точку (ВМТ).

●#5 — Регулировка клапанов ВАЗ 2109 Часть 1-Замер зазоров 1 — Лада 2109, 1.5 л., 2003 года на DRIVE2

Итак, взялся я за регулировку клапанов.Делается на данном автомобиле 1-ый раз(пробег 38900км).Сам я тоже делаю это первый раз.Сразу говорю, инструмент специальный не понадобился.

Итак первая часть посвящена замеру тепловых зазоров клапанов.Всегда именно с этого начинается регулировка клапанов.

Вводная:при температуре 20 градусов(я делал при 21) для впускных клапанов зазор должен быть в пределах 0,2±0,05мм., для выпускных 0,35±0,05ммЕсли считать со стороны ГРМ, то первый, четвертый, пятый и восьмой клапана-выпускные;второй, третий, шестой, седьмой клапана-впускные.

Итак начнем.Выставляем коленвал и распредвал по меткам.

Сначала снял клапанную крышку.

Затем откачал масло из колодцев шприцом

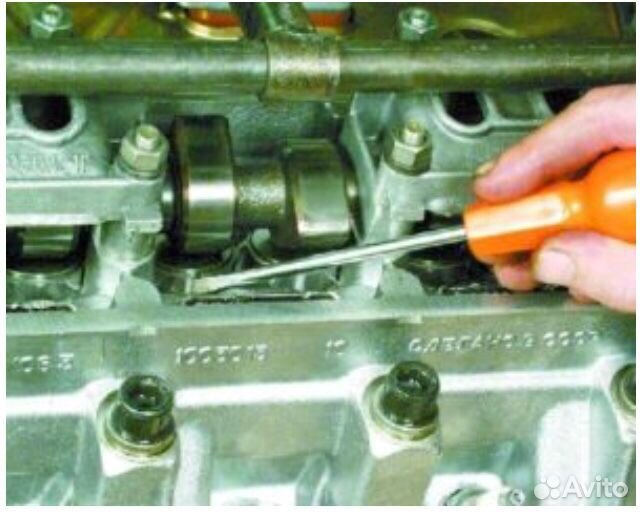

Для замера зазоров использовал набор щупов

Для замера зазоров впускных клапанов нужны три щупа 0,15 0,2 и 0,25мм.

Сначала я замерил зазор в третьем клапане(впускной)

Щуп 0,15 свободно пролез

Щуп 0,2 пролез, но уже не так свободно

Щуп 0,25 уже не пролез.

Значит зазор в третьем клапане в пределах от 0,2 до 0,25,т.е. допуск.Затем замерил зазор во втором клапане

Щуп 0,15 свободно пролез

Щуп 0,2 пролез, но уже не так свободно

Щуп 0,25 уже не пролез

Значит зазор во втором клапане в пределах от 0,2 до 0,25,т.е. допуск

Для выпускных клапанов понадобится щупы 0,3 0,35 и 0,40мм.

Замерил зазор в пятом клапане.Щуп 0,3 пролез свободно.

Щуп 0,35 пролез свободно.

Щуп 0,4 пролез

Щуп 0,45 не пролез

Значит в пятом клапане зазор в пределах от 0,4 до 0,45,т.е. не допуск, и этот клапан нужно регулировать.

В следующей записи напишу о замере зазоров в остальных клапанах.

Page 2

Итак начнем.Выставляем коленвал и распредвал по меткам.

Сначала снял клапанную крышку.

Затем откачал масло из колодцев шприцом

Для замера зазоров использовал набор щупов

Для замера зазоров впускных клапанов нужны три щупа 0,15 0,2 и 0,25мм.

Сначала я замерил зазор в третьем клапане(впускной)

Щуп 0,15 свободно пролез

Щуп 0,2 пролез, но уже не так свободно

Щуп 0,25 уже не пролез.

Значит зазор в третьем клапане в пределах от 0,2 до 0,25,т.е. допуск.Затем замерил зазор во втором клапане

Щуп 0,15 свободно пролез

Щуп 0,2 пролез, но уже не так свободно

Щуп 0,25 уже не пролез

Значит зазор во втором клапане в пределах от 0,2 до 0,25,т.е. допуск

Для выпускных клапанов понадобится щупы 0,3 0,35 и 0,40мм.

Замерил зазор в пятом клапане.Щуп 0,3 пролез свободно.

Щуп 0,35 пролез свободно.

Щуп 0,4 пролез

Щуп 0,45 не пролез

Значит в пятом клапане зазор в пределах от 0,4 до 0,45,т.е. не допуск, и этот клапан нужно регулировать.

В следующей записи напишу о замере зазоров в остальных клапанах.

Зазоры клапанов 2109 | РтиИваз

Здравствуйте, дорогой читатель блога RtiIvaz.ru! В этой статье рассмотрим способы замера зазоров клапанов ВАЗ 2109 и методы регулировки. В процессе эксплуатации автомобиля, особенно при сильных нагрузках на двигатель, иногда вдруг появляются цокающие звуки. Чаще всего это происходит вследствие износа кулачков распределительного вала и торцов стержней деталей газораспределительного механизма, которые находятся в головке блока цилиндров. Значит, пришло время заняться очередной приятной работой, а именно: регулировкой зазоров газораспределительного механизма! Для начала рассмотрим, как выглядит эта деталь газораспределительного механизма: Впускные и выпускные клапаны.

Впускные клапаны служат для подачи воздушно-топливной смеси (в случае карбюраторного двигателя). А если двигатель инжекторный, то они служат для подачи воздуха. Топливо, в таких двигателях дозировано подают форсунки.

По конструкции клапаны впускной и выпускной системы имеют некоторые отличия. Эти отличия заключаются во внешнем виде и в материале, из которых они изготовлены! Для впускной системы требования к качеству материала не столь жёсткие.

А вот в выпускной системе присутствуют высокие температуры, поэтому эти детали изготовлены с применением жаропрочных материалов.

На нижеследующем рисунке мы рассмотрим, из чего же состоит вся эта система:

Как вы видите, основную роль в газораспределительном механизме имеют следующие детали:

Распределительный вал с кулачками.
Клапаны впускные и выпускные.
Регулировочные шайбы.

Взаимодействие деталей газораспределительного механизма

Распределительный вал, вращаясь, кулачками нажимает на шайбы регулировочные, которые находятся в толкателях, установленных на торцах стержня клапана. Тем самым толкая детали, шляпки которых находятся в сёдлах клапанов. Седла и шляпки очень точно притёрты друг к другу, это сделано для того, чтобы в момент, когда шляпка детали полностью садится, в седло образуется герметичное соединение. Канал полностью перекрывается.

Вот поэтому-то двигатель и работает устойчиво и выдает требуемую мощность, экономя топливо. В процессе работы двигателя рабочая поверхность кулачков изнашивается, они теряют свои размеры, и зазоры увеличиваются.

Из-за этого шляпки не полностью прилегают к своим сёдлам, вследствие этого теряется герметичность соединения седло-шляпки. Для того чтобы восстановить эту герметичность и требуется регулировка зазоров клапанов ВАЗ. Для этого применяются регулировочные шайбы. Сами эти шайбы имеют круглую форму и диаметр по окружности такой же, как у толкателя (поз.А на рисунке выше). На фото ниже представлены некоторые образцы этих круглых шайб: Здесь представлены восемь шайб разной толщины. Толщина пишется на самой шайбе в миллиметрах. Зазоры клапанов регулируются подбором шайб нужной толщины. Иногда приходится несколько раз менять эти шайбы, каждый раз вставляя шайбу другой толщины, до тех пор, пока зазор клапана не примет нужный размер.

Обычно продаются они, наборами начиная от толщины 3мм, следующий размер 3,05мм. И так через каждые 0,05мм, до размера 5мм.

Особенности регулировки и размеры

Главное условие в этом деле, двигатель должен быть холодным. Т.е. температура его должна быть не более 20 градусов Цельсия.

Дальнейшие действия мы будем производить, смотря на рисунок, расположенный ниже. Для удобства работы свечи зажигания лучше выкрутить! Так будет легче приводить в действие все механизмы и валы, задействованные в этом процессе, поскольку компрессия будет отсутствовать. Поворачиваем коленвал так, чтобы метка на шкиве распредвала совпала с меткой на задней крышке зубчатого вала (усиком).

Надо сразу же рассмотреть остальные метки в районе коленчатого вала. Они должны быть расположены именно так, как показано на рисунке. Это значит, что поршень первого цилиндра установился в положении в.м.т. Дальше надо повернуть коленчатый вал примерно на сорок — пятьдесят градусов, это нужно для того, чтобы кулачки распредвала, повернулись от толкателей.

На впускных клапанах зазор выставляется 0,20мм (+-0,05мм), а выпускных 0,35 мм (+-0,05мм)…

При помощи щупов надо измерить зазоры 1-го, 2-го, 3-го и 5-го клапанов. Зазоры на 2-м и 3-м клапанах д.б. (0,2+-0,05мм.). На 1-м и 5-м клапане зазор д.б (0,35+-0,05мм). Если некоторые зазоры не соответствуют норме, то их приводят к необходимым размерам заменой регулировочных шайб, подбирая их до тех пор, пока цель не будет достигнута.

После этого надо повернуть коленчатый вал на 360 градусов, т.е. на один полный оборот и проверить зазоры на 4-м, 6-м, 7-м и 8-м клапанах. На 4-м и 8-м цилиндрах зазор д.б. (0,35+-0,05мм). На 6-м и 7-м цилиндрах, зазор д.б. (0,2+-0,05мм). Ну и соответственно, если есть неправильные зазоры, исправляем их тем же способом, как и в первый раз.

ЭПИЛОГ

Работу мы сделали правильно. Устанавливаем детали, которые мы сняли в обратном порядке. Заводим мотор. С наслаждением слушаем шёпот исправного двигателя, садимся в машину и делаем пробный пробег, меняя режимы езды. Удостоверимся, что двигатель работает ровно и отрегулированные клапана ваз 2109 не стучат.

На этом, дорогие читатели блога RtiIvaz.ru, разрешите откланяться и пожелать вам приятной езды на своей любимой ласточке ваз 2109.

Смотреть видео

Почитайте еще статью:

Сальник размеры

Регулировка клапанов ВАЗ 2109, 2108

Регулировка размеров зазоров клапанов автомобиля ВАЗ 2109, 2108 производится в обязательном порядке. Связана потребность выполнения данной операции с целью обеспечения корректной работы механизма газораспределения.

Предусмотрен строго определенный порядок выполнения работ по регулировке клапанов. Но в отдельных книгах можно встретить упоминание о том, что соответствующий порядок не имеет никакого значения. Ниже предлагается рассмотреть процесс, дать важные рекомендации относительно его выполнения.

Схема 1. Газораспределительный механизм ВАЗ 2109, 2108 Схема 2. Газораспределительный механизм ВАЗ 2109, 2108

Регулировка зазоров клапанов ВАЗ 2109, 2108

Для выполнения регулировки зазоров клапанов ВАЗ 2109, 2108 потребуется:

Наличие специального комплекта щупов, значениями 0.10-0.50 миллиметров.
Инструмент, предназначенный для выполнения работ по замене комплекта шайб.
Непосредственно сам комплект сменных шайб, в соответствии с конфигурацией двигателя, регламентированного паспортными данными.

Изначально необходимо отметить, что двигатель модели автомобиля имеет 8 клапанов. Согласно регламенту эксплуатации транспортного средства, операция выполняется спустя каждые 20000-30000 километров.

Делается все предельно просто, необходимо всего лишь:

Установить специальное ВМТ или же провести метки.
Проверить положение в двигателе первого цилиндра, что выполняется посредством проворота распределительного вала на 90 градусов по часовой стрелке.
В дальнейшем необходимо аналогичным образом выполнить проверку третьего цилиндра, после четвертого и наконец, второго.

Взаимодействие деталей газораспределительного механизма ВАЗ 2109, 2108

Очень важно предварительно просмотреть требования к показателям работы двигателя. Значения его зазоров и прочих показателей взаимодействия деталей газораспределительного механизма ВАЗ 2109, 2108.

На холодном двигателе устанавливаются значения конкретных зазоров, между толкателем и распределительным валом. Составляет показатель 0,20 миллиметров (допускается значение отклонения 0,05 миллиметров в разные стороны), что актуально для впускных клапанов. Для выпускных клапанов значение зазора устанавливается в пределах 0,35 миллиметра с тем же допуском. Здесь нужны конкретные комплекта щупов, которые могут померить зазоры в пределах 0,30-0,40 миллиметров.

В том случае, если в отверстие проходит максимальный щуп, значит, потребуется подобрать соответствующую шайбу несколько толще по размеру, после чего заменить ее.

В том же случае когда значение зазора будет меньше, клапан может запросто закрываться на предварительно прогретом двигателе. На деле это весьма опасно, ведь подобное значение может привести к тому, что клапан и седла прогорают. Следовательно, наблюдается резкая потеря давления, возникновение компрессии и падению уровня мощности.

В конечном счете, это обязательно приводит к тому, что необходимо будет выполнять полный ремонт ГБЦ, который будет слишком высокий по стоимости. Диагностировать это можно без проблем. Ведь в том случае, когда зазор будет увеличенным, отмечается соответствующий стук в двигателе.

Как говорят многочисленные мастера, это указывает на то, что имеется ситуация, с повышенным износом распределительного вала. На него оказываются лишние ударные нагрузки. Это уже само по себе не является приятным моментом. Именно в данном случае важно своевременно выполнить процесс регулировки зазоров в строго определенное время.

Особенно актуальным будет такое решение в том случае, когда транспортное средство ездит на газу, тем самым устанавливается повышенный износ шайб. Следовательно, величина зазора будет постоянно меняться.

Регулировка клапанов ВАЗ 2108, 2109, 21083, 21099. Видео

Действия с коленвалом при регулировке клапанов ВАЗ 2109, 2108

Работы с коленчатым валом по регулировке клапанов ВАЗ 2109, 2108 выполняются без проблем. Чтобы было удобно работать, необходимо выкрутить свечи зажигания. Это позволит легче манипулировать валами и другими механизмами, задействованными в процессе. Воспользуйтесь рисунком ниже, что бы понять суть процесса.

А последовательность такова:

Проворачивать коленчатый вал нужно таким образом, чтобы метка на шкиве распределительного вала совпадала с меткой на крышке зубчатого вала. Другие метки должны располагаться строго на своих местах. Ориентироваться нужно на то, что поршень цилиндра №1 должен стать в положении верхней мертвой точки.
После этого, осуществляется проворот коленвала на 40-50 градусов, что бы отвести кулачки от толкателей. Мастером осуществляется замер зазоров в 1, 2, 3, 5 клапанов. Зазоры на клапане 2 и 3 должны быть 0,2+-0,05мм. А на клапанах 1 и 5 зазор соответственно 0,35+-0,05мм. В случае, когда зазоры не соответствуют требуемым значениям, их необходимо отрегулировать.
После этого, проворачивается коленвал на 360 градусов, и проверяются аналогичные значения зазоров, только в отношении 4, 6, 7, 8 клапанов. В том случае, когда имеются отклонения в зазорах, их также требуется отрегулировать с использованием сменного комплекта шайб.

Схема регулировки клапанов ВАЗ 2109, 2108

Таблица углов для регулировки клапанов ВАЗ 2109

Итог

Как показывает практика, нет необходимости выполнять самостоятельно ремонт. В таком случае, это может привести к тому, что даже при экономии нет вероятности, что установка шайб приведет к положительному результату. Будет затрачено значительное количество усилий и времени.

Специалисты сервисного центра выполнят все работы в оперативном режиме. Это позволит сэкономить свое время и ресурсы, обеспечить себе идеальные условия для эксплуатации транспортного средства.

ВАЖНО! Обязательно учтите, что предварительно проводится диагностировка оборудования, после чего устанавливается потребность в регулировании зазоров. Воспользуйтесь данным предложением, что позволит гарантированно получить лучшие условия для работы.

(1 оценок, среднее: 5,00 из 5) Загрузка…

Регулировка клапанов ВАЗ 2114 на 8 клапанном двигателе » НаДомкрат

Регулировочные шайбы клапанов

Зазоры клапанов подбираются при помощи регулировочных шайб. Шайбы имеют различные размеры чаще всего встречаются с шагом 0,05 мм. Требуется подобрать шайбу необходимого размера.

Шайба устанавливается между цилиндрической стороной кулачка и толкателем.

Регулировка клапанов: что это, зачем нужно, и что будет, если ее не делать

Если вы становились свидетелем сцены, когда опытный автомобилист деловито открывал капот машины (вашей или своей), некоторое время вслушивался в звук работающего мотора, а потом многозначительно произносил фразу «клапаны надо отрегулировать», но при этом для вас его слова были не понятнее звука двигателя, который он слушал, то сегодня мы попробуем этот пробел восполнить. Что такое регулировка клапанов, зачем она нужна, когда ее нужно делать, и что будет, если ее не делать совсем? И почему на многих машинах регулировка клапанов вообще не нужна? Давайте разберемся.

Р абота обычного поршневого двигателя предполагает подачу в цилиндры топливовоздушной смеси и отвод из них отработавших газов. Обе функции выполняют клапаны – соответственно, впускные и выпускные, попеременно открываясь в нужное время для наполнения и опорожнения цилиндра. Управляет их работой распределительный вал, имеющий специальные кулачки, которые воздействуют на верхнюю часть клапана, открывая его в цилиндр. Конструкций приводного механизма существует несколько – распредвал может воздействовать на клапаны почти непосредственно, надавливая кулачком на толкатели, или, к примеру, через специальные коромысла, толкая один их конец, в то время как другой давит на клапан. Но в любом из случаев в конструкции есть интересующая нас особенность: тепловой зазор между кулачком распредвала и деталью клапанного механизма, которая открывает клапан. Ведь рабочая температура деталей двигателя, особенно клапанного механизма и собственно клапанов, очень высока, а при нагревании металл имеет свойство расширяться, что приводит, в частности, к удлинению клапана. Именно для компенсации этого расширения нужен тепловой зазор, а регулировка этого зазора и называется «регулировкой клапанов»

Да, с логической точки зрения формулировка «регулировка клапанов» не совсем верна. Клапан при нормальных условиях, когда на него не давит кулачок распредвала, закрыт: тарелка клапана плотно прижата пружиной к седлу в головке блока цилиндров, а должная герметичность обеспечивается фасками на обоих элементах. Соответственно, никакая регулировка клапану здесь не требуется – а вот тепловой зазор должен быть правильным. То есть, более корректно говорить не «регулировка клапанов», а «регулировка теплового зазора привода клапанов».

Если представить себе комбинацию «клапан – толкатель – распредвал» без теплового зазора – то есть, плотно прилегающими друг к другу при неработающем двигателе, то несложно понять, что при выходе на рабочую температуру на удлинившийся клапан, «вытягиваемый пружиной из цилиндра» в сторону распредвала, из-за температурного расширения начнет постоянно давить этот самый распредвал, приводя к небольшому сжатию пружины и неплотному закрытию клапана. То есть, при достижении рабочей температуры клапан фактически перестанет полноценно выполнять одну из своих функций: плотно закрываться для герметизации камеры сгорания и ее изоляции от впускного или выпускного тракта.

Подобное может произойти, к примеру, из-за износа седел и тарелок клапанов. Соответственно, в этом случае регулировка клапанов нужна, чтобы обеспечить нужный тепловой зазор для обеспечения полного закрытия клапанов.

Второй вариант – увеличение теплового зазора: например, из-за износа поверхностей кулачков распредвала и элементов привода клапанов. В этом случае даже после достижения двигателем рабочей температуры между распредвалом и клапанным механизмом будет оставаться зазор, а касаться они будут ударно и только в момент воздействия кулачка. Это уже пагубно влияет на ресурс клапанного механизма, но есть и другие последствия: клапан будет открываться чуть позже и не полностью – а значит, ухудшится наполняемость цилиндра топливовоздушной смесью.

Зазоры клапанов

Впускные клапана имют зазор 0,2 плюс минус 0,05мм

Выпускные клапана имеют зазор 0,35 мм плюс минус 0,05

Допускается погрешность 0,05 мм. Но ее лучше применять в сторону увеличения зазора. Так как для работы двигателя лучше, если клапана немного прослаблены, чем зажаты. Потому что если зазор на клапане начнет уменьшаться. По причине выработки на клапане и седле. То клапан перестанет закрываться. Это приведет к прорыву горящих газов из камеры сгорании. В результате чего прогорит клапан или седло с головкой блока.

Порядок регулировки

Порядок регулировки клапанов на всех модификациях 8 клапанного ваза одинаков. Различия есть только у инжекторных автомобилей гранта, калина 2 с грантовским двигателем. У них облегченная поршневая группа и металлокерамические седла. В связи с этим зазоры отличаются в большую сторону на 0,05 мм. Зная порядок и схему регулировки, можно и своими руками настроить клапана. Минус в отсутствии набора и комплекта шайб для регулировки. Каждый раз ездить на рынок за ними накладно, и покупать весь диапазон тоже.

Приведем подробную схему регулировки клапанов ваз 2108, 2109, 2114, 2115

Для начала нужно остудить двигатель. Можно применить дополнительный вентилятор охлаждения от любого автомобиля ваз. Поставить его сверху так чтобы обдув был в сторону ДВС и включить питание 12 В;
При регулировке 8 клапанных двигателей (11186, 11113 ока, 1118, 1111) с механическим дроссельным узлом, открутить тросик газа от ресивера впускного коллектора;
Разобрать клапанную крышку, боковой кожух ремня ГРМ. Отстыковать шланг сапуна большой и малый, идущий на патрубок дроссельного узла;
Выкачать масло около стаканов клапанов с помощью шприца или груши. Удобнее всего применять обычный медицинский шприц с силиконовым белым шлангом на конце;
Установить устройство для регулировки — рейку для нажатия на клапан, еще называют — линейка;
Поставить первое положение для регулировки. Повернуть распределительный вал по часовой стрелке на метку и довернуть 2-3 зуба. У автомобилей с облегченной поршневой группой (гранта, калина 2, приора) крутить строго за коленчатый вал. Если поворачивать за распредвал, ремень ГРМ может проскочить, и, если этого не заметить и завезти двигатель клапана погнуться;
Отрегулировать в следующей последовательности: 1 выпускной и 3 впускной кл;
Повернуть распредвал на 90 градусов. Отрегулировать 5 выпускной и 2 впускной кл;
Повернуть на 90 градусов. Отрегулировать 8 выпускной и 6 впускной кл;
Делаем последний поворот на 90 градусов и регулируем 4 выпускной и 7 впускной кл;
Собираем в обратном порядке. Прокладку под клапанную крышку ставим новую, во избежание течи масла наружу.
На карбюраторных моторах все проводиться в аналогичном порядке. Вначале нужно открутить корпус фильтра и трос подсоса. Периодичность такая же как на инжекторе 30000 км.

На моторах, у которых 16 клапанов регулировка не требуется, так как тепловые зазоры выбираются в автоматическом режиме за счет гидрокомпенсаторов.

Проверку зазоров также требуется проводить после ремонта ГБЦ. Особенно после замены направляющих. При замене втулок седла зенкуются специальным инструментом и заведомо утапливаются в головку. Соответственно нужно соблюдать очередность, выставить оптимальные зазоры и повторить после 1000 км пробега.

Регулировка 8кл двигателя под газ дает увеличение срока пробега между настройкой. Если двигатель не предназначен работать на газобаллонном оборудовании, седла и клапана будут быстро прогорать, и чтобы хоть как-то продлить срок службы, зазоры следует делать чуть больше стандартных. Обычно делают +0,05 мм. Если зазор не выставляется, то есть не разжимается, значит седло утопилось на приличное расстояние в головку. В таком случае нужно замерить на сколько нужно увеличить зазор, разобрать ГБЦ и подпилить торец клапана. Вторым вариантом будет замена седла или самой головки блока цилиндров.

Проверка зазоров клапанов

После того как кулачок выставлен под регулировку клапана. Замеряется зазор. Для этого желательно иметь щупы трех размеров.

Впускные клапана

Необходимо промерить сначала щупом 0,15 мм. Он лолжен проходить свободно.
Щуп размером 0,2мм должен проходить с небольшим усилием
И щуп 0,25 мм не должен просунуться между кулачком и регулировочной шайбой.

Выпускные клапана

Зазоры выпускных клапанов измеряются щупами большего размера

0,3 мм проходит свободно
0,35мм с небольшим усилием
0,4 мм не проходит через зазор.

В этом случае зазоры клапанов считаются допустимыми.

В каких случаях зазор требует увеличения или уменьшения

На примере впускных клапанов. Определяется следующее:

Щуп размером 0,15 мм не проходит между кулачком и регулировочной шайбой. Следовательно требуется установка шайбы меньшей толщины.
Щуп размером 0,25 мм свободно вставляется в зазор. Значит потребуется шайба бльшей толщины

Аналогично и для выпускных клапанов. Только с другими размерами щупов.

Порядок расположения клапанов ВАЗ 2114

При регулировке учтите, какой клапан является впускным, а какой выпускным Порядок следующий:

5 — выпуск и 2 — впуск; 8 — выпуск и 6 – впуск;4 — выпуск и 7 – впуск.

Двигаясь от шкива распределительного вала, промеряем зазоры между толкателем и кулачком вала. В местах, где зазор соответствует норме, все оставляем без изменений. На месте, где щуп, соответствующего размера легко проталкивается в щель, придавливаем устройством для опускания толкателя тарелку и вставляем флажок для фиксации толкателя. Затем специальными щипчиками вытаскиваем регулировочную шайбу и смотрим ее маркировку. При необходимости толщину измерьте микрометром. Далее подбираем более толстую шайбу, укладываем ее на свое место и проверяем зазор сначала нужным щупом.

Зазоры клапанов

Если он не влезает, то берем щуп меньшей толщины, и так до тех пор, пока щуп не влезет. По разнице номинального размера и размера щупа, который с легкостью помещается, высчитываем нужную толщину регулировочной шайбы. Процедуру повторяем до тех пор, пока щуп не начнет вставляться с легким защемлением.

Если же ни один проверочный щуп не подходит, это означает что клапан перетянут!! Согласно вышеуказанной операции, извлекаем регулировочную шайбу и меняем ее на более мелкого размера.

Как подобрать нужный размер регулировочной шайбы.

Регулировочные шайбы имеют различные размеры. Их можно приобрести в магазине запасных частей в зависимости от необходимого размера. Чтобы не запутаться в размерах необходимо примерить зазоры всех клапанов и аккуратно записать. Можно в виде таблицы, на которой номер клапана соответствует его существующему зазору.

Если зазор увеличен или недостаточен снимается регулировочная шайба. на обратной стороне указан ее размер. Но так как шайба находилась в работе. Она подверглась износу. И её фактический размер может не соответствовать тому что на ней написано. Поэтому толщину шайбы необходимо промерить микрометром до сотых миллиметра.

Зная существующий тепловой зазор и толщину снятой шайбы. Подбирается шайба с другим размером, чтобы получился требуемый зазор для впускных и выпускных клапанов.

Например:

На впускном клапане при замере зазор оказался равным 0,10 мм. Снятая шайба имеет размер 3,75 мм. Так как существующий зазор 0,10 мм меньше требуемого его необходимо увеличить до 0,20 мм. Соответственно следует установить шайбу на 0,1 мм тоньше чем стояла. Размер этой шайбы составит 3,65 мм
Если существующий зазор больше допустимого например 0,30 мм а размер шайбы проверен и составляет 3,70мм то чтобы установить правильный зазор на впускном клапане в 0,20 мм необходимо подобрать шайбу с размером больше существующей на 0,10мм. Толщина ремонтной шайбы должна быть 3,80 мм

Конечно идеально точно размеры шайб подобрать не получится. Например реально тепловые зазоры составят не круглую величину как в примере 0,1 мм а скажем 0,12 мм. Подобрать ремонтную шайбу так чтобы увеличить зазор точно на 0,08 мм не получится. Поэтому зазор необходимо выставлять немного больше рекомендуемого. Ничего страшного если зазор составит 0,22мм. Главное чтобы он не был меньше. 0,18 мм уже не желательно. Как уже было сказано выше.

Симптомы неполадок

Итак, на необходимость вмешательства указывают такие признаки:

Слышно, как клапана стучат;
Падает компрессия в двигателе, он, что называется, «не держит»;
Из-под клапанной крышки «гонит» масло;
Падает приемистость двигателя, он плохо тянет;
Слышны «выстрелы» в глушитель;
«Чихает» карбюратор;
Возрастает расход топлива.

Все перечисленные признаки могут возникать как по другим причинам, так и «благодаря» плохо отрегулированным клапанам ВАЗ 2110. Чтобы они закрывались плотно, а также не стучали, нужно их «привести в норму».

Как заменить регулировочные шайбы

Меняются шайбы при помощи специального приспособления.

Оно представляет собой вал на который посажена лопатка. Вал устанавливается на шпильки. Лопатка свободно движется по валу. Подводится под каждый клапан. Лопатка упирается в шайбу и выжимает толкатель.

Для того чтобы зафиксировать толкатель в выжатом положении и освободить лопатку. Применяется специальная планка в виде топорика.

Она устанавливается между распредвалом и краем толкателя. Таким образом чтобы не задеть регулировочную шайбу.

Перед нажатием на толкатель его необходимо развернуть. Должен быть виден вырез на краю толкателя. С его помощью вынимается шайба.

Толкатель выжат и зафиксирован. Вынимается регулировочная шайба. И устанавливается другая с новым размером. Регулировка клапанов на автомобиле Ваз 2114 вызывает неудобства. Потому что приходится подбирать шайбы нужного размера. Приобретать на бор шайб для регулировки клапанов на одном автомобиле смысла нет. Но это оправдывается тем что интервал регулировки клапанов с применением регулировочных шайб значительно выше . Если бы клапана регулировались винтом. Из за большой площади соприкосновения кулачка и регулировочной шайбы

Необходимый инструмент и запчасти

Регулировка клапанов ВАЗ 2114 (8 клапанов) своими руками возможна лишь при наличии инструмента. Помимо набора ключей для проведения работ пригодятся специальные пластины для точного замера зазора и сам механический прибор для процедуры их выставления. Полный список необходимых запчастей и приспособлений выглядит так:

Набор накидных ключей и головок;
Домкрат для поднятия передка машины;
Новая прокладка клапанной крышки;
Металлические пластины разных размеров;
Рычаг со штангой и фиксатором для регулирования;
Длинные плоскогубцы или крупный пинцет;
Микрометр и лист для записи данных.

Температура двигателя во время проведения работ не должна быть высокой, т. к. есть риск сильного зажатия.

Как осуществляется регулировка клапанов ВАЗ 2109?

Во многом исправность автомобиля зависит от состояния двигателя, топливной системы и отвода выхлопных газов. И если ваш ВАЗ вдруг начал терять мощность, а из его выхлопной трубы раздаются «выстрелы», значит, машине требуется регулировка клапанов. ВАЗ 2109 устроен таким образом, что его дизайн похож на 99-е «Жигули» и «восьмерки», поэтому владельцам этих автомобилей также будет интересна эта статья.

Инструкции по ручной регулировке

Прежде всего нам необходимо подготовить все необходимые инструменты. Для работы нам понадобится щуп, а также 2 ключа на 13 и 17 миллиметров. С этими инструментами можно смело приступать к работе.

В каком порядке вы работаете?

Итак, сначала нужно провернуть коленвал в положение BMT. Для этого поверните механизм до совпадения на нем всех меток на звездочке и на кожухе коробки распредвалов. Далее выполняется регулировка клапанов.ВАЗ 2109 («девятка») ремонтируется следующим образом. Для начала регулируются шестой и восьмой клапаны. Затем приступайте к четвертому и седьмому. Но, перед регулировкой последней пары клапанов, необходимо провернуть коленчатый вал на 180°. Вращать только по часовой стрелке. Затем снова проворачиваем коленчатый вал на те же 180°. Но теперь зазоры клапанов ВАЗ 2109 номер I и III регулируются. После этого повторяем предыдущий шаг и переходим к деталям под номерами 5 и 2.

Как регулируется зазор?

А теперь подробнее о том, как происходит регулировка клапанов ВАЗ 2109.Сначала вставьте щуп в зазор между кулачком и рычагом распредвала. Если проходит без особых усилий, значит, подгонять деталь не нужно. Если щуп застрял в зазоре или, наоборот, вышел слишком свободно, регулировка клапанов ВАЗ 2109 обязательна. При этом возьмите два карабина для ключей 13 и 17 и с их помощью отпустите контргайку регулировочного болта. Теперь зазор необходимо повернуть на нужный угол. Все, на этом этапе регулировка клапанов завершена.

Сколько стоит гэп на «девятке»?

Вообще на всех отечественных автомобилях данное значение одинаково, независимо от того, как там устроен ГРМ. Размер зазора должен быть ровно 0,15 миллиметра. Если это значение меньше или больше нормы, то нужно произвести корректировку.

Заключение

Конечно, работа двигателя после этих работ будет более стабильной, но надеяться на прирост мощности сверх нормы не стоит. Для этого владельцы часто делают тюнинг карбюратора ВАЗ 2109.Как это сделать, мы подробно расскажем в отдельной статье.

И, наконец, от того, как часто регулируются клапана ВАЗ 2109. Так как машина постоянно изнашивается, этот процесс следует производить не менее чем через 20-30 тысяч километров пробега. Также регулировка производится при разборе ГБЦ, причем в обязательном порядке. Это все были рекомендации для успешной регулировки клапанов.

р>

какая должна быть? Инструкция по правильной регулировке клапанов ВАЗ и иномарок

Двигатель автомобиля оборудован двумя или более клапанами на цилиндр.Один предназначен для впрыска топливной смеси в цилиндр. Другой служит для выпуска выхлопных газов. В техническом плане они называются «впускные и выпускные клапаны». Газораспределительный механизм двигателя устанавливает последовательность их открытия в определенный момент фаз газораспределения.

В связи с тем, что двигатель автомобиля, его детали и механизмы подвергаются воздействию высоких температур, на клапанах газораспределительного механизма предусмотрены монтажные термозазоры.

Дерегулирование и последствия

При изменении теплового зазора клапана в процессе длительной эксплуатации или при выходе из строя отдельных элементов системы значительно снижается КПД двигателя и ресурс деталей.Также сопровождается повышенным расходом топлива и характерным стуком в моторном отсеке. Если, например, зазор больше нормы, элемент не может раскрыться полностью, а это способствует падению мощностных характеристик. Прогорание клапана и его седла возможно в случае очень маленького зазора. В любом случае эти неисправности плохо сказываются на реакции двигателя при нажатии на педаль акселератора.

Консультации специалистов

Чтобы реже сталкиваться с этой проблемой, рекомендуется периодически, примерно каждые 30 000 км пробега автомобиля, проверять наличие зазоров на клапанах.При необходимости их следует регулировать.

Установка зазора

Для начала нужно отметить несколько важных моментов при проведении этих ремонтов. Во-первых, проводить регулировку нужно только на холодном двигателе. Во-вторых, стоит знать, что для различных клапанов (впускных, выпускных) существуют разные установочные размеры, это же касается и типов марок автомобилей.

Существуют также двигатели, не нуждающиеся в периодической регулировке зазоров. Это связано с конструкцией механизма газораспределения.Клапаны приводятся в действие гидрокомпенсаторами, которые, в свою очередь, компенсируют зазор моторным маслом. При этом срок службы таких составляет примерно 60 000 километров, все зависит от производителя и стиля вождения. В этом обзоре будет подробная инструкция, как отрегулировать тепловые зазоры клапанов двигателей ВАЗ и некоторых иномарок. Для этой операции дополнительно рекомендуется приобрести новую прокладку клапанной крышки, так как после снятия крышки возможно в дальнейшем вытекание масла из прокладки.

Зазор проверяется специальным измерительным щупом, толщина которого должна соответствовать техническим требованиям конкретной марки автомобиля.

Процесс регулировки

В принципе, установка клапанов не сильно отличается в зависимости от двигателя и выглядит примерно одинаково.

Сначала нужно привести поршень цилиндра, который будет отрегулирован в верхнюю мертвую точку во время такта сжатия. В этот момент впускной и выпускной клапаны будут закрыты, а их коромысла должны двигаться радиально в пределах заданного зазора.

Затем отпустите регулировочную гайку, чтобы отрегулировать винт. Установите калибр между кулачком распределительного вала и поверхностью клапана, затем с помощью регулировочного винта установите рекомендуемый зазор и зафиксируйте винт. При правильной установке контрольный щуп должен проходить через зазор с небольшим усилием. При наличии даже малейшего несоответствия необходимо повторить процедуру регулировки.

Провернув коленчатый вал на сто восемьдесят градусов, необходимо повторить операцию на следующем цилиндре.При этом важно учитывать порядок работы цилиндров двигателя автомобиля.

Установка зазора на автомобиле ВАЗ «девятка»

Клапанный зазор ВАЗ-2109 регулируется подбором и установкой специальных регулировочных шайб. Они размещены между концевой частью клапана и кулачком распределительного вала.

Установка необходимого зазора — процесс простой и вполне отработанный, но требующий от мастера особого внимания и внимательного подхода к делу.

Инструменты и приспособления

Для выполнения работ необходимо иметь ряд инструментов и приспособлений:

Стандартный набор ключей.
Набор контрольных щупов.
Набор регулировочных шайб.
Устройство для отжимных клапанов.

Прямой процесс

Сначала снимите клапанную крышку. Для этого предварительно демонтируйте корпус воздушного фильтра, патрубок сапуна и трос привода дроссельной заслонки.

Для измерения зазора между клапанами цилиндров необходимо периодически прокручивать коленчатый вал.А чтобы было удобно прокручивать, рекомендуется выкрутить все свечи зажигания.

Далее снимаем защитный пластиковый кожух ремня ГРМ. Затем прокручиваем коленчатый вал по часовой стрелке до момента совмещения метки на шестерне распредвала с меткой на металлической крышке. Коленчатый вал рекомендуется проворачивать за гайку шкива генератора, используя ключ на семнадцать.

После совпадения меток необходимо провернуть вал еще на три зуба ремня ГРМ.

После подготовительных работ можно измерить зазор выпускного клапана на первом цилиндре и впускного клапана на третьем. Оптимальный зазор впускных клапанов должен составлять две десятых миллиметра с максимально допустимой погрешностью в пять сотых миллиметра. А на выходе он равен 0,35 мм. Когда фактические зазоры не соответствуют норме, то с помощью приспособления нужно вытянуть шайбу, предварительно опустив поршень в нижнюю мертвую точку.

Далее определите толщину необходимой шайбы для установки.Из измеренного значения следует вычесть размер рекомендуемого зазора, а к результату добавить размер шайбы. Все шайбы имеют лазерную маркировку с указанием толщины. В том случае, если по каким-то причинам маркировка плохо просматривается, следует воспользоваться микрометром.

Какой зазор клапанов нужно выставлять при регулировке указано в сервисной книжке автомобиля.

Далее при каждом обороте коленчатого вала на сто восемьдесят градусов измеряют величину зазоров: пятого и второго выпускного и впускного клапанов, восьмого и шестого выпускного и впускного, четвертого и седьмого соответственно.После установки шайб необходимого размера снова проверяют величину зазора.

Регулировка тепловых зазоров клапанов на импортных автомобилях

Своевременная установка нужного размера Зазор требуется и для двигателей импортных авто. Как правило, процесс регулировки мало чем отличается от выполнения этих операций на отечественных двигателях. Так, например, на автомобилях Honda зазоры клапанов можно выставить вручную без помощи специалиста, используя только отвертку и гаечный ключ.В качестве исключения можно упомянуть несколько редких силовых агрегатов производителя, в которых используется система гидрокомпенсации (двигатели типа С32А). В остальных двигателях различных серий (В16-18-20; Д13-14-15-16-17; Р18-20; ЗС и др.) ремонт осуществляется достаточно просто и без применения дополнительного оборудования и приспособлений.

Зазоры клапанов «Рено»

Перед вами — подробная инструкция по самостоятельной регулировке клапанов двигателя «Рено Логан».

Отверните болты корпуса воздушного фильтра и снимите его.Демонтируйте ниппель клапанной крышки. Снимите армированный шнур со свечей зажигания и поочередно откручивайте их. Далее необходимо открутить болты клапанной крышки и аккуратно снять ее. Затем с помощью домкрата нужно вывесить переднюю часть автомобиля и включить четвертую передачу. Далее вращайте переднее колесо до тех пор, пока на шестерне распределительного вала не появится метка F. Важно следить за клапаном первого цилиндра. Щупом проверяем тепловой зазор, ослабив контргайку установочного винта. После установки зазора затяните контргайку и повторите измерение.После этого приступайте к регулировке второго элемента того же цилиндра.

Далее провернуть коленчатый вал на пол-оборота и отрегулировать зазор клапанов на третьем цилиндре. Таким же образом производится установка элементов на четвертый и второй цилиндры.

После работы проводим контрольные замеры. Проверните коленвал на триста шестьдесят градусов и проверьте зазоры всех клапанов.

По техническим характеристикам двигателя нормы установки имеют следующие показатели:

Клапаны впускные — 0.1-0,15 мм.
Цена деления — 0,25-0,3 мм.

При полной замене выпускных клапанов предусмотрен специальный притирочный зазор — 0,2-0,25 мм.

Порядок регулировки на моторе ЗМЗ-402

Клапана 402-го двигателя устанавливаются примерно так же, как и на других автомобилях.

Первым делом нужно прокрутить коленвал по часовой стрелке, установить поршень первого цилиндра в ВМТ (такт сжатия) и совместить метки на шкиве и крышке.В этом случае вентили должны быть закрыты. Сначала проводим регулировку выхлопа. Его зазор должен составлять 0,35-0,4 миллиметра. Зазор впускного клапана должен быть в пределах 0,4-0,45 миллиметра. Поработав с первым цилиндром, переходите ко второму. Не забываем провернуть коленвал на пол-оборота.

Далее работаем с четвертым и третьим цилиндром, каждый раз проворачивая коленвал.

По окончании работ произвести контрольные замеры, при необходимости сделать регулировку.Установите прокладку клапанной крышки и саму крышку на место. Эта операция завершена.

Результат

При правильном уходе двигатель автомобиля станет более приемистым, исчезнет характерный шум клапанной крышки, снизится расход топлива. Ресурс газораспределительного механизма значительно увеличится. Также для предотвращения повреждения элементов системы газораспределения необходимо следить за степенью натяжения ремня привода распределительного вала. В этом случае силовой агрегат прослужит намного дольше своего срока.

Итак, мы разобрались, как самостоятельно отрегулировать клапана на автомобиле.

Ваз 2109 16 клапанный карбюратор. Устанавливаем готовый двигатель

Объект переделки — карбюраторный двигатель модификации 21083 от ВАЗ моделей 2108, 2109, 21099. Основная цель — переделка в 16-клапанный инжекторный путем установки блока цилиндров от ВАЗ 2112.

Испытания ВАЗ -2109, на которую была установлена 16-клапанная головка, показала большую разницу в поведении автомобиля по сравнению с его обычной системой питания.На низких оборотах (до 2000 об/мин) характеристики немного ухудшаются, но значительное улучшение после набора двигателем высоких оборотов с лихвой компенсирует этот небольшой недостаток. На четвертой передаче с 16-клапанным двигателем ускорение ощущается так же, как с карбюраторным мотором на третьей. На ровной прямой дороге двигатель легко достигает 5000 об/мин, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

ГБЦ 16В,
с коллекторами и ресивером,
датчик детонации,
дроссельная трубка с датчиком положения дроссельной заслонки, регулятор холостого хода,
ДМРВ,
передняя выхлопная труба с ДК,
термостат с датчиком,
оба ролика,
шкивы распределительных валов,
датчик фаз,
крышка газораспределительного механизма,
комплект проводки,
контроллер,
полностью оборудованная топливная магистраль и бензобак,
полностью оборудованная топливная магистраль и бензобак,
полностью оборудованная топливная магистраль и бензобак,
и манометр,
датчик положения КВ,
рампа с комплектом форсунок,
поршни с кольцами и пальцами,
генератор с кронштейнами и натяжителем,
шкив коленвала,
шатуны,
шатуны,
привод генератора,
корпус масляного насоса со сливом для датчика положения KV,
выхлопная система в комплекте.

Заказ-наряд

Все операции можно выполнять без снятия блока, но работать будет гораздо удобнее, если его снять.

Снята головка блока, полностью разобраны все топливные трубки, штатный бензобак, сняты термостат, генератор, все ремни и шкивы.
Трубки системы охлаждения отсоединены. Некоторые из них можно использовать, но жадничать не стоит, ведь комплект для двигателя ВАЗ 2112 стоит совсем недорого.
Поддон снят. Старые поршни и шатуны заменяются поршнями с плавающими штифтами модели 12 и шатунами с десятью точками. Эта замена связана с тем, что для старых поршней предусмотрена меньшая степень сжатия, а также отсутствуют специальные выемки для клапанов новой ГБЦ.
Масляный насос заменен на другой, на крышке которого имеется слив для ДПКВ. Конечно, заменить можно только крышку, но без мощного шестигранника ее не снять.
Установлены новые патрубки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя часть старых труб можно оставить. Нет необходимости в датчике, который включает вентилятор.
Ведется подготовка к установке 16-клапанной головки. Несмотря на то, что расположение креплений то же, болты с предыдущей головки все равно придется укорачивать, а в новой нужно просверлить отверстие сверлом х12.
Топливопровод устанавливается от модели с инжекторным двигателем (08, 99) на штатные места.
Топливный бак установлен на место и подключен к магистралям. Устанавливает проводку к бензонасосу от блока управления. Провода датчика уровня топлива оставить старые.
Чтобы не удлинять новую проводку, можно прорезать отверстие в стенке моторного отсека при ее установке в стенку моторного отсека как на ВАЗ-2110.
В блоке просверлено отверстие для установки датчика детонации, в котором нарезана резьба х8.
Насос установлен от ВАЗ-2112.
для вентиляции картерных газов заменяется на новый от ВАЗ-2112, приобретается в комплекте с масляным щупом.
Головка монтируется, при этом старая прокладка заменяется новой, под новую головку. Перед установкой желательно подготовить коллекторы и оголовок, для чего в местах сопряжения необходимо удалить все выступы, а каналы пройтись шарошкой для уменьшения сопротивления внутри них.
Термостат установлен от инжекторного двигателя Самара-21082.
Трубки системы охлаждения подключены.
Задняя крышка механизма ГРМ, шкивы и ролики от модели 2112 монтируются. По меткам устанавливается ремень, монтируется генератор и его привод. Верхний натяжитель, боль и нижний кронштейн — от инжекторной «восьмерки», весь комплект продается комплектом.
Все датчики установлены на место. Датчик температуры остается старый, а вот для термостата нужно купить новый, предназначенный для инжекторного двигателя.Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специализированной литературе.
Клапанная крышка крепится на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется проводка ко всем датчикам. На место установлен воздушный фильтр, установлен трос привода дроссельной заслонки от 21103.
Выхлопная система смонтирована. Можно оставить старый глушитель, а вот коллектор, «штаны» и резонатор придется покупать новые.
Соединяет проводку с замком и приборной панелью. Масло залито, система охлаждения заправлена, бак заправлен бензином.

Но прежде чем начинать такую переделку, необходимо ответить на главный вопрос: стоит ли игра свеч? На разборке можно найти готовые 12-клапанные двигатели от ВАЗ-2112. И если в России в процессе легализации такой переделки можно столкнуться с некоторыми проблемами, то в Украине двигатель для автомобиля считается не более чем обычной запчастью.

Мощность двигателя такого автомобиля, как ВАЗ 2114, многим автолюбителям может показаться недостаточной. Однако это можно исправить. Разбираемся, как переделать 8-клапанный двигатель в 16-клапанный на ВАЗ 2114

Если установить головку на блок цилиндров с 16 клапанами, то мощность автомобиля может превзойти все ожидания. Причина этого в том, что цилиндры мотора с подобной головкой блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно возрастает.Важно отметить, что это совершенно безопасный способ увеличить «силу» вашего автомобиля. Итак, как переоборудовать 8-клапанный двигатель на 16-клапанный ВАЗ 2114?

Возникает вопрос о разнице в мощности автомобилей. Например, мощность автомобиля, объем двигателя которого достигает 1,5 литра, а количество лошадиных сил составляет 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это достаточно большая разница, поэтому вам нужно разобраться, что нужно сделать (и в каком порядке), чтобы улучшить собственную машину.

Особенности разборки двигателя

Первое, что нужно сделать, это максимально аккуратно разобрать двигатель. Этот элемент автомобиля является самым ценным, поэтому разбирать мотор нужно крайне аккуратно. Лучше всего внимательно изучить инструкцию и посмотреть видео в интернете о том, как умельцы справляются с этой задачей, и только после этого заняться разборкой самостоятельно.

Под клапанной крышкой можно обнаружить много неприятных дефектов, в том числе и плохое состояние ролика.Головка блока цилиндров тоже может выглядеть не лучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно найти массу неисправностей или изношенных деталей. Лучше всего заменить каждый из них. Это повысит надежность автомобиля и позволит не переживать, что повышенная мощность ВАЗ может стать фатальным фактором и привести к поломке в ближайшее время.

Лучше всего установить бронзовые втулки. Они очень надежны и достаточно долговечны.

Установка 16 клапанной головки на ВАЗ 2114

Для того, чтобы выполнить эту несложную операцию, следует разобрать двигатель. Стоит предупредить, что многие детали придется заменить.

К ним относятся:

трубка для антифриза;
Масляный насос;
масляный поддон;
различные датчики;
коленчатый вал и многое другое.

Несмотря на внушительный список, описанный ниже способ действительно поможет сделать автомобиль еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8 клапанного двигателя в 16 клапанный ВАЗ 2114

В процессе доработки двигателя необходимо заниматься модификацией болтов. Они используются для крепления 16-клапанной головки. Для модернизации двигателя ВАЗ нет необходимости менять блок цилиндров, однако менять головку все же необходимо. Чтобы каждый болт надежно входил в отверстие крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в прокладке, также нуждаются в доработке. Они должны идеально соответствовать размеру болта. Если этого не сделать, уровень надежности двигателя будет значительно снижен.

После этого следует поменять:

а потом шатуны.

Шатуны ваз 2114

Это необходимо сделать при сборке цилиндров.

Теперь пришло время доработать и настроить проводку.

Важно видеть отличие конструкции 16-клапанных поршней от 8-клапанных. Кроме того, расположение датчиков у них тоже разное. Это означает, что может потребоваться удлинение проводки.

После сборки двигателя необходимо доработать проводку. Если автовладелец не хочет получить лишних финансовых затрат, то ему необходимо оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов.Это самый простой способ сэкономить деньги, поэтому не стоит его игнорировать.

Как переоборудовать 8 клапанный двигатель на 16 клапанную установку Особенности

Болты визуально могут сильно отличаться друг от друга, но пугаться не стоит. Необходимо использовать модифицированные болты.

Эти болты имеют следующие характеристики:

Диаметр равен 8 вентильному болту;
Длина 16 клапанов.

Для облегчения прохода этих болтов в отверстие их следует предварительно рассверлить.Если установить доработанные болты по всем правилам и максимально аккуратно, то надежности двигателя можно только позавидовать.

Болты ГБЦ ВАЗ 2114

Когда автовладельцу кажется, что он не в состоянии выполнить эту операцию самостоятельно, то ему лучше обратиться за помощью к квалифицированным мастерам с достаточным опытом работы. Они обязательно сделают все правильно и правильно.

Дополнительным вариантом увеличения мощности автомобиля является тюнинг выпускного коллектора.Это отличный способ немного увеличить номинальную мощность вашего автомобиля.

Полезное видео

Дополнительную информацию вы можете получить из видео ниже:

После завершения установки следует обратиться к квалифицированному специалисту, который сможет правильно настроить блок управления двигателем, после чего установить на компьютер специальную программу.

Большинство владельцев «девяток» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своего автомобиля при высоких оборотах коленчатого вала.Стоит ли, и как воплотить идею в жизнь?

Зачем устанавливать новый силовой агрегат?

Установка нового двигателя может пригодиться тем автолюбителям, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автомобилисты знают, что «девятка» имеет неплохие ходовые качества, требует немного бензина и в целом не так прихотлива в обслуживании, как иномарки, поэтому ее часто тюнингуют. Замена двигателя от 8 кл на более совершенную модель имеет свои плюсы:

Повышенная мощность.
Улучшена работа на высоких оборотах.
Эффективное использование топлива благодаря системе впрыска.
Более стабильная работа силового агрегата.
Постоянная регулировка клапана не требуется.

Но есть и недостатки:

Вам нужно заменить много деталей и инструментов в вашем гараже.
На низких оборотах двигатель 16к чуть хуже своего 8-клапанного собрата.

Здесь есть два варианта замены:

Установка целого двигателя от модели 2112.В этом случае потребуется замена не многих деталей, но стоимость всего двигателя может отложить эту затею.
Доработка ГБЦ под новые комплектующие. Это более экономичный, но очень трудоемкий процесс.

Устанавливаем готовый двигатель

На «девятку» ставим двигатель 2112, так как силовые агрегаты моделей похожи друг на друга. Также понадобится топливная труба подходящего диаметра (можно взять стальную трубу, но лучше медная) и бензобак от той же 12-й модели.Далее выполняются такие работы:

Демонтируем старый блок питания, отключаем все патрубки и электронику. Для того, чтобы снять и установить двигатель, для удобства нужен кран, так как весь агрегат имеет большой вес. Это основная проблема в гараже.
Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и прокладок, если агрегат б/у. Проверьте также натяжение ремней.
Далее необходимо заменить всю топливную систему: бак, топливный насос, топливопроводы.
Отличная замена танку «девятка» — аналог от 2112. Детали такие же по размерам, но их устройство другое, что не является препятствием для установки.
Для топливопроводов нужно брать медные трубы, которые лучше гнутся.
Теперь можно приступать к подключению форсунки. Если «девятка» 2002 года выпуска и моложе, то особых проблем с подключением проводов не будет, а для старых моделей новые отверстия придется делать вручную.
Необходимо установить абсорбер и бензиновый фильтр.Их обычно кладут под дно и закрепляют шпильками.
Ставим датчики, меняем проводку на подходящую по длине.
С установкой генератора придется попотеть, так как родные крепления не подходят. Найдите подходящие, замените — можно устанавливать. Если редуктор не менять, то его придется подтачивать болгаркой.
В стартере придется менять бендикс с 12 на 9 зубьев.
Окончательный редизайн — выхлопная система.Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает расставить все детали по местам.

Как отрегулировать клапана на ВАЗ-2109: конструкция двигателя и процесс регулировки

Из статьи вы узнаете, как отрегулировать клапана на ВАЗ-2109 (карбюратор и инжектор) своими руками. И стоит ли самостоятельно проводить такие процедуры? Прежде чем приступить к регулировке, необходимо узнать, действительно ли вам нужно ее выполнять? Либо достаточно отрегулировать положение ремня ГРМ.Иногда перескакивающий через пару зубьев ремешок приводит к неправильной работе двигателя.

Что такое неправильный зазор?

Причинами многих поломок, наряду с неисправностями карбюратора, может быть неправильная регулировка тепловых зазоров клапанов. На автомобили девятого семейства устанавливались только моторы с 8 клапанами. 16-клапанные моторы стали использовать только на модификациях «девяток» — ВАЗ-2114 и ВАЗ-2115.

Признаки нарушения тепловых зазоров:

Работа мотора в режиме холостого хода нестабильна, обороты скачут, причем иногда в широких пределах.
При нажатии на педаль акселератора возникают «провалы».
Иногда возникают «выстрелы» в карбюратор.
Автомобиль теряет приемистость и мощность, значительно снижается динамика.
Точная регулировка холостого хода невозможна.

Особенности «симптомов»

Для того, чтобы выявить истинную причину проблем, связанных с силовым агрегатом, нужно внимательно прислушаться к тому, как он работает. Для этого потребуется запустить двигатель, прогреть его до рабочей температуры, после чего прослушать работу в режиме холостого хода.Самым верным признаком того, что тепловые зазоры увеличились, будет наличие характерного, слышимого слышимого звука под клапанными крышками.

В том случае, если зазор уменьшился, таких звуков вы не услышите. Но будут и другие «симптомы» — чрезмерный нагрев двигателя, хлопки в выпускном тракте, значительное снижение разгона и мощности. Особенно это будет заметно при обгонах, на старте. Стоимость регулировки не более 1000 рублей, но эту процедуру на «девятках» следует проводить достаточно редко – хотя бы раз на 30 тыс. км пробега.Если сравнивать с машинами «классической» серии, то это довольно долго.

Должен ли я сделать настройку самостоятельно?

А теперь попробуем ответить на один простой вопрос — нужно ли браться за такое самому? Или доверить настройку профессионалам? Однозначно ответить на него невозможно, так как есть несколько нюансов. И первое — это стоимость шайб. Например, на двигателях, которые устанавливаются на автомобили «классической» серии, регулировка производится изменением длины толкателя.На моторах «девятки» величина зазора изменяется установкой регулировочных шайб.

Стоимость комплекта шайб достаточно высока — около 2500-3000 руб. Но проблема в том, что не каждый магазин может купить комплект, такую «роскошь» могут себе позволить только крупные поставщики. Стоимость регулировки от мастеров до СТО обойдется примерно в 700-1000 рублей. Процедура займет немного времени, а качество будет намного выше. Также стоит отметить, что не у каждого мастера есть все размеры шайб.Поэтому перед тем, как отдать свой автомобиль в ремонт, нужно убедиться, что выбранный мастер умеет это делать.

Итог: при наличии средств и желания на самонастройку можно все сделать самому. Но если «лишних» денег нет, а тем более нет желания, лучше обратиться к специалистам.

Инструмент для работы

Теперь поговорим о том, как правильно отрегулировать клапана на ВАЗ-2109 своими руками. После того, как вы решились на такую процедуру, вам потребуются следующие инструменты:

Специальные приспособления для регулировки.У него должен быть фиксатор. Если нет, то можно заменить двумя отвертками. Одну, длинную и толстую, нужно будет использовать для того, чтобы прижать толкатели с шайбами вниз. Второй, прорезной (желательно с широким лезвием), необходимо использовать для фиксации толкателя в сжатом положении.
Набор щупов разной толщины для измерения зазоров.
Пинцет
Набор регулировочных шайб.
Тип колпачка ключа на «17».

Стоит отметить, что в крупных магазинах иногда можно купить шайбы поштучно.Но это крайне редко. Однако поштучно можно приобрести в интернет-магазинах.

Подготовительный этап

Перед регулировкой клапана на ВАЗ-2109 (инжектор или карбюратор) нужно дать мотору остыть до температуры 20-25 градусов.

Дальнейшие манипуляции:

Демонтируйте корпус воздушного фильтра. Обратите внимание на то, что это нужно делать на карбюраторных и инжекторных двигателях. Отличия в разборке небольшие.
На двигателе инжектора необходимо снять кронштейн, к которому крепится шток привода дроссельной заслонки.
Открутив две гайки, снимите клапанную крышку.
Снимите крышку ГРМ, отвернув три болта.
Напротив метки шкива распредвала нужно сделать еще одну. Чтобы правильно его поставить, нужно посчитать количество зубцов на нем, а затем полученное значение разделить на два.
Совместите метку (регулировки) с выступом, расположенным на задней стороне крышки ГРМ.
Убедитесь, что метка на маховике совмещена с прорезью в стержне. Для этого посмотрите в смотровое окошко картера сцепления.

Перед началом регулировки необходимо проверить размер всех зазоров.

Как произвести настройку?

Теперь рассмотрим, как отрегулировать клапана на ВАЗ-2109 (8-клапанный двигатель) самостоятельно. В качестве примера возьмем третий клапан (считая от ременного привода ГРМ):

Установите шкив так, чтобы установочные метки совпали.При этом поршень будет находиться в ВМТ. Затем поверните шкив на 4 зуба по часовой стрелке (около 45 градусов).
Установите специальный инструмент на головку блока цилиндров.
Поверните толкатель прорезью к себе.
Введите «клык» установки в зазор между толкателем и кулаком.
Нажмите на рычаг, чтобы утопить толкатель.
Установите фиксатор между толкателем и распределительным валом. Он будет удерживать толкатель в сжатом положении. Теперь можно тянуть шайбу.
Шайба вытаскивается пинцетом. Обратите внимание, какая маркировка на нем. При отсутствии маркировки необходимо измерить толщину микрометром.

Как рассчитать толщину новой шайбы?

А теперь по простой формуле рассчитаем толщину новой шайбы:

Для впускных клапанов формула: A = B + C — 0,2 мм.
Для клапанов выпуска: А = В + С — 0, 35 мм.

А — толщина новой шайбы в миллиметрах; B — толщина шайбы, которую вы сняли; C — величина теплового зазора.

Погрешность в любом направлении не должна превышать 0,05 мм. То есть, если у вас, например, получилось значение толщины новой шайбы 1,33 мм, то вам нужно выбрать ближайшее значение типоразмера. В данном случае лучше всего брать шайбу толщиной 1,35 мм. Аналогично производится регулировка зазоров и на других клапанах.

Если вы можете самостоятельно заменить масло, вы можете отрегулировать клапана

Отрегулируй свои собственные клапаны, и ты станешь мужчиной.Когда вы выйдете в мир, меньшие души расступятся перед вами, как Красное море. Женщины почувствуют вашу хорошо смазанную, механически способную ауру и заманят вас в подсобные помещения шлейфом тонкой одежды. (Если вы женщина, верно обратное: выброшенная одежда менее хрупкая.)

Хорошо, я солгал. Он не делает большинство из этих вещей. Но если ваш двигатель не оснащен гидравлическими подъемниками — подробнее об этом чуть позже — он нуждается в плановой регулировке клапанов. В своей классической книге «Как сохранить ваш Volkswagen в живых » Джон Мьюир говорит, что вы можете лучше отрегулировать клапаны, чем в магазине, потому что это нужно делать при полностью холодном двигателе; магазин, скорее всего, сделает это теплым, когда откроется ремонтный отсек.

Это хорошо, потому что установка собственных клапанов фундаментальным образом связывает вас с автомобилем. В первый раз это похоже на операцию на открытом сердце. Это клапаны, привратники горения, швейцары, пропускающие горючую смесь и выходящие выхлопные газы. Для сравнения, работа над чем-то вроде карбюратора просто царапает поверхность.

Так что именно вы настраиваете? В серийных автомобилях клапаны обычно приводятся в действие распределительным валом, куском стали с более эксцентричными кусками стали поверх него.Иногда можно снять верхнюю крышку двигателя и увидеть ее, иногда нет. Деталь, называемая толкателем, едет или приводится в движение этими эксцентричными глыбами. Он либо толкает клапан напрямую, либо для этого перемещает рычаг. Вообще говоря, толкатель может быть как простым, как перевернутое стальное ведро, вращающееся на клапане (как в старой Alfa Romeo с двумя распредвалами), так и сложным, как серия рокеров с обезьяньим движением.

СВЯЗАННЫЕ: Нет коленчатого вала, нет проблем: двигатель Toyota со свободным поршнем великолепен

В любом случае, вы имеете дело с системой движущихся частей и износом движущихся частей. Когда вы регулируете клапан, вы регулируете не сам клапан, а компенсируете этот износ, позволяя клапану открываться и закрываться максимально эффективно. В большинстве современных двигателей используются саморегулирующиеся «гидравлические подъемники», работающие от давления масла. Но без них вам придется испачкаться.

Первым делом нужно снять клапанную крышку двигателя. С помощью интеллектуального поиска в Google вы сможете определить, что у вас есть — коромысла или ведра.

Хотя коромысла и валы усложняют процесс, регулировка клапанов там проста.Резьбовой стержень или эксцентрик на конце каждого коромысла регулируют зазор до верхней части клапана. Вы вращаете двигатель до тех пор, пока поршень этого цилиндра не окажется в верхней части своего хода, т.е. верхняя мертвая точка — и каждый из его клапанов полностью закрыт, пружины не сжаты, система максимально ослаблена. Затем вставьте щуп между штоком клапана и регулятором, чтобы проверить зазор. Слишком большой зазор — лязгают клапаны, и рычажный механизм поглощает люфт. Слишком маленький, вы рискуете повредить клапан.

СВЯЗАННЫЕ: Утраченное искусство: Приручение дикого карбюратора

Ступенчатый щуп «проход/непроход» ускоряет работу: если в руководстве по ремонту (а у вас должно быть такое) указано, что зазор должен быть 0,007 дюйма, возьмите этот калибр, а также 0,006 и 0,008. Если шеститысячный щуп входит в щель, а восьмитысячный нет, все в порядке. Если нет, ослабьте контргайку, отрегулируйте зазор, затяните и проверьте еще раз.

Звучит сложно.Это не. Если вы можете справиться с заменой масла, вы можете это сделать.

На автомобилях с двумя верхними распредвалами все сложнее. В большинстве двигателей с двумя распредвалами используются толкатели ковша. Они просты и элегантны, но их сложно настроить. Чтобы изменить зазор, вы заменяете калиброванные прокладки либо над, либо под ковшами. Это требует — все в восторге! — измерения.

Чтобы рассчитать, какой размер прокладки вам нужен, вы должны знать, какой размер прокладки уже установлен. Это означает измерение зазора между кулачком и ковшом, а также самой прокладкой.Например, если в книге указано, что зазор составляет 0,3 миллиметра, а вместо этого он равен 0,9, с установленной 2,0-миллиметровой прокладкой вы должны заменить ее на 2,6-миллиметровую прокладку. Многие современные двигатели имеют прокладки поверх ковшей; специальный инструмент надавливает на ковш, позволяя выдвинуть прокладку. Затем вы можете регулировать клапаны по одному цилиндру за раз, если у вас есть необходимые прокладки.

Больше удовольствия: на некоторых старых автомобилях, таких как мой Lotus Europa, прокладки прячутся между ковшами и штоками клапанов.Измерьте зазоры на всех клапанах; если что-то не соответствует спецификации, вы должны снять кулачки и все ковши, перешить, собрать и снова измерить. Звучит как много работы, но на практике простота старых автомобилей позволяет довольно быстро тянуть кулачки. В современном автомобиле к тому времени, когда вы отсоединили жгут проводов, отключили различные датчики и сняли катушки зажигания, у вас уже давно были бы распредвалы от «Альфы» 72-го года.

Большая проблема связана с прокладками. Полные комплекты дорогие.Для большинства самодельщиков имеет смысл обратиться к своему дилеру за отдельными прокладками. Если вы едете туда один раз на цилиндр, суббота будет длинной, поэтому сначала сделайте все измерения и совершите одну поездку.

Но эй. Прогуляйтесь — нет, прогуляйтесь — на любую вечеринку, на которую стоит пойти. Скажите: «Я только что отрегулировал клапана». Чувствовать любовь.

СВЯЗАННО: Исследование показывает, что только 3 автомобиля «американского производства» принадлежат американским брендам

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.Вы можете найти дополнительную информацию об этом и подобном контенте на сайте piano.io.

Устройство двигателя

и процесс регулировки

Из статьи вы узнаете, как отрегулировать клапана на ВАЗ-2109 (карбюратор и инжектор) своими руками. И стоит ли самостоятельно проводить такого рода процедуры? Прежде чем приступить к регулировке, нужно выяснить, действительно ли это нужно делать? Или просто отрегулировать положение ремня ГРМ.Иногда ремень, который перескакивает на пару зубьев, приводит к тому, что двигатель начинает работать со сбоями.

Как проявляется неправильный зазор?

Причинами возникновения многих поломок, наряду с неисправностями карбюратора, может быть неправильная регулировка теплового зазора клапанов. На двигатели девятого семейства устанавливались только двигатели с 8 клапанами. 16-клапанные моторы стали использовать только на модификациях «девяток» — ВАЗ-2114 и ВАЗ-2115.

Признаки нарушения тепловых зазоров:

Работа двигателя на холостом ходу нестабильна, обороты скачут, причем иногда в широких пределах.
При нажатии на педаль акселератора ощущаются «провалы».
Иногда случаются «выстрелы» в карбюратор.
У автомобиля теряется приемистость и мощность, значительно снижается динамика.
Невозможно точно настроить холостой ход.

Особенности проявления «симптомов»

Для того, чтобы выявить истинную причину проблем, связанных с силовым агрегатом, нужно внимательно прислушаться к тому, как он работает. Для этого нужно запустить двигатель, прогреть его до рабочей температуры, а затем прослушать работу на холостом ходу.Самым верным признаком увеличения тепловых зазоров является наличие характерного, слышимого звонким рокота под клапанной крышкой.

В случае уменьшения зазора таких звуков вы не услышите. Но будут наблюдаться и другие «симптомы» — чрезмерный нагрев мотора, хлопки в выпускном тракте, значительное снижение приемистости и мощности. Особенно это будет заметно при обгонах, на старте. Стоимость регулировки не более 1000 рублей, но эту процедуру на «девятке» следует проводить достаточно редко – не реже одного раза в 30 тысяч километров.Если сравнивать с машинами «классической» серии, то это довольно большой срок.

Стоит ли делать настройку самостоятельно?

А теперь попробуем ответить на один простой вопрос — нужно ли самому браться за такое дело? Или доверить настройку профессионалам? Однозначно ответить невозможно, так как есть несколько нюансов. И первое — это стоимость шайб. Например, на двигателях, которые устанавливаются на автомобили «классической» серии, регулировка производится изменением длины толкателя.На моторах «девятки» величина зазора изменяется установкой регулировочных шайб.

Стоимость комплекта шайб довольно высока — около 2500-3000 руб. Но проблема в том, что купить комплект можно не в каждом магазине, позволить себе такую «роскошь» могут только крупные поставщики. Стоимость регулировки у мастеров на СТО обойдется примерно в 700-1000 рублей. Процедура займет немного времени, а качество будет намного выше. Также стоит отметить, что не у каждого мастера есть все размеры шайб.Поэтому перед тем, как отдать свой автомобиль в ремонт, нужно убедиться, что выбранный вами мастер способен это сделать.

Итог: если есть средства и желание на самостоятельную настройку, то можно все сделать самому. Но если есть «лишние» деньги, а тем более нет желания, лучше обратиться к специалистам.

Инструмент для работы

А теперь поговорим о том, как правильно отрегулировать клапана на ВАЗ-2109 своими руками.Так как мы решились на такую процедуру, то потребуются следующие инструменты:

Специальное приспособление для регулировки. На нем должна быть защелка. Если устройства нет, то можно заменить его двумя отвертками. Одну, длинную и толстую, нужно будет использовать, чтобы протолкнуть толкатели с шайбами вниз. Второй, щелевой (желательно с широким лезвием), необходимо использовать для фиксации толкателя в сжатом положении.
Набор щупов различной толщины для измерения зазоров.
Пинцет.
Набор регулировочных шайб.
Ключ типа «17».

Стоит отметить, что в крупных магазинах иногда можно купить шайбы поштучно. Но это крайне редко. Однако его можно приобрести в интернет-магазинах.

Подготовительный этап

Перед регулировкой клапана на ВАЗ-2109 (инжектор или карбюратор) необходимо дать мотору остыть до температуры 20-25 градусов.

Дальнейшие манипуляции:

Демонтировать корпус воздушного фильтра.Обратите внимание на то, что это необходимо делать как на карбюраторных, так и на инжекторных двигателях. Отличия в разборке небольшие.
На инжекторном двигателе необходимо будет снять кронштейн, к которому крепится шток привода дроссельной заслонки.
Отверните две гайки и снимите клапанную крышку.
Снимите защитный кожух привода ГРМ, отвернув три болта.
Напротив метки шкива распредвала нужно сделать еще одну. Чтобы его правильно поставить, нужно подсчитать количество зубьев на нем, а затем полученное значение разделить на два.
Совместите метку (установка) с выступом на задней стороне крышки ГРМ.
Убедитесь, что метка на маховике совмещена с прорезью в стержне. Для этого загляните в смотровое окно картера сцепления.

Перед началом регулировки необходимо проверить размер всех зазоров.

Как сделать регулировку?

А теперь рассмотрим, как отрегулировать клапана на ВАЗ-2109 (8-клапанный двигатель) самостоятельно.В качестве примера возьмем третий клапан (считая от привода ГРМ):

Установите шкив так, чтобы установочные метки совпали. При этом поршень будет находиться в ВМТ. Затем поверните шкив на 4 зубца по часовой стрелке (это примерно 45 градусов).
Установите специальный инструмент на головку блока цилиндров.
Поверните толкатель слотом к себе.
Вставить «клык» установки между толкателем и кулаком.
Нажмите на рычаг, чтобы утопить толкатель.
Установите фиксатор между толкателем и распределительным валом. Это позволит удерживать толкатель в сжатом положении. Теперь можно вытащить стиралку.
Шайба вытаскивается пинцетом. Обратите внимание на то, какая маркировка нанесена на нем.

Регулировка клапанов на ВАЗ 2109 своими руками

Порядок регулировки тепловых зазоров клапанов на ВАЗ 2109-21099

Видео руководство по выполнению работы

Фото отчет проведенного техобслуживания

Регулировка тепловых зазоров клапанов | Ремонт ВАЗ 2109-2108

Видео обзор по регулировке зазоров клапанов на ВАЗ 2109, 21099 и 2108 (инжектор + карбюратор)

Какие зазоры на клапанах ваз 2109

Проверка тепловых зазоров клапанов на двигателях автомобилей ВАЗ 2108, 2109, 21099

●#5 — Регулировка клапанов ВАЗ 2109 Часть 1-Замер зазоров 1 — Лада 2109, 1.5 л., 2003 года на DRIVE2

Page 2

Зазоры клапанов 2109 | РтиИваз

Взаимодействие деталей газораспределительного механизма

Особенности регулировки и размеры

ЭПИЛОГ

Смотреть видео

Регулировка клапанов ВАЗ 2109, 2108

Регулировка зазоров клапанов ВАЗ 2109, 2108

Взаимодействие деталей газораспределительного механизма ВАЗ 2109, 2108

Регулировка клапанов ВАЗ 2108, 2109, 21083, 21099. Видео

Действия с коленвалом при регулировке клапанов ВАЗ 2109, 2108

Таблица углов для регулировки клапанов ВАЗ 2109

Итог

Регулировка клапанов ВАЗ 2114 на 8 клапанном двигателе » НаДомкрат

Регулировочные шайбы клапанов

Регулировка клапанов: что это, зачем нужно, и что будет, если ее не делать

Зазоры клапанов

Порядок регулировки

Проверка зазоров клапанов

Впускные клапана

Выпускные клапана

Порядок расположения клапанов ВАЗ 2114

Как подобрать нужный размер регулировочной шайбы.

Симптомы неполадок

Как заменить регулировочные шайбы

Необходимый инструмент и запчасти

Как осуществляется регулировка клапанов ВАЗ 2109?

какая должна быть? Инструкция по правильной регулировке клапанов ВАЗ и иномарок

Дерегулирование и последствия

Консультации специалистов

Установка зазора

Процесс регулировки

Установка зазора на автомобиле ВАЗ «девятка»

Инструменты и приспособления

Прямой процесс

Регулировка тепловых зазоров клапанов на импортных автомобилях

Зазоры клапанов «Рено»

Порядок регулировки на моторе ЗМЗ-402

Результат

Ваз 2109 16 клапанный карбюратор. Устанавливаем готовый двигатель

Что нужно для такого апгрейда?

Заказ-наряд

Особенности разборки двигателя

Установка 16 клапанной головки на ВАЗ 2114

Переделка 8 клапанного двигателя в 16 клапанный ВАЗ 2114

Как переоборудовать 8 клапанный двигатель на 16 клапанную установку Особенности

Полезное видео

Зачем устанавливать новый силовой агрегат?

Устанавливаем готовый двигатель

Как отрегулировать клапана на ВАЗ-2109: конструкция двигателя и процесс регулировки

Что такое неправильный зазор?

Особенности «симптомов»

Должен ли я сделать настройку самостоятельно?

Инструмент для работы

Подготовительный этап

Как произвести настройку?

Как рассчитать толщину новой шайбы?

Если вы можете самостоятельно заменить масло, вы можете отрегулировать клапана

и процесс регулировки

Как проявляется неправильный зазор?

Особенности проявления «симптомов»

Стоит ли делать настройку самостоятельно?

Инструмент для работы

Подготовительный этап

Как сделать регулировку?

Добавить комментарий Отменить ответ
