Передняя подвеска ВАЗ-2109 требует обязательной регулярной проверки предохранительных чехлов шарнирного узла. При этом стоит обратить внимание на отсутствие либо наличие механических деформаций. Кроме того, необходимо выяснить присутствие трещин или следов повреждения, вследствие касания посторонних объектов, повреждения рычагов, растяжек, стабилизирующей опоры, стоек и фронтальной части кузова особенно в местах фиксации узлов и элементов механизма подвески.
Выявление неисправности
Деформация элементов подвески особенно растяжек кузовного оснащения, дезорганизует углы колес и не дает возможности выполнить корректировку развала — схождения. Прежде всего, следует проверить сайлентблоки авто, резиновые подушки, шаровые шарниры, усадку телескопических стоек.
Ремонт ВАЗ-2109 требует замены подушек из резины и сайлентблоков, если имеет место разрыв и одностороннее вспучивание, в том числе после подрезки торцовых поверхностей резиновых элементов.
Проверить на машине состояния шарового шарнира фронтальной подвески можно после демонтажа колеса, с замером расстояния между нижним рычагом и дисковым элементом тормозной системы. Если после прокачивания узла дистанция увеличивается от 0, 8 мм и более, шарнир следует заменить.
Как выбрать подвеску правильно?
В первую очередь, вне зависимости от того, какой внешний вид будет иметь ваша машина, нужно выбирать надёжные запчасти: так как подвеска выполняет очень важные функции, она требует и внимательного к себе отношения. Хорошая подвеска должна работать на трассе и в условиях плохой дороги, где на неё возлагается наибольшая нагрузка. Подвеска – это не только комфорт, но и безопасность водителя и пассажиров.
Спортивная подвеска ВАЗ-KW
Если вы собираетесь ставить новую подвеску на ВАЗ 2109, не стоит брать слишком жёсткую, так как этот автомобиль легковой и имеет небольшую массу. Для тюнинга подвески можно приобрести подвеску ВАЗ-KW, которая отлично подходит для данной модели. Преимущества данной подвески заключаются в том, что она прекрасно справляется с колебаниями и вибрацией как на малой, так и на большой скорости автомобиля. Этот тип подвески также отличается высокой надёжностью при эксплуатации. Подвеска имеет небольшую массу и не утяжеляет автомобиль. Подвеска ВАЗ-KW достаточно мягкая и компактная, поэтому езда по дороге на машине, оборудованной такой подвеской, становится намного комфортнее по сравнению со стандартной.
При выборе подвески стоит обращать внимание и на следующие аспекты:
- Если вы хотите, чтобы у автомобиля был лёгкий ход, берите более мягкую подвеску. Детали должны соответствовать друг другу и не мешать другим запчастям работать. Хорошая подвеска не должна давать крен машине на поворотах. Она должна быстро реагировать на неровности дороги и возвращать автомобиль в нормальное положение.
- Подвеска должна значительно снижать колебания колёс и кузова.
- Момент силы от колеса к раме должен подаваться правильно.
- Чем меньше подвеска будет весить, тем лучше, так как в случае тяжёлого материала запчастей кузов автомобиля будет испытывать ненужную нагрузку.
- Прочность материала. Прочная подвеска прослужит существенно дольше.
Непонятные звуки при движении
При наличии определенных неисправностей, передняя подвеска ВАЗ-2109 может шуметь или стучать. Ниже представлены основные причины возникновения неполадок и рекомендации по их устранению.
- Пришли в негодность стойки – нужно заменить или отремонтировать их.
- Присутствует ослабление фиксирующих болтов стабилизирующей штанги. Наблюдается износ растяжечных подушек – следует подтянуть болты, заменить изношенные подушки.
- Некачественное крепление верхней опоры – проблему можно решить, если подтянуть фиксирующие гайки.
- Наблюдается осадка, разрушение опорного резинового элемента – желательно заменить проблемную деталь.
- При износе рычажных сайлентблоков, растяжек или штанговых стоек стабилизатора, следует установить новые блоки.
- Замена шарового шарнира потребуется при его чрезмерном износе.
- Если имеется существенный дисбаланс колес, необходимо провести балансировку.
- Поломка пружины или буфера сжатия предполагает их непосредственную замену.
Замена деталей переднего моста
В определённых обстоятельствах, поломка может случиться раньше, чем вы успеете сделать диагностику. Если вы хотите самостоятельно произвести на ВАЗ 2109 ремонт ходовой – видео, фото и специальная литература помогут вам досконально разобраться: как и что нужно делать.
Рычаг передней подвески
Появившиеся при движении гул, вибрация или постукивание, ощущение, что автомобиль уводит в сторону – это признаки неисправности в подвеске. Итак:
- Первым делом нужно осмотреть рычаг передней подвески. Чтобы до него добраться, нужно приподнять переднюю часть автомобиля, установив его на опоры, или использовать два домкрата.
Рычаг передней подвески
- Отвернув четыре колёсных болта баллонным ключом на 17, снимите колесо. Отверните гайку, которой крепится шаровый шарнир, и съёмником освободите палец шарнира. Далее нужно отсоединить стойку стабилизатора от рычага.
Снятие рычага передней подвески
- Чтобы снять сам рычаг, необходимо отвернуть гайку и вынуть болт, который соединяет его с кронштейном кузова.
Если вы заметили, что геометрическая форма рычага нарушена или резиновые элементы его шарнира изношены, деталь придётся заменить.
Амортизаторы
Зачастую, в автомобиле ВАЗ 2109, ремонт передней подвески не обходится без замены амортизатора. О необходимости такого ремонта могут говорить удары, сопровождаемые характерным звуком, возникающие при движении. Чаще всего, причиной этой проблемы является поломка пружины амортизатора или утрата её эластичности. Замена пружин, или амортизаторов в сборе, производится парно на одной оси (передней или задней). Итак:
- Для того, чтобы заменить передний амортизатор, нужно снять, а потом разобрать переднюю стойку. Теоретически её можно демонтировать вместе тормозным диском и поворотным кулаком. Но тогда будет невозможно отрегулировать углы установки колёс.
- Поэтому действовать нужно другим способом. Сняв колесо, повернуть руль до упора, в противоположную сторону. Вынув шплинт, накидным ключом на 19, отворачивайте гайку, фиксирующую палец рулевого наконечника к рычагу стойки.
Недостаточное сопротивление стоек
Если передняя подвеска ВАЗ-2109 утратила герметичность отдающего, либо перепускного клапана, нужно произвести замену поврежденных деталей. При малом количестве либо утечке рабочей смеси, необходимо проверить, поменять изношенные запчасти, добавить используемый состав до нормы.
Кроме того, в случае износа, осадки, деформации направляющей втулки, колец цилиндро-поршневой группы, пружинного механизма, следует заменить негодные элементы, фильтры и залить новую жидкость. Также необходимо уделить внимание целостности дополнительных пружинных элементов, дискам клапанов и шарнирному блоку. При необходимости деформированные элементы нужно, как можно быстрее заменить, что поспособствует быстрому восстановлению рассматриваемого узла и предотвратит дальнейшее его повреждение.
Признаки неисправности стоек ВАЗ 2109
О необходимости замены стоек ВАЗ 2109 свидетельствуют такие признаки:
- Первым и неизбежным признаком, показывающим необходимость замены стойки является течь амортизатора. На автомобилях ВАЗ 2109 не проседают, а именно текут амортизационные стойки уже на 40,000 км.
- Второй симптом, указывающий на необходимость замены – это шумы и скрипы в подвеске, особенно при езде по пересечённой местности.
- Иногда биение неисправных стоек передаётся и на рулевое колесо, что также может сигнализировать о их неисправности.
- Как следствие предыдущего признака, автомобиль может частично уводить в бок или заносить по сторонам.
- При повороте авто увеличивается траектория заноса, а также возрастает тормозной путь.
Для устранения подобных неисправностей необходимо как можно скорее выявить повреждения деталей, причины стуков и дефекты стойки.
Прочие причины неисправностей и возможности их ремонта
Замена передней подвески или ее ремонт может понадобиться в связи со следующими предпосылками:
- Появление большой разницы давления в шинах – необходимо отрегулировать данный показатель.
- Нарушение углов монтажа колес – требуется своевременная корректировка данного узла.
- Деформация резинового элемента опорной стойки – решается путем замены неисправной детали.
- При большой разнице показателя упругости шин, пружинных механизмов следует произвести замену дефектной запчасти.
- Кроме того, необходимо следить за балансировкой колес.
Чтобы избежать преждевременного ремонта передней подвески, необходимо соблюдать рекомендации по максимальной нагрузке автомобиля, избегать резких разгонов и не превышать максимально допустимых показателей, указанных в инструкции по эксплуатации.
Устройство передней подвески
Основным элементом передней ходовой части ВАЗ 2114 является амортизаторная стойка, которая обозначена под номером «9». Она крепится к поворотному кулаку двумя болтами. По сравнению с задней системой, передняя подвеска имеет более сложную конструкцию, что можно понять по количеству деталей. Под номером «11» указан болт, который проходит через отверстия стоечного кронштейна, он имеет эксцентриковую шайбу и эксцентриковый поясок. Когда рулевой механизм поворачивается, происходит поворот верхнего болта. Результат – автомобиль поворачивает. Чаще всего из строя выходят стойки амортизаторов, так как они выполняют основную работу.
Замена рычага
Рычаг передней подвески ВАЗ-2109 — один из самых важных элементов рассматриваемого узла. Его замену обычно производят в случае нарушения геометрии, после попадания в выбоину, яму, канаву, люк либо, когда не получается извлечь резинометаллические шарниры. Оптимально ремонт ВАЗ-2109 лучше производить на подъемнике, но можно и обойтись домкратом.
Сначала снимается переднее колесо, которое стоит предварительно вывесить и подстраховать подложкой из досок или кирпичей. Накидным ключом откручивается гайка шаровой, после чего изымается из рычага. На следующем этапе ослабляется задняя гайка, откручивается крепление стойки стаба и кронштейнное крепление. Болт извлекается, рычаг можно свободно демонтировать.
Снятая передняя подвеска ВАЗ-2109 осматривается на предмет целостности и наличия дефектов, после чего меняются резинометаллические шарниры или рычаг целиком. Сборка происходит в обратной последовательности.
Замена амортизаторов
Если сначала нажать на заднюю часть автомобиля ВАЗ, а затем резко отпустить, багажник должен без каких-либо колебаний вернуться в исходное положение. Долгое колебание багажника будет указывать на неисправность задних амортизаторов. Поскольку заводские устройства имеют неразборную конструкцию, их следует заменить новыми амортизаторами. Вот что для этого необходимо.
Действие | Результат |
Сначала Лада ВАЗ ставится на первую передачу, затем снимаются задние колеса. | Благодаря этому освобождаются ниши. |
Снимаются боковые обшивки. | Это надо сделать, чтобы добраться до верхнего крепления штоков, |
После этого с верхних и нижних болтов откручиваются фиксирующие гайки. | Для удобства снятия амортизатора его шток следует утопить вниз до упора. |
Устройство снимается вместе с пружиной, буфером сжатия и подушками. | Установка нового амортизатора выполняется в обратной последовательности. |
Кстати, подушки выпускаются различной толщины. Если вы хотите приподнять заднюю часть машины 2109, следует поставить детали большего размера. | На этом ремонт задних амортизаторов можно считать законченным. |
Если резинометаллические втулки подвески утратили упругость, в этом случае необходимо заменить рычаг. Для этого нужно включить ручной тормоз, подпереть задние колёса специальными упорами. Затем переднюю часть авто следует приподнять домкратом и зафиксировать. После этого отворачивается прижимная гайка шарового узла.
При помощи съемного устройства вынимается палец. Дальше освобождается крепление растяжки, и отсоединяется стойка. Также освобождается болт, при помощи которого рычаг крепится к кузовному кронштейну. После этого старая деталь снимается, и на её место устанавливается новый рычаг.
Аналогичным образом меняется и стабилизатор поперечной устойчивости. С двух сторон авто откручиваются обе стойки. Затем стабилизирующая штанга отсоединяется от кронштейнов. Во время установки новой штанги нельзя переусердствовать при закручивании гаек. Их следует затягивать до тех пор, пока исчезнет зазор в подушках.
Окончательное закручивание всех гаек выполняется при полной нагрузке на подвеску, когда машина стоит на земле.
Замена передних стоек, пружин, опор и подшипников
Передние амортизаторные стойки могут вполне неплохо прослужить более 100 000 км, но не каждый владелец сможет похвастаться таким результатом. У многих на ВАЗ 2109-2108 модули передней подвески приходится менять чуть ли не в два раза чаще, то есть каждые 50 тысяч км. На своем примере могу сказать, на заводских стойках проезжал около 80 000 км, и только после этого одна из них потекла.
Ниже опишу порядок работы по замене всех деталей модуля, начиная от опорных подшипников и заканчивая пружинами и опорами. Для выполнения этого ремонта понадобятся следующие инструменты и приспособления:
- Головка торцевая на 19 и 13
- Удлинитель
- Трещоточная рукоятка
- Вороток
- Специальный ключ для удерживания штока стойки от проворачивания
- съемник шарнирных соединений
- стяжки пружин
- ключ рожковый или накидной на 19
- пробой при необходимости
- молоток
Итак, первым необходимо открыть капот автомобиля ВАЗ 2109-2108, и сняв защитный колпак с верха опоры, слегка ослабить центральную гайку передней стоки. Для этого нужен специальный ключ, который можно приобрести в любом автомагазине. Либо же можно воспользоваться подручными средствами.
Дело в том, что центральный шток во время отворачивания гайки необходимо удерживать от проворачивания. Так как в моем случае на торце штока было отверстие под шестигранник на 6, то я решил эту проблему без ключа. Для этого использовал свечную головку, которую можно крутить и обычным рожковым ключом. Короче говоря, смотрите наглядный пример на картинке:
Далее откручиваем болты крепления переднего колеса, и поднимаем автомобиль домкратом. После этого необходимо отсоединить рулевой наконечник от поворотного кулака стойки. Более подробно об этом читайте в статье по Замене рулевых наконечников. В итоге, получается следующая картина:
После этого откручиваем две гайки крепления передней стойки, как это показано на фото ниже:
Затем можно пробоем выбить болты, чтобы освободить нижнюю часть стойки. Возможно, что они извлекутся и без особого усилия, но тем не менее, на всякий случай стоит иметь ввиду:
Теперь можно отвести рычаг в сторону, тем самым освободив стойку снизу:
Теперь можно приступать к верхней части крепления. Из под капота необходимо отвернуть три гайки крепления опоры к стакану кузова. Наглядно это действие показано на фото ниже:
Когда будете отворачивать последнюю гайку, придерживайте стойку снизу, чтобы она не упала. И теперь можно без проблем вынимать переднюю стойку в сборе с пружиной, опорой и подшипником наружу:
Далее нам понадобятся специальные стяжки пружин, чтобы снять опору с подшипником и пружину передней стоки ВАЗ 2109-2108. Одеваем их на витки пружины с двух сторон и равномерно стараемся стянуть до необходимого уровня.
Когда верхняя гайка крепления опоры начинает крутиться без усилия, то есть пропадает давление на нее от пружины, то можно закончить со стяжкой и откручивать гайку, опять же, удерживая центральный шток от проворачивания:
Задняя подвеска

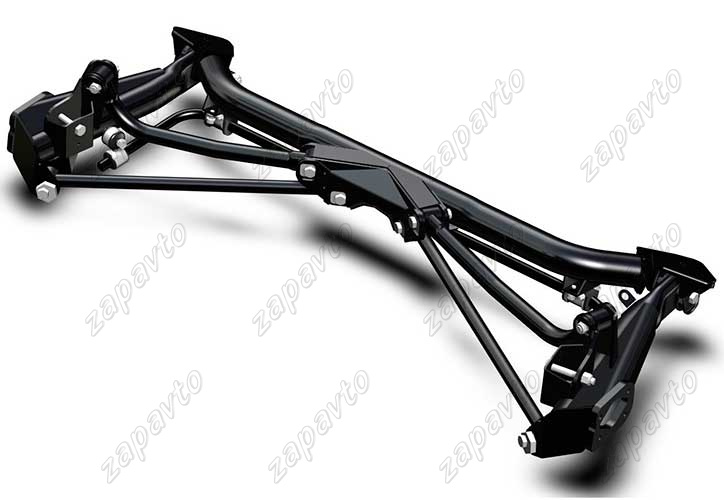

Центральная балка является основным элементом системы заднего привода ВАЗ 2109 – ремонт задней подвески зачастую требует замены балки целиком. Итак:
- Чтобы её произвести, нужно поднять заднюю часть автомобиля, поставив под передние колёса башмаки и включить передачу.
- После снятия колёс снимают оба амортизатора, отсоединяют тросы ручного тормоза и вынимают из кронштейнов наконечники.
- Отсоединяя тормозные шланги, нужно подумать, чем закрыть отверстия, во избежание утечки тормозной жидкости. Отвинтив гайки крепления балки, выбиваете болты и снимаете балку.
ВАЗ 2109: ремонт подвески задней
Если вы будете разбирать балку, то лучше заранее ослабить все соединения, затянутые с большим крутящим моментом. Возможно, достаточно будет заменить сайлент блоки, или подшипники, и установить балку на место. Если же вы не уверены, что можете сами определить причину неисправности – доверьтесь специалистам.
Сайлентблоки ВАЗ 2109 — необходимая замена важных элементов подвески
Для гашения вибраций и исключения их передачи на кузов автомобилей ВАЗ в местах соединения элементов подвески с несущей частью используются специальные резинотехнические шарниры – сайлентблоки.
Эти элементы относятся к расходным материалам и в случае сильного износа они просто заменяются на новые. Сайлентблоки ВАЗ-2109 в среднем отхаживают 50-70 тыс. км, после чего их приходится менять. Причем замене подлежат как шарниры передней подвески, так и задней.
Отметим, что указанный пробег – усредненный и точно определить, сколько отходят шарниры невозможно. Поэтому периодически следует делать ревизию подвески. Трещины, расслоение, значительное выдавливание резиновой прослойки в шарнире указывает на крайнюю степень износа и надобность в замене.
Передняя подвеска ВАЗ 2109 — способы улучшения технических характеристик
Легковой автомобиль волжского производства ВАЗ 2109 был вторым отечественным хэтчбеком, который имел передний привод. Внешность новинки имела очень много сходств с «восьмёркой» — ВАЗ 2108 — которая производилась на протяжении более 10 лет. Однако при разработке новой модели разработчики учли и устранили много технических недоработок, связанных с конструкцией автомобиля. Но всё же, несмотря на это, автомобиль ВАЗ 2109 имел по-прежнему большие пробелы в технических характеристиках подвески. Но для наших водителей это не беда, ведь благодаря тюнингу определённых частей машины можно довести свой автомобиль до совершенства.
Как тюнингуется подвеска ВАЗ 2109
Один из самых популярных видов тюнинга «девяток» — это усовершенствование характеристик подвески. Вся проблема заключается в том, что серийные детали были не в состоянии обеспечить водителю и его пассажирам максимальный комфорт при езде, особенно на больших скоростях. Поэтому задняя и передняя подвеска ВАЗ 2109 полностью поддаются тюнингу.
И начать лучше всего с правильного выбора амортизаторов и пружин. При выборе последнего стоит учесть небольшой нюанс: укороченные варианты позволяют снизить центр тяжести транспортного средства, тем самым придав машине большую манёвренность. Также стоит обратить внимание на пружины с прогрессивной характеристикой. Такие запчасти будут способствовать плавности хода и повышенной управляемости автомобиля по неровной дороге.
Что касается амортизационных элементов, здесь лучше всего остановиться на выборе газовых вариантов низкого давления. Такие амортизаторы будут способствовать мягкому гашению всех неровностей, которые возникли на пути у автомобиля. Ну а если вы хотите, чтобы ваша задняя подвеска ВАЗ 2109 преобразилась в спортивную, оптимальным вариантом послужат газовые варианты высокого давления. Несмотря на то, что при езде они делают подвеску немного жестковатой на ямах, крены на поворотах значительно уменьшаются. Это положительно влияет на устойчивость машины, а соответственно, безопасность.
Распорки
Задняя и передняя подвеска ВАЗ 2109, а именно её тюнинг, не обходится и без замены стандартных рычагов на треугольные. Также стоит заняться установкой заднего стабилизатора устойчивости. На мягкость подвески это не сильно влияет, а вот на безопасность — в полной мере. Стабилизаторы существенно уменьшают риск заносов автомобиля, что предотвращает возникновение аварийных ситуаций на дороге. Не забудьте и про шарнирные соединения, замена которых обеспечит дополнительную защиту картера.
Передняя подвеска ваз 2109 — замена колёс
И завершает наш процесс модернизации подвески установка легкосплавных колёсных дисков и шин диаметром 14 или 15 дюймов. Спортивность отлично подчеркнут низкопрофильные шины, которые за счёт своей ширины улучшают устойчивость транспортного средства. Однако вместе с тем будьте готовы к увеличенному расходу топлива на 5-10 процентов.
Таким образом, вы выяснили, как может быть изменена задняя и передняя подвеска ВАЗ 2109 путём тюнинга.
