Не работает прикуриватель ваз 2109: Прикуриватель ВАЗ 2109: как снять, замена, ремонт

Что делать, если в ВАЗ 2109 не работает прикуриватель

Очень часто владельцы отечественного автомобиля ВАЗ 2109 сталкиваются с такой ситуацией, когда из строя выходит прикуриватель. А ведь это устройство полезно не только тем автовладельцам, которые курят. Зачастую, к нему подключают многие электрические приборы, к примеру — зарядку для мобильного телефона. Вывод: этот разъем очень нужен.

Правила эксплуатации прикуривателя в ВАЗ 2109

  1. Не следует подключать к прикуривателю компрессор, предназначенный для накачивания колес. Его лучше присоединить напрямую к аккумулятору. Все дело в том, что данный прибор даст большую нагрузку на электропроводку, и она может расплавиться, или же может сгореть предохранитель.
  2. Не засовывайте в гнездо те девайсы, которые туда не влезают.
  3. Не следует засовывать в него железные предметы. Кроме того, лучше отказаться от покупки электрического оборудования для автомобиля, у которого на корпусе имеются разного рода металлические кольца.
    Часто они вылетают со своего места, в результате чего — короткое замыкание. А это, в свою очередь, быстро разрядит аккумулятор.

Если в вашем ВАЗ 2109 не работает прикуриватель

Для начала проверьте состояние предохранителей. Если имеется перегоревший – замените его. Но иногда даже после замены предохранителя напряжение все равно не появляется. В таких случаях приходится разбирать сам прикуриватель. Но как это проверить?

Вытащите полностью прикуриватель. В гнездо на задней части подключите лампочку и включите зажигание. Если лампочка загорелась, то приступаем к разборке прикуривателя, так как причина кроется именно в нем. Для этого вам понадобятся плоскогубцы и небольшой напильник.

Прежде чем открутить гайку с задней части и начать разборку, запомните положение контактов (а лучше сфотографируйте их). Это избавит вас от дополнительных трудностей при сборке. Теперь непосредственно разборка: отверните гайку, отогните металлическую часть от элемента из пластмассы, отсоедините железки.

Вы увидите слюдяную пластинку, она является полупроводником. Удалите ее.

После чего начинайте сборку: с помощью напильника удалите лишний металл, мешающий посадке, и установите прикуриватель на свое место в салоне Ваз 2109.

Кроме перечисленных неполадок, может случиться и простая поломка в результате плохих контактов. Ведь со временем соединительные места окисляются, либо может выпасть клемма, и как результат — потеря работоспособности. В этом случае, вытащите прикуриватель из гнезда, осмотрите его заднюю часть (клеммы должны быть хорошо закреплены, а контакты — должны оставаться плотными).

Можете даже прозвонить провода, чтобы проверить их на целостность. Если же и после всего этого ваш прикуриватель не работает, то, возможно, был упущен какой-то момент. Не поленитесь снова разобрать гнездо и еще раз повторить все этапы. И не забудьте, при замене элемента, отсоединить минусовую клемму аккумулятора. А лишь после этого начинайте соединение проводки.

Ремонт прикуривателя Ваз 2109 |

Далеко не редки ситуации, когда в отечественных автомобилях из строя выходит прикуриватель. И ни для кого не секрет, что прикуриватель полезен не только для заядлых курильщиков, к нему могут быть присоединены различные электрические приборы. Поэтому ремонт прикуривателя ВАЗ 2109 – тема весьма актуальная.

Запомните, что к прикуривателю нельзя подключать компрессор для накачки колес, в данном случае он подсоединяется напрямую к аккумулятору Ваз 2109. Если же вы не прислушались к совету, то не удивляйтесь, что у вас расплавились провода или сгорел предохранитель.

Второе правило – не пытайтесь всунуть в прикуриватель девайсы, которые попросту туда не лезут. И третье правило – избегайте попадания в прикуриватель железных предметов, также не стоит приобретать электрическое оборудование с металлическими кольцами.

Рассмотрим непосредственно ремонт прикуривателя Ваз 2109. Начинаем с проверки предохранителей. Если произвели замену перегоревшего предохранителя, но напряжения все равно отсутствует, тогда придется разобрать сам прикуриватель от 2109. Как производится проверка? Вытаскиваем его полностью, находим на задней части гнездо, подключаем лампочку и включаем зажигание. Если лампочка загорелась, вам придется разобрать прикуриватель.

В процессе ремонта используем плоскогубцы и напильник небольшого размера. Предварительно запоминаем, в каком положении у нас находятся контакты, лучше всего зарисовать схемы или сфотографировать их. Итак, отвернули гайку, отогнули металлическую часть от пластмассового элемента и отсоединили железки. Обратим внимание на слюдяную пластинку, которая используется как полупроводник. Выбрасываем ее и начинаем сборку. В дело вступает напильник, с помощью которого удаляется лишний металл, мешающий благоприятной посадке прикуривателя на свое штатное место.

Самая простая поломка прикуривателя могла заключаться в плохом контакте. Это объясняется тем, что со временем места соединений окисляются, также может выпасть клемма и работоспособность устройства прекратится. Если вытащить прикуриватель из гнезда, то клеммы должны быть надежно закреплены. Не забываем, что при ремонте прикуривателя от Ваз 2109 необходимо отсоединить минусовую клемму аккумулятора и только потом приступать к соединению проводки.

Если не работает прикуриватель ВАЗ 2110, проверьте МБП: F6, F18


Дата публикации мая 06, 2013, Рубрики Ремонт автомобилей ВАЗ |

Не работает прикуриватель ВАЗ 2110 и водитель ощущает определенные неудобства, это относится не только к курильщикам. Прикуриватель достаточно универсален, в его гнездо можно подключать мобильное зарядное устройство, другое оборудование, работающее от подобного источника питания. Иногда автолюбители пренебрегают правилами пользования прикуривателем, подключают более мощные устройства, например, компрессор, необходимый для подкачки колес, кофеварку, пылесос. Такие приспособления способны быстро вывести из строя прикуриватель. Он годится только для приборов малой мощности, таких как зарядка телефонов, ноутбуков, лампочка для дополнительного освещения.

Причиной того, что не работает прикуриватель ВАЗ 2110, часто становится сгоревший предохранитель, который располагается в блоке реле, предохранителей. Если поломка более серьезная, требуется снять прикуриватель, это осуществить несложно, вполне реально справиться самостоятельно.

Как снять прикуриватель с автомобилей марки ВАЗ, если он не работает. Сначала нужно отсоединить соответствующий провод от минусовой клеммы на аккумуляторной батарее. Затем требуется при помощи плоскогубцев аккуратно подтянуть металлический ободок прикуривателя, чтобы не повредить его целостность. Далее следует вытащить из гнезда сам прикуриватель, не прилагая очень сильных усилий, дабы не порвать провода. Если вы заметили отпаянный провод, его нужно припаять на место, таким образом, исправив ситуацию.

Еще одной причиной того, что не работает прикуриватель на ВАЗ 2110, а также на ВАЗ 2112,  может быть перегоревшая спираль, решается проблема заменой головки прикуривателя на идентичную новую. Иногда, достаточно просто произвести чистку от нагара и копоти, этого может быть достаточно, чтобы вернуть прибор в рабочее состояние.

Если вы не можете самостоятельно разобраться в причине того, что на ВАЗ 2110, а также других моделях ВАЗ  не работает прикуриватель, не стесняйтесь обратиться по такой, казалось бы, мелочи на СТО или к частному мастеру, который очень быстро определит причину неисправности, без затруднений устранит ее. Самое главное – делать все осознанно. В случае, когда вы сомневаетесь в своих силах, лучше попросить профессиональной помощи, потому что самостоятельно можно сделать только хуже, при отсутствии необходимых знаний.

Related posts:

  1. Не работает прикуриватель ВАЗ 2114
  2. Не работает печка ВАЗ 2110
  3. Датчик уровня масла ВАЗ 2110
  4. Ремонт печки ВАЗ 2110
  5. Не работает спидометр на Приоре
Еще по теме
  • Нет связанных постов

Ваз 2109 как снять прикуриватель на


как снять, замена и схема подключения, сбой в работе магнитолы и АП

Прикуриватель, есть в каждом автомобиле, но используется не всегда по прямому предназначению. Со временем это устройство может функционировать нестабильно или вовсе выходит из строя, в результате чего у автовладельца появляется необходимость его замены. По каким причинам не работает прикуриватель ВАЗ 2109, и как его заменить своими руками? Ответы вы найдете ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Устройство и назначение прикуривателя

Прикуриватель в автомобилях ВАЗ 2108, 2109 и 21099 используется:

  • по основному назначению, то есть для подкуривания сигарет;
  • для питания устройств, таких как видеорегистратор, навигатор, антирадар и т.д.;
  • для зарядки мобильных гаджетов, плееров и планшетов.

Что касается устройства, то прикуриватель состоит из:

  • корпуса, в который заключены все составляющие элементы;
  • изолятора;
  • клеммы для подключения к цепи питания;
  • контактов держателя;
  • нагревательного элемента — основного компонента устройства;
  • металлических лапок, фиксирующих элемент;
  • пружинки, которая выбивает сам прикуриватель из посадочного места в случае полного нагрева.

Возможные неисправности: признаки и причины

Само устройство может не функционировать по причинам:

  1. Вышел из строя предохранительный элемент. Сам предохранитель маркируется как F4, он — в блоке в моторном отсеке под лобовым стеклом. Этот предохранитель отвечает за работу не только прикуривателя, но и обогрева заднего стекла, а в некоторых авто он также защищает электроцепь магнитолы. Предохранитель рассчитан на 20 ампер, благодаря чему к гнезду можно подключить дополнительные потребители энергии.
  2. Повреждение или обрыв проводки, причина кроется в отсоединении кабеля. Электрическая цепь состоит из нескольких компонентов, повреждение могло коснуться любого из них. Надо прозвонить проводку для определения и если есть необходимость, то заменить провод.
  3. Неисправности в цепь контактов непосредственно в гнезде устройства. При интенсивной эксплуатации возможна проблема расплавления шайбы, через которую поступает напряжение на выход устройства. Такая неисправность не подлежит ремонту, поскольку на практике восстановление работоспособности прикуривателя возможно, но ненадолго. Поэтому при повреждении выводов устройство все равно лучше заменить.

Если прикуриватель выходит из строя, признаком может служить не только его неработоспособность, но и нерабочая автомагнитола

(видео обнародовано каналом Автогараж).

Инструкция по ремонту и замене механизма

Как снять и произвести замену вышедшего из строя прикуривателя на новый?

В соответствии со схемой подключения процедура демонтажа и установки выглядит так:

  1. Для начала следует выкрутить по два самореза, расположенных справа и слева от панели с магнитолой в центральной консоли. Извлеките саму панель, одновременно отсоединив кнопки управления.
  2. Затем найдите разъем с питанием для прикуривателя, с помощью контрольки найдите на нем плюс и извлеките сам штекер. Помните о том, что далеко не всегда цвет проводов, подключенных к устройству, соответствует действительности. Если провода действительно перепутаны, то необходимо извлечь их из разъема, для этого надавите отверткой или шилом на специальную защелку. После этого извлеките их и поменяйте местами, чтобы впоследствии не столкнуться с такой проблемой. Отогните защелку и установите их так, чтобы провода были надежно зафиксированы в посадочном месте.
  3. После этого провод питания необходимо разрезать, если вы хотите подключить к нему напрямую предохранитель. Делать это не обязательно, но желательно. Еще лучше будет сделать новый проводок для разъема, поскольку уже имеющийся штатный кабель очень короткий. Установите в электроцепь предохранитель и смотайте все изолентой, чтобы устройство не выпало.
  4. Затем подключите разъемы и, используя контрольку проверьте, правильно ли вы все сделали. Вам нужно удостовериться в том, правильно ли подключено питание и остальные соединения.
  5. Если старый прикуриватель не был оборудован лампочкой, то ее можно дополнительно установить. Для этого можно использовать провод для активации габаритного освещения. Извлеките провод из подключенного разъема, после чего подсоедините к нему цепь питания лампочки прикуривателя. Место соединения необходимо заизолировать, затем разъем устанавливается на место.
  6. Когда эти действия будут выполнены, на демонтированной ранее панели центральной консоли нужно установить обратно прикуриватель. Его необходимо вставлять с наружной стороны панели, где имеется небольшая полость — в нее устанавливается пластиковая часть, после чего лампу следует установить и зафиксировать в пазах. Обратите внимание на то, что сама лампа должна фиксировать непосредственно в пластмассе, а не в полости устройства, иначе это чревато замыканием.
  7. Когда лампа будет установлена, производится подключение устройства к разъему, причем учтите, что также нужно подсоединить и массу. Затем подключается сама лампа. После сборки необходимо проверить работоспособность устройства. Если все нормально, то установите обратно панель и зафиксируйте ее на консоли саморезами. Подключите все кнопки и разъемы к ним.
Фотогалерея «Самостоятельная замена прикуривателя»

Заключение

Как видите, процедура замены прикуривателя — не особо сложная задача. Перед заменой главное — точно определить контакты и подключить заземление. Замена производится на прибор, соответствующей модели авто.

 Загрузка …

Видео «Как сделать стационарный двойной прикуриватель»

Наглядная инструкция на тему установки двойного гнезда в стационарном прикуривателе — в ролике ниже (видео снял и опубликовал Андрей Костров).

замена прикуривателя 2109 на 2123 — DRIVE2

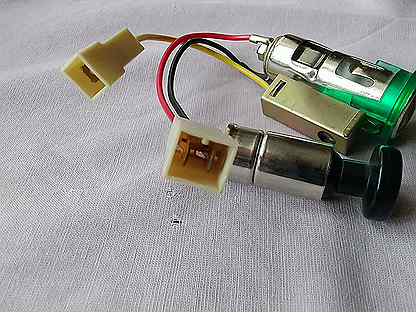

пришло время заменить прикуриватель от 2109 на евро прикуриватель потому что хотелось заряжать телефон usb а переходники не доставали до центрального провода и вот решено заменить на евро



был куплен прикуриватель от Chevrolet Niva


на нем был заменен лампа накаливания на led зеленого цвета с доработкой



поскольку led дленее пришлось сверлить пластмассу сверлом D 5mm отверстие но не до конца

тест, все вроде работает

потом обжым проводов

провода берем от старого прикуриватель с 2109




провода встали с трудом но встали на места свои

поскольку отверстие было меньше по диаметру пришлось пилить чуть-чуть
и вуаля
PS- при подключении были перепутаны провода и я сжог переходник 🙁

цена вопроса прикуриватель 2123- 350 руб+ сгоревший USB — 150 Руб

Прикуриватель от 2110 в 2108 2109 21099 низкая панель — Лада 21099, 1.

3 л., 1992 года на DRIVE2

Доброго времени суток всем. Нижеописанное не претендует на звание правильного способа решения проблемы, а лишь является одним из них.
У вас не работают зарядные устройства в прикуривателе 2108 2109 21099? Скорее всего у вас прикуриватель старого образца. Проблема его в том, что он слишком длинный.

Для того чтобы это исправить есть такой вот способ:

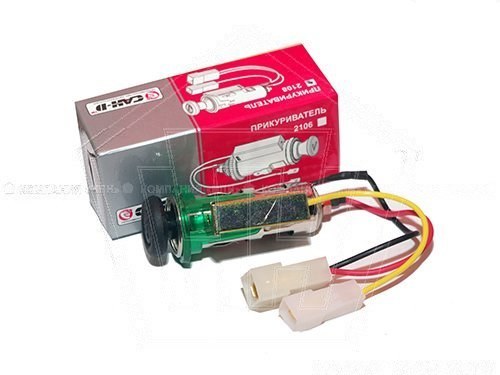

Едем в автомагазин и покупаем прикуриватель от ваз 2110 В место разъёма для него я воспользовался «мамами» и «папами» с термоусадкой.
Приступаем к работе. Согнувшись пополам откручиваем центральную консоль четыре самореза. Далее потянув на себя вытаскиваем «крутилку» и ручки регулятора заслонок три штуки. Потихонечку тянем консоль на себя. Вытащив её на пару сантиметров запоминаем положения подключенных сверху кнопок. Проще всего сфотографировать всё сверху. Теперь нужно отключить прикуриватель в низу. Отсоединяем разъём подсветки с желтым проводочком и запомнив где плюс и где минус второй разъём на сам прикуриватель. Берем в руку старый прикуриватель и снимаем с него подцветку, сжав её пальцами. Теперь усики подсветки немного разгибаем. Для чего это нужно будет понятно чуть позже. Хватаем в руки десяточный прикуриватель и разбираем его. Отгибаем пластиковую накладочку на подцветке и тянем ее в верх или низ Надавив изнутри прикуривателя на две «пимпочки» 1 и схватившись пальцАми за зеленый обод между ними, вытаскиваем прикуриватель из обода . Посля вытаскиваем лампочку с патроном из зеленого обода, которая фиксируется точкой 2. Сделать это можно поддев плоской отверткой в пазике 3. Разобрав всю конструкцию отделяем лишнее. Мне мешало посадочное место под лампочку с патроном на зеленом ободе и кусачками я его «откусатил». Затем теми же кусачками расковырял место под разъем оставив там только 2 клемы. Центральная есть плюс, крайняя постоянный минус, а та, что ближе к месту крепления лампочки есть плюс на неё (лампочку). В процессе ковыряния разъёма плюс лампочки отвалился сам. Так у нас остался новый прикуриватель с 2 клемами, погрызанный обод под него и лампочка от старого прикуривателя. Остальное в сторону. Подогнув ранее патрон старой лампочки прикрепляем его к новому прикуривателю. В сборе вся конструкция выглядит так: . Подключаем провода прикуривателя с помощью клем и куска провода туда, куда мы запоминали ранее. Клемы хорошо изолируем. Как вариант найти подходящие разъемы. Подключаем подцветку в соответствующий разъем и проверяем работоспособность. Далее рассверливаем или расковыриваем немножко посадочное место в консоли под новый обод прикуривателя, на деле нужно рассверлить пару мм, и вставляем туда нашу конструкцию. Конструкция должна входить туго, чтобы ничего не болталось и не крутилось. Одеваем консоль, подключив все тумблеры как было, и прикручиваем ее на саморезы. Одеваем «крутилки» и «воротилки» и лицезреем результат

Дорабатываем высокую панель дальше. — Лада 2109, 1.

5 л., 2003 года на DRIVE2

Речь пойдёт о:

1.Замена прикуривателя 2109 с высокой панелью на евро.
2.Замена подсветки блока управления отопителем ver.2.0

Что нам нужно? Прикуриватель и розетка само собой, 3 «мамки»-зажимы, разъём для прикуривателя в проводку (колодка), инструмент нормальное понимание того, что из-за ошибки (КЗ, плохой контакт) машина сгорит быстро.
У меня панель была снята. Но кажется можно и не снимая подлезть со стороны места под БК.
Ничего сложного. Отрезаем старый прикуриватель, вешаем зажимы на провода, вставляем их в колодку так:

Здесь смотрим только порядок проводов. Именно такого цвета они в родной проводке 2109.

В нашем случае, уже потом вставляем колодку в прикуриватель и можем затестить.
Далее разбираем прикуриватель. Зелёная часть из оргстекла(вроде) отделяется от самой розетки. Кстати, я выкинул ту пластмаску, которая ограничивает подсветку пепельницы. Теперь чуть разрезаем штатное место прикуривателя (ибо оно меньше чем должно быть) равномерно по диаметру. Вставляем сначала ту часть, которая подвечивается (оргстекло), затем саму железную розетку в неё. Можем подключить и радоваться.

Я результатом доволен. Правда теперь хочу красный) Ну и конечно я сразу сунул на подсветку светодиод вместо лампы накаливания. (!) Не путайте полярность.

Теперь о блоке управления отопителем (далее — БУО):
Я ранее уже писал о том, как и чем я его пересвечивал. Во время разбора панели оторвал плюсовой провод подсветки — решил разобрать БУО. Увидел что лента, которая там стояла (на тот момент уже полтора года) вся пожелтела. Вид не обрадовал и решил заменить. Да и ещё так сказать доработать доработку ;D
Заметил что есть отверстие там же, уходящее под ручку скорости вентилятора. Подумал — «как раз тускло эта стрелочка горела». Сделал следующее:

Светодиод 12v (завалялся лишний для подсветки кнопки) параллельно ленте

Тут всё видно и понятно.

Для тех кто не видел: заклеил дыру белой свето-пропускающей плёнкой.

Удлинил ленту, по свей площади

Стекло не вставлено) только примерка.

Всё на термоусадку, а в машине на штатные +- подсветки БУО.

Всем ровных дорог и хороших девяток!

Как снять прикуриватель ваз 2109 высокая панель


Прикуриватель автомобилей ВАЗ 2108, 2109, 21099 постоянно находится под напряжением.

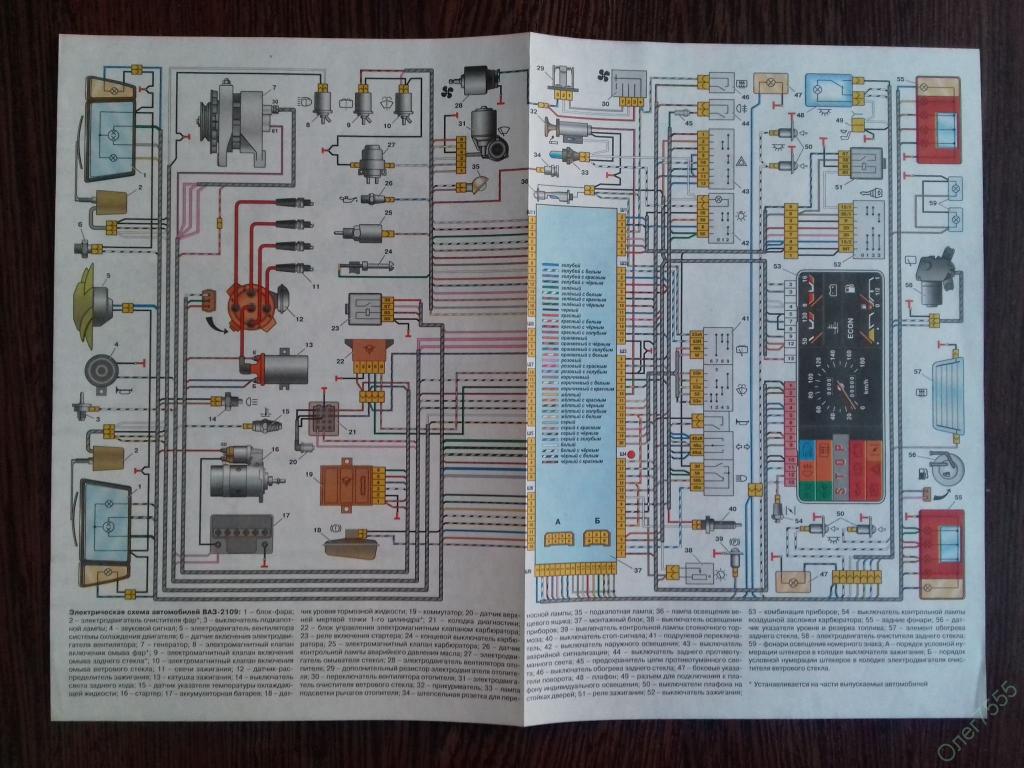

Прикуриватель автомобилей ВАЗ 2108, 2109, 21099, схема подключения

Примечания и дополнеия

— Лампа освещения прикуривателя входит в систему освещения салона автомобиля ВАЗ 2108, 2109, 21099. Она запитывается через выключатель освещения приборов, лампу освещения щитка приборов, лампу подсветки рычагов отопителя. Подробнее: «Схема подключения освещения салона (внутреннего освещения) автомобилей ВАЗ 2108, 2109, 21099».

Еще статьи по схемам электрооборудования автомобилей ВАЗ 2108, 2109, 21099

Прикуриватель, есть в каждом автомобиле, но используется не всегда по прямому предназначению. Со временем это устройство может функционировать нестабильно или вовсе выходит из строя, в результате чего у автовладельца появляется необходимость его замены. По каким причинам не работает прикуриватель ВАЗ 2109, и как его заменить своими руками? Ответы вы найдете ниже.

Устройство и назначение прикуривателя

Прикуриватель в автомобилях ВАЗ 2108, 2109 и 21099 используется:

  • по основному назначению, то есть для подкуривания сигарет;
  • для питания устройств, таких как видеорегистратор, навигатор, антирадар и т.д.;
  • для зарядки мобильных гаджетов, плееров и планшетов.

Что касается устройства, то прикуриватель состоит из:

  • корпуса, в который заключены все составляющие элементы;
  • изолятора;
  • клеммы для подключения к цепи питания;
  • контактов держателя;
  • нагревательного элемента — основного компонента устройства;
  • металлических лапок, фиксирующих элемент;
  • пружинки, которая выбивает сам прикуриватель из посадочного места в случае полного нагрева.

Возможные неисправности: признаки и причины

Само устройство может не функционировать по причинам:

  1. Вышел из строя предохранительный элемент. Сам предохранитель маркируется как F4, он — в блоке в моторном отсеке под лобовым стеклом. Этот предохранитель отвечает за работу не только прикуривателя, но и обогрева заднего стекла, а в некоторых авто он также защищает электроцепь магнитолы. Предохранитель рассчитан на 20 ампер, благодаря чему к гнезду можно подключить дополнительные потребители энергии.
  2. Повреждение или обрыв проводки, причина кроется в отсоединении кабеля. Электрическая цепь состоит из нескольких компонентов, повреждение могло коснуться любого из них. Надо прозвонить проводку для определения и если есть необходимость, то заменить провод.
  3. Неисправности в цепь контактов непосредственно в гнезде устройства. При интенсивной эксплуатации возможна проблема расплавления шайбы, через которую поступает напряжение на выход устройства. Такая неисправность не подлежит ремонту, поскольку на практике восстановление работоспособности прикуривателя возможно, но ненадолго. Поэтому при повреждении выводов устройство все равно лучше заменить.

Если прикуриватель выходит из строя, признаком может служить не только его неработоспособность, но и нерабочая автомагнитола (видео обнародовано каналом Автогараж).

Инструкция по ремонту и замене механизма

Как снять и произвести замену вышедшего из строя прикуривателя на новый?

В соответствии со схемой подключения процедура демонтажа и установки выглядит так:

  1. Для начала следует выкрутить по два самореза, расположенных справа и слева от панели с магнитолой в центральной консоли. Извлеките саму панель, одновременно отсоединив кнопки управления.
  2. Затем найдите разъем с питанием для прикуривателя, с помощью контрольки найдите на нем плюс и извлеките сам штекер. Помните о том, что далеко не всегда цвет проводов, подключенных к устройству, соответствует действительности. Если провода действительно перепутаны, то необходимо извлечь их из разъема, для этого надавите отверткой или шилом на специальную защелку. После этого извлеките их и поменяйте местами, чтобы впоследствии не столкнуться с такой проблемой. Отогните защелку и установите их так, чтобы провода были надежно зафиксированы в посадочном месте.
  3. После этого провод питания необходимо разрезать, если вы хотите подключить к нему напрямую предохранитель. Делать это не обязательно, но желательно. Еще лучше будет сделать новый проводок для разъема, поскольку уже имеющийся штатный кабель очень короткий. Установите в электроцепь предохранитель и смотайте все изолентой, чтобы устройство не выпало.
  4. Затем подключите разъемы и, используя контрольку проверьте, правильно ли вы все сделали. Вам нужно удостовериться в том, правильно ли подключено питание и остальные соединения.
  5. Если старый прикуриватель не был оборудован лампочкой, то ее можно дополнительно установить. Для этого можно использовать провод для активации габаритного освещения. Извлеките провод из подключенного разъема, после чего подсоедините к нему цепь питания лампочки прикуривателя. Место соединения необходимо заизолировать, затем разъем устанавливается на место.
  6. Когда эти действия будут выполнены, на демонтированной ранее панели центральной консоли нужно установить обратно прикуриватель. Его необходимо вставлять с наружной стороны панели, где имеется небольшая полость — в нее устанавливается пластиковая часть, после чего лампу следует установить и зафиксировать в пазах. Обратите внимание на то, что сама лампа должна фиксировать непосредственно в пластмассе, а не в полости устройства, иначе это чревато замыканием.
  7. Когда лампа будет установлена, производится подключение устройства к разъему, причем учтите, что также нужно подсоединить и массу. Затем подключается сама лампа. После сборки необходимо проверить работоспособность устройства. Если все нормально, то установите обратно панель и зафиксируйте ее на консоли саморезами. Подключите все кнопки и разъемы к ним.
Фотогалерея «Самостоятельная замена прикуривателя»

Заключение

Как видите, процедура замены прикуривателя — не особо сложная задача. Перед заменой главное — точно определить контакты и подключить заземление. Замена производится на прибор, соответствующей модели авто.

Видео «Как сделать стационарный двойной прикуриватель»

Наглядная инструкция на тему установки двойного гнезда в стационарном прикуривателе — в ролике ниже (видео снял и опубликовал Андрей Костров).

Прикуривателем в автомобиле Ваз 2109 пользуются не только с целью закурить сигарету. Через гнездо прикуривателя можно подзаряжать мобильный телефон прямо в дороге, подключать видео регистратор, портативный DVD, mp3 плеер и прочие электронные устройства через специальный адаптер.

Адаптер в прикуриватель

А если прикуриватель перестал работать? То вся электронная мультимедийная жизнь автомобиля сразу замирает. Не снимает видео регистратор, не играет mp3 плеер, необходимо срочно разбираться в чем причина.

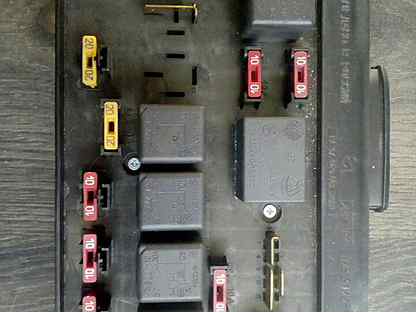

Причина №1: сгорел предохранитель в монтажном блоке. В зависимости от модели и года выпуска это может быть либо F4,либо F10. Смотрим на крышку монтажного блока и сразу узнаем какой у Вас предохранитель отвечает за прикуриватель.

Крышка монтажного блока

Если он сгорел,меняем и следим, чтобы сгорание предохранителя со временем не повторилось. Предохранитель снова сгорает, если где-то в проводке что-то подкорачивает. Очень часто бывает, что в разболтанное гнездо прикуривателя суют что есть силы, например подзарядное на мобильник и кратковременно закорачивают контакты прикуривателя. Естественно предохранитель сгорает. Помните, что на предохранитель подключен не только прикуриватель, но и другие узлы автомобиля, поэтому сгорание предохранителя может быть вызвано неисправностью в другом электрическом узле Ваз 2109.
Причина №2: плохой контакт(отсутствие контакта) в электрической цепи прикуривателя. Вынимаем прикуриватель, смотрим,проверяем хорошо ли сидят провода на клеммах прикуривателя.

Проверяем провода прикуривателя

Берем мультиметр, включаем зажигание и меряем напряжение между красным и черным проводом. Если 12 Вольт есть, значит проблема в самом гнезде прикуривателя.

Включаем зажигание и меряем напряжение

Если напряжения нету, значит электрическая цепь не собрана где-то раньше.
Помните, что прикуриватель рассчитан на определенную нагрузку, и в случае подключения к нему устройств, потребляющих ток больше 10 А, провода предохранителя оплавятся. При оплавлении они могут закоротить друг об друга и выбить предохранитель. А если слипнуться, то тогда необходима будет замена проводов на прикуриватель. Просто Ваз 2109, модель автомобиля достаточно старая и 30 лет назад конструкторы просто представить не могли что в гнездо прикуривателя будут включаться потребители тока большой мощности, например портативные компрессоры для накачки колес.

«прикуриватель от зажигания ВАЗ» — Лада 21099, 1.5 л., 1998 года на DRIVE2

Всем привет!

Речь, как вы поняли пойдет об электрике)

После того, как я приобрел себе видео регистратор, мне приходилось каждый раз включать и выключать питание из-за того, что проектировщики ВАЗ 2108-99 ещё не думали об установке рыле для отключения питания прикуривателя, ибо это было не нужно в те годы.
И так, решил я первым делом посмотреть, что же делают наши «Кулибины» на просторах интернета и наткнулся, как и все, на череду всякой ереси и бреда. Однако, среди этого мусора, как не удивительно, мне попалась статья с Drive2 от Jamal57rus, в которой он схематически все описывает. Сейчас я постараюсь подробно описать то, как и куда подключал всё я. Начнем.

Нам понадобится (точнее понадобилось мне):
— изолента
— нож (в моем случае были кусачки)
— 6 клемм «мама»
— паяльник с припоем и кислотой
— 4-х контактное реле с колодкой
— придохранитель на 10А с колодкой
— 1-1,5м провода
— двусторонний скотч

1 этап.
Т.к. я устанавливал ещё доп прикуриватель, то дома припаял доп провода на мамы прикуривателя, которые находятся внутри колодки из-за этого не потребовалось дополнительной изоляции.

Полный размер

отчетливо видно, что именно и куда впаял

2 этап (ничего не подключаем, пока не прочитаем до конца статьи)
ОБЯЗАТЕЛЬНО!
— Снимаем клеммы с аккумулятора
— Далее. Ищем +12в, на котором идет напряжение после поворота ключа в положение 3 (на 2108-99 4 положения зажигания). У меня он был голубого цвета. Если коса не менялась и она заводская, то должен быть точно такой же провод. Врезаем туда провод, изолируем и протягиваем его через торпедо к прикуривателю. По длине мне хватило 40-45 см, чтоб не болтался.
— Цепляем на него маму и обжимаем, отрезаем провод длинной около 5см и обжимаем с 2 сторон мамами. Это потребуется для подключения предохрана и подключения к реле.
— «+» провод от прикуривателя, который идет после колодки на блок (красный с синей полоской там их 2), разрезаем приблизительно на 5 см от колодки и на первом конец обжимаем оба провода мамой, а на другой стороне (внутри торпедо, который) придется наращивать провод, иначе не хватит и тоже обжимаем мамой.
— Массу прикуривателя не трогаем.
-Под торпедо есть ещё 1 масса, которая идет через перемычку на оборотной стороне торпедо (2 тонких одиночных провода рядом с аварийкой), туда врезаемся массой и изолируем, а на второй конец одеваем маму.
-Собираем.

Подключение:
Подключаем реле именно так, как указано на фотке.

Полный размер

Если подключите не правильно и без предохрана получится вот так:

Полный размер

В результате должно получиться вот так:

Полный размер

все указано без защитных колодок, чтоб было придельно наглядно

Кстати, есть одно маленькое НО. Если не вставить перемычку на массе на момент теста, в которую мы врезались, то ничего работать не будет )

Итог: При повороте ключа на положение 3 — прикуриватель включается, при повороте на положение 2 — прикуриватель отключается.

Затрачено время ~ 1 час.

Учитесь на чужих ошибка и будьте осторожнее.
Подписывайтесь – чем дальше, тем интереснее.

Прикуриватель 2108, 2109, 21099, схема подключения


Прикуриватель автомобилей ВАЗ 2108, 2109, 21099 постоянно находится под напряжением.


Электрический ток поступает на него с вывода «30» генератора и предохранитель №12(8А) на автомобилях с монтажным блоком 17.3722 до 1998 года выпуска или предохранитель F7(16A) на автомобилях после 1998 года выпуска и монтажным блоком 2114.

Прикуриватель автомобилей ВАЗ 2108, 2109, 21099, схема подключения

Примечания и дополнеия

— Лампа освещения прикуривателя входит в систему освещения салона автомобиля ВАЗ 2108, 2109, 21099. Она запитывается через выключатель освещения приборов, лампу освещения щитка приборов, лампу подсветки рычагов отопителя. Подробнее: «Схема подключения освещения салона (внутреннего освещения) автомобилей ВАЗ 2108, 2109, 21099».

Еще статьи по схемам электрооборудования автомобилей ВАЗ 2108, 2109, 21099

— Схема включения заднего «дворника» (очистителя и омывателя заднего стекла)

— Схема включения противотуманных фар автомобилей ВАЗ 2108, 2109, 21099

— Схема включения печки автомобилей ВАЗ 2108, 2109, 21099

Дорабатываем высокую панель дальше. — Lada 2109, 1.5 liter, 2003 year on DRIVE2

Речь пойдёт о:

1.Замена прикуривателя 2109 с высокой панелью на евро.
2. Замена подсветки блока управления отопителем ver.2.0

Что нам нужно? Прикуриватель и розетка само собой, 3 «мамки»-зажимы, разъём для прикуривателя в проводку (колодка), инструмент нормальное понимание того, что из-за ошибки (КЗ, плохой контакт) машина сгорит быстро.
У меня панель была снята. Но кажется можно и не снимая подлезть со стороны места под БК.
Ничего сложного. Отрезаем старый прикуриватель, вешаем зажимы на провода, вставляем их в колодку так:

Здесь смотрим только порядок проводов. Именно такого цвета они в родной проводке 2109.

В нашем случае, уже потом вставляем колодку в прикуриватель и можем затестить.
Далее разбираем прикуриватель. Зелёная часть из оргстекла(вроде) отделяется от самой розетки. Кстати, я выкинул ту пластмаску, которая ограничивает подсветку пепельницы. Теперь чуть разрезаем штатное место прикуривателя (ибо оно меньше чем должно быть) равномерно по диаметру. Вставляем сначала ту часть, которая подвечивается (оргстекло), затем саму железную розетку в неё. Можем подключить и радоваться.

Я результатом доволен. Правда теперь хочу красный) Ну и конечно я сразу сунул на подсветку светодиод вместо лампы накаливания. (!) Не путайте полярность.

Теперь о блоке управления отопителем (далее — БУО):
Я ранее уже писал о том, как и чем я его пересвечивал. Во время разбора панели оторвал плюсовой провод подсветки — решил разобрать БУО. Увидел что лента, которая там стояла (на тот момент уже полтора года) вся пожелтела. Вид не обрадовал и решил заменить. Да и ещё так сказать доработать доработку ;D
Заметил что есть отверстие там же, уходящее под ручку скорости вентилятора. Подумал — «как раз тускло эта стрелочка горела». Сделал следующее:

Светодиод 12v (завалялся лишний для подсветки кнопки) параллельно ленте

Тут всё видно и понятно.

Для тех кто не видел: заклеил дыру белой свето-пропускающей плёнкой.

Удлинил ленту, по свей площади

Стекло не вставлено) только примерка. Радует равномерность и наконец нормально светящаяся ручка ^^

Всё на термоусадку, а в машине на штатные +- подсветки БУО.

Всем ровных дорог и хороших девяток!

Установка прикуривателя от ВАЗ-2109 — Opel Corsa, 1.4 л., 2007 года на DRIVE2

У каждого прочитавшего возникнет один простой вопрос: нахрена? Отвечу, данное действие было продиктовано абсолютной невозможностью использовать штатный прикуриватель в качестве розетки в моём случае для радар-детектора, приобретённого накануне, штекер постоянно выскальзывал и вообще толком не фиксировался, пропадал контакт при малейшем прикосновении к штекеру, при малейшей кочке, та же ситуация и с зарядкой для телефона и разветвителя гнезда, и виной всему то самое гнездо с ничтожно малой глубиной. Ну и окончательно доконал тот факт, что при снятии штатного прикуривателя обнаружил то, что он многократно снимался и предыдущими хозяевами был заботливо посажен на клей, и было лопнуто в нескольких местах пластиковое колечко вокруг гнезда прикуривателя, с помощью которого осуществляется подсветка. Становится без всяких переделок, за исключением того, что с самого прикуривателя с проводов снял пластиковые штекеры, поскольку разъём в машине хитрый, плюс к минусу стоят буквой «Г» друг к другу, и ещё на проводе, который идёт на подсветку сточил напильником металлический соединитель по бокам (в машине на подсветку идёт отверстие более узкое). Далее выпирающие лишние металлические части на трёх проводах обмотал изолентой, чтобы не было соприкосновения и замыкания. Всё работает, в том числе и сам прикуриватель, любое устройство сидит как влитое, особо приятно, что сама спиралька для подкуривания нулячая, без пепла прикипевшего, на штатной был (до меня в машине курили). Ах да, от прикуривателя от калины или шевроле нивы толку не будет, он такой же убогий такой же малой глубины, типа евро мать его, только с девятки или с классики, но с классики прикуриватель тоньше, будет болтаться в панели, девяточный сидит очень плотно.

Цена вопроса: 300 ₽ Пробег: 107 300 км

Не работает прикуриватель на ВАЗ 2109: частые причины, ремонт своими руками

Содержание:

  1. Правила эксплуатации
  2. Причины
  3. Ремонт

Если раньше прикуриватель служил преимущественно в качестве устройства для прикуривания сигарет, то сегодня — это одна из наиболее редко используемых функций.

В настоящий момент гнездо прикурки в основном используют для подключения дополнительного электрооборудования — зарядные устройства, навигаторы, музыкальные проигрыватели, компрессорные насосы и пр.

Внешний вид устройства

Правила эксплуатации

Если в какой-то момент прикуриватель перестанет работать, что произойдет? Все ваше дополнительное оборудование перестанет получать питание. Как результат, вы останетесь без медиацентра, навигатора, не сможете зарядить телефон и так далее.

Есть несколько важных правил, которых рекомендуется придерживаться в процессе эксплуатации своего ВАЗ 2109, оснащенного прикуривателем.

  1. Не рекомендуется напрямую через прикуриватель подключать компрессоры, которыми сегодня многие подкачивают колеса в пути. Лучше подключить его непосредственно через аккумулятор. Такие устройства потребляют много энергии, создают внушительную нагрузку на электрическую проводку автомобиля. В какой-то момент она может расплавиться, либо сгорит предохранитель.
  2. Не пытайтесь всунуть в гнездо прикурки устройства, разъемы которых больше размера прикуривателя.
  3. Не подключайте металлические предметы. Также не используйте при подключении устройства, оборудование, имеющее металлические кольца на корпусе. Они не редко вылетают, что в результате создает короткое замыкание. В лучшем случае у вас быстро сядет аккумулятор.

А что за ним

Причины

Практика показывает, что существует две основные причины отказа прикуривателя на ВАЗ 2109.

Причина

Ваши действия

Сгорел предохранитель

Искать предохранитель следует внутри монтажного блока. В зависимости от года выпуска вашей девятки, предохранитель, отвечающий на прикуриватель, обозначается F4 или F10. При его сгорании извлеките предохранитель из монтажного блока, замените новым и следите, не повторится ли ситуация. Если он вновь сгорает через время, это говорит о подкорачивании в проводке. Особенность данного предохранителя в том, что он отвечает за сразу несколько устройств, подключенных к нему. Потому проверьте состояние остальных элементов. Быть может, из-за них плавится предохранитель, а не из-за прикурки

Плохой контакт

Он может быть частично нарушен или отсутствовать полностью. Извлеките прикуриватель, проверьте, нормально ли сидят провода на клеммах, не разболталось ли устройство. Визуальный осмотр — это хорошо, но лучше все сделать точнее. Возьмите мультиметр, включите в режим вольтметра и проверьте, какое напряжение между черным и красным проводами. Если прибор показывает 12 Вольт, ищите источник неполадок в гнезде прикурки. Если напряжение отсутствует, присутствует разрыв в электропроводке.

Прикуриватели рассчитаны на определенную нагрузку, превышение которой ведет к выходу из строя агрегата. При разработке ВАЗ 2109 инженеры на тот момент вряд ли могли учесть, что прикурка будет использоваться для подключения переносных компрессоров, мощных мультимедийных центров и прочего энергопотребительного оборудования.

Не работает прикурка

Ремонт

Если поломки прикуривателя избежать не удалось, вам необходимо предпринять действия по устранению неисправностей. Для этого воспользуйтесь следующим алгоритмом действий.

  1. Проверьте, в каком текущем состоянии находится предохранитель, а также предохранители, соседствующие с F4 или F В некоторых случаях плавление одного провоцирует деформацию других плавких элементов.
  2. Если замена предохранителя желаемого результата не дала, придется разобрать прикурку.
  3. Извлеките прикуриватель полностью. В гнездо, расположенное на задней части узла, подключите контрольную лампочку и включите зажигание. Если лампа загорелась, это говорит о наличии электричества в цепи. Придется разобрать прикурку. Вы сумели определить, что проблема именно в нем, а не в электропроводке.
  4. Следует открутить крепежную гайку с задней части прикуривателя. Но предварительно зарисуйте или сфотографируйте положение контактов перед разборкой узла. Так у вас не возникнут проблемы в процессе обратной сборки.
  5. Открутите гайку, отогните металлический компонент от пластикового элемента, отсоедините металлические составляющие.
  6. Теперь перед вами слюдяная пластинка, которая выступает в роли полупроводника. Ее необходимо демонтировать.
  7. Далее собираем узел в обратной последовательности, только уже без пластины. Для установки прикурки придется немного поработать напильником, удалив часть металла для удобной посадки элемента.
  8. Разрушенный полупроводник — это наиболее редко встречающаяся проблема с прикурками на ВАЗ 2109.
  9. Более распространенная неприятность — это окисление контактов или скинутая клемма.
  10. Потому извлеките прикуриватель, визуально осмотрите состояние контактов, разъемов. При наличии подозрений на неисправность, все контакты отключите, зачистите и установите все по местам. Это касается также клемм.
  11. Либо другой вариант — нарушение целостности электропроводки. Не самый редкий случай, который потребует от вас прозвонить каждый провод, идущий на неисправный агрегат автомобиля. После этого можно убедиться, есть ли разрывы или короткие замыкания в цепи. Поврежденные провода меняются на новые.

Ремонтные работы

Работая с проводкой, клеммами и прикуривателем вообще, обязательно соблюдайте меры безопасности. Ремонт электрики на машине сопряжен с потенциальным риском, потому четко следуйте инструкциям или поручайте работу профессионалам.

 Загрузка …

Где находится предохранитель генератора ваз 21099.

Где находится блок предохранителей карбюратора ВАЗ 21099? Сама плата расположена под капотом с левой стороны лобового стекла и прикрыта крышкой. Там же изображена условная схема подключения каждого из предохранителей и их номинал (указанный в допустимом диапазоне тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Также есть запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который уже находится в машине.Вот те предохранители, которые отвечают за подключение цепи питания к топливному насосу и некоторым другим узлам.

Схема блока предохранителей в ВАЗ 21099

В первую очередь стоит отметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации блока питания с П-образными предохранителями.


принцип работы тот же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей.Блок питания нового типа имеет сигнальную цепь, выходящую на панель приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. Эта цепь отсутствовала в автомобилях старого образца. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (РИСУНОК 1), который находится под капотом, расположена на крышке с внутренней стороны. Это условная схема с отметками, где находится каждый из предохранителей и за какую цепь он отвечает.Также схема монтажного блока ВАЗ 2109 дополнительно печатается в инструкции по эксплуатации автомобиля. С его помощью можно за считанные секунды найти местонахождение любой из электрических цепей, что дает необходимую информацию для диагностики контакта электрической цепи. Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если он предусмотрен) и разъем для переносной лампы освещения.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то схема подключения идентична. Единственным исключением является то, что некоторые цепи не будут замкнуты, но это нормально. Как всегда, его можно сравнить с обычной схемой, которая продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимальной критической нагрузкой. При преодолении указанного диапазона его внутренняя часть просто сгорает, а электрическая цепь разрывается, не давая возгоранию проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей установлены свои предельные значения тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то при малейшем превышении его номинала он просто сгорит.Если поставить его с высоким номиналом, то при превышении допустимого значения загорится электропроводка. Поэтому это недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортных средств.

Запчасти изначально устанавливаются в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обе стороны от основной платы. В ВАЗ 2108 — точно так же, но только внутри салона размещены реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолы).

Интересно, что максимально возможная нагрузка на блок предохранителей приходится на цепь, соединяющую электрические стеклоподъемники. Там максимальный ток может быть 30 Ампер. В блоках нового образца его заменили эталоном на 20 Ампер.

Как правильно заменить предохранители? Для этого вам понадобится:

  • выключить двигатель;
  • снять минусовую клемму с аккумулятора. Желательно подождать еще несколько минут для устранения остаточного напряжения;
  • снять крышку блока предохранителей 2109;
  • используйте мультиметр, чтобы найти сгоревший предохранитель;
  • проверить цепь на короткое замыкание;
  • поставить новый предохранитель;
  • подать напряжение на цепь и убедиться в отсутствии повторяющихся перегрузок.

Ни в коем случае нельзя проводить ремонт с использованием неоригинальных комплектующих, а тем более заменяя их проводниками сторонних производителей. Среди российских водителей популярна тенденция ставить вместо предохранителя 5-копеечную монету (это можно сделать на «девятке» старого образца). Делая это, нужно осознавать, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

Для того чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно прозвонить мультиметром каждую из цепей.

В вариациях карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты. При обнаружении множественных поломок будет дешевле и проще просто заменить весь блок. Подойдет новый образец, да еще и от 2114 — там они идентичны.

Если работает только одна из частей блока, то придется искать обрыв цепи. Поиск облегчит знание следующих правил:

  • если не работает цепь отвечающая за питание печки, то нужно искать неисправный элемент с F4 или F7.Последний отвечает за работу вентилятора, нагнетающего теплый воздух в салон салона;
  • замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
  • реле F7 отвечает за омыватели, патрон лампы и щетки заднего стекла;
  • при неисправности бензонасоса «виновником» является плата предохранителей, которая находится с левой стороны руля (внутри автомобиля).

Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное — найти неисправный товар. Но устранить проблему несложно при наличии запасных предохранителей. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно их восстанавливать, если это необходимо.

Электродвигатели мотор-редукторов (стеклоочистителей, заднего стекла (ВАЗ-2108, -2109), фар — при наличии) защищены автоматическими многоразовыми биметаллическими предохранителями.Цепь питания системы впрыска (двигатель -2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи зарядки аккумуляторной батареи, зажигания (карбюраторные двигатели), запуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены. Мощные потребители (стартер, фары, электродвигатель вентилятора охлаждения, электробензонасос и др.) подключаются через реле.

С 1998 года вместо блока 17.3722 на некоторые автомобили устанавливались монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые блоки отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква Х вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения двигателя. (на этих автомобилях установлен датчик-выключатель нового типа, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). Для отличия блока 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115 он имеет белую метку возле разъема XII.

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60


А
Назначение
1
10

Клапан омывателя фар
2
10
3
10

Плафон внутреннего освещения
4
20
Обогрев заднего стекла
Реле (контакты) включения обогрева заднего стекла

Прикуриватель

5
20
6
30
Стеклоподъемники передних дверей
Реле стеклоподъемников
7
30
Очистители фар (в работе)
Реле очистителя фар (катушка)
Электродвигатель вентилятора отопителя
Электродвигатель омывателя ветрового стекла
Электродвигатель очистителя заднего стекла
Реле времени омывателя заднего стекла
Клапаны омывателя лобового и заднего стекол
Реле (обмотка) включения электровентилятор системы охлаждения двигателя
Реле (обмотка) включения обогрева заднего стекла
Контрольная лампа обогрева заднего стекла
8
7. 5
Левая противотуманная фара
9
7,5
Правая противотуманная фара
10
7,5

Лампа моторного отсека
Лампы подсветки приборов
Лампа контрольная наружного освещения

Лампа прикуривателя
Фара левая (габаритный свет)

11
7,5
Правая фара (габаритный свет)
12
7.5
Правая фара (ближний свет)
13
7,5
Левая фара (ближний свет)
14
7,5
Левая фара (дальний свет)
15
7,5
Правая фара (дальний свет)
16
15
Указатели поворота и реле-прерыватель указателей поворота и сигнализации (в режиме указателя поворота)
Контрольная лампа указателей поворота

Обмотка возбуждения генератора (при запуске двигателя)
Контрольная лампа уровня тормозной жидкости
Контрольная лампа давления масла
Карбюратор контрольная лампа воздушной заслонки
контрольная лампа стояночного тормоза
лампа светового табло «СТОП»
указатель температуры охлаждающей жидкости
указатель уровня топлива с контрольной лампой резерва
вольтметр

17

Запасной
18

Запасной
19

Запасной
20

Запасной
Реле
К1
Реле включения очистителей фар
К2
Реле-прерыватель указателей поворота и сигнализации
К3
Реле стеклоочистителя
К4
Реле контроля исправности ламп
К5
Реле электрического стеклоподъемника
К6
Реле включения звуковых сигналов
К7
Реле обогрева заднего стекла
К8
Реле дальнего света фар
К9
Реле ближнего света фар

Блок предохранителей 17.

3722

До 1986 года противотуманные фары в задних фонарях и противотуманный фонарь были защищены предохранителем №15 на монтажном блоке. С 1986 года они защищены отдельным предохранителем, расположенным в жгуте проводов рядом с выключателем противотуманных фар. Этот предохранитель рассчитан на 8 А и помещен в отдельный пластиковый корпус.


А
Назначение
1
8
Правая противотуманная фара
2
8
Левая противотуманная фара
3
8
Очистители фар (в момент включения)
Реле включения очистителей фар (контакты)
Клапан омывателя фар
4
16
Электродвигатель омывателя фар
Реле очистителя фар (катушка)
Электродвигатель отопителя
Электродвигатель омывателя лобового стекла
Электродвигатель очистителя заднего стекла
Реле времени омывания заднего стекла
Клапан омывателя лобового и заднего стекол
Катушка реле включения электровентилятора система охлаждения
Катушка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
Лампа вещевого ящика
5
8
Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа
Задние фонари (фонари заднего хода)
Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора
Вольтметр и индикатор заряда аккумулятора
Мотор-редуктор и реле включения стеклоочиститель
Обмотка возбуждения генератора (при пуске)
Лампа светового табло «СТОП»
Указатель температуры охлаждающей жидкости и уровня топлива
6
8
Задние фонари (стоп-сигналы)
Внутреннее освещение кузова
Электростеклоподъемники и реле электростеклоподъемников
7
8
Подсветка номерного знака
Подсветка моторного отсека
Контрольная лампа включения габаритного освещения
Лампа подсветки приборов и лампа прикуривателя
Индикация подсветки рычагов отопителя
8
16
Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты)
Звуковой сигнал и реле его включения
9
8
Левая фара (габаритный свет)
Левый задний фонарь (габаритный свет)
10
8
Правая фара (габаритный свет)
Правый задний фонарь (габаритный свет)
11
8
Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме сигнализации)
Лампа контрольная аварийная
12
16
Элемент обогрева заднего стекла и реле обогрева
Прикуриватель
Розетка для переносной лампы
13
8
Правая фара (дальний свет)
14
8
Левая фара (дальний свет)
Контрольная лампа включения дальнего света фар
15
8
Левая фара (ближний свет)
16
8
Правая фара (ближний свет)
Реле
К1
Реле времени омывателя заднего стекла (451. 3747/2108-3747110, 2108-3747110-06)
К2
Реле-прерыватель указателей поворотов и сигнализации (493.3747/2108-3747010-02)
К3
Реле-прерыватель стеклоочистителей (522.3747/2108-3747710)
К4
Контактные перемычки вместо реле контроля исправности ламп
Реле контроля целостности ламп (4402.3747/21083-3747410, 21083-3747410-06)
К5
Реле дальнего света фар (113.3747/2105-3747210-10, 2105-3747210-12)
К6
Реле очистителя фар (112.3747/2105-3747210, 2105-3747210-02)
К7
Реле стеклоподъемников (13.3747/2105-3747210-10, 2105-3747210-12)
К8
Реле включения звуковых сигналов (13. 3747/2105-3747210-10, 2105-3747210-12)
К9
Реле включения вентилятора охлаждения (13.3747/2105-3747210-10, 2105-3747210-12)
К10
Реле обогрева заднего стекла (13.3747/2105-3747210-10, 2105-3747210-12)
К11
Реле ближнего света фар (13.3747/2105-3747210-10, 2105-3747210-12)

Большинство электрических цепей защищены плавкими предохранителями. Электродвигатели мотор-редукторов (стеклоочистителей, заднего стекла (ВАЗ-2108, -2109), фар — если установлены) защищены автоматическими многоразовыми биметаллическими предохранителями.Цепь питания системы впрыска (двигатель 2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи зарядки аккумуляторной батареи, зажигания (карбюраторные двигатели), запуска двигателя, цепь «генератор — замок зажигания — монтажный блок» не защищены. Мощные потребители (стартер, фары, электродвигатель вентилятора охлаждения, электробензонасос и др.) подключаются через реле.

Блок реле и предохранителей на ВАЗ 2108-09-099 (карбюратор, инжектор) находится под капотом, в отсеке перед лобовым стеклом с левой стороны.

Блок крепления предохранителей 2114-3722010-18

Реле/предохранитель №. Расшифровка
К1
К2
K3 Реле стеклоочистителя
К4
К5
К6
К7
К8
К9
F1-F16 Предохранители

Блок крепления предохранителей 2114-3722010-60

№ реле/предохранителя Расшифровка
K1 Реле включения очистителей фар
K2 Реле-прерыватель указателей поворота и сигнализации
К3
К4 Реле контроля исправности стоп-сигналов и габаритных огней
K5 Реле электрического стеклоподъемника
K6 Реле включения сирены
К7 Реле включения электрообогрева заднего стекла
K8 Реле дальнего света фар
K9 Реле ближнего света фар
F1-F16 Предохранители
F1-F20 Запасные предохранители

Блок крепления предохранителей 17. 3722

Реле/предохранитель №. Расшифровка
1 (К6) Реле включения очистителей фар
2 (К1)
3 (К2) Реле-прерыватель указателей поворота и сигнализации
4 (К3) Реле стеклоочистителя
5 Контактные перемычки вместо реле контроля исправности ламп
6 (К10)
7 Запасной предохранитель
8 (K5) Реле дальнего света фар
9 (K11) Реле ближнего света фар
10 Предохранитель
11 (К9)
12 (К8)

Расшифровка предохранителей монтажного блока ВАЗ 2109, 2108, 21099

F1-F16 — монтажный блок 2114-3722010-60, 2114-3722010-18

Номера от 1 до 16 — монтажный блок старого образца 17. 3722

Предохранитель N Расшифровка
1 (8 А), F9 (7,5 А) Правая противотуманная фара
2 (8 А), F8 (7,5 А) Левая противотуманная фара
3 (8 А), F1 (10 А) Очистители фар (на момент включения).

Реле включения очистителей фар (контакты).Клапан омывателя фар

4 (16 А), F7 (30 А) Очистители фар (в работе).

Реле включения очистителей фар (обмотка).

Электродвигатель вентилятора отопителя — предохранитель печки

Электродвигатель омывателя ветрового стекла.

Электродвигатель стеклоочистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омывателей ветрового и заднего стекол.

Реле (обмотка) включения электровентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа вещевого ящика

5 (8 А), F16 (15 А) Указатели поворотов и реле-прерыватель указателей поворотов и сигнализации (в режиме указателя поворота). Контрольная лампа для указателей поворота.

Задние фонари (лампы заднего хода).

Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя).Контрольная лампа уровня тормозной жидкости.

Контрольная лампа давления масла.

Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза.

Лампа светового табло «СТОП».

Указатель температуры охлаждающей жидкости.

Индикатор уровня топлива с контрольной лампой резерва. Вольтметр

6 (8 А), F3 (10 А) Фонари задние (стоп-сигналы).

Плафон внутреннего освещения

6 (8 А), F6 (30 А) Электростеклоподъемники передних дверей.

Реле стеклоподъемника

7 (8 А), F10 (7,5 А) Фонари освещения номерного знака. Лампа моторного отсека.

Лампы освещения приборов.

Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя

8 (16 А), F5 (20 А) Электродвигатель вентилятора системы охлаждения двигателя, и реле его включения (контакты).

Звуковой сигнал и реле для включения

9 (8 А), F10 (7.5 А) Левая фара (габаритный свет).

Задний фонарь левый (габаритный фонарь)

10 (8 А), F11 (7,5 А) Фара правая (габаритный свет).

Фонарь задний правый (габаритный фонарь)

11 (8 А), F2 (10 А) Указатели поворота и аварийное реле-прерыватель (в режиме тревоги).

Сигнальная лампа

12 (16 А), F4 (20 А) Элемент обогрева заднего стекла.

Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель

13 (8 А), F15 (7,5 А) Фара правая (дальний свет)
14 (8 А), F14 (7,5) Фара левая (дальний свет).

Контрольная лампа включения дальнего света фар

15 (8 А), F13 (7,5 А) Фара левая (ближний свет)
16 (8 А), F12 (7,5 А) Фара правая (ближний свет)

Схема крепления блока предохранителей ВАЗ 2109, 2108, 21099 (блок 17.3722)

(внешний номер в обозначении конца провода — номер колодки, а внутренний — условный номер штекера)

Реле/предохранитель № Расшифровка
K1 Реле времени омывателя заднего стекла
K2 Реле-прерыватель указателей поворота и сигнализации
K3 Реле стеклоочистителя
К4 Реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле)
K5 Реле дальнего света
K6 Реле включения фар
K7 Реле электрического стеклоподъемника
K8 Реле звукового сигнала
К9 Реле включения электродвигателя вентилятора системы охлаждения двигателя
K10 Реле обогрева заднего стекла
K11 Реле ближнего света фар

Схема крепления блока предохранителей ВАЗ 2109, 2108, 21099 (2114-3722010-60)

№ реле/предохранителя Расшифровка
K1 Реле включения очистителей фар
K2 Реле-прерыватель указателей поворота и сигнализации
K3 Реле стеклоочистителя
К4 Реле контроля исправности ламп
K5 Реле электрического стеклоподъемника
K6 Реле включения сирены
K7 Реле обогрева заднего стекла
K8 Реле дальнего света фар
K9 Реле ближнего света фар
F1-F20 Предохранители

Условная нумерация штекеров в колодках ВАЗ 2109-09-099 монтажного блока подключения проводов в салоне:

Ш9 — колодка подключения к заднему жгуту проводов;

Ш1-Ш4 — колодки, соединяющие жгут проводов панели приборов.

Практически все участки электрических цепей объединены благодаря монтажному блоку. Этот блок также обеспечивает все важные зоны необходимыми предохранителями и реле. Монтажный блок позволяет производить ремонт и сборку цепей намного быстрее и проще за счет близкого расположения проводов и реле друг к другу. В случае электрической неисправности ток в узле увеличивается, поэтому происходит короткое замыкание.

Для сохранения целостности устройства перегоревший провод, пропуская через себя ток, оплавляют, при этом следя за тем, чтобы все устройство было отключено.Таким образом, основной функцией предохранителей является защита основных деталей от перегорания при коротком замыкании. Часто сегодня на автомобилях встречаются приспособления, пригодные для многоразового использования. При нагреве они разгибаются и размыкают контакт, а при возвращении к исходной температуре принимают первоначальный вид. За счет этого значительно увеличивается срок службы предохранителя, что позволяет не приобретать новый после каждого замыкания. Бывает и так, что эти предохранители не принимают первоначальный вид, поэтому водитель автомобиля должен самостоятельно исправить ситуацию и нажать кнопку после обнаружения источников проблемы короткого замыкания.

Символом F обозначены предохранители с порядковым номером, буквой К — сами устройства. Схема обозначения следующая:

Предохранитель F16 (15 А) многофункциональный:

  1. Указатель поворота.
  2. Контроль уровня тормозной жидкости.
  3. Датчик масла.
  4. Контроль датчика охлаждения.
  5. Обеспечение автоматического открывания дверей.

Замена предохранителей или всего блока

Чтобы поменять предохранители, нужно запомнить их расположение.Диаграмма, которая должна быть показана на крышке устройства, должна помочь. Прежде всего, решив поменять предохранители, стоит скинуть массу. В черной коробке должен быть пинцет, который предназначен для замены предохранителей. С его помощью становится намного проще доставать и зацеплять мелкие детали.

Чтобы понять, какой предохранитель нужно заменить, стоит взглянуть на схему, изображенную на крышке блока. При полной замене блока необходимо полностью открутить старую коробку и снять с нее кронштейны.В этом случае нужно изучить, куда и как подключаются провода, чтобы потом их тоже можно было подключить к новому устройству.

Добрый день. Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Он приехал к нам с желанием разобраться с электрикой. В машине произошел скачок электричества, после чего перестали работать дворники, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем вам, где находятся предохранители ВАЗ 2108, 2109, 21099 и как они меняются.Также прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Блок крепления предохранителей — 2114-3722010

Инструменты:

Для замены предохранителей на ВАЗ 2108, 2109, 21099 инструмент не требуется

Схема и расположение предохранителей ВАЗ 2109, 2 1109, 2 :

Открываем капот. Вы увидите монтажный блок под лобовым стеклом.

Внутри можно найти специальный пинцет для замены предохранителей.

Следующим шагом будет подобрать предохранитель и заменить его.

Блок предохранителей со снятой крышкой.

Под приборной панелью с левой стороны от водителя находится предохранитель заднего противотуманного фонаря.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099?

Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

№ предохранителя

За что отвечает:

Противотуманная фара с правой стороны

Противотуманная фара с левой стороны

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Сигналы поворота
Задние фонари
Щетки ветрового стекла
Генератор
Уровень тормозной жидкости

Давление масла
Ручной тормоз
Охлаждающая жидкость
Уровень топлива в баке
Лампа «чек»
Открытие двери

Освещение салона
Фонари задние

Стеклоподъемники

Номерной знак
Подсветка моторного отсека
Подсветка приборов
Габаритные размеры (редактирование)
Подсветка приборной панели
Прикуриватель

Звуковой сигнал

Фонарь задний правый габарит

Аварийный

Элемент обогрева заднего стекла
Реле обогрева заднего стекла (контакты)
Переносной держатель лампы
Прикуриватель

Фара правая

Фара левая

Левая фара ближнего света

Ближний свет, правая фара

Запасной

Запасной

омыватель фар

Вентилятор отопителя
Насос омывателя
Щетка заднего стекла
Омыватель заднего стекла
Вентилятор радиатора
Обогрев заднего стекла
Лампа в бардачке

Давление масла
Дроссель карбюратора
Ручной тормоз
Охлаждающая жидкость
Уровень топлива в баке
Лампа «чек»
Открытие двери

Задние тормоза
Внутреннее освещение

Номерной знак
Подсветка моторного отсека
Подсветка приборов
Габаритные размеры (редактирование)
Подсветка приборной панели
Прикуриватель

Вентилятор радиатора

Левая задняя дверь

Правая задняя дверь

Аварийный сигнал

Прикуриватель
Обогрев заднего стекла

Дальний свет, правая фара

Дальний свет левой фары

Левая фара ближнего света

Ближний свет, правая фара

Почему не работает приборная панель 2110, как найти причину.

Причины отказа приборной панели ваз 2110. Почему не работает приборная панель 2110?

Ситуация, когда не работает приборная панель на автомобиле ВАЗ 2110, не редкость для продукции отечественного автопрома. Любое транспортное средство не безгрешно, поэтому автомобилистам ничего не остается, как бороться с возникающими раз за разом неисправностями. Об этом далее в статье.

Щиток приборов 2110, описание монтажа приборов на щитке

  1. Температура охлаждающей жидкости (ОЖ) в градусах Цельсия.
  2. Тахометр показывает скорость силового агрегата.
  3. Указатель левого поворота.
  4. указатель правого поворота.
  5. Спидометр показывает скорость автомобиля в км/ч.
  6. Индикатор резерва топлива показывает уровень топлива в баке. Если есть 5-7 литров, загорается соответствующий желтый свет — предупреждение или значок, который показывает заправку.
  7. На самом деле это изображение заправки, которое указывает на необходимость заправки.
  8. Контрольные размеры включают свет.
  9. Индикатор указывает на низкий уровень тормозной жидкости, включение данной лампы запрещено.
  10. Включение дальнего света фар.
  11. Ручка-века часов, в некоторых случаях эта ручка выполняет отсчет суточного пробега/общего пробега (если панель с узким дисплеем).
  12. Дисплей, отображающий суточный пробег/общий пробег (на некоторых моделях может быть узким).
  13. Контрольная лампочка сигнализации.
  14. Check Engine, часто обозначается рядом значком Что означает неисправность в моторе, рекомендуется остановить работу силового агрегата.
  15. Дисплей часов (с датчиком температуры, может отображать температуру воздуха за бортом).
  16. Индикатор заряда аккумуляторной батареи. Загорается, когда электрооборудование начинает функционировать от аккумулятора. Может свидетельствовать об ослаблении либо обрыве ремня генератора, неисправности генератора, обрыве цепи и других неисправностях.
  17. Индикатор, загорающийся при включении стояночного тормоза.
  18. Индикатор давления масла. Загорается, когда давление масла в моторной смазке падает ниже нормы.Недопустима эксплуатация двигателя с горящей лампой. Проверьте исправность фильтра и уровень моторного масла.
  19. Лампа воздушной заслонки (только на карбюраторных моторах).

Щиток приборов ваз 2110 старого образца и щиток приборов ваз 2110 нового образца, чем отличается

Панель приборов старого образца

Щитки приборов устанавливаемые на ВАЗ 2110 бывают двух вариаций — старого образца и нового образца, что зависит от года выпуска автомобиля.

Отличие их в том, что на приборной панели старого образца все приборы размещены симметрично, а на щитке нового образца — указатели охлаждающей жидкости и топлива смещены в правую часть панели.

ВАЗ 2110 не работает панель приборов, не работают приборы и контрольные лампы. Причины

Самая значимая неисправность панели приборов – ее абсолютный выход из строя. При этом ни приборы, ни контрольные лампы не работают, указатели не работают, а стрелки падают вниз. Для устранения проблемы в первую очередь необходимо проверить пятнадцатиамперный предохранитель, обозначенный F6. Чаще всего именно он является причиной выхода из строя панели приборов.

Перегорел предохранитель F6, как найти причину обратить внимание на

Как уже было сказано выше, перегорание предохранителя F6 влечет за собой полный отказ узла. Найти его можно в монтажном блоке. Если этот элемент перегорел, следует искать причину этого явления, иначе новый предохранитель повторит судьбу предыдущего, т.к.Е. Тоже сжечь. Причиной перегоревшего предохранителя обычно является банальное замыкание электрической цепи.

Прыгающие стрелки приборов, причины

Бывают ситуации, когда стрелки приборов прыгают по шкале от большего к меньшему. В большинстве случаев причиной такого явления является плохая связь (контакт) с массой. Масса проводов, идущих от приборной панели, крепится к перегородке, отделяющей моторный отсек от салона. Вы можете найти его и вытащить радио из слота. Однако если на вашем автомобиле установлена ​​сигнализация, то, скорее всего, для удобства монтажа эту массу провода перенесут в другое, более доступное место. Установщики сигнализации склонны переставлять ее под обшивку салона в районе левой ноги водителя.

Такая же картина возможна и при установке магнитолы. При присоединении его к минусовому кабелю закрутился провод массы приборной панели, в результате чего он плохо обмотался. Из-за этого под воздействием вибраций, которые передаются на кузов автомобиля, он ослабевает.Стоит отметить, что его плохо заворачивают из-за того, что это не очень просто сделать.

Крепление провода массы, как проверить контакты

При монтаже массы проводов качество придется проверять саму приборную панель. Для этого ему нужно максимально добраться до места крепления, не отсоединяя провода, идущие к стапелям. Убедитесь, что провод заземления должен быть на плате белого цвета X1, идущего к первому контакту. Кроме того, следует проверить напряжение на этих контактах — 6, 9, 10, которое должно быть равно двенадцати вольтам. Обратите внимание на целостность дорожек на тыльной стороне приборной панели, по которым подается ток к потребителям.

Перестал работать прикуриватель, с чем связан отказ платы панели

Еще одна причина неработающей панели приборов — прикуриватель. Проблема в том, что через этот разъем автомобилисты подключают некоторые дополнительные устройства, в частности пылесос салона автомобиля, электронасос автобуса, зарядное устройство для сотового телефона. Учитывая, что данным пользователям нужен большой ток, то выходит из строя либо сам прикуриватель, либо перегорает предохранитель F19, из-за чего и отказывает панель приборов.Следует отметить, что выход из системы прикуривателя также можно продлить, удерживая его в положении ON. В таких случаях заставить приборную панель работать можно, разъединив разъем прикуривателя, но если не сгорел предохранитель F19.

Советы проф.

Как видите, устранить все проблемы, связанные с абсолютным отказом работы приборной панели, автовладелец может сам. Для этого ему не нужны дополнительные знания в электротехнике.Единственное, что они должны знать, это возможные причины такого сбоя.

Монтажный блок. Распиновка монтажных блоков автомобилей ваз Какой предохранитель идет на дворники ваз 2109

Блок реле и предохранителей ВАЗ 2109 (монтажный блок) устанавливается в моторном отсеке, в отсеке перед лобовым стеклом с левой стороны

Монтажный блок ВАЗ 2109 бывает двух видов, старого образца и нового, отличаются типами предохранителей, но снятие и установка у них одинаковые.Ниже блок предохранителей старого образца ВАЗ 2109:

Снятие блока крепления предохранителей ВАЗ 2109

Откройте капот и снимите крышку с блока реле и предохранителей, нажав на пластиковые защелки

Сдвиньте резиновую крышку и отсоедините верхнюю колодку с проводами от колодки

Ослабьте две гайки блока.

Выньте монтажный блок ВАЗ 2109 из отсека перед лобовым стеклом, насколько позволяют провода, и отсоедините от него нижние блоки с проводами.Промаркируйте колодки: это облегчит работу при дальнейшей установке

Ослабьте восемь винтов крепления нижней крышки

Поддеть отверткой и перевернуть нижнюю крышку блока

Проверить состояние токоведущих дорожек и качество пайки. Устраните возможные дефекты (отремонтируйте блок своими руками), если нет, замените монтажный блок на новый.

Установка блока предохранителей ВАЗ 2109

Установите блок реле и предохранителей в порядке, обратном снятию.После установки проверьте работоспособность всех потребителей. В целях безопасности, в случае неисправности блока предохранителей ВАЗ 2109, рекомендуем заменить его на новый или доверить его ремонт автоэлектрику.

В каждом автомобиле есть блок, в котором собраны предохранители различных устройств. Чтобы все это не располагалось хаотично на кузове автомобиля, специально создали пластиковый блок с крышкой, в котором аккуратно и с обозначениями установлены предохранители.

Схема

Предохранитель — это устройство, предохраняющее, предохраняющее, в данном случае, любое электронное устройство, от возгорания, короткого замыкания.Предохранители устанавливаются так, чтобы они в случае короткого замыкания сгорали быстрее, чем защищаемый ими прибор. Таким образом, электрический ток прерывается и не поступает к устройству, если перегорела нить предохранителя.

«Девятки», то есть ВАЗ 2109 бывают двух типов:

Блок предохранителей с кодом 17.3722 устанавливался на автомобили этой модели до 1998 года. Внутри блока находится инженерная плата, к которой припаяны контакты электропроводки, реле и предохранители.

Если , то причина либо в предохранителе, либо в проводной цепи.

Блок предохранителей с маркировкой 2114-3722010-60 устанавливался на автомобили 2109 после 98 года. В этом блоке уже начали использовать предохранители.

Блок предохранителей карбюраторных и инжекторных двигателей ВАЗ 2109 ничем не отличается. Деление происходит только до и после 1998 года.

Точно так же расположен блок питания. Находится под капотом, под лобовым стеклом слева.

Чем отличаются старые и новые блоки предохранителей на ваз 2109?

Отличия следующие:

  1. Обозначение.
  2. Номинальная мощность.
  3. В новом блоке предохранителей нет реле времени омывателя заднего стекла и нет реле электродвигателя вентилятора охлаждения.

Блок старого образца

Номер предохранителя: Сила тока: Что защищает:
F1 10А Резервный (дополнительный) предохранитель
F2 10А Индикаторы указателей поворота, прерыватель аварийной сигнализации (при включенном аварийном сигнале), сигнальная лампа аварийной сигнализации
Ф3 10А Задние стоп-сигналы, внутреннее освещение
F4 20А Обогрев заднего стекла, контакты обогрева заднего стекла, розетка для переноски, прикуриватель
F5 20А Звуковой сигнал (гудок), переключатель звукового сигнала
F6 30А Резервный предохранитель
F7 30А Электровентилятор печки, мотор омывателя лобового стекла, реле включения электровентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева заднего стекла, плафон освещения бардачка
F8 7. Резервный предохранитель
F9 7,5 А Резервный предохранитель
Ф10 7,5 А Левая фара
Ф11 7,5 А Правая фара
Ф12 7,5 А Правая фара ближнего света
Ф13 7,5 А Левая фара ближнего света
Ф14 7.5А Левая фара дальнего света, контрольная лампа дальнего света
Ф15 Правая фара дальнего света
Ф16 15А Реле указателей поворота и аварийной мигалки (при включенных поворотниках), контрольная лампа указателей поворотов, задние фонари заднего хода, реле моторедуктора и стеклоочистителя, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, топлива контрольная лампа резерва, вольтметр

Блок предохранителей 17. 3722
Реле

Вот номера реле и их функции в таблице:

Номер реле Функции
1 Выполнение очистки элементов передней оптики
2 Работоспособность электродвигателя омывателя заднего стекла
3 Защита от поломки лампы поворотника и световой сигнализации
4 Защита от выхода из строя электродвигателя стеклоочистителя
5 Позволяет определить исправность лампы
6 Защита от перенапряжения для обогрева заднего стекла
8 Лампы дальнего света
9 Фары ближнего света
11 Отвечает за работу вентилятора охлаждения двигателя внутреннего сгорания.Если это реле выйдет из строя, двигатель может перегреться.
12 Звуковой сигнал

Блок предохранителей новый

В таблице приводим обозначение предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя Номинальный ток Функции
1. Резервный предохранитель
2. Резервный предохранитель
3. Резервный предохранитель
4. 16А Катушка реле вентилятора радиатора, электрическая цепь выключателя и двигателя печки
5. Выключатель аварийки в режиме указателя поворота, прерыватель указателя поворота, переключатель указателя поворота, лампа указателя поворота, лампа указателя поворота, переключатель оптики заднего хода, фонари заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и датчик аварийного давления масла, аварийная лампа тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6. Выключатель и лампы стоп-сигнала, плафон
7. Лампы освещения номера, контрольная лампа включения габаритов, лампа обогрева и ручки прикуривателя, лампа перчаточного ящика, лампа выключателя и панели приборов
8. 16А Звуковой сигнал, переключатель звукового сигнала, двигатель вентилятора радиатора
9. Левый габаритный фонарь, левый боковой задний фонарь
10. Фонарь правый, задний габарит правого фонаря, выключатель противотуманных фар, индикатор противотуманных фар
11. Переключатель указателей поворота и прерыватель, лампы указателей поворота, сигнальная лампа в аварийном режиме
12. 16А Прикуриватель, гнездо для переноски лампы
13. Дальний свет правой фары
14. Дальний свет левой фары, контрольная лампа дальней оптики
15. Ближний свет правой фары
16. Ближний свет левой фары
Реле

В таблице приводим распиновку блока предохранителей нового образца 2109:

Обозначение реле Что он делает:
К1 Без него не будет работать моторчик омывателя заднего стекла.
К2 Отвечает за работу ламп поворотников и световой сигнализации
К3 Обеспечивает работу стеклоочистителя
К4 Защищает стоп-сигналы и габариты автомобиля
К5 Обеспечивает работу дальнего света фар
К6 Гарантирует работу устройства омывателя оптики
К7 Защищает электродвигатель стеклоподъемника, если он установлен на вашем автомобиле
К8 Рог или просто рожок
К9 Защищает от перенапряжения вентилятор охлаждения двигателя
К11 Отвечает за работу устройства обогрева заднего стекла
К12 Обеспечивает ближний свет фар

Снятие и замена

Если какое-либо устройство не работает, первое, что нужно искать, это причину из самого простого действия, и это проверка предохранителя. То есть сначала ищем нужный предохранитель, отвечающий за тот или иной прибор, потом проверяем, цел он или сгорел.

Как заменить предохранитель:
  1. Откройте капот, отсоедините массу (-) аккумулятора.
  2. Открыть БП.
  3. На внутренней стороне крышки блока есть обозначение где и какой предохранитель находится.
  4. Удалите предохранитель.
  5. Поставь новый и проверь.

Видео

Сборка блока предохранителей ВАЗ 2109.

Как удалить БП.

Как припаять схему блока предохранителей.

Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для объединения электропроводки. Основной задачей блока питания является предотвращение поломок электрооборудования, установленного в автомобиле.

Блоки крепления предохранителей ваз 2109 карбюратор и ваз 2109 инжектор, есть ли разница

Если говорить о блоках предохранителей, то фактор используемой системы впрыска топлива (инжектор или карбюратор) абсолютно не играет роли. БП будут отличаться только годом выпуска автомобиля. То есть монтажные блоки для инжектора и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он находится

Нужный блок находится под капотом напротив места водителя, фактически под самим лобовым стеклом.

Блоки предохранителей ВАЗ 2109 (выпуск до 1998 года) и ВАЗ 2109 (выпуск после 1998 года), в чем разница

Всю линейку ВАЗ 2109 можно разделить на две категории — выпуска до 1998 года и выпуска после 1998 года.Старые автомобили комплектуются блоком питания с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса. Реле, проволочные контакты и предохранители припаяны к плате. На обновленных версиях «девяток», выпускавшихся после 1988 года, БП имеет маркировку 2114-3722010-60. Здесь мы уже видим предохранители.


BP 17.3722

Различия между старой и обновленной версиями следующие:

  • Элементы монтажного блока обозначены по-разному.
  • Номинал предохранителя другой.
  • В новом блоке нет реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения.

Крепление блока предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Защищенная цепь Сила тока Предохранитель №
Запасной 10А Ф1
Лампа аварийной сигнализации, прерыватель аварийной сигнализации, указатели поворота 10А Ф2
Плафон, задние стоп-сигналы 10А Ф3
Прикуриватель, гнездо для переноски, контакты включения обогрева заднего стекла, компонент обогрева заднего стекла 20А Ф4
Клаксон 20А Ф5
Запасной 30А Ф6
Освещение вещевого ящика, контрольная лампа включения обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения вентилятора радиатора, мотор омывателя ветрового стекла, мотор вентилятора печки 30А Ф7
Запасной 7. Ф8
Запасной 7,5 А Ф9
Фара габаритная левая 7,5 А Ф10
Фара габаритная правая 7,5 А Ф11
Фара ближнего света правая 7,5 А Ф12
Фара ближнего света левая 7,5 А Ф13
Левая фара дальнего света, контрольная лампа включения дальнего света 7.5А Ф14
Фара дальнего света правая 7,5 А Ф15
Вольтметр, контрольная лампа резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, стояночный тормоз, давление масла, указатели поворотов, реле включения стеклоочистителей, фонари заднего хода, аварийное реле-прерыватель, указатели поворотов 15А Ф16

Блок монтажный реле ВАЗ 2109 старого образца, расшифровка

Блок предохранителей монтажный ВАЗ 2109 нового типа для карбюраторных и инжекторных двигателей, расшифровка


Новый блок питания
Защищенная цепь Номинальный ток Предохранитель №
Запасной 1
Запасной 2
Запасной 3
Цепь выключателя электродвигателя и печки, реле вентилятора радиатора 16А 4
Выключатель стояночного тормоза и гидравлической тормозной системы, аварийная лампа тормозной системы, датчик аварийного давления масла и сигнальная лампа, датчик температуры, указатель температуры охлаждающей жидкости, сигнальная лампа уровня топлива, указатель уровня топлива, указатель уровня топлива, вольтметр, тахометр, фонари заднего хода, оптика заднего хода, контрольная и сигнальная лампы поворотников, выключатель и прерыватель поворотников, аварийный выключатель 5
Выключатель освещения салона и стоп-сигнала 6
Лампа и выключатель подсветки приборной панели, лампа подсветки перчаточного ящика, лампа подсветки ручки прикуривателя и отопителя, лампа включения габаритов, подсветка номерного знака 7
Двигатель вентилятора радиатора, звуковой сигнал 16А 8
Левый габаритный фонарь, задний левый габаритный фонарь 9
Правый габаритный огонь, правый габаритный фонарь, выключатель контрольной лампы и противотуманных фар 10
Лампы указателей поворотов, выключатель и выключатель указателей поворотов, сигнальная лампа аварийного режима 11
Гнездо для переноски лампы, прикуривателя 16А 12
Дальний свет (правая фара) 13
Дальний свет (левая фара), контрольная лампа дальнего света 14
Ближний свет (правая фара) 15
Ближний свет (левая фара) 16

Реле монтажного блока ВАЗ 2109 нового образца, расшифровка

Где находится схема предохранителей

Схема предохранителей напечатана на противоположной стороне пластиковой крышки, закрывающей блок.

Как определить, что предохранитель перегорел

Неисправность предохранителя можно определить по расплавленной нити — плавкому элементу, который плавится и замыкает контакты, предотвращая воздействие высокого напряжения на электрооборудование.

Меры предосторожности при работе под напряжением

Обязательно отсоедините отрицательную клемму от аккумулятора.

Демонтаж и замена предохранителей своими руками (подробно)

Заказ на работу:


Блоки предохранителей, устанавливаемые на старые и обновленные модификации автомобилей ВАЗ 2109, служат для объединения всей электропроводки.

Основной задачей БП является предотвращение поломок электрооборудования, установленного в автомобиле.

Схема

Всю линейку автомобилей ВАЗ 2109 можно разделить на две ветки — выпуска до 1998 года и выпуска после 1998 года.

Старые автомобили комплектуются блоками предохранителей, маркировка которых 17. 3722. Этот БП состоит из корпуса и инженерной платы. Проволочные контакты, предохранители и реле припаяны к плате.

Более новые версии девяток, выпуск которых происходил с 1998 года, здесь БП имеет маркировку 2114-3722010-60.Здесь мы уже видим предохранители.

Если говорить о блоках предохранителей, то фактор используемой системы впрыска топлива — карбюратор или инжектор — абсолютно не играет роли. БП будут отличаться только годом выпуска автомобиля. Поэтому монтажные блоки для карбюратора и инжектора одинаковые.

Искомый монтажный блок тоже везде одинаково расположен — в моторном отсеке напротив места водителя, почти под самым лобовым стеклом.

Отличия

Есть ли отличия между старой и новой версиями БП? Конечно.Они следующие:

  • Детали монтажного блока имеют другую маркировку;
  • Номинал предохранителя другой;
  • В новом БП нет реле электродвигателя вентилятора охлаждения и реле времени омывателя заднего стекла.

БП старого образца

Рассмотрим сначала БП старого образца, которые до сих пор довольно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, как с инжекторными, так и с карбюраторными двигателями.

Номер предохранителя

Сила тока

Цепь, которую он защищает

Резервный предохранитель

Индикаторы указателей поворота, прерыватель аварийной сигнализации (в аварийном режиме), сигнальная лампа аварийной сигнализации

Задние стоп-сигналы, плафон

Элемент обогрева заднего стекла, контакты обогрева заднего стекла, гнездо для переноски, прикуриватель

Звуковой сигнал (гудок), переключатель звукового сигнала

Резервный предохранитель

Электродвигатель вентилятора печки, электродвигатель омывателя ветрового стекла, электровентилятор радиатора на реле, обогрев заднего стекла на реле, обогрев заднего стекла на контрольной лампе, освещение бардачка

Резервный предохранитель

Резервный предохранитель

Левая фара

Правая фара

Правая фара ближнего света

Левая фара ближнего света

Левая фара дальнего света, контрольная лампа дальнего света

Правая фара дальнего света

Указатели поворотов и аварийное реле-прерыватель (в режиме индикации поворотников), контрольная лампа, задние фонари заднего хода, реле моторедуктора и стеклоочистителя, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Реле

Помимо обозначений предохранителей, Вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции отвечает.

Номер реле

Функции

Выполнение очистки элементов передней оптики

Исправность электродвигателя омывателя заднего стекла

Защита от поломки лампы поворотника и световой сигнализации

Защита от выхода из строя электродвигателя стеклоочистителя

Позволяет определить исправность лампы

Защита от перенапряжения для обогрева заднего стекла

Лампы дальнего света

Лампы ближнего света

Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, возрастает риск перегрева двигателя.

Клаксон рабочий

БП нового образца

Здесь схема монтажного блока устроена несколько иначе, но она более актуальна для владельцев ВАЗ 2109, так как большинство доживших в эксплуатации до наших дней девяток являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и для инжекторных типов двигателей.

Номер предохранителя

Номинальный ток

Электрическая цепь, для которой

Резервный предохранитель

Резервный предохранитель

Резервный предохранитель

Катушка реле вентилятора радиатора, электрическая цепь выключателя и двигателя печки

Выключатель аварийки в режиме указателей поворота, прерыватель указателя поворота, переключатель указателя поворота, лампа указателя поворота, лампа указателя поворота, переключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и датчик аварийного давления масла, аварийная лампа тормозов, выключатель гидравлической тормозной системы, выключатель ручного тормоза

Выключатель и лампы стоп-сигналов, плафон

Лампы освещения номера, контрольная лампа включения габаритов, лампа обогрева и ручек прикуривателя, лампа перчаточного ящика, лампа выключателя и панели приборов

Звуковой сигнал, переключатель звукового сигнала, двигатель вентилятора радиатора

Левый габаритный фонарь, левый боковой задний фонарь

Правый габаритный фонарь, правый задний фонарь, выключатель противотуманных фар, индикатор противотуманных фар

Выключатель указателей поворота и прерыватель, лампы указателей поворотов, контрольная лампа аварийного режима

Прикуриватель, гнездо для переноски лампы

Дальний свет правой фары

Дальний свет левой фары, контрольная лампа дальней оптики

Ближний свет правой фары

Ближний свет левой фары

Реле

Что касается реле в монтажном блоке новой модели на ВАЗ 2109, то распиновка следующая.

Номер реле

Его функции

Без него не будет работать моторчик омывателя заднего стекла.

Отвечает за работу ламп поворотников и световой сигнализации

Обеспечивает работу стеклоочистителей

Защищает стоп-сигналы и габариты автомобиля

Обеспечивает работу дальнего света фар

Гарантирует работу омывателя оптики

Защищает электродвигатель стеклоподъемника, если он установлен на вашем автомобиле

Рог или просто рожок

Защищает от перенапряжения вентилятор охлаждения двигателя

Отвечает за работу устройства обогрева заднего стекла

Обеспечивает ближний свет фар

Необходимо не только понимать расположение того или иного предохранителя, реле, но и знать, как заменить вышедший из строя элемент.

Демонтаж и замена

При выходе из строя того или иного оборудования необходимо в первую очередь проверить состояние отвечающего за него предохранителя.

На практике снять и удалить предохранитель или реле, которые уже не подходят, несложно. Для этого вам нужно:

  • Поднимите капот и отсоедините минус от аккумулятора. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, автомобиль в этот момент не должен находиться под напряжением;
  • Найдите монтажный блок.Он расположен в моторном отсеке напротив места водителя прямо под лобовым стеклом. Сверху блок закрывается пластиковой крышкой. Чтобы снять его, просто нажмите на защелки по бокам;
  • Снимите крышку и посмотрите на ее заднюю часть. Есть схема подключения, где указано расположение того или иного предохранителя, реле. Просто найдите элемент, отвечающий за вышедшее из строя оборудование, по таблицам выше;
  • Удалите предохранитель. Все монтажные блоки снабжены специальными клещами.Ручное извлечение предохранителей не рекомендуется. Реле снимаются легкими покачиваниями вверх-вниз;
  • Замените неисправный компонент.

Неисправность предохранителя определяется по оплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, предотвращая повреждение оборудования чрезмерным напряжением.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму аккумулятора и проверить работу оборудования.

Где находится блок предохранителей карбюратора ВАЗ 21099 схема? Сама плата расположена под капотом с левой стороны лобового стекла и прикрыта крышкой. Также чертится условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт в пластиковый корпус. Также есть запасные предохранители (по бокам). Однако в «девятке» есть и второй блок, который уже находится в салоне. Здесь находятся предохранители, которые отвечают за подключение цепи питания к топливному насосу и некоторым другим узлам.

Схема блока предохранителей на ВАЗ 21099

В первую очередь стоит отметить, что в ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.


Принцип работы тот же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей.Блок питания нового типа имеет сигнальную цепь, выходящую на панель приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. В старых автомобилях эта схема отсутствовала. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

Схема монтажного блока (РИСУНОК 1), который находится под капотом, находится на крышке с внутренней стороны. Это условная схема с отметками, где находится каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля. С его помощью можно за считанные секунды найти расположение любой из электрических цепей, что дает необходимую информацию для диагностики контакта электрической цепи. Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если он предусмотрен) и разъем переносной лампы освещения.

Если рассматривать блок предохранителей ВАЗ 21099 инжектор (без карбюратора), то схема подключения там идентичная. Единственным исключением является то, что некоторые цепи не будут замкнуты, но это нормально. Как всегда, его можно сравнить с условной схемой, которая продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой. При преодолении указанного диапазона его внутренняя часть просто сгорает, а электрическая цепь разрывается, не давая возгоранию проводки (и ее изоляции).

В автомобиле для каждой электрической цепи установлены ограничения по току. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 ампер. Естественно, если сюда поставить предохранитель меньшего номинала, то он просто сгорит при малейшем превышении его нормы. Если поставить его с более высоким номиналом, то при превышении допустимого значения произойдет воспламенение электропроводки.Поэтому это недопустимо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

Запчасти изначально ставятся в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обеим сторонам основной платы. В ВАЗ 2108 точно так же, но только реле, отвечающие за работу бензонасоса и обогрева заднего стекла (а также магнитолы), размещены внутри салона.

Интересно, что максимально возможная нагрузка на блок предохранителей приходится на цепь, соединяющую электрические стеклоподъемники. Там максимальный ток может быть 30 ампер. В блоках нового образца его заменили на стандарт 20 ампер.

Как правильно заменить предохранители? Для этого вам понадобится:

  • выключить двигатель;
  • снять минусовую клемму с аккумулятора. Желательно подождать еще несколько минут для устранения остаточного напряжения;
  • снять крышку блока предохранителей 2109;
  • используйте мультиметр, чтобы найти сгоревший предохранитель;
  • проверить цепь на короткое замыкание;
  • установить новый предохранитель;
  • подать напряжение на цепь и убедиться в отсутствии повторяющихся перегрузок.

Ни в коем случае нельзя производить ремонт с использованием неоригинальных комплектующих, а тем более заменой их на проводники сторонних производителей. Среди российских водителей популярна тенденция ставить 5-копеечную монету вместо предохранителя (это можно сделать на «девятке» старого образца). Делая это, нужно осознавать, что можно не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической цепи?

Для того, чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно проверить мультиметром каждую из цепей.

В вариациях карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты. При обнаружении множественных поломок будет дешевле и проще просто заменить весь блок. Подойдет новый образец, да еще и от 2114 — там используются одинаково.

Если работает только одна из частей блока, то придется искать обрыв цепи. Поиск облегчит знание следующих правил:

  • если не работает цепь отвечающая за питание печки, то нужно искать неисправный элемент с F4 или F7.Последний отвечает за работу вентилятора, нагнетающего теплый воздух в салон;
  • замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
  • реле F7 отвечает за омыватели, патрон переносной лампы и щетки заднего стекла;
  • при неисправности бензонасоса «виновником» является плата предохранителей, которая находится с левой стороны руля (в салоне).

Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное — найти бракованный товар. Но устранить проблему несложно при наличии запасных предохранителей. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно восстанавливать их при необходимости.

Какой предохранитель на прикуриватель ваз 2109. Монтажный блок.Структура схемы нового блока

Всем привет, сегодня хочу рассмотреть блок предохранителей старых и новых моделей на автомобиле ВАЗ 2109 в простонародье просто девятка. Если у вас вышла из строя девятка как либо элемент, работающий от электричества, то первым делом нужно проверить монтажный блок. Вернее, предохранитель, возможно, он перегорел, и его следует заменить. Напоминаем, что при замене предохранителя на новый необходимо всегда соблюдать силу тока.

Блок предохранителей на девятке находится под капотом с левой стороны, точнее со стороны водителя, чтобы добраться до него, как вы уже поняли, нужно открыть капот. Ниже вы можете увидеть расшифровку предохранителей и реле автомобиля ВАЗ 2109.

Старые автомобили ВАЗ 2109 комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерной платы. Проволочные контакты, предохранители и реле припаяны к плате.
Более новые версии девяток, выпуск которых происходил с 1998 года, здесь БП имеет маркировку 2114-3722010-60. Здесь мы уже видим предохранители.

Монтажный блок старого образца 17.3722


Расшифровка предохранителей ВАЗ 2109 (монтажный блок старого образца)

F1 10A Предохранитель резервного питания
F2 10A Указатели поворота, прерыватель аварийной сигнализации (в аварийном режиме), аварийная сигнальная лампа
F3 10A Задние стоп-сигналы, плафон освещения салона
F4 20A Элемент обогрева заднего стекла, контакты заднего стекла с подогревом, гнездо для переноски, сигарета прикуриватель
F5 20А Звуковой сигнал (гудок), выключатель клаксона
F6 30А Предохранитель резервный
F7 30А Электродвигатель вентилятора печки, электродвигатель омывателя лобового стекла, реле включения электровентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включение обогрева заднего стекла, подсветка бардачка
F8 7. 5 А Дополнительный предохранитель
F9 7,5 А Дополнительный предохранитель
F10 7,5 А Левая фара
F11 7,5 А Правая фара
F12 7,5 А Правая фара ближнего света
F13 7,5 А Левая фара ближнего света
F14 7,5 А Левая фара дальнего света, дальний свет Контрольная лампа
F15 Правая фара дальнего света
F16 15A Указатели поворотов и аварийное реле-прерыватель (в режиме индикации поворотников), контрольная лампа, задние фонари заднего хода, реле моторедуктора и стеклоочистителя, контрольная лампа давления масла, сигнализатор стояночного тормоза лампа, указатель температуры охлаждающей жидкости, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Расшифровка реле ВАЗ 2109 (монтажный блок старого образца)

1- Исполнение очистителей передней оптики

2- Исправность электродвигателя омывателя заднего стекла

3- Защита от поломки лампы поворотника и световой сигнализации

4- Защита от выхода из строя электродвигателя стеклоочистителя

5- Позволяет определить исправность лампы

6- Защита от перенапряжения для обогрева заднего стекла

8- Лампы дальнего света

9- Лампы ближнего света

11- Отвечает за работу вентилятора охлаждения двигателя. Если это реле выходит из строя, возрастает риск перегрева двигателя.

12- Клаксон рабочий

Блок предохранителей новой модели ВАЗ 2109


1. Предохранитель резервный 8А
2. Предохранитель резервный 8А
3. Предохранитель резервный 8А
4. 16А Катушка реле вентилятора радиатора, электрическая цепь выключателя и двигателя печки
5. 3А Аварийка в режиме поворотников, прерыватель поворотников, переключатель указателей поворота, лампа указателя поворота, лампа указателя поворота, переключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, лампа контроля уровня бензина, указатель температуры охлаждающей жидкости, датчик температуры, контрольная лампа и аварийная лампа масла датчик давления, аварийная лампа тормозов, выключатель гидравлической тормозной системы, выключатель ручного тормоза
6.8А Лампы выключателя и стоп-сигнала, плафона
7. 8А Лампы освещения салона, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон освещения перчаточного ящика, выключатель и лампа подсветки панели приборов
8 16A Звуковой сигнал, выключатель звукового сигнала, электродвигатель вентилятора радиатора
9. 8A Левый фонарь, левый задний фонарь
10. 8A Правый габаритный фонарь, правый задний габаритный фонарь, выключатель противотуманных фар, контрольная лампа противотуманных фар
11. 8A Выключатель и прерыватель поворота сигнализаторы, указатели поворотов, контрольная лампа аварийного режима
12.16А Гнездо прикуривателя для переносной лампы
13. 8А Дальний свет правой фары
14. 8А Дальний свет левой фары, контрольная лампа дальней оптики
15. 8А Ближний свет правой фары
16. 8А Ближний свет левой фары фара

Расшифровка реле в блоке предохранителей новой модели ВАЗ 2109

K1 Без него не будет работать мотор омывателя заднего стекла.
K2 Отвечает за работу указателей поворота и световой сигнализации
K3 Обеспечивает работу стеклоочистителей
K4 Защищает стоп-сигналы и габариты автомобиля
K5 Обеспечивает работу дальнего света фар
K5 работа устройства омывателя оптики
K7 Защищает электродвигатель стеклоподъемника, если он есть на вашем автомобиле
K8 Звуковой сигнал или просто звуковой сигнал
K9 Защищает от перенапряжения на вентилятор охлаждения двигателя
K11 Отвечает за работу устройство обогрева заднего стекла
K12 Обеспечивает ближний свет фар

Ну вот и все мы рассмотрели распиновку и расшифровку блока предохранителей на автомобиле ВАЗ 2109.Также хотелось бы отметить, что в большинстве случаев схема предохранителей и реле почти всегда есть на корпусе или на крышке монтажного блока, так что разобраться в этом вопросе думаю не составит труда. Все пока.

(далее — БП) необходим для того, чтобы объединить все провода электропроводки, а также предотвратить выход из строя электрооборудования. В автомобилях российского производства владельцы часто сталкиваются с проблемой неработающих приборов. Поэтому каждый владелец ВАЗ 2109 должен знать расположение и назначение элементов блока.

[ Скрыть ]

Расположение и схема подключения

На более старых моделях (выпуск до 1998 г.) монтажный блок реле и предохранителей имеет маркировку 17.3722. Это устройство состоит из пластикового корпуса, который, в свою очередь, имеет дно и крышку, а также инженерную плату. Именно к этой плате припаиваются контакты проводов, устанавливаются предохранители и реле.

Что касается более новых моделей автомобилей, то есть выпущенных после 1998 года, то в них БП маркируются номерами 2114-3722010-60.В них устанавливаются предохранители (далее — ПП) и эти блоки отличаются друг от друга электрической схемой и некоторыми нюансами в назначении элементов. Стоит отметить, что вне зависимости от того, инжекторный у вас автомобиль или карбюраторный, устройство и электрическая схема БП будет зависеть от года выпуска, а не от типа подачи топлива.

Мы сообщаем об этом, чтобы развеять миф, который ходит среди российских автомобилистов. Водители всерьез считают, что схема и устройство агрегата зависит от системы подачи топлива, но уверяем вас, что это не так.

Что касается расположения, то в ВАЗ 2109 блок предохранителей установлен в моторном отсеке напротив места водителя, под лобовым стеклом.

Основным отличием этих двух типов БП является:

  • разное обозначение частей устройства;
  • различные номиналы предохранителей;
  • Кроме того, производитель решил, что при разработке нового блока питания необходимо снять реле двигателя вентилятора системы охлаждения, а также реле времени устройства.

Маркировка 17.3722

В свою очередь рассмотрим схему подключения блока питания старого образца, а также назначение предохранителей. Как мы говорили в начале статьи, блок питания с такой схемой можно встретить на ВАЗ 2109, как с инжекторным, так и с карбюраторным двигателем.

Если вы владелец и, например, вышел из строя предохранитель печки или предохранитель бензонасоса, то вам будет полезно знать назначение деталей блока.

Назначение компонентов БП старого типа

Кроме того, вам будет полезна информация о назначении реле. Он представлен ниже.

Номер Назначение
1 Отвечает за работу элементов очистки фар.
2 Это реле определяет работу электродвигателя омывателя заднего стекла.
3 Этот компонент защищает от выхода из строя лампы указателей поворота, а также световой сигнализации.
4 Защищает электродвигатель стеклоочистителя от повреждений.
5 С помощью этих перемычек можно определить, работает лампа или нет.
6 Этот компонент защищает обогрев заднего стекла от перенапряжения.
8 Лампы дальнего света.
9 Фары ближнего света.
11 Без этого устройства работа вентилятора охлаждения двигателя будет невозможна.При поломке этого устройства есть вероятность перегрева мотора.
12 Отвечает за работу звукового сигнала.

Маркировка 2114-3722010-60

Теперь рассмотрим схему подключения и назначение деталей блока нового образца. Как было сказано выше, эта схема будет актуальна как для инжекторных, так и для карбюраторных двигателей внутреннего сгорания.


Схема подключения нового типа БП на ВАЗ 2109 с 1998 года.

Ниже приведена таблица с описанием каждой части устройства.

Описание назначения компонентов БП нового типа

Также рассмотрим назначение реле.

Номер За что отвечает
K1 Без этого компонента работа двигателя омывателя заднего стекла невозможна.
K2 Отвечает за работу лампочек поворотников, а также световой сигнализации.
K3 Отвечает за работу двигателя стеклоочистителя.
К4 Назначение реле — защита стоп-сигналов, а также габаритов автомобиля.
K5 Этот компонент обеспечивает работу ламп.
K6 Эта деталь обеспечивает работу устройства.
K7 Это реле защищает от выхода из строя электродвигателя стеклоподъемника.Конечно, это актуально, если в вашем автомобиле установлены электрические стеклоподъемники.
К8 Клаксон.
K9 Защищает вентилятор системы охлаждения от перенапряжения.
К11 Обеспечивает работу устройства обогрева заднего стекла.
K12 Лампы ближнего света.

Процесс снятия и замены

На практике владельцы ВАЗ 2109 часто сталкиваются с проблемой, когда он выходит из строя, не работают лампы на панели приборов, печка или бензонасос. Если в нерабочем состоянии электрооборудования виновато именно программное обеспечение, то следует заменить его. В принципе, процесс изменений ничем не отличается. Отличие заключается только в схеме питания и другом корпусе самого ПП.

Для карбюраторных и инжекторных двигателей

  1. В первую очередь необходимо открыть капот и отсоединить минусовую клемму от аккумулятора. Помните, что все ремонтные работы, связанные с БП, необходимо проводить при выключенном аккумуляторе.
  2. Под лобовым стеклом возле места водителя найдите БП. Он защищен пластиковой крышкой. Отожмите защелки по бокам, чтобы демонтировать крышку.
  3. Снимите крышку и на обратной стороне вы увидите электрическую схему, на которой указано расположение и назначение каждого компонента. Если вам необходимо заменить деталь, отвечающую за работу печки, прикуривателя, бензонасоса или другого оборудования, то найдите ее на схеме или воспользуйтесь нашей инструкцией. После этого снимите ПП руками или специальными клещами. Если вы меняете реле, то демонтируйте его, покачивая вверх-вниз.
  4. Замените сгоревшую деталь новой соответствующего номинала. Определить перегоревший ПП можно по оборванной плавкой нити. Выполните всю установку в обратном порядке. Подсоедините отрицательную клемму аккумулятора.
С левой стороны относительно движения автомобиля под лобовым стеклом вы найдете черный блок, в котором установлен весь софт и реле. Снимите крышку, нажав на выступы сбоку.

Блок предохранителей ВАЗ 2109 находится с левой стороны автомобиля, под капотом, перед лобовым стеклом. Добраться до него очень легко. Нужно всего лишь снять с него крышку и перед вами откроется блок предохранителей и реле.

В блоке предохранителей ВАЗ 2109 установлены предохранители на различные токи и служат для защиты различных участков электрооборудования автомобиля. При превышении допустимых параметров на том или ином участке сети автомобиля предохранитель перегорает, тем самым обесточивая поврежденный участок, и можно сказать, спасает автомобиль от более неприятных ситуаций, даже от возгорания.

Однако не стоит забывать, что перед тем, как поменять перегоревший предохранитель в блоке предохранителей ВАЗ 23109, нужно сначала выяснить, почему он сгорел, устранить эту неисправность, и только потом, установить новый предохранитель. Если мы сразу установим новый предохранитель, не выяснив причину, в лучшем случае сгорит новый «предыдущий», а в худшем мы можем устроить пожар. Хотя предохранители имеют одинаковый размер, они рассчитаны на разную силу тока. Поэтому всегда будьте внимательны при установке новых предохранителей, иначе при несоблюдении «силы тока» может выйти из строя электрооборудование автомобиля.

Монтажный блок на ВАЗ 2109 устанавливался нескольких видов. Расположение и типы предохранителей на них были разными. Блок 17.3722 имел цилиндрические предохранители, блоки 2114-3722010-60 и 2114-3722010-18 уже имели предохранители ножевого типа и различались расположением на плате предохранителей.

Каждая плавкая вставка в блоке предохранителей ВАЗ 2109 защищает свою цепь, тем самым сужая область поиска неисправности.

Номер предохранителя* Защищенные цепочки писем
1(8А) F9(7.5А) Правая противотуманная фара
2(8А) F8(7,5А) Левая противотуманная фара
3(8А) F1(10А) Очистители фар (при включении). Реле включения очистителей фар (контакты). Клапан омывателя фар
4(16А) F7(30А) Очистители фар (в рабочем состоянии). Реле включения очистителей фар (обмотка). Мотор омывателя лобового стекла. Мотор стеклоочистителя заднего стекла. Реле времени омывателя заднего стекла.Клапаны включения омывателя лобового и заднего стекол. Реле (обмотка) включения электродвигателя вентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа перчаточного ящика
5(8А) Ф16(15А) Указатели поворота и реле-прерыватель указателей поворота и аварийной ситуации (в режиме указателя поворота). Контрольная лампа указателей поворота. Задние фонари (фонари заднего хода).Мотор-редуктор и реле включения стеклоочистителя. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа стояночного тормоза. Лампа светового табло «СТОП». Датчики температуры охлаждающей жидкости. Указатель уровня топлива с сигнальной лампой резерва. Вольтметр
6(8А) F3(10А) Фонари задние (стоп-сигналы). Навес освещения
6(8А) F6(30А) Электрические стеклоподъемники передних дверей. Реле стеклоподъемника
7(8А) F10(7.5А) Подсветка номерного знака. Лампа капота. Лампы освещения приборов. Контрольная лампа наружного освещения. Панель освещения рычагов отопителя. Лампа прикуривателя
8(16А) F5(20А) Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения.
9(8А) F10(7,5А) Левая фара (габаритный свет). Фонарь задний левый (габаритный фонарь)
10(8А) F11(7.5А) Фара правая (габаритный свет). Фонарь задний правый (габаритный фонарь)
11(8А) F2(10А) Указатели поворота и реле аварийного выключателя (в аварийном режиме). Сигнальная лампа
12(16А) F4(20А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. зажигалка
13(8А) F15(7,5А) Фара правая (дальний свет)
14(8А) F14(7.5А) Левая фара (дальний свет). Контрольная лампа включенного дальнего света фар
15(8А) F13(7,5А) Левая фара (ближний свет)
16(8А) F12(7,5А) Фара правая (ближний свет)
*Номера предохранителей с буквой F относятся к предохранителям монтажного блока 2114-3722010-60, без букв к блоку 17. 3722

Говоря о блоке предохранителей ВАЗ 2109, необходимо также упомянуть о реле, которые также устанавливаются в монтажном блоке автомобиля.

Монтажный блок электросхемы ВАЗ 2109 включает в себя все реле и предохранители, отвечающие за питание узлов.

Объединяет линии электропередач и здесь монтируются все элементы токораспределительных цепей. Блок представляет собой разъемную коробку с реле, предохранителями и платой с выводами жгута проводов, установленную на внутренних сторонах крышек.

При этом обратите внимание, что блок управления двигателем с впрыском имеет отдельную проводку.

Основная информация о монтажном блоке

В зависимости от года выпуска и типа двигателя электрическая схема ВАЗ 2109 собирается в различных вариантах.

Итак, на карбюраторных моделях схема блока представлена ​​в модификации типа 17.3722. Включает в себя круглые предохранители, которые часто выходят из строя и требуют замены.

В моделях с инжекторным двигателем применено новое оборудование блока электросхемы ВАЗ 2109. Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря конструкции ножей плоская поверхность создает большую площадь контакта, и они стали более надежными.

Новый блок вы найдете в каталоге под маркировкой 2114-3722010-60.

Отличие электрических схем ВАЗ 2109 этих двух блоков:

  • в месте подключения вентилятора охлаждения радиатора;
  • маркировка разъемов реле и предохранителей;
  • отсутствуют два реле.

Маркировка разъемов и предохранителей

В связи с тем, что существует разница в маркировке узлов, составляющих схему электропроводки, требуется точно знать, какая электросхема ВАЗ 2109 используется на оборудовании.

  • год выпуска ВАЗ 2109;
  • тип двигателя;
  • тип панели приборов;
  • Вариант конфигурации
  • .

Зная эти исходные данные, можно найти фото схемы на сайте автомобилистов. Также возможна работа с интерактивной схемой, которая выделяет именно нужный участок проводки.

На этих схемах показана маркировка узлов для каждого типа блока. Так, если реле включения очистителей на старой схеме обозначалось цифрой 1, то в новом блоке это К1.Все узлы указаны на схемах и прилагаемой к ним спецификации. Все предохранители маркированы на корпусе блока. Схема определяет зону ответственности каждого продукта. Схема электропроводки автомобиля ВАЗ 2109, в монтажный блок которого входят штекеры для подключения проводов, эти изделия маркируются буквой Ш.

Как не перепутать провода

Много разноцветных проводов не должно вызывать затруднений при поиске неисправности своими руками. Провода имеют четкое направление по цвету:

  • желтый — размеры;
  • красный — стоп-сигнал;
  • синий — реверс;
  • оранжево-черный — противотуманный.

Осталось только выбрать нужный цвет провода и проверить его исправность и подключить.

Поиск и устранение неисправностей

Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет необходимого навыка, работу по настройке агрегата лучше доверить специалистам. Стоимость ремонта будет несоизмерима со стоимостью перевозки автомобиля, вышедшего из строя в пути. Если ремонт производится своими силами, поможет инструкция по ремонту, которую можно найти на видео в мастер-классах мастеров.

Демонтаж блока

Чтобы снять, убрать блок с места установки, надо понимать, что это сложный энергоблок. Поэтому при отсоединении проводки необходимо пометить разъемы для последующего сбора.

Открыв капот, находим с левой стороны под кромкой лобового стекла блок, который фиксируется пластиковыми клипсами. Их нужно забрать, а коробку освободить. Сверху он прикрыт резиновой крышкой, которая отъезжает в сторону.Надавив на крышку, следует отсоединить колодку с проводами.

После этого блок освобождается от двух фиксирующих гаек и приподнимается над местом установки, насколько позволят тянущиеся к нему провода. При отсоединении проводов разъемы должны быть помечены, чтобы впоследствии было легче выполнить обратную операцию установки.

Установите снятый блок на рабочую поверхность и открутите крепление нижней крышки, состоящее из 8 болтов. После этого вставьте отвертку в паз и выполните разъем корпуса.Вся схема будет перед вашими глазами. Осмотрите, сравните с представленными в инструкции и найдите место неисправности. Часто на этапе устранения неполадок требуется помощь специалиста.

Должно быть найдено:

  • нарушение платежа;
  • неисправен предохранитель;
  • вышло из строя реле.

После замены детали, устранения повреждения блок собирается и устанавливается на место в обратном порядке. Независимо от типа электрической схемы, используемой в автомобиле, блоки устанавливаются одинаково.

Типичные неисправности блока

Часто отказ происходит из-за перегоревшего предохранителя. Найти его легко. Вам нужно будет заменить его таким же предохранителем с теми же параметрами нагрузки по току. Необходимо выяснить причину, приведшую к срабатыванию защиты. Если проблема не будет устранена, может произойти серьезное повреждение.

Если проблема возникла в плате, то она может быть из-за окисления металла в цепи. Если контакты окислились, их можно почистить.В этом случае предохранители и реле следует удалить с мест установки. Работу по очистке токоподводов нужно производить аккуратно, а при использовании паяльника для ремонта участка принимать все меры для предохранения платы от случайных повреждений. Замена блока будет намного проще.

Как работать с электрической блок-схемой

Используя входные данные выпуска ВАЗ в информационных базах, следует найти схему монтажного блока именно того типа, который устанавливается на конкретный тип автомобиля.В этом случае обычно предусматривают две схемы. Общий вид всего блока позволяет оценить полное сходство желаемой схемы с существующим узлом.

Вторая схема — разводка внутри блока. Требуется для детального изучения и устранения неполадок. При этом на сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отслеживать схему по элементам.

Любой отечественный ВАЗ-2109 имеет, как правило, и старые, и более новые модели, оснащенные такой системой.Благодаря такой системе вся электропроводка объединяется воедино. Функционирование блока питания позволяет предотвратить поломку электрооборудования, которое предусмотрено в автомобиле.

Внешний вид устройства

Схема

Итак, чтобы понять, где находится ВАЗ-2109, следует изначально вспомнить, что эта модель отечественного автопрома имеет несколько существенных отличий. В частности, автомобили, выпущенные до 1998 года, имеют блок, не характерный для того, что устанавливается в автомобилях более поздних годов.

В старых моделях БП имеет маркировку 17.3722, его основные узлы — корпус и инженерная плата. К последнему указанному элементу крепятся все имеющиеся проволочные контакты, а также предохранители и реле.

Что касается более современных автомобилей, выпущенных после 1998 года, то блок маркируется кодом 2114-3722010-60. Отличие двух типов систем заключается в наличии в последних плавких частей.

Если автомобилист решит произвести какие-либо манипуляции с системой предохранителей, он должен понимать, что впрыск топлива (карбюраторный или инжекторный) в данном вопросе не имеет значения.Важно, чтобы расположение монтажного блока было везде одинаковым. Вы можете найти систему в моторном отсеке возле места водителя, рядом с лобовым стеклом.

Если говорить о существенных отличиях двух версий БП, то стоит отметить тот факт, что части блока маркируются по-разному, элементы системы отличаются номиналами. Кроме того, новый БП лишен реле электродвигателя вентилятора и реле времени, регулирующего работу омывателя заднего стекла.

Предохранители печки, установленные в автомобиле старого образца

Если автомобилист хочет узнать, какой предохранитель отвечает за печку ВАЗ-2109 в автомобиле старого образца, он должен найти среди всего перечня составных проводов и элементов номер F7, сила тока на такой детали всего 30 А. Этот предохранитель содержит цепь, состоящую из электродвигателя, электродвигателя омывателя ветрового стекла, а также реле включения электровентилятора радиатора.

Предохранители блока отопителя, установленные в автомобиле старого образца

Как было сказано чуть ранее, схема монтажного блока, который устанавливается на автомобили новой модели, отличается от своего прототипа.Как показывает практика, описанная схема расположения деталей справедлива для всех типов двигателей.

Чтобы понять, как работает ВАЗ-2109, следует обратить внимание на несколько важных элементов. Например, предохранитель №4 с током 16 А отвечает за обмотку реле вентилятора радиатора, а также за работоспособность электрической цепи электродвигателя отопителя. Седьмой элемент БП с током 8 А способен предотвратить выход из строя лампы, через которую подсвечиваются ручки печки и прикуривателя, восьмой — с током 16 А отвечает за электродвигатель вентилятора радиатора.

общая информация

Если автомобилист заметил, что на автомобиле ВАЗ-2109 перестал исправно функционировать, например, вентилятор отопителя, скорее всего, ему придется согрешить. На самом деле замена такого элемента – процесс несложный, гораздо важнее выяснить причину его неработоспособности. Неисправность может вызвать короткое замыкание, в результате чего автовладельцу придется перебирать цепь, идущую непосредственно к вышедшему из строя элементу. Для проверки работы предохранителя F7 необходимо убедиться в нормальном функционировании моторчика омывателя фар, подсветки печатного отделения и прикуривателя.

Заключение

Если автолюбителю нужен предохранитель печки ВАЗ-2109, он может самостоятельно, пользуясь приведенной инструкцией, найти необходимый элемент системы, проверить его работоспособность и при необходимости заменить.

возможные неисправности и их устранение

Автомобильный прикуриватель уже давно перестал использоваться только по прямому назначению. Сегодня гнездо активно используется водителями как побочный выход, от которого работают дополнительные приборы. Из-за такой «популярности» прикуриватель часто ломается.О возможных причинах поломки мы и поговорим в этой статье.

Что такое зажигалка

Конструктивно зажигалка состоит из двух основных частей: стекла и пасты. Первый элемент выполнен из металла и имеет форму цилиндра. В его нижней части находится контакт, на который подается напряжение с плюсовой клеммы аккумулятора. Кузов стекла соединен с «землей» автомобиля.

Вкладыш также изготовлен из металла и имеет цилиндрическую форму.Внутри него размещена специальная катушка, которая нагревается при прохождении через нее тока. Верхняя вставка оснащена пластиковой крышкой.

Для того, чтобы прикуриватель можно было легко найти в темноте, стакан оснащен прозрачным пластиковым ободком, под которым находится лампочка. Он загорается, когда включены фары.

Принцип работы прикуривателя

Принцип работы прикуривателя достаточно прост. При нажатии на вставку она углубляется в стакан и фиксируется внутри него с помощью специально предусмотренных для биметалла пластин.По спирали начинает протекать электрический ток, нагревая ее. Когда температура достигает определенного значения, пластины под действием тепла разматываются и вставка возвращается в исходное положение. Сняв его со стакана, мы имеем возможность прикурить от раскаленной докрасна спирали. Но это для тех, кто курит. А для тех, кто использует устройство в качестве розетки, достаточно просто воткнуть в стеклянную вилку любые дополнительные электроприборы, и он, работая, будет питаться от аккумулятора (генератора).

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла.Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Что может быть с прикуривателем

Не работает прикуриватель ВАЗ-2110? Причин такого явления может быть несколько:

  • Предохранитель;
  • Окисленные (подгоревшие) контакты;
  • Обрыв проводки;
  • Вставка из выдувной спирали.

Рассмотрим эти проблемы более подробно.

Предохранитель

В ситуации, когда Не работает прикуриватель ВАЗ-2110, первым делом нужно проверить предохранитель. Это устройство, которое часто выходит из строя. Предохранитель прикуривателя ВАЗ-2110 находится в основном монтажном блоке, который расположен в моторном отсеке. На схеме он обозначен как F-18 и обычно имеет значение 25 А.

Кстати, не обязательно сразу лезть под капот.Если не работает прикуриватель ВАЗ-2110, предохранитель можно проверить, включив тепловентилятор. Просто нажмите на клавишу, чтобы запустить его в любом режиме. Сработал — предохранитель прикуривателя ВАЗ-2110 исправен, не сработал — открываем капот.

Вы спросите: «Где вентилятор?» Дело в том, что за защиту электрической цепи тоже отвечает предохранитель Ф-18, но и за подсветку бардачка тоже. Для верности включайте габариты и открывайте бардачок. Свет выключен – идите к охраннику!

Проверить блок предохранителей Ф-18 с помощью мультиметра, включенного в режим тестера.Выньте предохранитель из креплений и прозвоните его. При обнаружении неисправности замените коробку, соблюдая значение.

Разборка центральной консоли

Для дальнейшей диагностики устройства требуется его снятие. Но Как получить зажигалку ВАЗ-2110? Некоторым специалистам удается снять его с обшивки без демонтажа, ковыряя отверткой, но зачем деформировать пластик, если его снятие должно занимать не более пяти минут? И потребуется только крестовая отвертка. Порядок операций следующий:

  1. Открутить винты крепления левой и правой стенки центральной консоли.
  2. Разводка соединительных колодок проводов прикуривателя и его прикуривателя (заранее рекомендуется отсоединить минусовую клемму от аккумулятора).
  3. Сожмите переднюю панель (под рычагом ручного тормоза). Снимите накладку.
  4. Снять ручку рычага переключения передач, а за ней и чехол.
  5. Отвинтите Центральный винт крепления облицовки тоннеля.
  6. Передвиньте передние сиденья полностью вперед.
  7. Отворачиваем винты крепления задней верхней облицовки и демонтируем ее.

Проверка состояния проводки и контактов

Сняв центральную консоль, первым делом необходимо осмотреть контактные площадки, соединяющие провод питания с прикуривателем и прикурить его. Если они в порядке, подсоедините клемму к аккумулятору, включите зажигание и проверьте напряжение. Его отсутствие может свидетельствовать об обрыве цепи на прикуривателе. В этом случае придется проверить проводку от колодки до монтажного блока. Это могут сделать кондукторы ступеней.

Обнаружив, что контакты в штоках окислились или подгорели, очистите их мелкоабразивной тканью, после чего проверьте работоспособность прикуривателя.Если с ними все в порядке, осмотрите разъемы на устройстве. Имеет три вывода: два «плюса» (для стекла лампы) и один общий «минус». При необходимости зачистите контакты наждаком.

Спираль

Если не работает прикуриватель ВАЗ-2110, причина может крыться в спиральной вставке. Ее перегорание чаще всего вызвано выходом из строя биметаллических пластин. Со временем они теряют свои свойства (гнуться и распрямляться под действием температуры), что приводит к тому, что вставка выходит из строя, «промахивается» по стеклу.Естественно, это приводит к перегреву спирали и ее обрыву. Осмотреть этот элемент довольно сложно, так как порванная нить может быть закрыта на массу. Попробуйте восстановить спираль — это тоже неблагодарно. Лучше купить новую прикуриватель. Тем более что он стоит 300 руб.

Замена прикуривателя ВАЗ-2110

Если вы решили заменить прикуриватель, то вам придется выполнить описанную выше процедуру по снятию верхней панели облицовки центрального тоннеля. Перед тем, как подключить прикуриватель на ВАЗ-2110 и установить его на место старого, стоит убедиться в его работоспособности.Для этого достаточно соединить разъемы проводов питания прибора и осветителя своими контактами, включить зажигание и аккуратно вдавить вставку в стекло. Подождите немного, пока нагреется спираль. Если вставка «перескочила» значит устройство работает.

Замена прикуривателя ВАЗ-2110 должна выполняться при отключенной минусовой клемме аккумулятора! Для его реализации отключите устройство снаружи от силовых проводов. Далее с помощью отвертки нажимаем на защелку гнезда прикуривателя обратной стороной к панели и выдвигаем стекло вперед.Установку нового прикуривателя выполняем в обратной последовательности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
