Ремонт и замена заслонки печки Лада Приора

Для того чтобы в автомобиле поддерживалась максимально комфортная температура, автопроизводитель предусмотрел несколько способов, в частности регулировка тепла зависит от встроенного в конструкцию освещения, расположенную на потолке, датчика, а также от моторедуктора заслонки отопительного прибора. В нижеприведенном материале рассмотрим принцип замены и ремонта моторедуктора, который перестал выполнять в полной мере свои функции. Практически всегда такую неисправность сопутствует невозможность полностью закрыть заслонку, ввиду чего тёплые потоки воздуха, которые поступают в салон автомобиля, смешиваются с холодным воздухом, что не позволяет прогреть авто до комфортной температуры. Чтобы исправить сложившуюся ситуацию, можно прибегнуть к замене или хотя бы частичному ремонту моторедуктора заслонки, который установлен в отопительном агрегате Лады Приоры.

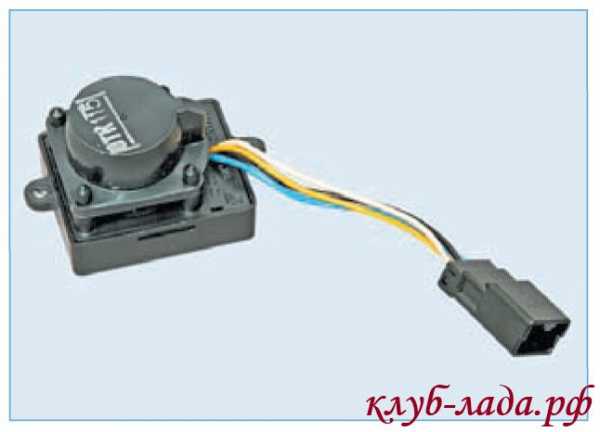

Внешний вид моторедуктора печки Лады Приоры в сборе

Полная замена моторедуктора отопителя

Если автомобилист хочет заменить неисправный моторедуктор отопительного приспособления, следует начать с того, что с приборной панели придётся демонтировать бороду, а также убрать педальный узел. Такие манипуляции не позволят полностью избавиться от торпеды. После этого можно будет аккуратно убрать все саморезы, которые крепят агрегат. Всё это поможет избавиться от нужного приспособления.

Автовладелец, сняв прежний моторедуктор печки, сможет посредством пластмассового приспособления заменить неработающее устройство на новое.

Однако, чтобы избавиться от неисправности, следует прежде позвать кого-нибудь из знакомых. На деле, одному справиться с такой проблемой достаточно сложно, помощь знакомого позволит облегчить и ускорить процесс.

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

Распродажа новых автомобилей 2018-2019 года выпуска
Распродажа автомобилей с пробегом Трейд-ин
Кредит от 9.9%

Заводской моторедуктор заслонки отопителя

Замена моторедуктора заслонки на Приоре предполагает необходимость в первую очередь подключить контакты на новое устройство. Очень важно расположить агрегат таким образом, чтобы отверстия всех саморезов располагались на своих местах. Следующим шагом необходимо посредством помощника оказать воздействие на регулятор температуры, одновременно надавив на него. В том случае, если все квадраты совпадут, можно будет с радостью говорить об успехе процедуры. Как правило, это позволит обеспечить нормальное поступление воздуха той температуры, которая будет задана автомобилистом.

Установка и прокрутка нового моторедуктора

Неполадка может быть исправлена дальнейшим прикручиванием саморезов, а также прокруткой нового моторедуктора. Проверять агрегат следует постепенно двигаясь от синей отметки до красной, переводя рукоятку в обратном направлении. Это важно сделать, для того чтобы система отопления автомобиля могла зафиксировать для себя диапазон работы, в будущем функционируя так, как это необходимо владельцу Приоры.

Ремонт приспособления на Ладе Приора

Как показывает практика, добраться до ремонта моторедуктора сложнее, точнее, он сложнее в исполнении, так как практически невозможен. Но, если автомобилист хочет оставить свою Приору с прежним элементом отопителя, следует аккуратно отогнуть спрессованный бортик, затем демонтировать крышку моторедуктора.

Шестерня моторедуктора с трещиной

Крайне важно обратить пристальное внимание на коллектор, щётки и подшипники. Если есть возможность, можно произвести замену непосредственно нефункционирующих деталей. Затем следует смазать подшипники, для этого лучше всего подойдёт силиконовая смазка, так как она способна благоприятно влиять на срок службы всех элементов системы.

После того как будет отремонтирована заслонка, в том случае, если она работает с дефектами, придётся проверить функциональность всей системы, если она не заработала должным образом — впереди автомобилиста ждёт замена моторедуктора.

Исправление неисправности, вызванной сломанной заслонкой

Иногда приходится слышать, что в машину, точнее, в отопитель попадает разный сор, в частности пыль и листья, которые засоряют фильтр печки и, следовательно, не дают заслонке работать должным образом.

В такой ситуации неполадка на Приоре может быть устранена реконструкцией механизма переключения заслонки. Если автомобилист не знает, где стоит заслонка печки на Приоре, он может заглянуть в то место, где обычно стоит правая нога водителя. Там, где расположен пластик торпеды, находится необходимое устройство.

Заслонка печки в положении «воздух дует в лицо»

Искомое устройство — пластмассовая заслонка, которая выполнена из достаточно тонкого материала, со временем активной эксплуатации под воздействием горячего воздуха способная деформироваться. Если срок гарантии на автомобиль уже закончился и по гарантии поставить новый агрегат не удастся, заслонку можно побрызгать вэдэшкой. Понять в каком положении в данный момент находится приспособление можно, если правой рукой дотянуться до регулятора заслонки на панели, а левой определить её местонахождение под обшивкой пластика. Обработать механизм можно вслепую, предварительно определив положение агрегата. Только вначале необходимо избавиться от участка обшивки, расположенного рядом с педалью газа, прикреплённого посредством нескольких саморезов.

Заключение

Лада Приора оснащена хорошим отопительным приспособлением, поэтому в случае возникновения неисправности её можно самостоятельно отремонтировать.

Лучшие цены и условия на покупку новых авто

Кредит 9.9% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

remam.ru

Устройство печки/отопителя Приоры

Салон ЛАДА Приора в мороз не прогревается, и замерзает лобовое и боковые стекла ? Причина одна — плохо греет печка. Система отопления салона ЛАДА Приора выполняет ряд функций (греет, охлаждает, вентилирует салон), в этой статье мы рассмотрим устройство отопителя в отдельности.
Автомобиль оборудован системой отопления и вентиляции, которая служит для создания наиболее комфортных условий для водителя и пассажиров независимо от погодных условий. В систему отопления и вентиляции входят:
  1. отопитель.
  2. вентилятор отопителя.
  3. датчик температуры воздуха в салоне.
  4. корпус воздухораспределителя.
  5. воздуховоды.
  6. дефлекторы.
Воздух из отопителя поступает в корпус воздухораспределителя, а затем в воздуховоды. По ним воздух подводится к решеткам обдува ветрового и боковых стекол, к центральным и боковым дефлекторам на панели приборов, а также к ногам водителя и пассажиров.

Элементы системы отопления ЛАДА Приора

1 — крышка фильтра; 2 — фильтр системы отопления и вентиляции; 3 — корпус отопителя; 4 — микромотор-редуктор заслонки отопителя; 5 — радиатор отопителя; 6 — дополнительный резистор вентилятора отопителя; 7 — вентилятор отопителя
Детали отопителя: 1 — винт 1/76691/01; 2 — радиатор 2110-8101060 отопителя; 3 — кожух 2111-8101025 отопителя левый; 4 — заслонка 2110-8101538 управления отопителем; 5 — кожух 2111-8101024 отопителя правый; 6 — корпус воздухопровода 2111-8119124 промежуточный; 7 — винт 1/76692/01; 8 — корпус 2111-8119026 воздухозаборника нижний; 9 — скоба 2108-8101110;
10 — кронштейн 2111-8119102 правый; 11 — винт 2114-5325388; 12 — фильтр 2111-8122020 воздушный; 13 — корпус 2111-8119025 воздухозаборника верхний; 14 — крышка 2111-8119116 фильтра; 15 — винт 1/76702/01; 16 — винт 1/76691/01; 17 — резистор 2123-8118022 добавочный; 18 — винт 2123-6302332;19 — винт 2114-5325388; 20 — патрубок 2123-8118096 подвода воздуха; 21 — электровентилятор 2111-8118020 отопителя; 22 — скоба 2108-8101110; 23 — моторедуктор 2110-8127200 заслонки отопителя; 24 — винт 1/76691/01


Блок управления отоплением и вентиляцией

Управление системой осуществляется поворотом рукояток, расположенных на блоке управления отоплением и вентиляцией. Блок управления установлен на консоли панели приборов.

Датчик температуры воздуха в салоне

Для поддержания заданной температуры воздуха в салоне автомобиля на постоянном уровне предназначен датчик температуры воздуха в салоне, установленный в накладке обивки потолка.

Дополнительный резистор отопителя

В корпусе отопителя установлены вентилятор отопителя, радиатор отопителя, фильтр системы отопления и вентиляции, дополнительный резистор вентилятора и заслонка управления отопителем, связанная с регулятором температуры.

Радиатор отопителя


Радиатор отопителя соединен шлангами с системой охлаждения двигателя. Через радиатор отопителя постоянно циркулирует охлаждающая жидкость. Заслонка управления отопителем направляет наружный воздух на радиатор отопителя или минуя его. В промежуточных положениях заслонки часть воздуха проходит через радиатор, а остальная часть в обход радиатора. В крайних положениях заслонки весь воздух проходит через радиатор или минует его.

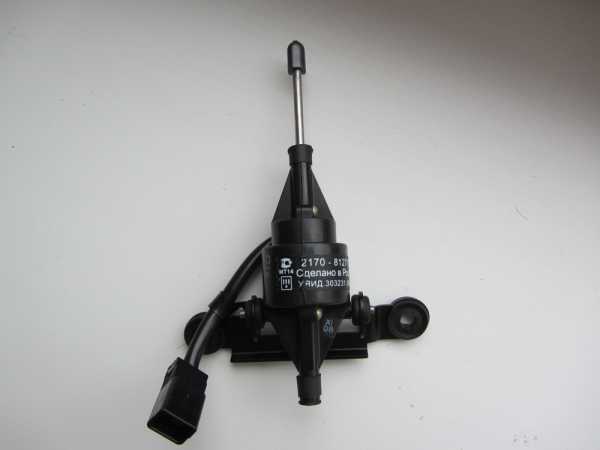

Микромотор-редуктор заслонки отопителя

1 — микромотор-редуктор; 2 — датчик положения заслонки; 3 — выходной вал

Заслонка управления отопителем поворачивается микромотор-редуктором, установленным слева на корпусе отопителя. Выходной вал микромотор-редуктора связан с осью заслонки.

Отопитель в сборе

1 — микромотор-редуктор заслонки отопителя; 2 — заслонка управления отопителем; 3 — дополнительный резистор вентилятора отопителя; 4 — шланг обдува электродвигателя вентилятора; 5 — вентилятор отопителя; 6 — крышка фильтра системы отопления и вентиляции

Отопитель установлен в моторном отсеке под правой облицовкой ветрового окна и крепится к щитку передка.
На входе в отопитель установлен фильтр для очистки воздуха, поступающего в систему отопления и вентиляции.


Распределение воздушных потоков в системе отопления, кондиционирования и вентиляции воздуха ЛАДА Приора

1 — воздуховод бокового дефлектора; 2 — воздуховод обдува стекол; 3 — корпус воздухораспределителя; 4 — заслонка; 5 — мотор-редуктор заслонок; 6 — воздуховод обдува ног водителя и пассажиров

Корпус воздухораспределителя и воздуховоды закреплены с обратной стороны панели приборов. В корпусе воздухораспределителя находятся заслонки управления воздушным потоком, которыми управляет регулятор распределения потоков воздуха. Заслонки поворачивает мотор-редуктор, установленный на корпусе воздухораспределителя. Управляя заслонками, регулятор направляет потоки воздуха через воздуховоды к центральным и боковым дефлекторам, к ногам водителя и пассажиров, а также к соплам, расположенным в панели приборов, для обдува ветрового стекла и стекол передних дверей.

При движении автомобиля воздух нагнетается в салон скоростным напором через отверстия в правой облицовке ветрового окна. Для увеличения подачи воздуха в салон во время движения автомобиля, а также на стоянке служит вентилятор отопителя. Интенсивность подачи воздуха определяется скоростью вращения вентилятора. Электродвигатель вентилятора в зависимости от подсоединения дополнительного резистора может вращаться с четырьмя скоростями.


Вентиляция салона ЛАДА Приора


Из салона автомобиля воздух выходит через клапаны, установленные на задней панели багажника, за бампером. В задней части обивки багажника, напротив клапанов, выполнены отверстия для выхода воздуха. При загрузке багажника не закрывайте отверстия для выхода воздуха в обивке багажника.
Ключевые слова:

Похожие материалы

xn—-8sbabr6ahc3e.xn--p1ai

Ремонт и замена моторедуктора печки Лада Приора

Система кондиционирования и обогрева салона автомобиля ВАЗ-2170 реализована довольно удачно. И всё же в её конструкции присутствуют функциональные элементы, которые чаще всего выходят из строя и нуждаются в ремонте либо замене. Одно из таких устройств — моторедуктор заслонки отопителя, отвечающий за закрытие и открытие заслонки. Если он функционирует исправно и соответствующим образом реагирует на сигналы системы управления печкой, то воздух, поступающий в салон машины, своевременно и должным образом прогревается и охлаждается. В случае же когда моторедуктор печки «Приоры» начал работать со сбоями либо вовсе отказал, управление работой заслонки становится невозможным, как, собственно, и установка оптимальной температуры потока воздуха.


Возможность регулировать температуру воздуха, нагнетаемого печкой, — это основной признак, который свидетельствует о поломке микромоторедуктора. К возникновению проблем в его работе могут привести как внешние факторы, так и внутренние неисправности. К первым можно отнести нарушение целостности цепи подачи напряжения на устройство и ошибки в самом блоке управления. Однако в этой статье мы рассмотрим, как отремонтировать моторедуктор заслонки отопителя «Приоры», устранив его внутренние неисправности, либо заменить устройство, если оно не подлежит восстановлению.

Демонтаж моторедуктора заслонки отопителя

Для того чтобы провести проверку работоспособности и удостовериться в ремонтопригодности микромоторедуктора, его придётся демонтировать. В этом процессе нет ничего сложного, но необходимо знать и соблюдать последовательность действий. О том, как снять моторедуктор печки на «Приоре», вы узнаете из приведённого ниже руководства:

  1. Для начала следует снять стеклоочистители. После этого демонтажу подлежит жабо, с чем справится любой автовладелец — для этого нужно открутить крепёжные винты, расположенные в верхней части защитного элемента под заглушками и снизу на обшивке. Не забудьте также о винте, соединяющем края двух обшивок.
  2. После того как сняли жабо, обратите внимание на тосольный бачок, который находится рядом с вакуумным усилителем тормоза — от него нужно отсоединить крайний патрубок и протянуть в отверстие в обшивке.
  3. Далее, извлеките из посадочного места бачок с тосолом, чтобы получить доступ к обшивке. Саму обшивку, а точнее, её левую часть следует также извлечь, а что касается второй части, то её демонтаж необязателен.
  4. Крепление тосольного бачка также необходимо снять (крепится при помощи двух болтов и одной гайке), поскольку оно будет препятствовать процессу демонтажа моторедуктора. А также придётся снять тяги и двигатель привода дворников.

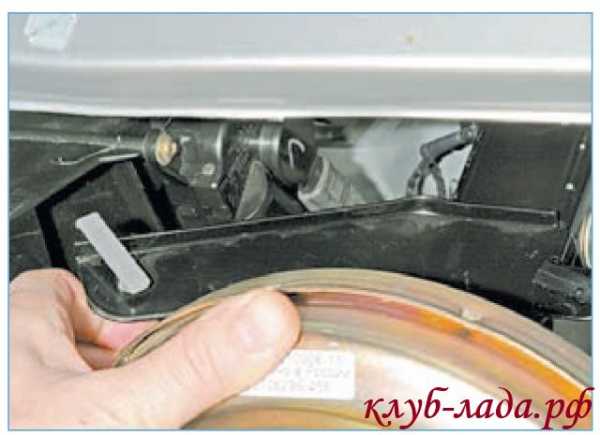

  5. После этого открывается доступ к моторедуктору заслонки печки, который снимается путём выкручивания трёх крепёжных болтов.

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

Распродажа новых автомобилей 2018-2019 года выпуска
Распродажа автомобилей с пробегом Трейд-ин
Кредит от 9.9%

После извлечения устройство отключается от колодки питания и подлежит диагностике на предмет ремонтопригодности. Если окажется, что восстановление работоспособности является возможным, проводятся соответствующие ремонтные работы. В противном же случае единственным решением становится замена моторедуктора печки «Приоры». Но сначала рассмотрим процесс поиска и устранения неисправности.

Как отремонтировать моторедуктор печки на Ладе Приоре

Известно, что результат отказа микромоторедуктора печки всего один: не удаётся изменить положение заслонки, вследствие чего в салон поступает только холодный либо только тёплый воздух. При этом причины поломки самого устройства могут быть как внешними, так и внутренними. К первым относится обрыв цепи электропитания двигателя и возникновение ошибки в блоке управления печки. Устранение этих неисправностей, пожалуй, лучше доверить специалисту. А что касается внутренних поломок, таких как механическое повреждение пластиковой шестерни или неисправность микромотора редуктора заслонки отопителя «Приоры», то с ними в ряде случаев можно справиться самостоятельно. Последовательность действий следующая:

  1. Перед тем как разобрать моторедуктор, снимите с вала пластиковый адаптер, который приводит в действие ту самую заслонку отопителя.
  2. Далее, рассоедините две части пластикового корпуса устройства, воздействуя на фиксаторы плоской отвёрткой (иногда приходится орудовать сразу двумя отвёртками). Рассоединяйте половинки корпуса, снимая одну из них с вала моторчика, максимально аккуратно, чтобы не потерять выпадающие мелкие детали.
  3. Вашему взору откроется микромотор и пластиковые шестерни — проведите их внешний осмотр на предмет отломанных зубьев. Следует оговориться, что рабочий ход шестерён не превышает 45 градусов. Поэтому если на одной из них отсутствуют несколько зубьев, проблема устраняется путём разворота шестерни. Если повреждение замечено на секторе (колесо с неполной окружностью), то для его поворота на нужный угол металлический вал придётся прогреть при помощи горелки или на газовой плите. Кстати, для нормальной работы этого сектора достаточно иметь всего девять целых зубьев.
  4. Если же при осмотре оказалось, что все шестерни работоспособные, значит, проблема заключается в отказе электродвигателя. Сначала следует проверить, поступает ли к нему питание — для этого подключите к контактам мотора обычную батарею «Крона». Если он заработал, следовательно, причина неисправности носит внешний характер, в противном случае придётся разбирать микромотор.
  5. Со стороны подключения проводов разогните корпус в местах его фиксации, после чего можно извлечь внутренности двигателя. Для этого надавите на вал и утопите его. Теперь вы сможете рассмотреть две щётки и обмотки якоря. Удостоверьтесь, что на обмотках отсутствуют следы копоти и оплавления. И также нередко в месте соприкосновения коллектора и щёток образуется нагар, препятствующий нормальному контакту — загрязнение следует удалить.
  6. По завершении ремонтных процедур произведите сборку электродвигателя, протестируйте его при помощи батареи «Крона» и соберите сам моторедуктор.

Если же при разборке и осмотре внутренней конструкции мотора обнаружится, что одна из обмоток якоря повреждена, в этом случае его ремонт будет невозможен. В сложившейся ситуации понадобится замена моторедуктора отопителя «Приоры».

Важно! В обращении с микромотором редуктора нужно быть максимально внимательным и аккуратным, так как резкое движение или воздействие со слишком большим усилием может привести к поломке его внутренних частей и дальнейшей непригодности к ремонту.

Замена моторедуктора заслонки отопителя «Приоры» подразумевает его демонтаж и установку нового аналога. О том, как производится снятие устройства с автомобиля, мы рассказали выше в статье. Что касается установки заранее приобретённого микромоторедуктора, то она выполняется в порядке, обратном снятию.

Лучшие цены и условия на покупку новых авто

Кредит 9.9% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

remam.ru

Схема и устройство печки Лада Приора

С неработающей печкой сильно не покатаешься в холодное время года, поэтому её ремонт не получится отложить в долгий ящик. Если нет желания обращаться к специалистам, а хочется сделать всё самостоятельно, то изначально потребуется изучить устройство печки Приора без кондиционера или с кондиционером, в зависимости от модели автомобиля. Также внимания требует электросхема отопителя Приора.


Как устроена печка на Ладе Приора

На Ладе Приора имеется две системы, которые отвечают за создание и поддержание комфортных условий внутри салона. Это система отопления и система вентиляции, в состав которых входят следующие элементы:

  • отопитель;
  • вентилятор, который синхронизирован с печкой;
  • температурный салонный датчик;
  • воздухораспределительный корпус;
  • дефлекторы.

Нагретый воздух поступает из отопителя в воздухораспределительный корпус, после чего направляется в соответствующие воздуховоды. Таким образом тепло распределяется по всему салону:

  • к решёткам обдува на лобовом стекле и боковых окнах;
  • к дефлекторам по центру и сбоку на приборной панели;
  • на обогрев ног.

Схема печки Приора

Что входит в систему отопления

Отопитель располагается в моторном отсеке в области правой облицовки ветрового окна. Крепится он к щитку передка. Вход в отопительную систему занят фильтром, который отвечает за очистку воздуха, используемого для отопления и вентиляции.

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

Распродажа новых автомобилей 2018-2019 года выпуска
Распродажа автомобилей с пробегом Трейд-ин
Кредит от 9.9%

Конструкция печки Приора состоит из ряда элементов:

  • крышка от фильтра;
  • фильтр, который используется для отопления и вентиляции;
  • корпус с отопителя;
  • микромоторедуктор;
  • радиатор;
  • дополнительный резистор на вентиляторе;
  • вентилятор.

Принцип работы

Кроме этого, устройство отопителя Приора включает в себя важные узлы, без которых нормальная работа печки была бы невозможной. К ним относятся следующие механизмы:

  1. Функционирование блока управления основано на повороте ручек, каждая из которых отвечает за тот или иной параметр системы.
  2. Температурный салонный датчик позволяет поддерживать необходимую температуру на постоянном уровне. Этот механизм располагается в накладке потолочной обивки потолка.
  3. Дополнительный резистор располагается в корпусе вентилятора вместе с вентилятором, радиатором, фильтром и заслонкой.
  4. Радиатор соединяется посредством шлангов с системой, которая охлаждает двигатель. В процессе работы автомобиля от двигателя к радиатору всё время циркулирует охлаждающая жидкость. Управление отопителем осуществляется за счёт заслонки, которая меняет направление наружного воздуха, направляя его на радиатор или мимо него. Заслонка может располагаться в промежуточном положении, которое предусматривает разделение потока внешнего воздуха: одна часть направляется на радиатор, а другая — проходит мимо него.
  5. Микромоторедуктор отвечает за управление движением заслонки. Находится он с левой стороны корпуса. На микромоторедукторе имеется выходной вал, который связывается с осью на заслонке.

Именно таким является устройство печки Приора (2010). Но нами были рассмотрены ещё не все рабочие моменты.

Распределение потоков воздуха

Как уже говорилось ранее, нагретый воздух распределяется по всему салону, а не дует в одну точку. Такое отопление оказывается более эффективным. Такие особенности обогрева предусматривает конструкция отопителя Приоры. За выполнение этих функций отвечают следующие элементы:

  • воздуховоды с бокового дефлектора и обдува стёкол;
  • воздухораспределительный корпус;
  • заслонка;
  • моторедуктор заслонок;
  • воздуховод для обдува ног.

Воздухораспределительный корпус и воздуховоды крепятся за панелью приборов. Внутри корпуса воздухораспределителя располагаются заслонки, которые отвечают за изменение направления потоков воздуха. Повороты заслонок — это заслуга моторедуктора, который располагается на воздухораспределительном корпусе.

В момент движения автомобиля в салон поступает воздух под скоростным напором. Для этого используются отверстия, которые располагаются в облицовке ветрового окна справа. Чтобы поток воздуха был более мощным и не зависел от скорости движения авто, предусмотрен вентилятор отопителя. Электронный двигатель вентилятора может работать на четырёх скоростях.

Вентиляция салона

Салон автомобиля не должен быть герметичным, вентиляция — это важный момент в поддержании комфортного климата. Воздух выходит за счёт клапанов, которые располагаются на панели багажника, их можно найти за бампером. Напротив клапанов, в обивке багажника находятся отверстия, через которые выходит воздух. О таких моментах стоит знать каждому владельцу Приоры, чтобы во время загрузки багажника эти отверстия оставались открытыми. Также может пригодиться схема отопителя Приора без кондиционера, которая прилагается ниже.

Лада Приора с кондиционером

Электросхема печки Приора с кондиционером несколько отличается от рассмотренного выше варианта, ведь в этом случае добавляется ещё один сложный механизм. На Приорах устанавливаются два вида кондиционеров:

  1. «HALLA» выпускается в Корее;
  2. «Panasonic» делают на Тайвани.

Чтобы сразу определить фирму кондиционера, который установлен в вашем автомобиле, необходимо обратить внимание на кнопку в центре блока управления. В кондиционерах «Panasonic» имеется кнопка включения, а в «Halla» такого функционала не имеется.

Схема отопителя Приора с кондиционером отличается в зависимости от того, какой фирмы оборудование установлено. Мы выделили основные и наиболее весомые отличия:

  1. Компрессор в Panasonic используется лопастной, роторный на 120 куб. см, а в Halla он аксиальный, на пять поршней, с наклонной шайбой и объёмом 160 куб. см.
  2. В Panasonic используется конденсатор с ресивером и вентилятором закрепляется на кузове, а в корейском аналоге конденсатор с ресивером и двумя спаренными электровентиляторами крепятся к радиатору. Объём заправки в кондиционере Halla больше на 100 г.
  3. Распределитель воздуха в Панасонике используется штатный оригинальный, располагается в салоне, а в аналоге — с моторедуктором.

Принцип устройства

Дальше разберём схему кондиционера «Panasonic», которая состоит из таких составляющих:

  1. Компрессор установлен однозаходный роторный с тремя лопастями. Этот элемент нагнетает необходимое давление и поддерживает циркуляцию хладагента. Компрессор находится под генератором.
  2. Конденсатор — это теплообменник, который обеспечивает охлаждение для газообразного хладагента, превращая его в жидкое состояние. Этот механизм располагается на рамке радиатора.
  3. Испаритель также является теплообменником, его назначение заключается в охлаждении и осушении воздуха перед тем, как он попадёт в салон. Находится этот прибор в корпусе отопителя.
  4. Ресивер имеет форму металлического цилиндра, который соединяется с конденсатором. Этот механизм обеспечивает аккумулирование жидкого хладагента, отделение влаги и мусора. Внутри ресивера имеется фильтр-осушитель.
  5. Трубопроводы.

Вот такой элемент добавляется в устройство печки Приора с кондиционером.
Теперь, когда вам известно устройство печки в Ладе Приора, устранить поломки будет намного легче.

Лучшие цены и условия на покупку новых авто

Кредит 9.9% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

remam.ru

Доработка печки Приоры

Практически все владельцы транспортных средств серии ВАЗ сталкиваются с проблемой некачественного прогревания салона и замерзания стёкол в машине с наступлением холодов. Причина одна — плохо функционирует печка. Не исключением являются обладатели Лады Приоры. Проблемы с отопительной системой салона автомобиля провоцируют водителя принимать необходимые меры.

В этой статье рассмотрим, как осуществить доработку печки Лады Приоры, чтобы повысить уровень комфорта в салоне для водителя и пассажиров.

Варианты доработки печки Лады Приоры

Система отопления Лады Приоры одновременно выполняет несколько функций — вентиляцию салона, его обогрев в холодные поры года и охлаждение летом. Неисправность системы отопления создаёт значительные неудобства для водителя и пассажиров. Соответственно, рано или поздно, каждый владелец машины приходит к выводу о необходимости доработки печки транспортного средства.

Качественная модернизация печки включает в себя несколько этапов работы:

  1. Уплотнение отверстий в передней панели воздуховодов торпеды;
  2. Доработка печной заслонки машины;
  3. Усовершенствование отопления задних сидений и места в области ног водителя с помощью обновлённых гофрированных каналов подачи воздуха.

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

Акция: Распродажа новых авто 2018-2019 года выпуска В Московском Автомобильном Доме

Распродажа новых автомобилей 2018-2019 года выпуска
Распродажа автомобилей с пробегом Трейд-ин
Кредит от 9.9%

Такие комплексные доработки максимально решат проблему некачественного обогрева салона Лады Приоры. С поставленными задачами может справиться любой человек, главное, отнестись ответственно к работе и приобрести недорогие расходные материалы.

Изначально необходимо разобрать панель приборов, торпеду и воздуховоды системы обогрева. Дальше откручиваются крепёжные элементы, которые держат крышку обшивки тоннеля пола и вентиляционные трубки. С торпеды демонтируется вещевой ящик и через него откручиваются крепежи, которые держат приборную панель. После демонтажа всех крепёжных элементов панель можно снять со штатного посадочного места. Для удобства работы, её желательно демонтировать полностью, предварительно отключив разъёмы.

Подготовительный этап работ можно считать завершённым. Дальше можно приступать непосредственно к уплотнению щелей приборной панели.

Уплотнение отверстий в передней панели и печной заслонке

Проблема обдува боковых стёкол устраняется с помощью герметизации отверстий в системе воздуховодов торпеды. Для проведения работ потребуется приобрести силикон или моделин. Герметиком прорабатываются по периметру места прилегания торпеды и крепёжные отверстия. Таким путём устраняются щели, через которые рассеивается воздух, что значительно повлияет на температурный режим в салоне транспортного средства. А также уплотнение отверстий повысит качество обдува боковых стёкол машины.

Следующий этап работы — уплотнение щелей в корпусе печки. Печная заслонка имеет заводской уплотнитель, однако, он недостаточно плотно закрывает отверстия. В итоге тёплый воздух независимо от положения задвижки, проходит не там, где положено. Для устранения неполадки надо снять с заслонки заводской уплотнитель и с помощью моделина и двустороннего скотча обработать изделие. Аналогично проклеивается и корпус заслонки. Таким образом, ликвидируются потери тёплого воздуха, который направлен на водителя, в сторону его ног и на лобовое стекло.

Осталось ещё одно большое отверстие, которое необходимо закрыть. Зазор в начале канала для обогрева водительского стекла необходимо уплотнить с помощью монтажной пены, так как моделин в этом месте будет малоэффективен.

Доработка обогрева задних сидений и ног водителя

Дальше следует осуществить доработку вентиляции печки в районе ног водителя и задних сидений транспортного средства. Здесь существует два варианта решения проблемы.

Первый способ — это проклейка моделином пластикового блока распределителя воздуха. По-другому его водителя называют ещё ёлочкой. Она также имеет отверстия, через которые происходит утечка воздуха. Результатом утечки является слабый поток тёплого воздуха в вышеуказанные места.

Второй вариант — монтаж гофрированных трубок для качественной подачи воздуха в район ног водителя и пассажиров. Этот вариант является более популярным среди владельцев транспортных средств. С одной стороны, благодаря такой доработке, с помощью гофрированных трубок можно правильно подать воздух в нужное место без потерь, с другой стороны, гофра будет занимать мало места под панелью, что облегчит доступ к проводке автомобиля. Начать работу необходимо со спиливания ёлочки. Старые перегородки распределения воздуха также надо демонтировать.

Дальше в доработанный штатный блок распределения воздуха устанавливаются три гофрированных трубки с помощью монтажной пены. Трубки должны быть диаметром не менее чем сорок миллиметров. Обратите внимание при выборе трубок на их внутреннюю поверхность. Она должна быть гладкой, чтобы при включении печки не возникали шумы и свист в салоне машины.

После высыхания пены обновлённый блок распределения воздуха с тремя гофрированными трубками устанавливается на штатное место. Одна трубка предназначена для обогрева места под торпедой в области ног водителя, вторая отвечает за подачу воздуха в сторону ног переднего пассажира, последняя гофра, самая длинная, помещается к пепельнице — для обогрева задних сидений. Чтобы поместить третью гофрированную трубку, важно демонтировать штатные перегородки тоннеля.

Влияние термостата системы охлаждения на работу печки и его модернизация

Лада Приора с завода оборудована термостатом с пятью отверстиями. Термостат напрямую отвечает за систему охлаждения двигателя и отопления транспортного средства. Неправильно работающее изделие может полностью парализовать работу печки, и в зимнее время обогреть салон будет практически невозможно.

Во-первых, можно заменить штатное изделие термостатом с шестью отверстиями. Прогревание радиатора печки транспортного средства будет эффективнее, так как обновлённая деталь имеет современные технические показатели. С установкой изделия не возникает никаких трудностей, они являются взаимозаменяемыми.

Во-вторых, можно вдобавок откорректировать поток охлаждающей жидкости для улучшения прогрева салона на холостых оборотах мотора. Для этого используются алюминиевые пластины. С их помощью надо уменьшить диаметр байпасного канала термостата до шести миллиметров. Такие изменения незначительно увеличат время прогрева мотора, но в салоне станет значительно теплее.

И последний элемент доработки. При установке термостата на штатное посадочное место поменяйте местами патрубки радиатора печки и расширительного бачка. Такая модернизация будет гарантировать работу системы отопления в любое время года.

Подведём итоги

Как видим, доработку печки автомобиля Лада Приора можно осуществить собственными силами. Работа по усовершенствованию функционирования отопительной системы салона не отличается значительной трудоёмкостью и не затратная в финансовом плане.

Комплексная и качественная доработка системы отопления поразит вас отличным результатом, температура в салоне автомобиля будет комфортной в любое время года.

Лучшие цены и условия на покупку новых авто

Кредит 9.9% / Рассрочка / Trade-in / 98% одобрений / Подарки в салоне Мас Моторс

remam.ru

Снятие и установка моторедуктора заслонки отопителя Приоры

Встречали проблему, когда печка дует только горячим или только холодным воздухом, либо печка вообще не реагирует на ручку блока отопителя в салоне? Чаще всего проблема связана с неисправностью микромоторедуктора заслонки отопителя Приора.
Потребуется: снять дроссельный узел и отвести его в сторону, снять жабо и левую часть шумоизоляции моторного щита. Приготовить крестовую и плоскую отвертки.

Порядок действий:

  1. Отсоединить жгут проводов от держателей на кронштейне педали тормоза, отвести его в сторону.
  2. Отогнуть конец кронштейна педали тормоза вверх. Отвернуть саморез и гайки крепления отопителя, чтобы сдвинуть отопитель вперед (см. «снятие отопителя»).
  3. Отсоединить колодку с проводами от датчика положения заслонки управления отопителем.

  1. Нажать отверткой на пружинный фиксатор.
  2. Отвернуть 3 самореза, используя крестовую отвертку.
  3. Снять микромотор-редуктор заслонки отопителя Приора, выводя хвостовик вала из гнезда в оси заслонки.

Установка привода заслонки отопителя осуществляется в обратной последовательности. Каталожный номер 2110-8127200.
Кстати, если Вы заметили посторонние шумы во время работы отопителя, тогда их источником может быть вентилятор печки.
Ключевые слова:
  • моторедуктор заслонки отопителя приоры
  • печка приоры

Похожие материалы

  • Снятие и установка панели (торпедо) Калины без отопителя
  • Устройство печки/отопителя Приоры
  • Замена радиатора отопителя Приоры
  • Снятие и установка ЭУР Приоры
  • Снятие и установка руля Приоры
  • Снятие и установка жабо Приоры
  • Снятие и установка передних и задних фар Приоры
  • Снятие и установка замка зажигания Приоры
  • Снятие и установка панели (торпедо) Приоры
  • Снятие генератора Приоры

xn—-8sbabr6ahc3e.xn--p1ai

Инструкция по ремонту печки на Лада Приора

Вступление

Зима для автомобилиста выливается в массу неприятных проблем. Что уж говорить про повышенную опасность, связанную с обледенением дорожного полотна, замерзших дверных ручках или не желающему заводиться силовому агрегату. Но даже если со всеми выше озвученными проблемами вам с горем пополам и получилось разобраться, на автомобиле все равно далеко не уедешь, когда температура внутри салона лишь на пару градусов больше, чем на улице, да и то, лишь за счет выдыхаемого нами теплого воздуха. Кошмар для любого владельца Лада Приора.  Ремонт печки – верный диагноз внезапной беды, и мы знаем, как с ней бороться.

Несколько слов о главном. Принцип работы печки на Лада Приора

Система отопления на Приоре хоть и считается достаточно надежной функциональной частью автомобиля, но и она может периодически выходить из строя. Износившиеся подшипники, полетевшая электроника или заклинившая заслонка, — для опытного автомобилиста в вопросе обслуживания печного устройства на Лада Приора нет нерешаемых проблем, как не должно вскоре остаться их и у вас. Лучше всего постигать азы ремонта, в теории ознакомившись с принципом действия современной отопительной системы автомобиля, и затем уже только приступать к практическим рекомендациям.

Сегодня еще не придумали более идеальной системы отопления авто, чем объединенную с контуром охлаждения двигателя. Потоки охлаждающей жидкости по мере прогрева силового агрегата и в процессе его нормальной работы регулирует термостат. Если его каналы либо клапана забиты или не работают – вполне очевидно, что жидкость не будет поступать на печной радиатор в достаточном объеме и печка не будет работать.

Схема печки Лада Приора

Потоки теплого воздуха принудительно обдувают радиатор печки Лада Приора при помощи электровентилятора. В зависимости от температуры в салоне, обороты вентилятора могут регулироваться путем задания электрического тока в цепи питания (за это отвечает специальное регулировочное сопротивление). Дополнительно соотношение холодного и горячего воздуха регулирует задвижка. Через воздушный фильтр тепло таким нехитрым образом попадает в салон автомобиля.

Далее уже водитель волен выбирать, по каким каналам, лишь на обогрев ветрового стекла или полностью по всем, будет распределяться теплый воздух в салоне автомобиля. За это на Лада Приора отвечает отдельная задвижка также с электрическим приводом. Ее деформация или выход из строя является распространенной проблемой печки на Лада Приора.

Последним конструктивным элементом, без которого не обойдется ни одна печка Лада Приора – это электронный блок управления, регулятор которого выведен на лицевую сторону приборной панели вашей железной лошадки. Значение температуры, выставленное регулятором, сравнивается с реальными показаниями, замеренными температурным датчиком, после чего электронный блок задает управляющие команды, регулирующие работу всех вышеперечисленных элементов отопительной системы Лада Приора:

  • скорость работы вентилятора;
  • положение воздушной задвижки.

Что делать, если не работает печка на Лада Приора. Практические советы по ремонту

Демонтаж печного устройства из под капота авто – весьма долгий и неблагодарный процесс. Лучше всего начать диагностику неисправности, проверив состояние термостата, регулирующего потоки охлаждающей жидкости через рабочие контуры вашего силового агрегата. Каналы охлаждающей жидкости, поступающие к печи, должны быть теплыми. Если магистральные резиновые шланги практически не сопротивляются их сдавливанию руками – возможно, также вышла из строя помпа насоса, в результате чего не создается необходимое давление потоков жидкости.

Небольшая хитрость также касается уровня охлаждающей жидкости в системе. Если заливать ее по минимальной метке в бачке, тогда на ее прогрев тратиться несколько меньшее время и теплоноситель, коим она является, быстрее начинает отдавать тепло в салон. Возможно, если вы недовольны скоростью выхода печки Лада Приора на рабочий режим – этот прием окажется вам полезен. Конечно, в таком случае следует не забывать регулярно контролировать объем охлаждающей жидкости в системе.

Что делать, если печка постоянно шумит при работе? В таком случае, вероятнее всего, проблема в подшипнике электровентилятора. Если не затягивать с его заменой – большего дискомфорта, чем просто посторонние шумы, неисправность вызвать не должна. Стоит помнить, что неисправный люфтящий подшипник рано или поздно приведет к клину вентилятора, что может вылиться уже в куда более серьезные проблемы.

Замена подшипника вентилятора

Достаточно стандартной процедурой также можно считать проверку состояния предохранителя, защищающего силовые электричесие линии печи на Лада Приора. Он имеет маркировку F9 и номинал в 25 А. Если предохранитель перегорает с завидной регулярностью – ни в коем случае не стоит идти по пути повышения его номинала. Следует проверить электрические схемы работы печи и состояние изоляции обмоток вентилятора мультиметром. Возможно, из-за виткового замыкания, возникшего в нем, имеет место перегрузка цепи питания.

Если печка постоянно дует холодным воздухом – с большой вероятностью это вина задвижки, управляющей соотношением потоков горячего и холодного воздуха в салон вашего автомобиля. Если поток воздуха слабый и откровенно неудовлетворительный – проверьте состояние воздушного фильтра. Как ни странно, но автомобилисты очень часто забывают про необходимость регулярной его замены, в результате чего с наступлением сезона морозов буквально оказываются застигнутыми холодом врасплох.

Выводы

На этом можно считать проблемы печного устройства на вашем автомобиле раскрытыми в достаточно полном объеме. На Лада Приора ремонт печки по силам практически любому автомобилисту, изучившему принцип ее действия. В дальнейшем процесс обслуживания заключается в последовательной диагностике ее конструктивных частей по выше приведенной схеме. Большинство неисправностей, как, например, холодные потоки воздуха, недостаточный прогрев и прочие, имеют весьма четкий диагноз, что позволяет достаточно легко локализовать и устранить проблему.

vashalada.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
