Снятие задней стойки Лада Гранта
Задняя стойка обычно снимается для замены амортизатора или пружины. Основной причиной неисправности амортизатора стойки, является вытеакние жидкости, более интенсивное раскачивание кузова при прохождении неровностей. Пружины заметно проседают примерно через 50-70 т.к., конечно, это также зависит от качества самих пружин и условий эксплуатации автомобиля.
Инструменты для снятия задней стойки Лада Гранта
Вам потребуются: ключи «на 6», «на 19» (два), накидной ключ «на 17».
Операции по снятию задней стойки Лада Гранта
Работы можно проводить на ровной площадке, смотровая яма или подъеник не обязателен. Также вам не потребуется съемник пружин.
1. Сложите спинку заднего сиденья.
2. Подденьте отверткой резиновую заглушку
3. …и извлеките ее.
4. Отверните гайку верхнего крепления амортизаторной стойки.
5. Установите упоры («башмаки») под передние колеса. Приподнимите заднюю часть автомобиля максимально высоко, чтобы балка отгибалась как можно на больший угол. Балку также можно отогнуть и руками, для того чтобы снять или установить стойку. В таком положении балка обладает ограниченной жесткостью и вы в состоянии будете повернуть ее еще на несколько сантиметров.
7. Выведите нижний конец амортизаторной стойки из кронштейна и снимите амортизаторную стойку с пружиной.
Часто, даже после того, как вы сняли стойку с автомобиля, буферная резиновая подушка остается держаться внутри чашки кузова брызговика задней стойки. В этом случае, дотянитесь до нее рукой и вытащите ее.
8. Снимите с амортизаторной стойки пружину.
9. Снимите со штока амортизатора втулку и нижнюю подушку.
10. Снимите с амортизатора кожух.
11. …и выньте из кожуха буфер хода сжатия.
12. Замените пружину, если на ней обнаружены трещины или деформированы витки. Рекомендуется заменять обе пружины задней подвески, причем они должны быть одной группы.
13. Установите изоляционную прокладку на пружину так, чтобы конец пружины упирался в выступ прокладки. Прикрепите прокладку к пружине изоляционной лентой или тонкой проволокой, чтобы она не соскакивала при установке пружины.
14. Установите пружину на амортизаторную стойку так, чтобы ее конец упирался в выступ нижней чашки.
15. Установите амортизаторную стойку задней подвески в порядке, обратном снятию. Нижний конец пружины должен быть обращен в сторону колеса.
При установке аммортизатора, бывает очень трудно попасть вытянутым штоком аммортизатора в кузов автомобиля (в отверстие чашки). Для облегчения данной процедуры установки поможет применение резинового отрезка бензошланга надетого на шток амортизатора (длиной 10-15 см), который лекго направляется в отверстие кузова в следствии своей гибкости, если даже шток смещен относительно отверстия, а в споследствии, при опускании кузова шток следуя за шлангом попадает на свое штатное место.
16. Опустите автомобиль на землю. Несколько раз сильно качните его. Окончательно затяните гайки верхнего и нижнего креплений амортизатора.
17. Через 100 км пробега проверьте и, если надо, затяните эти резьбовые соединения требуемыми моментами.
autosecret.net
Снятие задней стойки и пружины
Снятие амортизатора и пружины
Работу выполняем при замене амортизатора, буфера хода сжатия или пружины.
Устанавливаем автомобиль на смотровую канаву или эстакаду.
Откидываем спинку заднего сиденья.
Поддеваем отверткой…
…и снимаем заглушку.
Накидным Z‑образным ключом «на 17» отворачиваем гайку верхнего крепления амортизатора, удерживая шток амортизатора от проворачивания специальным ключом.
Снимаем опорную шайбу…
…и верхнюю подушку.
Вывешиваем задние колеса.
Ключом «на 19» отворачиваем гайку болта нижнего крепления амортизатора к балке, удерживая болт от проворачивания ключом того же размера.
Вынимаем болт.
При затруднении выбиваем болт выколоткой из мягкого металла.
Вынимаем амортизатор вместе с пружиной.
Прокладка пружины обычно прилипает к кузову, откуда ее необходимо извлечь и убедиться в отсутствии деформаций и разрывов.
Снимаем прокладку пружины.
Снимаем пружину с амортизатора.
Снимаем распорную втулку с нижней подушкой со штока.
Снимаем чехол с буфером хода сжатия.
Вынимаем буфер хода сжатия из чехла.
Снимаем с чехла чашку.
Сборку и установку амортизатора задней подвески проводим в обратной последовательности.
Для удобства сборки рекомендуем прокладку прикрепить к пружине скотчем или изоляционной лентой, что облегчит установку ее в кузов, при этом конец витка пружины должен упираться в выступ прокладки.
Чехол надеваем на чашку, при этом гофр чехла должен быть надет на отбортовку чашки.
Буфер хода сжатия вставляем в чехол так, чтобы его гофрированная часть была снизу.
Конец нижнего витка пружины должен упираться в выступ опоры амортизатора.
Для облегчения установки можно надеть на конец штока отрезок шланга…
…который позволит направить шток в отверстие верхней опоры на кузове.
Амортизатор устанавливаем так, чтобы менее глубокая выемка опоры (показана стрелкой) под пружину была обращена к колесу, при этом конец нижнего витка пружины с левой стороны автомобиля будет обращен к задней части автомобиля, а справа – к передней части.
Закрепляем нижний конец амортизатора, но гайку не затягиваем.
Опуская автомобиль на колесо или приподнимая домкратом эту сторону балки, вводим конец штока амортизатора в отверстие кузова и закрепляем его. Болт нижнего крепления амортизатора затягиваем в положении «автомобиль на колесах».
grantalada.jimdo.com

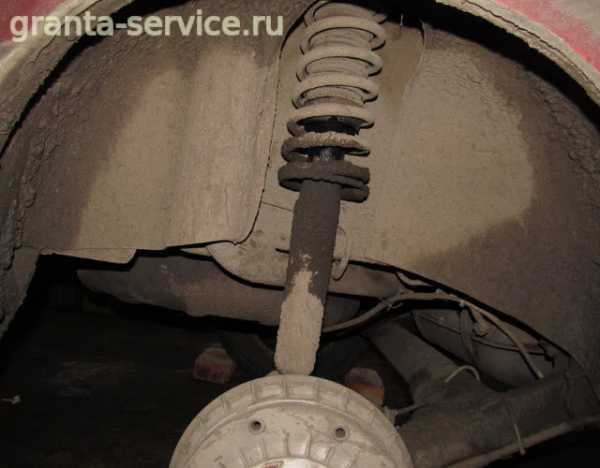

Замена амортизатора и пружины задней подвески на Лада Гранта
Работу удобно выполнять на смотровой канаве. Но при необходимости снять и установить пружину и амортизатор задней подвески можно, установив автомобиль на ровную горизонтальную площадку.
Для выполнения работы потребуются помощник, а также:
— смотровая канава или эстакада;
— подставка;
— приспособление для разборки стоек подвески.
При отсутствии смотровой канавы или эстакады, снимаем заднее колесо автомобиля со стороны заменяемого амортизатора
2. Складываем заднее сиденье.
3. Поддев шлицевой отверткой, снимаем заглушку.
4. Устанавливаем приспособление для разборки стоек на шток амортизатора, и с его помощью отворачиваем гайку штока.
Либо ключем на 6 мм удерживая шток амортизатора, от проворачивания, накидным ключом на 17 мм отворачиваем его гайку.
5. Магнитом снимаем со штока амортизатора пружинную шайбу и верхнюю опорную шайбу.
6. Снимаем со штока амортизатора верхнюю подушку.

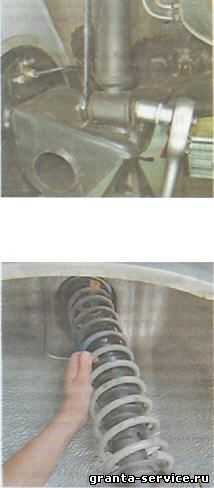

. Двумя ключами на 19 мм отворачиваем гайку болта крепления нижнего конца амортизатора к балке заднего моста и вынимаем болт.
8. Отводим нижний конец амортизатора в сторону задней части автомобиля и снимаем амортизатор.
9. Снимаем с амортизатора пружину’ п ее прокладку’, а также, если необходимо, снимаем со штока амортизатора нижнюю подушку и распорную втулку.
Установка
8 задней подвеске автомобиля следует устанавливать пружины одного класса (с одинаковым цветом меток).
1. Перед установкой амортизатора •закрепляем резиновую прокладку 4 на пружине 2 изоляционной лентой или скотчем.
2. Устанавливаем пружину на амортизатор и полностью вытягиваем шток. Надеваем на шток амортизатора буфер 1. защитный кожух 3 с крышкой, распорную втулку 5 и нижнюю подушку 6 (если их нет на штоке).
При установке амортизатор необходимо сориентировать таким образом, чтобы торец нижнего витка пружины был обращен в сторону
колеса.
3. Вводим шток амортизатора в отверстие чашки кузова, одновременно помощник надевает на шток верхнюю подушку, опорную шайбу и наживляет на несколько оборотов гайку штока.
4. Приподнимаем рычаг до совмещения отверстий в амортизаторе и кронштейне бачки. Устанавливаем болт нижнего крепления амортизатора и заворачиваем его гайку (не затягивая).
При отсутствии помощника можно сначала закрепить амортизатор на балке задней подвески. Затем, подставив под задний рычаг упор, плавно на домкрате опустить автомобиль, контролируя при этом, чтобы шток амортизатора вошел в отверстие кузова, и уже после этого надеть верхнюю подушку с опорной шайбой и наживить гайку.
6. Затягиваем гайку крепления штока амортизатора моментом 50-61.7 Н м (5,1-6,3 ктс м).
7. Затягиваем гайку болта нижнего крепления амортизатора моментом 66,6-82,3 Н-м (6.8-8,4 кге-м).
www.granta-service.ru
Замена заднего амортизатора Лада Гранта
Страница 1 из 2
Работу удобно выполнять на смотровой канаве. Но при необходимости снять и установить пружину и амортизатор задней подвески можно, установив автомобиль на ровную горизонтальную площадку.
| рис. 1 |
Для выполнения работы потребуются помощник, а также:
— смотровая канава или эстакада;
— подставка;
— приспособление для разборки стоек подвески.
Снятие
1. Подготавливаем автомобиль к выполнению работы и вывешиваем заднюю часть автомобиля на подставках.
При отсутствии смотровой канавы или эстакады, снимаем заднее колесо автомобиля со стороны заменяемого амортизатора.
2. Откидываем спинку заднего сиденья. Поддеваем отверткой и снимаем заглушку
| 3. Накидным г-образным ключом на 17 отворачиваем гайку верхнего крепления амортизатора, удерживая шток амортизатора от проворачивания специальным ключом. |
Либо ключом на 6 мм удерживая шток амортизатора, от проворачивания, накидным ключом на 17 мм отворачиваем его гайку.
| 4. Магнитом снимаем со штока амортизатора пружинную шайбу 5. Снимаем верхнюю опорную шайбу
|
6. Снимаем со штока амортизатора верхнюю подушку.
| 7. Ключом на 19 отворачиваем гайку болта нижнего крепления амортизатора к балке, удерживая болт от проворачивания ключом того же размера. |
8. Вынимаем болт. При затруднении выбиваем болт выколоткой из мягкого металла.
| 9. Отводим нижний конец амортизатора в сторону задней части автомобиля и снимаем амортизатор вместе с пружиной |
10. Прокладка пружины обычно прилипает к кузову, откуда ее необходимо извлечь и убедиться в отсутствии деформаций и разрывов. Снимаем прокладку пружины
| 11. Снимаем пружину с амортизатора
|
12. Снимаем распорную втулку с нижней подушкой со штока.
| 13. Снимаем чехол с буфером хода сжатия. Вынимаем буфер хода сжатия из чехла
|
14. Снимаем с чехла чашку.
| Сборку производим в обратной последовательности.
|
autoruk.ru
Замена заднего амортизатора Лада Гранта
Страница 1 из 2
Работу удобно выполнять на смотровой канаве. Но при необходимости снять и установить пружину и амортизатор задней подвески можно, установив автомобиль на ровную горизонтальную площадку.
| рис. 1 |
Для выполнения работы потребуются помощник, а также:
— смотровая канава или эстакада;
— подставка;
— приспособление для разборки стоек подвески.
Снятие
1. Подготавливаем автомобиль к выполнению работы и вывешиваем заднюю часть автомобиля на подставках.
При отсутствии смотровой канавы или эстакады, снимаем заднее колесо автомобиля со стороны заменяемого амортизатора.
2. Откидываем спинку заднего сиденья. Поддеваем отверткой и снимаем заглушку
| 3. Накидным г-образным ключом на 17 отворачиваем гайку верхнего крепления амортизатора, удерживая шток амортизатора от проворачивания специальным ключом. |
Либо ключом на 6 мм удерживая шток амортизатора, от проворачивания, накидным ключом на 17 мм отворачиваем его гайку.
| 4. Магнитом снимаем со штока амортизатора пружинную шайбу 5. Снимаем верхнюю опорную шайбу
|
6. Снимаем со штока амортизатора верхнюю подушку.
| 7. Ключом на 19 отворачиваем гайку болта нижнего крепления амортизатора к балке, удерживая болт от проворачивания ключом того же размера. |
8. Вынимаем болт. При затруднении выбиваем болт выколоткой из мягкого металла.
| 9. Отводим нижний конец амортизатора в сторону задней части автомобиля и снимаем амортизатор вместе с пружиной |
10. Прокладка пружины обычно прилипает к кузову, откуда ее необходимо извлечь и убедиться в отсутствии деформаций и разрывов. Снимаем прокладку пружины
| 11. Снимаем пружину с амортизатора
|
12. Снимаем распорную втулку с нижней подушкой со штока.
| 13. Снимаем чехол с буфером хода сжатия. Вынимаем буфер хода сжатия из чехла
|
14. Снимаем с чехла чашку.
| Сборку производим в обратной последовательности.
|
autoruk.ru
Ремонт задней подвески Лада Гранта
Страница 1 из 3
Замена пружин и амортизаторов задней подвески автомобиля
Пружина задней подвески нижним концом опирается на чашку, приваренную к резервуару амортизатора, а верхним через резиновую прокладку на опору, приваренную изнутри к арке колеса
Амортизаторы задней подвески двустороннего действия.
Нижняя проушина амортизатора крепится болтом к кронштейну рычага подвески, а его шток закреплен на верхней опоре пружины подвески через две резиновые подушки
Пружины задней подвески не должны иметь повреждений.
Разрывы, растрескивания и сильная деформация резиновых втулок, подушек и буферов сжатия амортизаторов недопустимы.
Не допускается подтекание жидкости из амортизаторов.
Незначительное «отпотевание» амортизатора в верхней его части при сохранении характеристик не является неисправностью.
Устанавливаем автомобиль на смотровую канаву или подъемник
Откидываем спинку заднего сиденья
Поддеваем отверткой и снимаем заглушку
Накидным ключом на 17 откручиваем гайку верхнего крепления амортизатора, при этом удерживая шток от проворачивания специальным ключом или ключом на 7
Снимаем опорную шайбу
Снимаем верхнюю подушку
Вывешиваем задние колеса
Ключом на 19 откручиваем гайку болта нижнего крепления амортизатора к балке, удерживая болт от проворачивания
Извлекаем болт
Вынимаем амортизатор вместе с пружиной
Извлекаем резиновую прокладку пружины
avtomechanic.ru
Как снять и поставить задний амортизатор Лада Калина
Страница 1 из 2
Работу удобно выполнять на смотровой канаве. Но при необходимости снять и установить пружину и амортизатор задней подвески можно, установив автомобиль на ровную горизонтальную площадку.
Для выполнения работы потребуются помощник, а также:
— смотровая канава или эстакада;
— подставка;
— приспособление для разборки стоек подвески.
Снятие
Подготавливаем автомобиль к выполнению работы и вывешиваем заднюю часть автомобиля на подставках.
При отсутствии смотровой канавы или эстакады, снимаем заднее колесо автомобиля со стороны заменяемого амортизатора.
Откидываем спинку заднего сиденья.
Поддеваем отверткой и снимаем заглушку
Накидным г-образным ключом на 17 отворачиваем гайку верхнего крепления амортизатора, удерживая шток амортизатора от проворачивания специальным ключом.
Можно ключом на 6 мм удерживая шток амортизатора, от проворачивания, накидным ключом на 17 мм отворачиваем его гайку.
Магнитом снимаем со штока амортизатора пружинную шайбу
Снимаем верхнюю опорную шайбу
Снимаем со штока амортизатора верхнюю подушку
Ключом на 19 отворачиваем гайку болта нижнего крепления амортизатора к балке, удерживая болт от проворачивания ключом того же размера
Вынимаем болт.
При затруднении выбиваем болт выколоткой из мягкого металла.
Отводим нижний конец амортизатора в сторону задней части автомобиля и снимаем амортизатор вместе с пружиной
Прокладка пружины обычно прилипает к кузову, откуда ее необходимо извлечь и убедиться в отсутствии деформаций и разрывов.
Снимаем прокладку пружины
Снимаем пружину с амортизатора
autoruk.ru
