Ваз 21213 установка распредвала – Установка распределительного вала 21213 (Нива)

ВАЗ 21213 | Снятие и установка распредвала

	1. Перед установкой при необходимости можно проверить биение распредвала в заводских условиях. Граница износа: 0,01 мм.
2. Если на двигателе с большим пробегом или шумами в приводе клапанов вновь будет устанавливаться прежний распредвал, рекомендуется проверить осевой зазор. Граница износа: 0.15 мм. Измерение проводится при снятых тарельчатых толкателях и установленных первой и последней крышках коренных подшипников.
3. Установить новое уплотнительное кольцо распредвала. Предварительно смазать маслом губы и внешний край уплотнительного кольца.
	4. Сделать пробную установку крышек подшипника, обращая внимание на положение центров. Крышки должны быть установлены так, чтобы отверстия крышек и головки блока цилиндров совпадали. При этом обращать внимание на метки.
5. Если снимались тарельчатые толкатели, установить их на прежние места. Тарельчатые толкатели смазать тонким слоем масла и при установке не перекашивать.
Предупреждение Тарельчатые толкатели местами менять нельзя!
6. Смазать маслом и установить распредвал.
Предупреждение При этом кулачки 1 цилиндра должны быть направлены вверх. Установить крышки подшипников согласно меткам. Обращать внимание на положение центров.
7. Затянуть крышки 2 и 4 крест-накрест моментом 20 Н·м.
8. Установить 1 и 3 крышки и затянуть моментом 20 Н·м.
9. Установить шпонку распредвала. Установить приводную шестерню и затянуть моментом 80 Н·м, удерживая при этом зубчатое колесо шипом.
10. Надеть зубчатый ремень на зубчатое колесо распредвала, обращая внимание на правильное положение промежуточного вала и виброгасителя (см. подраздел 2.5.2).
11. Натянуть зубчатый ремень (см. подраздел 2.5.1).
12. Установить новую прокладку крышки головки блока цилиндров, осторожно затянув болты крышки моментом 10 Н·м.
13. Установить ограждение зубчатого ремня.
Предупреждение Если будут установлены новые тарельчатые толкатели, двигатель в течение примерно 30 минут запускать нельзя, в противном случае клапана упрутся в поршни!

automn.ru

замена распредвала ваз-21214 | Автолюбители

Снятие распределительного вала и рычагов привода клапанов впрыскового двигателя

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем крышку головки блока цилиндров .
Проворачивая коленчатый вал по часовой стрелке, устанавливаем распределительный вал в положение, когда…

…метка на звездочке (лунка со стороны корпуса) распределительного вала…

…должна совпасть с выступом на корпусе подшипников.

При этом…

…метка на шкиве (сверление) коленчатого вала…

…должна совпасть с выступом на крышке привода распределительного вала.

Для наглядности на фото 1–4 детали с двигателя сняты.

Зубилом отгибаем край стопорной шайбы болта крепления звездочки распределительного вала (для наглядности шланги отводящего патрубка рубашки охлаждения отсоединены).

Накидным ключом «на 17» отворачиваем болт крепления звездочки распределительного вала.

Снимаем болт вместе с шайбами.

Для ослабления натяжения цепи отворачиваем гайки крепления гидравлического натяжителя к головке блока цилиндров . При этом трубку гидропривода натяжителя не размыкаем.

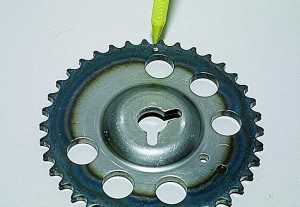

Чтобы цепь не перескочила, привязываем ее к звездочке и снимаем звездочку с цепью с распределительного вала.

Головкой «на 13» отворачиваем среднюю гайку крепления корпуса подшипников распределительного вала и рамки подачи масла в гидравлические опоры.

Снимаем втулку рамки со шпильки…

…и, поворачивая, отводим изогнутую часть рамки от корпуса подшипников.

Отвернув еще восемь гаек крепления корпуса подшипников распределительного вала к головке блока цилиндров,…

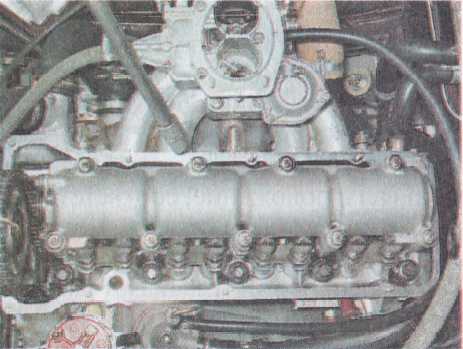

…снимаем со шпилек корпус в сборе с распределительным валом.

Снимаем рычаг привода клапана.

Накидным ключом «на 10» отворачиваем две гайки крепления упорного фланца распределительного вала к корпусу подшипников…

…и снимаем фланец.

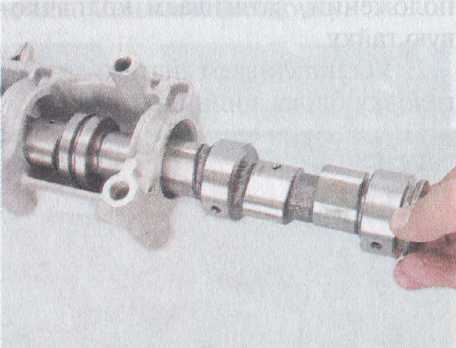

Извлекаем распределительный вал из корпуса подшипников.

Сборку проводим в обратной последовательности. Смазываем моторным маслом постели корпуса подшипников распределительного вала и рабочие поверхности рычагов привода клапанов. При монтаже корпуса подшипников убеждаемся, что установочные втулки (на крайних крепежных шпильках с левой стороны) вошли в гнезда корпуса подшипников без перекоса.
Затягиваем гайки крепления корпуса подшипников в последовательности, указанной на рисунке.

Порядок затягивания гаек крепления корпуса подшипников распределительного вала.

HdSxozARNdCZoZ0rmlIZmTSTN29TNdkrbraqebaqo3I5Ndk9etIUo3AwmLs6nl5wnl5SFlEwN2GVh4OUMDIuhRk4gDA4h3QSnlOuOBu0gBAypbefebaqebAsmLIQFlCsFlGwnlKxOB0rm2cWoDKrFJcZgBk2hJgZgBm4GJszhBarbraqebaqMdC0mj1QMb1ZNd90HjeZhBi4hBq0gZg4eR48F2SxoZ4=

avtolyubiteli.com

Выбор тюнингового распредвала для двигателя 2106

В варианте распредвала с широкой фазой, впускной клапан открывается до того как поршень дойдет до ВМТ – это влияет на перекрытие клапанов, о котором пройдет речь ниже и закрывается впускной клапан тогда, когда поршень пройдя НМТ пойдет далеко в верх. Как видно, такт впуска занял часть такта сжатия, но посмотрим какой результат при этом можем получить.

На низких оборотах, имеем фактически низкую реальную степень сжатия и соответственно низкий термический КПД, по двум причинам. Во первых – из за сокращенного такта сжатия, а во вторых – при позднем закрытии впускных клапанов, поршня после прохода НМТ идут вверх выталкивая топливную смесь обратно во впуск, до момента закрытия впускных клапанов. Получается наш двигатель, получая порцию смеси на такте впуска до прохода поршня НМТ, вытесняет часть смеси обратно во впуск после прохода НМТ, то есть выходит двигатель использует только часть своего объема. К примеру, двигатель 1,6 литра, выталкивая обратно во впуск даже 0,3 литра, становится фактически двигателем рабочим объемом 1,3 литра!

Интересная математика получается, но при частичных нагрузках эта потеря рабочего объема не столь заметна, так как не сокращенный впуск ограничивает подачу смеси – а  дроссельная заслонка. А вот если нажать акселератор, дроссель открыт, но обороты низкие, здесь то и будет заметно существенное падение крутящего момента из за соответственно не высокой инерции потока во впуске, как уже стало понятно из за того что поршень получая порцию топливно-воздушной смеси, в конце такта впуска выталкивает часть смеси обратно.

В итоге, при использовании широкофазного распредвала на низких оборотах  мы теряем момент или простыми словами — тягу, в следствии укороченных тактов впуска и сжатия, получая низкое давление в цилиндре. Но не все так плохо, недостаток давления можно компенсировать повышением номинальной степени сжатия, а если в дополнении к этому использовать распредвал с увеличенным тактом расширения (рабочего хода), то получим двигатель работающий по циклу Миллера, который может позволить достичь большей тепловой эффективности, снизив расход топлива, к сожалению с некоторым снижением максимальной мощности.

Теперь повысим обороты двигателя, во впускной трубе увеличилась скорость воздушного потока и следовательно инерция, что позволило наполнять цилиндр даже при движении поршня в верх после НМТ. Благодаря поступлению в цилиндр количества смеси большего, чем мог бы получить двигатель при движении поршня в только в низ, повышается и наполнение цилиндров смесью и давление в цилиндре, следовательно получаем более высокую мощность.

Не стоит забывать, на наполнение цилиндров, кроме фаз распредвала, влияет сечение и профиль каналов, и в целом система впуска.  Малые каналы могут обеспечить эффективное наполнение на средних оборотах, но ограничить максимальное наполнение на высоких, тем самым не будет использоваться весь потенциал широкофазного распредвала. С большими каналами может стать так, что будет потерян весь диапазон оборотов, вместе с высокими, где часть поступающей смеси на такте впуска, будет отправляться не на рабочий процесс, а обратно во впускную трубу.

ot16.blogspot.com

ВАЗ 21213 | Снятие и установка распредвала/регулировка фаз газораспределения

Снятие и установка распредвала/регулировка фаз газораспределения

Двигатели Е1, ЕЗ, Е5

В принципе, головка цилиндров двигателей Е имеет ту же конструкцию, что и у других бензиновых двигателей. В следующем тексте будет указано только на отличия.

Снятие

Установка

Вставить распредвал. Установить звездочку распредвала с приводной цепью. Установить валы коромысел с половинками подшипников распредвала. Завернуть 10 болтов до прилегания к головке цилиндров усилием руки. Затем болты следует затянуть в три прохода. На каждом проходе болты затягиваются в последовательности, с 1-го по 10-й. 1-й проход: 50 Нм 2-й проход: 70 Нм 3-й проход: 90 Нм Затяжку болтов головки цилиндров следует производить очень внимательно. Перед затяжкой следует проверить точность динамометрического ключа. Кроме того, необходимо точно следовать последовательности затяжки. Заблокировать коленвал, установить болт крепления зубчатого колеса распредвала и затянуть его с усилием 75 Нм. Для блокирования коленвала включить 4-ю или 5-ю передачу и попросить ассистента выжать педаль тормоза. Нажать стопор в направлении стрелки и полностью вдвинуть муфту натяжителя цепи в корпус натяжителя. Закрепить муфту скобой. Установить и привинтить натяжитель цепи с новой прокладкой. После установки натяжителя скоба ослабляется за счет вращения коленвала. Муфта смещается автоматически и устанавливает люфт цепи. Проверить регулировку приводной цепи. Для этого провернуть коленвал, чтобы метка на ременном шкиве совпала с меткой «Т». Одновременно коромысла 1-го цилиндра должны иметь небольшой люфт, а коромысла 4-го цилиндра должны находиться в положении перекрытия клапанов, т. е. оба клапана должны быть нажаты коромыслами вниз. Если это не так, приводную цепь необходимо отрегулировать снова. Установить крышку головки цилиндров с новой прокладкой крышки и сегментным уплотнением. Привинтить крышку с усилием 10 Нм. Подключить кабель массы батареи. Если имеются, установить время на часах и задать защитный код радиоприемника. Проверить зазор клапанов, см. Раздел Проверка/регулировка зазора клапанов.

Регулировка приводной цепи

Снять крышку головки цилиндров. Заблокировать коленвал и отвинтить болт крепления звездочки распредвала (двигатель изображен в снятом положении). Для блокирования коленвала включить 5-ю или 4-ю передачу и попросить ассистента выжать педаль тормоза. Снять натяжитель цепи. Снять клиновой ремень, см. Раздел Снятие и установка/натяжение клинового ремня. Поднять автомобиль. Заблокировать коленвал и отвинтить болт крепления ременного шкива коленвала. Отвинтить все болты поддона картера, которые ввинчены в крышку приводной цепи. Отвинтить крышку цепи. Провернуть коленвал так, чтобы паз шпонки был обращен вверх. Одновременно полированные (блестящие) звенья цепи должны совпасть с метками на звездочках распределительного и коленчатого валов. Если метки не совпадают, снять звездочку с распредвала и отрегулировать цепь. Если цепь отрегулирована верно, установить звездочку распредвала, корпус приводной цепи, крышку головки цилиндров, ременный шкив коленвала и болты крепления поддона картера.

automn.ru

Замена распредвала ВАЗ Классика, ВАЗ 2121 Нива

Симптомы: смещены газораспределительные фазы, плохо заводится двигатель, двигатель часто глохнет, стучат клапаны.

Возможная причина: поврежден распредвал.

Инструменты: динамометрический ключ, набор гаечных ключей, зубило, набор отверток.

1. Снимите клемму отрицательного провода с вывода аккумуляторной батареи.

2. Демонтируйте крышку ГБЦ.

3. Установите распределительный вал в положение, которое соответствует концу такта сжатия в четвертом цилиндре.

4. Отогните лепесток стопорной шайбы болта, крепящего звездочку-шкив распредвала, используя зубило.

5. Включите первую передачу в КПП. После этого с помощью торцевого ключа «на 17» открутите болт, крепящий звездочку-шкив распредвала, а затем извлеките первый из отверстия вместе с шайбами.

6. Демонтируйте натяжное устройство приводной цепи ГРМ.

7. Демонтируйте звездочку-шкив распределительного вала вместе с цепью ГРМ. Для того чтобы избежать перескакивания цепи, привяжите ее с помощью проволоки к звездочке-шкиву, а затем расположите в головке блока цилиндров двигателя.

8. Равномерно открутите девять гаек, крепящие корпус подшипников распредвала (используйте торцевой ключ «на 13»).

9. Снимите со шпилек в ГБЦ корпус подшипников вместе с распределительным валом.

10. С помощью торцевого или накидного ключа «на 10» открутите два болта, крепящие упорный фланец к корпусу подшипников, после чего выньте данный фланец из проточки, выполненной в передней опорной шейке распредвала.

11. Выньте распределительный вал из корпуса подшипников.

12. Приподнимите рычаг клапана и освободите его от зацепления с пружиной, после чего снимите рычаг с регулировочного болта.

13. Демонтируйте пружину рычага. Аналогичным образом демонтируйте остальные рычаги и пружины.

14. Осуществите осмотр рабочих поверхностей кулачков и шеек распределительного вала и корпуса подшипников, а также рычагов клапанов. Если кулачки распредвала изношены более чем на 0,5 миллиметра, а также на них присутствуют забоины, задиры, царапины, то вал необходимо обязательно заменить. Помимо того, не допускается наличие трещин на поверхностях корпуса подшипников, а также забоин, задиров, царапин, борозд и рисок на рабочих поверхностях опор под шейки. На рабочих поверхностях рычагов клапанов не должны присутствовать любые механические повреждения.

15. Замените поврежденные детали.

16. Прежде чем осуществлять установку распределительного вала в корпус подшипников, нанесите моторное масло на рабочие поверхности кулачков и шеек вала.

17. Вмонтируйте распредвал в корпус подшипников, а затем зафиксируйте его с помощью упорного фланца. Распределительный вал должен быть сориентирован так, чтобы его штифт был расположен напротив верхнего отверстия на упорном фланце.

18. Затяните крепежные гайки корпуса подшипников распредвала в последовательности, указанной на прилагающейся фотографии. Момент затяжки – 18,3 Н∙м.

19. Отвяжите проволоку, крепящую цепь ГРМ к звездочке-шкиву, установите звездочку-шкив с цепью на распределительный вал, вкрутите крепежный болт и законтрите его, для чего загните лепестки стопорной шайбы.

20. Произведите установку натяжного устройства приводной цепи ГРМ.

21. Произведите регулировку зазоров.

22. Осуществите установку всех ранее снятых деталей в обратной последовательности.

Павел Куракин Автолюбитель

Другие виды ремонта этого автомобиля:

www.avtika.ru

Распредвал 21213 на классику — Лада мастер

Борьба за повышение мощности на двигателях ВАЗ ведется не на жизнь, а на смерть. Чего только не прикручивают к героическому классическому двигателю Fiat 124, чтобы он стал хоть немножко мощнее. Давайте попробуем подойти к вопросу с точки зрения безэмоционального практикующего моториста, и разобраться в некоторых тонкостях замены деталей для повышения мощности.

Содержание:

1. Мощные классические ВАЗы
2. Борьба за мощность
3. Способы поднять мощность в двигателе ВАЗ
4. Распредвал 21213
5. Результаты замены распредвала

Мощные классические ВАЗы

Никакая это не ирония и не сарказм. Если посмотреть назад, лет на сорок, то Фиат 124 не зря стал автомобилем года в конце 60-х. А мощность классического ВАЗ 2101 составляла 64 лошадиные силы, что позволяло достигать крутящего момента 87 Нм при 3400 об/мин. Это один из самых высоких показателей по удельной мощности на то время, тем более среди советских машин.

И это только начало, потому что ВАЗ 2103 с полуторалитровым мотором имел 77 лошадей, а шестерка с мотором 1,6 литра могла выдать при той же мощности уже 121 Нм крутящего момента при 3000 об/мин. Хотя ни одна из классических моделей по мощности не дотягивает до сотни, того вполне хватает для того, чтобы им не чувствовать себя ущербными даже в 21 веке.

Борьба за мощность

Как бы там ни было, а хочется снять с полуторалитрового мотора ходя бы сотню сил, чтобы дотянуть до уровня более-менее современных автомобилей. Более того, это вполне возможно, самое главное — знания и опыт. Просто так, заменив одну железку на другую, силы не прибавятся. Заменяют практически все, что можно заменить, даже не задумываясь о последствиях. Задумываться надо бы, потому что на ВАЗе модифицируют двигатели не школьники, а грамотные инженеры с большим опытом работы. Довольно комично даже слышать о том, что дядя Петя из соседнего гаражного кооператива поднял мощность на шестерке до 120 сил, и теперь она «валит».

Перед тем, как приступать к хирургии стандартного двигателя, необходимо до тонкостей знать его устройство, взаимозаменяемость деталей, свойства материалов, эксплуатационных жидкостей, знать тонкости условий и режимов работы мотора, чтобы говорить с инженерами ВАЗ на равных. Несмотря на это, постоянно предпринимаются попытки усовершенствовать двигатель классических ВАЗов для того, чтобы поднять мощность.

Способы поднять мощность в двигателе ВАЗ

Мощность — это прекрасно. Но большая половина из тех умельцев, которые суют в продуманный мотор всякое барахло, от которого классика «валит», могут в первый раз услышать, что такое крутящий момент. Мы не станем включать академиков и поучать талантливых умельцев, но мощность и крутящий момент, это как мягкое и теплое. Это разные понятия, и проявляются они по-разному. Вот пример.

Двигатель 2103 имеет 77 лошадиных сил, ровно столько же, сколько двигатель 2106, но крутящий момент у шестерки выше, и составляет 121 Нм на 3000 оборотов. У тройки — 106 Нм при 3400 об/мин. Разницу чувствуете? При одной и той же мощности у двигателя меняются характеристики.

Распредвал 21213

Есть тысяча мнений по поводу того, есть ли смысл ставить распредвал от Нивы на классические модели ВАЗ, но однозначного ответа быть не может, и вот почему. Функция распредвала:

• обеспечивать своевременное открытие впускных и выпускных клапанов;
• сохранять стабильность фаз газораспределения;
• синхронизировать работу клепанного механизма с кривошипно-шатунным.

На всех классических моделях ВАЗ стоит распредвал, который рассчитан на работу двигателя в оптимальном режиме, когда максимальный крутящий момент достигается около 3400-3500 об/мин. Распределительный вал от 21213 отличается от классического 2101 тем, что за счет смещения угла положения кулачков изменены фазы газораспределения. Сделано это для того, чтобы внедорожник Нива имел максимальный крутящий момент не на высоких оборотах, чего добиваются от спортивных двигателей, а на минимальных.

Результаты замены распредвала

Спецификация, которой нет смысла не верить, говорит о том, что двигатель 21213 имеет 82 лошади и максимальный крутящий момент 127 Нм при 3000 об/мин. Следовательно, распределительный вал создает такие условия работы для двигателя, которые обеспечивают максимальный крутящий момент на низких оборотах. В идеале, если поставить распредвал от Нивы на копейку или тройку, прибавки в мощности вы не получите ни при каких обстоятельствах. Законы физики работают одинаково — для 1,2-литрового мотора копейки, так и для 1,7-литрового мотора новой Нивы, и мощность не может вырасти просто от того, что мы сменим углы фаз газораспределения.

Замена штатного распредвала, безусловно повысит тягу на низах, то есть трогаться со светофора машина станет веселее. Но на высоких оборотах никакого прироста мощности и скорости от этой операции ждать не стоит.

Для изменения характеристик двигателей ВАЗ существует масса способов, и мы когда-нибудь о них расскажем, а пока, учите матчасть, и удачи на дорогах!

ladamaster.com

ВАЗ 21213 | Установка распредвалов

ПРИМЕЧАНИЕ При установке распредвалов кулачки для первого цилиндра должны смотреть вверх.

Порядок выполнения работ

Рис. 2.75. Прилегающая поверхность крышки подшипника

Перед установкой смажьте прилегающие поверхности крышек подшипников 7 и 8 небольшим количеством консистентной смазки g 052 723 a2 (рис. 2.75).

Вставьте опорные элементы в головку блока цилиндров и установите соответствующие роликовые рычаги на концы стержней клапанов и свои опоры.

Рис. 2.76. Установка роликового рычага

Убедитесь, что все роликовые рычаги 1 правильно приложены к концам стержней клапанов и заклипсованы в соответствующий опорный элемент 2 (рис. 2.76).

Смажьте рабочую поверхность распредвалов моторным маслом.

Аккуратно вложите соответствующий распредвал в подшипники распредвала головки блока цилиндров. При этом проконтролируйте маркировку распредвалов.

ПРИМЕЧАНИЕ Соблюдайте монтажное положение крышек подшипников.

Мыски крышек подшипников a впускного и выпускного распредвалов указывают наружу.

Рис. 2.77. Мыски крышек подшипников

Маркировка крышек подшипников видна со стороны впускного распредвала (рис. 2.77).

Впускной распредвал

Прикрутите крышки подшипников 5 и 9, чередуя крест-накрест, и затяните с моментом затяжки 5 Н·м + доверните на 1/8 оборота. (45°).

Установите крышки подшипников 1 и 13 и затяните с моментом затяжки 5 Н·м и 1/8 оборота (45°).

Установите крышку подшипника 7 и затяните с моментом затяжки 5 Н·м и 1/8 оборота (45°).

Установите крышки подшипников 3 и 11 и также затяните с моментом затяжки 5 Н·м и 1/8 оборота (45°).

Выпускной распредвал

Прикрутите крышки подшипников 6 и 10, чередуя крест-накрест, и затяните с моментом затяжки 5 Н·м + доверните на 1/8 оборота. (45°).

Установите крышки подшипников 2 и 14 и затяните с моментом затяжки 5 Н·м и 1/8 оборота (45°).

Установите крышку подшипника 8 и затяните с моментом затяжки 5 Н·м и 1/8 оборота (45°).

Установите крышки подшипников 4 и 12 и также затяните с моментом затяжки 5 Н·м и 1/8 оборота (45°).

Продолжение для обоих распредвалов

Приведите распредвалы в ГБЦ в положение ВМТ цил. 1.

Линейка для распредвалов t10068 a должна входить в обе канавки.

Перед установкой проверьте сетчатый фильтр крышки распределительного механизма на наличие загрязнений.

Перед установкой крышки распределительного механизма слегка смажьте моторным маслом прилегающие поверхности сальников распредвалов в крышке распределительного механизма.

Слегка смажьте прилегающие поверхности манжетных уплотнений на распредвалах и медленно наденьте крышку распределительного механизма на манжетные уплотнения распредвалов.

Установите крышку распределительного механизма (рис. 2.77) и затяните болты моментом 8 Н·м.

Регулировка фаз газораспределения

Очистите 3-миллиметровые отверстия в прокладке головки блока цилиндров от остатков старого герметика.

ПРИМЕЧАНИЕ При установленной головке блока цилиндров отверстия в прокладке ГБЦ видны только наполовину.

Заполните 3 мм отверстия в прокладке ГБЦ герметиком amv 174 004 01, и в этих точках нанесите герметика чуть больше.

ПРИМЕЧАНИЕ Герметик amv 174 004 01 быстро затвердевает.

Смажьте уплотнительное кольцо масляного канала моторным маслом и вставьте его в боковую крышку вместе с сальником.

Смажьте посадочную поверхность на боковой крышке герметиком amv 176 501 и сразу же установите ее.

Сначала вставьте все крепежные болты и слегка подтяните их.

Затем затяните болты М8 на 23 Н·м, затем болты М6 с моментом 8 Н·м.

Установите натяжитель цепи привода ГРМ и затяните болты крепления с моментом затяжки 40 Н·м.

Установите крышку головки блока цилиндров и впускной коллектор.

Разборка и сборка крышки распределительного механизма

Проверьте сетчатый фильтр в крышке распределительного механизма на наличие загрязнений.

Рис. 2.78. Крышка распределительного механизма: 1 – планка успокоителя: заклипсована на крышке распределительного механизма; 2 – крышка распределительного механизма; 3 – клапан 1 системы изменения фаз газораспределения; 4 – клапан 1 системы изменения фаз газораспределения выпускных клапанов; 5 – болт

Расклипсуйте сетчатый фильтр 2 с обратной стороны крышки распределительного механизма 1 и удалите возможные загрязнения (рис. 2.79).
