Ваз 2115 коллектор – Замена выпускного коллектора ваз 2115

Замена прокладок впускной трубы и выпускного коллектора (продолжение)

12. Отверните гайку крепления кронштейна к ресиверу.

13. Ослабьте хомут и отсоедините шланг вентиляции картера двигателя от штуцера на дроссельном узле.

14. Ослабьте хомут и отсоедините от штуцеров на ресивере вакуумные шланги усилителя тормозов и регулятора давления топлива.

15. Отверните гайки крепления ресивера к впускному коллектору…

16. …и снимите ресивер со шпилек.

17. Снимите уплотнительную прокладку ресивера.

ПРИМЕЧАНИЕ
При установке ресивера замените уплотнительную прокладку.

18. Отсоедините колодку моторного жгута проводов от жгута проводов форсунок и снимите топливную рампу (см. «Проверка и замена форсунок»).

19. Отверните гайки крепления кронштейна к впускному коллектору и термоэкрану коллектора…

20. …снимите кронштейн,

21. Выверните два винта крепления термоэкрана к впускному коллектору и снимите термоэкран.

22. Отверните две гайки и снимите рым.

23. Отсоедините приемную трубу от выпускного коллектора (см. «Замена приемной трубы»).

24. Отверните гайки и снимите впускной и выпускной коллекторы (см. «Головка блока цилиндров (ремонт)»).

25. Установите новые уплотнительные прокладки впускных и выпускных коллекторов, приемной трубы глушителя, ресивера.

26. Установите снятые детали в порядке, обратном снятию.

vaz-2115i.ru

Как снять выпускной коллектор на ВАЗ-2114 8 клапанов инжектор

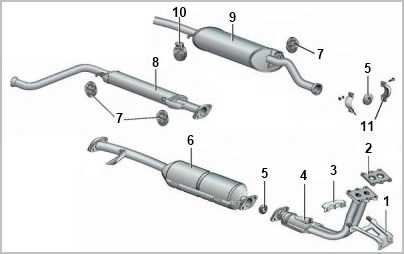

Выпускная система автомобиля ВАЗ-2114 с инжекторным двигателем не отличается особенной сложностью, тем не менее иногда приходится потратить достаточно времени, а может, и денег (если проводить работу на СТО), чтобы привести её в нормальное состояние. Сегодня разберёмся с выпускным коллектором ВАЗ-2114, с особенностями его демонтажа и установки.

Когда нужны замена и снятие выпускного коллектора на ВАЗ-2114

Огромные перепады температуры — это основная проблема, с которой сталкивается выпускной коллектор и прокладка, ради которой его и снимают. Сам коллектор выполнен из чугуна особой марки, он может выдерживать высокие температуры (до 800-900 градусов), тем не менее это критические значения, после которых коллектор может покоробиться или растрескаться.

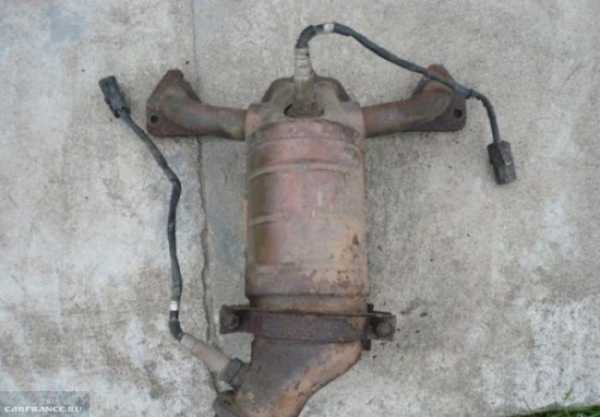

Выпускной коллектор ВАЗ-2114

Основная его задача — сбор выхлопных газов и распределение их в приёмную трубу глушителя.

Замена или демонтаж выпускного коллектора ВАЗ-2114 необходимы в таких случаях:

  1. Механическое повреждение коллектора.
  2. Коробление и потеря герметичности на стыке с головкой блока цилиндров.
  3. Прогар прокладки между головкой и коллектором.
  4. Появление трещин в результате перегрева двигателя.
  5. Замена коллектора на устройство другой конфигурации, адаптированного на более жёсткий режим эксплуатации.

В том случае, если мы не собираемся участвовать в скоростных заездах на приз начальника областного ГИБДД, замена или демонтаж коллектора может быть необходим в ряде случаев.

Инструмент и материалы для демонтажа

Есть ряд симптомов, которые подскажут, что нужно готовиться к снятию выпускного коллектора:

  • повышенный уровень шума в подкапотном пространстве, двигатель издаёт характерный, громкий звук в любых режимах работы;
  • прорыв отработанных газов в подкапотное пространство и иногда в салон;
  • снижение мощности двигателя из-за несовпадения отверстий для выхода выхлопных газов в головке блока и в коллекторе.

Многие решаются на замену штатного коллектора «тюнинговым», выполненным из нержавеющей стали и имеющего иную конфигурацию, тем самым желая повысить мощность двигателя, снизить сопротивление, которое штатный коллектор оказывает выхлопным газам. Как правило, самой частой причиной демонтажа узла становится прогар прокладки.

Прокладка выпускного коллектора

Прокладка коллектора на ВАЗ-2114 выполнена из прессованного армированного асбеста и призвана обеспечивать герметичность соединения головки блока и фланцев коллектора. Асбест применяется для коррекции коэффициента теплового расширения алюминиевого сплава, из которого отлита головка, и чугуна, из которого отливают коллектор. На высоких оборотах и в режиме длительных нагрузок прокладка может прогореть. Тогда её замена и демонтаж коллектора неизбежны.

Для демонтажа коллектора будет необходим штатный набор инструментов, набор головок с удлинителями, проникающая смазка WD-40 или её аналог. В случае обрыва шпилек пригодится экстрактор шпилек, дрель, сверла и набор метчиков. За день-два до демонтажа коллектора стоит увлажнять по несколько раз весь крепёж, это существенно упростит процедуру снятия.

Процедура демонтажа коллектора — пошаговая инструкция

Сам по себе процесс демонтажа не так сложен, сложен доступ к некоторым гайкам, поэтому желательно выполнять работу на подъёмнике или на смотровой яме. Алгоритм действий для инжекторной ВАЗ-2114 в этом случае выглядит так:

  1. Снимаем минусовую клемму с аккумулятора или отключаем выключатель массы.

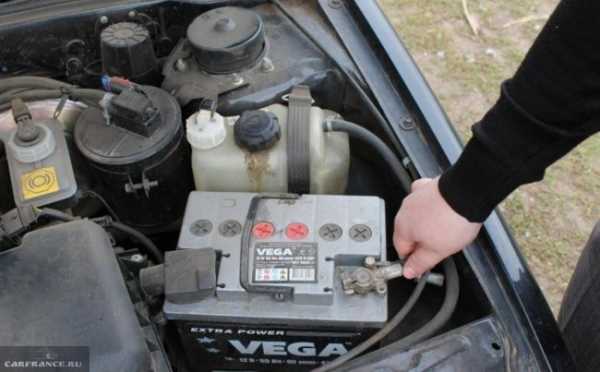

    Снимаем клемму с АКБ

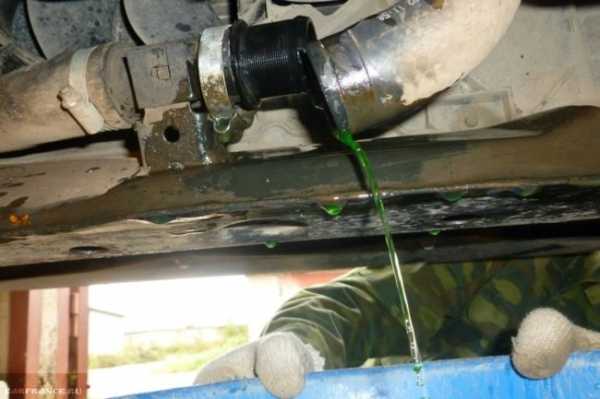

  2. Сливаем антифриз из системы. Не стоит пренебрегать этим пунктом, несмотря на то, что завод не обязывает освобождать систему охлаждения от жидкости.

    Сливаем из системы охлаждающую жидкость

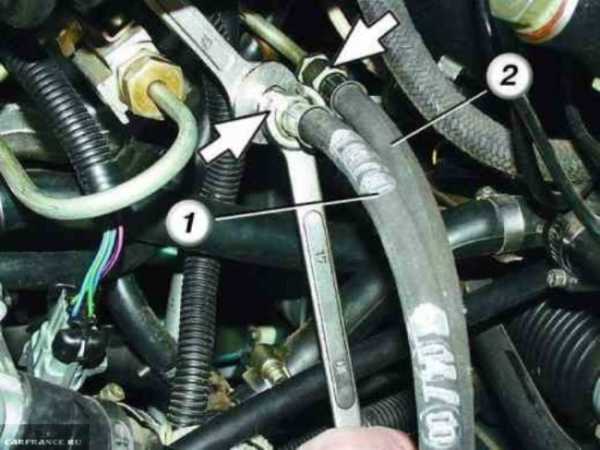

  3. Отключаем трубки топливных магистралей.

    Снимаем топливные трубки

  4. Находим датчик положения дроссельной заслонки, датчик холостого хода и снимаем с них провода.

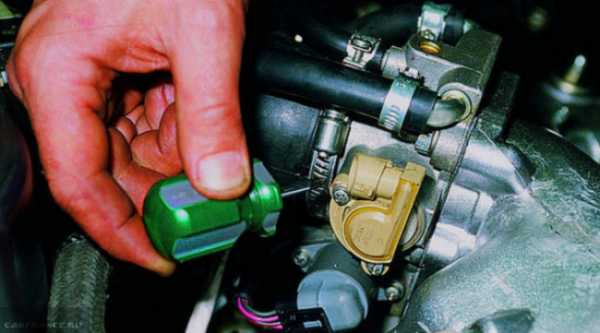

    Отключаем датчик положения дроссельной заслонки

  5. Снимаем шланги вентиляции картера, шланг с вакуумного усилителя тормозов.

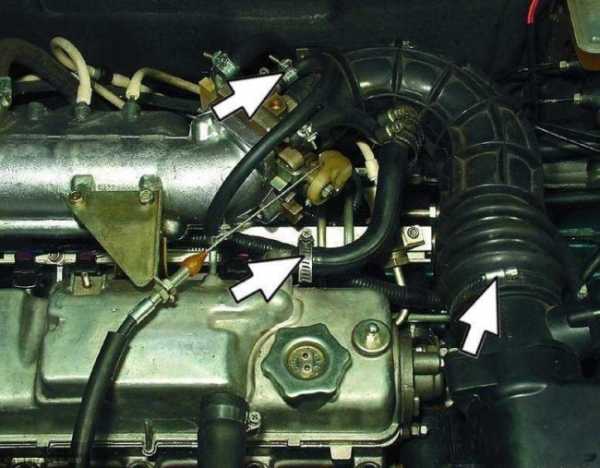

    Откручиваем патрубки

  6. Демонтируем ресивер, отключаем провода форсунок и снимаем топливную рампу в сборе.


    Демонтируем ресивер

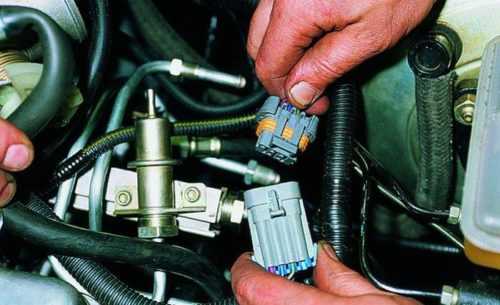

    Отсоединяем электрический разъем топливной рампы

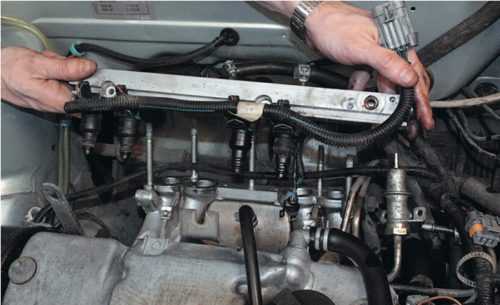

    Демонтируем топливную рампу

  7. Получаем полный доступ к коллектору. Демонтируем термоотражающий экран.

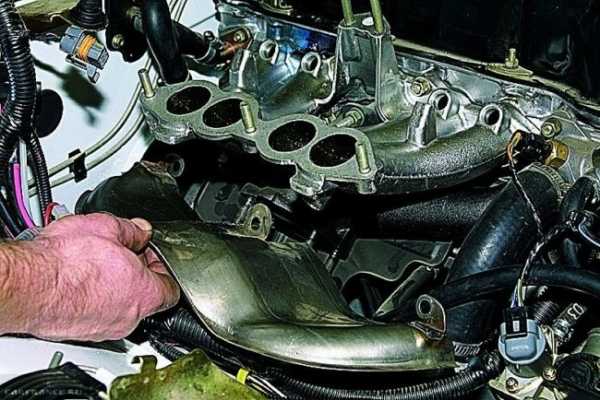

    Снимаем термоэкран

  8. Откручиваем приёмную трубу глушителя от коллектора.

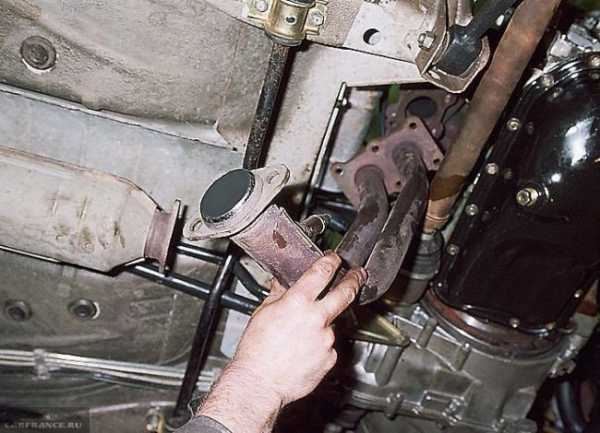

    Отсоединяем приёмную трубу глушителя от коллектора

  9. Откручиваем гайки крепления коллектора со шпилек в головке блока.

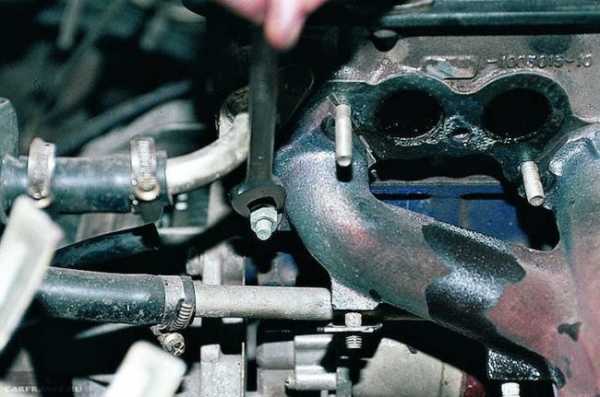

    Демонтируем крепления выпускного коллектора

  10. Демонтируем коллектор.

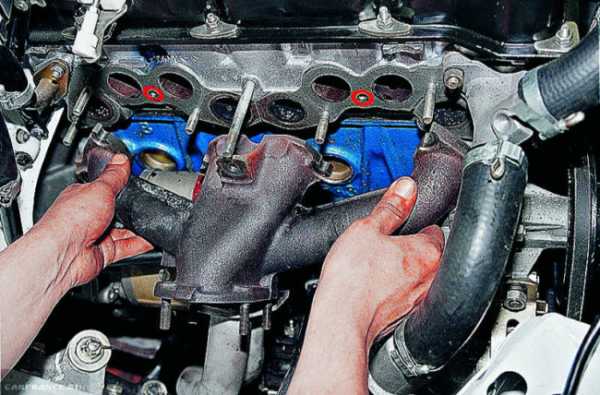

    Снимаем выпускной коллектор

Замена прокладок и установка коллектора

После демонтажа коллектора редко удаётся снять прокладку неповреждённой. Она меняется в любом случае, но на привалочной плоскости со стороны головки и со стороны коллектора обязательно останутся части разрушенной прокладки. Их необходимо аккуратно удалить.

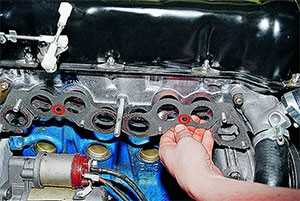

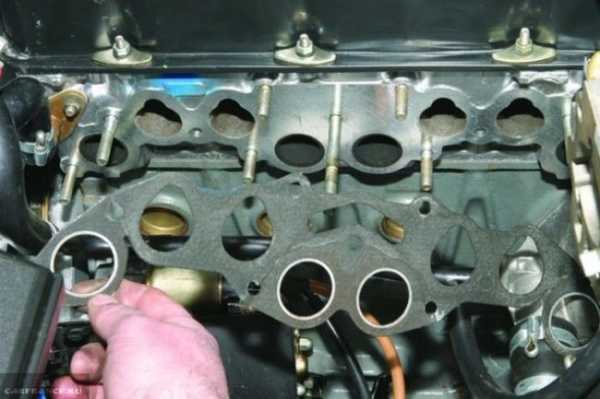

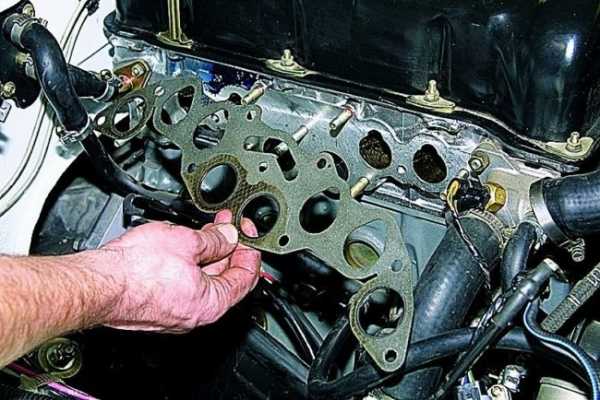

Меняем прокладку коллектора

Для этого можно использовать специальный спрей, который размягчает остатки прокладки, можно аккуратно их удалить лезвием. При этом нельзя повреждать плоскость, иначе герметичность соединения будет нарушена.

Также при установке новых прокладок выпускного коллектора не рекомендуют использовать герметики. Они могут быть разного качества, могут образовывать при обжиме частички, попадающие в картер, что крайне нежелательно.

Видео о замене прокладки выпускного коллектора на ВАЗ-2114

В заключении

После установки новых прокладок (для 8-клапанного мотора и для 16-клапанного они разные) и фиксации коллектора стоит убедиться, что узел не контактирует с электропроводкой, шлангами и не касается стабилизатора. Удачной всем работы!

carfrance.ru

Коллектор ваз 2115 16 — Юристы Тольятти

Содержание статьи:

  • Выпускной коллектор (паук) 16 V » Stinger sport»
  • Снимаем впускной коллектор на 16 клапанном ВАЗ-2112 своими руками
  • Процесс снятия впускного коллектора
  • Выпускной коллектор / паук 4-2-1 (СПОРТ) 16 V «Stinger Sport» для а/м ВАЗ 2108, ВАЗ 2109, ВАЗ 2199, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115
  • Пауки (выпускные коллекторы) ВАЗ 2108-2115
  • Что на практике?
  • Выпускной коллектор / паук 4-2-1 8V ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 с датчиком кислорода
  • В наличии в магазинах

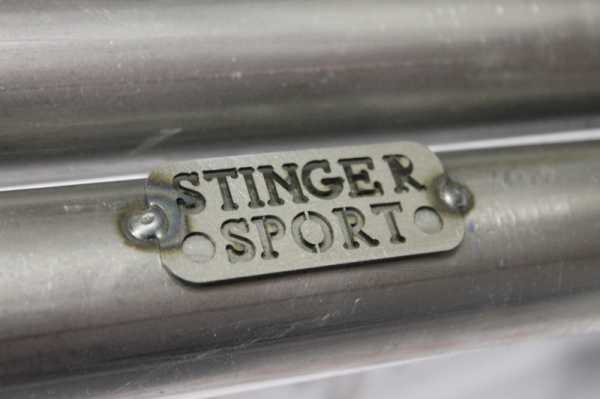

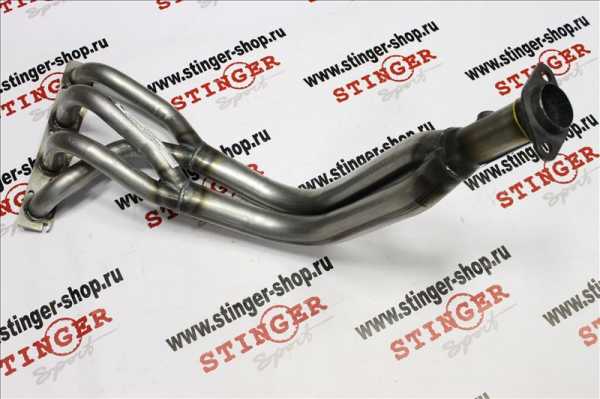

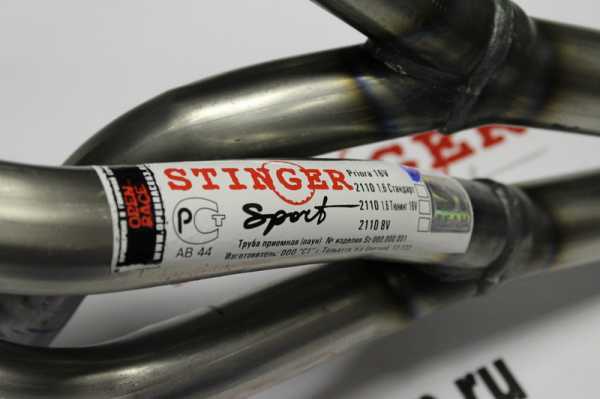

Выпускной коллектор (паук) 16 V » Stinger sport»

В данном разделе нашего интернет магазина тюнинговых запчастей собраны одни из самых популярных деталей для доработки автомобилей ВАЗ — настроенные выпускные коллекторы, или по-другому «пауки» (из за свой схожести по внешнему виду с насекомыми). Пауки данного раздела предназначены для автомобилей ВАЗ, которые оснащены шестнадцатиклапанными моторами. Это могут быть автомобили, оснащенные шестнадцатиклапанными моторами как в заводских условиях, так и переделанные собственными силами (один из примеров — наш спортивный автомобиль ВАЗ 2113)

Назначение пауков 16V

Выпускные коллекторы (пауки)Stinger sport из данного раздела предназначены для замены штатного выпускного коллектора в следующих случаях:

— доработка двигателя с целью увеличения мощности — выпускные коллекторы «Stinger sport» разработаны и испытаны на моторном стенде.

— выход из строя стандартного кат-коллектора (каталитического нейтрализатора) тогда в данном случае паук будет полезен вдвойне: это поднятие мощности и бюджетная замена довольно дорогого катализатора.

Установка: большинство пауков данного раздела устанавливаются без применения сварочных работ только с резонаторами нашего производства Stinger sport». Для удобства подбора комплектующих при полной замене стандартной выхлопной системы мы объединиливыпускные коллекторы, резонаторы и глушителив комплекты по моделям автомобилей. Если Вы хотите установить выпускной коллектор «Stinger sport» со стандартным резонатором, то потребуются сварочные работы, которые не составляют особого труда: необходимо укоротить стандартный резонатор и переварить ответный фланец.

Материал:Материал, который использован для производства выпускных коллекторов — это сталь 08 ПС, которая широко применяется для производства высококачественных выхлопных систем, а так же техническая нержавеющая сталь марки 419 (техническая нержавеющая сталь имеет матовую поверхность, и ввиду того что имеет больше примесей относительно пищевой нержавеющей стали, немного магнитится)

Варианты исполнения:

Основных вариантов исполнения выпускных коллекторов для 16-ти клапанных автомобилейдва:

  • это схема 4-1 когда четыре первичные трубы сходятся в одну общую и далее идут к резонатору,
  • и схема 4-2-1, когда четыре первичные трубы сходятся в две вторичные, а затем уже две вторичные в одну трубу, которая идет к резонатору

Каждая схема исполнения предназначена для определенных задач, подробнее о которых рассказано на нашем канале ютуб

Купить выпускной коллектордля шестнадцатиклапанного автомобиля ВАЗ можно в нашем интернет магазине, воспользовавшись упрощенной формой оформления заказа, и поскольку наш интернет магазин является фирменным магазином производителя, то цены на паук и самые низкие.

stinger-shop.ru

Снимаем впускной коллектор на 16 клапанном ВАЗ-2112 своими руками

Рано или поздно любой автолюбитель может столкнуться с тем, что необходимо будет снять впускной коллектор на 16-клапанном двигателе ВАЗ-2112. Это может понадобится для проведения попутных ремонтных операций или других работ.

Видеоматериал расскажет, как снять впускной коллектор, а также поведает о всех тонкостях и нюансах

Процесс снятия впускного коллектора

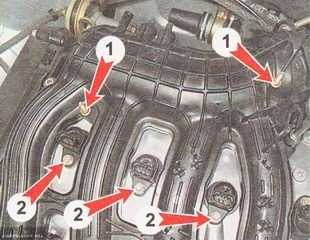

Общий вид впускного коллектора

Демонтаж впускного коллектора проводится на остывший автомобиль в целях безопасности. Так, эта операция может занять около часа и потребует некоторых знаний конструкции автомобиля, а именно системы впрыска. Итак, рассмотрим, последовательность действий для демонтажа узла:

    Проводим демонтаж дросселя. Для этого не обязательно отсоединять все патрубки и трубки, достаточно отсоединить узел от коллектора и отвести в сторону. Конечно, попутно, все-таки рекомендуется снять дроссельную заслонку полностью для проведения чистки.

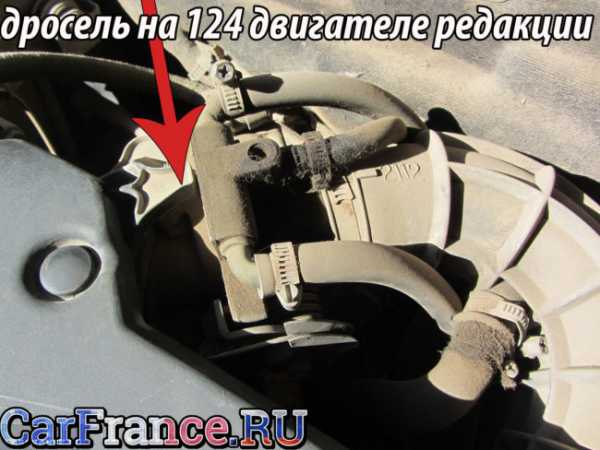

Местонахождение дроссельной заслонки на ВАЗ-2112 — фото редакционного автомобиля

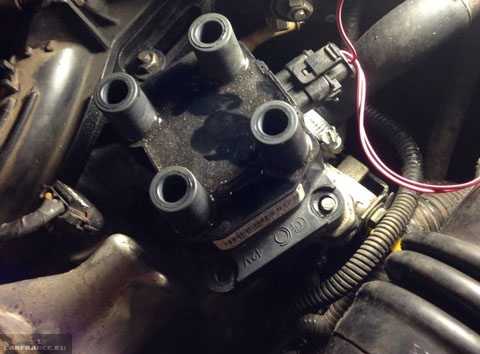

Сняли провода и катушку

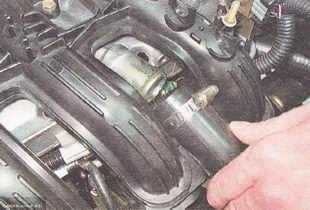

Открутив хомут, отключаем трубку вакуумного усилителя тормозов

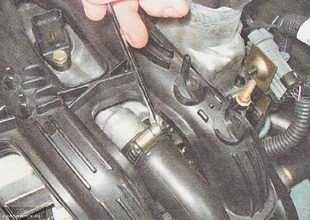

При помощи крестообразной отвертки откручиваем направляющей трубки указателя уровня масла

Откручиваем катушки зажигания и ресивер

Откручиваем болты крепления коллектора к головке блока

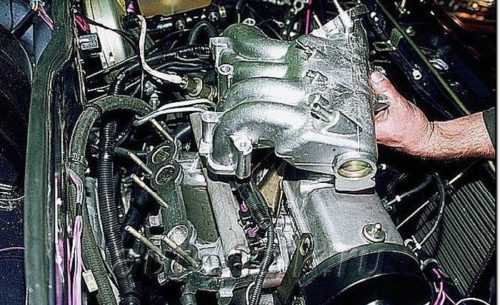

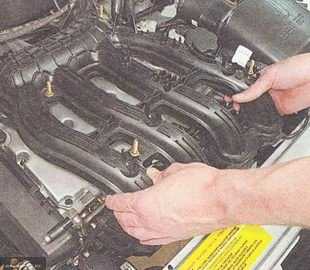

Тянем коллектор на себя и демонтируем его

Стоит отметить, что монтаж впускного коллектора проводится в обратном порядке и не требует никаких дополнений или изменений.

Демонтаж впускного коллектора 16-клапанного ВАЗ-2112 проводится достаточно легко и просто. Конечно, стоит разбираться хоть немного в конструкции главного силового агрегата, но при желании любой автолюбитель способен снять этот узел.

carfrance.ru

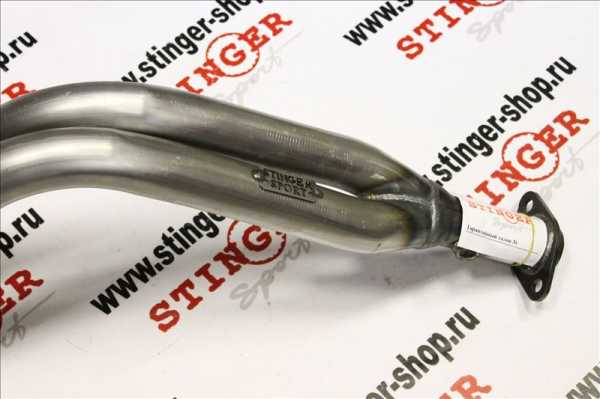

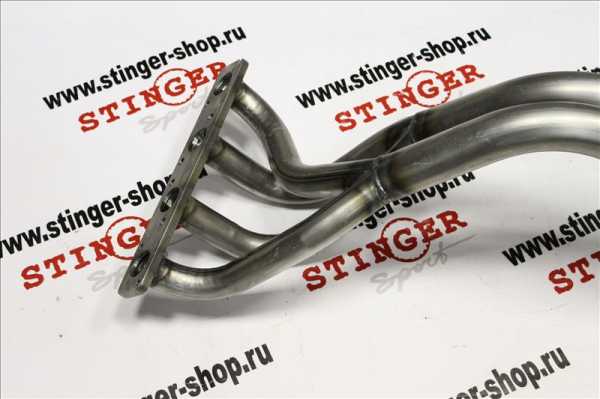

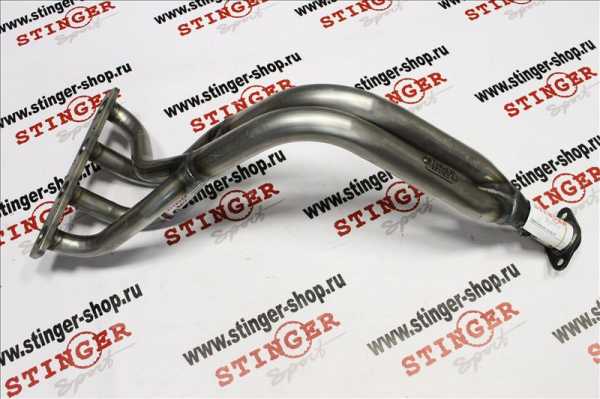

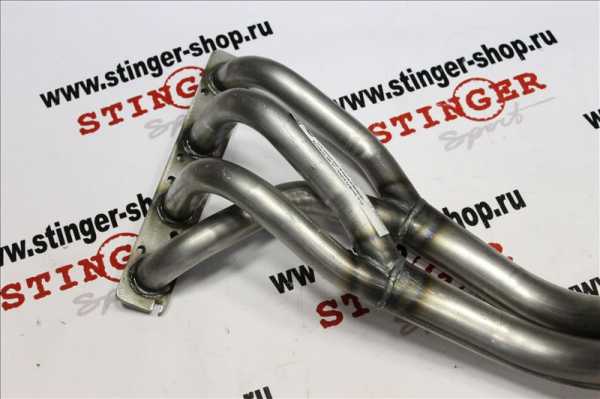

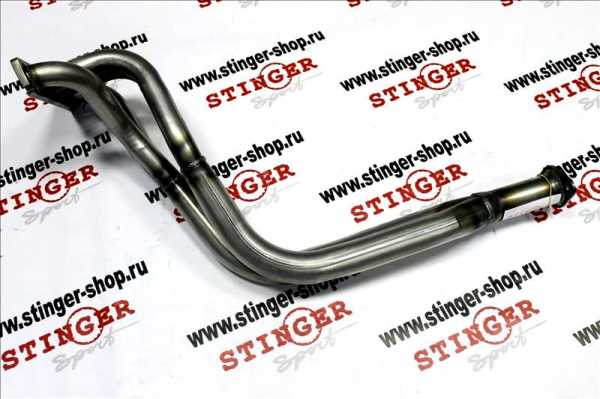

Выпускной коллектор / паук 4-2-1 (СПОРТ) 16 V «Stinger Sport» для а/м ВАЗ 2108, ВАЗ 2109, ВАЗ 2199, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

  • Описание
  • Характеристики
  • Отзывы

Модель автомобиля: ВАЗ 2108, ВАЗ 2109, ВАЗ 2199, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115 16V
Объем двигателя: от 1700 см3 16V
Материал: сталь 08 ПC, используется для изготовления высококачественных выхлопных систем. Данная модель может изготавливаться из нержавеющей стали.
Размеры:

диаметр первичных труб 38 мм,

диаметр вторичных труб 51 мм,

выход на 51 мм, толщина стенки 1,5 мм

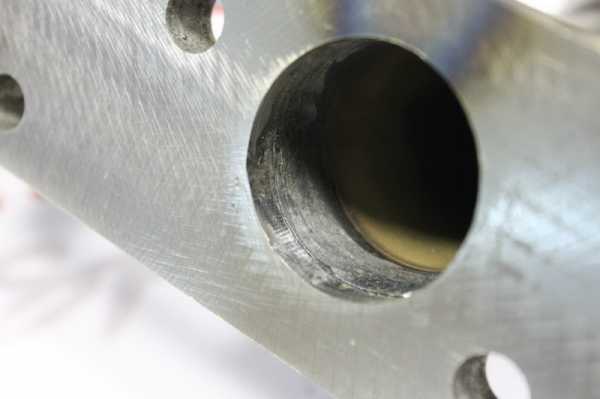

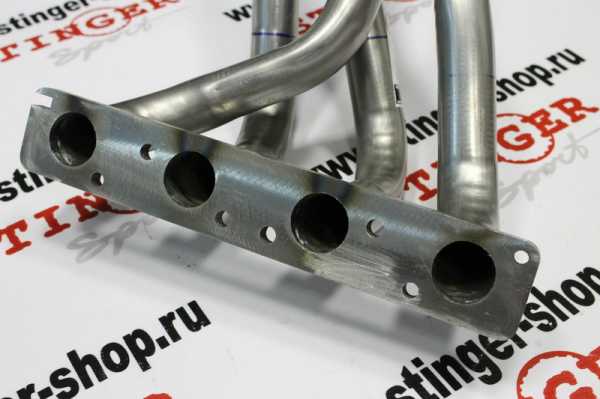

не плоскостность поверхности плиты , прилегающей к ГБЦ не более 1 мм

Установка:

Паук на ВАЗ 2108-15 16 V \» Stinger sport \» устанавливается без сварки с :

Преимущества: Установка данного выпускного коллектора на автомобиль дает прибавку мощности. Может использоваться как замена вышедшего из строя штатного кат-коллектора.
Дополнительные сведения: при установке Вам может потребоваться удлинитель датчика кислорода и замена программы в ЭБУ (по желанию).
Гарантия: 6 месяцев.При обмотке изделия термолентой гарантия не действует

stinger-shop.ru

Пауки (выпускные коллекторы) ВАЗ 2108-2115

Паук 4-2-1 8 кл stinger на ВАЗ 2108-21099, 2113-2115

Паук 4-2-1 8V «Stinger» для ВАЗ 2108-099, 2110-12 с карбюратором

Паук 4-2-1 STINGER Subaru Sound (звук под субару) на ВАЗ 2108-21099, 2113-2115 8 кл

Паук 4-1 8V «Stinger» для ВАЗ 2108-15

Паук 4-2-1 16V «Stinger» для ВАЗ 2108-15

Паук 4-1 16V «Stinger» для ВАЗ 2108-15

Паук 4-2-1 16V «Stinger» для ВАЗ 2108-15 на треугольном фланце

Паук 4-2-1 8V «Stinger» для ВАЗ 2108-15 на треугольном фланце

Паук 4-2-1 STINGER Subaru Sound (звук под субару) на ВАЗ 2108-21099, 2113-2115 16 кл

Выпускной коллектор он же паук. Это часть двигателя внутреннего сгорания, предназначение которой, выводить отработанные выхлопные газы из цилиндров двигателя. Штатный выпускной коллектор, устанавливаемый на автомобили

  • ВАЗ 2108;
  • ВАЗ 2109;
  • ВАЗ 21099;
  • ВАЗ 2113;
  • ВАЗ 2114;
  • ВАЗ 2115

производится из чугуна. По этой причине заводской паук не может иметь прямоточную структуру. Для достижения максимальной отдачи от двигателя, улучшения динамики и плавности хода ВАЗ 2108, 2109, 21099, 2113, 2114, 2115, устанавливают прямоточную выпускную систему. Частью, которой является паук, собранный по системе 4-2-1. То есть четыре трубы от двигателя, плавно переходят в две трубы, которые переходят в одну. Такая особенность строения и отсутствие углов, способствуют лучшему отводу выхлопных газов.

Паук 4-2-1 для Лада Самара и для более нового поколения Лада Самара 2, по оценке экспертов автотюнинга дает прибавку мощности до 15 лошадиных сил. В настоящее время существует большое количество тюнинг ателье занимающихся производством элементов выхлопной системы.

Среди них достойное место заняла компания «Stinger». Пауки «Stinger» на ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 имеют уникальные изгибы выпускных труб, что делает пауки «Stinger» по настоящему эффективными в тюнинге выпускной системы ВАЗ. Купить паук «Stinger» 4-2-1 можно для любого двигателя ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 не зависимо, сколько у него клапанов 8 или 16. Система впрыска топлива, тоже не имеет значение. Продаются пауки не только для инжекторных, а также для карбюраторных двигателей ВАЗ.

Замена заводского выпускного коллектора на автомобиле Лада не сложна. С головки блоков снимается старый выпускной коллектор, на его место устанавливается новый паук. К пауку крепится катализатор или резонатор, или прямоток. Как известно, основная проблема выпускных коллекторов, это высокие температуры. По этой причине, паук для ВАЗ, изготавливается из жаростойких марок стали. Еще одна особенность пауков для ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 — это отсутствие одного датчика кислорода. Из-за отсутствия датчика кислорода, после установки паука 4-2-1 «Stinger» на ВАЗ, потребуется чип-тюнинг электронного блока управления. Только совмещение этих двух составляющих даст реальный прирост динамики.

Что на практике?

Специалисты и любители тюнинга автомобилей Лада отмечали хорошие стендовые и реальные показатели роста производительности двигателя на высоких и средних оборотах. Лучшую работу в зимний период, плавный прогрев двигателя в мороз. Двигатель ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 начинал работать без надрыва, благодаря прямоточной системе отвода отработанных газов. Совмещение установки прямоточного паука «Stinger» на ВАЗ с другими видами тюнинга двигателя, позволяет довести ВАЗ 2108, 2109, 21099, 2113, 2114, 2114 до уровня дорогого спортивного автомобиля.

motorring.ru

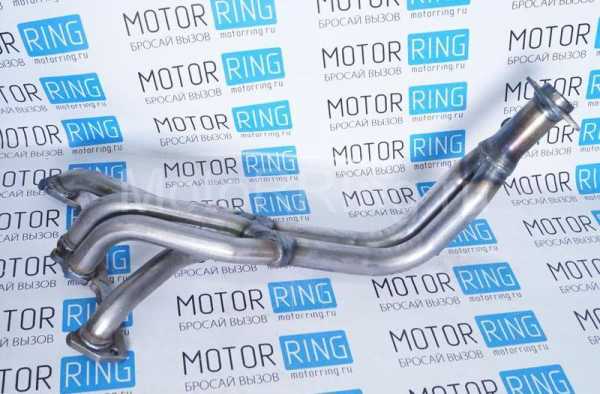

Выпускной коллектор / паук 4-2-1 8V ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 с датчиком кислорода

    Возможна установка

      Для покупателей из Москвы и области мы предлагаем услуги по установке (оптика, решетки, сетка и др.) — приобретенных у нас запчастей и аксессуаров. Автосервис находится в 30 минутах от магазина в районе м.Петровско-Разумовская Подробнее можно посмотреть здесь.

В наличии в магазинах

    Быстрая доставка.

Такая деталь, как коллектор выпускной ВАЗ 2114, 2109, 2108, 2114, 2115, выполненная по схеме 4-2-1, называемая также «паук», устанавливается, как правило, взамен стандартного коллектора или другой системы выхлопа, для обеспечения заметно более рационального и эффективного процесса выхлопа, за счёт снижения сопротивления выхлопным газам.

Коллектор выпускной ВАЗ 2114, 2109, 2108, 2114, 2115 относится ко всевозможным прямоточным дополнениям в процессе внутреннего тюнинга автомобиля. В равной степени дорабатывая системы впуска и выпуска, вы сможете достичь гораздо более высоких практических результатов в виде усиленной тяги и гораздо более приятного звучания в работе авто.

Благодаря своей конструкции, коллектор выпускной ВАЗ 2114, 2109, 2108, 2114, 2115 обеспечит минимальное сопротивление выхлопным газам, и проявит свою эффективность в приблизительном диапазоне оборотов в районе 6000-7000, что говорит об уверенной работе, начиная с «низких» оборотов, а также в среднем секторе.

www.pro-sport.ru

Смотрите еще:

  • Коллектор mitsubishi lancer 9 Выпускной коллектор / паук 4-2-1 «Stinger Sport» а/м Mitsubishi Lancer IX 2.0L 2006-07 г.в. 4G63-7JA

    Описание
    Характеристики
    Отзывы

    Модель автомобиля: Mitsubishi Lancer IX
    Производитель: ООО СТИНГЕР СПОРТ […]

  • Выпускной коллектор на шевроле лачетти Выпускной коллектор / Паук 4-2-1 Chevrolet Lacetti с виброкомпенсатором

    Описание
    Характеристики
    Отзывы

    Модель автомобиля: Chevrolet Lacetti Двигатель: F14D3, F16D3 под 2 датчик кислорода […]

  • Налог с 390 лС Налог с 390 лС
    Опубликовано 13.04.2018 в рубрике Блог. Автор: admin
    Land Rover Range Rover Sport Злой, еще злее. › Бортжурнал › Транспортный налог…
    В один прекрасный день я открывая почтовый ящик и вижу там письмо для меня.Я […]
  • Спор гимнастика Золотая распродажа

    Легендарная советская гимнастка Ольга Корбут выручила 180 тысяч долларов на продаже олимпийских медалей. Спортсменка, которой 61 год, живет в США. Недавно она передала аукционному дому Heritage Auctions пять […]

  • Методическое пособие по математической статистике Методическое пособие «Основы теории вероятностей и математической статистики»
    Разделы: Математика
    Содержание
    1. Вероятность. Теоремы сложения и умножения вероятностей
    1.1. Основные понятия комбинаторики 1.2. Решение комбинаторных […]
  • Налог на доход по упрощенке Налог на прибыль при УСН (нюансы)
    Отправить на почту
    УСН налог на прибыль не предусматривает. Однако из любого правила есть исключения. Рассмотрим, в каких ситуациях при применении УСН уплачивается налог на прибыль и по каким ставкам […]
  • Законы об алкоголизме Закон против пьянства
    Подавляющее большинство советских людей. требуют принять действенные меры по искоренению пьянства.
    Постановление ЦК КПСС «О мерах по преодолению пьянства и алкоголизма» (1985 год)
    Действующее в нашей стране […]
  • Реестр сбербанка россии Аккредитованные оценочные компании Сбербанка

    БК-Аркадия аккредитована для работы со Сбербанком и включена в его реестр оценщиков с 16 июля 2012 г.
    Акция: стоимость оценки квартиры от 3 800 руб! Акция проходит до конца текущего […]

remtlt.ru

Замена ВАЗ 2115 — как делать

ВАЗ 2115 или же «Лада Самара 2» – представляет собой 5/4/3 дверный видоизменённый хэтчбек/седан/купе на базе «Лада Самара».

Оглавление

Прокладки коллектора
Ручки двери
Тормозного шланга
Форсунок
Охлаждающей жидкости
Рулевой рейки
Лобового стекла
Глушителя

Прокладки коллектора

Для удобства работы снимаем с автомобиля аккумуляторную батарею.

Снимаем с кронштейна бачок омывателя ветрового стекла, не отсоединяя от выводов электронасоса наконечники проводов, а от патрубка насоса – шланг.

Отводим бачок в сторону, расположив его на площадке под аккумуляторную батарею.

Снимаем ресивер (см. Снятие ресивера) и топливную рампу (см. Снятие топливной рампы и форсунок, проверка форсунок).

Ключом «на 13» отворачиваем болт крепления к впускной трубе переднего опорного кронштейна.

Тем же инструментом ослабляем затяжку гайки крепления переднего опорного кронштейна к шпильке кронштейна правой опоры силового агрегата.

Снимаем передний опорный кронштейн.

Ключом «на 13» отворачиваем болт крепления заднего опорного кронштейна к впускной трубе.

Ослабив верхний болт крепления стартера (см. Снятие стартера).

…отводим задний опорный кронштейн от впускной трубы.

Отсоединяем приемную трубу от выпускного коллектора (см. Замена деталей системы выпуска).

Головкой «на 13» отворачиваем гайку крепления «массового» провода и переднего рыма силового агрегата.

Снимаем со шпильки головки блока цилиндров наконечник «массового» провода…

…и рым.

Ключом «на 13» отворачиваем две гайки верхнего крепления впускной трубы (1) и две гайки общего верхнего крепления впускной трубы и выпускного коллектора (2).

Высокой головкой «на 13» с удлинителем отворачиваем две гайки нижнего общего крепления впускной трубы и выпускного коллектора.

Отворачиваем две гайки и болт крепления щитка стартера и снимаем щиток со шпилек выпускного коллектора (см. Замена стартера).

Осторожно отгибая отверткой, отводим кронштейн трубки отвода охлаждающей жидкости от шпильки выпускного коллектора.

Высокой головкой «на 13» отворачиваем гайку переднего крепления выпускного коллектора.

Головкой «на 13» с карданным шарниром отворачиваем гайку заднего крепления выпускного коллектора.

Снимаем десять шайб со шпилек крепления.

В четырех местах стыковки впускной трубы и выпускного коллектора на шпильках установлены утолщенные шайбы.

Отведя выпускной коллектор от головки блока цилиндров…

…снимаем впускную трубу со шпилек головки блока цилиндров.

Снимаем выпускной коллектор…

…и уплотнительную прокладку впускной трубы и выпускного коллектора.

Отверстия под шпильки общего крепления впускной трубы и выпускного коллектора

Перед монтажом очищаем привалочные плоскости головки блока цилиндров, впускной трубы и выпускного коллектора от остатков старой прокладки и нагара.

Заменив прокладку новой, установку проводим в обратной последовательности. На шпильки головки блока цилиндров наносим графитовую смазку.

Ручки двери

Из инструмента потребуется головка на 8, удлинитель, вороток или трещотка и плоская отвертка.

Приступаем.

Полностью демонтируем обшивку двери.

Далее, откручиваем гайку головкой на 8, которая находится с края двери.

Вторая гайка находится внутри двери. Она будет доступна при полностью поднятом стекле.

После того, как ручка откручена, необходимо отсоединить тяги замка.

Сделать этого довольно просто. Понадобится надавить на шток плоской отверткой.

Вторую тягу можно также отсоединить с помощью отвертки, либо просто потянув ручку на себя и придерживая тягу, не повредив при этом, дверь и тягу.

Дальнейшую сборку проводим в обратной последовательности.

Тормозного шланга

1. Первое что нужно сделать ― отсоединить отрицательный (-) провод от клеммы аккумулятора.

2. Далее нужно снять колесо, тормозной шланг от которого требуется заменить.

3. Затем вынимаем провод, соединяющий колодку и датчик износа.

4. Резким движением вытолкните наконечник провода из колодки с другой стороны.

5. Аккуратно протаскиваем провода через держатели.

6. Удерживая ключом «на 10» наконечник трубки отворачиваем шланг от тормозной трубы. При этом ключом «на 15» удерживаем наконечник. Если гайки «закисли» в креплении трубки, его следует перерезать пополам и сдвинуть наконечник с трубки.

7. Вынимаем наконечник и уплотнитель из кронштейна на стойке и кузове. Используя ключом «на 15» выворачиваем наконечник из колесного цилиндра… снимаем шланг.

8. Теперь заменяем сломанную пружинную скобу.

9. Вынимаем уплотнитель из кронштейна на стойке.

10. Отворачиваем наконечник тормозного шланга автомобиля ВАЗ от колесного цилиндра.

11. Обратите внимание, на наконечнике есть медное уплотнительное кольцо. При установке нового тормозного шланга его нужно заменить.

12. Производим установку нового тормозного шланг в обратном порядке. Следите, чтобы он не перекручивался. Цветная полоса, нанесенная на контроле шланга позволит вам избежать перекрутки.

13. Аналогичным образом следует заменить и патрубки заднего тормоза. После замены шлангов рекомендуется прокачать тормозную систему, дабы убедиться, что всё правильно.

Форсунок

Вам потребуются: шестигранник «на 5», отвертка, ключ «на 17».

1. Снимите провод с клеммы «–» аккумуляторной батареи.

2. Снимите ресивер с впускной трубы (см. «Замена прокладок впускной трубы и выпускного коллектора» в подразделе «Замена деталей уплотнения двигателя»).

3. Слейте охлаждающую жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).

4. Снизьте давление в топливной системе (см. «Снижение давления в системе питания» в подразделе «Система питания»).

5. Разъедините соединительную колодку жгута проводов форсунок.

6. Отсоедините вакуумный шланг от регулятора давления топлива.

7. Выверните два винта крепления регулятора давления топлива к топливной рампе…

8. …и отведите его в сторону.

ПРИМЕЧАНИЕ
Если уплотнительное кольцо регулятора давления топлива осталось в рампе, извлеките его. Потерявшее упругость или надорванное уплотнительное кольцо замените.

9. Отверните гайку трубки подачи топлива…

10. …и отсоедините трубку от топливной рампы. Замените потерявшее упругость или надорванное уплотнительное кольцо наконечника трубки.

11. Выверните два болта крепления топливной рампы…

12. …выньте болты вместе с шайбами…

13. …и снимите топливную рампу вместе с жгутом проводов форсунок и форсунками.

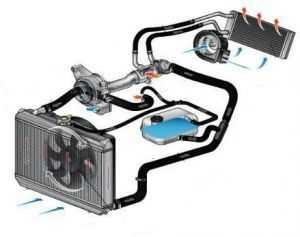

Охлаждающей жидкости

Вам потребуются: ключ «на 8», накидной ключ «на 13», отвертка, охлаждающая жидкость, чистая тряпка.

ПРЕДУПРЕЖДЕНИЯ
Заменяйте охлаждающую жидкость только на холодном двигателе.

Охлаждающая жидкость токсична, поэтому при работе с ней будьте осторожны.

При пуске двигателя пробка расширительного бачка должна быть закрыта.

1. Установите автомобиль на ровную горизонтальную площадку. Если площадка имеет уклон, поставьте автомобиль так, чтобы его передняя часть была выше задней.

2. Отсоедините провод от клеммы «-» аккумуляторной батареи.

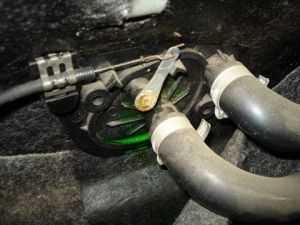

3. Откройте кран отопителя, переведя рычаг управления краном вправо до упора.

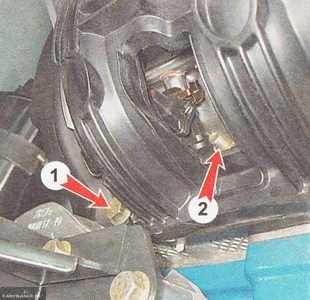

4. Чтобы получить доступ к пробке 1 сливного отверстия на блоке цилиндров двигателя, снимите модуль 2 зажигания вместе с кронштейном (см. «Снятие и установка модуля зажигания»).

5. Отверните пробку расширительного бачка.

6. Установите емкость под двигатель и отверните пробку сливного отверстия на блоке цилиндров.
После слива охлаждающей жидкости вытрите ее следы с блока цилиндров.

7. Установите емкость под радиатор, отверните пробку сливного отверстия на радиаторе и дождитесь, когда из системы полностью сольется охлаждающая жидкость.

8. Заверните пробки на блоке цилиндров и радиаторе.

9. Для исключения образования воздушной пробки при заполнении системы охлаждения жидкостью, ослабьте затяжку хомута и отсоедините шланг подачи охлаждающей жидкости от штуцера подогрева дроссельного узла. Заливайте жидкость в расширительный бачок до момента ее появления из шланга.
Установите шланг на место.

10. Окончательно заполните систему охлаждения двигателя, заливая охлаждающую жидкость в расширительный бачок до тех пор, пока ее уровень не установится у метки «МАХ». Заверните пробку расширительного бачка.

ПРЕДУПРЕЖДЕНИЕ
Заворачивайте пробку расширительного бачка плотно.

Расширительный бачок при работающем двигателе находится под давлением, поэтому из-под слабо завернутой пробки может потечь охлаждающая жидкость либо пробка может сорваться.

11. Установите модуль зажигания в порядке, обратном снятию.

12. Подсоедините провод к клемме «-» аккумуляторной батареи.

13. Пустите двигатель и дайте ему прогреться до рабочей температуры (до включения вентилятора).

После этого остановите двигатель, проверьте уровень охлаждающей жидкости и при необходимости долейте до метки «МАХ» на расширительном бачке.

Рулевой рейки

Пару слов про инструмент. Для того чтобы произвести данную работу вам необходимо иметь:

Съемник рулевых тяг.
Шестигранник на «17».
WD-40.
Набор ключей (накидных и рожковых).
Литол.
Ну и собственно сама рулевая рейка ВАЗ 2115, я себе также приобрел наконечники Kroner, но это уже по желанию.

Теперь по порядку:

1. Сорвите болты крепления колеса пока автомобиль стоит на земле.

2. Поддомкратьте машину и вывесьте колеса.

3. Снимите колеса и обработайте гайки, которые подлежат откручиванию «волшебной» жидкостью WD-40.

Самостоятельная замена рулевой рейки ВАЗ 2115 — пошаговая инструкция

4. В салоне открутите стопорный болт рулевого кардана.

5. Далее под капотом открутите абсорбер, это облегчит работу и даст вам доступ к рулевой рейке.

6. Расшплинтуйте гайку наконечника, затем выбейте наконечник от стойки, я думаю, что бить по резьбе нельзя, все в курсе!?

7. Если съемника рулевых тяг нет, можно воспользоваться молотком и мощной монтажкой.

8. Теперь открутите гайки крепления рулевой рейки.

9. Достаньте рейку с правой стороны.

10. Далее нужно выбить рейку со шлицов, она, как правило, выходит без особых сложностей.

11. После того как рейка с наконечниками снята, открутите наконечники и подсчитайте количество витков, это для того чтобы после замены можно было более комфортно добраться до ближайшего СТО.

12. В новой рейке откройте боковые заглушки, отверстия заполните литолом.

13. Пришло время прикрутить наконечники, будьте внимательны не перепутайте местами, правый имеет отличие от левого.

14. Чтобы установить новую рулевую рейку потребуется помощь. Установите рейку на место и наживите крепления с правой. Задача подсобника помочь вам попасть в шлицы рулевого карданчика. Чтобы разжать хомут можно вбить в него зубило. Таким образом шлицы войдут легче.

Возможно вам будет интересно: Замена передних стоек Лада Приора своими руками

15. На рейке имеется специальная проточка, в которую устанавливается стопорный болт.

Сборка осуществляется в обратном порядке. Не забудьте после замены рулевой рейки ВАЗ 2115 произвести регулировку развал/схождения.

Лобового стекла

Снятие:

Примечание!
Стекло на автомобиле семейства «Самара» крепиться при помощи резинового уплотнителя и поэтому его намного проще снять, в отличии от более современных автомобилей к примеру «ВАЗ 2110» на которых ветровое стекло напрямую вклеено в кузов!

1) Сперва для того чтобы удачно снять старое лобовое стекло, снимите дворники с автомобиля. (Как снять дворники, читайте в статье: «Замена стеклоочистителей»)

2) Теперь с обоих сторон отверните с помощью отвертки винты, которые крепят боковые накладки.

3) И после чего снимите их.

4) Теперь заправьте кромки резинового уплотнителя стекла за кузов.

Примечание!
После того как кромки будут заправлены, из салона нажав на верхние углы стекла, аккуратно выдавите его наружу. Выдавленное ветровое стекло, пусть примет помощник стоящий с наружи!

Установка:

Примечание!
Прежде чем устанавливать новое стекло, просмотрите резиновый уплотнитель на наличие дефектов, по возможности замените его на новый. Но установка нового уплотнителя на стекло будет гораздо труднее, потому что как правило старый уплотнитель более эластичен, в связи с этим его и гораздо легче можно установить на стекло!

1) В начале операции, водой промойте пазы резинового уплотнителя и после чего продуйте его сжатым воздухом, тем самым просушив его полностью от воды.

2) После этого оденьте резиновый уплотнитель на лобовое стекло.

Примечание!
После того как уплотнитель установится, смажьте паз уплотнителя смазкой «WD-40» или что то наподобие её, или же мыльным раствором!

3) Затем воспользуйтесь прочным шнуром или же верёвкой, и вследствие чего рукой или же при помощи отвёртки, вставьте её до упора строго в первый паз уплотнителя, который находится ближе к внутренней части стекла. (Если вы не поняли про какой паз идёт речь, то в таком случае воспроизведите видео-ролик который располагается ниже, и в нём вы всё подробно узнаете)

Примечание!
Когда верёвка будет полностью утоплена в первый паз, обязательно сомкните её таким образом чтобы концы верёвки легли внахлест в самой нижней части стекла!

4) Следом установите стекло совместно с резиновым уплотнителем в проём на своё место. При установки следите за тем чтобы концы верёвки оказались внутри салона.

5) Далее попросите помощника слегка прижимать стекло с внешней стороны к проёму, а вы в это время с внутренней стороны понемногу вытягивайте верёвку из уплотнителя.

Примечание!
Когда начнёте вытягивать верёвку, следите за тем чтобы край уплотнителя перетянулся через ребро проёма. Для большей уверенности следует с внешней стороны прижимать рукой то место, где вы с внутренней вытягиваете верёвку!

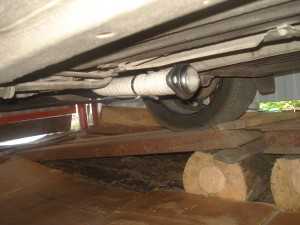

Глушителя

Загоняем автомобиль на яму или эстакаду, при помощи щетки по металлу очищаем болты на хомуте соединяющем трубу глушителя с резонатором и откручиваем его.

Как только открутили хомут, вытащите уплотнительное кольцо прокладку, которое находится между соединениями.

Дальше снимаем глушитель с резиновых подушек, на которых он подвешен. Перед установкой нового глушителя хорошенько почистите кольцо прокладку можно даже намазать термостойким герметиком, что позволит вам избежать пропускания отработанных газов между этими соединениями.

Сборка осуществляется в обратной последовательности, подвешиваем новую запчасть на резиновые подушки и соединяем хомутом резонатор с глушителем. Другие узлы если пришли в негодность меняются таким же способом.

vz15-up.ru

ВАЗ 2115 | Снятие и установка впускного трубопровода/выпускного коллектора

Снятие и установка впускного трубопровода/выпускного коллектора


Перед тем как приступать к выполнению процедуры дайте двигателю полностью остыть.


Так как впускной трубопровод и выпускной коллектор имеют общую прокладку, их снятие обычно производится одновременно. Все шпильки и болты должны быть перед отдаванием смочены проникающим маслом.

Снятие




  1. Отсоедините отрицательный провод от батареи.
  2. Смочите проникающим маслом резьбы шпилек крепления выпускного коллектора и болтов крепления к коллектору приемной трубы системы выпуска отработавших газов.
  3. Снимите сборку воздухоочистителя (Глава
    Системы питания и выпуска отработавших газов).
  4. Отсоедините тросы газа, привода дроссельной заслонки в режиме кик-даун (только модели с АТ) и темпостата (если предусмотрен) от корпуса дросселя.



  1. Отсоедините от корпуса дросселя тросы газа, привода дроссельной заслонки в режиме кик-даун и темпостата (если предусмотрен).
  1. Промаркируйте и отсоедините от выпускного коллектора все вакуумные линии и электрические разъемы.
  2. Сбросьте давление топлива и отсоедините линии подачи и возврата топлива от сборки топливной магистрали (Глава
    Системы питания и выпуска отработавших газов). Закупорьте открытые концы линий.
  3. Ослабьте натяжение ленточного приводного ремня (Глава
    Настройки и текущее обслуживание).
  4. Снимите с впускного трубопровода насос системы гидроусиления руля с кронштейном и отложите в сторону, не отсоединяя от него шлангов. Позаботьтесь о том, чтобы насос был установлен вниз дном во избежание вытекания из него гидравлической жидкости.
  5. Снимите топливную магистраль с инжекторами (Глава
    Системы питания и выпуска отработавших газов).
  6. Отдайте гайки/болты крепления впускного трубопровода.



Доступ к четырем из элементов крепежа впускного трубопровода (стрелки) возможен сверху — для отдавания оставшихся четырех элементов необходимо дотянуться под трубопровод.

  1. Слегка оттяните трубопровод от двигателя, снимая с направляющих штифтов на головке цилиндров, затем извлеките его из двигательного отсека.
  2. Отдайте два болта и гайки крепления выпускного коллектора к приемной трубе системы выпуска отработавших газов и отсоедините трубу от коллектора. Уплотнительное кольцо выбросьте.
  3. Снимите выпускной коллектор.

Установка




  1. Тщательно зачистите сопрягаемые поверхности, удалив с них все следы материала старой прокладки.
  2. Если трубопровод/коллектор подлежит замене, проследите, чтобы на сменный со старого был перенесен весь крепеж.
  3. Установите на головку цилиндров новую прокладку, воспользовавшись для ее фиксации направляющими втулками. Установите выпускной коллектор и затяните вручную гайки.
  4. Свободно установите на головку цилиндров впускной трубопровод.
  5. Установите крепежные болты трубопровода и затяните весь крепеж в показанном на сопроводительной иллюстрации порядке с требуемым усилием. Обратите внимание на то, что усилия затягивания крайних болтов отличаются от прочих.



Порядок затягивания крепежа (болтов/гаек) впускного трубопровода/выпускного коллектора.

  1. Установка оставшихся компонентов производится в порядке, обратном порядку снятия. В узел сочленения приемной трубы системы выпуска отработавших газов и выпускного коллектора устанавливается новое уплотнительное кольцо.


Перед подсоединением топливных линий к топливной магистрали замените уплотнительные кольца штуцерных соединений быстрого сочленения (Глава
Системы питания и выпуска отработавших газов).

  1. Запустите двигатель и проверьте его на утечки топлива, отработавших газов и потери разрежения.

automn.ru

Выхлопная система ваз 2115 инжектор

Все о выхлопной системе ВАЗ 2115. Устройство, поломки и ремонт

Конструктивные особенности и современная выхлопная система на ВАЗ 2115. Возможно, тема и не сильно блещет актуальностью, но многие водители толком не знают из чего она состоит и как ее можно починить в случае поломки. Согласитесь, что форсировать по городу с диким выхлопом сзади не по душе многим. От того как слаженно она будет работать, зависит громкость звука из глушителя.

Основное предназначение системы — это отвод отработанных газов с двигателя автомобиля посредством труб и каналов. Чаще всего неисправности возникают из-за механического повреждения, в следствии износа или негативного влияния погоды. О том, из чего она состоит и какие основные способы устранения поломок, рассмотрим немного ниже.

Структура выхлопной системы

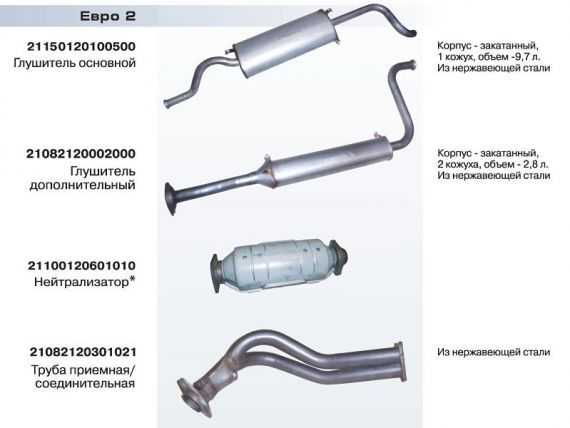

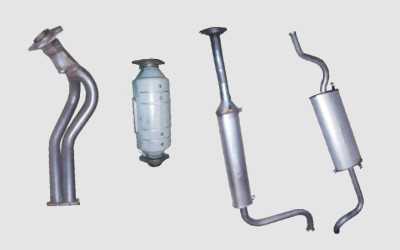

Выхлопная система на ВАЗ 2115 состоит из:

  • Кронштейн крепления приемной трубы;
  • Асбестовая прокладка, которая устанавливается между трубой и выпускным коллектором;
  • Пластина крепления;
  • Труба приемная;
  • Графитовая прокладка;
  • Катализатор;
  • Резиновая подушка;
  • Второстепенный глушитель;
  • Главный глушитель;
  • Подушка резиновая задняя.
  • Хомут.

  • Различное механическое повреждение;
  • Прогорание асбестовой прокладки;
  • Усталость и износ металла и как следствие прогорание;
  • Дефекты на соединении стыков;
  • Трещины.

Учитывая вышеизложенное, прежде всего водитель должен определить источник заражения, и проработать схематически путь его устранения. Представим, что на вашем авто прогорел глушитель. это самое распространенное явление на многих авто и ВАЗ 2115 этому не исключение.

  • Загоняем автомобиль обязательно на смотровую яму или стационарную эстакаду;
  • Глушим двигатель, выжимаем ручной тормоз, клиним колеса башмаками или ставим на первую передачу, можно выбирать любой вариант;
  • Даем выхлопной системе немного остыть, так как под воздействием отработанных газов, она накаляется. Можно с легкостью обжечь пальцы рук. Все работы проводим обязательно в перчатках.
  • Убедившись в том, что трубы остыли, с помощью накидков отвинчиваем соединительные хомуты между глушителем и резонатором, иное название второстепенный глушитель.
  • С резинового хомута-держателя снимаем крюк, которым он крепит глушитель к днищу авто;
  • Между соединениями будет уплотнительное кольцо, будьте внимательны, чтобы не повредить его и не потерять. Проведите визуальную диагностику, при необходимости замените новым. Как правило, негативное воздействие сказывается на коротком сроке службы;
  • Сняв глушитель, откладываем его в сторону, чтобы не мешал процессу.
  • Новое кольцо смазываем предварительно термостойким герметиком, таким путем продлеваем срок службы;
  • Устанавливаем компоненты системы в обратном порядке.
  • Обязательно после монтажа заводим двигатель и тестируем систему. Обратите внимание на то, чтобы не было утечек газовых потоков, в противном случае ваша работа будет коту под хвост.
  • Если все нормально, можете дальше продолжать путь. Если нет – устраняйте недостатки.

Схематически система выхлопов выглядит так: из камеры сгорания выходит поток газов через выпускной коллектор, приемную трубу, нейтрализатор, резонатор, непосредственно сам глушитель.

Слабым местом или «болячкой» также бывает прогорание прокладки между головкой блока цилиндров и выпускном коллекторе. Несмотря на плотный прижим по периметру с помощью четырех болтов-шпилек. Асбестовая прокладка все равно прогорает, и мотор источает неприятный и громкий звук.

В современных автомобилях, в том числе и ВАЗ 2115 используется нейтрализатор для существенного снижения выбросов в атмосферу, это оксиды азота, углерода, углеводорода. Конструктивно он состоит двух частей с катализаторами из платины, палладия. Проходя через эти пластины газы, вступают в реакцию, в результате получается низкотоксичный оксид, вредность которого на окружающую среду минимальна. Как утверждают специалисты, очищение проходит порядка на 85-95%.

Контроль за работоспособностью нейтрализатора осуществляет датчик кислорода, который сканирует содержание оксида свинца в газовой среде. Автомобилям, которые оборудованы таким устройством, категорически запрещено использование этилированного топлива.

Неисправное зажигание или не правильная его регулировка может служить причиной преждевременного выхода нейтрализатора со строя. Несгоревший бензин опекает керамические пластины, что приводит затруднению вытока газов и закупорки системы. Первым признаком может служить резкая потеря мощности двигателем. Соответственно ремонтные или профилактические работы не за горами.

На этом рассмотрение темы, выхлопная система на ВАЗ 2115 окончена. Будем надеяться, что наши советы и рекомендации помогут многим водителям приобрести опыт и помогут оперативно находить источник поломки.

  • Все тонкости замены крана отопителя на ВАЗ 2114
  • Что такое резонатор глушителя и для чего он вообще нужен?
  • Как работает система охлаждения двигателя? Рассматриваем детально
  • Прокачиваем тормоза на ВАЗ 2115. Сами, быстро и без проблем

Схема выхлопной системы ВАЗ-2115 инжектор

Если у вас возникла проблем с выхлопной системой на ВАЗ-2115, необходимо сначала изучить ее схему. Проблема может скрываться в одной из частей этого узла. Предназначается выхлопная система для отвода газов, которые двигатель ВАЗ-2115 выпускает из двигателя. После прохождения по трубкам и частям узла газоотведения снижается количество углекислоты. В атмосферу выбрасывается небольшое количество отработанных газов.

Устройство выхлопной системы

Все части газоотводной системы автомобиля ВАЗ-2115 легко разбираются, что позволяет заменить их своими руками, без привлечения специалистов. Основные части газоотводного узла:

  1. Кроншейновое крепление приемной трубы.
  2. Располагающаяся между трубой и впускным коллектором прокладка.
  3. Прижимная часть кронштейна (представляет собой пластину).
  4. Труба для приема газов из двигателя.
  5. Прокладка из металлографита в виде кольца.
  6. Катализатор.
  7. Резиновая подушка крепления.
  8. Первый (дополнительный) глушитель.
  9. Основной глушитель.
  10. Задняя подушка крепления.
  11. Хомут крепления (его часто называют скобы).

Местоположение большинства из перечисленных запчастей – под днищем машины, что делает их уязвимыми перед механическими повреждениями.

Причиной могут быть не только внешние повреждения (чаще всего наносятся при попадании в ямы или в места с трудной проходимостью), но и воздействие химических реагентов или влияние климатических особенностей.

Как заметить неисправность узла

Определить, что пора менять части выхлопной системы на ВАЗ-2115 с двигателем на 8 клапанов, несложно. С этим справится даже начинающий автолюбитель, так как основными признаками являются появление в салоне сильного запаха выхлопных газов и повышенный уровень шума. Чаще всего неисправности скрываются в дополнительном или основном глушителе, а также в прокладках между соединениями, которые со временем могут выгорать.

Классификация наиболее часто случающихся неисправностей выглядит следующим образом:

  • механическое повреждение глушителя;
  • прогорание прокладок;

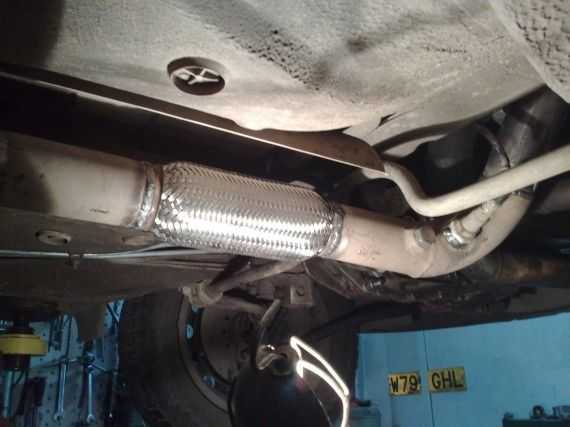

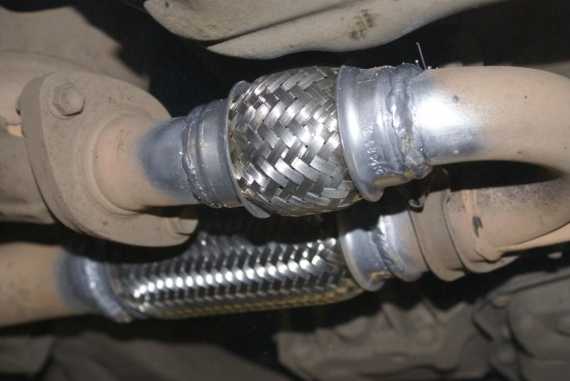

  • прогорание гофры;
  • расшатывание соединений на стыках;
  • трещины в трубах системы.

Заметить проблемы можно при помощи визуального осмотра. Опытные специалисты рекомендуют для этих целей снять газоотводные агрегаты. Так вы сможете рассмотреть их со всех сторон и заметить малейшие повреждения. После того как вы проведете визуальный осмотр работы системы, необходимо купить запасные части и приступать к ремонту. Его легко провести своими руками.

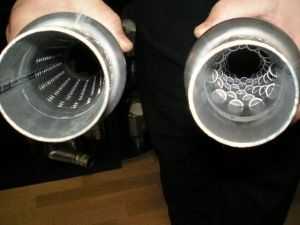

При отсутствии внешних проблем можно будет попробовать провести замену внутреннего резонатора. Этот способ ремонта поможет только тем, кто умеет обращаться со сварочным оборудованием.

Мелкие прогары и дыры можно замазать герметиком. Только обратите внимание: он должен спокойно выдерживать температуру до 1000 градусов. Перед нанесением состава необходимо тщательно зачистить и обезжирить поверхности.

Замена глушителя

На примере замены этой комплектующей покажем, что провести ремонт выхлопной системы и демонтировать ее составляющие не сложно. Для работы вам потребуется установить автомобиль в гараже над ямой или загнать на эстакаду. Разобрать этот узел не так сложно:

  • отсоедините основной и дополнительный глушитель;
  • отогните крюки подвесных ремней;
  • демонтируйте кронштейны;
  • извлеките основной глушитель, который крепится на подушках.

После этого вам необходимо будет провести сборку в обратном порядке, только вместо старой запасной части подвесить на подушки новую. Если крепления хомута, соединяющего резонатор и трубу глушителя, загрязнились, очистите их при помощи щетки для металла.

Перед тем как собрать систему, хорошо очистите кольцо-прокладку. Можно намазать ее термостойким герметиком, чтобы надежно запечатать выхлопные газы внутри системы. Приведенный способ замены глушителя впору использовать и в тех случаях, если вы хотите провести тюнинг своего автомобиля.

Многие автолюбители устанавливают на своих ВАЗ-2115 спортивные глушители, которые имеют качественно иной звук. В этом случае можно не дожидаться появления неисправности. Также новый глушитель способен улучшить экологические характеристики автомобиля, то есть в атмосферу после замены этой комплектующей он станет выпускать меньшее количество выхлопных газов. Помните, что спортивные или улучшенные разновидности глушителей будут стоить дороже стоковой запасной части.

Если вы хотите тюнинговать свое авто, готовьтесь к большим тратам. Покупайте только новые запасные части импортного производства. Не стоит пытаться при помощи сварки превращать обычную запасную часть в спортивную модификацию. Такая самоделка прослужит недолго. По этой же причине мы рекомендуем менять части выхлопной системы целиком, а не пытаться их ремонтировать при появлении неисправностей.

Что такое выхлопная система ВАЗ 2115 и как заменить глушитель

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Выхлопная система ВАЗ 2115 состоит из множества узлов и соединений.

В сегодняшней статье мы рассмотрим, что она из себя представляет и как самостоятельно поменять глушитель ВАЗ 2115 в собственном гараже.

Выхлопная система ВАЗ 2115

Прежде всего для начала нужно разобраться для чего нужна выхлопная система, из каких деталей она состоит, что бы потом легче было понять, какую часть узловых соединений предстоит поменять.

Итак, я думаю всем понятно, что выхлопная система ВАЗ 2115 предназначена для отвода отработанных газов из двигателя, которые в свою очередь проходят через все узлы и выбрасываются в атмосферу.

Из чего состоит выхлопная система:

  1. Крепление соединения приемной трубы (кронштейн).
  2. Прокладка между выпускным коллектором и трубой.
  3. Прижимная пластина кронштейна.
  4. Приемная труба.
  5. Металлографитовая прокладка (кольцо).
  6. Катализатор.
  7. Подушка крепления резиновая.
  8. Дополнительный глушитель.
  9. Основной глушитель.
  10. Подушка крепления задняя.
  11. Скобы крепления (хомут).

Разобравшись с устройством теперь можно понять, что все части выхлопной системы ВАЗ 2115 легко разделяются, а значит их не сложно поменять без привлечения специалистов.

Всем автолюбителям известно, что глушитель находится под днищем машины, поэтому он подвергается различным механическим, атмосферным и другим воздействиям, что может привести к его неисправности.

Так же рекомендуем вам ознакомиться с материалами нашего сайта, которые помогут вам самостоятельно заменить шаровые опоры ВАЗ 2115 .

Многие наверное бывали в таких ситуациях, когда в машине появляется повышенный уровень шума, запах отработанных газов, все эти причины возможны из за повреждения дополнительного и основного глушителя прогорания прокладки между соединениями.

  • Механическое повреждение.
  • Прогорание прокладки.
  • Прогорание самого глушителя.
  • Неплотное соединения на стыках.
  • Трещины в выхлопных трубах.

Итак, выявив неисправность той или иной части какого то узла приступаем к ее устранению конечно перед этим ее надо приобрести в магазине запчастей. На примере замены глушителя разберем весь процесс ремонта по шагам.

Как заменить глушитель ВАЗ 2115 своими силами

Загоняем автомобиль на яму или эстакаду, при помощи щетки по металлу очищаем болты на хомуте соединяющем трубу глушителя с резонатором и откручиваем его.

Как только открутили хомут, вытащите уплотнительное кольцо прокладку, которое находится между соединениями.

Дальше снимаем глушитель с резиновых подушек, на которых он подвешен. Перед установкой нового глушителя хорошенько почистите кольцо прокладку можно даже намазать термостойким герметиком, что позволит вам избежать пропускания отработанных газов между этими соединениями.

Сборка осуществляется в обратной последовательности, подвешиваем новую запчасть на резиновые подушки и соединяем хомутом резонатор с глушителем. Другие узлы если пришли в негодность меняются таким же способом.

Источники: http://autoflit.ru/630-vse-o-vyhlopnaya-sistema-na-vaz-2115-ustroystvo-polomki-i-remont.html, http://ladaautos.ru/vaz-2115/sxema-vyxlopnoj-sistemy-vaz-2115-inzhektor.html, http://remontavtovaz.ru/vaz-2115/chto-takoe-vyxlopnaya-sistema-vaz-2115-i-kak-zamenit-glushitel.html

ladafakt.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
