Ваз 2114 предохранитель стартера – Предохранитель стартера ВАЗ 2114

Блок предохранителей и реле ВАЗ 2113 2114 2115

Ко­лодка

№ ште­кера

Цвет

Электрические цепи

Ш1

1

БГ

кнопки управления стеклоподъемников

2

Г

выключатель зажигания (кл. 15/2)

3

ГЧ

реле зажигания

4

ЖГ

переключатель двигателя отопителя

5

Р

выключатель зажигания (кл. 30)

6

КР

выключатель зажигания (кл. 30/1), реле зажигания

7

Р

блок управления блокировкой дверей

8

П

выключатель зажигания (кл. 50)

Ш2

1

БГ

переключатель очистителя заднего стекла

2

Г

переключатель указателей поворотов (правый)

3

П

включатель стоп-сигналов

4

БК

контрольная лампа целостности ламп

5

ПЧ

включатель аварийной сигнализации

6

ГБ

дверь левая передняя

7

резерв

8

ЗЧ

контрольная лампа дальнего света

9

резерв

10

ОЧ

включатель задних противотуманных огней

11

ГП

контрольная лампа резерва топлива

12

ПЧ

контрольная лампа уровня топлива

13

БЧ

плафон освещения салона

14

КГ

контрольная лампа ручного тормоза

15

ГЧ

переключатель указателей поворотов (левый)

16

резерв

17

Ч

масса » — «

Ш3

1

Ж

датчик скорости

2

ЧП

включатель аварийной сигнализации

3

ГК

переключатель указателей поворотов

4

СБ

контрольная лампа уровня масла

5

Ч

масса

6

РБ

контрольная лампа уровня омывающей жидкости

7

РЧ

контрольная лампа износа тормозных накладок

8

З

выключатель наружного освещения

9

ЖЗ

переключатель стеклоочистителя и омывателя стекла

10

ПГ

патрон подключения переносной лампы

11

ЖБ

переключатель стеклоочистителя и омывателя стекла



12

РК

переключатель стеклоочистителя и омывателя стекла



13

ЖП

переключатель наружного освещения



14

Ж

контрольная лампа противотуманных фар



15

резерв



16

СГ

указатель давления масла



17

резерв



18

Р

переключатель стеклоочистителя и омывателя стекла



19

СО

переключатель стеклоочистителя и омывателя стекла



20

С

переключатель стеклоочистителя и омывателя стекла



21

резерв

Ш4

1

ЗП

вкл. и контрольная лампа обогрева заднего стекла



2

ГБ

переключатель света фар (дальний свет)



3

ОГ

стеклоочиститель, комбинация приборов



4

ЖП

включатель наружного освещения, переключатель стояночного света



5

К

реостат освещения приборов



6

резерв



7

ЧБ

переключатель очистителя и омывателя ветрового стекла



8

О

клемма Ш4 — 3



9

СЧ

включатель звуковых сигналов



10

Б

включатель стоп-сигналов



11

резерв



12

СП

переключатель света фар (ближний свет)



13

ЖП

подрулевой переключатель света



14

резерв



15

Б

выкл. очистителя фар



16

РГ

контрольная лампа уровня тормозной жидкости



17

ЗБ

указатель температуры охлаждающей жидкости



18

КБ

контрольная лампа заряда аккумуляторной батареи



19

С

включатель противотуманных фар



20

ГО

контрольная лампа уровня охлаждающей жидкости



21

КП

тахометр

Ш5

1

З

дальний свет (правый)



2

ЗЧ

дальний свет (левый)



3

СЧ

ближний свет (левый)



4

ГП

стартер (кл. 50)



5

Г

электровентилятор охлаждения радиатора



6

С

ближний свет (правый)

Ш6

1

резерв

2

З

включатель света заднего хода

3

ГЧ

указатель поворота (левый передний)

4

резерв

5

резерв

6

резерв

7

З

реле очистителя фар, реле эл. двигателя омывателя фар

8

Ж

габаритный огонь (правый передний)

9

БЧ

выкл. подкапотной лампы

10

ЖЧ

габаритный огонь (левый передний)

11

Г

указатель поворота (правый передний)

12

О

включатель света заднего хода

13

РГ

датчик уровня тормозной жидкости

Ш7

1

резерв

2

ЖГ

эл. двигатель ф р очистителя

3

Б

эл. двигатель фар очистителя

4

резерв

5

СБ

датчик уровня масла

6

СЧ

звуковые сигналы

7

С

датчик скор ости

8

ЗБ

датчик температуры охлаждающей жидкости

9

Ф

генератор (кл. 61)

10

З

БУЭМ (кл.5)

11

БЧ

включатель подкапотной лампы

12

РБ

датчик уровня омывающей жидкости

13

РЧ

датчик износа тормозных накладок

14

СП

БУЭМ (кл.6)

15

КП

катушка зажигания

16

РЗ

датчик уровня охлаждающей жидкости

17

СЧ

реле противотуманных фар

Ш8

1

ЖП

реле противотуманных фар

2

ЖЧ

противотуманная фара (левая)

3

Ж

противотуманная фара (правая)

4

ГП

катушка зажигания, БУЭМ (кл.4)

5

Р

генератор (кл. 30)

6

Р

генератор (кл. 30)

7

Р

реле стартера

8

РЧ

реле противотуманных фар

Ш9

1

резерв



2

Г

указатель поворота (правый задний и боковой)



3

БГ

эл. двигатель очистителя заднего стекла



4

ОЧ

задние противотуманные фонари



5

СЧ

концевой выключатель задней двери



6

ПЧ

концевой выключатель передней правой двери



7

БЧ

плафон освещения салона



8

КГ

выключатель контрольной лампы стояночного тормоза



9

ГЧ

указатель поворота (левый задний и боковой)



10

С

элементы обогрева заднего стекла



11

С

фонарь освещения номерного знака



12

ГБ

дверь передняя левая



13

Б

плафон освещения салона



14

П

стоп-сигналы



15

Ж

габаритный огонь (правый задний)



16

З

фонарь заднего хода



17

ЖЧ

габаритный огонь (левый задний)



18

ЖГ

очиститель заднего стекла



19

С

элемент обогрева заднего стекла

Ш11

1

РБ

насос омывателя



2

РЧ

клапан омыватель заднего стекла



3

резерв



4

З

концевой выключатель карбюратора



5

БЧ

подкапотная лампа



6

СП

электро клапан карбюратора



7

резерв



8

К

подкапотная лампа



9

Б

двигатель стеклоочистителя ветрового окна



10

О

двигатель стеклоочистителя ветрового окна



11

резерв



12

СГ

датчик аварийного давления масла



13

резерв



14

Р

клапан омыватель ветрового стекла



15

СО

двигатель стеклоочистителя



16

С

двигатель стеклоочистителя



17

резерв



18

ЖБ

двигатель стеклоочистителя



19

резерв

avtoblokrele.ru

не работает реле или что-то еще

Стартер на ВАЗ 2114 является пусковым устройством двигателя, без него завести мотор можно только с толкача или на буксире. Его отказы доставляют немало хлопот автовладельцам, но не всегда причина неработоспособности кроется в самом механизме запуска – встречаются и другие поломки, например, неработающее реле.

Стартер

УСТРОЙСТВО ПУСКОВОГО МЕХАНИЗМА

Стартер на ВАЗ представляет собой электрический двигатель с механическим приводом для зацепления с маховиком двигателя внутреннего сгорания (ДВС). Само устройство состоит из следующих деталей:

  • Основной корпус. Представляет собой металлический пустотелый цилиндр, внутри которого размещены детали электродвигателя;
  • Статор. Статором является обмотка из толстого медного провода, между витками которой размещены стальные сердечники. Обмотка расположена внутри корпуса по его стенкам;
  • Ротор. Вращающаяся часть механизма, на валу собраны стальные пластины из электротехнической стали, внутри пластин размещена обмотка. Еще имеет название «якорь». Якорь вращается во втулках корпуса – передней и промежуточной, задней опорой всего вала служит втулка в картере коробки передач. Также на роторе есть коллектор, представляющий собой набор пластин. На коллекторе создается магнитное поле, которое приводит якорь в движение;
  • Бендикс. Шестеренчатое устройство, которое входит в зацепление с маховиком ДВС и обеспечивает вращение двигателя. Размещается на задней части вала ротора;
  • Щеточный узел. В модели 2114 в узле работают 4 щетки. Щетки взаимодействуют с коллектором ротора, именно они и создают электромагнитное поле;
  • Втягивающее реле. В отличие от обычного реле, втягивающее реле выполняет сразу две функции – замыкает и размыкает контакты электрической цепи, и с помощью сердечника перемещает шестерню бендикса для зацепления с маховиком ДВС.

НЕИСПРАВНОСТИ

Существуют различные признаки неисправности стартера на ВАЗ 2114:

  • Не работает стартер совсем, то есть не подает никаких признаков жизни. Может сгореть обмотка статора или ротора, не подаваться питание на электрическую часть устройства;
  • Стартер крутит, но не схватывает, часто бендикс работает вхолостую, не сцепляясь с маховиком. Обычно причиной бывает сам бендикс – он должен вращаться только в одну сторону на своей оси;
  • Не срабатывает стартер при повороте ключа ВАЗ 2114. Если при этом происходят сухие тихие щелчки, то может быть неисправно как втягивающее реле ВР, так и реле, отвечающее за включение цепи поворотом ключа в замке зажигания. При неисправном ВР щелчки обычно громче;
  • Стартер крутит медленно, может при этом быстро останавливаться. Накоротко замкнута обмотка статора или якоря, ротор люфтит во втулках. Еще может быть плохая масса ДВС с кузовом или слабый аккумулятор, но это уже к стартеру не относится;
  • Запуск двигателя происходит со скрежетом или с хрустом. Чаще всего такой запуск говорит об изношенности зубьев на шестерне бендикса или зубьев маховика двигателя.

ЦЕНЫ И ПРОИЗВОДИТЕЛИ

Цены пусковых устройств могут отличаться в зависимости от производителя и самой конструкции устройства. Среди производителей продукции можно отметить такие фирмы, как Прамо Искра (совместное российско-словенское предприятие), СТАРТВОЛЬТ, LKD (Китай), БАТЭ (Белоруссия), ПЕКАР (Санкт-Петербург), КЗАТЭ (Самара), Автоприбор (г. Владимир). Сейчас все чаще в продаже можно встретить редукторный стартер – в нем дополнительный редукторный механизм позволяет работать устройству на повышенных нагрузках. Такие устройства имеют меньшие размеры и больший срок службы, но и цена их может быть немного выше.

Ниже приведены приблизительные цены на некоторые типы устройств:

Таблица цен производителей стартеров

На заводе ВАЗ устанавливают стартер КЗАТЭ 5712.3708 Самарского производства. Является ли он лучшим по качеству, трудно сказать, но на него всегда можно купить запчасти. Многие хвалят белорусскую продукцию, только с запасными деталями нередко возникают проблемы – чаще всего в магазинах из запчастей на него продается только бендикс. Следует заметить, что стартеры ВАЗ 2108, ВАЗ 2109, ВАЗ 2113, ВАЗ 2114 и ВАЗ 2115ничем не отличаются друг от друга и полностью взаимозаменяемы.

РЕЛЕ

Если не крутит стартер на ВАЗ 2114, вовсе не обязательно сразу его снимать. Дело в том, что может быть виновато в неисправности реле, но не втягивающее, а то, что является разгрузочным и обычно устанавливается либо под капотом ближе к лобовому стеклу, либо под рулевым валом в салоне. Реле включается в электрическую цепь, идущую от замка зажигания до ВР, и предназначено защищать стартер от перегрузки.

Но вопрос, где находится реле стартера на ВАЗ 2114, часто ставит многих автомобилистов в тупик, и на форумах нередко этим вопросом задаются. Просто дело в том, что в зависимости от года выпуска автомобиля производитель несколько видоизменял электрическую схему и менял расположение ее элементов. Затем, при установке сигнализации автоэлектрики могли перенести реле стартера на ВАЗ 2114 в другое место.

Как же найти это хитрое реле, если оно непонятно где находится?  Необходимо вспомнить, как устроена схема подключения стартера на ВАЗ 2114. На ВР только два питающих провода – постоянное напряжение 12 Вольт от аккумулятора и питающий провод на ВР, идущий от замка зажигания. Вот по цепи этого провода от стартера и нужно идти, в конце концов, провод приведет к искомому реле, на схеме оно обозначено как включатель блокировки.

Схема подключения стартера

В зависимости от года выпуска и системы управления двигателем реле могло вообще не ставиться, например, на машинах до 2003 года выпуска.  В автомобилях до 2005 года выпуска колодку под реле устанавливали в моторном отсеке рядом с вакуумным усилителем тормозов.

Месторасположение реле стартера

Позже, на автомобилях с европанелью этот элемент перенесли под панель управления, над педалями в салоне.

ЕСЛИ СТАРТЕР НЕ КРУТИТ

Если при повороте ключа в замке зажигания совсем ничего не происходит, и в лучшем случае слышно только тихое потрескивание, то причинами могут быть:

  1. Неисправно дополнительное реле стартера.
  2. Полностью разряжен аккумулятор.
  3. Отсутствует электрическая цепь между замком зажигания и ВР.
  4. Сгорели обмотки статора или ротора в пусковом устройстве.

В первых трех случаях ремонт стартер не требуется, необходимо разобраться с аккумулятором и электрической цепью.

Дополнительное реле меняется очень легко, достаточно старую деталь вынуть из колодки и установить новую.

Дополнительная релюшка стандартного типа, имеет 4 контакта и выглядит примерно так:

Реле

Дополнительное реле выполняет следующие функции:

  1. Отключает питание стартера, когда двигатель уже завелся, а ключ зажигания по какой-то причине остался в самом крайнем положении по часовой стрелке;
  2. При длительной попытке запуска (более 20 секунд) разрывает цепь за счет сигнала, поступающего на блок управления двигателя;
  3. Предотвращает включение стартера на работающем двигателе;
  4. Предохраняет контакты замка зажигания от перегрева и подгорания.

autovaz-2114.ru

Стартер ВАЗ-2114 не крутит и не работает: фото и видео

Здоровый и бодрый пуск двигателя в любую погоду — это хорошее настроение на целый день. Все же иногда система пуска и электрооборудование может поубавить оптимизма. Имея дело с несвежей второй Самарой, нужно быть готовым ко всему, а когда на ВАЗ-2114 не крутит стартер, претензий к нему может и не возникать, поскольку он сам по себе может быть исправен. Кроме самого стартера в цепи системы пуска достаточно элементов, которые могут подвести в самый неподходящий момент.

Почему не крутит стартер?


Расположение стартера под капотом отмечено красной стрелочкой


Стартер выглядит так

Далеко не всегда сам стартер окажется виновником в этой ситуации, хотя и его неисправности рассмотрим также.

В первую очередь, стоит проверить те узлы и их исправность, от которых зависит работа самого стартера.

Чаще всего причина кроется именно в них, поэтому с вторичных причин и начнём расследование. Вставляем ключ в замок зажигания, проворачиваем — ничего не происходит. Стартер не крутит, под капотом тишина.

Если надо срочно ехать!

Данный способ не рекомендуется к частому использованию! Завести двигатель можно попробовать, если замкнуть контакты стартера напрямую.

Проверка системы пуска на ВАЗ-2114

Проверяем состояние системы пуска в таком порядке:

  1. Состояние аккумуляторной батареи. Если после проворота ключа на запуск стартера контрольные лампы на приборной панели загорелись, а потом потухли под нагрузкой, скорее всего, у АКБ не хватает ёмкости для запуска двигателя. Аккумулятор разряжен. Проверить это просто, когда есть пуско-зарядное устройство или под рукой есть заведомо заряженный аккумулятор. Если при полностью заряженной АКБ слышен только щелчок втягивающего реле или же нет никакой реакции вообще, ищем проблему дальше.

    Запускаем двигатель с помощью пуско-зарядного устройства

  2. Состояние контактов на стартере. Дальше по цепи стоит проверить контакт массы на втягивающем реле. Иногда он может ослабнуть, поэтому под нагрузкой не пропустит высокий пусковой ток. Лечится это просто — откручиваем минусовую клемму на втягивающем реле, зачищаем её и плотно закручиваем.

    Зачищаем клеммы на втягивающем реле стартера и плотно закрепляем их

  3. Параллельный вариант — отсутствие сигнала от замка зажигания. Для проверки этой цепи воспользуемся мультиметром или контрольной лампой. Первый признак такой неисправности — втягивающее реле не срабатывает вообще.

    Проверяем сигнал от замка зажигания на втягивающем реле

Когда виноват сам стартер

После предварительных проверок силовой и управляющей цепей, которые мы уже провели, под подозрением оказывается сам стартер.

Неисправность может иметь как механический характер, так и электрический.

К механическим неисправностям относится износ шестерни бендикса. В этом случае втягивающее реле срабатывает и стартер крутится вхолостую, но не вращает при этом маховик коленвала. Этот симптом может говорить также об износе венца маховика. В этом случае необходимо демонтировать стартер и установить причину визуально.

Стартер не прокручивает двигатель из-за износа венца маховика

Продолжаем диагностику

Далее диагностика проводится в таком порядке:

  1. Втягивающее реле. В том случае, когда при повороте ключа зажигания втягивающее реле не срабатывает (нет щелчка) при наличии напряжения на нем, можно говорить об отсутствии контакта в самом реле. Как правило, в этом случае подгорают контакты. Для устранения неисправности придётся снимать втягивающее реле и зачищать контакты на контактной пластине. Кроме этого, возможен обрыв на втягивающей обмотке. Проверить целостность обмотки можно мультиметром в режиме измерения сопротивления.


    Провода втягивающего реле стартера


    Отсоединённые провода втягивающего реле стартера


    Проверяем целостность обмотки втягивающего реле

  2. Щёточный узел. Если втягивающее срабатывает, а стартер все равно не крутит, большая вероятность того, что износился или подгорел щёточный узел. Эту проблему решит замена щёток.

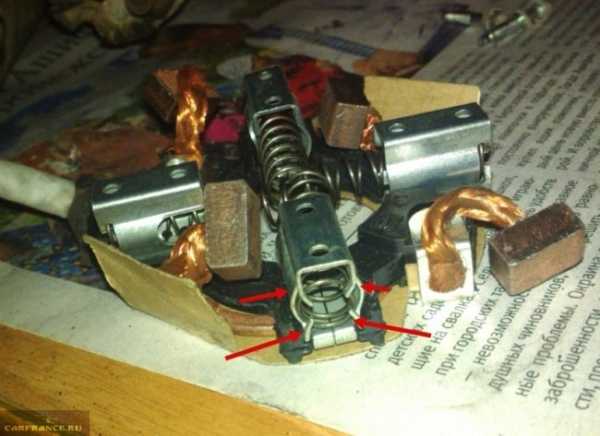

    Меняем щетки стартера

  3. Замкнутые обмотки ротора или статора, ротор может иметь серьёзный люфт на втулках и замыкать на статор. Малоприятная ситуация и в этом случае придётся полностью разбирать стартер или заменять его новым. В таком случае диагностируются обмотки статора и якоря, проверяется состояние втулок якоря, люфта быть не должно. Первый признак неисправности обмоток или люфтов якоря — перегрев корпуса стартера, тяжёлое вращение, отсутствие реакции даже при исправном втягивающем реле.


    Проверяем обмотки статора на обрыв


    Проверяем обмотки якоря на обрыв

Видео как снять стартер и проверить его на работоспособность

Предохранители и реле стартера

Часто виновато реле. Это болезнь всех «САМАР»

В зависимости от типа двигателя и года выпуска ВАЗ-2114, в электрическую цепь могут быть включены несколько реле и обязательно предохранитель.

Сложность в том, что здесь не установлен отдельный предохранитель на цепь стартера, а в некоторых исполнениях Самары реле стартера может быть не установлено, стартер может быть подключён напрямую от замка зажигания.

В каждом конкретном случае нужно смотреть схему электрооборудования.

Тем не менее может сгорать предохранитель F16 при включении зажигания, что говорит о неисправностях в цепях указателей поворотов, аварийки, обмотки возбуждения генератора или маршрутного компьютера.

Реле стартера не устанавливалось на автомобили выпуска до 2003 года, до 2005 года реле крепили на моторном щитке со стороны двигателя возле усилителя тормозов, а на более поздних вариантах реле стартера устанавливали в блоке с остальными управляющими реле.

Проверяем реле стартера, в случае необходимости меняем его

Блок реле в этом случае устанавливали под приборной панелью. Реле управления стартером выполняет несколько функций — блокирует подачу напряжения на стартер, если двигатель запустился, предохраняет контактную группу замка зажигания от перегрева и подгорания и не позволяет подавать питание на стартер дольше 20 секунд единовременно.

Выводы

В любом случае, перед определением неисправности в электрической цепи стартера, стоит изучить схему электрооборудования конкретного автомобиля. Удачного всем пуска и добрых дорог!

carfrance.ru

Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь — убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел 🙂 А еще помимо предохранителя убедитесь что питание на неработающий узел поступает, ведь монтажный блок и проводка автомобиля со временем может подвергаясь внешним факторам и воздействиям выйти из строя. Провод чаще всего может получить механическое повреждение, разъемы окислиться, а вот в блоке предохранителей может перегореть дорожка или даже попросту сгнить в труху часть токопроводящих элементов.

Кстати не зря мы акцентируем внимание на последнем — расположение блока предохранителей у «зубильно-самарного» семейства не совсем удачное, часто на него попадает вода, а ввиду особенностей конструкции и слабой ее защищенности от влаги различные неприятности практически «гарантированы» заводом изготовителем.

Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля,  с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

К1Реле включения электровентилятора
К2Реле-прерыватель указателей поворота и аварийной сигнализации
К3Реле стеклоочистителя
К4Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5Реле включения стеклоподъёмников
К6Реле включения звукового сигнала
К7Реле включения обогрева заднего стекла
К8Реле включения дальнего света фар
К9реле включения ближнего света фар

Цепи защищаемые предохранителями

№ предохранителяЗащищаемые цепи
F1(20A)Реле включения задних противотуманных фонарей.Лампы задних противотуманных фонарей.Сигнализатор включения задних противотуманных фонарей
F2(10A)Лампы указателей поворота.Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме аварийной сигнализации).Контрольная лампа аварийной сигнализации
F3(10A)Плафон освещения салона.Плафон индивидуального освещения салона.Лампа подсветки выключателя зажигания.Лампы стоп-сигнала.Маршрутный компьютер
F4(20A)Прикуриватель.Реле включения обогрева заднего стекла(контакты).Элемент обогрева заднего стекла.
F5(20A)Звуковой сигнал.Реле включения звукового сигнала(обмотка).Реле включения звукового сигнала(контакты),Релевключения электровентлятора(контакты).Электродвигатель вентилятора системы охлаждения
F6(30A)Выключатели электростеклоподъёмников.Электростеклоподъёмники.Реле включения электростеклоподъёмников(контакты)
F7(20A)Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла.Электродвгатель очистителя заднего стекла.Реле включения электростеклоочистителя(обмотка).Лампа освещения вещевого ящика
F8(7.5A)Правая противотуманная фара
F9(7.5A)Левая противотуманная фара.Реле включения противотуманных фар(контакты)
F10(7.5A)Указатели поворота в режиме указания поворота и соответствующая контрольная лампа.Реле включения электродвигателя вентилятора(обмотка). Контрольная лампа резерва топлива,давления масла,стояночного тормоза,уровня тормозной жидкости.Контрольная лампа заряда аккумуляторной батареи.Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора.Реле-прерыватель контрольной лампы стояночного тормоза
F11(7.5A)Лампы габаритных огней по правому борту
F12(7.5A)Правая фара(ближний свет)
F13(7.5A)Левая фара(ближний свет)
F14(7.5A)Левая фара(дальний свет).Контрольная лампа включения дальнего света фар
F15(7.5A)Правая фара(дальний свет)
F16(15A)Реле-прерыватель указателей поворота и аварийной сигнализации(в режиме указателей поворотов).

Схема соединений внутри блока предохранителей ВАЗ-2114 и 2115 (наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Схема соединений монтажного блока 2114

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

А вот так выглядит распиновка разъемов блока предохранителей 2114 со стороны салона, подписаны все разъемы и номера пинов

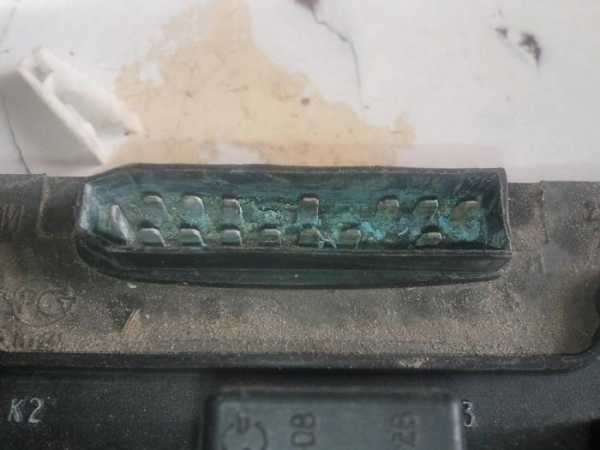

Очень часто источником проблемы является влага, особенно если в процессе эксплуатации автомобиля не чистить «ливневки» — вода тогда будет попадать в подкапотное пространство. Особенно от этого страдает разъем Х11, вплоть до таких вот последствий:

Элементы платы и пайка так же приходят в удурчающее состояния из за систематического попадания воды в блок:

Что примечательно, выпускались и блоки, у которых разъем X11 расположен не сверху, как в большинстве случаев, а сбоку, вот:

Кстати плату монтажного блока — перегоревшие дорожки, отслоившийся лак, треснувшую пайку, окислы — все можно восстановить, тем самым сэкономив достаточно немалую сумму, блок предохранителей достаточно не дешевое удовольствие. Вот пример восстановленой и пропаянной платы от блока 2114 — вид ДО:

И соответственно после восстановительных работ, которые заключались в пропайке, промывке и частичной замене элементов разъемов + восстановление некоторых дорожек.

Ну и в догонку левая половина схемы 2114 — 2115, благодаря которой можно четко понять распиновку проводов по цветам:

Схема электрооборудования автомобилей ВАЗ-2115-20 (левая половина):

1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

www.vazdriver.ru

Не крутит стартер ВАЗ 2114 на инжекторе и не заводится



В практике автомобилистов случаются ситуации, когда, нужно куда-то ехать, а двигатель не получается завести, по причине не работающего стартера.

Причины, по которым после включения замка зажигания не срабатывает стартер, можно разделить на две категории. Нарушение цепи электропроводки и непосредственная поломка самого стартера.

Перед началом проверки, можно проверить стартер путём замыкания, клеммы стартера с клеммой подачи плюсового напряжения (наличие «+» определить, при помощи тестера или контрольной лампочки). Коротко замкнуть цепь, при помощи отвертки, монтировки и так далее. Если стартер нормально прокрутился значит проблема в электрической цепи, при отсутствии результата проблема с самим стартером.

Важно! Перед началом проверки убедитесь, что автомобиль стоит на нейтральной передаче, ручной тормоз включен, а под колеса желательно подставить противооткатные колодки.

Неисправности электрической цепи, питания стартера:

  • Слабо затянуты или окислены наконечники проводов, подходящие на клеммы аккумулятора. В этом случае наконечники снимаются с аккумулятора и зачищаются, при помощи металлической щетки и наждачной бумаги. После этого, ставятся на место и хорошо обтягиваются при помощи зажимных болтов.
  • Аккумулятор разряжен или неисправен. Нагрузочной вилкой, проверить степень заряда аккумулятора. При необходимости подзарядить с помощью зарядного устройства. Неисправный аккумулятор заменить. Также стоит проверить плотность электролита, так как при малой плотности раствора (особенно в холодное время года) происходит быстрая разрядка аккумуляторной батареи.
  • Не затянута гайка, на клемме подачи напряжения на стартер. Эта проблема появляется, от воздействия вибрации на автомобиль, ее решение – это обтянуть все гайки при помощи гаечных ключей.
  • Вышла из строя контактная группа замка зажигания. По электрической схеме определить контакт на который подается напряжение. Зачистить клемму и обтянуть болт крепления. Не получилось, то этот разъем напрямую, отдельным проводом соединить с аккумулятором. Если стартер прокрутился, значит из строя вышла контактная группа. Замок зажигания лучше заменить.
  • Неисправно реле защиты контактов (дополнительное реле стартера). Подход электричества к тяговому реле происходит, от подачи напряжения с замка зажигания, через реле стартера. Для проверки этого реле, можно перемкнуть провода, подходящие к реле стартера (самые толстые по диаметру). Стартер заработал, значит снять и почистить контакты. Если этого не произошло, реле заменить.
  • Нарушена или плохо закреплена «масса» стартера. Исправить нарушение электрической цепи, двигателя с «массой» кузова автомобиля. Закрепив или хорошо обтянув болт крепления провода «массы».
  • Перегорел предохранитель. Проверить предохранители, в случае надобности заменить.



Если выше перечисленная проверка не дала результатов, стартер для дальнейшей диагностики нужно снять с автомобиля. Для этого в первую очередь стоит узнать принцип работы и из каких частей состоит эта часть автомобиля.

Кратко об устройстве и о принципе работы

Стартер сам по себе является силовым электродвигателем, работающим от постоянного напряжения. Дополнительно оснащен втягивающим реле, обгонной муфтой и бендиксом (шестеренкой, при помощи которой, стартер непосредственно входит в зацепление с маховиком).

При включении стартера с помощью замка зажигания, напряжение поступает на втягивающее реле (реле по своему принципу работы является электромагнитом). За счет катушки встроенной в реле образуется электромагнитное поле. Под воздействием которого соединительная вилка, по валу ротора электродвигателя перемещает бендикс и вводит его в зацепление с маховиком. В это время якорь входит в реле, замыкая контакты, что приводит к включению самого электродвигателя. Который через бендикс начинает вращать маховик.

После запуска двигателя, скорость вращения маховика в несколько раз превышает скорость вращения бендикса. Получатся, что не стартер крутит маховик, а наоборот. Для предотвращения порчи электродвигателя, включается в работу обгонная муфта. Шестеренка начинает крутиться вместе с маховиком в «свободном» ходу, не прокручивая вал стартера. Это происходит до тех пор, пока не прекратится подача энергии через замок зажигания.

Признаки неисправностей стартера

  1. Втягивающие реле включается, но стучит. Возможен вариант, что обмотка реле имеет плохой контакт с «массой». При исправной проводке и АКБ, в реле нужно вскрыть крышку выключателя стартера и протянуть или поменять провод «массы».
  2. Втягивающее реле срабатывает, но электродвигатель не прокручивается. Снять крышку щеткодержателя, проверить щетки. В нормальном состоянии щетки, она плотно прижимается к коллектору. Если щетка изношена пружина будет упираться в щеткодержатель и не будет нужного контакта. Высота щеток должна составлять не меньше чем 12 мм. Изношенные щетки заменить. При наличии царапин и рисок коллектор нужно отшлифовать.
    При отсутствии результата, двигатель лучше сдать на проверку к специалисту, без специального оборудования и соответствующих навыков сделать это будет затруднительно.
  3. Якорь не вращается или крутится медленно. Возможно падение напряжения в электрической сети. Если поступление электричества в нормальном состоянии (АКБ, клеммы, провод «массы» и щетки проверены). Разбирается втягивающее реле. Проверяются контакты (могут обгореть), контактный диск перевернуть на другую сторону, а контактные болты развернуть на 180 градусов.
  4. Не срабатывает втягивающее реле:
    1. Перегорела обмотка якоря реле, чаще всего это происходит из-за замыкания витков обмотки. Определить можно, замкнув в цепь контакты отверткой. При негативном результате якорь реле подлежит замене.
    2. Подгорели или окислились контакты (пятаки). В этом случае втягивающее реле разбирается. Внутри находится якорь (металлический цилиндр с внутренней обмоткой), пружина и шток. Шток и отверстие по которому он ходит, засоряется окисью чаще всего. Зачистить с помощью наждачной бумаги мелкой фракции. Пятаки могут быть окислены, а также у них могла подгореть контактная плоскость. Зачистить при необходимости поменять.
  5. При включенном стартере, якорь вращается, а маховик стоит на месте:
    1. Возможно пробуксовывает муфта свободного хода (бендикс). Ее следует разобрать, произвести замену. Если возможно произвести ремонт поломанных деталей (толкатель, ролики, шестеренки). Поверхность муфты зачистить и отшлифовать.
    2. Ослаблена буферная пружина на приводе или сбиты зубья венца шестерни привода. Пружина подлежит замене. Шестерню можно попробовать подправить, но это дело временное, долго сбитый венец не прослужит.
    3. Когда стартер вращает коленвал, явно слышен посторонний шум. Шейка вала якоря, втулки подшипника, имеют выработку или слишком большой износ. Также якорь при работе может задевать выходы полюсов стартера. Отшлифовать вал якоря. Поменять бронзовые, латунные втулки на валу, под подшипники. Винты и крепления полюсов подтянуть, при необходимости поменять крепежные болты.

Во время эксплуатации стартера, а особенно в холодное время года. Если стартер давно не разбирался для технического обслуживания, со временем в нем начинает накапливаться конденсат. Это приведет не только к образованию окиси, но и к тому, что в мороз внутри может образоваться лед. В этом случае, конечно, можно простучать втягивающие молотком или прогреть корпус стартера горелкой или паяльной лампой. Но это дело временное, не сразу, так через месяц эта поломка опять покажет себя.

Отсюда можно сделать вывод. Нужно вовремя проводить техобслуживание транспортного средства (особенно перед наступлением холодов), это позволит избежать многих ненужных проблем с автомобилем.



smotriavto.ru

Схема, расположение и значения предохранителей и реле на ВАЗ 2113, 2114, 2115

Если на вашем автомобиле отказали стекло очистители, световые сигналы, датчики и прочее, то есть все основания полагать о появившихся проблемах с электрикой. Но не спешите обращаться в СТО. Это мелкие проблемы, которые можно устранить своими руками даже не имея навыка и при полном отсутствии специальных инструментов. В статье рассмотрим расположение предохранителей на схеме для ВАЗ 2113, 2114, 2115. Приведем таблицу значений предохранителей в отдельности.

Давайте разберемся где находятся предохранители ВАЗ 2113, 2114, 2115. Местоположение блока предохранителей идентично во всех указанных моделях, а конкретно под капотом со стороны водителя. Снимаем крышку и видим следующее:

На фото блок предохранителей на ВАЗ 2113, 2114, 2115. Располагается под капотом со стороны водителя.

Ниже приведем схему и таблицу значений предохранителей. Для замены используйте щипцы, пинцет или малые плоскогубцы.

Схема предохранителей на ВАЗ 2113, 2114, 2115

Таблица значений каждого предохранителя на ВАЗ 2113, 2114, 2115.
Предохранитель, №Сила тока, АмперЗначения
F110Задние противотуманные фонари
F210Аварийка и поворотники
F37,5Свет в салоне
F420Обогрев заднего стекла, свет для подкапотного пространства
F520Клаксон, вентилятор радиатора
F630Электростеклоподъемники
F730Омыватель ветрового стекла, прикуриватель
F87,5Правая передняя противотуманная фара
F97,5Левая передняя противотуманная фара
F107,5Габаритные огни, освещение и индикация приборов в салоне, освещение регистрационных знаков
F117,5Габарит правого борта
F127,5Ближний свет правая фара
F137,5Ближний свет левая фара
F147,5Дальний свет правая фара
F157,5Дальний свет левая фара
F1615Лампы освещения приборной панели
F17Резервный
F18Резервный
F19Резервный
F20Резервный

Значения реле в блоке предохранителей:

  • К1 — очистители фар
  • К2 — поворотники и аварийка
  • К3 — дворники ветрового стекла
  • К4 — реле лампы проверки ламп
  • К5 — элекстростеклоподъемники
  • К6 — клаксон
  • К7 — обогрев заднего стекла
  • К8 — дальний свет
  • К9 — ближний свет

automas.ru

Предохранители и реле ВАЗ-2115, электрические схемы



Предохранители и реле ВАЗ-2115, электрические схемы

ВАЗ 2115 — довольно распространённая модель автомобиля, которую часто можно встретить на улицах российских городов. Когда что-то выходит из строя и перестаёт работать электрический прибор, это доставляет неудобства водителю и пассажирам. При серьёзных неисправностях движение может стать невозможным или опасным. Например, если ночью перестанут работать фары или машина перестанет заводиться.

Большинство причин подобных проблем кроются в блоке предохранителей. Нужно периодически проверять предохранители и реле ВАЗ-2115, очищать и заменять пришедшие в негодность детали. О том, какие предохранители за что отвечают в «пятнадцатой» и как решить многие проблемы с электрикой, пойдёт речь в этой статье.

Монтажный блок реле

Монтажный блок находится под капотом, недалеко от лобового стекла.

К1 – реле очистителей фар.
Если очистители фар не включаются, проверьте предохранители F1 и F7. Осмотрите механизм «дворников», возможно в него попала пыль или прилетел камень, повредив или заклинив его действие.

К2 – реле-прерыватель указателей поворота и аварийной сигнализации.
Если у вас перестали работать поворотники или «аварийка», проверьте предохранители F2 и F16, это реле. Если «аварийка» работает, а поворотники нет, проверьте ручку включения, её контакты и разъём. Если не работает только «аварийка», проверьте кнопку включения, контакты и проводку. Не забудьте проверить лампы в указателях поворотов. В одной из фар может быть короткое замыкание. Внимательно осмотрите разъёмы, а также проводку на наличие повреждений изоляции.

Если поворотники работают нестабильно, с перебоями, это может быть вызвано плохими контактами в монтажном блоке, а также выгоранием или повреждением его дорожек. Контакт может пропадать не только в блоке, но и в самих фарах, а также на пути к ним. Если менялась проводка, либо что-то делали с проводами, проверьте первым делом их.

К3 – реле стеклоочистителя.

Если у вас перестали работать «дворники», первым делом проверьте реле и контакты. Мог также перестать работать подрулевой переключатель или окислиться его контакты. Осмотрите механизм очистителей, из-за плохой затяжки могли открутиться гайки, фиксирующие рейки механизма, или попасть посторонний предмет, мешающий их нормальной работе.

Мог сгореть моторчик, проверить его работоспособность можно подав на него напрямую напряжение от аккумулятора 12 В. Около моторчика есть ещё один предохранитель, защищающий его от перегрева. Он находится либо на кронштейне трапеции, либо в самом моторе, в зависимости от его типа.

К4 – реле контроля работоспособности ламп.

К5 – реле стеклоподъемников.
Если у вас не опускается или не поднимается стекло электрическим стеклоподъёмником, проверьте предохранитель F6 и это реле. Если стеклоподъёмный механизм тросикового типа, опускает нормально, а поднимает тяжело, необходимо смазать тросы и направляющие стекла силиконовой смазкой. Для этого нужно снять обшивку с двери и добраться до механизма. Мог перестать работать мотор, в этом случае необходимо его заменить.

Иногда для закрытия стекла помогает удар по двери, чтобы на время привести мотор в чувство. Чтобы разобрать механизм стеклоподъёмника, нужно открутить болты крепления кронштейнов и отсоединить само стекло от механизма.

Если не работает только один стеклоподъёмник, дело может быть в кнопке его включения и её контактах.

К6 – реле звукового сигнала.
Если у вас перестал работать «гудок», проверьте предохранитель F5, реле. Сигнал может не работать из-за отсутствия контакта в руле. Снимите подрулевой кожух и посмотрите на исправность пластин и контактов. Покрутите руль вправо и влево, возможно при повороте заедает механизм или контакты смещаются. Одним болтом на кожухе фиксируется положение кронштейна крепления выключателей, вторым фиксируется кожух.

Чтобы сигнал работал, нужно надёжно их зафиксировать, настроив таким образом, чтобы контакты при нажатии

vmiredorog.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
