Стартер 2115 не крутит – не крутит, ремонт, замена, неисправности

не крутит, ремонт, замена, неисправности

Ремонт или замена стартера требуется, когда при повороте ключа зажигания в положение «запуск двигателя» стартер не крутится или крутится с провалами. Бывает, что стартер вращается, а двигатель нет. Это легко проверить по подозрительному звуку и отсутствию вращения шкива генератора.

Оглавление

Не крутит
Ремонт
Замена
Неисправность
Снятие

Не крутит

Первым делом стоит обратить внимание на следующие элементы:

1) Разряженный аккумулятор.

Самая часто встречающаяся проблема в данном случае! Особенно она актуальна в зимний период времени! В данном случае нужно зарядить, заменить аккумулятор, либо отогреть (если проблема возникла зимой) или прикурить его.

Основным признаком неработающего аккумулятора будет шум срабатывающего реле во время поворота ключа зажигания! Но если аккумулятор «здоров», а шум срабатывающего реле присутствует, то смотрите следующий пункт.

Вообще, запуск двигателя в зимний период времени – это отдельная тема. Которой будет посвящена отдельная статья!

2) Отсутствие «массы» на втягивающее реле.

Обратите внимание на надёжность крепления минусового провода от «массы» аккумулятора к втягивающему реле стартера. При необходимости зачистите и заново закрепите массу на втягивающее стартера.

3) Обрыв в цепи «зажигание-стартер»

Когда вы проворачиваете ключ зажигания, а в ответ пустая тишина, не срабатывает даже реле, то проблема кроется в контактной группе зажигания.

Первым делом проверьте наличие контакта от зажигания к стартеру. Если с этим всё впорядке, то переходим к втягивающему реле.

4) Неисправно втягивающее реле

Здесь ничего не остаётся, как заменить его (Как заменить втягивающее реле?). Но прежде опять таки обратите внимание на клеммы втягивающего. В 90% случаев, их нужно зачистить. Если при попытке завести автомобиль с ключа, вы слышите щелчки, то проблема скорее всего в разряженном аккумуляторе, но если он заряжен – то проблема с контактами реле. Если же звуков и щелчков никаких нет, то сгорела обмотка реле (в данном случае её нужно заменить).

5) Щётки неплотно прилегают к коллектору

6) Сильный износ коллектора

Ремонт

1. Первым делом снимите минусовую клемму с АКБ (аккумуляторная батарея).

2. Используя ключ на «13», открутите два верхних крепежных винта, которыми он крепится к картеру сцепления. Как правило, третьего болта — нет, если же он у вас имеется потребуется смотровая яма для того чтобы его открутить.

3. Достаньте из разъема на втягивающем реле проводок №1. сдвигая стартер вперед.

5. Оцените визуально состояние зубьев маховика.

6. При помощи крестообразной отвертки выкрутите два крепежных винта в крышке стартера.

7. Открутите гайку крепления выхода обмотки стартера на втягивающее реле, для этого используйте ключ на «13″.

8. Извлеките шайбу-скобку.

9. Открутите ключом на «10» два длинных стяжных болта, затем достаньте их.

10. Проверьте состояние втулок.

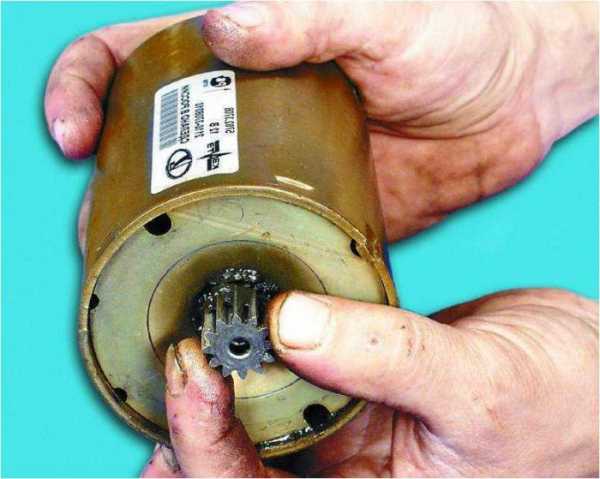

11. Чтобы разъединить корпус стартера нужно нанести несколько легких ударов по нижней части корпуса резиновым или деревянным молотком. Оцените состояние щеток.

12. При помощи отвертки достаньте уши бендикса из вилки.

13. Наставьте ключ и ударами молотка сбейте стопорное кольцо.

14. Второе стопорное подковырните отверткой.

15. Снимите бендикс.

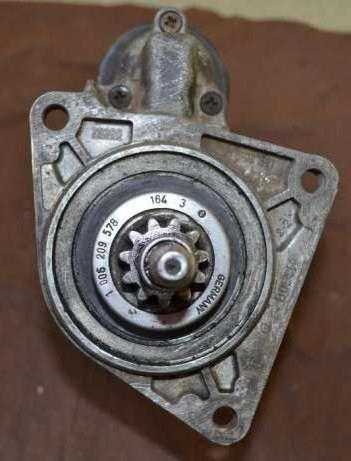

Теперь собственно сама замена бендикса: возьмите новый бендикс (обгонная муфта) и установите на место. Сборка производится в обратном порядке, перед этим не забудьте все как следует очистить и смазать (там, где это необходимо). Ремонт стартера ВАЗ 2115 своими руками можно считать завершенным, установите стартер на место, подключите аккумулятор и сделайте запуск двигателя.

Замена

Для того, чтобы немного сэкономить денежных средств, можно заменить стартер своими руками, тем более что для этого потребуются из инструмента:

ключи на 8 и на 13;
жидкость WD-40.

Работы лучше проводить под навесом или в гараже.

В связи с тем, что добраться до стартера не очень удобно, упростим себе задачу, сняв корпус воздушного фильтра. Для этого, отсоединяем контакты датчика массового расхода воздуха, освобождаем патрубки от корпуса, а затем ключом на 8 отворачиваем два болта крепления кронштейнов передних опор.

Проведя подготовительные работы, приступаем к основной – замене стартера. Работы выполняем в следующей последовательности:

— Обесточиваем электрическую цепь автомобиля, сняв с аккумулятора «минусовую» клемму.

— Обрабатываем WD-40 резьбовые соединения крепления стартера к коробке скоростей.

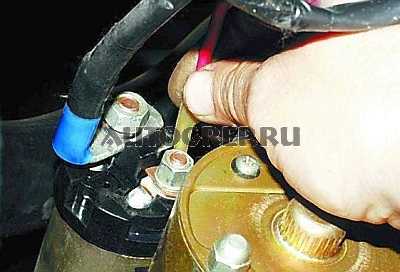

— Отсоединяем «минусовую» клемму втягивающего реле (красный провод).

— Ключом на 13 отворачиваем гайку крепления «плюсовой» клеммы.

— Отсоединяем плюсовые контакты

— Ключом на 13 отворачиваем три гайки крепления стартера.

— Снятие креплений стартера

— Снимаем стартер со шпилек.

Работы по установке новой запчасти производим в обратной последовательности, смазав шпильки, расположенные на коробке перемены передач графитовой смазкой, что поможет в последующем сократить время на откручивание, если понадобиться снимать стартер по какой-либо причине.

Неисправность

Причина неисправности

Метод устранения

При включении стартера якорь не вращается, тяговое реле не срабатывает

1. Неисправна или полностью разряжена аккумуляторная батарея

1. Зарядите батарею или замените

2. Сильно окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники

2. Очистите полюсные выводы и наконечники проводов, затяните и смажьте вазелином

3. Межвитковое замыкание во втягивающей обмотке тягового реле, замыкание ее на «массу» или обрыв

3. Замените тяговое реле стартера ваз 2115

4. Обрыв в цепи питания тягового реле стартера

4. Проверьте провода и их соединения в цепи между штекерами «50» стартера и выключателя зажигания

5. Неисправна контактная часть выключателя зажигания: не замыкаются контакты «30» и «50»

5. Замените контактную часть выключателя зажигания

6. Заедание якоря тягового реле стартера ваз 2113

6. Снимите реле, проверьте легкость перемещения якоря

При включении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает

1. Неисправна или разряжена аккумуляторная батарея

1. Зарядите батарею или замените

2. Окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники

2. Очистите полюсные выводы и наконечники проводов, затяните и смажьте вазелином

3. Ослабло крепление наконечников провода, соединяющего силовой агрегат с аккумуляторной батареей

3. Подтяните крепления наконечников провода

4. Окислены контактные болты тягового реле или ослабли гайки крепления наконечников проводов на контактных болтах

4. Зачистите контактные болты, затяните гайки крепления проводов

5. Подгорание коллектора, зависание щеток или их износ

5. Зачистите коллектор, замените щетки

6. Обрыв или замыкание в обмотке якоря

6. Замените якорь

При включении стартера тяговое реле многократно срабатывает и отключается

1. Разряжена аккумуляторная батарея

1. Зарядите батарею

2. Обрыв или замыкание в удерживающей обмотке тягового реле

2. Замените тяговое реле лада самара 2

3. Большое падение напряжения в цепи питания тягового реле из-за сильного окисления наконечников проводов

3. Проверьте провода и их соединения в цепи от аккумуляторной батареи до штекера «50» стартера

При включении стартера якорь вращается, маховик не вращается

1. Пробуксовка муфты свободного хода

1. Проверьте стартер на стенде, замените муфту

2. Повреждены шестерни редуктора ваз 2114

2. Замените поврежденные шестерни

Необычный шум стартера при вращении якоря

1. Чрезмерный износ вкладышей подшипников валов якоря и привода

1. Замените вкладыши или крышки и опоры с вкладышами

2. Чрезмерный износ втулки вала привода в картере сцепления

2. Замените втулку стартера ваз 2114, ваз 2115, ваз 2113

3. Ослабло крепление стартера или поломана его крышка со стороны привода

3. Подтяните гайки крепления или замените стартер ваз 2115

4. Стартер закреплен с перекосом

4. Проверьте крепление стартера ваз 2113

5. Повреждены шестерни редуктора

5. Замените поврежденные шестерни

6. Повреждены зубья шестерни привода или венца маховика

6. Замените привод или маховик

7. Шестерня не выходит из зацепления с маховиком: — заедание муфты на шлицах вала привода — заедание якоря тягового реле ваз 2114

7. Проделайте следующее: — очистите шлицы и смажьте их моторным маслом — замените тяговое реле или устраните заедание

Снятие

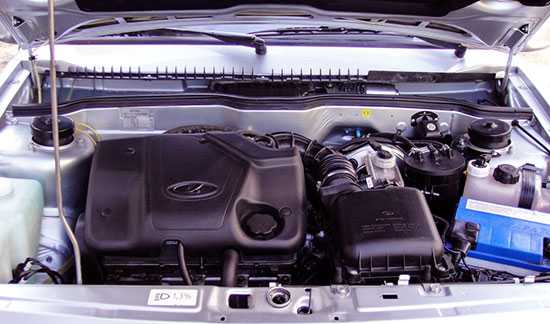

1. Мы будем снимать стартер сверху без демонтажа защиты. Первым делом нужно все обесточить, поэтому как всегда снимаем «-» клемму с АКБ.

2. Далее снимите воздушный фильтр, для этого нужно открутить два болта ключом на «8».

3. Теперь необходимо ослабить хомут от ДМРВ и снять с корпуса датчика защитную гофру.

4. Отключите разъем ДМРВ и достаньте из гнезда резиновый крепеж фильтра.

5. Аккуратным движением снимите металлическую гофру воздуховода, затем демонтируйте воздушный фильтр.

6. Возьмите ключ на «13» и открутите «+» провод от втягивающего реле, затем снимите гнездо с красным проводом.

7. Для того чтобы открутить непосредственно сам стартер, я бы рекомендовал использовать ключ с удлинителем и трещоткой. Благодаря такому ключу легче выкручиваются верхние и нижние гайки.

8. Снимите стартер ВАЗ 2115, места у вас должно быть более чем.

Стартер снят, теперь у вас есть возможность либо заменить стартер, либо произвести его частичный ремонт и установить обратно.

Сборка производится в обратной последовательности. Во время сборки обратите внимание на состояние крепления провода массы к мотору, в случае необходимости произведите его зачистку или подтяжку самой гайки. Многие игнорируют это, однако следует понимать, что из-за плохого контакта у вас могут возникнуть проблемы, вплоть до полного выхода стартера из строя.

vz15-up.ru

Не крутит (не работает) стартер. Основные причины

Схема цепи стартера-аккумулятора-зажигания

Наверное, самое неприятное, что может быть, это когда ты садишься в автомобиль с мыслями о хорошей поездке, проворачиваешь ключ зажигания, а в ответ глубокая тишина.  И в этот момент ты вспоминаешь все матерные слова  и выливаешь их на свою машину. А ещё хуже, когда на улице -30 и ты уже замёрз до костей.  Но не будем о грустном,  а давайте просто напросто  разложим по полочкам основные причины неработающего стартера.

НО! Обязательно перед этим, стоит обратить внимание на другие возможные причины неисправности!!! Поскольку в 90% случаях, в  проблеме неработающего стартера кроются совершенно иные неработающие элементы.

Первым делом стоит обратить внимание на следующие элементы:

Разряженный аккумулятор

Самая часто встречающаяся проблема в данном случае! Особенно она актуальна в зимний период времени! В данном случае нужно зарядить, заменить  аккумулятор, либо отогреть (если проблема возникла зимой) или прикурить его.

Основным признаком неработающего аккумулятора будет шум срабатывающего реле во время поворота ключа зажигания! Но если аккумулятор «здоров», а шум срабатывающего реле присутствует, то смотрите следующий пункт.

Вообще, запуск двигателя в зимний период времени – это отдельная тема. Которой будет посвящена отдельная статья!

Отсутствие «массы» на втягивающее реле

Обратите внимание на надёжность крепления минусового провода от «массы» аккумулятора к втягивающему реле стартера. При необходимости зачистите и заново закрепите массу на втягивающее стартера.

Обрыв в цепи «зажигание-стартер»

Когда вы проворачиваете ключ зажигания, а в ответ пустая тишина, не срабатывает  даже реле, то проблема кроется в контактной группе зажигания.

Первым делом проверьте наличие контакта от зажигания к стартеру. Если с этим всё в порядке, то переходим к втягивающему  реле.

Неисправности стартера

Выше мы описали самые часто  встречающиеся причины  нерабочего стартера. Как вы поняли, неисправности, описанные выше, не имеют к стартеру прямого отношения. Поэтому, прежде чем снять и заменить стартер, ещё раз тщательно проверьте все 3 пункта, изложенные выше. Ниже мы рассмотрим проблемы самого стартера.  Далее мы поговорим об элементах самого стартера.

  1. Неисправно втягивающее реле. Здесь ничего не остаётся, как заменить его (Как заменить втягивающее реле?). Но прежде опять таки обратите внимание на клеммы втягивающего. В 90% случаев, их нужно зачистить.  Если при попытке завести автомобиль с ключа, вы слышите щелчки, то проблема скорее всего в разряженном аккумуляторе, но если он заряжен – то проблема с контактами реле. Если же звуков и щелчков никаких нет, то сгорела обмотка реле (в данном случае её нужно заменить).
  2. Щётки неплотно прилегают к коллектору.
  3. Сильный износ коллектора.

Если же вы так и не разобрались в чём проблема, попробуйте завести машину с толкача (Как завести с толкача?) и доехать до сервиса.

Полезные статьи: Как снять стартер на ВАЗ?  Почему стартер плохо (медленно) крутит двигатель?

vaz-2114-lada.ru

Стартер ВАЗ-2115: возможные неисправности

ВАЗ-2115 — поистине народный автомобиль. Выпускался он серийно более десяти лет. Свою популярность этот автомобиль обрел благодаря простому устройству и дешевизне обслуживания. Однако ничто не вечно. И порой такая надежная деталь, как стартер, дает сбои. Машину невозможно запустить. Что же делать в таком случае? Как устроен стартер ВАЗ-2115, поиск неисправностей и методы их устранения – далее в нашей статье.

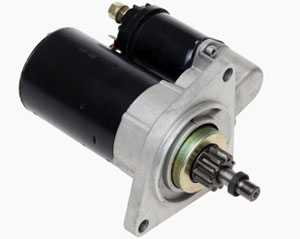

Характеристика

В любом автомобиле предусмотрена система зажигания. Однако это не только свечи, катушка и бронепровода. В эту систему входит и стартер. ВАЗ-2115 тоже им оснащается. На автомобилях «Самара-2» он редукторного типа. Элемент идет в сборе с тяговым реле и механизмом привода.

Стартер взаимодействует с замком зажигания и двигателем, являясь неким промежуточным звеном. Главное назначение элемента – создать необходимый крутящий момент для двигателя, что даст ДВС возможность самостоятельно работать.

Устройство

Сам стартер ВАЗ-2115 состоит из следующих элементов:

  • Статор.
  • Ротор (якорь).
  • Контактная пластина.
  • Щетки с держателем.
  • Тяговое реле.
  • Механизм привода.

Питание к обмоткам стартера осуществляется через тяговое реле. Так, при повороте ключа зажигания от АКБ идет пусковой ток (порядка 500 ампер) на реле. Далее этот механизм перемещает элемент привода.

В зацепление входит ведущая шестерня стартера и зубчатый венец маховика. Достаточно несколько оборотов, чтобы агрегат успешно запустился (разумеется, если у вас исправный стартер). ВАЗ-2115 имеет простое устройство данного элемента. Однако не стоит исключать неисправности с ним. Итак, давайте рассмотрим, почему на автомобиле ВАЗ-2115 не заводится стартер и что с этим делать.

Не крутит вовсе

Если при включении зажигания якорь не вращается и не срабатывает тяговое реле, проверьте напряжение в АКБ. Для успешного запуска требуется не менее 12 вольт. На стартер у батареи забирается много энергии. Поэтому так важно держать ее в исправном состоянии. Проверить напряжение на АКБ можно несколькими способами. Лучший метод – это мультиметр. При замыкании контактов на устройстве выведется результат. Но если такого прибора нет, а индикатор напряжения на панели отсутствует, можно воспользоваться дедовским методом. Для этого берут 12-вольтовую автомобильную лампочку и пару проводов. Оголенными контактами ее замыкают на клеммах. Если напряжение — 12 вольт, она загорится как следует. Если меньше, будет очень тускло гореть.

Следующая причина, по которой не включается тяговое реле, — это слабо затянутые наконечники проводов (причем как со стороны АКБ, так и со стороны стартера). Возможно, там окислились контакты. Воспользуйтесь специальным очистителем или наждачной бумагой. Специалисты не исключают и обрыв во втягивающей обмотке. Если очистка контактов не помогла и не крутит стартер, ВАЗ-2115 требует замены тягового реле. Как это сделать, рассмотрим в конце статьи.

Якорь медленно вращается, реле не срабатывает

Что делать, если автомобиль ВАЗ-2115 не заводится, стартер крутит и не «схватывает»? В этом случае требуется зачистить гайки крепления проводов. Если это не помогло, можно констатировать подгорание коллектора либо износ щеточного узла. В таком случае щетки подлежат замене. Не исключен и обрыв якоря. Он меняется целиком на новый.

Реле срабатывает, но отключается

В таком случае наблюдается сильный перепад напряжения в цепи питания тягового реле.

Проверьте состояние цепи от АКБ до штекера «50» на ВАЗ-2115. Само реле исправно – важно найти, где периодически пропадает контакт. Опять же проверьте уровень зажима клемм на стартере. В большинстве неисправностей причиной является именно плохой контакт.

Якорь вращается, маховик – нет

В таком случае причина заключается в пробуксовке муфты свободного хода. Требуется разобрать стартер и осмотреть его состояние визуально. При необходимости замените шестерни редуктора.

Шум при вращении якоря

В данном случае проверьте состояние вкладышей подшипника вала привода и якоря. Замените изношенные элементы. Возможно, ослабло крепление стартера или сломана его крышка на одном из концов. Из-за этого механизм работает наперекос. Осмотрите сам маховик. На его зубьях не должно быть выработки. При ее наличии маховик требуется заменить. Случается, что шестерня не выходит из зацепления с ним. В этом случае причина неисправности в муфте. Она заедает на шлицах вала. Реле стартера ВАЗ-2115 при этом может работать нормально. Очистите шлицы и обработайте их маслом. Это помогает устранить заедание.

Как поменять реле своими руками?

Для этого нам нужно обесточить бортовую сеть – снимите клеммы с аккумулятора. Далее очистите поверхность стартера от пыли и грязи. Открутите гайку с реле и извлеките его контакт. Выкрутите болты крепления реле к телу стартера. После этого снимаете с торца гайки.

Дальше требуется демонтировать старый сердечник и на его место поставить новый. Все элементы собираются в обратной последовательности. Важно проверить работу нового устройства сразу после ремонта. Устанавливаем стартер на место, подкачаем клеммы и запускаем двигатель. Мотор должен завестись с пол-оборота (при условии нормально заряженной АКБ).

Что еще нужно знать про реле?

Поскольку стартер потребляет достаточно мощный ток, проверка целостности его элементов должна производиться каждые 100 тысяч километров или раз в 3 года. За это время в механизме могут произойти незначительные колебания в напряжении, из-за чего реле может выйти из строя.

Проверить его работоспособность можно по характерному щелчку. Бывает так, что при запуске стартер продолжает работать. В таком случае вы услышите резкий визг. Это говорит о том, что втягивающее вышло из строя. Механизм не может вернуться в свое обратное положение.

Заключение

Итак, мы выяснили, как устроен стартер на автомобиле ВАЗ-2115, каковы его неисправности и как их устранить. Данный элемент должен находиться всегда в рабочем состоянии. При любых неисправностях нужно производить полную диагностику. Иначе завести мотор удастся лишь «с толкача», что не всегда представляется возможным.

fb.ru

Неисправности стартера ваз 2115 инжектор

Откручивание гаек крепящих стартер на автомобиле ВАЗ 2115.

Во время поездки, иногда необходимо остановится, чтобы зайти в магазин или справить нужду, при возврате водителя и намерении продолжить движение, водителя ожидает неприятное молчание или щелчки при повороте ключа в замке зажигания.

Если стартер перестал работать во время поездки, можно запускать двигатель без него, но такая эксплуатация автомобиля актуальна только для завершения поездки, после чего, следует произвести поиск и устранение неисправности. Когда не крутит стартер ваз 2115 инжектор, необходимо проверить состояние аккумуляторной батареи, а также плавкие предохранители. Возможно, от влаги случилось замыкание, впоследствии привело к перегоранию предохранителя и неработоспособности стартера. Тогда понадобится заменить сгоревший предохранитель, в случае его отсутствия, поставить фольгу на место сгоревшей нити. Это позволит продолжить движение и в случае повторного замыкания проводки, он сработает, как положено.

Бывали случаи, когда не крутит стартер ваз 2115 инжектор, от испорченного реле, окисленных контактов клемм аккумулятора, обрыва и разъединения проводов и других подобных причин. Все эти поломки можно починить в условиях гаража, располагая определенным количеством времени и твердыми намерениями.

Чтобы определить работает ли стартер, необходимо напрямую перемкнуть на нем провода с помощью куска толстого медного провода. Эта проверка, позволит определить вероятную причину неисправности электропроводки, или втягивающего реле стартера.

Сильно окисленные клеммы аккумуляторной батареи дают очень плохой контакт и часто это является причиной неработающего стартера.

Если смыкание контактов стартера ник чему не приводит – значит, проблема во втягивающем реле, а если стартер начал вращать колен вал, необходимо осмотреть проводку и электро-узлы участвующие в работе стартера.

Чтобы добраться до втягивающего реле, необходимо снять стартер и произвести ремонт или замену испорченной детали. Для этого необходимо приготовить торцовые ключики на 13, 10 и отвертку. Перед съемом стартера, необходимо обесточить автомобиль, чтобы предотвратить возможное замыкание. Главное в ремонте – безопасность.

В проверке повреждений проводки и вспомогательных реле в работе стартера, необходимо осмотреть провода, идущие к стартеру, проверять их соединения и другое оборудование.

В статье рассматривается рациональность ремонта реле стартера, а так-же возможность цельной замены данного узла.

Замена стартера ВАЗ 2112

Из статьи вы узнаете, как легко и просто заменить стартер на автомобиле ВАЗ 2112.

Популярные обзоры
Тойота Лэнд Крузер 200
Люксовая модель Лэнд Крузера, выпущенная в 2007.
Хонда Пилот
Хонда Пилот это восьмиместный паркетник, который.
Рено Сандеро Степвей
Модификация стандартного Рено Сандеро, с.
Порше Кайен
Шикарный автомобиль Cayenne, производства Porsche.
Аукционы по продаже автомобилей от банков
Есть ли смысл приобретать автомобиль не у.

Главная страница О сайте Написать нам Реклама на сайте
© 2012 AUTOGREP «авто Россия»
Все материалы, представленные на сайте, защищены авторскими правами (см. Гл. 70 ч. 4 ГК РФ). Использование материалов сайта в печатных изданиях или в сети интернет возможна только с разрешения владельца сайта. (с) autogrep.ru.

Стартер ВАЗ-2115: возможные неисправности

ВАЗ-2115 — поистине народный автомобиль. Выпускался он серийно более десяти лет. Свою популярность этот автомобиль обрел благодаря простому устройству и дешевизне обслуживания. Однако ничто не вечно. И порой такая надежная деталь, как стартер, дает сбои. Машину невозможно запустить. Что же делать в таком случае? Как устроен стартер ВАЗ-2115, поиск неисправностей и методы их устранения – далее в нашей статье.

Характеристика

В любом автомобиле предусмотрена система зажигания. Однако это не только свечи, катушка и бронепровода. В эту систему входит и стартер. ВАЗ-2115 тоже им оснащается. На автомобилях «Самара-2» он редукторного типа. Элемент идет в сборе с тяговым реле и механизмом привода. Стартер взаимодействует с замком зажигания и двигателем, являясь неким промежуточным звеном. Главное назначение элемента – создать необходимый крутящий момент для двигателя, что даст ДВС возможность самостоятельно работать.

Устройство

Сам стартер ВАЗ-2115 состоит из следующих элементов:

  • Статор.
  • Ротор (якорь).
  • Контактная пластина.
  • Щетки с держателем.
  • Тяговое реле.
  • Механизм привода.

Питание к обмоткам стартера осуществляется через тяговое реле. Так, при повороте ключа зажигания от АКБ идет пусковой ток (порядка 500 ампер) на реле. Далее этот механизм перемещает элемент привода. В зацепление входит ведущая шестерня стартера и зубчатый венец маховика. Достаточно несколько оборотов, чтобы агрегат успешно запустился (разумеется, если у вас исправный стартер). ВАЗ-2115 имеет простое устройство данного элемента. Однако не стоит исключать неисправности с ним. Итак, давайте рассмотрим, почему на автомобиле ВАЗ-2115 не заводится стартер и что с этим делать.

Не крутит вовсе

Если при включении зажигания якорь не вращается и не срабатывает тяговое реле, проверьте напряжение в АКБ. Для успешного запуска требуется не менее 12 вольт. На стартер у батареи забирается много энергии. Поэтому так важно держать ее в исправном состоянии. Проверить напряжение на АКБ можно несколькими способами. Лучший метод – это мультиметр. При замыкании контактов на устройстве выведется результат. Но если такого прибора нет, а индикатор напряжения на панели отсутствует, можно воспользоваться дедовским методом. Для этого берут 12-вольтовую автомобильную лампочку и пару проводов. Оголенными контактами ее замыкают на клеммах. Если напряжение — 12 вольт, она загорится как следует. Если меньше, будет очень тускло гореть.

Следующая причина, по которой не включается тяговое реле, — это слабо затянутые наконечники проводов (причем как со стороны АКБ, так и со стороны стартера). Возможно, там окислились контакты. Воспользуйтесь специальным очистителем или наждачной бумагой. Специалисты не исключают и обрыв во втягивающей обмотке. Если очистка контактов не помогла и не крутит стартер, ВАЗ-2115 требует замены тягового реле. Как это сделать, рассмотрим в конце статьи.

Якорь медленно вращается, реле не срабатывает

Что делать, если автомобиль ВАЗ-2115 не заводится, стартер крутит и не «схватывает»? В этом случае требуется зачистить гайки крепления проводов. Если это не помогло, можно констатировать подгорание коллектора либо износ щеточного узла. В таком случае щетки подлежат замене. Не исключен и обрыв якоря. Он меняется целиком на новый.

Реле срабатывает, но отключается

В таком случае наблюдается сильный перепад напряжения в цепи питания тягового реле. Проверьте состояние цепи от АКБ до штекера «50» на ВАЗ-2115. Само реле исправно – важно найти, где периодически пропадает контакт. Опять же проверьте уровень зажима клемм на стартере. В большинстве неисправностей причиной является именно плохой контакт.

Якорь вращается, маховик – нет

В таком случае причина заключается в пробуксовке муфты свободного хода. Требуется разобрать стартер и осмотреть его состояние визуально. При необходимости замените шестерни редуктора.

Шум при вращении якоря

В данном случае проверьте состояние вкладышей подшипника вала привода и якоря. Замените изношенные элементы. Возможно, ослабло крепление стартера или сломана его крышка на одном из концов. Из-за этого механизм работает наперекос. Осмотрите сам маховик. На его зубьях не должно быть выработки. При ее наличии маховик требуется заменить. Случается, что шестерня не выходит из зацепления с ним. В этом случае причина неисправности в муфте. Она заедает на шлицах вала. Реле стартера ВАЗ-2115 при этом может работать нормально. Очистите шлицы и обработайте их маслом. Это помогает устранить заедание.

Как поменять реле своими руками?

Для этого нам нужно обесточить бортовую сеть – снимите клеммы с аккумулятора. Далее очистите поверхность стартера от пыли и грязи. Открутите гайку с реле и извлеките его контакт. Выкрутите болты крепления реле к телу стартера. После этого снимаете с торца гайки.
Дальше требуется демонтировать старый сердечник и на его место поставить новый. Все элементы собираются в обратной последовательности. Важно проверить работу нового устройства сразу после ремонта. Устанавливаем стартер на место, подкачаем клеммы и запускаем двигатель. Мотор должен завестись с пол-оборота (при условии нормально заряженной АКБ).

Что еще нужно знать про реле?

Поскольку стартер потребляет достаточно мощный ток, проверка целостности его элементов должна производиться каждые 100 тысяч километров или раз в 3 года. За это время в механизме могут произойти незначительные колебания в напряжении, из-за чего реле может выйти из строя.
Проверить его работоспособность можно по характерному щелчку. Бывает так, что при запуске стартер продолжает работать. В таком случае вы услышите резкий визг. Это говорит о том, что втягивающее вышло из строя. Механизм не может вернуться в свое обратное положение.

Заключение

Итак, мы выяснили, как устроен стартер на автомобиле ВАЗ-2115, каковы его неисправности и как их устранить. Данный элемент должен находиться всегда в рабочем состоянии. При любых неисправностях нужно производить полную диагностику. Иначе завести мотор удастся лишь «с толкача», что не всегда представляется возможным.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Ремонт стартера ВАЗ 2115

Сегодня я Вам постараюсь подробно рассказать о ремонте стартера ВАЗ 2115 своими руками. Статья будет сопровождаться подробным описанием и фотографиями.

Признаки неисправности стартера:
— Существенное снижение мощности, вращение стартера не обеспечивает необходимой двигателю мощности. Потребуется ремонт стартера, возможно замена реле.
— Перебои напряжения.
— Вращение стартера происходит вхолостую, то есть без вращения двигателя. Понадобится ремонт втягивающего стартера.
— Задержки в отключении стартера.
— Несрабатывание стартера после поворота ключа зажигания. Произошло повреждение бендикса, поэтому для возобновления работы понадобится замена бендикса стартера.
— Стартер крутит, но не запускает двигатель.

Инструменты:

— Торцовые ключи на «10″ и «13″.
— Крестовая и плоская отвертки.
— Прямые руки (желательно) и свободное время.

Ремонт стартера ВАЗ 2115 своими руками

1. Первым делом снимите минусовую клемму с АКБ (аккумуляторная батарея).

2. Используя ключ на «13», открутите два верхних крепежных винта, которыми он крепится к картеру сцепления. Как правило, третьего болта — нет, если же он у вас имеется потребуется смотровая яма для того чтобы его открутить.

3. Достаньте из разъема на втягивающем реле проводок №1. сдвигая стартер вперед.

5. Оцените визуально состояние зубьев маховика.

6. При помощи крестообразной отвертки выкрутите два крепежных винта в крышке стартера.

7. Открутите гайку крепления выхода обмотки стартера на втягивающее реле, для этого используйте ключ на «13″.

8. Извлеките шайбу-скобку.

9. Открутите ключом на «10» два длинных стяжных болта, затем достаньте их.

10. Проверьте состояние втулок.

11. Чтобы разъединить корпус стартера нужно нанести несколько легких ударов по нижней части корпуса резиновым или деревянным молотком. Оцените состояние щеток.

12. При помощи отвертки достаньте уши бендикса из вилки.

13. Наставьте ключ и ударами молотка сбейте стопорное кольцо.

14. Второе стопорное подковырните отверткой.

15. Снимите бендикс.

Теперь собственно сама замена бендикса: возьмите новый бендикс (обгонная муфта) и установите на место. Сборка производится в обратном порядке, перед этим не забудьте все как следует очистить и смазать (там, где это необходимо). Ремонт стартера ВАЗ 2115 своими руками можно считать завершенным, установите стартер на место, подключите аккумулятор и сделайте запуск двигателя.

Напомню, что предыдущая статья была про шумоизоляцию ВАЗ 2115 своими руками.

Как заменить втягивающее реле стартера на ВАЗ 2107
Одной из основных причин поломки стартера на ВАЗ 2107 является выход из строя втягивающего реле. Увидеть первые симптомы неисправности — это когда при повороте ключа зажигания слышны щелчки, а стартер так и не начинает крутить. Сегодня мы рассмотрим

Замена стартера ВАЗ 2110
Публикуем актуальную информацию про самостоятельную замену стартера на ВАЗ 2110. Опытные водители наверняка уже знают весь ход действий, а вот новичкам данная информация будет очень полезна.

Источники: http://autogrep.ru/review/339.html, http://fb.ru/article/300993/starter-vaz—vozmojnyie-neispravnosti, http://vazgarage.ru/vaz2115/dvigatel2115/213-remont-startera-vaz-2115.html

ladafakt.ru

Почему не крутит стартер ВАЗ? Основные неисправности стартера

Автомобильный стартер — важный узел любого автомобиля, без которого завести мотор будет довольно сложно, а в некоторых случаях — невозможно! Именно стартер выполняет запуск двигателя после того как вы повернули ключ в замке зажигания. Отсюда и название «стартер», то есть тот, кто позволяет стартовать (запуститься) или завестись, если речь идет о двигателе.

Неисправный стартер не позволяет завести мотор в большинстве случаев, однако существуют и другие альтернативные способы, например, запуск двигателя «с толкача» или буксира. Однако это крайняя мера, которая, во-первых, не всегда возможна, т. к. требует как минимум двух человек, а во-вторых на современных авто с АКПП завести мотор «с толкача» вряд ли получится.

Как и любая другая деталь в двигателе стартер может выходить из строя по тем или иным причинам, в результате автомобилист сталкивается не только с проблемой запуска, но и поиска причин, по которым не крутит стартер. В этой статье я постараюсь как можно более подробно раскрыть данный вопрос и помочь понять по какой причине стартер не крутит.

Для начала хочу кое-что уточнить. Для паникеров и тех, кто считает, что если стартер молчит, то это 100% его вина и что разобраться в проблеме под силу только опытному электрику, отвечу, в большинстве случаев, когда при повороте ключа зажигания ничего не происходит причина кроется в косвенных проблемах, которые может решить любой, даже начинающий автомобилист. О них сейчас и поговорим.

Косвенные причины, по которым не крутит стартер ВАЗ

  1. АКБ. Первым делом рекомендую проверить аккумулятор, если он разряжен, например, по причине того, что вы долго слушали музыку при заглушенном моторе или забыли выключить свет после того как заглушили мотор. В общем, если аккумулятор сел, вы просто не сможете завести мотор, и при повороте ключа не будет происходить ровным счетом ничего. Понять, что батарея разрядилась несложно, достаточно нажать на сигнал или попытаться включить свет фар, если свет будет тусклым, а сигнал будет еле-еле — скорее всего, причина не в стартере, а именно в АКБ.
  2. Проводка. Проблемы в контактах или электропроводке могут привести к тому, что вполне исправный стартер не будет работать только по тому, что в электроцепи есть разрыв или плохой контакт.
  3. Масса. В случае отсутствия «массы» на втягивающем реле стартер может не срабатывать или работать с перебоями. Проблема не сложная и решается зачисткой провода массы и повторном ее креплении.
  4. Разрыв в цепи «зажигание-стартер». Нередко ситуация, когда стартер не крутит вообще связана не столько со стартером, сколько с контактной группой зажигания. Чтобы подтвердить или опровергнуть предположение необходимо проверить контакт от зажигания к стартеру.

Актуально:

Теперь собственно о проблемах самого стартера.

  1. Втягивающее реле. Если втягивающее реле неисправно или работает некорректно, это приведет к тому, что при попытке завести мотор у вас ничего не получится. Решение проблемы такое, снимите стартер с машины, затем проверьте стартер и в случае неисправности вышеупомянутого узла замените его. Обратите внимание на клеммы, как правило они нуждаются в зачистке. Если стартер не работает, но слышны щелчки, при этом аккумулятор не разряжен, скорее всего, проблема с контактами реле. Если при повороте ключа вообще ничего не происходит и нет даже щелчков можно предположить, что сгорела обмотка реле. Решение проблемы — замена.
  2. Проблема со щетками или обмоткой якоря. В случае повышенного износа щеток и неплотного их прилегания к коллектору, у вас вполне может возникнуть ситуация, когда при повороте ключа стартер не будет реагировать. То же самое касается обмотки якоря, если нарушена его целостность, работоспособность стартера будет под вопросом. Решить данную проблему можно путем полного демонтажа и разборки стартера. После детального осмотра можно будет определить в чем дело и установить причину, по которой не крутит стартер и не заводится мотор.
  3. Критический износ бендикса. Если зубы бендикса изношены настолько, что они не входят в зацеп с маховиком, то в итоге вращения не произойдет, равно как и запуска двигателя. Однако, как правило при износе бендикса стартер крутит, но двигатель не заводится. Это немного другая ситуация, поэтому углубляться не буду… Как заменить бендикс стартера читайте в этой статье. То же самое может происходить в случае чрезмерного износа зубов маховика, решение — замена маховика.

На этом у меня все. В случае возникновения каких-либо проблем со стартером не тяните с ремонтом и сразу же принимайте меры, это позволит вам избежать неприятных ситуаций, когда вы останетесь один на один со своей проблемой где-нибудь на трассе или в темном зимнем лесу. На крайний случай у вас всегда должен быть в машине буксировочный трос, который поможет вам завести двигатель с буксира и добраться до ближайшего СТО. Если троса нет, машину можно толкнуть. Как завести мотор с толкача, думаю, все обладатели ВАЗ знают, главное, чтобы это была МКПП, с автоматом такой фокус не пройдет и потребуется эвакуатор.

Всем пока, берегите себя и до новых встреч на ВАЗ Ремонт.



&nbsp

vaz-remont.ru

Не работает стартер на Ваз 2115

На легковой автомобиль ВАЗ-2115 устанавливается стартер (тип 5712.3708), в который встроен планетарный редуктор, позволяющий увеличивать крутящий момент, передаваемый с вала якоря на приводную шестерню стартера. Его электрическая схема очень простая. Он включается в работу замком зажигания, после замыкания клемм 30 и 50, в результате чего управляющий сигнал поступает через монтажный блок на клемму 50 втягивающего реле и если оно исправно, то замыкание его контактов включит в работу стартер.

Когда водитель, поворачивая ключ зажигания в положение «стартер», не слышит ни единого звука из-под капота своего автомобиля ВАЗ-2115, то в случае крайней необходимости, он может попробовать запустить двигатель, просто замкнув отвёрткой клеммы тягового реле. Но прежде чем это сделать, нужно убедиться, что рычаг переключения передач находится в нейтральном положении, а ручной тормоз включен. Если сам стартер исправен, то двигатель запустится.

Начинать искать неисправность, из-за которой стартер не срабатывает, при попытке запуска двигателя ключом зажигания, нужно с проверки напряжения на клемме 50 тягового реле. Если напряжение в 12 вольт на клемме есть, то проверять придётся тяговое реле и сам стартер. А если напряжения на этой клемме нет, то придётся искать неисправность в замке зажигания или в проводке, идущей от клеммы 50 замка зажигании до клеммы 50 тягового реле, при условии, что аккумуляторная батарея в полном порядке.

При отсутствии напряжения на клемме 50 тягового реле, особое внимание нужно уделить клеммам 5 и 6 разъёма Х8, клеммам 6 и 8 разъёма Х1 и клемме 4 разъёма Х5, так как именно через них напряжение с аккумуляторной батареи через замок зажигания поступает на клемму 50 тягового реле. Проверять состояние этих клемм следует из-за того, что расположение монтажного блока неудачное, так как при засорении водосливного отверстия, во время дождя, он будет находиться в луже воды, а это приводит к коррозии клемм и потери контакта на них.

При наличии напряжения на клемме 50 тягового реле, нужно проверить будет ли слышен щелчок его срабатывания в момент поворота ключа зажигания в положение стартер. Если щелчок слышен, значит, с тяговым реле всё в порядке. В этом случае стартер не срабатывает либо из-за подгорания контактов тягового реле, либо из-за износа или зависания щёток коллектора стартера.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

helping-auto.ru

не крутит стартер на ВАЗ2115,где искать причину? может борт.комп. глючит?

Лезем в блок предохранителей, ответ скорее там.

попробуй проверить аккамулятор блок предохранителей посмотри провода — может оплавились

на стартер ни каких предохранителей нет, а причин море начиная от замка и до самого стартера.

Может быть и блок предохранителей, как советует Karat. А может и что-то другое. Была один раз ситуация: приехал на место, поставил автомобиль, пришло время уезжать, а он не заводится. Приволокли в гараж, два дня потратил на то чтобы разобрать панель, проверить блок предохранителей, попробовать поменять мозги, прочистить все колодки контактов и без результата всё это поставить на место. При чём, ВСЯ электроника работала исправно, и свет, и габариты, и поворотники, и все датчики проверил и протестировал, даже топливный насос шумел перед пуском. Короче работало всё кроме стартёра. Совершенно случайно обнаружил что со стартёра отошёл один провод, он внизу крепится, контакт вилочкой. как раньше не заметил, не знаю. Привинтил на место, и вот, она, родимая, работает.

Если сам не разбираешься то на СТО! Может быть сам стартер, дело может быть в замке зажигания, втягивающее, и еще может быть сгорело РЕЛЕ стартера! оно находиться посередине в верху в стороне где находиться крышка вентилятора отопителя!! ! короче открываете капот и смотрите на заднюю стенку там где обычно вешают клаксон от сигнализации (самое удобное место) а вы смотрите по середине! с нее начните! Был один случай у машины тоже не работал стартер оказалось слетел маленький проводок Плюсовой который от замка идет на замыкание втягивающего а оно в свою очередь выдвинет пендикс и соеденит плюсовой контакт стартера с плюсовым выводом аккумулятора! Так что на этот тоненький (в вашем случае красненький) проводок обратите внимание!

touch.otvet.mail.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
