Замена звукового сигнала на приоре

Добро пожаловать!
Звуковой сигнал – нужен для привлечения внимания участников движения или пешеходов, звуковым сигналом оборудуются исключительно все автомобили и если его по каким либо причинам нет, то эксплуатация автомобиля запрещается, данный сигнал может обеспечить сохранность вашего авто в какой либо аварийной ситуации, а так же уберечь вашу же жизнь и если он вдруг выйдет из строя или если Вы его захотите поменять на более мощный, то это будет очень большим плюсом для Вас, так как на дороге Вы уже будете более заметней.

Примечание!
Для замены звукового сигнала, потребуются: Гаечные ключи, а так же пара отвёрток!

Краткое содержание:

Где находится звуковой сигнал?

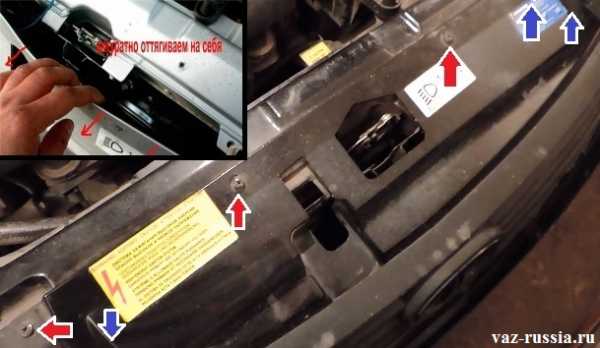

Он располагается за решёткой радиатора, снять его без снятия переднего бампера очень не удобно, но всё же это возможно сделать, особенно если руки у Вас не большие и есть маленький ключик который можно пролезть и сверху бампера и вывернуть гайку крепления сигнала, но чтобы пролезть сверху, для начала отвернуть шесть винтов будет нужно и оттянуть на себя верхнюю часть бампера как это на маленьком фото показано, на большом же фото мы указали все винты которые подлежат выкручиванию, а синими стрелками показаны те винты, которые находятся примерно в той зоне но они за кадром и так как их не видно, мы и указали синими стрелками на фото.

Примечание!
Если Вы хотите чтобы доступ к сигналу был большим, тогда снимайте передний бампер, как это сделать читайте в статье: «Замена переднего бампера на автомобилях», если Вы выбрали более короткий путь но у Вас возникли проблемы с тем, что до гайки достать не можете которая крепит звуковой сигнал к кронштейну, тогда можете ещё снять решётку радиатора, доступ после этого будет очень хорошим (Как снять решётку, читайте в статье: «Замена решётки радиатора на приоре»)!

Когда нужно менять звуковой сигнал?
Любая деталь и звуковой сигнал относится к этому тоже, со временем начинает портиться, у сигнала же симптомы следующие: «Пропадание звука и появление хрипа при нажатии на сигнал», если у Вас возникли такие симптомы, то сигнал нужно будет снять и заменить на новый, либо просто отрегулировать его чтобы громче работал (Как это сделать, мы написали уже в этой статье, в начале сигнал снять будет нужно), в других случаях сигнал трогать не требуется (К примеру, бывают люди у которых сигнал то работает при нажатии, то нет, в данном случае виновато скорее всего кольцо на руле, оно плохо контачит и из-за этого такое происходит).

Примечание!
Если сигнал вдруг по непонятным причинам перестал работать, не торопитесь покупать новый, проверьте сперва предохранитель который на него идёт, а затем реле, возможно они просто у Вас сгорели и требуют замены!

Как заменить звуковой сигнал на ВАЗ 2170-ВАЗ 2172?

1. Сперва отсоедините от него колодку проводов, как это на большом фото показано (Только на большом фото колодка снята и одна клемма оставлена, у Вас же чуть по другому будет), после чего отверните гайку которая кронштейн идущий от звукового сигнала крепит и снимите всё это в сборе, кстати, когда колодка будет отсоединена, посмотрите на её контакты а так же на вывод куда эта колодка подсоединяется, они должны быть чистыми и не иметь следов коррозии и окисления, при необходимости зачистите всё это мелкозернистой шкуркой и попробуйте снова подсоединить колодку проводов на своё место и нажать на звуковой сигнал, если ничего не измениться, то сигнал подлежит регулировки.

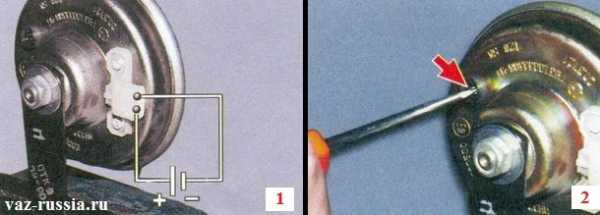

2. Чтобы отрегулировать сигнал, его нужно в тиски зажать (За кронштейн идущий от него) или закрепить где ни будь, взять два провода у которых концы оголены будут и провести плюс от АКБ на плюс звукового сигнала, а минус от АКБ, на минус звукового сигнала как это на фото 1 показано, сигнал должен начать свою работу, взяв отвёртку, поворачивая медленно регулировочный винт, добейтесь того, чтобы сигнал громко и чётко работал (см. фото 2), при необходимости произведите замену звукового сигнала на новый.

Примечание!
Если у Вас какой то другой сигнал был установлен и Вы не знаете где на нём минус, а где плюс, воспользуйтесь в таком случае специальной отвёрткой, при помощи которой можно найти где плюс, работает она по следующему принципу, накидывается обратно клемма на аккумулятор (Если она была ранее сброшена) и при отвёртка подносится к выводам разъёма, когда она загорится, это и будет говорить о том что данный вывод идёт на плюс, сверяйте колодку проводов которая идёт от звукового сигнала и Вы поймёте сразу, где плюс а где минус!

3. Устанавливается новый сигнал в обратном порядке снятию, когда он будет закреплён, к нему подсоединяется колодка проводов и он проверяется после чего на работоспособность, если сигнал по каким то причинам не будет работать, то возможно дело не в нём а в проводки.

Дополнительный видео-ролик:
Как добраться до сигнала и как его снять, показано подробно в ролике ниже, кроме того в нём ещё показывается процесс установки четырёх сигналов от волги, которые будут полезны абсолютно любому автомобилю.

vaz-russia.com

Волговские сигналы на приору — Как отремонтировать ВАЗ

Штатные звуковые сигналы ВАЗ приора достаточно тихие и порой не хватает их мощности для того, чтобы Вас заметили. Поэтому вместо заводских сигналов можно установить сигналы от Волги на приору. Либо установить дополнительный компрессорный сигнал.

Инструкция по установке волговских сигналов на приору.

Звуковые сигналы от Волги бывают старого и нового образца. Разницы большой нет, немного тональность другая, но это на любителя..

  • Сигналы Волга-3110 (22.3721/221.3721) (высокий, низкий тон). Цена  300р
  • Сигналы Волга, РАФ С302/303Д (высокий, низкий тон). Цена 500р

Уровень звукового давления 105-118 Дб.

Для установки сигналов потребуются:

  • ключ на ’14′
  • нож
  • фигурная отвертка
  • паяльник (если спаивать места соединений) или изолента (если провода соединять скруткой)
  • медный провод сечением 2,5 мм2 и длиной 1,5 м
  • сами сигналы (2 шт.)



  1. Для снятия решетки радиатора Приоры, откручиваем 6 саморезов,
  2. Потихоньку тянем решетку на себя
  3. Старайтесь складывать весь крепеж в баночку, и не уроните крепежные пластины, их лучше сразу снять, что бы не упали.
  4. Отсоединяем клеммы штатных сигналов и откручиваем их
  5. Так как на сигналах от Волги только 1 разъем для плюса, находим плюс
  6. Сами изготовливаем разъем для волговских сигналов
  7. Прикручиваем сигналы от Волги. Соединяем ‘плюсы’ между собой, и один ‘плюс’ подключаем в разъем питания. ‘Минусом’ будет масса автомобиля

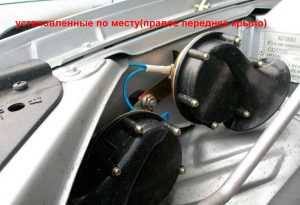

  8. Итог установки сигналов от Волги на приору)

portalvaz.ru

Почему не работает сигнал на Приоре

Звуковой сигнал устанавливается на автомобиль с целью предупреждения участников движения, о наличии Вашего транспортного средства в непосредственной близости от них при возникновении нештатных ситуаций, вызывающих беспокойство у водителя, который его подаёт. На автомобиле Lada Priora установлен тональный электровибрационный звуковой сигнал, расположенный за обрешёткой радиатора.

Электрическая схема звукового сигнала Лады Приоры довольно таки проста. Она включает в себя кнопу включения звукового сигнала, расположенную на спицах рулевого колеса. Реле звукового сигнала К8, установленного в монтажном блоке. Здесь же, пятый слева, стоит и 10 амперный предохранитель F5. Внутри корпуса звукового сигнала располагается обмотка сердечника и контакты.

Если при нажатии на кнопку звукового сигнала, не слышна его работа, то первым делом, водитель, даже не вылезая из автомобиля, открыв монтажный блок, проверяет состояние предохранителя и состояние контактов реле К8. Работу самого реле можно поверить омметром или поставить вместо него другое, зная, что оно исправное. Если наши действия в монтажном блоке ни к чему не привели, то придётся снимать облицовку радиатора, за которой, и установлен сам сигнал.

Бывают случаи, что под действием вибраций, нарушается регулировка звукового сигнала. Поэтому необходимо при помощи отвёртки покрутить регулировочный винт в ту или другую сторону, проверяя после каждой под регулировки, заработал сигнал или нет. Если после этих действий сигнал заработал, то при помощи этого винта можно подобрать ту тональность звука, которая больше радует Ваш слух.

Ещё одной неисправностью самого сигнала, может быть подгорание его контактов, находящихся внутри корпуса, хотя для устранения этого явления, там должен стоять либо конденсатор, либо сопротивление. Но всё же иногда это происходит. Учитывая не высокую сложность электрической и механической частей звукового сигнала, найти и устранить возникающие неисправности водителю вполне по силам.


Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

helping-auto.ru

Снятие и установка звукового сигнала Лада Приора

Регулировка звукового сигнала.

Порядок снятия и установки элементов системы световой сигнализации лада приора, руководство по замене блока управления освещения, регулировка фар.

Диагностика схем электрооборудования ваз 2170. Инструкции по ремонту генератора, стартера 2171. Эксплуатация противоугонной системы, аккумулятора, световой сигнализации ваз 2172. Схема автомобиля.

На автомобили устанавливают звуковой сигнал типа 20.3721.

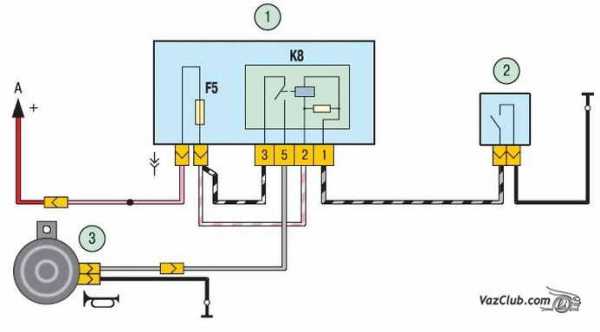

  • Схема включения звукового сигнала
  • 1 – монтажный блок
  • 2 – выключатель звукового сигнала
  • 3 – звуковой сигнал
  • А – к основному блоку предохранителей (F3)
  • В – к блоку управления электронной противоугонной системой, вывод «20»
  • К8 – реле включения звукового сигнала

Схема включения звукового сигнала ваз 2171

Если звучание сигнала стало тише или появился хрип, можно попробовать отрегулировать сигнал регулировочным винтом.

Вам потребуется ключ «на 13».

1. Снимите передний бампер лада приора (см. «Снятие и установка переднего бампера»).

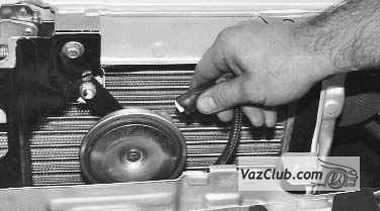

2. Отсоедините колодку жгута проводов от звукового сигнала лада приора. Проверьте контакты сигнала и колодки жгута проводов. Если они окислены, зачистите их.

  • 3. Отверните гайку крепления и снимите звуковой сигнал лада приора в сборе с кронштейном.
  • 4. Если чистка контактов не дала результатов, отсоедините провод от клеммы «минус» аккумуляторной батареи и колодку жгута проводов от сигнала ваз 2172.

5. Зажмите в тиски сигнал за кронштейн. Подсоедините провода к аккумуляторной батарее и контактам звукового сигнала («минус» к верхнему контакту сигнала, «плюс» к нижнему).

6. Проворачивая (медленно) с помощью отвертки регулировочный винт, добейтесь громкого и чистого звучания сигнала ваз 2170. Если сделать это не удалось, замените сигнал.

vazclub.com

Замена и регулировка звукового сигнала.

Если звучание звукового сигнала стало тише или появился хрип, можно попробовать отрегулировать сигнал. Если отрегулировать не удалось, то его необходимо заменить новым.

Для замены потребуется ключ «на 13» и крестовая отвертка.

1. Выверните по 4 винта крепления левого и правого кожухов фар и снимите кожухи.

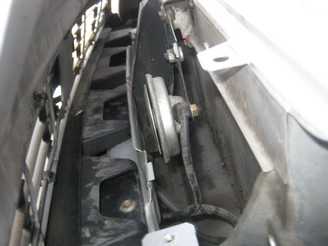

2. Выверните 2 винта крепления бампера к верхней поперечине передка кузова. Немного приподняв верхнюю часть бампера, со стороны левой фары, можно легко добраться до сигнала, не снимая бампер.

3. Проверьте контакты сигнала и колодки жгута проводов. Если они окислились, зачистите их и проверьте работоспособность сигнала.

4. Если чистка контактов не дала результатов, отверните гайку крепления и снимите звуковой сигнал в сборе с кронштейном. Между гайкой и кронштейном находиться шайба, обратите на это внимание и не уроните её.

5. Для регулировки, зажмите в тиски сигнал за кронштейн. Подсоедините провода к аккумуляторной батарее и контактам звукового сигнала («минус» к верхнему контакту сигнала, «плюс» к нижнему).

6. Медленно поворачивая с помощью отвертки регулировочный винт, добейтесь громкого и чистого звучания сигнала. Если этого сделать не удалось, замените сигнал.

Примечание: На автомобилях Лада Приора устанавливают звуковые сигналы типа 20.3721.

Замена передних тормозных колодок.

Замена термостата.

Установка противотуманных фар.

mypriora.com
