Размеры и маркировки шатунов, поршней и колец ВАЗ-2109-2115

Основные размеры шатунно-поршневой группы даны на рис. 1, 2, 3.

Поршень — алюминиевый литой.

По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01 мм. Наружная поверхность поршня имеет сложную форму.

Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня.

По диаметру отверстия под поршневой палец поршни подразделяются на три класса (1, 2, 3) через 0,004 мм.

Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо — с хромированной бочкообразной наружной поверхностью.

Нижнее компрессионное кольцо скребкового типа. Маслосъемное кольцо — с хромированными рабочими кромками и с разжимной витой пружиной.

На кольцах ремонтных размеров ставится цифровая маркировка «40» или «80», что соответствует увеличению наружного диаметра на 0,4 или 0,8 мм.

Классы диаметров поршня и отверстия под поршневой палец клеймятся на днище поршня (рис. 4).

По массе поршни сортируются на три группы: нормальную, увеличенную и уменьшенную на 5 г.

Этим группам соответствует маркировка на днище поршня: «Г», «+» и «—». На двигателе все поршни должны быть одной группы по массе.

Поршни ремонтных размеров изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром.

Увеличению на 0,4 мм соответствует маркировка в виде треугольника, а увеличению на 0,8 мм — в виде квадрата.

Стрелка на днище поршня показывает, как правильно ориентировать поршень при его установке в цилиндр. Она должна быть направлена в сторону привода распределительного вала.

Поршневой палец — стальной полый, плавающего типа, свободно вращается в бобышках поршня и втулке шатуна.

В отверстии поршня палец фиксируется двумя стопорными кольцами.

По наружному диаметру пальцы подразделяются на три класса через 0,004 мм.

Класс маркируется краской на торце пальца: синяя метка — первый, зеленая — второй, а красная — третий класс.

Шатун — стальной, кованый. Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы.

Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер 2 (рис. 5) цилиндра, в который они устанавливаются. В верхнюю головку шатуна запрессована сталебронзовая втулка.

По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм.

Номер класса 1 клеймится на крышке шатуна. По массе верхней и нижней головок шатуны подразделяются на классы, маркируемые либо буквой, либо краской на крышке шатуна.

На двигатель должны устанавливаться шатуны одного класса по массе.

Подгонять массу шатунов можно удалением металла с бобышек на верхней головке и на крышке до минимальных размеров 33 и 32 мм (рис. 6).

После удаления металла с крышки шатуна на ней необходимо клеймить классы шатуна по отверстию под поршневой палец и по массе.

Классы шатунов по массе верхней и нижней головок

Масса головок шатуна, г

Класс

Цвет

маркировки

верхней

нижней

184+2

489+3

495+3 501+3

Ф

Л

Б

Красный

Зеленый

188+2

489+3

495+3 501+3

Х

М

В



192+2

489+3

495+3 501+3

Ц

Н

Г

Голубой

autoruk.ru

Размеры и допустимые зазоры поршневых колец Ваз 2109 – 2115

Вопрос о замене поршневых колец может коснуться не только старых автомобилей, но и автомобилей с небольшим пробегом. Поршневые кольца выполняют 3 главные функции:

  • уплотнение камеры сгорания,
  • улучшение теплопередачи через стенку цилиндра
  • регулируют расход смазки.

Как понять, что пришло время менять поршневые кольца

Когда значительно выросло потребление масла автомобилем, в цилиндрах упала компрессия. Прежде чем стремительно спешить в гараж нужно замерить компрессию, сначала на сухих цилиндрах и затем заливаем крышку от бутылочки масла и замеряем снова и сравниваем полученные результаты. Если показатели сухих цилиндров ниже, поршневые кольца подлежат замене.

Если нет, то кольца не при чем, и стоит обратить внимание на колпачки, клапана. Также при использовании низкосортного масла поршневые кольца могут залечь. Это явление встречается обычно у машин, чьи двигатели давно не эксплуатировались, либо эксплуатировались на совсем короткие расстояния.

Важно: Раскоксовать кольца можно следующим образом: выкрутить свечи и залить керосин в цилиндры на ночь это спасет от разрыхления нагара.

Видео: ВАЗ-09 Установка колец без оправок

Как замерить зазор поршневых колец Ваз 2109 — 2115

Чтобы замерить зазор нужно установить кольцо в цилиндр и придавить сверху поршнем, и при помощи щупа замерить зазор, он должен быть в пределах от 0.25 до 0.45 мм предельно допустимый 1мм. Если зазор больше, кольцо необходимо в этом случае поменять, а если меньше – подточить. Для того чтобы подточить кольцо нужно использовать надфиль. Каждое кольцо подгоняется к тому цилиндру, где будет оно работать.

Видео: Замена поршневых колец, подбор тепловых зазоров

Размеры и маркировка поршневых колец Ваз 2109 – 2115

Основные размеры шатунно-поршневой группы я дам вам сейчас ниже на рисунке

Поршень — алюминиевый литой. По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01 мм. Наружная поверхность поршня имеет сложную форму. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня.

Основные размеры шатуна Ваз 2109 — 2115

По диаметру отверстия под поршневой палец поршни подразделяются на три класса (1, 2, 3) через 0,004 мм.

Классы диаметров поршня и отверстия под поршневой палец клеймятся на днище поршня (рис. 4).

Поршень — алюминиевый литой. По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01 мм. Наружная поверхность поршня имеет сложную форму. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня.

Размеры поршневых колец Ваз 2109 — 2115

По диаметру отверстия под поршневой палец поршни подразделяются на три класса (1, 2, 3) через 0,004 мм.

Классы диаметров поршня и отверстия под поршневой палец клеймятся на днище поршня.

Маркировка поршня Ваз 2109 – 2115

Таблица номинальных размеров цилиндров и поршней

Размерная группаМодель двигателя Ваз 2109 — 21099Модель двигателя Ваз 2113 — 2115
Диаметр цилиндра ммДиаметр поршня ммДиаметр цилиндра ммДиаметр поршня мм
A76,00 – 76,0175,965 — 75,97582,00 – 82,0181,965 – 81,975
B76,01 – 76,0275,975 — 75,98582,01 – 82,0281,975 – 81,980
C76,01 – 76,0375,985 — 75,99582,02 – 82,0381,980 – 81,985
D76,03 – 76,0475,995 — 76,00082,03 – 82,0481,985 – 81,995
E76,04 – 76,0576,000 — 76,00582,04 – 82,0581,995 – 82,000



По массе поршни сортируются на три группы: нормальную, увеличенную и уменьшенную на 5 г. Этим группам соответствует маркировка на днище поршня: «Г», «+» и «—».

На двигателе все поршни должны быть одной группы по массе. Поршни ремонтных размеров изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром.

Увеличению на 0,4 мм соответствует маркировка в виде треугольника, а увеличению на 0,8 мм — в виде квадрата. Стрелка на днище поршня показывает, как правильно ориентировать поршень при его установке в цилиндр. Она должна быть направлена в сторону привода распределительного вала.

Маркировка шатуна: 1 – класс шатуна по массе и по отверстию в верхней головке. 2 – номер цилиндра

Поршневой палец — стальной полый, плавающего типа, свободно вращается в бобышках поршня и втулке шатуна. В отверстии поршня палец фиксируется двумя стопорными кольцами. По наружному диаметру пальцы подразделяются на три класса через 0,004 мм. Класс маркируется краской на торце пальца: синяя метка — первый, зеленая — второй, а красная — третий класс.

Места, на которых допускается удалять металл, при подгонке головок шатуна

Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо — с хромированной бочкообразной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа. Маслосъемное кольцо — с хромированными рабочими кромками и с разжимной витой пружиной. На кольцах ремонтных размеров ставится цифровая маркировка «40» или «80», что соответствует увеличению наружного диаметра на 0,4 или 0,8 мм.

Шатун — стальной, кованый. Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер 2 (рис. 5) цилиндра, в который они устанавливаются. В верхнюю головку шатуна запрессована сталебронзовая втулка.

По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм. Номер класса 1 клеймится на крышке шатуна. По массе верхней и нижней головок шатуны подразделяются на классы, маркируемые либо буквой, либо краской на крышке шатуна. На двигатель должны устанавливаться шатуны одного класса по массе.

Классы шатунов по массе верхней и нижней головок
Масса головок шатуна, гКласс



Цвет маркировки



верхнейнижней


184+2



489+3

495+3 501+3



Ф

Л

Б



Красный

Зеленый

188+2489+3

495+3 501+3

Х

М

В

192+2489+3

495+3 501+3

Ц

Н

Г

Голубой

Подгонять массу шатунов можно удалением металла с бобышек на верхней головке и на крышке до минимальных размеров 33 и 32 мм (рис. 6). После удаления металла с крышки шатуна на ней необходимо клеймить классы шатуна по отверстию под поршневой палец и по массе.

Обзор популярных моделей поршневых колец ВАЗ 2109 – 2115

Фирм, которые изготовляют поршневые кольца много, а так же много и подделок и все их просмотреть просто не хватает времени. Поэтому давайте рассмотрим тех производителей поршневых колец, которые отличаются от других нормальным качеством и ценой. Первое что хочу порекомендовать, это поршневые кольца фирмы «SM».

Поршневые кольца фирмы «SM

А так же

Поршневые кольца от фирмы «Mahle».

Эти фирмы выпускают поршневые кольца для Вазовских автомобилей разного диаметра и прекрасно нам подходят. Производят их, скорее всего, в Китае, потому как оригинальные будут стоить на много дороже. Но это не означает что всё так плохо, качество у них отличное. Я рекомендую всё же кольца фирмы «SM», потому что цена у них на много меньше, чем у «Mahle», а качество одинаковое так зачем платить больше и переплачивать за бренд.

Верхнее компрессионное кольцо у этих производителей стальное хромированное, но у фирмы «SM» оно омеднённое, на верхних фотографиях это прекрасно видно. Второе компрессионное кольцо черного цвета чугунное, но кольцо от фирмы «Mahle» имеет более тёмный цвет. На фото

Нижние маслосъемные кольца металлические наборные.графии слева «SM», а справа «Mahle».

Я рекомендую использовать именно металлические наборные маслосъемные кольца, потому что в отличие от коробчатого типа колец они прекрасно притираются в цилиндре, устойчивы к перегреву (не теряют свои пружинные свойства) и главное их достоинство, они работают как два не зависимых друг от друга кольца. Кольца коробчатого типа, очень боятся перегрева. Они при перегреве теряют свои пружинные свойства и плохо справляются со своей работой. И ещё один серьезный минус, они требуют очень осторожной обкатки. При малейшем отклонении от обкаточных режимов рабочие кромки кольца в некоторых местах могут откалываться и будут пропускать масло.

Конечно же, есть и другие производители поршневых колец, но они как обычно идут сплошные подделки и выбрать качественные порой не реально

Видео: Поршневые кольца на ВАЗ (обзор продукции)

inomarki-remont.ru

ШАТУННО-ПОРШНЕВАЯ ГРУППА

Особенности устройства

Рис. 2–34. Основные размеры шатунно-поршневой группы

Основные размеры шатунно-поршневой группы даны на рис. 2–34. На части двигателей 2110 может быть установлена шатунно-поршневая группа от двигателей 21083. Ремонт ее описан в Руководстве по ремонту автомобилей ВАЗ–2108, ВАЗ–2109.

Поршень – алюминиевый литой. При изготовлении строго выдерживается масса поршней. Поэтому при сборке двигателя подбирать поршни одной группы по массе не требуется.

По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01 мм. Наружная поверхность поршня имеет сложную форму. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня.

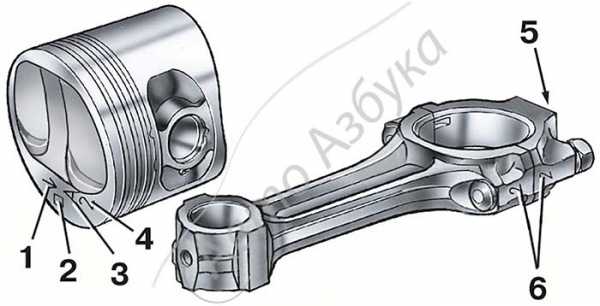

Рис. 2–35. Маркировка поршня и шатуна:

1 – стрелка для ориентирования поршня в цилиндре; 2 – ремонтный размер; 3 – класс поршня;

4 – класс отверстия для поршневого пальца;

5 – классы шатуна по массе и по отверстию в верхней головке; 6 – номер цилиндра

По диаметру отверстия под поршневой палец поршни подразделяются на три класса (1, 2, 3) через 0,004 мм. Классы диаметров поршня и отверстия под поршневой палец клеймятся на днище поршня (рис. 2–35).

Поршни ремонтных размеров изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром. Увеличению на 0,4 мм соответствует маркировка в виде треугольника, а увеличению на 0,8 мм – в виде квадрата.

Стрелка на днище поршня показывает, как правильно ориентировать поршень при его установке в цилиндр. Она должна быть направлена в сторону привода распределительного вала.

Поршневой палец – стальной полый, плавающего типа, т.е. свободно вращается в бобышках поршня и втулке шатуна. В отверстии поршня палец фиксируется двумя пружинными стопорными кольцами.

По наружному диаметру пальцы подразделяются на три класса через 0,004 мм. Класс маркируется краской на торце пальца: синяя метка – первый, зеленая – второй, а красная – третий класс.

Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо – с хромированной бочкообразной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа. Маслосъемное кольцо – с хромированными рабочими кромками и с разжимной витой пружиной.

На кольцах ремонтных размеров ставится цифровая маркировка «40» или «80», что соответствует увеличению наружного диаметра на 0,4 или 0,8 мм.

Шатун – стальной, кованый.  Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер цилиндра, в который они устанавливаются (см. рис. 2–35).

В верхнюю головку шатуна запрессована сталебронзовая втулка. По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм (так же, как и поршни). Номер 5 класса клеймится на крышке шатуна.

По массе верхней и нижней головок шатуны подразделяются на классы (табл. 2–1), маркируемые либо буквой, либо краской на крышке шатуна. На двигатель должны устанавливаться шатуны одного класса по массе.

Таблица 2–1

Классы шатунов по массе верхней и нижней головок

Рис. 2–36. Места, на которых допускается удалять металл, при подгонке массы верхней и нижней головок шатуна

Подгонять массу шатунов можно удалением металла с бобышек на верхней головке и на крышке до минимальных размеров 33 и 32 мм (рис. 2–36). После удаления металла с крышки шатуна, на ней необходимо клеймить классы шатуна по отверстию под поршневой палец и по массе.

Подбор поршня к цилиндру

Расчетный зазор между поршнем и цилиндром (для новых деталей) равен 0,025–0,045 мм. Он определяется промером деталей и обеспечивается установкой поршней того же класса, что и цилиндры. Максимально допустимый зазор (при износе деталей) – 0,15 мм.

Если у двигателя, бывшего в эксплуатации, зазор превышает 0,15 мм, то необходимо заново подобрать поршни к цилиндрам, чтобы зазор был возможно ближе к расчетному.

В запасные части поставляются поршни классов А, С, Е. Этих классов достаточно для подбора поршня к любому цилиндру при ремонте двигателя, так как поршни и цилиндры разбиты на классы с небольшим перекрытием размеров. Например, к цилиндрам классов В и D может подойти поршень класса С.

Разборка и сборка

Разборка. Извлеките из поршня стопорные кольца поршневого пальца, выньте палец и отсоедините шатун от поршня. Снимите поршневые кольца.

Шатунные болты запрессованы в шатун. Поэтому при разборке двигателя и шатунно-поршневой группы выпрессовывать болты из шатунов не допускается.

Если некоторые детали шатунно-поршневой группы не повреждены и мало изношены, то они могут быть снова использованы. Поэтому при разборке пометьте их, чтобы в дальнейшем собрать группу с теми же деталями и установить в прежний цилиндр двигателя.

Рис. 2–37. Поршневой палец должен устанавливаться нажатием большого пальца руки

Рис. 2–38. Проверка посадки поршневого пальца

Сборка. Перед сборкой подберите палец к поршню и шатуну. У новых деталей класс отверстий под палец в шатуне и поршне должен быть идентичен классу пальца. У деталей, бывших в эксплуатации, для правильного сопряжения необходимо, чтобы поршневой палец, смазанный моторным маслом, входил в отверстие поршня от простого нажатия большого пальца руки (рис. 2–37) и не выпадал из него, если держать поршень как показано на рис. 2–38.

Выпадающий палец замените другим, следующей категории. Если в поршень вставлялся палец третьей категории, то замените поршень, палец и шатун.

Сборка шатунно-поршневой группы выполняется в порядке, обратном разборке. Перед сборкой смажьте поршневой палец  моторным маслом. Поршневые кольца устанавливайте в следующем порядке.

Смажьте моторным маслом канавки на поршне и поршневые кольца. Ориентируйте поршневые кольца так, чтобы замок верхнего компрессионного кольца располагался под углом приблизительно 45о к оси поршневого пальца, замок нижнего компрессионного кольца – под углом приблизительно 180о к оси замка верхнего компрессионного кольца, а замок маслосъемного кольца – под углом приблизительно 90о к оси замка верхнего компрессионного кольца.

Нижнее компрессионное кольцо устанавливайте выточкой вниз (см. рис. 2–34). Если на кольце нанесена метка «Верх» или «ТОР», то кольцо устанавливайте меткой вверх (к днищу поршня).

Перед установкой маслосъемного кольца проверьте, чтобы стык пружинного расширителя располагался со стороны, противоположной замку кольца.

Проверка технического состояния

Очистите поршень от нагара и удалите все отложения из смазочных каналов поршня и шатуна.

Тщательно осмотрите детали. Трещины любого характера на поршне, поршневых кольцах, пальце, на шатуне и его крышке не допускаются. Если на рабочей поверхности вкладышей имеются глубокие риски, то замените вкладыши новыми.

Рис. 2–39. Проверка зазора между поршневыми кольцами и канавками

Зазор между поршневыми кольцами и канавками проверяйте набором щупов, как показано на рис. 2–39, вставляя кольцо в соответствующую канавку. Расчетный зазор (округленный до 0,01 мм) для новых деталей составляет  для верхнего компрессионного кольца  0,04–0,07 мм, для нижнего – 0,03–0,06 мм и для маслосъемного – 0,02–0,05 мм. Предельно допустимые зазоры при износе – 0,15 мм.

Рис. 2–40. Проверка зазора в замке колец

Зазор в замке поршневых колец проверяйте набором щупов, вставляя кольца в калибр (рис. 2–40), имеющий диаметр отверстия, равный номинальному диаметру кольца с допуском ±0,003 мм. Для колец нормального размера диаметром 82 мм можно применять калибр 67.8125.9502.

Зазор должен быть в пределах 0,25–0,45 мм для всех новых колец. Предельно допустимый зазор при износе – 1 мм.

carmanz.com

Поршень двигателя ВАЗ 2110 (82.0; 82.4 и 82.8) А, С и Е с пальцами 4шт.

Уважаемые покупатели, во избежание ошибок при отправке комплекта поршней с пальцами, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля, наружный диаметр поршня и класс.

         Много неприятных мыслей доставляют водителю клубы сизого дыма, вырывающиеся из выхлопной трубы. Это чаще всего указывает на неприятный, однако, неизбежный момент в жизни автомобиля – ремонт двигателя.

         Когда автомобиль прошел примерно 150 тысяч километров возникает заметный износ поршневой группы.

         Шатунно поршневая группа — шатун, поршень с кольцами, вкладыши скольшения шатунные или коренные является наиболее важной составляющей в двигателе. При несоответсствующем техническом сотоянии данных элементов в двигателе наблюдается: пониженная компрессия, возможность заклинивания.

Поршень – алюминиевый литой. При изготовлении строго выдерживается масса поршней.

Поршневой палец – стальной полый, плавающего типа, т.е. свободно вращается в бобышках поршня и втулке шатуна. В отверстии поршня палец фиксируется двумя пружинными стопорными кольцами.

Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо – с хромированной бочкообразной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа. Маслосъемное кольцо – с хромированными рабочими кромками и с разжимной витой пружиной.

Шатун – стальной, кованый. Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер цилиндра, в который они устанавливаются. В верхнюю головку шатуна запрессована сталебронзовая втулка. По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм (так же, как и поршни). Номер 5 класса клеймится на крышке шатуна.

1 – стрелка для ориентирования поршня в цилиндре; 2 – ремонтный размер; 3 – класс поршня;4 – класс отверстия для поршневого пальца; 5 – классы шатуна по массе и по отверстию в верхней головке; 6 – номер цилиндра.

На части двигателей 2110 может быть установлена шатунно-поршневая группа от двигателей 21083.

         По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01мм (измеряется в плоскости, перпендикулярной поршневому пальцу, на расстоянии 55 мм от днища поршня).

Класс поршня по наружному диаметруABCDE
Диаметр поршня 82.0 (мм)81,965-81,97581,975-81,98581,985-81,99581,995-82,00582,005-82,015
Диаметр поршня 82.4 (мм)82,365-82,37582,375-82,38582,385-82,39582,395-82,40582,405-82,415
Диаметр поршня 82.8 (мм)82,765-82,77582,775-82,78582,785-82,79582,795-82,80582,805-82,815



В запасные части автомобиля завод поставляет поршни класса А, С и Е, что вполне достаточно для подбора.

         Главное при подборе поршня – обеспечить необходимый монтажный зазор между поршнем и цилиндром, который определяется промером цилиндра и поршня.

При подборе новых поршней к изношенному цилиндру зазор между юбкой поршня и зеркалом гильзы следует проверять в нижней, наименее изношенной части цилиндра. Нельзя допускать уменьшения зазора в этой части цилиндра до значения менее 0,02 мм.

Глубина выборок под клапана, на днище поршня 2110, исключает возможность соприкосновения клапанов с поршнем при обрыве ремня ГРМ.

         В конструкции поршня ВАЗ 2110 и в конструкции всех последующих моделей, применяется свободная посадка поршневого пальца. Зазор в отверстии головки шатуна и в отверстиях в поршне обеспечивает свободное вращение пальца. В осевом направлении палец фиксируется стопорными кольцами. Для этого в поршне, в отверстиях под палец, предусмотрены установочные канавки для стопорных колец. На внешней стороне отверстий под поршневой палец, в верхней части, имеются небольшие углубления, которые облегчают установку и снятие стопорных колец. Кроме того, они способствуют доступу масла в зону контакта.

         Такая конструкция упрощает процесс сборки и обеспечивает равномерный износ трущихся поверхностей, увеличивая ресурс деталей. Классы диаметров поршней и классы отверстий под поршневой палец принятые для модели 21083 соответствуют классам моделей 2110, 2112, 21124.

По геометрическим параметрам, нет отличий между поршнями моделей ВАЗ 21083 и ВАЗ 2110.

         Ремонтные поршни бывают двух размеров. Поршни номинального размера не маркируются. Поршни первого ремонтного размера изготавливаются с увеличенным на 0,4 мм диаметром и имеют маркировку в виде символа «треугольник». Поршни второго ремонтного размера имеют увеличенный на 0,8 мм диаметр и маркируются символом «квадрат».

На двигателе все поршни должны быть одной группы по массе. Поршни номинальной группы обозначаются символом «Г». Поршни с увеличенной и уменьшенной массой на 5 г обозначаются «+» и «-» соответственно.

         Поршневой палец предназначен для шарнирного соединения поршня с верхней головкой шатуна. Изготавливается полым (в виде толстостенной трубки). Для того чтобы пальцы надежно работали при передаче больших усилий, они изготавливаются из сталей (легированных или углеродистых).

         По наружному диаметру поршневого пальцы делятся на три класса через 0,004 мм.         Класс поршневого пальца маркируется краской на его торце. По диаметру отверстия под поршневой палец, поршни также делятся на три класса через 0,004 мм.



Класс отверстия под поршневой палец123
Диаметр отверстия под поршневой палец(мм)21,982-21,98621,986-21,99021,990-21,994



Поршень и соответствующий ему цилиндр должны относиться к одному классу, так же как и поршень с поршневым пальцем к одной категории.



Желательно подбирать комплект поршней с большим диаметром юбки для уменьшения зазора между поршнем и зеркалом цилиндра.

Поршни меняют чаще всего вследствие износа канавки верхнего поршневого кольца и реже из-за износа юбки поршня. Поршни целесообразно заменять в те же сроки, что и поршневые кольца.

Признаки неисправности шатунно — поршневой группы:

— повысился расход бензина;

— ниже 10 кгс/см2 стала компрессия двигателя;

— увеличился расход масла. За 1000 километров пробега уровень масла уменьшился от максимальной отметки до минимальной;

— изменился цвет выхлопных газов до сизого оттенка.

Другие артикулы товара и его аналогов в каталогах: 21100100401500.

ВАЗ 2108, ВАЗ 2109-099, ВАЗ 2110 — 2111, ВАЗ 2112, ВАЗ 1117 – 1119, ВАЗ 2113-2115.



Любая поломка – это не конец света, а вполне решаемая проблема !

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.




avtoazbuka.net

Поршень и шатун ВАЗ 2108 2109 VAZ(восьмёрка, девятка)

Поршень с шатуном:

1 — гайка шатунного болта
2 — шатунные вкладыши
3 — шатун
4 — поршневой палец
5 — канавка верхнего компрессионного кольца
6 — канавка нижнего компрессионного кольца
7 — канавка маслосъемного кольца
8 — поршень
9 — шатунный болт
10 — крышка шатуна

Для удобства подбора поршней по цилиндрам цилиндры и поршни в зависимости от диаметра делятся на пять размерных групп: A, B, C, D, E.

В качестве запасных частей поставляются поршни номинального размера трех классов: A, C, E и двух ремонтных размеров. Первый ремонтный размер увеличен на 0,4 мм, второй – на 0,8 мм.
По массе поршни делятся на три группы: нормальную, увеличенную на 5 г и уменьшенную на 5 г. На двигателе должны устанавливаться поршни одной группы.
Для поршней ремонтных размеров поставляются в качестве запасных частей кольца ремонтных размеров, увеличенные на 0,4 мм и на 0,8 мм. На кольцах первого ремонтного размера выбита цифра “40”, а второго – “80”.

Номинальные размеры цилиндров и поршней

Размерная группа

Модель двигателя ВАЗ-2108

Модель двигателя ВАЗ-21083

Диаметр цилиндра, мм

Диаметр поршня, мм

Диаметр цилиндра, мм

Диаметр поршня, мм

A

76,00-76,01

75,965-75,975

82,00-82,01

81,965-81,975

B

76,01-76,02

75,975-75,985

82,01-82,02

81,975-81,985

C

76,02-76,03

75,985-75,995

82,02-82,03

81,985-81,995

D

76,03-76,04

75,995-76,005

82,03-82,04

81,995-82,005

E

76,04-76,05

76,005-76,015

82,04-82,05

82,005-82,015

Для подбора поршней к цилиндрам вычислите зазор между ними. Зазор определяется как разность между замеренными диаметрами поршня и цилиндра. Номинальный зазор равен 0,025-0,045 мм, предельно допустимый – 0,15 мм. Если зазор не превышает 0,15 мм, можно подобрать поршни из последующих классов, чтобы зазор был как можно ближе к номинальному. Если зазор превышает 0,15 мм, расточите цилиндры под следующий ремонтный размер и установите поршни соответствующего ремонтного размера.

Примечание 1

Зазор между кольцами и канавками поршня, мм

Номинальный:



верхнее компрессионное кольцо

0,04-0,075

нижнее компрессионное кольцо

0,03-0,065

маслосъемное кольцо

0,02-0,055

Предельно допустимый зазор для всех колец

0,15.

Примечание 2

Зазор в замках поршневых колец, мм:

Номинальный

0,25-0,45

Предельно допустимый

1,0

Поршневые пальцы разбиты по диаметру на три класса (1-й, 2-й, 3-й) через 0,004 мм. Класс пальца маркируется на его торце краской.

Размерные классы поршневых пальцев и поршней

Класс

Диаметр пальца, мм

Диаметр отверстия в поршне, мм

Маркировка

пальца

поршня

1

21,970-21,974

21,982-21,986

Синий

1

2

21,974-21,978

21,986-21,990

Зеленый

2

3

21,978-21,982

21,990-21,994

Красный

3


Поршень на шатун устанавливается так, чтобы стрелка на днище поршня была направлена в противоположную сторону от номера детали, отлитого на шатуне. Если на нижней головке шатуна есть отверстие для выхода масла, стрелка на поршне должна быть направлена в сторону этого отверстия.



  Порядок работ
1. Рекомендуем снимать поршневые кольца специальным съемником. Если его нет, аккуратно раздвиньте замок кольца и снимите кольцо с поршня. Аналогичным образом снимите остальные кольца.2. С помощью специальной оправки выпрессуйте палец из шатуна.3. Осмотрите поршни. Если на них есть задиры, следы прогара, глубокие царапины – замените поршни.
4. Для определения зазора измерьте диаметр цилиндра (смотрите подраздел) и диаметр поршня, который измеряют микрометром в плоскости, перпендикулярной оси поршневого пальца, на расстоянии 51,5 мм от днища поршня.5. Измерьте щупом зазор между кольцами и канавками на поршне в нескольких местах по периметру. Если зазор превышает предельно допустимый (смотрите примечание 1), замените поршни с кольцами.6. Вставьте поршневое кольцо в специальную оправку и измерьте зазор в замке. Вместо оправки можно вставить кольцо в цилиндр и продвинуть его поршнем, чтобы кольцо встало без перекосов. Если зазор превышает предельно допустимый, замените кольцо (смотрите примечание 2). Если зазор меньше 0,25 мм, осторожно спилите надфилем концы кольца.

7. Проверьте посадку поршневого пальца в поршне. Для этого смажьте поршневой палец моторным маслом и вставьте его в поршень. Палец должен входить в поршень свободно от нажатия большим пальцем руки.

8. Переверните поршень так, чтобы палец встал вертикально, при этом он не должен выпадать из поршня под действием собственного веса. Если палец выпадает из поршня, возьмите палец следующего класса. Если из поршня выпадает палец третьего класса, замените поршень и палец.

9. Осмотрите шатунные вкладыши. Если на них имеются трещины, задиры, выкрашивание – замените вкладыши.

10. Осмотрите шатуны с крышками. Замените погнутые шатуны.

11. Наденьте поршневой палец 2 на валик 1 приспособления для установки поршневого пальца с надетым на него дистанционным кольцом 5. Затем оденьте направляющую втулку 3 и закрепите ее винтом 4, не затягивая винт. Размеры дистанционного кольца: наружный диаметр 22 мм, внутренний – 15 мм, толщина – 4 мм.

12. Нагрейте верхнюю головку шатуна до 240 °С в печи в течение 15 минут. Зажмите шатун в тисках, установите на него поршень (смотрите примечание), чтобы отверстия под палец совпали, и вставьте до упора приспособление с пальцем в отверстия поршня и шатуна. Для правильной установки пальца поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки.

13. После охлаждения шатуна смажьте поршневой палец через отверстие в бабышках поршня.

     Внимание

Шатуны обрабатываются совместно с крышками, поэтому их нельзя разукоплектовывать.

Если при сборке шатунно-поршневой группы устанавливаются новые детали, подберите поршни к цилиндрам по классу, группе и по массе. Поршневые пальцы и поршни также нужно подобрать по классу.

 Примечание

Сборку поршня с шатуном нужно производить как можно быстрее, так как шатун быстро охлаждается. После охлаждения шатуна изменить положение пальца будет невозможно.

Обозначение ремонтного размера:

1-й ремонтный – треугольник,
2-й ремонтный – квадрат.

Обозначение группы по массе:

нормальная – “Г”,
увеличенная на 5 грамм – “ ”,
уменьшенная на 5 грамм – “-”.

14. Смажьте моторным маслом поршневые кольца и канавки на поршне. Наденьте съемником или вручную поршневые кольца соответственно соориентировав их. Проверьте легкость перемещения колец в канавках.

15. Если на кольце нанесена надпись “Верх”, “Top” или “ВАЗ”, установите кольцо надписью вверх, к днищу поршня.

16. На нижнем копрессионном кольце имеется проточка. Кольцо должно устанавливаться проточкой вниз. Перед установкой маслосъемного кольца поверните пружинный расширитель так, чтобы его замок находился с противоположной стороны от замка кольца.
17. Поверните поршневые кольца так, чтобы их замки располагались под углом 120° друг к другу.

18. Вставьте вкладыш в нижнюю головку шатуна, при этом фиксирующий выступ на вкладыше должен войти в паз головки шатуна.

19. Вставьте вкладыш в крышку шатуна так, чтобы фиксирующий выступ на вкладыше вошел в паз крышки шатуна.

vaz-sputnik.ru

Классы поршней для двигателей ВАЗ.

На современном рынке присутствует большое количество поршней как отечественных, так и зарубежных производителей. Вне зависимости от места изготовления изделия, поршень ДВС должен соответствовать требованиям каждой конкретной модели двигателя. Так, поршень Ваз, входящий в комплект, не должен отличаться по своей массе более чем на ±2,5 грамма. Именно это обстоятельство снизит вибрацию запущенного двигателя. В розничной торговле принято реализовывать поршни одной весовой категории. При необходимости осуществляется подгонка поршней по массе.

Стоит отметить, что зазор, имеющийся между поверхностью поршня и цилиндром должен быть равен величине, установленной для конкретной модели двигателя. По номинальному размеру поршни подразделяются на 5 классов, различие между ними — 0,01 мм. Все классы маркируют буквами на днище изделия — (А, В, С, D, Е). Как запчасти поставляют только поршни классов — А, С и Е. Этих размеров вполне достаточно для подбора деталей к любому блоку цилиндров и обеспечения необходимых зазоров. Модели поршней ВАЗ 11194 и ВАЗ 21126 выпускаются только в трех классах — (A, B, C), размер шага — 0,01 мм. Помимо номинальных имеются 2 ремонтных размера поршней, которые имеют увеличенный наружный диаметр на 0,4 и 0,8 мм. На их днище имеется маркировка в виде треугольника (1й ремонтный размер) и квадрата (второй). Стоит отметить, что до 1986 г. Ремонтные размеры ничем не отличались от современных. Для двигателя 2101 можно было подобрать изделие на 0,2мм., 0,4мм. и на 0,6 мм., а для 21011 — 0,4 мм. и 0,7 мм.

Изготовление поршней осуществляется из сплавов алюминия. Имеющийся в них кремний позволяет снижать коэффициент теплового расширения, а, следовательно, и увеличивать износостойкость изделия. Сплавы, содержащие 13% кремния именуют эвтектическими, а те, где его содержание выше – заэвтектическими. С увеличением процентного содержания кремния в сплаве увеличиваются теплопроводные характеристики изделия, но, в то же время, происходит ухудшение его литейных и механических свойств. Дабы улучшить их, в сплавы вводят легирующие медь, марганец, хром и никель.

Отметим 2 основных способа изготовления заготовок поршня. Первая – отливка в специальную форму (кокиль) наиболее распространена. Второй – ковка или горячая штамповка.

После механической обработки изделие проходит термическую обработку с целью повышения его твердости, износостойкости, прочности, а так же для снятия остаточного напряжения металлов. Благодаря своей структуре кованый металл повышает прочностные характеристики изделия. Однако классическая конструкция кованых изделий, имеющая высокую юбку, получается достаточно тяжелой. Помимо этого, кованые детали не могут быть использовать в своем составе термокомпенсирующие пластины и кольца. Увеличивается объем, что приводит к росту тепловой деформации, потому происходит необходимость увеличения зазора между поршнем и цилиндром. Следовательно, растет их износ, шум и расход масла. Кованые поршни оправдывают свое применение лишь в той ситуации, когда в большинстве своем двигатель автомобиля эксплуатируют на предельных режимах.

Сегодня прослеживаются несколько основных тенденций в технологическом конструировании поршней: уменьшается их вес, все чаще используются тонкие поршневые кольца, снижается компрессионная высота, используются короткие поршневые пальцы, применяются новейшие защитные покрытия. Все вышеперечисленные характеристики находят свое отражение в Т-образной конструкции поршня. Эти изделия имеют уменьшенную по площади направляющей части и высоту юбку. Изготавливаются из заэвтектических сплавов, имеющих высокое содержание кремния. Поршни, имеющие Т-образную форму, практически всегда изготавливаются методом горячей штамповки.

Прежде чем принять решение об изготовлении определенной конструкции поршня, разработчик в обязательном порядке анализирует поведения узлов шатунно-поршневых групп. Фактически детали современного двигателя рассчитываются на пределе возможностей конструкций и материалов. Здесь предпочтение отдается конструкциям, имеющим минимальную стоимость, способную обеспечить утвержденный ресурс изделия. Именно поэтому отклонения от штатного режима работы двигателя приводит к сокращениям в ресурсе определенных деталей и узлов.

clubturbo.ru

Поршень двигателя ВАЗ 2101-07 (76.0; 76.4 и 76.8) А, С, Е и D с пальцами 4шт.

Уважаемые покупатели, во избежание ошибок при отправке комплекта поршней с пальцами, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля, наружный диаметр поршня и класс.

         Много неприятных мыслей доставляют водителю клубы сизого дыма, вырывающиеся из выхлопной трубы. Это чаще всего указывает на неприятный, однако, неизбежный момент в жизни автомобиля – ремонт двигателя.

         Когда автомобиль прошел примерно 150 тысяч километров возникает заметный износ поршневой группы.

         Шатунно поршневая группа — шатун, поршень с кольцами, вкладыши скольжения шатунные или коренные является наиболее важной составляющей в двигателе. При несоответствующем техническом состоянии данных элементов в двигателе наблюдается: пониженная компрессия, возможность заклинивания.

Поршень – одна из важнейших деталей двигателя внутреннего сгорания. Он передает энергию сгорания топлива через палец и шатун коленчатому валу. Он вместе с кольцами уплотняет цилиндр от попадания продуктов сгорания в картер. Во время работы на поршень действуют высокие механические и тепловые нагрузки. Алюминиевый литой. Канавки под поршневые кольца располагаются на боковой поверхности головки поршня. Обычно их три: две под компрессионные и одна под масленое кольцо. При изготовлении строго выдерживается масса поршней.

Поршневой палец – стальной полый, плавающего типа, т.е. свободно вращается в бобышках поршня и втулке шатуна. В отверстии поршня палец фиксируется двумя пружинными стопорными кольцами.

Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо – с хромированной бочкообразной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа. Маслосъемное кольцо – с хромированными рабочими кромками и с разжимной витой пружиной.

Шатун – стальной, кованый. Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер цилиндра, в который они устанавливаются. В верхнюю головку шатуна запрессована сталебронзовая втулка. По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм (так же, как и поршни). Номер 5 класса клеймится на крышке шатуна.

1 – стрелка для ориентирования поршня в цилиндре; 2 – ремонтный размер; 3 – класс поршня;4 – класс отверстия для поршневого пальца; 5 – классы шатуна по массе и по отверстию в верхней головке; 6 – номер цилиндра.

         По наружному диаметру поршни разбиты на пять классов (А, В, С, D, Е) через 0,01мм (измеряется в плоскости, перпендикулярной поршневому пальцу, на расстоянии 52, 4 мм от днища поршня).

Класс поршня по наружному диаметруABCDE
Диаметр поршня 76.0 (мм)75,940-75,95075,950-75,96075,960-75,97075,970-75,98075,980-75,990
Диаметр поршня 76.4 (мм)76,340-76,35076,350-76,36076,360-76,37076,370-76,38076,380-76,390
Диаметр поршня 76.8 (мм)76,740-76,75076,750-76,76076,760-76,77076,770-76,78076,780-76,790

В запасные части автомобиля завод поставляет поршни класса А, С и Е, что вполне достаточно для подбора.

         Главное при подборе поршня – обеспечить необходимый монтажный зазор между поршнем и цилиндром, который определяется промером цилиндра и поршня.

При подборе новых поршней к изношенному цилиндру зазор между юбкой поршня и зеркалом гильзы следует проверять в нижней, наименее изношенной части цилиндра. Нельзя допускать уменьшения зазора в этой части цилиндра до значения менее 0,02 мм.

         Ремонтные поршни бывают двух размеров. Поршни номинального размера не маркируются. Поршни первого ремонтного размера изготавливаются с увеличенным на 0,4 мм диаметром и имеют маркировку в виде символа «треугольник». Поршни второго ремонтного размера имеют увеличенный на 0,8 мм диаметр и маркируются символом «квадрат».

На двигателе все поршни должны быть одной группы по массе. Поршни номинальной группы обозначаются символом «Г». Поршни с увеличенной и уменьшенной массой на 5 г обозначаются «+» и «-» соответственно.

         Поршневой палец предназначен для шарнирного соединения поршня с верхней головкой шатуна. Изготавливается полым (в виде толстостенной трубки). Для того чтобы пальцы надежно работали при передаче больших усилий, они изготавливаются из сталей (легированных или углеродистых).

         По наружному диаметру поршневого пальцы делятся на три класса через 0,004 мм.         Класс поршневого пальца маркируется краской на его торце. По диаметру отверстия под поршневой палец, поршни также делятся на три класса через 0,004 мм.

Класс отверстия под поршневой палец123
Диаметр отверстия под поршневой палец(мм)21,982-21,98621,986-21,99021,990-21,994

Поршень и соответствующий ему цилиндр должны относиться к одному классу, так же как и поршень с поршневым пальцем к одной категории.

Желательно подбирать комплект поршней с большим диаметром юбки для уменьшения зазора между поршнем и зеркалом цилиндра.

Признаки неисправности шатунно — поршневой группы:

— повысился расход бензина;

— ниже 10 кгс/см2 стала компрессия двигателя;

— увеличился расход масла. За 1000 километров пробега уровень масла уменьшился от максимальной отметки до минимальной;

— изменился цвет выхлопных газов до сизого оттенка.

Поршни меняют чаще всего вследствие износа канавки верхнего поршневого кольца и реже из-за износа юбки поршня. Поршни целесообразно заменять в те же сроки, что и поршневые кольца.

Другие артикулы товара и его аналогов в каталогах: 21010100401500.

ВАЗ 2101, ВАЗ 2102-03, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107.



Любая поломка – это не конец света, а вполне решаемая проблема !

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.



Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.


avtoazbuka.net

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
