Пусковое устройство для автомобиля — какое выбрать? — журнал За рулем

25 ноября 2016 года

В преддверии зимнего сезона сравниваем пусковые устройства трех разных типов. Все они оказались не без греха.

Идею теста подсказало появление на рынке конденсаторного пускача для автомобилей с подсевшими батареями. Заявленный ток — аж 800 ампер! Конденсаторы не боятся морозов, их трудно вывести из строя, и они не взрываются, как литиевые аккумуляторы в смартфонах. В теории — сплошные плюсы.

Материалы по теме

На практике достоинства и недостатки приборов лучше всего выявлять в сопоставлении с им подобными. Но вот незадача, других конденсаторных устройств со столь высокими токами на момент подготовки материала никто не предлагал. Тогда возникла мысль сравнить новичка с устройствами иных типов — пускачами на основе литиевой и свинцовой батарей. Естественно, компанию подбирали с максимально близкими заявленными показателями.

Испытания проводили согласно методике ГОСТ Р 53165–2008 на аккумуляторных батареях 6СТ‑60А, подготовленных в соответствии с требованиями указанного стандарта. Все приборы были разряжены до конечного напряжения на выводах 10,5 В. Замеры проводили при температурах +20 и —20 ºС. Каждое устройство предварительно потренировали циклами заряд/разряд, после чего зарядили под завязку.

До начала испытаний казалось, что победитель известен. Действительно, как аккумуляторам тягаться с конденсатором, тем более на морозе? Но всё получилось иначе.

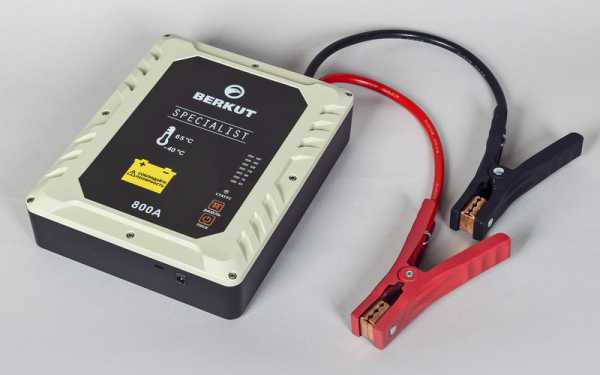

Berkut Specialist JSC-800 (автомобильное зарядное устройство конденсаторного типа) Berkut Specialist JSC-800 (автомобильное зарядное устройство конденсаторного типа) Источник энергии конденсатор Заявленный пусковой/пиковый ток 800 А/не указан Заявленное время пуска не указано Заявленный интервал между пусками не более одного пуска Температурный диапазон —40…+65 ºС Самое перспективное, на первый взгляд, устройство не порадовало: выдать заявленные токи оказалось ему не по силам. Укажи разработчики более скромные показатели, спрос был бы другим. Впрочем, снизилась бы при этом запредельная цена? Из достоинств выделим силовые провода, не утратившие эластичности на морозе.

Jumpstart SH-309B (устройство пусковое переносное) Jumpstart SH-309B (устройство пусковое переносное) Источник энергии свинцовый аккумулятор Заявленный пусковой/пиковый ток 900/1600 А Заявленное время пуска не более 5–6 с Заявленный интервал между пусками 2–3 мин. Температурный диапазон не указан Достоинств не выявлено. Заявленный ток устройство не выдает, провода на морозе дубеют, цена непривлекательная.

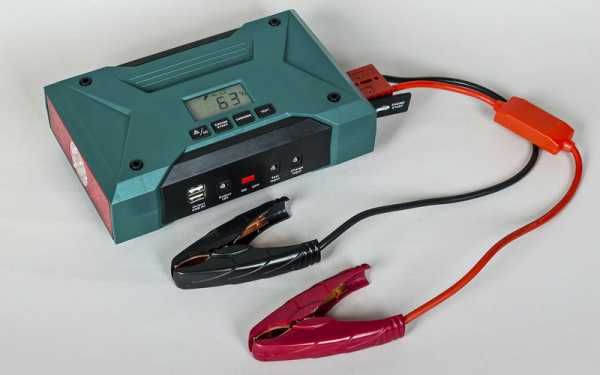

Garwin Lion 800 Start (многофункциональное компактное пусковое устройство) Garwin Lion 800 Start (многофункциональное компактное пусковое устройство) Источник энергии аккумулятор LiFePO4 Заявленный пусковой/пиковый ток 500/800 А Заявленное время пуска не более 20 с Заявленный интервал между пусками 20 с Температурный диапазон  —20…+60 ºС Единственное в нашей выборке устройство, которое действительно работоспособно при заявленных токах. Провода при низких температурах сохраняют эластичность. Однако назвать выступление успешным нельзя — просто остальные изделия оказались хуже.

Победа генерала Мороза

Материалы по теме

Потенциальный победитель, ради которого всё и затевалось, повел себя странно. Заявленные 800 А оказались устройству Berkut Specialist JSC‑800 явно не по зубам. Восемь раз мы пытались нагрузить его этими амперами, предварительно заряжая под завязку и давая передышку, но всякий раз через пару-тройку секунд напряжение на клеммах пускача падало ниже 6 В. В своей лучшей попытке он выдал 780 А, продержавшись всего три секунды. И это при комнатной температуре!

На морозе неожиданностей не возникло. Максимальный ток в лучшей попытке составил 776 А, а в худшей — всего 506 А. И всякий раз уже через пару секунд напряжение на клеммах стремительно падало ниже 6 В — штатная электроника автомобилей при таких напряжениях всегда бастует.

Представитель старой гвардии пускач Jumpstart SH‑30

www.zr.ru

Пусковое устройство для автомобиля своими руками — Лада мастер

Аккумулятор — верный друг и помощник в самых сложных ситуациях, но он, к сожалению, не вечен. Ещё бы ничего, если бы АКБ умирала мгновенно, без надежды на восстановление. Но она теряет характеристики постепенно, поэтому часто оказывается, что стартер прокрутить просто невозможно. Пик выхода АКБ из строя приходится на зиму, когда технике особенно тяжело запускаться в мороз. И тогда на помощь приходит либо сосед по гаражу с проводами для прикуривания, или запасная батарея. Или хорошее пусковое устройство, которое есть у каждого запасливого автолюбителя.

Содержание:

1. Виды пусковых устройств
2. Трансформаторное ПУ, параметры
3. Как подобрать трансформатор
4. Схема и тонкости сборки ПУ
5. Импульсное зарядно пусковое
6. Мобильные ПУ

Виды пусковых устройств

Имея некоторые навыки в радиоэлектронике, собираем пусковое устройство для автомобиля своими руками. Чертежи и фото мы покажем, но для начала определимся с его типом, поскольку они бывают разными. Независимо от типа, нам, как пользователям, важно, чтобы ПУ могло работать без помощи аккумулятора и запускало двигатель не на пределе возможностей, краснея и дымясь, а работая стабильно даже в сильный мороз. Это самое важное условие при выборе готового зарядно-пускового аппарата или сборке своими силами.

Особого разносола тут нет. Механизм бывает одного из четырёх типов:

• импульсный;
• трансформаторный;
•  аккумуляторный;
•  конденсаторный.

Суть работы каждого из них в конечном итоге сводится к тому, чтобы отдать бортовой электросети ток нужного номинала и напряжения, 12 или 24 вольта, в зависимости от типа  электрооборудования на борту.

Трансформаторное ПУ, параметры

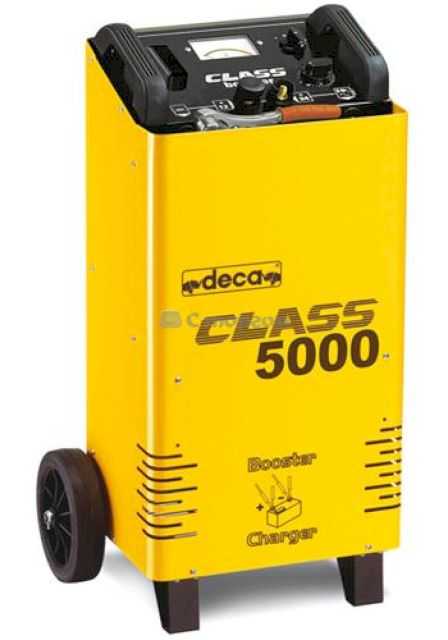

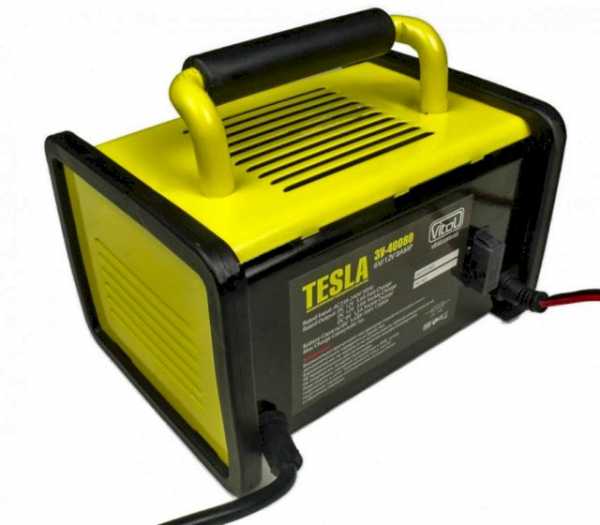

Популярны среди самодельщиков трансформаторные ПУ. Принцип их работы объяснять, пожалуй, не нужно — это трансформатор, который преобразует сетевое электричество до нужных параметров. Минус у этих устройств один — громадные размеры и вес. Зато они надёжны и изменяют выходные параметры по напряжению и силе тока так, как это необходимо. Достаточно мощные и запускают двигатель даже с мёртвым аккумулятором. Простейший чертёж для пускателя на основе трансформатора показан ниже.

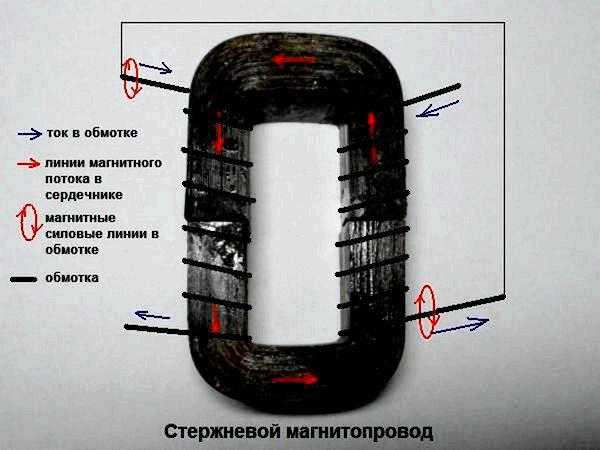

Как подобрать трансформатор

Чтобы сделать прибор самостоятельно, достаточно найти подходящий трансформатор, а для уверенного пуска он должен выдавать не менее 100 А и напряжение 12 В, если мы говорим о легковушке. Если попросить пятиклассника, то он сможет рассчитать мощность. В нашем случае — это 1,2, а лучше 1,4 кВт. Без АКБ запустить мотор таким током едва ли удастся, потому что стартеру нужно минимум 200 А.  Штатный АКБ поможет раскрутить коленвал, а вращаясь, стартер  стартер потребляет не более 100 А, что и выдаст наш прибор.

Площадь сердечника не может быть меньше 37 см², а провод первичной обмотки — минимум 2 мм². Вторичка наматывается медным проводом сечением 10 квадратов, а количество витков подбирается опытным путём так, чтобы напряжение холостого хода было не больше 13,9В.

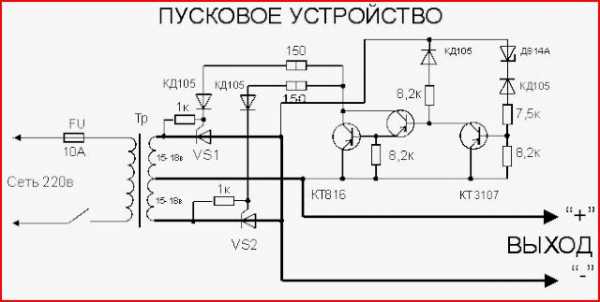

Схема и тонкости сборки ПУ

Вычислить параметры трансформатора — это далеко не все. Устройство работает так. Подключаем силовые провода прямо к клеммам АКБ, при этом никакого напряжения на выходе из ПУ нет до тех пор, пока напряжение аккумулятора не упадёт ниже порога срабатывания тиристоров, которые указаны на схеме. Как только напряжение на клеммах АКБ падает, тиристоры открывают вход и только тогда электрооборудование запитается от прибора. Как только напряжение на клеммах АКБ вырастет до 12 В, тиристоры закрываются и устройство автоматически отключается. Это позволяет сберечь батарею от перегрузок.

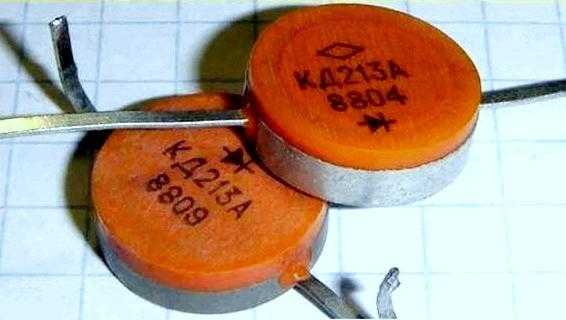

Тиристорный вариант может быть собран по двум методикам — по двухполупериодной схеме и по мостовой. Если выпрямитель мостовой, тогда тиристоры надо подбирать вдвое мощнее. То есть по первой схеме тиристоры рассчитываются минимум на 80 А, а при мостовой  — минимум 160 А. Диоды рассчитываются на ток не менее 100 А. Эти элементы легко узнать по плетёному выходному наконечнику. Транзистор KT3107 можно заменить на 361-й. К сопротивлениям в управляющей цепи только одно требование — мощность их должна быть не меньше одного Ватта.

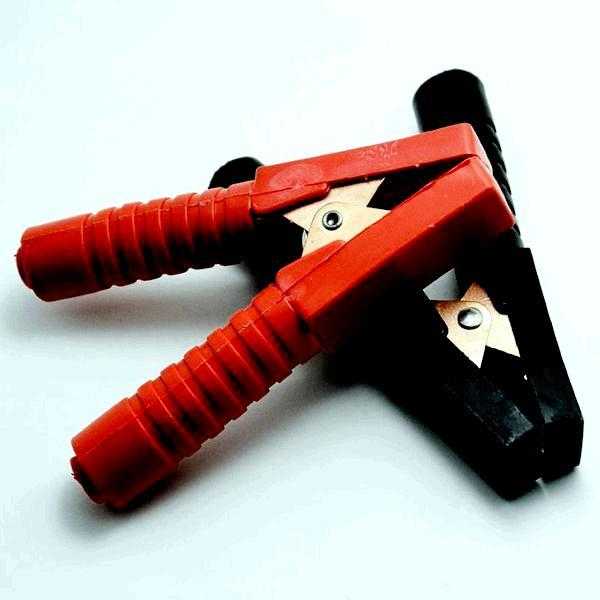

Выходные провода, естественно, должны соответствовать току и как правило, для этого берут аналог от сварочного аппарата. Естественно, они не тоньше провода вторички. Провод, который подсоединяет сеть, имеет сечение каждой из жил минимум 2,5 квадратных миллиметров. Простая и надёжная сборка, которая запустит двигатель в любой мороз. Тем не менее, существуют и другие варианты, которые можно купить в магазине.

Импульсное зарядно пусковое устройство

Импульсный прибор — отличный вариант, когда нужно постоянно следить за аккумулятором и поддерживать его в рабочем состоянии. Такие конструкции работают по принципу импульсного преобразования тока, и они собраны на микропроцессорах и контроллерах. Он не может показать большую мощность, поэтому для пуска, особенно при сильных минусовых температурах, может не подойти, но для зарядки АКБ подходят отлично.

Они компактны, на них невысокие цены, весят очень мало и симпатично выглядят. Но малая  мощность, точнее небольшой пусковой ток, который они выдают, не позволят запустить машину при сильно разряженных банках в холод. К тому же точная электроника не терпит перепадов напряжения и скачков частоты тока, что в наших сетях не редкость, а отремонтировать в случае чего такой прибор сможет даже не каждая мастерская.

Мобильные ПУ

Ещё один вид ПУ, точнее сразу два, похожих по принципу действия — аккумуляторное и конденсаторное. Конденсаторный прибор работает за счёт разрядки заряженных конденсаторов по команде. Особенно сложным их состав назвать нельзя, но сами конденсаторы таких номиналов довольно дороги и не восстанавливаются после повреждений или пересыхания. Используют их очень редко, хотя они довольно мобильны, но из-за высоких нерегулируемых токов есть риск нанести вред АКБ.

Бустеры, или аккумуляторные пускачи, работают ещё проще. По большому счёту, это просто дополнительная батарея в автономном корпусе. Именно автономность принесла им популярность.  Их можно использовать хоть в степи, где нет электричества. Предварительно заряженный аккумулятор подключается к бортовой электросети и спокойно запускает двигатель. При этом важно выбрать ёмкость бустера и его пусковой ток. Он не может быть меньше, чем у стандартной батареи. Бытовые автономные установки имеют ёмкость от 18 А/ч, а более дорогие и громоздкие, профессиональные приборы, могут иметь ёмкость порядка 200 А/ч.

Любое из этих помощников водителя поможет запустить двигатель, но надёжнее и дешевле трансформаторного ПУ, собранного своими руками, пока нет. Удачной всем работы и быстрого пуска!

Читайте также Как правильно прикурить машину

ladamaster.com

Выбираем портативное пуско-зарядное устройство для автомобиля и отзывы о бустерах

Все чаще наши автомобилисты пополняют свой арсенал компактными ПЗУ. И это не удивительно, имея такой прибор, уже не нужно бегать в поисках «донора», так необходимого для реанимации севшего аккумулятора. Однако в продаже встречаются девайсы довольно сомнительного качества, мощности которых не хватает даже для подзарядки, не говоря уже о запуске мотора зимой. Поэтому разберемся в особенностях бустеров от разных производителей.

Что такое автономное и компактное пуско-зарядное устройство и его назначение

Независимое пусковое приспособление состоит из встроенного накопителя энергии в виде литий-полимерных батарей. Они в состоянии отдавать энергию как для подзарядки мотора (медленно), так и для его запуска (быстро). Условно бустеры делят на две группы: карманные и «аккумуляторные чемоданы».



Объемные «пауэр-банки» обычно комплектуются классическими кислотно-свинцовыми АКБ или аккумуляторами типа AGM, которые используются в системах «старт/стоп». Назвать такие токогенераторы компактными сложно, все-таки большим спросом пользуется портативное пуско-зарядное устройство для автомобиля и отзывы подтверждают это. Большинство мобильных моделей заявляют стартовый ток в 200-300 А (а пиковые значения доходят до 400-600 А). Собственно, этого хватает для запуска ДВС объемом до двух литров, но насколько цифры соответствуют реальности?

Источник энергии

Как уже упоминалось, основная часть компактных девайсов оснащается литий-полимерными элементами. Подобные источники энергии используются в планшетах и смартфонах. Конструктивно аккумуляторы выполнены в виде пластин прямоугольной формы. Параметры каждой из них выражаются следующими цифрами:

1. Номинальное напряжение – 3,7 В.
2. Напряжение в заряженном состоянии – 4,2 В.
3. Напряжение в разряженном виде – 3 В.

Глубокий разряд, так же, как и перезаряд, способен вывести элемент из строя. Поэтому три последовательно соединенные батареи занимают только 2/3 корпуса устройства. Остальное пространство предназначено для электроники – контроллеров, преобразователей и прочих деталей.

Коротко о емкости

Выбирая бустер, как и в случае с покупкой аккумулятора, мы обращаем внимание на емкость. Безусловно, характеристика весьма важная, но полагаться на нее следует с определенной оглядкой. Цифры в ампер-часах показывают прежде всего величину электрозаряда и только отчасти характеризует реальную емкость батарей.

У большинства пускачей, представленных в обзоре, емкостные параметры указываются не вполне корректно. Это связано с тем, что значения в ампер-часах напрямую зависят от величины напряжения в определенных условиях. Например, автономное пуско-зарядное устройство при минимальном напряжении 3,7 В способно иметь емкость 15 Ач, а при зарядке смартфона через пятивольтовый USB-порт она будет меньше.

Важно! Чтобы узнать реальную емкость при напряжении 5 В нужно вычислить абсолютную емкость (15 000 мАч х 3,7 В = 55 500 мВтч) и поделить ее на напряжение на USB-выходе: 55 500 мВтч/ 5 В = 11 000 мАч. При зарядке телефонов именно на этот параметр и нужно ориентироваться. Учитывая различные потери в пределах 14-20%, бустера должно хватить на 4-5 зарядов смартфона с батареей емкостью 2000 мАч.

Совсем иная картина при запуске мотора – электроэнергия будет сниматься через провода. При 12 В емкость будет равна 4583 мАч. Некоторые отзывы владельцев по этому поводу отмечают небольшое сечение проводов, но эксперт Михаил Колодочкин в какой-то мере их успокаивает:

«Даже начинающий автомобилист понимает, что тонкие соединительные провода для передачи стартерных токов не годятся. Отсюда все сомнения. Но мало кто учитывает их длину, а ведь у бустера они короткие. Значит, сопротивление проводов небольшое. Хотя греются они при запуске довольно ощутимо, однако работают!».



Технология испытаний

Проверять работоспособность аппаратов решено без особых измерений напряжений и зарядных токов. Тестирование проходило на классической вазовской «десятке» с мотором 1,5 л, но с предварительно разряженной АКБ. Основные условия для испытания автономных малогабаритных пуско-зарядных устройств заключаются в следующем:

• Температура окружающего воздуха – около 0°C.
• Продолжительность разрядов пусковым током – 10 сек.
• Количество разрядов – 3 (с минутными промежутками).
• Продолжительность разрядов пиковым током – 3 сек с одним разрядом.

В итоге все гаджеты бодро крутили стартер, и оживили мотор при полностью разряженном АКБ. Однако запасы энергии, как и следовало ожидать, оказались разными. Тем не менее, к большой радости автомобилистов о процедуре прикуривания можно забыть. А это уже немало, поскольку сегодня редко кто даст прикурить из-за боязни вывести из строя электронику авто.

Топовый рейтинг лучших портативных пуско-зарядных устройств для автомобиля

Как правило, чем дольше присутствует бренд на рынке, тем выше качество его продукции. Производство стартовых ПЗУ требует наличия высокотехнологичного производства, чего малоизвестные компании не могут себе позволить. Поэтому нельзя пренебрегать уровнем технического развития фирмы.

Нельзя забывать и о предоставлении гарантийного и постгарантийного обслуживания. Известные производители в большинстве случаев предоставляют клиенту возможность поменять вышедший из строя прибор.

При формировании топового списка принимались во внимание не только технические характеристики, но и наличие интегрированных систем защиты. Количество защитных функций заметно влияет на цену, но хороший бустер по определению не может быть дешевым. Уровень комплектации также имел существенное влияние на расстановку позиций.

Carku E-Power 21

Самый стойкий агрегат, продемонстрировавший высокие энергетические способности. Единственным минусом можно назвать цену, которая одна из самых высоких среди аналогов. Заявленный пусковой ток – 300 А, а его пиковые значения находятся у отметки в 600 А.

Однако стоит отметить, что не всякий рейтинг портативных пуско-зарядных устройств учитывает истинное назначение пускача. Ведь это не основная батарея, а всего лишь помощник, и требовать от него функций полноценного аккумулятора – не совсем правильно.

За три десятисекундных пуска напряжение на клеммах прибора не опустилось ниже 9,18 В. Это весьма впечатляющий результат. Правда, после испытаний изделие ощутимо нагрелось, а на одном крокодиле даже выгорел зуб. Но не будем забывать, что производитель, который обещал десяток пусков без подзарядки, вовсе не имел в виду мучения по 10 секунд при каждом из них.

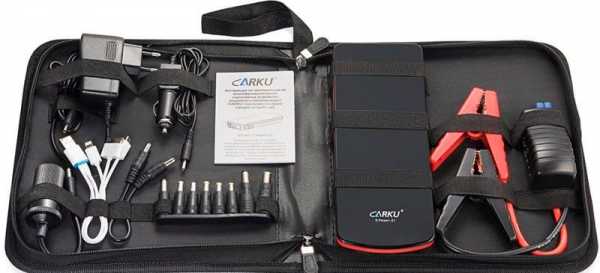

В комплекте с агрегатом идут не только симпатичный бархатный чехол и сумка для транспортировки, но много других полезных приспособлений:

• Адаптеры для зарядки от прикуривателя и сети 220 В.
• Переходники для зарядки мобильной электроники и ноутбуков.
• Интеллектуальные провода с зажимами для подсоединения ПЗУ к АКБ.
• Адаптер прикуривателя «мама» для подключения 12-вольтовых приборов.

ParkCity GP 24

Одно из немногих устройств, у которого есть возможность заводить машину без аккумулятора. Внешне выглядит как профессиональный прибор – массивный корпус с характерной черно-желтой окраской. На монохромный экран выводится режим, степень заряда и состояние агрегата (разряд, перегрев, тестирование и т.д.). Кроме этого бустер имеет целый ряд полезных функций:

• Контроль заряда штатной батареи и выходного напряжения генератора через гнездо прикуривателя.
• Защита от перегрузки и короткого замыкания.
• Наличие режимов Engine Start и Override: первый используется бустером если на клеммах штатной АКБ напряжение более 2 В, второй – при потенциале менее 2 В.
• Два USB-порта для зарядки смартфонов и ноутбуков, обеспечивают 2,4 А на 5 В.

Многочисленные отзывы о портативном пуско-зарядном устройстве ParkCity GP 24 для автомобиля отмечают солидную емкость его батареи – 10 400 мАч. Стартовый ток заявлен 270 А, а пиковый – 400 А. После первой попытки уровень заряда пускателя снизился на 11%. Второй пуск «съел» еще 12% заряда.

На третий раз бустер прокрутил стартер 5 секунд и перешел в режим перегрузки – на экране показывало 50% зарядного потенциала. Через 30 минут прибор опять был готов к работе, но через пару секунд отключился и перешел в состояние охлаждения. Но порты USB продолжали работать и заряжать гаджеты.

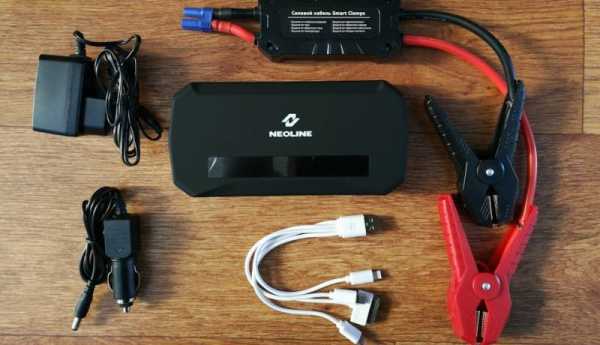

Neoline Jump Starter 500A

Мощный джамп стартер емкостью 10 400 мАч даже при низкой температуре воздуха легко выдал ток, необходимый для запуска мотора. Однако запас энергии невелик – ампер-часов оказалось почти вдвое ниже заявленных производителем. Номинальный пусковой ток – 200 А, пиковый доходит до 500 А.

Функциональные возможности прибора довольно обширны:

• Возможность пуска бензиновых ДВС объемом до 6,5 л, дизельных – до 3,5 л.
• Силовые клещи Smart Clamps с защитой, собранной на полевых транзисторах MOSFET.
• Комплекс встроенной защиты от глубокого разряда, обратного тока, перегрева, переполюсовки и короткого замыкания.

Если на дисплее высвечивает степень заряженности агрегата более чем на 75%, то можно приступать к запуску. Но перед этим смотрим на индикаторы силового кабеля автономного многофункционального пуско-зарядного устройства: зеленый светодиод сигнализирует о готовности к работе, а красный с дополнительным звуковым сигналом говорит о срабатывании защиты.

Первый запуск двигателя снизил заряд бустера на 12%, второй – на 8%. Индикатор уже показывал 76% заряда, в то время как производитель рекомендует не эксплуатировать прибор при 75%. Однако для чистоты эксперимента третий пуск был произведен. После него заряд составил 68%.

В комплектации агрегата кроме защитного кейса присутствуют кабель для зарядки мобильных гаджетов и зарядные приспособления от сети 220 и 12 В.

Резюме: отзывы автомобилистов о портативных пуско-зарядных устройствах для автомобиля и смартфонов

Подводя черту, стоит кратко рассмотреть оценку малогабаритных джамп-стартеров самими автомобилистами. Их опыт эксплуатации данных девайсов может быть полезным при осуществлении выбора. Вот, к примеру, интересный взгляд Александра С. из Таганрога на прибор ParkCity GP 24:

«По поводу работы практически никаких нареканий нет. Приходилось заводить мотор при -20°C, провозился около двадцати минут, потому что после трех пусков по 5 секунд бустер перешел в режим охлаждения. Таймер начал обратный отсчет, и вывести приспособление из этого состояния невозможно – работает защита.

Понравилась возможность тестирования состояния АКБ и напряжения генератора без заглядывания под капот. К сожалению, необходимо отметить и негативные стороны модели: сетевого и автомобильного шнуров для зарядки пускача в комплекте нет. Хорошо, что подходит любое телефонное зарядное и есть возможность зарядить от системника ПК через USB».

Буквально все отзывы о многофункциональных портативных пуско-зарядных устройствах для автомобиля отмечают, что эти приборы не переносят холода. Уже при -10°C они отказываются работать. Отсюда вывод – не стоит оставлять бустер в бардачке зимой. Если все же агрегат замерз, то перед работой его нужно немного прогреть.

Рассуждения Николая Т. из Нижнего Новгорода о Neoline Jump Starter 500A как нельзя лучше характеризуют этот бустер:

«Неолайн покорил меня своими компактными размерами и функционалом. Хороший фонарик и электронный блок силового кабеля – неплохие бонусы для полного комплекта. За счет аккумулятора из четырех ячеек выходное напряжение при запуске достигает 16,8 В.

Несколько удивило поведение прибора, которое можно назвать странным: короткое время под нагрузкой от полного заряда и самое большое – при практически полном разряде. Видимо, все дело в контроллере, отключающем блок USB, что позволяет вытворять с устройством что угодно. Однажды здорово выручила защита от перегрева».

Универсальные пускатели – однозначно полезная вещь в арсенале любого водителя, особенно, когда на машине стоит старенький АКБ. Особенно в восторге от бустеров дамы: полярность не перепутаешь – отключит защита, а габариты позволяют спокойно уложить агрегат в сумочку.

Некоторая часть автолюбителей утверждает, что за такую цену можно приобрести новый аккумулятор. Разумеется, можно. Но к чему покупать новую батарею, если прежняя только разрядилась? Оживить ее поможет пускач, к тому же у него есть функция питания мобильной электроники.


autobann.su

Тест портативных пускозарядных устройств: заряд карман не тянет

17 августа 2015 года

Села батарея? Берем маленькую коробочку, цепляемся под капотом за клеммы и… Заведется или нет? А какой из «карманных» пускачей справится с задачей лучше других?

Buster zr07–15

Основное достоинство этих пускачей, конечно же, не в том, что они умеют подзаряжать телефоны, планшеты и прочие гаджеты. Эти маленькие источники энергии призваны крутить на морозе автомобильные стартеры. Поразительно, ведь для этого требуется несколько сотен ампер! Вот мы и решили оценить, какие токи выдадут пускозарядные устройства. До нас этого никто не проверял — на коленке необходимые замеры не сделать, нужно специальное оборудование.

Пять пускачей (они же бустеры, они же джамп-стартеры) прошли испытания по нашей методике. Тем, кому лень изучать таблицу и наши комментарии, сразу сообщим итоговый «счет на табло».

Итак, при положительной температуре все пускачи работоспособны, но при охлаждении резко скисают.

table-01

Методика испытаний

Полностью заряженные пусковые устройства подключали к аккумуляторной батарее энергоемкостью 60 А·ч, предварительно разряженной «в ноль» (до напряжения на полюсных выводах 10,5 В согласно пункту 9.1.2. ГОСТ Р 53165–2008).

Материалы по теме

Основные замеры проводили при температуре окружающей среды +25 ºС. Время до начала разряда после подключения пускового устройства к аккумуляторной батарее составляло для каждого устройства 5 секунд.

Длительность разрядов пусковым током — 10 секунд; число разрядов — 3 (с промежутком по минуте).

Длительность разрядов пиковым током — 3 секунды; число разрядов — 1.

Ради интереса провели серию дополнительных замеров при —30 ºС, хотя это и противоречит инструкциям по эксплуатации. Охлаждали только пусковое устройство. Температуру электролита разряженного штатного аккумулятора поддерживали положительной, иначе он неминуемо вышел бы из строя.

Поэтому зимой перед «прикуриванием» прибор нужно обязательно согреть — хоть за пазухой, и можно пускать даже промерзший двигатель.

Все бустеры оживили мотор при разряженном штатном аккумуляторе. Однако запасы энергии оказались разными. И если бы пришлось дольше крутить стартером (например, чтобы «продуть» свечи), то самым стойким оказался бы тот, который накопил больше энергии, — а это бустер CARKU E‑Power‑21. Его энергетические возможности явно выше, чем у остальных. Впрочем, он и дороже всех.

table-02

Эти обманчивые цифры

Энергетические характеристики пусковых устройств приводят, как правило, в ампер-часах и ватт-часах. Одно в другое пересчитывается просто: умножаем ампер-часы на 3,7 и получаем ватт-часы. 3,7 В — это напряжение одиночного литиевого аккумулятора, используемого в таких изделиях. В реальных образцах несколько аккумуляторов установлены последовательно.

Параметр, измеренный в ампер-часах, ошибочно называют емкостью. На самом деле произведение тока на время дает вовсе не емкость, а заряд! Термин «емкость» в данном случае технически неуместен и используется на практике только как дань некой устоявшейся традиции. Впрочем, как и другой заявляемый производителями параметр — мощность (измеряется в ваттах), емкость не является для химического источника тока абсолютным мерилом запасенной энергии. Эти показатели зависят от величины разрядного тока, при котором были проведены замеры. Если разработчик снимал показания при малом токе разряда, то пересчитать мощность или емкость применительно к стартерным токам, необходимым при пуске автомобильного двигателя, практически нереально — зависимость нелинейная. И похоже, что указанную в описаниях приборов энергоемкость от 14 до 18 А·ч измеряли в режиме разряда именно по слаботочному выходу. Наша проверка на приборе с программируемой электронной нагрузкой постоянного тока (Maynuo M9712) показала, что величины такого порядка получаются при токе нагрузки 1 А по USB-выходу, напряжение на котором составляет 5 В. Очевидно, что в пересчете на стартерные токи ампер-часов и ватт-часов станет значительно меньше, тем более при низких температурах. А именно в таких условиях чаще всего происходит пуск двигателя — их мы и смоделировали.

Фото: «За рулем»

www.zr.ru

Джамперы — сравнительный тест — журнал За рулем

28 июня 2016 года

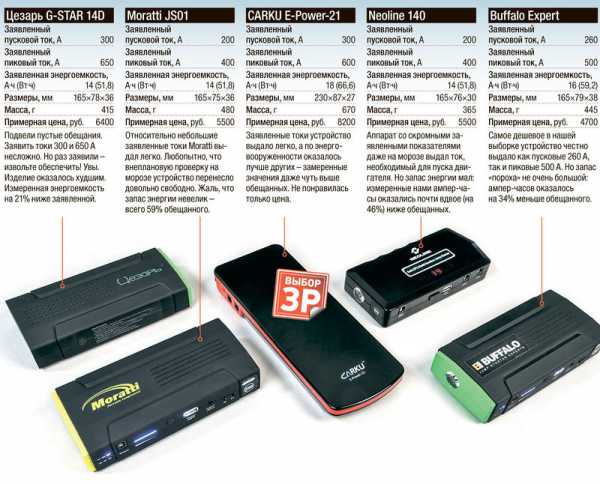

Проверяем автономные пусковые устройства с литиевыми батареями. На испытаниях побывали семь устройств.

Материалы по теме

Литиевые пусковые устройства, или джамперы, дорожают на глазах. Не каждый решится выложить пятизначную сумму за симпатичную коробочку с аварийным запасом электричества, который неизвестно когда понадобится. И вопрос «Не проще ли купить новую батарею?» на этом фоне уже не кажется смешным. Впрочем, мы всегда отмечали, что автономное пусковое устройство — это не замена штатной аккумуляторной батарее, а палочка-выручалочка на крайний случай. Например, когда вдали от цивилизации аккумулятор полностью разряжается, в магазин не побежишь. Кроме того, такая выручалочка может помочь не одному, а многим.

В общем, в нынешней экономической ситуации мы считаем эти устройства полезными, а потому испытали семь изделий (отчеты — в алфавитном порядке).

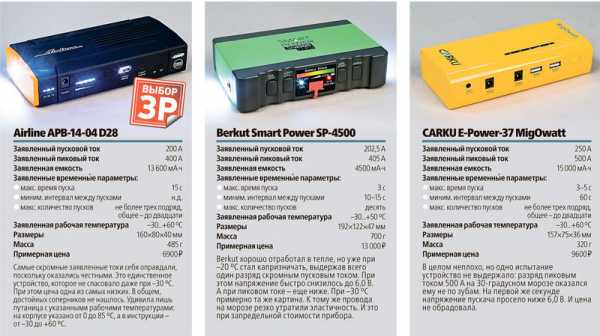

Больше других нам понравился пускач Airline АРВ‑14–04. Выбрать победителя было несложно: достаточно взглянуть на итоговую таблицу. Для наглядности вместо цифр мы использовали цвет — как в светофоре. Так вот, «зеленая волна» наблюдается только у одного устройства, которое при этом оказалось одним из самых дешевых.

И напоследок открою маленький секрет: ближайшие аналогичные испытания мы проведем с совсем другими пускачами, лития в них не будет.

МЕТОДИКА ИСПЫТАНИЙ

Предварительно заряженные устройства тестировали на аккумуляторах 6СТ‑60 А, разряженных согласно ГОСТ Р 53165–2008 на 100% (до конечного напряжения 10,5 В на выводах в конце разряда). Заявленные пусковой и пиковый токи проверяли при положительных (+20 ºC) и отрицательных (-20^о, и —30 ºC) температурах. Замеры пускового тока при каждой температуре проводили трижды, с интервалом 60 секунд; длительность разряда — 5 секунд. Пиковый ток проверяли один раз, разряд длился 3 секунды. При всех замерах фиксировалось напряжение на первой и последней секундах каждого разряда. В ходе тестов при минусовых температурах охлаждали только пусковое устройство, при этом температуру электролита разряженного аккумулятора поддерживали положительной. Падение напряжения на клеммах ниже 6,0 В приравнивалось к отказу устройства. Дополнительно оценивали термостойкость испытываемых изделий.

НАШИ СОВЕТЫ

Очередные испытания пускачей отчасти спровоцированы тремя обстоятельствами. Как следствие — три наших совета.

Первое обстоятельство выявил наш техцентр. Некоторые пускачи в реальной жизни вдруг отказывались крутить стартеры, пока их минусовой провод не подключали непосредственно к «массе» двигателя. К сожалению, длина проводов у всех подобных устройств настолько мала, что воспользоваться этим советом можно далеко не всегда. Но если такая возможность есть — действуйте именно так, хуже точно не будет.

Второе обстоятельство — из области страшилок. С недавних пор все устройства с литийсодержащими батарейками оказались немножко вне закона. В частности, самолет с таким багажом уже не полетит, потому что вредные фитюльки подозрительно часто взрываются. Виноватыми объявили игольчатые кристаллы — дендриты. При глубоких разрядах, перезарядах и запредельных токовых нагрузках они прокалывают сепараторы и замыкают электроды, что иногда приводит даже к пожарам и взрывам. Чтобы избежать неприятностей, настоятельно советуем не возить такие изделия разряженными и беречь их от перегрева.

И последнее. Нам было интересно испытать подобные изделия при сильном морозе. И вот третий совет: перед пуском их крайне желательно согреть — например, за пазухой.

.

Фото: «За рулем»

www.zr.ru

Как выбрать пусковое устройство для автомобиля?

Пусковые устройства автомобильного аккумулятора – это тот самый инструмент неотложной помощи для автономного запуска автомобиля зимой, о неимении которого начинаешь жалеть уже оказавшись посередине дороги с полностью истощенным аккумулятором. Это больше, чем просто батарейка для подпитки электроники, так же достаточно мощное, чтобы запустить автомобиль и имеет встроенные особенности, которые облегчают его использование в чрезвычайных ситуациях. Для примера, встроенный шнур зарядки, который всегда будет доступен к применению, когда вам это понадобится.

Такие устройства вмещают в себя огромное количество энергии, которая пригодится в случаях, когда ресурс аккумулятора полностью истощился. При выборе устройства следует обратить пристальное внимание на его емкость, нужно убедиться, что её хватит для восстановления аккумулятора автомобиля. Но, очевидно, что с ростом емкости будет возрастать и вес устройства, поэтому не стоит перебарщивать и приобретать устройство с излишней емкостью. Пусковые устройства универсальны, они будут работать с любым типом транспортного средства, будь то мотоцикл или моторная лодка, но бытовые приборы в такой же мере остаются у дел – смартфоны, планшеты, ноутбуки – они так же подходят для зарядки.

По сравнению с обычными внешними аккумуляторами, пуско-зарядные устройства гораздо более безопасны и просты в использовании. Вы просто должным образом цепляете кабели и заводите автомобиль. Всего два кабеля: положительный и отрицательный, которые обычно заканчиваются зажимами-крокодильчиками для соединения с такими же положительным и отрицательным клеммами аккумулятора. Прицепите положительный кабель с положительной клеммой, отрицательный с отрицательной и включите пуско-зарядное устройство. Затем попробуйте завести двигатель. Если автомобиль все еще не подает признаков жизни, то нужно оставить пусковое устройство на пару минут, чтобы он зарядил аккумулятор до приемлемого для запуска уровня.

Ниже мы сопоставили по важным характеристикам все  представленные в обзоре пусковые устройства в удобную таблицу, которая позволяет сравнить их «лицом и к лицу».

Модель	Piton Standart	Piton Professional 13600	Piton Professional 12800	Piton Ultimate 18000
Емкость	12000мАч	13600мАч	12800мАч	18000мАч
Вход	15V1A	15V1A	15V1A	15V1A
Выход	5V2A, 12V2A, 19V3.5A	5V2A, 12V2A, 16V2A, 19V3.5A	5V2A, 12V2A, 16V2A, 19V3.5A	5V2A, 12V2A, 16V2A, 19V3.5A
Номинальный ток	200А	200А	200А	200А
Максимальный ток	400А	400А	400А	400А

Модель	CARKU E-Power Elite	CARKU CMP 700	SMART POWER SP-2600	SMART POWER SP-4500
Емкость	12000мАч	26000мАч	2600мАч	4500мАч
Вход	12V1A	12V1A	12V1A	12V1A
Выход	12V, 5V2A, 12V2A, 19V3.5A	5V2A	5V2A	5V2A
Номинальный ток	200А	400А	117А	202,5А
Максимальный ток	400А	700А	234А	405А

Модель	Neoline Jump Starter 80	Neoline Jump Starter 140	Parkcity GP12
Емкость	8000мАч	14000мАч	12000мАч
Вход	13V1A	13V1A	13V1A
Выход	5V2A, 12V2A	5V2A, 12V2A, 19V3.5A	5V2A, 12V2A, 19V3.5A
Номинальный ток	200А	200А	200А
Максимальный ток	400А	400А	400А

Neoline Jump Starter 80

Компактный Jump Starter 80 обладает плоским изящным дизайном и с легкостью помещается в кармане, имеет ресурс для запуска 10 автомобилей. Его емкость батареи составляет 8000мАч, номинальный и максимальный ток 200А и 400А соответственно. На верхней поверхности имеет LED индикатор, информирующий об уровне заряда пускового устройства. Для зарядки различной электроники оно оснащено одним USB выходом на 5В-2А.

Neoline Jump Starter 140

Jump Starter 140 от компании Neoline является логичным усовершенствованием младшей модели. Так, оно получило более технологичное оформление корпуса, светодиоды заменили полноценным цифровым дисплеем, добавили фонарик. В начинке устройства изменилась емкость аккумулятора – она составляет 14000мАч, которых хватает для запуска 15 автомобилей. К 5В-2А USB выходу добавили еще 2 выхода, пригодных для зарядки ноутбуков, планшетов, электронных книг: 19В-3.5А, 12В-2А. Устройство поставляется с щедрой комплектацией, которая располагает переходниками для самых популярных мобильных гаджетов, включая iPhone. Примечательно, что на корпусе устройства находится этакий аварийный молоток, представляющий из себя выступающую из корпуса твердую накладку которым, при необходимости, можно разбить стекло.

Parkcity GP12

Parkcity GP12 во многом похож на предыдущую рассмотренную модель Neoline Jump Starter 140. Их корпус идентичен, а различие текущей модели достигается немного иной начинкой и более богатой комплектацией. Емкость аккумулятора составляет 12000мАч, номинальный и максимальный ток 200А и 400А соответственно, всего можно совершить до 20 запусков автомобиля. Parkcity GP12 больше подойдет тем автовладельцам, которым важна универсальность аппарата в качестве внешней батареи. Какой бы гаджет не требовал зарядки, в комплекте всегда найдется нужный переходник. Всего 8 переходников для самых популярных брендов производителей телефонов, смартфонов, мультимедийных гаджетов. Известно, что ноутбуки разных брендов так же требуют разные адаптеры питания, поэтому в комплекте дополнительно идут 8 переходников для портативных компьютеров.

Piton Ultimate 18000

Легковесный и надежный, Piton Ultimate представляет собой по-настоящему универсальное устройство, и вот почему. Помимо отличных характеристик самого устройства, оно может похвастаться самой богатой комплектацией из всех представленных в обзоре аппаратов. К нему прилагается множество переходников как к ноутбукам и крупным мультимедийным устройствам, так и к самым популярным смартфонам и мобильным телефонам (iPhone 2,3,4,5,6, iPad, штекеры microUSB и miniUSB). Отлично справляется с функциями внешнего аккумулятора, например наличие целых двух портов USB 5V-2.1A позволяет заряжать два разных устройства одновременно. Так же присутствуют выходы на 12В-2A,16В-2А, 19В-3.5А. Начинка пускового устройства не дает усомниться в качестве работы, его номинальный и максимальный ток 200А и 400А соответственно, емкость составляет огромные 18000мАч. Устройство уверенно обеспечивает запуск дизельного двигателя до 3.5 литров даже в условиях сильного мороза.

Piton Professional 12800/13600

Интересные модели, которые предлагают хорошую функциональность за приемлемую цену. Между собой отличаются только емкостью батареи. Они компактные и портативные, хорошо работают как пусковое устройство и как внешний аккумулятор для различной техники. Емкость батареи представлены и соответствует названиям моделей – 12800 и 13600. Номинальный ток 200А, а максимальный 400А. Устройства справляются с бензиновыми двигателями до 5 литров, а также дизельными до 3 литров. Оба аппарата обладают выходами на один 5В-2A USB порт и для устройств 12В-2A, 16В-2А, 19В-3.5. Вкупе с богатой комплектацией, это позволяет заряжать большинство ноутбуков, мобильных устройств (включая планшеты и смартфоны на iOS).

Piton Standart 12000

Младшая модель линейки пусковых устройств от Piton придется достойной альтернативой своим старшим родственникам за чуть меньшую цену. Основные отличия заключается в ином железе, так же изменен корпус аппарата. Емкость батареи составляет 12000мАч, номинальный и максимальный ток 200А и 400А соответственно. Standart имеет меньшую энергетическую мощность, которая равняется 44.4Вт/ч. В остальном, модель выпускается с аналогичной полной комплектацией, все выходы и входы соответствуют моделям серии Professional.

Carku CMP 700

Абсолютный лидер по техническим характеристикам из всех представленных моделей. Carku CMP 700 способен запускать бензиновый двигатель до 6 литров и дизельный до 4 литров. Так же модель является рекордсменом по массе – внушительные 1,5 килограмма! Carku CMP 700 рекомендуется тем автовладельцам, которым не важна функция пускового устройства как внешнего аккумулятора для портативных гаджетов. Зато оно может похвастаться превосходной работой по своей прямой обязанности, полностью оправдывая как свою громоздкость, так и цену. Коснемся его начинки: емкость батареи 26000мАч, мощность 96Вт/ч, номинальный и максимальный ток 400А и 700А. Аппарат выполнен в удобном корпусе с ручкой для его переноски, зажимы закрепляются на задней панели корпуса.

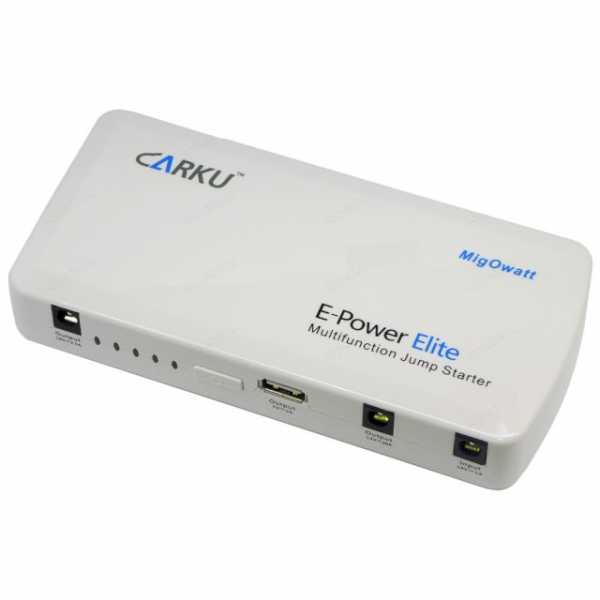

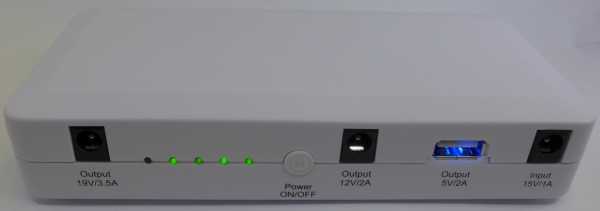

Carku E-Power Elite

Еще одна модель компании Carku – изумительный аппарат по соотношению цена/качество. Собранный в компактном корпусе, он стабильно запускает бензиновые двигатели до 4 литров и дизельные до 2 литров, способен оживить без дополнительной подзарядки 20 и более автомобилей. Выдает мощность 44,4Вт/ч, номинальный и максимальный ток 200А и 400А, емкость составляет 12000мАч. Являясь многофункциональным, это устройство порадует любителей подзарядить ноутбук или смартфон с севшей батарейкой и даже бытовую технику помощнее. Для этого доступны один USB выход 5В-2А и два выхода 19В-3,5А, 12В-2А. В комплектацию входит множество переходников: iPhone 4/ 5/6, iPad, miniUSB, mircoUSB и еще 7 штекеров для зарядки ноутбуков.

Smart Power SP-2600/SP-4500

Два пуско-зарядных устройства одной линейки, друг от друга отличаются техническими характеристиками, корпус старшей модели окрашен в зеленый цвет. Они успешно выполняют свою главную задачу, так, SP-2600 с уверенностью запускает бензиновый двигатель до 3л, дизельный до 1,8л, емкость его батареи составляет 2600мАч, номинальный и максимальный ток равняется 117А и 234А соответственно. Касаемо технических характеристик, старшая модель лучше во всем: увеличена емкость до 4500мАч, номинальный ток 202,5А, максимальный ток 405А, работает с бензиновыми двигателями до 4л и дизельными до 2,4л, из преимуществ стоит отметить способность осуществлять около 10 запусков автомобилей без дополнительной подзарядки. В остальном оба устройства полностью идентичны. Они не подойдут для любителей заряжать сразу несколько гаджетов, предусмотрен лишь один 5В-2А USB выход, что, тем не менее, не сказывается на актуальности моделей.

topradar.ru

Конденсаторное Пусковое Устройство Для Автомобиля Своими Руками

Ремонт и сервис автомобиля

Хендай Санта Фе

Cамодельное пусковое устройство для автомобиля

Сейчас тема нашего поста именуется малеханькое самодельное пусковое устройство для завода автомобиля, конкретно пусковое, а не зарядное, потому что про авто зарядки и как заряжать у нас имеется много статей тут. Потому сейчас только о самодельном пускаче для аккума.

Портативные пусковые устройства для тс своими силами

Что нужно, что собой вообщем представляет пусковое устройство для автомобиля у нас случае для хендай санта фе, однако это не особо принципиально для какого авто, более принципиальна емкость аккума через который и предстоит создавать пуск мотора этому пусковому устройству.

Схема пускового устройства для автомобиля своими руками

Здесь будут рассмотрены лучшую простейшую схему пускового устройства для автомобиля самостоятельно, так-как большая часть не обладает заниями в схемотехнике и электронике для сотворения сложных пусковых устройств ну и редко это прибыльно закупать много деталей для самоделки, которые время от времени по себестоимости конечно выйти как экономное готовое пусковое устройство для автомобиля из магазина.

Что же понадобится, в представленном случае для пускача мы не предполагаем приобретение дорогостоящей портативной батареи большой емкости по другому устройство сразу из экономного перевоплотится в очень дорогостоящее.

Мы станем знакомиться мастерить пусковое устройство для автомобиля от сети 220в, для этой цели вам нам пригодиться мощнейший трансформатор, лучше по мощности двух или более 500Ватт, а желательнее 800 Ватт, по хорошему 1.2-1.4 кв = 1400ватт. Потому что при старте мотора отдаваемый аккумом 1-ый импульс для проворота коленвала = 200Амперам а потребляемость стартера приблизительно 100Амперам, и вот когда наше устройство 100А соединится с аккумом ни в это время выдадут 200А на старте и позже наш пускач поможет поддержать силу тока 100Ампер для обычного пуска и работы стартера пока пока движок не запуститься стопроцентно.

Ах так смотрится схема пускового устройства для автомобиля своими силами, фото ниже

Трансформатор для пускового устройства автомобиля

Для сотворения такового пускового устройства от сети трансформаторного типа необходимо перемотать сам трансформатор.

Читайте так же

• Сердечник трансформатора
• Медная проволока 1.5мм-2мм
• Медная проволока 10мм
• Два массивных диодика как на сварочных аппаратах
• Зажимы крокодильчики для удобства использования и присоединения проводов пускача к аккумуляторное батареи автомобиля, очень лучше медные, потому что у их большая проводимость, и толстые шириной чем двух 2мм

Собственно приступаем к процессу изготовления портативного пускового устройства для автомобиля своими руками

Для этой цели вам необходимо сделать первичную обмотку трансформатора медной проволокой в изоляции поперечником двух или больше 1.5-2мм, количество витков будет приблизительно 260-300.

Когда вы намотаете эту проволоку на сердечник трансформатора требуется замерять силу тока и напряжение, выдаваемое на выходе этих обмоток, оно будет в спектре 220-400 мА.

Пусковое устройство своими руками. Секретный чемоданчик

Круче чем jump starter, заряжается от дохлого акума можно заводить.

Тест конденсаторного пускового устройства Berkut Specialist на Nissan X-Trail

Показан порядок проведения теста уникального конденсаторного пускового устройства Berkut Specialist, при помощи.

Если у вас вышло меньше, то отмотайте несколько витков обмотки, если вышло более значении, то напротив домотайте.

Сейчас нужно намотать вторичную обмотку трансформатора пуско зарядного устройства. Её лучше наматывать многожильным кабелем шириной более 10мм, Вы вторичная обмотка содержит 13-15 витков, на выходе при замерах на вторичной обмотке вам необходимо получить 13-14 вольт, при всем этом как всем ясно напряжение стало небольшим 13 вольт всего, однако сила тока протекающему по нему возросла приблизительно до 100Ампер, а была всего 220-400 миллиампер, другими словами сила тока возросла приблизительно в 300-400 раз, а напряжение уменьшилось приблизительно в 15 раз.

Для аккума принципиально и то и это, однако в этом случае главную роль играет конкретно сила тока.

Разъяснения по намотке

Если у вас не выходит достигнуть напряжение 13-14 вольт, тогда просто намотайте на вторичную обмотку 10 витков, замерьте напряжение, сейчас это напряжение разделите на количество витков у нас в случае 10 и получите напряжение одной книги витка, а далее просто умножьте сколько витков необходимо для заслуги 13-14 вольт на выходе вторичной обмотки трансформаторного самодельного пускового устройства.

Для понятности необходимо рассмотреть пример:

МЫ намотали вторичную обмотку 10 витком, замеряем мультиметром напряжение, у нас например, вышло 20вольт, а необходимо приблизительно 13.

Читайте так же

Означает, берем наше напряжение 20 вольт и делим на количество намотанных витков 10 = 20/10=3.5, число 2.7 это 5 вольта выдает нам напряжение один виток, означает, как нам достигнуть 13-14 вольт зная, что один виток выдал 2.4 вольта.

Берем значение нужного нам напряжения давайте это будет 14 вольт, и делим его на напряжение 1-го витка 2.7 вольта, = 14/5=7, число 7 это количество витков на вторичной обмотке зарядного устройства автомобиля нужное для заслуги 14 вольт выходного напряжения.

Нашему клиенту остается сейчас мотаем наши 7 витков. А к выходам этих витков согласно схема пускового устройства для автомобиля самостоятельно расположенную выше присоединяем наши диоды, некие автовладельцы ещё употребляют и схему с одним диодиком и одной лампой на 12в 60-100ватт, как на фото ниже

Как заводить автомобиль с помощью самодельного пускового устройства

Одеваете клеммы нашего самодельного пускового устройства на сверху клемм аккума, аккумулятор так же подключен к автомобилю, включаем наш пускач и сразу пытаемся произвести пуск мотора, когда движок завелся, пусковое устройство здесь же отключаем от сети и отсоединяем от аккума.

Конденсаторное пусковое устройство для автомобиля

Некие автолюбители, имея в собственном распоряжении конденсаторы большой мощности как еще его называют вернее сказать емкости, делают конденсаторное пусковое устройство для автомобиля своими силами используя их заместо портативное переносной батареи. Другими словами такое устройство можно стремительно в минуту зарядить от сети, позже поднести к автомобилю, и произвести пуск мотора, не подключая пускач к сети.

Увы обычно такая схема просит некоторых глубочайших знаний в электронике и осознании емкости конденсаторов и принципа их работы, кроме того если у вас нет завалявшихся кондеров, то брать их будет не целенаправлено, потому что конденсаторы большой емкости очень дорогие, а для вас будет нужно их несколько штук что сэкономили и десяток и как тог стоимость будет никак не ниже неплохого пускового устройства промышленного производства, в этом случае вы ещё потратите кучу нервишек на создание такового уда и времени.

Когда в наших краях зополучило некоторую популярность конденсаторное пусковое устройство для автомобиля беркут — вот его фото ниже

Потому конкретно трансформаторный пускач в прежние времена, ну и на данный момент тоже имеет самую большую распространённость, магазинные варианты таких пускачей, это, доработаны и содержат разные дополнительные элементы, делающие пуск мотора от сети проще и безопаснее.

На состоянии аккумулятор хоть какой пуск с всех видов пускача всегда сказывается плохо, потому что аккумулятор получает большой ток в очень малый временной срок, что равномерно ведет к деградации и разрушению его пластинок при системном запуске от пускача.

Потому лучше не смотря на это использовать зарядное устройство, если для вас нет срочности запустить движок сейчас.

А наш пост под заглавие самодельный портативный пускач для авто подходит к концу. Напишите ваши отзывы, что вы принимаете решение о таковой схеме запускаемого устройства, доводилось ли для вас её использовать и вышло ли завести движок вашего автомобиля.

Читайте так же

avtotrue.ru
