Замена маслосъемных колпачков для Лада Приора 2007-2012
Симптомы: кратковременное появление голубого дыма при пуске двигателя, повышенный расход топлива.
Возможная причина: износились маслосъемные колпачки.
Инструменты: набор головок, набор гаечных ключей, набор отверток, приспособление для спрессовки маслосъемных колпачков, пассатижи.
1. Демонтируйте ремень ГРМ.
2. Произведите установку в ВМТ поршня первого цилиндра.
3. Понизьте давление в топливной системе двигателя.
4. Снимите клемму отрицательного кабеля с вывода на АКБ.
5. Слейте охлаждающую жидкость из системы охлаждения двигателя.
6. Демонтируйте воздушный фильтр.
7. Отожмите фиксаторы колодки жгута проводов датчика положения дроссельной заслонки, а затем отключите ее.
8. Снимите колодку жгута проводов регулятора холостого хода.
9. Демонтируйте воздухоподводящий рукав с дроссельного узла.
10. Ослабьте хомут, крепящий первый шланг подогрева корпуса дроссельного узла.
11. Отсоедините шланг подогрева корпуса дроссельного узла.
12. Ослабьте хомут, крепящий второй шланг подогрева корпуса дроссельного узла, а затем отсоедините шланг.
13. Ослабьте хомут крепления, после чего отсоедините от штуцера дроссельного узла шланг малой ветви вентиляционной системы картерных газов.
14. Ослабьте хомут, крепящий шланг продувки адсорбера.
15. Отсоедините шланг продувки адсорбера.
16. Отсоедините приводной трос дроссельной заслонки от сектора дроссельного узла.
17. Открутите две гайки, крепящие дроссельный узел.
18. Стяните дроссельный узел со шпилек коллектора впуска.
Примечание. Обязательно отрегулируйте привод дроссельной заслонки после установки дроссельного узла.
19. Отключите колодки жгута проводов от катушек зажигания, а затем демонтируйте катушки зажигания и извлеките свечи зажигания.
20. Отключите колодку жгута проводов от датчика аварийного падения давления масла.
21. Отключите колодку жгута проводов от датчика температуры ОЖ системы управления двигателем.
22. Отключите колодку жгута проводов от датчика фаз.
23. Ослабьте хомут крепления, а затем отсоедините пять шлангов охлаждающей системы от патрубков термостата.
24. Отключите колодку жгута проводов от датчика указателя температуры охлаждающей жидкости.
25. Открутите гайку, крепящую наконечник провода «массы», используя гаечный ключ «на 13».
26. Отключите провод «массы».
27. Открутите штуцерную гайку топливного шланга, а затем отсоедините его от трубки топливопровода.
Примечание. Наконечник топливопроводной трубки имеет уплотнение в виде кольца из резины. Кольцо необходимо заменить при сборке в случае обнаружения на нем повреждений.
28. Открутите винт крепления прижимной пластинки кронштейна, скрепляющего топливопровод и ГБЦ.
29. Открутите болт, крепящий провод «массы» к головке блока цилиндров (используйте гаечный ключ «на 10»).
30. Отключите провод «массы» от ГБЦ.
31. Разъедините колодки жгутов проводов катушек зажигания и проводов топливных форсунок.
32. Надавите пальцами на защелки, а затем отсоедините колодку жгута проводов катушек зажигания от кронштейна.
33. Отсоедините колодку жгута проводов топливных форсунок от кронштейна.
34. Открутите болты, крепящие передний кронштейн, а затем снимите его (используйте гаечный ключ «на 10»).
35. Открутите болты, крепящие задний кронштейн, после чего демонтируйте его (используйте гаечный ключ «на 10»).
36. Ослабьте хомут крепления, после чего отключите вытяжной шланг вентиляции картерных газов от патрубка крышки головки блока цилиндров.
37. Ослабьте хомут крепления, а затем отключите вытяжной шланг вентиляции картерных газов от патрубка блока цилиндров.
38. Открутите винт, крепящий кронштейн щупа (направляющей указателя уровня масла).
39. Демонтируйте направляющую вместе с указателем.
40. Открутите две гайки, крепящие впускной коллектор к крышке ГБЦ (используйте гаечный ключ «на 10»).
41. Открутите три гайки и два болта, крепящие коллектор впуска к головке блока цилиндров (используйте гаечный ключ «на 13»).
42. Снимите коллектор впуска.
43. Открутите пятнадцать болтов, скрепляющие крышку с ГБЦ (используйте торцевой ключ «на 8»).
44. Отсоедините крышку ГБЦ, предварительно отжав ее, для чего потяните ее за выступы, расположенные по периметру.
45. Открутите болты, крепящие переднюю крышку защиты ремня привода ГРМ, после чего снимите ее (для откручивания болтов используйте шестигранный ключ «на 5»).
46. Демонтируйте крышку.
47. Открутите болты, крепящие нижнюю переднюю крышку ремня привода ГРМ, используя шестигранный ключ «на 5».
48. Демонтируйте крышку.
49. Ослабьте болт, крепящий натяжной ролик, используя гаечный ключ «на 15».
50. Снимите приводной ремень ГРМ.
51. Открутите болты, крепящие шкивы распределительных валов; удерживайте валы от проворачивания.
52. Демонтируйте шкивы с распределительных валов.
53. Извлеките шпонки из пазов валовых хвостовиков.
Примечание. Ни в коем случае не перепутайте шкивы впускного и выпускного распределительных валов при их монтаже.
54. Демонтируйте натяжной ролик, для чего открутите болт его крепления, используя гаечный ключ «на 15».
Примечание. Под натяжным роликом расположено дистанционное кольцо.
55. Снимите опорный ролик, для чего открутите болт его крепления, используя гаечный ключ «на 15».
56. Открутите пять болтов, крепящие заднюю крышку защиты приводного ремня газораспределительного механизма, используя гаечный ключ «на 10».
57. Отсоедините заднюю защитную крышку приводного ремня газораспределительного механизма.
58. Открутите болты, крепящие головку блока цилиндров к блоку цилиндров, используя шестигранный ключ «на 10» (порядок откручивания указан на рисунке; в таком же порядке производится затяжка болтов при установке ГБЦ на БЦ).
59. Снимите ГБЦ с автомобиля.
Примечание. Не забудьте какой-либо инструмент между ГБЦ и блоком цилиндров двигателя.
При демонтаже ГБЦ с автомобиля рекомендуется заручиться помощью второго исполнителя, так как головка блока обладает внушительной массой.
60. Открутите и извлеките двадцать крепежных болтов корпуса подшипников распределительных валов, используя торцевую головку «на 8».
61. Демонтируйте корпус подшипников распределительных валов.
62. Извлеките распредвалы из опорных элементов головки блока цилиндров.
63. Выньте гидравлические толкатели клапанов из отверстий в ГБЦ.
64. Установите устройство для сжимания клапанных пружин, вкрутив в одно из отверстий головки блока цилиндров крепежный болт крышки подшипника распредвала и введя в зацепление устройство с данным болтом.
65. Сожмите клапанную пружину.
66. Извлеките два сухаря из верхней пружинной тарелки, используя пинцет или намагниченную отвертку.
67. Снимите приспособление для сжимания пружин.
Примечание. При значительном увеличении усилия перемещения рычага приспособления без последующего извлечения сухарей из клапанной проточки следует нанести легкий удар молотком по тарелке пружин в целях высвобождения сухарей.
68. Демонтируйте тарелку пружины.
69. Извлеките пружину.

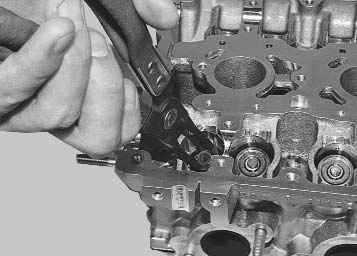

70. Произведите спрессовку маслосъемного колпачка с направляющей втулки клапана.
Примечание. При отсутствии приспособления для спрессовки маслосъемных колпачков допускается использование пассатижей. При извлечении колпачков пассатижами усилие необходимо прикладывать строго вверх, не допуская проворачивания колпачка, иначе будет повреждена направляющая втулка клапана. Спрессовка маслосъемных колпачков с использованием отверток не допускается.
При наличии в комплекте маслосъемных колпачков установочной втулки наденьте ее на клапанный стержень в целях предохранения от повреждений рабочей кромки маслосъемного колпачка острыми краями проточек под сухари на клапанном стержне.
71. Окуните новый маслосъемный колпачок в моторное масло, а затем вставьте его в оправку.

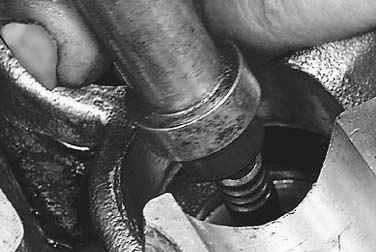

72. Осторожно запрессуйте маслосъемный колпачок до упора.
Примечание.
73. Произведите установку пружин и их тарелки.
74. Сожмите пружину приспособлением для сжимания, после чего произведите установку сухарей таким образом, чтобы они установились в проточки стержня клапана.
Примечание. После того как вы установите сухари и снимите приспособления для сжимания пружин, нанесите несколько несильных ударов молотком по торцу клапанного стержня в целях стопроцентной фиксации сухарей в проточке стержня. Это необходимо потому, что установленные с перекосом и незафиксированные сухари, как правило, вызывают проваливание рассухаренного клапана в цилиндр, что, в свою очередь, ведет к серьезной поломке двигателя.
75. Произведите установку гидравлического толкателя клапана.
76. Аналогичным образом замените все оставшиеся маслосъемные колпачки.
77. Произведите установку ГБЦ на двигатель. Затяжка крепежных болтов головки блока цилиндров производится в порядке, указанном на рисунке, в четыре приема:
первый прием – затяните моментом 20 Н∙м;
второй прием – затяните моментом 69,4–85,7 Н∙м;
третий прием – докрутите болты еще на 90 градусов;
четвертый прием – окончательно закрутите болты еще на 90 градусов.
78. Нанесите моторное масло на опорные элементы распределительных валов в головке блока цилиндров и гидравлические толкатели.

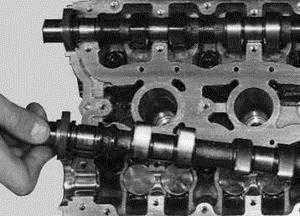

79. Произведите установку распредвалов в опоры ГБЦ таким образом, чтобы кулачки первого цилиндра были направлены в сторону от гидравлических толкателей клапанов.
Примечание. На распределительный вал впускных клапанов установлен отличительный поясок.

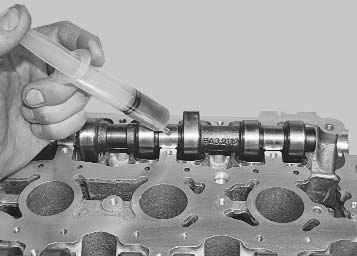

80. Нанесите моторное масло на шейки распределительных валов.
81. Нанесите моторное масло на кулачки распредвалов
82. Нанесите герметизирующее средство, используя валик диаметром два миллиметра, на поверхность головки блока цилиндров, сопрягающуюся с корпусом подшипников распределительных валов.
Примечание. Запускать двигатель разрешается только спустя час (минимум) с момента нанесения герметизирующего средства.
83. Произведите установку корпуса подшипников распределительных валов.
84. Осуществите затяжку крепежных болтов корпуса подшипников равномерно крест-накрест, начиная со средних опор.
Примечание. Корпус подшипников распредвалов центрируется с помощью втулок, которые запрессованы в головку блока цилиндров. Прежде чем устанавливать корпус подшипников, проверьте наличие всех втулок и правильность их запрессовки.
85. Произведите установку демонтированных деталей ГРМ в обратной снятию последовательности, после чего отрегулируйте натяжение ремня привода.
86. Произведите монтаж снятых деталей привода генератора, после чего отрегулируйте натяжение ремня его привода.
87. Дальнейшая сборка производится в обратном разборке порядке.
Павел Куракин АвтолюбительЕще статьи по ремонту этого автомобиля:
Другие виды ремонта этого автомобиля:
www.avtika.ru
Замена Маслосъемных Колпачков Приора 16 Клапанов ~ AUTOVIBER.RU
Пошаговая замена маслосъемных колпачков Лады Приора
Чтоб предупредить проникновение смазочной воды в цилиндры мотора и в систему подачи воздуха, на клапанах мотора автомобиля Приора употребляются особые маслосъемные колпачки. Эти детали имеют железный корпус, в каком устанавливается уплотнитель из резины, устойчивой к брутальным хим воздействиям. «ГТ» Замена сальников клапанов без bmw-e23.ru Замена маслосъемных колпачков без. Но с течением времени она все таки изнашивается, из-за чего требуется производить подмену сальников. Замена ремня ГРМ ВАЗ 2112 16 клапанов с фото и видео. В этой статье мы поведаем, как выполнить все нужные работы, не привлекая профессионалов автосервиса.
Когда может потребоваться замена маслосъемных колпачков
Главные симптомы, указывающие на то, что нужна срочная замена маслосъемных колпачков на Ладу Приора, это:
- при запуске мотора возникает голубой дым из выхлопной трубы;
- на электродах свеч зажигания невооруженным взором видны потоки масла;
- существенно увеличивается расход смазочной воды и горючего.
Если вы нашли хотя бы один из этих симптомов и вполне убеждены в отсутствии каких-то протечек масла, будет нужно подменять сальники клапанов.
Для этого нужно подготовить следующие инструменты и расходные материалы:
- комплект рожковых ключей и головок;
- набор отверток и шестигранников;
- устройство, позволяющее без особых усилий сжимать пружины клапанов;
- прокладки для головки блока цилиндров. Их также лучше заменить одновременно с сальниками, чтобы исключить протечку в будущем;
- оправка;
- специальный инструмент для извлечения сухарей и маслосъемных колпачков.
Как поменять маслосьемные колпачки не снимая головки на 21126
Как поменять маслосьемные колпачки не снимая головки на 21126
После того как вы установите все 16 маслосъемных колпачков, можно осуществлять сборку двигателя. Она выполняется в обратном порядке с обязательным соблюдением перечисленных ниже правил:
- посадочные места ГБЦ и крышки тщательно очищаются от грязи и пыли, а затем обрабатываются герметиком;
- распредвалы устанавливаются строго на свои места. Чтобы не перепутать их, при демонтаже лучше нанести соответствующие метки с помощью маркера. То же самое относится и к шестерням;
- болты, удерживающие головку, следует затягивать по очереди. Это поможет избежать даже минимальных перекосов.
После сборки вам остается лишь залить на место охлаждающую жидкость, проверить уровень масла и установить на место аккумулятор. Также мы рекомендуем прокрутить коленвал вручную несколько раз, чтобы убедиться в правильности выставления меток газораспределительного механизма. Замена маслосъемных колпачков без клапанов без Нексия 8 кл Замена. Теперь можно запускать двигатель и использовать автомобиль, не опасаясь повторения проблемы с маслосъемными колпачками.
Читайте так же
autoviber.ru
Замена маслосъемных колпачков LADA Priora 16V — автонастрой
Ну вот, «Приора» начала «кушать» машинное масло.Выхлоп потемнел, в воздуховоде от датчика массового расхода воздуха, до узла дроссельной заслонки появились потёки. Сам узел тоже в печальном состоянии от замасливания. Однако компрессия в цилиндрах в порядке. Машина мощность не теряет. В чём же дело? А в том, что, скорее всего, выработали своё маслосъемные колпачки на клапанах. Или как их называют — сальники клапанов. А ведь их на «Приоре» 16 и они нуждаются в замене.
ЧТО ТАКОЕ МАСЛОСЪЕМНЫЕ КОЛПАЧКИ
Рабочее название, используемое всеми ремонтниками — сальники клапанов. Это специальные кольца, пояски, из резины и металла, надеваемые на шейку клапана. Их задача предотвратить попадание машинного масла, смазывающего двигатель «Приоры», в работающие цилиндры и в систему подачи воздуха в ресивер. Поэтому и «маслосъёмные».
ИНСТРУМЕНТЫ И МАТЕРИАЛЫ, НЕОБХОДИМЫЕ ДЛЯ ЗАМЕНЫ МАСЛОСЪЕМНЫХ КОЛПАЧКОВ
Эта работа требует отдельного набора приспособлений. Конечно, нормальная станция технического обслуживания имеет их в своём «арсенале» изначально. А вот владельцу «Приоры», решившему заменить маслосъемные колпачки самостоятельно, придётся их приобретать, или брать напрокат:
- Набор гаечных ключей (накидных).
- Комплект головок с воротком.
- Сжимное устройство для пружин клапана.
- Набор шестигранников.
- Отвёртки.
- Оправка.
- Устройство для извлечения и замены, маслосъемных колпачков и сухарей.
- Магнит.
- Маркер.
- Герметик для прокладок при замене.
- Набор прокладок головки блока на замену старым.
Это минимальный необходимый комплект, для проведения такой операции.
Важно!Любые работы по ремонту двигателя, лучше проводить со снятым с «Приоры» аккумулятором. Во избежание как короткого замыкания, так и повреждения батареи.
ПРОЦЕСС ЗАМЕНЫ МАСЛОСЪЕМНЫХ КОЛПАЧКОВ
Операцию по замене сальников клапанов на «Приоре» можно условно разделить на несколько этапов:
- Подготовка «Приоры»
- Снятие головки блока цилиндров.
- Замена маслосъемных колпачков.
- Сборка двигателя.
- Пробный запуск.
В этой последовательности и надо рассматривать всю замену этих деталей.
ПОДГОТОВКА АВТОМОБИЛЯ
В эту часть входит в первую очередь установка «Приоры» на ровную, чистую поверхность. Желательно на бетонный пол со смотровой ямой. Она понадобится для снятия ресивера подачи воздуха в цилиндры. Можно снимать и с верхнего положения, но с ямы просто удобней. Также необходимо полностью отключить и снять аккумулятор, и все управляющие разъёмы:
- Форсунок.
- Катушек зажигания.
- Датчика распредвала.
- Датчика давления масла.
Слить в ёмкость охлаждающую жидкость. Отсоединить, и отвести в сторону, тросик дросселя (газа). И приступить к следующему этапу.
СНЯТИЕ ГОЛОВКИ ДЛЯ ЗАМЕНЫ МАСЛОСЪЕМНЫХ УСТРОЙСТВ
Для доступа к головке блока, нужно снять воздушный ресивер. Отвернуть две гайки на 13, крепящие к нему узел заслонки дросселя. Заслонку с резиновым воздушным патрубком отвести в сторону. Открутить 5 гаек на 13, крепящие патрубки на входах в цилиндры, и 4 гайки, держащие сверху весь ресивер. Снять ресивер, и выкрутив гайки на 10, вынуть катушки зажигания. Вывернуть свечи.
Снять крышку защитного кожуха ремня ГРМ (газораспределительного механизма). Ослабить натяжной механизм, и снять с шестерней распределительных валов сам ремень. Снять шестерни с валов, открутив крепёжные болты на 17. Пометить шестерни. Хотя их тяжело перепутать. На правой, по внутренней части идёт ободок, для считывателя датчика фаз (распредвала).
Теперь ослабив хомуты, снять патрубки с термостата. Выкрутить фигурной отвёрткой болт крепления масляного щупа. Вывернуть болты на 10, держащие бензопровод. Ключами на 17, гаечными, отсоединить топливный провод. Осталось только выкрутить головкой на 8, пятнадцать болтов крепления, и крышку можно снимать, пользуясь специальными выступами по краям.
И заключительный этап. Выкрутить шестигранником №10, болты головки. Их 10 штук.
Внимание!Откручивать болты, в определённом порядке. А именно в обратном порядку затяжки!
После этого, головка свободно снимается, и переносится на чистый стол, для работы.
ЗАМЕНА КОЛПАЧКОВ
Перво-наперво, нужно снять распределительные валы на «Приоре». Для этого головкой на восемь выкрутите крепёж рамы опорных подшипников. Их 20 штук. Теперь нужно снять раму, а потом сами валы.
Очень важно!Обязательно пометить валы маркером! Они не взаимозаменяемы, и если их перепутать, машина просто не заведётся. А они очень похожи!
Магнитом извлечь гидрокомпенсаторы, установленные на «Приоре», и сложить в порядке снятия. Установить устройство для сжатия пружин клапана. Сжав пружину, магнитом или пинцетом достать сухари клапана. После чего извлечь пружину и тарелку под неё. Ну а теперь извлечь маслосъемный колпачок специальным устройством. Вставить в оправку на замену, новый, предварительно обмакнув его в моторное масло. И запрессовать на рабочее место во втулке клапана. Установить пружину и тарелку, и сжав, засухарить. И таким образом, обработать все 16 клапанов.
СБОРКА
Ну вот, можно собирать всё в обратном порядке. Только несколько важных моментов:
- Не перепутать местами валы.
- Тщательно очистить посадочные места головки и крышки, перед обработкой герметиком.
- Соблюдать порядок затяжки болтов крепления головки.
- Правильно установить шестерни, не перепутать местами.
- Строго выставить метки на всех валах.
В остальном просто провести процедуры в обратном порядке.
ЗАПУСК
Итак, всё собрано. Лишних болтов не осталось, тасол залит в систему и аккумулятор на месте. Уровень масла проверен. Маслосъемные колпачки на «Приоре» стоят новые. Вроде можно запускать. Однако, один совет. На всякий случай лучше сделать 2—3 оборота коленвала вручную. Во-первых, появится уверенность, что метки ГРМ установлены верно. А во-вторых, сам ремень плотно сядет на место после установки.
Ну а теперь, можно и запускать.
Related posts:
www.autonastroy.ru
Замена маслосъемных колпачков без снятия ГБЦ. Руководство.
Замена маслосъемных колпачков начинается с того, что нужно дать время двигателю остыть, а маслу стечь в поддон. Как только, двигатель остынет можно начинать снятие крышки клапанов. Снимая крышку ГРМ, постарайтесь не повредить ее прокладку. Для этого не подковыривайте ее отверткой, если она не снимается, а лучше ударьте по ней ладонью сбоку. Замена маслосъемных колпачков дизеля не отличается от той же операции на бензиновом моторе.
Назначение маслосъемных колпачков
Так как смазка газораспределительного механизма ― комбинированная (шейки распредвала смазываются под давлением, а остальные узлы и детали ― разбрызгиванием), в верхней части головки, в то время когда работает двигатель, скапливается много масла, которое даже закрывает верхней край направляющих клапанов. Поэтому через зазор между клапанами и направляющими масло, не будь маслосъемных колпачков, в большом количестве протекало бы в камеру сгорания по штокам клапанов. От воздействия высокой температуры головки резина сальников становится твердой, а их рабочие кромки со временем перестают плотно охватывать штоки клапанов и начинают пропускать масло.
Когда двигатель работает, выпускной клапан имеет высокую температуру.
Поэтому масло, попадающее на его рабочую фаску, сгорает, и нагар от него создает условия для прогорания клапана (при откалывании частицы шлака в образовавшуюся неплотность сопряжения клапана и седла устремляются раскаленные выхлопные газы и клапан, иногда вместе с седлом прогорает). Впускной клапан имеет меньшую рабочую температуру, масло на нем не горит, а стекает с него в цилиндр. Поэтому впускной клапан никогда не прогорает.
Симптоматика
Признаки износа сальников клапанов, называемых маслосъемными колпачками:
- Повышенный расход масла. Износ колец тоже вызывает расход масла, но тогда масло обязательно будет попадать в патрубок сапуна.
- Синеватый дым из выхлопной трубы после пуска двигателя. Это происходит потому что пока машина стоит, в камеры сгорания проникает масло, сгорающее после запуска мотора.
- Одинаково высокий расход масла при движении как по городу, так и по автостраде (при отсутствии масла в патрубке сапуна). Причем для диагностики важно сколько масла расходует мотор в различных режимах работы. Более высокий расход масла за городом укажет на износ колец.
- Сгоревшее масло на свечах. Если износ колпачков большой, свечи может забрызгивать маслом так сильно, что двигатель будет троить.
Если Признаки износа колпачков у вашего авто налицо, вряд ли, присадки смогут лишить вас проблемы. Стоит подумать о ремонте.
Инструменты и материалы
Если не верите в присадки, реклама которых кричит о чудодейственном эффекте, и ешились на ремонт, то вам потребуется соответствующее оборудование. Для замены колпачков своими руками необходимы:
- Рассухариватель клапанов.
- Пинцет.
- Оправка для напрессовки колпачков.
- Молоток.
- Головки с удлинителями и воротком.
- Набор рожковых и накидных ключей.
- Цанговый зажим для снятия колпачков.
- Силиконовый герметик, а лучше новая прокладка крышки ГРМ.
Замена
Замена маслосъемных колпачков своими руками:
- Снимете крышку ГРМ.
- Выставьте коленчатый и распределительный валы по меткам. Поставьте на деталях соответствующие маркировки, чтобы не было трудностей с их выставлением после ремонта. Запишете расположение снимаемых патрубков и разъемов.
- Снимая распредвал, ослабьте натяжитель его привода.
Приспособа для рассухаривания клапанов. На фото процесс снятия сухариков
Если привод цепной ― отверните шестерню привода, и снимите ее с распредвала. Чтобы не потерять, лучше выньте шпонку из паза вала и приберите ее. Если привод ременный, то проще снять ремень с шестерни.
- Отверните крепление постели распредвала и снимите его с головки. Размер ключей определите самостоятельно. Пока распредвал будет снят проверьте его на предмет износа шеек и кулачков.
- Демонтируйте толкатели клапанов: в зависимости от конструкции, снимите коромысла либо выньте стаканы с гидрокомпенсаторами.
- Так как поршни I и IV цилиндров у вас уже стоят в ВМТ, замену лучше начать с краев. Потому что для рассухаривания клапана нужно, чтобы он во что-то упирался в нашем случае это будет днище поршня.
- На некоторых моделях впускной коллектор мешает настолько сильно, что рассухариватель приходится укорачивать. Так как это проще чем снять коллектор.
-
Правильное приспособление для снятия колпачков
Возьмите рассухариватель. Его кронштейн, который крепится ближе к краю рычага зафиксируйте на шпильке крепления постели, а прикрепленный ближе к середине поставьте кольцом на тарелку, накрывающую клапанные пружины. Одной рукой нажмите на рычаг рассухаривателя, чтобы клапанные пружины сжались, а тарелка опустилась вниз по штоку, а другой рукой возьмите пинцет и выньте им сухари из тарелки.
- Уберите рассухариватель в сторону, снимите со штока обе пружины и тарелку.
- Закрепите цанговый зажим съемника на колпачке. Перемещая грузик вверх по штоку съемника, ударьте им по верхнему упору ― снятие негодного колпачка выполнено.
Пока клапан свободен, проверьте износ его штока и направляющей. Для этого возьметесь пальцами за верх штока и попытайтесь покачать его. Если износ незначителен, то люфт будет отсутствовать и вам это не удастся.
- Если у вас есть оправка, стоит воспользоваться ей. В случае ее отсутствия, для колпачков на клапаны с диаметром штока 8 мм она может быть заменена торцевым ключом-трубкой на 10. Если же диаметр штоков 6 мм, то подойдет ключ-трубка на 8. Сальники клапанов должны быть сделаны из фтористой резины (так называемый сосав FRM).
Процесс установки
- Снимите пружинки с сальников.
- Вставьте сальник в оправку, капните капельку масла на шток клапана.
- Наденьте сальник вместе с оправкой на шток клапана сдвиньте его вниз до посадочного выступа направляющей. Легкими ударами молотка по оправке напрессуйте его на посадочное место.
- Не забудьте перед сборкой надеть пружинки на установленные колпачки.
- После это установите комплектующие клапанов и засухарьте способ, который использовали для снятия сухариков.
- Повторите эту последовательность столько раз сколько нужно и замена колпачков своими руками будет сделана.
- Соберите разобранные узлы в обратной к снятию последовательности. Если в вашем моторе не применяются гидрокомпенсаторы, отрегулируйте клапана.
Наденьте сальник вместе с оправкой на шток клапана сдвиньте его вниз до посадочного выступа направляющей. Легкими ударами молотка по оправке напрессуйте его на посадочное место.Теперь вы знаете, как поменять маслосъемные колпачки своими руками. Сколько бы вы не совершали все процедуры до этого, соблюдайте придельную внимательность.
Полезные советы
- Существуют присадки для восстановления сальников. Когда у вас возникнет соблазн воспользоваться одной из них вместо того, чтобы поменять колпачки вспомните о том, что чудес в работе ДВС и естественном износе не бывает. Эти присадки размягчают отвердевшую резину и якобы должны восстанавливать качества сальников. Опыт же, показывает что присадки эти либо никак не действуют на резину, или же размягчают ее слишком сильно и от этого размер рабочей кромки увеличивается, а расход масла после применения присадки значительно возрастает. Так что лучше подумайте, как поменять маслосъемные колпачки. Сколько вам это будет стоить – зависит от типа ДВС. Но вы точно будете уверены в том, что колпачки выполняют свою функцию. Присадки, увы, такого эффекта вам гарантировать не смогут. Такие присадки пробовать на своем авто не стоит.
- Если вы не нашли устройство с цанговым зажимом для снятия колпачков, но это вас не остановило. Помните, что посадочная ступенька под колпачок имеет толщину стенки чуть более миллиметра и очень хрупкая, и при попытке снять колпачок пассатижами ломают эту часть направляющей клапана очень часто, а ремонт, который необходим после этого (замена направляющий, фрезеровка седла и притирка клапана) стоит гораздо дороже замены колпачков и соответствующих приспособлений.
autolirika.ru
Замена маслосъемных колпачков на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)
Операции выполняемые при замене маслосъемных колпачков на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)
Внешним признаком износа маслосъемных колпачков является кратковременное появление голубого дыма из выхлопной трубы после пуска двигателя и при торможении двигателем после длительного движения под нагрузкой. При этом постоянное дымление обычно не наблюдается. Косвенные признаки — увеличенный расход масла при отсутствии внешних течей и замасленные электроды свечей зажигания.
Инструменты необходимые для замены маслосъемных колпачков на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)
Вам потребуются: все инструменты, необходимые для снятия крышки головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)»), привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и натяжного ролика на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)»), задней крышки ремня привода газораспределительного механизма (см. «Замена прокладки головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)»), снятия головки блока цилиндров (см. «Замена прокладки головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)»), а также пинцет (или намагниченная отвертка) для извлечения сухарей из тарелок пружин клапанов…
…приспособление для сжатия пружин клапанов…
…приспособление для снятия и оправка для установки маслосъемных колпачков.
Последовательность операций при замене маслосъемных колпачков на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)
1. Отсоедините провод клеммы «минус» аккумуляторной батареи.
2. Выверните свечи зажигания (см. «Замена и обслуживание свечей зажигания на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)»). Замена свечей зажигания на автомобиле Приора осуществляется также как на двигателе ВАЗ 21124.
3. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)»).
4. Снимите ремень привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и натяжного ролика на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)»).
5. Снимите шкивы распределительных валов (см. «Замена прокладки головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)»).
6. Снимите заднюю защитную крышку ремня привода газораспределительного механизма (см. «Замена прокладки головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)»).
7. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)»).
8. Снимите головку блока (см. «Замена прокладки головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)»).
9. Выверните торцовой головкой «на 8» двадцать болтов крепления корпуса подшипников распределительных валов…
10. …и снимите корпус.
11. Выньте распределительные валы из опор головки блока цилиндров.
12. Извлеките из отверстий головки блока цилиндров гидротолкатели клапанов.
13. Установите приспособление для сжатия пружин клапанов, ввернув в одно из отверстий головки блока болт крепления крышки подшипника распределительного вала и зацепив приспособление за этот болт. Сожмите приспособлением пружину клапана.
14. Выньте два сухаря из верхней тарелки пружины с помощью пинцета или намагниченной отвертки. Затем снимите приспособление.
Полезный совет
Если усилие перемещения рычага приспособления значительно увеличивается, а сухари не выходят из проточки клапана, нанесите легкий удар молотком по тарелке пружин, чтобы сухари освободились.
15. Снимите тарелку пружины.
16. Снимите пружину.
17. Спрессуйте маслосъемный колпачок с направляющей втулки клапана.
Предупреждение
При отсутствии приспособления для снятия колпачков аккуратно снимите их пассатижами. Усилие нужно прикладывать строго вверх и не проворачивать колпачки, чтобы не повредить направляющие втулки клапанов. Применение для этой цели двух отверток запрещено!
Полезный совет
Если в комплект новых колпачков входит установочная втулка, наденьте ее на стержень клапана, чтобы предохранить от повреждений рабочую кромку колпачка острыми краями проточек под сухари на стержне клапана.
18. Окуните маслосъемный колпачок в моторное масло и вставьте его в оправку.
19. Осторожно запрессуйте колпачок до упора.
Примечание
Если на стержень клапана устанавливали направляющую втулку, снимите ее.
20. Установите пружины и тарелки пружин.
21. Сжимая пружину приспособлением, установите сухари так, чтобы они встали в проточки стержня клапана.
Полезный совет
После установки сухарей и снятия приспособления для сжатия клапанных пружин нанесите несколько несильных ударов молотком по торцу стержня клапана, чтобы сухари гарантированно зафиксировались в проточке стержня. Если установленные с перекосом сухари останутся незафиксированными, при пуске двигателя «рассухаренный» клапан провалится в цилиндр, что приведет к серьезной аварии двигателя.
22. Установите гидротолкатель клапана.
23. Аналогично замените маслосъемные колпачки остальных клапанов.
24. Установите головку блока на двигатель (см. «Замена прокладки головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)»).
25. Смажьте моторным маслом опоры распределительных валов в головке блока и гидротолкатели.
26. Установите распределительные валы в опоры головки блока так, чтобы кулачки 1-го цилиндра были направлены в сторону от толкателей клапанов.
Примечание
Распределительный вал впускных клапанов снабжен отличительным пояском.
27. Смажьте моторным маслом шейки…
28. …и кулачки распределительных валов.
29. На поверхность головки блока цилиндров, сопрягаемую с корпусом подшипников распределительных валов, нанесите герметик типа «Локтайт-574» валиком диаметром 2 мм.
Предупреждение
Пускать двигатель разрешается не раньше чем через 1 ч после нанесения герметика.
30. Установите корпус подшипников и затяните болты его крепления равномерно крест-накрест, начиная со средних опор.
Примечание
Корпус подшипников центрируется втулками, запрессованными в головку блока цилиндров. Перед установкой корпуса проверьте их наличие и правильность запрессовки.
31. Установите снятые детали газораспределительного механизма (см. «Замена прокладки головки блока цилиндров на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)») и отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Замена ремня привода газораспределительного механизма и натяжного ролика на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)»).
32. Установите снятые детали привода генератора и отрегулируйте натяжение ремня привода генератора (см. «Проверка натяжения ремня привода генератора на автомобиле ВАЗ 2170 2171 2172 Лада приора (Lada Priora)»).
autosecret.net
| Двигатель Сравнение двигателей 21126 и 21124 Неисправности двигателя Компрессия в цилиндрах Кожух двигателя Брызговик двигателя Установка поршня в ВМТ такта сжатия Ремень газораспределителя Опоры двигателя Прокладка крышки ГБЦ Замена прокладки ГБЦ Замена маслосъёмных колпачков Сальники распредвала Передний сальник коленвала Задний сальник коленвала Прокладка масляного картера Уплотнительные колца впускного коллектора Прокладка коллектора Маховик Распределительные валы Гидротолкатели Поломки гидротолкателей Ремонт ГБЦ Притирка клапанов Монтаж двигателя Разборка двигателя Ремонт двигателя Сборка двигателя Система смазки Масляный насос Ремонт масляного насоса Система охлаждения Поломки системы охлажения Расширительный бачок Вентилятор радиатора Радиатор Водяной насос Термостат Топливная система Давление в топливной системе Понижение давления в топливной системе Воздушный фильтр Топливный насос Ремонт топливного насоса Бензобак Дроссельный узел Регулятор холостого хода Топливная рампа Форсунки Трос дроссельной заслонки Система улавливания паров топлива Выхлопная система Подушки подвески выхлопной системы Замена глушителя Замена дополнительного глушителя Коллектор глушителя Термоэкраны глушителя |
priora-vaz.ru
Замена Сальников На Приоре 16 Клапанов ~ AUTOTEXNIKA.RU
Как поменять маслосъемные колпачки на 16-клапанной «Приоре»
Ну вот, «Приора» начала «кушать» машинное масло. Выброс потемнел, в воздуховоде от датчика массового расхода воздуха, до узла дроссельной заслонки появились потёки. Сам узел тоже в грустном состоянии от замасливания. Но компрессия в цилиндрах в порядке. Замена клапанов лада приора 16 клапанов. Машина мощность не теряет. В чём же дело? А в том, что, вероятнее всего, выработали своё маслосъемные колпачки на клапанах. Как поменять маслосьемные колпачки не снимая головки на 16 клапанов замена. Как снять головку на лада приора 16 клапанов. Замена клапанов, гбц на лада приоре 16. Либо как их именуют — сальники клапанов. А ведь их на «Приоре» 16 и они нуждаются в подмене.
Что такое маслосъемные колпачки
Рабочее заглавие, применяемое всеми ремонтниками — сальники клапанов. Это особые кольца, пояски, из резины и металла, надеваемые на шею клапана. Их задачка предупредить попадание машинного масла, смазывающего движок «Приоры», в работающие цилиндры и в систему подачи воздуха в ресивер. Потому и «маслосъёмные».
Инструменты и материалы, необходимые для замены маслосъемных колпачков
Эта работа просит отдельного набора приспособлений. Естественно, обычная станция технического обслуживания имеет их в своём «арсенале» вначале. А вот обладателю «Приоры», решившему поменять маслосъемные колпачки без помощи других, придётся их получать, либо брать напрокат:
- Набор гаечных ключей (накидных).
- Набор головок с воротком.
- Сжимное устройство для пружин клапана.
- Набор шестигранников.
- Отвёртки.
- Оправка.
- Устройство для извлечения и подмены, маслосъемных колпачков и сухарей.
- Магнит.
- Маркер.
- Герметик для прокладок при подмене.
- Набор прокладок головки блока на смену старенькым.
Это малый нужный набор, для проведения таковой операции.
Процесс замены маслосъемных колпачков
Операцию по подмене сальников клапанов на «Приоре» можно условно поделить на несколько шагов:
- Подготовка «Приоры»
- Снятие головки блока цилиндров.
- Замена маслосъемных колпачков.
- Сборка двигателя.
- Пробный запуск.
Читайте так же
В этой последовательности и надо рассматривать всю замену этих деталей.
Подготовка автомобиля
В эту часть входит в первую очередь установка «Приоры» на ровную, чистую поверхность. Желательно на бетонный пол со смотровой ямой. Она понадобится для снятия ресивера подачи воздуха в цилиндры. Можно снимать и с верхнего положения, но с ямы просто удобней. Замена маслосъемных колпачков на «приоре» с 16 клапанами. Также необходимо полностью отключить и снять аккумулятор, и все управляющие разъёмы:
Замена сальников приводов ВАЗ 2112
Производим замену сальников 2х распредвалов на 21124 1.6 16v сразу можно и заменить ремень и ролики грм,процес.
Замена сальников распредвалов ваз 21124 замена грм
Первый раз устанавливал колпачки и засухаривал клапана на Ладе Приоре двигатель ВАЗ 21126 16 клапанный. Были.
- Форсунок.
- Катушек зажигания.
- Датчика распредвала.
- Датчика давления масла.
Слить в ёмкость охлаждающую жидкость. Отсоединить, и отвести в сторону, тросик дросселя (газа). Результаты поиска для лада ларгус замена задних. Тормозные диски. Стоят на лада веста 8 и 16 клапанов? И приступить к следующему этапу.
Снятие головки для замены маслосъемных устройств
Для доступа к головке блока, нужно снять воздушный ресивер. Отвернуть две гайки на 13, крепящие к нему узел заслонки дросселя. Заслонку с резиновым воздушным патрубком отвести в сторону. Открутить 5 гаек на 13, крепящие патрубки на входах в цилиндры, и 4 гайки, держащие сверху весь ресивер. Снять ресивер, и выкрутив гайки на 10, вынуть катушки зажигания. Вывернуть свечи.
Снять крышку защитного кожуха ремня ГРМ (газораспределительного механизма). Ослабить натяжной механизм, и снять с шестерней распределительных валов сам ремень. Снять шестерни с валов, открутив крепёжные болты на 17. Пометить шестерни. Замена подушек двигателя на ваз-2112 16 клапанов: фото и видео. Хотя их тяжело перепутать. Демонтируем фару на ваз-2110 для замена датчика детонации на ваз- 2112 16 клапанов. Замена ремня грм на renault logan 1,6 8 клапанов с фото и. На правой, по внутренней части идёт ободок, для считывателя датчика фаз (распредвала).
Теперь ослабив хомуты, снять патрубки с термостата. Выкрутить фигурной отвёрткой болт крепления масляного щупа. Замена клапанов imrc на сегодня испытал новый вариант ремонта клапана. Форд 1.8 2008 г. Вывернуть болты на 10, держащие бензопровод. Ключами на 17, гаечными, отсоединить топливный провод. Осталось только выкрутить головкой на 8, пятнадцать болтов крепления, и крышку можно снимать, пользуясь специальными выступами по краям.
И заключительный этап. Выкрутить шестигранником №10, болты головки. Их 10 штук.
После этого, головка свободно снимается, и переносится на чистый стол, для работы.
Читайте так же
Замена колпачков
Перво-наперво, нужно снять распределительные валы на «Приоре». Для этого головкой на восемь выкрутите крепёж рамы опорных подшипников. Снятие и установка сальников клапанов наденьте ее на стержень замена сальников. Их 20 штук. Теперь нужно снять раму, а потом сами валы.
Магнитом извлечь гидрокомпенсаторы, установленные на «Приоре», и сложить в порядке снятия. Установить устройство для сжатия пружин клапана. Сжав пружину, магнитом или пинцетом достать сухари клапана. После чего извлечь пружину и тарелку под неё. Ну а теперь извлечь маслосъемный колпачок специальным устройством. Вставить в оправку на замену, новый, предварительно обмакнув его в моторное масло. И запрессовать на рабочее место во втулке клапана. Установить пружину и тарелку, и сжав, засухарить. И таким образом, обработать все 16 клапанов.
Сборка
Ну вот, можно собирать всё в обратном порядке. Только несколько важных моментов:
- Не перепутать местами валы.
- Тщательно очистить посадочные места головки и крышки, перед обработкой герметиком.
- Соблюдать порядок затяжки болтов крепления головки.
- Правильно установить шестерни, не перепутать местами.
- Строго выставить метки на всех валах.
В остальном просто провести процедуры в обратном порядке.
Запуск
Итак, всё собрано. Лишних болтов не осталось, тасол залит в систему и аккумулятор на месте. Замена признаки износа сальников клапанов, на 8. Сальники клапанов должны. Лампа ближнего света рено сандеро степвей 2015 лампы renault sandero и sandero stepway, масляный фильтр на ваз 2112 16 клапанов где находится, ваз 2109 электросхема стеклоочистителя. Уровень масла проверен. Маслосъемные колпачки на «Приоре» стоят новые. Вроде можно запускать. Однако, один совет. Сама замена ремня грм на 8-клапанном моторе лада гранта непосредственно своими руками, почти не отличается от таковой, выполняемой на версии 16 клапанов отечественной лада гранта. На всякий случай лучше сделать 2—3 оборота коленвала вручную. Во-первых, появится уверенность, что метки ГРМ установлены верно. А во-вторых, сам ремень плотно сядет на место после установки.
Ну а теперь, можно и запускать.
Полезное видео, о маслосъемных колпачках «Приоры», требующих замены, от специалиста:
Источник
Читайте так же
autotexnika.ru
