Подиумы на ВАЗ 2114 своими руками в картинках — Автоводы

Сегодня я расскажу о том, как сделать акустические подиумы в автомобиль. За пример возьмем ВАЗ 2114. Изготовление под другие автомобили не имеет принципиальных отличий, смысл тот же.

Для изготовления подиумов в ВАЗ 2114 нам понадобится:

  • фанера 8-10 мм;
  • кожзаменитель, или любой материал, который больше нравится;
  • шпаклевка со стекловолокном;
  • монтажная пена;
  • электролобзик, набор шпателей и наждачка;
  • клей «Титан», эпоксидный клей;
  • динамики, под которые делаем подиумы.

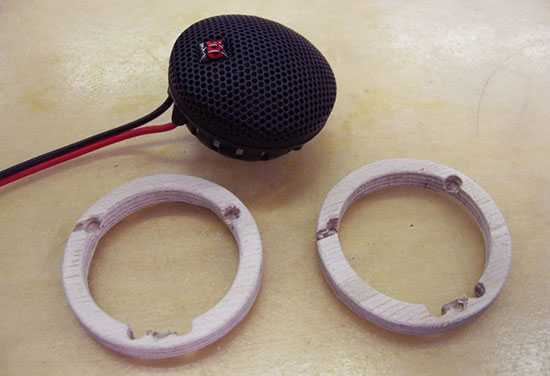

Первым делом выпиливаем кольца под динамики и основание:

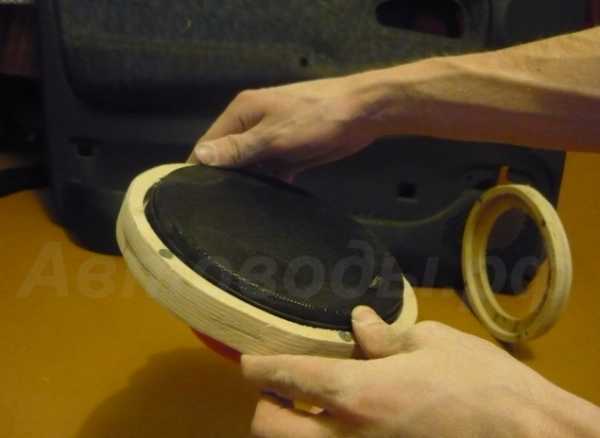

Примеряем динамик к подиуму.

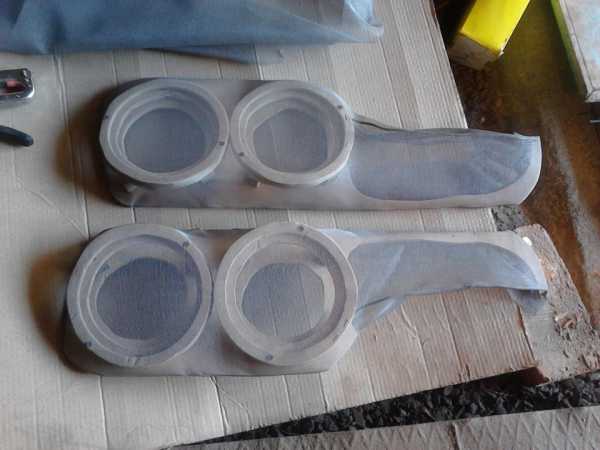

Оборачиваем целафаном обивку двери и подиум.

Оборачиваем целлофаном обивку двери и подиум.

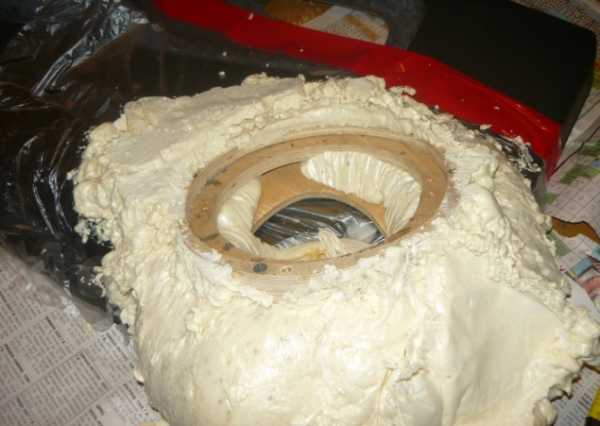

Покрываем все монтажной пеной, и ждем пока застынет.

Острым ножом срезаем все лишнее, предавая форму подиуму, аккуратно зашкуриваем. Если появились пустоты — запениваем их еще раз.

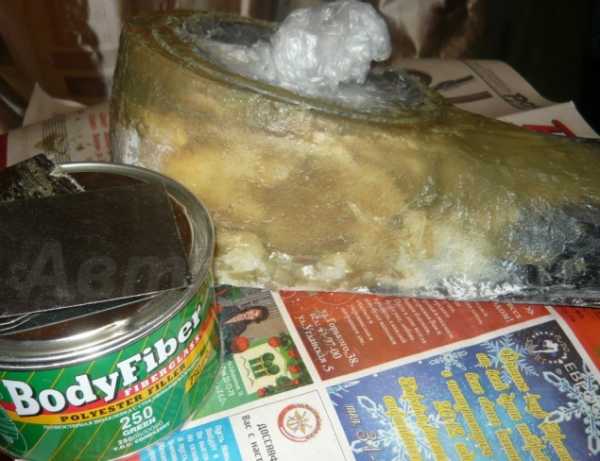

Проклеиваем эпоксидным клеем ос стекловолокном и зашкуриваем.

Шпаклюем неровности и снова шкурим, уже гладко.

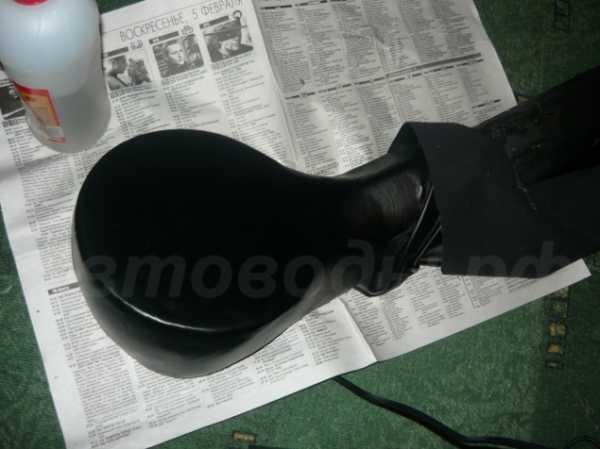

Подмазывая клей и нагревая феном обтягиваем конструкцию кожзамом. Очень аккуратно, процесс реально сложный.

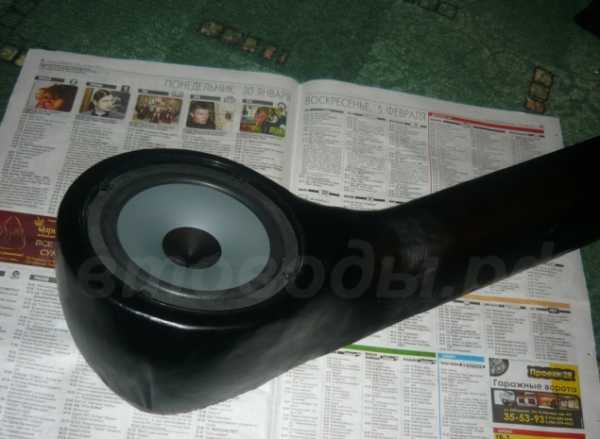

Вот так выглядит готовый подиум. Материал можно использовать любой, кому что нравится.

avtovody.ru

Делаем своими руками акустические подиумы на ваз 2114

Подиумы Ваз 2114

То, что акустические подиумы на Ваз 2114 позволяют качественно улучшить звук никто не сомневается. Акустический подиум Ваз 2114 позволит установить в машину практически любой тип акустики, независимо от ее сегмента.
И самое главное – звук будет чистым и качественным.

Преимущества акустических подиумов

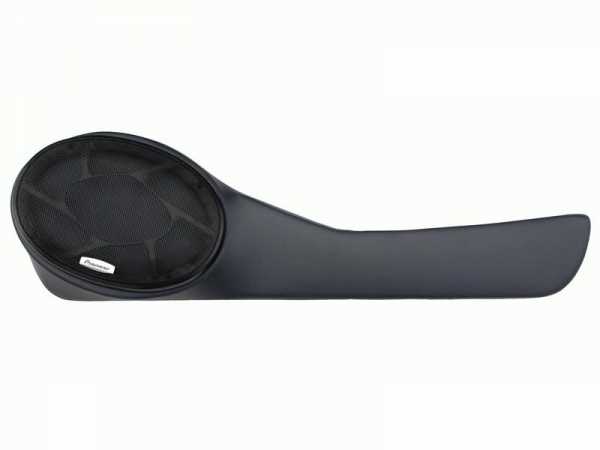

Ваз 2114 акустический подиум

Подиумы позволяют качественно улучшать акустику, поднимая звучание на новый уровень. При этом можно не ограничиваться штатными посадочными размерами в 13 см, как это предусмотрено производителем Ваз 2114.
Среди многочисленных преимуществ подиумов хотелось бы отдельно выделить следующие:

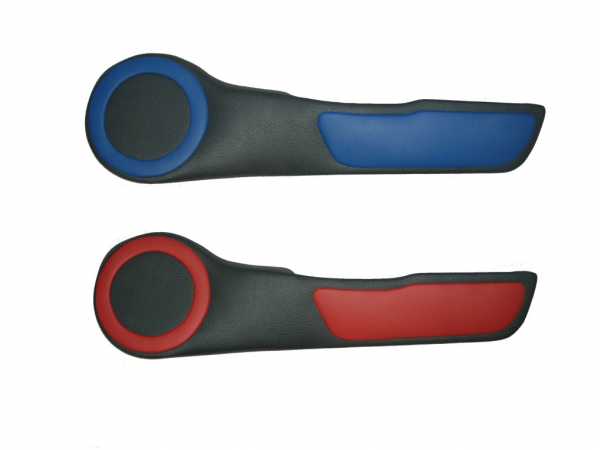

Подиумы в дверях Ваз 2114

  • Подиумы дают возможность создавать правильную направленность звука. Как известно, звуки имеют ярко выраженную направленность.
    Другими словами, чем выше частота звука, тем он становится более направленным. Этим и можно объяснить то, что динамики СЧ и ВЧ должны быть правильно направлены.
  • Подиумы – это всегда простота установки. Крепить их довольно просто и не обязательно прорезать металл двери. Часто акустические подиумы прочно фиксируются на обшивке.

Установить подиумы легко и просто

Примечание. Оценить эффект «подиумного» звучания можно сразу же после фиксирования этого элемента. Исчезнут мешающие ранее призвуки, улучшится прозрачность звучания, добавятся низкие басы и звук как бы «отвяжется» от динамиков.

  • Еще одно преимущество подиума заключается во вместительности «кармана», куда вставляется динамик с большим размером.
  • Подиумы, обернутые кожей, позволяют легко убирать с них грязь и пыль.
  • У подиумов предусмотрены лепестки на основании. Это тоже рассматривается как преимущество, так как оно позволит зафиксировать элемент к двери намертво.
  • Подиум прекрасно впишется в интерьер салона Ваз 2114, делая салон богаче и красивее.

Изготовление подиумов под акустику

Ваз 2114 подиум акустический и его изготовление

Рассмотрим, как сделать подиумы под двери. Как правило, штатные места дверей автомобиля Ваз 2114 рассчитаны на установку динамиков размеров 13 см. Что же делать, если мы хотим установить динамики побольше?
Самый подходящий материал, из которого можно изготовить хорошие подиумы, это фанера. А чтобы начать процесс, нужно из фанеры вырезать круги определенного размера под те динамики, которые и намерены ставить.

Совет. При вырезании рекомендуем использовать электрический лобзик. Он и время сэкономит, и нервы. В крайнем случае, можно использовать и дрель.

Для подгонки подиума до нужной формы, используются следующие материалы:

  • Пена монтажная.
  • Эпоксидная смола.
  • Компопласт.

А теперь все по порядку.

Изготовление каркаса

Примечание. Для изготовления каркаса рекомендуется использовать фанеру, толщина которой не превышает 5-6 мм.

Приступим:

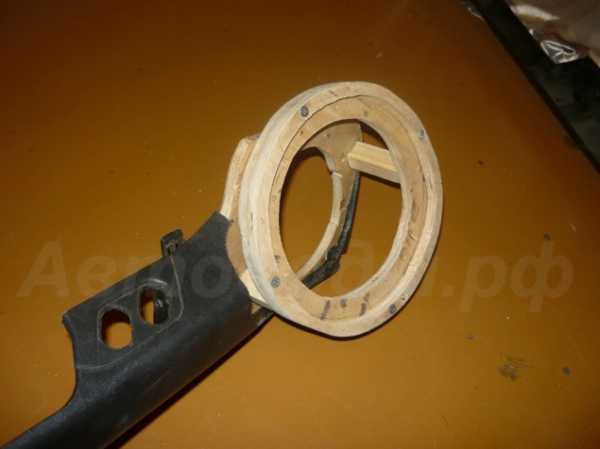

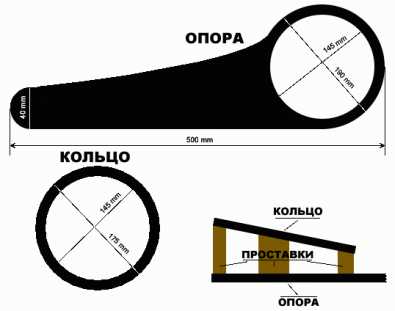

  • Вырезаем кольца электролобзиком так, чтобы купленный динамик плотно сидел в нем.

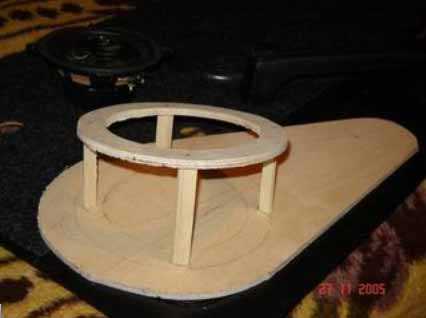

  • Создаем при помощи проставок из брусков или саморезов подходящий каркас, где будет размещаться динамик.

Подиум своими руками

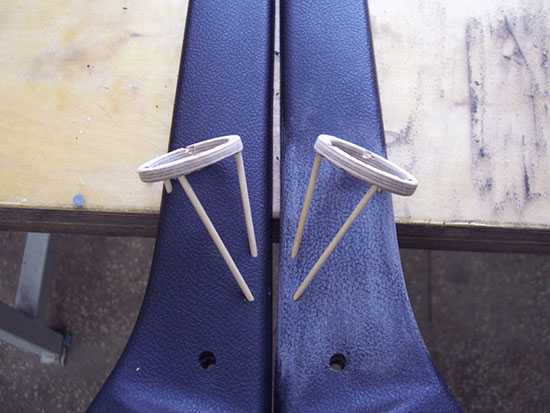

Совет. Если хотим получить наклон подиума, то используем проставки различной высоты, как на фото ниже. Обязательно прихватываем саморезами, чтобы фанера не треснула.

Проставки с различной высотой

Примечание. Можно изготовить не один, а сразу два каркаса для одной двери. Здесь все будет зависеть от творческих способностей и индивидуальных предпочтений.

Создание формы

Подиум акустический ваз 2114 и создание формы

После того, как каркас готов, пора приступить к созданию формы. Наиболее простое решение – монтажная пена.
Создание формы из монтажной пены:

  • Берем каркас и запениваем его.
  • Ждем определенное время, пока пена застынет. Может уйти не один час.
  • После того, как пена остынет достаточно, начинаем работу, дающую почувствовать себя скульптуром. Другими словами, вырезаем все лишнее.

Совет. Чем острее будет нож, которым будем вырезать лишние куски пены, тем лучше. Поэтому заранее нужно подготовить такой инструмент. Желательно, чтобы нож был с широким лезвием.

  • На пену наносим слой шпаклевки и ждем, пока высохнет.
  • Берем наждачную бумагу и зашкуриваем всю деталь.
  • Акустический подиум готов.

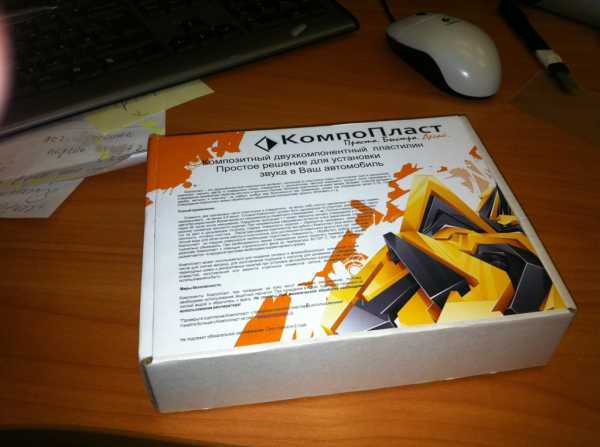

Создание формы из компопласта:

Акустические подиумы самому на Ваз 2114

Форму можно создать и из компопласта. Это двухкомпонентный композитный пластилин, предназначенный практически для любых целей. Обладает множеством полезных функций: хорошей адгезией, отсутствием усадки и токсичности и т.д.
 Итак:

  • Смешиваем две одинаковые части белого и серого вещества.
  • Наносим получившуюся смесь на каркас.

Примечание. Работа с компопластом похожа на урок лепки, когда из пластилина делаются разные вещи, например, те же подиумы. Только пластилин больше схож с холодной сваркой, застывающей через определенное время.

  • Ждем, пока все высохнет и форму можно считать готовой.

Заключительный этап работы

Итак:

  • На заготовку натягиваем старые и ненужные капроновые колготки так, чтобы не было никаких провисаний.
  • Разводим отдельно баксу и покрываем ею получившуюся форму.

Примечание. По советам бывалых, баксу надо класть через каждые 12 часов. Последнее покрытие должно быть по счету третьим и после этого надо выждать сутки, чтобы клей высох окончательно.

  • Покрываем изделие анти-гравием, используя один баллончик на два подиума.
  • Внутренние кольца и пенные стенки можно покрыть черной аэрозольной краской.

Подиумы для акустики Ваз 2114

Примечание. Сохнуть краска и аэрозоль будут быстро.

  • Акустические полки фиксируем к обшивке двери саморезами, делая это с внутренней стороны по фанере.
  • Далее вешаем родную обшивку.
  • Ставим на место карманы.
  • Устанавливаем динамики и наслаждаемся качественным звуком.

Подиумы для акустики в ваз 2114

Изготавливать акустические подиумы своими руками имеет смысл, если нужно получить уникальную форму. В обычном случае можно воспользоваться готовыми вариантами.
При работе обязательно использовать пошаговую инструкцию, полезные фото и видео – материалы. Таким образом, цена на покупку и установку акустического подиума значительно снижается, ведь покупать придется только расходные материалы: клей, саморезы и т.д.

avtozvuk-info.ru

Подиумы своими руками для ваз 2114

Опубликовал VlaDOS — Май 24th, 2013

В автомобиле ваз 2114 штатная акустика не всегда может удовлетворить потребности владельца. И тогда встает вопрос в какие подиумы поставить в новые хорошие колонки. Ведь при монтаже больших динамиков приходится что то придумывать, так как штатные посадочные места под колонки не годятся под новые колонки в виду того что они слишком малы. Для больших динамиков требуется больше места в дверных подиумах, местонахождение и форма отверстий тоже играет немаловажную роль.
Изготовление подиумов своими руками не составляет большого труда для автовладельца, немного умеющего держать в руках инструмент. Изготовить подиум своими руками значительно дешевле, и зачастую быстрее чем найти подходящий сервис для этого. Тем более ты будешь знать сам из чего изготовил и как сделал, ведь делаешь для себя то.
В данной статье мы рассмотрим технологию переделки дверных подиумов автомобиля ВАЗ 2114 на примере установки динамиков акустической системы Mystery MW6.5.

Это достаточно хорошие компонентные динамики 165 мм, которые не как не помещаются в штатные боковые места, именно для них мы и изготовим подиумы своими руками.
Следует для начала определится с направлением звука. Когда мы самостоятельно изготавливаем подиумы для акустики, то можем сами выбрать, куда нам направить свой динамик. Мы рассмотрим пример с слегка повернуты диффузором на слушателя. Теперь следует определится с внешним видом подиумов. Мы не стали заморачиваться на внешнем виде, а остановимся на стандартном виде которая хорошо впишется в заводской салон. Но вы если хотите сможете пофантозировать.
Для крепления данных динамиков, которые достаточно большие и тяжелые нам необходимо два деревянных кольца. По средством электролобзика выпиливаем из дерева толщиной 18 мм или если нету дерева можно использовать фанеру. Следует делать все аккуратно, что бы дерево не треснуло, если не получается сделать самостоятельно можно купить уже готовые или заказать где-нибудь у столяра.

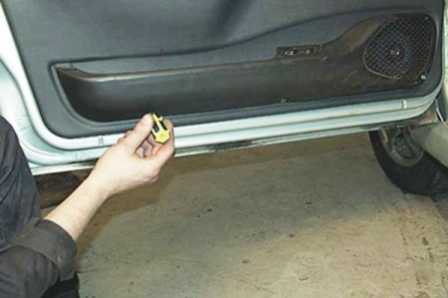

Убираем старые подиумы и вырезаем части которые мешают установить новые кольца под определенным углом.

Наметив приблизительно как будут располагаться кольца и динамики в них, мы саморезами закрепляем кольца используя для этого не большие деревянные брусы. На кольцах необходимо сделать небольшие углубления для шляпок саморезов, что бы они не торчали когда будем закреплять динамик. Что бы конструкция была жесткой требуется не менее трех брусов на трех точках крепления. Если будут саморезы которые будут выступать из конструкции то их сразу следует обрезать кусачками или спилить ножовкой. Теперь у нас уже появилась основа для того что бы сформировать своими руками акустические подиумы в автомобиле ваз 2114.

Формой для подиумов послужит сам динамик. Требуется хорошо обернуть его несколькими слоями пещивой пленки. Это убережет его от контакта с монтажной пеной. После обертывания динами устанавливаем на кольцо и крепим его шурупами к нему.
После того как мы убедимся что все в порядке можно нанести на тыльную сторону подиума монтажную пену. Заполняем монтажной пеной все пустоты. После чего обворачиваем конструкцию газетой, что бы монтажная пена нечего не пачкала.

Монтажная пена сохнет около суток на воздухе, после чего необходимо вынуть динамики. Сняв листы газет, убедимся, что пена полностью высохла. Так как для полного засыхания монтажная пена нуждается воздухе, то часть её может оставаться сырой и иметь более тёмный цвет. В этом случае досушиваем подиумы ещё минимум сутки.

Твёрдый высохший монолит пены однотонного цвета нужно обрезать, чтобы придать ему нужную форму. При этом надо освободить от пены места крепления подиума к стене.

Полученная грубая заготовка уже может примерно показать, как будет выглядеть сделанные самостоятельно подиумы. Теперь следует придать местам под динамики окончательную форму. Покрываем конструкцию где нужно что то изменить шпаклевкой со стекловолокном. Этот материал достаточно прочный и позволяет придать нужную форму нашему объекту.
Шпателем наносим шпаклевку на поверхность пены, при нанесении вдавливаем шпаклевку в пористую структуру пены, с небольшими заходами на пластиковые части. Следует изолировать поверхность пены от воздуха, так как она отлично впитывает влагу и от этого может теряться прочность.
Вылущиваем еще несколько суток подиумы которые покрыли шпатлевкой.

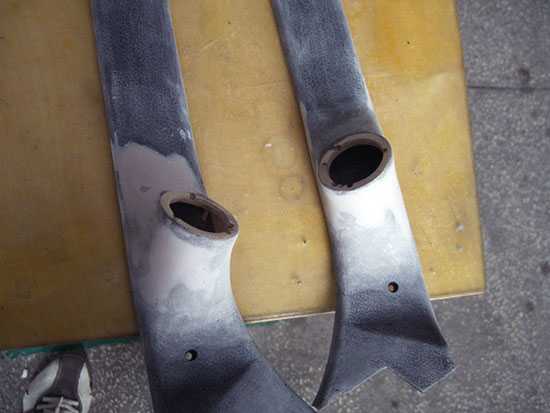

После того как конструкция высохнит следует ошкурить ее, следует это сделать сороковой шкуркой. Если имеется шлифовальная машинка она сильно облегчит дело.
Если при производстве шлифовки появляются неровности, сколы или другие дефекты, следует нанести еще один слой шпатлевки и проделать эту операцию заново.
В чистовую следует обработать подиум 150 шкуркой. После чего удаляем пыль и делаем обезжиривание поверхности.
Далее поверхность следует покрыть со всех сторон автомобильным антигравием. Этот слой закрое все неровности которые остались, и после этого его следует снова обработать 150 шкуркой для чистового выравнивания. После чего снова убрать пыль влажной тряпкой. Обезжириваем и снова наносим антигравий, который придаст поверхности характерную текстуру.

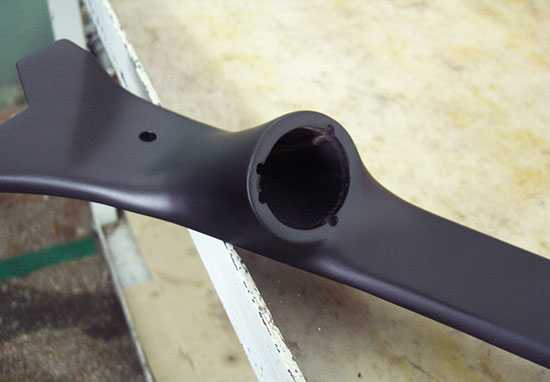

Можно приступать к покраски. Обезжиривание и покрытие краски в 2-3 слоя требует суточного перерыва для просушки. Лак так же покрывается 2-3 слоями и то же сушится не менее суток.
Итак, мы видим, что сделанные своими руками акустические подиумы практически ни в чём не уступают фирменным, а то и значительно лучше их.

Установить сделанные своими руками акустические подиумы не составит труда. Как можно увидеть, они в приятную сторону отличаются от штатных и динамики с ними будут отлично играть.

carussia.ru

Делаем своими руками акустический багажник ваз 2114

Вариант акустического багажника

Автозвук – это искусство и с этим никак не поспоришь. Чтобы добиться в салоне автомобиля чистого и мощного звука владельцы идут на различного рода ухищрения.
Акустический багажник Ваз 2114 – это один из способов, который поможет получить в салоне машины настоящий и сильный звук. Багажник акустический на Ваз 2114 можно соорудить самому, благо ничего сложного в этом нет.
Музыка еще лет тридцать лет назад, по крайней мере у нас в стране, была в автомобиле редкостью. Точнее сказать, она была, но звук вызывал, мягко говоря, странные ощущения.
Сегодня автозвук – это целая культура, особая сфера, где самым удивительнейшим образом сочетаются красота, искусство и высокие технологии.

Акустический багажник в Ваз 2114

С другой стороны, это все может стать лирикой для определенного количества водителей, которые не собираются тратить сумасшедшие деньги на получение настоящего акустического комфорта. Да музыка, да пусть она звучит, но не обязательно на самом высоком уровне, достаточно нам и среднего качества.

Акустические полки и подиумы в багажник

Специально для того, чтобы обеспечить салон автомобиля акустикой среднего уровня и были придуманы, весьма недорогие, чаще самодельные акустические полки и подиумы. Полки, в частности, заменяют и весьма удачно штатные, и за счет только этого значительно улучшаются характеристики качества звука.
И даже самая простая с виду акустическая полка, способна дать меломану средний звук.

Что способны дать акустические полки и подиумы

Итак:

  • Улучшится общий уровень качества звучания в салоне автомобиля.
  • Исчезнут посторонние звуки при воспроизведении музыки, особенно явно слышимых на высоких тембрах громкости.
  • Станет возможным устанавливать динамические головки различных размеров, которые просто не лезут в стандартные места, подготовленные автопроизводителем.

Примечание. Наличие акустических полок и подиумов позволит устанавливать в автомобиль большие и тяжелые колонки, мощность звука которых не сопоставима с динамиками малого размера.

  • Установка акустических составляющих даст возможность грамотно монтировать динамики для автомагнитолы и выстраивать целые акустические сцены.
  • Значительно повышается эстетическая составляющая в автомобиле.

Акустическая полка в багажник – это не просто эффективный способ превращения автомобиля в современное транспортное средство со всеми удобствами, но и явный прогресс комфорта, ощутимый при поездках на дальние расстояния. Слушать музыку в дороге приятно, а слушать хорошую музыку – приятно вдвойне.

Примечание. Багажник автомобиля Ваз 2114 может не просто быть использован для установки акустической полки, а сам выступать как целый акустический центр. Динамики можно врезать в пол багажника, по углам и даже сверху, создав настоящий ансамбль.

Как и всякая акустическая система, багажник авто после модернизации должен отвечать следующим требованиям.

Динамики врезанные по бокам багажника

  • Иметь достаточную жесткость панелей, исключая тем самым резонансные явления, отрицательно сказывающиеся на чистоте и силе звука. Большие динамики имеют немалый вес и играя на полную мощь, должны иметь под собой надежную опору.

Примечание. Конструкция должна быть сделана таким образом, чтобы она сводила к минимуму практически все резонансные явления, включая дребезжания и прочее. Достигается это путем использования панели достаточной толщины, наличия ребер жесткости и отсутствием ровных участков с большой площадью.

  • Должна быть создана герметичность, что исключит возникновение акустического короткого замыкания, снижения звука, его качества и т.д.

С учетом этих, вышеприведенных факторов и создается грамотная акустическая обстановка в багажнике Ваз 2114. В основном, типичные акустические полки багажника должны быть изготовлены из дерева или ДСП, но известны и образцы из карбона и углепластика, которые не менее эффективны.
Кроме жесткости, достаточной толщины и хорошего крепления, акустическая полка и подиумы обязаны сочетаться с внешним видом интерьера. Из-за этого они покрываются такой же обшивкой, как и сам салон. В роли обшивки чаще всего выступает карпет.
Сами полки в багажнике могут иметь разные типы конструкций, но распространены на сегодня всего два варианта:

  • Полки одиночные в багажник, которая чаще используется в седанах и популярны в автомобилях Ваз. Она представляет собой простую панель, где имеются специальные отверстия под динамики.
  • Сборная полка акустическая, которая состоит уже из трех частей и чаще всего, такая конструкция применима в хэчбеках и универсалах, но подойдет и для Ваз 2114. Главной в такой полке выступает центральная часть, которая откидывается или убирается при погрузке багажа.
    В качестве дополнения выступают две неподвижные полки сбоку, в которые и встраиваются динамики.

В магазинных полках уже предусмотрены специальные отверстия под динамики,но ярый меломан, ожидающий сильного звука и чистого акустического эффекта, таким вариантом не удовлетворится. Частенько полки бывают изготовлены собственноручно, с использованием многоуровневых акустических подиумов.

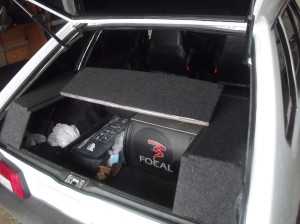

Акустический багажник своими руками

Багажник с акустическим эффектом

Как и было сказано выше, сделать акустический багажник самостоятельными силами не так уж и сложно. Достаточно знать основную информацию и технологию, а дальше действовать, исходя из сценариев собственной фантазии.
Начинается процесс, конечно же, с подготовки пола багажника:

  • Берется плотный кусок картона, из которого делается лекало для будущего пола.

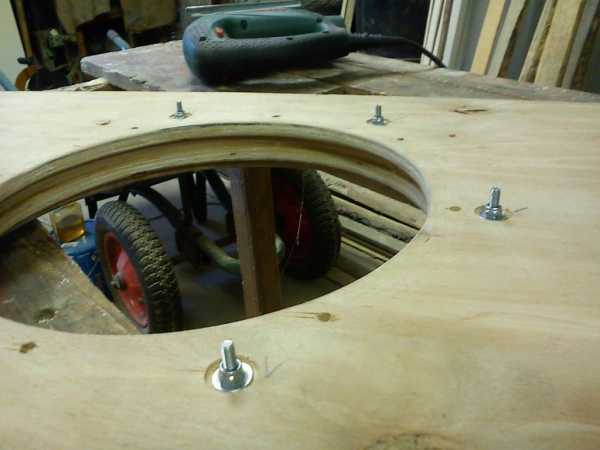

  • Эскиз переносится на фанеру, желательно не слишком тонкую и обрисовывается.
  • Затем форма выпиливается.

Готовим пол для акустического багажника

  • Берем поролон и пристреливаем его по торцам фанеры. Делается это для того чтобы фанера не скрипела и сидела помягче.
  • Обклеиваем заготовку карпетом и устанавливаем на место.

Теперь самое сложное – изготовить короба так, чтобы и они не шумели на кочках, а все смотрелось идеально красиво. Конечно же, все это делается не только с эстетической точки зрения, но и в целях значительно повысить акустический комфорт.

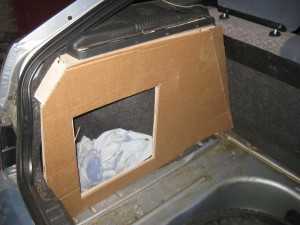

  • Опять же из фанеры вырезаем заготовки для коробов.

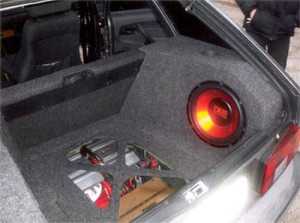

Короба для сабвуферов

  • Куски заготовки скрепляются клеем и саморезами.
  • Правый и левый самодельные короба устанавливаются в багажник и также, как сам пол, оклеиваются карпетом.
  • Устанавливаем качественные динамики и магнитолу.
  • Наслаждаемся классным звуком.

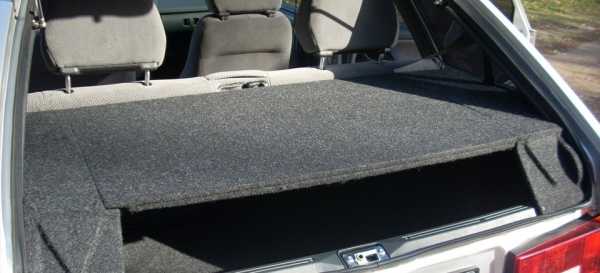

Акустическая полка в багажник

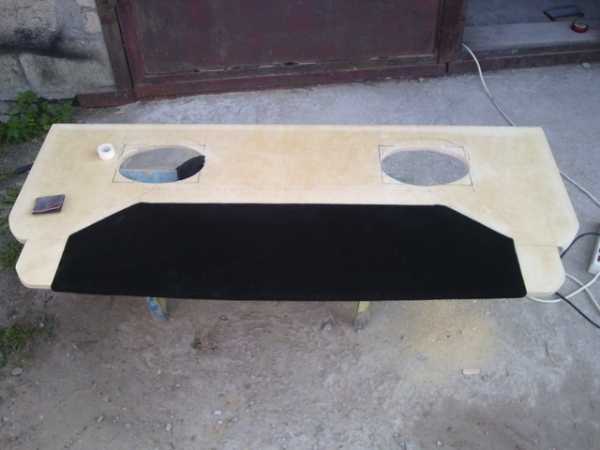

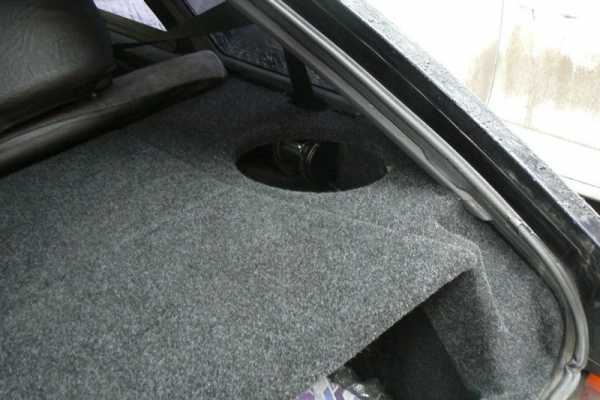

Вариант акустической полки в багажник

Как и было сказано выше, в багажник также устанавливается полка. Она может представлять собой откидной вариант, а по бокам будут неподвижные полки с динамиками.

Основные моменты

 Итак:

  • Установка полки проводится при помощи саморезов и уголков.
  • Процесс установки полки несложный, тем более, на Ваз 2112.
  • Боковые панели можно оставить в виде коробов, а можно снять обшивку и сделать новые (например, такие).

Акустическая боковая полка

  • При установке неподвижных боковых полок, следует в максимальной степени обеспечить их жесткость и надежную фиксацию.
  • Существует два способа установки динамиков в боковые полки: открытая установка, когда динамики монтируются после монтажа полки и скрытая установка, когда динамики ставятся на место заранее.

Примечание. Независимо от способа установки динамиков, провода выводятся заранее.

  • При монтаже акустической полки в багажник следует учитывать эффект демпфирования. В данном случае, багажник и полки нужно будет обеспечить хорошим звукопоглощающим эффектом.
    Если изначально стенки и пол багажника Ваз 2114 были обшиты тонким и некачественным материалом, то можно все изменить. Ворсистый дорогой карпет, уложенный на поролон или другой вибро- и звукопоглощающий материал решит эту проблему.

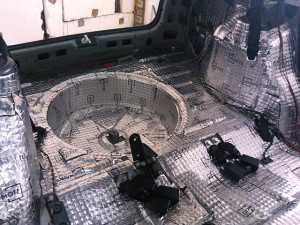

Шумо- и виброизоляция для акустики

На этом, полном оптимизма отрывке и заканчиваем нашу статью. Более подробная инструкция по изготовлению акустических полок своими руками может быть скачана из Интернета.
Руководствуясь вдобавок видео и фото – материалами, сделать все правильно не составит никакого труда. Цена на автомобиль, в котором предусмотрен акустический комфорт, по умолчанию повышается в разы.

avtozvuk-info.ru

Акустическая полка и подиумы на ВАЗ 2114: изготовление своими руками

Содржание:

  1. Что делать?
  2. Инструменты и материалы
  3. Изготовление

Модель ВАЗ 2114 — это автомобиль в кузове хетчбек. Потому от багажника салон отделяют спинки заднего дивана, а также полка, закрывающая багажный отсек сверху. Эту полку при необходимости можно поднять, что позволит вместить внутрь багажника более крупные вещи.

На подобную конструкцию нареканий немного. Особенно среди тех водителей, которых не особо волнует наличие качественной аудиосистемы внутри автомобиля. Но если вы задумаетесь об установке акустики, здесь вас ждут неприятности. А все потому, что четырнадцатая модель не предусматривает наличие штатного места для акустического оборудования. Из-за этого приходится создавать посадочные отверстия своими руками в имеющейся полке.

Что можно получить

Штатная задняя полка выполняется из очень тонкого материала. Посадив на этот подиум динамики, вы еще больше утяжелите ее. В итоге полка начнет сильно шуметь и греметь при прохождении неровных участков дороги. Со временем снижается качество крепления болтов, на которых удерживается полка. Вскоре начнет шуметь не только подиум, но и боковины.

Что делать?

Есть три пути решения данной проблемы. Выбор в пользу того или иного варианта напрямую зависит от ваших требований, пожеланий и местами финансовых возможностей.

Вариант решения

Пояснение

Полностью демонтировать боковины и полку

Ничто в этой ситуации шуметь не будет, но вы сами себя лишите места для установки аудиосистемы. Про качественный звук внутри авто можно забыть

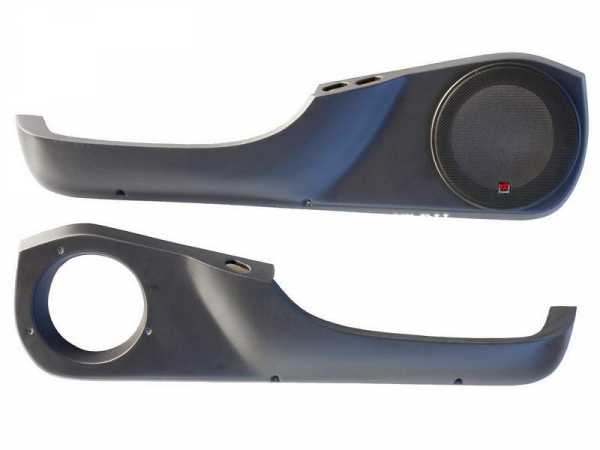

Приобрести готовый подиум для прочного материала с отверстиями под динамики

Хороший вариант, требующий определенных финансовых затрат. Вам останется только установить на место. Недостаток — не всегда можно отыскать идеально подходящую по всем параметрам полку

Изготовить подиум своими руками

Данный вариант предусматривает минимальные финансовые затраты и возможность создать такую полку, которая будет отвечать вашим мельчайшим требованиям. Минус — работу предстоит выполнять самому, с чем не каждый справится

Наличие более прочной и толстой полки не только устраняет шум, но и повышает качество звучания аудиосистемы. Толстая полка играет роль высокоэффективного корпуса.

Сегодня мы рассмотрим, как можно своими собственными руками создать акустический подиум, который будет укладываться на заводские боковины. Можно попробовать сделать и вариант с собственными боковинами, но он значительно сложнее и новичку с ним справиться крайне проблематично. Не будем усложнять вам задачу. Вариант со штатными боковинами очень хорош.

Инструменты и материалы

Первым делом вам потребуется запастись материалами и инструментами, с помощью которых можно изготовить полку. В этот список входят:

  • Лист фанеры — 2 штуки толщиной не меньше 5 миллиметров;
  • Картонный лист;
  • Набор саморезов;
  • 2-3 мебельных завеса;
  • Электрический лобзик;
  • Наждачка;
  • Маркер;
  • Материал для обшивки полки;
  • Рулетка, линейка и пр.;
  • Клей.

Конструкция предполагает создание двух основных элементов. Они объединены в единую систему — это подиум для динамиков и откидная часть, с помощью которой вы получите доступ к багажному отсеку.

Изготовление

Основа будет состоять из двух листов фанеры. Их размеры, форма практически одинаковые. Но только у нижнего листа вырезов под откидной элемент будет несколько меньше. В итоге задача состоит в том, чтобы соорудить ступенчатый выступ на основе. Он станет опорой для откидного элемента.

  1. Не спешите снимать штатную полку. Для начала изготовьте трафарет, используя картонный лист. Размеры составят около 1,5 метра в ширину и минимум 1 метр в длину.
  2. Некоторые находят уже готовые чертежи в сети, однако не всегда они могут четко соответствовать конкретно вашим размерам багажного отсека. Это связано с тем, что еще на этапе сборки автомобилей серии ВАЗ допускаются определенные отклонения.

Процесс изготовления

  1. На заводскую полку положите лист картона и сделайте необходимые разрезы. Особое внимание уделите углам около задних стоек.
  2. Согласно разметке пометьте участки, через которые будут выходить ремни безопасности.
  3. Создание трафарета позволит четко определить габариты, размеры и формы будущей полки.
  4. Опираясь на полученные результаты на трафарете, вырезайте элементы из фанеры.
  5. Сразу же проведите проверку на предмет соответствия вырезанных элементов габаритам внутреннего пространства автомобиля. Так вы сможете отыскать не стыковки, подровнять и подогнать заготовки.
  6. Теперь можно демонтировать штатную полку, но боковины оставьте на месте.
  7. На заготовках из листа фанеры сделайте вырез откидной части, и вырежьте отверстия под ваши динамики. Тут уже все зависит от того, какие именно динамики вы планируете устанавливать на свой ВАЗ 2114.
  8. С помощью электрического лобзика вырезается откидной элемент подиума на одной из заготовок. Для этого нужно сделать основу С-образной формы. Вырезанный элемент фанеры станет вашим откидным элементов.

Отверстия под динамики

  1. На второй заготовке сделайте такой же вырез, только немного меньшего размера. Так при установке первого листа фанеры на второй создастся в месте среза выступ.
  2. В верхней части выполняется соединение с вырезанным элементов, оставленным на откидной элемент. Делается это при помощи мебельных завесов.
  3. Уложите верхнюю заготовку из фанеры, где уже прикручена откидная часть, на нижнюю. Два компонента конструкции соединяются саморезами.
  4. Полученный подиум обшивается тканью или любым выбранным материалом. Отлично подходит карпет, ковролин и прочие подобные материалы.
  5. Созданный своими руками подиум монтируется на штатные боковины. Проверьте, насколько прочно села ваша полка.
  6. Теперь необходимо зафиксировать подиум на боковинах с помощью саморезов.
  7. Не забудьте предварительно проверить, насколько прочно затянуты крепежи боковин, дабы они не начали создавать лишний шум сразу же после проведенных работ.

Даже на штатных боковинах самодельная толстая полка обеспечивает отличное качество звучания музыки, а также избавляет от привычных для владельцев ВАЗ 2114 шумов, которые исходят от стандартного подиума.

Наслаждаемся результатом

Качественная аудиосистема — это один из основных элементов, которые хотят видеть в собственном автомобиле владельцы. Особенно это касается молодого поколения водителей, некоторые из которых вкладывают огромные деньги в акустику. Разве можно мощнейшую аудиосистему доверять штатным подиумам? Разумеется, нет.

 Загрузка …


luxvaz.ru

Делаем акустические подиумы в ваз 2113 своими руками

Акустические подиумы в Ваз 2113

Акустические подиумы в Ваз 2113 можно не только купить, но и сделать самостоятельно. Для этого понадобится минимум усилий.
Да и вообще, с целью создания подиума своими руками можно использовать разнообразные материалы, и даже те, которые всегда находятся под рукой (ненужный лист фанеры или что-то в этом роде). Таким образом, самодельный подиум будет стоить недорого, а вот его качество будет не только не хуже, но даже лучше покупного.
Акустические подиумы на Ваз 2113 значительно повысят качество звука в салоне авто.

Примечание. Чаще всего изготовлением подиумов своими руками занимаются только тогда, когда в магазине не удается найти подходящий, поскольку он должен иметь своеобразную форму.

Зачем вообще нужны подиумы

Подиумы акустические Ваз 2113

Подиумы выполняют несколько важных функций:

  • С их помощью создается отличный резонанс, поэтому издаваемая мелодия звучит иначе;
  • Если в машине с завода не создано штатного места для динамика, то только после установки подиума можно будет установить акустическую колонку;
  • Они позволяют устанавливать в автомобиле динамики абсолютно любого размера;
  • Подиумы надежно защищают динамики от всякого рода повреждений.

Акустические подиумы в классику

Изготовление каркаса

Акустический подиум Ваз 2113 и его изготовление

Наиболее подходящий материал для создания подиумов – фанера. Кроме того для придания им нужной формы можно воспользоваться монтажной пеной или эпоксидной смолой.
Этот процесс включает в себя несколько основных этапов:

  • Каркас выпиливается из фанеры. Ее толщина должна колебаться в приделах 2-6 мм.

Примечание: важно, чтобы она была ни тоньше, ни толще, поскольку это приведет к различным последствиям. Так, слишком тонкая фанера быстро ломается, а толстой довольно сложно придать форму.

  • При помощи электролобзика следует выпилить кольца определенного размера. Собственно, их размер зависит от величины динамиков(см.Как выбрать динамики для автомагнитолы своими силами). Нужно, чтобы динамик максимально плотно фиксировался кольцом.
  • При создании каркаса могут пригодиться проставки из дерева или из саморезов. Используя проставки с различной высотой, появляется возможность создания наклона подиума.
  • Аккуратно закрепить конструкцию, используя всего несколько саморезов. Есть вероятность, что фанера треснет, поэтому следует ее надежно зафиксировать на поверхности, после чего аккуратными движениями вводить саморезы.

Примечание: на одну дверь можно установить не один, а сразу два каркаса. Так увеличится громкость звучания. А чтобы подиум лучше прилегал к двери, можно использовать дополнительные проставки, которые прикручиваются на саморезы.

Придание формы

Когда создание каркаса завершено, можно приступать и к приданию формы изготавливаемым деталям. Здесь можно выделить три самых распространенных варианта.

Вариант 1

Итак:

  • Придание формы при помощи монтажной пены. Данный вариант считается самым простым;
  • Следует запенить внутреннюю часть изготовленного ранее каркаса, дожидаясь, пока она полностью не застынет. Острым ножом можно придать подиуму любую форму. Здесь нет никаких ограничений, главное – не испортить основание созданной конструкции;
  • Теперь на пену надо нанести слой шпаклевки, чтобы подиум стал более прочным;
  • Остался последний штрих – зашкурить.

Все, подиум из монтажной пены полностью готов!

Подиум для автоакустики из пены

Второй способ: подиумы из эпоксидной смолы

Из эпоксидной смолы

Для этого нужно:

  • Из фанеры при помощи лобзика следует вырезать формы и кольца;
  • Края необходимо обработать фрезой;
  • Вырезать карманы, используя острый инструмент. Может подойти канцелярский нож, поскольку фанера должна быть не очень толстой – около 8 мм;
  • Кольца прикрепить к форме, используя саморезы. Желательно крепить их в месте стыка, чтобы было надежнее. После – прикрепить еще и карманы, также используя саморезы;
  • На получившуюся заготовку следует натянуть капроновые колготки. Нужно их затянуть как можно крепче, чтобы не образовалось провисаний;
  • Развести клей и смазать им форму.

Примечание: чем больше раз будет смазана форма, тем лучше она будет выдерживать различные механические воздействия.

  • Оставить форму на сутки до полного высыхания;
  • Можно запенить внутреннюю часть конструкции монтажной пеной. Но в этом случае пены должно быть немного. Оставить еще на сутки, чтобы пена тоже высохла;
  • Когда пена подсохнет, ее нужно будет вырезать канцелярским ножом;
  • Созданные своими руками подиумы можно еще и покрыть анти-гравием. Одного баллона будет достаточно для двух деталей;
  • Подиумы прикрепить к обшивке саморезами. Желательно крепить их с обратной стороны, чтобы это не портило их внешнего вида.

Примечание: было бы неплохо, если бы на двери была установлена шумоизоляция. В результате звучание треков стало бы более интересным, а акустика бы также улучшилась.

Третий вариант из компопласта

Из компопласта

Это удобный материал, который по структуре напоминает обычный пластилин, однако он через некоторое время полностью застывает. Использовать его можно для абсолютно любых целей.
Изготовление состоит из нескольких этапов:

  • Нужно смешать белое и серое вещество (обычно они продаются в комплекте), а после аккуратными движениями нанести полученную массу на каркас;
  • Придав необходимую форму, следует оставить каркас на некоторое время, пока композитный пластик не высохнет. Как правило, на это уходит немного времени;
  • Загрунтовать подиум, чтобы он стал еще более устойчивым к коррозии. Теперь осталось еще немного подождать, пока грунтовка полностью не высохнет.

Оформление подиумов

Есть два варианта – покраска или перетяжка.
При покраске лучше выбрать аэрозольную краску и лак. Красить следует в 2-3 слоя, а после – покрыть слоем лака.
А желая перетянуть акустический подиум, нужно выбирать такой материал, который хорошо тянется (карпет).
Таким образом, изготовить акустический подиум можно и своими руками. Для этого достаточно только ознакомиться с фото, которых есть масса в интернете или в специализированных пособиях.
Видео и пошаговая инструкция тоже будет очень кстати. Тем более, что цена самодельного подиума будет намного меньшей, чем у покупного.

avtozvuk-info.ru

Как сделать подиумы под пищалки (твиттеры) на ВАЗ 2115 своими руками?

Всем привет. Сегодня в рубрике «Тюнинг ВАЗ», я расскажу вам как в домашних условиях изготовить подиумы под пищалки (твиттеры) на примере ВАЗ 2115. В одной из своих предыдущих статей я уже рассказывал о том, как сделать подиумы для фронтальных колонок. Процесс создания подиумов под твиттеры, мало чем отличается и требует тех же материалов.Для начала несколько слов о различных вариантах изготовления подиумов.

Для чего знать о разных способах? Для того, чтобы выбрать для себя наиболее оптимальный с финансовой точки зрения, а также с точки зрения сложности техпроцесса вариант.

  1. Для того, чтобы изготовить подиумы под твиттеры, можно использовать трубу ПВХ, которая по диаметру и форме идеально подходит под ВЧ-динамики.
  2. Второй вариант предусматривает изготовление подиумов под пищалки из фанеры, в которой собственно и будут крепиться пищалки.

Однако следует отметить, что и первый и второй варианты предусматривают наличие «эпоксидки» и шпатлевки, которыми придается форма будущим пищалкам. Различия между двумя способами лишь в том, что с ПВХ трубой вам не понадобиться ДСП, из которого лобзиком придется вырезать кольцо необходимого диаметра.

В общем думаю понятно… Выберите для себя наиболее оптимальный и приступайте к работе. Я выбрал второй вариант, поскольку для меня он является более подходящим.

Итак, для работы вам необходимо иметь:

  1. Капроновый чулок или колготки. Не пугайтесь, капрон будет использоваться в качестве материала, который задаст форму;
  2. Эпоксидная смола («эпоксидка»), а также стекломат или стекловолокно;
  3. ПВХ-труба или кусок тонкого ДСП, в зависимости от того какой из вариантов вы выбрали;
  4. Шпатлевка (авто), много «наждачки» от мелкой до крупной;
  5. Малярские кисти, резиновые перчатки, шпатели для работы со шаптлевкой;
  6. Краска, кожа или какой-нибудь «Пластидип» для финишной обработки подиумов;
  7. Саморезы, крепежи и прочие элементы крепления. В этом вопросе каждому придется выкручиваться, исходя из собственных возможностей и конструктивных особенностей самих подиумов.

В зависимости от конфигурации и особенностей (машины, подиумов и самих твиттеров) список может отличаться. Думаю это понятно…!?

Пошаговая инструкция как изготовить подиумы под пищалки в домашних условиях:

1. Первым делом необходимо демонтировать пластиковые накладки, для этого достаточно открутить несколько саморезов.

2. Далее приступаем к разметке. Для этого необходимо обозначить будущее место расположения подиумов.

3. Исходя из размеров пищалок, делаем из ДСП кольца по диаметру пищалок. Забегая наперед, скажу, что данные кольца будут служить в качестве основы для установки твиттеров.

4. Используя саморезы, или другие удобные способы крепления (я, к примеру, использовал зубочистки), необходимо закрепить полученные кольца на пластиковой накладке там где вы сделали разметку. Здесь важно все как следует просчитать, чтобы оба твиттера смотрели в одинаковом направлении и были расположены на одном уровне.

5. Теперь берем колготки и натягиваем их на образовавшиеся каркасы. Затем, используя эпоксидку, начинаем пропитывать получившуюся форму. Когда все немного отвердеет берем стекловолокно и клеим поверх образовавшейся формы. Стекловолокно выступит в качестве армирующего (связующего) материала. Каждый новый слой необходимо пропитывать эпоксидкой и наносить лишь после высыхания предыдущего. Всех слоев должно быть примерно 3-4, после пропитки последнего даем всему «бутерброду» высохнуть. Должно получиться что-то типа этого, см. фото ниже.

6. Когда каркас создан, можно приступать к его шлифовке и шпатлевке. Перед тем как шпатлевать, возьмите крупную наждачку и обработайте «свежие» подиумы, так сказать подготовьте их к шпаклеванию.

7. Когда поверхность более-менее ровная, наносим первый, тонкий слой шпатлевки. После чего даем высохнуть и шлифуем наждачкой, убирая все лишнее, и формируя будущие подиумы под пищалки. Здесь, как говорится — полный полет фантазии, лепите, ваяйте такую форму, какая на ваш взгляд является наиболее привлекательной. У меня получилось вот так, см. фото ниже.

8. После первого слоя все как следует шкурим несколькими наждачками от крупной до мелкой, убирая все неровности, доводя поверхность до идеала. Затем снова берем шпатлевку и выравниваем поверхность под покраску, заделывая малейшие поры в «шпатле».

Примечание! Если вы не собираетесь красить ваши подиумы, а, к примеру, хотите обтянуть их кожей, то сильно «вылизывать» поверхность шпатлевки не стоит, кожа все скроет.

9. Второй слой шпатлевки отшлифован и готов к покраске. Красил я матовой краской из баллончика, предварительно погрунтовав подиумы базовой грунтовкой. Грунтовка бывает разной, поэтому что-то посоветовать сложно, единственное пожелание, чтобы она была быстросохнущей и более менее густой. Грунтовку следует наносить в 2-3 слоя, дав каждому из них высохнуть.

10. Подиумы готовы к покраске. Берем баллончик и наносим краску на расстоянии 15-20 см ровным слоем. Всех слоев должно быть 3-4, каждый новый слой должен подсохнуть от часа до нескольких часов, в зависимости от качества краски, толщины слоя и температуры окружающей среды.

11. Все готово к установке. Крепим твиттер в подиум, после чего готовую накладку с пищалкой устанавливаем на стойку кузова.

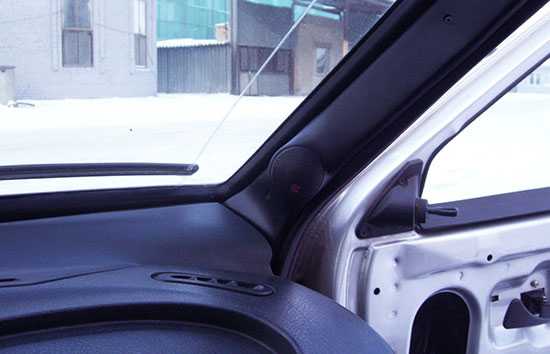

12. А вот так выглядит конечный результат. Как видите, вышло довольно пристойно и честно признаться сходу вряд ли кто поймет, что эти подиумы изготовлены не производителем, а своим руками.

Как видите получилось довольно неплохо, поэтому есть смысл «мучиться». После завершения всех работ все собираем и приступаем к эксплуатации обновленного, тюнингованного автомобиля. Надеюсь, эта статья поможет вам сделать подиумы под пищалки своими руками, и они получаться не менее привлекательными чем мои. Спасибо за внимание и за то, что дочитали до конца. В знак благодарности воспользуйтесь кнопками соцсетей (Поделиться с друзьями), расположенными чуть ниже. Берегите себя и до новых встреч на ВАЗ Ремонт.

Фото взяты здесь.

&nbsp

vaz-remont.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
