Новый генератор не дает зарядку – причины. Почему генератор не дает зарядку на аккумулятор?

причины. Почему генератор не дает зарядку на аккумулятор?

В статье вы узнаете про случаи, когда автомобильный генератор не дает зарядки на аккумуляторную батарею. Поломка не из приятных, но ее можно достаточно быстро устранить. Для этого достаточно иметь в своем арсенале стандартный набор из отверток и ключей, а также мультиметр – прибор для измерения электрических величин (сопротивления, напряжения, силы тока). Конечно, в случае некоторых определенных поломок можно и вовсе ограничиться визуальной диагностикой. Но обо всем будет рассказано немного ниже. А теперь настало время узнать о том, как производится демонтаж генератора автомобиля. После этого будет рассмотрена его разборка и диагностика всех узлов.

Что делать, если нет зарядки?

Итак, вы обнаружили что на автомобиле генератор не дает зарядки. Сразу же необходимо искать первопричину этой поломки, ведь можно дойти до того, что двигатель попросту откажется работать, так как электрической энергии ему не будет хватать. Следовательно, уменьшается емкость аккумуляторной батареи, отсюда возникает невозможность прокрутить стартер во время запуска двигателя. Обратите внимание на то, что, в случае если генератор у вас полностью исправен и работает в идеальном режиме, аккумуляторную батарею практически не нужно заряжать. Даже в холодную погоду, невзирая на то что емкость у большинства батарей может упасть, исправный генератор позволяет добиться того, чтобы уровень заряда всегда был выше 60 %. Но теперь нужно разобраться с тем, почему генератор не дает зарядку и садится аккумулятор.

Основные неисправности

В том случае, когда начинают проявляться неисправности генератора, необходимо в первую очередь обращать внимание на всю бортовую сеть. Вполне возможно, что нарушена проводка, которая записывает обмотку возбуждения генератора на установке. Обратите внимание на то, что генератор мало дает зарядку в том случае, если его мощность намного ниже суммарной всех потребителей. Случается это тогда, когда вы установили на свой автомобиль, например, очень мощную акустическую систему, освещение, а также иные гаджеты, не предусмотренные в стандартной комплектации. Это приводит к тому, что при работе двигателя внутреннего сгорания питание всей бортовой сети происходит не только от генератора, но и от аккумулятора. При этом аккумуляторная батарея активно отдает свой заряд. Но сама в это время не подзаряжается. Поэтому при проведении тюнинга отечественных автомобилей обязательно обращайте внимание на генераторную установку. Желательно, чтобы имелся запас мощности. Только в этом случае вы обеспечите наиболее полную зарядку аккумуляторной батареи, а также идеальную работу всех потребителей.

Алгоритм поиска поломок

Итак, теперь более детально о том, как выполняется поиск всех неисправностей генератора. Ведь вам важна главная причина. Генератор не дает зарядку – это только лишь симптом. В том случае, если комплектация автомобиля стандартная, лишних потребителей электрической энергии у вас нет, можно смело начинать диагностику самого генератора. В том же случае, если у вас имеются дополнительные потребители электроэнергии, их необходимо на некоторое время отключить. Причём нужно отключать непосредственно от бортовой сети, а не только кнопкой. Сначала произведите замер отдачи потока на заглушенном двигателе. Вам важно узнать, потребляется ли электроэнергия во время стоянки автомобиля. Обратите внимание на то, что сигнализация должна быть в это время отключена. К сожалению, на большинстве отечественных автомобилей имеется небольшая утечка тока. Правда, она не способна посадить аккумуляторную батарею даже за несколько недель стоянки. После этого необходимо все потребители электроэнергии подключить. Аналогично проверяете утечку при подключенных потребителях. В том случае, если ток утечки очень большой, ищите причину поломки не в генераторе или аккумуляторной батарее, а именно в каком-либо устройстве, подключенном к бортовой сети автомобиля. Сделать это можно методом исключения.

Если нет утечки тока в режиме покоя

Намного хуже, если утечка тока на заглушенном двигателе отсутствует, но аккумулятор разряжается. Для этого необходимо более тщательно обследовать генератор. Причин поломки у него может быть очень много. Зачастую отсутствует контакт либо он очень слабый, в щеточном узле. При этом, конечно же, генератор не дает зарядку на аккумулятор. Случается это тогда, когда щетки практически полностью износились. Может присутствовать разрушение обмотки возбуждения. Также не исключено, что появляется в этой обмотке замыкание между витками. На роторе обмотка может быть замкнута на корпус. Аналогичные неисправности иногда присутствуют и в статоре. У него имеются три обмотки, которые также могут иметь обрывы, замыкание на корпус или между витками. В том случае, если выпрямительный блок содержит один или несколько неисправных полупроводниковых диодов, генератор не будет выдавать на своем выходе напряжение. И конечно же, разнообразные механические воздействия способны оказывать свое влияние. Например, растяжение ремня привода. Стоит поговорить про все эти поломки более подробно.

Недостаточный контакт

Обратите внимание на то, что в том случае, если происходит замасливание или загрязнение щеток, а также колец на роторе, может пропадать кратковременно или постоянно контакт. Не исключено, что в щеткодержателе испортились пружины. С их помощью щетки придавливаются к кольцам на роторе. Следовательно, повышается сопротивление общее обмотки возбуждения, либо же полностью разрывается электрическая цепь. При этом генератор дает слабую зарядку либо вообще перестает работать. Чтобы избавиться от этой неисправности, иногда можно просто протереть щетки безворсовой тряпкой. Желательно смочить ее в растворителе или бензине. Конечно же, если щетки сильно износились, их нужно заменить. В том случае, если произошло окисление колец, необходимо произвести очистку при помощи стеклянной шкурки.

Разрушение обмоток

Не очень приятно, если вдруг произошло разрушение обмотки возбуждения. Если присутствует такая неисправность, то генератор полностью не будет работать, так как отсутствует магнитное поле. Дело в том, что в основе принципа работы любого генератора лежит наличие движущегося магнитного поля. Определить эту неисправность можно очень просто. Во-первых, если во время работы потрогать корпус генератора, он окажется чересчур горячим. Во-вторых, на приборной панели обязательно загорится лампочка с нарисованным на ней аккумулятором. Она сигнализирует о том, что отсутствует зарядка на АКБ. Также можно использовать мультиметр в режиме измерения сопротивления. Для этого необходимо измерить значение сопротивления между кольцами. Но это не все причины, по которым плохо дает зарядку генератор.

Замыкание между витками

Возникает в том случае, если разрушается внешняя изоляция провода, которым намотана обмотка. Обратите внимание на то, что при наличии межвиткового замыкания происходит чрезмерный нагрев обмотки. При этом ток, потребляемый обмоткой возбуждения, многократно увеличивается. Для точной диагностики необходимо разбирать полностью генератор, после чего при помощи мультиметра измерять сопротивление катушки. Если оно отличается от эталонного, можно сделать вывод о том, что имеется замыкание между витками обмотки.

Замыкание обмоток на корпус

В том случае, если имеется замыкание обмотки именно на корпус, перестает работать генераторная установка. Чаще всего происходит замыкание в том месте, где находятся выводы концов. Это те места, в которых обмотка припаивается к контактным кольцам. Чтобы произвести проверку роторной обмотки, необходимо взять лампу с рабочим напряжением 220 вольт. Обратите внимание, что необходимо соблюдать все меры безопасности. Вам потребуется один вывод от лампы соединить с питанием. Второй вывод подключить к контактному кольцу. Второй провод питания нужно соединить с корпусом ротора. В том случае, если имеется замыкание роторной обмотки на корпус, лампочка будет обязательно гореть. Если замыкания нет, то лампа не загорится. А если есть, то вы смогли понять причину, почему генератор не дает зарядку на аккумулятор.

Проблемы в статоре

Аналогичные проблемы могут возникнуть и в статорных обмотках. В частности, если имеется межвитковое замыкание, будет отсутствовать зарядка аккумулятора. Конечно, генератор может работать, но в аварийном режиме. Во-первых, его мощность намного упадет. Во-вторых, зарядка аккумуляторов происходить не будет. В-третьих, происходит чрезмерный нагрев корпуса генератора. Также обмотка может замыкать на корпус. Чрезмерный нагрев, гудение, снижение мощности – все те признаки, которые присущи поломкам роторной обмотки. Проверка производится таким же образом, как и в случае с роторной обмоткой. Чтобы произвести ремонт, необходимо заменить все неисправные катушки. Бывает даже такое, что в генераторах плюсовой вывод замыкается с корпусом. Следовательно, между выводами аккумуляторной батареи также происходит короткое замыкание. Это чревато тем, что может произойти пожар. Само собой, генератор не дает зарядки в этом случае.

Как снять генератор?

Вам потребуется следующий набор инструментов:

  1. Монтажная лопатка.
  2. Два ключа на 17, один на 10 и 13.
  3. Проникающая смазка типа WD-40.

Последняя крайне необходима в том случае, если генератор давно не снимался, а на резьбе имеется много ржавчины и грязи. Если это так, то обязательно за час до начала работ обработайте проникающей смазкой все соединения. Это позволит облегчить проводимые работы. Заодно обратите внимание на состояние ремня, на нем не должно быть порезов и иных повреждений. Если таковые имеются, то обязательно при сборке установите новый. Вполне возможно, что генератор не дает зарядки именно по причине слабого натяжения ремня или же его обрыва.

Отключите от аккумулятора клемму «–», после чего можно приступать к дальнейшим работам. Выкрутите гайку, которая крепит провод «+» к выводу 31 генератора. С подключением разобрались, продвигаетесь дальше. Ключом на 17 выкручиваете гайку с верхнего крепления и отодвигаете генератор в сторону двигателя. При этом натяжение ремня становится слабее, и его можно быстро снять. Затем выкручиваете на нижнем креплении гайку, придерживая болт вторым ключом на 17.

fb.ru

Генератор не дает зарядки (причины и устранение проблем)

Частая неисправность «системы электроснабжения» проста – генератор не дает зарядку либо «просыпается» только на высоких оборотах. Этим славятся отечественные генераторы как за счет общего низкого качества изготовления, так и из-за ряда конструктивных дефектов. Столкнувшись с проблемой недозаряда аккумулятора, стоит разобраться с причинами проблемы – кому случалось оставаться на трассе с мертвой батареей и отсутствующей зарядкой, подтвердит, что хорошего в этом мало.

Конструкция автомобильного генератора

Любой генератор, за исключением моделей постоянного тока, создает многофазный переменный ток – три или четыре фазы в зависимости от мощности. Зачем такое усложнение, если в бортсети все равно используется только постоянный ток? Дело в том, что у многофазного генератора переменного тока выше КПД, а главное – ток снимается не щетками со вращающегося ротора, а с неподвижных обмоток статора. Соответственно нет и проблем с выгоранием коллектора (ток в нем гораздо меньше того, что выдает генератор), и сам коллектор проще – два кольца, а не набор изолированных ламелей.


Чтобы преобразовать многофазный переменный ток в постоянный, используется диодный мост. Как минимум он содержит несколько мощных диодов по удвоенному числу фаз – они и заняты выпрямлением тока. На некоторых генераторах есть и дополнительные диоды, обеспечивающие питанием реле-регулятор.

Само же реле-регулятор давно уже не реле: вместо электромеханического устройства для управления генераторами применяются электронные схемы, но название «реле-регулятор» за ним уже твердо устоялось. Они действуют одинаково – изменяя ток в обмотке ротора (и магнитное поле в сердечнике), они повышают или понижают напряжение на выходе генератора так, чтобы удержать его в заданных пределах от 13,7 В (старые маломощные генераторы) до 14,5 В (современные генераторы, рассчитанные на высокое энергопотребление бортсети и ускоренную зарядку аккумуляторов). Современные генераторы уже не являются самостоятельными узлами, а интегрированы с бортовыми контроллерами: в них ЭБУ управляет напряжением, поднимая его после запуска мотора для ускорения зарядки аккумулятора, а затем снижая до нормы.

Питание реле-регулятора осуществляется от внешней сети («Жигули», большинство иномарок) и от самого генератора через дополнительные диоды моста (переднеприводные ВАЗы). Вторая схема считается менее надежной, зато имеет отличительную способность к самовозбуждению за счет остаточной намагниченности ротора – генератор, раскрученный до высоких оборотов, выдаёт достаточно тока, чтобы сработало реле-регулятор и вывело его на рабочий режим.

Возможные причины неисправностей

Износ щеток

Если генератор не дает зарядку аккумулятору, то первое, что приходит в голову на автомобилях с достаточным пробегом – это износ щеток. В генераторах мало чисто механических узлов, которые влияют на его работоспособность – а щетки, постоянно трущиеся о коллектор, стираются.

По мере износа контакт ухудшается, соответственно падает и ток в обмотке ротора. Сначала генератор дает мало зарядки на низких оборотах, «просыпаясь» после перегазовки, затем отказывает полностью. Сами по себе щетки могут быть как отдельным узлом, так и сблокированным с реле-регулятором.

Извлекая щеточный узел из генератора, можно легко ощутить, насколько его можно выдвинуть, чтобы перестала ощущаться упругость пружин – это и будет остаточная рабочая длина самой длинной щетки. Обратите внимание, что чаще щетки изнашиваются неравномерно: со стороны крышки, где скапливается грязь и продукты износа щеток, щетка стирается быстрее. Это заметно и по наличию канавки на одном из колец.

Сама по себе канавка не так страшна, если протерта ровно. Вот волнообразная, с резкими перепадами диаметра – прямое указание на замену контактных колец или ротора в сборе.
На зарубежных генераторах встречается моноблочная конструкция, когда и диодный мост, и реле-регулятор, и щеточный узел – одно целое. Замена такого моноблока – дело недешевое, да и глупо это делать при износе одних щеток. Поэтому их перепаивают, подбирая подходящие от отечественных генераторов или электроинструмента.

Обрыв

В роторе же, помимо износа контактных колец, вероятных причин неисправности немного – сравнительно малые токи не дают обмотке сгорать, гораздо чаще происходит обрыв провода в месте соединения с коллектором. Проверяется ротор тестером: сначала измеряется сопротивление между кольцами коллектора, затем – между кольцами и «массой». В первом случае сопротивление  составляет несколько ом, во втором – «бесконечное» (нет короткого замыкания обмотки на корпус).

Статор и диодный мост

Еще одной из причин по которым генератор не дает зарядку — это наиболее нагруженные узлы: статор и диодный мост. При постоянных перегрузках они перегреваются, что для статора чревато разрушением изоляции, коротким замыканием на корпус и возгоранием обмотки, а для диодного моста – отказом или пробоем диодов. Внешне симптомы похожи – падает мощность генератора (не работает одна или две фазы), либо генератор отказывает полностью.

Статор оценивается в первую очередь внешне – не должно быть видно потемнений изоляции и запаха горелого. Затем с помощью тестера проверяется сопротивление каждой фазной обмотки и отсутствие ее замыканий на корпус.

Диодный мост лучше проверять с помощью аккумулятора и контрольной лампы – в тестерах напряжение при контроле невелико, и пробитый диод таким образом можно пропустить. 12-вольтовая лампочка на 40-60 Вт и аккумулятор в этом плане надежнее.
Проверочная цепь проста: «минус» от аккумулятора подключаем к силовой клемме диодного моста, «плюс» через лампу поочередно подключаем к каждому выводу моста, к которым подключались обмотки статора. Если на одной из фаз лампочка не горит – диоды выгорели. Далее меняем полярность подключения – в этом случае лампочка ни на одной фазе не загорается, иначе это укажет на пробой диодов в мосту. Повторяем процедуру, подключив «массу» уже к «подкове» диодного моста – лампа не загорается. При обратном подключении должна гореть на всех фазах. Дополнительные диоды проверяются от статорных входов до клеммы, идущей на реле-регулятор.

При этом неисправности статора и диодного моста тесно связаны: пробитые силовые диоды приведут к перегреву обмотки в соответствующей фазе, так как она оказывается замкнута накоротко.

Проблема с реле-регулятором

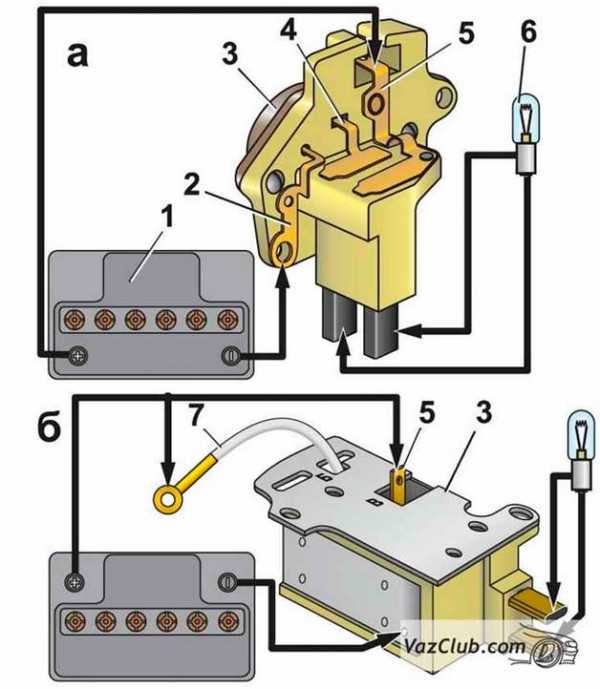

Процедура проверки реле-регулятора зависит от конструкции. Внешние (как на старых «Жигулях») при отсутствии зарядки проверить просто – убедившись, что на щеточный узел после включения зажигания поступает ток (включив амперметр в цепь между клеммой 67 реле-регулятора и щеточным узлом). Нет тока – меняйте «шоколадку».

Если реле-регулятор объединено со щеточным узлом, то можно померить напряжение на щетках после включения зажигания: оно может быть меньше бортового, но быть обязано. Не проверяйте реле-регуляторы без нагрузки: напряжение на выходе в этом случае может быть, но при подаче нагрузки на неисправное реле-регулятор оно резко упадет, и исправный узел придется признать дефектным.

Отсутствие тока в обмотке статора необязательно станет следствием неисправности самого реле-регулятора. Вспомните, что мы писали выше о схемах питания реле. В генераторах с дополнительными диодами оно идет от самого генератора, на неработающем моторе же идет на реле-регулятор только ток через контрольную лампу. Такие генераторы просто отличить – к ним подходит только одна слаботочная клемма от контрольной лампы. Реле признается дефектным, если дополнительные диоды в мосту исправны.

В генераторах со внешним возбуждением обязательны хотя бы два слаботочных входа – один от контрольной лампы, второй – «плюс» зажигания. Это очень распространенная схема на азиатских генераторах, где распиновку слаботочного разъема легко расшифровать по маркировке (L – контрольная лампа, IG – зажигание). В генераторах такого типа после включения зажигания напряжение на клемме IG присутствует обязательно, иначе возбуждения генератора не произойдет.

Ещё кое-что полезное для Вас:

Видео: Причина отсутствия заряда АКБ на ВАЗ 2101 . Как найти

topmekhanik.ru

Почему генератор не дает зарядку на аккумулятор авто, причины и способы ремонта

Аккумуляторная батарея является единственным источником напряжения во время запуска двигателя. Как можно догадаться, при ее неработоспособности завести мотор будет проблематично. В этой статье мы расскажем, почему автомобильный генератор не дает зарядку на аккумулятор и что делать в таких случаях.

Содержание

[ Раскрыть]

[ Скрыть]

Отсутствие зарядного процесса

О том, что генератор не дает зарядку на аккумуляторную батарею, может сообщить диодный индикатор, расположенный на контрольном щитке приборов. Как правило, этот значок изображается в виде самой АКБ, а когда электрическая часть на функционирующем двигателе работает нормально, он обычно не светится. Увидеть этот индикатор на щитке можно после того, как вы повернете ключ в замке в положение I. В этот момент производится диагностика всех приборов, поэтому появление индикатора в этот момент — вполне нормальная ситуация. В том случае, если индикатор продолжает гореть во время движения на авто, это может свидетельствовать о том, что генератор не заряжает АКБ.

Соответственно, такую проблему водителю необходимо как можно быстрее решать, поскольку в противном случае это может привести к более серьезным последствиям, чем просто появившийся индикатор на приборке. Иногда генераторный узел не заряжает аккумулятор по причине неработоспособности последнего. Причем решить как-то такую неисправность кроме как путем замены батареи не получится. Но иногда это может быть обусловлено неправильной работой и генератора.

Причины и способы устранения неисправности

Все элементы генератора

Если у вас есть возможность взять на время чужой аккумулятор для проверки, то можно попробовать его поставить вместо своего на автомобиль. Разумеется, эта АКБ должна быть полностью рабочей. Собственно, таким образом вы и сможете узнать, в чем заключается причина проблемы — в АКБ или в генераторе. Ниже рассмотрим причины такой неисправности.

Внутреннее состояние АКБ

Обычно причиной, по которой генератор не может дать заряд аккумулятору, заключается в сульфатации пластин последнего. В этом случае поверхность пластин может быть покрыта солями — частично или полностью — которые не позволяют аккумулятору зарядиться. В том случае, если степень покрытия пластин небольшая, то в принципе, всегда можно попытаться восстановить работоспособность батареи. Однако, если процесс разрушения уже необратим, необходимо будет произвести замену устройства.

Что касается восстановления конструкции аккумулятора от сульфатации, то этот процесс может занять не одни сутки, при этом результат и качество восстановления нельзя гарантировать. Это означает, что вам в любом случае со временем может потребоваться новая АКБ. Процедура реанимации, как правило, начинается тогда, когда на АКБ нет признаков вздутия, механических повреждений, трещин и т.д. То есть корпус устройства должен быть целым.

Установка клемм АКБ на выводы

Но следует учитывать, что и внешнее состояние — это далеко не всегда гарантия того, что результат вас устроит. Внутри конструкции расположены банки, в которых могут откалываться пластины, что в конечном итоге приводит к возникновению короткого замыкания. Если это так, то кроме как покупки нового аккумулятора других вариантов нет.

Клеммы

Иногда появление светового индикатора может произойти во время езды на машине. В этот момент не стоит поддаваться панике, поскольку причина может быть довольно банальной. При наезде на кочку или в яму с аккумулятора может попросту слететь контакт, особенно это возможно, если клемма была плохо прикручена. Если это так, то его нужно просто вернуть на место и посильнее затянуть.

Проблемы с клеммами могут проявляться в случае их окисления, в том месте, где они соединяются с выводом. Чтобы решить эту проблему, окисление нужно просто зачистить. Для этого понадобится наждачная бумага мелкой зернистости. В процессе нужно быть максимально осторожным, поскольку можно случайно срезать свинцовую часть вывода, а это недопустимо. Если вы сотрете больше слоя, чем необходимо, клемма будет плохо держаться и начнет спадать на каждой кочке (автор видео — Авраменко Garage).

Ремень генератора

Какой заряд должен давать генератор и по каким причинам происходит перезаряд или невозможность заряда АКБ? Довольно часто проблема кроется в ремешке узла — при слабом натяжении ремень начнет проскальзывать на валу, в данный момент узел не сможет подавать напряжение в систему. Осуществляется переключение батареи и заряженный аккумулятор превращается из потребителя энергии в источник потребления, который постепенно разряжается.

Диагностика степени натяжения ремешка может осуществляться на выключенном моторе. Если ДВС отключен, его при необходимости можно попытаться подтянуть. Но следует учитывать, что проскальзывание может быть обусловлено не только плохим натяжением, но и износом профиля. Такую проблему решить удастся только путем замены ремешка.

К невозможности передачи вращения может привести мокрый или влажный вал — ремешок будет скользить по поверхности без усилия. Чтобы аккумулятор мог нормально заряжаться, шкив должен быть сухим, поэтому его достаточно будет только высушить. Определить проскальзывание достаточно сложно, в этом случае может произойти и обрыв ремешка.

Причина проблемы может заключаться в окислении проводов на генераторном узле в местах соединений. Если вы заметили белый налет, то как сказано выше, его можно удалить с помощью наждачки. Проведите визуальную проверку на возможное наличие обрывов проводов либо подгоревших контактов. Если провод перегорел, об этом может свидетельствовать характерный запах (автор видео — ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Контроль остальных элементов системы зарядки

Чтобы определить, почему генератор дает перезаряд или не заряжает АКБ в принципе, может потребоваться мультиметр. С помощью тестера можно замерить напряжение на батареи в двух режимах. При отключенном двигателе параметр заряда должен составлять в диапазоне 12.5-12.7 вольт, при заведенном моторе — 13.5-14 вольт. Если на включенном ДВС эти показатели меньше, это может свидетельствовать о проблемах в работе диодного моста или щеточного узла. Кстати, щетки могут стереться, поэтому их нужно периодически менять.

Если причиной перезаряда или отсутствия заряда является реле, ее можно устранить в результате замены либо перепайки диодов. Если диоды будут перепаиваться, необходимо подобрать устройства наиболее приближенные по техническим характеристикам. В противном случае они могут перегреваться.

Проверка генератора

Причиной, по которой батарея не заряжается, может быть неработоспособность генератора. Если пробег автомобиля большой, это может привести к выработке ротора либо износу вращающихся элементов. В результате это может привести к перекосу деталей внутри конструкции и отсутствию вращения. Если генератор заклинил, то его необходимо будет заменить, ремонт в этом случае результатов не даст. Кроме того, причина может заключаться в обрыве цепи внутри механизма. Выявить такую неисправность можно только с помощью электрика.

В целом большую часть проблем, связанную с отсутствием заряда, можно решить своими силами. Для этого достаточно только правильно следить за работой узла и уделять время диагностике батареи и генератора в случае появления соответствующего индикатора на приборке.

 Загрузка …

Видео «Как правильно протестировать генераторный узел»

Подробнее о диагностике генератора в домашних условиях вы можете узнать из видео ниже (автор ролика — AutoHandMade).

avtozam.com

возможные причины и способы решения :: SYL.ru

Наверное, каждый владелец автомобиля сталкивался с проблемами электроснабжения. Даже на иномарках, не говоря уже про отечественные авто, бывает, что генератор не дает зарядки на АКБ. Это серьезная проблема. Когда-нибудь, в самый ответственный момент, машина просто не заведется, потому что аккумулятор не зарядился должным образом. А ведь часто автомобиль нам нужен прямо сейчас.

Теория вопроса

Во время движения автомобиля севшая АКБ получает напряжение заряда 13,6 до 14,2 В. Для правильной и стабильной работы всех систем в машине эти напряжения должны поддерживаться, пока двигатель не запустится и коленчатый вал не будет вращаться. Вместе с мотором крутящий момент через приводной ремень подается и на генератор. В этот момент вырабатывается такое количество энергии, которого будет достаточно для стабильного функционирования всех систем и для поддержания заряда на аккумуляторе.

ДВС может работать в разных режимах. Вместе с этим меняется число оборотов на коленвале. Также меняется и количество оборотов шкива, это ведет к росту напряжения, производимого генератором. Чтобы поддерживать в бортовой сети уровень в 13,6-14,6 В, в цепи возбуждения имеется специально реле. Оно регулирует уровень напряжений. Когда рост превысит нормальное значение, тогда ток, подающийся к обмотке, будет снижаться. Вместе с этим уменьшается и сила намагничивания ротора. Это ведет к снижению напряжений на выходе.

Если генератор не дает зарядки, то в большинстве случае причины нужно искать в цепях возбуждения, а также в схемах выходного напряжения от генератора к батарее. Но не всегда это так. Иногда неполадки связаны с самим генератором.

Когда водитель поворачивает ключ в замке, одновременно с этим запускается и реле в системе зажигания. «Плюс» протекает через реле и предохранитель в монтажном блоке. Далее напряжение проходит по бортовой сети, попадая на лампу заряда аккумулятора и на датчики заряда. Затем оно проходит через диоды, реле, элементы в монтажном блоке и наконец – на разъем в генераторе. Там электричество приходит на реле-регулятор и, проходя через щетки и контактные кольца, попадает на возбуждающую обмотку.

С ростом частоты оборотов коленчатого вала увеличиваются фазовые напряжения. Затем они через диодный блок повышают напряжение на обмотке возбуждения и на диоде контрольной лампы. Когда выходное фазовое напряжение достигнет 12 В на обеих выводах, напряжение выровняется. По причине отсутствия разности напряжений контрольная лампа погаснет. В данном случае генератор выдает напряжение, которое выше 12 В.

Как определить, что генератор не заряжает АКБ

Проще всего проверить, что генератор не дает зарядку (ВАЗ-2110 не является исключением), посмотрев на приборную панель. На ней есть контрольная лампа. В классических моделях ВАЗ имеется и вольтметр. Стрелка должна находиться в зеленой зоне, а контрольная лампа — в обычном режиме (когда все исправно, она не горит). Если это не так, то зарядка не идет. Стоит рассмотреть проблему подробно.

Более лучший и точный способ, помогающий определить, что генератор не дает зарядки, – это проверка напряжения на клемме АКБ мультиметром. Если заряд есть, то прибор покажет от 13,6 В до 14,6 В. Если заряд не идет, тогда показания будут от 12 В и ниже.

Типовые причины

Существует несколько причин, которые приводят к такой неисправности. Рассмотрим их и узнаем, как их устранять.

Перегрузки генератора

Если зарядка на АКБ идет, однако напряжения недостаточны, значит, генератор перегружен. Этому способствует установка и подключение вдобавок к штатному электрическому оборудованию различных гаджетов, охочих до электричества. Генератор функционирует на пределе своих возможностей.

Современные водители любят различный тюнинг автомобиля. Так, устанавливаются серьезные музыкальные комплексы, мощный свет и другое оборудование. Кто-то вместе с этим увеличивает мощность аккумулятора. Так, при АКБ на 70 Ач штатный генератор ВАЗа не может полностью ее зарядить. У него банально не хватает мощности. Вследствие этого генератор дает мало зарядки.

Плохой или слабый контакт

Контакт ослабляется, если щетки и контактные кольца на роторе покрыты грязью и замаслены. Также виновником считается усадка пружины, которая давят на щетки. Нередко щетки «зависают». Все это является причиной повышения сопротивления возбуждения, а иногда и разрыва цепи.

Помогает справиться с этой проблемой очистка грязных элементов ветошью, предварительно смоченной бензином. Если щетки сильно изношены, их меняют. Окисленные кольца очищают стеклянной шкуркой.

Обрывы в обмотке

Если есть обрыв в обмотке возбуждения, то генератор не дает зарядки. Определяется это просто. Достаточно потрогать генератор рукой. При обрыве обмотки устройство будет нагреваться. Чтобы продиагностировать более точно, от щетки отсоединяют конец обмотки возбуждения и подключают к клемме на генераторе. Замер производят через мультиметр от аккумулятора.

При обрывах мультиметр ничего не покажет. Если вместо прибора используется сигнальная лампа, то она не загорится. Для того чтобы найти проблемную катушку, к каждой их них по очереди подключают провода от АКБ. Если обрыв внутри, катушку меняют. Внешние обрывы устраняют с помощью паяльника.

Замыкание на корпус ротора

В случае данной неисправности замкнется вся обмотка возбуждения и генератор не сможет работать. Зачастую замыкания на корпус случаются в местах, где концы обмотки соединяются с контактными кольцами на роторе. Проверить это можно при помощи лампы на 5 В. Для проверки провод следует подсоединить к одному из контактных колец, а второй – на сердечник ротора либо его вал. В случае замыкания лампа будет гореть. Такой генератор неисправен. Можно заизолировать место замыкания либо заменить обмотку полностью.

Замыкания в фазовой обмотке на статоре

Вот еще одна причина, почему генератор не дает зарядку. Замыкать может по причине разрушения изоляции между витками в катушках статора генератора. Генератор будет греться, недостаточно заряжать АКБ, так как полноценное напряжение он дает лишь при высоких оборотах двигателя.

Замыкание статора на корпус

Как и в случае с другими замыканиями, устройство будет сильно греться. Повысятся шумы при его работе, снизится мощность.

Проверить неисправность можно при помощи все той же лампочки или мультиметра. Один вывод лампы подключают к сердечнику, а второй – к любому из выводов обмотки. Если замыкание есть, тогда лампа будет гореть. Восстановлению поврежденная катушка не подлежит. Решить ситуацию может только замена.

Плюсовая клемма замыкает на корпус

Если генератор не дает зарядку на аккумулятор, причина может быть и в этом. В случае данной неисправности устройство будет не только нагреваться, но и возможны пробои на диодном выпрямительном блоке. В результате пробоя случится замыкание аккумулятора. В результате есть серьезный риск выхода батареи из строя.

Механические поломки

Если генератор не дает зарядку, причины могут быть не только электрическими, но и механическими. На первом месте среди неисправностей – растянутый приводной ремень. Диагностируется это легко – будет сильно нагреваться шкив.

Также отсутствует зарядка на достаточном уровне. Дополнительно рекомендуется осмотреть устройство, клеммы, провода на наличие плохих контактов, обламывания и других механических повреждений.

Алгоритм поиска причины

Мы рассмотрели типовые неисправности. Но важно найти главную причину. Если автомобиль имеет стандартную комплектацию и нет никаких нештатных потребителей энергии, тогда можно начинать диагностировать непосредственно генератор. Если дополнительные потребители имеются, их лучше отключить. При этом отключать необходимо физически, из бортовой сети.

Вначале замеряют отдачу тока на заглушенном моторе. Здесь важно выяснить, есть ли потребление энергии при неработающем моторе при выключенном зажигании (ключ тоже вынимается из скважины замка). Важно, что в процессе измерений отключается даже сигнализация. На большинстве отечественных автомобилей наблюдаются небольшие утечки токов. Всегда где-то подклинивает «на массу» (то есть минусовой провод соприкасается с кузовом). Но зачастую они не способны полностью разрядить батарею даже за две-три недели.

Далее все потребители подключают и таким же образом измеряют утечку на мультиметре. Если она большая, то причину нужно искать не в генераторе или АКБ, а в одном из устройств в бортовой сети. Если токов утечки в состоянии покоя не обнаружено, то, скорее всего, не дает зарядку генератор ВАЗ. Причины мы уже рассмотрели.

Заключение

Итак, мы выяснили, почему в автомобиле генератор не выдает зарядку. Если обнаружены проблемы, связанные с утечкой тока, нужно сразу же приступать к поиску поломки и устранению ее. Генератор является главной частью электрической системы автомобиля. Как и сердце человека, он обеспечивает энергии все приборы и устройства. К генератору необходимо относиться бережно — устанавливать нештатные приборы и акустику с умом. А если возникли неполадки, ремонт лучше не откладывать «на потом». Теперь начинающие автолюбители знают, как проверить генератор – дает зарядку или нет. Это поможет в самостоятельном ремонте.

www.syl.ru

Генератор не дает зарядку на ВАЗ 2107

Современный автомобиль имеет большое количество электрического оборудования разного назначения запитанного от бортовой сети. При работающем двигателе в автомобиле ВАЗ 2107 напряжение выдает генератор переменного тока, представляющий собой синхронную динамо-машину. Привод агрегата осуществляется от шкива двигателя клиновым ремнем. В процессе эксплуатации естественный износ устройства, вследствие чего оно не установленных параметров.

Автомобиля ВАЗ 2107 имеет генератор одного из двух вариантов исполнения: модель 372.3701 и 9412.3701. Последняя более поздняя версия отличается от предыдущей следующими элементами:

  1. Блок выпрямителя установлен снаружи на задней крышке и защищен пластиковым корпусом.
  2. Крыльчатка охлаждения устройства размещена внутри, что обеспечивает ей большую эффективность.
  3. Диаметр контактных колец уменьшен с целью уменьшения износа щеточного узла.

Такая конструкция обеспечивает сокращения длины окружности и не дает увеличения выработки в деталях.

Внешние проявления неисправностей агрегата

Диагностика отказов электрооборудования автомобиля ВАЗ 2107 для водителя имеющего соответствующий опыт не представляет особой сложности. Генерирующее устройство дает напряжение, необходимое для зарядки аккумуляторной батареи и устойчивого функционирования иных приборов. Его номинальное значение — 14 В, которое можно измерить мультиметром на выводах.

Если генератор автомобиля ВАЗ 2107 дает напряжение менее 11.5 В следует провести проверку степени натяжения ремня привода возможно его проскальзывание. Обычно это сопровождается характерным свистящим звуком, который исчезает при подтягивании. В случае если посторонние шумы не исчезают необходимо заменить изношенный клиновый ремень и проверить состояние подшипников ротора.

Демонтаж электрогенератора

Для тщательной проверки устройства необходимо его снять с автомобиля ВАЗ 2107 и произвести его разборку. Электрический генератор демонтируется со строгим соблюдением рекомендаций. Руководства по ремонту машины, разработанного производителем. Важно перед выполнением работ произвести отключение аккумулятора, чтобы не допустить при касании контактных частей провода на корпус и короткого замыкания.

Генератор, призванный обеспечивать зарядку батареи и питание приборов, снимается в следующем порядке:

  1. Машина устанавливается над смотровой ямой или на подъемнике, с нее демонтируется защита и брызговик слева.
  2. От электрогенератора отключается провода и откручивается гайка, фиксирующая его положение на фигурной планке натяжителя.
  3. Со шкивов снимается ремень.
  4. Раскручиваем болт крепления устройства на кронштейне и вытаскиваем его из отверстия.

После этого аккуратно вынимаем генератор из моторного отсека автомобиля ВАЗ 2107, соблюдая при этом осторожность. Агрегат очищается от загрязнений при помощи ветоши и кисти и подвергается наружному осмотру на предмет наличия внешних повреждений. Это не дает гарантий обнаружения неисправностей, но покачивание вала ротора из стороны в сторону позволяет выявить люфт в подшипниках и соответственно их износ.

Проверка частей генератора

Разборка устройства, установленного на автомобиле, производится слесарным инструментом в следующем порядке:

  1. Не прилагая чрезмерных усилий, откручиваем болты крепления регулятора напряжения и блока выпрямителей.
  2. Используя ключ на «8» разбираем стягивающие корпус шпильки и снимаем заднюю крышку. Генератор разделяется при этом на несколько частей.
  3. Производим дефекацию подшипника и щеточного узла. Если остаточная длина контактных устройств не превышает 5 мм, они подлежат замене.
  4. Повреждение уплотнительных колец подшипника указывает на его выработку, и данное изделие демонтируется с установкой на его место нового.
  5. Снимаем с ротора шкив, зажав его в тисках, при этом не следует забывать о возможности деформации узла. При затягивании внимательно следим за состоянием детали.
  6. После этого вынимаем вал из подшипника и проверяем его.

Контроль электрической части генерирующего устройства автомобиля ВАЗ 2107, обеспечивающих зарядку аккумулятора и питание приборов. При этом используется мультиметр в режиме проверки сопротивления. Необходимо убедиться в отсутствии обрывов обмотках ротора и статора, а также в отсутствии межвиткового замыкания. На следующем этапе генератор автомобиля ВАЗ 2107 проверяется на исправность регулятора напряжения.

Данный узел проверяется по определенной методике с использованием аккумулятора и измерительных приборов. После проведения контрольных измерений и если не обнаружено отклонений, начинаем работать с блоков выпрямительных диодов. На ВАЗ 2107 генератор оснащен схемой из шести полупроводниковых приборов, которые обеспечивают линейность выходных характеристик. В случае если в процессе проверок выявлено значительное количество неисправностей устранение из не имеет смысла, дешевле приобрести новый.

7vaz.ru

Не заряжается аккумулятор автомобиля от генератора

Аккумулятор и генератор являются двумя источниками электроэнергии. Аккумулятор используется для запуска двигателя и для подпитки систем автомобиля, если генератор не справляется с нагрузкой. Роль генератора заключается в обеспечении питанием потребителей тока в бортовой сети при работающем двигателе и подзарядка аккумулятора. Вот эта последняя его функция и будет нас интересовать. При эксплуатации не редкость ситуации, когда аккумулятор не заряжается во время поездки или получает недостаточный заряд. Давайте разберёмся с причинами этого.



Содержание статьи

Причины, по которым не заряжается аккумулятор автомобиля

Ниже будут рассмотрены причины, по которым может не заряжаться аккумулятор. Диагностировать отсутствие зарядки не составит труда, поскольку это сразу отразится на состоянии аккумулятора. Если во время поездки генератор не заряжает АКБ, то заряженная батарея будет полностью садиться. Если генератор заряжает аккумуляторную батарею, но недостаточно, сразу понять это будет сложнее. Просто аккумулятор будет садиться быстрее, чем обычно. Но на большинстве автомобилей есть индикатор заряда аккумулятора. На приборной панели есть индикатор, который загорается, если возникли проблемы с зарядкой АКБ. Если горит индикатор, то это значит, что ток от генератора не поступает и питание потребителей в автомобильной сети идёт от батареи.

Если это ваш случай, то переходим к причинам отсутствия зарядки от генератора. Можете также прочитать о причинах перезаряда аккумулятора. Нужно также исключить проблемы с самой аккумуляторной батареей. Как проверить аккумулятор автомобиля на работоспособность, читайте в статье по ссылке.

Вернуться к содержанию


Сгорел предохранитель

Для начала стоит проверить, а не врёт ли сам индикатор заряда аккумулятора на панели приборов. Иначе вы будете искать причину там, где её нет.

Для начала стоит проверить предохранитель

Найдите в руководстве к своему автомобилю соответствующий предохранитель. Эта информация, как правило, содержится в разделе по электрической части. Находите предохранитель, смотрите его состояние и заменяете при необходимости. Запускаете двигатель и, если индикатор погас, то с генератором все нормально и никакой ремонт не требуется.
Вернуться к содержанию


Оборван ремень генератора

Это, наверное, одна из самых распространенных причин отсутствия зарядки от генератора. Ремень генератора, какой бы качественный он не был, изнашивается и периодически нуждается в замене.

Лучше проводить плановые замены ремня генератора

Лучше менять ремень после определённого пробега, как указано в руководстве к авто, а не дожидаться, пока он порвётся где-нибудь в пути.

Вернуться к содержанию


Ослабло натяжение ремня генератора

Ещё одна причина, по которой может отсутствовать полноценная зарядка АКБ от генератора. Даже если ремень генератора находится в хорошем состоянии, его натяжение может просто ослабнуть, и генератор будет вырабатывать напряжение, недостаточное для заряда аккумуляторной батареи. Это может стать причиной того, что быстро садится аккумулятор на машине во время стоянки.

Регулировка натяжения ремня генератора не займет много времени

В этом случае аккумулятор, не получая достаточного заряда во время поездки, будет садиться гораздо быстрее. Поэтому нужно с периодичностью, указанной в руководстве к авто, проверять натяжение ремня генератора. Также советуем проверить натяжение через некоторое время после установки нового ремня. Он поработает, растянется и надо будет подтянуть. Необходимость регулировки натяжения вы можете понять по характерному свисту в момент нажатия газа на низких передачах.

В принципе, в регулировке натяжения нет ничего особо сложного и вы сможете сделать её самостоятельно, не обращаясь в сервис. В большинстве случаев требуется гаечный ключ и монтировка.

Вернуться к содержанию


Повреждена проводка или контакты

Ещё одна распространённая причина отсутствия зарядки АКБ от генератора заключается в проводке между ними. Поэтому следует проверить состояние провода, который идёт от положительной клеммы батареи к генератору. Провод должен быть целый, без повреждений изоляции, а контакты без окисления. Если наблюдаются проблемы, то устранить. Если устранить не получается, то заменить.
Вернуться к содержанию


Неисправен регулятор напряжения генератора

Эта проблема уже серьёзнее и встречается реже. С её устранением справятся только опытные автолюбители. Поскольку частота вращения коленчатого вала постоянно меняется, то и напряжение вырабатываемое генератором «плавает».

Регулятор напряжения постоянно в автоматическом режиме меняет силу тока возбуждения генератора. В результате напряжение, выдаваемое генератором в бортовую сеть, поддерживается в определённых пределах. Если регулятор выходит из строя, то аккумулятор начинает испытывать проблемы либо от пониженного, либо повышенного напряжения в сети.

С неисправным регулятором напряжения авто эксплуатировать нельзя

Как проверить регулятор напряжения генератора на работоспособность и провести его замену для конкретной модели авто, нужно читать в соответствующем руководстве. Если у вас нет необходимых навыков, то обратитесь в автосервис. Можете дополнительно прочитать о причинах разрядки аккумулятора на автомобиле.
Вернуться к содержанию


Вышел из строя диодный мост генератора

Ещё одной проблемой в генераторе может стать выход из строя диодов. Как эту неисправность диагностировать самостоятельно? Тут потребуется мультиметр или вольтметр. Заводите двигатель, щупы мультиметра накидываете на выводы АКБ и замеряете напряжение. Затем немного выжимаете газ и наблюдаете за напряжением. При исправном генераторе оно будет расти. Если оно падает, то с большой долей вероятности можно утверждать, что диодный мост вышел из строя. Причиной выхода из строя диодов чаще всего является короткое замыкание.

Неисправный диодный мост требует ремонта у автоэлектрика

В этом случае нужно снимать генератор и «прозванивать» диоды. Но без соответствующих навыков эту работу вам выполнить будет сложно. Здесь уже лучше обратиться к автоэлектрику. Заодно можно проверить щётки и состояние генератора в целом. Некоторые автолюбители, если позволяют средства, просто заменяют весь генератор целиком.
Те, кто разбираются в автоэлектрике, самостоятельно подбирают диоды взамен сгоревших и проводят ремонт своими руками.

Вернуться к содержанию


О чём нужно помнить?

Мы рассмотрели основные причины отсутствия зарядки аккумуляторной батареи от генератора. По статистике большинство автолюбителей при таких проблемах обращаются в сервис. Это нормально, но информация вам пригодиться, чтобы на месте понять причину поломки. К тому же, если вы в курсе ситуации, ушлым сотрудникам автосервиса будет сложно вытянуть с вас лишние деньги за ремонт.

Одно дело, когда вы говорите мастеру «мне нужно подтянуть ремень генератора», и совсем другое «там у меня сломалось что-то». Вот вам за это что-то и насчитают в два раза больше.

И напоследок, о чём нужно помнить при эксплуатации аккумулятора.

Периодически при заведённом двигателе проверяйте напряжение на выводах АКБ. На разных авто это значение может отличаться, но должно укладываться в интервал 13─14,4 вольта. Если напряжение будет больше, то в батарее будет активно идти процесс гидролиза воды с выделением водорода. Если значение меньше, то аккумулятор не будет нормально заряжаться при поездке.

В обоих случаях нужно обратиться к специалисту для устранения проблемы.

Проверяйте показания индикатора заряда аккумулятора и заряжайте АКБ при необходимости. Кроме того, иногда визуально проверяйте состояние ремня генератора на предмет износа. Ближе к концу его срока службы заменяйте. Не ждите, пока он порвётся. Заодно проверяйте натяжение ремня и при необходимости подтягивайте. Если у вас все исправно по части генератора и проводки, но аккумулятор все равно не заряжается, ищите причину в нём. Для этого можете прочитать статью про ремонт аккумулятора автомобиля.

Вот и всё по этому вопросу. Желаем удачи на дорогах! И ждём от вас комментариев к статье!
Вернуться к содержанию

akbinfo.ru

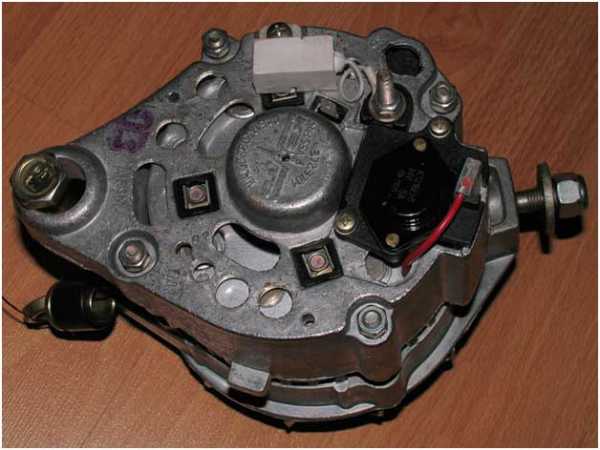

Ваз 2107 генератор неисправности, фото, видео.

Бывает так, что владельцам «Жигулей» приходится сталкиваться с такой проблемой, как плохая зарядка аккумулятора ВАЗ 2107. Отсутствие, или плохой заряд определяется отсоединением одной из клемм при работающем двигателе. Если автомобиль начнет глохнуть или двигатель станет работать неустойчиво, то зарядки нет. Есть несколько причин, по которым генератор дает слабую зарядку или не заряжает совсем.

Из-за чего генератор не дает зарядку на ВАЗ 2107?

  1. Износ щеток генератора. Нормальная длина щеток генератора должна быть, минимум, 12 мм. Если при измерениях их длина оказалась меньше номинального значения, то щетки нужно заменить новыми.
  2. Повреждение диодного моста. Перегорание или плохой контакт одного или нескольких диодов тоже может стать причиной недостаточной зарядка. Проверить состояние диодного моста можно с помощью простого тестера с лампой. Все диоды работают, как проводники тока, только в одном единственном направлении.Получается, что если менять полярность подключения, лампа будет то гореть, то не гореть.
  3. Возможно, нет зарядки на ВАЗ 2107, потому что неисправно реле напряжения (таблетка) или , как его правильно называют — реле-регулятор напряжения. Это небольшое устройство держит напряжение на значениях от 13 до 14 вольт при разной частоте вращения генератора. Если первые две причины вас не коснулись, а напряжение общей бортовой сети ниже номинальных значений (измеряется вольтметром при работающем двигателей), то можно смело заявлять о неисправности реле. Если плохая зарядка аккумулятора ВАЗ 2107 вызвана по этой причине, то замените реле напряжения новым. Но прежде чем отправляться за его покупкой, рекомендуется взять с собой вольтметр и проверять работу реле прямо возле магазина, потому как особенности зарядки аккумулятора на разных автомобилях индивидуальны и оно может не подойти вам, будучи исправным. Кроме того, брак реле напряжения – явление очень частое.

  4. Эту причину, разумнее было поставить третьим местом, но так как её выявление требует навыки электрика, её выделяют отдельно. Бывает, но редко, что генератор дает слабую зарядку из-за неисправностей обмоток статора и ротора. Таковыми могут быть:  между фазные  замыкания или обрыв фазы. Ремонт генератора, в этом случае, рекомендуется поручить обученному электрику.

lada-na-remont.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
