Карбюратор нива 21213:схема, регулировка, настройка, ремонт

Карбюратор на моделях 2121, 21213 и других машинах в общих чертах имеет одно и то же устройство. Функционально оно располагается в двигательной системе, и с его помощью топливо перемешивается до состояния горючей смеси. Карбюратор, как правило, состоит из нескольких основных элементов — поплавковой камеры, так называемого жиклера (с распылителем), диффузора, дроссельной заслонки. Он может иметь от одной до четырех камер на разных автомобилях, последовательное или одновременное открытие заслонок дросселя, горизонтальное, нисходящее или восходящее движение рабочей смеси.

Вернуться к оглавлению

Элементы устройства карбюратора на моделях Нивы

Отечественный внедорожник

Схема карбюратора также включает: рычаг привода от ускорительного насоса, диафрагму, регулировочный винт и воздушный канал от пускового устройства, запорный клапан (электромагнитный), воздушную заслонку, игольчатый клапан, штуцер от подачи топлива, экономайзер для мощностных режимов, блок для подогрева карбюратора, штуцеры для вентиляции картера, для подачи разрежения для вакуумного регулятора в зажигании и др. элементы.

Нива 2121 имеет следующую последовательность прохождения топливных элементов через камеру карбюратора. Во-первых, топливо переходит из топливного бака в поплавковую камеру в отрегулированном количестве. Поплавок при этом поднимается или опускается при движении топлива.

Дальше путь топлива лежит через жиклер в распылитель, находящийся в узкой части в диффузоре, с одновременным поступлением в карбюратор воздуха через наружную трубу. Затем дроссельные заслонки подают то или иное количество топлива в цилиндр двигателя через впускной коллектор, отлитый из алюминиевых сплавов. Коллектор крепится к двигателю на шпильки через прокладки, обладающие термостойкими качествами.

Вернуться к оглавлению

«Солекс» и «Озон»

На модель ВАЗ 2121 Нива можно поставить карбюратор типа «Озон» с серийным обозначением 2107-110-7010-10 или 2107-110-7010-20. Они отличаются друг от друга тем, что первый вариант имеет прерыватель старого образца, не имеет вакуумкорректора. Второй же карбюратор не обладает микропереключателем от экономайзера, который влияет на экологичность выбросов и оказывает некоторое влияние на расход топлива.

Вот эта деталь автомобиля

На Ниву 21213 ставят карбюраторы типа «Солекс» (модель 21073-110-7010). Их считают достаточно «капризными», что в первую очередь обуславливается халатностью самих владельцев. На некорректную работу устройства влияет в первую очередь некачественное топливо с большим количеством примесей, т. к. у этой модели забор топлива происходит через отверстия в дне поплавковых камер (у других моделей эти элементы подняты над дном).

Кроме того, проблемы возникают у тех «нивоводов», которые не меняют своевременно топливный или воздушный фильтр, а также не уделяют внимание надлежащей очистке карбюратора от выбросов масляной копоти через систему вентиляции.

Регулировка карбюратора ВАЗ обычно проводится в части поплавкового механизма или в системах пусковой системы и холостого хода. Это очень ответственные операции, которые лучше доверять мастерам.

Поплавковый механизм на машине Нива 2121 корректируется в части положения поплавков относительно друг друга и относительно стен поплавковой камеры. Кроме того, может потребоваться регулировка механизмов в положении открытого и закрытого игольчатого клапана. Чтобы не нарушать хорошую регулировку, автовладельцу нужно аккуратно обращаться с крышкой карбюратора при снятии, следить за уровнем изношенности запорного конуса от иглы (ее седла и язычка), а также оси кронштейна крепления.

Вернуться к оглавлению

Проводим регулировку своими силами

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм. Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку). Одновременно шток от диафрагмы должен быть в принудительном порядке утоплен до конца в регулировочный винт. После регулирования винт фиксируется контргайкой.

Принцип питания карбюраторного двигателя

Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время:

  • С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок.
  • При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс. оборотов в минуту (на прогретом двигателе).
  • Убирают отвертку, опускают воздушную заслонку и с помощью упора винта (рядом с диафрагмой) устанавливают частоту, меньшую на 100 оборотов в минуту по сравнению с исходной (нужно подобрать соответствующее положение воздушной заслонки).
  • После этого винт можно зафиксировать с помощью контргайки.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.

Регулировка устройства

В этих целях на прогретом двигателе отверткой прокалывается заглушка из пластмассы, затем винт качества вращается в разные стороны, пока не будут достигнуты максимальные обороты на холостом ходу. Потом, при помощи винта количества (имеет ребристую пластмассовую ручку), нужно установить повышенное число оборотов (на 50-70 об/мин. больше, чем на стандартном холостом ходу). Операции с винтами нужно повторить еще два раза. Затем на моделях 2121 или 21213 на холостом ходу, на оборотах, повышенных на 50-70 об/мин, заворачивается винт качества, при этом обороты должны упасть до нормальных (т. е. снизиться на 50-70 оборотов).

Вернуться к оглавлению

Ремонт карбюратора при провалах и рывках

Ремонт карбюратора может понадобиться, если двигатель дает неустойчивую работу на холостом ходу, при этом не всегда помогает регулировка винтами количества и качества. Часто причина кроется в переобогащении смеси, которое может быть следствием неправильной регулировки системы поплавков или неисправностями в системе вакуумного экономайзера для мощностных режимов. В последнем случае может потребоваться замена разорванной диафрагмы или ремонт клапана экономайзера, через который просачивается топливо.

Модель 2121 может давать при движении рывки, раскачивания или провалы. В этом случае может быть несколько причин их возникновения, для устранения которых, возможно, потребуется ремонт карбюратора. Провалы, появляющиеся при медленном открытии заслонки дросселя, часто связаны с забиванием жиклера от холостого хода. Здесь необходимо провести регулировку уровня топлива и проверить уровень засоренности в главных топливных жиклерах.

Если автомобиль дает глубокий провал при попытках открытия первой или второй дроссельных камер, то помимо засорения жиклеров, причина может быть в плохой установке малых диффузоров в соответствующие гнезда.

Когда Нива 21213 дает небольшие подергивания на малой и средней скоростях, вяло разгоняется, то дело может быть в плохой дозировке топлива со стороны запорного клапана из-за его износа. В этом случае нужен ремонт в части замены запорного клапана с запорной иглой из металла, на клапан, имеющий эту иглу из другого материала.

Машины серии 2121 иногда дают провалы при любом открытии дроссельных заслонок резкого типа, которые потом в течение 5 секунд исчезают при работе двигателя в том же темпе. Часто такие проблемы связаны с неисправностью ускорительного насоса, которая влечет отсутствие или неправильное падение бензиновых потоков. К подобной ситуации приводит разрыв диафрагмы, разрушение уплотнительного кольца из резины на держателе от распылителя или разрушение нижней части клапана.

expertvaz.ru

Карбюратор солекс 21073 на ниву-устройство, регулировка, настройка

Автомобиль Нива 21213 появился на конвейере уже очень давно, однако, до  сих пор пользуется огромным спросом. Почти 30 лет назад машина претерпела незначительные изменения, но по-прежнему остается любимицей любителей бездорожья. Данный автомобиль неприхотлив, надежен и очень прост в эксплуатации. Хорошая проходимость, которой могут позавидовать зарубежные аналоги известных марок, сделали автомобиль важной частью охоты и рыбалки. А установить карбюратор солекс 21073 на ниву является одним из самых лучших решений и в этой статье мы поговорим о его настройке и регулировке.

Основная часть автомобилей ВАЗ 21213 комплектуются карбюраторным двигателем 1,7 который начал свой жизненный путь с ВАЗ 2106. При должном внимании для всех вазов – он работает безотказно. Система питания двигателя – это карбюратор ДААЗ 21073 солекс . Рассмотрим его устройство, причины поломки и как выполняется регулировка.

Карбюратора ДААЗ 21073 — устройство

Прибор Димитровградского автоагрегатного завода предназначен для смешения топлива и воздуха и состоит из двух основных компонентов:

  1. Корпус;
  2. Верхняя крышка.

Также в основе устройства лежат поплавковая камера для балансировки уровня топлива, подаваемого в диффузор, ускорительный насос, экономайзер принудительного холостого хода и эконостат. В верхней крышке расположены:  эмульсионная трубка или эмульсионные колодца, штуцеры, предназначенные для распыления топлива в диффузоре, а также воздушная заслонка, необходимая для холодного пуска силового агрегата. Карбюратор Солекс 21073 на Ниву установлен и настроен с завода, а его устройство и тарировочные данные обеспечивают хорошие динамические показатели при минимальном расходе топлива.

Тарировочные данные

Наименование 21073 сток 21073 мой 21053-*** 21053- ***-20
1-я камера 2-я камера 1-я камера 2-я камера 1-я камера 2-я камера 1-я камера 2-я камера
Объем двигателя 1700 1500 1500 1600
Главный диффузор 24 24 24 24 23 24 23 24
гтж 107,5 115 115 115 102,5 115 107,5 110
ГВЖ 150 135 150 135 150 135 140 165
ТЖ XX и переходи. Система 1 39 42 39 40
ТЖУН 45 35 40 35 40 45 40
Кулачек УН 4 7 4 5
ТЖ ЭМР 40 40 40 40
Кулачок воздушной заслонки 6 6 7 3
Соотношение т/в 0,717 0,852 0,767 0,852 0,683 0,852 0,768 0,667
Соотношение т/в суммарно 0,781 0,807 0,763 0,713



Тарировочные данные карбюратора 21073-1107010
Параметры первая камера вторая камера
Диаметр смесительной камеры, мм 32 32
Диаметр диффузора, мм 24 24
Главная дозирующая система:

маркировка топливного жиклера

маркировка воздушного жиклера



107,5

117,5



150

135

Тип эмульсионной трубки ZD ZC
Система холостого хода и переходная система первой камеры:

маркировка топливного жиклера

маркировка воздушного жиклера



39

140

Переходная система второй камеры:

маркировка топливного жиклера

маркировка воздушного жиклера





70

140

Экономайзер мощностных режимов: 70
Эконостат:

условный расход топливного жиклера

маркировка топливного жиклера

усилие сжатия пружины при длине 9,5 мм, Н



40

1,5±10%





Ускоршельный насос: маркировка распылителя подача топлива за 10 циклов. смЗ

маркировка кулачка



14

4



Пусковые зазоры: воздушной заслонки, мм дроссельной заслонки, мм 3,0
Маркировка рычага управления воздушной заслонкой 6
Диаметр отверстия для вакуумного корректора, мм 1,2 1,2
Диаметр отверстия игольчатого клапана, мм 1,8 1,8
Диаметр отверстия перепуска топлива в бак, мм 0,70 0,70
Диаметр отверстия вентиляции картера двигателя, мм 1,5

Схема и принцип работы

Виды и модификации карбюраторов для данного автомобиля могут быть самыми различными, но принцип работы остается прежним.

При холодном пуске движка, водитель закрывает воздушную заслонку, чтобы ограничить приток воздуха и увеличить количество бензина. Это позволяет облегчить запуск и вывести обороты, необходимые для стабильной работы.

Карбюратор 21073 дааз устройство и принцип работы: схема устройства и работы карбюратора I — первая камера; II — вторая камера; 1 — рычаг привода ускорительного насоса; 2 — регулировочный винт пускового устройства: 3 — диафрагма пускового устройства; 4 — воздушный канал пускового устройства; 5 — электромагнитный запорный клапан; 6 — топливный жиклер холостого хода; 7 — главный воздушный жиклер первой камеры; 8 — воздушный жиклер холостого хода; 9 — воздушная заслонка; 10 — распылитель главной дозирующей системы первой камеры; 11 — распылитель ускорительного насоса; 12 — распылитель главной дозирующей системы второй камеры: 13 — распылитель эконостата: 14 — главный воздушный жиклер второй камеры; 15 — воздушный жиклер переходной системы второй камеры; 16 — канал балансировки поплавковой камеры; 17 -поплавковая камера; 18 — игольчатый клапан; 19 — калиброванное отверстие перепуска топлива в бак; 20 — топливный фильтр карбюратора; 21 — штуцер подачи топлива; 22 — диафрагма экономайзера мощностных режимов; 23 -топливный жиклер экономайзера мощностных режимов; 24 — шариковый клапан экономайзера мощностных режимов; 25 — поплавок; 26 — топливный жиклер эконостата с трубкой; 27 — топливный жиклер переходной системы второй камеры с трубкой; 28 — эмульсионная трубка второй камеры: 29 — главный топливный жиклер второй камеры; 30 -выходное отверстие переходной системы второй камеры; 31, 33 — дроссельные заслонки: 32 — щель переходной системы первой камеры; 34 — выходное отверстие системы холостого хода; 35 — блок подогрева карбюратора; 30 -регулировочный винт состава {качества} смеси холостого хода; 37 — штуцер вентиляции картера двигателя; 38 -штуцер для подачи разрежения к вакуумному регулятору зажигания; 39 — штуцеры отбора разрежения для системы рециркуляции; 40 — главный топливный жиклер первой камеры; 41 — эмульсионная трубка первой камеры; 42 -шариковый клапан ускорительного насоса; 43 — диафрагма ускорительного насоса.

В процессе прогрева, подсос воздуха увеличивают, чтобы уменьшить обороты и исключить перебои. Таким образом, воздушная заслонка полностью открывается, а количество бензина снижается. Другие способы прогрева – не предусмотрены конструкцией.

Бензин через топливный фильтр подается в поплавковую камеру, а затем в главную дозирующую систему смесительной камеры. Схема закачки воздуха и смешение его с бензином в диффузоре происходит за счет разряжения, возникающего при работе клапанного механизма и поршней, сжимающих и выталкивающих рабочую смесь.

Система второй камеры предназначена для увеличения притока воздуха к распылителю во время работы двигателя под большой нагрузкой, когда обороты большие.

Чтобы двигатель стабильно работал на холостых оборотах, а малые не давали ему заглохнуть и исключили перебои, предусмотрена система холостого хода. А для поддержания уровня топлива, используемого в карбюраторе солекс 21073, есть целая схема работы поплавковой системы. Рассмотрим работу каждой системы по отдельности.

Поплавковая камера карбюратора солекс (solex)

Поплавковый механизм расположен в верхней крышке карбюратора и служит для поддержания нужного уровня топлива, которое подается в дозирующую камеру.

Он представляет собой:

  • Небольшая полость;
  • Поплавок из эбонита;
  • Игольчатый клапан.

Тарировочные данные карбюратора солекс ДААЗ 21073 предусматривают следующий принцип действия поплавковой камеры. При снижении уровня топлива, поплавок опускается и своим рычагом открывает игольчатый клапан в верхней части крышки. Через полученное отверстие, бензин поступает в камеру и наполняет ее, поднимая поплавок вверх. Как только поплавок полностью поднимется, клапан закрывается и цикл повторяется на протяжении всей работы двигателя.

Регулировка и настройка уровня поплавковой камеры влияет на динамические показатели мотора. При недостаточном уровне, силовая установка работает не стабильно, а при завышенном – увеличивается расход топлива, и выходят из строя свечи зажигания.

Главная дозирующая камера – принцип работы

В процессе работы мотора, цилиндры создают разряжение, которое втягивает воздух из воздушного фильтра и подает в диффузоры – это главные дозирующие системы. После этого, весь кислород уходит через сечение заслонки первой камеры и жиклеры карбюратора солекс 21073. Благодаря жиклерам дроссельной заслонки второй камеры и уменьшенному диаметру диффузора первой камеры, скорость потока воздуха увеличивается, а в зоне распыления достигает предельных значений.

В последствие, после прохождения через воздушный жиклер дроссельно заслонки первой камеры, воздух смешивается с горючим и всасывается в каналы впускного коллектора, который распределяет массу топливной смеси по цилиндрам двигателя. Чтобы увеличить КПД, распределение происходит в те цилиндры, где впускной клапан открыт и имеется нужное разряжение. Такой принцип работы обеспечивает снижение расхода топлива и исключение загрязнения ГРМ.

Система холостого хода

В некоторых ситуация, работа двигателя должна обеспечиваться даже когда автомобиль стоит на нейтральной передаче, когда обороты слишком малы. В такой момент разряжение недостаточное и топливо не сможет пройти через главную дозирующую камеру. Специально для этого предусмотрена система принудительного холостого хода.

Для этого воздух подается через главный топливный жиклер холостого хода в первую камеру. Затем горючее попадет к топливному жиклеру холостого хода. Воздух также проходит через специальный жиклер по отдельному каналу. Данная конструкция позволяет обеспечить работу двигателя даже при незначительных оборотах, а при открытии дроссельной заслонки, начинается работа экономайзера мощностных режимов, которая рассматривается, как переходная система.

Однако система имеет ряд недостатков при движении накатом:

  1. При снижении оборотов путем сброса газа – расход топлива продолжается;
  2. При переходе на нейтральную передачу – вовсе увеличивается.

Специально для этого тарировочные данные также предусматривают ЭПХХ, который отключает подачу топлива при движении накатом. Его работа продолжается до тех пор, пока обороты не упадут до 1200 об/мин и отключается при открытии дроссельной заслонки. Но когда автомобиль будет стоять, в работу он не входит.

Диагностика неисправностей – карбюратор солекс 21073

Карбюратор солекс 21073 на ниву 21213 устанавливался уже достаточно давно, после чего ремонт и регулировка – дело совсем обычное.

Поэтому не исключены следующие неисправности:

  • Выше расход топлива;
  • Плохие пусковые качества;
  • Уменьшение мощности;
  • Нестабильная работа мотора на ХХ.

Основные неисправности во время работы карбюратора берут свое начало с некачественного топлива, которое имеет инородные частицы. Они представляют собой главные причины, которые засоряют жиклеры и каналы, приводя к нарушению работы прибора. Установленный карбюратор 21073 1107010 ДААЗ на Ниву имеет такое устройство, при котором жиклеры подвержены загрязнению больше всех. Поэтому диагностику нужно начинать именно с них.

Ремонт и обслуживание карбюратора cолекс 21073 на ниве

Чтобы выполнить ремонт карбюратора, необходимо снять его с двигателя. Для этого, первым делом, снимается воздушный фильтр, все идущие к прибору шланги, тяги и привода дроссельной заслонки, а затем оно снимается.

Перед разборкой рекомендуется обзавестись ремонтным комплектом для устранения неисправностей карбюратора, в состав которого входят:

  • Прокладки;
  • Жиклеры;
  • Игольчатый клапан;
  • Набор тяг и небольших креплений.

Разбирать карб рекомендуется на большом столе и раскладывать детали по порядку, чтобы не потерять их в процессе работы. Ремонт карбюратора солекс 21073 на автомобиле Нива выполняется в следующей последовательности – разборка, промывка при помощи специальной жидкости всех деталей, установка частей из ремонтного комплекта и сборка. Виды ремонтных комплектов отличаются в зависимости от модели прибора.

Подбор жиклеров – это одна из самых важнейших процедур. Подбор выполняется с учетом технических данных прибора и должен основываться на личном выборе автовладельца. Следует учитывать, что увеличение диаметра сечения приводит к улучшению динамических характеристик и увеличивает расход топлива. Виды жиклеров могут быть самыми различными.

Поэтому, если выполнить подбор жиклеров правильно, можно добиться хороших показателей при минимальном расходе бензина.

После монтажа устройства на автомобиль, выполняется регулировка холостого хода. Она позволит восстановить нормальную работу двигателя и снизить расход топлива.

Регулировка карбюратора солекс 21073 на Ниве

Перед началом регулировки, необходимо вставить уровень в поплавковой камере, чтобы не разбирать карбюратор повторно. Для этого топливо закачивают при помощи ручного насоса и снимают верхнюю крышку. Если обратить внимание, то в камере имеется наклонная плоскость, на середине которой и должен располагаться уровень топлива. Если он отличается, то его выставляют при помощи подгибания усиков поплавка.

Следующий этап – регулировка воздушной заслонки, пускового зазора и пускового устройства. Здесь нет ничего сложного. Нужно полностью вытянуть подсос, а заслонку закрыть. В таком состоянии фиксируется трос. Теперь нужно опробовать работу заслонки: при полностью убранной рукоятке заслонка должна быть открыта и наоборот.

Теперь выполняется регулировка холостого хода карбюратора (Солекс 21073). Для этого нужно полностью закрутить винты качества и количества, а затем выкрутить регулировочный винт качества на четыре оборота, а количества на три. После этого двигатель запускают и прогревают до рабочей температуры. После устранения перебоев, можно приступать к настройке.

Закрутите винт количества до тех пор, пока обороты не упадут до
800-900 об/мин. Теперь выставить максимальные обороты, вращая винт качества. Снова закручивайте количество до
800 об/мин. Теперь качество настраиваем до тех пор, пока двигатель не начнет слегка потряхивать. Именно этот момент и будет самым оптимальным.

Существует и другой способ, который предусматривает повторение первого цикла до тех пор, пока дальнейшая настройка будет невозможной. Оба способа являются рабочими, поэтому отрегулировать можно по-разному.

Если карбюратор не работает и не регулируется – следует искать подсос лишнего воздуха через прокладки или проверить ГРМ и зажигание. Устраните причины неполадки и попробуйте снова. Для устранения данной неисправности, проверьте зазоры заслонки.

Автомобиль должен стоять на ровной поверхности, а ближний свет и основные потребители электроэнергии должны быть включены. Регулируют только так.

Заключение

Вот и все, что необходимо знать о карбюраторе, устанавливаемом на Лада Нива. Как видите, его устройство не представляет собой ничего сложного, а настройка под силу любому автолюбителю. Желаем удачи на дорогах и поменьше стоять в пробках!

prokarbyrator.ru

Регулировка карбюратора на автомобиле ВАЗ «Нива»

Созданная несколько десятков лет назад, «Нива» до сих пор пользуется популярностью среди отечественных и даже зарубежных автомобилистов. Востребован этот внедорожник благодаря своей неприхотливости, ремонтопригодности и хорошей проходимости, которой могут позавидовать многие современные автомобили того же класса. Но исправная и бесперебойная работа даже столь выносливого транспортного средства может быть обеспечена только при должном и своевременном обслуживании и ремонте. Поэтому если вы не собираетесь тратиться на услуги специалистов СТО, желательно как минимум поверхностно разбираться в конструктивных особенностях своего автомобиля. Например, самостоятельная регулировка карбюратора на автомобиле ВАЗ «Нива» позволит вам оптимизировать работу двигателя и снизить расход с минимальными затратами.

ВАЗ-2121 стал популярен благодаря своей проходимости, технической надежности и простоте эксплуатации и обслуживания

Речь в этой статье пойдёт о настройке карбюратора на моделях ВАЗ-2121 и ВАЗ-21213, как самых ярких представителях отечественных классических внедорожников. «Нива» 21213 пришла на смену своей предшественнице в 1994 году, претерпев ряд конструктивных изменений. Прежде всего, модель обзавелась новым двигателем, на который производитель установил другой карбюратор. На «Ниве» 2121 использовался карбюратор «Озон», а владельцам следующего поколения внедорожника предлагался более современный агрегат под названием «Солекс». Однако многие нивоводы не оценили нововведения из-за его повышенных требований к качеству бензина и нередко прибегали к самостоятельной установке агрегата от предыдущей модели. Именно о том, как настроить карбюратор на «Ниву» 21213, вы узнаете далее.

Как настроить карбюратор на автомобиле ВАЗ «Нива»

Как функционирует карбюратор «Озон» на «Ниве» 21213 и 2121, а также других классических автомобилях семейства ВАЗ? Из топливного бака бензин поступает в поплавковую камеру в соответствующем количестве. Далее, пройдя через жиклёр, распылитель в диффузоре, топливо смешивается с воздухом. После этого, в зависимости от степени открытия дроссельной заслонки, определённое количество топливовоздушной смеси через впускной коллектор подаётся в цилиндр двигателя.

К регулировке карбюратора «Нива» 21213 прибегают в тех случаях, когда он подвергался ремонту, разборке/чистке и при затруднённом пуске двигателя либо его неустойчивой работе. Некоторые виды регулировок могут выполняться без снятия агрегата с машины, но в ряде случаев, к примеру, когда нужно отрегулировать пусковое устройство, без демонтажа не обойтись.

Настройка привода дроссельной заслонки

Главная цель регулировки карбюратора ВАЗ-21213 посредством настройки его привода — обеспечение оптимального положения дроссельной заслонки для крайних положений педали газа. Так, при выжатой до упора педали заслонка должна полностью открываться и, наоборот, как только вы отпустите газ, она должна закрыться. Достигается это путём установки нужной длины тяг. Для правильного выполнения регулировки следуйте приведённому ниже перечню действий:

  1. Отсоедините тягу привода от кронштейна, который находится на крышке клапанов ГБЦ.
  2. При помощи ключа на «8» отпустите контргайку и посредством закручивания/откручивания наконечника тяги установите оптимальное положение дроссельной заслонки.
  3. Теперь остаётся только зажать контргайку и установить тягу на своё место.

По завершении регулировочных операций необходимо удостовериться, что положение заслонки действительно соответствует положению педали акселератора. Если нужный результат не достигнут, повторите описанные операции.

Регулировка карбюратора начинается с настройки положения дроссельной заслонки

Установка оптимального уровня топлива в поплавковой камере

Если в процессе обслуживания и ремонта имела место замена поплавка или игольчатого клапана, регулировка карбюратора ВАЗ-21213 должна быть выполнена в обязательном порядке. Ознакомьтесь с пошаговым руководством и сможете самостоятельно произвести необходимые настройки:

  1. Для регулировки следует демонтировать крышку карбюратора и положить её в горизонтальном положении таким образом, чтобы поплавки оказались сверху.
  2. Вам понадобится штангенциркуль, чтобы замерять расстояние между уплотнительной прокладкой крышки и самой верхней точкой каждого поплавка. В документации завода-изготовителя указано, что оптимальным является расстояние в 34–35 миллиметров. Если после замеров обнаружатся отклонения, установите оптимальное положение. Для этого следует подогнуть либо отогнуть язычок.
  3. Если после проведения контрольных замеров полученные значения соответствуют норме, можно устанавливать крышку карбюратора на место. Но в процессе следите, чтобы не допустить соприкосновения поплавков со стенками камеры. При необходимости подогните рычаги, не сбив при этом высоту регулировки уровня.

Именно так должна производиться настройка уровня топлива в поплавковой камере.

Самостоятельная регулировка пускового устройства

После того как производилась разборка и ремонт с заменой заслонок, необходимо выполнить регулировку карбюратора ВАЗ-2121, которая предполагает настройку пускового устройства. И также в этом типе регулировки может возникнуть необходимость, если двигатель не запускается. Для этого агрегат придётся снять со впускного коллектора. Подготовьте стандартный набор инструментов и следуйте описанному ниже порядку действий:

  1. После демонтажа карбюратора сразу нужно проверить, как работают заслонки. Поверните рычаг воздушной заслонки против часовой стрелки до упора — в таком положении заслонка должна полностью закрыться.
  2. В то же время дроссельная заслонка должна быть приоткрыта. При этом образующийся между ней и стенкой камеры зазор должен составлять 1,1 мм. Это пусковой зазор — именно его регулировка осуществляется при настройке пускового устройства. Измерить зазор вы можете при помощи проволоки соответствующего диаметра.
  3. Воспользуйтесь ключом на «8», чтобы повернуть регулировочный винт, расположенный на рычаге дроссельной заслонки. Таким образом, вы установите необходимый пусковой зазор.
  4. Помимо этого, при полностью закрытой воздушной заслонке нажмите до упора на шток пускового устройства. Это приведёт к увеличению пускового зазора до 3 мм.
  5. Если присутствуют отклонения от нормы, придётся провести дополнительную настройку. Для этого ослабьте затяжку контргайки регулировочного винта, расположенного на корпусе пускового устройства. Поворачивайте этот винт до тех пор, пока нужный зазор не будет установлен. По завершении регулировки не забудьте затянуть контргайку.

Для того чтобы правильно выполнить настройку пускового устройства, будьте внимательны и точно придерживайтесь последовательности действий, описанных в руководстве.

Как отрегулировать холостой ход на «Ниве» своими руками

По завершении чистки, ремонта или в целях корректировки оборотов холостого хода необходимо провести регулировку карбюратора «Нива» 2121, в процессе которой потребуется газоанализатор — с его помощью осуществляется контроль содержания оксида углерода (CO) в отработавших газах. После того как вы подготовите всё необходимое, включая стандартный набор инструментов, ознакомьтесь с инструкцией и приступайте к настройке:

  1. Прежде всего, перед проведением регулировочных операций прогрейте мотор и включите потребители тока (например, фары).
  2. Если двигатель прогрет, его нужно заглушить, после чего подключите газоанализатор к выхлопной трубе. Вновь запустите двигатель.
  3. Возьмите отвёртку и, поворачивая винт количества смеси, установите частоту оборотов коленчатого вала 800–850 об/мин. Контроль оборотов осуществляется при помощи тахометра.
  4. Далее, при помощи той же отвёртки необходимо вращать винт качества смеси. Ориентируясь по данным газоанализатора, установите содержание CO в выхлопных газах в пределах 2,5–3%. Часто после завершающей настройки обороты двигателя отклоняются от нормы. Вам нужно провести корректировку при помощи винта количества.

Синяя стрелка — винт количества, красная — винт качества

После грамотно выполненной регулировки карбюратора двигатель вашего автомобиля будет развивать необходимую мощность и устойчиво работать на холостых оборотах. При этом будет обеспечен оптимальный расход топлива. Если же по завершении настройки на любых оборотах наблюдаются провалы, а сам пуск мотора затруднён, то, вероятнее всего, в системах карбюратора присутствует неисправность. В связи с этим может потребоваться диагностика и соответствующий ремонт.

carextra.ru

Карбюратор НИВА | двигатель НИВА-ВАЗ-2121-21213-21214-2131



0:7

Содержание статьи:

0:47

  1. Ремонт карбюратора НИВЫ
  2. Установка и тест PRO-Booster карбюратора для НИВЫ
  3. Замена карбюратора на Solex 21083 (инструкция)
  4. Доработка карбюратора ОЗОН
Ремонт карбюратора НИВЫ

Неполадка: вышла из строя нижняя половинка карбюратора.
Один раз я его шлифовал, на этот раз я решил его шлифануть т.к. выгнуло немного опять подошву, начал, и обнаружил что шлифовать уже нечего, пришлось покупать новый, т.к. нигде не смог найти именно 73 солекс или хотя бы половинку нужную от него.
Лежал у меня какой-то, но оказался 83.
А ведь все куплено было для его ревизии, ну да ладно оставим для нового.

0:1122

1:1629



1:1639

Вот здесь на фото отличный игольчатый клапан, хорошие мембраны, другие не использую, прокладки под карбюратор не очень, других не было. Обычно беру из паронита. На лето ставлю такие воздушные фильтры, сняв эту плотную ткань опять можно ездить.

1:2085

2:506

3:1013

4:1520

Остальное на видео, практики в съемке видео нет так что сильно не судить.
Объем двигателя у меня 1,8, укладываюсь по расходу от 9,5 до 10,0 литров на сотню, езжу агрессивно, по трассе гоняю до 140.

4:1870

Электромагнитный клапан на новом карбюраторе оказался не рабочий.

4:1996

Установка и тест PRO-Booster карбюратора для НИВЫ

Способов «улучшить» карбюраторов много… Так же можно и поменять карбюратор, один на другой, например Озон на Солекс и обратно. Я долго думал, что же такое сделать со свои Солексом, что бы он перестал «мучать мой мозг»… И решил совместить приятное с полезным, а именно купить и испытать «PRO-Booster карбюратор» от компании UPGRADE GARAGE.
С начало пытался найти отзывы про него…но ничего путного не нашел, лишь только описания и вопросы других ВАЗоводов…
И вот я решил, была не бы была, куплю, установлю и протестирую. Всегда можно поставить обратно старый. Возможно, данная запись будет полезна коллегам.

4:3167

Итак, месяц назад я его установил и откатал уже 2000км
Он построен на базе ОЗОНа, т.е. владельцам Солекса придется кое чего еще докупить (см.ниже).

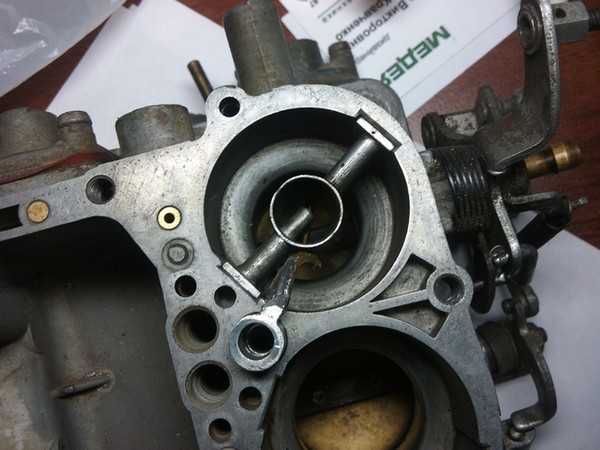

Самое главное отличие — это как раз форсунка-диффузор «PRO-Booster».

4:377

5:884

6:1391

Вот как она описана у производителя:
PRO-Booster имеет двенадцать форсунок, подающих топливную смесь за счет разрежения, создаваемого воздушным потоком внутри карбюратора.
Топливная смесь из эмульсионного канала карбюратора за счет разрежения, создаваемого внутри PRO-Booster, поступает во внутренний кольцевой канал и далее через двенадцать форсунок распыляется во внутреннюю полость PRO-Booster, где смешивается с воздушным потоком, идущим через двенадцать боковых окон. Полученная эмульсия смешивается с воздушным потоком, идущим через центральный канал PRO-Booster, далее, пройдя еще две ступени приготовления, поступает в корпус карбюратора. В результате оптимальной ориентации форсунок относительно эмульсионного канала и воздушных потоков (центрального и боковых) а также многоступенчатой (по сравнению с заводской) схемой приготовления бензовоздушной смеси, происходит автоматическая дозировка подачи топлива в зависимости от разряжения, создаваемого в карбюраторе. Гомогенность смеси близка к газообразной, что по качеству смеси аналогично моновпрыску. Дросселирование, создаваемое PRO-Booster в минимальном сечении главного диффузора карбюратора, на 12% меньше дросселирования, создаваемого заводским малым диффузором, что облегчает наполняемость цилиндров.

6:3698

«Изюминка» PRO-Booster заключается в эффективном использовании большой разности скоростей воздушных и топливных потоков, а также многоступенчатой пульверизации бензовоздушной смеси, что позволило полностью исключить использование в его конструкции подвижных деталей, обеспечивая надежность и долговечность его работы. Засоряемость PRO-Booster практически исключена, т.к. его минимальные проходные сечения превышают сечения соответствующих жиклеров, что в свою очередь исключает дополнительное обслуживание, что особенно важно особенно в условиях бездорожья и\или спортивной эксплуатации.
В результате более полного сгорания и более точной дозировки бензовоздушной смеси, применение УПГС значительно улучшает эксплуатационные качества Вашего автомобиля!

6:1388

Данный карбюратор собран на базе Пекаровского.

6:1478

7:1985

Итак, что же надо сделать, что бы данный карбюратор установить.
Для начала — снимем старый

7:2152

8:506

и уберем «толстую» прокладку.

8:562

9:1069

Соответственно, надо докупить тонкую (озоновскую) + покороче шпильки
+ клапанную крышку с крепежом для рычага + короткий рычаг

9:1303

10:1810

Новый карбюратор собран достойно — все винты подкручены, все затянуто, нареканий нет. Но все равно мы все винты проверили.

10:2035

11:506

И установили:

11:534

12:1041

13:1548

14:2055

15:506

Что же я должен получить после данной установки?
Производитель пишет:
Заметно улучшает тяговые характеристики
Увеличивается мощность двигателя
Позволяет экономить топливо
Снижает токсичность
Допускает использование низкокачественного бензина
Не склонен к засоряемости.

15:1023

По ощущениям, тяговые характеристики улучшились, да, это чувствуется.
Мощность двигателя… — скорость разгона увеличилась, т.е. стала дольше, а максимальная скорость стала меньше. На Солексе я ехал максимально 100км/ч, на данном — 90км/ч…
Экономии топлива не чувствуется, городской режим не дал особо ощутить разницы
Токсичность — ну это и на Солексе регулируется, так что этот показатель для экологов)
Про бензин и засоряемость — заправлялся пару раз на г… заправке, специально для теста — карбюратор, как работал, так и работает, т.е. данное утверждение я подтверждаю! Это действительно так, на Солексе такие «тесты» спокойно не пройдут, приходилось всегда его чистить.

15:2251

Что я в нем доделаю:
это холостой ход как на Солексе
и поменяю жиклер во второй камере, поставлю побольше)

15:196

Мой вердикт — ставить можно!

15:252

Замена карбюратора на Solex 21083 (инструкция)

Собрав двигатель, я понял, что старый карбюратор совсем мертвый и не поддается нормальной регулировке.

15:527

Решение найдено в инете в полном варианте с отчетом так что кому интересно все подробно читайте.

15:707

Solex 21083 установка

15:741

16:1246

1. Чтобы исключить попадание грязи во впускной коллектор и устанавливаемый карбюратор, сперва следует вымыть моторный отсек.

16:1479

17:1984

2. Отсоединяем тяги и тросы привода штатного карбюратора «Озон», а также шланги системы подогрева и топливопроводы.

17:2199

18:504

3. Для снятия кожуха троса привода воздушной заслонки с тыльной стороны панели «подсоса» вытаскиваем упругую скобу.

18:720

19:1225

4. Аккуратно очищаем посадочную поверхность на коллекторе, избегая попадания грязи внутрь двигателя.

19:1414

20:1919

5. Наносим герметик для исключения подсоса воздуха (в случае наличия на посадочной площадке мелких раковин).

20:2120

21:504

6. Устанавливаем прокладки по бутербродной схеме – тонкая-толстая-тонкая. Толстая прокладка обеспечивает теплоизоляцию.

21:730

22:1235

7. Для удобства монтажа устанавливаем карбюратор без верхней крышки таким образом, чтобы привод дроссельной заслонки был спереди автомобиля.

22:1498

23:2003

8. Монтируем кулису тяг привода дроссельной заслонки со стороны крышки головки блока.

23:159

24:664

9. Чтобы исключить подклинивание заслонки при штатной пружине, на тяги лучше установить старые пластмассовые наконечники с разработанными посадочными гнездами.

24:964

25:1469

10. Протягиваем трос привода воздушной заслонки над крышкой головки цилиндров, подгоняем его по длине, обрезая кожух, и подключаем к карбюратору.

25:1737

26:2242

11. Устанавливаем верхнюю крышку карбюратора, используя новую прокладку.

26:135

27:640

12. Подключаем к тройнику карбюратора шланги системы подогрева (от системы охлаждения) и вакуумного регулятора распределителя зажигания.

27:895

28:1400

13. В топливопровод к фильтру тонкой очистки врезаем тройник и подсоединяем топливный шланг обратки карбюратора.

28:1610

29:2115

14. Врезаем в шланг обратки обратный клапан и подсоединяемся к карбюратору.

29:139

30:644

15. Штатную возвратную пружину цепляем за старую ось кулисы на крышке головки блока.

30:800

31:1305

16. На период обкатки для приработки новых шаровых наконечников тяг привода дроссельной заслонки устанавливаем дополнительную пружину.

31:1558

32:2063

17. Подключаем электроклапан ЭПХХ к плюсовому контакту реле света.

32:123

33:628

18. Устанавливаем корпус воздушного фильтра, фильтрующий элемент и крышку, подключив к ним шланги отвода картерных газов.

33:853

Примечание

33:879

На протяжении 30 лет выпуска «классических» заднеприводных ВАЗов их конструкция, в отличие от внешности, практически не изменилась. Поэтому, автовладельцы постоянно пытаются их модернизировать, внедряя новые узлы и агрегаты от иномарок или более современных ВАЗов. Многих, например, не устраивает работа карбюратора «Озон», который не обеспечивает хорошей разгонной динамики, равномерного ускорения, малого расхода топлива и низкого уровня токсичности. В то же время все это под силу его «младшему брату» «Солексу». Именно поэтому многие заменяют родной карбюратор лицензионным «французом».

33:1972

Димитровградский автоагрегатный завод (ДААЗ) по лицензии французской фирмы Solex выпускает около десятка модификаций карбюраторов «Солекс» для двигателей с различными рабочими объемами. Эта модель карбюратора изначально создавалась для переднеприводных моделей ВАЗ, так как «Вебер» и «Озон», установленные на поперечно расположенный в моторном отсеке двигатель, в определенных режимах движения (при резких разгонах, в поворотах, на крутых подъемах) переобедняли топливо-воздушную смесь. Происходит это из-за нежелательных перемещений поплавка в поплавковой камере. «Солексы» этого недостатка лишены, поскольку их поплавковая камера двухсекционная, т.е. со спаренными поплавками, которые перемещаются в плоскости, перпендикулярной продольной оси автомобиля (а не параллельно, как у «Озона» и «Вебера»). Кроме «восьмерок» и «девяток», в середине 80-х «Солексы» начали устанавливать и на другие новые переднеприводные модели – «Москвичи» АЗЛК-21412 (с их обычным продольно расположенным двигателем УЗАМ-331.10) и «Таврии» ЗАЗ-1102.

33:3855

Какой «Солекс» выбрать?

33:46

Димитровградские карбюраторы из семейства «Солекс» отличаются друг от друга преимущественно геометрическими параметрами жиклеров, диффузоров, эмульсионных трубок, а также профилем рычага управления пусковой системой. Несмотря на эти различия, любой из карбюраторов может без отрицательных последствий устанавливаться на все модели, для которых они предназначались на этапе создания, – переднеприводные ВАЗ-2108 и -2109, АЗЛК-21412, ЗАЗ-1102. Есть модификации и для «классики» – ВАЗ-2104, -2105, -2107. Из этого следует, что «Солексы» без переделывания крепежа (геометрии постели и расположения шпилек) легко монтируются на любые двигатели заднеприводных «Жигулей». Хотя замечу, что от изначального выбора будет зависеть результат модернизации – характеристики двигателя. В любом случае мотор станет тяговитее и машина будет более ровно разгоняться. Для экономной езды следует выбрать модификацию для «Таврий» – ДААЗ-2181 (для двигателя 1,1 л). Получить высокую разгонную динамику и большую «максималку» можно с ДААЗ-21073 (имеет диффузоры с увеличенным диаметром), созданной для двигателя с рабочим объемом 1,7 л, однако при этом серьезно вырастет расход топлива. «Солексы» 2108 (1,3 л), 21083 (1,5 л), 21051-30 (1,3 л) являются «золотой серединой» – обеспечивают достойную разгонную динамику и уменьшенный, по сравнению с «Озоном», расход топлива.

33:2458

Можно устанавливать, как новый карбюратор, так и «бэушный». В последнем случае узел следует подвергнуть ревизии – вымыть, почистить, продуть каналы, отполировать диффузоры (с помощью нитки и пасты ГОИ). Желательно также установить новые жиклеры, прокладки и диафрагмы, изготовленные на Димитровградском автоагрегатном заводе (в состав «левых» ремкомплектов часто входят жиклеры с несоответствующими тарировочными размерами). Для эффективной работы диффузора с его деталей с помощью алмазного надфиля желательно удалить все заусеницы и выступы (дефекты литья), которые создают дополнительные завихрения воздуха, ухудшающие наполнение цилиндров свежим зарядом

33:1220

Важные нюансы

33:1249

Все карбюраторы «Солекс», кроме модификации 21073, имеют очень тонкие отверстия жиклеров, которые очень чувствительны к любому механическому мусору, попадающемуся в топливе. По этой причине фильтры тонкой очистки следует своевременно менять, а для большей надежности лучше установить фильтр от инжекторных систем питания. Это дороже, однако интервалы между обслуживаниями карбюратора заметно увеличатся (в 2-3 раза).

33:2014

Если решено установить карбюратор «Солекс», в смету, помимо его стоимости, следует внести расходы (40-50 грн.) на приобретение дополнительных комплектующих (см. фото). Технология установки «Солекса» на ВАЗ-«классику» показана на схеме. Мы приводим самый простой способ модернизации – без подключения ЭПХХ – экономайзера принудительного холостого хода (о нем мы расскажем в одной из следующих публикаций). По утверждению специалистов, система ЭПХХ уменьшает расход топлива на 5-10%, однако часто выходит из строя, поэтому в целом снижает надежность карбюратора. Чтобы электроклапан не перекрывал подачу топлива при отсутствии блока ЭППХ, его пластмассовую иглу можно обрезать либо выдернуть из корпуса. Однако целесообразнее подключить клапан в схему электрооборудования, чтобы он открывал канал холостого хода только при включенном зажигании. Так удастся избежать продолжения работы двигателя после выключения зажигания в случае использования некачественного или низкоэтилированного бензина – источника детонации, перегрева и калильного зажигания.

33:1933

При установке карбюратора от переднеприводных модификаций ВАЗ, имеющих топливопровод-обратку, штуцер возврата топлива можно заглушить пробкой или подключить через обратный клапан в цепь топливоподачи к фильтру тонкой очистки. Следуя советам специалистов, мы выбрали второй способ модернизации, который позволяет исключить перегрузку клапанного механизма карбюратора и нарушения в его работе.

33:2666

Чтобы получить максимальную пользу от замены этого основного элемента системы питания, есть смысл модернизировать и систему зажигания, установив бесконтактную. Карбюраторы «Солекс» изначально настроены для создания обедненной смеси. Для ее эффективного воспламенения на свече зажигания необходимо создать более мощный искровый разряд. Обеспечить это способна только бесконтактная система зажигания, катушка которой вырабатывает напряжение до 25000 В, а межэлектродный зазор у свечей зажигания составляет 0,7-0,8 мм. Напомню, что в контактно-транзисторной системе зажигания вышеуказанные характеристики имеют значения 17000 В и 0,5-0,6 мм соответственно. Зазор в контактной системе можно увеличить, однако это станет причиной ускоренного выхода из строя подшипника подвижной пластины прерывателя, его контактов и конденсатора.

33:1515

После установки карбюратора и успешного запуска двигателя обязательно следует обратиться к специалистам для окончательной регулировки узла на предмет токсичности отработавших газов. Без этой операции, помимо повышения токсичности отработавших газов, может увеличиться расход топлива и ухудшиться динамика.

33:2090

Доработка карбюратора ОЗОН

По мере того, как мотор постепенно чахнет (компрессия во всех цилиндрах 9,5-9,8), ему становится труднее заводится в мороз, особенно когда за минус 20. В моём случае это выражалось в следующем:
1) после заводки в течение 30-60 сек. мотор глох, как только начинаешь убирать обороты ниже 2200-2300 об/мин., 2500 всё нормально, затем по мере прогревания конечно обороты можно было убавлять;
2) при заводке, даже при полностью вытянутом подсосе, мотор тут же глох и так до 3-4 попыток и чего только не пытался делать с приводом воздушной заслонки, ничего не помогало.

33:1049

Первый пункт устранил путём установки в первичную камеру топливного жиклёра №125

33:1201

34:1708

Взамен стандартного на 112. Машина не только стала на холодную лучше держать обороты, но и резвее поехала на первичной камере.

34:1939

Второй пункт был устранен методом тыка.
Не много теории про ХХ на ОЗОН:
никто не задумывался, что это такое закрыто заглушкой на ОЗОНе?

34:2189

35:506

Как это описано в книгах про ОЗОН:
«В этом месте под металлической заглушкой находится винт подстройки качества смеси по воздуху.

35:747

36:1252

Винт поз. 5 спрятан под металлической заглушкой для того, чтобы ограничить несанкционированый доступ к нему случайных любопытных.

36:1494

Винт регулирует подачу воздуха в систему холостого хода.
С его помощью, можно регулировать содержание воздуха в эмульсии, движущейся вниз по каналу В.
При бедной смеси винт нужно полностью закрутить, при богатой — откручивать, добиваясь признаков бедной смеси.
Положение винта установлено на заводе-изготовителе, при регулировках карбюратора в эксплуатации он, как правило, не используется

36:2222

У меня правило отменилось и полез я крутить эту винтяру

36:106

37:613

38:1120

А именно вкрутил его до упора, он аж вылез в карбюратор, тем самым полностью закрыл поступление дополнительного воздуха в систему ХХ, оставил лишь основной.

38:1409

39:1916

Итог: машина стала заводится «с пол пинка», как с новым мотором и не глохнет после заводки.

39:2082

Следующее улучшение (только не знаю есть от него толк или нет) заключается в удалении рассекателей с малых диффузоров.

39:219

40:726

41:1233

На мой взгляд, при таких скоростях воздуха они здесь ни к чему.

41:1350

А вот результат от изменения алгоритма привода дросселя вторичной камеры мне понравился:
Суть в следующем:
к оси заслонки вторичной камеры под гайку подложить кусочек металла 0,8-1,0 мм.

41:1692

42:2199

Так, чтобы при полностью открытой заслонке первичной камеры, заслонка во второй приоткрывалась ровно за отверстия переходной системы

42:249

43:756

результат сразу чувствуется при разгоне.

43:835

Ещё одна доработка — это носик-распылитель ускорительного насоса.
Суть в том, чтобы сделать распылитель, как в солексе, для возможности регулирования направления впрыскиваемой струи топлива.
Вот в цветах и в красках как мне это удалось:
берём два распылителя один от Солекска кажись 073 с диаметром отверстия 45, другой стндартный от ОЗОНа

43:1457

44:1964

Из Солексовского распылителя выдёргиваем носик

44:2056

45:506

А ОЗОНоаский распылитель начинаем осторожно, но методично крамсать ножовкой по металлу.

45:672

46:1179

47:1686

48:2193

Далее, подходящим сверлом рассверливаем в нём отверстие для носика от Солекса и его туда вставляем.

48:185

49:692

Немного облудил паяльником и намотал тонкой медной проволоки. Сделал бандаж, так сказать, для пущей надёжности

49:899

50:1406

Затем, полностью покрыл оловом, обточил лишнее. В результате чего получил распылитель аля ОЗОНоСолекс со струёй направленной чётко в щель при малейшем открытии дросселя первичной камеры

50:1753

51:2260

52:506

Результат тут же почувствовался, машина резче стала реагировать на педаль газа, ведь при обычном ОЗОНовском распылителе струя била чётко в ось заслонки и стекала с неё каплями и соответственно с некоторой задержкой.

52:906

https://www.drive2.ru/l/4270674/, https://www.drive2.ru/l/4997496/, https://www.drive2.ru/l/237004/, https://www.drive2.ru/l/847328/

52:1042

следующая статья:

Установка моновпрыска и электробензонасоса в двигатель Нивы



Содержание статьи:

Моновпрыск для Нивы

Установка электробензонасоса на моновпрыск для Нивы

1. Моновпрыск

53:1915
98166

www.spike.su

Регулировка карбюратора Солекс на ВАЗ 21213 «Нива»



Мотор на автомобиле ВАЗ-21213 «Нива» комплектуется карбюратором семейства Солекс. Многие владельцы «Нивы» сетуют на капризность этого устройства. Производитель уверяет, что Солекс правильно отрегулирован еще на заводе, однако данное заявление не всегда соответствует действительности. Проблемы с узлом системы питания двигателя возникают не только по причине его некорректной настройки, но также по причине халатности самого автовладельца.

Игнорирование рекомендаций по периодичности замены воздушных и топливных фильтров приводит к тому, что важнейший в системе питания двигателя механизм отказывается правильно работать. Цель, к которой сводятся все регулировочные процессы карбюратора – обеспечить на всём диапазоне оборотов стабильную работу силового агрегата. Регулировка карбюратора Солекс на ВАЗ 21213 «Нива» является неотъемлемым условием безотказной работы мотора.

Поэтапная регулировка карбюратора Солекс на ВАЗ 21213

Регулировка карбюратора Солекс сводится к части регулировочных процессов в поплавковой камере и настройке системы холостого хода. Это довольно кропотливая работа, требующая определённых знаний. Правильная настройка Солекса в будущем позволит наслаждаться экономичной, бесхлопотной и комфортной ездой на автомобиле ВАЗ 21213 «Нива».

Начинать всю работу следует с установления оптимального количества топлива в камере:

  • Заводится мотор на несколько минут, во время работы двигателя необходимо также периодически нажимать на педаль газ;
  • После работы двигателя на протяжении пяти минут его необходимо заглушить;
  • Отсоединяется топливоподводящий шланг;
  • Откручиваются винты, закрепляющие крышку карбюратора;
  • В горизонтальном положении поднимается верхняя часть механизма системы питания;
  • Линейкой измеряется расстояние от поверхности крышки карбюратора до уровня топлива.

Уровень должен быть в пределах 25 мм в камерах, но эти показатели могут варьироваться, так как коллектор не горизонтален, поэтому следует измерить значение в камерах и вывести средний показатель. Если уровень превышает норму, то следует с помощью язычка поплавка удалить часть бензина и произвести сборку механизма в обратной последовательности. После чего снова завести двигатель и провести наблюдения. С малых диффузоров не должен просачиваться бензин, в противном случае появление топлива будет свидетельствовать о переливе. Во время проведения регулировки не нужно нажимать на газ!

Регулировка пусковой системы

Отрегулировать пусковую систему Солекс можно как на установленном карбюраторе, так и на демонтированном. В первом случае регулировка сводится к определению числа оборотов коленвала, а вот на снятом карбюраторе отрегулировать пусковую систему возможно за счет зазоров у кромки заслонок. На демонтированном с транспортного средства устройстве системы питания двигателя отрегулируйте зазор между заслонкой и стенкой камеры – зазор должен составлять 1,1 мм. Регулировочную работу проводят с помощью ключа или отвертки.

Более опытные и продвинутые автовладельцы предпочитают регулировать Солекс методом определения и выставления числа оборотов коленчатого вала. Этот способ более быстрый, но и требует наличия определённых специфических знаний. Заключается данная методика в следующем:

  • Демонтируются воздушные фильтры;
  • Отсоединяется подсос, заводится мотор;
  • С помощью подручных инструментов на треть открывается воздушная заслонка;
  • Рычагом выставляются 3200 об/мин коленвала;
  • Воздушную заслонку следует закрыть, ослабить контргайку, регулировочным винтом уменьшить частоту вращения до 3000 об/мин;
  • Затянуть контргайку.

С помощью газоанализатора можно также осуществить настройку пусковой системы. Устройством измеряется количество оксида углерода в газах. Если значение составляет 8%, то настраивать пусковую систему не нужно. Если значение ниже 8%, тогда в этом случае на крышке диафрагменного механизма следует закрутить винт, и, если значение превышает норму, винт следует ослабить и провести повторный замер.

Регулируем холостой ход

Это процедура необходима для того, чтобы силовой агрегат работал стабильно, а в выхлопных газах содержалось как можно меньше вредных веществ. В гараже за счет собственных усилий всю работу можно выполнить с помощью тахометра. Мотор предварительно доводится до рабочей температуры, после чего осуществляется непосредственно сама регулировка. Винтом количества смеси устанавливается частота вращения коленчатого вала на уровне 850-900 об/мин, после чего отверткой заворачивается винт качества до установления оборотов в районе 800 об/мин. Подобную процедуру необходимо провести несколько раз, пока двигатель не начнёт стабильную работу, при этом будет наблюдаться минимальное количество разряжений в трубке.

Правильная настройка Солекс позволит владельцу авто наслаждаться качественной, а главное бесхлопотной работой двигателя. Специалисты рекомендуют осуществлять настройку холостого хода два раза в год. Таким образом, можно достичь существенной экономии топлива и выброса в атмосферу минимального количества вредных веществ, плюс ко всему, правильно отрегулированный механизм системы питания двигателя позволит существенно экономить личные средства на услугах станций техобслуживания.

avtooverview.ru

Регулировка карбюратора «Солекс» на автомобиле ВАЗ «Нива»

Карбюратор любого автотранспортного средства следует постоянно поддерживать в полностью исправном состоянии. Ведь из-за его неправильной работы в двигателе может возникнуть целый ряд неисправностей и, как итог, появится причина для серьёзного ремонта. В случае когда мотор вашего авто «Нива» 2121 или 2131 не хочет запускаться, а если и завёлся, то работает неустойчиво либо сразу глохнет — и всё это сочетается с повышенным расходом топлива, значит, проблема точно кроется в карбюраторе. Но не спешите обращаться в автосервис для ремонта или покупать новый, т. к., вполне вероятно, требуется регулировка карбюратора «Солекс» на автомобиле ВАЗ «Нива», причём сделать это можно самостоятельно в обычном гараже.

Установленный на «Ниве» карбюратор устроен практически так же, как и на других автомобилях семейства ВАЗ. То есть его конструкция включает в себя основные элементы в виде поплавковой камеры, жиклёра, диффузора, диафрагмы, игольчатого клапана, экономайзера, электромагнитного запорного клапана, воздушной и дроссельной заслонок.

Автомобиль «Нива» 21213 оснащается карбюратором типа «Солекс» — этот агрегат обеспечивает высокую производительность при минимальном расходе бензина. Среди автолюбителей бытует мнение, что этот карбюратор довольно «капризный» и очень часто начинает некорректно работать. На самом же деле, причина проблемы заключается в халатности самого водителя, использующего топливо низкого качества с примесями в большом количестве. Устройство требовательно к качеству бензина, поскольку его забор осуществляется с самой нижней точки поплавковых камер. Помимо этого, даже если на «Ниве» стоит должным образом настроенный карбюратор «Солекс», проблемы в его работе могут возникнуть из-за несвоевременной замены и критического засорения топливного фильтра.

Что касается автомобиля «Нива» 2121, то на его двигателе, помимо «Солекса», может устанавливаться карбюратор «Озон». Но в этой статье мы затронем технологию регулировки устройства только ранее упомянутого типа. Ознакомившись с нижеприведённым руководством, вы сможете самостоятельно выполнить все основные настройки.

На машинах Нива устанавливаются карбюраторы Озон или Солекс

Регулировка карбюратора «Солекс» своими руками

Главная цель настройки карбюратора заключается в том, чтобы обеспечить устойчивую работу двигателя на всём диапазоне оборотов. Ряд регулировочных операций могут быть выполнены только опытным мастером в специально созданных условиях мастерской. Однако некоторые настройки вы можете произвести самостоятельно, добившись при этом весьма достойного результата.

Итак, для начала выясним, как проводится регулировка поплавковой камеры с целью установки оптимального уровня топлива. Обычно к этой процедуре прибегают после того, как был заменён игольчатый клапан. Для этого следует демонтировать крышку карбюратора, после чего положить её на чистую поверхность поплавками вверх. Воспользовавшись штангенциркулем, измерьте расстояние между прокладкой крышки и самой удалённой точкой каждого поплавка. Если это расстояние равно 34–35 мм, значит, всё в порядке. В противном случае зазор нужно отрегулировать при помощи язычка и рычагов путём их подгибания в одну или противоположную сторону.

Необходимо установить опорную поверхность язычка таким образом, чтобы она располагалась строго перпендикулярно по отношению к оси игольчатого клапана. Наличие зазубрин и вмятин не допускается. Устанавливая крышку на место, удостоверьтесь, что поплавки при движении не соприкасаются со стенками поплавковой камеры. Если потребуется, также подогните рычаги поплавков.

Как отрегулировать пусковую систему

Существует несколько способов, позволяющих корректно отрегулировать пусковую систему карбюратора «Солекс» автомобиля «Нива» 21213, но чаще всего применяют два основных: по величине зазора у кромок заслонок и по оборотам коленвала. Первый метод предполагает снятие устройства, а второй применяют, когда карбюратор установлен на автомобиль. Рассмотрим каждый из этих вариантов.

Если вы сняли карбюратор для проведения ремонтных работ, то есть смысл применить первый способ. В этом случае регулировка заключается в установке оптимального зазора между нижней кромкой дроссельной заслонки и стенкой смесительной камеры — его величина должна составлять 1,1 мм. Настройка осуществляется винтом под ключ 7 мм (или шлицевую отвёртку). Перед тем как проводить эту операцию, установите в крайнее положение рычаг воздушной заслонки, полностью закрыв её, — для этого рычаг следует повернуть до упора против часовой стрелки. Таким образом, вы взвели пусковое устройство, привели его в рабочее состояние. В аналогичном положении должен находиться рычаг, когда производится установка зазора между нижней кромкой воздушной заслонки и стенками камеры. В крышке диафрагменного механизма расположен винт, поворотом которого вы сможете установить величину зазора в 3 мм, предварительно ослабив контргайку. Одновременно с этим установите шток диафрагмы в такое положение, чтоб он соприкасался с регулировочным винтом. Если вы следовали инструкции и регулировка завершилась успешно, не забудьте зафиксировать винт при помощи контргайки. Все замеры можно проводить при помощи специального щупа или проволоки соответствующего диаметра.

Что касается второго способа, применяемого в процессе настройки пусковой системы, то большинство знающих автолюбителей предпочитают именно его, поскольку в этом случае регулировка карбюратора «Солекс» на «Ниве» 2121 занимает гораздо меньше времени. Порядок действий следующий:

  1. Для начала необходимо обеспечить свободный доступ к карбюратору, что требует снятия воздушного фильтра.
  2. Вытяните до упора манжетку управления воздушной заслонкой (подсос) и заведите двигатель (предполагается, что он заранее был прогрет).
  3. При помощи плоской отвёртки принудительно приоткройте откройте воздушную заслонку на 1/3.
  4. Далее, поворотом винта, расположенного рядом с рычагом управления дроссельной заслонкой, установите обороты коленвала на 3200 об/мин.
  5. Теперь воздушную заслонку следует отпустить, после чего ослабьте контргайку регулировочного винта пускового устройства и при помощи шлицевой отвёртки поверните винт, пока частота вращения не уменьшится до 3000 об/мин.
  6. После того как вы затяните контргайку, можете считать настройку пусковой системы завершённой.

Если в вашем распоряжении имеется газоанализатор, то все работы по настройке пускового устройства можно провести, ориентируясь на рекомендуемое количество оксида углерода (CO) в отработавших газах. В случае когда при вытянутом до упора подсосе содержание оксида углерода составляет 8%, настраивать ничего не нужно. Если же эта величина меньше, значит, необходимо закрутить винт на крышке диафрагменного механизма. И наоборот, при превышении процентного содержания CO в выхлопе этот винт выкручивают и проводят повторные замеры.

Как проводится регулировка холостого хода

К настройке системы холостого хода прибегают в тех случаях, когда требуется улучшить устойчивость работы двигателя. А также правильно выполненная настройка карбюратора «Нива» 21213 «Солекс» по части холостого хода обеспечивает минимальный выброс оксида углерода вместе с отработавшими газами. Наиболее быстро и точно провести регулировку позволяет газоанализатор. Если же этого устройства у вас нет в распоряжении, можно обойтись показаниями тахометра. Этот тип регулировочных работ должен проводиться с включёнными электроприборами (например, фары, вентилятор и т. п.).

На запущенном и прогретом до рабочей температуры (80–90 градусов) двигателе поверните винт количества смеси для установки частоты вращения коленчатого вала в пределах 850–900 об/мин. После этого при помощи шлицевой отвёртки начинайте заворачивать винт качества, пока не добьётесь снижения оборотов двигателя до значения 800 об/мин.

Оперируя винтами качества и количества, добейтесь оптимального значения оборотов двигателя

Это самый распространённый способ регулировки карбюратора «Солекс» на «Ниве» 21213 и большинстве других автомобилей семейства ВАЗ. Производить настройки с его применением можно регулярно, но даже если вы интенсивно эксплуатируете автомобиль, их частота не должна превышать 3–4 раз в год. В целом же специалисты рекомендуют настраивать холостой ход дважды в год — весной и осенью.

Правильно выполненная настройка карбюратора обеспечит ровную и бесперебойную работу мотора на любых оборотах. В то же время вы ощутите заметное снижение расхода топлива, а уровень выбрасываемых в атмосферу вредных веществ будет соответствовать норме. Кроме того, выполнив регулировку своими руками, вы сэкономите на услугах СТО.

carextra.ru

Как Отрегулировать Карбюратор На Ниве

Как отрегулировать карбюратор на ниве

Нива ВАЗ 21213 регулировка и проверка карбюратора

2 – крышка карбюратора;

3 – уплотнительная прокладка;

4 – калибр для проверки положения поплавков;

5 – игольчатый клапан

2 – регулировочный винт качества (состава) смеси;

3 – уплотнительное кольцо;

4 – заглушка регулировочного винта

Установка уровня топлива в поплавковой камере

1. Необходимый для нормальной работы карбюратора уровень топлива

обеспечивается правильной установкой исправных элементов запорного устройства.

Правильность установки поплавка 1 (см. рис. Установка уровня топлива в

поплавковой камере карбюратора) проверьте калибром 4, для чего установите его

перпендикулярно крышке 2, которую держите горизонтально поплавками вверх. Между калибром по контуру и поплавками должен быть зазор не более 1 мм.

2. При необходимости отрегулируйте подгибанием язычка и рычагов поплавка. Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана 5 и не должна иметь вмятин и забоин.

Регулировка пускового устройства

3. При повороте рычага 4 (см. рис. Пусковое устройство карбюратора) управления

воздушной заслонкой 5 до отказа против часовой стрелки воздушная заслонка должна быть полностью закрыта под действием пружины 7. Если заслонка не закрыта, устраните причину заедания.

4. При полностью закрытой воздушной заслонке нажмите вручную на шток 3 пускового устройства до упора. При этом воздушная заслонка 5 должна открыться на 3,0 мм (пусковой зазор В). При необходимости отрегулируйте зазор винтом 2.

5. Дроссельная заслонка 12 первой камеры при полностью закрытой воздушной

заслонке должна быть приоткрыта на 1,1 мм (пусковой зазор С). При необходимости отрегулируйте этот зазор винтом 10.

НИВА 21213 Провалы при движении

Рекомендуем вам посетить сайт ?? Дорогие подписчики! Рекомендуем вам посетить сайт …



Настройка карбюратора (смеси) на Ниве 1.7 с рв ОКБ 94

Наш спонсор Супротек: Канал Николая: …

Регулировка привода карбюратора

6. При полностью нажатой педали 7 (см. рис. Привод управления карбюратором)

управления дроссельными заслонками, дроссельная заслонка первой камеры должна быть полностью открыта и тяга 15 не должна иметь дополнительного хода. При отпущенной педали 7 дроссельная заслонка должна быть полностью закрыта. Если этого нет, отрегулируйте положение педали и дроссельной заслонки наконечником 10 на переднем конце продольной тяги 1.

7. В приводе воздушной заслонки конец троса 3 закрепите так, чтобы при вытянутой рукоятке 5 воздушная заслонка была полностью закрыта, а при утопленной – полностью открыта.

Регулировка холостого хода двигателя

8. Регулировка обеспечивается регулировочным винтом 2 (рис. Винты регулировки

системы холостого хода) качества (состава) смеси и регулировочным винтом 1

количества смеси. Регулировочный винт 2 закрыт заглушкой 4. Для доступа к винту

необходимо штопором вынуть заглушку.

9. Регулировку холостого хода необходимо выполнять на прогретом двигателе

(температура охлаждающей жидкости 85–90° С), с отрегулированными зазорами в

механизме газораспределения, с правильно установленым моментом зажигания и

при полностью открытой воздушной заслонке.

10. Регулировочным винтом 1 количества смеси установите по тахометру стенда

частоту вращения коленчатого вала двигателя в пределах 750–800 мин–1.

11. Регулировочным винтом 2 качества (состава) смеси добейтесь содержания окиси углерода (СО) в отработавших газах не более 1,5 % при данном положении винта 1 (содержание СО приводится к 20° С и 101,3 кПа (760 мм рт. ст.)).

12. Винтом 1 восстановите частоту вращения коленчатого вала до 750–800 мин–1.

13. При необходимости регулировочным винтом 2 восстановите содержание СО не

14. По окончании регулировки резко нажмите на педаль привода дроссельных заслонок и отпустите ее, двигатель должен без перебоев увеличить частоту вращения коленчатого вала, а при уменьшение ее – не заглохнуть. В случае остановки двигателя, винтом 1 увеличьте частоту вращения коленчатого вала в пределах 750–800 мин–1.

15. Установите в отверстие для регулировочного винта 2 качества смеси новую

пластмассовую заглушку 4.

Проверка работы механизма блокировки второй камеры

16. Поверните рычаг управления воздушной заслонкой против часовой стрелки до

полного закрытия заслонки.

17. Затем поверните рычаг оси 19 (см. рис. Детали корпуса карбюратора) управления дроссельными заслонками до полного открытия заслонки 23 первой камеры, при этом дроссельная заслонка 24 второй камеры должна оставаться в закрытом положении.

18. Поверните рычаг управления воздушной заслонкой по часовой стрелке до отказа, а рычаг 19 управления дроссельными заслонками до полного открытия заслонок.

19. Если дроссельная заслонка второй камеры при этом не откроется, устраните

неисправность. Причиной может быть заедание рычага 20 блокировки второй камеры или отсоединение пружины 21 рычага блокировки.

Нива ВАЗ 21213 регулировка и проверка карбюратора

5net.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
