Не работает стеклоподъемник лада калина левый – возможные поломки и их устранение

Не работает правый и левый стеклоподъемник Лада Калина: причины

Иногда, владельцы Лады Калины сталкиваются с проблемой, когда не работают стеклоподъёмники. Может не работать один или оба сразу. Но, как выяснить причину, почему это происходит? На самом деле, причин не так много и устранить их довольно легко.

Причины выхода из строя

Стеклоподъемник состоит из механики и электрики, а поэтому причины необходимо искать именно в этих частях. Рассмотрим, где же может крыться проблема:

• Сгорел предохранитель или сломалось реле.

  Реле можно заменить перемычкой как на фото. Но, помните, что это временный вариант, обязательно смените реле в случае поломки

• Пробой проводов или фишка отошла.

  Постучите слева от кнопки, после попробуйте нажать на кнопку. Если заработало, значит виноват контакт провода и кнопки.

• Неполадки с блоком управления стеклоподъемников.
• Механическая поломка внутри самой детали.

Все эти причины могут привести к тому, что не работать может один или оба стеклоподъемника.

Методы устранения неисправности

Итак, когда перестал работать стеклоподъёмник необходимо найти и устранить причину. Рассмотрим, поэтапно весь процесс и действия:

1. Первое на что необходимо обратить внимание – это предохранитель. В блоке он помечен, как F5. Необходимо его вынуть и посмотреть. Если он сгорел, то следует его заменить на такой же, с соответствующей маркировкой.
2. Если предохранитель цел, значит, дело в электропитании и необходимо искать проблему обрыва провода. Вынимаем предохранитель и при помощи тестера проверяем, есть ли напряжение в бортовой цепи. Для этого щупы необходимо вставить в гнезда и посмотреть, есть ли электроснабжение. Если нет, то стоит проверить проводу, реле, и блок управления.

Рассмотрим, схему включения стеклоподъемников на Ладе Калине

Схема (нажмите для увеличения)

Расшифровка обозначений выглядит так:

1 — монтажный блок;

2 — выключатель зажигания;

3 — переключатель электростеклоподъемника правой передней двери;

4 — переключатель электростеклоподъемника правой задней двери;

5 — моторедуктор электростеклоподъемника правой передней двери;

6 — моторедуктор электростеклоподъемника правой задней двери;

7 — моторедуктор электростеклоподъемника левой задней двери;

8 — моторедуктор электростеклоподъемника левой передней двери;

9 — переключатель электростеклоподъемника левой задней двери;

10 — переключатель электростеклоподъемника левой передней двери;

11 — реле включения электростеклоподъемников;

А — к источникам питания;

В — к выключателю освещения приборов;

С — порядок условной нумерации штекеров в колодках электростеклоподъемников.

Виноват моторчик или механика?

Если в электрике все работоспособное, то необходимо искать причину в механической части. Для этого придется демонтировать и диагностировать стеклоподъемник. Рассмотрим, как снять этот узел:

• Демонтируем дверную карту.

  Дверная карта демонтирована

• Откручиваем винты крепления стеклоподъемника и аккуратно, придерживая стекло, вынимаем деталь.

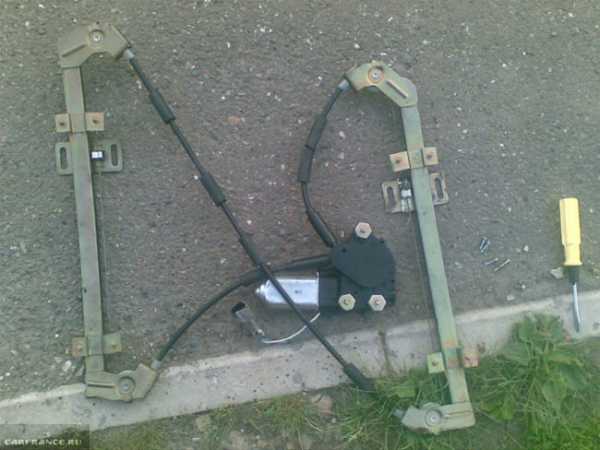

Стоит осмотреть снятый стеклоподъемник на наличие повреждений.

Извлечение мотора стеклоподъёмника

Самой распространенной неисправностью является износ зубьев ролика или обрыв тягового троса. Эти детали необходимо заменить, но зачастую меняется все механическая часть стеклоподъемника.

Диагностика трапеции стеклоподъёмника

Выводы

Таким образом, видно, что причины неисправности стеклоподъемника устранить довольно просто. Если найти причину, то можно с легкостью отремонтировать узел своими руками. На Ладе Калине только несколько причин, по которым выходит со строя стеклоподъемник.в

carfrance.ru

Не работает правый передний стеклоподъемник Лады Калины

Вопрос, почему не работает стеклоподъемник, часто задается владельцами Лада Калина, на специализированных форумах и СТО. Причин такого явления множество, из-за небольшой надежности конструкции. В некоторых случаях, деталь можно починить, а в других – остается только снять не рабочий стеклоподъемник и заменить его новым устройством. Что может привести к выходу механизма из строя? Как произвести замену? Рассмотрим этим моменты подробно.

Причины неисправности

К основным причинам, почему не работает стеклоподъемник, на машинах Лада Калина, стоит отнести:

• Зависание щеток электрического мотора. Такая неисправность возможна, в случае перегрева щеток, которые не терпят резких температурных перепадов. В результате подобного негативного воздействия, происходит оплавление пластикового гнезда, а также потеря подвижности щеток. При появлении первых признаков проблемы, постучите по пластиковой дверной облицовке. Если затянуть с этим, то исправить ситуацию «малой кровью» уже не получится — придется вмешиваться в конструкцию изделия.
• Причиной того, что не работает стеклоподъемник, часто является непродуманность электрической схемы механизма. Слабое звено цепи — контакты, которые не выдерживают проходящих через них токов. В результате, стеклоподъемники Лады Калина выходят из строя, из-за отсутствия разгрузочного реле. Это значит, что, при поломке механизма, может потребоваться ремонт стеклоподъемников и управляющего пульта.

Практика показывает, что в большей части случаев, отремонтировать узел не удается, или для этого необходимо приложить немалые усилия. Вот почему лучшим решением будет монтаж новых стеклоподъемников.

Как снять стеклоподъемник и установить новую деталь

Работы по демонтажу неисправного механизма начните с передних дверей, но чтобы снять стеклоподъемник, освободите дверь от обшивки.

Для выполнения поставленной задачи, сделайте следующее:

• Поднимите стекло, до верхней точки, и закрепите его, при помощи скотча. Не имеет значения, на каком из стеклоподъемников будет вестись работа — последовательность работ будет одинаковой, на любой передней двери.
• Возьмите гаечный ключ на «десять», и открутите пару болтов, которые удерживают стекло. Также выкрутите винт рукояти замка, с внутренней стороны.
• Отсоедините электрический двигатель и проводку, от питающей цепи электрического двигателя.
• Открутите одиннадцать гаек на механизме, после чего, можно снять стеклоподъемник.

Видео: Замена электрического стеклоподъемника и моторчика на Ладе Калине и Гранте

Если видео не показывает, обновите страницу или style=»color:#CC3333″>нажмите здесь

При выполнении работы на задних дверях, процедура будет практически идентичной. Сделайте следующее:

• Поднимите стекло в верхнюю позицию и закрепите его, по принципу, который рассмотрен выше.
• С помощью ключа на «восемь», выкрутите три гайки, которые удерживают узел.
• Возьмите ключ на «десять», выкрутите пару винтов и еще три гайки.
• Демонтируйте узел через отверстие, образовавшееся внизу двери.
• Снимите стеклоподъемник задней двери Лады Калины и осмотрите его.
• Если неисправность может быть устранена без замены, то отремонтируйте устройство. Если же поломка является фатальной, к примеру, поломался моторчик или шестерня стеклоподъемника, то требуется монтаж нового механизма.

Если не работает стеклоподъемник, начните с определения причины поломки, после чего примите решение об актуальности ремонта механизма. Если неисправность серьезная, единственной решение — снять стеклоподъемник Лады Калины, для проведения восстановительных работ или полной замены.

Не работает правый стеклоподъемник на Калине

ВАЗ (Lada) Kalina I 2004 — 2013

Перестала реагировать кнопка стеклоподъемника на опускание, как с водительской стороны, так и с пассажирской. Правой передней двери. То есть на подъём стекло идет, а на опускание ни каких реакций нет.

Пробовал менять местами два верхних справа реле в блоке предохранителей. Что еще можно посмотреть?

• Заднее стекло туго опускается, Калина – 3 ответа
• Поворотники мигают не постоянно в Калине – 2 ответа
• Машина не заводится, щелкает реле, ВАЗ Калина – 2 ответа
• Где расположена клема «земля» стеклоподъёмников и центрального замка в Калине? – 1 ответ
• Не работает стеклоподъемник на Калине – 1 ответ

Скорее всего обрыв проводки. Снимите обшивку двери разъедините фишку стеклопод. и проверьте питание и масса на опускание есть. Может сам моторчик виноват. Но скорее всего обрыв вот либо в гофре между дверью и стойкой. Или еще ниже может в пороге, там идет проводка эсп. Ищите

Можно заменить кнопку в правой двери. А лучше вначале проверить приходит ли напряжение опускания с левой кнопки на правую, проходит ли оно через правую кнопку.

Самое смешное то, что в конечном итоге разберёшь и соберёшь двигатель и всё. Такое ощущение, что закрывая окно, происходит удар и вал постепенно выходит из зацепления. Мучился и правой, и с левой дверьми.

Исправность кнопки проверить легко, не разбирая дверь. На отключенном двигателе, нажимаешь кнопку и при её исправности свет в приборном щитке чуть просядет.

• Одинаковые ли ДТОЖ в Лада Калина? – 1 ответ
• Потек радиатор печки в Лада Калина – 2 ответа
• Какой адаптер для диагностики Лада Калина? – 1 ответ
• Нет показаний скорости на Лада Калина – 1 ответ
• Не работает спидометр в Лада Калина – 2 ответа
• Какое давление должно быть в шинах pirelli 185/60 R14 82H ? – 2 ответа
• Ошибка P0172 в Лада Калина – 3 ответа
• Не набирает обороты Лада Калина – 2 ответа
• Течет радиатор отопителя Лада Калина – 3 ответа
• Можно ли поставить заднюю балку на Калину от 2109 или 2110? – 1 ответ

Не работает стеклоподъемник на Калине

Машина не заводится, щелкает реле, ВАЗ Калина

Заднее стекло туго опускается, Калина

Где расположена клема «земля» стеклоподъёмников и центрального замка в Калине?

Почему не работает правый (левый) стеклоподъемник на Лада Калина

Иногда, владельцы Лады Калины сталкиваются с проблемой, когда не работают стеклоподъёмники. Может не работать один или оба сразу. Но, как выяснить причину, почему это происходит? На самом деле, причин не так много и устранить их довольно легко.

Причины выхода из строя

Стеклоподъемник состоит из механики и электрики, а поэтому причины необходимо искать именно в этих частях. Рассмотрим, где же может крыться проблема:

Сгорел предохранитель или сломалось реле.

Реле можно заменить перемычкой как на фото. Но, помните, что это временный вариант, обязательно смените реле в случае поломки

Постучите слева от кнопки, после попробуйте нажать на кнопку. Если заработало, значит виноват контакт провода и кнопки.

Все эти причины могут привести к тому, что не работать может один или оба стеклоподъемника.

Методы устранения неисправности

Итак, когда перестал работать стеклоподъёмник необходимо найти и устранить причину. Рассмотрим, поэтапно весь процесс и действия:

1. Первое на что необходимо обратить внимание – это предохранитель . В блоке он помечен, как F5. Необходимо его вынуть и посмотреть. Если он сгорел, то следует его заменить на такой же, с соответствующей маркировкой.
2. Если предохранитель цел, значит, дело в электропитании и необходимо искать проблему обрыва провода . Вынимаем предохранитель и при помощи тестера проверяем, есть ли напряжение в бортовой цепи. Для этого щупы необходимо вставить в гнезда и посмотреть, есть ли электроснабжение. Если нет, то стоит проверить проводу, реле, и блок управления.

Рассмотрим, схему включения стеклоподъемников на Ладе Калине

Схема (нажмите для увеличения)

Расшифровка обозначений выглядит так:

2 — выключатель зажигания;

3 — переключатель электростеклоподъемника правой передней двери;

4 — переключатель электростеклоподъемника правой задней двери;

5 — моторедуктор электростеклоподъемника правой передней двери;

6 — моторедуктор электростеклоподъемника правой задней двери;

7 — моторедуктор электростеклоподъемника левой задней двери;

8 — моторедуктор электростеклоподъемника левой передней двери;

9 — переключатель электростеклоподъемника левой задней двери;

10 — переключатель электростеклоподъемника левой передней двери;

11 — реле включения электростеклоподъемников;

А — к источникам питания;

В — к выключателю освещения приборов;

С — порядок условной нумерации штекеров в колодках электростеклоподъемников.

Виноват моторчик или механика?

Если в электрике все работоспособное, то необходимо искать причину в механической части. Для этого придется демонтировать и диагностировать стеклоподъемник. Рассмотрим, как снять этот узел:

Демонтируем дверную карту.

Дверная карта демонтирована

Стоит осмотреть снятый стеклоподъемник на наличие повреждений.

Извлечение мотора стеклоподъёмника

Самой распространенной неисправностью является износ зубьев ролика или обрыв тягового троса. Эти детали необходимо заменить, но зачастую меняется все механическая часть стеклоподъемника.

Диагностика трапеции стеклоподъёмника

Выводы

Таким образом, видно, что причины неисправности стеклоподъемника устранить довольно просто. Если найти причину, то можно с легкостью отремонтировать узел своими руками. На Ладе Калине только несколько причин, по которым выходит со строя стеклоподъемник.в

ребята это неправильно вскройте клавиши на двери и посмотрите прилегание пластин при включении кнопки

У меня была такая ситуация, я обращался к ремонтникам. Но после того как прочитал статью, мне кажется решил бы проблему сам. Спасибо.

Все описания тупы. Надо быть проще. Обычно перестает работать в закрытом положении. Частая причина-засорение уплотнителей стекла. Надо включить зажигание и освещение салона. Нажимаем кнопку опускания стекла, в этот момент должна немного померкнуть лампа освещения салона. Если да-электрика в порядке, ищите причину в механике. Если не померкла-причина в электрике, начните с проверки предохранителя и далее. По механике- просуньте какую нибудь карту снаружи стекла в уплотнение и проведите по кругу поливая водой.Если не работает после этого-откройте дверь, один нажимает на кнопку опускания, а другой бьет по стеклу двумя ладонями с обоих сторон стекла одновременно вниз, если после нескольких попыток не сработал-разобрать обшивку двери, освободить болты крепления эл. двиг. стеклоподьемника и нажать на кнопку. Если сработало- прогнать несколько раз и затянуть болты обратно. Если нет-замена или ремонт стеклоподьемника.

Именно так и вылечил разобрав и смазав механизмы!

Как много телодвижений пришлось совершить, пока не докопались до причины — сдох моторчик.

Вчера была подобная ситуация. СП с пассажирской стороны перестал реагировать на кнопки, при чем, как с водительского пульта, так и с пассажирского, завис в закрытом положении. Дико расстроился, начал ковырять интернет, дабы знать, как устранить сию проблему. Приготовился к разборке дверей. Утром из блока предохранителей вытащил реле К-2, протер контакты поставил на место и ….. О! Чудо СП ожил с обеих пультов. По двери не стучал, сразу говорю. Может кому пригодится. Калина хеч. 2014 года.

Аналогичное «чудо», почистил лезвием контакты к-2. Спасибо за совет, помогло.

Внутри блока управления свеклоподъёмниками с водительской стороны сломались перемычки на кнопке управления пассажирским стеклом. Перемычки демонтировал . Перестала работать кнопка управления стеклоподъемники с пассажирской стороны. Стекло не опускается не подымается. Что может быть?

Авто-помощь

Советы для автомобилистов

Не работает стеклоподъемник на Калине

Число электрических стеклоподъёмников, установленных на легковом автомобиле ВАЗ-2118 «Калина», может быть равно двум (только на передних дверях) или четырём (на всех дверях). Всё зависит от того, какую комплектацию данного автомобиля приобрёл её владелец.

Одной, из часто встречающихся неисправностей электрических стеклоподъёмников, на данной марке автомобиля, является зависание щёток коллектора электродвигателей, приводящих в движение боковые стёкла автомобиля. Всё дело заключается в том, что при работе электродвигателя графитовые щётки коллектора нагреваются, а так как они вставляются не в металлическое гнездо, а в пластиковое, которое от нагрева начинает плавиться, что приводит к прилипанию щётки к этому гнезду.

В результате чего, щётки теряют подвижность и чуть-чуть износившись начинают не доставать до пластин коллектора, а усилия пружинки не хватает для того чтобы прилипшую щётку оторвать от гнезда и прижать к коллектору. Для того чтобы восстановить работоспособность электродвигателя стеклоподъёмников, иногда достаточно 3-4 раза стукнуть по облицовке двери, ну а если этот приём уже не помогает, то придётся снимать обшивку двери и разбирать электродвигатель.

Второй проблемой электрических стеклоподъёмников легкового автомобиля «Калина» является то, что на контакты водительского пульта управления всеми стеклоподъёмниками ложится достаточно большая нагрузка, так как в электрической схеме данного устройства нет разгрузочного реле. В результате чего водительский пульт управления иногда не выдерживает таких нагрузок и выходит из строя.

Особую осторожность в пользовании электрическими стеклоподъёмниками водителю автомобиля «Калина» необходимо соблюдать в холодное время года, когда мокрое стекло при минусовых температурах примерзает к бархаткам и при попытке его открыть может срезать зубья пластиковой шестерни редуктора. В этом случае Вам придётся менять мотор редуктор в сборе.

Если не работают одновременно электростеклоподъёмники всех дверей, то в первую очередь придётся проверить целостность 30 амперного предохранителя F2, расположенного под капотом автомобиля в монтажном блоке. При выходе его из строя придётся искать место короткого замыкания, которое привело к увеличению силы тока в цепи. При проверке целостности изоляции проводов, особое внимание нужно будет уделить местам перехода проводов с кузова автомобиля внутрь дверей.

В электрическую схему стеклоподъёмников входит ещё и контролёр управления, в случае его выхода из строя необходимо знать, что на «Калины» устанавливается два разных типа контролёров, которые невзаимозаменяемые.

Не работает стеклоподъемник на Калине? Список возможных поломок + их ремонт

Проблемы с проводкой и почему не работает стеклоподъемник на Калине? Прочесть данную тему будет интересно не только владельцам ВАЗа, но и иных марок, так как основная часть то у всех одинаковая.

Как раньше было прекрасно, потянул за рычаг и окошко открыто, повернул назад, закрыто. Не то, что сейчас куча электроники, которая в любой момент может выйти со строя.

С учетом того, что машины все больше пичкают электроникой, их все тяжелее становится чинить. Но, как бы там не было, но пустяковые поломки каждый водитель должен устранять сам. Давайте на примере ремонта стеклоподъемника рассмотрим поэтапно каждый шаг.

• Не работает стеклоподъемник на Калине, тогда приготовьте автомобильный набор инструментов и мы начинаем. Итак, кроме ящика с инструментами нам понадобится тестер, который можно приобрести в любом автомагазине или рынке.
• Учитывая, что нам придется бегать, крутиться, вертеться возле машины, необходимо просторное место, например площадка возле гаража или дома;
• Четко определяем какой стеклопакет в нерабочем состоянии;
• Открываем люк с левой стороны от рулевой колонки, так как там располагается блок предохранителей. Для этого достаточно поддеть отверткой клапан;

Наша главная цель — это прозвонить электропривод и пакет кабелей. Демонтировать движок при этом нет необходимости, все можно сделать с помощью тестера. Только когда убедившись, что причина именно в нем, тогда можно приступать к демонтажу и замене.

На этом поиски можно завершать, так как иных причин просто быть не может. Зачастую основные виновники, это перетертый провод или сгорел моторчик в следствии многочисленных перепадов температур и повышенной нагрузке.

В большинстве случаев водителям лень очищать стекла от снега или льда собственноручно и они прибегают к такому методу как автоматический. Суть заключается в том, чтобы с помощью электропривода опустить стекло и оно, заходя в пазы, будет снимать слой снега или льда.

Да, возможен такой вариант, но при этом мотор будет испытывать неимоверную нагрузку, что может привести к клину ротора и статора.

В таком случае только полная замена движка, так как повторная перемотка возможна, но гарантии качества никто не даст, соответственно срок до первой нагрузки или перепада напряжения.

Собственно говоря, на этом рассмотрение темы, не работает стеклоподъемник на Калине окончено. Будем рады если наши практические советы помогут водителям в оперативной и качественной замене узлов и агрегатов.

»

Отличная статья 0

the-avto.ru

Не работает стеклоподъемник Лада Калина (Ремонт)

Еще одна главная “болезнь” автомобиля Лада Калина – это электрооборудование. Ломается абсолютно все, от электроусилителя руля до стеклоподъемников. Сегодня мы Вам расскажем, как можно отремонтировать стеклоподъемники на Лада Калина своими руками.

У меня еще до зимы начал компостировать мозги левый стеклоподъемник водительской двери. Если точней: опускается, а вот поднимается с проблемами. С рывками, а иногда с механическим воздействием, помогал рукой. И вот настало время его заменить или перебрать. Надеялся на второе. Заранее купил две шестерни, но не знал какая подойдет.

Ремонт стеклоподъемника Лада Калина:

1. Первое что делаем, это подготавливаем автомобиль, инструмент и комплектующие для ремонта электростеклоподъемника.

2. Далее снимаем обивку двери (фото № 1), предварительно сняв блок переключателей.

3. Следующее что делаем, это отворачиваем 3 штуки гайки м6 крепежа мотор-редуктора. (фото № 2)

4. Отворачиваем 4 штуки гайки м6 крепления правой части стеклоподъемника (фото № 3), так же отворачиваем два болта м6 крепления стекла и разъединяем колодку жгута проводов мотор-редуктора стеклоподъемника.

5. После как отвернули правую часть стеклоподъемника, правую стойку стеклоподъемника наклоняем влево, т.е. в середину двери и вынимаем наружу мотор-редуктор (фото № 5).

6. Отворачиваем 4 штуки самореза крышки мотор-редуктора и снимаем крышку.

7. Берем отвертку и снимаем шестерню поддевая ее под «скобу-муфту» (фото № 7).

8. Очищаем корпус от грязи и старой смазки, смазываем червяк, шестерню и подшипник.

9. Ставим в обратном порядке новую собранную шестерню со «скобой-муфтой», не забывая поставить две прокладки в виде тарельчатых шайб между шестерней и корпусом стеклоподъемника.

10. Закрываем шестерню крышкой и крепим ее саморезами как на (фото № 6).

11. И устанавливаем все обратно.

12. Включаем зажигание и пробуем поднимать и опускать стекло. Если все хорошо, то радуемся проделанной работой. Ну а если нет, то снова за работу.

Вот так вынимаем стеклоподъемник.

Вот такой стеклоподъемник.

На фото видно куски сломанных зубьев.

Вот так выглядит без шестерни.

На шестерне сломаны зубья.

Замена.

Как видите, все очень просто, главное вовремя обнаружить причину поломки и не доводить до состояния – “не работает стеклоподъемник”. Все отремонтировать можно своими руками. Если Вы хотите дополнительный свет, установите противотуманные фары на Лада Калина.

vazgarage.ru

Не работает стеклоподъемник на Калине

Число электрических стеклоподъёмников, установленных на легковом автомобиле ВАЗ-2118 «Калина», может быть равно двум (только на передних дверях) или четырём (на всех дверях). Всё зависит от того, какую комплектацию данного автомобиля приобрёл её владелец.

Одной, из часто встречающихся неисправностей электрических стеклоподъёмников, на данной марке автомобиля, является зависание щёток коллектора электродвигателей, приводящих в движение боковые стёкла автомобиля. Всё дело заключается в том, что при работе электродвигателя графитовые щётки коллектора нагреваются, а так как они вставляются не в металлическое гнездо, а в пластиковое, которое от нагрева начинает плавиться, что приводит к прилипанию щётки к этому гнезду.

В результате чего, щётки теряют подвижность и чуть-чуть износившись начинают не доставать до пластин коллектора, а усилия пружинки не хватает для того чтобы прилипшую щётку оторвать от гнезда и прижать к коллектору. Для того чтобы восстановить работоспособность электродвигателя стеклоподъёмников, иногда достаточно 3-4 раза стукнуть по облицовке двери, ну а если этот приём уже не помогает, то придётся снимать обшивку двери и разбирать электродвигатель.

Второй проблемой электрических стеклоподъёмников легкового автомобиля «Калина» является то, что на контакты водительского пульта управления всеми стеклоподъёмниками ложится достаточно большая нагрузка, так как в электрической схеме данного устройства нет разгрузочного реле. В результате чего водительский пульт управления иногда не выдерживает таких нагрузок и выходит из строя.

Особую осторожность в пользовании электрическими стеклоподъёмниками водителю автомобиля «Калина» необходимо соблюдать в холодное время года, когда мокрое стекло при минусовых температурах примерзает к бархаткам и при попытке его открыть может срезать зубья пластиковой шестерни редуктора. В этом случае Вам придётся менять мотор редуктор в сборе.

Если не работают одновременно электростеклоподъёмники всех дверей, то в первую очередь придётся проверить целостность 30 амперного предохранителя F2, расположенного под капотом автомобиля в монтажном блоке. При выходе его из строя придётся искать место короткого замыкания, которое привело к увеличению силы тока в цепи. При проверке целостности изоляции проводов, особое внимание нужно будет уделить местам перехода проводов с кузова автомобиля внутрь дверей.

В электрическую схему стеклоподъёмников входит ещё и контролёр управления, в случае его выхода из строя необходимо знать, что на «Калины» устанавливается два разных типа контролёров, которые невзаимозаменяемые.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

helping-auto.ru

Почему не работает правый (левый) стеклоподъемник на Лада Калина

Иногда, владельцы Лады Калины сталкиваются с проблемой, когда не работают стеклоподъёмники. Может не работать один или оба сразу. Но, как выяснить причину, почему это происходит? На самом деле, причин не так много и устранить их довольно легко.

Объявление скрыто.

Причины выхода из строя

Стеклоподъемник состоит из механики и электрики, а поэтому причины необходимо искать именно в этих частях. Рассмотрим, где же может крыться проблема:

• Сгорел предохранитель или сломалось реле.

  Реле можно заменить перемычкой как на фото. Но, помните, что это временный вариант, обязательно смените реле в случае поломки

• Пробой проводов или фишка отошла.

  Постучите слева от кнопки, после попробуйте нажать на кнопку. Если заработало, значит виноват контакт провода и кнопки.

• Неполадки с блоком управления стеклоподъемников.
• Механическая поломка внутри самой детали.

Все эти причины могут привести к тому, что не работать может один или оба стеклоподъемника.

Методы устранения неисправности

Итак, когда перестал работать стеклоподъёмник необходимо найти и устранить причину. Рассмотрим, поэтапно весь процесс и действия:

1. Первое на что необходимо обратить внимание – это предохранитель. В блоке он помечен, как F5. Необходимо его вынуть и посмотреть. Если он сгорел, то следует его заменить на такой же, с соответствующей маркировкой.
2. Если предохранитель цел, значит, дело в электропитании и необходимо искать проблему обрыва провода. Вынимаем предохранитель и при помощи тестера проверяем, есть ли напряжение в бортовой цепи. Для этого щупы необходимо вставить в гнезда и посмотреть, есть ли электроснабжение. Если нет, то стоит проверить проводу, реле, и блок управления.

Рассмотрим, схему включения стеклоподъемников на Ладе Калине

Схема (нажмите для увеличения)

Расшифровка обозначений выглядит так:

2 — выключатель зажигания;

3 — переключатель электростеклоподъемника правой передней двери;

Объявление скрыто.

4 — переключатель электростеклоподъемника правой задней двери;

5 — моторедуктор электростеклоподъемника правой передней двери;

6 — моторедуктор электростеклоподъемника правой задней двери;

7 — моторедуктор электростеклоподъемника левой задней двери;

8 — моторедуктор электростеклоподъемника левой передней двери;

9 — переключатель электростеклоподъемника левой задней двери;

10 — переключатель электростеклоподъемника левой передней двери;

11 — реле включения электростеклоподъемников;

А — к источникам питания;

В — к выключателю освещения приборов;

С — порядок условной нумерации штекеров в колодках электростеклоподъемников.

Виноват моторчик или механика?

Если в электрике все работоспособное, то необходимо искать причину в механической части. Для этого придется демонтировать и диагностировать стеклоподъемник. Рассмотрим, как снять этот узел:

• Демонтируем дверную карту.

  Дверная карта демонтирована

• Откручиваем винты крепления стеклоподъемника и аккуратно, придерживая стекло, вынимаем деталь.

Стоит осмотреть снятый стеклоподъемник на наличие повреждений.

Извлечение мотора стеклоподъёмника

Самой распространенной неисправностью является износ зубьев ролика или обрыв тягового троса. Эти детали необходимо заменить, но зачастую меняется все механическая часть стеклоподъемника.

Диагностика трапеции стеклоподъёмника

Выводы

Таким образом, видно, что причины неисправности стеклоподъемника устранить довольно просто. Если найти причину, то можно с легкостью отремонтировать узел своими руками. На Ладе Калине только несколько причин, по которым выходит со строя стеклоподъемник

vkaline.blogspot.com

Не работает стеклоподъемник Лада Калина (Ремонт)

Не работает стеклоподъемник Лада Калина (Ремонт)

Еще одна главная «болезнь» автомобиля Лада Калина — это электрооборудование. Ломается абсолютно все, от электроусилителя руля до стеклоподъемников. Сегодня мы Вам расскажем, как можно отремонтировать стеклоподъемники на Лада Калина своими руками.

У меня еще до зимы начал компостировать мозги левый стеклоподъемник водительской двери. Если точней: опускается, а вот поднимается с проблемами. С рывками, а иногда с механическим воздействием, помогал рукой. И вот настало время его заменить или перебрать. Надеялся на второе. Заранее купил две шестерни, но не знал какая подойдет.

Ремонт стеклоподъемника Лада Калина:

1. Первое что делаем, это подготавливаем автомобиль, инструмент и комплектующие для ремонта электростеклоподъемника.

2. Далее снимаем обивку двери (фото № 1 ), предварительно сняв блок переключателей.

3. Следующее что делаем, это отворачиваем 3 штуки гайки м6 крепежа мотор-редуктора. (фото № 2 )

4. Отворачиваем 4 штуки гайки м6 крепления правой части стеклоподъемника (фото № 3 ), так же отворачиваем два болта м6 крепления стекла и разъединяем колодку жгута проводов мотор-редуктора стеклоподъемника.

5. После как отвернули правую часть стеклоподъемника, правую стойку стеклоподъемника наклоняем влево, т.е. в середину двери и вынимаем наружу мотор-редуктор (фото № 5 ).

6. Отворачиваем 4 штуки самореза крышки мотор-редуктора и снимаем крышку.

7. Берем отвертку и снимаем шестерню поддевая ее под «скобу-муфту» (фото № 7 ).

8. Очищаем корпус от грязи и старой смазки, смазываем червяк, шестерню и подшипник.

9. Ставим в обратном порядке новую собранную шестерню со «скобой-муфтой», не забывая поставить две прокладки в виде тарельчатых шайб между шестерней и корпусом стеклоподъемника.

10. Закрываем шестерню крышкой и крепим ее саморезами как на (фото № 6 ).

11. И устанавливаем все обратно.

12. Включаем зажигание и пробуем поднимать и опускать стекло. Если все хорошо, то радуемся проделанной работой. Ну а если нет, то снова за работу.

Вот так вынимаем стеклоподъемник.

Вот такой стеклоподъемник.

На фото видно куски сломанных зубьев.

Вот так выглядит без шестерни.

На шестерне сломаны зубья.

Как видите, все очень просто, главное вовремя обнаружить причину поломки и не доводить до состояния — «не работает стеклоподъемник». Все отремонтировать можно своими руками. Если Вы хотите дополнительный свет, установите противотуманные фары на Лада Калина.

Не работает стеклоподъемник — ремонт
Если на вашем автомобиле перестал работать стеклоподъемник, то на это может быть множество причин. Но, в целом, все проблемы можно объединить в две большие группы: сбои в электрике и механические дефекты механизма. В обоих случаях, все можно

Установка стеклоподъемников на Лада Гранта
Сегодня мы решили опубликовать пошаговую инструкцию по установке электростеклоподъемников на Лада Гранта своими руками. Материал был подготовлен специалистами в области данной автомобиля.

Ваз 2101

Ваз 2102

Ваз 2106

Ваз 2107

Ваз 21099

Ваз 2110

Ваз 2115

Гранта

Калина

Калина 2

Приора

Ларгус

Нива

http://vazgarage.ru

legkoe-delo.ru

Не работает стеклоподъемник на Калине: замена редуктора

Существует несколько причин того, почему не работает стеклоподъемник на Лада Калина. Ремонт стеклоподъемника проводится при появлении треска во время запуска механизма. В данной ситуации треск свидетельствует о срезании зубцов червячной передачи. Рекомендуется установить новый редуктор.

Вернуться к оглавлению

Самостоятельная замена редуктора

Вот блок управления стеклом на двери

Сначала потребуется купить редуктор вместе с электромотором. Демонтируется обшивка двери. Нельзя проводить эту процедуру на морозе, так как обивка крепится на пластиковые пистоны низкой жесткости. Если крепежный элемент оторвался, он клеится обратно с помощью эпоксидного клея.

Потребуется открутить саморезы и шурупы, которые крепят внутреннюю ручку открывания дверей. Провода аккуратно отцепляют, динамики демонтируются. Следующий шаг предусматривает откручивание стекла от направляющих и 4 болтов. Для этого потребуется ключ на «10». Стекло опускается на дно двери. Предварительно демонтируют защитную шторку, приклеенную к нижней части стекла. Стеклоподъемник фиксируется на 4 гайки на левой направляющей, на 4 гайки на правой направляющей и 3 гайки, которые крепят мотор-редуктор.

Через технологические отверстия демонтируется блок стеклоподъемников на Ладе Калине. Он представлен в виде 2 направляющих с кареткой. Через них проходит стальной трос, который управляет редуктором. В 2 местах на тросике есть колечки, закрепленные в каретках. Мотор-редуктор состоит из 2 частей, которые стягиваются шпильками-демпферами. Эти элементы откручивают и мотор распадается. В одной из его частей находится электродвигатель ЭСП и шестерня. Другая содержит алюминиевый барабан с канавками. На последний элемент накручен тросик с фиксатором, который вставляется в углубления, предусмотренные в барабане.

Мотор-редуктор разъединяют так, чтобы устройство не выскочило из корпуса. При этом квадратная ось должна выйти из соответствующего вала с тросом. Его стяжка осуществляется двумя пружинами, которые расположены на входе троса в демонтируемый механизм.

Вернуться к оглавлению

Пошаговая установка стеклоподъемников

Трос осматривают на предмет повреждений и обильно обмазывают смазкой. Новый механизм вставляется в барабан валом вперед. Крепежные отверстия совмещаются, а шпильки-демпферы закручиваются. Если передние стекла не опускаются полностью, тогда осматривают трубку-усилитель стеклоподъемников Лады Калина.

Последний элемент находится с внешней стороны стекла. Чтобы оно опускалось без проблем, потребуется укоротить резиновые отбойники стеклоподъемника. Для этого используют кусачки. Резинка укорачивается на 1 см. Тросик смазывается и передвигается в другое положение. Блок управления стеклоподъемниками и мотор-редуктор собираются в обратной последовательности.

Как добраться до редуктора

Если редуктор функционирует в другом направлении, тогда меняется полярность. Для этого из разъема вытаскиваются штырьки. Они вставляются в соответствующие углубления с помощью тонкой отвертки. Разборка стеклоподъемника Лады Калины позволит почистить уплотнитель от пыли и грязи, хорошо смазать замок, обработать антикором внутреннюю нижнюю часть двери. По возможности укладывается шумоизоляция.

Если стеклоподьемник не поднимает стекло, а на электрическую сеть Лады Калины оказывается нагрузка, тогда заменяют мотор стеклоподъемника. При покупке нового агрегата нужно обратить внимание на конструкцию старого.

Сначала демонтируется весь механизм. От него отсоединяют мотор. Открутив болты, снимают заднюю крышку. Внимательно осматривается пластиковая шестерня. Место фиксации якоря с последним элементом потребуется смазать. Чтобы проверить исправность якоря и щеток, откручивают 3 болта. Якорь демонтируется из места его фиксации и из кожуха. Если щетки не повреждены, тогда они не заменяются. Исправный якорь вытирают и устанавливают на место. В противном случае он заменяется новым агрегатом.

Чтобы при установке якоря не возникло проблем со щетками, рекомендуется зажать их иголками. Монтируется кожух, мотор подсоединяется к АКБ.

Вернуться к оглавлению

Самостоятельная замена шестерен

Если стеклоподъемник опускается без проблем, а поднимается с механической помощью, тогда потребуется посмотреть шестерни. Ремонт проводится с помощью набора отверток. Демонтируется обивка двери. Предварительно потребуется снять блок переключателей. Затем отворачивают 3 гайки, которые крепят мотор-редуктор.

Шестерня стеклоподъемника

Следующий шаг — откручивание 4 гаек крепления правой части механизма и 2 болтов крепления стекла. Колодка жгута проводов разъединяется. Если правая часть стеклоподъемника отвернута, тогда соответствующую стойку наклоняют влево. Мотор-редуктор демонтируется. Саморезы крышки редуктора отворачивают, крышка демонтируется. С помощью отвертки снимают шестерню. Корпус очищается от грязи и прежней смазки. Подшипник, червяк и шестерню потребуется смазать. Новая собранная конструкция устанавливается на место. При этом нужно установить 2 прокладки между шестерней и корпусом стеклоподъемника.

Крышка устанавливается на прежнее место, ввинчиваются саморезы. Оставшиеся элементы монтируются в обратном порядке. Зажигание включается, стеклоподъемник запускается. Все вышеописанные работы легко проводятся своими руками при наличии электросхемы Лада Калина и должного опыта. В противном случае потребуется помощь специалистов.

expertvaz.ru
