Установка лифт комплекта на Шевроле Ниву

Автомобиль класса внедорожников Шевроле Нива обладает свойством средней проходимости по бездорожью. Для того чтобы улучшить проходимость Шевика необходимо дополнительно его усовершенствовать и доработать. Доработка заключается в установке специальной шипованной резины и увеличение клиренса (дорожного просвета). Собственно резину больших размеров невозможно установить на без реконструкции кузова, ходовки и оснащения лифтингом. Лифтинг — это специальное переоснащение автомобиля, после которого появляется возможность установки дисков и шин больших размеров, а также увеличивается клиренс. Такие особенности важны при преодолении различных видов бездорожья. Поэтому рассмотрим, что такое лифт, и как его провести своими руками.

Авто со сделанным лифтингом

Для чего необходим лифтинг автомобиля Шеви Нива

Оснащение автомобиля лифт комплектом способствует улучшению ее проходимости, но в совмещении с установкой специальной резины (грязевой, внедорожной и т.д.) Подробнее о грязевой резине можно ознакомиться из статьи «Грязевая резина для Шевроле Нива» данного сайта. Итак, большинство людей приобретают внедорожник с расчетом на то, что его эксплуатация будет проходить в условиях бездорожья или близких к этому. А для преодоления любого препятствия главным оружием автомобиля является:  Наличие полного привода 4х4; Соответствующая зубастая резина;  Высокая подвеска. Чем больше просвет между днищем автомобиля и дорогой, тем выше показатель проходимости.

Поэтому, если планируется эксплуатация внедорожника в агрессивных условиях бездорожья, то стоит установить лифт комплект и соответствующую резину.

Преимущества лифтинга автомобиля

Если установить лифт комплект на Шевик, то будут заметны следующие преимущества такой доработки:

  1. Самое важное — увеличение дорожного просвета.
  2. Возможность установки специальной резины больших размеров.
  3. Усовершенствование экстерьера автомобиля.
  4. Улучшение проходимости автомобиля.
  5. Защита механизмов от разнообразных повреждений.

Запчасти для замены

Таким образом, лифт комплект является ключевым моментом в переработке Шевика под высокие свойства проходимости вне дорог.

Стоит отметить также и минусы, которыми обладает лифтинг комплект. Ведь перед установкой каждый водитель должен знать, насколько важны ему плюсы и минусы. И только после их взвешивания необходимо решиться стоит ли устанавливать такой комплект или нет. К недостаткам относятся:

  1. Снижение срока службы приводов автомобиля, за счет изменения угла их излома.
  2. За счет смещения центра тяжести автомобиля, изменяется реакция при маневрах и резких поворотах.
  3. Возникает небольшая нагрузка на ходовку, в результате чего снижается срок службы ее механизмов.
  4. Возникает дополнительная нагрузка на трансмиссию, что приводит к снижению ее службы.

Поэтому стоит учесть эти минусы при переоборудовании авто.

Если не планируется эксплуатация автомобиля по бездорожью, или только в редких случаях, то устанавливать такое оборудование нет необходимости. Это приведет только к ухудшению работы двигателя и внедорожника в целом.

Важные правила при установке лифтинга

Выполнение лифтинга на автомобиль своими руками является несложной задачей, тем более существует специальный комплект, который необходимо только установить. Но все же стоит отнестись к выполнению работ с осторожностью и внимательностью, ведь малейшая ошибка может привести к большим проблемам в будущем.

Если не соблюдать правила переоборудования авто, то в результате это может даже привести к непригодности его использования. Поэтому если не уверены, что сможете провести установку лифтинг комплекта своими руками, то лучше доверьтесь опытным профессионалам.

Чертеж проставки под шаровую

Что понадобится для проведения работ?

В большинстве случаев для проведения лифтинга автомобиля, достаточно купить готовый лифт комплект. Но некоторые автолюбители сами изготавливают (модернизируют) некоторые детали. Итак, стоит запастись следующими деталями и механизмами:

Так выглядят проставки под шаровые

  1. Передние и задние пружины.
  2. Проставки под пружины из резины со стальными чашками.
  3. Передние и задние амортизаторы.
  4. Под шаровые опоры необходимо заказать у мастера специальные проставки (примерная толщина 25-30 мм).
  5. Крепления под амортизаторы задние можно сделать самостоятельно.
  6. Двенадцать шайб- проставок под чашечку с такими размерами:
    • Высота 20- 17.8- 13.2- 10.7мм
    • D внутренний = 10 мм;
    • D внешний = 30 мм.
  7. Длинные болты под шаровые и чашки.
  8. Домкраты — 2 штуки, стяжки пружинные и доска для подкладки.

Дополнительно потребуется изготовление специальных проставок под задние амортизаторы. Их можно сделать из уголка, к которому приварить втулку толщиной 32 мм. Итак, инструмент готов, можно провести лифтинг подвески своими руками.

Лифт передней подвески

Инструкция по лифту передней подвески включает такую последовательность действий:

  1. Одним домкратом поднимается автомобиль и извлекается переднее колесо. Ослабляется крепление сайлентблоков. Второй домкрат фиксируем под низом шаровой и приподнимаем до момента сжатия пружины. Стягивается пружина специальными устройствами.
  2. Ослабить кронштейн амортизатора и извлечь обе шаровые, а затем и стабилизатор.
  3. Снимается пружина. Ступица уводится в сторону и устанавливается на держатель.

    Важно! Будьте осторожны при проведении действий второго пункта — не повредите шланги тормоза автомобиля.

  4. Выгибается отбойник на 3-4 мм и сменяем два крайних колесных болта на длинные, предварительно заготовленные.
  5. Устанавливается шайбовая проставка между рычагом и чашкой.
  6. Установить проставки с чашками и пружиной. Отцентрировать их друг к другу. Поддомкрачивается рычаг.
  7. Возвращается на место шаровая и стабилизатор. Прикручивается амортизатор.
  8. Ступица возвращается на место и устанавливается колесо.

Лифт комплект одной стороны Нивы Шевроле установлен. Аналогичным образом проводятся действия и с обратной стороны.

Не забудьте провести развал-схождения.

Переделка передней подвески

Модернизация задней подвески

Прежде всего, для модернизации задней подвески автомобиля понадобится сварочный аппарат и смотровая яма. Лучше воспользоваться полуавтоматической сваркой, так как она не способна прожигать тонкий метал.

Приступаем к выполнению работ по модернизации задней подвески:

  1. Докладываются под пружины чашечки.
  2. Устанавливаем задние амортизаторы в комплекте и дополнительно прихватываем кронштейны сваркой. После установки будет наблюдаться смещение заднего моста немного вперед.

    Чтобы не допустить этого смещения, необходимо сделать удлинение всех тяг.

  3. Срезаем нижнюю чашку и сдвигаем на расстояние 2-3 см. При ее смещении будьте осторожны, чтобы не допустить повреждения крестовины.
  4. Чашки привариваются на новом месте.
  5. Переходим к удлинению коромысла тормозной системы. По окончании коромысло должно увеличиться на 30 мм.
  6. Привариваются пальцы под амортизаторы.

Переделка задней подвески

На этом работы по установке лифтинг комплекта задней подвески закончены. По окончании стоит отрегулировать развал-схождение и ехать выбирать резину.

Важно знать…

Стоит учесть, что после лифтования автомобиля потребуется установка главных пар с другими передаточными числами. Также придется отложить в сторону легкосплавные диски и наслаждаться только штампованной продукцией. Дополнительно рекомендуется раскошелиться на самоблокирующийся дифференциал заднего привода.

Стоит также учесть, что любые реконструкции кузова и ходовой части автомобиля могут повлечь за собой непредсказуемые последствия. Поэтому вся ответственность ложится только на вас.

Большинство владельцев лифтованных внедорожников, не побоялись реконструкции автомобиля и очень довольны результатом. Но чтобы достичь таких показательных результатов, необходимо четко соблюдать последовательность ремонтных действий. Удачного лифтинга!

Также советуем почитать: Шноркель на Шевроле Ниву, Информация о грязевой резине для Нивы Шевроле, Лебедка Нивы Шевроле

Вам все еще кажется что диагностика авто это сложно?

Если вы читаете эти строки, значит у вас есть интерес сделать что-то самому в машине и реально сэкономить, потому что вам уже знакомо что:

  • СТО ломят большие деньги за простую компьютерную диагностику
  • Чтобы узнать ошибку надо ехать к специалистам
  • В сервисах работают простые гайковерты, а хорошего спеца не найти

И вы конечно устали выбрасывать деньги на ветер, а о том чтобы кататься по СТО постоянно не может быть и речи, тогда вам нужен простой АВТОСКАНЕР ELM327, который подключается к любому авто и через обычный смартфон вы всегда найдете проблему, погасите CHECK и неплохо сэкономите!!!

Мы сами протестировали этот сканер на разных машинах и он показал отличные результаты, теперь мы его рекомендуем ВСЕМ! Чтобы вы не попались на китайскую подделку, мы публикуем тут ссылку на официальный сайт Автосканера.

chnivaremont.ru

Тюнинг Шеврале Нивы своими руками

Когда человек покупает Шевроле Ниву, он редко задумывается об экстремальной поездке. Чаще всего машина покупается для выезда всей семьей на пикник. То есть автомобиль совершает переезд из одного пункта в другой. Хоть Шевроле Нива и является внедорожником, европейским и азиатским конкурентам она заметно проигрывает в проходимости по трудно доступным местам. Именно из-за этой проблемы любители охоты, рыбалки и просто экстремальной езды выбирают вместо просмотра видео сидя дома, делать лифтинг своего автомобиля. Лифтинг — это такой тюнинг, когда увеличивают дорожный просвет машины. Зачастую делают его своими руками, в гаражах.

Шевроле Нива

Грамотная доработка позволит превратить Ниву в достаточно солидный автомобиль, который будет показывать отличные результаты на бездорожье и на труднодоступной местности. Мы упомянули слово «лифтинг», но не сказали, что же это такое. Лифтинг — это комплекс изменений, вносимых в конструкцию машины. Они позволяют установить на автомобиль колеса большего диаметра. Чаще всего, для создания подобных проектов выбирают легковые автомобили с полным приводом. Полноприводный джип куда более пригоден для этого дела, нежели простая легковушка.

Что дает лифтинг?

Среди неопытных драйверов ходит слух, будто лифтинг увеличивает клиренс. Помните, это не так. Следует понимать, что дорожный просвет увеличат колеса большого диаметра, а лифтинг главным образом позволит их установить на машину. Другими словами, это модернизация дорожного просвета и значительный прирост в проходимости. Такой тюнинг машины без особого труда выполняется своими руками. Для этого нужно найти время, укомплектованный всем необходимым гараж и выделить бюджет на закупку запчастей.

С таким апгрейдом автомобиль можно эксплуатировать без потери качеств комфорта, как на жестком бездорожье, так и на асфальтированной дороге с покрытием. Нива Шевроле ничем не будет уступать мощным джипам. Так же автотюнинг делается подобным образом, но имеет некоторые конструктивные отличительные особенности.

В конечном итоге дорожный просвет увеличивается, и автомобиль может легко преодолеть ухабы и всевозможные ямы. Первым делом стоит установить и модернизировать лифт подвески и поставить большие колеса. Рассмотрим преимущества Нивы с лифтингом:

  • Более «жесткий» внешний вид автомобиля;
  • Улучшение параметра «проходимость;
  • Возможность установки колес с грязевой резиной и колес большего размера;
  • Увеличение клиренса;
  • Прибавка в защите важных механизмов от физических повреждений и износа.

Тонкости лифтинга

В таком виде тюнинга подвески автомобиля как лифтинг, всегда нужно сохранять здравый смысл и уметь вовремя остановиться. Важно знать, что при доработке изменяется угол излома приводов, что автоматически приводит их к уменьшению срока службы. В большинстве случаев подобный тюнинг на авто выполняется на заказ, так как все зависит от пожеланий каждого автовладельца, на каждую машину составляется индивидуальный проект по модернизации подвески. Также смещается центр тяжести и, вследствие чего, изменяется поведение машины на дороге в целом. Считается, что максимальный размер колеса не должен превышать 235/75 r15. Увеличивать клиренс нужно только с минимальной нагрузкой на ходовую часть, иначе могут возникнуть серьезные проблемы.

Тюнинг подвески такого авто очень популярен среди охотников и рыболовов. Показатели проходимости этой машины и без того уже зарекомендовали себя на высоком уровне, а произведенные модернизации подвески еще сильней увеличивают их. Это делает его еще более популярным и функциональным.

Доработанный вездеход

Использовать лифтинг для Шевроле Нивы стоит только в том случае, если вы будете проводить время на бездорожье, ведь на лифтованном автомобилей снижается ресурс подвески, трансмиссии и ресурс деталей ходовой части. Если вы знаете, что будете проводить время на охоте, рыбалке, то стоит проводить такую модернизацию. Помните, что выбор дисков по машине — важный аспект тюнинга. Также лифтинг подойдет для людей, которые любят дикую природу и не боятся трудностей во время езды. Но будьте готовы, что детали будут изнашиваться быстрее во время такой экстремальной езды.

Пошаговая инструкция

Шаг 1

Лифтинг кузова выполняется при помощи проставок между рамой и кузовом. Лучше всего выбирать алюминиевые проставки: они недорого стоят и качественно сделаны. Основной их плюс — это прочность и жесткость крепления кузова к раме. Зарубежные фирмы выпускают большой ассортимент алюминиевых проставок для любых моделей внедорожников. Все они сделаны на высшем уровне и отлично подойдут для Нивы Шевроле. Расчет подвески каждого автомобиля производится индивидуально, так как нет усредненных показателей по лифтингу.

Набор проставок

Шаг 2

Во время установки проставок между кузовом и рамой появляется задача подрезать арки колес и крылья. Также нужно установить боковые брызговики, которые будут защищать стекло от вылетающей грязи из-под колес. Проблемы. возникающие с магистралями, тросами, рулевыми механизмами решаются без особо труда. В зависимости от типа проставок, расстояние от рамы до части кузова будет увеличено на 40-80 миллиметров. И в сочетании с большими колесами дорожный просвет увеличится на 50-150 миллиметров. Как производятся эти операции можно посмотреть на видео, где отечественные мастера автомеханики выполняют тюнинг подвески авто своими руками. Из этих материалов можно почерпнуть много полезной информации, так как в большинстве случаев они сопровождаются дельными комментариями и пояснениями о выполнении тех или иных видов работ.

Шаг 3

Лифтинг подвески существенно увеличивает проходимость автомобиля, но при этом страдает безопасность: повышение центра тяжести делает внедорожник более сложным в управлении. Так что не переборщите. Выбирайте такую высоту лифта подвески, которая будет оптимальной и для проходимости, и для безопасности. Также нужно учитывать предельный угол наклона карданных валов, до достижения которого они работают в нормальном режиме. Помните — чем больше угол наклона вала, тем быстрее он будет изнашиваться.

Лифтинг подвески

Шаг 4

Для того, чтобы бороться с повышенным риском опрокидывания, расширьте колею колесными проставками, колесным дисками отрицательного вылета, широкими шинами или заменой мостов («Спайсер» или «Барс»). Поставьте дисковые тормоза. Это расширит колею примерно на 40-50 миллиметров. Избавиться от проблемы предельного угла наклона карданных валов можно при помощи установки удлиненных валов и проставки между фланцами карданов и мостов. Внедорожники с блокировкой дифференциала лучше всего подходят для лифтинга. Такие авто обладают повышенной проходимостью, а увеличенный клиренс способствует улучшению этого показателя

Шаг 5

Теперь нужно выбрать способ лифтинга подвески исходя из того, какую высоту вы желаете получить в итоге. При небольшом повышении просто добавьте листы, или установите удлиненные серьги рессор. Также можно заменить рессоры другими, с большим количеством рессор. Чаще всего тормозная система автомобиля, например УАЗ, в процессе лифтинга, тоже нуждается в конструктивных изменениях. Есть альтернативный способ — установка проставки в кронштейнах крепления рессор. Два эти варианта почти всегда используют на так называемых «буханках» из-за сохранения родных деталей и из-за возможности поднимать автомобиль на различную высоту.

До лифтинга и после

Шаг 6

Следует знать, что для успешной езды по бездорожью машины с высокой подвеской должны быть максимально энергоемкими, чтобы как можно лучше обеспечивать контакт колеса с грунтом. А удельная мощность автомобиля тоже должна соответствовать новой конструкции подвески и ходовой части машины. Неверный способ или ошибочная технология лифтинга может сделать подвеску очень жесткой. Для лифтинга передней пружинной подвески Нивы поставьте проставки между опорными чашками шасси и пружинами. Другой путь — установка более длинных пружин. При этой операции нужно учитывать изменение углов рычагов. Чем сильнее угол изменится, тем сложнее в управлении будет внедорожник. Чтобы избежать этого, опустит кронштейны рычагов.

Заключение

Грамотно совместите лифтинг подвески с кузовным лифтом. Бюджетный вариант позволит вам поднять машину на 50-70 миллиметров, как со стороны кузова, так и со стороны подвески.

avtopolza.ru

Лифтинг Шевроле Нивы — подготовка к сезону охоты и рыбалки

При покупке Шевроле Нивы, автовладельцы зачастую не планируют совершать на ней экстремальные поездки. Чаще всего требования к автомобилю ограничиваются выездом на пикник и переездами из одного пункта в другой. По проходимости автомобиль заметно уступает другим внедорожникам, поэтому многие любители рыбалки и охоты, поездок по труднопроходимым местам выбирают лифтинг Шевроле Нивы. Доработка способна превратить Ниву в достаточно солидный автомобиль, который будет показывать исключительные результаты в условиях бездорожья. Лифтинг — это увеличение дорожного просвета и значительное повышение проходимости.

В таком исполнении автомобиль может эксплуатироваться без потери комфортных качеств как на дороге с покрытием, так и по бездорожью, ни в чем не уступая мощным джипам. В результате увеличивается дорожный просвет, и машина может легко преодолеть ухабы и ямы. Для повышения проходимости, в первую очередь, требуется лифт подвески и установка больших колес. Преимущества лифтованной Шевроле Нивы:

  • Увеличение клиренса;
  • Улучшение внешнего вида автомобиля;
  • Возможность установки колес с большей размерностью и грязевой резины;
  • Защита важных механизмов от повреждений;
  • Улучшение проходимости.

В таком тюнинге подвески как лифт необходимо сохранять здравый смысл и уметь вовремя остановиться. При доработке изменяется угол излома приводов, что приводит к уменьшению срока их службы. Центр тяжести смещается и, вследствие этого, меняется поведение автомобиля на дороге в целом. Считается, что максимально допустимым размером колес является 235/75 r15. Увеличивать клиренс нужно с минимальной нагрузкой на ходовую часть, иначе могут возникнуть серьезные проблемы. Лифт Шевроле Нивы имеет смысл проводить при частом использовании на бездорожье, так как на лифтованной машине снижается ресурс деталей ходовой части, подвески и трансмиссии.

Как увеличить проходимость Шевроле Нивы

Автомобиль можно поднять самыми разными способами, увеличив дорожный просвет на 9-10 см. По нижней точке РЗМ клиренс может составлять 25 см, а по линии порога — 44,5 см. Чаще всего лифтинг заказывают в СТО, но процедуру можно выполнить своими руками. Существуют специальные лифт-комплекты, которые позволяют произвести работы самостоятельно, но для этого придется потрудиться. Опил крыльев, формирование новых арок в передней части, пропил внутренней части задней арки требует определенного опыта. К тому же следует помнить, что в правой задней части находятся трубки вентиляции и бензобак, поэтому следует соблюдать особую осторожность.

При увеличении клиренса необходимо соблюдать все правила процедуры лифтинга и вносить изменения в другие системы Шевроле Нивы. При отсутствии комплексного подхода можно получить высокий автомобиль непригодный к эксплуатации. Несоблюдение технического регламента приводит к снижению надежности и потере курсовой устойчивости машины. Из строя, в первую очередь, выходят амортизаторы, ступичные подшипники и передние ШРУСы, что приводит к частым ремонтам ходовой.

Амортизаторы для лифта можно использовать разные, в том числе от Mitsubishi Pajero, Monroe, ГАЗели или их аналоги, главное, чтобы они были не хуже оригинальных. Шевроле Ниву необходимо защищать от попадания через сапуны воды в редукторы. Эта проблема решается путем вывода трубки вентиляции картеров редукторов на относительно недоступную для воды высоту. Для этого с сапуна снимают колпачок, вставляют подходящий по диаметру шланг, затягивают соединение хомутом и поднимают шланг под капот.

Лифтинг Шевроле Нивы своими руками

Работу начинают с передней части подвески, устанавливая направленные шайбы под нижнюю площадку пружины, создавая при этом необходимый угол. Под верхний рычаг устанавливают дополнительную проставочную шайбу для снижения нагрузки. Рычаги поворотных кулаков меняют местами, поэтому наконечники рулевых тяг идут сверху вниз. Лифт подразумевает замену резиновой проставки, пружин, амортизаторов и пыльников внутренних ШТРУСов на новые, доработанные специально для лифтинга. После установки регулируют отбойники пружин.

Тюнинг задней части подвески проводится путем крепления на стандартных болтах новых чашек задних пружин. Для переноса точек крепления задних амортизаторов вверх на 5 см устанавливают кронштейны. Верхние штанги заднего моста удлиняют или делают их регулируемыми. Затем усиливают или сдваивают реактивные тяги заднего моста, инсталлируют предварительно подогнанный под конкретный автомобиль стабилизатор заднего моста. При необходимости вставляют длинный тормозной шланг, прокачивают тормоза, регулируют задний золотник и подгоняют отбойники пружин. Не будет лишним использование заднего шрусового кардана.

Для самостоятельного увеличения клиренса существуют разнообразные виды лифтинг-комплектов. По мнению многих автовладельцев, одним из наиболее удачных комплектов является изготовленный в заводских условиях лифтинг-комплект российского клуба «Коровка». Лифтованная Шевроле Нива в таком варианте хорошо управляема как на шоссе, так и в условиях полного бездорожья.

chevroletniva.com

Лифт Шеви Нивы своими руками: особенности работы

Машина после усовершенствования

Шеви Нива достаточно сильно проигрывает зарубежным автомобилям аналогичного класса по проходимости при поездках по бездорожью. Поэтому российские умельцы тюнингуют свои машины, делая лифтинг. Заключается он в увеличении клиренса автомобиля, благодаря чему появляется возможность переобуть Шевроле Ниву в колеса большего диаметра с крупным рисунком протектора.

Простейший лифт – установить большеразмерную внедорожную резину. В зависимости от потребностей владельца Шеви Нивы машину можно переобуть в резину диаметром от 29 до 33 дюймов. Первый вариант подойдет для тех, кто ездит на рыбалку или охоту, второй – для любителей экстремальных поездок по бездорожью. Также можно поставить грязевые покрышки с индексом М/Т и крупным рисунком «елочкой», что способствует самоочищению колес. Диагональные покрышки класса «экстрим» имеют крупные грунтозацепы. Они не подходят для езды по асфальту, но идеальны для бездорожья.

При таком способе лифтинга надо учитывать два правила:

  • увеличение диаметра приводит к увеличению крутящего момента – придется менять передаточные числа главных пар;
  • понадобится установка самоблокирующегося дифференциала заднего моста.

Если вы решили ставить колеса размером более 29 дюймов, придется совместить замену резины со вторым способом увеличения клиренса Нивы своими руками. Необходимо будет сделать лифтинг подвески и расширить арки, чтобы покрышка не цеплялась за их края.

Следует иметь в виду, что лифтовка изменяет угол излома проводов и тормозных шлангов. Смещается центр тяжести Шевроле Нива, снижается срок службы подвески, трансмиссии и деталей ходовой части автомобиля.

Для работы можно использовать купленный в магазине лифт комплект для Нива Шевроле и следовать инструкциям по его сборке. Но можно обойтись и своими силами. Правда, придется потратить время на подбор или изготовление нужных деталей.


Вернуться к оглавлению

Что потребуется для работы?

Для лифтинга подвески Нива резиновыми проставками нужно будет собрать следующий лифт комплект.

  • Пружины передние и задние. Подойдут детали для Шевроле Нива д=315 мм, т=15,7 мм (А), для Волги-21 д=323 мм, т=16,4 или для РАФ д=365 мм, т=17,3 мм. Все зависит от того, насколько жесткие пружины вы хотите поставить.
  • Резиновые проставки под пружины – укрупненные ремонтные, с металлическими чашками.
  • Амортизаторы передние и задние для Шевроле Нивы Premium или Excel-G, в зависимости от нужной жесткости.
  • Проставки под верхние шаровые опоры заказываются у токаря, толщина – 20-30 мм. Кронштейны под задние амортизаторы нужно будет изготовить самостоятельно.
  • Шайбы под чашку, укрупненные, внешний диаметр – 30 мм, внутренний – 10 мм. Требуется 12 шт.
  • Удлиненные болты под верхние шаровые опоры и под чашку. Возьмите 6 болтов хомута глушителя ВАЗ 2108 (М8х65) и 4 болта нижнего рычага подвески ВАЗ 2108 (М10х75х1,25).
  • Два домкрата, доски для подкладки, стяжки для пружин.

Запчасти для подвески

Потребуется также изготовить кронштейны (проставки) под задние амортизаторы Шеви Нивы. Без них почти не будет хода амортизаторов вверх. Кронштейны опустят рабочий ход амортизатора и сместят границу отбоя вниз.

Проставки можно сделать из уголка № 50. Сверху приваривается втулка с внешним диаметром 36 мм, внутренним – 13,2 мм. Толщина втулки 32 мм. Теперь все готово и можно начинать лифтинг подвески Нивы своими руками.


Вернуться к оглавлению

Передняя подвеска

  • Снять колесо, отпустить сайлентблоки. Установив домкрат под нижнюю шаровую опору, приподнять Ниву так, чтобы пружина была сжата. Установить стяжки на пружину и стянуть ее.
  • Открутить крепление амортизатора. Демонтировать верхнюю и нижнюю шаровые опоры, снять стабилизатор.
  • Рычаг опустить, снять пружину. Ступицу колеса отвести в сторону, поставить на подставку. На этом этапе важно не оборвать тормозные шланги.
  • Слегка отогнуть отбойник, чтобы было удобно работать. Два крайних, у колеса, болта на чашке заменить на длинные. Установить проставки из шайб между чашкой и рычагом.
  • Поставить резиновые проставки с металлическими чашками и пружину. Правильно разместить их относительно друг друга. Рычаг поддомкратить.
  • Установить нижнюю шаровую опору, стабилизатор. Через проставку поставить верхнюю шаровую опору. Прикрутить амортизатор.
  • Установить на место колесную ступицу, надеть колесо, убрать домкраты.

Вернуться к оглавлению

Задние элементы

Ремонт подвески

Операции по лифтингу задней подвески проводятся на яме, с применением полуавтоматической сварки.

  • Под задние пружины нужно установить еще одни чашки. Они крепятся поверх штатных болтами.
  • Задние амортизаторы в сборке с кронштейнами ставятся на место, привариваются. В результате задний мост смещается вперед и в сторону, поэтому необходимо удлинить все тяги, в том числе и поперечную.
  • Нижнюю чашку отрезать и сдвинуть назад на 1,5-2 см так, чтобы не выламывало крестовины кардана. Чашки привариваются. Это нужно для того, чтобы развернуть хвостовик редуктора вверх для сохранности задней крестовины во время эксплуатации. Одновременно примерно на 3 см придется удлинить коромысло колдуна.
  • Под зажимом металлической тормозной трубки приварить пальцы под амортизаторы. Завершить сборку, присоединив амортизаторы.
  • Окончательная доводка моста выполняется на стенде развала-схождения.

Вернуться к оглавлению

Бюджетный вариант лифтинга

Надо будет изготовить или заказать определенный лифт комплект. Вам понадобятся втулки высотой 20 мм,17,8 мм,13,2 мм и 10,7 мм с наружным диаметром 30 мм, внутренним – 10,5 мм. Должно быть по 2 шт. каждого вида. Также приобретите 2 проставки под шаровые опоры толщиной 2 см и удлиненные болты. Собрав все необходимые детали, можно приступать к работе.

  • Снять колесо, нижним рычагом опереть Ниву на подставку. Пружину стянуть стяжками. Размонтировать стабилизатор, амортизатор, шаровые опоры.
  • Подняв Ниву, убрать пружину и открутить нижний рычаг. Отсоединить чашку и срезать стабилизатор. В чашке сделать пропил около 3-4 мм шириной между отверстиями крепления со стороны наружного ШРУСа, чтобы впоследствии пластмассовый пыльник не терся о чашку.
  • Установить втулки так, чтобы самая высокаябыла ближе к колесу, далее по убыванию. Получившуюся в результате щель в креплении стабилизатора заварить.
  • Установить на место рычаг и пружину, рычаг поддомкратить. Зафиксировать амортизатор. Поставить нижнюю и верхнюю шаровые опоры.
  • Стяжки с пружины убрать, нижний рычаг опереть о подставку. Затянуть амортизатор. Установить колесо, опустить автомобиль.

    Крутой подъем

  • При подъеме другой стороны незафиксированный стабилизатор должен занять свое место. Теперь можете зафиксировать его. Такой бюджетныи лифт Нивы сделать несложно, при этом автомобиль может подняться на 3,5 см.
  • Как расширить арки колес

Расширение арок потребуется, если размер колес будет более 30 дюймов. Если этого не сделать, колесо будет задевать металл арки и может повредить ее. Набор инструментов для резки металла минимален:

  • болгарка или лобзик с лезвием по металлу;
  • сварочный аппарат;
  • штангенциркуль;
  • молоток, пассатижи, напильник;
  • антикор, грунт, краска и полироль.

Резать начнем с передних арок. Передок Нивы нужно вывесить, снять колеса и подкрылки, отмерить необходимую для отреза часть и разметить штангенциркулем. Режьте аккуратно, точно по разметке, не спеша. Выгните край арки внутрь пассатижами и молотком.

Резка задних арок проводится в два приема: сначала режем арку, потом – приваренный подкрылок.

Выгибать нужно в обратном порядке: первым будет подкрылок, затем арка. Приварите по внутреннему краю отбортовку. В конце обработайте полости антикором, зачистите краску на тюнингованных арках. Теперь загрунтуйте и покрасьте. Тюнингованная машина готова к поездкам по пересеченной местности и способна добраться туда, где не ступала нога человека.

expertvaz.ru

Лифтинг подвески на Ниве Шевроле

Несмотря на то что автомобиль Нива обладает отличной проходимостью, многие прибегают к тому чтобы усовершенствовать его проходимые свойства. Основная доработка  заключается в переоборудование автомобиля в результате чего, на него можно установить диски больших размеров, а так же уваливается клиренс. Такое усовершенствование называют лифт подвески Нива Шевроле, такое усовершенствование можно провести как в специальном автосервис так и самостоятельно.

Преимущества

Основными преимуществами лифтинга являются:

  1. Увеличивается подорожный просвет
  2. Появляется возможность установить резину больших размеров
  3. Улучшается  его проходимость и внешний вид
  4. Механизм становится более защищенным

Ключевым элементом в доработке Нивы является установка лифт комплекта.

Помимо плюсов есть свои и минусы, к ним относятся:

  1. За счет того что угол излома у приводов изменяется, их срок службы уменьшается
  2. Смещается центр тяжести автомобиля, это приводит к изменению реакции на поворотах
  3. Увеличивается нагрузка на ходовую часть и трансмиссию, что приводит к быстрому изнашиванию всех элементов

Поэтому прежде чем переоборудовать свой автомобиль следует учитывать все эти минусы.

Если вы решили выполнить лифт Шевроле Нива своими руками, тогда следует отнестись очень серьезно к данной процедуре, так как несмотря на всю простоту работ малейшая ошибка может обернутся необратимыми последствиями в будущем. Поэтому что бы автомобиль не стал непригодным к эксплуатации, нужно соблюдать четко все правила, а если есть какие либо сомнения тогда лучше обратится к специалисту.

Для того чтобы произвести все работы достаточно купить готовый лифт комплект, но есть автовладельцы которые самостоятельно модернизируют детали, если вы из их числа то вам нужно запастись следующими деталями:

  1. Комплектом пружин
  2. Резиновыми проставками под пружины со стальными чашками
  3. Комплект амортизаторов
  4. Специальными проставками под шаровые опоры, толщина которых должна быть примерно 30 миллиметров
  5. Под задние амортизаторы сделать специальное крепление
  6. Под чашечку двенадцать шайб- проставок со следующими размерами:
  7. Под чашки и шаровые длинные болты
  8. Два домкрата и стяжку для пружин

Так же нужно дополнительно изготовить специальные проставки под задние амортизаторы. Изготовить их можно из уголков, и к ним приварить втулки толщина которых должна быть примерно 32 миллиметра.

Усовершенствование передней подвески

Чтобы произвести лифт передней подвески Нива Шевроле нужно проделать следующие действия:

  1. Поднимаем автомобиль домкратом и снимаем колесо. Берем второй домкрат устанавливаем его под низ шаровой и поднимаем до тех пор пока не сожмется пружина. Когда пружина сжата ее нужно стянуть специальным приспособлением
  2. У амортизатора ослабеваем кронштейн и извлекаем две шаровые вместе со стабилизатором
  3. Снимаем пружину. Уводим в сторону ступицу и устанавливаем ее на держатель
  4. Меняем крайние колесные болты на более длинные, для этого выгибаем отбойник на 4 миллиметра
  5. Между чашкой и рычагом устанавливаем шайбовые проставки
  6. Устанавливаем пружину, чашки и проставки. Отцентрируем их друг относительно другу и поддомкрачиваем рычаг
  7. Стабилизатор с шаровой возвращаются на свое место, прикручиваем амортизатор
  8. На свое место возвращается ступица после чего  обратно устанавливаем колесо

На этом установка лифт комплекта завершена, таким же образом производим все действия с другой стороны.

Усовершенствование задней подвески

В этом случае понадобится сварочный аппарат. Когда все готово выполняем следующие действия:

  1. Под пружины подкладываются чашечки
  2. Устанавливаем комплект задних амортизаторов и кронштейн прихватываем сваркой, в результате задний мост сместится немного вперед. Чтобы это предотвратить желательно удлинить все тяги
  3. Срезается нижняя чашка и перемещается на 3 сантиметра. Делать это нужно аккуратно, так как может повредится крестовина
  4. Берем чашки и привариваем их на новое место
  5. У тормозной системы удлиняем коромысло, в результате чего оно должно удлинится на 3 сантиметра
  6. Под амортизаторы привариваем пальцы

На этом работы можно считать завершёнными.

После всех работ по лифтованию нужно будет установить главные пары у которых будет совсем другие передаточные числа, а также если у вас стояли легкосплавные диски их нужно будет заменить на обычные штамповки. Еще желательно приобрести и установить самоблокирующийся дифференциал на задний привод.

djeeprus.ru

Нива: лифт своими руками — Ремонт и тюнинг Шевроле

20.08.2015 | Chevrolet Niva 2008 / Тюнинг

Как сделать лифт своми руками.

И так, щадящий лифт шнивы 3 — 3.5см без всяких заморочек.

Если 4см то спереди над пружиной ставить укрупненную резинку в наваренной по высоте обойме!

Работу делали вдвоём с 9-00 до 17-00 но это при том что всё хорошо откручивалось.

Передняя подвеска

1. Вытачиваем втулки размерами: высота 20мм-17.8мм-13.2мм-10.7мм

Наружный диаметр 30мм, внутренний 10.5мм.

Закупаем более длинные болты : Для чашек пружины, болт от нижнего рычага подвески ваз 2108 ( М10Х75Х1.25) — 8штук.

Болты под верхнию шаровую: болт хомута глушителя 2108 ( М8Х65) — 6 штук. ( в идеале бы длинну 60мм)

Вытачиваем проставку под шаровую толщиной 2см.

2. Снимаем колесо, опускаем машину на бруски нижним рычагом.

3. Стягиваем пружину стяжками для облегчения работы.

4. Откручиваем стабилизатор, аммортизатор, верхнию шаровую и нижнюю. Отводим ступицу в сторону чтоб не мешала.

5. Поднимаем машину за кузов. Достаём пружину. Откручиваем нижний рычаг и снимаем его, для облегчения работы по вскрячиванию проставоки сварки кронштейна стабилизатора.

6. Снимаем нижний рычаг с машины, откручиваем от него чашку.

7. Отрезаем стабилизатор. (если делать лифт 5см ,т.е. чашка поднимается выше. То стабилизатор надо отсверливать от чашки и оставлять его на рычаге. Или переворачивать его в низ головой.) В нашем случае при вывешенном и выкрученном в сторону колесе, рулевая тяга будет чуть задевать ТОЛКО край резинки стаба. И учитывая что такая ситуация в реале редкось да и ничего страшного тут нет т.к. железо об железо нигде не трёт. То идем по легкому пути и просто его отрезаем. Вот так.

8. Обязательно делаем пропил в чашке, глубиной 3-4мм и длинной в аккурат между отверстиями крепления оной со стороны наружнего шруса. Это делается для того, чтобы при вывешенном колесе пластмассовый пыльник не тер по чашке т.к. она поднята у нас.

9. Собираем всё в месте. Самая высокая втулка должна стоять ближе к колесу и по убыванию. Должно получиться вот так.

10. Завариваем получившуюся щель крепления стаба, чтобы его не выгибало.

11. Ставим рычаг и пружину на место. Поднимаем рычаг подкатным домкратом вот так.
ф

12. Фиксируем амортизатор для страховки. (но не затягиваем)

13. Прикручиваем нижнюю шаровую.

14. Затем верхнюю с проставкой и помогаем монтировкой вот так.

15.Убираем стяжки ,ставим машину нижним рычагом на брусок, затягиваем аммортизатор. Ставим колесо, опускаем машину.

16.Затем поднимаем другую сторону. Не прикрученный стаб у нас встаёт на место (прижимается к площадке). Закручиваем его.

17. Проделываем такую же процедуру проделываем с другой стороной.

18. Затем когда машина на колесах затягиваем нижние сайленблоки на рычаге.

Задняя подвеска

С задней подвеской просто поставили укрупненные резинки над пружиной и удленнили кронштейн колдуна на 3см. С удлинением панары заморачиваться не стали, если надо сделаем потом, путем вварки сегмента нужной длинны. Аммы оставили родные т.к. у меня удлиненные (наварка доп уха) при загрузке машины выбивает в другую сторону на ухабах. ИМХО если опу поднимать намного выше чем укрупненная проставка, то обязательно удлиненые панары и нужные кронштейны для аммов.
P.S.

Делал бате для мудрича 215. У меня стоят 235 и при таком лифте и подрезке заднего бампера.

Даже на загруженной машине и при полной диагоналке задние колеса ничего не задевают. По передку вообще всё гуд.

Просвет под балкой при таком лифте на 215 колесах ровно 280мм на 235 резине 295мм.

В планах поставить фобос надю, переделать верхние крепление заднего аммортизатора, благо уже всё понятно как сделать,благодоря форумчанам И поставить укрупненные проставки под передние пружины (уже купленны из очень жесткой резины).

Планы уже сделаны

Укрупненные проставки под переднюю пружину с наваренным по высоте железным кольцом, под нижней шаровой проставка 6мм + описанный лифт. С зади вместо укрупненных проставок, стоят железные стаканы 5см + родная резинка. Сделаны домики под задние аммортизаторы. Лифт с переди составил 4.5-5см. Полёт нормальный )))

Ну вот как то так, вроде ничего не забыл

А вот еще на затравку, сравнение резины . кама евро-215 и мудрич-235 мудрич.

Вот кстати результат.


chevymanual.ru

Лифт подвески Шевроле Нивы (ВАЗ 2123)

Поделюсь наблюдениями по поводу лифта шевроле-нивы и сравню два метода лифта.
На одной шниве применен лифт-комплект (Короффка) с доработками, на моей же — ноу-хау одной из московских мастерских, где я оставил/забрал свою машину.

0:417

Итак, общий вид:

0:449

1:954

слева — короффка, справа — кастом

1:1020

Тут мы видим, что лифт-комплект от Короффки дает заметный выигрыш в просвете. Из минусов — ШРУСы вывернуты на больший угол, со всеми вытекающими в последствии.

1:1314

Передняя подвеска:

1:1352

2:1857

вверху — кастом, внизу — короффка

2:1923

Тут мы видим разные методики — в короффке применены проставки под опорные чашки, проставка под нижнюю шаровую. В кастоме — подъем достигается за счет более длинной (на пару витков) пружины. Проставки под верхние шаровые у обеих идентичные, равно как и стандартные амортизаторы.

2:2435

Реактивные тяги задней подвески:

2:63

3:568

вверху — кастом, внизу — короффка+доп тяги

3:650

Тут мы видим какую картину: в кастоме применены были вообще родные рычаги, но нагрузок они не выдерживали, я заменил на усиленные Ситек, которые работают без нареканий. Комплект от короффки усилен второй штангой — тоже весьма надежный метод кстати.

3:1108

Задняя подвеска:

3:1142

4:1647

вверху — кастом, внизу — короффка

4:1713

Тут все наглядно понятно. Поднятие кузова в варианте с короффкой идет за счет металлических проставок (резиновые, как водится, выдавливает). Вариант в моей машине виден ниже:

4:2034

5:504

кастом

5:520

имеем тут наваренный на мост профиль, с переносом на него всех креплений и чашек. В качестве бонуса — повышенная прочность, из минусов — больший вес.

5:796

Крепление задних амортизаторов:

5:859

6:1364

вверху — кастом, внизу — короффка

6:1430

Тут мы видим, что я применил длинные амортизаторы от газели, сохранив штатные места креплений, в короффе же применен хитрый кронштейн нижнего крепления, позволяющий не менять в общем-то неплохие штатные амортизаторы.

6:1831

Резюме — оба варианта оправдывают средства, позволяя установить заветные для шнивоводов 235е колеса, со всеми плюсами. Какой применить — решайте сами, объективности ради скажу, что есть еще комплект от F-design, но высота у него умеренная, впритык, так сказать. Хотя надежно, мой кум использует и доволен.
Спасибо за внимание, если есть какие-то вопросы — буду рад ответить.)
Дополнительно:

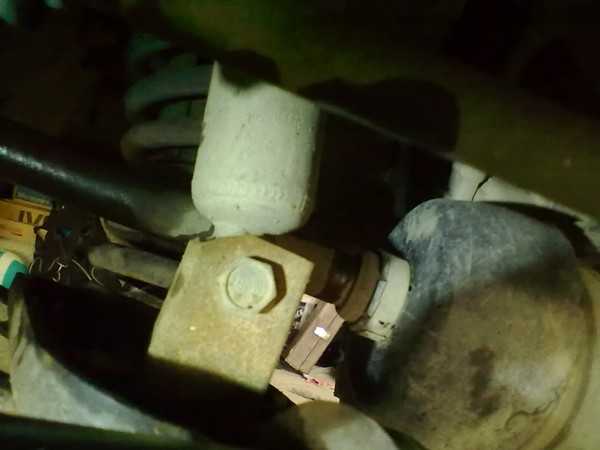

Выложу фото нижних креплений передних амортов.

6:2625

7:504

1

7:509

8:1014

крепление просто прихвачено сваркой снизу к чашке

8:1110

https://www.drive2.ru/l/1958346/

8:1146

следующая статья:

Замена реактивных тяг и втулок реактивных тяг Шевроле Нивы (ВАЗ 2123)


Содержание статьи:
1. Реактивные тяги в Шевроле Ниве
2. Замена реактивных тяг Шевроле Нивы (ВАЗ 2123)
1. Реактивные

9:2029 15230

www.spike.su

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
