Замена радиатора печки Лада Калина без снятия панели: как поменять и снять


Заменить радиатор системы отопления в модели Лада Калина весьма непросто, поэтому стоимость такой услуги в сервисе достаточно высока. Те владельцы, которые в силу своего опыта уже сталкивались с самостоятельной заменой данного узла, характеризуют эту работу одним выражением: потребуется разобрать чуть ли не половину автомобиля.

Здесь созревает актуальный вопрос: как самому выполнить замену радиаторного узла системы отопления, причем сделать это упрощенным методом?

Владелец Лада Калина, который отважится на такую процедуру, неминуемо будет вознагражден существенной экономией средств. В данной статье расскажем, как снять радиатор и печку, как это осуществить без снятия панели.

Когда менять?

Вспомним советское время, когда все радиаторы, включая и изделия для системы отопления, изготавливались из меди. Эти узлы обладали завидной надежностью, поэтому замена радиатора печки была в числе редких процедур, а ремонтопригодность не вызывала сомнений. Иногда появлялась необходимость очищать полости этих изделий от образовавшейся накипи.

Начало 90-х ознаменовалось появлением алюминиевых радиаторов, являющихся более дешевыми. Такие узлы обзавелись немалой популярностью в среде производителей, которые и поныне прибегают к их установке в свои новые и имеющиеся в модельных линейках автомобили. Эту тенденцию также исповедует «АвтоВАЗ», героически комплектуя Лада Калина алюминиевыми версиями радиаторов.

Применение изделий такого плана вызывает ряд проблем:

  1. Алюминиевое изделие не обладает долговечностью и проявляет склонность к появлению утечек спустя пару-тройку лет интенсивной эксплуатации. Такой случай не предполагает ремонта, поскольку устранить течь в изделии не представляется возможным.
  2. Охлаждающая жидкость, испаряясь через негерметичный радиатор, создает ядовитые пары, которые проникают в салон, обладают сладковатым привкусом и оседают на стеклах в виде запотевания, похожего на жирные пятна.
  3. Конструктивно под этим радиатором производитель расположил контроллер бортовой системы. При попадании антифриза внутрь этого устройства наблюдается выход его из строя. Замена контроллера недешева, поэтому принятие мер по скорейшей замене радиатора здесь как нельзя кстати.
  4. Доступ к радиаторному узлу весьма непрост, поэтому даже такое мероприятие как очистка является весьма трудоемким занятием.

В числе главных причин, вызывающих утечку антифриза из отопительного радиатора, фигурирует применение владельцами Лада Калина дешевых антифризов. Подделок на рынке предостаточно, поэтому внимательность при выборе – один залогов беспроблемной работы системы отопления. Подделки заключают в себе присутствие разных вредных веществ, которые проявляют негативное воздействие на алюминиевую структуру, вызывая протечку.

Сегодня довольно популярными в продаже стали специальные герметизирующие вещества, призванные изнутри ликвидировать небольшую утечку. Данный способ не всегда способен оказать помощь, а вот риск засорения всего контура охлаждения достаточно велик. Не следует доверять таким компонентам, а нужно склоняться к скорейшей замене радиатора.

Какую модификацию этого элемента выбрать? Большинство владельцев в один голос рекомендуют продукцию «ДААЗ» (Димитровградского автоагрегатного завода).

Подготовительный процесс с предварительной разборкой

Для обеспечения возможности производить ремонтные работы по замене радиатора потребуется обзавестись инструментами такого характера:

  • слесарным набором, включающим в себя широкий ассортимент стандартных ключей;
  • ножовкой по металлу с возможностью выдвигания полотна;
  • емкостью в паре со шлангом для обеспечения слива антифриза;
  • силиконовым герметизирующим веществом или иным средством для склейки пластика;
  • ветошью.

Во время процедуры по замене отопителя в модели LADA Kalina рекомендуем также заменить патрубки его питания и обратного тока. На старых шлангах высока вероятность появления трещин, которые могут проявить себя неожиданно и негативно. Указанный подход избавит от необходимости повторной процедуры трудоемкого разбора с целью замены патрубков. Советуем обратить внимание на силиконовые изделия.

Предварительная разборка

  1. Сначала потребуется опустошить систему от рабочей жидкости, перед тем как будет осуществляться замена радиатора печки. Это производится посредством открытия пробки на основном радиаторе и слива антифриза в заранее подготовленную тару.
  2. Теперь необходим демонтаж воздушного фильтра вместе со всасывающим патрубком.
  3. Снимаем АКБ.
  4. Когда появляется доступ к патрубкам печки предварительно подвигаем емкость под место стыка патрубков с отопительным радиатором. После снятия шлангов в тару соберется не менее 1 литра антифриза.
  5. Около патрубков обнаруживаем гайку, которой зафиксирована находящаяся внутри пластина. Ее потребуется сдвинуть, поскольку вероятен риск создания помех процессу снятия радиаторного узла. Для этого из подкапотного отсека ослабляем и отворачиваем гайку. Выполняем это после полного схода жидкости из обозначенных патрубков.
  6. Переходим в салон и снимаем приводной трос акселератора.
  7. Далее потребуется демонтаж самой педали. Она закреплена посредством трех болтов.
  8. Снимаем декоративную панель радиатора (она расположена по правый бок от педали газа).
  9. Тормозная педаль LADA Kalina тоже способна причинить неудобства разборочной операции. Демонтировать не придется, однако путем извлечения штока ее можно приподнять выше своего рабочего положения.

На этом этап предварительной процедуры разборки завершен.

Рулевая рейка Гранта

Подшипник ступицы передней Гранта

Лада Гранта автомат

Основной этап

Замена радиатора печки в Лада Калина доступна посредством двух способов:

  1. Традиционный. Здесь понадобится выполнить разборку передней панели. Извлечение узла предполагается через открывшийся проем.
  2. Быстрый, без снятия панели. Он не предусматривает потребности в демонтаже панели. Извлечение радиатора осуществляется в направлении в бок. Аналогичным действием производится монтаж нового изделия. Здесь потребуется немного надрезать декоративную панель радиатора, дабы увеличить ширину технологического проема, необходимого для монтажного процесса.

Именно о данном способе пойдет далее речь, как поменять радиатор своими руками непосредственно без снятия панели.

Многие опытные владельцы советуют сделать обозначенный проем перед непосредственным демонтажем радиатора LADA Kalina. Также можно озадачиться созданием проема перед установкой нового изделия.

  1. Для свободного извлечения узла в бок понадобится отвинтить пластмассовую накладку, расположенную сбоку.
  2. Теперь отодвигаем ранее указанную пластину, которая служит для прикрытия штуцеров радиатора.
  3. Эти элементы обрезаем выдвинутым полотном ножовки. Манипуляция требуется для возможности бокового смещения старого узла.
  4. Подняв тормозную педаль, производим извлечение отработанного изделия.

Если с извлечением штока тормозного педального узла наблюдаются сложности, то рекомендуем применить порезку и извлечение старого радиатора по частям

  1. После снятия надрезаем ранее указанную пластиковую рамку
  2. Теперь в появившийся проем можно без труда установить новое изделие
  3. Последним действием в сборочном этапе, выполняемом по обратному алгоритму, будет заливка жидкости.

Замена радиатора печки завершена.

Подведем итоги

Теперь вы знаете, как снять радиатор и печку, а также как поменять все собственноручно. Основным недостатком данного метода является испорченная панель радиатора контура отопления Лада Калина. Это не критично, поскольку поддается исправлению. Обрезанный кусок можно зафиксировать посредством герметизирующего вещества или клея. Для сокрытия изъяна ремонтный участок поверхности можно оклеить черным скотчем.


vaz-lada-granta.com

Замена радиатора печки на Лада Калина — Сундук статей

По регламенту завода изготовителя замена радиатора отопителя на Калине производится со снятием торпеды. Но так как радиаторы печки довольно слабое место на данном авто, народные кулибины нашли очень много решений замены радиатора печки на Калине без снятия панели.

Изучив Интернет, я для себя выбрал один, на первый взгляд, из самых интересных и достойных вариантов замены отопителя без каких-либо выпиливаний элементов корпуса печки. Он заключается в том, чтобы развернуть радиатор в обратную сторону.

Но, с небольшим своим дополнением.

Переходной шланг между патрубками и металлическим уголком я подобрал таким же диаметром, но с изгибом на 90 градусов, тем самым петля из длинного шланга должна быть меньше.

Так же, не найдя латунного уголка диаметром 18, мной был приобретен пластиковый.

Все было готово к предстоящей работе: шланги, уголки, новый радиатор печки Калина. Но, посидев еще в интернете, я пришел к окончательному выводу, что в целях безопасности ног  водителя ,концы радиатора должны выходить под капотное пространство, а достигнуть этого можно только, снимая торпеду или пилить корпус отопителя.

Я как разумный человек, конечно же, решил «пилить».

Машина в гараже, приступаем к работе. Начинаем с подкапотного пространства.

Снимаем аккумулятор, воздуховод.

Следующий этап, нужно снять площадку аккумулятора, но, прежде, откручиваем скобу замысловатого кронштейна, удерживающего топливные трубки. Он в свою очередь жестко держится на площадке, точнее слева под ней. Освободив трубки, снимаем площадку.

Далее сливаем антифриз. Откручиваем хомут с обратки на расширительном бачке хомут шланга обогрева дроссельной заслонки. Шланг заслонки суем в канистру, шланг обратки затыкаем пальцем. А в бачок через сосок обратки с помощью компрессора загоняем воздух. При этом крышка расширительного бачка должна быть плотно закрыта. И дуем до тех пор, пока в канистру не будет выходить  воздух.

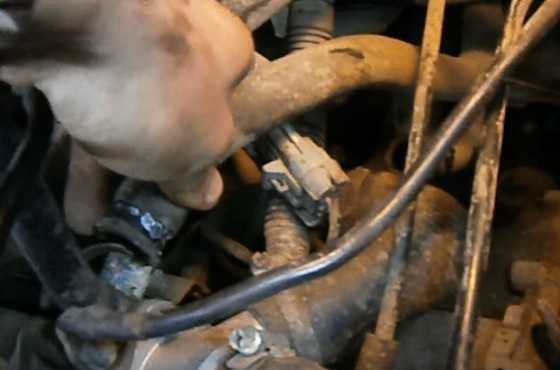

Теперь снимаем шланги с двигателя и сливаем остатки охлаждающей жидкости, которые остались в радиаторе печики под машину, желательно в подготовленную для этих целей емкость.

С антифризом разобрались, переходим к слесарным работам.

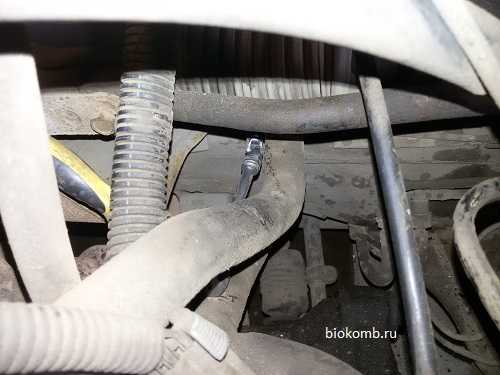

Берем длинную головку на десять, карданчик и удлинитель с трещеткой. Будем откручивать гайку кронштейна радиатора.

Шпилька, на которую накручена гайка, довольно длинная, и расположена она в очень неудобном месте.

Некоторые, демонтировав кронштейн, укорачивают эту шпильку, я этого не делал.





Открутив гайку, переходим в салон автомобиля.

Все действия будут происходить со стороны водителя. Снимаем боковую декоративную накладку центральной консоли под торпедой.

Демонтируем педаль газа, которая держится тремя гайками на десять, и отсоединяем тросик газа.

Теперь нужно отсоединить педаль тормоза от штока главного тормозного цилиндра. Снимаем фиксирующую скобу и вынимаем палец. Откручиваем так называемую «лягушку», концевик стопсигнала на сколько возможно, оттягиваем педаль на себя и отводим шток главного тормозного цилиндра в сторону и сразу опускаем педаль. Теперь педаль тормоза можно опустить до самого коврика.

Освободив рабочее пространство от педалей, приступаем к столярным работам, а именно: пилим. Отводим, отгибаем кронштейн радиатора в сторону так, чтобы его трубки было удобно пилить.

Можно взять обычное полотно по металлу, а я воспользуюсь хитрым инструментом, который у меня есть.

Отпиливаем под корень эти трубки. Потечет оставшийся антифриз, но его было бы больше, если бы мы не сняли шланги. Отпиленные трубки со шлангами можно вытащить из-под капота, чтобы они не мешались.

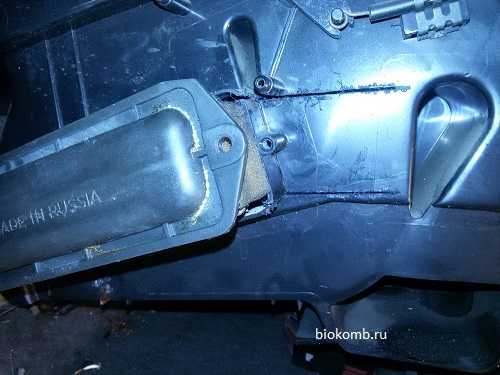

Теперь нужно сделать сбоку в корпусе печки пропил, чтобы вытащить старый радиатор печки.

Вынимаем педаль тормоза, и радиатор без особых усилий вылезает на свет.



Внимание!  Мое желание принести как можно меньший вред корпусу печки ни к чему хорошему в дальнейшем не привело. При установке нового радиатора образовавшийся угол очень сильно заминал соты.

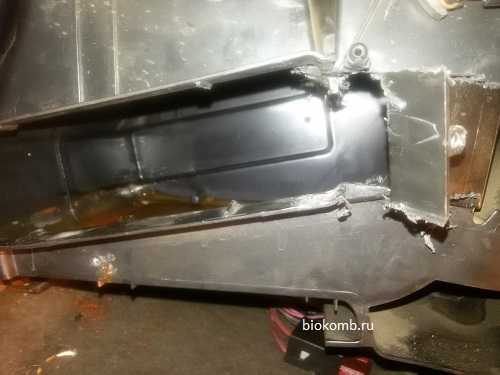

Поэтому мне пришлось срезать этот угол. Может кому-нибудь соты радиатора  будут неактуальны, так что вы можете резать тонкий проем. А если вам все-таки жалко новый радиатор, лучше сразу делать пропил ниже, по красной линии.

Но и в такой проем новый радиатор лезет неохотно. Мешает педаль сцепления. Поэтому одной рукой вдавливаем педаль тормоза и сцепления. Второй рукой заводим заднюю часть радиатора в проем и дальше задвигаем в проем до упора. Вставляем трубки в отверстие в кузове, проталкивая вперед трубками, задвигаем радиатор до конца. Не забудьте надеть на трубки кронштейн с уплотнителем. Да, новый радиатор не был обклеен поролоном. Поэтому, чтобы исключить проход воздуха мимо радиатора, я обклеил его сам.

Внимание! Не клейте очень толстый слой поролона с обратного торца радиатора от трубок. Очень туго входит радиатор в посадочное место в противоположной стенке.

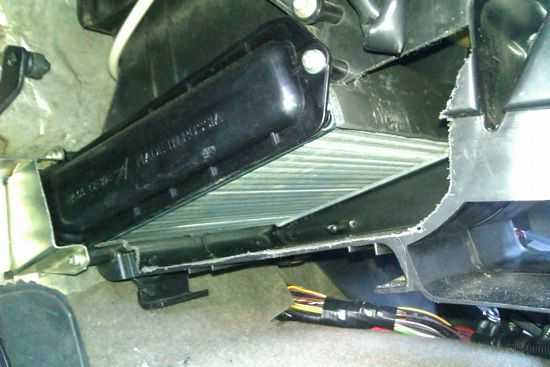

Итак, новый радиатор на своем месте, можно заделывать вырезанные дырки. Устанавливаем пластиковые детальки на свое законное место, а образовавшиеся в результате пропила щели заклеиваем термоклеем. Хочу сказать, что получилось довольно таки крепко.

Собираем педаль тормоза и газа в начальное состояние. Устанавливаем декоративную панель.

Теперь перебираемся под капот.

Накручиваем гайку на шпильку и подтягиваем. Сильно не тяните, кронштейн, притягиваясь к кузову, тянет за собой радиатор. Могут разойтись швы корпуса печки.

Закрутив гайку, надеваем шланги печки. Мои шланги были в неудовлетворительном состоянии, поэтому я решил их заменить обычными армированными шлангами, купленными ранее для другой схемы замены радиатора печки.

Очень неудобно стягивать хомуты, следите, чтобы они находились после утолщения на трубке радиатора, а то в процессе эксплуатации шланги могут слететь. Установив шланги печки, одеваем трубки обратки и заливаем антифриз. Через шланг заслонки выпускаем воздух. В расширительный бачок антифриза заливаем чуть больше максимума. Собираем все остальные демонтированные ранее запчасти и заводим двигатель автомобиля Калина. Прогреваем до срабатывания вентилятора радиатора. Будет не лишним прогазовать, чтобы выгнать ненужный воздух из системы охлаждения.

Проверяем наличие течи из соединений. Если они есть, то устраняем их, подтянув хомуты. Если же их нет, можно закрывать капот.

На этом моменте можно считать, что трудоемкая работа по замене радиатора печки Калина закончена.

Спасибо за внимание. Комфортной атмосферы вам в автомобиле в холодное время года.

biokomb.ru

Подробная инструкция по замене радиатора печки на Lada Kalina своими руками

Благодаря печке в автомобиле создаются комфортные условия для водителя и пассажиров в зимнее время. Очень важно, чтобы она работала безотказно. Иногда возникающие проблемы с обогревом может решить только замена радиатора печки на Лада Калина. В статье разбираются основные неполадки радиатора, даются рекомендации по его выбору и замене.

Содержание

[ Раскрыть]

[ Скрыть]

Особенности выбора радиатора печки

Печка имеет не сложную конструкцию. Главным ее элементом является радиатор отопителя. В течение первых 20-30 минут двигатель нагревает охлаждающую жидкость до температуры 40-50 градусов, а затем она циркулирует по системе охлаждения и поступает в радиатор печки. Распространяется теплый воздух по салону с помощью вентиляторов.

На автомобили устанавливаются отопители двух видов:

  • медные;
  • алюминиевые.

Каждый вид в зависимости от свойств материала имеет свои преимущества. Теплопроводность меди меньше, чем алюминия, поэтому нагревается она медленнее. Но она и долго сохраняет тепло. Медные изделия имеют высокую ремонтопригодность, их можно большое количество раз паять.

Алюминий, наоборот, быстро нагревается и быстро остывает. Недостаток алюминиевого радиатора – низкая устойчивость к механическим повреждениям и не ремонтопригодность. Если он дал течь, то его следует менять. Плюсом приборов из алюминия является низкая стоимость.

При выборе прибора для отопления следует обращать внимание, чтобы он имел перегородки. Иногда после ремонта их убирают. Кроме того, хороший радиатор должны иметь пластиковые завихрители жидкости. Они видны, если заглянуть в патрубок. Благодаря этим пластинам эффективность устройства увеличивается на 25%.

Завихрители в патрубках

В любом случае лучше покупать оригинальные изделия, чтобы избежать подделки. Какой лучше приобретать радиатор решает владелец авто.

Основные неисправности детали

У радиатора чаще всего встречаются следующие причины неисправностей:

  1. Засоренность каналов и сот, которая приводит к повышению давления, результатом этого является пробой трубки изнутри.
  2. Течь. Потечь устройство может из-за воздушной пробки.
  3. Износ. В течение эксплуатации изнашиваются патрубки.

Наиболее опасной поломкой является утечка, она может быть в одном или нескольких местах. Обнаружить течь можно путем визуального осмотра системы в целом и места соединений. Течь в медном радиаторе можно устранить путем пайки, алюминиевое изделие придется заменить.

Отопительный прибор из меди

Два распространенных способа замены

Существует два способа, как заменить радиатор печки. При первом способе не нужно снимать панель. Второй способ описан в руководстве по эксплуатации Лада Калина. Он предполагает полный демонтаж торпеды (автор видео — Gaz0014).

Первый способ (без снятия панели)

При способе без демонтажа панели необходимо выполнить следующие действия:

  1. В первую очередь обесточивается автомобиль путем снятия отрицательной клеммы с аккумулятора.
  2. Выкрутив 4 болта, снимаем кожух с руля.
  3. Снимаем накладки с педалей.
  4. Выжав до упора педаль акселератора, необходимо открутить крепления педали тормоза.
  5. Теперь нужно демонтировать патрубки радиатора.
  6. Далее ножовкой по металлу необходимо отпилить нижнюю часть панели.
  7. Теперь можно демонтировать радиатор.
  8. Перед монтажом патрубки следует укоротить на 1,5 – 2 см, чтоб легче было монтировать новое устройство.
  9. Далее надеваются шланги.
  10. Сборка производится в обратном порядке. Отпиленная часть панели возвращается на место.

Это более простой способ замены радиатора отопителя.

Второй способ

Способ с полным демонтажем торпеды более сложный и трудоемкий.

Для выполнения работ следует приготовить следующие инструменты и материалы:

  • набор гаечных ключей;
  • отвертки;
  • нож;
  • новый радиатор.

Новое изделие для Лады Калины

Замена радиатора печки на Калине вторым способом состоит из следующих этапов:

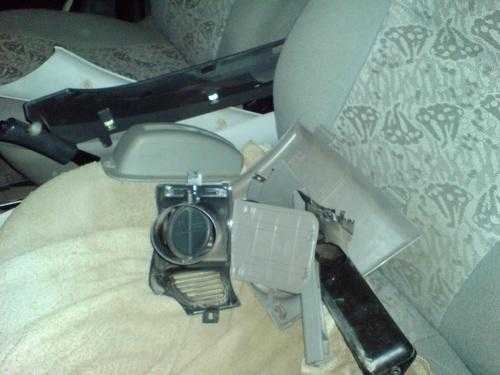

  1. Перед тем, как снять торпеду, необходимо демонтировать декоративную накладку.
  2. Далее откручиваем саморезы по обеим сторонам торпеды.
  3. Затем демонтируется накладка с панели приборов под лобовым стеклом.
  4. На следующем этапе демонтируются решетки воздуховодов.
  5. Далее необходимо демонтировать накладку, которая содержит органы, управляющие кондиционером и печкой.
  6. Когда будет снята накладка, можно открутить два шурупа, с помощью которых крепится панель приборов, и демонтировать ее.
  7. Чтобы не повредить, электронный блок управления нужно отвести в сторону.
  8. Торпеда снимается после откручивания 9 гаек крепления ее к кузову Лада Калина.
  9. После демонтажа торпеды доступен радиатор отопления.
  10. На следующем шаге откручиваются шурупы крепления кожуха печки, отсоединяются патрубки.
  11. Теперь можно снимать старое и устанавливать новое устройство отопления.
  12. Установив новый радиатор, сборку выполняют в обратном порядке.

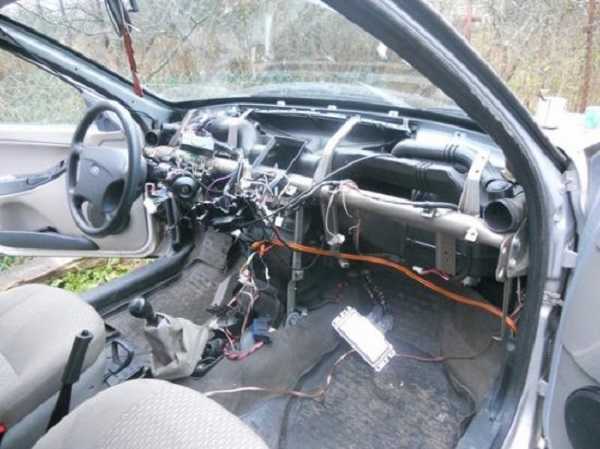

Лада Калина без торпеды

Самым сложным является демонтаж приборной панели, так как приходится снимать очень много деталей и трогать проводку. Возвратив на место все детали, нужно завести двигатель, дать ему прогреться и проверить работу печки.

Заключение

В среднем радиатор отопления на Лада Калина выхаживает без ремонта от 3 до 4 лет. По прошествии этого времени следует готовиться к его замене, необходимо приготовить новое изделие и выяснить, как поменять радиатор печки. Каким из двух способов воспользоваться, решает каждый водитель сам. Можно воспользоваться услугами автосервиса. Выполнив замену своими руками, можно сэкономить расходы на ремонт.

 Загрузка …

Видео «Замена без снятия торпеды»

В этом видео демонстрируется замена радиатора печки Лада Калина (автор ролика — PRO.Garage).

avtozam.com

Как заменить радиатор печки на калине

Скоро наступят холода, а значит, автолюбители начнут пользоваться печками своих железных коней. Неиспользовавшийся в течение полугода агрегат может заработать нормально, а может, и нет. Во втором случае с ремонтом затягивать не стоит, ведь езда в холодной машине не слишком приятна и провоцирует простудные заболевания. Как правило, неисправности отопительной системы вызваны проблемами с 2-мя основными узлами. Это радиатор печки и электродвигатель вентилятора. В этой статье мы расскажем вам, как снять и заменить эти детали и восстановить работоспособность системы отопления автомобиля «Лада Калина».



Замена радиатора печки на Калине со снятием панели

Как правило, радиатор системы отопления меняется, если он начал течь. Обнаружить это очень просто: на водительском или пассажирском коврике появляется лужица жидкости с характерным запахом тосола. До радиатора можно добраться 2-мя путями. Первый из них подразумевает демонтаж всей передней панели. Вам понадобятся крестовая отвертка, пассатижи, гаечный ключ, новый радиатор, емкость определенного объема и новая охлаждающая жидкость. Порядок действий таков:

1) Слейте тосол.

2) Выверните отверткой 3 самореза, которые крепят радиатор, а потом с помощью гаечного ключа выкрутите 3 гайки на 10, крепящие педаль газа.

3) Осторожно вытащите ЭБУ.

4) Выкрутите 2 маленьких болта крепления накладки, оснащенной липучкой. Отклейте ее и выверните гайки, находящиеся под ней.

5) Видите болтики на фотографии? Не откручивайте их!

6) Воспользуйтесь справочным пособием по ремонту «Лада Калина» и найдите там схему расположения креплений передней панели. Воспользуйтесь ей и открутите все, что необходимо.

7) Снятые элементы сложите в одном месте. Каждый из них должен храниться со своими крепежами – так их будет проще поставить обратно. При желании крепежи можно расфасовать по отдельным целлофановым пакетам, чтобы не потерялись.

8 ) Перед тем, как выкрутить саморез в тоннеле, ослабьте один из болтов, крепящий ручник, а второй выверните.

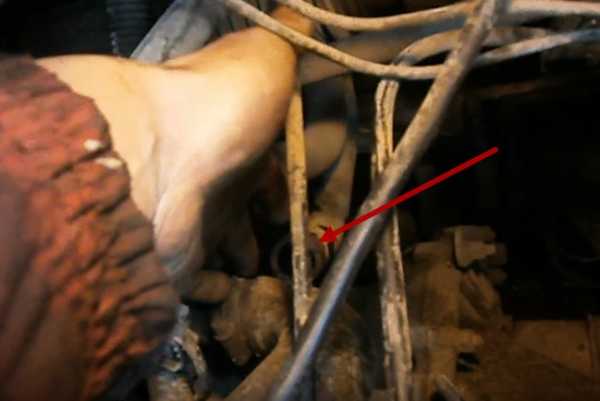

9) Болт, на который указывает стрелка, крепит корпус печки. Открутить его лучше уже тогда, когда вы снимите переднюю панель – добраться будет гораздо проще.

10) С планкой на фото надо поступить как с болтом, т.е. снять, когда торпедо будет демонтирована.

11) Когда все необходимые элементы откручены, переднюю панель можно снять.

12) Теперь доступ к печке и ее радиатору открыт.

13) Отверните 3 самореза в крышке кожуха, снимите каркас уплотнителя.

14) Демонтируйте старый радиатор и замените его на новый.

15) Сборка осуществляется в обратном порядке. Залейте новый тосол, проверьте работоспособность печки и наличие протечек. Если все в норме, процедуру можно считать законченной.

Вышеописанный процесс весьма трудоемкий и занимает много времени. Поэтому некоторые автолюбители пользуются другой схемой, позволяющей обойтись без снятия всей передней панели. Замена радиатора отопителя на Калине без снятия панели осуществляется следующим образом.



Как поменять радиатор печки на Калине, не снимая панели

  • Слейте тосол.
  • Снимите педаль газа (см. выше).
  • Снимите электроусилитель руля.
  • Демонтируйте трубки радиатора.
  • Вырежьте кусочек корпуса печки (он будет мешать снятию радиатора).
  • Замените радиатор.
  • Осуществите сборку в обратном порядке.
  • Залейте новый тосол, проверьте, все ли работает штатно.

Вырезанный кусочек корпуса печки можно припаять на место или даже сделать из него съемную деталь на маленьких саморезах (следите, чтобы они не достали до радиатора, иначе будет новая пробоина).



Замена электромотора

Вторая типичная неисправность системы отопления «Лада Калина» – это отказ или неправильная работа электродвигателя вентилятора обдува. Если вы вдруг услышали странные звуки во время работы печки, это верный признак, что с вентилятором что-то не так. Ну а когда при включении отопителя ничего не происходит, это означает, что электромотор уже сломался.

Поменять данный узел можно 2-мя способами, ровно как и радиатор. В первом из них вам опять же придется снимать всю переднюю панель (как это сделать, смотрите выше). Когда торпедо снята, заменить электродвигатель будет очень просто. Все манипуляции с ним происходят в следующем порядке (со снятием):

  • Отожмите фиксатор колодки с проводами, а потом отсоедините ее от электродвигателя.
  • Затем снимите шланг вентиляции силовой установки со штуцера.
  • Далее возьмите крестовую отвертку и выверните 3 самореза, которыми электродвигатель прикреплен к кожуху.
  • Теперь можете снимать электродвигатель (он будет не один, а вместе с вентилятором).

Второй способ проще первого, поскольку позволяет обойтись без демонтажа передней панели . Существенный минус – вам будет трудновато снимать/ставить вентилятор из-за ограниченного пространства и необходимости лежать в неудобной позе. Но если вам не хочется снимать торпедо, делайте все следующим образом (без снятия):

  • Открутите крепления передней панели справа и приподнимите ее.
  • Отодвиньте шумоизоляцию в сторону, иначе она будет мешать.
  • Ляжьте на пол машины со стороны переднего пассажира. Плечи должны быть на коврике, таз на сиденье, а ноги – на подголовнике.
  • Попытайтесь добраться до креплений вентилятора и открутить их.
  • Если у вас это получилось, замените элетромотор и соберите все обратно.
  • Не забудьте проверить, как работает новый агрегат.

Как видите, ремонт системы отопления  — дело весьма непростое и трудоемкое, но игнорировать неполадки, связанные с печкой, себе дороже. На сегодня все, берегите себя и до новых встреч!

Комментирование и размещение ссылок запрещено.

avtgid.ru

Замена радиатора печки Лада Калина без снятия панели

«Слабым местом» в системе обогрева салона ВАЗ «Калина» является радиатор печки. Теплообменник на этом авто изготовлен из алюминия (трубки и соты) и пластика (бачки), поэтому срок службы этой детали не такой уж и большой. Со временем радиатор теряет герметичность и начинает протекать, что чревато серьезными проблемами. Конструкторы разместили ЭБУ двигателя под корпусом печки. Если радиатор дал течь, то антифриз, вытекающий из него, попадает на блок управления, что становится причиной его перегорания.


Решить вопрос с подтеканием радиатора пеки на ВАЗ «Калина» можно только одним путем – заменить поврежденный теплообменник на новый, поскольку алюминиевые радиаторы печки не ремонтопригодны. Но здесь появляется вторая проблема – как лучше провести замену. Отопитель на ВАЗ «Калина» спроектирован не удачно, поэтому замена радиатора сложная процедура.

Согласно рекомендации автопроизводителя, провести замену радиатора печки на «Калина» можно только,  демонтировав с машины переднюю панель. Снятие панели – операция трудоемкая из-за большого количества крепежных элементов, к тому же попутно нужно демонтировать ряд элементов салона – передние сиденья, рулевую колонку, педальный блок. Дополнительным негативным фактором замены радиатора печки на ВАЗ «Калина» со снятием передней панели является появление «сверчков» после сборки.

Единственное достоинство технологии замены, рекомендованной автопроизводителем, — не требуется никаких переделок или доработок отопителя, чтобы демонтировать или поставить теплообменник.
Автолюбители придумали альтернативные методы замены радиатора печки без снятия передней панели, но в каждом из вариантов есть недостатки.

Особенности и нюансы конструкции отопителя

Отметим, что проблемы при замене вызывает не демонтаж, а установка нового радиатора. Есть два основных нюанса, которые затрудняют посадку теплообменника в корпус отопителя.
Первый из них – сторона установки. Радиатор вытаскивается в сторону педального блока, и сами педали мешают «выйти» радиатору. Но при демонтаже это проблем не вызывает, поскольку протекший теплообменник можно распилить и извлечь его. А вот новый радиатор поставить невозможно из-за педалей.

Второй нюанс – конструкция самого радиатора. Штуцеры теплообменника для подсоединения трубопроводов системы охлаждения – длинные и проходят через моторный щит. Благодаря этому соединение трубок с радиатором осуществляется в подкапотном пространстве и в случае ослабления хомутов крепления, антифриз, вытекающий через неплотность, не попадает в салон. Но из-за длинных штуцеров вытянуть радиатор печки можно, только сместив корпус отопителя в сторону салона, а это возможно только при снятой передней панели.

Методы замены, которые придумали автолюбители, подразумевают некоторые доработки элементов отопителя, позволяющие поставить радиатор печки. В дальнейшем эти доработки позволяют без проблем и в короткие сроки заменить теплообменник.

Алгоритм работ по снятию

Что касается снятия элемента, то при всех трех методах замены без снятия панели, демонтаж выполняется одинаково. Алгоритм работ по извлечению радиатора отопителя такой:

  1. Сливаем из системы охлаждения антифриз.
  2. Демонтируем воздушный фильтр двигателя вместе с воздуховодом.
  3. Отключаем клеммы аккумулятора и снимаем батарею с авто.
  4. Снимаем установочную площадку аккумулятора.
  5. Под рулевой рейкой находим два патрубка, по которым охлаждающая жидкость подается на радиатор печки, ослабляем их хомуты и стаскиваем трубки со штуцеров.
  6. Возле штуцеров находим гайку, которой к моторному щиту фиксируется крепежная пластина с резиновым уплотнителем, через который проходят штуцеры теплообменника. откручиваем эту гайку.
  7. Переходим в салон. С водительской стороны снимаем декоративную боковую накладку центральной консоли.
  8. Откручиваем крепление педали газа и отводим ее в сторону.
  9. Демонтируем датчик включения стоп-сигналов, расположенный возле тормозной педали.
  10. Поскольку снять педаль тормоза без демонтажа рулевых колонки и механизма не удастся, то поступаем так. Снимаем скобу фиксации штифта, которым педаль тормоза соединяется с вакуумным усилителем, извлекаем штифт и отгибаем площадку-упор датчика стоп-сигнала. После этого педаль поднимаем вверх и она не мешает извлеканию радиатора.
  11. Откручиваем три винта крепления радиатора к корпусу.
  12. Поскольку выходу радиатора мешают штуцеры, их нужно отпилить или отломать.
  13. После отпиливания штуцеров, радиатор «выйдет» из посадочного места.

Но демонтаж теплообменника – только половина дела, еще нужно и поставить новый элемент, а сделать это мешают штуцеры.

Способы установки радиатора

Поставить новый радитор можно путем:

  • укорачивания штуцеров;
  • подрезанием корпуса отопителя;
  • развернутой установкой теплообменника.

Один из методов монтажа радиатора печки ВАЗ «Калина» — укорачивание штуцеров. Подрезав их, теплообменник  ставим на место. Но используя этот способ, придется дополнительно менять резиновые патрубки подачи охлаждающей жидкости на более длинные (подходят патрубки от ВАЗ-2109) и немного дорабатывать пластину с уплотнителем.

Недостаток этого метода заключается в том, что после укорачивания штуцеров их соединение с резиновыми патрубками  располагается в салоне, и в случае течи в месте соединения вытекший антифриз окажется на полу.

Чтобы не укорачивать штуцеры, подрезаем немного корпус сбоку и внизу. Вырезав кусок корпуса, окно для размещения радиатора в посадочное место увеличится, что позволит установить новый элемент. После установки вырезанные куски корпуса устанавливаются на место и фиксируются болтами, а линия разреза замазывается герметиком. Негативный факт этого метода — разрезание корпуса. К тому же, если линии разреза некачественно заделать, то эффективность печки снизится из-за рассеивания воздушного потока.

Третий метод – развернутая установка. При таком монтаже штуцеры направлены в сторону салона. Чтобы подключить теплообменник печки к системе охлаждения при такой установке, потребуются длинные патрубки и  специальные угловые переходники, с помощью которых трубки соединяются со штуцерами. Этот способ монтажа не требует разрезания корпуса или укорачивания штуцеров, но он не подходит для ВАЗ «Калина», оснащенной кондиционером, поскольку протягиванию трубок мешают некоторые элементы системы кондиционирования.

Какой метод замены использовать, решать самому автовладельцу. Напоследок небольшой совет – в процессе работ уделите внимание ЭБУ – перенесите его в другое место или хотя бы надежно обмотайте полиэтиленовой пленкой, чтобы защитить его от попадания антифриза.

Видео: Замена радиатора печки КАЛИНА. Упрощённый вариант

avtocity365.ru

Меняем радиатор печки на Лада Калина

Одной из особенностей Лада Калина является превосходный прогрев салона. Даже в сильные морозы ни водитель, ни пассажиры никогда не будут мерзнуть. Но этот момент является сразу и слабым местом этого авто. Дело в том, что оригинальный радиатор печки Лада Калина состоит из металла и пластика. Поменять его на что-то более «серьезное» можно только тогда, когда осуществляется замена радиатора печки Калина.

Металл + пластик = очень неудачное сочетание конструкционных материалов. Высокая динамика нагрева-охлаждения быстро приводит радиатор в негодность. Появляются подтеки, которые в скором времени переходят в порывы теплового контура. Антифриз начинает заливать электронный блок управления и полы в салоне. Если воитель наблюдает подобные симптомы, то автомобилю без промедления необходима замена печки Калина (говорится о радиаторе).

Материал по теме: Как отрегулировать клапана на ВАЗ 2105?





Диагностика

Выявить неисправность радиатора очень просто:

  1. Дотроньтесь до входного и выходного патрубков радиатора. Они выводятся со стороны капота. Там есть технологический проем, который позволяет это сделать. Если разница в нагреве между первым и вторым патрубками будет существенной, то что-то не так с радиатором. Он скорее всего забит, поэтому требуется менять радиатор печки Лада Калина.
  2. Обратите внимание на наличие подтеков антифриза. Если радиатор течет, то следы маслянистой жидкости могут быть на патрубках.

Материал по теме: Самостоятельный ремонт Хендай Солярис, замена цепи ГРМ





Что потребуется для ремонта?
  1. Набор отверток
  2. Набор ключей
  3. Новый радиатор (желательно импортный, чтобы он был изготовлен из нержавеющих вариантов металла)
  4. Антифриз
  5. Маленькая болгарка

Болгарка нужна в тех случаях, когда радиатор меняется без демонтажа торпедо. Кстати, вместе с приборной панелью придется самостоятельно снимать чуть ли не полсалона. В домашних условиях с этой работой может справиться только работник какого-нибудь сервисного центра, который уже многократно осуществлял подобный ремонт.



Ремонт

Сразу стоит обратить внимание, что замена радиатора печки Калина является очень трудоемкой задачей. Производитель этого авто предоставляет фирменный мануал, где описаны ремонты при самых распространенных поломках. Смена радиатора входит в число инструкций. Так вот, профессионалу высокой квалификации понадобится 6-8 часов, чтобы выполнить все необходимые технологические операции. Касательно новичков, то по рекомендуемой методике начинающий автомобилист точно не сможет нормально выполнить эту работу.

Народные умельцы разработали свою собственную лазейку, как можно выполнить ремонт без существенных затрат сил и времени. Но, когда выполняется замена печки Калина (речь идет о радиаторе), нужно будет вырезать кусок корпуса под обшивкой, чтобы можно было извлечь радиатор, не разбирая приборной панели.

  • Загоняем машину на яму, глушим авто и откидываем провода с АКБ
  • Сливаем антифриз из теплового контура печки. Слив находится внизу. Нужно выкрутить болтик. Желательно не откручивать пробку на бачке с антифризом в капоте, чтобы жидкость поменьше разбрызгивалась. Пусть себе стекает понемногу

  • Переходим в салон. Отодвигаем передние сиденья и откидываем спинки назад. Если радиатор печки Лада Калина меняет человек с крупной комплекцией, то лучше всего переднее сиденье вовсе демонтировать, а на пассажирском переднем откинуть спинку назад и застелить его клеенкой и каким-нибудь одеялом
  • Снимаем обшивку руля (держится на 4 болтиках)

  • Отводим педаль газа в сторону (для этого откручиваем крепеж)

  • Снимаем стопорное кольцо на штоке вакуумного усилителя тормоза

  • Заглядываем под капот и откидываем патрубки, по которым циркулирует антифриз

  • Переходим в салон и маленькой болгаркой делаем технологический вырез (как на фото), чтобы можно было вынуть изношенный радиатор

  • Достаем радиатор и ставим на его место новый
  • Собираем все элементы в обратной последовательности

Замена печки Калина таким способом на порядок легче и быстрее. Единственным минусом является необходимость резки корпуса. Новый автомобиль вряд ли кто-то станет курочить. Но если транспорт уже успел отколесить 8 лет, то рука у владельца Калины не будет дрожать, так как замена радиатора в автосервисе стоит в 7 раз дороже, чем покупка нового радиатора.

Обратите внимание на видео по этой теме:



remontautomobilya.ru

Замена радиатора печки Лада Калина. Видео.

Добрый день. Приехала Калина с протекающим радиатором печки. Постараемся заменить радиатор печки на Лада Калина, без снятия панели. Способ конечно варварский, но быстрый.

Инструменты:

  • плоская отвертка
  • крестовая отвертка
  • набор головок и вороток
  • болгарка
  • кусочек утеплителя
  • нож

Артикул:

  • 2108-8101206 (2шт) — шланги печки идут в комплекте с хомутами.
  • 11180-810106000 — радиатор печки.

Пошаговая замена радиатора печки

1. Сливаем охлаждающую жидкость.

2. Демонтируем воздушный фильтр вместе с гофрой.

3. Снимаем аккумулятор и площадку под аккумулятор.

4. Снимаем металлическую защиту и ставим как показано на фото ниже. Крепиться она на двух болтах.

5. Отпускаем хомуты и снимаем два ниже показанных шланга печки.

Верхний снимаем от корпуса термостата.

Нижний от патрубка.

6. Далее переходим в салон и откручиваем нижний пластик рулевой колонки. Закреплен он на семи винтах.

7. Отключаем все фишки которые подходят к рулевому переключателю.

8. Отключаем фишки от замка зажигания и от электро усилителя.

9. Откручиваем болт рулевой колонки который отмечен ниже.

10. Откручиваем еще четыре болта крепления рулевой колонки в районе электро усилителя и демонтируем рулевую колонку. Расположение болтов лучше всего посмотреть в видео уроке.

На фото отмечено расположение болтов крепления рулевой колонки

11. Далее снимаем педаль газа, закреплена она на 3 болтах. Откручиваем 3 болта и не забываем отсоединить тросик газа.

На фото отмечены болты крепления

12. Откручиваем три гайки отмеченных ниже.

13. Снимаем датчик педали тормоза, отгибаем язычок и откидываем педаль вверх. Это нужно для того чтобы получить больше места для замены радиатора.

Датчик

Если непонятно, этот момент на видео уроке с 4-55.

14. Под капотом выкручиваем гайку на десять, там где выходят шланги.

15. Далее болгаркой отпиливаем защитную пластину, она нам больше не пригодиться.

И еще отпиливаем болгаркой то место где подходят шланги.

16. Больше радиатор ничего не удерживает, вынимаем его. Так же вынимаем из под капота старые шланги.

Еще перед демонтажем радиатора, нужно открутить декоративную крышку. Она на трех винтах.

17. Вот такой вид в салоне когда снят радиатор.

18. Берем новый радиатор и отпиливаем отводы как показано на фото ниже.

Не забудьте почистить пластмассовые заусеницы.

19. Наклеиваем на радиатор идущую в комплекте полоску против вибрации.

20. Вставляем радиатор в посадочное место.

21. Одеваем нижний патрубок. Кладем хомут на нижний отвод радиатора, а из под капота одеваем патрубок. Далее отпускаем хомут, одеваем на патрубок и затягиваем.

22. Такую же процедуру проделываем и с верхним шлангом и устанавливаем декоративную крышку.

23. Советую запихнуть какой-то утеплитель между шлангов, чтобы шум от мотора в салон шел меньше.

24. Под капотом верхний патрубок одеваем и зажимаем. А вот нижний патрубок нужно немного укоротить, а потом одеть и зафиксировать хомутом.

25. Далее производим обратную сборку.

Видео урок

umelyeruki.info

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
