Как поменять опорный подшипник на калине – Замена опорного подшипника Лада Калина своими руками (Ваз 1118, 1119, 1117, Sport)

3. Далее необходимо отсоединить стойку от рулевого наконечника, для этого в начале я предлагал обзавестись съемником. Если же у вас его нет или вы решили сэкономить, тогда возьмите лом и большой молоток и выбейте наконечник.

4. Теперь нужно открутить два нижних и три верхних болта, которыми крепится стойка. Рекомендую запомнить или пометить какой болт в каком гнезде был закручен.

5. Когда ничего больше не удерживает стойку достаньте тормозные шланги из пазов на стойке.

6. Возьмите стяжки и сведите с их помощью пружину. Делается это просто, устанавливаете стяжки на витки пружины и постепенно крутите ключом сводную ось.

7. Когда пружина стянута и опорный подшипник освободился открутите полностью гайку крепления опорника, которую ранее сорвали.

8. Ради «спортивного» интереса я решил разобрать опорный подшипник, чтобы удовлетворить свою любопытность. К моему разочарованию, ничего удивительного я там не увидел, он был порядком запакован грязью и песком от чего собственно и «пал смертью…»

9. В магазине обратил внимание на шумоизоляторы СС-20 для передних пружин и заменил ими штатные черные резинки, говорят так намного лучше будет, время, как говорится, покажет.

Сборка производится в обратной последовательности. На фото выше видно все хозяйство в сборе. Кстати, проверьте сами стойки возможно их тоже пора менять.

Вот и вся замена опорного подшипника Лада Калина, как видите не сложнее чем замена масла… Короче говоря, было бы желание и свободное время. Жду комментариев, оценок, спасибо а внимание, заходите чаще.

vaz-remont.ru

Опорный подшипник передней стойки — замена опорного подшипника на Лада Калина

Подвеска автомобиля — это один из основных элементов. Именно подвеска создает комфорт при езде, а также делает управление более отзывчивым и приятным. При нарушении работы этого элемента возможен ряд неприятных ситуаций, в которые можно попасть (начиная от неприятного постукивания и поскрипывания вплоть до аварии). В связи с этим при прохождении техосмотра подвеске уделяется такое пристальное внимание.
В данной статье речь пойдет о полной замене элементов передней подвески Лады Калина. Элементы подвески Лада Калина, которые требуют наиболее частой замены, включают в себя: стойки, пружины, опоры и опорные подшипники. Если на них нет сильной ржавчины, то процедуру замены можно выполнить за несколько часов. Чтобы произвести замены в подвеске, необходимо располагать следующим инструментом:
1. Баллоник;
2. Домкрат;
3. Молоток;
4. Монтировка;
5. Ключи на 9, 17, 19 и 22;
6. Аналогичные ключам по размеру головки;
7. Плоскогубцы;
8. Головка на 13, оснащенная воротком или трещоткой;
9. Смазка, способствующая разъеданию и удалению ржавчины;
10. Устройства для сжатия пружин.

Первый этап – демонтаж передней стойки

Если ваша конечная цель ремонта – замена опорного подшипника или передних стоек на Калине, то придется снимать весь элемент подвески целиком. Первоначально необходимо залезть под капот с ключом и ослабить затяжку гайки, крепящей опору к стойке. Чтобы это сделать, берем ключ накидного типа и накидываем его на гайку, затем берем второй ключ на 9 и ставим его на гайку штока. Теперь, удерживая рожковым ключом на 9 мм шток от проворота, отпускаем гайку на 22 (делаем несколько оборотов).

Далее нужно поднять домкратом переднюю часть Калины, чтобы освободить от нагрузки колесо и демонтировать его.

После этого необходимо достать из проушины тормозной шланг.

Затем наносим средство против ржавчины на болты, закрепления стойки и кулака.

После того как пошло 10 минут, как вы нанесли жидкость против ржавчины, откручиваем гайку на наконечнике.
Открутив гайку наконечника, используя молоток и монтировку, освобождаем наконечник.

Также достать наконечник можно при помощи специального съемника. Дальнейшие действия связаны с выкручиванием двух болтов, которые расположены в нижней части стойки. Открутить гайки этих болтов можно накидными ключами или же головками. Как правило, после сложного откручивания гаек этих болтов, возникает трудность по их извлечению из посадочных отверстий.

Чтобы сразу ускорить процесс извлечения болтов, возьмите деревянный брусок и через него молотком начните выбивать болты. После того как болты максимально выбиты бруском, берем пробой и начинаем их выбивать через отверстия. Для того чтобы не повредить резьбу на болтах при выбивании, необходимо использовать штырек меньшего диаметра с плоским концом, например, болт.

Теперь замена стоек на Калине требует открутить 3 гайки сверху. Эти гайки крепят передние опоры к стакану.

Две гайки можно открутить до самого конца, а последнюю третью до конца отвинчивать не надо. После разъединения стойки и поворотного кулака выкручиваем и третью гайку. Вот так проводится снятие и последующая замена передних стоек Лада Калина.

Дальнейшая разборка передней подвески на элементы

Чтобы заменить, например, опорный подшипник передней стойки, необходимо разобрать весь модуль. Первоначально требуется сжать пружины элемента подвески. Чтобы произвести сжатие пружин, нужно устройство стяжки.

Данные устройства можно купить практически в любом автомагазине. Устанавливаем элементы стяжки с разных сторон пружины на витки и потом при помощи ключа начинаем заворачивать болт в элементы. Делать сжатие пружин нужно симметрично, повернув болт с одной стороны, необходимо произвести такую же операцию с другой стороны.

После того как пружина освободит опору, можно до конца открутить гайку сверху.

Теперь можно снять опору стойки сразу с подшипником опоры. Снимать подшипник и опору лучше всего одним целым, так как шарики подшипника могут разлететься в разные стороны, и потом придется делать ненужную работу.

Сняв опору и подшипник, можно беспрепятственно демонтировать пружину.

И на самом финальном этапе необходимо убрать со штока пыльник отбойника. Делается это простым приложением усилия и протягиванием вверх.

Таким образом, производится полная разборка элемента передней подвески.

Руководство по сборке новых частей в элемент подвески

В самом начале на шток подвески необходимо одеть отбойник, который идет вместе с пыльником.

Если вы собираетесь установить новые пружины, то первоначально их нужно стянуть так же, как и старые. После того как пружины стянуты, ставим их на место. При этом нужно следить, чтобы пружина попала в специальное углубление.

Установив пружину, надо подготовить опору с подшипником. Для этого в опору вставляем подшипник.

На подшипник сверху устанавливается специальный фланец и наверх фланца уплотнительная резинка.

Собранный элемент монтируем на шток подвески и затягиваем фиксирующую гайку.

При закручивании гайки следует контролировать шток, чтобы тот не провернулся. Должно получиться так, что верхний виток пружин полностью укладывается на уплотнительную резинку. Таким образом, проводится сборка передней подвески Лада Калина.

После того окончания сборки следует снять с пружины элементы стяжки. Важно найти маркировочные стрелки на проставке, которые указывают направления движения машины. Теперь вставляем всю стойку в сборе в стакан. После попадания трех болтов в отверстия накручиваем сверху гайки. Далее следует самый кропотливый процесс попадания стойки в поворотный кулак. После этого все закручиваем и затягиваем до конца. Замена передних стоек Калина процесс не очень сложный, если делать все правильно и нужной последовательности.
Когда вы возьметесь за переборку подвески со второй стороны, то все получится уже гораздо быстрее.
И в конце в обязательном порядке после окончания работ с заменой элементов передней подвески необходимо провести процедуру по регулированию схождения-развала. Данную процедуру очень быстро и качественно проведут в автосервисе. Провести это самому без навыков довольно сложно и можно сделать только хуже. Отправляться в автосервис лучше всего сразу после окончания работ по замене подвесочных элементов. Если вы затяните с этим, то, скорее всего, придется менять еще и шины. Износ шин — это не самое страшное, но так как при переустановке стойки подвески нарушаются все углы, то при повороте можно попасть в аварию.

emex52.ru

Замена передних стоек, пружин, опор и подшипников

В прошлой статье я рассказывал о выборе комплектующих передней подвески для своей Калины. А здесь более подробно постараюсь описать всю процедуру замены данных деталей, начиная от стоек и пружин, и заканчивая опорами и их подшипниками. Сделать все это можно часа за три, если не будет особых проблем с заржавевшими гайками. Для выполнения этого ремонта нужны будут следующие инструменты:

1. Ключ баллонный
2. Молоток и монтировка
3. Домкрат
4. Рожковый ключ на 9 и накидной на 22 (для откручивания верхней гайки стойки и удержания штока)
5. Накидные ключи на 17, 19 или аналогичные головки с воротком
6. Плоскогубцы
7. Головка на 13 торцевая с трещоткой или воротком
8. Смазка проникающая
9. Стяжки пружин

Снятие передней стойки Калины в сборе с опорой и пружиной

Если вы собрались менять хотя бы один из элементов передней подвески, описанных выше, то в любом случае необходимо полностью снимать весь модуль. Итак, первым делом необходимо открыть капот и немного ослабить верхнюю гайку крепления опоры к стойке. Для этого сначала накидываем ключ на 22 на гайку, и удерживая ключом на 9 шток от проворачивания, ослабляем крепление (достаточно сделать пару оборотов):

Затем поднять переднюю часть машины домкратом и снять колесо:

Сразу же после отведите тормозной шланг в сторону, предварительно вынув его из зацепления на стойке, как показано на фото ниже:

Дальше необходимо нанести проникающую смазку на все соединения, которые придется откручивать, в первую очередь на крепление стойки к поворотному кулаку:

После чего необходимо открутить гайку крепления рулевого наконечника к поворотному рычагу передней стойки и выбить наконечник оттуда(используя монтировку и молоток), или выпрессовать, используя съемник. В результате чего получается следующая картина:

Теперь можно приступать непосредственно к креплению стойки внизу, где следует отвернуть две гайки, используя ключи на 17 и 19 (идеальный вариант — головки с воротком):

Здесь могут возникнуть определенные трудности. Лично у меня с гайками было все нормально, а вот выбить болты потом не получалось очень долго. Пришлось стучать через деревянную проставку, затем бить по болту пробоем (аккуратно, не повредив резьбу), и только после сворачивания болта с обратной стороны огромным рычагом из двух воротков, получилось с ним справиться:

Как видите на фото выше, в одном отверстии находится тонкий болт — именно его я использовал в качестве «пробоя», чтобы выбить родные наружу. Теперь остается открутить три гайки крепления передних опор к кузову (стакану):

Последнюю гайку до конца не стоит откручивать, чтобы стойка держалась. А потом, когда вы ее разъединили с поворотным кулаком, можно отворачивать последнюю гайку и придерживая стойку другой рукой, опускать ее вниз:

Разборка модуля передней подвески Калины

Здесь первым делом нам понадобятся стяжки пружин, которые можно купить практически в любом автомагазине. Лично у меня они вот такие, на фотке внизу:

Надеваем их на витки пружины с обеих сторон и при помощи этих приспособлений производим их сжимание (равномерно производя это с обеих сторон по очереди, чтобы не было перекосов):

Когда вы увидите, что пружины достаточно стянута, и не упирается в опору стойки, можно откручивать верхнюю гайку:

Теперь можно вынимать опору вместе с подшипником, чашкой и резинкой. Я особо не церемонился и немного поспешил — в итоге, пришлось потом собирать старый подшипник. Но повторюсь — снимать лучше всю эту конструкцию в сборе, а не так, как у меня на фото ниже:

После чего можно вынимать пружину:

И остается снять со штока амортизаторной стойки пыльник с отбойник, просто с небольшим усилием потянув за него вверх:

Процедура разборки полностью закончена и теперь можно приступать к сборе нового модуля передней подвески Калины.

Инструкция по установке новых пружин, стоек, опорных подшипников и самих опор

На новую стойку одеваем первым делом отбойник вместе с пыльником:

Затем стягиваем новые пружины до необходимого момента и одеваем на стойку. Важно, чтобы крайний нижний виток попал ровно в углубление на стойке, так сказать, в свое родное место:

Когда пружина достаточно сжата, приступаем к опорам и подшипникам. Берем новую опору, переворачиваем ее и вставляем опорный подшипник. Обычно на подшипнике наносится метка «ВЕРХ», означающая, что этой стороной нужно вставлять его в опору:

Сверху опорного подшипника одеваем чашку, как показано на картинке:

И поверх этого блина ставим резинку:

Теперь всю эту конструкцию аккуратно одеваем на шток стойки и закручиваем гайку, удерживая шток от проворачивания. Важно, чтобы верхний виток при окончательной установке лег ровно по кругу резинки, чтобы не было никаких перекосов. В итоге, весь модуль передней подвески SS20 выглядит следующим образом:

Затем снимаем стяжк, также проконтролировав равномерность посадки пружины снизу и сверху, и можно приступать к замене. Если вы ставите проставки, то на них, как и на опорах есть стрелка, которая должна быть направлена веред по ходу движения автомобиля. Надеваем ее на шпильки опоры и производим установку модуля на автомобиль:

Также вставляем стойку обратно к верху стакана и сразу наживляем гайки. Ну а дальше придется немного попотеть, чтобы попасть попасть поворотным кулаком в место крепления стойки. Для этого я надавливал ногой на тормозной диск с большим усилием, направляя его вниз, а рукой пытался совместить все это дело. Не сразу все получилось, но после 10 минут стараний все получилось и стойка была установлена на автомобиль.

Со второй стороной производим те же самые операции и с ней все получается уже гораздо быстрее, так как руки уже набиты!

Обязательно после выполнения замены стоек, опор и пружин передней подвески, необходимо сделать сход-развал на станции технического обслуживания. Желательно это сделать сразу же, иначе вы рискуете не только быстрым износом шин, но и попаданием в аварийную ситуацию, так ка углы установки передних колес будут грубо нарушены.

Пока ни слова о впечатлениях от новой подвески, об этом я напишу завтра более детальную статью.

Статья дополнена новой информацией, а точнее — была сделана подробная видео-инструкция по замене передних стоек на переднеприводных автомобилях ВАЗ. Ниже можете ознакомиться с этим материалом, и подписываться на мой канал. Слева в меню есть банер со ссылкой!

Видео инструкция по замене передних стоек на Калине

ladakalinablog.ru

Алгоритм самостоятельной замены опорного подшипника Лада Калина

Замена опорного подшипника Лада Калина своими руками

Неотъемлемыми составляющими ходовой части являются опорные подшипники и передние стойки. Из-за амортизаторов и стоек смягчаются удары, идущие от колес, становится меньше колебание и раскачка кузова автомобиля. При интенсивной эксплуатации автомобиля эти детали часто становятся неисправны, что может привести к полному уничтожению ходовой части. Это, в свою очередь, увеличит вероятность ДТП. Из-за этого крайне важно не откладывать ремонт, постоянно отслеживать состояние стоек, подвесок, сайлентблоков и подшипников.

Необходимые инструменты:

• спецключ для снятия опорного подшипника;
• съемник, который понадобится для выпрессовки рулевых наконечников;
• специальные стяжки для сжатия пружин;
• молоток;
• набор ключей;
• опорный подшипник Лада Калина.

Замена опорного подшипника Лада Калина своими руками

Алгоритм замены опорного подшипника Лада Калина:

1. Чаще всего автолюбители заменяют стойки и меняют подшипники, откручивают гайку крепления опорника после снятия стойки. В предлагаемом нами примере гайка будет откручена сразу. Для этого нужно надеть на спецключ «трубу-усилитель» и открутить опорник.

Замена опорного подшипника Лада Калина своими руками

Замена опорного подшипника Лада Калина своими руками

2. Расшплинтовать наконечник, открутить гайку.
3. Демонтировать стойку от рулевого наконечника. Если нет специального съемника, воспользоваться ломом и большим молотком.

Замена опорного подшипника Лада Калина своими руками

Также ознакомьтесь

4. Выкрутить 2 нижних и 3 верхних болта, фиксирующих стойку. Важно запомнить порядок, в котором болты располагаются в гнездах.
5. После того как стойка освобождена, достать из пазов на стойке тормозные шланги.
6. Стяжками свести пружину. Для этого нужно установить стяжки на витки пружины, прокручивать ключом свободную ось.

Замена опорного подшипника Лада Калина своими руками

7. После того, как стянута пружина, опорный подшипник освобожден, открутить гайку крепления опорника, которую мы уже сорвали до этого

Замена опорного подшипника Лада Калина своими руками

Замена опорного подшипника Лада Калина своими руками

8. Можем порекомендовать использовать шумоизоляторы СС-20 для передних пружин, именно на них стоит заменить стандартные черные резинки.

Замена опорного подшипника Лада Калина своими руками

Выполнить сборку в обратном порядке. Следует проверить стойки, возможно, их замена тоже потребуется.

Рекомендуем почитать

prostovaz.ru

Замена опорного подшипника Лада Калина

Передние опорные стойки и опорные подшипники — неотъемлемые составляющие ходовой части. Благодаря амортизаторам и стойкам удары идущие от колес смягчаются, кроме того уменьшается колебание и раскачивание кузова автомобиля. Однако ничто не вечно, к сожалению от постоянных высоких нагрузок стойки, а также опорные подшипники выходят из строя.

Промедление или несвоевременное обнаружение нерабочих стоек или опорного подшипника чревато серьезными последствиями, если вы вовремя не произведете замену вышедших из строя деталей есть вероятность полного уничтожения ходовой части. Неисправная ходовая часть увеличивает вероятность ДТП в разы, поэтому не оттягивайте с ремонтом и регулярно следите за состоянием стоек, подвески, сайлентблоков, а также опорных подшипников. Сегодня поговорим о том, как заменить опорный подшипник Лада Калина своими руками.

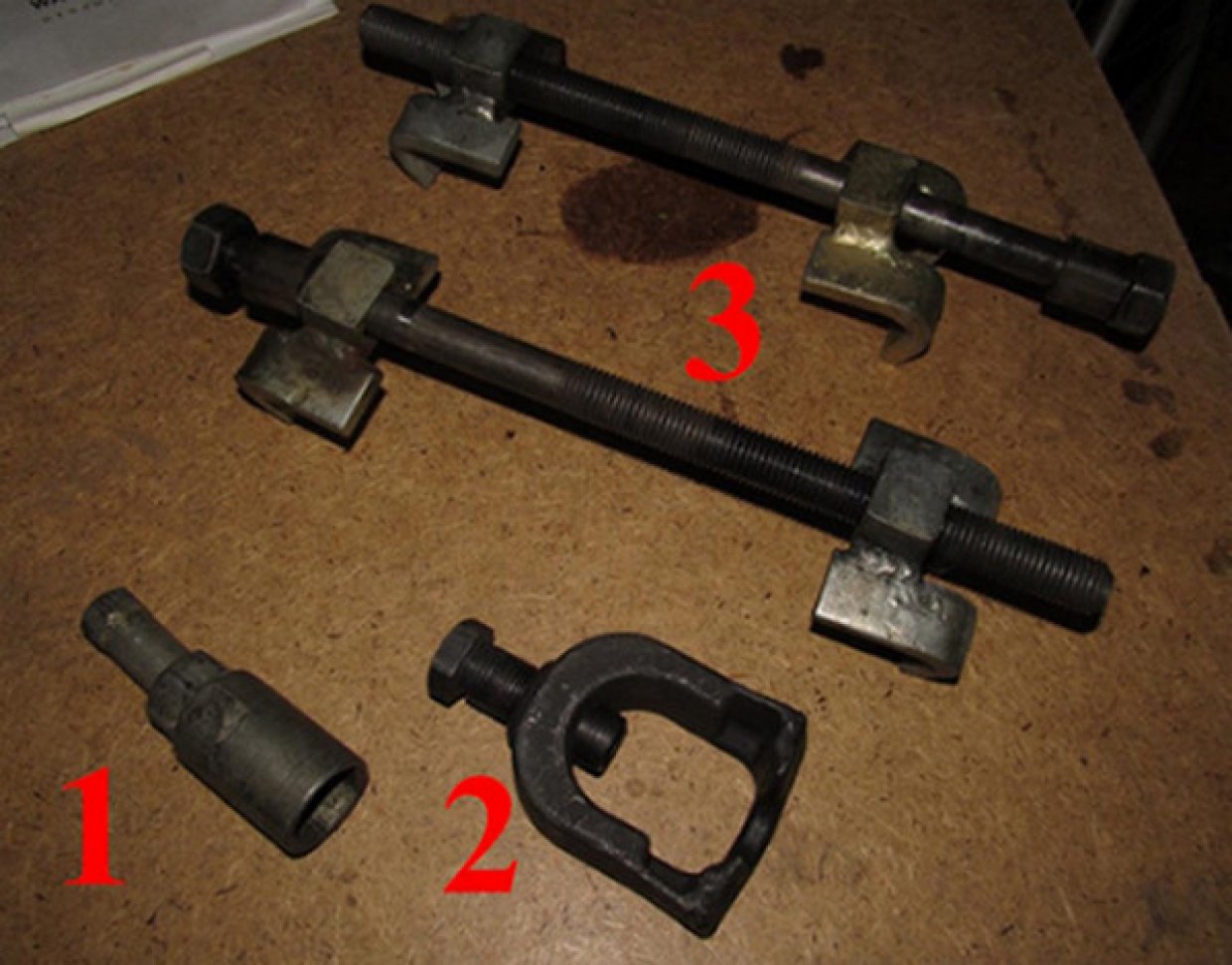

Инструмент:

1. Спецключа для снятия опорного подшипника.
2. Съемника для выпрессовки рулевых наконечников (хотя иногда можно и без него).
3. Специальные стяжки для сжатия (сведения) пружин.
4. Молотка и набора ключей.
5. Опорного подшипника Лада Калина.

Замена опорного подшипника Лада Калина своими руками:

1. Поделюсь маленькой хитростью, дело в том, что в большинстве отчетов по замене стоек или опорных подшипников, которые мне доводилось встречать, гайку крепления опорника откручивают уже после снятия стойки. Нужно зажимать в тисках стойку и долго «плясать с бубном». Я считаю, что это неправильно и рекомендую откручивать гайку сразу. Оденьте на спецключ «трубу-усилитель» и открутите опорник.

2. Расшплинтуйте наконечник, затем открутите гайку.

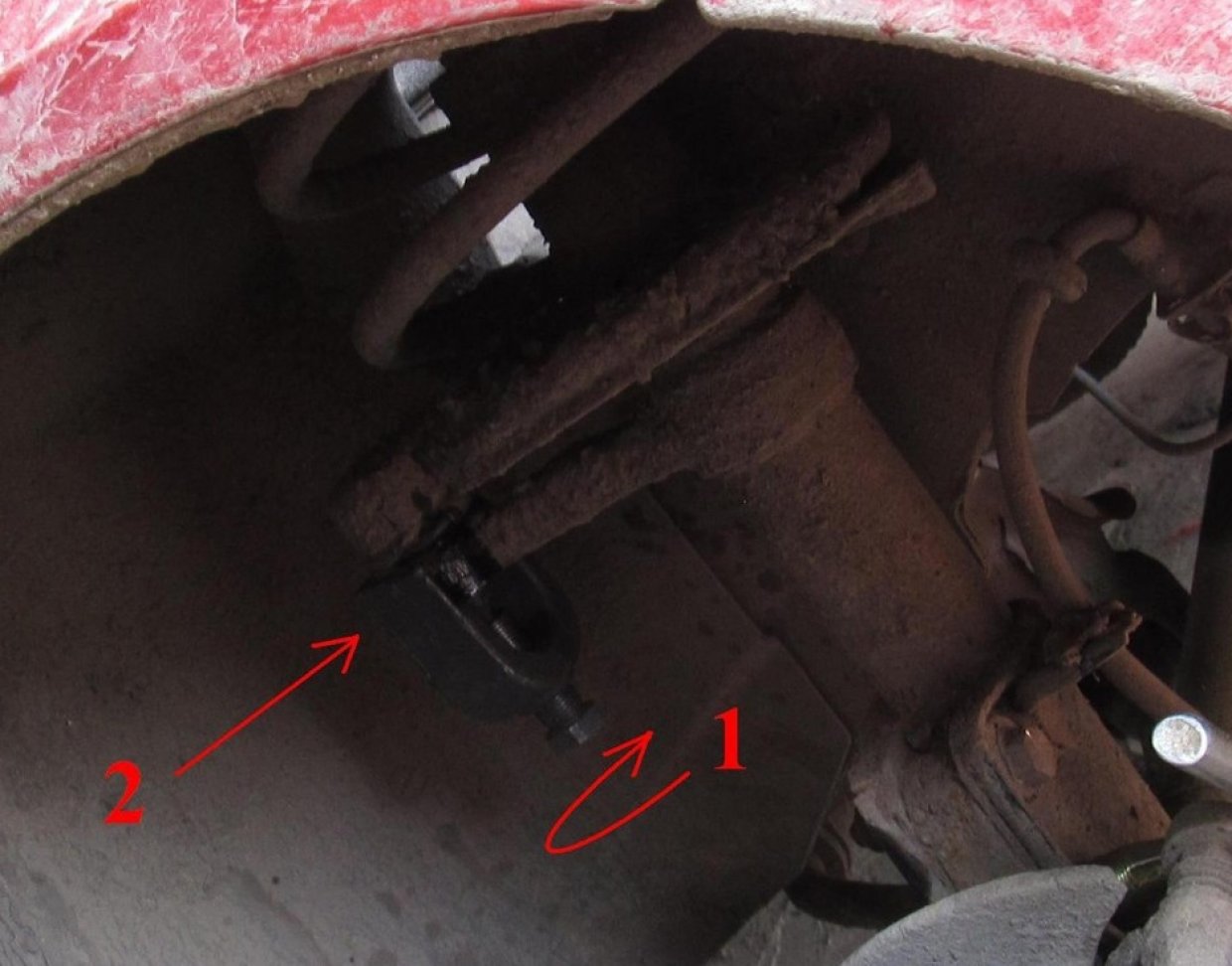

3. Далее необходимо отсоединить стойку от рулевого наконечника, для этого в начале я предлагал обзавестись съемником. Если же у вас его нет или вы решили сэкономить, тогда возьмите лом и большой молоток и выбейте наконечник.

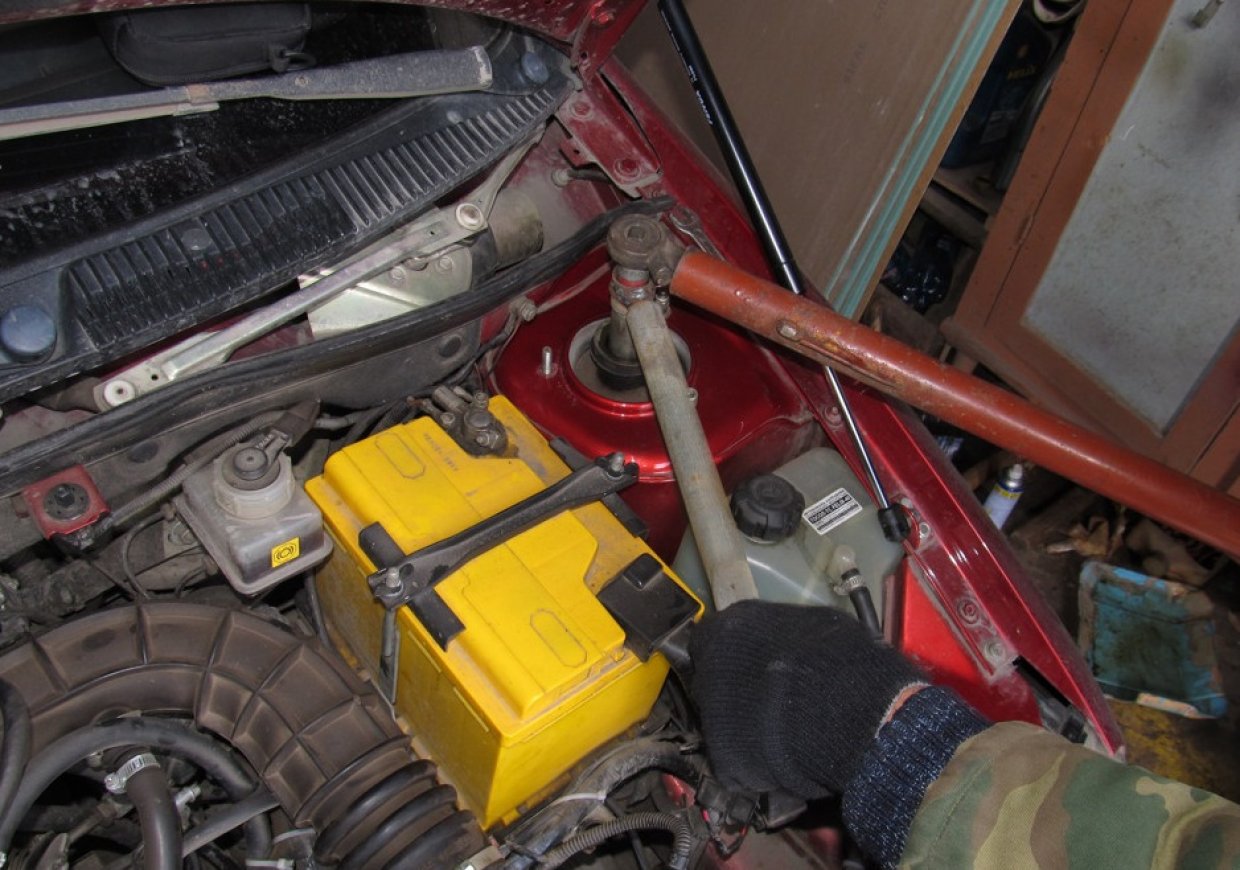

4. Теперь нужно открутить два нижних и три верхних болта, которыми крепится стойка. Рекомендую запомнить или пометить какой болт в каком гнезде был закручен.

5. Когда ничего больше не удерживает стойку достаньте тормозные шланги из пазов на стойке.

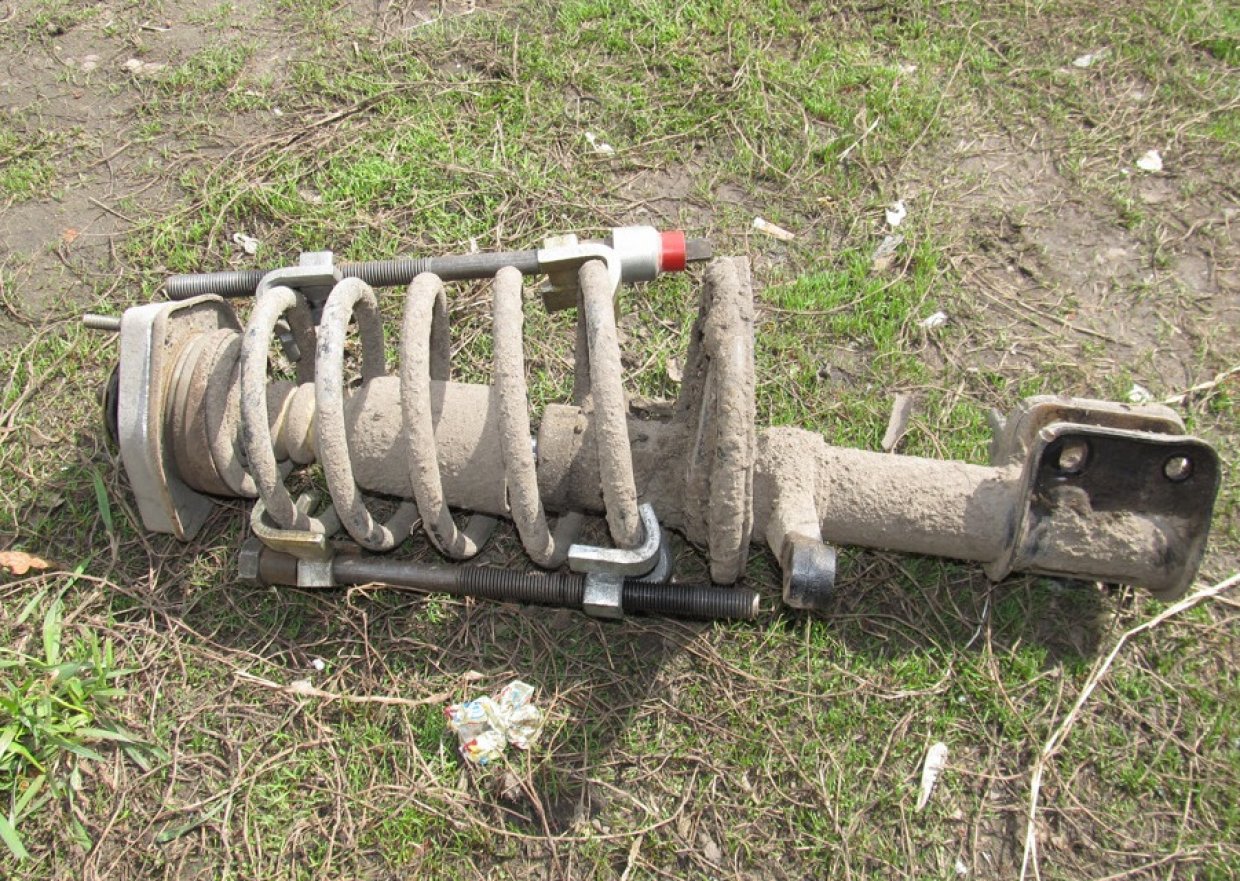

6. Возьмите стяжки и сведите с их помощью пружину. Делается это просто, устанавливаете стяжки на витки пружины и постепенно крутите ключом сводную ось.

7. Когда пружина стянута и опорный подшипник освободился открутите полностью гайку крепления опорника, которую ранее сорвали.

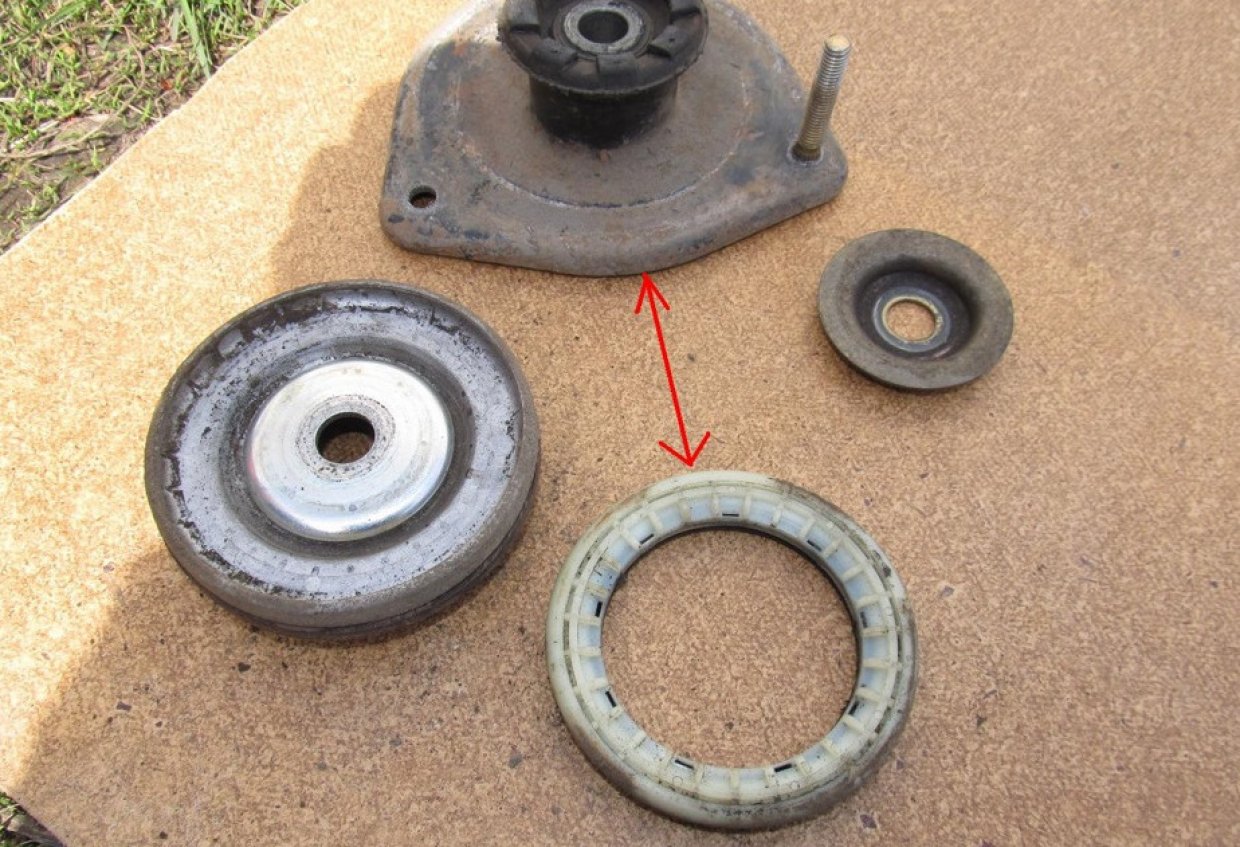

8. Ради «спортивного» интереса я решил разобрать опорный подшипник, чтобы удовлетворить свою любопытность. К моему разочарованию, ничего удивительного я там не увидел, он был порядком запакован грязью и песком от чего собственно и «пал смертью…»

9. В магазине обратил внимание на шумоизоляторы СС-20 для передних пружин и заменил ими штатные черные резинки, говорят так намного лучше будет, время, как говорится, покажет.

Сборка производится в обратной последовательности. На фото выше видно все хозяйство в сборе. Замена опорного подшипника не сложней, чем замена передних тормозных колодок на Лада Калина.

vazgarage.ru

? Опорный подшипник передней стойки (амортизатора) на Калине – замена своими руками

Опорный подшипник переднего амортизатора – это та неприметная деталь, о которой часто забывают. Тем не менее его функция достаточно ощутима. Опорный подшипник передней стойки калина обеспечивает поворот стоек амартизаторов вокруг оси. То есть эти подшипники участвуют во всех наших маневрах. Профилактика и периодическая диагностика почти наверняка избавят вас от проблем с ним, но иногда они все же ломаются. О том, как проверить опорный подшипник амортизатора на Ладе Калине (ВАЗ 1118) и выявить признаки его неисправности, читайте далее.

• Для того, чтобы заменить опорный подшипник амортизатора, нам потребуется снять всю конструкцию переднего амортизатора. Для этого устанавливаем авто на подъемник или поддомкрачиваем ту сторону, с которой будем работать и снимаем колесо. Затем снимаем амортизатор. Как это сделать, подробно показано в статье «Замена амортизатора передней подвески».

• После того, как сняли амортизатор, зажимаем его в тисках. Устанавливаем стяжки пружины и сжимаем их до тех пор, пока не освободится верхняя чашка крепления пружины.

• Откручиваем  центральную гайку штока амортизатора ключом №22. При этом ключом №10 держим шток, чтобы не прокручивался. Снимаем верхнюю опору амортизатора и чашку – в ней находится опорный подшипник.

• Извлекаем его из чашки.

Спасибо за подписку!

• Берем новый опорный подшипник и вставляем на место старого.

• В обратном порядке: устанавливаем на место чашку и верхнюю опору, наживляем центральную гайку штока амортизатора, снимаем стяжки с пружины, зажимаем центральную гайку штока – готово, конструкция собрана.

• Теперь устанавливаем амортизатор на место и в обязательном порядке едем на регулировку развала-схождения колес – после снятия/установки амортизаторов эта процедура необходима.
