Как выбрать адаптер для диагностики автомобиля?

  • Как выбрать адаптер?

После прочтения этой статьи у Вас больше не останется вопросов, какой адаптер выбрать для диагностики своего автомобиля. Ниже мы разберёмся какой адаптер, и для каких автомобилей покупать, а так же Вы узнаете в чём отличие их версий и чипов (микросхем), на которых они построены.

ELM327 адаптеры

Выбирайте его если у Вас иномарка: выпущенная для американского рынка начиная с 1996 г.в., выпущенная для европейского рынка начиная с 2001 г.в. или дизельный автомобиль с 2004 года выпуска. Так же подходит для современных моделей ВАЗ и других российских марок. Собственно, это не значит, что более ранний год выпуска не будет поддерживаться, раньше просто был другой разъём. Мы лично проводили диагностику 26-летней девятки, используя переходник.

Они бывают проводные (USB) и беспроводные (Bluetooth и Wi-Fi), а так же отличаются версиями и чипами. Об этом ниже.

ELM327 Bluetooth

Это беспроводной вариант, подключается по bluetooth к компьютеру или к любому мобильному устройству на базе Android или Windows Phone. Для iPhone и iPad не подходит, т.к. у устройств от Apple bluetooth не активный и эти устройства не могут обнаружить адаптер.

Они бывают двух версий — версия 1.5 и версия 2.1. Внешне они выглядят одинаково, но различие в начинке существенное.

  • Версия 1.5 поддерживает все 5 существующих протокола связи: ISO 15765-4 (CAN-шина), ISO 14230-4 (KWP2000), ISO 9141-2, J1850 VPW, J1850 PWM. Следовательно он имеет прекрасную поддержку всех заявленных автомобилей и работает со всеми программами, включая специальные и малораспространённые.
  • Версия 2.1, несмотря на более высокий номер версии, имеет обрезанную прошивку. В нём отсутствует поддержка двух протоколов связи (J1850 VPW, J1850 PWM), т.е. реализовано только 3 из 5 возможностей связи. Эти протоколы широко используются в автомобилях марки Ford, Mazda и некоторых других (в зависимости от года выпуска), следовательно этот адаптер может не подключаться к этим автомобилям. Наблюдается плохая поддержка российских автомобилей Так же некоторые узкоспециализированные программы с ним не работают. Универсальные работают нормально.

Какую версию лучше выбрать? Мы рекомендуем именно версию 1.5, т.к. разница в цене не очень большая, а разница в функционале существенная. Тем более, что адаптер Вы покупаете не каждый день — машину Вы поменяете, а он будет служить Вам много лет. Если же у Вас достаточно новая иномарка (не старше 10 лет), не Ford и не Mazda, а так же если Вы собираетесь использовать только популярные, универсальные программы (например ScanMaster ELM), то можно немного сэкономить и купить версию 2.1, проблем возникнуть не должно, в противном случае только 1.5.

Внимание! Некоторые интернет-магазины предлагают версию 2.1 под видом версии 1.5, при этом даже не зная чем они отличаются. Будьте внимательны! Все ELM327 адаптеры, которые мы продаём — версии 1.5, за исключением тех, где на странице товара есть выбор. Там Вы можете сами выбрать, какую версию купить, 1.5 или 2.1.

Выбрать и купить Bluetooth ELM327 адаптеры из раздела ELM327.

ELM327 Wi-Fi

Это так же беспроводной адаптер, подключается по Wi-Fi и в отличие от Bluetooth он может работать абсолютно со всеми устройствами, включая iPhone и iPad. Таким образом это самый универсальный прибор. Касаемо версий Wi-Fi адаптера — ситуация аналогична адаптерам BlueTooth (описано выше). В нашем магазине мы вообще нет урезанной версии 2.1, мы предлагаем только качественную версию 1.5.

Выбрать и купить Wi-Fi ELM327 адаптеры из раздела ELM327.

ELM327 USB

Это проводной вариант, подключается только к компьютеру или ноутбуку через разъём USB. Его невозможно подключить к мобильным устройствам. Тут так же есть разные версии. Выглядят одинаково, но огромное значение имеет то, какая микросхема (чип) в нём используется.

  • На чипе PIC18F2480 + FTDI (ft232rl): Это самые дорогие и качественные чипы. Адаптер сделанный с использованием этих микросхем поддерживает скорость 500KBps, а это в 13 раз больше чем адаптеры на других чипах. Он поддерживает все протоколы и работает со всеми программами. Отличный качественный вариант, но из-за дороговизны чипа, он стоит немного дороже.
  • На чипе PIC18F25K80 + Prolific (PL2303): Адаптер на этом чипе так же отлично работает со всеми автомобилями и программами. Никаких проблем в работе не замечено. Выполняет свои функции точно так же как и адаптер на дорогой микросхеме, разве что на более низкой скорости, но для диагностики этого достаточно. Его стоимость немного ниже, и, возможно, для кого-то это будет оптимальным выбором, учитывая цену и качество.
  • На чипе Ch440: Это самый дешёвый, из всех возможных чипов, что несомненно сказывается на качестве. Из личных наблюдений: автомобили Ford и Mazda подключаются через раз, плохая поддержка автомобилей ВАЗ, работает не со всеми программами. Но зато, благодаря дешевизне чипа, такой адаптер стоит дешевле всех остальных. Используйте его с иномарками не старше 10 лет (кроме Ford и Mazda) и с универсальными программами (например ScanMaster ELM).

Внимание! Адаптер на чипе FTDI достаточно сложно найти, и, некоторые другие магазины продают адаптер не указывая версию чипа. По факту оказывается, что приходит адаптер именно на чипе Ch440, причём по цене более дорогого. Будьте внимательны! Мы, опять же, предлагаем Вам выбор.

Выбрать и купить ELM327 USB

Так же есть специализированные USB адаптеры которые мы предлагаем только на чипе FTDI:

Совмещённый ELM327 Wi-Fi + USB Professional
ELM327 USB с переключателем HS/MS шины. Специально для Ford и Mazda.

VAG COM 409.1 (k-line) адаптер

Тут всё гораздо проще. Выбирайте его для диагностики русских автомобилей. Поддерживаются все российские производители. Так же с его помощью можно проводить диагностику старых автомобилей Volkswagen, Audi, Skoda, Seat с 1996 до 2004 года выпуска.

Купить VAG COM 409.1 (k-line) адаптер.

Нужен совет?

Если вам сложно определиться с выбором, напишите нам на электронную почту

Задать вопрос

Помочь найти?

Если вы не нашли то, что искали, воспользуйтесь поиском по магазину

Какой подойдёт?

Не знаете что выбрать? Посмотрите какие адаптеры подойдут для Вашего авто.

Подобрать адаптер

yadiagnost.ru

Адаптер для диагностики автомобиля

Выбор адаптера для диагностики Шевроле Лачетти и других автомобилей своими руками. Как же выбрать адаптер для диагностики автомобиля.

Как выбрать адаптер для диагностики автомобиля

Адаптеров существует великое множество, но нам нужно выбрать наиболее подходящий и функциональный.

В зависимости от Ваших потребностей на данный момент существует два пути:

  1. Купить универсальный диагностический адаптер ELM  для диагностики автомобилей при помощи персонального компьютера.
    Адаптер для диагностики автомобиля

    Поддерживает все известные протоколы ODB2 и совместим со множеством диагностических программ. Интерфейс связи с персональным компьютером — usb. Также существуют адаптеры ELM c возможностью подключения через Bluetooth или Wifi, то есть, если у Вас, допустим, есть смартфон на операционной системе android, тогда установив приложение из Play market (очень большой выбор приложений), Вы сможете следить за режимами работы двигателя без ноутбука и кабелей. Данные будут передаваться от адаптера к смартфону по Bluetooth или Wifi. Очень удобно! Но у этого варианта есть два очень больших недостатка. Во-первых, он не работает с программой Chevrolet Explorer. Во-вторых, он не «видит» подушки безопасности и АБС, поэтому Вы сможете проводить диагностику только двигателя, что, согласитесь, не очень функционально. Поэтому я рекомендую второй вариант. Ещё раз повторю — все адаптеры ELM не работают с программой Chevrolet Explorer!!!

  2. Купить универсальный диагностический адаптер для диагностики автомобилей USB KKL адаптер — предназначен для диагностики блоков управления автомобилей Volkswagen , AUDI, SEAT, SKODA, Opel, Volvo, Alfa-Romeo, ВАЗ, ГАЗ по K и L линиям, а также все остальные автомобили поддерживающие протоколы: ISO 9141-1,ISO 9141-2,ISO 14230. Чтобы избежать проблем необходимо уточнить у продавца на каком чипе собран адаптер! Предпочтительнее купить адаптер на оригинальном чипе FTDI!

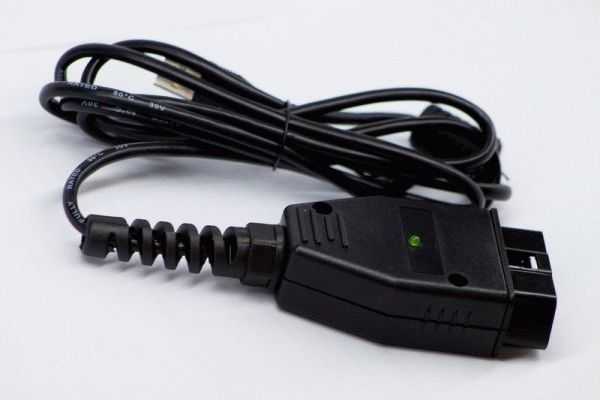

    Адаптер для диагностики Шевроле Лачетти

    Доработка KLine адаптера для диагностики АБС и подушек безопасности

    Но тут тоже есть нюансы. Если Вы собираетесь проводить диагностику только двигателя (силовой установки) и не собираетесь это делать с другими системами ( АБС и подушки безопасности), то данный адаптер Вас вполне устроит. А если Вам важна диагностика не только двигателя, то адаптер придётся доработать.

    Дело в том, что в Лачетти показания двигателя снимаются с 7-го контакта колодки, а АБС и подушки безопасности с 12-го и 13-го соответственно.

    Поэтому необходимо установить переключатель между этими контактами, чтобы переподключаться к тому или иному контакту колодки диагностики. Другими словами, и более понятно это можно объяснить так — на плате адаптера есть только один сигнальный вход, А у автомобиля три сигнальных выхода (силовая установка — 7 контакт, АБС — 12 контакт и подушки безопасности — 13 контакт). И нам необходимо тот единственный вход адаптера подключать к колодке диагностики, в зависимости от необходимости, либо к выходу силовой установки, либо к выходу АБС, либо к выходу подушек. Большинство магазинов продают адаптеры уже с переключателями, но немного дороже. В конце статьи есть ссылки на продавцов.

    Вот схема переделки



Переключатель адаптера Лачетти

Примечание! Ниже в комментариях был поднят вопрос о том, что можно обойтись и без переключателя, а просто замкнуть между собой 7,12,13 контакты (фото есть в комментариях) , либо обойтись двухпозиционным переключателем (схема также есть в комментариях). Как показывает практика, у одних это работает, а у других не работает. Я полноценно доверяю участникам нашего сообщества, которые сообщают, что адаптер у них вполне функционален и с замкнутыми контактами без переключателя. Поэтому решайте сами, по какому пути пойти. Но лично моё мнение — это всё-таки использование полноценного переключателя, так как когда у нас все 3 контакта замкнуты, то мы фактически замыкаем 11-й контакт блока управления тормозной системы и 9-й контакт блока управления подушками безопасности с 5-м контактом блока иммобилайзера, что, как мне кажется, не совсем правильно и не совсем надёжно. Но это лично моё мнение.

Также был поднят вопрос о последовательности действий при подключении адаптера. Как выяснилось, на этом этапе также возникают вопросы и проблемы с тем, что диагностическая программа отказывается «видеть» адаптер. Честно сказать, у меня таких проблем никогда не возникало и у меня нет чёткого алгоритма, что подключать и в каком порядке. Всегда всё работает, в независимости от последовательности действий. Поэтому возможно дело связано с программным обеспечением и драйверами, установленными в каждом конкретном случае.

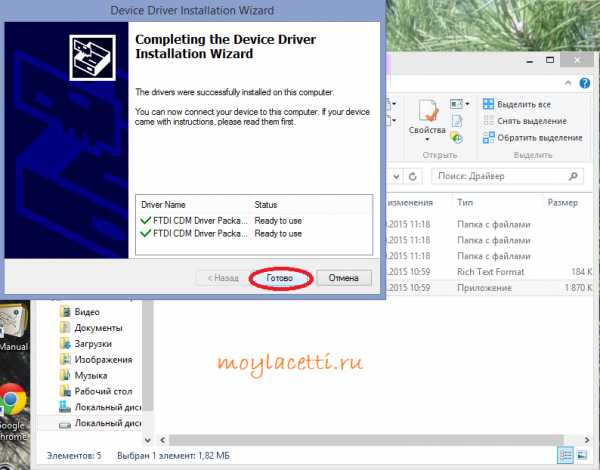

В связи с этим, я предлагаю скачать драйвера для адаптера на чипе FTDI, которыми пользуюсь лично я. Возможно это решит Вашу проблему. Скачать драйвера можно на следующем шаге, связанным с установкой драйверов. Ссылка на следующий шаг в конце данной статьи. Либо скачать прямо сейчас — Driver

Схема KLine адаптера

Также предлагаю примерную схему k-line адаптера

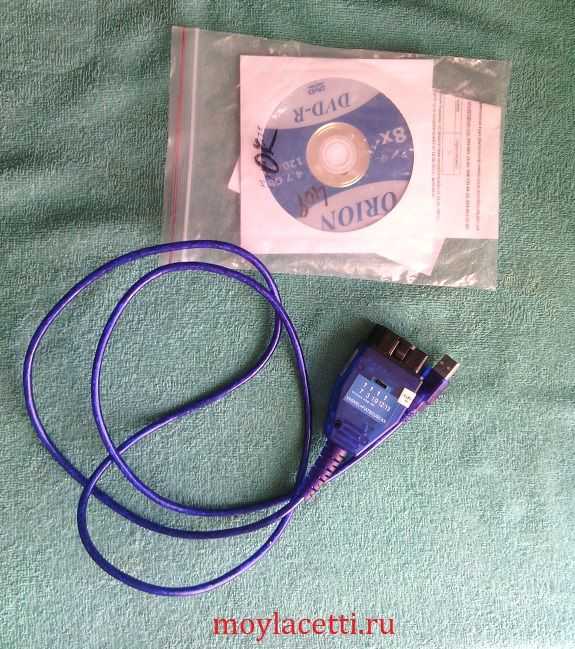

В моём случае оказалось тоже не всё просто. Я купил диагностический адаптер сразу с переключателем, но подушки он видеть отказался. Двигатель и АБС видит, а подушки безопасности не видит.

Адаптер для диагностики Шевроле

Как оказалось после разборки, к 13-му контакту, который диагностирует подушки безопасности, ничего не было подключено. Я просто отпаял проводок от контакта 3 и припаял его к контакту 13.(третий контакт всё-равно не используется)

Отпаял от третьего контакта

И припаял к 13-му контакту

То есть, теперь в положении переключателя «3» у меня он подключен к 13-му контакту диагностического разъёма.

Подключение адаптера для диагностики Шевроле Лачетти

Всё работает замечательно. Проверено на многих авто.

Распиновка KLine адаптера для колодки диагностики OBD2

Кому интересно, сделал фото, как считаются контакты K-Line адаптера

Распиновка k-line адаптера

Купить ELM и k-line адаптер для диагностики автомобиля

Покупать данные адаптеры дешевле прямо в Китае. Цены меньше в два-три раза и доставка бесплатная. Единственный минус — это ждать обычно от 10 до 25 дней. Но цена того стоит.

Вот некоторые продавцы:

Купить диагностический универсальный адаптер ELM327 OBD2 Bluetooth (подходит к ПК и смартфонам по блютус, но диагностирует только двигатель)

Купить k-line адаптер для диагностики (подходит для работы с программой Chevrolet Explorer).

Также участник нашего сообщества Егор, посоветовал адаптер с переключателем:

Купить k-line адаптер для диагностики с переключателем (подходит для работы с программой Chevrolet Explorer для диагностики не только двигателя, но и АБС с подушками)

Если не знаете как покупать на Алиэкспресс, то я набросал статью в помощь Как покупать на Алиэкспресс

Ещё совет! Не гонитесь за очень дешёвыми вариантами адаптеров. Они, как правило, собраны на поддельных дешёвых микросхемах.

Предыдущий шаг — Общие сведения о диагностике Шевроле Лачетти

Следующий шаг — Установка драйверов адаптера для диагностики автомобиля
