Гидрокомпенсаторы двигателей ВАЗ 21213 / 21214
До середины 2008 г. ВАЗ применял гидрокомпенсаторы старой конструкции — с наружной резьбой М18х1,5 мм. Они вворачивались в штатные резьбовые гнезда ГБЦ вместо втулок для механических регулировочных болтов.
Эти гидрокомпенсаторы оказались ненадежными и часто после замены распредвала, причем все равно на какой, серийный или тюнинговый, начинали стучать.
Попробуем объяснить причину такого явления. При сборке двигателя на заводе гидрокомпенсаторы устанавливаются изначально «пустые» и затягиваются строго определенным моментом. Гидрокомпенсаторы во время работы набирают масло и далее могут долго нормально работать. Во время демонтажа распредвала гидрокомпенсаторы набирают «лишнее» масло. Поэтому при установке распредвала гидрокомпенсаторы надо осадить, иначе двигатель просто не заведется. Сделать это проблематично. Отворачивание — осадка — заворачивание гидрокомпенсатора старой конструкции часто приводят к его повреждению и как следствие — к стуку.
Поэтому наши рекомендации относительно гидрокомпенсаторов старой конструкции в резьбовом корпусе остаются прежними — их надо менять на обычные механические регулировочные болты и использовать соответствующие распредвалы 21213, т.е. под механическую регулировку зазоров.
С 2008 г. ВАЗ применяет гидрокомпенсаторы новой кострукции — закладные, с гладкой наружной поверхностью, которые просто вставляются в соответствующие гнезда.
Гнезда в новых ГБЦ под втулки для новых гидрокомпенсаторов имеют резьбу М24х1,5. Новые ГБЦ можно определить по маркировке — они имеют номер 21214-1003015-30.
В ГБЦ 21214-1003015-30 с гидрокомпенсаторами новой конструкции нужно применять распредвалы 21214, т.е. спроектированные под гидрокомпенсаторы.
Отметим, что если задаться целью использовать в новой ГБЦ распредвал 21213 с механическими регулировочными болтами, то потребуется изготовить стальные переходные резьбовые втулки с наружной резьбой М24х1,5 и внутренней резьбой М18х1,5 ; высотой 20 мм, которые следует устанавливать в ГБЦ на фиксирующий клей.
Еще раз обращаем внимание, что использовать распредвалы 21214 с
механическими регулировочными болтами нельзя — клапана будут «стучать». Применение распредвалов 21213 с гидрокомпенсаторами также нежелательно — гидрокомпенсаторы будут отрабатывать переходные участки профиля кулачка и фазы открытия клапанов увеличатся без увеличения реального наполнения.
Доработанные верхние тарелки пружин клапана
На фото справа показан вид засухаренного клапана с серийной и доработанной тарелками пружины клапана. В первом случае преднатяг пружины составляет 42 кг, во втором — 36
Отсюда следует, что запаса по силовому замыканию вполне достаточно и с доработанными тарелками. А что действительно важно — в результате значительного уменьшения преднатяга пружин снижаются потери на трение и шумность работы, повышается долговечность деталей ГРМ и цепи привода распредвала. При установке тюнинговых распредвалов одновременная с распредвалом замена серийных тарелок на доработанные является еще более актуальной, т.к. позволяет увеличить ход клапанов без увеличения предельного усилия пружин.
Распредвалы DynaCAMS® для двигателей ВАЗ «классика», Нива и ШевиНива
Для угловой установки распредвалов требуются регулируемые звездочки. Фазы приведены при установке перекрытия клапанов в ВМТ коленвала. Для компенсации износа цепи рекомендуется распредвал устанавливать с помощью регулируемой звездочки так, чтобы в ВМТ подъем впускного клапана был на 0,2 … 0,3 мм больше подъема выпускного клапана.
Обратить внимание
скоба должна прилегать без просвета и располагаться перпендикулярно
оси вала,и наче край скобы будет работать как резец.
Снимите фаски с острого края скобы, в местах контакта с торцом канавки.
Вал в сборе с КРВ, прижатом к ГБЦ, должен вращаться от руки за звезду и обязательно иметь осевой люфт от 0,07 до 0,15 мм.
При установке распредвалов 74 и 94 необходимо занизить седла клапанов или изменить другим способом (например, уменьшением высоты корпуса подшипников распредвала) положение торца клапана относительно распредвала, что необходимо для правильной работы рычага привода клапана и исключения износа торцев клапанов.
Для уменьшения силы затяжки пружин, обеспечения увеличенного хода клапанов и уменьшения износа ГРМ требуется заменить серийные тарелки пружин клапана на доработанные.
Распредвалы 21214—044, 144 и -44 для работы с гидрокомпенсаторами отличаются высотой сбега кулачков, имеют базовый диаметр кулачков на 0,2 мм больше указанного в таблице и маркируются: 21214-044, -144, -44. Распредвалы 54, 64, 74 и 94 выпускаются только с механической регулировкой зазора.
После установки распредвала следует отрегулировать карбюратор по составу смеси. УОЗ рекомендуется устанавливать по возникновению легкой детонации. Для инжекторных двигателей требуется калибровка ЭСУД.
Параметры серийных распредвалов приведены для справки.
21213/14 — 1006010 — 044 Предельно низовой распредвал для двигателей объемом до 1,7 л. с рабочим диапазоном до 5000 об/мин. Рекомендуются для «Нивы» и «Шеви-Нивы» как универсальный вариант город/трасса/бездорожье.
21213/14 — 1006010 — 144 Средне-низовой распредвал для двигателей объемом 1,6 … 1,9 л. Распредвалы для двигателей объемом до 1,7 л.
21213/14 — 1006010 — 44 Средний распредвал для двигателей объемом 1,6 … 1,9 л. с рабочим диапазоном до 6200 об/мин. Рекомендуются для «Нивы», «Классики».
21213 — 1006010 — 54 / 64 Распредвалы для двигателей объемом от 1,6 до 1,9 л. с рабочим диапазоном до 6500 об/мин.
21213 — 1006010 — 74 / 94 Распредвалы для двигателей объемом от 1,7 до 2 л. с рабочим диапазоном до 7000 об/мин.
Профили кулачков:
Для угловой установки распредвалов требуются регулируемые шкивы. Фазы приведены при установке перекрытия клапанов в ВМТ коленвала. Для компенсации износа цепи рекомендуется распредвал устанавливать с помощью регулируемой звездочки так, чтобы в ВМТ подъем впускного клапана был на 0,2 … 0,3 мм больше подъема выпускного клапана.
Распредвалы устанавливаются без съема и доработки ГБЦ. Для уменьшения силы затяжки пружин, обеспечения увеличенного хода клапанов и уменьшения износа ГРМ требуется заменить серийные тарелки пружин клапана на доработанные.
Распредвал 21214—480 для работы с гидрокомпенсаторами отличаются высотой сбега кулачков, имеет базовый диаметр кулачков на 0,2 мм больше указанного в таблице. Распредвалы 580, 680 и 780 выпускаются только с механической регулировкой зазора.
После установки распредвала следует отрегулировать карбюратор по составу смеси. УОЗ рекомендуется устанавливать по возникновению детонации. Для инжекторных двигателей требуется калибровка ЭСУД.
21213 — 1006010 — 580 / 680 Широкофазные распредвалы для двигателей объемом 1,7 … 1,9 л. с рабочим диапазоном до 7500 об/мин. .
21213 — 1006010 — 780 Широкофазный распредвал для двигателей объемом до 2 л. с рабочим диапазоном до 8000 об/мин.
Профили кулачков:
Предельные обороты приведены для серийных масс клапанов и тарелок и при уменьшении преднатяга серийных пружин на 3,6 мм.
Профили кулачков:
Предельные обороты приведены для серийных масс клапанов и тарелок и при уменьшении преднатяга серийных пружин на 3,6 мм.
Профили кулачков
Для нормальной работы механизма привода клапана необходимо обеспечить правильное положение торца клапана относительно оси качания рычага привода клапана. Рекомендуется воспользоваться следующей зависимостью:
где,
B – увеличение высоты расположения торца клапана относительно его положения на серийной головке блока цилиндров;
D – фактический базовый диаметр кулачков.
Обычно для того, чтобы клапаны встали в ГБЦ выше, зенкуют седла клапанов. На классической ГБЦ допустимо зенкование седел на величину до 2-х мм. При этом также уменьшается преднатяг пружин, что собственно и требуется при увеличении хода клапанов.
Другой способ изменить положение торцев клапанов относительно оси качания рычага состоит в том, что фрезеруется привалочная плоскость корпуса подшипников распредвала (КРВ). Обычно величина доработки КРВ составляет 1 … 1,2 мм. Уменьшать преднатяг клапанных пружин в этом случае придется другим способом, например, применением доработанных тарелок пружины клапана.
Гидрокомпенсаторы на классический двигатель — установка, за и против… | Клуб любителей классики ВАЗ-2107, ВАЗ 2106
Даже не знаю с чего начать, но попробую, значит я заморочился с ними очень давно, читал форумы следил за ответами, нашел диллера уже у нас в области «ГЕРМЕС» списался сним, он написал что есть только запчасти к ГКК «гермес» и распредвал ваз 21214, что касается распредвала и то его сна всех форумах советуют ставить именно 21214, хотя, на автоладе есть человек кторый ездит на ГКК и родным копеешным, т. е. классическим распредвалом и все прекрасноработает, хотя во всех статьях и письмах всяких с ваза пишется что обязательно нужно применять именно распредвал от ваз 21214, говорят что у него другой сбег кулочков, кроме того у него степень открытия впускных клапаннов больше чем выпускных, но это уже больше относится к самому двигетелю нежели к ГКК.
После долгих раздумий решил все же брать ГКК от ваз 21214, впрочем на форуме нивоводов понял что их бывает два вида с тонким телом плунжера и толстым, на форумах нивоводов я наткнулся на сообщение что ГКК с тонким телом дескать потделки, хотя на корпусе самого ГКК была выбита марка лазером да сделанны они были весьма качественно, я купил 4 с толстым телом и 4 стонким, потому что с толстым 8 штук я на то время не нашел, хотя еще раз повторяю нивоводы писали что это потделка, в последствии выяснилось что их просто стал выпускать другой завод, нынче ГКК с толстым телом не найти…
После того как я купил 8 ГКК, распредвал 21214 и рампу для ГКК, я стал пытаться понять как я их буду ставить, нашел в интеренете статью Верещагина Вячеслава Игоревича, он живет в питере, E-mail: [email protected], сайт: http://ver-sla. pochta.ru/ привожу ее текст, пунктуация и грамматика автора сохранены:
Гидрокомпенсаторы
(плюсы, минусы, установка на ВАЗ2101-07)
Эпилог
Уже как шесть лет я являюсь счастливым или несчастным обладателем народного автомобиля . Желание «заряжать» автомобиль пропало достаточно быстро, единственное, что в нем сделано в этом направлении — установлен карбюратор Солекс 2183 на отполированный и подогнанный под голову впускной коллектор. За все время использования данного средства передвижения так и не смог свыкнуться с тем, что двигатель работает архи-громко и при этом во всем слышимом спектре частот , что несомненно мешает мне слушать музыку на скоростях до 100 км/ч, далее слушать тоже неприятно, т.к. аэродинамика у кузова еще та. Исправить кузов навряд ли возможно, а если и возможно, то затратно, как по времени, так и по деньгам, поэтому давно тешил себя идеей хотябы утихомирить двигатель и вот момент настал! Отечественные производители и конструкторы таки свояли гидроопоры на классику, Шеви-Нива их заставила , также появились сторонние разработки таких производителей как ООО Внешнеэкономическая ассоциация «Гермес» http://www. gidrokompensator.ru/ и еще кто-то есть. Взяв кубышку с баблом я двинул на рынок, тот что на улице Фучика в Питере, т.к. обзвон магазинов не дал положительного результата, где на выбор мне предложили два вида гидроопор, от Шеви-Нивы 21214 и вышеупомянутые от «Гермеса». Распотрошив упаковку Гермеса я прочитал инструкцию по установке, от куда вынес, что морочиться с подкладыванием шайб, сверлением отверстий в пастели распредвала я не хочу, плюс комплект этот на рынке был последний и где искать запчасти в случае дальней поездки и поломки я фиг знает. Как выяснилось позже, ничего плохого в шайбах нет — от них только хорошее, гидроопора после длительной стоянки быстрее приходит в нормальное рабочее состояние т.к. масла в нее наливать насосу приходится меньше. Внешне смутило наличие пластика в конструкции маслоподводящей рамки. Короче говоря купил я 8 гидроопор от нивы, нивовскую масляную рамку и нивовский распредвал в пастели.
Покупка последнего обоснована высказыванием некоторых товарищей о приросте мощности за счет более длинных фаз газораспределения и большей высотой подъема клапана, плюс в нивовской пастели произведена фрезеровка под подачу масла в масляную рамку и вроде сам вал больше подходит к гидроопорам (все это прочтено на форумах в Интернете). Подъем клапана действительно оказался больше чем у моего старого на 0,8 мм , что по периметру клапана добавляет около 1 кв. см дополнительного сечения. Форму кулачков детально сравнивать не стал, вроде потупее они и все. Позже я докупил длинную шпильку крепления пастели распредвала и вкрутил ее на место старой, которая теперь должна была кроме пастели прижимать еще и масляную трубку.
При посещении рынка я забыл справиться в литературе по Шеви-Ниве о порядке установки гидроопор, наверное зря, т.к. в магазинах города нашел только одну книгу по этой машине, в которой ничего про гидроопоры написано не было. Решил прорываться с боем…) и бой оказался длинным, на операцию на которую у некоторых уходит 3 часа я потратил два дня 9. Повторно, конечно я это сделаю за 3 часа, но первый раз — как всегда, просто не забываем. Смысл написания этой статьи — предупредить ошибки других. Далее расскажу как нужно правильно устанавливать Гидрокомпенсаторы от Шеви-Нивы на классику.
Установка
В первую очередь хочу сказать, что эта инструкция — мой личный опыт и как пособие, рекомендованное производителем, восприниматься не должно, повторение всего описанного вы можете делать, но на свой страх и риск, короче говоря, ответственность за испорченные комплектующие и не дай бог двигатели я не несу.
Гидроопора 21214 Шеви-Нива в разрезе (принцип работы у всех одинаковый, поэтому инструкцией можно пользоваться и при установке других опор на другие машины)
1 — корпус
2 — шариковый клапан в сборе
3 — возвратная пружина
4 — стопорная завальцовка
5 — перепускные отверстия (нижнее для масла, верхнее для воздуха)
6 — верхняя часть плунжера
7 — нижняя часть плунжера
8 — масло
A — доклапанная область
B — область гидроподушки
Принцип работы следующий: масло через отверстие в корпусе ГО (гидроопоры) (на рисунке не показано) попадает в полость A, после чего через шариковый клапан 2 натекает в область B до тех пор пока плунжер 6,7 не уперся в рокер, который в свою очередь в кулачек распределителього вала, что обеспечивает постоянный поджим и отсутствие зазора ГРМ и как следствие — снижение шума в отличии от старой кинематики с выставлением тепловых зазоров. Обратный клапан 2 не дает маслу покидать область B, но циркуляция всёже существует, масло медлено просачивается через зазоры между 7 и 1. Именно поэтому после длительных стоянок двигатель заводится со стуком более характерным для дизеля. Т.е. в любом из положений распредвала определенная пара клапанов утоплена и клапанные пружины через рокер, опираясь на кулачек распредвала давят на ГО, тем самым опустошая область B. Зазор становится очень большим и пока масляный насос вновь заполнит полость B может пройти до 2 минут ( в зависимости от продолжительности стоянки и температуры окружающей среды, а также типа используемого масла) Поэтому прогрев двигателя после установки ГО (хотябы до исчезновения стука) становится обязательной составляющей жизни вашего авто.
С принципом разобрались приступаем к процедуре установки! Для этого нам понадобится:
1. набор гидроопор 21214 8 шт. 110$
2. набор новых рокеров (не обязательно, но желательно) 8 шт. 19$
3. распредвал и пастель в сборе т.е. подобранные без люфта 21214 (не обязательно, но желательно, если оставлять старые — придется решать проблему подвода масла, скорее всего фрезеровкой или долбежкой и напильнингом верхушки прилива на центральной шпильке на высоту 8 — 10 мм) 43$
4. маслоподводящая рамка 21214 1 шт. 24$
5. длинная шпилька пастели распредвала $
6. медные шайбы внутренним диаметр 9 мм толщина около 0,2 мм (не обязательно, но желательно для герметизации маслоподводящей трубки) 2 шт. $ сделайте сами
7. набор маслосъемных колпачков (не обязательно, но желательно, раз уж полезли в голову — лучше поменять) 5-6$
8. около 20 мл моторного масла, которое вы льете в двигатель
9. медицинский шприц на 1-5 кубиков
10. пластмассовый стержень, заточенный на конус с одной стороны длиной 7-10 см и диаметром 3-5 мм
11. кусок деревяшки
Итого 201$ по курсу 1$=29RUR
Снимаем воздушный фильтр вместе с кожухом, клапанную крышку, пастель распредвала с самим распредвалом, звездочку можно оставить в цепи, но потом все равно проверить совпадение ВМТ на коленвале и распредвале (метка не всегда стоит напротив отлива пастели, поэтому запомните справа она или слева). Нумеруем пластины, за которые зацепляются пружинки-держатели рокеров. Выкручиваем штатные опоры, для этого лучше использовать сточенную с торца головку на 21, чтоб захват шлицов гайки был максимальным, но я справился и обычной головкой. Момент на откручивание у меня был мама не горюй 150 Нм не меньше, по-этому я одевал на вороток трубу-удлинитель. Аккуратно!!! Не выбейте при срыве гайки лобовое стекло. Рассухариваем клапана, меняем маслосьемники, засухариваем клапана. Центральную шпильку пастели распредвала заменяем на длинную.
Далее самое интересное, запаситесь чистой ветошью или просто тряпками. ГО необходимо подготовить к установке! Из магазина они поставляются залитые внутри под завязку маслом, чтоб не коррозировали при хранении. Также есть подозрение, что на Шеви-Ниве в поршнях сделаны проточки под клапана, поэтому нерасконсервированную ГО можно устанавливать не разбирая, на классике проточек в поршнях нет, поэтому при установке нерасконсервированной ГО клапана встречаются с поршнями .
Смотрим рисунок, который выше по тексту! Разборку производить поочереди т.к. путать внутренности нельзя, они подогнаны с максимально допустимым зазором 24 микрона. Снимаем широкой шлицевой отверткой стопор 4, вытаскиваем плунжер 6, затем, аккуратно подцепив внутри плунжера 7 отверткой, либо перевернув корпус и аккуратно постукивая об деревяшку извлекаем плунжер 7, пружина 3 вывалится сама, не потеряйте. Насухо вытираем все от масла, не оставляя волокна ветоши на поверхности.
Внимаем плунжеры 6,7, набираем в шприц 0,8-1 мл масла и выдавливаем в корпус ГО, вставляем назад пружину 3, вставляем плунжер 7, до конца он не утопнет пока вы не стравите остатки воздуха. Для этого легонько нажимайте пластиковым стержнем на шарик клапана (не вздумайте нажимать шилом или отверткой, испортите шарик — испортите ГО). Вставьте плунжер 6 и попробуйте сдавить собранную ГО, уперев сферой плунжера 6 в деревяшку, если зазор C (смотри рисунок) в пределах 1,5-3 мм — все правильно собрано, если меньше — мало налили масла, если больше — стравите его, медленно, но сильно нажимая на шарик клапана 2 и быстро отпуская. При этом ГО похрюкивает . Одевать назад стопорные завальцовки 4 на мой взгляд не целесообразно, лишняя погремушка в двигателе, ГО и так не развалится, только вкручивать аккуратно придется не роняя в ПЫСОК . Проделав эту операцию со всеми ГО можно приступить к установке.
Ставим маслоподводящую рамку закручиваем ГО (должны вкручиваться до упора от руки, иначе резьбу в головке цилиндров нужно пройтись метчиком), сначала момент затяжки 70-80 Нм, чтоб притереть маслопровод, потом отпускаем и затягиваем моментом 20-23 Нм, при более сильной затяжке корпус ГО изгибается и её начинает клинить (так у меня было). Желательно затянуть наибольшим моментом, позволяющим свободно продавливать ГО при условии её полного возврата в исходное положение возвратной пружиной.
Устанавливаем рокера, ставим распредвал в постели на место таким образом, чтоб штифт распредвала совпадал с большим отверстием в шестерне, прикручиваем не забыв про маслопровод и две медные шайбы прокладки (момент затяжки гаек постели 25 Нм, порядок затяжки — раскручивающаяся спираль по часовой стрелке, начиная от гайки маслопровода, затяжка в два приема), прикручиваем шестерню (момент затяжки 45 Нм). Проворачиваем двигатель чтоб распредвал сделал полный оборот (проще всего поддомкратить заднее колесо, поставить на 4 или 5 передачу и крутить за колесо). Если все провернулось без заеданий и посторонних звуков — хорошо, проверьте метки на коленвале и распредвале на предмет ВМТ. Если все в порядке — можно наживить клапанную крышку и попробовать завести. Если клинит — вы где-то напортачили, читайте инструкцию сначала. Клапанную крышку лучше тоже купить Шеви-Нивовскую, она двухслойная, глушит звук гораздо лучше. Двигатель может постучать, но не более 2 минут, после — одно наслаждение . Собирайте все, что еще недособрали.
Плюсы
— Снижение шума ГРМ почти до ноля!
— Увеличение срока службы ГРМ раза в два точно!
— Стабильная работа на холостых оборотах даже при 600 об/мин (у меня так получилось)!
— Пропал резонанс двигателя и коробки передач огромной амплитуды с частотой 1-2 Герца при троганьи с места!!! Болезнь про которую я думал, что она врожденная (менял подушки двигателя и коробки, а также сцепление в сборе)
— Ровный разгон, без провалов, как у троллейбуса
— Должно повысится КПД, т.е. уменьшится расход топлива
— Метка опережения зажигания раньше плясала в окрестности 5 градусов, теперь похоже замерла а месте.
Минусы
— Усложнение конструкции — потеря надежности, но ездят же иномарки по 400 т. Км, и не вспоминают хозяева про ГО
— По ощущениям, максимальный крутящий момент уполз с 3200 об/м к 4000 об/м, те машина разгоняется по двум прямым разгона — пологая до 3200 и более крутая с 4000 до 5500. Кому-то при езде в городе может оказаться неудобно, но привыкаешь быстро. Возможно такой эффект произвел распредвал 21214.
— Дорого 200$ на дороге не валяются. Бюджетный вариант — переделка от «Гермес» в 110$ вписаться можно, если своими руками, но где искать запчасти в случае чего…)
Пролог
Я доволен как слон, и таких как я похоже уже много, любите свою «ласточку» вступайте в клуб «классики» с гидроопорами.
Многие размышляют о мягкости гидрокомпенсатора, смазанности фаз открытия из-за этого. Шлите их в САД! По инструкции завода производителя гидроопора подлежит замене, если её проседание более 0,1 мм, а тепловой зазор на горячем двигателе без ГО — 0,2 мм, по-моему, всё ясно .
ГО = гидроопора = гидрокомпенсатор
Установка однорядной цепи и клапанной крышки от Шеви-Нивы не дает и трети результата по уменьшению шума (приятелю устанавливали) по сравнению с установкой ГО, зато теперь двухрядную цепь хорошо слышно, будем менять
Грамматические, пунктуационные, синтаксические и орфографические ошибки есть, у меня их не может не быть, извиняйте.
Изменено и добавлено 06.12.06
На улице стало холодать и стук клапанов при прогреве двигателя стал длиться намого дольше, это явилось поводом очередной раз слазить в потрошка. Обнаружился видимый износ рокеров посередине, стал думать и мерять всё, что можно померять и вот что оказалось! Стаканчики в которые вкручиваются гидроопоры отфрезерованы архибезобразно, разница по высоте превышает милиметр от стаканчика к стаканчику! В такой ситуации герметично поджать к ним маслопроводящюю рамку, при моменте затяжки гидроопоры 20-23 Нм, просто невозможно! Т.е. гидроопоры испытывали масляное голодание, плохо. На разобранной ГО виден износ на рабочих поверхностях, правда повидимому допустимый.
Выход из положения простой, положив на стаканчики головки блока линейку выяснил разность высот оных, после из трубки изготовил оправку, которой нарубил из листовой меди (0,3 мм толщина) шайбочек-прокладок (медь отожженая, т.е. до красна нагретая) и свел, подкладывая их под маслопроводящую рамку разности высот до 0,1-0,2 мм. Собрал и прогрел двигатель, больше стука клапанов нет вообще. Когда гидроопора была разобрана я ртом подул в плужер, и так выяснил, что для поступания масла в ГО еобходимо давление менее 0,1 атм. При работе двигателя на маометре при 2000 об/мин аж 2 атм, т.е. утечка масла из гидроопоры при стоянке, при условии герметичности маслоподводящей системы, компенсируется почти моментально.
Отсюда вывод: Если нет сомнения в качестве ГО или они новые, а стук при пуске двигателя наблюдается — ищите куда просачивается масло.
я делал почти все так же, кроме того были у меня несколько вопросов, я ему написал, он мне ответил, за что я ему до сих пор благодарен, они очень помогли, кроме того прочел статью у нивоводов http://www.niva-faq.msk.ru/tehnika/dvig … rov_gk.htm в которой говорилось о переборке ГКК, я понял что ГКК чувствительны к: мусору в масле, к подклиниванию, это может быть вызванно их перетяжкой и маслянному голоданию, из ходя из этого решил при установке их разобрать, в этой статье у нивоводо рассказывается как.
итак я снял все старое рокера, пружины, распредвал свой, купил польский динометрический ключ, и начал инсталяцию, ставить решил по одному ГКК, что бы не перепутать плунжерные пары, это очень важно иначе работать они не будут вовсе.
взял один ГКК разобрал его, промыл в вайтспирите полностью откачал масло из под регулировочного болта шприцем, потому что иначе тело ГКК просто не вкрутится потому что ему недаст вкручиваться масло, взял тело плунжера и вкрутил туда где раньше был регулировочный болт, затянул со значениями указанными в статье, (предварительно конечно необходимо положить маслянную рампу) просто не буду их приводить, так как на некоторых они могут быть значительно меньше, предварительно я как написанно в статье нарубил медных пластин предварительно отжег их. так же как встатье протянул их предварительно потом затянул как надо нужным моментом, но!!! тут очень важно следить за тем что бы тело плунжера не клинило, т.е. затягиваем тело ГКК опускаем в него плунжер, и пробуем нажимать его он должен в теле ГКК ходить легко и не клинить, если мы затянули нужным моментом и его клинит, распускаем тело ГКК и стараемся затянуть его таким моментом что бы плунжер не клинило, даже если момент затяжки меньше чем советуют, иначе их будет постоянно клинить, нам этого не надо, после того как убедились что плунжер не клинит, наполняем маслом, вставляем плунжер и толкатель, одеваем рокер, так поступаем со всеми ГКК (делать нужно очень внимательно), масла много лить не нужно, можно совсем на дне, можно вовсе не лить, при заводе они наполнятся маслом, если перелить масла, то возможно машина не заведется вовсе, пока ГКК не обожмутся и не сядут до того момента пока не будут нормально закрываться клапана, я налил масла по самое небалуйся, естественно получил проблемы с заводом авто, поттому как клапана не закрывались, но черезе некторое время они все просели и машина завелась, поэтому я бы скорее всего не рекомендовал бы вовсе наполнять маслом, или лить очень мало. .. так
прикручиваем распредвал, под среднюю шпильку от рампы трубку для питания ГКК, шестерню и цепь , и собираем все остальное…
я конечно рассказал все сумбурно, но было давно, если будут конкретные вопросы — задавайте в этой теме на форуме, отвечу с удовольствием.
|
Установка гидрокомпенсаторов на классику
Установка гидрокомпенсаторов на станции техобслуживания стоит немалых денег, так как это трудоемкий процесс – приходится снимать с двигателя много деталей, поставить распредвал, постель и масляную рампу от Нива Кедр (ВАЗ-21214). Но всю работу можно сделать собственноручно и существенно при этом сэкономить. Главное – придерживаться точной последовательности действий.
В первую очередь нужно прочистить двигатель с помощью промывочного масла. Это нужно сделать потому что для хорошей работы гидрокомпенсаторов необходимо заливать хорошее масло. Оно имеет свойства смывать отложения с деталей двигателя, которые впоследствии могут заклинить гидрокомпенсатор.
Разборка двигателя
В первую очередь нужно полностью снять корпус воздушного фильтра вместе с патрубком, чтобы они не мешали. Далее снимаем тягу газа, после чего нужно снять клапанную крышку. Шестерню распредвала придется снять, поэтому сводим риски на шестерне и постели, откручиваем гайку крепления шестерни и снимаем ее.
Шестерню нужно закрепить так, чтобы с нее не слетела цепь ГРМ, иначе будет не так просто установить ее на место. Теперь откручиваем гайки крепления постели распределительного вала и снимаем ее вместе с валом. После этого нужно снять плунжера (рычажки) и пронумеровать их очередность, чтобы не перепутать при установке, выкрутить регулировочные болты и их втулки. Из посадочного места втулок нужно откачать максимальное количество масла с помощью обычного шприца и прочистить колодцы сухой тряпкой без ворса.
Установка и сборка

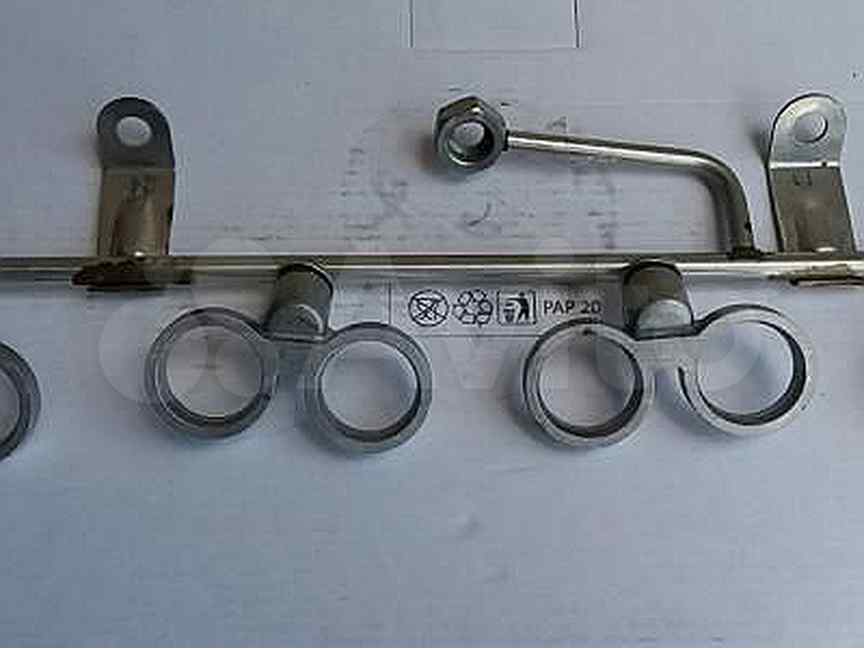

Через посадочные отверстия в масляной рампе нужно наживить гидрокомпенсаторы, после чего закрутить их с усилием не более 2,5 кг, иначе их может заклинить. Когда гидрокомпенсаторы затянуты, устанавливаем на них плунжера и устанавливаем новый распредвал (Если установить старый, цепь ГРМ будет сильно греметь, а двигатель будет работать более шумно).
Закрываем распределительный вал новой постелью (она отличается от «классической постели») и крепим ее болтами. После этого возвращаем на место шестерню распредвала и крепим ее гайкой. При этом не забываем установить ее так, чтобы риски на постели распредвала и на шестерне совпали. Устанавливаем на место клапанную крышку (прокладку лучше заменить).
Специалисты рекомендуют через одну-две тысячи пробега проверить момент затяжки гидрокомпенсаторов. Бывает так, что их не дотягивают и со временем они хуже выполняют свою работу.
