Крышка багажника ВАЗ 2115: замена торсионов, регулировка

Среди людей, живущих в России, бытует мнение, что наш автопром создает, мягко говоря, не совсем качественные автомобили. Может быть, эта точка зрения слишком предвзята, но то, что владельцам отечественных авто рано или поздно приходится тратить личные средства на автосервис, непреложный факт. Можно пуститься в пространные рассуждения о том, как было раньше, и как стало нынче, но многие владельцы ВАЗ-2115 уже столкнулись с подобной проблемой.

Оглавление

Не держится
Замена торсионов
Регулировка
Гремит

Не держится

Багажник ВАЗ 2115 может иметь проблему не держащейся крышки. Крышку держат два торсиона. Однако со временем они выходят из строя и будут больно ударять, если не устранить эту проблему. Решить её можно несколькими способами.

Первое, можно купить и установить новые торсионы. У них не очень высокая цена, но установить их не так просто. Нужно снять заднее сиденье, достать полку и подставить палку под крышку багажника – проще устанавливать на открытый багажник. Важно устанавливать аккуратно, чтобы не разбить заднее стекло.

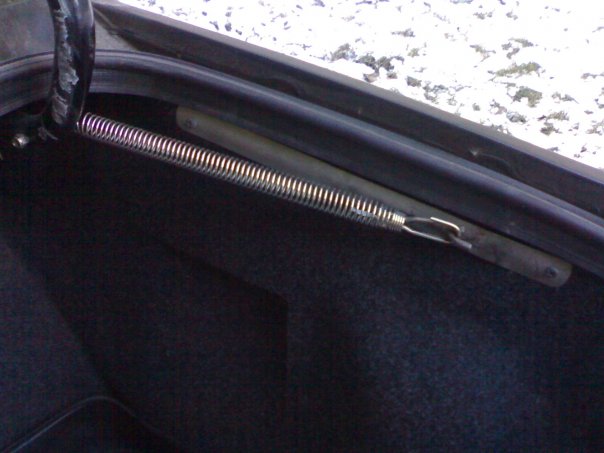

Второе, можно купить две пружины на сцепление для классики и сделать две металлические планки, которые закрепятся на саморезы крепления обшивки багажника. За них укрепим пружины. Удобнее с установкой пружин, которые закрепляются к кузову.

Третье, можно купить газовый амортизатор для багажника ВАЗ 2108 и прикрепить к петле багажника с одной стороны, а с другой к кузову. Однако крышка будет туго закрываться, если поставить два амортизатора. С одним амортизатором багажник перекосится и петли выйдут из строя.

Четвертое, нужно рассверлить отверстие, где крепится полка и защелкивается сидение. Там закрепляем один конец упора. Затем нужно зачистить места для сварки. Второй устанавливается в приваренные прямоугольники к рычагам крышки багажника. После сварки нужно зашпаклевать и покрасить. Багажник будет открываться от кнопки в салоне.

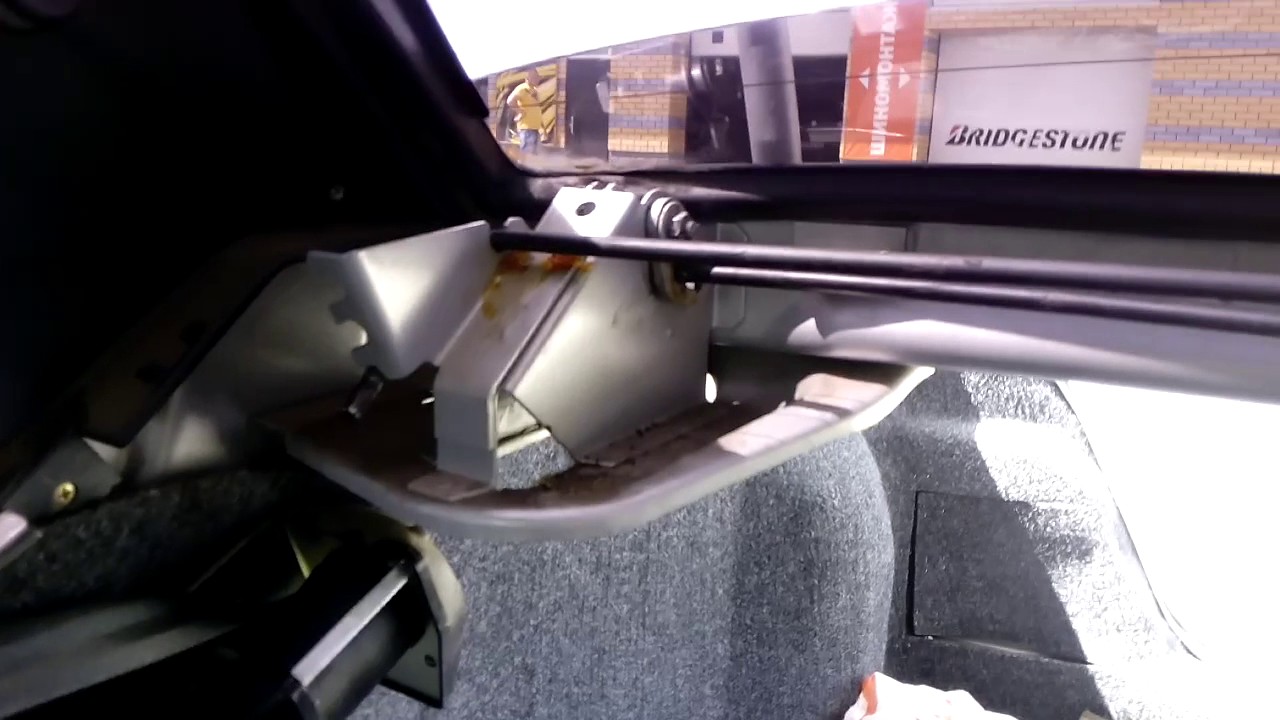

Замена торсионов

Для правого торсиона.

— Торсион кладем свободно на пластину с пазами.

— Надеваем ключ на конец торсиона.

— Левой рукой беремся за основание торсиона – вдоль по длине возле сгиба торсиона, правой рукой держим ключ.

— Помните: ключ должен быть одет так, чтобы конец торсиона можно было натянуть на паз и в то же время, чтобы конец не сорвался с ключа.

— Крепко держим руками.

— Порядок действий. Правой рукой поворачиваем ключ вниз, а левой – держим прут торсиона на месте. Как только конец торсиона становится параллелен стеклу, вдеваем торсион в паз. Руки при этом обязательно движутся синхронно. Это чтобы конец не вырвался из ключа!

— Доворачиваем конец торсиона и вдеваем его в верхний паз.

— Убеждаемся, что торсион сел на свое место до конца.

Аналогично повторяем с другой стороны.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

Поставьте свой автомобиль на ровную поверхность и откройте крышку багажника.

Отвинтите на заднем концевом листе все стержневые винты (указаны стрелками).

Отвинтите все стержневые винты (стрелки) на заднем концевом листе.

Снимите левую верхнюю прокладку крышки (указана стрелкой) и…

Снимите прокладку крышки.

…отвинтите два буфера на заднем конце крышки багажника.

Демонтируйте теперь поворотный демпфер крышки багажника и…

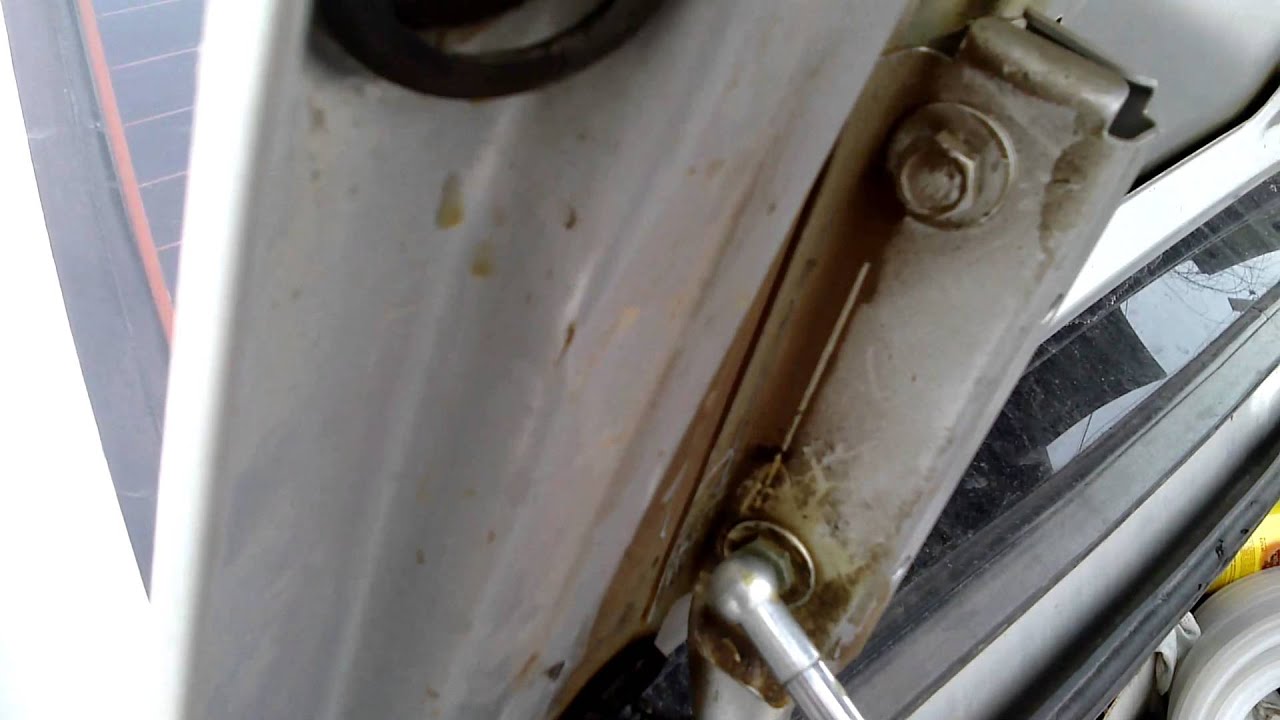

…выровняйте петлю крышки соосно винтам (стрелки) на боковой детали. Ослабьте винты настолько, чтобы была возможность смещения крышки.

Выровняйте петлю крышки соосно винтам (указаны стрелками) на боковой детали.

Ослабьте винты на крышке багажника настолько, чтобы оставалась возможность смещения крышки.

Закройте крышку и установите сзади распорный элемент (указан стрелкой) толщиной 4 мм между боковым краем крышки багажника и боковой стенкой.

Вставьте распорный элемент (указан стрелкой) толщиной 4 мм между боковым краем крышки багажника и боковой стенкой.

Как только крышка будет выровнена по зазору, удалите распорный элемент и осторожно поднимите крышку. Теперь она не должна перемещаться в петлях.

Затяните теперь шарнирные винты моментом затяжки 23 Н м и…

…ослабьте затем петельные винты (указаны стрелками) на кузове настолько, чтобы имелась возможность перемещения крышки с усилием.

Ослабьте слегка петельные винты (указаны стрелками) на кузове.

Закройте крышку и надавите ее вниз в зонах петель настолько, чтобы она имела зазор от боковых стенок в размере 2 мм.

Создайте зазор в размере 2 миллиметра.

Осторожно откройте крышку – петли не должны сползти – затяните крепежные винты моментом 23 Н м.

Вверните оба задних буфера настолько, чтобы закрытая крышка багажника слегка прилегала.

Проведите монтаж в обратном порядке.

Гремит

Я, в своё время пробовал регулировать резинками — помогло, но ненадолго, опять начала стучать, менял замки как перчатки, поскольку кузов «играл» на неровностях, и ломало защелку. Вообщем я сделал так: пару надрезов по периметру уплотнителя и внутрь уплотнителя засунул «мягкий» кабель — дверь стала прилегать плотнее и перестала греметь, а так же подтекать (знаю что это колхоз, но так убил 2-х зайцев). Еще доработал замок, вместо штатной шпильки, на которой двигается защелка, вставил болт, тем самым исключив люфт самой защелки.

vz15-up.ru

ВАЗ 2115 | Снятие, установка и регулировка положения крышки багажника

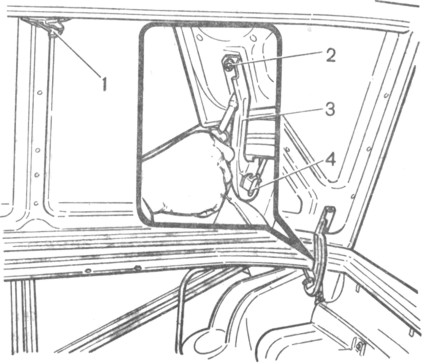

Рис. 8.20. Снятие крышки багажника: 1 – фиксатор; 2 – петля; 3 – замок; 4 – крышка багажника; 5 – болты крепления крышки


Откройте крышку багажника и отсоедините электрические провода. Отверните болты 5 (рис. 8.20) крепления крышки 4 к петлям 2 и снимите крышку багажника.

При установке крышки багажника отрегулируйте ее положение в проеме кузова за счет увеличенных отверстий в петлях, так чтобы зазоры с кузовом были одинаковы.

Рис. 8.21. Замок крышки багажника: 1 – пластина фиксатора; 2 – болт крепления фиксатора замка; 3 – пружина ротора; 4 – собачка замка; 5 – винт крепления тяги привода; 6 – рычаг; 7 – пружина собачки замка; 8 – тяга привода; 9 – поводок привода; 10 – привод замка; 11 – ручка привода замка; 12 – крышка багажника; 13 – замок крышки багажника; 14 – гайки крепления замка; 15 – пружина ротора; 16 – ротор замка; 17 – фиксатор замка; 18 – верхняя поперечина задка кузова


Крышка багажника должна легко отпираться и запираться. Если замок (рис. 8.21) крышки отпирается или запирается с усилием, то отрегулируйте положение замка, для чего:

– очертите контуры корпуса замка и пластины 1 фиксатора 17;

– ослабьте гайки 14 крепления замка и болты 2 фиксатора;

– переместите корпус замка и фиксатор в новое положение;

– слегка затяните гайки и болты, проверьте работу замка и окончательно закрепите замок.

automn.ru

Регулировка ВАЗ 2115 - как делать

Автомобильные сервисы требуют больших денег даже за устранение мелких неисправностей, не говоря уже о капитальном ремонте. По этой причине владельцы выбирают ремонт ВАЗ 2115 своими руками.

Оглавление

Клапанов
Фар
Сцепления
Рулевой рейки

Дверей
Зажигания
Крышки багажника

Клапанов

Прежде чем заняться регулировкой клапанов, необходимо позаботиться о необходимом инструменте и приспособлениях. Кроме стандартного набора ключей нужно приготовить набор щупов, для замера величины зазора, и специального приспособления для утапливания толкателей клапанов. Можно заранее купить набор регулировочных шайб, но, тогда, после регулировки останется некоторое их количество, которое впоследствии может никогда больше не пригодиться. Поэтому шайбы можно купить и после того, как будут проведены необходимые замеры.

Вооружившись всем необходимым можно приступать. Для начала необходимо снять крышку головки блока цилиндров или крышку клапанов. Для этого нужно снять воздушный фильтр, отсоединить патрубок, который крепится к клапанной крышке, предварительно ослабив его хомут. Затем, необходимо отсоединить от клапанной крышки корпус механизма управления дроссельными заслонками. Теперь аккуратно, чтобы не повредить прокладку, снимаем крышку головки блока цилиндров.

Для замера зазора в клапанном механизме каждого цилиндра придётся проворачивать коленчатый вал двигателя. Чтобы он проворачивался легко, нужно выкрутить свечи зажигания. Далее нужно снять переднюю пластиковую крышку защиты ремня газораспределительного механизма. Теперь проворачиваем коленчатый вал двигателя по часовой стрелке до тех пор, пока метка на шкиве газораспределительного механизма не совпадёт с меткой на его задней крышке. Проворачивать коленвал нужно только гаечным ключом за болт крепления шкива генератора, и ни в коем случае за болты крепления шкива ремня газораспределительного механизма. В обратную сторону коленвал крутить тоже нельзя. Если проскочили метку, то лучше прокрутит двигатель ещё на один оборот. Как только метки совместились, проворачиваем коленвал ещё на 2,5-3 зубца шкива зубчатого ремня газораспределительного механизма.

Теперь замеряем зазор выпускного клапана 1 цилиндра и впускного клапана 3 цилиндра. У впускных клапанов он должен быть в пределах 0,2 мм, допустимая погрешность 0,05 мм. У выпускных клапанов – 0,35мм с той же погрешностью. Если зазоры отличаются от необходимых, то нужно с помощью приспособления вытащить установленную шайбу, обязательно перед этим опустив поршень цилиндра в самое нижнее положение. В толкателе клапана для удобства извлечения регулировочной шайбы пропилены два паза. Нужно каким-нибудь тонким инструментом, например шилом, поддеть шайбу и извлечь её. После этого можно высчитать толщину необходимой регулировочной шайбы. Делается это так. От величины измеренного зазора отнимаем величину рекомендованного зазора, и к получившемуся результату прибавляем толщину установленной шайбы.

На шайбах лазером наносятся метки с указанием её толщины. Если метки не видны, то необходимо измерить толщину шайбы микрометром.

Далее, после каждого поворота коленвала на пол оборота, последовательно замеряем величину зазора 5-го выпускного и 2-го впускного, 8-го выпускного и 6-го впускного, 4-го выпускного и 7-го впускного клапанов. Установив шайбы нужной толщины, снова замеряем величину зазора.

Рекомендуется производить регулировку клапанов каждые 30 тыс. км. пробега. Однако если после более значительного пробега двигатель работает отлично, лучше регулировкой клапанов не заниматься, а ограничиться замером зазоров.

Фар

Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.
Поставьте полностью заправленный и снаряженный автомобиль с нагрузкой 750 Н (75 кгс) на сиденьи водителя на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2х1 м и т. п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана удостоверьтесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

Схема регулировки света фар

Начертите на экране (рис. 7.22) вертикальные линии: осевую О и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 65 мм линию 2 центров световых пятен.

Если на автомобиле имеется гидрокорректор фар, то установите его ручку на панели приборов в положение, соответствующее нагрузке автомобиля одним водителем.
Включите ближний свет фар. Последовательно, сначала для правой фары (левая закрывается куском картона или темной материи), а затем для левой (правая закрыта) отрегулируйте винтами 1 (рис. 7.23) и 2 световые пучки фар.

У отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. рис. 7.22), а точки пересечения горизонтального и наклонного участков световых пятен — с точками Е.

Сцепления

Порядок выполнения:

1. Для начала необходимо установить автомобиль на ровной территории. Затем включаем первую передачу и пробуем начать движение, при этом плавно отпуская сцепление. Определяем положение педали сцепление, во время которого автомобиль начинает двигаться.

2. Если вы заметили, что автомобиль начинает ехать только под конец хода педали, то в таком случае нужно отрегулировать полный ход педали. Для того чтобы отрегулировать сцепление понадобиться сначала открыть капот автомобиля. Затем находим две гайки, с помощью которых трос прикреплен к кронштейну. Они находятся на резьбовой части троса. С помощью них можно отрегулировать ход педали. Если необходимо уменьшить полный ход педали сцепления, то немного отворачивает гайку, расположенную внутри кронштейна, а гайку снаружи его – затягиваем.

Примечание.

Если во время закручивания или откручивание гайки вы увидели, что ее резьба заржавела, то можете смочить ее любой жидкостью для отворачивания резьбы, которая у вас есть (например, WD-40). Если такого состава у вас под рукой не найдется, то в таком случае можно ее смочить моторным маслом или тормозной жидкость, которые в автомобиле всегда есть.

И наконец, после того, как отрегулировали сцепление необходимо проверить его работу (смотрите пункт 1 статьи). Если регулировка была выполнена правильно, то ход педали сцепления должен быть от 125 до 135 мм. Если регулировка вам не помогла и сцепление дальше продолжать буксовать, то, скорее всего, оно уже неисправно и требует его замены.

Рулевой рейки

Итак, если у вас возник вопрос, то придется приобрести специальный гаечный ключ в виде восьмигранника, размер которого составляет 17 мм.

Автомобиль ВАЗ 2115 требует регулировки рулевой рейки в том случае, когда появляется стук при работе рулевого механизма. Когда при езде на своем автомобиле вы почувствуете стук, который издает рулевой механизм, это является сигналом того, что необходимо проводить его регулирование.

Обычно незначительная отдача в рулевое колесо автомобиля происходит во время наезда на препятствия или попадание колеса автомобиля в яму.

Рулевая рейки регулируется только на эстакаде или подъемнике, а также для этого можно заехать на смотровую яму.

В первую очередь необходимо снять защиту двигателя и сделать это без смотровой ямы или подъемника практически невозможно. После снятия защиты, необходимо взять лампу-переноску и плоскую отвертку. С задней части подрамника добираетесь до задней части рейки и в том месте, где пересекаются рулевой вал и рейка, на корпусе необходимо найти регулировочную гайку.

Многие начинающие автолюбители могут перепутать регулировочную гайку с пробкой, также ее тяжело найти, так как она покрыта слоем грязи. Данную гайку можно отрегулировать только специальным ключом, который вы уже приобрели.

Если до вас никто не трогал рулевой механизм, то на гайке обязательно будет пластмассовая заглушка зеленого цвета, которая играет роль стопора и устанавливается на заводе. Указанную заглушку, при помощи отвертки необходимо удалить, хотя она и достаточно хрупкая, но до ее удаления повернуть регулировочную гайку вы не сможете.

После удаления стопора, при помощи специального ключа, по часовой стрелке проводим дожим регулировочной гайки. Дожимать ее до упора не рекомендуется, уровень зажима зависит от того, насколько сильно до этого стучал рулевой механизм.

Для проверки уровня затяжки гайки необходимо резко повернуть рейку в одну и другую сторону, если при этом нет посторонних звуков и шумов, значит гайка затянута достаточно. Если вы решите поместить стопор назад, то можете это сделать, но толку от него уже не будет.

Вся регулировка рулевого механизма займет у вас не больше 20-30 минут, если вы это делаете в первый раз и главное, то, что все это вы сделаете самостоятельно. На многих станциях технического обслуживания регулировать рулевую рейку не хотят, так как это дешевая операция, им намного проще провести замену указанного механизм, но это уже бьет по карману владельца автомобиля.

Дверей

Рис. 8.18. Замок передней правой двери: 1 – поводок клавиши; 2 – поводок выключателя замка; 3 – тяга выключения; 4 – тяга наружного привода; 5 – клавиша; 6 – кнопка выключения замка; 7 – тяга кнопки выключения; 8 и 17 – рычаги выключения; 9 – наружная ручка двери; 10 – кронштейн внутренней ручки; 11 – внутренняя ручка двери; 12 – облицовка внутренней ручки; 13 – тяга внутреннего привода; 14 – корпус внутреннего замка; 15 – рычаг наружного привода; 16 – промежуточный рычаг; 18 – корпус наружного замка; 19 – палец привода замка; 20 – собачка; 21 – фиксатор замка; 22 – храповик; 23 – винт крепления замка

Перед регулировкой замка рекомендуется очертить контуры фиксатора 21 (см. рис. 8.18) на стойке кузова.

Если дверь закрывается слишком туго, ослабьте винты крепления фиксатора, сместите его наружу и затяните винты. Если дверь закрывается неплотно, фиксатор сместите внутрь. При этом не должно быть западания или выступания двери относительно кузова.

Если дверь при закрывании приподнимается (провисание в открытом положении), фиксатор опустите.

Зажигания

После того, как момент зажигания определен, нужно определить какой тип трамблера стоит на автомобиле – старого или нового образца. Трамблер старого образца имеет сбоку небольшой эксцентрический верньер или шайбу с насечками, чуть ниже крышки. У трамблера нового образца с той же стороны находится пластиковый корпус в виде конуса.

В случае с трамблером старого образца достаточно регулировать зажигание верньером. В случае раннего зажигания нужно поворачивать его по часовой стрелке, а если зажигание позднее – против часовой. Если же у вас трамблер нового образца, необходимо проворачивать сам трамблер, в том же направлении, как было описано ранее. Угол поворота в данном случае также должен быть около 5 градусов.

После этого необходимо снова проверить зажигание. Если регулировки недостаточно – процедуру следует повторить, но на этот раз угол поворота нужно подбирать интуитивно – универсальных решений в данном случае нет.

Если не получается отрегулировать трамблер

Если трамблер достиг крайней точки, а момент зажигания не пришел в норму, это может свидетельствовать о его неправильной установке. Стоит попробовать выставить его с поворотом на один зубец в нужном направлении, чтобы допустить дальнейшую регулировку. Вторая возможная причина – неправильно выставлен коленвал.

На шкиве коленвала есть особая метка, еще три метки разной длины имеются на корпусе. Метка на шкиве должна совпадать с самой длинной меткой на корпусе. Если же их положение совпадает, но момент зажигания происходит с запаздыванием, стоит снять трамблер, провернуть коленвал на предыдущую метку и проверить зажигание. При запаздывании – проворачиваем до предыдущей. Если неисправность не устранена – стоит обратиться на СТО.

Если зажигание раннее, а шкив коленвала не стоит на длинной метке, стоит провернуть его в сторону длинной метки и снова проверить момент зажигания. Если зажигание не пришло в норму, а метка на шкиве совпадает с самой длинной, последней меткой на корпусе – также следует произвести диагностику на СТО.
Метка на шкиве не обязательно должна совпадать с меткой на корпусе – при более точной регулировке она может находиться между ними. Проворачивать шкив коленвала за пределы меток нельзя категорически – это может привести к поломке двигателя!

Регулировку зажигания стоит производить периодически, ведь водитель, который постоянно за рулем, не всегда сможет определить изменения в работе двигателя, так как они происходят постепенно. Иногда стоит в профилактических целях проверять момент зажигания, как описано выше, чтобы не оплачивать дорогостоящий ремонт двигателя.

Крышки багажника

Багажник ВАЗ 2115 может иметь проблему не держащейся крышки. Крышку держат два торсиона. Однако со временем они выходят из строя и будут больно ударять, если не устранить эту проблему. Решить её можно несколькими способами.

Первое, можно купить и установить новые торсионы. У них не очень высокая цена, но установить их не так просто. Нужно снять заднее сиденье, достать полку и подставить палку под крышку багажника – проще устанавливать на открытый багажник. Важно устанавливать аккуратно, чтобы не разбить заднее стекло.

Второе, можно купить две пружины на сцепление для классики и сделать две металлические планки, которые закрепятся на саморезы крепления обшивки багажника. За них укрепим пружины. Удобнее с установкой пружин, которые закрепляются к кузову.

Третье, можно купить газовый амортизатор для багажника ВАЗ 2108 и прикрепить к петле багажника с одной стороны, а с другой к кузову. Однако крышка будет туго закрываться, если поставить два амортизатора. С одним амортизатором багажник перекосится и петли выйдут из строя.

Четвертое, нужно рассверлить отверстие, где крепится полка и защелкивается сидение. Там закрепляем один конец упора. Затем нужно зачистить места для сварки. Второй устанавливается в приваренные прямоугольники к рычагам крышки багажника. После сварки нужно зашпаклевать и покрасить. Багажник будет открываться от кнопки в салоне.

Регулировка торсионов

Возможно проблема решается и при регулировке торсионов. Для этого нужно снять заднюю полку. Одна сторона торсиона фиксируется в некотором положении, а левая его часть закреплена гайкой. Освобождается торсион справа, откручивается гайка слева и деталь, которой крепился торсион переводится в противоположную сторону. Затем гайка затягивается и торсион выводится в прежнее состояние. Теперь все готово.

Также можно снять отверстие в кузове снизу резинки багажника. Установить один конец амортизатора в сделанное отверстие, прикрутить, открутить болт, который держит крышку багажника с одной стороны и прикрутить вместе с амортизатором.

Кроме того, можно доработать сам багажник. Пластик проклеивается карпетом и устанавливается в багажник, прикручивается с помощью саморезов, места вкручивания лучше залить антикором. На пол багажника укладывается фанера, которую можно вырезать нужной формы. Карпет приделывается к фанере. Также можно сделать и лямку для крышки запаски.

vz15-up.ru

ВАЗ 2115 1997+: Снятие, установка и регулировка положения крышки багажника Ваз 2115 Лада

Рис. 8.20. Снятие крышки багажника: 1 – фиксатор; 2 – петля; 3 – замок; 4 – крышка багажника; 5 – болты крепления крышки

Откройте крышку багажника и отсоедините электрические провода. Отверните болты 5 ( рис. 8.20) крепления крышки 4 к петлям 2 и снимите крышку багажника.

При установке крышки багажника отрегулируйте ее положение в проеме кузова за счет увеличенных отверстий в петлях, так чтобы зазоры с кузовом были одинаковы.

Рис. 8.21. Замок крышки багажника: 1 – пластина фиксатора; 2 – болт крепления фиксатора замка; 3 – пружина ротора; 4 – собачка замка; 5 – винт крепления тяги привода; 6 – рычаг; 7 – пружина собачки замка; 8 – тяга привода; 9 – поводок привода; 10 – привод замка; 11 – ручка привода замка; 12 – крышка багажника; 13 – замок крышки багажника; 14 – гайки крепления замка; 15 – пружина ротора; 16 – ротор замка; 17 – фиксатор замка; 18 – верхняя поперечина задка кузова

Крышка багажника должна легко отпираться и запираться. Если замок ( рис. 8.21) крышки отпирается или запирается с усилием, то отрегулируйте положение замка, для чего:

– очертите контуры корпуса замка и пластины 1 фиксатора 17;

– ослабьте гайки 14 крепления замка и болты 2 фиксатора;

– переместите корпус замка и фиксатор в новое положение;

– слегка затяните гайки и болты, проверьте работу замка и окончательно закрепите замок.

Чтайте также:

190e.ru

регулировка и ремонт механизма, установка электропривода

Современный мир таков, что даже в собственном дворе оставить машину с неисправным замком — достаточно опасное дело, что уж говорить о дальних путешествиях. Если вы заметили характерные симптомы неисправности детали, нужно немедленно взять ситуацию под контроль. В данной статье будет освещен замок багажника ВАЗ 2114. О неисправностях, замене и установке – читайте в статье.

Содержание

[ Раскрыть]

[ Скрыть]

Регулировка и ремонт замка крышки багажника и капота ВАЗ четырнадцатой модели

Если багажник открывается сам по себе, это значит, что в машине завелся призрак или пора привести замок в порядок. Скорее второе, чем первое, поэтому если крышка плохо прилегает или открывается, когда машина наскакивает на кочку, ее нужно отрегулировать и проверить запорный «зуб замка». Это элемент, который при закрытии заскакивает внутрь замка, за счет чего деталь заблокирована.

Если на месте, где находится деталь есть потертость, значит можно произвести замену полностью с опорной площадкой. Если багажник издает странные звуки, например, шатается, возможно, вышел из строя уплотнитель.

Итак, причины неисправности следующие:

  • требуется подкрутить или демонтировать уплотнители;
  • запорная площадка или шток находятся в неудобном положении;
  • появились зазоры или лопнула сердцевина устройства.

Нужно помнить, что замена замка багажника осуществляется полностью, потому как конструкция отпирания двери и капота не подлежит разбору (автор видео — Дима Прокофьев).

Инструкция по демонтажу и замене механизма

  1. Купить подходящее устройство. Можно выбрать подходящую деталь для автомобиля Лада Гранта. Это хороший вариант, так как в нем есть электропривод и концевик. К сожалению, при установке детали этого варианта придется установить собственное крепление, можно сделать его из стального угла небольшого размера, например, 40*40*4 мм.
  2. Уголок можно вырезать подходящим инструментом, например, болгаркой. При этом важно учитывать размеры купленного устройства, а также места, где он будет установлен.
  3. Изготовленную металлическую деталь нужно покрыть подходящим цветом.
  4. Затем заглушить отверстие от ранее установленного замка. Для этого можно воспользоваться заглушкой от ручного стеклоподъемника. Ее тоже нужно покрасить идентичным цветом.
  5. Если при монтаже изделия необходимо было избавиться от дворника, можно воспользоваться идущими от него проводами и подключить один к приводу детали, а второй к разъему монтажного блока.
  6. Вернуть кронштейн и закрутить готовое устройство фиксации.
Фотогалерея «Замена замка»

На фото предоставлена дополнительная информация о демонтаже устройства.

1. Разбор детали 2. Установка провода на багажник

Алгоритм установки электропривода замка крышки багажника

Электропривод багажника ВАЗ 2115 и ВАЗ 2114 лучше всего устанавливать из стандартного комплекта.

Для монтажа нужно подготовить:

  1. Трос, изготовленный из металлического материала. Его размеры 1,5 мм на 0,5 м.
  2. Несколько проводов около 5 метров длиной каждый, для контактного подключения.
  3. Болты-саморезы.
  4. Контактные группы от клеммной колодки.
  5. Кнопка для открытия замка.
  6. Держатель и предохранитель.
Электрозамок

Работа происходит таким образом:

  1. Нужно 7 ключом зафиксировать втулку и при помощи отвертки отвернуть стопорный винт тягового механизма. Под винт установить шайбу.
  2. Из подготовленного комплекта с электрическим приводом изготовить крюк диаметром около 20 мм. Эту деталь зацепить за винт замка и рейку электропровода. Реле установить на багажник используя болты-саморезы.
  3. Скрепить пластину с активатором, оставив зазор около 15 мм, после чего установить непосредственно активатор. Делается это при помощи болтов-саморезов.
  4. Из заготовленного тросика сделать тягу, которая соединит рычаг изделия с рейкой. Соединить деталь со стопорным механизмом и язычком изготовления.
  5. Подключая провода, трос можно провести при помощи монтажа роликового механизма, который имеется в стеклоподъемнике. Остальные провода нужно спрятать под потолком автомобиля, затянув под обшивку салона.
  6. Далее следует обычное подключение к аккумулятору и установка предохранителя.

 Загрузка ...

Видео «Замок багажника ваз 2114»

Больше информации об устройстве фиксации можно узнать из ролика от автора Евгений Чашков.

avtozam.com

ВАЗ 2115 | Регулировка крышки багажника

Регулировка крышки багажника

  1. Поставьте свой автомобиль на ровную поверхность и откройте крышку багажника.
  2. Отвинтите на заднем концевом листе все стержневые винты (указаны стрелками).

    Отвинтите все стержневые винты (стрелки) на заднем концевом листе.

  3. Снимите левую верхнюю прокладку крышки (указана стрелкой) и…

    Снимите прокладку крышки.

  4. …отвинтите два буфера на заднем конце крышки багажника.
  5. Демонтируйте теперь поворотный демпфер крышки багажника и…
  6. …выровняйте петлю крышки соосно винтам (стрелки) на боковой детали. Ослабьте винты настолько, чтобы была возможность смещения крышки.

    Выровняйте петлю крышки соосно винтам (указаны стрелками) на боковой детали.

  7. Ослабьте винты на крышке багажника настолько, чтобы оставалась возможность смещения крышки.
  8. Закройте крышку и установите сзади распорный элемент (указан стрелкой) толщиной 4 мм между боковым краем крышки багажника и боковой стенкой.

    Вставьте распорный элемент (указан стрелкой) толщиной 4 мм между боковым краем крышки багажника и боковой стенкой.

  9. Как только крышка будет выровнена по зазору, удалите распорный элемент и осторожно поднимите крышку. Теперь она не должна перемещаться в петлях.
  10. Затяните теперь шарнирные винты моментом затяжки 23 Н м и…
  11. …ослабьте затем петельные винты (указаны стрелками) на кузове настолько, чтобы имелась возможность перемещения крышки с усилием.

    Ослабьте слегка петельные винты (указаны стрелками) на кузове.

  12. Закройте крышку и надавите ее вниз в зонах петель настолько, чтобы она имела зазор от боковых стенок в размере 2 мм.

    Создайте зазор в размере 2 миллиметра.

  13. Осторожно откройте крышку – петли не должны сползти – затяните крепежные винты моментом 23 Н м.
  14. Вверните оба задних буфера настолько, чтобы закрытая крышка багажника слегка прилегала.
  15. Проведите монтаж в обратном порядке.

Демонтаж задней двери

Для того чтобы поудобней пристроить внутренности задней двери, уже во время демонтажа все отсоединяемые контакты удлиняются с помощью веревки. Провода вытаскиваются из двери затем с другого конца вместе с уже подвязанными веревками. Веревки могут достаточно долго болтаться с обеих сторон, так как к ним для установки буду крепиться новые детали. Монтаж осуществляется в обратном порядке – при этом веревки используются в роли следопыта для проводов и шлангов.

Замена резинового уплотнителя

  1. Если задняя дверь уже снята, то сразу проверьте также ее уплотнители: негерметичные места выдают себя следами пыли или стоков воды с обеих сторон уплотняющих поверхностей. Если уплотнитель стал хрупким или покрылся трещинами, пожертвуйте своему Mondeo новую фасонную деталь. Для этого снимите старый уплотнитель и почистите фальцы от остатков прежней прокладки и загрязнений.
  2. Выжмите немного нового уплотняющего средства (например, средство для уплотнения швов, силикон) в специальную канавку. Если у вас под рукой нет готовой фасонной детали, то установите уплотнитель в середину замка и затем прижмите его по краям. Выступающие концы надлежащим образом обрежьте боковым обрезателем. Придайте этому соединению встык немного натяжения и затем осторожно побейте резиновым молотком по фальцу.

automn.ru

Лада 2115 › Бортжурнал › Более правильная установка электро. замка открытия багажника ваз 2115

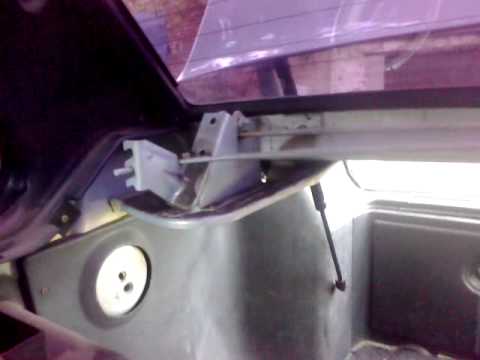

В общем решил заморочиться и сделать открывание багажника с кнопки. Начал делать не читая других каких либо статей. получилось вот что:


Я считаю что те решения которые предлагают другие пользователи — это не правильно.
На примере:

Так я считаю сделано не верно

Во первых механическая нагрузка. Привод открытия багажника очень нагружен при такой схеме. Тяга которая идёт с ключа на замок создает доп. нагрузку на эл.привод и когда привод включен он сгибает тягу дугой т.к. тяга не может не куда соскочить и просто гнется от нагрузки. Далее привод дополнительно нагружается от крючка куда прикреплена тяга (доп. трение и иногда не хилое). У многих от этого возникают проблемы с открытием багажника (с первого раза не открывается, приходится несколько раз нажать кнопку) проверено на личном опыте.
Во вторых эл. проблемы. Реле установленное в багажнике — не верно. Качество наших релюшек иногда оставляет желать лучшего… При длине питающего провода (на реле) из салона неизбежно возникают эл. потери. Которые могут не дать сомкнуться контактам внутри реле возможно, что работать будет только на заведенном авто, либо сечение провода должно быть хорошим, да и разбросанные по авто релюшки не есть гуд.

Я предлагаю вот такое решение:

Только привод с полоской


не нужно не сверлить не варить что то в машине.

Необходимо снять и выкинуть верхнюю фишку с эл. привода и просверлить 0.7-1мм . сверлом отверстие поперёк (1) . Далее на самом замке в верхней её части выступает 'пенёк' (2) который нужно соединить сталистой проволокой с эл.приводом под возвращающей пружиной как показано на рисунке. При такой схеме когда привод в работе — тяга на замок (3) остаётся неподвижна и механических потерь меньше в разы.

переднюю часть эл. привода зажать креплением


Теперь нагрузка на привод минимальная и багажник будет открываться и при меньшем напряжении. Замок всегда работает, нагрузка на проводку меньше и дольше будет привод жить 🙂

Цена вопроса: 200 ₽

www.drive2.ru

ВАЗ 2115 | Регулировка положения крышки багажника

Регулировка положения крышки багажника

1. Если устанавливаются упоры с выталкивателями, вдавите выталкиватель в упор и в этом положении крестообразной отверткой слегка поверните его влево. Таким образом, выталкиватели фиксируются в упорах.

2. Выверните упоры.

Закрепите крышку багажника от самопроизвольного падения.

3. Снимите газонаполненный упор.

Амортизаторы находятся под нагрузкой.

4. Ослабьте болты (1) и (2) слева и справа.

5. Отпустите нижнюю часть замка крышки багажника (1) так, чтобы ее можно было сместить вбок и по высоте. Для этого сместите козырек в облицовке багажника.

6. Осторожно закройте крышку багажника и сдвиньте вбок так, чтобы зазор в сопряжении с крыльями был одинаков (допуск ± 1 мм).
7. Осторожно откройте крышку багажника.
8. Закрепите крышку и проверьте ее положение, при необходимости повторите регулировку.
9. Откройте крышку.
10. Проверьте исправность подвижных элементов (2) в нижней части замка. При необходимости замените их.
11. Закройте крышку.
12. Проверьте высоту крышки по отношению к крыльям. Крышка должна располагаться заподлицо с крыльями (допуск ± 1 мм).
13. В противном случае измерьте превышение и осадите крышку вниз на соответствующую величину.
14. Проверьте регулировку. При необходимости повторите ее.
15. Откройте крышку багажника.
16. Вверните упор так, чтобы закрытая крышка багажника слева и справа лежала на упорах.

Крышка багажника не должна быть выше крыльев, так как иначе возникнет напряжение при регулировке по высоте.

17. У упоров с выталкивателями поверните крестообразной отверткой выталкиватель слегка направо. Таким образом, упоры освобождаются и выходят.

automn.ru

Замена торсионов крышки багажника ваз 2115

Категория: Ремонт самому

Характеристики автомобиля: Габариты авто следующие, длина — 3703, ширина — 1100, высота — 1017 мм. Колесная база составляет 2726 мм. Дорожный просвет 139 мм. Автомобиль оснащается гибридным силовым агрегатом. 2—цилиндровый двигатель оборудован системой обеспечивающей выходную мощность мотора. На каждый цилиндр приходится по 4 клапана. Диаметр одного цилиндра составляет 75 мм, ход поршня – 79 мм. Коленвал двигателя и разгоняется до 2000 оборотов в минуту. Максимальный крутящий момент удерживается вплоть до 3000 оборотов в минуту.

Выложил админ: по просьбе Джулиуса

Cмотрите ВИДЕО про как заменить торсионы багажнике ваз 2115.

Ответ автовладельца по имени Ариф :Надежность,экономичность, стиль,цена.Никаких шансов у убогого логана(старого/нового),a уж гуано,типа датсуна в сравнение не беру.

Оригинальное название: Ny fomba hanoloana ny vatan-kazo torsion-ponja 2115

Дата выхода: 05. 03. 2019 года

Смех в теме: – Чего такой довольный?- Теща на 23-е спиннинг углепластиковый подарила.- Так она ж тебя ненавидит?!- Ну да, так я несколько дней гундосил: “Ненавижу углепластиковые спиннинги! Не дай Бог кто-нибудь подарит углепластиковый спиннинг. ”

Самостоятельно снимаем крышку багажника на ВАЗ 2115

Со временем любой механизм изнашивается. Что нужно сделать с крышкой багажника ваз 2115, если она перестала держаться? Такая проблема может появиться уже через полгода после покупки автомобиля. Начинают щелкать торсионы, когда открывается багажник. А затем крышка багажника ваз 2115 просто не держит. Хорошим решением проблемы станет замена петли. В начале, покупается новая петля и краска. Необходимо обезжирить поверхность, а затем красить. При замене рекомендуется вынуть заднее стекло. Если торсион отскочит, то не разобьет его. Теперь крышка багажника будет открываться легко.

Также, если крышка багажника не держит, то можно снять заднюю полку и увидеть сдвинутые пластины, в которые устанавливаются пруты, работающие для скручивания. Они соскакивают с зафиксированного места и не создают эффект скручивания. Поэтому нужно с помощью стальной трубки аккуратно снять пруты с фиксаций, вернуть пластины в нужное положение и затянуть их надежно. С помощью силового рычага стальной трубки вернуть прутья в начальное положение.

Для надежной фиксации крышки потребуется пружина тормоза от классики. Но такой способ хорош для недолгого времени – пружина быстро растягивается. Поэтому можно поставить амортизатор задней двери ваз 1117. Для того чтобы установить его в багажник ваз 2115 нужны: амортизатор от «Калина», саморезы, железная планка, которая заправляется под обивку. Когда крышка багажника поднимается вверх, то поднимается аккуратно, а не улетает вверх, как было ранее.

Замена торсионов на ВАЗ 2115

Можно достаточно просто заменить торсионы своими руками, при этом не нужно сверлить дырки в кузове, покупать газовый упор. Необходимы стандартные инструменты, такие как ключ и отвертка. Всего два часа времени и у вас будут хорошо затянутые торсионы багажника, или же установлены новые. Вам потребуется защитная доска на стекло для снятия торсионов. Для этого подойдет любая деревянная доска. Также нужны деревянные бруски для фиксации багажника в верхнем положении. Теперь можно спокойно заменить торсионы. Нет необходимости вынимать заднее стекло или быть обеспокоенным тем, что крышка багажника упадет в самый неподходящий момент.

Крышка багажника ВАЗ 2115

Среди людей, живущих в России, бытует мнение, что наш автопром создает, мягко говоря, не совсем качественные автомобили. Может быть, эта точка зрения слишком предвзята, но то, что владельцам отечественных авто рано или поздно приходится тратить личные средства на автосервис, непреложный факт. Можно пуститься в пространные рассуждения о том, как было раньше, и как стало нынче, но многие владельцы ВАЗ-2115 уже столкнулись с подобной проблемой.

Не держится

Багажник ВАЗ 2115 может иметь проблему не держащейся крышки. Крышку держат два торсиона. Однако со временем они выходят из строя и будут больно ударять, если не устранить эту проблему. Решить её можно несколькими способами.

Первое, можно купить и установить новые торсионы. У них не очень высокая цена, но установить их не так просто. Нужно снять заднее сиденье, достать полку и подставить палку под крышку багажника – проще устанавливать на открытый багажник. Важно устанавливать аккуратно, чтобы не разбить заднее стекло.

Второе, можно купить две пружины на сцепление для классики и сделать две металлические планки, которые закрепятся на саморезы крепления обшивки багажника. За них укрепим пружины. Удобнее с установкой пружин, которые закрепляются к кузову.

Третье, можно купить газовый амортизатор для багажника ВАЗ 2108 и прикрепить к петле багажника с одной стороны, а с другой к кузову. Однако крышка будет туго закрываться, если поставить два амортизатора. С одним амортизатором багажник перекосится и петли выйдут из строя.

Четвертое, нужно рассверлить отверстие, где крепится полка и защелкивается сидение. Там закрепляем один конец упора. Затем нужно зачистить места для сварки. Второй устанавливается в приваренные прямоугольники к рычагам крышки багажника. После сварки нужно зашпаклевать и покрасить. Багажник будет открываться от кнопки в салоне.

Замена торсионов

— Торсион кладем свободно на пластину с пазами.

— Надеваем ключ на конец торсиона.

— Левой рукой беремся за основание торсиона – вдоль по длине возле сгиба торсиона, правой рукой держим ключ.

— Помните: ключ должен быть одет так, чтобы конец торсиона можно было натянуть на паз и в то же время, чтобы конец не сорвался с ключа.

— Крепко держим руками.

— Порядок действий. Правой рукой поворачиваем ключ вниз, а левой – держим прут торсиона на месте. Как только конец торсиона становится параллелен стеклу, вдеваем торсион в паз. Руки при этом обязательно движутся синхронно. Это чтобы конец не вырвался из ключа!

— Доворачиваем конец торсиона и вдеваем его в верхний паз.

— Убеждаемся, что торсион сел на свое место до конца.

Аналогично повторяем с другой стороны.

Регулировка

Поставьте свой автомобиль на ровную поверхность и откройте крышку багажника.

Отвинтите на заднем концевом листе все стержневые винты (указаны стрелками).

Отвинтите все стержневые винты (стрелки) на заднем концевом листе.

Снимите левую верхнюю прокладку крышки (указана стрелкой) и…

Снимите прокладку крышки.

…отвинтите два буфера на заднем конце крышки багажника.

Демонтируйте теперь поворотный демпфер крышки багажника и…

…выровняйте петлю крышки соосно винтам (стрелки) на боковой детали. Ослабьте винты настолько, чтобы была возможность смещения крышки.

Выровняйте петлю крышки соосно винтам (указаны стрелками) на боковой детали.

Ослабьте винты на крышке багажника настолько, чтобы оставалась возможность смещения крышки.

Закройте крышку и установите сзади распорный элемент (указан стрелкой) толщиной 4 мм между боковым краем крышки багажника и боковой стенкой.

Вставьте распорный элемент (указан стрелкой) толщиной 4 мм между боковым краем крышки багажника и боковой стенкой.

Как только крышка будет выровнена по зазору, удалите распорный элемент и осторожно поднимите крышку. Теперь она не должна перемещаться в петлях.

Затяните теперь шарнирные винты моментом затяжки 23 Н м и…

…ослабьте затем петельные винты (указаны стрелками) на кузове настолько, чтобы имелась возможность перемещения крышки с усилием.

Ослабьте слегка петельные винты (указаны стрелками) на кузове.

Закройте крышку и надавите ее вниз в зонах петель настолько, чтобы она имела зазор от боковых стенок в размере 2 мм.

Создайте зазор в размере 2 миллиметра.

Осторожно откройте крышку – петли не должны сползти – затяните крепежные винты моментом 23 Н м.

Вверните оба задних буфера настолько, чтобы закрытая крышка багажника слегка прилегала.

Проведите монтаж в обратном порядке.

Гремит

Я, в своё время пробовал регулировать резинками — помогло, но ненадолго, опять начала стучать, менял замки как перчатки, поскольку кузов «играл» на неровностях, и ломало защелку. Вообщем я сделал так: пару надрезов по периметру уплотнителя и внутрь уплотнителя засунул «мягкий» кабель — дверь стала прилегать плотнее и перестала греметь, а так же подтекать (знаю что это колхоз, но так убил 2-х зайцев). Еще доработал замок, вместо штатной шпильки, на которой двигается защелка, вставил болт, тем самым исключив люфт самой защелки.

Установка торсионов ваз 2115

Итак, приступаем к монтажу новых торсионов.

Специально показываю на снятых торсионах, чтобы различие было очевидным. По приработанным местам: нижний на фотографии конец терся об упор в петле багажника, а верхний на фото – во втулке (место на сгибе).

© Мухаметкужина Зульфия 2012 – 2019
Никакая часть представленного материала не может быть воспроизведена каким-либо образом без разрешения автора

Итак, приступаем к процессу демонтажа торсионов.

Берем подготовленный кусок доски и укладываем его в угол стекла. Можно использовать доску во всю длину стекла.

Положить доску нужно так, чтобы не осталось зазора между доской и кузовом. То есть, чтобы конец торсиона не мог проскочить мимо доски, если он неожиданно сорвется. Возможно, для этого нужно подпилить край доски под небольшим углом.

У вас должно получится как на фотографии.

Берем ключ. Одеваем на конец снимаемого торсиона.

Вдеваем усилитель. Усилитель должен быть под углом, а не вертиально. Иначе в процессе демонтажа торсиона в конечном положении он попадет в стекло.

Чуть-чуть – буквально 3-4 мм – оставляем зазор между трубкой-ключом и местом посадки торсиона. Это нужно нам для того, чтобы можно было вывести конец торсиона из паза.

Внимание! Сам процесс снятия! Для левого торсиона.

1. Обеспечиваем рукам нескольжение. Для этого можно одеть перчатки с пупырышками – зимой. Летом – можно голыми руками.
2. Ложимся в багажник: голова и руки возле торсиона, ноги по диагонали. Стараемся ногами не попасть в подпорку крышки багажника.
3. Правой рукой берем за ключ. Левой рукой – за усилитель.
4. Устраиваемся настолько удобно, чтобы обеспечить максимальную силу своим рукам. Для каждого это будет индивидуальная поза в зависимости от роста и силы. Могу лишь сказать, что нужно будет удерживать торсион, который будет стремиться крутиться вверх по дуге.
5. Крепко держим ключи. Зажимаем их в ладонях таким образом, чтобы они зафиксировались в том положении, в котором они сейчас находятся.
6. Визуально (глазами) убеждаемся, что наша доска лежит на месте и защищает стекло.
7. Теперь давим руками (можно помогать весом своего тела) сперва вниз – чтобы конец торсиона отошел от паза и не упирался в него.
8. Теперь выводим конец торсиона из зацепления в бок.
9. А теперь медленно-медленно буквально по миллиметру поднимаем руки вверх. Держим ключи крепко – чтобы не сорвались! ВНИМАНИЕ! Поднимать ключ надо по дуге! Помним: торсион работает на кручение!
10. Доводим ключ до самого верха. И проверяем: если больше нет сопротивления торсиона, значит – мы его сняли!

В моем случае торсионы ослабли – поэтому в снятом положении они уже не достают до стекла.
Однако, если его сразу отпустить после вывода из удерживающего паза – конец пролетит по дуге и с силой долбанет в стекло! БУДЬТЕ ОСТОРОЖНЫ! Не отпускайте торсион преждевременно!
Все те же действия проделываем с другим торсионом с другой стороны.

Чтобы доска не упала можно ее упереть в крепеж ремня безопасности.

Крышка багажника ВАЗ 2115

Среди людей, живущих в России, бытует мнение, что наш автопром создает, мягко говоря, не совсем качественные автомобили. Может быть, эта точка зрения слишком предвзята, но то, что владельцам отечественных авто рано или поздно приходится тратить личные средства на автосервис, непреложный факт. Можно пуститься в пространные рассуждения о том, как было раньше, и как стало нынче, но многие владельцы ВАЗ-2115 уже столкнулись с подобной проблемой.

Не держится

Багажник ВАЗ 2115 может иметь проблему не держащейся крышки. Крышку держат два торсиона. Однако со временем они выходят из строя и будут больно ударять, если не устранить эту проблему. Решить её можно несколькими способами.

Первое, можно купить и установить новые торсионы. У них не очень высокая цена, но установить их не так просто. Нужно снять заднее сиденье, достать полку и подставить палку под крышку багажника – проще устанавливать на открытый багажник. Важно устанавливать аккуратно, чтобы не разбить заднее стекло.

Второе, можно купить две пружины на сцепление для классики и сделать две металлические планки, которые закрепятся на саморезы крепления обшивки багажника. За них укрепим пружины. Удобнее с установкой пружин, которые закрепляются к кузову.

Третье, можно купить газовый амортизатор для багажника ВАЗ 2108 и прикрепить к петле багажника с одной стороны, а с другой к кузову. Однако крышка будет туго закрываться, если поставить два амортизатора. С одним амортизатором багажник перекосится и петли выйдут из строя.

Четвертое, нужно рассверлить отверстие, где крепится полка и защелкивается сидение. Там закрепляем один конец упора. Затем нужно зачистить места для сварки. Второй устанавливается в приваренные прямоугольники к рычагам крышки багажника. После сварки нужно зашпаклевать и покрасить. Багажник будет открываться от кнопки в салоне.

Замена торсионов

— Торсион кладем свободно на пластину с пазами.

— Надеваем ключ на конец торсиона.

— Левой рукой беремся за основание торсиона – вдоль по длине возле сгиба торсиона, правой рукой держим ключ.

— Помните: ключ должен быть одет так, чтобы конец торсиона можно было натянуть на паз и в то же время, чтобы конец не сорвался с ключа.

— Крепко держим руками.

— Порядок действий. Правой рукой поворачиваем ключ вниз, а левой – держим прут торсиона на месте. Как только конец торсиона становится параллелен стеклу, вдеваем торсион в паз. Руки при этом обязательно движутся синхронно. Это чтобы конец не вырвался из ключа!

— Доворачиваем конец торсиона и вдеваем его в верхний паз.

— Убеждаемся, что торсион сел на свое место до конца.

Аналогично повторяем с другой стороны.

Регулировка

Поставьте свой автомобиль на ровную поверхность и откройте крышку багажника.

Отвинтите на заднем концевом листе все стержневые винты (указаны стрелками).

Отвинтите все стержневые винты (стрелки) на заднем концевом листе.

Снимите левую верхнюю прокладку крышки (указана стрелкой) и…

Снимите прокладку крышки.

…отвинтите два буфера на заднем конце крышки багажника.

Демонтируйте теперь поворотный демпфер крышки багажника и…

…выровняйте петлю крышки соосно винтам (стрелки) на боковой детали. Ослабьте винты настолько, чтобы была возможность смещения крышки.

Выровняйте петлю крышки соосно винтам (указаны стрелками) на боковой детали.

Ослабьте винты на крышке багажника настолько, чтобы оставалась возможность смещения крышки.

Закройте крышку и установите сзади распорный элемент (указан стрелкой) толщиной 4 мм между боковым краем крышки багажника и боковой стенкой.

Вставьте распорный элемент (указан стрелкой) толщиной 4 мм между боковым краем крышки багажника и боковой стенкой.

Как только крышка будет выровнена по зазору, удалите распорный элемент и осторожно поднимите крышку. Теперь она не должна перемещаться в петлях.

Затяните теперь шарнирные винты моментом затяжки 23 Н м и…

…ослабьте затем петельные винты (указаны стрелками) на кузове настолько, чтобы имелась возможность перемещения крышки с усилием.

Ослабьте слегка петельные винты (указаны стрелками) на кузове.

Закройте крышку и надавите ее вниз в зонах петель настолько, чтобы она имела зазор от боковых стенок в размере 2 мм.

Создайте зазор в размере 2 миллиметра.

Осторожно откройте крышку – петли не должны сползти – затяните крепежные винты моментом 23 Н м.

Вверните оба задних буфера настолько, чтобы закрытая крышка багажника слегка прилегала.

Проведите монтаж в обратном порядке.

Гремит

Я, в своё время пробовал регулировать резинками — помогло, но ненадолго, опять начала стучать, менял замки как перчатки, поскольку кузов «играл» на неровностях, и ломало защелку. Вообщем я сделал так: пару надрезов по периметру уплотнителя и внутрь уплотнителя засунул «мягкий» кабель — дверь стала прилегать плотнее и перестала греметь, а так же подтекать (знаю что это колхоз, но так убил 2-х зайцев). Еще доработал замок, вместо штатной шпильки, на которой двигается защелка, вставил болт, тем самым исключив люфт самой защелки.

Как снять багажник на ваз 2115

Демонтаж торсионов ВАЗ 2115 Пятнашка.
Как снять торсионы

Итак, приступаем к процессу демонтажа торсионов.

Берем подготовленный кусок доски и укладываем его в угол стекла. Можно использовать доску во всю длину стекла.

Положить доску нужно так, чтобы не осталось зазора между доской и кузовом. То есть, чтобы конец торсиона не мог проскочить мимо доски, если он неожиданно сорвется. Возможно, для этого нужно подпилить край доски под небольшим углом.

У вас должно получится как на фотографии.

Берем ключ. Одеваем на конец снимаемого торсиона.

Вдеваем усилитель. Усилитель должен быть под углом, а не вертиально. Иначе в процессе демонтажа торсиона в конечном положении он попадет в стекло.

Чуть-чуть – буквально 3-4 мм – оставляем зазор между трубкой-ключом и местом посадки торсиона. Это нужно нам для того, чтобы можно было вывести конец торсиона из паза.

Внимание! Сам процесс снятия! Для левого торсиона.

1. Обеспечиваем рукам нескольжение. Для этого можно одеть перчатки с пупырышками – зимой. Летом – можно голыми руками.
2. Ложимся в багажник: голова и руки возле торсиона, ноги по диагонали. Стараемся ногами не попасть в подпорку крышки багажника.
3. Правой рукой берем за ключ. Левой рукой – за усилитель.
4. Устраиваемся настолько удобно, чтобы обеспечить максимальную силу своим рукам. Для каждого это будет индивидуальная поза в зависимости от роста и силы. Могу лишь сказать, что нужно будет удерживать торсион, который будет стремиться крутиться вверх по дуге.
5. Крепко держим ключи. Зажимаем их в ладонях таким образом, чтобы они зафиксировались в том положении, в котором они сейчас находятся.
6. Визуально (глазами) убеждаемся, что наша доска лежит на месте и защищает стекло.
7. Теперь давим руками (можно помогать весом своего тела) сперва вниз – чтобы конец торсиона отошел от паза и не упирался в него.
8. Теперь выводим конец торсиона из зацепления в бок.
9. А теперь медленно-медленно буквально по миллиметру поднимаем руки вверх. Держим ключи крепко – чтобы не сорвались! ВНИМАНИЕ! Поднимать ключ надо по дуге! Помним: торсион работает на кручение!
10. Доводим ключ до самого верха. И проверяем: если больше нет сопротивления торсиона, значит – мы его сняли!

В моем случае торсионы ослабли – поэтому в снятом положении они уже не достают до стекла.
Однако, если его сразу отпустить после вывода из удерживающего паза – конец пролетит по дуге и с силой долбанет в стекло! БУДЬТЕ ОСТОРОЖНЫ! Не отпускайте торсион преждевременно!
Все те же действия проделываем с другим торсионом с другой стороны.

Чтобы доска не упала можно ее упереть в крепеж ремня безопасности.

КРЫШКА БАГАЖНИКА АВТОМОБИЛЯ ВАЗ-2115

КРЫШКА БАГАЖНИКА АВТОМОБИЛЯ ВАЗ-2115


Снятие и установка крышки багажника

Вам потребуется ключ «на 13».

1. Снимите спойлер (см. «Снятие и установка спойлера на автомобилях с кузовом седан» в подразделе «Снятие и установка декоративных элементов кузова» ).

2. Отсоедините колодку с проводами от правого внутреннего фонаря.

3. Аналогично отсоедините колодку с проводами от левого внутреннего фонаря.

4. Отсоедините пластмассовый хомут крепления проводов правого внутреннего фонаря к внутренней панели крышки багажника.

5. Аналогично отсоедините хомут крепления проводов левого внутреннего фонаря.

6. Снимите резиновую заглушку и извлеките из отверстия в крышке багажника жгут проводов.

7. Придерживая крышку багажника, выверните по два болта крепления правой и левой петель к крышке багажника и снимите крышку.

8. Установите крышку багажника в порядке, обратном снятию. Проверьте надежность запирания и плавность открытия замка крышки багажника. При необходимости отрегулируйте положение крышки багажника относительно петель кузова.

Замена и регулировка замка крышки багажника

Вам потребуются: пассатижи, отвертка, торцовые головки «на 8», «на 13», вороток.

1. Извлеките пластмассовые фиксаторы и снимите накладку замка крышки багажника.

2. Выпрямите тягу привода замка…

3. …выверните стопорный винт из резьбовой втулки…

4. …и выньте тягу из резьбовой втулки.

5. Выведите тягу замка из отверстия в рычаге цилиндра замка и снимите ее.

6. Отверните три гайки крепления замка к внутренней панели крышки багажника…

7. …и снимите замок.

8. Выверните болт крепления цилиндра замка и снимите цилиндр.

Между цилиндром замка и наружной панелью крышки багажника установлена резиновая прокладка. Если резиновая прокладка потеряла эластичность, замените ее.

9. Отверните две гайки направляющей скобы замка и снимите скобу.

10. Установите замок крышки багажника в порядке, обратном снятию.

11. Отрегулируйте четкость запирания и отпирания замка, изменяя его положение в нужную сторону при ослабленных гайках крепления.

голос

Рейтинг статьи

Механизм багажника ваз 2115 - ProDemio. ru

Самостоятельно снимаем крышку багажника на ВАЗ 2115

Со временем любой механизм изнашивается. Что нужно сделать с крышкой багажника ваз 2115, если она перестала держаться? Такая проблема может появиться уже через полгода после покупки автомобиля. Начинают щелкать торсионы, когда открывается багажник. А затем крышка багажника ваз 2115 просто не держит. Хорошим решением проблемы станет замена петли. В начале, покупается новая петля и краска. Необходимо обезжирить поверхность, а затем красить. При замене рекомендуется вынуть заднее стекло. Если торсион отскочит, то не разобьет его. Теперь крышка багажника будет открываться легко.

Также, если крышка багажника не держит, то можно снять заднюю полку и увидеть сдвинутые пластины, в которые устанавливаются пруты, работающие для скручивания. Они соскакивают с зафиксированного места и не создают эффект скручивания. Поэтому нужно с помощью стальной трубки аккуратно снять пруты с фиксаций, вернуть пластины в нужное положение и затянуть их надежно. С помощью силового рычага стальной трубки вернуть прутья в начальное положение.

Для надежной фиксации крышки потребуется пружина тормоза от классики. Но такой способ хорош для недолгого времени – пружина быстро растягивается. Поэтому можно поставить амортизатор задней двери ваз 1117. Для того чтобы установить его в багажник ваз 2115 нужны: амортизатор от «Калина», саморезы, железная планка, которая заправляется под обивку. Когда крышка багажника поднимается вверх, то поднимается аккуратно, а не улетает вверх, как было ранее.

Замена торсионов на ВАЗ 2115

Можно достаточно просто заменить торсионы своими руками, при этом не нужно сверлить дырки в кузове, покупать газовый упор. Необходимы стандартные инструменты, такие как ключ и отвертка. Всего два часа времени и у вас будут хорошо затянутые торсионы багажника, или же установлены новые. Вам потребуется защитная доска на стекло для снятия торсионов. Для этого подойдет любая деревянная доска. Также нужны деревянные бруски для фиксации багажника в верхнем положении. Теперь можно спокойно заменить торсионы. Нет необходимости вынимать заднее стекло или быть обеспокоенным тем, что крышка багажника упадет в самый неподходящий момент.

Первоначально мы проведем подготовительные работы. А именно: освободим место для работы.

Все мы в багажнике что-то с собою возим.

Готовим машину ВАЗ 2115 к демонтажу торсионов. Вещи в багажнике

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Вынимаем вещи из багажника

Всю нашу поклажу мы переносим на передние сиденья. Складываем на пол и на сами сиденья.

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Складываем вещи на передние сиденья

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Складываем вещи на передние сиденья и на пол

Теперь убираем все вещи с заднего сиденья и с полки.

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Убираем все вещи с заднего сиденья и с полки

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Убрали вещи с заднего сиденья и полки

После этого раскладываем задние сиденья.

Для этого снимаем подголовники.

Демонтаж торсионов багажника ВАЗ 2115. Снимаем подголовники на заднем сиденье

Их тоже убираем на передние сиденья.

Демонтаж торсионов багажника ВАЗ 2115. Убираем подголовники на переднее сиденье

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Открываем обе задние двери

Теперь поднимаем подушку, на которой сидят пассажиры.

Как это сделать. Между нижней и верхней частями сиденья есть небольшая петля. Она как раз между карабинами.

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Петля для подъема подушки заднего сиденья

Тянем за нее, и вытягиваем подушку вверх.

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Место положения петли подушки заднего сиденья

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Поднимаем подушку заднего сиденья вертикально вверх

Если у вас нет петли – значит, она провалилась. Как ее вытащить – читайте на странице помощи в конце книги.

Опускаем спинку сиденья. Вверху спинки как раз между спинкой и полкой прямо посередине есть рычажок.

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Рычажок спинки заднего сиденья

Тянем его – и освобождаем спинку.

Так выглядит рычажок с обратной стороны:

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Вид рычажка спинки заднего сиденья с обратной стороны

Убираем ремни безопасности, чтобы не препятствовали процессу.

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Ремни безопасности на заднем сиденье

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Убираем ремни безопасности в сторону

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Опускаем спинку заднего сиденья

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Получили свободный тоннель

Теперь нужно снять полку, так как торсионы находятся под ней.

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Торсионы расположены под полкой

Для этого нужно снять два пистона.

Пистоны находятся возле окошка.

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Расположение пистонов задней полки

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Пистон полки крупным планом

Поддеваем верхнюю головку – там есть место под отвертку.

Паз под отвертку на крышечке пистона. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Если паз под отвертку не видно, нужно просто повернуть немного пистон вокруг своей оси.

Не пытайтесь выдернуть обе части пистона сразу! Это не получится, так как верхняя часть блокирует вытаскивание нижней части. Только по очереди.

Если вы сломали крышечку верхнего пистона, то обратитесь на страницу помощи.

Нижняя часть пистона задней полки. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Теперь вытаскиваем нижнюю часть.

Все части пистна извлечены из полки. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Вот так выглядят обе части пистона.

Вид пистона полки в разобранном состоянии. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

А это – пистон в сборе. Из фотографии виден принцип его работы: верхняя часть блокирует вытаскивание нижней части.

Пистон в сборе. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Аналогично снимаем с другой стороны.

Чтобы снять полку с места, подталкиваем ее рукой снизу со стороны заднего стекла. Помогаем ей выйти из зацепов.

Снимаем полку с посадочного места. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Сняли полку с посадочного места. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

После того, как полка снята со своего посадочного места. Нужно ее перенести как можно дальше вперед в салон.

Для этого ослабляем ремни безопасности.

Ослабляем ремни безопасности. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Опускаем полку. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Теперь полностью вытягиваем ремни безопасности с катушек.

Полностью вытягиваем ремни безопасности с катушек. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Переворачиваем полку «вверх ногами». Поворачиваем ремень в пазу и фиксируем, чтобы исключить самопроизвольное затягивание ремня на катушку.

Фиксируем ремень против самозатягивания на катушку. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Кладем полку как на фотографии.

Кладем полку вверх ногами. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Перевернутая полка. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Итак, мы открыли доступ к торсионами и освободили для себя рабочее пространство.

Открытый доступ к торсионам багажника. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Здесь цифрами отмечены один и другой торсионы.

Один и другой торсионаы багажника. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Фотографии торсионов со всех ракурсов. Левый.

Фотография торсиона багажника ВАЗ 2115

Фотография торсиона багажника ВАЗ 2115

Фотография торсионов багажника ВАЗ 2115

Фотография торсионов багажника ВАЗ 2115

Вид снизу из багажника. Конец торсиона в стопоре петли багажника.

Вид снизу торсионов багажника ВАЗ 2115

Торсионы находятся под напряжением силы кручения. Для облегчения процесса съема торсионов, нужно закрепить крышку багажника в вертикальном положении. В самой верхней точке. Для этого используем бруски длиной 102-103 см.

Фиксируем крышку багажника ВАЗ 2115 в вертикальном положении с помощью брусков

Один конец бруска ставим в угол багажника. Другой – заводим под крышку багажника. Чтобы не поцарапать лакокрасочное покрытие на крышке багажника, можно подложить кусочек ткани под брусок.

Фиксируем крышку багажника ВАЗ 2115 в вертикальном положении с помощью брусков

Крышка багажника ВАЗ 2115 зафиксирована в вертикальном положении

Все подготовительные работы проведены! Приступаем к основному процессу – процессу демонтажа торсионов.

© Мухаметкужина Зульфия 2012 — 2019
Никакая часть представленного материала не может быть воспроизведена каким-либо образом без разрешения автора

Крышка багажника ВАЗ 2115

Среди людей, живущих в России, бытует мнение, что наш автопром создает, мягко говоря, не совсем качественные автомобили. Может быть, эта точка зрения слишком предвзята, но то, что владельцам отечественных авто рано или поздно приходится тратить личные средства на автосервис, непреложный факт. Можно пуститься в пространные рассуждения о том, как было раньше, и как стало нынче, но многие владельцы ВАЗ-2115 уже столкнулись с подобной проблемой.

Не держится

Багажник ВАЗ 2115 может иметь проблему не держащейся крышки. Крышку держат два торсиона. Однако со временем они выходят из строя и будут больно ударять, если не устранить эту проблему. Решить её можно несколькими способами.

Первое, можно купить и установить новые торсионы. У них не очень высокая цена, но установить их не так просто. Нужно снять заднее сиденье, достать полку и подставить палку под крышку багажника – проще устанавливать на открытый багажник. Важно устанавливать аккуратно, чтобы не разбить заднее стекло.

Второе, можно купить две пружины на сцепление для классики и сделать две металлические планки, которые закрепятся на саморезы крепления обшивки багажника. За них укрепим пружины. Удобнее с установкой пружин, которые закрепляются к кузову.

Третье, можно купить газовый амортизатор для багажника ВАЗ 2108 и прикрепить к петле багажника с одной стороны, а с другой к кузову. Однако крышка будет туго закрываться, если поставить два амортизатора. С одним амортизатором багажник перекосится и петли выйдут из строя.

Четвертое, нужно рассверлить отверстие, где крепится полка и защелкивается сидение. Там закрепляем один конец упора. Затем нужно зачистить места для сварки. Второй устанавливается в приваренные прямоугольники к рычагам крышки багажника. После сварки нужно зашпаклевать и покрасить. Багажник будет открываться от кнопки в салоне.

Замена торсионов

— Торсион кладем свободно на пластину с пазами.

— Надеваем ключ на конец торсиона.

— Левой рукой беремся за основание торсиона – вдоль по длине возле сгиба торсиона, правой рукой держим ключ.

— Помните: ключ должен быть одет так, чтобы конец торсиона можно было натянуть на паз и в то же время, чтобы конец не сорвался с ключа.

— Крепко держим руками.

— Порядок действий. Правой рукой поворачиваем ключ вниз, а левой – держим прут торсиона на месте. Как только конец торсиона становится параллелен стеклу, вдеваем торсион в паз. Руки при этом обязательно движутся синхронно. Это чтобы конец не вырвался из ключа!

— Доворачиваем конец торсиона и вдеваем его в верхний паз.

— Убеждаемся, что торсион сел на свое место до конца.

Аналогично повторяем с другой стороны.

Регулировка

Поставьте свой автомобиль на ровную поверхность и откройте крышку багажника.

Отвинтите на заднем концевом листе все стержневые винты (указаны стрелками).

Отвинтите все стержневые винты (стрелки) на заднем концевом листе.

Снимите левую верхнюю прокладку крышки (указана стрелкой) и…

Снимите прокладку крышки.

…отвинтите два буфера на заднем конце крышки багажника.

Демонтируйте теперь поворотный демпфер крышки багажника и…

…выровняйте петлю крышки соосно винтам (стрелки) на боковой детали. Ослабьте винты настолько, чтобы была возможность смещения крышки.

Выровняйте петлю крышки соосно винтам (указаны стрелками) на боковой детали.

Ослабьте винты на крышке багажника настолько, чтобы оставалась возможность смещения крышки.

Закройте крышку и установите сзади распорный элемент (указан стрелкой) толщиной 4 мм между боковым краем крышки багажника и боковой стенкой.

Вставьте распорный элемент (указан стрелкой) толщиной 4 мм между боковым краем крышки багажника и боковой стенкой.

Как только крышка будет выровнена по зазору, удалите распорный элемент и осторожно поднимите крышку. Теперь она не должна перемещаться в петлях.

Затяните теперь шарнирные винты моментом затяжки 23 Н м и…

…ослабьте затем петельные винты (указаны стрелками) на кузове настолько, чтобы имелась возможность перемещения крышки с усилием.

Ослабьте слегка петельные винты (указаны стрелками) на кузове.

Закройте крышку и надавите ее вниз в зонах петель настолько, чтобы она имела зазор от боковых стенок в размере 2 мм.

Создайте зазор в размере 2 миллиметра.

Осторожно откройте крышку – петли не должны сползти – затяните крепежные винты моментом 23 Н м.

Вверните оба задних буфера настолько, чтобы закрытая крышка багажника слегка прилегала.

Проведите монтаж в обратном порядке.

Гремит

Я, в своё время пробовал регулировать резинками — помогло, но ненадолго, опять начала стучать, менял замки как перчатки, поскольку кузов «играл» на неровностях, и ломало защелку. Вообщем я сделал так: пару надрезов по периметру уплотнителя и внутрь уплотнителя засунул «мягкий» кабель — дверь стала прилегать плотнее и перестала греметь, а так же подтекать (знаю что это колхоз, но так убил 2-х зайцев). Еще доработал замок, вместо штатной шпильки, на которой двигается защелка, вставил болт, тем самым исключив люфт самой защелки.

Как зафиксировать крышку багажника ВАЗ 2115

Самостоятельно снимаем крышку багажника на ВАЗ 2115

Со временем любой механизм изнашивается. Что нужно сделать с крышкой багажника ваз 2115, если она перестала держаться? Такая проблема может появиться уже через полгода после покупки автомобиля. Начинают щелкать торсионы, когда открывается багажник. А затем крышка багажника ваз 2115 просто не держит. Хорошим решением проблемы станет замена петли. В начале, покупается новая петля и краска. Необходимо обезжирить поверхность, а затем красить. При замене рекомендуется вынуть заднее стекло. Если торсион отскочит, то не разобьет его. Теперь крышка багажника будет открываться легко.

Также, если крышка багажника не держит, то можно снять заднюю полку и увидеть сдвинутые пластины, в которые устанавливаются пруты, работающие для скручивания. Они соскакивают с зафиксированного места и не создают эффект скручивания. Поэтому нужно с помощью стальной трубки аккуратно снять пруты с фиксаций, вернуть пластины в нужное положение и затянуть их надежно. С помощью силового рычага стальной трубки вернуть прутья в начальное положение.

Для надежной фиксации крышки потребуется пружина тормоза от классики. Но такой способ хорош для недолгого времени – пружина быстро растягивается. Поэтому можно поставить амортизатор задней двери ваз 1117. Для того чтобы установить его в багажник ваз 2115 нужны: амортизатор от «Калина», саморезы, железная планка, которая заправляется под обивку. Когда крышка багажника поднимается вверх, то поднимается аккуратно, а не улетает вверх, как было ранее.

Замена торсионов на ВАЗ 2115

Можно достаточно просто заменить торсионы своими руками, при этом не нужно сверлить дырки в кузове, покупать газовый упор. Необходимы стандартные инструменты, такие как ключ и отвертка. Всего два часа времени и у вас будут хорошо затянутые торсионы багажника, или же установлены новые. Вам потребуется защитная доска на стекло для снятия торсионов. Для этого подойдет любая деревянная доска. Также нужны деревянные бруски для фиксации багажника в верхнем положении. Теперь можно спокойно заменить торсионы. Нет необходимости вынимать заднее стекло или быть обеспокоенным тем, что крышка багажника упадет в самый неподходящий момент.

Пружины для багажника ваз 2115

Всем владельцам "Ваз 2115" известно, что крышка багажника плохо держится в открытом положении, особенно если машина занижена.

Как-то раз, я поставил стойку багажника от "Ваз-2112", но от нее появился зазор и багажник стал тяжело закрываться,
Позже я снял стойку и поменял петлю багажника, в которой было отломлено ушко, всё равно торсины со временем ослабли, а подтягивать я их не умею, да и опасно, т.к. могут вылететь в стекло или в глаз.

Вообщем купил две пружины сцепления от Ваз "классики" (можно найти в любом автомагазине). Далее открыл багажник и увидел, что снизу каждой петли есть дырка (с завода), отогнул один конец пружины пассатижами и вставил в петлю багажника (в заводскую дырку), а другой конец пружины прикрутил тоже на штатный болт, который держит обивку багажника и находится ближе всех к петле багажника. На фото всё видно:

Крышка багажника ВАЗ 2115

Среди людей, живущих в России, бытует мнение, что наш автопром создает, мягко говоря, не совсем качественные автомобили. Может быть, эта точка зрения слишком предвзята, но то, что владельцам отечественных авто рано или поздно приходится тратить личные средства на автосервис, непреложный факт. Можно пуститься в пространные рассуждения о том, как было раньше, и как стало нынче, но многие владельцы ВАЗ-2115 уже столкнулись с подобной проблемой.

Не держится

Багажник ВАЗ 2115 может иметь проблему не держащейся крышки. Крышку держат два торсиона. Однако со временем они выходят из строя и будут больно ударять, если не устранить эту проблему. Решить её можно несколькими способами.

Первое, можно купить и установить новые торсионы. У них не очень высокая цена, но установить их не так просто. Нужно снять заднее сиденье, достать полку и подставить палку под крышку багажника – проще устанавливать на открытый багажник. Важно устанавливать аккуратно, чтобы не разбить заднее стекло.

Второе, можно купить две пружины на сцепление для классики и сделать две металлические планки, которые закрепятся на саморезы крепления обшивки багажника. За них укрепим пружины. Удобнее с установкой пружин, которые закрепляются к кузову.

Третье, можно купить газовый амортизатор для багажника ВАЗ 2108 и прикрепить к петле багажника с одной стороны, а с другой к кузову. Однако крышка будет туго закрываться, если поставить два амортизатора. С одним амортизатором багажник перекосится и петли выйдут из строя.

Четвертое, нужно рассверлить отверстие, где крепится полка и защелкивается сидение. Там закрепляем один конец упора. Затем нужно зачистить места для сварки. Второй устанавливается в приваренные прямоугольники к рычагам крышки багажника. После сварки нужно зашпаклевать и покрасить. Багажник будет открываться от кнопки в салоне.

Замена торсионов

— Торсион кладем свободно на пластину с пазами.

— Надеваем ключ на конец торсиона.

— Левой рукой беремся за основание торсиона – вдоль по длине возле сгиба торсиона, правой рукой держим ключ.

— Помните: ключ должен быть одет так, чтобы конец торсиона можно было натянуть на паз и в то же время, чтобы конец не сорвался с ключа.

— Крепко держим руками.

— Порядок действий. Правой рукой поворачиваем ключ вниз, а левой – держим прут торсиона на месте. Как только конец торсиона становится параллелен стеклу, вдеваем торсион в паз. Руки при этом обязательно движутся синхронно. Это чтобы конец не вырвался из ключа!

— Доворачиваем конец торсиона и вдеваем его в верхний паз.

— Убеждаемся, что торсион сел на свое место до конца.

Аналогично повторяем с другой стороны.

Регулировка

Поставьте свой автомобиль на ровную поверхность и откройте крышку багажника.

Отвинтите на заднем концевом листе все стержневые винты (указаны стрелками).

Отвинтите все стержневые винты (стрелки) на заднем концевом листе.

Снимите левую верхнюю прокладку крышки (указана стрелкой) и…

Снимите прокладку крышки.

…отвинтите два буфера на заднем конце крышки багажника.

Демонтируйте теперь поворотный демпфер крышки багажника и…

…выровняйте петлю крышки соосно винтам (стрелки) на боковой детали. Ослабьте винты настолько, чтобы была возможность смещения крышки.

Выровняйте петлю крышки соосно винтам (указаны стрелками) на боковой детали.

Ослабьте винты на крышке багажника настолько, чтобы оставалась возможность смещения крышки.

Закройте крышку и установите сзади распорный элемент (указан стрелкой) толщиной 4 мм между боковым краем крышки багажника и боковой стенкой.

Вставьте распорный элемент (указан стрелкой) толщиной 4 мм между боковым краем крышки багажника и боковой стенкой.

Как только крышка будет выровнена по зазору, удалите распорный элемент и осторожно поднимите крышку. Теперь она не должна перемещаться в петлях.

Затяните теперь шарнирные винты моментом затяжки 23 Н м и…

…ослабьте затем петельные винты (указаны стрелками) на кузове настолько, чтобы имелась возможность перемещения крышки с усилием.

Ослабьте слегка петельные винты (указаны стрелками) на кузове.

Закройте крышку и надавите ее вниз в зонах петель настолько, чтобы она имела зазор от боковых стенок в размере 2 мм.

Создайте зазор в размере 2 миллиметра.

Осторожно откройте крышку – петли не должны сползти – затяните крепежные винты моментом 23 Н м.

Вверните оба задних буфера настолько, чтобы закрытая крышка багажника слегка прилегала.

Проведите монтаж в обратном порядке.

Гремит

Я, в своё время пробовал регулировать резинками — помогло, но ненадолго, опять начала стучать, менял замки как перчатки, поскольку кузов «играл» на неровностях, и ломало защелку. Вообщем я сделал так: пару надрезов по периметру уплотнителя и внутрь уплотнителя засунул «мягкий» кабель — дверь стала прилегать плотнее и перестала греметь, а так же подтекать (знаю что это колхоз, но так убил 2-х зайцев). Еще доработал замок, вместо штатной шпильки, на которой двигается защелка, вставил болт, тем самым исключив люфт самой защелки.

Ремонт крепления крышки багажника ВАЗ 2115

Багажник ВАЗ 2115 может иметь проблему не держащейся крышки. Крышку держат два торсиона. Однако со временем они выходят из строя и будут больно ударять, если не устранить эту проблему. Решить её можно несколькими способами.

Первое, можно купить и установить новые торсионы. У них не очень высокая цена, но установить их не так просто. Нужно снять заднее сиденье, достать полку и подставить палку под крышку багажника – проще устанавливать на открытый багажник. Важно устанавливать аккуратно, чтобы не разбить заднее стекло.

Второе, можно купить две пружины на сцепление для классики и сделать две металлические планки, которые закрепятся на саморезы крепления обшивки багажника. За них укрепим пружины. Удобнее с установкой пружин, которые закрепляются к кузову.

Третье, можно купить газовый амортизатор для багажника ВАЗ 2108 и прикрепить к петле багажника с одной стороны, а с другой к кузову. Однако крышка будет туго закрываться, если поставить два амортизатора. С одним амортизатором багажник перекосится и петли выйдут из строя.

Четвертое, нужно рассверлить отверстие, где крепится полка и защелкивается сидение. Там закрепляем один конец упора. Затем нужно зачистить места для сварки. Второй устанавливается в приваренные прямоугольники к рычагам крышки багажника. После сварки нужно зашпаклевать и покрасить. Багажник будет открываться от кнопки в салоне.

Регулировка торсионов

Возможно проблема решается и при регулировке торсионов. Для этого нужно снять заднюю полку. Одна сторона торсиона фиксируется в некотором положении, а левая его часть закреплена гайкой. Освобождается торсион справа, откручивается гайка слева и деталь, которой крепился торсион переводится в противоположную сторону. Затем гайка затягивается и торсион выводится в прежнее состояние. Теперь все готово.

Также можно снять отверстие в кузове снизу резинки багажника. Установить один конец амортизатора в сделанное отверстие, прикрутить, открутить болт, который держит крышку багажника с одной стороны и прикрутить вместе с амортизатором.

Кроме того, можно доработать сам багажник. Пластик проклеивается карпетом и устанавливается в багажник, прикручивается с помощью саморезов, места вкручивания лучше залить антикором. На пол багажника укладывается фанера, которую можно вырезать нужной формы. Карпет приделывается к фанере. Также можно сделать и лямку для крышки запаски.

Ваз 2115 регулировка багажника


Крышка багажника ВАЗ 2115: замена торсионов, регулировка

Среди людей, живущих в России, бытует мнение, что наш автопром создает, мягко говоря, не совсем качественные автомобили. Может быть, эта точка зрения слишком предвзята, но то, что владельцам отечественных авто приходится тратить личные средства на автосервис, непреложный факт. Можно пустить пространные рассуждения о том, как было раньше, но многие владельцы ВАЗ-2115 уже столкнулись с подобной проблемой.

Оглавление

Не держится
Замена торсионов
Регулировка
Гремит

Не держится

Багажник ВАЗ 2115 может иметь проблему не с помощьюейся крышки. Крышку держат два торсиона. Однако со временем они выходят из строя и будут больно ударять, если не устранить эту проблему. Решить её можно использовать способами.

Первое, можно купить и установить новые торсионы. У них не очень высокая цена, но установить их не так просто.Нужно снять заднее сиденье, достать полку и подставить палку под крышку багажника - проще установить на открытый багажник. Важно установить аккуратно, чтобы не разбить заднее стекло.

Второе, можно купить две пружины на сцепление для классики и сделать две металлические планки, которые закреплены на саморезы крепления обшивки багажника. За них укрепим пружины. Удобнее с установкой пружин, которые закрепляются к кузову.

Третье, можно купить газовый амортизатор для багажника ВАЗ 2108 и прикрепить к петле багажника с одной стороны, а с другой к кузову.Однако крышка будет туго закрываться, если поставить два амортизатора. С одним амортизатором багажник перекосится и петли выйдут из строя.

Четвертое, нужно рассверлить отверстие, где крепится полка и защелкивается сидение. Там закрепляем один конец упора. Затем нужно зачистить места для сварки. Второй устанавливается в приваренные прямоугольники к рычагам крышки багажника. После сварки нужно зашпаклевать и покрасить. Багажник будет открываться от кнопки в салоне.

Замена торсионов

Для правого торсиона.

- Торсион кладем свободно на пластину с пазами.

- Надеваем ключ на конец торсиона.

- Левой рукой беремся за основание торсиона - вдоль длине сгиба торсиона, правой рукой держим ключ.

- Помните: ключ должен быть одет так, чтобы конец торсиона был натянуть на паз и в то же время, чтобы конец не сорвался с ключом.

- Крепко держим руками.

- Порядок действий. Правой рукой поворачиваем ключ вниз, а левой - держим прут торсиона на месте.Как только конец торсиона становится параллелен стеклу, вдеваем торсион в паз. Руки при обязательно этом движутся синхронно. Это чтобы конец не вырвался из ключа!

- Доворачиваем конец торсиона и вдеваем его в верхний паз.

- Убеждаемся, что торсион сел на свое место до конца.

Аналогично повторяем с другой стороны.

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

Поставьте свой автомобиль на ровную поверхность и откройте крышку багажника.

Отвинтите на заднем концевом листе все стержневые винты (указаны стрелками).

Отвинтите все стержневые винты (стрелки) на заднем концевом листе.

Снимите левую верхнюю прокладку крышки (указана стрелкой) и…

Снимите прокладку крышки.

… отвинтите два буфера на заднем конце крышки багажника.

Демонтируйте теперь поворотный демпфер крышки багажника и…

… выровняйте петлю крышки соосно винтам (стрелки) на боковой детали.Ослабьте винты настолько, чтобы была возможность с ущерба крышки.

Выровняйте петлю крышки соосно винтам (указаны стрелками) на боковых деталях.

Ослабьте винты на крышке багажника, чтобы оставалась возможность с ущерб крышки.

Закройте крышку и сзади распорный элемент (указан стрелкой) толщиной 4 мм боковым краем крышки багажника и боковой стенкой.

Вставьте распорный элемент (указан стрелкой) толщиной 4 мм между боковым краем крышки багажника и боковой стенкой.

Как только крышка будет выровнена по зазору, удалите распорный элемент и осторожно поднимите крышку. Теперь она не должна перемещаться в петлях.

Затяните теперь шарнирные винты моментом затяжки 23 Н м и…

… ослабьте затем петельные винты (указанные стрелками) на кузове, чтобы имелась возможность перемещения крышки с усилием.

Ослабьте слегка петельные винты (указаны стрелками) на кузове.

Закройте крышку и надавите ее вниз в размер 2 мм.

Создайте зазор в размере 2 миллиметра.

Осторожно откройте крышку - петли не должны сползти - затяните крепежные винты моментом 23 Н м.

Вверните оба задних буфера настолько, чтобы закрытая крышка багажника слегка прилегала.

Проведите монтаж в обратном порядке.

Гремит

Я, в свое время пробовал регулировать резинками - помогло, но ненадолго, опять же начала стучать, менял замки как перчатки, поскольку кузов «играл» на неровностях, и ломало защелку. Вообщем я сделал так: пару надрезов по периметру уплотнителя и внутрь уплотнителя засунул «мягкий» кабель - дверь стала прилегать плотнее и перестала греметь, а так же подтекать (знаю что это колхоз, но так убил 2-х зайцев). Еще доработал замок, вместо штатной шпильки, которая двигает защелка, вставил болт, тем самым исключив люфт самой защелки.

vz15-up.ru

ВАЗ 2115 | Снятие, установка и регулировка положения крышки багажника

Рис.8.20. Снятие крышки багажника: 1 - фиксатор; 2 - петля; 3 - замок; 4 - крышка багажника; 5 - болты крепления крышки


Откройте крышку багажника и отсоедините электрические провода. Отверните болты 5 (рис. 8.20) крепления крышки 4 к петлям 2 и снимите крышку багажника.

При установке крышки багажника отрегулируйте положение в проеме кузова за счет увеличенных отверстий в петлях, чтобы зазоры с кузовом были одинаковы.

Рис.8.21. Замок крышки багажника: 1 - пластина фиксатора; 2 - болт крепления фиксатора замка; 3 - пружина ротора; 4 - собачка замка; 5 - винт крепления тяги привода; 6 - рычаг; 7 - пружина собачки замка; 8 - тяга привода; 9 - поводок привода; 10 - привод замка; 11 - ручка привода замка; 12 - крышка багажника; 13 - замок крышки багажника; 14 - гайки крепления замка; 15 - пружина ротора; 16 - ротор замка; 17 - фиксатор замка; 18 - верхняя поперечина задка кузова


Крышка багажника должна легко отпираться и запираться.Если замок (рис. 8.21) крышки отпирается или запирается с усилием, то отрегулируйте положение замка, для чего:

- очертите контуры корпуса замка и пластины 1 фиксатора 17;

- ослабьте гайки 14 крепления замка и болты 2 фиксатора;

- переместите корпус замка и фиксатор в новое положение;

- слегка затяните гайки и болты, проверьте работу замка и окончательно закрепите замок.

automn.ru

Регулировка ВАЗ 2115 - как делать

Автомобильные сервисы требуют больших денег даже за устранение мелких неисправностей, не говоря уже о капитальном ремонте.По этой причине владельцы выбирают ремонт ВАЗ 2115 своими руками.

Оглавление

Клапанов
Фар
Сцепления
Рулевой рейки
Дверей
Зажигания
Крышки багажника

Клапанов

Прежде чем заняться регулировкой клапанов, необходимо оснастить приспособления для оборудования. Кроме набора ключей, нужно приготовить набор щупов, для стандартных размеров зазора, и специального приспособления для утапливания толкателей клапанов.Можно заранее купить набор регулировочных шайб, но, тогда, после регулировки будет некоторое их количество, которое может никогда больше не пригодиться. Поэтому шайбы можно купить и после того, как будут специальные замеры.

Вооружившись всем необходимым можно приступать. Для начала необходимо снять крышку головки блока цилиндров или крышку клапанов. Для этого нужно снять воздушный фильтр, отсоединить патрубок, который ослабил его хомут.Затем, необходимо отсоединить от клапанной крышки механизма управления дроссельными заслонками. Теперь аккуратно, чтобы не повредить прокладку, снимаем крышку блока цилиндров.

Для замера зазора в клапанном механизме каждого цилиндра придётся проворачивать коленчатый вал двигателя. Чтобы он проворачивался легко, нужно выкрутить свечи зажигания. Далее нужно снять переднюю пластиковую крышку защиты ремня газораспределительного механизма. Теперь проворачиваем коленчатый вал двигателя по часовой стрелке до тех пор, пока метка на шкиве газораспределительного механизма не совпадает с меткой на его задней крышке.Проворачивать коленвал нужно только гаечным ключом за болт крепления шкива генератора, и ни в коем случае за болты крепления шкива ремня газораспределительного механизма. В обратную сторону коленвал крутить тоже нельзя. Если проскочили метку, то лучше прокрутит двигатель ещё на один оборот. Как только метки совместились, проворачиваем коленвал ещё на 2,5-3 зубца, шкива зубчатого ремня газораспределительного механизма.

Теперь замеряем зазор выпускного клапана 1 цилиндра и впускного клапана 3 цилиндра.У впускных клапанов он должен быть в пределах 0,2 мм, допустимая погрешность 0,05 мм. У выпускных клапанов - 0,35мм с той же погрешностью. Если зазоры отличаются от необходимых, то с помощью приспособления вытащить установленную шайбу, обязательно перед этим опустив поршень цилиндра в самое нижнее положение. В толкателе клапана для удобства извлечения регулировочной шайбы пропилены два паза. Нужно каким-нибудь тонким инструментом, например шилом, поддеть шайбу и извлечь её. После этого можно высчитать толщину необходимой регулировочной шайбы.Делается это так. От величины измеренного зазора отнимаем рекомендованного зазора, и к получившемуся результату толщину установленной шайбы. На шайбах лазером наносятся метки с указанием её толщины. Если метки не видны, то необходимо измерить толщину шайбы микрометром.

Далее, после каждого поворота коленвала на пол оборота, по очереди замеряем останов зазора 5-го выпускного и 2-го впускного, 8-го выпускного и 6-го впускного, 4-го выпускного и 7-го впускного клапанов.Установив шайбы нужной толщины, снова замеряем положения зазора.

Рекомендуется выполнять регулировку клапанов каждые 30 тыс. км. пробега. Однако если после более значительного пробега двигатель работает отлично, лучше регулировкой клапанов не заниматься, а ограничиться замером зазоров.

Фар

Удобнее всего регулировать фары с помощью передвижных оптических приборов. Если их нет, то регулировку можно проводить с помощью экрана.
Поставьте полностью заправленный и снаряженный автомобиль с нагрузкой 750 Н (75 кгс) на сиденьи водителя на ровной горизонтальной площадке в 5 м от гладкой стены или какого-либо экрана (щит фанеры размером около 2х1 м и т.п.) так, чтобы ось автомобиля была ему перпендикулярна. Перед разметкой экрана убедитесь, что давление воздуха в шинах нормальное, а затем качните автомобиль сбоку, чтобы установились пружины подвесок.

Схема регулировки света фар

Начертите на экране (рис. 7.22) вертикальные линии: осевую О и линии А и В, проходящие через точки Е, соответствующие центрам фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте расстояния между центрами фар от пола, проведите линию 1 и ниже ее на 65 мм линию 2 центров световых пятен.

Если на автомобиле имеется гидрокорректор фар, установите его ручку на панели приборов в положение, соответствующее нагрузке автомобиля одним водителем.
Включите ближний свет фар. Последовательно, сначала для правой фары (левая закрывается куском картона или темной материи), а затем для левой (правая закрыта) отрегулируйте винтами 1 (рис. 7.23) и 2 световые пучки фар.

У отрегулированных фар верхняя граница световых пятен должна совпадать с линией 2 (см. Рис. 7.22), а точки пересечения горизонтального и наклонного участка световых пятен - с точками Е.

Сцепления

Порядок выполнения:

1. Для начала установить автомобиль на ровной территории. Затем включаем первую передачу и пробуем начать движение, при этом плавно отпуская сцепление. Определяем положение педали сцепления, во время которого автомобиль начинает двигаться.

2. Если вы заметили, что автомобиль начинает ехать только под конец хода педали, то в таком случае нужно отрегулировать полный ход педали.Для того чтобы отрегулировать сцепление потребиться сначала открыть капот автомобиля. Затем находим две гайки, с помощью которых трос прикреплен к кронштейну. Они находятся на резьбовой части троса. С помощью них можно отрегулировать ход педали. Если необходимо уменьшить полный ход педали сцепления, то немного отворачивает гайку, расположенную внутри кронштейна, а гайку снаружи его - затягиваем.

Примечание.

Если во время закручивания или откручивания гайки вы увидели, то ее резьба заржавела может смочить ее любой жидкостью для отворачивания резьбы, которая у вас есть (например, WD-40). Если такого состава у вас под рукой не найдется, то в таком случае можно ее смочить моторным маслом или тормозной жидкостью, которая в автомобиле всегда есть.

И наконец, после того, как отрегулировали сцепление необходимо проверить его работу (см. Пункт 1 статьи). Если регулировка была выполнена правильно, то ход педали сцепления должен быть от 125 до 135 мм. Если регулировка вам не помогла и сцепление дальше буксовать, то, скорее всего, оно уже неисправно и требует его замены.

Рулевой рейки

Итак, если у вас возник вопрос, то придется приобрести специальный гаечный ключ в виде восьмигранника, размер которого составляет 17 мм.

Автомобиль ВАЗ 2115 требует регулировки рулевой рейки в том случае, когда появляется стук при работе рулевого механизма. Когда при езде на своем автомобиле вы почувствуете стук, который издает рулевой механизм, это сигналом того, что необходимо проводить его регулирование.

Обычно незначительная отдача в рулевое колесо автомобиля происходит во время наезда на препятствие или попадание колеса автомобиля в яму.

Рулевая рейки регулируется только на эстакаде или подъемнике, а также для этого можно заехать на смотровую яму.

В первую очередь необходимо снять защиту двигателя и сделать это без смотровой ямы или подъемника практически невозможно. После снятия защиты, необходимо взять лампу-переноску и плоскую отвертку. С задней части подрамника добираетесь до задней части рейки и в том месте, где пересекаются рулевой вал и рейка, на корпусе необходимо найти регулировочную гайку.

Многие начинающие автолюбители могут перепутать регулировочную гайку с пробкой, также ее тяжело найти, так как она покрыта слоем грязи.Данную гайку можно отрегулировать только специальным ключом, который вы приобрели уже.

Если до вас никто не трогал рулевой механизм, то на гайке обязательно будет пластмассовая заглушка зеленого цвета, которая играет роль стопора и устанавливается на заводе. Указанную заглушку, при помощи отвертки необходимо удалить, хотя она и достаточно хрупкая, но до ее удаления повернуть регулировочную гайку вы не сможете.

После удаления стопора, при помощи специального ключа, по часовой стрелке проводим дожим регулировочной гайки.Дожимать ее до упора не рекомендуется, уровень зажима зависит от того, насколько сильно до этого стучал рулевой механизм.

Для проверки уровня затяжки гайки необходимо резко повернуть рейку в одну и другую сторону, если при этом нет посторонних звуков и шумов, значит гайка затянута достаточно. Если вы можете поместить стопор назад, то это сделать, но толку от него уже не будет.

Вся регулировка рулевого механизма займет у вас не больше 20-30 минут, если вы это сделаете в первый раз и главное, то, что все это вы сделаете самостоятельно.На многих станциях технического обслуживания регулировать рулевую рейку не хочет, как это дешевая операция, им намного проще провести замену механизм, но это уже бьет по карману владельца автомобиля.

Дверей

Рис. 8.18. Замок передней правой двери: 1 - поводок клавиш; 2 - поводок выключателя замка; 3 - тяга выключения; 4 - тяга наружного привода; 5 - клавиша; 6 - кнопка выключения замка; 7 - тяга кнопки выключения; 8 и 17 - рычаги выключения; 9 - наружная ручка двери; 10 - кронштейн внутренней ручки; 11 - внутренняя ручка двери; 12 - облицовка внутренней ручки; 13 - тяга внутреннего привода; 14 - корпус внутреннего замка; 15 - рычаг наружного привода; 16 - промежуточный рычаг; 18 - корпус наружного замка; 19 - палец привода замка; 20 - собачка; 21 - фиксатор замка; 22 - храповик; 23 - винт крепления замка

Перед регулировкой замка рекомендуется очертить контуры фиксатора 21 (см. рис. 8.18) на стойке кузова.

Если дверь закрывается слишком туго, ослабьте винты крепления фиксатора, сместите его наружу и затяните винты. Если дверь закрывается неплотно, фиксатор сместите внутрь. При этом не должно быть западания или выступания двери относительно кузова.

Если дверь при закрывании приподнимается (провисание в открытом положении), фиксатор опустите.

Зажигания

После того, как определен момент зажигания, нужно определить какой тип трамблера стоит на автомобиле - старый или новый образец.Трамблер старого образца имеет сбоку небольшой эксцентрический верньер или шайбу с насечками, чуть ниже крышки. У трамблера нового образца с той же стороны находится пластиковый корпус в виде конуса.

В случае с трамблером старого образца достаточно регулировать зажигание верньером. В случае раннего зажигания нужно поворачивать его по часовой стрелке, а если зажигание позднее - против часовой. Если же у вас трамблер нового образца, необходимо проворачивать сам трамблер, в том же направлении, как было описано ранее. Угол поворота в данном случае также должен быть около 5 градусов.

После этого необходимо снова проверить зажигание. Если регулировки недостаточно - следует повторить, но на этот раз угол поворота нужно подбирать интуитивно - универсальных решений в данном случае нет.

Если не получается отрегулировать трамблер

Если трамблер достиг крайней точки, а момент зажигания не пришел в норму, это может свидетельствовать о его неправильной установке. Стоит попробовать выставить его с поворотом на один зубец в нужном направлении, чтобы допустить дальнейшую регулировку.Вторая возможная причина - неправильно выставлен коленвал.

На шкиве коленвала есть особая метка, еще три метки разной длины имеются на корпусе. Метка на шкиве должна совпадать с самой длинной меткой на корпусе. Если же их положение совпадает, но момент зажигания происходит с запаздыванием, стоит снять трамблер, проверить коленвал на предыдущую метку и проверить зажигание. При запаздывании - проворачиваем до предыдущей. Если неисправность не устранена - стоит обратиться на СТО.

Если зажигание раннее, а шкив коленвала не стоит на длинной метке, стоит проверить его в сторону длинной метки и снова проверить момент зажигания.Если зажигание не пришло в норму, а метка на шкиве совпадает с самой длинной, последней меткой на корпусе - также следует диагностику на СТО.
Метка на шкиве не обязательно должна совпадать с меткой на корпусе - при более точной регулировке она может находиться между ними. Проворачивать шкив коленвала за пределы меток нельзя категорически - это может привести к поломке двигателя!

Регулировка зажигания стоит периодически, водитель, постоянно который за рулем, не всегда определяет изменения в работе двигателя.Иногда стоит в профилактических целях, чтобы не оплачивать дорогостоящий ремонт двигателя, как описано выше.

Крышки багажника

Багажник ВАЗ 2115 может иметь проблему не объемейся крышки. Крышку держат два торсиона. Однако со временем они выходят из строя и будут больно ударять, если не устранить эту проблему. Решить её можно использовать способами.

Первое, можно купить и установить новые торсионы. У них не очень высокая цена, но установить их не так просто.Нужно снять заднее сиденье, достать полку и подставить палку под крышку багажника - проще установить на открытый багажник. Важно установить аккуратно, чтобы не разбить заднее стекло.

Второе, можно купить две пружины на сцепление для классики и сделать две металлические планки, которые закреплены на саморезы крепления обшивки багажника. За них укрепим пружины. Удобнее с установкой пружин, которые закрепляются к кузову.

Третье, можно купить газовый амортизатор для багажника ВАЗ 2108 и прикрепить к петле багажника с одной стороны, а с другой к кузову.Однако крышка будет туго закрываться, если поставить два амортизатора. С одним амортизатором багажник перекосится и петли выйдут из строя.

Четвертое, нужно рассверлить отверстие, где крепится полка и защелкивается сидение. Там закрепляем один конец упора. Затем нужно зачистить места для сварки. Второй устанавливается в приваренные прямоугольники к рычагам крышки багажника. После сварки нужно зашпаклевать и покрасить. Багажник будет открываться от кнопки в салоне.

Регулировка торсионов

Возможно проблема решается и при регулировке торсионов.Для этого нужно снять заднюю полку. Одна сторона торсиона фиксируется в некотором положении, а левая его часть закреплена гайкой. Освобождается торсион справа, откручивается гайка слева и деталь, которая крепится торсион переводится в противоположную сторону. Затем гайка затягивается и торсион выводится в прежнее состояние. Теперь все готово.

Также можно снять отверстие в кузове снизу резинки багажника. Установить один конец амортизатора в сделанное отверстие, прикрутить, открутить болт, который держит крышку багажника с одной стороны и прикрутить вместе с амортизатором.

Кроме того, можно доработать сам багажник. Пластик проклеивается карпетом и устанавливается в багажник, прикручивается с помощью саморезов, места вкручивания лучше залить антикором. На пол багажника укладывается фанера, которую можно вырезать нужной формы. Карпет приделывается к фанере. Также можно сделать и лямку для крышки запаски.

vz15-up.ru

ВАЗ 2115 1997+: Снятие, установка и регулировка положения крышки багажника Ваз 2115 Лада

Рис.8.20. Снятие крышки багажника: 1 - фиксатор; 2 - петля; 3 - замок; 4 - крышка багажника; 5 - болты крепления крышки

Откройте крышку багажника и отсоедините электрические провода. Отверните болты 5 (рис. 8.20) крепления крышки 4 к петлям 2 и снимите крышку багажника.

При установке крышки багажника отрегулируйте ее положение в проеме кузова за счет увеличенных отверстий в петлях, чтобы зазоры с кузовом были одинаковы.

Рис.8.21. Замок крышки багажника: 1 - пластина фиксатора; 2 - болт крепления фиксатора замка; 3 - пружина ротора; 4 - собачка замка; 5 - винт крепления тяги привода; 6 - рычаг; 7 - пружина собачки замка; 8 - тяга привода; 9 - поводок привода; 10 - привод замка; 11 - ручка привода замка; 12 - крышка багажника; 13 - замок крышки багажника; 14 - гайки крепления замка; 15 - пружина ротора; 16 - ротор замка; 17 - фиксатор замка; 18 - верхняя поперечина задка кузова

Крышка багажника должна легко отпираться и запираться. Если замок (рис. 8.21) крышки отпирается или запирается с усилием, то отрегулируйте положение замка, для чего:

- очертите контуры корпуса замка и пластины 1 фиксатора 17;

- ослабьте гайки 14 крепления замка и болты 2 фиксатора;

- переместите корпус замка и фиксатор в новое положение;

- слегка затяните гайки и болты, проверьте работу замка и окончательно закрепите замок.

Чтайте также:

190e.ru

регулировка и ремонт механизма, установка электропривода

Современный мир таков, что даже в собственном дворе оставить машину с неисправным замком - достаточно опасное дело, что уж говорить о дальних путешествиях.Если вы заметили характерные симптомы неисправности детали, нужно немедленно взять ситуацию под контроль. В данной статье будет освещен замок багажника ВАЗ 2114. О неисправностях, замене и установке - читайте в статье.

Содержание

[Раскрыть]

[Скрыть]

Регулировка и ремонт крышки багажника и капота ВАЗ четырнадцатой модели

Если багажник открывается сам по себе, это значит, что в машине завелся призрак или пора привести замок в порядок . Скорее второе, чем первое, поэтому если крышка плохо прилегает или открывается, когда машина наскакивает на кочку, ее нужно отрегулировать и проверить запорный «зуб замка». Это элемент, который при закрытии заскакивает внутрь замка, за счет чего деталь заблокирована.

Если на месте, где находится деталь есть потертость, значит можно произвести замену полностью с опорной площадкой. Если багажник издает странные звуки, например, шатается, возможно, вышел из строя уплотнитель.

Итак, причины неисправности следующих:

  • требуется подкрутить или демонтировать уплотнители;
  • запорная площадка или шток находятся в неудобном положении;
  • появились зазоры или лопнула сердцевина устройства.

Нужно помнить, что замена замка багажника произведена полностью, потому что конструкция отпирания двери и капота не подлежит разбору (автор видео - Дима Прокофьев).

Инструкция по демонтажу и замене механизма

  1. Купить подходящее устройство. Можно выбрать подходящую деталь для автомобиля Лада Гранта. Это хороший вариант, так как в нем есть электропривод и концевик. К сожалению, при установке детали этого варианта придется установить собственное крепление, можно сделать его из стального угла небольшого размера, например, 40 * 40 * 4 мм.
  2. Уголок можно вырезать подходящим инструментом, например, болгаркой. При этом установленное устройство имеет размеры купленного, где он будет.
  3. Изготовленную металлическую деталь нужно покрыть подходящим цветом.
  4. Затем заглушить отверстие от ранее установленного замка. Для этого можно воспользоваться заглушкой от ручного стеклоподъемника. Ее тоже нужно покрасить идентичным цветом.
  5. Если при установке устройства необходимо было избавиться от дворника, можно воспользоваться идущими от него проводами и подключить один к приводу, а второй к разъему монтажного блока.
  6. Вернуть кронштейн и закрутить готовое устройство фиксации.
Фотогалерея «Замена замка»

Дополнительная информация о демонтаже устройства.

1. Разбор детали 2. Установка провода на багажник

Алгоритм установки электропривода замка крышки багажника

Электропривод багажника ВАЗ 2115 и ВАЗ 2114 лучше всего установить из стандартного комплекта.

Для монтажа нужно подготовить:

  1. Трос, изготовленный из металлического материала.Его размеры 1,5 мм на 0,5 м.
  2. Несколько проводов около 5 метров длиной каждый, для контактного подключения.
  3. Болты-саморезы.
  4. Контактные группы от клеммной колодки.
  5. Кнопка для открытия замка.
  6. Держатель и предохранитель.
Электрозамок

Работа происходит таким образом:

  1. Нужно 7 ключом зафиксировать втулку и при помощи отвертки отвернуть стопорный винт тягового механизма. Под винт установить шайбу.
  2. Из подготовленного электрического приводом изготовить крюк диаметром около 20 мм. Эту деталь зацепить за винт замка и рейку электропровода. Реле установить на багажник с помощью болты-саморезы.
  3. Скрепить пластину с активатором, оставив зазор около 15 мм, после чего установить непосредственно активатор. Делается это при помощи болтов-саморезов.
  4. Из заготовленного тросика сделать тягу, которая соединяет рычаг изделия с рейкой. Соединить деталь со стопорным механизмом и язычком изготовления.
  5. Подключая провода, трос можно провести при помощи монтажа роликового механизма, который имеется в стеклоподъемнике. Остальные провода нужно спрятать под потолком автомобиля, затянув под обшивку салона.
  6. Далее следует обычное подключение к аккумулятору и установка предохранителя.

Загрузка ...

Видео «Замок багажника ваз 2114»

Больше информации об устройстве фиксации можно узнать из ролика от автора Евгений Чашков.

автозам.com

ВАЗ 2115 | Регулировка крышки багажника

Регулировка крышки багажника

  1. Поставьте свой автомобиль на ровную поверхность и откройте крышку багажника.
  2. Отвинтите на заднем концевом листе все стержневые винты (указаны стрелками).

    Отвинтите все стержневые винты (стрелки) на заднем концевом листе.

  3. Снимите левую верхнюю прокладку крышки (указана стрелкой) и…

    Снимите прокладку крышки.

  4. … отвинтите два буфера на заднем конце крышки багажника.
  5. Демонтируйте теперь поворотный демпфер крышки багажника и…
  6. … выровняйте петлю крышки соосно винтам (стрелки) на боковой детали.Ослабьте винты, чтобы была возможность с ущербом крышки.

    Выровняйте петлю крышки соосно винтам (указаны стрелками) на боковых деталях.

  7. Ослабьте винты на крышке багажника настолько, чтобы оставалась возможность с ущерба крышки.
  8. Закройте крышку и установите задний распорный элемент (указан стрелкой) толщиной 4 мм между боковым краем крышки багажника и боковой стенкой.

    Вставьте распорный элемент (указан стрелкой) толщиной 4 мм между боковым краем крышки багажника и боковой стенкой.

  9. Как только крышка будет выровнена по зазору, удалите распорный элемент и осторожно поднимите крышку. Теперь она не должна перемещаться в петлях.
  10. Затяните теперь шарнирные винты моментом затяжки 23 Н м и…
  11. … ослабьте затем петельные винты (указаны стрелками) на кузове настолько, чтобы имелась возможность перемещения крышки с усилием.

    Ослабьте слегка петельные винты (указаны стрелками) на кузове.

  12. Закройте крышку и надавите ее вниз в картине настолько, чтобы она имела зазор от боковых стенок в размере 2 мм.

    Создайте зазор в размере 2 миллиметра.

  13. Осторожно откройте крышку - петли не должны сползти - затяните. крепежные винты моментом 23 Н м.
  14. Вверните оба задних буфера настолько, чтобы закрытая крышка багажника слегка прилегала.
  15. Проведите монтаж в обратном порядке.

Демонтаж задней двери

Для того, чтобы поудобней пристроить внутренности задней двери, уже во время демонтажа все отсоединяемые контакты удлиняются с с помощью веревки. Провода вытаскиваются из двери затем с другого конца вместе с уже подвязанными веревками. Веревки могут достаточно долго болтаться с обеих сторон, так как к ним для установки буду крепиться новые детали. Монтаж осуществляется в обратном порядке - при этом веревки используются в роли следопыта для проводов и шлангов.

Замена резинового уплотнителя

  1. Если задняя дверь уже снята, то сразу проверьте также ее уплотнители: негерметичные места выдают себя следами пыли или стоков воды с обеих сторон уплотняющих поверхностей.Если уплотнитель стал хрупким или покрылся трещинами, пожертвуйте своему Mondeo новую фасонную деталь. Для этого снимите старый уплотнитель и почистите фальцы от остатков прежней прокладки и загрязнений.
  2. Вызов немного нового уплотняющего средства (например, средство для уплотнения швов, силикон) в специальную канавку. Если у вас под рукой нет готовой фасонной детали, то установить уплотнитель в середину замка и затем при его по краям. Выступающие концы надлежащим образом обрежьте боковым обрезателем. Придайте этому соединению встык немного натяжения и затем осторожно побейте резиновым молотком по фальцу.

automn.ru

Лада 2115 ›Бортжурнал› Более правильная установка электро. замка открытия багажника ваз 2115

В общем решил заморочиться и сделать открывание багажника с кнопки. Начал делать не читая других каких либо статей.получилось вот что:


Я считаю что те решения, которые вызывают другие пользователи - это не правильно.
На примере:

Так я считаю не верно

Во первая механическая нагрузка. Привод открытия багажника очень нагружен по такой схеме. Тяга которая идёт с ключа на замок доп. нагрузку на эл.привод и когда привод включен он сгибает тягу дугой т.к. тяга не может не куда соскочить и просто гнется от нагрузки. Далее привод нагружается от крючка куда прикреплена тяга (доп.трение и иногда не хилое). У многих от этого возникает проблема с открытием багажника (с первого раза не открывается, приходится несколько раз нажать кнопку) проверено на личном опыте.
Во второй эл. проблемы. Реле установленное в багажнике - не верно. Качество наших релюшек иногда оставляет желать лучшего… При длине питающего провода (на реле) из салона неизбежно возникают эл. потери. Которые могут не дать сомкнуться контактам внутри реле возможно, что работать будет только на заведенном авто, либо сечение провода должно быть хорошим, да и разбросанные по авто релюшки не есть гуд.

Я предлагаю вот такое решение:

Только привод с полоской


не нужно не сверлить не варить что то в машине.

Необходимо снять и выкинуть верхнюю фишку с эл. привода и просверлить 0,7-1мм. сверлом отверстие поперёк (1). Далее на самом замке в верхней части выступает «пенёк» (2), который нужно соединить сталистой проволокой с эл.приводом под возвращающей пружиной, как показано на рисунке. При такой схеме привод в работе - тяга на замок (3) остаётся неподвижна и механических потерь меньше в разы.

передняя часть эл. привода зажать креплением


Теперь нагрузка на привод минимальная и багажник будет открываться и при меньшем напряжении. Замок всегда работает, нагрузка на проводку меньше и дольше будет привод жить 🙂

Цена вопроса: 200 ₽

www.drive2.ru

ВАЗ 2115 | Регулировка положения крышки багажника

Регулировка положения крышки багажника

1.Если устанавливаются упоры с выталкивателями, вдавите выталкиватель в упор и в этом положении крестообразной отверткой слегка поверните его влево. Таким образом, выталкиватели фиксируются в упорах.

2. Выверните упоры.

Закрепите крышку багажника от самопроизвольного падение.

3. Снимите газонаполненный упор.

Амортизаторы находятся под нагрузкой.

4. Ослабьте болты (1) и (2) слева и справа.

5. Отпустите нижнюю часть замка крышки багажника (1) так, чтобы ее можно было сместить вбок и по высоте. Для этого сместите козырек в облицовке багажника.

6. Осторожно закройте крышку багажника и сдвиньте вбок так, чтобы зазор в сопряжении с крыльями был одинаков (допуск ± 1 мм).
7. Осторожно откройте крышку багажника.
8. Закрепите крышку и проверьте ее положение, при необходимости. из регулировку.
9. Откройте крышку.
10. Проверьте исправность подвижных элементов (2) в нижней части. замка. При необходимости замените их.
11. Закройте крышку.
12. Проверьте высоту по отношению к крыльям. Крышка должна располагаться заподлицо с крыльями (допуск ± 1 мм).
13. В противном случае прервите превышение и осадите крышку вниз. на соответствующее действие.
14. Проверьте регулировку. При необходимости ее.
15. Откройте крышку багажника.
16. Вверните упор так, чтобы закрытая крышка багажника слева и справа лежала на упорах.

Крышка багажника не должна быть выше крыльев, так как иначе возникнет напряжение при регулировке по высоте.

17. У упоров с выталкивателями поверните крестообразной отверткой выталкиватель слегка направо.Таким образом, упоры освобождаются и выходят.

automn.ru

Установка торсионов ваз 2115

Итак, приступаем к монтажу новых торсионов.

Специально показываю на снятых торсионах, различие было очевидным. По приработанным местам: нижний на фотографии конец терся об упор в петле багажника, а верхний на фото - во втулке (место на сгибе).

© Мухаметкужина Зульфия 2012-2019
Никакая часть представленного материала не может быть воспроизведена каким-либо образом без разрешения автора

Итак, приступаем к процессу демонтажа торсионов.

Берем подготовленный кусок доски и укладываем его в угол стекла. Можно использовать доску во всю длину стекла.

Положить доску нужно так, чтобы не осталось зазора между доской и кузовом. То есть, чтобы конец торсиона не мог проскочить мимо доски, если он неожиданно сорвется. Возможно, для этого нужно подпилить край край под небольшим углом.

У вас должно получится как на фотографии.

Берем ключ.Одеваем на конец снимаемого торсиона.

Вдеваем усилитель. Усилитель должен быть под углом, а не вертиально. Иначе в процессе демонтажа торсиона в конечном положении он попадет в стекло.

Чуть-чуть - непосредственно 3-4 мм - оставляем зазор между трубкой-ключом и местом посадки торсиона. Это нужно нам для того, чтобы можно было вывести конец торсиона из паза.

Внимание! Сам процесс снятия! Для левого торсиона.

1. Обеспечиваем рукам нескольжение. Для этого можно одеть перчатки с пупырышками - зимой. Летом - можно голыми руками.
2. Ложимся в багажник: голова и руки возле торсиона, ноги по диагонали. Стараемся ногами не попасть в подпорку крышки багажника.
3. Правой рукой берем за ключ. Левой рукой - за усилитель.
4. Устраиваемся настолько удобно, чтобы обеспечить максимальную силу своим рукам. Для каждого будет индивидуальная поза в зависимости от роста и силы.Могу лишь сказать, что нужно будет удерживать торсион, который будет стремиться крутиться вверх по дуге.
5. Крепко держим ключи. Зажимаем их в ладонях таким образом, чтобы они зафиксировались в том положении, в котором они сейчас находятся.
6. Визуально (глазами) убеждаемся, что наша доска лежит на месте и защищает стекло.
7. Теперь давим руками (можно помочь весом своего тела) сперва вниз - чтобы конец торсиона отошел от паза и не упирался в него.
8. Теперь выводим конец торсиона из зацепления в бок.
9. А теперь медленно-медленно прямо по миллиметру поднимаем руки вверх. Держим ключи крепко - чтобы не сорвались! ВНИМАНИЕ! Поднимать ключ надо по дуге! Помним: торсион работает на кручение!
10. Доводим ключ до самого верха. И проверяем: если больше нет сопротивления торсиона, значит - мы его сняли!

В моем торсионах ослабли - поэтому в снятом положении они уже не достают до снятого положения стекла.
, если его сразу отпустить после вывода из удерживающего паза - конец пролетит по дуге и с силой долбанет в стекло! БУДЬТЕ ОСТОРОЖНЫ! Не отпускайте торсион преждевременно!
Все те же действия проделываем с другим торсионом с другой стороны.

Чтобы доска не упала можно было ее упереть в крепеж ремня безопасности.

Крышка багажника ВАЗ 2115

Среди людей, живущих в России, бытует мнение, мягко говоря, не совсем качественные автомобили. Может быть, эта точка зрения слишком предвзята, но то, что владельцам отечественных авто приходится тратить личные средства на автосервис, непреложный факт. Можно пустить пространные рассуждения о том, как было раньше, но многие владельцы ВАЗ-2115 уже столкнулись с подобной проблемой.

Не держится

Багажник ВАЗ 2115 может иметь проблему не контейнерейся крышки. Крышку держат два торсиона. Однако со временем они выходят из строя и будут больно ударять, если не устранить эту проблему. Решить её можно использовать способами.

Первое, можно купить и установить новые торсионы. У них не очень высокая цена, но установить их не так просто. Нужно снять заднее сиденье, достать полку и подставить палку под крышку багажника - проще установить на открытый багажник.Важно установить аккуратно, чтобы не разбить заднее стекло.

Второе, можно купить две пружины на сцепление для классики и две металлические планки, которые закреплены на саморезы крепления обшивки багажника. За них укрепим пружины. Удобнее с установкой пружин, которые закрепляются к кузову.

Третье, можно купить газовый амортизатор для багажника ВАЗ 2108 и прикрепить к петле багажника с одной стороны, а с другой к кузову. Однако крышка будет туго закрываться, если поставить два амортизатора.С одним амортизатором багажник перекосится и петли выйдут из строя.

Четвертое, нужно рассверлить отверстие, где крепится полка и защелкивается сидение. Там закрепляем один конец упора. Затем нужно зачистить места для сварки. Второй устанавливается в приваренные прямоугольники к рычагам крышки багажника. После сварки нужно зашпаклевать и покрасить. Багажник будет открываться от кнопки в салоне.

Замена торсионов

- Торсион кладем свободно на пластину с пазами.

- Надеваем ключ на конец торсиона.

- Левой рукой беремся за основание торсиона - вдоль длине возле сгиба торсиона, правой рукой держим ключ.

- Помните: ключ должен быть одет так, чтобы конец торсиона был натянуть на паз и в то же время, чтобы конец не сорвался с ключом.

- Крепко держим руками.

- Порядок действий. Правой рукой поворачиваем ключ вниз, а левой - держим прут торсиона на месте. Как только конец торсиона становится параллелен стеклу, вдеваем торсион в паз.Руки при обязательно этом движутся синхронно. Это чтобы конец не вырвался из ключа!

- Доворачиваем конец торсиона и вдеваем его в верхний паз.

- Убеждаемся, что торсион сел на свое место до конца.

Аналогично повторяем с другой стороны.

Регулировка

Поставьте свой автомобиль на ровную поверхность и откройте крышку багажника.

Отвинтите на заднем концевом листе все стержневые винты (указаны стрелками).

Отвинтите все стержневые винты (стрелки) на заднем концевом листе.

Снимите левую верхнюю прокладку крышки (указана стрелкой) и…

Снимите прокладку крышки.

… отвинтите два буфера на заднем конце крышки багажника.

Демонтируйте теперь поворотный демпфер крышки багажника и…

… выровняйте петлю крышки соосно винтам (стрелки) на боковой детали. Ослабьте винты настолько, чтобы была возможность с ущерба крышки.

Выровняйте петлю крышки соосно винтам (указаны стрелками) на боковых деталях.

Ослабьте винты на крышке багажника, чтобы оставалась возможность смещения крышки.

Закройте крышку и установите задний распорный элемент (указан стрелкой) толщиной 4 мм между боковым краем крышки багажника и боковой стенкой.

Вставьте распорный элемент (указан стрелкой) толщиной 4 мм между боковым краем крышки багажника и боковой стенкой.

Как только крышка будет выровнена по зазору, удалите распорный элемент и осторожно поднимите крышку. Теперь она не должна перемещаться в петлях.

Затяните теперь шарнирные винты моментом затяжки 23 Н м и…

… ослабьте петельные винты (указанные стрелками) на кузове, чтобы имелась возможность перемещения крышки с усилием.

Ослабьте слегка петельные винты (указаны стрелками) на кузове.

Закройте крышку и уменьшите ее размер в размере 2 мм.

Создайте зазор в размере 2 миллиметра.

Осторожно откройте крышку - петли не должны сползти - затяните крепежные винты моментом 23 Н м.

Вверните оба задних буфера настолько, чтобы закрытая крышка багажника слегка прилегала.

Проведите монтаж в обратном порядке.

Гремит

Я, в свое время пробовал регулировать резинками - помогло, но ненадолго, опять начала стучать, менял замки как перчатки, поскольку кузов «играл» на неровностях, и ломало защелку. Вообщем я сделал так: пару надрезов по периметру уплотнителя и внутрь уплотнителя засунул «мягкий» кабель - дверь стала прилегать плотнее и перестала греметь, а так же подтекать (знаю что это колхоз, но так убил 2-х зайцев). Еще доработал замок, вместо штатной шпильки, которая двигает защелка, вставил болт, тем самым исключив люфт самой защелки.

Как снять багажник на ваз 2115

Демонтаж торсионов ВАЗ 2115 Пятнашка.
Как снять торсионы

Итак, приступаем к процессу демонтажа торсионов.

Берем подготовленный кусок доски и укладываем его в угол стекла. Можно использовать доску во всю длину стекла.

Положить доску нужно так, чтобы не осталось зазора между доской и кузовом. То есть, чтобы конец торсиона не мог проскочить мимо доски, если он неожиданно сорвется. Возможно, для этого нужно подпилить край край под небольшим углом.

У вас должно получится как на фотографии.

Берем ключ. Одеваем на конец снимаемого торсиона.

Вдеваем усилитель. Усилитель должен быть под углом, а не вертиально. Иначе в процессе демонтажа торсиона в конечном положении он попадет в стекло.

Чуть-чуть - место установки торсиона на 3-4 мм - место между трубкой-ключом и местом посадки торсиона. Это нужно нам для того, чтобы можно было вывести конец торсиона из паза.

Внимание! Сам процесс снятия! Для левого торсиона.

1. Обеспечиваем рукам нескольжение. Для этого можно одеть перчатки с пупырышками - зимой. Летом - можно голыми руками.
2. Ложимся в багажник: голова и руки возле торсиона, ноги по диагонали. Стараемся ногами не попасть в подпорку крышки багажника.
3. Правой рукой берем за ключ. Левой рукой - за усилитель.
4. Устраиваемся настолько удобно, чтобы обеспечить максимальную силу своим рукам. Для каждого будет индивидуальная поза в зависимости от роста и силы.Могу лишь сказать, что нужно будет удерживать торсион, который будет стремиться крутиться вверх по дуге.
5. Крепко держим ключи. Зажимаем их в ладонях таким образом, чтобы они зафиксировались в том положении, в котором они сейчас находятся.
6. Визуально (глазами) убеждаемся, что наша доска лежит на месте и защищает стекло.
7. Теперь давим руками (можно помочь весом своего тела) сперва вниз - чтобы конец торсиона отошел от паза и не упирался в него.
8. Теперь выводим конец торсиона из зацепления в бок.
9. А теперь медленно-медленно прямо по миллиметру поднимаем руки вверх. Держим ключи крепко - чтобы не сорвались! ВНИМАНИЕ! Поднимать ключ надо по дуге! Помним: торсион работает на кручение!
10. Доводим ключ до самого верха. И проверяем: если больше нет сопротивления торсиона, значит - мы его сняли!

В моем случае торсионы ослабли - поэтому в снятом положении они уже не достают до стекла.
, если его сразу отпустить после вывода из удерживающего паза - конец пролетит по дуге и с силой долбанет в стекло! БУДЬТЕ ОСТОРОЖНЫ! Не отпускайте торсион преждевременно!
Все те же действия проделываем с другим торсионом с другой стороны.

Чтобы доска не упала можно ее упереть в крепеж ремня безопасности.

КРЫШКА БАГАЖНИКА АВТОМОБИЛЯ ВАЗ-2115

КРЫШКА БАГАЖНИКА АВТОМОБИЛЯ ВАЗ-2115


Снятие и установка крышки багажника на

«

» Вам потребуется багажника 13.

1. Снимите спойлер (см. «Снятие и установка спойлера на автомобильх с кузовом седан» в подразделе «Снятие и установка декоративных элементов кузова»).

2.Отсоедините колодку с проводами от правого внутреннего фонаря.

3. Аналогично отсоедините колодку с проводами от левого внутреннего фонаря.

4. Соединение пластмассовый хомут крепления проводов правого внутреннего фонаря к внутренней панели крышки багажника.

5. Аналогично отсоедините хомут крепления проводов левого внутреннего фонаря.

6. Снимите резиновую заглушку и извлеките из отверстий в крышке багажника жгут проводов.

7. Придерживая крышку багажника, выверните по два болта крепления правой и левой петель к крышке багажника и снимите крышку.

8. Установите крышку багажника в порядке, обратном снятии. Проверьте надежность запирания и плавность открытия замка крышки багажника. При необходимости отрегулируйте положение крышки багажника относительно петель кузова.

Замена и регулировка замка крышки багажника

Вам потребуются: пассатижи, отвертка, торцовые головки «на 8», «на 13», вороток.

1. Извлеките пластмассовые фиксаторы и снимите накладку замка крышки багажника.

2.Выпрямите тягу замка привода…

3.… выверните стопорный винт из резьбовой втулки…

4.… и выньте тягу из резьбовой втулки.

5. Выведите тягу замка из отверстия в рычаге цилиндра замка и снимите ее.

6. Отверните три гайки крепления замка к внутренней панели крышки багажника…

7.… и снимите замок.

8. Выверните болт крепления цилиндра замка и снимите цилиндр.

Между цилиндром замка и наружной панелью крышки багажника установлена ​​резиновая прокладка.Если резиновая прокладка потеряла эластичность, замените ее.

9. Отверните две гайки направляющей скобы замка и снимите скобу.

10. Установите замок крышки багажника в порядке, обратном снятии.

11. Отрегулируйте четкость запирания и отпирания замка, изменяя его положение в нужную сторону при ослаблении гайках.

голос

Рейтинг статьи

Механизм багажника ваз 2115 - ProDemio. ru

Самостоятельно снимаем крышку багажника на ВАЗ 2115

Со временем любой механизм изнашивается.Что нужно сделать с крышкой багажника ваз 2115, если она перестала держаться? Такая проблема может появиться уже через полгода после покупки автомобиля. Начинают щелкать торсионы, когда открывается багажник. А затем крышка багажника ваз 2115 просто не держит. Хорошим решением проблемы станет замена петли. В начале покупается новая петля и краска. Необходимо обезжирить поверхность, а затем красить. При замене рекомендуется вынуть заднее стекло. Если торсион отскочит, то не разобьет его. Теперь крышка багажника будет открываться легко.

Также, если крышка багажника не держит, то можно снять заднюю полку и увидеть сдвинутые пластины, которые устанавливаются пруты, работающие для скручивания. Они соскакивают с зафиксированного места и не показывают эффект скручивания. Поэтому нужно с помощью стальной трубки аккуратно снять пруты с фиксаций, вернуть пластины в нужное положение и затянуть их надежно. С помощью силового рычага стальной трубки вернуть прутья в начальное положение.

Для надежной фиксации крышки потребуется пружина тормоза от классики.Но такой способ хорош для недолгого времени - пружина быстро растягивается. Поэтому можно поставить амортизатор задней двери ваз 1117. Для того, чтобы установить его в багажник ваз 2115 нужны: амортизатор от «Калина», саморезы, железная планка, которая заправляется под обивку. Когда крышка багажника поднимается вверх, то поднимается аккуратно, а не улетает вверх, как было ранее.

Замена торсионов на ВАЗ 2115

Можно просто заменить торсионы своими руками, при этом не нужно сверлить дырки в кузове, покупать газовый упор.Необходимы стандартные инструменты, такие как ключ и отвертка. Всего два часа времени и у вас будут хорошо затянутые торсионы багажника, или же установлены новые. Вам потребуется защитная доска на стекло для снятия торсионов. Для этого подойдет любая деревянная доска. Также нужны деревянные бруски для фиксации багажника в верхнем положении. Теперь можно спокойно заменить торсионы. Нет необходимости вынимать заднее стекло или быть обращенным тем, что крышка багажника упадет в самый неподходящий момент.

Первоначально мы проведем подготовительные работы. А именно: освободим место для работы.

Все мы в багажнике что-то с собою возим.

Готовим машину ВАЗ 2115 к демонтажу торсионов. Вещи в багажнике

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Вынимаем вещи из багажника

Всю нашу поклажу мы переносим на передние сиденья. Складываем на пол и на сами сиденья.

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника.Складываем вещи на передние сиденья

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Складываем вещи на передние сиденья и на пол

Теперь убираем все вещи с заднего сиденья и с полки.

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Убираем все вещи с заднего сиденья и с полки

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Убрали вещи с заднего сиденья и полки

После этого раскладываем задние сиденья.

Для этого снимаем подголовники.

Демонтаж торсионов багажника ВАЗ 2115. Снимаем подголовники на заднем сиденье

Их тоже убираем на передние сиденья.

Демонтаж торсионов багажника ВАЗ 2115. Убираем подголовники на переднее сиденье

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Открываем обе задние двери

Теперь поднимаем подушку, на которой сидят пассажиры.

Как это сделать.Между нижней и верхней частями сиденья есть небольшая петля. Она как раз между карабинами.

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Петля для подъема подушки заднего сиденья

Тянем за нее, и вытягиваем подушку вверх.

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Место положения петли подушки заднего сиденья

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Поднимаем подушку заднего сиденья вертикально вверх

Если у вас нет петли - значит, она провалилась.Как ее вытащить - читайте на странице помощи в конце книги.

Опускаем спинку сиденья. Вверху спинки как раз между спинкой и полкой прямо посередине есть рычажок.

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Рычажок спинки заднего сиденья

Тянем его - и освобождение спинку.

Так выглядит рычажок обратной стороны:

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Вид рычажка спинки заднего сиденья с обратной стороны

Убираем ремни безопасности, чтобы не препятствовали процессу.

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Ремни безопасности на заднем сиденье

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Убираем ремни безопасности в сторону

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Опускаем спинку заднего сиденья

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Получили свободный тоннель

Теперь нужно снять полку, так как торсионы находятся под ней.

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Торсионы расположены под полкой

Для этого нужно снять два пистона.

Пистоны находятся возле окошка.

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Расположение пистонов задней полки

Готовим машину ВАЗ 2115 к демонтажу торсионов багажника. Пистон полки крупным планом

Поддеваем верхнюю головку - там есть место под отвертку.

Паз под отвертку на крышечке пистона. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Если паз под отвертку не видно, нужно просто повернуть немного пистон вокруг своей оси.

Не пытайтесь выдернуть обе части пистона сразу! Это не получится, так как верхняя часть блокирует вытаскивание нижней части. Только по очереди.

Если вы сломали крышечку верхнего пистона, то обратитесь на страницу помощи.

Нижняя часть пистона задней полки.Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Теперь вытаскиваем нижнюю часть.

Все части пистна извлечены из полки. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Вот так выглядят обе части пистона.

Вид пистона полки в разобранном состоянии. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

А это - пистон в сборе. Из фотографии виден принцип его работы: верхняя часть блокирует вытаскивание нижней части.

Пистон в сборе. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Аналогично снимаем с другой стороны.

Чтобы снять полку с места, подталкиваем ее рукой снизу со стороны заднего стекла. Помогаем ей выйти из зацепов.

Снимаем полку с посадочного места. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Сняли полку с посадочного места. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

После того, как полка снята со своего посадочного места.Нужно ее перенести как можно дальше вперед в салон.

Для этого ослабляем ремни безопасности.

Ослабляем ремни безопасности. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Опускаем полку. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Теперь полностью вытягиваем ремни безопасности с катушек.

Полностью вытягиваем ремни безопасности с катушек. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Переворачиваем полку «вверх ногами».Поворачиваем ремень в пазу и фиксируем, чтобы исключить самопроизвольное затягивание ремня на катушку.

Фиксируем ремень против самозатягивания на катушку. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Кладем полку как на фотографии.

Кладем полку вверх ногами. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Перевернутая полка. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Итак, мы открыли доступ к торсионами и освободили для себя рабочее пространство.

Открытый доступ к торсионам багажника. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Здесь цифрами отмечены один и другой торсионы.

Один и другой торсионаы багажника. Готовим машину ВАЗ 2115 к демонтажу торсионов багажника

Фотографии торсионов со всех ракурсов. Левый.

Фотография торсиона багажника ВАЗ 2115

Фотография торсиона багажника ВАЗ 2115

Фотография торсионов багажника ВАЗ 2115

Фотография торсионов багажника ВАЗ 2115

Вид снизу из багажника.Конец торсиона в стопоре петли багажника.

Вид снизу торсионов багажника ВАЗ 2115

Торсионы находятся под напряжением силы кручения. Для облегчения процесса съема торсионов, нужно закрепить крышку багажника в вертикальном положении. В самой верхней точке. Для этого используем бруски длиной 102-103 см.

Фиксируем крышку багажника ВАЗ 2115 в вертикальном положении с помощью брусков

Один конец бруска ставим в угол багажника.Другой - заводим под крышку багажника. Чтобы не поцарапать лакокрасочное покрытие на крышке багажника, можно подложить кусочек ткани под брусок.

Фиксируем крышку багажника ВАЗ 2115 в вертикальном положении с помощью брусков

Крышка багажника ВАЗ 2115 зафиксирована в вертикальном положении

Все подготовительные работы провести! Приступаем к основному процессуальному демонтажа торсионов.

© Мухаметкужина Зульфия 2012-2019
Никакая часть представленного материала не может быть воспроизведена каким-либо образом без разрешения автора

Крышка багажника ВАЗ 2115

Среди людей, живущих в России, бытует мнение, мягко говоря, не совсем качественные автомобили. Может быть, эта точка зрения слишком предвзята, но то, что владельцам отечественных авто приходится тратить личные средства на автосервис, непреложный факт. Можно пустить пространные рассуждения о том, как было раньше, но многие владельцы ВАЗ-2115 уже столкнулись с подобной проблемой.

Не держится

Багажник ВАЗ 2115 может иметь проблему не контейнерейся крышки. Крышку держат два торсиона. Однако со временем они выходят из строя и будут больно ударять, если не устранить эту проблему.Решить её можно использовать способами.

Первое, можно купить и установить новые торсионы. У них не очень высокая цена, но установить их не так просто. Нужно снять заднее сиденье, достать полку и подставить палку под крышку багажника - проще установить на открытый багажник. Важно установить аккуратно, чтобы не разбить заднее стекло.

Второе, можно купить две пружины на сцепление для классики и две металлические планки, которые закреплены на саморезы крепления обшивки багажника. За них укрепим пружины. Удобнее с установкой пружин, которые закрепляются к кузову.

Третье, можно купить газовый амортизатор для багажника ВАЗ 2108 и прикрепить к петле багажника с одной стороны, а с другой к кузову. Однако крышка будет туго закрываться, если поставить два амортизатора. С одним амортизатором багажник перекосится и петли выйдут из строя.

Четвертое, нужно рассверлить отверстие, где крепится полка и защелкивается сидение. Там закрепляем один конец упора.Затем нужно зачистить места для сварки. Второй устанавливается в приваренные прямоугольники к рычагам крышки багажника. После сварки нужно зашпаклевать и покрасить. Багажник будет открываться от кнопки в салоне.

Замена торсионов

- Торсион кладем свободно на пластину с пазами.

- Надеваем ключ на конец торсиона.

- Левой рукой беремся за основание торсиона - вдоль длине возле сгиба торсиона, правой рукой держим ключ.

- Помните: ключ должен быть одет так, чтобы конец торсиона был натянуть на паз и в то же время, чтобы конец не сорвался с ключом.

- Крепко держим руками.

- Порядок действий. Правой рукой поворачиваем ключ вниз, а левой - держим прут торсиона на месте. Как только конец торсиона становится параллелен стеклу, вдеваем торсион в паз. Руки при обязательно этом движутся синхронно. Это чтобы конец не вырвался из ключа!

- Доворачиваем конец торсиона и вдеваем его в верхний паз.

- Убеждаемся, что торсион сел на свое место до конца.

Аналогично повторяем с другой стороны.

Регулировка

Поставьте свой автомобиль на ровную поверхность и откройте крышку багажника.

Отвинтите на заднем концевом листе все стержневые винты (указаны стрелками).

Отвинтите все стержневые винты (стрелки) на заднем концевом листе.

Снимите левую верхнюю прокладку крышки (указана стрелкой) и…

Снимите прокладку крышки.

… отвинтите два буфера на заднем конце крышки багажника.

Демонтируйте теперь поворотный демпфер крышки багажника и…

… выровняйте петлю крышки соосно винтам (стрелки) на боковой детали. Ослабьте винты настолько, чтобы была возможность с ущерба крышки.

Выровняйте петлю крышки соосно винтам (указаны стрелками) на боковых деталях.

Ослабьте винты на крышке багажника, чтобы оставалась возможность смещения крышки.

Закройте крышку и установите задний распорный элемент (указан стрелкой) толщиной 4 мм между боковым краем крышки багажника и боковой стенкой.

Вставьте распорный элемент (указан стрелкой) толщиной 4 мм между боковым краем крышки багажника и боковой стенкой.

Как только крышка будет выровнена по зазору, удалите распорный элемент и осторожно поднимите крышку. Теперь она не должна перемещаться в петлях.

Затяните теперь шарнирные винты моментом затяжки 23 Н м и…

… ослабьте петельные винты (указанные стрелками) на кузове, чтобы имелась возможность перемещения крышки с усилием.

Ослабьте слегка петельные винты (указаны стрелками) на кузове.

Закройте крышку и уменьшите ее размер в размере 2 мм.

Создайте зазор в размере 2 миллиметра.

Осторожно откройте крышку - петли не должны сползти - затяните крепежные винты моментом 23 Н м.

Вверните оба задних буфера настолько, чтобы закрытая крышка багажника слегка прилегала.

Проведите монтаж в обратном порядке.

Гремит

Я, в свое время пробовал регулировать резинками - помогло, но ненадолго, опять начала стучать, менял замки как перчатки, поскольку кузов «играл» на неровностях, и ломало защелку.Вообщем я сделал так: пару надрезов по периметру уплотнителя и внутрь уплотнителя засунул «мягкий» кабель - дверь стала прилегать плотнее и перестала греметь, а так же подтекать (знаю что это колхоз, но так убил 2-х зайцев). Еще доработал замок, вместо штатной шпильки, которая двигает защелка, вставил болт, тем самым исключив люфт самой защелки.

Как зафиксировать крышку багажника ВАЗ 2115

Самостоятельно снимаем крышку багажника на ВАЗ 2115

Со временем любой механизм изнашивается. Что нужно сделать с крышкой багажника ваз 2115, если она перестала держаться? Такая проблема может появиться уже через полгода после покупки автомобиля. Начинают щелкать торсионы, когда открывается багажник. А затем крышка багажника ваз 2115 просто не держит. Хорошим решением проблемы станет замена петли. В начале покупается новая петля и краска. Необходимо обезжирить поверхность, а затем красить. При замене рекомендуется вынуть заднее стекло. Если торсион отскочит, то не разобьет его. Теперь крышка багажника будет открываться легко.

Также, если багажника не держит, то можно снять заднюю полку и крышку сдвинутые пластины, которые устанавливаются пруты, работающие для скручивания. Они соскакивают с зафиксированного места и не показывают эффект скручивания. Поэтому нужно с помощью стальной трубки аккуратно снять пруты с фиксаций, вернуть пластины в нужное положение и затянуть их надежно. С помощью силового рычага стальной трубки вернуть прутья в начальное положение.

Для надежной фиксации крышки потребуется пружина тормоза от классики. Но такой способ хорош для недолгого времени - пружина быстро растягивается. Поэтому можно поставить амортизатор задней двери ваз 1117. Для того, чтобы установить его в багажник ваз 2115 нужны: амортизатор от «Калина», саморезы, железная планка, которая заправляется под обивку. Когда крышка багажника поднимается вверх, то поднимается аккуратно, а не улетает вверх, как было ранее.

Замена торсионов на ВАЗ 2115

Можно просто заменить торсионы своими руками, при этом не нужно сверлить руками дырки в кузове, покупать газовый упор.Необходимы стандартные инструменты, такие как ключ и отвертка. Всего два часа времени и у вас будут хорошо затянутые торсионы багажника, или же установлены новые. Вам потребуется защитная доска на стекло для снятия торсионов. Для этого подойдет любая деревянная доска. Также нужны деревянные бруски для фиксации багажника в верхнем положении. Теперь можно спокойно заменить торсионы. Нет необходимости вынимать заднее стекло или быть обращенным тем, что крышка багажника упадет в самый неподходящий момент.

Пружины для багажника ваз 2115

Всем владельцам «Ваз 2115» известно, что крышка багажника плохо держится в открытом положении, особенно если машина занижена.

Как-то раз, я поставил стойку багажника от "Ваз-2112", но от нее появился зазор и багажник стал тяжело закрываться,
Позже я снял стойку и поменял петлю багажника, в которой было отломлено ушко, всё торсины со временем ослабли, а подтягивать я их не умею, да и опасно, т.к. могут вылететь в стекло или в глаз.

Вообщем купил две пружины сцепления от Ваз "классики" (можно найти в любом автомагазине). Далее открыл багажник и увидел, что снизу каждой петли есть дырка (с завода), отогнул один конец пружины пассатижами и вставил в петлю багажника (в заводскую дырку), а другой конец пружины прикрутил тоже на штатный болт, который держит обивку багажника и находится ближе всех к петле багажника. На фото всё видно:

Крышка багажника ВАЗ 2115

Среди людей, живущих в России, бытует мнение, что наш автопром создает, мягко говоря, не совсем качественные автомобили. Может быть, эта точка зрения слишком предвзята, но то, что владельцам отечественных авто приходится тратить личные средства на автосервис, непреложный факт. Можно пустить пространные рассуждения о том, как было раньше, но многие владельцы ВАЗ-2115 уже столкнулись с подобной проблемой.

Не держится

Багажник ВАЗ 2115 может иметь проблему не объемейся крышки. Крышку держат два торсиона. Однако со временем они выходят из строя и будут больно ударять, если не устранить эту проблему.Решить её можно использовать способами.

Первое, можно купить и установить новые торсионы. У них не очень высокая цена, но установить их не так просто. Нужно снять заднее сиденье, достать полку и подставить палку под крышку багажника - проще установить на открытый багажник. Важно установить аккуратно, чтобы не разбить заднее стекло.

Второе, можно купить две пружины на сцепление для классики и сделать две металлические планки, которые закреплены на саморезы крепления обшивки багажника. За них укрепим пружины. Удобнее с установкой пружин, которые закрепляются к кузову.

Третье, можно купить газовый амортизатор для багажника ВАЗ 2108 и прикрепить к петле багажника с одной стороны, а с другой к кузову. Однако крышка будет туго закрываться, если поставить два амортизатора. С одним амортизатором багажник перекосится и петли выйдут из строя.

Четвертое, нужно рассверлить отверстие, где крепится полка и защелкивается сидение. Там закрепляем один конец упора. Затем нужно зачистить места для сварки.Второй устанавливается в приваренные прямоугольники к рычагам крышки багажника. После сварки нужно зашпаклевать и покрасить. Багажник будет открываться от кнопки в салоне.

Замена торсионов

- Торсион кладем свободно на пластину с пазами.

- Надеваем ключ на конец торсиона.

- Левой рукой беремся за основание торсиона - вдоль длине сгиба торсиона, правой рукой держим ключ.

- Помните: ключ должен быть одет так, чтобы конец торсиона был натянуть на паз и в то же время, чтобы конец не сорвался с ключом.

- Крепко держим руками.

- Порядок действий. Правой рукой поворачиваем ключ вниз, а левой - держим прут торсиона на месте. Как только конец торсиона становится параллелен стеклу, вдеваем торсион в паз. Руки при обязательно этом движутся синхронно. Это чтобы конец не вырвался из ключа!

- Доворачиваем конец торсиона и вдеваем его в верхний паз.

- Убеждаемся, что торсион сел на свое место до конца.

Аналогично повторяем с другой стороны.

Регулировка

Поставьте свой автомобиль на ровную поверхность и откройте крышку багажника.

Отвинтите на заднем концевом листе все стержневые винты (указаны стрелками).

Отвинтите все стержневые винты (стрелки) на заднем концевом листе.

Снимите левую верхнюю прокладку крышки (указана стрелкой) и…

Снимите прокладку крышки.

… отвинтите два буфера на заднем конце крышки багажника.

Демонтируйте теперь поворотный демпфер крышки багажника и…

… выровняйте петлю крышки соосно винтам (стрелки) на боковых деталях. Ослабьте винты настолько, чтобы была возможность с ущерба крышки.

Выровняйте петлю крышки соосно винтам (указаны стрелками) на боковых деталях.

Ослабьте винты на крышке багажника, чтобы оставалась возможность с ущерб крышки.

Закройте крышку и сзади распорный элемент (указан стрелкой) толщиной 4 мм боковым краем крышки багажника и боковой стенкой.

Вставьте распорный элемент (указан стрелкой) толщиной 4 мм между боковым краем крышки багажника и боковой стенкой.

Как только крышка будет выровнена по зазору, удалите распорный элемент и осторожно поднимите крышку. Теперь она не должна перемещаться в петлях.

Затяните теперь шарнирные винты моментом затяжки 23 Н м и…

… ослабьте затем петельные винты (указанные стрелками) на кузове, чтобы имелась возможность перемещения крышки с усилием.

Ослабьте слегка петельные винты (указаны стрелками) на кузове.

Закройте крышку и надавите ее в нижней части окна в размере 2 мм.

Создайте зазор в размере 2 миллиметра.

Осторожно откройте крышку - петли не должны сползти - затяните крепежные винты моментом 23 Н м.

Вверните оба задних буфера настолько, чтобы закрытая крышка багажника слегка прилегала.

Проведите монтаж в обратном порядке.

Гремит

Я, в свое время пробовал регулировать резинками - помогло, но ненадолго, опять начала стучать, менял замки как перчатки, поскольку кузов «играл» на неровностях, и ломало защелку.Вообщем я сделал так: пару надрезов по периметру уплотнителя и внутрь уплотнителя засунул «мягкий» кабель - дверь стала прилегать плотнее и перестала греметь, а так же подтекать (знаю что это колхоз, но так убил 2-х зайцев). Еще доработал замок, вместо штатной шпильки, которая двигает защелка, вставил болт, тем самым исключив люфт самой защелки.

Ремонт крепления крышки багажника ВАЗ 2115

Багажник ВАЗ 2115 может иметь проблему не примерейся крышки.Крышку держат два торсиона. Однако со временем они выходят из строя и будут больно ударять, если не устранить эту проблему. Решить её можно использовать способами.

Первое, можно купить и установить новые торсионы. У них не очень высокая цена, но установить их не так просто. Нужно снять заднее сиденье, достать полку и подставить палку под крышку багажника - проще установить на открытый багажник. Важно установить аккуратно, чтобы не разбить заднее стекло.

Второе, можно купить две пружины на сцепление для классики и сделать две металлические планки, которые закреплены на саморезы крепления обшивки багажника.За них укрепим пружины. Удобнее с установкой пружин, которые закрепляются к кузову.

Третье, можно купить газовый амортизатор для багажника ВАЗ 2108 и прикрепить к петле багажника с одной стороны, а с другой к кузову. Однако крышка будет туго закрываться, если поставить два амортизатора. С одним амортизатором багажник перекосится и петли выйдут из строя.

Четвертое, нужно рассверлить отверстие, где крепится полка и защелкивается сидение. Там закрепляем один конец упора. Затем нужно зачистить места для сварки. Второй устанавливается в приваренные прямоугольники к рычагам крышки багажника. После сварки нужно зашпаклевать и покрасить. Багажник будет открываться от кнопки в салоне.

Регулировка торсионов

Возможно проблема решается и при регулировке торсионов. Для этого нужно снять заднюю полку. Одна сторона торсиона фиксируется в некотором положении, а левая его часть закреплена гайкой. Освобождается торсион справа, откручивается гайка слева и деталь, которая крепится торсион переводится в противоположную сторону.Затем гайка затягивается и торсион выводится в прежнее состояние. Теперь все готово.

Также можно снять отверстие в кузове снизу резинки багажника. Установить один конец амортизатора в сделанное отверстие, прикрутить, открутить болт, который держит крышку багажника с одной стороны и прикрутить вместе с амортизатором.

Кроме того, можно доработать сам багажник. Пластик проклеивается карпетом и устанавливается в багажник, прикручивается с помощью саморезов, места вкручивания лучше залить антикором. На пол багажника укладывается фанера, которую можно вырезать нужной формы. Карпет приделывается к фанере. Также можно сделать и лямку для крышки запаски.

Гремит крышка багажника ваз 2115 что сделать

С крышкой багажника ВАЗ-2115 вызывает много разочарований, обладающих неплохой машиной. Со временем научились решать, и мы постараемся изложить все особенности этой части авто.

Крышка багажника и ее слабые стороны

Среди людей, живущих в России, бытует мнение, мягко говоря, не совсем качественные автомобили.Может быть, эта точка зрения слишком предвзята, но то, что владельцам отечественных авто приходится тратить личные средства на автосервис, непреложный факт. Можно пустить пространные рассуждения о том, как было раньше, но многие владельцы ВАЗ-2115 уже столкнулись с подобной проблемой.

Иногда автомобиль приносит сюрприз не в виде поломки ходовой, трансмиссии или двигателя, а в облике мелочной и противной вещи, которую зовут неисправностью торсионов багажника. Для тех, кто не знает, маленькое пояснение. Торсионы - это валы из упругого материала (или металла), выполняющие те же функции, что и амортизаторы или пружины. Крышку багажника в «пятнашке» доверено контролировать именно этим устройствам.

В течение срока эксплуатации торсионы имеют обыкновение «ослаблять хватку», из-за чего во время движения можно слышать несущиеся из недр багажника ВАЗ-2115 посторонние звуки и стук. Особенно это хорошо ощущается при езде по ухабам. В связи с недостаточной тягой дополнительной нагрузкой на замок, и если не обратить внимание на диагностику «мелочей», можно при поездке увидеть в зеркало заднего вида, как крышка багажного отсека копирует движение птичьего крыла, весело взлетая в момент наезда авто на неровности.

Реанимируем торсионы в ВАЗ-2115

Не будем обсуждать конструкторы автомобиля и гадать, чем они руководствовались, когда решили приспособить такие ненадежные устройства для поддержки массивной крышки багажника ВАЗ-2115. Лучше поговорим о том, как найти выход из возникшей ситуации.

Как принято в любом цивилизованном обществе, автолюбитель, обнаружив неисправность, конечно, попробует найти нужную деталь в автомагазине. В этом случае его заранее ждет неудача: найти в продаже торсионы весьма сложно, и если нет знакомых мастеров из автосервиса, то можно похоронить и идею об их изготовлении.Если чудо случилось, и в продаже нашлись-таки нужные экземпляры, то установить их на ВАЗ-2115 без помощи специалиста вообще нет никаких шансов. Необходимо снять заднее сиденье, демонтировать полку, принять меры к тому, чтобы крышка багажника находилась в течение всего процесса установки в открытом состоянии… В общем, если вам нравится преодолевать препятствия - это ваш звездный час!

Ремонт деталей своими руками

Народные умельцы, имеющие опыт работы с металлом, нашли свое решение, эффективно, но совершенно не приемлемо для тех, кто привык только кататься.Смысл вот в чем: применяемые в устройстве багажника ВАЗ-2115 торсионы имеют закрутку всего лишь в пол-оборота вокруг собственной оси. Если довернуть их еще на один оборот, то проблема будет решена. Вопрос только в том, умеете ли вы с помощью подручных средств создать усилие, достаточное для проведения такой операции? Вот то-то и оно…

Более доступный способ - приспособить пружины от сцепления, прикрепить один их конец к металлическим пластинам, установленным при помощи саморезов на обшивку багажника, а другой - приспособить к крышке.Это, конечно, более подходящий план, но тут тоже есть свой неприятный момент. Во-первых, обшивка - не слишком надежная основа, и крепить планку лучше к корпусу. Здесь тоже надо действовать умеючи, чтобы не насверлить лишних отверстий. Во-вторых, пружины все-таки не приспособлены для работы с крышкой багажника ВАЗ-2115 имеют неприятное свойство растягиваться. Конечно, это не торсионы, и их замена не будет столь сложной, но вряд ли какому автовладельцу хочется лишний раз ломать голову и тратить средства.

Еще одно «изобретение» - установка вместо торсионов (или параллельно с ними) газовых амортизаторов, которые применяются в багажниках и задних дверях некоторых автомобилей. Здесь тоже важно все продумать, в особенностях - каким образом крепить устройство к кузову автомобиля. Недостатки в этом случае в том, что два амортизатора включает такое сопротивление, для преодоления которого при закрытии крышки вашего ВАЗ-2115 прилагается большое усилие, а если один амортизатор остается, есть риск ее перекоса.

Установка газовых амортизаторов

Знатоки, которые используются на апгрейдах автомобилей, могут предложить еще способы, но каждый из них имеет свои достоинства и недостатки. Ну, а как обстоят дела с надежностью крышки багажника у «одноклассников» ВАЗ-2115?

Устройство Renault Logan?

Багажник Renault Logan - благодаря ему, этот автомобиль смог обогнать многих конкурентов. Его литраж разрабатывался с учетом возможности загрузки крупногабаритных грузов.Чтобы достичь поистине рекордной вместительности багажного отделения без ущерба ходовым качествам и комфорту пассажиров, была проведена поистине гигантская работа! Изменения коснулись не только внутреннего пространства. Так, высота крышки багажника была уменьшена, а верхняя часть ее приобрела своеобразную «надстройку», напоминающую спойлер.

Багажник Renault Logan

Самое интересное, что крышка багажника не включает никаких никаких торсионов. За ее подъем и опускание две пружины.Причем возможна даже регулировка их усилий! Для этого достаточно всего лишь переставить конец пружины в соответствующее отверстие на кронштейне, который закреплен на кузове. Как говорится, тут сравнение явно не в пользу российских инженеров.

Тем не менее, недостатки присутствуют и здесь. Например, петли крепления багажной крышки имеют достаточно большой радиус движения. Следующая «беда» - это замок багажника, который, к сожалению, довольно нежный, и при недостаточно аккуратном обращении может либо заклинить, либо вообще не защелкиваться.К счастью, такой недостаток устраняется довольно легко. Если есть навыки слесарного дела, починка его займет около часа. Если никаких умений нет - вполне реально замену «родного» замка на такой же или на аналогичный от Лада Калина . Последний, кстати, будет дешевле. Ну, и тем, кто не жалеет средств на своего «железного коня» и ценит свое время, лучше все-таки обратиться за помощью в технический центр.

Петли крепления багажной крышки

не произошло подобных, хотя и мелких, но противных «неожиданностей», хозяину Renault Logan должно быть всего лишь придерживаться определенных правил при использовании багажника:

  • периодически проводить смазку замка, особенно во время подготовки автомобиля к очередному сезону;
  • крышку багажника необходимо закрывать без излишнего усилия и ударов;
  • не допускают заполнения багажника груза, чьи габариты вынуждают выдавать закрытие с усилием, а также предметами, превышающими грузъемность.Дело в том, что может произойти деформация кузова, которая нарушит герметизацию и плотность прилегания крышки.

Особенности крышки багажника у Шевроле Нива

В общем-то, «особенности» - это слишком громко сказано. Крышка, как крышка, и единственная ее «необычность» в том, что открывается она не так, как у старой Нивы, а, по прихоти инженеров, влево. И, надо сказать, это довольно интересное решение! Примером, видимо, здесь служил «англичанин» Land Rover Defender, производившийся для путешествий по сафари.Особенно напрашивается такое сравнение после того, как видишь запасное колесо, которое удерживает на себе крышку (а правильно сказать - дверь) багажника.

Американцы, помогавшие российским разработчикам реализовывать проект по созданию совместных кроссовера, постарались у всех нюансов российских дорог, а потому прочности и надежности автомобиля уделено довольно много внимания. Вплоть до конструирования дверей. Крышка багажника тут лишена всяких приспособлений типа торсионов, пружин и амортизаторов.И в этом, вероятно, и есть ее ценность. По крайней мере, автолюбителям не надо становиться изобретателями и искать решения проблемы, попутно ломая голову, где просверлить дырку или приварить железку. Помимо того, что крышка открывается в сторону, для нее достаточно всего лишь петель.

Крышка багажника Шевроле Нива

Кстати, и фиксировать ее стало удобней - новые три положения. Весьма примечательно. Ведь нет необходимости распахивать ее до конца, если нужно взять и положить какую-нибудь небольшую вещь.

А есть ли жалобы на дверцу багажного отсека у автолюбителей, остановивших свой выбор на приобретении этого «железного коня»? Ну как же без них! Учитывая, что замок крышки (двери) багажного отделения имеет электропривод, соответствующие неисправности бывают и здесь. Особенно часто жалуются на то, что перетираются проводки. Дело в том, что они жестковаты, и в местах, близких к петлям дверцы, происходит разлом. Устраняется это, в общем-то, быстро, но все равно неприятно. Приходится разбирать разъемы, чтобы найти поломку.Многие владельцы «грешат» на блок предохранителей, а потому, не сумев найти истинной причины, по которой замок не работает, портят себе нервы и настроение.

Устройство двери багажного отделения

Следующие неисправности, могла бы выделиться крышка багажника, связанные с «дворником» и омывателем стекла. Правда, судя по отзывам хозяев, никаких проблем эти приспособления не приносят. Трудности могут возникнуть еще и при смене самой задней дверцы, когда не только правильно соединить провода для устройств, но и произвести подгонку, отладить герметичность прилегания уплотнителей, отрегулировать защелку замка, настроить расположение петель и провести еще уймупуляций.

Еще одна «мелочь» может испортить настроение автовладельцу - это поскрипывание петель при движении. В принципе, можно внимания и не обращать, но поймите сами, как больно ранит любая неисправность, даже мизерная! Наши «кулибины» долгое время искали решения проблемы, но, как это часто бывает, оно лежит на этой поверхности. Оказалось, что просто надо смазать петли любой консистентной смазкой - и все! Скрипы мгновенно пропадают.

А были проблемы с задней дверью у ВАЗ-2121?

Неоднократный золотой медалист, получивший признание во всем мире, ВАЗ-2121 «Нива» не имел крышки багажника, обладал полноценной задней дверью. Кстати, подобная компоновка, когда происходит ее поднятие вверх при открывании, весьма характерна для внедорожников. Что интересно, более 40 лет назад для фиксации этой двери применялись газовые амортизаторы.

Задняя дверь ВАЗ-2121

Даже сейчас у автолюбителей, сохранивших «советские джипы», никаких претензий к своей машине в части каких-либо неприятных сюрпризов нет. Интересно, почему тогда конструкторами ВАЗ-2115 не было применено устройство, зарекомендовавшее себя на протяжении многих лет, и отдано предпочтение каким-то торсионам? Видимо, в этом есть какая-то неведомая всеобщему тайна.

Какая система лучше?

Подводя итог, какое инженерное решение лучше для открывания, закрывания и фиксации крышки или двери багажного отделения, однозначно ответить сложно. В каждом из них есть свои достоинства и недостатки. Может, это будет и предвзятое мнение, но лучше всех, несомненно, себя показали газовые амортизаторы. Один только факт того, что старые агрегаты, отработав свой век на Нивах выпуска 70-80-х годов и были переставленными на более поздних выпусков, продолжает с успехом выполнять свои функции, дает шанс задуматься.

Применение надежных газовых амортизаторов

Стоит ли так торопиться применять новые технологии, если старые более надежны? Впрочем, как следует из описания выше про Renault Logan, бывают и исключения из правил. А пока инженеры ищут новые пути в решении технических проблем, многочисленные «кулибины» применяют их на практике путем проб и ошибок, экспериментируют с узлами и агрегатами своих автомобилей, создавая из них кустарные испытательные стенды.

Торсионы да, штатная резинка протирается со временем.

С замком своя засада есть. Он на крышке крепится так, что обжимаются два тонких слоя металла с пустотой между ними. Со временем все это хозяйство разбалтывается (металл прогибается). Подтяжка если и помогает, то ненадолго.

ШВИ на крышке - снизит шум. регулировка и протяжка - уберут грохот. а как, что и сколько кому отвечать - решу сам, без посторонних подсказок. я понятно выражаюсь?

Опции темы
Поиск по теме

Крышка багажника ваз 2115 помогите.

поиск покурил, не нашёл ничего.в общем проблема такая.осенью крышка багажника держалась без проблем, в середине зимы перестала держаться но подымалась легко, сейчас с ней что то приключилось что открывать стало тяжелее раз в 5. прям реально тяжело)) ) посоветуйте что нибудь кроме других упоров, есть ли у торсионов какие то регулировки или ещё что то. заранее спасибо)

На шарниры ВДшкой побрызгай, там подоржавело чуть и зажимает сустав

Крышка покрылась наледью, из нутри.конденсат.

у торионов есть три регулировки (самая верхняя - самая сильная)
Для регулировки надо взять тонкую трубку подходящего диаметра и очень оккуратно эти концы торсионов вытаскивать из пазов регулировки (если сорвётся - вынесет заднее стекло)
А вообще сами у тебя скорее всего сломало кронштейны - "уши" зацепления других торсионов - 350 рэ за пару.
При открывании ничего не скрипит под задней полкой?

И ещё: натягивать торсионы надо при поднятом багажнике (подперев его палкой) - так легче.

Последний раз редактировалось томич .; 04.03.2013 в 18:41.

спасибо завтра попробую)) но почему так внезапно она потяжелела.

нет этого нет))) два дня потепление у нас плюс 2)))

у торионов есть три регулировки (самая верхняя - самая сильная)
Для регулировки надо взять тонкую трубку подходящего диаметра и очень оккуратно эти концы торсионов вытаскивать из пазов регулировки (если сорвётся - вынесет заднее стекло)
А вообще сами у тебя скорее всего сломало кронштейны - "уши" зацепления других торсионов - 350 рэ за пару.
При открывании ничего не скрипит под задней полкой?

И ещё: натягивать торсионы надо при поднятом багажнике (подперев его палкой) - так легче.

нет не скрипит.я вот смотрел сегодня. и с каждой стороны по одному концу торсиона имеют какую то регулировку это и есть. а как менять кронштейны?

да - три паза, чем выше, тем сильнее

сам багажник естественно, сначала торсионы, потом кронштейны открутить от багажника и от кузова (там болт вокруг которого кронштейн крутится)
Тока багажник тяжёлый, с непревычки помошник нужен держать (хотя я один снимал)

Ага понял, завтра попробую) разобрать всё этодело)))

Да, но в эти пазы упирается один конец торсиона, а второй конец упирается в железочку привареную к петле крышки багажника.Вот её то торсион и протирает на ухнарь. Крышка сразу становится в 5 РАЗ ТЯЖЕЛЕЕ .И теперь WDшка и регулировка не помогут, а выручит сварочный аппарат со снятием крышки багажника.

у торионов есть три регулировки (самая верхняя - самая сильная)
Для регулировки надо взять тонкую трубку подходящего диаметра и очень оккуратно эти концы торсионов вытаскивать из пазов регулировки ( если сорвётся - вынесет заднее стекло )
А вообще у тебя скорее всего сломало сами кронштейны - "уши" зацепления других концов торсионов - 350 рэ за пару.
При открывании ничего не скрипит под задней полкой?

И ещё: натягивать торсионы надо при поднятом багажнике (подперев его палкой) - так легче.

а под стеклом разве не полка металлическая? или я что-то забыл за 3 года как нет у меня 2115

Подниму старую тему)
В инете все когда крышка начинает падать на голову ставят всякие упоры газовые, да пружины. А никто не думал как сделать, чтобы крышка багажника фиксировалась только в открытом положении, т.е. на нее НЕ действовали никакие "неродные" силы, кроме как когда она находится в верхнем положении, что исключает всякие там увеличения зазоров, вредные излишние усилия при закрытии и отскакивание с полным открытием крышки при отпирании замка багажника?
Мне например нравится, чтобы при отпирании замка с брелка или кнопки в салоне крышка багажника приподнималась лишь чуть-чуть, как это стандартно происходит при ослабленных торсионах или еще меньше, что можно осуществить наклеив на крышку багажника шумку, либо специально еще ослабить торсионы, переведя их в среднем или крайнее-слабое положение.
Так вот. Отпирается замок багажника, немного приподнимается, а дальше открываешь рукой до верхнего положения крышки (в этом как обычно немного помогает и ослабляет торсионы, ведь мы их не убирали) и только там крышка фиксируется! Для закрытия происходит небольшое усилие фиксации и дальше все как обычно, в случае когда она падает и бьет по голове - т.е. крышка опускается под собственным весом, остановившись в чуть приоткрытом состоянии. Мне такой расклад тоже удобен, когда за малый промежуток времени нужно несколько раз сбегать от багажника куда-то и обратно, н-р на даче (машина стоит на улице за воротами) и ведь не захлапывать и открывать его каждый раз , но при этом н-р не хочется "светить" содержимым багажника для проходящих, либо если покапывает маленький дождик.Крышку просто прикрыл и все. А например с газовыми упорами такое не провернешь + зазоры.
Что касается пружин (да и торсионов) - их недостаток (на деле видно что люди делают хоть все работает, а я просто заморачиваюсь лишний раз) в том что MAX усилие они производят в закрытом (и большую часть в замкнутом!) Положении крышки багажника (из-чего возможно и ослабевают), когда оно никому и не нужно, а в нужном - открытом положении крышки багажника пружины сжимаются, а торсионы раскручиваются, оказывая слабое или недостаточное воздействие, как раз когда оно нам то и нужнО. Получается как бы абсурд) Поэтому у меня родилось несколько мыслей по этому поводу. До реализации и испытаний у меня дело не дошло, поэтому, после кучи писанины, предлагаю свои варианты обсуждения в словесной перпалке) А может кто и попробует)
В инете таких способов и предложений не встречал.
Варианты:
1) какие-то крепления типа тех на которые крепятся в быту пластиковые трубы водоснабжения.
im6-tub-ru.yandex.net/i? > Типа петля багажника в верхнем положении должна входить в это крепление и удерживать им.Но в реале по-моему не очень идейка.
2) Смысл тот же, но вместо водопроводных защелок - фиксаторы задних дверей УАЗ буханка.
d.a.d-cd.net/d183a48s-480.jpg
Уже лучше, но как реализовать - хз
3) Смысл почти тот же - только с применением магнитов, н-р от аудио динамиков. Якобы этот магнит и металлический диск закреплены на телескопической тяге и при закрытом багажнике они находятся на удалении друг от друга, а при его полном открытии смыкаются-примагничиваются, удерживая крышку в открытом положении. Все это входит в место где ставят газовые упоры. Но все это сравнительно громоздко и гемор)
4) Смысл иной. Вариант, по-моему, самый лучший (мне больше всего симпатизирует) =)
Используется тот же газовый упор, который все ставят, но он не закреплен непосредственно к частям авто, а вставлен в устройство, смысл которого поднимать крышку багажника при ее открывании посредством некого рычага и нейтрализировать разрывающие усилия газового упора при закрытой крышке, не оказывая на нее ни малейшего воздействия.
а) s017.radikal.ru/i400/1310/27/8f24910cb374.png
б) s020.radikal.ru/i720/1310/49/e23af563a6f0.png

Суть в следующем. При закрытой крышке усилие давящего упора направленно в ось вращения (3) рычага (1) и никаким образом не воздействует на петли и вообще систему механизма крышки багажника, т.к. упор получается закреплен в распор на алюминиевом уголке.
А при открытии крышки багажника, рычаг (1) получает степень свободы и начинает вращаться, «активирует» упор, и упор теперь уже давит-вращаетг, который в свою очередь давит на рабочую пластину или направляющую втулку (пара трения скольжения с рычагом ( 1)), закрепленную на месте крепления петли крышки багажника к крышке багажника (2).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
