Общества › ВАЗ: Ремонт и Доработка › Блог › Смена обоймы шаровой опоры рычага КПП Калина автомобиль 1,6 8кл

Бывают шуточка, что инженеры автоваза не умрут собственной гибелью. Все больше и больше, когда берусь за выполнение ремонта, эта шуточка становится что остается сделать нашему клиенту посильнее бывальшиной.

Началось нашему клиенту остается с железного глухого стука в районе мотора на кочках. Поначалу задумывался может что с защитой. Однако не здесь то было. Заехал на яму. А там п?ц. Тяга рычага кпп лежит на глушителе. О как! Оказывается рычаг кпп держится на обойме, которая резиновая и в 2-ух местах очень узкая для таких нагрузок. Тянем рычак кпп ввысь и достаем весь механизм ввех. Меж железной площадкой и обоймой встречаются пыльник. Потому что у меня обойма развалилась на две части, мне не составило особенного труда всю совокупность разобрать. Не снимайте пыльник с кулисы, он не слезет с него. КАК?! Не имею понятия по образу него это вышло. У меня смена заняла около 2-ух часов.

Приступим к подмене.
Нам пригодится:
Новенькая обойма шаровой

опоры рычага КПП (570 руб)
Ключ на 10, 13.
Отвертка крестовая.
Плоскогубцы с тоненьками концами иначе говоря щипчики.
Если конечно трещетка, она очень облегчит работу.
Припас терпения.
Отсутствие несовершеннолетних вблизи, потому что рамонт калины очень развивает фантазию в сторону нецензуры.

Машину нужно загнать на яму либо на подьемник. Часть работы происходит снизу авто.
Нужно снять глушитель, увы не весь. Для этой цели вам снимаем хомут около заднего колеса. Будте аккуратны, когда глушитель разбирается, оттуда высыпается много ржавчины и грязищи. Дальше снимаем глушитель с резинок и отодвигаем в всякую сторону. Дальше выкручиваем два болта на 13, которыми обойма прикручивается к тяге. Снизу что остается сделать нашему клиенту.
Увы мне было надо подтянуть еще ручник. Снимаем защиту и подтягиваем. Там впринципе ни чего сложного. Для подтягивания необходимы два ключа на 13.

Фото снизу нет, был очень занят процессом.

Дальше идем в салон. В этом вопросе начинается бестселлер. Незнаю как, однако инженерам ваза удается сделать все возможное очень неловко для разбора.

Похожие новости

Дергается рычаг переключения передач, дребезжит на калине

Дергается рычаг переключения передач, дребезжит на калине Подписывайся на канал и смотри новые выпуски.

Провалился рычаг КПП Лада Kalina

Рычаг КПП провалился на 10 см. Звучный стук при трогании с места на 2-ой и четвёртой передачи. После ремонт.


Сперва нужно снять пластик вокруг рычага кпп. Снимаем пластик с площадки ручника. Там три самореза. Позже выкручиваем кнопку ручника и достаем ее.

Кнопка ручника и саморез, по причине которого ее нужно снимать

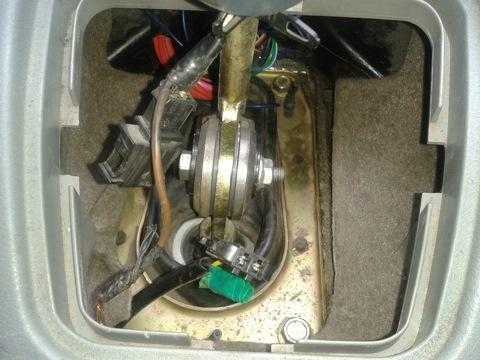

Через щель выкручиваем саморез. Это какой фантазией нужно владеть, чтоб его там расположить. Дальше снимаем пластик с обдува в ноги водителя и пассажира. Там один саморез с каждой стороны. Здесь пластиком два самореза которые держат пластиковую панель вокруг кпп. Поднимаем эту панель. Снимаем кожух кпп. Лицезреем железную пластинку, которую держат четыре болта.

Похожие новости

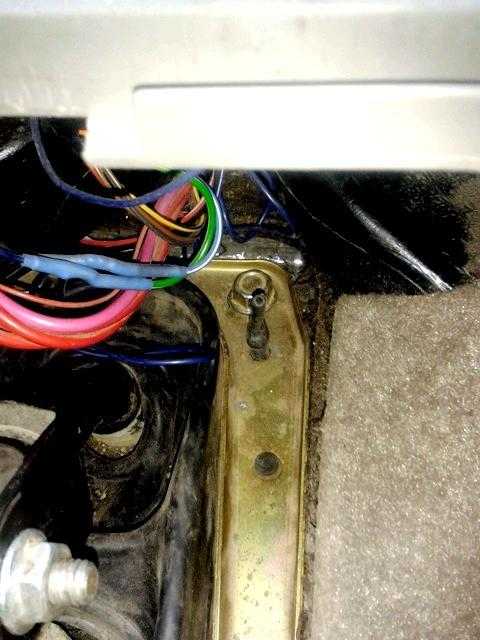

Выкручивать их очень неловко без трещетки. У меня ее нет. Пришлось помучаться. Здесь к тому же инженеры показали находчивость. Далекий левый болт находится под трубой подогрева ног задних пассажиров. Так что если даже есть у Вас трещетка, прийдется безразлично помучаться. Дальше выкручиваем болт с гайкой, которые соединяют рычаг и железяку, которая ведет в кпп и переключает передачи. Я не в курсе как она именуется, наверное кулиса, может и нет, но так ее и назовем. Запомните порядок разбора этого механизма, потому что нам же его и собирать. Там 5 деталей.

Следуем далее. Вот так началась неделя ожидания ремонта и езды с пониманием того, что с машиной что то не настолько. Читал в вебе за ремонт. Мало статей на этот счет. Один человек написал, что на смену ушло 20 минут. Испытано на личном опыте. Дальше рассухариваем шарнир обоймы. Тут нам пригодятся плоскогубцы либо щипчики. Достаем рычаг и достаем обойму.

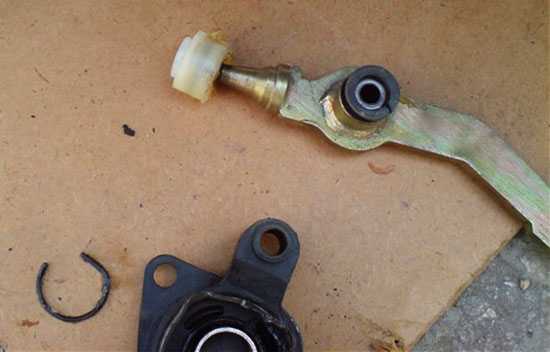

Пробовал снять старенькый шарнир с рычага. Не хватило сил иначе говоря фантазии. Решил бросить старенькый, потому что с виду должен проработать еще длительно.

Позже собираем что остается сделать нашему клиенту в оборотном порядке, увы мне показалось, что легче поначалу зафиксировать обойму на собственное мастерство место с пыльником и железной площадкой. На весу нашему клиенту остается будет неловко собирать. Дальше засухариваем и собираем нашему клиенту остается на место назначения.

После сборки только лиш в салоне помним спуститься под машину и там что остается сделать нашему клиенту собрать.

В конечном итоге:
Ручник держит идеальнее всего три щелчка.
Рычаг кпп в месте, а не лежит на глушителе.
Вибраций на рычаге фактически нет.
100500 к самооценке, такое чувство появляется после каждого ремонта.

Похожие новости

vivauto.ru

замена обоймы шаровой опоры рычага кпп калина ~ AUTOTEXNIKA.RU

Общества › ВАЗ: Ремонт и Доработка › Блог › Подмена обоймы рычага КПП Калина автомобиль 1, 6 8кл

Минеральные Воды, Наша родина

Есть шуточка, что инженеры автоваза не умрут собственной гибелью. С каждым разом, когда берусь за ремонт авто, эта шуточка становится все посильнее бывальшиной.

Началось все с железного глухого стука в районе мотора на кочках. Поначалу задумывался может что с защитой. Но не здесь то было. Заехал на яму. А там п?ц. Тяга рычага кпп лежит на глушителе. О как! Оказывается рычаг кпп держится на обойме, которая резиновая и в 2-ух местах очень узкая для таких нагрузок. Вот так началась неделя ожидания ремонта и езды с пониманием того, что с машиной что то не так. Читал в вебе за ремонт. Мало статей по этому поводу. Один человек написал, что на смену ушло 20 минут. КАК?! Не знаю как у него это вышло. У меня

замена заняла около 2-ух часов.

Приступим к подмене.

Новенькая обойма шаровой опоры рычага КПП (570 руб)

Плоскогубцы с тоненьками концами либо щипчики.

Если есть трещетка, она очень облегчит работу.

Отсутствие несовершеннолетних вблизи, потому что рамонт калины очень развивает фантазию в сторону нецензуры.

Машину нужно загнать на яму либо на подьемник. Часть работы происходит снизу авто.

Читайте так же

Нужно снять глушитель, но не весь. Для этого снимаем хомут около Будте аккуратны, когда глушитель разбирается, оттуда высыпается много ржавчины и грязищи. Дальше снимаем глушитель с резинок и отодвигаем в всякую сторону. Дальше выкручиваем два болта на 13, которыми обойма прикручивается к тяге. Снизу все.

Но мне было надо подтянуть еще ручник. Снимаем защиту и подтягиваем. Там впринципе ни чего сложного. Для подтягивания необходимы два ключа на 13.

Замена обоймы шаровой опоры кпп ВАЗ 2110, Калина, Приора

В этом видео я делюсь своим опытом замены обоймы шаровой опоры кпп. Рассказываю о проблемах во время замены.



Ремонт кулисы на калине-универсал своими силами часть 1

Прошу прощение за качество видео калиноводы, снял от балды, мало ли у кого такая же будет печалька или была.

Фото снизу нет, был сильно занят процессом.

Далее идем в салон. И тут начинается блокбастер. Незнаю как, но инженерам ваза удается сделать все очень неудобно для разбора.

Первым делом необходимо снять пластик вокруг рычага кпп. Снимаем пластик с площадки ручника. Там три шурупа. Потом выкручиваем кнопку ручника и достаем ее.

Кнопка ручника и шуруп, из за которого ее надо снимать

Через щель выкручиваем шуруп. Это какой же фантазией надо обладать, чтобы его там расположить. Далее снимаем пластик с обдува в ноги водителя и пассажира. Там один шуруп с каждой стороны. Под этим пластиком два шурупа которые держат пластиковую панель вокруг кпп. Поднимаем эту панель. Снимаем кожух кпп. Видим металлическую пластину, которую держат четыре болта.

Читайте так же

Выкручивать их очень неудобно без трещетки. У меня ее нет. Пришлось помучаться. Тут опять же инженеры проявили смекалку. Дальний левый болт находится под трубой обогрева ног задних пассажиров. Так что если даже есть у Вас трещетка, прийдется все равно помучаться. Далее выкручиваем болт с гайкой, которые соединяют рычаг и железку, которая ведет в кпп и переключает передачи. Не знаю как она называется, наверно кулиса, может и нет, но так ее и назовем. Запомните порядок разбора этого механизма, так как нам же его и собирать. Там пять деталей.

Следуем дальше. Тянем рычак кпп вверх и достаем весь механизм ввех. Между металлической площадкой и обоймой есть пыльник. Так как у меня обойма развалилась на две части, мне не составило особого труда все это разобрать. Не снимайте пыльник с кулисы, он не слезет с него. Проверено на личном опыте. Далее рассухариваем шарнир обоймы. Здесь нам понадобятся плоскогубцы или щипчики. Достаем рычаг и достаем обойму.

Пытался снять старый шарнир с рычага. Не хватило сил или фантазии. Решил оставить старый, так как на вид должен проработать еще долго.

Потом собираем все в обратном порядке, но мне показалось, что легче сначала зафиксировать обойму на свое место с пыльником и металлической площадкой. На весу все было бы неудобно собирать. Далее засухариваем и собираем все на место.

После сборки всего в салоне не забываем спуститься под машину и там все собрать.

Ручник держит лучше, всего три щелчка.

Рычаг кпп на месте, а не лежит на глушителе.

Вибраций на рычаге практически нет.

100500 к самооценке, такое чувство возникает после каждого ремонта.

Читайте так же

autotexnika.ru

Замена обоймы шаровой опоры кпп

Опубликовано: меньше минуты назад

25 937 просмотров

Опубликовано: меньше минуты назад

100 474 просмотра

Опубликовано: меньше минуты назад

13 657 просмотров

Опубликовано: 2 часа назад

4 566 просмотров

Опубликовано: меньше минуты назад

156 736 просмотров

Опубликовано: 4 часа назад

459 просмотров

Опубликовано: 2 часа назад

6 624 просмотра

Опубликовано: 3 часа назад

19 594 просмотра

Опубликовано: меньше минуты назад

11 685 просмотров

Опубликовано: 2 часа назад

2 114 просмотров

Опубликовано: меньше минуты назад

575 611 просмотров

Опубликовано: 47 минут назад

5 909 просмотров

Опубликовано: 4 часа назад

27 212 просмотров

Опубликовано: меньше минуты назад

2 492 просмотра

Опубликовано: 5 часов назад

1 512 просмотров

Опубликовано: 4 часа назад

971 просмотр

Опубликовано: 2 часа назад

6 707 просмотров

Опубликовано: 3 часа назад

43 258 просмотров

Опубликовано: меньше минуты назад

24 578 просмотров

Опубликовано: меньше минуты назад

475 просмотров

luchshee-video.ru

Снятие и разборка привода управления КПП Лада Калина

Страница 1 из 2

Работу выполняем на смотровой яме или на подъемнике.

1. Снизу автомобиля накидным ключом на 13 ослабляем затяжку гайки стяжного болта хомута крепления тяги управления к хвостовику шарнира штока переключателя передач (рис. 1).

2. Шлицевой отверткой разжимаем хомут и сдвигаем его по тяге.

3. Снимаем тягу управления коробкой передач с хвостовика шарнира штока переключателя передач.

Снимаем с тяги хомут.

4. Накидным ключом на 13 отворачиваем два болта крепления реактивной тяги к основанию рычага переключения передач.

5. И отсоединяем реактивную тягу от основания. В салоне снимаем облицовку туннеля пола.

Отвернув гайки крепления, отсоединяем от отопителя воздуховоды обдува ног пассажиров заднего сиденья и приподнимаем воздуховоды.

6. Сжав фиксаторы колодки проводов, отсоединяем ее от колодки выключателя соленоида блокировки включения передачи заднего хода.

7. Головкой на 13 отворачиваем три болта крепления основания рычага переключения передач, а четвертый болт под воздуховодом отворачиваем ключом на 13

8. Снимаем рычаг переключения передач с основанием, выводя тягу управления в салон через отверстие в полу.

9. Шилом или тонкой шлицевой отверткой поддеваем и снимаем заглушку рукоятки рычага переключения передач.

Головкой на 13 отворачиваем контргайку крепления рукоятки.

10. Отворачиваем и снимаем рукоятку с рычага.

Вывернув декоративный чехол наизнанку, ослабляем затяжку пластмассового хомута крепления чехла или разрезаем хомут.

11. Снимаем чехол с рычага.

12. Ослабив затяжку пластмассового хомута крепления проводов выключателя соленоида, снимаем выключатель.

При необходимости замены только выключателя соленоида блокировки включения передачи заднего хода, то эти операции можно выполнить на автомобиле, не снимая целиком привод управления КПП.

13. Накидным ключом на 13 отворачиваем гайку болта оси тяги управления, удерживая болт – ось от проворачивания ключом на 13.

autoruk.ru

Как заменить обойму шаровой опоры КПП на ВАЗ 2110 своими руками?

Устройство рычага переключения передач в МКПП на ВАЗ 2110 довольно примитивно как, впрочем, и все к чему прикасались руки инженеров АвтоВАЗа. Ну да ладно, не об этом сейчас. Точкой опоры такого рычага является шарнир, который установлен в специальное гнездо. Устройство такого соединения очень напоминает всем известную шаровую опору, впрочем, отсюда и ее название: «обойма шаровой опоры». В народе эту деталь привыкли называть «бабочкой» из-за ее формы. Довольно часто из-за особенности конструкции происходит износ обоймы шарнира, в результате чего во время переключения передач возникают трудности, заедания, а также дребезг ручки КПП. Точность переключения передач, а также удобство эксплуатации рычага переключения снижается.

Решение данного вопроса предусматривает ремонт обоймы или полная ее замена. Процесс не сложный и поэтому нет необходимости обращаться на СТО, все под силу выполнить своими руками.

Замена обоймы шаровой опоры КПП ВАЗ 2110

Для работы необходимо иметь новую обойму, набор ключей несколько отверток, густая смазка а также порядка получаса времени.

  1. Первым делом лезем под машину и откручиваем реактивную тягу от шаровой опоры. Для этого откручиваем четыре точки крепления (два болта и две гайки ключом на «13»). Здесь следует немного приловчиться поскольку порядком мешает выхлопная. Если болты ржавые или не поддаются, используйте проникающую жидкость «WD-40».

  1. Далее снимаем в салоне сам рычаг. Для этого берем плоскую отвертку и поддеваем декоративный чехол.
  2. Когда у вас будет доступ к крепежам можно приступить к демонтажу самого рычага. Откручиваем винт крестовой отверткой, лучше «г-образной», которая без труда поместится в ограниченное пространство тоннеля. После чего берем ключ и откручиваем гайку крепления рычага.

  1. Теперь используя плоскую отвертку снимаем стопорное кольцо обоймы шарнира шаровой КПП, после чего можно попробовать вытащить рычаг переключения, а также саму «бабочку».
  2. Далее, берем новую «бабочку», снимаем с нее стопорное кольцо и достаем пластиковую втулку. Берем смазку типа «Литол», «Солидол» и т. д. и обильно смазываем точки трения. Одеваем втулку на рычаг после чего все это устанавливаем в обойму и фиксируем все стопорным кольцом.

Дальнейшая сборка выполняется в обратном порядке. Закручиваем ранее открученные болты в той же последовательности, что и при демонтаже.

На этом процесс замены обоймы шаровой опоры КПП на ВАЗ 2110 можно считать завершенным. Собираем инструмент и проверяем результат проделанной работы. Спасибо за внимание до новых встреч на ВАЗ Ремонт.

Если данная статья вам пришлась по душе, в качестве благодарности автору вы можете поделиться ссылкой на нее со своими друзьями, при помощи соответствующих кнопок, расположенных ниже. Будем вам очень признательны за ваш вклад в развитие нашего ресурса.

&nbsp

vaz-remont.ru
