Замена ремня генератора с ГУР или кондиционером — Лада Приора

Лада Приора всегда выпускалась в различных комплектациях, и в зависимости от этого привод вспомогательных агрегатов имел свои отличия. Так, например, версия с ЭУР имела обычный всем знакомый механизм натяжения ремня генератора, и для замены его не потребовалось бы более 5 минут, так как конструкция ничем не отличалась от моделей десятого семейства.

Если же рассматривать автомобили в комплектации с Гидроусилителем рулевого управления или кондиционером, то там траектория ремня немного иная, да и сама процедура замены несколько отличается от стандартной. А вот в чем отличия, рассмотрим на примере ниже.

Порядок замены ремня генератора (привода вспомогательных агрегатов) на Приоре с ГУР или кондиционером

Итак, для выполнения данного ремонта Приоры нам понадобится минимум инструмента, и это:

  1. Головка torx E12
  2. Удлинитель
  3. Трещотка или вороток
  4. Специальный ключ для подтяжки ролика или клещи для демонтажа стопорных колец (загнутые)
  5. Ключ на 17 накидной

Итак, первым делом необходимо будет открутить ролик ремня привода при помощи ключа на 17.

Ниже данный шаг показан наглядно на фото:

Он сам ослабляется, после чего его можно окончательно снимать.

Так как ремень проходит по траектории поверх подушки крепления двигателя (правой его опоры), то извлечь его никак не получится без откручивания этой детали. В таком случае необходимо отвернуть два болта крепления опоры силового агрегата, и затем поднять двигатель при помощи домкрата.

В этот момент между кузовом и опорой образуется небольшой зазор, через который можно будет извлечь старый ремень генератора, и в  дальнейшем — установить новый на свое место. Вот так выглядит расстояние между опорой и кузовом после выполнения описанных выше действий:

Теперь аккуратно, через появившийся зазор извлекаем старый ремень, как показано на фото ниже.

Придется немного «поиграть» с положением двигателя и передней части кузова, чтобы добиться максимально возможного расстояния между опорой и мотором. Но стоит отметить, что особых сложностей при выполнении данных действий не возникает.

Затем скидываем ремень с о всех шкивов и просовываем вниз таким образом, чтобы его можно было максимально просто и беспроблемно вытащить.

Через низ вынимаем его полностью и производим замену необходимых деталей на новые, а это могут быть:

  • ремень привода вспомогательных агрегатов при его чрезмерном износ
  • ролик привода агрегатов, если он имеет посторонний шум и люфт

Натяжение ремня генератора на Приоре с ГУР или кондиционером

Что касается натяжения ремня, то с ГУРом или климатической системой все делается немного иначе. Дело в том, что в обычной комплектации, когда кроме шкива генератора и коленвала больше нет ничего, там при нажатии на ветвь ремня, он должен прогибаться от 8 до 12 мм. В нашем же случае такого натяжения будет скорее всего недостаточно. Из личного опыта многих владельцев, прогибаться ремень должен примерно на 5 мм (заводские показатели).

А лучше всего воспользоваться так называемым опытным путем. Для этого производим натяжение немного большее рекомендуемого в инструкции. После этого запускаем двигатель, и включаем максимальные потребители электроэнергии в автомобиле: дальний свет, обогрев заднего стекла, сидений, отопитель. Если в таком режиме ремень не начнет свистеть, и в то же время не будет посторонних звуков при работе ролика и подшипника генератора, то можно считать натяжение нормальным.

Если появился посторонний звук от ролика или подшипника (они начали гудеть), то необходимо слегка ослабить ремень. И добиться нужно такого баланса, чтобы ремень не проскальзывал, и в то же время не был перетянут.

Какой ремень генератора выбрать?

На сегодняшний день на рынке существует огромное множество компаний и производителей, которые занимаются производством комплектующих для автомобилей. И что касается ремней, то наиболее ходовые можно назвать следующие марки:

  • GATES
  • БРТ — Балаковские ремни
  • Лузар
  • Andycar

Наиболее качественными из того, что продается в магазине можно назвать двух первых производителей, и именно их в большей степени устанавливают на конвейере. Но что касается качества реально заводских, и «оригинала» купленного в магазине, то разница очень большая. Заводские комплектующие могут ходить в два, три или даже пять раз большие пробеги, чем тот же «оригинал» из лавки.

Видео обзор по замене ремня привода вспомогательных агрегатов на 2170

Специально для данного сайта и конкретно этой статьи был записан видео обзор по выполнению ремонта Приоры. В нем наглядно и вполне доступно показан весь процесс замены ремня.



Надеюсь, что после просмотра ролика вопросов осталось еще меньше. Если же таковые имеются, то можно задавать ниже в комментариях или на канале.

Видео замены ремня генератора на Приоре с ГУР

Автомобиль Lada Priora пользуется большой Это. Здесь расположено все совершенно по-другому.

Поэтому даже мастера опытные не всегда знают, как производится ремня замена генератора на Приоре, а также его Новые.

Хотя кондиционера установка и гидроусилителя руля на Приору положительно комфорте на сказалась, однако в результате таких изменений генератору к доступ стал достаточно затрудненным.

Ремень Приора генератора с ГУРом либо кондиционером имеет длину большую по сравнению с обычной версией автомобиля, рассмотрим мы поэтому процедуру замены ремня генератора двух для модификаций.

Как правило, необходимость натяжки выполнения ремня генератора возникает в связи с изнашиванием его в процессе использования, а также снижения сцепления качества поверхности ремня с плоскостями роликов и генератора шкивов.

Смотрите также: На каком пробеге меняют масло в коробке Приора

Если на вашей любимой Lada начал Priora свистеть ремень генераторапридется его к приступить подтяжке. Он изображен на фото ниже. В ролика правильного выполнения процедуры в базовой модели версии, на наиболее длинном участке между ремень шкивами должен прогибаться примерно на 10 мм. В случае с оснащенной, версией кондиционером либо ГУРом, натягивать нужно ремень немного сильнее.

Меняем самостоятельно ремень генератора на автомобиле Лада Приора

Как правило, процедуру эту доверяют специалистам. В противном услышите вы случае гул подшипников генератора. Перед выполнением замены необходимо, ремня поставить транспортное средство на смотровую Далее. Далее нужно открутить предназначенный, болт для регулировки, воспользовавшись ключом на 10 фото на подробнее далее. Далее сдвигаем сам направлении в генератор силового агрегата.

Откручиваем переднее колесо правое и снимаем. Затем аналогичные выполняем действия с подкрылком. Только после этого снять можно старый ремень генератора и заменить После. Не забудьте отрегулировать правильно натяжку ремня генератора на Приоре.

Замена ремня генератора на Приоре

Поскольку шкив руля гидроусилителя в данной модификации модели установлен на высоте небольшой, конструкторы решили пустить ремень вокруг генератора опоры силового агрегата автомобиля. А значит это, что в такой машине замена генератора ремня может осуществляться лишь в соответствующих Далее. Сначала необходимо подготовить инструмент следующий:.

Затем необходимо подложить подходящее-то что под мотор и снять колесо.

После этого нужно автомобиль опустить так, чтобы двигатель начал Подушку. На завершающем необходимо этапе поднять авто на домкрате, чтобы мотор опустить. Во время выполнения процедуры надо положение контролировать подушки, а также ремня генератора, которого замену мы произвели. Затем не забудьте закрутить подушки болты, а также гайку, с помощью которой кронштейн крепится. В конце нужно одеть колесо и опустить полностью авто.

Как видите, желающим ремень поменять генератора на Приоре придется немного однако, потрудиться вознаграждением будет правильная работа систем всех авто. Рекоммендации доступны пользователям Jofo, представьтесь пожалуйста:.

Как заменить и натянуть ремень генератора на Lada Priora

Кто убил любовь в сексе? Пенсионерка Лариса Морозова инвестирует 10 лет, живет на дивиденды и уже объехала 65 стран.

Материал по теме: Замена лампочки ближнего света на Калине универсал видео

Удивительный рассказа пенсионерки о том, как она зарабаытвает на акциях. Замена и натяжка ремня генератора на Приоре. Замена ремня генератора при наличии ГУР еще 13 фото.

Замена ремня генератора на приоре с кондиционером. Небольшое ТО.

Как снять генератор с приоры — Авто-ремонт

Замена ремня генератора на Приоре с ГУР. Ремень генератора на Приоре — функции и замена. Замена ремня ГРМ Приора еще 2 фото. Замена шпильки натяжного ролика. В статье в пошаговом варианте изложена процедура натяжения и замены ремня генератора на Лада Приора еще 3 фото.

Замена салонного фильтра на Приоре, оснащенной кондиционером, и без. Натяжение ремня генератора, Свист ремня генератора, Замена ролика натяжения ремня генератора Лада Гранта Замена или ремонт двигателя? Загиб клапанов на Приоре: характеристики, модели еще 3 фото. Замена ремня генератора на Лада Приоре еще 4 фото. Натяжка ремня генератора Лада Приоры еще 5 фото. Замена ремня генератора и гура qg16, qg18 еще 16 фото.

Замена ремня привода генератора на моделях с кондиционером. Ремень генератора приводной ремень проблемы, замена.

Ремонт автомобиля Hyundai Accent Хендай Акцент двигатель. Замена ремня ГРМ роликов, подушек двигателя еще 77 фото.

Проверка состояния ремня привода генератора автомобиля Лада Приора еще 7 фото. Замена генератора на приоре с кондиционером цена еще 71 фото.

ВИДЕО: Замена ремня генератора приора

Замена ремня генератора своими руками еще 8 фото. Замена натяжного ролика. Снятие генератора приора с кондиционером. Карина е замена натяжного ролика кондиционера еще 12 фото. Замена ремня генератора на Калине Приоре. Популярное на канале:.

Видео как заменить ремень генератора в Приоре с кондиционером или ГУРом:

Отопитель и кондиционер — устройство, обслуживание, неисправности, снятие и установка отопителя печки и радиатора на а еще 24 фото. Система управления двигателем лада калина.

Диагностика системы управления двигателем автомобилей ваз лада калина и ваз лада приора еще 11 фото. Диагностика датчиков электронной системы управления двигателем. Диагностика неисправностей электронной системы автоматического управления двигателем ВАЗ еще 17 фото.

Сумасшедшая полиграфия. Посмотри сейчас! Напиши в ленту » Автомобили » прямо сейчас и мы будем рекомендовать твою статью всем нашим посетителям. Ваши предложения и пожелания: m jofo. Замена ремня генератора на Приоре с ГУР, кондиционером и без них myauto Последние записи myauto. В этой статье: 8 фото. Как осуществляется натяжка генератора ремня на Приоре Как правило, необходимость натяжки выполнения ремня генератора возникает в связи с изнашиванием его в процессе использования, а также снижения сцепления качества поверхности ремня с плоскостями роликов и генератора шкивов.

Провернуть эксцентрическую ролика обойму для натяжки ремня генератора с минимального помощью вращения ключа, что приведет к натяжке лучшей ремня. Зажать гайку натяжного случае.

Рекомендуем: Какие лучше поставить свечи зажигания на ладу гранту

Замена генератора ремня Приора версия без доп. Согласно оборудования официальным данным, замену ремня выполнять следует через каждые 60 тысяч пройденных Если. Как заменить ремень Приоре на генератора с ГУР и кондиционером Поскольку шкив руля гидроусилителя в данной модификации модели установлен на высоте небольшой, конструкторы решили пустить ремень вокруг генератора опоры силового агрегата автомобиля. Сначала необходимо подготовить инструмент следующий: ключ для натяжения ремня ключ; генератора на 17; ключи на 13 2 шт.

Добавить комментарий. Подписаться на автора и получать его новые посты! Самый быстрый способ подписаться — войдти с помощью любой социальной сети:. Поделись сейчас:.

Приора с кондиционером — снятие генератора Для того чтобы узнать, как снять генератор на приоре с кондиционером, для начала нужно подготовить необходимые инструменты, без которых никак: ключ рожково-торцевой на 17, ключ на 13, головки на 10 и на 17, смазка WD40, приспособление в виде рычага и другие с подручные средства. Сначала стоит смочит Как на приоре натянуть ремень генератора Здравствуйте, уважаемые автомобилисты!

Ну что, перейдем к конкретным автомобилям и их любителям? Стильный и современный автомобиль многим пришлся по вкусу. Закореневшее убеждение в Замена ремней генератора, гур, кондиционера, грм hyundai getz отзыв о сто, сервисах и автомагазинах ТО 60 день третий.

Сегодня меняем ремни. В принципе во многих мануалах эта процедура описана, но есть моменты, с которыми я столкнулся, хочется ими поделиться.

Итак, откручиваем шкив помпы. Он сдвоенный, внешний ремень — помпа, внутренний шкив — ГУР. Наверное самое неудобное место. Слишком близко к Автомобили без гидроусилителя рулев Сильно не пинать, читать и ужасаться Вот и со мной случилась неприятность.

Как поменять ремень генератора на Lada Priora своими руками: инструкции с фото

Новая версия Лады — Приора очень приглянулась отечественным автолюбителям. Но, как и любой другой автомобиль нуждается в своевременном сервисе. К примеру, ремень генератора Приора необходимо менять после определенного пробега, а проверять его состояние нужно регулярно.

От предыдущих моделей Лада Приора отличается комфортабельностью и улучшенной управляемостью. Но основные отличия под капотом. Тут все находится по-иному, нежели в предшествующих моделях. Вследствие этого даже не все специалисты не знают, каким образом должна производиться замена ремня и его натяжка. Новые модели оборудованы дополнительными системами. Кондиционер и ГУР (ЭУР) добавили комфорта, но подобные перемены усложнили подход к генератору.

В модификациях с гидроусилителем или с кондиционером ремень длиннее, если сравнивать с обыкновенной версией авто. Вследствие этого мы рассмотрим, как происходит смена в первом и во втором случае на моделях 16 и 8 клапанов.

Автомобиль Лада Приора

Содержание

[ Раскрыть]

[ Скрыть]

В каких случаях автомобиль нуждается в замене?

Обычно потребность в замене ремня генератора появляется из-за изнашивания во время его использования и ухудшения сцепления с поверхностями роликов. Также натяжка или смена необходима, если как выражаются водители, стал свистеть.

В этом видео показан свист привода генератора.

В инструкции, идущей вместе с автомобилем указывается, что замена ремня генератора должна проводиться каждые 60 тыс. км. В случае если автомобилем пользуются нечасто, то замена должна проводиться раз в два года.

Пошаговая инструкция по замене без гидроусилителя

Работы по замене своими руками, на Приоре без ГУР (ЭУР) и кондиционера удобней проводить на смотровой яме.

Инструменты

  • набор ключей;
  • устройство для снятия подкрылка;
  • баллонный ключ.

Этапы

  1. Сначала ослабляем ключом соответствующего размера гайку.
  2. Откручиваем регулировочный болт.
  3. Отодвигаем генератор к силовой установке.
  4. Демонтируем правое переднее колесо.
  5. Снимаем подкрылок и получаем доступ к старому ремню.
  6. Меняем его на новый и не забываем подтянуть.
  7. Проверяем натяжку. Она не должна быть слабой, но и перетяжка на модели с ГУР (ЭУР) также опасна. В первую очередь могут пострадать подшипники генератора.

Инструкция по замене с гидроусилителем

Так как шкив ГУР в этой модификации находится на малой высоте, создатели пустили ремень генератора вокруг опоры двигателя. Это немного усложняет смену своими руками.

Инструменты

  • ключ для натяжения;
  • набор ключей;
  • домкрат;
  • набор головок;
  • жидкость WD40.

Этапы

  1. Жидкостью WD40 нужно смочить болты, которыми крепится подушка мотора и кронштейн.

    Эти болты нужно смочить жидкостью

  2. Приблизительно через четверть часа можно приступить к откручиванию гайки кронштейна.
  3. Домкратим колесо.
  4. Далее подкладываем, какой-нибудь предмет под мотор и убираем колесо.
  5. Немного опускаем машину.
  6. Откручиваем ролик натяжки.
  7. Отгибаем ремень.
  8. Теперь можно открутить болты, которыми закреплена подушка.

    Эти болты нужно выкрутить

  9. Далее опускаем авто таким образом, чтобы мотор начал вывешиваться.
  10. Подушка отодвигается к мотору.

    Сдвигаем подушку

  11. Теперь можно менять.
  12. Далее поднимаем автомобиль домкратом, чтобы силовой агрегат опустился. Делаем это осторожно, чтобы не сместился ремень и подушка.
  13. Закручиваем болты и гайки.
  14. Одеваем колесо и опускаем машину.

На этом работу на модели с ГУР можно считать завершенными.

Натяжка и проверка ремня

Ремень в Ладе Приора натягивается следующим образом:

  1. Первым делом ослабляется гайка ролика, для этого обойма удерживается ключом.
  2. Проворачиваем обойму ролика, вращая ключ.
  3. Зажимаем гайку ролика.
  4. Проверяется натяжение на самом длинном участке меж шкивами.
  5. При надавливании ремень генератора должен прогнуться приблизительно на 10 миллиметров.
  6. На модели с гидроусилителем руля натяжка должна быть немного сильнее. Также можно проверить «на слух». В случае недостаточной натяжки, будет слышен свист и нужно подтянуть. В случае излишней вы услышите гул подшипников и затяжку нужно будет ослабить.

    Ключ для ролика

Работа несложная, но немного хлопотная из-за необходимости демонтажа некоторых узлов в моделях с ГУР и кондиционером своими руками, но посильна даже начинающему автолюбителю. Но посчитайте, сколько стоит такая работа на станции технического обслуживания и не лучше ли направить эти деньги на другие цели.

 Загрузка …

Видео «Как быстро и правильно провести замену»

В этом видео показано как проводится смена на Приоре с ГУР 16кл.

как снять и подтянуть расходник?

Автор: Виктор

Как известно, правильная работа генераторного узла во многом влияет на работоспособность транспортного средства в целом. И отечественные машины Лада Приора в данном случае — не исключение. Как и любой другой агрегат, этот узел нуждается в периодическом обслуживании. В этой статье мы расскажем о том, по каким признакам вычислить износ ремень генератора Приора и как его заменить своими руками.

Содержание

Открытьполное содержание

[ Скрыть]

В каких случаях автомобиль нуждается в замене?

В каких случаях необходимо проверить и поменять ремешок на Ладе Приоре 8 или 16 клапанов, какой лучше использовать ремень, как правильно подтянуть натяжитель?

Для начала давайте разберем основные признаки износа:

  1. В первую очередь, проверка осуществляется в случае, если ремешок начал свистеть. Свист обычно проявляется при запуске мотора, повышении числа оборотов, активации электрооборудования. Иногда ремонт проблемы заключается в том, чтобы натянуть ремешок, для этого следует подтянуть натяжной ролик. Если натяжка в норме, есть вероятность, что заклинил один из приводов, к примеру, компрессорного или генераторного узла. Также свист может быть обусловлен износом подшипниковых элементов муфты кондера, все изношенные подшипники подлежат замене.
  2. При отключенном моторе следует внимательно осмотреть устройство. Если видно, что ремешок потерял эластичность, на нем появились повреждения в виде трещин, расслоения или разрывов, это свидетельствует о том, что скоро его придется менять.
  3. Ослабление также может быть связано с износом натяжного ролика.
  4. Автомобиль начинает трясти при активации электрооборудования. Такая проблема случается очень редко и обычно в таких случаях автовладельцы понятия не имеют, что делать. Снижение тяги и тряска могут быть обусловлены высокими нагрузками на электросеть авто.
  5. На приборной панели стал гореть индикатор разряда аккумуляторной батареи, при этом вы уверены в том, что сама АКБ функционирует нормально и она полностью заряжена. Но учтите, что такая проблема может быть связана и с износом составляющих частей генераторной установки, к примеру, щеток или ротора (автор видео — Владимир З).

Пошаговая инструкция по замене расходника на моделях без ГУР и кондиционера

Вкратце о том, как производится разборка основных элементов и снятие ремешка в автомобилях без кондиционера и ГУР:

  1. В первую очередь необходимо ослабить при помощи гаечного ключа гайку кронштейна генераторного узла, а также регулировочный винт.
  2. Далее, агрегат следует максимально отодвинуть в сторону двигателя.
  3. После этого необходимо открутить болты крепления переднего колеса (правого) и снять его.
  4. Далее, производится демонтаж подкрылка, таким образом, вы сможете получить доступ к установленному ремешку.
  5. Теперь его следует снять со шкива и заменить.
  6. Производится установка нового ремешка, после чего он подтягивается. Производится проверка натяжки — учтите, что деталь должна быть нормально натянута, но не перетянутой. Перетяжка может спровоцировать более ускоренный износ подшипникового устройства.

Фотогалерея «Меняем самостоятельно»

1. Открутите гайку на кронштейне.
2. Выкрутите винт.
3. Снимите со шкива старый ремешок и установите новый.

Руководство по замене на авто с гидроусилителем или кондиционером

Размер ремешка с ГУР и кондиционером составляет 1125 мм.

Замена производится следующим образом:

  1. Сначала следует обработать винты, которые фиксируют подушку силового агрегата и кронштейн жидкостью WD-40, это позволит их без проблем выкрутить.
  2. Подождите около 20 минут, после чего выкрутите гайки, которые фиксируют кронштейн.
  3. Теперь переднее колесо следует поддомкратить. Открутите болты, которые его крепят, после чего подставьте надежную опору под двигатель, само колесо можно убрать.
  4. Незначительно опустите автомобиль и выкрутите натяжной ролик установки.
  5. Выполнив эти действия, вы сможете немного отогнуть ремешок и выкрутить винты, при помощи которых фиксируется подушка.
  6. После этого автомобиль необходимо немного опустить так, чтобы силовой агрегат стал вывешиваться. Сделав это, подушку следует немного отодвинуть к двигателю.
  7. Теперь можно приступать к замене ремешка. Извлекается старый ремень, очищается место его установки на шкиве, устанавливается новый.
  8. Транспортное средство приподнимается на домкрат, это делается для того, чтобы двигатель опустился. На этом этапе следует действовать аккуратно, в противном случае это может привести к смещению ремешка, а также подушки.
  9. Теперь все винты и гайки следует закрутить обратно. На место ставится колесо, закручиваются болты, автомобиль убирается с домкрата (автор видео — канал Дневник Механика).

Натяжка и проверка

Для натяжки и проверки выполните следующие действия:

  1. Сначала необходимо ослабить гайку, которая фиксирует ролик, при этом обойму следует зафиксировать с помощью ключа.
  2. Вращением ключа проверните обойму ролика, после чего его гайку следует зажать.
  3. Теперь нужно произвести проверку натяжения на наиболее длинном отрезке ремня, между шкивами.
  4. Если вы надавите на этот отрезок, ремень установки прогнется, допускается не более 1 см прогиба. Это актуально для моделей без ГУР и кондера.
  5. Что касается авто с ГУР, то в данном случае натяг должен быть более сильным, недостаточная натяжка будет сопровождаться свистом. Если она будет слишком сильной, то будет раздаваться гул от подшипниковых устройств.
 Загрузка …

Видео «Особенности натяжки ремней на Приоре»

Основные особенности и нюансы этого процесса приведены в ролике ниже (автор — канал Всего понемногу).

как поменять ремень генератора на приоре с гуром фото

Как поменять ремень генератора на Lada Priora своими руками инструкции с фото

Новая версия Лады — Приора очень приглянулась отечественным автолюбителям. Но, как и любой другой автомобиль нуждается в своевременном сервисе. К примеру, ремень генератора Приора необходимо менять после определенного пробега, а проверять его состояние нужно регулярно.

От предыдущих моделей Лада Приора отличается комфортабельностью и улучшенной управляемостью. Но основные отличия под капотом. Тут все находится по-иному, нежели в предшествующих моделях. Вследствие этого даже не все специалисты не знают, каким образом должна производиться замена ремня и его натяжка. Новые модели оборудованы дополнительными системами. Кондиционер и ГУР (ЭУР) добавили комфорта, но подобные перемены усложнили подход к генератору.

В модификациях с гидроусилителем или с кондиционером ремень длиннее, если сравнивать с обыкновенной версией авто. Вследствие этого мы рассмотрим, как происходит смена в первом и во втором случае на моделях 16 и 8 клапанов.

В каких случаях автомобиль нуждается в замене?

Обычно потребность в замене ремня генератора появляется из-за изнашивания во время его использования и ухудшения сцепления с поверхностями роликов. Также натяжка или смена необходима, если как выражаются водители, стал свистеть.

В этом видео показан свист привода генератора.

В инструкции, идущей вместе с автомобилем указывается, что замена ремня генератора должна проводиться каждые 60 тыс. км. В случае если автомобилем пользуются нечасто, то замена должна проводиться раз в два года.

Пошаговая инструкция по замене без гидроусилителя

Работы по замене своими руками, на Приоре без ГУР (ЭУР) и кондиционера удобней проводить на смотровой яме.

  • набор ключей;
  • устройство для снятия подкрылка;
  • баллонный ключ.
Этапы
  1. Сначала ослабляем ключом соответствующего размера гайку.
  2. Откручиваем регулировочный болт.
  3. Отодвигаем генератор к силовой установке.
  4. Демонтируем правое переднее колесо.
  5. Снимаем подкрылок и получаем доступ к старому ремню.
  6. Меняем его на новый и не забываем подтянуть.
  7. Проверяем натяжку. Она не должна быть слабой, но и перетяжка на модели с ГУР (ЭУР) также опасна. В первую очередь могут пострадать подшипники генератора.

Инструкция по замене с гидроусилителем

Так как шкив ГУР в этой модификации находится на малой высоте, создатели пустили ремень генератора вокруг опоры двигателя. Это немного усложняет смену своими руками.

Этапы

Жидкостью WD40 нужно смочить болты, которыми крепится подушка мотора и кронштейн. Эти болты нужно смочить жидкостью
Приблизительно через четверть часа можно приступить к откручиванию гайки кронштейна. Домкратим колесо. Далее подкладываем, какой-нибудь предмет под мотор и убираем колесо. Немного опускаем машину. Откручиваем ролик натяжки. Отгибаем ремень. Теперь можно открутить болты, которыми закреплена подушка. Эти болты нужно выкрутить
Далее опускаем авто таким образом, чтобы мотор начал вывешиваться. Подушка отодвигается к мотору. Сдвигаем подушку
Теперь можно менять. Далее поднимаем автомобиль домкратом, чтобы силовой агрегат опустился

Делаем это осторожно, чтобы не сместился ремень и подушка. Закручиваем болты и гайки

Одеваем колесо и опускаем машину.

На этом работу на модели с ГУР можно считать завершенными.

Натяжка и проверка ремня

Ремень в Ладе Приора натягивается следующим образом:

  1. Первым делом ослабляется гайка ролика, для этого обойма удерживается ключом.
  2. Проворачиваем обойму ролика, вращая ключ.
  3. Зажимаем гайку ролика.
  4. Проверяется натяжение на самом длинном участке меж шкивами.
  5. При надавливании ремень генератора должен прогнуться приблизительно на 10 миллиметров.
  6. На модели с гидроусилителем руля натяжка должна быть немного сильнее. Также можно проверить «на слух». В случае недостаточной натяжки, будет слышен свист и нужно подтянуть. В случае излишней вы услышите гул подшипников и затяжку нужно будет ослабить.

    Ключ для ролика

Работа несложная, но немного хлопотная из-за необходимости демонтажа некоторых узлов в моделях с ГУР и кондиционером своими руками, но посильна даже начинающему автолюбителю. Но посчитайте, сколько стоит такая работа на станции технического обслуживания и не лучше ли направить эти деньги на другие цели.

Характеристики генератора

ВАЗ 2170, или Лада Приора, оснащается классическим устройством переменного тока, дополненным диодным мостом для выпрямления электроэнергии и регулятором напряжения. Работает параллельно с АКБ во всех модификациях Лады Приоры с двигателями, эксплуатируемыми при температуре от -40 до +45 градусов.

Заводской генератор Приоры 5102.3771 выпускается российским брендом «Прамо».

Главная его особенность в повышенных параметрах отдачи тока при условии небольших оборотов (при 300 об/мин до 6 Ампер). Несомненно, это существенное преимущество, особенно при эксплуатации автомобиля зимой при отрицательных температурах. Более того, применение такого агрегата позволяет использовать автоматическую КПП.

Устройство генератора

Штатный прибор Приоры имеет следующие характеристики:

  • масса 5410 грамм;
  • передаточное число 1/2,4;
  • мощность 205 ватт;
  • сила тока при максимальных значениях 80 Ампер;
  • диапазон напряжения 13,8–14,4 В.

Особенность соединения генератора подразумевает питание с использованием блока предохранителей, а значит, далее цепочка ведёт к аккумуляторной батарее и замку зажигания. Генератор также сообщен с лампой, сигнализирующей о разряде АКБ. При запуске двигательной установки через три диода выпрямительного блока на обмотку устройства поступает питание. Исправность работы легко отследить по индикации лампы. Когда ключ в замке зажигания поворачивается в первое положение, сигнальная лампочка загорается на щитке приборов. Мотор запустится – она гаснет (если генератор исправный). Если лампа горит, устройство имеет явные неполадки.

Конструктивно генератор состоит из приводного шкива, подшипников, крышек, стяжных шпилек, ротора и статора, выпрямительного блока и регулятора напряжения. Ротор является подвижной частью устройства, он вращается на подшипниках, установленных в крышках спереди и сзади. Во время вращения ротора щётки трутся о контакты. Возникший таким образом переменный ток проходит через диодный мост (выпрямительный блок), где трансформируется в постоянный.

Отличия в конструкции генератора разных модификаций

На Ладе Приора нередко устанавливаются невзаимозаменяемые генераторы. Связано это с наличием дополнительного оборудования (кондиционер, ГУР). Это выражается в различии креплений. Кроме того, для натяжения ремня может использоваться специальный ролик.

На Приорах с двигателями 21116 и 21126 натяжной ролик не применяется.

Чтобы обезопасить бортовую сеть от перепада напряжения, предусматривается конденсатор, ёмкость которого 2,2 мкФ. Находится он на выпрямительном блоке. Конденсатор также используется для устранения помех между плюсом и массой генератора.

Замена приводного ремня при установленном кондиционере

Как уже упоминалось, основная сложность заключается в расположении привода дополнительных механизмов «Приоры». То, что он обходит замкнутым четырёхугольником вокруг крепежа двигателя создаёт нешуточные проблемы при замене. Конечно, снять прорезиненный ремешок никаких проблем не составляет. Но вот установить на это место новый, процесс довольно сложный.

Инструменты и приспособления

Инструментов и приспособлений в этом случае для замены понадобится гораздо больше. Лучше всего иметь под рукой полный комплект профессиональных инструментов автослесаря. На «Приоре» с кондиционером или гидравлическим усилителем руля, натяжение привода генератора и остальных механизмов, производится смещением специального эксцентричного ролика – ролика натяжителя. Для его регулировки также требуется специальный ключ. В процессе замены ремня придётся поднимать весь двигатель так, чтобы он вышел со шпильки переднего крепления подушки мотора. Потому необходимо либо иметь под рукой профессиональный домкрат автослесаря, либо работать в помещении оборудованным специальными талями для снятия мотора или, в крайнем случае, с гидравлическим или электрическим подъёмником.

Снятие ремня генератора

Конечно, можно просто разрезать привод генератора. Но лучше всё-таки снять ремень целым. Это в чём-то даже упрощает работу.

Внимание! При любых монтажных работах с двигателем в первую очередь отключать аккумулятор. Лучше его на время работы снять.. После отключения аккумулятора ослабить ключом на 17 гайку, фиксирующую натяжной ролик

Натяжение привода ослабнет и можно будет снимать ремень со всех шкивов дополнительных механизмов «Приоры». Если на машине установлена дополнительная защита картера, то придётся гнать на смотровую яму или поднимать на подъёмник. Защита откручивается только снизу автомобиля. Но это в том случае, если нет кран-балки (талей). С ними достаточно вывесить двигатель на крюках. Если талей нет, снять нижнюю защиту и поддомкратить двигатель. Отпустить все боковые «гитары» крепления мотора

После отключения аккумулятора ослабить ключом на 17 гайку, фиксирующую натяжной ролик. Натяжение привода ослабнет и можно будет снимать ремень со всех шкивов дополнительных механизмов «Приоры». Если на машине установлена дополнительная защита картера, то придётся гнать на смотровую яму или поднимать на подъёмник. Защита откручивается только снизу автомобиля. Но это в том случае, если нет кран-балки (талей). С ними достаточно вывесить двигатель на крюках. Если талей нет, снять нижнюю защиту и поддомкратить двигатель. Отпустить все боковые «гитары» крепления мотора.

Они расположены со стороны салона возле правой стойки вверху и со стороны радиатора внизу на балке. Шпильку торцевого крепления подушки освободить полностью и начать подъём мотора «Приоры». Как только образуется щель между шпилькой и опорой двигателя, извлечь ремень генератора

Осторожно вставить на место новый. Очень аккуратно опустить мотор чтобы он сел обратно на шпильку

Как следует зафиксировать все крепления мотора. Набросить на все шкивы ремень привода. В последнюю очередь накинуть на ролик. Натянуть и зафиксировать. Если снимался, вернуть на место поддон защиты. Всё, работа закончена.

На видео, можно посмотреть замену ремня на «Приоре»:

  • Как сделать автономный отопитель салона своими руками
  • Ремонт подогрева сидений своими руками
  • Как поменять свечи накаливания на дизеле
  • Причины и признаки залегания поршневых колец

как снять и подтянуть расходник?

Как известно, правильная работа генераторного узла во многом влияет на работоспособность транспортного средства в целом. И отечественные машины Лада Приора в данном случае — не исключение. Как и любой другой агрегат, этот узел нуждается в периодическом обслуживании. В этой статье мы расскажем о том, по каким признакам вычислить износ ремень генератора Приора и как его заменить своими руками.

В каких случаях автомобиль нуждается в замене?

В каких случаях необходимо проверить и поменять ремешок на Ладе Приоре 8 или 16 клапанов, какой лучше использовать ремень, как правильно подтянуть натяжитель?

Для начала давайте разберем основные признаки износа:

  1. В первую очередь, проверка осуществляется в случае, если ремешок начал свистеть. Свист обычно проявляется при запуске мотора, повышении числа оборотов, активации электрооборудования. Иногда ремонт проблемы заключается в том, чтобы натянуть ремешок, для этого следует подтянуть натяжной ролик. Если натяжка в норме, есть вероятность, что заклинил один из приводов, к примеру, компрессорного или генераторного узла. Также свист может быть обусловлен износом подшипниковых элементов муфты кондера, все изношенные подшипники подлежат замене.
  2. При отключенном моторе следует внимательно осмотреть устройство. Если видно, что ремешок потерял эластичность, на нем появились повреждения в виде трещин, расслоения или разрывов, это свидетельствует о том, что скоро его придется менять.
  3. Ослабление также может быть связано с износом натяжного ролика.
  4. Автомобиль начинает трясти при активации электрооборудования. Такая проблема случается очень редко и обычно в таких случаях автовладельцы понятия не имеют, что делать. Снижение тяги и тряска могут быть обусловлены высокими нагрузками на электросеть авто.
  5. На приборной панели стал гореть индикатор разряда аккумуляторной батареи, при этом вы уверены в том, что сама АКБ функционирует нормально и она полностью заряжена. Но учтите, что такая проблема может быть связана и с износом составляющих частей генераторной установки, к примеру, щеток или ротора (автор видео — Владимир З).

Пошаговая инструкция по замене расходника на моделях без ГУР и кондиционера

Вкратце о том, как производится разборка основных элементов и снятие ремешка в автомобилях без кондиционера и ГУР:

  1. В первую очередь необходимо ослабить при помощи гаечного ключа гайку кронштейна генераторного узла, а также регулировочный винт.
  2. Далее, агрегат следует максимально отодвинуть в сторону двигателя.
  3. После этого необходимо открутить болты крепления переднего колеса (правого) и снять его.
  4. Далее, производится демонтаж подкрылка, таким образом, вы сможете получить доступ к установленному ремешку.
  5. Теперь его следует снять со шкива и заменить.
  6. Производится установка нового ремешка, после чего он подтягивается. Производится проверка натяжки — учтите, что деталь должна быть нормально натянута, но не перетянутой. Перетяжка может спровоцировать более ускоренный износ подшипникового устройства.

Фотогалерея «Меняем самостоятельно»

1. Открутите гайку на кронштейне. 2. Выкрутите винт. 3. Снимите со шкива старый ремешок и установите новый.

Руководство по замене на авто с гидроусилителем или кондиционером

Размер ремешка с ГУР и кондиционером составляет 1125 мм.

Замена производится следующим образом:

  1. Сначала следует обработать винты, которые фиксируют подушку силового агрегата и кронштейн жидкостью WD-40, это позволит их без проблем выкрутить.
  2. Подождите около 20 минут, после чего выкрутите гайки, которые фиксируют кронштейн.
  3. Теперь переднее колесо следует поддомкратить. Открутите болты, которые его крепят, после чего подставьте надежную опору под двигатель, само колесо можно убрать.
  4. Незначительно опустите автомобиль и выкрутите натяжной ролик установки.
  5. Выполнив эти действия, вы сможете немного отогнуть ремешок и выкрутить винты, при помощи которых фиксируется подушка.
  6. После этого автомобиль необходимо немного опустить так, чтобы силовой агрегат стал вывешиваться. Сделав это, подушку следует немного отодвинуть к двигателю.
  7. Теперь можно приступать к замене ремешка. Извлекается старый ремень, очищается место его установки на шкиве, устанавливается новый.
  8. Транспортное средство приподнимается на домкрат, это делается для того, чтобы двигатель опустился. На этом этапе следует действовать аккуратно, в противном случае это может привести к смещению ремешка, а также подушки.
  9. Теперь все винты и гайки следует закрутить обратно. На место ставится колесо, закручиваются болты, автомобиль убирается с домкрата (автор видео — канал Дневник Механика).

Натяжка и проверка

Для натяжки и проверки выполните следующие действия:

  1. Сначала необходимо ослабить гайку, которая фиксирует ролик, при этом обойму следует зафиксировать с помощью ключа.
  2. Вращением ключа проверните обойму ролика, после чего его гайку следует зажать.
  3. Теперь нужно произвести проверку натяжения на наиболее длинном отрезке ремня, между шкивами.
  4. Если вы надавите на этот отрезок, ремень установки прогнется, допускается не более 1 см прогиба. Это актуально для моделей без ГУР и кондера.
  5. Что касается авто с ГУР, то в данном случае натяг должен быть более сильным, недостаточная натяжка будет сопровождаться свистом. Если она будет слишком сильной, то будет раздаваться гул от подшипниковых устройств.

Видео «Особенности натяжки ремней на Приоре»

Основные особенности и нюансы этого процесса приведены в ролике ниже (автор — канал Всего понемногу).

Понравилась статья? Поделиться с друзьями:

Какой генератор лучше поставить на «Ладу Приору» 🦈 AvtoShark.com

Генератор «Приоры» можно поменять самостоятельно, если он вышел из строя в момент, когда нет доступа к услугам специалистов. Воспользуйтесь рекомендациями, и у вас все получится.

Где стоит генератор на «Приоре»

Поменять данный узел на 16-клапанной «Приоре» не вызовет особых сложностей. В зависимости от комплектации автомобиля, порядок действий по замене разный. В комплектациях люкс сложность в замене вызывает компрессор кондиционера, но в таких автомобилях ГУР заменен на ЭУР, что в некоторой степени упрощает работу.

Проще всего заменить неисправный узел на «Приоре» в минимальной комплектации, так как доступ к нему ничем не ограничен.

Генератор на «Приору»

Также отличается способ натяжки ремня. В простых комплектациях натяжка производится самим генератором, который вращает болт натяжения по часовой стрелке. В комплектации люкс за натяжение ремня отвечает ролик натяжителя.

Генератор «Лады Приоры» расположен в правой нижней части двигателя по ходу автомобиля, там же расположен компрессор кондиционера и ГУРа.

Размеры, вес и схема

Характеристики данного агрегата могут отличаться только технической начинкой, используемой производителем, в остальном размеры и способ крепления схожи.

  • вес: 5,4 кг;
  • габариты: 20*20*20 см.

Схема генератора «Приоры» ничем не отличается от более младших моделей: 2110, 2108. Используется стандартная цепь: замок зажигания, предохранитель, сигнальная лампа, провод возбуждения, предохранитель, аккумулятор.

Какой генератор поставить на «Ладу Приору»

Сегодня  выбор узлов для Lada Priora огромен. Цена сильно разнится в зависимости от производителя и выдаваемой мощности. Если ваш автомобиль оснащен такими опциями, как гидроусилитель руля, кондиционер и многими другими потребителями, то для стабильного обеспечения электроэнергией понадобится довольно мощный генератор.

Зарекомендовавшие себя производители:

Рассмотрим на примере монтажа генератора фирмы Bosch с силой тока в 120 А. Этого с лихвой хватит на все потребности автомобиля. Если вы меломан, увлекаетесь автозвуком, то мощности достаточно и на хорошую акустическую систему.

Как проверить генератор на «Приоре»

Для проверки работы узла понадобится мультиметр. Очень полезное устройство, если вы часто занимаетесь самостоятельным ремонтом электроники.

Проверка генератора на «Приоре»

В первую очередь необходимо проверить напряжение на аккумуляторе. Для этого запустите автомобиль, включите максимальное количество потребителей, проверьте уровень напряжения на выводах аккумулятора мультиметром. Допустимые значения – не менее 13,5 В и не более 14.

Где находится предохранитель генератора «Приоры»

На «Приоре» таких предохранителя два. Расположены под капотом в блоке силовых предохранителей возле аккумулятора. Обозначения: F4, F6 60A

Признаки неисправного генератора

Определить проблемы можно по таким симптомам:

  • вой подшипников;
  • тусклый свет фар;
  • нестабильное напряжение;
  • разряд аккумулятора.

Если один или несколько признаков проявились, нужно приступать к замене узла.

Необходимые инструменты

Для выполнения самостоятельной работы с автомобилем подготовьте полный набор инструментов:

  • гаечный ключ на 10, 13, 17;
  • плоская отвертка;
  • специальный ключ для натяжки ремня.

Приступаем к замене

Замена генератора «Приоры» с кондиционером

Чтобы снять генератор на «Приоре» на 16 клапанов с кондиционером потребуется яма (эстакада) или подъемник. Можно просто поддомкратить автомобиль, но это будет неудобно и небезопасно.

Замена генератора «Приоры» с кондиционером

После этого:

  1. Снимаем минусовую клемму с аккумуляторной батареи.
  2. Снимаем защиту двигателя.
  3. Снимаем резиновый защитный чехол с контакта силового провода на генераторе, откручиваем гайку.
  4. Отцепляем еврофишку управляющего провода.
  5. Откручиваем ролик натяжителя и снимаем ремень.
  6. Откручиваем компрессор кондиционера (патрубки с него снимать не нужно, в противном случае придется заправлять систему кондиционирования фреоном).
  7. Откручиваем непосредственно сам узел, поддевая отверткой, вытаскиваем вправо (к середине автомобиля), попутно отодвигая компрессор (все интуитивно понятно).

Сборку производим в обратном порядке.

Как снять генератор

Для замены генератора в автомобилях с простой комплектацией потребуется яма или эстакада. Из-за отсутствия компрессора кондиционера и ГУРа доступ к генератору свободен и ничем не ограничен, поэтому снять его можно без особых усилий:

  1. Снимаем минусовую клемму с аккумулятора.
  2. Снимаем защиту двигателя.
  3. Ослабляем верхний болт натяжения ремня.
  4. Снимаем ремень.
  5. Откручиваем два болта крепления требующего замены узла.
  6. Вынимаем генератор.

Сборку выполняем в обратной последовательности.

Как снять генератор на «Приоре» с ГУРом

Чтобы снять генератор с «Приоры» 115А, потребуется яма (эстакада) или подъемник.

  1. Снимаем минусовую клемму с АКБ.
  2. Снимаем защиту картера.
  3. Убираем резиновый чехол, откручиваем гайку силового провода.
  4. Отцепляем еврофишку.
  5. Откручиваем ролик натяжителя и демонтируем ремень.
  6. Откручиваем компрессор ГУРа (патрубки оставляем, иначе прольется масло).
  7. Откручиваем непосредственно сам генератор и вытаскиваем вправо (к середине автомобиля), одновременно отодвигая компрессор.

Сборку производим аналогично предыдущим операциям, в обратном порядке.

Как подключить замененный узел

Чтобы вновь установленный генератор начал правильно работать, необходимо следующее:

  1. Вставить в гнездо генератора штекер управляющего провода.
  2. Прикрутить гайкой силовой провод и надеть резиновый колпачок.
  3. Накинуть на шкив ремень.
  4. Болтом на верхнем кронштейне натянуть ремень.
  5. Проверить натяжку ремня. Ремень не должен поворачиваться более чем на 90°.

На автомобилях с ГУР и кондиционером натяжка ремня производится роликом натяжителя. Для этого специальным ключом поворачиваем ролик до необходимого уровня натяжки и затягиваем фиксирующий болт.

Замена диодного моста «Приоры» без снятия генераторного узла

Диодный мост часто может являться причиной неисправности генератора, и для замены не требуется снятие этого узла целиком.

Замена диодного моста «Приоры» без снятия генераторного узла

Порядок действий по замене диодного моста простой:

  1. Снимаем минусовую клемму с АКБ.
  2. Снимаем резиновый чехол, откручиваем гайку силового провода.
  3. Отцепляем еврофишку управляющего провода.
  4. Снимаем пластиковую крышку.
  5. Снимаем реле регулятора.
  6. Откручиваем гайки, удерживающие мост.
  7. Вынимаем требующую замены деталь.
  8. Сборку производим в обратном порядке.

Как видим, заменить диодный мост несложно, сделать это можно достаточно быстро. Ремонтировать мост непрактично – лучше заменить на новый, поскольку в ближайшей перспективе снова выйдет из строя.

При определенной сноровке заменить генератор «Лады Приоры» несложно. Это сэкономит вам бюджет, а также подарит бесценный опыт в самостоятельном обслуживании автомобиля. Этот узел достаточно надежен и не требует никакого вмешательства долгое время.

Каков срок службы клапана управления гидроусилителем рулевого управления?

Усилитель рулевого управления — замечательная вещь — он делает маневрирование вашей машиной намного проще, чем если бы вы застряли в ручном управлении. Гидравлические системы рулевого управления с гидроусилителем являются сегодня наиболее распространенными, хотя электронные системы начинают прогрессировать. В системе на основе жидкости жидкость для гидроусилителя рулевого управления под высоким давлением подается от насоса через трубопроводы гидроусилителя рулевого управления к рейке, где она помогает повысить вашу способность рулевого управления за счет уменьшения усилия, необходимого для поворота колес.Затем жидкость возвращается в насос, чтобы снова запустить процесс.

Насос гидроусилителя рулевого управления вашего автомобиля требует ряда дополнительных компонентов для правильной работы системы. Один из них — клапан управления гидроусилителем руля. Эта часть находится вне насоса и присоединяется к выпускной линии высокого давления. Клапан выполняет ряд функций, в том числе поддерживает необходимое давление в линии (по этой причине он также называется клапаном управления потоком).

Клапан гидроусилителя рулевого управления вашего автомобиля используется каждый раз, когда вы поворачиваете рулевое колесо (всякий раз, когда работает насос).Значит, здесь много износа. Он также может быть поврежден из-за высокой температуры, а коррозионная природа жидкости для гидроусилителя рулевого управления делает поломку неизбежной. При этом нет определенного срока службы клапана.

При выходе из строя клапана гидроусилителя рулевого управления может возникнуть ряд проблем. Наиболее распространенным является снижение управляемости (колесо будет труднее поворачивать, что может быть очень неожиданным и привести к потере контроля над транспортным средством). Это также может привести к утечке легковоспламеняющейся жидкости гидроусилителя рулевого управления.

Важно знать признаки и симптомы, которые указывают на то, что ваш регулирующий клапан рулевого управления с гидроусилителем может выйти из строя или уже вышел из строя. К ним относятся:

  • Воющий шум при повороте на высоких скоростях
  • Затруднение при повороте рулевого колеса, особенно на высоких скоростях
  • Жидкость ГУР на земле под автомобилем
  • Запах горящей жидкости (жидкость для гидроусилителя руля легковоспламеняющаяся, поэтому будьте предельно осторожны, если чувствуете запах горящей жидкости)

Если вы подозреваете, что проблема связана с клапаном управления гидроусилителем рулевого управления или другим компонентом системы рулевого управления с усилителем, сертифицированный механик может помочь осмотреть насос и отремонтировать клапан управления гидроусилителем рулевого управления и все остальное, если это необходимо.

Как заменить клапан управления усилителем рулевого управления

Рулевое управление с усилителем делает маневрирование автомобилем намного проще, эффективнее и безопаснее для всех водителей. Первоначальные системы рулевого управления с гидроусилителем управлялись насосом рулевого управления с гидроусилителем, который приводился в движение ремнем, прикрепленным к коленчатому валу, и шкивом на насосе. Насос будет подавать жидкость гидроусилителя рулевого управления через ряд гидравлических линий и через регулирующий клапан гидроусилителя рулевого управления, который регулировал поток жидкости гидроусилителя рулевого управления по всей системе.В системе на основе жидкости, такой как ранние версии рулевого управления с усилителем, жидкость рулевого управления с гидроусилителем направляется от насоса по трубопроводам рулевого управления с усилителем к стойке, где она помогает улучшить функцию рулевого управления от рулевой колонки к колесам. Жидкость постоянно циркулирует по линиям, и давление поддерживается для эффективной работы системы рулевого управления с гидроусилителем.

Поскольку насос постоянно используется, он может быть поврежден из-за чрезмерного износа, поломки гидравлических линий, перегрева и естественной коррозии рулевого управления с гидроусилителем.В большинстве случаев, когда система гидроусилителя рулевого управления выходит из строя на старых автомобилях, это происходит из-за этой части или частей, которые прикреплены к регулирующему клапану. Когда клапан управления гидроусилителем выходит из строя, он проявляет несколько общих симптомов, включая запах горящей жидкости для гидроусилителя руля, воющий шум при повороте или утечку жидкости гидроусилителя руля из-под автомобиля.

Часть 1 из 1: Замена клапана гидроусилителя руля

Необходимые материалы

  • Гаечный ключ в коробке или ключ с храповым механизмом
  • Фонарик
  • Ключ для гидравлической магистрали: 7/16 дюйма, 1/2 дюйма, 9/16 дюйма
  • Большая отвертка с плоским жалом
  • Поддон для сбора жидкости
  • Ключ рассольный
  • Проникающее масло (WD-40 или PB Blaster)
  • Запасной блок управления ГУР
  • Защитное снаряжение (защитные очки и перчатки)
  • Бокорезы

Шаг 1. Отсоедините аккумулятор автомобиля .Прежде чем снимать какие-либо детали, найдите аккумулятор автомобиля и отсоедините положительный и отрицательный кабели аккумулятора.

  • Примечание : Этот шаг всегда должен быть первым, что вы делаете при работе с любым транспортным средством.

Шаг 2: Поднимите автомобиль . Этот компонент расположен со стороны водителя под моторным отсеком. Чтобы получить к нему доступ и поработать с транспортным средством, вам придется поднять хотя бы переднюю часть.

Рекомендуется выполнять эту работу на гидравлическом подъемнике, чтобы вы могли работать под автомобилем без особых препятствий.

Шаг 3: Снимите левое переднее колесо . Используя ударный или звездообразный ключ, снимите левое переднее колесо со ступицы, чтобы иметь свободный доступ к управляющему клапану рулевого управления с гидроусилителем.

Шаг 4: Найдите регулирующий клапан рулевого управления с гидроусилителем и проверьте расположение шлангов . После снятия левого переднего колеса вы должны увидеть клапан управления гидроусилителем рулевого управления. Обычно он прикреплен к центральному рычагу самосвала прямо над рулевым механизмом.

Прежде чем заменять какие-либо компоненты или начинать этот проект, отметьте состояние и расположение каждого шланга. Если шланги каким-либо образом повреждены, замените их также.

Шаг 5: Отметьте расположение всех шлангов . Правильная установка шлангов рулевого управления с гидроусилителем чрезвычайно важна для правильной работы регулирующего клапана рулевого управления с гидроусилителем.

Перекрестное соединение проводов может привести к поломке системы рулевого управления с гидроусилителем.

Если вы не заменяете шланги, отметьте их лентой или нарисуйте схему на бумаге, чтобы их можно было правильно установить на новый клапан.

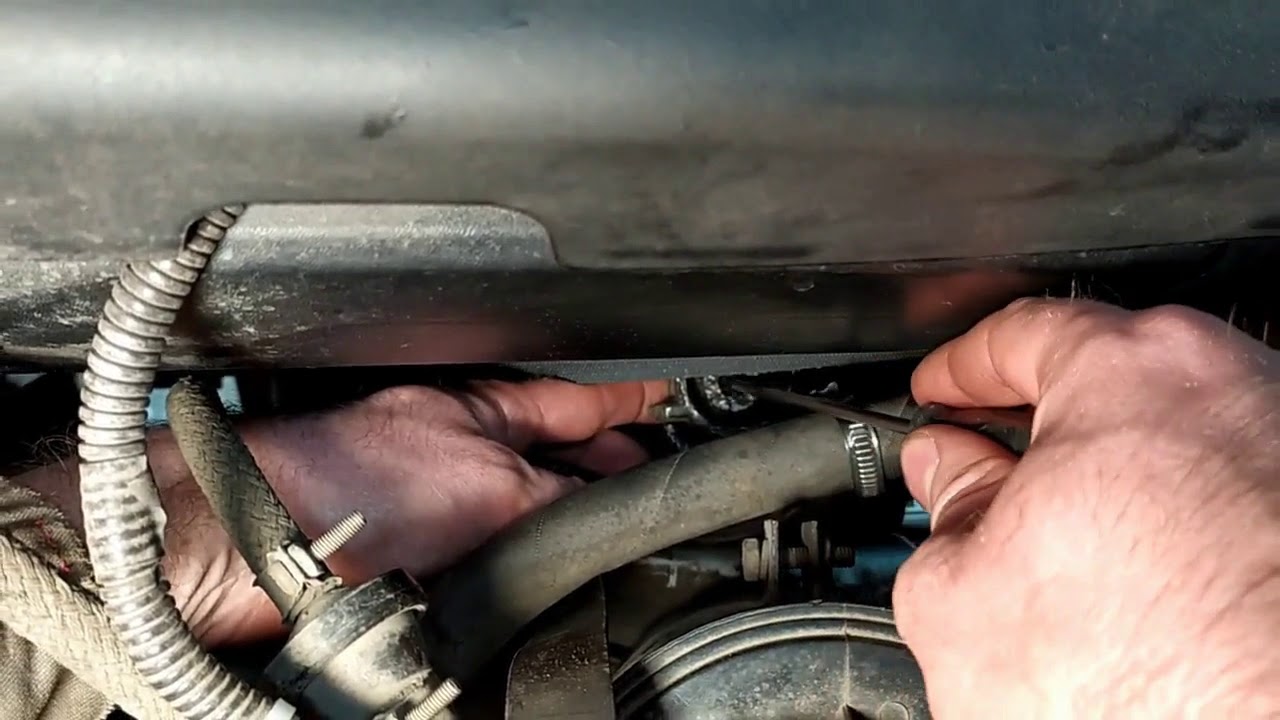

Шаг 6: Снимите шланги . Поместите ведро или устройство для удержания жидкости под регулирующим клапаном рулевого управления с гидроусилителем и снимите гидравлические линии, используя линейный ключ подходящего размера.

Снимите первые два шланга в верхней части регулирующего клапана. К этому устройству подключено четыре линии. Для правильного дренажа важно сначала удалить две верхние линии.

Затем снимите вторые два шланга, расположенные в нижней части регулирующего клапана.Наконец, снимите зажимной винт клапана, расположенный сбоку регулирующего клапана.

Шаг 7: Отложите шланги в сторону и осмотрите их второй раз . Перед установкой нового клапана гидроусилителя рулевого управления очень важно убедиться, что все шланги находятся в хорошем состоянии.

После их снятия проверьте состояние каждого шланга, особенно если внутри него есть уплотнительные кольца. Замените, если он защемлен или изношен.

Шаг 8: Поверните левое колесо в противоположном направлении для облегчения доступа .Поверните переднее колесо влево, чтобы у вас был свободный доступ для снятия регулирующего клапана с рычага самосвала.

Шаг 9: Снимите шплинт с рычага шатуна . Там будет шплинт, прикрепленный через болт и гайку, которые расположены наверху рычага шатуна. Этот болт соединяет клапан управления гидроусилителем рулевого управления с автомобилем. Снимите гайку с болта на верхней части рычага шатуна.

Шаг 10: Снимите регулирующий клапан гидроусилителя рулевого управления с рычага подъемника .Используя рассольный гаечный ключ, вставьте вилки между верхней частью клапана гидроусилителя рулевого управления и штангой шатуна. Подденьте вилку так, чтобы регулирующий клапан гидроусилителя рулевого управления легко «соскочил» с рычага подъемника.

Шаг 11: Отвинтите регулирующий клапан гидроусилителя рулевого управления от тяги привода рычага . Первичное соединение регулирующего клапана рулевого управления с гидроусилителем ввинчивается в рычаг управления. Чтобы снять, поверните клапан гидроусилителя рулевого управления по часовой стрелке.

После этого регулирующий клапан гидроусилителя рулевого управления должен легко оторваться.

Шаг 12: Установите новый регулирующий клапан . После удаления старого клапана установка нового регулирующего клапана просто выполняется в обратном порядке.

Наверните регулирующий клапан на тягу привода поперечного рычага и прикрутите регулирующий клапан к штанге шатуна. Затяните гайку на болте регулирующего клапана.

Вставьте новый шплинт в болт клапана гидроусилителя рулевого управления, вставленный в рычаг шатуна. Установите старые шланги или запасные шланги в то же место, откуда они были сняты.Установите на место левую переднюю шину и затяните до рекомендованного производителем давления.

Залейте жидкость в гидроусилитель руля. Заведите автомобиль и проверьте уровень жидкости рулевого управления с гидроусилителем. При необходимости долейте жидкость. Удалите воздух из трубопроводов жидкости гидроусилителя рулевого управления. Наконец, снова подсоедините кабели аккумулятора.

Шаг 13: Тест-драйв автомобиля . Заведите автомобиль и убедитесь, что гидроусилитель руля работает правильно. Вы можете провести тест-драйв автомобиля, чтобы убедиться, что у вас нет проблем в дороге.

Рекомендуется пройти 10–15-минутное дорожное испытание автомобиля, чтобы убедиться, что система рулевого управления работает правильно в различных дорожных условиях.

Если вы прочитали эти инструкции и по-прежнему не уверены на 100% в выполнении этого ремонта, обратитесь к одному из местных сертифицированных ASE механиков из YourMechanic, чтобы завершить замену регулирующего клапана рулевого управления с усилителем у вас дома или в офисе.

Восстановление насоса гидроусилителя рулевого управления

Статья из колонки The Modern Collectible,
Skinned Knuckles Magazine, август 2014 г.
Ореста Лазаровича

Насос гидроусилителя рулевого управления приводится в движение ремнем, который также может приводить в действие другие аксессуары двигателя.Резервуар содержит гидравлическую жидкость для системы. Используемая жидкость должна быть типа, рекомендованного производителем транспортного средства. В некоторых случаях можно использовать Dexron III ATF; однако смешивание жидкостей может вызвать повреждение насоса рулевого управления с гидроусилителем, шлангов и рулевого механизма. Пара шлангов передает жидкость к насосу и рулевому механизму и от них. Меньший из двух шлангов — это линия высокого давления. Линия большего размера — это обратная линия для жидкости, возвращающейся в резервуар. В большинстве систем, когда жидкость циркулирует и достигает заданного предела, открывается клапан управления потоком, который позволяет жидкости рециркулировать через насос, когда двигатель работает на высоких оборотах, без повышения давления в остальной части системы.Насос гидроусилителя рулевого управления аналогичен, используется ли реечный или поворотный рулевой механизм. Реечная шестерня обеспечивает меньший вес и более точное управление, но поворотный рулевой механизм более прочен и лучше переносит грубое обращение.

Перед устранением неисправностей в системе рулевого управления с усилителем проверьте переднюю подвеску и рулевую тягу. Надевайте защитные очки, чтобы защитить глаза от непредвиденных происшествий. Убедитесь, что механические соединения смазаны и не изношены.Чрезмерный люфт в рулевом колесе может быть вызван неплотным креплением муфты рулевого механизма / кардана. Заменить необходимые детали. Отрегулируйте рулевое управление, если свободный ход рулевого колеса превышает 1 дюйм. Проверьте жидкость рулевого управления с гидроусилителем, и если она низкая, проверьте на утечку рулевой механизм, шланги / линии и фитинги, резервуар, переднее уплотнение и уплотнение резервуара. Как можно скорее устраните эти утечки. Если из насоса рулевого управления с гидроусилителем происходит утечка жидкости через уплотнение вала и шкив, вы можете заменить уплотнение при установленном насосе в зависимости от расположения насоса и количества рабочего пространства в моторном отсеке.

Проверьте и отрегулируйте давление в шинах. Дорожные испытания автомобиля. Транспортное средство с работающим рулевым механизмом, которое все время сильно поворачивает, может указывать на наличие проблемы в системе рулевого управления с гидроусилителем. Неустойчивое рулевое управление, которое может вызвать рывки рулевого колеса при повороте колеса, может быть вызвано низким уровнем жидкости для рулевого управления или ослабленным приводным ремнем насоса. Это также может быть вызвано слабым давлением насоса или заеданием клапана регулирования расхода. Визг при запуске двигателя может быть вызван ослаблением (проскальзыванием) клинового ремня.Свободный ремень соскользнет, ​​что приведет к его более быстрому износу (глазурь), а также может порваться. Найдите ремень и проверьте его на износ и натяжение. Осмотрите обе стороны ремня на предмет остекления, порезов, потертостей и трещин. Согните ремень, чтобы открыть трещины. Если старый ремень необходимо заменить, необходимо ослабить шарнирный болт (ы). Если это внешний ремень, протолкните насос внутрь до тех пор, пока ремень не станет достаточно слабым, чтобы его можно было снять. Не пытайтесь оторвать старый ремень, потому что вы можете повредить шкив. Если это внутренний ремень, сначала необходимо снять другой ремень (и).Проверьте эти ремни на износ и при необходимости замените. Когда ремни сняты, проверьте шкивы других ведомых систем. Шкивы должны свободно вращаться вручную, и в них не должно быть качания или люфта.

При покупке нового ремня сравните его со старым ремнем и списком запчастей, чтобы убедиться, что он соответствует типу и длине. Проверьте выравнивание шкива с помощью линейки. Установите новый ремень и убедитесь, что он правильно сидит. Вытяните насос наружу и отрегулируйте натяжение.При затягивании приводного ремня не поддвигайтесь на бачке гидроусилителя рулевого управления, так как это может привести к повреждению бачка и возникновению утечки жидкости между бачком и корпусом насоса. Установите и повторно натяните любые другие ремни, которые вам приходилось снимать и / или заменять. Иногда ремень подходит на низких оборотах, но начинает проскальзывать, когда автомобиль набирает скорость. Правильное натяжение, измеренное без манометра, должно составлять примерно 1/2 дюйма прогиба в центре ремня между шкивами. Слишком большое натяжение вызывает преждевременный износ ремней и подшипников водяного насоса, подшипников генератора или генератора и втулки насоса гидроусилителя рулевого управления.

Держите капот поднятым и запустите двигатель. Прислушайтесь к любым ненормальным шумам. Помните, что двигатель работает, поэтому держите руки, свободную одежду и длинные волосы подальше от движущихся частей. Шум при шлифовании возникает из-за повреждения подшипников. Изолируйте шум, ослабив приводной ремень. Если вы уверены, что нашли источник шума, которым может быть водяной насос или генератор / генератор, его необходимо удалить для ремонта. Чириканье вызвано смещением шкива и является наиболее громким на холостом ходу и ослабевает по мере увеличения оборотов двигателя.Шкивы должны работать правильно. Это можно исправить, переставив компонент привода с помощью прокладок или изменив прессовую посадку шкивов. Из-за вибрации, вызванной трением, всегда возникает некоторый шум, и вам придется научиться с этим жить. Воющий или стонущий звук из насоса, когда вы полностью поворачиваете рулевое колесо в одном направлении, может быть вызван низким содержанием жидкости или воздуха в системе. Проверьте уровень жидкости и проведите дорожное испытание. Если рулевое управление по-прежнему неустойчиво, проверьте давление насоса гидроусилителя рулевого управления и клапан регулирования расхода.

Для проверки давления насоса рулевого управления с гидроусилителем вам понадобится набор датчиков, но если вам трудно поворачивать рулевое колесо при параллельной парковке, это хороший признак того, что давление насоса рулевого управления с гидроусилителем слабое. Насосы рулевого управления с гидроусилителем Saginaw имеют давление в трубопроводе приблизительно от 1000 до 1200 фунтов на квадратный дюйм (psi). Скорость потока может достигать 4,5 галлонов в минуту (галлонов в минуту). Чтобы снять и проверить клапан регулирования потока, отсоедините напорный шланг и закройте его крышкой. Удалить шланг давления фитинга, используя 1 дюйм розетку.Снимите клапан управления потоком и пружину с помощью резца или магнита. Клапан потока должен плавно входить и выходить из отверстия. Разберите проточный клапан, отвинтив заглушку. Не теряйте ни одной детали. Если установлена ​​одна прокладка, клапан настроен на давление около 1200 фунтов на квадратный дюйм. Также будет очень маленький шарикоподшипник, ограничительная шпилька и пружина. Промойте штуцер шланга со снятым уплотнительным кольцом и проточный клапан разбавителем для лака, затем промойте и высушите феном. Соберите проточный клапан. Заглушка должна быть плотно прилегающей.Установите пружину, а затем регулирующий клапан так, чтобы торцевая крышка была обращена к пружине. Резьба в шланге давления фитинга и крутящий момента 30-35 фута. фунты. Подсоедините напорный шланг. Проверить уровень жидкости. Запустите двигатель и проверьте герметичность. Дорожный тест. Если рулевое управление не улучшилось, а насос рулевого управления с гидроусилителем продолжает скулить, возможно, в системе скопился воздух. Воздух необходимо выпустить. Добавление кондиционера с усилителем рулевого управления в резервуар не остановит этот шум насоса.

Удаление воздуха из системы рулевого управления с гидроусилителем

Необходимо удалить воздух из системы гидроусилителя рулевого управления, чтобы предотвратить повреждение насоса (контакт металла с металлом), остановить шум насоса и обеспечить правильную работу системы.Все шланговые соединения должны быть плотными, так как ослабленные соединения не могут протекать, но могут пропускать воздух в систему. Не перетягивайте шланги с уплотнительным кольцом, так как уплотнительное кольцо может быть раздавлено. Проверьте точную подгонку соединений раструбного типа. Во избежание шума шланги не должны касаться каких-либо частей автомобиля. Поднимите передние колеса и установите автомобиль на защитные опоры. Протрите резервуар для жидкости и снимите крышку или колпачок. Если жидкость выглядит пенистой, значит в системе есть воздух. Залейте одобренную жидкость для гидроусилителя руля до «холодного» уровня.Не снимайте крышку или колпачок. Медленно поверните рулевое колесо от упора до упора, чтобы включить систему. Проверьте уровень жидкости и при необходимости долейте жидкость. Может пройти 15-20 циклов, пока жидкость не стабилизируется и в резервуаре не прекратится аэрация. Если вы быстро поворачиваете рулевое колесо, захваченный воздух будет пузыриться над жидкостью и выливаться из резервуара. Когда уровень жидкости стабилизируется, долейте жидкость по мере необходимости и запустите двигатель. Если насос работает плавно и в резервуаре не появляются пузырьки воздуха, рулевое колесо должно двигаться легко.Установите на место крышку или колпачок. Опустите автомобиль.

Если этот автомобиль является новым для вас, а гидроусилитель руля работает неустойчиво (рывками), а насос шумит, промойте старую жидкость и залейте ее типом, рекомендованным производителем. Поднимите переднюю часть автомобиля на стойках безопасности. Для опорожнения резервуара используйте аспирационный насос или насадку для индейки. Отсоедините возвратный шланг / линию от насоса и направьте шланг в пластиковый кувшин. Если шланга недостаточно, используйте длинный прозрачный шланг, чтобы удлинить его так, чтобы он доходил до кувшина.Закройте фитинг возвратной линии в резервуаре. Медленно поверните рулевое колесо вперед и назад несколько раз, просто коснувшись упоров, чтобы слить больше жидкости. Заполните резервуар рекомендованной жидкостью и запустите двигатель. Пропустите эту свежую жидкость через насос и рулевой механизм. НЕ позволяйте резервуару высохнуть. Чтобы вымыть старую жидкость, может потребоваться до литра. Продолжайте добавлять жидкость, пока цвет не изменится. Заглушите двигатель. Подсоедините шланг / линию низкого давления. Наполните резервуар свежей жидкостью.Запустите двигатель и дайте ему поработать на холостом ходу. Несколько раз поверните рулевое колесо вперед и назад. Проверьте уровень жидкости в бачке и долейте при необходимости. Повторяйте этот шаг, пока в резервуаре не перестанут появляться пузырьки воздуха. Проверьте герметичность и опустите автомобиль. Дорожный тест. Если нет разницы в характеристиках рулевого управления, насос необходимо снять для проверки и / или ремонта.

Насосы PS поставляются рядом производителей, включая Saginaw, Thompson, Federal и Eaton. В этой процедуре будет обсуждаться лопастной насос Saginaw PS со встроенным резервуаром, который использовался в продуктах GM, а также на AMC и Jeep, автомобилях Chrysler и грузовиках Dodge, автомобилях Ford и пикапах и грузовиках IHC до 1974 года.В середине 1971 года конструкция резервуара была изменена. Старый резервуар круглый с длинной заливной горловиной. Новый дизайн имеет форму капли с очень короткой заливной горловиной. Это единственное различие между ними. Несмотря на то, что давление в насосе различается в зависимости от применения, корпус насоса, внутренние детали и работа насоса одинаковы. Комплекты для восстановления и уплотнения можно приобрести в магазинах автозапчастей. В ремонтный комплект входит втулка вала гидроусилителя рулевого управления. Эти насосы легко идентифицировать, потому что они использовали вал шкива диаметром 5/8 дюйма с резьбой и шпонкой.В более поздних моделях используется вал диаметром 3/4 дюйма с нажимным шкивом и без шпоночной канавки. Фитинги и крепежи были изменены на метрические в 1980 году. В старых насосах используются фитинги с перевернутым раструбом, а в новых — с уплотнительными кольцами. Эти фитинги взаимозаменяемы, поэтому вы можете использовать новый метрический насос с оригинальными перевернутыми факельными шлангами. Если вы планируете посетить местного перерабатывающего предприятия, чтобы купить насос гидроусилителя рулевого управления с малым пробегом, последние две цифры номера литья идентифицируют насосы SAE и метрические системы. Номера насосов SAE заканчиваются на 19, а метрические — 47.Используйте оригинальный нагнетательный клапан и пружину для поддержания надлежащего давления в рулевом механизме.

Снятие насоса гидроусилителя рулевого управления

На продольно установленном двигателе насос гидроусилителя рулевого управления установлен на передней части двигателя. В этом случае он находится вверху слева от двигателя, а не внизу. Отсоедините отрицательный (заземляющий) провод от аккумуляторной батареи. Возможно, вам придется снять кожух радиатора. Ослабьте регулировочный болт (-ы) и надавите на насос по направлению к двигателю.Снимите приводной ремень (ремни). Осмотрите ремень. Если он поврежден или пропитан маслом, его необходимо заменить. Подвиньте сливной поддон под двигатель, чтобы собрать любую жидкость. Освободите шланги гидроусилителя рулевого управления от опорных кронштейнов. Начисто протрите область вокруг шланговых соединений. Отсоедините напорный трубопровод от насоса с помощью накидного гаечного ключа. Закройте шнур, чтобы предотвратить попадание грязи, если вы используете его повторно. Отсоедините обратную линию. Обычно он удерживается зажимом. Завершите линию. Снимите насос с кронштейнов, а затем вытащите его из моторного отсека.Снимите крышку заливной горловины и слейте воду из резервуара в дренажный поддон. Утилизируйте старую жидкость для гидроусилителя руля в местном центре переработки.

Разберите насос

Очистите насос снаружи. Работайте на чистой скамейке. Решите, как вы хотите восстановить насос. Если внутренние детали не имеют царапин или износа, вы можете установить ремонтный комплект. Если резервуар не изогнут и не треснул, но насос требует восстановления, вы можете заменить насос и использовать старый резервуар. Или вы можете заменить старый насос в сборе на модернизированный насос в сборе.Что бы вы ни решили, шкив должен оторваться первым. В этой процедуре в насосах Saginaw до 1974 г. использовался вал насоса с резьбой. Снимите гайку и шайбу и снимите шкив. В насосах после этой даты использовался запрессованный шкив. Если вы заменяете узел насоса с запрессованным шкивом, сервисная мастерская снимет старый шкив и, если он в хорошем состоянии, прижмите его к насосу для замены. Не пытайтесь снять шкив с помощью двух- или трехкулачкового съемника. Шкив деформируется, и вам придется покупать новый шкив.Посмотрите, есть ли у вашего клуба или члена клуба пуллер. Если нет, попросите сервисную мастерскую снять и установить шкив за вас. Покупать съемник для обслуживания одного насоса нецелесообразно.

Зажмите насос в тисках валом вниз. Снимите монтажные шпильки и обратите внимание на их положение, если они разной длины. Осторожно снимите фитинг шланга под давлением, но не позволяйте клапан и пружина вылетают. Покачивайте резервуар вперед и назад, чтобы открыть уплотнительное кольцо. Не поддавливайте его отверткой, потому что вы исказите края резервуара, и он может протечь при сборке.Снимите резервуар. Осмотрите внутреннюю часть корпуса, и вы можете найти магнит, прикрепленный к плоской части корпуса насоса рядом с резьбой монтажных шпилек. Отметьте положение и снимите магнит для очистки. Снимите стопорное кольцо, вставив небольшой удар в отверстие в нижней части отливки, чтобы заставить стопорное кольцо из. Нажмите на торцевой пластине, и подглядывать из стопорного кольца. Снимите торцевую пластину. Снимите прижимную пластину и пружину прижимной пластины. Найдите стрелки на эксцентриковом корпусе и отметьте, расположены ли они спереди или сзади.При повторной сборке корпус необходимо вернуть в то же положение. Переверните насос и постучите по концу вала молотком с мягким покрытием, чтобы снять кольцо насоса, узел ротора и упорную пластину. Удалите небольшое стопорное кольцо на валу насоса. Снимите ротор и упорную пластину с вала. Будьте осторожны, чтобы не потерять детали и не уронить стальные лопатки (10). Снимите два уплотнительных кольца в корпусе и уплотнение вала.

Вымойте все детали чистым растворителем и вытрите насухо безворсовой тканью.Осмотрите на предмет износа и повреждений. Убедитесь, что клапан регулировки потока свободно перемещается в своем отверстии. Осмотрите прижимную пластину, кольцо и упорную пластину на наличие задиров. Проверьте вал насоса на предмет трещин и, если при установке во втулку наблюдается какое-либо движение из стороны в сторону, замените втулку. Проверьте лопасти насоса на предмет трещин и убедитесь, что они свободно перемещаются в роторе. Если детали изнашиваются очень слабо, при необходимости установите комплект уплотнений и втулку. Выполните обслуживание клапана регулирования потока. Осмотрите резервуар на предмет вмятин, коробления, глубоких пятен ржавчины и вмятин.Если он пригоден для повторного использования, покрасьте его снаружи в черный глянцевый цвет. Если детали насоса изношены, потрескались или поцарапаны, соберите насос без шкива и закажите модернизированный насос только в том случае, если резервуар можно использовать повторно. Если резервуар невозможно использовать, закажите замененный модернизированный насосный узел. (Www.larescorp.com)

Насос в сборе

Перед сборкой смажьте все детали жидкостью для гидроусилителя руля. Установите сальник вала насоса, используя торцевой ключ 15/16 дюйма, чтобы он встал на место до упора в буртик отверстия.Смажьте уплотнительные кольца, которые входят в корпус, и установите их. Поместите вал шлицевым концом вверх в тиски с мягкими губками. Установите упорную пластину на вал гладкой стороной с отверстиями вверх. Сдвиньте ротор и цековку вниз по шлицам. Установите новый ротор стопорное кольцо. Убедитесь, что он находится в канавке. Установите 2 установочных штифта в отверстия в корпусе насоса. Вставьте вал, ротор и упорную пластину в корпус. Совместите установочные отверстия с установочными штифтами. Наденьте кольцо насоса на ротор и на установочные штифты так, чтобы стрелка на кольце была обращена к задней части корпуса.Установите лопатки в пазы ротора так, чтобы закругленная кромка была обращена к внутренней поверхности кольца насоса. Установите прижимную пластину на установочные штифты так, чтобы углубление круглой пружины было обращено к задней части корпуса. Вставьте гнездо размером 1 1/4 дюйма в канавку прижимной пластины и надавите на гнездо двумя большими пальцами, чтобы установить узел на уплотнительное кольцо в корпусе насоса. Поместите пружину в канавку на прижимной пластине. концевая пластина для губ преимущество над пружиной. Используя пальцы нажмите торцевую пластину вниз ниже удерживающие кольцевой паза.Удерживая конец пластину вниз, равномерно сиденье стопорного кольца в канавке. С помощью штампа, и нажмите удерживающего кольца концы вокруг в паз до тех пор, пока отверстие находится напротив отверстия клапана управления потоком. Это обеспечивает максимальное удержание стопорного кольца. Установите корпус на уплотнительное кольцо резервуара. Установите магнит, если он используется (NOS GM 5692682). Установите уплотнительные кольца на монтажные шпильки резервуара и клапан регулирования потока. Установите резервуар на корпус насоса и совместите отверстия для монтажных шпилек.Установите шпильки. Не натягивайте резервуар на насос за шпильки, так как резервуар может погнуться и вызвать утечку. Используя молоток с мягкой головкой, постучите по резервуару на насосе. Убедитесь, что уплотнительные кольца на месте. Затяните шпильки. Установите пружину клапана управления потоком и клапан управления потоком так, чтобы торцевая крышка была обращена к пружине. Установите уплотнительное кольцо на шланге давления фитинга самой верхней канавки. Нижняя канавка будет ограничивать выпускное отверстие разгрузки. Затяните с усилием 30-35 фут-фунтов. Установите шкив.Затяните гайку шкива до 60 футов фунтов.

Установите насос в автомобиль. Запустите напорный шланг фитинга вручную, а затем затяните его с помощью факельного ключа. Не допускайте перекрестной резьбы фитинга. Подсоедините возвратный шланг. Установите ремень (и) и затяните в соответствии со спецификациями производителя. Ремень, который слишком натянут, приведет к его преждевременному выходу из строя. Если в системе нет свежей жидкости, не подключайте возвратный шланг. Вам нужно будет промыть систему свежей жидкостью, а затем удалить воздух из системы.Подключаем аккумулятор. Поднимите переднюю часть автомобиля на стойках безопасности. Попросите друга помочь вам, так как рулевое колесо нужно плавно поворачивать из положения блокировки в положение блокировки. Запустите двигатель и доливайте свежую жидкость до тех пор, пока из возвратной линии не будет выходить свежая жидкость. Подключите обратную линию. Удалите воздух из системы. Если во время предыдущего теста в систему была залита свежая жидкость гидроусилителя, заполните резервуар свежей жидкостью и удалите воздух из системы.

Установка фильтра

Чтобы продлить срок службы жидкости рулевого управления с гидроусилителем и системы рулевого управления с усилителем, рассмотрите возможность установки линейного магнитного фильтра в возвратной линии, независимо от того, есть ли магнит в резервуаре.Встроенный магнит и фильтр обслуживать проще, чем снимать резервуар. Большинство этих фильтров содержат бумажный элемент и магнит в фильтре. У некоторых есть перепускной клапан, который открывается, если фильтр начинает забиваться мусором. Проверьте у онлайн-поставщиков широкий выбор фильтров. Купите качественный фильтр с диаметром конца шланга, равным диаметру возвратной линии вашего автомобиля. Установите фильтр правильно. Фильтр отмечен «IN» и «OUT». Конец «ВЫХОД» должен находиться ближе всего к насосу, но не слишком бросаться в глаза в моторном отсеке.Снимите возвратный шланг и закройте отверстие резервуара. Слейте воду из возвратной линии. Будет небольшая потеря жидкости, поэтому промокните ее тканью. Вам придется укоротить обратную линию до нужной длины, чтобы она не перекручивалась. Закрепите фильтр с помощью винтовых зажимов из нержавеющей стали. Расположите зажимы так, чтобы они ни о чем не терлись. Присоедините обратную линию к резервуару и закрепите хомутом. Проверить уровень жидкости. Запустите двигатель и несколько раз покрутите рулевое колесо. Опустите автомобиль.Дорожный тест.

Счастливой езды.


Первоначально напечатано в журнале Skinned Knuckles , авторские права принадлежат SK Publishing / Skinned Knuckles Magazine. Перепечатка любой части запрещена без письменного разрешения SK Publishing, PO Box 6983, Huntington Beach, CA 92615.

Подписка на журнал Skinned Knuckles стоит 28 долларов США за двенадцать ежемесячных выпусков (в США). Свяжитесь с Skinned Knuckles по почте: PO Box 6983, Huntington Beach, CA 92615; Сайт skinnedknuckles.net и нажмите «Подписаться» или «PayPal». Электронная почта [email protected], телефон: 714-963-1558.


Загрузите этот технический совет

в формате PDF

ГЛАВА 9: Регуляторы давления сброса и разгрузки

Клапаны регулирования давления

В гидравлических контурах используется несколько типов клапанов регулирования давления. Некоторые предохраняют всю систему от избыточного давления, а другие защищают только часть системы. Другие позволяют течь в изолированный контур после достижения заданного давления.Некоторые перепускают жидкость при низком давлении или его отсутствии при активации.

В этой главе рассматриваются только предохранительные и разгрузочные клапаны, поскольку они тесно связаны с гидравлическими насосами. Другие клапаны регулирования давления являются частью контура управления и будут рассматриваться после гидрораспределителей.

Почему предохранительные клапаны?

Для всех контуров насосов фиксированного объема требуется предохранительный клапан для защиты системы от избыточного давления. Насосы фиксированного объема должны перемещать жидкость при вращении.Когда насос разгружается через контур с открытым центром или приводы находятся в движении, движение жидкости не является проблемой. Предохранительный клапан необходим именно тогда, когда приводы останавливаются, а гидрораспределитель все еще смещен.

Контуры насосов с компенсацией давления могут успешно работать без предохранительных клапанов, потому что они перемещают жидкость только тогда, когда давление падает ниже уставки компенсатора. (Большинство конструкторов по-прежнему используют в этих схемах предохранительный клапан по причинам, которые будут объяснены позже.)

В любом случае предохранительный клапан аналогичен предохранителю в электрической системе.Когда сила тока в цепи остается ниже силы тока предохранителя, все в порядке. Когда сила тока в цепи пытается превысить силу тока предохранителя, предохранитель перегорает и отключает цепь. Оба устройства защищают систему от избыточного давления, поддерживая его ниже заданного уровня.

Разница в том, что при перегорании электрического предохранителя он должен быть сброшен или заменен обслуживающим персоналом, прежде чем машина снова сможет работать. Это требование предупреждает электриков о возможной проблеме и обычно заставляет их искать причину перед перезапуском машины.Без защиты предохранителя электрическая цепь в конечном итоге перегреется и вызовет пожар.

В гидравлическом контуре предохранительный клапан открывается и пропускает жидкость, когда давление превышает установленное значение. Затем клапан снова закрывается при падении давления. Это означает, что предохранительный клапан может перепускать жидкость в любое время. . . или все время. . . без вмешательства технического обслуживания. (Это также означает, что система может нагреваться даже с установленным теплообменником.)

Многие контуры насосов с фиксированным объемом зависят от этой возможности обхода во время цикла, а некоторые даже обходят жидкость во время простоя.Хорошо спроектированный контур никогда не обходит жидкость, если нет неисправности, например, не замыкается контрольный переключатель или оператор игнорирует средства управления. Это устраняет большинство проблем с перегревом и экономит энергию.

Работа предохранительного клапана

Используются предохранительные клапаны двух различных конструкций: прямого действия и с пилотным управлением . Оба типа имеют преимущества и лучше работают в определенных приложениях.
Некоторые термины, относящиеся к предохранительным клапанам и их функциям:
Превышение нормы : Фактическое значение давления, когда предохранительный клапан впервые открывается для перепуска жидкости.(Это может быть в два раза больше фактического установленного давления.)
Гистерезис : разница в давлении между тем, когда предохранительный клапан начинает пропускать некоторый поток (давление открытия), и тем, когда проходит полный поток.
Стабильность : Колебания давления в качестве байпасного предохранительного клапана при установленном давлении.
Давление возврата в исходное положение : Давление, при котором предохранительный клапан закрывается после обхода.
Блокировка давления : Разница в показаниях давления с момента первого открытия предохранительного клапана (давление открытия) до тех пор, пока он не пропустит весь поток насоса в резервуар.

Предохранительные клапаны прямого действия

На рис. 9-1 показан разрез и обозначение предохранительного клапана прямого действия. Клапан имеет тарелку, которая прижимается к седлу регулируемой пружиной. Регулирующая ручка может изменять усилие на пружине для повышения или понижения максимального давления. Тарельчатый клапан остается на месте, пока поток насоса идет в контур, а давление ниже, чем уставка предохранительного клапана. Если давление пытается превысить настройку пружины, тарелка отталкивается от седла ровно настолько, чтобы передать избыточный поток насоса в резервуар.

Рис. 9-1. Чертеж в разрезе и обозначение предохранительного клапана прямого действия.

Символ показывает одну рамку со стрелкой потока, смещенной от впускных P и выпускных T линий потока. Пунктирная пилотная линия от впускной линии до дна коробки указывает на то, что давление на входе может давить на стрелку потока. На противоположной стороне коробки находится пружина с наклонной стрелкой, проходящей через нее, чтобы показать противодействующую силу, действующую на стрелку потока. Когда давление в канале P становится достаточным для преодоления давления пружины, оно перемещает стрелку потока вверх, пока не появится путь от P к T .Хотя в самом клапане нет управляющего канала, функция подразумевается и, следовательно, является частью символа.

Основным преимуществом предохранительных клапанов прямого действия перед предохранительными клапанами с пилотным управлением является то, что они очень быстро реагируют на повышение давления. Любой предохранительный клапан не знает о проблеме до тех пор, пока давление не станет очень близким или не достигнет своего значения. Затем он должен открыться, чтобы как можно быстрее сбросить избыточный поток, чтобы давление оставалось низким. Поскольку в предохранительном клапане прямого действия есть только одна движущаяся часть, он может быстро открываться, что сводит к минимуму скачки давления. Рисунок 9-2. показывает типичные графики рабочих характеристик предохранительных клапанов прямого и пилотного действия. Обратите внимание на разницу во времени отклика и скачки давления при открытии клапанов, направляя избыточный поток в резервуар.

Рис. 9-2. Графики типичных рабочих характеристик предохранительных клапанов прямого действия и предохранительных клапанов с пилотным управлением

Основным недостатком предохранительных клапанов прямого действия является то, что они частично открываются при давлении примерно на 150 фунтов на кв. Дюйм ниже установленного давления. Поскольку тарелка находится в прямом контакте с пружиной, которая устанавливает максимальное давление, когда тарелка открывается, она отталкивает пружину назад и увеличивает давление.Количество зависит от длины и жесткости пружины. График в Рис. 9-3 показывает соотношение расход / давление типичного предохранительного клапана прямого действия. При настройке предохранительного клапана прямого действия на 1500 фунтов на квадратный дюйм при 10 галлонах в минуту очень возможно, что некоторая жидкость начнет проходить, когда давление будет ниже 1350–1400 фунтов на квадратный дюйм. Продолжительное повышение давления позволяет увеличить поток, пока весь поток насоса не перейдет в резервуар под давлением 1500 фунтов на квадратный дюйм. Если работа по-прежнему выполняется при давлении 1450 фунтов на квадратный дюйм, скорость будет снижена, поскольку в резервуар будет поступать некоторый поток.Когда этот клапан настроен на давление открытия 1500 фунтов на квадратный дюйм, поток не будет проходить в обход, пока давление не достигнет этого уровня, но конечное давление достигнет 1650 фунтов на квадратный дюйм. (Предохранительные клапаны с пилотным управлением … обсуждаются далее … не начинают открываться, пока давление не станет в пределах 25-50 фунтов на квадратный дюйм от их уставки.)

Рис. 9-3. График зависимости расхода от давления для типичного предохранительного клапана прямого действия.

Предохранительные клапаны прямого действия часто довольно шумны из-за высокой скорости перепуска жидкости и нестабильности, присущей их конструкции.

Предохранительные клапаны прямого действия обычно не используются в промышленных гидравлических системах, за исключением систем с расходом менее 3 галлонов в минуту, а также в качестве устройств пилотного управления. В большинстве промышленных конструкций используются длинные пружины, которые получают небольшое усилие на шаг сжатия, чтобы удерживать низкое давление.

Если предохранительный клапан прямого действия указан как , нерегулируемый , всегда указывайте, должен ли клапан быть настроен на давление открытия или полный поток. Если требуется полный поток, необходимо также указать поток.

Предохранительные клапаны с пилотным управлением

На рис. 9-4 показаны в разрезе два распространенных типа предохранительных клапанов с пилотным управлением. Есть много вариантов этих дизайнов, но функции и символы одинаковы. Пилотная секция каждого клапана представляет собой предохранительный клапан прямого действия с низким расходом, который устанавливает максимальное давление в системе. Поскольку клапан имеет небольшие размеры и пропускает очень небольшой поток, он имеет блокировку давления менее 50 фунтов на квадратный дюйм во время работы.

Регулирующее отверстие в сбалансированном поршне или тарелке обычно имеет диаметр около 0.040 дюймов. Такой размер обеспечивает хорошую стабильность разгрузочного потока и не подвержен загрязнению. Если отверстие закупорено, уравновешивающий поршень или тарелка откроются под давлением примерно 20 фунтов на квадратный дюйм и сбросят весь поток насоса в резервуар.

Рис. 9-4. Изображение в разрезе и обозначение двух распространенных типов предохранительных клапанов с пилотным управлением.

Путь потока от выхода регулирующего отверстия. . . поверх уравновешенного поршня или тарелки. . . ведет к пилотной секции, которая содержит подпружиненную тарелку.Регулировка натяжения подпружиненной тарелки устанавливает давление в контуре. Жидкость, используемая пилотной секцией, возвращается в резервуар через порт резервуара. Тип уравновешенного поршня имеет сквозное отверстие, которое позволяет контролировать поток жидкости в резервуар. Вентиляционное отверстие в пилотной секции обычно закупорено. (Удаление заглушки позволяет этому клапану выполнять другие функции.)

Многие клапаны, монтируемые в линию, имеют два впускных отверстия для удобства прокладки трубопроводов. Подача насоса поступает в одно входное отверстие и выходит через противоположное.Это устраняет необходимость в тройнике в трубопроводе насосной линии.

Принцип работы предохранительного клапана с пилотным управлением

Поток насоса поступает во входное отверстие и течет в контур и через регулирующее отверстие к верхней стороне уравновешенного поршня или тарелки. Он также перемещается к подпружиненной тарелке пилотной секции, где он блокируется. Когда давление слишком низкое для смещения подпружиненной тарелки, давление одинаково с обеих сторон уравновешенного поршня или тарелки. Поскольку гидравлические силы равны с обеих сторон уравновешенного поршня или тарелки, легкая пружина удерживает их в их нормально закрытом положении.Это состояние продолжается до тех пор, пока давление не достигнет примерно на 25-50 фунтов на кв. Дюйм ниже давления, установленного на ручке регулировки давления предохранительного клапана.

Например, если давление было установлено на 1000 фунтов на квадратный дюйм, то при примерно 950 фунтов на квадратный дюйм подпружиненная тарелка в пилотной секции расколется и позволит небольшому количеству жидкости пройти в резервуар. В этот момент количество жидкости, проходящей через подпружиненную тарелку, может легко протекать через регулирующее отверстие, поэтому поток насоса в резервуар блокируется. По мере того, как давление продолжает увеличиваться, оно, наконец, заставляет подпружиненную тарелку в пилотной секции открываться достаточно далеко, чтобы поток через нее был больше, чем поток через регулирующее отверстие.Когда поток через подпружиненную тарелку превышает поток через регулирующее отверстие, давление в верхней части уравновешенного поршня или тарелки уменьшается. Когда дисбаланс давления достаточно велик, уравновешенный поршень или тарелка перемещаются в сторону пониженного давления и открывает путь потока в резервуар. Потока в бак достаточно, чтобы отвести лишнюю жидкость, которую система не использует. В качестве предохранительной функции этот клапан никогда не открывается больше, чем достаточно для обхода избыточного потока.

Когда давление в системе снижается, подпружиненный тарельчатый клапан в пилотной секции возвращается в исходное положение.Жидкость, застрявшая в верхней части уравновешенного поршня или тарелки, заставляет его закрыться и блокировать поток насоса в резервуар.

Пилотный предохранительный клапан позволяет всему потоку насоса идти к исполнительным механизмам почти до его окончательной настройки. Это означает, что клапан может работать при более низком максимальном давлении, и он не будет замедлять скорость привода при увеличении усилий.

Дистанционное управление

Рис. 9-5. Пилотный предохранительный клапан, подключенный для дистанционного управления.

Другая возможность предохранительных клапанов с пилотным управлением заключается в том, что ими можно управлять дистанционно. Рисунок 9-5. показывает вентиляционное отверстие, подключенное к предохранительному клапану прямого действия в удаленном месте для легкой регулировки давления. Поскольку предохранительный клапан обычно устанавливается на выходе насоса или очень близко к нему, до него может быть трудно добраться. Когда необходимо регулярно менять давление, хорошо подойдет настройка , рис. 9-5. . Вентиляционное отверстие пилотного предохранительного клапана соединено с предохранительным клапаном прямого действия на расстоянии не более 15 футов. Пилотный предохранительный клапан настроен на максимальное давление, а дистанционная регулировка может быть установлена ​​на любое давление ниже этого максимума.

Использование 4-ходового гидрораспределителя и трех дистанционных регулировок может позволить электрический выбор трех различных давлений. Использование большего количества элементов управления направлением и более удаленных регулировок может дать возможность выбора нескольких значений давления электрически.

Электромагнитные предохранительные клапаны

Рис. 9-6. Нормально открытый предохранительный клапан с электромагнитным управлением.

Рисунок 9-6 показывает, как направленный регулирующий клапан, прикрепленный к пилотной секции и подключенный к вентиляционному отверстию и резервуару, может обводить или блокировать поток из регулирующего отверстия.Обход жидкости через регулирующее отверстие позволяет потоку насоса разгружаться в резервуар под давлением около 20 фунтов на квадратный дюйм. Блокировка потока через регулирующее отверстие направляет жидкость в контур под давлением до уставки предохранительного клапана. Это один из способов предохранить насос фиксированного объема от перегрева жидкости, когда он не выполняет работу. (См. Глава 8, Рисунок 8-11 для схемы, в которой используется нормально открытый предохранительный клапан с электромагнитным приводом для разгрузки насоса фиксированного объема в многоцилиндровом контуре.)

Электромагнитные предохранительные клапаны можно приобрести в нормально открытом режиме (как показано), нормально закрытом режиме и в установках с двойным или тройным давлением с двумя соленоидами.(См. Символы , глава 4, .) Электромагнитный предохранительный клапан также может использоваться в качестве 2-ходового нормально открытого или нормально закрытого направляющего клапана в контурах с высоким расходом.

Пропорционально-электромагнитные предохранительные клапаны

Предохранительные клапаны на рис. 9-7 регулируются электронно с помощью пропорционального соленоида вместо регулировочной ручки. Пропорциональный соленоид создает повышенную силу с повышенным напряжением. Эти соленоиды обычно работают от 0 до 10 В постоянного тока.Они могут создавать бесконечно переменную силу. Тип прямого действия предназначен для низкого (ниже 3 галлонов в минуту) расхода. Он также может служить в пилотной части пилотных клапанов с большим расходом. Пропорциональный предохранительный клапан работает так же, как и клапаны с ручным управлением. Разница в том, как создается сила на регулирующей тарелке.

Клапаны разгрузочные

Рис. 9-7. Предохранительные клапаны, управляемые пропорциональным соленоидом.

Разгрузочные клапаны — это устройства регулирования давления, которые используются для сброса излишков жидкости в резервуар при небольшом давлении или без него.Обычное применение — в контурах насосов высокого и низкого давления, где два насоса перемещают привод с высокой скоростью и низким давлением, затем контур переключается на один насос, обеспечивающий высокое давление для выполнения работы.

Другое применение — направление избыточного потока от крышки цилиндра со штоком увеличенного размера в резервуар при втягивании цилиндра. Это позволяет использовать меньший по размеру и менее дорогой гидрораспределитель, сохраняя при этом низкий перепад давления.

Разгрузочные клапаны прямого действия

Фиг.9-8. Разгрузочный клапан прямого действия

Вид в разрезе в Рисунок 9-8 показывает конструкцию разгрузочного клапана прямого действия. Клапан состоит из золотника, удерживаемого в закрытом положении пружиной. Золотниковые блоки пропускают поток от входа к отверстию резервуара при нормальных условиях. Когда жидкость под высоким давлением из насоса входит в порт внешнего пилотного клапана, она оказывает усилие на пилотный поршень. (Пилотный поршень малого диаметра позволяет использовать длинную пружину с низким усилием.) Когда давление в системе увеличивается до настройки пружины, жидкость течет в резервуар (как предохранительный клапан).Когда давление превышает настройку пружины, золотник полностью открывается, чтобы слить излишек жидкости в резервуар при небольшом давлении или без него. (Пример схемы на рис. 9-10 иллюстрирует эту функцию.)

Разгрузочный клапан с пилотным управлением

Вид в разрезе в Рисунок 9-9 показывает разгрузочный клапан с пилотным управлением. Разгрузочный клапан с пилотным управлением имеет меньшее перекрытие давления, чем его аналог прямого действия, поэтому он не будет преждевременно сбросить часть потока. Он также быстро перейдет от отсутствия потока к максимальному потоку, таким образом, используя весь поток из потока насоса большого объема в течение более длительного периода, и быстро падает мощность, потребляемая насосом большого объема.

Рис. 9-9. Разгрузочный клапан с пилотным управлением.

(Эта конструкция клапана также используется в качестве предохранительного клапана разгрузки в контурах аккумуляторов. Глава 16 по аккумуляторам будет иметь контур, использующий этот клапан.)

Разгрузочный предохранительный клапан с пилотным управлением аналогичен предохранительному клапану с пилотным управлением с добавлением разгрузочного золотника. Без разгрузочного золотника этот клапан работал бы так же, как любой предохранительный клапан с пилотным управлением. Повышение давления в пилотной секции приведет к открытию некоторого потока в резервуар и выведет из равновесия тарелку, позволяя ей открываться и сбрасывать избыточный поток насоса.

В разгрузочном клапане с пилотным управлением разгрузочный золотник получает сигнал через порт дистанционного управления, когда давление в рабочем контуре превышает заданное значение. В то же время давление на подпружиненный шар в пилотной секции начинает его открывать. Падение давления на передней стороне разгрузочного золотника снижает противодействующее усилие, а управляющее давление из контура высокого давления заставляет подпружиненный шар полностью оторваться от седла. Теперь в бак поступает больше потока, чем может выдержать регулирующее отверстие.Основная тарелка открывается при давлении примерно 20 фунтов на квадратный дюйм. Теперь весь поток насоса большого объема может направляться в резервуар при небольшом падении давления или без него, а вся мощность может передаваться насосу малого объема для выполнения работы. Когда давление падает примерно на 15% ниже давления, установленного в пилотной секции, подпружиненный шар закрывается и толкает разгрузочную катушку назад для следующего цикла.

Разгрузочный клапан не требует электрических сигналов. Это устраняет необходимость в дополнительных людях при поиске и устранении неисправностей. Эти клапаны очень надежны и редко требуют обслуживания, регулировки или замены.

Цепь насоса высокого-низкого давления

Часто цилиндру требуется очень небольшое усилие для движения к работе и от работы — и только короткий ход с высокой силой для выполнения работы. В этом случае схема высокого-низкого уровня в Рис. 9-10 работает хорошо и стоит меньше.

Например: если схеме с одним насосом требуется 60 галлонов в минуту для выполнения требуемого времени цикла и 3000 фунтов на квадратный дюйм для выполнения операции, для схемы потребуется электродвигатель мощностью 110 л.с. (60 × 3000 × 0,000583 = 105 л.с.) .

Схема в Рисунок 9-10 — это типичная схема насоса высокого-низкого уровня, которая потребляет меньше мощности при сохранении короткого времени цикла. В нем используется двигатель мощностью 25 л.с. и вспомогательное оборудование с меньшими затратами как на начальном этапе, так и в течение всего срока службы. Двигатель приводит в действие насос низкого давления на 50 галлонов в минуту и ​​насос высокого давления на 15 галлонов в минуту — всего 65 галлонов в минуту. Дополнительный поток необходим для поддержания времени цикла, потому что рабочий ход медленнее. Размеры резервуара, клапанов и трубопроводов по-прежнему рассчитаны на расход 65 галлонов в минуту и ​​давление 3000 фунтов на кв. Дюйм, но электродвигатель и элементы управления намного меньше.

Рис. 9-10. Типичный контур высокого-низкого уровня с использованием двух насосов.

Как показано на Рисунок 9-10 , в контуре высокого-низкого уровня также есть предохранительный клапан, разгрузочный клапан и обратный клапан. Предохранительный клапан защищает насос малого объема / высокого давления от давления выше 3000 фунтов на квадратный дюйм.Разгрузочный клапан настроен на 500 фунтов на квадратный дюйм для перенаправления потока из насоса большого объема / низкого давления в резервуар, когда давление в системе поднимается выше этой настройки. Обратный клапан после насоса большого объема / низкого давления изолирует давление в системе от контура разгрузочного клапана при выполнении работы с максимальным давлением.

4-ходовой, 3-позиционный, соленоидный управляемый, пружинно-центрируемый, открывающий все порты направленный регулирующий клапан направляет весь поток насоса в резервуар, когда система находится в режиме ожидания. Этот силовой агрегат и клапанный механизм направляют цилиндр двойного действия через быстрый рабочий ход с высокой силой и быстрый возврат — приводимый в движение электродвигателем мощностью 25 л.с.На виде в разрезе разгрузочного клапана показаны соединения труб с этим встроенным клапаном.

Подающий питание на соленоид A1 на направляющем клапане направляет поток от обоих насосов к торцу крышки цилиндра двустороннего действия. Цилиндр быстро продвигается при низком давлении, пока не коснется рабочего. В этот момент контактное давление быстро нарастает, и когда оно превышает 500 фунтов на квадратный дюйм, разгрузочный клапан принудительно открывается. Теперь весь поток насоса большого объема направляется в резервуар при очень низком давлении (и мощности).До этого момента максимальная потребляемая мощность была бы: (65 галлонов в минуту) × (500 фунтов на квадратный дюйм) × (0,000583) = 19 л.с.

При ненагруженном насосе большого объема достаточно мощности, чтобы поднять насос высокого давления до давления 3000 фунтов на квадратный дюйм, необходимого для выполнения работы. Для работы требуется (15 галлонов в минуту) × (3000 фунтов на квадратный дюйм) × (0,000583) = 26 л.с. Это вполне соответствует возможностям указанного двигателя мощностью 25 л.с.

Схема Hi-Lo позволяет заменить двигатель большой мощности и его элементы управления на гораздо меньшую и менее дорогую установку.

Другие применения предохранительных клапанов

Предохранительные клапаны используются в контурах для защиты компонентов от избыточного давления из-за тепла или внешних сил, когда повышение давления в блокированном контуре потока может повредить привод или создать угрозу безопасности.

В контурах гидравлического двигателя предохранительные клапаны могут устранить удар, когда двигатель необходимо быстро замедлить. В этой функции жидкость подается от выходного порта высокого давления двигателя к входному отверстию низкого давления, поддерживая при этом достаточное противодавление для остановки двигателя без повреждений.

Рис. 9-11. Символы для модульных предохранительных клапанов. (Обратите внимание, что эти символы не обозначают порты X и Y для электромагнитных клапанов с пилотным управлением.)

Большинство функций предохранительных клапанов доступны в виде модульных или многослойных клапанов, которые устанавливаются между гидрораспределителем и вспомогательной плитой. Рисунок 9-11. показывает большинство распространенных конфигураций, предлагаемых в настоящее время поставщиками гидравлической энергии. Эти модули обычно доступны для клапанов всех размеров с портами до D08 (¾ дюйма).

Как промыть и удалить воздух из систем гидроусилителя

Майк Бамбек, www.automedia.com
Сложность: Easy
Расчетное время: 180 минут

Усилитель руля работает за счет гидравлического давления. Запустите немного гидравлики давление в нечто вроде экскаватора-погрузчика, и движущиеся гигантские камни становятся так же просто, как потянуть за несколько рычагов.Вилочный погрузчик использует гидравлическое давление для подъема поддоны, набитые бетонными блоками, высоко на той или иной полке. Это чудо гидравлического давления также играет большую роль в повседневной вождении. испытать проще. Поворот руля слева направо в машине или грузовик без усилий благодаря гидроусилителю рулевого управления давление. То, что работает с помощью гидравлики, не имеет места для пневматика. Системы гидроусилителя руля — одна из таких вещей. Воздух может быть сжатый, тогда как жидкость не может. Воздуху нет места в гидравлической силе рулевая система.

Проверка наличия воздуха в системе

Если обычное рулевое управление с усилителем, не требующее усилий, стало более шумным и более трудоемкий, тогда там может быть немного воздуха. Верный признак воздуха в системе это то, что звучит как слегка рассерженный кот под капотом. Это рычание становится громче при интенсивных движениях рулевого управления с гидроусилителем. например, параллельная парковка. Первое, что нужно проверить, когда гидроусилитель руля начинает стонать и стонать это уровень жидкости. Если доливать жидкость успокаивает шум и возвращает рулевое управление с гидроусилителем в нормальное состояние, затем все хорошо.Если стон возвращается через короткое время вместе с жидкостью пропал без вести — тогда подозревайте утечку как причину жидкости акт исчезновения и попадание воздуха в систему.

Удаление воздуха из гидроусилителя рулевого управления

Обычным подозреваемым в утечке жидкости рулевого управления с гидроусилителем является гидроусилитель руля. напорный шланг. В процессе фиксации места попадания воздуха легко представить еще несколько. После замены насоса гидроусилителя рулевого управления или давления шланг, всегда полезно промыть и удалить воздух из системы рулевого управления с гидроусилителем. воздуха.Для большинства автомобилей с усилителем рулевого управления это простой процесс. Несколько раз повернув фиксатор рулевого колеса в положение блокировки, можно удалить любой нежелательный воздух там. В некоторых машинах, таких как Mitsubishi Starion, система требует прокачки гидроусилителя руля за пределы обычного заднего и четвертая рутина.

Практические советы

Ниже приведены несколько советов по уходу за автомобилем по прокачке гидроусилителя рулевого управления. системы из сервис мануала и чудо интернета.

Шаг 1: Перво-наперво.Проверьте уровень жидкости рулевого управления с гидроусилителем. Проверяйте жидкость горячей или холодной, в зависимости от того, что написано в инструкции. Поверните руль несколько раз и снимите показания. Пенистая жидкость указывает на попадание воздуха в систему.

Шаг 4: Пропустите трубку в специальный сборный контейнер, чтобы удалить из системы воздух и старую жидкость. Будьте осторожны, чтобы в системе не закончилась жидкость! Запустить двигатель. Слегка приоткройте спускной клапан. Несколько раз поверните рулевое колесо от упора до упора.Закройте спускной клапан. Добавьте жидкость. Повторяйте, пока жидкость не будет выходить без воздуха.

Шаг 5: Если известно, что жидкость новая и не содержит примесей, то спуск возвратной линии обратно в резервуар для жидкости — это вариант, который устраняет опасность работы системы всухую. Закрепите конец трубки к резервуару с помощью резиновой ленты или проволоки. Запустить двигатель. Слегка приоткройте спускной клапан. Несколько раз поверните рулевое колесо от упора до упора. Долейте жидкость для гидроусилителя рулевого управления, когда воздуха больше нет.Поверните рулевое колесо еще несколько раз и еще раз проверьте уровень жидкости перед началом движения.

Как устранить шум насоса гидроусилителя рулевого управления

Шум насоса гидроусилителя рулевого управления — один из самых узнаваемых звуков, которые может издать ваш автомобиль при поломке. Может быть много стуков, скрипов или гудений, которые могут указывать на множество других проблем, но нытье насоса гидроусилителя руля обычно очень характерно. Даже если вы раньше не знали, что такое насос гидроусилителя руля, после того, как вы столкнулись с шумным насосом рулевого управления с гидроусилителем, звук больше не будет загадкой.

Известно, что в некоторых редких случаях трансмиссии издают скулящие звуки, поскольку они имеют похожие насосы и используют аналогичные жидкости, но поскольку ваша трансмиссия намного больше и находится на другой стороне вашего двигателя, обычно довольно легко определить, где звук исходит от простого открывания капота и прислушивания к звуку на холостом ходу.

Как устранить шум насоса гидроусилителя руля

Чтобы выяснить, как устранить шум насоса рулевого управления с гидроусилителем, может быть полезно понять, почему ваш насос рулевого управления с гидроусилителем в первую очередь становится шумным.Уникальный шум, который издает насос гидроусилителя рулевого управления, когда что-то не так, обусловлен его особой конструкцией. Насос гидроусилителя рулевого управления необходим для того, чтобы воспринимать вращательное движение коленчатого вала вашего двигателя и преобразовывать его в жидкость под высоким давлением, которую можно использовать, чтобы помочь вам поворачивать тяжелые колеса вашего автомобиля. Ваш насос гидроусилителя рулевого управления делает это, прикрепляя ремень и шкив к пластинчато-роторному насосу. Пластинчато-роторный насос на самом деле больше похож на вентилятор, чем на обычный насос. Внутри корпуса насоса находится ротор с прикрепленными к нему лопатками или лопастями.При вращении эти лопасти выбрасывают жидкость гидроусилителя рулевого управления в выпускной шланг насоса, создавая высокое давление, необходимое для системы.

Это особая конструкция лопасти и ротора, которая создает уникальный вой, который вы слышите, когда ваш гидроусилитель руля работает неправильно. Свист обычно возникает из-за проблемы с жидкостью гидроусилителя руля, которую пытается переместить насос. Проблема может заключаться в чем-то столь же простом, как изношенная жидкость, которая потеряла свои присадки или физические свойства и плохо перекачивает маленькие пузырьки воздуха в жидкости рулевого управления с гидроусилителем, которые вспениваются и вызывают вибрацию и завывание лопаток.

Если у вас шум насоса гидроусилителя рулевого управления, то, скорее всего, у вас одна из этих проблем. Если вы регулярно проводите техническое обслуживание своего автомобиля, включая замену жидкости для гидроусилителя руля в соответствии с рекомендациями, то вой, скорее всего, связан с пузырьками воздуха в вашей системе. Воздух может попасть в вашу систему рулевого управления с гидроусилителем из нескольких разных источников. Во-первых, из-за ослабленного шланга низкого давления в жидкости для гидроусилителя руля могут быть пузырьки воздуха. Поскольку ваш насос всасывает жидкость в ротор и лопатки из возвратного резервуара в вакууме, воздух также может быть втянут, если есть какие-либо ослабленные соединения шлангов.Этого воздуха может быть достаточно, чтобы жидкость вспенилась, а помпа завизжала.

Другие причины шума насоса гидроусилителя рулевого управления

Другой возможный источник попадания воздуха в насос гидроусилителя рулевого управления на самом деле связан с нехваткой жидкости для гидроусилителя рулевого управления. Если в вашей системе рулевого управления с гидроусилителем не хватает жидкости, уровень жидкости в бачке опустится. Ваш насос гидроусилителя рулевого управления всасывает жидкость из этого резервуара, и если уровень жидкости низкий, он также может втягивать воздух вместе с ним, вызывая те же пузыри и воющий звук.Эту проблему легко определить, потому что вы сможете увидеть низкий уровень жидкости в бачке с гидроусилителем рулевого управления.

Если вы обнаружили низкий уровень жидкости в бачке гидроусилителя рулевого управления, значит, где-то в вашей системе есть утечка, поскольку это единственный способ утечки жидкости гидроусилителя рулевого управления. Уплотнения в вашей системе рулевого управления с усилителем либо очень трудно, либо невозможно заменить из-за их расположения или того, как они вставлены в рулевую рейку. Вместо замены полностью исправной рулевой рейки с усилителем из-за одного негерметичного уплотнения используйте BlueDevil Power Steering Stop Leak, чтобы восстановить старые уплотнения и остановить утечку.BlueDevil Power Steering Stop Leak прост в использовании и гарантированно устранит утечку в гидроусилителе рулевого управления, так что у вас больше не будет низкого уровня жидкости в гидроусилителе рулевого управления!

Для получения дополнительной информации о утечке на блокировку усилителя рулевого управления BlueDevil посетите страницу с информацией о продукте здесь:

Вы можете приобрести бутылку BlueDevil Power Steering Stop Leak в местных магазинах автозапчастей:

  • AutoZone
  • Advance Автозапчасти
  • Bennett Auto Supply
  • CarQuest Автозапчасти
  • НАПА Автозапчасти
  • Автозапчасти O’Reilly
  • Пеп Мальчики
  • Fast Track
  • Бампер к специалистам по автозапчастям бампера
  • Дистрибьютор S&E Quick Lube
  • DYK Automotive

Фотографии предоставлены:

Power_Steering_pump.jpg — Автор Huad262 — Лицензия ThinkStock — Оригинальная ссылка

% PDF-1.6 % 522 0 obj> эндобдж xref 522 95 0000000016 00000 н. 0000005867 00000 н. 0000005949 00000 н. 0000006077 00000 н. 0000006945 00000 н. 0000007074 00000 н. 0000007203 00000 н. 0000007333 00000 н. 0000007539 00000 н. 0000007668 00000 н. 0000008071 00000 н. 0000008437 00000 н. 0000009007 00000 н. 0000009680 00000 н. 0000010330 00000 п. 0000010704 00000 п. 0000011070 00000 п. 0000011640 00000 п. 0000011962 00000 п. 0000012550 00000 п. 0000012854 00000 п. 0000013009 00000 п. 0000013659 00000 п. 0000014033 00000 п. 0000014069 00000 п. 0000017491 00000 п. 0000022212 00000 п. 0000027010 00000 п. 0000031752 00000 п. 0000035888 00000 п. 0000040081 00000 п. 0000044912 00000 н. 0000049038 00000 н. 0000070752 00000 п. 0000073401 00000 п. 0000083642 00000 п. 0000084698 00000 п. 0000084894 00000 п. 0000085073 00000 п. 0000089508 00000 п. 0000089741 00000 п. 0000089810 00000 п. 00000

00000 п. 00000

00000 н. 0000090686 00000 п. 0000094063 00000 п. 0000094293 00000 п. 0000094362 00000 п. 0000094644 00000 п. 0000094670 00000 п. 0000095104 00000 п. 0000097856 00000 п. 0000098093 00000 п. 0000098162 00000 п. 0000098415 00000 п. 0000098441 00000 п. 0000098853 00000 п. 0000103174 00000 п. 0000103440 00000 п. 0000103748 00000 н. 0000105927 00000 н. 0000106157 00000 н. 0000106226 00000 п. 0000106435 00000 н. 0000106461 00000 н. 0000106846 00000 н. 0000128585 00000 н. 0000128837 00000 н. 0000129248 00000 н. 0000131844 00000 н. 0000132096 00000 н. 0000132179 00000 н. 0000134511 00000 н. 0000134763 00000 н. 0000138576 00000 н. 0000138826 00000 н. 0000139288 00000 н. 0000144642 00000 н. 0000144894 00000 н. 0000147734 00000 н. 0000147990 00000 н. 0000148078 00000 н. 0000150641 00000 н. 0000150897 00000 н. 0000153574 00000 н. 0000153830 00000 н. 0000154111 00000 н. 0000154363 00000 н. 0000155837 00000 н.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
