Зачем нужна обманка на лямбда зонд: Что такое обманка лямбда-зонда

Обманка лямбда — зонда: для чего нужны обманки датчика кислорода, как работают и какие бывают обманки лямбда зонда

Как известно, лямбда зонд (датчик кислорода) определяет количество кислорода в выхлопных газах. На основании полученных данных ЭБУ двигателя гибко корректирует состав топливно-воздушной смеси, в результате чего удается добиться необходимой экологичности и экономичности мотора.

При этом лямбда зонд по разным причинам может выходить из строя, также проблемным часто оказывается и катализатор. Так или иначе, но двигатель в таком случае будет работать нестабильно, происходит потеря мощности, отмечается повышенный расход горючего и т.д.

Чтобы заставить мотор нормально работать, решением становится обманка лямбды. Далее мы рассмотрим, что такое обманка на катализатор, как она работает, а также какие плюсы и минусы имеет установка обманки кислородного датчика.

Содержание статьи

Для чего нужна обманка лямбда зонда

Итак, если вышел из строя катализатор или лямбда зонд, обманка позволяет нормализовать работу ДВС.

Естественно, токсичность выхлопа в данном случае отходит на задний план.  Фактически, обманка лямбда-зонда представляет собой устройство, которое осуществляет коррекцию сигнала второго кислородного датчика. Это позволяет обманывать ЭБУ, подменяя данные о реальном состоянии катализатора.

Идем далее. Если рассматривать сами обманки, существует:

• механическая обманка кислородного датчика;
• электронная обманка лямбда зонда;

Первый тип является металлической проставкой, тогда как второй представляет собой отдельный электронный блок (эмулятор сигнала). В любом случае, обманка катализатора или обманка лямбда-зонда зачастую ставится в том случае, если имеются проблемы с катализатором.

Каталитический нейтрализатор со временем может повреждаться, оплавляется, забивается сажей, грязью и т.д. В таком случае второй лямбда-зонд посылает сигнал о том, что катализатор не работает должным образом, на панели приборов загорается «чек».

ЭБУ двигателя часто переводит двигатель в аварийный режим работы. Это приводит к потере мощности, ограничениям по оборотам, увеличению расхода топлива и т.д. Кстати, бывает и так, что выходит из строя сам датчик, а не катализатор. Так вот, если вышел из строя лямбда датчик, ставить обманки нецелесообразно, проще поменять лямбду.

Однако с каталитическим нейтрализатором ситуация другая. Стоимость данного элемента предельно высокая. На старых авто  премиум класса только каталитический нейтрализатор по стоимости может доходить до 1/8 от общей цены такой машины на вторичном рынке.

Еще добавим, что не всегда катализатор убирают именно по причине его поломки. Некоторые владельцы сознательно удаляют катализатор в рамках тюнинга, чтобы получить больше мощности. Сам катализатор является фильтром, который несколько снижает эффективность выхода отработавших газов. В свою очередь, его удаление, особенно в комплексе с другими работами, позволяет повысить мощность ДВС.

Как видно, установка катализатора на замену старого выходит достаточно дорогостоящим решением. Естественно, при такой возможности дешевле обмануть ЭБУ, чем выполнять замену катализатора. Также обманка позволяет мотору нормально работать, если было выполнено удаление катализатора, то есть данный фильтр убирается владельцем намерено.

Обманка датчика кислорода: что это такое и как работает

Чтобы понять, как работает обманка, нужно сначала рассмотреть лямбда-зонд и принцип работы датчика кислорода. Если просто, этот датчик определяет количество кислорода в отработавших газах, сравнивая состав выхлопа с эталонным чистым воздухом снаружи. Далее сигнал отсылается на ЭБУ, который корректирует топливно-воздушную смесь, изменяя соотношение топлива и воздуха.

Устройство лямбда-зонда включает в себя несколько компонентов, однако основой является гальванический элемент с твердым электролитом (керамика из диоксида циркония ZrO2). Фактически, датчик имеет два электрода. Один взаимодействует с раскаленными выхлопными газами, тогда как второй контактирует с наружным воздухом.

Кстати, способность измерять состав выхлопа появляется у датчика только после разогрева до 350—400 градусов Цельсия (циркониевый электролит получает проводимость и  гальваническая ячейка становится работоспособной). Чтобы ускорить прогрев лямбда зонда, на многих авто датчик имеет подогреватель, чтобы снизить токсичность выхлопа на ХХ в режиме прогрева мотора.

Идем далее. Сначала датчик кислорода был один, однако со временем, а также с учетом ужесточения экологических стандартов до уровня Евро-3 и выше, машины стали оснащаться, как минимум, двумя кислородными датчиками.

Первый лямбда-зонд стоит до катализатора, отвечает за корректировку топливовоздушной смеси. Второй датчик кислорода стоит за катализатором и определяет количество кислорода в выхлопе, который прошел через катализатор.

ЭБУ сопоставляет данные от двух датчиков, отклонения от заданной нормы приводят к тому, что загорается ошибка и мотор переходит в аварийный режим. Получается, если катализатор забит или его вырезали, контроллер будет выдавать ошибку. Чтобы избавиться от этого, можно восстановить систему, перепрошить ЭБУ или же поставить обманку. Рассмотрим все три способа.

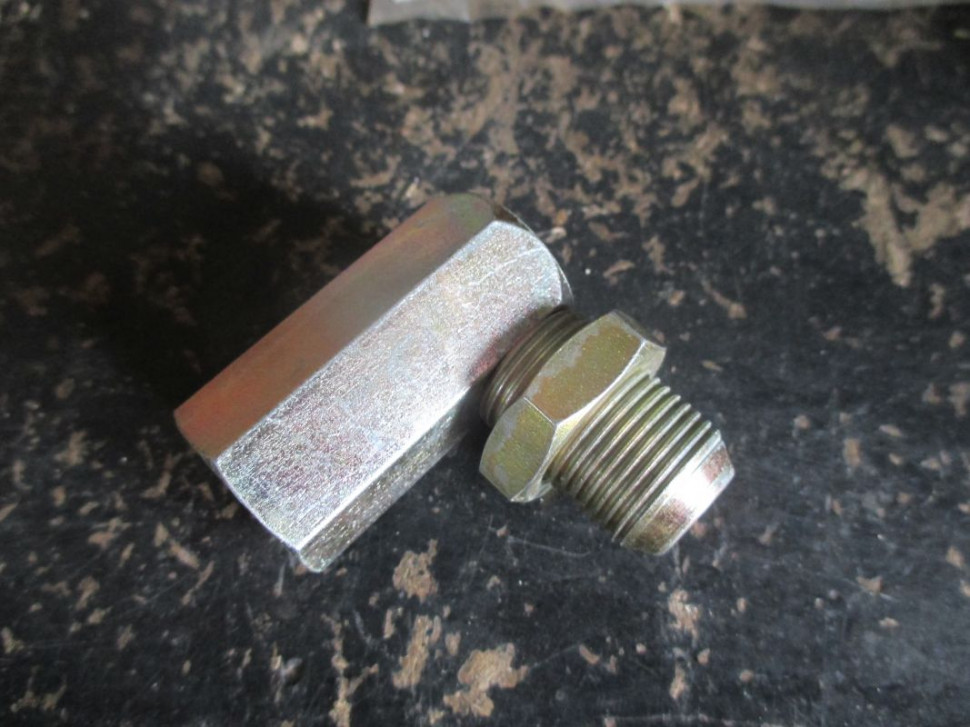

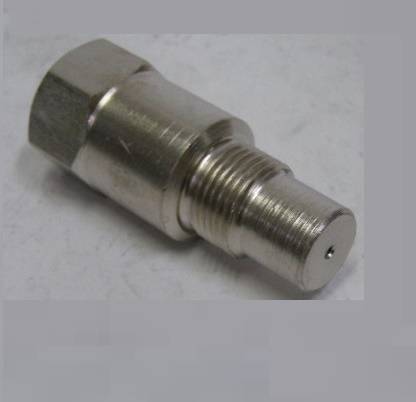

• Механическая обманка лямбда-зонд является стальной проставкой, куда запрессован каталитический элемент. Как правило, механические обманки ставятся на большинство машин без проблем. Главное, подобрать обманку под автомобиль так, чтобы результат соответствовал тому или иному стандарту Евро.

Если коротко, такая обманка представляет собой небольшой катализатор, который фильтрует выхлоп только рядом с датчиком кислорода. При этом большая часть выхлопа не очищается и попадает в атмосферу.

В результате на датчик кислорода приходят отработавшие газы с таким уровнем CO, CHX, а также NOX, что система не видит отклонений и не переводит мотор в аварийный режим.

Еще есть «пустотелые» обманки, они очищают выхлоп минимально, но при этом подходят для машин не выше Евро -3. Купить обманки лямбда-зонда данного типа на практике получается дешевле, чем более «продвинутые» аналоги.

Сама установка механической обманки лямбда-зонда на машину достаточно проста. Если нужна обманка лямбда зонда, своими руками установить элемент можно быстро и просто. Нужно выкрутить датчик кислорода, вкрутить на его место обманку, а затем в корпус обманки снова вкрутить датчик.

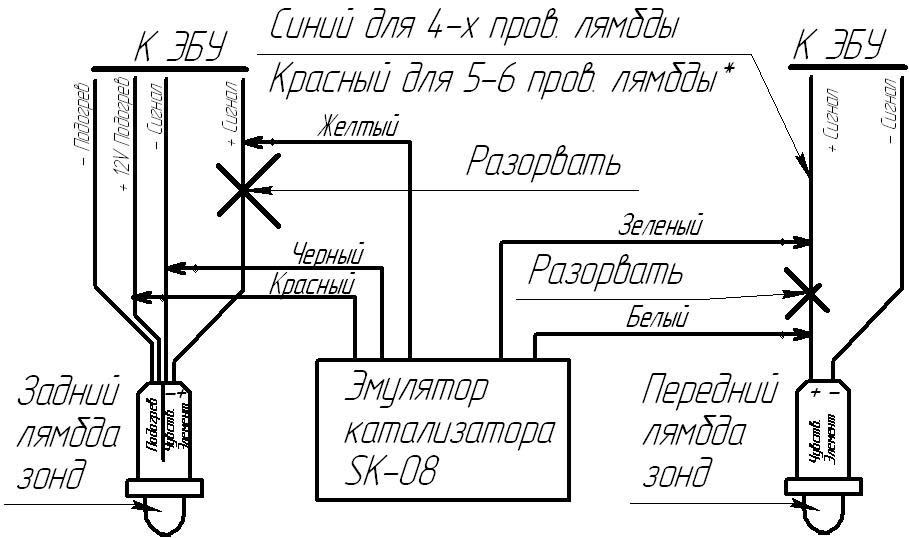

• Электронная обманка лямбда зонда (электронный эмулятор лямбда-зонда) фактически является электронным блоком с конденсатором и резистором, который припаивается в разрыв датчика. Такой блок позволяет полностью убрать показания от штатного датчика кислорода.

С одной стороны, данные можно полностью подменить, однако чем более сложной оказывается микросхема, тем выше вероятность поломок самого блока и возникновения проблем в плане совместимости с тем или иным авто.

• Чиповка ЭБУ автомобиля (перепрошивка ЭБУ) также является доступным способом для некоторых авто. Подходит не для всех машин (обычно, не выше Евро-3), однако таким образом удается программно отключить нижний датчик лямбда-зонда.

Казалось бы, такое решение проблемы ошибки катализатора простое и доступное, однако стоимость услуги у опытных специалистов довольно высокая. В свою очередь, неопытные чиповщики могут допустить ряд ошибок, что приводит к появлению проблем с работой ЭБУ и самого двигателя.

Получается, программно отключить кислородный датчик имеет смысл только тогда, когда специально выполняется форсирование мотора и комплексный тюнинг двигателя (чип-тюнинг), дорабатывается выхлопная система и т.д.

Советы и рекомендации

Как видно, ошибка катализатора может быть настоящей проблемой для владельца, при этом требуется большая сумма, чтобы заменить катализатора на машине.

Конечно, можно установить обманку лямбды, однако следует помнить, что данное решение не всегда удается качественно интегрировать, особенно на «свежих» авто. По этой причине целесообразно придерживаться некоторых правил, чтобы увеличить срок службы катализатора.

Рекомендуем также прочитать статью о том, почему плавают обороты двигателя «на горячую». Из этой статьи вы узнаете об основных причинах плавающих оборотов после прогрева ДВС, а также о способах диагностики и решения данной проблемы.

Прежде всего, важно понимать, что плохое топливо может вывести катализатор из строя. Заправляться следует только на проверенных АЗС, а также заливать бензин такой марки, которую рекомендует сам производитель автомобиля (например, нельзя лить  более дешевый бензин АИ-92 в машину, где допускается использование горючего АИ-95 или АИ-98.)

Второе, не следует активно заливать в бак разные топливные присадки, особенно малоизвестных производителей. Эффект может быть сомнительным, а ущерб для катализатора большим.

Третье, следует избегать любого механического воздействия на катализатор (во время ремонтов машины и при эксплуатации авто). Дело в том, что керамические соты катализатора очень хрупкие и могут осыпаться даже при агрессивной езде по бездорожью.

Также нужно проезжать лужи  и снежные завалы аккуратно, так как в этом случае имеет место быстрое охлаждение сильно нагретого катализатора. Такие перепады температур могут быстро вывести хрупкие соты катализатора из строя.

Подведем итоги

С учетом приведенной выше информации становится понятно, что катализатор и лямбда зонд напрямую влияют на эффективность работы двигателя. По этой причине проблемы с данными элементами не позволяют нормально эксплуатировать автомобиль и требуют профессионального решения.

Рекомендуем также прочитать статью о том, что такое лямбда зонд и признаки его неисправностей. Из этой статьи вы узнаете, какие симптомы указывают на проблемы с датчиком кислорода, как проверить датчик кислорода и заменить, а также на что обращать внимание при эксплуатации ТС.

Напоследок отметим, что даже с учетом доступности нескольких способов решения ошибки катализатора, оптимально стремиться максимально увеличить срок службы уже имеющегося нейтрализатора и датчиков кислорода.   Если есть такая возможность, вышедший из строя катализатор лучше заменить.

Такой  подход позволяет уменьшить количество вредных выбросов в атмосферу, а также избавляет от запаха выхлопных газов, который будет присутствовать в случае установки обманки и удаления катализатора.



Читайте также

Для чего нужна Обманка лямбда зонда

Прежде всего, спешим разочаровать тех, кто считает, что обманка лямбда зонда избавит вас от необходимости иметь исправный лямбда зонд. К сожалению, чудес не бывает.

Кратко:

Обманки лямбда зондов используются для корректировки показаний второго (диагностического) лямбда зонда в отсутствии катализатора так, как будто катализатор имеется и работает исправно.

Подробнее:

Любой автомобиль, с бензиновым двигателем, начиная с конца 1990-х годов, оснащается катализатором – устройством для очищения выхлопа автомобиля от вредных примесей. Катализатор работает в паре с лямбда зондами – регулирующим (расположенным до катализатора) и диагностическим (расположенным после катализатора). Подробнее о принципе совместной работы лямбда зондов и каталихатора можно почитать в статье Для чего нужен лямбда зонд здесь˃˃

Диагностический лямбда зонд замеряет концентрацию вредных примесей в выхлопных газах после их очистки катализатором и отправляет соответствующий сигнал на электронный блок управления (ЭБУ).

Теперь представьте себе ситуацию: катализатор вышел из строя, и автолюбитель, узнав стоимость этой одной из самых дорогих запчастей, начинает искать вариант как бы сэкономить. Как известно, кто ищет тот всегда найдёт: поскольку в России очень мягкие требования по уровню загрязнения окружающей среды многие вместо замены катализатора, устанавливают так называемые искрогасители, которые втрое дешевле катализатора.

Однако, остаётся одна загвоздка: второй (диагностический) лямбда зонд в отсутствии катализатора начинает сигнализировать о высокой степени загрязнения выхлопа в ЭБУ, а ЭБУ в свою очередь, выдаёт ошибку в виде светящейся на приборной доске лампочки — Check Engine (Проверь двигатель).

Выхода два.

Первый – перепрограммировать (прошить) ЭБУ на более мягкие требования по степени очистки выхлопа. Однако, на это мало кто решается.
Второй – использовать приспособление, которое тем или иным способом корректирует показания диагностического датчика так, как будто выхлоп соответствует тому уровню, который запрограммирован в ЭБУ. Это приспособление и называется Обманка лямбда зонда, а функция его сводится к тому, чтобы таим образом скорректированть сигнал диагностического лямбда зонда, чтобы ЭБУ «знал», что катализатор испавен и не зажег ошибку.

Подробнее о видах обманок лямбда зонда, а также о принципе их работы можно почитать в статье Виды обманок лямбда зондов и разница между ними˃˃

Итог:

Таким образом, обманка лямбда зонда не заменяет датчик, а корректирует его показания, а значит, для правильной работы системы нужны правильно работающие лямбда зонды.

Обманки лямбда-зонда: зачем нужны, какие бывают?

Обманка лямбда-зонда – это специальное устройство, предназначенное для корректировки работы и сигнализации датчика кислородной смеси в автомобиле. Но как бы обманывает электронный управляющий блок о нынешнем состоянии катализатора. Устройство может иметь механический принцип действия – это металлическая приставка, либо электронный блок – в качестве эмулятора.
Основная цель установки такой обманки – это наличие неисправностей в работе катализатора. Этот элемент может перестать выполнять свою функцию, связанную с очисткой выхлопов от следов горючего. В таком случае дополнительный лямбда-зонд будет показывать ошибку о том, что катализатор работает неэффективно. Обычно эти ошибки приводят к тому, что машина начинает действовать в аварийном режиме. При этом повышается расход горючей смеси. В отдельных случаях возможно также отключение дополнительных систем автомобиля либо ограничиваются обороты силового агрегата.
При современных экостандартах каждое легковое транспортное средство снабжается кислородными датчиками, их как минимум два. Первый зонд находится перед катализатором – он улавливает остатки кислорода в выхлопной смеси машины во время работы, при этом исправляет подачу горючей смеси. А второй датчик устанавливается за катализатором – его предназначением является считывание показателей выхлопов, которые уже прошли через катализатор. Электронный блок во время работы сравнивает показатели от первого и второго датчика. В случае забивания катализатора, либо его отсутствия, будет выдана ошибка на панели.
Непосредственно лямбды-зонды представляют собой специальные гальванические детали с электролитом из керамического сплава. Один электрод контактирует с горячими газами выхлопов, а второй с атмосферным воздухом. Следует помнить, что детали датчика могут померить состав газа после того, как он прогреется до температурного показателя более трехсот градусов. Это необходимые условия для того, чтобы у электролита появилась требуемая проводимость. Только после этого начинается работа гальванической ячейки. Вот почему внутри датчика ставится подогреватель, который во время выполнения холостого хода помогает электроду разогреваться до необходимого температурного показателя.

Предыдущая статьяЧто такое мотоэвакуация и когда она нужна?Следующая статьяЗапчасти WEWELER: преимущества и недостатки

Для чего нужна обманка лямбда зонда

Обманка лямбда зонда выступает в роли корректирующего устройства, «обманывающего» электронный блок управления о состоянии катализатора на текущий момент времени. Она бывает в виде специальной проставки из металла или электронного блока-эмулятора.

Зачем устанавливается обманка

Основной причиной, ради которой применяется обманка лямбда зонда, выступают проблемы с работой катализатора. Если он забьется, оплавится или рассыплется, то 2 лямбда-зонд среагирует на это и подаст сигнал на электронный блок о наличии ошибки. Последствием этого может быть переключение машины в аварийный режим, что чревато:

•  ростом расхода топлива;
•  ограничением оборотов силового агрегата;
•  отключением некоторых вспомогательных систем.

Как функционирует лямбда зонд

С введением экологического стандарта в 1998 году, каждая машина оборудуются 2 кислородными датчиками, а некоторые автомобили и вовсе 4. Первый зонд располагается перед катализатором – он корректирует подачу топлива и воздуха, а также отслеживает объем оставшегося в выхлопе кислорода. Второй датчик, соответственно, устанавливается за катализатором. Его задача состоит в фиксации показателей выхлопных газов. Электронный блок управления анализирует показания с каждого зонда и если они сильно разнятся, то система выдает ошибку.

Механическая обманка

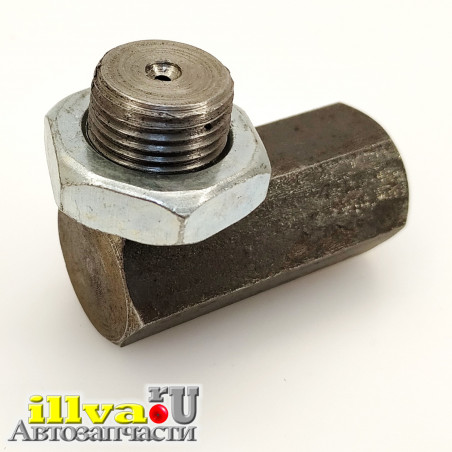

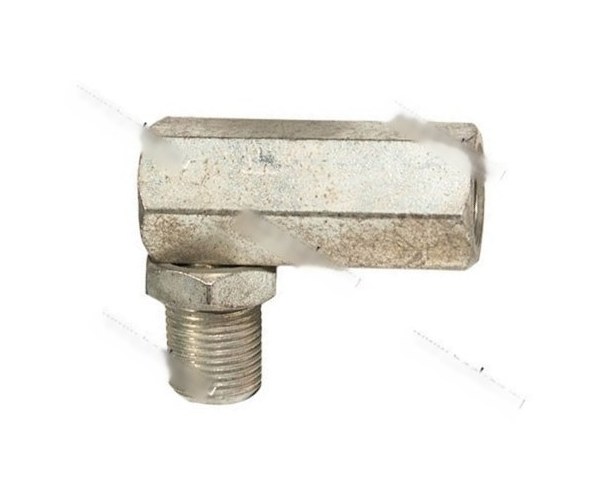

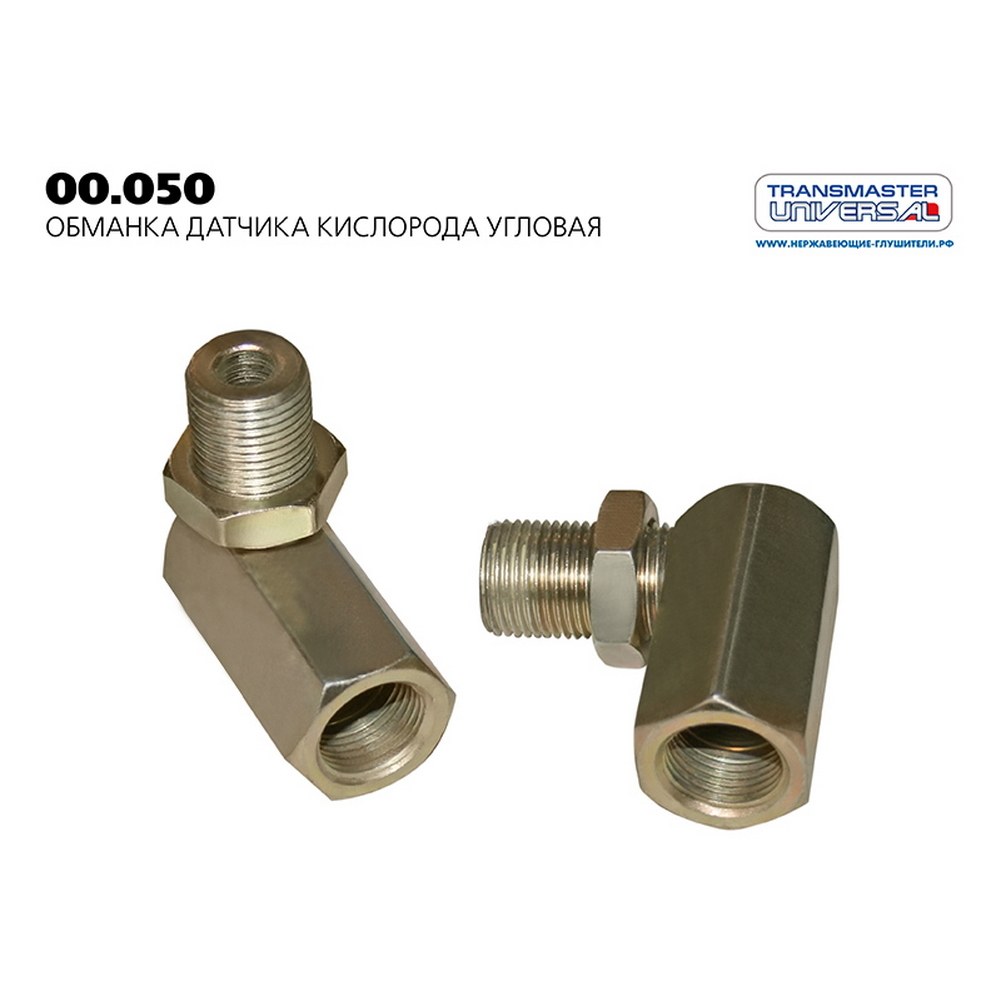

Механическая обманка изготавливается из стали и представляет собой проставку с каталитическим элементом запрессованным внутрь. Подобные механизмы можно устанавливать на любые машины, единственное требование – соблюдение соответствия экологическому классу мотора. Фактически обманка является стандартным катализатором, очищающим выхлоп перед его подачей на датчик, в результате чего зонд получает более нормативные показатели.

Электронная обманка

Электронная обманка бывает 2 видов:

•  полноценным блоком с микроконтроллером;

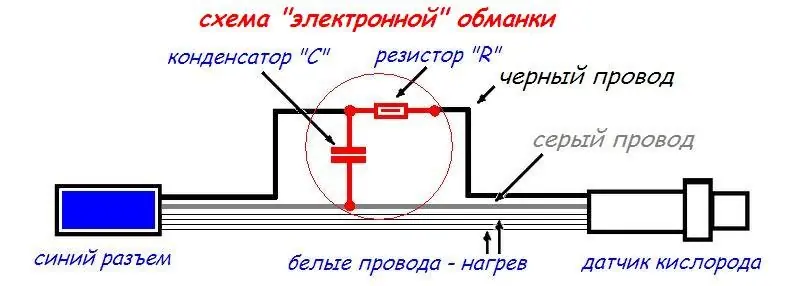

•  схема из резистора и конденсатора, впаянная в место разрыва контактов датчика.

Чем лучше работает эмулятор, тем более сложную схему он имеет. При этом возрастает вероятность получения проблем с электроникой блока управления.

Как увеличить срок службы катализатора

Во-первых, необходимо заправляться только качественным топливом на проверенных АЗС. Во-вторых, следует избегать попадания в сугробы и глубокие лужи, а также минимизировать езду по дорогам низкого качества.

Понравилось? Оцени!

за что отвечает кислородный датчик, как он работает, его чистка и распиновка

Лямбда-зонд отвечает за качество, а также пропорции топлива и воздуха при создании воздушной смеси. От работы этого устройства зависит корректное функционирование автомобильного мотора.

Содержание

Открытьполное содержание

[ Скрыть]

Для чего нужен кислородный датчик в автомобиле?

Данный контроллер в авто — такое устройство сопротивления, которое предназначено для определения объема оставшегося кислорода в отработанных газах. В соответствии с сигналами, которые отправляются датчиком, микропроцессорный модуль силового агрегата оценивает, на каком типе горючей смеси работает мотор. Он может быть нормальным, обедненными либо обогащенным. С учетом полученных показаний и необходимого режима функционирования, блок управления выполняет корректировку объема горючего, которое подается в цилиндры двигателя.

В ходе прогрева силового агрегата импульсы, которые отправляет лямбда-зонд, игнорируются микропроцессорным модулем. Это происходит до момента, пока температура мотора машины не увеличится до необходимой. Контроллеры применяются для дополнительной регулировки состава горючей смеси, а также контроля исправности работы каталитического нейтрализатора.

Канал «Kanistra» подробно рассказал о необходимости использовании кислородного контроллера в автомобиле.

Что будет, если отключить датчик?

Игнорировать работу датчика кислорода возможно, но выполнять его отключение нежелательно, поскольку из-за этого ЭБУ запустит автономный режим подачи горючей смеси. Это станет причиной большего расхода бензина, а в отработавших газах возрастет объем токсических элементов.

Помимо этого, возникнут такие проблемы:

1. На электродах свечей зажигания появится черный нагар. Из-за этого ухудшится запуск силового агрегата, в частности, при первом старте после стоянки. Горючая смесь будет хуже воспламеняться, а также уменьшится зазор свечи.
2. На клапанах появится нагар. Из-за этого снизится продуваемость всасывающих, а также выхлопных магистралей головки блока цилиндров. Постепенно забьются впускное и выпускное коллекторные устройства, что приведет к падению величины мощности транспортного средства.
3. Начнет образовываться нагар на катализаторе. Со временем это станет причиной его расплавления. В результате силовой агрегат будет останавливаться сразу после старта.
4. Образуется нагар на поршнях. В конечном счете это приведет к необходимости осуществления капитального ремонта.

Об отключении контроллера без последствий рассказал канал «Жизнь в гараже».

Где находится лямбда-зонд?

Чтобы понять, где находится этот элемент на авто, надо знать год выпуска транспортного средства. В машинах, произведенных до 2000 года, в большинстве случаев используется один контроллер кислорода, но их может быть и два, расположенных в разных местах. Во всех транспортных средствах, выпущенных после 2000 года, имеется от двух до четырех кислородных регуляторов. В плане конструкции они не имеют между собой отличий, но могут выполнять различные функции.

Количество кислородных контроллеров в автомобиле зависит от объема силового агрегата. Если этот параметр составляет менее двух литров, то в машине установлено для датчика — один верхний, другой нижний. Первый можно найти в моторном отсеке, он легко заменяем, а второй располагается под днищем машины.

Для определения места установки первого регулятора надо сделать следующее:

1. Открывается моторный отсек транспортного средства.
2. Находится сам силовой агрегат, он располагается в центре подкапотного пространства и на более современных авто скрыт пластмассовой крышкой. На ней должна указываться марка авто. Если крышка закрывает не только силовой агрегат, но и весь моторный отсек, ее надо демонтировать.
3. Производится визуальный осмотр пространства вокруг мотора машины. Необходимо определить металлические магистрали, которые идут к двигателю от пространства в глубине отсека. Это и есть впускной коллектор. По данным магистралям из силового агрегата отводятся выхлопные газы. Коллекторное устройство может закрываться специальным теплозащитным экраном, выполненным из металлизированного материала, при его наличии придется произвести демонтаж защиты.
4. Производится визуальная диагностика узла. На нем должна располагаться деталь, выполненная в цилиндрическом корпусе длиной около 5-7 см. Одна часть данного устройства установлена в коллекторный узел, а к другой подсоединен толстый кабель, это кислородный контроллер.
5. Если эти действия не помогли обнаружить датчик, то надо проследить за магистралью, которая идет от выпускного коллектора. Контроллер должен располагаться на ней.

Устройство и принцип работы лямбда-зонда

Элементы, из которых состоит универсальный регулятор, расположенный перед катализатором либо после него:

1. Корпус кислородного датчика. Регулятор комплектуется устройством, выполненным из металла и оборудованным нарезной резьбой, которая позволяет его установить.
2. Изолятор, сделанный из керамики.
3. Уплотнительный элемент, обеспечивающий герметизацию устройства при монтаже.
4. Наконечник устройства, выполненный из керамики.
5. Кабели с манжетами, обеспечивающими качественное уплотнение.
6. Для эффективной вентиляции контроллера используется специальный корпус, оборудованный дополнительным отверстием.
7. Контактный элемент, по нему проходит напряжение.
8. Дополнительный защитный щиток. Он оборудуется отверстием, которое требуется для выпуска отработавших газов.
9. Универсальный лямбда-зонд может оборудоваться спиралью, которая монтируется в отдельном резервуаре.

Канал «Chevrolet Aveo» рассказал об устройстве контроллера.

Основная особенность кислородного регулятора заключается в том, что для производства устройства применяется термостойкая база. Использование подобных материалов дает возможность работать контроллеру в системах, где присутствуют повышенные температуры. В зависимости от датчика к нему может подключаться разъем с количеством проводников, составляющих от одного до четырех.

Регулятор концентрации объема кислорода — это элемент обратной связи, который функционирует так:

1. Два электрода, наружный и внутренний. На первом есть платиновое напыление, имеющее высокую чувствительность по отношению к содержанию кислорода.
2. Внутренний контроллер выполнен из циркониевого сплава. Его электрод функционирует под воздействием отработавших газов, а внешний предназначен для контакта с атмосферным воздухом.
3. Когда внутренний контроллер разогревается, в его керамической основе появляется разница потенциалов. Это способствует образованию электрического напряжения.
4. В соответствии с этим параметром определяется объем кислорода в отработавших газах.

Распиновка

Схема контактов лямбда-зонда

Рассмотрен пример обозначения проводов на кислородном устройстве от ВАЗ 2110, оснащенном четырьмя контактами:

1. Кабель в черной оболочке является сигнальным выходом. Он подсоединяется к микропроцессорному блоку. ЭБУ используется для считывания и обработки поступающих импульсов об объеме кислорода, содержащегося в выхлопных газах.
2. Два контакта белого цвета используются для подключения к обогревательному компоненту, расположенному в контроллере. При подсоединении неважно, куда подключать конкретный кабель — к положительному или отрицательному выходу.
3. Четвертый проводник устройства выполнен в серой оболочке. Это масса или заземление.

Виды лямбда-зондов

Типы кислородных контроллеров различаются между собой по следующим параметрам:

• конструкции и устройству;
• методу крепления на трубе;
• параметру ширины измерения лямбды.

Узкополосные

Такие устройства считаются двухуровневыми и являются самыми простыми в плане конструкции. Узкополосные регуляторы, по сути, это генераторы волнообразных импульсов. Такой датчик представляет собой простой гальванический компонент, но вместо электролита здесь используются керамические соты. Они свободно пронизывают ионы кислорода, а чтобы сделать их проводимыми, необходим обогрев до температуры около 400 градусов. Основная особенность узкополосного регулятора состоит в том, что он может монтироваться перед нейтрализаторным устройством либо после него.

Титановые

Для наконечника кислородного регулятора керамическая часть может быть выполнена из оксида циркония либо титана. Принцип работы данного типа устройств немного отличается от универсальных. Регулятор производит замер не величины напряжения, а параметра электрического сопротивления кислорода на выхлопе. Чем выше будет концентрация кислорода, то есть горючая смесь обедненная, тем меньше рабочая величина. Сопротивление увеличивается при снижении кислородного объема.

На изменения, которые происходят в составе выхлопа, титановые устройства реагируют оперативнее. Они характеризуются более высоким ресурсом эксплуатации и выдачей точных показаний. По сравнению с циркониевыми устройствами их стоимость более высокая. Первые хоть и уступают титановым в плане точности и срока службы, но спрос на них более высокий.

Широкополосные

Конструкция такого устройства более сложная. Основная особенность кислородного регулятора заключается в том, что он может изменять образование смеси для каждого отдельного цилиндра силового агрегата. На изменение происходящих внутри двигателя процессов датчик реагирует мгновенно. В целом это положительно отражается на функционировании мотора и способствует снижению объема вредных элементов в отработанных газах. Широкополосные типа устройств используются в качестве входных контроллеров каталитического нейтрализаторного устройства.

Сергей Л подробно рассказал об одном из популярных фирменных лямбда-зондов широкополосного типа.

Без нагревателя

Устройства, в которых нет обогревателя, считаются наиболее ранним типом. Если по конструкции регулятор относится к однопроводным, то в нем имеется один сигнальный кабель. В двухпроводных используется общий проводник и он подключается к заземлению со стороны электрики машины.

Контроллеры, не оборудованные нагревателем, устанавливаются в близости к выхлопным отверстиям силового агрегата. Такое место монтажа считается не самым оптимальным для выполнения замеров, поэтому сигналы, отправляющиеся с датчика, могут быть неточными. Основной минус устройства заключается в том, что для достижения необходимой температуры, когда он будет работать более точно, ему потребуется время.

С нагревателем

Кислородные контроллеры с обогревательным элементом бывают трех- и четырехполосными. Их использование дает возможность быстрее достичь необходимой температуры, что обеспечит корректную работу регулятора. Сам нагреватель выполнен в виде внутреннего резистора, который прогревается, когда через него проходит ток.

Такие устройства могут устанавливаться на системе выхлопа ниже по потоку отработанных газов. Они функционируют в более щадящем режиме в плане температуры, если сравнивать с датчиками без нагревателей. Все современные устройства, имеющиеся в продаже, обязательно оборудуются обогревательными элементами. Но время прогрева может отличаться в зависимости от модели.

Универсальные

Монтаж такого типа регуляторов допускается на любой тип транспортного средства, но при подборе важно правильно определить вид ДВС. Иногда для установки требуется внести изменения в электропроводку машины и колодку подключения контроллера. Универсальные датчики хоть и называются так, то тип силового агрегата очень важен, иначе мотор может функционировать некорректно.

Об установке такого типа лямбда-зондов рассказал пользователь Denis Marian.

С быстрым разогревом

Такие устройства еще называются кислородными регуляторами типа FLO либо UFLO. В основе конструкции контроллера применяется низкоомное высокотемпературное нагревательное устройство, позволяющее снизить время прогрева. Для достижения необходимого уровня температуры регулятору может потребоваться менее двадцати секунд. Вредные вещества, находящиеся в составе отработавших газов, наиболее опасны при запуске силового агрегата «на холодную». Поэтому устройства с быстрым нагревом позволяют снизить уровень загрязнения в момент первоначального запуска ДВС.

Причины и признаки неисправности датчика

Работа контроллера может быть нарушена из-за таких причин:

1. Использование некачественного либо этилированного топлива. В частности, для любого двигателя опасно горючее с высоким содержанием свинца.
2. Ошибки, допущенные автовладельцем. При установке кислородного контроллера мог использоваться нетермостойкий герметичный клей. Либо средство, в составе которого используется силикон.
3. Перегрев кислородного регулятора. Причин такой проблемы может быть множество. К основным относятся неверно выставленный момент опережения зажигания и обогащение горючей смеси. Иногда устройство перегревается в результате сбоев в работе системы зажигания.
4. Неудачные и многократные попытки старта силового агрегата. Из-за этого в выхлопную систему попадает большой объем горючего. Есть вероятность воспламенения смеси с детонацией.
5. Отсутствие герметичности в системе выхлопа.
6. Износ маслосъемных колпачков. Это приводит к попаданию моторной жидкости в систему выхлопа.
7. Проблемы с контактом в выходной электроцепи кислородного регулятора. Неисправность может заключаться в обрыве либо замыкании на массу. Возможен плохой контакт устройства с бортовой сетью машины.
8. Попадание охлаждающего вещества в систему выхлопа.
9. Нарушение герметизации корпуса кислородного регулятора.
10. Неверное либо нестабильное питание в электросети машины. В частности, речь идет об участке цепи от кислородного датчика к микропроцессорному блоку управления двигателем.

Подробнее о причинах неисправностей лямбда-зондов рассказал канал «Интернет магазин автозапчастей».

О выходе из строя регулятора могут сообщить следующие признаки:

1. Транспортное средство при езде по ровной дороге без причины начинает двигаться рывками.
2. Значительно повысилось потребление топлива двигателем.
3. Автомобиль плохо едет, практически не набирает скорость. При нажатии на педаль газа ощущаются «провалы», мощность силового агрегата не увеличивается.
4. Двигатель машины функционирует неустойчиво при работе на холостых оборотах.
5. Когда силовой агрегат остановлен, из-под капота доносится треск. Нехарактерный для нормальной работы двигателя звук можно услышать в районе установки кислородного датчика.
6. Корпус регулятора покраснел, это можно оценить визуально. Такая проблема говорит о перегреве устройства.

Диагностика датчика

Для определения работоспособности контроллера можно проверять следующие параметры:

• величину напряжения в электроцепи подогрева, если регулятор оборудован обогревателем;
• работоспособность нагревательного элемента внутри конструкции;
• величину опорного напряжения;
• сигнал, поступающий с устройства, но для этого потребуется осциллограф либо стрелочный вольтметр.

Для диагностики регулятора потребуется именно такой тип тестера, поскольку он оперативнее реагирует на смену показаний. Перед выполнением тестирования надо произвести визуальную проверку устройства. Требуется убедиться в отсутствии механических дефектов и повреждений электропроводки, подключенной к контроллеру.

Если лямбда-зонд покрыт сажей или другими веществами, диагностика не потребуется, поскольку регулятор уже необходимо менять.

Проверка напряжения в электроцепи обогрева

Тестирование выполняется с использованием цифрового либо стрелочного вольтметра, процедура производится так:

1. Ключ устанавливается в замок, выполняется активация зажигания. На этом этапе важно не отключить колодку от контроллера. Это приведет к тому, что микропроцессорный модуль мотора определит это как ошибку. Соответствующая информация о неисправности лямбда-зонда будет занесена в память блока управления.
2. Острые щупы тестера надо установить на контакты, подключенные к обогревательному элементу. Контроллер не отключается, выводами вольтметра именно протыкается колодка. Можно использовать разъем со стороны проводников.
3. Значение напряжения на контактах должно соответствовать аналогичному параметру АКБ. Для легковых авто и внедорожников — 12 вольт и 24 — для микроавтобусов. Если двигатель не запущен, напряжение с микропроцессорного модуля может не идти на контроллер. Из-за этого потребуется запуск силового агрегата. Но в большинстве случаев достаточно просто активировать зажигание.

Положительный сигнал идет на нагревательный элемент напрямую через предохранительное устройство. А отрицательный импульс подается с микропроцессорного модуля управления мотором. Поэтому, если положительный сигнал отсутствует, надо произвести более детальную диагностику электроцепи на участке от батареи до предохранительного устройства и регулятора. В некоторых автомобилях этот проводник оснащается реле. Если отсутствует отрицательный сигнал, производится проверка проводки до микропроцессорного модуля, есть вероятность, что контакт «потерялся» в одном из штекеров.

Канал «Все по теме» рассказал о нескольких методах тестирования контроллера, в том числе о проверке напряжения.

Диагностика исправности нагревательного элемента

Для проверки этого устройства потребуется омметр, который надо заранее настроить в режим замера величины сопротивления.

Процесс диагностики выполняется так:

1. От кислородного контроллера отключается колодка с проводами.
2. Производится замер параметра сопротивления. Эту величину надо измерить между проводниками нагревательного устройства. Сюда устанавливаются щупы тестера.
3. Значение сопротивления в зависимости от контроллера может быть разным. Как правило, этот параметр составляет от 2 до 10 Ом.

Если тестер не показал сопротивление вовсе, это говорит об обрыве внутри регулятора. Потребуется замена устройства.

Диагностика опорного напряжения кислородного регулятора

Для проверки этого параметра понадобится тестер (возможно использование мультиметра), настроенный в режим вольтметра.

Процесс диагностики:

1. Ключ устанавливается в замок, выполняется активация зажигания.
2. Производится замер величины напряжения, для этого щупы тестера надо подключить между сигнальным кабелем и массой.
3. На большинстве транспортных средств полученный параметр должен составить около 0,45 В. Если значение отклоняется в большую или меньшую сторону более, чем на 0,2 вольта, надо детальнее проверять сигнальную цепь контроллера. Возможны проблемы в контакте устройства с массой.

Пользователь Игорь Белов рассказал о нескольких методах диагностики лямбда-зонда, в том числе проверке опорного напряжения.

Диагностика сигнала кислородного регулятора

Этот вариант тестирования считается наиболее сложным в плане реализации и самым ответственным. Для его выполнения потребуется осциллограф либо стрелочный вольтметр. При их отсутствии допускается использование специального прибора — мотор-тестера. Если имеется осциллограф, то необязательно использовать оборудование, допускается применение компьютерных программ. Но к ПК дополнительно необходимо подключить специальную приставку с щупами.

Процедура проверки выполняется так:

1. Ключ устанавливается в замок, производится запуск силового агрегата. Двигатель необходимо прогреть до рабочей температуры. Кислородный регулятор не будет оптимально функционировать, пока не нагреется.
2. Затем щупы диагностирующего прибора подключаются между сигнальным кабелем, а также проводником массы устройства.
3. Путем нажатия на педаль газа обороты коленвала силового агрегата увеличиваются приблизительно до трех тысяч в минуту.
4. После этого выполняется проверка показаний контроллера кислорода.

Сигнал с регулятора должен меняться в диапазоне от 0,1 до 0,9 вольт. Если диагностическое устройство точное и полученные значения составляют от 0,2 В до 0,7 В, то кислородный контроллер вышел из строя. Затем надо засечь, в течение какого времени параметры изменяются от большего значения к меньшему. За десять секунд лямбда-зонд должен поменять около 9-10 значений. Если процедура изменения осуществляется реже, то есть вероятность появления ошибки в плане медленного отклика устройства.

Как устранить неисправности лямбда-зонда

Если проблемы в работе кислородного контроллера не связаны с самим регулятором, но его работу можно попытаться восстановить:

1. Производится диагностика проводов на участке от датчика к микропроцессорному блоку. Если имеется обрыв или повреждение изоляции, кабель надо менять. Процедура замены выполняется с помощью перепайки. Место спайки необходимо обмотать изолентой либо установить в специальную термоусадочную трубку.
2. Выполняется очистка контактных элементов на разъеме цепи, к которой подключен датчик. Проблема может заключаться в их загрязнении, из-за этого устройство будет передавать некорректные сигналы. Процедура очистки выполняется путем продувки разъема или использованием специальной железной щетки.
3. Если контактные элементы повреждены, то саму колодку надо перепаять. Для этого на разборке авто ищется б/у датчик, от него отрезается разъем. Можно найти штекер в автомагазине. Процедура пайки выполняется посредством разрезания кабеля с колодкой и установкой нового разъема.

Пользователь Олег Донской рассказал о выполнении ремонта лямбда-зонда в гаражных условиях.

Чистка датчика кислорода

Есть два варианта почистить контроллер. Независимо от метода, перед выполнением процедуры устройство надо демонтировать из посадочного места. Для этого используется специальный съемник либо гаечный ключ соответствующего размера.

Первый способ

Данный вариант не является наиболее простым и быстрым, поскольку потребителю необходимо получить доступ к керамической составляющей регулятора. А эта основа расположена за защитным стальным колпачком, который демонтировать самостоятельно бывает проблематично. Для выполнения задачи придется использовать ножовку по металлу, но действовать надо аккуратно, чтобы не повредить поверхность. Поэтому более целесообразно использовать токарный станок — с его помощью у основания регулятора можно срезать колпачок рядом с резьбой, используя резцу.

При отсутствии соответствующего оборудования допускается воспользоваться напильником. Полностью демонтировать колпачок таким инструментом не выйдет, но можно сделать небольшие отверстия длиной около 5 мм. Когда будет обеспечен доступ к основанию кислородного регулятора, можно чистить устройство, для выполнения задачи потребуется ортофосфорная кислота.

Процесс очистки:

1. Берется около 100 мл очистительного средства. При отсутствии ортофосфорной кислоты можно использовать флюс для пайки либо преобразователь ржавчины.
2. Средство очистки наливается в стеклянную емкость, для этого можно использовать обычную банку либо рюмку. В нее опускается сердечник кислородного датчика. Полностью класть регулятор в емкость нельзя.
3. Через 15-20 минут выполняется промывка основания контроллера с помощью дистиллированной воды. Затем датчик необходимо полностью высушить.
4. Процедура прочистки может повторяться несколько раз, пока налет не исчезнет с металлического основания сердечника. Если удалить загрязнения не получилось, то воздействие очистительного средства можно усилить, используя кисть, которой необходимо обрабатывать и прочищать основание.
5. Если ранее удалось демонтировать защитный колпачок, то вместо кисти допускается применение зубной щетки. Когда процедура завершена, регулятор промывается и высушивается. Вернуть колпачок на место можно, используя аргонную сварку.

При реализации этого метода надо учитывать нюансы:

1. Ортофосфорная кислота представляет собой агрессивное и химически опасное средство. При работе с ней необходимо соблюдать все правила техники безопасности. Нельзя допустить ее попадания на слизистые оболочки или внутрь организма.
2. Если кислородный контроллер сильно загрязнен, то 20 минут для его качественной прочистки будет недостаточно. Поэтому нужно подождать несколько часов, пока датчик лежит в емкости с кислотой. В запущенных случаях воздействие очистительного средства можно увеличить до 8 ч.
3. Чтобы убедиться в том, что процедура ремонта была выполнена правильно, может понадобиться определенное время. Это позволит автовладельцу оценить качество работы транспортного средства и произвести замер расхода горючего. Если на приборной панели после очистки продолжает гореть индикатор «Чек Энджин», это говорит о том, что восстановить работу регулятора не получилось.
4. В случае когда кислородный контроллер оборудован защитным колпачком с двойной оболочкой, сделать отверстия с помощью напильника не выйдет. Оптимальным вариантом будет прочистка сердечника путем его замачивания в кислоте с защитным компонентом.

Второй способ

Для реализации этого метода понадобится то же очистительное средство. Процедура восстановления будет выполняться с использованием газовой плиты либо горелки. В первом случае рекомендуется использование самой маленькой конфорки, этот вариант более удобный. С нее необходимо заранее демонтировать крышку, после чего перевернуть ее и положить, сместив в сторону и установив так, чтобы она закрывала газовую трубу от попадания кислоты внутрь.

Затем огонь зажигается, сердечник лямбда-зонда обрабатывается кислотой, а потом разогревается на конфорке. После того как кислота начнет брызгать и кипеть, на поверхности устройства появится сине-зеленая соль. Необходимо дождаться, пока очистительное средство полностью не выкипит, а затем обмыть регулятор дистиллированной водой. После этого процедура обработки кислотой и прогрева повторяется еще несколько раз до момента, пока датчик не заблестит. Прежде чем устанавливать на место резьбу, ее рекомендуется смазать графитовым средством. Затем регулятор ставится на место.

Как обойти лямбда-зонд?

Для обхода кислородного регулятора можно использовать обманку — механическую либо электронную. В первом случае речь идет об установке так называемой проставки или втулки вместо катализаторного устройства. Этот элемент монтируется между самим контроллером и выхлопной трубой. Размеры устройства должны быть определенными и соответствовать конкретной марке авто. Для более качественной работы важно, чтобы втулка была изготовлена из теплоустойчивой стали либо бронзы.

В самой проставке необходимо сделать отверстие сверлом на 2 мм, через него отработанные газы будут проходить в обманку. Во втулку ставится керамическая крошка, ее надо заранее обработать каталитическим спреем. Химическое воздействие выхлопных газов с этим материалом приведет к окислению, соответственно, будет снижена концентрация вредоносных элементов на выходе. В итоге это станет причиной того, что информация с двух контроллеров будет разной, а микропроцессорный модуль воспримет это как штатную работу катализаторного устройства.

Пример схемы для создания механической обманки лямбды

Для монтажа обманки выполняются следующие действия:

1. Автомобиль загоняется в гараж с ямой либо на эстакаду.
2. От АКБ отключается клеммный зажим.
3. Производится демонтаж кислородного контроллера.
4. Устанавливается проставка, подключается аккумуляторная клемма.
5. Производится запуск мотора. Если микропроцессорный модуль выдает ошибку, процедура демонтажа и установки повторяется.

Этот тип обманки самый экономичный, он оптимально подойдет для использования в любом типе авто. Реализация электронных обманок более сложная.

Чтобы соорудить такое устройство, потребуются следующие детали:

• неполярный конденсаторный элемент К10-17Б, емкость устройства должна составить 1 мкФ;
• резисторный элемент С1-4, он должен быть рассчитан на 0,25 Вт, 5%;
• паяльник с припоем и канифолью;
• изолента;
• канцелярский нож.

Монтаж обманки производится на проводники, идущие от контроллера к колодке. Сам разъем в некоторых моделях авто может располагаться в тоннеле между креслами водителя и пассажиром. Его место установки может быть в подкапотном отсеке или под центральной консолью, этот момент надо уточнить. Конденсаторное устройство рекомендуется монтировать сразу от коннектора перед резисторным элементом. Прежде чем выполнять задачу, необходимо отсоединить отрицательную клемму от АКБ.

Схема электронной обманки для кислородного регулятора

После осуществления подключений все компоненты надо качественно заизолировать. Оптимальнее всего установить всю схему в пластмассовый корпус и эффективно закрыть коробку, для этого залить эпоксидной смолой. Соединение проводников рекомендуется сделать там, где гофра отключается. Затем закрыть место изоляции.

Также допускается использование специальных приборов — эмуляторов. Но это не обманка. Такое устройство позволит обеспечить качественную работу микропроцессорного модуля, но не обойти его. Блок управления, установленный внутри эмулятора, позволит оценить качество отработавших газов и проанализировать работу первого контроллера. Затем устройство формирует импульс, соответствующий сигналу со второго контроллера.

Для решения проблемы можно перепрошить микропроцессорный модуль. Принцип заключается в том, что после выполнения задачи управляющий блок не станет учитывать импульсы от контроллера за катализаторным устройством. Модуль будет ориентироваться на сигналы регулятора, расположенного перед ним. Проблема состоит в том, что найти заводскую прошивку почти невозможно.

 Загрузка …

Видео «Обзор обманок для кислородного контроллера»

Пользователь Виктор Токарь в своем ролике рассказал об устройствах для обхода лямбда-зондов с описанием основных особенностей и недостатков.

стоит ли удалять, возможные неисправности катализатора, можно ли ездить без него

Эдуард Солодин

разбирался в катализаторах

Профиль автора

Я ехал по трассе, и у машины пропала тяга. Хорошо, что это не случилось при обгоне.

Я добрался до ближайшего автосервиса и удалил катализатор. Потом заплатил за работу и оставил все, что от этого катализатора осталось, ребятам из автосервиса. Тогда я еще не знал, что эта деталь содержит драгоценные металлы и за все, что от него осталось, дают хорошие деньги. В следующий раз буду умнее: проезжу на машине до 100 000 км, потом удалю, а катализатор оставлю себе или расплачусь им за работу.

Из-за таких историй некоторые автовладельцы считают катализатор бомбой замедленного действия и спешат поскорее его удалить. В некоторых автосервисах этому рады и советуют удалять катализаторы даже на новых машинах. Они утверждают, что это лишняя деталь, которую навязывают автопроизводителям экологи, и что автомобиль после этого будет ехать бодрее, а расход топлива уменьшится.

Я попытался разобраться, насколько катализатор лишняя деталь в автомобиле и можно ли его удалять. Из этой статьи вы узнаете, как работает катализатор, какие типы катализаторов бывают, из-за чего они выходят из строя и какие есть признаки неисправного катализатора.

Катализатор расположен в выхлопной системе автомобиля, ближе к выпускному коллектору двигателя, и нужен для очистки отработавших газов от вредных выбросов. Источник: Setta Sornnoi / Shutterstock

Что такое катализатор и зачем он нужен

Двигатель внутреннего сгорания работает на воздушно-топливной смеси. Она сгорает с образованием токсичных выхлопных газов, а на бензиновых двигателях какая-то часть смеси может вообще не сгореть и улететь в выхлопную трубу. Чтобы хоть как-то снизить концентрацию вредных веществ в выхлопных газах, на их пути ставят каталитический нейтрализатор отработавших газов: катализатор, если по-простому. Выхлопные газы идут через него, как через фильтр.

Технически это огнеупорный керамический или металлический цилиндр с сотами, через которые проходят отработавшие газы, в составе которых есть вредные вещества: углеводород, оксид азота, окись углерода. На стенках этих сот есть микрослой веществ-катализаторов: это может быть платина, палладий или родий. Они ускоряют химические процессы, и выхлопные газы после окислительно-восстановительных реакций с этими металлами становятся менее токсичными.

Соты исправного керамического катализатора. Источник: Anton Tolmachov / Shutterstock

В основном катализаторы ставят в выхлопной системе автомобилей с бензиновыми двигателями. Их может быть несколько: например, если из двигателя идет две отдельные выхлопные трубы, ставят по одному на каждую. Бывает, что катализаторы ставят последовательно на одной выхлопной трубе.

Для очистки выхлопных газов дизельного двигателя чаще всего применяют сажевые фильтры. Конструкция примерно такая же, только ячейки фильтра закрыты с одной из сторон. Выхлопные газы находят выход через пористые стенки каналов, на которых оседает сажа. Такие фильтры периодически требуют очистки. Для этого внутри фильтра повышается температура, и частицы сажи догорают. Этот процесс называют активной регенерацией.

Еще катализатор снижает температуру газов. Например, на входе в катализатор температура газов около +390 °C, а на выходе — уже +260 °C. Примерно в таком температурном режиме и проходят химические реакции, поэтому какое-то время после запуска двигателя катализатор не работает.

НОВЫЙ КУРС

Как сделать ремонт и не сойти с ума

Разбираемся, как начать и закончить ремонт без переплат: от проекта до приемки

Покажите!

Работает катализатор или нет, определяет второй кислородный датчик, он же лямбда-зонд. Его ставят после катализатора, и его задача — определять уровень токсичности выбросов. Если его просто удалить, датчик зафиксирует низкую эффективность катализатора, и на приборной панели появляется ошибка Check engine.

Существуют различные экологические классы для вредных выбросов автомобиля: Евро-2, Евро-3, Евро-4, Евро-5 и Евро-6. В России для новых автомобилей с 2016 года действует стандарт Евро-5. Узнать экологический класс своего авто можно в паспорте транспортного средства. По опыту работников автосервиса, чем выше экологический класс автомобиля, тем меньше ресурс катализатора. Стенки керамических сот у таких катализаторов тоньше, ячейки расположены плотнее, чтобы работать эффективнее.

Экологический класс указан в 13-м пункте паспорта транспортного средства

Виды катализаторов и их заменители

Оригинальный катализатор устанавливает завод-изготовитель. Такой может стоить до 5% от стоимости всего автомобиля. В России мало предприятий по производству катализаторов. В основном их делают за границей, их стоимость зависит от госпошлины, курса доллара и курса драгметаллов. Заменить катализатор на оригинальный стоит от 25 000 Р.

Обычно такую замену делают на гарантийных машинах, если по каким-то причинам он вышел из строя или его украли. Срок службы оригинального катализатора обычно не меньше гарантийного срока автомобиля.

Цена на новый оригинальный катализатор для Хендай Солярис 1,6 л 2017 года — от 58 000 Р

Универсальный катализатор заменяет оригинальный почти для любого автомобиля. Он стоит дешевле оригинального, и срок его службы меньше. В теории он должен прослужить примерно 60 000 км. Цены на универсальный катализатор — от 5000 Р. В ячейках таких катализаторов вместо платины, палладия и родия применяют, например, золото. Оно хуже ускоряет каталитические реакции, поэтому хуже очищает выхлопные газы от вредных веществ.

При выборе универсального катализатора важно правильно определить его объем, который не должен быть меньше оригинального. Корпус катализатора не всегда круглой формы, у него разная длина и ширина. Отработавший катализатор вырезают из корпуса болгаркой, а новый вваривают на его место. Лучше, чтобы эти работы проводил опытный сварщик, который сделает качественный сварной шов.

Установка универсального катализатора — это компромисс для тех, кто не хочет или не может купить оригинальный катализатор, но заботится об экологии или хотя бы хочет пройти техосмотр.

Универсальный металлический катализатор Евро-5. Устанавливается на место старого катализатора

Пламегаситель в английских руководствах по ремонту выхлопных систем — это «предварительный глушитель». Он смешивает потоки отработавших газов из разных цилиндров, снижает их температуру, а также сводит уровень шума и вибрацию до приемлемого уровня. Его устанавливают вместо катализатора, но он никак не влияет на токсичность отработавших газов.

Если не установить пламегаситель после удаления катализатора, то выхлопная система со временем прогорит из-за высокой температуры отработавших газов. Простой пламегаситель — это труба с перфорацией для газов в стальном корпусе. Цены на пламегасители начинаются от 760 Р.

Между корпусом и трубой пламегасителя проложен огнеупорный наполнитель. Обычно это базальт, синтетическое волокно или минеральная вата. Корпус пламегасителей может быть однослойным или двухслойным. Двухслойные также называют реактивными. Они более долговечны и хорошо гасят колебания звуковой волны. Внутренний слой должен выдерживать воздействие высоких температур, а внешний — коррозии.

Для каждого автомобиля нужно рассчитать оптимальный объем пламегасителя. Если объема пламегасителя будет недостаточно, то звук на выходе будет неприятным, дребезжащим. Те элементы глушителя, которые находятся после пламегасителя, подвергаются повышенному износу и быстрее выходят из строя.

По сравнению со стоимостью оригинального катализатора установить пламегаситель дешевле — от 3500 Р. Его установка предполагает перепрошивку блока управления двигателем (ЭБУ) или установку специальной «обманки» для электронного блока управления. Подробнее про них мы напишем чуть ниже.

Внутри пламегасителя труба с перфорацией и огнеупорный наполнитель. Источник: CameraMan32 / Shutterstock

Можно ли удалить катализатор

Катализатор по умолчанию рассчитан на весь срок службы автомобиля. Но качество топлива и тяжелые условия эксплуатации разрушают его значительно раньше: например, при пробеге 100 000 км.

Нет универсального или регламентированного срока удаления катализатора — каждый случай индивидуален. Неисправный катализатор доставляет множество проблем: от назойливой лампочки Check engine до попадания керамической пыли в цилиндры двигателя. Поэтому у большинства автомобилей старше десяти лет катализатор уже удален.

Есть такие выхлопные системы, при которых катализатор расположен очень близко к двигателю. В случае когда он начинает разрушаться, дисперсионная пыль от него летит в сторону двигателя. Она очень мелкая и твердая, ее можно сравнить с мелким песком. Она царапает цилиндры двигателя при работе поршней. Из-за этих царапин двигатель начинает потреблять масло или его расход увеличивается — это в случае, если двигатель потребляет его с первых дней эксплуатации автомобиля.

Рано или поздно это приводит к капитальному ремонту двигателя. Некоторые автовладельцы хотят избежать таких неприятных последствий и удаляют катализатор еще до того, как он начнет разрушаться.

Замена катализатора на новый — дорогостоящая процедура: один катализатор может стоить 100 000 Р, а теперь представьте, что их в машине два и оба износились примерно одинаково. Поэтому вместо нового катализатора в выхлопную систему чаще всего устанавливают пламегаситель с «обманкой» или, что гораздо реже, — универсальный катализатор.

Внутри обманки небольшой кусочек катализатора. Ее ставят на второй лямбда-зонд, а часть обманки с сеткой вкручивают в выхлопную систему после пламегасителя. Благодаря устройству ЭБУ автомобиля думает, что отработавшие газы в порядке, катализатор на месте, и Check engine на приборной панели не загорается. Тем не менее обманка не гарантирует, что ошибка не появится: лампочка может загореться после заправки не самым хорошим бензином или после резкого разгона

Обманка для второго лямбда-зонда

Можно обойтись без обманки. Для этого нужно перепрошить электронный блок управления и настроить его так, чтобы лямбда-зонд воспринимал новые «вредные» показания датчиков как норму. В объявлениях эту процедуру называют перепрошивкой под Евро-2 и обещают, что машина будет ехать бодрее, двигатель будет выдавать на 20—30 лошадиных сил больше.

Вместе с этим любое вмешательство в оригинальное программное обеспечение ЭБУ — риск, поэтому перепрошивку должен делать квалифицированный специалист с проверенной программой. Выхлопные газы автомобиля при установке пламегасителя фактически не очищаются, но ошибка Check engine на приборной панели из-за перепрошивки не появится. Очень важно помнить, что несмотря на это двигатель, скорее всего, проектировали под более высокий экологический класс, а значит, с настройками под Евро-2 он проработает гораздо меньше, чем мог бы.

Установка обманок, пламегасителей вместо нового оригинального катализатора может привести к неожиданным последствиям: ошибкам двигателя, неприятному запаху выхлопных газов или излишнему расходу топлива и масла.

Из-за того что количество вредных выбросов при таком ремонте не соответствует заявленным нормам, автомобиль может не пройти техосмотр. По российскому законодательству катализатор — компонент транспортного средства, поэтому автовладелец удаляет его на свой страх и риск. Если по каким-то причинам нужно заменить оригинальный катализатор, то установка универсального — оптимальное решение.

Не советую удалять катализатор на гарантийных автомобилях на пробеге до 100 000 км без необходимости. Двигатель автомобиля, скорее всего, снимут с гарантии из-за вмешательства в выхлопную систему. На гарантийных авто проблема с катализаторами возникает редко, менее 1% случаев от общего объема продаж.

Диагностическое оборудование расшифровало ошибку Check engine на приборной панели. Проблема в катализаторе

Почему катализаторы воруют

От краж катализатора часто страдают автомобили каршеринга и такси. Но были случаи, когда оригинальный катализатор вырезали на улице, когда автомобиль припаркован на ночь во дворе. Достаточно поднять машину домкратом и вырезать часть глушителя болгаркой.

В автомобилях с высоким клиренсом можно добраться до катализатора даже без домкрата. Кража катализатора занимает около минуты. Но если сигнализация оборудована датчиком наклона, то она сообщит, что автомобиль пытаются приподнять.

Таким варварским способом крадут катализаторы: просто вырезают его болгаркой. Источник: Константин Гахов / «Вконтакте»

Катализатор также могут вырезать в недобросовестном автосервисе. Владельцу предлагают «прочистить» выхлопную систему или удалить исправный катализатор, чтобы в будущем он не доставил проблем. Работники таких автосервисов еще рассказывают о преимуществах удаления катализатора: обещают, что мощность двигателя возрастает, а расход топлива снизится — ЭБУ шьют под Евро-2. Если оценить реальное увеличение мощности на специальном оборудовании, прирост будет незначительным — всего 3% от первоначальных показателей.

Обычно за удаление катализатора, установку пламегасителя, обманки или перепрошивки электронного блока управления автосервисы не берут никакой оплаты, а просто оставляют отработавший катализатор себе.

Но немало и тех, кто просто забирает молча, без всяких скидок и выплат, как лом черного металла. А потом сдают его, ведь оригинальный катализатор содержит драгоценные металлы, которые стоят дороже золота.

В среднем драгметаллы — это 0,08—0,17% от общей массы катализатора. Со временем он вырабатывает свой ресурс и драгметаллов становится меньше. Точное количество платины, палладия и родия в конкретном катализаторе определяют анализатором драгоценных металлов.

Если просят заплатить за удаление катализатора, установку пламегасителя, то катализатор рекомендую оставить себе. Ценность представляет не только целый катализатор, но и разрушенный, его лом, крошка и даже пыль. За изношенный катализатор современного автомобиля стандарта Евро-5 можно получить от 5000 Р. Чем мощнее двигатель авто, чем больше он расходует топлива, тем лучше, а значит, дороже его катализатор.

Цена платины, палладия и родия за грамм в рублях. Эти металлы, скорее всего, есть в оригинальном катализаторе автомобиля с бензиновым двигателем

Из-за чего катализатор выходит из строя

Износ напыления из драгоценных металлов. Драгоценные металлы на стенках ячеек катализатора выгорают — это естественный процесс. Поэтому при приеме катализатора на переработку проводят его химический анализ. Может оказаться так, что в катализаторе совсем не осталось драгметаллов. Когда это происходит, выхлопные газы перестают очищаться, кислородные датчики это фиксируют, и на панели приборов возникает ошибка.

Некачественное топливо. Иногда, чтобы увеличить октановое число топлива, недобросовестные владельцы заправок добавляют в него присадки, которые содержат свинец. Это увеличивает нагрузку на катализатор, соты забиваются продуктами горения топлива, и он раньше выходит из строя. Для дизельных двигателей повышенный износ сажевого фильтра происходит зимой, когда в топливо добавляют антигель.

Неисправности зажигания. Если свечи дают искру с перебоями, то несгоревшие остатки топливно-воздушной смеси сгорают в катализаторе, что уменьшает срок его службы. Соты катализатора при этом оплавляются, и его пропускная способность уменьшается.

Неисправности двигателя. Если в цилиндрах двигателя есть царапины или задиры, то смесь, которая получается при работе двигателя внутреннего сгорания, перестает быть двухкомпонентной — то есть теперь состоит не только из воздуха и топлива. В ней есть еще и моторное масло. Это неизбежно засоряет катализатор, и он вскоре выходит из строя. Часто в проблемах с двигателем обвиняют разрушившийся катализатор. Но в этом случае скорее двигатель провоцирует проблемы с катализатором.

Неисправный катализатор может оплавиться, разрушиться, у него могут забиться соты. Источник: LuYago / Shutterstock

Как обнаружить проблему

Катализатор редко разрушается внезапно, в один момент. Обычно этому предшествуют типичные симптомы работы двигателя, выхлопной системы и посторонние звуки. Если внимательно анализировать все изменения, можно вовремя вмешаться и исправить ситуацию.

Лампочка «чек энджин» на панели приборов загорается по разным причинам. Если считать код специальным сканером, то он покажет, где конкретно возникла проблема. Ошибка воздушных датчиков катализатора говорит о том, что с катализатором что-то не так.

Снижение мощности двигателя. По ощущениям за рулем это похоже на прицеп или машину на буксире. Автомобиль трогается с места, ускоряется, но ему как будто что-то мешает — ускорение недостаточно энергичное. Иногда двигатель машины при этом вибрирует, а сама машина дергается.

Посторонние звуки под днищем. Если катализатор уже начал разрушаться, то его частички при высоких оборотах двигателя или при запуске бьются о корпус выхлопной системы. При этом водитель слышит посторонние звуки под днищем автомобиля. Они похожи на звенящий звук в пустой металлической банке.

Нестабильный напор газов из глушителя. Для такой проверки нужно поднести руку к выхлопной трубе и почувствовать такт выхода газов. При нормальной работе газы выходят через равные промежутки времени, похожие на биение сердца. Если поток газов ровный и слабый, значит, катализатор, скорее всего, неисправен.

Запах выхлопных газов. Если катализатор не очищает выхлопные газы от токсичных выбросов, то это можно почувствовать без специальных замеров уровня углекислого газа. Рядом с машиной, особенно в момент ее прогрева, будет неприятно пахнуть продуктами сгорания топливно-воздушной смеси. Иногда запах проникает в салон автомобиля, когда двигатель работает на холостых оборотах.

Задиры на цилиндрах. Если катализатор уже начал разрушаться и его частицы попали в камеру сгорания топливно-воздушной смеси, то на цилиндрах образуются задиры и царапины. Проверку их состояния можно провести в автосервисе специальным устройством — эндоскопом. Если с цилиндрами все в порядке и нет других признаков, то удалять катализатор не нужно.

Проверка эндоскопом. Можно запустить эндоскоп через отверстие для первого лямбда-зонда. Керамические соты должны быть правильной формы, без вмятин, не оплавлены, не разрушены и не забиты. Мы уже разобрались, что второй кислородный датчик стоит после катализатора, а значит, смотреть там не на что: велика вероятность, что на выходе соты будут в полном порядке.

Диагностика датчиков. С помощью автосканера, например ELM 327, можно подключиться к электронному блоку управления автомобилем. В приложениях для смартфона нужно выбрать показания кислородных датчиков катализатора и сравнить их фактические значения с эталонными.

Проверять датчики нужно на прогретом, работающем на холостых оборотах двигателе. Отклонения от нормы будут означать, что катализатор неисправен. Хотя бывает и так, что дело во втором кислородном датчике — они со временем прогорают и перестают работать, так что нелишним будет совместить этот способ с проверкой эндоскопом.

Проверка катализатора эндоскопом показывает, что разрушений сот нет Скриншот приложения для сканера ELM 327. Проверил кислородные датчики своей машины — Хендай Креты. Как читать эти графики — узнал из ролика на «Ютубе». Верхний график отражает показания кислородного датчика до катализатора, а нижний — после него

Запомнить

1. Катализатор — это важная деталь выхлопной системы, которая очищает отработавшие газы от вредных выбросов.
2. При неисправном катализаторе двигатель теряет мощность, в выхлопной системе появляются посторонние звуки, а отработавшие газы неприятно пахнут.
3. Катализатор выходит из строя раньше срока из-за некачественного топлива, неисправностей зажигания и двигателя.
4. Обнаружить проблему поможет диагностика ЭБУ автосканером или визуальная проверка цилиндров и катализатора эндоскопом.
5. Оригинальный катализатор содержит драгоценные металлы, поэтому он такой дорогой.
6. Если нужно заменить отработавший оригинальный катализатор, есть смысл поставить универсальный.
7. Установка пламегасителей, обманок и перепрошивка ЭБУ может привести к проблемам с двигателем.
8. Не стоит удалять катализатор без необходимости на гарантийных автомобилях.
9. За работу по удалению катализатора можно расплатиться старым катализатором. Платить за работу и оставлять катализатор в сервисе как лом — все равно что дарить деньги.
10. Недобросовестные автосервисы предлагают удалить катализатор, чтобы сдать его и заработать.

Виды обманок лямбда зонда, изготовление своими руками, чертежи и схемы. Что такое обманка лямбда зонда и для чего она нужна в автомобиле Электронная обманка 2 го лямбда зонда схема

Засорившийся катализатор в современных иномарках доставляет немало хлопот автовладельцам. Такая ситуация вызывает сбои в работе мотора, повышенный расход топлива и непонятное поведение машины при наборе скорости. Чтобы избежать таких последствий, приходится заменять или удалять каталитический нейтрализатор. При неправильной «вырезке» элемента электроника авто начинает давать сбои, в этом случае электронная или механическая обманка лямбда зонда будет как раз кстати, установить которую помогут мастера нашей автомастерской.

Что такое обманка лямбда зонда электронная?

Лямбда зонд – специальный датчик, расположенный до и после каталитического нейтрализатора и показывающий количество кислорода в выхлопных газах. В комплектации есть нагревательный элемент, работающий от электричества, так как устройство функционирует при высоких температурах. А также расположен электролит, распознающий содержание чистого воздуха.

На информации с данного элемента работает ЭБУ, отвечающий за систему впрыска топлива. Поэтому для двигателей с электронной системой подачи топлива корректная работа лямбда зонда необходима.

Важно! При неполадках с данным элементом на табло авто будет выходить ошибка «Check Engine», при игнорировании ситуации авто полностью перестанет заводиться.

Если вы решились удалить катализатор, обманку лямбда зонда поставить «жизненно» необходимо для вашего автомобиля. Не пытайтесь проводить подобные манипуляции самостоятельно, чтобы не допустить «смерти» иномарки. Обратитесь в нашу автомастерскую, где в процессе удаления каталитического нейтрализатора будут устранены и предугаданы все возможные неполадки.

Механическая обманка лямбда зонда и другие разновидности обманок

Разные модели автомобилей оборудованы одним или двумя датчиками газа. Особенности своей иномарки необходимо знать, если вы хотите самостоятельно удалять каталитический нейтрализатор, не навредив в процессе работы другим элементам авто. Поэтому быстрее и надежнее обратиться в нашу автомастерскую, где работают опытные мастера, способные установить обманку в считанные минуты.

Чтобы правильно провести «устранение» катализатора, необходимо не только разрезать короб и удалить соты, но и выполнить перепрошивку электроники, чтобы автомобиль продолжал думать, что все элементы стоят на своих местах.

Если у вас нет специального оборудования для настройки машины, мастера рекомендуют использовать один из двух типов уловок:

1. Обманка лямбда зонда электронная. Это сложное устройство, собрать которое под силу не всем. При этом оно дает самые точные показатели в процессе работы. В комплектации прибора есть конденсатор, резистор, провода нагрева и датчик кислорода. В некоторых автомагазинах есть готовые обманки такого типа, которые упрощают жизнь владельцам иномарок.
2. Механическая обманка на лямбда зонд представляет собой специально изготовленную стальную деталь, устойчивую к высоким температурам. Есть варианты из бронзы. При этом размеры изделия должны быть соблюдены с ювелирной точностью, а просверленное внутрь отверстие настолько тонкое, чтобы через него проходили только выхлопные газы.

Совет: если вы не хотите навредить машине, приобретите готовую обманку у профессионалов своего дела. А также закажите установку в автомастерской, где есть возможность проверить работоспособность всех датчиков на специальных компьютерах.

Катализатор лямбда зонд обманка, которая продлит срок службы автомобиля

После удаления каталитического нейтрализатора необходимо продумать замену данному элементу, смастерив эмулятор. Механическая обманка лямбда зонда выполняется из теплоустойчивой стали или бронзы. Внутрь детали засыпают керамическую крошку с каталитическим покрытием, благодаря которой показатели выхлопных газов спускаются до адекватных показателей в 1 и 2 ДК.

Важно! Какую бы обманку вместо катализатора вы ни выбрали, монтировать ее можно только на исправно работающий лямбда зонд. Определить этот параметр способны мастера нашей автомастерской.

Самодельное приспособление следует изготавливать строго по схеме, где вам пригодятся:

• заготовка;
• набор отверток;
• ключи.

Собирать элемент необходимо в строгой последовательности. Если что-то пойдет не так, автомобиль может заглохнуть и больше не завестись, чтобы избежать таких последствий, обращайтесь в профессиональные автомастерские.

Процесс установки

Процесс установки требует соблюдения определенных этапов. Если не уверены в своих силах, лучше обратиться к профессионалам, которые не только проведут установку точно и качественно, но и предоставят гарантии на выполненные услуги.

В процессе монтажа мастер автосервиса проделает следующие действия:

1. Поставит машину на специальную эстакаду, чтобы получить свободный доступ к пространству под днищем.
2. Отключит минусовую клемму на АКБ и выкрутит верхний зонд, затем второй, если он есть.
3. Вкрутит лямбда зонд в обманку и поставит датчик на место.
4. Включит аккумулятор и проверит работоспособность машины.

Специалисты нашего автосервиса учитывают все нюансы вашей модели автомобиля в процессе установки. При необходимости, дополнительно проводят компьютерную настройку электроники. А проверку работоспособности проверят не на глаз, а при помощи специальных датчиков, на холостом ходу и в процессе вождения.

Совет: если вы решили проводить ремонт своими силами, не стоит пытаться ставить обманку на второй датчик, так как он отвечает только за сгорание каталитического нейтрализатора и не влияет на работу системы.

Доверяйте работу профессионалам, чтобы не тратить лишние деньги на восстановление машины после «несанкционированной» починки.

Как поставить электронную обманку лямбда зонда

Другой вариант устранить ошибки после удаления катализатора – обманка лямбда зонда электронная. Это более сложный механизм, который проще купить, чем собирать самому. Но при этом он будет не только устранять помехи в работе иномарки, но и регулировать качество топлива, обеспечивая корректную работу мотора.

Само по себе это устройство – однокристальный микропроцессор, анализирующий состояние каталитического нейтрализатора. Он получает информацию с первого датчика и выдает сигнал на процессор машины. Этот поток данных электроника иномарки распознает как корректную работу катализатора в системе очистки выхлопных газов.

Для сборки электронной обманки лямбда зонда потребуются:

• паяльник с канифолью или олово для сборки микросхемы;
• резистор на 1 Мом;
• конденсатор неполярный с емкостью 1 мкФ.

При создании элемента используется простая схема подключения. Если вы не разбираетесь в электротехнике, лучше купить готовое устройство и обратиться в автомастерскую для профессиональной установки и компьютерной настройки.

Электронная или механическая обманка на лямбда зонд

Сложность в установке обманки лямбда зонда в механическом или электронном исполнении заключается в последующей настройке электроники автомобиля. Она необходима, чтобы ваша машина и через сотни тысяч километров не выдавала ошибки или сбои в работе.

Обращаясь к нашим мастерам, вы можете быть уверены в качестве выполняемой работы. При этом мы можем взять на себя полное удаление катализатора с перепрошивкой и установкой обманок.

На все услуги предоставляются гарантии, при этом мы не возвращаем иномарку, пока не уверены в выполнении своей работы на все 100%. Звоните или приезжайте прямо сейчас, чтобы забыть о каких-либо неполадках в работе выхлопной системы.

Современные автомобили оснащены различными системами контроля, в том числе лямбда-зондами. Последние также имеют названия: кислородный контроллер, датчик О2 и ДК. Этот контроллер является частью выхлопной системы, отвечающей эокстандартам EURO-4 и выше. При неисправности зонда мотор переходит в аварийный режим, а на панели отображается сигнал ошибки. Чтобы перехитрить система, автовладельцы придумали использовать обманку лямбда-зонда, своими руками её изготовить может каждый автовладелец, имеющий знания в электронике. Сегодня мы подробнее разберёмся как можно это сделать.

Что такое лямбда-зонд и зачем нужна обманка

Появление подобных механизмов было спровоцировано жёсткими экологическими нормами. После установки в современные автомобили каталитических нейтрализаторов, возникла необходимость контролировать состав воздушно-топливной смеси. Эту функцию на себя взял лямбда-зонд.

Название основано на греческой букве, обозначающей избыток воздуха в топливно-воздушной смеси. Лямбда-зонд – датчик для измерения качественного состава выхлопных газов. Если лямбда-зонд неисправен, то ЭБУ начинает работать по усреднённым параметрам. Это приводит к повышению расхода топлива, снижению мощности и другим неприятным последствиям.

Лямбда-зонд наиболее уязвимый датчик в автомобиле, поэтому автовладельцы придумали использовать специальные обманки, позволяющие передать на датчик нужные показатели или вовсе блокировать их.

Обманка лямбда-зонда своими руками: инструкция

Сегодня существует несколько вариантов сделать обманку лямбда-зонда своими руками . Самый простой вариант – установить механическую втулку. Те, кто дружит с электроникой, могут изготовить несложную электронную схему. Третий доступный вариант – перепрошивка контроллера. Проблему решит любой из приведённых вариантов, который из них использовать, зависит от умений и навыков автовладельца. Стоит отметить, что сегодня продаются специальные устройства и если вы не уверены в своих силах, лучше купить приспособление или обратиться к профессионалу. Это поможет избежать многих проблем с машиной.

Механическая обманка

Первый, и самый несложный способ – установка металлической втулки между лямбда-зондом и выхлопной трубой. Для изготовления детали понадобятся навыки работы на обрабатывающем токарном станке. Кроме того, нужно подготовить металлическую заготовку, желательно из бронзы или теплоустойчивой стали, отвёртку и набор ключей.

Если навыков работы с токарным станком по чертежу у вас нет, то лучше перепоручить это дело знакомому специалисту. Важно соблюсти всё размеры и пропорции, указанные на чертеже. Внутренние полости заглушки необходимо заполнить керамической крошкой с каталитическим покрытием.

После изготовления наступает не менее важный этап, необходимо установить заглушку. Для этого проделайте следующие шаги.

После запуска аккумулятора датчик на панели управления перестанет выдавать ошибку, и машина будет работать как часы. Такой вариант обманки подойдёт для всех автомобилей, в которых датчик вкручивается в корпус.

Электронный вариант

При желании можно скорректировать сигналы, которые зонд подаёт к контроллеру. Для этого используют схему её можно изготовить при условии наличия минимальных знаний в электронике.

Такие обманки подключаются к проводам, направленным к датчику. Место установки на разных автомобилях отличается – это или центральный тоннель между сидениями, или даже моторный отсек.

Вот перечень материалов, которые понадобятся при изготовлении обманки лямбда-зонда своими руками.

• Паяльник с тонким наконечником.
• Конденсатор, неполярный 1 мкФ Y5V, +/- 20%.
• Резистор 1 Мом, С1-4 имп, 0,25 Вт.
• Канифоль, изолента и нож.

Чтобы собранная схема сохранила прочность конструкции и попросту не порвалась лучше разместить её в пластиковый контейнер и залить эпоксидкой.

Чтобы монтировать обманку необходимо отключить минусовую клемму от бортового аккумулятора. Разрежьте провод, идущий от датчика к разъему. Синий провод соедините через резистор. Конденсатор впаяйте между белым и синим проводом. Заизолируйте открытые соединения.

Если вы не имеете даже малейшего опыта работы с электросхемами, лучше не браться за это занятие. Сегодня в автомаркетах достаточное количество готовых решений, с несложной установкой.

Перепрошивка контроллера

Ещё один вариант решить проблему – перепрошить блок управления. Такой подход позволяет блокировать обработку данных со второго кислородного датчика. После перепрошивки всё имеющиеся лямбда-зонды удаляются из автомобиля и больше не используются.

Стоит отметить, что это довольно рискованный шаг. Лучше доверить работу профессионалу, так как есть шансы полностью вывести из строя всю бортовую электронику. Вернуть заводские установки после подобных манипуляций часто невозможно. С осторожностью стоит относиться и к покупке готовых прошивок в интернете.

В любом случае работать над программным обеспечением должен специалист, который без труда отключит обработку данных на системном уровне.

Это всё варианты обманки лямбда-зонда, своими руками можно сделать каждую из них, но важно действительно разбираться в вопросе. Каждое вмешательство может повлечь за собой неприятные последствия: нарушение работы мотора, сбой в бортовом компьютере, повреждение электропроводки и многое другое. Будьте предельно осторожны или же всё-таки доверьте дело профессионалу.

На чтение 5 мин.

Как самому сделать обманку катализатора, зачем это нужно? Катализатор – это устройство, используемое для нейтрализации вредных веществ, которые образовываются при сгорании топлива в двигателе. Его конструкция представляет собой определенную бочку, внутри которой размещены «соты». Для производства может использоваться металл или керамика. Как правило, керамический катализатор используется в европейских автомобилях, а металлический – в азиатских машинах.

Главная проблема, возникающая при эксплуатации такого устройства – хрупкость керамики. Казалось бы, металлический вариант в этом плане более предпочтителен, но не все так просто. Металл под воздействием агрессивных газов может довольно быстро разрушаться.

Когда нужна замена

Следует выделить ситуации, когда катализатор требует обязательной замены. Среди них можно выделить:

1. Механическое воздействие. Даже удар небольшой силы может стать причиной повреждения внутренних элементов, появлению трещин на блоке. Эксплуатировать автомобиль с поврежденным катализатором не рекомендуется. В любом случае это приведет к его дальнейшему разрушению.
2. Некачественное топливо и другие жидкости, которые используются для прочистки топливной системы. Это приводит к загрязнению путей катализатора и ухудшения его эффективности.

Понять, что катализатор находится в плохом состоянии, помогут определенные признаки, в том числе нестабильные обороты мотора на холостом ходу, ухудшение динамики, странный звук из-под днища машины. Проблема в том, что отремонтировать катализатор нельзя. Если он поломался, то его можно только заменить на новый. Есть также небольшая хитрость, позволяющая решить проблему – обманка катализатора, которая имитирует работу устройства. Более того, ее можно сделать своими руками.

Виды обманок

Обманка катализатора может быть нескольких видов, сделанная различными способами:

1. С помощью конденсатора.
2. Чиповка.
3. Проставка.
4. Электронный эмулятор.

Давайте начнем с первого. Для этого способа нужно приобрести конденсатор на 2.2 микрофарада. Помимо этого, нужно подготовить изоленту, олово, канифоль и паяльник. Если вы не умеете паять, то лучше обратиться к кому-то за помощью. Лямбда-зонд имеет 4 провода: 2 сигнальных и 2 провода по 12В. Как вы знаете, выхлопная система имеет 2 лямбда-зонда. Первый из них анализирует выхлопные газы и регулирует смесь двигателя, информирует компьютер о необходимых изменениях и т. д. Поскольку катализатор неисправен или его нет, то показания обоих лямбда-зондов практически одинаковые, что приводит к появлению ошибки, а на приборной доске загорается сигнал Check. Мотор будет работать не на полную мощность, так как смесь будет бедная.

Решением этой проблемы станет конденсатор, который будет подключаться к сигнальным проводам. Довольно часто возникает вопрос, как найти сигнальные провода. Все очень просто, но для этого потребуется тестер. Необходимо проверить и найти 2 провода по 12В. Два оставшиеся провода и будут подключаться к конденсатору. Это приведет к тому, что компьютер будет распознавать работу лямбда-зондов по-разному, а ошибка появляться не будет. Таким образом, конденсатор – это обманка катализатора, имитирующая его работу. После этого нужно отключить минусовую клемму на 30-40 минут. На этом процесс окончен, и катализатор больше не будет проблемой.

Чиповка и проставки

Преимущество чиповки заключается в том, что такой способ не требует делать проставку или впаивать конденсаторы. Все, что требуется от владельца автомобиля – обратиться к специалисту, который с помощью специального программного обеспечения сможет отключить опрос второго лямбда-зонда. Это позволит решить проблему навсегда. Такая обманка сегодня становится все более и более популярной из-за простоты применения.

Проставка также позволяет избавиться от ошибок из-за того, что катализатор отсутствует или не работает. Суть его в том, что необходимо принудительно заставить лямбда-зонд брать показания подальше от выхлопа. Поскольку обманка катализатора имеет небольшое отверстие, то мы получаем слабую синусоиду, а компьютер считает, что катализатор работает правильно.

Отверстие в проставке должно быть 1-2 мм, хотя в некоторых случаях и 6 мм позволяют добиться нужного эффекта. Установить такое устройство очень просто. Необходимо заменить второй лямбда зонд проставкой. После этого в нее обратно ставим лямбда-зонд. Далее нужно снять минус с аккумулятора, подождать 30 минут и подключить его обратно. Такие манипуляции позволяют навсегда убрать ошибку с приборной панели.

Электронная обманка

Электронный эмулятор – это наиболее распространенный способ. Обманка катализатора такого типа продается в большинстве магазинов. Более того, ее можно сделать своими руками, чтобы сэкономить деньги. Эмулятор представляет собой микропроцессорное устройство, которое используется с целью обеспечения правильности работы двигателя, когда катализатор поломан или отсутствует. Он подает на ЭБУ поддельный сигнал от катализатора, имитирующий нормальную работу. Такая обманка позволяет мотору работать без проблем, а устанавливать катализатор уже не нужно будет.

Электронный эмулятор может применяться только на автомобилях, которые соответствуют международным стандартам ЕВРО 3 и выше. Как правило, такие устройства имеют водонепроницаемый корпус и подходят для большинства машин. Срок службы составляет в среднем 5 лет. Эмулятор позволяет обеспечить следующие преимущества:

1. Экономия на установке катализатора, который необходимо заменять каждые 100000 км, а его стоимость довольно высока.
2. Позволяет создавать эффективную топливную смесь и достигать экономии расхода топлива на 10-15%.
3. Улучшенная реакция автомобиля на педаль газа.
4. Отсутствие ошибки и сигнала Check на приборной панели.

Эмулятор может быть как универсальным, так и для конкретной модели автомобиля. Для его установки необходимо удалить старый катализатор, а на его место устанавливается обманка катализатора.

Сделать эмулятор своими руками очень легко, а главный элемент в нем – резистор или конденсатор. Конденсатор нужно выбирать неполярный, а резистор необходим мощностью 0.25 Вт или больше. Поместить конденсатор можно под машиной, но обязательно хорошо его заизолировать изолентой или термоусадочной трубкой.

Из статьи вы узнаете, как изготавливается обманка лямбда-зонда своими руками и стоит ли ее устанавливать на свой автомобиль. От того, насколько качественно сгорает топливовоздушная смесь в двигателе, зависит его коэффициент полезного действия. Очень важно подобрать оптимальную пропорцию содержания бензина и воздуха в зависимости от нагрузки на двигатель.

Если в старых автомобилях все настройки качества и количества топлива зависели от регулировок карбюратора, то в современных дело обстоит несколько иначе. Все отдано в надежные руки микропроцессорной техники и огромного числа датчиков.

Как работает инжекторная система впрыска

Можно выделить несколько самых важных узлов, которые имеются в инжекторной системе:

1. Топливный бак.
2. топлива в одном корпусе с насосом и фильтром.
3. Топливная рампа (установлена в моторном отсеке на впускном коллекторе).
4. Форсунки, обеспечивающие подачу бензиновой смеси в камеры сгорания.
5. Блок управления. Как правило, он смонтирован в салоне автомобиля, позволяет контролировать подачу топливовоздушной смеси.
6. Система выпуска отработавших газов, которая обеспечивает полное уничтожение вредных веществ.

Именно в последней устанавливается обманка лямбда-зонда. Своими руками («Лансер 9» или «Лада» у вас, не имеет значения) сделать ее можно довольно просто. Но следует и осознавать все последствия установки «заглушки». Обманка лямбда-зонда своими руками на «Приору» может быть изготовлена и простой конструкции, в любом случае она окажет значительное влияние на работу двигателя.

Сколько датчиков в автомобиле

Монтируются в систему выпуска отработавших газов современных автомобилей с инжекторной системой впрыска топлива. В системе может быть как один, так и два датчика кислорода. Если устанавливается один, то он расположен после каталитического нейтрализатора. Если же два, то до и после.

Причем один измеряет процентное содержание кислорода сразу на выходе из цилиндров и посылает свой сигнал на электронный блок управления. Второй же, который смонтирован после катализатора, необходим для корректировки показаний первого.

Принцип функционирования лямбда-зонда

Вся автомобильная электроника, которая отвечает за правильное образование смеси, участвует в распределении топлива по форсункам. При помощи датчика кислорода определяется необходимое количество воздуха, чтобы образовалась качественная смесь. Благодаря тонким настройкам лямбда-зонда удается достичь высокую степень экологичности и экономичности.

Топливо сгорает полностью, на выходе из трубы практически чистый воздух — это плюс экологии. Точнейшая дозировка воздуха и бензина — это выигрыш в экономии топлива. Конечно, вкупе с датчиками кислорода обеспечивает стабильную работу двигателя. Но вот за счет того, что изготавливается из драгоценных металлов, его стоимость крайне высока. И при выходе его из строя замена выльется в копеечку. Поэтому возникает мысль: «Но есть же обманка лямбда-зонда, своими руками (ВАЗ-2107 даже нуждается в замене датчика кислорода) ее сделать не составит труда».

Конструктивные особенности датчика кислорода

Внешний вид у этого прибора простой — длинный электрод-корпус, от которого отходят провода. На корпусе напыление платины (именно об этом драгоценном металле и шла речь выше). А вот внутреннее устройство более «богатое»:

1. Металлический контакт, который соединяет провода для подключения с активным электрическим элементом датчика.
2. Уплотнитель из диэлектрика для обеспечения безопасности. В ней имеется небольшое отверстие, через которое поступает внутрь корпуса воздух.
3. Циркониевый электрод скрытого типа, который находится внутри керамического наконечника. При протекании тока по этому электроду происходит его нагрев до температуры в интервале 300…1000 градусов.
4. Экран защиты с отверстием для отвода выхлопных газов.

Типы датчиков

Два основных типа датчиков кислорода, которые на сегодняшний день используются в автомобильной технике:

1. Широкополосные.
2. Двухточечные.

Независимо от типа, они имеют практически идентичное устройство внутреннее. Внешние сходства, как понимаете, тоже имеются. А вот принцип работы существенно отличается. Широкополосный датчик кислорода — это модернизированный двухточечный.

В нем имеется закачивающий компонент, который, благодаря колебаниям напряжения, подает сигнал на электронный блок управления. На этот элемент подача тока может либо усиливаться, либо становиться слабее. При этом небольшое количество воздуха попадает в зазор и анализируется. Именно на этом этапе происходит замер концентрации СО в отработанном газе. Но иногда изготавливается и устанавливается обманка лямбда-зонда своими руками. «Шевроле Ланос», например, с ней работает стабильно и не выдает ошибок после заправок плохим бензином.

Определение неисправности датчика кислорода

Конечно же, этот элемент не вечен, несмотря на его высокую стоимость и платину в составе. Само собой, лямбда-зонд не является исключением и в один прекрасный момент может приказать долго жить. И будут проявляться некоторые симптомы:

1. Резко возрастает в отработанных газах уровень содержания СО. Если на автомобиле установлен датчик кислорода, а уровень СО крайне высокий, то это говорит о том, что прибор контроля вышел из строя. Определить содержание вредных веществ можно только при помощи газоанализаторов. Но для личных целей его приобретать нерентабельно.
2. Резко Обратите внимание на бортовой компьютер. Посмотрите, какой текущий расход бензина. Это самый простой способ. Также можно судить и по частоте заправок.
3. И последний признак — это загоревшаяся на приборной панели лампа, сигнализирующая о наличии неисправностей в двигателе.

Если нет возможности провести анализ выхлопного газа при помощи специального прибора, можно это сделать визуально. Светлый дым — это признак того, что в топливной смеси слишком много воздуха. Черный же говорит о большом количестве бензина. Следовательно, можно судить о неправильной работе системы. Но картина иная, если стоит обманка лямбда-зонда. Своими руками («Фольксваген», ВАЗ, «Тойота» — для любого авто) изготавливается такое устройство довольно просто.

Причины поломок

Стоит обратить внимание на то, что датчик кислорода находится в эпицентре горения топлива. Следовательно, состав бензина оказывает значительное влияние на работу лямбда-зонда. Если бензин содержит много примесей, не соответствует ГОСТу, низкого качества, то датчик кислорода будет выдавать ошибку или неверный сигнал на электронный блок управления. В худшем случае прибор выходит из строя. И случается это по причине высокого содержания свинца, который отлагается на датчике и нарушает его функционирование. Но могут быть и другие причины поломок:

1. Механическое воздействие — вибрации, слишком активная эксплуатация автомобиля, приводят к повреждению или прогоранию корпуса. Выполнить ремонт или восстановление невозможно, рациональный выход — это покупка нового и установка.
2. Неправильная работа системы топливоподачи. Если топливовоздушная смесь не полностью сгорает, то сажа начинает оседать на корпусе лямбда-зонда, а также попадает внутрь через отверстия для впуска воздуха. Конечно, первое время помогает чистка устройства. Но если оно нуждается в этой процедуре все чаще, то придется устанавливать новый прибор.

Старайтесь время от времени проводить диагностику своего автомобиля. В этом случае для вас не будет неожиданностью выход из строя какого-либо элемента.

Диагностика неисправностей

Конечно, наиболее точный ответ о поломках даст только диагностика на специализированном оборудовании. Но выявить поломку датчика можно и самостоятельно, достаточно прочитать внимательно об особенностях датчика и его характеристиках. А вот устанавливается крайне редко обманка лямбда-зонда. Своими руками (ВАЗ-2114 или любой другой автомобиль если у вас) сделать заглушку-обманку можно из подручных средств в буквальном смысле. Алгоритм поиска неисправности таков:

1. Открываете капот и находите выпускной коллектор. Проводить работы нужно на остывшем двигателе, так как можно получить серьезные травмы. Находите на каталитическом нейтрализаторе лямбда-зонд.
2. Проведите внешний осмотр. Загрязнение, сажа, светлый налет — признаки неверной работы топливной системы. Причем последний признак говорит о том, что слишком много свинца в газах.
3. Проводите замену датчика кислорода и диагностируете всю топливную систему заново. Если загрязнений не наблюдается, нужно продолжить поиск неисправностей.
4. Отключите штекер датчика и присоедините к нему вольтметр с шкалой до 2 Вольт. Запустите двигатель и увеличьте обороты до 2500 в минуты, затем снижайте вплоть до значения холостого хода. Изменение напряжения должно быть несущественным — в диапазоне 0,8..0,9 вольт. Если нет изменения, либо напряжение равно нулю, можно говорить о поломке датчика.

Также можно судить о поломке по иным характеристикам. В вакуумной трубке создаете искусственно разрежение. При этом напряжение должно быть очень низким — менее 0,2 Вольт.

Ресурс датчика кислорода

Чтобы обеспечить бесперебойную и стабильную работу автомобиля, нужно регулярно проводить технический осмотр. Например, лямбда-зонд нуждается в осмотре каждые 30 тысяч километров пробега. Причем ресурс у него не более ста тысяч — не стоит эксплуатировать автомобиль со старым датчиком — это только приведет к тому, что двигатель придется подвергать ремонту намного раньше. И возникает вопрос — подойдет ли на ваш автомобиль обманка лямбда-зонда? Своими руками на «Калину» такой прибор сделать можно за несколько минут.

Но вот есть один нюанс. Автомобилист не может гарантировать то, что топливо, которым он заправляет машину, качественное. Конечно, каждый привык заливать тот бензин, который продают на его излюбленной заправке. Но кто знает, что за состав у бензина, который разливают там? Поэтому старайтесь доверять заправкам «брендовым», которые дорожат своим именем. Но если нет рядом хороших заправок, то придется довольствоваться тем, что имеется под боком. И горящая лампа ошибки ДВС — это частое явление, избавиться от которого поможет установка обманки.

Самодельный прибор-обманка

Все зависит от того, какими средствами вы располагаете. Стоит заметить, что обманка лямбда-зонда своими руками на ВАЗ может быть и самой демократичной, все равно она работает безотказно. Самый дешевый вариант — самоделка. Изготавливается корпус из бронзы. Этот металл лучше выбирать, так как у него очень большое сопротивление к нагреву. Причем размеры этой болванки должны быть точно такие же, как у самого датчика, дабы не просачивались выхлопные пары. По сути, это проставка с небольшим отверстием — не более трех мм. Проставка эта вкручивается на место датчика. А сам лямбда-зонд устанавливается в проставку.

Между датчиком и отверстием в болванке находится слой керамической крошки, на которой нанесен слой катализатора. Благодаря этому проходит через тонкое отверстие и окисляется крошкой. Результат — значительное снижение уровня СО. Следовательно, обманывается стандартный датчик кислорода. Но такие устройства можно установить на бюджетные автомобили. Более дорогие машины не стоит подвергать переделкам.

Электронная обманка

Но если есть навыки в монтаже электрических схем, можно изготовить самодельное устройство. Вам потребуется всего один из этих двух элементов — резистор или конденсатор. Но не для всех подойдет такая обманка лямбда-зонда. Своими руками («Субару Форестер» или ВАЗ, не имеет значения) изготовить ее можно по одному из предложенных вариантов. Но будьте внимательны, ведь непонимание процесса работы обманки скажется на функционировании всего блока управления. И если не уверены, лучше приобретите готовую на микроконтроллере. Она хороша тем, что может самостоятельно провести следующие действия:

1. Оценить концентрацию газа на первом датчике.
2. Далее происходит формирование импульса, который соответствует сигналу, который был получен ранее.
3. Выдает для электронного блока управления усредненные показания, которые позволяют нормально работать двигателю.

Прошивка электронного блока управления

Самый действенный способ — это полностью изменить программу, заложенную в блоке управления. Суть всей процедуры в том, чтобы избавиться полностью или частично от какой-либо реакции на изменение показаний, поступающих с датчика кислорода. Но обратите внимание на то, что гарантия при этом пропадает на автомобиль. Поэтому для новых машин такой способ, как, впрочем, и любой другой, не подойдет.

Заключение

И самое главное — подумайте, стоит ли овчинка выделки? Нужно ли вообще делать такую деталь, как обманка лямбда-зонда, своими руками? «Лансер 9», скажем, автомобиль далеко не бюджетный, а высокого класса, так что есть ли вообще смысл нарушать его конструкцию различными самоделками? Разумно ли это? Если есть деньги на дорогой автомобиль, то должны быть средства и на поддержание его в рабочем состоянии. Если не так, то зачем же приобретали такую машину?

Ясно, что он, реагируя на количество кислорода в выхлопных газах, выдает напряжение 0,1 – 0,2В (бедная смесь) или 0,8-0,9В (богатая смесь). Электронный Блок Управления (ЭБУ) двигателя постоянно меняет количество впрыскиваемого топлива – бедную смесь обогащает, богатую обедняет. Таким образом поддерживается оптимум, а сигнал на Лямбда-зонде при этом выглядит (можно посмотреть осциллографом) как серия импульсов равной длительности, почти прямоугольной (важно!) формы, размахом от 0,1 – 0,2В до 0,8-0,9В.
Так все и работает, пока замкнута цепь авторегулирования, включающая в себя двигатель с «обвеской», ЭБУ и Лямбда-Зонд . Цепочка начинает плохо работать, если озаботиться экономией и экологией и поставить газобаллонное оборудование (ГБО).
Для двигателя с моновпрыском , вполне достаточно простой эжекторной системы. Только вот желтая лампочка Check Engine начинает гореть постоянно, а при езде на бензине появляется солидный перерасход.

Бытует мнение, что это виноват газ. Якобы Лямбда-Зонд «приучен» к бензину, а «на газу он сходит с ума».
На самом деле всё гораздо проще. Лямбда-Зонду не важно, какое топливо сгорает. Он продолжает так же исправно реагировать на количество кислорода в выхлопе. Вот только его реакция никак не сказывается на работе двигателя – ведь цепь авторегулирования разорвана. Если раньше, в ответ на сигнал о богатой смеси, ЭБУ сокращало подачу бензина (на меньшее время включая форсунку) , а на сигнал о бедной – обогащало, поддерживая стехиометрическую смесь , то при работе с газом ЭБУ никак не может повлиять на эжекторную систему ГБО .
Видя, что реакции нет ЭБУ зажигает лампочку Check Engine и переходит на режим «аварийной» работы. При езде на газе это никак не влияет на его расход, поскольку он определяется настройкой ГБО . Но при переключении на бензин расход резко возрастет потому, что «аварийный режим» остается в памяти ЭБУ .
Для нормальной работы двигателя на газе как раз и нужен Эмулятор Лямбда-Зонда. Его задача — обмануть ЭБУ , при работе на газе показать, что всё в порядке. Делает это он очень просто: выдает сигнал, похожий на реакцию реального Лямбда-зонда при нормальной работе.
Эмулятор выдаст 0,1В, ЭБУ начнёт обогащать смесь, эмулятор выдаст 0,9В. ЭБУ начнет обеднять смесь, как это и бывает, при работе на бензине. Таким образом, лампочка Check Engine не загорается, а ЭБУ в аварийный режим не переходит.
Можно купить готовый эмулятор, можно изготовить самому по простой схеме, главное – правильно подключить.

Простая схема Эмулятора Лямбда-Зонда

Эмулятор лямбда-зонда собран на самой популярной микросхеме. Резистор R1 устанавливает частоту импульсов (1-2 в секунду), светодиод индицирует работу устройства. При нормальной работе напряжение на нем не превышает 1,8В. На резисторе R6 будет ровно половина, т.е 0,9В или 0В.

Схема получает питание от выключателя ГБО, реле срабатывает и соединяет выход устройства (К2) со входом ЭБУ(К3).
При выключении ГБО реле отпускает и вход ЭБУ соединяется с лямбда зондом (К1), т.е устройство включается в разрыв провода от Лямбда-зонда на ЭБУ.
В продаже имеется множество вариантов. Некоторое производители внедряют дополнительно два-три светодиода, сигнализирующие о качестве смеси.
Сделать это не сложно, ведь Лямбда-зонд продолжает выполнять свои функции в части выдачи сигнала. Значит если подключить к Лямбда-зонду два пороговых устройства — одно на 0,1В, другое на 0,9В то они будут в соответствующие моменты зажигать соответствующие светодиоды.
Таким образом можно в первом приближении определить качество смеси при работе на газе.
Итак, если вы решили поставить эжекторное ГБО на двигатель с «моновпрыском» без Эмулятора Лямбда-Зонда вам не обойтись.
Во всех остальных случаях (замена неисправного Л-З или что-то подобное) он абсолютно бесполезен.

Обманка лямбда-зонда

своими руками: чертеж

Из статьи вы узнаете, как делается обманка лямбда-зонда своими руками и стоит ли устанавливать ее на свой автомобиль. От этого сгорания топливовоздушной смеси в двигателе зависит его эффективность. Очень важно подобрать оптимальную пропорцию содержания бензина и воздуха в зависимости от нагрузки двигателя.

Если на старых машинах все качественные настройки и количество топлива зависело от регулировок карбюратора, то в нынешних условиях ситуация несколько иная. Все остается в надежных руках микропроцессорной техники и огромного количества датчиков.

Как работает система впрыска топлива

Есть несколько наиболее важных узлов, которые находятся в системе инжектора:

1. Топливный бак.
2. Датчик уровня топлива в едином корпусе с насосом и фильтром.
3. Топливная рампа (устанавливается в моторном отсеке на впускном коллекторе).
4. Форсунка подачи бензина в камеру сгорания.
5. Блок управления. Обычно он монтируется в транспортном средстве, позволяет контролировать подачу топливно-воздушной смеси.
6. Выхлопная система, обеспечивающая полное уничтожение вредных веществ.

В последнюю поставил обманку лямбда зонд. Своими руками («Лансер 9» или «Жигули» вам, неважно) сделать это достаточно просто. Но следует осознавать все последствия установки «заглушки». Обманка лямбда-зонда своими руками на «Приори» может быть изготовлена ​​и простой конструкции, в любом случае это окажет существенное влияние на работу двигателя.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла.Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

Сколько датчиков в автомобиле

Датчики кислорода (лямбда-зонды) монтируются в выхлопной системе современных автомобилей с впрыском топлива системой впрыска топлива. В системе может быть один или два датчика кислорода. Если вы устанавливаете один, он находится после каталитического нейтрализатора. Если два, то до и после.

А один измеряет процентное содержание кислорода непосредственно на выходе из баллонов и посылает сигнал на электронный блок управления. Второй, который монтируется после катализатора, нужен для корректировки показаний первого.

Принцип работы лямбда-зонда

Вся автомобильная электроника, которая отвечает за правильную смесь, участвует в распределении топлива по форсункам.Использование кислородного датчика для определения необходимого количества воздуха для формирования качественной смеси. Благодаря точной настройке лямбда-зонда удается добиться высокой степени экологичности и экономичности.

Топливо сгорает полностью, оставляя в трубах чистый воздух – плюс окружающая среда. Точная дозировка воздуха и бензина – выигрыш в экономии топлива. Безусловно, катализатор вкупе с датчиками кислорода обеспечивают стабильную работу двигателя. Но из-за того, что изготовлен из драгоценных металлов, его стоимость крайне высока.А когда выйдет из строя замена выльется в большие деньги. Вот и приходит мысль: «А вот обманка лямбда-зонда своими руками (на ВАЗ-2107 даже кислородный датчик заменить надо) сделать не сложно».

Конструктивные особенности датчика кислорода

Внешний вид этого прибора прост – длинный электрод-корпус, от которого отходят провода. На корпусе обшивка из платины (именно об этом драгоценном металле речь шла выше). А вот внутренняя структура более «богатая»

1. Металлический контакт, соединяющий провод для подключения активного электрического элемента датчика.
2. Уплотнение из диэлектрического материала для обеспечения безопасности. В нем есть небольшое отверстие, через которое в корпус поступает воздух.
3. Циркониевый электрод скрытый, который находится внутри керамического наконечника. При протекании тока по этому электроду он нагревается до температуры в пределах 300. ..1000 градусов.
4. Защита экрана с отверстием для выхлопа.

Датчики

Два основных типа датчиков кислорода, которые сегодня используются в автомобильной технике.

1. Широкополосный доступ.
2. Точка-точка.

Независимо от типа, они имеют практически идентичные внутренние детали. Сходства, как известно, тоже имеются. Но принцип работы существенно отличается. Широкополосный кислородный датчик – модернизированный двухточечный.

Имеет компонент загрузки, который из-за колебаний напряжения посылает сигнал на электронный блок управления. На этом элементе текущая подача может как усиливаться, так и ослабевать. При этом небольшое количество воздуха попадает в зазор и анализируется.Именно на этом этапе происходит измерение концентрации со в выхлопе. Но иногда изготавливаются и устанавливаются обманки лямбда-зонда своими руками. «Шевроле-Ланос», например, работает стабильно и без ошибок после заправки плохим бензином.

Определение неисправности датчика кислорода

Конечно, этот элемент не вечен, несмотря на его дороговизну и платину в составе. Излишне говорить, что лямбда-зонд не является исключением, и в какой-то момент ему можно приказать жить долго.И будут проявляться некоторые симптомы:

1. Резко возрастает содержание отработавших газов на уровне СО. Если на транспортном средстве есть кислородный датчик, и уровень его крайне высок, это говорит о том, что устройство управления вышло из строя. Определить содержание вредных веществ можно только с помощью газоанализаторов. Но для личного пользования покупать невыгодно.
2. Значительно увеличивает расход топлива. Обратите внимание на бортовой компьютер. Посмотреть какой текущий расход бензина.Это самый простой способ. Также можно судить по частоте заправок.
3. И последний симптом – горящая на приборной панели лампа, указывающая на наличие неисправностей в двигателе.

Если нет возможности проанализировать выхлопные газы с помощью специального прибора, это можно сделать визуально. Легкий дым – это признак того, что в топливной смеси слишком много воздуха. Черный говорит о большом количестве бензина. Поэтому можно судить о неправильной работе системы.Но картина иная, если есть муляж лямбда-зонда. Своими руками (Фольксваген, Мерседес, Тойота, для любой машины) делается это устройство достаточно просто.

Причины поломок

Следует обратить внимание на то, что кислородный датчик находится в самом разгаре горящего топлива. Следовательно, состав бензина оказывает существенное влияние на работу лямбда-зонда. Если бензин содержит много примесей, не соответствует Нормам, низкого качества, кислородный датчик выдаст ошибку или неправильный сигнал на электронный блок управления.В худшем случае устройство выйдет из строя. А происходит это из-за высокого содержания свинца, который откладывается на датчике и нарушает его работу. Но могут быть и другие причины поломки:

1. Механическое воздействие – вибрация при слишком активной эксплуатации автомобиля, повреждение или обгорание корпуса. Чтобы выполнить ремонт или реставрацию, рациональный способ – купить новый и установить.
2. Неправильная работа топливной системы. Если воздушно-топливная смесь сгорает не полностью, нагар начинает оседать на корпусе лямбда-зонда, а также попадает внутрь через отверстия для забора воздуха.Конечно, первое время помогает чистка блока. Но если эта процедура нужна ему чаще, придется установить новое устройство.

Старайтесь время от времени диагностировать его машину. В этом случае вас ждет неожиданный выход из строя любого элемента.

Устранение неполадок

Конечно, самый точный ответ о поломках даст только диагностика на специализированном оборудовании. Но чтобы выявить поломку датчика можно и самостоятельно, достаточно внимательно прочитать об особенностях датчика и его характеристиках.Но ставил редко заморачивающийся лямбда-зонд. Своими руками (ВАЗ-2114 или любая другая машина если есть) сделать вилку-обманку можно в буквальном смысле подручными средствами. Алгоритм поиска неисправности:

1. Откройте капот и найдите выпускной коллектор. Работать нужно на холодном двигателе, так как можно получить серьезные травмы. Найдите каталитический нейтрализатор лямбда-зонда.
2. Проведите внешний осмотр. Загрязнение, копоть, легкий налет – признак неправильной работы топливной системы. Последний симптом говорит о том, что в газе слишком много свинца.
3. Замените кислородный датчик и повторите диагностику всей топливной системы. Если загрязнения не наблюдается, необходимо продолжить устранение неполадок.
4. Отсоедините штекер датчика и присоедините вольтметр со шкалой к 2 Вольтам. Запустите двигатель и увеличьте обороты до 2500 минут, затем уменьшите до значения холостого хода. Изменение напряжения должно быть незначительным – в пределах 0,8..0,9 вольт. Если отклонений нет, или напряжение равно нулю, можно говорить о выходе из строя датчика.

Также можно судить о несостоятельности других характеристик. В вакуумной трубке искусственно создать вакуум. Напряжение должно быть очень низким – менее 0,2 Вольта.

Ресурс датчика кислорода

Для обеспечения бесперебойной и стабильной работы автомобиля необходимо проводить регулярный технический осмотр. Например, лямбда-зонд требует осмотра каждые 30 тысяч километров. Тем более, что ресурс у него был не более ста тысяч – не стоит эксплуатировать машину со старым датчиком – это приведет лишь к тому, что двигатель придется подвергать ремонту гораздо раньше.Возникает вопрос – а не заедает ли в вашем автомобиле лямбда-зонд? Своими руками на «Калине» такое устройство можно сделать за несколько минут.

Но есть один нюанс. Автолюбитель не может гарантировать, что топливо, которым он заправляет машину, качественное. Конечно, каждый привык заливать тот бензин, который продают на его любимой заправке. Но кто знает, какой состав бензина, который туда заливают? Sotry доверяет АЗС «бренду», который дорожит своим именем. Но при наличии хороших заправок придется довольствоваться тем, что есть под рукой.И ошибка горящей лампочки двигателя — это обычное явление, избавиться от которого поможет установка обманки.

Самодельное приспособление-обманка

Все зависит от того какие у вас есть инструменты. Стоит отметить, что обманка лямбда-зонда своими руками на ваз может быть и самой демократичной, при этом работает безотказно. Самый дешевый вариант – домашний. Корпус изготовлен из бронзы. Этот металл лучше выбирать, так как он обладает очень высокой устойчивостью к нагреву. Причем размер этой полосы должен быть таким же, как у датчика в выхлопной паре с утечкой.По сути, это распорка с небольшим отверстием — не более трех мм. эта прокладка ввинчивается вместо датчика. А лямбда-зонд установлен в проставке.

Между датчиком и отверстием в диске находится слой керамической крошки, в которой слой катализатора. Благодаря этому выхлопные газы проходят через тонкое отверстие и окисленную стружку. Результат – значительное снижение уровня. Следовательно, обманул штатный кислородный датчик. Но такие устройства можно устанавливать и на бюджетные автомобили.Более дорогие автомобили не должны подвергаться переделок.

Электронный обман

Но при наличии навыков в монтаже электрических схем вполне возможно сделать самодельное устройство. Вам понадобится только один из этих двух элементов — резистор или конденсатор. Но не всем подойдет эта обманка лямбда-зонда. Своими руками («Субару Форестер» или ВАЗ, не важно) сделать можно по одному из предложенных вариантов. Но будьте осторожны, потому что непонимание процесса обмана сказывается на функционировании всего блока управления.А если не уверены, лучше приготовьтесь к микроконтроллеру. Хорошо, что можно выполнить следующие шаги:

1. Оценить концентрацию газа на первом датчике.
2. Далее идет формирование импульса, совпадающего с сигналом, который был получен ранее.
3. Выдает электронный блок управления средними показаниями, которые позволяют нормально работать двигателю.

Прошивка электронного блока управления

Самый действенный способ – полностью изменить программу, встроенную в блок управления.Суть процедуры заключается в том, чтобы полностью или частично избавиться от какой-либо реакции на изменение показаний, поступающих с кислородного датчика. Но учтите, что гарантия на автомобиль теряется. Поэтому для новых автомобилей этот способ, как, впрочем, и любой другой, не подойдет.

Заключение

И самое главное – подумайте, стоит ли игра свеч? Нужно ли делать такую ​​деталь, как обманка лямбда-зонда своими руками? «Лансер 9», к примеру, машина не бюджетная, а высокого класса, так есть ли смысл нарушать его дизайн различными самоделками? Это разумно? Если у вас есть деньги на дорогой автомобиль, должны быть и средства на его поддержание в рабочем состоянии.Если нет, то зачем покупать такую ​​машину?

Лямбда-зонд — что это такое и как сделать на нем обманку своими руками. Что такое обманка лямбда-зонда и зачем она нужна в автомобиле Электронная обманка лямбда-зонда для дастера

Ужесточение контроля за уровнем выхлопных газов автомобилей дало положительные результаты. Большинство машин оснащены сторонним оборудованием для контроля и снижения уровня токсичности. При этом существовала определенная градация технических средств: работающих на некачественном топливе и не предусмотренных для этого.Последних оказалось гораздо больше. Дело в том, что после покупки автомобиля за границей он перестает полноценно работать на отечественном бензине из-за его низкого качества.

Чтобы привести механизм в работоспособный вид, владельцы вынуждены планомерно находить всевозможные варианты и тонкости для устранения неполадок. Итак, после первых нескольких тысяч километров использования автомобиля на родном бензине начинаются перебои в работе с катализатором. Загорается индикатор ошибки на центральной панели приборов, резко возрастает расход топлива.Необходимо посетить СТО для диагностики.

Для чего нужна обманка лямбда-зонда?

Обман лямбда-зонда, или, как его еще называют, эмулятора, необходим для того, чтобы «обмануть» систему, отсюда и его название. О чем это? Некачественное топливо означает, что не вся смесь воспламеняется в камере сгорания. Отходы проходят через выхлопную систему к каталитическому нейтрализатору и глушителю. По пути они забивают центральные отверстия, образуется закупорка газового потока.Углеродистые отложения и окаменелости откладываются на поверхности деталей. Все это приводит к частой замене штатного оборудования. Слишком частые визиты в сервисный центр тоже не выгодны как финансово, так и по времени.

Важно! Избежать этого невозможно при условии использования некачественного топлива, но ремонт можно значительно отложить на длительный срок, если установить обманку.

Механическая (распорная) обманка для лямбда-зонда

Итак, загвоздка штатного катализатора — металлическая насадка, размером 30 мм х 18 мм.В центре имеется сквозное отверстие диаметром 0,6 мм для забора газа. Устанавливается прямо на штатное место вкручивания кислородного датчика (другое название лямбда-зонда). Само отверстие располагается либо в начале трубки катализатора, либо непосредственно на металлическом корпусе. С одной стороны штуцера имеется внутреннее отверстие — резьба, с противоположной стороны — наружное. Диаметры разные для каждого автомобиля.

Принцип работы следующий: поток выхлопных газов поступает из выпускного коллектора на катализатор.По пути часть газов перехватывается спейсером для замера содержимого и определения уровня токсичности. Внутри они разбавлены кислородом. На центральный блок управления передаются неверные данные, а на панели приборов отображается ошибка.

Электронный эмулятор или обманка лямбда-зонда

Наряду с механической прокладкой есть и электронный аналог. Такая загвоздка представляет собой плату с множеством конденсаторов и припоев на поверхности.Питание подается двумя припаянными силовыми проводами, по которым идет ток от электронного блока управления двигателем. Размеры эмулятора могут быть самыми разными, от нескольких сантиметров до размеров спичечного коробка. Многое зависит от модели и производителя. Эмулятор устанавливается рядом со штатным блоком управления двигателем. Последний стремится спрятаться от человеческого взгляда: под торпедой, между сиденьями, под рулем, в моторном отсеке.

Важно! Если мастер не может найти место, то ему следует посмотреть инструкцию по эксплуатации технического устройства.

Принцип работы следующий: кислородный датчик передает данные о составе выхлопных газов в ЭБУ. Попутно эмулятор перехватывает эти показатели, заменяет их своими и отправляет ЭБУ уже нужные цифры, не имеющие пиковых показателей и находящиеся в пределах нормы.

Какая лямбда-обманка лучше

Однозначно ответить, что для данного технического устройства практичнее металлическая распорка, а для другого — электронная, нельзя.Такую рекомендацию вам никто не даст. Для каждой машины можно применять как первый, так и второй тип трюка. Но есть одно «но».

Важно! Двигатели с системой Евро-5 и выше должны комплектоваться только электронными эмуляторами, все остальные могут комбинировать опции. Это ограничение объясняется тем, что стандарты 5 и 6 более требовательны и имеют высокую чистоту выбросов.

Для обеспечения работоспособности машины необходимо будет перепрошить блок управления на прошивку стандарта Евро-2 или Евро-3, но об этом позже.

Обман лямбда-зонда кислородного датчика: стоимость и качество

Что касается стоимости, то на лямбду обманка имеет другую ценовую категорию. Во многом это зависит от качества изготовления, марки, модели. Металлический спейсер будет на порядок дешевле своего цифрового аналога. Также отечественный бренд имеет невысокую стоимость по сравнению с зарубежным вариантом.

Важен и вопрос рентабельности приобретения самого товара. При покупке в сервисном центре можно получить бонус в виде бесплатной установки.Покупка в автосалоне может показаться немного дороже.

Чтобы выхлопная система служила долго, необходимо проводить систематический технический осмотр машины. При обнаружении каких-либо неисправностей оперативно реагируйте на них. Устанавливайте только качественные, оригинальные запчасти. Обман кислородного датчика (лямбда-зонд) необходимо устанавливать при замене катализатора на пламегаситель. В противном случае на центральный блок управления будут отправлены неверные данные.

Крупные отказы обманки, напр. механическая обманка лямбда

Самый распространенный вариант – повреждение корпусной части металлической обшивки. В результате обманка лямбда-зонда (кислородного датчика) перестает нормально функционировать. Второй момент: качество изготовления, фактор брака или использование низкосортной сырьевой базы. Другие поломки не имеют большого значения для общей производительности.

Важно! При выборе механической прокладки следует ориентироваться на качество резьбы и ее шаг.По умолчанию механическая лямбда-защелка должна иметь мелкий шаг резьбы. Используется при свинчивании важных соединений.

Ставим обманку лямбда-зонда: процедура диагностики проставки и эмулятора

В первую очередь необходимо знать, что любая профилактика должна проводиться в сервисном центре со специальным оборудованием. Автомобиль поднимают на электроподъемнике и проверяют целостность системы. При наличии повреждений проводятся ремонтные работы и замена.
Часто бывает, что проволока подвергается механическому трению и повреждению. Ток перестает поступать к нужным источникам. После этого нужно проверить сам штыревой разъем, возможно соединение неплотное. Так как обманка механического типа ремонту не подлежит, в случае неисправности ставим вместо вышедшего из строя эмулятор обманку лямбда-зонда в исправном состоянии.

Если неисправен именно эмулятор, то начинать диагностику нужно с прозвонки электропроводки.

Наименее распространенный вид поломки — выход из строя самой микросхемы из-за попадания внутрь влаги и пыли. Для того чтобы этого не допустить, можно упаковать микросхему в пластиковый контейнер.

Количество автомобилей на планете увеличивается с каждым днем. Пропорционально увеличивается объем вредных веществ, выбрасываемых ими в атмосферу. Современные требования к экологичности автомобилей обязывают их производителей искать решения по снижению уровня токсичности выбросов.

Одним из таких технологических решений является усовершенствование системы удаления отработавших газов за счет использования в ней катализатора (каталитического нейтрализатора) — устройства, предназначенного для нейтрализации вредных соединений, содержащихся в автомобильных выхлопах. Однако при выходе из строя этого узла наши автовладельцы порой испытывают «дикий восторг», когда узнают, сколько будет стоить его замена. Тогда на помощь приходит смекалка отечественных автомехаников. Альтернативу дорогому катализатору давно придумали.Конечно, это не совсем экологично, зато дешево.

В этой статье мы рассмотрим, что такое обманка лямбда-зонда, какие его виды бывают, а также как сделать такой прибор своими руками. Но сначала разберемся, как устроен каталитический нейтрализатор и как он работает.

Катализатор

Катализатор состоит из корпуса и несущего блока — системы металлических или керамических сеток. На решетках находится тонкий слой специальных химических веществ, которые вступают в реакцию с вредными соединениями, содержащимися в выхлопе, и нейтрализуют их, превращая выхлопные газы в водяной пар, окись углерода и углекислый газ.В качестве таких веществ чаще всего используют платину, родий и палладий. Это, собственно, и объясняет, почему каталитический нейтрализатор такой дорогой.

Каталитический нейтрализатор — второй элемент выхлопной системы после переднего патрубка, который отводит газы из выпускного коллектора двигателя. Его дополнительная задача – охлаждать выхлоп и гасить горящие пары топлива, вырывающиеся из цилиндров. Кстати, из-за высокой температуры в катализаторе выхлопные газы сгорают.Необходимую для этого подачу кислорода регулирует контроллер автомобиля, получая информацию о его концентрации от кислородных датчиков.

Датчики кислорода

Датчик кислорода (лямбда-зонд) — устройство, предназначенное для определения количества кислорода в выхлопных газах. Его показания учитываются электронным блоком управления при расчете пропорционального соотношения топлива и воздуха в горючей смеси.

Большинство современных автомобилей оснащены двумя лямбда-зондами.Первый датчик обычно устанавливается на передней трубе или перед катализатором. Именно он отвечает за корректировку топливной смеси. Второй лямбда-зонд монтируется за катализатором и следит за его работой. Если вдруг каталитический нейтрализатор вышел из строя и потерял способность очищать выхлоп, датчик отправляет сигнал тревоги в ЭБУ.

Признаки неисправности катализатора

Признаками выхода из строя катализатора являются:

• появление на панели приборов горящего значка «Check Engine», свидетельствующего об ошибке в работе двигателя;
• заметное снижение динамических характеристик автомобиля;
• нестабильная работа двигателя;
• изменение звука работающего мотора;
• повышенный расход топлива.

Почему катализатор выходит из строя?

Катализатор, как и любое другое устройство, имеет свой ресурс.

Если ваш автомобиль проехал без замены более 200 тыс. км, а потом сломался, это естественно. Но если машина относительно новая, а катализатор приказал долго жить, результат может быть такой:

Методы устранения неисправности

Если вы диагностировали неисправность катализатора, есть два способа ее устранения: купить и установить новый каталитический нейтрализатор, что будет правильнее, но дорого, или попытаться обмануть контроллер автомобиля, что не совсем правильно, но дешево.Второй способ предполагает эмуляцию катализатора, что можно сделать путем:

• прошивки электронного блока управления;
• установка механической обманки вместо второго датчика;
• внесение изменений в электронную схему подключения второго датчика к ЭБУ.

Все три варианта работают. Какой из них выбрать, решать, конечно, вам.

Прошивка ЭБУ

Этот способ достаточно эффективен и заключается в подключении компьютера к контроллеру и внесении соответствующих изменений в его программное обеспечение.В результате такой простой операции ЭБУ не будет ссылаться на показания датчика, считая катализатор полностью исправным. Но такие манипуляции с программным обеспечением могут закончиться полным провалом, поэтому лучше доверить этот вид работ специалистам.

Механическая защелка

Механическая защелка для лямбда-зонда — самый популярный способ устранения проблем с катализатором, причем достаточно простой. Суть его заключается в том, чтобы ввести в заблуждение не электронный блок управления, а сам кислородный датчик (лямбда-зонд).Обман ограничивает поступление выхлопных газов к своему рабочему элементу. Соответственно увеличивается концентрация кислорода.

Это достигается установкой специальной прокладки (обманки) между катализатором и датчиком. Затем второй лямбда-зонд перемещается дальше от каталитического нейтрализатора. Что оно делает? Спойлер лямбда-зонда имеет узкое центральное отверстие (около 2 мм), проходя через которое выхлопные газы теряют концентрацию. Датчик, отодвинутый от катализатора, анализирует количество кислорода в выхлопе и, «принимая все за чистую монету», сигнализирует контроллеру, что здесь все в порядке.

Как делается механическая защелка лямбда-зонда своими руками?

Купить описываемое устройство можно уже сегодня в любом автосалоне или на рынке. Но для человека с навыками токарной обработки сделать это проще простого. Механическая защелка для лямбда-зонда изготавливается из бронзы или жаропрочной стали. Достаточно выточить цилиндрическую заготовку, просверлить в ней отверстие и нарезать соответствующую резьбу: ввернуть устройство в корпус катализатора и вкрутить в него датчик. Примечательно, что они универсальные, то есть обманка лямбда-зонда Опель, например, ничем не отличается от обманки Ауди или ВАЗ.

Установка устройства также не представляет особой сложности. Нужно только открутить кислородный датчик, вкрутить в отверстие втулку, а в нее лямбда-зонд.

Электронный вариант

Теперь поговорим о том, как делается электронная обманка лямбда-зонда своими руками. Для тех, кто дружит с паяльником и отличает конденсатор от резистора, не составит труда сэмулировать работающий катализатор в электронном виде.Принципиальная схема обманки лямбда-зонда очень проста. В его состав входят только две упомянутые радиодетали: неполярный конденсатор на 1 мкФ и резистор на 1 МОм. Кроме того, нам понадобится паяльник, канифоль, припой и нож.

Сначала нужно найти разъем на проводах, идущих от второго датчика к контроллеру. Он может располагаться в туннеле между передними сиденьями, в моторном отсеке или под приборной панелью, в зависимости от марки и модели автомобиля.Имейте в виду, что электронная обманка второго лямбда-зонда установлена ​​перед разъемом, со стороны датчика.

Обычно датчик подключается к ЭБУ четырьмя проводами: синим, белым и двумя черными. Последнюю не трогаем. Синий провод отрезаем, зачищаем от изоляции и в разрыв впаиваем резистор на 1 МОм. К его концу, со стороны контроллера, припаиваем один из выводов конденсатора (неважно какой, он неполярный). Припаяйте второй провод к белому проводу.

По окончании работы и проверки работы эмулятора все его детали лучше залить эпоксидной смолой во избежание короткого замыкания или повреждения.

Что делать с катализатором

Даже если вы избавились от постоянной горящей «ошибки», перерасхода топлива и нестабильности в работе двигателя из-за эмуляции катализатора, не забывайте, что оставлять его в таком состоянии нельзя. Расплавленный или забитый каталитический нейтрализатор однозначно будет мешать удалению выхлопных газов, создавая им серьезное сопротивление.Это, естественно, повлияет на работу двигателя.

Что делать? Здесь есть два решения: удалить катализатор, снять (выбить) с него несущий блок и установить обратно, либо приобрести и поставить на его место более сильный (пламегаситель). В первом случае вы не потратите ни копейки, а звук работающего двигателя значительно усилится. Если установить пламегаситель, то звук немного усилится, а его конструкция дополнительно позволит охлаждать выхлопные газы перед их попаданием в глушитель.

КПД двигателя автомобиля зависит от качества сгорания газовоздушной смеси. Точные пропорции, а соответственно и рациональный эффект от работы, регулируются датчиком кислорода — лямбда-зондом. Понимание конструкции и принципа работы устройства необходимо для самостоятельного определения и исправления дефектов. От того, насколько быстро будут выявлены и устранены причины/следствия неисправности лямбда-зонда, зависит безопасность эксплуатации собственного автомобиля.

Датчиком оснащены только автомобили с инжекторными двигателями. Расположение в выхлопной трубе после каталитического нейтрализатора. Датчик кислорода двойной конфигурации может быть расположен перед катализатором, обеспечивая улучшенный контроль над составом газа, тем самым обеспечивая более эффективную работу прибора.

Принцип действия:

• Электроника автомобиля, отвечающая за дозировку топлива, подает сигнал о запросе подачи на форсунку.
• Соответственно, кислородный прибор определяет нужное количество воздуха для образования правильной смеси.
• Настройки прибора позволяют соблюсти требования к эколого-экономической составляющей вопроса эксплуатации автомобиля — исключить перерасход топлива и загазованность окружающей среды.

Современные автомобили оснащены передовыми устройствами — катализаторами и парными датчиками — которые помогают снизить негативное влияние выхлопных газов и расхода дорогих горюче-смазочных материалов.Однако в случае поломки дорогой версии датчика «лечение» обойдется в немалую сумму.

Конструкция лямбда-зонда

Внешне прибор представляет собой стальной удлиненный корпус-электрод с выводными проводами и платиновым покрытием. Внутренне устройство выглядит следующим образом:

• Контакт, соединяющий провода с электрическим элементом.
• Диэлектрическое уплотнение для обеспечения безопасности с воздухозаборником.
• Скрытый циркониевый электрод, заключенный в керамический наконечник, нагреваемый током до 300-1000 градусов.
• Защитный температурный экран с выходом для выхлопных газов.

Датчики

могут быть двухточечными или широкополосными. Классификация устройств не затрагивает внешнее и внутреннее устройство, однако имеет существенное отличие в принципе действия. Описанное выше устройство — двухточечное, второе — модернизированная версия.

Подробнее о нем:

В дополнение к двухточечному исполнению датчик также содержит инжекторный элемент.Смысл работы в том, что при колебаниях постоянного напряжения между электродами на блок управления подается сигнал. Подачу тока на насосный элемент увеличивают или уменьшают, часть воздуха поступает в анализаторный зазор, где определяется уровень концентрации выхлопных паров.

Признаки неисправности лямбда-зонда

Вечное, созданное руками человека — не существует. Любая техника, предназначенная для тонкого анализа, может потерпеть неудачу по многим причинам.Кислородные датчики не являются исключением.

Рассмотрим подробно:

• Повышенный уровень CO. Концентрацию определите сами, возможно только с помощью приборов. Практически всегда индикаторы указывают на неисправность щупа.
• Повышенный расход топлива. Инжекторные автомобили оборудованы дисплеем, показывающим количество израсходованного топлива. Также о прибавке можно судить, если частота заправок превышает обычную.
• Постоянно горит световая сигнализация, ориентированная на работу лямбда-зонда.Это индикатор Check Engine.

Помимо описанных признаков дестабилизации работы кислородного датчика качество отработавших газов можно оценить визуально — легкий дым свидетельствует о пересыщении воздуха в смеси, облака густого черного дыма — наоборот, о перерасходе топлива.

Причины поломки датчика кислорода

Так как прибор работает непосредственно с продуктами сгорания топлива, то качество его (топлива) не может не сказаться на производительности и результате.Горючий продукт, не соответствующий всем установленным ГОСТам и нормам, часто служит основной причиной того, что датчик не показывает достоверных результатов или вообще выходит из строя. Свинец осаждается на поверхности электродов, что делает лямбда-зонд нечувствительным к обнаружению.

Другие причины:

• Механическая неисправность … От вибрации и/или активной эксплуатации автомобиля поврежден корпус датчика. Устройство не подлежит ремонту или замене. Гораздо рациональнее будет приобрести и установить новый.
• Неправильная работа топливной системы … Со временем нагар, образующийся в результате неполного сгорания топлива, оседает на корпусе и попадает внутрь входных отверстий зонда. Показания становятся неверными. Проблема изначально купируется своевременной чисткой, однако, если она возникает постоянно, то избавиться от нее уже не получится – кислородный датчик является расходной деталью, которую необходимо своевременно заменять.

Чтобы добиться исправности автомобиля во всех его узлах, важно отправлять своего «коня» на периодическую диагностику для выявления проблем.Тогда функциональность приборов, в том числе и лямбда-зонда, сохранится.

Как самостоятельно проверить лямбда-зонд на исправность

Достоверный результат о причине поломки может дать только квалифицированная диагностика. Однако понять, что датчик неисправен, можно и самостоятельно. Для этого:

Изучите руководство. В прилагаемой инструкции к прибору указаны параметры кислородного датчика. На них важно ориентироваться.

• Вскрыв и осмотрев моторный отсек, находят щуп. Внешнее загрязнение в виде сажи и/или легких отложений будет свидетельствовать об отложении свинца и ненормальной работе топливной системы. В этом случае полностью меняют устройство и диагностируют другие детали автомобиля, так как попадание на них грязи и тяжелого металла ничего хорошего не сулит.
• Если наконечник чистый, продолжайте тест. Для этого датчик отключается и подключается к вольтметру.Автомобиль заводят, увеличивая обороты до 2500/мин и снижая до 200. Показания рабочего датчика колеблются в пределах 0,8–0,9 Вт. Отсутствие реакции или более низкие значения указывают на неисправность.

Также можно проверить щуп на обедненной смеси, провоцирующей подсос в вакуумной трубке. При этом показания вольтметра при исправном приборе низкие — до 0,2 Вт и ниже.

Динамические показатели датчика мощностью 0,5 Вт, подключенного к системе подачи топлива параллельно с вольтметром, свидетельствуют об исправности прибора.Другие значения будут указывать на неисправность.

Трюк с кислородным датчиком своими руками

Не допуская откладывания регулярного обслуживания – в частности, для лямбда-зонда оно происходит каждые 30 тыс. км – владелец автомобиля обеспечивает бесперебойную работу прибора. После 100 тыс. км ему требуется полная замена.

Если с добросовестным отношением к автомобилю все в порядке, то контролировать качество топлива не получится. В результате нагар или свинцовые отложения заставят индикатор Check Engine продолжать реагировать.Чтобы автовладелец этим не заморачивался, проблема решается с помощью хитрости.

Типы конструкций

В зависимости от финансовых возможностей изготавливают своими руками бронзовые детали проставок, покупают технологические электронные опции, устраивают перепрошивку всего блока управления. Опишем каждый способ подробно:

Самодельное устройство

Корпус из бронзы с высокой термостойкостью. Размеры датчика строго подобраны во избежание утечки выхлопных газов.Отверстие для их выхода в проставку не более 3 мм.

Принцип работы прибора следующий: керамическая стружка внутри цилиндра, покрытая слоем катализатора под воздействием выхлопных газов и кислорода окисляется, из-за чего концентрация снижается, а датчик принимает значение как нормальное . Бюджетный вариант, однако, неприемлем для автомобилей высокой ценовой категории – в конечном итоге автоматика должна работать на результат.

Электронная коряга

Специалисты по пайке схем могут «сварганить» обманку датчика кислорода своими руками.Для этого нужен конденсатор или резистор. Автолюбитель, знания которого ограничены, использовать метод не может – непонимание процессов грозит негативным воздействием на весь блок управления. Для решения вопроса приобретается готовая конструкция. Принцип работы эмулятора с микропроцессором следующий:

• Микросхема оценивает концентрацию газа и анализирует сигнал с первого датчика.
• После этого формирует импульс, соответствующий сигналу со второго.
• В результате получаются средние показания, не влияющие на нормальную работу блока управления, так как входное значение всегда меньше критического значения.

Мигает

Обмануть лямбда-зонд кислорода, возможно с помощью кардинальной перепрошивки блока управления. Суть в том, что никакой реакции на сигнал после катализатора нет — датчик реагирует только на состояние блока, установленного перед катализатором, то есть там, где выхлопные пары отсутствуют или присутствуют в малом количестве, что не повлиять на результат анализа.

Внимание! Гарантийные службы откажут в выполнении работ, так как это противоречит нормальному обслуживанию автомобиля — любой агрегат должен работать и реагировать на внештатные ситуации.

Особенно это касается новых автомобилей. Поэтому прошивка приобретается самостоятельно — ни в коем случае через интернет — или устанавливается доморощенными умельцами. В противном случае ущерб, нанесенный автомобилю в будущем, не должен вызывать недоумение у владельца машины.

Видео обзор обмана

Определить неисправность лямбда-зонда видео

​

В настоящее время почти каждый автомобиль создается с электронными системами управления.Они помогают добиться небольшого снижения расхода топлива, а также являются хорошими помощниками в нормализации работы двигателя. Деталь, которую мы сегодня разбираем, отвечает за газоотводные системы. Сломанный лямбда-зонд заставляет двигатель выполнять свою работу в аварийном режиме. Справиться с этой проблемой уже давно помогает обманка лямбда-зонда. Вы можете купить его или сделать самостоятельно. Сегодня мы как раз разберем, как делается защелка лямбда-зонда своими руками, а также узнаем немного полезной информации по этой теме.Давайте начнем.

Как работает лямбда-зонд?

Что на самом деле делает эта деталь? Этот датчик помогает преобразовывать количество кислорода в выхлопных газах в сигнал. Этот сигнал следует периодически передавать на контроллер (пульт управления) и сравнивать с показателями, которые есть в его данных.

ПОСМОТРЕТЬ ВИДЕО

Если показатель в данных, хранящихся в контроллере, не совпадает с показателем, полученным в данный момент, блок управления должен начать решать эту проблему, увеличивая или уменьшая продолжительность впрыска смеси в камеру сгорания.Кстати, часто устанавливают целых два щупа, чтобы при выходе из строя одного использовать другой. На что вообще влияет работа этих частей? Есть несколько довольно важных аспектов:

• Максимальная мощность двигателя;
• Экономия топлива;
• Снижение загрязнения воздуха за счет сокращения выбросов.

Что происходит при выходе из строя датчика катализатора?

Обычно лямбда-зонд выходит из строя после ста тысяч километров. Это средний максимальный предел износа датчика, после которого должна последовать его замена, так как отремонтировать его невозможно.

При поломке лямбда-зонда на экране приборной панели отображается аварийная надпись «Check Engine». Конечно, еще есть вероятность того, что устройство просто не работает должным образом, однако, скорее всего, требуется его замена, стоимость которой составляет довольно внушительную сумму. Конечно, за приборами в машине можно следить очень внимательно и тридцать тысяч километров. сделать диагностику датчика, но это все же поможет ненадолго. И тут в игру вступает загвоздка с лямбда-зондом.

Чем коряга может нам помочь?

Подмена датчика каталитического нейтрализатора делает почти то же самое, но со значительно меньшими затратами. Это устройство позволяет двигателю игнорировать неисправности и работать в нормальном стандартном состоянии, не вызывая тревоги.

Какие есть разновидности эмулятора лямбда-зонда?

Стандартно эмулятор лямбда-зонда своими руками делается тремя разными способами:

• Установка механической втулки;
• Путем подключения специальной электронной схемы;
• Перепрошивка контроллера.

Мы подробно разберем каждый из них, чтобы вы могли выбрать тот, который вам удобнее. Каждый из методов эффективен по-своему.

Вариант первый: механическая обманка с чертежом

Как вы уже поняли, эту деталь вам придется изготовить самостоятельно. Для этого вам понадобится несколько материалов:

• Заготовка из бронзы или стали;
• Отвертка;
• Обрабатывающая машина;
• Ключи в комплекте.

Наш механический лямбда-зонд из бронзы изготовлен на токарном станке. При изготовлении обязательно сверяйтесь с чертежом, так как в нем указаны те самые формы и размеры, необходимые для создания качественного и подходящего датчика. Вот подробная схема трюка с катализатором своими руками.

Установку изготовленной детали необходимо начинать с подъема автомобиля на эстакаду. Далее «минус» на аккумуляторе нужно отключить, после чего откручивается зонд и лямбда-зонд, находящиеся перед выхлопной трубой.Также важно открутить датчик.

Следуя фото, накручиваем щуп на втулку и надеваем нашу корягу на датчик контроллера. Теперь можно расставить все по своим местам, включить аккумулятор и проверить результат.

Вариант 2: лямбда-зонд как электронная схема

Электронная обманка для лямбда-зонда уже более дорогой и сложный вариант, но более оптимальный. Как мы уже говорили, датчик подает на контроллер сигналы, которые можно изменить, подключив к проводам специальную схему-обманку.Но сначала нужно его сделать. Для этого вам понадобится:

• Паяльник и специальная тонкая насадка к нему;
• Нож;
• Канифоль;
• Конденсатор 1 мкФ;
• Резистор 1 МОм.

В изготовлении самого прибора вам поможет эта схема электронной обманки лямбда-зонда.

При его установке снова нужно отключить минус от аккумулятора, после чего важно изолировать соединения.Обычно для этого обманку помещают в пластик и заливают эпоксидным клеем.

Вам нужно подключить его к проводам, идущим от датчика к разъему. Место, где нужно установить корягу, у каждой машины разное, поэтому доверяйте торпеде, моторному отсеку и тоннелю между сиденьями.

Третий вариант: прошивка контроллера

Иногда сам датчик решают не менять, а сам контроллер перепрошивают. Это довольно удобный вариант, потому что для некоторых сделать обманку на вторую лямбду своими руками – непосильная задача, так как не хватает подходящих материалов.

Для этого нужно всего лишь изменить алгоритм действий компьютера. Однако это довольно трудоемкое дело, требующее знаний, ведь при неправильной настройке вы получите неисправный компьютер. Заводская прошивка контроллера намного дороже замены лямбда-зонда, поэтому работу стоит доверить профессионалу. А вот покупать прошивку в интернете или на рынке крайне не рекомендуется, так как велик риск попасться на мошенников.

К чему может привести установка различных трюков?

Конечно же, все наши действия имеют последствия, и неверный трюк с 1 лямбда-зондом может привести к самым неприятным последствиям. Что может пойти не так после неправильной самостоятельной установки прибора? Вот несколько действительно распространенных вариантов того, что может пойти не так:

• Остальные датчики будут повреждены;
• Работа двигателя будет нарушена из-за нарушенной регулировки впрыска смеси в камеру сгорания контроллером;
• Нарушится герметичность электропроводки и будет поврежден сам контроллер, что нарушит работу бортового компьютера.

ПОСМОТРЕТЬ ВИДЕО

Именно для того, чтобы таких проблем не возникало, проконсультируйтесь с мастером, если у вас нет должного опыта. Также не заказывайте себе навороты в интернете и не покупайте на рынках. Лучше готовить самому или следить за работой мастера.

Современные требования к эксплуатации транспортных средств требуют выполнения мероприятий по экологической безопасности. Для этого автопроизводители были обязаны предусмотреть установку при производстве автомобилей специальных устройств, позволяющих снизить количество вредных химических веществ, выбрасываемых в природную среду.

Большинство автомобилей оснащены катализаторами, которые минимизируют концентрацию азота и углерода в выхлопных газах, изменяя их химический состав и сжигая их. Обязательным элементом катализатора является лямбда-зонд или, как его любят называть автомобилисты, кислородный датчик.

Благодаря его данным электронный блок управления автомобиля полностью взял на себя управление количеством топлива и воздуха в выходящей смеси, ведь от степени ее сгорания зависит количество вредных выбросов.

На сегодняшний день кислородный датчик является неотъемлемой частью автомобиля. При длительной эксплуатации автомобиля может наблюдаться ухудшение работы катализатора, вследствие чего потребуется его замена на более дорогие модели. Самое выгодное решение в этом случае – сделать обманку лямбда-зонда.

• Откройте моторный отсек, найдите каталитический нейтрализатор и щуп. Осмотрите его поверхность. Если он покрыт нагаром или светлым налетом, это свидетельствует о плохой работе топливной системы.В этом случае деталь подлежит полной замене с диагностикой важных узлов автомобиля.
• Если деталь чистая, проверьте точность показаний кислородного датчика. Запустите автомобиль с постепенным увеличением оборотов до 2500/мин и снизьте до 200. В рабочем состоянии показания датчика должны колебаться в пределах 0,8-0,9Вт. Отсутствие какой-либо реакции или неверные данные свидетельствуют о неисправности зонда.

Достоверную информацию о неисправности катализатора или лямбда-зонда может дать только диагностика в специализированном центре.

Чтобы сэкономить на покупке нового оборудования, рассмотрим основные варианты эмуляторов, чтобы сделать и установить обманку лямбда своими силами. Сегодня в интернете великое множество ресурсов, где отражены схемы эмуляторов. От автомобилистов требуются только знания и терпение.

Типы подделок

1. Механический.
2. Перепрошивка датчиков.
3. Электронный.

Опция механической обманки

Деталь изготовлена ​​из высококачественной жаропрочной стали или бронзы.Размеры детали должны быть соблюдены с особой точностью. Формы и размеры показаны на схеме. По чертежу во внутренней части просверливается отверстие, которое должно быть очень тонким. Это необходимо для выхода газов через него.

Принцип работы

В результате окисления газов керамической крошкой снижаются показатели вредных веществ, вызывающих колебания синусоид передаваемого сигнала. За счет этого блок управления воспринимает работу устройства как нормальную, а значит, эмулятор полностью подтвердил свою работоспособность.

Установка

Датчик может установить любой автолюбитель. Для этого нужно найти лямбду, открутить ее и вкрутить в это место обманку-зонд. Примерно через 30 минут снимите отрицательную клемму с аккумулятора, что приведет к сбросу системы и отключению CheckEngine на приборной панели. После проделанных манипуляций снова соедините все контакты. Установка завершена.

Датчик кислорода мигает

Подразумевается полное удаление кислородного датчика и необходимые изменения в программе управления.Для того, чтобы сделать перепрошивку, необходимы определенные знания и квалификация, так как неправильное ее выполнение может нанести непоправимый вред всей системе.

Опасность в том, что при неправильном выполнении действий восстановить прежнюю работу блока управления будет очень сложно. Оригинальная заводская прошивка стоит очень дорого, и достать ее будет очень сложно. Поэтому лучше сразу доверить эту работу специалистам.

Электронная лямбда-защелка

Одно из самых сложных устройств, которое отличается повышенной эффективностью работы.Показания электронных датчиков являются наиболее точными. Указанный эмулятор, в отличие от других, имеет небольшие размеры, в нем находится микропроцессор, преобразующий поступающие сигналы в катализатор, аналогичный исходному исправному.

Для автомобилистов с ограниченными познаниями в механике оптимальным вариантом является приобретение готовой конструкции и установка ее на место исходной своими силами. Когда сигнал поступает на микропроцессор, устройство анализирует, обрабатывая сигнал от первого лямбда-зонда.После принятых мер формируется выходной сигнал, который должен быть аналогичен исправному катализатору.

Установка хитрости лямбда-зонда

Для этого требуется набор для пайки и конденсатор. Процедура следующая:

1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Найдите сигнальные провода, к которым будет припаян конденсатор (в сигнальных проводах ток напряжения отсутствует).
3. Обрежьте синий провод и зачистите белый провод, но оставьте его нетронутым.
4. Впаяйте конденсатор между синими проводами и зачищенными белыми проводами согласно рисунку.
5. Подсоедините клемму к аккумулятору и заведите автомобиль.

Детали установки электронного трюка описаны на чертеже.

Обман лямбда-зонда своими руками позволяет избавить автовладельца от многих неприятных проблем с катализатором и сэкономить бюджет. Выбор типа зонда полностью зависит от ваших возможностей и желаний.

Перед установкой любого вида обмана следует подробно ознакомиться с возможными последствиями, так как все работы сопряжены с определенным риском.

Основные виды возможных неисправностей

• неисправности силового агрегата в результате неправильной регулировки бортового компьютера впрыска
• повреждение электропроводки в результате неправильной пайки
• неисправности бортового компьютера, приводящие к некорректному отображению данных
• повреждение датчиков

Любые неточности в работе с электроникой могут привести к неисправности всего оборудования.Поэтому не стоит экспериментировать и экономить на своем автомобиле, покупая лямбда-манки через сомнительные интернет-сайты. Попробуйте сделать все самостоятельно, со строгим соблюдением рекомендаций и устройство скажет вам за это спасибо.

Что такое загвоздка лямбда-зонда. Обман лямбда-зонда, электронный или механический при удалении катализатора На что влияет обман лямбда

Количество автомобилей на планете увеличивается с каждым днем. Пропорционально увеличивается и объем вредных веществ, выбрасываемых ими в атмосферу.Современные требования к экологичности автомобилей обязывают их производителей искать решения по снижению уровня токсичности выбросов.

Одним из таких технологических решений является совершенствование системы удаления выхлопных газов за счет использования в ней катализатора (каталитического нейтрализатора) — устройства, предназначенного для нейтрализации вредных соединений, содержащихся в автомобильных выхлопах. Однако когда этот узел выходит из строя, наши автовладельцы иногда приходят в «дикий восторг», когда узнают, сколько будет стоить его замена.Тогда на помощь приходит смекалка отечественных автомехаников. Альтернативу дорогому катализатору давно придумали. Конечно, это не совсем экологично, зато дешево.

В этой статье мы рассмотрим, что такое обманка для лямбда-зонда, какие его виды бывают, а также как сделать такой прибор своими руками. Но сначала разберемся, как устроен каталитический нейтрализатор и как он работает.

Катализатор

Катализатор состоит из корпуса и несущего блока — системы металлических или керамических сеток.На решетках находится тонкий слой специальных химикатов, которые, вступая в реакцию с вредными соединениями, содержащимися в выхлопе, нейтрализуют их, превращая выхлопные газы в водяной пар, окись углерода и углекислый газ. В качестве таких веществ чаще всего используют платину, родий и палладий. Это, собственно, и объясняет, почему каталитический нейтрализатор такой дорогой.

Каталитический нейтрализатор — второй элемент выхлопной системы после переднего патрубка, который отводит газы из выпускного коллектора двигателя.Его дополнительная задача – охлаждать выхлоп и гасить горящие пары топлива, вырывающиеся из цилиндров. Кстати, из-за высокой температуры в катализаторе выхлопные газы сгорают. Необходимую для этого подачу кислорода регулирует контроллер автомобиля, получая информацию о его концентрации от кислородных датчиков.

Датчики кислорода

Датчик кислорода (лямбда-зонд) — устройство, предназначенное для определения количества кислорода в выхлопных газах. Его показания учитываются электронным блоком управления при расчете пропорционального соотношения топлива и воздуха в горючей смеси.

Большинство современных автомобилей оснащены двумя лямбда-зондами. Первый датчик обычно устанавливается на передней трубе или перед катализатором. Именно он отвечает за исправление. топливной смеси. Второй лямбда-зонд монтируется за катализатором и следит за его работой. Если вдруг каталитический нейтрализатор вышел из строя и потерял способность очищать выхлоп, датчик отправляет сигнал тревоги в ЭБУ.

Признаки неисправности катализатора

Признаками выхода из строя катализатора являются:

• появление на панели приборов горящего значка «Check Engine», свидетельствующего об ошибке в работе двигателя;
• заметное снижение динамических характеристик автомобиля;
• нестабильная работа двигателя;
• изменение звука работающего мотора;
• повышенный расход топлива.

Почему катализатор выходит из строя?

Катализатор, как и любое другое устройство, имеет свой ресурс.

Если ваш автомобиль проехал без замены более 200 тыс. км, а потом сломался, это естественно. Но если машина относительно новая, а катализатор приказал долго жить, результат может быть такой:

Способы устранения неисправности

Если вы диагностировали неисправность катализатора, есть два способа ее устранения: купить и установить новый катализатор преобразователь, что будет правильнее, но дорого, или попытаться обмануть контроллер автомобиля, что не совсем правильно, но дешево.Второй способ предполагает эмуляцию катализатора, что можно сделать путем:

• прошивки электронного блока управления;
• установка механической обманки вместо второго датчика;
• внесение изменений в электронную схему подключения второго датчика к ЭБУ.

Все три варианта работают. Какой из них выбрать, решать, конечно, вам.

Прошивка ЭБУ

Этот способ достаточно эффективен и заключается в подключении компьютера к контроллеру и внесении соответствующих изменений в его программное обеспечение.В результате такой простой операции ЭБУ не будет ссылаться на показания датчика, считая катализатор полностью исправным. Но такие манипуляции с программным обеспечением могут закончиться полным провалом, поэтому лучше доверить этот вид работ специалистам.

Механическая защелка

Механическая защелка для лямбда-зонда — самый популярный способ устранения проблем с катализатором, причем достаточно простой. Суть его заключается в том, чтобы ввести в заблуждение не электронный блок управления, а сам кислородный датчик (лямбда-зонд).Обман ограничивает поступление выхлопных газов к своему рабочему элементу. Соответственно увеличивается концентрация кислорода.

Это достигается установкой специальной прокладки (обманки) между катализатором и датчиком. Затем второй лямбда-зонд перемещается дальше от каталитического нейтрализатора. Что оно делает? Спойлер лямбда-зонда имеет узкое центральное отверстие (около 2 мм), проходя через которое выхлопные газы теряют концентрацию. Датчик, отодвинутый от катализатора, анализирует количество кислорода в выхлопе и, «принимая все за чистую монету», сигнализирует контроллеру, что здесь все в порядке.

Как делается механическая защелка лямбда-зонда своими руками?

Купить описываемое устройство можно уже сегодня в любом автосалоне или на рынке. Но для человека с навыками токарной обработки сделать это проще простого. Механическая защелка для лямбда-зонда изготавливается из бронзы или жаропрочной стали. Достаточно выточить цилиндрическую заготовку, просверлить в ней отверстие и нарезать соответствующую резьбу: ввернуть устройство в корпус катализатора и вкрутить в него датчик. Примечательно, что они универсальные, то есть обманка лямбда-зонда Опель, например, ничем не отличается от обманки Ауди или ВАЗ.

Установка устройства также не представляет особой сложности. Нужно только открутить кислородный датчик, вкрутить в отверстие втулку, а в нее лямбда-зонд.

Электронный вариант

Теперь поговорим о том, как делается электронная обманка лямбда-зонда своими руками. Для тех, кто дружит с паяльником и отличает конденсатор от резистора, не составит труда сэмулировать работающий катализатор в электронном виде.Принципиальная схема обманки лямбда-зонда очень проста. В его состав входят только две упомянутые радиодетали: неполярный конденсатор на 1 мкФ и резистор на 1 МОм. Кроме того, нам понадобится паяльник, канифоль, припой и нож.

Сначала нужно найти разъем на проводах, идущих от второго датчика к контроллеру. Он может располагаться в туннеле между передними сиденьями, в моторном отсеке или под приборной панелью, в зависимости от марки и модели автомобиля.Обратите внимание, что электронная обманка второго лямбда-зонда установлена ​​перед разъемом, со стороны датчика.

Обычно датчик подключается к ЭБУ четырьмя проводами: синим, белым и двумя черными. Последнюю не трогаем. Синий провод отрезаем, зачищаем от изоляции и в разрыв впаиваем резистор на 1 МОм. К его концу, со стороны контроллера, припаиваем один из выводов конденсатора (неважно какой, он неполярный). Припаяйте второй провод к белому проводу.

По окончании работы и проверки работы эмулятора все его детали лучше залить эпоксидной смолой во избежание короткого замыкания или повреждения.

Что делать с катализатором

Даже если вы избавились от постоянной горящей «ошибки», перерасхода топлива и нестабильности в работе двигателя из-за эмуляции катализатора, не забывайте, что оставлять его в таком состоянии нельзя. Расплавленный или забитый каталитический нейтрализатор однозначно будет мешать удалению выхлопных газов, создавая им серьезное сопротивление.Это, естественно, повлияет на работу двигателя.

Что делать? Здесь есть два решения: удалить катализатор, снять (выбить) с него несущий блок и установить обратно, либо приобрести и поставить на его место более сильный (пламегаситель). В первом случае вы не потратите ни копейки, но звук работающего двигателя значительно усилится. Если установить пламегаситель, то звук немного усилится, а его конструкция дополнительно позволит охлаждать выхлопные газы перед их попаданием в глушитель.

Современные требования к эксплуатации транспортных средств требуют выполнения мероприятий по экологической безопасности. Для этого автопроизводители были обязаны предусмотреть установку при производстве автомобилей специальных устройств, позволяющих снизить количество вредных химических веществ, выбрасываемых в природную среду.

Большинство автомобилей оснащены катализаторами, которые минимизируют концентрацию азота и углерода в выхлопных газах, изменяя их химический состав и сжигая их.Обязательным элементом катализатора является лямбда-зонд или, как его любят называть автомобилисты, кислородный датчик.

Благодаря его данным электронный блок управления автомобиля полностью взял на себя управление количеством топлива и воздуха в выходящей смеси, ведь от степени ее сгорания зависит количество вредных выбросов.

На сегодняшний день кислородный датчик является неотъемлемой частью автомобиля. При длительной эксплуатации автомобиля может наблюдаться ухудшение работы катализатора, в результате чего потребуется его замена на более дорогие модели.Самое выгодное решение в этом случае – сделать обманку лямбда-зонда.

• Откройте моторный отсек, найдите каталитический нейтрализатор и щуп. Осмотрите его поверхность. Если он покрыт нагаром или светлым налетом, это свидетельствует о плохой работе топливной системы. В этом случае деталь подлежит полной замене с диагностикой важных узлов автомобиля.
• Если деталь чистая, проверьте точность показаний кислородного датчика. Заводим машину с постепенным увеличением скорости до 2500 об/мин и снижаем до 200.В рабочем состоянии показания датчика должны колебаться в пределах 0,8-0,9Вт. Отсутствие какой-либо реакции или неверные данные свидетельствуют о неисправности зонда.

Достоверную информацию о неисправности катализатора или лямбда-зонда может дать только диагностика в специализированном центре.

Чтобы сэкономить на покупке нового оборудования, рассмотрим основные варианты эмуляторов, чтобы сделать и установить обманку лямбда своими силами. Сегодня в интернете великое множество ресурсов, где отражены схемы эмуляторов.От автомобилистов требуются только знания и терпение.

Типы подделок

1. Механический.
2. Перепрошивка датчиков.
3. Электронный.

Опция механической обманки

Деталь изготовлена ​​из высококачественной жаропрочной стали или бронзы. Размеры детали должны быть соблюдены с особой точностью. Формы и размеры показаны на схеме. По чертежу во внутренней части просверливается отверстие, которое должно быть очень тонким.Это необходимо для выхода газов через него.

Принцип работы

В результате окисления газов керамической крошкой снижаются показатели вредных веществ, вызывающих колебания синусоид передаваемого сигнала. За счет этого блок управления воспринимает работу устройства как нормальную, а значит, эмулятор полностью подтвердил свою работоспособность.

Установка

Датчик может установить любой автолюбитель.Для этого нужно найти лямбду, открутить ее и вкрутить в это место обманку-зонд. Примерно через 30 минут снимите минусовую клемму с аккумулятора, что приведет к перезагрузке системы и отключению CheckEngine для приборной панели. После проделанных манипуляций снова подключите все контакты. Установка завершена.

Датчик кислорода мигает

Подразумевается полное удаление кислородного датчика и необходимые изменения в программе управления. Для того чтобы произвести перепрошивку, необходимы определенные знания и квалификация, так как неправильное ее выполнение может нанести непоправимый вред всей системе.

Опасность в том, что при неправильном выполнении действий восстановить прежнюю работу блока управления будет очень сложно. Оригинальная заводская прошивка стоит очень дорого, и достать ее будет очень сложно. Поэтому лучше сразу доверить эту работу специалистам.

Электронная лямбда-защелка

Одно из самых сложных устройств, которое отличается повышенной эффективностью работы. Показания электронных датчиков являются наиболее точными.Указанный эмулятор, в отличие от других, имеет небольшие размеры, в нем находится микропроцессор, преобразующий поступающие сигналы в катализатор, аналогичный исходному исправному.

Для автомобилистов с ограниченными познаниями в механике оптимальным вариантом является приобретение готовой конструкции и установка ее на место исходной своими силами. Когда сигнал поступает на микропроцессор, устройство анализирует, обрабатывая сигнал от первого лямбда-зонда. После принятых мер формируется выходной сигнал, который должен быть аналогичен исправному катализатору.

Установка хитрости лямбда-зонда

Для этого требуется набор для пайки и конденсатор. Процедура следующая:

1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Найдите сигнальные провода, к которым будет припаян конденсатор (в сигнальных проводах нет тока напряжения).
3. Обрежьте синий провод и зачистите белый провод, но оставьте его нетронутым.
4. Впаяйте конденсатор между синими проводами и зачищенными белыми проводами согласно рисунку.
5. Подсоедините клемму к аккумулятору и заведите автомобиль.

Детали установки электронной обманки показаны на чертеже.

Обман лямбда-зонда своими руками позволяет избавить автовладельца от многих неприятных проблем с катализатором и сэкономить бюджет. Выбор типа зонда полностью зависит от ваших возможностей и желаний.

Перед установкой любого вида обманки следует подробно ознакомиться с возможными последствиями, поскольку все работы сопряжены с определенным риском.

Основные виды возможных неисправностей

• неисправности силового агрегата в результате неправильной регулировки бортового компьютера впрыска
• повреждение электропроводки в результате неправильной пайки
• неисправности бортового компьютера, приводящие к некорректному отображению данных
• повреждение датчиков

Любые неточности в работе с электроникой могут привести к неисправности всего оборудования. Поэтому не стоит экспериментировать и экономить на своем автомобиле, покупая лямбда-манки через сомнительные интернет-сайты.Попробуйте сделать все самостоятельно, со строгим соблюдением рекомендаций и устройство скажет вам за это спасибо.

Из статьи вы узнаете, как делается обманка лямбда-зонда своими руками и стоит ли устанавливать ее на свой автомобиль. КПД двигателя зависит от того, насколько хорошо сгорает топливовоздушная смесь. Очень важно подобрать оптимальную пропорцию содержания бензина и воздуха в зависимости от нагрузки двигателя.

Если в старых автомобилях все настройки качества и количества топлива зависели от регулировок карбюратора, то в современных автомобилях ситуация несколько иная.Все отдается в надежные руки микропроцессорной техники и огромного количества датчиков.

Как работает система впрыска топлива?

В системе впрыска есть несколько наиболее важных узлов:

1. Топливный бак.
Топливо
2. в одном корпусе с насосом и фильтром.
3. Топливная рампа (устанавливается в моторном отсеке на впускном коллекторе).
4. Форсунки, подающие бензиновую смесь в камеры сгорания.
5. Блок управления. Как правило, он монтируется в салоне автомобиля и позволяет контролировать подачу топливовоздушной смеси.
6. Выхлопная система, обеспечивающая полное уничтожение вредных веществ.

Именно в последнем установлена ​​защелка лямбда-зонда. Своими руками («Лансер 9» или «Жигули» у вас есть, не важно) сделать его можно достаточно просто. Но вы также должны осознавать все последствия установки «заглушки». Подделка лямбда-зонда на Приоре своими руками может быть выполнена простой конструкцией, в любом случае это окажет существенное влияние на работу двигателя.

Сколько датчиков в автомобиле

Устанавливаются в выхлопную систему современных автомобилей с системой впрыска топлива. В системе может быть один или два кислородных датчика. Если он установлен, то он находится после каталитического нейтрализатора. Если два, то до и после.

Причем измеряется процентное содержание кислорода сразу на выходе из баллонов и подается сигнал на электронный блок управления. Второй, который монтируется после катализатора, необходим для корректировки показаний первого.

Принцип функционирования лямбда-зонда

В распределении топлива по форсункам участвует вся автомобильная электроника, отвечающая за правильное формирование смеси. С помощью лямбда-зонда определяется необходимое количество воздуха для образования качественной смеси. Благодаря тонкой настройке лямбда-зонда удается добиться высокой степени экологичности и экономичности.

Топливо сгорает полностью, на выходе из трубы практически чистый воздух — это плюс для экологии.Максимально точная дозировка воздуха и бензина способствует экономии топлива. Разумеется, вместе с кислородными датчиками он обеспечивает стабильную работу двигателя. Но из-за того, что он изготовлен из драгоценных металлов, его стоимость крайне высока. А если и выйдет из строя, то замена влетит в копеечку. Поэтому возникает мысль: «А вот загвоздка лямбда-зонда есть, сделать его своими руками не составит труда (на ВАЗ-2107 требуется даже замена кислородного датчика)».

Конструктивные особенности датчика кислорода

Внешний вид этого прибора прост — длинный электрод-корпус, от которого отходят провода.Корпус покрыт платиной (именно об этом драгоценном металле речь шла выше). А вот внутреннее устройство более «богатое»:

1. Металлический контакт, соединяющий провода для соединения с активным электрическим элементом датчика.
2. Диэлектрическое уплотнение для обеспечения безопасности. В нем есть небольшое отверстие, через которое внутрь корпуса поступает воздух.
3. Циркониевый электрод скрытого типа, который находится внутри керамического наконечника. Когда через этот электрод протекает ток, он нагревается до температуры в пределах 300 … 1000 градусов.
4. Защитный экран с отверстием для выхода выхлопных газов.

Типы датчиков

В настоящее время в автомобильной технике используются два основных типа кислородных датчиков:

1. Широкополосные.
2. Двухточечный.

Независимо от типа имеют практически идентичную внутреннюю структуру. Внешнее сходство, как вы понимаете, тоже есть. Но принцип работы существенно отличается. Широкополосный датчик кислорода представляет собой модернизированный двухточечный датчик.

Содержит насосный компонент, который из-за колебаний напряжения посылает сигнал на электронный блок управления. Подача тока на этот элемент может как увеличиваться, так и становиться слабее. В этом случае небольшое количество воздуха попадает в зазор и анализируется. Именно на этом этапе измеряется концентрация СО в отработавших газах. Но иногда обманку лямбда-зонда изготавливают и устанавливают своими руками. «Шевроле Ланос», например, с ним стабильно работает и не выдает ошибок после заправки плохим бензином.

Обнаружение неисправности датчика кислорода

Конечно, этот элемент не вечен, несмотря на его высокую стоимость и платину в составе. Конечно, лямбда-зонд не исключение, и в один прекрасный момент он может приказать жить долго. И появятся некоторые симптомы:

1. Резко повышается уровень содержания СО в выхлопных газах. Если на автомобиле установлен кислородный датчик, а уровень СО чрезвычайно высок, то это говорит о том, что контрольное устройство вышло из строя.Содержание вредных веществ определяйте только с помощью газоанализаторов. Но для личных целей приобретать его невыгодно.
2. Обратите особое внимание на бортовой компьютер. Посмотрите, каков текущий расход бензина. Это самый простой способ. Также можно судить по частоте заправок.
3. И последний признак — лампа на приборной панели, которая загорается, сигнализируя о наличии неисправностей в работе двигателя.

Если нет возможности проанализировать выхлопные газы с помощью специального прибора, это можно сделать визуально.Легкий дым — признак того, что в топливной смеси слишком много воздуха. Черный же говорит о большом количестве бензина. Поэтому можно судить о том, что система работает неправильно. Но картина иная, если есть обманка лямбда-зонда. Своими руками (Фольксваген, ВАЗ, Тойота — для любой машины) такое приспособление делается достаточно просто.

Причины поломок

Стоит обратить внимание на то, что кислородный датчик находится в эпицентре сгорания топлива.Следовательно, состав бензина оказывает существенное влияние на работу лямбда-зонда. Если бензин содержит много примесей, не соответствует ГОСТу, некачественный, то кислородный датчик выдаст ошибку или неверный сигнал на электронный блок управления. В худшем случае устройство выходит из строя. А происходит это из-за высокого содержания свинца, который оседает на датчике и нарушает его работу. Но могут быть и другие причины поломок:

1. Механическое воздействие — вибрации, слишком активная эксплуатация автомобиля, приводят к повреждению или прогоранию корпуса.Ремонт или реставрацию проводить нельзя, рациональный выход — купить новый и установить.
2. Неправильная работа системы подачи топлива. Если топливовоздушная смесь не сгорает полностью, то нагар начинает оседать на корпусе лямбда-зонда, а также попадает через воздухозаборники. Конечно, на первых порах помогает очистка устройства. Но если эта процедура нужна ему все чаще и чаще, то ему придется установить новое устройство.

Старайтесь время от времени диагностировать свой автомобиль.В этом случае вас не удивит выход из строя какого-либо элемента.

Устранение неполадок

Конечно, самый точный ответ о поломках даст только диагностика на специализированном оборудовании. Но выявить поломку датчика можно и самостоятельно, достаточно внимательно прочитать об особенностях датчика и его характеристиках. А вот обманка лямбда-зонда устанавливается редко. Своими руками (ВАЗ-2114 или любой другой автомобиль, если есть) можно буквально из подручных средств сделать заглушку-обманку.Алгоритм поиска неисправности следующий:

1. Откройте капот и найдите выпускной коллектор. Работы необходимо проводить на остывшем двигателе, так как можно получить серьезные травмы. Найдите лямбда-зонд на каталитическом нейтрализаторе.
2. Провести визуальный осмотр. Загрязнение, нагар, легкие отложения – признаки неправильной работы топливной системы. Причем последний признак говорит о том, что в газах слишком много свинца.
3. Заменить кислородный датчик и провести повторную диагностику всей топливной системы.Если загрязнения нет, необходимо продолжить устранение неполадок.
4. Отсоедините штекер датчика и подключите к нему вольтметр со шкалой до 2 вольт. Запустите двигатель и увеличьте обороты до 2500 об/мин, затем уменьшите до значения холостого хода. Изменение напряжения должно быть незначительным — в пределах 0,8..0,9 вольт. Если изменений нет, или напряжение равно нулю, можно говорить о поломке датчика.

Также можно судить о поломке по другим характеристикам.Создайте искусственный вакуум в вакуумной трубке. При этом напряжение должно быть очень низким — менее 0,2 вольта.

Ресурс датчика кислорода

Для обеспечения бесперебойной и стабильной работы автомобиля необходимо проводить регулярный технический осмотр. Например, лямбда-зонд нужно осматривать каждые 30 тысяч километров. Тем более что ресурс у него не более ста тысяч – не стоит эксплуатировать машину со старым датчиком – это приведет лишь к тому, что двигатель придется ремонтировать гораздо раньше.И возникает вопрос — подойдет ли обманка лямбда-зонда на ваш автомобиль? Сделать такое устройство своими руками на «Калине» можно за несколько минут.

Но есть один нюанс. Автолюбитель не может гарантировать, что топливо, которым он заправляет машину, качественное. Конечно, каждый привык заливать тот бензин, который продается на его любимой заправке. Но кто знает, какой бензин там разливается? Поэтому старайтесь доверять «фирменным» заправкам, которые дорожат своим именем.Но если рядом нет хороших заправок, придется довольствоваться тем, что есть под боком. А горящая лампочка ошибки ДВС — частое явление, избавиться от которого поможет установка хитрости.

Устройство самодельной обманки

Все зависит от того, какие у вас есть средства. Стоит отметить, что обманка лямбда-зонда своими руками на ВАЗ может быть самой демократичной, до сих пор работает без нареканий. Самый дешевый вариант – домашний. Корпус выполнен из бронзы.Лучше выбирать этот металл, так как он обладает очень высокой устойчивостью к нагреву. Причем размеры этой заготовки должны быть точно такими же, как и у самого датчика, чтобы не просачивались пары выхлопных газов. По сути, это распорка с небольшим отверстием – не более трех мм. Эта прокладка ввинчивается на место датчика. А сам лямбда-зонд устанавливается в проставку.

Между датчиком и отверстием в заготовке находится слой керамической крошки, на который нанесен слой катализатора.За счет этого он проходит через тонкое отверстие и окисляется крошкой. Результатом является значительное снижение уровня CO. Следовательно, стандартный кислородный датчик обманывается. Но такие устройства можно устанавливать и на бюджетные автомобили. Более дорогие автомобили не должны переделываться.

Электронная обманка

Но при наличии навыков монтажа электрических схем можно сделать самодельное устройство. Вам нужен только один из этих двух элементов — резистор или конденсатор. Но такой трюк с лямбда-зондом подойдет не всем.Своими руками («Субару Форестер» или ВАЗ, не важно) можно сделать по одному из предложенных вариантов. Но будьте осторожны, ведь непонимание работы трюка повлияет на работу всего блока управления. А если не уверены, то лучше приобрести готовый на микроконтроллере. Она хороша тем, что может самостоятельно выполнять следующие действия:

1. Оценить концентрацию газа на первом датчике.
2. Далее формируется импульс, который соответствует полученному ранее сигналу.
3. Выдает усредненные показания для электронного блока управления, позволяющие двигателю нормально работать.

Прошивка электронного блока управления

Самый эффективный способ — полностью изменить программу в блоке управления. Суть всей процедуры в том, чтобы полностью или частично избавиться от какой-либо реакции на изменение показаний кислородного датчика. Обратите внимание, однако, что гарантия на автомобиль будет аннулирована. Поэтому для новых автомобилей этот способ, как и любой другой, не подойдет.

Заключение

И самое главное — подумайте, стоит ли игра свеч? Нужно ли делать такую ​​деталь, как обманка лямбда-зонда своими руками? «Лансер 9», например, машина не бюджетная, а элитная, так есть ли смысл ломать ее конструкцию разными самоделками? Это разумно? Если есть деньги на дорогую машину, то должны быть и средства на ее поддержание в рабочем состоянии. Если нет, то зачем вы купили такую ​​машину?

Каталитический блок является частью выхлопной системы.Его работа контролируется вторым кислородным датчиком. При снятии или замене катализатора с кислородным зондом необходимо установить обманку. Он передаст сигнал с нужными параметрами на ЭБУ автомобиля, а блок управления не заметит отсутствия каталитического нейтрализатора.

Катализатор, лямбда-зонд, обманка

Автомобили, соответствующие требованиям экологических норм Евро-3 и выше, оснащаются двумя кислородными контроллерами: коллекторным и основным.

Датчик коллектора предназначен для контроля концентрации кислорода в выхлопных газах. С его помощью регулируется подача топливовоздушной смеси в камеры сгорания. Датчик передает сигнал о количестве кислорода, содержащегося в выхлопных газах, на ЭБУ автомобиля, а блок управления увеличивает или уменьшает продолжительность впрыска топливовоздушной смеси в зависимости от полученного сигнала.

Основной датчик предназначен для контроля работы катализатора и контроля содержания токсичных веществ в отработавших газах.Контроллер передает сигнал на ЭБУ. Блок управления сравнивает полученный сигнал с эталонным, который записывается в его память. Если полученный сигнал не соответствует эталонному, ЭБУ переводит автомобиль в аварийный режим. На приборной панели загорается индикатор сигнала «чек», увеличивается расход потребляемого топлива, технические характеристики автомобиля.

Именно поэтому при замене катализатора на пламегаситель, либо при его полном удалении необходимо установить на кислородный регулятор обманку.Благодаря ей ЭБУ получит правильный сигнал, автомобиль будет нормально работать.

Электронная или механическая обманка для лямбда-зонда

Лямбда-зонд трюки делятся на два основных типа:

Рассмотрим подробнее каждый из видов обманки.

Механическая защелка лямбда-зонда

Небольшая металлическая распорка из куска трубы. Труба должна быть изготовлена ​​из жаропрочного материала (медь или специальная сталь). Проставка вкручивается на место кислородного регулятора, и он вкручивается в него.

На другом конце трубки есть довольно маленькое отверстие. Через него выхлопные газы поступают в активную часть регулятора. Из-за малого диаметра отверстия концентрация вредных веществ в выхлопных газах, попавших на активную поверхность зонда, будет значительно ниже реальной, а датчик будет передавать сигнал с требуемыми параметрами на ЭБУ.

Кислородный датчик Каталитическая смесь

Принцип изготовления этого типа обманок такой же, как и в первом варианте, только во внутреннюю часть проставки вставляется небольшой кусочек сотового заполнителя — точно такой же, как и в каталитических нейтрализаторах, которые имеют специальную каталитическое покрытие.Проходящие через них выхлопные газы попадают в активный элемент лямбда-зонда. Поскольку концентрация отравляющих веществ находится в необходимых пределах, ЭБУ не замечает изменения. Машина работает ровно.

Обман лямбда-зонда электронный

Эмулятор — это своего рода микрокомпьютер, если не брать в расчет простейшие схемы резистор+конденсатор, которые можно собрать по найденным в интернете схемам. Результат использования самодельного устройства может быть плачевным.

Итак, эмулятор представляет собой небольшой блок с собственной микросхемой. Электронная обманка вырабатывает напряжение, доводит его до среднего показания второго лямбда-зонда или синхронизирует показание с первым лямбда-контроллером. При этом ЭБУ не выдает ошибку.

По сути, это средство борьбы со срабатыванием лампы «чек». Такая загвоздка может стать причиной переобогащения топливно-воздушной смеси. Чаще всего это происходит при неправильном подборе обманки для конкретного автомобиля.

Сигнал второго лямбда-зонда всегда будет правильным, даже если в камеры сгорания подается значительно большее количество топливной смеси. Тем не менее работу силового агрегата в этом случае нельзя назвать исправной. Машина будет ехать вполне нормально, даже расход топлива сильно не увеличится. В то же время на некоторых моделях автомобилей при установке такого эмулятора будет появляться ошибка Р0133, свидетельствующая о низкой скорости реакции кислородного датчика.

А вот эмулятор будет полезен для автомобилей, у которых проблемы с кислородным датчиком (кроме проблем с каталитическим нейтрализатором). При неисправности лямбда-зонда его необходимо заменить новой деталью.

При установке нового зонда повысится экономия топлива, стабилизируется работа силового агрегата и своевременное оповещение о неисправности каталитической камеры, снизится концентрация токсичных веществ. Но, к сожалению, цена вопроса слишком высока и для решения этой проблемы автовладельцы очень часто прибегают к установке электронного эмулятора на кислородный контроллер.

Преимущества и недостатки установки обманки датчика кислорода

При установке трюка погаснет сигнализатор «чек». Процедура установки относительно недорогая и самая популярная.

Обман кислородного контроллера, в отличие от его замены или перепрошивки, не учитывает различные состояния и параметры силовой установки автомобиля. В связи с этим через некоторое время снова появится ошибка P0140, а на панели приборов загорится «галочка».

Перепрошивка блока управления автомобилем

Это еще один способ обмануть блок управления. После удаления или замены катализатора на пламегаситель можно перепрограммировать блок управления автомобилем, что снимет ошибку неисправности катализатора или контроллера. При этом произойдет снижение экологических норм до Евро-2, при этих экологических требованиях был установлен только один кислородный датчик, расположенный на выпускном коллекторе.

Но при этом:

• мощность двигателя увеличится;
• переключение скоростей станет более плавным;
• произойдет снижение расхода топлива;
• тяговые характеристики улучшатся;
• произойдет улучшение общей динамики автомобиля;
• автовладелец сможет навсегда забыть о существовании второго кислородного датчика.

Установка хитрости лямбда-зонда

Если выхлопная система вашего автомобиля нуждается в установке манки на кислородный датчик, вам необходимо обратиться в специализированный автоцентр. Квалифицированные работники с помощью специального оборудования проведут диагностические мероприятия по выявлению причин неисправности кислородного датчика, проконсультируют по установке обманки лямбда-зонда, а при необходимости произведут ее установку или замену кислородного контроллера. Если нет возможности найти обманку заводского изготовления для вашего автомобиля, мастера нашей автомастерской изготовят обманку по индивидуальному заказу.

На все выполненные работы наш автоцентр дает гарантию.

ВАЖНО! Имитатор кислородного датчика можно устанавливать только на полностью рабочий зонд!

Как работает кислородный датчик в автомобиле?

Каждый новый автомобиль, а также большинство автомобилей, выпущенных после 1980 года, имеют датчик кислорода . Датчик является частью системы контроля выбросов и передает данные на компьютер управления двигателем. Цель датчика — помочь двигателю работать максимально эффективно, а также производить как можно меньше выбросов.

Бензиновый двигатель сжигает бензин в присутствии кислорода (полную информацию см. в разделе «Как работают автомобильные двигатели»). Оказывается, существует определенное соотношение воздуха и бензина, которое является «идеальным», и это соотношение составляет 14,7:1 (разные виды топлива имеют разные идеальные соотношения — соотношение зависит от количества водорода и углерода, содержащихся в данном количестве). топлива). Если воздуха меньше, чем это идеальное соотношение, то после сгорания останется топливо. Это называется обогащенной смесью .Богатые смеси плохи, потому что несгоревшее топливо создает загрязнение. Если воздуха больше, чем это идеальное соотношение, то есть избыток кислорода. Это называется обедненной смесью . Бедная смесь имеет тенденцию производить больше загрязняющих веществ оксидов азота, а в некоторых случаях это может привести к снижению производительности и даже к повреждению двигателя.

Лямбда-зонд расположен в выхлопной трубе и может определять богатую и обедненную смеси. Механизм в большинстве датчиков включает химическую реакцию, которая генерирует напряжение (подробности см. в патентах ниже).Компьютер двигателя смотрит на напряжение, чтобы определить, богатая смесь или бедная, и соответствующим образом регулирует количество топлива, поступающего в двигатель.

Причина, по которой двигателю нужен кислородный датчик, заключается в том, что количество кислорода, которое может потреблять двигатель, зависит от множества факторов, таких как высота над уровнем моря, температура воздуха, температура двигателя, атмосферное давление. , нагрузка на двигатель и т. д.

Когда датчик кислорода выходит из строя, компьютер больше не может определять соотношение воздух/топливо, поэтому он в конечном итоге угадывает.Ваш автомобиль работает плохо и потребляет больше топлива, чем необходимо.

что вам нужно знать. Что делать с неработающим лямбда-зондом Как сделать обманку на кислородном датчике

Современные автомобили оснащены различными системами контроля, в том числе лямбда-зондами. Последние также имеют названия: кислородный контроллер, датчик О2 и ДК. Этот контроллер является частью выхлопной системы, соответствующей экологическим нормам ЕВРО-4 и выше. При выходе датчика из строя мотор переходит в аварийный режим, а на панель выводится сигнал об ошибке.Чтобы обхитрить систему, автовладельцы придумали использование обманки лямбда-зонда, сделать ее своими руками может каждый автовладелец, имеющий познания в электронике. Сегодня мы подробно рассмотрим, как это можно сделать.

Что такое лямбда-зонд и зачем нужна обманка

Появление подобных механизмов было спровоцировано жесткими экологическими нормами. После установки каталитических нейтрализаторов на современные автомобили возникла необходимость контролировать состав топливовоздушной смеси.Эту функцию взял на себя лямбда-зонд.

Название основано на греческой букве, обозначающей избыток воздуха в топливно-воздушной смеси. Лямбда-зонд – датчик для измерения качественного состава выхлопных газов. При неисправности лямбда-зонда ЭБУ начинает работать по усредненным параметрам. Это приводит к увеличению расхода топлива, снижению мощности и другим неприятным последствиям.

Лямбда-зонд — самый уязвимый датчик в автомобиле, поэтому автовладельцы придумали специальные уловки, позволяющие передать на датчик нужные показатели или вовсе их заблокировать.

Трюк с лямбда-зондом своими руками: инструкция

На сегодняшний день существует несколько вариантов додия обманки лямбда-зонда. Самый простой вариант — установка механической втулки. Те, кто дружит с электроникой, могут сделать простую электронную схему. Третий доступный вариант — прошить контроллер. Проблему решит любой из вышеперечисленных вариантов, какой из них использовать, зависит от навыков и умений автовладельца. Стоит отметить, что сегодня продаются специальные устройства и если вы не уверены в своих силах, то лучше купить устройство или обратиться к профессионалу.Это поможет избежать многих проблем с машиной.

Механическая защелка

Первый и самый простой способ — установить металлическую втулку между лямбда-зондом и выхлопной трубой. Для изготовления детали потребуются навыки работы на обрабатывающем токарном станке. Кроме того, нужно подготовить металлическую заготовку, желательно из бронзы или жаропрочной стали, отвертку и набор ключей.

Если у вас нет навыков работы на токарном станке по чертежу, то лучше доверить это дело знакомому специалисту.Важно соблюдать все размеры и пропорции, указанные на чертеже. Внутренние полости плунжера должны быть заполнены керамическим заполнителем с каталитическим покрытием.

После изготовления начинается не менее важный этап, необходимо установить заглушку. Для этого выполните следующие действия.

После запуска аккумулятора датчик на панели управления перестанет выдавать ошибку, и машинка будет работать как часы. Этот вид трюка подходит для всех автомобилей, в которых датчик вкручивается в кузов.

Электронный вариант

При желании можно скорректировать сигналы, которые датчик посылает на контроллер. Для этого воспользуйтесь схемой, которую можно изготовить при минимальных знаниях в электронике.

Такие фокусы подключаются к проводам, направленным к датчику. Место установки на разных автомобилях разное — это либо центральный тоннель между сиденьями, либо даже подкапотное пространство.

Вот список материалов, которые понадобятся при изготовлении обманки лямбда-зонда своими руками.

• Паяльник с тонким жалом.
• Конденсатор неполярный 1 мкФ Y5V, +/- 20 %.
• Резистор 1 МОм, C1-4 имп, 0,25 Вт.
• Канифоль, клейкая лента и нож.

Чтобы собранная схема сохранила прочность конструкции и просто не сломалась, ее лучше поместить в пластиковый контейнер и залить эпоксидной смолой.

Для монтажа коряги необходимо отсоединить минусовую клемму от бортового аккумулятора. Обрежьте провод от датчика к разъему.Подключите синий провод через резистор. Припаяйте конденсатор между белым и синим проводами. Заизолируйте открытые соединения.

Если у вас нет ни малейшего опыта работы с электрическими схемами, лучше не браться за этот урок. Сегодня на авторынках имеется достаточное количество готовых решений с легкой установкой.

Перепрошивка контроллера

Еще один вариант решения проблемы — перепрошивка блока управления.Такой подход позволяет заблокировать обработку данных со второго кислородного датчика. После перепрошивки все имеющиеся лямбда-зонды снимаются с автомобиля и больше не используются.

Стоит отметить, что это довольно рискованный шаг. Работу лучше доверить профессионалу, так как есть шанс полностью вывести из строя всю бортовую электронику. Зачастую восстановить заводские настройки после таких манипуляций невозможно. Также следует с осторожностью относиться к покупке готовых прошивок в интернете.

В любом случае над программным обеспечением должен работать специалист, который без труда отключит обработку данных на системном уровне.

Это все варианты лямбда-зонда, своими руками можно сделать каждый из них, но важно действительно разобраться в вопросе. Каждое вмешательство может повлечь за собой неприятные последствия: неисправность мотора, сбой в работе бортового компьютера, повреждение электропроводки и многое другое. Будьте предельно осторожны или доверьте это профессионалу.

Современные требования экологической безопасности обязывают автопроизводителей устанавливать на свои автомобили специальные устройства, снижающие уровень вредных соединений в выхлопных газах.Большинство современных автомобилей оснащены каталитическими нейтрализаторами (катализаторами), которые позволяют значительно снизить концентрацию оксидов азота и углерода в выхлопе путем их преобразования и сжигания. Обязательным элементом таких устройств является лямбда-зонд, или, как его еще называют, датчик кислорода. На основании его данных электронный блок управления автомобиля контролирует концентрацию топлива и воздуха в горючей смеси, ведь от полноты ее сгорания зависит уровень вредных выбросов.

Тяжелые условия эксплуатации и низкое качество нашего топлива часто приводят к тому, что выходит из строя лямбда-зонд или катализатор, и ни один из этих элементов не подлежит ремонту. Исправить ситуацию можно только их заменой, однако стоимость каталитического нейтрализатора и датчика кислорода не всем позволяет это сделать.

Наши мастера нашли выход. Они пытались обмануть электронику автомобиля, и им это удалось. В этой статье мы поговорим о том, что такое эмулированный лямбда-зонд (обманка датчика кислорода), какие они бывают, а также как сделать это нехитрое устройство своими руками.

Что такое датчик кислорода

Датчик кислорода — это электронное устройство, предназначенное для сбора информации о концентрации кислорода в выхлопных газах автомобиля. Полученные данные он отправляет в компьютерный блок управления машины, который, в свою очередь, на их основе формирует топливовоздушную смесь, регулируя в ней содержание воздуха.

Лямбда-зонд можно установить непосредственно на выпускной коллектор или на переднюю трубу перед каталитическим нейтрализатором.

Принцип работы прибора

Рабочим органом датчика кислорода является гальванический элемент с твердым керамическим электролитом на основе диоксида циркония.Он легирован оксидом иттрия и имеет пористые платиновые электроды, один из которых ориентирован на содержание кислорода в окружающем воздухе, а другой — на выхлопные газы. Именно эта разница создает выходное напряжение на датчике при его нагреве до температуры +300 0 С.

К чему приводит неисправность датчика?

При выходе из строя лямбда-зонда контроллер перестает получать необходимую информацию, либо получает ложные данные. Это становится причиной неправильного формирования топливной смеси.В результате появляется перерасход топлива, двигатель теряет мощность, увеличивается количество вредных соединений в выхлопе, а блок управления выдает критическую ошибку на панель управления.

Зачем нужен второй лямбда-зонд

Некоторые автомобили оснащены двумя кислородными датчиками. Первый из них, как обычно, установлен в коллекторе или на передней трубе, а второй — за каталитическим нейтрализатором. Дополнительный датчик используется для определения концентрации кислорода в газах, выходящих из катализатора.Это необходимо для того, чтобы при формировании топливовоздушной смеси контроллер учитывал количество воздуха, которое дополнительно требуется для сжигания вредных продуктов сгорания в катализаторе.

Суть фокуса

Какова функция эмулированного лямбда-зонда? Обман призван ввести в заблуждение электронный блок управления автомобиля при выходе из строя каталитического нейтрализатора путем подачи ему сигнала о том, что катализатор работает нормально, а концентрация кислорода в выхлопных газах не ниже и не выше допустимого уровня. .

Виды обмана лямбда-зонда

Есть три способа обмана электронного блока:

• изменить программное обеспечение бортового компьютера, внеся соответствующие корректировки;
• установить корягу механического типа;
• установка электронной коряги.

Рассмотрим все три варианта.

Перепрошивка контроллера

Метод перепрошивки «мозгов» можно считать хорошим выходом из ситуации, но только в том случае, если он осуществляется специалистом.Суть его заключается в том, чтобы войти в программу, электронным способом отключить кислородный датчик и внести соответствующие изменения. Если работа выполнена правильно, то сигнал ошибки с панели приборов исчезнет, ​​а двигатель будет нормально работать без лямбда-зонда. Но если ошибиться при перепрошивке, это может привести к выходу из строя «мозгов» машины. Последствия этого могут быть самыми непредсказуемыми.

Этот способ можно использовать как при выходе из строя катализатора, так и датчика.

Механическая защелка

Механическая защелка лямбда-зонда представляет собой не что иное, как обыкновенную втулку (прокладку) между местом крепления датчика (поверхностью приемной трубы, коллектора) и самим датчиком. Распорка изготавливается из высококачественной жаропрочной стали или бронзы. Представляет собой полый цилиндр, заполненный керамической крошкой. Сторона, которой обманка крепится к элементу выхлопной системы, имеет резьбу и тонкое осевое отверстие.

Суть метода заключается в том, чтобы отодвинуть кислородный датчик от коллектора или впускной трубы.При этом выхлопные газы, проходя через тонкое отверстие (в малой концентрации), попадают на керамическую стружку, где окисляются под воздействием температуры. Естественно, концентрация вредных веществ снижается. Вот так просто работает эмулированный лямбда-зонд. Хитрость просто вводит кислородный датчик в заблуждение, заставляя его передавать контроллеру «нормальный» сигнал.

Этот способ, с учетом непосредственного участия в процессе «обмана» датчика, приемлем только при неисправности катализатора.Последний при этом удаляется из выхлопной системы, либо заменяется на более сильный (пламегаситель).

Как сделать прикол лямбда-зонда своими руками

При наличии навыков токарной обработки вам не составит труда изготовить механическую обманку. Для этого потребуется стальная или бронзовая заготовка, токарный станок, а также знание основных размеров будущей детали. Чертеж обманки лямбда-зонда представлен ниже.

Если вам далеко до токарной обработки, деталь можно свободно купить или сделать на заказ.Но важно понимать, какая обманка лямбда-зонда нужна. Цена на такие изделия в зависимости от вида и сложности может варьироваться в пределах 200-800 рублей.

Как установить обманку самостоятельно

Установка обманки не вызовет затруднений даже у человека, не имеющего специальных навыков. Достаточно найти расположение кислородного датчика, отключить его, открутить и установить на его место проставку. После этого необходимо вкрутить датчик во втулку и подключить его к бортовой сети.

Электронная обманка лямбда-зонда

Электронная обманка — более сложное устройство. Это также применимо в случае выхода из строя катализатора. Его принцип работы заключается в преобразовании сигнала, идущего от датчика к электронному блоку управления, таким образом, чтобы его характеристики были такими же, как если бы катализатор работал в штатном режиме.

Трюк подключается напрямую к проводам, которые идут от лямбда-зонда к контроллеру. В основе таких фокусов часто лежит программируемый микропроцессор, но самый простой вариант можно собрать и самому, конечно, если вы дружите с паяльником.

Описанная ниже самоделка используется для второго датчика, расположенного после катализатора. На первый взгляд он может показаться довольно примитивным, но его работоспособность доказана на практике.

Такая электронная обманка лямбда-зонда собирается своими руками из следующих электрических деталей:

• неполярный конденсатор емкостью 1 мкФ;
• Резистор 1 МОм.

Вам также понадобится паяльник, припой, канифоль и нож.

Spoof 2 Лямбда-зонды обычно имеют четыре провода: синий, белый и два черных. Последний не трогаем, а ломаем синий проводник. Установите резистор в месте разрыва. Далее подключаем белый провод к синему через конденсатор.

Эту защелку лучше всего устанавливать перед разъемом. В одних автомобилях он расположен в центральном тоннеле (шахте) между передними сиденьями, в других — под приборной панелью, а в третьих вообще в моторном отсеке.

Перед началом установки не забудьте отсоединить провод массы от аккумуляторной батареи.

Но не стоит забывать, что использование таких устройств оказывает существенное влияние на экологическое состояние планеты. Поэтому в случае неисправности лучше установить на свой автомобиль не эмулятор, а новый катализатор или лямбда-зонд. Обман должен быть временным решением.

А еще лучше старайтесь избегать сбоев в работе катализатора. Чтобы продлить срок службы каталитического нейтрализатора, следуйте этим советам.

1. Заливайте в бак только высококачественное топливо.
2. Не используйте неизвестные или непроверенные присадки к топливу.
3. Старайтесь не попадать в глубокие лужи — резкое охлаждение нагретого катализатора неминуемо приведет к его разрушению.
4. Избегайте механических повреждений корпуса каталитического нейтрализатора. Въезд в глубокую яму на скорости также может разрушить его рабочие элементы.
5. Регулярно проводите техническое обслуживание.

Когда автовладельцы решают удалить забитый катализатор, неизменно возникает вопрос об установке прикола на лямбда-зонд.
Лямбда-зонд представляет собой датчик, обычно расположенный до и после катализатора и показывающий количество кислорода в выхлопных газах двигателя. Работает при высоких температурах, поэтому оснащена электрическим нагревательным элементом. Он также содержит электролит, реагирующий на кислород в газовой смеси.

Места установки лямбда-зондов

На основании показаний этого датчика ЭБУ управляет впрыском топлива (если кислорода много, то увеличивается, если кислорода мало, то уменьшается).Это означает, что лямбда-зонд подходит для двигателей с электронным впрыском топлива.

При неисправности датчика на приборной панели будет гореть «Check Engine», поэтому и ставим обманку на второй лямбда-зонд.

Конструкции автомобилей разные. У одних один лямбда-зонд, у других два. В первом случае датчик будет сигнализировать об ошибке, если он сломан, или его данные считываются некорректно. А во-вторых, к этим проблемам добавится.
В любом случае неисправности датчика появятся на приборной панели с пометкой «Check Engine» (то же самое будет, если отключить лямбда-зонд).А в худшем случае машина перестанет заводиться. Самый верный способ — прошить контроллер. Для этого нужен опытный мастер и хорошее оборудование.
Еще один вариант решения этой проблемы — установка обманки лямбда-зонда. Они бывают двух видов: механические и электронные.

Механическая защелка лямбда-зонда

Чертеж для изготовления механической обманки лямбда-зонда

Механическая обманка представляет собой простую прокладку между поверхностью впускной трубы и лямбда-зондом.Распорка — полый цилиндр из бронзы или жаропрочных сплавов. Керамическую крошку помещают внутрь цилиндра и делают небольшое сквозное отверстие.
Керамика по аналогии с катализатором окисляет вредные газы (СН и СО) кислородом, и на датчик подаются нормальные показания. Можно купить готовое изделие, их сейчас на рынке большое количество. Цена обманки лямбда-зонда варьируется от 200 до 900 рублей.

Электронный лямбда-зонд

Обманка электронного типа представляет собой цепь, которая встроена между датчиком и ЭБУ.Смысл работы такой схемы в искажении данных с лямбда-зонда. В основном используется для. Цена устройства от производителя со встроенным микропроцессором 1000 рублей.

Как сделать трюк с лямбда-зондом своими руками

Механическая обманка лямбда-зонда своими руками

Обманка представляет собой полый цилиндр, в который помещается керамическая стружка и делается небольшое отверстие.

Вам понадобится деталь из бронзы или стали (термостойкая).На токарном станке по этому несложному чертежу можно быстро изготовить обманку.
Коряга устанавливается просто. Нужно найти разъем лямбда-зонда и отключить его от электрической сети. Затем откручиваем лямбда-зонд, подключаем к изготовленной проставке и вкручиваем на место. Важный момент: обманка устанавливается на работающий датчик.

Электронная обманка лямбда-зонда своими руками

Схема электронной обманки лямбда-зонда

Электронная обманка ставится перед разъемом.Это можно сделать паяльником, либо просто перерезать провода и заизолировать их.

Сначала нужно определиться, как именно подключен ваш конкретный лямбда-зонд. Для этого ознакомьтесь со схемой подключения лямбда-зонда.
Теперь соберем прибор из неполярного конденсатора емкостью 1 мкФ и резистора сопротивлением 1 МОм. Для работы вам понадобятся: нож, паяльник, канифоль и припой. Выпаиваем схему обманки лямбда-зонда своими руками.
Лучше всего устанавливать корягу перед разъемом.Для этого вклините устройство в провода от датчика, идущие к разъему. Это можно сделать паяльником, либо просто перерезать провода и заизолировать их.
Существуют и более продвинутые схемы эмулятора лямбда-зонда для самостоятельного изготовления.
Как видите, «обмануть» хитрый лямбда-зонд не так уж и сложно. Главное понять принцип его работы и немного подкорректировать.

Владельцы автомобилей с пробегом часто сталкиваются с проблемой выхода из строя каталитического нейтрализатора.Новая деталь стоит дорого, поэтому редко кто меняет неисправный катализатор на исправный. Обычно вместо него устанавливается пламегаситель. Мы уже обсуждали нюансы такой замены.

Лямбда-зонд и защелка. Фото — drive2

В таком случае остается вопрос, что делать с лямбда-зондом (кислородным датчиком)? На автомобилях, соответствующих экологическим нормам Евро-3 и выше, их устанавливается не менее двух, причем второй как бы «проверяет» работу катализатора — его значения сравниваются с показаниями первого датчика. .Если ЭБУ рассчитан на работу с двумя лямбдами, то нормальной смеси без сигналов обоих датчиков у него не будет. Так что надо как-то решать эту проблему. Один из вариантов — установить хитрость — тем или иным способом заставляем датчик передавать в ЭБУ не реальные данные, а те, которые нужны для нормальной работы.

Как работает лямбда-зонд?

Прежде чем говорить о способах обмана, полезно понять принцип работы кислородного датчика.При изготовлении датчика используются диоксид циркония и оксид иттрия, а сам датчик имеет два электрода, один из которых «дышит» выхлопными газами автомобиля, а другой – обычным воздухом. Из-за разницы в количестве кислорода возникает сигнал, который передается на ЭБУ. При изменении состава смеси лямбда-зонды меняют напряжение, и диапазон может варьироваться от 0,1 до 0,9 В. 0,1-0,3 В означает бедную, а 0,7-0,9 В — богатую. Оптимальным считается значение 0.4-0,6 В , именно к нему ЭБУ и стремится в своей регулировке.

Важный нюанс: кислородный датчик начинает работать только после прогрева до 300 градусов (что не происходит мгновенно даже в выхлопной трубе). Это не прихоть разработчиков, а необходимое условие, ведь именно при такой температуре циркониевый электролит начинает проводить ток. Прошивка ЭБУ учитывает такую ​​особенность кислородного датчика, поэтому после холодного пуска первое время может корректировать смесь без его участия.Многие современные автомобили имеют подогрев и дополнительный электрический провод, который позволяет кислородному датчику быстрее достигать рабочей температуры.

Это именно тот датчик, который нам предстоит обмануть. Глобально все обманки делятся на два вида — механические и электронные.

Механический обман

Этот тип подделок имеет два подвида, но в основе их лежит один — металлическая втулка (её ещё называют проставкой или «отвёрткой») между выхлопной системой и кислородным датчиком …Гильза может быть длиной от 40 до 100 мм, но в любом случае принцип работы у нее тот же — лямбда-зонд отводится из системы в сторону, через малое сечение патрубка в него поступает мало выхлопных газов проставки, они усреднены по объему гильзы и этого кислородного датчика достаточно для передачи той информации, которая нужна ЭБУ.

Это самый простой и дешевый вариант, но для некоторых автомобилей достаточно, чтобы ЭБУ не выдавал и готовил нормальную топливно-воздушную смесь.Однако это не всегда срабатывает, ведь даже та малая доля выхлопа, которая «залетает» во втулку, не очищается. Поэтому они придумали еще один вариант механической обманки. Используется все та же втулка, но внутри она не пустая, а заполненная керамической крошкой. Фактически вы получаете небольшой катализатор, но рассчитанный не на всю выхлопную систему, а только на датчик. Это более надежный вид фиктивных, ведь даже та небольшая часть выхлопа, которая подается на лямбда-зонд, «фильтруется», избыток кислорода окисляется, и датчик показывает оптимальные значения.

Преимущества механического трюка очевидны — он очень дешевый, проставку можно сделать самому, либо купить за 500-1000 рублей (пустой вариант) или 1500-2000 рублей (с керамическими чипами). С установкой тоже проблем нет — открутил лямбду, вкрутил втулку, и уже вкрутил в нее кислородный датчик — справится даже школьник.

Минусы также имеются. Втулка значительно увеличивает длину конструкции, расположение элементов днища не всегда позволяет нарастить лямбда-зонд — удлиненная конструкция может просто не подойти.Потом придется переносить место установки датчика, а это дополнительные работы болгаркой и сваркой, что сводит на нет простоту этого способа.

Электронные трюки

Как мы уже видели, лямбда-зонд преобразует количество кислорода в выхлопных газах в электрический сигнал, необходимый ЭБУ. В этом случае не обязательно создавать условия датчику, чтобы он показывал правильно, можно просто имитировать нужный сигнал, не измеряя на самом деле… Так работает электронный обман.

Электронная защелка лямбда-зонда. Фото — drive2

Самые крутые из них оснащены микропроцессором, могут учитывать работу первого кислородного датчика и очень точно имитировать выходной сигнал, но работают даже простые варианты, которые может собрать любой автовладелец, знакомый с паяльником. За готовые образцы в магазине попросят 1500-3000 рублей, а если делать самому, то на материалы можно положить несколько сотен рублей.

Установка электронного обмана, по идее, проста, нужно «натыкаться» на провода, идущие от датчика-обманщика к ЭБУ. Сложность может заключаться в том, куда идут эти провода. В некоторых моделях автомобилей добраться до них легко, в некоторых сложно. Информацию о том, куда именно идет проводка и где ее лучше «натыкать» (не обязательно это делать в районе установки датчика, можно где угодно), для каждой модели автомобиля нужно искать отдельно.

Помимо относительно высокой стоимости готовых имитаторов других минусов нет электронных фокусов, а вот плюсов есть. Например, с электронной обманкой рабочий лямбда-зонд не нужен. В процессе эксплуатации он может сломаться, но на стабильность работы системы это не повлияет. Иногда вообще на уловки идут только потому, что не хотят покупать новый кислородный датчик, потому что это будет стоить дороже.

выводы

Конечно, при замене катализатора на пламегаситель можно вообще обойтись без хитростей, а просто перепрошить ЭБУ под Евро-2, в котором не учитываются показатели второго лямбда-зонда.Это хороший вариант, но подходит он не всем — для некоторых машин нет прошивок, может не быть поблизости специалиста высокого уровня и так далее. Кроме того, перепрошивка может быть значительно дороже. В таких ситуациях трюки с лямбда-зондом тоже дадут нужный эффект. Какой выбрать, механический или электронный, нужно решать в каждом случае индивидуально, в зависимости от модели автомобиля, наличия запчастей и предрасположенности самого владельца — что ему больше нравится паять или работать на токарном станке.

строка (10) «статистика ошибок»

Современные экологические стандарты требуют установки дополнительных средств контроля и очистки выхлопных газов автомобилей с двигателями внутреннего сгорания. К наиболее распространенным устройствам относится каталитический нейтрализатор, устанавливаемый в выхлопной системе автомобиля. Контроль качества отработавших газов осуществляется с помощью лямбда-зондов, установленных на катализаторе (до и после него). Об эффективности системы очистки катализатора свидетельствует изменение параметров выходных сигналов лямбда-зондов.

В процессе эксплуатации автомобиля катализатор загрязняется. При этом работа двигателя нарушается, блок управления выдает сообщение об ошибке, иногда переводит двигатель в аварийный режим. Замена дорогостоящего катализатора, стоимость которого может достигать более 100 000 рублей за 1 катализатор, а их обычно несколько, многим автолюбителям не по карману, поэтому они прибегают к обычной механической очистке катализатора от загрязненных керамических или металлических фильтров.

Однако катализатор не всегда бывает просто загрязнен, в процессе эксплуатации он часто начинает портиться (плавиться или крошиться), что может привести к попаданию мелких деталей в блок цилиндров, их задирам, повышенному расходу масла и, как следствие , капитальный ремонт двигателя внутреннего сгорания. Единственный вариант обезопасить себя — удалить катализатор и заменить его пламегасителем или сильнее, кому что нравится.

В этом случае нарушается соотношение электрических сигналов первого и второго лямбда-зондов, блок управления двигателем получает неверные сигналы и выдает ошибку.Есть несколько способов обмануть лямбда-зонды.

Механический способ обмана лямбда-зондов

Лямбда-зонд (датчик кислорода) регистрирует концентрацию уровня кислорода в выхлопных газах. Принцип контроля эффективности каталитической системы основан на измерении параметров выходных сигналов лямбда-зондов. При удалении катализатора выхлопные газы с таким же составом примесей будут поступать на первый и второй кислородные датчики.На блок управления двигателем поступит сигнал о том, что катализатор работает неэффективно, а точнее, вообще не работает. Для соответствия нормам ЕВРО система управления двигателем «задушит» двигатель, выдаст сообщение об ошибке и перейдет в аварийный режим.

Механическая загвоздка лямбда-зонда заключается в установке второго лямбда-зонда в выхлопную систему через переходной штуцер. Чертежи подгонки для разных марок автомобилей можно найти в интернете.Принцип работы механических ухищрений заключается в том, что выхлопные газы не будут подаваться на второй кислородный датчик в полном объеме. В конструкции переходника-штуцера в некоторых случаях предусмотрен дополнительный небольшой керамический фильтр, дополнительно снижающий концентрацию вредных примесей. Переходник можно изготовить на обычном токарном оборудовании или приобрести в магазине, специализирующемся на тюнинге или выпускных системах. В качестве материала лучше взять бериллиевую бронзу. Он устойчив к высоким температурам и не подвергается сильной коррозии.

Процесс установки механического трюка на лямбда-зонд прост:

• при выключенном зажигании снимается минусовая клемма аккумуляторной батареи;
• снимается второй кислородный датчик, датчик чистится, при необходимости заменяется новым;
• монтируется переходник-обманка;
• установлен кислородный датчик;
• отрицательная клемма аккумулятора подключена.

После проведения механических работ подключается диагностическое оборудование, считываются и удаляются ошибки.Затем проводится тест-драйв, снова диагностируются ошибки. Если адаптер соответствует оптимальному режиму, блок управления не будет выдавать ошибок двигателя. В противном случае возможна регулировка глубины вставки штуцера переходника, дополнительного мелкого фильтра.

Следует отметить, что эффективность механических ухищрений на современных двигателях находится на очень низком уровне. Те. если вы владелец относительно свежей иномарки, скорее всего механическая обманка вам не поможет.

Электронная обманка вместо катализатора

Электронный дешифратор катализатора предусматривает изменение параметров выходного сигнала путем изменения электрической схемы подключения второго лямбда-зонда.За счет установки дополнительного R-C фильтра ослабляется уровень сигнала на входе блока управления двигателем. Таким образом искусственно формируется сигнал, соответствующий «очищенному» выхлопу. Схема электронной обманки катализатора включает конденсатор емкостью от 1 до 5 мкФ и резистор сопротивлением от 10 кОм до 1 МОм. Конкретные параметры подбираются для оптимальной работы конкретного двигателя и их можно найти в Интернете.

Процесс установки и отладки лямбда-спуфера аналогичен подключению механического спуфера.Требуются небольшие навыки электромонтажа, паяльник, припой, изолента, конденсатор и резистор соответствующих номиналов.

Настройка электронной обманки заключается в подборе номиналов радиоэлементов (конденсатор, резистор). Существенным недостатком этого метода обманки является нестабильность параметров датчиков кислорода. В процессе эксплуатации изменяются собственные характеристики лямбда-зондов, изменяются и параметры выходных сигналов, со временем может снова появиться сообщение об ошибке.

Чипирование (прошивка) блока управления двигателем

Один из самых эффективных способов обмануть датчик — перепрошивка блока управления двигателем. Осуществляется с помощью специального оборудования при наличии соответствующих программ-прошивок. У опытных автоэлектриков, специализирующихся на перепрошивке электронных блоков управления, есть банк прошивок, соответствующий распространенным моделям двигателей. Если у вас есть навыки программирования, вы можете сделать чипирование самостоятельно, купив прошивку (программу) на специализированных сайтах.

Установку новой прошивки в блок управления двигателем можно произвести с помощью специального диагностического оборудования типа LAUNCH или KTS через диагностический разъем автомобиля. Опытные автоэлектрики «заливают» прошивку прямо в микросхему памяти или микропроцессор в блоке управления двигателем.

Основным недостатком этого метода является высокий риск «перегрузить» блок управления двигателем безвозвратно. Поэтому при смене прошивки блока обязательно сохранять родную версию.

При правильной прошивке адаптация кислородных датчиков не требуется. Сам процесс предполагает:

• подключение ноутбука с необходимым ПО к диагностическому разъему;
• установка обновленной программы управления двигателем;
• контрольные испытания и диагностика.

Бывают случаи, когда первоначальные тесты не показывают ошибок в работе двигателя. Однако при реальной эксплуатации автомобиля сигнал ошибки двигателя появляется снова.

Эмулятор катализатора

Электронный эмулятор катализатора — самый безопасный способ обмана. Это дополнительный электронный блок, устанавливаемый в электрическую цепь системы управления двигателем автомобиля. Для каждого типа двигателя продаются специальные блоки электронных эмуляторов. Существуют универсальные блоки эмуляции, в которых адаптация к типу двигателя производится установкой перемычек.

Преимуществом этого метода является наименьший риск повредить систему управления двигателем.В крайнем случае такой эмулятор работающего катализатора можно просто отключить. Недостатком является необходимость специальных навыков выполнения электромонтажных работ при монтаже. Поэтому установку эмулятора электронного катализатора лучше доверить специалисту.

Выбор конкретного метода решения проблемы с обманом лямбда-зонда зависит от финансовых и технических возможностей. Лучше начать с самых простых способов: механических или электронных.Если соответствующих навыков нет, лучше не прибегать к более сложным методам без помощи специалиста.

Если у вас есть вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители будем рады ответить на них.

Механическая коряга. Блог › «капут катализатор» или «как обмануть второй лямбда-зонд»

На моей машине, но я знаю, что чек энджин, датчик (лямбда-зонд) сгорит, потому что будет получать меньше кислорода.А потому горящая лампочка Check Engine в месте с повышенным расходом топлива будет напрягать. Я хотел бы знать, как обмануть лямбда-зонд ? И можно ли вообще обмануть этот кислородный датчик (лямбда)?

Аноним

18.03.2013, 13:53

Поставил металлическую корягу, просто поставил минут 5. Открутил датчик, вкрутил защелку, прикрутил датчик. Стер ошибку, скинул клемму аккумулятора на 15 минут. Дали гарантию, езжу месяц, ошибка не появляется.Взял здесь https://vk.com/obmankaekb.

Аноним

7 января 2015 г. 10:43

Первый электронный метод: _

Это обманка, создающая постоянное давление, соответствующее среднему показанию после датчика концентрации кислорода. Но этот метод борьбы состоит только в не. И только на некоторых старых моделях автомобилей позволяет обмануть блок управления двигателем на предмет исправности катализатора.

Второй электронный метод: _

Довольно распространенный «эмулятор», состоящий из сопротивления и конденсатора.Такая обманка усредняет показания кислородного датчика, расположенного после катализатора. Этот вариант применим к более широкому спектру автомобилей, но по сути мало чем отличается от предыдущего варианта. Это также вызывает переобогащение топливной смеси. Поэтому ехать машина будет не плохо, но в выхлопном тракте появится повышенный слой нагара, что говорит о том, что не все так гладко, и он тоже будет появляться на многих автомобилях.

Третий электронный метод: _

Микропроцессорный эмулятор катализатора.Довольно распространенный способ подмены лямбды. Но есть некоторая сложность в установке и настройке. Но такое устройство за счет программируемой передаточной характеристики позволяет обеспечить корректную работу системы управления двигателем.

Механический первый вариант: _

Прокладка для лямбда-зонда. Представляет собой трубку (винт) длиной 50-100 мм, с одной стороны к ней прикручен датчик, а с другой имеется небольшое отверстие для ограничения циркуляции выхлопных газов.Таким образом, получается, что газовая смесь усредняется, так как датчик удален дальше от выхлопных газов, и соответственно на него поступает меньше неочищенных газов и за счет этого можно обмануть систему управления двигателем. По сути, это механический эквивалент предыдущего. Отличие в том, что есть недостаток — длина проставки-ресивера может не позволить вкрутить ее в штатное место щупа и гайку придется приваривать в другом месте выхлопной трубы, но строго под углом 45 ? низходящий.

Механический второй вариант: _

Пожалуй, самый приемлемый и распространенный из всех вышеперечисленных — Проставка под лямбда-зонд со встроенным миниатюрным каталитическим элементом. Встроенный платиново-родиевый каталитический элемент повышенной эффективности, способный работать при более низких температурах, обеспечивает состав выхлопных газов на датчике, эквивалентный составу стандартного катализатора. Единственный недостаток — стандартный щуп тоже поднимается, хоть и не как в предыдущем варианте на 50-100 мм, а всего на 32 мм, но тем не менее иногда установка щупа с проставкой проблематична.Несмотря на всю сложность, это очень просто. После установки проставки заглушки катализатора можно

Сегодня качество отечественного бензина оставляет желать лучшего. Все те примеси, которые очень часто добавляются, приводят к ряду поломок и нарушений. И одна из основных поломок – неисправность лямбда-зонда или катализатора. А замена катализатора обходится автолюбителям в кругленькую сумму, что приводит к тому, что они часто сами выбивают керамический катализатор. Но это приводит к другой проблеме – на приборной панели появляется сигнал Check Engine, который сигнализирует об отсутствии катализатора.Многих эта лампочка раздражает и даже отвлекает внимание водителей, что может привести к печальным результатам.

Но очень часто сами автомобилисты допускают ошибки, которые приводят к поломке датчиков. Вот пример наиболее распространенных:

1. Использование топлива, не соответствующего двигателю;

2. При креплении датчиков использование герметиков, в состав которых входит силикон; или те, которые снижают свою пластичность при комнатной температуре;

3. Многократные неудачные запуски двигателя за короткий промежуток времени;

Интересно знать! На профессиональных внедорожниках выхлопная труба выведена вверх не ради красоты, а в практических целях. Ведь если выхлоп смотрит вверх, то машина проходит по грязи или глубокому броду, не затягивая влагу в трубу.

Если брать автомобили, соответствующие экологическому стандарту ЕВРО-4, то у них два лямбда-зонда (далее датчик): первый расположен перед, а второй — за катализатором. И, как правило, чаще всего выходит из строя именно второй из датчиков. Сигналы, полученные от этих датчиков, должны быть разными. Но если владелец автомобиля удалил катализатор или заменил его на пламегаситель, или, что более вероятно, один из датчиков требует замены, то сигналы, поступающие от этих двух датчиков, начнут совпадать, что приведет к срабатыванию аварийный режим. А это, в свою очередь, приводит к тому, что контроллер выбирает для впрыска усредненные параметры.То есть расход топлива увеличивается, и при этом мощность двигателя снижается, появляется нестабильность в его работе на холостом ходу… Ну и на приборной доске загорается Check Engine.

Интересно! В одном американском городе недавно прошли соревнования, по правилам которых участники должны были по звуку определить марку спортивного автомобиля. «Без труда!» — ты говоришь? А с закрытыми глазами? Всего в конкурсе приняло участие около 150 автомобилей, а лидерами опознавания стали звуки Ferrari и Subaru!

Если автомобиль старше, то, как правило, устанавливается только один датчик.Он расположен перед катализатором. Это интересно: в состав самого первого кислородного датчика входил очень чувствительный элемент, не снабженный нагревателем. Он нагревался выхлопными газами, поэтому этот процесс занимал время.

Одним из решений этой проблемы является заглушка лямбда-зонда, которую можно сделать своими руками, и это обойдется дешевле, чем покупка нового датчика. Всего существует три вида обмана лямбда-зондов:

механический

Электронный

Мигает

Обманка механическая

Если вы выбрали механический тип обманки, то вместо катализатора устанавливается так называемая «распорка», или, как ее еще называют, втулка.Поместите его между выхлопной трубой и датчиком. Размер этой детали, как видно на чертеже обманки лямбда-зонда, строго определен, и изготавливается она из бронзы или жаропрочной стали.

В проставке просверлено небольшое отверстие диаметром 2 мм, через которое выхлопные газы будут попадать в проставку. Внутрь прокладки укладывается керамическая крошка, предварительно покрытая каталитическим слоем. В результате взаимодействия выхлопных газов с керамической крошкой происходит окисление, что приводит к снижению концентрации вредных веществ на выходе.Это приведет к тому, что данные с обоих датчиков будут разными, и блок управления примет это за нормальную работу катализатора.

Для того, чтобы самостоятельно установить распорку, нужно выполнить несколько простых действий. Необходимо загнать машину на яму/эстакаду и отключить минусовую клемму. Затем находим датчик и откручиваем его. Далее подключаем минусовую клемму и запускаем двигатель. Если после этого электронный блок управления выдает ошибку — повторяем процедуру еще раз. Этот вид фокуса самый экономичный.

Этот тип обманки отлично подходит для всех автомобилей, как отечественных, так и импортных. Это интересно: согласно исследованиям британской страховой компании Churchill, прямоточный глушитель увеличивает мощность автомобиля в среднем на 5%, но при этом ухудшает слух водителя на 2-3% в течение года эксплуатации. интенсивная эксплуатация автомобиля.

Электронная обманка типа

Сделать электронную обманку уже намного сложнее.Самые продвинутые автолюбители самостоятельно паяют схему и делают обманку, используя один резистор или один конденсатор. Для самого простого электронного трюка вам понадобится:

— Конденсатор (неполярный) К10-17Б имп., 1мкФ Y5V, +/- 20%, 1206 (Артикул: 759300515)

Резистор (сопротивление) С1-4имп. 0,25 Вт, 5 % 1 МОм (Артикул: 51741)

Паяльник

Припой, канифоль, изолента

Электронная обманка устанавливается на провода, идущие от датчика к разъему.На некоторых автомобилях разъем расположен в туннеле между сиденьями водителя и пассажира. Также он может располагаться как в моторном отсеке, так и под торпедой. Вот так выглядит схема подключения.

Чаще всего люди задают вопрос: «Куда поставить конденсатор?» Если смотреть со стороны разъема, сначала идет конденсатор, а затем резистор.

Важно! Перед началом работы обязательно отсоедините отрицательную клемму.Когда все соединения подключены, то их нужно хорошо заизолировать. Лучше всего будет поместить всю схему в пластиковую коробку и залить ее эпоксидным клеем.

Соединение лучше всего сделать в том месте провода, где гофра легко отсоединяется, а затем закрыть ею изоляцию. Также в продаже есть специальные устройства с микропроцессором – эмуляторы.

Важно! Эмулятор лямбда-зонда — не хитрость. Он обеспечивает правильную работу блока управления, а не просто обманывает его.Микропроцессор, установленный в эмуляторе, оценивает выхлопные газы и анализирует ситуацию с обработкой сигнала от первого датчика. И после этого формирует сигнал, соответствующий сигналу второго рабочего датчика.

Мигает

Кроме обмана есть еще и перепрошивка блока управления. Перепрошивка заключается в том, что после нее блок управления перестает учитывать сигнал датчика, установленного за катализатором.В своей работе он ориентируется только на сигнал датчика, установленного перед катализатором.

Следует учитывать, что найти заводские прошивки практически невозможно, так как они не соответствуют действующим европейским экологическим нормам. Как вариант, можно обратиться к известному специалисту, который с помощью некоторых изменений в программе отключит прием блоком управления сигналов от второго датчика, в результате чего получается трюк с катализатором.

Вы также можете заказать/купить прошивку через интернет или на рынке, но тогда вся ответственность ложится на ваши плечи, ведь вы фактически покупаете «кота в мешке», так как некачественная прошивка может привести к серьезной поломке двигателя.

Подпишитесь на наши новости в

Приветствую всех Ланосоводов.
18 января исполнился год владения Ланосом. В честь этого знаменательного события я решил написать этот блог.
Это моя первая запись, так что с моей инициативы и не судите строго, я только учусь.
Небольшое лирическое отступление:
В общем, я молодой водитель, права получил в декабре 2013 года, но свою Ланку я купил 18 января 2014 года. Первая машина сами понимаете мои ощущения и кайф, как первая свидание в 15 лет. Опыт в автомобилях на тот момент был нулевой и купил я его как показало время в удручающем (мягко говоря) состоянии. Что стало вылезать, рассказывать не буду, т.к. блог не об этом. Несколько раз ездил на ремонт в сервис, стоимость запчастей и столько же за работу (и это минимум) меня сильно огорчила.Короче, почесал репу и решил, что буду делать сам (мурзилка и гугл в помощь) а руки вроде не от… опыта, спасибо деду, мопеды разбирали и собирали все мое детство. Из сложного, что сделал сам, была замена помпы, ролика и ремней. Потом была замена прокладки ГБЦ. В целом машину уважаю. Я ездил на ней на море с семьей, так она даже звука не издала.
Ну да ладно, я отвлекся.Вернемся к теме.
В феврале 2014 года сломал гофру. Я залетел к себе во двор, а там в утоптанном снегу камень. Удар и Ланка превратились в трактор Беларус без глушителя. Ездил в сервис менять гофру полуавтомата, у меня ее нет. Оставил машину, через час звонок — говорят сняли переднюю трубу с катализатором, приварили новую гофру, но катализатор забит ломом, мы его чистили ломом. Приехал за машиной, ищу, по ощущениям без катализатора чуть громче, но я привык так реагировать, как будто раньше задыхался, а теперь дышал.Предупредили, что Джеки Чан может выйти наружу. И действительно через 50 км вылез. Съездил на диагностику и подключил аппарат вердикт 0420. Ошибку стерли и взяли 800 руб. Чешу репу, но он снова выйдет. А то каждый раз выкидывать 800. Начал рыть интернет в поисках решения. Мозги перепрошивать не хотелось, да и всяким ухищрениям не доверял. В итоге заказал на ebay eml327 и начал сам диагностировать и сбрасывать ошибки, помню купил за 150 руб.(www.ebay.com/itm/Super-Mi…_Automotive_Tools&vxp=mtr). Так я ездил до октября, все сбросил ошибку 0420. Надоело. Порывшись на авито, нашел тех, кто занимается накруткой и заказывал на свой страх и риск. Получил и сразу в гараж. Собственно, эта процедура касается владельцев Ланосов с 2008 года Евро 3. Нужен ключ на 22-24 точно (не помню), ВДЕШКА, графитная смазка, яма, прямые руки и 30 минут времени.
Процесс установки:
Спрыгиваем в яму, находим впускной патрубок и перед гофрой находим второй лямбда-зонд.Опрыскиваем ВЕДЕШКОЙ и курим 5-10 минут. Откручиваем.

Прикол лямбда-зонда (другие названия — эмулятор катализатора, прикол катализатора или просто прикол второй лямбды) — устройство корректирующее сигнал от второй лямбды (ДК, кислородный датчик) поступающий в систему автомобиля ЭБУ.

Установка данного устройства является вынужденной мерой, необходимой в случае удаления катализатора или замены его пламегасителем. В противном случае значения сигналов от первой и второй лямбды совпадут и электроника автомобиля «поймет», что катализатора нет или он не работает.В результате будет запущен аварийный режим работы двигателя, что повлечет за собой резкое увеличение расхода топлива и снижение общего ресурса ДВС.

Внимание! Подмена лямбда-зонда ставится только на работающий лямбда-зонд! Он не может избавиться от ошибок лямбда (P0130 — P0167) и не даст возможности эксплуатировать автомобиль с неисправным лямбда-зондом. Это всего лишь устройство, которое изменяет показания, получаемые работающим кислородным датчиком, в нужное русло!

Обманка механическая

По типу строения различают два вида обманки — механическую и электронную.Первый вид трюка показан на фото. Выточен из устойчивой к высоким температурам стали небольшие прокладки с каталитическим наполнением для лямбда-зонда. Получается, что кислородный датчик начинает анализировать смесь, прошедшую через миникатализатор. Это позволяет получить немного заниженный показатель содержания кислорода в смеси и электроника автомата считает, что катализатор правильно сжигает излишки СО и СН.

Опция электронной коряги 1

опция 2

Электронная обманка представляет собой небольшой модуль размером со спичечный коробок (пример на фото.Он преобразует сигнал, поступающий от лямбда-зонда на блок управления, по специально заложенной схеме. В результате гасится ошибка катализатора (обычно P0420), что неизбежно в случае удаления газового катализатора из выхлопной системы.

Устройство и работа лямбда-зондов:

Лямбда-зонд работает по принципу гальванического элемента с твердым электролитом в виде керамики из диоксида циркония (ZrO2). Керамика легирована оксидом иттрия, а поверх нее нанесены электропроводящие пористые платиновые электроды.Лямбда-зонд обеспечивает эффективное измерение концентрации остаточного кислорода в выхлопных газах после прогрева до температуры 300-400 градусов Цельсия. Только в таких условиях циркониевый электролит приобретает проводимость, а изменение концентрации кислорода на его поверхности приводит к появлению выходного напряжения на электродах лямбда-зонда.

Срок службы кислородных датчиков практически полностью зависит от качества бензина. Присадки, присутствующие в поддельном бензине, вступают в химический контакт с платиной.В результате лямбда-зонд приходит в негодность.

Мир всем)))

Большинство современных автомобилей имеют специальные электронные системы управления. Они экономят расход топлива и обеспечивают оптимальную работу двигателя. Одним из неотъемлемых элементов выхлопной системы является лямбда-зонд. При его поломке двигатель начинает работать в аварийном режиме. Можно ли устранить проблему самостоятельно?

Принцип работы лямбда-зонда и вопросы его ремонта

Датчик фиксирует количество кислорода в выхлопных газах автомобиля и передает его на панель управления.В зависимости от показаний щупа ЭБУ регулирует уровень обогащения смеси, которая подается в камеру сгорания. Большинство моделей имеют два датчика, один перед катализатором и один за ним. В процессе эксплуатации выходят из строя кислородные датчики, производители рекомендуют чистить приборы каждые 30 тысяч километров пробега.

Многие автолюбители забывают о таких рекомендациях и сталкиваются с проблемой после того, как загорается предупреждающая табличка на панели. Чаще всего лямбда-зонд ремонту не подлежит.Стоимость устройства немаленькая, а его замена всегда очень нецелесообразна. Умельцы нашли выход из этой неприятной ситуации. Они предлагают использовать специальную автомобильную хитрость, которая позволит нормально работать двигателю и отключит сигнализацию Check Engine.

Совет: Не стоит полностью отключать или блокировать один из датчиков, это не решит проблему, а приведет лишь к повышенному расходу топлива и нестабильной работе двигателя на холостом ходу.

Как правильно сделать защелку кислородного датчика

Сделать обманку для бортового компьютера своими руками можно тремя способами:

• установить механическую втулку;
• подключить простую электронную схему;
• прошивка контроллера.

Каждый из способов достаточно эффективно решает проблему вышедшего из строя датчика и возвращает двигатель в нормальное состояние.

Механический метод (с чертежами отверток)

Чтобы обмануть контроллер, нужно установить металлическую втулку между выхлопной трубой и лямбда-зондом. Для изготовления детали вам понадобится:

• металлическая заготовка;
• обрабатывающая машина;
отвертка
• ;
Набор ключей
• .

Коряга механическая бронзовая может быть изготовлена ​​вручную или заказана специалистом

Изготовить деталь можно даже не имея специальных навыков работы, главное иметь хороший токарный станок.В крайнем случае можно заказать его изготовление у знакомого специалиста.

Форма и размеры втулки указаны на чертеже.

Деталь должна точно соответствовать схеме по форме и размерам

Чтобы установить механическую заглушку, выполните следующие действия:

После запуска двигателя сигнал Check Engine должен погаснуть. Это немного отодвигает датчик от потока выхлопных газов. Механическая защелка подходит для большинства моделей автомобилей, главное, чтобы датчик был вкручен в корпус.

Как сделать и установить электронный (со схемой)

Так как контроллер получает электронные сигналы, которые приходят к нему от лямбда-зонда, то можно поставить специальную схему обманки. Он подключается к проводам, которые идут от датчика к разъему. Место установки у разных моделей разное: это может быть центральный тоннель между сиденьями, торпеда или моторный отсек. Для изготовления электронной схемы подготовьте следующие материалы:

Перед началом работы отсоедините отрицательную клемму.Все соединения должны быть хорошо изолированы. Лучшим вариантом будет поместить схему в пластиковую форму и залить все эпоксидным клеем.

Все соединения электронной обманки должны быть хорошо изолированы

В продаже можно найти готовые электронные фокусы. В них используется небольшой микропроцессор, который анализирует сигнал первого датчика, обрабатывает его и формирует необходимые показатели для бортового компьютера. Такие устройства легко подключить, но они будут стоить дороже, чем самодельная схема.

Видео изготовления электронного трюка датчика и проверки его работы

Прошивка контроллера: стоит ли делать самому

Еще один вариант обмана — перепрошивка самого бортового компьютера. Изменяя алгоритм работы прибора, вы блокируете обработку сигналов второго лямбда-зонда. Опасность этого метода в том, что при неправильном выполнении восстановить прежнюю работу компьютера будет сложно. Оригинальную заводскую прошивку достать очень сложно, а стоимость довольно высока.Поэтому такую ​​работу стоит доверять только опытному специалисту, которого вы знаете лично.

Последствия установки различных типов обманок

При установке подделки стоит учитывать, что все работы выполняются на свой страх и риск. При неправильной установке таких устройств могут возникнуть следующие неисправности:

1. Неисправность двигателя из-за неправильной регулировки впрыска бортовым компьютером.
2. Повреждение проводки и контроллера из-за неправильно припаянной схемы.
3. Ошибки в работе бортового компьютера.
4. Повреждение датчиков.

Работать с любой электроникой нужно очень осторожно. Даже малейшая неточность может привести к поломке, поэтому нужно внимательно следовать инструкции.

Совет: Не стоит заказывать накрутки в интернете на сомнительных сайтах. Большинство из них плохо работают и не принесут ожидаемого результата.

Обман лямбда-зондов практикуют многие автомобилисты. Такие устройства позволяют сэкономить на замене вышедших из строя датчиков. Важно правильно изготовить обманку и установить ее, чтобы последняя не оказалась негативной для бортового компьютера или двигателя.

Лучший автосервис в Пенсаколе!

Кислородные датчики вашего автомобиля могут быть причиной включения индикатора «проверьте двигатель». Узнайте больше об этих крошечных датчиках здесь.

Датчики кислорода

являются одними из самых важных элементов вашего автомобиля. Датчик кислорода, разработанный в конце 1960-х годов компанией Robert Bosch, измеряет количество кислорода в жидкости или газе.

Хотя большинство владельцев автомобилей не понимают, что такое датчик кислорода и что он делает, стоит знать, что этот простой маленький датчик является одной из наиболее распространенных причин, по которой загорается индикатор «проверьте двигатель». В большинстве случаев новый индикатор «проверьте двигатель» может быть связан с неисправным кислородным датчиком или чрезмерными выбросами.

Вот что вам нужно знать о кислородных датчиках и почему так важно обращать на них внимание.

Что такое датчик кислорода?

Датчик кислорода измеряет количество кислорода в жидкости или газе. Мы уже рассмотрели это. Теперь вопрос в том, как именно он это делает. Правда в том, что процесс довольно прост.

Кислородные датчики

изготавливаются из циркония и платины с керамическим покрытием. В настоящее время их можно встретить на всех автомобилях, выпущенных после 1980 года.Кислородный датчик находится в системе контроля выбросов и отправляет обновления данных на компьютер внутри двигателя. Когда датчик O2 работает хорошо, он гарантирует, что ваш двигатель продолжает работать с максимальной производительностью и что выбросы постоянно контролируются.

Если датчик кислорода неисправен, загорится индикатор проверки двигателя. Более того, автомобиль с неисправным кислородным датчиком не пройдет тест на выбросы.

Признаки того, что ваш датчик кислорода неисправен

Когда ваш кислородный датчик начинает выходить из строя, на это есть много очевидных признаков.Вот несколько наиболее распространенных показаний:

• Менее эффективная работа. Рывки при постоянном дросселе, плохой холостой ход, проблемы с запуском и т. д.
• Высокий расход топлива
• Индикатор проверки двигателя на

В отличие от масляных и воздушных фильтров датчики кислорода не требуют регулярной замены. Вместо этого их следует заменять только тогда, когда они выходят из строя.

Потому что они являются критически важным компонентом общей системы выбросов вашего автомобиля, а также потому, что они контролируют количество кислорода, присутствующего в ваших выхлопных газах, и передают эту информацию обратно на компьютер вашего двигателя (который затем регулирует соотношение воздуха и топлива вашего автомобиля). , датчики кислорода препятствуют правильной работе вашего двигателя, когда они выходят из строя.

Это, в свою очередь, создает многие из вышеперечисленных проблем, в том числе более низкую экономию топлива, более высокие выбросы и возможное повреждение других элементов вашего автомобиля, таких как каталитический нейтрализатор. К сожалению, в настоящее время на транспортных средствах нет расширенной системы предупреждения, которая сообщала бы вам, что ваш кислородный датчик неисправен, поэтому владельцам автомобилей необходимо искать другие признаки, чтобы указать им на этот факт.

Важность проверки кислородного датчика профессионалом

Если вы заметили какие-либо из этих признаков в своем автомобиле, не пугайтесь.Замена датчика кислорода не так сложна, как может показаться. Хотя это тоже не самодельная работа.

Если ваш датчик кислорода неисправен, свяжитесь с нашей командой. Мы специализируемся на уходе за каталитическим нейтрализатором и выхлопной системой, а также за глушителями и кислородными датчиками.
