Втягивающее реле как разобрать – Ремонт втягивающего реле стартера своими руками (фото и видео)

Как проверить втягивающее реле стартера, ремонт своими руками

Каждый водитель желает ездить на автомобиле, который предсказуемо себя ведет с начала проворота ключа в замке зажигания. Но иногда именно в этот момент случаются неприятности с авто. Одним из виновников данного события может оказаться реле в стартере.

Перед тем как проверить втягивающее реле стартера, желательно убедиться в однозначности выставленного диагноза. Для этого проводится поверхностная проверка участвующих элементов в системе запуска автомобиля.

Диагностика проблемы с запуском мотора

Водитель должен убедиться, что проблема заключена исключительно в неисправности реле. Для этого можно провести визуальный осмотр электропроводки, помереть заряд аккумуляторной батареи. Если эта схема и все параметры в норме, то с высокой долей вероятности поломка кроется в реле стартера.

Отсутствие щелкающих звуков от стартера говорит об отсутствии работы втягивающего реле. Если включение/выключение слышно, то поломка находится вне реле.

Для начала нужно повторить попытку с проворотом ключа

в замке зажигания. Молчание мотора в ответ на эти действия приведет к разбору стартера. Но, до того как разобрать втягивающее реле стартера, его нужно демонтировать из подкапотного пространства.

Читайте также: как проверить стартер на аккумуляторе.

Как работает реле

Разобраться в неисправностях механизма всегда помогает знание устройства, поэтому выясним принцип работы втягивающего реле стартера. На катушку поступает напряжение от автомобильной АКБ. За счет этого формируется магнитное поле, взаимодействующее с якорем, который вращаясь, натягивает пружину. За счет ее взаимодействия с бендексом, последний входит в зацепление с шестерней маховика коленвала.

Схема реле

Замкнувшиеся контактные элементы блокируют подачу напряжения на обмотку, однако якорь за счет магнитного поля не выходит из зацепления. Он возвращается лишь за счет удерживающей пружины после прекращения электроподпитки катушки. Бендекс в это время выходит из зацепления с маховиком.

Наиболее вероятные неисправности

Визуальный контроль неисправного реле обычно выявляет подгоревшую проводку на контактах. Также сами контакты утапливаются (залипают), возможно разизолирование и подгорание обмоток катушки.

Часто можно ориентироваться на такие симптомы, после которых может потребоваться ремонт втягивающего реле стартера своими руками:

  • неотключение стартера после запуска двигателя;
  • щелчок после проворота ключа на стартере может произойти, но дальнейшего запуска мотора не происходит;
  • слышно холостое вращение стартера после проворота ключа, но двигатель молчит.

Для ремонта реле потребуется разобрать этот элемент. Однако, попадаются модели, имеющие неразборное устройство, такие требуется только заменить. Этот вид ремонта является наиболее распространенным.

Работы по замене реле

Любые действия хоть демонтаж, хоть проверка втягивающего реле стартера должны начинаться с отключения электропитания от батареи автомобиля. Если этого не делать, то возможными последствиями окажется короткое замыкание и повреждение всей проводки. Такая замена может очень дорого обойтись.

Ремкомплект

До раскрытия корпуса надо с поверхности очистить нагар и грязь, чтобы они не попали внутрь электрического прибора. Затем надо ослабить гайку на щеточном узле и отсоединить контакт от болта. Теперь можно ослабить стяжку и ее болты, которые прижимают блок к массе. Достаем реле из подкапотного пространства.

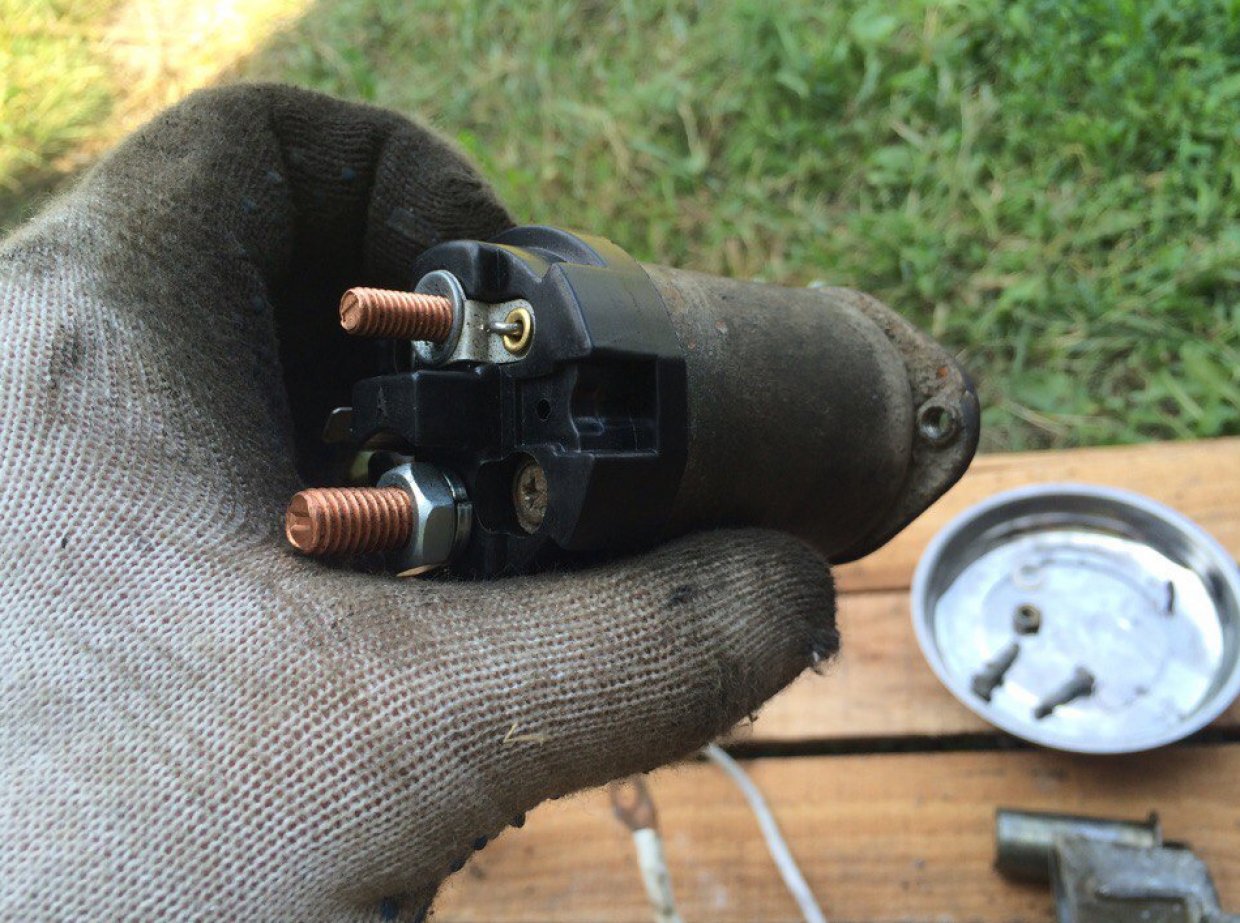

Отвинчиваем гайку на торце и раскрываем внутреннее содержание. Достаем перегоревший или нерабочий сердечник, а на его место монтируем новый. Сборку проводим в обратном порядке и монтируем деталь в подкапотное пространство. Если все было собрано правильно, то мотор должен запуститься с первого раза.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Как разобрать втягивающее реле стартера ваз 2109

Неисправности и ремонт втягивающего реле стартера ВАЗ-2109

Сегодня мы разберем важную тему для обладателей «девятки» – неисправности и ремонт втягивающего реле стартера ВАЗ-2109. Как правило, именно это устройство является причиной того, что водителям машины приходится разобрать стартер целиком, чтобы узнать, почему же механизм не работает. Порой эта неприятность решается сама собой, если хорошо зарядить аккумулятор автомобиля или аккуратно зачистить контактные соединения, весь со временем они способны окисляться. В любом случае владельцу машины отечественного автопрома необходимо самому уметь разбираться в собственном железном друге, т. к. неприятность может случиться и в дороге, когда поблизости нет СТО.

Самостоятельная проверка

Чтобы провести самостоятельную проверку работоспособности втягивающего реле, изначально необходимо проверить сам стартер. Схема довольно проста. Первым делом поверните в ключе зажигания ключ и попробуйте завести машину. Если стартер не работает, вы услышите специфический звук, похожий на щелчок. Это значит, что именно в реле затаилась неисправность.

Не разбирая и не демонтируя стартер, вы можете самостоятельно проверить механизм устройства. Для этого перемкните на задней панели тягового реле два контакта (они имеют вид медных болтов). Если устройство придет в движение (закрутится), то проблема во втягивающем.

Помните, что при самостоятельной разборке и починке автомобиля, вам стоит быть внимательными и аккуратными. Придерживайтесь инструкций чтобы не усугубить поломку и не получить травмы.

Причины и решения проблемы

Можно разделить все неисправности условно на две категории:

  • поломка кроется в стартере и втягивающем реле;
  • якорь стартера крутится, а реле щелкает;

Самая распространенная причина неработоспособности реле – это то, что места пайки провода к клемме утерян контакт. Перед тем как разобрать устройство, попробуйте просто пропаять эти места паяльником – проблема решается. Ну а если стартер все же не работает, то реле придется разобрать. Иногда сгорает катушка, создающая электромагнитное поле. Банальная замена старого провода на новый устраняет неполадку, для этого достаточно просто перемотать катушку своими руками.

Во втором случае, когда вы слышите щелчки, но стартер не вращается, попробуйте перемкнуть отверткой с прорезиненной ручкой клеммы на реле втягивающем. Сделав это, якорь стартера запустится и начнет крутиться, вы легко поймете это по характерному звуку. В этом случае поломка кроется в неспособности реле пропускать электрический ток через себя. При работе соблюдайте осторожность, ведь вы в зоне электромагнитной активности, вас может ударить током.

Когда дело в стартере

Если после проведенных действий стартер продолжает молчать, значит, он поломан. Чтобы его отремонтировать, вам необходимо разобрать втягивающее реле. Но как это сделать, если сам механизм не предназначен для разборки? В реле старого образца нужно открутить один или два винта, отпаять проводки, которые идут вовнутрь устройства.

Современные устройства неразборные, и для того чтобы открыть заднюю панель, вам придется развальцевать металлический корпус механизма. Развальцовку можно выполнить крупной отверткой или плоскогубцами. После этого нужно снять крышку. Чтобы отремонтировать, зачистите обгоревшую контактную пластину, поверхности болтов от нагара до блеска. Чем качественнее зачистите, тем дольше вам прослужит реле.

Конечно, разумнее и безопаснее будет обратиться на ближайшую СТО, но по ряду причин водители порой ремонтируют автомобиль самостоятельно. Экономия средств и времени требует предварительной подготовки, определенных знаний в ремонте машин.

Реле стартера ВАЗ 2107-2115.

Приветствую Вас дорогие мои посетители на сайте zerga.ru. Продолжая данную тему о ремонте стартера. я решил уделить внимание такому маленькому механизму как втягивающее реле стартера ВАЗ 2109. Ну и как обычно другие модели так же не останутся в стороне.

Зачастую именно из-за этого механизма приходится снимать и разбирать стартер в поисках причины, почему же не крутит стартер. В этой статье я хочу подробно рассказать, как можно самому проверить втягивающее реле на работоспособность и как его отремонтировать.

И так, закончим вступление и перейдём к делу.

Как проверить на работоспособность втягивающее реле стартера.

Для начала давайте разберём, какие бывают неисправности. Первое что может быть, это втягивающее реле щёлкает, но якорь стартера не крутится и второе, когда реле и сам стартер не подает никаких признаков жизни.

Давайте разберем первый вариант. Если реле щёлкает, тогда нужно проверить, а крутится ли якорь стартера? Для проверки нужно перемкнуть большой отвёрткой две клеммы на втягивающем реле.

Вместо отвёртки можно использовать небольшой отрезок сварочного кабеля с мощными клеммами на концах. Это нужно сделать потому, что нужно работать с большим током, от которого могут запросто отгореть клеммы.

Перемкнув эти клеммы, якорь стартера должен закрутиться (Вы услышите). Это будет свидетельствовать тому, что реле не пропускает через себя электричество и всё дело в нём. Если же после того как перемкнули клеммы, но стартер продолжает молчать, значит дело не в реле, а что-то случилось с самим стартером. Теперь нам стало понятно, что причина действительно в реле и нужно приниматься за его ремонт.

Для ремонта нам нужно вскрыть реле, но как это сделать? Ведь оно сделано не разборным. Действительно, новые модели реле стартера, делают неразборными, но это нас не остановит.

В старом реле нужно отвинтить один или два винта (зависит от модификации) и паяльником отпаять провода, которые идут вовнутрь реле.

Далее спокойно снимаем крышку. Втягивающее реле нового образца сделано неразборным и что бы снять заднюю крышку, нужно развальцевать металлический корпус реле.

Развальцовку, можно сделать большой отвёрткой или плоскогубцами.

После развальцовки, снимаем крышку и что мы там видим? А мы увидели, как сильно подгорела контактная пластина и болты.

Из-за этого утратился контакт, и стартер перестал работать. Нам нужно зачистить обгоревшую контактную пластину и контактные поверхности болтов от нагара до самого блеска. Чем лучше зачистите, тем дольше и качественней будет работать реле. После зачистки контакты выглядят примерно вот так.

Далее нам остаётся собрать всё обратно и заклепать металлический корпус.

При разборке, обратите внимание на состояние резьбовой части болтов, возможно, их нужно заменить. Так как контактные болты изготовлены из мягкого металла, то их можно легко повредить, я часто видел, как была сорвана резьба на них.

Далее нам нужно проверить всё на работоспособность.

Теперь перейдём ко второму варианту.

Второй вариант – это когда реле стартера не подаёт никаких признаков жизни.

Первая и очень распространённая проблема, потеря контакта в месте пайки провода к клемме.

Возможно, была произведена плохая пайка и со временем от окисления контакт оборвался. Перед тем как разбирать реле, нужно пропаять контактные клеммы паяльником, в большинстве случаев неисправность исчезает.

Если неисправность не исчезла, значит, реле нужно разбирать. Скорее всего, сгорела катушка в самом реле, которая создаёт электромагнитное поле.

После разборки, вытаскиваем внутреннюю катушку и видим следующую картину.

На фотографии выше справа, видно как перегорела катушка втягивающего реле. Здесь можно поступить радикальным способом, взять и перемотать катушку. Для этого нужен провод определённого диаметра (провод можно замерить штангенциркулем на обгоревшей катушке) и нужной длины. Размотав старую катушку, Вы сможете замерить нужную длину провода. Наматывать можно в навал, лишь бы поместился в весь провод. На фотографии выше, катушка слева уже отремонтирована и выглядит вот так. Намотанную катушку, можно изолировать трансформаторной бумагой, для предотвращения повторного замыкания.

Всё эти работы по восстановлению, можно проводить, если есть затруднение в финансах и при наличии соответствующих материалов, в противном же случаи, можно просто купить новое реле и установить его на стартер.

Ну, вот, пожалуй, на верное и всё. Мы рассмотрели наиболее распространённые неисправности, которые могут произойти с втягивающим реле, а так же методы их устранения.

На этом всё, до новых публикаций.

  • Как правильно заряжать автомобильный аккумулятор
  • Ремонт генератора ВАЗ 2110
  • Разборка генератора ВАЗ 2110
  • Замена подшипников генератора ВАЗ 2110
  • Снимаем приборную панель
  • Установка маршрутного компьютора в ВАЗ 2115 Калина
  • Замена втулок стартера ваз 2107-2110
  • Разборка стартера ВАЗ 2106-2114
  • Замена стартера ВАЗ 2107-2114
  • Реле стартера ВАЗ 2107-2115
  • Ремонт стартера ВАЗ 2106-2115
  • Устройство стартера ВАЗ 2109

  • Замена прокладки ГБЦ ВАЗ 2107
  • Замена воздушного фильтра на автомобилях ВАЗ
  • Замена прокладки головки блока цилиндров ВАЗ 2109
  • Замена ремня грм ВАЗ 2109
  • Замена втулок реактивных тяг ВАЗ 2107
  • Кузовной ремонт автомобиля

  • Замена цепи г.р.м. ВАЗ 2106
  • Притирка клапанов автомобилей ВАЗ
  • Ремонт Г.Б.Ц. автомобиля ВАЗ
  • Замена поршневых колец автомобилей ВАЗ
  • Установка маршрутного компьютора в ВАЗ 2115 Калина
  • Ремонт редуктора заднего моста

  • Американские авто
  • Азиатские
  • Европейские авто
  • Российские
  • Дилеры
  • Объявления дилеров
  • Помощники »
    • ПДД онлайн
    • Штрафы ГИБДД
    • Транспортный налог
    • Расход топлива
    • Маршрут онлайн
    • Онлайн игры
    • Форум
  • Ремонт стартера своими руками

    Известно, что автомобиль не сможет ездить без стартера. Вроде бы простой электродвигатель, а без него никуда. Завести поршневой агрегат с вышедшим из строя «стартовым» узлом можно лишь с толкача, но разве что только для поездки к специалистам автосервиса.

    Причины поломок столь ответственного механизма вполне очевидны. Большинство болезней лечится, если сделать ремонт стартера своими руками. Перечислим далее основные истоки неисправностей:

    • естественный износ элементов электродвигателя;
    • попадание воды во время мойки двигателя машины;
    • неправильная эксплуатация узла, например, продолжительные промежутки работы электродвигателя после запуска мотора;
    • короткие замыкания.

    От всего этого обычно спасает частичный ремонт стартера своими руками. То есть совсем необязательно покупать новый агрегат целиком. Далее мы рассмотрим, какие конкретно элементы выходят из строя, как вообще сделать ремонт стартера своими руками.

    Предварительно заметим, что по симптомам при поворачивании ключа зажигания надо разделять виды неисправностей стартового электродвигателя. Если, например, после поворота ключа раздается щелчок или треск, то проблема во втягивающем цилиндре. Последний можно заменить полностью.

    Как разобраться с узлом ВАЗа

    Для начала разберем, как сделать починить стартер свои руками на автомобилях ВАЗ. Прежде возьмем самый первый из автомобилей этой линейки.

    Для ремонта ВАЗ 2101 своими руками употребим перечисленные ниже инструменты:

    • набор гаечных ключей;
    • отвертки плоская и крестовая;
    • наждачная бумага;
    • головки.

    Итак, начинаем работы, открыв капот.

    1. Отсоединяем клеммы от аккумулятора.
    2. Демонтируем корпус воздушного фильтра с фильтрующим элементом.
    3. Отворачиваем три гайки крепления электродвигателя к мотору.
    4. Отсоединяем провода, предварительно сделав фотоснимки подсоединений.
    5. Извлекаем дефектный аппарат.
    6. Возможно, этому помешают так называемые «штаны» – выпускная труба, тогда придется открутить четыре болта и «приспустить штаны».
    7. От демонтированного элемента отделяем втягивающий цилиндр, отсоединив провод и выкрутив три винта. Осматриваем его, при необходимости заменяем полностью.
    8. Открутив болты, снимаем кожух электродвигателя.
    9. Открутив два болта, демонтируем крышку.
    10. Отделяем обмотки от пластин щеткодержателя, удаляем изолирующую трубку.
    11. Отделяем крышку со стороны коллектора.
    12. Отверткой достаем щетки электродвигателя. Замеряем их, при необходимости заменяем.
    13. Разбираем привод дефектной сборочной единицы. Для этого расшплинтовываем, затем снимаем рычаг привода, выводим привод из зацепления с муфтой, после чего извлекаем его.
    14. Осматриваем обмотки электродвигателя.
    15. При необходимости выпрессовываем, после чего заменяем втулки узла.
    16. Зачищаем элементы с нагаром или налетом. Вышедшие из строя детали меняем на новые запчасти.
    17. Сборку и монтаж производим по обратному пути.

    Отметим, что ремонт стартера своими руками у ВАЗ 2106 осуществляется по аналогичной инструкции.

    Если же обсуждать интересующую нас проблему относительно переднеприводных ВАЗ, то достаточно просто рассмотреть, какие есть отличия от приведенной инструкции. Инструменты здесь используются те же.

    Однако, например, у стартера ВАЗ 2109 при ремонте своими руками не нужно во время демонтажа с автомобиля отсоединять выпускную трубу. Дальнейшие манипуляции проходят точно так же, как описано выше.

    Естественно, что ремонт подобного стартера ВАЗ 2108 своими руками делается по сходному сценарию. При ремонте стартера у ВАЗ 2110 своими руками проще во время демонтажа агрегата с автомобиля сразу снять втягивающее реле, открутив соответствующие гайки.

    Однако в случае ремонта стартера у ВАЗ 2115 своими руками электродвигатель можно демонтировать сразу вместе со втягивающим цилиндром.

    Кстати, необязательно заменять при поломке этот цилиндр полностью в сборе. Можно произвести ремонт втягивающего реле стартера также своими руками. Для этого надо разобрать его, осмотреть втягивающую обмотку, возвратную пружину, вышедшие из строя детали заменить. Что же касается отечественных машин, то ремонт УАЗ можно выполнить по приведенной инструкции от ВАЗ.

    Как дела с другими народными автомобилями

    А теперь коснемся еще двух поистине народных автомобилей. Поговорим о переборе стартового элемента на Оке, а также Нексии.

    Для ремонта стартера у Оки своими руками нам понадобятся:

    • комплект гаечных ключей;
    • отвертки.

    Начинаем с демонтажа узла, он находится под термостатом системы охлаждения.

    1. У данного автомобиля пусковой аппарат крепится всего в двух точках, для его снятия необходимо открутить болт с одной стороны и гайку с другой. Но предварительно отсоединяем провода, как от аккумулятора, так от втягивающего цилиндра и от соединительной колодки.
    2. Откручиваем две гайки, после чего демонтируем тяговое реле.
    3. Откручиваем и снимаем кожух крышки со стороны коллектора.
    4. Демонтируем пружины щеток, стопорную, а также регулировочные шайбы.
    5. Отделяем крышку от корпуса, где коллектор.
    6. Извлекаем щетки, затем их замеряем, при выработке необходима замена.
    7. Расшплинтовав, демонтируем ось рычага.
    8. Снимаем крышку со стороны привода.
    9. Убираем рычаг привода, затем достаем якорь.
    10. Осматриваем обмотки электродвигателя.
    11. Демонтируем муфту привода, осматриваем ее состояние. Данную муфту также называют бендиксом. В случае каких-то дефектов муфты легко выполнить ремонт бендикса любого стартера своими руками. Нужно просто заменить сломанные элементы.
    12. Достаем пружину бендикса, при необходимости ее заменяем.

    Вот такие нехитрые манипуляции.

    Надо сказать, что у подобной небольшой машины, такой как Таврия, крепление нашего заветного электродвигателя тоже выполнено в двух точках, да и устройство его похоже. Поэтому ремонт у Таврии своими руками производится аналогично.

    Что ж, с Окой и Таврией как-то проще, а вот если сломался пусковой агрегат у другого народного автомобиля, будет ли сложнее? Посмотрим. Для ремонта стартера у Дэу Нексии своими руками необходимо приготовить:

    • комплект гаечных ключей;
    • отвертки.
    1. Для демонтажа узла с автомобиля – здесь, как у всех немаленьких машин, три крепления – откручиваем гайки, отсоединяем провода. Необходимо знать, что к верхнему болту крепежа электродвигателя к поршневому агрегату крепится «массовый» провод.
    2. Сразу проверяем шестерню привода, она должна вращаться только однонаправлено.
    3. Разборку и перебор узла осуществляем таким же образом, как в предыдущих случаях.
    4. Также отсоединяем втягивающее реле.
    5. Демонтируем крышку со стороны коллектора, а также со стороны привода.
    6. Демонтируем, после чего при необходимости заменяем щетки.
    7. Достаем якорь, изучаем обмотки.
    8. При необходимости выпрессовываем, после чего заменяем втулки узла.
    9. Сборку делаем в обратной последовательности.


    По всей видимости, сложностей здесь немного.

    То же самое можно сказать про ремонт стартера, например, Ауди 80 своими руками. Там действовать нужно, практически повторяя приведенные пункты.

    Цена и необходимость процедуры

    Однако не каждый решится все же делать ремонт стартера своими руками. Кому-то гораздо более удобным вариантом покажется обращение к мастерам автосервиса. Для таких автолюбителей мы составили таблицу с ценами на описываемую операцию.

    Стоимость здесь указана без учета цен на запчасти.

    Заметим, что если по ходу работы выяснилось, что обмотки электродвигателя «не прозваниваются», имеют обрыв цепи, то тогда нет смысла в починке, лучше купить новый агрегат.

    Итак, выше были приведены основные рекомендации по починке почти любого стартера своими руками. Они должны помочь автолюбителям в этом нелегком деле!

    Автор материала: Михаил Думченков

    • Новые машины 2017
    • Тест-драйвы
    • Джипы
    • Обзоры автомобилей
    • Фото и видеогалереи
    • Новости

    Сегодняшние цены на бензин:

    Все цены на бензин

    Проверьте себя на алкогольном тесте:

    © 2011-2017 Daciaclubmd.ru

    Копирование материалов разрешено только с активной гиперссылкой на наш сайт.

    Источники: http://ladaautos.ru/vaz-2109/neispravnosti-i-remont-vtyagivayushhego-rele-startera-vaz-2109.html, http://zerga.ru/Rele startera VAZ 2107-2115.html, http://daciaclubmd.ru/repair/elektrika/remont-startera-svoimi-rukami

    ladafakt.ru

    Как разобрать втягивающее реле ? втягивающее ваз ? Ремонт и сервис

    Инструкция

    Причинами этого явления могут быть контакты крепления у силовых проводов на самом корпусе втягивающего реле, которые окислились, или подгорели внутри самого втягивающегося. А также стершиеся щетки стартера.

    Чтобы досконально разобраться и выяснить причину, снимите сначала стартер. Если вам неудобно откручивать рожковым ключом третий болт из крепления стартера, возьмите головку на 13, удлинитель и ключ-трещетку. Хотя возможно у вас получится снять втягивающее реле без снятия стартера с машины.

    Если вы все же его сняли, тогда на крышке корпуса и втягивающем сделайте метки карандашом, чтобы при складывании у вас не возникло проблем.

    После этого снимайте втягивающее реле и разбирайте стартер. Так вы сможете убедиться, что со щетками все в порядке, до критических 10 мм они еще не дотягивают.

    Если вы уж сняли стартер, то разберите его полностью, тщательно все проверьте и смажьте. Можно использовать как литиевую смазку, так и графитовую.

    Считается, что втягивающее реле неразборно. У крышки из эбонита можно открутить два винта, но она не снимется, так как мешают два запаянных провода. Но вы открутите два винта под крест и распаяйте контакты паяльником. Только, чтобы не повредить уплотнительную прокладку, аккуратно поддевайте тонкой отверткой крышку. Делайте это очень аккуратно. И она легко снимется.

    После разбора крышки вы выясните истинную причину дефекта. Если подгорели контакты втягивающего, то необходимо их хорошо зачистить. Проделайте эту процедуру, даже если с ними все в порядке, но видны только незначительные следы эрозии. И даже если нет следов явной грязи на самой контактной группе, возможно, в плохом состоянии находится не силовой контакт.

    Особенно внимательно проводите этап сборки узла. Ведь при сильном затягивании гаек на медных болтах можно повредить крышку. Если же такая неприятность случится, заклейте трещину эпоксидной смолой, а сверху закрепите стеклоткань. Хотя это, конечно же, временная мера.

    Остальную сборку проводите в обратном порядке. А уже после проверки стартера на работоспособность обязательно обильно смажьте все внешние контакты литолом, чтобы в дальнейшем они не окислялись.

    Обратите внимание

    Втягивающее реле ВАЗ 2110 обеспечивает дистанционное включение электродвигателя стартера и служит для входа в зацепление ведущей шестерни стартера с венцом маховика. Принцип работы втягивающего реле основан на электромагнетизме.  Замена втягивающего реле. Втягивающее реле расположено под капотом, а именно на самом стартере. Отсоединяем от аккумулятора минусовую клемму. В нижней части находим стартер.

    Полезный совет

    Главное, с осторожностью подходите к снятию самой крышке, прокладка между ней и корпусом втягивающего реле очень не любит механического вмешательства, не повредите её. Неисправности, которые ведут к замене втягивающее реле стартера ВАЗ 2110, встречаются достаточно часто. Самое распространённое – сгорание обмотки катушек, так же часто выгорают и контакты внутри, но чаще всего реле отказывается работать по самой тривиальной причине.

    Если при попытке завести автомобиль стартер «не крутит», нет характерных звуков перед запуском двигателя, или появилось необычное «гудение», возможно, вышло из строя втягивающее реле. Заменить его можно самостоятельно, для этого необходимо будет сначала снять стартер.

    Вам понадобится

    • — ключ «на 10»;
    • — ключ «на 13»;
    • — ключ TORX E5;
    • — отвертка;
    • — удлинитель для торцовых головок;
    • — торцовая головка «на 10».

    Инструкция

    Отсоедините «минусовый» провод от аккумуляторной батареи. Отверните гайки затяжек хомутов, ослабьте затяжки и снимите шланг воздухозаборника сначала с корпуса воздушного фильтра, а затем с самого воздухозаборника.

    Снимите воздухозаборник. Затем отверните гайки крепления теплоизоляционного щитка. С помощью удлинителя и торцовой головки «на 10» выверните болт крепления щитка к кронштейну правой опоры двигателя снизу автомобиля и снимите теплоизоляционный щиток.

    Выкрутите нижний болт крепления стартера внизу автомобиля. Отверните два верхних болта крепления стартера.

    Выньте разъем с вывода втягивающего реле стартера. Отверните гайку и снимите провод с верхнего контактного болта реле. Затем снимите стартер вверх.

    Отверните гайку крепления контактного провода втягивающего реле с помощью торцового ключа «на 13». Выверните болты крепления реле к стартеру. Лучше это делать, используя ключ TORX E5.

    Выведите якорь реле из зацепления с рычагом привода и снимите втягивающее. Произведите установку новой запчасти. Следите за тем, чтобы наконечник втягивающего реле зацепился с рычагом привода.

    Установите стартер на место и подсоедините провода, произведя все операции в обратном порядке.

    Видео по теме

    Обратите внимание

    Перед снятием стартера и втягивающего реле исключите следующие неисправности в автомобиле: разрядка аккумулятора, присутствие окалин, следов окисления на клеммах, наличие повреждений проводки, плохое закрепление контактов. Вполне вероятно, что автомобиль может не заводиться именно по этим причинам.

    Полезный совет

    Если есть возможность, выполняйте работы по снятию стартера на смотровой яме, или воспользовавшись подъемником.

    Для крепления втягивающего реле к стартеру лучше использовать медные гайки и шайбы. Они не будут «пригорать», и их легко откручивать.

    Источники:

    • как поменять втягивающий на ваз

    www.kakprosto.ru

    устройство, схема, принцип работы, признаки неисправности, как проверить, снять и разобрать, ремонт своими руками

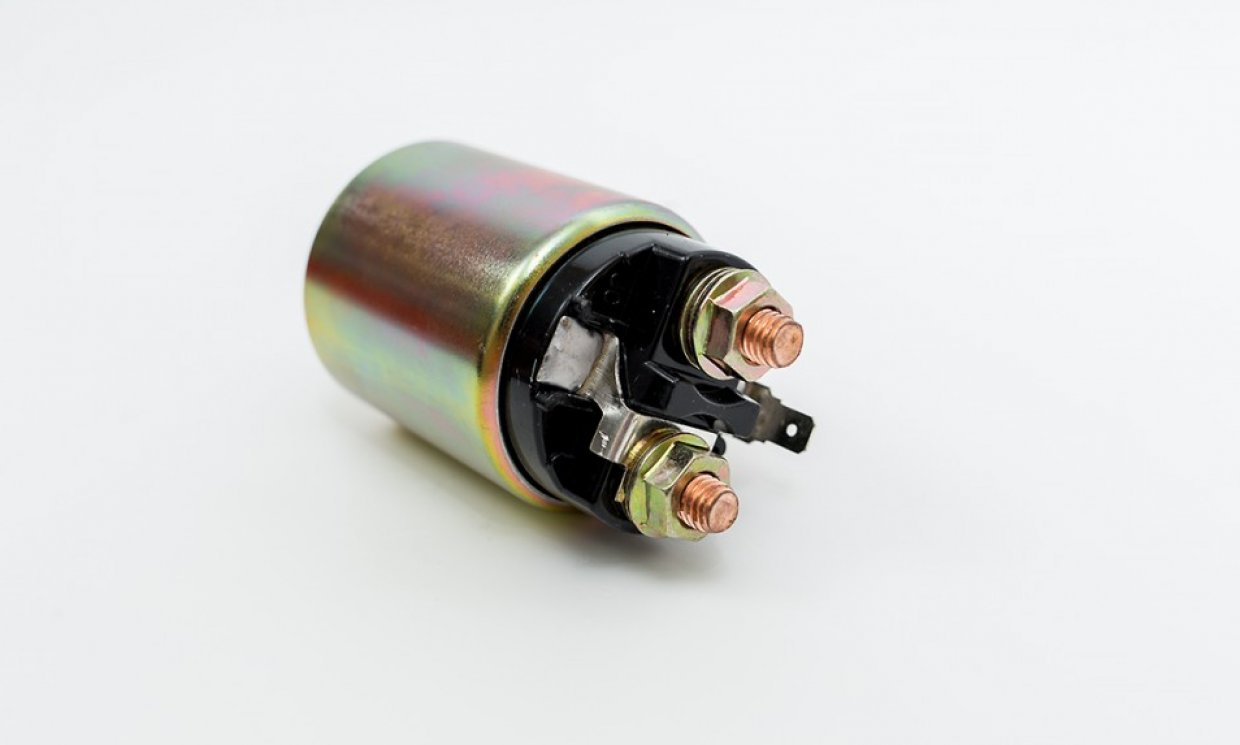

    Втягивающее реле стартера Многие автолюбители попадали в ситуации, когда попытки завести машину заканчивались лишь звуками реле стартера под капотом. Особенно часто такое встречается в морозное время года. Ёмкость аккумулятора снижается быстрее, и заряда не хватает. Обзор даст понять, какие ещё бывают причины неполадок втягивающего реле стартера, можно ли устранить их самостоятельно.

    Как выглядит, где находится

    Втягивающее реле управляет муфтой свободного хода. Монтируют электромагнит со стартером одним блоком. Деталь оборудована шестернёй, которая должна вращать маховик мотора при его запуске. Если маховик продолжит вращаться и дальше, то это приведёт к отказу стартера или электрической сети машины. Чтобы такого избежать, муфту выдвигают исключительно при запуске мотора (после чего реле возвращает её назад). Втягивающее реле стартера

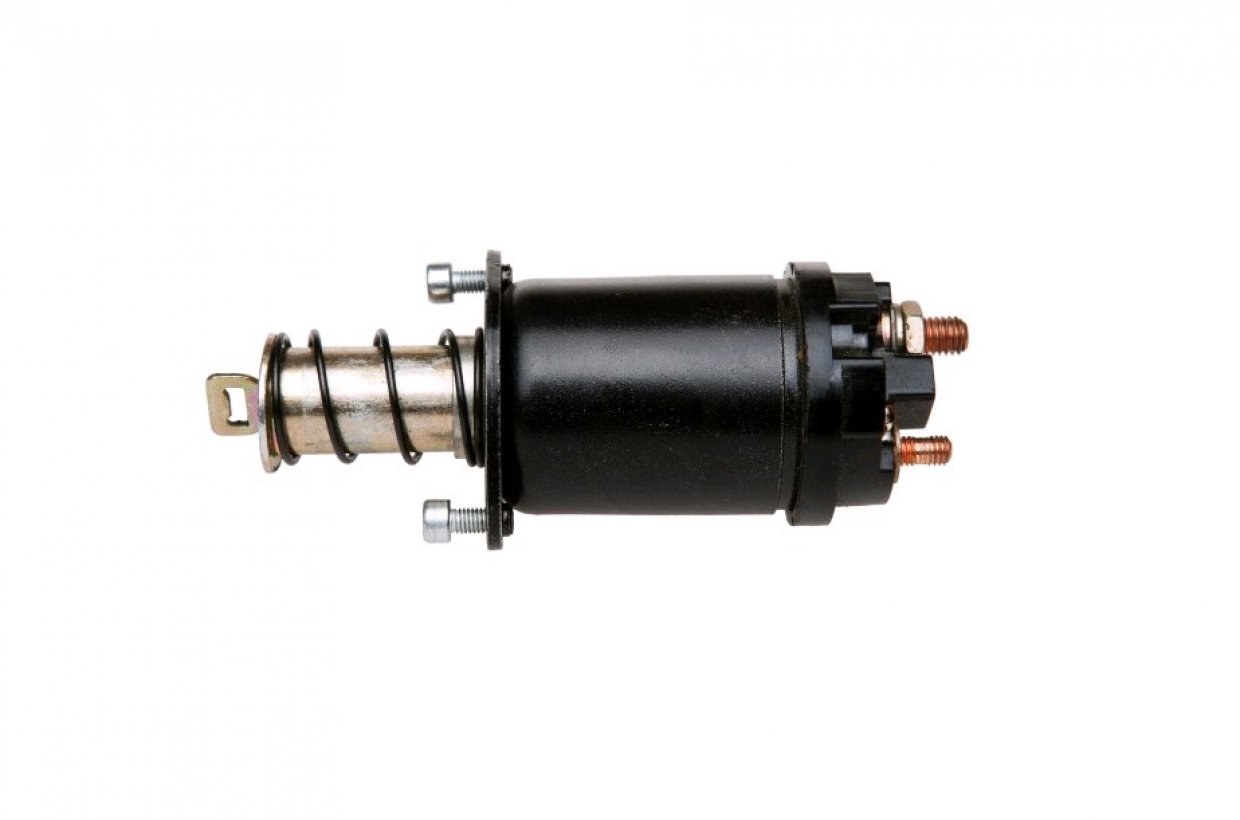

    Внешне оно выглядит как вытянутый металлический цилиндр с находящейся внутри катушкой с якорем, куда подаётся ток после замыкания цепи. Сжимая возвратную пружину, толкая рычаг с перемещением муфты свободного хода, появившееся магнитное поле заставляет якорь двигаться до катушки. Мотор запускается, электроцепь разрывается, пропадает магнитное поле, а возвратная пружина выталкивает назад якорь с муфтой.

    Знаете ли вы? Сегодня самым большим автомобилем в мире является самосвал немецкого производства Liebherr T 282B. Его вес составляет более 220 тонн. Для того чтобы попасть в его кабину, нужно преодолеть целых 16 ступеней. Кузов этого «монстра» может свободно уместить частный дом, а его грузоподъёмность составляет 363 тонны.

    Как работает втягивающее реле стартера

    Включение зажигания запускает подвод электропитания на обмотку устройства. Как результат образование магнитного поля во втягивающей обмотке, втягивание сердечника катушки и замыкание контактов. Вместе с этим сердечник толкает муфту к маховику коленвала, вынуждая его прокручиваться. Втягивающее реле стартера Втягивающая обмотка заставляет втягиваться сердечник, соединяющий силовые разъёмы реле через центральные контакты, передавая энергию с аккумулятора на стартер и заставляя его заработать. Обмотка удерживает сердечник, что гарантирует подачу энергии к стартеру.

    При нехватке заряда батареи втягивающая обмотка ещё срабатывает, а для удерживающей силы её уже недостаточно. На сердечник воздействует пружина и уводит его назад, а втягивающая обмотка снова старается вернуть его в катушку.

    Важно! Одной из распространённых проблем с возвратным реле стартера считается подгорание силовых контактов. При появлении этой неполадки следует хорошо зачистить повреждённый участок наждачной бумагой, а при износе контактов — произвести их замену.

    Но поскольку удерживающая не способна его удерживать, сердечник опять уходит назад. Подобные попытки передать энергию с батареи на обмотку характеризуются многочисленными щелчками втягивания и отпускания сердечника.

    Признаки и причины неисправности

    Неполадки можно заметить по таким факторам, устранив которые, данное устройство продолжит свою работу:

    • щелчком заканчивается поворот ключа, однако без вращения стартера;
    • ключ запускает вращение стартера, однако оно остаётся холостым, не действующим на двигатель;
    • машина нормально заводится, но стартер вместо отключения продолжает быстро и с треском вращаться.

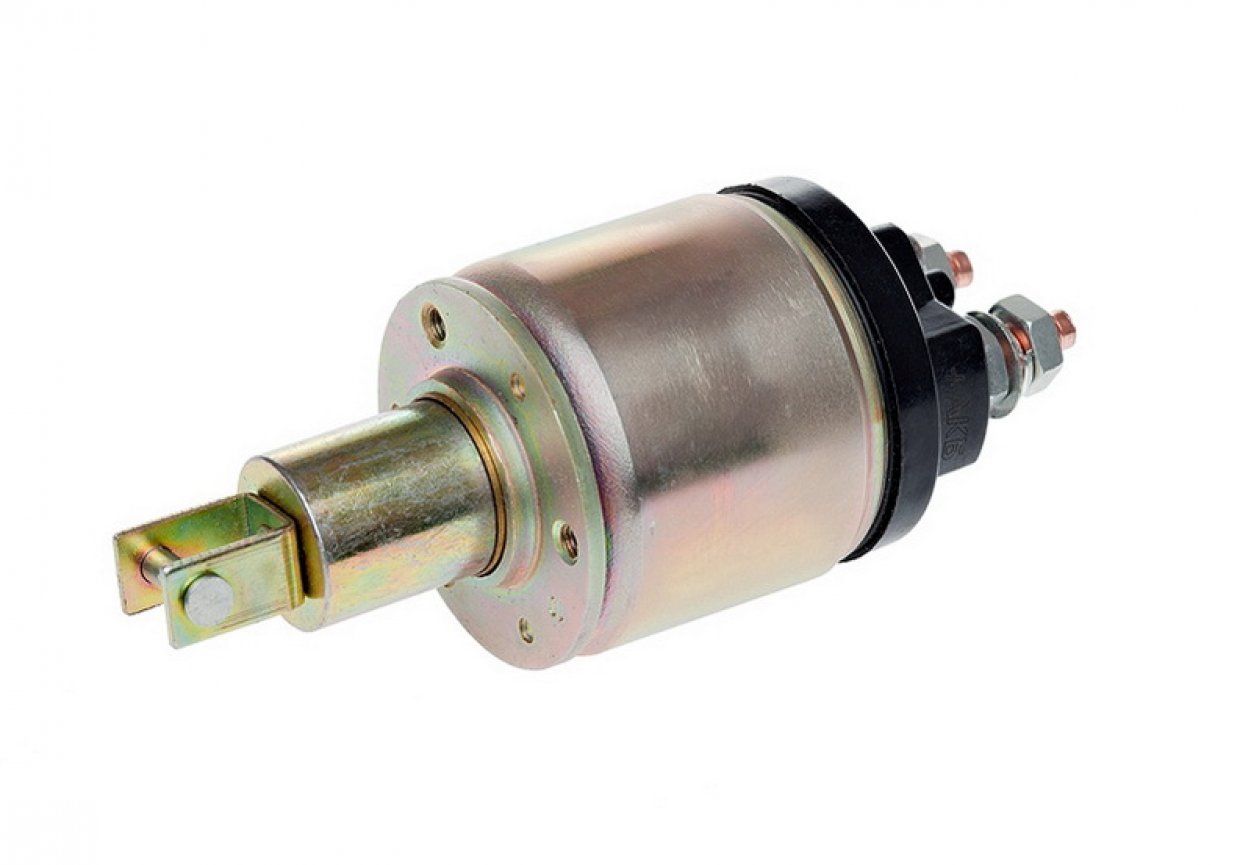

    Втягивающее реле стартера Причины, по которым переключатель может выйти из строя, такие:
    • нарушение целостности устройства из-за брака, механического износа или во время аварии;
    • короткое замыкание в витках обмотки по причине долгого воздействия напряжения при попытке запустить мотор;
    • нарушение или подгорание контактов из-за плохого соединительного контакта или длительной работы стартера, чтобы запустить движок;
    • ослабление или поломка возвратной пружины по причине механического воздействия или длительной подачи напряжения;
    • обрыв удерживающей обмотки, вызванный физическим воздействием при неплотно надетой крышке реле;
    • ослабленное крепление устройства, которое приводит к перекосу и невозможности сердечника целиком войти внутрь для замыкания контактов.

    Важно! Следует тестировать работу генератора и аккумуляторной батареи, чтобы её заряда было достаточно для работы стартера.Это нужно делать периодически.

    Как проверить

    Чтобы оценить работу устройства, подсоединённого к стартеру, сначала необходимо проверить целостность подводящей проводки. Дальше, повернув ключ, можно проверить наличие звука срабатывания.

    При наличии щелчка (но при отсутствии вращения стартера) вероятной причиной есть подгорание контактных пластинок. Чтобы выяснить,в этом ли заключается причина, следует дать напряжение на движок авто, минуя реле. Отсоединяется клемма реле от замка, и отвёрткой замыкаются две клеммы — от батареи и на стартер. Начавшееся вращение свидетельствует о неполадках во втягивающем устройстве. Удобнее проводить проверку, когда стартер отсоединён. Втягивающее реле стартера Тогда нужно:

    • разместить реле возле аккумулятора, «плюс» и «минус» соединить с контактами реле;
    • свободный конец провода «минус» приложить к корпусу стартера (отчётливый щелчок покажет нормальную работоспособность реле).
    Отсутствие характерного звука говорит о том, что устройство требует ремонта или даже замены.

    Как разобрать

    Следует отметить, что реле стартера, у которых задние контактные крышки завальцованы заводским способом, вскрыть практически невозможно. Ремонту подлежат только те реле, где задняя крышка крепится с помощью винтов. Ниже приведена разборка именно такого реле.

    Необходимые инструменты и оборудование такие:

    • дрель-шуруповёрт;
    • паяльник на 100 Ватт;
    • щётка по металлу;
    • медный многожильный провод;
    • мягкий деревянный брусок.
    Пошаговая инструкция поможет правильно разобрать возвратное реле стартера. Для этого нужно:
    1. Вывернуть крепёжные винты на задней крышке при помощи шуруповёрта.
    2. Для лучшего прогревания щёткой по металлу убрать с концов обмоток появившееся окисление.
    3. Прогретым паяльником расплавить олово на одном конце обмотки и выбить его остатки о деревянный брусок.
    4. То же самое проделать с другим концом обмотки.
    5. Открыть заднюю крышку, предварительно отогнув конец провода.

    Видео: разборка втягивающее реле стартера

    Ремонт своими руками

    Открыв доступ к внутренностям втягивающего реле, можно увидеть два конца провода втягивающей обмотки (толстые) и конец провода удерживающей обмотки (тонкий). В месте выхода тонкой обмотки провод должен быть приварен к корпусу точечной сваркой. Одной из частых неполадок становится обрыв удерживающей обмотки именно в этом месте. Такое может произойти, если крышку недокрутили при сборке, или она сама открутилась в процессе эксплуатации.

    Знаете ли вы? Легендарная советская машина «Победа» могла носить совсем другое название — «Родина». Однако после вопроса генералиссимуса Иосифа Сталина: «Ну и почём у нас будет Родина?» автомобиль сразу же решено было переименовать.

    В результате появляется еле ощутимая слабина: крышка может немного двигаться. При ударе подвижных контактов она подпрыгивает и задевает втягивающий провод. А тот, воздействуя на провод удерживающей обмотки, приводит к его обламыванию. Если есть возможность, то надо как следует приварить конец проволоки на место точечной сваркой. Если нет, то хорошо зачистите провод и, отведя его чуть в сторону, припаяйте. Работоспособность реле восстановится.

    Также для профилактики следует зачистить металлической щёткой или наждачной бумагой контакты на корпусе и внутренней стороне крышки. Осталось поставить крышку на место и закрутить винты шуруповёртом. Втягивающее реле стартера Самое сложное в данном ремонте — это правильная установка крышки на место. Всё выполнять в соответствии с пошаговой инструкцией (см. выше). В результате должны остаться только чистые отверстия.

    Кусочек медного многожильного провода очистить от изоляции и взять оттуда две жилки. В жилах чуть облужить кончики и подпаять их к концам обмоток. Далее нужно правильно сориентировать подвижный контакт, который мог сместиться во время зачистки. Он должен находиться в таком положении, чтобы расстояние между отверстием с проводами и контактом было одинаковым для обеих сторон пластины. Расстояние от отверстия для винта до контакта тоже должно быть одинаковым с обеих сторон.

    Далее следует сориентировать саму крышку. Спаренный провод должен пройти в отверстие, где есть контакт. Далее нужно продеть направляющие тонкие проводки в соответствующие отверстия и аккуратно надеть крышку, прижимая на пружинку. Закрутить винты шуруповёртом и чуть отогнуть концы проводов наружу, прижимая их к крышке как можно плотнее.

    Нанести на концы немного канифоли на спирту, удалить направляющие проводки при помощи паяльника и припаять концы. Для этого можно использовать тот же припой, который был сбит при открытии крышки. Осталось пройтись щёточкой, вставить якорь, нажать и услышать, как срабатывают контакты. Работоспособность устройства восстановлена.

    Видео: ремонт своими руками втягивающего реле стартера

    Теперь вы знаете, что втягивающее реле стартера — достаточно несложное, но важное устройство, поскольку его неполадки не позволяют запустить автомобильный двигатель. Поэтому очень полезно знать принцип его работы, уметь разбирать и самостоятельно справляться с простой поломкой. Это вполне доступная задача для водителя с минимальными навыками слесарных работ. Следует лишь запастись временем, желанием и соответствующими инструментами.

    Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

    auto.today

    Ремонт втягивающего реле своими руками – Поделки для авто

    Вот наконец дошли руки и до стартера… ну как дошли. Если бы позавчера машина не отказалась напрочь заводиться, то я бы к нему и не думал притрагиваться. Всё из-под палки делаю… эх, пора менять жизнь в корне…

    Если быть точным, проблема заключалась во втягивающем реле (он же соленоид). Щёлкает, бендикс выскакивает, а мотор не крутит… И проблема эта у машины была уже давно.

    Что ж, вот я и у гаража, делаю вскрытие… которое говорит только об одном — стартеру 3,14-Z-Децл… ну если не прямо сейчас, то в скором светлом будущем… короче результат программы “Казахстан 2030” он оценить уже точно не сможет… Нурсултан Абишевич, прости…

    ну чтобы не быть голословным, фото статора с задирами:

    а вот и якорь.

    явно чего-то не хватает

    возможно одной жилы в обмотке… а где же она?

    да вот она… завалялась внутри =)

    как я понял, когда-то давным давно из-за того что разлетелся подшипник, внутри всё разнесло. Но мастера не стали устранять последствия, они просто заменили подшипник и собрали всё обратно, даже не проверив, не осталось ли чего лишнее внутри.

    да и вообще, все внутренности в ошмётках изоляции и грязи…

    посоветовался со спецами, сказали ловить тут нечего, если крутится, жди пока совсем не встанет. Ремонту не подлежит.

    Ну что ж, переходим к виновнику торжества — втягивающему реле. Оно как оказалось неразборное (завальцовано), и, по заверению спецов, ремонту тоже не подлежит… Новое под заказ с Эмиратов 20 дней ждать,… с Америки быстрее, но дороже. Что ж, надо проверить, может на рынке у кого завалялось, может по ошибке привезли, ведь у 32-й максимы почти такой же…

    Действительно, завалялось. Выглядит на твёрдую 4-ку

    по 10-и бальной системе =) .

    но главное — работает…

    …пока не поставишь на место. Чёт не осиливает… щёлкает, греется жутко — коварная эндукция =) но бендикс не выскакивает. Снимаю, смотрю — внутри пружинка, убрал пружинку — бендикс выскакивает, но не до конца… короче это китайский кусок экскрементов не осиливает возлагаемых на него обязательств… Нам такой хоккей не нужен, будем завтра сдавать…

    А теперь делать-то что, опять без машины N-нное количество времени проводить? К чёрту заверения спецов! кто сказал “неразборное”… нет ничего “неразборного” ….. пару десятков пропилов по периметру и объект уже готов к вскрытию… надо только проводки от клемм отпаять, а то ничего путного не выйдет.

    открываю, смотрю и вижу:

    один пятак сгорел наполовину… Но при этом он же наполовину остался цел =) поэтому поступаю просто.

    снимаю стопор (попробовал скрутить, но потом срезал чтоб не пороть резьбу)

    вытаскиваю пятак, немного шлифую его

    и ставлю задом-наперёд

    теперь ещё на 20 лет хватит =)

    снятый стопор заменяю гайкой.

    тарелочку тож шлифую… чтоб всё как новое было.

    собираю в обратном порядке, завальцовываю и припаиваю контакты. По шву желательно пройтись герметиком… ну чтобы было герметично

    Таким образом получается, что соленоид стартера не только “разборный”, но ещё и “сборный”, а значит вполне себе даже “обслуживаемый”))

    ии… момент истины… — МАШИНА ЗАВОДИТСЯ.  А это значит, что я вновь послал к чертям специалистов, сделал по-своему и получил то что хотел…

    Что ж, подведу итог. Стартер в любом случае под замену, но я пожалуй буду убивать его до конца. Втягивающее вполне ремонтопригодно, и если есть желание, а главное нет денег на покупку нового, то ножовка по металлу возможно будет очень кстати. Качество запчастей на рынке по прежнему сохраняет чёткую зависимость от цены… за копейки купить ничего путного не получиться… хорошо если будет вообще рабочее.

    И ещё хочу отметить один момент, если вам самим некогда заниматься ремонтом авто, то есть отличный ресурс, где вам обязательно подскажут именно ту фирму или автосервис, который выполнит всю работу за вас.

    Обслуживайте стартер вовремя. И счастливой вам дороги.

    Автор: Артем Хрестокьянц                 Атырау, Казахстан



    Похожие статьи:

    xn—-7sbgjfsnhxbk7a.xn--p1ai

    Как разобрать втягивающее реле

    Как разобрать втягивающее реле

    Иногда, при запуске двигателя цепь запуска вашего стартера замыкается как положено, втягивающее щелкает и он начинает крутиться, но складывается ощущение, что будто бы ему не хватает тока. Какие же причины могут быть, и если это связано с втягивающим реле, то можно ли его разобрать?



    Разбираем втягивающее реле стартера

    Реклама





    Причинами этого явления могут быть контакты крепления у силовых проводов на самом корпусе втягивающего реле, которые окислились, или подгорели внутри самого втягивающегося. А также стершиеся щетки стартера.

    [yandex1]

    Чтобы досконально разобраться и выяснить причину, снимите сначала стартер. Если вам неудобно откручивать рожковым ключом третий болт из крепления стартера, возьмите головку на 13, удлинитель и ключ-трещетку. Хотя возможно у вас получится снять втягивающее реле без снятия стартера с машины.



    Если вы все же его сняли, тогда на крышке корпуса и втягивающем сделайте метки карандашом, чтобы при складывании у вас не возникло проблем.



    После этого снимайте втягивающее реле и разбирайте стартер. Так вы сможете убедиться, что со щетками все в порядке, до критических 10 мм они еще не дотягивают.

    [yandex1]

    Если вы уж сняли стартер, то разберите его полностью, тщательно все проверьте и смажьте. Можно использовать как литиевую смазку, так и графитовую.



    Считается, что втягивающее реле неразборно. У крышки из эбонита можно открутить два винта, но она не снимется, так как мешают два запаянных провода. Но вы открутите два винта под крест и распаяйте контакты паяльником. Только, чтобы не повредить уплотнительную прокладку, аккуратно поддевайте тонкой отверткой крышку. Делайте это очень аккуратно. И она легко снимется.



    После разбора крышки вы выясните истинную причину дефекта. Если подгорели контакты втягивающего, то необходимо их хорошо зачистить. Проделайте эту процедуру, даже если с ними все в порядке, но видны только незначительные следы эрозии. И даже если нет следов явной грязи на самой контактной группе, возможно, в плохом состоянии находится не силовой контакт.

    [yandex1]

    Особенно внимательно проводите этап сборки узла. Ведь при сильном затягивании гаек на медных болтах можно повредить крышку. Если же такая неприятность случится, заклейте трещину эпоксидной смолой, а сверху закрепите стеклоткань. Хотя это, конечно же, временная мера.



    Остальную сборку проводите в обратном порядке. А уже после проверки стартера на работоспособность обязательно обильно смажьте все внешние контакты литолом, чтобы в дальнейшем они не окислялись. Вот вы и узнали как разбирать втягивающее реле стартера. Пробуйте.

    otvetkak.ru

    Как разобрать втягивающее реле стартера. Как определить неисправности во втягивающем реле стартера


    Как разобрать втягивающее реле

    Как разобрать втягивающее реле

    Время от времени, при запуске мотора цепь пуска вашего стартера замыкается как положено, втягивающее щелкает и он начинает вертеться, но складывается чувство, что как будто ему не хватает тока. Какие же предпосылки могут быть, и если это связано с втягивающим реле, то можно ли его разобрать?

    Разбираем втягивающее реле стартера

    Причинами этого явления могут быть контакты крепления у силовых проводов на самом корпусе втягивающего реле, которые окислились, либо подгорели снутри самого втягивающегося. Также стершиеся щетки стартера.

    Чтоб конкретно разобраться и узнать причину, снимите поначалу стартер. Если вам неловко откручивать рожковым ключом 3-ий болт из крепления стартера, возьмите головку на 13, удлинитель и ключ-трещетку. Хотя может быть у вас получится снять втягивающее реле без снятия стартера с машины.

    Если вы все таки его сняли, тогда на крышке корпуса и втягивающем сделайте метки карандашом, чтоб при складывании у вас не появилось заморочек.

    После чего снимайте втягивающее реле и разбирайте стартер. Так вы можете убедиться, что со щетками все в порядке, до критичных 10 мм они еще не дотягивают.

    Если вы уж сняли стартер, то разберите его вполне, кропотливо все проверьте и смажьте. Можно использовать как литиевую смазку, так и графитовую.

    Считается, что втягивающее реле неразборно. У крышки из эбонита можно открутить два винта, но она не снимется, потому что мешают два запаянных провода. Но вы открутите два винта под крест и распаяйте контакты паяльничком. Только, чтоб не разрушить уплотнительную прокладку, аккуратненько поддевайте узкой отверткой крышку. Делайте это очень аккуратненько. И она просто снимется.

    После разбора крышки вы выясните настоящую причину недостатка. Если подгорели контакты втягивающего, то нужно их отлично зачистить. Проделайте эту функцию, даже если с ними все в порядке, но видны только малозначительные следы эрозии. И даже если нет следов очевидной грязищи на самой контактной группе, может быть, в нехорошем состоянии находится не силовой контакт.

    В особенности пристально проводите шаг сборки узла. Ведь при сильном затягивании гаек на медных болтах можно разрушить крышку. Если же такая проблема случится, заклейте трещинку эпоксидкой, а сверху закрепите стеклоткань. Хотя это, конечно, временная мера.

    Остальную сборку проводите в оборотном порядке. А уже после проверки стартера на работоспособность непременно обильно смажьте все наружные контакты литолом, чтоб в предстоящем они не окислялись. Вот вы и узнали как разбирать втягивающее реле стартера. Пробуйте.

    tipsboard.ru

    Диагностика и ремонт втягивающего реле стартера

    Каждый автолюбитель хотя бы раз в жизни встречался с проблемой запуска двигателя. Зачастую она решается после подзарядки аккумулятора или чистки контактных соединений, но бывают случаи, когда именно втягивающее реле стартера является причиной поломки. В таком случае необходимо знать, как оно устроено, чтобы самостоятельно провести полноценную диагностику.

    Содержание статьи

    Устройство

    Прежде чем узнать, как проверить втягивающее реле стартера, необходимо понимать принцип его работы. В первую очередь, катушка стартера получает энергию от акб автомобиля. Одновременно с этим, схема его работы включает параллельное создание магнитного поля, которое оказывает прямое воздействия на якорь. После этого последний элемент начинает движение путем сжимания возвратной пружины, а потом начинает срабатывать бендикс. После он соединяется со шлицами, находящимися на венце маховика.

    Также принцип работы втягивающего реле стартера представлен последующим замыканием соответственных контактных элементов, что является результатом потери питания для втягивающей обмотки. Тем не менее, благодаря вышеупомянутому магнитному полю, сам якорь катушки продолжает оставаться внутри.

    Также после запуска двигателя устройство втягивающего реле стартера предусматривает потерю питания для удерживающей катушки, и возвратная пружина вынуждает якорь возвратиться в свое первичное положение, а бендикс – расцепиться. И вот сделан первый шаг в решении вопроса насчет того, как проверить втягивающее реле стартера.

    Диагностика реле

    Я рекомендую перед проверкой самого реле проверить стартер. Нужно это для того, чтобы разобрать каждую возможную причину неисправности фактически по кусочкам. Это позволит ничего не упустить.

    Чтобы проверить стартер, необходимо включить замок зажигания и повернуть к

    stil-avto66.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2019 © Все права защищены. Карта сайта
