Ваз колеса размер – Таблица размеров шин и дисков ВАЗ и Лада

Таблица размеров шин и дисков ВАЗ и Лада

Услуги

ВАЗ 2105 (Lada 2105) и т.п.

шины:
175/70 R13
165/70 R13
допускается:
шины M+S

диски:
5,0J*R13 h3, PCD:4*98, ET29, Dia:58,6мм
допускается:
5,5J*R13 h3, PCD:4*98, ET25-30, Dia:58,6мм

ВАЗ 2104(Lada 2104) и т.п.

шины:
175/70 R13
165/70 R13
допускается:
шины M+S

диски:
5,0J*R13 h3, PCD:4*98, ET29, Dia:58,6мм
допускается:
5,5J*R13 h3, PCD:4*98, ET25-30, Dia:58,6мм


ВАЗ 2107 (Lada 2107) и т.п.

шины:
175/70 R13
165/70 R13
допускается:
шины M+S

диски:
5,0J*R13 h3, PCD:4*98, ET29, Dia:58,6мм
допускается:
5,5J*R13 h3, PCD:4*98, ET25-30, Dia:58,6мм

ВАЗ 2110, 2111, 2112 (Lada 110, 111, 112) и т.п.


шины:
175/70 R13
175/70S R13
175/65 R14

диски:
Размер обода 5J-13h3, 5 1/2 J-13h3, 5 1/2 J-14h3

Шины Радиальные, низкопрофильные, бескамерные
175/70R13,

175/65R14

ВАЗ 2113, 2114,2115 (Lada Samara) ит.п.

шины:
175/70 R13 82T,H
допускается:
175/65 R14 82T,H
185/60 R14 82T,H

диски:
5,0J*R13 h3, PCD:4*98, ET35, Dia:58,6мм
допускается:
5,5J*R13 h3, PCD:4*98, ET35-40, Dia:58,6мм
5,0-5,5-6,0J*R14 h3, PCD:4*98, ET35-40, Dia:58,6мм

ВАЗ 2170 (Lada Priora) ит.п.

шины:
185/65 R14 82H
185/60 R14 82H

диски:
5,5J*R14 h3, PCD:4*98, ET35, Dia:58,6мм

допускается:
5,0J*R14 h3, PCD:4*98, ET35, Dia:58,6мм
6,0J*R14 h3, PCD:4*98, ET35, Dia:58,6мм

Лада Калина

175/65/R14
185/60/R14



Лада Гранта

175/65 R14 под 14″ диск 583мм

kvasukauto.ru

Размер колес (шин и дисков) на ВАЗ 2104 Жигули 2000

Внимание! Выделенные записи означают заводские размеры, остальные — это возможные варианты замены

ВАЗ 2104 Жигули 2000 1.5D (52hp)
  • DIA: 58.5 mm
  • Резьба: M12 x 1.25
  • Тип крепежа: Болт
ШинаДиск
Сверловка
175/70R135Jx13 ET294×98
175/70R135.5Jx13 ET354×98
175/65R145.5Jx14 ET324×98
185/55R156Jx15 ET254×98
ВАЗ 2104 Жигули 2000 1.5i (74hp)
  • DIA: 58.5 mm
  • Резьба: M12 x 1.25
  • Тип крепежа: Болт
ШинаДискСверловка
175/70R135Jx13 ET294×98
175/70R135.5Jx13 ET354×98
185/60R145.5Jx14 ET29
4×98
185/55R156Jx15 ET254×98
ВАЗ 2104 Жигули 2000 1.6i (72hp)
  • DIA: 58.5 mm
  • Резьба: M12 x 1.25
  • Тип крепежа: Болт
ШинаДискСверловка
175/70R135Jx13 ET294×98
175/70R135.5Jx13 ET354×98
175/65R145.5Jx14 ET294×98
185/55R156Jx15 ET254×98
ВАЗ 2104 Жигули 2000 1.7i (78hp)
  • DIA: 58.5 mm
  • Резьба: M12 x 1.25
  • Тип крепежа: Болт
Шина
ДискСверловка
175/70R135Jx13 ET294×98
175/70R135.5Jx13 ET324×98
185/65R145.5Jx14 ET294×98
195/50R156Jx15 ET254×98

Помните! Данный каталог является информационным и не гарантирует полного соответствия предлагаемых размеров вашему автомобилю.
Не нашли свой автомобиль? Нашли ошибку в данных? Есть вопросы по размерам колес и дисков? Напишите ниже свой комментарий!

wheelspedia.ru

Размер и вылет дисков колеса (радиус, ширина, сверловка, центральное отверстие, грузоподъемность)

   При выборе дисков для нашего автомобиля мы должны руководствоваться не только их эстетическим видом и нашим желанием, но и возможностью применения тех или иных дисков конкретно, для определенной модели автомобиля.
  Ведь не правильно подобранные диски могут не только задевать за кузовные детали и подвеску, но и ускорят износ подшипника ступицы. Далее мы постараемся наиболее подробно изложить информацию по выбору и техническим характеристикам дисков, для того, чтобы вы смогли избежать подобных проблем.

Функции дисков на автомобиле

 Колесные диски нашего автомобиля выполняют целый комплекс задач: передачу крутящего момента, уплотнение шины по периметру (так как большинство шин сейчас бескамерные), правильное базирование шины относительно кузова и подвески, при этом обеспечивая должную жесткость конструкции под массой автомобиля.
 Исходя из этих целей мы можем сформулировать целый ряд требований к дискам и их характеристикам. Они должны быть прочными, отбалансированными, с выдержанными размерами. Если «не угадать» с размерами, то в итоге диски могут задевать за подвеску, за крыло, за тормозной суппорт…  Все это может привести к повреждениям не только дисков, но и смежных с ними элементов.

Поэтому к подбору дисков необходимо отнестись ответственно. Начнем с размеров колес (дисков) применяемых для автомобилей. Это первое с чего необходимо начать.

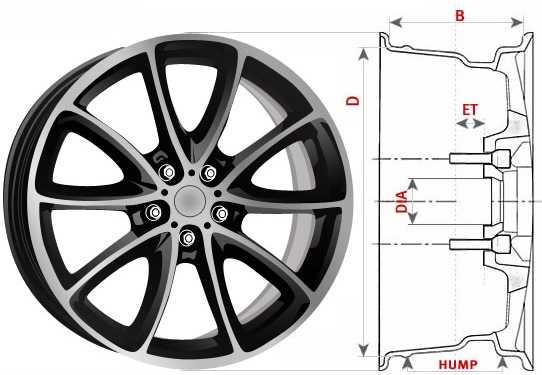

Основные размеры диска и их посадочные поверхности

Диаметр и ширина (размер диска) — это первый важный параметр, определяющий внешние габариты диска (диаметр диска и его ширину), и соответственно, возможность установки его на тот или иной автомобиль. Это связано с тем, что как правило, для каждой модели автомобиля изготовителем предусмотрены диски своего размера.

Размеры обозначаются следующим образом: 5х13; 6х14 ; 6,5х15 , и так далее (стандартный ряд дисков) или с точностью наоборот. Скажем 13*5, 14*6, 15*6,5… Читаются так: «пять на тринадцать», «шесть на четырнадцать», «шесть с половиной на пятнадцать».

Меньшее число может быть 4, 4,5, 5, 5,5, …10  и обозначает ширину обода диска в дюймах. Большее число 12, 13, 14, …22 обозначает диаметр обода диска в дюймах.

 Например на автомобили ВАЗ  «классика» необходимо ставить диски следующих размеров: 5х13 или 5,5х13, то есть диаметром 13 дюймов и шириной 5 или 5,5 дюймов. На автомобили ВАЗ восьмого и десятого семейства (с передним приводом), помимо «тринадцатых» дисков можно ставить и диски размером 5,5х14 и 6х14 , а с низкопрофильной шиной и «пятнадцатые» диски размером 6х15 или 6,5х15. С одним «но», что 15 дюймовые диски не разрешены к применению производителем и у вас могут возникнуть проблемы при прохождении технического осмотра, но возможность их установки есть. Очень важен данный размер для установки шин на диски, так как они имеют тоже свою определенную ширину и высоту. Не каждая шина может подойти на имеющийся у вас диск. Более подробно с характеристиками и типоразмерами шин можно ознакомиться в разделе «Типоразмеры и маркировка шин».

Однако при выборе колеса очень важно учитывать, что размер колеса— это необходимый, но далеко не недостаточный и окончательный параметр. Существуют еще другие, не менее важные параметры.

Вылет колеса (ЕТ) — это расстояние в миллиметрах между сопрягаемой плоскостью диска при установке на ступицу автомобиля и условной плоскостью, проходящей по середине обода диска. (Диаметр, ширина и вылет диска.)






Вылет диска может быть «положительным» (рисунок «вылет+») , если привалочная плоскость не переходит за воображаемую плоскость. В этом случае у установленного колеса большая часть обода будет «утоплена» внутрь арки автомобиля, визуально будет казаться что диск утоплен в арке. Вылет диска может быть «нулевым», если привалочная и воображаемая по центру обода диска плоскость совпадают между собой. Вылет диска может быть «отрицательным» (на рисунке «вылет-«), если привалочная плоскость ближе к центру автомобиля чем воображаемую плоскость по центру обода диска. В этом случае визуально бросается в глаза то, что посадочное место глубоко утоплено внутрь диска, а сам диск кажется наоборот выпирающим наружу.

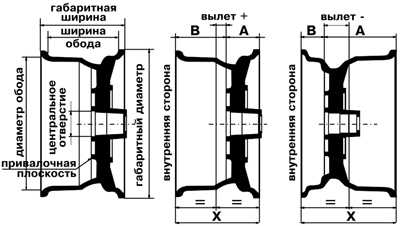

Для определения величины вылета колеса воспользуемся рисунком 1. Необходимо измерить расстояние «В» с внутренней стороны колеса. Разделить расстояние «Х» пополам, и вычесть из «В» эту половину «Х». Если полученная разность положительная, то и вылет «положительный», если отрицательная, то и вылет  соответственно «отрицательный».

Как и размер колеса, для большинства моделей автомобилей, вылет диска — параметр строго индивидуальный, хотя бывают и исключения. Так, к примеру, стандартным для автомобилей ВАЗ » классика», является значение вылета «+29», а для автомобилей ВАЗ восьмого и десятого семейства — «+40». При этом, на 2108 можно ставить диски с вылетом не только «+40», но и «+29». Тогда как, наоборот (на 2106 поставить диски с вылетом «+40») — уже не получится. Так как данные диски будут задевать за кузов автомобиля. Есть такое правило: существует большая вероятность успешной установки на автомобиль диска с вылетом, который меньше необходимого, чем диска, вылет которого больше стандартного. В этом случае диск будет выступать наружу и единственное что может помешать его установки арки кузова автомобиля.

Данный критерий по установки дисков именно с «родным» вылетом очень важен для автомобилей десятого семейства так как в следствии специфической задней арки (задние крылья) диски с меньшим вылетом будут задевать за них. Часто для установки дисков с меньшим вылетом в таком случае используют проставки для амортизаторов которые поднимают задний клиренс и позволяют установить данные диски.
А вообще, считается вполне допустимым, если значение вылета колеблется в пределах ±5мм. от стандартного.

Но даже если вы установили диски с вылетом не установленным в соответствии с техническими характеристиками на ваш автомобиль, есть еще одно обстоятельство. При смене вылета диска изменяется расстояние от точки опоры колеса на подвеске (подшипник) до точки опоры с землей. Чем больше данное расстояние от номинального расстояния заложенного в «родном» диске тем большая нагрузка возникающего крутящего момента относительно номинальной величины будет приходится на точку опоры диска на подвеске (подшипник). Это связано с тем что при увеличенном отрицательном вылете диска возникает увеличение плеча, больший крутящий момент начинает передаваться на ступичный подшипник. В итоге установка данных дисков может повлечь за собой не только изменение управляемости автомобиля, (при меньшем вылете лучшую устойчивость в поворотах за счет увеличения ширины колеи и наоборот) но и большую нагрузку на подшипники и элементы подвески и как следствие меньший ресурс их при эксплуатации машины.

И еще одно важное замечание. Параметр «вылет» колеса необходимо рассматривать в рамках его стандартного размера. То есть вылет является «родным» только строго для определенного размера диска, а точнее, для определенной ширины. И если Вы решаете поставить на свой автомобиль более широкие диски, Вам необходимо учесть, что в этом случае вылет должен быть меньше стандартного. И наоборот: более узкий диск — больший вылет. В любом случае, мы Вам советуем всегда по таким вопросам обращаться за помощью к квалифицированным специалистам.

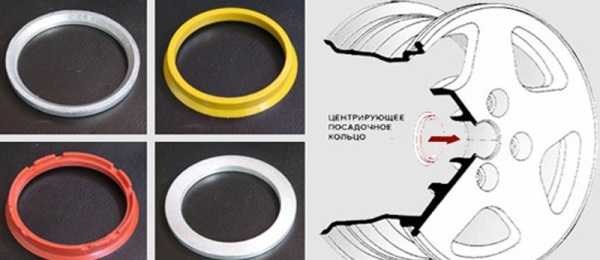

Внутреннее центровочное отверстие на диске

Если даже вы подобрали диск с нужным радиусом, шириной, сверловкой и вылетом, то все можете перечеркнуть внутреннее центровочное отверстие. Это еще один из важных параметров, на который стоит обратить особое внимание. По сути это отверстие обеспечивает посадку на ступицу подвески и между диском и ступицей зазор должен быть минимальным. При этом если отверстие маленькое, то само собой на ступицу оно уже не налезет. Если большое, то откорректировать его можно установкой центровочных колец. Обычно это такие пластиковые кольца вставляющиеся в диск.

При этом у большинства производителей есть свой предпочтительный ряд для внутренних отверстий под посадку на ступицу. Приведем несколько примеров: у Toyota скажем в большинстве случаев это 60.1 мм, у Nissan и Renault 66.1.

То есть можно сделать вывод, что если поставить кольцо,

то при соблюдении всех остальных размеров диск с Renault подойдет на Toyota, а вот с Toyota на Рено уже нет. Если только расточить это ЦО.

Размеры крепежных отверстий под болты и гайки в дисках — PCD (диаметр центров крепежных отверстий, сверловка)

  Характеристика PCD (Pitch Circle Diameter) обозначает диаметр центров крепежных отверстий и измеряется в миллиметрах. Также указывает на количество шпилек или болтов необходимых для крепления диска к ступице. В случае с 4 крепежными отверстиями автомобиля — это расстояние между центрами двух диаметрально противоположных отверстий. Сверловка отверстий под гайки и болты в дисках производится по двум параметрам. По диаметру на котором расположены отверстия и по размеру между отверстиями. Одна величина соотносится к другой в прямой зависимости и зависит от количества отверстий для крепления диска. На картинке ниже можно посмотреть показатель данного соотношения в зависимости от количества отверстий.

Размеры отверстий под болты и гайки в дисках (сверловка).

Но эта характеристика более применима для производителей, так как фактически это алгоритм правильного обозначения исполнительных размеров, а вот для обывателей стандартное обозначение  PCD — количество отверстий и расстояние между ними, например 4*100 или 5*114,3 и т.д.
   Отверстия крепления на диске сверлят с допуском в плюс по диаметру, при этом можно ошибиться в выборе PCD, если он отличается от штатного на 1-2 мм. Например, на ступицу с PCD100/4 вполне можно надеть колесо PCD98/4 (98 мм от 100 что говорится невооруженным глазом не отличишь). Такая замена недопустима. В этом случае из всех гаек (или болтов) только одна будет затянута полностью; остальные же отверстия «уведет» и крепеж останется недотянутым или затянутым с перекосом — посадка колеса на ступицу будет неполной, диск не будет прилегать к ступице, что скажется на его отклонении по вертикале. При движении такое колесо будет «ходить восьмеркой», кроме того, не полностью затянутые гайки будут откручиваться сами по себе.

Дополнительная информация (маркировка) на диске

Кроме вылета ширины диска и диаметра диска часто можно встретить и другую информацию. На диске может быть указано:
— Дата изготовления. Обычно год и неделя. Например: 0407 означает, что диск выпущен после 3 недели 2007 года, то есть на 4 неделе года.

– SAE, ISO, TUV — клеймо контролирующего органа с указанием стандарта по которому изготовлен диск. Маркировка свидетельствует о соответствии колес международным правилам или стандартам.
– MAX LOAD 2000LB — очень часто встречается обозначение максимальной нагрузки на колесо (обозначают в килограммах или фунтах). Например, максимальная нагрузка 2000 фунтов (908кг)

— MAX PSI 50 СOLD – означает, что давление в шине не должно превышать 50 фунтов на квадратный дюйм (3,5кгс/кв.см) , слово COLD (холодный) напоминает, что измерять давление следует в холодной шине;
— TOYOTA — производитель диска.

Размеры дисков для некоторых моделей автомобилей

Этот абзац можно назвать справочным. В нем вы просто найдете информацию для некоторых моделей автомобилей, с применяемыми для них стандартными дисками.

Toyota Сorolla (2002-2006) выпуска устанавливаются колесные диски в размерности: 6J*R15; вылет — ET45; сверловка отверстий под болты- 4х100; диаметр центрального отверстия — 54,1 Допустимые отклонения для размеров диска: Вылет ЕТ42. Только для литых и кованых дисков центральное отверстие может отличаться от штатного в большую сторону. В этом случае требуется установка пластиковых центровочных колец для компенсации разницы в размерах.

Toyota Сorolla (2007-2018) двигатель  1,6 выпуска устанавливаются колесные диски в размерности : диаметр центрального отверстия 60,1; диаметр R16; ширина 6,5; вылет — ET 45; рассверловка 114,3х5 Допустимые отклонения для размеров диска: Вылет ЕТ42. Только для литых и кованых дисков центральное отверстие может отличаться от штатного в большую сторону. В этом случае требуется установка пластиковых центровочных колец для компенсации разницы в размерах.

Toyota Land Cruiser Prado (2010-2018) 2.7 л 4,0 л

с завода для 2,7 литра, 7.5Jx17 со сверловкой 6/139.7 и вылетом ET 25 или для 4 литровой версии 7.5Jx18 сверловка 6/139.7 вылет ET 25. Гайка: 12*1.5. Шины для 2,7 — 265/65 R17 или соответственно для 4,0 — 265/60 R18. DIA 106.2 мм.

ВАЗ 2101-2107 устанавливаются колесные диски в размерности: 5х13 или 5,5х13; вылет — ET29±5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,1

ВАЗ 2110-2111-2112 (8 клапанный двигатель) устанавливаются колесные диски в размерности: 5,5х13; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,1

ВАЗ 2110-2111-2112 (16 клапанный двигатель) устанавливаются колесные диски в размерности: 6х14; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,1

ВАЗ 2170 2171 2172 Лада Приора (двигатель 1,6) устанавливаются колесные диски в размерности: 5,5 х14; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6х14; вылет — ET37+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6х15; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6

ВАЗ Лада Калина (двигатель 1,4) устанавливаются колесные диски в размерности: 5х13; вылет — ET40+3/-5; сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 5,5х14; вылет — ET37+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6х14; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6

ВАЗ Лада Калина (двигатель 1,6) устанавливаются колесные диски в размерности: 5х13; вылет — ET40+3/-5; сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 5,5х14; вылет — ET37+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6 или устанавливаются колесные диски в размерности: 6х14; вылет — ET35+5;сверловка отверстий под болты- 4х98; диаметр центрального отверстия — 58,6

autosecret.net

Максимальный размер колес на ВАЗ 2109, размер колес и дисков

Если посмотреть на ВАЗ 2109, размер колес не очень впечатляет своим видом. В глаза сразу бросается несоответствие малого диаметра колеса высокому профилю резины. Поэтому автолюбители часто задумываются над тем, какие диски лучше подойдут для комфортной езды на автомобиле.

Какие выбрать диски?

Диски колес выполняют следующие важные функции:

  • передача крутящего момента;
  • герметизация шины по внутреннему периметру касания;
  • точное размещение колеса относительно подвески и кузова.

1.Расшифровка характеристик резины

Прежде всего надо разобраться, как расшифровать характеристики резины, которые обычно наносят на боковую поверхность покрышки. Обычно размер обозначается 175/70 R13. Из этой записи следует, что ширина шины равна 175 мм; 70 — высота профиля покрышки (% от ширины). В настоящем примере высота профиля определяется так: 175х0,7=122,5 мм.





Переведем диаметр в общую размерность: d=13х25,4=330 мм. В результате наружный диаметр шины составит: D=330+122,5х2=575 мм.

Для дисков на 14″ основные размеры могут быть следующими: 185/60 R14 и 175/65 R14.

2.Особенности применения широких и узких колес

Каждый размер имеет свои преимущества и недостатки. Более широкая шина увеличивает пятно сцепления с дорожным полотном. В результате улучшается торможение и машина становится более управляемой. Если применять легкосплавный диск, то колесо становится значительно легче. Автомобиль идет устойчивей на прямой, но в поворот «ныряет» хуже. Чем шире шина, тем больше вероятность, что она будет аквапланировать на скоростной трассе.

При низком профиле резина устойчивей к деформации на поворотах. Но тогда удары от неровностей дороги становятся сильней. Они передаются прямо на подвеску и кузов. В результате повышается износ ходовой части и ухудшается комфортность езды.

Зимой широкая шина хуже продавливает тонкий слой снега или воды, что ухудшает сцепление с дорогой. Высокая шина лучше сглаживает удары от неровностей дороги, но при резком повороте на большой скорости может произойти ее «надлом». Она складывается вбок или соскакивает с диска. Диск также может коснуться асфальта и это создает опасность опрокидывания.





Применение дисков размером в 15″ запрещено производителем и автомобиль может не пройти технический осмотр. Если используются такие диски для ваз 2109, размеры колес рекомендуются шириной в 185 мм и в 195 мм. В последнем случае широкая шина уже начинает задевать за арку. Для широкого диска требуется увеличить его вылет, что приводит к перегрузке и быстрому выходу из строя подшипника.

Изменение наружного диаметра колеса

Для ВАЗ 2109 обычно стараются взять рекомендованные размеры колес или чуть больше, насколько позволит конструкция арок. При установке на автомобиль колеса с меньшим диаметром снижается шум и возрастает динамика разгона. В результате недостатков появляется больше: уменьшается клиренс автомобиля, снижается максимальная скорость, начинает «подвирать» спидометр, ухудшается сцепление с дорогой.



Максимальная ширина колеса на ВАЗ 2109 допускается 195 мм. Следующий размер составляет 205 мм и это уже превышение предела. Широкая шина начинает задевать за арки и их необходимо подрезать. Многочисленные видео и фото в интернете показывают, что это довольно сложная работа.



Увеличение внешнего диаметра колеса, если оно не помешает езде, все вышеуказанные недостатки устраняет, но тогда разгон ухудшается. Также возрастает нагрузка на руль и это заметно, поскольку отсутствует усилитель руля.

Другие установочные параметры

Кроме основных характеристик покрышки и диска есть другие важные показатели, которые необходимо учитывать. Одним из них является вылет колеса, представляющий собой расстояние от ступицы колеса до середины диска.





Еще можно увеличить клиренс автомобиля с помощью проставок под амортизаторы. Их можно установить своими руками. Тогда вылет можно сделать меньше, но его отклонение от рекомендованного приводит к изменению нагрузки на подшипник ступицы. Это повлечет снижение его ресурса и повлияет на управляемость машины.



Вылет можно сделать меньше рекомендованного для широких дисков. Если диски узкие, то его можно взять больше. Для правильного выбора целесообразно обращаться за помощью к специалисту, от которого будет получена точная инструкция, какие нужны параметры. При покупке дисков крайне необходимо точно выбрать установочные размеры под крепежные болты и гайки (PCD). Если выбор сделан даже с небольшой ошибкой, на ступицу можно установить диск с незначительным отклонением PCD, незаметным визуально. Тогда некоторые болты встанут точно, а другие — с перекосом. Такое колесо начнет «восьмерить», а гайки самопроизвольно раскручиваться.

Заключение

Отклонения размеров шин и дисков от стандартных для своего автомобиля имеют особенности, которые следует учитывать при езде. Выбор того или иного варианта колеса ваз 2109 зависит от того, какова его цена и предпочтения автолюбителя.



masteravaza.ru
